BEDIENUNGSANLEITUNG KH 4198 KOMPERNASS

ID-NR.: KH4198-08/08-V2

Bestimmungsgemäß Gerbrauch	14
Lieferumfang	14
Technische Daten	14
Sicherheitshinweise	14
Die Geräteile	15
Das Gerät anmontieren	15
Leuchtmittel wechseln	16
Reinigen	16
Entsorgen	16
CE-Konformität	16
Importeur	17
Service	17

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Bestimmungsgemäßer Gebrauch

Dieses Produkt ist vorgesehen für die Beleuchtung von Wohnräumen im privaten Hausgebrauch und nur in trockenen Räumen. Dieses Produkt ist nicht vorgesehen als alleinige Beleuchtung, nicht für den gewerblichen oder industriellen Einsatz und nicht in Arbeitsbereichen.

Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch des Gerätes resultieren, wird keine Gewährleistung übernommen!

Lieferumfang

1 3'er Deckenstrahler
1 Bedienungsanleitung
2 Dübel S6
2 Schrauben

Technische Daten

Netzspannung: 220-240 V ~ 50Hz
Leuchtmitteltyp: max. 40 W, E14/R50
Gesamtleistungsaufnahme 120W

Sicherheitschinweise

Gefahr durch elektrischen Schlag!

• Nur eine Elektrofachkraft darf das Gerät an eine ordnungsgemäß installierte und geerdete Stromleitung mit einer Netzspannung von 220-240 V~/50 Hz anschließen!
• Sollten Kabel oder das Gerätegehäuse beschädigt sein, müssen Sie das Gerät von Fachpersonal reparieren setzen, bevor Sie es erneut verwenden. Sie

dürfen keine Geräteile öffnen. In this sem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt.

• Tauchen Sie den Deckenstrahler niemals in Wasser ein. Wischen Sieihn nur mit einem leicht feuchten Tuch ab.
  Schützen Sie das Produkt vor Feuchigkeit. Verwenden Sie es nur in trockenen Räumen, nicht im Freien oder in der Nähe von Flüssigkeiten.

Brandgefahr!

• Verwenden Sie nur den laut den Technischen Daten zulässigen Leuchtmitteltyp. Verwenden Sie insbesondere keine leistungsstärkeren Leuchtmittel.
• Lassen Sie die Lampe nicht unbeaufsichtigt, solange sie in Betrieb ist.
• Wahlen Sie für das Produkt keinen Installationsort in der Höhe von Wärmequellen oder von brennbaren Gegenständen, insbesondere nicht in die Höhe von Gardinen oder Vorhängen.
• Das Gerät muss sicher an der Raumdecke befestigt sein.
• Stellen Sie sicher, dass der Deckenstrahler einen Mindestabstand von rundum 35 cm zu allen umgebenden Objekten einhalt. Von angestrahlten Flächen muss der Deckenstrahler einen Abstand von 50 cm einhalten.

Unfall- und Verletzung.

Warten Sie vor dem Wechseln des Leuchtmittels immer erst das Abkühlen des Leuchtmittels und der Fassung ab. Andernfalls besteht Verbrennungsgefahr an frei Ben Teilen.

Erstickungsgefahr!

• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Plastikfolien/-tügen, Styroproteile etc. sind kein Spielzeug und konnen für Kinder gefährlich werden

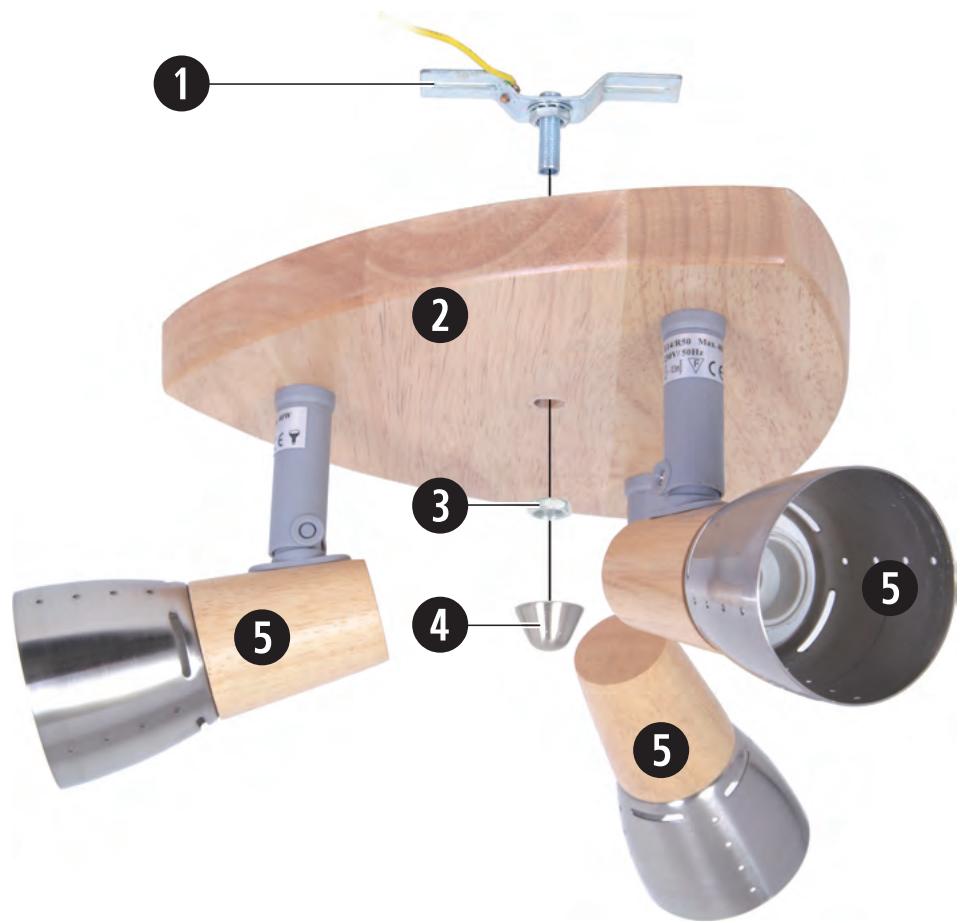

Die Geräteile

Lampenhalterung
Deckenstrahler
Mutter
Hutmutter
Lampenfassung

Das Gerät anmontieren

Nehmen Sie zunachst alle Geräteile aus der Verpackung und entfernen Sie alle Verpackungs- und Klebefolien.

Schrauben Sie die Hutmutter 4 und die Mutter 3 von der Lampenhalterung 1 ab.
Ziehen Sie die Lampenhalterung 1 aus dem Deckenstrahler 2 heraus.

GEFAHR durch elektrischen Schlag!

Schalten Sie den Sicherungsautomaten aus, der die Netzspannung für den Lichtanschluss bereitstellt, mit dem der Deckenstrahler verbunden werden soll.

Halten Sie die Lampenhalterung 1 in der Nähe der Austrittsöffnung der Deckenkabel an die Decke und zeichnen Sie 2 Markierungen für die Bohrlocher an.
Lassen Sie sich damit ggf. von jemandem halten, der den Deckenstrahlerhalt, während Sie anziehnen.
Stellen Sie durch Einsatz eines Metalldetektors sich, dass sich im Bereich

der vorgesehen Bohrlocher keine Kabel in der Decke befinden.

Bohren Sie nun gemäß der Markierungen 2 Löscher mit 6mm Durchmesser in die Decke, deren Tiefe der Länge der beiliegenden Dübel entspricht.
Schieben Sie je einen Düb in die Bohrlocher.
Schrauben Sie nun die Lampenhalterung mit den beiliegenden Schrauben an die Decke.

GEFAHR durch elektrischen Schlag!

Der nun folgende elektrische Anschluss darf nur von einer Elektrofachkraft vorgenommen werden!

Der Schutzleiter des Deckenkabels (meistens gelb/grün markiert) muss mit dem Erdanschluss 一 der Lüsterklemme verbunden werden.
Der Neutraleiter des Deckenkabels (meistens blau markiert) muss mit dem Anschluss „N" der Lüsterklemme verbunden werden.
Der Phasenleiter des Deckenkabels (meistens braun oder schwarcz markiert) muss mit dem Anschluss „L" der Lüsterklemme verbunden werden.

Phase Erde Neutral

Führer Sie jetzt den Deckenstrahler mit seiner Montageöffnung über das Gewinde der Lampenhalterung 1.

Achtung!

Achten Sie darauf, keine Kabel zwischen dem Gehäuse des Deckenstrahlers und der Decke einzuquetschen.

Schrauben Sie die Mutter fest auf das Gewinde der Lampenhalterung 1.
Nun schrauben Sie die Hutmutter handfest auf das Gewinde.
Schrauben Sie nun 3 Leuchtmittel E14/R50, max. 40 W, in die Fassungen ein.
Richten Sie die Fassungen ihren Beleuchtungswünschen entsprechend aus.
Schalten Sie jetzt den Sicherungsautomaten wieder ein.

Leuchtmittel wechseln

Vorsicht! Stromschlaggefahr!

Trennen Sie den Deckenstrahler zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungs-schutzschalter im Sicherungskosten aus (O-Stellung).

Nachdem sich das defekte Leuchtmittel abgekühlt hat, drehen Sie es gegen den Uhrzeigersinn aus der Fassung.
Drehen Sie ein neuen Leuchtmittel im Uhrzeigersinn in die Fassung ein.
Verbinden Sie den Deckenstrahler wieder mit dem Stromnetz.

Reinigen

Vorsicht! Stromschlaggefahr!

Trennen Sie den Deckenstrahler zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungs-schutzschalter im Sicherungskosten aus (O-Stellung).

Reinigen Sie die Gehäuseoberfläche mit einem leicht angefeuchteten Tuch. Verwenden Sie niemals Benzin, Lösungsmittel oder aggressive Reiniger, die die Oberfläche angreifen!

Entsorgen

Werfen Sie das Gerät keinesfalls in den normalen Hausmull. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

• Entsorgen Sie das Produkt oder Teile davon über einen zugelassenen Entsorgungsbetrieb oder über ihre gemeinsame Entsorgungseinrichtung.
• Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Führer Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

CE-Konformität

Dieses Gerät wurde hinsichtlich Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Niederspannungsrichtlinie (LVD) 2006/95/EC geprüft und genehmigt.
