BEDIENUNGSANLEITUNG MICRON-COMBI Remeha

Gas-Brennwertkessel MICRON-COMBI

Bedienungsanweisung für den Betreiber

Allgemein

Gas-Brennwertkessel der Baureihe Micron-Combi sind mit automatisch arbeitenden Regel- und Sicherheitseinrichtungen ausgerüstet. Der Funktionsablauf wird von einem Gasfeuerungsautomaten gesteuert, der im Kessel montiert ist. Auftretende Betriebsstörungen werden erfasst, überprüft und führen zu Störabschaltungen des Kessels. Die rote Kontrolllampe (4) im Schaltfeld zeigt eine Kesselstörung an.

Vor Inbetriebnahme ist zu überprüfen ob die Heizungsanlage, Kessel und Speicher mit Wasser gefüllt und entlüftet sind. Das Thermomanometer (10) soll mindestens 0,8 bar anzeigen.

Inbetriebnahme (mit Raumtemperaturregler)

1. Gashaupthahn in der Gaszuleitung öffnen.
2. Heizungsnotschalter zum Kessel einschalten.
3. Raumtemperaturregler auf höchsten Wert einstellen.
4. Brenner-/Boilerschalter (3) und Umwälzpumpenschalter (9) einstellen:

a) Sommerbetrieb - nur Warmwasserbereitung:
- Umwälzpumpenschalter - Stellung '0'.
- Brenner-/Boilerschalter - Stellung ' II '.
b) Winterbetrieb - Heizung und Warmwasserbereitung:
- Umwälzpumpenschalter - Stellung 'I'.
- Brenner-/Boilerschalter - Stellung ' II '.

1. Der Kessel geht jetzt in Betrieb - Kontrolllampen leuchten auf.

2. Raumtemperaturregler auf gewünschte Temperatur einstellen. Im Sommerbetrieb auf niedrigsten Wert einstellen.

Inbetriebnahme (mit rematic-Regelung)

1. Gashaupthahn in der Gaszuleitung öffnen.
2. Heizungsnotschalter zum Kessel einschalten.
3. Betriebsartenwahlschalter der rematic-Regelung in Stellung ' 🔊' stellen.
4. Brenner-/Boilerschalter (3) und Pumpenschalter (9) einstellen:

a) Sommerbetrieb - nur Warmwasserbereitung:
- Umwälzpumpenschalter - Stellung '0'.
- Brenner-/Boilerschalter - Stellung ' II '.
- Betriebsartenwahlschalter der Regelung - Stellung '0'.
b) Winterbetrieb - Heizung und Warmwasserbereitung:
- Umwälzpumpenschalter - Stellung 'I'.
- Brenner-/Boilerschalter - Stellung ' II '.
- Betriebsartenwahlschalter der Regelung - Stellung '☐'.

1. Der Kessel geht jetzt in Betrieb - Kontrolllampen leuchten auf.

2. Die rematic-Regelung entsprechend separater Anleitung einstellen.

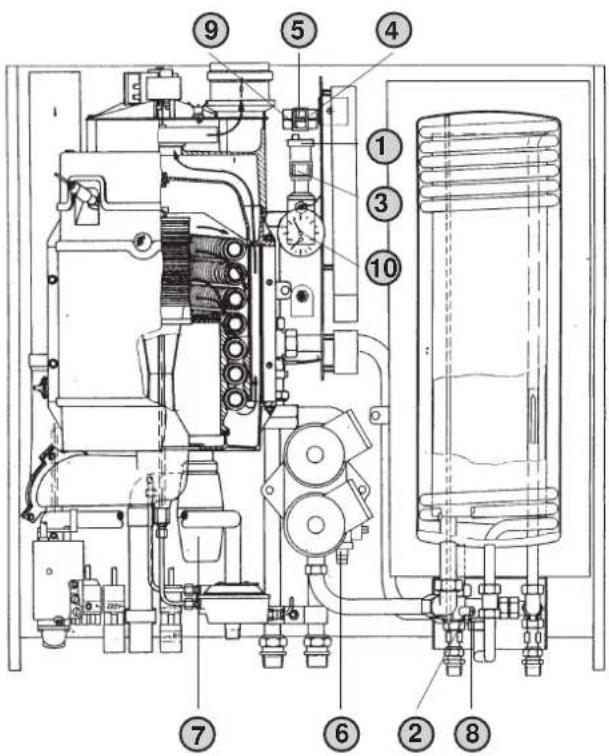

1. Automatischer Entlüfter 6. Kesselfüll- und Entleerungshahn
2. Entlüfter für Speicher 7. Siphon
3. Brenner-/Boilerschalter 8. Entleerungshahn für Speicher
4. Störlampe 9. Umwälzpumpenschalter
5. Entstörungstaste 10. Thermomanometer

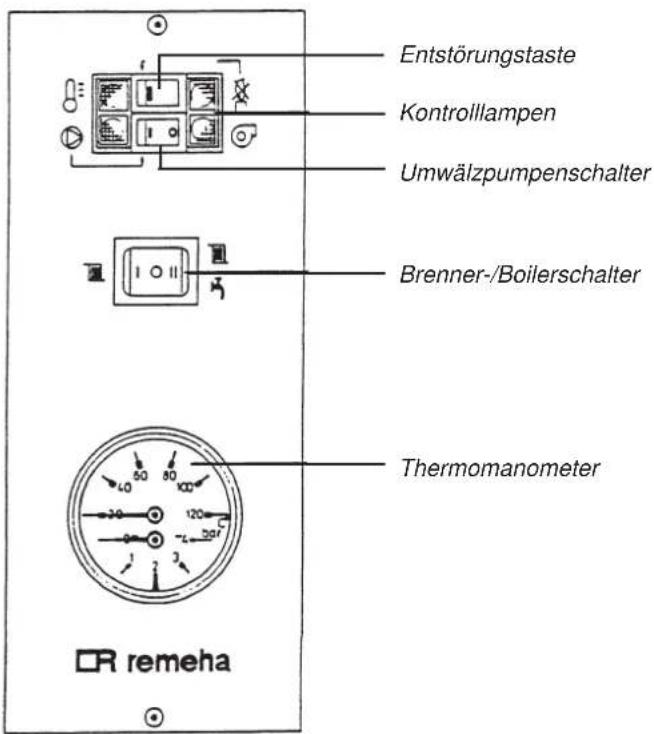

Entstörungstaste Kontrolllampen Umwälzpumpenschalter Brenner-/Boilerschalter Thermomanometer R remeha

Ausserbetriebnahme

a) Für Wartung und Reinigung:

1. Heizungsnotschalter ausschalten.
2. Gashaupthahn in der Gaszuleitung schliessen.

b) Während längerer Abwesenheit im Sommer:

1. Umwälzpumpenschalter - Stellung '0'.
2. Brenner-/Boilerschalter - Stellung '0'.
3. Gashaupthahn in der Gaszuleitung schliessen.
4. Betriebsartenwahlschalter der rematic - Regelung - Stellung '0'.

c) Während längerer Abwesenheit im Winter:

1. Umwälzpumpenschalter - Stellung 'I'.
2. Brenner-/Boilerschalter - Stellung 'I'.
3. Betriebsartenwahlschalter der rematic - Regelung - Stellung '('). Damit ist die Frostschutzfunktion aktiviert.
4. Bei Ansteuerung über einen Raumtemperaturregler: Raumtemperaturregler auf niedrige Temperaturstufe einstellen.

Störungen

Zu Ihrer Sicherheit schaltet sich der Kessel bei auftretenden Brennerstörungen automatisch ab. Die rote Störlampe '✗' im Kesselschaltfeld leuchtet auf. Zur Entstörung drücken Sie die Entstörungstaste (5) im Kesselschaltfeld. Der Kessel macht mehrere Startversuche. Geht er dabei nicht in Betrieb, Entstörversuch nach 3 Minuten Wartezeit wiederholen. Ist der Versuch erfolglos, Gashaupthahn schliessen und Kundendienst benachrichtigen.

Mindestumlaufwassermenge

Der Kessel benötigt eine Mindestumlaufwassermenge, um die Wärme einwandfrei ins Heizsystem zu transportieren. Bei Unterschreiten dieser Wassermenge schaltet der Brenner ab, obwohl Wärmeanforderung besteht. Öffnen Sie ein oder mehrere Heizkörperventile.

Nachfüllen der Anlage

Zum Nachfüllen der Anlage dient der Kesselfüll- und Entleerungshahn (6). Bei abgestelltem Kessel und abgeschalteter Pumpe ist Wasser so lange nachzufüllen, bis der schwarze Zeiger des Wasserstandanzeigers bzw. Thermomanometers (10) auf 1,5 bar stehenbleibt. Das vollständige Füllen und Entleeren der Anlage ist durch den Heizungsfachmann auszuführen.

Entlüften

Der Kessel ist mit einem automatischen Entlüfter (1) ausgerüstet. (Abdeckkappe eine Umdrehung lösen). Der Durchlaufspeicher ist mittels Entleerungsventil (2) zu entlüften.

Wartung

Wie jede technische Anlage muss auch Ihr Brennwertkessel regelmässig gewartet werden, damit er funktioniert und wirtschaftlich arbeitet. Wir empfehlen mindestens eine Wartung jährlich. Über einen Wartungsvertrag informiert Sie gerne Ihre Installationsfirma.

Installations- und Inbetriebnahmeanweisung

Die installierende Firma hat Ihnen die Installations- und Inbetriebnahmeanweisung übergeben. Ausführliche Information entnehmen Sie bitte dieser Dokumentation, die für den Kundendienst aufzubewahren ist.

Wichtige Hinweise

Bitte schliessen Sie bei Gasgeruch sofort den Gashaupt-hahn vor dem Gaszähler und rufen Sie die Störungsstelle Ihres Gasversorgungsunternehmens an. Bei raumluftabhängigem Betrieb dürfen die Be- und Entlüftungsöffnungen auf keinen Fall zugestellt werden. Der Heizraum ist sauber zu halten da saubhaltige Verbrennungsluft zu Betriebsstörungen führen kann. Während der Reinigung ist der Kessel auszuschalten.
