BEDIENUNGSANLEITUNG DSL 212 Boca

Version 1.5, Stand 19.07.2005

Geräteübersicht

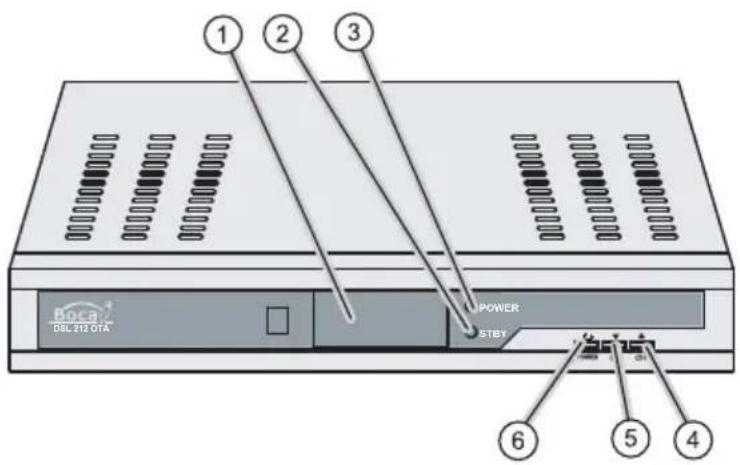

Receiver Vorderseite

① ② ③ DBL 212 GTA POWER STBY ⑥ ⑤ ④

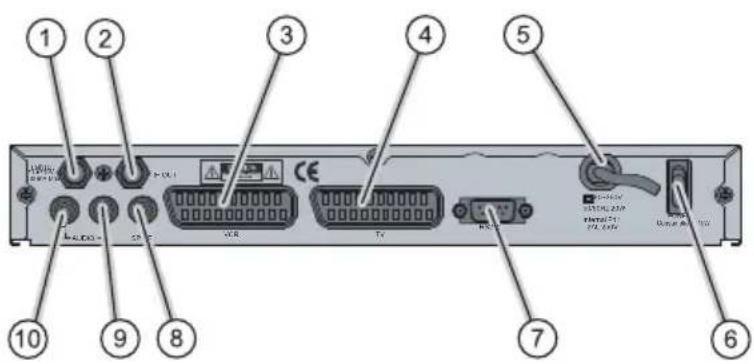

Receiver Rückseite

Die Receiver Vorderseite

1	– Infrarotempfänger für die Signale der Fernbedienung
2	LED StdBy Grüne LED leuchtet nur im Standby-Betrieb (die rote LED leuchtet dabei auch).
3	LED POWER Rote LED leuchtet im Normal-Betrieb und im Standby-Betrieb.
4	Taste CH+ Wechsel zum nächst höheren Programmplatz Cursor-Bewegung aufwärts
5	Taste CH– Wechsel zum nächst niedrigeren Programmplatz Cursor-Bewegung abwärts
6	Taste POWER Einschalten und auf Standby-Betriebschalten

Die Receiver Rückseite

1	LNB-IN LNB-Anschluss für Antennen-Kabel
2	IF-OUT LNB-Anschluss für einen zweiten Satelliten-Receiver
3	VCR(Eingang und Ausgang) SCART-Anschluss Video-Gerät
4	TV (Ausgang) SCART-Anschluss TV-Gerät
5	100–240 V~ 50/60 Hz, 20 W Netz-Anschluss
6	0/1 Netz-Schalter
7	RS 232 Serielle Schnittstelle
8	SPDIF Digitaler koaxialer Audio-Ausgang
9	AUDIO L Analoger Audio-Anschluss Links
10	AUDIO R Analoger Audio-Anschluss Rechts

Die Fernbedienung

1 POWER Einschalten und Standby-Betrieb
2 ZOOM Bild vergrößern
3 LIST Kanalliste (1x), Gruppenliste(2x)
4 TIMER Timer
5 TEXT Teletext
6 MUTE Ton-Stummschaltung
7 M/P Ohne Funktion
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK Menü oder Menüpunkt bestätigen
10 CH ▼		Wechsel zum nächst niedrigeren Programmplatz/Cursor-Bewegung abwärts
11 FAV Favoritenliste aufrufen
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild
14 INFO		Anzeige der Empfangsdaten des aktuellen Programms
15 0–9		Programm direkt auswählen, Zifferneingabe
16 P- Seite in den Menüs nach unten
17 P+ Seite in den Menüs nach oben
18 V- Lautstärke senken/Cursor-Bewegung links
19 CH ▲		Wechsel zum nächst höheren Programmplatz/Cursor-Bewegung aufwärts
20 MENU Hauptmenü aufrufen
21 EXIT		Menü oder Menüpunkt verlassen
22 AUDIO Audio-Modus ändern
23 EPG		Elektronische Programmzeitschrift (wenn angeboten)
24 TV/SAT		Wechsel zwischen Haus-und Satellitenantenne
25 TV/RADIO		Wechsel zwischen TV-Modus und Radio-Modus

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen,
• sicheren und
  •vorteilhaften

Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.

Wir setzen voraus, dass Bediener des Receivers über allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik verfügen.

Jede Person, die diesen Receiver

•montiert,
- anschließt,
•bedient,
•reinigt oder
•entsorgt,

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Unser Gerät trägt das CE-Kennzeichen und das GS-Zeichen des TÜV Rheinland.

Gestaltungsmerkmale

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um

normalen Text,

• Aufzählungen, oder
  →Handlungsschritte
  handelt.

Inhaltsverzeichnis

Geräteübersicht 2

Die Fernbedienung 3

Vorwort 5

Gestaltungsmerkmale 5

Inhaltsverzeichnis....6

Sicherheitshinweise 8

Grundlegende Sicherheitshinweise....8

Erläuterung der Sicherheitshinweise 11

Bestimmungsgemäßer Gebrauch.... 11

Lieferumfang 12

Beschreibung....13

Receiver anschließen 16

LNB-Kabel montieren 17

Anschluss mit SCART-Kabel 19

Anschluss mit Cinch-Kabel 21

Anschluss eines Audio-Digital-Receivers....21

In Betrieb nehmen 23

Fernbedienung....23

Receiver....24

Bedienen....25

Bildschirm-Einblendungen bei einem Programm-Wechsel 25

Benutzer-Oberfläche auf dem TV-Bildschirm 26

Menü-Aufbau 27

In den Menüs navigieren 28

Programmzuordnung (Programmliste bearbeiten) 29

Programmgruppen 30

Programme sortieren 31

Installationsassistent aufrufen 31

Transponderliste bearbeiten oder löschen 32

Automatische Programmsuche starten 32

Hinzufügen eines nicht vorprogrammierten, neuen Satelliten und Suchlauf auf diesem Satelliten 33

Systemeinstellung ändern 35

Kindersicherung/PIN-Code 37

DiSEqC-Motoreinstellung 38

Prog. beim Einschalten....38

Werkseinstellung 38

Akustisches Signal zum Ausrichten der Satelliten-Antenne...... 38

Software-Update via Satellit 39

Spielen 39

Tasten mit Sonderfunktionen.... 40

EPG-Modus 40

Timer 41

Audio....42

Zoom....42

List 42

Umschalten TV/SAT 42

Umschalten TV/Radio 43

Teletext 43

FAV 44

Demontieren 45

Reinigen 45

Fehlfunktionen beseitigen 46

Technische Daten 48

Hersteller 50

Konformitätserklärung 51

Glossar....52

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 100–240 V, 50–60 Hz an.
  •Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „LNB IN“ darf 300 mA nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.

• Knicken oder quetschen Sie das Netzkabel nicht.

• Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.

• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

Richtiger Standort

- Stellen Sie den Receiver auf eine feste, ebene Unterlage.

- Vermeiden Sie die Nähe von: - Wärmequellen, wie z. B. Heizkörpern, - offenem Feuer, wie z. B. Kerzen, - Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. - Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.

• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

Richtiger Umgang mit Batterien

- Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.

- Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

- Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Entsorgen

Werfen Sie den digitalen Satelliten-Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.

Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.

Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

Bestimmungsgemäßer Gebrauch

Der digitale Satelliten-Receiver DSL 212 OTA dient dem Empfang von unverschlüsselten digitalen Satelliten-Programmen (free-to-air) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

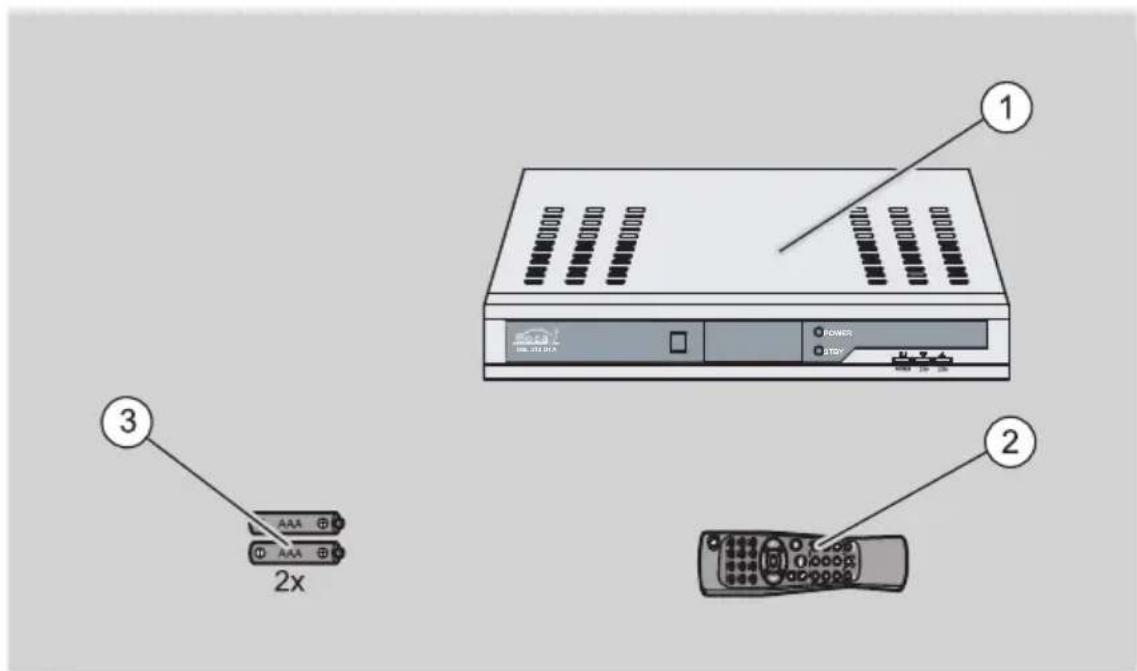

Lieferumfang

Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.

1 2 3 AAA AAA 2x POMES STAY

Nr. Anzahl Erklärung

1 1 Digitaler Satelliten-Receiver DSL 212 OTA
2 1 Fernbedienung
3 2 Batterien Typ LR 03/AAA/1,5 V
4 1 Bedienungsanleitung (nicht abgebildet)

Beschreibung

Mit dem Receiver können Sie unverschlüsselte digitale Satelliten-Programme (free-to-air) über eine Satelliten-Antenne empfangen.

Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert.

Die Satelliten-Antenne muß auf den gewünschten Satelliten ausgerichtet sein.

Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte Satelliten können hinzugefügt werden.

Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm vornehmen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

•deutsch,
•spanisch,
•englisch,
•französisch,
•russisch,
•arabisch,
•polnisch,
•kroatisch,
•türkisch,
- italienisch
•persisch
•griechisch
- ungarisch
•holländisch
•tschechisch

Ab Werk sind folgende Satelliten vorprogrammiert:

•Astra1 19E
•Hotbird 13E
- Turksat 42E
•Sirius2 5E
- Amos 4W
•Astra2 28E
•EutelSatW3A 7E
•AtlanticBird3 5W (früher France Telecom 2D)
- HispaSat 30W
•HellasSat 39E

Weitere Ausstattungsmerkmale:

• Software-Update via Satellit ASTRA 19,2° Ost oder über den RS232-Anschluss auf der Geräterückseite.
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Station Memory)
  •LN B-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA
• Symbolrate 1–35 MS/s und Frequenzeingang 950–2150 MHz
  •Manuelle PID Eingabe möglich
  •3 Tasten an der Frontblende
• plug and play
• Leistungsaufnahme im Standby-Betrieb sensationelle ca. 2 Watt. Der geringe Energieverbrauch bedingt ein dunkles Display. Nur die rote LED leuchtet.
• Netzanschluss 100–240 V, 50/60 Hz

• Installationsassistent, komfortable Erstinstallation mit Hilfen
  •4500 Programmspeicherplätze

• Kindersicherung

• 1 Favoritenliste und 9 Programmgruppen
  •Automatischer Sender-Suchlauf
• Sender-Listeneditor
• Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich
  •AC3 Koaxial Ausgang (Digital-Audio)
  • 2 Euro-SCART-Anschlüsse, jeweils einen für TV- bzw. Videogerät
  •TV SCART mit CVBS
• Durchschleif-Funktion zum Anschluss eines Analog-Receivers, (F-Anschluss, loop through)
• Super-Fast-Videotext mit einem Speicher von 800 Seiten
• digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display)
• Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.
• DiSEqC 1.0, 1.2, Goto X, wird unterstützt, wenn entsprechende Antennen-Anlage angeschlossen ist
• SWAP-Funktion (über Recall-Taste)
  •Bildschirm-Formate einstellbar auf 4:3, 16:9 und automatisch
• Multi-Funktionstimer, 8-fach und an EPG gekoppelt, Sleep-Timer
• Elektronische Programmzeitschrift EPG (bis zu 14 Tage im voraus, programmabhängig)

• SCPC/MCPC-Empfangsnorm C/Ku-Band-Satelliten

• Automatische Wahl der Fernseh-Norm von NTSC/PAL/SECAM mit Videoumwandler

• eingebauter Sat-Finder optisch und akustisch zum Ausrichten des Parabol-Spiegels

Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten.

Receiver anschließen

Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.

Das Koaxial-Kabel gehört nicht zum Lieferumfang.

Achtung!

Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden. Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels führen während des Betriebs Strom.

LNB-Kabel montieren

(vgl. Montage-Schema auf der nachfolgenden Seite)

Zur Montage der IF-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider.

⇒Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
⇒Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt.
→Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die äußere Isolierung, so dass es den inneren Leiter nicht berührt.
⇒Entfernen Sie die innere Isolierung bis 2 mm vor dem Drahtgeflecht.
⇒Drehen Sie den IF-Stecker auf das zurück gestülpte Drahtgeflecht, bis der Stecker an die innere Isolierung anstößt.

Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen.

→Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.

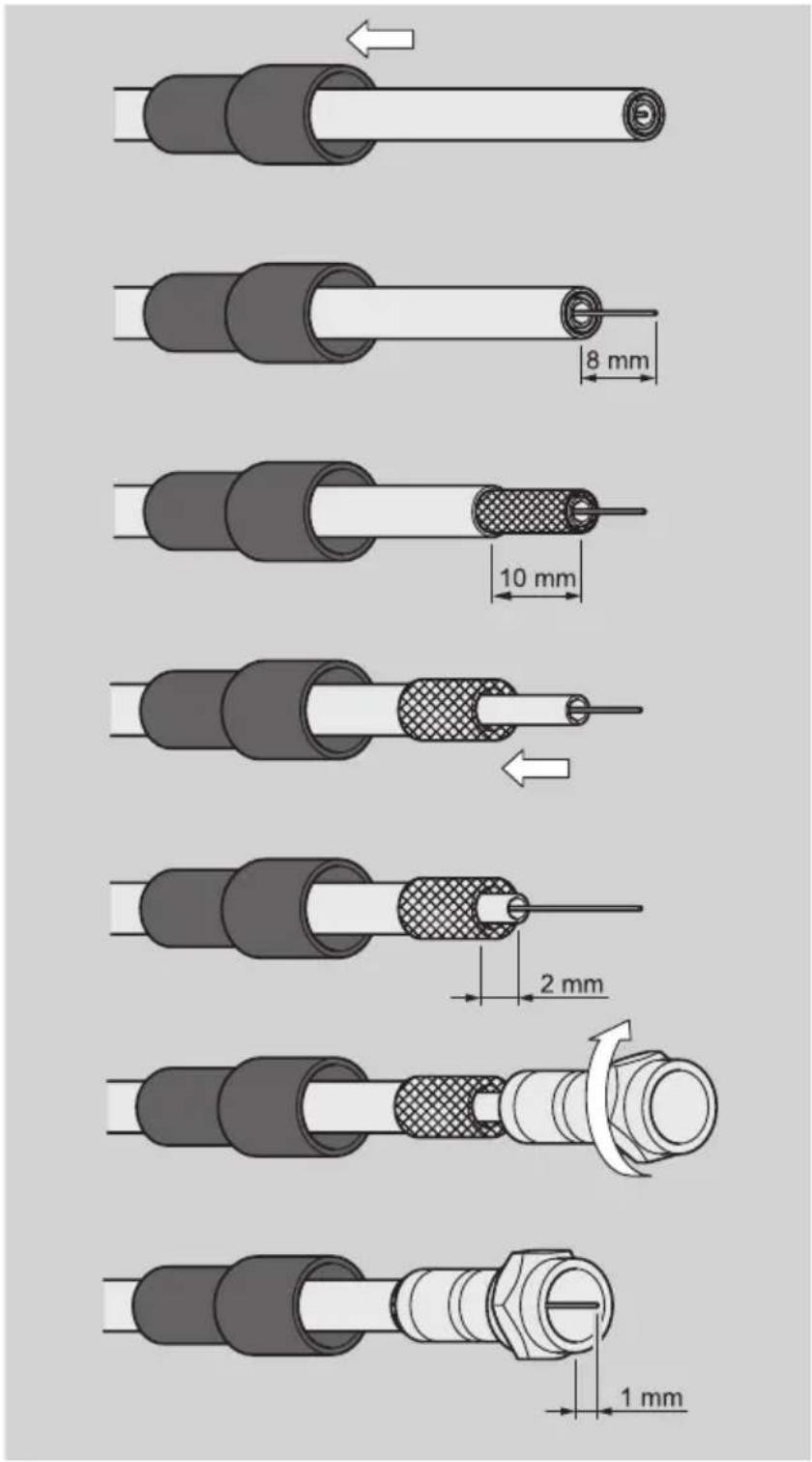

Montage-Schema

8 mm 10 mm 2 mm 1 mm

→Schrauben Sie den IF-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

Anschluss mit SCART-Kabel

→Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.

⇒Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.

→Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver.

⇒Verbinden Sie das SCART-Kabel mit dem Video-Gerät. Beachten Sie die Bedienungsanleitung des Video-Geräts.

→Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers

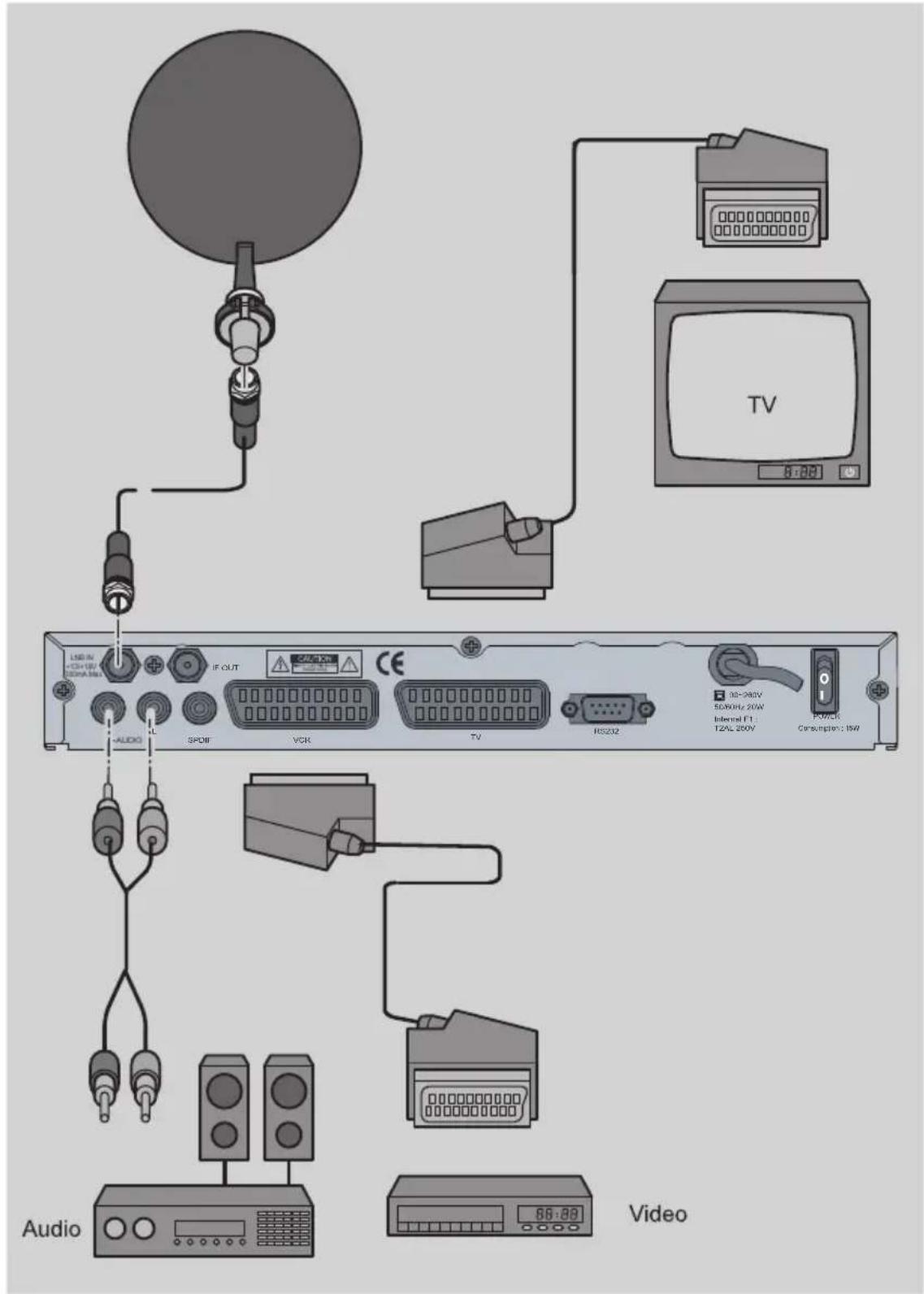

Anschluss-Schema

TV 8:29 USB/IN +CD+16V 20mA 50Hz AUDIO L IF OUT SPDB VCK TV RS232 10-240V 50kHz 20W Internal F1: TZAL 250V POWER Consumption: 15W Audio 86:80 Video

Anschluss mit Cinch-Kabel

⇒Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen der Stereo-Anlage.

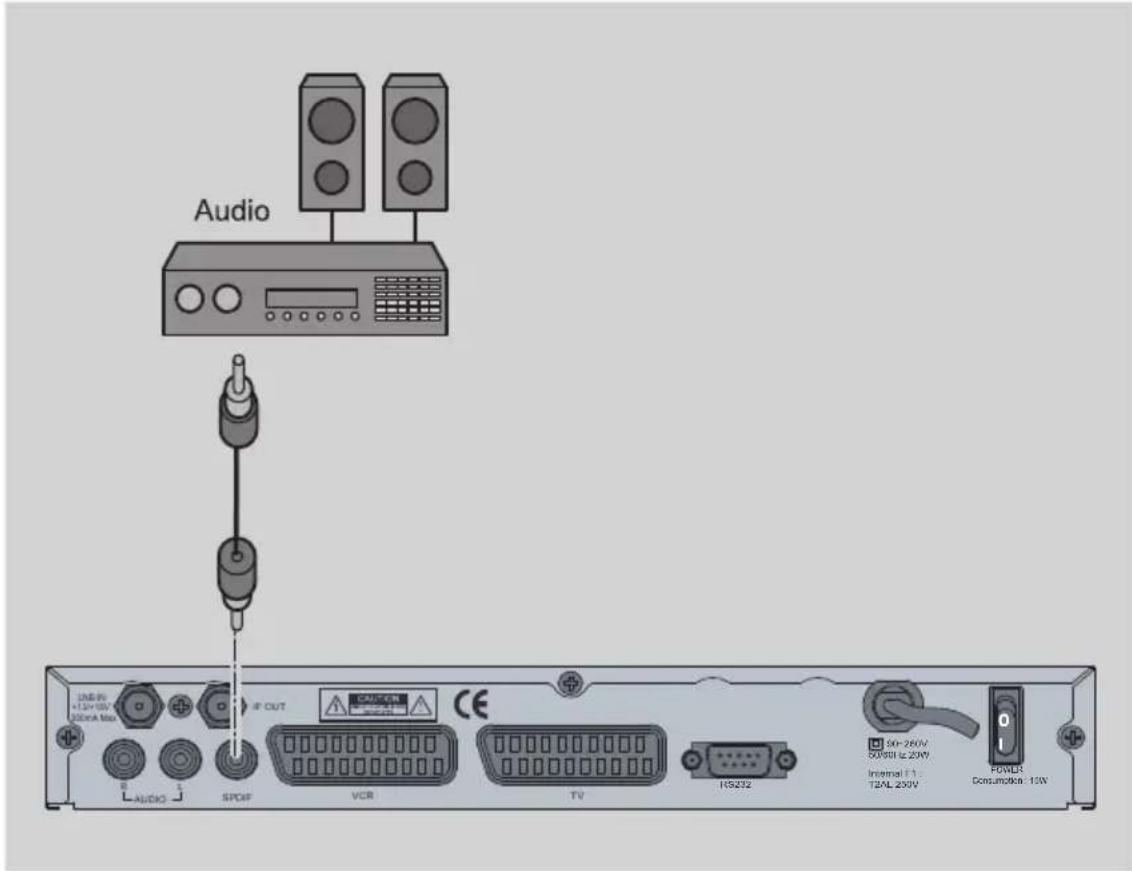

Anschluss eines Audio-Digital-Receivers

Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem koaxialen Ausgang des Receivers verbinden.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Achtung!

Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers.

Das Koaxial-Kabel gehört nicht zum Lieferumfang.

Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein.

Wenn Sie den TV-Ton über Ihre Stereo-Anlage empfangen möchten, müssen Sie das TV-Gerät einschalten.

Anschluss koaxialer Digitalausgang

⇒ Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver.

⇒Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver.

Anschluss-Schema

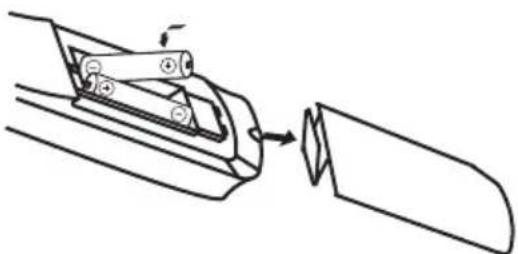

Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V

→Öffnen Sie das Batteriefach.

→Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
→Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
⇒ Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
⇒Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutz- handschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Achtung!

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

Receiver

Achtung!

Kontrollieren Sie den ordnungsgemäßen Anschluss alle Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.

→Stecken Sie den Netz-Stecker des Receivers in die Netz-Steckdose.

Das Gerät befindet sich im Standby-Modus (Bereitschaft). Rote und grüne LED leuchten. Das Gerät verbraucht dabei nur ca. 2 Watt. Dies ist ein aktuell sehr niedriger Stromverbrauchs-Wert.

→Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie diese ein.

→Schalten Sie den AV-Kanal am TV-Gerät ein.

⇒ Schalten Sie den Receiver über die rote Taste oben rechts auf der Fernbedienung ein.

Die grüne LED am Receiver erlischt, dafür leuchtet jetzt nur die rote LED.

Der Receiver wird mit vorprogrammierten Fernseh-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.

Bedienen

Bildschirm-Einblendungen bei einem Programm-Wechsel

Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden eine Informationsleiste eingeblendet.

In dieser Informationsleiste finden Sie folgende Hinweise:

	Programmplatz
	Empfanges Programm
	Satellit über den empfangen wird
	Audiosprache
	Datum
	Aktuelle Uhrzeit
Herz-Symbol	Das Herz-Symbol wird angezeigt, wenn Sie das Programm in Ihre Favoritenliste aufgenommen haben.
Programm-Gruppen-Symbol	Das entsprechende Programm-Gruppen-Symbol wird angezeigt
TXT-Symbol	wird angezeigt, wenn der gewählte Sender Teletext anbietet.
EPG-Symbol	wird angezeigt, wenn der gewählte Sender die Programm-Zeitschrift anbietet.
	Die Signalstärke wird in einem Balken und in Prozent angezeigt

Benutzer-Oberfläche auf dem TV-Bildschirm

Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein. Drücken Sie die „MENU“-Taste.

Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste können Sie dieses wieder verlassen.

So können Sie sich in den Menüs orientieren

Links oben: Menü-Name

Rechts: Untermenü oder Menüpunkte

Links unten: Miniaturansicht des eingestellten Programms

Rechts Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit denen Sie sich im aktuellen Menü bewegen können.

Menü-Aufbau

Hauptmenü Untermenü Erläuterung
Prog.-Verwaltung	Programmzuordnung siehe folgenden Text
	Programmgruppen siehe folgenden Text
	Programme sortieren siehe folgenden Text
	Neues Programm neues Programm einrichten
	Prog. bearbeiten Programm PID editieren
	Alles löschen siehe folgenden Text
System Installation	Satelliten hinzufügen Satelliten manuell hinzufügen
	Satellit bearbeiten Einstellungen für die vorh.Satelliten verändern
	Satelliten löschen Einstellungen für den Satelliten löschen
	Automatische Suche Einstellungen für den Satelliten automat. einstellen
	Manuelle Suche Direkteingabe Frequenz
	Ändere Transponder siehe folgenden Text
	Lösche Transponder siehe folgenden Text
	Satellitensuchlauf siehe folgenden Text
System Konfiguration	System-Einstellung siehe folgenden Text
	DiSEqC Motor Setup siehe folgenden Text
	Prog. beim Einschalten	Startkanal festlegen (nach Netztrennung)
	Werkseinstellung siehe folgenden Text
Sonstiges	Spiel siehe folgenden Text
	Signal-Anzeige Informationen zum Satellit und Signalstärke
	Serielles Update RS232 aktivieren
	Sat Update Software Update über Satellit Astra 19,2° Ost
	Tastenbelegung Hilfetexte für die Funktion einiger Tasten auf der Fernbedienung
	Version Info zu Hardware + Software des Receivers

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen.

Beispiel: Receiver auf Sommerzeit umstellen.

Taste MENU, mit Taste CH- die System-Konfiguration auswählen, mit Taste V+ zur System-Einstellung gehen und mit Taste OK bestätigen. Sie erhalten neue Menüpunkte. Über Taste CH- die Zeile „Zeit“ anwählen und mit OK bestätigen. Jetzt haben Sie die Möglichkeit über die Tasten V+ und V- Ihre Änderung vorzunehmen.

Auswahl mit OK bestätigen. Es erfolgt die Meldung „erfolgreich upgedatet“. Über mehrmaliges Drücken der EXIT-Taste kommen Sie wieder zum normalen Fernseh-Bild.

Programmzuordnung (Programmliste bearbeiten)

⇒Um die Programmliste zu verändern, gehen Sie in das Untermenü „Programmzuordnung“ (über Menü, Prog.-Verwaltung)

Der Anfang der Liste der verfügbaren Programme wird angezeigt.

An einem markierten Programm können Sie die nachstehend beschriebene Änderungen vornehmen.

Option Erklärung
1.Fav Das ausgewählte Programm wird in Ihre Favoritenliste aufgenommen. Die hier mit dem Herz-Symbol markierten Favoriten-Programme können später im Normalbetrieb mit der FAV-Taste aufgerufen werden.
2.Lock Hier können Sie Programme sperren, oder wieder entsperren.
3.Skip Hier legen Sie fest, ob ein Programm beim Zappen übersprungen wird. Die Direktanwahl über die Zahleneingabe ist weiterhin möglich
4.Del(ete) Sie können ein Programm aus der Liste löschen.
5.Move Manuelle Sortierfunktion für Kanalliste (siehe unten)
6.Rename Sie können die Programme frei umbenennen.

⇒Für die gewünschte Option drücken Sie die entsprechende Zifferntaste auf der Fernbedienung. EXIT-Taste, verlassen ohne Änderung. Mit der OK-Taste bestätigen Sie die Änderung.

Programmgruppen

⇒Um die Programmgruppenlisten zu erstellen oder zu bearbeiten, gehen Sie in das Untermenü „Programmgruppen“.

Die Liste der verfügbaren Fernseh-Programme wird angezeigt. Sie können jedes Programm mit Hilfe der Zahlentasten einer Programmgruppe zuordnen:

•0 Kein
•1 News
•2 Technik
•3 Sport
•4 Filme
-5 Kinder
•6 Musik
- 7 Mode
•8 Familie
•9 Drama

Jeder Programmgruppe ist ein Symbol zugeordnet. Beim späteren Aufruf des Programms wird Ihnen dieses Symbol angezeigt.

⇒ Ordnen Sie die Programme der von Ihnen gewünschten Gruppe zu. Zum Speichern drücken Sie die OK-Taste.

Programmgruppe aufrufen

⇒Drücken Sie zweimal kurz hintereinander die dunkelblaue „List“-Taste.

Links wird Ihnen die Programmgruppenliste, rechts oben eine Vorschau und rechts unten die Sparte angezeigt.

⇒Wählen Sie die gewünschte Programmgruppe unten rechts aus (mit V+-Taste erreichbar).

Programme sortieren

⇒ Um die Kanäle automatisch zu sortieren, gehen Sie ins Untermenü „Programme sortieren“.

Sie können die Kanäle nach unterschiedlichen Kriterien automatisch sortieren lassen, z. B. alphabetisch.

Wählen Sie ein Kriterium aus und bestätigen Sie die Eingabe mit der „OK“-Taste.

Die Kanäle werden dem Kriterium entsprechend sortiert.

Für eine manuelle Sortierung der Kanäle wählen Sie:

Menü-Taste, Prog.-Verwaltung, Programmzuordnung, OK-Taste, Zahlentaste 5 (=Move), zu sortierendes Programm wird weiß unterlegt, dann mit CH rauf (bzw. runter) nach Wunsch einsortieren, OK-Taste, Exit-Taste.

Installationsassistent aufrufen

Der Installationsassistent wird automatisch aufgerufen, wenn Sie alle Voreinstellungen des Receivers löschen.

Wenn Sie alle Programme und Einstellungen löschen, gehen alle Voreinstellungen für den Receiver verloren!

⇒Um den Installationsassistenten aufzurufen, gehen Sie ins Untermenü „Alles löschen“.
⇒Bestätigen Sie die Sicherheitsabfrage mit der „OK“-Taste.

Anschließend startet der Installationsassistent automatisch und führt Sie durch die notwendigen Einstellungen für den Receiver. Im Verlaufe der Installation werden Einstellungen zur Sprache, zu den voreingestellten Programmen und zu neu zu installierenden Programmen abgefragt.

Transponderliste bearbeiten oder löschen

Wir empfehlen, keine Änderungen an der Transponderliste vorzunehmen.

⇒Um die Transponderliste zu bearbeiten, gehen Sie unter „System Installation“ zu „Ändere Transponder“.
⇒Um einen Transponder zu löschen, gehen Sie unter System Installation“ zu „Lösche Transponder“.

Automatische Programmsuche starten

Wählen Sie unter „System-Installation“ den Menüpunkt „Satellit bearbeiten“.
⇒Drücken Sie die „OK“-Taste.
→Wählen Sie den gewünschten Satellit aus
⇒Unter "Programm-Typ" wählen Sie das Suchkriterium. Wir empfehlen Ihnen "unverschlüsselt" zu wählen.
⇒Drücken Sie die „OK“-Taste.
→Suchlaufabfrage beantworten Sie mit "ja".
→Sie sehen jetzt die Satellitenfrequenzbelegung. Drücken Sie erneut die "OK"-Taste.
→Suchlauf startet automatisch. Die neu gefundenen Programme werden automatisch am Ende der Programmliste hinzugefügt.

Hinweis für Sat-Profis:

Zusätzlich ist ein Spezial-Suchlauf möglich, bei dem die Start- und Endfrequenz eingegeben werden kann. (Transponderfrequenzen sind Ihnen nicht bekannt)

Vorgehensweise: Menü-Taste, System-Installation, Automatische Suche, Satellit eingeben, Start- und Endfrequenz eingeben, Möglichkeit der Eingabe von drei verschiedenen Symbolraten, OK-Taste. Suche dauert etwas länger wie oben. Transponderfrequenzen werden gefunden, dann OK-Taste zur Programmsuche der einzelnen Fernsehkanäle. Nach dem Suchlauf Programme manuell speichern.

Hinzufügen eines nicht vorprogrammierten, neuen Satelliten und Suchlauf auf diesem Satelliten

Hinzufügen des neuen Satelliten

⇒Drücken Sie die „MENU“-Taste.
Wählen Sie in dem Menü „System-Installation“ das Untermenü „Satelliten hinzufügen“.
⇒Drücken Sie die „OK“-Taste.

Auf dem Bildschirm wird „Satelliten hinzufügen“ angezeigt.

⇒ Drücken Sie die „V+“-Taste.

Auf dem Bildschirm wird ein kleines Menü mit Satellitennamen angezeigt.

Wählen Sie mit den Pfeil-Tasten „CH ▼“ und „CH ▲“ „User Satellite“ aus.
⇒Drücken Sie die „OK“-Taste.
⇒Um für den „User Satellit“ einen Namen zu vergeben, drücken Sie die Zifferntaste 1.

Auf dem Bildschirm wird ein Editorfeld angezeigt. Im Editorfeld steht „User Satellite“.

Wählen Sie mit den Pfeil-Tasten „CH ▼“ und „CH ▲“ und den Zifferntasten die Buchstaben und Ziffern für den neuen Satellitennamen aus.
⇒Wenn Sie einen eingegebenen Buchstaben löschen möchten, drücken Sie die „AUDIO“-Taste.
⇒Bestätigen Sie die Eingabe mit der „OK“-Taste.

Der Editor wird geschlossen.

⇒ Drücken Sie erneut die „OK“-Taste.

Am Bildschirm wird die Meldung „erfolgreich upgedatet“ angezeigt.

Suchlauf auf diesem neuen Satelliten

⇒Wählen Sie im Menü „System-Installation“ das Untermenü „Automatische Suche“.
⇒Drücken Sie die „OK“-Taste
⇒Drücken Sie die „V+“-Taste.
⇒Auf dem Bildschirm wird der neue Satellit in einem kleinen Menü angezeigt.
Wählen Sie den neuen Satelliten aus. Taste OK. Taste OK.

Die Satellitenfrequenzbelegung wird nach und nach aufgebaut. Es erscheint die Meldung „Einstellung abgeschlossen“. Taste OK. Die Frage „Wollen Sie speichern?“ beantworten Sie bitte mit Ja.

→Drücken Sie die „OK“-Taste. Der Satellitensuchlauf wird gestartet. In den beiden Fenstern erscheinen jeweils aktuell gefundene Fernseh- oder Radiokanäle. Die Frage „Wollen Sie speichern?“ beantworten Sie bitte mit Ja. Taste OK. Taste EXIT. Taste EXIT.
⇒Wenn Sie die Start-und Endfrequenz des Satelliten ändern möchten, gehen Sie wie im „Hinweis für Sat-Profis“ vor.

Systemeinstellung ändern

Im Untermenü „System Einstellung“ (über Menü-Taste, Systemkonfiguration) können Sie die folgenden Einstellungen vornehmen:

Untermenü Option/Erläuterung
Sprache Menüsprache einstellen:
	Deutsch, Holländisch, Polnisch, Tschechisch, Spanisch, Ungarisch, Englisch, Italienisch, Türkisch, Französisch, Griechisch, Russisch, Arabisch, Kroatisch, Persisch
OSD Bildschirmdialog Farbe des OnScreenDisplay festlegen
	Ständige Zeiteinblendung im Fernsehbild
	Untertitel im OSD einblenden
	Zeitdauer der OSD-Anzeige einstellen
	Position der Info-Tafel auf dem Bildschirm festlegen
	Transparenz des OSD einstellen
	Rahmenart für das OSD festlegen (für Radio-Hintergrundbild Benutzer einstellen)
Fernsehgerät Video-modus: Auto, PAL-M, PAL-BG, NTSC, SECAM
	4:3 Letterbox, 4:3 PanScan, 16:09
	Video-Ausgang einstellen: CVBS / RGB (RGB ohne Funktion)
	HF-Modus : ohne Funktion
	HF-Kanal: ohne Funktion
	Helligkeit des Fernsehbildes einstellen
	Kontrast des Fernsehbildes einstellen
Zeit Einstellungen Uhrzeit	Einstellung Sommerzeit: An oder AusTimermodus-Zeiteinstellung (Auto, manuell).Bei manuell ist die direkte Eingabe von Uhrzeit und Datum möglichDatum einstellenZeit einstellenGMT-Abweichung :Abweichung von Greenwich-Zeit einstellenTimer: An/Aus, Timer ein- oder abstellen
Kindersicherung Werksvorgabe ist 0000Passwortänderung, genaue Beschreibung siehe weiter unten.
Audio Tonsignal-Vergabe für einzelne Tasten

Hinweis: Der untere Informations-Balken in den Bildschirmmenüs zeigt Ihnen, welche der Tasten Sie jeweils benutzen können. →Nehmen Sie die gewünschten Einstellungen vor.

Kindersicherung/PIN-Code

In diesem Menü können Sie den vom Werk eingestellten PIN-Code (Passwort) ändern und eine beliebige andere vierstellige Zahl als persönlichen PIN-Code eingeben. Vom Werk wurde der PIN-Code „0000“ vorprogrammiert.

Merken Sie sich den neuen PIN-Code, denn nach der Änderung gilt nur noch der neue Code.

Wenn Sie Ihren persönlichen PIN-Code vergessen haben, wenden Sie sich bitte an den Hersteller.

→Gehen Sie in das Untermenü „Installation“.
Wählen Sie den Menüpunkt „Kindersicherung“ und dort „Neues Passwort“.
→Geben Sie den alten PIN-Code über die Ziffern-Tasten ein.
→Geben Sie danach in der nächsten Zeile den neuen PIN-Code ein.
→Die Anzeige springt automatisch auf den Menüpunkt „Passwort bestätigen“.
→Geben Sie den neuen PIN-Code noch einmal ein.
Das neue Passwort wird übernommen.

DiSEqC-Motoreinstellung

(über Menü-Taste, Systemkonfiguration)

⇒Um die DiSEqC-Motoreinstellungen vor zu nehmen, gehen Sie ins Menü „System Konfiguration“ zum Menüpunkt „DiSEqC-Motor Setup“.

Sie können nur Änderungen vornehmen, wenn Sie den Receiver an eine motorisierte Satelliten-Anlage anschließen.

Prog. beim Einschalten

(über Menü-Taste, Systemkonfiguration)

⇒Hier können Sie das Einschaltprogramm festlegen, das nach Stromausfall gestartet wird.

Werkseinstellung

Alle von Ihnen vorgenommenen Einstellungen und gespeicherten Daten werden gelöscht. Der Receiver wird in den Auslieferungszustand zurückgesetzt.

⇒Um den Receiver auf die Werkseinstellung zurückzusetzen, gehen Sie im Untermenü „System-Konfiguration“ zum Menüpunkt „Werkseinstellung“. Taste OK. Geben Sie das Passwort ein (Werkseinstellung 0000). Bestätigen Sie mit JA.

⇒Warten Sie, bis der Receiver neu startet.

Dieser Vorgang kann einige Minuten dauern.

Akustisches Signal zum Ausrichten der Satelliten-Antenne

(Über Menü-Taste, Sonstiges, Signal-Anzeige). Eine optische Signalstärke wird gleichzeitig angezeigt.

Über das TV-Gerät wird ein Signalton ausgegeben. Ein lauteres und höheres Signal zeigt eine bessere Ausrichtung der Antenne an.

Software-Update via Satellit

Hinweis: Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers.

Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig.

Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA 19,2° Ost ausrichten, um die Software-Aktualisierung durchführen zu können.

⇒Um die Software zu aktualisieren, gehen Sie im Untermenü „Sonstiges“ zum Menüpunkt „Sat Update“. Taste OK.

→Bestätigen Sie die Sicherheitsabfrage mit „OK“, um ein Update durchzuführen. Nochmals OK, nochmals Ja. Der Receiver startet die Software-Aktualisierung, falls neuere Version vorhanden.

Die Software-Aktualisierung kann bis zu einer Stunde dauern.

Nach Beendigung der Aktualisierung werden Sie aufgefordert, eine beliebige Taste zu drücken.

⇒ Drücken Sie eine beliebige Taste.

Anschließend wird eine Bestätigungsmeldung vom Menü ausgegeben, dass die Aktualisierung erfolgreich beendet wurde.

Es wird empfohlen, nach der Aktualisierung zusätzlich die Werkseinstellung zu laden, dabei geht Ihre eigenerstellte Kanalliste verloren.

Spielen

Es stehen Ihnen die Spiele Tetris und Minenräumer zur Verfügung. Sie sehen dort, welche Tasten der Fernbedienung Sie benötigen.

Wählen Sie im Untermenü „Spiel“ eines der beiden vorhandenen Spiele aus.

Tasten mit Sonderfunktionen

EPG-Modus

Sie können sich über diesen Modus Informationen zum laufenden Programm anzeigen lassen.

⇒Drücken Sie im Normalbetrieb die „EPG“-Taste.

Auf der linken Seite wird Ihnen die Senderliste, auf der rechten Seite werden Ihnen die aktuellen Informationen zum ausgewählten Programm angezeigt.

Mit nochmaligem Drücken der EPG-Taste erhalten Sie weitere zusätzliche Programm-Kurzhinweise für nachfolgende Uhrzeiten (bis zu 14 Tage im voraus). Mit den CH-Tasten können Sie die Anzeige innerhalb des gleichen Tages weiterblättern. Mit V- und V+ können Sie die Tage auswählen.

–Durch Drücken der OK-Taste nach Auswahl eines bestimmten Eintrags können Sie weitere zusätzliche Infos zu einem Programmhinweis erhalten.
-Durch Drücken der TIMER-Taste können Sie den Timer über EPG programmieren. Bitte füllen Sie die Anzeige nach Ihren Wünschen aus. Der Timer Modus muss auf „einmal“ gesetzt sein. Nach dem Bestätigen mit der Taste OK erfolgt die Meldung „erfolgreich upgedatet“.

Timer

-über EPG-Taste. Siehe oben unter EPG-Modus.

-über Timer-Taste. Siehe nachstehend.

In diesem Menü können Sie bis zu acht verschiedene Timer einstellen. Der Receiver schaltet sich dann zum festgelegten Zeitpunkt ein. Sie haben folgende Einstellmöglichkeiten:

Option Erläuterung

Timernummer Timernummer von 1 bis 8 festlegen

Timer Modus Intervall festlegen: aus, einmal, täglich, wöchentlich, monatlich, jährlich

Wakeup Modus Kanal (normal) oder Mitteilung (Erinnerungsmodus) einschalten

TV Kanal Kanal auswählen bzw. ein Ereignis bei obiger Einstellung „Mitteilung“ Geburtstag, Jahrestag, Allgemein

Einschaltdatum Mit V+-Taste wird ein Kalender angeboten

Einschalt-Zeit Stunden : Minuten

Dauer Zeitdauer bis zum Abschalten des Receivers

Wählen Sie mit den „CH ▼“ und „CH ▲“ und den „V−, und „V+“-die gewünschten Einstellungen aus.

⇒Drücken Sie die „OK“-Taste.

Audio

Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse).

Zoom

Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern.

⇒Drücken Sie ein Mal auf die „Zoom“-Taste.

Wählen Sie mit den „CH ▼“ und „CH ▲“ und den „V−,- und „V+“-Tasten den Bildausschnitt.
⇒Drücken Sie die „OK“-Taste.

Mit jedem Druck auf die „OK“-Taste wird der Bildausschnitt in maximal sechs Stufen vergrößert. Beim siebten Tastendruck hat das Bild wieder die Ausgangsgröße.

List

⇒ Drücken Sie ein Mal auf die „List“-Taste.

Diese Funktionstaste zeigt Ihnen auf der linken Seite die Kanalliste und auf der rechten Seite die zugeordneten Satelliten und ein Vorschaubild des Programms.

⇒ Drücken Sie erneut auf die „List“-Taste.

Unten Rechts unten wird der Anfang der 9 Programm-Gruppen angezeigt.

⇒Wählen Sie die gewünschte Gruppe mit der Taste V+ aus.

Umschalten TV/SAT

Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden).

⇒ Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die gewünschte Funktion eingestellt haben.

Umschalten TV/Radio

Mit der „TV/Radio“-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten.

Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an.

(Sie können auch ein eigenes Wunschbild hinterlegen (siehe System-Konfiguration, System-Einstellung, OSD Bildschirmdialog). „Rahmen auswähl“ auf „Benutzer“ stellen. Dann im Normalbetrieb mit Taste OK „Wollen Sie das Bild speichern?“ mit Ja beantworten. Jetzt wird mit der „TV/Radio“- Taste das gespeicherte Bild angezeigt.)

⇒Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die „TV/Radio“-Taste.

Teletext

Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist.

⇒Um den Teletext einzuschalten, drücken Sie die „TEXT“-Taste. Dann Sprache auswählen und mit OK-Taste bestätigen.

→Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die Taste EXIT.

Fasttext-Funktionen benutzen

Die farbigen Tasten auf der Fernbedienung sind für den Fasttext bestimmt. Bei einer Seitenwahl können verschiedene Themen in vier verschiedenen Farben oder in farbigen Rahmen (rot, grün, gelb und blau) dargestellt sein.

Sie können direkt über die kleinen farbigen Tasten auf der Fernbedienung dorthin gelangen. Die Farben der Themen entsprechen den Farben der Tasten.

→Drücken Sie die gewünschte Taste.

FAV

⇒ Drücken Sie die „FAV“-Taste.

Der Bildschirm zeigt die von Ihnen unter „Programmzuordnung“ festgelegten Favoriten an. (siehe oben)

⇒ Wählen Sie ein Programm aus der Favoritenliste.

⇒Zum Auswählen drücken Sie die „OK“-Taste.

Beispielhaft haben wir verschiedene Programme unter Favoriten und Programmgruppenlisten abgelegt.

Demontieren

⇒Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
→Schrauben Sie das LNB-Kabel vom Receiver ab.
→Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
⇒Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
→Lagern Sie den Receiver und alle Zubehör-Teile an einem trockenen und staubfreien Ort.
→Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

→ Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

Fehlfunktionen beseitigen

Symptom Mögliche Ursache und Abhilfe
Frontanzeige dunkel keine LED leuchtet	Das Stromkabel ist nicht angeschlossen.Schließen Sie das Netzteil an die Netz-Steckdose an.Hauptschalter einschalten.
Rote und grüne LED leuchten	Der Receiver ist im Standby-Betrieb.Drücken Sie die „Power“-Taste an der Fernbedienung (oder am Receiver). Der Receiver schaltet ein und das Programm wird am TV-Bildschirm angezeigt.
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden	Die Antenne ist nicht auf den Satellit ausgerichtet.Richten Sie die Antenne richtig aus.
	Kein oder nur ein schwaches Signal.Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten.Richten Sie die Antenne aus.
Rote LED leuchtet, TV-Gerät zeigt kein Bild an.	Das System ist nicht korrekt angeschlossen.Prüfen Sie den Anschluss des SCART-Kabels
	Das TV-Gerät ist nicht im AV-Modus.Schalten Sie das TV-Gerät auf den jeweiligen AV-Eingang.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau auf den Satelliten ausgerichtet.Richten Sie die Antenne genauer aus. Benützen Sie dafür die "Info"-Taste auf der Fernbedienung.Signalanzeige für die Antennenausrichtung wird angezeigt.
	Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein Ton, Signalstärke vorhanden,keine Signalqualität	Satelliten-Antenne ist auf einen falschen Satelliten ausgerichtet.
Schlechter Empfang von:Sat1, Pro7, Vox, N24, DSF, etc	Schnurloses Telefon stört (DECT-Standard). Telefon anders plazieren, besseres Satellitenkabel verwenden.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht.Erneuern Sie die Batterien.
	Die Fernbedienung ist falsch ausgerichtet.Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
Programm hat eine neue Frequenz erhalten	TV-Kanal löschen, dann automatischen Suchlauf durchführen.

Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

Technische Daten

Receiver
Maße in mm (B × T × H) 285 × 160 × 48
Gewicht in Gramm Receiver 1020 g	Fernbedienung 80 g (ohne Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s)
Stromversorgung LNB 13/18 GS, 0,30 A max. Spitzen Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2, Tone-Burst A/B
Symbolrate 1 ~ 35 MS/s
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis 4:3 Letterbox, 4:3 PanScan, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiomodus Links, Rechts, Stereo, AC3-Digitalton
Anschlußmöglichkeiten
LNB IF-Eingang	Typ F, IEC 169-24
TV-SCART (nur Ausgang)	Video CVBS, Audio L, R
VCR-SCART (Ausgang und Eingang)	Video CVBS, Audio L, R
RCA (CINCH)	Audio L,R
SPDIF, COAXIAL	Digital Audio Ausgang
Stromversorgung
Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz
Leistungsaufnahme ca. 13 W ( Betrieb mit Single LNB )	ca. 2 W ( Bereitschaft )
Betriebstemperatur 0 °C ~ +40 °C
Lagerungstemperatur	-40 °C ~ +65 °C

Hersteller

BOCA Vertriebs GmbH

Zillenhardtstraße 41

D-73037 Göppingen

Internet www.boca.de

Garantie:

Die Gewährleistung für den digitalen Satelliten-Receiver DSL 212

OTA entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs.

Sehr geehrter Kunde,

unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger.

Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen.

Service hotline [phone]

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 73/23/EWG

•EN 60 065

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

•EN 55 013
•EN 55 020
•EN 61000-3-2
•EN 61000-3-3

Gerätetyp/Type: Digitaler Satelliten-Receiver DSL 212 OTA

Glossar

AC Alternating CurrentAnschluss für Wechselstrom
DC Direct CurrentAnschluss für Gleichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage.
DiSEqCDigital Satellite Equipment ControlDigitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht.
EPG Electronic Programm GuideElektronische Programmzeitschrift
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air servicesGebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
LNB Low Noise Block Amplifier / ConverterGerät im Mittelpunkt der Antenne, das die vom Satelliten ankommenden hoch frequenten Signale in einen niedrigeren Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen DisplayAuf dem Bildschirm sichtbare Menüsteuerung.
PID Kennnummer eines empfangenen DatenstromesDie PID's sorgen dafür, dass ein Sender vollständig empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-polige	Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
Swap-Funktion	Wechsel zwischen aktuellem und letztgesehenem Programm
Transponder	Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.
VCR Abkürzung für Video Cassette Recorder.
