BEDIENUNGSANLEITUNG DSL 250 Boca

Änderungen und Irrtümer vorbehalten. Für Druckfehler übernehmen wir keine Haftung.

Version 1.1, 15.07.2011

CH- CH+ STBY ON Digitaler Satelliten-Receiver Boca DSL 250

Geräteübersicht DSL 250

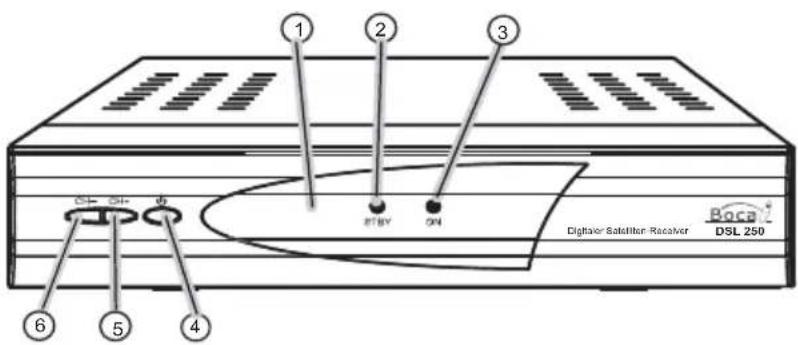

Receiver Vorderseite

1 2 3 DTBY DT Digital Satellite Receiver Bocayi DSL 250 6 5 4

Receiver Rückseite

1 LND IN +12p-18V 393mA Max 2 TV 3 POWER 220-240V~ 50/60Hz Internal 11AL 250V/ Consumption:12V M 4

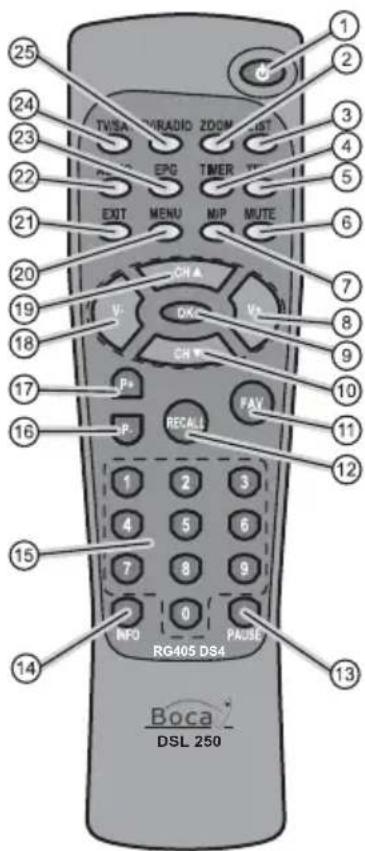

Fernbedienung

25 24 23 22 21 20 19 18 17 16 15 14 TVISA TVRADIO ZOOM LIST EPC TIMER EXIT MENU MIP MUTE CHA VGA VH P+ P- RECALL INFO PAUSE RG405 DS4 Boca DSL 250 1 2 3 4 5 6 7 8 9 0 1 2 3 1 2 3 5 6 7 6 7 8 9 1 2 3 3 4 5 6 5 6 7 6 7 8 9 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 1 2 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 6 7 1 2 3 5 10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

Geräteübersicht

Die Receiver Vorderseite

1	-	Infrarotempfänger für die Signale der Fernbedienung
2	LED STBY	Rote LED leuchtet nur im Standby-Betrieb.
3	LED ON	Grüne LED leuchtet nur im Normal-Betrieb.
4	Taste Standby	Einschalten und auf Standby-Betrieb schalten.Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden die Werks-einstellungen wieder hergestellt.Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.
5	Taste CH+	Wechsel zum nächst höheren ProgrammplatzCursor-Bewegung aufwärts
6	Taste CH-	Wechsel zum nächst niedrigeren ProgrammplatzCursor-Bewegung abwärts

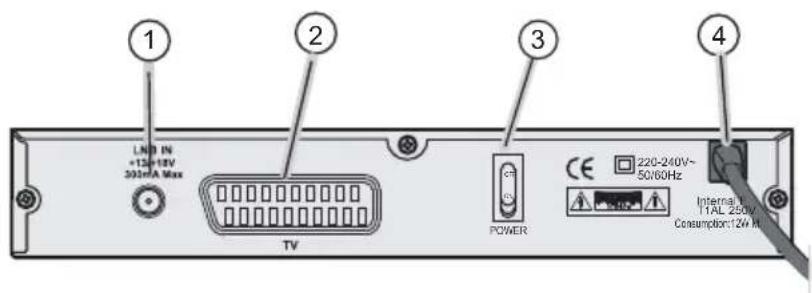

Die Receiver Rückseite

1	LNB-IN	LNB-Anschluss für Antennen-Kabel
2	TV (Ausgang)	SCART-Anschluss TV-Gerät
3	ON/OFF	Netz-Schalter
4	220–240 V~50/60 Hz, 12 W	Netz-Anschluss

Die Fernbedienung

1	STANDBY	Einschalten und Standby-Betrieb
2 ZOOM Bild vergrößern
3 LIST TV-Programmliste aufrufen
4 TIMER Timer aufrufen
5 TEXT Teletext aufrufen
6 MUTE Ton-Stummschaltung
7 M/P Multi-Picture-Funktion, Bildvorschau aufrufen
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK Im Normalbetrieb: aktuelle Programmliste aufrufen.Im Menü: Menüpunkt bestätigen.
10 CH ▼		Wechsel zum nächst niedrigeren Programmplatz/Cursor-Bewegung abwärts
11 FAV Eigene Favoritenliste aufrufen.
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild

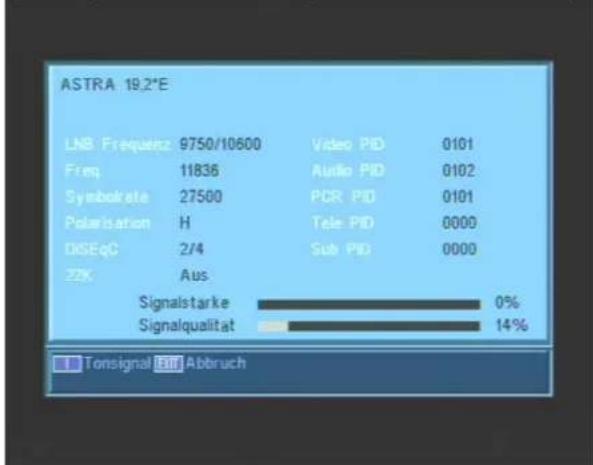

14 INFO		Anzeige der Empfangsdaten des aktuellen Programms (Satfinder-Funktion)
15 0–9		Programm direkt auswählen, Zifferneingabe
16 P- Im Normalbetrieb: Programmgruppen-WechselIn TV-Programmliste: Zehnerblock-Umschaltung
17 P+ Im Normalbetrieb: Programmgruppen-WechselIn TV-Programmliste: Zehnerblock-Umschaltung
18 V- Lautstärke senken/Cursor-Bewegung links
19 CH ▲		Wechsel zum nächst höheren Programmplatz/Cursor-Bewegung aufwärts
20 MENU Hauptmenü aufrufen
21 EXIT		Menü oder Menüpunkt verlassen
22 AUDIO Audio-Modus ändern
23 EPG		Elektronische Programm-Zeitschrift (wenn vom Sender angeboten)
24 TV/SAT		Wechsel zwischen Haus- und Satellitenantenne
25 TV/RADIO		Wechsel zwischen TV-Modus und Radio-Modus

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen
  •sicheren
  •vorteilhaften
  Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.
  Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
  Jede Person, die diesen Receiver

•montiert
-anschließt
•bedient
•reinigt
•entsorgt

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Gestaltungsmerkmale

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um

normalen Text

• Aufzählungen
  ⇒Handlungsschritte

handelt.

Inhaltsverzeichnis

Geräteübersicht ....3

Die Fernbedienung ....4

Vorwort 5

Gestaltungsmerkmale 5

Inhaltsverzeichnis....6

Sicherheitshinweise 8

Grundlegende Sicherheitshinweise....8

Erläuterung der Sicherheitshinweise 11

Bestimmungsgemäßer Gebrauch.... 11

Lieferumfang 12

Beschreibung....13

Receiver anschließen 16

Antennen-Kabel montieren....17

Anschluss mit SCART-Kabel 19

In Betrieb nehmen 21

Fernbedienung....21

Receiver....22

Bedienen....23

Bildschirm-Einblendungen bei einem Programm-Wechsel ...... 23

Benutzer-Oberfläche auf dem TV-Bildschirm 24

Menü-Aufbau 25

In den Menüs navigieren 26

Programm (Symbol: Fernseher) 27

Installation (Symbol: Sat-Antenne)....29

Systemeinstellungen (Symbol: Zahnrad)...... 31

Einstellung (Symbol: Werkzeuge) 34

Software-Update via Satellit 35

Tasten mit Sonderfunktionen 36

EPG 36

Sleeptimer....36

Akustisches Signal zum Ausrichten der Satelliten-Antenne...... 36

Audio 38

Zoom....38

List 38

Umschalten TV/SAT 38

Umschalten TV/Radio....39

Teletext ....39

FAV 40

Pause....40

Demontieren 41

Reinigen....41

Fehlfunktionen beseitigen 42

Technische Daten 44

Hersteller / Garantie ....45

Hinweise zur Konformität......46

Glossar....47

Anhang Easy Find LNB....49

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 220–240 V, 50–60 Hz an.
  •Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „LNB IN“ darf 300 mA nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Bezug von Ersatzteilen nur vom Hersteller. Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.

- Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.

- Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen.

- Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

- Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.

Richtiger Standort

- Stellen Sie den Receiver auf eine feste, ebene Unterlage.

•Vermeiden Sie die Nähe von:

• Wärmequellen, wie z. B. Heizkörpern,
• offenem Feuer, wie z. B. Kerzen,
• Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.
• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.

- Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

- Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.

- Stellen Sie keine schweren Ge genstände auf den Receiver.

- Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.

- Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

Richtiger Umgang mit Batterien

• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
• Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Entsorgen

Werfen Sie den Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.

Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.

Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

Bestimmungsgemäßer Gebrauch

Der Receiver dient dem Empfang von unverschlüsselten digitalen Satelliten-Programmen (free-to-air) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

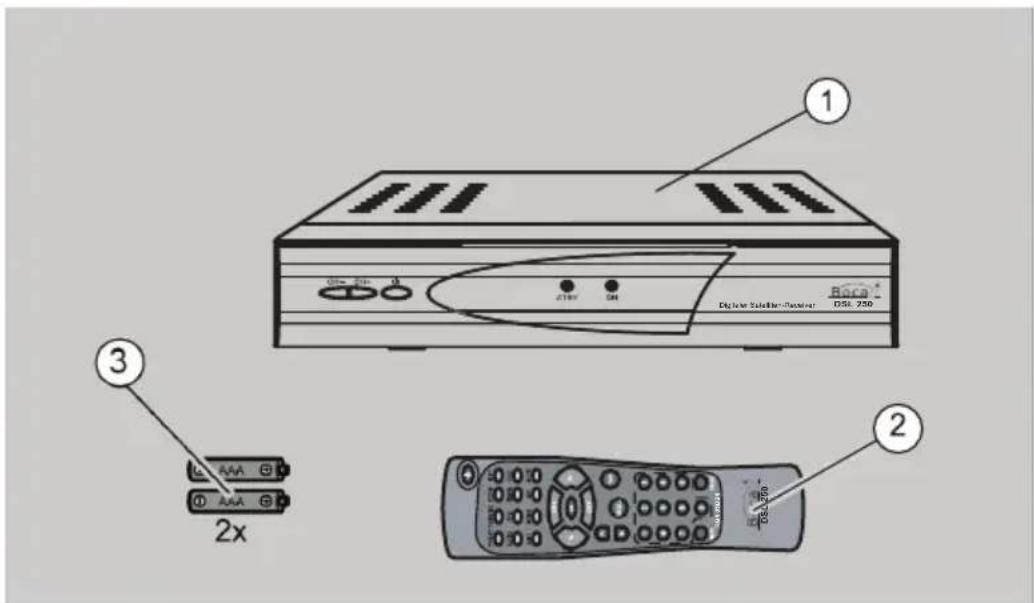

Lieferumfang

Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.

Nr.	Anzahl	Erklärung
1	1	Receiver
2	1	Fernbedienung
3	2	Batterien Typ LR 03/AAA/1,5 V
	1	Bedienungsanleitung (nicht abgebildet)

Beschreibung

Mit dem Receiver können Sie unverschlüsselte digitale Satelliten-Programme (free-to-air) über eine Satelliten-Antenne empfangen.

Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert.

Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein.

Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte Satelliten können hinzugefügt werden.

Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm vornehmen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

• deutsch
• griechisch
• kroatisch
• tschechisch
• dänisch
• holländisch
• ungarisch
• norwegisch
• polnisch
• slowakisch
• schwedisch
• slowenisch
• finnisch
• englisch
• französisch
• türkisch

• spanisch

• italienisch

• portugiesisch
• Russisch

Ab Werk sind folgende Satelliten vorprogrammiert:

• Astra1 19.2E
• Hotbird 13E
• Türksat 42E
• Sirius2 5E
  • Amos/Atlantic 4-5W
• Astra2 28.2E
• HispaSat 30W
• Eutel W2 16E
• Hellasat 39E
• ASTRA 23,5E

Weitere Ausstattungsmerkmale:

• Software-Update via Satellit ASTRA 19,2° Ost
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Station Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz
  •Manuelle PID Eingabe möglich
  •3 Tasten an der Frontblende
• plug and play
• Leistungsaufnahme im Standby-Betrieb sensationelle ca. 0,5 Watt.
  •Netzanschluss 220–240 V, 50/60 Hz
  •4000 Programmspeicherplätze
• Kindersicherung (voreingestelltes Passwort: 0000)
• 1 Favoritenliste und 8 Programmgruppen
  •Automatischer Sender-Suchlauf
• Sender-Listeneditor

• 1 Euro-SCART-Anschlüsse, für TV- und Videogerät (VCR)
•CVBS-Videoausgangs-Signal
- Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines Satelliten-Receivers (loop through)
- Super-Fast-Videotext mit einem Speicher von 800 Seiten
- Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display)
- Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.
- DiSEqC 1.0, 1.2, Goto X, wird unterstützt, wenn entsprechende Antennen-Anlage angeschlossen wird
- SWAP-Funktion (über Recall-Taste)
- Bildschirm-Formate einstellbar auf 4:3, 16:9 und automatisch (letterbox)
- Multi-Funktionstimer, 8-fach und an EPG gekoppelt, Sleep-Timer
- Elektronische Programmzeitschrift EPG (bis zu 14 Tage im voraus, programmabhängig)
•SCPC/MCPC-Empfangsnorm C/Ku-Band-Satelliten
•Automatische Wahl der Fernseh-Norm mit Videoumwandler

- Digitaler Sat-Finder optisch + akustisch zum Ausrichten des Parabol-Spiegels.

Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage.

Receiver anschließen

Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.

Das Koaxial-Kabel gehört nicht zum Lieferumfang.

Achtung!

Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden. Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels führen während des Betriebs Strom.

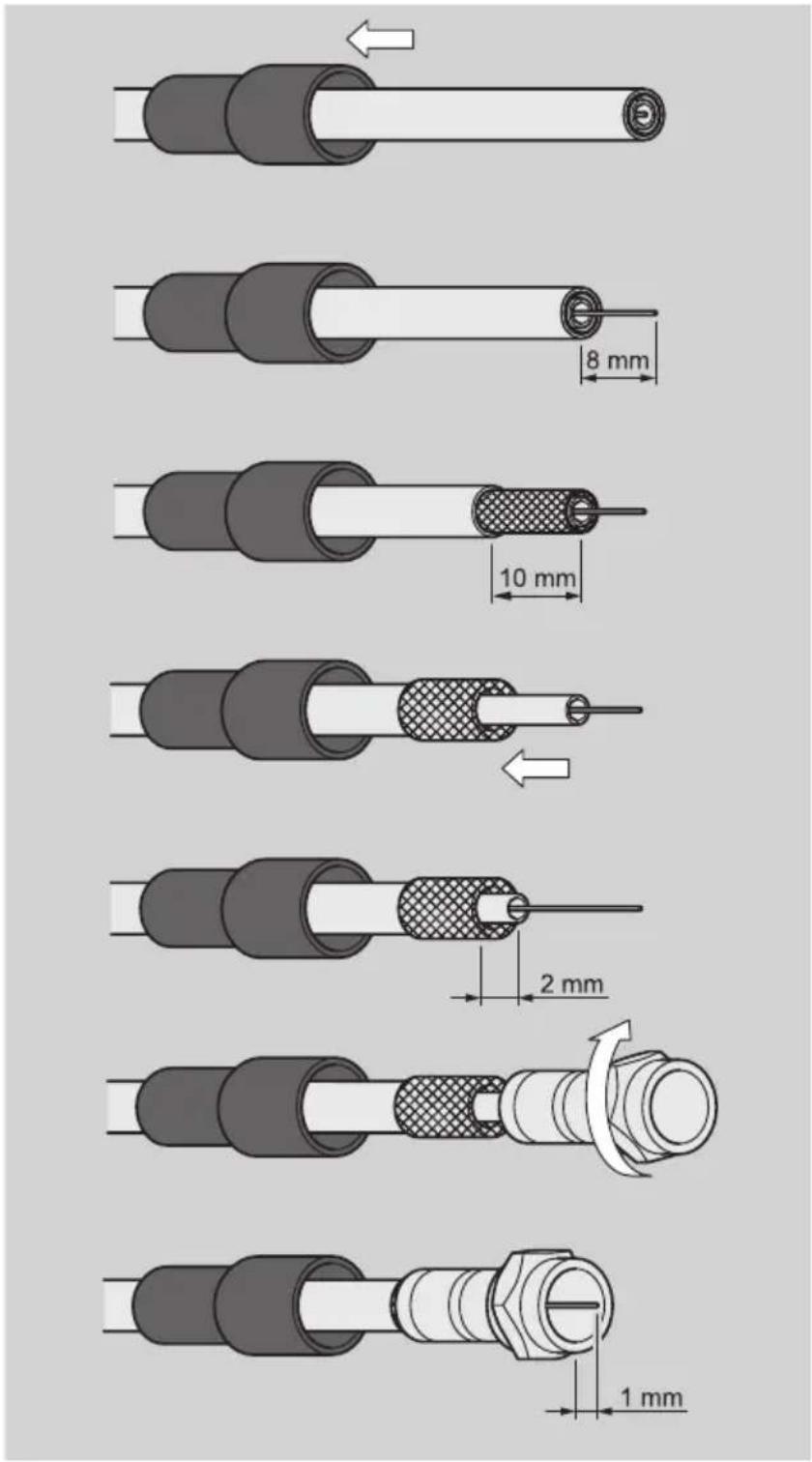

Antennen-Kabel montieren

(vgl. Montage-Schema auf der nachfolgenden Seite)

Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider.

⇒Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
⇒Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt.
→Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die äußere Isolierung, so dass es den inneren Leiter nicht berührt.
⇒Entfernen Sie die innere Isolierung bis 2 mm vor dem Drahtgeflecht.
⇒Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht, bis der Stecker an die innere Isolierung anstößt.

Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen.

→Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.

Montage-Schema

8 mm 10 mm 2 mm 1 mm

→Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

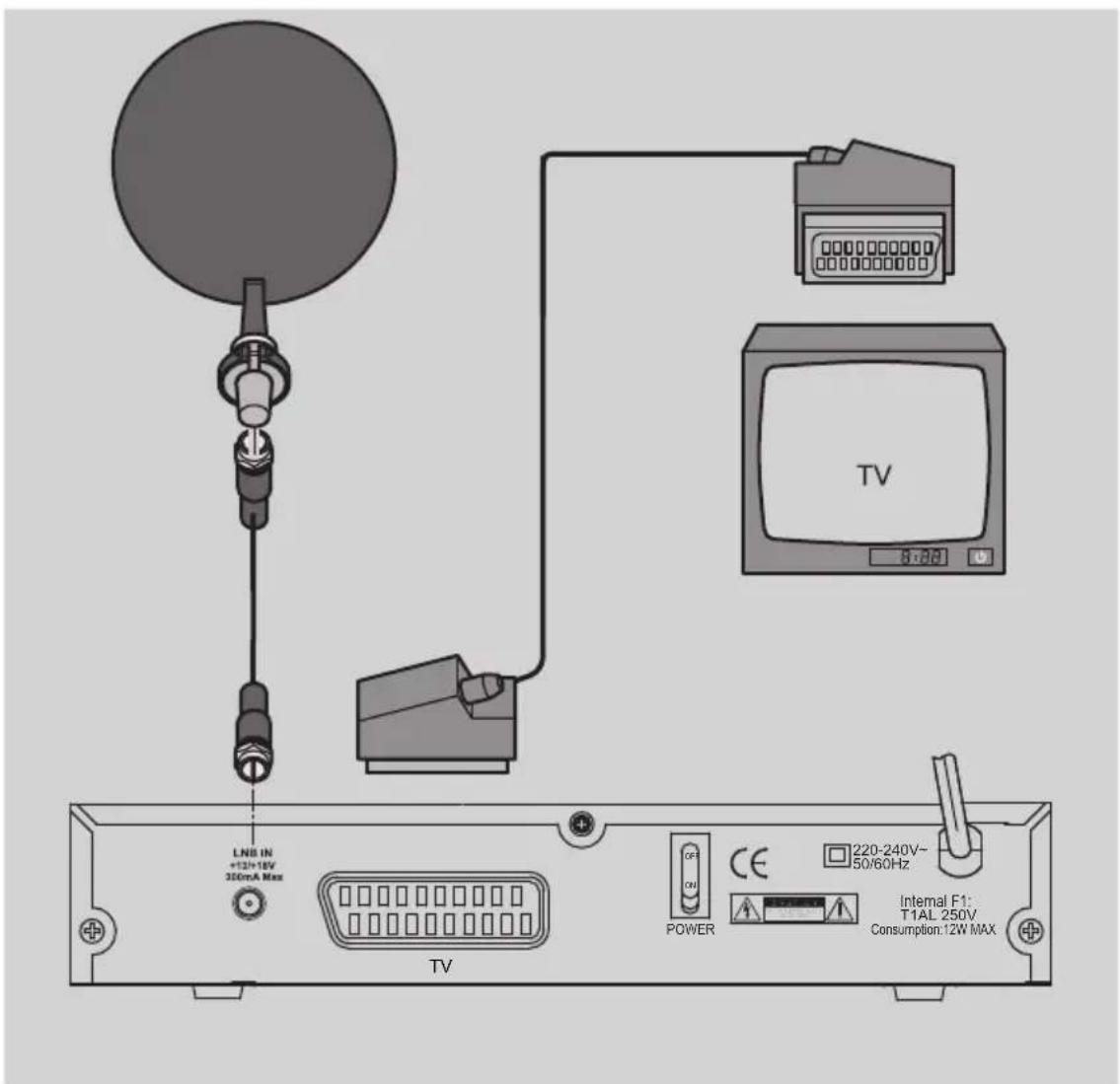

Anschluss mit SCART-Kabel

→Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.

⇒Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.

Anschluss-Schema

LNG IN +120+18V 350mA Max TV POWER CE 220-240V~ 50/60Hz Internal F1: T1AL 250V Consumption:12W MAX

In Betrieb nehmen

Fernbedienung

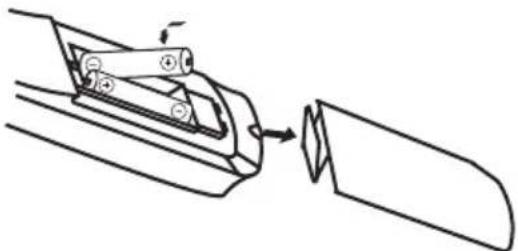

Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V

→Öffnen Sie das Batteriefach.

→Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
→Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
⇒ Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
⇒Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutz- handschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Achtung!

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

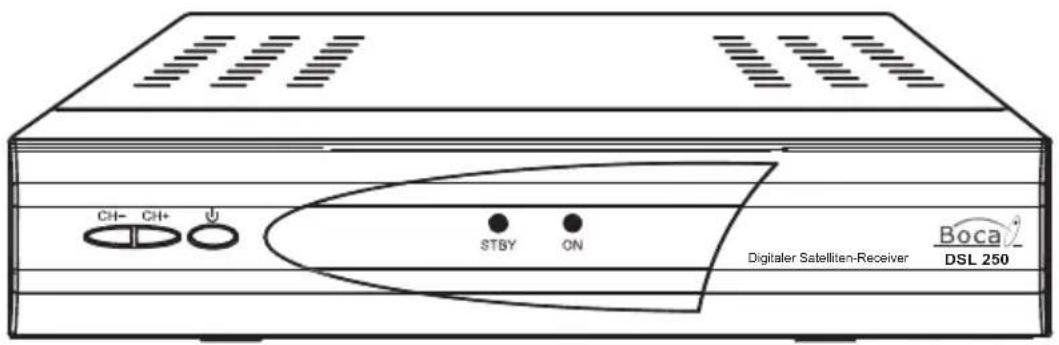

Receiver

Achtung!

Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.

→Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein.
→Schalten Sie den AV-Kanal am TV-Gerät ein.
→Stecken Sie den Netz-Stecker des Receivers in die Netz-Steckdose. Schalten Sie an der Receiver-Rückseite den Netz-Schalter ein. Das Gerät befindet sich im Normal-Modus. Grüne LED leuchtet.

Der Receiver wird mit vorprogrammierten Fernseh-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.

Um in den Standby-Modus zu gelangen drücken Sie die rote Taste oben rechts auf der Fernbedienung. Rote LED am Receiver leuchtet. Das Gerät verbraucht dabei nur ca. 0,5 Watt. Dies ist ein aktuell sehr niedriger Stromverbrauchs-Wert.

Bedienen

Bildschirm-Einblendungen bei einem Programm-Wechsel

Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet.

In dieser Informationsleiste finden Sie folgende Hinweise:

	Programm –Name
	Empfangener Satellit
	Aktuelles Datum
	Aktuelle Uhrzeit
	Speicherplatz
TXT-Symbol	Wird angezeigt, wenn der gewählte Sender Teletext anbietet.
EPG-Symbol	Wird angezeigt, wenn der gewählte Sender die Programm-Zeitschrift anbietet.
Herz-Symbol	Das Herz-Symbol wird angezeigt, wenn Sie das Programm in Ihre Favoritenliste aufgenommen haben.
Programm-Gruppen-Symbol	Das entsprechende Programm-Gruppen-Symbol wird angezeigt, wenn Sie das Programm in Ihre Programmliste aufgenommen haben.
Info Für aktuelle und nachfolgende Sendung
Info Über gerade aktive Programmliste

Benutzer-Oberfläche auf dem TV-Bildschirm

Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART) verbunden sein.

Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen.

So können Sie sich in den Menüs orientieren

Oben: Menü-Name (dazu werden links Funktions-Symbole angezeigt)

Nachfolgend: Untermenü oder Menüpunkte

Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit denen Sie sich im aktuellen Menü bewegen können.

Menü-Aufbau

Hauptmenü	Unte menü Erläu erung	t
Sprache(Symbol:entsprechendeLandesflagge)	Sprachliste Auswahl der Sprache des OSD-Menüs
Programm	TV-Programmliste	siehe folgenden Text
(Symbol:Fernseher)	Radio-Programmliste	siehe folgenden Text
	Alle löschen	siehe folgenden Text
Installation(Symbol: Sat-Antenne)	Antenneneinstellung	siehe folgenden Text
	Transponder-Suche	siehe folgenden Text
	Suchen-Voreinstellung	siehe folgenden Text
	Automatischer Suchlauf	siehe folgenden Text
System –Einstellungen(Symbol:Receiver)	Audiokanäle siehe olgenden Text f
	TV-System siehe olgenden Text f
	Sendereinstellungen	siehe folgenden Text
	Zeit- & Timer-Einstellung	siehe folgenden Text
	OSD Einstellung	siehe folgenden Text
	PIN siehe olgenden Text	f
	LNB-Stromversorgung	siehe folgenden Text
	Andere	siehe folgenden Text
Einstellung(Symbol:Werkzeug-koffer)	Werkseinstellung	siehe folgenden Text
	Software-Update	siehe folgenden Text
	Spiele	siehe folgenden Text
	Information	siehe folgenden Text

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt.

In jedem Menü wird Ihnen unten eine Hinweis-Zeile angezeigt, die auch alle Auswahl-Möglichkeiten bietet.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste MENU, Systemeinstellungen auswählen, Zeit- & Timer-Einstellung auswählen, Taste OK, Zeitanzeige auswählen, Taste OK. Im Punkt GMT Differenz „GMT+02:00“ einstellen. Mit Taste EXIT das Menü verlassen.

Einstellung für Mitteleuropa:

Sommerzeit: GMT+02:00

Winterzeit: GMT+01:00

Programm (Symbol: Fernseher)

Untermenü Beschreibung

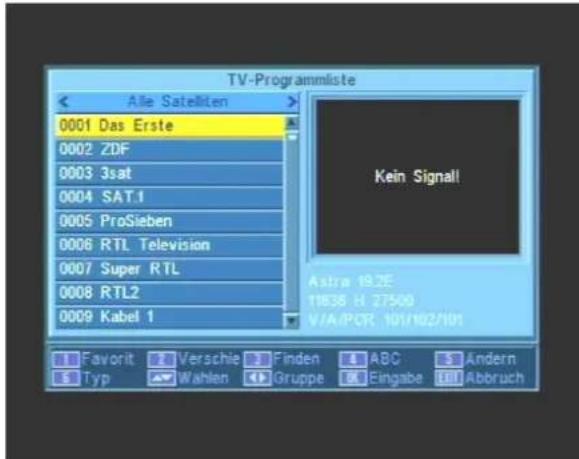

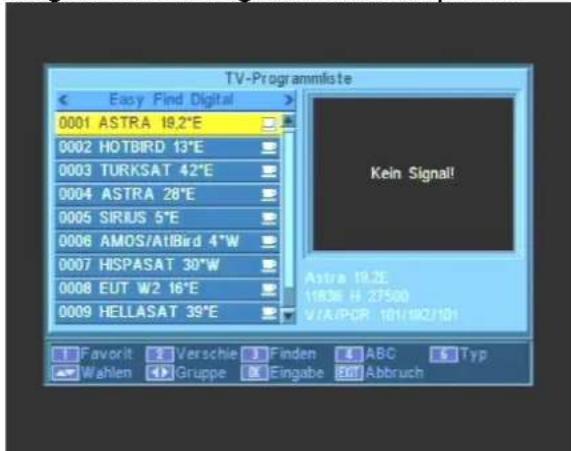

TV-Programmliste	1 Favorit, 2 Verschie, 3 Finden, 4 ABC, 5 Ändern,6 Typ, ▲ ▼ Wählen, V- V+ Gruppe, OK Eingabe,EXIT Abbruch
Radio-Programmliste	wie oben
Alle löschen Löschung der kompletten Programmliste. Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldungabfrage mit Ja bestätigen.

1 Favorit

Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Neben den Programmen erscheint jeweils ein Herz-Symbol.

2 Verschie(ben)

Nach Drücken der 2-Taste erscheint hinter dem markierten Programm das Verschieben-Symbol. Mit den CH+ und CH- Tasten wird das Programm an den gewünschten Platz geschoben. Der Vorgang muss mit OK bestätigt werden.

3 Finden

Programm-Suchfunktion. Durch Eingabe von Buchstaben auf der OSD-Tastatur ist ein gefiltertes Auffinden von Sendern möglich.

4 ABC

Sortieren der kompletten Programmliste nach den angebotenen Möglichkeiten. Die Liste muss mit OK bestätigt werden. Solange nicht bestätigt wurde, kann mit „Neuberechnun(g)“ der letzte Zustand vor der Bestätigung zurückholt werden.

5 Ändern

Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue Auswahlmöglichkeiten.

Untermenü Beschreibung
Ändern	1 Löschen, 2 Überspri, 3 Sperren, 4 Erstellen,5 Ändern, 6 Alle lösc, ▲ ▼ Wählen, V- V+ Gruppe,P+P- Seite, EXIT Abbruch

1 Löschen

Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen.

2 Überspr(ingen)

Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender werden dann beim Zappen (Durchschalten der Programme) übersprungen. Eine Direkteingabe ist weiterhin möglich.

3 Sperren

Durch Markierung über die 3-Taste lassen sich ausgewählte Sender zum Sperren markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender verlangen dann ein Passwort (Kinderschutz).

4 Erstellen

Über die 4-Taste gelangt man zum Neueingabe-Modus. Durch Direkteingabe von Frequenz und PID können Sie ein neues Programm eingeben.

5 Ändern

Über die 5-Taste gelangt man zum Editier-Modus. Hier können Sie die einzelnen Parameter nach Wunsch verändern. Bitte Auswahl mit OK-Taste bestätigen.

6 Alle lösc(hen)

Über die 6-Taste können Sie alle Programme zum Löschen markieren. Danach lassen sich über die 1-Taste einzelne Programme wieder aus der Auswahl zurücknehmen. Bitte Auswahl mit OK-Taste bestätigen.

6 Typ (Programmgruppe)

Hier können Sie ausgewählte Programme bestimmten Programmgruppen (Typen) nach Wunsch zuordnen. Bitte Auswahl mit OK bestätigen. Das Menü verlassen Sie mit EXIT.

Installation (Symbol: Sat-Antenne)

Untermenü Beschreibung
Antennen-einstellung	Satellit Satelliten-Auswahl, (Beispiel: Astra1 19.2° Ost)
	LNB Typ	LNB-Typ auswählen(Standardeinstellung ist Universal.Auswahl „Unicable“ bei Anschluss des Receivers an ein Einkabel-system nach EN 50494)
	22K 22KHz-Aktivierung,(Hinweis: bei LNB-Typ Universal erfolgt die Aktivierung automatisch)
	DiSEqC DiSEqC-Ebene auswählen
	DiSEqC-Schalter	DiSEqC-Befehl auswählenBeispiel:Astra und Hotbird Doppel-EmpfangAstra = 1/4Hotbird = 2/4Für Steuerung des Motors deaktivieren (Ungültigkeit)
	Motor-Steuerung	Über OK-Taste erreichen Sie DiSEqC-Motorsteuerungsmenü. Bitte ziehen Sie die Bedienungsanleitung Ihres DiSEqC -Motors zu Hilfe.
	Polarisation Horizontal, Vertikal, H/V (Automatik)
	UnicableEinstellung	Hier erfolgt die Konfiguration des Receivers bei Anschluss an ein Einkabelsystem (EN 50494). Beachten Sie die separaten Installationshinweise.
Transponder-suche (manueller Kanalsuchlauf)	Über diese Suchfunktion können Sie die voreingestellten Frequenzen (Transponder) einzeln durchsuchen. Die Transponder-Daten lassen sich manuell ändern. Der Vorgang wird über „Suche“ gestartet.
Suchen-Voreinstellung	Vorprogrammierte Frequenzen (Transponder) durchsuchen (Normaler Automatik-Suchlauf). Der Vorgang wird über „Suche“ gestartet.
Automatischer Suchlauf(einzigartige Funktion, ohne Vorkenntnisse durchführbar)	Hier können Sie einen ausgewählten Satelliten (Beispiel: Astra1B 19,2° Ost) vollständig auf neue Programme durchsuchen. Dazu sind keine besonderen Angaben notwendig. Sie haben die Wahl nach freien (FTA) oder allen (komplett, mit verschlüsselten Sendern) TV- und Radioprogrammen zu suchen.Der Vorgang wird über „Suche“ gestartet.Für Türksat besonders empfehlenswert.

Untermenü Beschreibung
Audiokanäle	Erster Audiokanal	Vorauswahl der Audio-Sprache (wenn vom Sender angeboten)
	Zweiter Audiokanal	Vorauswahl der Audio-Sprache (wenn vom Sender angeboten)
TV-System	Anzeige-Modus	Auswahl des Übertragungs-Systems Standardauswahl: Auto
	Bildschirm-Format	Auswahl des Bildformats Standardauswahl: 4:3 LB
	Video-Signal Es wird nur das Video-Signal CVBS angeboten.
	Dolby Digital Nur wenn der Receiver an einen digitalen Verstärker über den koaxialen digitalen Audio-Ausgang angeschlossen ist, aktivieren Sie diese Funktion.
Sender-einstellungen	Startkanal Ein- und ausschalten. Festlegung des gewünschten TV- oder Radio-Einschaltprogramms.
Zeit- & Timer-Einstellung	Zeit Möglichkeit der Zeit- und Zeitzonen-Eingabe. (siehe Beispiel: Receiver auf Sommerzeit umstellen)
	Timer siehe nachfolgende Tabelle
OSD Einstellung	Untertitel-anzeige	Untertitelaktivierung
	OSD Verzögerung	Menü-Einblendungszeit beim Umschalten in Sek. (OSD Zeitsperre)
	OSD Transparenz	Menü-Transparenz
OSD	Werkseinstellung	OSD-Werkseinstellung kann wiederhergestellt werden
PIN (Passwort-Einstellungen)	Werkseitiges Passwort ist 0000
	Installations-sperre	Ein-/Ausschalten der Passwort-Eingabe im Hauptmenüpunkt Installation
	Programm-sperre	Ein-/Ausschalten der Passwort-Eingabe für gesperrte Programme (Kindersicherung)
	Neues Passwort	Festlegung eines neuen Passworts. (Neues Passwort unbedingt merken!)
	Passwort Bestätigen	Neues Passwort bestätigen.
LNB-Stromversorgung	LNB-Stromversorgung Ein- und Ausschalten. Voreingestellt ist EIN.
Andere	Auto Aus: 180 / 120 / 60 Minuten, Nicht aktiv.

Tabelle zur Timer-Einstellung

Untermenü Beschreibung
Timer-Nummer Auswahl der Timernummer 1-8.
Timer-Modus	Art der Wiederholung (einmalig, täeglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert.
Timer-Service	Umschalten zwischen Programm-Timer (TV-Programme oder Radio-Programme) oder Erinnerungs-Funktion (Meldung).
Start-Kanal Bei Timer-Service-Einstellung „Meldung“: Wahlmöglichkeiten sind: Geburtstag, Jahrestag, General Bei Timer-Service-Einstellung „TV-Programme“ oder „Radio-Programme“: Programm-Auswahl auf dem gewählten Satelliten
Start-Datum Datums-Eingabe
Einschaltzeit Uhrzeit-Eingabe
Dauer Dauer des Ereignisses

Der Timer kann aber auch über den EPG-Modus programmiert werden.

Beispiel:

EPG-Taste drücken, über die 1-Taste erhalten Sie eine Ereignisliste, mit den CH▲ und CH▼ Tasten können Sie das gewünschte Ereignis auswählen und mit der OK-Taste bestätigen. Mit der 2-Taste direkt zum Timer übernehmen.

Einstellung (Symbol: Werkzeugkoffer)

Untermenü Beschreibung
Werkseinstellung(erfordert Passworteingabe)	Receiver auf die Werkseinstellung zurückstellen. Alle Änderungen werden rückgängig gemacht.Hinweis:Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.
Software-Update	Hinweis:Ein Software-Update hat mit dem Suchen nach neuen Fernsehprogrammen NICHTS zu tun. Bitte starten Sie dazu einen automatischen Sendersuchlauf.Über ein Software-Update können Sie im Servicefall eine neue Betriebssoftware laden. Ein Update über den Satellit ASTRA 19,2° Ost oder die RS232-Schnittstelle an der Rückseite des Receivers ist möglich.
Spiele Hier stehen	die drei Spiele Tetris, Snake und Othello zur Verfügung. Wir wünschen viel Spaß!
Information	Anzeige der Hardware-Version (H/W VERSION) und der Software-Version (S/W VERSION)

Software-Update via Satellit

Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers.

Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig.

Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA 19,2° Ost ausrichten, um die Software-Aktualisierung durchführen zu können.

Die Software-Aktualisierung kann bis zu einer Stunde dauern.

Es wird empfohlen, nach der Aktualisierung zusätzlich die Werkseinstellung zu laden, dabei geht Ihre eigenerstellte Kanalliste verloren.

Tasten mit Sonderfunktionen

EPG

Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. Die Programmliste erscheint.

Mit den CH+ und CH- Tasten können Sie ein Programm auswählen. Auf der rechten Seite werden die aktuelle und nachfolgende Sendung angezeigt. Für Zusatz-Informationen drücken Sie bitte die 1-Taste. Die komplette Ereignisliste wird angezeigt. Mit den V+ und V- Tasten können Sie die Tage vorblättern. Mit den CH+ und CH- Tasten können Sie die Ereignisse vor- und zurückblättern.

Detaillierte Informationen für ein ausgewähltes Ereignis (Sendung) erhalten Sie durch die 1-Taste.

Eine direkte Übernahme in den Timer erfolgt durch die 2-Taste.

0 - Sleeptimer

Den Sleeptimer erreichen Sie im Normalbetrieb über die 0-Taste.

Sie haben folgende Einstellmöglichkeiten: ausgeschaltet, 10, 30, 60, 90, 120 Minuten. Nach dieser Zeit wird der Receiver automatisch ausgeschaltet.

Akustisches Signal zum Ausrichten der Satelliten-Antenne

Drücken Sie dazu die INFO-Taste. Ausser aktuellen Empfangsparametern werden Ihnen auch Signal-Stärke und Signal-Qualität angezeigt. Zusätzlich können Sie über die 1-Taste ein akkustisches Signal aktivieren.

Über das TV-Gerät wird ein Signalton ausgegeben. Ein lauteres und höheres Signal zeigt eine bessere Ausrichtung der Antenne an.

Audio

Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die COAXIAL-Buchse).

Zoom

Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern.

⇒ Drücken Sie zweimal auf die ZOOM-Taste.

⇒ Wählen Sie mit den CH- und CH+ und den V- und V+ Tasten den Bildausschnitt.

Mit jedem Druck auf die ZOOM-Taste wird der Bildausschnitt in maximal sechs Stufen vergrößert. Beim siebten Tastendruck hat das Bild wieder die Ausgangsgröße. Mit der EXIT-Taste können Sie diesen Modus verlassen.

List

Drücken Sie einmal auf die LIST-Taste.

Wie schon weiter oben unter Menüpunkt „Programm“ beschrieben, erhalten Sie hier die Möglichkeit die Programmliste zu bearbeiten.

Umschalten TV/SAT

Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden).

⇒ Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die gewünschte Funktion eingestellt haben.

Umschalten TV/Radio

Mit der „TV/Radio“-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten.

Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an.

⇒Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die „TV/Radio“-Taste.

Teletext

Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist.

⇒Um den Teletext einzuschalten, drücken Sie die TEXT-Taste.

→Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste.

Um die Transparenz zu wählen drücken Sie die OK Taste.

Fasttext-Funktionen benutzen

Die farbigen Tasten auf der Fernbedienung sind für den Fasttext bestimmt und werden nach Aufruf einer weiteren Teletext-Seite aktiv. Sie können direkt über die kleinen farbigen Tasten auf der Fernbedienung dorthin gelangen.

⇒Drücken Sie die gewünschte Taste.

Mute

Durch Drücken der Mute-Taste wird der Ton ausgeschaltet. Durch erneutes Drücken wird der Ton wieder eingeschlatet.

FAV

⇒ Drücken Sie die FAV-Taste.
Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben).
⇒Wählen Sie ein Programm aus der Favoritenliste.
→Zum Auswählen drücken Sie die OK-Taste.
⇒Mit den V+ und V- Tasten können Sie zwischen den

Programmgruppen hin- und herschalten. Um auf "Alle Satelliten" zurück zu kommen drücken Sie die 1-Taste

Pause

Drücken Sie dafür die PAUSE-Taste. Das Fernsehbild wird dann „eingefroren“. Deaktivieren erfolgt durch erneutes Drücken der PAUSE-Taste.

Demontieren

⇒Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
→Schrauben Sie das LNB-Kabel vom Receiver ab.
→Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
⇒Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
→Lagern Sie den Receiver und alle Zubehör-Teile an einem trockenen und staubfreien Ort.
→Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

⇒ Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

Fehlfunktionen beseitigen

Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht gefunden, oder kein Signal	Beispiel: ASTRA19ETaste 1 (Vorprogrammierung: „Das Erste“)Taste INFO („Das Erste“, FR11837)Signal UND Qualität sind beide 0 %senkrechten Spiegel nach Süd ausrichtenWenige Millimeter nach links drehen, ca. 3 Sekundenwarten und wiederholen,bis Signal UND Qualität angezeigt werden.Bei einem Signal von ca. 60% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild.Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Kanalliste und drücken Sie dann die Taste INFO.
Frontanzeige dunkel keine LED leuchtet	Das Stromkabel ist nicht angeschlossen.Stecken Sie das Stromkabel in die Netz-Steckdose ein.Hauptschalter einschalten.Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen.
Rote LED leuchtet Der	Receiver ist im Standby-Betrieb.Drücken Sie die STANDBY-Taste an der Fernbedienung (oder am Receiver). Der Receiver schaltet ein und das Programm wird am TV-Bildschirm angezeigt.
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden	Die Antenne ist nicht auf den Satellit ausgerichtet.Richten Sie die Antenne richtig aus.
	Kein Signal (mit Symbol).Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten.Richten Sie die Antenne aus.
Grüne LED leuchtet, TV-Gerät zeigt kein	Das System ist nicht korrekt angeschlossen.Prüfen Sie den Anschluss des SCART-Kabels
Bild an. Das TV-Gerät ist nicht im AV-Modus.Schalten Sie das TV-Gerät auf den jeweiligen AV-Eingang.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau auf den Satelliten ausgerichtet.Richten Sie die Antenne genauer aus. Benützen Sie dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
	Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein Ton, Signalstärke vorhanden,keine Signalqualität	Satelliten-Antenne ist auf einen falschen Satelliten ausgerichtet.
Schlechter Empfang von:Sat1, Pro7, Vox, N24, DSF, etc	Schnurloses Telefon stört (DECT-Standard). Telefon anders plazieren, besseres Satellitenkabel verwenden.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht.Erneuern Sie die Batterien.
	Die Fernbedienung ist falsch ausgerichtet.Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
Programm hat eine neue Frequenz erhalten	TV-Kanal löschen, dann automatischen Suchlauf durchführen.

Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

Technische Daten

Receiver
Maße in mm (B × T × H)	215 × 155 × 45
Gewicht in Gramm Receiver 660 g	Fernbedienung 80 g (ohne Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s)
Stromversorgung LNB 13/18 GS, 0,30 A max.	Spitzen Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2, Tone-Burst A/B
Symbolrate 1 ~ 35 MS/s
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis	4:3 LB, 4:3 PS, 16:9, Auto
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiomodus	Links, Rechts, Stereo,AC3-Digitalton,Mono
Anschlußmöglichkeiten
LNB IF-Eingang Typ F, IEC 169-24
TV-SCART (nur Ausgang) Video CVBS, Audio L, R
Stromversorgung
Netzteil-Eingangsspannung	220-240 V ~, 50/60 Hz
Leistungsaufnahme	ca. 5 W (Betrieb, nur Receiver)ca. 0,5 W (Bereitschaft)
Betriebstemperatur	0 °C ~ +40 °C
Lagerungstemperatur	-40 °C ~ +65 °C

Hersteller

BOCA Vertriebs GmbH

Zillenhardtstraße 41

D-73037 Göppingen

Internet www.boca.de

Garantie:

Die Gewährleistung für den digitalen Satelliten-Receiver DSL 250 entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Jegliche Änderung am Gerät führt zum Erlöschen jeglicher Garantie oder Gewährleistung.

Sehr geehrter Kunde,

unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger.

Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen.

Service hotline [phone]

Hinweise zur Konformität

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 2006/95/EG

• EN 60 065 : 2002

Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

EN 55 013
EN 55 020
EN 61000-3-2
EN 61000-3-3

Ökodesignrichtlinie 2009/125/EC (Durchführungsverodnung 107/2009).

Gerätetyp: Digitaler Satelliten-Receiver DSL 250

Glossar

AC Alternating Current	Anschluss für Wechselstrom
DC Direct Current	Anschluss für Gleichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage.
DiSEqC Digital Satellite Equipment Control	Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht.
EPG Electronic Programm Guide	Elektronische Programmzeitschrift
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air services	Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
LNB Low Noise Block Amplifier / Converter	Gerät im Mittelpunkt der Antenne, das die vom Satelliten ankommenden hoch frequenten Signale in einen niedrigeren Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen Display	Auf dem Bildschirm sichtbare Menüsteuerung.
PID	Kennnummer eines empfangenen Datenstromes Die PID's sorgen dafür, dass ein Sender vollständig empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-polige	Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
Swap-Funktion	Wechsel zwischen aktuellem und letztgesehenem Programm
Transponder	Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.
VCR Abkürzung für Video Cassette Recorder.

ANHANG

Bedienungsanleitung für:

Easy Find LNB in Verbindung mit Easy Find tauglichem Satelliten-Receivern.

Das Easy Find LNB ermöglicht erstmals das Einrichten einer Satelliten Antenne ohne Hilfe einer zweiten Person oder direkte Sicht auf das TV-Gerät. Ebenfalls ersetzt dieses LNB Einstellhilfen wie Sat-Finder oder andere kostenintensive Messinstrumente.

Das Easy Find LNB gehört nicht zum Lieferumfang des digitalen Satelliten-Receivers.

Die Antenne anschließen und grob ausrichten

Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.

① Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne.

Achtung!

Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.

Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet haben, müssen Sie zunächst einen geeigneten Standort für die Montage der Antenne suchen. Hierbei ist zu beachten, dass Sie die Antenne in die richtige Richtung ausrichten (südlich). Nähere Informationen zu der genauen Position des von Ihnen gewünschten Satelliten finden Sie unter www.dishpointer.com.

Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung Süden haben. Bitte beachten Sie, dass die Antenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z. B. Bäume) montiert werden darf.

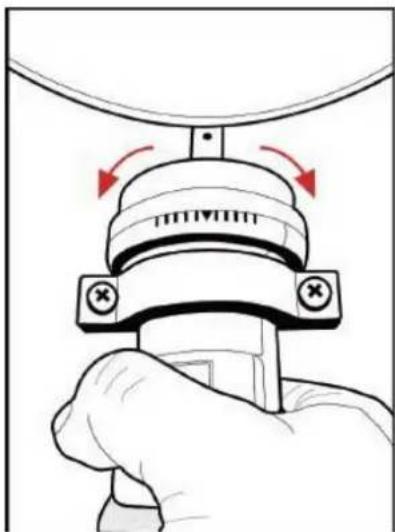

Bitte achten Sie auf die korrekte Montage des LNB. Nachfolgende Zeichnung hilft Ihnen hierbei:

① Bei der Suche nach der südlichen Richtung hilft Ihnen der Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.

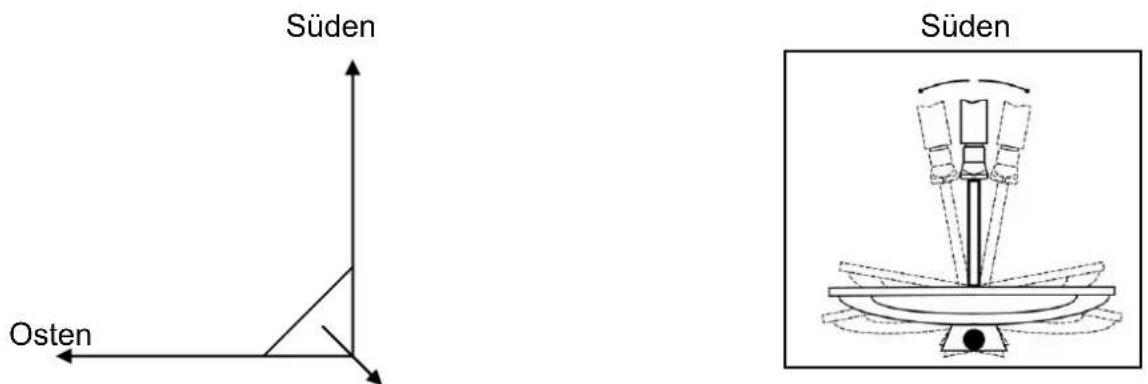

Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen.

In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E.

Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor allem bei der Montage an einer Wand beachtet werden. Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen. Ebenfalls ist hierbei zu beachten, dass die Antenne in einem 90° Winkel zur Wand montiert werden sollte.

Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem Easy Find LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten.

Erster Schritt:

Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein. Bei HDMI Verbindungen muss das TV-Gerät auf HDMI umgeschaltet werden.

Zweiter Schritt:

Schalten Sie nun den Receiver ein. Ist die Verbindung korrekt eingerichtet, erscheint das Menü des Receivers auf Ihrem Bildschirm. Da die Antenne noch nicht ausgerichtet ist, erscheint zunächst folgendes Bild auf Ihrem TV-Gerät:

Kein Signall!

Dritter Schritt

Nun können Sie damit beginnen Ihren Receiver richtig einzustellen um anschließend die Antenne einzurichten mit Hilfe des Easy Find LNB. Gehen Sie hierzu wie folgt vor:

Drücken Sie die OK-Taste auf Ihrer Receiver-Fernbedienung. Nun sollten Sie folgendes Bild auf Ihrem TV-Gerät sehen.

TV-Programmlste Alle Satellten 0001 Das Erste 0002 ZDF 0003 3sat 0004 SAT.1 0005 ProSieben 0006 RTL Television 0007 Super RTL 0008 RTL2 0009 Kabel 1 Kein Signal! Astra 192E 11836 H 27500 V/A/PCR 101/102/101 1 Favorit Verschie Finden ABC Andern Typ Wahlen Gruppe Eingabe Abbruch

Vierter Schritt

Drücken Sie auf Ihrer Receiver Fernbedienung einmal die linke Volume-Taste (V-). So gelangen Sie zu folgendem Menüpunkt:

TV-Programmlste Easy Find Digital 0001 ASTRA 18.2"E 0002 HOTBIRD 13"E 0003 TURKSAT 42"E 0004 ASTRA 28"E 0005 SIRIUS 5"E 0006 AMOS/AltBird 4"W 0007 HISPASAT 30"W 0008 EUT W2 16"E 0009 HELLASAT 39"E Kein Signal! Astra 18.2E 11836 H: 27500 V/A/PCR 101/102/101 Favorit Verschie Finden ABC Typ Wahlen Gruppe Eingabe Abbruch

In diesem Menü wählen Sie bitte den von Ihnen gewünschten Satelliten aus mit den CH- und CH+ Tasten. Der gewünschte Satellit muss gelb unterlegt sein. Ist dies der Fall, bestätigen Sie Ihre Auswahl mit der OK-Taste.

Fünfter Schritt

Sie sehen nun folgendes Bild auf Ihrem TV-Gerät:

Kein Signal!

Betätigen Sie nun bitte die Info-Taste auf Ihrer Receiver Fernbedienung. Sie gelangen somit zu folgender Einblendung:

Nun können Sie zu Ihrer Antenne gehen um diese einzurichten. Sie werden feststellen, dass die LED auf Ihrem Easy Find LNB angefangen hat in der Farbe Rot zu blinken. Es ist somit aktiv und die Antenne kann nun eingerichtet werden auf den von Ihnen ausgewählten Satellit.

Sechster Schritt:

Nun können Sie mit dem einrichten Ihrer Antenne beginnen. Gehen Sie hierzu wie folgt vor:

Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne (Easy Find LNB) nach Süden zeigt (siehe Zeichnung A).

Süden

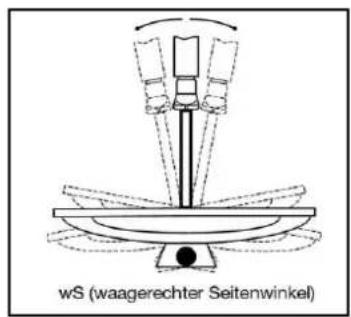

wS (waagerechter Seitenwinkel)

Zeichnung A
Zeichnung B

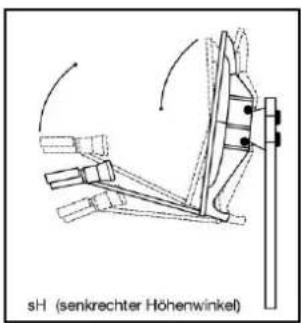

sH (senkrechter Höhenwinkel)

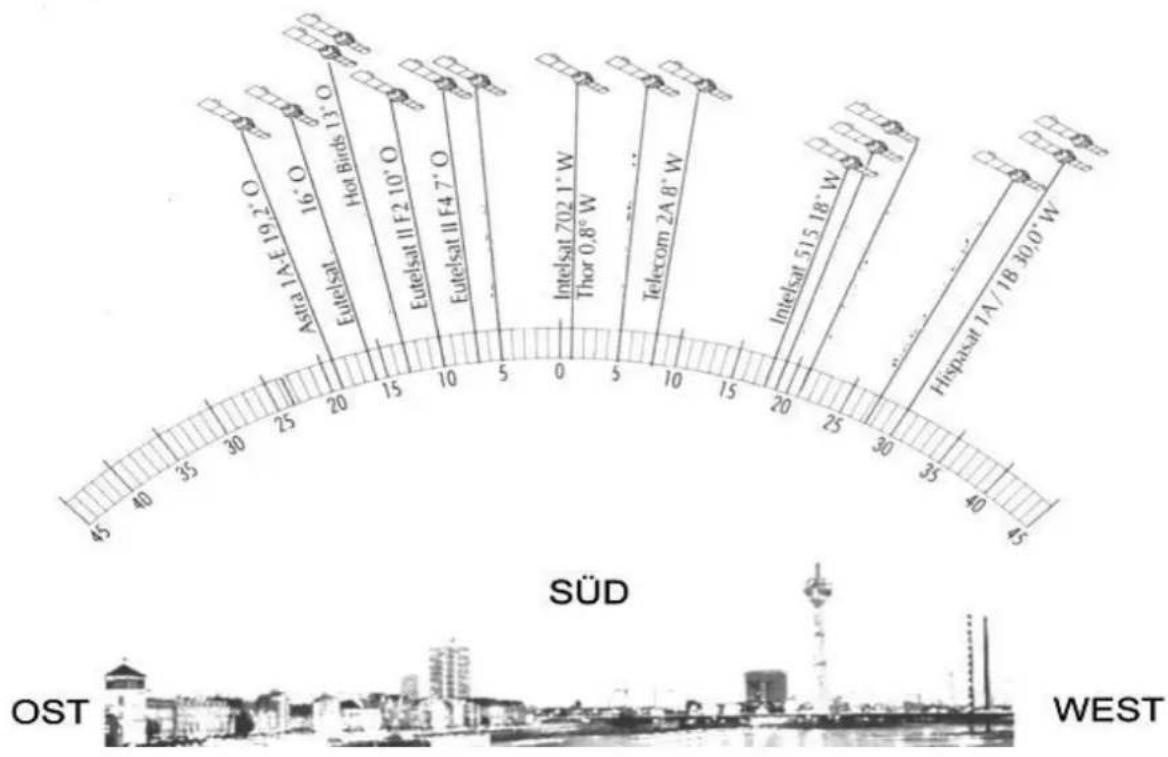

a) Drehen Sie nun Ihre Antenne unter Beobachtung der noch blinkenden LED Diode Ihres Easy Find LNB langsam nach Osten (links) oder nach Westen (rechts), je nachdem wo der von Ihnen gewünschte Satellit liegt. Hierzu hilft Ihnen folgende Grafik:

b) Wenn Sie in die Nähe eines Satelliten kommen, fängt die LED Diode an schneller rot zu blinken. Bei steigendem Signal wechselt die Farbe in orange und die LED Diode leuchtet durchgehend.
⚠ Bitte beachten Sie, dass Ihre Antenne auch in der Lage ist andere Satelliten zu empfangen. Auch bei anderen Satelliten ist es möglich, dass die LED Diode orange leuchtet.

Sind Sie auf dem richtigen Satelliten, muss es möglich sein, die Antenne so einzustellen, dass die LED Diode durchgehend grün leuchtet. Dies kann nur bei dem von Ihnen im Menü des Receivers ausgewählten Satelliten der Fall sein.

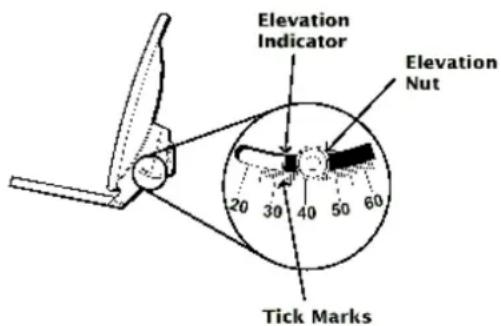

Sollte dies nicht der Fall sein, stellen Sie Ihre Antenne um 1° steiler. Ziehen Sie hierfür oben an der Antenne. Steht Ihnen hierfür eine Höhenwinkelskala zur Verfügung, kann diese Ihnen bei der Einstellung helfen:

Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1° steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B. für ASTRA1 bei 19,2° Ost kreuzt und die LED Diode auf Ihrem Easy Find LNB durchgehend grün leuchtet.

① Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam.

Siebter Schritt

Haben Sie den gewünschten Satelliten, so optimieren Sie die Ausrichtung der Antenne so lange, bis Sie auf dem Balken Signalqualität den maximalen Wert erreicht haben. Der Wert kann variieren je nach Lage, Wetter und Signalstärke. Sie sollten jedoch mindestens 60% erzielen. Verlassen Sie nun das eingeblendete Menü mit der Exit-Taste Ihrer Fernbedienung.

Achter Schritt

Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH▲ und CH▼Taste am Receiver die Programme weiter.
