BEDIENUNGSANLEITUNG DSL 222 Boca

Änderungen und Irrtümer vorbehalten.

Für Druckfehler übernehmen wir keine Haftung.

Geräteübersicht

Receiver Vorderseite

1 Boca DSL 222 HDMI 68.8.8 ch 4 3 2

Receiver Rückseite

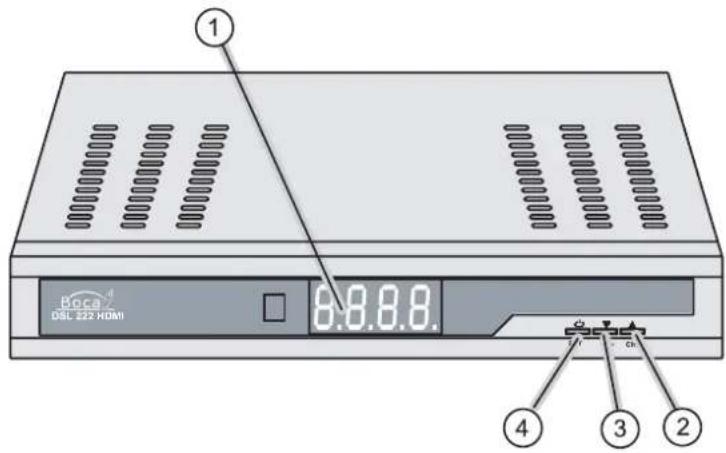

Die Receiver Vorderseite

1	LED DISPLAY	Im Normal-Betrieb: Zeigt Programmplatz an
2	Taste CH+	Wechsel zum nächst höheren ProgrammplatzCursor-Bewegung aufwärts
3	Taste CH-	Wechsel zum nächst niedrigeren ProgrammplatzCursor-Bewegung abwärts
4	Taste Stby	Einschalten und auf Standby-BetriebschaltenHalten Sie diese Taste länger als 10 Sekunden gedrückt, werden die Werks-einstellungen wieder hergestellt.Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.

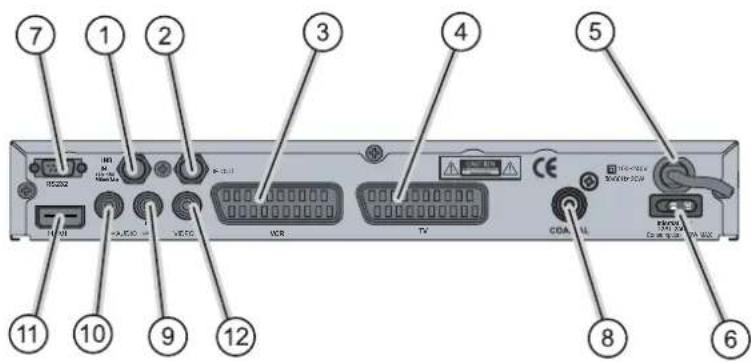

Die Receiver Rückseite

1	LNB-IN LNB-Anschluss für Antennen-Kabel
2	IF-OUT LNB-Anschluss für einen zweitenSatelliten-Receiver
3	VCR(Eingang und Ausgang)	SCART-Anschluss Video-Gerät
4	TV (Ausgang) SCART-Anschluss TV-Gerät
5	100–240 V~50/60 Hz, 20 W	Netz-Anschluss
6	ON/OFF Netz-Schalter
7	RS 232 Serielle Schnittstelle
8	COAXIAL Digitaler koaxialer Audio-Ausgang
9	AUDIO L Stereo Audio-Anschluss Links
10	AUDIO R Stereo Audio-Anschluss Rechts
11	HDMI Schnittstelle	Anschluss zur digitalen Übertragung vonAudio und Video Signal.
12	VIDEO RCA Video-Anschluss

Die Fernbedienung

1 Standby Einschalten und Standby-Betrieb
2 ZOOM Bild vergrößern
3 LIST TV-Programmliste aufrufen
4 TIMER Timer aufrufen
5 TEXT Teletext aufrufen
6 MUTE Ton-Stummschaltung
7 M/P Multi-Picture-Funktion, Bildvorschau aufrufen
8 V+ Lautstärke anheben/Cursor-Bewegung rechts
9 OK Im Normalbetrieb: aktuelle Programmliste aufrufen.Im Menü: Menüpunkt bestätigen.
10 CH ▼		Wechsel zum nächst niedrigeren Programmplatz/Cursor-Bewegung abwärts
11 FAV Eigene Favoritenliste aufrufen.
12 RECALL Wechsel auf das zuvor gewählte Programm
13 PAUSE Standbild
14 INFO Anzeige der Empfangsdaten des aktuellenProgramms (Satfinder-Funktion)
15	0–9	Programm direkt auswählen, Zifferneingabe
16	P–	Im Normalbetrieb: Programmgruppen-WechselIn TV-Programmliste: Zehnerblock-Umschaltung
17 P+ Im Normalbetrieb: Programmgruppen-WechselIn TV-Programmliste: Zehnerblock-Umschaltung
18	V–	Lautstärke senken/Cursor-Bewegung links
19	CH ▲	Wechsel zum nächst höheren Programmplatz/Cursor-Bewegung aufwärts
20 MENU Hauptmenü aufrufen
21 EXIT		Menü oder Menüpunkt verlassen
22 AUDIO Audio-Modus ändern
23 EPG Elektronische Programm-Zeitschrift (wenn vomSender angeboten)
24	TV/SAT	Wechsel zwischen Haus- und Satellitenantenne
25	TV/RADIO	Wechsel zwischen TV-Modus und Radio-Modus

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen,
- sicheren und
• vorteilhaften

Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.

Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.

Jede Person, die diesen Receiver

• montiert,
• anschließt,
• bedient,
• reinigt oder
• entsorgt,

muss den vollständigen Inhalt dieser Bedienungsanleitung zur

Kenntnis genommen haben. Bewahren Sie diese

Bedienungsanleitung immer in der Nähe des Receivers auf.

Gestaltungsmerkmale

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um

normalen Text,

- Aufzählungen, oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Geräteübersicht 2

Die Fernbedienung ....4

Vorwort 5

Gestaltungsmerkmale 5

Inhaltsverzeichnis....6

Sicherheitshinweise 8

Grundlegende Sicherheitshinweise....8

Erläuterung der Sicherheitshinweise....11

Bestimmungsgemäßer Gebrauch.... 11

Lieferumfang....12

Beschreibung....13

Receiver anschließen....16

Antennen-Kabel montieren....17

Anschluss mit HDMI-Kabel....19

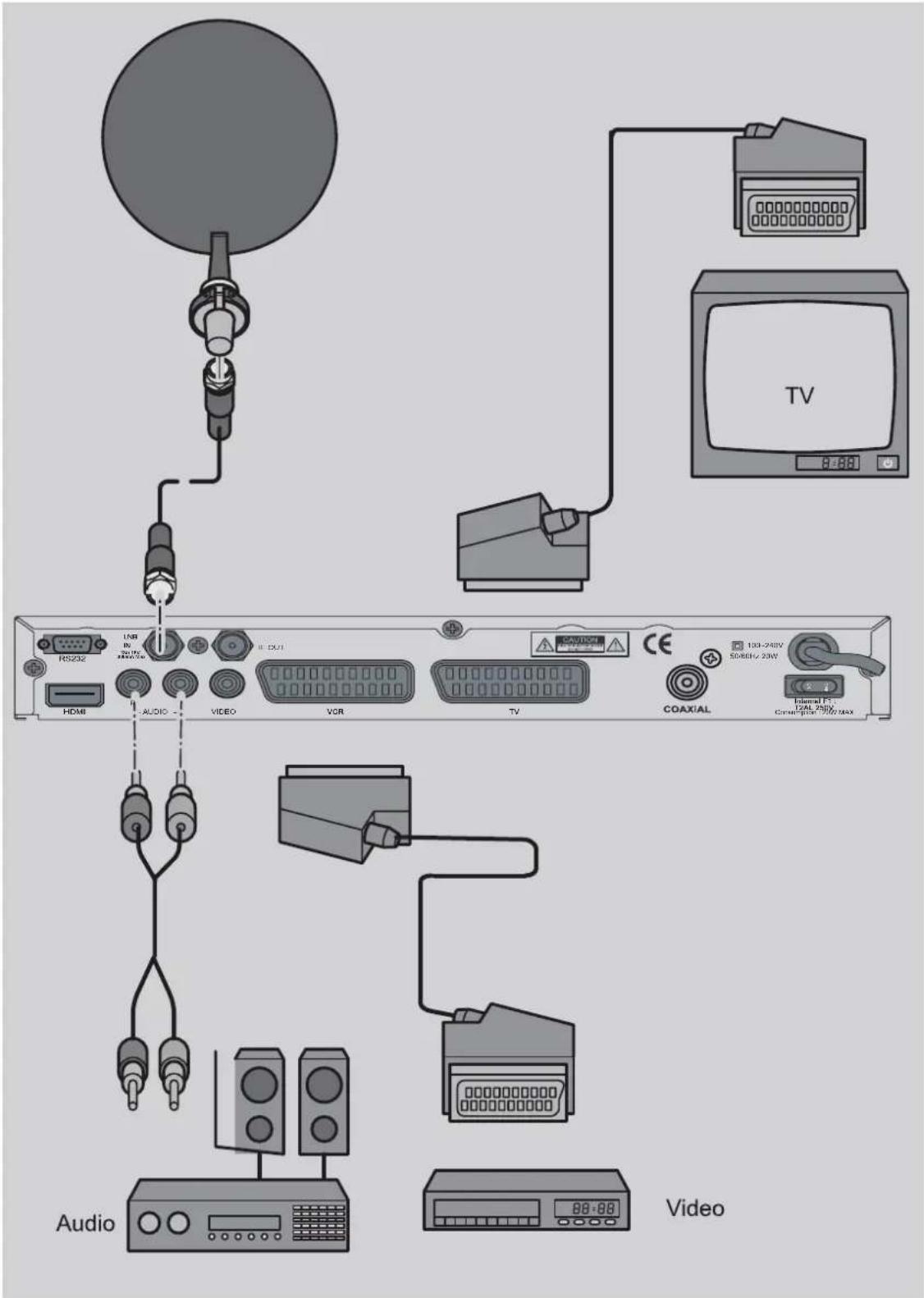

Anschluss mit SCART-Kabel....21

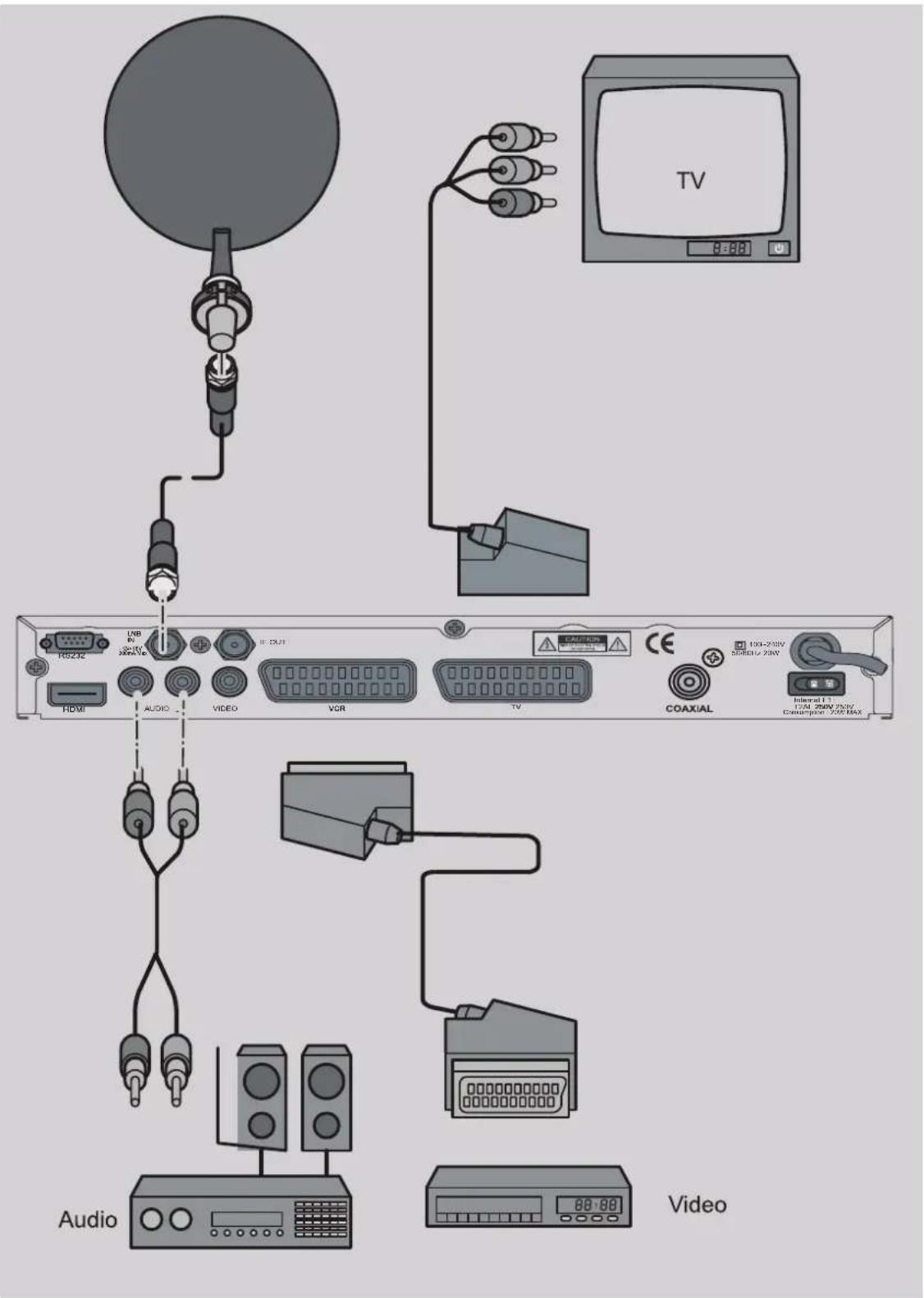

Anschluss mit YUV-Kabel 23

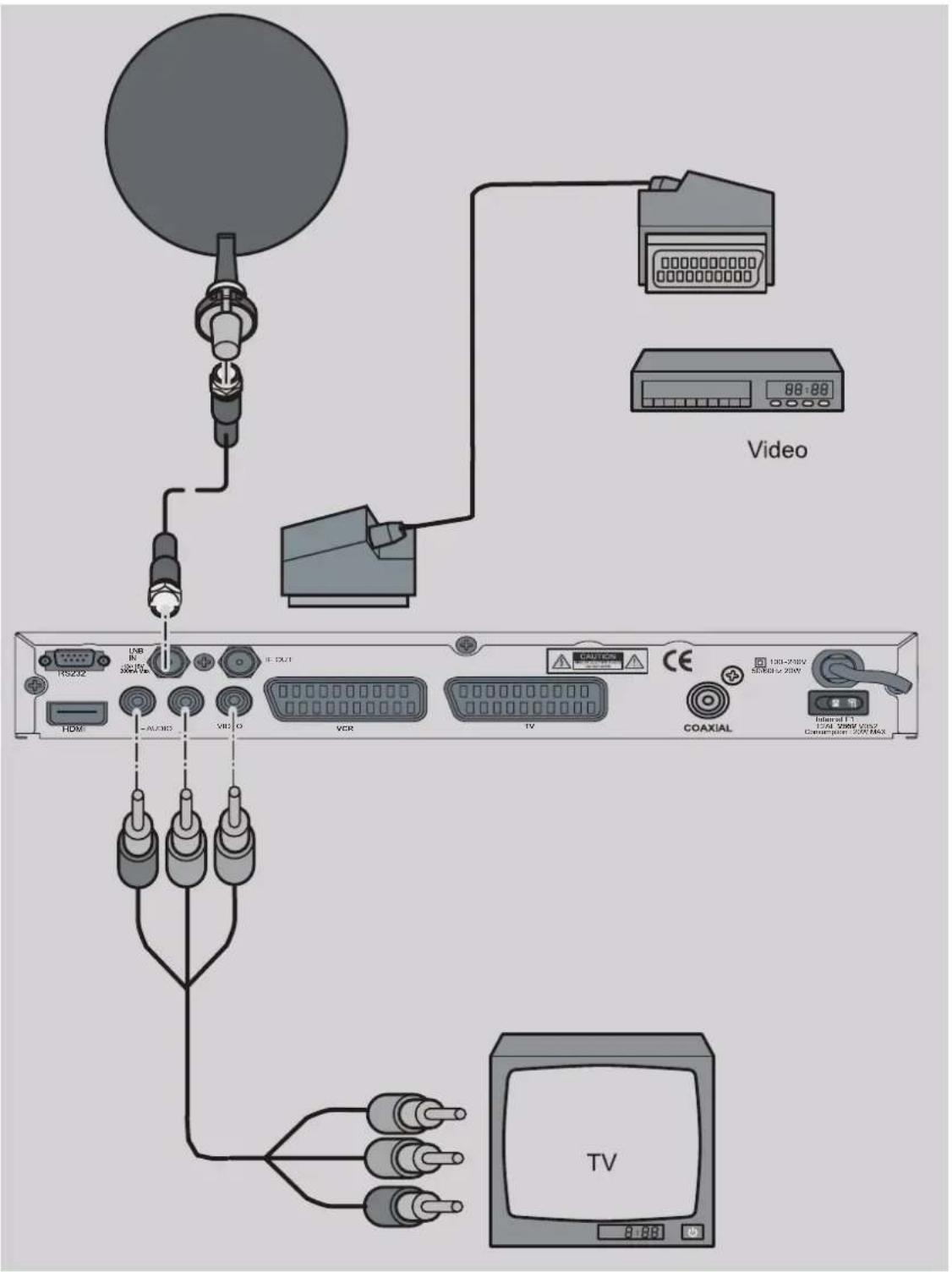

Anschluss mit Cinch-Kabel 25

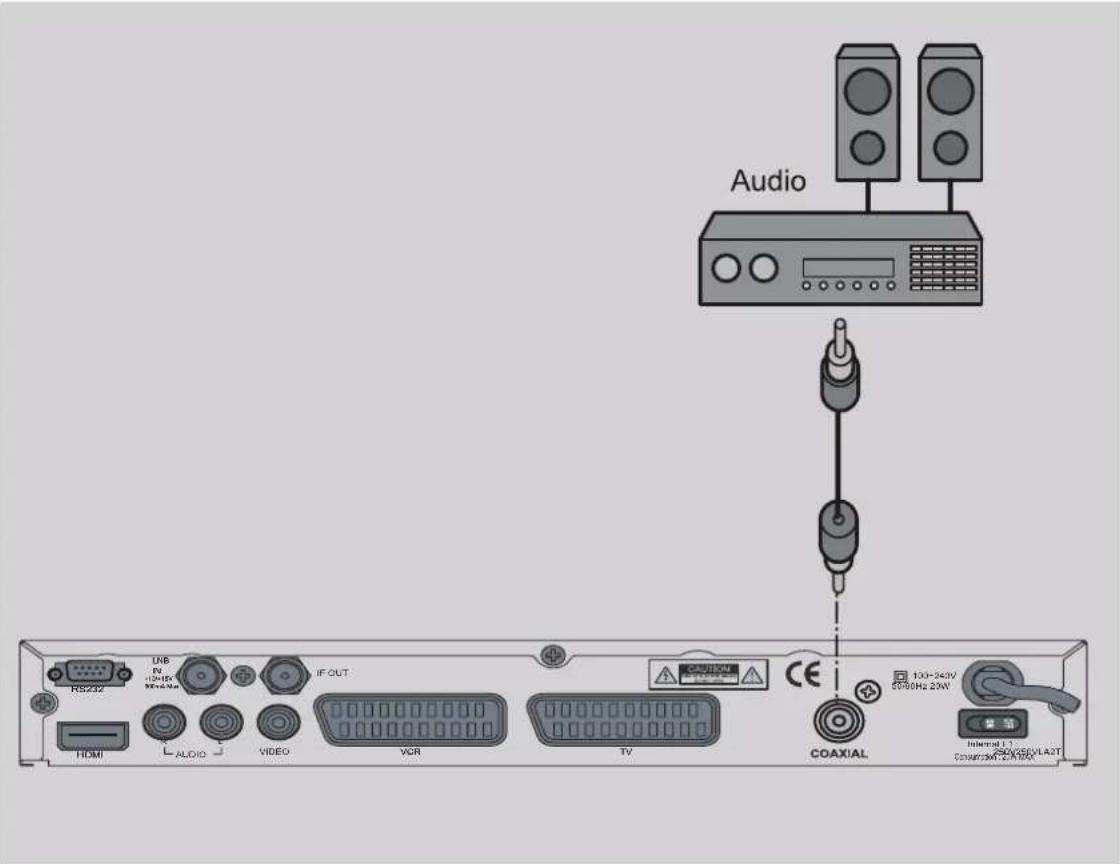

Anschluss eines Audio-Digital-Receivers 27

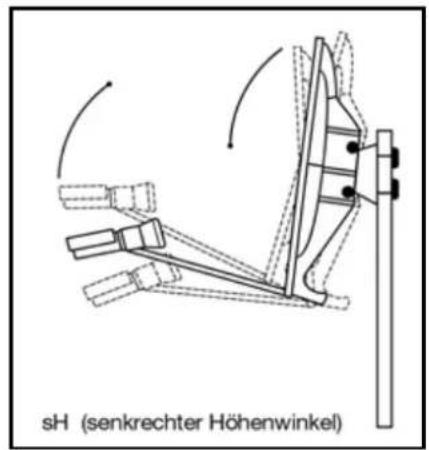

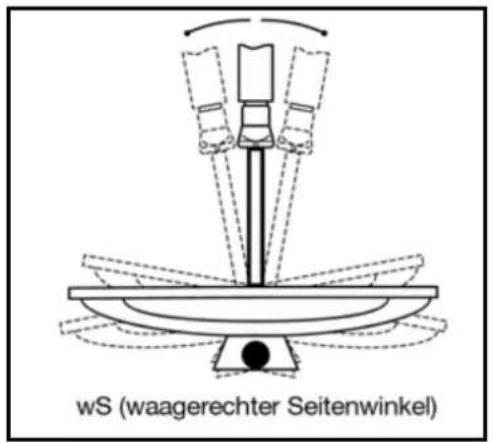

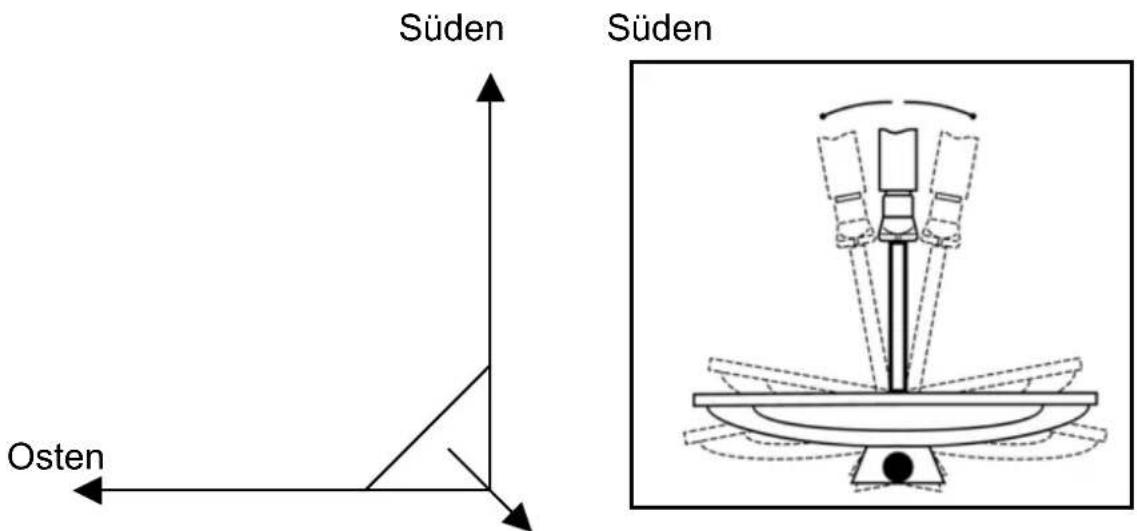

Die Antenne anschließen und grob ausrichten....29

In Betrieb nehmen 34

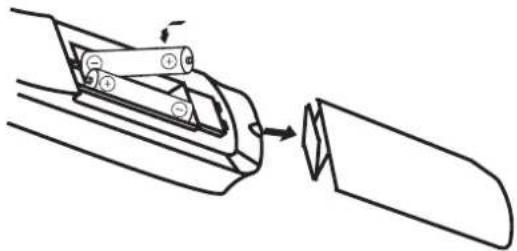

Fernbedienung....34

Receiver 35

Bedienen....36

Bildschirm-Einblendungen bei einem Programm-Wechsel ......36

Benutzer-Oberfläche auf dem TV-Bildschirm 37

Menü-Aufbau 38

In den Menüs navigieren 39

Programm (Symbol: Fernseher)......40

Installation (Symbol: Sat-Antenne)....42

Systemeinstellungen (Symbol: Zahnrad)......44

Einstellung (Symbol: Werkzeugkoffer) 46

Software-Update via Satellit 47

Tasten mit Sonderfunktionen....48

Umschalten TV/SAT 48

Umschalten TV/Radio....48

Zoom....48

List 48

Audio....49

EPG 49

Teletext 49

M/P Multipicture....50

MUTE....50

FAV 50

RECALL....51

Akustisches Signal zum Ausrichten der Satelliten-Antenne......51

Sleeptimer....51

Pause....51

Demontieren....52

Reinigen....52

Fehlfunktionen beseitigen 53

Technische Daten....55

Hersteller ....56

Konformitätserklärung....57

Glossar 58

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öfnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 100–240 V, 50–60 Hz an.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „LNB IN“ darf 300 mA nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.
• Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.
• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.

• Knicken oder quetschen Sie das Netzkabel nicht.

• Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.

• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

Richtiger Standort

- Stellen Sie den Receiver auf eine feste, ebene Unterlage.

- Vermeiden Sie die Nähe von: -Wärmequellen, wie z. B. Heizkörpern, -offenem Feuer, wie z. B. Kerzen, -Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. -Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.

• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.
• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

Richtiger Umgang mit Batterien

• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
• Batterien können Gifstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Entsorgen

Werfen Sie den Receiver und die Batterien keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab.

Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.

Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

Bestimmungsgemäßer Gebrauch

Der Receiver dient dem Empfang von unverschlüsselten digitalen Satelliten-Programmen (free-to-air) im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

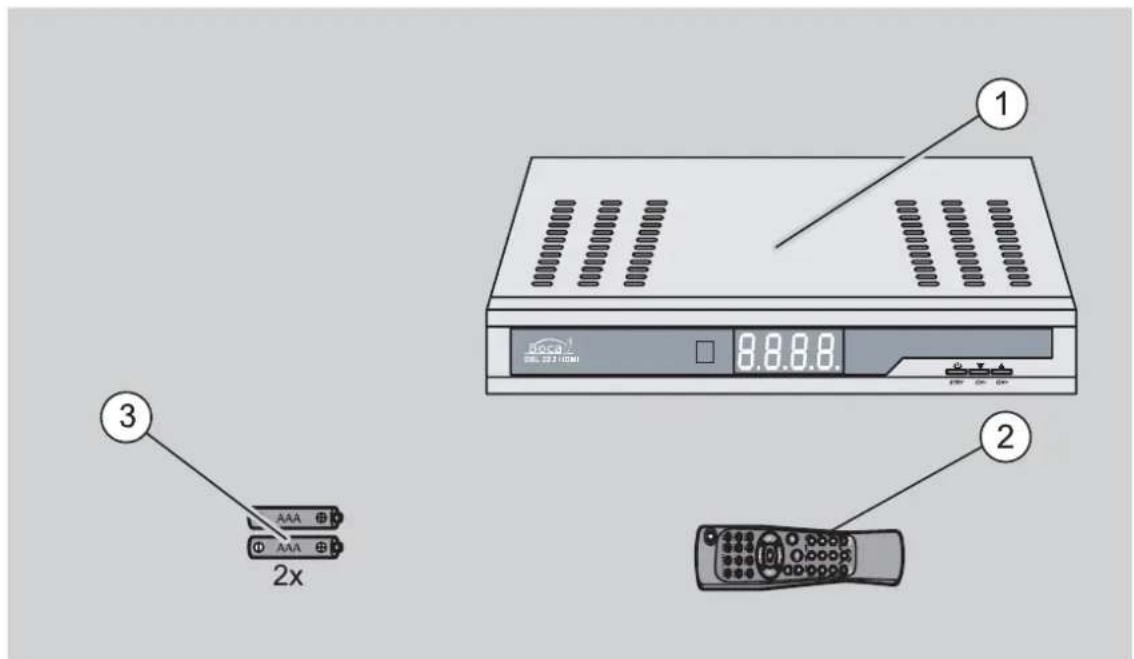

Lieferumfang

Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren, beachten Sie die Angaben auf der Verpackung.

1 8.8.8.8 2 3 AAA AAA 2x 2

Nr. Anzahl Erklärung

1 1 Receiver
2 1 Fernbedienung
3 2 Batterien Typ LR 03/AAA/1,5 V
4 1 Bedienungsanleitung (nicht abgebildet)

Beschreibung

Mit dem Receiver können Sie unverschlüsselte digitale Satelliten-Programme (free-to-air) über eine Satelliten-Antenne empfangen.

Sie brauchen den Receiver vorerst nicht zu programmieren. Die wichtigsten Sender und Satelliten sind vorprogrammiert.

Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein.

Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte Satelliten können hinzugefügt werden.

Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm vornehmen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

• deutsch
• dänisch
• holländisch
• spanisch
• griechisch
• slowenisch
• englisch
• kroatisch
• französisch
• slowakisch
• polnisch
• norwegisch
• türkisch
• tschechisch
• italienisch
• schwedisch
• portugiesisch
• ungarisch

Ab Werk sind folgende Satelliten vorprogrammiert:

• Astra 19.2E
• Hotbird 13E
• Turksat 42E
• Sirius2 5E

• Amos/Atlantic 4-5W

• Astra 28.2E

• Eutel W2 16E
• Hispasat 30W
• Hellasat 39E

Weitere Ausstattungsmerkmale:

• Software-Update via Satellit ASTRA 19,2° Ost, oder über den RS232-Anschluss auf der Geräterückseite.
• Kurze Umschaltdauer schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Station Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 300 mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz
  • Manuelle PID Eingabe möglich
  • 3 Tasten an der Frontblende
• plug and play
• Leistungsaufnahme im Standby-Betrieb sensationelle ca. 2 Watt. Dies ist ein aktuell sehr niedriger Wert.

• Netzanschluss 100–240 V, 50/60 Hz
• 4500 Programmspeicherplätze
- Kindersicherung (voreingestelltes Passwort: 0000)
• 1 Favoritenliste und 8 Programmgruppen
• Automatischer Sender-Suchlauf
- Senderisteneditor
- Analoger Tonausgang über Cinch-Stecker (Stereo), Lautstärkeregelung über Fernbedienung möglich
• AC3 Koaxial Ausgang (Digital-Audio, SPDIF)

• 2 SCART-Anschlüsse: RGB/YUV für TV- und Euroscart für VCR
• CVBS-Videoausgangs-Signal
- Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines Analog-Receivers (loop through)
• Super-Fast-Videotext mit einem Speicher von 800 Seiten
- Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display)
- Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.
- DiSEqC 1.0, 1.2, Goto X, wird unterstützt, wenn entsprechende Antennen-Anlage angeschlossen wird
- SWAP-Funktion (über Recall-Taste)
- Bildschirm-Formate einstellbar auf 4:3, 16:9 und automatisch (letterbox)
• Multi-Funktionstimer,8-fach und an EPG gekoppelt, Sleep-Timer
- Elektronische Programmzeitschrift EPG (bis zu 14 Tage im voraus, programmabhängig)
• SCPC/MCPC-Empfangsnorm C/Ku-Band–Satelliten
• Automatische Wahl der Fernseh-Norm mit Videoumwandler
- Digitaler Sat-Finder optisch + akustisch zum Ausrichten des Parabol-Spiegels.

Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage.

Receiver anschließen

Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.

Das Koaxial-Kabel gehört nicht zum Lieferumfang.

Achtung!

Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden. Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels führen während des Betriebs Strom.

Antennen-Kabel montieren

(vgl. Montage-Schema auf der nachfolgenden Seite)

Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie eine Abisolierzange und einen Seitenschneider.

⇒ Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
⇒ Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt.
Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die äußere Isolierung, so dass es den inneren Leiter nicht berührt.
→ Entfernen Sie die innere Isolierung bis 2 mm vor dem Drahtgeflecht.
Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht, bis der Stecker an die innere Isolierung anstößt.

Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen.

→ Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.

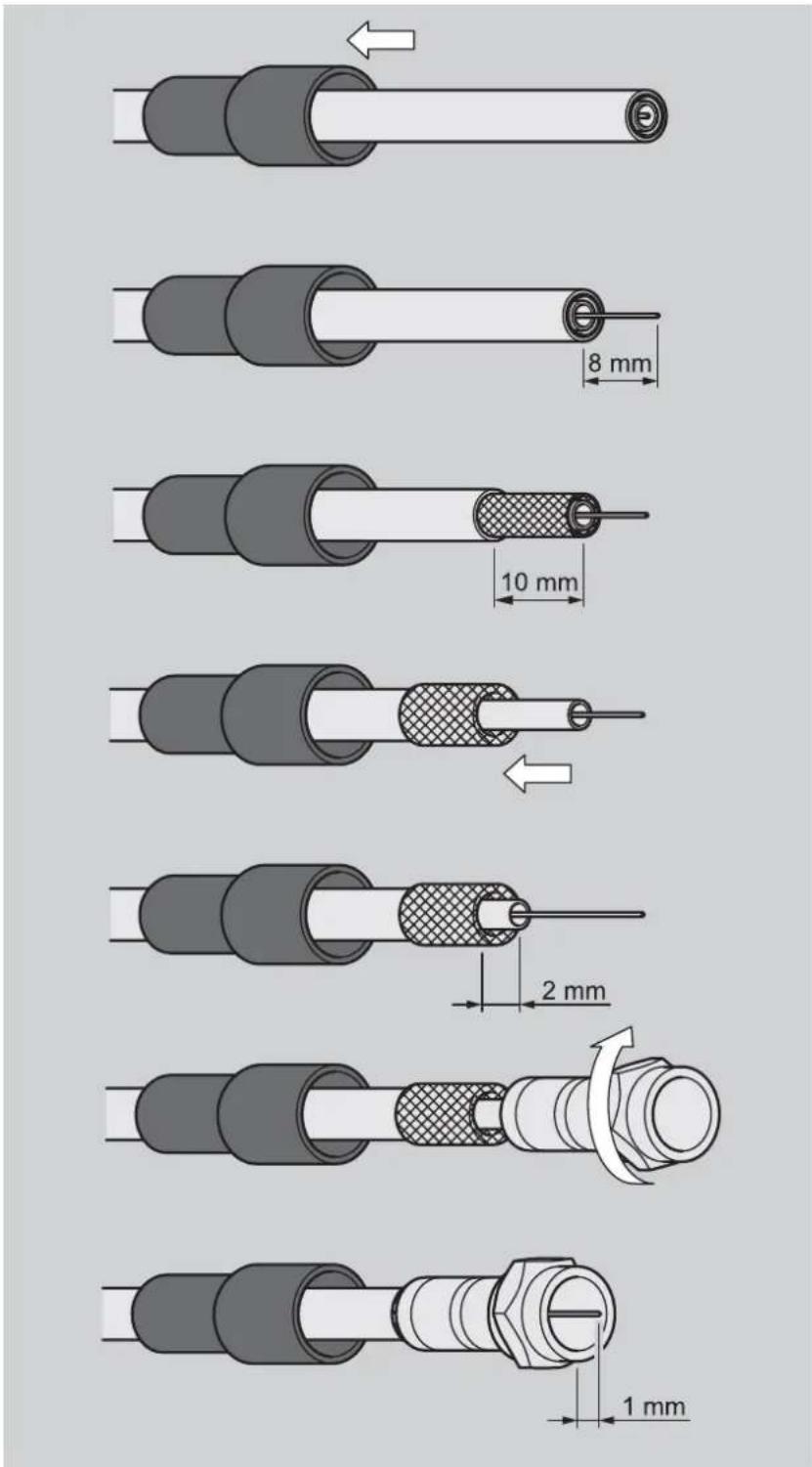

Montage-Schema

8 mm 10 mm 2 mm 1 mm

→ Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

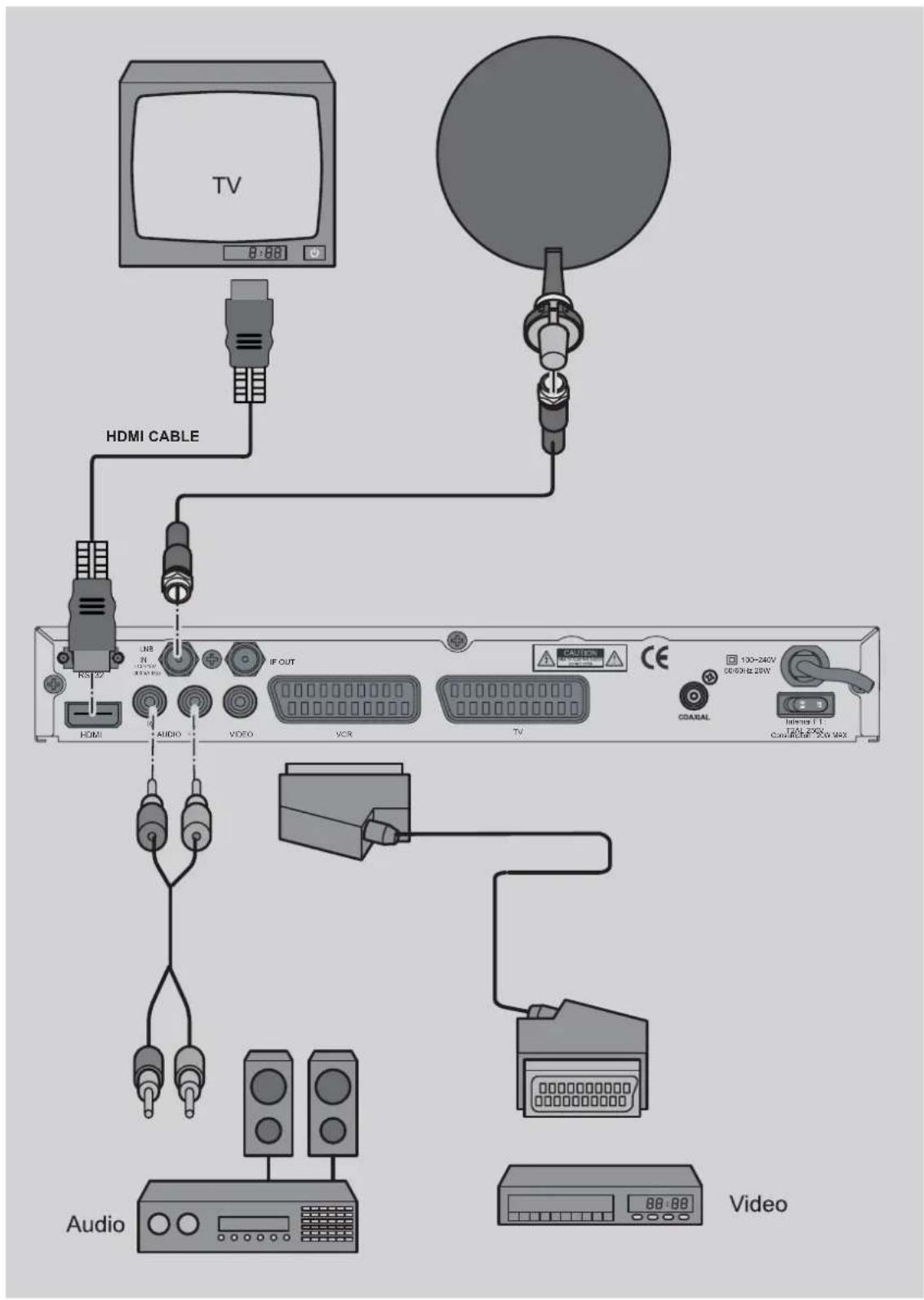

Anschluss mit HDMI-Kabel

→ Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver.
⇒ Verbinden Sie das HDMI-Kabel mit dem TV-Gerät. Bitte beachten Sie die Bedienungsanleitung des TV-Geräts.
→ Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR“ am Receiver.
→ Verbinden Sie das Scart-Kabel mit dem Video-Gerät. Beachten Sie die Bedienungsanleitung des Video-Geräts.
Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.

① Beachten Sie, dass das Scart- und das HDMI-Kabel nicht zum Lieferumfang gehören.

Bitte beachten Sie die der Bedienungsanleitung beiliegende Erklärung zum Anschluss mit dem HDMI Kabel!!!

Anschluss-Schema

TV 8:88 HDMI CABLE USB N 25V/10 30V/10 RS102 IF OUT HDMI AUDIO VIDEO VCR TV COA/AL 100-24CV 6000Hz 28W Ismia F.1. Cable/Power Max Audio Video

Anschluss mit SCART-Kabel

→ Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.
→ Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.
Wenn Sie ein Video-Aufnahme-Gerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver. Beachten Sie die Bedienungsanleitung des Video-Aufnahme-Geräts.

Anschluss-Schema

TV 103-248V SDREHz 20W 124L 250V CronAlpha 700/16X 103-248V SDREHz 20W 103-248V SOREHz 20W 103-248V SOREHz 20W 103-248V SOREHz 20W 103-248V SOREHz 20W 103-248V SOREHz 20W 103-248V SOREHz 20W 103-248V

Anschluss mit YUV-Kabel (YCbCr)

(Das YUV-Kabel gehört nicht zum Lieferumfang.)

Wenn Sie ein TV-Gerät mit YUV-Anschlüssen besitzen, können Sie dieses über den SCART-Anschluss „TV“ am Receiver anschließen. Dazu benötigen Sie ein YUV-Kabel mit YUV-Steckern am einen und einem SCART-Stecker am anderen Ende.

⇒ Verbinden Sie das YUV-Kabel mit den YUV-Anschlüssen am TV-Gerät.
→ Verbinden Sie den SCART-Stecker des YUV-Kabels mit dem SCART-Anschluss „TV“ am Receiver.

Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts.

Über YUV bekommen Sie kein Audiosignal. Sie benötigen eine externe Audioquelle. Stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO-R“ und „AUDIO-L“ des Receivers und verbinden Sie diese mit den Audiobuchsen „Audio R“ und „Audio L“ an Ihrer externen Audioquelle.

Dieser YUV Ausgang ist ein besonders hochwertiger Ausgang und speziell geeignet für Flachbildschirme, Plasma TV Geräte oder Videoprojektoren (Beamer) Beachten Sie die Hinweise in der Bedienungsanleitung der angeschlossenen Geräte.

→ Wenn Sie einen Video-Recorder anschließen möchten, verbinden Sie das SCART-Kabel mit dem SCART-Anschluss „VCR“ am Receiver.

Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders.

Bitte beachten Sie, dass in dieser Konstellation nur die Aufnahmefunktion des Video-Recorders möglich ist. Die Wiedergabefunktion über den Receiver (Durchschleiffunktion) ist nur bei „Anschluss mit Scart-Kabel“ (siehe S. 21) möglich.

Anschluss-Schema

TV 8:30 R5242 LNB VDD Video IE-OUT 130-240V SINEMA 24W HDMI AUDIO VIDEO VOR TV COAXIAL Inferred 1.1 1741 250V 24W Description: 200 Max Audio Video

Anschluss mit Cinch-Kabel

Wenn Sie ein TV-Gerät besitzen, das nicht über einen SCART-Anschluss verfügt, können Sie den Receiver über ein Cinch-Kabel anschließen.

⇒Verbinden Sie den Anschluss „VIDEO“ am Receiver mit dem Video-Eingang am TV-Gerät.
⇒Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen des TV-Geräts.

Anschluss Schema

Video HDMI - AUDIO VIDEO VCR TV COAXIAL 100+200V 500Hz 200V Internal FTS ECA 200V MAX Current 200V MAX TV 8:00

Anschluss eines Audio-Digital-Receivers

Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem koaxialen Ausgang des Receivers verbinden.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören. Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Achtung!

Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital-Receivers.

Das Koaxial-Kabel gehört nicht zum Lieferumfang.

Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein.

Anschluss koaxialer Digitalausgang

→Stecken Sie das Koaxial-Kabel in den Anschluss „COAXIAL“ am Receiver.

⇒Verbinden Sie das Koaxial-Kabel mit dem Audio-Digital-Receiver.

Anschluss-Schema

Audio RS232 USB TV 100MHz VISA IF OUT HDMI AUDIO VIDEO VCR TV COAXIAL 100-240V 50Hz 23W Internal E: 600V/60V/60V Coaxial 23W 23A

Die Antenne anschließen und grob ausrichten

Bevor Sie die Antenne ausrichten, müssen Sie das Antenen-Kabel an den LNB anschließen.

Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne.

Achtung!

Der Receiver darf nicht an die Stromversorgung angeschlossen sein, falls Sie das Antennenkabel bereits an den Receiver angeschlossen haben.

→ Schrauben Sie den IF-Stecker an den Anschluss des LNB.

Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet haben, müssen Sie zunächst einen geeigneten Standort für die Montage der Antenne suchen. Hierbei ist zu beachten, dass die Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung Südosten haben. Bitte beachten Sie, dass die Antenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z. B. Bäume) montiert werden darf.

Bei der Suche nach der südlichen Richtung hilft Ihnen der Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.

Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen.

In diesem 90 Grad Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. Astra 19,2 Grad Ost, Eutelsat Hotbird 13 Grad Ost, Türksat 42 Grad Ost.

Je nach dem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor allem bei der Montage an einer Wand beachtet werden.

Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen.

Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten.

Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten.

Erster Schritt:

Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein.

Zweiter Schritt:

Schalten Sie nun den Receiver ein. Bitte beachten Sie hierbei, dass der Receiver für die gängigsten Satelliten und deren Programme vorprogrammiert ist und Sie die Programmplätze nur über die Nummerntastatur der Receiver-Fernbedienung eingeben müssen:

Beispiel:

Wenn Sie den Satellit Astra 19,2° Ost empfangen möchten, müssen Sie zum Ausrichten der Antenne Ihren Receiver auf Programmplatz 1 stellen. Dasselbe gilt auch für andere Satelliten wie z.B. Hotbird. Wenn Sie Ihre Antenne auf Hotbird ausrichten möchten, müssen Sie ein vorprogrammiertes Programm von Hotbird an Ihrem Receiver aufrufen.

Dritter Schritt:

Richten Sie nun Ihre Antenne auf den von Ihnen ausgesuchten Satelliten aus. Hierzu gibt es mehrere Möglichkeiten. Die einfachste und kostengünstigste Lösung ist wie folgt:

Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A).

Süden

wS (waagerechter Seitenwinkel)

sH (senkrechter Höhenwinkel)

Zeichnung A Zeichnung B

Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90 Grad drehen. Siehe Zeichnung C

Süden Osten

Bei digitalem Sat-Empfang empfängt der receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt.

Stellen Sie nun Ihre Antenne um 1 Grad steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1 Grad steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B. für Astra bei 19,2 Grad Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte Programm empfangen.

Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH+ CH- Taste am Receiver die Programme weiter.

Haben Sie den gewünschten Satelliten, so optimieren Sie die Ausrichtung der Antenne so lange, bis Sie auf allen Kanälen ein sauberes Bild haben. Dies erreichen Sie durch optimale Einstellung des Höhen- und Seitenwinkels. (siehe Zeichnung A und B). Bitte verwenden Sie ferner die Anzeige der Signalstärke und Signalqualität, welche Sie durch Drücken der INFO-Taste erhalten.

Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

In Betrieb nehmen

Fernbedienung

Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro: LR 03/AAA/1,5 V

Öffnen Sie das Batteriefach.

→ Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
→ Tauschen Sie schwächer werdende Batterien rechtzeitig aus.
→ Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
→ Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Achtung!

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung.

Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

Receiver

Achtung!

Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.

→ Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein.
→ Schalten Sie den AV-Kanal am TV-Gerät ein.
→ Stecken Sie den Netz-Stecker des Receivers in die Netz-Steckdose. Schalten Sie an der Receiver-Rückseite den Netz-Schalter ein. Das Gerät befindet sich im Normal-Modus. Aktueller Programmplatz wird im LED Display angezeigt.

Der Receiver wird mit vorprogrammierten Fernseh-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.

Um in den Standby-Modus zu gelangen drücken Sie die rote Taste oben rechts auf der Fernbedienung. Die momentane Uhrzeit wird angezeigt. Das Gerät verbraucht dabei nur ca. 2 Watt. Dies ist ein aktuell sehr niedriger Stromverbrauchs-Wert.

Bedienen

Bildschirm-Einblendungen bei einem Programm-Wechsel

Bei einem Programm-Wechsel wird am Bildschirm für 5 Sekunden (änderbar) eine Informationsleiste eingeblendet.

In dieser Informationsleiste finden Sie folgende Hinweise:

	Programm –Name
	Empfangener Satellit
	Aktuelles Datum
	Aktuelle Uhrzeit
	Speicherplatz
TXT-Symbol	Wird angezeigt, wenn der gewählte Sender Teletext anbietet.
EPG-Symbol	Wird angezeigt, wenn der gewählte Sender die Programm-Zeitschrift anbietet.
Herz-Symbol	Das Herz-Symbol wird angezeigt, wenn Sie das Programm in Ihre Favoritenliste aufgenommen haben.
Programm-Gruppen-Symbol	Das entsprechende Programm-Gruppen-Symbol wird angezeigt, wenn Sie das Programm in Ihre Programmliste aufgenommen haben.
Info Für aktuelle und nachfolgende Sendung
Info	Über gerade aktive Programmliste

Benutzer-Oberfläche auf dem TV-Bildschirm

Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (SCART oder CINCH) verbunden sein.

Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf „MENU“-Taste können Sie dieses wieder verlassen.

So können Sie sich in den Menüs orientieren

Oben: Menü-Name

(dazu werden unten Funktions-Symbole angezeigt)

Nachfolgend: Untermenü oder Menüpunkte

Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit denen Sie sich im aktuellen Menü bewegen können.

Menü-Aufbau

Hauptmenü Untermenü Erläuterung
Sprache(Symbol:zugehörigeLandesflagge)	Sprachauswahl Auswahl der Sprache, inder das OSD-Menüdargestellt werden soll.
Programm(Symbol:Fernseher)	TV-Programmliste Siehe folgender Text
	Radio-Programmliste Siehe folgender Text
	Alle löschen Siehe folgender Text
Installation(Symbol: Sat-Antenne)	Antenneneinstellung Siehe folgender Text
	Transponder-Suche Siehe folgender Text
	Suchen-Voreinstellung Siehe folgender Text
	Automatischer Suchlauf	Siehe folgender Text
System-einstellungen(Symbol: Receiver)	Audiokanäle Siehe folgender Text
	TV-System Siehe folgender Text
	Sendereinstellungen Siehe folgender Text
	Zeit- & Timer-Einstellung	Siehe folgender Text
	OSD Einstellung Siehe folgender Text
	PIN Siehe folgender Text
	LNB-Stromversorgung	Siehe folgender Text
Einstellung(Symbol:Werkzeugkoffer)	Werkseinstellung	Siehe folgender Text
	Software-Update	Siehe folgender Text
	Spiele	Siehe folgender Text
	Information	Siehe folgender Text

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten CH+, CH-, V+, V-. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste können Sie das Menü verlassen. Änderungen müssen zusätzlich bestätigt werden. Zusätzlich werden in weiteren Untermenüs die Zahlentasten benötigt.

In jedem Menü wird Ihnen unten eine Hinweis-Zeile angezeigt, die auch alle Auswahl-Möglichkeiten bietet.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste MENU, Systemeinstellungen auswählen, Zeit- & Timer-Einstellung auswählen, Taste OK, Zeitanzeige auswählen, Taste OK. Im Punkt GMT Differenz „GMT+02:00“ einstellen. Mit Taste EXIT das Menü verlassen.

Einstellung für Mitteleuropa:

Sommerzeit: GMT+02:00

Winterzeit: GMT+01:00

Programm (Symbol: Fernseher)

Untermenü Beschreibung
TV-Programmliste	1 Favorit, 2 Verschie, 3 Finden, 4 ABC, 5 Ändern, 6 Typ, ▲ ▼ Wählen, V- V+ Gruppe, OK Eingabe, EXIT Abbruch.
Radio-Programmliste	wie oben
Alle löschen Löschung der kompletten Programmliste.Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldungabfrage mit Ja bestätigen.

1 Favorit

Durch Drücken der 1-Taste legen Sie Ihre Favoriten fest. Neben den Programmen erscheint jeweils ein Herz-Symbol.

2 Verschie(ben)

Nach Drücken der 2-Taste erscheint hinter dem markierten Programm das Verschieben-Symbol. Mit den CH▲ und CH▼ Tasten wird das Programm an den gewünschten Platz geschoben. Der Vorgang muss mit OK bestätigt werden.

3 Finden

Programm-Suchfunktion. Durch Eingabe von Buchstaben auf der sich öffnenden Tastatur ist ein gefiltertes Auffinden von Sendern möglich.

4 ABC

Sortieren der kompletten Programmliste nach den angebotenen Möglichkeiten. Die Liste muss mit OK bestätigt werden. Solange nicht bestätigt wurde, kann mit „Neuberechnun(g)“ der letzte Zustand vor der Bestätigung zurückholt werden.

5 Ändern

Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue Auswahlmöglichkeiten.

Untermenü Beschreibung
Ändern	1 Löschen, 2 Überspri, 3 Sperren, 4 Erstellen,5 Ändern, 6 Alle lösc, ▲▼ Wählen, V- V+ Gruppe,P+P- Seite, EXIT Abbruch.

1 Löschen

Durch Markierung über die 1-Taste lassen sich ausgewählte Sender zum Löschen markieren. Bitte Auswahl mit OK-Taste bestätigen.

2 Überspri(ngen)

Durch Markierung über die 2-Taste lassen sich ausgewählte Sender zum Überspringen markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender werden dann beim Zappen (Durchschalten der Programme) übersprungen. Eine Direkteingabe ist weiterhin möglich.

3 Sperren

Durch Markierung über die 3-Taste lassen sich ausgewählte Sender zum Sperren markieren. Bitte Auswahl mit OK-Taste bestätigen. Ausgewählte Sender verlangen dann ein Passwort (Kinderschutz).

4 Erstellen

Über die 4-Taste gelangt man zum Editier-Modus. Hier können Sie die einzelnen Parameter nach Wunsch verändern. Bitte Auswahl mit OK-Taste bestätigen.

5 Ändern

Über die 5-Taste gelangt man zum Neueingabe-Modus. Durch Direkteingabe von Frequenz und PID können Sie ein neues Programm eingeben.

6 Alle lösc(chen)

Über die 6-Taste können Sie alle Programme zum Löschen markieren. Danach lassen sich über die 1-Taste einzelne Programme wieder aus der Auswahl zurücknehmen. Bitte Auswahl mit OK-Taste bestätigen.

6 Typ (Programmgruppe)

Hier können Sie ausgewählte Programme bestimmten Programmgruppen (Typen) nach Wunsch zuordnen. Bitte Auswahl mit OK bestätigen. Das Menü verlassen Sie mit EXIT.

Installation (Symbol: Sat-Antenne)

Untermenü Beschreibung
Antennen-einstellung	Satellit Satelliten-Auswahl, (Beispiel: Astra1 19° Ost)
	LNB Typ LNB-Typ auswählen (Standardeinstellung ist Universal)
	22K 22KHz-Aktivierung, (Hinweis: bei LNB-Typ Universal erfolgt die Aktivierung automatisch)
	0/12V Ohne Funktion.
	DiSEqC DiSEqC-Befehl auswählen Beispiel: Astra 19° E und Hotbird Doppel-Feed-Empfang: Astra 19° E = 1 / 4 Hotbird = 2 / 4 Für Steuerung des Motors deaktivieren (Ungültigkeit).
	Motor-Steuerung	Über OK-Taste erreichen Sie das Motorsteuerungsmenü. Bitte ziehen Sie die Bedienungsanleitung Ihres DiSEqC-Motors zu Hilfe.
	Toneburst Einstellung für Toneburst-Antennenschalter
	Polarisation Horizontal, Vertikal, H/V (Automatik)
Transponder-Suche (manueller Kanalsuchlauf)	Über diese Suchfunktion können Sie die voreingestellten Frequenzen (Transponder) einzeln durchsuchen. Die Transponder-Daten lassen sich manuell ändern. Der Vorgang wird über „Suche“ gestartet.
Suchen-Voreinstellung	Vorprogrammierte Frequenzen (Transponder) durchsuchen (normaler Automatik-Suchlauf). Der Vorgang wird über „Suche“ gestartet.

Automatischer Suchlauf

(einzigartige Funktion, ohne Vorkenntnisse durchführbar)

Hier können Sie einen ausgewählten Satelliten (Beispiel: Astra1B 19,2° Ost) vollständig auf neue Programme durchsuchen. Dazu sind keine besonderen Angaben notwendig. Sie haben die Wahl nach freien (FTA) oder allen (komplett, mit verschlüsselten Sendern) TV- und Radioprogrammen zu suchen. Der Vorgang wird über „Suche“ gestartet.

Für Türksat besonders empfehlenswert.

Systemeinstellungen (Symbol: Zahnrad)

Untermenü Beschreibung
Audiokanäle	Erster Audiokanal	Vorauswahl der Audio-Sprache (wenn vom Sender angeboten)
	Zweiter Audiokanal	Vorauswahl der Audio-Sprache (wenn vom Sender angeboten)
TV-System	Anzeige-Modus	Auswahl des Übertragunssystems Standardauswahl: 576l
	Bildschirm-Format	Auswahl des Bildformats Standardauswahl: 4:3 LetterBox
	Video-Signal	CVBS, RGB, YCbCr (YUV)
	Dolby Digital Aktivieren/Deaktivieren
Sender-Einstellungen	Startkanal. (Festlegung des Einschaltprogramms).
Zeit- & Timer-Einstellung	Zeit Möglichkeit der Zeit- und Zeitzonen-Eingabe. (siehe Beispiel: Receiver auf Sommerzeit umstellen)
	Timer siehe nachfolgende Tabelle
OSD Einstellung	Einstellung der Menüfarbe, Untertitelaktivierung, Menü-Einblendungszeit (OSD Zeitsperre), Menü-Transparenz (Menü-Durchsichtigkeit). OSD-Werkseinstellung kann wiederhergestellt werden.
PIN(Passwort-Einstellungen)	Werkseitiges Passwort ist 0000
	Installationssperre	Abschalten der Passwort-Eingabe im Installations-Menü
	Programm-Sperre	Abschalten der Passwort-Eingabe für gesperrte Programme (Kindersicherung)
	Neues Passwort	Festlegung eines neuen Passworts. (Neues Passwort unbedingt merken)
	Passwort bestätigen	Neues Passwort bestätigen.
LNB-Stromversorgung	LNB-Stromversorgung Ein- und Ausschalten. Voreingestellt ist EIN.

Tabelle zur Timer-Einstellung

Untermenü Beschreibung
Timer-Nummer Auswahl der Timernummer 1-8.
Timer-Modus Art der Wiederholung (einmal, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung „aus“ wird der Timer deaktiviert.
Timer-Service Umschalten zwischen Programm-Timer und Erinnerungs-Funktion.
Start-Kanal	Auswahl des Ereignis (Bei Timer-Service-Auswahl „Meldung“) oder Auswahl des Kanals (Bei Timer-Service-Auswahl „Kanal“)
Start-Datum Datums-Eingabe
Einschaltzeit Uhrzeit-Eingabe
Dauer Dauer der Einschaltzeit (nur bei Service-Timer „Kanal“)

Der Timer kann aber auch über den EPG-Modus programmiert werden. Beispiel:

EPG-Taste drücken, über die 1-Taste erhalten Sie dann eine Ereignisliste, mit den CH▲ und CH▼ Tasten können Sie das gewünschte Ereignis auswählen und mit 2-Taste direkt zum Timer übernehmen.

Einstellung (Symbol: Werkzeugkoffer)

Untermenü Beschreibung
Werkseinstellung(erfordert Passwort-eingabe)	Receiver auf die Werkseinstellung zurückstellen. Alle Änderungen werden rückgängig gemacht.Wird der Receiver über das OSD-Menü auf die Werkseinstellungen zurückgesetzt, erscheint nach Abschluss des Vorgangs die Sprachauswahl im Hauptmenü. Schalten Sie nun den Receiver am Netzschalter aus und nach 5 Sekunden wieder ein. Der Receiver startet im Normal-Modus im Auslieferungs-zustand.Hinweis:Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt.
Software-Update Hinweis:Ein Software-Update hat mit dem Suchen nach neuen Fernsehprogrammen NICHTS zu tun. Bitte starten Sie dazu einen automatischen Sendersuchlauf.Über Software-Update können Sie im Servicefall eine neue Betriebssoftware laden. Ein Update über Satellit oder RS232 ist möglich.
Spiele Hier stehen die drei Spiele Tetris, Snake und Othello zur Verfügung.
Information	Technische Informationen

Software-Update via Satellit

Das Update hat nichts mit dem Speichern von neuen Fernsehkanälen zu tun, sondern dient lediglich zum Erneuern der Betriebssoftware des Receivers.
Das Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig.
Sie müssen Ihre Satelliten-Anlage auf den Satelliten ASTRA 19,2° Ost ausrichten, um die Software-Aktualisierung durchführen zu können.
Die Software-Aktualisierung kann bis zu einer Stunde dauern.

Es wird empfohlen, nach der Aktualisierung zusätzlich die Werkseinstellung zu laden, dabei geht Ihre eigenerstellte Kanalliste verloren.

Tasten mit Sonderfunktionen

Umschalten TV/SAT

Mit der „TV/SAT“-Taste können Sie zwischen Fernseher- und Satelliten-Funktion hin- und herschalten. (Diese Funktion muss von Ihrem Fernseher zur Verfügung gestellt werden).

⇒ Drücken Sie so oft auf die „TV/SAT“-Taste, bis Sie die gewünschte Funktion eingestellt haben.

Umschalten TV/Radio

Mit der TV/Radio-Taste können Sie zwischen Fernseher- und der Radio-Funktion hin- und herschalten.

Der Receiver überträgt jetzt ein Radioprogramm und zeigt ein Hintergrundbild an.

→ Um zum Fernsehprogramm zurückzuschalten, drücken Sie auf der Fernbedienung die TV/Radio-Taste.

Zoom

Mit der Zoom-Funktion können Sie einen Bildausschnitt vergrößern.

⇒ Drücken Sie zweimal auf die ZOOM-Taste.
Wählen Sie mit den CH-, CH+, V- und V+ Tasten den Bildausschnitt.

Mit jedem Druck auf die ZOOM-Taste wird der Bildausschnitt in maximal sechs Stufen vergrößert. Beim siebten Tastendruck hat das Bild wieder die Ausgangsgröße. Mit der EXIT-Taste können Sie diesen Modus verlassen.

List

Drücken Sie einmal auf die LIST-Taste.

Wie schon weiter oben unter Menüpunkt „Programm“ beschrieben, erhalten Sie hier die Möglichkeit die Programmliste zu bearbeiten.

Audio

Mit der Audio-Taste können Sie die Ton-Spur auswählen, falls ein Sender Mehrkanalton anbietet. Des Weiteren können Sie hier den DolbyDigital-Modus aktivieren (hierzu benötigen Sie zusätzlich eine DolbyDigital-Anlage, der Anschluss erfolgt hinten am Gerät über die (COAXIAL-Buchse).

EPG

Elektronische Programmzeitschrift (electronic program guide). Um die Funktion zu aktivieren drücken Sie bitte die EPG-Taste. Die Programmliste erscheint.

Mit den CH+ und CH- Tasten können Sie ein Programm auswählen. Auf der rechten Seite werden die aktuelle und nachfolgende Sendung angezeigt. Für Zusatz-Informationen drücken Sie bitte die 1-Taste. Die komplette Ereignisliste wird angezeigt. Mit den V+ und V- Tasten können Sie die Tage vorblättern. Mit den CH+ und CH- Tasten können Sie die Ereignisse vor- und zurückblättern.

Detaillierte Informationen für ein ausgewähltes Ereignis (Sendung) erhalten Sie durch die 1-Taste.

Eine direkte Übernahme in den Timer erfolgt durch die 2-Taste.

Teletext

Teletext ist ein Informationssystem, das Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist.

⇒ Um den Teletext einzuschalten, drücken Sie die TEXT-Taste.

→ Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TEXT-Taste.

Fasttext-Funktionen benutzen

Die farbigen Tasten auf der Fernbedienung sind für den Fasttext bestimmt und werden nach Aufruf einer weiteren Teletext-Seite aktiv. Sie können direkt über die kleinen farbigen Tasten auf der Fernbedienung dorthin gelangen.

⇒ Drücken Sie die gewünschte Taste.

M/P Multipicture

Drücken Sie die M/P-Taste um in den Multipicture-Modus zu gelangen. Auf Ihrem Bildschirm erscheinen nun 9 Programme parallel, beginnend mit dem aktuellen Programm.

Mit den CH-, CH+, V- und V+ Tasten können Sie die gelbe Markierung navigieren. Das markierte Programm ist in Echtzeit, die nichtmarkierten Programme sind Standbilder.

Um das gewünschte Programm zu aktivieren, markieren Sie dieses und drücken anschließend die OK-Taste oder die EXIT-Taste.

Durch Drücken der EXIT-Taste verlassen Sie den Multipicture-Modus. Das zuletzt markierte Programm erscheint als Vollbild auf Ihrem Bildschirm.

MUTE

Durch Drücken der MUTE-Taste wird der Ton ausgeschaltet. Durch erneutes Drücken der MUTE-Taste wird der Ton wieder eingeschaltet.

FAV

⇒ Drücken Sie die FAV-Taste.

Der Bildschirm zeigt die von Ihnen festgelegten Favoriten an (siehe oben).

Wählen Sie ein Programm aus der Favoritenliste.
→ Zum Auswählen drücken Sie die OK-Taste.
→ Mit den V+ und V- Tasten können Sie zwischen den Programmgruppen hin- und herschalten.

RECALL

Durch drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm.

Akustisches Signal zum Ausrichten der Satelliten-Antenne

Drücken Sie dazu die INFO-Taste. Ausser aktuellen Empfangsparametern werden Ihnen auch Signal-Stärke und Signal-Qualität angezeigt. Zusätzlich können Sie über die 1-Taste ein akkustisches Signal aktivieren.

Über das TV-Gerät wird ein Signalton ausgegeben. Ein lauteres und höheres Signal zeigt eine bessere Ausrichtung der Antenne an.

Sleeptimer

Den Sleeptimer erreichen Sie im Normalbetrieb über die 0-Taste. Sie haben folgende Einstellmöglichkeiten: ausgeschaltet, 10, 30, 60, 90, 120 Minuten. Nach dieser Zeit wird der Receiver automatisch ausgeschaltet.

Pause

Drücken Sie dafür die PAUSE-Taste. Das Fernsehbild wird dann „eingefroren“. Deaktivieren erfolgt durch erneutes Drücken der PAUSE-Taste.

Demontieren

→ Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
→ Schrauben Sie das LNB-Kabel vom Receiver ab.
Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
→ Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
Lagern Sie den Receiver und alle Zubehör-Teile an einem trockenen und staubfreien Ort.
→ Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

→ Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

Fehlfunktionen beseitigen

Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht gefunden, oder kein Signal	Beispiel: ASTRA19ETaste 1 (Vorprogrammierung: „Das Erste“)Taste INFO („Das Erste“, FR11837)Signal UND Qualität sind beide 0 %senkrechten Spiegel nach Süd ausrichtenWenige Millimeter nach links drehen, ca. 3 Sekundenwarten und wiederholen,bis Signal UND Qualität angezeigt werden.Bei einem Signal von ca. 60% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild.Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Kanalliste und drücken Sie dann die Taste INFO.
Frontanzeige dunkel keine Uhrzeit Sichtbar	Das Stromkabel ist nicht angeschlossen.Schließen Sie das Netzteil an die Netz-Steckdose an.Hauptschalter einschalten.Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfen.
Nur Uhrzeit Sichtbar	Der Receiver ist im Standby-Betrieb.Drücken Sie die POWER-Taste an der Fernbedienung (oder am Receiver). Der Receiver schaltet ein und das Programm wird am TV-Bildschirm angezeigt.
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden	Die Antenne ist nicht auf den Satellit ausgerichtet.Richten Sie die Antenne richtig aus.
	Kein Signal (mit Symbol).Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten.Richten Sie die Antenne aus.
Progr.-Platz leuchtet, TV-Gerät zeigt kein	Das System ist nicht korrekt angeschlossen.Prüfen Sie den Anschluss des SCART-Kabels
Bild an. Das TV-Gerät ist nicht im AV-Modus.Schalten Sie das TV-Gerät auf den jeweiligen AV-Eingang.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau auf den Satelliten ausgerichtet.Richten Sie die Antenne genauer aus. Benützen Sie dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
	Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein Ton, Signalstärke vorhanden, keine Signalqualität	Satelliten-Antenne ist auf einen falschen Satelliten ausgerichtet.
Schlechter Empfang von: Tele5 oder DSF	Schnurloses Telefon stört (DECT-Standard). Telefon anders plazieren, besseres Satellitenkabel verwenden.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht.Erneuern Sie die Batterien.
	Die Fernbedienung ist falsch ausgerichtet.Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
Programm hat eine neue Frequenz erhalten	TV-Kanal löschen, dann automatischen Suchlauf durchführen.

Sollte sich eine Fehlfunktion trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder den Hersteller.

Technische Daten

Receiver

Maße in mm (B × T × H) 285 × 160 × 48
Gewicht in Gramm Receiver 1020 g	Fernbedienung 80 g (ohne Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s)
Stromversorgung LNB 13/18 GS, 0,30 A max. Spitzen Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2, Tone-Burst A/B
Symbolrate 1 ~ 35 MS/s
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Höhen-Seiten-Verhältnis 4:3 Letterbox, 4:3 PanScan, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480 (NTSC)
Audiomodus Links, Rechts, Stereo, AC3-Digitalton
Anschlussmöglichkeiten
LNB IF-Eingang Typ F, IEC 169-24
TV-SCART (nur Ausgang) Video CVBS, Audio L, R
VCR-SCART (Ausgang und Eingang)	Video CVBS, Audio L, R
RCA (CINCH) Audio L,R / Video
SPDIF, COAXIAL	Digital Audio Ausgang
HDMI Schnittstelle	Hochwertiger digitaler Audio- und Video-Ausgang
Stromversorgung
Netzteil-Eingangsspannung	100-240 V ~, 50/60 Hz
Leistungsaufnahme	ca. 10 W ( Betrieb mit Single LNB ) ca. 2 W ( Bereitschaft )
Betriebstemperatur 0 °C ~ +40 °C
Lagerungstemperatur	-40 °C ~ +65 °C

Hersteller

BOCA Vertriebs GmbH

Zillenhardtstraße 41

D-73037 Göppingen

Internet www.boca.de

Garantie:

Die Gewährleistung für den digitalen Satelliten-Receiver DSL 222 HDMI entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Jegliche Änderung am Gerät führt zum Erlöschen jeglicher Garantie oder Gewährleistung.

Sehr geehrter Kunde,

unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger.

Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen.

Service hotline [phone]

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 73/23/EWG

• EN 60 065

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN 55 013

EN 55 020

EN 61000-3-2

EN 61000-3-3

Gerätetyp/Type: Digitaler Satelliten-Receiver DSL222 HDMI

Glossar

AC Alternating Current	Anschluss für Wechselstrom
DC Direct Current	Anschluss für Gleichstrom
Cinch-Stecker Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage.
DiSEqC Digital Satellite Equipment Control	Digitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht.
EPG Electronic Programm Guide	Elektronische Programmzeitschrift
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air services	Gebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
LNB Low Noise Block Amplifier / Converter	Gerät im Mittelpunkt der Antenne, das die vom Satelliten ankommenden hoch frequenten Signale in einen niedrigeren Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen Display	Auf dem Bildschirm sichtbare Menüsteuerung.
PID	Kennnummer eines empfangenen Datenstromes Die PID's sorgen dafür, dass ein Sender vollständig empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-polige	Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
Swap-Funktion	Wechsel zwischen aktuellem und letztgesehenem Programm
Transponder	Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.
VCR Abkürzung für	Video Cassette Recorder.
