BEDIENUNGSANLEITUNG DSR 103 Boca

Bedienungsanleitung Digitaler

1. Wichtige Sicherheitshinweise....1
2. Vorbereitung: Montage des Koaxialkabels zur Verbindung von LNB und Receiver ....4
3. Anschlussbeispiele für verschiedene Ausbaumöglichkeiten .....4
4. Anschluss- und Installationshinweise 5
5. Ausrichten der Satellitenantenne ....7
6. Ausstattungsmerkmale, Lieferumfang, Allgemeine Bedienung des Digitalreceivers ....10
7. Bedienungselemente und Anschlüsse (Receiver-Vorderseite/Receiver-Rückseite)....12
   7.1. Verbinden des Receivers mit dem TV-Gerät ......13
   7.2. Verbinden des Receivers mit einer Stereo-Anlage .....14
   7.3. Verbinden des Receivers mit dem TV-Gerät und einem Videore-corder ....14
8. Infrarot-Fernbedienung ....15
   8.1. Einlegen der Batterien....15
   8.2.Achtung 16
   8.3. Zusatzinformationen zur Fernbedienung....16
9. Das Hauptmenü....18
   9.1. Installation.... 18

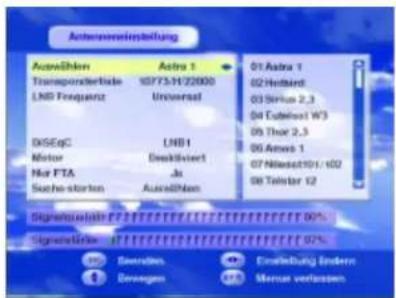

   9.1.1. Antenneneinstellung.... 19

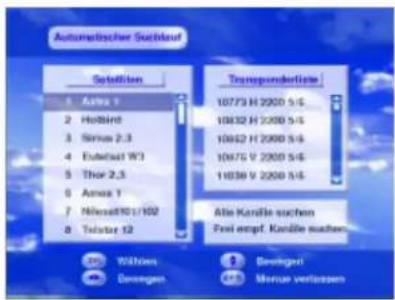

   9.1.2. Automatischer Suchlauf .....21

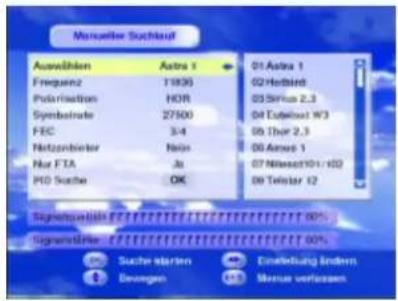

   9.1.3. Manueller Suchlauf 23
   9.1.4. Werkseinstellung....24

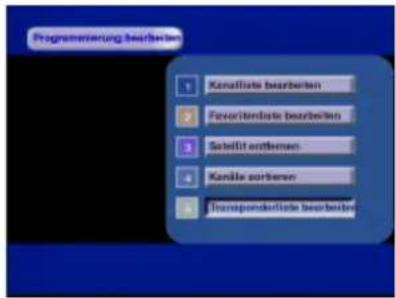

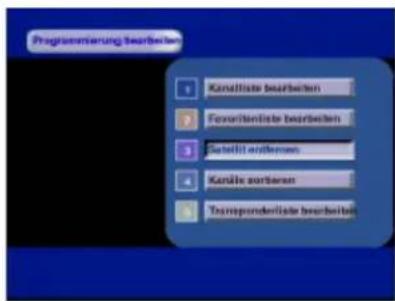

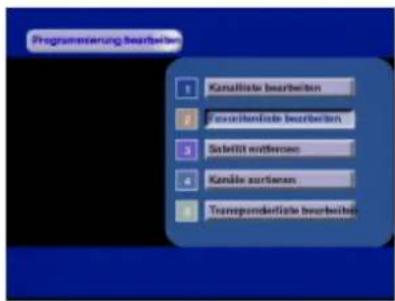

   9.2. Programmierung bearbeiten....26

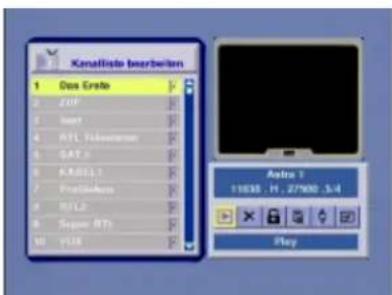

   9.2.1. Kanalliste bearbeiten....28
   9.2.2. Favoritenliste bearbeiten .....28

9.2.3. Satellit entfernen ....30
9.2.4. Kanäle sortieren....30
9.2.5. Transponderliste bearbeiten....31
9.3. Empfängereinstellungen ......31
9.3.1. TV-Format....32
9.3.2. OSD- / Audiosprache ...... 32
9.3.3. Kindersicherung / PIN-Code ändern....33
9.3.4. Weitere Einstellungen 34
9.4. Information.... 35
9.5. Fehlerbehebung....35
9.6. Technische Spezifikation.... 37
9.6.1. Belegungsplan Scart - Kabel....39
9.6.2. Belegungsplan RS 232 Schnittstelle.... 39

Sehr geehrter Kunde,

dieses Gerät wurde mit großer Sorgfalt und nach den geltenden

Qualitätsrichtlinien gefertigt und geprüft.

Sollten Sie dennoch Probleme mit diesem Gerät haben wenden Sie sich bitte an:

BOCA Vertriebs GmbH

Zillenhardt Strasse 41

73037 Göppingen

Servive Hot-Line 0190-161585

1. Wichtige Sicherheitshinweise!

Lesen Sie die Sicherheitshinweise und die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät anschließen oder einstellen.

Bei bestimmungswidriger Verwendung des Gerätes oder Nichtbeachtung der Anleitung entfallen jegliche Garantie - und Haftungsansprüche.

Elektrischer Anschluss

- Schließen Sie das Gerät nur an eine vorschriftsmäßig installierte, leicht zu erreichende und in der Nähe des Gerätes befindliche Steckdose (230V - 50Hz) an.

- Bitte beachten Sie, dass der Receiver auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden ist.

- Halten Sie die gesetzlichen Vorschriften zum elektrischen Anschluss ein.

- Verbinden Sie das Gerät erst mit dem Stromnetz, wenn Sie das Gerät fertig angeschlossen und verkabelt haben.

- Beachten Sie, dass die Gesamtstromaufnahme der am Anschluss „LNB“ angeschlossenen Komponenten (LNB, Multischalter, usw.) 500 mA nicht überschreiten darf.

- Überprüfen Sie das Gerät und das Netzkabel regelmäßig auf Beschädigungen.

- Nehmen Sie ein beschädigtes Gerät oder ein Gerät mit beschädigtem Netzkabel niemals in Betrieb. Lassen Sie ein beschädigtes Netzkabel umgehend durch ein neues Netzkabel von einer Fachwerkstatt ersetzen.

- Ziehen Sie den Netzstecker des Satellitenreceivers, wenn Sie die Antenne, das Fernsehgerät oder andere Geräte anschließen. Die Satellitenempfangsanlage kann sonst beschädigt werden.

- Ziehen Sie den Netzstecker immer am Stecker selbst, nicht am Kabel heraus.

- Netzkabel und Verlängerungen nicht knicken, quetschen, zerren oder überfahren. Schützen sie das Netzkabel auch vor scharfen Kanten und Hitze.

Betrieb

• Verlegen Sie alle Kabel (Netz- und Antennenkabel) so, dass niemand darüber Stolpern oder darauf treten kann.
• Stellen Sie keine mit Flüssigkeit gefüllten Behälter (z. B. Blumenvasen) auf das Gerät, da das Gerät auf keinen Fall Tropf- oder Spritzwasser ausgesetzt werden darf. Es besteht die Gefahr eines elektrischen Schlages!
• Sollte das Gerät feucht oder nass geworden sein, ziehen Sie sofort den Netzstecker aus der Steckdose. Fassen Sie niemals ins Wasser und berühren Sie keine feuchten Stellen, solange der Netzstecker in der steckdose steckt. Lassen Sie das Gerät in einer Fachwerkstatt überprüfen.
• Vermeiden Sie direkte Sonneneinstrahlung und Heizungswärme.
• Halten Sie einen Freiraum von mindestens 10 cm über und mindestens 5 cm an jeder Seite des Gerätes ein, damit die entstehende Wärme ungehindert abgeführt werden kann.
• Decken Sie die Lüftungsschlitze auf der Oberseite und den Seiten des Gerätes nicht ab. Die im Inneren aufgestaute Hitze kann zum Defekt oder sogar zum Brand führen.
• Stellen Sie keine Kerzen oder andere offene Brandquellen auf das Gerät.
• Entfernen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät längere Zeit nicht benutzen. Wechseln Sie stets alle Batterien aus. Verwenden Sie immer den gleichen Batterietyp. Benutzen Sie möglichst schadstofffreie Batterien ohne Quecksilber (Hg), Cadmium (Cd) oder Blei (Pb).
• Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte geben Sie AltBatterien an einer entsprechenden Sammelstelle ab.

Reinigung

• Verwenden Sie beim Reinigen des Gerätes keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese können die Gehäuseoberfläche beschädigen.
• Die Gerätefüße können auf empfindlichen Möbeloberflächen Kratzer verursachen. Gu mmiteile an den Gerätefüßen können in Verbindung mit Möbeloberflächen Farbveränderungen hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.

Allgemeine Sicherheitshinweise

• Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt benutzen können. Lassen Sie niemals Kinder mit Batterien spielen. Das Verschlucken von Batterien kann zu ernsthaften Gesundheitsschäden führen. Laden oder erhitzen Sie niemals normale Batterien. Werfen Sie Batterien niemals ins Feuer. Es besteht Explosionsgefahr!
• Öffnen Sie nie das Gehäuse des Gerätes. Es besteht die Gefahr eines elektrischen Schlages!
• Nehmen Sie keine Veränderungen am Gerät vor. Lassen Sie Reparaturen am Gerät nur von einer Fachwerkstatt vornehmen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

2. Vorbereitung: Montage des Koaxialkabels

zur Verbindung von LNB und Receiver

Drahtgeflecht und innerer Leiter des LNB-Kabels führen während des Betriebs Strom.

Verbinden Sie daher den Receiver erst mit dem Stromnetz, nachdem

Sie ihn komplett und ordnungsgemäß verkabelt haben !!!!!

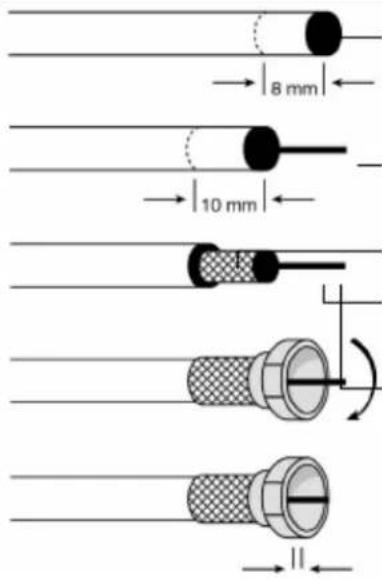

8 mm 10 mm

bis auf max. 1 mm überstand abschneiden

Originalzustand des Koaxialkabels

Entfernen Sie vorsichtig die äußere Kunst-stoff-Isolierung ca. 10 mm, so dass das Drahtgeflecht freiliegt.

Stülpen Sie das Drahtgeflecht nach hinten, so dass kein Draht des Drahtgeflechts den Innenleiter berührt. Entfernen Sie nun die Isolierung unter dem Drahtgeflecht, so dass nur noch der Innenleiter zu sehen ist.

Drehen Sie nun den F-Stecker über das zurückgestülpte Drahtgeflecht, bis die Innenisolierung innen am F-Stecker anstößt. Dann kürzen Sie den Innenleiter so, dass er max. 1 mm über den F-Stecker hinaus-steht.

3. Anschlussbeispiele für verschiedene Ausbaumöglichkeiten:

Wir möchten ausdrücklich darauf hinweisen, dass es sich bei den nachfolgenden Erklärungen bzgl. der Anschlüsse um Beispiele handelt und die erwähnten Teile wie Koaxkabel, Multischalter, LNB's und der Gleichen nicht unbedingt im Lieferumfang der von Ihnen erworbenen Sat-Anlage enthalten sind.

Der Lieferumfang der Anlage ist auf der Umkartonage angegeben !!!!!

4. Anschluss- und Installationshinweise

Bitte beachten Sie, dass Sie zuerst alle Kabelverbindungen richtig herstellen, bevor Sie den Receiver an das Stromnetz anschließen!!!!!!!

Wenn Sie Ihren Receiver als Einzelgerät und nicht als komplette Satelliten-Anlage gekauft haben, verbinden Sie den neuen Receiver mit Ihrem TV-Gerät und Ihrer vorhandenen Sat-Anlage. Wie Sie den Receiver mit dem TV-Gerät verbinden, lesen Sie bitte in dem Kapitel „Verbinden des Receivers mit dem TV-Gerät“ nach. Weitere Einzelheiten über die Handhabung des Receivers können Sie den nachfolgenden Kapiteln entnehmen.

BITTE BEACHTEN SIE UNBEDINGT, DASS DER RECEIVER VORPROGRAMMIERT IST UND SIE ZUR ERSTINSTALLATION KEINE PROGRAMMIERUNG AM RECEIVER VORNEHMEN MÜSSEN!

Wenn Sie Ihren Receiver in einer kompletten Anlage gekauft haben, gehen Sie wie folgt vor:

Suchen Sie zunächst einen geeigneten Standort für die Montage der Antenne. Hierbei ist zu beachten, dass die Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung Südosten haben. Bitte beachten Sie, dass die Antenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen montiert werden darf.

Schemazeichnungen zur Antennenmontage:

Als Orientierung für die Richtung Süden kann der Stand der Sonne dienen. Die Sonne steht in der Sommerzeit um 12.00 Uhr und in der Winterzeit um 13.00 Uhr genau im Süden.

Richtung Süden Richtung Osten „90 Grad Winkel“

„Richtung Süden“

Dieses Blickfeld müssen Sie haben, wenn Sie hinter Ihrer Antenne stehen!!

In diesem 90 Grad Winkel liegen fast alle gängigen Satellitenpositionen wie z. B. Astra 19,2 Grad Ost, Eutelsat Hotbird 13 Grad Ost, Türksat 42 Grad Ost. Je nach dem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein.

Dies muss vor allem bei der Montage an einer Wand beachtet werden. Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen.

5. Ausrichten der Satelliten-Antenne

Nachdem Sie nun alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten.

Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem

TV-Gerät verbunden ist. Wenn diese Kabelverbindungen korrekt hergestellt wurden, können Sie die Geräte einschalten.

Erster Schritt:

Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-

Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein.

Zweiter Schritt:

Schalten Sie nun den Receiver ein und überprüfen Sie anhand der

Programmiertabelle, die der Bedienungsanleitung

beiliegt, welchen Satelliten Sie empfangen möchten. Bitte beachten Sie

hierbei, dass der Receiver für die gängigsten

Satelliten und deren Programme vorprogrammiert ist und Sie die

Programmplätze nur über die Nummerntastatur der

Receiver-Fernbedienung eingeben müssen :

Beispiel:

Laut Programmiertabelle ist auf Programmplatz 1 „ARD“ auf Astra

programmiert. Wenn Sie Astra empfangen

möchten, müssen Sie zum Ausrichten der Antenne Ihren Receiver auf

Programmplatz 1 stellen. Dasselbe gilt auch für

andere Satelliten wie z.B. Eutelsat. Wenn Sie Ihre Antenne auf Eutelsat

ausrichten möchten, müssen Sie ein

vorprogrammiertes Programm von Eutelsat laut Programmiertabelle an Ihrem

Receiver aufrufen.

Dritter Schritt:

Richten Sie nun Ihre Antenne auf den von Ihnen ausgesuchten Satelliten aus.

Hierzu gibt es mehrere Möglichkeiten.

Die einfachste und kostengünstigste Lösung is t wie folgt:

Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A).

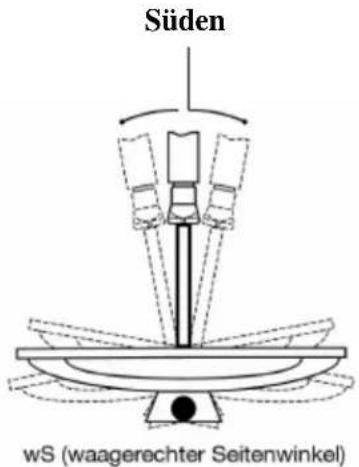

Zeichnung A

Süden wS (waagerechter Seitenwinkel)

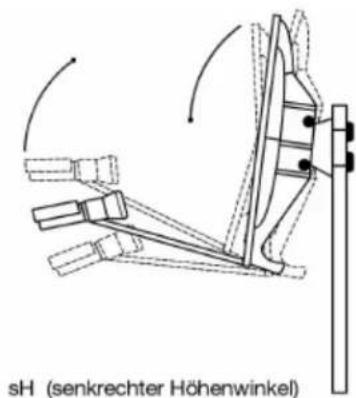

Zeichnung B

sH (senkrechter Höhenwinkel)

Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also 90 Grad drehen. Siehe Zeichnung C

Richtung Süden

Zeichnung C 1 Grad Richtung Osten _90 Grad Winkd®

Bitte beachten!!!!

Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position ein paar Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt. Siehe Bedienungsanleitung

Stellen Sie nun Ihre Antenne um 1 Grad steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1 Grad steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B. für Astra bei 19,2 Grad Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte Programm empfangen. Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der Kanal auf/ab-Taste am Receiver die Programme weiter. Nehmen Sie sich hierfür die Programmiertabelle zur Hand und überprüfen Sie anhand der Programmfolge, ob Sie auf dem richtigen Satelliten sind. Haben Sie den richtigen Satelliten, so optimieren Sie die Ausrichtung der Antenne so lange, bis Sie auf allen Kanälen ein sauberes Bild haben. Dies erreichen Sie durch optimale Einstellung des Höhen- und Seitenwinkels. (siehe Zeichnung A und B). Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

6. Ausstattungsmerkmale, Lieferumfang,

Allgemeine Bedienung des Digitalreceivers

• Brillante Bildschirmgrafik
• LNB-Steuerlogik (Ton 0/22 KHz)
• SCPC/MCPC-Empfangsnorm C/Ku-Band-Satelliten
• Digital-Tuner mit Loop-Through-Signal (Durchschleiffunktion)
• Symbolrate 1 \~ 45 Mbps und Frequenzeingang 950 \~ 2150 MHz
• DiSEqC1.2 wird unterstützt
• 2 SCART-Anschlüsse für das Fernsehgerät und den Videorecorder
- Benutzerfreundliches, voll funktionales OSD-Menü
• Grafische Benutzeroberfläche mit 256 Farben
- Mehrsprachiges Menü
• LED-Display mit 4 Ziffern à 7 Segmenten
• Variable Aspect Ratio (4:3,16:9) mit Pan Vector oder Bildschirmformat 16:9
• (Letter Box)
- Nagravision EPG (Elektronische Programmführung) für Programminformationen auf dem Bildschirm
- Kleinbildformat in der elektronischen Programmführung (EPG)
• Installation durch Easy Setup Guide
- Kapazität zur Speicherung von Multi Channels (4000 Programmspeicherplätze, 1500
- Transponder).
• 7 Vorzugskanäle und Kindersicherung Standbildfunktion
• RS232C-Port für den zusätzlichen Informations service (Additional Information
• Service) und die Aktualisierung der Systemsoftware

Lieferumfang

Packen Sie das Gerät aus und überprüfen Sie, ob alle der im Folgenden aufgeführten Teile im Lieferumfang enthalten sind.

• 1 x Digitalsatelliten-Receiver
- 1 x Fernbedienung
- 2 x AAA-Batterien
• 1 x Bedienungsanleitung

Allgemeine Bedienung des Digitalreceivers

Ihr digitaler Satellitenreceiver ist bereits für die gebräuchlichsten Satelliten (ASTRA, Hotbird, Türksat, Amos, Syrius) vorprogrammiert. Wenn Sie Ihre Antenne auf einen dieser Satelliten ausgerichtet haben, können Sie ohne weitere Veränderungen diese Programme empfangen.

Sie müssen dann am Receiver keine Programmierungen vornehmen!!!

Beim Lesen der Bedienungsanleitung werden Sie feststellen, dass die alltägliche Bedienung Ihres Gerätes auf einer Reihe benutzerfreundlicher Bildschirmdisplays und –menüs basiert. Diese Menüs helfen Ihnen dabei, den maximalen Nutzen, verbunden mit größtmöglicher Freude an Ihrem Receiver zu haben. Die Menüs führen Sie durch die Installation, die Kanalorganisation, die Betrachtungsformate und viele weitere Funktionen.

Alle Funktionen des Receivers können per Fernbedienung ausgeführt werden. Einige der Funktionen lassen sich darüber hinaus über die Bedientasten am Receiver ausführen.

7. Bedienungselemente und Anschlüsse

Receiver Vorderseite:

1 2 3 4 5 6 7

1 = EIN/AUS

Ein- und Ausschalten des Receivers.

2 = FERNSTEUERUNGSSENSOR

Empfängt das Infrarotsignal von der Fernbedienung.

3 = DISPLAY (4 Ziffern, 7 Segmente)

Zeigt den Betriebsstatus des Receivers an.

4 = LAUTSTÄRKE t/u

Bewegen Sie den Cursor im Menü oder ändern Sie die Auswahl, um die Lautstärke zu ändern.

5 = KANAL t/u

Zur Änderung des Kanals und der Zahlen oder bewegen Sie sich im Menü nach oben oder unten.

6 = MENÜ

Zur Eingabe von Informationen in das Hauptmenü und zum Verlassen des Menüs.

7=OK

Zur Auswahl eines Menüpunkts und zur Bestätigung desselben bzw. zum Aufruf der Kanalliste, wenn kein Menü vorhanden ist.

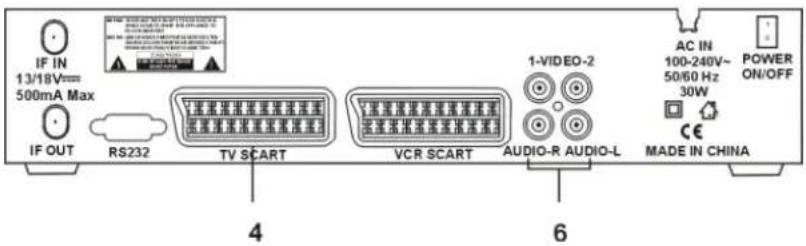

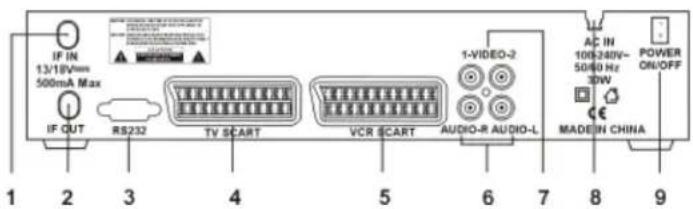

Receiver Rückseite:

IF IN 13/18Vmm 500mA Max IF OUT RS232 TV SCART VCR SCART AUDIO-R AUDIO-L 1-VIDEO-2 AC IN 106 240V~ 50Hz 3W MADE IN CHINA POWER ON/OFF 1 2 3 4 5 6 7 8 9

1 = Anschluss für Satellitenantenne
2 = Durchschleifanschluss z.B. für analogen Receiver
3 = Serieller Port
4 = Scartanschlussbuchse für TV
5 = Scartanschlussbuchse für Videorecorder
6 = Audio rechts/links Anschluss
7 = Video 1 und 2 Ausgang
8 = Netzkabel
9 = Power ON/OFF (optimal nicht bei jeder Ausführung)

7.1. Verbinden des Receivers mit dem TV-Gerät

Je nach Ausstattung des Receivers kann man den Receiver mit einem Scart-Kabel oder HF-Kabel mit dem TV-Gerät verbinden. Wir empfehlen generell die Verbindung mit einem Scart -Kabel, da hiermit die Qualität besser ist.

Stellen Sie eine Verbindung mit einem Euro-AV-Kabel (Scart-Kabel) zwischen Ihrem TV-Gerät und dem Sat-Receiver her. Hierzu nehmen Sie ein handelsübliches Euro-AV-Kabel (Scart-Kabel), 21-polig belegt (bitte beachten Sie, dass dies nicht im Lieferumfang enthalten ist ), und verbinden Sie es mit der Scart- Buchse TV (4) am Receiver und der Scart-Buchse an Ihrem TV-Gerät. Überprüfen Sie dann, ob Ihr TV-Gerät nach dem Einschalten des Receivers automatisch in den AV-Modus schaltet oder ob Sie das TV-Gerät manuell (mit Hilfe der Fernbedienung des TV-Gerätes) auf AV-Modus schalten müssen. Sollten Sie sich nicht sicher sein, lesen Sie dies bitte in der Bedienungsanleitung Ihres TV-Geräts nach. Die Abgleichung zwischen TV-Gerät und Sat-Receiver muss gewährleistet sein, da sonst kein Empfang über die Sat-Antenne möglich ist.

IF IN 13/18V= 500mA Max IF OUT RS232 TV SCART VCR SCART 1-VIDEO-2 100-240V~ 50/60 Hz 30W POWER ON/OFF CE MADE IN CHINA 4 6

7.2. Verbinden des Receivers mit einer STEREO-ANLAGE:

Sie können diesen Satelliten-Receiver über die Anschlüsse „Audio R“ = rot und „Audio L“ = weiß (6) mit einem handelsüblichen Cinchkabel (nicht im Lieferumfang) an eine Stereoanlage anschließen.

Den geeigneten Eingang an Ihrer Stereoanlage entnehmen Sie bitte der Bedienungsanleitung der Stereoanlage. Bitte benutzen Sie auf keinen Fall den PHONO-EINGANG, da dies Ihre Stereoanlage zerstören kann.

Aus der beiliegenden Frequenztabelle können Sie die vorprogrammierten Radioprogramme ersehen. Um Radioprogramme zu hören, müssen Sie den Receiver einschalten und auf einen Programmplatz stellen, welcher für Radioempfang vorprogrammiert ist. Zum Empfang von Radio muss Ihr TV-Gerät nicht eingeschaltet sein. Wollen Sie den TV-Ton über Ihre Stereoanlage empfangen, muss das TV-Gerät eingeschaltet sein.

7.3. Verbinden des Receivers mit dem TV-Gerät und einem Videorecorder

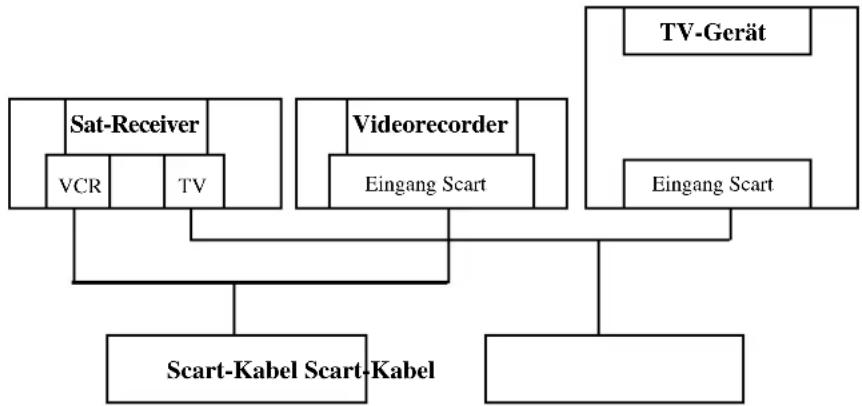

Beispiel 1:

Benötigte Ausstattung des Receivers (siehe technische Daten): Mindestens 2 Scart-Anschlüsse mit der Bezeichnung 1. Scart „VCR“, 2. Scart „TV“


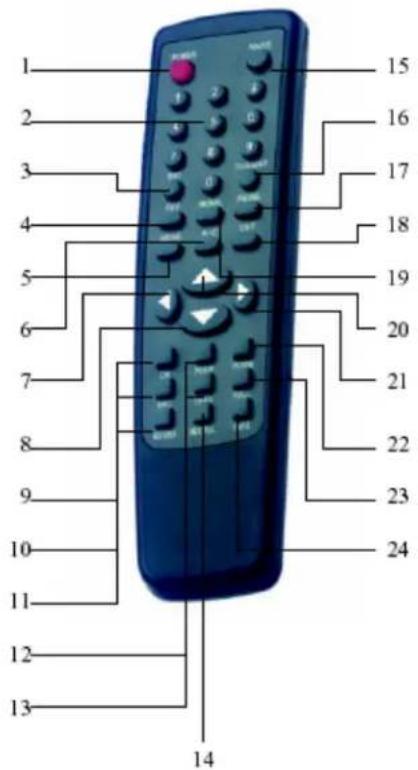

8. Infrarot-Fernbedienung:

1 Ein/Aus (Standby-Modus)
2 Numerische Tastatur
3 Sat-Taste (siehe Anleitung)
4 Favoritenprogramme
5 Menütaste
6 Sortiertaste
7 Cursortaste Links
8 Cursortaste Ab
9 Bestätigungstaste im Menü
OK-Aufruf der Kanalliste
10 Aufruf Elektronischer Programmführer
11 Audiomodus
12 Seitenweise aufwärts in der Kanalliste
13 Favoritenlisten aufwärts
14 Abruf der Einstellung
15 Tonstummschaltung
16 Wechsel zwischen TV und Radio
17 Standbild
18 Menü verlassen
19 Signalstärke anzeigen
20 Cursortaste Auf
21 Cursortaste Rechts
22 Seitenweise abwärts in der Kanalliste
23 Favoritenliste abwärts
24 Informationstaste

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24

8.1. Einlegen der Batterien:

1.) Öffnen Sie das Batteriefach der Fernbedienung
2.) Legen Sie wie abgebildet zwei Batterien Typ LR 03, AAA, 1,5 V (Micro) ein.
3.) Schließen Sie das Batteriefach

8.2. Achtung:

Sollten Sie Ihre Fernbedienung für längere Zeit nicht benutzen, so nehmen Sie die Batterien bitte heraus, um Säureschäden durch eventuelles Auslaufen zu vermeiden.

Verbrauchte Batterien gehören nicht in den Hausmüll.

Die Batterien müssen bei einer Sammelstelle für Altbatterien abgegeben werden!

Bitte schützen Sie Ihre Umwelt !!!!!

8.3. Zusatzinformationen zur Fernbedienung:

Die Bedienungsknöpfe Ihrer Fernbedienung sind oftmals in den verschiedenen Menüpunkten unterschiedlich zu nutzen, deshalb müssen Sie sich diese Zusatzinformationen aufmerksam durchlesen, um Ihren Receiver korrekt zu bedienen.

1. EIN/AUS (POWER)

Ein-/Ausschalten des Receivers.

2. NUMERISCHE TASTEN (0-9)

Steuerung der numerischen Bedienung und direkte Zahleneingabe, wenn dies durch eine

Abfrage des Bildschirmmenüs verlangt wird, wie z.B. der PIN-CODE.

3. SAT-Taste

Durchschleifen der Satellitenkanäle.

4. FAV-Taste

Anzeige der aktuellen Favoritenkanalliste zur detaillierteren Ansicht der allgemeinen

Informationen zu den Favoritenkanälen.

5. MENÜ-Taste

Anzeige des Hauptmenüs im Anzeigemodus und des TV-/

Radioprogrammbildschirms im

Menümodus.

6. A-Z-Taste

Aufruf der alphabetischen [A-Z] Kanalliste, wenn kein Menü vorhanden ist.

7. LINKS-Taste

Änderung der Lautstärke im Anzeigemodus und der Einstellungen im Menümodus.

8. RECHTS-Taste

Änderung der Lautstärke im Anzeigemodus und der Einstellungen im Menümodus.

9. OK-Taste

Auswahl eines Menüpunkts und Bestätigung desselben bzw. Aufruf der Kanalliste, wenn Sie sich nicht im Menü befinden.

Anzeige des Elektronischen Programmführers. Hier erhalten Sie Informationen über Sendungen, sofern diese vom Programmanbieter zur Verfügung gestellt werden.

11. AUDIO

Einstellung der Ausgangsrichtung für Lautsprecher und Änderung der Audio-Sprache.

12. PGUP (Page up)

Bewegen des Cursors um 10 Programme auf ein Mal nach oben in der Kanallistenseite.

13. Favoritenliste aufwärts (FAV+)

Diese Funktion ist nur dann vorhanden, wenn Sie mehrere Favoritenlisten erstellt haben.

14. Recall

Hier können Sie die aktuellen Einstellungen abrufen.

20. Cursorartaste auf

In der Menüfunktion bezeichnet als „auf/ab“- Taste

21. Cursortaste ab

In der Menüfunktion bezeichnet als „auf/ab“- Taste

22. PGDW (Page down)

Bewegen des Cursors um 10 Programme auf ein Mal nach unten in der Kanallistenseite.

23. Favoritenliste abwärts (FAV-)

Diese Funktion ist nur dann vorhanden, wenn Sie mehrere Favoritenlisten erstellt haben.

24. INFO

Anzeige der aktuellen Programminformation und des aktuellen Signals, Anzeige der detaillierten Informationen der elektronischen Programmführung (EPG), sofern diese vom Programmanbieter gesendet werden.

1. Das Hauptmenü:


Hauptmarkt Installation Programmierung beaufgaben Empfingementstellungen Information

Grundsätzliches:

Durch Drücken der Taste „Menü“ erscheint auf Ihrem TV-Gerät das Hauptmenü. Mit den Tasten Auf/Ab können Sie zwischen den einzeln angezeigten Feldern wählen. Das Feld, das Sie ausgewählt haben, wird nun in blauer Schrift angezeigt. Wollen Sie nun in dem ausgewählten Feld weitere Schritte durchführen, so müssen Sie dies immer mit der „OK“-Taste bestätigen. Zum Verlassen des Menüs drücken Sie immer die Taste „EXIT“

9.1. Installation:

Drücken Sie im Feld „Installation“, „OK“. Es erscheint auf Ihrem TV-Gerät

Hauptman Installation Sits Pin-Code eingeben

Bitte geben Sie nun über die numerische Tastatur Ihrer Fernbedienung den werksseitig vorprogrammierten „PIN-CODE 0000“ ein. Für jede Zahl, die Sie eingeben, wird ein Kästchen grün. Bei richtiger Eingabe des PIN-CODES erscheint auf Ihrem TV-Gerät

Installation Andereinserstellung Automaticischer Sachlauf Manualer Sachlauf Workmanstellung Upgrade via Satellite

9.1.1. Antenneneinstellung:

Drücken Sie im Feld „Antenneneinstellung“, „OK“. Es erscheint auf Ihrem TV-Gerät

Austenverstellung Auswählen Astro 1 Transporterbide U3753/12/2000 LNB Frequenz Universal 01 Astro 1 02 Herbst 03 Sirion 2,3 04 Cubest W3 05 Thor 2,3 06 Ames 1 07 Nösest101:102 08 Talister 12 DISEqC LNB1 Motor Deskblievert Nor FTA Ja Süche-sterten Auswählen Signatelnisse F Signatelnisse 92% Ökässen Ökässen Einkleibung Endern Mertar verlassen

Die Steuerung in diesem Menüpunkt erfolgt durch das Betätigen der recht/links- Taste bzw. Auf/Ab-Taste. In der rechten Spalte der Bildschirmanzeige können Sie Ihren gewünschten Satelliten auswählen. Gehen Sie hierzu mit der „Rechts“-Taste nach rechts. Wählen Sie mit der Auf/Ab-Tasteden gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl mit der „OK“-Taste. Nach der Bestätigung wird in der linken Bildschirmhälfte der ausgewählte Satellit angezeigt.

Transponderliste:

Mit der Taste „Auf/Ab“ gelangen Sie zum Menüpunkt „Transponderliste“ Haben Sie diesen Menüpunkt ausgewählt, wird dieser mit einem gelben Balken hinterlegt und im linken Bildschirm erscheinen die verschiedenen Transponderdaten. Ändern Sie diese Daten, dann werden Sie gefragt, ob Sie diese Änderung speichern möchten.

Wir empfehlen, an diesen Daten nichts zu ändern.

LNB Frequenz:

Mit der Taste „Auf/Ab“ gelangen Sie zum Menüpunkt „LNB Frequenz“. Haben Sie diesen Menüpunkt ausgewählt, wird dieser mit einem ge Iben Balken hinterlegt. Mit der „Rechtstaste“ gelangen Sie in das rechte Bildschirmmentü. Hier können Sie nun mit der Taste „Auf/Ab“ die gewünschte LNB-Frequenz auswählen und mit der Taste „OK“ übernehmen. In den meisten Fällen ist jedoch die LNB-Frequenz „UNIVERSAL“ richtig.

DiSEqC-Einstellung:

Das DiSEqC-Signal ist ein Schaltsignal, das in den meisten Fällen nicht benötigt wird. Bitte ändern Sie deshalb nichts an dieser Einstellung. Wenn Sie aber eine Sat-Anlage besitzen, die mehrere Satelliten mit eine r Antenne empfängt, gehen Sie wie folgt vor:

Prüfen Sie zuerst die Belegung der Anschlüsse an Ihrem DiSEqC-Schalter wie z.B.

LNB 1 empfängt !	LNB 2 empfängt !	LNB 3 empfängt !	LNB 4 empfängt !
Satellit Astra	Satellit Hotbird	Satellit Türksat	Satellit Eutelsat W2
Im OSD-Menü Antenneneinstellung	Im OSD-Menü Antenneneinstellung	Im OSD-Menü Antenneneinstellung	Im OSD-Menü Antenneneinstellung
Bei Auswählen muss „Astra“ stehen	Bei Auswählen muss „Hotbird“ stehen	Bei Auswählen muss „Türksat“ stehen	Bei Auswählen muss „Eutelsat W2“ stehen
Bei DiSEqC muss „,LNB 1“ stehen	Bei DiSEqC muss „,LNB 2“ stehen	Bei DiSEqC muss „,LNB 3“ stehen	Bei DiSEqC muss „,LNB 4“ stehen

Selbstverständlich kann nach diesem Schema jegliche Programmierung vorgenommen werden, z.B. auch für nur 2 Satelliten.

Wenn Sie einen DiSEqC-Antennenmotor verwenden, müssen Sie die Motorsteuerung aktivieren und nach dem Anschlussschema des Motors programmieren. Wir empfehlen Ihnen hierbei den Rat eines Fachmanns.

Nur FTA:

Unter diesem Menüpunkt können Sie einen Sendersuchlauf durchführen und mit der „rechts/links“-Taste auswählen, ob Sie nur die FTA = frei empfangbare Programme oder alle = auch die codierten Programme empfangen wollen.

Suche starten:

Unter diesem Menüpunkt können Sie den Sendersuchlauf nochmals eingrenzen, indem Sie mit der „rechts/links“-Taste auswählen, ob Sie nur :

1.) „Symbol TP“ einen Tronspondersuchlauf starten möchten. Hier werden dann nur Programme gesucht, die auf diesem Transponder senden.
2.) „Symbol Auswählen“. Es werden alle Programme gesucht.
3.) „Symbol Netzanbieter“. Es werden alle Programme des Programmanbieters, wie z.B. ARD gesucht.

Bitte verlassen Sie nun dieses Fenster mit der Taste „EXIT“

Sie befinden sich nun wieder in der Einstellung lt. Abbildung

Installation Änderunterweinstellung Automatischer Sachlauf Manueller Sachlauf Werkstoffstellung Upgrade via Satellite

9.1.2. Automatischer Suchlauf

Mit der Taste „Auf/Ab“ gelangen Sie zum Menüpunkt „Automatischer Suchlauf“. Haben Sie diesen Menüpunkt ausgewählt, so wird dieser in blauer Schrift angezeigt. Bitte bestätigen Sie mit der Taste „OK“ und Sie gelangen in den Menüpunkt „Automatischer Suchlauf“.

Satelliten:

Mit der Taste „Auf/Ab“ können Sie die Satelliten auswählen, für die Sie einen Sendersuchlauf durchführen lassen wollen. Der Satellit, welcher mit einem grauen Balken hinterlegt ist, kann mit der Taste „OK“ markiert werden. Es erscheint nach der erfolgreichen Markierung ein Haken hinter dem Satellitennamen. Nach Drücken der „rechts/links“-Taste können Sie nun entscheiden, ob Sie für die markierten Satelliten alle Kanäle oder nur die frei empfangbaren Kanäle suchen wollen.Bestätigen Sie Ihre Auswahl mit der Taste „OK“

Bitte beachten Sie: Es können natürlich nur Programme von dem Satellit empfangen werden, auf den die Antenne ausgerichtet ist.

Bitte verlassen Sie nun dieses Fenster mit der Taste „EXIT“

Sie befinden sich nun wieder in der Einstellung lt. Abbildung

Installation Andereinserstellung Automatischer Suchkauf Manueller Suchkauf Wirkstoffstellung Upgrade via Satellite

9.1.3. Manueller Suchlauf

Mit der Taste „Auf/Ab“ gelangen Sie zum Menüpunkt „Manueller Suchlauf“. Haben Sie diesen Menüpunkt ausgewählt, so wird dieser in blauer Schrift angezeigt. Bitte bestätigen Sie mit der Taste „OK“ und Sie gelangen in den Menüpunkt „Manueller Suchlauf“

Monceler Suchkauf Auswahlen Astra 1 Frequenz 11830 Polarisation HOR Symboltrate 27500 FEC 3/4 Netzombieter Rein Nor FTA Ja PID Sache OK 01 Astra 1 02 Herbstt 03 Sirius 2,3 04 Eulebost W3 05 Thir 2,3 06 Arnes 1 07 Milassst101:102 09 Twister 12 Signetzerlöse 00% Signetzerlöse 00% Suche starten Einfehlung andersn Devangen Status verfüllen

Wählen Sie mit der „rechts/links“-Taste den gewünschten Satellit. Bestätigen Sie Ihre Auswahl mit der Taste „OK“.

Wählen Sie mit der Taste „Auf/Ab“ die Zeile Frequenz. Auf der rechten Bildschirmseite sehen Sie nun die voreingestellten Frequenzen. Möchten Sie eine neue, nicht voreingestellte Frequenz eingeben, müssen Sie diese mit der numerischen Tastatur Ihrer Fernbedienung direkt eingeben.

Wählen Sie mit der Taste „Auf/Ab“ die Zeile Polarisation. Mit der „rechts/links“-Taste können Sie die gewünschte Polarisation einstellen.

Wählen Sie mit der Taste „Auf/Ab“ die Zeile „Symbolrate“. Geben Sie die Symbolrate mit der numerischen Tastatur Ihrer Fernbedienung direkt ein. Wählen Sie mit der Taste „Auf/Ab“ die Zeile „FEC“ = Fehlerkorrektur. Die Auswahl der FEC erfolgt durch die „rechts/links“-Taste.

Wählen Sie mit der Taste „Auf/Ab“ die Zeile „Netzanbieter“. Bitte geben Sie hier immer „Nein“ an.

Wählen Sie mit der Taste „Auf/Ab“ die Zeile „Nur FTA“. Wählen Sie mit der Taste „OK“ Ja oder Nein aus. Bei Auswahl Ja = frei empfangbare Programme, bei Auswahl nein = alle, auch die codierten Programme.

Wählen Sie mit der Taste „Auf/Ab“ die Zeile „PID-Suche“. Normalerweise sind

die PID-Raten für alle Programme vorgegeben und werden automatisch beim Sendersuchlauf gefunden. Sollte dies bei einigen Programmen nicht der Fall sein, drücken Sie die Taste „OK“. Es erscheint ein neues Fenster, in dem Sie die PID-Raten dann über die numerische Tastatur Ihrer Fernbedienung direkt eingeben können.

Nachdem Sie alle Eingaben richtig eingegeben haben, drücken Sie die Taste „OK“, um den Suchlauf zu starten. Im Bildschirm wird dann der Suchprozess und Status angezeigt.

Die neu gefundenen Programme werden an das Ende der Programmliste

angehängt !!!

Bitte verlassen Sie nun dieses Fenster mit der „Taste EXIT“

Sie befinden sich nun wieder in der Einstellung lt. Abbildung

Installation Andereuernstellung Autismatischer Sachlauf Bilanzeller Sachlauf Werkstoffstellung Upgrade via Satellite

9.1.4. Werkseinstellung

Mit der Taste „Auf/Ab“ gelangen Sie zum Menüpunkt „Werkseinstellung“. Haben Sie diesen Menüpunkt ausgewählt, so wird dieser in blauer Schrift angezeigt. Bitte bestätigen Sie mit der Taste „OK“ und Sie gelangen in den Menüpunkt „Werkseinstellung“

Wertenswaltung Jahre Kanathistor zugekonzern Vorsitzstellung laden

Wählen Sie mit der „rechts/links“-Taste zwischen „Alle“ oder „Kanalliste zurücksetzen“.

Bitte unbedingt beachten:

Bei der Auswahl „Alle“ werden alle von Ihnen gespeicherten Daten gelöscht, auch Daten wie z.B. TV-Format, Bildschirmmenüeinstellung oder die Einstellung der Bildschirmmenüsprache.

Der Receiver setzt sich dann automatisch wieder in den Auslieferungszustand zurück.

Bei der Auswahl „Kanalliste zurücksetzen“ wird nur Ihre persönliche Kanalliste gelöscht. Der Receiver setzt sich dann automatisch wieder in den Auslieferungszustand zurück.

Mit der „rechts/links“- Taste bestätigen Sie Ihre Eingabe. Danach erscheint auf dem Bildschirm nochmals ein Warnhinweis. Bitte wählen Sie nochmals mit der „rechts/links“-Taste und bestätigen Sie danach Ihre Eingabe mit der Taste „OK“.

Bitte verlassen Sie nun dieses Fenster mit der Taste „EXIT“. Drücken Sie nun nochmals die Taste „EXIT“, bis Sie wieder im Hauptmenü sind.

Hauptment Installation Programmierung beiterungen EmpBegeneinstellungen Information

9.2. Programmierung bearbeiten

Durch Drücken der Taste „Auf/Ab“ gelangen Sie zum Menüpunkt „Programmierung bearbeiten“

Hauptwerk Installation Programmierung beierberlen Dripfängerinstellungen Information

Bitte bestätigen Sie mit der Taste „OK“ und Sie gelangen in den Menüpunkt „Programmierung bearbeiten“

Programmierung bearbarien Kanallierte bearbarien Favor-tenkiete bearbarien Sloßlist antihorous Kanäle aurbarien Transpunderkiete bearbarien

9.2.1. Kanalliste bearbeiten

Bitte bestätigen Sie mit der Taste „OK“ und Sie gelangen in den Menüpunkt „Kanalliste bearbeiten“

Kanafiste besbelten 1 Das Grete 2 ZNF 3 Inert 4 RTL Västeuern 5 CAT 6 KARSL1 7 PristGleuss 8 RULD 9 Supra RTJ 10 YLS Actra 1 11835 H, 27680 3-4 Play

Durch Drücken der Taste „Auf/Ab“ können Sie das Programm anwählen, welches Sie bearbeiten wollen. Das ausgewählte Programm wird mit einem gelben Balken angezeigt.

Mit der Taste „links/rechts“ können Sie die Symbole in der rechten Bildschirmanzeige anwählen. Das zur Zeit angewählte Symbol ist ebenfalls gelb gekennzeichnet und es wird in der Leiste unter den Symbolen angezeigt, welche Funktion dieses Symbol hat.

Symbol 1 = play :

Durch Drücken der Taste „OK“ wird das ausgewählte Programm auf dem TV-Gerät angezeigt.

Symbol 2 = löschen :

Durch Drücken der Taste „OK“ wird das ausgewählte Programm mit einem roten Kreuz gekennzeichnet und zum löschen vorbereitet. Verlassen Sie nun das Menü mit der Taste „EXIT“, so werden Sie nochmals gefragt, ob Sie dieses Programm wirklich löschen wollen. Wählen Sie mit der Taste „links/rechts“ aus und bestätigen Sie mit der Taste „OK“, dann ist dieses Programm gelöscht. Es können alle Programme, die Sie löschen wollen, auf einmal gekennzeichnet und gelöscht werden.

Hier können Sie einzelne Programme sperren. Durch Drücken der Taste „OK“ erscheint auf dem Bildschirm „Bitte geben Sie Ihren Pin ein“, werksseitig ist die „0000“ eingestellt. (Um diese Einstellung zu ändern, müssen Sie in der Anleitung unter „PIN-CODE ändern“ nachlesen.) Geben Sie nun den werksseitig vorprogrammierten PIN-CODE ein, so können Sie die Programme sperren. Durch Drücken der Taste „OK“ wird das ausgewählte Programm mit einem Schlosssymbol gekennzeichnet und alle Programme, die Sie kennzeichnen, sind nach Verlassen des Menüpunktes gesperrt. Wollen Sie diese Programme wieder entsperren, müssen Sie das Programm auswählen, den PIN-CODE eingeben und dann mit der Taste „OK“ bestätigen.

Symbol 4 = umbenennen :

Hier können Sie das gekennzeichnete Programm umbenennen. Durch Drücken der Taste „OK“ erscheint auf Ihrem Bildschirm eine Buchstaben- und Zahlentabelle. Wählen Sie die Buchstaben mit den Tasten „rechts/links“ und „auf/ab“ aus und bestätigen Sie Ihre Auswahl mit der Taste „OK“. Ihr neuer Programmname erscheint dann in dem grau hinterlegten Feld. Nach richtiger Eingabe bestätigen Sie diese, indem Sie auf das Feld „OK“ gehen und mit der Taste „OK“ nochmals bestätigen.

Symbol 5 = Bewegen:

Hier können Sie die gekennzeichneten Programme bewegen. Wählen Sie ein Programm aus - das ausgewählte Programm wird mit einem gelben Balken hinterlegt. Drücken Sie nun die Taste „OK“, so wird ein weiteres Feld durch das Bildschirmmenü angezeigt. Hier wird das ausgewählte Programm angezeigt und gefragt, auf welchen Programmplatz Sie dieses Programm verschieben wollen. Geben Sie hier nun mit der numerischen Tastatur der Fernbedienung das von Ihnen gewünschte Programm ein und bestätigen Sie dies mit der Taste „O K“. So können Sie sich Ihre persönliche Programmierung gestalten.

Symbol 4 = PID ändern :

Grundsätzlich empfehlen wir, hier keine Änderungen vorzunehmen, da die PID-Rate beim Sendersuchlauf automatisch gespeichert wird.

Bitte verlassen Sie nun diesen Menüpunkt durch Drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind.

Programmierung bearbeiten 1 Kanalitate bearbeiten 2 Transcherrinliste bearbeiten 3 Satellitt entheresen 4 Kanala sortieren 5 Transporterliste bearbeiteten

9.2.2. Favoritenliste bearbeiten

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Favoritenliste bearbeiten“ und

bestätigen Sie dies mit der Taste „OK“. Unter diesem Menüpunkt können Sie sich bis zu 7 Favoritenprogrammlisten erstellen. Wählen Sie das Programm, das Sie in die Favoritenprogrammliste übernehmen wollen mit der

Taste „auf/ab“ aus und bestätigen Sie dieses Programm mit der Taste „OK“. Das ausgewählte Programm wird nun mit einem roten Herz gekennzeichnet. Wollen Sie Ihre Auswahl rückgangig machen, müssen Sie einfach nochmals die Taste „OK“ drücken. Nachdem Sie alle Programme ausgewählt haben und Sie diesen Menüpunkt verlassen, sind die gekennzeichneten Programme in Ihrer Favoritenliste.

Fav umbennen :

Hier können Sie Ihrer Favoritenliste einen Namen geben. Drücken Sie hierzu auf Ihrer Fernbedienung die Taste „FAV“ und es erscheint auf Ihrem Bildschirm eine Buchstaben- und Zahlentabelle. Wählen Sie die Buchstaben/Zahlen mit den Tasten „rechts/links“ und „auf/ab“ aus und bestätigen Sie Ihre Auswahl mit der Taste „OK“. Ihr neuer Favoritenlistenname erscheint dann in dem grau hinterlegten Feld. Nach vollständiger Eingabe bestätigen Sie diese, indem Sie auf das Feld „OK“ gehen und mit der Taste „OK“ nochmals bestätigen. Die von Ihnen erstellte Favoritenliste können Sie nun direkt, also ohne ins Menü zu gehen, mit der Taste „FAV“ aufrufen.

Es stehen dann nur diese Programme zur Verfügung. Mit der Taste „auf/ab“ können Sie sich nun ein Programm auswählen und mit der Taste „OK“ bestätigen.

Bitte verlassen Sie nun diesen Menüpunkt durch Drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Programmierung bearbeiten 1 Kanalliste bearbeiten 2 Favorkanlste bearbeiten 3 Sutellt erändern 4 Kanäle zorränen 5 Transponderlste bearbeiten

9.2.3. Satellit entfernen

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Satellit entfernen“ und bestätigen Sie dies mit der Taste „OK“. In diesem Menüpunkt können Sie die Satelliten löschen, die Sie nicht benötigen.

Wählen Sie den Satellit, der gelöscht werden soll, mit der Taste „auf/ab“ aus. Der ausgewählte Satellit wird mit einem grauen Balken hinterlegt. Drücken Sie nun die Taste „OK“, so wird der ausgewählte Satellit mit einem roten Kreuz gekennzeichnet und zum Löschen vorbereitet. Drücken Sie nun die Taste „EXIT“, dann werden Sie nochmals gefragt, ob Sie diesen Satelliten wirklich löschen wollen. Bitte wählen Sie mit der Taste „rechts/links“ aus und bestätigen Sie mit der Taste „OK“. Dann ist dieser Satellit komplett gelöscht.

Bitte verlassen Sie nun diesen Menüpunkt durch drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Programmierung beanderen Kansellate bearberen Favoritenliste bearberen Satfallt entfernen Ganäte saartenen Transpenderlakte bearberen

9.2.4. Kanäle sortieren

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Kanäle sortieren“ und bestätigen Sie dies mit der Taste „OK“. Hier können Sie Ihre Kanalliste sortieren. Bitte wählen Sie mit der Taste „rechts/links“ das von Ihnen gewünschte Suchkriterium aus und bestätigen Sie Ihre Auswahl mit der Taste „OK“. Danach sortiert das Gerät Ihre Kanalliste entsprechend dem Kriterium.

Bitte verlassen Sie nun diesen Menüpunkt durch Drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Programmierung beizierben Kanaflicte beizierben Favoritendite beizierben Satellit erfüllen Kanäle sortieren Transposkoffekte beizierben

9.2.5. Transponderliste bearbeiten

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Transponderliste bearbeiten“ und bestätigen Sie mit der Taste „OK“. Grundsätzlich empfehlen wir, hier keine Änderungen vorzunehmen, da die Transponderwerte beim manuellen Sendersuchlauf automatisch gespeichert werden.

Bitte verlassen Sie nun diesen Menüpunkt durch zweimaliges Drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Hauptmen0 Installation Programmierung bearbeiten Empfängensinstellungen Information

9.3. Empfängereinstellungen

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Empfängereinstellungen“ und bestätigen Sie mit der Taste „OK“. Nach der Bestätigung wird wieder die Eingabe des PIN-CODES verlangt. Bitte geben Sie auch hier wieder den werksseitig vorprogrammierten PIN-CODE 0000 ein.

Empfingeneinstellungen TV-Format OSO-/Audio-Sprache Kindersicherung Weitere Einstellungen

9.3.1. TV-Format

Wählen Sie den Menüpunkt „TV-Format“ mit der Taste „auf/ab“ aus und bestätigen Sie mit der Taste „OK“.

Mit der Taste „auf/ab“ können Sie zwischen „TV Type“ und „TV Bildschirmformat“ wählen. Die von Ihnen getroffene Auswahl wird mit einem gelben Balken hinterlegt. Wollen Sie nun Ihre Auswahl ändern, so können Sie dies durch Drücken der Taste „rechts/links“ tun.

Bitte verlassen Sie nun diesen Menüpunkt durch Drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Empfingensinstellungen 1 Ti-Format 2 GRO - Audio-Sprache 3 Kindersicherung 4 Weitere Einstellungen

9.3.2. OSD- / Audio-Sprache

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „OSD- / Audio-Sprache“ aus und bestätigen Sie dies mit der Taste „OK“.

Mit der Taste „auf/ab“ können Sie zwischen „Menüsprache und Audiosprache“

wählen. Die von Ihnen getroffene Auswahl wird mit einem gelben Balken hinterlegt. Wollen Sie nun Ihre Auswahl ändern, so können Sie dies durch Drücken der Taste „rechts/links“ tun.

Menüsprache = Bildschirmeinblendung

Audiosprache = Nur möglich, wenn von einem Programmanbieter mehrere Sprachen zur Auswahl stehen.

Bitte verlassen Sie nun diesen Menüpunkt durch Drücken der Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Erpfengewinstellungen TV Format OSO - Audio-Sprache Kündensicherung Werte Einstellungen

9.3.3. Kindersicherung / PIN-CODE ändern

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Kindersicherung“ aus und bestätigen Sie dies mit der Taste „OK“.

Nach Bestätigung wird wieder der werksseitig vorprogrammierte „PIN-CODE 0000“ abgefragt. Geben Sie diesen Pin-Code ein und bestätigen Sie mit der Taste „OK“

Bitte vor Eingabe unbedingt beachten, dass durch eine Änderung des PIN-CODES der werksseitig vorprogrammierte PIN-CODE durch Ihren PIN-CODE ersetzt wird. Die Bearbeitung eines Menüpunkts, der per PIN-CODE geschützt ist, ist dann nur noch mit dem neuen PIN-CODE möglich.

Bitte neuen PIN-CODE unbedingt merken !!!

Mit der Taste „rechts/links“ können Sie zwischen „Passwort und Option“ wählen. Passwort: Gehen Sie mit der Taste „auf/ab“ auf „neues Passwort eingeben“. Geben Sie hier nun Ihren persönlichen neuen PIN-CODE ein. Danach nochmals

den gleichen PIN-CODE zur Bestätigung eingeben. Ihr neuer PIN-CODE ist nun gespeichert.

Bei Eingabe des neuen PIN-CODES springt Ihre Bildschirmanzeige automatisch

ins Hauptmenü zurück.

Enpfleingenvinstellungen TV Format OSD - Audio-Sprache Kindensicherung Weitem Einstellungen

9.3.4. weitere Einstellungen

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „weitere Einstellungen“ und bestätigen Sie dies mit der Taste „OK“.

Mit der Taste „auf/ab“ können Sie zwischen „Menüfarbe“, „Transparenz“, „Hilfe“ und „Zeitversatz“ wählen. Die von Ihnen getroffene Auswahl wird mit einem gelben Balken hinterlegt. Wollen Sie nun Ihre Auswahl ändern, so können Sie dies durch Drücken der Taste „rechts/links“ tun.

Menüfarbe = Hintergrundfarbe des Bildschirmmenüs

Transparenz = Farbdichte des Bildschirmmenüs

Hilfe = Die unten im Bildschirmmenü eingeblendeten Hilfen anzeigen oder nicht.

Zeitversatz = Sommerzeit + 2 einstellen / Winterzeit + 1 einstellen.

Bitte verlassen Sie nun diesen Menüpunkt durch zweimaliges Drücken der

Taste „EXIT“, bis Sie wieder im Hauptmenü sind:

Hauptflow Installation Programmierung beirbeiten CorpBegeneinstellungen Information

9.4. Informationen

Wählen Sie nun mit der Taste „auf/ab“ den Menüpunkt „Informationen“ und bestätigen Sie dies mit der Taste „OK“.

In diesem Menüpunkt sind Herstellerspezifische Einstellungen und Informationen gespeichert. Sollten Sie technische Problem haben und sich an unsere Service-Hotline wenden, so dürfen wir Sie bitten, diese Angaben bereitzuhalten. Diese Angaben sind notwendig, um Ihnen weiterzuhelfen.

9.5. Fehlerbehebung

Problem	Mögliche Ursache	Maßnahmen
Das Display auf der Vorderseite leuchtet nicht	Stromkabel nicht angeschlossen	Sicherstellen, dass das Stromkabel an die Steck-dose angeschlossen ist
Kein Ton oder Bild, aber die rote Lampe vorne leuchtet	Das Gerät ist im Standby-Modus	Drücken Sie die Standby-Taste.
Kein Ton oder Bild	Parabolantenne ist nicht auf Satellit ausgerichtetKein oder schwaches Signal	Antenne richtig aus richten.Prüfen Sie die Signalstärke im Setup-Menü der Antenne.Prüfen der Kabelverbindung zum LNB und anderen Geräten zwischen dem LNB und dem Receiver und / oder Ausrichten der Antenne.
Schlechtes Bild, Blockierfehler	Parabolantenne ist nicht auf Satellit ausgerichtet	Antenne ausrichten.
	Signal ist zu stark	Anschließen eines Signalabschwächers an LNBEingang
	Parabolantenne zu kle in	Sicherstellen, dass das Stromkabel an die Steck-dose angeschlossen ist.
	LNB-Rauschfaktor zu hoch	Ersetzen durch LNB mit niedrigerem Rauschfaktor.
	LNB ist defekt	LNB ersetzen
Das Fernsehgerät zeigt kein Bild an	Das System ist über ein SCART- oder RCA-Kabel angeschlossen und das TVGerät ist nicht im AV-/EXIT-Modus	Ist das System über ein SCART- oder RCA-Kabel angeschlossen, schalten Sie das TV-Gerät auf den jeweiligen AV-Eingang.
	Das System ist über RF-Kabel angeschlossen	Prüfen Sie den UHF-Kanal in Ihrem System und stellen Sie ihn richtig ein.
Es kommt zu Störungen der digitalen Satellitenkanäle	Das System ist über ein RFKabel angeschlossen und der Ausgangskanal des Receivers stört ein vorhandenes terrestrisches Kanal- oder Videosignal	Ändern des Ausgangskanals des Receivers auf einen geeigneteren Kanal oder Anschließen des Systems über ein SCART-Kabel.
Die Fernbedienung funktioniert nicht	Batterien sind leer	Setzen Sie neue Betterien ein.
	Fernbedienung ist falsch ausgerichtet	Richten Sie die Fernbedienung auf das Gerät und prüfen Sie, dass nichts zwischen der Fernbedienung und der Vorderseite steht

9.6. Technische Spezifikationen

Technische Spezifikationen Reciever

A. Tuner und Demodulator

Eingangsfrequenzbereich : 950 MHz \~ 2150 MHz

IF-Bandbreite : 55 MHz / 8 MHz (Unter 5 Msps)

Stromversorgung LNB : 13/18 GS, +/- 5%, 0,5 A max., 1,8 A Spitze Überlastungsschutz

LNB-Klangschalter : 22 KHz +/- 2 KHz, 0,6 V pp +/- 0,2 V

DisEqC-Steuerung : Version 1,0, Version 1,2, Tone-Burst A/B

Symbolrate : 1 \~ 45 Msps / SCPC, MCPC

B.

Eingangsgeschwindigkeit : Max. 15 Mbit/s

Höhen-Seiten-Verhältnis : 4:3, 16:9

Videoauflösung : 720 x 576 (PAL), 720 x 480 (NTSC)

Audiomodus : Stereo, Zweikanal, Joint Stereo, Mono

Audio Sampling-Frequenz : 32/44.1/48 KHz

C. Verbindungskabel

LNB IF-Eingang : Typ F, IEC 169-24 Steckdose

LNB IF Loop-Through-Ausgang : Typ F, IEC 169-24 Steckdose

TV-SCART : CVBS, L, R AUSGANG

VCR-SCART : CVBS, L, R AUSGANG

AUDIO L, R

RCA : CVBS,L,RAUSGANG

Serielle Schnittstelle : RS232C D-Stecker (max. 57.6 Kbps)

D. Stromversorgung

Eingangsspannung : 100-240V\~,50/60Hz.

Stromverbrauch : Max. 30 W

Gewicht : ca. 2.1 kg

Betriebstemperatur : 0°C \~ 40°C

Lagerungstemperatur : -40^ 65^

9.6.1. Belegungsplan Scart - Kabel

Scartbelegung:

Pin-Nr.	TV	AUX
1	Audioausgang rechts	Audioausgang rechts
2	-	Audioeingang rechts
3	Audioausgang rechts	Audioausgang links
4	Audio Gound	Audio Gund
5	Ground	Ground
6	-	Audioausgang links
7	-	-
8	FunkionssteuerungAusgang	FunkionssteuerungEingang
9	Ground	Ground
10	-	-
11	-	-
12	-	-
13	Ground	Ground
14	-	-
15	-	-
16	-	-
17	CVBS Ground	CVBS Ground
18	CVBS Ground	CVBS Ground
19	CVBS Ausgang	CVBS Eingang
20	-	CVBS Eingang
21	Ground	Ground

9.6.2. Belegungsplan RS 232 Schnittstelle

Serielle Schnittstelle H (RS-232C)

Anmerkungen: Sie benötigen ein 9-Pin RS-232C-Kabel (Pin 2 zu

Pin-3, Pin 3 zu Pin 2, Pin 5 zu Pin 5).PIN-Nr.

PIN-Nr. Signalbezeichnung
1	-
2	RXD(Datenempfang)
3	TXD (Datenübertragung)
4	-
5	Ground
6	-
7	-
8	-
9	-
