HD-S CI100 - Satellitenempfänger Boca - Kostenlose Bedienungsanleitung

Produkttyp	Digitaler HD Satelliten-Receiver
Marke	Boca
Modell	HD-S CI100
Abmessungen (B × T × H)	355 × 260 × 70 mm
Gewicht (Receiver)	1770 g
Gewicht (Fernbedienung)	90 g (ohne Batterien)
Netzspannung	100-240 V~, 50/60 Hz
Leistungsaufnahme (Betrieb)	ca. 30 W max.
Leistungsaufnahme (Standby)	ca. 8 W
Eingangsfrequenzbereich	950 MHz – 2150 MHz
Anschlüsse	HDMI, SCART (TV + VCR), YPbPr, optisch digital, 2× Cinch Audio, CVBS, RS232, USB, LNB IN, LOOP OUT
Common Interface	1 Einschub für CI-Modul und Smartcard
Fernbedienung	Infrarot, 28 Tasten
Display	8-stelliges alphanumerisches Display
Programmspeicher	5000 Plätze

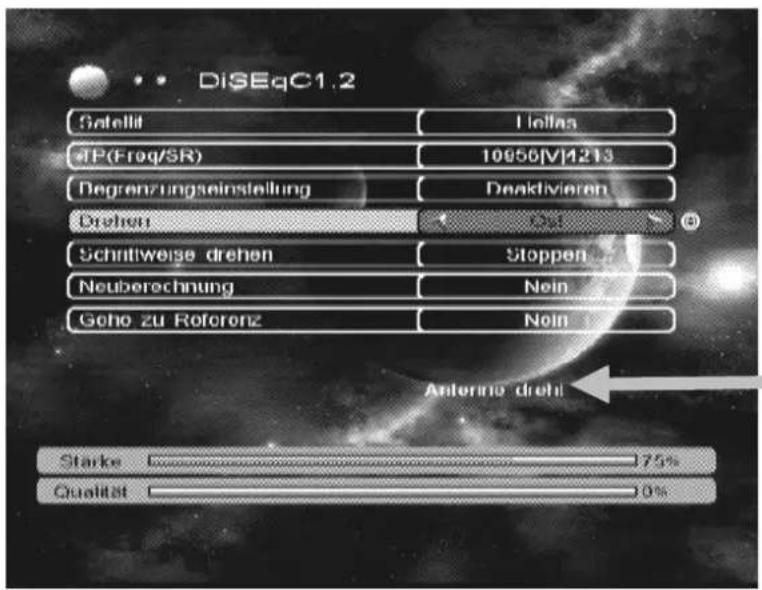

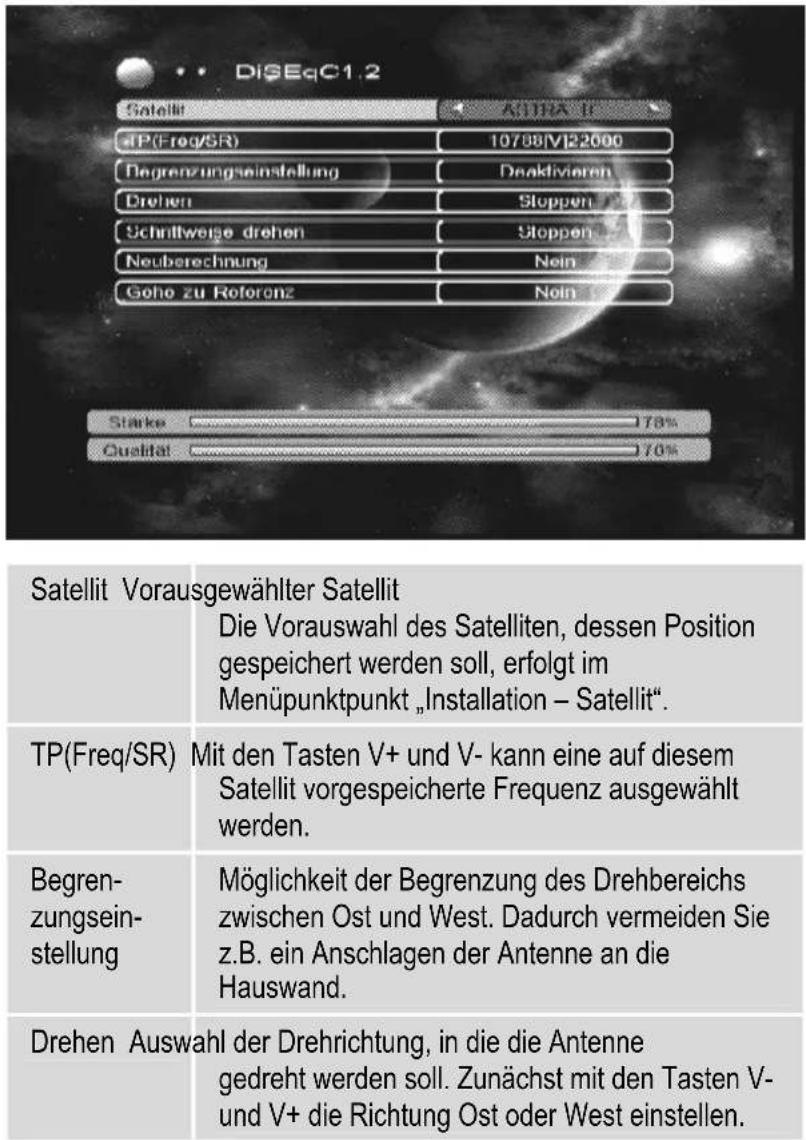

DiSEqC	1.0, 1.2, USALS
EPG	Ja, bis zu 7 Tage (senderabhängig)
Timer	10-fach, koppelbar mit EPG
Reinigung	Gehäuse mit trockenem Tuch, Display mit leicht feuchtem Tuch; keine Lösungsmittel
Sicherheitshinweise	Gerät niemals öffnen, vor Feuchtigkeit schützen, bei Gewitter Netzstecker ziehen
Service-Hotline	0049 (0)7161 / 98454 - 0
Hersteller	BOCA Vertriebs GmbH, Zillenhardtstraße 41, D-73037 Göppingen, www.boca.de

Häufig gestellte Fragen - HD-S CI100 Boca

Wie führe ich einen Sendersuchlauf durch?

Drücken Sie die MENU-Taste, wählen Sie Installation > Einzelsuche oder Mehrfachsuche. Bestätigen Sie mit OK. Nach dem Suchlauf mit Ja bestätigen, um neue Sender hinzuzufügen.

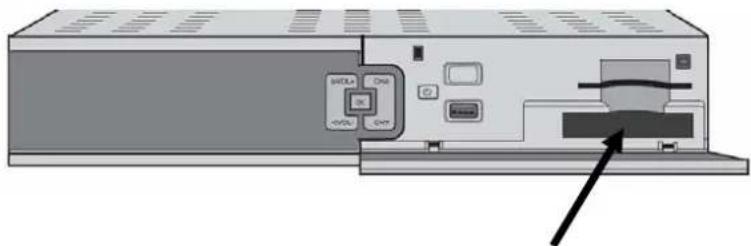

Wie kann ich ein CI-Modul einlegen?

Schalten Sie den Receiver am Netzschalter aus. Öffnen Sie die Frontklappe, führen Sie das CI-Modul mit der Smartcard bis zum Anschlag in den Slot ein. Schalten Sie den Receiver wieder ein.

Warum habe ich kein Signal?

Überprüfen Sie die Antennenausrichtung und Kabelverbindungen. Drücken Sie zweimal die INFO-Taste, um Signalstärke und -qualität anzuzeigen. Richten Sie die Antenne auf den Satelliten aus (z.B. Astra 19,2°Ost).

Wie setze ich den Receiver auf Werkseinstellungen zurück?

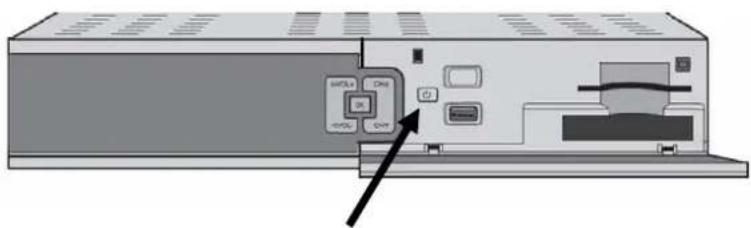

Halten Sie die Standby-Taste an der Vorderseite länger als 10 Sekunden gedrückt. Oder im Menü: Systemeinstellung > Werkseinstellung (Passwort erforderlich). Achtung, alle persönlichen Einstellungen gehen verloren.

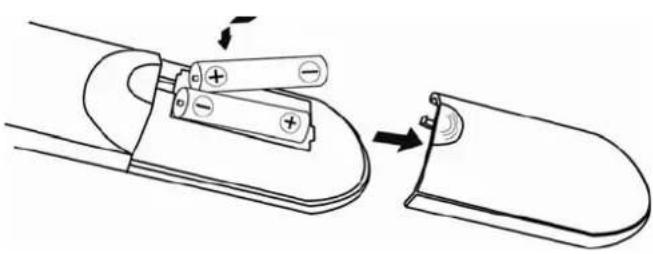

Welche Batterien braucht die Fernbedienung?

Zwei Batterien Typ LR03/AAA/1,5 V. Tauschen Sie beide gleichzeitig aus.

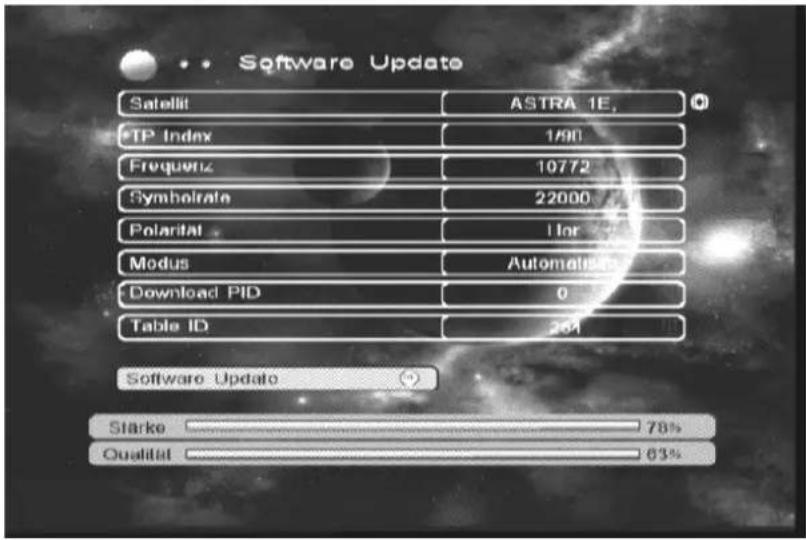

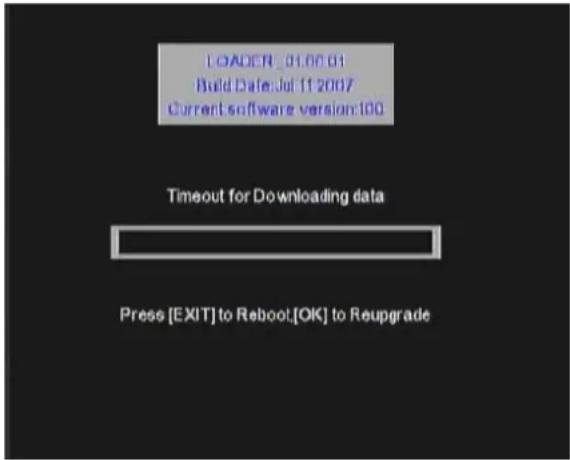

Wie aktualisiere ich die Software?

Laden Sie die Software von www.boca.de auf einen USB-Stick (Dateityp .rs232). Stecken Sie den Stick ein, drücken Sie die USB-Taste, wählen Sie die Datei und starten Sie das Update mit der roten Taste.

Mein Bild zeigt Klötzchen oder Tonaussetzer – was tun?

Richten Sie die Antenne genauer aus. Die Signalqualität sollte über 50% liegen. Schnurlose Telefone (DECT) können Störungen verursachen. Entfernen Sie diese vom Receiver.

Kann ich den Receiver über HDMI anschließen?

Ja, verbinden Sie ein HDMI-Kabel mit dem HDMI-Ausgang des Receivers und dem TV-Gerät. HDMI überträgt digitales Video und Audio.

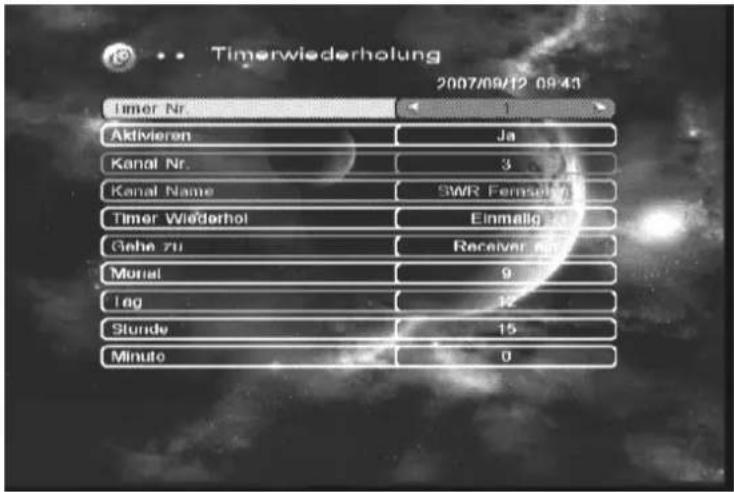

Wie programmiere ich den Timer?

Gehen Sie zu Systemeinstellung > Timerwiederholung. Wählen Sie eine Timer-Nr., aktivieren Sie sie, stellen Sie Kanal, Wiederholung und Uhrzeit ein. Sie können auch aus dem EPG direkt übernehmen.

Was bedeuten die Farbtasten im Menü?

Die Funktionen der Farbtasten (rot, grün, gelb, blau) werden im jeweiligen Menü unten eingeblendet. Sie dienen z.B. zum Sortieren, Sperren, Löschen oder Bewegen von Sendern.

BEDIENUNGSANLEITUNG HD-S CI100 Boca

1. Vorderseite Receiver


1. Vorderseite Receiver

Nr.	Testa/Anzeige	Erklärung
1	∅	Wechsel zwischen Betriebs-Modus und Standby-Modus.Hoften Sie diese Taste länger als 10 Sekunden gedrückt,werden die Werkseinstellungen wieder-hargestalt. Achtung!Dabei gehen ihre persönlichen Einstellungen verloren.
2	Common Interface Einschub	Zum Einschieben eines Common Interface-Moduls
3	USB-Schnittstelle	Zum Anachluss eines USB-Speichermediums
4	Taste CH ▼	Wechsel zum nächst niedrigeren ProgrammplatzCursor-Bewegung abwärts
5	Taste OK	Bestätigung
6	Taste ◀VOL-	Lautstärke seniken; Cursor-Bewegung links
7	Display	ß-selliges alphanumerisches Display
8	Taste ►VOL+	Lautstärke anheban; Cursor-Bewegung rechts
9	Taste CH ▲	Wechsel zum nächst höheren ProgrammplatzCursor-Bewegung aufwärts

1. Rückseite Receiver

Nr.	Anschluss/Schalter	Erklärung
1	VCR(Eingang und Ausgang)	SCART-Anschluss A/V-Aufnahme-Gerät
2	100-240 V-50/60 Hz, 30 W max.	Netz-Anschluss
3	ON/OFF	Netz-Gohalter
4	TV (Ausgang)	SCART-Anschluss TV-Gerät
5	AUDIO L	Stereo Audio-Anschluss Links Cinch
6	AUDIO R	Stereo Audio-Anschluss Rechts Cinch
7	YPbPr	YPbPr Komponenten-Ausgang
8	OPTICAL	Digitaler optischer Audio-Ausgang
9	HDMI	HDMI-Ausgang
10	LOOP OUT	Anschluss für einen zweiten Satelliten-Receiver(Durchscheil-Funktion nur im Standby-Modus aktiv)
11	LNB-IN	LNB-Anschluss für Antonnen-Kabol
12	RS 232	Soriollo Schnittstelle
13	CVBS	Video-Anschluss Cinch

1. Fernbedienung

Nr.	Taste/Anzeige	Erklärung
1	Sleeptimer	Aufrufen des Sleeptimer-Menüs
2	MUTE	Ton-Blummschaltung
3	V-	Laufstärke sonken
4	Y+	Laufstärke erhöhen
5	0-9	Programm direkt auswachten, Ziffernengabe
6	RECALL	Wechsel auf das zuvor gewählt Programm
7	▲OH	Ein Programmplatz weiter / Cursor-Bewagung aufwärts
8	VOL▶	Laufstärke anheben. Cursor-Bewagung rechts
9	OK	Im Normalbetrieb: aktuelle Programmliste aufrufen.Im Mendi: bestätigen.
10	FAV	Eigene Favoredanlizte aufrufen.
11	SAT	Aufrufen der Satellitanlisten und der Favoredanlisten
12	FIND	Genderauchfunktion aufrufen
13	TELETEXT	Telext: aufrufen
14	Farbiga Funktionatasten	Funktion wird innerhalb eines jeden Menüs angezeigt.
15	AUDIO	Audie-Spur wechseln
16	V-Format	Einstallen der Video-Auflösung
17	EXIT	Aktuelle Monübotene vorlassen
18	MENU	Hauptmend zufrufen bzw. verlassen
19	OH▼	Ein Programmplatz zurück / Cursor-Bewagung abwärts
20	◀VOL	Laufstärke sonken / Cursor-Bewagung links
21	INFO	Einmaliges Drücken: Informationsleite des aktuellen Programms einblenden Zweimaliges Drücken: Anzeige der Empfangsdaten des aktuellen und die folgenden Programms und Satfinder-Funktion (Signal-Stärke und -Qualität)
22	TV/AV	Umschaten zwischen Receiver und oxt. Signalquelle
23	CV/F	Wechsel zwischen TV-Modus und Radio-Modus
24	EPG	EPG aufruten / schistaden
25	USB	Aktivieren / Decktwirren des USB-Menüs
26	P-	Saltanweise vorwärts Blittern in der Sanderliste
27	P+	Saltanweise rückwärts Blittern in der Sanderliste
28	Standby	Wechsel zwischen Betriebs-Modus und Standby-Modus.

Formular zur Abwicklung eines Defekte

Abender: Dritte Stocksrifft. in QF0000DUCHSTABCN • Klutschen beachten Name Vorname Straße PLZ und Ort Talaton mit Vorzahl Modell: HD-S CI100 Unterschrift des Käuters Serviceadresse: BOCA Vertriebs GmbH Zillkantfstr. 41 D-73037 Gögpingen Service-Hotline: [phone]

Fehlerangabe:

Die Fernbedienung

1	Sleeptimer Aufrufen des Sleeptimer-Menüs
2	MUTE Ton-Stummschaltung
3	V- Lautstärke senken
4	V+ Lautstärke erhöhen
5	0–9 Programm direkt auswählen, Zifferneingabe
6	RECALL Wechsel auf das zuvor gewählte Programm
7	CH ▲	Ein Programmplatz weiter / Cursor-Bewegung aufwärts
8	VOL ▶	Lautstärke anheben / Cursor-Bewegung rechts
9	OK Im Normalbetrieb: aktuelle Programmliste aufrufen.Im Menü: bestätigen.
10	FAV Eigene Favoritenliste aufrufen.
11	SAT	Aufrufen der Satellitenlisten und der Favoritenlisten

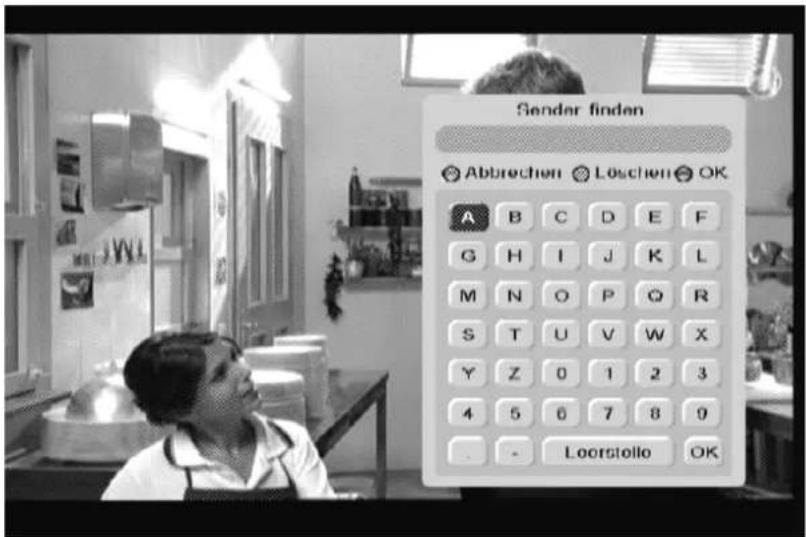

12	FIND Sendersuchfunktion aufrufen
13	TELETEXT Teletext aufrufen
14	Farbige Funktionstasten	Funktion wird innerhalb eines jeden Menüs angezeigt.
15	AUDIO Audio-Spur wechseln
16	V-Format	Einstellen der Video-Auflösung
17	EXIT	Aktuelle Menüebene verlassen
18	MENU Hauptmenü aufrufen bzw. verlassen
19	CH ▼	Ein Programmplatz zurück / Cursor-Bewegung abwärts
20	◀ VOL	Lautstärke senken / Cursor-Bewegung links
21	INFO	Einmaliges Drücken: Informationsleiste des aktuellen Programms einblenden Zweimaliges Drücken: Anzeige der Empfangsdaten des aktuellen und des folgenden Programms und Satfinder-Funktion (Signal-Stärke und -Qualität)
22	TV/AV	Umschalten zwischen Receiver und ext. Signalquelle
23	□/♪	Wechsel zwischen TV-Modus und Radio-Modus
24	EPG	EPG aufrufen / schließen
25	USB	Aktivieren / Deaktivieren des USB-Menüs
26	P-Seitenweise vorwärts Blättern in der Senderliste
27	P-Seitenweise rückwärts Blättern in der Senderliste
28	Standby	Wechsel zwischen Betriebs-Modus und Standby-Modus.

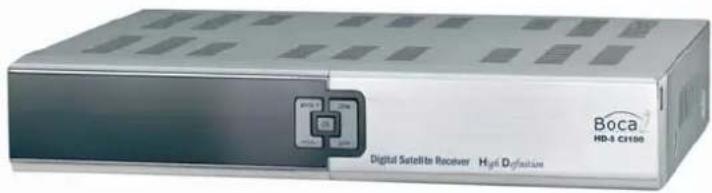

Digitaler HD Satelliten-Receiver

BOCA HD-S CI100

Bedienungsanleitung

Änderungen und Irrtümer vorbehalten.

Für Druckfehler übernehmen wir keine Haftung.

Version 1.1, 08.11.2007

Lieber Kunde,

im Sinne eines umweltfreundlichen Verhaltens bitten wir Sie, Ihren Receiver nach Gebrauch an der Rückseite am Netzschalter auszuschalten.

Dadurch leisten Sie einen positiven Beitrag zum Umweltschutz und sparen Geld.

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

- bestimmungsgemäßen

- sicheren

- vorteilhaften

Gebrauch des digitalen HD Satelliten-Receivers, kurz Receiver genannt.

Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.

Jede Person, die diesen Receiver

- montiert

- anschließt

- bedient

- reinigt

- entsorgt

muss den vollständigen Inhalt dieser

Bedienungsanleitung zur Kenntnis genommen haben.

Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf.

Gestaltungsmerkmale

Verschiedene Elemente der Bedienungsanleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht unterscheiden, ob es sich um

normalen Text,

- Aufzählungen

oder

→ Handlungsschritte

handelt.

Inhaltsverzeichnis

Vorwort ....3

Gestaltungsmerkmale ....3

Inhaltsverzeichnis....4

Sicherheitshinweise ....7

Grundlegende Sicherheitshinweise ....7

Erläuterung der Sicherheitshinweise ....11

Bestimmungsgemäßer Gebrauch 11

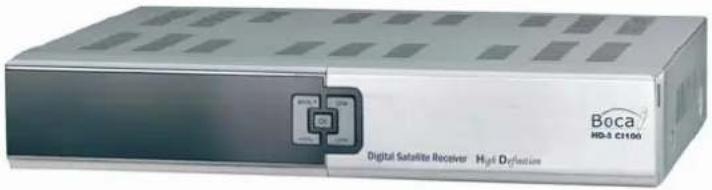

Lieferumfang 12

Beschreibung....13

Receiver anschließen....17

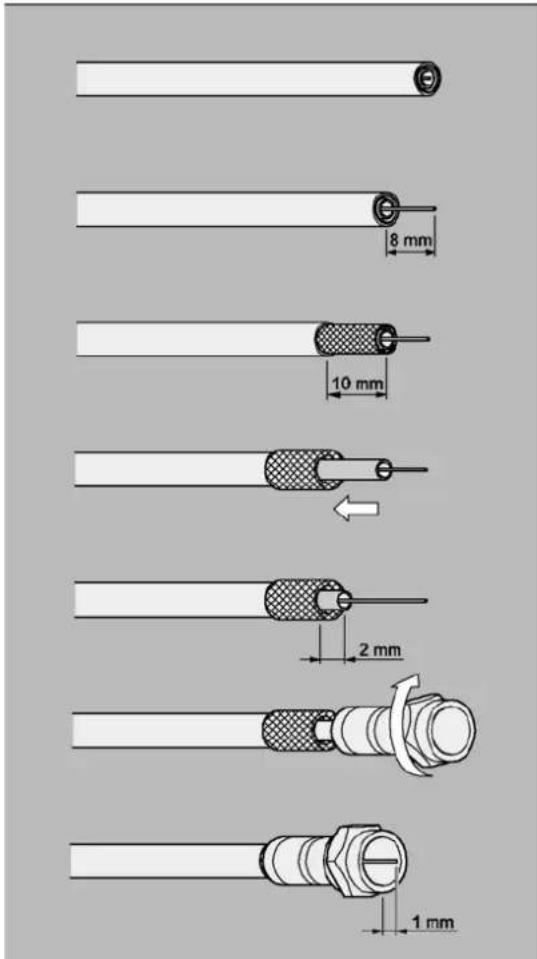

Das LNB-Kabel montieren ....18

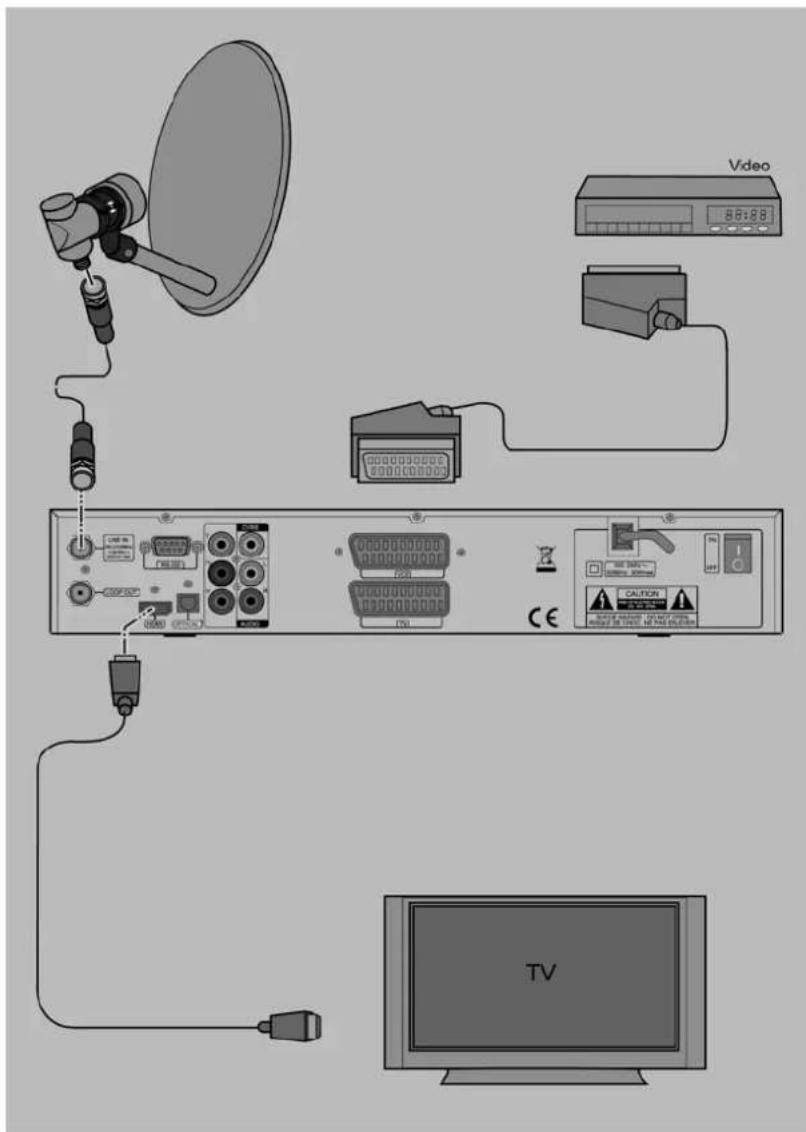

Anschluss mit HDMI-Kabel 21

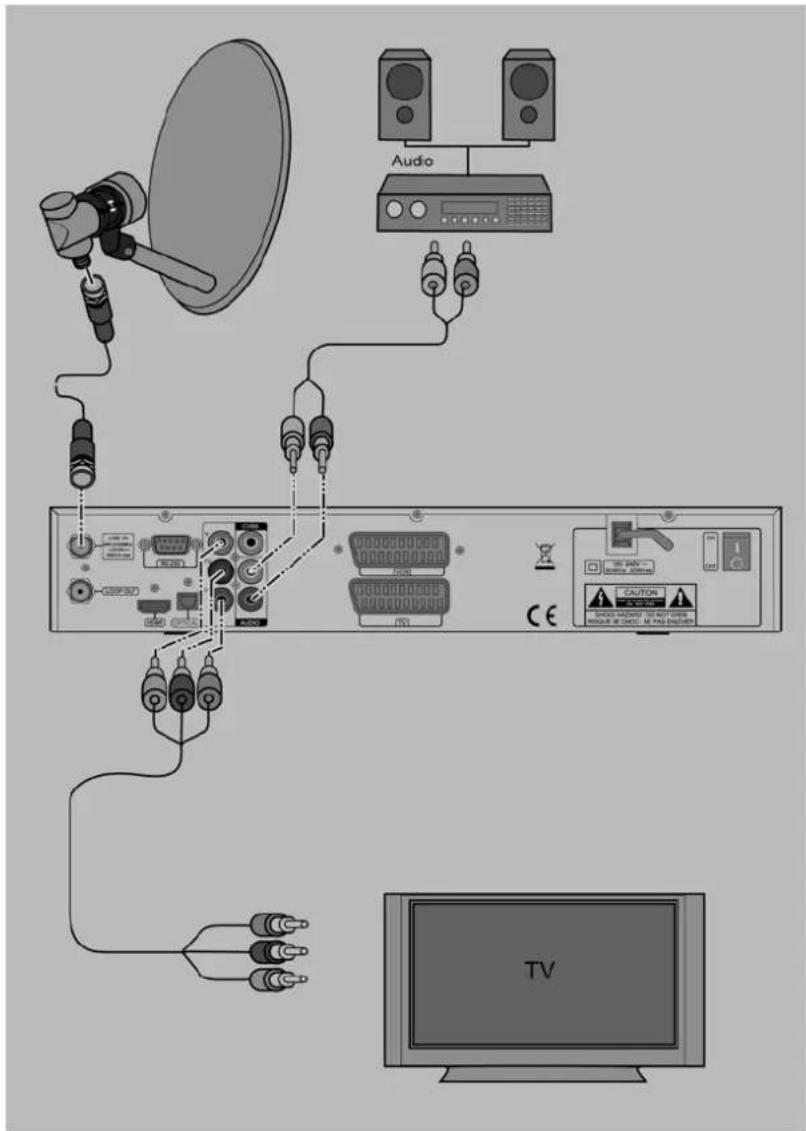

Anschluss mit YUV-Komponenten-Kabel (YPbPr Komponenten) 23

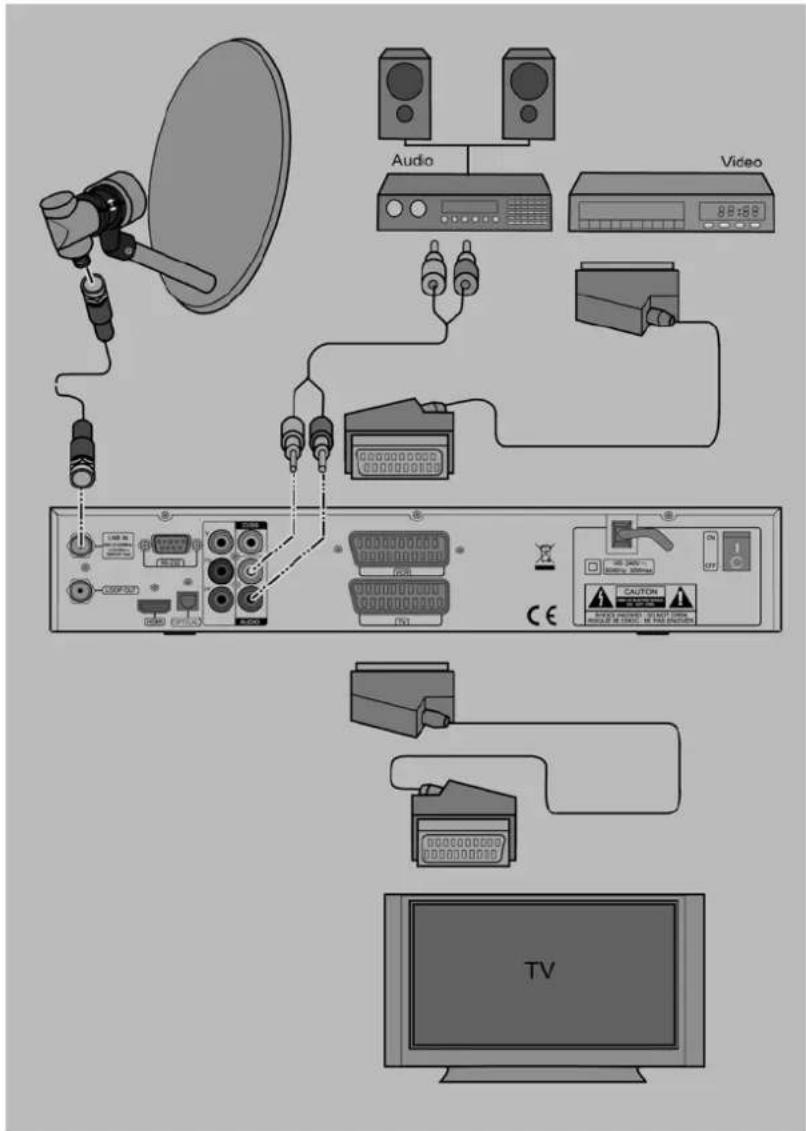

Anschluss mit SCART-Kabel 26

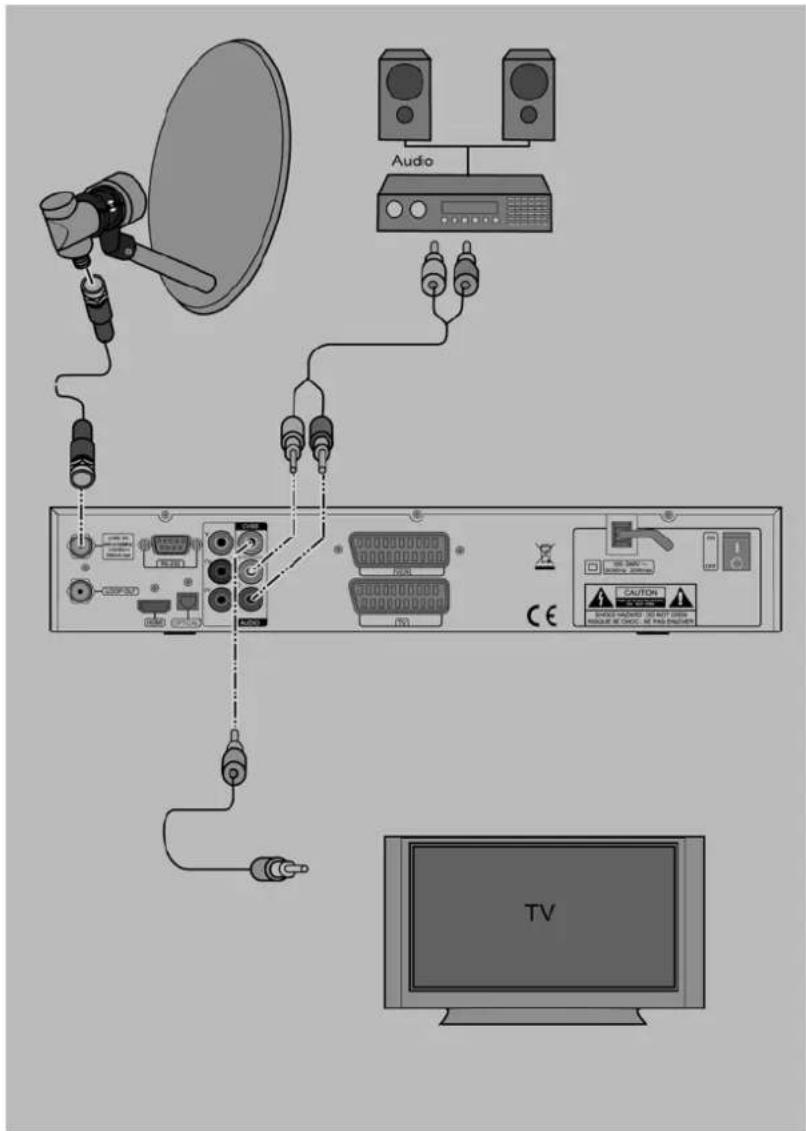

Anschluss mit Cinch-Kabel 28

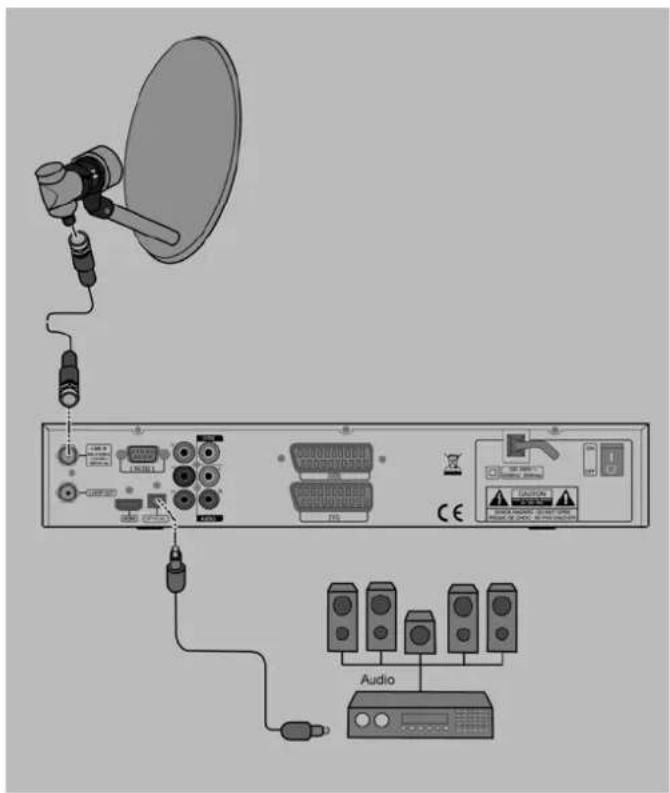

Anschluss eines Audio-Digital-Receivers....30

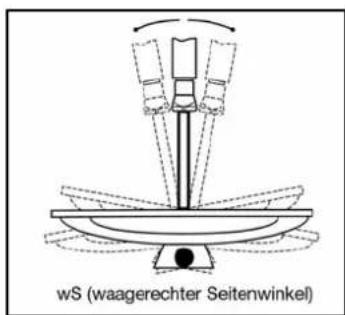

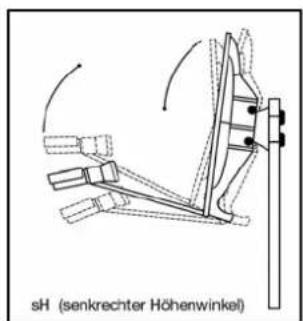

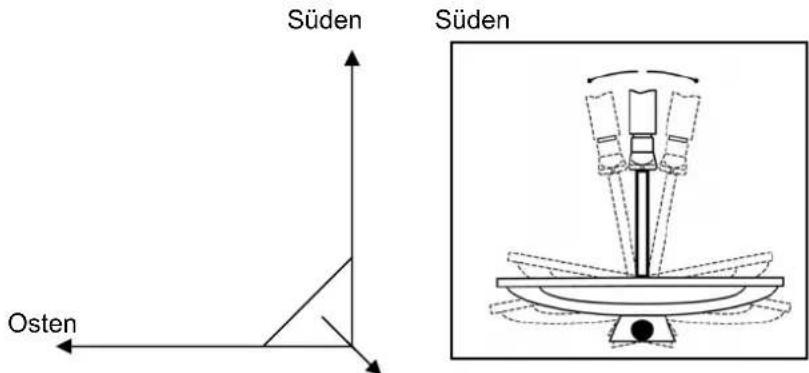

Die Antenne anschließen und grob ausrichten ......32

In Betrieb nehmen ....38

Fernbedienung....38

Der Receiver....40

CI-Modul einlegen und entfernen....41

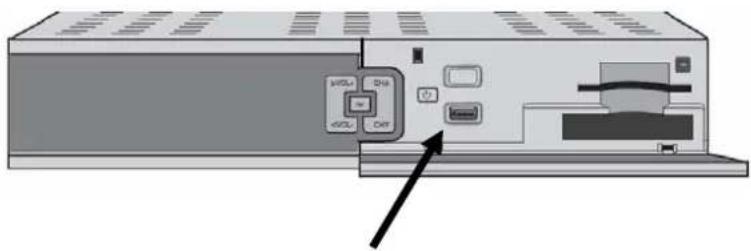

USB-Schnittstelle 43

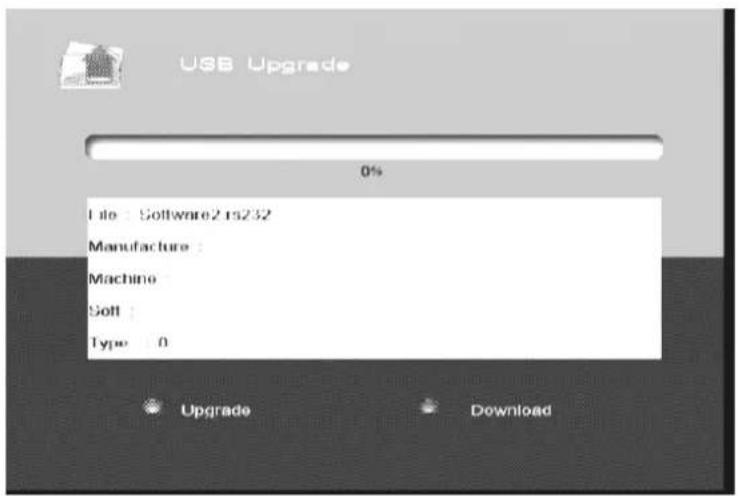

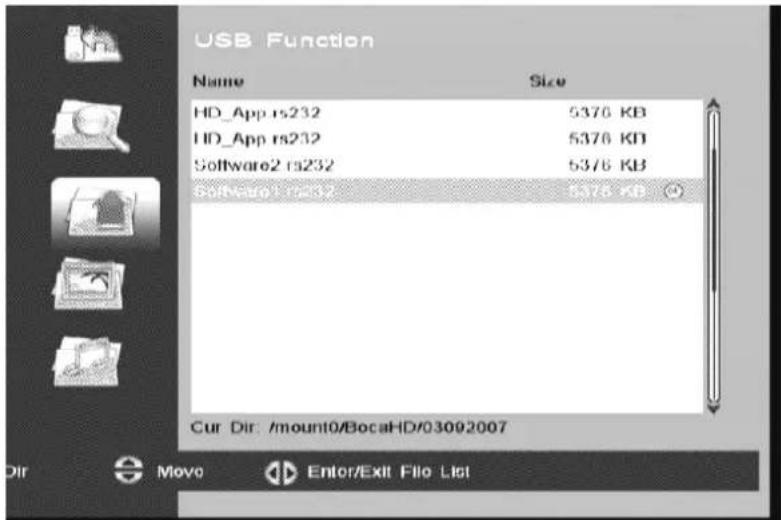

Durchführen eines Software-Updates über die USB-Schnittstelle 46

Bedienen....48

Bildschirm-Einblendungen bei einem Programmwechsel....48

Benutzer-Oberfläche auf dem TV-Bildschirm....49

In den Menüs navigieren....49

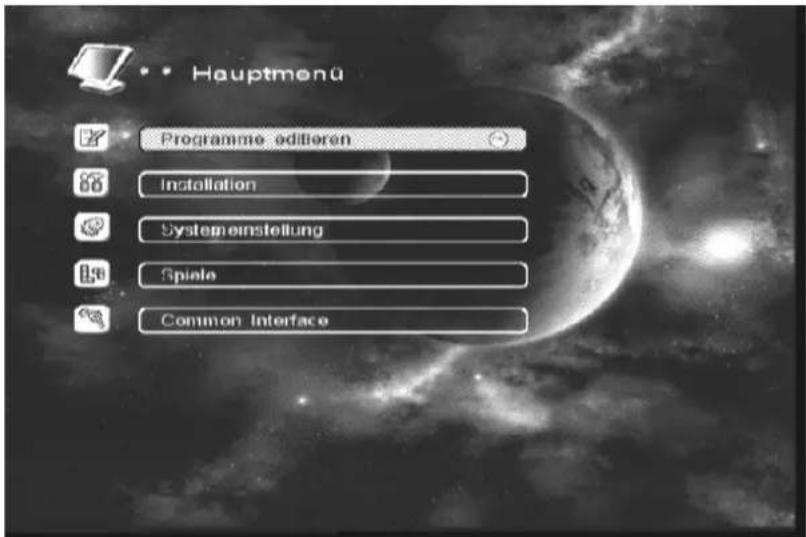

Menü-Aufbau 50

Menü-Aufbau 51

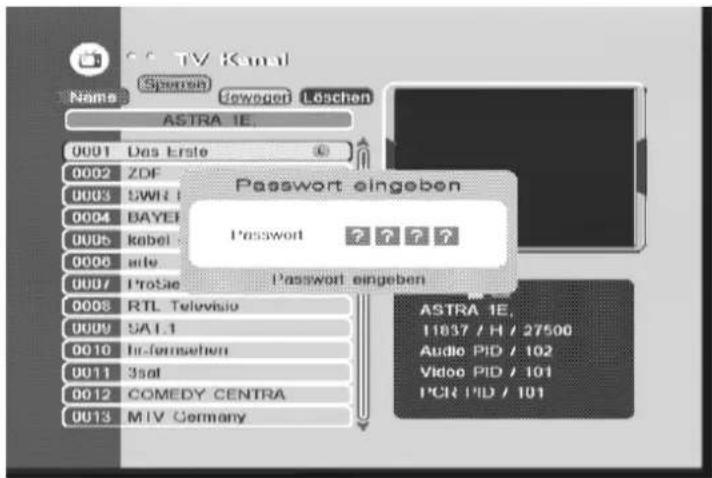

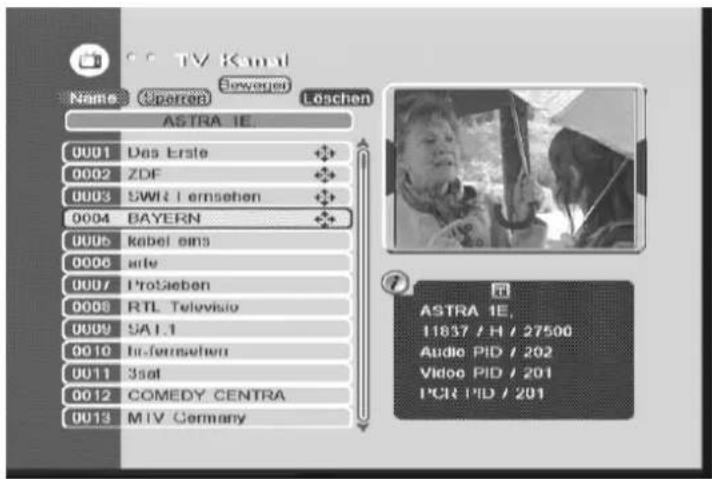

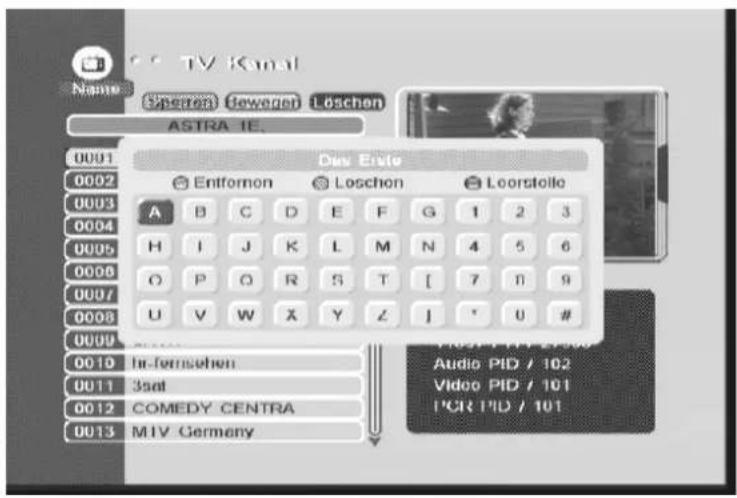

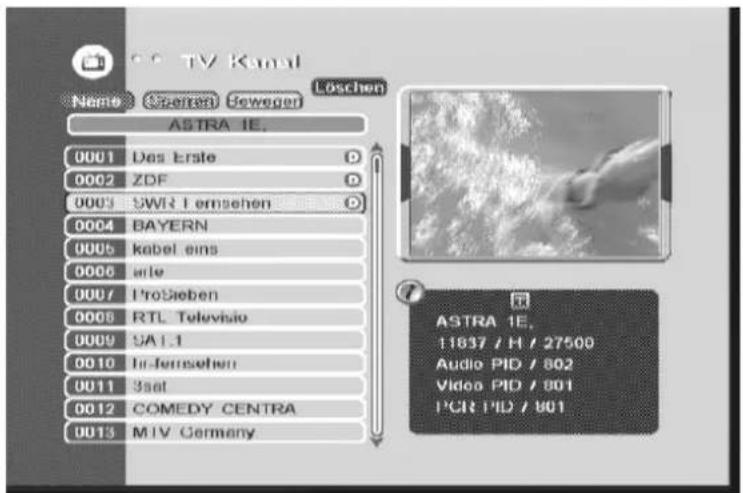

Programme editieren (Symbol: Stift & Papier) ....53

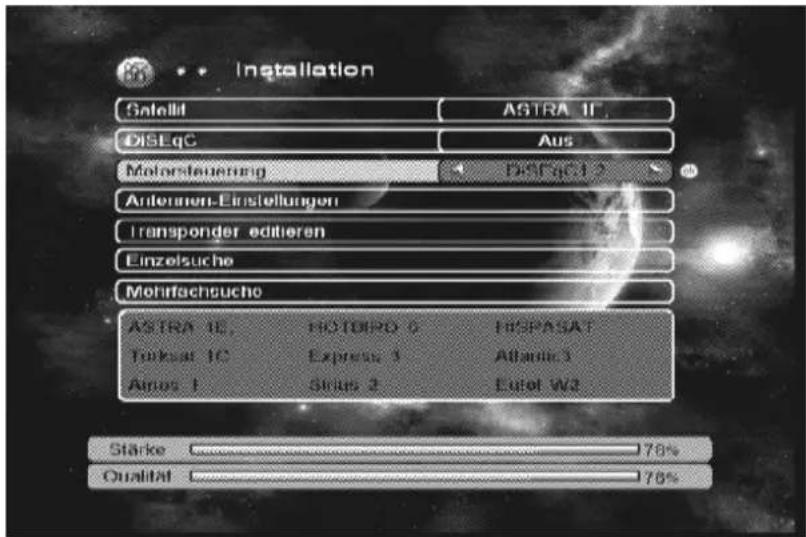

Installation (Symbol: Werkzeug) 58

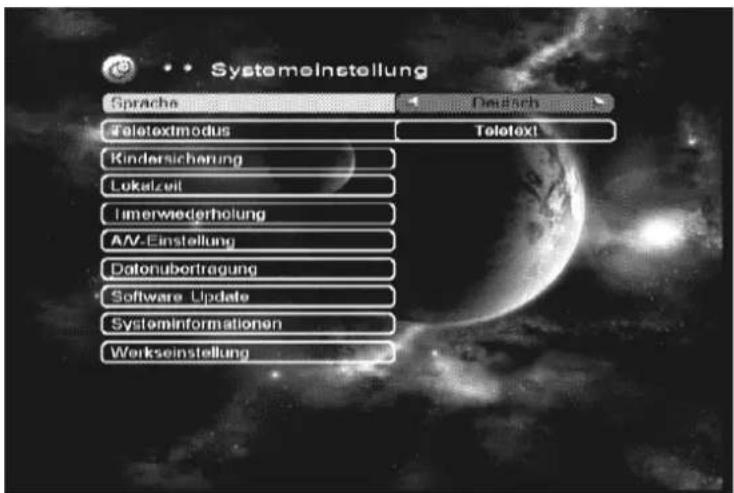

Systemeinstellung (Symbol: Zahnrad)....73

Spiele (Symbol: Tetris-Elemente) 85

Tasten mit Sonderfunktionen 87

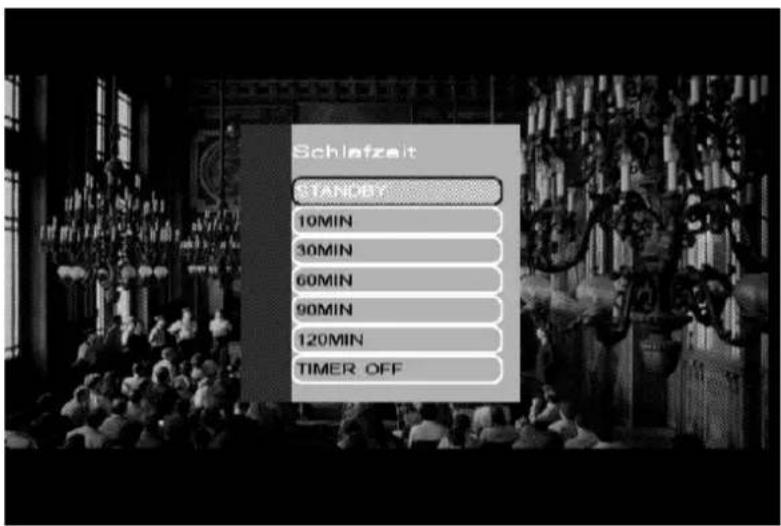

Sleeptimer/Schlafzeit 87

Stummschaltung 88

USB 88

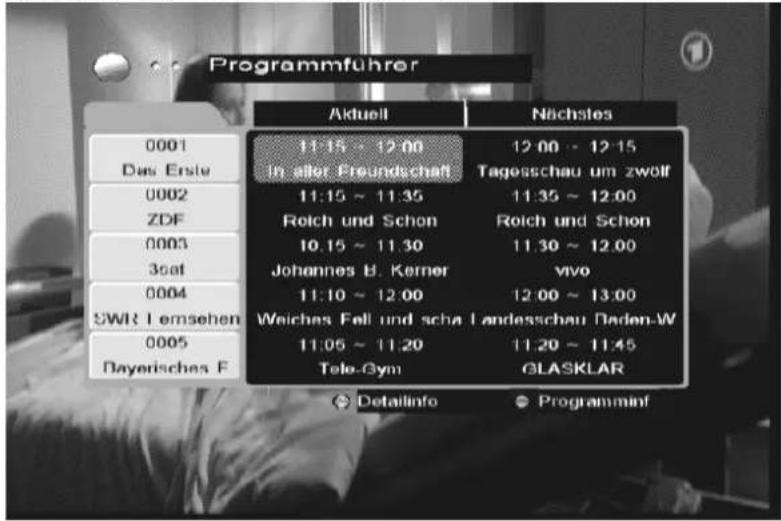

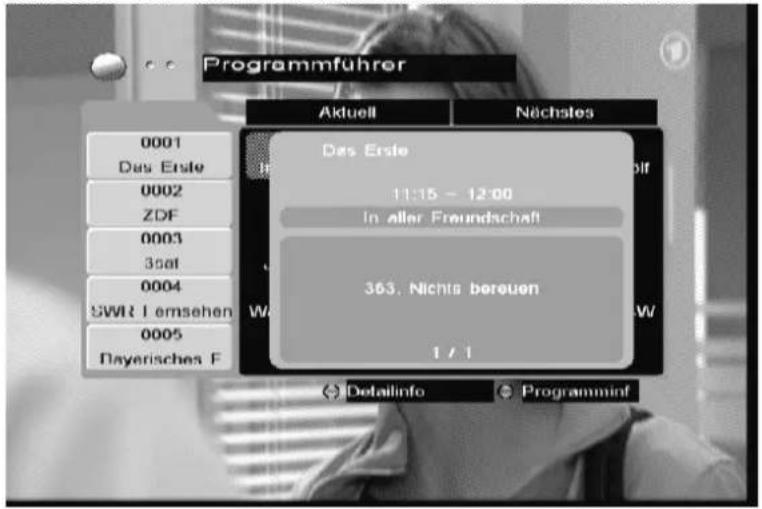

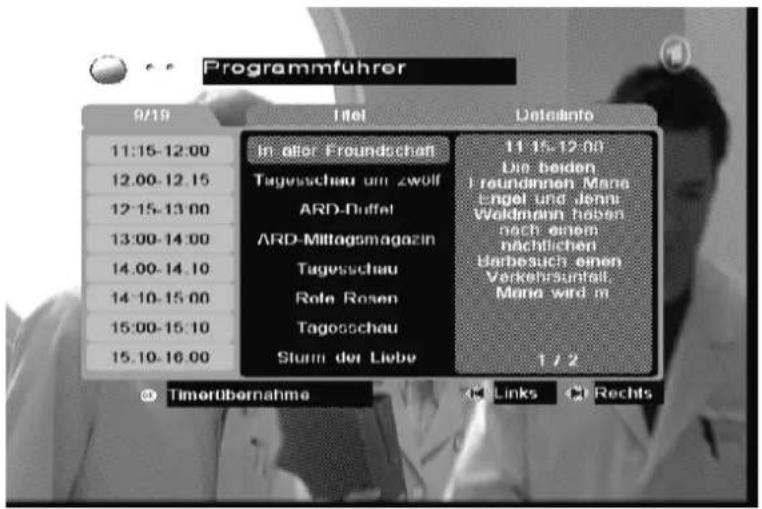

EPG 89

Wechsel zwischen TV- und Radio-Betrieb......91

Wechsel zwischen TV- und AV-Betrieb 91

INFO 92

RECALL....92

OK 92

SAT....98

FAV....98

TELETEXT....98

FAV....99

Demontieren....100

Reinigen....100

Tipps und Tricks/Probleme lösen ....101

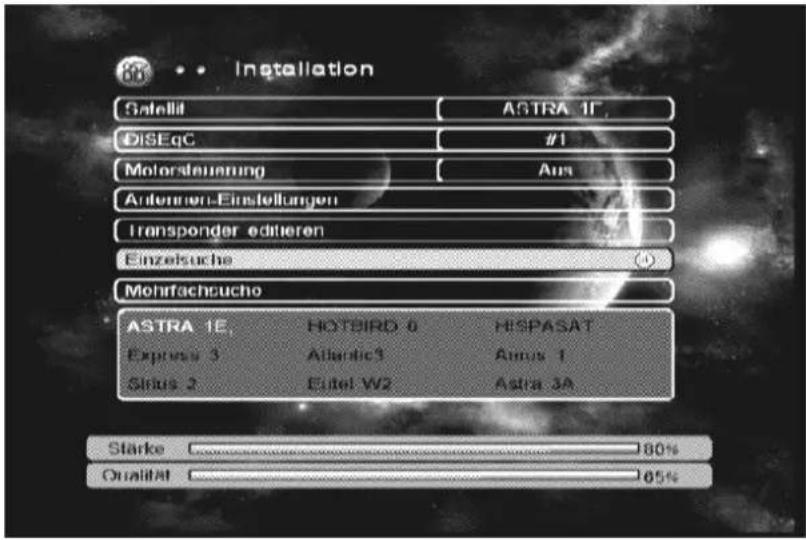

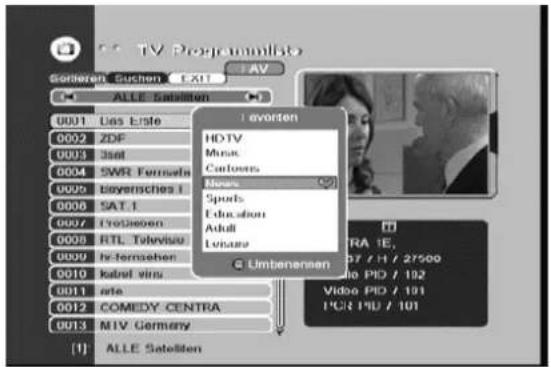

Einzelsuche/Satellit nach Sender durchsuchen .....101

Manueller Sendersuchlauf 101

Entsorgen....107

Technische Daten 108

Hersteller....110

Garantie....111

Konformitätserklärung 112

Glossar ....113

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.
• Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
• Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 100–240 V, 50–60 Hz an.
• Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „LNB IN“ darf 500 mA nicht überschreiten.
• Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.

• Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.

• Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab.

• Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
• Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
• Knicken oder quetschen Sie das Netzkabel nicht.
• Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen, oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
  • Schutzfolien entfernen.

Richtiger Standort

- Stellen Sie den Receiver auf eine feste, ebene Unterlage.

• Vermeiden Sie die Nähe von:

• Wärmequellen, wie z. B. Heizkörpern,
  – offenem Feuer, wie z. B. Kerzen,
• Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern.

• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen) auf den Receiver.

• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.
• Stellen Sie keine schweren Gegenstände auf den Receiver.
• Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

Der richtige Umgang mit Batterien

• Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.
• Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.
• Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen/umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmüll.
• Setzen Sie die Batterien nie offenem Feuer oder starker Hitze aus, da sonst Explosionsgefahr besteht.
• Ersetzen Sie die Batterien immer durch denselben Typ.

Erläuterung der Sicherheitshinweise

In der Bedienungsanleitung finden Sie folgende Kategorien von Sicherheitshinweisen:

Gefahr!

Hinweise mit dem Wort GEFAHR warnen vor möglichen Personenschäden.

Achtung!

Hinweise mit dem Wort ACHTUNG warnen vor möglichen Sach- oder Umweltschäden.

① Diese Hinweise enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Receivers.

Bestimmungsgemäßer Gebrauch

Der Receiver dient dem Empfang von digitalen Satelliten-Programmen im privaten Bereich. Er ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Gewährleistungs- und Garantieverlust.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Lieferumfang

Kontrollieren Sie nach dem Kauf den Lieferumfang. Der Lieferumfang kann je nach Modell variieren.

1

Nr. Anzahl Erklärung

1 1 Receiver
2 1 Fernbedienung
- 2 Batterien Typ LR 03/AAA/1,5 V (ohne Abb.)
- 1 Bedienungsanleitung (ohne Abb.)

Beschreibung

Mit dem Receiver können Sie digitale Satelliten-Programme (free-to-air) über eine Satelliten-Antenne empfangen. Ihr Receiver ist auch zum Empfangen von verschlüsselten Programmen geeignet. In diesem Fall benötigen Sie eine Smartcard und ein CI-Modul (nicht im Lieferumfang). Das Benutzen von Pay-TV ohne gültiges Abonnement bzw. legaler Smartcard und/oder CI-Modul ist verboten, bedeutet sofortigen Gewährleistungs- und Garantieverlust und kann die Zerstörung Ihres Receivers bewirken.

Die wichtigsten Sender und Satelliten sind vorprogrammiert. Um sicherzustellen, dass alle Ihre bevorzugten Sender auf Ihrem Receiver programmiert sind, führen Sie als erstes nach vollständiger und ordnungsgemäßer Installation einen Sendersuchlauf durch. Bitte stellen Sie sicher, dass vor dem Suchlauf bereits die werkseitig vorprogrammierten Sender auf dem zu durchsuchenden Satellit empfangen werden. Der Suchvorgang wird ab Seite 58 erklärt. Damit ist Ihr Receiver auf dem aktuellsten Stand.

Die Satelliten-Antenne muss auf den gewünschten Satelliten ausgerichtet sein.

Der Receiver sucht weitere neue Programme, sobald Sie den automatischen Sender-Suchlauf für diesen Satelliten starten. Nicht vorprogrammierte Satelliten können hinzugefügt werden.

Alle Receiver-Einstellungen können Sie leicht über die Benutzer-Oberfläche (Menü) auf dem TV-Bildschirm vornehmen.

Die mehrsprachige Benutzer-Oberfläche unterstützt folgende Sprachen:

• deutsch
• griechisch
• italienisch
• spanisch
• türkisch
• polnisch
• kroatisch
• tschechisch
• slowenisch
• slowakisch
• englisch
• französisch

Ab Werk sind folgende Satelliten vorprogrammiert:

• ASTRA1 19,2°E
• Hotbird 13,0°E
• Sirius2 4,8°E
• ASTRA2 28,2°E
• Türksat 42°E

Weitere Ausstattungsmerkmale:

• HDTV & SDTV
• Software-Update via Satellit ASTRA1 19,2°E, oder über den RS232-Anschluss auf der Geräterückseite.
• Kurze Umschaltdauer, schneller Bootvorgang beim Einschalten
• Speichern des zuletzt gesehenen Programms (Last Station Memory)
• LNB-Steuerlogik (Ton 0/22 kHz), max. Stromabgabe für LNB 500 mA
• Symbolrate 1–35 Mb/s und Frequenzeingang 950–2150 MHz
  • 6 Tasten an der Frontblende
  • 8-stelliges alphanumerisches Display
• plug and play
• Netzanschluss 100–240 V\~, 50/60 Hz
  • 5000 Programmspeicherplätze

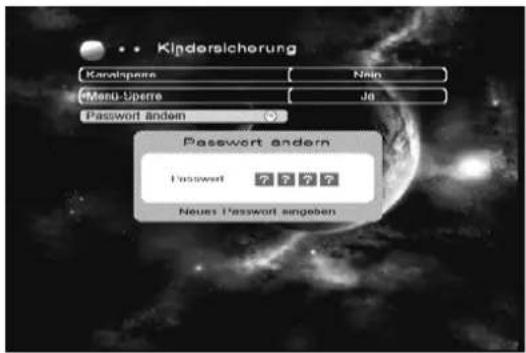

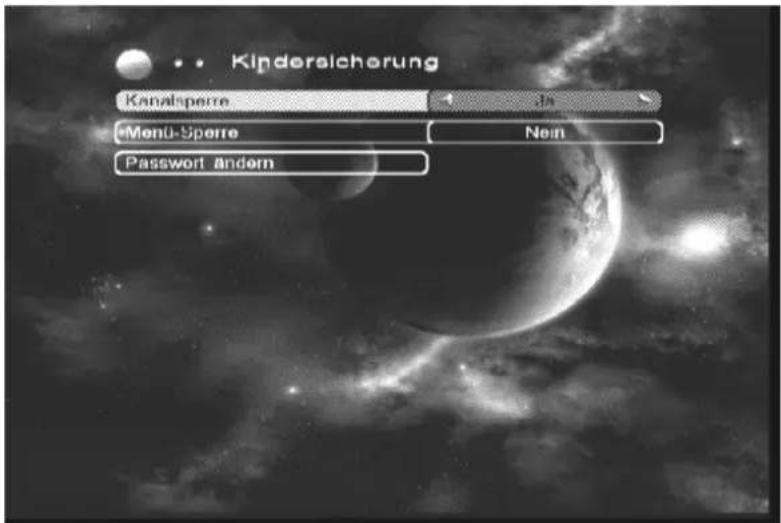

• Kindersicherung (voreingestelltes Passwort: 0000)

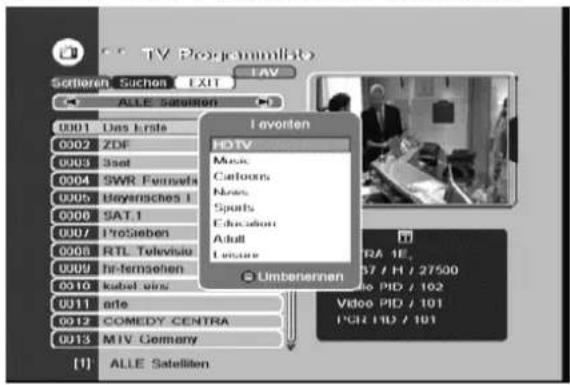

• Mehrere Favoritenlisten
  • Automatischer Sendersuchlauf
  • Intelligenter Sendersuchlauf (NIT)
• Sender-Listeneditor
  • HDMI-Anschluss mit HDCP
  • 1 Common-Interface Einschub
  • USB 2.0 Schnittstelle
• Analoger Tonausgang über Cinch-Stecker (Stereo)
• Analoger Video-Ausgang über Cinch-Stecker

• Digitaler optischer Audio-Ausgang
- 2 Euro-SCART-Anschlüsse, für TV- und Videogerät (TV & VCR)
- YPbPr (Komponenten-Ausgang)
- Im Standby-Betrieb Durchschleif-Funktion zum Anschluss eines Analog-Receivers (loop through)
- Digitaler Radio-Empfang, Radio-Hintergrundbild (Background-Display)
- Beim Programmwechsel erhalten Sie in einer Anzeige weitere Programminformationen.
• DiSEqC 1.0, 1.2, USALS
- SWAP-Funktion (über Recall-Taste)

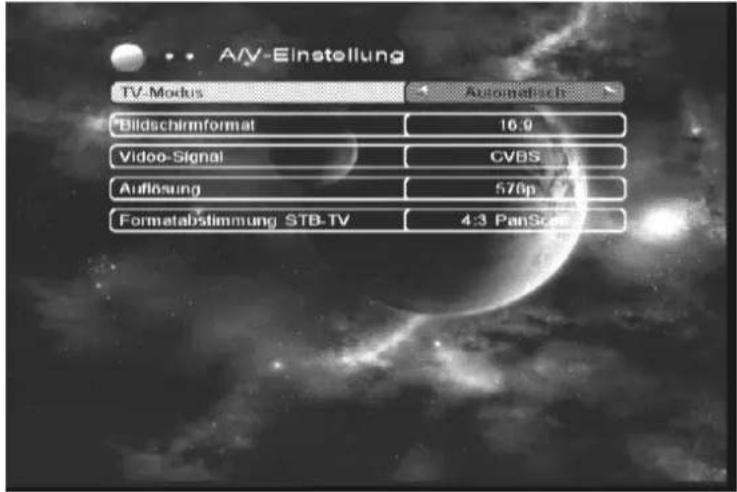

• Bildschirm-Formate einstellbar auf 4:3, 16:9
• 10-fach Multi-Funktionstimer an EPG gekoppelt
- Sleep-Timer
- Elektronische Programmzeitschrift EPG (bis zu 7 Tage im Voraus, programmabhängig)
• SCPC/MCPC-Empfangsnorm C/Ku-Band-Satelliten
• Auto.Wahl der Fernseh-Norm mit Videoumwandler
- Digitaler Sat-Finder optisch zum Ausrichten des Parabol-Spiegels.

Zusätzlich können Sie über unsere Hotline einen passenden Programm-Editor erhalten. Mit Ihrem Computer können Sie dann die Programmlisten des Receivers bearbeiten. Bitte beachten Sie hierzu die Informationen auf unserer Homepage www.boca.de.

Receiver anschließen

Der Receiver wird über ein Koaxial-Kabel mit Ihrer Satelliten-Antenne verbunden. Bevor Sie den Receiver anschließen können, müssen Sie gegebenenfalls ein Koaxial-Kabel anfertigen.

Das Koaxial-Kabel gehört nicht zum Lieferumfang.

Achtung!

Verbinden Sie den Receiver erst mit dem Stromnetz, wenn Sie ihn ordnungsgemäß an alle Geräte und die Antenne angeschlossen haben. Andernfalls kann der Receiver beschädigt werden.

Das Drahtgeflecht und der innere Leiter des Koaxial-Kabels führen während des Betriebs Strom.

Das LNB-Kabel montieren

(vgl. Montage-Schema auf der nachfolgenden Seite)

Zur Montage der F-Stecker auf das Koaxial-Kabel benötigen Sie ein Messer (ideal: Abisolierzange) und einen Seitenschneider.

① Beim Abisolieren dürfen weder der innere Leiter, die Folie noch das Drahtgeflecht beschädigt werden.

⇒ Trennen Sie an jedem Ende 8 mm Koaxial-Kabel bis auf den inneren Leiter ab.
⇒ Trennen Sie vorsichtig 10 mm der äußeren Isolierung ab, so dass das Drahtgeflecht frei liegt.
⇒ Stülpen Sie das Drahtgeflecht nach hinten und drehen Sie es über die äußere Isolierung, so dass es den inneren Leiter nicht berührt.
⇒ Entfernen Sie die innere Isolierung mit der sich darüber befindenden Folie bis 2 mm vor dem Drahtgeflecht.

Achtung!

Das Drahtgeflecht und die Folie dürfen den inneren Leiter nicht berühren. Die Folie muss die Innenisolierung umschließen und darf nicht beschädigt werden.

⇒ Drehen Sie den F-Stecker auf das zurück gestülpte Drahtgeflecht, bis der Stecker an die innere Isolierung anstößt.

① Es darf kein Drahtgeflecht hinten am Stecker-Ende überstehen.

⇒ Kürzen Sie den Innenleiter mit einem Seitenschneider, so dass er maximal 1 mm aus dem Stecker ragt.

Montage-Schema

8 mm 10 mm 2 mm 1 mm

→ Schrauben Sie den F-Stecker des Koaxial-Kabels auf den Antennen-Anschluss „LNB IN“ am Receiver. Das andere Ende des Koaxial-Kabels schrauben Sie am LNB fest.

Anschluss mit HDMI-Kabel

Wenn Sie ein TV-Gerät mit einem HDMI-Anschluss besitzen, können Sie dieses über den HDMI-Anschluss am Receiver anschließen. Dazu benötigen Sie ein HDMI-Kabel.

⇒ Verbinden Sie das HDMI-Kabel mit dem HDMI-Anschluss am TV-Gerät.
① Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts.
⇒ Verbinden Sie das HDMI-Kabel mit dem HDMI-Anschluss am Receiver.
⇒ Wenn Sie einen Video-Recorder anschließen möchten, verbinden Sie das SCART-Kabel mit dem SCART-Anschluss „VCR“ am Receiver.

① Bitte beachten Sie, dass die Wiedergabe der aufgenommenen Sendung nur über TV-Scart möglich ist.

Das HDMI-Kabel ist nicht im Lieferumfang enthalten.

Anschluss-Schema

Anschluss mit YUV-Komponenten-Kabel (YPbPr Komponenten)

Wenn Sie ein TV-Gerät mit YUV-Anschlüssen (YPbPr Komponenten) besitzen, können Sie dieses über den YPbPr Komponenten-Ausgang am Receiver anschließen. Dazu benötigen Sie ein YUV-Komponenten-Kabel (YPbPr).

⇒ Verbinden Sie die Stecker des YUV-Komponenten-Kabels mit den entsprechenden Anschlüssen am TV-Gerät.

① Beachten Sie die Hinweise in der Bedienungsanleitung des TV-Geräts.

⇒ Verbinden Sie die Stecker des YUV-Komponenten-Kabels mit den farblich entsprechenden YPbPr-Buchsen am Receiver.

⇒ Wenn Sie einen Video-Recorder anschließen möchten, verbinden Sie das SCART-Kabel mit dem SCART-Anschluss „VCR“ am Receiver.

Da das YUV-Komponenten-Kabel kein Audiosignal an das TV-Gerät sendet, müssen Sie Ihren Receiver mit einer Stereo-Anlage verbinden, um den Ton hören zu können. Verwenden Sie hierfür ein Cinch-Kabel und stecken Sie die Cinch-Stecker in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers. Alternativ können Sie auch einen Audio-Digital-Receiver zur 5-Kanal-Audioübertragung an Ihren Receiver anschließen. Verwenden Sie dafür den optischen digitalen Audio-Ausgang „OPTICAL“. Das

entsprechende Anschluss-Schema finden Sie auf den folgenden Seiten.

Das YUV-Komponenten-Kabel und das optische Audio-Kabel gehören nicht zum Lieferumfang.
① Beachten Sie die Hinweise in der Bedienungsanleitung des Video-Recorders.
① Dieser YUV-Komponenten-Ausgang ist ein besonders hochwertiger Ausgang und speziell geeignet für Flachbildschirme, Plasma TV-Geräte oder Videoprojektoren (Beamer). Beachten Sie die Hinweise in der Bedienungsanleitung der angeschlossenen Geräte.

Anschluss-Schema

Audio TV

Anschluss mit SCART-Kabel

⇒ Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.
⇒ Verbinden Sie das SCART-Kabel mit dem TV-Gerät. Beachten Sie die Bedienungsanleitung des TV-Geräts.
⇒ Wenn Sie ein Video-Gerät anschließen möchten, stecken Sie ein Scart-Kabel in die Scart-Buchse „VCR“ am Receiver.
⇒ Verbinden Sie das Scart-Kabel mit dem Video-Gerät. Beachten Sie die Bedienungsanleitung des Video-Geräts.
⇒ Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Cinch-Stecker des Cinch-Kabels in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.

① Das Scart-Kabel gehört nicht zum Lieferumfang.

Anschluss-Schema

Anschluss mit Cinch-Kabel

⇒ Verbinden Sie den Cinch-Anschluss „CVBS“ am Receiver mit dem Video-Eingang am TV-Gerät.
⇒ Verbinden Sie die Cinch-Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen des TV-Geräts.

① Das Cinch-Kabel gehört nicht zum Lieferumfang.

Wenn Sie Ihren Receiver über die Cinch-Anschlüsse „AUDIO-L“ und „AUDIO-R“ mit einer Stereo-Anlage verbinden haben, können Sie die Radio-Funktion verwenden, ohne dass dabei das TV-Gerät laufen muss.

Anschluss-Schema

Audio TV

Anschluss eines Audio-Digital-Receivers

Wenn Sie die 5-Kanal-Audioübertragung (Dolby Digital Klang/AC3) nutzen wollen, müssen Sie Ihren Audio-Digital Receiver mit dem optischen Ausgang des Receivers verbinden.

Achtung!

Verbinden Sie niemals den Phono-Eingang Ihrer Stereo-Anlage mit dem Receiver, das kann Ihre Stereo-Anlage zerstören.

Beachten Sie unbedingt die Angaben zum Anschluss eines Cinch-Kabels in der Bedienungsanleitung Ihrer Stereo-Anlage.

Achtung!

Beachten Sie unbedingt die Angaben zum Anschluss in der Bedienungsanleitung Ihres Audio-Digital- Receivers.

① Das optische Kabel gehört nicht zum Lieferumfang.
Zum Radio-Empfang muss Ihr TV-Gerät nicht eingeschaltet sein.

Anschluss optischer Digitalausgang

→ Ziehen Sie die Schutzkappe aus der Buchse „OPTICAL“ am Receiver.
→ Stecken Sie das optische Kabel in den Anschluss „OPTICAL“ am Receiver.
⇒ Verbinden Sie das optische Kabel mit dem Audio-Digital-Receiver.

Anschluss-Schema

Die Antenne anschließen und grob ausrichten

Bevor Sie die Antenne ausrichten, müssen Sie das Antennenkabel an den LNB anschließen.

① Beachten Sie auch die Bedienungsanleitung Ihrer Satelliten-Antenne.

Achtung!

Der Receiver darf erst an die Stromversorgung angeschlossen sein, wenn Sie das Antennenkabel an den Receiver angeschlossen haben.

Schrauben Sie den F-Stecker an den Anschluss des LNB.

Wenn Sie Ihre Satelliten-Anlage noch nicht montiert und ausgerichtet haben, müssen Sie zunächst einen geeigneten Standort für die Montage der Antenne suchen. Hierbei ist zu beachten, dass die Antenne südöstlich ausgerichtet werden muss. Das heißt, wenn Sie hinter Ihrer Antenne stehen, müssen Sie freie Sicht in Richtung Südosten haben. Bitte beachten Sie, dass die Antenne nie hinter einer Balkonbrüstung, Hausbrüstung oder sonstigen Hindernissen (z. B. Bäume) montiert werden darf.

① Bei der Suche nach der südlichen Richtung hilft Ihnen der Stand der Sonne. Die Sonne steht während der Sommerzeit um 12 Uhr und während der Winterzeit um 13 Uhr genau im Süden.

Süden Süden Osten

Dieses Blickfeld müssen Sie haben, wenn Sie hinter der Antenne stehen.

In diesem 90 ° Winkel liegen fast alle gängigen Satellitenpositionen wie z.B. ASTRA1 19,2 °E, Eutelsat Hotbird 13 °E, Türksat 42 °E.

Je nachdem, welchen Satelliten Sie empfangen wollen, muss in diesem Winkel freie Sicht ohne Hindernisse sein. Dies muss vor allem bei der Montage an einer Wand beachtet werden. Vergewissern Sie sich, bevor Sie eine entsprechende Wandhalterung (nicht unbedingt im Lieferumfang enthalten) an Ihrer Hauswand befestigen, ob Sie Ihre Antenne auch so weit drehen können, ohne an die Hauswand anzustoßen.

Nachdem Sie alle Verbindungen hergestellt haben, können Sie nun beginnen, die Antenne einzurichten. Bitte überprüfen Sie nochmals, ob der Receiver mit dem LNB an der Antenne verbunden ist und der Receiver mit Ihrem TV-Gerät verbunden ist. Wenn diese Kabelverbindungen

korrekt hergestellt wurden, können Sie die Geräte einschalten.

Erster Schritt:

Schalten Sie Ihr TV-Gerät ein. Bitte beachten Sie, dass Ihr TV-Gerät mit dem Receiver abgeglichen ist. Bei Scart-Verbindung muss das TV-Gerät auf dem richtigen AV-Kanal sein.

Zweiter Schritt:

Schalten Sie nun den Receiver ein. Bitte beachten Sie hierbei, dass der Receiver für die gängigsten Satelliten und deren Programme vorprogrammiert ist und Sie die Programmplätze nur über die Nummerntastatur der Receiver-Fernbedienung eingeben müssen:

Beispiel:

Wenn Sie den Satellit ASTRA1 19,2° Ost empfangen möchten, müssen Sie zum Ausrichten der Antenne Ihren Receiver auf Programmplatz 1 stellen. Dasselbe gilt auch für andere Satelliten wie z.B. Hotbird 13° Ost. Wenn Sie Ihre Antenne auf Hotbird 13° Ost ausrichten möchten, müssen Sie ein vorprogrammiertes Programm von diesem Satellit an Ihrem Receiver aufrufen.

Dritter Schritt:

Richten Sie nun Ihre Antenne auf den von Ihnen ausgesuchten Satelliten aus. Hierzu gibt es mehrere Möglichkeiten. Die einfachste und kostengünstigste Lösung ist wie folgt:

Stellen Sie sich hinter Ihre Antenne und stellen Sie die Antenne ganz senkrecht (siehe Zeichnung B). Achten Sie darauf, dass das Empfangsteil der Antenne nach Süden zeigt (siehe Zeichnung A).

Süden

wS (waagerechter Seitenwinkel)

Zeichnung A Zeichnung B

sH (senkrechter Höhenwinkel)

Drehen Sie nun Ihre Antenne unter Beobachtung des TV-Gerätes langsam nach Osten (links), bis das Empfangsteil genau nach Osten zeigt, also um 90° drehen. Siehe Zeichnung C.

Süden Osten

Bei digitalem Sat-Empfang empfängt der Receiver das Sendesignal etwas zeitversetzt. Drehen Sie deshalb die Antenne sehr langsam und warten Sie bei jeder Position einige Sekunden, bis der Receiver im Bildschirmmenü die Signalstärke anzeigt.

Stellen Sie nun Ihre Antenne um 1° steiler. Ziehen Sie hierfür oben an der Antenne. Nun führen Sie die Antenne langsam wieder zurück bis zum Ausgangspunkt in Richtung Süden. Stellen Sie nun die Antenne wieder 1° steiler und führen Sie die Antenne wieder nach links Richtung Osten. Diese Schritte wiederholen Sie so lange, bis sich der Höhenwinkel und Seitenwinkel z.B. für ASTRA1 bei 19,2° Ost kreuzt und Sie auf Ihrem TV-Gerät das eingestellte Programm empfangen.

Bitte überprüfen Sie jetzt nochmals, ob Sie das am Receiver eingestellte Programm empfangen und schalten Sie mit der Fernbedienung mit der CH▲ CH▼ Taste am Receiver die Programme weiter.

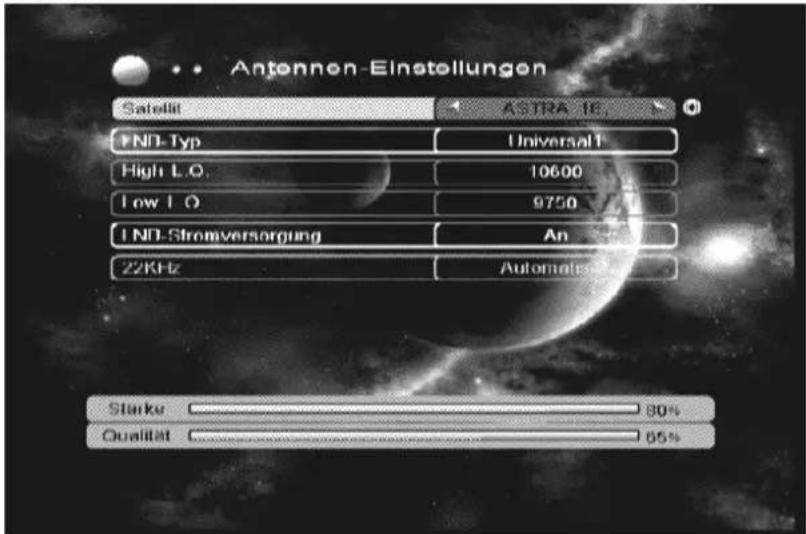

Haben Sie den gewünschten Satelliten, so optimieren Sie die Ausrichtung der Antenne so lange, bis Sie auf allen Kanälen ein sauberes Bild haben. Dies erreichen Sie durch optimale Einstellung des Höhen- und Seitenwinkels. (siehe Zeichnung A und B). Bitte verwenden Sie ferner die Anzeige der Signalstärke und Signalqualität, welche Sie durch zweimaliges Drücken der INFO-Taste erhalten. Beachten Sie, dass die

Signalqualität für den optimalen Empfang relevant ist. Ab einem Wert von 50% ist ein Empfang gewährleistet.

Zuletzt ziehen Sie alle Schrauben sorgfältig an, damit sich die Einstellung Ihrer Antenne nicht mehr verändern kann.

In Betrieb nehmen

Fernbedienung

Für die Fernbedienung benötigen Sie zwei Batterien vom Typ Micro:

LR 03/AAA/1,5 V

⇒ Öffnen Sie das Batteriefach.

⇒ Legen Sie zwei Batterien unter Beachtung der vorgegebenen Polarität in das Batteriefach ein und schließen Sie den Batteriefachdeckel wieder sorgfältig, bis der Deckel einrastet.
⇒ Tauschen Sie schwächer werdende Batterien rechtzeitig aus, ansonsten ist die Sendeleistung der Fernbedienung zu schwach.
⇒ Tauschen Sie immer beide Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
⇒ Prüfen Sie bitte mindestens einmal jährlich die Batterien Ihrer Fernbedienung.
Wenn eine Batterie ausgelaufen ist, ziehen Sie Schutzhandschuhe an und reinigen Sie das Batteriefach mit einem trockenen Tuch.

Achtung!

Batterien können Giftstoffe enthalten, die die Gesundheit und die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend den geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Die Fernbedienung übermittelt Infrarot-Signale an den Receiver. Die Funktion der Tasten entnehmen Sie bitte der Übersicht der Fernbedienung.

⇒ Richten Sie die Fernbedienung auf die Vorderseite des Receivers und drücken Sie einmal kurz die entsprechende Taste.

Der Receiver

Achtung!

Kontrollieren Sie den ordnungsgemäßen Anschluss aller Geräte und der Antenne, bevor Sie den Receiver mit dem Stromnetz verbinden.

→ Stecken Sie die Netz-Stecker der angeschlossenen Geräte in die Netz-Steckdose und schalten Sie die angeschlossenen Geräte ein.
⇒ Stecken Sie den Netz-Stecker des Receivers in die Netz-Steckdose. Schalten Sie an der Receiver-Rückseite den Netz-Schalter ein und gehen Sie in den Betriebs-Modus.

① Um zwischen dem Betriebs-Modus und dem Standby-Modus zu wechseln, drücken Sie die rote Taste oben auf der Fernbedienung oder die Standby-Taste an der Vorderseite des Receivers.

→ Schalten Sie den AV-Kanal am TV-Gerät ein.

Der Receiver wird mit vorprogrammierten Fernseh-Programmen ausgeliefert und kann direkt benutzt werden. Wenn Sie feststellen möchten, ob es neue Programme gibt, aktivieren Sie einen Programm-Suchlauf. Lesen Sie dazu die Informationen weiter unten.

Im Betriebs-Modus zeigt die alphanumerische Anzeige an der Vorderseite des Receivers die Bezeichnung des aktuell gewählten Programms an, im Standby-Modus die Uhrzeit.

CI-Modul einlegen und entfernen

Ihr Receiver ist auch zum Empfangen von verschlüsselten Programmen geeignet. In diesem Fall benötigen Sie eine Smartcard und ein CI-Modul (nicht im Lieferumfang enthalten).

Achtung!

Bei Einführen und Entfernen des CI-Moduls und der Smartcard muss der Receiver am Netzschalter ausgeschaltet sein. Ansonsten droht Beschädigung.

⇒ Führen Sie zunächst die Smartcard in das CI-Modul korrekt ein. Beachten Sie die Bedienungsanleitung des CI-Moduls bzw. Kartenanbieters.
⇒ Öffnen Sie nun die Frontklappe an der Griffmulde an der rechten Vorderseite des Receivers.
⇒ Führen Sie nun das CI-Modul in den CI-Slot mit der gegebenen Sorgfalt bis zum Anschlag ein (Pfeil).

⇒ Schalten Sie nun den Receiver in den Betriebsmodus. Bei Bedarf können Sie den Hauptmenüpunkt Common Interface aktivieren.
⇒ Zum Entfernen des CI-Moduls drücken Sie den Stift, der auf der rechten Seite des CI-Slots bei korrektem Einsetzten des CI-Moduls erscheint. Ziehen Sie nach Drücken des Stifts das CI-Modul mit der gegebenen Sorgfalt aus dem CI-Slot heraus.

USB-Schnittstelle

Sie können an Ihren Receiver ein USB-Speichermedium anschließen. Sie können über das USB-Speichermedium die folgenden Vorgänge durchführen:

- Software-Update

- Senderlisten-Update

- Betrachten von Bilder (nur über HDMI-Ausgang und über YPbPr-Ausgang)

⇒ Öffnen Sie die Frontklappe an der Griffmulde an der rechten Vorderseite des Receivers.

→ Stecken Sie das USB-Speichermedium in die USB-Schnittstelle ein (Pfeil).

⇒ Drücken Sie jetzt die USB-Taste auf der Fernbedienung des Receivers. Das USB-Menü erscheint und kann verwendet werden.

⇒ Zum Entfernen des USB-Speichermediums und Verlassen des USB-Menüs drücken Sie erneut die USB-Taste auf der Fernbedienung, so dass das USB-Menü ausgeblendet wird.

Achtung!

Entfernen Sie das USB-Speichermedium nur dann, wenn das USB-Menü nicht aktiviert ist. Ansonsten kann das USB-Speichermedium beschädigt werden.

Erklärung der USB-Menüpunkte

1.

Symbol:

Erklärung: Auflistung aller sich auf dem USB-Speichermedium befindenden Dateien.

2.

Symbol:

Erklärung: Auflistung aller sich auf dem USB-Speichermedium befindenden Betriebs-Software-Dateien des Typs .rs232.

3.

Symbol:

Erklärung: Auflistung aller sich auf dem USB-Speichermedium befindenden Bilddateien.

Das Informationslaufband zeigt Ihnen die Tasten, mit denen Sie im USB-Menü navigieren.

Durchführen eines Software-Updates über die USB-Schnittstelle

Ausgehend von einem lesbaren, eingesteckten USB-Speichermedium und aktiviertem USB-Menü wird der Vorgang im Folgenden erklärt.

Markieren des USB-Menüpunkts mit den Tasten CH▲ und CH▼. Es erscheinen alle sich auf dem USB-Speichermedium befindenden Betriebs-Software-Dateien des Typs .rs232.

USB Function Name Size HD_App rs232 5376 KB HD_App rs232 5376 KB Software2 rs232 5376 KB Software1 rs232 5376 KB Cur Dir: /mount0/BocaHD/03092007 Dir Move Enter/Exit File List

⇒ Mit der Taste V+ gelangen Sie in die Liste der auswählbaren Betriebs-Software-Dateien. Markieren Sie die gewünschte Datei mit den Tasten CH▲ und CH▼ aus und drücken Sie die OK-Taste.

Es erscheint das Software-Update-Menü.

⇒ Um den Update-Vorgang zu starten, drücken Sie die rote Funktionstaste. Den Status des Update-Vorgangs erkennen Sie an der Fortschrittleiste. Sobald diese 100 % erreicht hat, schaltet der Receiver ab und startet automatisch neu. Damit ist der Update-Vorgang abgeschlossen.

Achtung!

Brechen Sie den Update-Vorgang nicht ab! Ansonsten kann der Receiver beschädigt werden.

⇒ Um den vollen Umfang der neuen Betriebs-Software zu erhalten, müssen die Werkseinstellungen wiederhergestellt werden.

① Das Herstellen der Werkseinstellungen wird auf Seite 84 beschrieben.

Bedienen

Bildschirm-Einblendungen bei einem Programmwechsel

Bei einem Programm-Wechsel wird am Bildschirm eine Informationsleiste eingeblendet.

In dieser Informationsleiste finden Sie folgende Hinweise:

Aktive Programmliste
Empfangener Satellit
Programmplatz & Programmname
Aktuelles Datum
Aktuelle Uhrzeit (Entsprechend der Voreinstellung im Menüpunkt „Zeit“)
TXT-Symbol	Wird angezeigt, wenn der gewählte Sender Teletext anbietet.
Symbol für allgem. Programmgruppe	Dieses Symbol wird angezeigt, wenn das aktuell gewählte Programm zu keiner Favoritengruppe zugeordnet ist.
Herz-Symbol	Das Herz-Symbol wird angezeigt, wenn Sie das Programm einer Favoritengruppe aufgenommen haben.
A: / V: / P:	PID-Informationen

Benutzer-Oberfläche auf dem TV-Bildschirm

Über die Menüs der Benutzer-Oberfläche können Sie individuelle Einstellungen Ihres Receivers vornehmen. Dazu müssen Receiver und TV-Gerät eingeschaltet und mit einem Kabel (HDMI, SCART, YPbPr oder CINCH) verbunden sein.

Drücken Sie die „MENU“-Taste. Das Hauptmenü wird angezeigt. Mit der „EXIT“-Taste oder erneutem Drücken auf die „MENU“-Taste können Sie dieses wieder verlassen.

So können Sie sich in den Menüs orientieren

Hauptmenü: Die Hauptmenüpunkte sind vertikal angeordnet. Jeder Hauptmenüpunkt ist durch ein Symbol gekennzeichnet.

Untermenü: Tiefere Ebenen ausgehend von einem Hauptmenüpunkt.

In den Menüs navigieren

In den Menüs navigieren Sie mit den Tasten CH▲ und CH▼. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit den Tasten V▶ und V◀ können Sie bei vielen Menüpunkten die gewünschte Option bzw. den gewünschten Wert einstellen. Mit der EXIT-Taste können Sie das Menü verlassen.

Änderungen müssen zusätzlich bestätigt werden. Ferner werden in weiteren Untermenüs die Zahlentasten benötigt.

① Die jeweilige Belegung der farbigen Funktions-tasten wird Ihnen in den einzelnen Menüs angezeigt.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste MENU, Hauptmenüpunkt Systemeinstellung auswählen, Taste OK, Untermenüpunkt Lokalzeit auswählen, Taste OK. Bei Punkt GMT Verwendung die Option „Ja“ auswählen. Bei Punkt GMT Abweichung den für Ihre Zeitzone gültigen Wert einstellen, Deutschland „GMT +01:00“. Bei Punkt Sommerzeit die Option „Ja“ während der Sommerzeit auswählen, die Option „Nein“ während der Winterzeit auswählen. Mit der „EXIT“-Taste das Menü verlassen.

Informationen über die GMT Abweichung Ihres Standorts/Region finden Sie beispielsweise im Internet.

Menü-Aufbau

Hauptmonü Programme editieren Installation Systemeinstellung Spiele Common Interface

Hauptmenü Untermenü Erläuterung
Programme editieren(Symbol:Stift & Papier)Seite: 53	TV- Kanal-Listebzw.Radio-Kanal-Liste	Personalisieren der TV- bzw. Radio-KanäleSeite: 53
Installation(Symbol:Werkzeug)Seite: 58	Satellit Seite: 59
	DiSEqC Seite: 60
	Motorsteuerung Seite: 61
	Antennen-Einstellungen	Seite: 65
	Transpondereditieren	Seite: 67
	Einzelsuche Seite: 70
	Mehrfachsuche Seite: 71
Systemeinstellung(Symbol: Zahnräder)Seite: 73	Sprache Seite: 73
	Teletextmodus Seite: 74
	Kindersicherung Seite: 75
	Lokalzeit Seite: 77
	Timerwiederholung Seite: 78
	A/V-Einstellung Seite: 80
	Datenübertragung Seite: 81
	Software Update Seite: 82
	Systeminformationen Seite: 84
	Werkseinstellung	Seite: 84
Spiele(Symbol: Tetris-Elemente)Seite: 85	Fünf Seite: 85
	Snake Seite: 85
	Tetris Seite: 85
	Boxman Seite: 85
Common Interface(Symbol: Schlüssel)Seite: 86	Common Interface Seite: 86

Programme editieren (Symbol: Stift & Papier)

① Dieser Hauptmenüpunkt kann passwortgeschützt werden. Erklärung hierfür im Hauptmenüpunkt „Systemeinstellung - Kindersicherung“.
① Bitte finden Sie zusätzlich auf Seite 92 die Sonderfunktionen der OK-Taste erklärt. Hier wird u.a. beschrieben, wie Sender einer Favoritenliste zugeordnet werden, Listen sortiert werden und nach Sendern gesucht wird.

Untermenü Beschreibung
TV Kanal Personalisieren der TV-Kanal-Liste
Radio-Programmliste	Personalisieren der Radio-Kanal-Liste

Mit der □/♪-Taste wechseln Sie zwischen TV-und Radio-Modus. Die entsprechende Auswahl wird Ihnen durch das Fernseher-Symbol bzw. das Radio-Symbol in der Kopfzeile angezeigt.

→ Auswahl des zu editierenden Kanals. Der ausgewählte Kanal ist gelb markiert.

① Mit den Tasten CH▲ und CH▼ navigieren Sie in Einzelschritten. Mit den Tasten V▶ und V◀ oder P+ und P- navigieren Sie seitenweise.

Wählen Sie eine der folgenden Editieroptionen durch drücken der entsprechenden farbigen Funktionstaste vor. Das farbige Feld der vorausgewählten Editieroption wird hochgesetzt.

- Rote Funktionstaste „Name“: Der Name des Kanals kann im erscheinenden Tastaturfenster geändert werden. Mit der EXIT-Taste nach Änderung des Namens das Tastaturfeld verlassen. Das farbige Feld ist noch immer hochgesetzt und somit aktiv. Sie können nun durch entsprechende Auswahl einen weiteren Kanal neu benennen oder durch drücken der roten Funktionstaste die Funktion „Name“ deaktivieren. Das farbige Feld wird zurückgesetzt.

TV Kanal Name: Sperten Gewegen Löschen ASTRA 1E. 0001 0002 0003 0004 0005 0006 0007 0008 0009 0010 In-fernschen 0011 3sat 0012 COMEDY CENTRA 0013 MTV Germany Das Ende Entformon Leschon Leorstello A B C D E F G 1 2 3 H I J K L M N 4 5 6 Q P Q R S T [ 7 8 9 U V W X Y Z ] * U # Audio PID / 102 Video PID / 101 PCR PID / 101

Grüne Funktionstaste „Sperren“: Nach Passworteingabe wird das farbige Feld aktiviert. Den vorgewählten Sender sperren Sie nun durch Drücken der OK-Taste. Der Kanal wird mit dem Lock-Symbol markiert. Weitere Kanäle sperren Sie durch entsprechende Markierung und erneutem Drücken der OK-Taste. Die Funktion „Sperren“ deaktivieren Sie durch Drücken der grünen Funktionstaste.

TV Kanal Name Sponteln Gewegen Löschen ASTRA 1E. 0001 Das Erste 0002 ZDF 0003 SWN 0004 BAYER 0005 Rabel 0006 Sable 0007 Protie 0008 RTL Televisio 0009 SAT.1 0010 Informsehen 0011 3sat 0012 COMEDY CENTRA 0013 MIV Germany Password eingeben Password ? ? ? ? ? Password eingeben ASTRA 1E, 11837 / H / 27500 Audio PID / 102 Video PID / 101 POR PID / 101

Im Hauptmenüpunkt „Systemeinstellung – Kindersicherung – Kanalsperre“ muss „Ja“ gewählt werden, um die Sperrfunktion zu aktivieren.

- Gelbe Funktionstaste „Bewegen“: Beim vorausgewählten Kanal erscheint ein Fadenkreuz. Bewegen Sie diesen Kanal auf den gewünschten Programmplatz und drücken die Sie OK-Taste. Die Funktion ist anschliessend sofort deaktiviert, um unbeabsichtigte Bewegungen zu verhindern.

TV Kanal Name: Operen Sewegen Loschen ASTRA 1E 0001 Das Erste 0002 ZDF 0003 SWR I emsehen 0004 BAYERN 0005 kabel eins 0006 aufe 0007 Protieben 0008 RTL Telesvio 0009 SAT.1 0010 Infernsehen 0011 Saat 0012 COMEDY CENTRA 0013 MIV Germany

i Sie können zusätzlich zum vorausgewählten Kanal weitere Kanäle gleichzeitig in einem Schritt bewegen. Markieren Sie hierfür die gewünschten Kanäle mit der gelben Funktionstaste, so dass diese mit dem Fadenkreuz markiert werden. Navigieren Sie jetzt auf den gewünschten Ziel-Programmplatz, so dass dieser gelb markiert ist und drücken Sie die OK-Taste. Die mit dem Fadenkreuz markierten Kanäle befinden sich nun hintereinander aufwärts angeordnet ab dem gewünschten Zielprogrammplatz.

○ Blaue Funktionstaste „Löschen“: Der vorgewählte Kanal wird durch Drücken der OK-Taste mit dem Delete-Symbol markiert. Er ist nun zum Löschen vorbereitet. Diesen Schritt können Sie für mehrere Kanäle nun wiederholen. Drücken Sie nun die blaue Funktionstaste erneut, ist die Funktion löschen wieder deaktiviert. Die zum Löschen vorbereiteten Kanäle bleiben jedoch mit dem Delete-Symbol weiterhin markiert. Sie können mit einer beliebigen Editieroption fortfahren. Beim Verlassen des Menüpunkts durch Drücken der EXIT-Taste bestätigen Sie die Datensicherung mit „Ja“ und drücken die OK-Taste. Die zum Löschen vorbereiteten Kanäle werden nun entfernt.

TV Kanal Name: Ostenj Gewegen Löschen ASTRA 1E. 0001 Des Erste D 0002 ZDF D 0003 SWR Ermsehen D 0004 BAYERN 0005 kabel eins 0006 Arle 0007 ProSieben 0008 RTL Televisio 0009 SAL1 0010 In-Jemsehen 0011 3sat 0012 COMEDY CENTRA 0013 MIV Germany

Installation (Symbol: Werkzeug)

In diesem Hauptmenüpunkt haben Sie zum einen die Möglichkeit, einen Satelliten nach (neuen) Sendern abzusuchen. Zum anderen können Sie den Receiver auf eine Mehr-Satellitenanlage abstimmen.

① Dieser Hauptmenüpunkt kann passwortgeschützt werden. Erklärung hierfür im Hauptmenüpunkt „Systemeinstellung – Kindersicherung“.
Im Feld unterhalb der Menüpunkte werden die ersten neun der im Menüpunkt „Satellit“ aktivierten Satelliten aufgeführt.
Bei Auswahl des Menüpunkts „Einzelsuche“ wird der durchsuchte Satellit in weißer Schrift markiert.
Bei Auswahl des Menüpunkts „Mehrfachsuche“ werden alle aktivierten Satelliten in weißer Schrift markiert. Sollten mehr als neun Satelliten aktiviert sein, werden auch diese innerhalb der Mehrfachsuche durchsucht.
① Es werden zusätzlich die Stärke und die Qualität des Satelliten-Signals angezeigt.

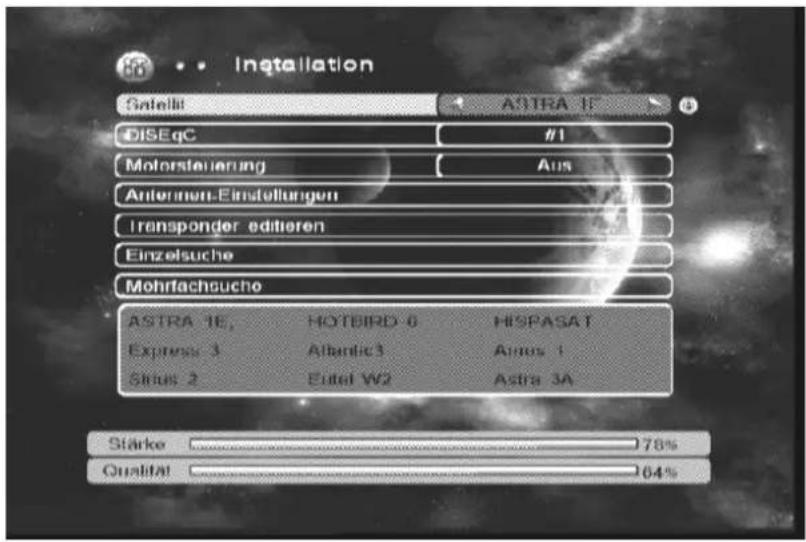

- Satellit

Satellit Satellitenauswahl

Über die OK-Taste öffnen Sie die Satelliten-Liste; durch die OK-Taste aktivieren Sie den jeweiligen Satellit; alle mit einem Haken gekennzeichneten Satelliten sind aktiviert; mit der EXIT-Taste schließen Sie die Liste; mit den Tasten V+ und V-wählen Sie den gewünschten Satellit aus

Installation Satellit ASTRA 1E DISEqC #1 Motorsteuerung Aus Antennen-Einstellungen Transponder editieren Einzeisuche Mohrfachoucho ASTRA 1E, HOTBIRD 0 HISPASAT Express 3 Atlantic 3 Airbus 1 Status 2 Eutei W2 Astra 3A Stärke 78% Qualität 64%

- DiSEqC

DiSEqC Falls Ihr Receiver an eine Mehr-Satellitenanlage angeschlossen ist, müssen hier entsprechende Einstellungen getroffen werden. Entsprechend der Belegung am Sat-Verteiler ist die Zuordnung zwischen diesem Untermenüpunkt und dem Untermenüpunkt „Satellit“ (oben) zu treffen. Beispiel: Astra 19,2° Ost und Hotbird 13° Ost Doppel-Empfang Astra 19,2° Ost = #1 und Hotbird 13° Ost = #2 Illustration:

- Motorsteuerung

Wenn Sie eine Antenne mit einem DiSEqC-Motor anschließen, können die entsprechenden Parameter unter diesem Untermenüpunkt eingestellt werden.

Achtung!

Die maximale Strombelastung des Antennenanschlusses darf 500 mA Maximalbelastung und 300 mA Dauerbelastung nicht übersteigen.

Beachten Sie die Bedienungsanleitung des DiSEqC-Motors!

Installation Satellid ASTRA 1F. DISEqC Aus Motorsteuerung DISRIGE 2 Antennen-Einstellungen Transponder editieren Einzelsuche Mohrfachsucho ASTRA 1E, HOTOIPO 0 HISPASAT Turksat 1C Express 3 Albaun 3 Ainus 1 Sinus 2 Eurol Wa Stärke 78% Qualität 78%

Zur Installation eines DiSEqC1.2- Motors wählen Sie im Untermenüpunkt „Motorsteuerung“ die Auswahl „DiSEqC1.2“ und bestätigen Sie mit der OK-Taste.

Das DiSEqC1.2-Menü öffnet sich:

DiSeqC1.2 Satellit A01RA 16 TP(Freq/SR) 10788/V122000 Degrenzungseinstellung Drechnen Stoppen Schnittwerge drehen Stoppen Neuberechnung Nein Goho zu Referenz Nein Stärke 78% Qualität 70% Satellit Vorausgewählter Satellit Die Vorauswahl des Satelliten, dessen Position gespeichert werden soll, erfolgt im Menüpunktpunkt „Installation – Satellit“. TP(Freq/SR) Mit den Tasten V+ und V- kann eine auf diesem Satellit vorgespeicherte Frequenz ausgewählt werden. Begrenzungseinstellung Möglichkeit der Begrenzung des Drehbereichs zwischen Ost und West. Dadurch vermeiden Sie z.B. ein Anschlagen der Antenne an die Hauswand. Drehen Auswahl der Drehrichtung, in die die Antenne gedreht werden soll. Zunächst mit den Tasten V- und V+ die Richtung Ost oder West einstellen.

Dann die Drehung mit der OK-Taste einleiten.

Solange die Antenne dreht, erscheint die entsprechende Meldung, siehe Pfeil.

Ist das richtige Signal gefunden, bleibt die

Antenne an dieser Positon stehen. Bei Verlassen des Menüs mit der EXIT-Taste wird diese Position gespeichert.

DiSEqC1.2 Satellit Lellas IP(Freq/SR) 10956[V]4213 Degrenzungseinstellung Deaktivieren Drehen a) Schnittweise drehen Stoppen Neuberechnung Nein Geho zu Referonz Nein Anterine drohl Starke 175% Qualität 10%

Schrittweise drehen	Feinjustierung der Antennenposition
Neube-rechnung	Die im Punkt „Satellit“ vorausgewählte Position wird gelöscht. Dazu mit den Tasten V- und V+ „Ja“ auswählen und dann die OK-Taste drücken.
Gehe zu Referenz	Wählen Sie mit den Tasten V- und V+ „Ja“ und drücken Sie dann die OK-Taste. Die Antenne

dreht daraufhin auf die Position 0 auf der Skala des DiSEqC-Motors.

• Antennen-Einstellungen

Antennen-Einstellungen Satellit ASTRA IE FND-Typ Universalt High L.O. 10600 Low I O 9750 1ND-Stromversorgung An 22KHz Automatis Stärke 80% Qualität 65%

Antennen-Einstellungen	Dieser Untermenüpunkt dient der Konfiguration des angeschlossenen LNBs. Standardeinstellung ist: LNB-Typ: Universal1 High L.O.: 10600 Low L.O.: 9750
	Satellit Mit den Tasten V+ und V-wählen Sie den gewünschten Satellit aus.
	LNB-Stromversorgung	Aktivieren/Deaktivieren Wenn der Receiver an eine Einkabel-Mehrfachanlage angeschlossen ist, kann hier die LNB-Stromversorgung deaktivert werden.

22KHz 22KHz-Aktivierung

(Hinweis: bei LNB-Typ

Universal1 erfolgt die

Aktivierung automatisch)

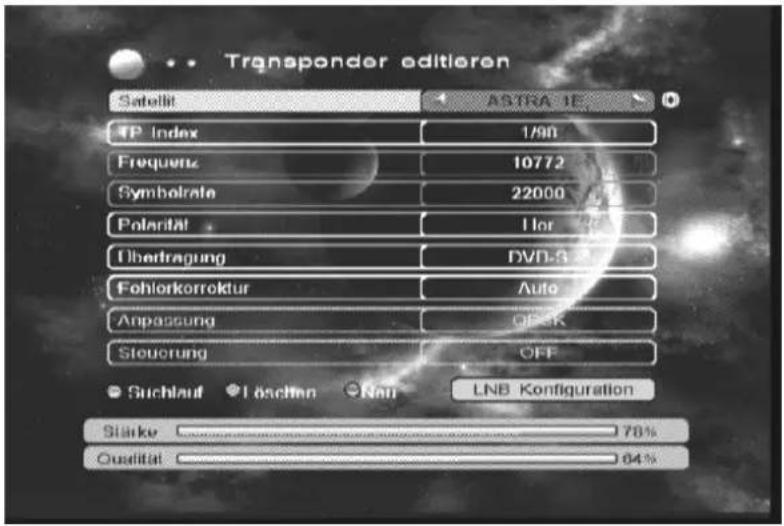

• Transponder editieren

Transponder editieren Satellit ASTRA 1E TP Index 1/90 Frequenz 10772 Symbolrate 22000 Polarität Thor Übertragung DVD-3 Fohlorkorrektur Auto Anpassung OFF Steuerung OFF Suchlauf Löschein Nan LNB Konfiguration Stärke 78% Qualität 64%

Transponder editieren

Dieser Untermenüpunkt dient dem manuellen Sendersuchlauf.

Es können hier ferner neue Transponder (=Frequenz) hinzugefügt bzw. gelöscht werden. Nach gewünschter Einstellung der folgenden Punkte wird der Suchlauf mit der roten Funktionstaste gestartet (siehe hierzu nachfolgende Tabelle „Suchmodus“). Einen kompletten, im Punkt TP-Index gewählten Transponder, löschen Sie durch Drücken der grünen Funktionstaste und Bestätigung.

Satellit Mit den Tasten V+ und V- wählen Sie den gewünschten Satellit aus.

	TP Index Aktuelle Frequenzen der jeweiligen Satelliten sind bereits vorprogrammiert. Mit den Tasten V+ und V-wählen Sie die gewünschte Frequenz. Eine neue Frequenz legen Sie an, indem Sie die blaue Funktionstaste drücken.
	Frequenz Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt. Bei Anlage eines neuen TP-Index (über blaue Funktionstaste) wird hier über die Tasten 0-9 die Frequenz eingegeben.
	Symbolrate Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt. Bei Anlage eines neuen TP-Index (über blaue Funktionstaste) wird hier über die Tasten 0-9 die Symbolrate eingegeben.
	Polarität Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt. Bei Anlage eines neuen TP-Index (über blaue Funktionstaste) wird hier über die Tasten V+ und V- die

		Polarität eingestellt.
	Übertragung	Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt.Bei Anlage eines neuen TP-Index (über blaue Funktionstaste) wird hier über die Tasten V+ und V- die Übertragungsart eingestellt.
	Fehler-korrektur	Bei Vorauswahl eines vorprogrammierten TP Index ist der Wert eingestellt.Bei Anlage eines neuen TP-Index (über blaue Funktionstaste) wird hier über die Tasten V+ und V- der FEC-Wert eingestellt.
	Anpassung Ist bei Punkt „Übertragung“ der Wert DVB-S2 gewählt, ist dieser Punkt veränderbar.Die Auswahl erfolgt über die Tasten V+ und V-.
	Steuerung Ist bei Punkt „Übertragung“ der Wert DVB-S2 gewählt, ist dieser Punkt aktivierbar bzw. deaktivierbar. Die Auswahl erfolgt über die Tasten V+ und V-.

- Einzelsuche

Einzelsuche Der im Untermenüpunkt „Satellit“ ausgewählte

Satellit wird einzeln durchsucht.

Der Suchvorgang wird mit der OK-Taste

gestartet.

Installation Satellit ASTRA 1F, DISEqC #1 Motorsteuerung Aus Antennen-Einstellungen Transponder editieren Einzelsuche Mohrfacheucho ASTRA 1E, HOTBIRD 0 HISPASAT Express 3 Atlantic1 Atlas 1 Sirius 2 Eitel W2 Astra 3A Stärke 80% Qualität 65%

Der Fortschritt bei der Einzelsuche wird anhand des Balkens am unteren Rand des erscheinenden Fensters angezeigt. Die Tabelle zum Suchmodus auf Seite 72 erklärt dieses Fenster.

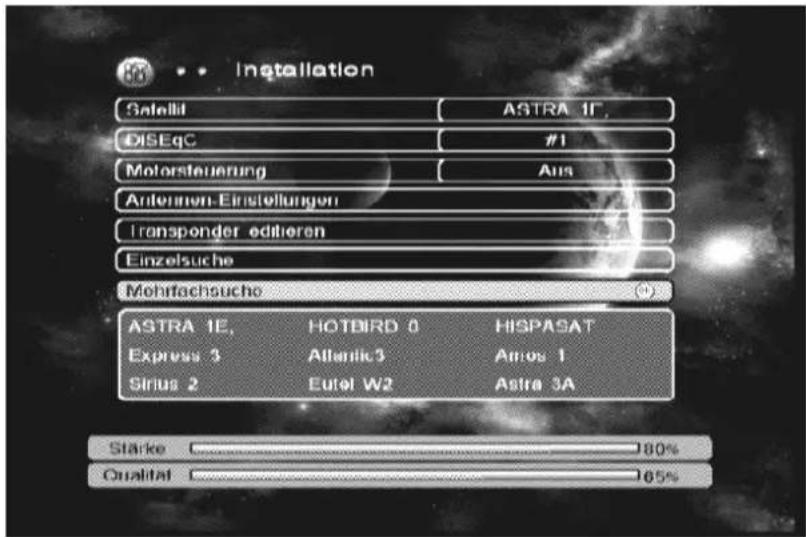

- Mehrfachsuche

Mehrfach- suche

Alle im Untermenüpunkt „Satellit“ mit einem Haken aktivierten Satelliten werden durchsucht. Der Suchvorgang wird mit der OK-Taste gestartet.

Installation Satellid ASTRA 1F. DISEqC #1 Motorsteuerung Aus Antennen-Einstellungen Transponder editoren Einzelsuche Mohrfachsucho ASTRA 1E,HOTBIRD 0 HISPASAT Express 3 Atlantic3 Aros 1 Sirius 2 Euter W2 Astra 3A Stärke 80% Qualität 65%

Der Fortschritt bei der Mehrfachsuche wird anhand des Balkens am unteren Rand des erscheinenden Fensters angezeigt. Die Tabelle zum Suchmodus auf Seite 72 erklärt dieses Fenster.

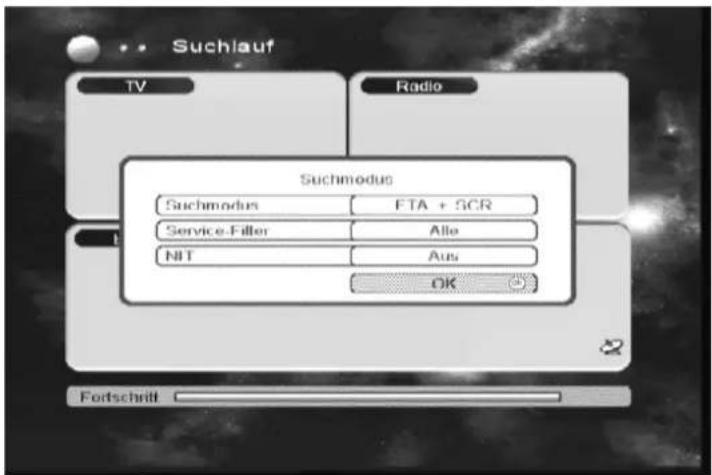

Tabelle zu Suchmodus

Punkt Wert	Beschreibung
Suchmodus	FTA+SCR	Suchen nach unverschlüsselten (FTA) und verschlüsselten Sendern.
	FTA	Suchen nur nach unverschlüsselten (FTA) Sendern.
Service-Filter	Alle	Suchen nach TV- und Radio-Sendern.
	TV	Suchen nur nach TV-Sendern.
	Radio	Suchen nur nach Radio-Sendern.
NIT Aktivieren/Deaktivieren
	Intelligenter	Sendersuchlauf: bei aktiviertem NIT werden „verwandte“ Sender des sich auf dem durchsuchten Transponders befindenden Programmanbieters ebenfalls gesucht.

Suchlauf TV Radio Suchmodus Suchmodus FTA + SCR Service-Filler Alle NIT Aus OK Fortschrift

Systemeinstellung (Symbol: Zahnrad)

- Sprache

Sprachauswahl des Menüs über die Tasten V+ und V-.

Systemeinstellung Sprache Deutsch Teletextmodus Teletext Kindersicherung Lokulzeit Timerwiederholung AV-Einstellung Datonubortragung Software Update Systeminformationen Werkseinstellung

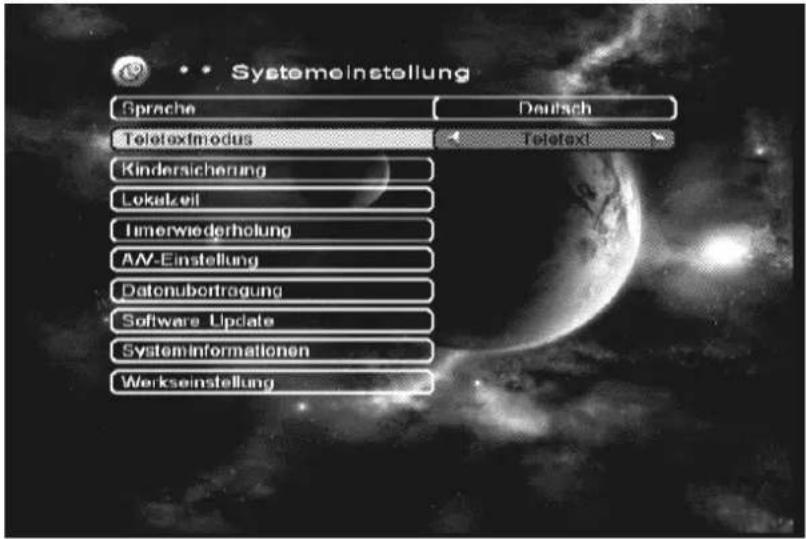

- Teletextmodus

Teletext Bei dieser Auswahl wird bei Drücken der TELETEXT-Taste der Teletext angezeigt.

Untertitel Bei dieser Auswahl wird bei Drücken der TELETEXT-Taste der senderabhängig übertragene Untertitel angezeigt. Hinweis: Verlassen der Untertitel-Funktion durch Drücken der EXIT-Taste.

Systemeinstellung Sprache Deutsch Teletoxmodus Telefax Kindersicherung Lokulzeil Timerwiederholung AV-Einstellung Datonubortragung Software Update Systeminformationen Werkseinstellung

- Kindersicherung

Passworteingabe erforderlich!

Kanalsperre Aktivieren / Deaktivieren der Sperre von entsprechend gekennzeichneten TV- oder Radio-Sendern im Hauptmenüpunkt „Programme editieren“.
Menü-Sperre	Aktivieren / Deaktivieren des Passwortschutzes der Hauptmenüpunkte „Programme editieren“ und „Installation“.

Kindersicherung Kanalsperre Menu-Sperre Password ändern

Passwort ändern

Individuelles Passwort festlegen. Das Passwort ist immer eine vierstellige Zahl. Schritt 1: Neues Passwort eingeben.Schritt 2: Neues Passwort bestätigen.Nach korrekter Bestätigung in Schritt 2 ist das neue Passwort aktiv.Bitte notieren Sie sich das neue Passwort. Sollten Sie das Passwort vergessen haben, kontaktieren Sie die Service-Hotline.

Schritt 1:

Kinder'sicherung Kandelspace Nain Menu-Sipere Je Password andem Passwort andern Password ? ? ? ? Neues Password angeben

Schritt 2:

Kindersicherung Kervelspare Nain Menu-Operre Je Password andem Password andem Password 0 7 7 7 Neues Password bestätigen

- Lokalzeit

Einstellen der Uhrzeit des Receivers.

Lokalzolt GMT Verwendung Jn GMT Abweichung GMT+01.08 Sommerzeit Jn Jahr 2007 Monat 9 Tag 12 Ghunde 9 Minute 11 09:41

Punkt Beschreibung
GMT Verwendung	Aktivieren / Deaktivieren
GMT Abweichung	Einzustellen abhängig desStandorts/Region.Deutschland: GMT+01:00
Sommerzeit Aktivieren / Deaktivieren
Jahr automatisch
Monat automatisch
Tag automatisch
Stunde automatisch
Minute automatisch

• Timerwiederholung

Der Timer dient dazu, den Receiver zur gewünschten Uhrezeit einzuschalten, auszuschalten oder auf einen bestimmten Sender umzuschalten. Es können 10 unterschiedliche Ereignisse vorprogrammiert werden.

Timerwiederholung 2007/09/12 09:43 Timer Nr. < 1 Aktivieren Ja Kanal Nr. 3 Kanal Name SWR Femsel Timer Wiederhol Einmäßig Gehe zu Receiver Muriel 9 Tag 12 Stunde 15 Minuto 0

Punkt Beschreibung
Timer Nr.	Auswahl des zu programmierenden Timers
Aktivieren	Aktivieren / Deaktivieren der zu programmierenden Timer Nr.
Kanal Nr.	Auswahl des Speicherplatzes des Senders mit den Tasten 0-9, auf dem das Ereignis gesendet wird, welches über den Timer programmiert wird.
Kanal Name	automatisch nach Auswahl der Kanal Nr.
Timer Wiederholung	Einstellung der gewünschten Wiederholung der programmierten Timer Nr, z. B. „Täglich“ die Nachrichten.
Gehe zu	Receiver ein: beim programmierten Zeitpunkt zum gewählten Ereignis umschaltenReceiver aus: beim programmierten Zeitpunkt schaltet der Receiver aus
Monat	Einstellung mit den Tasten 0-9. Bei Übernahme vom EPG erfolgt die Einstellung automatisch.
Tag	Einstellung mit den Tasten 0-9. Bei Übernahme vom EPG erfolgt die Einstellung automatisch.
Stunde	Einstellung mit den Tasten 0-9. Bei Übernahme vom EPG erfolgt die Einstellung automatisch.
Minute	Einstellung mit den Tasten 0-9. Bei Übernahme vom EPG erfolgt die Einstellung automatisch.

• A/V-Einstellung

A/V-Einstellung TV-Modus Automatisch Bildschirmformat 16.9 Vidoo-Signal CVBS Auflösung 576p Formatabstimmung STB-TV 4:3 PanScan

Punkt Beschreibung
TV-Modus Auswahl der Fernseh-Norm. Voreinstellung: Automatisch (Empfehlung: bitte nicht ändern!)
Bildschirmformat Auswahl des Bildschirmformats Voreinstellung: 4:3
Video-Signal CVBS ist fix eingestellt (nur für TV-Scart).
Auflösung Einstellung der Video-Auflösung (nur für HDMI). Hinweis: die Video-Auflösung kann auch direkt über die V-Format-Taste auf der Fernbedienung erfolgen.
Formatabstimmung STB-TV	Receiver-Ausgangssignal auf das Bildschirmformat des angeschlossenen Fernsehgeräts abstimmen.

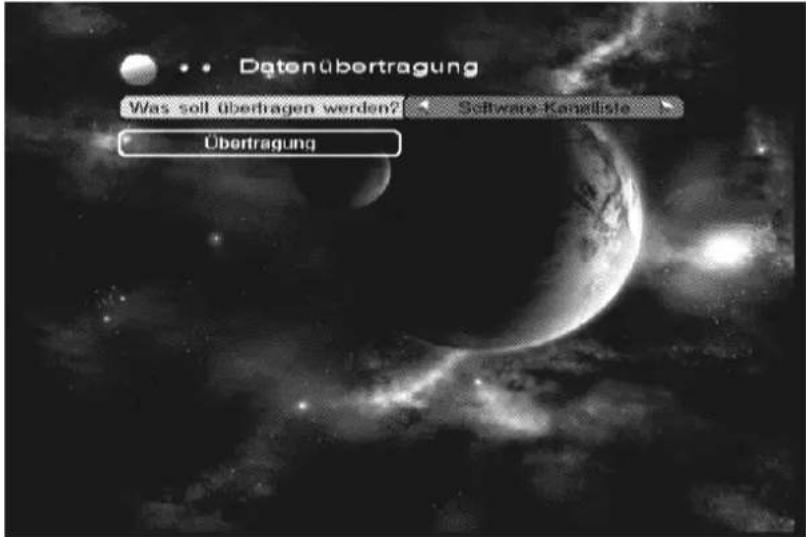

- Datenübertragung

Datenübertragung Was soll überhagen werden? Software Kanalliste Übertragung

In diesem Menüpunkt können Sie einen Datenaustausch zwischen zwei Receivern von diesem Typ durchführen.

Die Verbindung der Receiver erfolgt über die RS232-Schnittstelle an der Geräterückseite. Sie benötigen ein Nullmodem-Kabel, PIN 2 und 3 gekreuzt.

Es können entsprechend der Einstellung die folgenden Daten übertragen werden:

Einstellung Datenart
Software-Kanalliste Betriebssoftware & Kannaliste (=Senderliste)
Software Betriebssoftware
Kanalliste Kanalliste (=Senderliste)

Die Datenübertragung wird mit Bestätigung des Punkts „Übertragung“ gestartet.

Bei Fragen kontaktieren Sie unsere Service-Hotline.

- Software-Update

Software Update Satellit ASTRA 1E, FTP Index 1/90 Frequenz 10772 SymbolRate 22000 Polarital 1 lor Modus Automations Download PID 0 Table ID 264 Software Update Starke 78% Qualitat 63%

Hier kann das Update über den Satellit Astra 19,2° Ost durchgeführt werden.

Die entsprechenden Parameter sind voreingestellt.

Das Update wird mit Bestätigung des Punkts „Software Update“ gestartet, der Fortschritt wird angezeigt.

Findet der Receiver eine aktuellere Software, folgen Sie bitte den Anweisungen auf dem Bildschirm.

Wenn auf dem Receiver die aktuellste Software implementiert ist, bzw. aktuell kein Update über den Satellit aktiviert ist, so erscheint die folgende Meldung:

Drücken Sie die EXIT-Taste auf der Fernbedieung, um den Receiver unverändert neu zu starten.

Wenn Sie an dieser Stelle die OK-Taste drücken, wird der Update-Vorgang wiederholt.

① Ein Software-Update über die USB-Schnittstelle ist die sicherste und schnellste Methode.

• Systeminformationen

Hier werden Informationen zum Receiver gezeigt.

Halten Sie diese Daten bereit, wenn Sie unsere Service-Hotline kontaktieren.

- Werkseinstellung

Passworteingabe erforderlich!

Punkt Beschreibung
Werkseinstellung	Receiver auf die Werkseinstellung zurückstellen. Alle Änderungen werden rückgängig gemacht.Hinweis:Halten Sie die Standby-Taste (Pfeil) an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt halten, werden die Werkseinstellungen ebenfalls wieder hergestellt. Achtung! Dabei gehen Ihre persönlichen Einstellungen verloren.

Spiele (Symbol: Tetris-Elemente)

Untermenü Beschreibung

Fünf Bilden Sie vor Ihrem Gegner eine Reihe aus fünf Spielsteinen. Diese kann vertikal, diagonal oder horizontal sein.

Snake Ziel ist, die Schlange so lange wie möglich durch Aufsammeln der Elemente anwachsen zu lassen.

Tetris Ziel ist es, die fallenden Bausteine immer so zu drehen, dass diese ohne Lücken eine Mauer bilden.

Boxman Ziel ist es, die die Kisten auf die Markierungen geschickt zu verschieben.

Ihr Receiver ist auch zum Empfangen von verschlüsselten Programmen geeignet. In diesem Fall benötigen Sie eine Smartcard und ein CI-Modul (nicht im Lieferumfang enthalten). Bei deren Verwendung werden weitere Menüs freigegeben. Befolgen Sie dabei die Hinweise im Bildschirmmenü des Receivers und die Hinweise des Kartenanbieters.

Bitte beachten Sie:

Das Benutzen von Pay-TV ohne gültiges Abonnement ist illegal, bedeutet zudem sofortigen Garantie- und Gewährleistungsverlust und kann die Zerstörung Ihres Receivers bewirken. Benutzen Sie nur legale CI-Module und Smartcards.

Achtung!

Bei Einführen und Entfernen des CI-Moduls und der Smartcard muss der Receiver am Netzschalter ausgeschaltet sein. Ansonsten droht Beschädigung.

Tasten mit Sonderfunktionen

Sleeptimer/Schlafzeit

Den Sleeptimer erreichen Sie im Normalbetrieb über diese Taste.

Sie haben folgende Einstellmöglichkeiten: 10, 30, 60, 90, 120 Minuten. Nach dieser Zeit wechselt der Receiver automatisch in den Standby-Betrieb.

Um den Sleeptimer zu deaktivieren, wählen Sie hier die Option „TIMER OFF“.

Um den Receiver in den Standby-Modus zu schalten, wählen Sie die Option STANDBY".

Schiefzeit STANDBY 10MIN 30MIN 60MIN 90MIN 120MIN TIMER_OFF

Stummschaltung

Durch Drücken der Taste wird der Ton ausgeschaltet. Durch erneutes Drücken dieser Taste wird der Ton wieder eingeschaltet.

USB

Aktivieren / Deaktivieren des USB-Menüs. Die Erklärung des USB-Menüs bzw. der USB-Schnittstelle finden Sie auf Seite 43.

EPG

Elektronische Programmzeitschrift (Electronic Program Guide). Um die Funktion zu aktivieren, drücken Sie bitte die EPG-Taste. Der EPG erscheint.

Programmführer Aktuell Nächstes 0001 11:15 - 12:00 12:00 - 12:15 Das Erste In aller Freundschaft Tagosschau um zwölf 0002 11:15 - 11:35 11:35 - 12:00 ZDF Rolch und Schon Rolch und Schon 0003 10:15 - 11:30 11:30 - 12:00 3cat Johannes B. Kerner vivo 0004 11:10 - 12:00 12:00 - 13:00 SWR I emsehen Weiches Fell und scha Landesschau Daden-W 0005 11:05 - 11:20 11:20 - 11:45 Dayerisches F Tele-Gym OLASKLAR ● Detailinfo ● Programminf

Der EPG ist in Tabellenform aufgebaut.

In der linken Spalte sind die Sendernahmen aufgeführt. In der mittleren Spalte deren aktuellen Sendungen mit Anfangs- und Endzeit gelistet. In der rechten Spalte deren nachfolgenden Sendungen, ebenfalls mit Anfangs- und Endzeit.

Um Detailinformationen der markierten Sendung (blau hinterlegt) zu erhalten,

drücken Sie die rote Funktionstaste. Es erscheint:

Programmführer Aktuell Nächstes 0001 Das Erste 0002 ZDF 0003 3sat 0004 SWR I emsehen 0005 Dayerisches F Das Erste 11:15 - 12:00 In aller Freundschaft 363. Nichts bereuen 1 / 1 Delaiinfo Programminf

Um Programminformationen über den Sender des markierten Programms zu erhalten, drücken Sie die blaue Funktionstaste. Es erscheint:

Programmführer 9/19 In aller Frundschaft 11:15-12:00 11:15-12:00 12.00-12.15 Tagesschau um zwölf Die beiden freundinnen Mane Engel und jenni Weldmann haben nach einem nächlichen Barbesuch einen Verkehrsunfall. Manie wird in 14.00-14.10 Tagesschau Role Rosen 14-10-15:00 Tagosschau 15.00-15.10 Sturm der Liebe 1 / 2 15.10-16.00 Timerübernahme Links Rechts

In der linken Spalte sind die Anfangs- und Endzeiten der entsprechenden Sendungen der mittleren Spalte gelistet. Dazu finden Sie in der rechten Spalte weitere Informationen über die in der mittleren Spalte markierte Sendung. In den Unterseiten der rechten Spalte können Sie mit der grünen und gelben Funktionstaste blättern. Die Überschrift der linken Spalte zeigt Ihnen das Datum (Format: Monat Monat/Tag Tag) der Programmvorschau. Mit den Tasten V- und V+ können Sie bis zu sieben Tage im Voraus (senderabhängig) zum gewünschten Datum blättern.

Die markierte Sendung kann durch Drücken der OK-Taste direkt in den Timer übernommen werden. Dabei wird automatisch der nächste freie Timer-Speicherplatz (Timer Nr.) programmiert. Der Timer wird auf Seite 78 erklärt.

Wechsel zwischen TV- und Radio-Betrieb

Mit dieser Taste können Sie zwischen Fernseher- und Radio-Funktion wechseln.

Im Radio-Betrieb läuft ein Bildschirmschoner, um das Fernsehgerät zu schonen.

Wechsel zwischen TV- und AV-Betrieb

Hier kann zwischen der Quelle Sat-Signal und einem externen Wiedergabegerät gewechselt werden. Diese Funktion steht nur über den TV-Scart-Anschluss zur Verfügung.

INFO

Drücken Sie einmal die INFO-Taste. Es wird Ihnen die Informationsleiste zum aktuellen Programm einge- blendet. Diese Informationsleiste wird nach einer gewissen Zeit wieder ausgeblendet.

Drücken Sie die INFO-Taste solange die Informationsleiste eingeblendet ist erneut, so werden zusätzliche Informationen eingeblendet. Unter anderem werden die Signalstärke und die Signalqualität angezeigt.

Beachten Sie, dass die Signalqualität für den optimalen Empfang relevant ist. Ab einem Wert von 50% ist ein Empfang gewährleistet.

RECALL

Durch drücken der RECALL-Taste wechseln Sie auf das zuvor gewählte Programm.

OK

Durch drücken dieser Taste öffnet sich ein Menü, in dem Sie neben der Programmauswahl

• Senderlisten und Favoritenlisten sortieren können
• Sender suchen können
• Sender einer Favoritenliste zuordnen können
• Favoritenlisten umbenennen können.

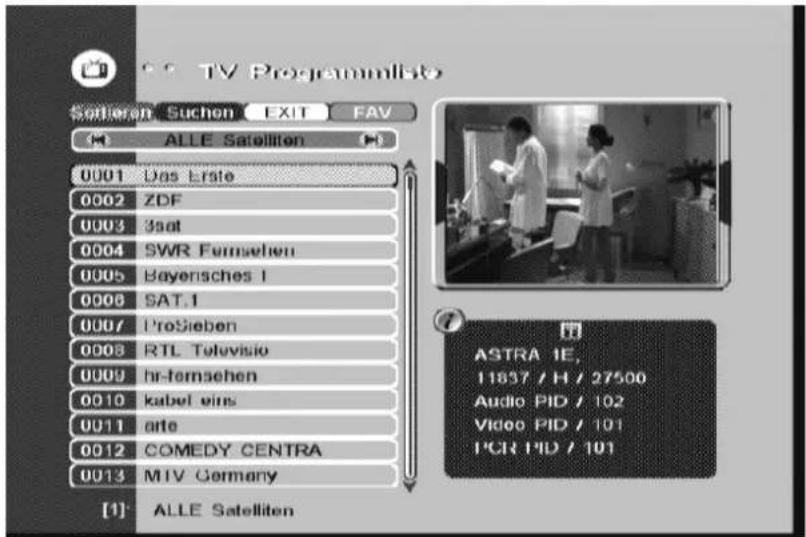

Es erscheint zunächst das folgende Menü:

TV Programmlisto Sotieren Suchen EXIT FAV ALLE Satelliten 0001 Das Erste 0002 ZDF 0003 3sat 0004 SWR Fernsehen 0005 Bayersches I 0006 SAT.1 0007 ProSieben 0008 RTL Televisio 0009 hr-fernsehen 0010 kabel eins 0011 arte 0012 COMEDY CENTRA 0013 MIV Germany [1] ALLE Satelliten ASTRA IE, 11837 / H / 27500 Audio PID / 102 Video PID / 101 PCR PID / 101

Die Programmauswahl erfolgt durch Markierung des gewünschten Senders mit den Tasten CH▲ und CH▼ und anschließender Bestätigung mit der OK-Taste. Mit den Tasten V- und V+ können Sie seitenweise die Sendliste blättern. Die Vorauswahl der Sender erscheint in dem kleinen Fenster rechts. Drücken Sie die OK-Taste oder die EXIT-Taste, um das vorausgewählte Programm im Normalmodus zu schauen.

Mit der grünen und der gelben Funktionstaste blättern Sie zwischen den einzelnen Listen.

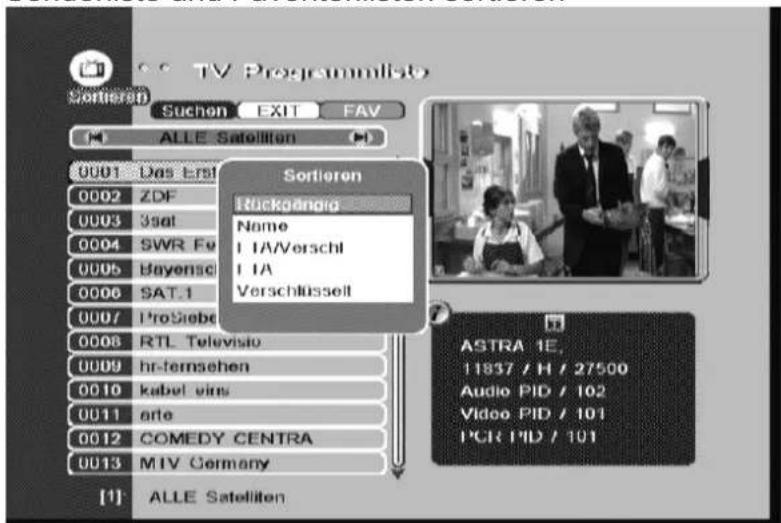

Senderliste und Favoritenlisten sortieren

TV Programmisto Sachen EXIT FAV ALLE Satellite 0001 Das Erst 0002 ZDF 0003 3sat 0004 SWR Fe 0005 Bayensch 0006 SAT.1 0007 ProSiebe 0008 RTL Televisio 0009 hr-termsehen 0010 kabel eins 0011 arte 0012 COMEDY CENTRA 0013 MTV Germany Sortieren Rückgangig Name I IA/Verschl I IA Verschlüsselt ASTRA 1E, 11837 / H / 27500 Audio PID / 102 Vidoo PID / 101 PCR PID / 101 [1] ALLE Satellite

Durch drücken der roten Funktionsmaske erhalten Sie verschiedene Möglichkeiten der Sortierung der Senderliste.

Wählen Sie mit den Tasten CH▲ und CH▼ die Sortierart aus und drücken Sie die OK-Taste. Mit der Auswahl „Rückgängig“ setzen Sie die Sortierung zurück.

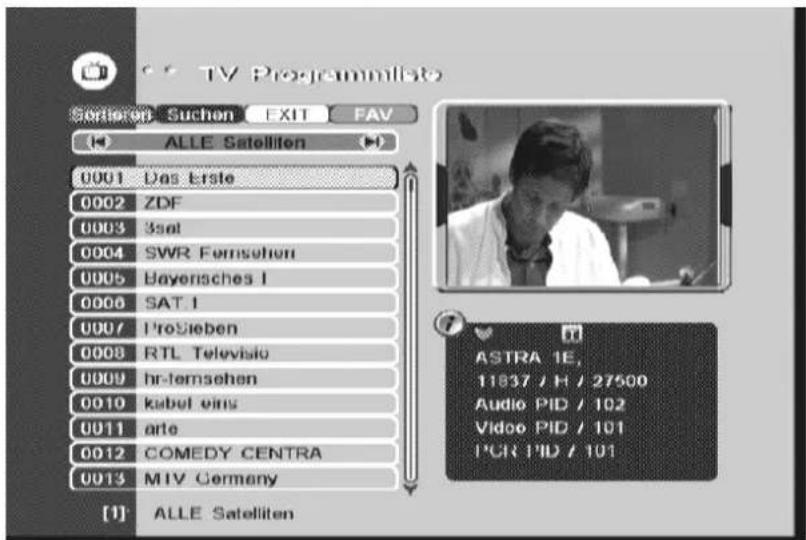

Sender suchen und finden

Sender finden Abbrechen Löschen OK A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 Loorstollo OK

Geben Sie auf dem erscheinenden Eingabefeld den zu suchenden Sender buchstabenweise ein. Markieren Sie mit den Tasten CH▲, CH▼, V- und V+ den jeweiligen Buchstaben und bestätigen Sie dies mit der OK-Taste auf der Fernbedienung.

Sobald der zu suchende Sender auf der erscheinenden Senderliste zu sehen ist, drücken Sie die OK-Taste. Markieren Sie diesen Sender mit den Tasten CH▲ und CH▼. Drücken Sie nun die OK-Taste erneut.

Sender einer Favoritenliste zuordnen

TV Programmilbo Sortieren Suchen EXIT TAV ALLE Satellten I evynten HDTV Music Caloum News Sports Education Adult Leisure Limbenernen 0001 Das Erste 0002 ZDF 0003 Saat 0004 SWR Fernsela 0005 Beyarnisches I 0006 SAT.1 0007 ProSieben 0008 RTL Telesivio 0009 hr-ternsehen 0010 kabel eins 0011 arte 0012 COMEDY CENTRA 0013 MIV Germany [1] ALLE Satellten

Markieren Sie den gewünschten Sender (in diesem Fall „Das Erste“) und drücken Sie die FAV-Taste auf der Fernbedienung. Wählen Sie nun mit den Tasten CH▼ und CH▲ die Favoritenliste aus, der der Sender zugeordnet werden soll. Drücken Sie dann die OK-Taste. Es erscheint ein Herz bei der Gruppe, die Sie ausgewählt haben.

TV Programmlbo Gordieren Suchen EXIT ALLE Satellten 0001 Das Erste 0002 ZDF 0003 3sd 0004 SWR Fernsela 0005 Boyersches I 0006 SAT I 0007 TroSieben 0008 RTL Televau 0009 frntersehen 0010abel viru 0011 arte 0012 COMEDY CENTRA 0013 MIV Germany [1] ALLE Satellten HDTV Music Carlovers News Spods Education Adult Leverage Limbenensen Video PID / 191 PCR PID / 191

i

Sie können eine Favoritenliste umbennen, indem Sie die rote Funktionstaste drücken. Geben Sie dann den gewünschten Namen der markierten Favoritenliste ein.

96

Der gewünschte Sender ist nun in diesem Fall der Favoritenliste „News“ zugeordnet.

TV Programmilsb Sorlieren Suchen EXIT FAV ALLE Satelliten 0001 Das Erste 0002 ZDF 0003 3sat 0004 SWR Fernsehen 0005 Bayerisches I 0006 SAT I 0007 ProSieben 0008 RTL Televisio 0009 hr-ternsehen 0010 kabel eins 0011 arte 0012 COMEDY CENTRA 0013 MIV Germany [1] ALLE Satelliten ASTRA 1E, 11837 / H / 27500 Audio PID / 102 Video PID / 101 PCR PID / 101

Gekennzeichnet als Zuordnung zu einer Favoritenliste ist dieser Sender nun durch das Herzsymbol unterhalb des Vorschau-Fensters auf der rechten Seite.

Im Normalmodus erreichen Sie die Favoritenlisten über die FAV-Taste auf der Fernbedienung.

SAT

Über diese Taste können Sie direkt mit den Tasten CH▼ und CH▲ die gewünschte Sender- bzw. Favoritenliste auswählen.

FAV

⇒ Drücken Sie die FAV-Taste.

Der Bildschirm zeigt die von Ihnen ausgewählte Favoritenliste an.

⇒ Wählen Sie ein Programm aus der Favoritenliste mit den CH▲ und CH▼ Tasten.
⇒ Mit der grünen und der gelben Funktionstaste blättern Sie zwischen den Sender- bzw. Favoritenlisten.
⇒ Zum Auswählen eines Senders drücken Sie die OK-Taste.
⇒ Zum Verlassen der Favoritenliste die 1-Taste drücken.

TELETEXT

Teletext ist ein Informationssystem, das den Teletext auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das Teletext-Symbol angezeigt.

⇒ Um den Teletext einzuschalten, drücken Sie die TELETEXT-Taste.
⇒ Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die EXIT- oder TELETEXT-Taste.

FAV

Durch drücken dieser Taste öffnen Sie direkt das Eingabefeld, um einen bestimmten Sender zu suchen und finden. Die Beschreibung finden Sie auf Seite 95.

Demontieren

⇒ Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
→ Schrauben Sie das LNB-Kabel vom Receiver ab.
⇒ Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
⇒ Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
⇒ Lagern Sie den Receiver und alle Zubehör-Teile an einem trockenen und staubfreien Ort.
→ Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

⇒ Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.
⇒ Das Display des Receivers mit einem leicht feuchten Tuch reinigen.

Tipps und Tricks/Probleme lösen

Einzelsuche/Satellit nach Sender durchsuchen

Durchführen eines kompletten Sendersuchvorgangs auf einem Satellit.

⇒ Wählen Sie im Hauptmenüpunkt „Installation“ zunächst bei dem Untermenüpunkt „Satellit“ den entsprechenden Satelliten aus.
⇒ Gehen Sie nun zum Untermenüpunkt „Einzelsuche“ und drücken Sie die OK-Taste.
⇒ Bestätigen Sie die Auswahl mit der OK-Taste. Der Suchvorgang startet.
⇒ Bestätigen Sie die Sicherheitsabfrage nach dem Suchlauf mit „Ja“. Neu gefundene Sender werden am Ende der Liste „ALLE Satelliten“ hinzugefügt.

Manueller Sendersuchlauf

Wenn von einem Sender oder einer Sendergruppe ein Frequenzwechsel durchgeführt wird, bzw. ein neues Programm gesendet wird, gehen Sie wie folgt vor:

⇒ Wählen Sie im Hauptmenüpunkt „Installation“ zunächst bei dem Untermenüpunkt „Satellit“ den entsprechenden Satelliten aus.
Gehen Sie nun zum Untermenüpunkt „Transponder editieren“ und drücken Sie die OK-Taste.
Wählen Sie nun den Punkt „TP-Index“ und drücken Sie die blaue Funktionstaste. Dadurch wird ein neuer Transponderplatz (= neuer Frequenzplatz) angelegt.

Geben Sie nun in den folgenden Punkten die entsprechenden Parameter ein.
⇒ Nach vollständiger Eingabe aller Parameter überprüfen Sie die Signalqualität. Der Wert sollte mindestens 50% betragen.
⇒ Drücken Sie die rote Funktionstaste und bestätigen Sie die Auswahl mit der OK-Taste. Der Suchvorgang startet.
⇒ Bestätigen Sie die Sicherheitsabfrage nach dem Suchlauf mit „Ja“. Neu gefundene Sender werden am Ende der Liste „ALLE Satelliten“ hinzugefügt.

Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht gefunden, oder kein Signal	Beispiel: Astra1 19,2° OstTaste 1 (Vorprogrammierung: „Das Erste“)Taste INFO („Das Erste“, FR11837)Signal UND Qualität sind beide 0 %Den senkrechten Spiegel nach Süden ausrichten. Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal UND Qualität angezeigt werden. Bei einem Signal von ca. 50% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild.Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Kanalliste und drücken Sie dann die Taste INFO.
Frontanzeige dunkel	Das Netzkabel ist nicht angeschlossen.Schließen Sie das Netzkabel an die Stromquelle und am Receiver an.
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden	Die Antenne ist nicht auf den Satellit ausgerichtet.Richten Sie die Antenne richtig aus.
	Kein Signal (mit Symbol).Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten.Richten Sie die Antenne aus.
Frontanzeige zeigt Programmplatz an. TV-Gerät zeigt kein Bild an.	Das System ist nicht korrekt angeschlossen. Prüfen Sie den Anschluss des verwendeten Kabels.
	Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den jeweiligen AV-Eingang.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau auf den Satelliten ausgerichtet. Richten Sie die Antenne genauer aus. Benützen Sie dafür die "Info"-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
	Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein Ton, Signalstärke und Signalqualität vorhanden	Satelliten-Antenne ist auf einen falschen Satelliten ausgerichtet.
Plötzlich auftretende Störungen (Klötzchenbildung)	Schnurloses Telefon stört (DECT-Standard). Telefon anders platzieren.
Programm (-Gruppe) funktioniert nicht mehr.	Nicht funktionierende Programme löschen. Erst danach Programmsuchlauf durchführen.
Software-Absturz (Receiver lässt sich nicht mehr bedienen.)	Sollte der unwahrscheinliche Fall eines Software-Absturzes eintreten, trennen Sie den Receiver vom Stromnetz. Schließen Sie ihn nach 10 Sekunden wieder an. Dadurch ist das Problem in der Regel gelöst. Bitte beachten Sie: ein Software-Absturz ist keine Fehlfunktion, es tritt dadurch kein Garantiefall ein. Bei technischen Geräten (z.B. auch PC, Funknetzwerk, etc.) lässt sich ein Software-Absturz auf diesem Weg unkompliziert und schnell lösen.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht. Erneuern Sie die Batterien.
	Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht.
Programm hat eine neue Frequenz und wird mit den aktuellen Daten nicht mehr übertragen.	Das entsprechende Programm löschen, dann automatischen Suchlauf durchführen.
Favoritenliste verlassen	FAV-Taste drücken, 1-Taste drücken.
Passwort Das werkseitige Passwort lautet 0000.
Persönliches Passwort vergessen	Bitte kontaktieren Sie die Service-Hotline, falls Sie Ihr persönliches Passwort vergessen haben.
Bedienungsanleitung in weiteren Sprachen	Auf der Homepage www.boca.de steht diese Bedienungsanleitung in weiteren Sprachen zum Download bereit.
Senderlisten-Editor	Auf der Homepage www.boca.de steht ein Senderlisten-Editor zum Download bereit.
Werkseinstellung	Halten Sie die Standby-Taste an der Vorderseite Ihres Receivers länger als 10 Sekunden gedrückt, werden die Werkseinstellungen ebenfalls wieder hergestellt. Achtung! Dadurch gehen Ihre persönlichen Einstellungen verloren.

Sollte sich ein Problem trotzdem nicht beseitigen lassen, wenden Sie sich bitte an Ihren Fachhändler oder die Service-Hotline.

Entsorgen

Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts.

Werfen Sie Batterien keinesfalls in den normalen Hausmüll. Batterien können Giftstoffe enthalten. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen im Rahmen der gesetzlichen Rückgabepflicht. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung. Geben Sie verbrauchte Batterien bei einer Sammelstelle ab. Dadurch leisten Sie einen positiven Beitrag zum Umweltschutz.

Technische Daten

Receiver
Maße in mm (B × T × H) 355 × 260 × 70
Gewicht in Gramm Receiver 1770 gFernbedienung 90 g (ohne Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55 MHz/8 MHz (unter 5MS/s)
Stromversorgung LNB 13/18 GS, 0,30 A max.Spitzen-Überlastungsschutz
LNB-Steuerung 22 KHz ± 2 KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, Version 1.2
Symbolrate 1 ~ 44,999 MS/s
Fehlerkorrektur (FEC)	1/2, 2/3, 3/4, 5/6, 7/8, 8/9, 3/5, 4/5, 9/10, 6/7, auto
Höhen-Seiten-Verhältnis 4:3, 16:9
Videoauflösung 720 x 576 (Pal), 720 x 480(NTSC), 1280 x 720, 1920 x 1080
Audiomodus Links, Rechts, Stereo, AC3-Digitalton
Anschlußmöglichkeiten
LNB IF-Eingang Typ F, IEC 169-24
TV-SCART (nur Ausgang)	Video CVBS, Audio L + R
VCR-SCART (Ausgang und Eingang)	Video CVBS, Audio L + R
AUDIO L+R Audio-Ausgang L+R Cinch
OPTICAL Digitaler Audio-Ausgang optisch
CVBS Video-Ausgang Cinch
HDMI Digitaler Audio- und Videoausgang
YPbPr Komponentenausgang
RS232 Serielle Schnittstelle
USB USB-Schnittstelle
Stromversorgung
Netzteil-Eingangsspannung 100-240 V ~, 50/60 Hz
Leistungsaufnahme ca. 30 W max. (Betrieb mit Single LNB)ca. 8 W (Bereitschaft)
Betriebstemperatur 0 °C ~ +40 °C
Lagerungstemperatur - 40 °C ~ + 65 °C

Hersteller

BOCA Vertriebs GmbH

Zillenhardtstraße 41

D-73037 Göppingen

Internet: www.boca.de

Sehr geehrter Kunde,

unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen.

Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger.

Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise der Garantieabwicklung, falls Sie Ihr Gerät wirklich einschicken müssen.

Service-Hotline: [phone] / 98454 - 0

Falls Sie Ihren Receiver aufgrund eines Defekts zu uns einschicken, füllen Sie bitte das Formular am Ende dieser Bedienungsanleitung sorgfältig aus und legen es dem Receiver bei. Dadurch unterstützen Sie uns bei der Problembehebung und Sie erhalten Ihr Gerät schneller zurück. Bitte legen Sie ebenfalls eine Kopie des Kaufbelegs bei.

Garantie

Die Gewährleistung für dieses Produkt entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Garantie und Gewährleistung des Herstellers. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs- bzw. Garantiefall dar.

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die

Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 2006/95/EG

• EN 60065

Richtlinie zur elektromagnetischen Verträglichkeit

2004/108/EG

• EN 55013
• EN 55020
• EN 61000-3-2
- EN 61000-3-3

Gerätetyp:

Digitaler HD Satelliten-Receiver BOCA HD-S CI 100

Göppingen, 18.06.2007

BOCA Vertriebs GmbH

Glossar

AC Alternating	CurrentAnschluss für Wechselstrom
DC Direct Current	Anschluss für Gleichstrom
Cinch-Stecker	Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage.
DiSEqC Digital	Satellite Equipment ControlDigitales System, mit dem der Empfänger verschiedene Komponenten der Außeneinheit steuern kann. Es wird insbesondere zur Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und Eutelsat) gebraucht.
EPG Electronic	Programm GuideElektronische Programmzeitschrift
HDMI Schnittstelle, zur digitalen Übertragung von Audio-und Videosignalen
HDTV Fernseh-Norm, welche über eine hochwertige Auflösung von mindestens 720 Zeilen im Vollbildverfahren (50 Hz) verfügt.
IF-Stecker Koaxialer Stecker zum Anschluss des LNB-Antennenkabels.
FTA Free-to-air servicesGebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
LNB Low Noise Block Amplifier / ConverterGerät im Mittelpunkt der Antenne, das die vom Satelliten ankommenden hoch frequenten Signale in einen niedrigeren Frequenzbereich umsetzt und gleichzeitig verstärkt.
Mute Taste der Fernbedienung zur Ton-Stummschaltung.
OSD On Screen DisplayAuf dem Bildschirm sichtbare Menüsteuerung.
PID Kennnummer eines empfangenen DatenstromesDie PID's sorgen dafür, dass ein Sender vollständig empfangen werden kann.
Receiver Empfangsgerät, das die Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART 21-polige Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
Swap-Funktion	Wechsel zwischen aktuellem und letztgesehenem Programm
Transponder	Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.
VCR Abkürzung für Video Cassette Recorder.
YUV (YPbPr)	YUV ist ein Signal, das aus einem Helligkeits- (Y) und zwei Farbdifferenz-Signalen (UV) gebildet wird. Dieses Signal wird über drei einzelne Kabel übertragen.
