BEDIENUNGSANLEITUNG DVB 3760 CMX

DIGITALER SATELLITEN- RECEIVER

Abb. 1.1: DVB 3760 (Darstellung modellabhängig)

BENUTZERHANDBUCH

CREATE MORE XITEMENT

Impressum

Alle Rechte vorbehalten. Reproduktion aller Art ohne Zustimmung der Firma cmx®, dürfen nicht in Verkehr gebracht werden.

cmx® behält sich Erweiterungen und Änderungen des Gerätes vor.

1.1. Sicherheitshinweise.... - 4 -
1.2. Entsorgung des Altgerätes ...... - 4 -
1.3. Entsorgung von Batterien....- 5 -
1.4. Hinweis zum Urheberrecht ...... - 5 -
1.5. Gehörschutz ...... - 5 -
1.6. Wartung und Pflege....- 5 -

2. LEISTUNGSBESCHREIBUNG....-5-

3. LISTE DER TASTEN-/ ANSCHLUSSPOSITIONEN....- 6 -

3.1. Hauptgerät - Vorderseite ...... - 6 -
3.2. Hauptgerät - Rückseite......- 7 -
3.3. Fernbedienung ...... - 8 -

4. VORBEREITUNG ...... - 9 -

4.1. Anschluss des Geräts....- 9 -
4.1.1. Verbindung mittels SCART-Kabel....- 10 -
4.1.2. Verbindung mittels HDMI-Kabel ...... - 10 -
4.2. Anschluss an eine Stereoanlage....- 11 -
4.3. Einlegen der Batterien in Fernbedienung....- 11 -

5. INBETRIEBNAHME UND KONFIGURATION ...... - 12 -

5.1. Inbetriebnahme....- 12 -
5.2. Allgemeine Bedienung....- 12 -
5.3. Konfiguration ...... - 13 -
5.3.1. Programme bearbeiten....- 13 -
5.3.2. Installation.... - 16 -
5.3.3. Systemeinstellung ...... - 17 -

6. FEHLERSUCHTABELLE - 20 -

7. GARANTIE - 21 -

7.1. Vorgehensweise bei Garantiefall....- 22 -
7.2. Garantie ist abgelaufen ...... - 22 -
7.3. Einsendung des Gerätes....- 22 -

8. TECHNISCHE DATEN - 26 -

1. Allgemeine Informationen

1.1. Sicherheitshinweise

Als Spannungsquelle darf nur eine Netzsteckdose (230 Volt/50 Hz) des öffentlichen Versorgungsnetzes verwendet werden.
Stellen Sie keinen mit Flüssigkeiten gefüllten Behälter auf das Gerät.
Stellen Sie das Gerät nicht in der Nähe von Wasser auf, z.B. Waschbecken. Das Gerät könnte hineinfallen und einen Kurzschluss verursachen.
Im Standby-Betrieb verbraucht das Gerät etwas Strom. Um es vollständig vom Netz zu trennen, muss der Netzstecker herausgezogen werden.
Trennen Sie den Receiver bei Gewitter vom Netz und schrauben Sie das LNB-Kabel zur Satellitenantenne ab.
Stellen Sie das Gerät stabil auf, um es vor einen Sturz zu schützen und keine anderen Schäden zu verursachen, z.B. Verletzungen von Kindern, Möbelbeschädigung.
Wenn das Gerät in einer kalten Umgebung steht, kann sich Kondenswasser bilden. Lassen Sie das Gerät ca. eine Stunde abgedreht, bis sich die Gerätetemperatur angepasst hat.
Halten Sie mindestens 10 cm Freiraum an Ober- und Rückseite des Gerätes und 5 cm an beiden Seiten, um eine Überhitzung zu vermeiden.
Setzen Sie das Gerät nicht direkten Sonnenstrahlen oder hohen Temperaturen aus, da dies zu einem Brand führen kann.

1.2. Entsorgung des Altgerätes

Ihr Produkt wurde aus hochqualitativen Materialien und Bestandteilen hergestellt, die dem Recycling zugeführt und wiederverwertet werden können.

Informieren Sie sich über die örtlichen Sammelstellen für elektronische Geräte.

Bitte entsorgen Sie das Altgerät nicht mit dem normalen Haushaltsmüll.

Das Symbol auf dem Produkt, der Anleitung oder der Verpackung weist daraufhin.

1.3. Entsorgung von Batterien

Sie sind gesetzlich verpflichtet, Batterien nach dem Gebrauch an öffentliche Sammelstellen oder wo die Batterien gekauft wurden, zurückzugeben.

Bitte entsorgen Sie die Batterien nicht mit dem normalen Haushaltsmüll.

1.4. Hinweis zum Urheberrecht

Das Kopieren, Senden, Zeigen, über Kabel ausstrahlen, öffentlich Spielen oder Verleihen von urheberrechtlich geschützten Materialien ist ohne Genehmigung unzulässig.

1.5. Gehörschutz

Wählen Sie eine moderate Lautstärke um Ihrem Gehör nicht zu schaden.

Stellen Sie die Lautstärke nur so hoch ein, dass Sie Umgebungsgeräusche noch wahrnehmen können.

1.6. Wartung und Pflege

⚠ Stecken Sie das Gerät vorher aus, sodass das Gerät keinen Schaden nimmt.

Verwenden Sie keine Flüssigkeiten bzw. nassen Tücher, da dies zu einem Kurzschluss führen könnte.

Reinigen des Gehäuses

Benutzen Sie ein trockenes Tuch um das Gehäuse zu reinigen.

2. Leistungsbeschreibung

Mit diesen Satelliten Receivern - DVB 2040, 2800, 3360 oder 3760 - können Sie frei empfangbare digitale Satellitensignale wiedergeben.

Die Modelle DVB 2800 und 3760 können mittels CI-Modul (common interface) und entsprechender CAM Karte (Smart-Card) erweitert werden, um verschlüsselte Kanäle zu empfangen.

CI-Modul und CAM Karte sind nicht im Lieferumfang und im Fachhandel erhältlich.

3. Liste der Tasten-/ Anschlusspositionen

3.1. Hauptgerät - Vorderseite

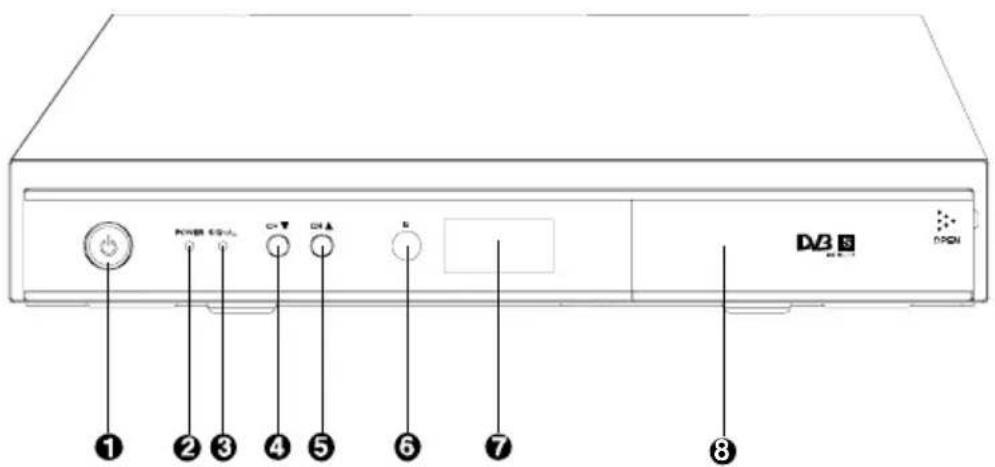

Abb. 3.1: Vorderseite DVB 3760 (Darstellung modellabhängig)

1	STANDBY	Ein-/Ausschalter
2	POWER / STANDBY LED	LED für Betrieb
3	SIGNAL LED	LED für Satellitensignal
4	▼CH -	Kanalwechsel / zum vorherigem Kanal
5	▲CH +	Kanalwechsel / zum nächsten Kanal
6	IR	Infrarotsensor
7	Display Anzeige / Sendernummer
8	Modellabhängig	Verfügbar bei DVB 2800 und 3760
	CI	Steckplatz für Smart-Card

3.2. Hauptgerät - Rückseite

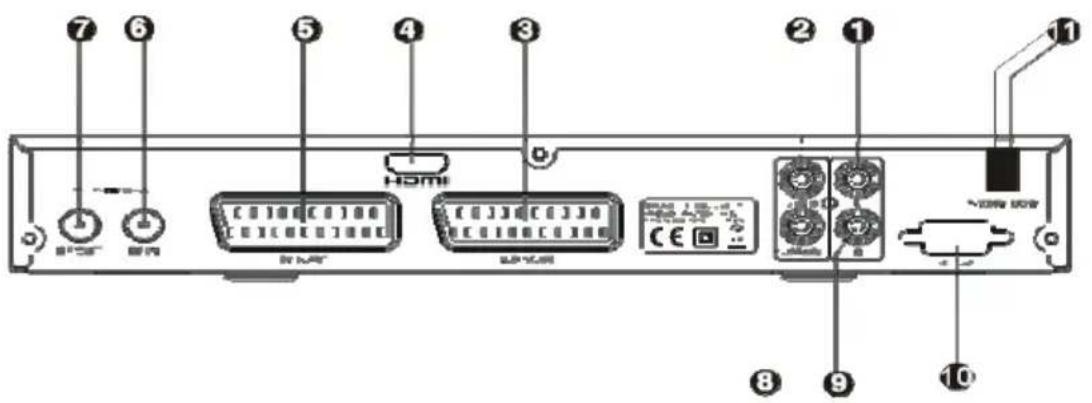

Abb. 3.2: DVB 3760 (Darstellung modellabhängig)

1 L Audio Ausgang (linker Kanal)

2 VIDEO Composite Video Ausgang

3 VCR SCART SCART Ein-/Ausgang für A/V Aufnahmegerät

5 TV SCART SCART-Ausgang für TV

6 RF IN SAT-Antennen Eingang (75 Ω Eingang)

7 RF OUT SAT-Antennen Ausgang (Type F)

8 COAXIAL Koaxial Digital Audio Ausgang

9 R Audio Ausgang (rechter Kanal)

11 230V 50Hz Stromkabel
Modellabhängig	Verfügbar bei DVB 2800, 3360 und 3760
RS 232	Serielle Schnittstelle
Modellabhängig	Verfügbar bei DVB 3360 und 3760
HDMI	HDMI Digital Audio/Video Ausgang

3.3. Fernbedienung

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 35 34 33 32 31 30 29 28 27 26 25 24 23 22 35 ABC DEF 4 CHI 341 MNO5 7 PORDTJUVWVB INFO 0 MENU CH▲ OK CH▼ TVRADIO TWO SUB AUDIO LAST MODE FAVOR SLEEP PG+ PG+ HDMI

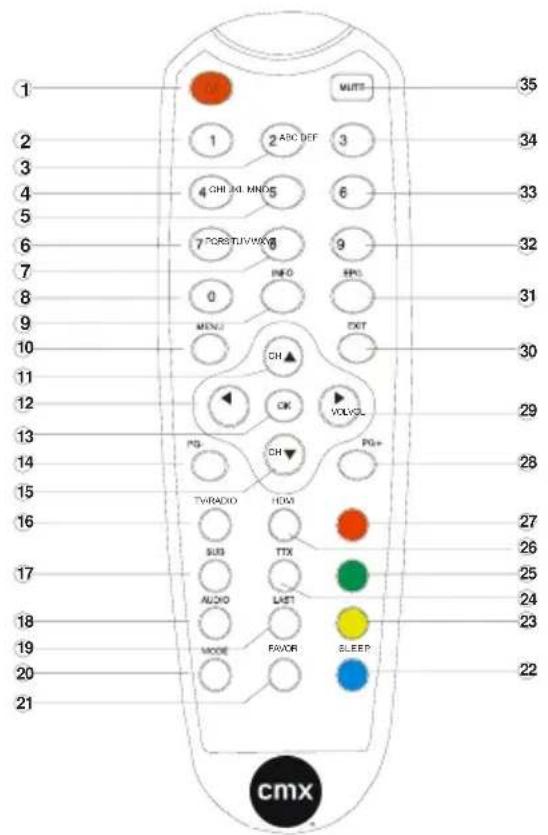

Abb. 3.3: Infrarot Fernbedienung (DVB 3760, Darstellung modellabhängig)

1 POWER	Ein-/Ausschalter
2 1	Zeichen:	1
3 2 ABC Zeichen: 2 / A/B/C
4 4 GHI Zeichen: 4 / G/H/I
5 5 JKL Zeichen: 5 / J/K/L
6 7 PQRS Zeichen: 7 / P/Q/R/S
7 8 TUV Zeichen: 8 / T/U/V
8 0 Zeichen: 0
9 INFO Aufrufen von Programm-Parametern
10 MENU Menütaste
11 CH ▲	Cursortaste / Normal-Modus: Kanalwechsel
12 VOL ◀	Cursortaste / Normal-Modus: verringern der Lautstärke
13 OK	Auswahl bestätigen
14	PG- Bei aktivierter Programmliste: Wechseln zwischen den Programmlisten
15	CH ▼	Cursortaste / Normal-Modus: Kanalwechsel
16	TV / RADIO Umschalten zwischen TV / Radio
17	SUB	Untertitel aktivieren/deaktivieren (falls gesendet)
18	AUDIO Tonspur wählen
19	LAST Zum vorherigen Programm
20	MODE Bildformat wechseln
21	FAVOR	Favoritenlisten anzeigen
22	BLAU / SLEEP Funktionstaste BLAU / Sleeptimer
23	GELB Funktionstaste GELB
24	TTX Videotext anzeigen
25	GRÜN Funktionstaste GRÜN
26	Modellabhängig HDMI	Verfügbar bei DVB 3360 und 3760 HDMI Einstellungen
27	ROT Funktionstaste ROT
28	PG+	Bei aktivierter Programmliste: Wechseln zwischen den Programmlisten
29	VOL▶	Cursortaste / Normal-Modus: erhöhen der Lautstärke
30	EXIT Menü verlassen / Einblendungen ausblenden
31	EPG	Elektronischer Programmführer
32	9 WXYZ	Zeichen: 9 / W/X/Y/Z
33	6 MNO Zeichen: 6 / M/N/O
34	3 DEF	Zeichen: 3 / D/E/F
35	MUTE	Stummschaltung des Tones

4. Vorbereitung

4.1. Anschluss des Geräts

Führen Sie folgende Schritte durch, um den Satelliten-Receiver in Betrieb zu nehmen:

⚠ Vergewissern Sie sich, dass alle Geräte beim Verbinden ausgeschaltet sind.
Schließen Sie den Satelliten-Receiver nur über eine Videoverbindung an das Fernsehgerät, um Bildstörungen zu vermeiden.

1. Schließen Sie das Netzkabel an eine Steckdose an.

Es bestehen mehrere Möglichkeiten den Satelliten-Receiver an das Fernsehgerät, ein Aufnahmegerät (z.B.: Videorecorder) und weiteren Geräten zu verbinden. Lesen Sie mehr im Kapitel 4.1.1

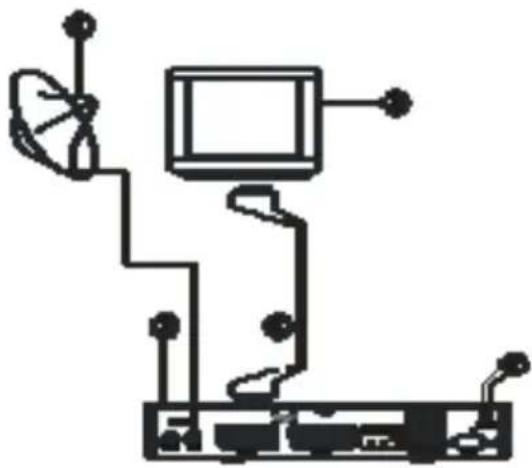

4.1.1. Verbindung mittels SCART-Kabel

1. Stecken Sie das SCART-Kabel in die SCART-Buchse „TV“ am Receiver.
2. Verbinden Sie das SCART-Kabel mit dem TV-Gerät.
3. Wenn Sie ein Videogerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver.
   ⚠️ Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Chinch-Stecker in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.

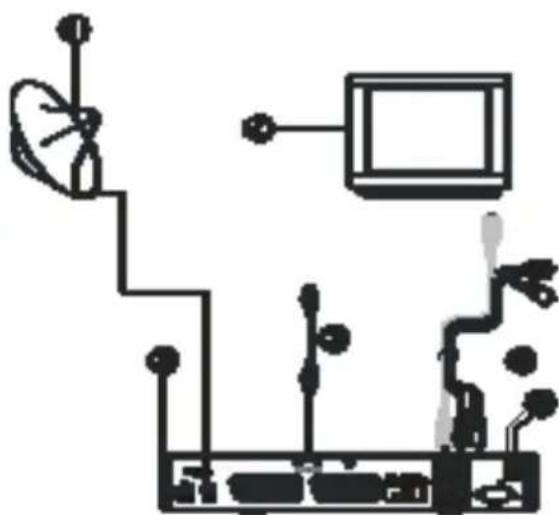

4.1.2. Verbindung mittels HDMI-Kabel

Modelabhängig: verfügbar bei DVB 3360 und 3760

1. Stecken Sie das HDMI-Kabel in die HDMI-Buchse „HDMI“ am Receiver.
2. Verbinden Sie das HDMI-Kabel mit dem TV-Gerät.
3. Wenn Sie ein Videogerät anschließen möchten, stecken Sie ein SCART-Kabel in die SCART-Buchse „VCR“ am Receiver.

1. Wenn Sie eine Stereo-Anlage anschließen möchten, stecken Sie die Chinch-Stecker in die Buchsen „AUDIO R“ und „AUDIO L“ des Receivers.

Es ist nicht möglich, den Receiver über SCART und über HDMI-Anschluss gleichzeitig zu betreiben. Sie haben entweder am SCART- oder am HDMI-Ausgang ein Signal.

Die Wiedergabe eines am „VCR-SCART-Anschluss“ angeschlossenen Videogeräts ist über den HDMI-Anschluss nicht möglich.

4.2. Anschluss an eine Stereoanlage

Um den Ton über Ihre Stereoanlage wiederzugeben, verbinden Sie diese mit einem Chinch-Kabel mit dem Receiver.

Wenn Sie die digitale Radiofunktion Ihres Receivers nutzen, brauchen Sie Ihr TV-Gerät nicht einzuschalten. Die Tonausgabe erfolgt über die angeschlossene Stereoanlage. Lediglich für die Auswahl der Radiostation benötigen Sie Ihr TV-Gerät zur Orientierung.

1. Verbinden Sie die Anschlüsse „AUDIO-R“ und „AUDIO-L“ des Receivers mit den Audio-Eingängen der Stereo-Anlage.

⚠️ Verbinden Sie niemals den Phono-Eingang Ihrer Stereoanlage mit dem Receiver, das kann Ihre Stereoanlage zerstören.

4.3. Einlegen der Batterien in Fernbedienung

Das Batteriefach befindet sich auf der Unterseite der Fernbedienung.

1. Legen Sie zwei AAA Batterien (1,5 V) unter Beobachtung der Polaritätsmarkierung (+ und -) in das Batteriefach ein.

Richten Sie die Fernbedienung auf den IR-Empfänger am Gerät aus (Reichweite 5m mit 60° Winkel in beiden Richtungen).

Die Lebensdauer einer Batterie im Normalbetrieb ist ca. 6 Monate.

Wenn die Fernbedienung länger nicht benutzt wird, nehmen Sie die Batterien hinaus, um mögliche Schäden zu vermeiden.

5. Inbetriebnahme und Konfiguration

5.1. Inbetriebnahme

Beachten Sie die Hinweise der Vorbereitung (siehe 4.1 Anschluss des Geräts)

1. Wählen Sie den AV-Kanal am TV-Gerät.

Manche TV-Geräte erkennen die ausgegebene Schaltspannung des Satelliten-Receivers und schalten bei SCART-Verbindung automatisch in den AV-Betrieb.
Der Hauptschalter (modelabhängig) des Satelliten-Receivers befindet sich auf der Rückseite des Gerätes und muss eingeschaltet werden.
Das werkseitig eingestellte Passwort lautete „0000“.
2. Wählen Sie im Untermenü Installation den Punkt Satellitenliste. Die Liste aller gespeicherten Satelliten wird angezeigt.
3. Wählen Sie im Menüpunkt Antennen Setup um die LNB Frequenzeinstellung vorzunehmen, und beenden Sie mittels EXIT Taste.
4. Die Untermenüs Einzel / Multi-Satellit ermöglichen die Einstellung der Sendersuche, welche nach Betätigung der automatischen Suche mittels OK Taste erfolgt.

5.2. Allgemeine Bedienung

Die allgemeine Navigation und Steuerung mittels Fernbedienung erfolgt durch die Tasten CH+ / CH-, VOL◀ / VOL▶ sowie OK Taste zur Bestätigung und EXIT Taste zum Abbrechen und Beenden eines Bildschirmfensters. Neben der Navigation und Steuerung über die Cursor-Tasten stehen Schnellstarttasten zur Verfügung, welche im obigen Kapitel 3.3 Fernbedienung beschrieben werden.

5.3. Konfiguration

Bei Betätigen der MENU Taste erscheint das Hauptmenü der Benutzeroberfläche.

Programme bearbeiten	TV-Programmliste
	Radio-Programmliste
	Alle löschen
Installation Antennenverbindung
	Satellitenliste
	Antenneneinstellung
	Einzelsatellitensuche
	Multi-Satellitensuche
	TP-Liste
Systemeinstellung	Sprache
	TV-System
	Zeiteinstellung
	Timer-Einstellung
	Kindersicherung
	OSD Einstellung
	Favoriten
	Diverses
Diverses Information
	Werkseinstellung
	Upgrade über Satellit
	Common Interface (modellabhängig)
Spiele Tetris
	Othello

5.3.1. Programme bearbeiten

Wählen Sie den gewünschten Menüpunkt und öffnen Sie das Untermenü mit OK.

5.3.1.1. TV-Programmliste

FAV (Favoriten)

1. Drücken Sie die Funktionstaste WEISS um die Favoriten auszuwählen.

2. Wählen Sie mit CH+ / CH – den gewünschten Sender, und bestätigen Sie mit OK.

Wählen Sie die Favoritenliste, der Sie den ausgewählten Sender hinzufügen möchten.

Nach erfolgreicher Eingabe erscheint ein Favoriten-Symbol neben dem ausgewählten Kanal.

Gesper (Gesperrte)

1. Drücken Sie die Funktionstaste ROT um die Auswahl der gesperrten Sender vorzunehmen.

2. Wählen Sie mit CH+ / CH – den gewünschten Sender und bestätigen Sie mittels OK.

Bestätigen Sie die Auswahl durch Eingabe des PIN (der werksseitige PIN ist „0000“).

Nach erfolgreicher Eingabe erscheint ein Schloss-Symbol neben dem ausgewählten Kanal.

Skip (Überspringen)

1. Drücken Sie die Funktionstaste GRÜN um die Auswahl der Kanäle vorzunehmen, welche übersprungen werden sollen.

2. Wählen Sie mit CH+ / CH – den Kanal und bestätigen Sie mittels OK Taste.

Nach erfolgreicher Eingabe erscheint ein Symbol zum Überspringen neben dem ausgewählten Kanal.

Beweg. (Bewegen)

1. Drücken Sie die Funktionstaste GELB um die Auswahl der Kanäle vorzunehmen.

2. Wählen Sie mit CH+ / CH – den Kanal und bestätigen Sie mittels OK.

3. Bewegen Sie den Cursor zu dem Platz, an dem Sie die Kanäle einordnen wollen.

4. Drücken Sie nochmals die Funktionstaste GELB um die ausgewählten Kanäle an der aktuellen Position einzufügen.

Ändern

1. Drücken Sie die Funktionstaste BLAU um Änderung vorzunehmen.

Sortierung

Mit der Funktionstaste ROT wählen Sie die Sortierungsmethode der Programmliste.

Name absteigend (A-Z) Name aufsteigend (Z-A),

- FTA / Pay TV /frei empfangbare / kostenpflichtige Kanäle) - Gesperrte (von Ihnen gesperrte Kanäle)

Ändern

Mit der Funktionstaste GRÜN wählen Sie den Kanal der umbenannt werden soll.

Bestätigen Sie mit OK.

Folgen Sie der Bildschirmanweisung zum Umbenennen des Kanals.

Löschen

Mit der Funktionstaste BLAU wählen Sie den Kanal der gelöscht werden soll.

Bestätigen Sie mit OK.

Neben dem ausgewählten Kanal erscheint ein Löschsymbol.

Drücken Sie EXIT um das Menü zu verlassen

Für die Bearbeitung der Radio-Programmliste stehen die gleichen, oben genannten Funktionen der TV-Programm-Liste zur Verfügung.

5.3.1.3. Alle löschen

Nach Eingabe des aktuellen Passwortes und Bestätigung der Sicherheitsabfrage werden alle gespeicherten TV und Radio-Programme gelöscht.

Durch durchführen der Werkseinstellungen können Sie die werkseitigen Programmlisten wieder herstellen.

5.3.2. Installation

5.3.2.1. Antennenverbindung

Hier können Sie die Art der Antenne festlegen.

5.3.2.2. Satellitenliste

Die Liste aller gespeicherten Satelliten wird angezeigt.

Ändern

Mit der Funktionstaste ROT bearbeiten Sie den Satellitenname und die Position.

Hinzufügen

Mit der Funktionstaste GRÜN fügen Sie manuell einen Satelliten hinzu.

Löschen

Mit der Funktionstaste BLAU löschen Sie gespeicherte Satelliten und dessen Programme.

Auswahl

Wählen Sie mit CH+ / CH− den Satelliten und bestätigen Sie mittels OK Taste.

5.3.2.3. Antenneneinstellung

Hier können Sie die angeschlossene Satelliten-Antenne einstellen.

Feste Ausrichtung

Satellit Liste der aktivierten Satelliten aus der Satellitenliste.
LNB-Frequenz Einstellung der LNB-Frequenz.
Transponder Liste der programmierten Transponder
DiSEqC 1.0 Einstellung für Mehrsatelliten-Empfang
22K	Automatische Einstellung
Polarisation Einstellung der Polarisation

Drehanlage

LNB-Typ Einstellung des LNB-Typs
Rotor-Typ Einstellung des Rotortyps
Örtliche. Längengrad	Nur Rotortyp - USALS
Alle löschen Löschen der Satelliten-Positionen
Rotor-Einstellungen	Zugang zum DiSEqC 1.2-Steuerzentrum.
Limit-Einstellungen	Festlegung des Drehradius.

Einzelsatellitensuche

In diesem Untermenü können Sie einen aktivierten Satelliten nach Programmen durchsuchen.

Satellit	Auswahleines	Satelliten
Nur Freie FREIE:	um freie Kanäle zu suchenKOMPLETT: um alle Kanäle zu suchen
Suchlauf Suche TV-Kanäle, Radio-Kanäle oder beides
Netzwerksuche Nur im Suchmodus „KOMPLETT“ verfügbar
Suchlaufmodus	Automatische Suche, voreingest. Suche
Suche Starten der Suche mit OK. Programme werden bei allgemeiner Satellitenliste angehängt.

Multi-Satellitensuche

Zur kompletten Satellitensuche stehen die gleichen Funktionen wie bei der obig genannten Einzelsatellitensuche zur Verfügung.

TP-Liste (Transponderliste)

In diesem Untermenü können Sie die Transponder der aktivierten Satelliten bearbeiten.

5.3.3. Systemeinstellung

Wählen Sie den gewünschten Menüpunkt und öffnen Sie das Untermenü mit OK.

5.3.3.1. Sprache

Sprache Auswahl der Menüsprache
Erster Audiokanal	Auswahl der Audiosprache (wenn von Sender angeboten)
Zweiter Audiokanal	Auswahl der Audiosprache (wenn von Sender angeboten)
Untertitel Auswahl der Untertitelsprache
Teletext	Buchstabenauswahl

5.3.3.2. TV-Einstellung

Farbnorm AUTO / PAL / NTSC
Bildschirm-Format	Auswahl der Bildformate: 4:3 LB, 4:3 PS, 16:9,AUTO (voreingestellt)
Video-Ausgang CVBS / RGB / HDMI*
*Modellabhängig verfügbar bei DVB 3360 und 3760

5.3.3.3. Zeiteinstellung

GMT-Nutzung

Ein- und Ausschaltung

GMT-Verschiebung	örtliche Verschiebung wählen
Sommer-Zeit	Ein-/Ausschalten
Datum	Einstellen
Uhrzeit	Einstellen

5.3.3.4. Timer-Einstellung

Timer-Wiederholung

Wählen Sie zwischen Aus, Einmal, Täglich und Wöchentlich

Einschaltprogramm

Wählen Sie einen Kanal der gestartet werden soll.

Datum

Wählen Sie das Datum des Timers

Einschaltzeit

Wählen Sie die Einschaltzeit des Timers

Dauer

Einstellen der Dauer des Timers.

5.3.3.5. Kindersicherung

Geben Sie den PIN ein (der werkseitige Standard PIN lautet „0000“)

Menüsperre

Ein-/Ausschalten der Sperre des Menüs

Programmsperren

Ein-/Ausschalten der Sperre von Kanälen

Neues Passwort

Geben Sie ein neues Passwort ein

Passwort bestätigen

Wiederholen Sie die Passworteingabe

Ist das neue Passwort bestätigt, gibt es keine Möglichkeit diese Änderung rückgängig zu machen!

5.3.3.6. OSD Einstellung

OSD-Anzeigedauer

Wählen Sie die Dauer der Bildschirmeinblendung.

OSD-Transparenz

Wählen Sie die Transparenz der Bildschirmeinblendung:

5.3.3.7. Favoriten

Es stehen 8 Favoritenlisten zur Verfügung, die umbenannt werden können.

5.3.3.8. Diverses

Information

Öffnen Sie das Untermenü um relevante Daten des Satelliten Receivers einzusehen.

Werkseinstellung

Drücken Sie die VOL▶ Taste zum Zurücksetzen auf Werkseinstellungen durch nochmalige Bestätigung.

Beachten Sie die Bildschirmanweisungen.

Upgrade über Satellit

Das Software-Update ist im Normalfall nicht zum ordentlichen Betrieb des Receivers notwendig.

Satellit	Auswahleines	Satelliten
Transponder Auswahl des Transponders
Symbolrate Auswahl der Symbolrate
Download PID Auswahl von PID der heruntergeladenen Software
Start Starten der Aktualisierung

Common Interface

modellabhängig - verfügbar bei DVB 3360 und 3760

Der Common Interface-Schacht dient zur Erweiterung durch ein CI-Modul, um mittels CAM Karte (Smart Card) verschlüsselte Kanäle (Pay-TV Programme) freizuschalten. Das Verschlüsselungssystem des CI-Moduls muss mit der verwendeten Smart-Card übereinstimmen.

CI-Modul und Smart-Card sind nicht im Lieferumfang enthalten.

Wenn Sie das CI-Modul oder die Smart-Card falsch einlegen, können der Receiver, das CI-Modul oder die Smartcard beschädigt werden.

6. Fehlersuchtabelle

Treten beim Gebrauch des Gerätes Probleme auf, welche hier nicht genannt sind, kontaktierten Sie die Servicehotline oder nutzen Sie das Kontaktformular auf der Homepage.

Fehler Lösung
Display leuchtet nicht	■ Prüfen Sie das Netzkabel und die Steckdose.■ Schalten Sie den Netzschalter auf der Rückseite ein.
Kein Bild / Kein Ton	■ Prüfen Sie die Anschlüsse.■ Prüfen Sie die Ausrichtung derAntenne.■ Prüfen Sie die Einstellungen der Geräte.
Kein / schwaches Signal	■ Prüfen Sie die Ausrichtung der Antenne.■ Prüfen Sie die Anschlüsse.■ Prüfen Sie die Funktion des LNBs.
Fernbedienung funktioniert nicht	■ Verringern Sie die Entfernung.■ Tauschen Sie die Batterien aus.■ Richten Sie die Fernbedienung direkt auf den IR-Sensor des Gerätes.
Bild ist schwarz/weiß	■ Schalten Sie auf die korrekte Farbnorm um.
Software ist abgestürzt	■ Ziehen Sie den Netzstecker und warten Sie ein paar Sekunden, danach stecken Sie den Stecker wieder in die Steckdose.

7. Garantie

Die Garantie beträgt 24 Monate ab Kaufdatum.

Bitte heben Sie zum Nachweis den Kaufbeleg auf!

Die Garantie umfasst die Nachbesserung oder Neulieferung eines Gerätes, wenn ein Fertigungs- oder Materialfehler vorliegt.

Von der Garantie ausgenommen sind Schäden oder Störungen, die

durch unsachgemäßen Gebrauch
natürlichen Verschleiß
Eingriff von Dritten

zurückgeführt werden kann.

Nicht in der Garantieleistung inkludiert

Displaybrüche
Updates von Firmware
Sturzschäden

Durch eine Garantiereparatur tritt keine Verlängerung der Garantiezeit ein.

7.1. Vorgehensweise bei Garantiefall

Sollte es zu Störungen oder Problemen kommen, nehmen Sie bitte Kontakt auf mit:

Ihrem Händler
Servicehotline

• Österreich: [phone] – Null muss mit gewählt werden!
• Deutschland: [phone] 621
  ○ Schweiz: [phone]

Kontaktformular – www.cmx-electronics.com

7.2. Garantie ist abgelaufen

Wenn die Garantie des Gerätes abgelaufen ist, wenden Sie sich per Telefon oder Kontaktformular an uns. Wir helfen Ihnen gerne weiter!

Bitte teilen Sie uns folgendes mit:

Gerätetype
Kaufdatum
Fehler

7.3. Einsendung des Gerätes

Im Fall, dass Sie das Gerät zu uns einschicken, bitte folgendes beachten, da sonst keine schnelle Erledigung gewährleistet werden kann:

Gerät und Zubehör einsenden
portofrei an Servicecenter einsenden
Kaufbeleg beilegen
ausgefüllte Garantiekarte beilegen
Fehlerbeschreibung

Beispiel für Fehlerbeschreibung

Falsch Richtig

Gerät ist defekt Gerät reagiert auf keinen

Tastendruck

Gerät funktioniert nicht Gerät lässt sich nicht einschalten

Absentenderinformation: Name, Adresse, PLZ, Ort und Telefonnummer und Email-Adresse

Schneiden Sie die Garantiekarte aus.

cmx

CREATE MORE XITEMENT

2 Jahre Garantie auf Gerät und Zubehör

Die Garantie ist nur gültig bei gleichzeitiger Vorlage von Rechnung und Garantiekarte.

Der Garantieanspruch erlischt unter folgenden Bedingungen:

• Ändern oder entfernen der Seriennummer,
  Änderung oder Verlust der Garantiekarte,
  Kauf bei nicht autorisiertem Händler.

Bei falscher Anwendung, Missbrauch oder versehentlicher Beschädigung des Gerätes, erlischt der Garantieanspruch. Dazu zählen:

Fehlfunktion, die durch das Gerät nicht geeignete Versorgungs-/Betriebsspannung verursacht wurden,

Mechanische Beschädigung,

Durchgeschnittene Kopfhörerkabel.

Die Vertragsbedingungen können ohne vorheriger Benachrichtigung geändert werden.

Receiver
Frequenzbereich 950 ~ 2150 MHz
Videoauflösung 720 x 576 (Pal) / 720 x 480 (NTSC) / 1280 x 720 / 1920 x 1080*
*Modellabhängig verfügbar bei DVB 3360 und 3760
IF-Bandbreite 55 MHz / 8 Mhz (unter 5 MS/s)
DiSEqc Version 1.0 / 1.2
Symbolrate 2 ~ 45 MS/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8
Eingangs-geschwindigkeit Max. 15 Mbit/s
LNB
Stromversorgung 13/ 18V
Steuerung 22 kHz ± 2 kHz / 0,6 V pp ± 0,2 V
Anschlüsse
Die Anschlüsse des DVB 2040 sind auch bei den Modellen DVB 2800, 3040, 3360 verfügbar und werden nicht nochmals aufgelistet.
DVB 2040 Antennen Ein- und Ausgang
Scart-Eingang für VCR
Scart-Ausgang für TV
2-Kanal Audio Ausgang
Koaxial Digital Audio Ausgang
Komposite Video (CVBS) Ausgang
DVB 2800 zusätzlich Common Interface
Serielle Schnittstelle (RS 232)
DVB 3360 / DVB 3760 zusätzlich	HDMI Digital Audio/Video Ausgang
	Serielle Schnittstelle (RS 232)
Allgemeine
Bildformate 44:3 LB, 4:3 PS, 16:9
Stromverbrauch < 15 Watt
Netzspannung AC 100-240 V ~ 50/60 Hz
Temperatur Betrieb: 0°C ~ 40 °CLagerung: -40°C ~ 65°C

cmx®

CREATE MORE XITEMENT
