BEDIENUNGSANLEITUNG S5001 CICR Homecast

□ Bedienungsanleitung

S5000er Serie

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt der „S5000er Serie“ entschieden haben.

Bitte lesen Sie die Anleitung aufmerksam durch, denn Sie erfahren viel Wissenswertes über den Receiver und nur so können Sie alle Funktionen optimal nutzen.

Es dient auch Ihrer Sicherheit und bewahrt Sie vor Schäden.

Zur weiteren Unterstützung bietet Ihnen Homecast unter www.homecast.de einen Helpdesk und ein User-Forum im Internet an.

Für den Fall, dass Sie uns persönlich sprechen möchten, sind unsere Servicetechniker unter +49 (0)6196.99967-210 für Sie erreichbar.

Diese stehen Ihnen auch im Servicefall mit Rat und Tat zur Seite.

Wir wünschen Ihnen nun viel Vergnügen mit Ihrem neuen Receiver.

Ihr Homecast Team

1. Bevor Sie beginnen [S.4-8]

1.1 Sicherheitshinweise [S.4]
1.2 Recycling [S.8]
1.3 Lieferumfang [S.8]

2. Bedienelemente und Funktionen [S.9-10]

2.1 Ansicht Vorderseite [S.9]
2.3 Ansicht Rückseite [S.10]
2.4 Fernbedienung [S.11]

3. Receiver anschließen [S.12-15]

3.1 Anschluss an TV-Gerät und Videorecorder [S.12]

3.2 Anschließen der Satelliten-Antenne [S.14]

4. Menü-Übersicht [S.16-19]

4.1 Anleitung zur Bedienung der Menüs [S.16]
4.2 Hilfe zu den Menüs [S.16]

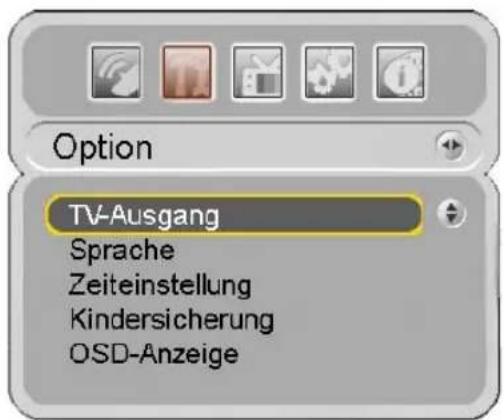

4.3 Menü-Struktur [S.17]

5. Receiver in Betrieb nehmen und anschliessen [S.20-47]

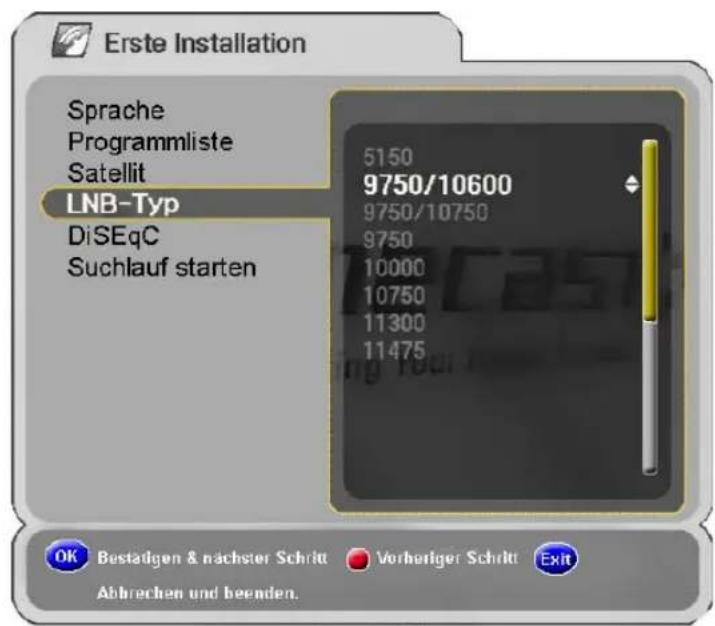

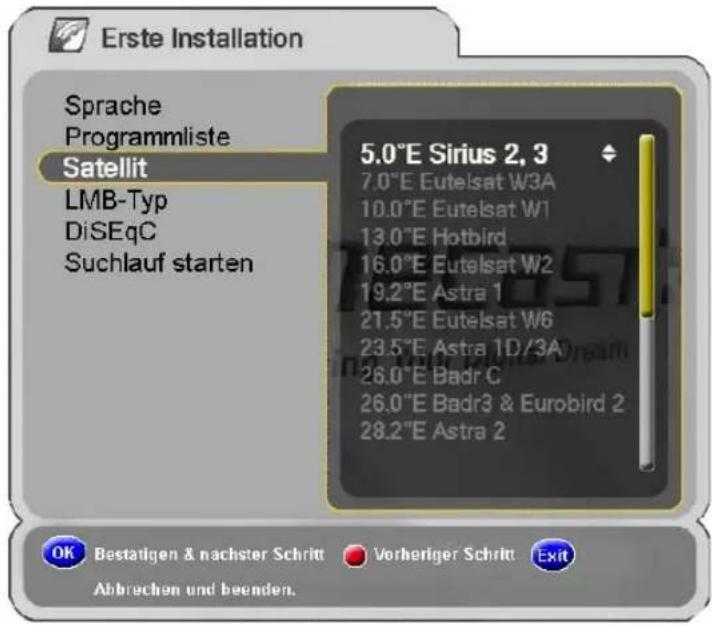

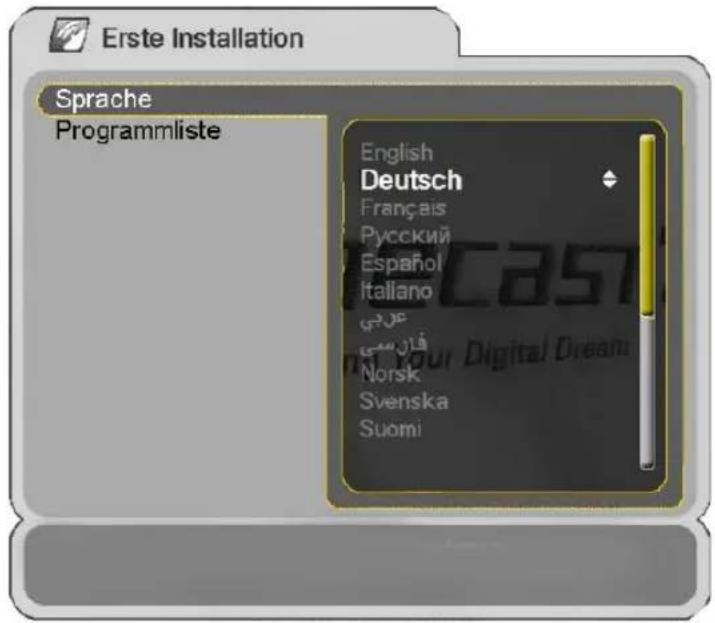

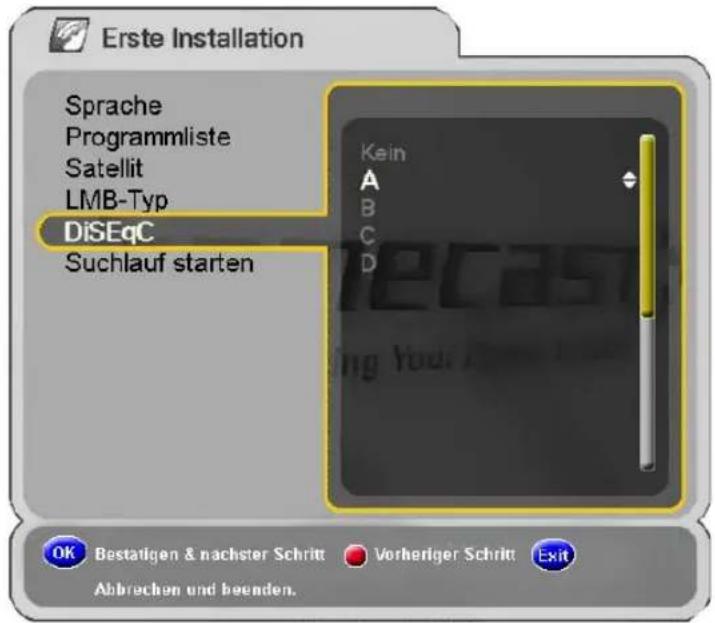

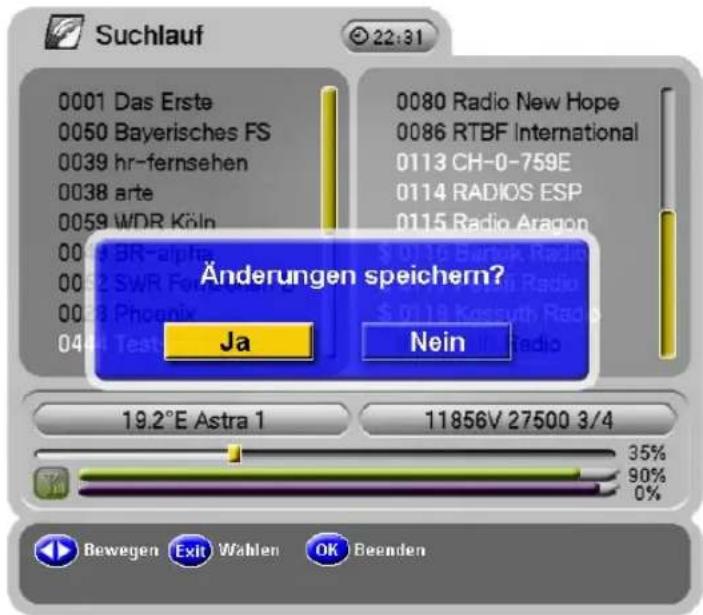

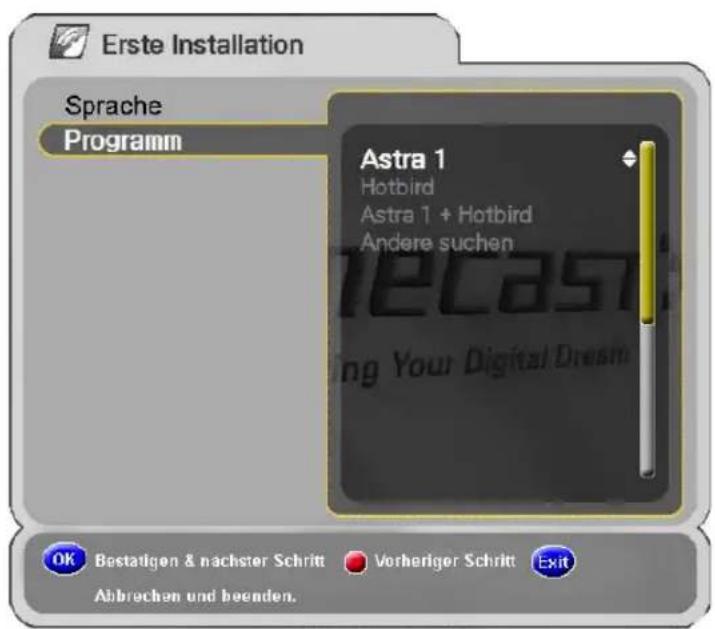

5.1 Erstinbetriebnahme [S.20]
5.2 Menü Installation [S.24]

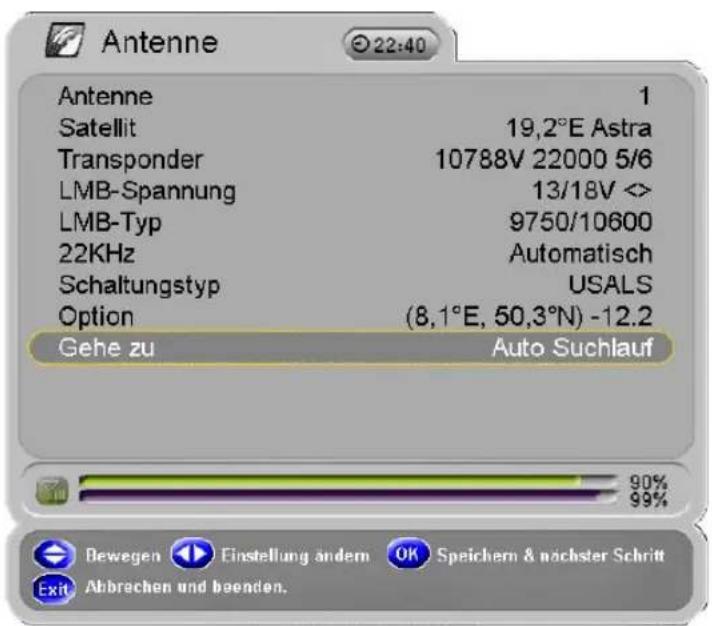

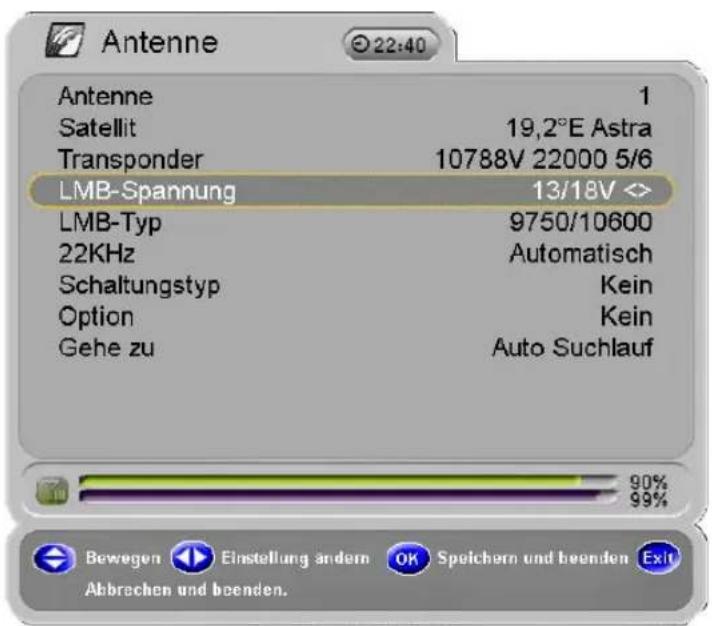

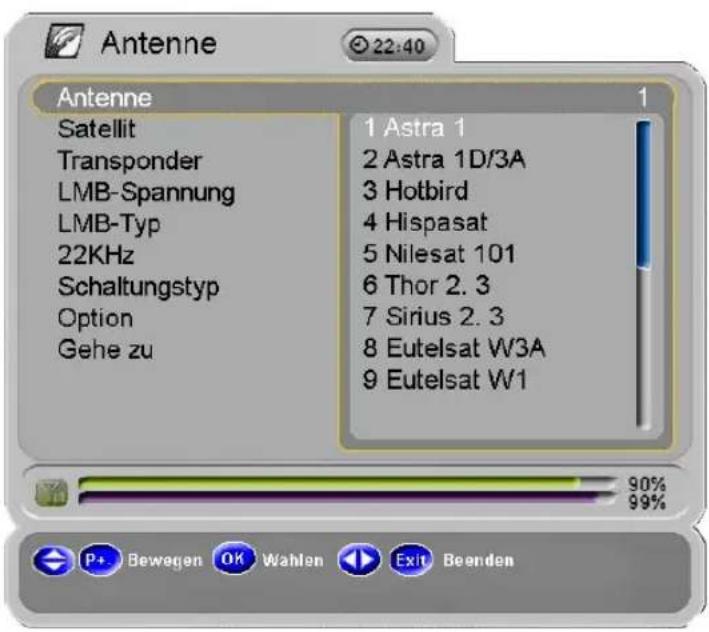

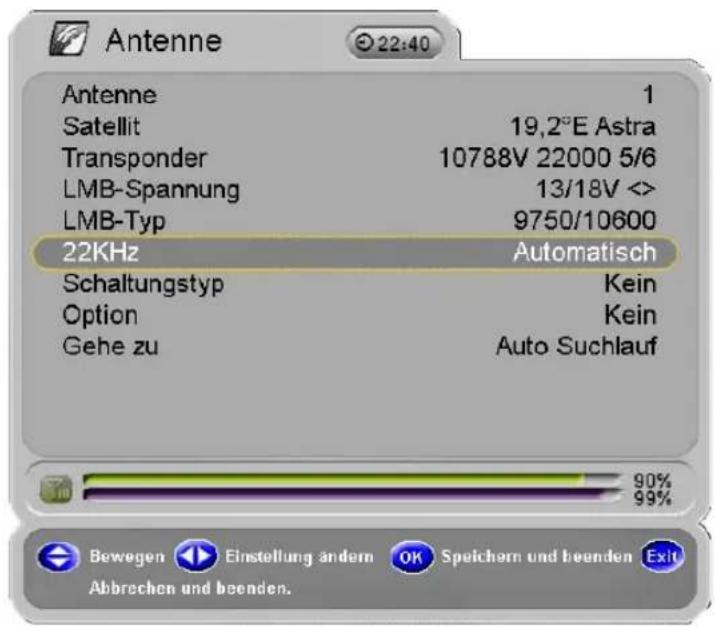

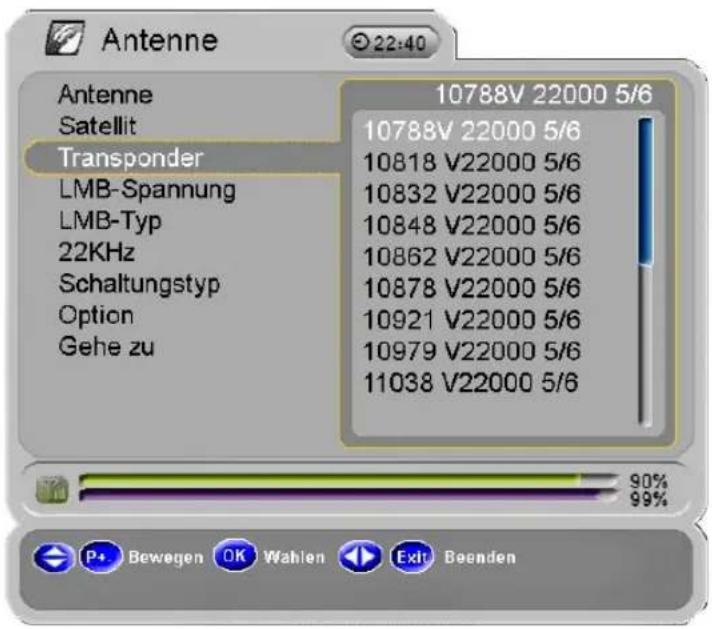

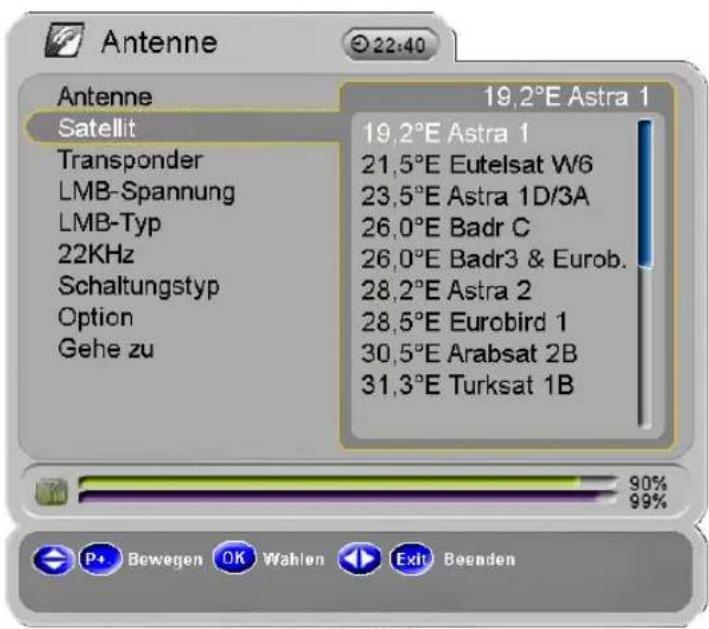

5.2.1 Antenne [S.24]

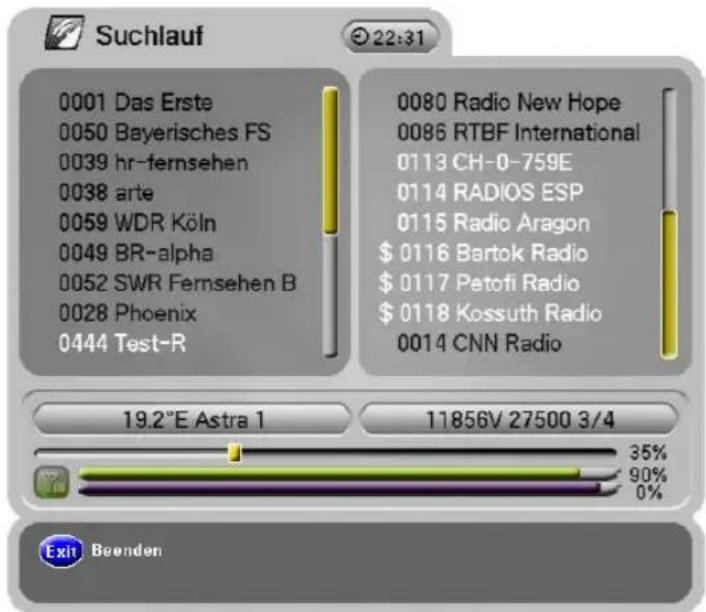

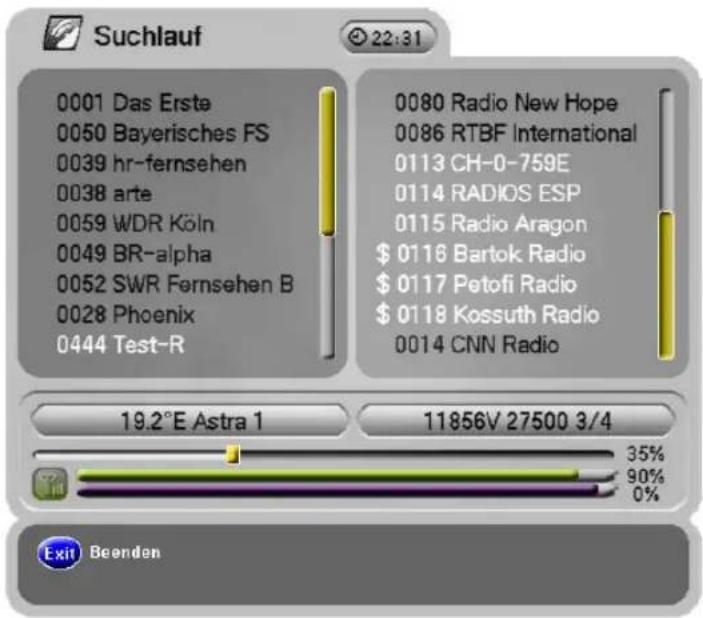

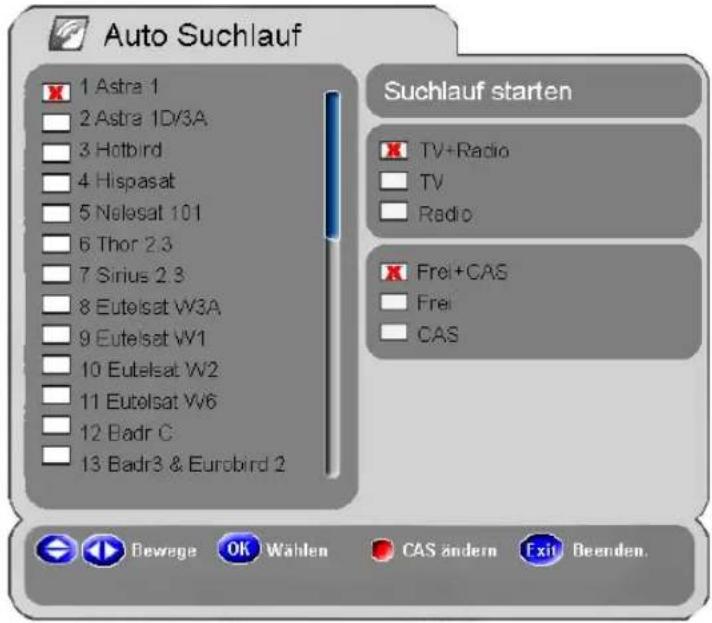

5.2.2 Suchlauf Automatisch [S.31]

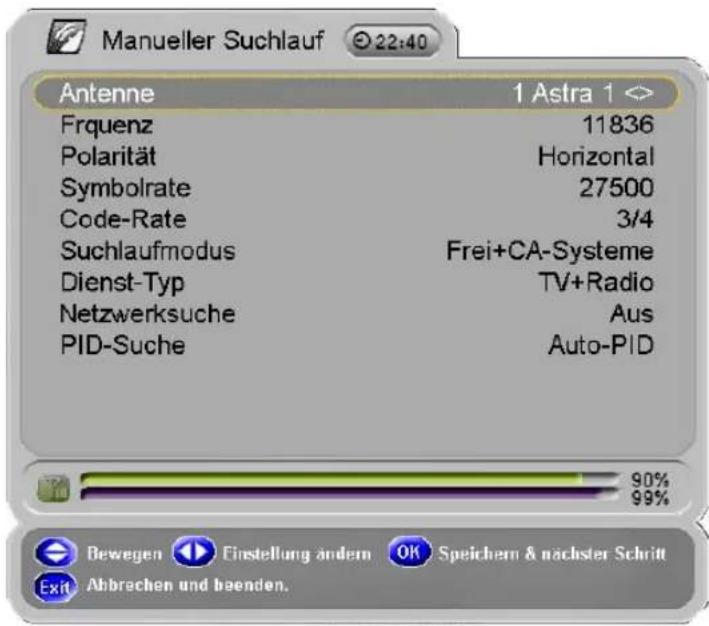

5.2.3 Suchlauf Manuell [S.32]

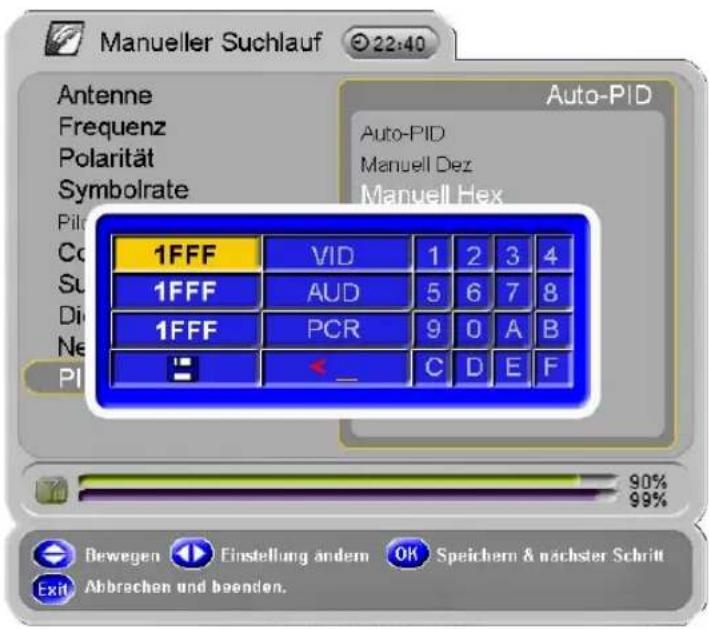

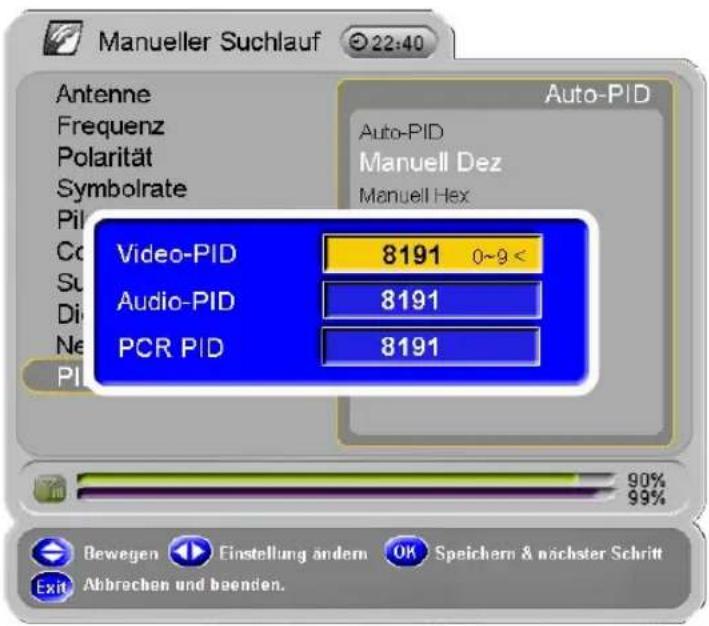

5.2.4 Manuell PID Eingabe [S.33]

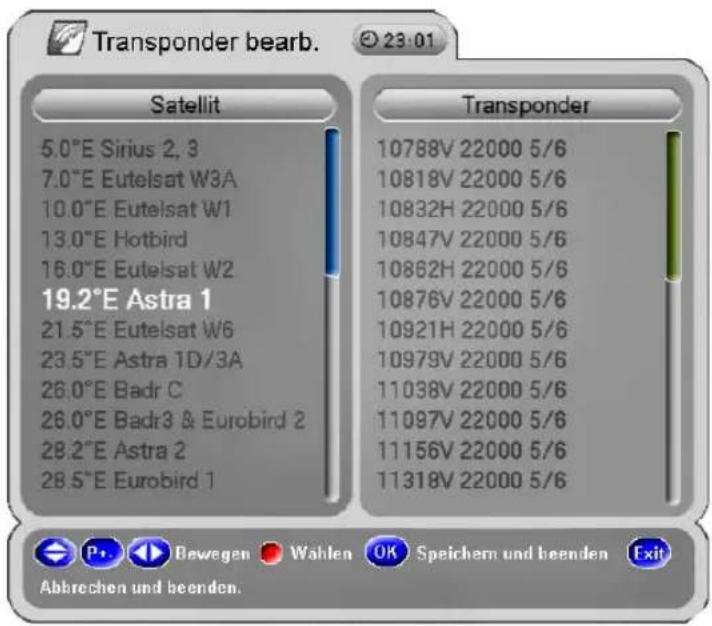

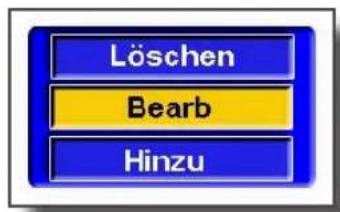

5.2.5 Transponder bearbeiten [S.34]

5.3 Menü Option [S.35]

5.3.1 TV-Ausgang [S.35]

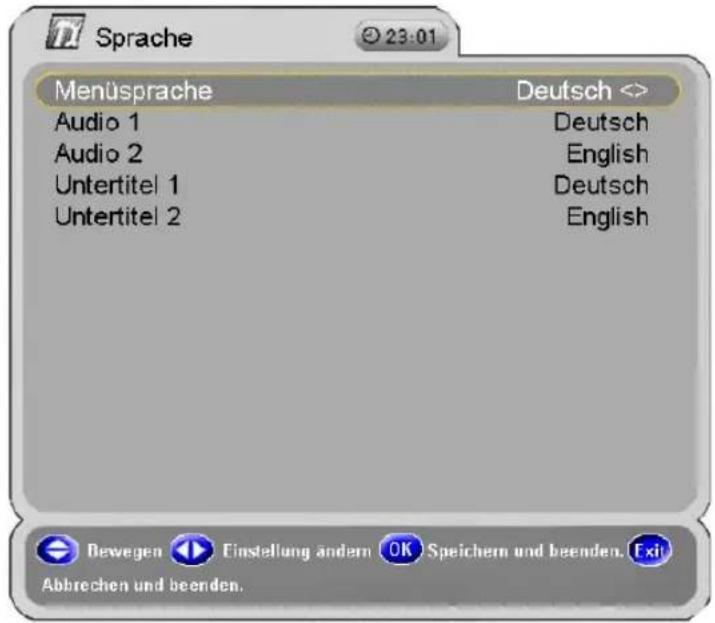

5.3.2 Sprache [S.36]

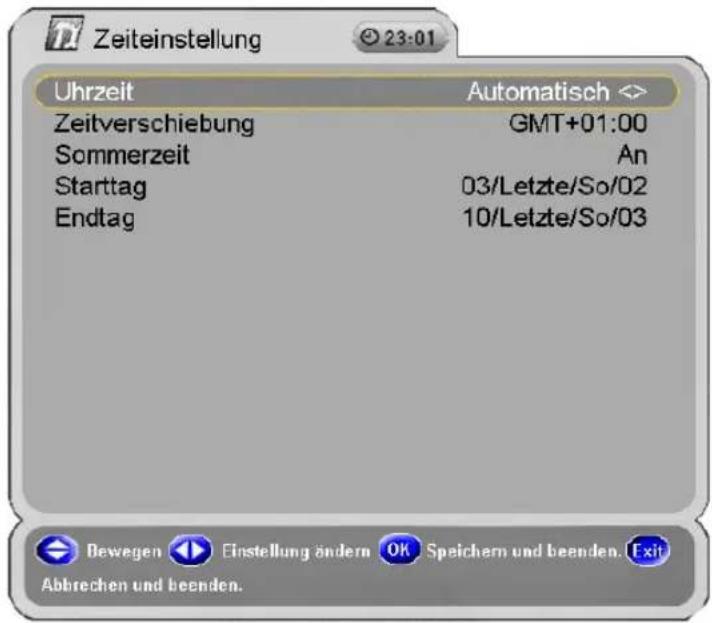

5.3.3 Zeiteinstellung [S.37]

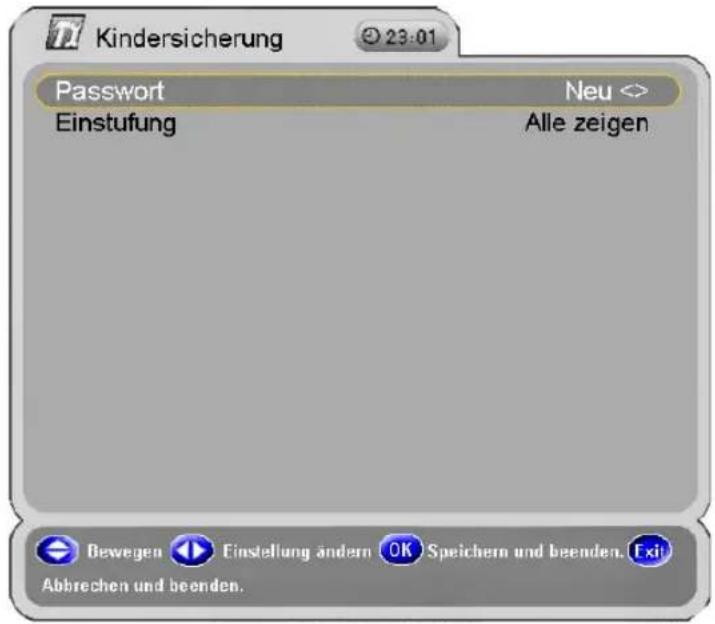

5.3.4 Kindersicherung [S.38]

5.3.5 Passwort vergessen [S.38]

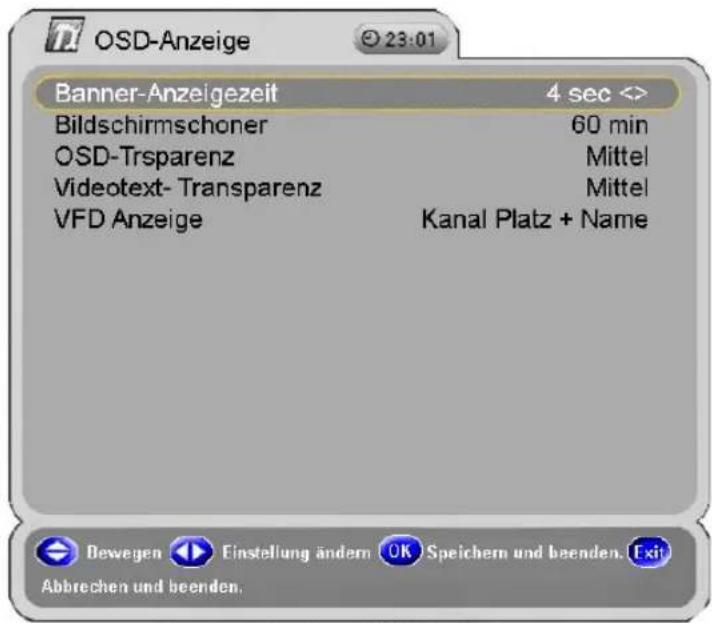

5.3.6 Bildschirmmenü [S.39]

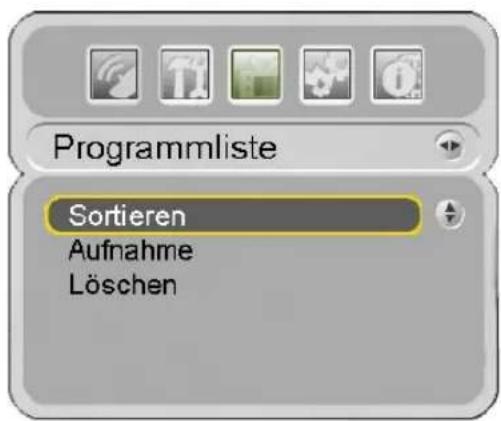

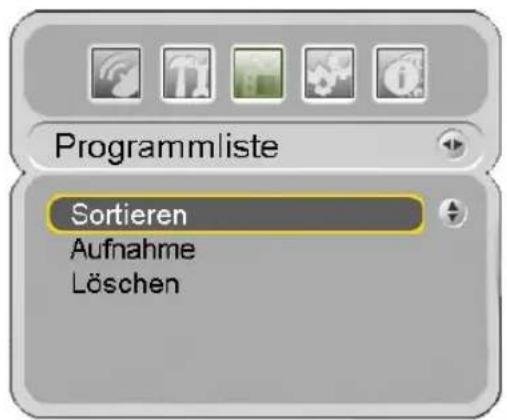

5.4 Menü Programm [S.40]

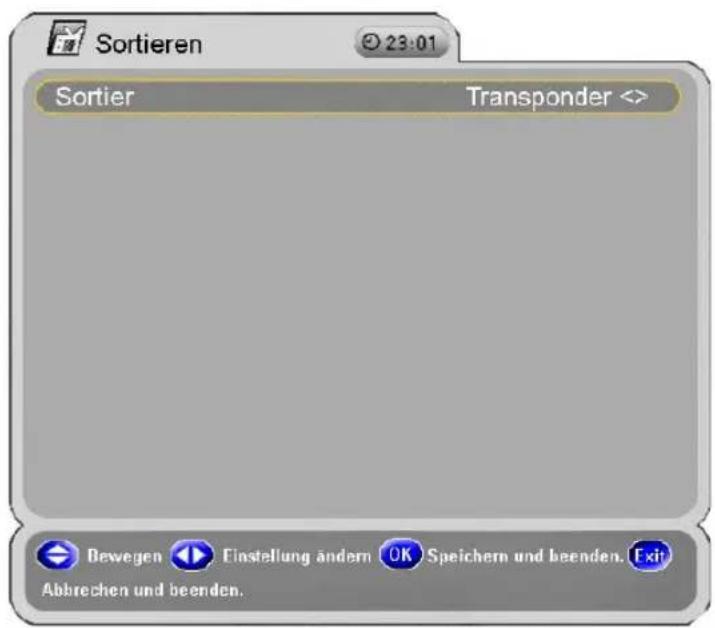

5.4.1 Sortieren [S.40]

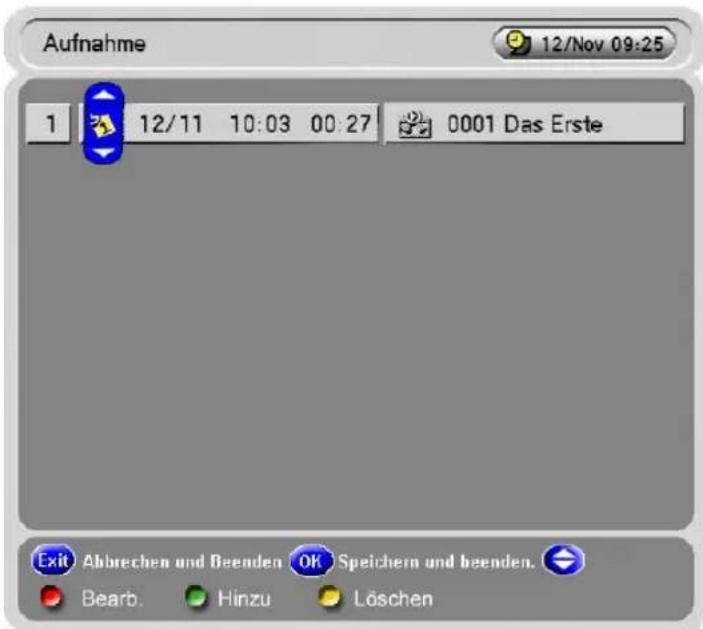

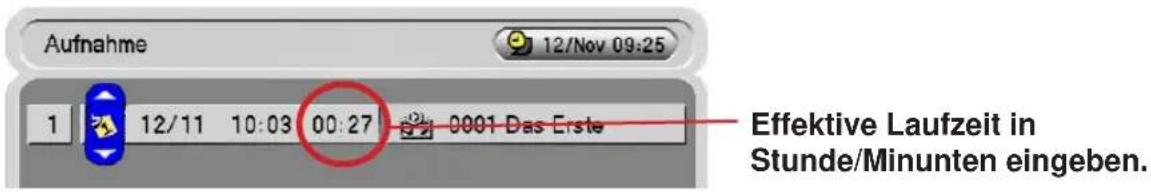

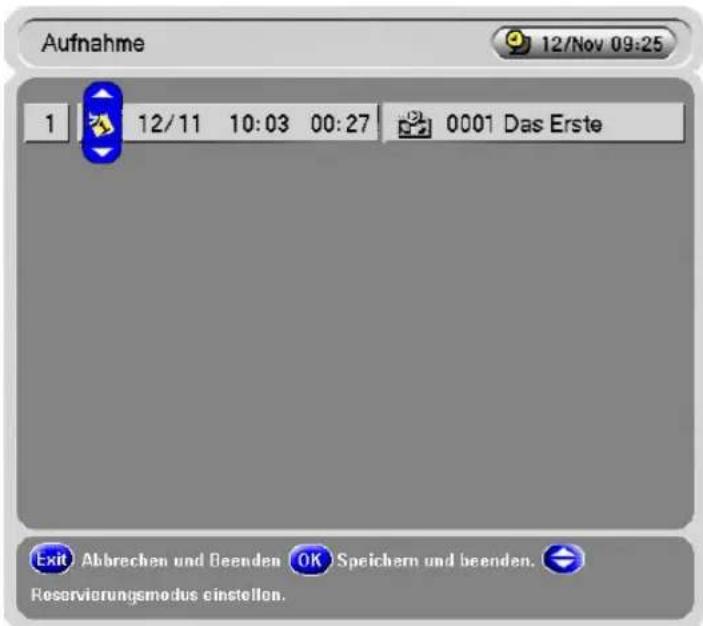

5.4.2 Aufnahme [S.41]

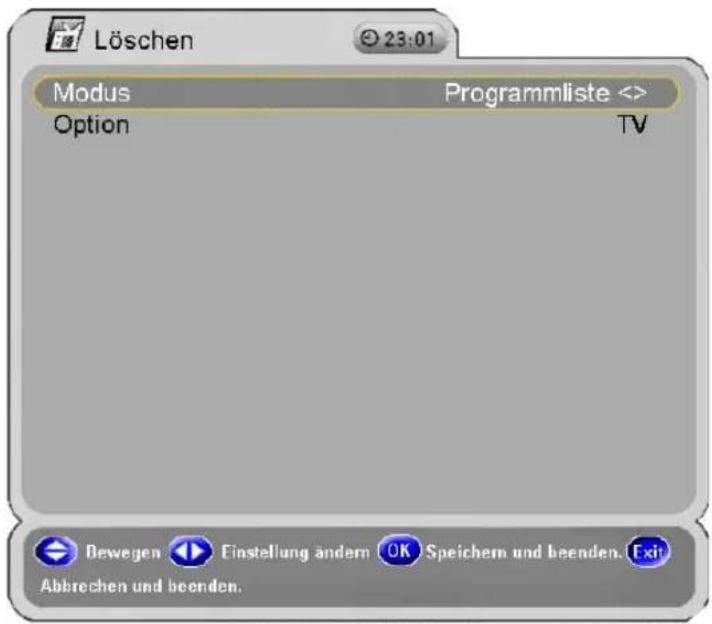

5.4.3 Löschen [S.42]

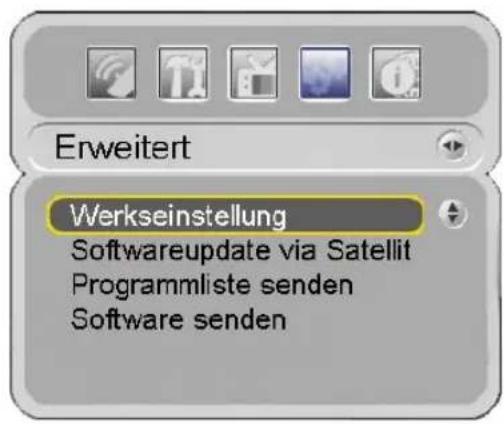

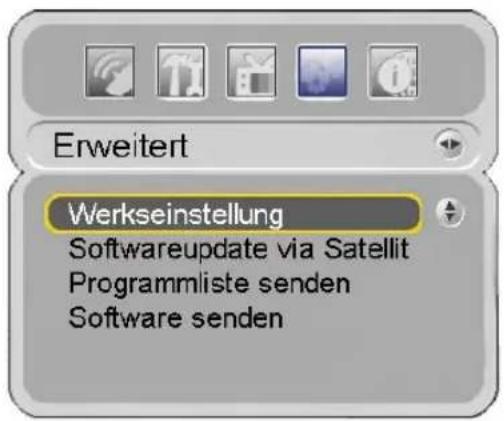

5.5 Menü Erweitert [S.43]

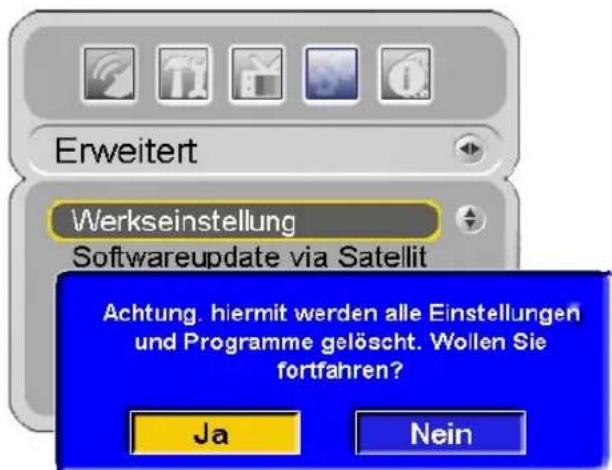

5.5.1 Werkseinstellung [S.43]

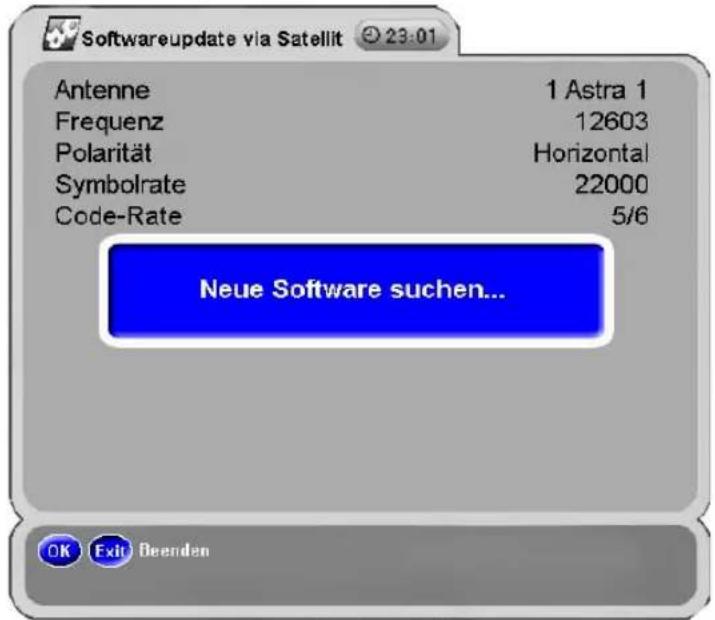

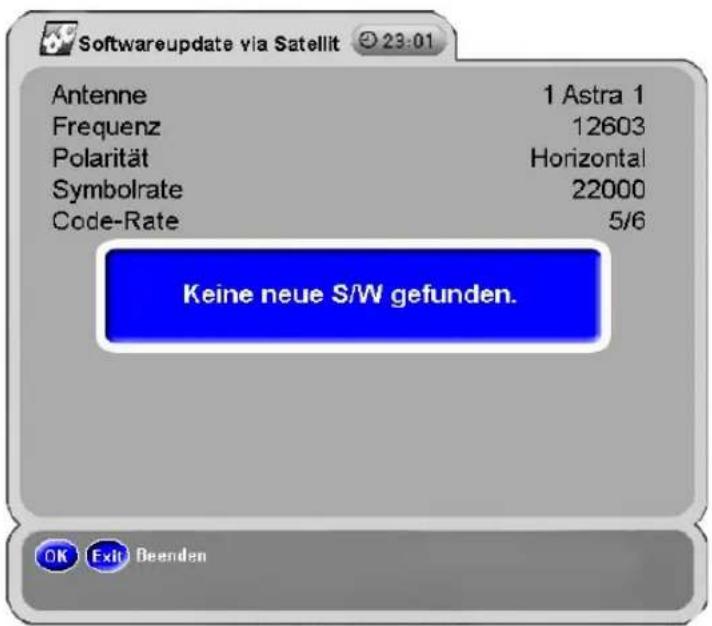

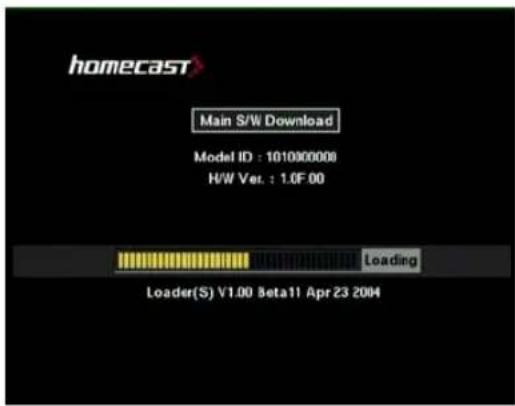

5.5.2 Update via Satellit [S.44]

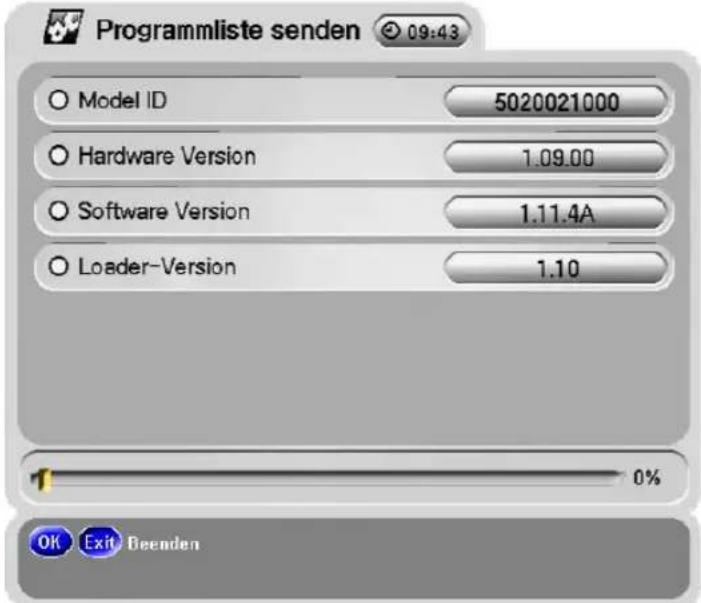

5.5.3 Programmliste senden [S.45]

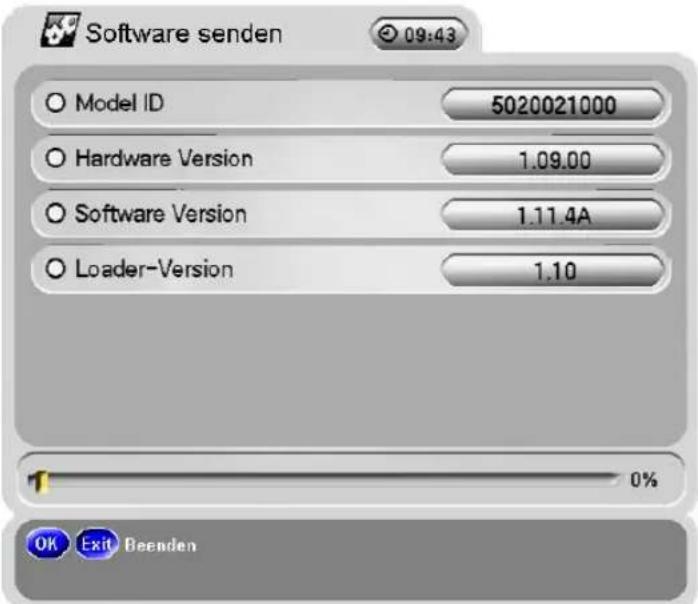

5.5.4 Software senden [S.45]

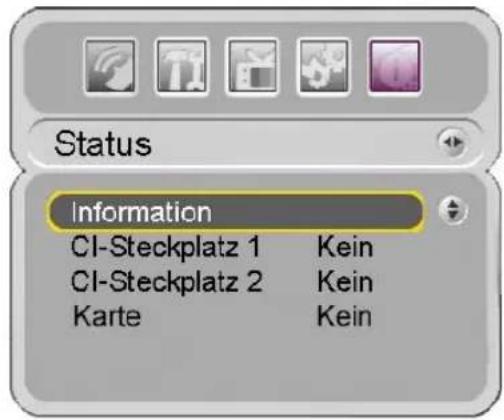

5.6 Menü Status [S.46]

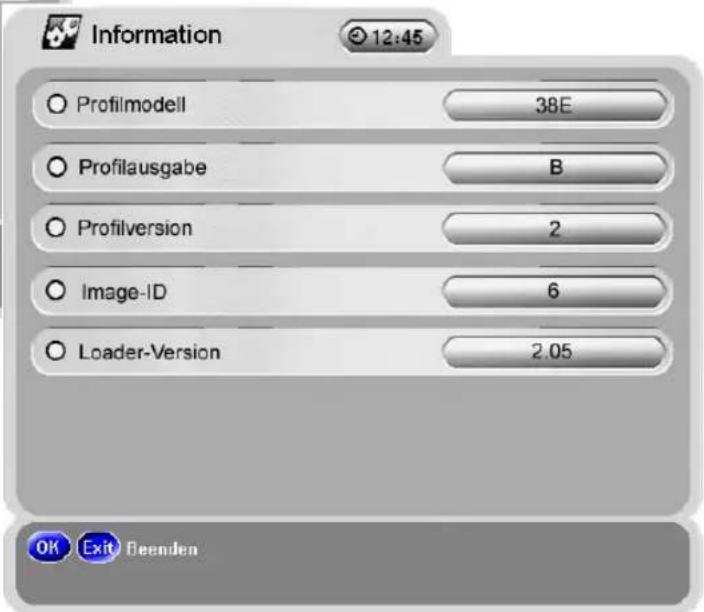

5.6.1 Information [S.46]

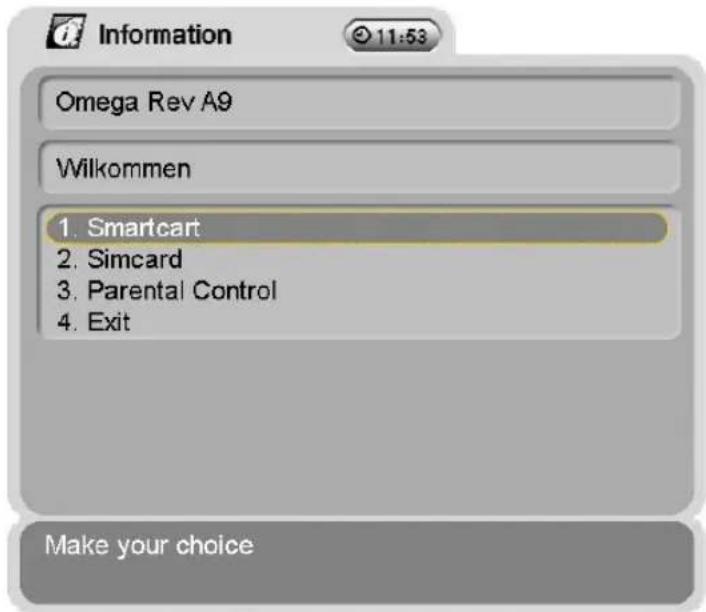

5.6.2 CI-Steckplätze [S.47]
5.6.3 CI-Steckplätze [S.47]

6. Allgemeine Bedienung [S.48-59]

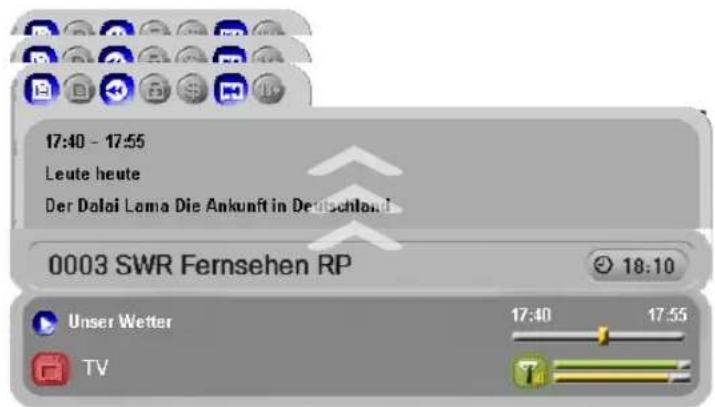

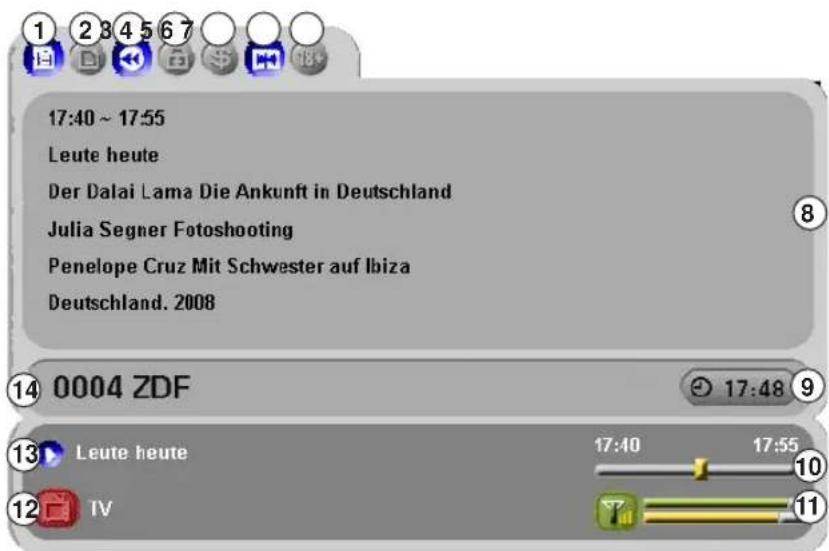

6.1 Informationsfenster [S.48]
6.2 Wechseln zwischen Ferseh- und Radio-Modus [S.49]

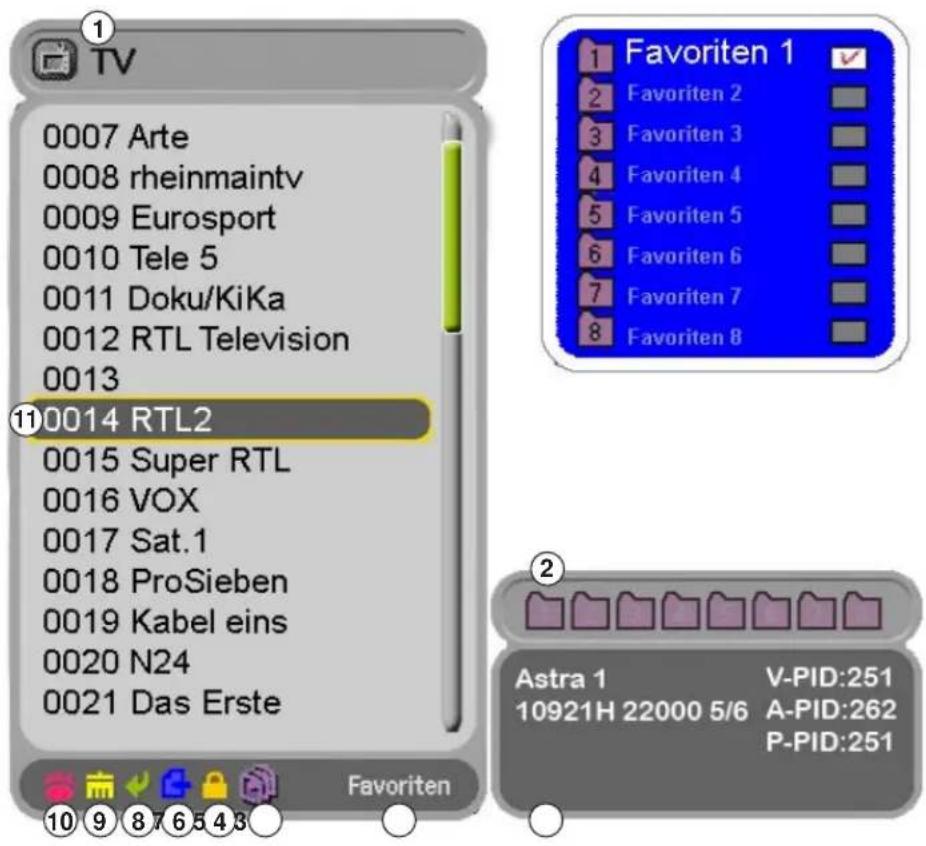

6.3 Programmlisten der TV- oder Radiokanäle anzeigen [S.49]

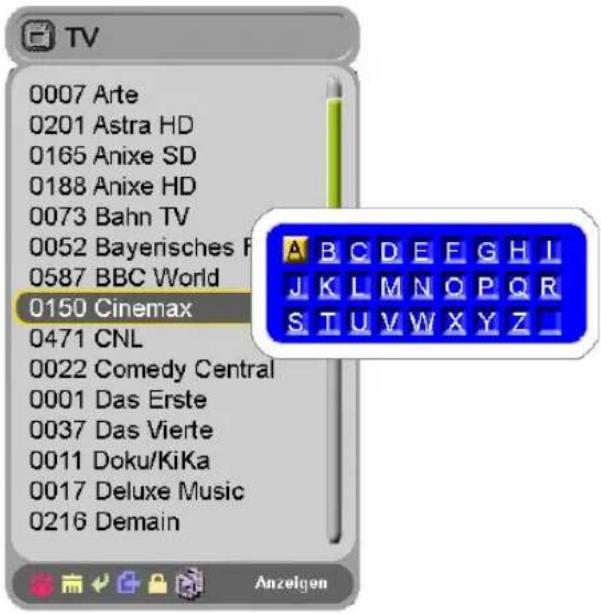

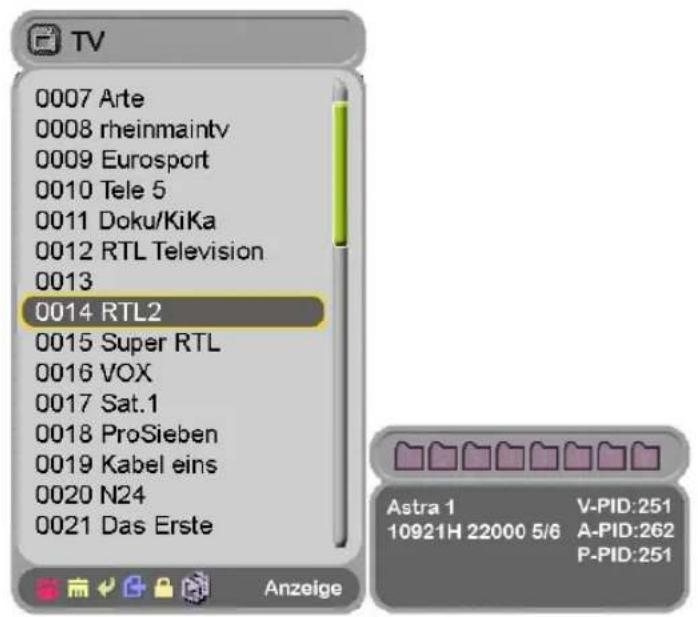

6.3.1 Programme „Anzeigen“ [S.50]

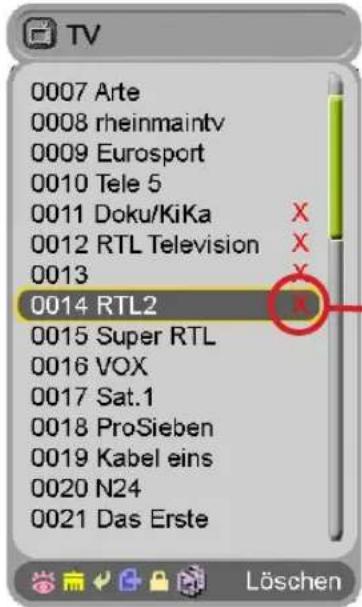

6.3.2 Propramme „Löschen“ [S.51]

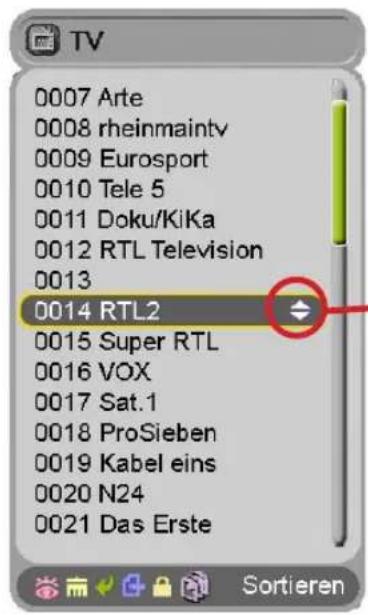

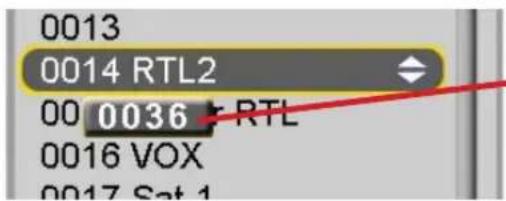

6.3.3 Programme „Sortieren“ [S.52]

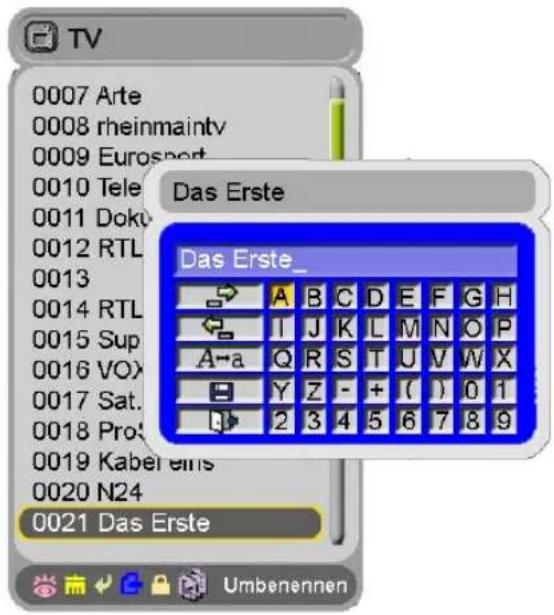

6.3.4 Programme/Favoritenlisten „Umbenennen“ [S.53]

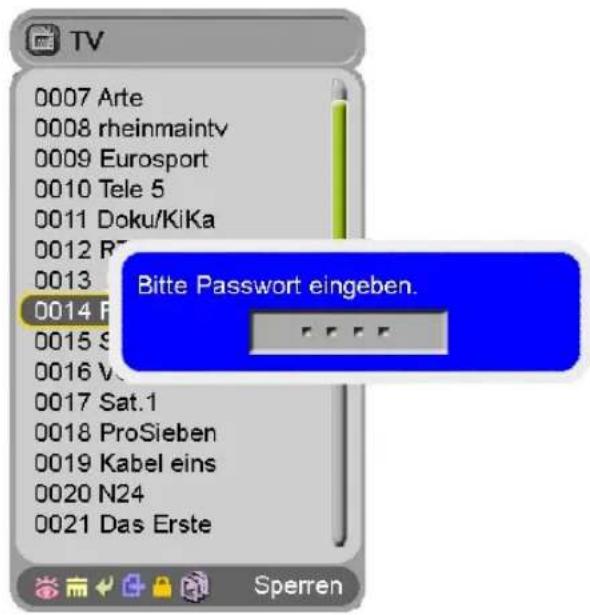

6.3.5 Programme „Sperren“ [S.54]

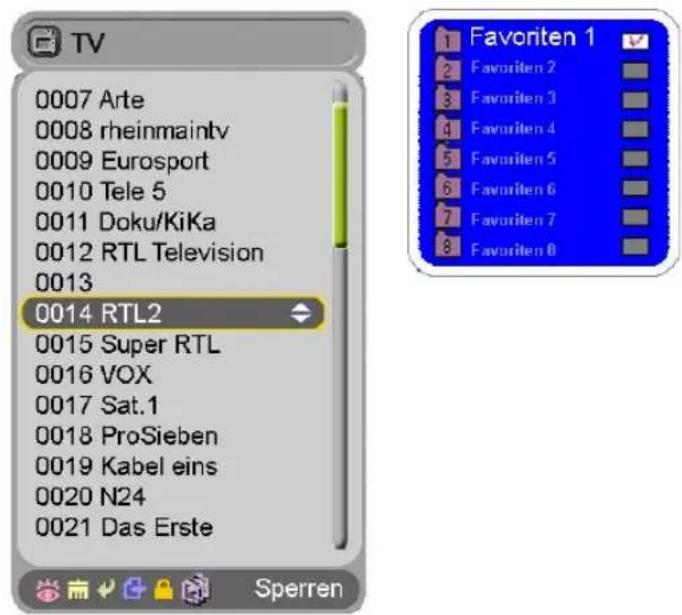

6.3.6 Einrichten von individuellen „Favoritenlisten“ [S.54]

6.4 Menü Option [S.55]

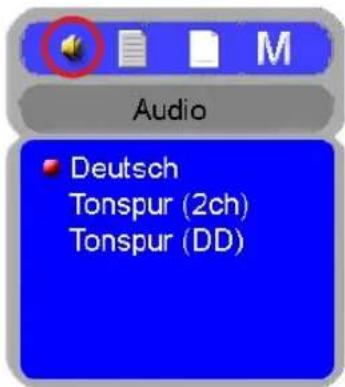

6.4.1 Audio-Sprachauswahl [S.55]

Inhaltsverzeichnis

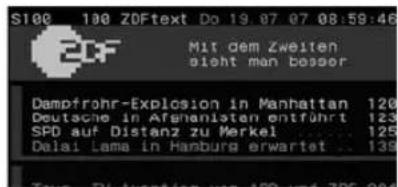

6.4.2 Videotext [S.55]

6.4.3 Untertitel [S.55]

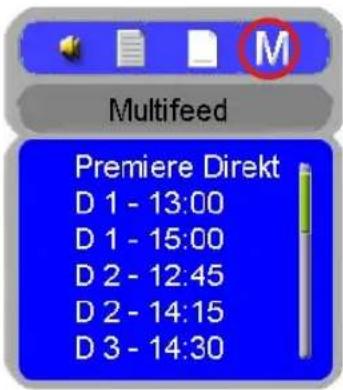

6.4.4 Multifeed [S.56]

6.5 A/V+ [S.56]

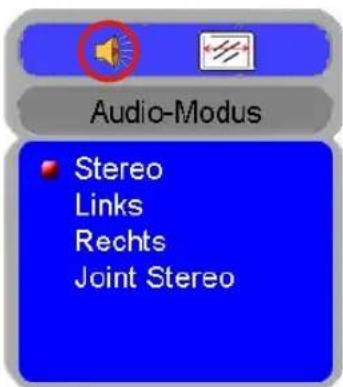

6.5.1 Audio-Modus [S.56]

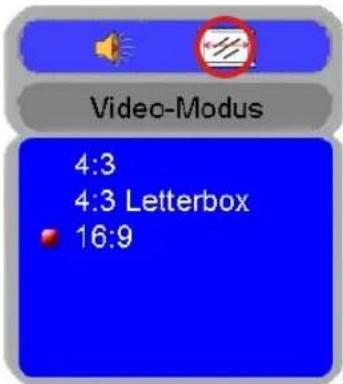

6.5.2 Video-Modus [S.56]

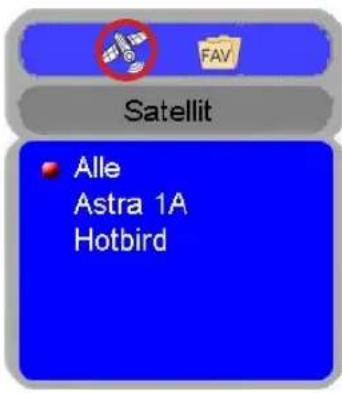

6.5.3 Satellit [S.57]

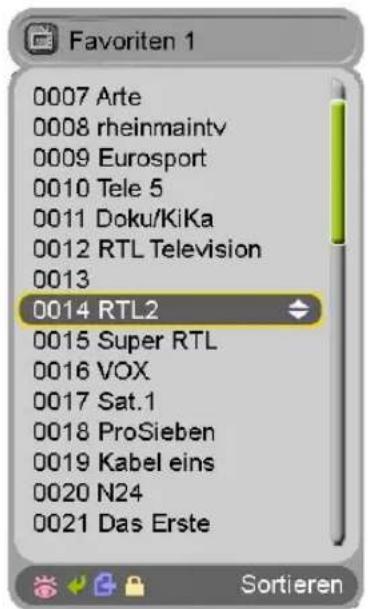

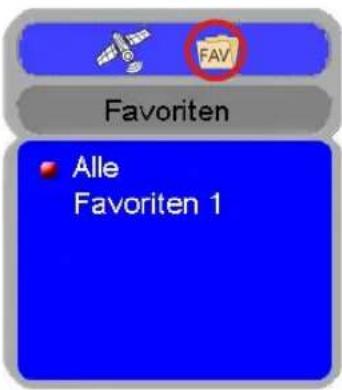

6.6 Favoriten-Programmlisten [S.57]

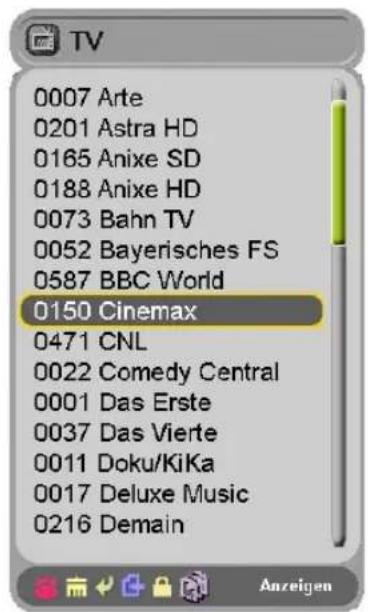

6.7 A-Z Sortierung [S.58]

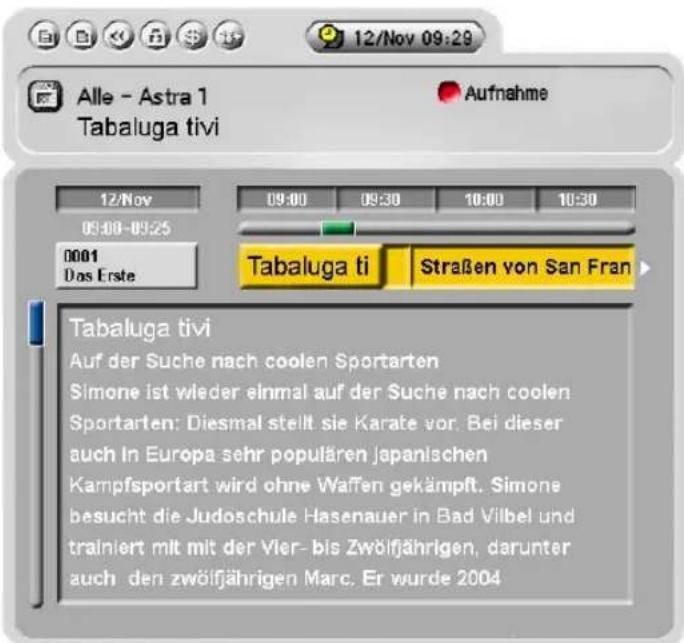

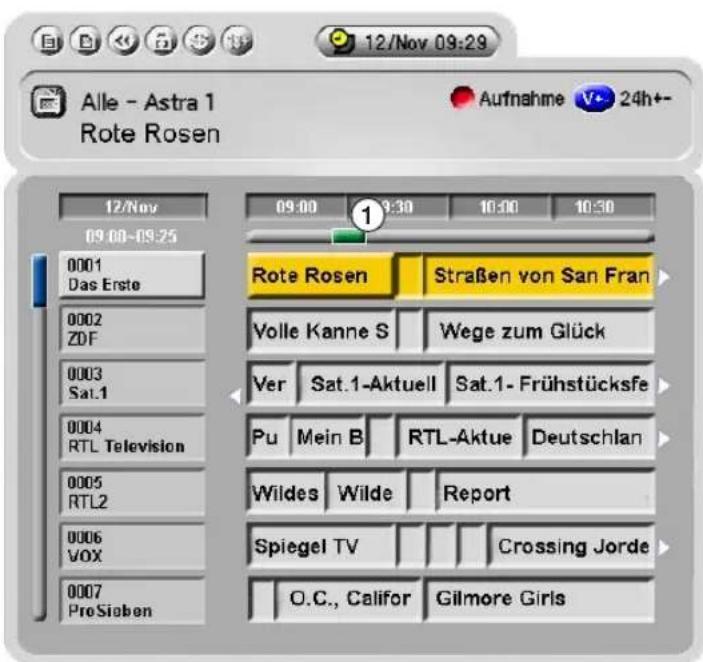

6.8 EPG (Elektronische Programmführung) [S.58]

1. Verschiedenes [S.60-64]

8.1 Ausstattungsmerkmale [S.60]

8.2 Technische Daten [S.61]

8.3 Glossar wichtiger Begriffe [S.62]

8.4 Fehlerbehebung [S.63]

8.5 Konfirmitätserklärung [S.64]

1. Bevor Sie beginnen

Bitte lesen Sie die Anleitung und die Sicherheitshinweise sorgfältig durch.

Dies bewahrt Sie vor Schäden und Sie erfahren viel Wissenswertes über Ihren Receiver.

Die untenstehenden Hinweissymbole weisen Sie auf besondere Situationen hin.

Achtung, Hinweise die Sie beachten sollten.

Gefahr, Gefahr für Leib und Leben.

Information, nützliche Informationen zum Receiver oder dessen Betrieb.

Arbeiten Sie niemals an den Anschlüssen des Receivers wenn der Netzstecker in der Steckdose steckt. Wenn Sie beim Anschluss des Receivers nicht sicher sind oder einen Defekt vermuten, kontaktieren Sie Ihren Fachhändler oder unsere Hotline.

Die folgend beschriebenen Schritte zur Inbetriebnahme setzen voraus, dass Ihre Empfangsanlage ordnungsgemäß installiert und funktionstüchtig ist. Bitte beachten Sie eventuelle Erdungsvorschriften der Empfangsanlage und Ihre Verantwortung für Ihre Mitmenschen.

Reparaturen dürfen nur durch Homecast Europe GmbH selbst durchgeführt werden. Bei jeglichem Öffnen des Gerätes erlischt die Gewährleistung.

1. Bevor Sie beginnen

Stellen Sie keine schweren Gegenstände (>3Kg) auf den Receiver, da diese das Gehäuse beschädigen.

Verwenden Sie keine scharfen Reiniger. Diese können das Gehäuse und das Anzeigefeld beschädigen. Verwenden Sie zur Reinigung ein feuchtes, weiches Tuch. Wenn Sie ein Reinigungsmittel benötigen, um z.B. Nikotin-Rückstände etc. zu entfernen, testen Sie dieses zunächst an einer unauffälligen Stelle.

Arbeiten Sie niemals an den Anschlüssen des Receivers während ein Gewitter aufzieht oder dieses stattfindet. Wenn Sie längere Zeit nicht zu Hause sind (z.B. Urlaub) oder ein Gewitter droht, entfernen Sie bitte den Netzstecker.

Achtung, Gefahr durch elektrischen Schlag!

Wenn Sie die Fernbedienung nicht benutzen, legen Sie sie bitte an einen sicheren Ort, um Fallschäden oder Tierbiss zu vermeiden.

Sollte aus dem Gerät Rauch kommen oder Sie starken Geruch feststellen, entfernen Sie bitte umgehend das Netz- kabel aus der Steckdose. Vermeiden Sie die Berührung des Gerätes. Achtung, Gefahr durch elektrischen Schlag!

Suchen Sie einen stabilen Aufstellort. Der Receiver darf nicht wackeln oder auf weichen Untergründen wie z.B. Decken, einsinken. Achtung, Brandgefahr!

1. Bevor Sie beginnen

Wählen Sie den Aufstellort so, dass keine Flüssigkeiten in den Receiver eindringen können.

Vasen, Aquarien oder Getränke dürfen nicht in der Nähe aufgestellt werden.

Achtung, Gefahr durch elektrischen Schlag!

Halten Sie den Receiver staubfrei und achten Sie darauf, dass keine spitzen Gegenstände in den Receiver gelangen.

Ächtung, Gefahr durch elektrischen Schlag oder Brandgefahr!

NO!

Öffnen Sie nicht das Gehäuse, im Inneren gibt es keine Einstellmöglichkeiten.

Achtung, Gefahr durch elektrischen Schlag!

Achtung, Verlust des Garantieanspruchs!

Wählen Sie den Aufstellort so, dass Sie die Netzsteckdose im Gefahrenfall leicht erreichen können. Ziehen Sie niemals am Kabel, sondern immer am Netzstecker selbst, den Stecker aus der Steckdose. Benutzen Sie keine Geräte mit defekten Anschlussleitungen, lassen Sie Gefahrenstellen umgehend von einem Fachmann beseitigen.

Wählen Sie den Aufstellort so, dass der Receiver keinen magnetischen Feldern oder Vibrationen ausgesetzt ist.

Setzen Sie den Receiver weder direkter Sonneneinstrahlung noch hoher Luftfeuchtigkeit aus. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden und eine ausreichende Wärmezirkulation gegeben ist. Die Umgebungstemperatur darf nicht über 40°C oder unter 5°C liegen.

Achtung, Brandgefahr!

1. Bevor Sie beginnen

Wenn Sie den Receiver von einem kalten an einen warmen Ort bringen, lassen Sie Ihn mind. 2 Stunden bei Raumtemperatur stehen, bevor Sie ihn einschalten. Hierbei kann sich Kondensatwasser bilden. Achtung, Gefahr durch elektrischen Schlag!

Bitte beachten Sie, dass viele Möbel heute sogenannte Weichmacher oder andere lösungsmittelhaltige Stoffe enthalten.

Diese können die Gummifüße des Receivers angreifen und damit verbunden unerwünschte Flecken auf den Möbeln hinterlassen.

Kontrollieren Sie deshalb am Anfang, ob dies bei Ihnen der Fall ist. Glasböden sind generell unbedenklich.

1. Bevor Sie beginnen

1.2 Recycling

Geräte (Receiver), welche mit nebenstehendem Zeichen versehen sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Hierfür wurden extra Sammelstellen eingerichtet. Informationen hierzu erhalten Sie von Ihrer Gemeinde oder Ihrem Fachhändler.

Batterien dürfen ebenfalls nicht im normalen Hausmüll entsorgt werden.

Viele Fachgeschäfte haben hierfür extra Sammelstellen eingerichtet. Wenn also die Batterien der Fernbedienung einmal leer sind, entsorgen Sie diese bitte umweltgerecht.

1.3 Lieferumfang

• Receiver
• Fernbedienung
• Bedienungsanleitung
• AV-Anschlusskabel (RCA)

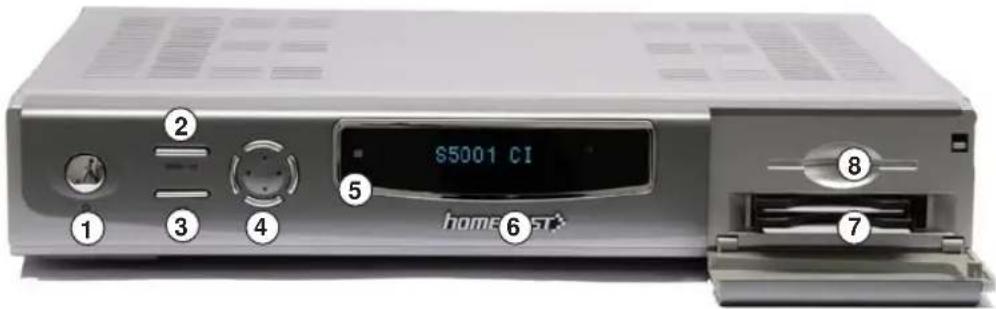

2.1 Ansicht der Vorderseite mit geöffneter Frontklappe

POWER-Taste: Schaltet den Receiver ein bzw. in den Standby-Modus.

MENU/OK-Taste: Öffnet das Hauptmenü oder bestätigt eine Auswahl.

③ EXIT-Taste: Lässt Sie Vorgänge abbrechen oder die Menüs schließen.

: Mit den Pfeil-Tasten steuern Sie den Cursor in Menüs oder die Auswahl in Programmlisten - Kanal „auf/ab“.

④ Mit den Pfeil-Tasten steuern Sie den Cursor in Menüs oder die Auswahl in Programmlisten. Lautstärke „laut/leise“.

IR-Sensor: Empfangsauge für die Signale der Fernbedienung.

Es muss immer „freie Sicht“ zur Fernbedienung bestehen.

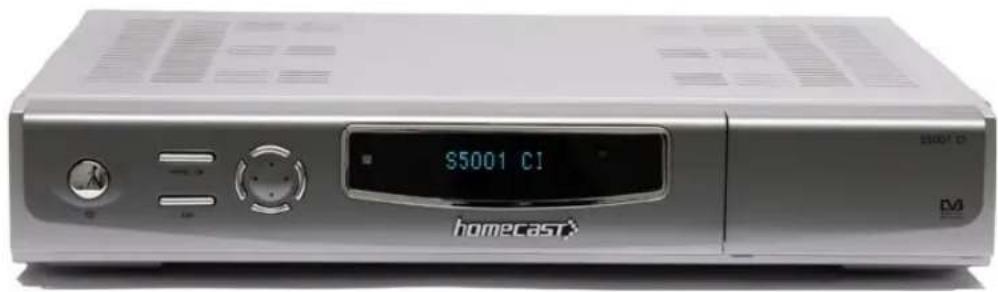

S5001 Serie mit VFD-Anzeige

VFD6Anzeige: Alphanumerisches Display für die Programm- und Kanalanzeige.

Im Standby-Modus wird die Uhrzeit angezeigt.

S5000 Serie mit LCD-Anzeige

⑥ LCD-Anzeige: Auf der 4-stelligen Anzeige wird der Kanal angezeigt.

Im Standby-Modus wird die Uhrzeit angezeigt.

CI-Schächte: Die 2 CI-Schächte dienen der Aufnahme von PAY-TV-Modulen.

Mit dem Auswerfer auf der rechten Seite können die Module ausgeschoben werden.

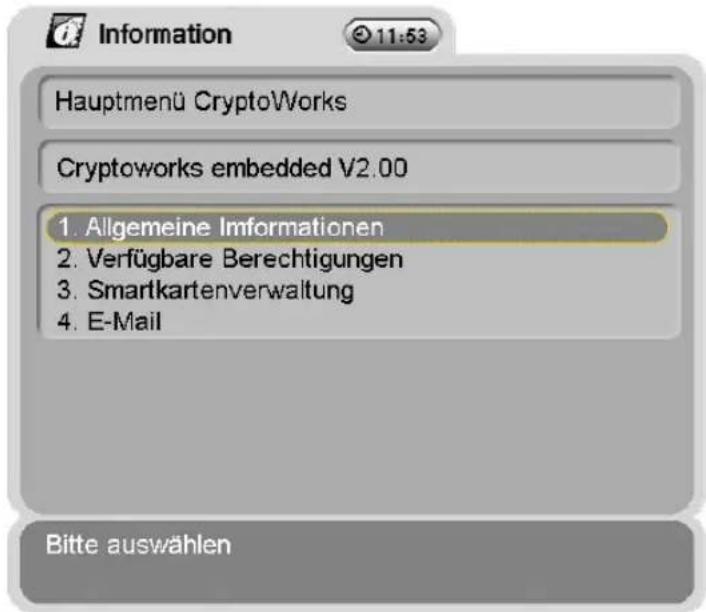

Kartenleser:* Ein interner Kartenleser für Crypto-Works [CR] Verschlüsselung.

2. Bedienelemente und Anschlüsse

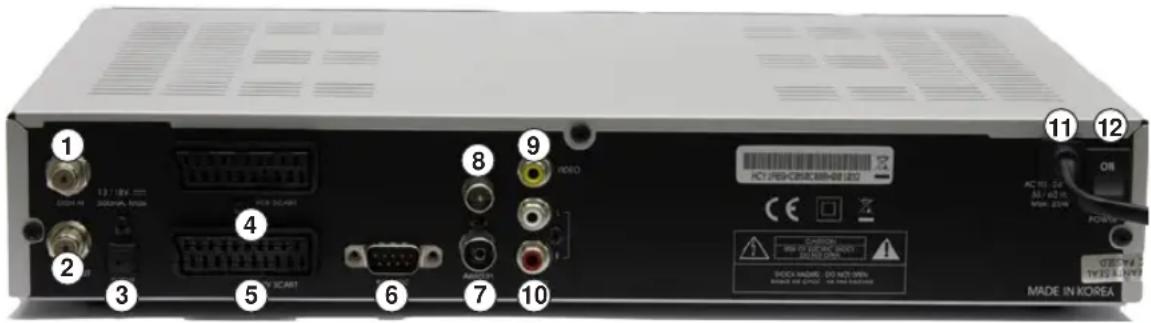

2.3 Ansicht Rückseite

1 2 3 4 5 6 7 8 9 10 HCT/PRG/CNC/SN-RE 202 ON AC 101.04 30 / 60 Hz VDD: 220V FOR/WAY CHECK NAME: DO NOT OPEN RANGE BY: CNTS - NO. NO. 220V MADE IN KOREA

Abb. kann vom Original abweichen

DISH IN: Eingang des Tuners für die digitalen Signale der Sat-Empfangsanlage.

② LOOP OUT: Hier steht das Satellitensignal für weitere Geräte zur Verfügung.

Dies kann z.B. ein analoger Sat-Receiver sein. Achtung, es darf immer nur ein Receiver eingeschaltet sein, da sich die Schaltsignale sonst beeinflussen.

③ S/PDIF: Digitaler optischer Audioausgang für digitale Decoder und Raumklangsysteme.
④ VCR SCART: Schließen Sie hier Ihren Video- oder DVD-Rekorder an. Der Anschluss überträgt Video- und Audio-Signale.

TVScart: Standartanschluss für TV-Geräte. Überträgt Video- und Audio-Signale. Kann mit CVBS-, YUV- oder RGB-Signal beschaltet werden.

RS-832: Datenschnittstelle für den Datenaustausch / Softwareupdate mit dem PC.*

⑦ AERIAL IN: (Antenneneingang) Schließen Sie hier, falls vorhanden, ein weiteres analoges TV-Antennensignal (Kabelnetz) an.
⑧ TV OUT: (TV-Ausgang) Schließen Sie hier Ihr Fernsehgerät über den Antenneneingang an.
⑨ CVBS: Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur Verfügung. Sie können dieses für Geräte ohne Scart-Anschlüsse oder für einen Monitor verwenden.
⑩ SD-OUT: Analoge Audio-Ausgänge (L+R) für den Anschluss an die Stereoanlage.
⑪ AC90-240V: 230 VAC Netzanschluss des Gerätes.
⑫ POWER: Über den Netzschalter können Sie den Receiver vollständig ausschalten. Bei allen Anschlussarbeiten am Gerät bitte zuvor den Netzstecker ziehen.

2. Bedienelemente und Anschlüsse

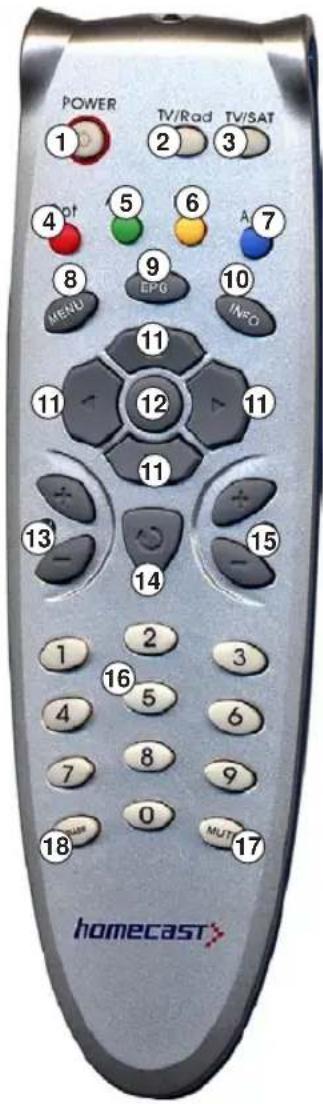

2.4 Fernbedienung

Mit der Fernbedienung können alle Funktionen des Gerätes gesteuert werden.

Funktionsbeschreibung der einzelnen Tasten:

PWR: Die Power-Taste schaltet den Receiver ein bzw. in den Stand-by-Modus.

TV?Rad:Wechselt zwischen TV- und Radio-Modus um.

TV3Rad:Umschaltung zwischen TV- und Receiver-Modus.

Opt: Öffnet das Optionsmenü: Audio, Videotext, Untertitel, Multifeed (z.B. Premiere Direktfilme).

A/9+: Auswahl des Video-Formates (4:3, 4:3 Letterbox und 16:9) sowie des Audio-Formates (Stereo, Links, Rechts, Mono).

Fa®: Öffnet die Favoritenprogrammliste.

⑦A-Z: Sortiert* die Kanäle in alphabetischer Reihenfolge. *Auch im EPG

⑧Menü: Öffnet und schließt das Hauptmenü des Receivers.

⑨EPG: Startet den elektronischen Programmführer.

①dNFO: Zeigt Details zu Programmen und EPG-Info's an.

⑪: Mit den Pfeil-Tasten steuern Sie den Cursor in Menüs oder die Auswahl in Programmlisten.

⑫ OK: Bestätigt Eingaben und Auswahl, öffnet die Programmliste.

⑬ V+/-: Tasten zum Einstellen der Lautstärke.

14: Zum wiederholten Wechsel zwischen den beiden zuletzt angezeigten Kanälen. („Back“-Taste; Vorheriger Kanal) EXIT-Funktion zum Abbrechen oder um das Menüs zu schließen.

⑮ P+/-: Programmplätze auf- oder abwärts anwählen oder in der Programmliste blockweise springen.

⑯ Ziffern: Mit den Tasten 0-9 können Sie Programme direkt anwählen oder Eingaben in den Menüs machen.

Mute: Diese Taste schaltet die Tonausgabe stumm.

⑱ FUNC: Wählt die Videoauflösung, mehrfaches drücken ändert die Einstellungen.

POWER TV/Rad TV/SAT 1 2 3 4 5 6 A 7 8 9 10 INFO MENU EPG INFO 11 12 11 11 12 11 13 - 14 15 1 2 3 16 5 6 4 7 8 9 7 0 MUT 18 17 homecast>

3. Receiver anschließen

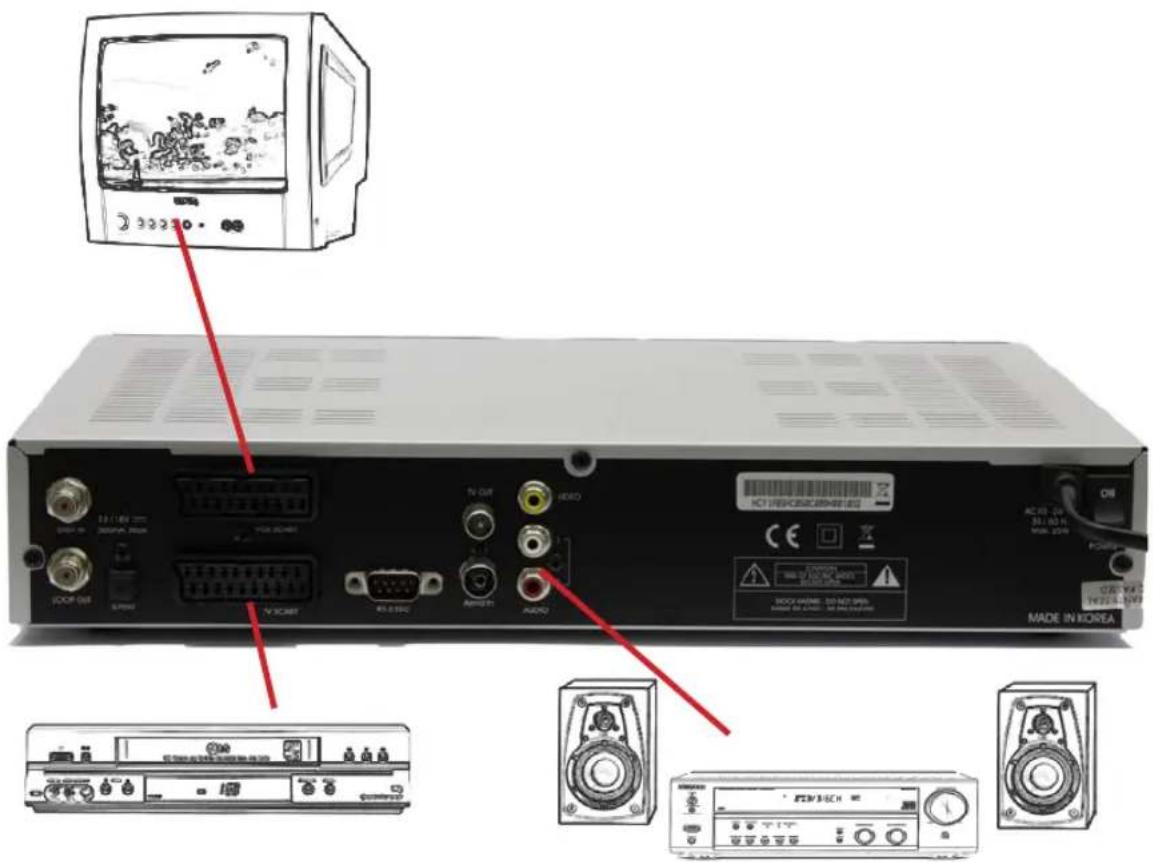

3.1 Anschluss an TV-Gerät und Videorekorder

Receiver an TV-Gerät anschließen. Beachten Sie bitte die Sicherheitshinweise für „Anschlüsse“ und „Aufstellungsort“.

Receiver an TV-Gerät und Videorekorder über Standardanschlüsse anschließen

1. Verbinden Sie den TV Scart (Scart-Kabel) oder CVBS des Receivers mit den entsprechenden Eingängen Ihres TV-Gerätes.

(Bei der Verwendung eines Scart-Kabels werden die Audio-Signale (Stereo) mit übertragen.)

Falls Sie über einen Videorekorder oder ein anderes Aufzeichnungsgerät verfügen, so 2. können Sie dieses ebenfalls über ein Scart-Kabel mit dem Receiver, Anschluss VCR-Scart, verbinden.

1. Alternativ können Sie auch die Audio-Ausgänge „SD OUT“ (R+L) mit Ihrer Stereo-Anlage verbinden.

Hierbei können Sie die digitalen Radio-Programme und den TV-Sound über Ihrer Stereo-Anlage genießen.

3. Receiver anschließen

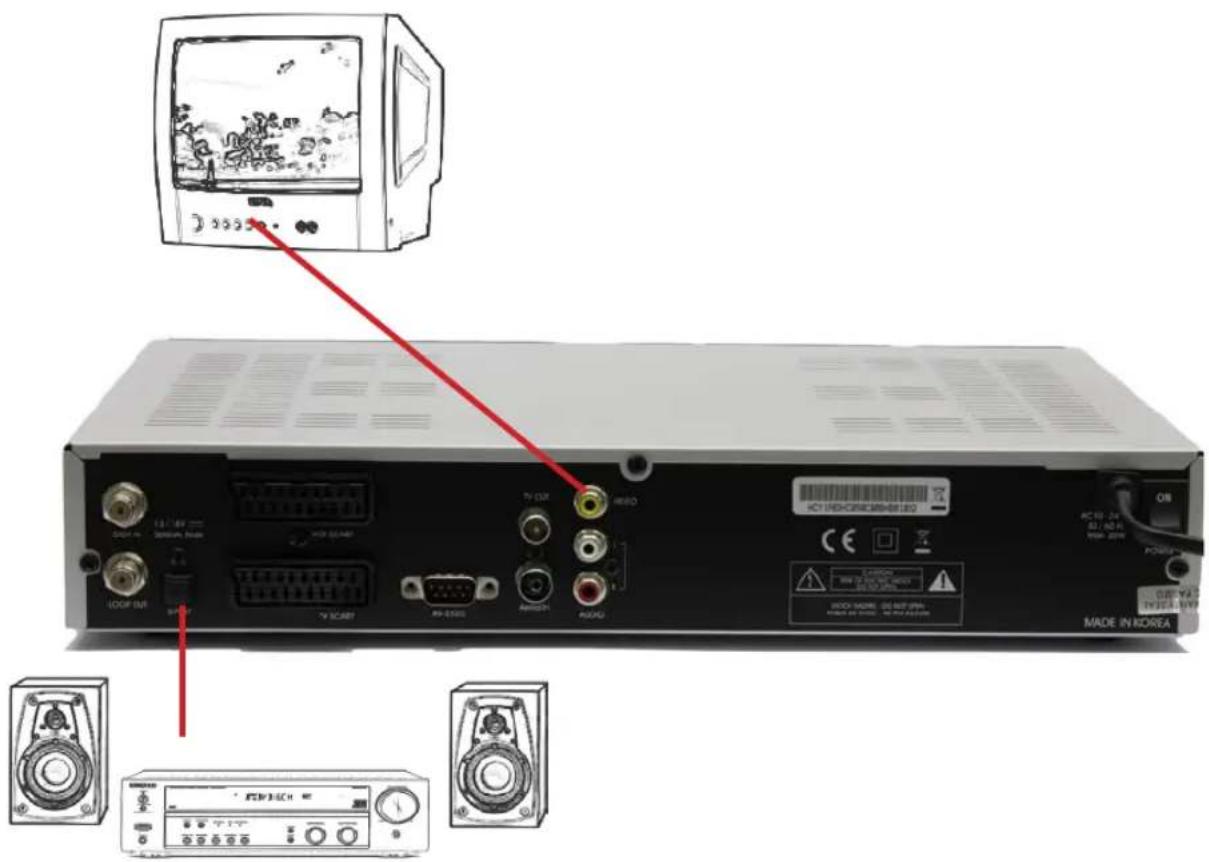

Receiver an TV-Gerät über S-Video und S/PDIF anschließen

Sie haben alternativ zu der Verbindung über Standardanschlüsse, auch die Möglichkeit Ihren Receiver über VIDEO-Ausgang, an Ihr TV-Gerät anzuschließen.

1. Verbinden Sie dazu Ihr Receiver mit einem Cinch-Anschlusskabel mit den entsprechenden Eingängen Ihres TV-Gerätes.

Altenativ können Sie den Receiver an Ihr Raumklangsystem über den optischen Ausgang S/PDiF des Receivers anschließen.

1. Verbinden Sie dazu Ihren Receiver mit dem entsprechenden Anschlusskabel mit dem optischen Ausgang S/PDiF und Ihrer Stereoanlage.

Aktivieren Sie dies für Ihr angeschlossenes Raumklangsystem „3. Dolby Digital (DD)“ wie folgt: Drücken Sie auf Ihrer Fernbedienung die rote „Opt.“-Taste > Untermenü „Audio“ und aktivieren Sie „Dolby Digital (DD)“, wenn das entsprechende Symbol im Display angezeigt wird

Ihre digitalen Radio-Programme und/oder den TV-Sound können Sie dann über Ihrer Stereo-Anlage genießen.

3. Receiver Anschließen

3.2 Anschließen der Satelliten-Empfangsanlage

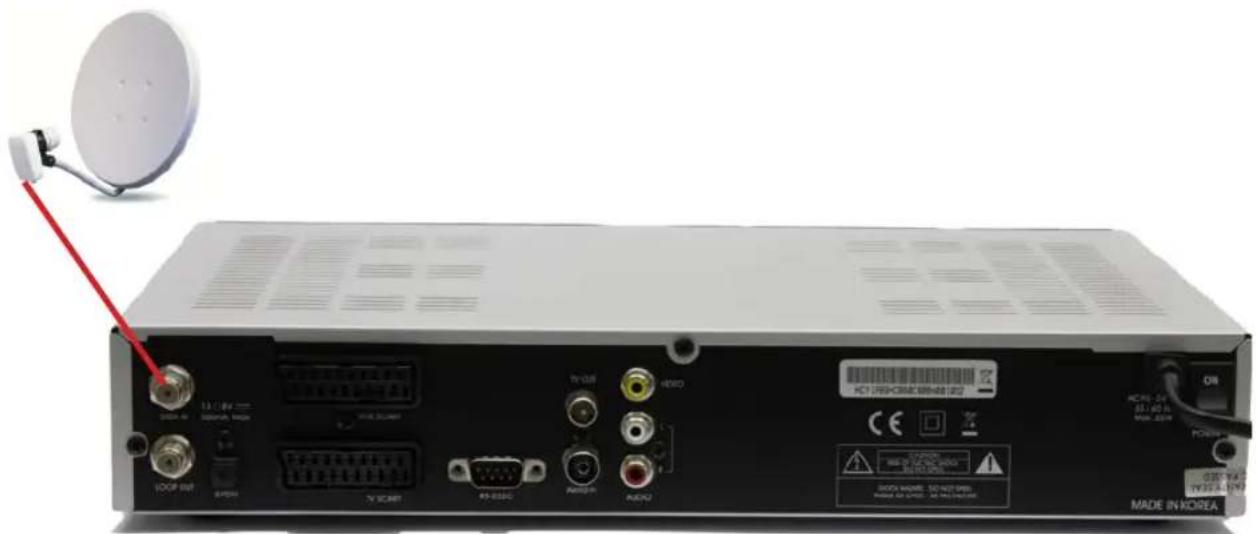

Receiver an Einzelempfangsanlage anschließen:

Verbinden Sie das Antennenkabel, kommend vom LNC mit dem Eingang DISH IN des Receivers.

HCT PESHORIC MINI-01 V100 01 DO ACRE: 24 SE: 40.15 MAX: 32.97 POWER OFF: 01 SHE: 01 TWO: 01 V I C M T V: 01/01/01 A K S O N A K E U 3000 NAME: SD NET GRI. POWER: 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 / 01 MADE IN KOREA

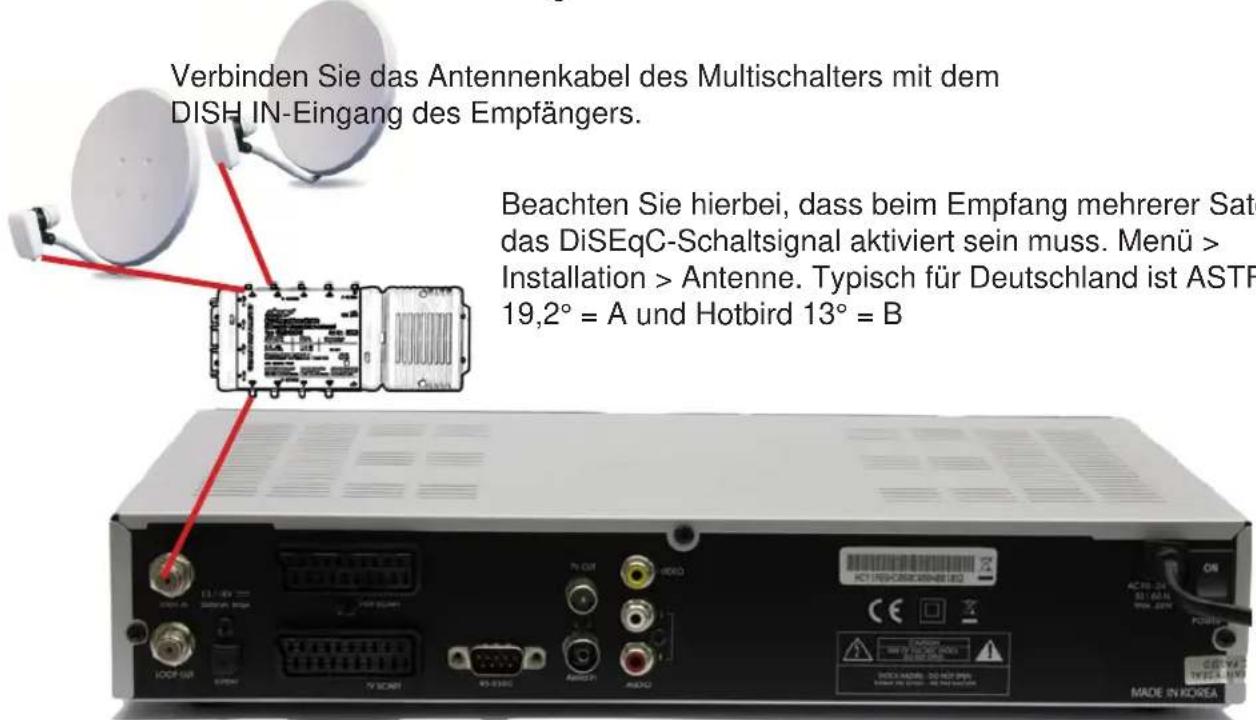

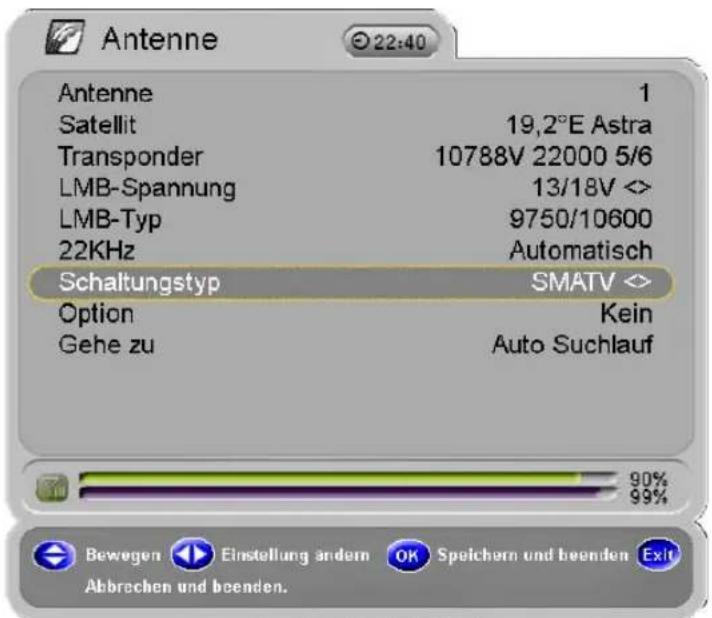

Receiver an Mehrteilnehmeranlage anschließen:

Verbinden Sie das Antennenkabel des Multischalters mit dem DISH IN-Eingang des Empfängers.

Verbinden Sie das Antennenkabel des Multischalters mit dem DISH IN-Eingang des Empfängers. Beachten Sie hierbei, dass beim Empfang mehrerer Sat das DiSEqC-Schaltsignal aktiviert sein muss. Menü > Installation > Antenne. Typisch für Deutschland ist ASTF 19,2° = A und Hotbird 13° = B

DiSEqC 1.0/1.2

3. Receiver Anschließen

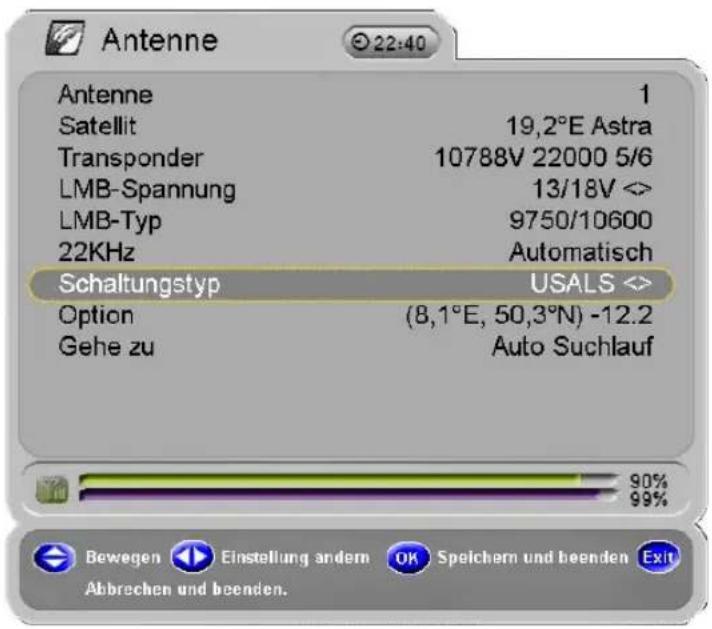

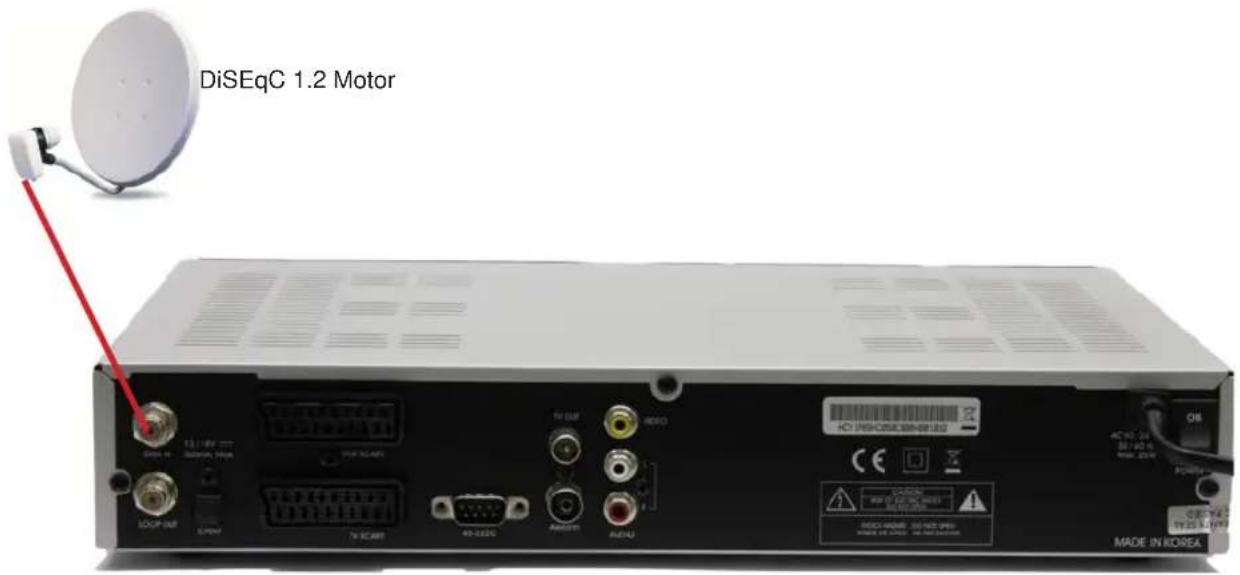

Verstellbare Satelliten-Antenne über einen DiSEqC 1.2 oder einen USALS-Motor anschließen:

Verbinden Sie den Ausgang des DiSEqC 1.2 oder des USALS-Motor mit dem DISH IN-Eingang des Receivers..

DiSEqC 1.2 Motor MADE IN KOREA

4. Menü-Übersicht

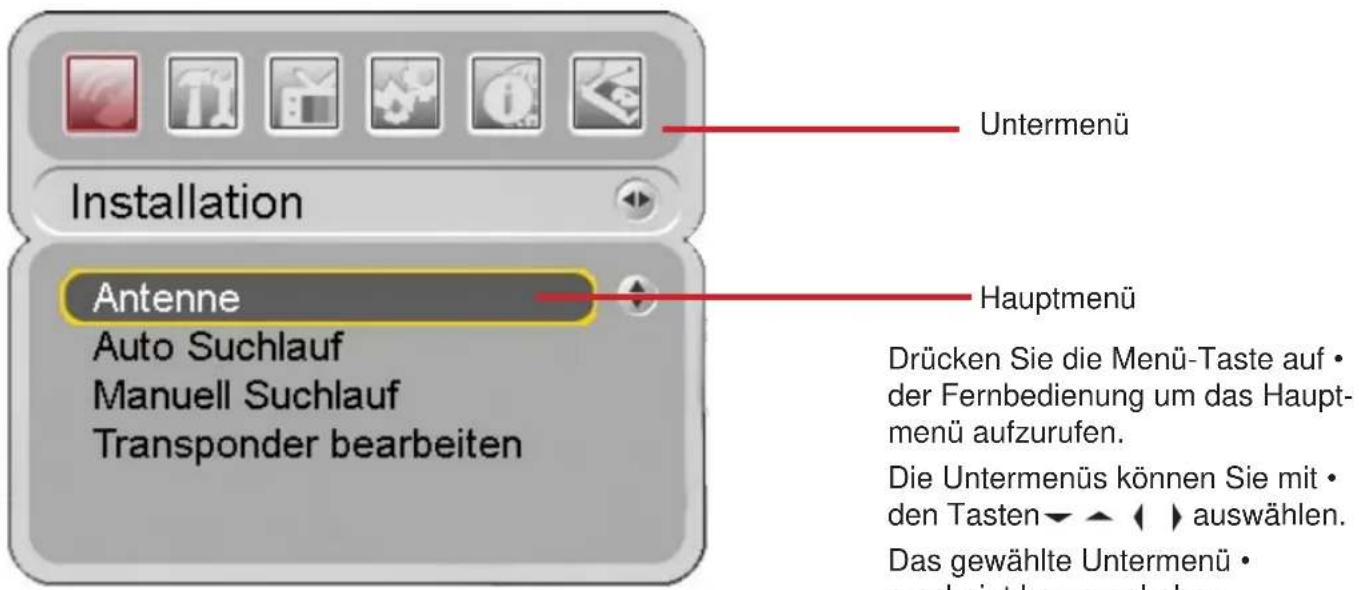

4.1 Anleitung zur Bedienung der Menüs

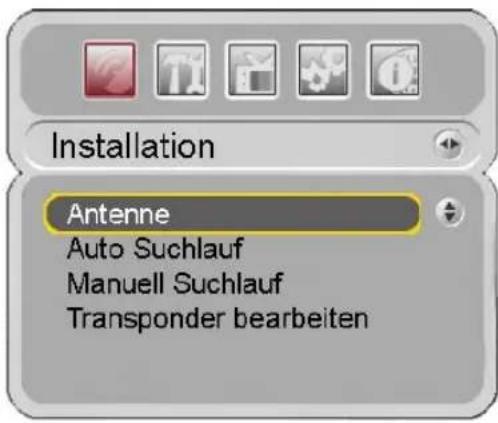

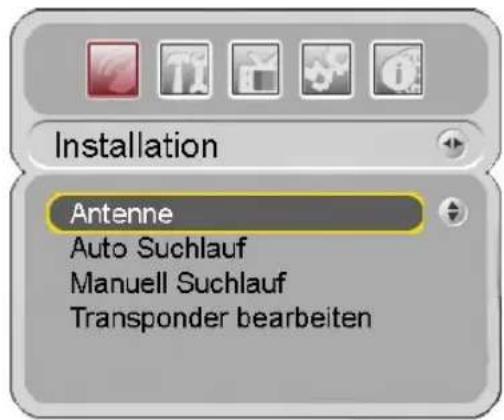

Untermenü Installation Antenne Auto Suchlauf Manuell Suchlauf Transponder bearbeiten Hauptmenü Drücken Sie die Menü-Taste auf • der Fernbedienung um das Haupt- menü aufzurufen. Die Untermenüs können Sie mit • den Tasten → ← → auswählen. Das gewählte Untermenü •

- Wenn Sie das gewünschte Untermenü ausgewählt haben, drücken Sie die „OK“-Taste.

Wenn Sie zum vorhergehenden Menü zurückkehren wollen, drücken Sie die „-Taste.

- Wenn Sie zum Fernsehbild zurückkehren wollen, drücken Sie die „Menü“-Taste.

4.2 Hilfe zu den Menüs

In jedem Menü werden am unteren Bildschirmrand Symbole eingeblendet. Sie geben an, mit welchen Tasten, welche Funktionen zur Verfügung stehen.

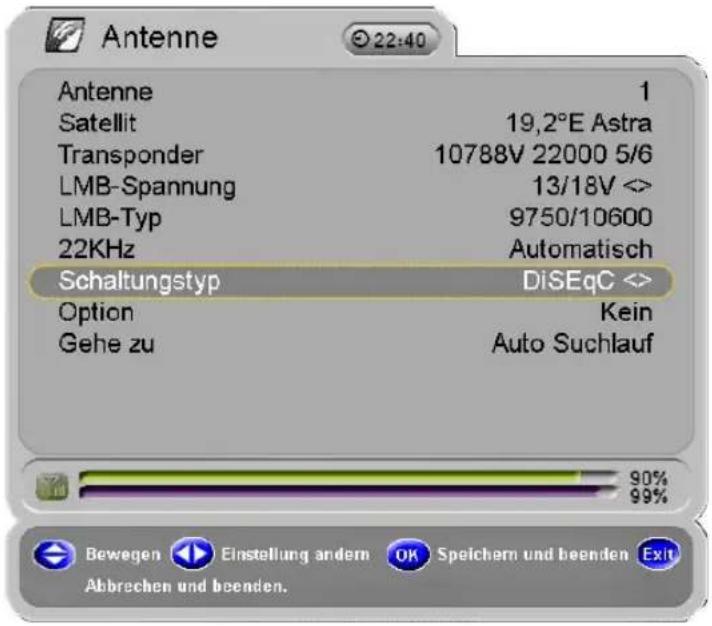

welchen Tasten, welche Funktionen zur Verfügung Antenne 00:25 Antenne 1 Satellit 19.2°E Astra 1 Transponder 10788V 22000 5/6 LNB-Spannung 13/18V LNB-Typ 9750/10600 22KHz Automatisch Schaltungstyp Kein Option Kein Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung ändern OK Speichern und beenden. Exit Abbrechen und beenden.

In diesem Beispiel:

Cursor bewegen

Einstellungen aus- wählen / ändern

Speichern und beenden

Vorgang abbrechen

Verwendung der „Opt“-, „A/V+“- und „Fav.“-Tasten.

4. Menü-Übersicht

4.3 Menü-Struktur

Installation Antenne Auto Suchlauf Manuell Suchlauf Transponder bearbeiten

Option TV-Ausgang Sprache Zeiteinstellung Kindersicherung OSD-Anzeige

Antenne:

Auswahl und Einstellungen des Satelliten, des Transponders und des LNB's für die Programm- / Kanalsuche.

Suchlauf Automatisch:

Automatische Suche der Programme / Kanäle auf dem gewählten Satelliten, ohne Eingabe spezieller Werte.

Suchlauf Manuell:

Manuelle Suche der Programme / Kanäle mit Hilfe von Benutzereingaben.

Transponder bearbeiten:

Löschen, Bearbeiten und Hinzufügen von Satelliten und Transpondern.

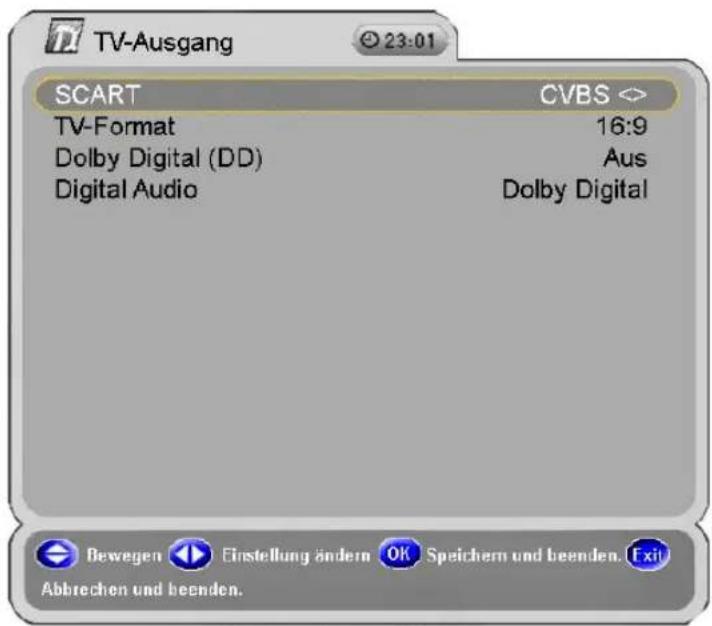

TV-Ausgang:

Auswahl der TV- / Video-Ausgänge und des AC3-Audio-Ausganges.

Sprache:

Auswahl der Sprache für die Anzeige, den Ton und die Untertitel.

Zeiteinstellung:

Einstellen der Uhrzeit und des Datums.

Kindersicherung:

Ändern des Passwortes und Einstellen der Altersgrenzen.

OSD-Anzeige:

Einblendungen von Informationen im Bild, d. h. Einstellungen von Anzeigedauer und Transparenz.

4. Menü-Übersicht

Programmliste Sortieren Aufnahme Löschen

Sortieren:

Die Programme werden nach Transpondern, Dienstanbietern (Netzwerk) und verschlüsselten Programmen sortiert.

Aufnahme:

Aufzeichnung von Programmen über die Timer-Funktion. Bearbeitung der Timerliste.

Löschen:

Löschen von Programmen, einzelnen Satelliten, Verschlüsselungssystemen.

Erweitert Werkseinstellung Softwareupdate via Satellit Programmliste senden Software senden

Werkseinstellung:

Zurücksetzen des Receivers auf die Werkseinstellungen.

Softwareupdate:

Aktualisieren der Software des Empfängers via Satellit.

Programmliste:

Übertragen der Liste zu einem 2. Receiver oder PC.

Software senden:

Übertragen der Software von Receiver zu einem 2. Receiver oder zum PC.

4. Menü-Übersicht

Status Information CI-Steckplatz 1 Kein CI-Steckplatz 2 Kein Karte Kein

Abweichungen in den Modellen CI, CR oder CICR.

Information:

Abfrage von Systeminformationen.

CI-Steckplatz 1:

Informationen zum eingeschobenen Modul im Steckplatz 1.

CI-Steckplatz 2:

Informationen zum eingeschobenen Modul im Steckplatz 2.

Karte:

Informationen zur eingeschobenen Karte.

5. Receiver in Betrieb nehmen und einrichten

5.1 Erstinbetriebnahme

Mit dem Menüpunkt „Erste Installation“ können Sie den Receiver bequem installieren.

Schritt 1

Wählen Sie die gewünschte Sprache der Benutzeroberfläche mit den Tasten

Drücken Sie die „OK“-Taste zur Bestätigung, um mit dem nächsten Schritt fortzufahren.

Erste Installation Sprache Programmliste English Deutsch Français Русский Español Italiano العربية فَرْمَسْتُ Norsk Svenska Suomi

Schritt 2

Wählen Sie die voreingestellte Programmliste der zu empfangenen Satelliten mit den Tasten ▼ ▲ aus.

Drücken Sie zur Bestätigung die „OK“-Taste.

Mit der roten „Opt.“-Taste gelangen Sie einen Schritt zurück, wenn Sie eine falsche Auswahl getroffen haben.

Beim Schritt 2 können Sie zwischen den angebotenen Programmlisten der Satelliten Astra 1, Hotbird, Astra 1 + Hotbird wählen.

Wenn Sie „Andere suchen“ auswählen, können Sie Ihre Empfangsanlage individuell anpassen, wenn Sie andere Satelliten empfangen.

Erste Installation Sprache Programm Astra 1 Hotbird Astra 1 + Hotbird Andere suchen Decasst ing Your Digital Dreamm OK Bestatigen & nachster Schritt Vorheriger Schritt Exit Abbrachen und beenden.

Drehbare Anlagen können ausschließlich über das Hauptmenü eingerichtet werden. In einem solchen Fall wählen Sie bei der Erstinbetriebnahme den gewünschten Satelliten und als Tunerverbindung „1 LNC, Einzel-Verbindung“.

Es ist angebracht, die Erstinstallation bis zum Ende durchzuführen, damit die aktuelle Kanalliste geladen wird.

Durch Zurücksetzen des Receivers in die „Werkseinstellung“ wird die Erstinstallation erneut gestartet.

5. Receiver in Betrieb nehmen und einrichten

Mit dem Menüpunkt „Andere suchen“ (Schritt 2), können Sie Ihre Empfangsanlage individuell anpassen.

Erste Installation Sprache Programmliste Satellit LMB-Typ DiSEqC Suchlauf starten 5.0°E Sirius 2, 3 7.0°E Eutelsat W3A 10.0°E Eutelsat W1 13.0°E Hotbird 16.0°E Eutelsat W2 19.2°E Astra 1 21.5°E Eutelsat W6 23.5°E Astra 1D/3A 26.0°E Badr C 26.0°E Badr3 & Eurobird 2 28.2°E Astra 2 OK Bestatigen & nachster Schritt Vorheriger Schritt Exit Abbrechen und beenden.

Schritt 3 (Erweiterte Erstinbetriebnahme)

Wählen Sie die gewünschten Satelliten mit den Tasten ▼ ▲.

Drücken Sie die „OK“-Taste zur Bestätigung, um mit dem nächsten Schritt fortzufahren.

Erste Installation Sprache Programmliste Satellit LNB-Typ DiSEqC Suchlauf starten 5150 9750/10600 9750/10750 9750 10000 10750 11300 11475 OK Bestadgen & nächster Schritt Vorheriger Schritt Exit Abbrechen und beenden.

Schritt 4 (Erweiterte Erstinbetriebnahme)

Wählen Sie den gewünschten LNB-Typ mit den Tasten ▼ ▲.

Üblich ist die Auswahl: 9750/10600.

Drücken Sie die „OK“-Taste zur Bestätigung, um mit dem nächsten Schritt fortzufahren.

5. Receiver in Betrieb nehmen und einrichten

Schritt 5 (Erweiterte Erstinbetriebnahme)

Wenn Sie einen DiSEqC 1.0 Schalter verwenden, wählen Sie unter DiSEqC das notwendige Schaltsignal mit den Tasten

Drücken Sie die „OK“-Taste zur Bestätigung, um mit dem nächsten Schritt fortzufahren.

Erste Installation Sprache Programmliste Satellit LMB-Typ DiSeqC Suchlauf starten Kein A B C D Bestatigen & nachster Schritt Vorheriger Schritt Exit Abbrachen und beenden.

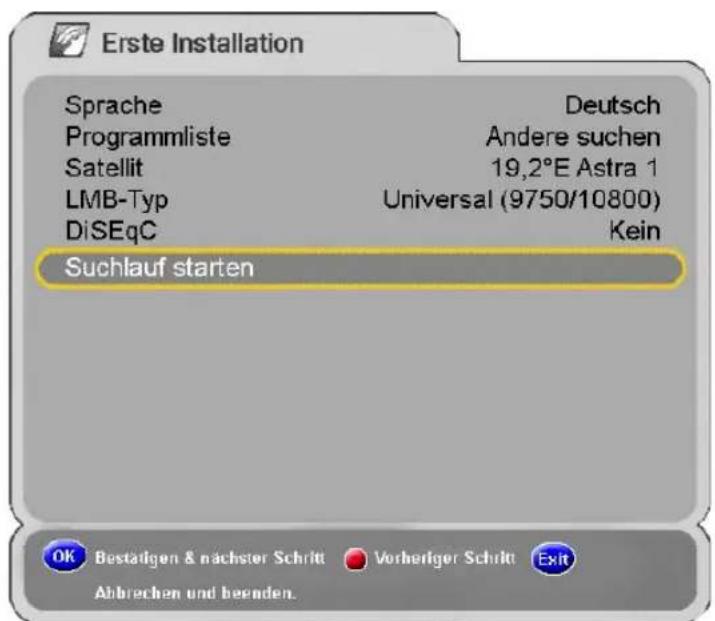

Schritt 6 (Erweiterte Erstinbetriebnahme)

Nachdem alle Einstellungen vorgenommen sind, drücken Sie die „OK“-Taste, um den Suchlauf zu starten.

Wenn Sie weitere Details über das Verfahren wünschen, lesen Sie weiter im Abschnitt 5.2 Installation.

Erste Installation Sprache Deutsch Programmliste Andere suchen Satellit 19,2°E Astra 1 LMB-Typ Universal (9750/10800) DiSEqC Kein Suchlauf starten OK Bestatigen & nächster Schritt Vorheriger Schritt Exit Abbrechen und beenden.

Zurück zum vorherigen Schritt:

Wenn Sie zum vorherigen Schritt zurückkehren wollen, drücken Sie die rote „Opt“ -Taste, damit können Sie die Optionen zurücksetzen.

Abbrechen und beenden:

Wenn Sie die „Erste Installation“ überspringen wollen, drücken Sie die „-Taste.“

5. Receiver in Betrieb nehmen und einrichten

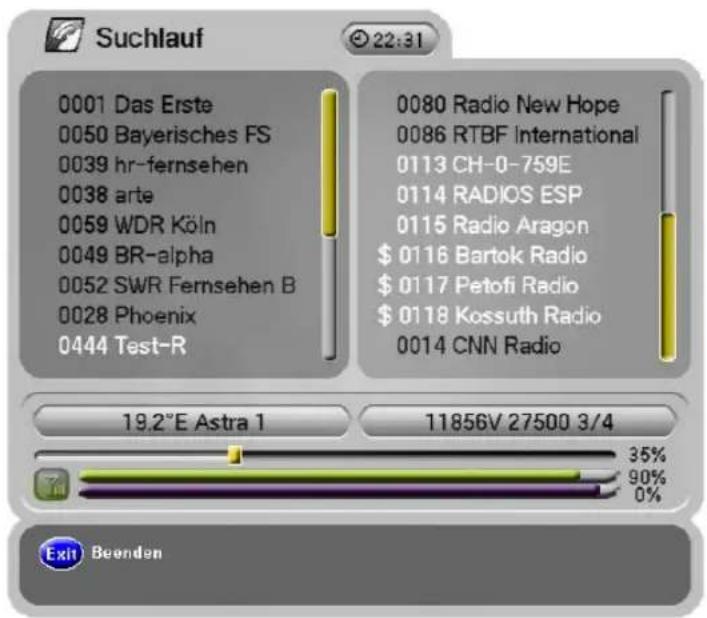

Suchlauf 0001 Das Erste 0050 Bayerisches FS 0039 hr-fernsehen 0038 arte 0059 WDR Köln 0049 BR-alpha 0052 SWR Fernsehen B 0028 Phoenix 0444 Test-R 0080 Radio New Hope 0086 RTBF International 0113 CH-0-759E 0114 RADIOS ESP 0115 Radio Aragon $ 0116 Bartok Radio $ 0117 Petofi Radio $ 0118 Kossuth Radio 0014 CNN Radio 19.2°E Astra 1 11856V 27500 3/4 35% 90% 0% Exit Beenden

Schritt 7 (Erweiterte Erstinbetriebnahme)

Während des Suchvorgangs erscheinen im linken Fensterbereich die TV-Kanäle, im rechten Fensterbereich die Radiokanäle.

In weiß dargestellte Programmnamen sind neu gefundene Programme, schwarze sind bereits in der Liste enthalten.

Suchlauf 0001 Das Erste 0050 Bayerisches FS 0039 hr-fernsehen 0038 arte 0059 WDR Köln 00 00 00 00 04 Änderungen speichern? Ja Nein 19.2°E Astra 1 11856V 27500 3/4 35% 90% 0% Bewegen Exit Wahlen OK Beenden

Nach Abschluss der Suche beantworteten Sie die Frage: Änderungen speichern? mit „Ja“.

5. Receiver in Betrieb nehmen und einrichten

5.2 Menü Installation

5.2.1 Antenne

Drücken Sie die Taste „Menü“, um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◀ ▶ den Bereich „Installation“.

Antenne:

Auswahl und Einstellungen des Satelliten, des Transponders und des LNB's für die Programm-/Kanalsuche.

Suchlauf Automatisch:

Automatische Suche der Programme / Kanäle auf dem gewählten Satelliten, ohne Eingabe spezieller Werte.

Suchlauf Manuell:

Manuelle Suche der Programme / Kanäle mit Hilfe von Benutzereingaben.

Transponder bearbeiten:

Löschen, Bearbeiten und Hinzufügen von Satelliten und Transpondern.

Installation Antenne Auto Suchlauf Manuell Suchlauf Transponder bearbeiten

Drücken Sie zum Wechseln ins Untermenü die Taste „OK“. Sie werden aufgefordert das Passwort einzugeben. Ab Werk ist das voreingestellte Passwort „0 0 0 0“.

Verwenden Sie die Tasten um in der Anzeige auf und ab zu blättern.

Innerhalb eines Menüpunktes, z.B. Antenne, Satellit, Transponder usw. wechseln Sie zum Auswahlmenü (entsprechende Spalten) mit der Taste ▶.

Suchlauf 0001 Das Erste 0050 Bayerisches FS 0039 hr-fernsehen 0038 arte 0059 WDR Köln 0049 BR-alpha 0052 SWR Fernsehen B 0028 Phoenix 0444 Test-R 0080 Radio New Hope 0086 RTBF International 0113 CH-0-759E 0114 RADIOS ESP 0115 Radio Aragon $ 0116 Bartok Radio $ 0117 Petofi Radio $ 0118 Kossuth Radio 0014 CNN Radio 19.2° E Astra 1 11856V 27500 3/4 35% 90% 0% Exit Beenden

5. Receiver in Betrieb nehmen und einrichten

Antenne 22:40 Antenne Satellit Transponder LMB-Spannung LMB-Typ 22KHz Schaltungstyp Option Gehe zu 1 Astra 1 2 Astra 1D/3A 3 Hotbird 4 Hispasat 5 Nilesat 101 6 Thor 2. 3 7 Sirius 2. 3 8 Eutelsat W3A 9 Eutelsat W1 90% 99%

Drücken Sie die Tasten ◆. Auf der rechten Seite der Anzeige erscheint die voreingestellte Liste mit Satelliten.

Wenn Sie ihren gewünschten Satelliten unter „Antenne“ nicht finden können, wählen Sie stattdessen einen Satelliten aus (außer Astra 1A und/oder Hotbird) und bestätigen Sie dies mit der „OK“-Taste.

Antenne 22:40 Antenne Satellit Transponder LMB-Spannung LMB-Typ 22KHz Schaltungstyp Option Gehe zu 19,2°E Astra 1 19,2°E Astra 1 21,5°E Eutelsat W6 23,5°E Astra 1D/3A 26,0°E Badr C 26,0°E Badr3 & Eurob. 28,2°E Astra 2 28,5°E Eurobird 1 30,5°E Arabsat 2B 31,3°E Turksat 1B 90% 99% P+ Bewegen OK Wahlen Exit Beenden

Jetzt gehen Sie nach unten auf „Satellit“, nach rechts und suchen den gewünschten/benötigten Satelliten aus, den Sie mit „OK“-Taste übernehmen.

Drücken Sie die Tasten. Auf der rechten Seite der Anzeige erscheint die voreingestellte Liste Satelliten.

Wählen Sie den gewünschten Satelliten und drücken Sie dann die „OK“-Taste.

Wenn Sie den gewünschten Satelliten nicht finden können, wählen Sie einen anderen und drücken die „OK“-Taste.

5. Receiver in Betrieb nehmen und einrichten

Drücken Sie die Tasten ◆ ▶ Auf der rechten Seite der Anzeige erscheint die voreingestellte Liste mit Satelliten.

Drücken Sie anschließend die „OK“-Taste. Wenn Sie einen der anderen Satellitennamen wählen, ändert sich die Transponderliste automatisch entsprechend des ausgewählten Satelliten.

Wählen Sie hier aus, welche Versorgungsspannung für das LNB verwendet werden soll. Im Standard ist dies 13/18 V.

Bei langen Leitungswegen (>50m) oder Umschaltproblemen empfiehlt sich 14/19V.

In einem Unicablesystem sollte die Spannungsversorgung auf „Aus“ gestellt werden.

Antenne 22:40 Antenne 10788V 22000 5/6 Satellit 10788V 22000 5/6 Transponder 10818 V22000 5/6 LMB-Spannung 10832 V22000 5/6 LMB-Typ 10848 V22000 5/6 22KHz 10862 V22000 5/6 Schaltungstyp 10878 V22000 5/6 Option 10921 V22000 5/6 Gehe zu 10979 V22000 5/6 11038 V22000 5/6 90% 99% P+ Bewegen OK Wahlen Extr Beenden

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp Kein Option Kein Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung anderem OK Speichern und beenden Exit Abbrachen und beenden.

5. Receiver in Betrieb nehmen und einrichten

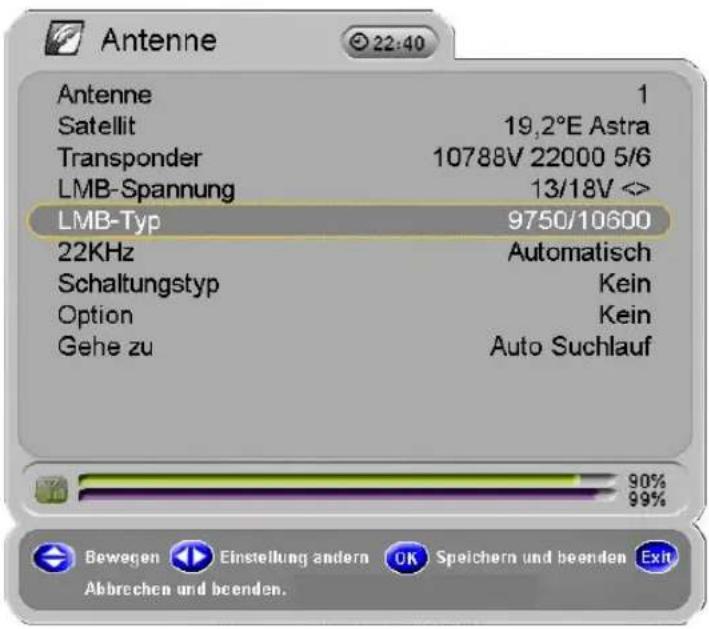

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V <> LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp Kein Option Kein Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung andern OK Speichern und beenden Exit Abbrechen und beenden.

Wählen Sie den verwendeten LNB-Typ.

Als Standard sollte „Universal“ gewählt werden.

Wenn Sie „Benutzer Einzel“ oder „Benutzer Dual“ gewählt haben, geben Sie die LNB-Frequenz direkt ein und drücken dann die „OK“-Taste.

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V <> LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp Kein Option Kein Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung ändern OK Speichern und beenden Exit Abbrechen und beenden.

Wenn Sie als LNB-Typ die Werte

Universal,

9750/10600,

9750/10750

Benutzer Dual

ausgewählt haben, ist das

22 kHz Schaltsignal fest dem

„Automatikmodus“ zugeordnet.

5. Receiver in Betrieb nehmen und einrichten

Wählen Sie den „Schaltungstyp“ aus, wenn Sie mehr als einen Satelliten empfangen.

Wenn Sie einen DiSEqC 1.0 Schalter verwenden, wählen Sie DiSEqC als Schaltungstyp aus.

Wählen Sie diesen Schaltungstyp, wenn Sie mehrere Satelliten empfangen möchten.

z.B. ASTRA = A und Hotbird = B.

Wählen Sie den Schaltungstyp „SMATV“ aus, wenn Sie einen DiSEqC 1.1-Schalter verwenden.

Geben Sie dann unter dem Punkt „Option“ einen Zahlenwert (950-2150) mit Hilfe der Zahlentastatur auf der Fernbedienung ein.

Fragen Sie den Installateur der Anlage um Hilfe, um den richtigen Zahlenwert zu erhalten, wenn Sie die Anlage nicht selbst errichtet haben.

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp DiSEqC Option Kein Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung andern OK Speichern und beenden Exit Abbrechen und beenden.

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp SMATV Option Kein Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung anderem OK Speichern und beenden Exit Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

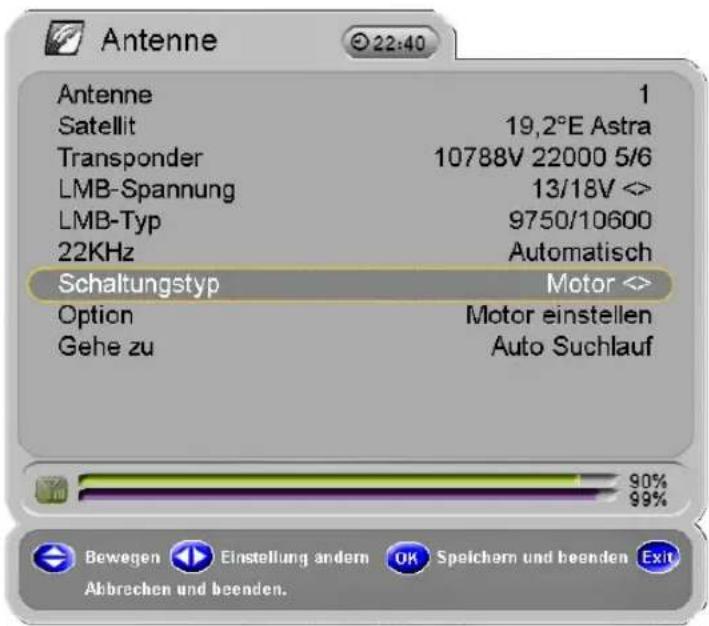

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V < LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp Motor < Option Motor einstellen Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung anderem OK Speichern und beenden Exit Abbrechen und beenden.

Wählen Sie den Schaltungstyp „Motor“ aus, wenn Sie einen DiSEqC 1.2 Antrieb verwenden.

Beachten Sie hierzu die Anweisungen des Motors.

Information zu DiSEqC 1.2 - Optionen:

Drücken Sie die Tasten◀▶, um den Antennenmotor in die Gehe nach West-Ost: entsprechende Richtung zu bewegen.

Drücken Sie die „OK“-Taste, um die aktuelle Position zu speichern Position speichern:

Drücken Sie die „OK“-Taste, um den Motor zu einer gespeicherten Gehe zu Position: Position zu bewegen.

Drücken Sie die „OK“-Taste, um den Motor zur 0-Position zu Gehe zu Referenzposition: bewegen.

Drücken Sie die „OK“-Taste, um die Begrenzung nach Westen zu West-Limit setzen: setzen.

Drücken Sie die „OK“-Taste, um die Begrenzung nach Osten zu Ost-Limit setzen: setzen.

Drücken Sie die „OK“-Taste, um die Endpositionen zu ändern. Limit aktivieren:

Die Begrenzungseinstellungen in Ost- und Westrichtung können auch verändert werden, wenn die Einstellung „Limit deaktivieren“ angewählt ist.

5. Receiver in Betrieb nehmen und einrichten

Wählen Sie den Schaltungstyp „USALS“ aus, wenn Sie eine USALS- Motorsteuerung verwenden.

Unter Position einstellen drücken Sie die „OK“-Taste.

Geben Sie hier Ihre Position ein, um den Stellmotor auf den Längen- und Breitengrad auszurichten.

Restliche Möglichkeiten entsprechen dem Schaltungs-Typ Motor.

Die Auswahl des Suchlaufes ermöglicht Ihnen den direkten Wechsel zu den Menüpunkten „Suchlauf Automatisch“ oder „Suchlauf Manuell“.

Treffen Sie Ihre Auswahl und drücken Sie dann die „OK“-Taste.

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp USALS Option (8,1°E, 50,3°N) -12.2 Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung andern OK Speichern und beenden Exit Abbrechen und beenden.

Antenne 22:40 Antenne 1 Satellit 19,2°E Astra Transponder 10788V 22000 5/6 LMB-Spannung 13/18V <> LMB-Typ 9750/10600 22KHz Automatisch Schaltungstyp USALS Option (8,1°E, 50,3°N) -12.2 Gehe zu Auto Suchlauf 90% 99% Bewegen Einstellung ändern OK Speichern & nachster Schritt Exit Abbrachen und beenden.

5. Receiver in Betrieb nehmen und einrichten

5.2.2 Suchlauf Automatisch

Hier können Sie den jeweiligen Satelliten nach angeboten Programmen absuchen.

Auto Suchlauf 1 Astra 1 2 Astra 1D/3A 3 Hotbird 4 Hispasat 5 Nelesat 101 6 Thor 2.3 7 Sirius 2.3 8 Eutelsat W3A 9 Eutelsat W1 10 Eutelsat W2 11 Eutelsat W6 12 Badr C 13 Badr3 & Eurobird 2 Suchlauf starten TV+Radio TV Radio Frei+CAS Frei CAS Bewege OK Wahlen CAS ändern Exit Beenden.

Wählen Sie den gewünschten Satelliten mit den Tasten (abs und drücken Sie dann die „OK“-Taste.

Das Häkchen zeigt an, welcher Satellit zum Absuchen ausgewählt wurde.

Drücken Sie die Tasten ◀ ▶ und wählen Sie die Suchoptionen aus. Drücken Sie die „OK“-Taste, um in den entsprechenden Optionen einen Hacken zu setzten.

Wenn Sie den Suchlauf jetzt starten wollen, bringen Sie den Cursor auf „Suchlauf starten“ und drücken die „OK“-Taste.

Suchlauf 0001 Das Erste 0050 Bayerisches FS 0039 hr-fernsehen 0038 arte 0059 WDR Köln 0049 BR-alpha 0052 SWR Fernsehen B 0028 Phoenix 0444 Test-R 0080 Radio New Hope 0086 RTBF International 0113 CH-0-759E 0114 RADIOS ESP 0115 Radio Aragon $ 0116 Bartok Radio $ 0117 Petofi Radio $ 0118 Kossuth Radio 0014 CNN Radio 19.2° E Astra 1 11856V 27500 3/4 Exit Beenden 35% 90% 0%

Während des Suchvorgangs erscheinen im linken Fensterbereich die TV-Programme und im mittleren Fensterbereich die gefundenen Radio-Programme.

In weiß dargestellte Programmnamen sind neu gefundene Programme, schwarze sind bereits in der Liste enthalten.

Die Gesamtzahlen der gefundenen Programme werden im rechten Fenster angezeigt.

Nach Abschluss der Suche, öffnet ein Fenster und fragt Sie: Möchten Sie die Änderung speichern? JA/NEIN

Bestätigen Sie dies mit „JA“.

Alle neuen Programme werden am Ende der Programmliste hinzugefügt.

Änderungen speichern? Ja Nein

5. Receiver in Betrieb nehmen und einrichten

5.2.3 Suchlauf Manuell

Hier können Sie gezielt nach Programmen suchen, wenn Ihnen die Empfangsparameter bekannt sind.

Wählen Sie den Schaltungstyp „USALS“ aus, wenn Sie eine USALS- Motorsteuerung verwenden.

Unter Position einstellen drücken Sie die „OK“-Taste.

Geben Sie hier Ihre Position ein, um den Stellmotor auf den Längen- und Breitengrad auszurichten.

Restliche Möglichkeiten entsprechen dem Schaltungs-Typ Motor.

Manueller Suchlauf 22:40 Antenne 1 Astra 1 Frquenz 11836 Polarität Horizontal Symbolrate 27500 Code-Rate 3/4 Suchlaufmodus Frei+CA-Systeme Dienst-Typ TV+Radio Netzwerksuche Aus PID-Suche Auto-PID 90% 99% Bewegen Einstellung ändern OK Speichern & nächster Schritt Exit Abbrachen und beenden.

Auswahl des Satelliten.

Frequenz des Transponders, den Sie manuell finden wollen.

Polarität des Transponders, den Sie manuell finden wollen.

Symbolrate des Transponders, den Sie manuell finden wollen.

Coderate des Transponders, den Sie manuell finden wollen.

Im Modus „freier Kanal“ sucht der Empfänger alle Kanäle ab, die nicht verschlüsselt sind.

Auswahl von Fernsehempfang, Radioempfang oder Fernseh- und Radioempfang.

Wenn diese Option eingeschaltet ist, sucht der Receiver mit Hilfe der Netzwerk-Indexierungstabelle nach weiteren Transpondern / verknüpften Programmen.

Suche mit Auto-PID, Manuell Dez, Manuell Hex.

Antenne:

Frequenz:

Polarität:

Symbolrate:

Code-Rate:

Suchlaufmodus:

Dienst-Typ:

Netzwerksuche:

PID-Suche:

5. Receiver in Betrieb nehmen und einrichten

5.2.4 Manuelle PID-Eingabe

Manueller Suchlauf 22:40 Antenne Frequenz Polarität Symbolrate Auto-PID Auto-PID Manuell Dez Manuell Hex Video-PID 8191 0~9< Audio-PID 8191 PCR PID 8191 Bewegen Einstellung ändern OK Speichern & nächster Schritt Exit Abbrechen und beenden.

Wenn Sie die Option „Manuell Dez“ auswählen, erscheint ein Fenster.

Geben Sie die Daten für Video-PID, Audio-PID und PCR PID mit den Zifferntasten ein und drücken Sie die „OK“-Taste.

Starten Sie nun den Suchlauf durch ein erneutes Drücken der „OK“-Taste.

Der Receiver findet nun einen User channel. Dieser wird am Ende der Programmliste hinzugefügt.

Manueller Suchlauf 22:40 Antenne Frequenz Polarität Symbolrate Auto-PID Auto-PID Manuell Dez Manuell Hex 1FFF VID 1 2 3 4 1FFF AUD 5 6 7 8 1FFF PCR 9 0 A B : _ C D E F 90% 99% Bewegen Einstellung ändern OK Speichern & nächster Schritt Exit Abbrachen und beenden.

Wenn Sie die Option „Manuell Hex“ auswählen, erscheint ein Fenster.

Geben Sie die Daten für Video-PID, Audio-PID und PCR PID mit den Zifferntasten ein

und drücken Sie die „-Taste, um alle Angaben zu speichern.

Starten Sie nun den Suchlauf durch das Drücken der „OK“-Taste.

Der Receiver findet nun einen User channel. Dieser wird am Ende der Programmliste hinzugefügt.

5. Receiver in Betrieb nehmen und einrichten

5.2.5 Transponder bearbeiten

Transponder bearb. 23:01 Satellit 5.0°E Sirius 2, 3 7.0°E Eutelsat W3A 10.0°E Eutelsat W1 13.0°E Hotbird 16.0°E Eutelsat W2 19.2°E Astra 1 21.5°E Eutelsat W6 23.5°E Astra 1D/3A 26.0°E Badr C 26.0°E Badr3 & Eurobird 2 28.2°E Astra 2 28.5°E Eurobird 1 Transponder 10788V 22000 5/6 10818V 22000 5/6 10832H 22000 5/6 10847V 22000 5/6 10862H 22000 5/6 10876V 22000 5/6 10921H 22000 5/6 10979V 22000 5/6 11038V 22000 5/6 11097V 22000 5/6 11156V 22000 5/6 11318V 22000 5/6 P. Bewegen Wahlen OK Speichern und beenden Exit Abrechen und beenden.

Wählen Sie mit den Tasten den gewünschten Satelliten aus.

Drücken Sie nun die Taste▶, um in die entsprechende Liste zu gelangen.

Wählen Sie mit den Tasten ▼ ▲ den gewünschten Listeneintrag und drücken Sie die rote „Opt“-Taste auf der Fernbedienung, um ein Auswahlfenster zu öffnen.

Löschen Bearb Hinzu

Wählen Sie nun, ob Sie einen Eintrag „Löschen, Bearbeiten oder Hinzufügen“ wollen mit den Tasten aus.

Drücken Sie die „OK“-Taste.

Transponder bearb. Satellit 5.0°E Sirius 2, 3 7.0°E Eutelsat W3A 10.0 13.0 16.0 19.2 21.5 23.5 26.0 28.0 28.2 28.5 Transponder Frequenz 10847 0~9 < Polarität Vertikal Symbolrate 22000 Pilot Aus Code-Rate 5/6 Bewegen 0-9 Wert eingeben. OK Speichern und beenden Exit Abbrechen und beenden.

Bei Bearbeiten und Hinzufügen sind die nebenstehenden Informationen einzutragen.

Satelliten – und Transpondereinträge können nicht gelöscht werden, wenn die enthaltenen Programme gespeichert sind.

Die in der Liste aufgeführten Frequenzen werden beim „automatischen Suchlauf“ jedes mal abgescannt.

5. Receiver in Betrieb nehmen und einrichten

5.3 Menü-Option

Drücken Sie die Taste „Menü“, um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◀ ▶ den Bereich „Option“.

Option TV-Ausgang Sprache Zeiteinstellung Kindersicherung OSD-Anzeige

TV-Ausgang:

Auswahl der TV- / Video-Ausgänge und des AC3-Audio-Ausganges.

Sprache:

Auswahl der Sprache für die Anzeige, den Ton und die Untertitel.

Zeiteinstellung:

Einstellen der Uhrzeit und des Datums.

Kindersicherung:

Ändern des Passwortes und einstellen der Altersgrenzen.

Bildschirmmenü:

Einblendungen von Informationen im Bild, d. h. Einstellungen von Anzeigedauer und Transparenz.

5.3.1 TV-Ausgang

Drücken Sie zum Wechseln ins Untermenü die Taste „OK“. Sie werden aufgefordert das Passwort einzugeben. Ab Werk ist das voreingestellte Passwort „0 0 0 0“.

TV-Ausgang 23:01 SCART CVBS TV-Format 16:9 Dolby Digital (DD) Aus Digital Audio Dolby Digital Bewegen Einstellung ändern OK Speichern und beenden.Exit Abbrechen und beenden.

Wählen Sie die Option mit den Tasten ▼ ▲ ◀ ▶ aus.

Drücken Sie die „OK“-Taste, um diese zu bestätigen.

SCART:

Wählen Sie die Art des Videosignals für die Scart-Buchse (RGB, S-Video, CVBS=FBAS).

TV-Format:

Wählen Sie das Bildschirmformat für Ihr Fernsehgerät aus (4:3, 4:3 Letterbox, 16:9).

Dolby Digital:

Bei Aktivierung wird automatisch der AC3-Ton ausgewählt, wenn dieser zur Verfügung steht.

Digital Audio:

Gibt das Ausgangsformat an.

5. Receiver in Betrieb nehmen und einrichten

5.3.2 Sprache

Wählen Sie die Sprachoptionen mit den Tasten ▼▲◀▶ aus. Drücken Sie die „OK“-Taste, um die gewählte Sprache zu bestätigen.

Menüsprache:

Ändern der Sprache, die am Bildschirm und in den Menüs angezeigt wird.

Audio 1-2:

Wählen Sie hier, welche Sprache als erstes und zweites verwendet werden soll, wenn diese vom Programmanbieter zur Verfügung gestellt werden.

Untertitel 1-2:

Wählen Sie hier, welche Sprache die Untertitel haben sollen, wenn diese vom Programmanbieter zur Verfügung gestellt werden.

Sprache 23-01 Menüsprache Deutsch ⟨> Audio 1 Deutsch Audio 2 English Untertitel 1 Deutsch Untertitel 2 English Bewegen Einstellung ändern OK Speichern und beenden. Exit Abbrechen und beenden.

Wenn Sie die Untertitel generell abschalten möchten, wählen Sie bitte bei „Untertitel 1“ die Sprache „AUS“.

Hiermit wird die Auswahl „Untertitel 2“ automatisch mit deaktiviert.

5. Receiver in Betrieb nehmen und einrichten

5.3.3 Zeiteinstellung

Wählen Sie hier welche Uhrzeit der Receiver verwenden soll.

Treffen Sie mit den Tasten - Ihre Auswahl und drücken Sie dann die „OK“-Taste.

Zeiteinstellung 23:01 Uhrzeit Automatisch Zeitverschiebung GMT+01:00 Sommerzeit An Starttag 03/Letzte/So/02 Endtag 10/Letzte/So/03 Dewegen Einstellung ändern OK Speichern und beenden Exit Abbrechen und beenden.

Uhrzeit:

Automatisch (empfohlen) oder manuell.

Zeitverschiebung:

Stellen Sie die Zeitdifferenz zwischen GMT und Ihrer Ortszeit ein.

Sommerzeit:

Automatische Umschaltung auf Sommerzeit.

Starttag:

Beginn der Sommerzeit.

Endtag:

Ende der Sommerzeit.

Die Zeilen „Jahr“ bis „Minute“ dienen der manuellen Eingabe des Datums und der Uhrzeit und erscheinen daher nur, wenn „Uhrzeit“ auf „Manuell“ steht.

GTM = Greenwich Mean Time oder UTC = Universal Time Coordinated (koordinierte Weltzeit)

GMT+1 = MEZ = mitteleuropäische Zeit (Berlin, Paris, Rom)

5. Receiver in Betrieb nehmen und einrichten

5.3.4 Kindersicherung

Diese Menüeinstellung ist durch das Passwort (Werksvoreinstellung 0000) geschützt.

Passwort: Wenn Sie das Passwort (Werksvoreinstellung „0000“) ändern wollen, drücken Sie die Taste ▶.

Sie werden aufgefordert das neue Passwort einzugeben. Ändern Sie das Passwort mit den Zifferntasten.

Zur Sicherheit werden Sie aufgefordert, das Passwort noch einmal einzugeben.

Einstufung: Wählen Sie die gewünschte Einstufung mit der Taste ▶ aus.

Kindersicherung 23:01 Passwort Einstufung Neu <> Alle zeigen Bewegen Einstellung ändern OK Speichern und beenden. Exit Abbrechen und beenden.

WICHTIG: Bestätigen Sie mit der „OK“-Taste ihre vorgenommenen Änderungen, um diese zu speichern und um die Option zu verlassen.

Die Einstufung ermöglicht es Ihnen, einzelne Programme entsprechend der gewählten Altersgruppe zu sperren. Dieses Dienstmerkmal muss vom Programmanbieter unterstützt werden.

Alle zeigen: Alle Kanäle können angeschaut werden.

7: Kanäle, die für Personen unter 7 Jahren gesperrt sind.

12: Kanäle, die für Personen unter 12 Jahren gesperrt sind.

15: Kanäle, die für Personen unter 15 Jahren gesperrt sind.

18: Kanäle, die für Personen unter 18 Jahren gesperrt sind.

Es muss ein Passwort (Werksvoreinstellung „0000“) eingegeben werden, um die für bestimmte Altersstufen gesperrten Kanäle ansehen zu können.

5.3.5 Passwort vergessen

Kontaktieren Sie unseren Support Tel. [phone] oder schauen Sie im Internet www.homecast.de im FAQ Bereich.

5. Receiver in Betrieb nehmen und einrichten

5.3.6 Bildschirmmenü

Wählen Sie die Optionen mit den Tasten - aus

OSD-Anzeige 23:01 Banner-Anzeigezeit 4 sec <> Bildschirmschoner 60 min OSD-Trsparenz Mittel Videotext- Transparenz Mittel VFD Anzeige Kanal Platz + Name Bewegen Einstellung ändern OK Speichern und beenden. Exit Abbrechen und beenden.

Banner-Anzeigezeit:

Die Einblendzeit des Informationsfensters im unteren Teil des Bildschirmes kann zwischen 1 sec. und 9 sec. eingestellt werden.

Bildschirmschoner:

Der Bildschirmschoner schützt Ihr Fernsehgerät im Menümodus oder beim Radiohören. Auswahl: Aus, 5, 10, 20, 30, 60, 120 min.

Menü-Transparenz:

Wählen Sie den Transparenz-Grad für die Einblendungen.

Videotext-Transparenz:

Wählen Sie den Transparenz-Grad für die Videotextanzeige.

VFD Anzeige:

Wählen Sie ob der Receiver am Display den Speicherplatz und den Programmnamen immer anzeigen oder ob der Speicherplatz nach einer Zeit ausgeblendet wird und somit mehr Platz für den Programmnamen besteht.

Wenn Sie die „OK“-Taste drücken, wird der geänderte Zustand gespeichert und das Fenster geschlossen.

5. Receiver in Betrieb nehmen und einrichten

5.4 Menü Programm

Drücken Sie die Taste „Menü“, um das Hauptmenü aufzurufen und wählen Sie mit den Tasten den Bereich „Programm“.

Sortieren:

Die Programme werden nach Transpondern, Dienstanbietern (Netzwerk) und verschlüsselten Programmen sortiert.

Aufnahme:

Aufzeichnung von Programmen über die Timer-Funktion. Bearbeitung der Timerliste.

Löschen:

Löschen von Programmen und einzelnen Satelliten, das Programm selektiert nach Verschlüsselungssystemen.

Programmliste Sortieren Aufnahme Löschen

5.4.1 Sortierung

Wählen Sie die gewünschte Sortierart mit den Tasten ◀ ▶.

Wenn Sie die „OK“-Taste drücken, wird der geänderte Zustand gespeichert und das Fenster geschlossen.

Achtung, dieser Schritt kann nicht rückgängig gemacht werden. Ihre bestehende Sortierung der Programmliste geht verloren. Um die werkseitige Programmliste zurück zu erhalten, müssen Sie einen Werksreset durchführen.

Transponder:

Die Kanäle werden nach Transpondern geordnet.

Netzwerk:

Die Kanäle werden nach Diensteanbietern sortiert.

CAS:

Die Kanäle werden nach verschlüsselten und freien Kanälen sortiert.

Sortieren 23:01 Sortier Transponder <> Bewegen Einstellung ändern OK Speichern und beenden. Exit Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

5.4.2 Aufnahme/Timer-Einstellung

Für die zeitgenaue Aufnahme eines Programms mit einem Videorekorder können Sie die Timer-Funktion nutzen. Sie können bis zu 8 Programme/Ereignisse voreinstellen.

Aufnahme 12/Nov 09:25 1 12/11 10:03 00:27 0001 Das Erste Exit Abbrechen und Beenden OK Speichern und beenden. Bearb. Hinzu Löschen

Drücken Sie die Option „Aufnahme“ um das entsprechende Fenster zu öffnen.

Um eine Aufnahme hinzuzufügen drücken Sie die grüne „A/V+“-Taste.

Verwenden Sie dann die Tasten

, um die Details für Ihre

Programmaufzeichnung einzustellen.

Aufnahme 12/Nov 09:25 1 12/11 10:03 00:27 0001 Das Erste Exit Abbrechen und Beenden OK Speichern und beenden. Reservierungsmodus einstellen.

Hier können Sie weitere Einstellungen, wie z.B. eine Verschiebung der Uhrzeit, vornehmen.

Nachdem alle Einstellungen vorgenommen sind, drücken Sie die „OK“-Taste zum Speichern und Beenden.

Eine weitere Möglichkeit ist die

Programmierung einer Aufnahme über das

EPG. Sehen Sie hierzu im Kapitel 6.8 EPG

(Elektronische Programmführung) nach.

Beachten Sie, dass bei digitalen Programmen via Satellit kein VPS- oder ShowView-Signal zur Verfügung steht. Es besteht die Gefahr, dass die vorherige Sendung nicht planmäßig endet, planen Sie dies mit ein. Unter AM (Aufnahmemodus) haben Sie folgende Möglichkeiten:

5. Receiver in Betrieb nehmen und einrichten

Achtung:

Bei einer manuellen Eingabe beachten Sie bitte unbedingt, dass es sich bei der Endzeit um die Effektive Laufzeit des Programms handelt. z.B. Ein Spielfilm beginnt um 20:15 Uhr und Endet um 21:00 Uhr! So müssen Sie nun bei der Endzeit 00:45 min. eingeben.

Aufnahme 12/Nov 09:25 1 12/11 10:03 00:27 0001 Das Erste Effektive Laufzeit in Stunde/Minuten eingeben.

1 Einmalige Aufzeichnung, wird nach Ausführung gelöscht.
Aufzeichnung an Wochentagen
Aufzeichnung an Wochenenden

7 Wöchentliche Aufzeichnung (Unter Datum ist dann der entsprechende Wochentag zu wählen.) 30 Tägliche Aufzeichnung

DENKEN SIE DARAN DAS SIE IHREN VIDEO- FESTPLATTEN- ODER DVD-REKORDER GESONDERT PROGRAMMIEREN MÜSSEN.

5.4.3 Löschen

Hier können Sie gezielt Programme löschen.

Mit der umfangreichen Löschfunktion, können Sie alle „TV“- oder „Radio“-Programme oder bestimmte PAY-TV Systeme löschen.

Es ist auch möglich die Programme eines Satelliten zu löschen.

Wählen Sie mit den Tasten ▼ ▲ den Modus und die Option, die Sie löschen wollen.

Drücken Sie die „OK“-Taste, um die gewünschte Option zu löschen und den Vorgang zu beenden.

Löschen 23:01 Modus Programmlste <> Option TV Bewegen Einstellung ändern OK Speichern und beenden. Exit Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

5.5 Menü Erweitert

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten den Bereich „Programm“.

Erweitert Werkseinstellung Softwareupdate via Satellit Programmliste senden Software senden

Werkseinstellung:

Zurücksetzen des Receivers auf die Werkseinstellungen.

Softwareupdate:

Aktualisieren der Software des Empfängers via Satellit.

Programmliste:

Übertragen der Liste zu einem 2. Receiver oder PC.

Software senden:

Übertragen der Software vom Receiver zu einem 2. Receiver oder zum PC.

5.5.1 Werkseinstellung

Erweitert Werkseinstellung Softwareupdate via Satellit Achtung, hiermit werden alle Einstellungen und Programme gelöscht. Wollen Sie fortfahren? Ja Nein

Wenn Sie die Werkseinstellungen wiederherstellen möchten, drücken Sie die „OK“-Taste, sobald Sie „JA“ angewählt haben.

Das folgende Bestätigungsfenster erscheint.

Wenn Sie „Ja“ auswählen, werden die Einstellungen in den Auslieferungszustand zurückgesetzt.

Hierbei werden alle Programme und Einstellungen gelöscht.

Wir empfehlen diesen Schritt auch nach der Aufspielung einer neuen Software!

Sichern Sie sich, bevor sie diesen Schritt ausführen, Ihre Programmliste.

z.B. via RS-232 Schnittstelle - Hierzu wird ein Null-Modemverbindungskabel und das Anwenderprogramm „HC-Edit“ benötigt.

5. Receiver in Betrieb nehmen und einrichten

5.5.2 Softwareupdate via Satellit

Hier können Sie gezielt nach verfügbaren Software-Updates schauen.

Sie können das Gerät mit der neuesten Software aktualisieren indem Sie dieses Menü aufrufen.

Bitte beachten Sie, dass die Software des Receivers nicht ständig über Satellit verfügbar ist.

Informationen hierzu finden Sie auf unserer Internetseite www.homecast.de

Nach betätigen der „OK“-Taste startet der Receiver automatisch einen Suchlauf mit den voreingestellten Empfangsparametern.

homecast Main S/W Download Model ID : 1010X00000 H/W Vst. : 1.0F 00 Loading Loader(S) V1.00 Beta11 Apr 23 2004

Wenn keine Software gefunden werden kann, erscheint die nebenstehende Meldung.

Wir empfehlen Ihnen nach dem Aufspielen der neuen Software, den Receiver in die „Werkseinstellung“ zurück zu setzen. Erst nach dem Zurücksetzen ist die Software vollständig eingepflegt.

Achtung: Das Zurücksetzen des Receivers in die „Werkseinstellung“ löscht alle Ihre Einstellungen. Sichern Sie zuvor Ihre individuelle Programmliste.

Softwareupdate via Satellit 23:01 Antenne 1 Astra 1 Frequenz 12603 Polarität Horizontal Symbolrate 22000 Code-Rate 5/6 Neue Software suchen...

Wenn eine neue Software geladen wird, sehen Sie nebenstehenden schwarzen Bildschirm mit Laufbalken.

Warten Sie den Vorgang in Ruhe ab und unterbrechen Sie ihn nicht.

Anmerkung: Wenn beim Herunterladen eine Fehlermeldung erscheinen sollte, wenden Sie sich bitte an unsere Service-Hotline.

Softwareupdate via Satellit 23:01 Antenne 1 Astra 1 Frequenz 12603 Polarität Horizontal Symbolrate 22000 Code-Rate 5/6 Keine neue S/W gefunden.

5. Receiver in Betrieb nehmen und einrichten

5.5.3 Programmliste senden (nur FTA, CICR ab Loader-Version 2.05)

Programmliste senden 09:43 ○ Model ID 5020021000 ○ Hardware Version 1.09.00 ○ Software Version 1.11.4A ○ Loader-Version 1.10 1 0% OK Exit Beenden

Verbinden Sie den Empfänger über ein gekreuztes RS-232 „Nullmodem“-Verbindungskabel mit einem anderen Empfänger (Receiver der gleichen Modell-ID) oder mit einem PC ^1 .

Drücken Sie die „OK“-Taste.

Schalten Sie bei dem Zielempfänger die Netzspannung über den „I/0“- Schalter aus und dann wieder ein.

Sie können beobachten wie die Programmliste übertragen wird.

Wenn Sie Ihren Receiver an den PC angeschlossen haben verwenden Sie die entsprechende Anwendersoftware.

5.5.4 Software senden (nur FTA, CICR ab Loader-Version 2.05)

Software senden 09:43 ○ Model ID 5020021000 ○ Hardware Version 1.09.00 ○ Software Version 1.11.4A ○ Loader-Version 1.10 0% OK Exit Beenden

Verbinden Sie den Empfänger über ein gekreuztes RS-232 „Nullmodem“-Verbindungskabel mit einem anderen Empfänger (Receiver der gleichen Modell-ID) oder mit einem PC ^2/3 .

Drücken Sie die „OK“-Taste.

Schalten Sie bei dem Zielempfänger die Netzspannung über den „I/0“- Schalter aus und dann wieder ein.

Sie können beobachten wie die Programmliste übertragen wird.

Wenn Ihren den Receiver an den PC angeschlossen haben verwenden Sie die entsprechende Anwendersoftware.

¹ Sie benötigen hierfür die Anwendersoftware „HC-Edit“. Diese können Sie kostenfrei auf unserer Internetseite herunterladen. www.homecast.de/download
^2 Sie benötigen hierfür die Anwendersoftware „Upgrade Programm“. Diese können Sie kostenfrei auf unserer Internetseite herunterladen. www.homecast.de/download
^3 Bei Computern z.B. Laptops ohne „RS-232“-Schnittstelle benötigen Sie einen „Adapter von USB aus RS-232“.

5. Receiver in Betrieb nehmen und einrichten

5.6 Menü Status

Drücken Sie die Taste „Menü“, um das Hauptmenü aufzurufen und wählen Sie mit den Tasten den Bereich „Status“.

Status Information CI-Steckplatz 1 Kein CI-Steckplatz 2 Kein Karte Kein

Information:

Abfrage von Systeminformationen.

CI-Steckplatz 1:

Informationen zum eingeschobenen Modul im Steckplatz 1.

CI-Steckplatz 2:

Informationen zum eingeschobenen Modul im Steckplatz 2.

5.6.1 Information

Information 12:45 ○ Model ID 5020021000 ○ Hardware Version 1.09.00 ○ Software Version 1.11.4A ○ Loader-Version 1.10 OK Exit Beenden

Sie können folgende Systeminformationen abfragen:

Information ○ Profilmodell 38E ○ Profilausgabe B ○ Profilversion 2 ○ Image-ID 6 ○ Loader-Version 2.05 OK Exit Beenden

Diese Informationen sollten Sie bereit halten, wenn Sie unsere Hotline kontaktieren. Sie werden danach von unseren Mitarbeitern gefragt.

5. Receiver in Betrieb nehmen und einrichten

5.6.2 CI-Steckplätze - Common Interface [CI]

Dieser Receiver ist mit „2 Common Interface [CI]“ Steckplätzen für den Empfang von Pay-TV Angeboten ausgestattet.

Die „CI-Steckplätze“, für die Aufnahme von so genannten CA-Modulen, befinden sich rechts hinter der Frontklappe.

Entsprechende Smartkarten und Conditional-Access-Module können Sie von den jeweiligen Pay-TV Anbietern oder im Fachhandel beziehen.

Information Omega Rev A9 Wilkommen 1. Smartcart 2. Simcard 3. Parental Control 4. Exit Make your choice

5.6.3 Kartenleser - wenn vorhanden

Dieser Receiver ist mit einen „internen Kartenleser“ für CryptoWorks Verschlüssellungen ausgestattet.

Die Aufnahme von einer so genannten Smartkarte, befinden sich rechts hinter der Frontklappe.

Entsprechende Smartkarten können Sie von den jeweiligen Pay-TV Anbietern oder im Fachhandel beziehen.

Hauptmenü CryptoWorks Cryptoworks embedded V2.00 1. Allgemeine Informationen 2. Verfügbare Berechtigungen 3. Smartkartenverwaltung 4. E-Mail Bitte auswählen

6. Allgemeine Bedienung

6.1 Informationsfenster

17:40 ~ 17:55 Leute heute Der Dalai Lama Die Ankunft in Deutschland Julia Segner Fotoshooting Penelope Cruz Mit Schwester auf Ibiza Deutschland. 2008 14 0004 ZDF 17:48 9 13 Leute heute 17:40 17:55 12 TV 11

① Videotext
② Untertitel
③ Audio
④ Sperren
⑤ Pay-TV
⑥ Dolby-Digital
⑦ FSK
⑧ Details zur Sendung
⑨ Uhrzeit

10 Sendungsverlauf
11 Signalstärke/Signalqualität
⑫ TV- oder Radio
13 Sendungsname
14 Programmplatz/Name

Wenn Sie die „INFO“-Taste 1x drücken, wird das Informationsfenster für einige Sekunden eingeblendet.

17:40 - 17:55 Leute heute Der Dalai Lama Die Ankunft in Deutschland 0003 SWR Fernsehen RP 18:10 Unser Wetter 17:40 17:55 TV

Wenn Sie während der Einblendung die „INFO“-Taste erneut drücken, erscheint ein Fenster in dem Detailinformationen (des EPG's) zur Sendung enthalten sind.

Drücken Sie die Taste „P+/-“, um den Kanal zu wechseln.

Wenn Sie die Tasten „“ drücken, erscheint der nächsten „EPG“-Eintrag.

Mit der „-Taste wird das Fenster geschlossen.

6.2 Wechseln zwischen Fernseh- und Radio-Modus

Während Sie fernsehen oder Radio hören, können Sie mit der „TV/Rad“-Taste zwischen den beiden Modi wechseln.

6.3 Programmlisten der TV- oder Radiokanäle anzeigen

TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 RTL Television 0013 110014 RTL2 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Favoriten 10 9 8 7 6 5 4 3 1 Favoriten 1 ✓ 2 Favoriten 2 3 Favoriten 3 4 Favoriten 4 5 Favoriten 5 6 Favoriten 6 7 Favoriten 7 8 Favoriten 8 2 Astra 1 V-PID:251 10921H 22000 5/6 A-PID:262 P-PID:251

① Name der Programmliste
② Zugehörige Favoritenliste
③ Detailinformationen zum Programm
④ Aktuelle Auswahl
⑤ Auswahlfenster (z.B. Favoritenliste)
⑥ Sperren

⑦ Umbennenen
⑧ Sortieren
⑨ Löschen
⑩ Anzeigen
⑪ Aktuell ausgewähltes Programm
⑫ Favoritenlisten 1-8

6. Allgemeine Bedienung

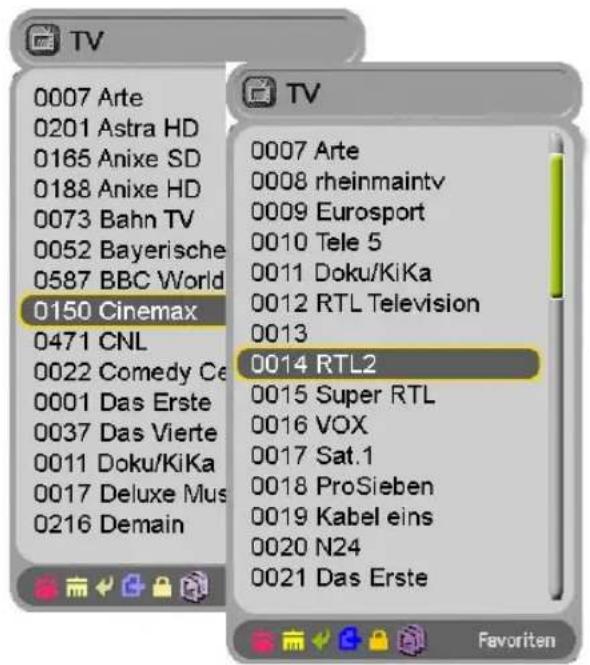

6.3.1 Programme – „Anzeigen“

TV 0007 Arte 0201 Astra HD 0165 Anixe SD 0188 Anixe HD 0073 Bahn TV 0052 Bayerische 0587 BBC World 0150 Cinemax 0471 CNL 0022 Comedy Ce 0001 Das Erste 0037 Das Vierte 0011 Doku/KiKa 0017 Deluxe Mus 0216 Demain TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 RTL Television 0013 0014 RTL2 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Favoriten

Zum Aufrufen der Programmliste drücken Sie die „OK“-Taste oder die blaue „A-Z“-Taste, wenn Sie eine alphabetisch sortierte Liste der Kanäle sehen wollen.

Drücken Sie die Tasten ▼ ▲, um den Cursor zu bewegen.

Drücken Sie die „OK“-Taste, um den gewünschten Kanal auszuwählen.

Wenn Sie die richtige Kanalnummer kennen, geben Sie die korrekte Nummer mit Hilfe der Zifferntasten „0-9“ Ihrer Fernbedienung ein.

Drücken Sie die „EXIT“-Taste, um die Liste wieder auszublenden.

TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 RTL Television 0013 0014 RTL2 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Astra 1 V-PID:251 10921H 22000 5/6 A-PID:262 P-PID:251 Anzeige

Mit der „INFO“-Taste können Sie sich die Detailinformationen zum ausgewählten Programm anzeigen lassen.

Wenn Ihnen ein Programmplatz bekannt ist oder Sie zu einem Bereich springen wollen, können Sie dies durch die direkte Eingabe des Speicherplatzes tun.

Es ist auch möglich, in der Programmliste seitenweise zu springen. Verwenden Sie hierzu die „P+“ und „P-“-Taste auf der Fernbedienung.

TV 0007 Arte 0201 Astra HD 0165 Anixe SD 0188 Anixe HD 0073 Bahn TV 0052 Bayerisches F 0587 BBC World 0150 Cinemax 0471 CNL 0022 Comedy Central 0001 Das Erste 0037 Das Vierte 0011 Doku/KiKa 0017 Deluxe Music 0216 Demain Anzelgen

6.3.2 Programme – „Löschen“

0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa X 0012 RTL Television X 0013 0014 RTL2 X 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Löschen

Sie möchten ein bestimmtes Programm suchen?

Durch Drücken der blauen „A-Z“-Taste, wird die Programmliste alphabetisch angezeigt.

Drücken Sie nun eine der Zifferntasten „0-9“ auf der Fernbedienung. Ein alphabetisches Tastenfeld erscheint.

Wählen Sie nun mit den Tasten ▼ ▲ ▲ den Anfangsbuchstaben des gewünschten Senders z.B. A, und drücken Sie dann die „OK“-Taste.

Die angezeigte Programmliste wird nun alle Programme beginnend mit „A“ anzeigen.

Wählen Sie mit der roten „Opt.“-Taste oder der grünen „A/V+“-Taste das Symbol „Löschen“ aus.

Wählen Sie den zu löschenden Kanal mit den Tasten ▼ ▲. Drücken Sie die „OK“-Taste.

Rechts neben dem Kanalnamen erscheint ein Kreuz. Durch erneutes drücken der „OK“-Taste kann eine falsche Eingabe rückgäng gemacht werden; Kreuz wird entfernt.

Sie können mehrere Programme markieren.

Drücken Sie die „EXIT“-Taste, um zu speichern und die Option zu verlassen.

6. Allgemeine Bedienung

6.3.3 Programme – „Sortieren“

TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 RTL Television 0013 0014 RTL2 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste

Wählen Sie mit der roten „Opt.“-Taste oder der grünen „A/V+“-Taste das Symbol „Sortieren“ aus.

Wählen Sie nun den Kanal, der an eine andere Position verschoben werden soll. Drücken Sie die „OK“-Taste.

Eine Markierung, die anzeigt, dass der Kanal verschoben werden soll, erscheint rechts neben dem Kanalnamen.

Wählen Sie mit den Tasten ▼ ▲ die neue Position.

Wenn Sie das Sortieren abschließen wollen, drücken Sie die „OK“-Taste. Das Zeichen für „Verschieben“, rechts neben dem Kanalnamen, verschwindet.

Drücken Sie die „EXIT“-Taste, um zu speichern und die Option zu verlassen.

0013 0014 RTL2 00 0036 RTL 0016 VOX 0017 Sat 1

- Alternativ können Sie den neuen Speicherplatz auch über die Zifferntasten eingeben.

Wollen Sie die Programmliste schließen ohne die Änderung zu speichern, drücken Sie einfach die „Menü“-Taste.

6.3.4 Programme/Favoritenlisten – „Umbenennen“

TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 0011 Dok 0012 RTL 0013 0014 RTL 0015 Sup 0016 VOX 0017 Sat. 0018 Prot 0019 Kabel eins 0020 N24 0021 Das Erste Das Erste_ A B C D E F G H I J K L M N O P A-a Q R S T U V W X Y Z - + ( ) 0 1 2 3 4 5 6 7 8 9 Umbenennen

Schließen Sie hierzu alle Menüs und rufen Sie die Gesamtprogrammliste durch das Drücken der „OK“- Taste auf.

Wählen Sie mit der roten „Opt.“-Taste oder der grünen „A/V+“-Taste das Symbol „Umbenennen“ aus.

Wählen Sie den Kanal, den Sie umbenennen wollen, und drücken Sie dann die „OK“-Taste. Ein kleines Fenster zur Eingabe des Namens wird angezeigt.

Sie können jeden Buchstaben mit Hilfe der Tasten ▼ ▲ 1 auswählen und dann jeweils mit der „OK“-Taste bestätigen.

Sobald Sie den Kanal umbenannt haben, wählen Sie 📋 und drücken dann die „OK“-Taste.

Drücken Sie die „EXIT“-Taste, um die Option zu verlassen.

Sie können den „Favoritenlisten“ ebenfalls einen Namen oder Begriffe zuordnen.

Wählen Sie die gewünschte „Favoritenliste“ aus.

Wählen Sie mit den Tasten ◆ das Symbol „Umbenennen“ und drücken Sie dann die „OK“-Taste.

Ein kleines Fenster zur Eingabe des Namens wird angezeigt.

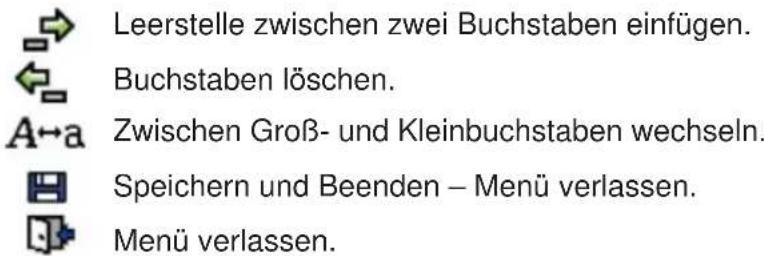

Symbole

Leerstelle zwischen zwei Buchstaben einfügen. Buchstaben löschen. A→a Zwischen Groß- und Kleinbuchstaben wechseln. Speichern und Beenden – Menü verlassen. Menü verlassen.

6. Allgemeine Bedienung

6.3.5 Programme – „Sperren“

TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 R 0013 0014 P 0015 S 0016 V 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Bitte Passwort eingeben. Sperren

Schließen Sie hierzu alle Menüs und rufen Sie die Gesamtprogrammliste durch das Drücken der „OK“-Taste auf.

Wählen Sie mit den Tasten ◀ das Symbol „Sperren“ aus.

Wählen Sie den Kanal, den Sie sperren wollen, und drücken Sie dann die „OK“-Taste.

Geben Sie nun in die Passwortabfrage „Bitte Passwort eingeben“ den aktuellen Code ein (Werksvoreinstellung „0000“).

Die Markierung für gesperrte Kanäle erscheint links neben dem Kanalnamen. Sie können nun verschiedene Programme markieren.

Drücken Sie die „-Taste, um zu speichern und die Option zu verlassen. Durch nochmaliges Betätigen der „OK“-Taste wird der Vorgang zurückgesetzt.

6.3.6 Einrichten von Favoritenlisten

Sie können bis zu 8 Listen anlegen. In jeder Liste können bis zu 100 Programme abgespeichert werden.

TV 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 RTL Television 0013 0014 RTL2 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Sperren 1 Favoriten 1 2 Favoriten 2 3 Favoriten 3 4 Favoriten 4 5 Favoriten 5 6 Favoriten 6 7 Favoriten 7 8 Favoriten 8

Schließen Sie hierzu alle Menüs und rufen Sie die Gesamtprogrammliste durch das Drücken der „OK“-Taste auf.

Wählen Sie mit den Tasten ◀ das Symbol „Favoriten“ aus.

Wählen Sie das Programm aus, das in eine der Favoritenlisten eingetragen werden soll.

Drücken Sie die „OK“-Taste. Rechts neben dem Hauptfenster erscheint die Gruppe der Favoriten.

Wählen Sie die „Favoritenliste“ mit den Tasten ▼ aus, in die Sie das vorgewählte Programm abspeichern wollen. Drücken Sie dann die „OK“-Taste. Durch nochmaliges Betätigen der „OK“-Taste wird der Vorgang zurückgesetzt.

Wenn Sie mit der Pfeiltaste nach links gehen, können Sie mit der „OK“-Taste alle Sender auswählen, die Sie in der „Favoritenliste“ haben möchten. Drücken Sie die „♥“-Taste 2x, um die Vorgänge zu speichern und die Option zu verlassen.

6.4 Menü Option

Drücken Sie die rote „OPT“-Taste, um das Options-Menü zu öffnen.

Sie können darin zwischen den Optionen „Audio, Videotext, Multifeed und Untertitel“ auswählen. Benutzen Sie dazu die ◀ ▶ Tasten.

6.4.1 Audio-Sprachauswahl

Audio Deutsch Tonspur (2ch) Tonspur (DD)

Wählen Sie die Option „Audio“ mit den Tasten aus.

Drücken Sie die Tasten, um die gewünschte Audio-Sprache oder ein Dolby-Signal auszuwählen.

Drücken Sie die „OK“-Taste, um die gewählte Audio-Sprache zu bestätigen.

6.4.2 Videotext

M Videotext Deutsch

Wählen Sie die Option „Videotext“ mit den Tasten aus.

Drücken Sie die „OK“-Taste, um den Videotext zu starten.

Den Videotext können Sie alternativ über die „TEXT“-Taste an der Fernbedienung aufrufen.

S100 100 ZDFtext Do 19.07 07 08:59:46 ZDF Mit dem Zweiten sicht man besser Dampfrohr-Explosion in Manhattan 120 Deutsche in Afesbanistan entführt 123 SPD auf Distanz zu Merkel 125 Delai Lama in Hanburg erwartet 139

6.4.3 Untertitel

Untertitel Deutsch

Wählen Sie die Option „Untertitel“ mit den Tasten aus.

Drücken Sie die Tasten um die gewünschte Sprache auszuwählen.

Drücken Sie die „OK“-Taste.

Falls kein Untertitel zur Verfügung steht, erscheint nebenstehende Meldung.

Falls Sie die „Untertitel“ generell abschalten möchten, schauen Sie bitte im Kapitel 5.3.2 Sprache.

6. Allgemeine Bedienung

6.4.4 Multifeed

Multifeed Premiere Direkt D 1 - 13:00 D 1 - 15:00 D 2 - 12:45 D 2 - 14:15 D 3 - 14:30

Wählen Sie die Option „Multifeed“ mit den Tasten aus.

Drücken Sie die Tasten, um den gewünschten Direktkanal und die Anfangszeit zu wählen.

Drücken Sie die „OK“-Taste, um auf diesen Kanal umzuschalten.

6.5 A/V +

Drücken Sie die „A/V+“-Taste, um das Audio/Video Menü zu öffnen.

6.5.1 Audio-Modus

Audio-Modus Stereo Links Rechts Joint Stereo

Wählen Sie den „Audio-Modus“ mit den Tasten ◀ ▶ aus.

Wählen Sie mit den Tasten zwischen den Einstellungen „STEREO, LINKS, RECHTS und JOINT“ (Joint Stereo) aus.

Bestätigen Sie die Einstellung mit der „OK“-Taste.

Drücken Sie die „EXIT“-Taste, um den Vorgang zu speichern und die Option zu verlassen.

6.5.2 Video-Modus

Video-Modus 4:3 4:3 Letterbox 16:9

Wählen Sie den „Video-Modus“ mit den Tasten ◀ ▶ aus.

Drücken Sie die Tasten um das Bildschirmformat auszuwählen.

Bestätigen Sie die Einstellung mit der „OK“-Taste.

Drücken Sie die „EXIT“-Taste, um den Vorgang zu speichern und die Option zu verlassen.

6.5.3 Satellit

Satellit Alle Astra 1A Hotbird

Mit der gelben „Fav“-Taste können die Liste der „Satelliten“ aufrufen.

Drücken Sie die Tasten ▼ ▲ um die Auflösung auszuwählen.

Bestätigen Sie die Einstellung mit der „OK“-Taste.

Drücken Sie die „-Taste, um den Vorgang zu speichern und die Option zu verlassen.

6.6 Favoriten-Programmlisten

Favoriten Alle Favoriten 1

Mit der gelben „Fav“-Taste können Sie ihre selbst angelegten „Favoritenlisten“ aufrufen.

Drücken Sie die Tasten →, um eine „Favoritenliste“ auszuwählen oder wählen Sie „Alle“, um zur Gesamtliste zu gelangen. Drücken Sie anschließend die „OK“-Taste.

Favoriten 1 0007 Arte 0008 rheinmaintv 0009 Eurosport 0010 Tele 5 0011 Doku/KiKa 0012 RTL Television 0013 0014 RTL2 0015 Super RTL 0016 VOX 0017 Sat.1 0018 ProSieben 0019 Kabel eins 0020 N24 0021 Das Erste Sortieren

Bei den „Favoritenlisten“ stehen Ihnen die gleichen Funktionen wie bei der „Gesamtliste“ zur Verfügung.

Sie können die Sendernamen nach Belieben umsortieren oder der Favoritenliste einen anderen Namen zuweisen.

6. Allgemeine Bedienung

6.7 A-Z Sortierung

TV 0007 Arte 0201 Astra HD 0165 Anixe SD 0188 Anixe HD 0073 Bahn TV 0052 Bayerisches FS 0587 BBC World 0150 Cinemax 0471 CNL 0022 Comedy Central 0001 Das Erste 0037 Das Vierte 0011 Doku/KiKa 0017 Deluxe Music 0216 Demain

Durch Drücken der blauen „A-Z“-Taste, wird die Programmliste alphabetisch angezeigt.

Wählen Sie nun mit den Tasten ▼ ▲ den Anfangsbuchstaben des gewünschten Senders z.B. A, und drücken Sie dann die „OK“-Taste.

Es ist auch möglich, in der Programmliste seitenweise zu springen. Verwenden Sie hierzu die Tasten „P+“ und „P-“.

6.8 EPG (Elektronische Programmführung)

Drücken Sie die „EPG“-Taste, um den elektronischen Programmführer zu starten. Die hier angezeigten Informationen werden vom Programmanbieter zur Verfügung gestellt.

Alle - Astra 1 Rote Rosen Aufnahme 24h+ 12/Nov 09:00-09:25 0001 Das Erste 0002 ZDF 0003 Sat.1 0004 RTL Television 0005 RTL2 0006 VOX 0007 ProSieben 09:00 09:30 10:00 10:30 Rote Rosen Straßen von San Fran Volle Kanne S Wege zum Glück Ver Sat.1-Aktuell Sat.1-Frühstücksfe Pu Mein B RTL-Aktue Deutschlan Wildes Wilde Report Spiegel TV Crossing Jorde O.C., Califor Gilmore Girls

① Zeitbalken: Cursor markiert den aktuellen Zeitpunkt und/oder einprogrammierte „Timer“

Mit den Tasten ▼ ▲ können Sie die entsprechende Sendung auswählen.

Wenn Sie eine Auswahl getroffen haben, können Sie sich mit der „OK“-Taste das Programm anzeigen lassen.

Komfortabel Aufnahmen programmieren über das EPG (Elektronische Programmführung).

Drücken Sie hierfür die rote „Opt.“-Taste, wenn Sie die entsprechende Sendung im EPG gelb unterlegt haben.

DENKEN SIE DARAN DAS SIE IHREN VIDEO- FESTPLATTEN- ODER DVD-REKORDER GESONDERT PROGRAMMIEREN MÜSSEN.

12/Nov 09:29 Alle - Astra 1 Tabaluga tivi Aufnahme 12/Nov 09:00-09:25 0001 Das Erste Tabaluga ti Straßen von San Fran Tabaluga tivi Auf der Suche nach coolen Sportarten Simone ist wieder einmal auf der Suche nach coolen Sportarten: Diesmal stellt sie Karate vor. Bei dieser auch in Europa sehr populären japanischen Kampfsportart wird ohne Waffen gekämpft. Simone besucht die Judoschule Hasenauer in Bad Vilbel und trainiert mit mit der Vier- bis Zwölfjährigen, darunter auch den zwölfjährigen Marc. Er wurde 2004

Die Detailinformationen rufen Sie durch drücken der „INFO“-Taste auf. Durch nochmaliges drücken der „INFO“-Taste können Sie den Text durchschalten.

Drücken Sie die „EXIT“-Taste, um das Fenster wieder zu verlassen.

Eine weitere Möglichkeit ist die manuelle Programmierung einer Aufnahme. Sehen Sie hierzu im Kapitel 5.4.2 Aufnahme/Timer-Einstellung nach.

7. Verschiedenes

7.1 Ausstattungsmerkmale

Abb. kann vom Original abweichen

Besonderheiten

4000 Speicherplätze für TV- und Radio- Programme

Variables Bildformat 4:3, 4:3 Letterbox oder 16:9*

Elektronischer Programmführer (EPG) für eine • Programmvorschau von bis zu 7 Tagen

Benutzerfreundliches Bildschirmmenü in 19 Sprachen

Installationsführer für eine einfache • Erstinbetriebnahme des Receivers

Merkmale

DiSEqC 1.0 (Multischalter), DiSEqC 1.2/USALS • (Drehanlagen mit Motor)

Netzschalter für die vollständige Abschaltung des Receivers

Anschlüsse: 2x Scart (RGB, YUV o. CVBS), • Audio/Video, 3x RCA, SPDIF

Fast Videotextgenerator mit 800 Seitenspeicher*

Echtzeitbetriebssystem OS20 für schnelle Umschaltzeiten und Bedienbarkeit

Eine Hauptprogrammliste und 8 Favoritenlisten, • individuell bearbeitbar

Zwei Common Interface (CI) Schnittstellen für den Einsatz von Pay-TV-Module ^1)

Eingebauter Cyptoworks-Kartenleser ^2)

HF-Modulator: K 21 - K 69

Einfaches Software Update via RS-232 • Schnittstelle oder per Satellit (OTA)

• Alphanumerische VFD-Anzeige mit 12 Zeichen und Zusatzsymbolen
• Aufnahmetimer für 8 Ereignisse, komfortabel über EPG zu programmieren
• Untertitelunterstützung

7. Verschiedenes

7.2 Technische Daten

Abmessungen und Gewicht

Höhe: 6 cm

Breite: 36 cm

Tiefe: 28 cm

Gewicht: 2,6 kg

Prozessor und Arbeitsspeicher

STI5518•

8 MB SDRAM sowie • einen 2 MB Flash Memory Speicher

HF – Bereich

Empfangs-System: Sat (DVB-S)•

Tuner-Anzahl: 1 •

Frequenzbereich: von 950 MHz bis 2150 MHz•

Eingangssignalpegel: von 42 dBμV bis 82 dBμV•

Eingangsimpedanz: von 75 Ω (Ohm)

Demodulation: QPSK•

HF-Modulator: K21 - K69•

Versorgugsspannung: 13/18 V [Volt]•

Audio- und Video Unterstützung

• Video-Dekodierung: MPEG-2
• Bildformate: 4:3, 4:3 Letterbox oder 16:9
• Video-Rate: 1,5 – 15 Mbit/s
• Audio-Dekodierung: MPEG-1, 1/2, Audio Layer 1/2, AC3 (Dolby Digital)
• Sampling Rate: 32/44, 1/48 KHz
• Audio Mode: Stereo, Zweikanal, Joint-Stereo und Mono

Anschüsse und Erweiterung

• Zwei Scart-Anschlüsse für den Anschluss von Aufzeichnungsgeräten über Video- oder DVD-Recorder
• Optischer Digitaler-Ausgang (AC3) für Digitale Decoder und Raumklangsysteme
• Datenschnittstelle (RS-232) für den Datenaustausch bzw. für die Aktualisierung der Betriebssoftware
• Stereo Audio-Ausgang L + R
• Analoger Antenneneingang Anschlussmöglichkeit für ein analoges TV-Antennensignal, falls vorhanden
• Zwei integrierte Common Interface (CI) Schnittstellen für den Einsatz von Pay-TV Modulen ^1)
• Eingebauter Cyptoworks Kartenleser für basierende Pay-TV Angebote ^2)

Netzabschaltung & Stromversorgung

• Netzschalter I/O zum vollständigen Abschalten des Receivers
• Netzspannung: von 90 bis 240 V [Volt] Wechselstrom
  • Leistungsaufnahme: max. < 27 W [Watt]
• Leistungsaufnahme im Standby: < 10 W [Watt]

Gehäuse Farbe

- Lieferbare Farbe: Silber

Betriebssoftware

- Echtzeitbetriebssystem OS20 für schnelle Umschaltzeiten und einfache Bedienbarkeit

Lieferumfang

• Receiver
• Fernbedienung
  Bedienungsanleitung•
  • AV-Verbindungskabel (RCA)
  • EAN-Code: 880 912 643 025 6 1) Modell: CI
  880 912 643 049 2 ^2 Modell: CIGR

© Homecast Europe GmbH

Technische Änderungen und Irrtümer vorbehalten

1) Ausstattung Modell S5001CI kann von der Beschreibung und Ausstattung abweichen. 2) Zusätzliches Ausstattungsmerkmal für Modell S5001 CICR

7.3 Glossar wichtiger Begriffe

CAS

Conditional Access System, Zugangsberechtigungssystem für verschlüsselte Programme.

CI

Common Interface, Aufnahme-Slot mit genormter Schnittstelle für CA-Module mit Kartenleser.

DiSEqC

Digital Satellite Equipment Control, vom Satellitenreceiver erzeugte Schaltsignale zur Steuerung und Umschaltung von LNB's und Multischaltern.

EPG (Elektronischer Programmführer)

Ein Informationsdienst der es dem Nutzer ermöglicht, durch eine Vielzahl von aufbereiteten Programmen zu navigieren und weitere Detailinformationen über das ausgewählte Programm zu erhalten.

FEC

Forward Error Correction, eine Technik, die die Fehlerrate bei der Datenübertragung senkt.

FTA

Free to Air, mit FTA-Receivern können nur unverschlüsselte, d.h. freie Programme empfangen werden.

LNB

Low Noise Blockconverter, das LNB ist ein elektronisches Gerät an der Satelliten-Antenne. Es empfängt das von dem Parabolspiegel reflektierte Signal und konvertiert es in Signale, die vom Satelliten-Empfänger verarbeitet werden können.

MPEG

Moving Picture Experts Group, eine Arbeitsgruppe, die internationale gültige Standards für die digitale Kompression von Video- und Audio-Daten erarbeitet.

PID

Packet Identification, die PID-Nummer ist eine Identifikationsnummer für Audio- und Video-Signale im digitalen Datenstrom der MPEG 2 – Signale. Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der zu übertragenen Daten her.

PIN-Code

Personal Identification Number, eine vierstellige Nummer, die zum Sperren / Freigeben verwendet wird, z. B. für die Kindersicherung.

RS-232

Genormte Schnittstelle für die serielle Kommunikation (Software update).

SCART

Ein 21-poliger Steckanschluss, der für die Verbindung zwischen Satellitenempfänger, Fernsehgerät und Videorekorder verwendet wird.

7. Verschiedenes

7.4 Fehlerbehebung

Betriebsstörungen des Empfängers können verschiedene Ursachen haben.

Prüfen Sie den Empfänger anhand der nachfolgend aufgelisteten Verfahrensweisen.

Wenn Sie das Problem mit Hilfe dieser Beschreibung nicht lösen können, nehmen Sie bitte mit unserer Hotline Kontakt auf

Fehler	Mögliche Ursache	Maßnahme
Keine Displayanzeige	Der Empfänger ist nicht am Netz angeschlossen oder nicht eingeschaltet.	Netzanschluss prüfen. Netzschalter an der Rückseite einschalten.
Kein Bild, kein Ton	Die Audio/Video-Ausgänge des Empfängers sind nicht korrekt am Fernsehgerät angeschlossen.	Überprüfen Sie die Anschlüsse und achten Sie auf richtige Beschaltung der Ein- und Ausgänge.
	Die Parabolantenne ist nicht auf den Satelliten ausgerichtet.	Richten Sie die Parabolantenne aus. Prüfen Sie die Signalstärke-Anzeige im Menü „Automatischer Suchlauf“.
Schlechte Bildqualität „Mosaik-Effekt“	Die Antenne ist nicht richtig ausgerichtet, das Signal ist zu schwach.	Die Antenne neu ausrichten.
Kein Ton, Bild ok	Mute- (Stumm) Taste auf der Fernbedienung ist aktiviert.	Mute-Funktion deaktivieren.
Fernbedienung funktioniert nicht	Es befinden sich keine Batterien in der Fernbedienung. Die Batterien sind ganz oder teilweise leer. Es wurde der Falsche Modus ausgewählt	Batterien prüfen und ggf. austauschen. Drücken Sie die Taste STB.
Schlechte Bildqualität Nur wenige Kanäle speicherbar	Die LNB-Spannungsversorgung ist zu gering oder die Leitungsverluste sind zu groß.	Ändern Sie die LNB-Spannung im Menü „Antenne“ auf 14/19 V.
Kindersicherungs- oder selbst gewählter Code vergessen		W Hotline. Werksseitig ist der Receiver mit 0 0 0 0 voreingestellt. Kapitel 5.3.5

7.5 Konformitätserklung

Konformitätserklärung

Wir, der Produzent und Importeur

HOMECASST CO., LTD.

7F. EAST wing., IT Venture Tower., 78, Garakbon-Dong, Songpa-Gu, Seoul, 138-803, Korea.

erklären hiermit für das Produkt

Digitaler Satelliten-Receiver

Modelbezeichnung: S5000 CI

S5001 CI

S5001 CICR

die Übereinstimmung mit folgenden Richtlinien und Normen:

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN55013:2001 + A1:2003 + A2:2006
• EN55020:2002 + A1:2003 + A2:2005
• EN61000-3-2:2000 + A1:2001 + A2:2005
• EN61000-3-3:1995 + A1:2001 + A2:2005

Niederspannungsrichtlinie 73/23/EWG

- EN60065:2002

Bestimmungsgemäß in

Richtlinie 2004/108/EEC (Elektromagnetische Verträglichkeit)

Richtlinie 2006/95/EC (Niederspannungsrichtlinie)

Produzent/Importeur

Homecast Europe GmbH

Wiesenstrasse 17

65843 Sulzbach / Ts.

Memo

Memo

Memo
