BEDIENUNGSANLEITUNG HS9000 CIPVR Homecast

□ Bedienungsanleitung

HS9000 CIPVR

Digitaler HDTV-Sat-Receiver mit Festplatte und Twin-Tuner

homecast

vielen Dank das Sie sich für unser Produkt „HS9000 CIPVR“ entschieden haben.

Bitte lesen Sie die Anleitung aufmerksam durch, denn Sie erfahren viel Wissenswertes über den Receiver und nur so können Sie alle Funktionen optimal nutzen.

Es dient auch Ihrer Sicherheit und bewahrt Sie vor Schäden.

Zur weiteren Unterstützung bietet Ihnen Homecast unter www.homecast.de einen Helpdesk und ein User-Forum im Internet an.

Für den Fall, dass Sie uns persönlich sprechen möchten, sind unsere Servicetechniker unter +49 (0)6196.99967-210 für Sie erreichbar.

Diese stehen Ihnen auch im Servicefall mit Rat und Tat zur Seite.

Wir wünschen Ihnen nun viel Vergnügen mit Ihrem neuen Receiver.

Ihr Homecast Team

1. Bevor Sie beginnen [S.4-8]

1.1 Sicherheitshinweise [S.4]
1.2 Recycling [S.8]
1.3 Lieferumfang [S.8]

2. Bedienelemente und Funktionen [S.9-11]

2.1 Ansicht Vorderseite [S.9]
2.2 VFD Anzeige [S.9]
2.3 Ansicht Rückseite [S.10]
2.4 Fernbedienung [S.11]

3. Receiver anschließen [S.13-18]

3.1 Anschluss an TV-Gerät und Videorecorder [S.13]

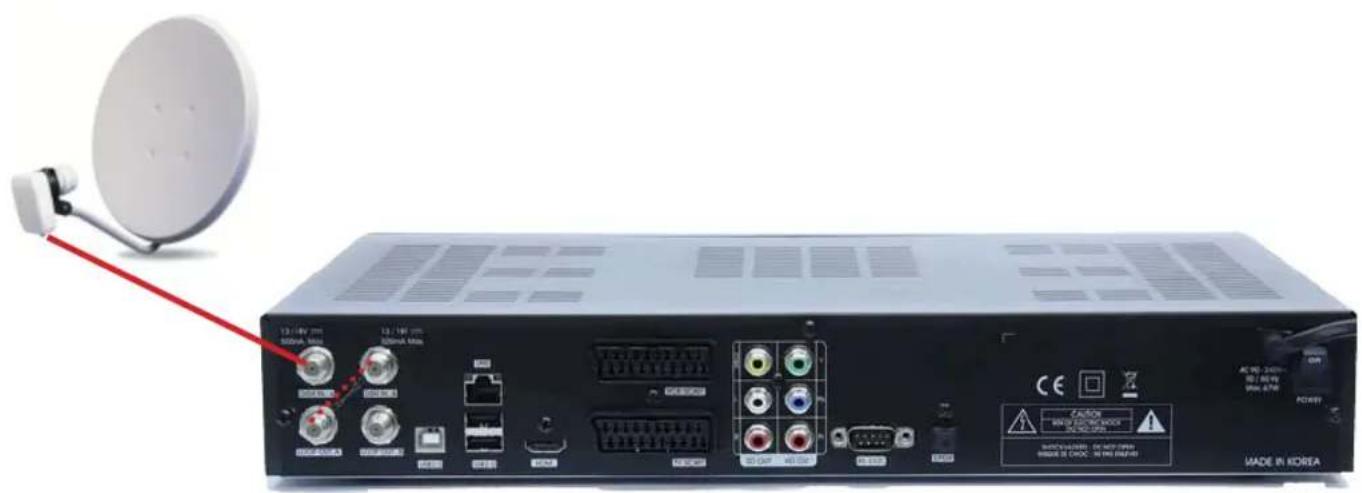

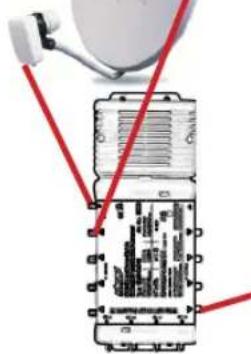

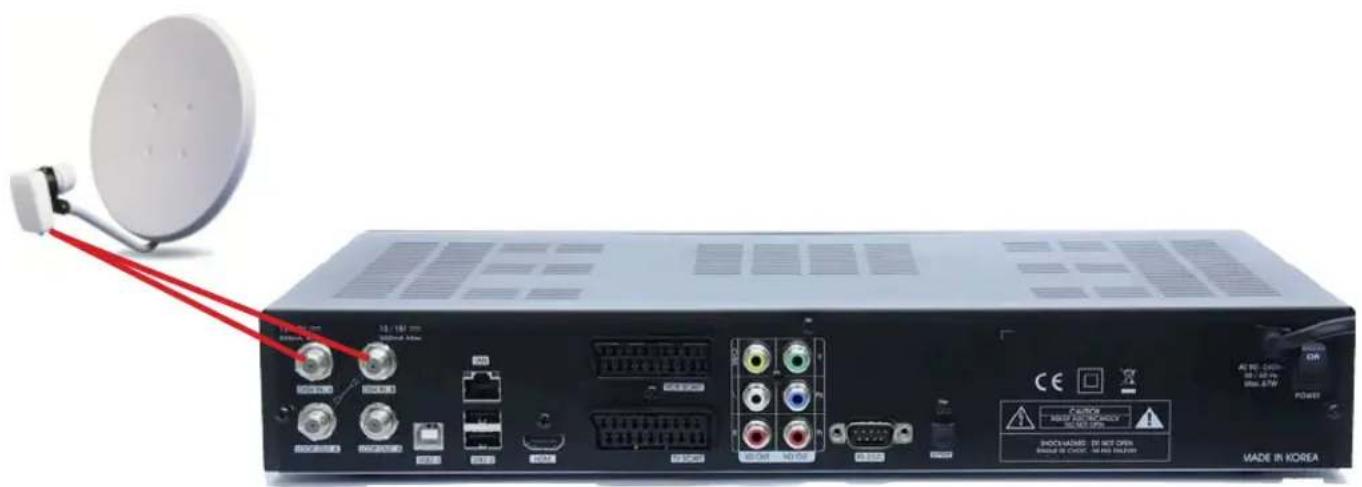

3.2 Anschließen der Satelliten-Antenne [S.16]

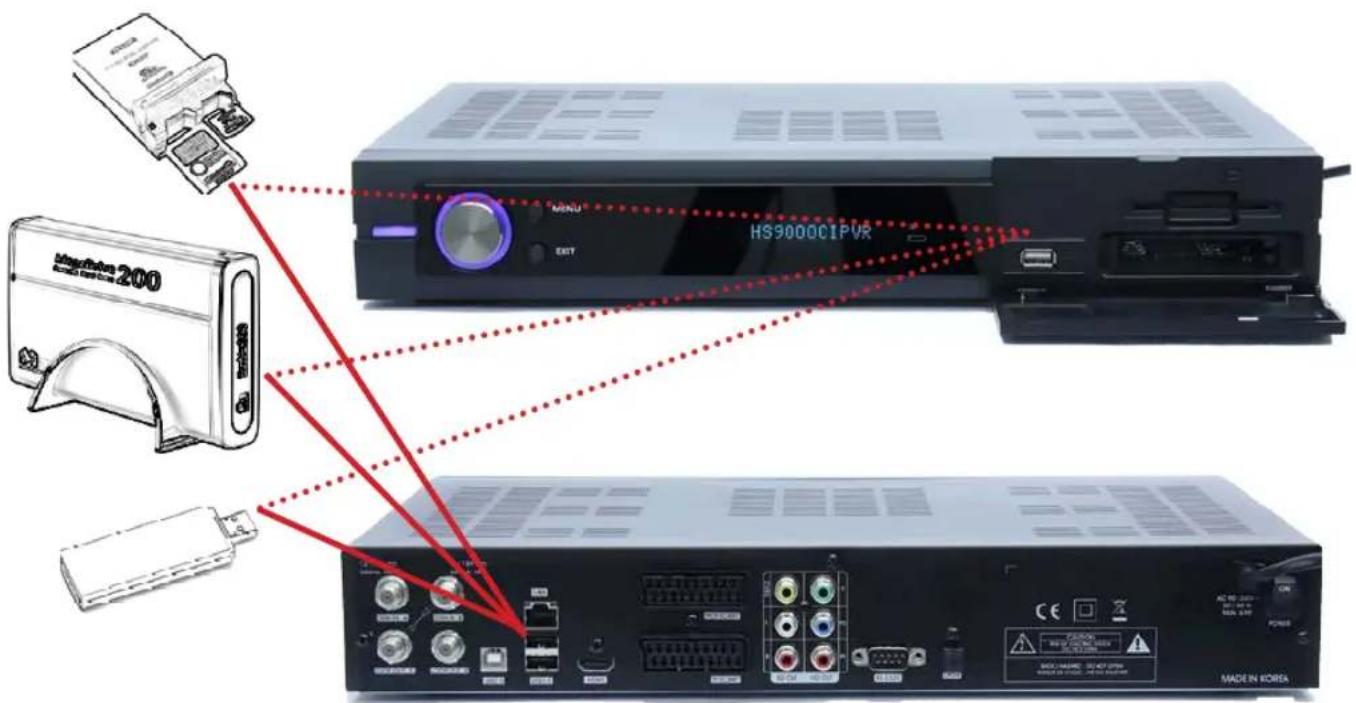

3.3 Anschließen von externen Datenträgern [S.18]

4. Menü-Übersicht [S.19-20]

4.1 Anleitung zur Bedienung der Menüs [S.19]
4.2 Hilfe zu den Menüs [S.19]
4.3 Menü-Struktur [S.20]

5. Receiver in Betrieb nehmen und anschliessen [S.22-54]

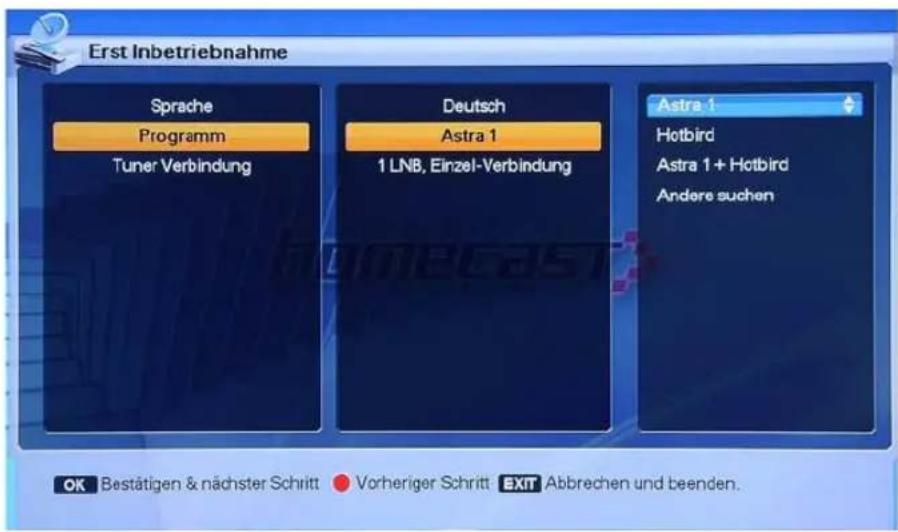

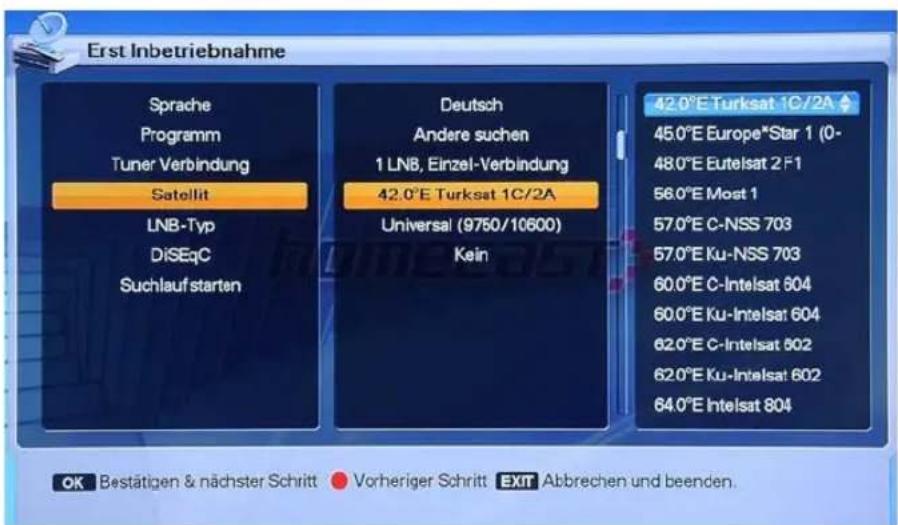

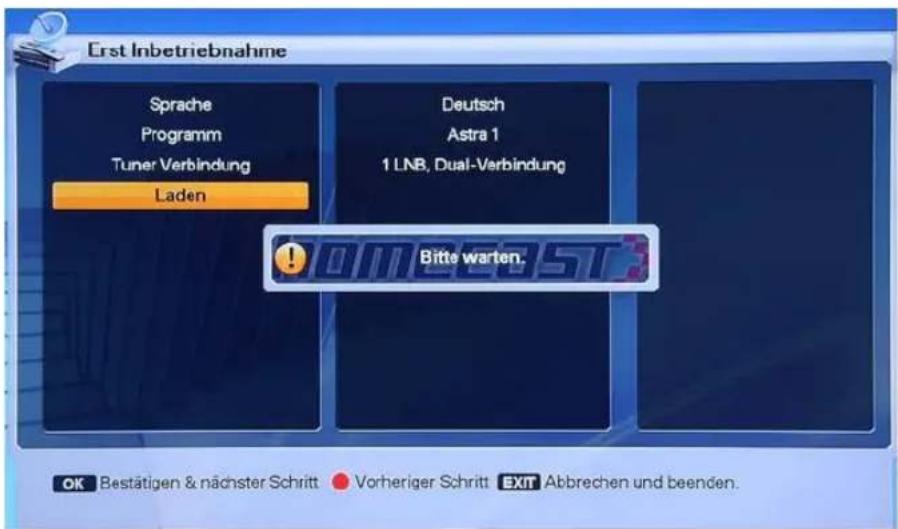

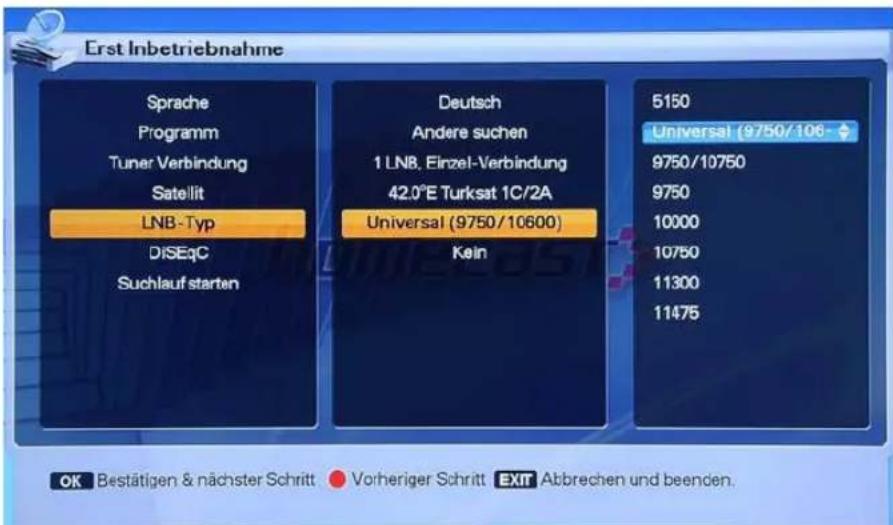

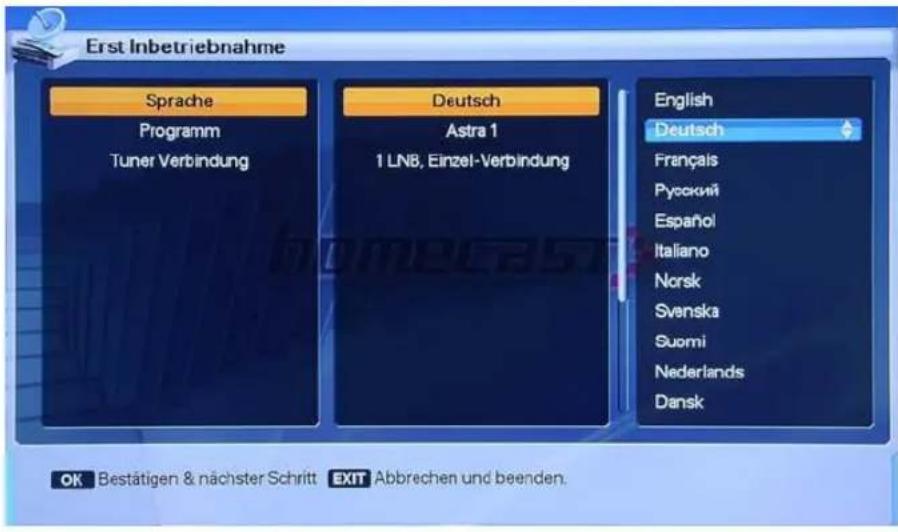

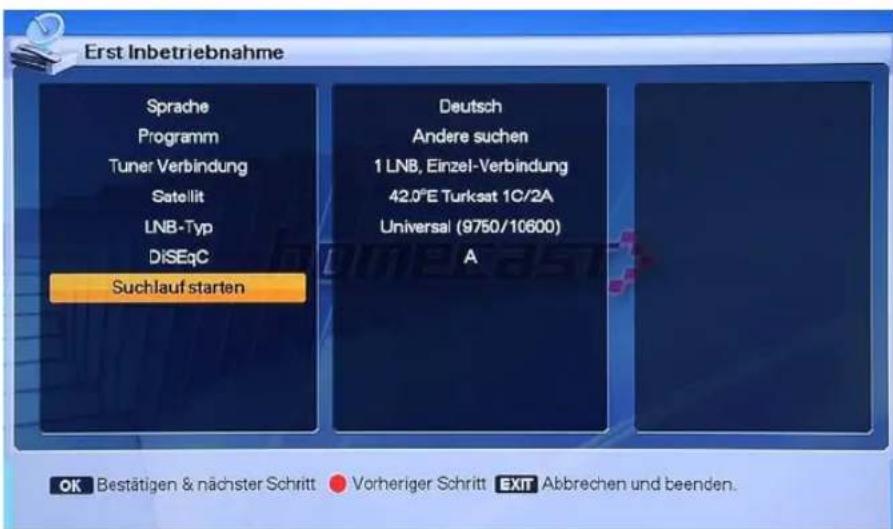

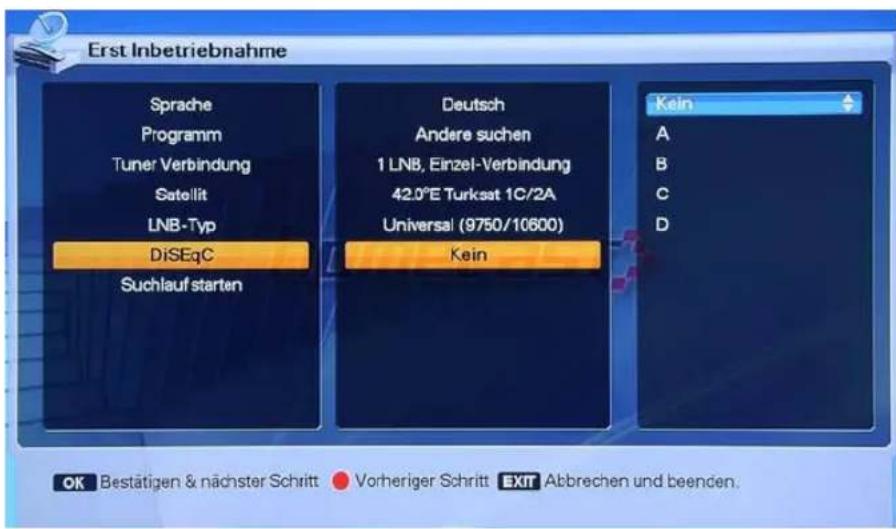

5.1 Erst Inbetriebnahme [S.20]

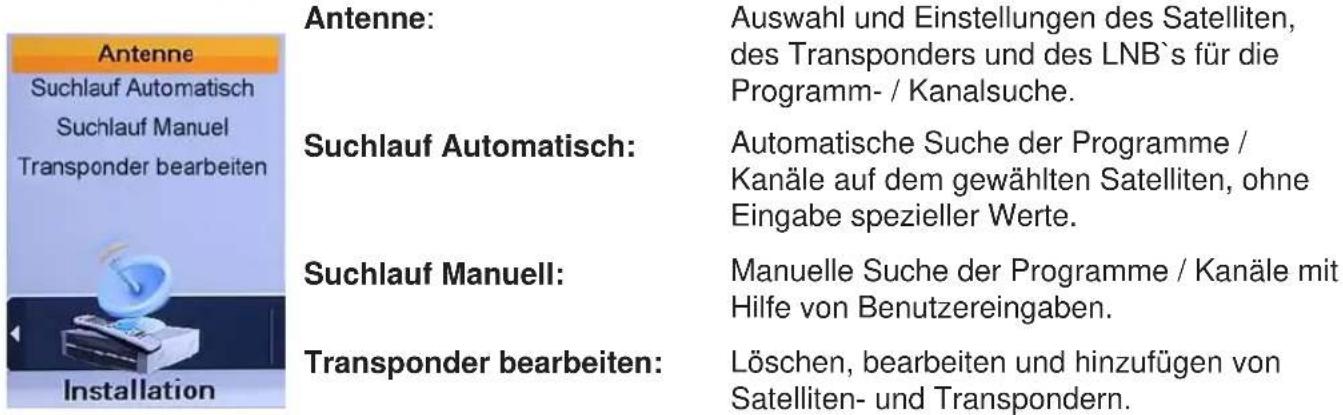

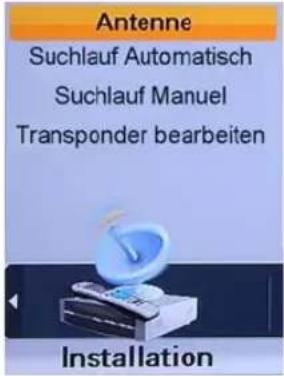

5.2 Menü Installation [S.26]

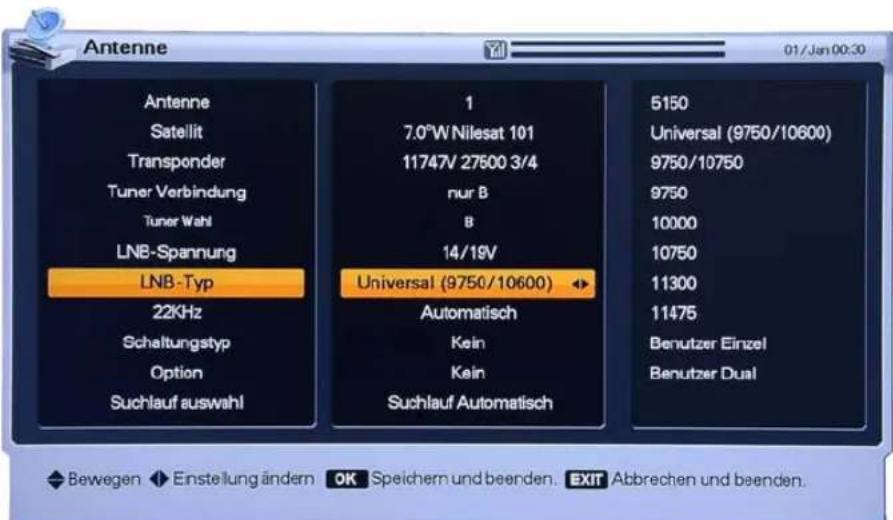

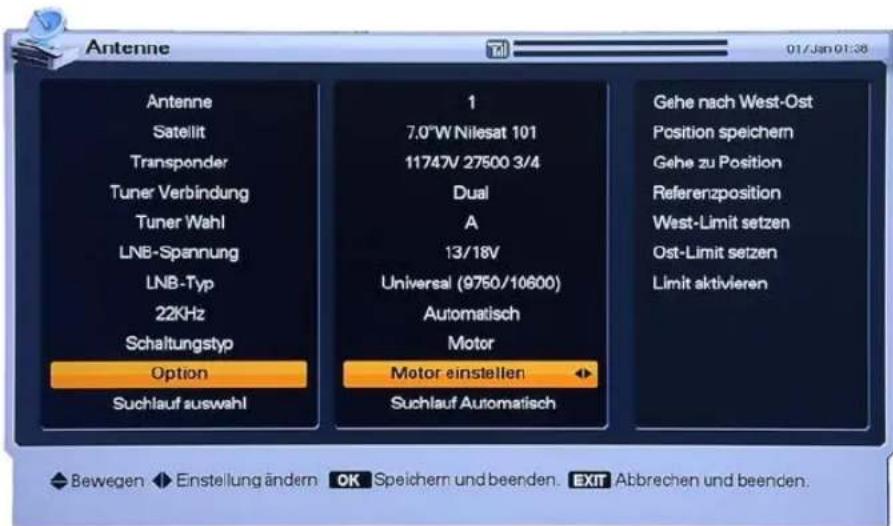

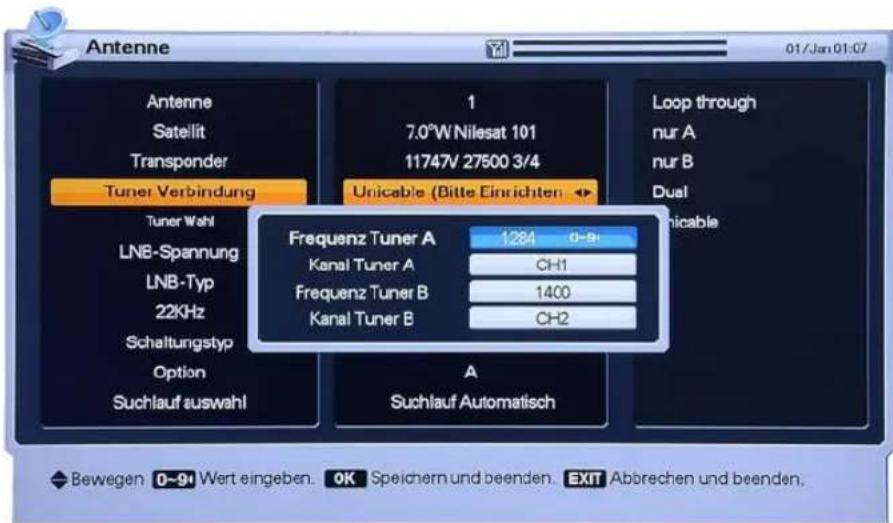

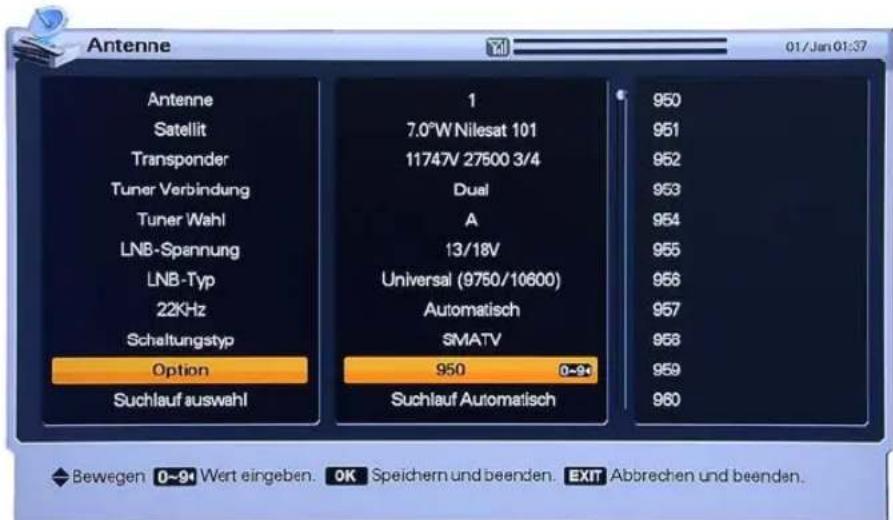

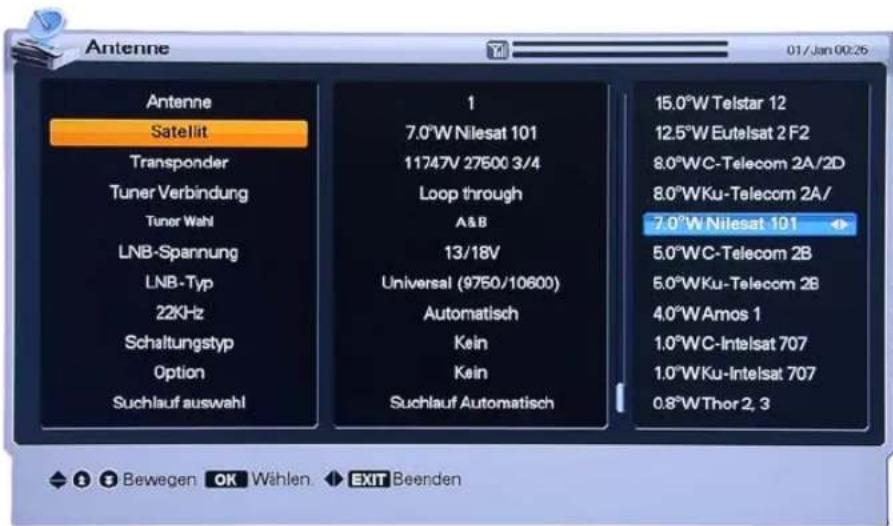

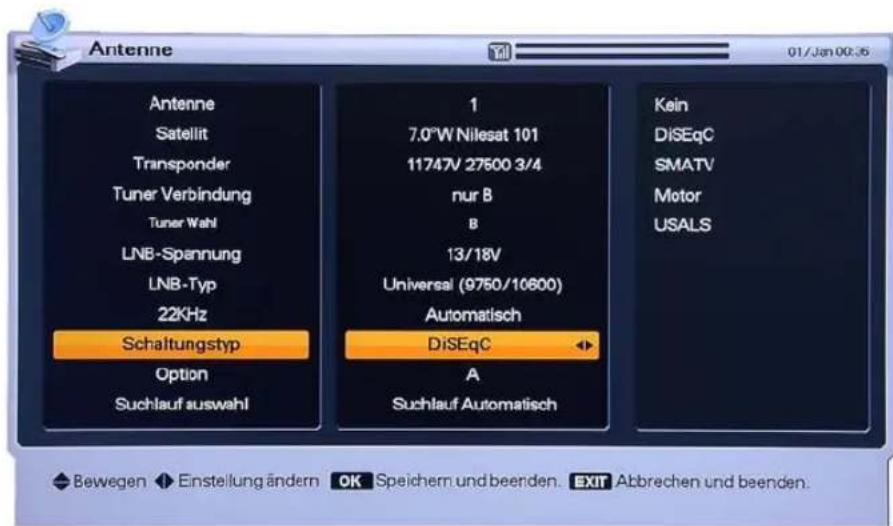

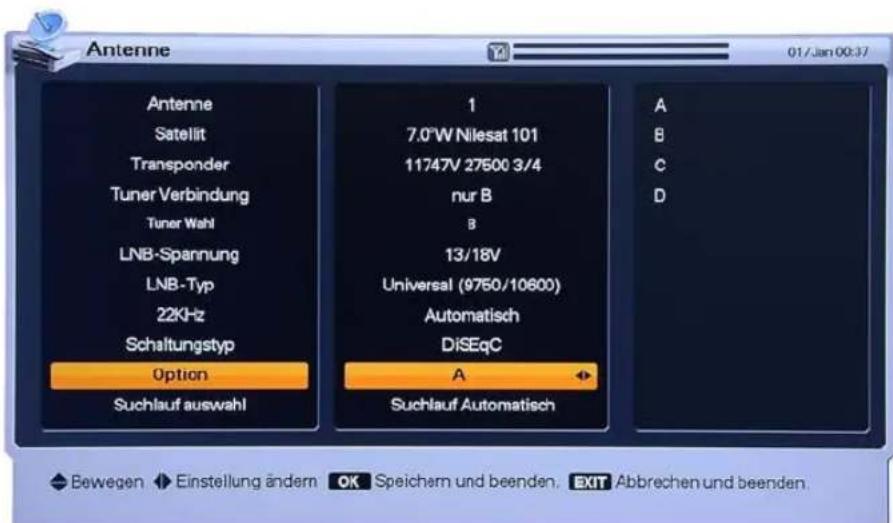

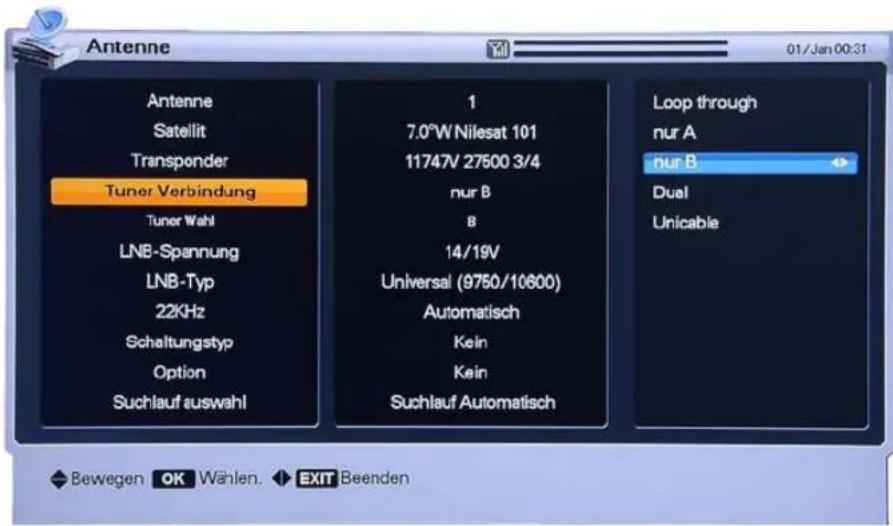

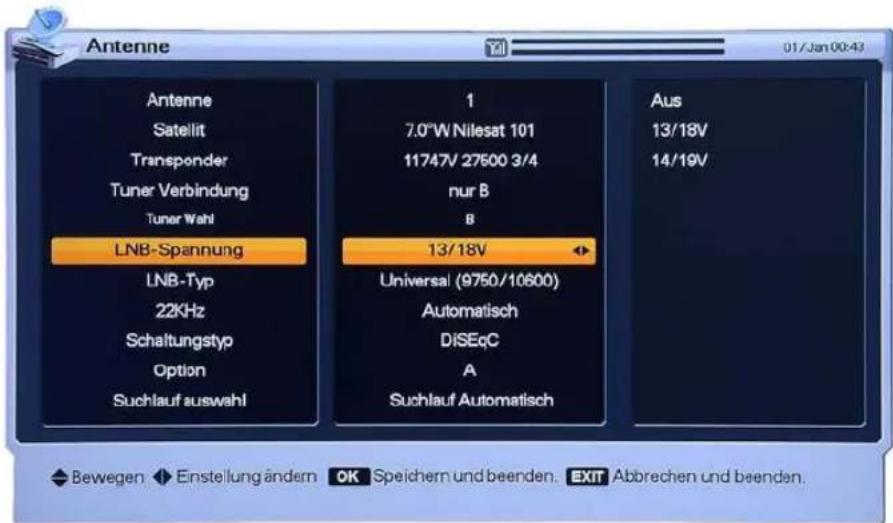

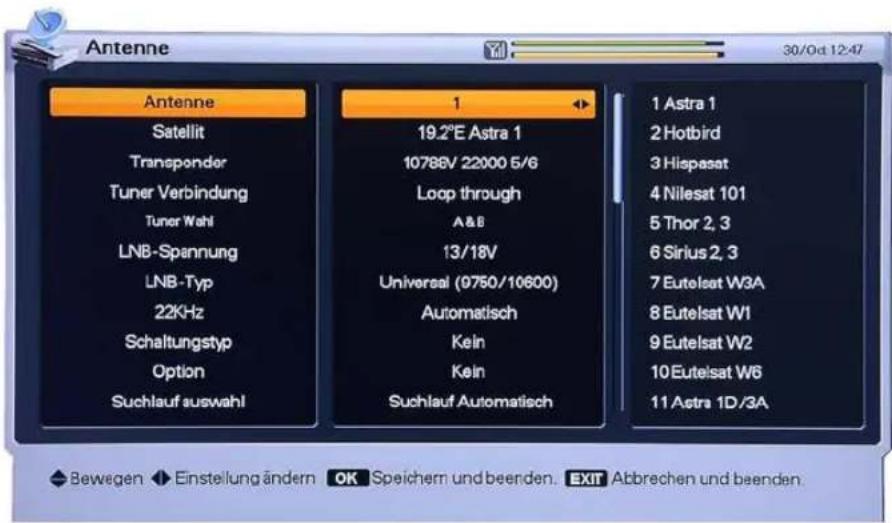

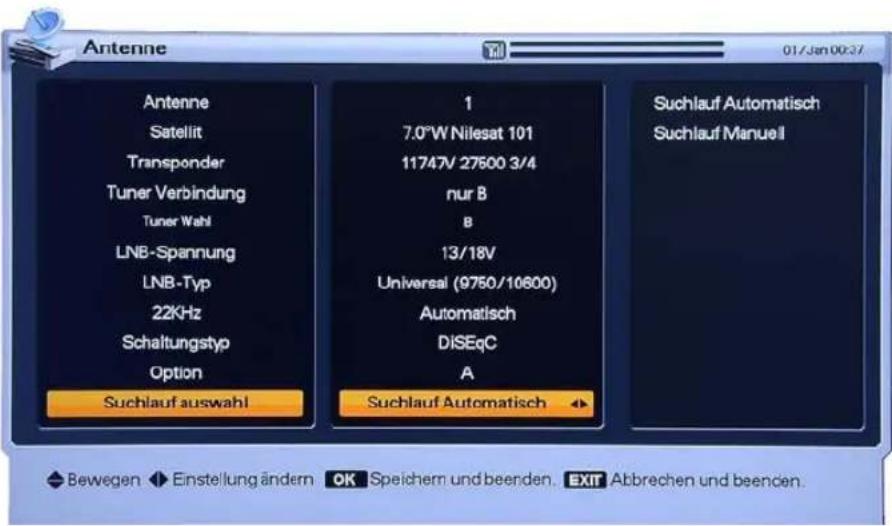

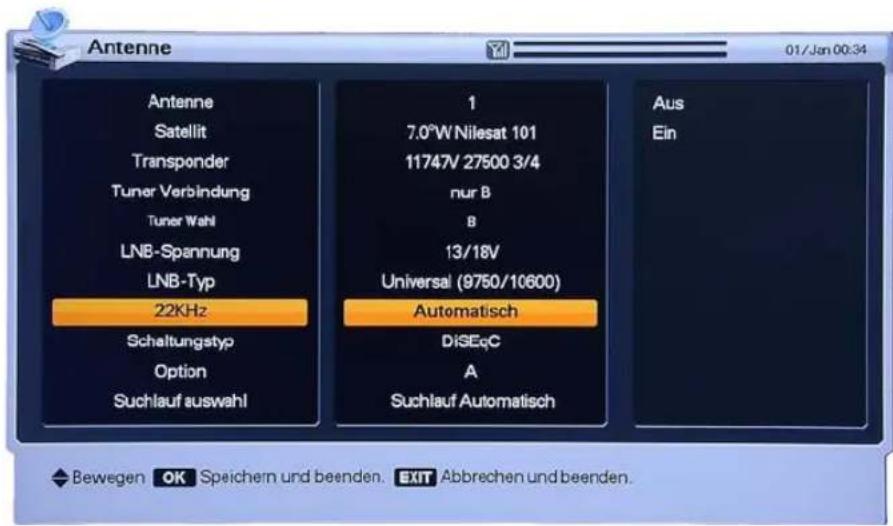

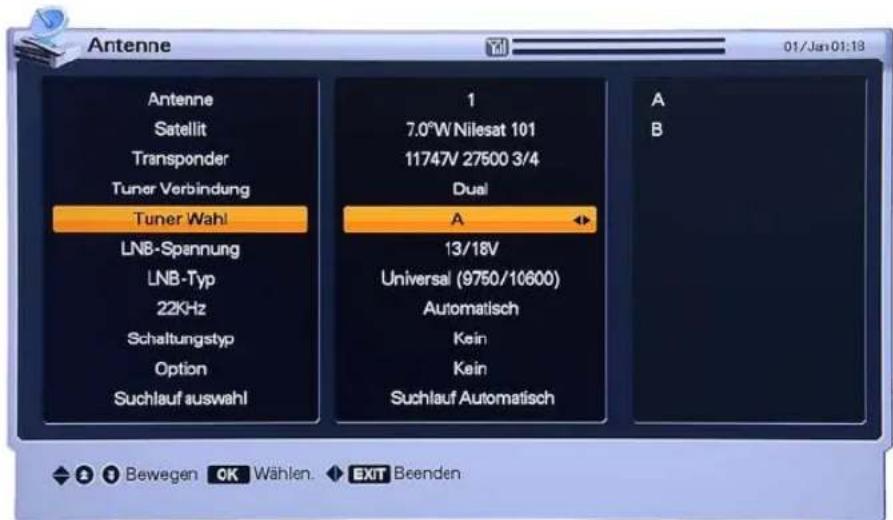

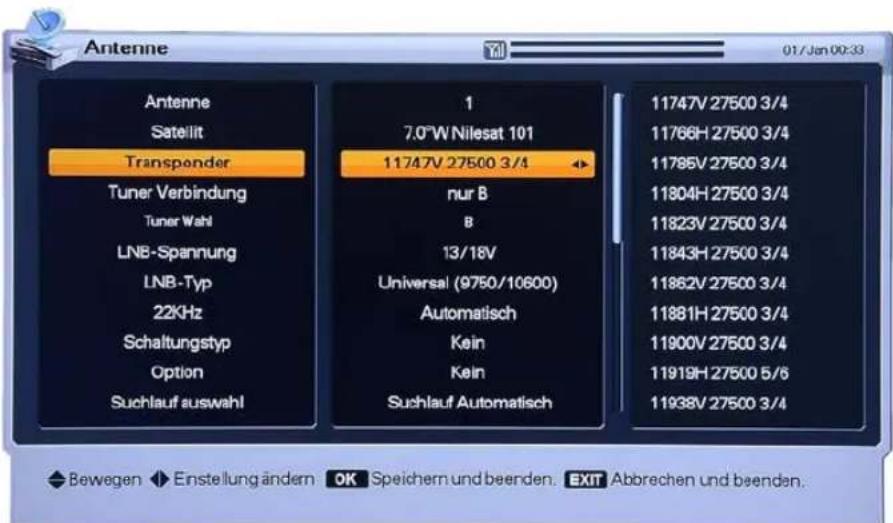

5.2.1 Antenne [S.26]

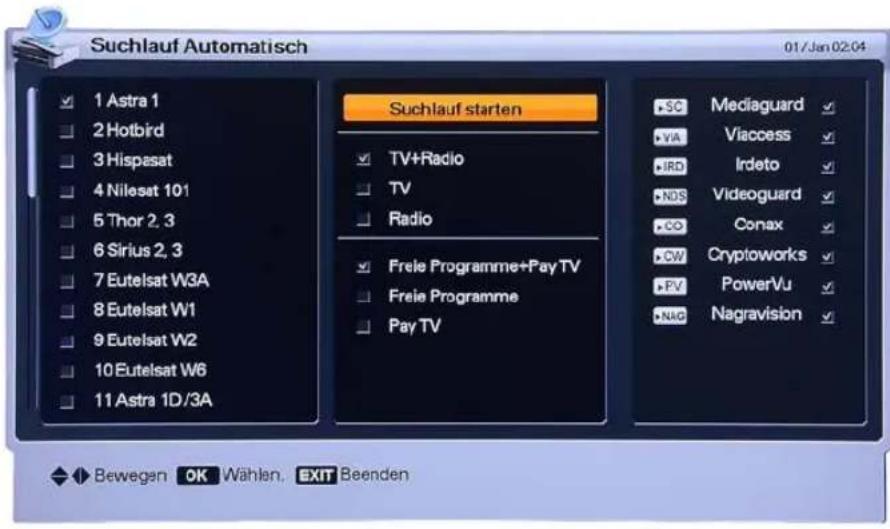

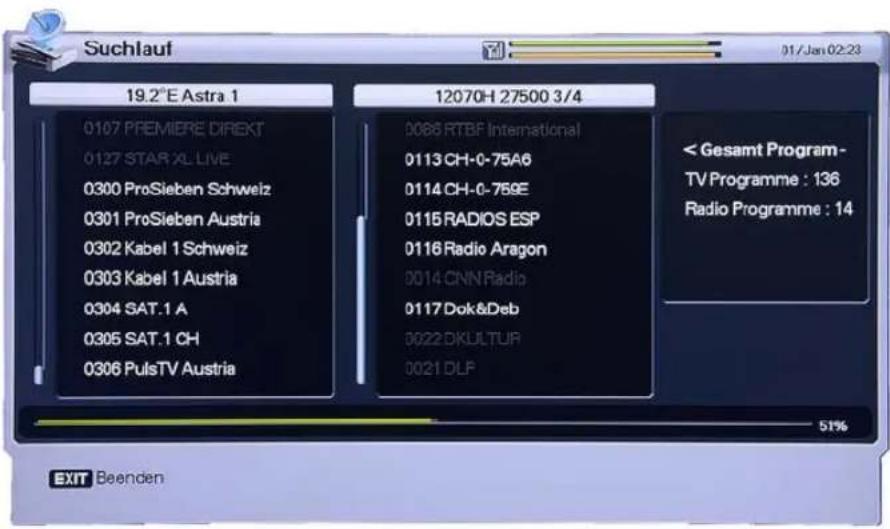

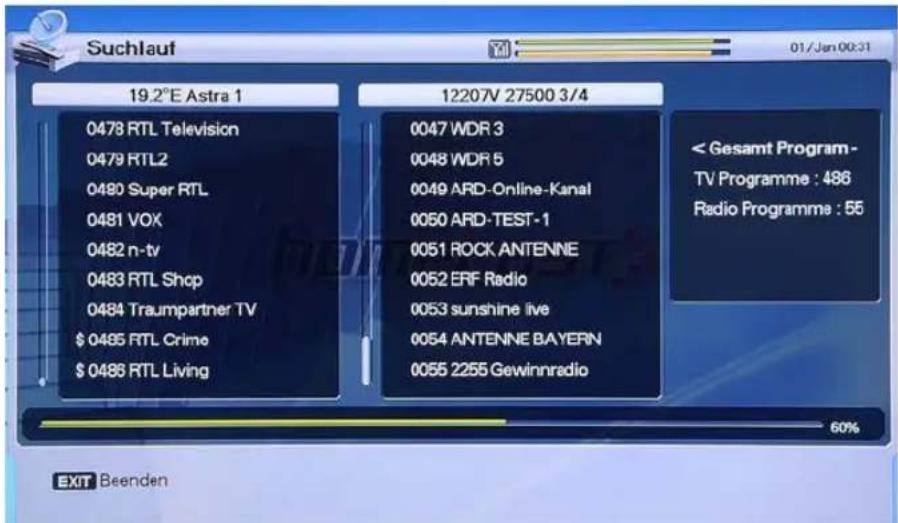

5.2.2 Suchlauf Automatisch [S.33]

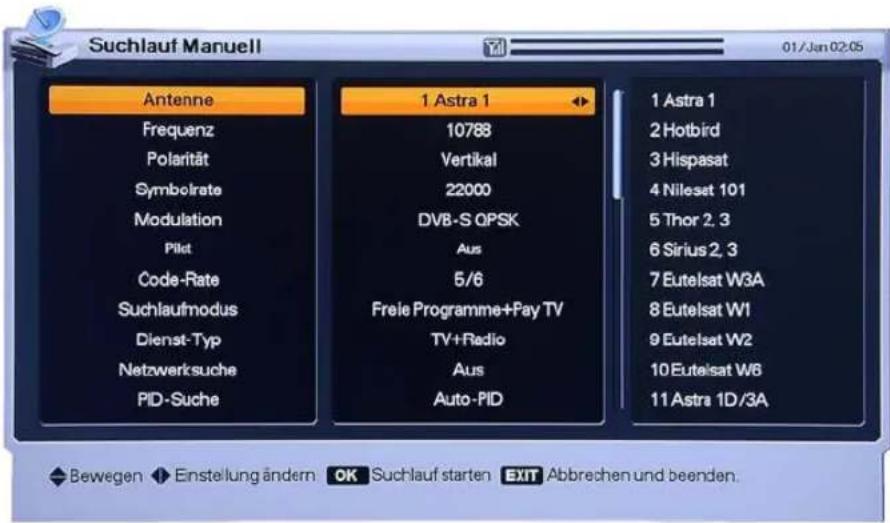

5.2.3 Suchlauf Manuell [S.34]

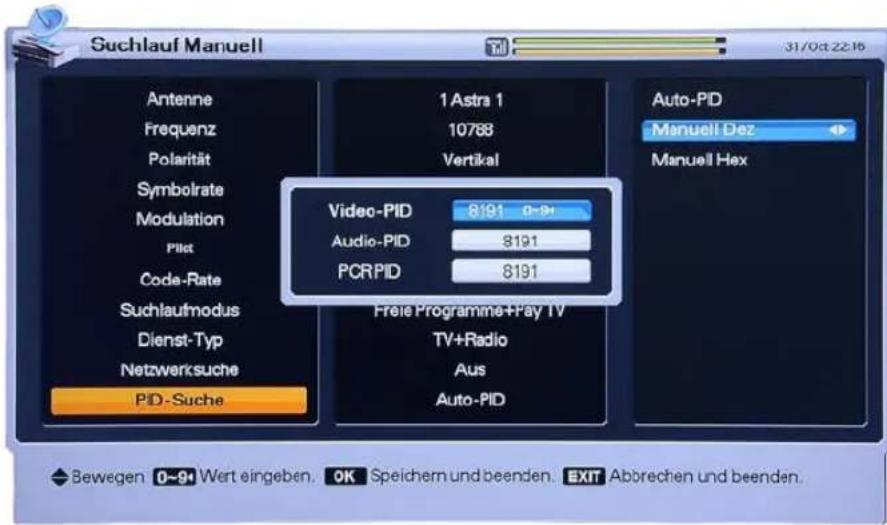

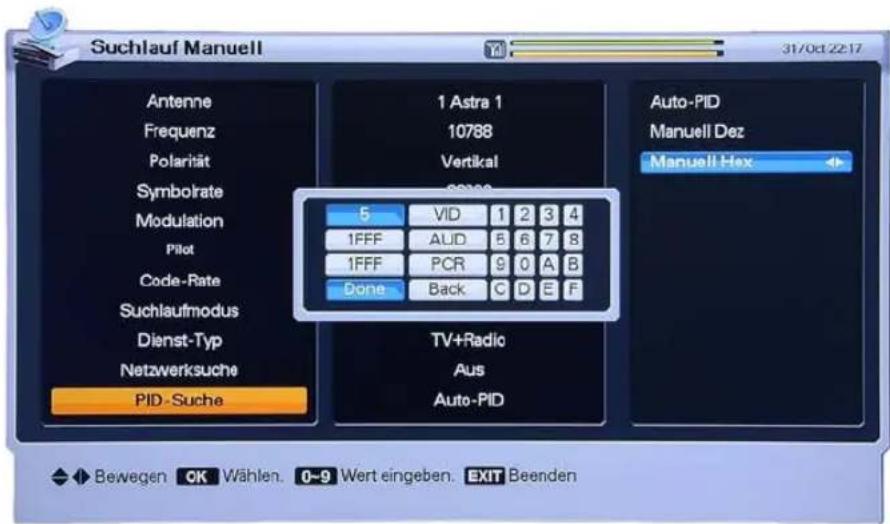

5.2.4 Manuell PID Eingabe [S.35]

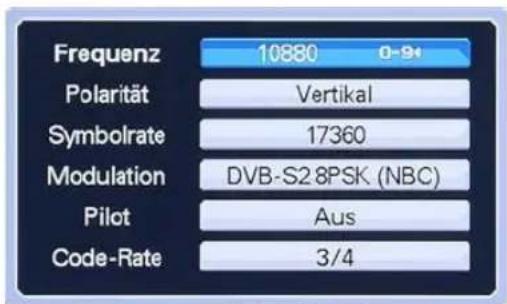

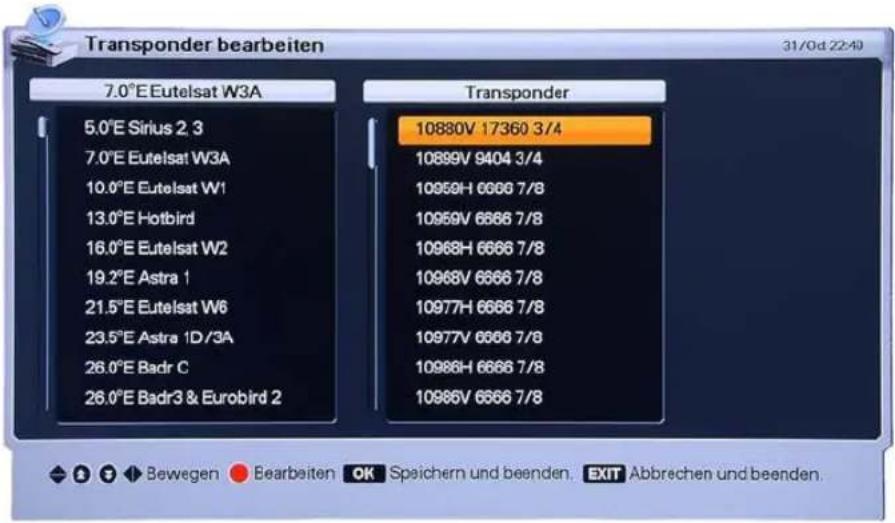

5.2.5 Transponder bearbeiten [S.36]

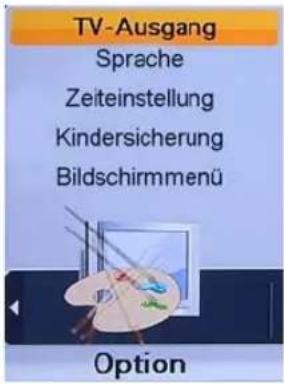

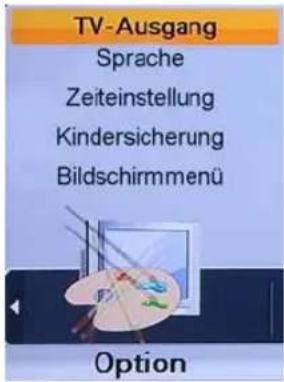

5.3 Menü Option [S.37]

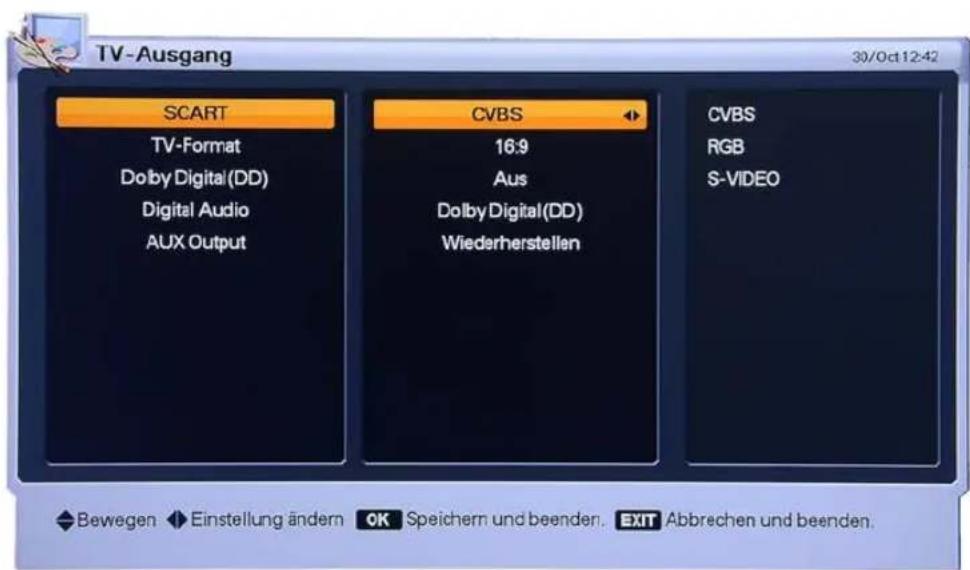

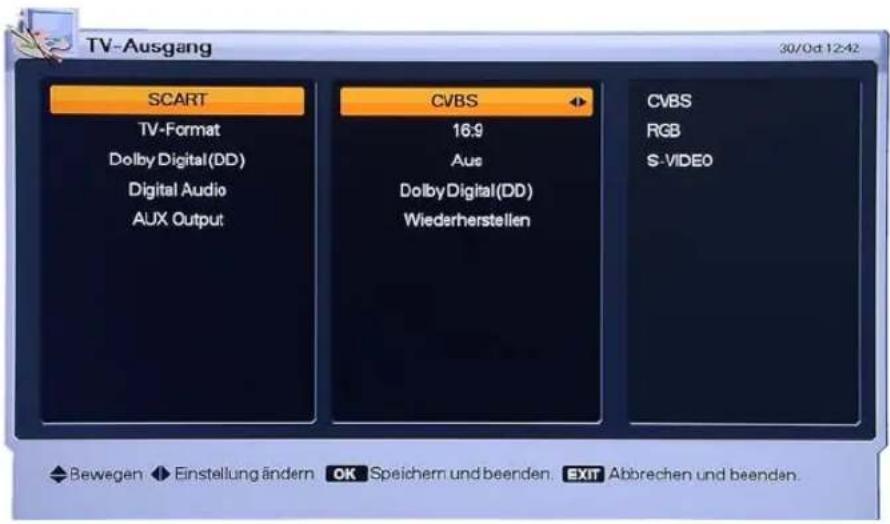

5.3.1 TV-Ausgang [S.37]

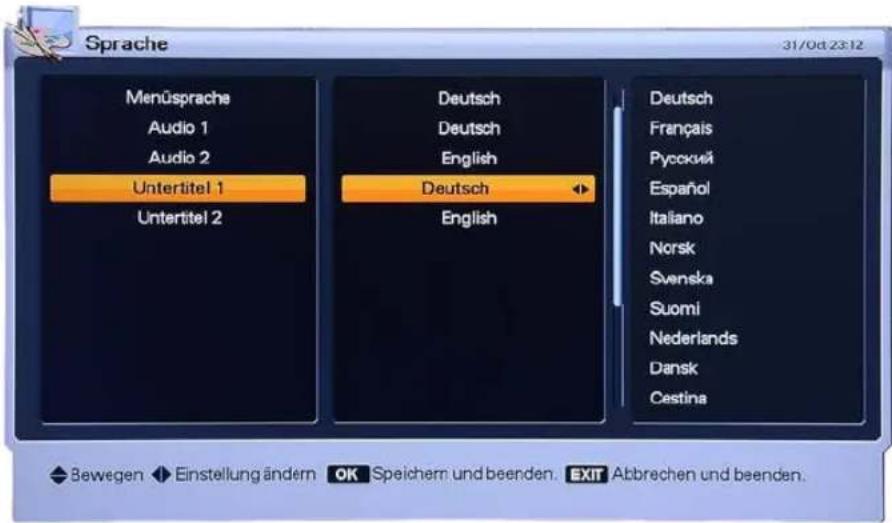

5.3.2 Sprache [S.38]

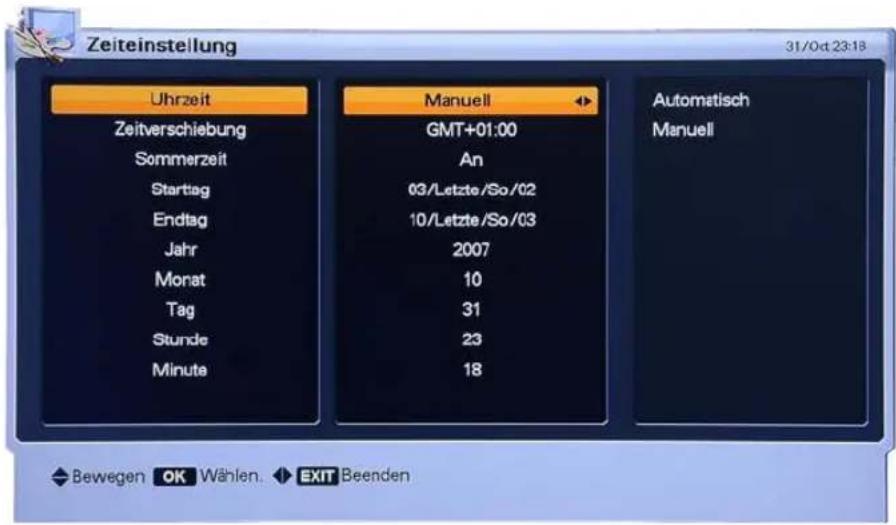

5.3.3 Zeiteinstellung [S.39]

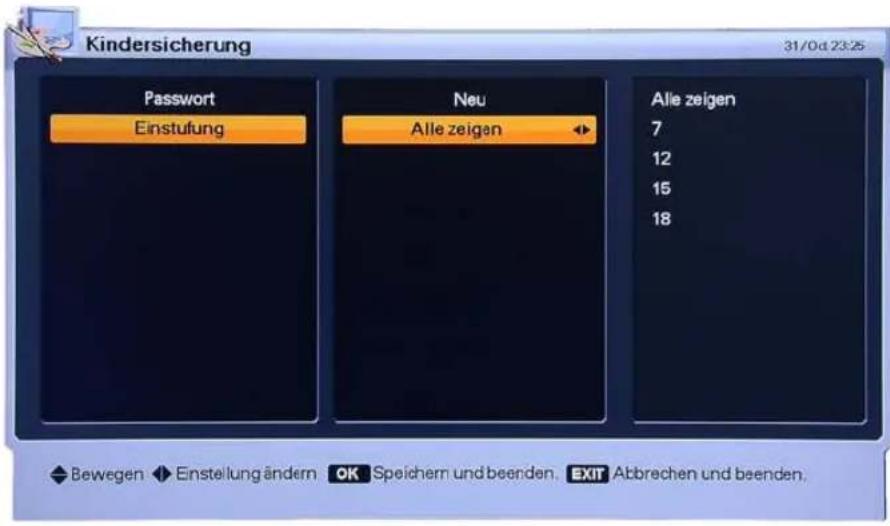

5.3.4 Kindersicherung [S.40]
5.3.5 Passwort vergessen [S.40]

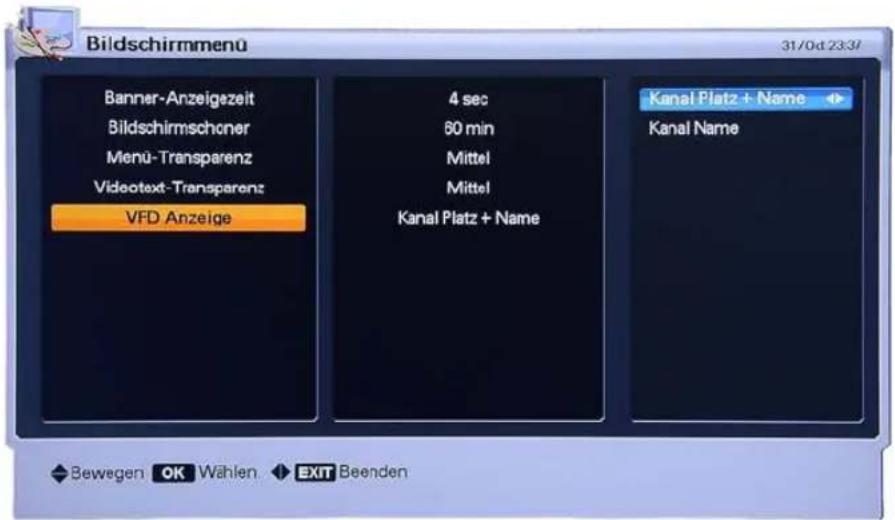

5.3.6 Bildschirmmenü [S.41]

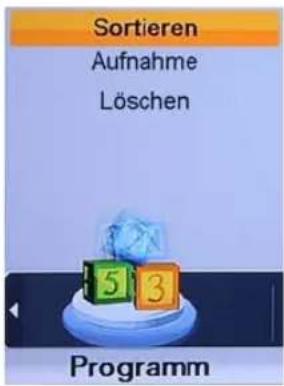

5.4 Menü Programm [S.42]

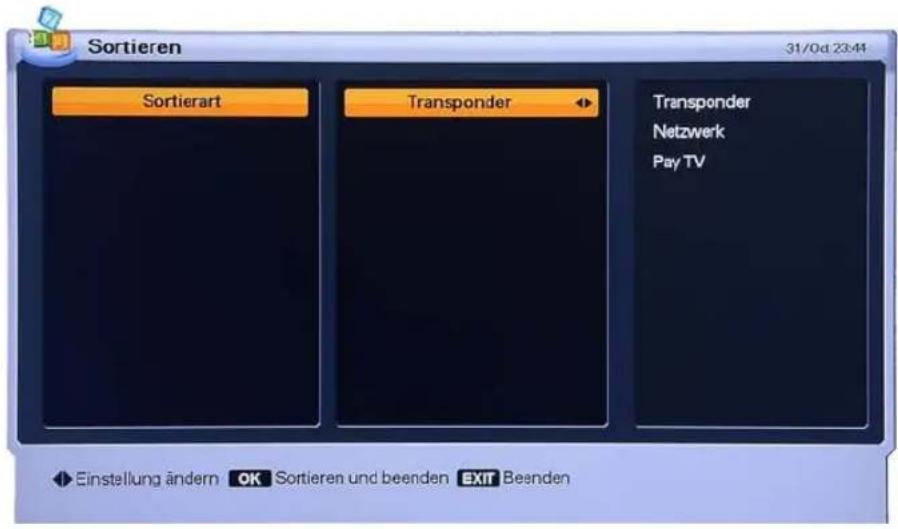

5.4.1 Sortieren [S.42]

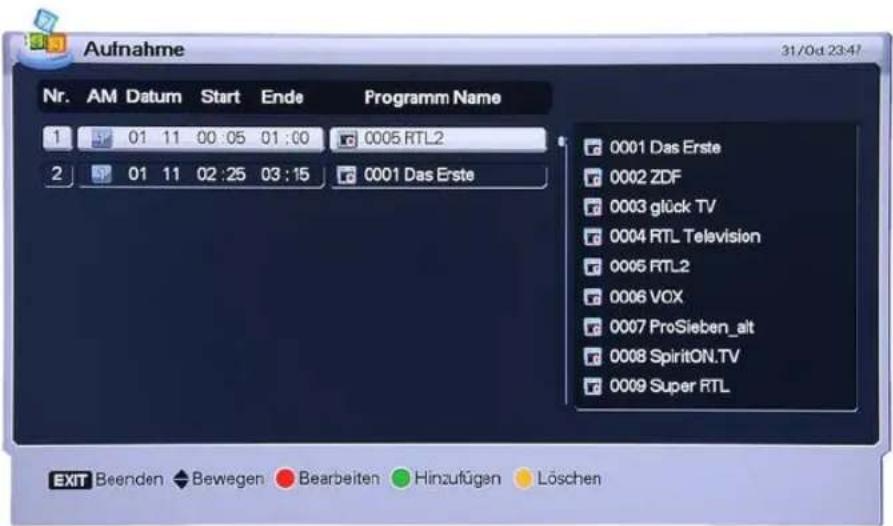

5.4.2 Aufnahme-Einstellung [S.43]

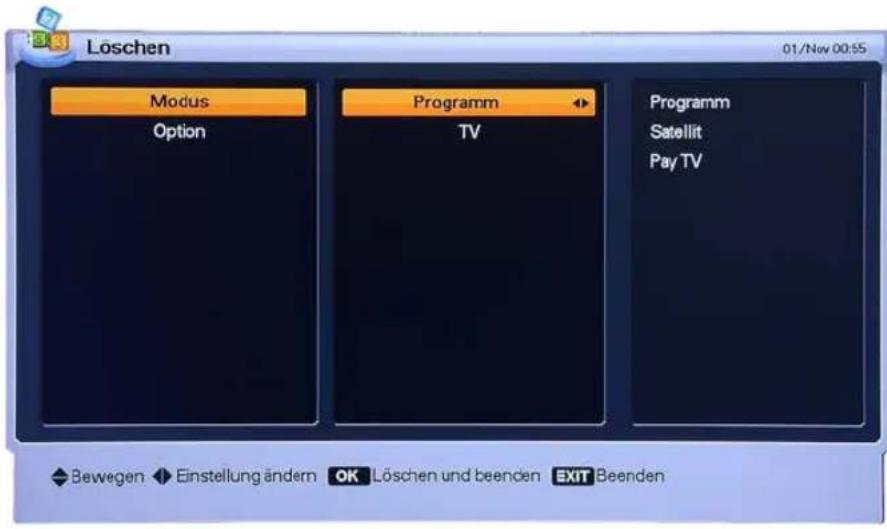

5.4.3 Löschen [S.44]

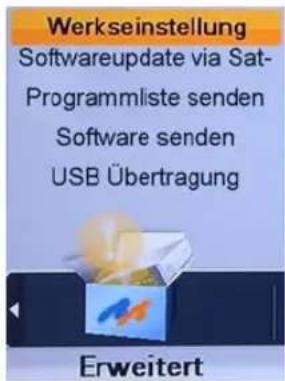

5.5 Menü Erweitert [S.45]

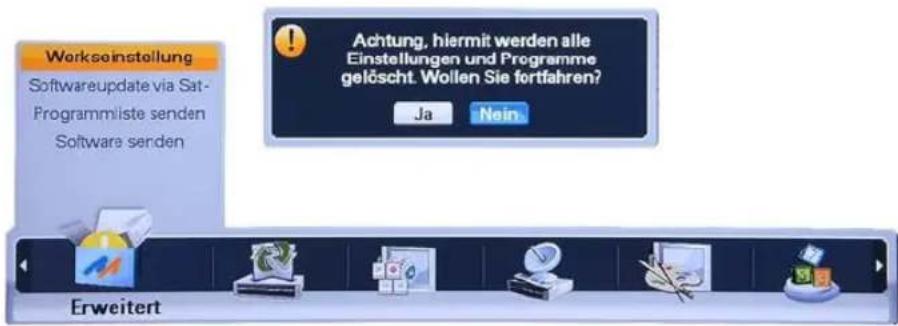

5.5.1 Werkseinstellung [S.45]

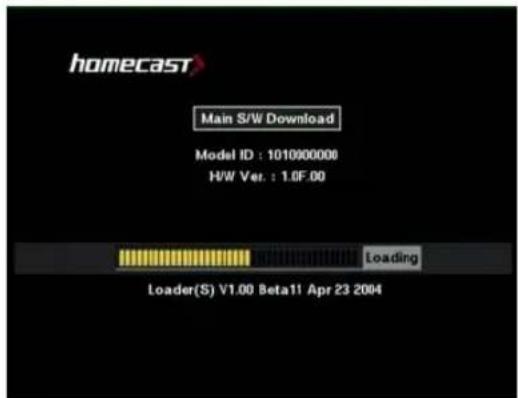

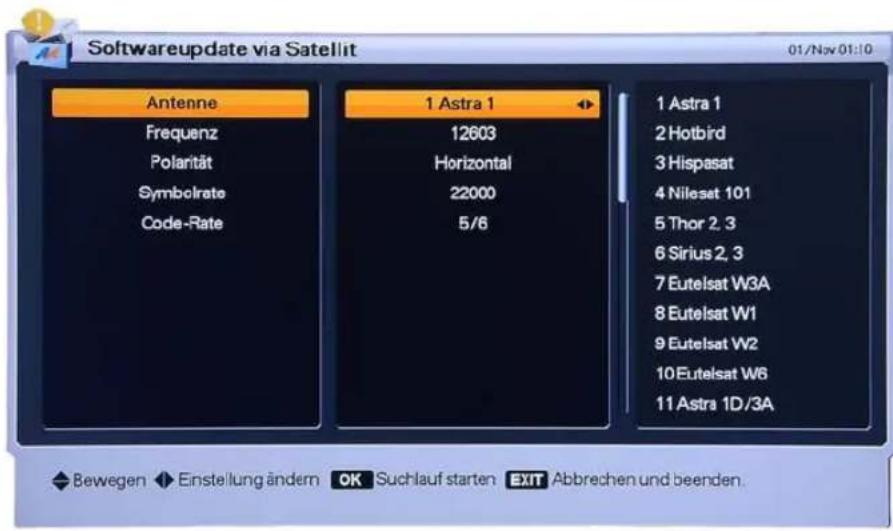

5.5.2 Update via Satellit [S.46]
5.5.3 Programmliste senden [S.47]
5.5.4 Software senden [S.47]

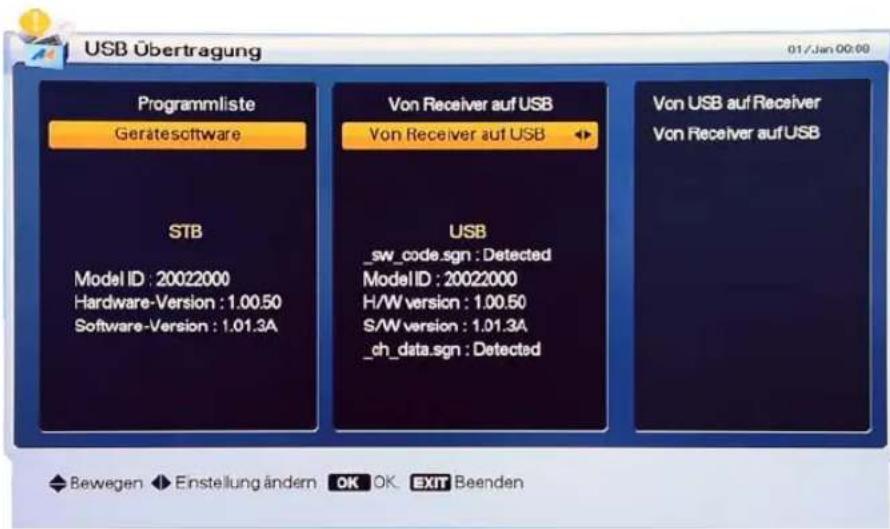

5.5.5 USB Übertragung [S.48]

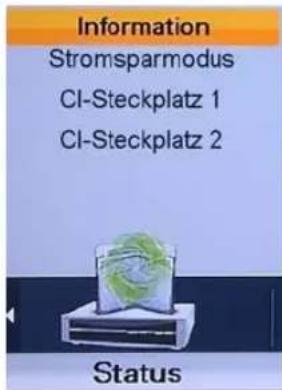

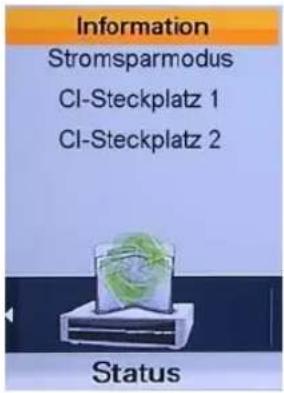

5.6 Menü Status [S.49]

5.6.1 Information [S.49]

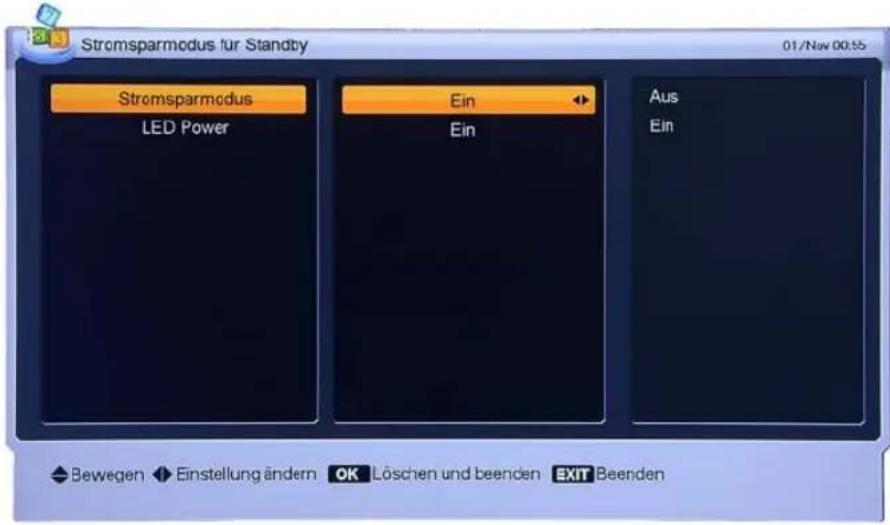

5.6.2 Stromsparmodus [S.50]

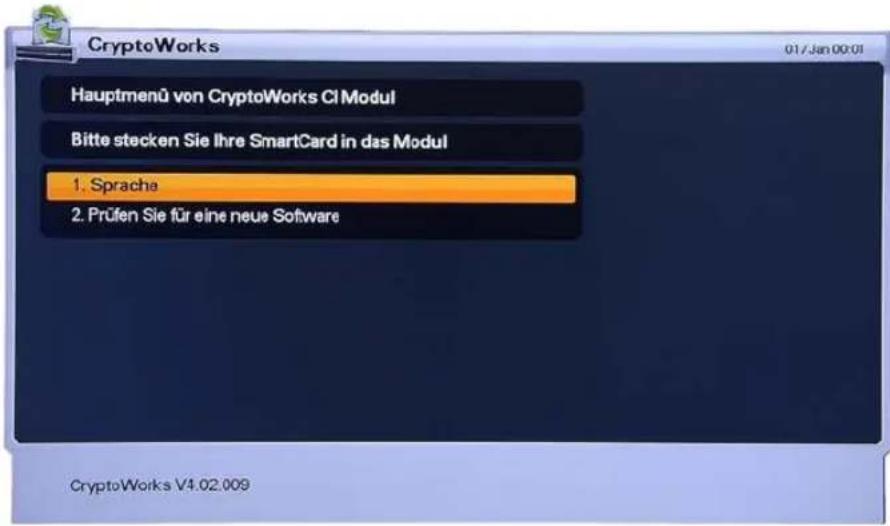

5.6.3 Cl-Steckplätze [S.50]

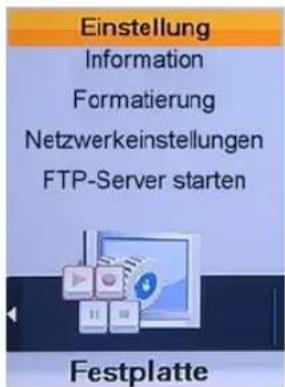

5.7 Menü Festplatte [S.51]

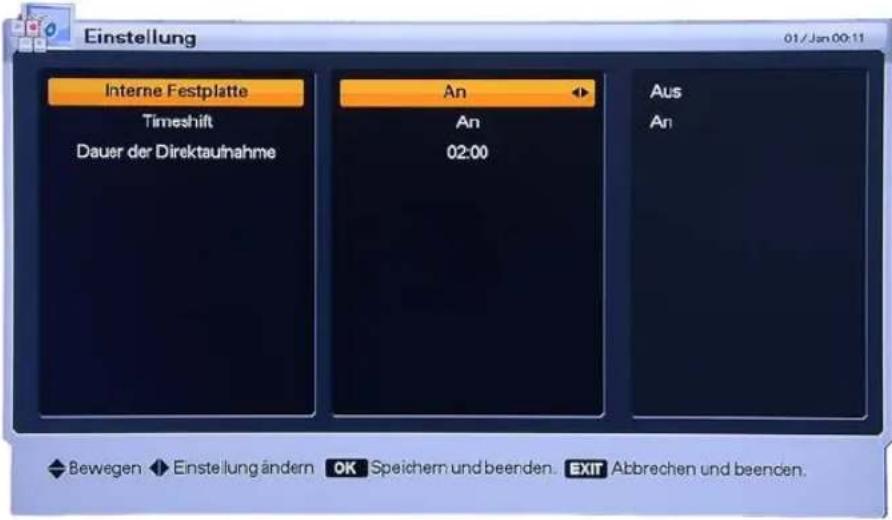

5.7.1 Einstellung [S.51]

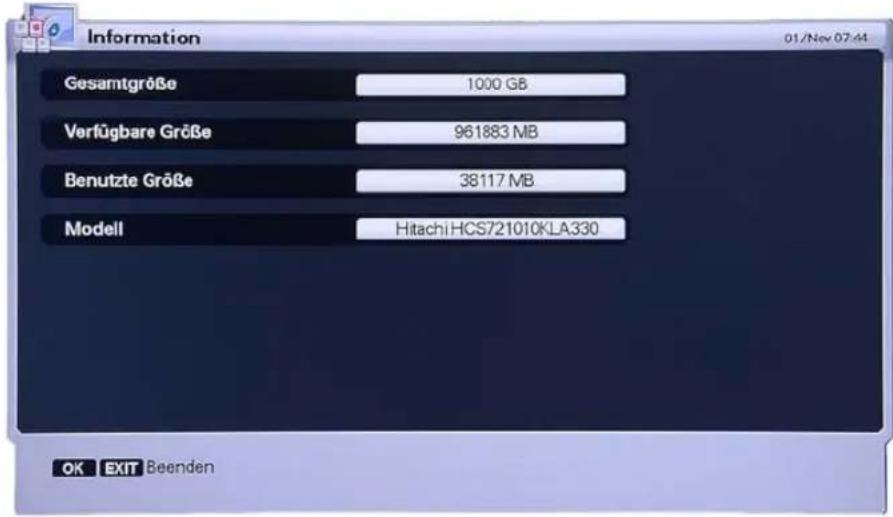

5.7.2 Information [S.52]

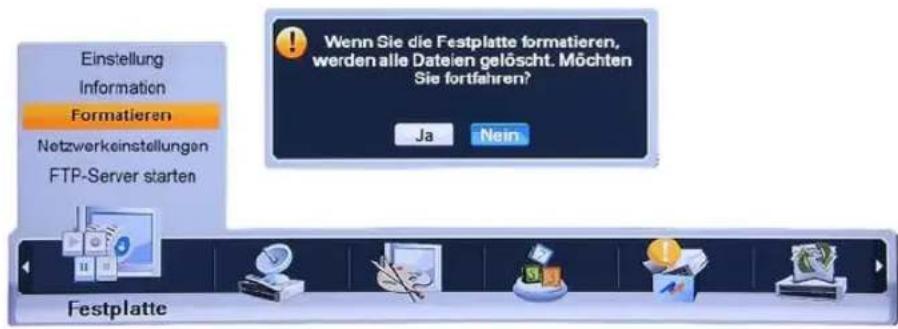

5.7.3 Formatieren [S.52]

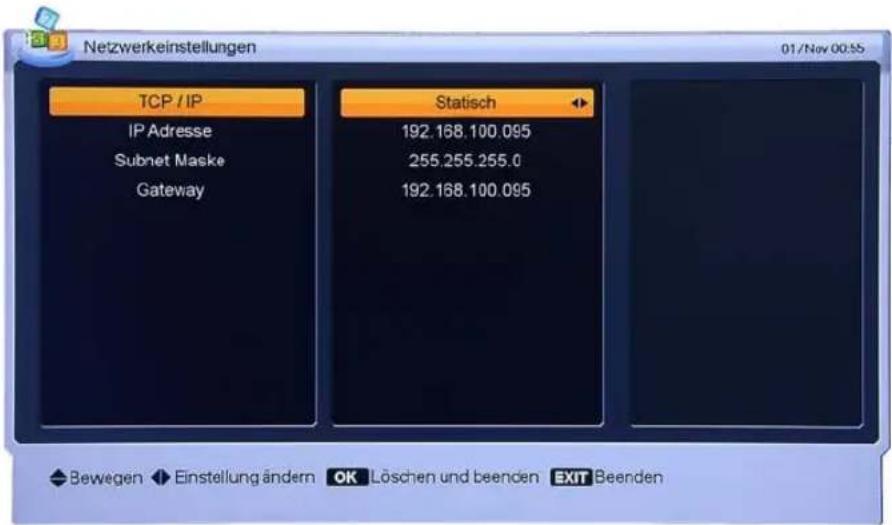

5.7.4 Netzwerkeinstellungen [S.53]

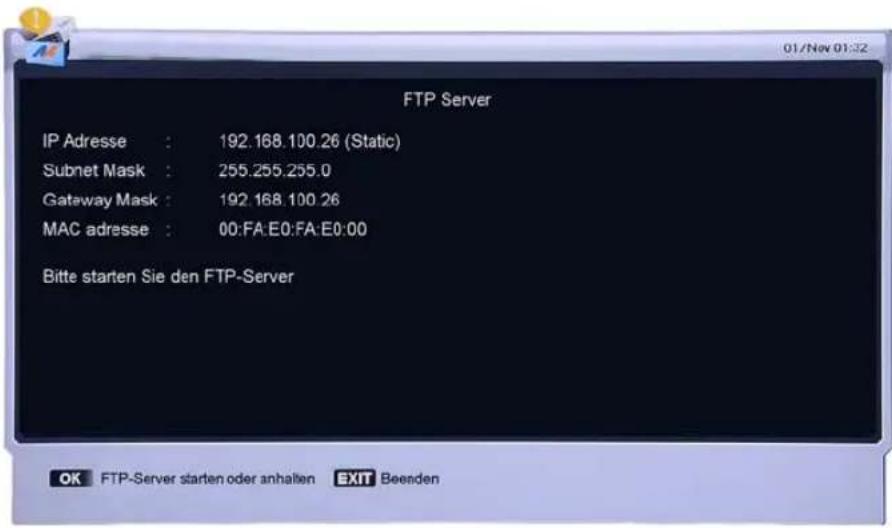

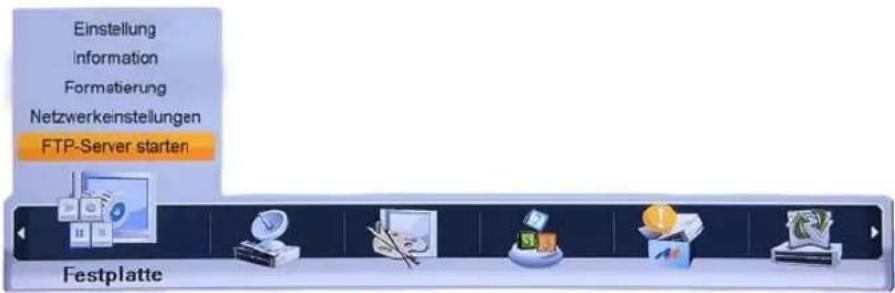

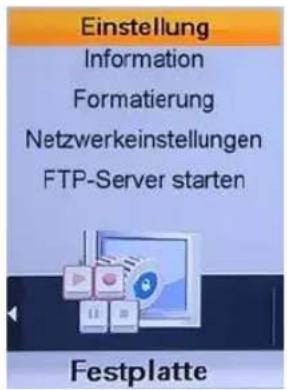

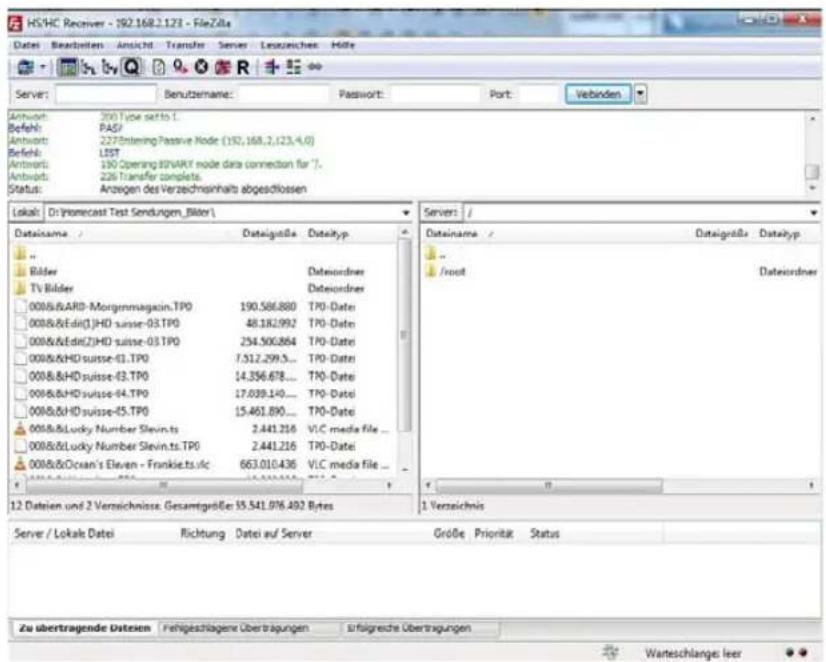

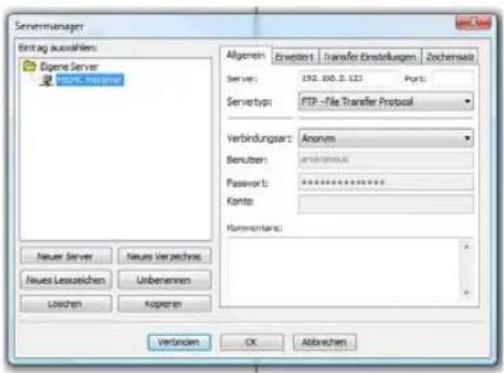

5.7.5 FTP Server starten [S.54]

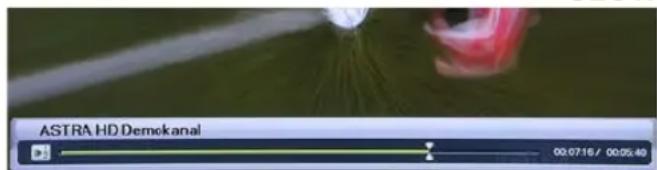

6. Allgemeine Bedienung [S.56-66]

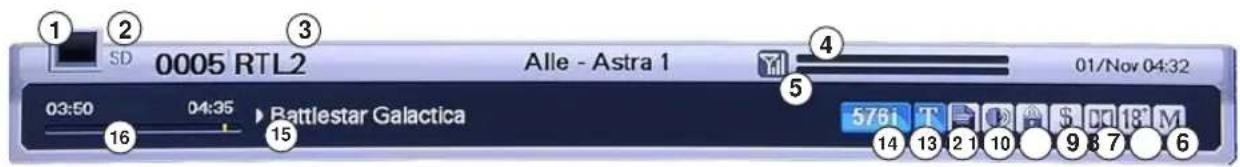

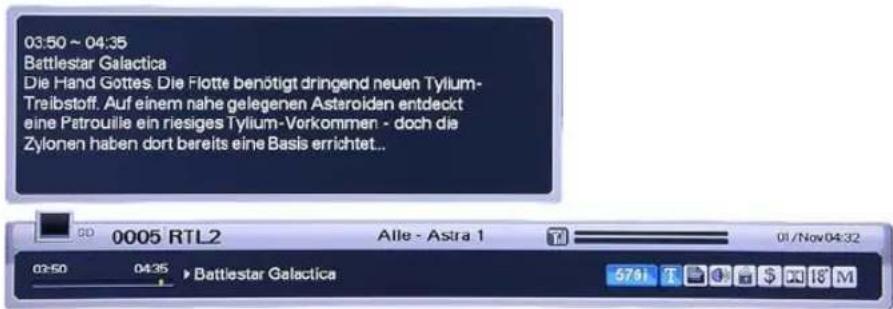

6.1 Informationsfenster [S.56]
6.2 Wechseln zwischen Ferseh- und Radio-Modus [S.57]

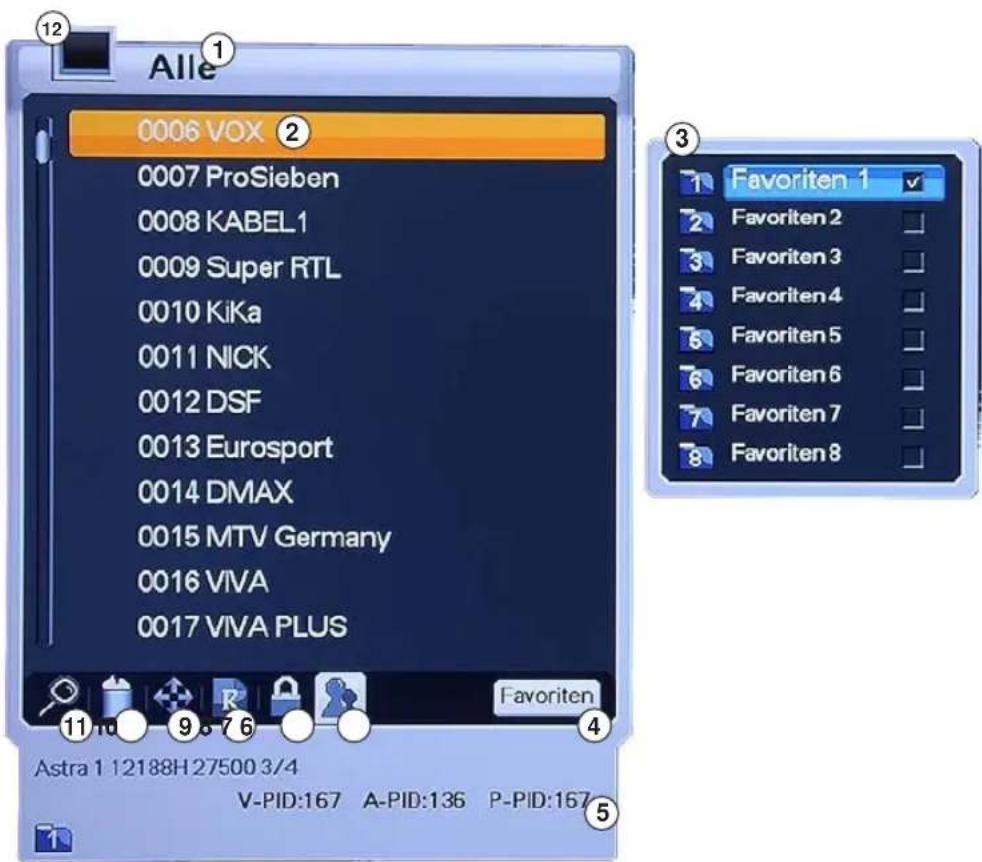

6.3 Programmlisten der TV- oder Radiokanäle anzeigen [S.57]

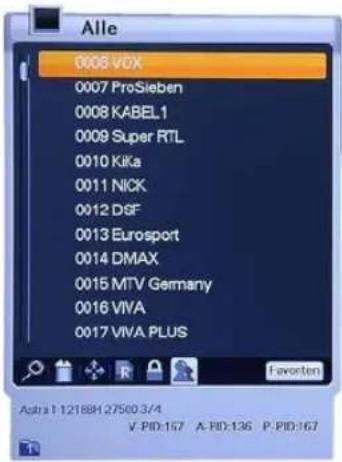

6.3.1 Programme „Anzeigen“ [S.58]

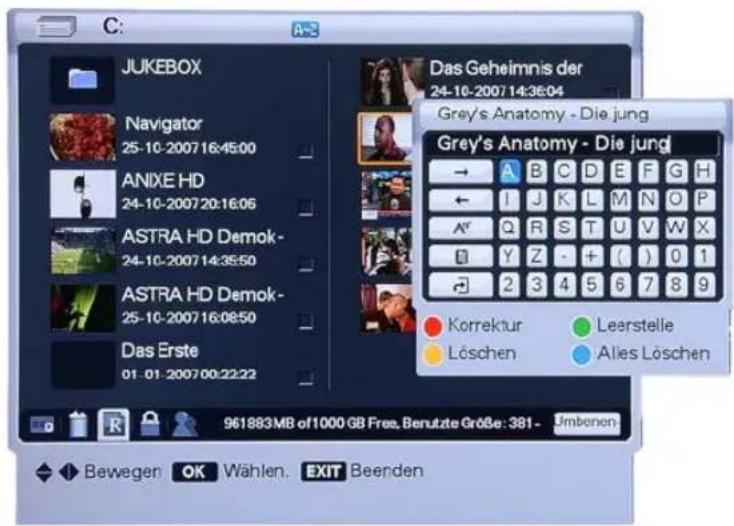

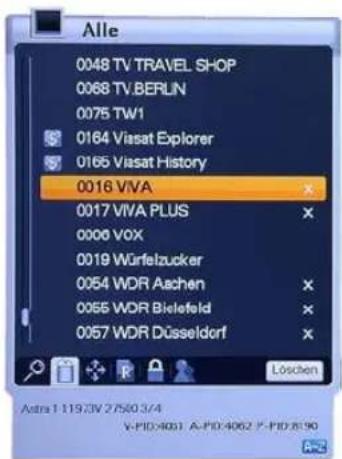

6.3.2 Propramme „Löschen“ [S.59]

Inhaltsverzeichnis

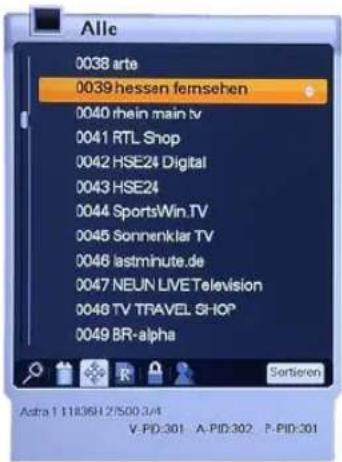

6.3.3 Programme „Sortieren“ [S.59]

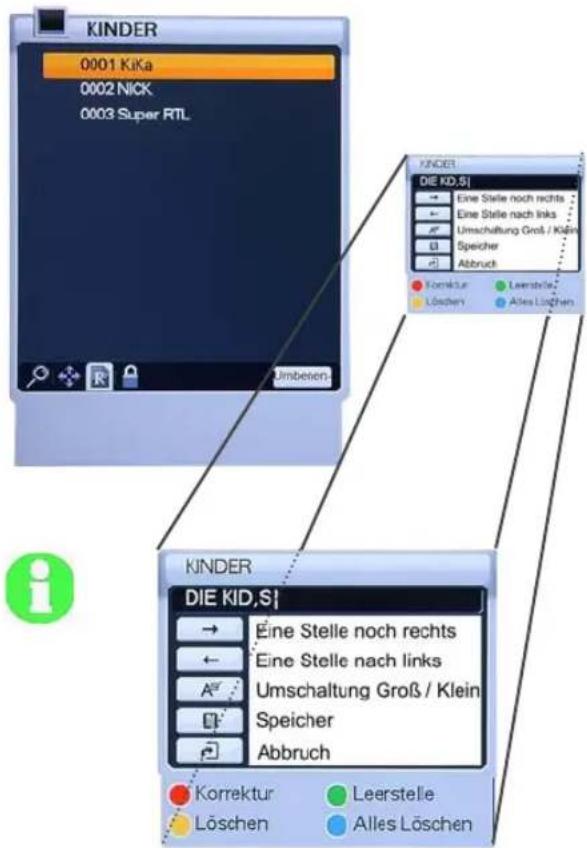

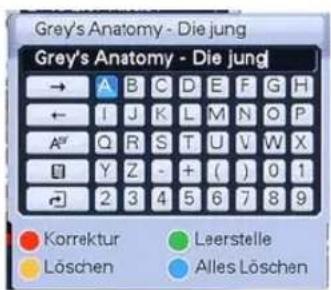

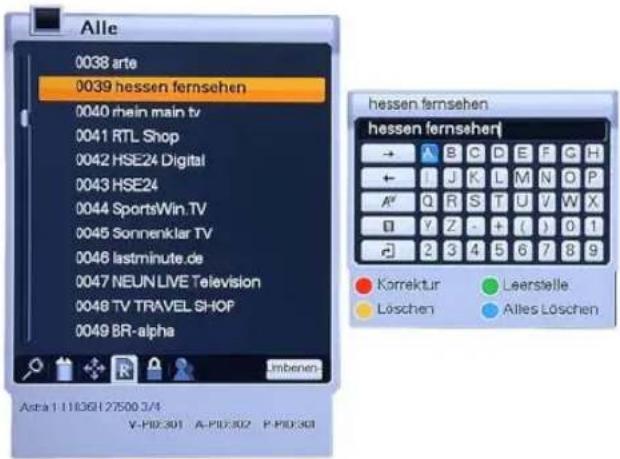

6.3.4 Programme/Favoritenlisten „Umbenennen“ [S.60]

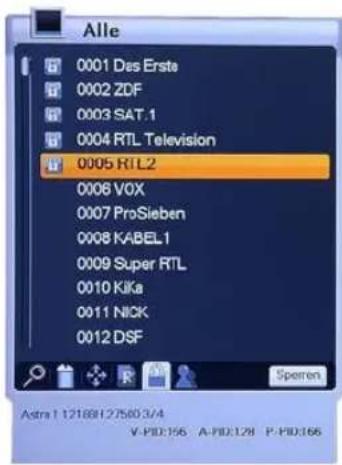

6.3.5 Programme „Sperren“ [S.61]

6.3.6 Einrichten von individuellen „Favoritenlisten“ [S.61]

6.4 Menü Option [S.62]

6.4.1 Audio-Sprachauswahl [S.62]

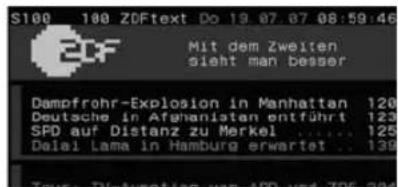

6.4.2 Videotext [S.62]

6.4.3 Untertitel [S.62]

6.4.4 Multifeed [S.63]

6.5 A/V+ [S.63]

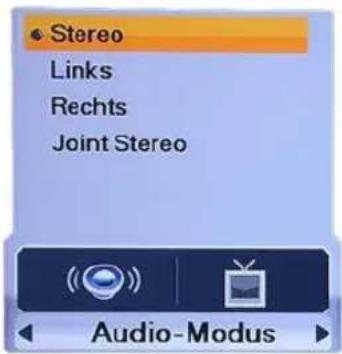

6.5.1 Audio-Modus [S.63]

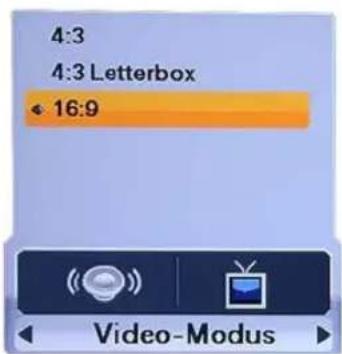

6.5.2 Video-Modus [S.63]

6.5.3 Bildschirmauflösung [S.64]

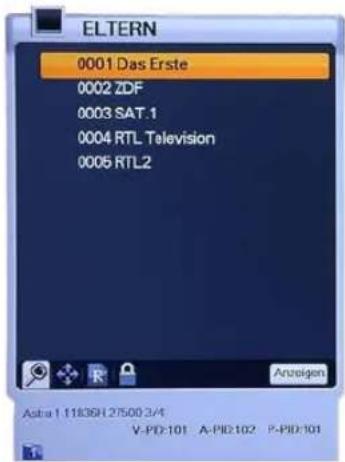

6.6 Favoriten-Programmlisten [S.64]

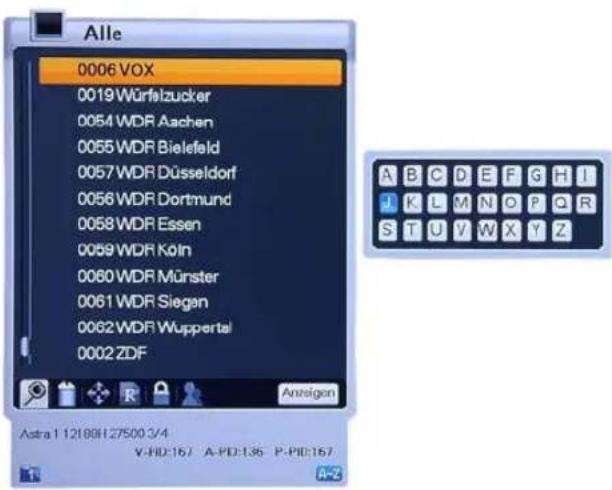

6.7 A-Z Sortierung [S.65]

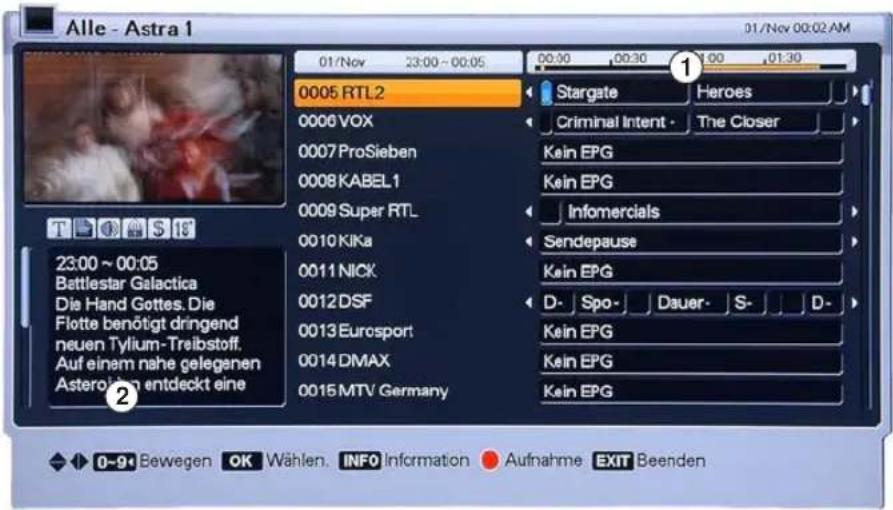

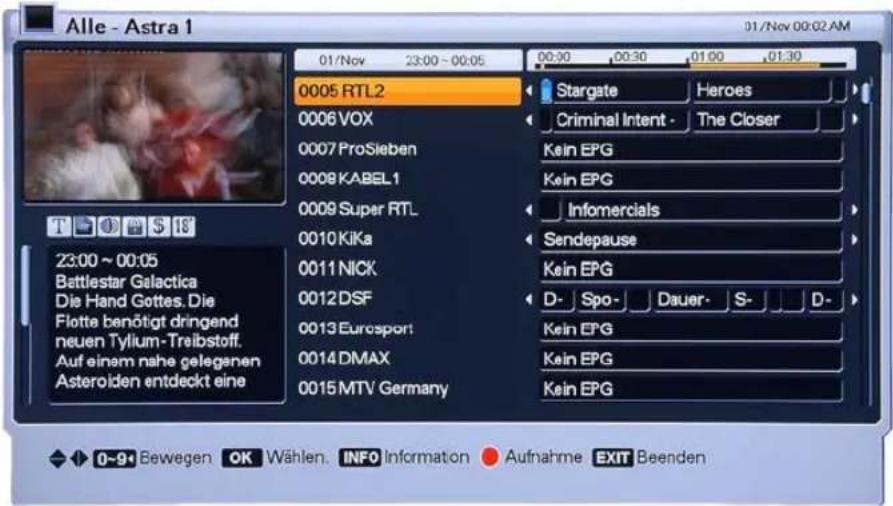

6.8 EPG (Elektronische Programmführung) [S.65]

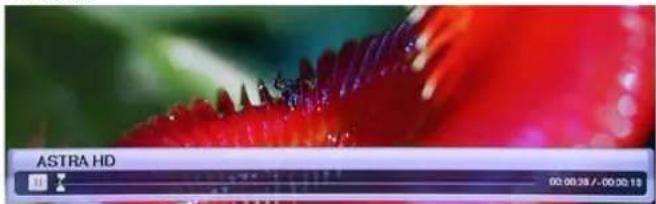

6.9 PVR Funktionen [S.66]

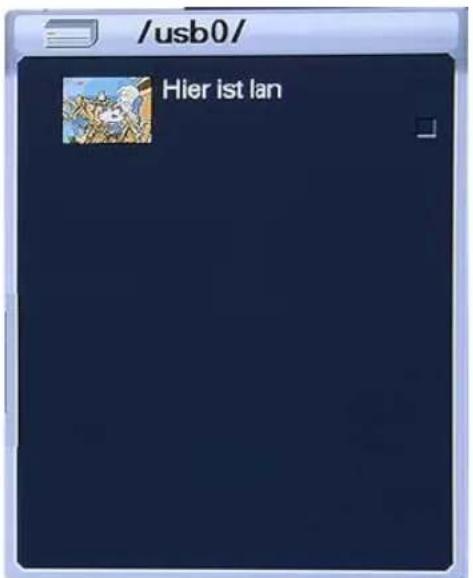

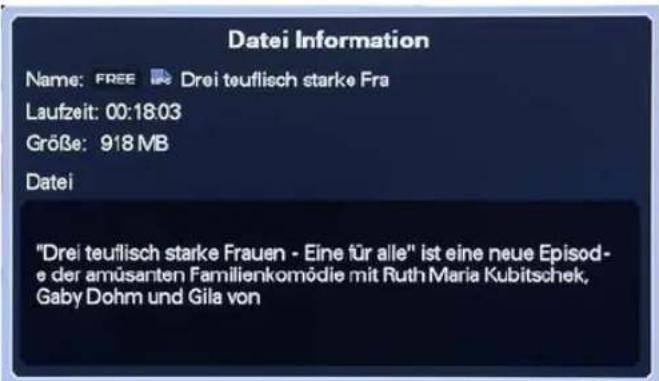

1. Film- und Bildwiedergabe [S.69-74]

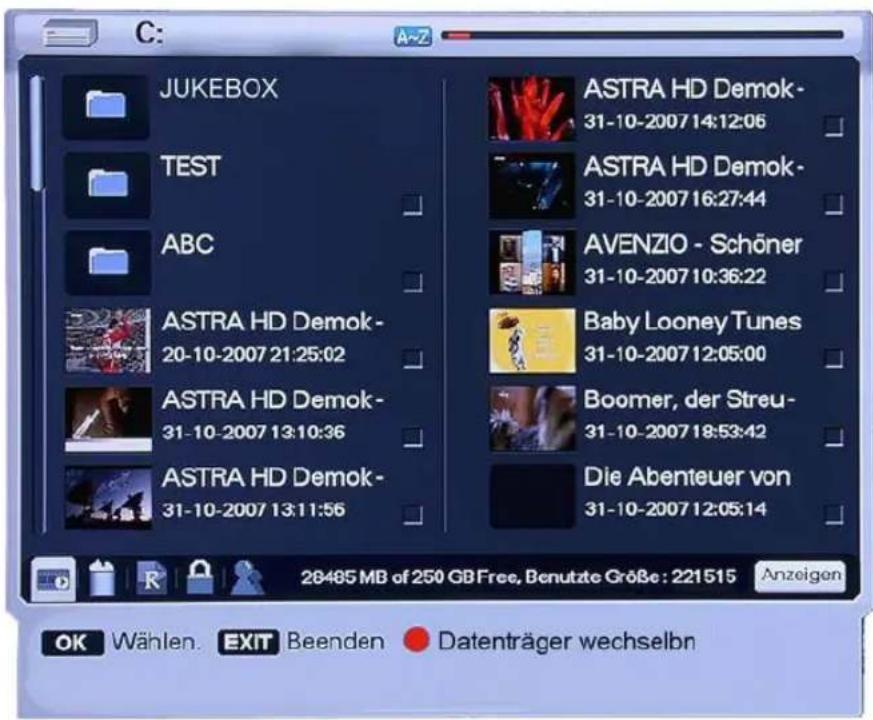

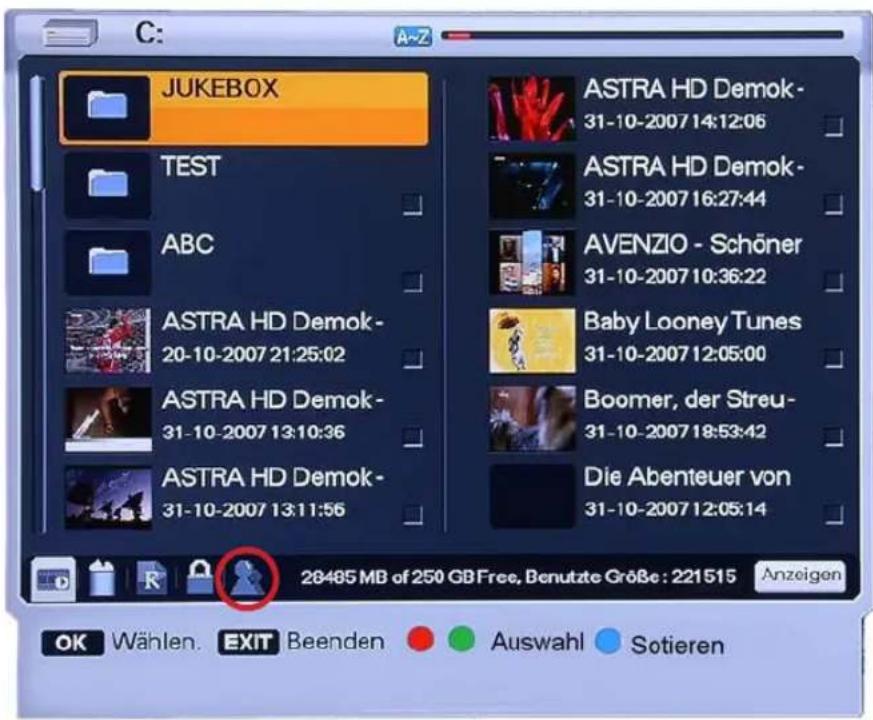

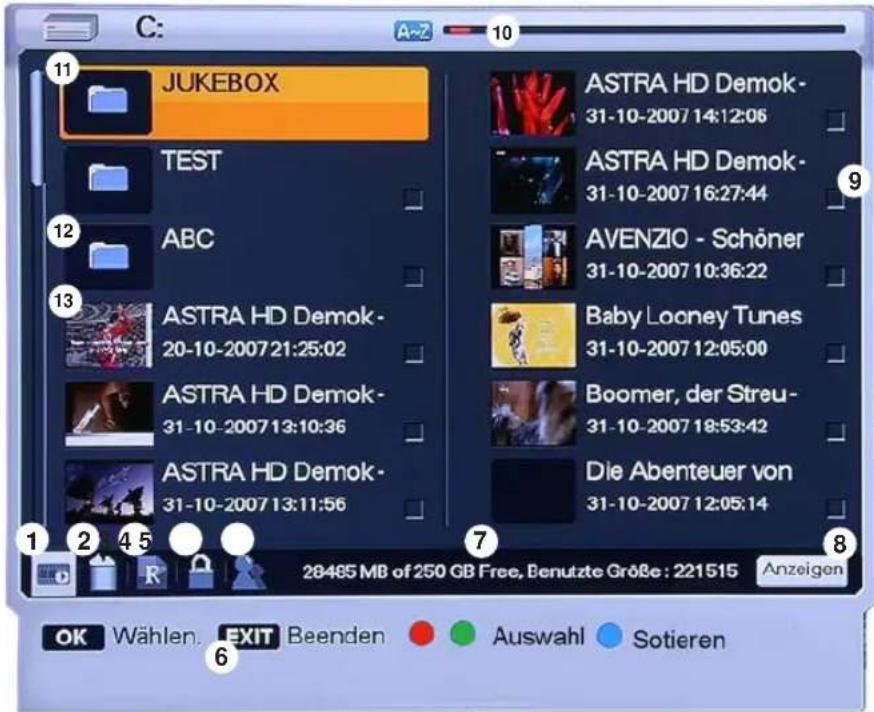

7.1 Wiedergabeliste [S.69]

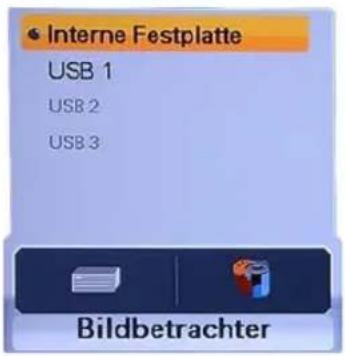

7.2 Bildbetrachter [S.74]

1. Filmeditier- und Schnittfunktion [S.75]

8.1 Editieren- und Schnittfunktio [S.75]

1. Fernbedienung für TV-Gerät S.76-78]

9.1 Einleitung universelle Fernbedienung [S.76]

9.2 Codetabelle A-Z [S.78]

1. Verschiedenes [S.86-90]

10.1 Ausstattungsmerkmale [S.86]

10.2 Technische Daten [S.87]

10.3 Glossar wichtiger Begriffe [S.88]

10.4 Fehlerbehebung [S.89]

10.5 Konfirmitätserklärung [S.90]

1. Bevor Sie beginnen

1.1 Sicherheitshinweise

Bitte lesen Sie die Anleitung und die Sicherheitshinweise sorgfältig durch.

Dies bewahrt Sie vor Schäden und Sie erfahren viel Wissenswertes über Ihren Receiver.

Die untenstehenden Hinweissymbole weisen Sie auf besondere Situationen hin.

Arbeiten Sie niemals an den Anschlüssen des Receivers wenn der Netzstecker in die Steckdose gesteckt ist. Wenn Sie beim Anschluss des Receivers nicht sicher sind oder einen Defekt vermuten, kontaktieren Sie Ihren Fachhändler oder unsere Hotline.

Die folgend beschriebenen Schritte zur Inbetriebnahme setzen voraus, dass Ihre Empfangsanlage ordnungsgemäß installiert und funktionstüchtig ist. Bitte beachten Sie eventuelle Erdungsvorschriften der Empfangsanlage und Ihre Verantwortung für Ihre Mitmenschen.

Reparaturen dürfen nur durch Homecast Europe GmbH selbst durchgeführt werden. Bei jeglichem Öffnen des Gerätes erlischt die Gewährleistung.

1. Bevor Sie beginnen

Stellen Sie keine schweren Gegenstände (>3Kg) auf den Receiver, da diese das Gehäuse beschädigen.

Verwenden Sie keine scharfen Reiniger. Diese können das Gehäuse und das Anzeigefeld beschädigen. Verwenden Sie zur Reinigung ein feuchtes weiches Tuch.

Wenn Sie ein Reinigungsmittel benötigen, um z.B. Nikotin-Rückstände etc. zu entfernen, testen Sie dieses zunächst an einer unauffälligen Stelle.

Arbeiten Sie niemals an den Anschlüssen des Receivers während ein Gewitter aufzieht oder dieses stattfindet. Wenn Sie längere Zeit nicht zu Hause sind (z.B. Urlaub) oder ein Gewitter droht, entfernen Sie bitte den Netzstecker.

Achtung, Gefahr durch elektrischen Schlag!

Wenn Sie die Fernbedienung nicht benutzen, legen Sie sie bitte an einen sicheren Ort um Fallschäden oder Tierbiss zu vermeiden.

Sollte aus dem Gerät Rauch kommen oder Sie starken Geruch feststellen entfernen Sie bitte umgehend das Netz-kabel aus der Steckdose.

Vermeiden Sie die Berührung des Gerätes.

Achtung, Gefahr durch elektrischen Schlag!

Suchen Sie einen stabilen Aufstellort.

Der Receiver darf nicht wackeln oder auf weichen Untergründen wie z.B. Decken einsinken.

Achtung, Brandgefahr!

1. Bevor Sie beginnen

Wählen Sie den Aufstellort so, dass keine Flüssigkeiten in den Receiver eindringen können.

Vasen, Aquarien oder Getränke dürfen nicht in der Nähe aufgestellt werden.

Achtung, Gefahr durch elektrischen Schlag!

Halten Sie den Receiver staubfrei und achten Sie darauf, dass keine spitzen Gegenstände in den Receiver gelangen.

Achtung, Gefahr durch elektrischen Schlag oder Brandgefahr!

NO!

Öffnen Sie nicht das Gehäuse, im inneren gibt es keine Einstellmöglichkeiten.

Achtung, Gefahr durch elektrischen Schlag! Achtung, Verlust des Garantieanspruchs!

Wählen Sie den Aufstellort so, dass Sie die Netzsteckdose im Gefahrenfall leicht erreichen können. Ziehen Sie niemals am Kabel, sondern immer am Netzstecker selbst den Stecker aus der Steckdose. Benutzen Sie keine Geräte mit defekten Anschlussleitungen, lassen Sie Gefahrenstellen umgehend von einem Fachmann beseitigen.

Wählen Sie den Aufstellort so, dass der Receiver keinen magnetischen Feldern oder Vibrationen ausgesetzt ist.

Setzen Sie den Receiver weder direkter Sonneneinstrahlung noch hoher Luftfeuchtigkeit aus. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden und eine ausreichende Wärmezirkulation gegeben ist. Die Umgebungstemperatur darf nicht über 40°C oder unter 5°C liegen.

Achtung, Brandgefahr!

1. Bevor Sie beginnen

Wenn Sie den Receiver von einem kalten an einen warmen Ort bringen, lassen Sie Ihn min. 2 Stunden bei Raumtemperatur stehen bevor Sie ihn einschalten. Hierbei kann sich Kondensatwasser bilden. Achtung, Gefahr durch elektrischen Schlag!

Bitte beachten Sie, dass viele Möbel heute so genannte Weichmacher oder andere Lösungsmittelhaltige Stoffe enthalten.

Diese können die Gummifüße des Receivers angreifen und damit verbunden unerwünschte Flecken auf den Möbeln hinterlassen.

Kontrollieren Sie deshalb am Anfang ob dies bei Ihnen der Fall ist. Glasböden sind generell unbedenklich.

1. Bevor Sie beginnen

1.2 Recycling

Geräte (Receiver) welche mit nebenstehendem Zeichen versehen sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Hierfür wurden extra Sammelstellen eingerichtet. Informationen hierzu erhalten Sie von Ihrer Gemeinde oder Ihrem Fachhändler.

Batterien dürfen ebenfalls nicht im normalen Hausmüll entsorgt werden.

Viele Fachgeschäfte haben hierfür extra Sammelstellen eingerichtet. Wenn also die Batterien der Fernbedienung einmal leer sind, entsorgen Sie diese bitte umweltgerecht.

1.3 Lieferumfang

• Receiver
• Fernbedienung
• Bedienungsanleitung
• HDMI-Anschlusskabel
• Y, Pb, Pr-Anschlusskabel
• Loopthough-Verbindungskabel

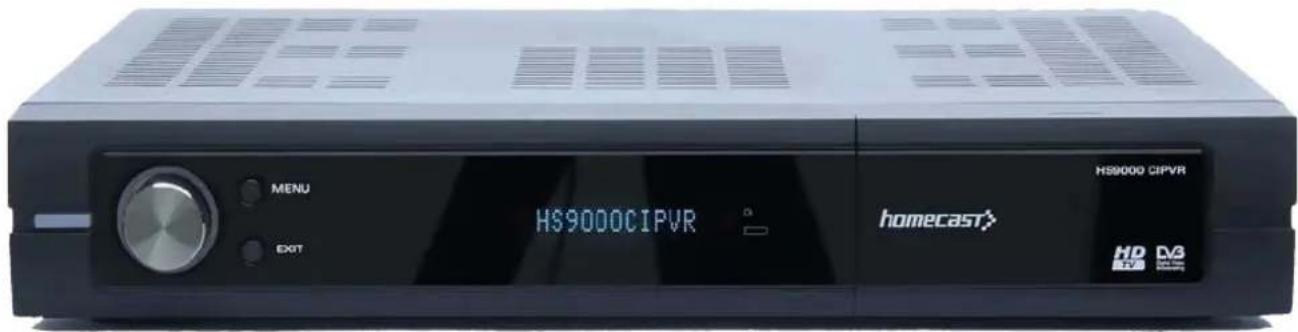

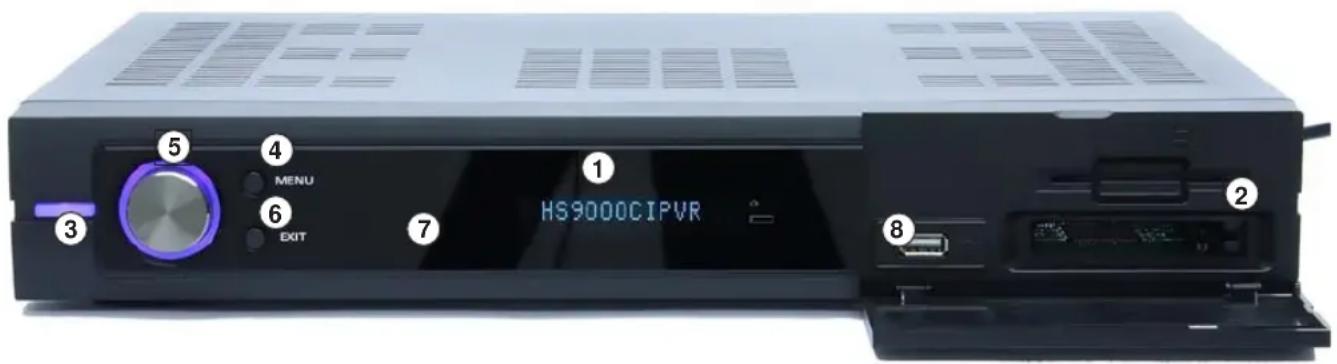

2.1 Ansicht der Vorderseite mit geöffneter Frontklappe

1 2 3 4 MENU EXIT 5 6 7 HS9000CIPVR 8

VFD1Anzeige: Alphanumerisches Display für die Programm- und Kanalanzeige. Im Stand-By-Modus wird die Uhrzeit angezeigt.

CI-Schächte: Die 2 CI-Schächte dienen der Aufnahme von PAY-TV-Modulen Mit dem Auswerfer auf der rechten Seite können die Module wieder ausgeschoben werden.

POWER Taste: Schaltet den Receiver ein bzw. in den Stand-by-Modus.

MENU/OK Taste: Öffnet das Hauptmenü oder bestätigt eine Auswahl.

Drelskopf: Mit diesen Drehknopf können Programmplätze angewählt werden oder in Menüs Auswahlpunkte angesteuert werden sowie, die Lautstärke eingestellt oder Untermenüs angewählt werden.

⑥ EXIT/V.Format Taste: Lässt Sie Vorgänge abbrechen oder die Menüs schließen. Ändert die Bildschirmauflösung wenn alle Menüs geschlossen sind.

IR-Sensor: Empfangsauge für die Signale der Fernbedienung. Es muss immer „freie Sicht“ zur Fernbedienung bestehen.

USB® Vorderer USB Anschluss für externe Datenträger.

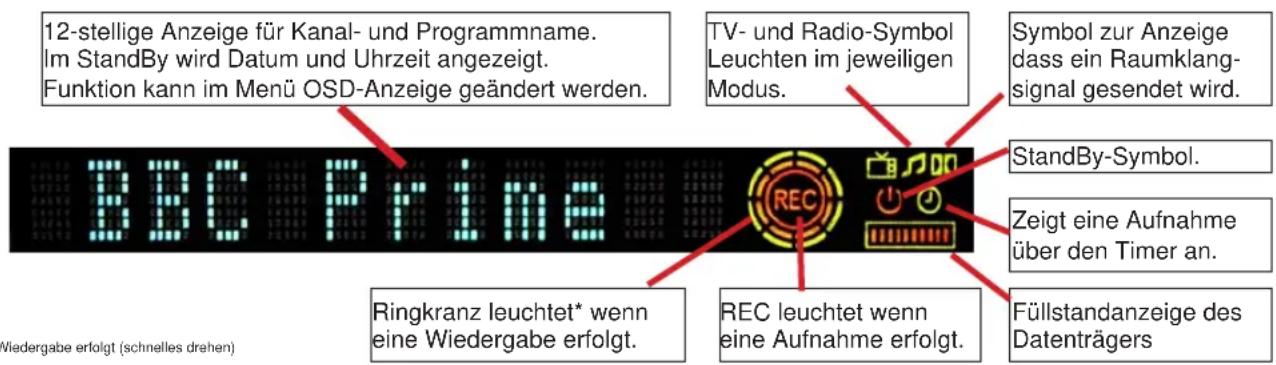

2.2 VFD Anzeige

12-stellige Anzeige für Kanal- und Programmname. Im StandBy wird Datum und Uhrzeit angezeigt. Funktion kann im Menü OSD-Anzeige geändert werden. BBC Prime TV- und Radio-Symbol Leuchten im jeweiligen Modus. Symbol zur Anzeige dass ein Raumklang- signal gesendet wird. StandBy-Symbol. Zeigt eine Aufnahme über den Timer an. REC leuchtet wenn eine Aufnahme erfolgt. Füllstandanzeige des Datenträgers Ringkranz leuchtet* wenn eine Wiedergabe erfolgt.

* Wenn eine Wiedergabe erfolgt (schnelles drehen)

* Wenn die Festplatte läuft für Timeshift (langsames drehen)

2. Bedienelemente und Anschlüsse

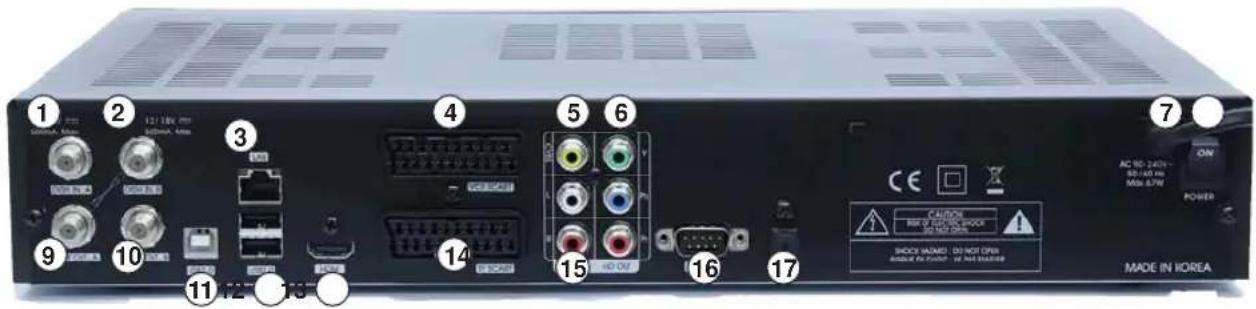

2.3 Ansicht Rückseite

1 2 3 4 5 6 7 9 10 11 12 13 14 15 16 17 Made in Korea CAUTION RISK OF SHOCK SHOCK DO NOT OPEN SHOCK NAME: DO NOT OPEN AMOUNT FOR SHOCK IN THIS SELECTION AC ISO 240N ISO/ISO NO. MOS. 87PM POWER CE ON Made IN KOREA

① DISH IN A: Eingang Tuner 1 für die digitalen Signale der Sat-Empfangsanlage. Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose oder dem LNC Ihrer Sat-Anlage.

DISH IN B: Eingang Tuner 2 für die digitalen Signale der Sat-Empfangsanlage. Verbinden Sie diesen Eingang mit dem Ausgang Ihrer Antennendose oder dem LNC Ihrer Sat-Anlage. Für den vollen Funktionsumfang werden 2 Leitungen von der Antenneanlage benötigt. Wenn dies nicht möglich ist, verwenden Sie die beigelegte Verbindungsbrücke und verbinden LOOP OUT A mit diesem Eingang.*

LAN® 100 Mbit Lan-Anschluss zum Einbinden in ein Netzwerk.

④ VCR SCART: Schließen Sie hier Ihren Video- oder DVD-Recorder an. Der Anschluss überträgt Video- und Audio-Signale.

CVBS: Dieser Anschluss stellt ein analoges Videosignal (FBAS) zur Verfügung. Sie können dieses für Geräte ohne Scart-Anschlüsse oder für einen Monitor verwenden.

⑥ HD OUT: Die 3 Komponenten-Ausgänge stellen ein analoges Videosignal (YPbPr) bereit, bei welchem die Grundfarben getrennt übertragen werden. Dies wird oft an Beamern verwendet. Die beste Qualität erhalten Sie über den digitalen HDMI-Anschluss.

AC90-240V: 230 VAC Netzanschluss des Gerätes.

POWER: Über den Netzschalter können Sie den Receiver vollständig ausschalten. Bei allen Anschlussarbeiten am Gerät bitte den Netzstecker ziehen.

⑨ LOOP OUT A: Wenn Sie nur über einen Sat-Anschluss verfügen, setzen Sie hier die beigelegte Verbindungsbrücke zum Eingang DISH IN B ein.

* Kontrollieren Sie die Tunerverbindung im Antennenmenü

2. Bedienelemente und Anschlüsse

⑩ LOOP OUT B: Hier steht das Satellitensignal für weitere Geräte zur Verfügung. Dies kann z.B. ein analoger Sat-Receiver sein. Achtung, es darf immer nur ein Receiver eingeschaltet sein, da sich die Schaltsignale sonst beeinflussen.

USB1[Typ B]: USB-Anschluss [Typ B] für die Verbindung mit dem PC.*

⑫ USB [Typ A]: Hintere USB-Anschlüsse [Typ A] für einen externe Datenträger oder zum aktualisieren der Betriebssoftware.

HDMA: Anschluss für hochwertige Wiedergabegeräte. Nur für diesen Anschluss können alternative Bildauflösungen gewählt werden.

⑭ TV SCART: Standartanschluss für TV-Geräte. Überträgt Video- und Audio-Signale. CVBS-, YUV- oder RGB-Signal schaltbar (Einstellung im Menü).
⑮ SD-OUT: Analoge Audio-Ausgänge (L+R) für den Anschluss an die Stereoanlage.

RS-132: Datenschnittstelle für den Datenaustausch / Softwareupdate mit dem PC.

⑰ S/PDIF: Digitaler optischer Audioausgang für digitale Decoder und Raumklangsysteme.

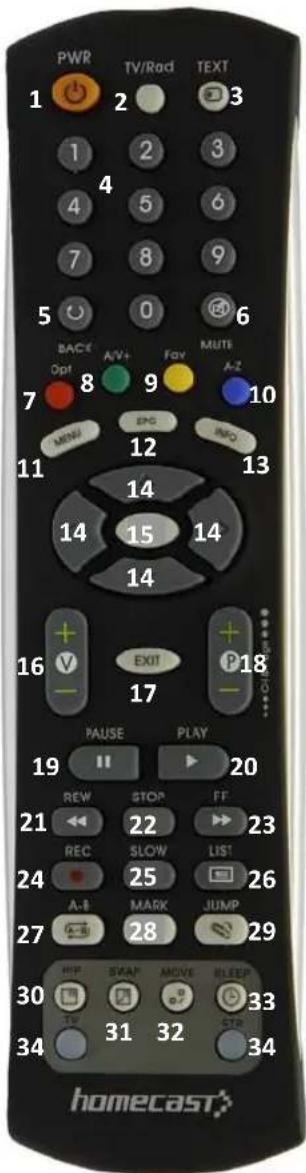

2.4 Fernbedienung

Mit der Fernbedienung können alle Funktionen des Gerätes gesteuert werden. Zusätzlich können Sie die Grundfunktionen Ihres TV-Gerätes bedienen, insoweit diese unterstützt werden. Zur Einrichtung sehen Sie bitte im Kapitel „Fernbedienung für TV-Gerät einrichten“ nach.

Funktionsbeschreibung der einzelnen Tasten:

① PWR: Die Power-Taste schaltet den Receiver ein bzw. in den Stand-by-Modus.

TV/Rad: Wechselt zwischen TV- und Radio-Modus um.

③ Text: Einschalten des Videotextes
④ Ziffern: Mit den Tasten 0–9 können Sie Programme direkt anwählen oder Eingaben in den Menüs machen.
⑤ Back: Zum wiederholten Wechsel zwischen den beiden zuletzt angezeigten Kanälen. („Back“-Taste; Vorheriger Kanal)

Mute: Diese Taste schaltet die Tonausgabe stumm.

⑦ Opt: Öffnet das Optionsmenü: Audio, Videotext, Untertitel, Multifeed (z.B. Premiere Direktfilme)
⑧ A/V+: Auswahl des Video-Formates (4:3, 4:3 Letterbox und 16:9) sowie des Audio-Formates (Stereo, Links, Rechts, Mono (Joint))

. Fav: Öffnet die Favoritenprogrammliste

* Sie benötigen zusätzlich das Anwenderprogramm „HC XDrive“

2. Bedienelemente und Anschlüsse

⑩ A-Z: Sortiert* die Kanäle in alphabetischer Reihenfolge.
⑪ Menü: Öffnet und schließt das Hauptmenü des Receivers.
⑫ EPG: Startet den elektronischen Programmführer.
⑬ INFO: Zeigt Details zu Programmen und EPG-Info's an.
⑭ Mit den Pfeil-Tasten steuern Sie den Cursor in Menüs oder die Auswahl in Programmlisten.
⑮ OK: Bestätigt Eingaben und Auswahl, öffnet die Programmliste.
⑯ A/V+/-: Tasten zum Einstellen der Lautstärke.
⑰ EXIT: Mit dieser Taste können Sie Funktionen abbrechen oder Menüs schließen.
18 P+/-: Programmplätze auf- oder abwärts anwählen oder in der Programmliste blockweise springen.

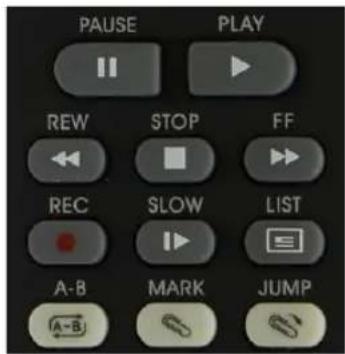

⑲ Pause: Pausiert eine Wiedergabe oder startet den Timeshift.
20 Play: Startet eine Wiedergabe, wenn diese aus der Wiedergabeliste ausgewählt wurde.
21 REW: Rückspulfunktion, mehrfaches drücken ändert den Faktor.
⑳ STOP: Beendet eine Wiedergabe.
23 FF: Vorspulfunktion, mehrfaches drücken ändert den Faktor.
⑳ REC: Startet die Sofortaufnahmefunktion.
⑳ SLOW: Spielt eine Aufzeichnung langsam ab.
26 LIST: Öffnet den Dateiexplorer zur Auswahl von Aufnahmen.

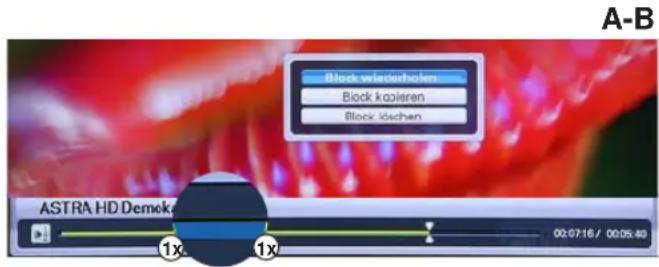

⑳ A-B: Startet bei Aufnahmen die Schnittfunktion.
28 MARK: Setzt Marker während einer Aufzeichnung/Wiedergabe.

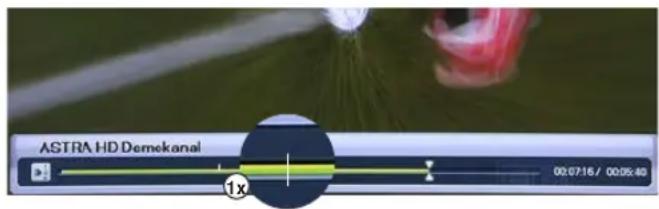

29 JUMP: Mit dieser Funktion können Sie zwischen Markerpositionen springen, wenn diese mit MARK gesetzt wurden.
30 PIP: Startet die Bild-in-Bild* Funktion. *Nur aktiv über HDMI-Anschluss
③1 SWAP: Tauscht die Bildinformation bei Bild-in-Bild Funktion.
32 Move: Ändert die Bildposition des Sekundärbildes bei Bild-in-Bild Funktion.
③3 Sleep: Startet den Sleeptimer zum automatischen Ausschalten des Receivers. Mehrfaches drücken ändert die Ausschaltzeit.
34 TV/STB: Mit diesen Tasten wird der jeweilige Fernbedienungsmodus aktiviert.

PWR TV/Rad TEXT 1 2 3 1 2 3 4 5 6 7 8 9 5 0 6 BACK A/V+ Fav MUTE Opt 8 9 A-2 7 10 MENU EPO INFO 11 12 13 14 14 15 14 14 16 EXIT P 17 18 PAUSE PLAY 19 20 REW STOP FF 21 22 23 REC SLOW LIST 24 25 26 A-B MARK JUMP 27 28 29 30 31 32 33 34 homecast

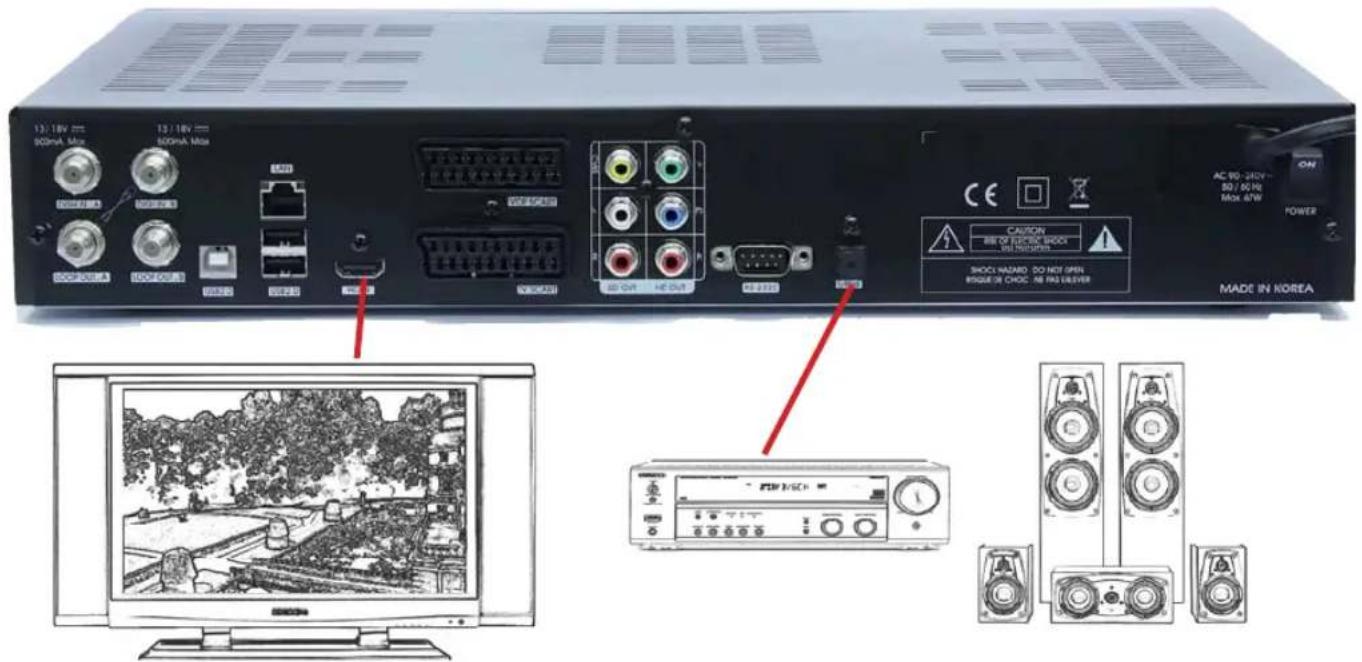

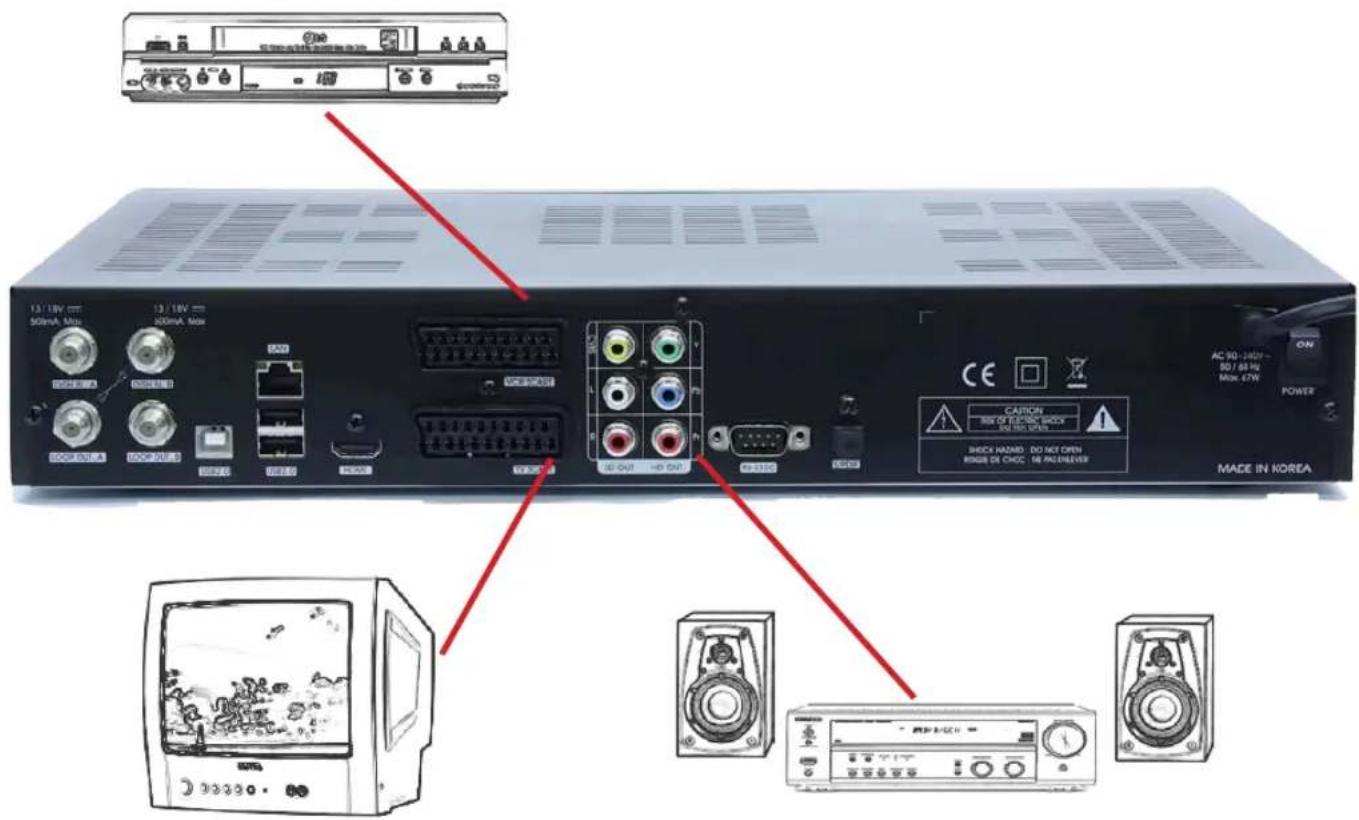

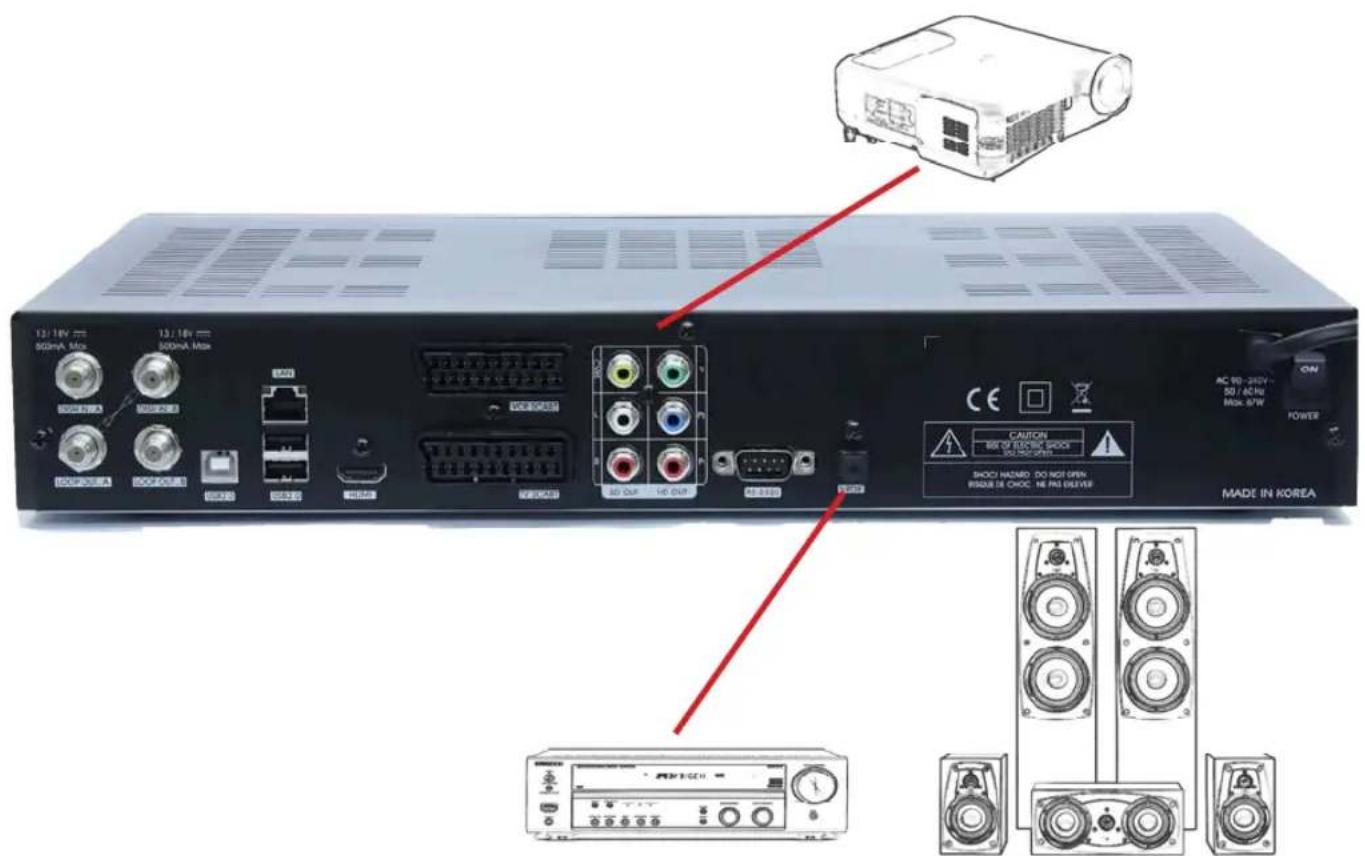

3.1 Anschluss an TV-Gerät und Videorecorder

Receiver an TV-Gerät über Komponentenausgänge Y, Pb, Pr anschließen (Bildqualität hoch)

Bitte beachten Sie, dass bei Programmen welche HDCP (Digitaler Kopierschutz) 1. erfordern, der Bildschirm über diese Verbindung schwarz bleibt. HDCP wird nur über den Ausgang HDMI unterstützt.

1. Verbinden Sie die Komponenten-Ausgänge (Y, Pb, Pr) des Receivers mit den entsprechenden Komponenteneingängen Ihres TV-Gerätes. Komponentensignale werden meist an Beamern verwendet.
2. Wählen Sie mit der „V-Format“-Taste an der Receiverfront die entsprechende Auflösung (1080i, 720p oder 567p) aus. Beachten Sie bitte dabei die Informationen des TV-Herstellers (Bedienungsanleitung).

Hierzu bietet es sich an, Ihr Raumklangsystem über den optischen Ausgang S/PDiF des 4. Receivers anzuschließen.

1. rDen, Optumkaste, Dolby-Digital (DD)" aktivieren Sie über die Untermenü „Audio".

13/18V 500mA Max 13/18V 500mA Max AC 90-240V 50 / AC/W MAX. BW POWER MADE IN KOREA CAUTION MAX. POWER: 500mA Max BLOCK HASARD: DO NOT OPEN PRODUER IS CHOC. ME PRO DISVER AC 90-240V 50 / AC/W MAX. BW

3. Receiver anschließen

Receiver an TV-Gerät und Videorecorder über Standartanschlüsse anschließen

(Bildqualität mittel, bei der Beschaltung mit RGB über Scart)

(Bildqualität einfach, bei der Verbindung über CVBS)

Sie haben alternativ zu der Verbindung über Komponenten-Anschlüsse auch die 1. Möglichkeit Ihren Receiver über ein Scart-Kabel an Ihr TV-Gerät anzuschließen.

1. Verbinden Sie dazu den VIDEO-Ausgang, TV Scart (Scart-Kabel) oder CVBS des Receivers mit den entsprechenden Eingängen Ihres TV-Gerätes.

(Bei der Verwendung eines Scart - Kabels werden die Audio-Signale (Stereo) mit übertragen.)

Falls Sie über einen Videorecorder oder ein anderes Aufzeichnungsgerät verfügen, so 3. können Sie dieses ebenfalls über ein Scart-Kabel mit dem Receiver, Anschluss VCR-Scart, verbinden.

1. Alternativ können Sie auch die Audio-Ausgänge „SD OUT“ (R+L) mit Ihrer Stereo-Anlage verbinden.

Hierbei können Sie die digitalen Radio-Programme und den TV-Sound über Ihrer Stereo-Anlage genießen.

13 / 18V <= 50V/4 Max 13 / 18V <= 50V/4 Max AC 90 - 182V~ 50 / 61 Hz Max. 67W POWER MADE IN KOREA CATION RIN OF ELECTRIC SHOCK DO NOT OPEN SHOCK HAZED: DO NOT OPEN RANGE DI CHOC: NE RADIENLEVER

3. Receiver anschließen

Receiver über HDMI-Schnittstelle anschließen

(Bildqualität sehr hoch)

Verbinden Sie den HDMI-Ausgang Ihres Receivers mit dem HDMI-Eingang Ihres TV-1. Gerätes. Hierbei werden Bild- und Audio-Signale übertragen. HDMI unterstützt HDCP.

Wählen Sie mit der „V-Format“-Taste an der Receiverfront die entsprechende Auflösung 2. (1080i, 720p oder 576p). Beachten Sie bitte dabei auch die Informationen des TV-Herstellers (Bedienungsanleitung).

1. Hierzu bietet es sich an Ihr Raumklangsystem über den optischen Ausgang S/PDiF des Receivers anzuschließen.
2. röden, Oatum-Kang „Dolby-Digital (DD)“ aktivieren Sie über die Untermenü „Audio“.

13:118V DC2mA Max 13:118V DC2mA Max AC 90-240V 80/7.00 Hz Max. 67W POWER Made IN KOREA CAUTION BEE OF ELECTRIC SHOCK OUT STOPPER SHOCK HAZARD DO NOT OPEN BRIGUER CHOC. NE FID DRIVER

3. Receiver Anschließen

3.2 Anschließen der Satelliten-Empfangsanlage

Receiver an Twin-Empfangsanlage anschließen:

Damit Sie die volle Funktionalität erhalten, ist es notwendig 2 Anschlüsse von der Antennenanlage an den Anschlüssen DISH IN A und DISH IN B anzuschließen. Wenn Sie lediglich über einen Anschluss verfügen, setzen Sie die beigelegte Verbindungsbrücke an den Anschlüssen LOOP OUT A und DISH IN B ein. Hierbei entsteht Ihnen der Nachteil, dass Sie nicht alle Programm gleichzeitig schauen und aufzeichnen können.

Empfohlen

Alternativ mit Verbindungsbrücke

13 / 48 V mm 500mA Max 13 / 16 V mm 500mA Max AC 90 - 240V BD / 80 V 90A 87V POWER Made in Korea CALE RATIEN EXCELING MODES IN CHINA MATERIALS: DE METER FLOWER WINDS OF CNTC. 30% (PAN PAP) 100 CE TAIEN POWER

3. Receiver Anschließen

Receiver an Mehrteilnehmeranlage anschließen:

Verbinden Sie hierbei die Antennenkabel des

Multischalters mit den Eingängen DISH IN A- und B-Eingang des Receivers.

Beachten Sie hierbei, dass beim Empfang mehrerer Satelliten das

DiSEqC-Schaltsignal aktiviert sein muss. Menü > Installation >

Antenne. Typisch für Deutschland ist ASTRA 19,2° = A und Hotbird 13° = B

Da Sie den Eingängen des Receiver verschiedene Sat-Antennen zuordnen können, sind auch folgende Installationen möglich:

Da Sie den Eingängen des Receiver verschiedene Sat-Antennen zuordnen können, sind auch folgende Installationen möglich: DiSEqC 1.2 Motor DiSEqC 1.0 MADE IN KOREA Made IN KOREA

DiSEqC 1.0 4in1

3. Receiver Anschließen

3.3 Anschließen von externen Datenträgern

Der Receiver verfügt über 3 USB 2.0 Schnittstellen zum Anschluss externer Datenspeicher.

Dies können sowohl externe USB-Festplatten wie auch USB-Sticks und Kartenleser mit Speicherkarten sein. Bei der Verwendung von Kartenlesern achten Sie bitte darauf, dass immer nur eine Karte eingeschoben ist, bevor das Gerät mit dem Receiver verbunden wird.

Es können keine Aufzeichnungen direkt auf externen Datenträgern vorgenommen werden. Diese werden immer zuerst auf der interneren SATA-Festplatte aufgezeichnet und können dann von dort auf externe USB-Geräte gespeichert/kopiert werden.

Beachten Sie das der Receiver nicht alle externen USB-Geräte erkennt.

HS9000CIPVR MENU EXIT Magellan 200 MADEN KOREA

3.4 PC mit Receiver verbinden

Sie können den Receiver mit Ihrem PC auf zwei Arten verbinden:

Zum einen über die serielle Schnittstelle RS-232 für Softwareupdates* und Kanallisten*.

Über den auf der Rückseite befindlichen USB 2.0 Anschluss [Typ B], für den Austausch von Dateien* (Festplatte).

Hinweis: Sie benötigen für den Datenaustausch zum PC die Software „HC-Edit“, diese erhalten Sie auf unserer Internetseite http://www.homecast.de in dem Download-Bereich.

* Sie benötigen zusätzlich das Anwenderprogramm „HC XDrive“-, „HC-Edit“- und/oder „Upgrade“-Programm.

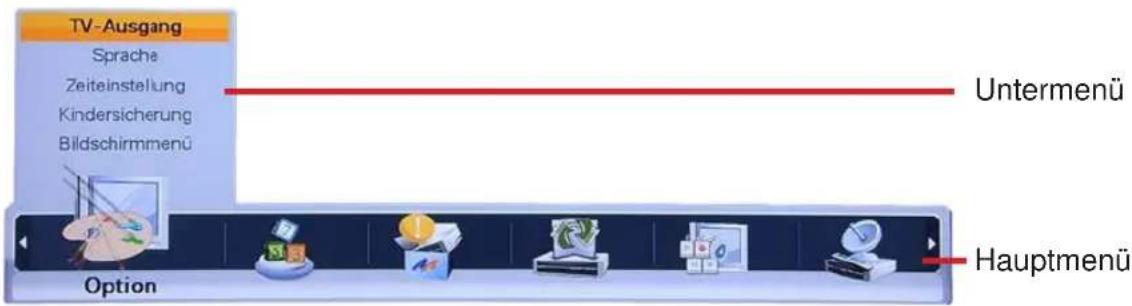

4.1 Anleitung zur Bedienung der Menüs

TV-Ausgang Sprache Zeiteinstellung Kindersicherung Bildschirmmenü Option Untermenü Hauptmenü

Drücken Sie die Menü-Taste auf der Fernbedienung um das Hauptmenü aufzurufen.

Die Untermenüs können Sie mit den Tasten ▼/▲/◄/► auswählen. •

Das gewählte Untermenü erscheint hervorgehoben.

• Wenn Sie das gewünschte Untermenü ausgewählt haben, drücken Sie die „OK“-Taste.
• Wenn Sie zum vorhergehenden Menü zurückkehren wollen, drücken Sie die „EXIT“-Taste.
• Wenn Sie zum Fernsehbild zurückkehren wollen, drücken Sie die „Menü“-Taste.

4.2 Hilfe zu den Menüs

In jedem Menü werden am unteren Bildschirmrand Symbole eingeblendet. Sie geben an, mit welchen Tasten, welche Funktionen zur Verfügung stehen.

TV-Ausgang 30/Oct 12:42 SCART TV-Format Dolby Digital (DD) Digital Audio AUX Output CVBS 16:9 Aus Dolby Digital (DD) Wiederherstellen CVBS RGB S-VIDEO Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

In diesem Beispiel:

Cursor bewegen

Einstellungen aus- wählen / ändern

OK Speichern und beenden

EXIT Vorgang abbrechen

4. Menü-Übersicht

4.3 Menü-Struktur

	Antenne:	Auswahl und Einstellungen des Satelliten,des Transponders und des LNB`s für dieProgramm- / Kanalsuche.
	Suchlauf Automatisch:	Automatische Suche der Programme /Kanäle auf dem gewählten Satelliten, ohneEingabe spezieller Werte.
	Suchlauf Manuell:	Manuelle Suche der Programme / Kanäle mitHilfe von Benutzereingaben.
	Transponder bearbeiten:	Löschen, Bearbeiten und Hinzufügen vonSatelliten und Transpondern.
	TV-Ausgang:	Auswahl der TV- / Video-Ausgänge und desAC3-Audio-Ausganges.
	Sprache:	Auswahl der Sprache für die Anzeige, denTon und die Untertitel.
	Zeiteinstellung:	Einstellen der Uhrzeit und des Datums.
	Kindersicherung:	Ändern des Passwortes und Einstellen derAltersgrenzen.
	Bildschirmmenü:	Einblendungen von Informationen im Bild,d.h. Einstellungen von Anzeigedauer undTransparenz.
	Sortieren:	Die Programme werden nach Transpondern,Dienstanbietern (Netzwerk) undverschlüsselten Programmen sortiert.
	Aufnahme:	Aufzeichnung von Programmen über dieTimer-Funktion. Bearbeitung der Timerliste.
	Löschen:	Löschen von Programmen, einzelnenSatelliten, Verschlüsselungssystemen.

4. Menü-Übersicht

Zurücksetzen des Receivers auf die Werkseinstellungen.

Aktualisieren der Software des Empfängers via Satellit.

Übertragen der Liste zu einem 2. Receiver oder PC.

Übertragen der Software von Receiver zu einem 2. Receiver oder zum PC.

Software und Programmlisten via USB übertragen.

Werkseinstellung:

Softwareupdate:

Programmliste

Software senden:

USB Übertragung:

Werkseinstellung Softwareupdate via Sat- Programmliste senden Software senden USB Übertragung Erweitert

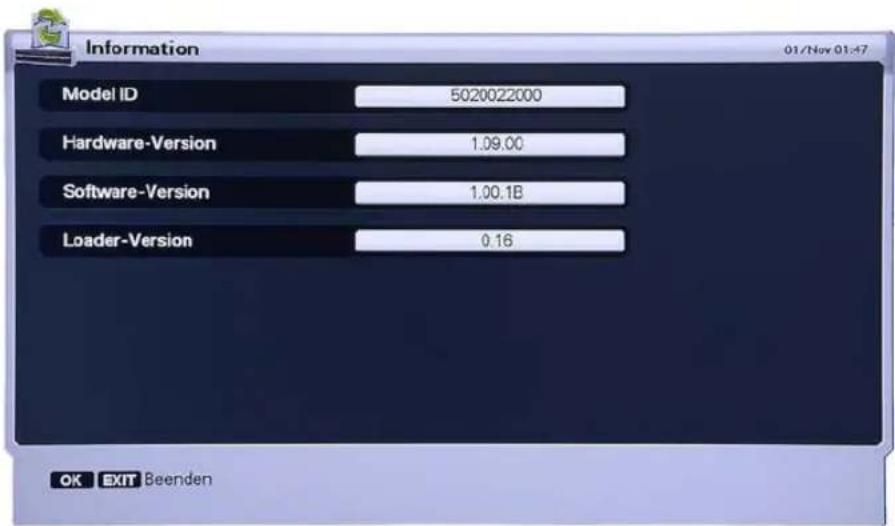

Abfrage von Systeminformationen.

Auswahl des Stromsparmodus

Informationen zum eingeschobenen Modul im Steckplatz 1.

Informationen zum eingeschobenen Modul im Steckplatz 2.

Information:

Stromsparmodus:

CI-Steckplatz 1:

CI-Steckplatz 2:

Information Stromsparmodus CI-Steckplatz 1 CI-Steckplatz 2 Status

Festplatte an- / ausschalten, Timeshift aktivieren, Dauer der Direktaufnahme voreinstellen.

Abfrage der Datenträgerinformationen

Vollständige Löschung der Dateien auf dem internen Datenträger.

Netzwerkinformationen, IP-Adressen Einrichten - „Dynamisch“ oder „Statisch“

FTP-Server wird gestartet. Sie müssen auf Ihrem PC ein entsprechendes FTP-Programm verwenden (z.B. FileZilla).

Einstellungen:

Informationen:

Formatieren:

Netzwerkeinstellungen:

FTP-Server starten:

Einstellung Information Formatierung Netzwerkeinstellungen FTP-Server starten Festplatte

5. Receiver in Betrieb nehmen und einrichten

5.1 Erstinbetriebnahme

Mit dem Menüpunkt „Erste Installation“ können Sie den Receiver bequem installieren.

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Deutsch Astra 1 1 LNB, Einzel-Verbindung English Deutsch Français Pyckniï Español Italiano Norsk Svenska Suomi Nederlands Dansk OK Bestätigen & nächster Schritt EXIT Abbrechen und beenden.

Schritt 1

Wählen Sie die gewünschte Sprache der Benutzeroberfläche mit den Tasten ▼ ▲

Drücken Sie die „OK“-Taste zur Bestätigung um mit dem nächsten Schritt fortzufahren.

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Deutsch Astra 1 1 LNB, Einzel-Verbindung Astra 1 Hotbird Astra 1 + Hotbird Andere suchen OK Bestätigen & nächster Schritt ● Vorheriger Schritt EXIT Abbrechen und beenden.

Schritt 2

Wählen Sie die voreingestellte Programmliste der zu empfangenen Satelliten mit den Tasten ▼ ▲ aus.

Drücken Sie zur Bestätigung die „OK“-Taste.

Mit der roten „Opt.“-Taste gelangen Sie einen Schritt zurück, wenn Sie eine falsche Auswahl getroffen haben.

In Schritt 2 können Sie zwischen den angebotenen Programmlisten der Satelliten Astra 1, Hotbird, Astra 1 + Hotbird wählen.

Wenn Sie „Andere suchen“ auswählen, können Sie Ihre Empfangsanlage individuell anpassen, wenn Sie andere Satelliten empfangen.

Drehanlagen können ausschließlich über das Hauptmenü eingerichtet werden. In einem solchen Fall wählen Sie bei der Erstinbetriebnahme den gewünschten Satelliten und als Tunerverbindung 1 LNC, Einzel-Verbindung.

Es ist angebracht, die Erstinstallation bis zum Ende durchzuführen, damit die aktuelle Kanalliste geladen wird.

Durch Zurücksetzen des Receivers in die „Werkseinstellung“ wird die Erstinstallation erneut gestartet.

5. Receiver in Betrieb nehmen und einrichten

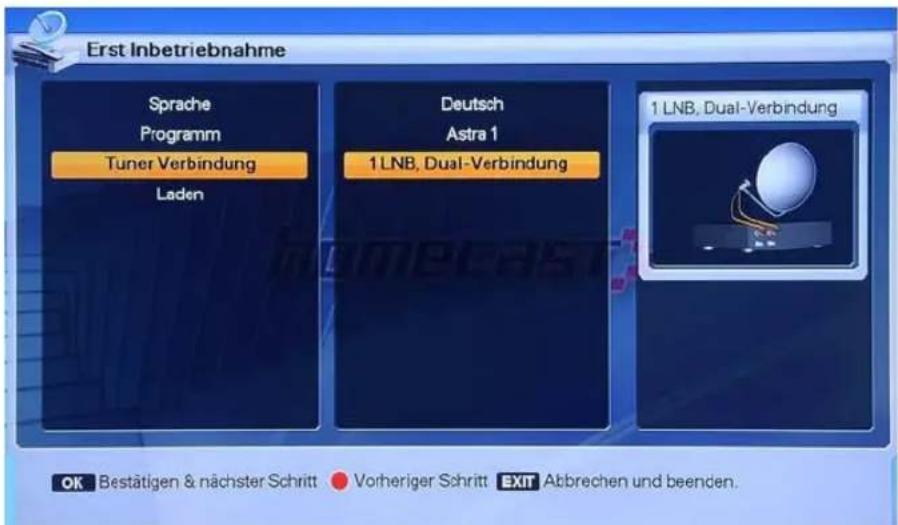

Schritt 3

Wählen Sie die für Sie zutreffende Konfiguration aus.

Beachten Sie hierbei die Beispielbilder im rechten Fenster.

Auswahl mit den Tasten ▼. ▲

Drücken Sie zur Bestätigung die „OK“-Taste.

Mit der roten „Opt.“-Taste gelangen Sie einen Schritt zurück, wenn Sie eine falsche Auswahl getroffen haben.

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Laden Deutsch Astra 1 1 LNB, Dual-Verbindung 1 LNB, Dual-Verbindung OK Bestätigen & nächster Schritt Vorheriger Schritt EXIT Abbrechen und beenden.

Schritt 4

Als letzten Schritt der einfachen Erstinbetriebnahme drücken Sie nun die „OK“-Taste und die vorprogrammierte Programmliste wird geladen.

Fortsetzung der erweiterten Erstinbetriebnahme unter Schritt 5

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Laden Deutsch Astra 1 1 LNB, Dual-Verbindung Bitte warten. OK Bestätigen & nächster Schritt Vorheriger Schritt EXIT Abbrechen und beenden.

Schritt 5 - Erweiterte Erstinbetriebnahme

Unter Satellit wählen Sie nun den gewünschten Satelliten mit den Tasten ▼ ▲ aus und drücken Sie „OK“-Taste.

Wählen Sie die Tuner Verbindung wie unter Schritt 3 beschrieben.

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Satellit LNB-Typ DiSEqC Suchlauf starten Deutsch Andere suchen 1 LNB, Einzel-Verbindung 42.0°E Turksat 1C/2A Universal (9750/10600) Kein 42.0°E Turksat 1C/2A $ 45.0°E Europe*Star 1 (0- 48.0°E Eutelsat 2 F1 56.0°E Most 1 57.0°E C-NSS 703 57.0°E Ku-NSS 703 60.0°E C-Intelsat 804 60.0°E Ku-Intelsat 604 62.0°E C-Intelsat 802 62.0°E Ku-Intelsat 602 64.0°E Intelsat 804 OK Bestätigen & nächster Schritt Vorheriger Schritt EXIT Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Satellit LNB-Typ DiSEqC Suchlauf starten Deutsch Andere suchen 1 LNB, Einzel-Verbindung 42.0°E Turksat 1C/2A Universal (9750/10600) Kein 5150 Universal (9750/106- 9750/10750 9750 10000 10750 11300 11475 OK Bestätigen & nächster Schritt Vorheriger Schritt EXIT Abbrechen und beenden.

Schritt 6 - Erweiterte Erstinbetriebnahme

Wählen Sie den LNB-Typ mit den Tasten ▼ ▲.

Üblich ist die Auswahl 9750/10600.

Drücken Sie die „OK“-Taste zur Bestätigung, um mit dem nächsten Schritt fortzufahren.

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Satellit LNB-Typ DiSEqC Suchlauf starten Deutsch Andere suchen 1 LNB, Einzel-Verbindung 42.0°E Turksat 1C/2A Universal (9750/10600) Kein Kein A B C D OK Bestätigen & nächster Schritt Vorheriger Schritt EXIT Abbrechen und beenden.

Schritt 7 - Erweiterte Erstinbetriebnahme

Wenn Sie einen DiSEqC 1.0 Schalter verwenden, wählen Sie die unter DiSEqC das notwendige Schaltsignal mit den Tasten ▼ ▲.

Drücken Sie die „OK“-Taste zur Bestätigung, um mit dem nächsten Schritt fortzufahren.

Erst Inbetriebnahme Sprache Programm Tuner Verbindung Satellit LNB-Typ DiSEqC Suchlauf starten Deutsch Andere suchen 1 LNB, Einzel-Verbindung 42.0°E Turksat 1C/2A Universal (9750/10600) A OK Bestätigen & nächster Schritt Vorheriger Schritt EXIT Abbrechen und beenden.

Schritt 8 - Erweiterte Erstinbetriebnahme

Nachdem alle Einstellungen gemacht sind, drücken Sie die „OK“-Taste um den Suchlauf zu starten.

Wenn Sie weitere Details über das Verfahren wünschen, lesen Sie weiter im Abschnitt 5.2 Installation.

5. Receiver in Betrieb nehmen und einrichten

Schritt 9 - Erweiterte Erstinbetriebnahme

Während des Suchvorgangs erscheinen im linken Fensterbereich die TV-Programme und im mittleren Fensterbereich die gefundenen Radio-Programme.

Die Gesamtzahlen der gefundenen Programme werden im rechten Fenster angezeigt.

Suchlaut 01/Jan 00:31 19.2°E Astra 1 0478 RTL Television 0479 RTL2 0480 Super RTL 0481 VOX 0482 n-tv 0483 RTL Shop 0484 Traumpartner TV $ 0485 RTL Crime $ 0486 RTL Living 12207V 27500 3/4 0047 WDR 3 0048 WDR 5 0049 ARD-Online-Kanal 0050 ARD-TEST-1 0051 ROCK ANTENNE 0052 ERF Radio 0053 sunshine live 0064 ANTENNE BAYERN 0055 2255 Gewinnradio < Gesamt Program - TV Programme : 486 Radio Programme : 55 EXIT Beenden

Nach Abschluss der Suche beantworteten Sie die Frage: Änderungen speichern? mit „Ja“.

5. Receiver in Betrieb nehmen und einrichten

5.2 Menü Installation

5.2.1 Antenne

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◀ ▶ den Bereich Installation.

Antenne: Suchlauf Automatisch Suchlauf Manuel Transponder bearbeiten Antenne: Auswahl und Einstellungen des Satelliten, des Transponders und des LNB`s für die Programm- / Kanalsuche. Suchlauf Automatisch: Automatische Suche der Programme / Kanäle auf dem gewählten Satelliten, ohne Eingabe spezieller Werte. Suchlauf Manuell: Manuelle Suche der Programme / Kanäle mit Hilfe von Benutzereingaben. Transponder bearbeiten: Löschen, bearbeiten und hinzufügen von Satelliten- und Transpondern.

Drücken Sie zum Wecheln ins Untermenü die Taste „OK“. Sie werden aufgefordert das Passwort einzugeben. Ab Werk ist das voreingestellte Passwort „0 0 0 0“.

Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 19.2°E Astra 1 10788V 22000 5/6 Loop through A&B 13/18V Universal (0750/10600) Automatisch Kein Kein Suchlauf Automatisch 1 Astra 1 2 Hotbird 3 Hispasat 4 Nilesat 101 5 Thor 2, 3 6 Sirius 2, 3 7 Eutelsat W3A 8 Eutelsat W1 9 Eutelsat W2 10 Eutelsat W6 11 Astra 1D/3A Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

Verwenden Sie die Tasten ▼ um in der Anzeige auf und ab zu blättern.

Innerhalb eines Menüpunktes, z.B. Antenne, Satellit, Transponder usw. wechseln Sie zum Auswahlmenü (Entsprechende Spalten) mit der Taste ▶.

5. Receiver in Betrieb nehmen und einrichten

Drücken Sie die Tasten ◀ ▶. Auf der rechten Seite der Anzeige erscheint die voreingestellte Liste Satelliten.

Wählen Sie den gewünschten Satelliten und drücken Sie dann die „OK“-Taste.

Der Name des gewählten Satelliten erscheint in der Zeile Satellit.

Wenn Sie den gewünschten Satelliten unter „Antenne“ nicht finden können, wählen Sie einen nicht benötigten Satelliten aus und bestätigen Sie dies mit der „OK“-Taste.

Jetzt gehen Sie nach unten auf „Satellit“, nach rechts und suchen den gewünschten/benötigten Satelliten aus, den Sie mit „OK“-Taste übernehmen.

Name des gewählten Satelliten erscheint in der Zeile „Satellit“.

Drücken Sie die Tasten und um auf der rechten Seite einen Eintrag aus der Transponderliste auszuwählen.

Drücken Sie anschließend die „OK“-Taste. Wenn Sie einen der anderen Satellitennamen wählen, ändert sich die Transponderliste automatisch entsprechend des ausgewählten Satelliten.

Antenne 30/Oct 12:47 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 19.2°E Astra 1 10788V 22000 5/6 Loop through A&B 13/18V Universal (9750/10600) Automatisch Kein Kein Suchlauf Automatisch 1 Astra 1 2 Hotbird 3 Hispasat 4 Nilesat 101 5 Thor 2, 3 6 Sirius 2, 3 7 Eutelsat W3A 8 Eutelsat W1 9 Eutelsat W2 10 Eutelsat W6 11 Astra 1D/3A Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

Antenne 01/Jan 00:25 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 Loop through A&B 13/18V Universal (9750/10600) Automatisch Kein Kein Suchlauf Automatisch 15.0°W Telstar 12 12.5°W Eutelsat 2 F2 8.0°WC-Telecom 2A/2D 8.0°WKu-Telecom 2A/ 7.0°W Nilesat 101 5.0°WC-Telecom 2B 5.0°WKu-Telecom 2B 4.0°W Amos 1 1.0°WC-Intelsat 707 1.0°WKu-Intelsat 707 0.8°W Thor 2, 3 Bewegen OK Wählen EXIT Beenden

Antenne 01/Jan 00:33 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B B 13/18V Universal (9750/10600) Automatisch Kein Kein Suchlauf Automatisch 11747V 27500 3/4 11766H 27500 3/4 11785V 27500 3/4 11804H 27500 3/4 11823V 27500 3/4 11843H 27500 3/4 11862V 27500 3/4 11881H 27500 3/4 11900V 27500 3/4 11919H 27500 5/6 11938V 27500 3/4 Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B 8 14/19V Universal (9750/10600) Automatisch Kein Kein Suchlauf Automatisch Loop through nur A nur B Dual Unicable Bewegen OK Wahlen. EXIT Beenden

Wählen Sie hier, an welchem Eingang dieser Satellit empfangen wird.

Bei der Auswahl „Loopthrough“ sind die beiden Tuner mit der Verbindungsbrücke verbunden.

Hier besteht auch die Möglichkeit die „Unicable-Funktion“ zu aktivieren, wenn Sie über ein entsprechendes LNB oder Multischalter verfügen.

Wenn Sie die Tuner Verbinung „Unicable“ gewählt haben, so müssen Sie diese durch drücken der blauen „A-Z“-Taste auf Ihrer Fernbedienung aktivieren (zusätzliches Icon erscheint im Bild-Menü „Unicable Einrichten“).

Die für die Funktion notwendige Software wird entsprechend Installiert (Dies kann mehrere Minuten dauern).

Antenne 01/Jan 01:07 Antenne Satellit Transponder Tuner Verbindung 1 7.0°W Nilesat 101 11747V 27500 3/4 Unicable (Bitte Einrichten) Loop through nur A nur B Dual Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl Frequenz Tuner A 1284 0-9 Kanal Tuner A CH1 Frequenz Tuner B 1400 Kanal Tuner B CH2 A Suchlauf Automatisch Bewegen 0-94 Wert eingeben. OK Speichern und beenden. EXIT Abbrechen und beenden.

Hiernach erscheint folgendes Auswahlfenster.

Geben Sie unter „Frequenz“ die jeweiligen Trägerfrequenzen ein und unter „Kanal“ den verwendeten.

Insofern Sie die Anlage nicht selbst errichtet haben, bekommen Sie die Informationen von dem Betreiber der Empfangsanlage.

Mit der „OK“-Taste schließt sich die Auswahl.

5. Receiver in Betrieb nehmen und einrichten

Tunerwahl steht nur zur Auswahl/Verfügung, wenn unter Tunerverbindung „DUAL“ gewählt wurde.

Wählen Sie in diesem Fall den Tuner aus und bestätigen Sie mit der „OK“-Taste.

Antenne 01/Jan 01:18 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 Dual A 13/18V Universal (9750/10600) Automatisch Kein Kein Suchlauf Automatisch A B Bewegen OK Wählen. EXIT Beenden

Wählen Sie hier aus, welche Versorgungsspannung für das LNB verwendet werden soll. Im Standart ist dies 13/18 V.

Bei langen Leitungswegen (>50m) oder Umschaltproblemen empfiehlt sich 14/19V.

In einem Unicablesystem sollte die Spannungsversorgung auf „Aus“ gestellt werden.

Antenne 01/Jan 00:43 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B B 13/18V Universal (9750/10600) Automatisch DISEqC A Suchlauf Automatisch Aus 13/18V 14/19V Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

Wählen Sie den verwendeten LNB-Typ.

Als Standart sollte „Universal“ gewählt werden.

Wenn Sie „Benutzer Einzel“ oder „Benutzer Dual“ gewählt haben, geben Sie die LNB-Frequenz direkt ein und drücken dann die „OK“-Taste.

Antenne 01/Jan 00:30 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B B 14/19V Universal (9750/10600) Automatisch Kein Kein Suchlauf Automatisch 5150 Universal (9750/10600) 9750/10750 9750 10000 10750 11300 11475 Benutzer Einzel Benutzer Dual Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

Antenne 01/Jan 00:34 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B 8 13/18V Universal (9750/10600) Automatisch DiSEqC A Suchlauf Automatisch Aus Ein Bewegen OK Speichern und beenden. EXIT Abbrechen und beenden.

Wenn Sie als LNB-Typ die Werte

Universal,

9750/10600,

9750/10750

Benutzer Dual

ausgewählt haben, ist das

22 kHz Schaltsignal fest dem „Automatikmodus“ zugeordnet.

Antenne 01/Jan 00:36 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B B 13/18V Universal (9750/10600) Automatisch DiSEqC A Suchlauf Automatisch Kein DiSEqC SMATV Motor USALS Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

Wählen Sie den

„Schaltungstyp“ aus, wenn Sie mehr als einen Satelliten empfangen.

Wenn Sie einen DiSEqC 1.0 Schalter verwenden, wählen Sie DiSEqC als Schaltungstyp aus.

Antenne 01/Jan 00:37 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B B 13/18V Universal (9750/10600) Automatisch DiSEqC A Suchlauf Automatisch A B C D Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

Wählen Sie unter „Option“ einen der DiSEqC-Eingänge aus.

Typisch Einstellung ist:

ASTRA = A und Hotbird = B.

5. Receiver in Betrieb nehmen und einrichten

Wählen Sie den Schaltungstyp „SMATV“ aus, wenn Sie einen DiSEqC 1.1 Schalter verwenden.

Wählen Sie einen Zahlenwert (950-2150) mit Hilfe der Zahlentastatur auf der Fernbedienung oder den Wert über die Liste.

Fragen Sie den Installateur der Anlage um Hilfe, um den richtigen Zahlenwert zu erhalten.

Wählen Sie den Schaltungstyp „Motor“ aus, wenn Sie einen DiSEqC 1.2 Antrieb verwenden.

Beachten Sie hierzu die Anweisungen des Motors.

Antenne 01/Jan 01:37 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 Dual A 13/18V Universal (9750/10600) Automatisch SMATV 950 0-94 Suchlauf Automatisch 950 951 952 953 954 955 956 957 958 959 960 Bewegen 0-94 Wert eingeben. OK Speichern und beenden. EXIT Abbrechen und beenden.

Antenne 01/Jan 01:36 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0"W Nilesat 101 11747V 27500 3/4 Dual A 13/18V Universal (9750/10600) Automatisch Motor Motor einstellen Suchlauf Automatisch Gehe nach West-Ost Position speichern Gehe zu Position Referenzposition West-Limit setzen Ost-Limit setzen Limit aktivieren Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

Wählen Sie unter Schaltungstyp „USALS“ aus, wenn Sie eine USALS- Motorsteuerung verwenden.

Unter Position einstellen drücken Sie die „OK“-Taste.

Geben Sie hier Ihre Position ein, um den Stellmotor auf den Längen- und Breitengrad auszurichten.

Restliche Möglichkeiten entsprechen dem Schaltungs-Typ Motor.

Antenne 01/Jan 01:38 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 Dual A 13/18V Universal (9750/10600) Automatisch Motor Motor einstellen Suchlauf Automatisch Gehe nach West-Ost Position speichern Gehe zu Position Referenzposition West-Limit setzen Ost-Limit setzen Limit aktivieren Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

5. Receiver in Betrieb nehmen und einrichten

Antenne 01/Jan 00:27 Antenne Satellit Transponder Tuner Verbindung Tuner Wahl LNB-Spannung LNB-Typ 22KHz Schaltungstyp Option Suchlauf auswahl 1 7.0°W Nilesat 101 11747V 27500 3/4 nur B B 13/18V Universal (9750/10600) Automatisch DISEqC A Suchlauf Automatisch ▼ Suchlauf Automatisch Suchlauf Automatisch Bewegen ▼ Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

Die Auswahl des Suchlaufes ermöglicht Ihnen den direkten Wechsel zu den Menüpunkten „Suchlauf Automatisch“ oder „Suchlauf Manuell“.

Treffen Sie Ihre Auswahl und drücken Sie dann die „OK“-Taste.

Information zu DiSEqC 1.2 –Optionen:

Drücken Sie die Tasten um den Antennenmotor in die entsprechende Richtung zu bewegen. Gehe nach West-Ost:

Drücken Sie die „OK“-Taste um die aktuelle Position zu speichern Position speichern: Drücken Sie die „OK“-Taste um den Motor zu einer gespeicherten Gehe zu Position: Position zu bewegen.

Drücken Sie die „OK“-Taste um den Motor zur 0-Position zu Gehe zu Referenzposition: bewegen.

Drücken Sie die „OK“-Taste um die Begrenzung nach Westen zu West-Limit setzen: setzen.

Drücken Sie die „OK“-Taste um die Begrenzung nach Osten zu Ost-Limit setzen: setzen.

Drücken Sie die „OK“-Taste um die Endpositionen zu ändern. Limit aktivieren:

Die Begrenzungseinstellungen in Ost- und Westrichtung können auch verändert werden, wenn die Einstellung „Limit deaktivieren“ angewählt ist.

5. Receiver in Betrieb nehmen und einrichten

5.2.2 Suchlauf Automatisch

Hier können Sie den jeweiligen Satelliten nach angeboten Programmen absuchen.

Suchlauf Automatisch 01/Jan 02:04 ✓ 1 Astra 1 ✓ 2 Hotbird ✓ 3 Hispasat ✓ 4 Nilesat 101 ✓ 5 Thor 2, 3 ✓ 6 Sirius 2, 3 ✓ 7 Eutelsat W3A ✓ 8 Eutelsat W1 ✓ 9 Eutelsat W2 ✓ 10 Eutelsat W6 ✓ 11 Astra 1D/3A Suchlauf starten ✓ TV+Radio ✓ TV ✓ Radio ✓ Freie Programme+Pay TV ✓ Freie Programme ✓ Pay TV • SC Mediaguard ✓ • YA Viaccess ✓ • IRD Irdeto ✓ • NDS Videoguard ✓ • CO Conax ✓ • CW Cryptoworks ✓ • PV PowerVu ✓ • NAG Nagravision ✓ ♦ Bewegen OK Wahlen. EXIT Beenden

Wählen Sie den gewünschten Satelliten mit den Tasten ◀ aus und drücken Sie dann die „OK“-Taste.

Das Häkchen zeigt an, welcher Satellit zum Absuchen ausgewählt wurde.

Drücken Sie die Tasten ◀ und und wählen Sie die Suchoptionen aus. Drücken Sie die „OK“-Taste um in den entsprechenden Optionen eine Hacken zu setzten.

Wenn Sie den Suchlauf jetzt starten wollen, bringen Sie den Cursor auf „Suchlauf starten“ und drücken die „OK“-Taste.

Suchlauf 01/Jan 02:23 19.2°E Astra 1 0107 PREMIERE CIREKT 0127 STAR XL LIVE 0300 ProSieben Schweiz 0301 ProSieben Austria 0302 Kabel 1 Schweiz 0303 Kabel 1 Austria 0304 SAT.1 A 0305 SAT.1 CH 0306 PulsTV Austria 12070H 27500 3/4 0088 RTBF International 0113 CH-0-75A6 0114 CH-0-759E 0115 RADIOS ESP 0116 Radio Aragon 0014 CNN Radio 0117 Dok&Deb 0022 DKULTUR 0021 DLP < Gesamt Program- TV Programme : 136 Radio Programme : 14 51% EXIT Beenden

Während des Suchvorgangs erscheinen im linken Fensterbereich die TV-Programme und im mittleren Fensterbereich die gefundenen Radio-Programme.

In weiß dargestellte Programmnamen sind neu gefundene Programme, schwarze sind bereits in der Liste enthalten.

Die Gesamtzahlen der gefundenen Programme werden im rechten Fenster angezeigt.

Nach Abschluss der Suche, öffnet ein Fenster und fragt Sie: Möchten Sie die Änderung speichern? JA/NEIN

Bestätigen Sie dies mit „JA“.

Alle neuen Programme werden am Ende der Programmliste hinzugefügt.

Möchten Sie die Änderung speichern? Ja Nein

5. Receiver in Betrieb nehmen und einrichten

5.2.3 Suchlauf Manuell

Hier können Sie gezielt nach Programmen suchen, wenn Ihnen die Empfangsparameter bekannt sind.

Suchlauf Manuell 01/Jan 02:05 Antenne Frequenz Polarität Symbolrate Modulation Pilot Code-Rate Suchlaufmodus Dienst-Typ Netzwerksuche PID-Suche 1 Astra 1 10788 Vertikal 22000 DVB-S QPSK Aus 5/6 Freie Programme+Pay TV TV+Radio Aus Auto-PID 1 Astra 1 2 Hotbird 3 Hispasat 4 Nilesat 101 5 Thor 2, 3 6 Sirius 2, 3 7 Eutelsat W3A 8 Eutelsat W1 9 Eutelsat W2 10 Eutelsat W6 11 Astra 1D/3A Bewegen Einstellung ändern OK Suchlauf starten EXIT Abbrechen und beenden.

Tragen Sie hier die erforderlichen Werte ein.

Wechseln Sie hierzu in den entsprechenden Zeilen in die rechte Fensterhälfte.

Wählen Sie mit den Tasten ▶ ▲ die entsprechenden Werte aus und drücken Sie zur Bestätigung 1x die „OK“-Taste.

Ist das Fenster wie neben- stehend, starten Sie den Suchlauf mit der „OK“-Taste.

Auswahl des Satelliten.

Frequenz des Transponders, den Sie manuell finden wollen.

Polarität des Transponders, den Sie manuell finden wollen.

Symbolrate des Transponders, den Sie manuell finden wollen. Auswahl der Modulation(DVB-S QPSK, DVB-S2 QPSK und DVB-S2 8PSK).

Nur aktivierbar bei DVB-S2. Bei HD-Programmen ein Muss!

Coderate des Transponders, den Sie manuell finden wollen. Im Modus „freier Kanal“ sucht der Empfänger alle Kanäle ab, die nicht verschlüsselt sind.

Auswahl von Fernsehempfang, Radioempfang oder Fernseh- und Radioempfang.

Wenn diese Option eingeschaltet ist, sucht der Receiver mit Hilfe der Netzwerk-Indexierungstabelle nach weiteren Transpondern / verknüpften Programmen.

Suche mit Auto-PID, Manuell Dez, Manuell Hex.

Antenne:

Frequenz:

Polarität:

Symbolrate:

Modulation:

Pilot:

Code-Rate:

Suchlaufmodus:

Dienst-Typ:

Netzwerksuche:

PID-Suche:

5. Receiver in Betrieb nehmen und einrichten

5.2.4 Manuelle PID-Eingabe

Suchlauf Manuell 31/04 22:16 Antenne Frequenz Polarität Symbolrate Modulation Pilot Code-Rate Suchlaufmodus Dienst-Typ Netzwerksuche PID-Suche 1 Astra 1 10788 Vertikal Video-PID 8191 0-9* Audio-PID 8191 PCRPID 8191 Freie Programme+Pay TV TV+Radio Aus Auto-PID Auto-PID Manuell Dez Manuell Hex Bewegen 0-9* Wert eingeben. OK Speichern und beenden. EXIT Abbrechen und beenden.

Wenn Sie die Option „Manuell Dez“ auswählen, erscheint ein Fenster.

Geben Sie die Daten für Video-PID, Audio-PID und PCR PID mit den Zifferntasten ein und drücken Sie die „OK“-Taste.

Starten Sie nun den Suchlauf durch ein erneutes Drücken der „OK“-Taste.

Der Receiver findet nun einen User channel. Dieser wird am Ende der Programmliste hinzugefügt.

Suchlauf Manuell 31/0ct 22:17 Antenne Frequenz Polarität Symbolate Modulation Pilot Code-Rate Suchlaufmodus Dienst-Typ Netzwerksuche PID - Suche 1 Astra 1 10788 Vertikal 5 VID 1 2 3 4 1FFF AUD 6 7 8 1FFF PCR 9 0 A B Done Back C D E F TV+Radio Aus Auto-PID Auto-PiD Manuell Dez Manuell Hex Bewegen OK Wählen. 0-9 Wert eingeben. EXIT Beenden

Wenn Sie die Option „Manuell Hex“ auswählen, erscheint ein Fenster.

Geben Sie die Daten für Video-PID, Audio-PID und PCR PID mit den Zifferntasten ein und drücken Sie die „OK“-Taste.

Starten Sie nun den Suchlauf durch ein erneutes Drücken der „OK“-Taste.

Der Receiver findet nun einen User channel. Dieser wird am Ende der Programmliste hinzugefügt.

5. Receiver in Betrieb nehmen und einrichten

5.2.5 Transponder bearbeiten

Transponder bearbeiten 31/Od 22:40 7.0°E Eutelsat W3A 5.0°E Sirius 2, 3 7.0°E Eutelsat W3A 10.0°E Eutelsat W1 13.0°E Hotbird 16.0°E Eutelsat W2 19.2°E Astra 1 21.5°E Eutelsat W6 23.5°E Astra 1D/3A 26.0°E Badr C 26.0°E Badr3 & Eurobird 2 Transponder 10830V 17360 3/4 10899V 9404 3/4 10959H 6666 7/8 10959V 6666 7/8 10968H 6666 7/8 10968V 6666 7/8 10977H 6666 7/8 10977V 6666 7/8 10988H 6666 7/8 10988V 6666 7/8 Bewegen Bearbeiten OK Speichern und beenden EXIT Abbrechen und beenden.

Wählen Sie mit den Tasten

- den gewünschten Satelliten aus.

Drücken Sie nun die Taste ▶ um in die entsprechende Liste zu gelangen.

Wählen Sie mit den Tasten

den gewünschten Listeneintrag und drücken Sie die rote „Opt“-Taste auf der Fernbedienung um ein Auswahlfenster zu öffnen.

Löschen Bearbeiten Hinzufügen

Wählen Sie nun, ob Sie einen Eintrag „Löschen, Bearbeiten oder Hinzufügen“ wollen mit den Tasten aus.

Drücken Sie die „OK“-Taste.

Frequenz 10880 0-94 Polarität Vertikal Symbolrate 17360 Modulation DVB-S2 8PSK (NBC) Pilot Aus Code-Rate 3/4

Bei Bearbeiten und Hinzufügen sind die

Nebenstehenden Informationen einzutragen.

Satelliten – und

Transpondereinträge können nicht gelöscht werden, wenn die enthaltenen Programme gespeichert sind.

Die in der Liste aufgeführten Frequenzen werden beim „automatischen Suchlauf“ jedes mal abgescannt.

5. Receiver in Betrieb nehmen und einrichten

5.3 Menü-Option

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◆ den Bereich Option.

Auswahl der TV- / Video-Ausgänge und des AC3-Audio-Ausganges.

Auswahl der Sprache für die Anzeige, den Ton und die Untertitel.

Einstellen der Uhrzeit und des Datums.

Ändern des Passwortes und einstellen der Altersgrenzen.

Einblendungen von Informationen im Bild, d. h. Einstellungen von Anzeigedauer und Transparenz.

TV-Ausgang:

Sprache:

Zeiteinstellung:

Kindersicherung:

Bildschirmmenü:

TV-Ausgang Sprache Zeiteinstellung Kindersicherung Bildschirmmenü Option

5.3.1 TV-Ausgang

TV-Ausgang 30/0d 12:42 SCART TV-Format Dolby Digital(DD) Digital Audio AUX Output CVBS 16:9 Aus Dolby Digital(DD) Wiederherstellen CVBS RGB $-VIDEO Bewegen Einstellung ändern OK Speichern und beenden EXIT Abbrechen und beenden.

Wählen Sie mit den Tasten ▼ ▲ den Menüpunkt TV-Ausgang, wenn Sie die „OK“-Taste drücken, wird das Menü geöffnet.

SCART:

Wählen Sie die Art des Videosignals, für die Scart-Buchse (RGB, S-Video, CVBS=FBAS).

TV-Format:

Wählen Sie das Bildschirmformat für Ihr Fernsehgerät aus (4:3, 4:3 Letterbox, 16:9).

Dolby Digital:

Bei Aktivierung wird automatisch der AC3-Ton ausgewählt, wenn dieser zur Verfügung steht.

Digital Audio:

Gibt das Ausgangsformat an.

AUX Output:

Reaktiviert die Bild und Audio-Signale am Scart Ausgang wenn die Bild-in-Bild Funktion (PIP) gestartet wurde.

Bei Anschluss über die Scart Buchse wird die „PIP“-Funktion nicht unterstützt.

5. Receiver in Betrieb nehmen und einrichten

5.3.2 Sprache

Sprache 31/0d 23:12 Menüsprache Audio 1 Audio 2 Untertitel 1 Untertitel 2 Deutsch Deutsch English Deutsch English Deutsch Français Русский Español Italiano Norsk Svenska Suomi Nederlands Dansk Cestina Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

Wählen Sie die Sprachoptionen mit den Tasten ▼ ▲ aus.

Drücken Sie die „OK“-Taste um die gewählte Sprache zu bestätigen.

Menüsprache:

Ändern der Sprache, die am Bildschirm und in den Menüs angezeigt wird.

Audio 1-2:

Wählen Sie hier, welche Sprache als erstes und zweites verwendet werden soll, wenn diese vom Programmanbieter zur Verfügung gestellt werden.

Untertitel 1-2:

Wählen Sie hier, welche Sprache die Untertitel haben sollen, wenn diese vom Programmanbieter zur Verfügung gestellt werden.

Wenn Sie die Untertitel generell abschalten möchten, wählen Sie bitte bei „Untertitel 1“ die Sprache „AUS“.

Hiermit wird die Auswahl „Untertitel 2“ automatisch mit deaktiviert.

5. Receiver in Betrieb nehmen und einrichten

5.3.3 Zeiteinstellung

Wählen Sie hier welche Uhrzeit der Receiver verwenden soll.

Die Auswahl erfolgt mit den Tasten ▼▲ (ein.

Wenn Sie die „OK“-Taste drücken, wird der geänderte Zustand gespeichert und das Fenster geschlossen.

Zeiteinstellung 31/Oct 23:18 Uhrzeit Zeitverschiebung Sommerzeit Starttag Endtag Jahr Monat Tag Stunde Minute Manuell GMT+01:00 An 03/Letzte/So/02 10/Letzte/So/03 2007 10 31 23 18 Automatisch Manuell Bewegen OK Wählen. EXIT Beenden

Uhrzeit:

Automatisch (empfohlen) oder manuell

Zeitverschiebung:

Stellen Sie die Zeitdifferenz zwischen GMT und Ihrer Ortszeit ein.

Sommerzeit:

Automatische Umschaltung auf Sommerzeit.

Starttag:

Beginn der Sommerzeit.

Endtag:

Ende der Sommerzeit.

Die Zeilen „Jahr“ bis „Minute“ dienen der manuellen Eingabe des Datums und der Uhrzeit und erscheinen daher nur, wenn „Uhrzeit“ auf „Manuell“ steht.

GTM = Greenwich Mean Time oder UTC = Universal Time Coordinated (koordinierte Weltzeit)

GMT+1 = MEZ = mitteleuropäische Zeit (Berlin, Paris, Rom)

5. Receiver in Betrieb nehmen und einrichten

5.3.4 Kindersicherung

Diese Menüeinstellung ist durch das Passwort geschützt.

Kindersicherung 31/04 23:25 Passwort Einstufung Neu Alle zeigen 7 12 15 18 Alle zeigen Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

Passwort: Wenn Sie das Passwort (Werksvoreinstellung 0000) ändern wollen, drücken Sie die Taste ▶.

Sie werden aufgefordert das neue Passwort einzugeben. Ändern Sie das Passwort mit den Zifferntasten.

Zur Sicherheit werden Sie aufgefordert, das Passwort noch einmal einzugeben.

Einstufung: Wählen Sie die gewünschte Einstufung mit der Taste ▶ aus.

WICHTIG: Bestätigen Sie mit der „OK“-Taste ihre vorgenommenen Änderungen, um diese zu speichern und um die Option zu verlassen.

Die Einstufung ermöglicht es Ihnen, einzelne Programme entsprechend der gewählten Altersgruppe zu sperren. Dieses Dienstmerkmal muss vom Programmanbieter unterstützt werden.

Alle zeigen: Alle Kanäle können angeschaut werden.

7: Kanäle, die für Personen unter 7 Jahren gesperrt sind.

12: Kanäle, die für Personen unter 12 Jahren gesperrt sind.

15: Kanäle, die für Personen unter 15 Jahren gesperrt sind.

18: Kanäle, die für Personen unter 18 Jahren gesperrt sind.

Es muss ein Passwort (Werksvoreinstellung 0000) eingegeben werden, um die für bestimmte Altersstufen gesperrten Kanäle ansehen zu können.

5.3.5 Passwort vergessen

Kontaktieren Sie unseren Support Tel. [phone] oder schauen Sie im Internet www.homecast.de im FAQ Bereich.

5. Receiver in Betrieb nehmen und einrichten

5.3.6 Bildschirmmenü

Wählen Sie die Optionen mit den Tasten ▼ ▲ (aus.

Wenn Sie die „OK“-Taste drücken, wird der geänderte Zustand gespeichert und das Fenster geschlossen.

Bildschirmmenu 31/0d 23:37 Banner-Anzeigezeit Bildschirmschoner Menu-Transparenz Videotext-Transparenz VFD Anzeige 4 sec 60 min Mittel Mittel Kanal Platz + Name Kanal Platz + Name Kanal Name Bewegen OK Wahlen EXIT Beenden

Banner-Anzeigezeit:

Die Einblendzeit des Informationsfensters im unteren Teil des Bildschirmes kann zwischen 1 sec. und 9 sec. eingestellt werden.

Bildschirmschoner:

Der Bildschirmschoner schützt Ihr Fernsehgerät im Menümodus oder beim Radiohören.

Auswahl: Aus, 5, 10, 20, 30, 60, 120 min.

Menü-Transparenz:

Wählen Sie den Transparenz-Grad für die Einblendungen.

Videotext-Transparenz:

Wählen Sie den Transparenz-Grad für die Videotextanzeige.

VFD Anzeige:

Wählen Sie ob der Receiver am Display den Speicherplatz und den Programmnamen immer anzeigen oder ob der Speicherplatz nach einer Zeit ausgeblendet wird und somit mehr Platz für den Programmnamen besteht.

5. Receiver in Betrieb nehmen und einrichten

5.4 Menü Programm

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◆ den Bereich Programm.

Sortieren Aufnahme Löschen 5 3 Programm

Sortieren:

Aufnahme:

Löschen:

Die Programme werden nach Transpondern, Dienstanbietern (Netzwerk) und verschlüsselten Programmen sortiert.

Aufzeichnung von Programmen über die Timer-Funktion. Bearbeitung der Timerliste

Löschen von Programmen, einzelnen Satelliten, Programm selektiert nach Verschlüsselungssystemen.

5.4.1 Sortierung

Sortieren 31/0d 23:44 Sortierart Transponder Transponder Netzwerk Pay TV Einstellung ändern OK Sortieren und beenden EXIT Beenden

Wählen Sie die Sortierart mit den Tasten ◀ ▶.

Wenn Sie die „OK“-Taste drücken, wird der geänderte Zustand gespeichert und das Fenster geschlossen.

Achtung, dieser Schritt kann nicht rückgängig gemacht werden. Ihre bestehende Sortierung der Programmliste geht verloren. Um die werkseitige Programmliste zurück zu erhalten, müssen Sie einen Werksreset durchführen. Speichern Sie vorher Ihre persönliche Programmliste auf einen USB-Stick. Menüpunkt 5.5

Transponder:

Die Kanäle werden nach Transpondern geordnet.

Netzwerk:

Die Kanäle werden nach Diensteanbietern sortiert.

CAS:

Die Kanäle werden nach verschlüsselten und freien Kanälen sortiert.

5. Receiver in Betrieb nehmen und einrichten

5.4.2 Aufnahme/Timer-Einstellung

Für die zeitgenaue Aufnahme eines programmes Sie gehen Sie wie folgt vor:

Öffnen Sie hierzu den elektronischen Programmführer mit der „EPG“-Taste und wählen Sie dann mit den Tasten ▼ ▲ ◀ die gewünschte Sendung aus.

Drücken Sie nun die rote „Opt.“-Taste.

Alle - Astra 1 01/Nov 23:00 ~ 00:05 0005 RTL2 0006 VOX 0007 ProSieben 0008 KABEL1 0009 Super RTL 0010 KIKa 0011 NICK 0012 DSF 0013 Eurosport 0014 DMAX 0015 MTV Germany Stargate Heroes Criminal Intent - The Closer Kein EPG Kein EPG Infomercials Sendepause Kein EPG D- Spo- Dauer- S- D- Kein EPG Kein EPG Kein EPG 0~9 Bewegen OK Wählen. INFO Information ● Aufnahme EXIT Beenden

Hier können Sie weitere Einstellungen wie z.B. eine Verschiebung der Uhrzeit vornehmen.

Nachdem alle Einstellungen gemacht sind, drücken Sie die „OK“-Taste zum Speichern und beenden.

Das Menü „Aufnahme“ können Sie auch über das Hauptmenü aufrufen, um Änderungen vorzunehmen oder Aufzeichnungen manuell hinzuzufügen.

Aufnahme 31/0d 23:47 Nr. AM Datum Start Ende Programm Name 1 01 11 00:05 01:00 0005 RTL2 2 01 11 02:25 03:15 0001 Das Erste 0001 Das Erste 0002 ZDF 0003 glück TV 0004 RTL Television 0005 RTL2 0006 VOX 0007 ProSieben_alt 0008 SpiritON.TV 0009 Super RTL EXIT Beenden → Bewegen ● Bearbeiten ● Hinzufügen ● Löschen

Beachten Sie, dass bei digitalen Programmen via Satellit kein VPS- oder ShowView-Signal zur Verfügung steht. Es besteht die Gefahr, dass die vorherige Sendung nicht planmäßig endet, planen Sie dies mit ein. Unter AM (Aufnahmemodus) haben Sie folgende Möglichkeiten:

Einmalige Aufzeichnung, wird nach Ausführung gelöscht.

Aufzeichnung an Wochentagen

Aufzeichnung an Wochenenden

Wöchentliche Aufzeichnung

(Unter Datum ist dann der entsprechende Wochentag zu wählen.)

Tägliche Aufzeichnung

5. Receiver in Betrieb nehmen und einrichten

5.4.3 Löschen

Hier können Sie gezielt Programme löschen.

Löschen 01/Nw 00:55 Modus Option Programm TV Programm Satellit Pay TV Bewegen Einstellung ändern OK Löschen und beenden EXIT Beenden

Mit der umfangreichen Löschfunktion, können Sie alle „TV“- oder „Radio“-Programme oder bestimmte PAY-TV Systeme löschen.

Es ist auch möglich die Programme eines Satelliten zu löschen.

Wählen Sie mit den Tasten den Modus und die Option, die Sie löschen wollen.

Drücken Sie die „OK“-Taste um die gewünschte Option zu löschen und den Vorgang zu beenden.

5. Receiver in Betrieb nehmen und einrichten

5.5 Menü Erweitert

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◆ den Bereich „Programm“.

Zurücksetzen des Receivers auf die Werkseinstellungen.

Aktualisieren der Software des Empfängers via Satellit.

Übertragen der Liste zu einem 2. Receiver oder PC.

Übertragen der Software von Receiver zu einem 2. Receiver oder zum PC.

Software und Programmlisten via USB übertragen.

Werkseinstellung:

Softwareupdate:

Programmliste

Software senden:

USB Übertragung:

Werkseinstellung Softwareupdate via Sat- Programmliste senden Software senden USB Übertragung Erweitert

5.5.1 Werkseinstellung

Werkseinstellung Softwareupdate via Sat- Programmliste senden Software senden Achtung, hiermit werden alle Einstellungen und Programme gelöscht. Wollen Sie fortfahren? Ja Nein Erweitert

Wenn Sie die Werkseinstellungen wiederherstellen möchten, drücken Sie die „OK“-Taste, sobald Sie „JA“ angewählt haben.

Das folgende Bestätigungsfenster erscheint.

Wenn Sie „Ja“ auswählen, werden die Einstellungen in den Auslieferungszustand zurückgesetzt.

Hierbei werden alle Programme und Einstellungen gelöscht.

Wir empfehlen diesen Schritt nach der Aufspielung einer neuen Software.

Erst nach dem Werksreset können Sie 100% der neuen Software oder eine neue Programmliste verwenden.

Aufgezeichnete Sendungen die sich auf der internen Festplatte befinden werden hierbei nicht gelöscht.

5. Receiver in Betrieb nehmen und einrichten

5.5.2 Softwareupdate via Satellit

Softwareupdate via Satellit 01/Nov 01:10 Antenne Frequenz Polarität Symbolrate Code-Rate 1 Astra 1 1 Astra 1 2 Hotbird 3 Hispasat 4 Nileset 101 5 Thor 2, 3 6 Sirius 2, 3 7 Eutelsat W3A 8 Eutelsat W1 9 Eutelsat W2 10 Eutelsat W6 11 Astra 1D/3A Bewegen Einstellung ändern OK Suchlauf starten EXIT Abbrechen und beenden.

Sie können das Gerät mit der neuesten Software aktualisieren in dem Sie dieses Menü aufrufen.

Bitte beachten Sie das die Software des Receivers nicht ständig über Satellit verfügbar ist.

Informationen hierzu finden Sie auf unserer Internetseite www.homecast.de

Neue Software suchen ...

Nach betätigen der „OK“-Taste startet der Receiver automatisch einen Suchlauf mit den voreingestellten Empfangsparametern.

homecast Main S/W Download Model ID : 1010000000 H/V Ver. : 1.0F.00 Loading Loader(S) V1.00 Beta11 Apr 23 2004

Wenn eine neue Software geladen wird, sehen Sie nebenstehenden schwarzen Bildschirm mit Laufbalken.

Warten Sie den Vorgang in Ruhe ab und unterbrechen Sie ihn nicht.

Anmerkung: Wenn beim Herunterladen eine Fehlermeldung erscheinen sollte, wenden Sie sich bitte an unsere Service-Hotline.

Keine neue Software gefunden.

Wenn keine Software gefunden werden kann, erscheint die nebenstehende Meldung. Im Normalfall ändern sich die Einstellungen nicht, obwohl diese hier manuell verändert werden können. Bevor Sie die Einstellungen ändern, wenden Sie sich bitte an unsere Service-Hotline.

Wir empfehlen Ihnen nach dem Aufspielen der neuen Software, den Receiver in die „Werkseinstellung“ zurück zu setzen. Erst nach dem Zurücksetzen ist die Software vollständig eingepflegt.

Achtung: Das Zurücksetzen des Receivers in die „Werkseinstellung“ löscht alle Ihre Einstellungen. Sichern Sie zuvor Ihre individuelle Programmliste. Die auf der Festplatte aufgezeichneten Sendungen werden nicht gelöscht.

5. Receiver in Betrieb nehmen und einrichten

5.5.3 Programmliste senden

Verbinden Sie den Empfänger über ein gekreuztes RS-232 „Nullmodem“- Verbindungskabel mit einem anderen Empfänger (Receiver der gleichen Modell-ID) oder mit einem PC ^1 .

Drücken Sie die „OK“-Taste.

Schalten Sie bei dem Zielempfänger die Netzspannung über den „I/0“-Schalter aus und dann wieder ein.

Sie können beobachten wie die Programmliste übertragen wird.

Programmliste senden 01/Nov 01:25 Model ID 5020022000 Hardware-Version 1.09.00 Software-Version 1.00.1B Loader-Version 0.16 OK EXIT Beenden

5.5.4 Software senden

Verbinden Sie den Empfänger über ein gekreuztes RS-232 „Nullmodem“- Verbindungskabel mit einem anderen Empfänger (Receiver der gleichen Modell-ID) oder mit einem PC ^2/3 .

Drücken Sie die „OK“-Taste.

Schalten Sie bei dem Zielempfänger die Netzspannung über den „I/0“-Schalter aus und dann wieder ein.

Sie können beobachten wie die Software übertragen wird.

Software senden 01/Nov 01:32 Model ID 5020022000 Hardware-Version 1.09.00 Software-Version 1.00.18 Loader-Version 0.16 OK EXIT Beenden

^1 Sie benötigen hierfür die Anwendersoftware „HC-Edit“. Diese können Sie kostenfrei auf unserer Internetseite herunterladen. www.homecast.de/download
^2 Sie benötigen hierfür die Anwendersoftware „Upgrade Programm“. Diese können Sie kostenfrei auf unserer Internetseite herunterladen. www.homecast.de/download
^3 Bei Computern z.B. Laptops ohne „RS-232“-Schnittstelle benötigen Sie einen „Adapter von USB aus RS-232“.

5. Receiver in Betrieb nehmen und einrichten

5.5.5 USB Übertragung (Softwareübertragung via USB)

USB Übertragung 01/Jan 00:00 Programmliste Gerätesoftware STB Model ID : 20022000 Hardware-Version : 1.00.50 Software-Version : 1.01.3A Von Receiver auf USB Von Receiver auf USB USB _sw_code.sgn : Detected ModelID : 20022000 H/W version : 1.00.50 S/W version : 1.01.3A _ch_data.sgn : Detected Von USB auf Receiver Von Receiver auf USB Bewegen Einstellung ändern OK OK EXIT Beenden

Wählen Sie unter dem Punkt „Programmliste“ ob diese von/auf einen „USB-Stick“ übertragen werden soll.

Wählen Sie unter „Gerätesoftware“ ob diese von/auf einen „USB-Stick“ übertragen werden soll.

Wählen Sie mit den Tasten die Funktion.

Die Ausführung erfolgt mit der „OK“-Taste.

In der linken Spalte „STB“ sehen Sie die aktuellen Informationen zu Ihrem Gerät.

Modell ID: Identifizierungsnummer des Receivers

Hardware-Version: Installierte Hardware

Software-Version: Installierte Software

In der mittleren Spalte „USB“ sehen Sie, welche Receiverdaten auf dem „USB-Stick“ gespeichert sind.

_sw_code.sgn: Detected (Betriebssoftware vorhanden) Softwareinformationen Modell ID, H/W-Version und S/W-Version werden angezeigt. _ch_data.sgn: Detected (Programmliste vorhanden)

Es besteht die Möglichkeit die neue Software von unserer „Internetseite“ herunterzuladen und zum Einspielen direkt auf einen „USB-Stick“ zu speichern.

Achten Sie darauf, dass die Software die Sie auf das Gerät aufspielen möchten, zuerst „Umbenannt“ wird in „_sw_code.sgn“ und dass Sie diese dann auf das „Root-Verzeichnis“ des USB-Sticks legen, da sonnst die Software vom Receiver nicht erkannt wird.

Es gibt noch eine weitere Variante um den Receiver schnell und bequem ohne angeschlossenen Bildschirm „Upzudaten“.

Schalten Sie hierzu den Receiver am „I/0“-Schalter „Aus“ und stecken Sie den „USB-Stick“ mit der neuen Software in den vorderen USB-Anschluss des Receivers.

Schalten Sie nun den Receiver am „I/0“-Schalter „Ein“ und halten Sie hierbei die „StandBy“-Taste“ gedrückt bis im Display „Updating...“ angezeigt wird (ca. 10 sec).

Der Vorgang ist abgeschlossen, wenn im Display „[Done]“ angezeigt wird.

5. Receiver in Betrieb nehmen und einrichten

5.6 Menü Status

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten ◆ den Bereich „Status“.

Abfrage von Systeminformationen.

Auswahl des Stromsparmodus

Informationen zum eingeschobenen Modul im Steckplatz 1.

Informationen zum eingeschobenen Modul im Steckplatz 2.

Information:

Stromsparmodus:

CI-Steckplatz 1:

CI-Steckplatz 2:

Information Stromsparmodus CI-Steckplatz 1 CI-Steckplatz 2 Status

5.6.1 Information

Information 01/Nov 01:47 Model ID 5020022000 Hardware-Version 1.09.00 Software-Version 1.00.1B Loader-Version 0.16 OK EXIT Beenden

Sie können folgende

Systeminformationen abfragen:

Modell-ID

Hardware-Version

Software-Version

Loader-Version

Diese Informationen sollten Sie bereit halten, wenn Sie unsere Hotline kontaktieren. Sie werden danach von unseren Mitarbeitern gefragt.

5. Receiver in Betrieb nehmen und einrichten

5.6.2 Stromsparmodus

Stromsparmodus für Standby 01/Nov 00:55 Stromsparmodus LED Power Ein Ein Aus Ein Bewegen Einstellung ändern OK Löschen und beenden EXIT Beenden

Wählen Sie mit den Tasten die Funktion.

Die Ausführung erfolgt mit der „OK“-Taste.

Wählen Sie, ob der „Stromsparmodus“ aktiviert sein soll. Der Receiver benötigt beim Booten aus dem „Standby“ länger (ca. 30 sec.).

Wählen Sie, ob die blaue „LED“-Ring-Beleuchtung sowie der „I/0“-Schalter ständig Leuchten soll „JA/NEIN“

5.6.3 CI-Steckplätze - Common Interface [CI]

CryptoWorks Hauptmenü von CryptoWorks CI Modul Bitte stecken Sie Ihre SmartCard in das Modul 1. Sprache 2. Prüfen Sie für eine neue Software CryptoWorks V4.02.009

Dieser Receiver ist mit „2 Common Interface [CI]“ Steckplätzen für den Empfang von Pay-TV-Angeboten ausgestattet.

Die „CI-Steckplätze“ für die Aufnahme von sog. CA-Modulen befinden sich rechts hinter der Frontklappe.

Entsprechende Smartkarten und Conditional-Access-Module können Sie von den jeweiligen Pay-TV-Anbietern oder im Fachhandel beziehen.

5. Receiver in Betrieb nehmen und einrichten

5.7 Menü Festplatte

Drücken Sie die Taste „Menü“ um das Hauptmenü aufzurufen und wählen Sie mit den Tasten den Bereich „Festplatte“.

Festplatte an- / ausschalten, Timeshift aktivieren, Dauer der Direktaufnahme voreinstellen.

Abfrage der Datenträgerinformationen. Vollständige Löschung der Dateien auf dem Datenträger.

Netzwerkinformationen, IP-Adressen Einrichten - „Dynamisch“ oder „Statisch“

FTP-Server wird gestartet. Sie müssen auf Ihrem PC ein entsprechendes FTP-Programm verwenden (z.B. FileZilla).

Einstellungen:

Informationen:

Formatieren:

Netzwerkeinstellungen:

FTP-Server starten:

Einstellung Information Formatierung Netzwerkeinstellungen FTP-Server starten Festplatte

5.7.1 Einstellung

Einstellung 01/Jan 00:11 Interne Festplatte Timeshift Dauer der Direktaufnahme An An 02:00 Aus An Bewegen Einstellung ändern OK Speichern und beenden. EXIT Abbrechen und beenden.

Wählen Sie mit den Tasten die Funktion.

Interne Festplatte: Hier können Sie die Festplatte ausschalten. Sie müssen diese für die Funktionen „Timeshift und Aufnahme“ dann erst wieder aktivieren, wenn Sie diese Funktionen benutzen wollen.

Timeshift: Lässt sich nur aktivieren, wenn die Festplatte eingeschaltet ist. Ist die Einstellung auf „AN“, wird bei jedem Programmumschalten die Sendung neu gepuffert.

Dauer der Direktaufnahme: Geben Sie hier einen festen „Zeitwert“ vor, welcher

bei Direktaufnahmen über die „REC“-Taste gewählt wird.

Werkseitig sind 2h für die direkte Aufnahme als Zeitwert voreingestellt. Dieser kann beim Drücken der „REC“-Taste und durch anschließendes drücken der „Pfeil“-Tasten ◀ ▶ verringert oder erhöht werden.

Ist die Festplatte deaktiviert, meldet sich der Receiver, wenn Sie die Taste „REC“, „PAUSE“ (für TimeShift) oder „LIST“ drücken und informiert, dass die Festplatte erst gestartet wird.

5. Receiver in Betrieb nehmen und einrichten

5.7.2 Information

Information 01/Nov 07:44 Gesamtgröße 1000 GB Verfügbare Größe 961883 MB Benutzte Größe 38117 MB Modell HitachiHCS721010KLA330 OK EXIT Beenden

Sie sehen die Informationen zu dem eingebauten Datenträger.

Gesamtgröße

Gesamtspeicherplatz der Festplatte

Verfügbare Größe

Restspeicherplatz

Benutzte Größe

Bereits belegter Speicherplatz

Modell

Typenbezeichnung der Festplatte

5.7.3 Formatierung

Einstellung Information Formatieren Netzwerkeinstellungen FTP-Server starten Wenn Sie die Festplatte formatieren, werden alle Dateien gelöscht. Möchten Sie fortfahren? Ja Nein Festplatte

Sie können die Funktion „Formatieren“ dazu benutzen, um die Festplatte in einem Gang zu löschen.

Hierzu ist die Eingabe des „Passwortes“ und die „Bestätigung“ der Sicherheitsabfrage notwendig.

1 GB = 1 Milliarde Byte

Die tatsächlich formatierte Kapazität ist geringer und es werden automatisch 20 GB des Festplattenspeichers für die „TimeShift“-Funktion partitioniert.

5. Receiver in Betrieb nehmen und einrichten

5.7.4 Netzwerkeinstellungen

Netzwerkeinstellungen 01/Nov 00:55 TCP / IP IP Adresse Subnet Maske Gateway Statisch 192.168.100.095 255.255.255.0 192.168.100.095 Bewegen Einstellung ändern OK Löschen und beenden EXIT Beenden

Wählen Sie unter dem Punkt „Netzwerkeinstellungen“ aus ob Sie eine „Dynamische“ oder eine „Statische“ IP-Adresse vergeben möchten.

Wählen Sie mit den Tasten die entsprechende Funktion und bestätigen Sie dies mit der „OK“-Taste.

Stellen Sie mit Hilfe eines RJ-45 Kabels (LAN) eine Verbindung mit Ihrem Netzwerk her. Verwenden Sie den entsprechenden Anschluss auf der Rückseite des Receivers.

Dynamische Adressierung

Bei der Einbindung ins Netzwerk wird die „IP-Adresse“ automatisch zugewiesen (empfohlen)

Statische Adressierung

Die „IP-Adresse, Subnet Maske und Gateway“ müssen Manuel vergeben werden.

Wenden Sie sich hierfür an Ihren Administrator um diese Informationen zu bekommen.

Der Receiver führt einen Reset durch, möchten Sie Fortfahren? Ja Nein

Nach Zuweisung/Eingabe der entsprechenden Zugangsdaten öffnet sich ein Fenster und fragt Sie:

Der Receiver führt einen „Restart“ durch möchten Sie Fortfahren?

Bestätigen Sie dies mit „JA“ und drücken Sie die „OK“-Taste.

Warten Sie bis der Receiver neu gestartet hat und auf Ihrem Fernsehgerät wieder ein Bild gezeigt wird.

Drücken Sie nun die „Menü“-Taste und gehen Sie ins Untermenü „Festplatte“ um den „FTP-Server“ zu starten.

5. Receiver in Betrieb nehmen und einrichten

5.7.5 FTP-Server starten

Einstellung Information Formatierung Netzwerkeinstellungen FTP-Server starten Festplatte

Bestätigen Sie dies mit der „OK“-Taste.

01/Nov 01:32 FTP Server IP Adresse : 192.168.100.26 (Static) Subnet Mask : 255.255.255.0 Gateway Mask : 192.168.100.26 MAC adresse : 00:FA:E0:FA:E0:00 Bitte starten Sie den FTP-Server OK FTP-Server starten oder anhalten EXIT Beenden

Sie können nun durch drücken der „OK“-Taste den „FTP-Server starten“.

Sie werden nun aufgefordert das FTP-Programm zu starten (der Receiver wartet auf Verbindung).

Öffnen Sie auf Ihrem Computer ein entsprechendes „FTP-Programm“ (z.B. FileZilla, FTP Command) das Sie zuvor mit den entsprechenden Daten konfiguriert haben.

Hier im Beispiel: Konfiguration „FileZilla“

Servermanager Eintrag ausnahmen: Eigene Server EIGEC Provider Allgemein Erwartert Transfer Einstellungen Zeichensatz Server: 192. 306.2.123 Port: Servertyps: FTP -File Transfer Protocol Verbindungsart: Anonym Benutert: ******** Passervort: ****** Konto: Commentant: Neuer Server Neues Verpfachns Neues Leussleichen Unbenennen Löden Aposten Verbinden OK Abbrachen

5. Receiver in Betrieb nehmen und einrichten

HS/HC Receiver - 192.168.2.123 - FileZilla Datei Bearteten Ansicht Transfer Server Leszuesches Höfe Server: Berutzername: Passwort: Port: Verbinden Antwort: 200 Type set to 1. Befeld: PASI Antwort: 227Entering Passive Node (192,168,2,123,4,0) Befeld: LIST Antwort: 130 Operating RIVARY node data connection far 7. Antwort: 226 Transfer complete. Status: Anzeigen des Verzeichnainhalts abgeschlüssen Lokai: D:\Innerecast Test Sendungen_Bilder\ DataName / Dateigoläse DateTyp ... Bilder Dateordner TV Bilder Dateordner 000&&ARD-Morgmannsgagoin.TPO 190.586.880 TPO-Date 000&&Edit(J)HD suisse-03.TPO 48.182.992 TPO-Date 000&&Edit(Z)HD suisse-03.TPO 254.500.864 TPO-Date 000&&HD suisse-01.TPO 7.512.299.5... TPO-Date 000&&HD suisse-02.TPO 14.356.678... TPO-Date 000&&HD suisse-04.TPO 17.039.140... TPO-Date 000&&HD suisse-05.TPO 15.461.890... TPO-Date 000&&Lucky Number Stevin.ts 2.441.256 VLC media file ... 000&&Lucky Number Stevin.ts.TPO 2.441.256 TPO-Date 000&&Ocean's Eleven - Frankie.ts.vlc 663.010.436 VLC media file ... 12 Dateien und 2 Versicherklasse Gesamtegröbe 35.541.976.492 Bytes Server / Lokai Datei Richtung Datei auf Server Größe Priorität Status 1 Verzeichnis Zu übertragende Datesen Freitgeschlagene Übertragungen Erfolgsreiche Übertragungen Warteschlange leer

Nun wird das „Root“-Verzeichnis der „internen Festplatte“ angezeigt und Sie können Ihre aufgenommenen Sendungen auf die Festplatte des „Computers“ zur Weiterverarbeitung speichern oder Sendungen zurück auf die „interne Festplatte“ des Receivers spielen.

Hier im Beispiel: Konfiguration „FileZilla“

Die Sendungen werden im Format „TP0“ auf der Festplatte des Receivers gespeichert. Damit Sie die Sendung auf dem Computer oder auf DVD abspielen können, müssen Sie die Datei „Konvertieren“. Hierzu verwenden Sie die Anwendersoftware von der Firma „Haenlein-Software“.

Das Programm „DVR-Studio light“ finden Sie auf der im Lieferumfang befindlichen CD. Die Vollversion „DVR-Studio Pro“ können Sie ebenfalls über den auf der CD angegebenen Link bestellen (60 Tage Testversion).

Während dieses Transfers ist es nicht möglich Fernsehprogramme anzuschauen.

Mit der „OK“-Taste können Sie den FTP-Server stoppen. Um dann mit der „Exit“-Taste das „Menü“ zu verlassen.

6. Allgemeine Bedienung

6.1 Informationsfenster

1 2 3 SD 0005 RTL2 Alle - Astra 1 01/Nov 04:32 03:50 04:35 Battlestar Galactica 576i T 13 2 1 10 S 18 M 16 15 9 8 7 6

① TV- oder Radio-Sendung
② SD- oder HD-Programm
③ Programmplatz/Name
④ Signalstärke
⑤ Signalqualität
⑥ Multifeed
⑦ FSK
⑧ Dolby-Digital
⑨ Pay-TV

10 Sperren
11 Audio
12 Untertitel
13 Videotext
14 Auflösung
15 Sendungsname
16 Sendungsverlauf

Wenn Sie die „INFO“-Taste 1x drücken, wird das Informationsfenster für einige Sekunden eingeblendet.

03:50 ~ 04:35 Battlestar Galactica Die Hand Gottes: Die Flotte benötigt dringend neuen Tylium- Treibstoff. Auf einem nahe gelegenen Asteroiden entdeckt eine Patrouille ein riesiges Tylium-Vorkommen - doch die Zylonen haben dort bereits eine Basis errichtet... 0005 RTL2 Alle - Astra 1 01/Nov04:32 03:50 04:35 > Battiestar Galactica 5761 T $ x18 M

Wenn Sie während der Einblendung die „INFO“-Taste erneut drücken, erscheint das „EPG“-Fenster (Elektronische Programmführung).

Drücken Sie die Taste „P+/-“ um den Kanal zu wechseln.

Wenn „“ in der Einblendung erscheint, drücken Sie die Tasten◀◀ für den nächsten „EPG“-Eintrag.

Mit der „EXIT“-Taste wird das Fenster geschlossen.

6.2 Wechseln zwischen Fernseh- und Radio-Modus

Während Sie fernsehen oder Radio hören können Sie mit der „TV/Rad“-Taste zwischen den beiden Modi wechseln.

6.3 Programmlisten der TV- oder Radiokanäle anzeigen

Alle 0006 VOX ② 0007 ProSieben 0008 KABEL1 0009 Super RTL 0010 KiKa 0011 NICK 0012 DSF 0013 Eurosport 0014 DMAX 0015 MTV Germany 0016 VIVA 0017 VIVA PLUS Astra 1 12188H 27500 3/4 V-PID:167 A-PID:136 P-PID:167 ③ ① Favoriten 1 ✓ ② Favoriten 2 ✓ ③ Favoriten 3 ✓ ④ Favoriten 4 ✓ ⑤ Favoriten 5 ✓ ⑥ Favoriten 6 ✓ ⑦ Favoriten 7 ✓ ⑧ Favoriten 8 ✓ ⑪ Favoriten 9 7 6 5

① Name der Programmliste
② Aktuell ausgewähltes Programm
③ Auswahlfenster für Favoritenliste
④ Aktuelle Auswahl
⑤ Detailinformationen zum Programm
⑥ Favoriten

⑦ Sperren
⑧ Umbenennen
⑨ Sortieren
10 Löschen
⑪ Anzeige
12 Symbol für Radio-/TV-Liste

6. Allgemeine Bedienung

6.3.1 Programme – „Anzeigen“

Alle 0008 VOX 0007 ProSieben 0008 KABEL1 0009 Super RTL 0010 KiKa 0011 NICK 0012 DSF 0013 Eurosport 0014 DMAX 0015 MTV Germany 0016 VIVA 0017 VIVA PLUS Favorites Asbra 1:12188H 27500 3/4 V. PID:167 A. PID:136 P. PID:167

Zum Aufrufen der Programmliste drücken Sie die „OK“-Taste oder die blaue „A-Z“-Taste, wenn Sie eine alphabetisch sortierte Liste der Kanäle sehen wollen.

Drücken Sie die Tasten ▼ ▲ um den Cursor zu bewegen.

Drücken Sie die „OK“-Taste um den gewünschten Kanal auszuwählen.

Wenn Sie die richtige Kanalnummer kennen, geben Sie die korrekte Nummer mit Hilfe der Zifferntasten „0-9“ Ihrer Fernbedienung ein.

Drücken Sie die „EXIT“-Taste um die Liste wieder auszublenden.

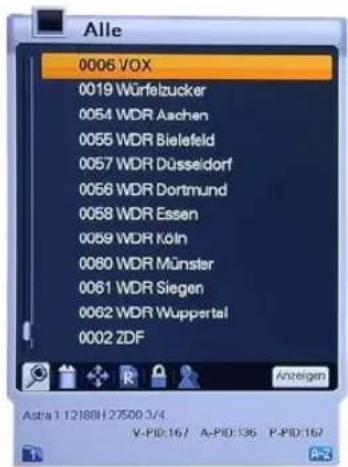

Alle 0006 VOX 0019 Würfelzucker 0054 WDR Aschen 0055 WDR Bielefeld 0057 WDR Düsseldorf 0056 WDR Dortmund 0058 WDR Essen 0059 WDR Köln 0060 WDR Münster 0061 WDR Siegen 0062 WDR Wuppertel 0002 ZDF Anzeigen Astra 1 12188H 27500 3/4 V-PID:167 A-PID:136 P-PID:167

Wenn Sie Programme nach dem Alphabet auswählen wollen, müssen Sie die Programmliste zunächst sortieren. Um die Kanäle zu sortieren, drücken Sie die blaue „A-Z“-Taste während des laufenden Fernsehbildes.

Drücken Sie eine der Zifferntasten „0-9“ auf der Fernbedienung. Ein Tastenfeld für alphabetische Eingabe erscheint.

Sie können die Buchstaben mit den Zifferntasten „0-9“ und den Tasten ▼▲↓ auswählen.

Drücken Sie dann die „OK“-Taste.

Wenn Ihnen ein Programmplatz bekannt ist oder Sie zu einem Bereich springen wollen, können Sie dies durch die direkte Eingabe des Speicherplatzes tun.

Es ist auch möglich, in der Programmliste seitenweise zu springen. Verwenden Sie hierzu die „P+“ und/oder „P-“-Taste auf der Fernbedienung.

6.3.2 Programme – „Löschen“

Alle 0048 TV TRAVEL SHOP 0068 TV.BERLIN 0075 TW1 0164 Visat Explorer 0165 Visat History 0016 VIVA 0017 VIVA PLUS 0000 VOX 0019 Würfelzucker 0054 WDR Aachen 0056 WDR Bielefeld 0057 WDR Düsseldorf Loschen Astra 1:119,3V 2/50.3/4 V-PID:4061 A-PID:4062 F-PID:8:90

Wählen Sie mit den Tasten das Symbol „Löschen“.

Wählen Sie den zu löschenden Kanal mit den Tasten ▼ ▲. Drücken Sie die „OK“-Taste.

Rechts neben dem Kanalnamen erscheint ein Kreuz. Durch erneutes drücken der „OK“-Taste kann eine falsche Eingabe rückgäng gemacht werden; Kreuz wird entfernt.

Sie können mehrere Programme markieren

Drücken Sie die „EXIT“-Taste um zu speichern und die Option zu verlassen.

6.3.3 Programme – „Sortieren“

Alle 0038 arte 0039 hessen fernsehen 0040 rhein main.tv 0041 RTL Shop 0042 HSE24 Digital 0043 HSE24 0044 SportsWin.TV 0045 Sonnenklar TV 0046 lastminute.de 0047 NEUN LIVE Television 0048 TV TRAVEL SHOP 0049 BR-alpha

Wählen Sie mit den Tasten das Symbol „Sortieren“.

Wählen Sie nun den Kanal, der an eine andere Position verschoben werden soll. Drücken Sie die „OK“-Taste.

Eine Markierung, die anzeigt dass der Kanal verschoben werden soll, erscheint rechts neben dem Kanalnamen.

Wählen Sie mit den Tasten ▼ ▲ die neue Position.

Wenn Sie das Sortieren abschließen wollen, drücken Sie die „OK“-Taste. Das Zeichen für „Verschieben“ rechts neben dem Kanalnamen verschwindet.

Drücken Sie die „EXIT“-Taste um zu speichern und die Option zu verlassen.

Alternativ können Sie den neuen Speicherplatz auch über die Zifferntasten eingeben. Wollen Sie die Programmliste schließen ohne die Änderung zu speichern, drücken Sie einfach die „Menü“-Taste.

6. Allgemeine Bedienung

6.3.4 Programme/Favoritenlisten – „Umbenennen“

Alle 0038 arte 0039 hessen fernsehen 0040 rhein main tv 0041 RTL Shop 0042 HSE24 Digital 0043 HSE24 0044 SportsWin.TV 0045 Sonnenklar TV 0046 lastminute.de 0047 NEUN LIVE Television 0048 TV TRAVEL SHOP 0049 BR-alpha hessen fernsehen hessen fernsehen → A B C D E F G H ← I J K L M N O P A' Q R S T U V W X Q Y Z - + ( ) 0 1 2 3 4 5 6 7 8 9 Korrektur Leerstelle Löschen Alles Löschen Astra 1:1113GI (27500.3/4) V-PID:301 A-PID:302 P-PID:301

Schließen Sie hierzu alle Menüs und rufen Sie die Gesamtprogrammliste durch das Drücken der „OK“- Taste auf.

Wählen Sie mit den Tasten ◀ ▶ das Symbol Umbenennen aus.

Wählen Sie den Kanal, den Sie umbenennen wollen und drücken Sie dann die „OK“-Taste. Ein kleines Fenster zur Eingabe des Namens wird angezeigt.

Sie können jeden Buchstaben mit Hilfe der Tasten auswählen und dann jeweils mit der „OK“-Taste bestätigen.

Sobald Sie den Kanal umbenannt haben, wählen Sie und drücken dann die „OK“-Taste.

Drücken Sie die „EXIT“-Taste um die Option zu verlassen.

KINDER 0001 KiKa 0002 NICK 0003 Super RTL KINDER DIE KD,SI Eine Stelle noch rechts Eine Stelle nach links Umschaltung Groß / Klein Speicher Abbruch Korrektur Löschen Leerstelle Alles Löschen KINDER DIE KD,SI Eine Stelle noch rechts Eine Stelle nach links Umschaltung Groß / Klein Speicher Abbruch Korrektur Löschen Leerstelle Alles Löschen

Sie können den „Favoritenlisten“ ebenfalls einen Namen oder Begriffe zuordnen.

Wählen Sie die gewünschte „Favoritenliste“ aus. Wählen Sie mit den Tasten ◀ das Symbol „Umbenennen“ und drücken Sie dann die „OK“-Taste.

Ein kleines Fenster zur Eingabe des Namens wird angezeigt.

Fahren Sie fort wie zuvor oben beschrieben.

6.3.5 Programme – „Sperren“

Alle 0001 Des Erste 0002 ZDF 0003 SAT.1 0004 RTL Television 0005 RTL2 0006 VOX 0007 ProSieben 0008 KABEL1 0009 Super RTL 0010 KiKa 0011 NICK 0012 DSF Speren Astra 1 121881275603/4 V-PID:156 A-PID:128 P-PID:166

Schließen Sie hierzu alle Menüs und rufen Sie die Gesamtprogrammliste durch das Drücken der „OK“-Taste auf.

Wählen Sie mit den Tasten ◀ das Symbol „Sperren“ aus.

Wählen Sie den Kanal, den Sie sperren wollen und drücken Sie dann die „OK“-Taste.

Geben Sie nun in die Passwortabfrage „Bitte Passwort eingeben“ den aktuellen Code ein (Werksvoreinstellung 0000).

Die Markierung für gesperrte Kanäle erscheint links neben dem Kanalnamen. Sie können nun verschiedene Programme markieren.

Drücken Sie die „EXIT“-Taste um zu speichern und die Option zu verlassen. Durch nochmaliges Betätigen der „OK“-Taste wird der Vorgang zurückgesetzt.

6.3.6 Einrichten von Favoritenlisten

Sie können bis zu 8 Listen anlegen. In jeder Liste können bis zu 100 Programme abgespeichert werden.

Alle 0006 VOX 0007 ProSieben 0008 KABEL1 0009 Super RTL 0010 KiKa 0011 NICK 0012 DSF 0013 Eurosport 0014 DMAX 0015 MTV Germany 0016 VIVA 0017 VIVA PLUG Favorite 1 Favorite 2 Favorite 3 Favorite 4 Favorite 5 Favorite 6 Favorite 7 Favorite 8 Favorite Astra 1 12188H 27500 3/4 V-PID-167 A-PID-136 P-PID-167

Schließen Sie hierzu alle Menüs und rufen Sie die Gesamtprogrammliste durch das Drücken der „OK“-Taste auf.

Wählen Sie mit den Tasten ◀ das Symbol „Favoriten“ aus.

Wählen Sie das Programm aus, das in eine der Favoritenlisten eingetragen werden soll.

Drücken Sie die „OK“-Taste. Rechts neben dem Hauptfenster erscheint die Gruppe der Favoriten.

Wählen Sie die „Favoritenliste“ mit den Tasten aus, in die Sie das vorgewählte Programm abspeichern wollen. Drücken Sie dann die „OK“-Taste. Durch nochmaliges Betätigen der „OK“-Taste wird der Vorgang zurückgesetzt.

Wenn Sie mit der Pfeiltaste nach links gehen, können Sie mit der „OK“-Taste alle Sender auswählen, die Sie in der „Favoritenliste“ haben möchten.

Drücken Sie die „EXIT“-Taste 2x um die Vorgänge zu speichern und die Option zu verlassen.

6. Allgemeine Bedienung

6.4 Menü Option

Drücken Sie die rote „OPT“-Taste um das Options-Menü zu öffnen.

Sie können darin zwischen den Optionen „Audio, Videotext, Multifeed und Untertitel“ auswählen. Benutzen Sie dazu die ◀ ▶ Tasten.

6.4.1 Audio-Sprachauswahl

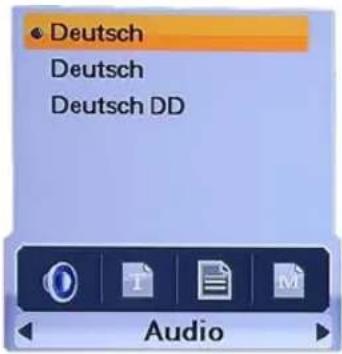

Deutsch Deutsch Deutsch DD Audio

Wählen Sie die Option „Audio“ mit den Tasten aus.

Drücken Sie die Tasten um die gewünschte Audio-Sprache oder ein Dolby-Signal auszuwählen.

Drücken Sie die „OK“-Taste um die gewählte Audio-Sprache zu bestätigen.

6.4.2 Videotext

Deutsch Videotext

Wählen Sie die Option „Videotext“ mit den Tasten aus.

Drücken Sie die „OK“-Taste um den Videotext zu starten.

Den Videotext können Sie alternativ über die „TEXT“-Taste an der Fernbedienung aufrufen.

S100 100 ZDFtext Do 19 07 07 08:59:46 ZDF Mit dem Zweiten sicht man besser Dampfrohr-Explosion in Manhattan 120 Deutsche in Afghanistan entführt 120 SPD auf Distanz zu Merkel .... 125 Delai Lama in Hamburg erwartet .. 139

6.4.3 Untertitel

Kein Dienst Untertitel

Wählen Sie die Option „Untertitel“ mit den Tasten aus.

Drücken Sie die Tasten um die gewünschte Sprache auszuwählen.

Drücken Sie die „OK“-Taste.

Falls kein Untertitel zur Verfügung steht, erscheint nebenstehende Meldung.

Falls Sie die „Untertitel“ generell abschalten möchten, schauen Sie bitte im Kapitel 5.3.2 Sprache.

6.4.4 Multifeed

Direkt Portal Multifeed

Wählen Sie die Option „Multifeed“ mit den Tasten aus.

Drücken Sie die Tasten um den gewünschten Direktkanal und die Anfangszeit zu wählen.

Drücken Sie die „OK“-Taste um auf diesen Kanal umzuschalten.

6.5 A/V +

Drücken Sie die „A/V+“-Taste um das Audio/Video Menü zu öffnen.

6.5.1 Audio-Modus

Stereo Links Rechts Joint Stereo Audio-Modus

Wählen Sie den „Audio-Modus“ mit den Tasten aus.

Wählen Sie mit den Tasten zwischen den Einstellungen „STEREO, LINKS, RECHTS und JOINT“ (Joint Stereo) aus.

Bestätigen Sie die Einstellung mit der „OK“-Taste.

Drücken Sie die „EXIT“-Taste um den Vorgang zu speichern und die Option zu verlassen.

6.5.2 Video-Modus

4:3 4:3 Letterbox 16:9 Video-Modus

Wählen Sie den „Video-Modus“ mit den Tasten aus.

Drücken Sie die Tasten um das Bildschirmformat auszuwählen.

Bestätigen Sie die Einstellung mit der „OK“-Taste.

Drücken Sie die „EXIT“-Taste um den Vorgang zu speichern und die Option zu verlassen.

6. Allgemeine Bedienung

6.5.3 Bildschirmauflösung

576P 720P 1080i Bildschirmauflösu-

Wählen Sie den Bereich „Bildschirmauflösung“ mit den Tasten aus. 576P und 720P sind Vollbilder, während 1080i mit Halbbildern arbeitet.

Wir empfehlen Ihnen hier die Auflösung des sendenden Programms zu wählen.

Drücken Sie die Tasten ▼ ▲ um die Auflösung auszuwählen.

Bestätigen Sie die Einstellung mit der „OK“-Taste.

Drücken Sie die „EXIT“-Taste um den Vorgang zu speichern und die Option zu verlassen.

6.6 Favoriten-Programmlisten

Alle ELTERN KID-S Favoriten

Mit der gelben „Fav“-Taste können Sie ihre selbst angelegten „Favoritenlisten“ aufrufen.

Drücken Sie die Tasten ▼ ▲ um eine „Favoritenliste“ auszuwählen oder wählen Sie „Alle“ um zur Gesamtliste zur gelangen.

Drücken Sie anschließend die Taste „OK“-Taste.

ELTERN 0001 Das Erste 0002 ZDF 0003 SAT.1 0004 RTL Television 0005 RTL2 Anzeigen Astra 1 118391 27500 3/4 V-PID:101 A-PID:102 P-PID:101

Bei den „Favoritenlisten“ stehen Ihnen die gleichen Funktionen wie bei der „Gesamtliste“ zur Verfügung.

Sie können die Sendernamen nach Belieben umsortieren oder der Favoritenliste einen anderen Namen zuweisen.

6.7 A-Z Sortierung

Alle 0006 VOX 0019 Würfszucker 0054 WDR Aachen 0055 WDR Bielefeld 0057 WDR Düsseldorf 0056 WDR Dortmund 0058 WDR Essen 0059 WDR Köln 0060 WDR Münster 0061 WDR Siegen 0062 WDR Wuppertal 0002 ZDF Anzeigen Astra 1 12189H27500 3/4 V-PID:167 A-PID:136 P-PID:167 A-Z

Wenn Sie Programme nach dem Alphabet auswählen wollen, müssen Sie die „Programmliste“ zunächst sortieren. Um die Kanäle zu sortieren, drücken Sie die blaue „A-Z“-Taste während des laufenden Fernsehbildes.

Drücken Sie eine der „Zifferntasten“ auf der Fernbedienung. Ein Tastenfeld für alphabetische Eingabe erscheint. Sie können die Buchstaben mit den Zifferntasten (1-9) oder den Tasten auswählen. Drücken Sie dann die „OK“-Taste.

Wenn Ihnen ein Programmplatz bekannt ist oder Sie zu einem Bereich springen wollen, können Sie dies durch die direkte Eingabe des Speicherplatzes tun.

Es ist auch möglich, in der Programmliste seitenweise zu springen. Verwenden Sie hierzu die Tasten „P+“ und „P-“.

6.8 EPG (Elektronische Programmführung)

Drücken Sie die „EPG“-Taste um den elektronischen Programmführer zu starten. Die hier angezeigten Informationen werden vom Programmanbieter zur Verfügung gestellt.

① Zeitbalken: Cursor markiert den aktuellen Zeitpunkt und/oder einprogrammierte „Timer“

Mit den Tasten ▼ ▲ ▶ können Sie die entsprechende Sendung auswählen.

Wenn Sie eine Auswahl getroffen haben, können Sie sich mit der „OK“-Taste das Programm anzeigen lassen.

Alle - Astra 1 01/Nov 23:00 ~ 00:05 0005 RTL2 0006 VOX 0007 ProSieben 0008 KABEL1 0009 Super RTL 0010 KIKa 0011 NICK 0012 DSF 0013 Eurosport 0014 DMAX 0015 MTV Germany Stargate Heroes Criminal Intent The Closer Kein EPG Kein EPG Infomercials Sendepause Kein EPG D- Spo- Dauer- S- D- Kein EPG Kein EPG Kein EPG 0-9 Bewegen OK Wählen INFO Information Aufnahme EXIT Beenden

② Die Detailinformationen der Sendung wird unter dem Sendungsbild angezeigt. Mit der „INFO“-Taste können Sie den Text durchschalten.

Drücken Sie die „EXIT“-Taste um das Fenster wieder zu verlassen.

Eine weitere wichtige Möglichkeit ist die einfache Programmierung des Aufnahmetimers über den „EPG“. Sehen Sie hierzu im Kapitel 5.4.2 Aufnahme nach.

6. Allgemeine Bedienung

6.9 PVR Funktionen

PAUSE PLAY REW STOP FF REC SLOW LIST A-B MARK JUMP

Der Homecast HS 9000CIPVR verfügt über umfangreiche Aufzeichnungsfunktionen.

Diese werden über den unteren Teil der Fernbedienung gesteuert.

Bedingung hierfür ist, dass die Festplatte nicht deaktiviert wurde.

Pause

Die „Pause“-Taste stoppt die Wiedergabe des Programms. Dies kann sowohl eine Aufzeichnung von der Festplatte sein, wie auch eine laufende Sendung wenn die „TimeShift“-Funktion nicht deaktiviert wurde.

Ein erneutes Drücken der „PAUSE“-Taste, setzt die Sendung ab der Pausierung fort.

Die Abspielfunktion „PLAY“ startet eine Wiedergabe, wenn Sie eine Aufzeichnung aus der Wiedergabeliste ausgewählt haben.

Wenn Sie in Aufzeichnungen (oder TimeShift) vor- oder zurückspulen schaltet die „PLAY“-Taste wieder in den Abspielmodus um.

Mit der Rückspulfunktion können Sie im „TimeShift“-Modus oder bei Aufzeichnungen Richtung Aufzeichnungsanfang spulen. Durch mehrfaches Drücken ändert sich die Geschwindigkeit. Drücken Sie die „PLAY“-Taste, um zur normalen Geschwindigkeit zurück zukehren.

Spulen Sie hierfür einfach im „TimeShift“-Modus mit der „REW“-Taste zurück und drücken Sie dann die Sofortaufnahmetaste „REC“.*

*Technische Änderungen in Vorbereitung

Alternativ oder in Kombination können Sie bei Aufzeichnungen (nicht TimeShift) mit den „0-9“-Tasten prozentual Vorspringen z.B: Taste 2 = 20%.

Ist die Festplatte im „Menü“ deaktiviert, wird sie eingeschaltet und hochgefahren, sobald Sie die Taste „PAUSE“, „REC“ oder „LIST“ drücken.

6. Allgemeine Bedienung

Die „Stop“-Taste beendet eine Wiedergabe.

STOP

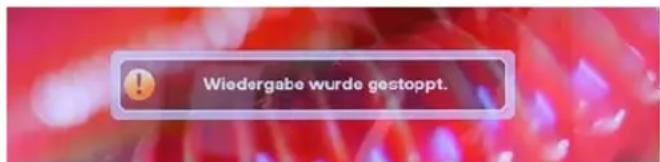

Wiedergabe wurde gestoppt.

Wenn Sie im „TimeShift“-Modus sind und einen Zeitversatz haben, springen Sie mit der „STOP“-Taste zum aktuellen Sendungsverlauf.

(Kein Zeitversatz). Dies wird durch ein Pfeilsymbol angezeigt.

STOP

PREMIERE HD ASTRA HD 00 14:09 / 00:30:00

Mit der „Vorspulfunktion“ können Sie mitder „FF“-Taste im „TimeShift“-Modus oder bei Aufzeichnungen in Richtung Aufzeichnungsende spulen. Durch mehrfaches Drücken ändert sich die Geschwindigkeit.

Hierdurch können Sie, z.B. Werbeblöcke überspringen.

FF

Mit der „REC“-Taste startet die Sofortaufnahmefunktion.

Diese nimmt das aktuelle gesehene Programm gemäß der Zeitvorgabe im Menü „Festplatte/Einstellung“ auf.

REC

Sie können die Zeitvorgabe während der Aufzeichnung ändern. Drücken Sie hierzu 1x die „REC“-Taste um die Verlaufsanzeige einzublenden. Mit den Tasten können Sie in diesem Modus die Aufnahmezeit manuell ändern.

Mit der „SLOW“-Taste können Sie eine Aufzeichnung verlangsamt abspielen.

Durch mehrfaches Drücken ändert sich die Geschwindigkeit.

Drücken Sie die „PLAY“-Taste, um zur normalen Geschwindigkeit zurückzukehren.

SLOW

6. Allgemeine Bedienung

Interne Festplatte Wiedergabeliste

Die „LIST“-Taste auf Ihrer Fernbedienung öffnet ein Auswahlmenü.

Hier können Sie zwischen der „Wiedergabeliste“ und dem „Bildbetrachter“ mit den Tasten ◀ ▶ umschalten.

Mit der „Wiedergabeliste“ können Sie auf die „interne Festplatte“ zugreifen.

Wiedergaben von Filmen sind von externen USB-Datenträgern nicht möglich.

Drücken Sie die „OK“-Taste um die Wiedergabeliste zu öffnen.

Interne Festplatte USB 1 USB 2 USB 3 Bildbetrachter

Der „Bildbetrachter“ kann für das Anzeigen von „JEPG“-Dateien auf die „interne Festplatte“, sowie auf „externe“ USB-Datenträger zugreifen (max. Bildgröße 3000x4000 pix.).

Wählen Sie hier mit den Tasten ▼ ▲ den Datenträger aus und drücken Sie die „OK“-Taste.

Erkannte „USB-Datenträger“ werden hervorgehoben dargestellt.

7.1 Wiedergabeliste/Abspielfunktion

Die Wiedergabeliste wird über die „LIST“-Taste Auswahl „Wiedergabeliste“ geöffnet.

C: A-2 10 JUKEBOX TEST ABC ASTRA HD Demok - 20-10-2007 21:25:02 ASTRA HD Demok - 31-10-2007 13:10:36 ASTRA HD Demok - 31-10-2007 13:11:56 ASTRA HD Demok - ASTRA HD Demok - 31-10-2007 14:12:06 ASTRA HD Demok - 31-10-2007 16:27:44 AVENZIO - Schöner 31-10-2007 10:36:22 Baby Looney Tunes 31-10-2007 12:05:00 Boomer, der Streu- 31-10-2007 18:53:42 Die Abenteuer von 31-10-2007 12:05:14 28485 MB of 250 GB Free, Benutzte Größe : 221515 Anzeigen OK Wählen EXIT Beenden Auswahl Sotieren

① Anzeige (Wiedergabe)
② Löschen
③ Umbenennen
④ Sperren
⑤ Kopieren
⑥ Menüsteuerung für die Auswahl: Anzeigen (Wiedergabe), Löschen, Umbenennen etc.

Aufzeichnung abspielen

Miniaturbild erstellen

Miniaturbild besteht bereits. Möchten Sie jetzt ein neues erstellen? Je Nein

⑦ Festplatteninformation
⑧ Derzeit ausgewählte Funktion
⑨ Markierungsbox
⑩ Verlaufsanzeige Filmabspielstatus
⑪ Jukebox Systemordner für Wiedergabe
⑫ Eigene Ordner mit individueller Beschriftung
⑬ Aufgezeichnete Sendungen

Um eine Aufzeichnung abzuspielen wählen Sie den Eintrag in der Liste mit den Tasten - aus und drücken Sie die „OK“-Taste.

Sie haben nun die Auswahl einer einmaligen Abspielung oder der Endloswiedergabe (Wiederholung).

Der Receiver erstellt beim erstmaligen Abspielen der Aufzeichnung ein Miniaturbild für die Wiedergabeliste. Wenn Sie dies ändern möchten, starten Sie die Aufzeichnung und drücken Sie an einer aussagekräftigen Stelle die „PLAY“-Taste. Es erscheint nebenstehende Meldung. In diesem Fall wird ein neues Bild erstellt während Sie mit „Ja“ bestätigen.

7. Filme- und Bildwiedergabe

Datei Information Name: FREE Drei teuflisch starke Fra Laufzeit: 00:18:03 Größe: 918 MB Datei "Drei teuflisch starke Frauen - Eine für alle" ist eine neue Episode der amüsanten Familienkomödie mit Ruth Maria Kubitschek, Gaby Dohm und Gila von

Datei Information

Wenn Sie detaillierte Informationen zu einer Aufzeichnung ihrer Wiedergabeliste wünschen, wählen Sie den Eintrag in der Liste mit den Tasten ▼▲ (aus und drücken Sie die „INFO“-Taste.

Hier sehen Sie die Informationen zur Sendung mit gespeichertem „EPG“ Text.

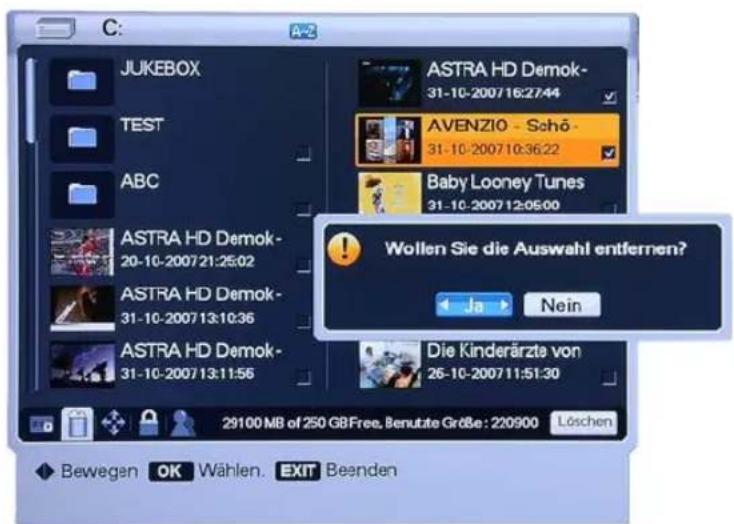

C: JUKEBOX TEST ABC ASTRA HD Demok- 20-10-2007:21:25:02 ASTRA HD Demok- 31-10-2007 13:10:36 ASTRA HD Demok- 31-10-2007 13:11:56 ASTRA HD Demok- 31-10-2007 13:11:56 ASTRA HD Demok- 31-10-2007 16:27:44 AVENZIO - Schö - 31-10-2007 10:36:22 Baby Looney Tunes 31-10-2007 12:05:00 Wollen Sie die Auswahl entfernen? Ja Nein Die Kinderärzte von 26-10-2007 11:51:30 Bewegen OK Wählen. EXIT Beenden 29100 MB of 250 GB Free, Benutzte Größe: 220900 Löschen

Datei Löschen

Um einen Eintrag zu löschen wählen Sie mit den Tasten Rot oder Grün die Option „Löschen“.

Wählen Sie die Aufzeichnung in der Liste mit den Tasten ▼ ▲ (aus und drücken Sie die „OK“-Taste. Wenn Sie mehrere Aufzeichnungen löschen wollen, wählen Sie diese an und drücken Sie die „Mark“-Taste. Nach dem Markieren drücken Sie die „OK“-Taste zum entfernen.

C: A-2 JUKEBOX Navigator 25-10-2007 16:45:00 ANIXE HD 24-10-2007 20:16:06 ASTRA HD Demok- 24-10-2007 14:35:50 ASTRA HD Demok- 25-10-2007 16:08:50 Das Erste 01-01-2007 00:22:22 Das Geheimnis der 24-10-2007 14:36:04 Grey's Anatomy - Die jung Grey's Anatomy - Die jung → A B C D E F G H ← I J K L M N O P A' Q R S T U V W X Y Z - + ( ) 0 1 2 3 4 5 6 7 8 9 Korrektur Leerstelle Löschen Alles Löschen 961883MB of 1000 GB Free. Benutzte Größe: 381 - Bewegen OK Wählen. EXIT Beenden

Datei Umbenennen

Um bei einer Aufzeichnung den Namen zu ändern wählen Sie mit den Tasten Rot oder Grün die Option „Umbenennen“.

Wählen Sie die Aufzeichnung in der Liste mit den Tasten ▼ ▲ aus und drücken Sie die „OK“-Taste.

Ein kleines Fenster zur Eingabe des Namens wird angezeigt.

Sie können jeden Buchstaben mit Hilfe der Tasten → ← auswählen und dann jeweils mit „OK“ bestätigen.

Sobald Sie die Aufzeichnung umbenannt haben, wählen Sie und drücken dann die „OK“-Taste. Drücken Sie die „EXIT“-Taste um das Menü zu schließen.

7. Filme- und Bildwiedergabe

Datei Sperren

Um eine Aufzeichnung zu sperren wählen Sie mit den Tasten Rot oder Grün die Option „Sperren“.

Wählen Sie die Aufzeichnung in der Liste mit den Tasten ▼ ▲aus und drücken Sie die „OK“-Taste. Wenn Sie mehrere Aufzeichnungen sperren wollen, wählen Sie diese an und drücken Sie die „Mark“-Taste. Nach dem Markieren drücken Sie die „OK“-Taste zum „Sperren“.

Geben Sie hierzu das aktuelle Passwort ein (Werksvoreinstellung 0000).

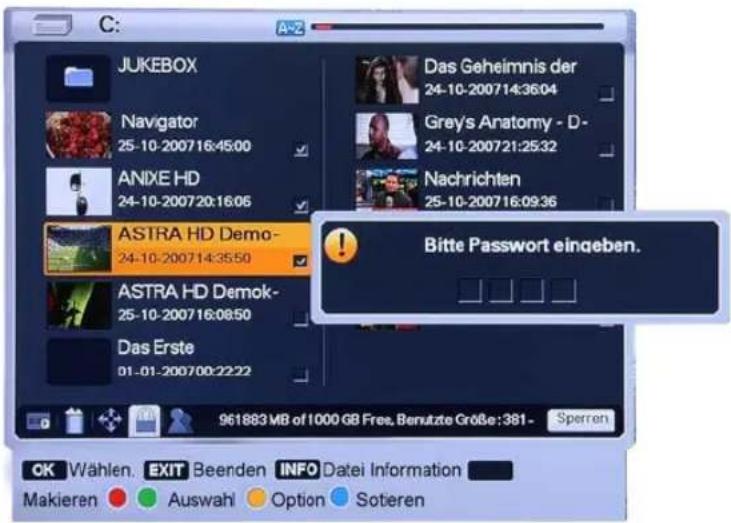

C: A-2 JUKEBOX Navigator 25-10-200716:45:00 ANIXE HD 24-10-200720:16:06 ASTRA HD Demo- 24-10-200714:35:50 ASTRA HD Demok- 25-10-200716:08:50 Das Erste 01-01-200700:22:22 Das Geheimnis der 24-10-200714:36:04 Grey's Anatomy - D- 24-10-200721:25:32 Nachrichten 25-10-200716:09:36 Bitte Passwort eingeben. OK Wählen. EXIT Beenden INFO Datei Information Makieren ● Auswahl Option Soteren

Aufzeichnung in neuen Ordner oder Wiedergabeliste verschieben.

Wählen Sie hierzu mit den Tasten ▼ ▲ ◀ ▶ die entsprechende Aufzeichnung aus und drücken Sie die „Gelbe“ Taste.

Wählen Sie nun, ob die „Aufzeichnung“ in eine „Wiedergabeliste“ oder in einen „Ordner“ kopiert werden soll.

Die Wiedergabelisten werden automatisch „Jukebox 1 bis... genannt“.

C: JUKEBOX Navigator 25-10-200716:45:00 ANIXE HD 24-10-200720:16:06 ASTRA HD Demo- 24-10-200714:35:50 ASTRA HD Demok- 25-10-200716:08:50 Das Erste 01-01-200700:22:22 Das Geheimnis der 24-10-200714:36:04 Grey's Anatomy - D- 24-10-200721:25:32 Nachrichten Wiedergabeliste erstellen Ordner erstellen Beenden OK Wählen. EXIT Beenden INFO Datei Information Makieren ● Auswahl ● Option ● Sotieren

Beim Punkt „Ordner erstellen“ erscheint die Eingabemaske für einen Ordnernamen.

Mit der „EXIT“-Taste können Sie den Vorgang abbrechen.

Grey's Anatomy - Die jung Grey's Anatomy - Die jung → A B C D E F G H ← I J K L M N O P A² R S T U V W X Y Z - + ( ) 0 1 2 3 4 5 6 7 8 9 ● Korrektur ● Leerstelle ● Löschen ● Alles Löschen

7. Filme- und Bildwiedergabe

JUKEBOX TEST ABC ASTRA HD Demok - 20-10-2007 21:25:02 ASTRA HD Demok - 31-10-2007 13:10:36 ASTRA HD Demok - 31-10-2007 13:11:56 ASTRA HD Demok - 31-10-2007 14:12:06 ASTRA HD Demok - 31-10-2007 16:27:44 AVENZIO - Schöner 31-10-2007 10:36:22 Baby Looney Tunes 31-10-2007 12:05:00 Boomer, der Streu- 31-10-2007 18:53:42 Die Abenteuer von 31-10-2007 12:05:14 28485 MB of 250 GB Free, Benutzte Größe : 221515 Anzeigen OK Wählen. EXIT Beenden Datenträger wechselbn

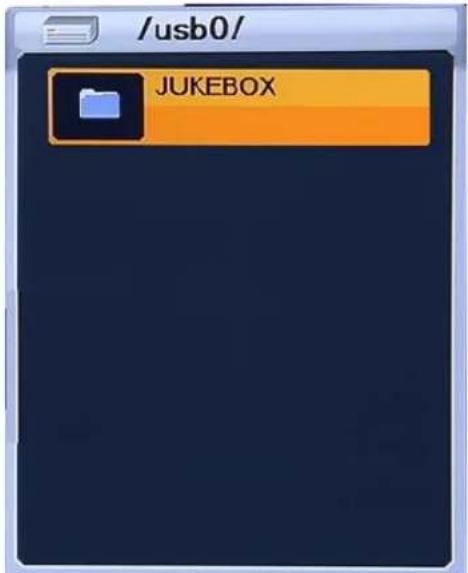

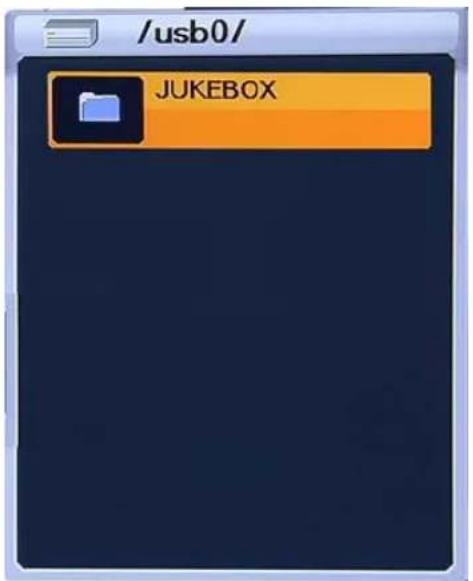

/usb0/ JUKEBOX

Aufzeichnungen Ihrer Wiedergabeliste auf/von einen externen Datenträger verschieben

Wechseln Sie hierzu mit der Taste ▶ in das rechte Dateifenster.

Wenn Sie den Datenträger wechseln möchten, drücken sie die Rote-Taste.

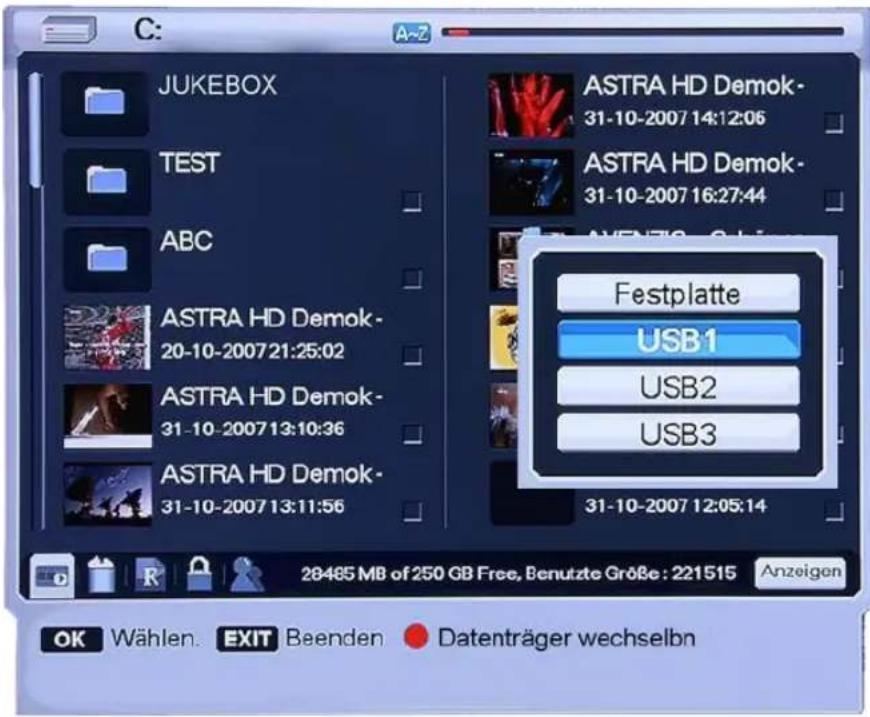

C: A~Z JUKEBOX TEST ABC ASTRA HD Demok- 20-10-2007 21:25:02 ASTRA HD Demok- 31-10-2007 13:10:36 ASTRA HD Demok- 31-10-2007 13:11:56 ASTRA HD Demok- 31-10-2007 14:12:06 ASTRA HD Demok- 31-10-2007 16:27:44 ASTRA HD Demok- 31-10-2007 12:05:14 Festplatte USB1 USB2 USB3 28485 MB of 250 GB Free, Benutzte Größe : 221515 Anzeigen OK Wählen. EXIT Beenden . . . Datenträger wechselbn

/usb0/ JUKEBOX

Sie haben nun die Auswahl zwischen der internen Festplatte und Ihren externen USB-Datenträgern.

7. Filme- und Bildwiedergabe

C: A-Z JUKEBOX TEST ABC ASTRA HD Demok - 20-10-2007 21:25:02 ASTRA HD Demok - 31-10-2007 13:10:36 ASTRA HD Demok - 31-10-2007 13:11:56 ASTRA HD Demok - ASTRA HD Demok - 31-10-2007 14:12:06 ASTRA HD Demok - 31-10-2007 16:27:44 AVENZIO - Schöner 31-10-2007 10:36:22 Baby Looney Tunes 31-10-2007 12:05:00 Boomer, der Streu- 31-10-2007 18:53:42 Die Abenteuer von 31-10-2007 12:05:14 28485 MB of 250 GB Free, Benutzte Größe : 221515 Anzeigen OK Wählen. EXIT Beenden Auswahl Sotieren

/usb0/ Hier ist lan

Bewegen Sie mit der „Roten“ oder „Grünen“ Taste den Curser bis dieser auf dem Icon „Kopieren“ steht.

Wählen Sie nun den gewünschten Ordner oder Aufzeichnung z.B. Test-Ordner und drücken Sie die „OK“-Taste. Ein Fenster öffnet sich und das Kopieren/Verschieben der Datei beginnt.

Während eine Übertragung stattfindet, erhalten Sie ein Info-Menü über den Fortschritt.

Datei wird kopiert File: 000&&HEIMATKANAL 38% [1/1]

Da Sie mehrere Dateien über die „MARK“-Taste markieren können, kann eine Mehrfachübertragung erfolgen.

Datei Information Name: FREE Drei teuflisch starke Fra Laufzeit: 00:18:03 Größe: 918 MB Datei "Drei teuflisch starke Frauen - Eine für alle" ist eine neue Episode der amüsanten Familienkomödie mit Ruth Maria Kubitschek, Gaby Dohm und Gila von

Alle Informationen zur Sendung und zur Datei werden mit kopiert. Drücken Sie hierführ die „INFO“-Taste.

7. Filme- und Bildwiedergabe

7.2 Bildbetrachter

Der Bildbetrachter wird über die „LIST“-Taste Auswahl „Bildbetrachter“ geöffnet.

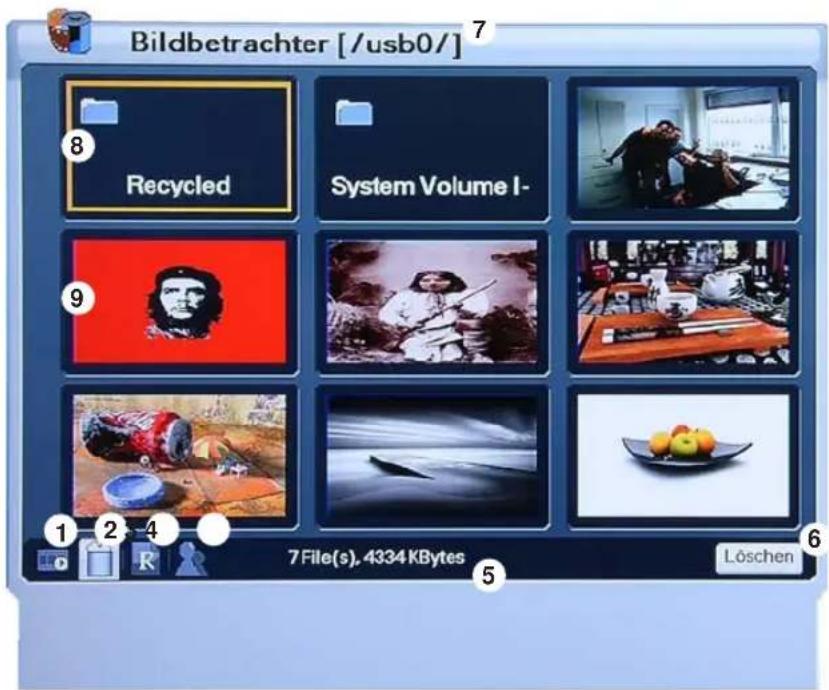

Bildbetrachter [/usb0/] Recycled System Volume I- 7File(s), 4334 KBytes Löschen

① Anzeige (Wiedergabe)
② Löschen
③ Umbenennen
④ Kopieren
⑤ Datenträgerinformationen
⑥ Derzeit ausgewählte Funktion
⑦ Aktuell gewählter Datenträger
⑧ Ordner auf dem Datenträger
⑨ Bild-Datei [JPEG]

Die Steuerung und Möglichkeiten im Bildbetrachtermodus sind nahezu identisch mit der Wiedergabeliste.

Die Menüpunkte Anzeigen, Löschen, etc. werden über die Tasten Rot oder Grün angewählt und mit der „OK“-Taste ausgeführt.

Sie haben nun die Auswahl Bild „Anzeigen“ oder eine „Diashow“ zu starten.

Um ein Bild anzuzeigen wählen Sie es mit den Tasten ▼▲ (aus und drücken Sie die „OK“-Taste.

Bitte beachten Sie, dass derzeit nur Bilddateien im JEPG-Format mit maximaler Auflösung von 3000x4000 pix. (12 Mio.) unterstützt werden.

Folgende „Optionen“ sind während der Bildanzeige möglich:

Tasten◀ :▶

Dreht das Bild

Tasten ▼: ▲

Wechselt zum nächsten oder vorherigen Bild

„OK“-Taste:

Startet die DIA-Show

Rote „Opt.“-Taste:

Zeigt das Bild in der originalen Größe oder im Vollbildmodus an

„INFO“-Taste:

Öffnet das Auswahlmenü

„EXIT“-Taste:

Beendet die Wiedergabe

8.1 Filmeditieren- und Schnittfunktion

Die „A-B“-Taste startet bei Aufnahmen die Schnittfunktion.

Starten Sie hierzu eine Aufzeichnung von der Festplatte. Sehen Sie hierzu im Kapitel 6.9 PVR Funktion nach.

Wenn Sie nun einen Werbeblock ausschneiden wollen, drücken Sie vor dem Werbeblock ^1x und nach dem Werbeblock noch ^1x die „A-B“-Taste.

Sie werden nun gefragt, ob dieser Block in einer Endlosschleife (Präsentation) laufen soll oder ob Sie den „Block kopieren“ oder den „Block löschen“ wollen. In der Auswahl „Block löschen“ wird der Bereich aus dem Film entfernt.

Bei kopieren oder löschen wird anschließend eine neue Datei Ihrer Aufzeichnung auf der Festplatte erstellt. Das Original bleibt erhalten.

MARK

Mit der „MARK“-Taste können Sie in Aufzeichnungen interessante Bereiche kennzeichnen in dem Sie die „MARK“-Taste an der endsprechenden Stelle ⑯ drücken.

Dies kann auch während einer Aufzeichnung geschehen.

JUMP

Mit dieser Taste können Sie zu Markerpunkten ① springen, um schneller wieder zu interessanten Bereichen zu gelangen.

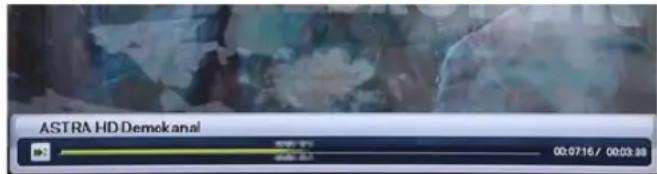

Block wierterholen Block koseren Block kischen ASTRA HD Demok 00:07:16 / 00:05:40 1x 1x

Beachten Sie, dass jedes mal wenn Sie einen Block löschen oder kopieren eine neue Datei mit folgendem Namen auf der Festplatte erstellt wird. Beispiel: Edit(1)[name]. Wenn Sie dann diese Datei nochmal editieren möchten um einen Block zu löschen wird nochmals eine Datei erstellt. Beispiel: Edit(1)Edit(1)[name].

Erst wenn Sie alle gewünschten Blöcke gelöscht haben, sollten Sie die finale Datei „Umbenennen“. Sie können anschließend die nicht benötigten „Edit(1)“-Dateien löschen.

9. Fernbedienung für TV-Gerät einrichten

9.1 Einleitung universelle Fernbedienung

Die Fernbedienung des HS 8500CIPVR verfügt über eine einfache Steuerung der Standartfunktionen für TV-Geräte.

Um die Fernbedienung zwischen dem „TV-Modus“ oder „STB“

(Receivermodus) umschalten zu können, drücken Sie bitte die „TV“- oder „STB“-Taste. Um später zu sehen, welcher Modus aktiv ist, leuchtet die betreffende Taste „rot“ auf, wenn eine anderen Taste betätigt wird.

Die „TV“-Taste leuchtet nur dann, wenn eine beliebige Taste gedrückt wird, welche auch bei der Bedienung des TV-Gerätes aktiv ist.

Beispiel: Die Fernbedienung ist im TV-Modus.

Wenn Sie die „Volume +/-“-Taste drücken leuchtet die „TV“-Taste rot auf.

Die „STOP“-Taste steht nicht zur Verfügung und leuchtet im „TV“-Modus nicht auf.

Folgende Tasten werden unterstützt: PWR, TEXT (Videoeingang), Ziffern 0-9, Mute, Volume +/- und Programm +/-.

Einrichtung

Sie können die Fernbedienung auf 2 Wege für Ihr TV-Gerät einrichten. Erfolgt während der Einrichtung 5 Sekunden lang keine Eingabe wird der Vorgang abgebrochen.

Einrichtung über die Eingabe eines Codes:

Hierzu schauen Sie in der beigefügten „Codetabelle“ nach den Codes, welche für den Hersteller des TV-Gerätes vorgesehen sind. Oftmals verwendet der Hersteller keinen einheitlichen Code für seine TV-Geräte, so dass Sie verschiedene ausprobieren müssen.

Drücken Sie die „OK“-Taste und „TV“-Taste gemeinsam bis diese 2x kurz aufleuchtet.

Geben Sie nun den „3stelligen“ Code ein, den Sie entsprechend der „Codetabelle“ für Ihr TV-Gerät gefunden haben.

Wurde dieser von der Fernbedienung richtig erkannt, leuchtet die „TV“-Taste erneut 2x kurz auf. Leuchtet die „TV“-Taste nur einmal, versuchen Sie es bitte erneut.

Testen Sie nun, ob sich das TV-Gerät bedienen lässt, gegebenenfalls verwenden Sie bitte einen anderen Code und wiederholen den Vorgang.

Einrichtung über die automatische Suche

Verwenden Sie die automatische Suche nur, wenn die Codeeingabe nicht erfolgreich war.

Drücken Sie die „OK“-Taste und „TV“-Taste gemeinsam bis diese 2x kurz rot aufleuchtet.

Tippen (nicht dauerhaft Drücken) Sie nun auf die „P+“-Taste bis das TV-Gerät sich ausschaltet.

Nun drücken Sie die „OK“-Taste und die Taste TV leuchtet erneut 2x kurz auf.

Überprüfung des eingestellten Codes

Sie können sich den aktuell eingestellten / gefundenen Code anzeigen lassen.

Drücken Sie die „OK“-Taste und „TV“-Taste gemeinsam bis diese 2x kurz rot aufleuchtet.

Betätigen Sie nun die „INFO“-Taste und die „TV“-Taste leuchtet erneut 2x kurz auf.

Anschließend blinkt die Taste für den 3-stelligen Code für die erste, zweit und dritte Stelle so oft wie die Ziffer des Codes. Bei einer Null leuchtet sie 10x.

Rücksetzung der Fernbedienung

Durch die Eingabe des „Codes 000“ wird die Fernbedienung in den Auslieferungszustand zurückversetzt.

Die Fernbedienung kann nicht alle TV-Geräte unterstützen. Bitte beachten Sie auch, dass viele TV-Geräte für andere Unternehmen gefertigt werden, welche selber keine Hersteller sind.

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle A bis C

Hersteller	C	ode	Hersteller	C
A MARK 002			BAYSONIC 052
ABEX 016			BEAUMARK 050
ACCENT	0 04		BEC 099,110,124
ACTION 110,124			BECRESE 040,099,108,109,110,
ACURA	0 04		BEKO 161,162,163,164,165
ADMIRAL	030,042,076,099,123,159,160		BELCOR 009
ADYSON 016,063			BELL & HOWELL	006,038,106
AIKO	029		BEON	018
AKAI	015,099,109,124,161,		BINATONE	063
AKURA	064,071,161		BLACK PANTHER	158
ALARON 051,062			BLACKSTRIPE	040,106,108,
ALBA	004,017,018,064,123,117		BLAUPUNKT	059,060,061
ALBIRAL 157,158			BLUE SKY	064
ALLORGAN	118		BLUE STAR	075
ALLSTAR 161			BOOTS	0 63
AMBASSADOR	049		BOSCH-BAUER	098
AMPLIVISION	063		BPL	075
AMSTRAD	004,018,047,049,145		BRANDT ELECTRONIQUE	171
AMWAY	161		BRADFORD 052
ANAM	003,004,052		BRINKMANN	123
ANAM NATIONAL	024		BRITANNIA	062
ANITECH	004,071,161		BRIONVEGA 159
ANSONIC	127		BRIORRYEGA	160
AOC	002,009,015,056		BROCKWOOD	009,
ARC EN CIEL	171		BROKSONIC	002,067,085,
ARCAM	062,063		BROTHER	071
ARCHER	002		BRUNS	126,158,159,160
ASA	159,160,161		BSR 093,118
ASBERG	158		BTC	064
ASUKA	064,071		BUSH	004,017,018,064,075,093,099,
ATLANTIC	098			117
AUDINAC	081		CANDLE	015,025,057
AUDIOSONIC	018,071		CAPEHART	124,
AUDIOVOX	002,029,052,084		CAPSONIC	071
BANG & OLUFSEN	160		CARNIVALE	015
AUMARK 026			CARREFOUR	017
AUTOVOX	068,076,097,160		CARVER	023,046
BARCO	086		CASCADE	004
BASIC LINE	004,064		CATHAY	018
BAUR	018,087,097,099,102,108,		CCE	063,018,078

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle C bis F

CCI	1 15		DIXI	003,004,018,126
CENTURION	0 18		DUAL 097
CENTURY 159,160			DUAL TEC 063
CGE 101,123			DUMINT 127
CIE 133,161			DUMONT 007,009,158,159,160,
CIMLINE 004,117			DYNATECH 063,
CINERAL 029,084,			EB TELECOM 105
CITIZEN 015,019,025,026,029,040,057,074			ECTEC 081
CLAIRTONE	056		ELBE	116,168
CLARIVOX	018,125,168		ELBIT	160,161
CLATRONIC	098,127,158,161		ELECTROBAND	056,
CME	004,005,017,018,028,042,049,		ELECTROHOME	080,106,110,
	063,065,066,068,076,079,087		ELECTROVENDA	161
CONCERTO	025		ELEKTA	071
CONDOR	098,158,161		ELEKTRONIKA	161
CONIC	110,		ELIN	018,161
CONTEC	004,017,052,056,062,		ELITE	040,064,098,106,
CONTINETAL EDISON	141,171		ELMAN	127,158,163
COSMOS	161		ELTA	004
CRAIG	052		EMERSON	009,019,038,049,050,051,051,
CRIPTOVISION	105			053,054,056,067,072,074,075,
CROSLEY	023,110,159,160,			085,158,159,161,
CROWN	004,018,019,052,127,158,161		ENVISION	015
CS ELECTRONICS	062		ERRES	018
CTC	098,158		ESC	161
CURTIS MATHES	006,015,019,020,021,023,026,		EURO-FEEL	071
	030,035,038,025,040,044,084,		EUROMANN	071
	106,		EUROPHON	127,158
CXC	052		FERGUSON	018,163,166,167,168,169
CYBERTRON	064		FIDELITY	062,097,104
DAEWOO	004,009,018,019,029,084,133,		FINLADIA	106
	161		FINLUX	018,028,051,093,129,158,160,
DAINICHI	064			161
DANSAI	018		FIRST LINE	118,004,062,063
DAYTON	004,009,019,108		FISHER	038,041,063,097,106,108,126,
DE GRAAF	066,097,161			160,
DECCA	018,028,129,161		FORMENTI	018,098,103,160,161
DECCAVIDEO	161		FORTRESS	160,
DENON	035		FRABA	161
DESMET	098		FRONTECH	042,071,099

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle F bis K

FUJITSU 028,051,124,			HUMAX 151,152,153
FUNAI 047,051,052,071,118,			HUSPI ELEKTRONIK	123
FUTURETECH 052			HYPERVISION	134
GALAXIS	123,142,158,161		HYPSON 018,071,075
GALAXY	1 58		ICE	0 63,071,161
GBC	0 99		ICES 064
GE 011,013,020,021,024,030,034,			IMPERIAL	092,099,101,123,161
	050,075,084		INDESIT	068
GEC	018,028,063,095,110,129,161		INDIANA	018
GELOSO 004,099			INFINITY 023
GENEXXA	042,064		INGEKEN	139
GIBRALTER	007,009,015		INGELEN	042,164
GO VIDEO	026		INNOHIT 028,124
GOLDSTAR	156,001,009,015,016,018,019,		INNOVA	018
	025,033,050,063,071,093,110,		INTEQ	007
	124,140,161		ISKRA	158
GOODMANS	017,018,028,051,063,133,161		INTERBUY	071
GPM	064		INTERFUNK	018,042,095,097,099,159,160,
GRADIENTE	022,025,046,082			161
GRADIN	098		INTERVISION	018,063,071,127,144,158,161
GRAETZ	042,099		ISUKAI	064
GRANADA	018,028,063,097,109,124,161		ITT	042,099,108
GRANDIN	075		JACSON	129
GRUNDIG 018,059,060,068,137			JBL	023
GRUNPY 051,052			JCB	137,
HALIEAX	071		JVC	017,022,045,054,
HALLMARK	050,		JEC	040
HANSEATIC	018,089,097,098,099,118,119		KAISUI	004,062,063,064,075
HARLEY DAVIDSON	051,		KAMP	062
HARMAN KARDON	023		KAPSCH	042,095,099
HARVARD	052,		KARCHER	161
HCM	004,071,075,161		KATHREIN	089
HEMMERMANN	097		KAWASHO	062,077
HIFIVOX	171		KEC	052
HINARI	004,017,018,051,064,161,		KENDO 018,099,117,119,127,158,161
HISAWA	075,159		KENWOOD	009,015
HITACHI	016,017,025,031,032,035,037,		KINGSLEY	062
	042,048,063,094,095,096,097,		KLH	124,
	099,102,108,109,110,111,112,		KLOSS	012
	113,114,124,148,		KNEISSEL	161
HUANYU 062			KMC	033

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle K bis M

KOLSTER 158			MEMOREX 050,070,071,106
KONIG 004,005,017,018,042,061,068			MEMPHIS	1 24
KORPEL 018			METZ 159,160,161
KORTING 098,160			MGA 009,015,036,039,050
KOYODA 004			MIDLAND 007,016,019,020,021,034
KTV 015,019,052,056,063,074,			MINERVA	0 68
KUBA ELECTRONIC	097
KURA	0 97
LENCO	071,133,146,018,028,071,118,
	124,158,161
LG	025,154,161
LIESENK & TTER	018,161
LIFETEC 071,161
LLOYTRON	016,
LOEWE	159,160
LOGIK	156,006
LUMA	099
LUXMAN	025
LUXOR	068,094,097,099,102,124
LXI	007,020,023,038,040,050,106
M ELECTRONIC	004,018,042,063,097,127,163,
MAGNADYNE	158,159,160
MAGNAFON	127,158,167
MAGNASONIC	106,161
MAGNAVOX	010,012,014,015,017,023,051,
	057,058,110,
MAJESTIC	006
MANDOR	071
MANESTH	063,071,098,117
MARANTZ 015,018,023,089,161
MARCY'S
MARELLI	160
MARK	018
MATSUI	004,005,018,049,063,092,097,
	117,161
MATSUSHITA	021,070
MC MICHAEL	110
MEDIATOR	018
MEGATRON	002,035,050,109
MEI	056
MEMOREX	004,006,025,026,033,036,038,

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle M bis P

MINUTZ 011			OSO 064
MITSUBISHI	009,017,030,036,039,050,068,		OSUME 016,028,124
159,160,			OTTO VERSAND 017,018,059,063,087,089,093,
MIVAR	0 62		097,098,099,102,108,117,118,
MOTOROLA 024,030			161,163,
MTC 009,015,025,026,056,062,097			PALLADIUM 099,160
MULTISTANDARD	127		PANAMA 063,071
MULTITECH	004,052,062,063,099,127,158,		PANASONIC 156,020,021,022,023,024,026,
MUTIMEDIA	132		030,035,036,038,040,042 043,
NAD 040,044,050,			050 065 068 070 079 099
NAONIS 099			PATHE CINEMA	062,098
NATIONAL	068		PATHE MARCONI	171
NEC 009,015,017,025,046,			PAUSA	004
NECKERMANN	018,059,087,089,097,099,102,		PCE/PEC	040,106,108,
159,160,161,			PENNEY 001,102,008,009,011,013,015,
NEI	018,161		016,019,020,021,025,026 034
NESCO	051		040 050
NETSAT	018		PHASE	016
NIKKAI	016,018,028,040,062,064,071,		PHILCO 009,010,012,014,015,023,035,
	124		057,058,085,123,159,160,161,
NIKKO	007,015,020,029,038,040,050,		PHILIPS	007,008,009,010,011,012,013,
	161		014,018,019,023,089,110,124,
NISATO 081			138,160,161,
NOBLEX	083		PHOENIX 160
NOBLIKO	158		PHONOLA	018,098,160
NOGAMATIC	171		PILOT	009,015,019
NOKIA	071,094,095,096,097,099,106,		PIONEER	042,044
108,143,161			POLICOM	068,158
NORDMENDE	160,163,171		POLYRON	071
NORMN	161		PORTLAND	9029
NOSHI	008		PRANONI PRINCE	099,158
NTC	029		PRIMA	040,106,
OCEANIC	042,099,106,118		PRINZ	124
OKANO	161		PRISM	021
ONWA	052		PRO VISION	161
OPTIMUS	038,044,070		PROFEX	004,161
OPTONICA	030,043		PROFITRONIC	158,161
ORAVA	161		PROLINE	119
ORION	018,049,051,067,085,097,098,		PROSCAN	015,020
118,117,161,			PROTEC 099,127
OSAKI	016,028,063,064,071,124,		PROTECH	004,018,063,071

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle P bis S

PROTON 002,050			SANYO 108,124,129,
PULSAR 007,009,110,124			SBR	0 18
QUASAR 021,024,043,070,158			SCHAUB LORENZ	099
QUELLE 005,018,087,093,097,099,108,			SCHNEIDER 018,064,071,097,136,143,147,
117,118,				1 61
QUESTA 017,			SCIMITSU	0 09
RADIO SHACK	009,015,016,019,020,025,038,		SCOTCH 050
043,050,052,106			SCOTT 009,050,051,052,067,
RADIOLA 018,161			SEARS 020,023,025,038,040,041,047,
RADIOMARELLI	160		050,051,106
RADIOTONE	071,161		SEG	017,063,071,126,127,158,161,
RADIX	108		SEI	049
RANK ARENA	017		SEI-SINUDYNE	097,099,117,118,127,158,159,
RCA	008,009,020,021,030,034		160,161,
REALISTIC	009,015,016,019,025,038,043,		SELECO	042,076,099,100,119,120,122
050,052,106			SEMIVOX	052
REKORD	149		SEMP	040
REVOX	018		SENTRA	040
REX	042,071,076,099,		SHARP	017,019,030,043,
RFT	088,126,160		SHINTOM	161,
RHAPSODY	056,062		SHINTOSHI	161
R-LINE	018		SHIVAKI	161
ROADSTAR	004,064,071,161		SHOGUN 009
ROYAL LUX	131		SHORAI	118
RTF	018		SIAREM	127,158,159,160
RUNCO	007,015		SICATEL	121
SABA	042,095,099,163,170,171		SIEMENS	018,059,060,061,161
SAGEM	139		SIGNATURE 006,040,
SAISHO	004,005,049,071,117		SILVER	017,
SAKIO	071		SIMPSON	057,058
SALORA	042,094,097,099,102,106,124		SINGER	127,159,160,161
SAMBERS	127,158		SINUDYNE	049
SAMPO	015,016,019		SKANTIC	099
SAMSUNG	004,009,015,016,018,019,025,		SKY	018
026,050,063,071,078,089,124,			SOGERA 098
137,161			SOLAVOX	016,042
SAMSUX	019		SONITRON	108
SANDRA	062		SONOKO 004,018,071
SANSEI	084		SONOLOR	042
SANSUI	085		SONTEC	018,161
SANYO	005,017,028,038,041,106,107,		SONY	005,017,039,087,

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle S bis W

SOUND&VISION	127		TELETECH 004
SOUNDESIGN 050,051	,052,057,		TELETON 017,057,063	,097,099
SOUNDWAVE 018			TELEVIDEON 098
SPECTRA	133		TENSAI 064,093,098,11	18,158,161
SPECTRICON 002			TESLA	1 35
SQUAREVIEW 047			TEXET 062,064
SR2000 106			THOMAS 110,124,
SSS 009,052			THOMSON 068,155,163	3,170,171
STANDARD	004,063,064,098		THORN	018,028,040,087,107,108,110,
STARLITE	052,161			112,128,129,161,163,165,168,
STERN	042,076,099		TMK	025,049,050
SUNKAI	117,118		TOKAI	124
SUNSTAR	161		TOMASHI	075
SUPERTECH	097,161		TOSHIBA	017,026,038,040,069,106,108,
SUPRA	025		TOSONIC	056
SUSUMU	064		TOTEVISION	019
SULVANIA	010,012,014,015,023,057,058,		TOWADA	099,127,158
	080		TRIUMPH	049,069
SYMPHONIC	047,		TV TEXT	089
SYSLINE	018		UHER	098,127,158,161,
TADISTAR	161		ULTRA	081,124
TADNDY	124		ULTRAVOX	127,158,159,160,161
TANDY	028,030,042,063,064		UNIVERSAL	011,013
TASHIKO	110,161,		UNIVERSUM	018,071
TASHKO	017,063		UNIVOX	159
TATUNG	002,018,024,028,063,124		URANYA	158
TEC 063,133,161			VECTOR RESEARCH	015
TECHLINE	127,158		VESTEL	018,161
TECHNEMA	098		VICTOR	022
TECHNICS	007,020,021,070		VIDEOTECHNIC	063
TECHNISAT	130,161		VIDEOTON 094
TECHNOL ACE	051		VIDIKRON	023
TECHWOOD	002,021,025,		VIDTECH	009,017,050
TECNISON	161		VISA	004,005,017,018,042,068
TEKNIKA	006,009,019,023,025,026,029,		VISION	098,161
	036,051,052,057		VOXSON	042,099,159,160
TELEAVIA	171		VTQ	126
TELECO	135		WALTHAM	063,094,099
TELEFUNKEN	025,163
TELEMEISTER	098

9. Fernbedienung für TV-Gerät einrichten

9.2 Codetabelle W bis Z

WARDS 006,009,010,01	1,013,014,015,
	023,025,034,040,043,050,051
, 058
WATSON 018,098,161
WATT RADIO	097,127,158
WEGA 017,160,
WHITEWESTINGHOUSE	018,062,098,106,158,161
WORLD-TECH	133
YAMAHA 009,015
YOKO	018,063,071,133,161
YORK	108
ZANUSSI	076,099
ZENITH 006,007,029,
ZONDA	002

10. Verschiedenes

10.1 Ausstattungsmerkmale

Innovative Drehknopfsteuerung•

Alphanumerische VFD-Anzeige mit 12 Zeichen und Zusatzsymbolen

Benutzerfreundliches Bildschirmmenü in 19 • Sprachen mit Installationsführer für eine einfache Erstinbetriebnahme des Receivers

Stromsparmodus für Standby-Betrieb

Schnittfunktion zur Nachbearbeitung eines aufgenommenen Programms

3x USB 2.0 Anschluss [Typ A] zum Anschluss • eines externen Datenträgers und 1x USB 2.0 [Typ B] für den Datenaustausch zum PC

Merkmale

DiSEC 1.0 (Multischalter), DiSEqC 1.2/USALS • (Drehanlagen mit Motor) und Unicablesteuerung (Einkabelsystem)

Anschlüsse: HDMI1.2, YPbPr, 2x Scart (RGB, YUV o. CVBS), Audio/Video, 3x RCA, SPDIF

100 Mbit LAN-Anschluss zum Einbinden in das • Heimische Netzwerk

Digitaler Twin-HDTV-PVR-Sat-Receiver für hochauflösendes Fernsehen, Auflösungen von 1080i, 720p und 576p (Upscaling bei PAL Sendungen)

Netzschalter für die vollständige Abschaltung des Receivers

Einfaches Software Update via RS-232 Schnitt-stelle oder USB 2.0 [Typ A] oder per Satellit (OTA)

Integrierter Fotobetrachter•

8000 Speicherplätze für TV- und Radio- Programme

Bild-in-Bild-Funktion (PIP) zum Beobachten eines • 2. Programmes

Variables Bildformat 4:3, 4:3 Letterbox oder 16:9•

Elektronischer Programmführer (EPG) für eine • Programmvorschau von bis zu 7 Tagen

• Aufnahmetimer für 50 Ereignisse, komfortabel über EPG zu programmieren
• Timeshift-Funktion für zeitversetztes Fernsehen
• Eine Haupt-Programmliste und 8 Favoritenlisten, individuell bearbeitbar
  • Zwei Common Interface (CI) Schnittstellen für Pay-TV Module

10. Verschiedenes

10.2 Technische Daten

Abmessungen und Gewicht

Höhe: 6 cm

Breite: 36 cm

Tiefe: 28 cm

Gewicht: 4,7 kg

Prozessor und Arbeitsspeicher

STI7101 BWC•

512 MB DDR-SDRAM sowie einen* 64 MB Flash Memory Speicher

HF – Bereich

Frequenzbereich: von 950 MHz bis 2150 MHz•

Eingangssignalpegel: von 42 dBμV bis 82 dBμV

Eingangsimpedanz: von 75 Ω (Ohm)•

Audio- und Video Unterstützung

Video-Dekodierung: MPEG-2 MP@ML, H.264/• ACV, H.262 1/2 Audio

Bildformate: 4:3, 4:3 Letterbox oder 16:9

Video-Auflösung: 720x576i, 720x576p, • 1280x720p, 1920x1080i

Video-Dekodierung: MPEG-1, 1/2 Audio Layer: • 1/2, AC3 (Dolby Digital)

• Audio Mode: Stereo, Zweikanal, Joint-Stereo und Mono

Anschüsse und Erweiterung

- Insgesamt vier USB 2.0 Anschlüsse drei Anschlüsse auf der Rückseite (2x Typ A und 1x Typ B) ein Anschluss (Typ A) an der Vorderseite

• 10/100 Base-T Gigabit-Ethernet integriert (RJ-45 Anschluss)

- Einen HDMI 1.2 Anschluss für Geräte mit entsprechendem Eingang (z.B. Plasma- oder LCD-Fernseher)

- Zwei Scart-Anschlüsse für den Anschluss von Aufzeichnungsgeräten via Video- oder DVD-Rekorder

- Komponenten Ausgänge für Y,Pb,Pr und CVBS

- Stereo Audio-Ausgang L + R

- Datenschnittstelle (RS-232) für den Datenaustausch bzw. für die Aktualisierung der Betriebssoftware

- Optischer Digitaler-Ausgang (AC3) für digitale Decoder und Raumklangsysteme

- Zwei integrierte Common Interface (CI) Schnittstellen für den Einsatz von Pay-TV Modulen

Massenspeicher

- 1000 GB* CE-Festplatte mit Serial-ATA Technologie für schnellen Datentransfer bei 7.200 U/Min.

Netzabschaltung & Stromversorgung

Netzschalter I/0 zum vollständigen Abschalten • des Receivers

- Netzspannung: von 90 bis 260 V [Volt] Wechselstrom

• Leistungsaufnahme: max. < 25 W [Watt]

• Leistungsaufnahme im Standby: < 3 W [Watt]

Gehäuse Farbe

• Lieferbare Farbe: Schwarz

Betriebssoftware

- Echtzeitbetriebssystem OS21 für schnelle Umschaltzeiten und einfache Bedienbarkeit

Lieferumfang

- Receiver

- Fernbedienung

• Bedienungsanleitung

• HDMI-Anschlusskabel

- Y,Pb,Pr-Anschlusskabel

- Loopthough-Verbindungskabel

• EAN-Code: 880 912643 107 9

© Homecast Europe GmbH

Technische Änderungen und Irrtümer vorbehalten.

*1 GB = 1 Milliardo Byte, die tatsächlich formatierte Kapazität ist geringer.

10. Verschiedenes

10.3 Glossar wichtiger Begriffe

CAS

Conditional Access System, Zugangsberechtigungssystem für verschlüsselte Programme.

CI

Common Interface, Aufnahme-Slot mit genormter Schnittstelle für CA-Module mit Kartenleser.

DiSEqC

Digital Satellite Equipment Control, vom Satellitenreceiver erzeugte Schaltsignale zur Steuerung und Umschaltung von LNB's und Multischaltern.

EPG (Elektronischer Programmführer)

Ein Informationsdienst der es dem Nutzer ermöglicht, durch eine Vielzahl von aufbereiteten Programmen zu navigieren und weitere Detailinformationen über das ausgewählte Programm zu erhalten.

FEC

Forward Error Correction, eine Technik, die die Fehlerrate bei der Datenübertragung senkt.

FTA

Free to Air, mit FTA-Receivern können nur unverschlüsselte, d.h. freie Programme empfangen werden.

LNB

Low Noise Blockconverter, das LNB ist ein elektronisches Gerät an der Satelliten-Antenne. Es empfängt das von dem Parabolspiegel reflektierte Signal und konvertiert es in Signale, die vom Satelliten-Empfänger verarbeitet werden können.

MPEG

Moving Picture Experts Group, eine Arbeitsgruppe, die internationale gültige Standards für die digitale Kompression von Video- und Audio-Daten erarbeitet.

PID

Packet Identification, die PID-Nummer ist eine Identifikationsnummer für Audio- und Video-Signale im digitalen Datenstrom der MPEG 2 – Signale. Mit der PID-Nummer stellt der Receiver eine eindeutige Zuordnung der zu übertragenen Daten her.

PIN-Code

Personal Identification Number, eine vierstellige Nummer, die zum Sperren / Freigeben verwendet wird, z. B. für die Kindersicherung.

RS-232

Genormte Schnittstelle für die serielle Kommunikation (Software update).

SCART

Ein 21-poliger Steckanschluss, der für die Verbindung zwischen Satellitenempfänger, Fernsehgerät und Videorekorder verwendet wird.

10. Verschiedenes

10.4 Fehlerbehebung

Betriebsstörungen des Empfängers können verschiedene Ursachen haben.

Prüfen Sie den Empfänger anhand der nachfolgend aufgelisteten Verfahrensweisen.

Wenn Sie das Problem mit Hilfe dieser Beschreibung nicht lösen können, nehmen Sie bitte mit unserer Hotline Kontakt auf

Fehler	Mögliche Ursache	Maßnahme
Keine Displayanzeige	Der Empfänger ist nicht am Netz angeschlossen oder nicht eingeschaltet.	Netzanschluss prüfen. Netzschalter an der Rückseite einschalten.
Kein Bild, kein Ton	Die Audio/Video-Ausgänge des Empfängers sind nicht korrekt am Fernsehgerät angeschlossen.	Überprüfen Sie die Anschlüsse und achten Sie auf richtige Beschaltung der Ein- und Ausgänge.
	Die Parabolantenne ist nicht auf den Satelliten ausgerichtet.	Richten Sie die Parabolantenne aus. Prüfen Sie die Signalstärke-Anzeige im Menü „Automatischer Suchlauf“.
Schlechte Bildqualität „Mosaik-Effekt“	Die Antenne ist nicht richtig ausgerichtet, das Signal ist zu schwach.	Die Antenne neu ausrichten.
Kein Ton, Bild ok	Mute- (Stumm) Taste auf der Fernbedienung ist aktiviert.	Mute-Funktion deaktivieren.
Fernbedienung funktioniert nicht	Es befinden sich keine Batterien in der Fernbedienung. Die Batterien sind ganz oder teilweise leer. Es wurde der Falsche Modus ausgewählt	Batterien prüfen und ggf. austauschen. Drücken Sie die Taste STB.
Schlechte Bildqualität Nur wenige Kanäle speicherbar	Die LNB-Spannungsversorgung ist zu gering oder die Leitungsverluste sind zu groß.	Ändern Sie die LNB-Spannung im Menü „Antenne“ auf 14/19 V.
Kindersicherungs- oder selbst gewählter Code vergessen		W Hotline. Werksseitig ist der Receiver mit 0 0 0 0 voreingestellt. Kapitel 5.3.5

10. Verschiedenes

10.5 Konformitätserklung

Konformitätserklärung

Wir, der Produzent und Importeur

HOMECAST CO., LTD.

7F. EAST wing., IT Venture Tower., 78, Garakbon-Dong, Songpa-Gu, Seoul, 138-803, Korea.

erklären hiermit für das Produkt

Digitaler Satelliten-Receiver Modelbezeichnung: HS9000CIPVR

die Übereinstimmung mit folgenden Richtlinien und Normen:

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN55013:2001 + A1:2003 + A2:2006
• EN55020:2002 + A1:2003 + A2:2005
• EN61000-3-2:2000 + A1:2001 + A2:2005
• EN61000-3-3:1995 + A1:2001 + A2:2005

Niederspannungsrichtlinie 73/23/EWG

- EN60065:2002

Bestimmungsgemäß in

Richtlinie 2004/108/EEC (Elektromagnetische Verträglichkeit) Richtlinie 2006/95/EC (Niederspannungsrichtlinie)

Produzent/Importeur

Homecast Europe GmbH

Wiesenstrasse 17

65843 Sulzbach / Ts.

Memo

Memo
