BEDIENUNGSANLEITUNG TX2000 TITAN

zum Empfang von freien, unverschlüsselten Programmen

Vorwort

Diese Bedienungsanleitung hilft Ihnen beim

• bestimmungsgemäßen,
• sicheren und
• vorteilhaften

Gebrauch des digitalen Satelliten-Receivers, kurz Receiver genannt.

Wir setzen voraus, dass der Bediener des Receivers allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.

Jede Person, die diesen Receiver

• montiert,
• anschließt,
• bedient,
• reinigt oder
• entsorgt,

muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese Bedienungsanleitung immer in der Nähe des Receivers auf

Inhaltsverzeichnis

Vorwort 2

Inhaltsverzeichnis 3

1 Geräteübersicht 5

1.1 Die Receiver Vorderseite 5

1.2 Die Receiver Rückseite 6

1.3 Die Fernbedienung 7

Sicherheitshinweise 8

Der richtige Standort 9

2 Bedienen des Receivers 10

2.1 Einschalten des Receivers 10

2.2 Standby Modus 10

2.3 Kanal wechseln 10

2.4 Lautstärke einstellen 10

2.5 Kanal Nummer 11

2.6 Mute (Stummschaltung) 11

2.7 Favoritenliste 11

2.8 Kanalton ändern 11

2.9 Info 11

2.10 EPG (Elektronische Programmzeitschrift) 12

2.11 TV/Radio umschalten 13

2.12 Programmliste 13

2.13 Satelliten wechseln 13

2.14 Multi-Programm-Vorschau 14

2.15 SUB (Untertitel) 14

3.1.2 Kanäle verschieben 17

3.1.3 Kanäle sortieren 17

3.1.4 Kanal ändern 18

3.1.5 Kanäle finden 19

3.2 Radio Programmliste 20

3.3 Programmeinstellungen 20

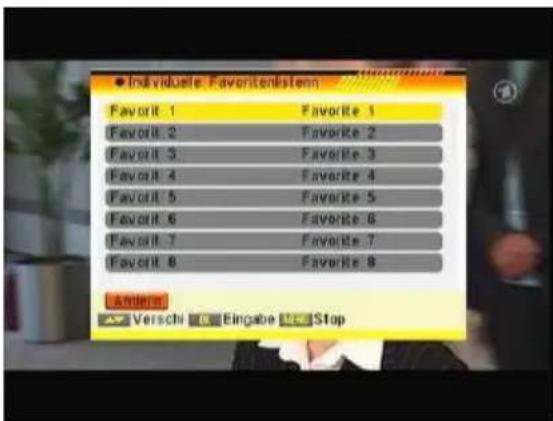

3.4 Individuelle Favoritenlisten 20

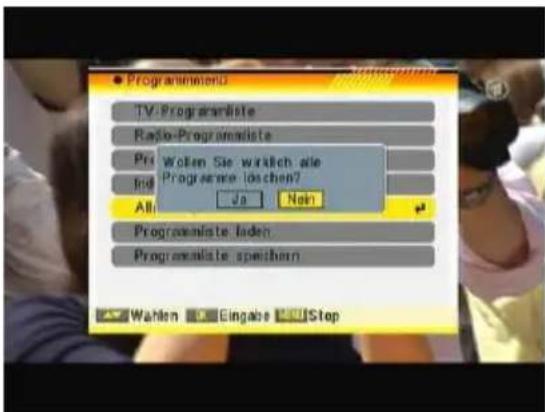

3.5 Alle Programme löschen 20

3.6 Programmliste laden 21

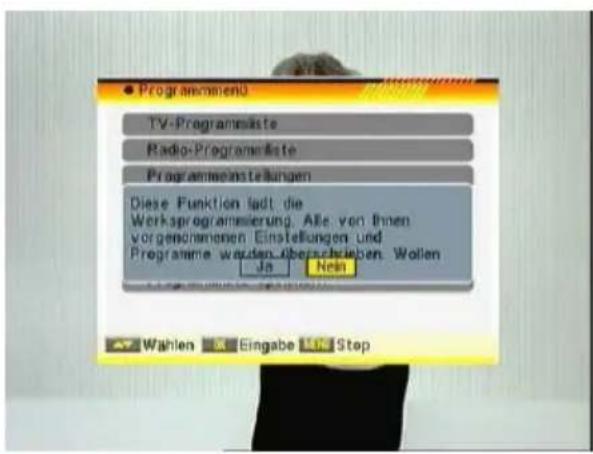

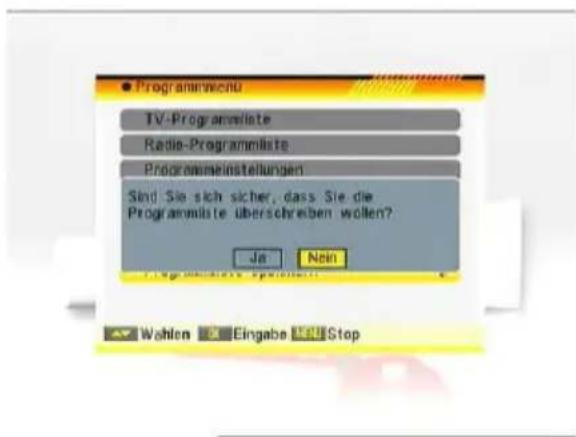

3.7 Programmliste speichern 21

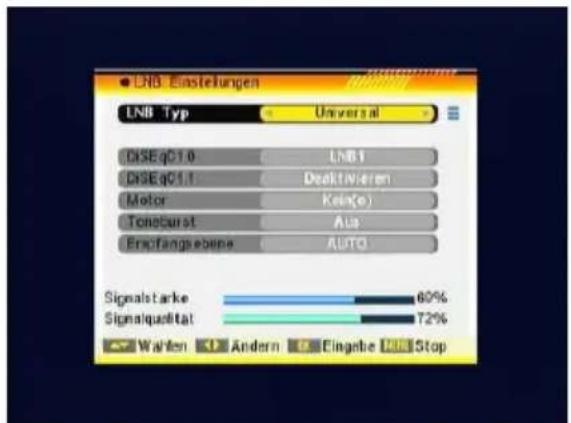

4.1 Antenneneinstellung 22
4.2 Einfach-Suche 23

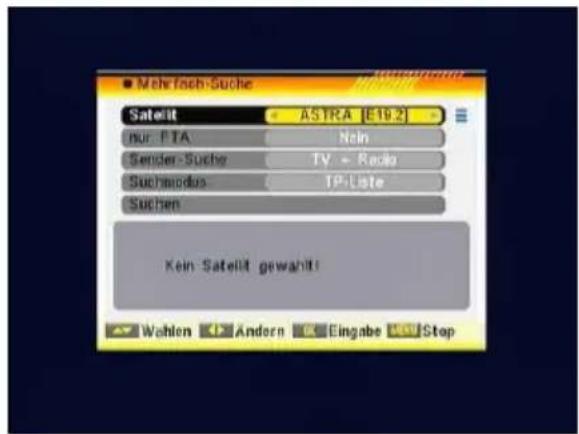

4.3 Mehrfach-Suche 23
4.4 TP-Suche (Transponder) 24

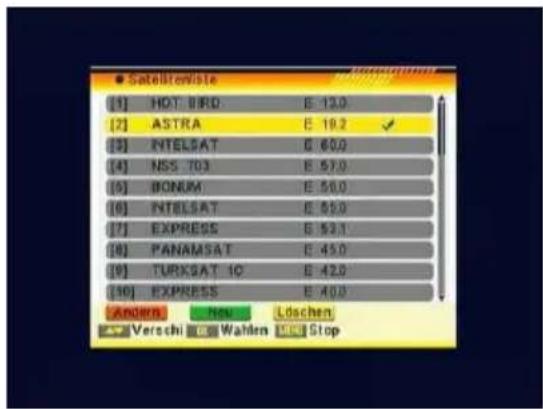

4.5 Satellitenliste 24

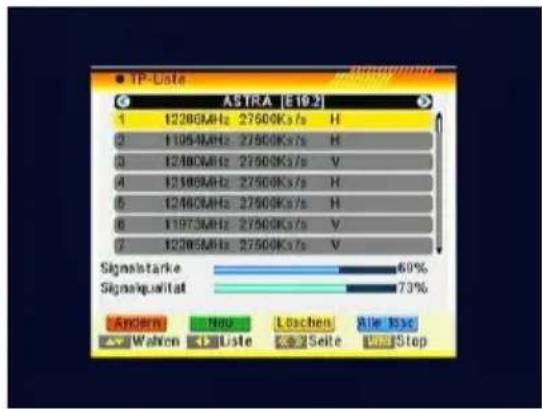

4.6 TP-Liste (Transponder) 25

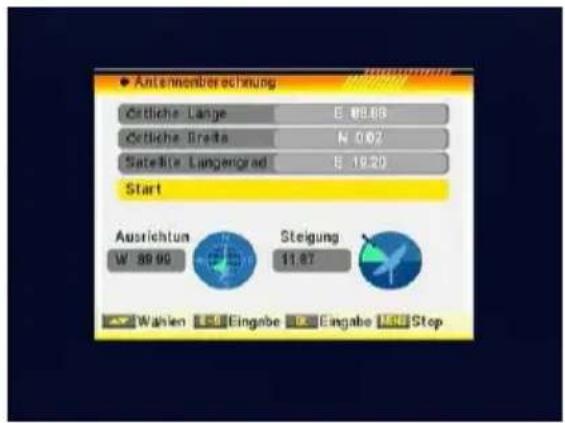

4.7 Antennenberechnung 25

4 Installationsmenü 22

5 Systemmenü 26

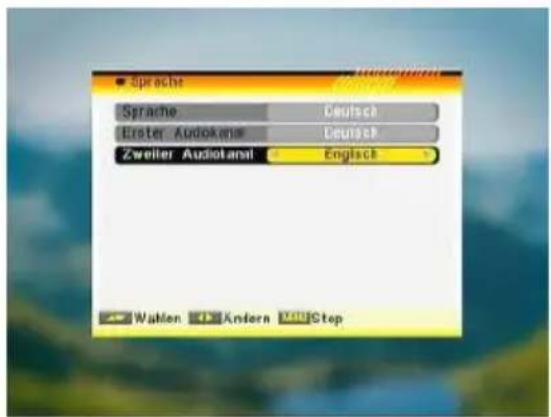

5.1 Sprache
5.2 TV-System 26

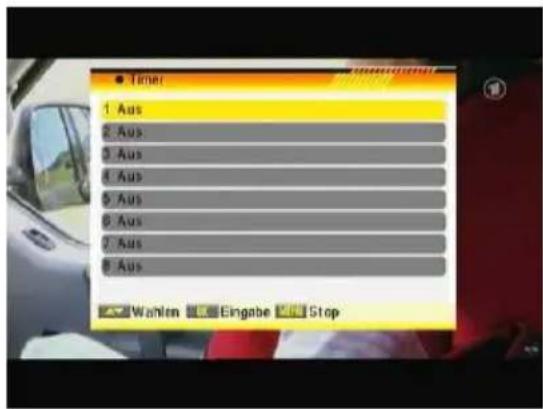

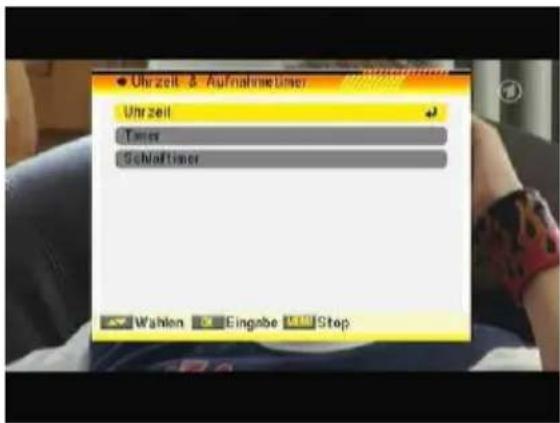

5.3 Uhrzeit und Aufnahmetimer 27

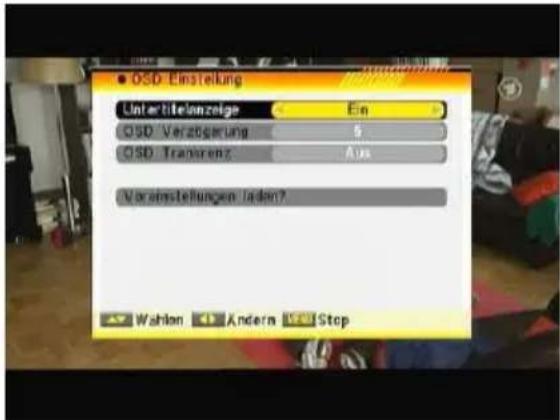

5.4 OSD-Einstellung 28

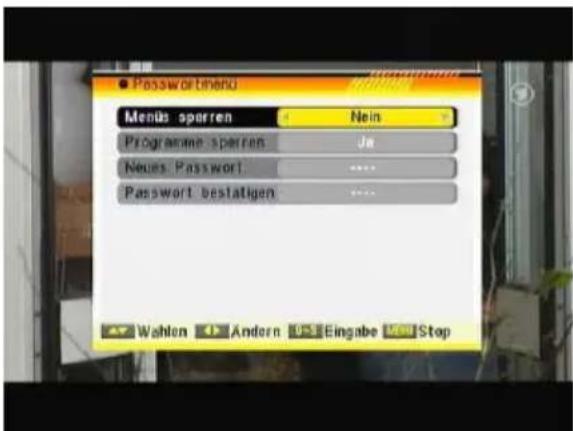

5.5 Passwortmenü 28
5.6 LNB Versorgung 28
5.7 Schalter FB Code (optional) 28

6 Zubehör 29

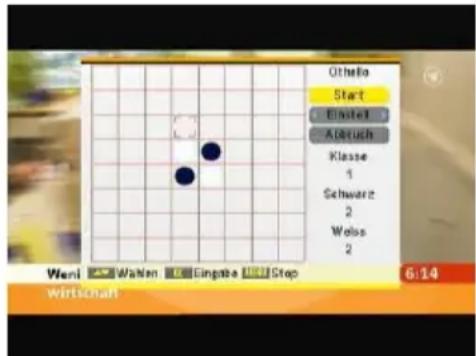

6.1 Spiele

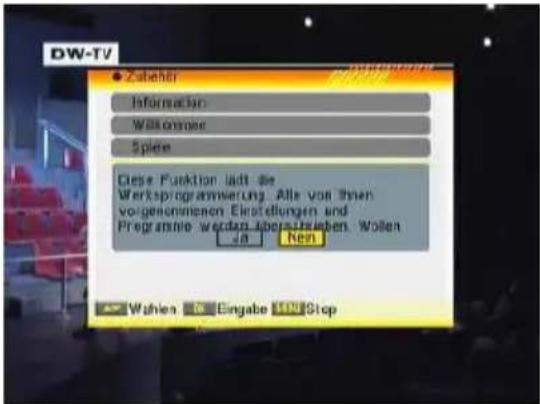

6.2 Werkseinstellung 31

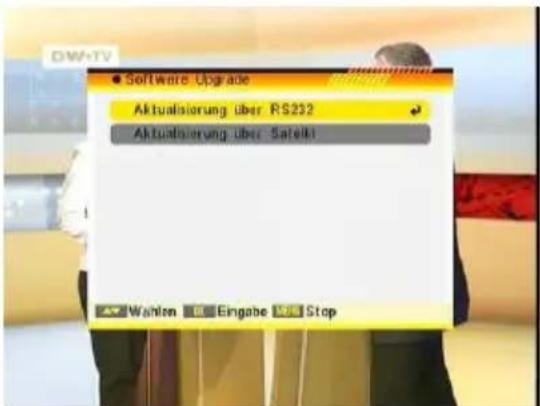

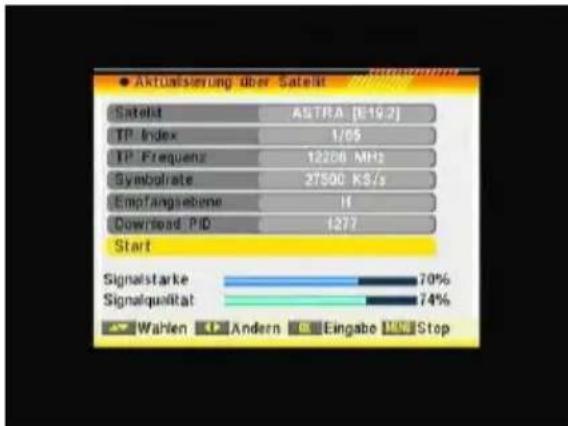

6.3 Software Upgrade 31
6.4 SatcoDX Auto Programming 32

7 Demontieren 33

8 Fehlfunktionen beseitigen 34

9 Technische Daten 36

Garantie

Konformitätserklärung

Glossar

37

37

38

1. Geräteübersicht

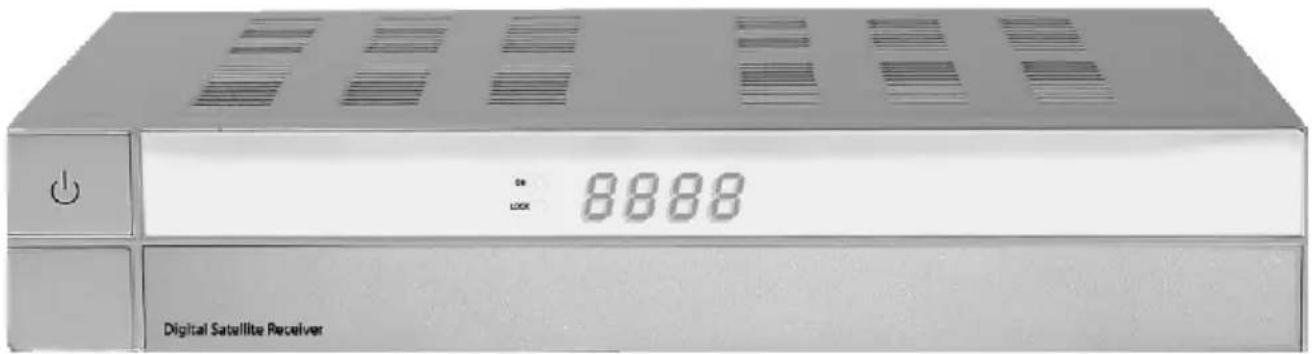

1.1 Die Receiver Vorderseite

1 Taste POWER Einschalten und auf Standby-Betrieb schalten
2 LED POWER Rote LED leuchtet im Normalbetrieb und im Standby-Betrieb.
3 LED LOCK Gelbe LED leuchtet, wenn ein ausreichend starkes Signal vorhanden ist.
4 LED-Display Zeigt Programmplatz an.
5 - Infrarotempfänger für die Signale der Fernbedienung

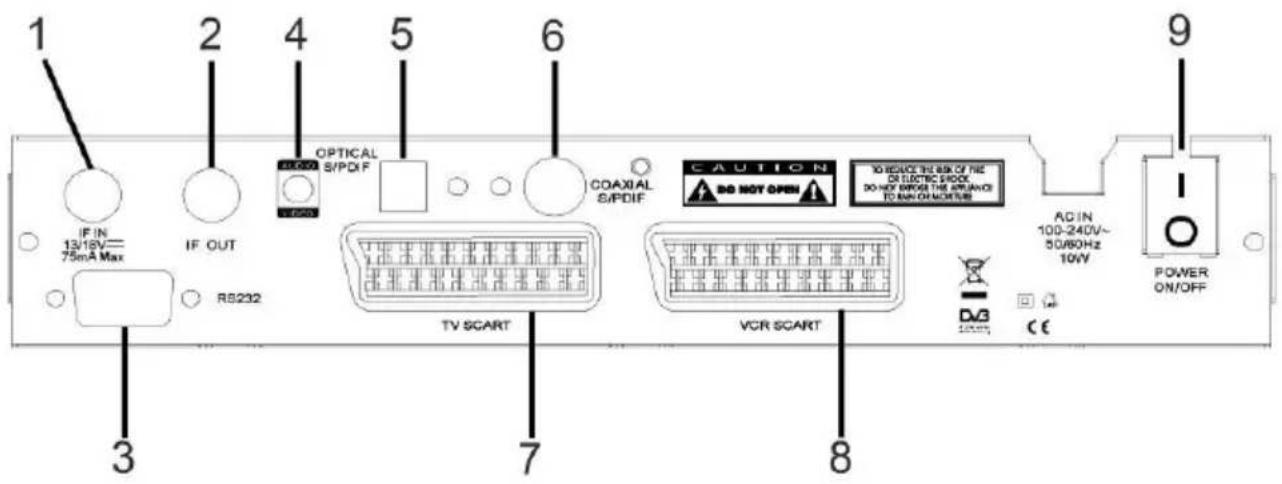

1.2 Die Receiver Rückseite

1 IF IN 13/18V= 75mA Max 2 IF OUT RB232 3 4 OPTICAL S/PDIF 5 6 COAXIAL S/PDIF TV SCART 7 VCR SCART 8 CAUTION DO NOT OPEN TO RESOLVE THE RISK OF THE DR ELECTRIC SHOCK DO NOT EFFECT THE ARRANGE TO MAX ON SWITCH AC IN 100-240V~ 50/80Hz 10V POWER ON/OFF 9

1 IF IN LNB-Anschluss für Antennen-Kabel
2 IF-OUT LNB-Anschluss für einen zweiten Satelliten-Receiver
3 RS-232 Serielle Schnittstelle
4 Video / Audio Zum Anschluss an eine Stereo-Anlage oder TV-Gerät (3,5mm)
5 Optical S/PDIF Digitaler optischer Audio Ausgang
6 Coaxial S/PDIF Digitaler koaxialer Audio-Ausgang
7 TV SCART SCART-Anschluss TV-Gerät
8 VCR SCART SCART-Anschluss Video-Gerät
9 POWER ON/OFF Netzschalter

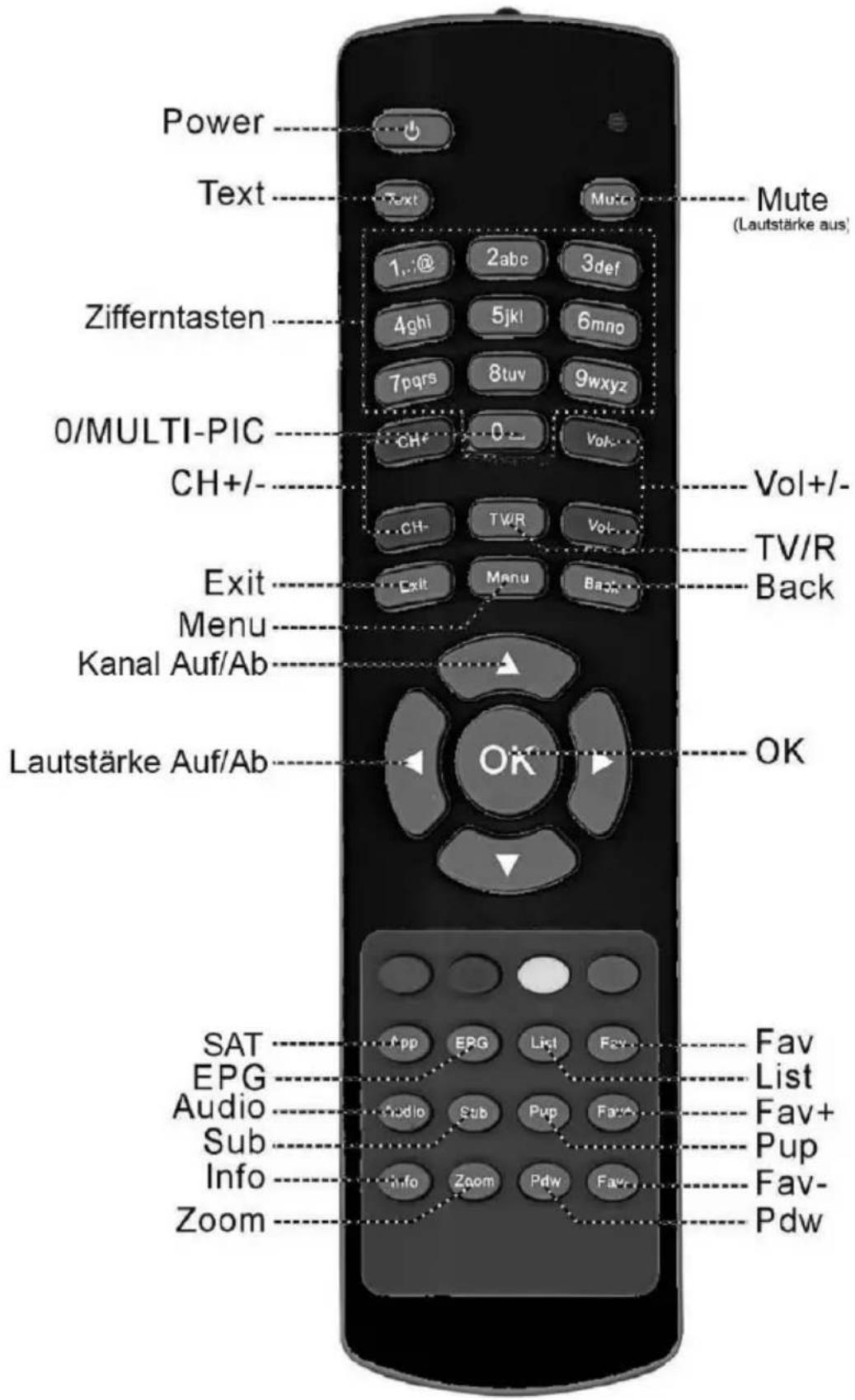

1.3 Fernbedienung

Power Text Zifferntasten 0/MULTI-PIC CH+/- Exit Menu Kanal Auf/Ab Lautstärke Auf/Ab Mute (Lautstärke aus) Vol+/-- TV/R Back OK SAT EPG Audio Sub Info Zoom Fav List Fav+ Pup Fav- Pdw 1..@ 2abc 3def 4ghi 5jkl 6mno 7pqrs 8tuv 9wxyz CH- 0 Vol- CH- TWR Vol- Exit Menu Back OK

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch bevor Sie den Receiver in Betrieb nehmen.

Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluss

Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle. Hinweis: trotz Ausschaltens am rückseitigen Netzschalter ist der Receiver noch unter Spannung.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.

Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.

Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 100-240V, 50-60 Hz an.

Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers LNB IN darf 500mA nicht überschreiten.

Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.

Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.

Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von

qualifiziertem Fachpersonal überprüfen bevor Sie es wieder in Betrieb nehmen.

Andernfalls besteht die Gefahr eines elektrischen Stromschlags.

Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.

Knicken oder quetschen Sie das Netzkabel nicht.

Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von

Fachpersonal reparieren lassen bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.

Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen.

Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal.

Andernfalls gefährden Sie sich und andere.

Bezug von Ersatzteilen nur beim Hersteller.

Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.

Richtiger Standort

Stellen Sie den Receiver auf eine feste, eben Unterlage.

Vermeiden Sie die Nähe von:

Wärmequellen, wie z.B. Heizkörper,
▶ offenem Feuer, wie z.B. Kerzen,
➢ Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher.
Stellen Sie keine Gefäße mit Flüssigkeiten (zum Beispiel Vasen) auf den Receiver.

Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers.

Stellen Sie keine schweren Gegenstände auf den Receiver.

Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Innern des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie ihn in Betrieb nehmen.

Verlegen Sie das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann

2. Bedienen des Receivers

In den Menüs navigieren Sie mit den Tasten ▲, ▼, ▶, ◀. Gewählte Menüpunkte werden markiert. Mit der OK-Taste erfolgt die Auswahl. Mit der EXIT-Taste oder der MENU-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. Änderungen müssen zusätzlich bestätigt werden. Darüber hinaus werden in weiteren Untermenüs die Zahlentasten benötigt.

In jedem Menü wird Ihnen unten eine Hinweis-Zeile angezeigt, die auch alle Auswahl-Möglichkeiten anbietet.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste MENU, Systemmenü auswählen, Uhrzeit & Aufnahmetimer auswählen, Taste OK, Uhrzeit auswählen, Taste OK. Im Punkt GMT Differenz UTC +02:00 einstellen. Mit Taste EXIT das Menü verlassen.

Einstellung für Mitteleuropa:

Sommerzeit: UTC +02:00

Winterzeit: UTC +01:00

2.1 Einschalten des Receivers

Schalten Sie das Gerät ein.

Es erscheint eine Abfrage zum Einstellen der gewünschten Menü-Sprache, des ersten und zweiten Audiokanals, der LNB-Versorgung, sowie der Mehrfach Suche.

2.2 Standby Modus:

Bei Betätigung der "Power" Taste wird der Receiver in den "Standby" Modus geschalten.

Bei erneuter Betätigung der "Power" Taste wird der Receiver wieder eingeschalten.

Um den Receiver komplett auszuschalten, schalten Sie den Receiver bitte am Netzschalter aus.

2.3 Kanal wechseln

Im TV oder Radio Modus kann mit den ▲, ▼ oder CH+, CH- Tasten der Kanal gewechselt werden.

2.4 Lautstärke einstellen

Im TV oder Radio Modus kann mit den ◀, ▶, oder Vol+, Vol- Tasten die Lautstärke eingestellt werden.

2.5 Kanal Nummer

Im TV oder Radio Modus kann mit den Zifferntasten und anschließender Bestätigung mit der „OK“-Taste ein Kanal direkt angewählt werden.

2.6 Mute (Stummschaltung)

1. Durch Drücken der "Mute" Taste kann der Ton abgeschalten werden.
2. Durch erneutes Drücken der "Mute" Taste wird der Ton wieder eingeschalten.

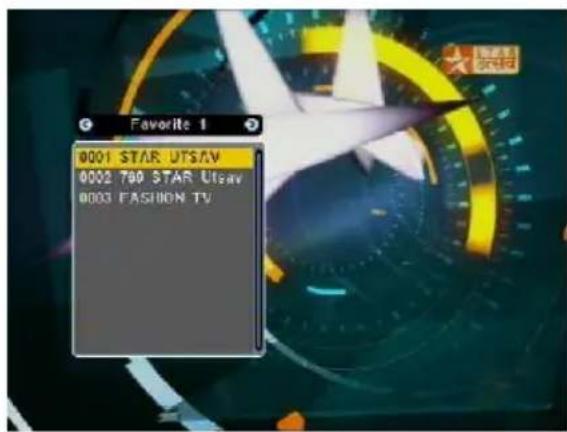

2.7 Favoritenliste

1. Durch Drücken der "FAV"-Taste öffnen sich die voreingestellten Favoritengruppen. Mit den ◀/▶ Tasten können Sie zwischen den verschiedenen Favoritenlisten wechseln.

2. Mit den ▼/▲ Tasten können Sie ein Programm auswählen und mit der "OK"-Taste zu diesem umschalten Mit den Tasten "PgUp" und "PgDn" können Sie die Seiten umblättern.

3. Mit der "Exit"-Taste können Sie das Menü verlassen.

Favorite 1 0001 STAR UTSAV 0002 790 STAR Utsav 0003 FASHION TV

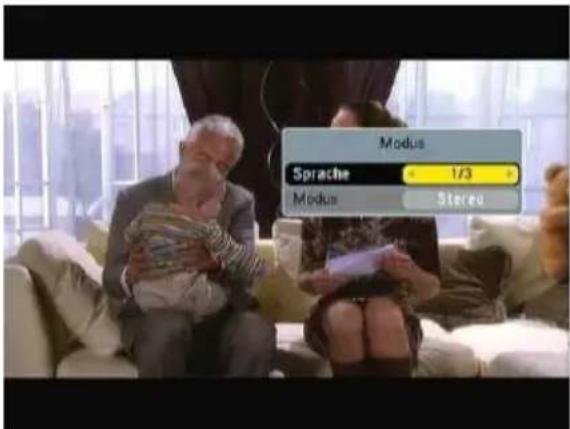

2.8 Kanalton ändern

Durch Drücken der "Audio" Taste können Sie mithilfe der ◀/▶ Tasten die gewünschte Sprache oder den gewünschten Modus (Stereo/Links/Rechts/Mono) auswählen.

Modus Sprache 1/3 Modus Stereo

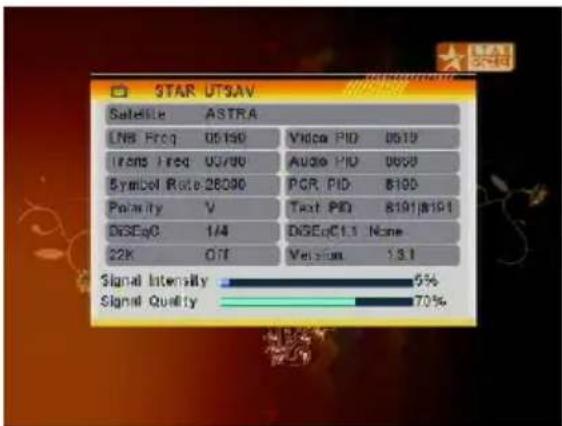

2.9 INFO

Durch Drücken der "Info"-Taste öffnet sich ein Informationsfenster in dem die Parameter des aktuellen Kanals angezeigt werden.

Zwei bewegliche Balken am unteren Bildschirmrand, zeigen die aktuelle Signalstärke und Signalqualität.

STAR UT3AV Satellite ASTRA LNB Freq 05190 Video PID 0519 Trans Freq 05790 Audio PID 0658 Symbol Rate 28090 PCR PID 8100 Parity V Text PID 8191@191 DIGEqC 1/4 DIGEqC1.1 None 22K OT Version 13.1 Signal Intensity 5% Signal Quality 70%

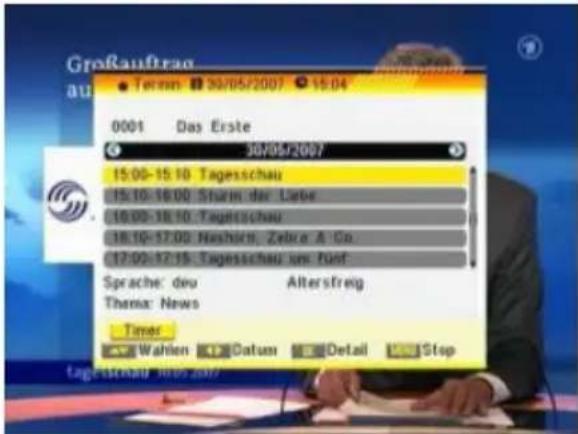

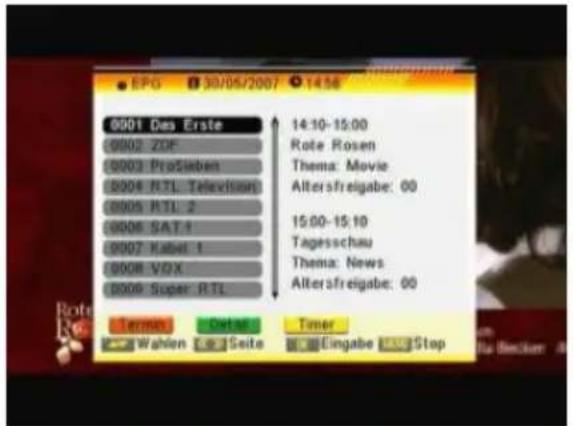

2.10 EPG

Elektronische Programmzeitschrift (Electronic Program Guide). Um die Funktion zu Aktivieren drücken Sie bitte die EPG-Taste. Die Programmliste erscheint.

Mit den Tasten ▲ und ▼ können Sie ein Programm auswählen. Auf der rechten Seite werden die aktuelle und nachfolgende Sendung angezeigt.

Für Zusatz Informationen drücken Sie bitte die rote Taste. Die komplette Ereignisliste wird angezeigt. Mit den Tasten ◀/▶ können Sie die Tage vor- und zurück blättern. Mit den Tasten ▲/▼ können Sie die Ereignisse vor- und zurück blättern.

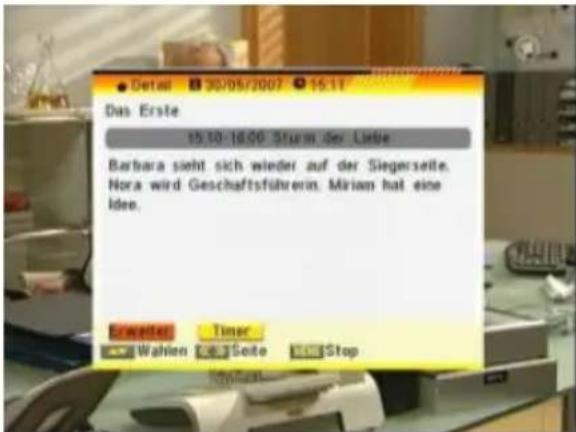

Detaillierte Informationen für ein ausgewähltes Ereignis (Sendung) erhalten Sie durch die grüne Taste.

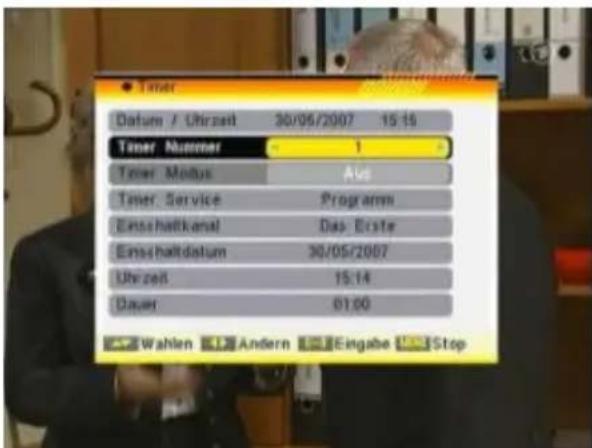

Eine direkte Übernahme in den Timer erfolgt durch die gelbe Taste.

0001 Des Erste 0002 ZDF 0003 ProSaben 0004 RTL Televiatur 0005 RTL 2 0006 SAT 1 0007 Kabel 1 0008 VOX 0009 Super RTL 14:10-15:00 Rote Rosen Thema: Movie Altersfreigabe: 00 15:00-15:10 Tagesschau Thema: News Altersfreigabe: 00 Stereo Wahlen Delta Seite Timer Eingabe Stop

Großauftrag au Termn 30/05/2007 15:04 0001 Das Erste 30/05/2007 15:00-15:10 Tagesschau 15:10-16:00 Sturm der Liebe 18:00-18:10 Tagesschau 18:10-17:00 Nashörl, Zeike A Co. 17:00-17:15 Tagesschau um fünf Sprache: deu Altersfreig Thema: News Timer Wahlen Datum Detail Stop tagetschau 19.05.2007

Detail 30/05/2007 15:11 Das Erste 15.10-16.00 Storm der Liebe Barbara sieht sich wieder auf der Siegersette. Nora wird Geschäftsführerin. Miriam hat eine idee.

Timer Datum / Uhrzeit 30/05/2007 15:15 Timer Nummer 1 Timer Modus Aid Timer. Service Programm Einschaltkanal Das Erste Einschaltdatum 30/05/2007 Uhrzeit 15:14 Dauer 01:00 Wahlen Andern Eingabe Stop

2.11 TV/RADIO

Um zum Radio-Betreib zu wechseln, drücken Sie bitte die "TV/R" Taste. Durch nochmaliges drücken dieser Taste wechseln Sie wieder zurück zum TV Betrieb.

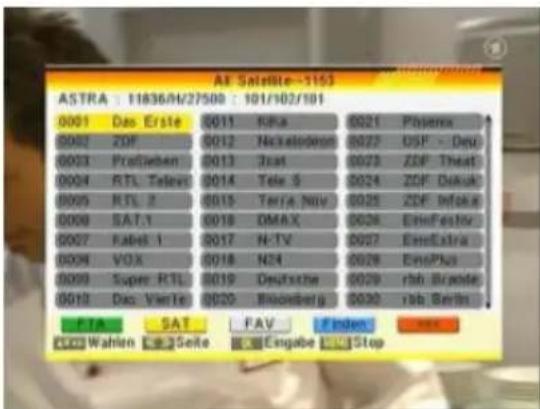

2.12 Programmliste

Mit der OK-Taste können Sie im Normalbetrieb die Programmliste aufrufen. Mit der roten Taste können Sie die Übersicht vergrößern.

Mit der grünen Taste können Sie die Kanalliste nach frei empfanbaren (FTA) und verschlüsselten (scrambled) Kanälen sortieren. Die frei empfangbaren Programme werden am Anfang der Liste plaziert, die verschlüsselten am Ende der Liste.

AF Salzite-1153 ASTRA : 11836/AN27500 : 101/102/101 0001 Das Erste 0011 KPIe 0021 Phoenix 0002 ZDF 0012 Nickalodron 0022 USF - Deu 0003 ProGeben 0013 Icat 0023 ZDF Threat 0004 RTL Televi 0014 Tele S 0024 ZDF Diskuk 0005 RTL 2 0015 Terla Nov 0025 ZDF Infoke 0006 SAT.1 0016 OMAX 0026 EmoFestav 0007 Fabel 1 0017 N-TV 0027 EmoExtra 0008 VOX 0018 N24 0028 EmoPlus 0009 Super RTL 0019 Deutsche 0029 rsh Brande 0010 Doo Vierte 0020 Bloomberg 0030 rsh Berlin PTA SAT FAV F inden new PLD Wahlen Le Seite Engabe Stop

Durch drücken der gelben Taste werden die hinterlegten Satelliten angezeigt, durch Auswahl eines Satelliten werden in der Programmliste nur die entsprechenden Sender angezeigt.

Durch drücken der „FAV“-Taste werden die hinterlegten Favoritenlisten angezeigt und nach Auswahl einer Favoritenliste, werden nur die hinterlegten Sender angezeigt.

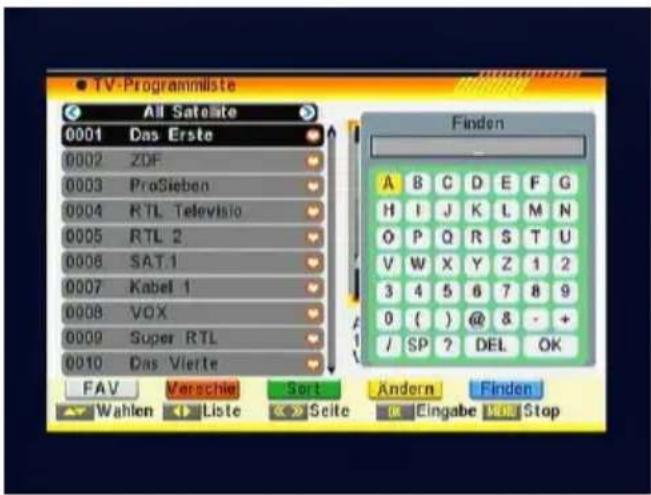

Durch drücken der blauen Taste, können Sie einen Sender mithilfe des eingeblendeten Alphabets nach Namen durchsuchen.

2.13 Satelliten wechseln

1. Wenn Sie während des Normalbetriebes die Tasten "PgUp" oder "PgDn" betätigen, wechselt der Receiver automatisch zum nächsten hinterlegten Satelliten..

2. Durch drücken der "SAT"-Taste erscheint eine Liste der hinterlegten Satelliten, aus der Sie den gewünschten Satelliten direkt auswählen können.

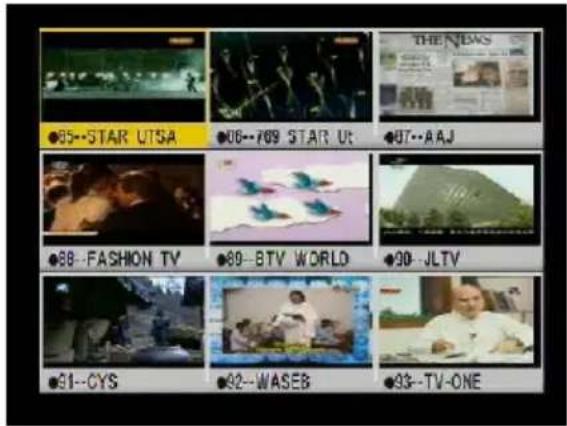

2.14 Multi-Programm-Vorschau

Mit der Taste „0“ können Sie eine Mehrfach-Sender-Vorschau mit mehreren Sendern aufrufen. Es werden Bilder des aktuellen und der folgenden Sender angezeigt.

Ein bewegtes Bild bekommen Sie nur vom direkt ausgewählten Sender, von den anderen Sendern wird nur ein „Schnappschuss“ dargestellt.

Sie können das aktuell markierte Programm

mit den Tasten ▲, ▼, ◀ und ▶ wechseln, um dann das jeweils laufende Bild zu sehen. Sie können einen der angezeigten Sender mit der entsprechenden Nummern-Taste direkt anwählen.

●85--STAR UTSA ●06--769 STAR UT ●87--AAJ ●88--FASHION TV ●89--BTV WORLD ●90--JLTV ●91--CYS ●92--WASEB ●93--TV-ONE

Mit der OK-Taste gelangen Sie zum Normalmodus des markierten Senders.

2.15 SUB (Subtitle, deutsch: Untertitel)

Ein- und ausblenden von Untertiteln (falls vom Sender angeboten).

2.16 TXT

Teletext ist ein Informationssystem, welches Textseiten auf Ihrem Fernsehgerät anzeigt. Für den Teletext-Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Programm-Wechsel wird Ihnen das TXT-Symbol angezeigt, wenn Teletext vom Sender unterstützt wird. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist. Um den Teletext einzuschalten drücken Sie die „TXT“-Taste.Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die „EXIT“- oder „TXT“-Taste.

3. Menü

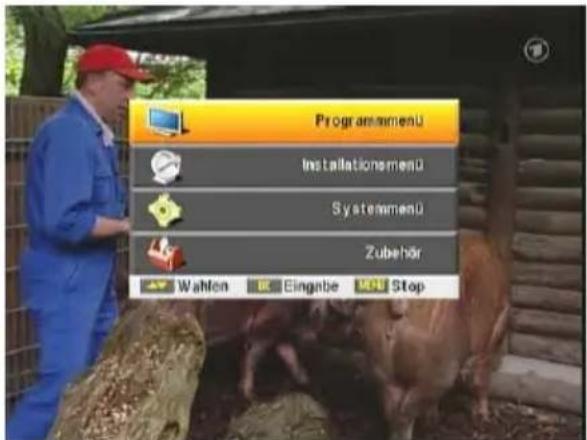

Drücken Sie die MENU-Taste. Das Hauptmenü wird angezeigt. Mit der EXIT-Taste können Sie dieses wieder verlassen.

So können Sie sich in den Menüs orientieren

Oben: Menü-Name (dazu werden unten Funktions-Symbole angezeigt)

Nachfolgend: Untermenü oder Menüpunkte

Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit denen Sie sich im aktuellen Menü bewegen können

Menü-Aufbau

Hauptmenü Untermenü
Programmenü(Symbol: Fernseher)	TV-Programmliste
	Radio-Programmliste
	Programmeinstellungen
	Individuelle Favoritenlistennamen
	Alle Programme löschen
	Programmliste laden
	Programmliste speichern

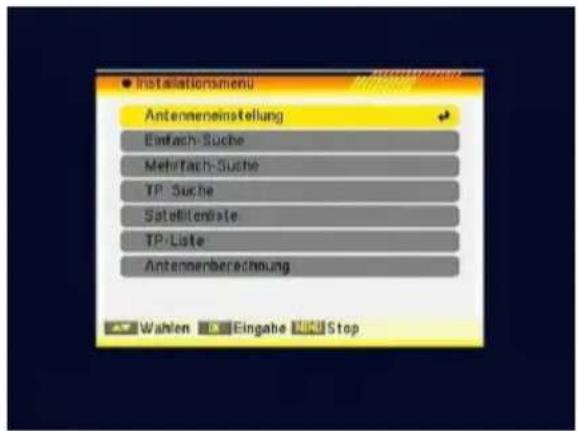

Installationsmenü(Symbol: Sat-Antenne)	Antenneneinstellung
	Einfach-Suche
	Mehrfach-Suche
	TP Suche
	Satellitenliste
	TP-Liste
	Antennenberechnung

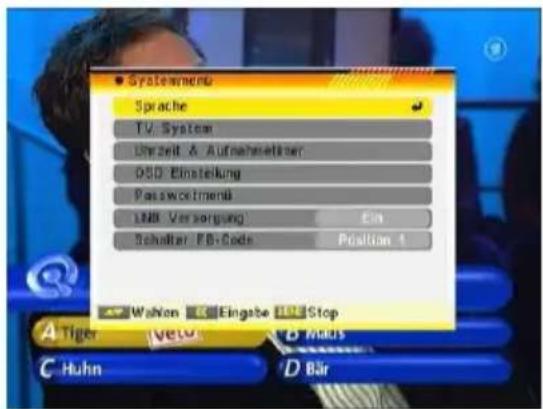

Systemmenü(Symbol: Zahnrad)	Sprache
	TV System
	Uhrzeit & Aufnahmetimer
	OSD Einstellung
	Passwortmenü
	LNB Versorgung

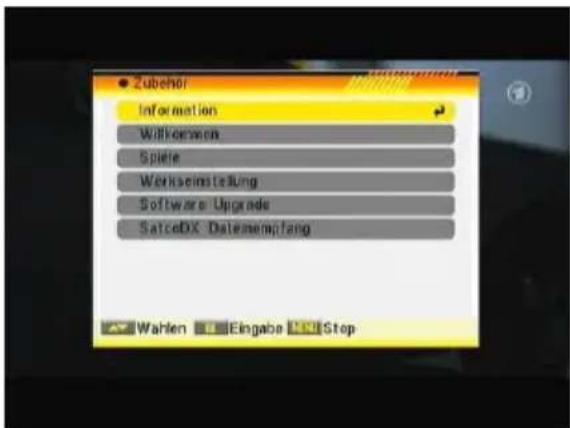

Zubehör(Symbol: Werkzeuge)	Information
	Willkommen
	Spiele
	Werkseinstellung
	Software Upgrade
	SatcoDX Auto Datenempfang

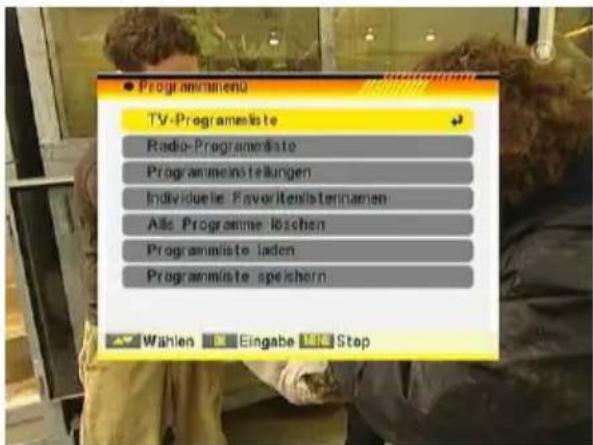

3.01 Programmmenü

Drücken Sie die "Menu"-Taste und wählen Sie den Menüpunkt "Programmmenü" aus.

Folgendes Menü erscheint:

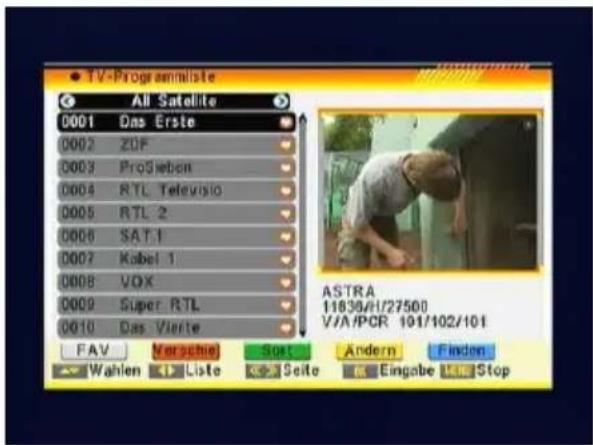

3.1 TV Programmliste

Im Menü „TV-Programmliste“ können Sie folgende Einstellungen vornehmen: Favoriten editieren (Fav), Kanäle verschieben (Rot), Kanäle sortieren (Grün), Kanäle ändern (Gelb) und Kanäle finden (Blau)

ProgrammenMenu InstallationMenu SystemMenu Zubehör Wahlen Eingabe Stop

Programmäste TV-Programmäste Radio-Programmäste Programmeinstellungen Individuelle: Favoritenlsterinnen Alle Programme loschen Programmäste laden Programmäste speichern Wählen Eingabe Step

TV-Programmister All Satellite 0001 Das Erste 0002 ZDF 0003 ProSieben 0004 RTL Telesio 0005 RTL 2 0006 SAT.1 0007 Kabel 1 0008 VOX 0009 Super RTL 0010 Das Vierte FAV Verschie Sort Ändern Finden Wahlen Liste Seite Eingabe Stop

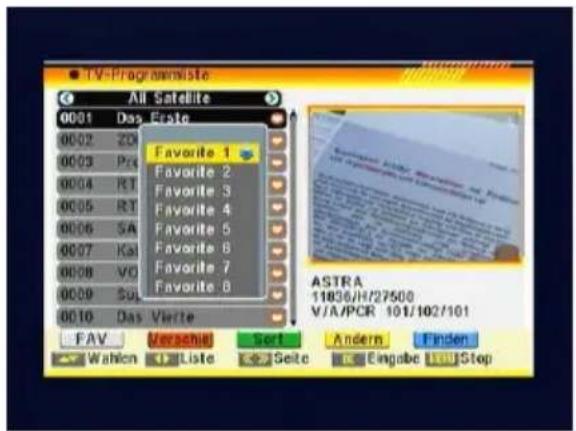

3.1.1 Favoriten (FAV)

1. Durch drücken der FAV-Taste wird ein weiteres Fenster geöffnet, in welchem Sie den aktuellen Sender verschiedenen Favoriten-Gruppen zuweisen können. Wählen Sie die gewünschte Gruppe mit den Tasten ▲ und ▼ und drücken Sie die OK-Taste. Hinter der Gruppe erscheint ein Herz-Symbol. Durch erneutes Drücken von OK wird der aktuelle Sender wieder aus der Gruppe entfernt Favoriten-Gruppen mit der Taste EXIT.

TV-Programmistic All Satellite 0001 Das Vierte 0002 ZD 0003 Pra 0004 RT 0005 RT 0006 SA 0007 Kal 0008 VC 0009 Sul 0010 Das Vierte Favorite 1 Favorite 2 Favorite 3 Favorite 4 Favorite 5 Favorite 6 Favorite 7 Favorite 8 FAV Versicher Sort Andern Finder Wahlen Liste Seite Eingabe 1.00 Step

Schließen Sie das Fenster mit den

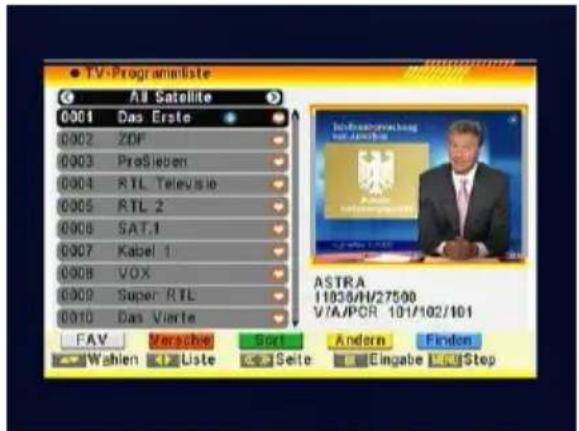

3.1.2 Kanäle verschieben (Rot)

Nach drücken der roten Taste erscheint hinter dem markierten Sender das Verschiebe-Symbol. Mit den Tasten ▲ und ▼ wird der Sender an den gewünschten Platz geschoben. Der Vorgang muss mit OK bestätigt werden.

TV-Programmiste All Satellite 0001 Das Erste 0002 ZDF 0003 Präschen 0004 RTL Televisio 0005 RTL 2 0006 SAT.1 0007 Kabel 1 0008 VOX 0009 Super RTL 0010 Das Vierte FAV Manschel Spot Andem Finden Wahlen Liste Seite Eingabe Post ASTRA 11936/H/27500 V/A/PCR 101/102/101

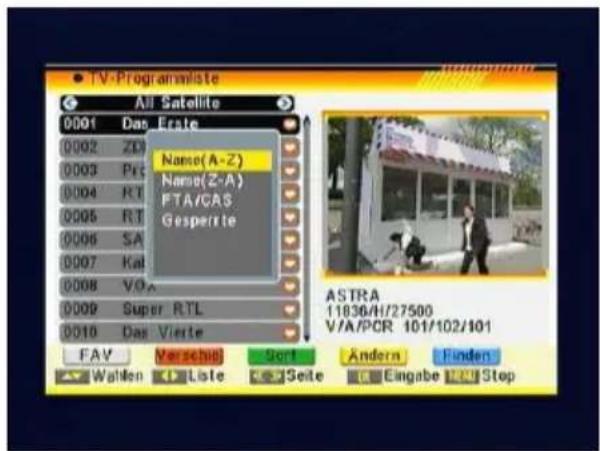

3.1.3 Kanäle sortieren (Grün)

Sortieren der kompletten Programmliste nach den angebotenen Möglichkeiten. Die Liste muss mit OK bestätigt werden. Solange nicht bestätigt wurde, kann mit Voreinstellung der letzte Zustand wieder hergestellt werden.

TV-Programmister All Satellite 0001 Das Erste 0002 ZD 0003 Prc 0004 RT 0005 RT 0006 SA 0007 Kal 0008 VGA 0009 Super RTL 0010 Das Vierte FAV Verschlag Sort Wahlen Liste Seite ASTRA 11836/H/27500 V/A/PCR 101/102/101 Ändern Finden Eingabe Stop

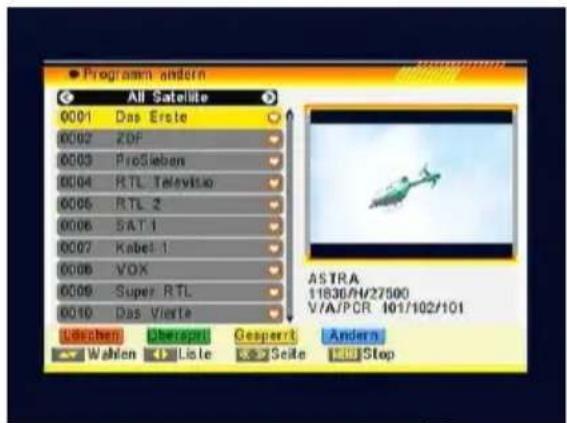

3.1.4 Kanal ändern (Gelb)

Nach Passworteingabe (Werkseinstellung 0000) erscheinen neue Auswahlmöglichkeiten:

Program andersn All Satellite 0001 Das Erste 0002 ZOF 0003 ProSieben 0004 RTL Televisio 0005 RTL 2 0006 SAT 1 0007 Kabel 1 0008 VOX 0009 Super RTL 0010 Das Vierte Lischenb Oberapri Gesperrt Andern Wahlen Liste Seite Step

Ändern

ROT Löschen, GRÜN Überspri, GELB Gesperrt, BLAU Ändern, ▲▼ Wählen, ◀▶ Liste, MENU Exit

ROT Löschen

Durch Markierung mit der roten Taste lassen sich ausgewählte Sender zum Löschen markieren. Ein entsprechendes Symbol wird hinter dem Sendernamen angezeigt. Bitte Auswahl mit der OK-Taste bestätigen.

GRÜN Überspri(ngen)

Durch Markierung mit der grünen Taste lassen sich ausgewählte Sender zum Überspringen markieren. Ein entsprechendes Symbol wird hinter dem Sendernamen angezeigt. Bitte Auswahl mit der OK-Taste bestätigen. Ausgewählte Sender werden dann beim Durchschalten der Programme mit CH▲ und CH▼ übersprungen. Eine Direkteingabe ist weiterhin möglich.

GELB Gesperrt

Durch Markierung mit der gelben Taste lassen sich ausgewählte Sender zum Sperren markieren. Bitte Auswahl mit der OK-Taste bestätigen. Ausgewählte Sender verlangen dann ein Passwort (Kinderschutz).

BLAU Ändern

Über die blaue Taste gelangt man zum Editier-Modus. Hier können Sie einzelne Parameter nach Wunsch verändern. Bitte Änderungen mit der OK-Taste bestätigen.

3.1.5 Finden (Blau)

Programm-Suchfunktion. Durch Eingabe von Anfangsbuchstaben auf der sich öffnenden Tastatur ist ein gefiltertes Auffinden von Sendern möglich.

TV-Programmliste All Satellite 0001 Das Erste 0002 ZDF 0003 ProSieben 0004 RTL Televisio 0005 RTL 2 0006 SAT.1 0007 Kabel 1 0008 VOX 0009 Super RTL 0010 Das Vierte FAV Verschie Sort Wahlen Liste Seite Finden A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 0 ( ) @ & - + / SP ? DEL OK Ändern Finden Eingabe Stop

◄► Liste

Durch Drücken der Tasten ▶/◀ können Sie die die aktuelle Sendergruppe (Sender eines Satelliten) wechseln.

3.2 Radio Programmliste

Die Vorgehensweise ist dieselbe wie bei dem Menüpunkt "TV-Programmliste".

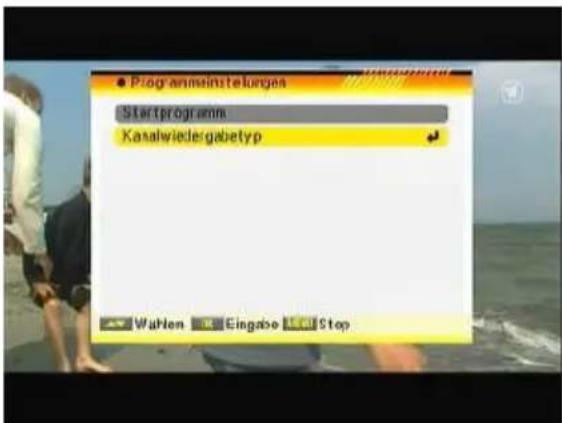

3.3 Programmeinstellungen

Unter Startprogramm können Sie das gewünschte TV- oder Radio-Programm auswählen, das nach Einschalten des Receivers gezeigt werden soll. Unter Kanalwiedergabetyp legen Sie die Art des Kanals fest (komplett, FTA oder Verschlüsselt).

3.4 Individuelle Favoritenlisten

Hier können Sie die Namen Ihrer 8 Favoritenlisten ändern. Zu ändernde Liste mit roter Taste auswählen, anschließend den Namen über die Zifferntasten eingeben. Mit Speichern wird der neue Name übernommen, mit „Stop“ wird der geänderte Name nicht gespeichert

Programmelnstelksges Startprogramme Kanalwiedergabetyp Wahlen Eingabe Stop

Individuals Favoritenlsten Favorit 1 Favorite 1 Favorit 2 Favorite 2 Favorit 3 Favorite 3 Favorit 4 Favorite 4 Favorit 5 Favorite 5 Favorit 6 Favorite 6 Favorit 7 Favorite 7 Favorit 8 Favorite 8 Antenna Verschi Eingabe Stop

3.5 Alle Programme löschen

Löschen der kompletten Programmliste. Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldung mit JA bestätigen Wurde die Programmliste aus Versehen gelöscht, gibt es die Möglichkeit, entweder einen Sendersuchlauf durchzuführen, oder den Receiver unter dem Menüpunkt „Zubehör“ → „Werkseinstellung“ zurückzusetzen.

Programmend TV: Programliste Radio-Programliste Pri: Wollen Sie wirklich alle Produkte loschen? Ind: All: Ja Non Programmiste: laden Programmiste: speichern Wahlen Eingabe Step

3.6 Programmliste laden

Aktivieren der unter dem Menüpunkt Programmliste gespeicherte

Programmliste.

Dazu: Passworteingabe

(Werkseinstellung 0000) und

Warnmeldung mit JA bestätigen.

Achtung: Ihre persönliche Programmliste geht dabei verloren.

3.7 Programmliste speichern

Speichern der aktuellen Programmliste. Diese Liste können Sie über den Menüpunkt Programmliste laden aufrufen.

Dazu: Passworteingabe (Werkseinstellung 0000) und Warnmeldung mit JA bestätigen.

Programmenend TV-Programmäste Radio-Programmäste Programmeinstellungen Diese Funktion ladt die Werksprogrammierung. Alle von Ihnen vorgeschammene Einstellungen und Programme wauten überschlieben. Wollen Ja Nein Wahlen Er.Eingabe Min.Stop

Programmeendu TV-Programmate Radio-Programmate Programmeinstellungen Sind Sie sich sicher, dass Sie die Programmate überschreiben wollen? Ja Nein Wahlen Eingabe Stop

4. Installationsmenü

Nach Aufruf des Installationsmenüs, erscheint nebenstehende Liste:

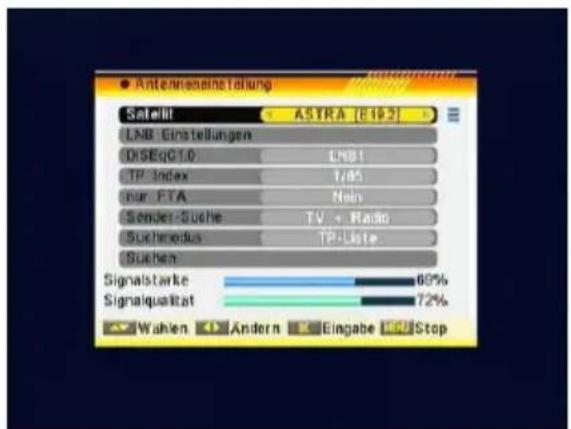

4.1 Antenneneinstellung

1. Satellit: Satelliten-Auswahl, (Beispiel: ASTRA 19.2E).

2. LNB Einstellungen: LNB-Typ auswählen und weitere Einstellungen (Nur für Profis! Standardeinstellung ist Universal.)

3. DiSEqC1.0: DiSEqC Position für DiSEqC1.0/2.0 Schalter.

4. TP Index: Transponder Nummer wählen.
5. nur FTA: Auswahl des Programmtyps (Suchkriterium).
6. Sender Suche: TV + Radio oder jeweils einzeln.
7. Suchmodus: TP-Liste (Sucht nur die programmierten Transponder ab.) Universal-Suche (Sucht alle auffindbaren Sender.).
8. Suchen: Suchlauf starten.

Installationsmenu Antenneneinstellung Einfach-Suche Mehrflach-Suche TP-Suche Satellternale TP-Liste Antennenberechnung Wahlen Eingabe Mode Stop

Antennaestellung Seleit ASTRA [E19.2] LNB Einstellungen DISeg01.0 LAN31 TP Index 1/85 nur FTA Nain Sender-Suche TV + Ratio Sachmodus TP-Liste Suchen Signalstarke 69% Signalqualität 72% Wahlen Andern Eingabe Stop

LNB Einstellungen LNB Typ Universal DISE qG1.0 LNB1 DISE qG1.1 Deaktivieren Motor Kein(e) Toneburst Aus Erfangsebene AUTO Signalstarke 60% Signalqualität 72% Wahlen Andern Eingabe LR Stop

Antennaenaufteilung Safellil ASTRA [E192] LNB Einstellungen DISEqG1.0 LNB1 TP Index 1/85 Nur FTA Nain Sender-Suche TV + Radio Suchmodus TP-Liste Süchen Signalstarke 69% Signalqualitat 72% Wahlen Ändern Eingabe Stop

4.2 Einfach-Suche

1. Satellit: Wählen Sie den Satelliten, auf dem Sie neue Sender suchen möchten.
   2 Nur FTA: Wählen Sie, ob Sie nur unverschlüsselte Programme (FTA = Ja) oder auch verschlüsselte Programme (FTA = Nein) suchen möchten.
   3 Sender-Suche: Wählen Sie, ob Sie TV + Radio-Programme oder nur TV oder Radio-Programme suchen möchten.
   4 Suchmodus: TP-Liste (Sucht nur die programmierten Transponder ab.) Universal-Suche (Sucht alle auffindbaren Sender.)
   5 Suchen: Suchlauf starten.
   6 Der Suchlauf kann mithilfe der MENU-Taste abgebrochen werden.

4.3 Mehrfach-Suche

1 Satellit: Markieren Sie die Satelliten mit OK, welche Sie in die Mehrfach-Suche mit einbeziehen möchten
2 Nur FTA: Wählen Sie, ob Sie nur unverschlüsselte Programme (FTA = Ja) oder auch verschlüsselte Programme (FTA = Nein) suchen möchten.
3 Sender-Suche: Wählen Sie, ob Sie TV + Radio-Programme oder TV oder Radio-Programme suchen möchten.
4 Suchmodus: TP-Liste (Sucht nur die programmierten Transponder ab.) Universal-Suche (Sucht alle auffindbaren Sender.)
5 Suchen: Suchlauf starten.
6 Der Suchlauf kann mithilfe der MENU-Taste abgebrochen werden.

Einfach-Suche Satelit ASTRA [F19.2] [nur. FTA hem] Sender-Suche TV + Radio Suchmodus TP-Liste Suchen Signalstarke 69% Signalqualitat 72% Wahlen Andern Eingabe Stop

Mehr-fach-Suche Satellit ASTRA [E19.2] nur FTA Nain Sender-Suche TV - Radio Suchmodus TP-Liste Suchen Kein-Satellit gewahlt! Wahlen Andern Eingabe New Stop

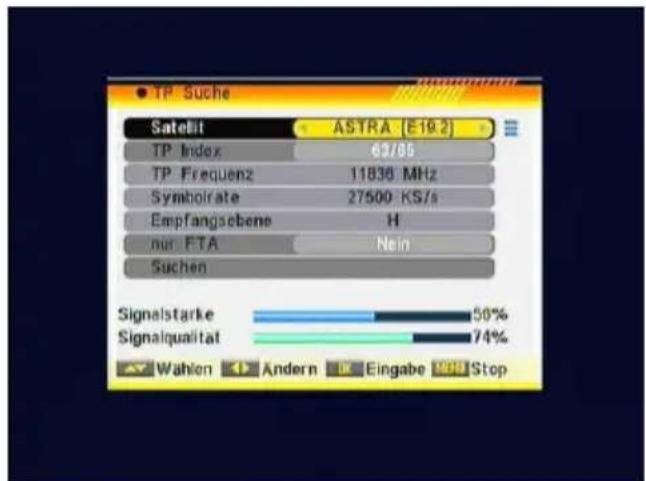

4.4 TP Suche

In diesem Menüpunkt können Sie einen einzelnen Transponder nach neuen Kanälen durchsuchen.

1 Satellit: Wählen Sie den Satelliten, auf dem Sie einen Transponder absuchen möchten
2 TP Index: Transponder Nummer wählen, Löschen, Alle lösc(hen), Neu(en) Transponder hinzufügen
3 TP Frequenz: Transponder Frequenz in MHz

4 Symbolrate: In Kilo-Symbols pro Sekunde

5 Empfangsebene: H( horizontal), V(ertikal).

6 Nur FTA: Wählen Sie, ob Sie nur unverschlüsselte Programme (FTA = Ja) oder auch verschlüsselte Programme (FTA = Nein) suchen möchten.

7 Suchen: Suchlauf starten Der Suchlauf kann mithilfe der MENU-Taste abgebrochen werden.

TP Suche Satelit ASTRA [E19.2] TP Index 63/85 TP Frequenz 11836 MHz Symbolate 27500 KS/s Empfangsebene H nor FTA Nein Suchen Signalstarke 50% Signalqualitat 74% Wahlen Andern Eingabe Stop

4.5 Satellitenliste

In diesem Menü können Sie Satelliten, ändern, hinzufügen oder löschen.

1. Durch drücken der roten Taste können Sie den Satelliten-Namen und die Position ändern.

2. Durch drücken der grünen Taste können Sie einen neuen Satelliten eingeben.

3. Durch drücken der gelben Taste können Sie den ausgewählten Satelliten löschen.

[1] HOT. BIRD E 12.0 [2] ASTRA E 19.2 ✓ [3] INTELSAT G 60.0 [4] NSS 703 E 57.0 [5] BONUM E 50.0 [6] INTELSAT E 53.0 [7] EXPRESS G 53.1 [8] PANAMSAT E 45.0 [9] TURKSAT IC E 42.0 [10] EXPRESS E 40.0 Andere Nov Löschen Verochi Wahlen OK Stop

4.6 TP Liste

In diesem Menü können Sie Transponder auf einem Satelliten ändern, hinzufügen oder löschen. Mit den ◀/▶ Tasten können Sie hierzu den gewünschten Satelliten auswählen.

1. Durch drücken der roten Taste können Sie den auf dem Transponder die Frequenz, Symbolrate und die Polarisation ändern.

TP-Date ASTRA [10.2] 1 12306MHz 27500K/s H 2 11054MHz 27500K/s H 3 12480MHz 27500K/s V 4 12106MHz 27500K/s H 5 12480MHz 27500K/s H 6 11973MHz 27500K/s V 7 12306MHz 27500K/s V Signalstärke 69% Signalinguital 73% Andere New Loachen Alle Stee Wahren Uste Seite Step

1. Durch drücken der grünen Taste können Sie einen neuen Transponder anlegen und die Parameter editieren.
2. Durch drücken der gelben Taste können Sie den markierten Transponder löschen.
3. Durch drücken der blauen Taste können Sie den alle Transponder löschen

4.7 Antennenberechnung

In diesem Menü können Sie die korrekte Ausrichtung für einen Parabolspiegel von Ihrem Standort aus berechnen lassen. Geben Sie mithilfe der Zifferntasten den Längengrad und Breitengrad ein, an dem sich der Parabolspiegel befindet ein (immer 4 Ziffern eingeben), sowie den Satelliten auf den Sie Ihren Parabolspiegel ausrichten möchten (ebenfalls 4 Ziffern). Wählen Sie anschließend „Start“.

Antennemberechnung Cettliche Lange E 89.65 Cettliche Breite N 0.02 Satellite Langerograd E 19.20 Start Ausrichtum W 39.00 Steigung 11.87 Wahlen Eingabe Eingabe Stop

5. Systemmenü

Nach Aufruf des Systemmenüs, erscheint nebenstehende Liste:

SystemMenu Sprache TV System Uprzeit & Aufnahmeltiker OSD Einsteilung Passwd Internals USB Versorgung Ein Schulter FB-Code Position 1 Wolvon Eingabe Stop A Tiger B Malls C Huhn D Bär

5.1 Sprache

In diesem Menü können Sie die Menüsprache, sowie eine Vorauswahl für die erste und zweite Audiosprache auswählen (sofern diese vom Sender angeboten werden).

Sprache Sprache Deutsch Erster Audioogene Deutsch Zweiler Ausiotanal Engisch Wahlen 10 Ändern 100Step

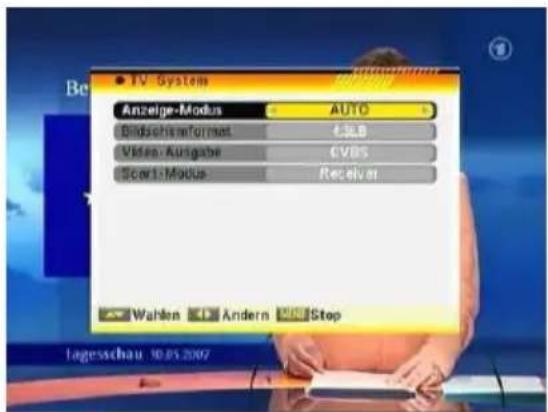

5.2 TV System

1. Anzeige Modus: Auswahl des Übertragungssystems Standardsauswahl: Auto.
2. Bildschirmformat: Auswahl des Bildformats Standardauswahl: 4:3LB.
3. Video Ausgabe: Auswahl des Ausgabeformats CVBS oder RGB.
4. Scart-Modus: Scartautomatik-Einstellung

TV System Anzeige-Modus AUTO Bluetooth Format C380 Video: Ausgabe CVBS Scan1 Modus Receiver Wahlen Andern Stop lagesschau 10.05.2007

5.3 Uhrzeit & Aufnahmetimer

Folgendes Menüfenster öffnet sich:

Uhrzeit: Möglichkeit der Zeit- und Zeitzonen-Eingabe. (siehe Beispiel: Receiver auf Sommerzeit umstellen)

Timer:

In diesem Menüpunkt können Sie einstellen, wann sich der Receiver einschalten bzw. auf welchen Kanal er automatisch umschalten soll, damit Sie eine bestimmte Sendung mit Ihrem Video- oder DVD-Rekorder aufzeichnen können.

Uhrzeit & Aufnahmetiner Uhrzeit Tanner Schlaftiner Wahlen Eingabe Step

Timer 1 Aus 2 Aus 3 Aus 4 Aus 5 Aus 6 Aus 7 Aus 8 Aus Wahlen Eingabe Stop

Tabelle zur Timer Erstellung:

Timer-Nummer Auswahl der Timer-Nummer 1-8.
Timer-Modus Art der Wiederholung (einmalig, täglich, wöchentlich, monatlich, jährlich, aus). Bei der Einstellung aus wird der Timer deaktiviert.
Timer-Service Umschalten zwischen Programm-Timer (Kanal) und Erinnerungsfunktion (Meldung).
Einschalt-Kanal / -Meldung	Bei Timer-Service Meldung: Geburtstag, Jubiläum, AllgemeinBei Timer-Service Kanal: Programm-Auswahl
Einschaltdatum	Datums-Eingabe
Uhrzeit	Uhrzeit-Eingabe
Dauer	Dauer der Einschaltzeit

Schlaftimer: Hier können Sie einstellen, wann sich Ihr Receiver automatisch abschalten soll, die Auswahl erfolgt über die OK-Taste: AUS, 10, 30, 60, 90 und 120 Minuten.

5.4 OSD Einstellung

In diesem Menü können Sie die Einstellung der Untertitelanzeige, die Menü-Einblendungszeit (OSD-Verzögerung), sowie die Menü-Transparenz (OSD Transparenz) vornehmen. Unter Menü-Voreinstellung kann die Ursprungseinstellung wiederhergestellt werden

OSD-Einstellung Untertitelonzeige Ein OSD Verzögerung 5 OSD Transgrenz Aus Vorainstellungen: Jaden? Wahlen Ändern Wall Stop

5.5 Passwortmenü

Das voreingestellte Passwort ist "0000".

1. Menüs sperren: Ein-/Ausschalten der Passwort-Eingabe im Installations-Menü
2. Programme sperren: Ein-/Ausschalten der Passwort-Eingabe für gesperrte Programme.
3. Neues Passwort: Festlegen eines neuen Passworts. (Neues Passwort unbedingt merken).
4. Passwort bestätigen: Neuer Passwort zur Bestätigung erneut eingeben.

Passwordbend Menüsperten Nein Programme sperten Ja Neues Password **** Password bestatigen **** Wahlen Andern Eingabe Stop

5.6 LNB Versorgung

LNB-Stromversorgung Ein- und Ausschalten. Voreinstellung ist Ein.

5.7 Schalter FB Code (optional)

Falls Sie mehrere Receiver dieses Typs mit einer Fernbedienung bedienen wollen, können Sie in diesem Menüpunkt festlegen, auf welche Schalterposition Ihrer Fernbedienung der Receiver reagieren soll. Den Umschalter in Ihrer Fernbedienung finden Sie oberhalb der Batterien (Batteriedeckel öffnen). Diese Funktion steht nur optional zur Verfügung.

6. Zubehör

Unter "Menü" können Sie folgende Einstellungen vornehmen:

Information: Anzeige der Empfangs-Parameter

Zubehor Information Walkover Siete Werkseinstellung Software Upgrade SatcoDX: Datenempfang

Willkommen: Hier können Sie die Sprache, die Sprache des ersten und zweiten Audiokanals, sowie die LNB Versorgung einstellen. Des Weiteren gelangen Sie hier direkt zu den Menü-Punkten Antenneneinstellung und Mehrfach-Suche.

6.1 Spiele

Im Spiele Menü stehen Ihnen die Spiele Tetris, Snake und Othello zur Verfügung.

Spielanleitung:

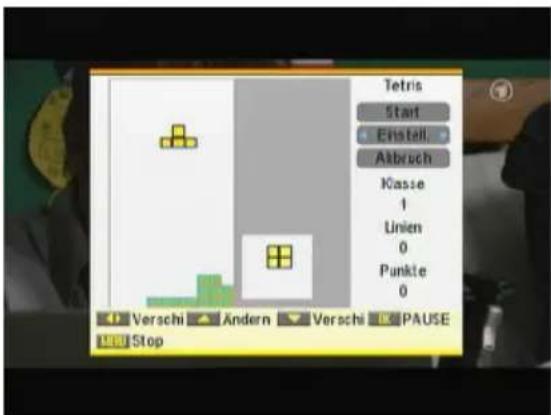

1. Tetris

Unter "Einstell." können Sie mithilfe der ◀/▶ Tasten, Ihr gewünschtes Start-Level einstellen.

• Mit "Start" beginnen Sie das Spiel.
• Mit "Abbruch" verlassen Sie das Spiel.

- Mit den ◀/▶ Tasten bewegen Sie die Figuren nach Links oder rechts

- Mit der ▲- Taste drehen Sie die Figur im Uhrzeigersinn

- Mit der ▼-Taste können Sie die Figur schneller platzieren.

- Mit der OK-Taste können Sie das Spiel pausieren und wieder starten.

- Mit der MENU-Taste verlassen Sie das aktuelle Spiel und kehren ins Spiel Menü zurück.

Tetris Start Einstell Albruch Kasse 1 Linien 0 Punkte 0 Verschi Andern Verschi PAUSE Stop

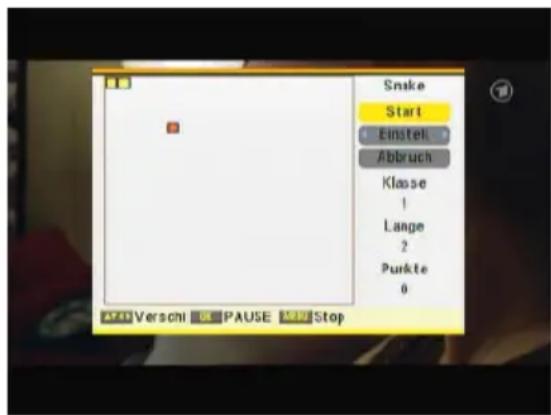

2. Snake

Unter "Einstell." können Sie mithilfe der ◀/▶ Tasten, Ihr gewünschtes

Start-Level einstellen.

• Mit "Start" beginnen Sie das Spiel.
• Mit "Abbruch" verlassen Sie das Spiel.
• Mit den ◀,▶,▼ und ▲ Tasten bewegen Sie die Schlange. Die Schlange muss zum roten Block geführt werden. Sobald die Schlange den roten Block erreicht hat, vergrößert sie sich. Berührt die Schlange sich selbst oder die Spielfeldbegrenzung, endet das Sp

Snake Start Einstell Abbruch Klasse 1 Lange 2 Punkte 0

- Mit der OK-Taste können Sie das Spiel pausieren und wieder starten.

Mit der MENU-Taste verlassen Sie das aktuelle Spiel und kehren ins Spiel Menü zurück

3. Othello

Unter "Einstell." können Sie mithilfe der ◀/▶ Tasten, Ihr gewünschtes

Start-Level einstellen.

• Mit "Start" beginnen Sie das Spiel.
• Mit "Abbruch" verlassen Sie das Spiel.
• Mit den ◀,▶,▼ und ▲ Tasten bewegen Sie das Fadenkreuz und können das Feld auswählen auf dem Sie Ihren Stein setzen wollen.

Othello Start Einzel Aberuch Klasse 1 Schwarz 2 Weiss 2 Weni → Watten → Eingabe → Stop 6:14 wirtschaft

• Wenn Sie ein Feld ausgesucht haben, drücken Sie die OK-Taste um den Stein zu setzen.
• Mit der MENU-Taste verlassen Sie das aktuelle Spiel und kehren ins Spiel Menü zurück.

6.2 Werkseinstellung

In diesem Menü, können sie den Receiver auf die Werkseinstellung zurückstellen. Alle von Ihnen durchgeführten Änderungen werden rückgängig gemacht.

Das voreingestellte Passwort lautet: 0000

ZW-TV Zebehör Information Wirkonnige Sphere Diese Funktion lässt die Werksprogrammierung. Alle von Ihnen vollgenommenen Einstellungen und Programme werden überstreiben. Wollen 48 Next Wahlen € Eingabe 100 Stop

In diesem Menüpunkt können Sie auf Ihren Receiver die aktuellste Software aufspielen. Die Software kann über PC oder über Satellit aufgespielt werden.

Software Upgrade Aktualisierung über RS232 Aktualisierung über SafeKit Wahlen Eingabe Stop

Aktualisierung über RS232 (Von PC auf Receiver)

1. Verbinden Sie Ihren PC mit dem Receiver mit einem RS232 Kabel.

2. Schalten Sie den Receiver ein.

3. Starten Sie die Software "upgrade_Ali.exe" (im Internet herunterladbar) auf Ihrem PC, Wählen Sie "Select" und anschließend „select .bin". Wählen Sie anschließend den Port an dem das RS232 Kabel angeschlossen ist. Betätigen Sie "Start" an Ihrem PC, das Upgrade (Aktualisierung) startet nun.

4. Nach erfolgreicher Aktualisierung der Software, erscheint auf dem Display des Receivers die Meldung "-End"

5. Schalten Sie den Receiver aus, trennen Sie das Kabel vom Receiver und starten Sie den Receiver erneut.

Anmerkung:

Sie benötigen ein 9-pin twisted RS-232C Kabel (pin-2 to pin-3, pin-3 to pin-2, pin-5 to pin-5).

Bitte schalten Sie den Receiver während der Aktualisierung auf keinen Fall ab, erst nachdem auf dem Display des Receivers die Meldung "-End" erscheint.

Aktualisierung über Satellit

In diesem Menüpunkt können Sie die neueste Software direkt vom Satelliten auf Ihren Receiver laden. Diese Funktion steht nur auf den Satelliten Astra 19,2E und Hotbird 13,0E zur Verfügung.

1. Wählen Sie zuerst den Satelliten aus, von dem Sie die Software herunterladen möchten.
2. Wechseln Sie auf den Menüpunkt "Start" und bestätigen Sie mit der

OK-Taste. Dieser Vorgang kann bis zu 60 Minuten dauern. Wir empfehlen daher, das Update nur durchzuführen, wenn Sie nicht vorhaben fern zu sehen.

1. Es wird empfohlen, nach einer Aktualisierung zusätzlich die Werkseinstellung zu laden. Dabei gehen Ihre eigenen Einstellungen verloren.

Der Download vom Satelliten Astra findet vom Transponder 12.604 MHz, Horizontal, Symbolrate 22.000 KS/s statt.

Diese Funktion ermöglicht das einspielen einer Programmliste mithilfe der aktualisierten Programmlisten von der SatcoDX Homepage.

Sie benötigen hierzu ein spezielles Programm für Ihren PC, welches auf CD-ROM im Magazin „TeleSatellit International“ erwerbbar ist. Installieren Sie dieses Programm zuerst auf Ihrem PC.

1. Starten Sie das SatcoDX Programm auf Ihrem PC.
2. Wählen Sie "SatcoDX Datenempfang" an Ihrem Receiver. Auf dem Bildschirm erscheint die Meldung "OK to Proceed" (Bereit zum Start).
3. Durch erneutes Drücken der OK-Taste erscheint die Meldung "Ready to Download" (Bereit zum Empfang).
4. Achten Sie nun darauf, dass bei Ihrem PC-Programm die "Baud rate" auf 115200 steht, und starten Sie den Vorgang.

Anmerkung:

Durch das Aufspielen dieser Programmliste, werden die bisherigen Programmlisten überschrieben und sind nicht mehr wiederherstellbar.

7. Demontieren

• Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
• Schrauben Sie das LNB-Kabel vom Receiver ab.
• Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
• Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
• Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und staubfreien Ort.
  • Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch.

Verwenden Sie keine lösungsmittelhaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

Reinigen Sie das Gehäuse des Receivers mit einem trockenen Tuch.

8. Fehlfunktionen beseitigen

Symptom Mögliche Ursache und Abhilfe

Satellit wird nicht gefunden oder kein Signal	Beispiel: ASTRA 19ETaste 1 (Vorprogrammierung: Das Erste)Taste INFO (Das Erste, FR11837)Signal UND Qualität sind beide 0%Senkrechten Spiegel nach Süd ausrichten Wenige Millimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal und Qualität angezeigt werden.Bei einem Signal von ca. 60% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild.Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Kanalliste und drücken Sie dann die Taste INFO.Der Satellitenratgeber im Zubehör-Menü gibt Ihnen weitere Hinweise zur korrekten Ausrichtung Ihres Spiegels.
Frontanzeige dunkel keine LED leuchtetRote und grüne LED leuchten	Das Stromkabel ist nicht angeschlossen.Schließen Sie das Netzteil an die Netz-Steckdose an. Hauptschalter einschalten.Möglichkeit eines Kurzschlusses an der Antennenzuleitung: Anschlüsse prüfenDer Receiver ist im Standby-Betrieb.Drücken Sie die POWER-Taste an der Fernbedienung (oder am Receiver). Der Receiver schaltet ein und das Programm wird am TV-Bilschirm angezeigt.
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden	Die Antenne ist nicht auf den Satelliten ausgerichtet. Richten Sie die Antenne korrekt aus.Kein Signal (mit Symbol).Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den angeschlossenen Geräten. Richten Sie die Antenne aus.
Rote LED leuchtet, TV-Gerät zeigt kein Bild an.	Das System ist nicht korrekt angeschlossen. Prüfen Sie den Anschluss des SCART-Kabels Das TV-Gerät ist nicht im AV-Modus. Schalten Sie das TV-Gerät auf den entsprechenden AV-Eingang.
Schlechtes Bild; Blockierfehler, Klötzchenbildung, Tonstop	Die Antenne ist nicht genau auf den Satelliten ausgerichtet. Richten Sie die Antenne genauer aus. Benutzen Sie dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt. Das LNB ist defekt. Ersetzen Sie das LNB.
Kein Bild, kein Ton, Signalstärke vorhanden, keine Signalqualität	Satelliten-Antenne ist auf einen falschen Satelliten ausgerichtet.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht. Erneuern Sie die Batterien. Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass nichts zwischen Fernbedienung und Receiver steht. Evtl. ist der FB Code nicht abgeglichen mit dem Receiver (siehe Kap. 5.7)
Programm hat eine neue Frequenz erhalten	TV-Kanal löschen, dann automatischen Sender-Suchlauf durchführen.

1. Technische Daten

Maße in mm (B x T x H) 290 x 190 x 45
Gewicht in Gramm Receiver 1050g	Fernbedienung 80g (ohne Batterien)
Eingangsfrequenzbereich 950 MHz ~ 2150 MHz
IF-Bandbreite 55MHz / 8MHz (unter 5MS/s)
Stromversorgung LNB 13/18V GS, 500mA max. Überlastungsschutz
LNB-Steuerung 22KHz ± 2KHz, 0,6 V pp ± 0,2 V
DiSEqC-Steuerung Version 1.0, 1.1, 1.2, Toneburst A/B
Symbolrate 1 ~ 35 MS/s
Bit Strom ISO/IEC 115200	Bit-Strom-Spezifikation
Eingangsgeschwindigkeit Max. 15Mbit/s
Fehlerkorrektur (FEC) 1/2, 2/3, 3/4, 5/6, 7/8, auto
Video MP@ML
Audio Audio Layer 1 oder Layer 2
Höhen-Seiten-Verhältnis	4:3 Letterbox, 4:3 Pan&Scan, 16:9
Videoauflösung	720 x 576 (PAL), 720 x 480 (NTSC)
Audiomodus	Links, Rechts, Stereo, AC3-Digitalton
Netzteil-Eingangsspannung	100-240 V ~, 50/60 Hz
Leistungsaufnahme	ca. 11 W (Betrieb mit Single LNB) ca. 5 W (Bereitschaft)
Betriebstemperatur +5 °C ~ +40 °C
Lagerungstemperatur	-10 °C ~ +65 °C

Garantie:

Die Gewährleistung für diesen digitalen Satelliten-Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Gewährleistung und der Garantie des Herstellers.

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 73/23/EWG

- EN 60 335-1

- EN 60 335-2-15

Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN 55 013:2001

• EN 55 020

• EN 61000-3-2000

• EN 61000-3-:1995+A1:2001

• EN 61938

Gerätetyp/Type: Digitaler Satelliten-Receiver

Ihr Gerät trägt das CE-Zeichen.

DiSEqC ist ein eingetragenes Wahrzeichen von EUTELSAT.

DVB ist ein eingetragenes Warenzeichen von DVB Digital Video Broadcasting Project

Glossar
AC Alternating	Current→Anschluss für Wechselstrom
DC Direct Current	→ Anschluss für Gleichstrom
Cinch-Stecker	Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage
DiSEqC Digital	Satellite Equipment ControlSystem zur Steuerung von verschiedenen Außeneinheiten mit Hilfe eines Satelliten-Receivers. Es wird insbesondere die Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel Astra und Eutelsat) gebraucht.
DVB Digital Video	BroadcastingAusstrahlung von digitalen Fernsehprogrammen.
EPG Electronic	Program GuideElektronische Programmzeitschrift
IF-Stecker	Koaxialer Stecker zum Anschluss des LNB-Antennenkabels
FTA Free-to-Air	ServicesGebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können.
LNB Low Noise	Block Amplifier / ConverterGerät im Fokus der Antenne, welches die vom Satelliten ankommenden hochfrequenten Signale in einen niedrigeren Frequenzbereich (IF) umsetzt und gleichzeitig verstärkt.
Mute Taste der	Fernbedienung zur Ton-Stummschaltung
OSD On Screen	DisplayAuf dem Bildschirm sichtbare Menüsteuerung.
PID Kennnummer	eines empfangenen DatenstromsPIDs sorgen dafür, dass die Datenpakete eines Senders im Transportstrom korrekt aufgefunden und kombiniert werden.
Receiver	Empfangsgerät, welches die Signale von der Antenne in Video- und Audiosignale umwandelt
SCART 21-polige	Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver.
Transponder	Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.

Probox GmbH

Hegenheimer Str. 2

D – 79576 Weil am Rhein

[e-mail]

Vielen Dank für Ihre Wahl eines Produktes aus unserem Hause

Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger

Qualitätskontrolle gefertigt

Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung.

Änderungen vorbehalten

V1.05
