BEDIENUNGSANLEITUNG TX-1100 S TITAN

Zum Empfang von freien, unverschlüsselten Programmen

1. .Geräteübersicht .... 4

1.1 Die Receiver Vorderseite 4
1.2 Die Receiver Rückseite....5
1.3 Fernbedienung....6

Sicherheitshinweise 7

Richtiger Standort......8

2. .Bedienen des Receivers....9

2.1 Einschalten des Receivers 9
2.2 Standby Modus....9
2.3 Kanal wechseln....9
2.4 Lautstärke einstellen 9
2.5 Kanalnummer 9
2.6 Mute (Stummschaltung).... 10
2.7 Favoritenliste.... 10
2.8 Kanalton ändern.... 10
2.9 INFO 10

2.10 EPG (Elektronische Programmzeitschrift).... 11

2.11 TV/RADIO.... 12
2.12 Senderliste 12
2.13 Satelliten wechseln 12
2.14 Multi-Programm-Vorschau (Mosaic Vorschau) 13
2.14 SUB (Subtitle, deutsch: Untertitel).... 13
2.15 TXT (Teletext).... 13

3. Menü....14

3.1 Programme 15

3.1.1 TV-Programmliste 15
3.1.2 Favoriten (FAV).... 15
3.1.3 Sender verschieben (ROT) 16
3.1.4 Sender sortieren (Grün).... 16
3.1.5 Sender ändern 17

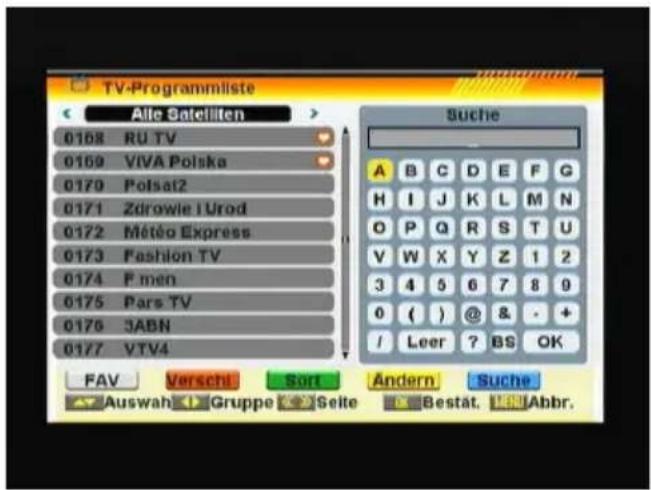

3.1.6 Suchen (BLAU) 18

3.2 Radio Programmliste 19
3.3 Programmeinstellungen 19
3.4 Favoritenlistennamen.... 19
3.5 Alle (Programme) löschen 19
3.6 Programmliste und Einstellungen laden 19

3.7 Programmliste und Einstellungen speichern 19

4. Installation 20

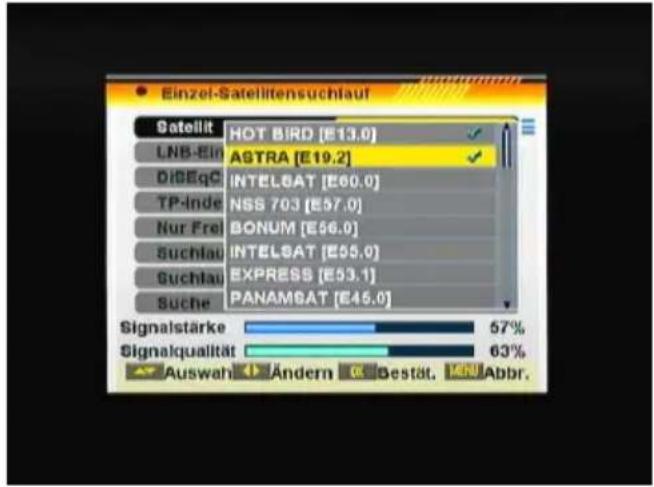

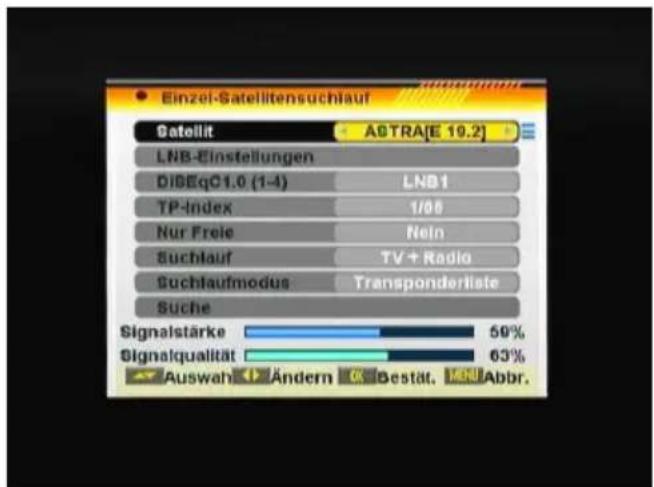

4.1 Einzel-Satellitensuchlauf.... 20

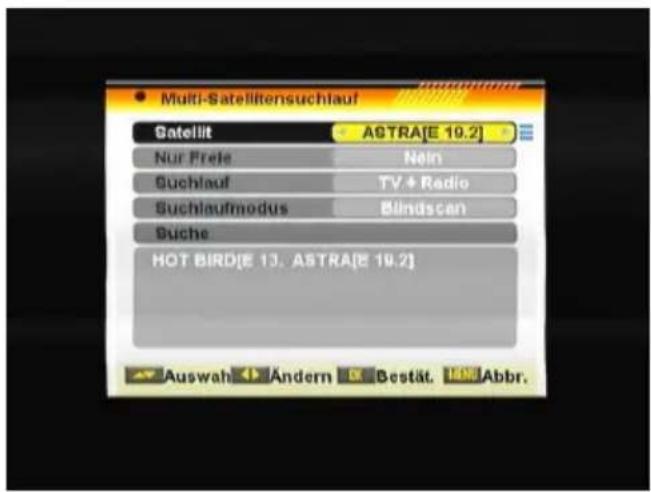

4.2 Multi-Satellitensuchlauf.... 21

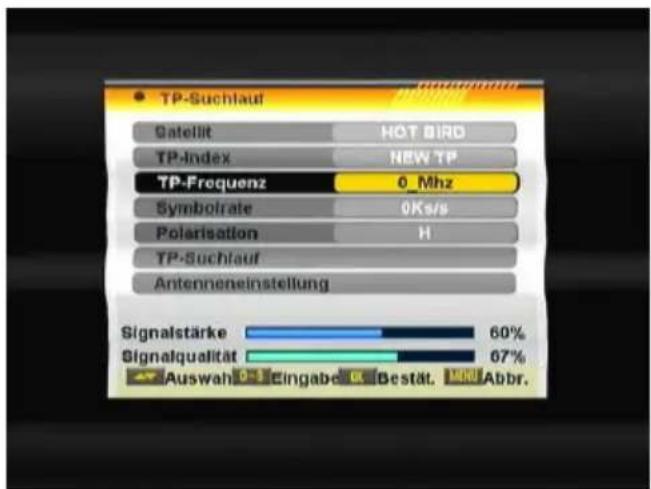

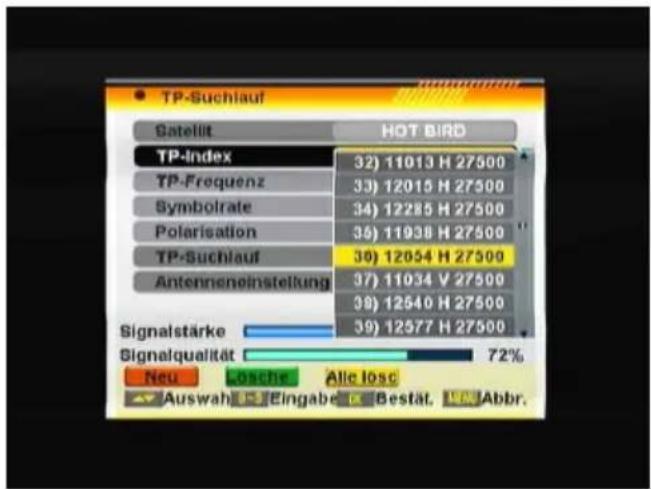

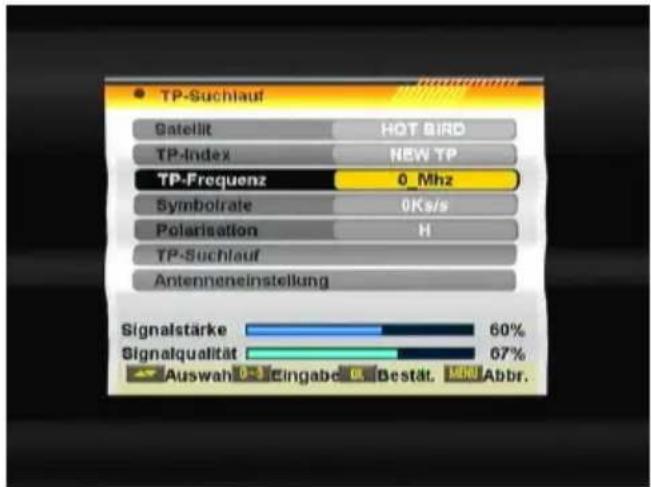

4.3 TP Suchlauf.... 21
4.4 Satellitenliste 23
4.5 TP-Liste.... 24

5 Systemeinstellungen 25

5.1 Sprache.... 25

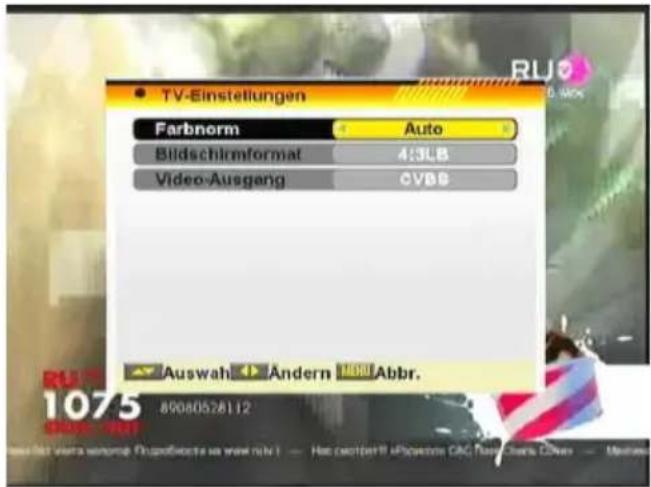

5.2 TV-Einstellungen.... 25
5.3 Zeit- und Timereinstellungen 25
5.4 OSD-Einstellung.... 27
5.5 Kindersicherung.... 27
5.6 Energieeinstellungen.... 27
5.7 Fernbed. Code No 27

6. Diverses.... 28

6.1 Information.... 28
6.2 Schnelleinrichtung 28
6.3 Spiele.... 28
6.4 Werkseinstellung 29

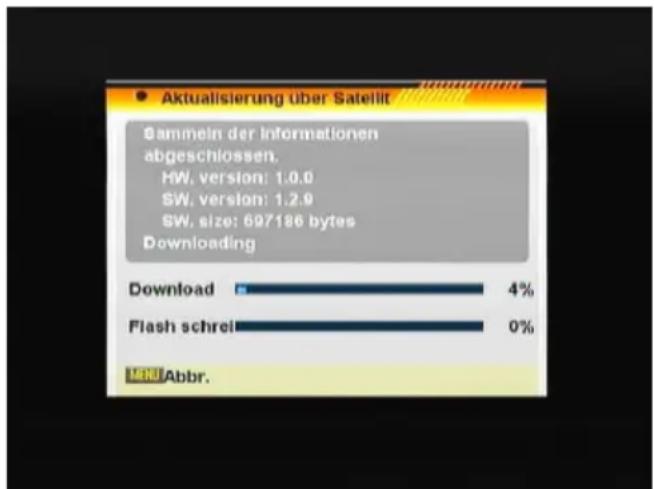

6.5 Software aktualisieren.... 29
6.6 SatcoDX Auto-Programmierung 30

1. Demontieren.... 31
2. Fehlfunktionen beseitigen.... 32
3. Technische Daten.... 34

1. Geräteübersicht

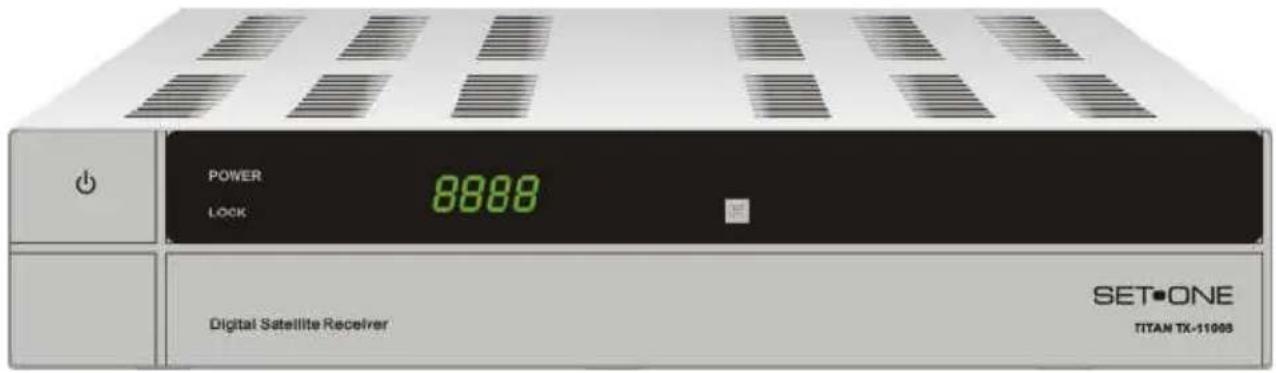

1.1 Die Receiver Vorderseite

1	TASTE POWER	Einschalten und auf Standby-Betrieb schalten
2	LED-Display	Zeigt im Betrieb den Programmplatz an und in Standby die Uhrzeit.
3	IR-Sensor	Infrarotempfänger für die Signale der Fernbedienung.

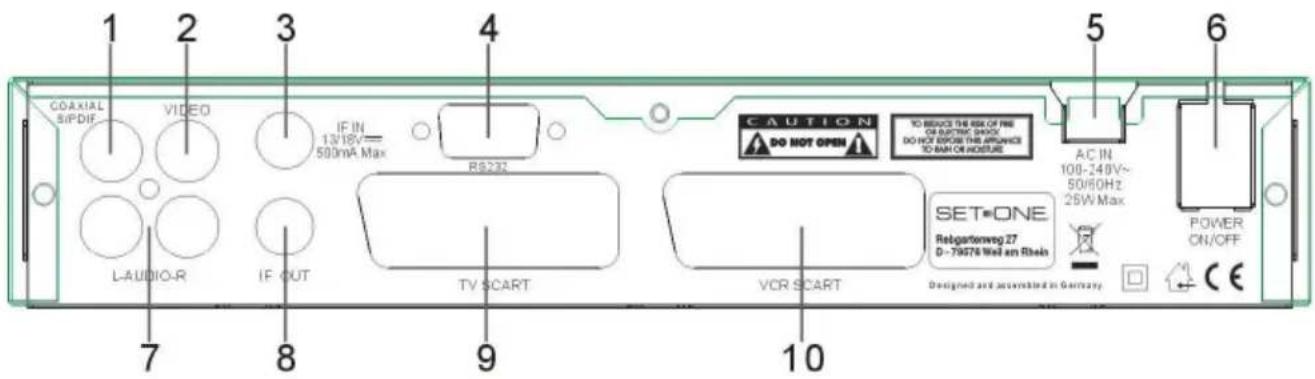

1.2 Die Receiver Rückseite

1 COAXIAL S/PDIF 2 VIDEO 3 IF IN 13/18V~ 500mA Max 4 RS23Z 5 CAUTION DO NOT OPEN TO REDUCE THE RISK OF FIRE ON ELECTRIC SWITCH DO NOT OPEN THIS APPROVED TO BAN ON HOUSTURE AC IN 100-240V~ 50/60Hz 25W Max SET=ONE Rebgartenweg 27 D~79078 Well am Rhein Designed and assembled in Germany POWER ON/OFF 7 8 9 10 6

1	Koaxialer S/PDIF Digitaler Koaxialer Audio-Ausgang
2	VIDEO	CVBS Signal zum Anschluß an einem Monitor
3	IF-IN LNB-Anschluß für Antennenkabel
4	RS-232	Serielle Schnittstelle für Softwareupdates (PC)
5	AC IN Netzanschlußleitung
6	POWER ON/OFF Den Receiver vollständig abschalten
7	AUDIO	HiFi Ausgang zum Anschluß an eine Stereoanlage
8	IF-OUT LNB-Anschluß für einen zweiten Satelliten-Receiver
9	TV-SCART	SCART-Ausgang für den Anschluß an ein TV-Gerät
10	VCR SCART	SCART-Anschluß Video Gerät

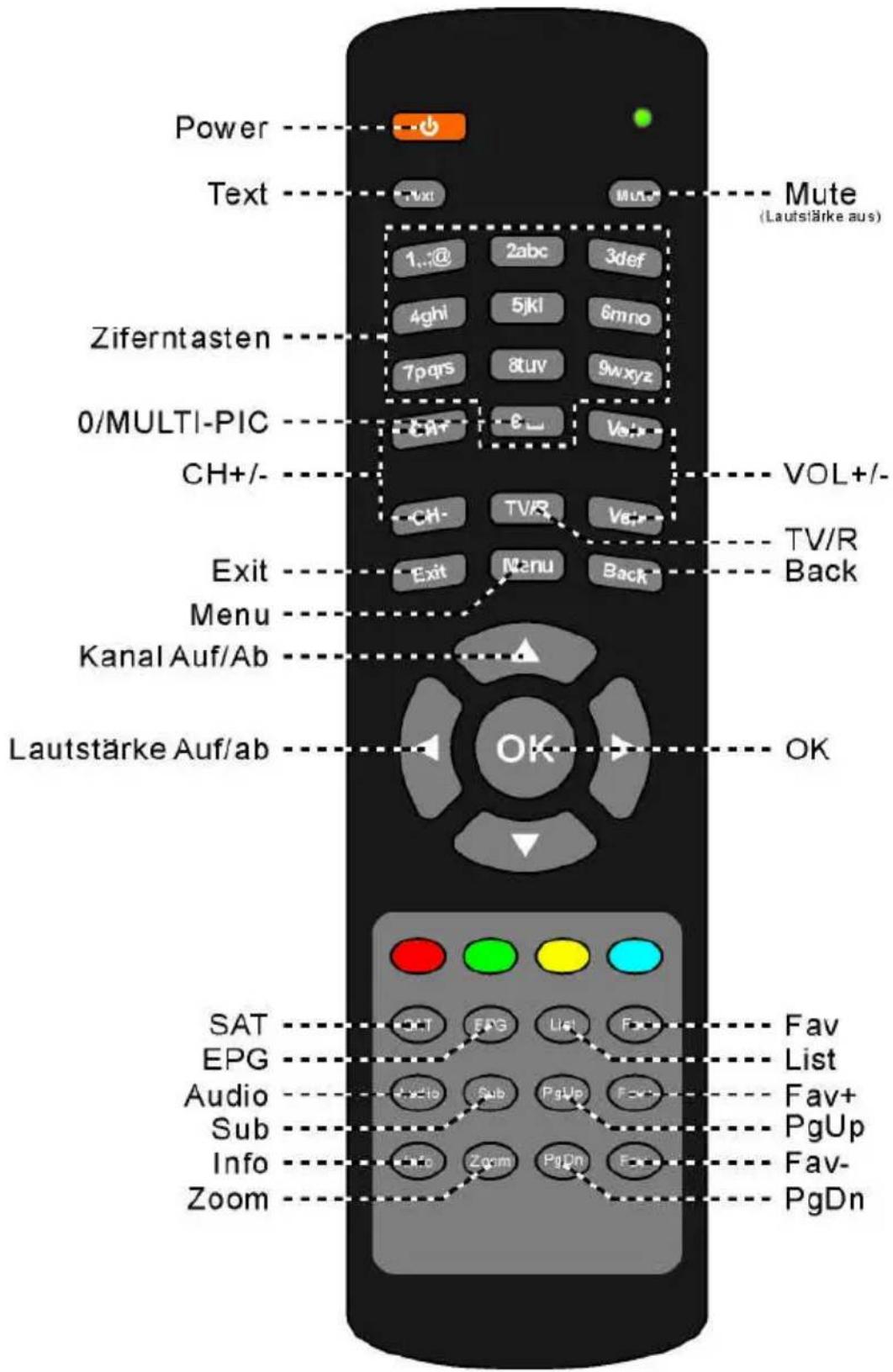

1.3 Fernbedienung

Power Text Ziferntasten 0/MULTI-PIC CH+/- Exit Menu Kanal Auf/Ab Lautstärke Auf/ab SATT EPG Audio Sub Info Zoom Mute (Lautstärke aus) 1..@ 2abc 3def 4ghi 5kl 6mno 7pqrs 8tuv 9wxyz CH+ - E- Vo- CH- TVR Ve- Exit Menu Back VOL+/- TV/R Back OK SAT List Fav List Fav+ PgUp Fav- PgDn

Sicherheitshinweise

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen.

Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

Grundlegende Sicherheitshinweise

Elektrischer Anschluß

• Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.
*Hinweis: Trotz Ausschaltens am rückseitigen Netzschalter, ist der Receiver noch unter Spannung.
- Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.
- Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.
- Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 110-240V, 50-60Hz an.
• Die Gesamtstromaufnahme am Antennen-Anschluß des Receivers (LNB-IN) darf 500 mA nicht überschreiten.
- Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie den Receiver über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.
- Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.
- Sollten Fremdkörper oder Flüssigkeiten in den Receiver gelangen, ziehen Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifizierten Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen, Andernfalls besteht die Gefahr einen elektrischen Stromschlags.
- Beachten Sie bitte, dass die Stromquelle (Steckdose) leicht zugänglich ist.
- Knicken oder quetschen Sie das Netzkabel nicht.
- Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen, bevor Sie ihn wieder in Betrieb nehmen. Es besteht sonst die Gefahr einen elektrischen Stromschlags.
- Lassen Sie Kinder niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennenanlage spielen.
- Überlassen Sie Reparaturarbeiten stets qualifizierten Fachpersonal. Andernfalls gefährden Sie sich und andere.
- Bezug von Ersatzteilen nur beim Hersteller.
- Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.

Richtiger Standort

Stellen Sie den Receiver auf eine feste und ebene Unterlage.
Vermeiden Sie die Nähe von:

• Wärmequellen, wie z.B. Heizkörper
- Offenem Feuer, wie z.B. Kerzen
• Geräten mit starken Magnetfeldern, wie z.B. Lautsprecher
- Stellen Sie keine Gefäße mit Flüssigkeiten auf den Receiver, wie z.B. Vasen

Vermeiden Sie direkte Sonneneinstrahlung oder Orte mit außergewöhnlich viel Staub.
Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für eine ausreichende Belüftung des Receivers.
Stellen Sie keine schweren Gegenstände auf den Receiver.
Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, dann kann sich im Innern des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa eine Stunde, bevor Sie den Receiver in Betrieb nehmen.
Verlegen Sie das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

2. Bedienen des Receivers

In den Menüs navigieren Sie mit den Tasten ▲, ▼, ◀, ▶. Gewählte Menüpunkte werden markiert. Mit der „OK“-Taste erfolgt die Auswahl. Mit der „EXIT“-Taste oder der „MENU“-Taste gelangen Sie zurück in das vorherige Menü, bzw. verlassen Sie das Hauptmenü. Änderungen müssen zusätzlich bestätigt werden. Darüber hinaus werden in weiteren Untermenüs die Zifferntasten benötigt.

* Hinweis: In jedem Menü wird Ihnen unten eine Hinweiszeile angezeigt, die auch alle Auswahlmöglichkeiten anbietet.

Beispiel: Receiver auf Sommerzeit einstellen.

Taste „MENU“, Systemeinstellungen auswählen, Taste „OK“, Zeit- und Timereinstellungen auswählen, Taste „OK“, Zeiteinstellung auswählen, Taste „OK“. Im Punkt GMT-Verschiebung UTC+01:00 einstellen. Wenn benötigt, Sommerzeit auf EIN stellen. Mit der „EXIT“-Taste das Menü verlassen.

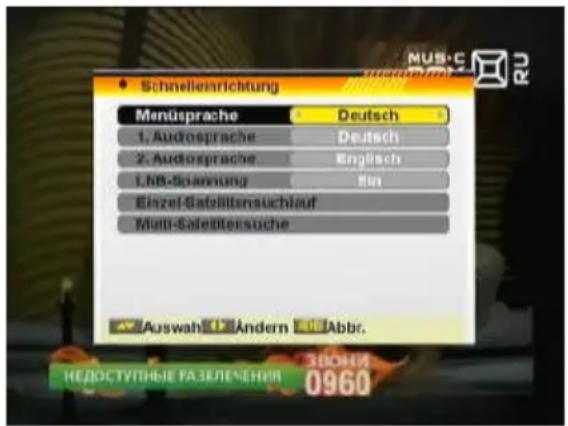

2.1 Einschalten des Receivers

Schalten Sie das Gerät ein.

Es erscheint eine Abfrage zum Einstellen der gewünschten Menüsprache, des ersten und zweiten Audiokanals, der LNB-Versorgung, sowie der Wahl zwischen einem Einzel-Satellitensuchlauf und einem Suchlauf über mehrere Satelliten (wenn die voreingestellte Senderliste nicht gewünscht ist)

Schnelleinrichtung Menüprache Deutsch 1. Audrosprache Deutsch 2. Audorsprache Englisch LHB-Spannung Ein Einzel-Satilitensuchlauf Multi-Salebiteruche Auswah Ändern Abbr. HEDDUSTITNIE PAZILENCHEN 0960

2.2 Standby Modus

Bei Betätigung der „Power“-Taste wird der Receiver in den Standby Modus geschaltet. Ein erneutes Betätigen der „Power“-Taste schaltet den Receiver wieder ein. Um den Receiver komplett auszuschalten, schalten Sie bitte den Netzschalter auf der Geräterückseite aus.

2.3 Kanal wechseln

Im TV oder Radio Modus kann mit den ▲, ▼ oder CH+, CH- Tasten der Sender ge- wechselt werden.

2.4 Lautstärke einstellen

Im TV oder Radio Modus kann mit den ◀, ▶ oder VOL+, VOL- Tasten die gewünschte Lautstärke eingestellt werden.

2.5 Kanalnummer

Im TV oder Radio Modus kann mit den Zifferntasten ein Sender direkt angewählt werden. Sollte der angewählte Sender nicht vorhanden sein, so erscheint eine Fehlermeldung.

2.6 Mute (Stummschaltung)

Durch Betätigen der „MUTE“-Taste kann der Ton ausgeschaltet werden. Ein erneutes Betätigen der „MUTE“-Taste schaltet den Ton wieder ein.

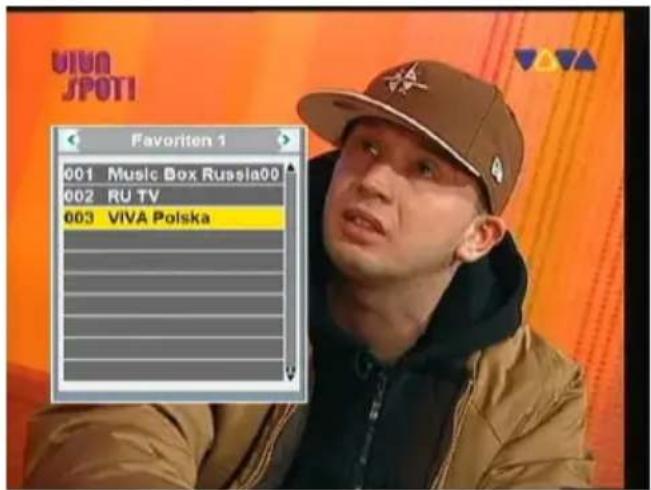

2.7 Favoritenliste

Durch drücken der „FAV“-Taste öffnen sich die voreingestellten Favoritengruppen. Mit den ◀/▶ Tasten können Sie zwischen den einzelnen Favoritenlisten wechseln.

Mit den ▼/▲ Tasten können Sie ein Sender auswählen und mit der „OK“-Taste zu diesem umschalten. Mit den „PgUp“ und „PgDn“ Tasten Sie in der Senderliste seitenweise blättern.

Mit der „EXIT“-Taste können Sie das Menü verlassen.

UJUN JPOTI Favorite 1 001 Music Box Russia00 002 RU TV 003 VIVA Polska

2.8 Kanalton ändern

Durch Drücken der „Audio“-Taste können Sie mithilfe der ◀/▶ Tasten die gewünschte Sprache oder den gewünschten Audiomodus (Stereo/Rechts/Links) auswählen.

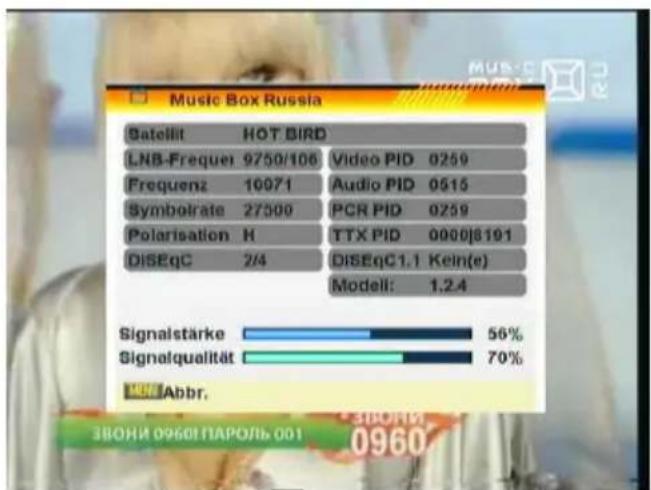

2.9 INFO

Durch drücken der „Info“-Taste öffnet sich ein Informationsfenster in dem die Parameter des aktuellen Senders angezeigt werden.

Music Box Russia Satellit HOT BIRD LNB-Frequet 9750/106 Video PID 0259 Frequenz 10971 Audio PID 0515 Symbolrate 27300 PCR PID 0259 Polarisation H TTX PID 0000[8191] DiSEqC 2/4 DiSEqC1.1 Kein(e) Modell: 1,2,4 Signalstärke 56% Signalqualität 70% MME Abbr. ЗВОНИ 0960ПАРОЛЬ 001 0960

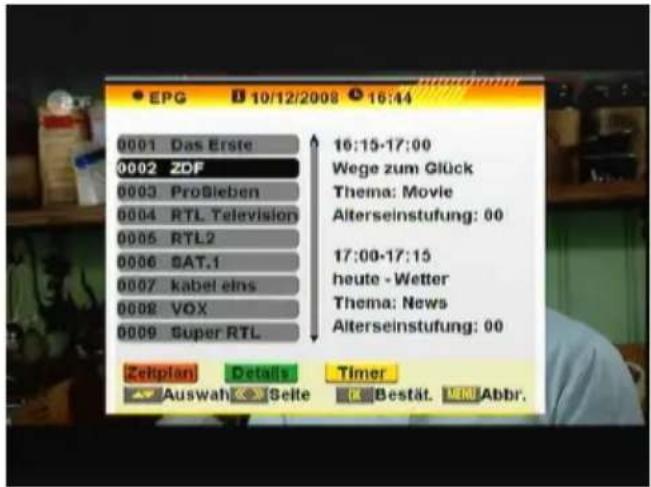

2.10 EPG (Elektronische Programmzeitschrift)

Elektronische Programmzeitschrift (Electronic Program Guide).

Um die Funktion zu aktivieren, drücken Sie bitte die „EPG“-Taste.

Die Senderliste erscheint.

Mit den Tasten ▲ und ▼ könne Sie ein Sender auswählen. Auf der rechten Seite wird das aktuelle und laufende Programm angezeigt.

EPG 10/12/2008 16:44 0001 Das Erste 0002 ZDF 0003 ProSieben 0004 RTL Television 0005 RTL2 0006 SAT.1 0007 kabel eins 0008 VOX 0009 Super RTL 16:15-17:00 Wege zum Glück Thema: Movie Alterseinstufung: 00 17:00-17:15 heute - Wetter Thema: News Alterseinstufung: 00 Keltplan Details Timer Auswah Seite Bestät. MERT Abbr.

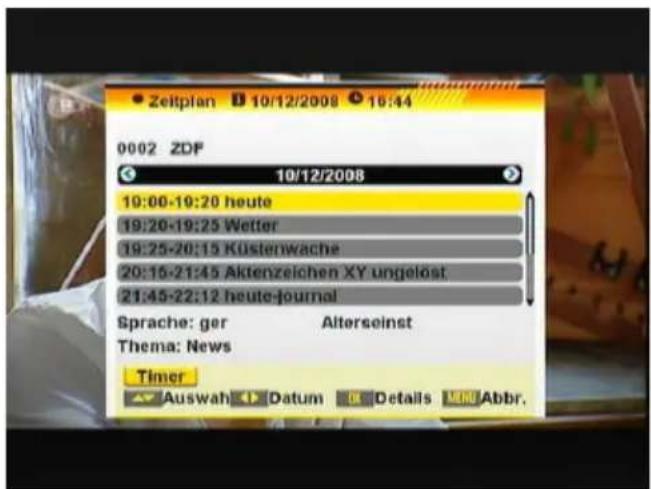

Um die komplette Programmliste des ausgewählten Senders anzusehen drücken Sie bitte die rote Taste. Mit den Tasten ◀/▶ können Sie den gewünschten Tag auswählen. Mit den ▼/▲ Tasten können Sie in der Programmliste vor und zurück blättern.

Zeitplan 10/12/2008 16:44 0002 ZDF 10/12/2008 10:00-19:20 heute 19:20-19:25 Wetter 19:25-20:15 Küstenwache 20:15-21:45 Aktenzeichen XY ungelöst 21:45-22:12 heute-journal Sprache: ger Alterseinst Thema: News Timer Auswah Datum Details MEN Abbr.

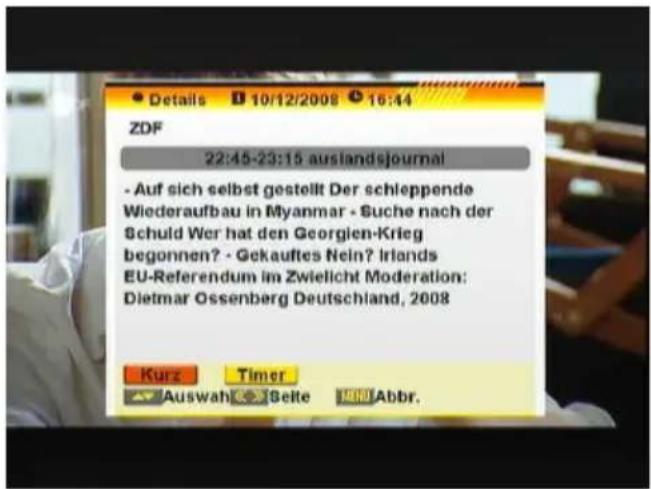

Detaillierte Informationen für ein ausgewähltes Programm erhalten Sie durch die grüne Taste.

Details 10/12/2008 16:44 ZDF 22:45-23:15 auslandsjournal - Auf sich selbst gestellt Der schleppende Wiederaufbau in Myanmar - Suche nach der Schuld Wer hat den Georgien-Krieg begonnen? - Gekauftes Nein? Irlands EU-Referendum im Zwielicht Moderation: Dietmar Ossenberg Deutschland, 2008 Kurz Timer Auswah Seite MDR Abbr.

Eine direkte Übernahme in den Timer erfolgt durch die gelbe Taste.

2.11 TV/RADIO

Um zum Radio-Betrieb zu wechseln, drücken Sie bitte die „TV/R“-Taste. Durch nochmaliges drücken der Taste wechseln Sie wieder in den TV-Betrieb zurück.

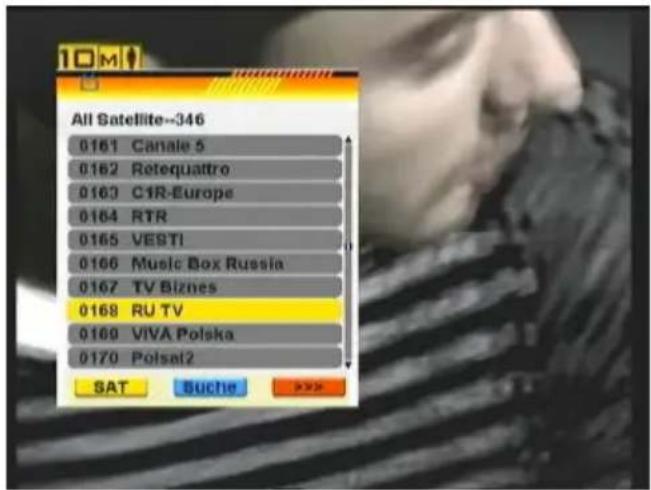

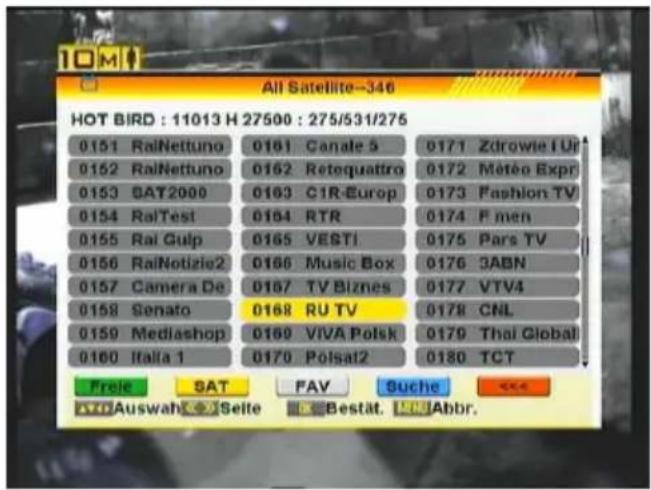

2.12 Senderliste

Mit der „OK“-Taste können Sie im Normalbetrieb die Senderliste aufrufen. Mit der roten Taste könne Sie die Übersicht vergrößern.

All Satellite--346 0161 Canale 5 0162 Retequattro 0163 C1R-Europe 0164 RTR 0165 VESTI 0166 Music Box Russia 0167 TV Biznes 0168 RU TV 0169 VIVA Polska 0170 Polsat2 SAT Suche XXX

Mit der grünen Taste können Sie die Sender nach frei empfangbaren (FTA) und verschlüsselten (scrambled) Sendern sortieren. Die frei empfangbaren Sender werden dabei am Anfang der Liste platziert, die verschlüsselten Sender am Ende.

Durch drücken der gelben Taste wird eine Liste mit den aktivierten Satelliten angezeigt. Durch Auswahl eines Satelliten, werden nur noch die Sender angezeigt, welche dieser ausstrahlt.

All Satellite-346 HOT BIRD : 11013 H 27500 : 275/531/275 0151 RaiNettuno 0161 Canale 9 0171 Zdrowie i Dr 0152 RaiNettuno 0162 Retequattro 0172 Météo Expr 0153 SAT2000 0163 C1R-Europ 0173 Fashion TV 0154 RaiTest 0164 RTR 0174 F men 0155 Rai Gulp 0165 VESTI 0175 Pars TV 0156 RaiNotizie2 0166 Music Box 0176 JABN 0157 Camera De 0167 TV Biznes 0177 VTV4 0158 Senato 0168 RU TV 0178 CNL 0159 Mediashop 0169 VIVA Polsk 0179 Thai Global 0160 Italia 1 0170 Pölsat2 0180 TCT Freie BAT FAV Suche << Auswah Seite Bestät. Abbr.

Durch drücken der „FAV“-Taste werden die belegten Favoritenlisten angezeigt. Nach Auswahl einer Favoritenliste, werden die dort hinterlegten Sender angezeigt.

Durch drücken der blauen Taste können Sie einen bestimmten Sender mithilfe der eingeblendeten Tastatur suchen.

2.13 Satelliten wechseln

Durch drücken der „SAT“-Taste wird Ihnen eine Liste der aktivierten Satelliten angezeigt, aus der Sie den gewünschten Satelliten direkt auswählen können.

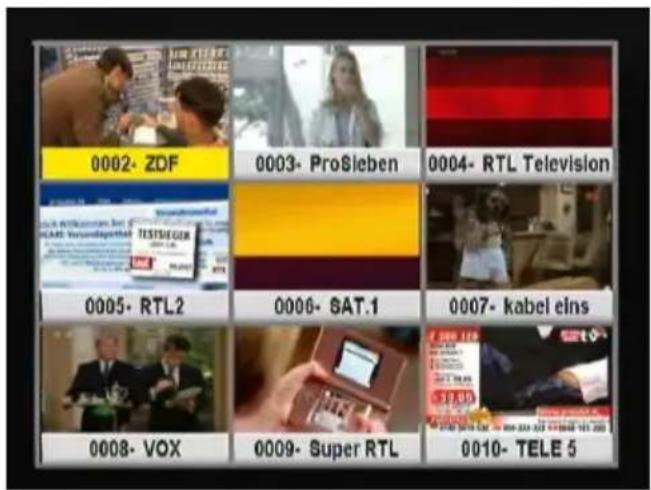

2.14 Multi-Programm-Vorschau (Mosaic Vorschau)

Mit der Taste „0“ können Sie eine Mehrfach-Sender-Vorschau aufrufen. Dabei werden Bilder des aktuellen und der acht nachfolgenden Sendern angezeigt.

Ein bewegtes Bild bekommen Sie nur vom aktuellen Sender, die anderen Sender werden nur durch ein „Schnappschuss“ angezeigt.

Sie können den aktuellen Sender mit den ▲, ▼, ◀ und ▶ Tasten wechseln, danach wechselt das Bild vom „Schnappschuss“ in ein aktuelles Bild. Sie können die Sender auf direkt mit einer Zifferntaste (1-9) anwählen.

0002- ZDF 0003- ProSieben 0004- RTL Television 0005- RTL2 0006- SAT.1 0007- kabel eins 0008- VOX 0009- Super RTL 0010- TELE 5

Mit der „OK“-Taste gelangen Sie zum Vollbild des ausgewählten Senders.

2.14 SUB (Subtitle, deutsch: Untertitel)

Ein- und ausblenden von Untertiteln (falls vom Sender angeboten).

* Hinweis: Hiermit sind nicht die durch den Teletext generierten Untertitel gemeint.

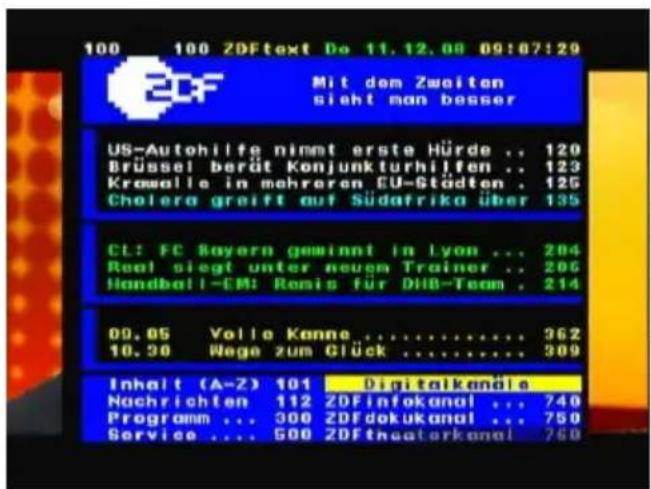

2.15 TXT (Teletext)

Teletext ist ein Informationssystem, welches Testseiten auf Ihrem Fernsehgerät anzeigt. Für den Teletext Empfang muss der gewählte Sender diese Funktion unterstützen. Beim Senderwechsel wird Ihnen das TXT Symbol angezeigt, wenn der Sender Teletext unterstützt. Beim Vergleich mit anderen Receivern werden Sie feststellen, dass unser Teletext außergewöhnlich schnell ist. Um den Teletext einzuschalten, drücken Sie bitte die „TXT“-Taste. Wenn Sie den Teletext wieder verlassen möchten, drücken Sie die “EXIT“-Taste oder

100 100 ZDFtext De 11.12.08 09:07:29 ZDF Mit dem Zweiten sicht man besser US-Autohilfe nimmt erste Hürde .. 120 Brüssel berüt Konjunkturhilfen .. 123 Krowolle in mehreren EU-Städten . 125 Cholera greift auf Südafrika über 135 CL: FC Bayern gewinnt in Lyon ... 204 Real sieht unter neuen Trainer .. 206 Handball-EM: Remis für DHB-Team . 214 09.05 Vella Kenna ........... 362 10.30 Waga zum Glück ........... 309 Inhalt (A-Z) 101 Digitalkandle Nachrichten 112 ZDFinfokanal ... 740 Programm ... 300 ZDFdokukanal ... 750 Service ... 500 ZDFtheaterkanal 750

nochmals
die
„TXT“-Taste.

3. Menü

Drücken Sie die „MENU“-Taste um das Hauptmenü aufzurufen.

So können Sie sich im Menü orientieren.

Oben: Menü-Name (dazu werden links Funktionssymbole angezeigt)

Nachfolgend: Untermenü oder Menüpunkte

Unten: Die Informationsleiste zeigt Ihnen die Tasten, mit denen Sie sich im aktuellen Menü bewegen können.

Menü-Aufbau

Hauptmenü	Untermenü
Programme(Symbol: Fernseher)	TV Programmliste
	Radio-Programmliste
	Programmeinstellungen
	Favoritenlistennamen
	Alle löschen
	Programmliste und Einst. laden
	Programmliste und Einst. speichern
Installation(Symbol: Sat-Antenne)	Einzel-Satellitensuchlauf
	Multi-Satellitensuchlauf
	TP-Suchlauf
	Satellitenliste
	TP-Liste
	Antennenausrichtung
Systemeinstellungen(Symbol: Zahnrad)	Sprache
	TV-Einstellungen
	Zeit- und Timereinstellungen
	OSD-Einstellungen
	Kindersicherung
	Energieeinstellungen
Diverses(Symbol: Werkzeugkoffer)	Information
	Schnelleinrichtung
	Spiele
	Werkseinstellung
	Software aktualisieren

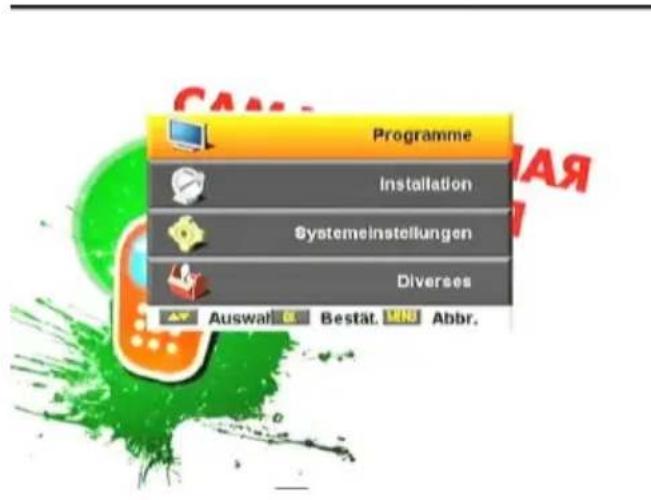

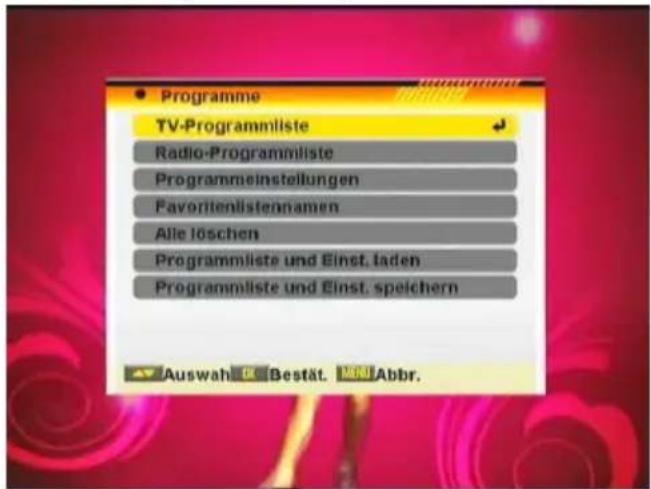

3.1 Programme

Drücken Sie die „Menu“-Taste und wählen Sie den Menüpunkt „Programme“ aus.

Programme Installation Systemeinstellungen Diverses Auswalt Bestät. Abbr.

Programme TV-Programmliste Radio-Programmliste Programmeinstellungen Favoritelistennamen Alle löschen Programmliste und Einst. laden Programmliste und Einst. speichern Auswah. Or Bestät. M€U Abbr.

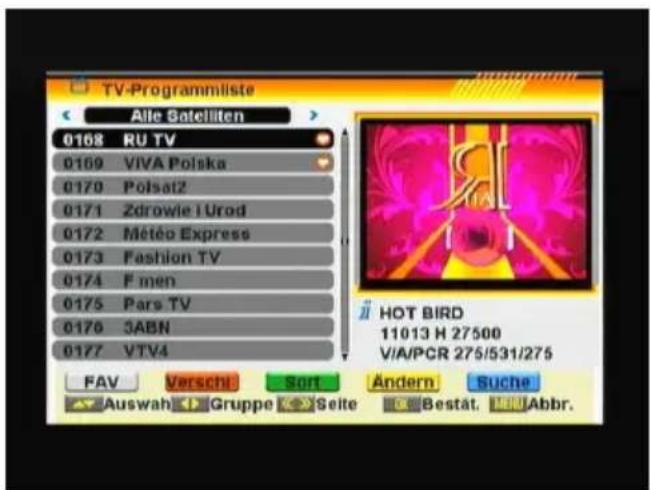

3.1.1 TV-Programmliste

Im Menü „TV-Programmliste“ können Sie folgende Einstellungen vornehmen:

Favoriten anlegen (Fav), Sender verschieben (Rot), Sender sortieren (Grün), Sender ändern (Gelb) und Sender finden (Blau).

TV-Programmliste Aile Satelliten 0168 RU TV 0169 VIVA Polska 0170 Polsat2 0171 Zdrowie i Urod 0172 Météo Express 0173 Fashion TV 0174 F men 0175 Pars TV 0176 3ABN 0177 VTV4 FAV Versch Sort Ändern Suche Auswah Gruppe Seite Bestät. Abbr. HOT BIRD 11013 H 27500 V/A/PCR 275/531/275

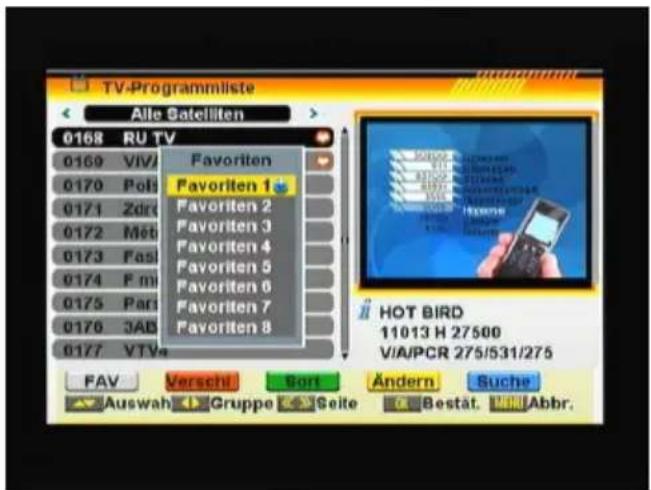

3.1.2 Favoriten (FAV)

Durch drücken der „FAV“-Taste wird ein weiteres Fenster geöffnet, in welchem Sie den markierten Sender verschiedenen Favoritengruppen zuweisen können. Wählen Sie die gewünschte Gruppe mit den Tasten ▲ oder ▼ und bestätigen Sie mit der „OK“-Taste. Hinter der Gruppe erscheint ein „Herz“-Symbol.

Um Sender aus einer Favoritenliste zu entfernen, gehen Sie genauso vor als wenn Sie einen hinzufügen möchten. Jedoch verschwindet nach dem drücken der „OK“-Taste das „Herz“-Symbol.

TV-Programmliste Alle Satelliten 0168 RU TV 0169 ViVi Favoriten 0170 Poli Favoriten 1 0171 Zdri Favoriten 2 0172 Met Favoriten 3 0173 Pasi Favoriten 4 0174 Pmi Favoriten 5 0175 Pari Favoriten 6 0176 JAB Favoriten 7 0177 VTVa Favoriten 8 FAV Versch Sort Ändern Suche Auswah Gruppe Seite Bestät. Min Abbr. HOT BIRD 11013 H 27500 V/A/PCR 275/531/275

Schließen Sie das Fenster mit den Favoritengruppen durch drücken der „EXIT“-Taste.

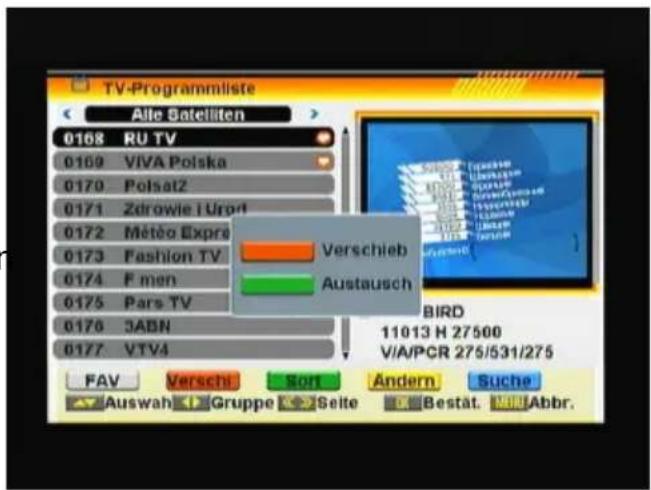

3.1.3 Sender verschieben (ROT)

Nach drücken der roten Taste haben Sie die Auswahl, ob Sie einen Sender verschieben oder zwei Sender untereinander austauschen wollen. Bei beiden Vorgängen erscheint hinter dem markierten Sender das Verschiebe Symbol ( ). Mit den Tasten ▲ oder ▼ wird der Sender an den gewünschten Platz geschoben. Der alte Sender wird ein Platz nach unten verschoben. Sollten Sie die „Vertauschen“-Funktion gewählt haben, so landet der alte Sender auf den Senderplatz des markierten Senders.

TV-Programmliste Alle Satelliten 0168 RU TV 0169 VIVA Polska 0170 Polsat2 0171 Zdrowie i Urod 0172 Métèa Expre 0173 Fashion TV 0174 F men 0175 Pars TV 0176 3ABN 0177 VTV4 Verschieb Austausch BIRD 11013 H 27500 V/A/PCR 275/531/275 FAV Verschi Sort Ändern Suche Auswah Gruppe Seite Bestät Abbr.

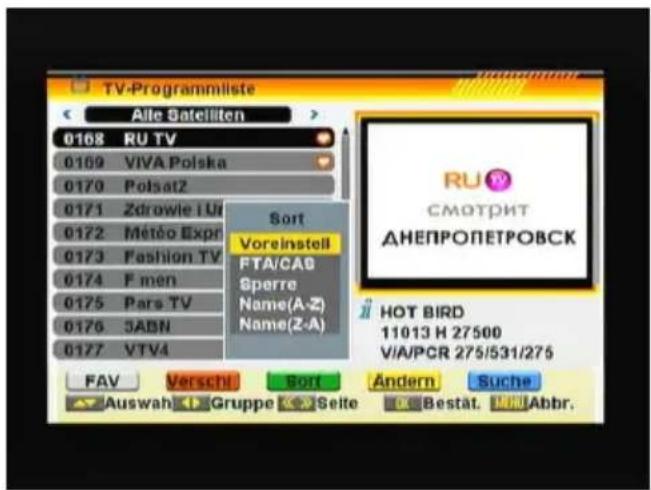

3.1.4 Sender sortieren (Grün)

Sortieren der kompletten Senderliste angebotenen Möglichkeiten. Die Liste muss mit der „OK“-Taste bestätigt werden. Solange nichts bestätigt wurde, kann mit Voreinstellung der letzte Zustand wieder hergestellt werden.

TV-Programmliste Alle Satelliten 0168 RU TV 0169 VIVA Polska 0170 Polsat2 0171 Zdrowle i U 0172 Météo Expr 0173 Fashion TV 0174 F men 0175 Pars TV 0176 SABN 0177 VTV4 Sort Voreinstell FTA/CAS Sperre Name(A-Z) Name(Z-A) RU TV СМОТРИТ АНЕПРОПЕТРОВСК HOT BIRD 11013 H 27500 V/A/PCR 275/531/275 FAV Verschir Sort Ändern Suche Auswah Gruppe Seite Bestät. Abbr.

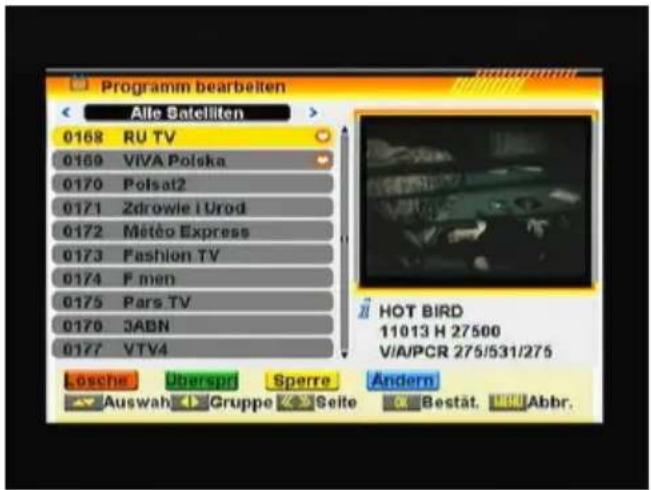

3.1.5 Sender ändern

Nach Eingabe des Passwortes (Werkseinstellung: 0000) erscheinen neue Auswahlmöglichkeiten.

Programm bearbeiten Alle Satelliten 0168 RU TV 0169 VIVA Polska 0170 Polsat2 0171 Zdrowle i Urod 0172 Météo Express 0173 Fashion TV 0174 F men 0175 Pars TV 0176 3ABN 0177 VTV4 HOT BIRD 11013 H 27500 V/A/PCR 275/531/275 Auswah Gruppe Seite Bestät. Abbr.

Ändern

ROT Löschen, GRÜN Überspringen, GELB Sperre, BLAU Ändern, ▲/▼ Wählen, ◀▶ Liste, MENU Beenden

ROT Löschen

Sie haben die Auswahl zwischen dem Löschen einzelner Sender oder aller Sender. Um einzelneSender zu löschen drücken Sie bitte die rote Taste. Hinter dem Sendernamen erscheint eine Markierung.

Zum Löschen aller Sender drücken Sie bitte die grüne Taste

Nach drücken der „OK“-Taste erscheint eine Sicherheitsabfrage, wenn Sie diese Bestätigen werden die markierten Sender gelöscht.

Programm bearbelten Alle Satelliten 0108 RU TV 0169 VIVA Polska 0170 Polsat2 0171 Zdrowie i Urot 0172 Metéo Expre 0173 Fashion TV 0174 F men 0175 Pars TV 0176 3ABN 0177 VTV4 Löschen Alle lösche BIRD 11013 H 27500 V/A/PCR 275/531/275 Losche Überspr Sperre Ändern Auswah Gruppe Seite Bestät. Abbr.

GRÜN Überspri(ngen)

Durch Markierung mit der grünen Taste lassen sich ausgewählte Sender zum Überspringen markieren. Ein entsprechendes Symbol wird hinter dem Sendernamen angezeigt. Bitte Auswahl mit der „OK“-Taste bestätigen. Die so ausgewählten Sender werden dann beim Durchschalten mit den CH+/CH- oder ▼/▲ übersprungen. Eine Direkteingabe der Sendernummer über die Zifferntasten ist weiterhin möglich.

GELB Sperren

Durch Markierung mit der gelben Taste lassen sich ausgewählte Sender zum Sperren markieren. Bitte Auswahl mit der „OK“-Taste bestätigen. Die markierten Sender verlangen dann ein Passwort (Kinderschutz).

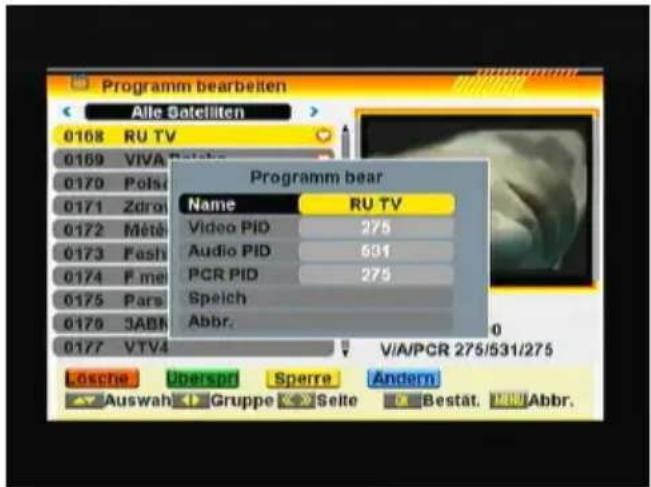

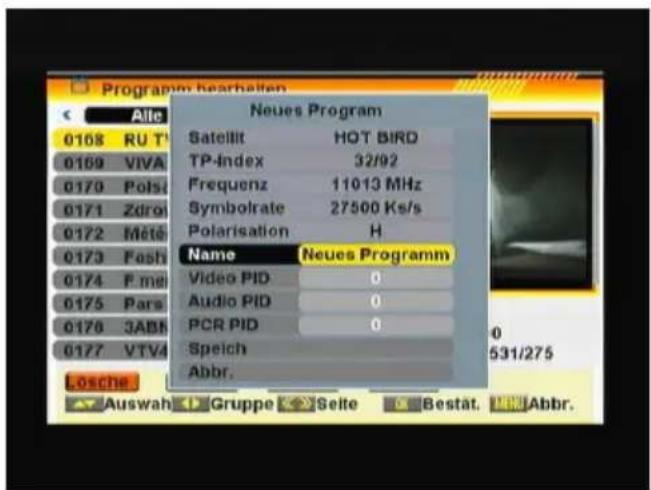

BLAU Ändern

Sie haben die Wahl, ob Sie den aktuellen Sender ändern möchten oder ob Sie einen neuen Sender manuell hinzufügen möchten. Durch drücken der roten Taste kommen Sie in das „Programm bearbeiten“-Menü. Hier können Sie den Sendernamen sowie die Empfangsparameter ändern. Sind die gewünschten Daten geändert, gehen Sie auf „Speich“ und drücken die „OK“-Taste.

Programm bearbeiten Alle Satelliten 0168 RU TV 0169 VIVA 0170 Pols 0171 Zoro 0172 Mété 0173 Fash 0174 F me 0175 Pars 0176 SABR 0177 VTV4 Programm bear Name RU TV Video PID 275 Audio PID 631 PCR PID 275 Speich Abbr. V/A/PCR 275/531/275 Losche Übersprü Sperre Ändern Auswah Gruppe Selte Bestät. RUBAbbr.

Durch drücken der grünen Taste könne Sie eine neuen Sender anlegen, sofern er dieselbe Frequenz wie der aktuelle hat. Sind die gewünschten Daten eingeben gehen Sie bitte auf „Speich“ und drücken die „OK“-Taste.

Programm bearheiten Aile 0168 RU T 0169 VIVA 0170 Pols 0171 Zdro 0172 Mété 0173 Fash 0174 P mid 0175 Pars 0176 3AB 0177 VTV4 Losche Auswah Gruppe Selte Bestät Abbr. Neues Program Satellit HOT BIRD TP-Index 32/92 Frequenz 11013 MHz Symbolrate 27500 Ks/s Polarisation H Name Neues Programm Video PID 0 Audio PID 0 PCR PID 0 Speich Abbr.

3.1.6 Suchen (BLAU)

Sender Suchfunktion. Durch Eingabe von Anfangsbuchstaben, auf der sich öffnenden Tastatur, ist ein gefiltertes Auffinden von Sendern möglich.

TV-Programmliste Aile Satelliten 0168 RU TV 0169 VIVA Polska 0170 Polsat2 0171 Zdrowie i Urod 0172 Météo Express 0173 Fashion TV 0174 F men 0175 Pars TV 0176 3ABN 0177 VTV4 Suche A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 1 2 3 4 5 6 7 8 9 0 ( ) @ & - + / Leer ? BS OK FAV Verschl Sort Andern Suche Auswah Gruppe Seite Bestat. Abbr.

◄► Liste

Durch drücken der Taste ▶/◀ können Sie die aktuelle Sendergruppe (Sender eines Satelliten) wechseln.

3.2 Radio Programmliste

Die Vorgehensweise ist dieselbe wie bei dem Menüpunkt „TV-Programmliste“.

3.3 Programmeinstellungen

Unter Startprogramm können Sie das gewünschte TV- oder Radio-Programm auswählen, das nach Einschalten des Receivers gezeigt werden soll.

Unter Kanalwiedergabetyp legen Sie die Art des Senders fest (komplett, FTA oder verschlüsselt).

3.4 Favoritenlistennamen

Hier können Sie die Namen Ihrer 8 Favoritenlisten ändern. Die zu ändernde Liste auswählen, anschließend erscheint eine Tastatur mit der Sie den Namen abändern können. Um einen Buchstaben zu löschen wählen Sie auf der Tastatur „BS“, „SP“ steht für ein Leerzeichen. Mit dem „OK“-Feld wird Ihre Änderung übernommen.

3.5 Alle (Programme) löschen

Löschen der kompletten Senderliste.

Dazu: Passworteingabe (Werkseinstellung: 0000) und Warnhinweis mit „OK“ bestätigen.

Wurde die Senderliste aus Versehen gelöscht, gibt es die Möglichkeit, entweder einen Sednersuchlauf durchzuführen oder den Receiver auf Werkseinstellungen zurückzusetzen (siehe Seite XX)

3.6 Programmliste und Einstellungen laden

Aktivieren der zuvor gespeicherten Senderliste (siehe nächster Punkt).

Dazu: Passworteingabe (Werkseinstellung: 0000) und Warnhinweis mit „OK“ bestätigen.

*Hinweis: Ihre Änderungen seit der letzten Speicherung der Senderliste gehen verloren.

3.7 Programmliste und Einstellungen speichern

Speichern der aktuellen Senderliste. Diese Liste können Sie zu einem späteren Zeitpunkt über den Menüpunkt: „Programmliste laden“ aufrufen.

Dazu: Passworteingabe (Werkseinstellung: 0000) und Warnhinweis mit „OK“ bestätigen.

4. Installation

4.1 Einzel-Satellitensuchlauf

1. Satellit: Gehen Sie auf den Punkt „Satellit“ und drücken Sie die „OK“-Taste, danach

erscheint eine Liste mit allen Satelliten. Die bereits aktivierten Satelliten haben einen grünen Haken hinter Ihren Namen. Wählen Sie einen Satelliten aus und drücken die „OK“-Taste.

1. LNB-Einstellung:

Die Voreinstellung ist normalerweise ausreichend für die meisten Anwendungsfälle. Diese Parameter sollten nur von einem Fachmann geändert werden.

1. DiSEqC1.0:

DiSEqC Position für DiSEqC1.0 Schalter. Sollten Sie an eine DiSEqC Anlage angeschlossen sein, so müssen Sie die richtige Position für den Satelliten eingeben.

Voreingestellt ist.

ASTRA 19,2°E : Pos. A (1)

HOTBIRD 13°E: Pos. B (2)

Türksat 42°E: Pos. C (3)

Sirius 5°E: Pos D (4)

1. TP Index:

Hier können Sie einen Transponder wählen, dessen Signalstärke und

Einzel-Satellitensuchlauf Satellit HOT BIRD [E13.0] LNB-Ein ASTRA [E19.2] DiSEqC INTELSAT [E60.0] TP-Inde NSS 703 [E57.0] Nur Frei BONUM [E56.0] Suchlau INTELSAT [E55.0] Suchlau EXPRESS [E53.1] Suche PANAMSAT [E45.0] Signalstärke 57% Signalqualität 63% Auswah Ändern Bestät. Abbr.

Einzel-Satellitensuchlauf Satellit ABTRA[E 19.2] LNB-Einstellungen DiEqC1.0 (1-4) LNB1 TP-Index 1/86 Nur Freie Nein Suchlauf TV + Radio Suchlaufmodus Transponderliste Suche Signalstärke 50% Signalqualität 63% Auswah Ändern Bestät. Abbr.

Qualität wird dann in der Pegelanzeige dargestellt. (Wichtig zum Ausrichten der Satelliten-antenne, dafür sollten Sie eine mittlere Frequenz auswählen)

1. Nur Freie:

Auswahl des Programmtyps für den Suchlauf

1. Suchlauf:

Hier können Sie auswählen, ob Sie nur TV Sender, nur Radio Sender oder beides suchen wollen.

1. Suchmodus:

Hier kann die Suchmethode gewählt werden. Bei Transponderliste werden die im Receiver abgespeicherten Transponder abgesucht (Nachteil: Neue Transponder werden nicht erfasst). Bei Netzwerksuche werden die Frequenzen aus den Beschreibungen des Satelliten geholt (Nachteil: Einige Transponder könnten doppelt vorhanden sein). Bei Blindscan wird das gesamte Frequenzspektrum abgesucht. (Nachteil: Suche dauert länger, findet aber auch die neusten Sender)

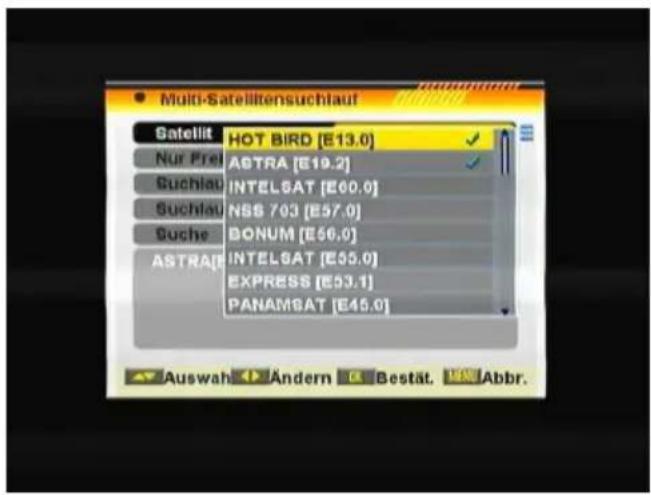

4.2 Multi-Satellitensuchlauf

Durch drücken der „OK“-Taste im Menüpunkt „Satellit“, öffnet sich eine Liste mit allen hinterlegten Satelliten. Wählen Sie hier mit den ▼/▲ Tasten die Satelliten aus, die Sie durchsuchen möchten und markieren diese mit der „OK“-Taste.

Multi-Satellitensuchlauf Satellit HOT BIRD [E13.0] Nür Prei ASTRA [E19.2] Suchlauf INTELSAT [E60.0] Suchlauf NSS 703 [E57.0] Suche BONUM [E56.0] ASTRA[INTELSAT [E35.0] EXPRESS [E53.1] PANAMSAT [E45.0]

Mit der „Menu“-Taste schließen Sie das Auswahlfenster und Ihre markierten Satelliten erscheinen unten im grauen Feld.

Die weiteren Einstellungsmöglichkeiten, sind dieselben wie im Einzel-Satelliten-suchlauf.

Multi-Satellitensuchlauf Satellit ASTRA[E 19.2] Nur Freie Nén Suchlauf TV + Radio Suchlaufmodus Blindscan Suche HOT BIRD[E 13. ASTRA[E 19.2] Auswah Ändern Bestät Abbr.

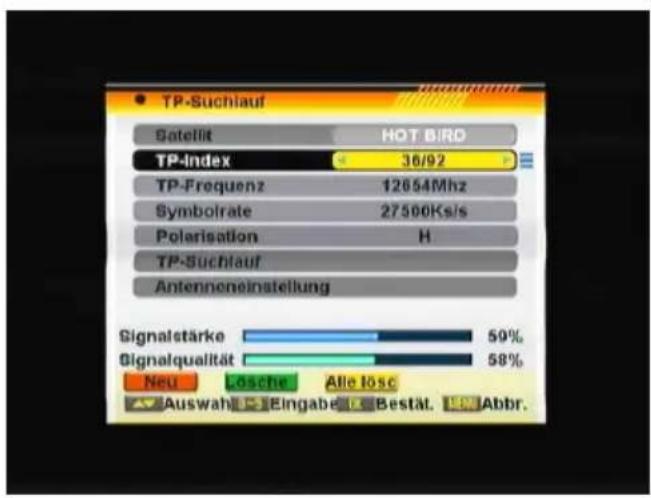

4.3 TP Suchlauf

In diesem Menü können Sie einen einzelnen Transponder nach neuen Sendern durchsuchen.

TP-Suchlauf Satellit HOT BIRD TP-Index 36/92 TP-Frequenz 12654Mhz Symbolrate 27500Ks/s Polarisation H TP-Suchlauf Antenneneinstellung Signalstärke 59% Oignalqualität 58% Neu Lesche Alle lös Auswahl Eingabe Bestät. Abbr.

1. Satellit:

Wählen Sie den Satelliten, auf dem Sie einen Transponder durchsuchen möchten.

1. TP-Index (Transpondernummer): Durch drücken der „OK“-Taste sehen Sie alle für den Satelliten hinterlegten Transponder. Mit „OK“ können Sie den gewünschten Transponder auswählen.

Durch drücken der grünen Taste können Sie den ausgewählten Transponder löschen.

Durch drücken der gelben Taste können Sie alle hinterlegten Transponder löschen

Außerdem kann jetzt durch drücken der roten Taste ein neuer Transponder angelegt werden. Dazu benötigen Sie die Frequenz, die Symbolrate und die Polarisation des Transponders.

TP-Suchlauf Satellit HQT BIRD TP-Index NEW TP TP-Frequenz 0_Mhz Symbolrate 0Ks/s Polarisation H TP-Suchlauf Antenneneinstellung Signalstärke 60% Signalqualität 67% Auswah Eingabe Bestät. Abbr.

1. TP Frequenz:

Hier wird Ihnen die Frequenz des ausgewählten Transponders angezeigt. (Nicht veränderbar)

1. Symbolrate:

Hier wird Ihnen die Symbolrate des ausgewählten Transponders angezeigt. (Nicht veränderbar)

1. Polarisation:

Hier wird Ihnen die Empfangsebene des Transponders angezeigt. (H)orizontal oder (V)ertikal. (Nicht veränderbar)

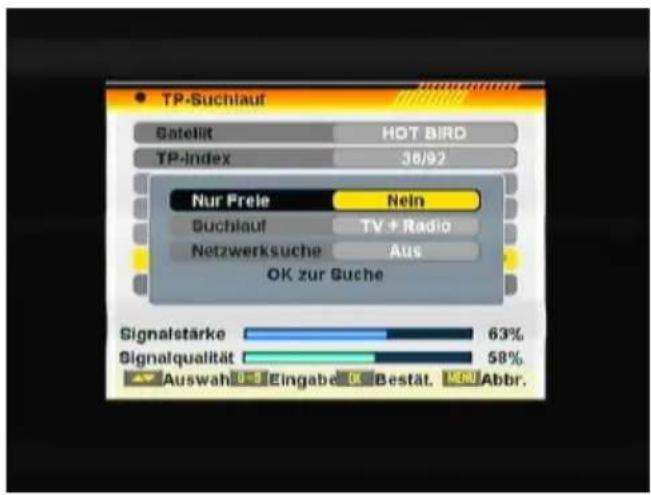

6. TP-Suchlauf:

Nach drücken der „OK“-Taste erscheint eine kleine Abfrage. Hier können Sie die genauen Suchkriterien eingeben.

TP-Suchlauf Satellit HOT BIRD TP-Index 36/92 Nur Freie Nein Duchlauf TV + Radio Netzwerksuche Aus OK zur Suche Signalstärke 63% Signalqualität 58% Auswahl Eingabe Bestät. MNU Abbr.

7. Antenneneinstellung:

siehe unter 4.1 Einzel-Satellitensuchlauf Punkt 2 (LNB-Einstellung)

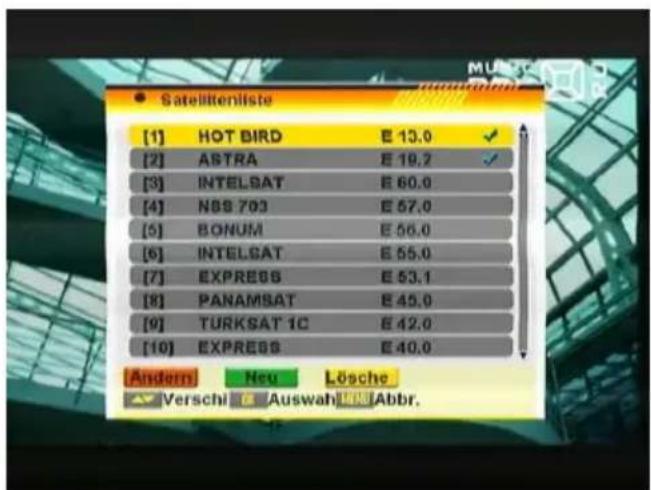

4.4 Satellitenliste

In diesem Menü können Sie Satelliten ändern, hinzufügen oder löschen.

1. Die mit einem Haken markierten Satelliten sind zur Zeit aktiviert.
2. Durch drücken der roten Taste können Sie den Satelliten-Namen und die Positionsangabe ändern.

3. Durch drücken der grünen Taste können Sie einen neuen Satelliten anlegen. Dazu müssen Sie einen Namen und eine Positionsangabe eingeben.

4. Durch drücken der gelben Taste wird nach einen Warnhinweis der ausgewählte Satellit gelöscht.

Satelittenliste [1] HOT BIRD E 13.0 ✓ [2] ASTRA E 19.2 ✓ [3] INTELSAT E 60.0 [4] NBS 703 E 57.0 [5] BONUM E 56.0 [6] INTELSAT E 55.0 [7] EXPRESS E 53.1 [8] PANAMSAT E 45.0 [9] TURKSAT 1C E 42.0 [10] EXPRESS E 40.0 Andem Neu Lösche Verschi Auswah Abbr.

4.5 TP-Liste

In diesem Menü können Sie die hinterlegten Transponder für einen Satelliten ändern, einen hinzufügen oder löschen. Mit den ◀ / ▶ Taten können Sie den gewünschten Satelliten auswählen.

1. Durch drücken der roten Taste können Sie von dem ausgewählten Transponder die Frequenz, die Symbolrate und die Polarisation ändern.
2. Durch drücken der grünen Taste können Sie einen neuen Transponder anlegen.
3. Durch drücken der gelben Taste können Sie nach einem Warnhinweis den gerade ausgewählten Transponder löschen.
4. Durch drücken der blauen Taste können Sie nach einem Warnhinweis alle hinterlegten Transponder des Satelliten löschen.

TP-Suchlauf Satellit HOT BIRD TP-Index NEW TP TP-Frequenz 0_Mhz Symbolrate 0Ks/s Polarisation H TP-Suchlauf Antenneneinstellung Signalstärke 60% Signalqualität 67% Auswah Eingabe Bestät. Abbr.

Anhand der beiden Pegelanzeigen für Signalstärke und -qualität können Sie erkennen, ob der neu angelegte Transponder Empfang hat oder nicht.

5 Systemeinstellungen

5.1 Sprache

In diesem Menü können Sie die Menüsprache, sowie eine Vorauswahl für die erste und zweite Audiosprache auswählen (sofern der Sender mehrsprachig ausstrahlt).

5.2 TV-Einstellungen

In diesem Menü können Sie den Receiver an ihr TV Gerät anpassen.

1. Farbnorm:
   Auswahl des Übertragungssystems (PAL / NTSC / AUTO).
   Standardauswahl: AUTO

2. Bildschirmformat:
   Auswahl des Bildformates (4:3
   LB (Letterbox) / 4:3 PS (PanScan) /
   16:9 / AUTO). Standardauswahl:
   4:3 LB

3. Videoausgang:

Auswahl des Ausgabeformates (CVBS / RGB)

(RGB wird nicht unterstützt)

TV-Einstellungen Farbnorm Auto Bildschirmformat 4:3LB Video-Ausgang CVBB Auswah Ändern MDB Abbr. 1075 89080528112

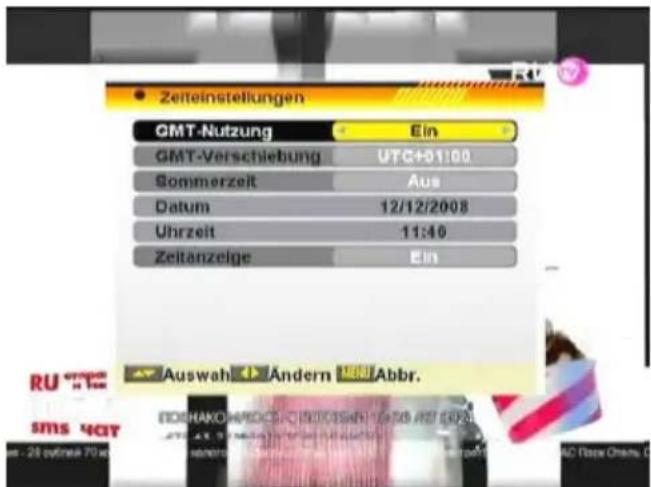

5.3 Zeit- und Timereinstellungen

Zeiteinstellungen:

1. GMT-Nutzung: Hier können Sie auswählen, ob die Zeit vom Receiver aktualisiert werden soll oder ob Sie selber die Zeit einstellen wollen.

2. GMT-Verschiebung: Hier wird die Zeitzone eingestellt (Differenz gegenüber der Weltzeit). Für den deutschen Raum beträgt diese +01:00 Stunden.

3. Sommerzeit: Hier wird eingestellt ob Sommer- oder Winterzeit. ist. *Hinweis: Die Umschaltung erfolgt nicht automatisch.

4. Datum: Hier können Sie das Datum eingeben, sofern Sie die GMT-Nutzung ausgeschaltet haben.

Zeiteinstellungen GMT-Nutzung Ein GMT-Verschiebung UTC+01:00 Sommerzeit Aus Datum 12/12/2008 Uhrzeit 11:46 Zeitanzeige Ein Auswah Andern Abbr. RU orenn in Ties SMS 401T -28 optima 70 e SAMS 401T AC Press Ohtn D

5. Uhrzeit:

Hier können Sie die aktuelle Uhrzeit eingeben, sofern Sie die GMT-Nutzung ausgeschaltet haben.

6. Zeitanzeige:

Wählen Sie hier „EIN“, wenn Sie oben rechts die aktuelle Uhrzeit eingeblendet haben wollen.

Timer:

In diesem Menüpunkt können Sie einstellen, wann sich der Receiver einschalten bzw. auf welchen Sender er automatisch umschalten soll, damit Sie eine bestimmte Sendung mit Ihrem Video- oder DVD-Recorder aufzeichnen können.

* Hinweis: Ihr Aufnahmegerät muss für eine Aufnahme separat programmiert werden.

Timer Akt. Desum/24:1 12/12/2009 11:46 Timer-Numser 1 Timer-Wiederholung Einmal Timer-Demist FV Rinschuldprogramm 83.7V Dastur 12/12/2008 Einschäftzeit 11:48 Dauer 01:00 AUWALÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄNDÄN SMS NOT AS DESMENZARES (EUR) (EUR) (EUR) (EUR) (EUR) (EUR) (EUR) (EUR)

Tabelle zur Timer Erstellung:

Timer-Nummer	Auswahl eines Timer. Acht separate Timer können programmiert werden.
Timer-Wiederholung	Art der Wiederholung; Einmalig, täglich, wöchentlich, monatlich, jährlich oder Aus). Bei der Einstellung Aus ist der Timer deaktiviert.
Timer-Dienst	Umschalten zwischen TV-Sender (TV), Radio-Sender (Radio) oder Erinnerungsfunktion (Meldung)
Einschaltprogramm / Erinnerungsmeldung	Bei Timer-Dienst TV/RADIO: SenderauswahlBei Timer-Dienst MELDUNGGeburtstag, Jahrestag, Allgemein
Datum Datums-Eingabe
Einschaltzeit Uhrzeit-Eingabe
Dauer Dauer der Sendung

Sleeptimer:

Hier können Sie einstellen, wann sich Ihr Receiver automatisch abschalten soll. Die Auswahl erfolgt mit Hilfe der „OK“-Taste: AUS, 10, 30, 60, 90, 120 Minuten.

5.4 OSD-Einstellung

In diesem Menü können Sie die Einstellung der Untertitelanzeige, die Anzeigedauer des Infobanners beim Umschalten (OSD-Anzeigedauer) sowie die Transparenz des Menüs (OSD-Transparenz) vornehmen.

Unter Voreinstellungen wiederherstellen kann der Ursprungszustand wieder hergestellt werden.

5.5 Kindersicherung

In diesem Menü können Sie das Menü sperren oder die Programmsperr Funktion aktivieren. Ebenso können Sie hier das Passwort ändern.

Das voreingestellte Passwort lautet: 0 0 0 0

1. Menüsperre:
   Ein-/ Ausschalten der Passworteingabe im Installationsmenü
2. Programmsperre:
   Ein-/ Ausschalten der Passworteingabe bei gesperrten Programmen.
3. Neues Passwort:
   Eingeben eines neuen Passwortes.
   (Neues Passwort unbedingt merken!)
4. Passwort bestätigen:
   Das neue Passwort nochmals eingeben, um Eingabefehler auszuschließen.

5.6 Energieeinstellungen

In diesem Menü kann die Versorgungsspannung für den LNB ausgeschaltet werden. Voreinstellung ist EIN.

5.7 Fernbed. Code No

Falls Sie mehrere Receiver dieses Typs in einen Raum betreiben wollen, können Sie hier den Code der Fernbedienung umschalten.

Der Umschalter für die Fernbedienung finden Sie oberhalb des Batteriefaches (In der Öffnung für die Klappeverriegelung).

6. Diverses

6.1 Information

Hier finden Sie Informationen über die Softwareversion (Main Code), den Bootloader, der Senderliste (Default DB) usw..

Diese Dinge sind wichtig falls Sie mal die Service Hotline in Anspruch nehmen müssen.

6.2 Schnelleinrichtung

Hier finden Sie das Menü, welches nach dem ersten Einschalten erscheint und die wichtigsten Sachen zur Ersteinrichtung des Receivers beinhaltet.

6.3 Spiele

In diesem Menü stehen Ihnen drei kleine Spiele (Tetris, Snake und Othello) zur kurzweiligen Ablenkung zur Verfügung.

Spielanleitungen:

1. Tetris

• Unter Setup stellen Sie den gewünschten Startlevel (Schwierigkeitsgrad) ein.
  • Mit Start beginnen Sie das Spiel.
  • Mit Abbruch verlassen Sie das Spiel.
• Mit den ◀ / ▶ Tasten bewegen Sie die Bausteine nach links oder rechts.
• Mit der „OK“-Taste drehen Sie den Baustein im Uhrzeigersinn.
• Mit der ▼-Taste erhöhen Sie die Geschwindigkeit des Bausteins.
• Mit der ▲-Taste können Sie das Spiel unterbrechen und wieder starten.
• Mit der „Menu“-Taste verlassen Sie das aktuelle Spiel und kehren in das Spielmenü zurück.

2. Snake

• Unter Setup stellen Sie den gewünschten Startlevel (Schwierigkeitsgrad) ein.
  • Mit Start beginnen Sie das Spiel.
  • Mit Start beginnen Sie das Spiel.
• Mit den ◀, ▶, ▼, ▲ Tasten bewegen Sie die gelbe Schlange. Die Schlange muss zum roten Block geführt werden. Sobald Sie den roten Block erreicht hat, vergrößert sie sich. Berührt die Schlange sich selbst oder die Umrandung endet das Spiel.
• Mit der „OK“-Taste können Sie das Spiel unterbrechen und wieder starten.

- Mit der „Menu“-Taste verlassen Sie das aktuelle Spiel und kehren in das Spielmenü zurück.

3. Othello

• Unter Setup stellen Sie den gewünschten Startlevel (Schwierigkeitsgrad) ein.
  • Mit Start beginnen Sie das Spiel.
  • Mit Start beginnen Sie das Spiel.
• Mit den ◀, ▶, ▼, ▲ Tasten bewegen Sie das Fadenkreuz und können das Feld auswählen, auf dem Sie Ihren Stein setzen wollen.
• Wenn Sie ein Feld ausgesucht haben, drücken Sie die „OK“-Taste um den Stein zu setzen.
• Mit der „Menu“-Taste verlassen Sie das aktuelle Spiel und kehren in das Spielmenü zurück.

6.4 Werkseinstellung

In diesem Menü können Sie den Receiver auf die Werkseinstellung zurückstellen. Alle von Ihnen durchgeführten Einstellungen und Änderungen gehen dadurch verloren. Das voreingestellte Passwort lautet: 0 0 0 0

6.5 Software aktualisieren

In diesem Menü befinden sich die Menüpunkte zum Handling der Software.

1. Software aktualisieren

Dieser Punkt ist nur für qualifizierte Fachleute interessant, um ein Update von einem Receiver zum anderen durchzuführen.

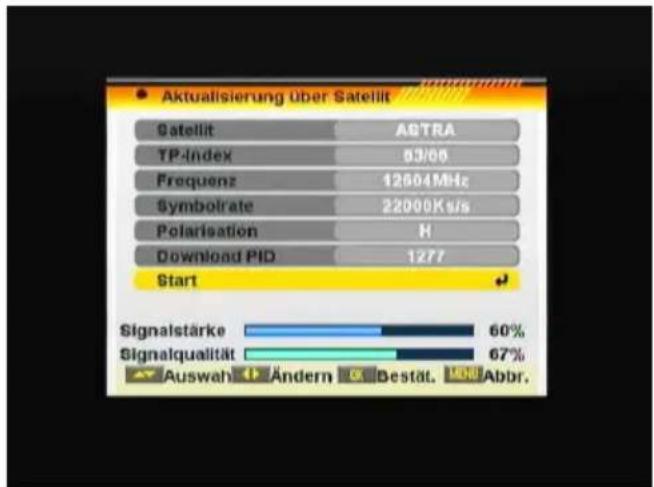

2. Aktualisierung über Satellit

In diesem Menüpunkt können Sie die neuste Software direkt vom Satelliten auf Ihren Receiver laden.

• Die Voreinstellungen bitte nicht ändern, da sonst das Update fehlschlägt.

- Wechseln Sie auf den Menüpunkt „Start“ und drücken Sie die „OK“-Taste.

Sollte eine neue Software auf dem Satelliten verfügbar sein, so wird das angezeigt. Nach einer Bestätigung wird die neue Software herunter geladen.

*Hinweis: Dieser Vorgang kann bis zu 30 min. dauern. Wir empfehlen daher, das Update nur durchzuführen, wenn Sie nicht vorhaben fernzusehen.

- Sobald die Software herunter geladen ist wird Sie in den FLASH geschrieben. Während dieses Vorganges darf der Receiver unter keinen Umständen vom Stromnetz getrennt werden, ansonsten ist der Receiver ein Reparaturfall.

- Es wird empfohlen nach dem Update zusätzlich das Gerät auf die Werkseinstellungen zurück zu setzen. Dabei gehen aber Ihre Einstellungen und Änderungen verloren.

6.6 SatcoDX Auto-Programmierung

Diese Funktion ermöglicht das Einspielen einer Senderliste mithilfe der aktualisierten Senderlisten von der SatcoDX Homepage.

Sie benötigen hierzu ein spezielles Programm für Ihren PC, welches auf CD-ROM im Magazin „TeleSatellit International“ erwerbbar ist. Installieren Sie zuerst dieses Programm auf Ihrem PC.

1. Starten Sie das Programm auf Ihrem PC.
2. Wählen Sie „SatcoDX Auto-Programmierung“ im Hauptmenü. Auf dem Bildschirm erscheint die Meldung „OK zum Ausführen“.
3. Durch erneutes Drücken der „OK“-Taste erscheint die Meldung „Bereit zum Downloaden“.
4. Achten Sie darauf, dass bei Ihrem PC-Programm die „Baud rate“ auf 11520 steht und starten Sie den Vorgang.

7. Demontieren

• Trennen Sie den Receiver und die angeschlossenen Geräte von der Stromversorgung.
  • Schrauben Sie das LNB-Kabel vom Receiver ab.
• Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht benutzen.
• Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Karton.
• Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und staubfreien Ort.
  • Schützen Sie den Receiver vor Frost.

Reinigen

Achtung!

Der Receiver darf nicht nass werden. Reinigen Sie ihn niemals mit einem nassen Tuch. Verwenden Sie keine lösungshaltigen Reinigungsmittel wie Benzin oder Verdünnung. Diese Mittel können die Oberfläche des Gehäuses beschädigen.

Reinigen Sie das Gehäuse mit einem trockenen Tuch.

1. Fehlfunktionen beseitigen

Symptom Mögliche Ursache und Abhilfe
Satellit wird nicht gefunden oder kein Signal	Beispiel: ASTRA 19ETaste 1 (Vorprogrammierung: Das Erste)Taste INFO (Das Erste; Freq.: 11837 MHZ)Signal UND Qualität sind beide 0%.Senkrechten Spiegel nach Süd ausrichten, wenige Zentimeter nach links drehen, ca. 3 Sekunden warten und wiederholen, bis Signal und Qualität angezeigt werden.Bei einem Signal von ca. 60% verschwindet der schwarze Hintergrund und es erscheint das Fernsehbild.Für einen anderen Satelliten wählen Sie bitte ein aktuelles Programm aus der vorprogrammierten Senderliste und drücken Sie die Taste INFO.
Frontanzeige dunkel, keine LED leuchtet	Das Stromkabel ist nicht angeschlossen.Schließen Sie das Netzkabel an die Netz-Steckdose an.Hauptschalter auf der Rückseite einschalten.Möglichkeit eines Kurzschlusses an der Antennenzuleitung.: Anschlüsse prüfen
Rote LED leuchtet	Der Receiver ist im Standby-Betrieb.Drücken Sie die POWER-Taste an der Fernbedienung (oder Receiver).
Kein Ton oder Bild, aber Menüanzeigen des Receivers vorhanden.	Die Antenne ist nicht korrekt auf den Satelliten ausgerichtet. Korrigieren Sie die Antennenausrichtung.Kein Signal (mit Symbol):Prüfen Sie die Kabelverbindung vom LNB zum Receiver und vom Receiver zu den ange-schlossenen Geräten. Richten Sie die Antenne korrekt aus.
Schlechtes Bild, kein Ton, Signalstärke vorhanden, keine Signal-qualität	Satelliten-Antenne ist auf den falschen Satelli-ten ausgerichtet.
Schlechtes Bild, Blockierfehler, Klötzchenbildung, Tonstopp	Die Antenne ist nicht genau auf den Satelliten ausgerichtet. Richten Sie die Antenne genauer aus. Benutzen Sie dafür die INFO-Taste auf der Fernbedienung. Signalanzeige für die Antennenausrichtung wird angezeigt.
Die Fernbedienung funktioniert nicht.	Die Batterien sind verbraucht. Erneuern Sie die Batterien. Die Fernbedienung ist falsch ausgerichtet. Richten Sie die Fernbedienung auf die Vorderseite des Receivers und stellen Sie sicher, dass zwischen Fernbedienung und Receiver nichts steht. Eventuell ist der Fernbedienungscode nicht abgeglichen mit dem Receiver (siehe Kap. 5.7)
Sender hat eine neue Frequenz erhalten.	TV-Sender löschen, dann einen automatischen Sendersuchlauf durchführen.

1. Technische Daten

Maße in mm (B x T x H)	240 x 190 x 45
Gewicht in Gramm Receiver 1050g	Fernbedienung 80 gr. (ohne Batterien)
Eingangsempfangsbereich	950 MHz ~ 2150 MHz
IF-Bandbreite	55 MHz / 8 MHz (unter 5 MS/s)
Stromversorgung LNB 13/18 V GS, 500 mA	max. Überspannungsschutz
LNB-Steuerung	22 kHz ± 2kHz, 0,6 Vpp +- 0,2±V
DiSEqC-Steuerung	Version 1.0, 1.1, 1.2, Toneburst A/B
Symbolrate 1 ~ 35 MS/s
Bit Strom ISO/IEC 115200	Bit-Strom-Spezifikation
Eingangsgeschwindigkeit Max. 15 Mbit/s
Fehlerkorrektur (FEC)	1/2, 2/3, 3/4, 5/6, 7/8, AUTO
Video	MP@ML
Audio	Audio Layer 1 oder Layer 2
Höhen-Seiten-Verhältnis	4:3 Letterbox, 4:3 PanScan, 16:9
Videoauflösung	720 x 576 (PAL), 720 x 480 (NTSC)
Audiomodus	Links, Rechts, Stereo, AC3-Digitalton
Netzteil-Eingangsspannung	100-240 V~, 50/60 Hz
Leistungsaufnahme	Ca. 11 W (im Betrieb mit Single LNB) ca. 5 W Bereitschaft)
Betriebstemperatur +5 °C ~ +40 °C
Lagerungstemperatur	-10 °C ~ +65 °C

Garantie:

Die Gewährleistung für diesen digitalen Satelliten-Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen der Gewährleistung und der Garantie des Herstellers.

Konformitätserklärung

Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen:

Niederspannungsrichtlinie 73/23/EWG

Richtlinien zur elektromagnetischen Verträglichkeit 89/336/EWG

• EN 55 013:2001
• EN 55 020
• EN 61000-3-2000
• EN 61000-3-:1995+A1:2001
• EN 61938

Gerätetyp/Type: Digitaler Satelliten-Receiver

Ihr Gerät trägt das CE-Zeichen.

DiSEqC ist ein eingetragenes Warenzeichen von EUTELSAT.

DVB ist ein eingetragenes Warenzeichen von DVB Digital Video Broadcasting Project.

Glossar
AC	Alternating Current → Anschluss für Wechselstrom
DC	Direct Current → Anschluss für Gleichstrom
Cinch-Stecker	Koaxialer Stecker für den Anschluss von TV-Gerät oder Stereoanlage
DiSEqC	Digital Satellite Equipment ControlSystem zur Steuerung von verschiedenen Außeneinheiten mit Hilfe eines Satelliten Receivers. Es wird insbesondere die Auswahl zwischen mehreren Satellitenpositionen (zum Beispiel ASTRA und EUTELSAT) gebraucht.
DVB	Digital Video BroadcastingAusstrahlung von digitalen Fernsehprogrammen
EPG	Electronic Program GuideElektronische Programm Zeitschrift
IF-Stecker	Koaxialer Stecker zum Anschluss des LNB-Antennenkabels
FTA	Free-To-Air ServicesGebührenfreie Dienste, die ohne speziellen Decoder empfangen werden können
LNB	Low Noise Block Amplifier/ConverterGerät im Fokus der Antenne, welches die vom Satelliten ankommenden hochfrequenten Signale in einen niedrigeren Frequenzbereich (IF) umsetzt und gleichzeitig verstärkt.
Mute	Taste der Fernbedienung zur Ton-Stummschaltung
OSD	On Screen DisplayAuf dem Bildschirm sichtbare Menüsteuerung
PID	Kennummer eines empfangenen DatenstromsPIDs sorgen dafür, dass die Datenpakete eines Senders im Transportstrom korrekt aufgefunden und kombiniert werden.
Receiver	Empfangsgerät, welches die Signale von der Antenne in Video- und Audiosignale umwandelt.
SCART	21 pol. Steckverbindung zum Anschluss des Fernsehgerätes an den Receiver
Transponder	Satellitenfrequenz. Auf einem Transponder können mehrere digitale Programme gleichzeitig gesendet werden.

Probox GmbH

Rebgartenweg 27

D - 79576 Weil am Rhein

Vielen Dank für Ihre Wahl eines Produktes aus unserem Hause.

Unser Produkt entspricht den gesetzlichen Anforderungen und wurde unter ständiger Qualitätskontrolle gefertigt.

Die technischen Daten entsprechen dem aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.
