Produkttyp	Satellitenempfänger (Digitalreceiver)
Marke	SEG
Modell	Bonn SB 966HD
Abmessungen (B x H x T)	230 x 35 x 140 mm
Gewicht	ca. 400 g
Betriebsspannung	+12 V DC (mitgeliefertes Steckernetzteil 230 V~/50 Hz)
Leistungsaufnahme	Betrieb: ca. 7,6 W; Standby: < 1 W (Low-Power-Standby)
Videoausgänge	1x HDMI, 1x Cinch (FBAS/RGB/YUV)
Audioausgänge	1x analog (Cinch L/R), 1x digital optisch (SPDIF)
Common Interface	1x CI-Schacht für CAM-Module
USB	1x USB 2.0 (nur für Software-Update)
IR-Schnittstelle (RJ-11)	Für IR-Maus und serielle PC-Verbindung
DiSEqC	1.0
Symbolratenbereich	2 – 45 MSym/s
CPU	2x 32-Bit RISC-CPU
Programmspeicherplätze	4000 (TV + Radio)
Satelliten (einzeln aktivierbar)	30
Empfang	Digitales Satelliten-TV (HDTV/SDTV)
Bildformate	16:9, 4:3 (einstellbar)
Videotext	Ja (inkl. Videotextgenerierung)
EPG	Ja (Elektronischer Programmführer)
Timer	30 Aufnahmetimer + 1 Sleep-Timer
Kindersicherung	Ja (PIN-Code, Hotelmodus)
Umgebungstemperatur	+5°C bis +40°C
Batterien (Fernbedienung)	2x 1,5 V (AAA)

Häufig gestellte Fragen - Bonn SB 966HD SEG

Wie schließe ich den Receiver an die Satellitenantenne an?

Verbinden Sie das Koaxialkabel Ihrer Satellitenanlage mit der Buchse IF-INPUT DIGITAL (8) auf der Rückseite des Receivers. Achten Sie darauf, dass die Antenne geerdet ist.

Kann ich den Receiver mit einem HDTV-Fernseher verwenden?

Ja, der Receiver unterstützt HDTV und SDTV. Schließen Sie ihn über die HDMI-Buchse (5) an Ihren HDTV-Fernseher an, um die beste Bildqualität zu erhalten.

Wie führe ich ein Software-Update durch?

Sie können die Software über Satellit (Astra 19,2° Ost) aktualisieren. Gehen Sie im Menü zu Installation > Softwareupdate und folgen Sie den Anweisungen. Alternativ können Sie die Datei 'DECODER.app' per USB einspielen: Stecken Sie den USB-Stick ein, drücken Sie ARCHIVE und wählen Sie die Datei aus.

Was tun, wenn der Receiver kein Signal empfängt?

Prüfen Sie zunächst das Koaxialkabel und die F-Stecker. Stellen Sie sicher, dass die Antenne korrekt ausgerichtet ist und der LNB funktioniert. Im Menü Information können Sie Signalstärke und -qualität prüfen. Führen Sie ggf. einen Sendersuchlauf durch.

Wie kann ich die Kindersicherung aktivieren?

Gehen Sie zu Einstellungen > Kindersicherung > Gerätesperre. Wählen Sie 'Gerät sperren Ja' oder 'Hotelmode'. Der werksseitige PIN-Code ist 0000. Sie können den PIN unter 'PIN ändern' anpassen.

Wie programmiere ich einen Aufnahme-Timer?

Drücken Sie MENU, wählen Sie Timer > Aufnahme-Timer. Wählen Sie einen freien Timer-Platz, geben Sie Startzeit, Stoppzeit und Datum ein, wählen Sie das Programm und aktivieren Sie den Timer mit 'Ein'.

Wie wechsle ich zwischen TV- und Radiomodus?

Drücken Sie die Taste TV/R auf der Fernbedienung, um zwischen Fernseh- und Radioprogrammen umzuschalten.

Welche Auflösungen werden über HDMI ausgegeben?

Der Receiver kann die Auflösungen 720x576, 1280x720 und 1920x1080 ausgeben. Diese können Sie im Menü Einstellungen > Bild > Bildskalierung je nach Eingangssignal anpassen.

Wie setze ich den Receiver auf Werkseinstellungen zurück?

Gehen Sie zu Installation > Werkszustand und bestätigen Sie. Der Receiver wird zurückgesetzt und startet den Installationsassistenten neu.

Kann ich den Receiver an einen PC anschließen?

Ja, über die IR/DATA (RJ-11)-Buchse können Sie den Receiver mit einem PC verbinden. Sie benötigen ein spezielles Kabel mit 9- oder 25-poligem SUB-D-Stecker auf der PC-Seite. Damit sind Software-Updates und Senderlisten-Uploads/Downloads möglich.

BEDIENUNGSANLEITUNG Bonn SB 966HD SEG

Eigenschaften des Digitalreceivers 3

Sicherheits- und Aufstellhinweise 3

Bedienelemente, Anzeigen und Anschlüsse....6

Anschließen des Receivers 7

Leisten Sie einen Beitrag zum Umweltschutz ....8

Erstinstallation....10

Bedienung des Receivers....11

Einstellungen....13

Einstellungen – Allgemein 13

Einstellungen – Bild....14

Einstellungen – Ton....16

Einstellungen – Untertitel....17

Einstellungen – Bildschirmgrafik (Option) ......17

Einstellungen – Kindersicherung ....18

Kindersicherung - Gerätesperre ....18

Kindersicherung – PIN ändern....18

Installation....19

Installation – Empfangskonfiguration....20

Installation – Sendersuche ....21

Installation – Werkszustand....22

Installation – Softwareupdate ......23

Senderliste – Gesamtliste bearbeiten....26

Senderliste – Favoriten bearbeiten....26

Senderliste – Antenne löschen....27

Timer 28

Timer – Aufnahme-Timer....28

Timer – Sleep-Timer....29

Information 30

Videotext 30

EPG – Elektronischer Programmführer....31

Anschluß des Receivers an einen PC....31

Software-Update über USB-Schnittstelle ......31

Fehlersuche....32

Technische Daten....33

Herstellergarantie 34

Allgemeines

Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinien 2004/108/EG, elektromagnetische Verträglichkeit und 2006/95/EG, elektrische Sicherheit.

Eigenschaften des Digitalreceivers

Der Receiver ist für den Empfang von digitalen Satelliten-TV- und Radio-Programmen geeignet. Mit diesem Receiver können Sie sowohl hochauflösendes als auch herkömmliches Fernsehen (HDTV und SDTV) empfangen.

Über die HDMI-Schnittstelle kann der Receiver an einen HDTV-fähigen Fernseher angeschlossen werden.

Diese Schnittstelle ermöglicht eine volldigitale Übertragung von Audio- und Video-Daten vom Receiver zum Fernseher.

Dadurch erhalten Sie eine verbesserte Bild- und Tonqualität.

Sicherheits- und Aufstellhinweise

Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen

Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:

Aufstellort

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, weiche Teppiche oder ähnliche Oberflächen, da hierbei die Lüftungsschlitze am Boden verdeckt werden und die notwendige Luftzirkulation unterbrochen wird. Stellen Sie sicher, dass die Lüftungsschlitze am Gerät nicht abgedeckt sind. z. B. durch darauf liegende Zeitungen, Tischdecken, Gardinen oder dergleichen. Dies könnte möglicherweise zu einem Gerätebrand führen.

Die maximale Umgebungstemperatur für das Gerät und das beiliegende Steckernetzteil beträgt: +35°C.

Das Gerät darf nicht in der Nähe von Wärmequellen (z. B. Heizung, Ofen, etc.) aufgestellt werden. Generell darf das Gerät nur an solchen Orten betrieben werden, wo es vor Erwärmung durch externe Wärmequellen geschützt ist und auch nicht direkter oder indirekter Erwärmung durch Sonneneinstrahlung ausgesetzt ist.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden.

Darauf ist auch zu achten, wenn das Gerät mit einer IR-Maus ausgestattet ist und z. B. hinter dem Fernsehgerät positioniert wird.

Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des Gerätes führen. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

Durch die Wärmeentwicklung des Gerätes und durch die Gummifüße können in Verbindung mit Möbeloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.

Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können. Das Gerät darf nicht in tropischem Klima verwendet werden.

Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.

Netzanschluss

ACHTUNG:

Verwenden Sie ausschließlich das mitgelieferte Original-Steckernetzteil!

Das Gerät darf auf keinen Fall an einer anderen Stromquelle (z. B. Autobatterie) angeschlossen werden!

Das Steckernetzteil darf nur an eine Netzspannung von 230 V\~/50 Hz angeschlossen werden. Das Steckernetzteil muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Das Steckernetzteil nur an einer geerdeten Netzsteckdose anschließen!

Das Steckernetzteil des Gerätes darf erst angeschlossen werden, nachdem alle Kabel vorschriftsmäßig am Receiver angeschlossen sind. Wenn das Steckernetzteil des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.

Ziehen Sie unbedingt sofort das Steckernetzteil aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen.

Öffnen Sie das Steckernetzteil oder das Gerät auf keinen Fall – dies darf nur der Fachmann.

Kinder nicht unbeaufsichtigt am Gerät hantieren lassen. Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren). Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen! Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil beschädigt, darf das Gerät nicht in Betrieb genommen werden. Das Gerät muss vorher von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

Ziehen Sie vor Ausbruch eines Gewitters Antennenstecker und Steckernetzteil.

Vor dem Anschließen des Fernsehers an den Receiver muss der Netzstecker des Fernsehers aus der Steckdose gezogen werden. Es besteht sonst die Gefahr, dass der Fernseher beschädigt wird.

Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil aus der Steckdose.

Entnehmen Sie auch die Batterien der Fernbedienung, da diese auslaufen und die Fernbedienung beschädigen können.

Erdung

Das Antennenkabel muss mit der System-Erdung der Satelliten-Antenne verbunden sein. Die Erdung der Anlage muss den nationalen Sicherheitsvorschriften entsprechend ausgeführt sein.

Reinigung und Pflege

Vor dem Reinigen muß der Receiver von der Stromversorgung getrennt werden (Steckernetzteil ziehen).

Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Verwenden Sie keine Reinigungslösungen, welche die Oberfläche des Gerätes angreifen. Sprühen Sie den Reiniger niemals direkt auf das Gerät.

Richtiger Umgang mit Batterien

Batterien dürfen nicht Hitze wie extremen Sonnenschein, Feuer oder ähnlichem ausgesetzt werden.

Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken.

Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

Batterien können Giftstoffe enthalten, die die Umwelt schädigen. Entsorgen Sie die Batterien deshalb unbedingt entsprechend der geltenden gesetzlichen Bestimmungen. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Entnehmen Sie auch die Batterien der Fernbedienung, da diese auslaufen und die Fernbedienung beschädigen können. Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Bedienelemente, Anzeigen und Anschlüsse

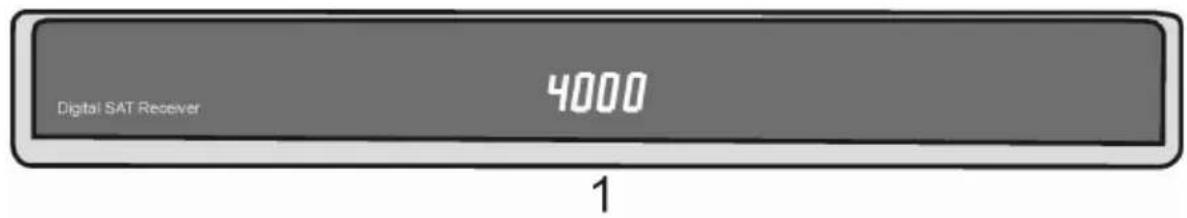

Gerätevorderseite

1 Displayanzeige

LED Anzeige
-	Receiver im Standby-Betrieb.
Programmanzeige Receiver ist eingeschaltet
boot Receiver ist im Startvorgang

2 Anschluß für Steckernetzteil 12VDC
3 Videoausgangsbuchse (analog)
4 Audioausgänge (analog)
5 HDMI-Buchse zum Anschluss an Fernseher mit HDMI-Anschluß
6 USB-Buchse zum Software-Update
7 Common Interface Schacht zum Einsetzen von Conditional Access Modulen
8 IF Input Digital – Anschluss für den LNB Ihrer Satellitenantenne.

Geräteseite

9 Optische Ausgangsbuchse für DOLBY DIGITAL-Signal.
10 RJ-11-Buchse: IR-Anschluß für Infrarot-Maus und Schnittstelle für Softwareupdate

Anschließen des Receivers

Die entsprechenden Beschriftungen finden Sie an der Geräterückseite (siehe Zeichnung auf Seite 7).

Satelliten Antenne anschließen

Verbinden Sie das Koaxial-Kabel von Ihrer Satellitenanlage mit der Buchse IF-INPUT DIGITAL (8).

Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“ eingeblendet, dann ist ein Kurzschluss im LNB-Kabel oder im LNB vorhanden. In diesem Fall muss der Receiver sofort vom Netz getrennt werden, bis der Kurzschluss beseitigt ist.

Fernsehgerät anschließen

Verbinden Sie die HDMI-Buchse (5) des Receivers mit Ihrem Fernseher.

Alternativ kann ein Fernseher mittels eines Adapterkabels an die Cinchbuchsen VIDEO (3) / AUDIO LR (4) angeschlossen werden.

Digitalen Mehrkanal-Verstärker anschließen

Der Receiver verfügt über eine optische AUDIO OUT Buchse (9) für das DOLBY DIGITAL Signal.

Verbinden Sie die Buchse über ein entsprechendes Kabel mit Ihrem Mehrkanal-Verstärker.

IR-Maus anschließen

Um den Receiver „unsichtbar“ aufzustellen, können Sie an der RJ-11-Buchse IR-DATA (10) eine sogenannte IR-Maus anschließen. Diese muß so positioniert werden, daß sie die Signale der Fernbedienung empfangen kann.

In die IR-Maus ist eine 2farbige Leuchtdiode (LED) integriert, die den Betriebszustand des Receivers anzeigt: LED leuchtet rot - Receiver im Standby-Betrieb LED leuchtet grün - Receiver ist eingeschaltet

Achten Sie bei der Aufstellung des Receivers unbedingt auf die Sicherheits- und Aufstellhinweise.

Steckernetzteil anschließen

DC-Stecker des beigepackten Steckernetzteils in die Buchse DC-INPUT +12 V (2) des Receivers stecken.

Einsetzen der Batterien in die Fernbedienung

Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein. Achten Sie dabei auf richtige Polung!

HINWEIS:

Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden. Trockenbatterien dürfen nicht geladen werden.

Leisten Sie einen Beitrag zum Umweltschutz

Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei öffentlichen Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Entsorgungshinweis für Verpackungen

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

Hinweise zum Umweltschutz

Wenn dieses Gerät eines Tages ausgedient hat, sollten Sie es nicht einfach in den Hausmüll werfen. Sicher gibt es in Ihrer Gemeinde einen Wertstoff- oder Recyclinghof, über den Altgeräte angenommen und einer Verwertung zugeführt werden.

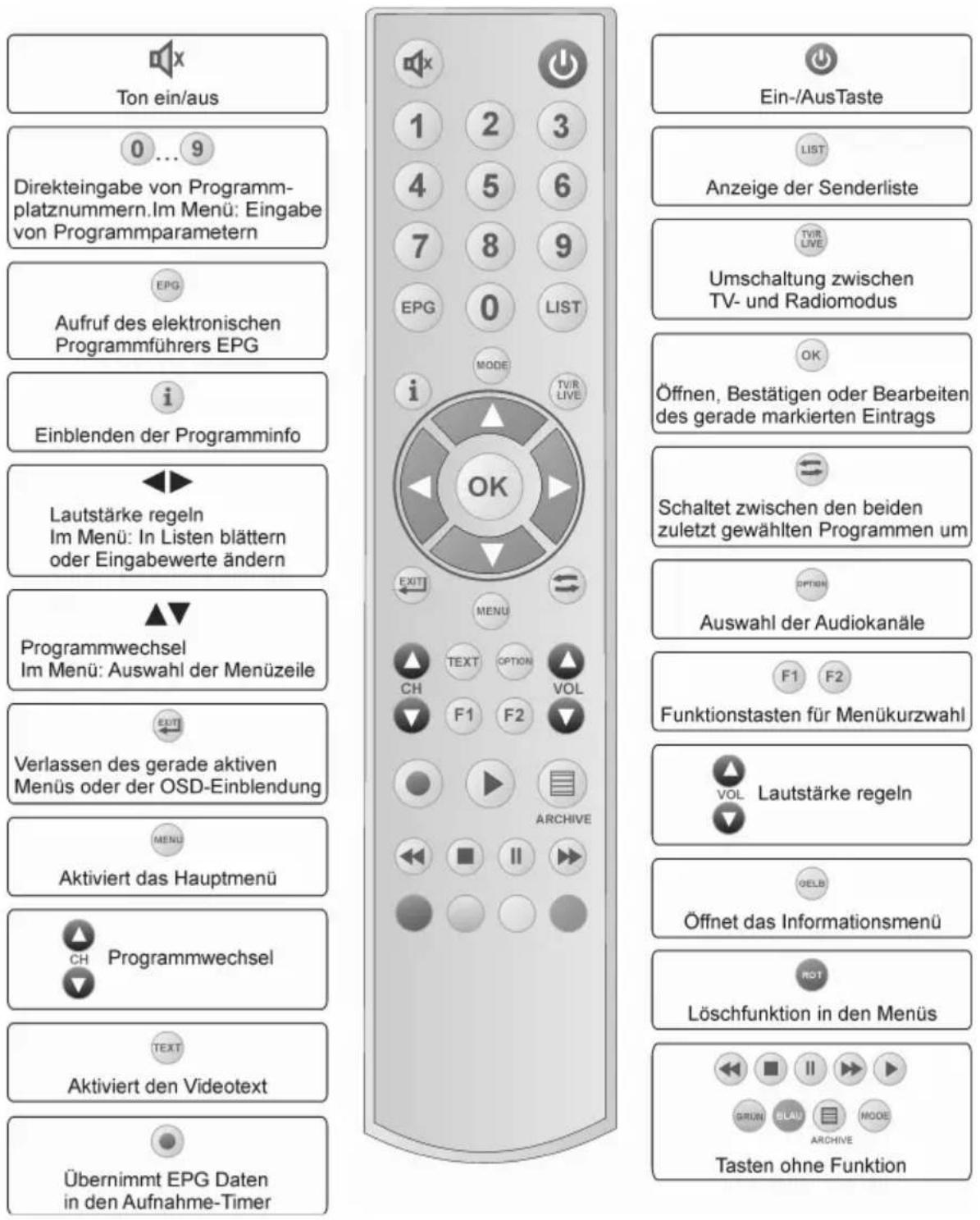

Fernbedienung

Die hier beschriebenen Tasten-Funktionen finden Sie auch in der Beschreibung der Bedienabläufe wieder.

Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und die im Kapitel Anschließen des Receivers beschriebenen Schritte erfolgreich durchlaufen wurden, verbinden Sie das Gerät mit dem Stromnetz. Bei der ersten Inbetriebnahme des Gerätes erscheint das Willkommen-Fenster des Installationsassistenten. Mit Hilfe des Installationsassistenten können Sie auf einfachste Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.

Menüsprache

Im ersten Installationsschritt wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Sprache aller Menüs aus und bestätigen dies mit OK.

Willkommen

Menüsprache [1/10]

DeutschEnglishItalianoSuomiFrancaisČeštinaTürkçe

Land

Im nächsten Schritt legen Sie fest in welchem Land Ihr Digital-Receiver betrieben wird. Die Auswahl des Landes erfolgt mit den Tasten ▲ oder ▼ und wird mit OK bestätigt. Mit der Taste EXIT gelangen Sie wieder in den ersten Installationsschritt und können somit jederzeit Fehleingaben korrigieren.

Willkommen

Land

DeutschlandÖsterreichSchweizItalienGriechenlandPortugal

HINWEIS:

Die Auswahl des Landes beeinflusst die Sortierung der Senderliste.

Antenne

Im letzten Schritt des Installationsassistenten wählen Sie mit den Tasten ▲ oder ▼ den Satelliten aus der am Anfang der Senderliste stehen soll und schließen die Installation mit OK ab. Eine Korrektur kann ebenfalls mit der Taste EXIT erfolgen.

HINWEIS:

Wird der Installationsassistent nicht abgeschlossen (z. B. durch einen Netzausfall) oder der Receiver wird in den Werkszustand zurückgesetzt, startet der Receiver wieder mit dem Willkommen-Fenster.

Beim Betrieb mit DiSEqC-Schaltern muss evtl. die voreingestellte Konfiguration im Menü Installation - Empfangskonfiguration entsprechend Ihrer Anlage angepasst werden.

Willkommen

Antenne

Astra 19.2Hot BirdAstra 28.2Turksat 1C

Bedienung des Receivers

Ein- und Ausschalten

Hinweis:

Der Receiver verfügt über eine energiesparende „Low-Power-Standby-Schaltung“. Ist diese Funktion eingeschaltet, dann beträgt die Leistungsaufnahme des Receivers im Standby-Modus weniger als 1 Watt.

Diese Funktion kann im Menü „Einstellungen/Allgemein“ ein- oder ausgeschaltet werden.

• Ist die Funktion eingeschaltet, dann dauert der Einschaltvorgang ca. 10 Sekunden (Displayanzeige: „boot“).
  Der Receiver startet nach dem Einschalten immer mit Programmplatz 1.

- Ist die Funktion ausgeschaltet, dann startet der Receiver nach dem Einschalten sofort mit dem zuletzt aktiven Programmplatz (z. B. 0015)

- Sie können den Receiver mit den Tasten ⏻, oder mit einer der Zifferntasten einschalten.

- Der Digital-Receiver wird mit der Taste in Bereitschaft (Stand-By) geschaltet. Displayanzeige: -

HINWEIS:

Nur durch Ziehen des Steckernetzteils ist der Digitalreceiver vollständig vom Stromnetz getrennt.

Betriebsart wählen

Sie können zwischen den Betriebsarten TV (Fernsehprogramme) und R (Radioprogramme) wählen.

- Die gewünschte Betriebsart mit TV/R wählen.

Lautstärke ändern

- Gewünschte Lautstärke mit einstellen.

Am Bildschirm des Fernsehgerätes wird eine Lautstärkeskala einblendet.

Ton stumm schalten (Mute)

- Taste drücken: Der Ton ist stumm geschaltet. Es erscheint ein Symbol in der rechten unteren Ecke des Bildschirmes.

- Taste nochmals drücken: Der Ton ist wieder eingeschaltet.

Programmwahl

1. Normales Umschalten:

Programme schrittweise vor- und zurückschalten, dazu ▲ CH ▼ entsprechend oft drücken. Um Programmplätze schnell „durchzublättern“ die Tasten ▲ CH ▼ entsprechend lange gedrückt halten.

2. Umschalten durch Direkteingabe:

Ein- und mehrstellige Programmplatznummern mit 1-0 an der Fernbedienung eingeben und mit OK direkt aufrufen. Nicht belegte Programmplätze werden ignoriert.

3. Auswahl der Programme aus den Senderlisten:

Durch Drücken der LIST-Taste wird die zuletzt aktivierte Senderliste oder Favoritenliste eingeblendet. Senderliste mit ◀▶ „durchblättern“. Mit ▲ oder ▼ das gewünschte Programm wählen und mit OK aufrufen.

Durch zweimaliges Drücken der Taste LIST wird folgendes Menü angezeigt:

Liste wählen

FavoritenlisteRadiolisteTV-ListeAlphabet

Favoritenliste: Persönliche Liste Ihrer Lieblingsprogramme.

Radioliste: Liste der gespeicherten Radioprogramme.

TV-Liste: Liste der gespeicherten TV-Programme.

Alphabet: Liste der gespeicherten TV- bzw. Radioprogramme in alphabetischer Reihenfolge

Mit ▲ oder ▼ die gewünschte Liste wählen und mit OK aktivieren.

Danach mit ▲ oder ▼ das gewünschte Programm wählen und mit OK aktivieren.

In der Alphabet-Liste sind alle Programme alphabetisch geordnet. Um ein Programm zu suchen wechseln Sie mit SWAP in das Fenster mit den Buchstaben. Mit ▲ ▼ und ◀▶ den Anfangsbuchstaben des gesuchten Programms wählen und mit OK bestätigen. Nun wird die Seite der Senderliste angezeigt, auf der die Programme mit den entsprechenden Anfangsbuchstaben gespeichert sind. Mit SWAP wechseln Sie nun wieder in die Senderliste und wählen das gesuchte Programm mit ▲ ▼ und OK.

4. Vom aktuellen zum zuletzt aktiven Programm schalten:

Der Digitalreceiver merkt sich das zuletzt aktivierte Programm.

- Mit SWAP vom aktuellen zum zuletzt aktiven Programm schalten.

- Mit SWAP zum aktuellen Programm zurückschalten.

Bei jedem Programmwechsel werden Titel und Sendezeit des laufenden und folgenden Programms eingeblendet. An der Verlaufsanzeige unter der Programmnummer können Sie den zeitlichen Fortschritt der aktuellen Sendung erkennen.

Sie können diese Informationen auch durch Drücken der Taste OK aufrufen.

Einstellungen

Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt.

Lediglich die Zeitverschiebung (Winter-/Sommerzeit) muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden.

HINWEIS:

Die verschiedenen Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt.

Mit den Tasten ◀▶ können die Einstellungen verändert werden. Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die vorgenommenen Änderungen zu speichern (Ja) oder die vorherigen Einstellungen beizubehalten (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten ◀▶ und bestätigen dies mit der Taste OK.

Digitalreceiver mit deinschalten.

Drücken Sie die Taste MENU.

Das Hauptmenü wird angezeigt:

Die erste Menüzeile Einstellungen ist markiert.

Hauptmenü

EinstellungenInstallationSenderlisteTimerInformation

Drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Einstellungen

Allgemein


Ton

Untertitel

Bildschirmgrafik

Kindersicherung

Mit den Tasten ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Einstellungen – Allgemein

1) Zeitverschiebung

Nach dem ersten Einschalten sollten Sie die

Abweichung der Ortszeit von der empfangenen GMT-Zeit einstellen. Die Einstellung erfolgt mit den Tasten ◀▶. Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std. Diese Einstellung müssen Sie nach dem Sommerzeitwechsel jeweils aktualisieren.

Allgemein
Zeitverschiebung	+2.00 Std.
Menüsprache	Deutsch
Startlautstärke	90%
HDMI Audio Bitstrom	Aus
Low-Power-Standby	Ein

2) Auswahl der Menüsprache

Mit den Tasten ◀▶ wählen Sie die gewünschte Menüsprache.

3) Startlautstärke

Mit den Tasten ◀▶ kann die Startlautstärke des Receivers eingestellt werden.

4) HDMI Audio Bitstrom

Mit den Tasten ◀▶ kann der HDMI Audio Bitstrom ein- und ausgeschaltet werden.

Diese Funktion kann eingeschaltet werden, wenn an der HDMI-Buchse des Receivers ein Fernsehgerät mit integriertem AC3-Decoder angeschlossen ist. In diesem Fall muß im Menü „Einstellungen-Ton“ der Menüpunkt „Tonkanal Digital“ auf „komprimiert“ geschaltet werden.

5) Low-Power-Standby

Mit den Tasten ◀▶ kann die Low-Power-Standby-Funktion ein- und ausgeschaltet werden.

(Funktion ein: Standby-Leistungsaufnahme unter 1 Watt)

Einstellungen – Bild

1) Videosignal

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten ◀▶ das Ausgangssignal (FBAS, RGB, YUV) für die VIDEO OUT Buchse gewählt werden.

2) Bildformat

Hier wählen Sie mit den Tasten ◀▶ das Bild-Format (16:9 oder 4:3) Ihres Fernsehers aus.

Videosignal (analog)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 1920x1080
>Eingang 1280x720	>Ausgang 1920x1080
>Eingang 1920x1080	>Ausgang 1920x1080

3) Bildanpassung

Hier wählen Sie mit den Tasten ◀▶ die Art der Bildschirmdarstellung, abhängig von der Einstellung des Bildformats:

Bildformat 16:9: Letterbox oder Pillarbox.

Bildformat 4:3: Letterbox oder Vollbild.

4) Bildskalierung

Hier wählen Sie die Bildauflösung aus, die an Ihren Fernseher ausgegeben werden soll.

a.) Fernsehgerät an VIDEO OUT-Buchse angeschlossen:

Wenn Sie ausschließlich über die

VIDEO OUT-Verbindung fernsehen, erhalten Sie die optimale Bildqualität, wenn Sie im Unterpunkt „Bildskalierung“ alle drei „Ausgänge“ auf 720x576 stellen:

Videosignal (analog)	RGB
Bildformat	4:3
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 720x576
>Eingang 1280x720	>Ausgang 720x576
>Eingang 1920x1080	>Ausgang 720x576

b.) Fernsehgerät an HDMI-Buchse angeschlossen:

Wenn Sie über die HDMI-Verbindung fernsehen, können Sie diese Werte so anpassen, dass Ihr Fernseher das schönste Bild zeigt.

Beachten Sie jedoch, dass dabei entscheidend ist, welches Eingangssignal gerade anliegt. Erläuterung:

Empfangen Sie einen HD-Sender (High Definition, z.B. AstraHD+, ORF1HD,...), so kann das Fernsehbild vom Sender in den Auflösungen 720x576, 1280x720 oder 1920x1080 abgestrahlt werden. ORF1HD verwendet derzeit 1280x720, AnixeHD überträgt in 1920x1080.

SD-Sender (Standard Definition Sender, z.B. derzeit ARD, ZDF, ORF2, etc.) dagegen verwenden ausschließlich die Auflösung 720x576.

Wenn Sie schnelle Umschaltzeiten beim Kanalwechsel bevorzugen, müssen Sie die Einstellungen unter „Bildskalierung“ so wählen, dass bei „Ausgang“ jeweils der gleiche Wert steht, z.B.

Videosignal (analog)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 1920x1080
>Eingang 1280x720	>Ausgang 1920x1080
>Eingang 1920x1080	>Ausgang 1920x1080

Videosignal (analog)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 1280x720
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1280x720

Wenn Sie dagegen größeren Wert auf die bestmögliche Bildqualität legen, müssen Sie die Einstellungen unter „Bildskalierung“ wie folgt wählen:

Videosignal (analog)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 720x576
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1920x1080

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Ton

Ton
SoundeinstellungTonkanal TVTonkanal Digital	Stereo deutschunkomprimiert PCM)

1) Soundeinstellung

Mit den Tasten ◀▶ können Sie zwischen Stereo, Mono links bzw. Mono rechts wählen.

2) Tonkanal TV

Mit den Tasten ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal wählen, falls das gesendete Programm mehrere (Sprachen) ausstrahlt.

3) Tonkanal Digital

Mit den Tasten ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal am digitalen Ausgang (SPDIF) des Receivers wählen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Untertitel

Untertitel
UntertitelUntertitelsprache	Aus-

1) Untertitel

Mit den Tasten ◀▶ können Sie die Anzeige von Untertiteln ein- bzw. ausschalten.

2) Untertitelsprache

Mit den Tasten ◀▶ können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Bildschirmgrafik (Option)

Bewegen Sie den Cursor im Menü Installation mit den Tasten ▲▼ auf die Zeile Bildschirmgrafik und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Bildschirmgrafik
Einblendauer Farbe	5 s blau

1) Einblenddauer:

Mit den Tasten ◀▶ kann die Einblenddauer der Programminformationen beim Umschalten verändert werden (1-10 Sekunden).

2) Farbe:

Mit den Tasten ◀▶ kann die Farbe der Bildschirmgrafik gewählt werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden.

Bewegen Sie den Cursor im Einstellungen mit den Tasten ▲▼ auf die Zeile Kindersicherung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Kindersicherung

GerätesperrePIN ändern

Kindersicherung - Gerätesperre

Um die Gerätesperre zu aktivieren bzw. zu deaktivieren, bewegen Sie den Cursor auf die Zeile Gerätesperre und drücken OK. Es erscheint folgendes Menü:

Gerätesperre

Gerät sperren Nein

Mit den Tasten ◀▶ wählen Sie zwischen folgenden Funktionen aus:

• Gerät sperren Nein: Alle Funktionen freigegeben.
• Gerät sperren Ja: Gerät läßt sich nur nach Eingabe des PIN-Codes einschalten und die Menüs lassen sich erst nach Eingabe des PIN-Codes aktivieren.
• Gerät sperren Hotelmode: Die Menüs lassen sich erst nach Eingabe des PIN-Codes aktivieren.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Kindersicherung – PIN ändern

Um den PIN-Code zu ändern bewegen Sie den Cursor auf die Zeile PIN ändern und drücken OK.

Es erscheint folgendes Menü:

PIN ändern
Neue PIN	* * * *
PIN bestätigen	* * * *

Der PIN-Code ist ab Werk auf 0000 eingestellt. Mit dem Code 9976 kann der Receiver immer eingeschaltet werden, unabhängig vom eingestellten PIN-Code.

Bewegen Sie den Cursor mit ▲▼ auf die Zeile Neue PIN und drücken Sie die Taste OK. Geben Sie mit den Tasten 0-9 einen 4-stelligen PIN-Code ein. Drücken Sie dann OK. Bewegen Sie den Cursor mit ▼ auf die Zeile PIN bestätigen und drücken Sie die Taste OK. Geben Sie jetzt zur Bestätigung den von Ihnen gewählten PIN-Code nochmals ein. Drücken Sie danach OK.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

ACHTUNG:

Sie dürfen den PIN-Code keinesfalls vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

Installation

Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und LNB-Konfigurationen – ohne Anpassen – sofort betriebsbereit ist. Änderungen in diesem Menü wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden!

Im Hauptmenü die Zeile Installation mit ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Installation

Empfangskonfiguration

Sendersuche

Werkszustand

Softwareupdate

Mit den Tasten ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Installation – Empfangskonfiguration

Benötigte Zeile mit ▲▼ wählen und mit oder 1-0 die gewünschte Einstellung vornehmen.

Empfangskonfigur...
Antenne	1 Astra 19.2
Antennenspannung	Ein
LOW Band	9.750
HIGH Band	10.600
DiSEqC-Schalter	A
Toneburst-Schalter	A

1) Antenne:

Name des Satelliten.

2) Antennenspannung

Mit den Tasten ◀▶ kann die LNB-Versorgungsspannung ein- oder ausgeschaltet werden.

3) LOW Band

Oszillatorfrequenz für das LOW-Band. Einstellbar mit den Tasten ◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

4) HIGH Band

Oszillatorfrequenz für das HIGH-Band. Einstellbar mit den Tasten ◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

5) DiSEqC-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten ◀▶ am DiSEqC-Schalter zu.

6) Toneburst-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Antenne) seinen Eingang mit den Tasten ◀▶ am Toneburst-Schalter zu.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Installation – Sendersuche

Dieser Digital-Receiver wurde bereits im Werk mit den meisten digitalen TV- und RADIO-Programmen der Satelliten

• Astra 19,2° Ost,
• Hot Bird 13° Ost,
• Astra 28.2° Ost
• Türksat 1C 42° Ost,

vorprogrammiert.

Welche Satellitenprogramme schon vorprogrammiert sind, lesen Sie, wenn Sie die Senderliste im TV- oder RADIO-Betrieb mit der Taste LIST aufrufen.

Es werden immer wieder neue Satellitenprogramme ausgestrahlt oder Satellitenparameter werden geändert. Deshalb empfehlen wir Ihnen, von Zeit zu Zeit eine Sendersuche durchzuführen.

Bewegen Sie den Cursor im Menü Installation mit den Tasten ▲ ▼ auf die Zeile Sendersuche und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sendersuche
Antenne	Astra 19.2
Suchmodus	Manuell
Verschlüsselt	Nein
Frequenz	12.188GHz
Polarisation	Horizontal
Symbolrate	27.500MS

Starte Sendersuche

Sendersuche

1. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Antenne und stellen Sie mit den Tasten ◀▶ den gewünschten Satelliten ein.

2. Zeile Suchmodus mit ▲▼ wählen und mit den Tasten ◀▶ den gewünschten Suchmodus auswählen.

Manuell: In diesem Modus wird nur ein Transponder durchsucht. Dazu müssen die Frequenz, die Polarisation und die Symbolrate des Transponders eingegeben werden.

Automatisch: In diesem Modus werden die Transponder der in der Senderliste gespeicherten Programme nach neuen Sendern durchsucht.

1. In der Zeile Verschlüsselt wählen Sie mit den Tasten ◀▶ ob bei der Sendersuche auch verschlüsselte Sender mit gesucht werden sollen.

Nein = verschlüsselte Sender werden ignoriert.

Ja = verschlüsselte Sender werden ebenfalls in die Liste aufgenommen.

Die nachfolgenden Einstellungen werden nur im Suchmodus Transponder vorgenommen.

1. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Frequenz, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die 5-stellige Frequenz des Kanals ein und bestätigen Sie die Eingabe mit OK.

2. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Polarisation und stellen Sie mit den Tasten ◀▶ die Polarisation (Vertical oder Horizontal) ein.

3. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Symbolrate, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die Symbolrate ein und bestätigen Sie die Eingabe mit OK.

Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Starte Sendersuche und starten Sie den Sendersuchlauf durch Drücken der Taste OK.

Nun werden zwei Fenster angezeigt in denen die neu gefundenen TV- und Radioprogramme aufgelistet werden.

Im Fenster „Status:“ wird angezeigt, wie weit der Suchlauf fortgeschritten ist.

- Anzeige: Suche läuft... => Suchlauf ist aktiv

- Anzeige: Beendet => Suchlauf ist beendet.

Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die neuen Programme zu speichern (Ja) oder wieder zu löschen (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten ◀▶ und bestätigen dies mit der Taste OK.

Die neu gefundenen Programme werden am Ende der Senderliste eingefügt.

Installation – Werkszustand

Mit diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs.

Installation – Softwareupdate

Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über den Satelliten Astra 19.2° Ost zu aktualisieren.

Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist. Ihre aktuelle Senderliste wird beim Softwareupdate nicht verändert

ACHTUNG:

Bei einem Software-Update wird die aktuelle Betriebssoftware Ihres Receivers gelöscht und eine neue Version der Software installiert.

Bei einem Update der Senderliste wird die Werkssenderliste durch die neue Senderliste ersetzt.

Bei einem Update der OSD-Texte werden die aktuell abgespeicherten Menütexte gelöscht und aktualisiert.

Der Updatevorgang ist in folgende Teilschritte untergliedert:

1. Update-Menü öffnen:

Wählen Sie im Installationsmenü mit den Tasten ▼▲ die Zeile Softwaredownload aus und bestätigen Sie mit OK.

Update
Software	Neue Software verfügbar	√
Senderliste	-	x
OSD-Texte	-	x
Information	keine

Starte Download Neue Software verfügbar

Für die Steuerung des Updatevorganges wird das Menü Download geöffnet und dabei automatisch die Suche nach dem Download-Kanal des Receivers gestartet. Warten Sie bis diese Suche abgeschlossen ist, dies kann einige Minuten dauern. Anschließend überprüft der Receiver selbständig, ob in dem gefundenen Datenstrom neuere Daten verfügbar sind als die aktuell auf dem Gerät programmierten. Das Ergebnis wird im Menü Download hinter den zugehörigen Elementen dargestellt.

Sind keine neuen Daten verfügbar, dann wird „-“ eingeblendet. Das Menü wird mit EXIT verlassen.

2. Auswahl der verfügbaren Daten:

Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit ▼▲ zwischen folgenden Daten wählen:

a.) Software: Betriebssoftware des Digitalreceivers
b.) Senderliste: Programmliste des Digitalreceivers
c.) OSD-Texte: Alle auf dem Bildschirm dargestellten Menütexte des Digitalreceivers
d.) Information: Informationen über die zum Download bereitstehenden Dateien,
z.B. Versionsnummer, Neuerungen, Beachtenswertes etc.

Bei a.) bis c.) wählen Sie mit OK aus, ob Sie die entsprechenden Daten aktualisieren wollen (√) oder nicht (✗). Es ist möglich, dass bei der Auswahl automatisch ein weiterer Punkt aktiv wird, weil das Update die zusätzlichen Daten benötigt.

In der Zeile Information wählen Sie aus (◄/ ►), zu welchen der verfügbaren Datenblöcken, Sie nähere Informationen empfangen möchten:

Alle: Zu allen verfügbaren Datenblöcken

Keine: Zu keiner der verfügbaren Datenblöcke

Software: Zur Software.

OSD-Texte: Zu den Menü-Texten

Senderliste: Zur Programmliste.

HINWEIS:

Wenn Sie vor dem Update die Informationen dazu lesen möchten, lassen Sie die Punkte a.) bis c.) inaktiv (✗) und stellen bei d.) die gewünschten Information ein, danach starten Sie den Download der Information.

Nach dem die Informationen geladen wurden können Sie unter a.) bis c.) mit der gelben Taste die Information einblenden. Das Fenster wird mit EXIT wieder geschlossen.

3. Starten des Updatevorganges:

Der eigentliche Update-/Downloadvorgang wird schließlich wie folgt gestartet:

• Wählen Sie die gewünschten Daten unter a.), b.) oder c.) mit OK aus. (Anzeige √)
• Stellen Sie die Zeile Information mit ◀ oder ▶ auf Keine.
• Zeile Starte Download mit den Tasten ▼▲ auswählen und mit OK bestätigen.

Der Fortschritt des Downloads wird nach dem Empfang der ersten Daten im Statusfenster angezeigt. Da der Empfang der Daten blockweise erfolgt, können zwischen den einzelnen Empfangsblöcken mehrere Minuten vergehen. Sobald der erste unter 2. ausgewählte Datenblock zu 100% empfangen wurde, speichert der Receiver sofort die Daten ab. Der Speichervorgang ist am Blinken der Displayanzeige erkennbar. Warten Sie, bis alle Datenblöcke empfangen wurden. Am Ende des Update-Vorganges schaltet sich der Receiver in den StandBy-Modus.

ACHTUNG:

Solange der Speichervorgang noch nicht begonnen hat, kann der Download jederzeit mit EXIT abgebrochen werden. Sobald jedoch die ersten Daten abgespeichert werden, ist ein Abbruch nicht mehr möglich.

Eine Unterbrechung des Downloads (z.B. durch Ziehen des Netzsteckers) kann zu einer Beschädigung des Receivers führen!

HINWEIS:

Beinhaltete der Download eine neue Senderliste, muss der Receiver in den Werkszustand zurückgesetzt werden, um die Liste zu aktivieren.

Der Digital-Receiver verfügt an der Geräterückseite über einen Common Interface Schacht. Diese Schnittstelle ermöglicht es in Verbindung mit einem Karten-Modul (CAM Conditional-Access-Modul) und einer entsprechenden Smart Card, verschiedenste codierte Programme zu entschlüsseln.

Das Conditional Access Modul (CAM) kann bei laufendem Betrieb eingesetzt und herausgenommen werden. Die Smart Card wird in das Modul gesteckt. Sie können auch die Smart Card jederzeit herausnehmen oder wieder einsetzen, ohne den Receiver ausschalten zu müssen. Beachten Sie aber auch die Hinweise des Modulherstellers.

Schieben Sie das Modul vorsichtig ein, bis die Kontakte im Innern bei leichtem Druck einrasten.

Nachdem das Modul und die Smart Card eingesetzt sind, kann das entsprechende Programm angewählt werden. Es kann einige Sekunden dauern, bis das Programm freigeschaltet wird.

HINWEIS:

Die Conditional Access Module verfügen über eine eigene Software und Menüs zur Bildschirmdarstellung.

Um ein Menü eines Moduls aufzurufen öffnen Sie das Menü Installation. Hier wird, je nach Modultyp der Name eingeblendet, z.B. „CONAX“, „AlphaCrypt“ oder „CryptoWorks“.

Mit ▲ oder ▼ diese Zeile wählen und mit OK aufrufen. Sie gelangen nun in das Menü, das von dem Modul ausgegeben wird. Wenn Sie ein Modul entfernen, wird der zugehörige Menüpunkt wieder entfernt.

Installation

Empfangskonfiguration

Sendersuche

Werkszustand

Softwareupdate

Cryptoworks

Senderliste

Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Senderliste und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Senderliste

Gesamtliste bearbeiten Favoritenliste bearbeiten Antenne löschen

Senderliste – Gesamtliste bearbeiten

Ermöglicht das gezielte Löschen und Verschieben von Programmen in der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH ▲ ▼ auf die Zeile Gesamtliste bearbeiten und drücken Sie die Taste OK.

a) Programme löschen

Zu löschendes Programm mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Programme die rote Taste drücken.

b) Programme sortieren

Zu verschiebendes Programm mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Mit ▲▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. Zum Verschieben der Programme die gelbe Taste drücken.

Senderliste – Favoriten bearbeiten

Sie können Ihre Lieblingsprogramme in einer Favoritenliste abspeichern. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Favoritenliste bearbeiten und drücken Sie die Taste OK.

Nun werden zwei Tabellen angezeigt:

• Die Gesamtliste, in der alle gespeicherten Programme aufgeführt werden (max. 4000).
• Die Favoritenliste, in die ausgewählte Programme kopiert werden können (max. 4000).

Sie wählen in der Gesamtliste Ihre Lieblingsprogramme aus und kopieren diese in die Favoritenliste: Zu verschiebendes Programm mit ▲▼ wählen und mit OK markieren. Es können jetzt weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Mit SWAP wird in die Favoritenliste gewechselt. Mit ▲▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. OK drücken um die Programme in die Favoritenliste einzufügen. Mit SWAP können Sie wieder in die Gesamtliste wechseln.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Für Radioprogramme kann im Radiomodus eine eigene Favoritenliste erstellt werden.

Senderliste – Antenne löschen

Ermöglicht das Löschen aller Programme der ausgewählten Satelliten aus der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Antenne löschen und drücken Sie die Taste OK.

Programme einzelner Satelliten löschen

Zu löschende Satelliten mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Satelliten mit ▲▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Satelliten die rote Taste drücken.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Timer

Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme für einen angeschlossenen Videorecorder programmieren.

Es stehen insgesamt 30 Aufnahmetimer zur Verfügung.

HINWEIS:

Die „Zeitverschiebung“ (Winter-/Sommerzeit) des Receivers muss im Menü Allgemein“ korrekt eingestellt sein, sowie Ihr Videorecorder entsprechend programmiert werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Timer

Aufnahme-TimerSleep-Timer

Timer – Aufnahme-Timer

Bewegen Sie den Cursor im Timer mit den Tasten ▲ ▼ auf die Zeile Aufnahme-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Aufnahme-Timer	20:07
Timer-Platz (1...30)StartzeitStoppzeitAufnahmedatumProgrammWiederholung	1 (inaktiv)00:00 Uhr00:00 Uhr01.07.091 Das Erste keine

Timer aktivieren

Aufnahme-Timer programmieren:

1. Zeile Timer-Platz (1...30) mit ▲▼ wählen.
2. Mit ◀▶ den Timer-Platz wählen.
3. Zeile Startzeit, Stoppzeit oder Datum der Aufnahme mit ▲▼ wählen und mit OK bestätigen.
4. Mit 0-9 die gewünschte Zeit bzw. das Datum eingeben.
5. Eingaben bestätigen, dazu OK drücken.
6. Zeile Programm mit ▲▼ wählen und mit OK bestätigen.
7. Programm mit ▲▼ und ◀▶ aus der Programmliste wählen und mit OK bestätigen.
8. Zeile Status mit ▲▼ wählen.
9. Mit ◀▶ Aufnahmetimer aktivieren (Ein) oder deaktivieren (Aus).
10. Einstellung beenden, dazu EXIT und anschließend OK drücken.
11. Drücken Sie die Taste EXIT, um die Menüs auszublenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit ein. Im Display wird dann „rEC.“ angezeigt. Ist ein Timer aktiviert, dann lässt sich der Receiver nicht mehr bedienen.

Wird eine der Tasten ▲▼ oder ◀▶ gedrückt, dann erscheint folgende Bildschirmanzeige:

Speichern?

Ja Nein

Wählen Sie „Ja“ um die Aufnahme abzubrechen oder „Nein“ um mit der Aufnahme fortzufahren.

Timer-Programmierung aus dem EPG:

Bei dieser Timer-Programmierung werden alle nötigen Daten (Start-/Stoppzeit und Datum) direkt aus der Programmvorschau übernommen und müssen nicht einzeln eingeben werden.

Durch Drücken der Taste EPG wird die Programmvorschau des aktivierten Programmes aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten. Die aktuelle Sendung ist markiert.

Mit ▲ ▼ und ◀▶ wählen Sie die Sendung, die Sie aufnehmen wollen.

Durch Drücken der roten Aufnahme Taste werden alle Daten in den Aufnahme-Timer übernommen.

Durch Drücken der Taste OK wird der Timer aktiviert.

Mit EXIT werden die Einblendungen verlassen.

Timer – Sleep-Timer

Bewegen Sie den Cursor im Menü Timer mit den Tasten ▲ ▼ auf die Zeile Sleep-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sleep-Timer	20:07
Ausschalten um 21:00 Uhr

Timer aktivieren

Ausschaltzeit eingeben:

1. Zeile Ausschalten um mit OK bestätigen.
2. Mit 0-9 die gewünschte Ausschaltzeit eingeben und OK bestätigen.
3. Zeile Aktivieren mit ▲▼ wählen.
4. Mit ◀▶ Ausschalttimer aktivieren (Ein) oder deaktivieren (Aus).
5. Einstellung beenden, dazu EXIT und anschließend OK drücken.

Mit der Taste EXIT die Menüs ausblenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit aus (Standby).

Information

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Information und drücken Sie die Taste OK. Es werden nun die Empfangseigenschaften des aktiven Programmes angezeigt.

Sie können das Menü auch im normalen TV- oder Radiobetrieb über die gelbe Taste der Fernbedienung aktivieren.

Im oberen Abschnitt des Menüs werden die Programmparameter und das aktivierte Programm dargestellt.

Im unteren Abschnitt des Menüs werden die Signaleigenschaften dargestellt.

• Level: Je weiter der Balken nach rechts ausschlägt, desto besser ist das empfangene Signal.
• Qualität (C/N): Je weiter der Balken nach rechts ausschlägt und je höher der dB-Wert ist, desto besser ist die Signal-Qualität.

HINWEIS:

Die Signalstärke hängt nicht nur von der Einstellung ihrer Empfangsanlage, sondern auch von dem gerade aktivierten Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren.

Mit ◀▶ oder mit der gelben Taste werden zwei weitere Fenster mit Programminformationen (Bildauflösung etc.) sowie Software- und Hardwareinformationen nacheinander eingeblendet.

Mit den Tasten ▲▼ kann das Programm gewechselt werden.

Das Menü wird mit EXIT verlassen.

Videotext

Schalten Sie das Programm ein, von dem Sie Videotext empfangen möchten. Drücken Sie dann die Taste TEXT, um den Videotext einzuschalten. Als Startseite wird die Seite 100. dargestellt.

Geben Sie mit den Tasten 0-9 die dreistellige Seitennummer ein, die Sie sehen möchten. Ihre Eingabe wird in der linken oberen Bildschirmecke angezeigt. Nachdem die Seitennummer vollständig eingegeben wurde, sucht das Gerät die gewünschte Seite. Da Videotextseiten nacheinander gesendet werden, kann es einige Sekunden dauern, bis die Seite gefunden wurde.

Mit den Tasten ▲▼ können Sie vor- oder zurückblättern.

Durch erneutes Drücken der Taste TEXT schalten Sie in den Mixbetrieb. Dabei wird der Hintergrund der Videotextseite transparent dargestellt und Sie können das laufende Programm und den Videotext gleichzeitig sehen. Mit der Taste TEXT schalten Sie wieder zurück auf Normalbetrieb.

Um den Videotext zu verlassen, drücken Sie EXIT.

EPG – Elektronischer Programmführer

DVB-konforme Sender bieten zu ihrem Programm Informationen wie den Titel, die Sendezeit und eine Beschreibung der Sendungen an.

Die EPG-Informationen können nur aus der Grundbedienebene (keine Bildschirmeinblendung) aufgerufen werden.

Durch Drücken der Taste EPG wird das Menü Vorschau aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten, die der eingestellte Sender überträgt. Die aktuelle Sendung ist farblich hervorgehoben.

Mit ▲ ▼ und ◀▶ wählen Sie die Sendung, über die Sie sich informieren wollen. Durch Drücken der Taste OK erhalten Sie ausführliche Informationen zu dieser Sendung. Mit den Tasten ▲ ▼ können Sie weiterblättern, falls der Textumfang für die Darstellung in einem Menüfenster nicht ausreicht.

Mit EXIT werden die Einblendungen verlassen.

Anschluß des Receivers an einen PC

Die Schnittstelle „IR/DATA“ bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC und die entsprechenden Kabel. Auf der PC-Seite hat das Kabel eine 9- oder 25polige SUB-D-Buchse, je nachdem, welchen seriellen Anschluss Ihr PC besitzt. Auf der Receiverseite ist ein 6poliger RJ11-Stecker erforderlich.

Über diese Verbindung können Sie nun z. B. Software-Updates oder Senderlistenuploads bzw. –downloads durchführen. Die Vorgehensweise hierfür entnehmen Sie der Beschreibung die Sie im Zusammenhang mit dem ebenfalls benötigten Programm von der Homepage des Herstellers oder Ihres Lieferanten beziehen können.

Software-Update über USB-Schnittstelle

Schließen Sie den externen Aufnahmespeicher, auf dem sich die Datei mit der Receiversoftware befindet, an der USB-Schnittstelle des Receivers an.

Drücken Sie die Taste ARCHIVE um die Aufnahmeliste zu öffnen.

Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Datei mit der Receiversoftware (DECODER.app) und drücken Sie OK.

Nun wird die Software des Receivers aktualisiert und der Receiver neu gestartet.

Fehlersuche

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte:

Problem mögliche Ursachen Abhilfe, Tipps
Gerät lässt sich nicht einschalten	Steckernetzteil nicht eingesteckt	Sitz des Steckernetzteils prüfen, Steckdose mit einem anderen elektrischen Gerät ausprobieren
	Die Batterien der Fernbedienungs sind leer	Batterien austauschen
Kein bzw. schlechtes Bild	Am Fernsehgerät ist der falsche Eingangskanal gewählt	Anschluss und Einstellung des Fernsehgerätes prüfen
	Anschlusskabel ist möglicherweise defekt oder nicht richtig eingesteckt	Anschlusskabel ersetzen bzw. korrekt einstecken
	Lautstärke zu niedrig eingestellt	Lautstärke erhöhen Kein Ton
	Kabel defekt oder falsch angeschlossen	Kabel und Anschlüsse prüfen
Fernbedienung funktioniert nicht	Entfernung zu groß Näher an das	Gerät gehen, direkt auf den Receiver zeigen
	Batterien verbraucht oder nicht korrekt eingelegt	Batterien korrekt einlegen
	Fernbedienungsempfänger verdeckt	Hindernisse zwischen Fernbedienung und Receiver entfernen
	Timer ist aktiviert Timer deaktivieren
Uhrzeit wird falsch angezeigt	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Timer wird zur falschen Uhrzeit aktiviert	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Menüeinblendung: „Kurzschluss oder Überlast am Antenneneingang“	Koaxialkabel beschädigt Koaxialkabel und F-Stecker überprüfen bzw. erneuern
	LNB beschädigt oder defekt LNB überprüfen bzw. austauschen
Bildstörungen bei Programmen mit einer Frequenz von etwa 12480 MHz	Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen.	Funktelefon an einem weiter entfernten Ort platzieren.
Kein Bild, Einblendung “Fehlerhaftes Signal”	Kabel defekt oder nicht richtig angeschlossen	Kabel und Anschlüsse prüfen
	Sender hat den Transponder gewechselt	Sendersuche durchführen
	Satellitenantenne verdreht Satellitenantenne justieren
	Einstellungen im Menü LNB-Konfiguration fehlerhaft	Einstellungen korrigieren oder Werkszustand herstellen

Technische Daten

Allgemein	4000 Programmspeicherplätze30 Satelliten (einzeln aktivierbar)Videotext und Videotextgenerierung für Wiedergabe auf TV
Fast-OSD	schnelle Senderumschaltung für Zappingkeine Verzögerungen beim Menüaufbaugroße Schrift für bessere Lesbarkeitübersichtliche Hilfe zu allen Menüs
EPG	Electronic Programme Guide = elektronischer Programmführer
Senderlisteneditor	Kopieren, Verschieben, Löschenblockweise OperationenSortierung in alphabetischer ReihenfolgeEditor für Favoritenliste
Sendersuchlauf	vollautomatischer SendersuchlaufErkennung unverschlüsselter Programmemanueller Transponder-Suchlauf
Weiteres	Anzeige für Signalstärke und Signalqualitätgetrennte Einstellung der Audioausgänge für Cinch und DigitalRücksprung zum vorherigen Sender mit einer TastePlug & Play durch vorprogrammierte Senderliste für Astra 19,2°Ost, Hot Bird 13° Ost, Türksat 1C 42° Ost, Sirius 2/3 5° OstDVB-UntertitelanzeigeSoftwareupdates über Satellitserielle Schnittstelle (Option) für Updates und Senderlisten,Updates über Webseite erhältlich
Hardware
CPU	2x 32 bit RISC CPU
Video	1x HDMI, 1x Cinch16:9-Signalisierung
Audio	24bit-Audio-DAC32-stufige LautstärkeregelungUSB 2.0 zum Software-Update
Empfang	2 – 45 MSym/s SymbolratenbereichDiSEqC 1.0
Bedienung	Fernbedienung
Betriebsspannung	+ 12 Volt DCLow-Power-Standby-Modus <1W, im Betrieb: ca. 7,6W
Batterien für die Fernbedienung	2x1.5V (Größe AAA)
Umgebungstemperatur	+5°C bis +40°C
Abmessung	B x H x T: 230 x 35 x 140 mm
Gewicht	ca. 400g

Technische Änderungen und Irrtümer vorbehalten.

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen Gerätes unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von solchen Geräten ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.
2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.
3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.
4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.
5. Möchten Sie eine Beanstandung geltend machen, so empfehlen wir Ihnen grundsätzlich, sich zunächst mit unserer Hotline in Verbindung zu setzen. Zur Instandsetzung des Gerätes senden Sie dieses bitte mit beiliegender Retourenkarte an unser Servicecenter. Eine kurze Beschreibung Ihrer Beanstandung wäre sehr hilfreich und unterstützt die rasche Serviceabwicklung (Reparatur und Rücklieferung) des Gerätes.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

0180 / 3330121

(Festnetzpreis: 0,09 Euro / Min., Mobilfunkpreis max. 0,42 Euro, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Sertronics GmbH

Ostring 60

D-66740 Saarlouis-Fraulautern

sertronics SERVICE FOR ELECTRONICS

1. Die Retourenkarte füllen Sie bitte wie folgt aus:

Im Feld „Absender“ tragen Sie bitte Ihren kompletten Namen mit Anschrift und Postleitzahl ein. Die Empfängeranschrift ist schon auf dem Retourenaufkleber vorgedruckt. Kleben Sie den Retourenaufkleber gut sichtbar auf dem Paket auf. Das verpackte Gerät übergeben Sie bitte einem Paketzusteller „Deutsche Post“ bzw. einer Abgabestelle „Deutsche Post“. Um das Produkt auf dem Transport optimal zu schützen, sollten Sie möglichst die Originalverpackung nutzen. Erkennbar nicht transportsicher verpackte Geräte können wir leider nicht annehmen. Mit dem Retourenaufkleber ist die Einsendung für Sie kostenlos. Die Kosten für die Rücklieferung des Gerätes übernehmen wir für Sie.

1. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

2. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

3. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

4. Kein Garantieanspruch besteht:

5. bei unsachgemäßer Behandlung

6. bei mechanischer Beschädigung des Gerätes von außen
   • bei Transportschäden
7. bei Bedienungsfehlern
8. bei Aufstellung des Gerätes in Feuchträumen oder im Freien
9. bei Verschleiß (z. B. Batterien, Akku, u. ä.)
10. bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
11. bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung
12. bei Missachtung der Bedienungsanleitung
13. wenn das Gerät keinen technischen Defekt aufweist
14. bei Pixelfehlern die innerhalb der in der ISO Norm 13406-2 (Pixelfehlerklasse II) festgelegten Toleranzen liegen.

15. wenn Typenschild und/oder Seriennummer entfernt wurden.

16. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z. B. Fernbedienung, Steckernetzteil, A/V-Kabel usw.)

17. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z. B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

18. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.
