BEDIENUNGSANLEITUNG Munchen SB 901 SEG

Sicherheits- und Aufstellhinweise.... 3

Bedienelemente, Anzeigen und Anschlüsse .... 5

Anschließen des Receivers.... 6

Fernbedienung 7

Bedienung des Receivers 9

Einstellungen....11

Einstellungen – Geräte-Setup....12

Einstellungen – OSD-Darstellung ....13

Einstellungen – Ton....14

Einstellungen – Untertitel....14

Einstellungen – Kindersicherung....15

Kindersicherung - Gerätesperre....15

Kindersicherung – PIN ändern....15

Installation 16

Installation – Antennen-Konfiguration ....17

Installation – Sendersuche....18

Installation – Werkszustand....19

Senderliste – Gesamtliste bearbeiten .....22

Senderliste – Favoriten bearbeiten ....22

Senderliste – Antenne löschen 23

Timer 24

Timer – Aufnahme-Timer 24

Timer – Sleep-Timer 25

Information....26

Videotext 26

EPG – Elektronischer Programmführer 27

Audio-Sprache des Begleittons....27

DOLBY DIGITAL - AC 3-Betrieb ....27

Anschluß des Receivers an einen PC....27

Fehlersuche....28

Leisten Sie einen Beitrag zum Umweltschutz ....29

Technische Daten....30

Herstellergarantie ....31

Allgemeines

CE

Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinien 2004/108/EG, elektromagnetische Verträglichkeit und 2006/95/EG, elektrische Sicherheit.

Sicherheits- und Aufstellhinweise

Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:

Aufstellort

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, weiche Teppiche oder ähnliche Oberflächen, da hierbei die Lüftungsschlitze am Boden verdeckt werden und die notwendige Luftzirkulation unterbrochen wird. Stellen Sie sicher, dass die Lüftungsschlitze an Gerätedeckel nicht abgedeckt sind z. B. durch darauf liegende Zeitungen, Tischdecken oder Gardinen. Dies könnte möglicherweise zu einem Gerätebrand führen.

Die maximale Umgebungstemperatur für das Gerät und das beiliegende Steckernetzteil beträgt: +40°C.

Achten Sie bei Betrieb des Gerätes in einem Fahrzeug darauf, dass das Gerät nicht direkter Sonnenstrahlung ausgesetzt ist. Wird das Gerät nicht benutzt, dann sollte die Stromversorgung unterbrochen werden.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden.

Darauf ist auch zu achten, wenn das Gerät mit einer IR-Maus (optional) ausgestattet ist und z. B. hinter dem Fernsehgerät positioniert wird.

Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des Gerätes führen. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.

Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.

Netzanschluss

ACHTUNG:

Verwenden Sie ausschließlich das mitgelieferte Original-Steckernetzteil!

Das Gerät darf auf keinen Fall an einer anderen Stromquelle (z. B. Autobatterie) angeschlossen werden!

Das Steckernetzteil darf nur an eine Netzspannung von 230 V\~/50 Hz angeschlossen werden. Das Steckernetzteil muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können. Das Steckernetzteil nur an einer geerdeten Netzsteckdose anschließen!

Das Steckernetzteil des Gerätes darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. Wenn das Steckernetzteil des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.

Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.

Ziehen Sie unbedingt sofort das Steckernetzteil aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen.

Öffnen Sie das Steckernetzteil oder das Gerät auf keinen Fall – dies darf nur der Fachmann.

Kinder nicht unbeaufsichtigt am Gerät hantieren lassen. Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren). Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

Steckernetzteil nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Steckernetzteil aus der Steckdose ziehen!

Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurde das Steckernetzteil beschädigt, darf das Gerät nicht in Betrieb genommen werden. Das Gerät muss vorher von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

Ziehen Sie vor Ausbruch eines Gewitters Antennenstecker und Steckernetzteil.

Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie das Steckernetzteil aus der Steckdose.

Entnehmen Sie auch die Batterien der Fernbedienung, da diese auslaufen und die Fernbedienung beschädigen können. Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Bedienelemente, Anzeigen und Anschlüsse

Gerätevorderseite

1 Displayanzeige:

Displayanzeige
-	Receiver im Standby-Betrieb.

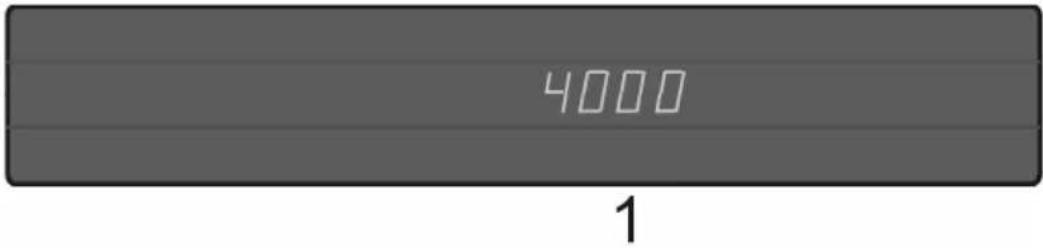

Programmanzeige Receiver ist eingeschaltet
rEC.	Timer ist aktiviert
FAIL	Kurzschluss oder Überlast am Antenneneingang

2 Anschluß für Steckernetzteil 12VDC
3 IF Input Digital – Anschluss für den LNB Ihrer Satellitenantenne.
4 VCR-Scartbuchse zum Anschluss eines Videorecorders.
5 TV-Scartbuchse zum Anschluss des Receivers an einen Fernseher.

Geräteseite

6 Optische Ausgangsbuchse für DOLBY DIGITAL-Signal.
7 RJ-11-Buchse: IR-Anschluß für Infrarot-Maus und Schnittstelle für Softwareupdate

Anschließen des Receivers

Die entsprechenden Beschriftungen finden Sie an der Geräterückseite (siehe Zeichnung auf Seite 5).

Satelliten Antenne anschließen

Verbinden Sie das Koaxial-Kabel von Ihrer Satellitenanlage mit der Buchse IF-INPUT DIGITAL (3).

Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“ eingeblendet, dann ist ein Kurzschluss im LNB-Kabel oder im LNB vorhanden. In diesem Fall muss der Receiver sofort vom Netz getrennt werden, bis der Kurzschluss beseitigt ist.

Fernsehgerät anschließen

Verbinden Sie die Buchse TV (5) des Receivers durch ein Scartkabel mit der entsprechenden Scartbuchse des Fernsehgerätes.

Videorecorder anschließen

Verbinden Sie die Buchse VCR (4) des Receivers durch ein Scartkabel mit der entsprechenden Scartbuchse des Videorecorders.

Wird der Videorecorder auf Wiedergabefunktion geschaltet, dann werden Bild- und Tonsignal des Videorecorders über den Receiver an das Fernsehgerät weitergegeben (Durchschleifbetrieb). Der Digital-Receiver muss sich dazu im Standby-Betrieb befinden.

Digitalen Mehrkanal-Verstärker anschließen (Option)

Der Receiver verfügt optional über eine AUDIO OUT Buchse (6) für das DOLBY DIGITAL Signal.

Verbinden Sie die Buchse über ein entsprechendes Kabel mit Ihrem Mehrkanal-Verstärker.

IR-Maus anschließen (Option)

Um den Receiver „unsichtbar“ aufzustellen, können Sie an der RJ-11-Buchse (8) eine sogenannte IR-Maus anschließen. Diese muß so positioniert werden, daß sie die Signale der Fernbedienung empfangen kann.

Achten Sie bei der Aufstellung des Receivers unbedingt auf die Sicherheits- und Aufstellhinweise.

Steckernetzteil anschließen

DC-Stecker des beigepackten Steckernetzteils in die Buchse DC-INPUT +12 V (2) des Receivers stecken.

Fernbedienung

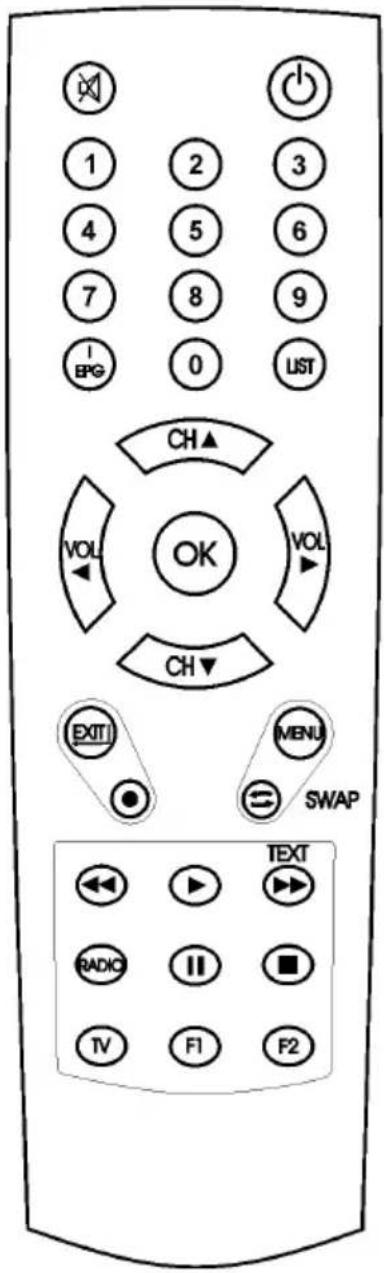

Ein-/Aus-Taste

Tonstopp (MUTE)

0-9 Direkteingabe von Programmplatznummern. Im Menü: Eingabe von Programmparametern

EPG/i Aufruf des elektronischen Programmführers (EPG).

LIST Anzeige der Senderliste.

VOL◀▶ Lautstärke regeln. Im Menü: In Listen blättern oder Eingabewerte ändern.

CH ▲▼ Programmwechsel. Im Menü: Auswahl der Menüzeile.

OK Kurzeinblendung der Programminformationen. Im Menü: Öffnen, Bestätigen oder Bearbeiten des gerade markierten Eintrags

SWAP Schaltet zwischen den beiden zuletzt gewählten Programmen um. Im Menü: Programme verschieben und Listen wechseln.

EXIT Verlassen des gerade aktiven Menüs oder der OSD-Einblendung.

MENU Aktiviert das Hauptmenü. (Zurück mit EXIT).

TV Umschaltung zwischen TV- und RADIO-Modus.

RADIO Umschaltung zwischen TV- und RADIO-Modus.

Rote Bewegt den Cursor in den Menüs Video- und Ton-Option Taste nach unten.

Blaue Schaltet den Videotext ein. Taste

Gelbe Öffnet das Informations-Menü. Taste

F1 Öffnet das Ton-Menü.

F2 Öffnet das Sleep-Timer-Menü.

Grüne Diese Tasten sind zurzeit Taste ohne Funktion.

Einsetzen der Batterien

Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein. Achten Sie dabei auf richtige Polung!

HINWEIS:

Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden. Trockenbatterien dürfen nicht geladen werden.

Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen haben, und die im Kapitel Anschließen des Receivers beschriebenen Schritte erfolgreich durchlaufen wurden, verbinden Sie das Gerät mit dem Stromnetz. Bei der ersten Inbetriebnahme des Gerätes erscheint das Willkommen-Fenster des Installationsassistenten. Mit Hilfe des Installationsassistenten können Sie auf einfachste Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.

Menüsprache

Im ersten Installationsschritt wählen Sie mit den Tasten CH ▲ oder CH ▼ die gewünschte Sprache aller Menüs aus und bestätigen dies mit OK.

Willkommen

Menüsprache [1/8]

Deutsch English Italiano Suomi Français Čeština Türkçe

Land

Im nächsten Schritt legen Sie fest in welchem Land Ihr Digital-Receiver betrieben wird. Die Auswahl des Landes erfolgt mit den Tasten CH ▲ oder CH ▼ und wird mit OK bestätigt. Mit der Taste EXIT gelangen Sie wieder in den ersten Installationsschritt und können somit jederzeit Fehleingaben korrigieren.

HINWEIS:

Die Auswahl des Landes beeinflusst die Sortierung der Senderliste.

Willkommen

Land [1/9]

Deutschland Österreich Frankreich Spanien Italien Schweiz Polen

Satellit

Im letzten Schritt des Installationsassistenten wählen Sie mit den Tasten CH ▲ oder CH ▼ den Satelliten aus der am Anfang der Senderliste stehen soll und schließen die Installation mit OK ab. Eine Korrektur kann ebenfalls mit der Taste EXIT erfolgen.

HINWEIS:

Wird der Installationsassistent nicht abgeschlossen (z. B. durch einen Netzausfall) oder der Receiver wird in den Werkszustand zurückgesetzt, startet der Receiver wieder mit dem Willkommen-Fenster.

Willkommen

Antenne

Astra 19.2 Hot Bird Turksat 1C Sirius 2/3 Amos 1 Hellas Sat

Beim Betrieb mit DiSEqC-Schaltern muss evtl. die voreingestellte Konfiguration im Menü Installation - Antennen-Konfiguration entsprechend Ihrer Anlage angepasst werden.

Bedienung des Receivers

Ein- und Ausschalten

• Sie können den Receiver mit den Tasten, OK, den Programmwechseltasten oder mit einer der Zifferntasten einschalten. Der zuletzt aktive Programmplatz wird angezeigt. (z. B. 0015)
• Der Digital-Receiver wird mit der Taste in Bereitschaft (Stand-By) geschaltet.
  Displayanzeige: -

HINWEIS:

Nur durch Ziehen des Steckernetzteils ist der Digitalreceiver vollständig vom Stromnetz getrennt.

Betriebsart wählen

Sie können zwischen den Betriebsarten TV (Fernsehprogramme) und RADIO (Radioprogramme) wählen.

- Die gewünschte Betriebsart mit RADIO oder TV wählen.

Lautstärke ändern

Im Menübetrieb kann die Lautstärke nicht geändert werden.

- Gewünschte Lautstärke mit VOL◀ oder VOL ▶ einstellen.

Am Bildschirm des Fernsehgerätes wird eine Lautstärkeskala einblendet.

HINWEIS:

Lautstärkeänderungen regeln die Tonsignale an den Buchsen TV und VCR des Digitalreceivers.

Ton stumm schalten (Mute)

• Taste dücken: Der Ton ist stumm geschaltet. Es erscheint ein Symbol in der rechten unteren Ecke des Bildschirmes.
• Taste nochmals drücken: Der Ton ist wieder eingeschaltet.

Programmwahl

1. Normales Umschalten:

Programme schrittweise vor- und zurückschalten, dazu CH ▲ oder CH ▼ entsprechend oft drücken. Um Programmplätze schnell „durchzublättern“ die Tasten CH ▲ oder CH ▼ entsprechend lange gedrückt halten.

2. Umschalten durch Direkteingabe:

Ein- und mehrstellige Programmplatznummern mit 1-0 an der Fernbedienung eingeben und mit OK direkt aufrufen. Nicht belegte Programmplätze werden ignoriert.

3. Auswahl der Programme aus den Senderlisten:

Durch Drücken der LIST-Taste wird die zuletzt aktivierte Senderliste oder Favoritenliste eingeblendet. Senderliste mit VOL◀▶ „durchblättern“. Mit CH ▲ oder□ CH ▼ das gewünschte Programm wählen und mit OK aufrufen.

Durch zweimaliges Drücken der Taste LIST wird folgendes Menü angezeigt:

Favoritenliste: Persönliche Liste Ihrer Lieblingsprogramme.

Radioliste: Liste der gespeicherten Radioprogramme.

TV-Liste: Liste der gespeicherten TV-Programme.

Alphabet: Liste der gespeicherten TV- bzw. Radioprogramme in alphabetischer Reihenfolge

Mit CH ▲ oder CH ▼ die gewünschte Liste wählen und mit OK aktivieren. Danach mit CH ▲ oder CH ▼ das gewünschte Programm wählen und mit OK aktivieren.

In der Alphabet-Liste sind alle Programme alphabetisch geordnet. Um ein Programm zu suchen wechseln Sie mit SWAP in das Fenster mit den Buchstaben. Mit CH ▲ ▼ und VOL◀▶ den Anfangsbuchstaben des gesuchten Programms wählen und mit OK bestätigen. Nun wird die Seite der Senderliste angezeigt, auf der die Programme mit den entsprechenden Anfangsbuchstaben gespeichert sind. Mit SWAP wechseln Sie nun wieder in die Senderliste und wählen das gesuchte Programm mit CH ▲ ▼ und OK.

4. Vom aktuellen zum zuletzt aktiven Programm schalten:

Der Digitalreceiver merkt sich das zuletzt aktivierte Programm.

- Mit SWAP vom aktuellen zum zuletzt aktiven Programm schalten.

- Mit SWAP zum aktuellen Programm zurückschalten.

Bei jedem Programmwechsel werden Titel und Sendezeit des laufenden und folgenden Programms eingeblendet. An der Verlaufsanzeige unter der Programmnummer können Sie den zeitlichen Fortschritt der aktuellen Sendung erkennen.

Sie können diese Informationen auch durch Drücken der Taste OK aufrufen.

Einstellungen

Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt.

Mit den gespeicherten Einstellungen ist beim Anschluss des Receivers an eine funktionsfähige, digitaltaugliche ASTRA-Satellitenanlage der Empfang von ASTRA-Programmen sofort möglich. Lediglich die Zeitverschiebung (Winter-/Sommerzeit) muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden.

HINWEIS:

Die verschiedenen Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt.

Mit den Tasten VOL ◀▶ können die Einstellungen verändert werden. Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die vorgenommenen Änderungen zu speichern (Ja) oder die vorherigen Einstellungen beizubehalten (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten VOL ◀▶ und bestätigen dies mit der Taste OK.

Digitalreceiver mit ⏻einschalten.

Drücken Sie die Taste MENU.

Das Hauptmenü wird angezeigt:

Die erste Menüzeile Einstellungen ist markiert.

Hauptmenü

Einstellungen

Installation

Senderliste

Timer

Information

Drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Einstellungen

Geräte-Setup

OSD-Darstellung

Ton

Untertitel

Kindersicherung

Mit den Tasten CH ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Einstellungen – Geräte-Setup

1) Scart-Ausgang TV

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten VOL◀▶ das Ausgangssignal (FBAS, RGB [Option], YUV oder Y/C) für die Scartbuchse gewählt werden.

Geräte-Setup

Scart-Ausgang TV Zeitverschiebung Menüsprache Bild-Format Bildanpassung

RGB +1.00 Std. Deutsch 4:3 Letterbox

2) Zeitverschiebung

Nach dem ersten Einschalten sollten Sie die

Abweichung der Ortszeit von der empfangenen GMT-Zeit einstellen. Die Einstellung erfolgt mit den Tasten VOL◀▶. Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std. Diese Einstellung müssen Sie nach dem Sommerzeitwechsel jeweils aktualisieren.

3) Auswahl der Menüsprache

Mit den Tasten VOL ◀▶ wählen Sie die gewünschte Menüsprache.

4) Bild-Format

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten VOL ◀▶ das Signal-Format (4:3, 16:9) gewählt werden.

5) Bildanpassung

Mit den Tasten VOL ◀▶ wird der Scart-Ausgangssignal-Mode, abhängig vom Signalformat, gewählt: Pan & Scan, Letterbox, Pillarbox oder Zentrum.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – OSD-Darstellung

Bewegen Sie den Cursor im Menü Installation mit den Tasten CH ▲ ▼ auf die Zeile OSD-Darstellung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

OSD-Darstellung

OSD-Transparenz Einblenddauer OSD-Farbe

0% 5 s blau

1) OSD-Transparenz:
Mit den Tasten VOL ◀▶ kann die Transparenz der OSD-Darstellung eingestellt werden.
2) Einblenddauer:
Mit den Tasten VOL◀▶ kann die Einblenddauer der Programminformationen beim Umschalten verändert werden (1-10 Sekunden).
3) OSD-Farbe:
Mit den Tasten VOL ◀▶ kann die Farbe der OSD-Darstellungen gewählt werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Ton

Ton

Startlautstärke

Soundeinstellung

Tonkanal TV

Tonkanal Digital

100%

Stereo

deu

Wie Tonkanal TV

1) Startlautstärke

Mit den Tasten VOL ◀▶ kann die Startlautstärke des Receivers eingestellt werden.

2) Soundeinstellung

Mit den Tasten VOL ◀▶ können Sie zwischen Stereo, Mono links bzw. Mono rechts wählen.

3) Tonkanal TV

Mit den Tasten VOL ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal für den SCART Ausgang wählen, falls das gesendete Programm mehrere Optionen ausstrahlt.

4) Tonkanal Digital

Mit den Tasten VOL◀▶ können Sie für den aktuellen Programmplatz den Tonkanal am digitalen Ausgang des Receivers wählen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Untertitel

Untertitel

Untertitel

Untertitelsprache

Aus

-

1) Untertitel

Mit den Tasten VOL ◀▶ können Sie die Anzeige von Untertiteln ein- bzw. ausschalten.

2) Untertitelsprache

Mit den Tasten VOL ◀▶ können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden.

Bewegen Sie den Cursor im

Hauptmenü mit den Tasten

CH▲▼ auf die Zeile

Kindersicherung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Kindersicherung

Gerätesperre PIN ändern

Kindersicherung - Gerätesperre

Um die Gerätesperre zu aktivieren bzw. zu deaktivieren, bewegen Sie den Cursor auf die Zeile Gerätesperre und drücken OK. Es erscheint folgendes Menü:

Gerätesperre

Gerät sperren

Nein

Schalten Sie mit den Tasten VOL◀▶ die Gerätesperre ein oder aus. Bei eingeschalteter Gerätesperre muss beim Einschalten des Receivers der PIN-Code eingegeben werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Kindersicherung – PIN ändern

Um den PIN-Code zu ändern bewegen Sie den Cursor auf die Zeile Pin ändern und drücken OK. Es erscheint folgendes Menü:

PIN ändern

Neue PIN PIN bestätigen

* * * * * * * *

Der PIN-Code ist ab Werk auf 0000 eingestellt. Mit dem Code 9976 kann der Receiver immer eingeschaltet werden, unabhängig vom eingestellten PIN-Code.

Bewegen Sie den Cursor mit CH▲▼ auf die Zeile Neue PIN und drücken Sie die Taste OK. Geben Sie mit den Tasten 0-9 einen 4-stelligen PIN-Code ein. Drücken Sie dann OK. Bewegen Sie den Cursor mit CH▼ auf die Zeile PIN bestätigen und drücken Sie die Taste OK. Geben Sie jetzt zur Bestätigung den von Ihnen gewählten PIN-Code nochmals ein. Drücken Sie danach OK.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

ACHTUNG

Sie dürfen den PIN-Code keinesfalls vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

Installation

Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und LNB-Konfigurationen – ohne Anpassen – sofort betriebsbereit ist. Änderungen in diesem Menü wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden!

Im Hauptmenü die Zeile Installation mit CH ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Installation

Antennenkonfiguration Sendersuche Werkszustand Softwaredownload

Mit den Tasten CH ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

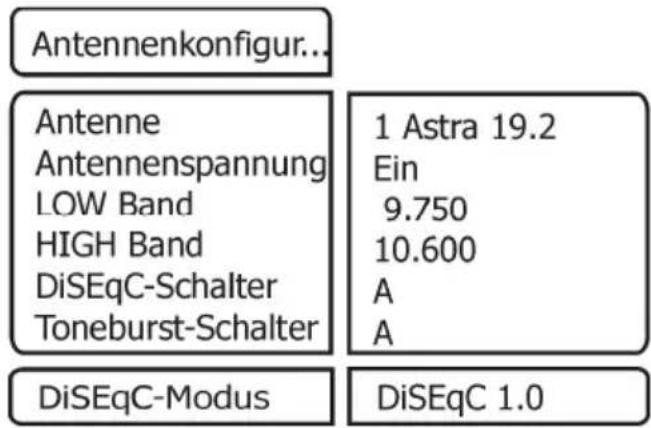

Installation – Antennen-Konfiguration

Benötigte Zeile mit CH ▲▼ wählen und mit VOL◀▶ oder 1-0 die gewünschte Einstellung vornehmen.

1) Antenne:

Name des Satelliten.

2) Antennenspannung

Mit den Tasten VOL◀▶ kann die LNB-Versorgungsspannung ein- oder ausgeschaltet werden.

3) LOW Band

Oszillatorfrequenz für das LOW-Band. Einstellbar mit den Tasten VOL◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

4) HIGH Band

Oszillatorfrequenz für das HIGH-Band. Einstellbar mit den Tasten VOL◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

5) DiSEqC-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten VOL◀▶ am DiSEqC-Schalter zu.

6) Toneburst-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten VOL ◀▶ am Toneburst-Schalter zu.

7) DiSEqC-Modus

Der Receiver darf nur im DiSEqC 1.0 Modus betrieben werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Installation – Sendersuche

Dieser Digital-Receiver wurde bereits im Werk mit den meisten digitalen TV- und RADIO-Programmen der Satelliten

• Astra 19,2° Ost,
• Hot Bird 13° Ost,
• Türksat 1C 42° Ost,
• Sirius 2/3 5° Ost,
• Amos 1 4° West,
• Hellas Sat 2 39° Ost
  vorprogrammiert.

Welche Satellitenprogramme schon vorprogrammiert sind, lesen Sie, wenn Sie die Senderliste im TV- oder RADIO-Betrieb mit der Taste LIST aufrufen.

Es werden immer wieder neue Satellitenprogramme ausgestrahlt oder Satellitenparameter werden geändert. Deshalb empfehlen wir Ihnen, von Zeit zu Zeit eine Sendersuche durchzuführen.

Bewegen Sie den Cursor im Menü Installation mit den Tasten CH ▲ ▼ auf die Zeile Sendersuche und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sendersuche

1. Bewegen Sie den Cursor mit den Tasten CH ▲▼ auf die Zeile Antenne und stellen Sie mit den Tasten VOL◀▶ den gewünschten Satelliten ein.

2. Zeile Suchmodus mit CH ▲▼ wählen und mit den Tasten VOL◀▶ den gewünschten Suchmodus auswählen.

Manuell: In diesem Modus wird nur ein Transponder durchsucht. Dazu müssen die Frequenz, die Polarisation und die Symbolrate des Transponders eingegeben werden.

Automatisch: In diesem Modus werden die Transponder der in der Senderliste gespeicherten Programme nach neuen Sendern durchsucht.

1. In der Zeile Verschlüsselt wählen Sie mit den Tasten VOL◀▶ ob bei der Sendersuche auch verschlüsselte Sender mit gesucht werden sollen.

Nein = verschlüsselte Sender werden ignoriert.

Ja = verschlüsselte Sender werden ebenfalls in die Liste aufgenommen.

Die nachfolgenden Einstellungen werden nur im Suchmodus Transponder vorgenommen.

1. Bewegen Sie den Cursor mit den Tasten CH ▲▼ auf die Zeile Frequenz, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die 5-stellige Frequenz des Kanals ein und bestätigen Sie die Eingabe mit OK.

2. Bewegen Sie den Cursor mit den Tasten CH ▲▼ auf die Zeile Polarisation und stellen Sie mit den Tasten VOL◀▶ die Polarisation (Vertical oder Horizontal) ein.

3. Bewegen Sie den Cursor mit den Tasten CH ▲▼ auf die Zeile Symbolrate, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die Symbolrate ein und bestätigen Sie die Eingabe mit OK.

Bewegen Sie den Cursor mit den Tasten CH ▲▼ auf die Zeile Starte Sendersuche und starten Sie den Sendersuchlauf durch Drücken der Taste OK.

Nun werden zwei Fenster angezeigt in denen die neu gefundenen TV- und Radioprogramme aufgelistet werden.

Im Fenster „Status:“ wird angezeigt, wie weit der Suchlauf fortgeschritten ist.

- Anzeige: Scannen => Suchlauf ist aktiv

- Anzeige: Beendet => Suchlauf ist beendet.

Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die neuen Programme zu speichern (Ja) oder wieder zu löschen (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten VOL ◀▶ und bestätigen dies mit der Taste OK.

Die neu gefundenen Programme werden am Ende der Senderliste eingefügt.

Installation – Werkszustand

Mit diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs.

Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über den Satelliten Astra 19.2° Ost zu aktualisieren.

Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist. Ihre aktuelle Senderliste wird beim Softwareupdate nicht verändert

ACHTUNG:

Bei einem Software-Update wird die aktuelle Betiebssoftware Ihres Receivers gelöscht und eine neue Version der Software installiert.

Bei einem Update der Senderliste wird die Werkssenderliste durch die neue Senderliste ersetzt.

Bei einem Update der OSD-Texte werden die aktuell abgespeicherten Menütexte gelöscht und aktualisiert.

Der Updatevorgang ist in folgende Teilschritte untergliedert:

1. Update-Menü öffnen:

Wählen Sie im Installationsmenü mit den Tasten CH ▼▲ die Zeile Softwaredownload aus und bestätigen Sie mit OK.

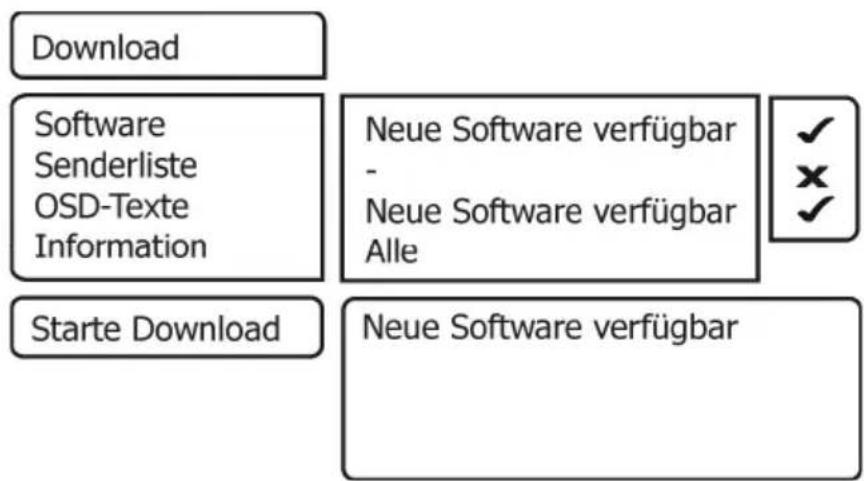

Für die Steuerung des Updatevorganges wird das Menü Download geöffnet und dabei automatisch die Suche nach dem Download-Kanal des Receivers gestartet. Warten Sie bis diese Suche abgeschlossen ist, dies kann einige Minuten dauern. Anschließend überprüft der Receiver selbständig, ob in dem gefundenen Datenstrom neuere Daten verfügbar sind als die aktuell auf dem Gerät programmierten. Das Ergebnis wird im Menü Download hinter den zugehörigen Elementen dargestellt.

Sind keine neuen Daten verfügbar, dann wird „-“ eingeblendet. Das Menü wird mit EXIT verlassen.

2. Auswahl der verfügbaren Daten:

Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit CH▼▲ zwischen folgenden Daten wählen:

a.) Software: Betriebssoftware des Digitalreceivers
b.) Senderliste: Programmliste des Digitalreceivers
c.) OSD-Texte: Alle auf dem Bildschirm dargestellten Menütexte des Digitalreceivers
d.) Information: Informationen über die zum Download bereitstehenden Dateien,
z.B. Versionsnummer, Neuerungen, Beachtenswertes etc.

Bei a.) bis c.) wählen Sie mit OK aus, ob Sie die entsprechenden Daten aktualisieren wollen (√) oder nicht ( ). Es ist möglich, dass bei der Auswahl automatisch ein weiterer Punkt aktiv wird, weil das Update die zusätzlichen Daten benötigt.

In der Zeile Information wählen Sie aus (VOL◄/ VOL►), zu welchen der verfügbaren Datenblöcken, Sie nähere Informationen empfangen möchten:

Alle: Zu allen verfügbaren Datenblöcken

Keine: Zu keiner der verfügbaren Datenblöcke

Software: Zur Software.

OSD-Texte: Zu den Menü-Texten

Senderliste: Zur Programmliste.

HINWEIS:

Wenn Sie vor dem Update die Informationen dazu lesen möchten, lassen Sie die Punkte a.) bis c.) inaktiv ( ) und stellen bei d.) die gewünschten Information ein, danach starten Sie den Download der Information.

Nach dem die Informationen geladen wurden können Sie unter a.) bis c.) mit der gelben Taste die Information einblenden. Das Fenster wird mit EXIT wieder geschlossen.

3. Starten des Updatevorganges:

Der eigentliche Update-/Downloadvorgang wird schließlich wie folgt gestartet:

• Wählen Sie die gewünschten Daten unter a.), b.) oder c.) mit OK aus. (Anzeige √)
• Stellen Sie die Zeile Information mit VOL ◀ oder ▶ auf Keine.
• Zeile Starte Download mit den Tasten CH ▼▲ auswählen und mit OK bestätigen.

Der Fortschritt des Downloads wird nach dem Empfang der ersten Daten im Statusfenster angezeigt. Da der Empfang der Daten blockweise erfolgt, können zwischen den einzelnen Empfangsblöcken mehrere Minuten vergehen. Sobald der erste unter 2. ausgewählte Datenblock zu 100% empfangen wurde, speichert der Receiver sofort die Daten ab. Der Speichervorgang ist am Blinken der Displayanzeige erkennbar. Warten Sie, bis alle Datenblöcke empfangen wurden. Am Ende des Update-Vorganges schaltet sich der Receiver in den StandBy-Modus.

ACHTUNG:

Solange der Speichervorgang noch nicht begonnen hat, kann der Download jederzeit mit EXIT abgebrochen werden. Sobald jedoch die ersten Daten abgespeichert werden, ist ein Abbruch nicht mehr möglich.

Eine Unterbrechung des Downloads (z.B. durch Ziehen des Netzsteckers) kann zu einer Beschädigung des Receivers führen!

HINWEIS:

Beinhaltete der Download eine neue Senderliste, muss der Receiver in den Werkszustand zurückgesetzt werden, um die Liste zu aktivieren.

Senderliste

Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH ▲ ▼ auf die Zeile Senderliste und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Senderliste

Gesamtliste bearbeiten Favoritenliste bearbeiten Antenne löschen

Senderliste – Gesamtliste bearbeiten

Ermöglicht das gezielte Löschen und Verschieben von Programmen in der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH ▲ ▼ auf die Zeile Gesamtliste bearbeiten und drücken Sie die Taste OK.

a) Programme löschen

Zu löschendes Programm mit CH ▲ ▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit CH ▲ ▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Programme die ovale rote Taste drücken.

b) Programme sortieren

Zu verschiebendes Programm mit CH ▲ ▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit CH ▲ ▼ gewählt und mit OK markiert werden. Mit CH ▲ ▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. Zum Verschieben der Programme die gelbe Taste drücken.

Senderliste – Favoriten bearbeiten

Sie können Ihre Lieblingsprogramme in einer Favoritenliste abspeichern. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH ▲ ▼ auf die Zeile Favoritenliste bearbeiten und drücken Sie die Taste OK.

Nun werden zwei Tabellen angezeigt:

• Die Gesamtliste, in der alle gespeicherten Programme aufgeführt werden (max. 4000).
• Die Favoritenliste, in die ausgewählte Programme kopiert werden können (max. 4000).

Sie wählen in der Gesamtliste Ihre Lieblingsprogramme aus und kopieren diese in die Favoritenliste: Zu verschiebendes Programm mit CH ▲ ▼ wählen und mit OK markieren. Es können jetzt weitere Programme mit CH ▲ ▼ gewählt und mit OK markiert werden. Mit SWAP wird in die Favoritenliste gewechselt. Mit CH ▲ ▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. OK drücken um die Programme in die Favoritenliste einzufügen. Mit SWAP können Sie wieder in die Gesamtliste wechseln.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Für Radioprogramme kann im Radiomodus eine eigene Favoritenliste erstellt werden.

Senderliste – Antenne löschen

Ermöglicht das Löschen aller Programme der ausgewählten Satelliten aus der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten CH ▲ ▼ auf die Zeile Antenne löschen und drücken Sie die Taste OK.

Programme einzelner Satelliten löschen

Zu löschende Satelliten mit CH ▲ ▼ wählen und mit OK markieren, es können jetzt noch weitere Satelliten mit CH ▲ ▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Satelliten die ovale rote Taste drücken.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten VOL ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Timer

Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme für einen angeschlossenen Videorecorder programmieren.

Es stehen insgesamt 10 Aufnahmetimer zur Verfügung.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH ▲ ▼ auf die Zeile Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Timer

Aufnahme-Timer Sleep-Timer

Timer – Aufnahme-Timer

Bewegen Sie den Cursor im Timer mit den Tasten CH ▲ ▼ auf die Zeile Aufnahme-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Aufnahme-Timer

20:07

Timer-Platz (1...10)

Startzeit

Stoppzeit

Aufnahmedatum

Programm

Wiederholung

1 (inaktiv)

00:00 Uhr

00:00 Uhr

31.12.08

1 Das Erste

keine

Timer aktivieren

Aufnahme-Timer programmieren:

1. Zeile Timer-Platz (1...10) mit CH ▲▼ wählen.
2. Mit VOL◀▶ den Timerplatz wählen.
3. Zeile Startzeit, Stoppzeit oder Datum der Aufnahme mit CH ▲▼ wählen und mit OK bestätigen.
4. Mit 0-9 die gewünschte Zeit bzw. das Datum eingeben.
5. Eingaben bestätigen, dazu OK drücken.
6. Zeile Programm mit CH ▲▼ wählen und mit OK bestätigen.
7. Programm mit CH ▲▼ und VOL◀▶ aus der Programmliste wählen und mit OK bestätigen.
8. Zeile Status mit CH ▲▼ wählen.
9. Mit VOL ◀▶ Aufnahmetimer aktivieren (Ein) oder deaktivieren (Aus).

10. Einstellung beenden, dazu EXIT und anschließend OK drücken.

11. Drücken Sie die Taste EXIT, um die Menüs auszublenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit ein. Im Display wird dann „rEC.“ angezeigt. Ist ein Timer aktiviert, dann lässt sich der Receiver nicht mehr bedienen. Sie können aber das Menü Aufnahme-Timer“ aufrufen und den Timer deaktivieren.

HINWEIS:

Die Ortszeit des Receivers muss korrekt eingestellt sein, sowie Ihr Videorecorder entsprechend programmiert werden.

Timer-Programmierung aus dem EPG:

Bei dieser Timer-Programmierung werden alle nötigen Daten (Start-/Stoppzeit und Datum) direkt übernommen und müssen nicht einzeln eingeben werden.

Durch Drücken der Taste i/EPG wird die Programmvorschau des aktivierten Programmes aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten. Die aktuelle Sendung ist markiert.

Mit CH ▲ ▼ und VOL◀▶ wählen Sie die Sendung, die Sie aufnehmen wollen.

Durch Drücken der gelben Taste werden alle Daten in den Aufnahme-Timer übernommen.

Durch Drücken der Taste OK wird der Timer aktiviert.

Mit EXIT werden die Einblendungen verlassen.

Timer – Sleep-Timer

Bewegen Sie den Cursor im Menü Timer mit den Tasten CH ▲ ▼ auf die Zeile Sleep-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sleep-Timer

20:07

Ausschalten um

00:00 Uhr

Timer aktivieren

Ausschaltzeit eingeben:

1. Zeile Ausschalten um mit OK bestätigen.
2. Mit 0-9 die gewünschte Ausschaltzeit eingeben und OK bestätigen.
3. Zeile Aktivieren mit CH ▲▼ wählen.
4. Mit VOL◀▶ Ausschalttimer aktivieren (Ein) oder deaktivieren (Aus).
5. Einstellung beenden, dazu EXIT und anschließend OK drücken.

Mit der Taste EXIT die Menüs ausblenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit aus (Standby).

Information

Bewegen Sie den Cursor im Hauptmenü mit den Tasten CH ▲ ▼ auf die Zeile Information und drücken Sie die Taste OK. Es werden nun die Empfangseigenschaften des aktiven Programmes angezeigt.

Sie können das Menü auch im normalen TV- oder Radiobetrieb über die blaue oder gelbe Taste der Fernbedienung aktivieren.

Im oberen Abschnitt des Menüs werden die Programmparameter und das aktivierte Programm dargestellt.

Im unteren Abschnitt des Menüs werden die Signaleigenschaften dargestellt.

• Level: Je weiter der Balken nach rechts ausschlägt, desto besser ist das empfangene Signal.
• Qualität (C/N): Je weiter der Balken nach rechts ausschlägt und je höher der dB-Wert ist, desto besser ist die Signal-Qualität.

HINWEIS:

Die Signalstärke hängt nicht nur von der Einstellung ihrer Empfangsanlage, sondern auch von dem gerade aktivierten Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren.

Mit VOL◀▶ oder mit der gelben Taste werden zwei weitere Fenster mit Programm- sowie Software- und Hardwareinformationen nacheinander eingeblendet. Mit Programm CH ▲▼ und SWAP kann das Programm gewechselt werden.

Das Menü wird mit EXIT verlassen.

Videotext

Schalten Sie das Programm ein, von dem Sie Videotext empfangen möchten. Drücken Sie dann die blaue Taste, um den Videotext einzuschalten. Als Startseite wird die Seite 100. dargestellt.

Geben Sie mit den Tasten 0-9 die dreistellige Seitennummer ein, die Sie sehen möchten. Ihre Eingabe wird in der linken oberen Bildschirmecke angezeigt. Nachdem die Seitennummer vollständig eingegeben wurde, sucht das Gerät die gewünschte Seite. Da Videotextseiten nacheinander gesendet werden, kann es einige Sekunden dauern, bis die Seite gefunden wurde.

Mit den Tasten CH ▲▼ können Sie vor- oder zurückblättern.

Durch erneutes Drücken der blauen Taste schalten Sie in den Mixbetrieb. Dabei wird der Hintergrund der Videotextseite transparent dargestellt und Sie können das laufende Programm und den Videotext gleichzeitig sehen. Mit der blauen Taste schalten Sie wieder zurück auf Normalbetrieb.

Um den Videotext zu verlassen, drücken Sie EXIT.

EPG – Elektronischer Programmführer

DVB-konforme Sender bieten zu ihrem Programm Informationen wie den Titel, die Sendezeit und eine Beschreibung der Sendungen an.

Durch Drücken der Taste i/EPG wird die das Menü Vorschau aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten, die der eingestellte Sender überträgt. Die aktuelle Sendung ist farblich hervorgehoben.

Mit CH ▲ ▼ und VOL◀▶ wählen Sie die Sendung, über die Sie sich informieren wollen. Durch Drücken der Taste OK erhalten Sie ausführliche Informationen zu dieser Sendung. Mit den Tasten CH ▲ ▼ können Sie weiterblättern, falls der Textumfang für die Darstellung in einem Menüfenster nicht ausreicht.

Mit EXIT werden die Einblendungen verlassen.

Audio-Sprache des Begleittons

Wird ein Programm in mehreren Sprachen gesendet, dann wird dies beim Programmwechsel auf dem Bildschirm eingeblendet. Mit der roten und der grünen Taste auf der Fernbedienung können Sie die gewünschte Sprache auswählen und mit OK aktivieren. Mit OK können Sie die Einblendung jederzeit aufrufen und die Sprache wechseln.

[1/2]

ger

eng

DOLBY DIGITAL - AC 3-Betrieb

Wird eine Sendung im DOLBY DIGITAL Format ausgestrahlt, dann wird dies beim Programmwechsel eingeblendet (AC-3). Mit der roten Taste auf der Fernbedienung können Sie den AC-3 Betrieb auswählen und mit OK aktivieren. Mit OK können Sie die Einblendung jederzeit aufrufen und das Tonformat ändern.

Sollten Sie über einen DOLBY DIGITAL 5.1 Kanal-Verstärker verfügen, können Sie, falls gesendet, entsprechende Filme in diesem Audio-Format hören. Dazu müssen Sie den DOLBY DIGITAL-Ausgang Ihres Receivers mittels eines geeigneten Kabels mit dem entsprechenden Anschluss Ihres HiFi-Verstärkers verbinden.

Anschluß des Receivers an einen PC

Die Schnittstelle „IR/DATA“ (7) bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC und die entsprechenden Kabel. Auf der PC-Seite hat das Kabel eine 9- oder 25polige SUB-D-Buchse, je nachdem, welchen seriellen Anschluss Ihr PC besitzt. Auf der Receiverseite ist ein 6poliger RJ11-Stecker erforderlich.

Über diese Verbindung können Sie nun z. B. Software-Updates oder Senderlistenuploads bzw. –downloads durchführen. Die Vorgehensweise hierfür entnehmen Sie der Beschreibung die Sie im Zusammenhang mit dem ebenfalls benötigten Programm von der Homepage des Herstellers oder Ihres Lieferanten beziehen können.

Fehlersuche

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte:

Problem	mögliche Ursachen	Abhilfe, Tipps
Gerät lässt sich nicht einschalten	Steckernetzteil nicht eingesteckt	Sitz des Steckernetzteils prüfen, Steckdose mit einem anderen elektrischen Gerät ausprobieren
	Die Batterien der Fernbedienungs sind leer	Batterien austauschen
Kein bzw. schlechtes Bild	Am Fernsehgerät ist der falsche Eingangskanal gewählt	Anschluss und Einstellung des Fernsehgerätes prüfen
	Anschlusskabel ist möglicherweise defekt oder nicht richtig eingesteckt	Anschlusskabel ersetzen bzw. korrekt einstecken
Kein Ton Lautstärke zu niedrig eingestellt Lautstärke erhöhen
Fernbedienung funktioniert nicht	Entfernung zu groß Näher an das	Gerät gehen, direkt auf den Receiver zeigen
	Batterien verbraucht oder nicht korrekt eingelegt	Batterien korrekt einlegen
	Fernbedienungsempfänger verdeckt	Hindernisse zwischen Fernbedienung und Receiver entfernen
	Timer ist aktiviert Timer deaktivieren
Uhrzeit wird falsch angezeigt	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Timer wird zur falschen Uhrzeit aktiviert	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Menüeinblendung: „Kurzschluss oder Überlast am Antenneneingang“	Koaxialkabel beschädigt Koaxialkabel und F-Stecker überprüfen bzw. erneuern
	LNB beschädigt oder defekt LNB überprüfen bzw. austauschen
Bildstörungen bei Programmen mit einer Frequenz von etwa 12480 MHz	Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen.	Funktelefon an einem weiter entfernten Ort platzieren.
Kein Bild, Einblendung “Fehlerhaftes Signal”	Kabel defekt oder nicht richtig angeschlossen	Kabel und Anschlüsse prüfen
	Sender hat den Transponder gewechselt	Sendersuche durchführen
	Satellitenantenne verdreht Satellitenantenne justieren
	Einstellungen im Menü LNB-Konfiguration fehlerhaft	Einstellungen korrigieren oder Werkszustand herstellen

Leisten Sie einen Beitrag zum Umweltschutz

Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei öffentlichen Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Entsorgungshinweis für Verpackungen

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

Hinweise zum Umweltschutz

Wenn dieses Gerät eines Tages ausgedient hat, sollten Sie es nicht einfach in den Hausmüll werfen. Sicher gibt es in Ihrer Gemeinde einen Wertstoff- oder Recyclinghof, über den Altgeräte angenommen und einer Verwertung zugeführt werden.

Technische Daten

Allgemein	4000 Programmspeicherplätze30 Satelliten (einzeln aktivierbar)Videotext und Videotextgenerierung für Wiedergabe auf TV
Fast-OSD	schnelle Senderumschaltung für Zappingkeine Verzögerungen beim Menüaufbaugroße Schrift für bessere Lesbarkeitübersichtliche Hilfe zu allen MenüsOSD-Transparenz und OSD-Einblenddauer einstellbar
EPG	Electronic Programme Guide = elektronischer Programmführer für max. 64 Tage
Senderlisteneditor	Kopieren, Verschieben, Löschenblockweise Operationen
Sendersuchlauf	vollautomatischer SendersuchlaufErkennung unverschlüsselter Programmemanueller Transponder-Suchlauf
Weiteres	Anzeige für Signalstärke und Signalqualitätgetrennte Einstellung der Audioausgänge für SCART und DigitalRücksprung zum vorherigen Sender mit einer TastePlug & Play durch vorprogrammierte Senderliste für Astra 19,2°Ost, Hot Bird 13° Ost, Türksat 1C 42° Ost, Sirius 2/3 5° Ost, Amos 1 4° West und Hellas Sat 2 39° OstDVB-UntertitelanzeigeSoftwareupdates über Satellitserielle Schnittstelle (Option) für Updates und Senderlisten,Updates über Webseite erhältlich
Hardware
CPU	32 bit RISC CPU
Video	2 × SCART mit FBAS, Y/C, YUV oder RGB-Unterstützung (Option)16:9-Signalisierung
Audio	24bit-Audio-DAC32-stufige LautstärkeregelungVCR-Durchleitung zum TV
Empfang	2 – 45 MSym/s SymbolratenbereichDiSEqC 1.0
Bedienung	Fernbedienung
Betriebsspannung	+ 12 Volt DCLeistungsaufnahme im Standby-Modus ca. 2,1 W
Batterien für die Fernbedienung	2x1.5V (Größe AAA)
Umgebungstemperatur	+5°C bis +40°C
Abmessung	B x H x T: 189 x 35 x 145 mm
Gewicht	ca. 380g

Technische Änderungen und Irrtümer vorbehalten.

Herstellergarantie

Wir freuen uns, dass Sie sich für den Kauf eines modernen digitalen Satellitenreceivers unseres Hauses entschieden haben und wünschen Ihnen viel Spaß mit diesem Produkt. Die Fertigung von digitalen Satellitenreceivern ist ein komplexer Vorgang, den wir durch ständige Qualitätskontrollen begleiten. Dadurch können wir die hohe Qualität unserer Produkte gewährleisten. Für den Fall, dass Sie dennoch eine berechtigte Beanstandung haben, gewähren wir eine Garantie für die Dauer von 2 Jahren ab Kaufdatum nach den nachfolgenden Bedingungen:

1. Diese Garantie berührt nicht Ihre gesetzlichen Gewährleistungsansprüche als Verbraucher gegenüber dem Verkäufer. Diese Rechte werden durch diese von uns gewährte Herstellergarantie nicht eingeschränkt.

2. Die von uns gewährte Herstellergarantie hat nur Gültigkeit für den privaten Gebrauch des Gerätes und innerhalb der Bundesrepublik Deutschland.

3. Die Garantiedauer beträgt 2 Jahre ab Kaufdatum.

4. Während der Garantiedauer umfasst die kostenlose Leistung nach unserer Wahl die Instandsetzung Ihres Gerätes oder den Austausch gegen ein gleichwertiges Gerät, die bei uns anfallenden Arbeitslöhne, sowie Materialkosten und Transportkosten des Gerätes innerhalb der Bundesrepublik Deutschland.

5. Möchten Sie eine Beanstandung geltend machen, so bitten wir Sie, sich zunächst mit unserer Hotline in Verbindung zu setzen. Dort wird man dann gemeinsam mit Ihnen abstimmen, welche Schritte zur Instandsetzung des Gerätes eingeleitet werden.

6. Bitte erbringen Sie den Kaufnachweis. Hierzu genügt das Original des Kassenzettels, welches Sie dem Gerät bei der Einsendung beifügen. Ohne Kaufnachweis können wir leider keine kostenlosen Garantieleistungen erbringen. Geht uns ein Gerät ohne Kaufnachweis zu, erhalten Sie von uns einen Kostenvoranschlag für die Reparatur. Entscheiden Sie sich gegen eine Reparatur, so liefern wir das Gerät an Sie zurück. Für den Transport und die Ausarbeitung des Kostenvoranschlags müssen wir Ihnen in diesem Falle eine Pauschale in Rechnung stellen.

7. Ausgetauschte Teile verbleiben in unserem Servicezentrum und werden nach unserem Ermessen vernichtet.

8. Die Garantie erlischt, wenn das Gerät von Ihnen oder einem nicht von uns autorisierten Dritten geöffnet und/oder Veränderungen an dem Gerät vorgenommen worden sind.

9. Kein Garantieanspruch besteht:

10. bei unsachgemäßer Behandlung

11. bei mechanischer Beschädigung des Gerätes von außen
12. bei Transportschäden
    • bei Bedienungsfehlern
13. bei Aufstellung des Gerätes in Feuchträumen oder im Freien
14. bei Verschleiß (z. B. Batterien, Akku, u. ä.)
15. bei Schäden, die auf höhere Gewalt, Wasser, Blitzschlag, Überspannung zurückzuführen sind
16. bei übermäßiger Nutzung, insbesondere bei anderer als privater Nutzung

17. bei Missachtung der Bedienungsanleitung

18. wenn das Gerät keinen technischen Defekt aufweist

19. wenn Typenschild und/oder Seriennummer entfernt wurden.

20. Zur Verifizierung Ihres Anspruches und, um eine zeitnahe Bearbeitung zu gewährleisten, senden Sie uns bitte in jedem Fall den gesamten Verpackungsinhalt inklusive aller Zubehörteile zu. (z. B. Fernbedienung, Steckernetzteil usw.)

21. Die Garantie umfasst keine weitergehende Haftung unsererseits, insbesondere keine Haftung für Schäden, die nicht am Gerät selbst entstanden sind oder die durch den Ausfall des Gerätes bis zur Instandsetzung entstehen (z. B. Wegekosten, Handlingkosten, etc.). Unsere gesetzliche Haftung, insbesondere nach dem Produkthaftungsgesetz, wird hierdurch nicht eingeschränkt oder ausgeschlossen.

22. Von uns erbrachte Garantieleistungen verlängern die Garantiefrist von 2 Jahren ab Kaufdatum nicht, auch nicht hinsichtlich eventuell ausgetauschter Komponenten.

Unsere Hotline erreichen Sie unter der folgenden Servicenummer:

0180 / 3330121

(0,09 Euro / Min. aus dem Netz der T-Com. Mobilfunkpreise abweichend, as-id.de)

oder per E-mail:

oder schreiben Sie uns:

Schmid Electronics GmbH

In Dürrfeldslach 3

D-66780 Rehlingen-Siersburg
