Produkttyp	Satellitenempfänger
Marke	SEG
Modell	Koln-II SB 981HD
Abmessungen (B x H x T)	370 x 59 x 160 mm
Gewicht	ca. 800 g
Betriebsspannung	230 V~ / 50 Hz
Leistungsaufnahme (Betrieb)	ca. 13,5 W
Leistungsaufnahme (Standby)	<1 W (Low-Power-Modus)
Anschlüsse	HDMI, 2x Scart, USB 2.0 (max. 700 mA), optischer Audioausgang, Cinch digital Audio, RJ-11 (Daten/IR-Maus), Common Interface
Programmspeicherplätze	4000
Satelliten (einzeln aktivierbar)	30
Empfang	DVB-S/S2, DiSEqC 1.0, Symbolraten 2–45 MSym/s
Videoauflösungen (HDMI)	720x576, 1280x720, 1920x1080 (umschaltbar)
Audio	24-Bit-DAC, Dolby Digital (über SPDIF), Tonkanalwahl
EPG (Elektronischer Programmführer)	Ja, mit Timer-Programmierung
Timer	30 Aufnahme-Timer, Sleep-Timer
Videotext	Ja, mit Mix-Modus
Kindersicherung	PIN-Code, Gerätesperre, Hotelmodus
Softwareupdate	Über Satellit (Astra 19,2° Ost), über PC (RJ-11)
Externe Aufnahmespeicher	USB (max. 700 mA), Aufnahme und Timeshift
Reinigung	Nur mit einem trockenen Tuch reinigen; keine Flüssigkeiten verwenden.
Ersatzteile & Reparatur	Nur durch autorisierten Fachhändler; keine selbständigen Reparaturen.
Umgebungstemperatur	+5 °C bis +40 °C

Häufig gestellte Fragen - Koln-II SB 981HD SEG

Wie schließe ich den Receiver an?

Verbinden Sie das Koaxialkabel Ihrer Satellitenantenne mit der Buchse IF DIGITAL INPUT B (8a) auf der Rückseite. Schließen Sie dann den Receiver über HDMI oder Scart an den Fernseher an. Erst nach allen Verbindungen das Netzkabel einstecken.

Wie führe ich die Erstinstallation durch?

Nach dem Einschalten erscheint der Installationsassistent. Wählen Sie die Menüsprache, das Land und den gewünschten Satelliten (z.B. Astra 19.2). Bestätigen Sie mit OK. Der Receiver ist dann betriebsbereit.

Kann ich Aufnahmen auf USB-Speicher machen?

Ja, schließen Sie einen externen USB-Speicher (max. 700 mA) an die USB-Buchse an. Der Receiver muss vor dem Anstecken in den Standby geschaltet werden. Im Menü 'Aufnahmespeicher' können Sie den Speicher formatieren und verwalten. Zum Aufnehmen drücken Sie die Aufnahme-Taste oder programmieren einen Timer.

Wie stelle ich die Uhrzeit richtig ein?

Gehen Sie zu Einstellungen > Allgemein. Stellen Sie die Zeitverschiebung ein: für Mitteleuropa Winterzeit +1:00, Sommerzeit +2:00. Diese Einstellung muss nach der Zeitumstellung aktualisiert werden.

Wie kann ich die Kindersicherung aktivieren?

Im Menü Einstellungen > Kindersicherung wählen Sie 'Gerätesperre'. Stellen Sie 'Gerät sperren' auf Ja oder Hotelmodus. Der Werks-PIN ist 0000. Sie können den PIN unter 'PIN ändern' anpassen.

Warum habe ich kein Bild?

Mögliche Ursachen: Falscher Eingangskanal am Fernseher, defektes Kabel, oder der Receiver ist nicht eingeschaltet. Prüfen Sie auch, ob die Antennenspannung im Menü Installation > Empfangskonfiguration auf 'Ein' steht.

Wie aktualisiere ich die Software?

Stellen Sie sicher, dass Ihre Antenne auf Astra 19,2° Ost ausgerichtet ist. Gehen Sie zu Installation > Softwareupdate. Wählen Sie die gewünschten Daten (Software, Senderliste, OSD-Texte) und starten Sie den Download. Unterbrechen Sie den Vorgang nicht.

Wie kann ich Sender sortieren oder löschen?

Öffnen Sie das Senderliste-Menü. Wählen Sie 'Gesamtliste bearbeiten'. Markieren Sie Programme mit OK und löschen Sie sie mit der roten Taste oder verschieben Sie sie mit der gelben Taste. Zum Erstellen einer Favoritenliste nutzen Sie 'Favoritenliste bearbeiten'.

Was bedeutet die Timeshift-Funktion?

Mit Timeshift können Sie eine laufende Sendung pausieren und später fortsetzen. Drücken Sie die Wiedergabe-Taste, während die Aufnahme läuft. Sie können dann Werbung überspringen oder zurückspulen. Die Sendung wird im Hintergrund weiter aufgezeichnet.

Der Receiver zeigt 'Kurzschluss oder Überlast am Antenneneingang' an – was tun?

Trennen Sie den Receiver sofort vom Netz. Überprüfen Sie das Koaxialkabel und den F-Stecker auf Beschädigungen. Möglicherweise ist der LNB defekt. Lassen Sie die Anlage von einem Fachmann überprüfen, bevor Sie den Receiver wieder anschließen.

BEDIENUNGSANLEITUNG Koln-II SB 981HD SEG

Sicherheits- und Aufstellhinweise 4

Bedienelemente, Anzeigen und Anschlüsse....6

Anschließen des Receivers 7

Leisten Sie einen Beitrag zum Umweltschutz ....8

Fernbedienung 8

Fernbedienung 9

Erstinstallation....10

Bedienung des Receivers....11

Einstellungen....13

Einstellungen – Allgemein 13

Einstellungen – Bild....14

Einstellungen – Ton....16

Einstellungen – Untertitel....16

Einstellungen – Bildschirmgrafik (Option) 17

Einstellungen – Kindersicherung ....17

Kindersicherung - Gerätesperre 17

Kindersicherung – PIN ändern....18

Installation....19

Installation – Empfangskonfiguration....20

Installation – Sendersuche ....21

Installation – Werkszustand....22

Installation – Softwareupdate ......23

Senderliste – Gesamtliste bearbeiten....26

Senderliste – Favoritenliste bearbeiten....26

Senderliste – Antenne löschen....27

Timer....28

Timer – Aufnahme-Timer....28

Timer – Sleep-Timer....29

Information 30

Videotext 30

EPG – Elektronischer Programmführer....31

Anschluß des Receivers an einen PC....31

Anschluß externer Aufnahmespeicher (Option) 32

Aufnahmeliste....33

Aufnahmen umbenennen ....34

Betrieb mit externem Aufnahmespeicher (Option)......35

Aufnahme....35

Programmwahl während einer Aufnahme....35

Timeshift-Funktion....36

Wiedergabe....36

Auswahl der Audio-Spur bei Aufnahmen 36

Schneller Vor- und Rücklauf....37

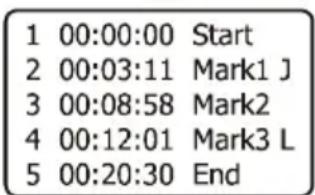

Marken setzen und verwalten....38

Fehlersuche....39

Technische Daten....40

Sicherheits- und Aufstellhinweise

Alle von uns vertriebenen Geräte entsprechen den bei Kauf gültigen Sicherheitsbestimmungen und sind bei bestimmungsgemäßem Gebrauch grundsätzlich sicher! Beachten Sie bitte die nachfolgenden Hinweise, um mögliche Gefahren, Beschädigungen oder Fehlfunktionen zu vermeiden:

Aufstellort

Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. Stellen Sie das Gerät nicht auf Betten, Sofas, weiche Teppiche oder ähnliche Oberflächen, da hierbei die Lüftungsschlitze am Boden verdeckt werden und die notwendige Luftzirkulation unterbrochen wird. Stellen Sie sicher, dass die Lüftungsschlitze am Gerätedeckel nicht abgedeckt sind z. B. durch darauf liegende Zeitungen, Tischdecken, Gardinen oder ähnlichem. Dies könnte möglicherweise zu einem Gerätebrand führen.

Die beim Betrieb entstehende Wärme muss durch ausreichende Luftzirkulation abgeführt werden. Deshalb darf das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden.

Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät. Heizungen oder andere Wärmequellen in Gerätenähe können zu Fehlfunktionen oder Beschädigungen des Gerätes führen. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden.

Der Standort darf nicht in Räumen mit hoher Luftfeuchtigkeit, z.B. Küche oder Sauna, gewählt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.

Das Gerät ist für die Verwendung in trockener Umgebung und in gemäßigtem Klima vorgesehen und darf nicht Tropf- oder Spritzwasser ausgesetzt werden.

Wird das Gerät von einem kalten an einen warmen Ort gebracht kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät in diesem Fall einige Stunden ausgeschaltet lassen.

Netzanschluss

ACHTUNG:

Das Gerät darf nur an eine Netzspannung von 230 V\~/50 Hz angeschlossen werden. Der Netzstecker muss jederzeit erreichbar sein, um das Gerät vom Netz trennen zu können.

Der Netzstecker des Gerätes darf erst angeschlossen werden, nachdem alle Kabel am Receiver vorschriftsmäßig angeschlossen sind. Wenn der Netzstecker des Gerätes defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden. Beim Abziehen des Netzkabels von der Steckdose am Netzstecker ziehen – nicht am Kabel.

Vermeiden Sie den Kontakt des Gerätes mit Wasser oder Feuchtigkeit. Nehmen Sie das Gerät nicht in der Nähe von Badewannen, Swimmingpools oder spritzendem Wasser in Betrieb.

Stellen Sie keine Behälter mit Flüssigkeit, z.B. Blumenvasen, auf das Gerät. Diese könnten umfallen, und die auslaufende Flüssigkeit kann zu erheblicher Beschädigung bzw. zum Risiko eines elektrischen Schlages führen.

Ziehen Sie unbedingt sofort den Netzstecker aus der Steckdose, falls unbeabsichtigt Flüssigkeiten oder Fremdkörper ins Gerät gelangt sind. Vor Wiederverwendung das Gerät von einem Fachmann überprüfen lassen.

Öffnen Sie das Gerät auf keinen Fall – dies darf nur der Fachmann.

Kinder nicht unbeaufsichtigt am Gerät hantieren lassen. Fremdkörper, z.B. Nadeln, Münzen, etc., dürfen nicht in das Innere des Gerätes fallen.

Die Anschlusskontakte auf der Geräterückseite nicht mit metallischen Gegenständen oder den Fingern berühren. Die Folge können Kurzschlüsse sein.

Das Gerät nur an einer geerdeten Netzsteckdose anschließen! Die Steckdose sollte möglichst nah am Gerät sein. Zur Netzverbindung Netzstecker vollständig in die Steckdose stecken.

Das Gerät nicht in der Nähe von Geräten aufstellen, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transformatoren). Verwenden Sie einen geeigneten, leicht zugänglichen Netzanschluss und vermeiden Sie die Verwendung von Mehrfachsteckdosen!

Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen!

Sollten Wasser oder Fremdkörper ins Geräteinnere gelangt sein oder wurden Netzkabel/-stecker beschädigt, darf das Gerät nicht in Betrieb genommen werden. Das Gerät muss vorher von einem Fachmann (Technischer Kundendienst) überprüft bzw. repariert werden.

Ziehen Sie vor Ausbruch eines Gewitters Antennen- und Netzstecker.

Wenn das Gerät längere Zeit nicht benutzt wird, z.B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker. Entnehmen Sie auch die Batterien der Fernbedienung, da diese auslaufen und die Fernbedienung beschädigen können. Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).

Bedienelemente, Anzeigen und Anschlüsse

Gerätevorderseite

1 Displayanzeige

LED Anzeige
-	Receiver im Standby-Betrieb.
Programmanzeige Receiver ist eingeschaltet
boot Receiver ist im Startvorgang

2 EIN-/AUS Taste (Standby)
3 Tasten zur Programmumschaltung: ▼ Programm abwärts, ▲ Programm aufwärts

Geräterückseite

4 TV-Scartbuchse zum Anschluss des Receivers an den Fernseher.
5 VCR-Scartbuchse zum Anschluss eines Videorecorders.
6 HDMI-Buchse für digitale Audio- und Videosignale zum Anschluss an den Fernseher
7 Common Interface Schacht zum Einsetzen von Conditional Access Modulen
8 IF DIGITAL INPUT A - Anschluss für einen zweiten LNB.
8a IF DIGITAL INPUT B - Anschluss für den LNB Ihrer Satellitenantenne.
9 Optische Ausgangsbuchse für digitales Audio-Signal.
10 Cinchausgangsbuchse für digitales Audio-Signal.
11 RJ-11-Buchse: Schnittstelle für Softwareupdate und Anschluß für externe IR-Maus
12 Netzbuchse zum Anschluss des Netzkabels.
13 USB-Buchse zum Anschluß eines externen Aufnahmespeichers (Option)

Anschließen des Receivers

WICHTIG: Schließen Sie den Receiver erst ans Netz, nachdem alle anderen Geräte-Anschlüsse hergestellt sind.

Satelliten Antenne anschließen

Verbinden Sie das Koaxial-Kabel von Ihrer Satellitenanlage mit der Buchse IF-DIGITAL INPUT B (8a).

Achtung: Wird, nach dem Anschluss des Receivers ans Netz, am Bildschirm „Kurzschluss oder Überlast am Antenneneingang!“ eingeblendet, dann ist ein Kurzschluss im LNB-Kabel oder im LNB vorhanden. In diesem Fall muss der Receiver sofort vom Netz getrennt werden, bis der Kurzschluss beseitigt ist.

Ein zweiter LNB kann an die Buchse IF-DIGITAL INPUT A (8) angeschlossen werden.

Wichtiger Hinweis:

An den Receiver können ein oder zwei LNB angeschlossen werden. Die entsprechende Einstellung wird im Menü „Installation“ – Abschnitt „Empfangskonfiguration“ – Zeile „Antennenanschluss“ vorgenommen.

• Anschluß von einem LNB => „Nur IF Input Digital A“:
  Während einer Aufnahme kann ein Teil der Programme angesehen werden.
  In der Senderliste werden die verfügbaren Programme in weißer Schrift angezeigt.
  Bitte beachten: Wird nur 1 LNB angeschlossen, dann muss der Anschluss an der Buchse „IF INPUT DIGITAL B“ erfolgen
• Anschluß von zwei LNB => „IF Input Digital A u. B“:
  Während einer Aufnahme können alle anderen Programme angesehen werden.

Fernsehgerät anschließen

Verbinden Sie den Receiver über die HDMI-Buchse (6) oder alternativ über die TV-Scartbuchse (4) mit dem Fernseher. Dazu benötigen Sie ein HDMI- bzw. ein Scart-Kabel. (Um eine optimale Bild- und Tonqualität zu erhalten sollten hochwertige Kabel verwendet werden.)

Videorecorder anschließen

Verbinden Sie die Scartbuchse VCR (5) des Receivers durch ein Scartkabel mit der entsprechenden Scartbuchse des Videorecorders.

Wird der Videorecorder auf Wiedergabefunktion geschaltet, dann werden Bild- und Tonsignal des Videorecorders über den Receiver an das Fernsehgerät weitergegeben (Durchschleifbetrieb).

Externe Aufnahmespeicher anschließen (Option)

An die optionale USB-Buchse (13) können externe Aufnahmespeicher (max. Stromaufnahme 700mA) zum Aufzeichnen von Sendungen angeschlossen werden.

Wichtiger Hinweis: Der Receiver muss immer in den Standby-Betrieb geschaltet werden, bevor ein Aufnahmespeicher an der USB-Buchse an- oder abgesteckt wird.

Digitalen Mehrkanal-Verstärker anschließen

Der Receiver verfügt über eine optische und elektrische DIGITAL AUDIO OUT Buchse (9/10) für das DOLBY DIGITAL Audio-Signal.

Sollte Ihr HIFI-Verstärker über einen entsprechenden Eingang verfügen, dann können Sie diesen Eingang mit der entsprechenden Buchse DIGITAL AUDIO OUT des Receivers verbinden.

Netzkabel anschließen

Beigepacktes Netzkabel in die Buchse 230V\~/50Hz (12) des Receivers stecken.

Leisten Sie einen Beitrag zum Umweltschutz

Batterien/Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie können Ihre alten Batterien bei öffentlichen Sammelstellen Ihrer Gemeinde oder überall dort abgeben, wo Batterien der betreffenden Art verkauft werden

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien:

Pb = Batterie enthält Blei

Cd = Batterie enthält Cadmium

Hg = Batterie enthält Quecksilber

Entsorgungshinweis für Verpackungen

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden.

Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

Hinweise zum Umweltschutz

Wenn dieses Gerät eines Tages ausgedient hat, sollten Sie es nicht einfach in den Hausmüll werfen. Sicher gibt es in Ihrer Gemeinde einen Wertstoff- oder Recyclinghof, über den Altgeräte angenommen und einer Verwertung zugeführt werden.

Fernbedienung

Einsetzen der Batterien in die Fernbedienung

Öffnen Sie den Batteriefachdeckel an der Unterseite der Fernbedienung und setzen Sie die beiden Batterien 1,5 V (Typ: AAA) ein. Achten Sie dabei auf richtige Polung!

HINWEIS:

Wenn einzelne Fernbedienbefehle nicht mehr oder nicht richtig ausgeführt werden, sollte der Batteriesatz erneuert werden. Batterien dürfen nicht übermäßiger Wärme ausgesetzt werden. Trockenbatterien dürfen nicht geladen werden.

Fernbedienung

Bei Anschluß von externen Aufnahmespeichern:

Die hier beschriebenen Tasten-Funktionen finden Sie auch in der Beschreibung der Bedienabläufe wieder.

Erstinstallation

Nachdem Sie die Sicherheitshinweise durchgelesen und eingehalten haben, und die im Kapitel „Anschließen des Receivers“ beschriebenen Schritte erfolgreich durchlaufen wurden, führen Sie die Erstinstallation durch.

Verbinden Sie das Gerät mit dem Stromnetz (Displayanzeige: - ) und schalten Sie es mit der Taste ⏻ ein. Danach zeigt das Display die Anzeigen „boot“ und anschließend „Init“.

Bei der ersten Inbetriebnahme des Gerätes erscheint das Willkommen-Fenster des Installationsassistenten. Mit Hilfe des Installationsassistenten können Sie auf einfachste Weise die wichtigsten Einstellungen des Digital-Receivers vornehmen.

Menüsprache

Im ersten Installationsschritt wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Sprache aller Menüs aus und bestätigen dies mit OK.

Willkommen

Menüsprache [1/12]

DeutschEnglishItalianoSuomiFrancaisČeštinaTürkçe

Land

Im nächsten Schritt legen Sie fest in welchem Land Ihr Digital-Receiver betrieben wird. Die Auswahl des Landes erfolgt mit den Tasten ▲ oder ▼ und wird mit OK bestätigt. Mit der Taste EXIT gelangen Sie wieder in den ersten Installationsschritt und können somit jederzeit Fehleingaben korrigieren.

HINWEIS:

Die Auswahl des Landes beeinflusst die Sortierung der Senderliste.

Willkommen

Land

DeutschlandÖsterreichSchweizItalienGriechenlandPortugalUngarn

Antenne

Im letzten Schritt des Installationsassistenten wählen Sie mit den Tasten ▲ oder ▼ den Satelliten aus der am Anfang der Senderliste stehen soll und schließen die Installation mit OK ab. Eine Korrektur kann ebenfalls mit der Taste EXIT erfolgen.

HINWEIS:

Wird der Installationsassistent nicht abgeschlossen (z. B. durch einen Netzausfall) oder der Receiver wird in den Werkszustand zurückgesetzt, startet der Receiver wieder mit dem Willkommen-Fenster.

Beim Betrieb mit DiSEqC-Schaltern muss evtl. die voreingestellte Konfiguration im Menü Installation - Empfangskonfiguration entsprechend Ihrer Anlage angepasst werden.

Willkommen

Antenne

Astra 19.2Hot BirdAstra 28.2Turksat 1CSirius 4

Bedienung des Receivers

Ein- und Ausschalten

Hinweis:

Der Receiver verfügt optional über eine energiesparende „Low-Power-Standby-Schaltung“. Ist diese Funktion eingeschaltet, dann beträgt die Leistungsaufnahme des Receivers im Standby-Modus weniger als 1 Watt.

Diese Funktion kann im Menü „Einstellungen/Allgemein“ ein- oder ausgeschaltet werden.

• Ist die Funktion eingeschaltet, dann dauert der Einschaltvorgang ca. 10 Sekunden (Displayanzeige: „boot“).
  Der Receiver startet nach dem Einschalten immer mit Programmplatz 1.

- Ist die Funktion ausgeschaltet, dann startet der Receiver nach dem Einschalten sofort mit dem zuletzt aktiven Programmplatz (z. B. 0015)

- Sie können den Receiver mit den Tasten ⏻, oder mit einer der Zifferntasten einschalten.

- Der Digital-Receiver wird mit der Taste in Bereitschaft (Stand-By) geschaltet. Displayanzeige: -

Hinweis:

Nur durch Ziehen des Netzsteckers ist der Digitalreceiver vollständig vom Stromnetz getrennt.

Betriebsart wählen

Sie können zwischen den Betriebsarten TV (Fernsehprogramme) und R (Radioprogramme) wählen.

- Die gewünschte Betriebsart mit TV/R wählen.

Lautstärke ändern

- Gewünschte Lautstärke mit oder einstellen.

Am Bildschirm des Fernsehgerätes wird eine Lautstärkeskala einblendet.

Ton stumm schalten (Mute)

- Taste drücken: Der Ton ist stumm geschaltet. Es erscheint ein Symbol in der rechten unteren Ecke des Bildschirmes.

- Taste nochmals drücken: Der Ton ist wieder eingeschaltet.

Programmwahl

1. Normales Umschalten:

Programme schrittweise vor- und zurückschalten, dazu oder entsprechend oft drücken. Um Programmplätze schnell „durchzublättern“ die Tasten oder entsprechend lange gedrückt halten.

2. Umschalten durch Direkteingabe:

Ein- und mehrstellige Programmplatznummern mit 1-0 an der Fernbedienung eingeben und mit OK direkt aufrufen. Nicht belegte Programmplätze werden ignoriert.

3. Auswahl der Programme aus den Senderlisten:

Durch Drücken der LIST-Taste wird die zuletzt aktivierte Senderliste oder Favoritenliste eingeblendet. Senderliste mit ◀▶ „durchblättern“. Mit ▲ oder ▼ das gewünschte Programm wählen und mit OK aufrufen.

Durch zweimaliges Drücken der Taste LIST wird folgendes Menü angezeigt:

Liste wählen

FavoritenlisteRadiolisteTV-ListeAlphabet

Favoritenliste: Persönliche Liste Ihrer Lieblingsprogramme.

Radioliste: Liste der gespeicherten Radioprogramme.

TV-Liste: Liste der gespeicherten TV-Programme.

Alphabet: Liste der gespeicherten TV- bzw. Radio-programme in alphabetischer Reihenfolge

Mit ▲ oder ▼ die gewünschte Liste wählen und mit OK aktivieren.

Danach mit ▲ oder ▼ das gewünschte Programm wählen und mit OK aktivieren.

In der Alphabet-Liste sind alle Programme alphabetisch geordnet. Um ein Programm zu suchen wechseln Sie mit SWAP in das Fenster mit den Buchstaben. Mit ▲ ▼ und ◀▶ den Anfangsbuchstaben des gesuchten Programms wählen und mit OK bestätigen. Nun wird die Seite der Senderliste angezeigt, auf der die Programme mit den entsprechenden Anfangsbuchstaben gespeichert sind. Mit SWAP wechseln Sie nun wieder in die Senderliste und wählen das gesuchte Programm mit ▲ ▼ und OK.

4. Vom aktuellen zum zuletzt aktiven Programm schalten:

Der Digitalreceiver merkt sich das zuletzt aktivierte Programm.

- Mit SWAP vom aktuellen zum zuletzt aktiven Programm schalten.

- Mit SWAP zum aktuellen Programm zurückschalten.

Bei jedem Programmwechsel werden Titel und Sendezeit des laufenden und folgenden Programms eingeblendet. An der Verlaufsanzeige unter der Programmnummer können Sie den zeitlichen Fortschritt der aktuellen Sendung erkennen.

Sie können diese Informationen auch durch Drücken der Taste OK oder EPG aufrufen.

Programmwahl während einer Aufnahme

Die Programmwahl während einer Aufnahme hängt davon ab, ob ein oder zwei LNB am Receiver angeschlossen sind.

Die entsprechenden Einstellungen werden im Abschnitt „Empfangskonfiguration“ beschrieben.

Ist nur ein LNB angeschlossen, können während der Aufnahme eines Programmes gleichzeitig nur die Programme angesehen werden, die in der Senderliste (Taste LIST) in weißer Schrift angezeigt werden.

Programme die in schwarzer Schrift angezeigt werden, stehen nicht zur Verfügung.

Sind zwei LNB angeschlossen, haben Sie die Möglichkeit, während einer laufenden Aufnahme alle anderen Programme anzusehen.

Das Programm welches gerade aufgenommen wird, ist in der Senderliste mit einem roten Punkt gekennzeichnet.

Einstellungen

Im Menü Einstellungen wird die Grundfunktionalität des Receivers festgelegt.

Lediglich die Zeitverschiebung (Winter-/Sommerzeit) muss evtl. korrigiert werden, damit die eingeblendete Uhrzeit und die Sendezeiten korrekt angezeigt werden.

HINWEIS:

Die verschiedenen Möglichkeiten der Bedienung werden in einer Einblendung am unteren Bildschirmrand erklärt.

Mit den Tasten ◀▶ können die Einstellungen verändert werden. Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die vorgenommenen Änderungen zu speichern (Ja) oder die vorherigen Einstellungen beizubehalten (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten ◀▶ und bestätigen dies mit der Taste OK.

Digitalreceiver mit einschalten.

Drücken Sie die Taste MENU.

Das Hauptmenü wird angezeigt:

Die erste Menüzeile Einstellungen ist markiert.

Hinweis: Der Menüpunkt „Aufnahmespeicher“ wird nur dann eingeblendet, wenn an der optionalen USB-Buchse des Receivers ein externer Aufnahmespeicher angeschlossen ist.

Hauptmenü

EinstellungenInstallationSenderlisteTimerInformationAufnahmespeicher

Drücken Sie die Taste OK.

Es erscheint folgendes Menü:

Mit den Tasten ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Einstellungen

Allgemein


Ton

Untertitel

Bildschirmgrafik

Kindersicherung

Einstellungen – Allgemein

1) Zeitverschiebung

Nach dem ersten Einschalten sollten Sie die

Abweichung der Ortszeit von der empfangenen GMT-Zeit einstellen. Die Einstellung erfolgt mit den Tasten ◀▶. Für Mitteleuropa gilt Winterzeit: +1.00 Std. und Sommerzeit: +2.00 Std. Diese Einstellung müssen Sie nach dem Sommerzeitwechsel jeweils aktualisieren.

Allgemein
Zeitverschiebung	+2.00 Std.
Menüsprache	Deutsch
Startlautstärke	90%
HDMI Audio Bitstrom	Aus
Low-Power-Standby	Ein

2) Auswahl der Menüsprache

Mit den Tasten ◀▶ wählen Sie die gewünschte Menüsprache.

3) Startlautstärke

Mit den Tasten ◀▶ kann die Startlautstärke des Receivers eingestellt werden.

4) HDMI Audio Bitstrom

Mit den Tasten ◀▶ kann der HDMI Audio Bitstrom ein- und ausgeschaltet werden.

Diese Funktion kann eingeschaltet werden, wenn an der HDMI-Buchse des Receivers ein Fernsehgerät mit integriertem AC3-Decoder angeschlossen ist. In diesem Fall muß im Menü „Einstellungen-Ton“ der Menüpunkt „Tonkanal Digital“ auf „komprimiert“ geschaltet werden.

5) Low-Power-Standby (Option)

Mit den Tasten ◀▶ kann die Low-Power-Standby-Funktion ein- und ausgeschaltet werden. (Funktion ein: Standby-Leistungsaufnahme unter 1 Watt)

Einstellungen – Bild

Zur Anpassung an Ihr Fernsehgerät kann mit den Tasten ◀▶ das Ausgangssignal (FBAS, RGB, YUV) für die Scartbuchse gewählt werden.

2) Bildformat (Scart)

Hier wählen Sie mit den Tasten ◀▶ das Bild-Format (16:9 oder 4:3) Ihres Fernsehers aus.

Videosignal (Scart)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 1920x1080
>Eingang 1280x720	>Ausgang 1920x1080
>Eingang 1920x1080	>Ausgang 1920x1080

3) Bildanpassung

Hier wählen Sie mit den Tasten ◀▶ die Art der Bildschirmdarstellung, abhängig von der Einstellung des Bildformats:

Bildformat 16:9: Letterbox oder Pillarbox.

Bildformat 4:3: Letterbox oder Vollbild.

4) Bildskalierung

Hier wählen Sie die Bildauflösung aus, die an Ihren Fernseher ausgegeben werden soll.

a.) Fernsehgerät an Scart-Buchse angeschlossen:

Wenn Sie ausschließlich über die Scart-Verbindung fernsehen, erhalten Sie die optimale Bildqualität, wenn Sie im Unterpunkt „Bildskalierung“ alle drei „Ausgänge“ auf 720x576 stellen, d.h.

Videosignal (Scart)	RGB
Bildformat	4:3
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 720x576
>Eingang 1280x720	>Ausgang 720x576
>Eingang 1920x1080	>Ausgang 720x576

b.) Fernsehgerät an HDMI-Buchse angeschlossen:

Wenn Sie über die HDMI-Verbindung fernsehen, können Sie diese Werte so anpassen, dass Ihr Fernseher das schönste Bild zeigt.

Beachten Sie jedoch, dass dabei entscheidend ist, welches Eingangssignal gerade anliegt. Erläuterung:

Empfangen Sie einen HD-Sender (High Definition, z.B. AstraHD+, ORF1HD,...), so kann das Fernsehbild vom Sender in den Auflösungen 720x576, 1280x720 oder 1920x1080 abgestrahlt werden. ORF1HD verwendet derzeit 1280x720, AnixeHD überträgt in 1920x1080.

SD-Sender (Standard Definition Sender, z.B. derzeit ARD, ZDF, ORF2, etc.) dagegen verwenden ausschließlich die Auflösung 720x576.

Wenn Sie schnelle Umschaltzeiten beim Kanalwechsel bevorzugen, müssen Sie die Einstellungen unter „Bildskalierung“ so wählen, dass bei „Ausgang“ jeweils der gleiche Wert steht, z.B.

Videosignal (Scart)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 1920x1080
>Eingang 1280x720	>Ausgang 1920x1080
>Eingang 1920x1080	>Ausgang 1920x1080

Videosignal (Scart)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 1280x720
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1280x720

Wenn Sie dagegen größeren Wert auf die bestmögliche Bildqualität legen, müssen Sie die Einstellungen unter „Bildskalierung“ wie folgt wählen:

Videosignal (Scart)	RGB
Bildformat	16:9
Bildanpassung	Letterbox
Bildskalierung
>Eingang 720x576	>Ausgang 720x576
>Eingang 1280x720	>Ausgang 1280x720
>Eingang 1920x1080	>Ausgang 1920x1080

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Ton

Ton
SoundeinstellungTonkanal TVTonkanal Digital	StereoDeutschUnkomprimiert (PCM)

1) Soundeinstellung

Mit den Tasten ◀▶ können Sie zwischen Stereo, Mono links bzw. Mono rechts wählen.

2) Tonkanal TV

Mit den Tasten ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal wählen, falls das gesendete Programm mehrere Optionen (Sprachen) ausstrahlt.

3) Tonkanal Digital

Mit den Tasten ◀▶ können Sie für den aktuellen Programmplatz den Tonkanal am digitalen Ausgang (SPDIF) des Receivers wählen.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Untertitel

Untertitel
UntertitelUntertitelsprache	Aus-

1) Untertitel

Mit den Tasten ◀▶ können Sie die Anzeige von Untertiteln ein- bzw. ausschalten.

2) Untertitelsprache

Mit den Tasten ◀▶ können Sie die Sprache auswählen, die als Untertitel angezeigt werden soll. Wenn keine Untertitel gesendet werden, wird ein „-“ Zeichen angezeigt.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Bildschirmgrafik (Option)

Bewegen Sie den Cursor im Menü Installation mit den Tasten ▲▼ auf die Zeile Bildschirmgrafik und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Bildschirmgrafik
Einblendauer	5 s
Farbe	blau

1) Einblenddauer:

Mit den Tasten ◀▶ kann die Einblenddauer der Programminformationen beim Umschalten verändert werden (1-10 Sekunden).

2) Farbe:

Mit den Tasten ◀▶ kann die Farbe der Bildschirmgrafik gewählt werden.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Einstellungen – Kindersicherung

Ihr Gerät ist mit einer Kindersicherung ausgestattet. Dadurch kann der Receiver vor unbefugter Benutzung gesichert werden. Bei aktivierter Kindersicherung kann der Receiver nur noch durch die Eingabe eines vierstelligen PIN-Codes eingeschaltet werden.

Bewegen Sie den Cursor im Menü Einstellungen mit den Tasten ▲▼ auf die Zeile Kindersicherung und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Kindersicherung

GerätesperrePIN ändern

Kindersicherung - Gerätesperre

Um die Gerätesperre zu aktivieren bzw. zu deaktivieren, bewegen Sie den Cursor auf die Zeile Gerätesperre und drücken OK. Es erscheint folgendes Menü:

Gerätesperre
Gerät sperren Nein

Mit den Tasten ◀▶ wählen Sie zwischen folgenden Funktionen aus:

• Gerät sperren Nein: Alle Funktionen freigegeben.
• Gerät sperren Ja: Gerät läßt sich nur nach Eingabe des PIN-Codes einschalten und die Menüs lassen sich erst nach Eingabe des PIN-Codes aktivieren.
• Gerät sperren Hotelmode: Die Menüs lassen sich erst nach Eingabe des PIN-Codes aktivieren.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Kindersicherung – PIN ändern

Um den PIN-Code zu ändern bewegen Sie den Cursor auf die Zeile PIN ändern und drücken OK.

Es erscheint folgendes Menü:

PIN ändern
Neue PIN	* * * *
PIN bestätigen	* * * *

Der PIN-Code ist ab Werk auf 0000 eingestellt. Mit dem Code 9976 kann der Receiver immer eingeschaltet werden, unabhängig vom eingestellten PIN-Code.

Bewegen Sie den Cursor mit ▲▼ auf die Zeile Neue PIN und drücken Sie die Taste OK. Geben Sie mit den Tasten 0-9 einen 4-stelligen PIN-Code ein. Drücken Sie dann OK. Bewegen Sie den Cursor mit ▼ auf die Zeile PIN bestätigen und drücken Sie die Taste OK. Geben Sie jetzt zur Bestätigung den von Ihnen gewählten PIN-Code nochmals ein. Drücken Sie danach OK.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

ACHTUNG:

Sie dürfen den PIN-Code keinesfalls vergessen. Ist dieses doch einmal der Fall, wenden Sie sich bitte an Ihren Fachhändler!

Installation

Dieser Digital-Receiver wurde im Werk so voreingestellt, dass er an den meisten Satellitenanlagen und LNB-Konfigurationen – ohne Anpassen – sofort betriebsbereit ist.

Änderungen in diesem Menü wirken sich unmittelbar auf die Empfangseigenschaften des Receivers aus und sollten deshalb nur von Fachleuten vorgenommen werden!

Im Hauptmenü die Zeile Installation mit ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Installation

EmpfangskonfigurationSendersucheWerkszustandSoftwareupdate

Mit den Tasten ▲▼ treffen Sie eine Auswahl und bestätigen diese mit OK.

Installation – Empfangskonfiguration

Benötigte Zeile mit ▲▼ wählen und mit

◀▶ oder 1-0 die gewünschte

Einstellung vornehmen.

Empfangskonfigur...
Antenne	Astra 19.2
Antennenspannung	Ein
LOW Band	9.750
HIGH Band	10.600
DiSEqC-Schalter	A
Toneburst-Schalter	A

Antennenanschluss IF Input Digital A u. B

1) Antenne:

Name des Satelliten.

2) Antennenspannung

Mit den Tasten ◀▶ kann die LNB-Versorgungsspannung ein- oder ausgeschaltet werden.

3) LOW Band

Oszillatorfrequenz für das LOW-Band. Einstellbar mit den Tasten ◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

4) HIGH Band

Oszillatorfrequenz für das HIGH-Band. Einstellbar mit den Tasten ◀▶ oder nachdem die Taste OK gedrückt wurde, direkt mit den Tasten 1-0.

5) DiSEqC-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Menüzeile 1) seinen Eingang mit den Tasten ◀▶ am DiSEqC-Schalter zu.

6) Toneburst-Schalter

Wird der Receiver an eine Satellitenanlage zum gleichzeitigen Empfang von mehreren Satelliten (Multifeedanlage) angeschlossen, dann weisen Sie dem jeweiligen LNB (Antenne) seinen Eingang mit den Tasten ◀▶ am Toneburst-Schalter zu.

7) Antennenanschluss

Mit den Tasten ◀▶ wählen Sie den entsprechenden Antennenanschluss.

Nur IF Input Digital A: Wenn nur ein LNB am Receiver angeschlossen ist. (IF DIGITAL B)

IF Input Digital A u.B: Wenn zwei LNB am Receiver angeschlossen sind.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Installation – Sendersuche

Dieser Digital-Receiver wurde bereits im Werk mit den meisten digitalen TV- und RADIO-Programmen der Satelliten

• Astra 19,2° Ost,
• Hot Bird 13° Ost,
• Türksat 1C 42° Ost,
• Sirius 4 5° Ost
  vorprogrammiert.

Welche Satellitenprogramme schon vorprogrammiert sind, lesen Sie, wenn Sie die Senderliste im TV- oder RADIO-Betrieb mit der Taste LIST aufrufen.

Es werden immer wieder neue Satellitenprogramme ausgestrahlt oder Satellitenparameter werden geändert. Deshalb empfehlen wir Ihnen, von Zeit zu Zeit eine Sendersuche durchzuführen.

Bewegen Sie den Cursor im Menü Installation mit den Tasten ▲ ▼ auf die Zeile Sendersuche und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sendersuche
Antenne	Astra 19.2
Suchmodus	Manuell
Verschlüsselt	Nein
Frequenz	12.188GHz
Polarisation	Horizontal
Symbolrate	27.500MS

Starte Sendersuche

Sendersuche

1. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Antenne und stellen Sie mit den Tasten ◀▶ den gewünschten Satelliten ein.

2. Zeile Suchmodus mit ▲▼ wählen und mit den Tasten ◀▶ den gewünschten Suchmodus auswählen.

Manuell: In diesem Modus wird nur ein Transponder durchsucht. Dazu müssen die Frequenz, die Polarisation und die Symbolrate des Transponders eingegeben werden.

Automatisch: In diesem Modus werden die Transponder der in der Senderliste gespeicherten Programme nach neuen Sendern durchsucht.

1. In der Zeile Verschlüsselt wählen Sie mit den Tasten ◀▶ ob bei der Sendersuche auch verschlüsselte Sender mit gesucht werden sollen.

Nein = verschlüsselte Sender werden ignoriert.

Ja = verschlüsselte Sender werden ebenfalls in die Liste aufgenommen.

Die nachfolgenden Einstellungen werden nur im Suchmodus Transponder vorgenommen.

1. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Frequenz, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die 5-stellige Frequenz des Kanals ein und bestätigen Sie die Eingabe mit OK.

2. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Polarisation und stellen Sie mit den Tasten ◀▶ die Polarisation (Vertical oder Horizontal) ein.

3. Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Symbolrate, drücken Sie die Taste OK und geben Sie mit den Tasten 1-0 die Symbolrate ein und bestätigen Sie die Eingabe mit OK.

Bewegen Sie den Cursor mit den Tasten ▲▼ auf die Zeile Starte Sendersuche und starten Sie den Sendersuchlauf durch Drücken der Taste OK.

Nun werden zwei Fenster angezeigt in denen die neu gefundenen TV- und Radioprogramme aufgelistet werden.

Im Fenster „Status:“ wird angezeigt, wie weit der Suchlauf fortgeschritten ist.

- Anzeige: Suche läuft... => Suchlauf ist aktiv

- Anzeige: Beendet => Suchlauf ist beendet.

Beim Verlassen des Menüs (Taste EXIT) werden Sie aufgefordert die neuen Programme zu speichern (Ja) oder wieder zu löschen (Nein). Die entsprechende Auswahl treffen Sie mit den Tasten ◀▶ und bestätigen dies mit der Taste OK.

Die neu gefundenen Programme werden am Ende der Senderliste eingefügt.

Installation – Werkszustand

Mit diesem Menüpunkt wird der Receiver auf die Werksparameter zurückgesetzt. Anschließend erfolgt die Menüführung wie bei der Erstinstallation durch die drei Startmenüs.

Installation – Softwareupdate

Diese Funktion ermöglicht es Ihnen, die Betriebssoftware des Receivers sowie die Menü-Texte und die Programmliste über den Satelliten Astra 19.2° Ost zu aktualisieren.

Voraussetzung ist jedoch, dass Ihre Satellitenanlage für den Empfang dieses Satelliten installiert ist. Ihre aktuelle Senderliste wird beim Softwareupdate nicht verändert

ACHTUNG:

Bei einem Software-Update wird die aktuelle Betriebssoftware Ihres Receivers gelöscht und eine neue Version der Software installiert.

Bei einem Update der Senderliste wird die Werkssenderliste durch die neue Senderliste ersetzt.

Bei einem Update der OSD-Texte werden die aktuell abgespeicherten Menütexte gelöscht und aktualisiert.

Der Updatevorgang ist in folgende Teilschritte untergliedert:

1. Update-Menü öffnen:

Wählen Sie im Installationsmenü mit den Tasten ▼▲ die Zeile Softwaredownload aus und bestätigen Sie mit OK.

Update
Software	Neue Software verfügbar	√
Senderliste	-	×
OSD-Texte	-	×
Information	keine

Starte Download Neue Software verfügbar

Für die Steuerung des Updatevorganges wird das Menü Update geöffnet und dabei automatisch die Suche nach dem Download-Kanal des Receivers gestartet. Warten Sie bis diese Suche abgeschlossen ist, dies kann einige Minuten dauern. Anschließend überprüft der Receiver selbständig, ob in dem gefundenen Datenstrom neuere Daten verfügbar sind als die aktuell auf dem Gerät programmierten. Das Ergebnis wird im Menü Update hinter den zugehörigen Elementen dargestellt.

Sind keine neuen Daten verfügbar, dann wird „-“ eingeblendet. Das Menü wird mit EXIT verlassen.

2. Auswahl der verfügbaren Daten:

Je nach Verfügbarkeit der Download-Dateien (Neue Software verfügbar) können Sie mit ▼▲ zwischen folgenden Daten wählen:

a.) Software: Betriebssoftware des Digitalreceivers
b.) Senderliste: Programmliste des Digitalreceivers
c.) OSD-Texte: Alle auf dem Bildschirm dargestellten Menütexte des Digitalreceivers
d.) Information: Informationen über die zum Download bereitstehenden Dateien,
z.B. Versionsnummer, Neuerungen, Beachtenswertes etc.

Bei a.) bis c.) wählen Sie mit OK aus, ob Sie die entsprechenden Daten aktualisieren wollen (√) oder nicht (✗). Es ist möglich, dass bei der Auswahl automatisch ein weiterer Punkt aktiv wird, weil das Update die zusätzlichen Daten benötigt.

In der Zeile Information wählen Sie aus (◄/ ►), zu welchen der verfügbaren Datenblöcken, Sie nähere Informationen empfangen möchten:

Alle: Zu allen verfügbaren Datenblöcken

Keine: Zu keiner der verfügbaren Datenblöcke

Software: Zur Software.

OSD-Texte: Zu den Menü-Texten

Senderliste: Zur Programmliste.

HINWEIS:

Wenn Sie vor dem Update die Informationen dazu lesen möchten, lassen Sie die Punkte a.) bis c.) inaktiv (✗) und stellen bei d.) die gewünschten Information ein, danach starten Sie den Download der Information.

Nach dem die Informationen geladen wurden können Sie unter a.) bis c.) mit der gelben Taste die Information einblenden. Das Fenster wird mit EXIT wieder geschlossen.

3. Starten des Updatevorganges:

Der eigentliche Update-/Downloadvorgang wird schließlich wie folgt gestartet:

• Wählen Sie die gewünschten Daten unter a.), b.) oder c.) mit OK aus. (Anzeige √)
• Stellen Sie die Zeile Information mit ◀ oder ▶ auf Keine.
• Zeile Starte Download mit den Tasten ▼▲ auswählen und mit OK bestätigen.

Der Fortschritt des Downloads wird nach dem Empfang der ersten Daten im Statusfenster angezeigt. Da der Empfang der Daten blockweise erfolgt, können zwischen den einzelnen Empfangsblöcken mehrere Minuten vergehen. Sobald der erste unter 2. ausgewählte Datenblock zu 100% empfangen wurde, speichert der Receiver sofort die Daten ab. Der Speichervorgang ist am Blinken der Displayanzeige erkennbar. Warten Sie, bis alle Datenblöcke empfangen wurden. Am Ende des Update-Vorganges schaltet sich der Receiver in den Standby-Modus.

ACHTUNG:

Solange der Speichervorgang noch nicht begonnen hat, kann der Download jederzeit mit EXIT abgebrochen werden. Sobald jedoch die ersten Daten abgespeichert werden, ist ein Abbruch nicht mehr möglich.

Eine Unterbrechung des Downloads (z.B. durch Ziehen des Netzsteckers) kann zu einer Beschädigung des Receivers führen!

HINWEIS:

Beinhaltete der Download eine neue Senderliste, muss der Receiver in den Werkszustand zurückgesetzt werden, um die Liste zu aktivieren.

Der Digital-Receiver verfügt an der Geräterückseite über einen Common Interface Schacht. Diese Schnittstelle ermöglichen es in Verbindung mit einem Karten-Modul (CAM Conditional-Access-Modul) und einer entsprechenden Smart Card, verschiedenste codierte Programme zu entschlüsseln.

Die Smart Card wird in das Modul gesteckt. Das Conditional Access Modul (CAM) kann bei laufendem Betrieb eingesetzt und herausgenommen werden. Sie können die Smart Card auch jederzeit herausnehmen oder wieder einsetzen, ohne den Receiver ausschalten zu müssen. Beachten Sie aber auch die Hinweise des Modulherstellers.

Schieben Sie das Modul vorsichtig ein, bis die Kontakte im Innern bei leichtem Druck einrasten.

Nachdem das Modul und die Smart Card eingesetzt sind, kann das entsprechende Programm angewählt werden. Es kann einige Sekunden dauern, bis das Programm freigeschaltet wird.

HINWEIS:

Die Conditional Access Module verfügen über eine eigene Software und Menüs zur Bildschirmdarstellung.

Um ein Menü eines Moduls aufzurufen öffnen Sie das Menü Installation. Hier wird, je nach Modultyp der Name eingeblendet, z.B. „AlphaCrypt“ oder „CryptoWorks“. Mit ▲ oder ▼ diese Zeile wählen und mit OK aufrufen.

Sie gelangen nun in das Menü, das von dem Modul ausgegeben wird. Wenn Sie ein Modul entfernen, wird der zugehörige Menüpunkt wieder entfernt.

Installation

Empfangskonfiguration

Sendersuche

Werkszustand

Softwareupdate

Cryptoworks

Senderliste

Sie können die Reihenfolge der vorprogrammierten Sender nach Ihren eigenen Wünschen gestalten bzw. nicht benötigte Programme löschen. Diese Funktionen können für TV- und Radioprogramme angewendet werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Senderliste und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Senderliste

Gesamtliste bearbeiten Favoritenliste bearbeiten Antenne löschen

Senderliste – Gesamtliste bearbeiten

Ermöglicht das gezielte Löschen und Verschieben von Programmen in der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Gesamtliste bearbeiten und drücken Sie die Taste OK.

a) Programme löschen

Zu löschendes Programm mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Programme die rote Taste drücken.

b) Programme sortieren

Zu verschiebendes Programm mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Mit ▲▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. Zum Verschieben der Programme die gelbe Taste drücken.

Senderliste – Favoritenliste bearbeiten

Sie können Ihre Lieblingsprogramme in einer Favoritenliste abspeichern. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Favoritenliste bearbeiten und drücken Sie die Taste OK.

Nun werden zwei Tabellen angezeigt:

• Die Gesamtliste, in der alle gespeicherten Programme aufgeführt werden (max. 4000).
• Die Favoritenliste, in die ausgewählte Programme kopiert werden können (max. 4000).

Sie wählen in der Gesamtliste Ihre Lieblingsprogramme aus und kopieren diese in die Favoritenliste: Zu verschiebendes Programm mit ▲▼ wählen und mit OK markieren. Es können jetzt weitere Programme mit ▲▼ gewählt und mit OK markiert werden. Mit SWAP wird in die Favoritenliste gewechselt. Mit ▲▼ den Programmplatz wählen, vor dem die markierten Programme eingefügt werden sollen. OK drücken um die Programme in die Favoritenliste einzufügen. Mit SWAP können Sie wieder in die Gesamtliste wechseln.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Für Radioprogramme kann im Radiomodus eine eigene Favoritenliste erstellt werden.

Senderliste – Antenne löschen

Ermöglicht das Löschen aller Programme der ausgewählten Satelliten aus der Senderliste. Bewegen Sie den Cursor im Menü Senderliste mit den Tasten ▲ ▼ auf die Zeile Antenne löschen und drücken Sie die Taste OK.

Programme einzelner Satelliten löschen

Zu löschende Satelliten mit ▲▼ wählen und mit OK markieren, es können jetzt noch weitere Satelliten mit ▲▼ gewählt und mit OK markiert werden. Zum Löschen der markierten Satelliten die rote Taste drücken.

Drücken Sie EXIT um das Menü zu verlassen. Wählen Sie mit den Tasten ◀▶ ob Sie die vorgenommenen Änderungen speichern wollen (Ja) oder die vorherigen Einstellungen beibehalten möchten (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Timer

Sie können Ihren Digital-Receiver zu einer vorher gewählten Zeit ausschalten lassen oder eine Aufnahme für einen angeschlossenen Aufnahmespeicher bzw. einen angeschlossenen Videorecorder programmieren.

Es stehen insgesamt 30 Aufnahmetimer zur Verfügung.

HINWEIS:

Die „Zeitverschiebung“ (Winter-/Sommerzeit) des Receivers muss im Menü Allgemein“ korrekt eingestellt sein, sowie Ihr Videorecorder entsprechend programmiert werden.

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Timer

Aufnahme-TimerSleep-Timer

Timer – Aufnahme-Timer

Bewegen Sie den Cursor im Timer mit den Tasten ▲▼ auf die Zeile Aufnahme-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Aufnahme-Timer	20:07
Timer-Platz (1...30)StartzeitStoppzeitAufnahmedatumProgrammWiederholungAufnehmen auf	1 (inaktiv)00:00 Uhr00:00 Uhr01.07.091 Das Erstekeineext. Aufnahmespeicher

Timer aktivieren

Hinweis:

Der Menüpunkt „Aufnehmen auf“ wird nur dann eingeblendet, wenn an der USB-Buchse des Receivers ein externer Aufnahmespeicher angeschlossen ist.

Aufnahme-Timer programmieren:

1. Zeile Timer-Platz (1...30) mit ▲▼ wählen.
2. Mit ◀▶ den Timer-Platz wählen.
3. Zeile Startzeit, Stoppzeit oder Datum der Aufnahme mit ▲▼ wählen und mit OK bestätigen.
4. Mit 0-9 die gewünschte Zeit bzw. das Datum eingeben.
5. Eingaben bestätigen, dazu OK drücken.
6. Zeile Programm mit ▲▼ wählen und mit OK bestätigen.
7. Programm mit ▲▼ und ◀▶ aus der Programmliste wählen und mit OK bestätigen.
8. Zeile Wiederholung mit ▲▼ wählen und mit ◀▶ gewünschten Modus wählen.
9. Zeile Aufnehmen auf mit ▲▼ wählen und mit ◀▶ gewünschten Modus wählen.
10. Zeile Timer aktivieren und mit ◀▶ Timer aktivieren (Ein) oder deaktivieren (Aus).
11. Einstellung beenden, dazu EXIT und anschließend OK drücken.
12. Drücken Sie die Taste EXIT, um die Menüs auszublenden.
    Der Digital-Receiver schaltet sich zur voreingestellten Zeit ein.

Wird die Stopp-Taste gedrückt, dann erscheint folgende Bildschirmanzeige:

Speichern?

Ja Nein

Wählen Sie „Ja“ um die Aufnahme zu speichern oder „Nein“ um die Aufnahme abzubrechen.

Timer – Sleep-Timer

Bewegen Sie den Cursor im Menü Timer mit den Tasten ▲ ▼ auf die Zeile Sleep-Timer und drücken Sie die Taste OK. Es erscheint folgendes Menü:

Sleep-Timer	20:07
Ausschalten um 21:00 Uhr

Timer aktivieren

Ausschaltzeit eingeben:

1. Zeile Ausschalten um mit OK bestätigen.
2. Mit 0-9 die gewünschte Ausschaltzeit eingeben und OK bestätigen.
3. Zeile Timer aktivieren mit ▲▼ wählen.
4. Mit ◀▶ Ausschalttimer aktivieren (Ein) oder deaktivieren (Aus).
5. Einstellung beenden, dazu EXIT und anschließend OK drücken.

Mit der Taste EXIT die Menüs ausblenden. Der Digital-Receiver schaltet sich zur voreingestellten Zeit aus (Standby).

Timer-Programmierung aus dem EPG:

Bei dieser Timer-Programmierung werden alle nötigen Daten (Start-/Stoppzeit und Datum) direkt aus der Programmvorschau übernommen und müssen nicht einzeln eingeben werden.

Durch Drücken der Taste EPG wird die Programmvorschau des aktivierten Programmes aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten. Die aktuelle Sendung ist markiert.

Mit ▲ ▼ und ◀▶ wählen Sie die Sendung, die Sie aufnehmen wollen.

Durch Drücken der Aufnahme-Taste werden alle Daten in den Aufnahme-Timer übernommen.

Durch Drücken der Taste OK wird der Timer aktiviert.

Mit EXIT werden die Einblendungen verlassen.

Information

Bewegen Sie den Cursor im Hauptmenü mit den Tasten ▲ ▼ auf die Zeile Information und drücken Sie die Taste OK. Es werden nun die Empfangseigenschaften des aktiven Programmes angezeigt.

Sie können das Menü auch im normalen TV- oder Radiobetrieb über die gelbe Taste der Fernbedienung aktivieren.

Im oberen Abschnitt des Menüs werden die Programmparameter und das aktivierte Programm dargestellt.

Im unteren Abschnitt des Menüs werden die Signaleigenschaften dargestellt.

• Level: Je weiter der Balken nach rechts ausschlägt, desto besser ist das empfangene Signal.
• Qualität (C/N): Je weiter der Balken nach rechts ausschlägt und je höher der dB-Wert ist, desto besser ist die Signal-Qualität.

HINWEIS:

Die Signalstärke hängt nicht nur von der Einstellung ihrer Empfangsanlage, sondern auch von dem gerade aktivierten Kanal ab. Beachten Sie dies, wenn Sie anhand der Signalstärkeanzeige die Ausrichtung Ihrer Antenne kontrollieren.

Mit ◀▶ oder mit der gelben Taste werden zwei weitere Fenster mit Programminformationen (Bildauflösung etc.) sowie Software- und Hardwareinformationen nacheinander eingeblendet.

Mit den Tasten ▲▼ kann das Programm gewechselt werden.

Das Menü wird mit EXIT verlassen.

Videotext

Schalten Sie das Programm ein, von dem Sie Videotext empfangen möchten. Drücken Sie dann die Taste TEXT, um den Videotext einzuschalten. Als Startseite wird die Seite 100. dargestellt.

Geben Sie mit den Tasten 0-9 die dreistellige Seitennummer ein, die Sie sehen möchten. Ihre Eingabe wird in der linken oberen Bildschirmecke angezeigt. Nachdem die Seitennummer vollständig eingegeben wurde, sucht das Gerät die gewünschte Seite. Da Videotextseiten nacheinander gesendet werden, kann es einige Sekunden dauern, bis die Seite gefunden wurde.

Mit den Tasten ▲▼ können Sie vor- oder zurückblättern.

Durch erneutes Drücken der Taste TEXT schalten Sie in den Mixbetrieb. Dabei wird der Hintergrund der Videotextseite transparent dargestellt und Sie können das laufende Programm und den Videotext gleichzeitig sehen. Mit der Taste TEXT schalten Sie wieder zurück auf Normalbetrieb.

Um den Videotext zu verlassen, drücken Sie EXIT.

EPG – Elektronischer Programmführer

DVB-konforme Sender bieten zu ihrem Programm Informationen wie den Titel, die Sendezeit und eine Beschreibung der Sendungen an.

Die EPG-Informationen können nur aus der Grundbedienebene (keine Bildschirmeinblendung) aufgerufen werden.

Durch Drücken der Taste EPG wird das Menü Vorschau aufgerufen. Hier sehen Sie alle Sendungen mit den Sendezeiten, die der eingestellte Sender überträgt. Die aktuelle Sendung ist farblich hervorgehoben.

Mit ▲ ▼ und ◀▶ wählen Sie die Sendung, über die Sie sich informieren wollen. Durch Drücken der Taste OK erhalten Sie ausführliche Informationen zu dieser Sendung. Mit den Tasten ▲ ▼ können Sie weiterblättern, falls der Textumfang für die Darstellung in einem Menüfenster nicht ausreicht.

Mit EXIT werden die Einblendungen verlassen.

Anschluß des Receivers an einen PC

Die Schnittstelle „DATA“ (11) bietet die Möglichkeit zum Anschluss an einen PC. Dazu benötigen Sie einen PC und die entsprechenden Kabel. Auf der PC-Seite hat das Kabel eine 9- oder 25polige SUB-D-Buchse, je nachdem, welchen seriellen Anschluss Ihr PC besitzt. Auf der Receiverseite ist ein 6poliger RJ11-Stecker erforderlich.

Über diese Verbindung können Sie nun z. B. Software-Updates oder Senderlistenuploads bzw. –downloads durchführen. Die Vorgehensweise hierfür entnehmen Sie der Beschreibung die Sie im Zusammenhang mit dem ebenfalls benötigten Programm von der Homepage des Herstellers oder Ihres Lieferanten beziehen können.

IR-Maus anschließen (Option)

Um den Receiver „unsichtbar“ aufzustellen, können Sie an der RJ-11-Buchse DATA (11) eine sogenannte IR-Maus anschließen. Diese muß so positioniert werden, daß sie die Signale der Fernbedienung empfangen kann.

Achten Sie bei der Aufstellung des Receivers unbedingt auf die Sicherheits- und Aufstellhinweise.

Anschluß externer Aufnahmespeicher (Option)

Wird an die optionale USB-Buchse auf der Rückseite des Receivers ein externer Aufnahmespeicher (max. Stromaufnahme 700mA) angeschlossen, dann kann dieser im Menü „Aufnahmespeicher“ verwaltet werden.

Wichtiger Hinweis: Der Receiver muss immer in den Standby-Betrieb geschaltet werden, bevor ein Aufnahmespeicher an der USB-Buchse an- oder abgesteckt wird.

Im Hauptmenü die Zeile Aufnahmespeicher mit ▲▼ wählen und mit OK bestätigen. Es erscheint folgendes Menü:

Aufnahmespeicher

Information Formatieren

Information

Bewegen Sie den Cursor mit den Tasten ▲ ▼ auf die Zeile Information und drücken Sie die Taste OK.

Im eingeblendeten Fenster sehen Sie Angaben zu dem angeschlossenen Aufnahmespeicher: Typ, Größe, freier Speicher, etc.

Formatieren

Ermöglicht das Formatieren des Aufnahmespeichers.

Mit dem Formatiervorgang wird der Aufnahmespeicher vollständig gelöscht. Danach steht Ihnen wieder die volle Aufnahmekapazität zur Verfügung.

Bewegen Sie den Cursor mit den Tasten ▲ ▼ auf die Zeile Formatieren und drücken Sie die Taste OK.

Aufnahmen: 4 von 999 Freier Speicher 69699MB

Aufnahmespeicher formatieren? Ja Nein

Wählen Sie mit ◀▶ ob Sie den Aufnahmespeicher formatieren möchten (ja) oder nicht (nein). Nach der Formatierung wird die Anzahl der Aufnahmen auf Null zurückgesetzt. Bei Freier Speicher wird die maximal verfügbare Aufnahmekapazität des Aufnahmespeicher angezeigt. Das Fenster wird mit EXIT verlassen.

ACHTUNG:

Wenn Sie den Aufnahmespeicher formatieren, gehen alle Aufnahmen unwiederbringlich verloren.

Aufnahmeliste

Drücken Sie im Normalbetrieb die ARCHIVE um die Aufnahmeliste zu öffnen.

Aufnahmeliste
21.06.09, 18:30, Sport
1	Sport	01:30:54
2	Nachrichten	00:28:10
3	Fussball-EM	02:10:20
4	Morgenmagazin	00:45:00

Aufnahmen löschen

Nicht mehr benötigte Aufnahmen können vom Aufnahmespeicher gelöscht werden.

Wählen Sie mit ▲ ▼ die Sendung aus, die Sie löschen möchten.

Drücken Sie anschließend die rote Taste. Es erscheint eine Sicherheitsabfrage, ob die Aufnahme endgültig gelöscht werden soll. Wählen Sie mit den Tasten ◀▶, ob Sie die Aufnahme endgültig löschen wollen (Ja) oder nicht (Nein). Bestätigen Sie Ihre Auswahl mit der Taste OK.

Aufnahmen sortieren

Drücken Sie die Taste LIST. Es erscheint das Menü „Liste wählen“.

Wählen Sie mit den Tasten ▲ ▼ das Sortierkriterium aus und drücken Sie anschließend OK. Die Aufnahmeliste wird wie folgt sortiert:

„Alphabetisch“: Alphabetische Sortierung der Aufnahmen

„Aufnahmedatum“: Sortierung nach dem Zeitpunkt der Aufnahme (jüngste Aufnahme zuerst)

„Archivierung“: Sortierung entsprechend der Ablage der Aufnahme auf dem Aufnahmespeicher

„Aufnahmelänge“: Sortierung nach der Größe der Aufnahme

Aufnahmen umbenennen

Bei der Aufnahme wird der Name automatisch aus den gesendeten Informationen gebildet. Sie können aber die Aufnahmen manuell umbenennen.

Wählen Sie mit ▲ ▼ die Sendung aus, die Sie umbenennen möchten. Drücken Sie dann die blaue Taste. Es erscheint folgendes Menü:

Aufnahmeliste

21.06.09, 18:30, Sport

Sport0 1 2 3 4 5 6 7 8 9 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z [ ] ! ? < > = _ - ; . # “ ̃ 0 % & / ( ) = ^ ,

Im unteren Fenster sehen Sie in der ersten Zeile den Namen der ausgewählten Sendung. Darunter sind die verfügbaren Zeichen eingeblendet. Mit der grünen Taste kann zwischen Klein- und Großbuchstaben umgeschaltet werden.

Wählen Sie im Namen mit der roten und der blauen Taste das Zeichen aus, das Sie ändern wollen. Die aktuelle Position, die bearbeitet werden kann, ist farblich hervorgehoben. Wählen Sie nun mit den Tasten ▲ ▼ und ◀▶ das Zeichen aus, das Sie einfügen möchten. Drücken Sie dann OK, um das Zeichen in den Namen zu übernehmen. Um den neuen Namen zu übernehmen drücken Sie EXIT. Dabei wird der neue geänderte Name in der Aufnahmeliste angezeigt.

Betrieb mit externem Aufnahmespeicher (Option)

Wird an die optionale USB-Buchse auf der Rückseite des Receivers ein externer Aufnahmespeicher angeschlossen, dann können auf diesen Speicher Sendungen aufgezeichnet werden.

Die Aufzeichnungskapazität ist dabei von der Größe des Aufnahmespeichers und vom Datenvolumen des Sendematerials abhängig.

Aufnahme

Um Sendungen auf den Aufnahmespeicher aufzunehmen, stehen Ihnen verschiedene Aufnahmemodi zur Verfügung.

1. Sofortaufnahme

Schalten Sie das Programm ein, auf dem die Sendung ausgestrahlt wird, die Sie aufzeichnen möchten.

Drücken Sie die Taste Aufnahme um die laufende Sendung aufzuzeichnen. Während die Aufnahme läuft, wird die Sendung weiterhin auf dem Bildschirm wiedergegeben.

Um eine Sofortaufnahme zu beenden drücken Sie die Stopp-Taste

Programmwahl während einer Aufnahme

Während der Aufnahme eines Programmes können gleichzeitig nur die Programme angesehen werden, die in der Senderliste (Taste LIST) in weißer Schrift angezeigt werden. Programme die in schwarzer Schrift angezeigt werden, stehen nicht zur Verfügung.

Das Programm welches gerade aufgenommen wird, ist in der Senderliste mit einem roten Punkt gekennzeichnet.

2. Timer-Aufnahme

In Ihrer Abwesenheit können Sie Sendungen mit Hilfe des Aufnahme-Timers aufzeichnen. Programmieren Sie dazu einen Aufnahme-Timer (siehe Abschnitt „Timer-Aufnahmetimer“). Wählen Sie bei Menüpunkt Aufnehmen auf den Aufnahmespeicher aus.

Timeshift-Funktion

Bei der Timeshift-Funktion wird die Möglichkeit ausgenutzt, dass Aufnahme und Wiedergabe gleichzeitig erfolgen können. Dadurch ergeben sich folgende Möglichkeiten:

1. Zeitversetztes Fernsehen. So können Sie sich den Beginn der Aufzeichnung ansehen und dabei bereits aufgenommene Passagen (z.B. Werbeblöcke) überspringen.

Drücken Sie die Taste Aufnahme , um eine Timeshiftaufnahme zu starten.

Um die bereits zum Teil aufgenommene Sendung zu sehen, drücken Sie die

Wiedergabe-Taste. Die Sendung wird jetzt ab dem Zeitpunkt der Aufnahme wiedergegeben während die laufende Sendung im Hintergrund weiter aufgezeichnet wird.

Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die Stopp-Taste ■.

Die Aufnahme läuft weiter – um die Timeshift-Aufnahme zu beenden drücken Sie die

Stopp-Taste noch einmal.

1. Auf dem Aufnahmespeicher gespeicherte Aufnahmen können während der Timeshift-Aufnahme wiedergeben werden.

Drücken Sie während der Timeshiftaufnahme die Taste Archive um die Aufnahmeliste zu öffnen. Wählen Sie mit ▲▼ die Aufnahme aus, die Sie sehen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen.

Möchten Sie die Wiedergabe beenden und zum normalen TV-Betrieb zurückkehren, dann drücken Sie die Stopp-Taste

Um eine Timeshiftaufnahme zu beenden drücken Sie die Stopp-Taste ☐ noch einmal.

Wiedergabe

Drücken Sie im Normalbetrieb die Taste Archive um die Aufnahmeliste zu öffnen.

Wählen Sie mit ▲ ▼ die Aufnahme aus, die sie sehen möchten. Drücken Sie OK, um die Wiedergabe zu starten. Es erscheint kurzzeitig die Einblendung der Wiedergabe-Informationen.

Die Wiedergabe wird mit der Stopp-Taste beendet.

Auswahl der Audio-Spur bei Aufnahmen

Bei der Wiedergabe von Aufnahmen können Sie zwischen den einzelnen Audio-Spuren wählen.

Drücken während der Wiedergabe die Taste Option. Nun wird ein Menü mit den verfügbaren Audio-Spuren eingeblendet.

Wählen Sie mit den Tasten ▲ ▼ die Audio-Spur aus, die Sie verwenden möchten und drücken Sie die Taste OK.

Durch Drücken der Taste EXIT wird das Menü wieder ausgeblendet.

Schneller Vor- und Rücklauf

Betätigen Sie während der Wiedergabe die Taste Vorlauf bzw. die Taste Rücklauf Es erscheint die Einblendung “▶▶” bzw. “◀◀”. Die Aufnahme wird schneller in der gewählten Richtung wiedergegeben. Drücken Sie die Vorlauf- bzw. Rücklauftaste erneut, steigert sich die Geschwindigkeit erneut. Es erscheint die Einblendung ▶▶▶ bzw. ◀◀◀ Drücken Sie die Vorlauf- bzw. Rücklauftaste noch einmal, steigert sich die Suchlaufgeschwindigkeit auf das Maximum. Es erscheint die Einblendung ▶▶▶▶ bzw. ◀◀◀◀. Ist die gesuchte Stelle der Aufnahme erreicht, gelangen Sie durch Drücken der

Wiedergabe-Taste in den normalen Wiedergabebetrieb.

Während des schnellen Vorlauf bzw. Rücklauf kann mit den Tasten ◀▶ die aktuelle Position innerhalb der Datei verändert werden. Dadurch können sehr bequem längere Filmabschnitte übersprungen werden.

Übersicht über die angezeigten Symbole:

Anzeige Bedeutung
► Wiedergabe
►► Schneller Vorlauf
►►► Schneller Vorlauf beschleunigt
►►►► Schneller Vorlauf maximal
●	Aufnahme
●►	Timeshift-Betrieb
◄◄ Schneller Rücklauf
◄◄◄ Schneller Rücklauf beschleunigt
◄◄◄◄ Schneller Rücklauf maximal

Marken setzen und verwalten

Sie haben die Möglichkeit während der Timeshift-Funktion oder bei der Wiedergabe Stellen der Aufnahme zu markieren. Eine so genannte Marke wird im Fortschrittsbalken als farbiges Dreieck dargestellt. Drücken Sie an der aktuellen Wiedergabeposition die Taste F1, um eine Marke zu setzen.

Mit der Taste F2 können Sie die Liste aller Marken anzeigen. Die Marken Start und End sind bei einer Aufnahme immer vorhanden.

Sie können jetzt mit ▲▼ eine einzelne Marke anwählen. Drücken Sie die Taste OK, um die Wiedergabe an der Stelle der gewählten Marke fortzusetzen.

Mit der Taste F1 können Sie einer Marke bei geöffneter Markenliste eine Funktion zuweisen, die dann bei der Wiedergabe beim Erreichen dieser Marke automatisch ausgeführt wird.

Folgende Funktionen können Sie den Marken zuweisen:

• Taste F1 einmal drücken – Die Marke wird als Schleife interpretiert. Ist die Wiedergabe an einer Schleifenmarke angelangt, wird zur vorhergehenden Marke gesprungen Eine Schleifenmarke wird in der Markenliste mit L gekennzeichnet. Im Fortschrittsbalken wird ein gelber senkrechter Strich dargestellt.
• Taste F1 zweimal drücken – die Marke wird zur Sprungmarke. Ist die Wiedergabe an einer Sprungmarke angelangt, wird zur nächsten Marke gesprungen. Eine Sprungmarke wird in der Markenliste mit J gekennzeichnet. Im Fortschrittsbalken wird ein weißer senkrechter Strich dargestellt. Benutzen Sie Sprungmarken, um z.B. Werbeblöcke zu überspringen.
• Taste F1 dreimal drücken – Die Marke hat keine Spezialfunktion. Die Marke wird aber bei der Wiedergabe als Ziel für eine Schleife oder einen Sprung verwendet.

Drücken Sie die rote Taste, um die ausgewählte Marke in der Liste zu löschen. Die Marken Start und End können nicht gelöscht werden.

Im Wiedergabebetrieb können Sie mit der Taste SWAP zur jeweils nächsten Marke springen. Mit der Taste Aufnahme gelangen Sie zur vorhergehenden Marke.

Drücken Sie die Taste F2 oder EXIT, um die Liste zu schließen.

Hinweis: Solange diese Anzeige eingeblendet ist, kann mit der Taste OK die Zeitlupenfunktion ein- und ausgeschaltet werden.

Fehlersuche

Bei allen elektrischen Geräten können Störungen auftreten. Dabei muss es sich jedoch nicht immer um einen Defekt am Gerät handeln. Meist liegt die Ursache der Störung an mangelhaften Zuleitungen, Steckverbindungen oder an Fehlern beim Anschluss. Bevor Sie also Ihr Gerät zum Service bringen, prüfen Sie bitte folgende Punkte:

Problem mögliche Ursachen Abhilfe, Tipps
Gerät lässt sich nicht einschalten	Netzstecker nicht eingesteckt Sitz	des Netzsteckers prüfen, Steckdose mit einem anderen elektrischen Gerät ausprobieren
	Die Batterien der Fernbedienungs sind leer	Batterien austauschen
Kein bzw. schlechtes Bild	Am Fernsehgerät ist der falsche Eingangskanal gewählt	Anschluss und Einstellung des Fernsehgerätes prüfen
	Anschlusskabel ist möglicherweise defekt oder nicht richtig eingesteckt	Anschlusskabel ersetzen bzw. korrekt einstecken
	Lautstärke zu niedrig eingestellt Lautstärke erhöhen Kein Ton
	Kabel defekt oder falsch angeschlossen	Kabel und Anschlüsse prüfen
Fernbedienung funktioniert nicht	Entfernung zu groß Näher an das	Gerät gehen, direkt auf den Receiver zeigen
	Batterien verbraucht oder nicht korrekt eingelegt	Batterien tauschen und korrekt einlegen
	Fernbedienungsempfänger verdeckt	Hindernisse zwischen Fernbedienung und Receiver entfernen
	Timer ist aktiviert Timer deaktivieren
Uhrzeit wird falsch angezeigt	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Timer wird zur falschen Uhrzeit aktiviert	Abweichung von Ortszeit falsch eingestellt	Abweichung von Ortszeit korrekt einstellen
Menüeinblendung: „Kurzschluss oder Überlast am Antenneneingang“	Koaxialkabel beschädigt Koaxialkabel und F-Stecker überprüfen bzw. erneuern
	LNB beschädigt oder defekt LNB überprüfen bzw. austauschen
Bildstörungen bei Programmen mit einer Frequenz von etwa 12480 MHz	Störung wird evtl. durch Funktelefone (DECT) in der Nähe des Receivers hervorgerufen.	Funktelefon an einem weiter entfernten Ort platzieren.
Kein Bild, Einblendung “Fehlerhaftes Signal”	Kabel defekt oder nicht richtig angeschlossen	Kabel und Anschlüsse prüfen
	Sender hat den Transponder gewechselt	Sendersuche durchführen
	Satellitenantenne verdreht	Satellitenantenne justieren
	Einstellungen im Menü LNB-Konfiguration fehlerhaft	Einstellungen korrigieren oder Werkszustand herstellen

Technische Daten

Allgemein	4000 Programmspeicherplätze30 Satelliten (einzeln aktivierbar)Videotext und Videotextgenerierung für Wiedergabe auf TV
Fast-OSD	schnelle Senderumschaltung für Zappingkeine Verzögerungen beim Menüaufbaugroße Schrift für bessere Lesbarkeitübersichtliche Hilfe zu allen Menüs
EPG	Electronic Programme Guide = elektronischer Programmführer
Senderlisteneditor	Kopieren, Verschieben, Löschenblockweise OperationenSortierung in alphabetischer ReihenfolgeEditor für Favoritenliste
Sendersuchlauf	vollautomatischer SendersuchlaufErkennung unverschlüsselter Programmemanueller Transponder-Suchlauf
Weiteres	Anzeige für Signalstärke und Signalqualitätgetrennte Einstellung der Audioausgänge für SCART und DigitalRücksprung zum vorherigen Sender mit einer TastePlug & Play durch vorprogrammierte Senderliste für Astra 19,2°Ost, Hot Bird 13° Ost, Türksat 1C 42° Ost, Sirius 2 /3 5° Ost,DVB-UntertitelanzeigeSoftwareupdates über SatellitSchnittstelle (Option) für Updates und Senderlisten, Updates überWebseite erhältlich
Hardware
CPU	2x 32 bit RISC CPU
Video	1x HDMI, 2x Scart16:9-Signalisierung
Audio	24bit-Audio-DAC32-stufige LautstärkeregelungVCR-Durchleitung zum TVUSB 2.0 (max. 700mA) (Option)
Empfang	2 – 45 MSym/s SymbolratenbereichDiSEqC 1.0
Bedienung	Fernbedienung
Betriebsspannung	230VAC, 50Hz, 25WLow Power-Standby-Modus (Option) <1W, im Betrieb: ca. 13,5W
Batterien für die Fernbedienung	2x1.5V (Größe AAA)
Umgebungstemperatur	+5°C bis +40°C
Abmessung	B x H x T: 370 x 59 x 160 mm
Gewicht	ca. 800g

Technische Änderungen und Irrtümer vorbehalten.
