BEDIENUNGSANLEITUNG MobiSet 3 digital CAP 700 KATHREIN

Montage- und Bedienungsanleitung

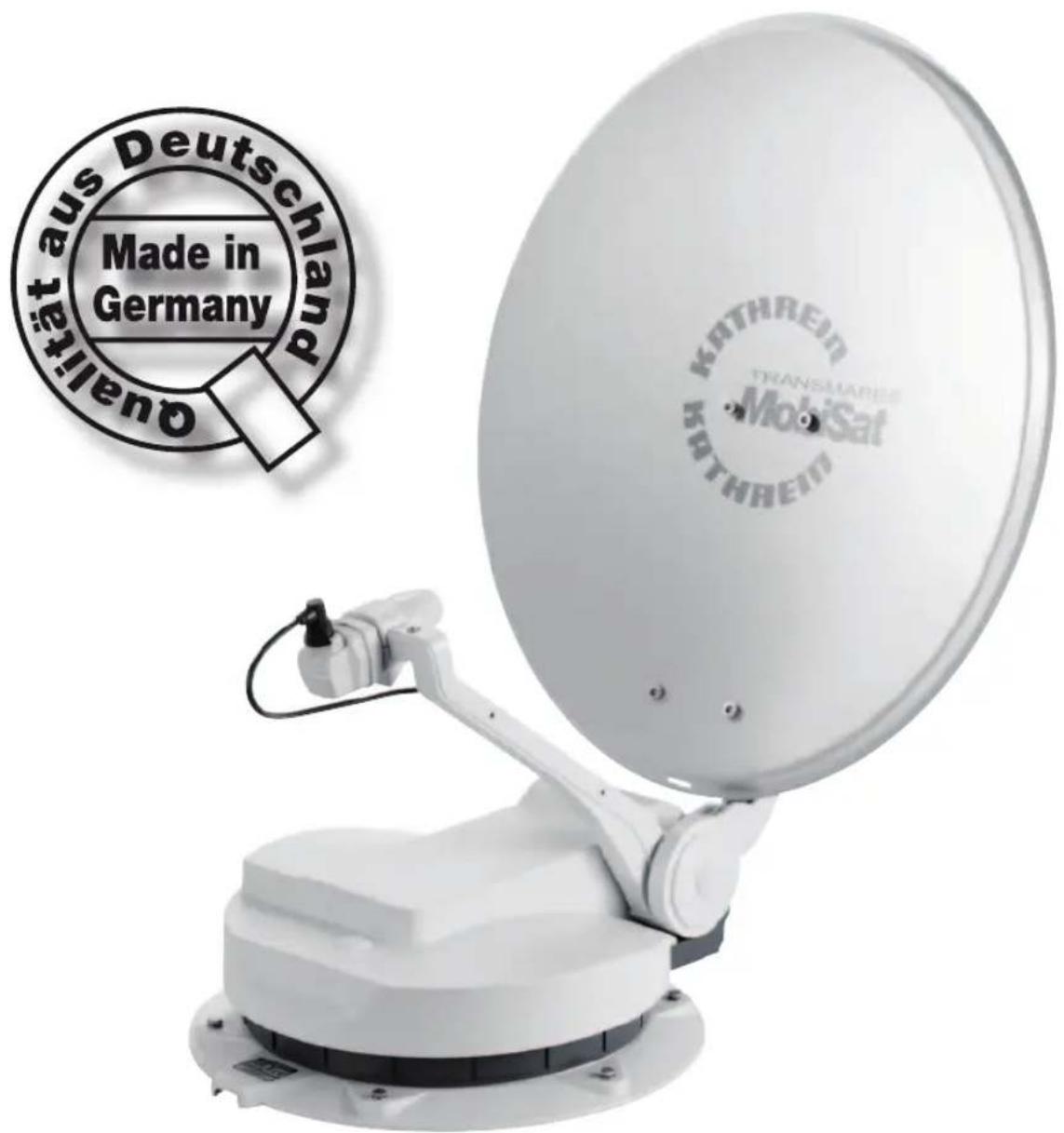

MobiSet 3 digital

CAP 700

Maid in Germany Quantität aus Deutschland KATHREIN TRANSMARISSE MobiSat KATHREIN

INHALT

INHALT 2

FREMDSPRACHIGE MONTAGEANLEITUNGEN/ENTSORGUNG 3

KOMPONENTEN/LIEFERUMFANG DES MOBISETS 3 CAP 700 .... 4

BESTIMMUNGSGEMÄSSER GEBRAUCH 5

SICHERHEITSHINWEISE - WICHTIGE HINWEISE 6

MONTAGE UND ANSCHLUSS 9

MONTAGE DER KABELDURCHFÜHRUNG UND DER MONTAGEPLATTE.... 11

MONTAGE DER DREHEINHEIT 14

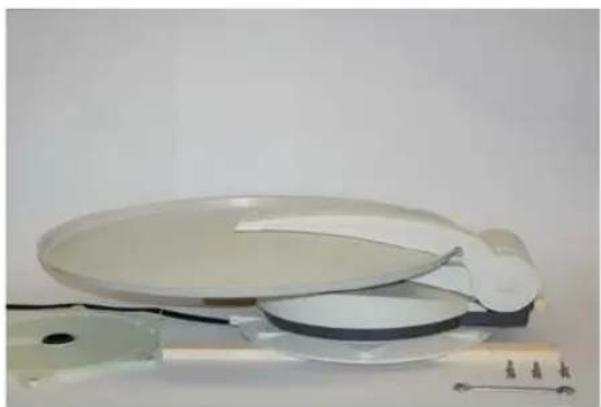

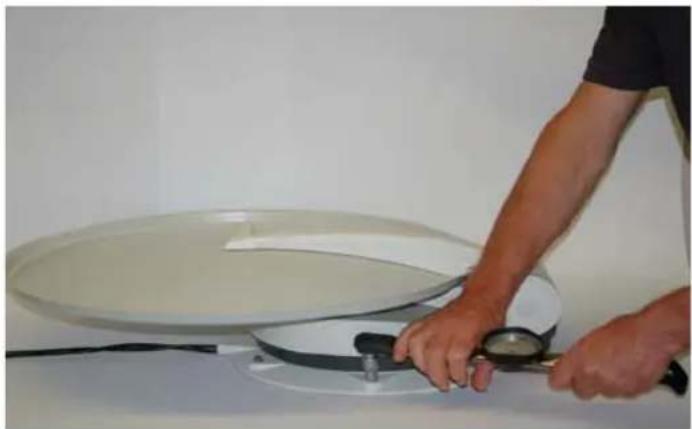

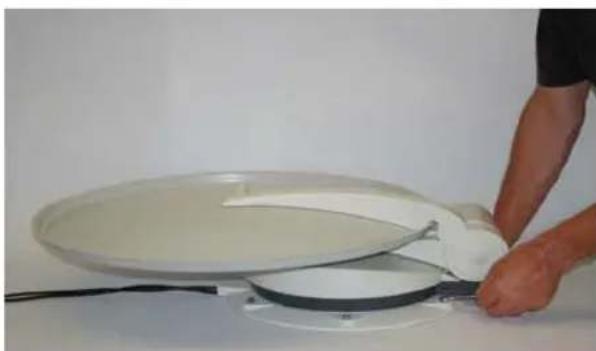

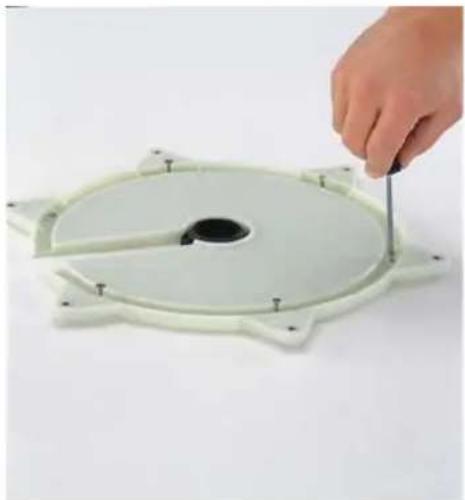

KURZANLEITUNG ZUR MONTAGE DER DREHEINHEIT 17

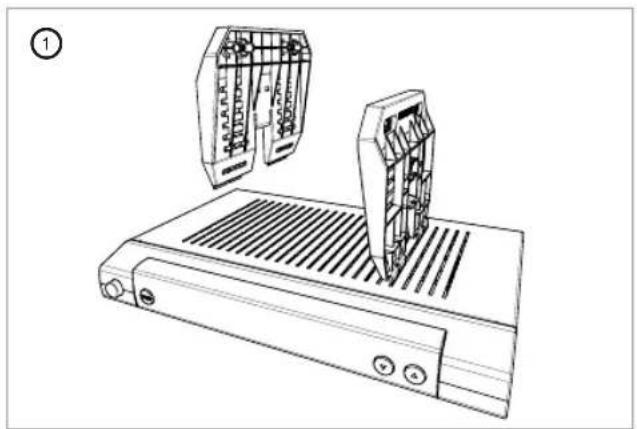

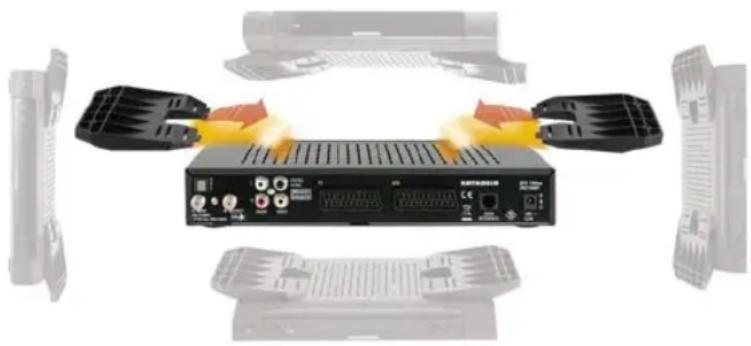

MONTAGE RECEIVER UFS 740SW....19

VERLEGEN DER KABEL UND ANSCHLUSS DER DREHEINHEIT 21

ANSCHLUSS DES UFS 740SW 21

FUNKTIONSHINWEISE ZUM ANSCHLUSS AN DAS BORDNETZ 22

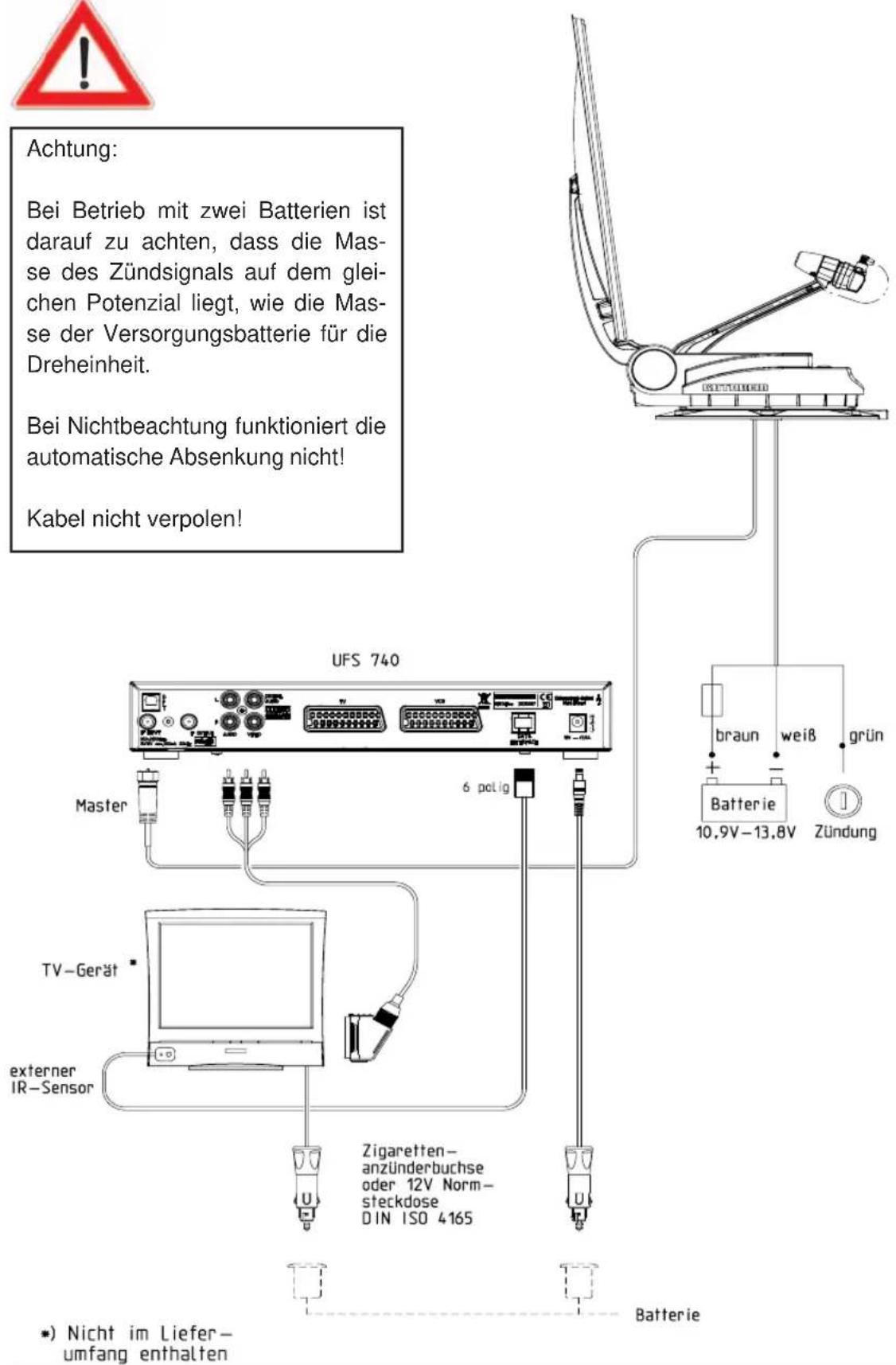

ANSCHLUSSBEISPIEL 12-V-BATTERIE-ANSCHLUSS 23

AUSLEUCHTZONE/EMPFANGSBEREICH 24

DEMONTAGE IM SERVICEFALL 25

DEMONTAGE 25

ANSCHRIFT DER SERVICESTELLE 25

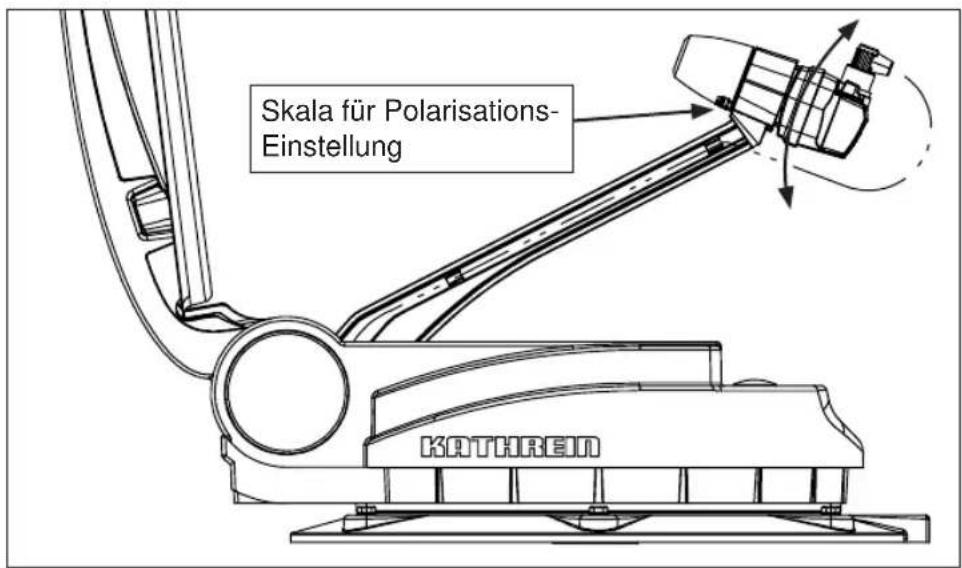

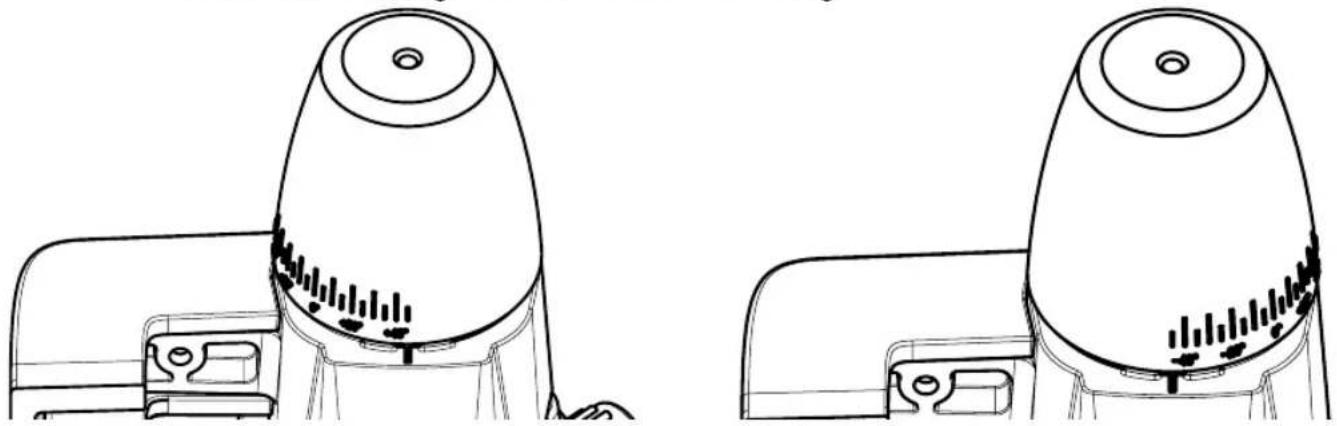

POLARISATIONS-EINSTELLUNG 26

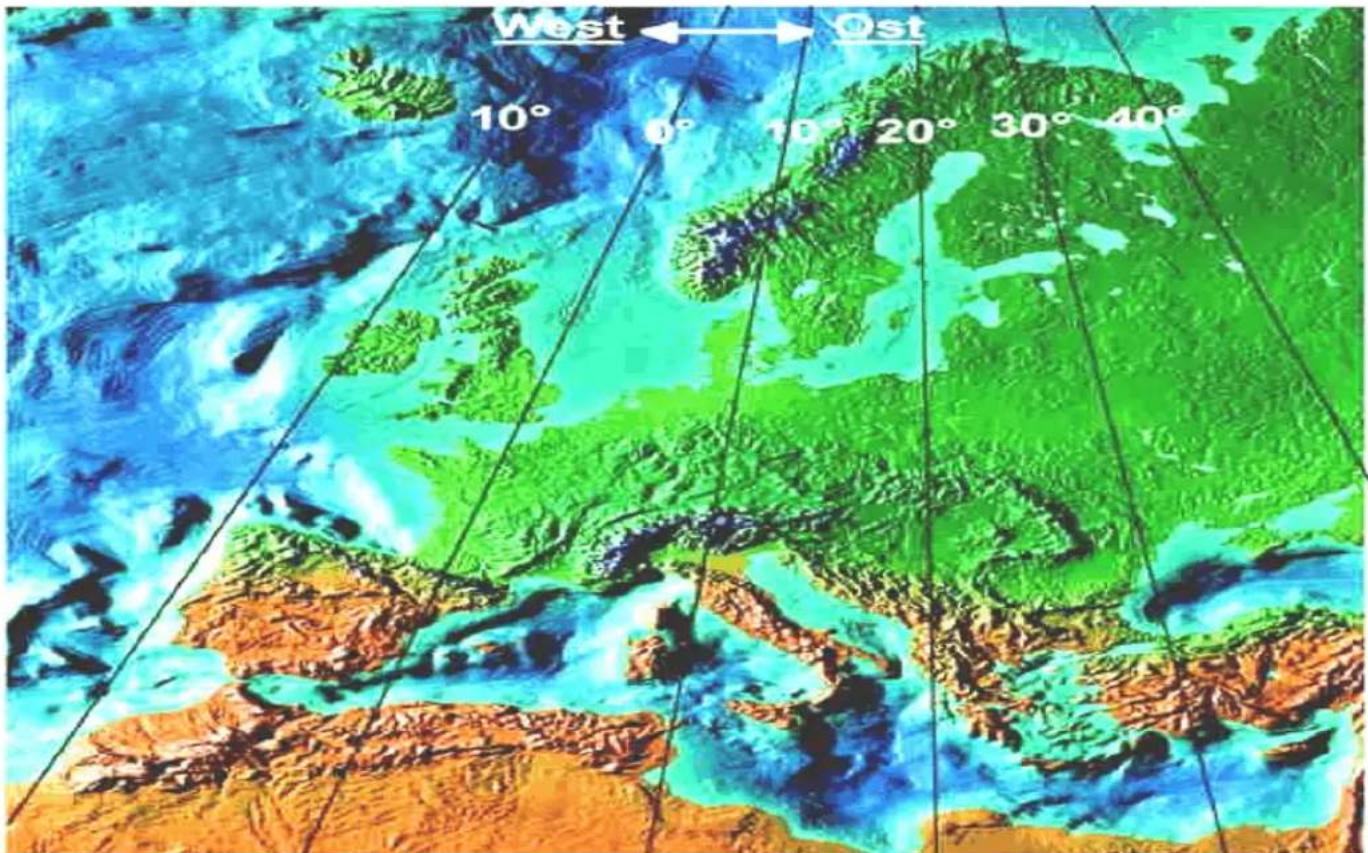

ERKLÄRUNG POLARISATIONS-EINSTELLUNG 26

SICHERHEITSHINWEISE 28

EINSTELLARBEITEN 28

MANUELLES EINKLAPPEN IN DIE PARKPOSITION.... 30

SICHERHEITSHINWEISE 30

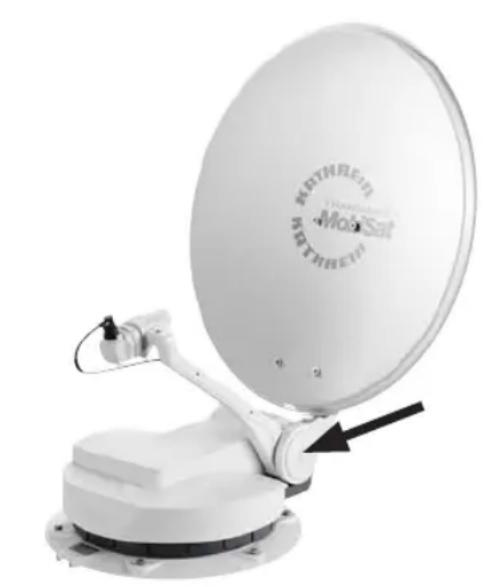

DURCHFÜHRUNG MANUELLES EINKLAPPEN 31

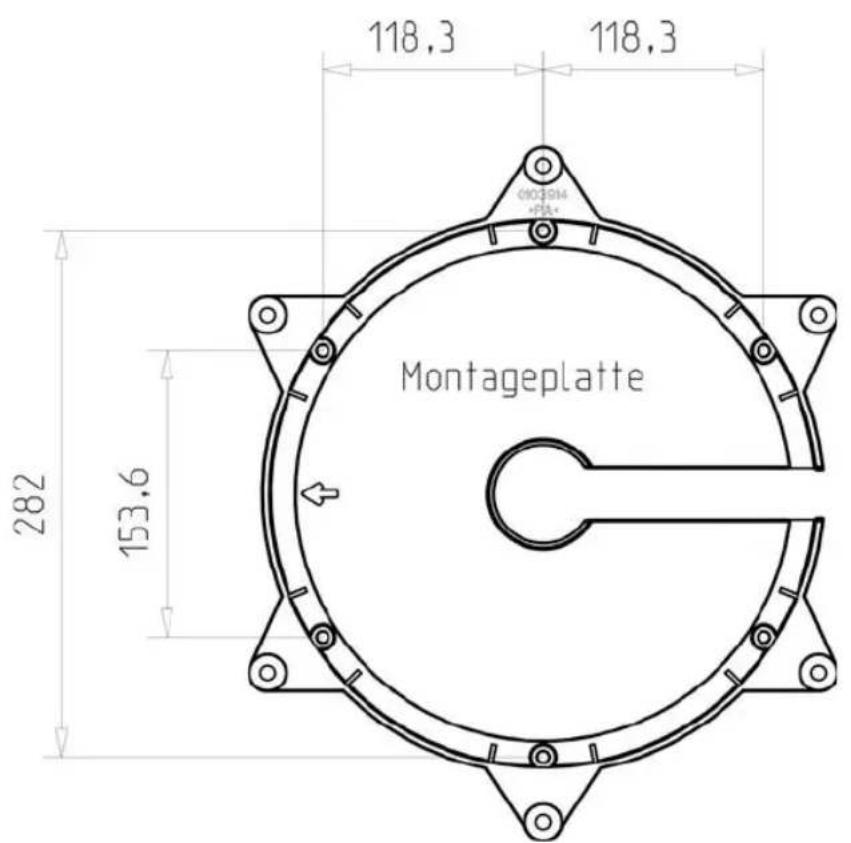

TECHNISCHE DATEN 32

SICHERHEITSDATENBLATT SIKAFLEX®-291....35

BEDIENUNGSANLEITUNG CAP 700 42

WICHTIGE HINWEISE ZUR CAP 700 VOR INBETRIEBNAHME.... 43

FERNBEDIENUNG 43

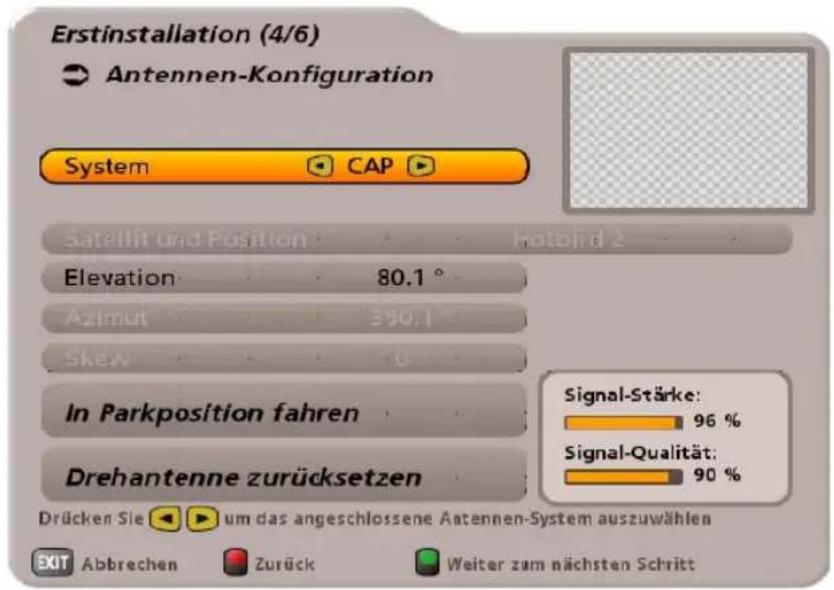

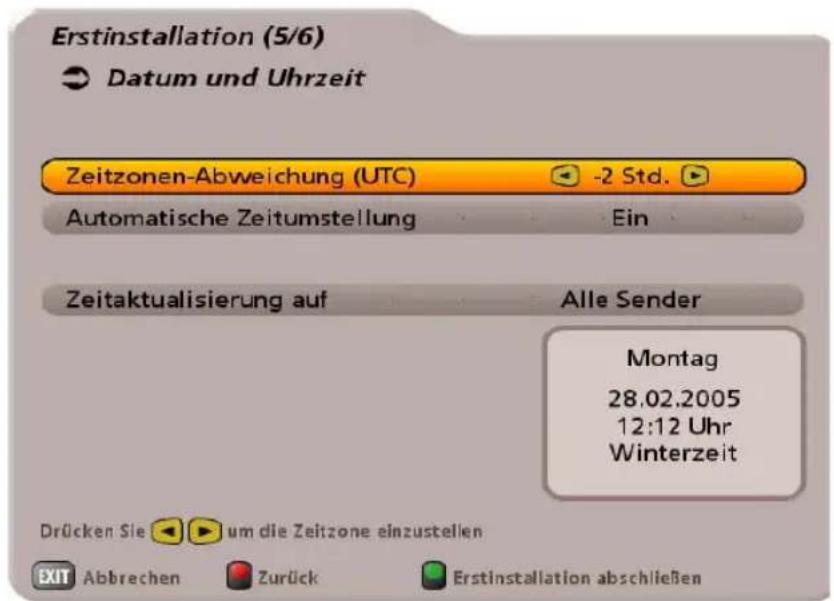

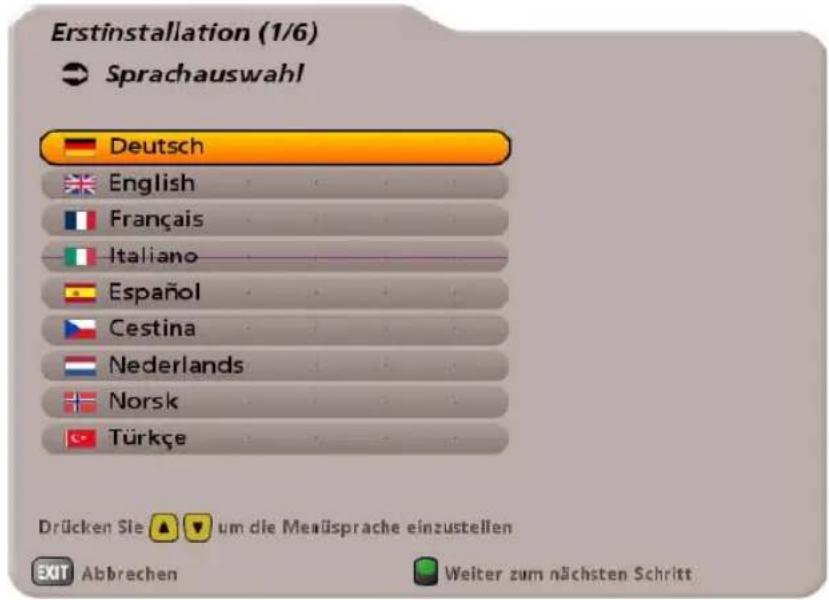

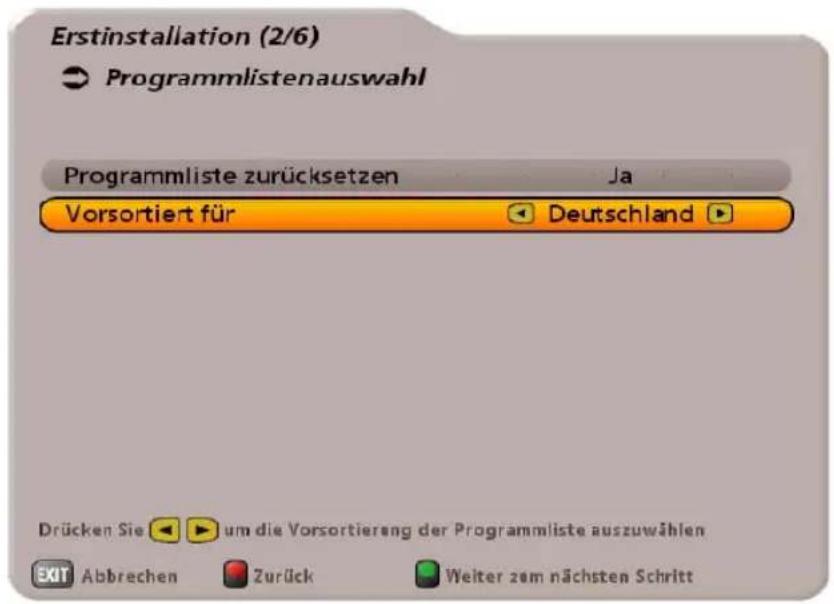

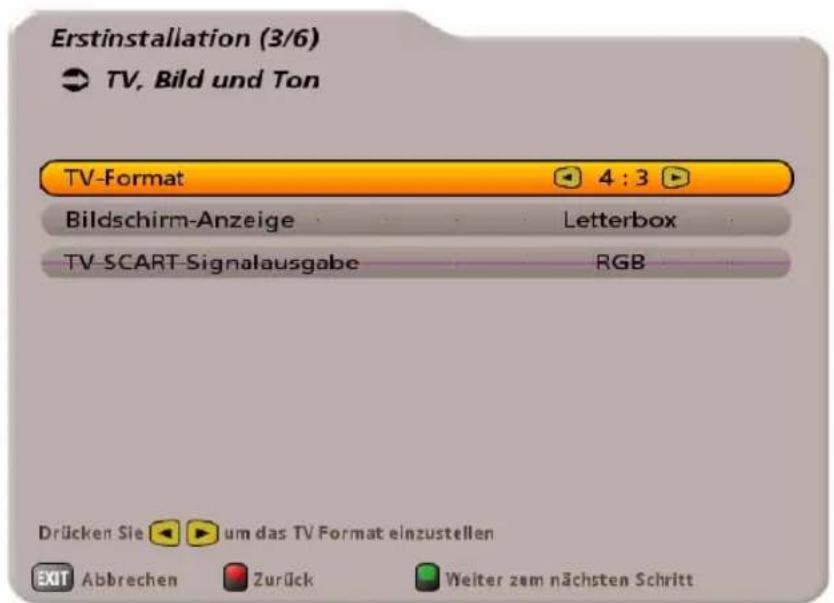

ERST-INSTALLATION.... 44

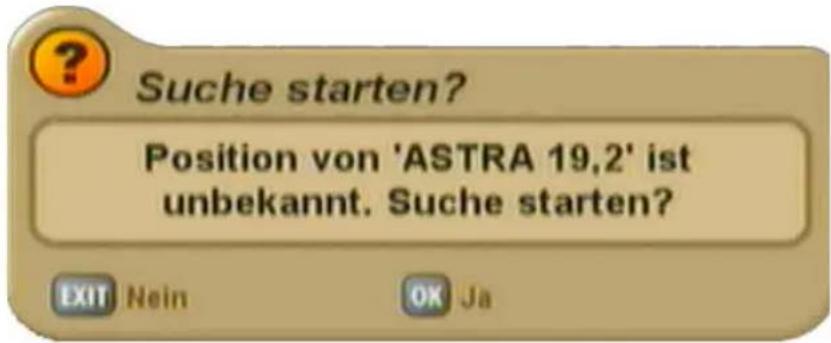

AUSRICHTUNG (SATELLITEN-SUCHE) 48

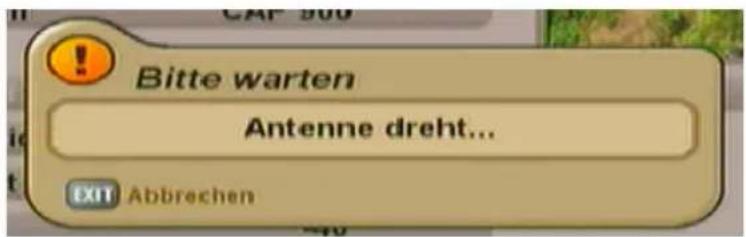

MANUELLES BEWEGEN DER ANTENNE.... 49

PROGRAMM-(SATELLITEN-)WAHL 50

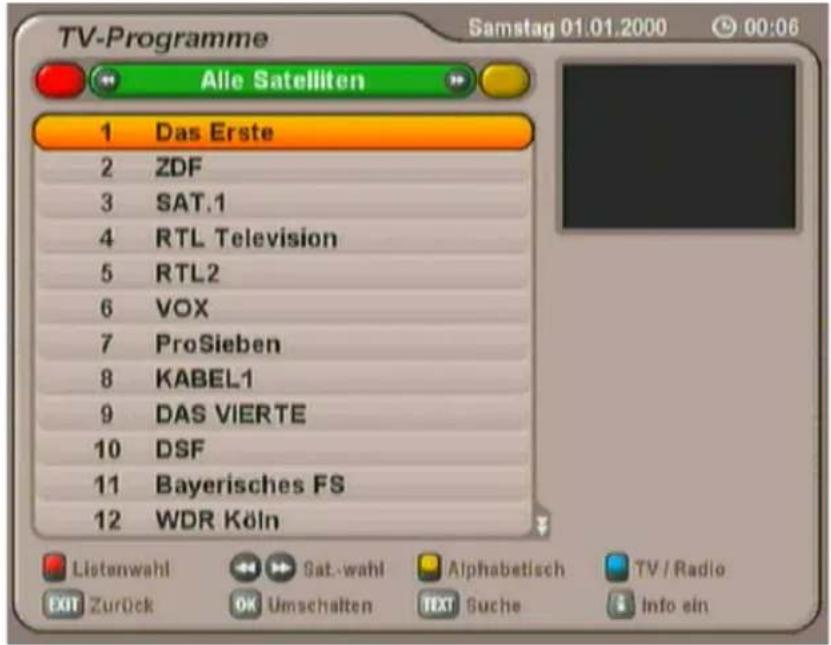

PROGRAMM-WAHL AUS PROGRAMM-LISTE 50

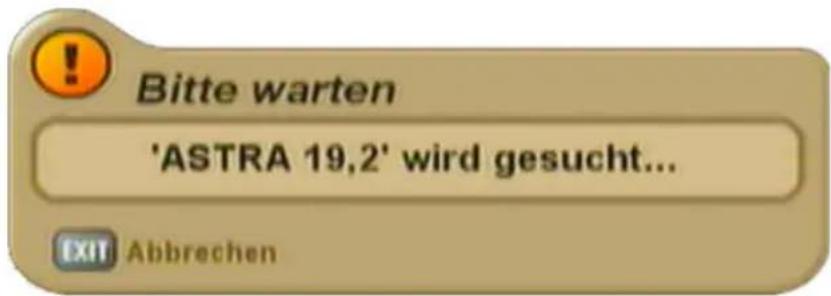

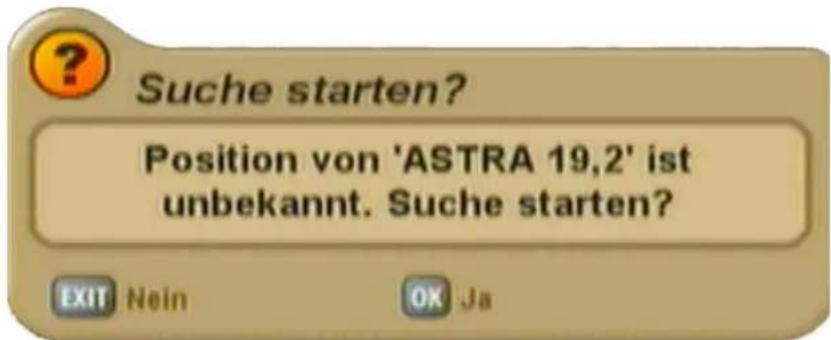

STANDORTWECHSEL/TIMER-PROGRAMMIERUNG 51

RESET/PARKEN 52

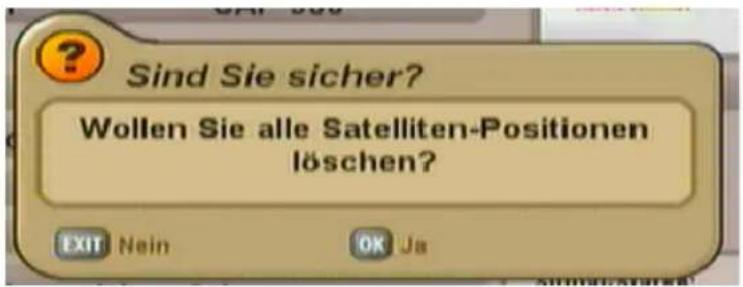

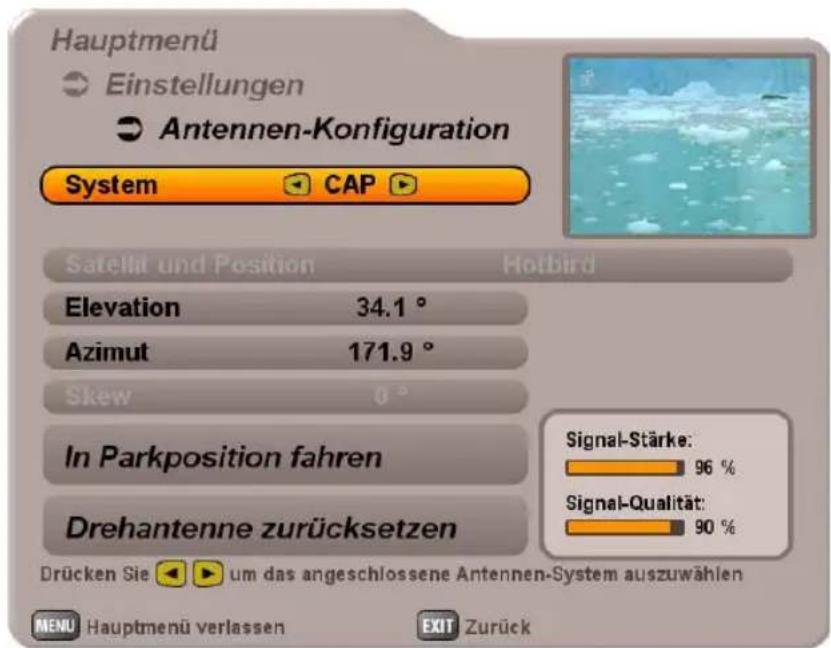

DREHANTENNE ZURÜCKSETZEN (RESET) 52

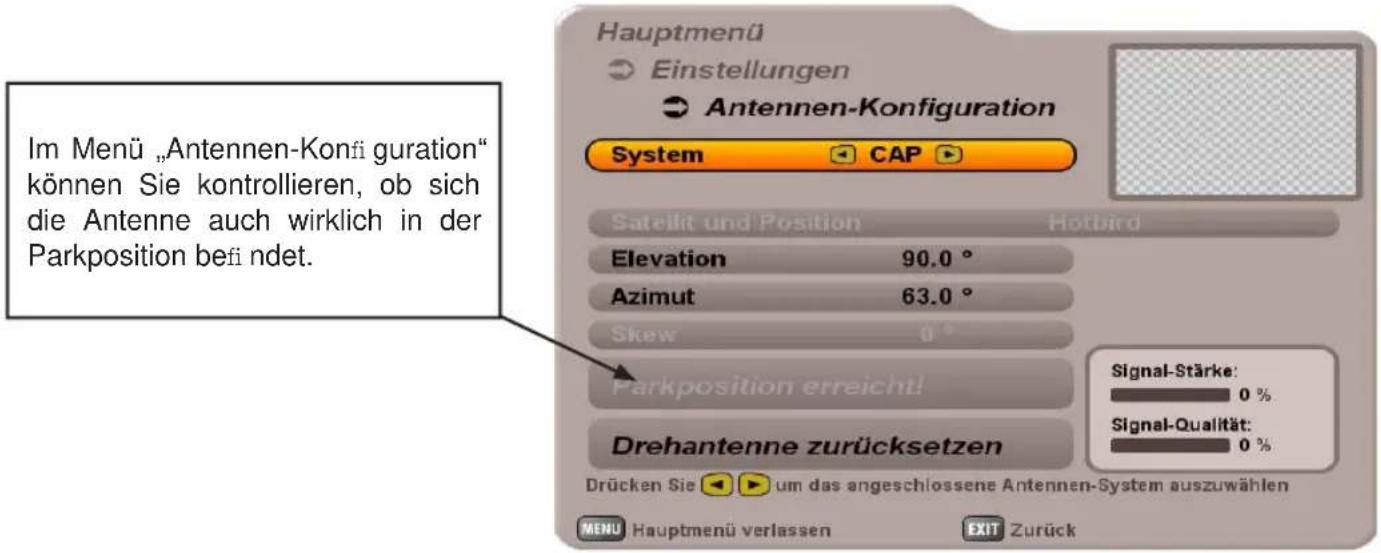

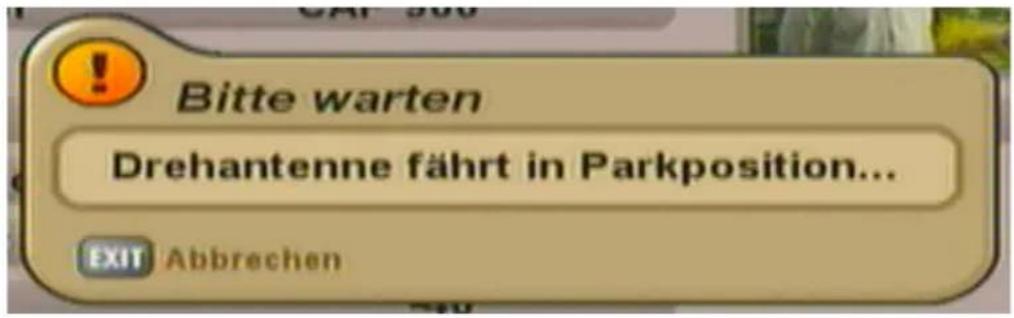

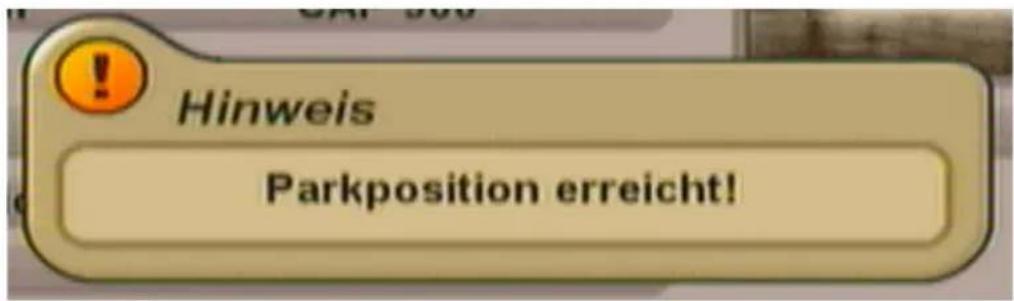

DREHEINHEIT PARKEN 53

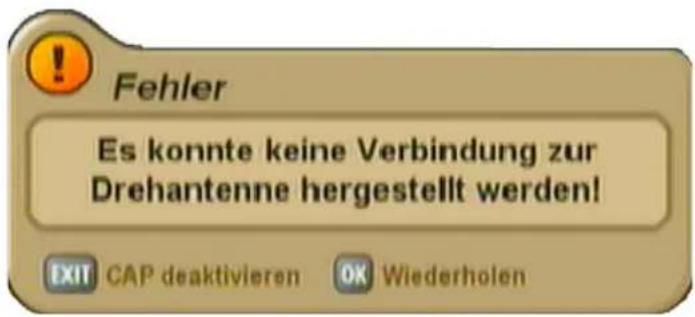

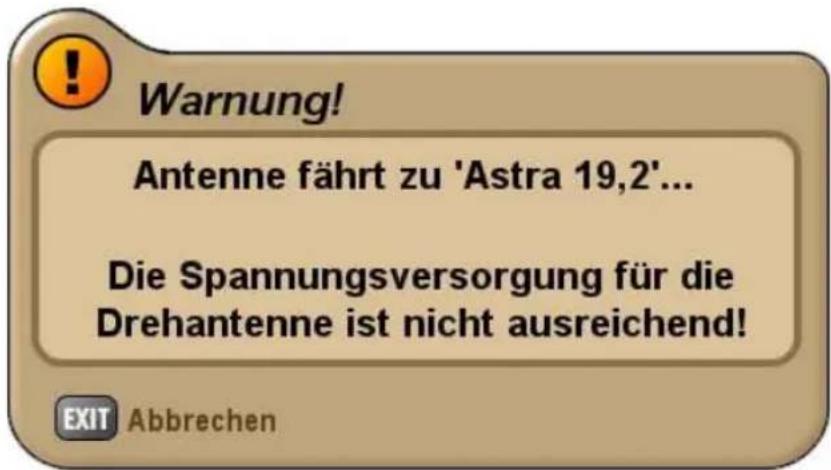

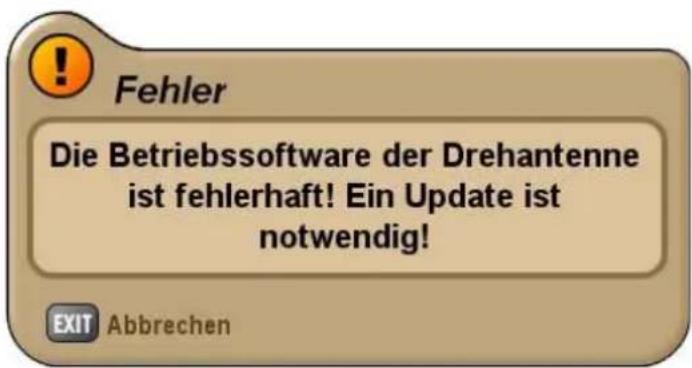

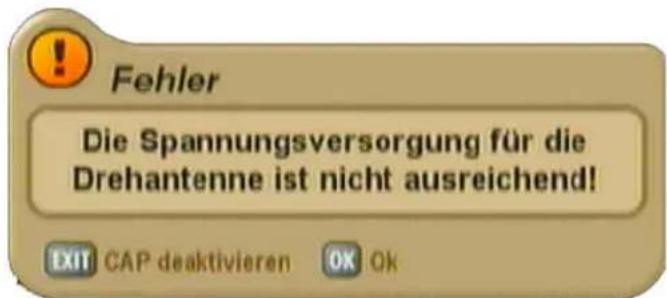

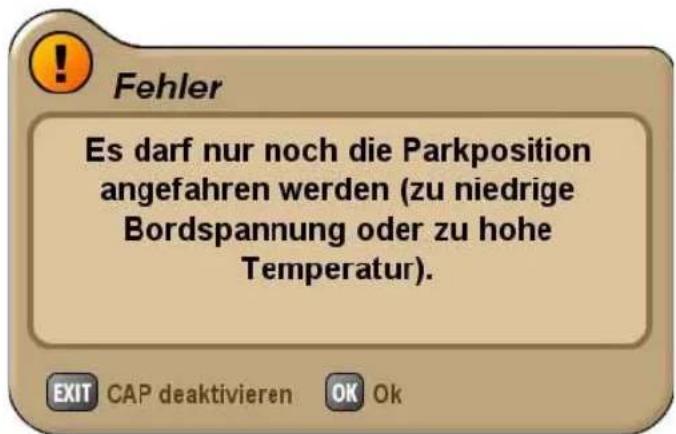

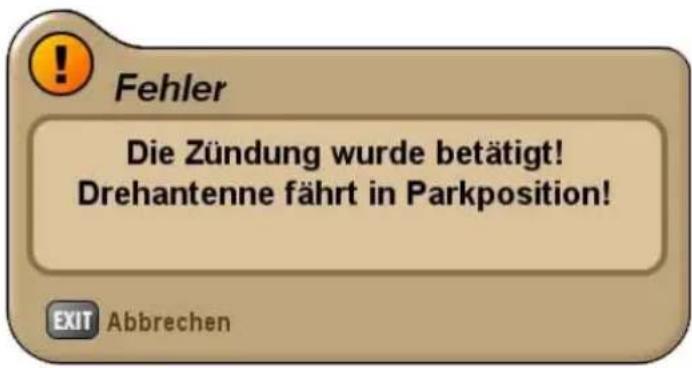

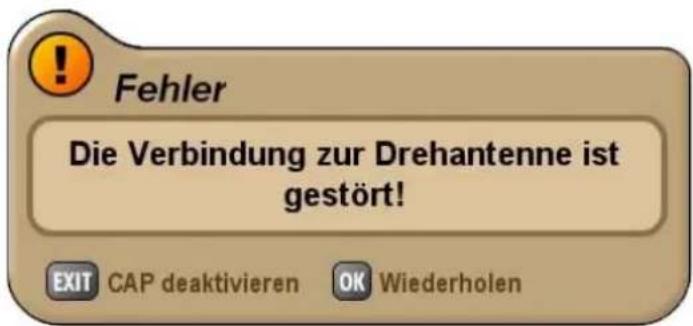

BESONDERE MELDUNGEN DER DREHEINHEIT 54

KONFORMITÄTSERKLÄRUNG.... 58

FÜR IHRE NOTIZEN 59

FREMDSPRACHIGE MONTAGEANLEITUNGEN/ENTSORGUNG

Dear Customer, Chère Cliente, Cher Client, Gentile cliente, Estimado cliente,

GB

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden.

Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Verbrauchte Batterien sind Sondermüll!

Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

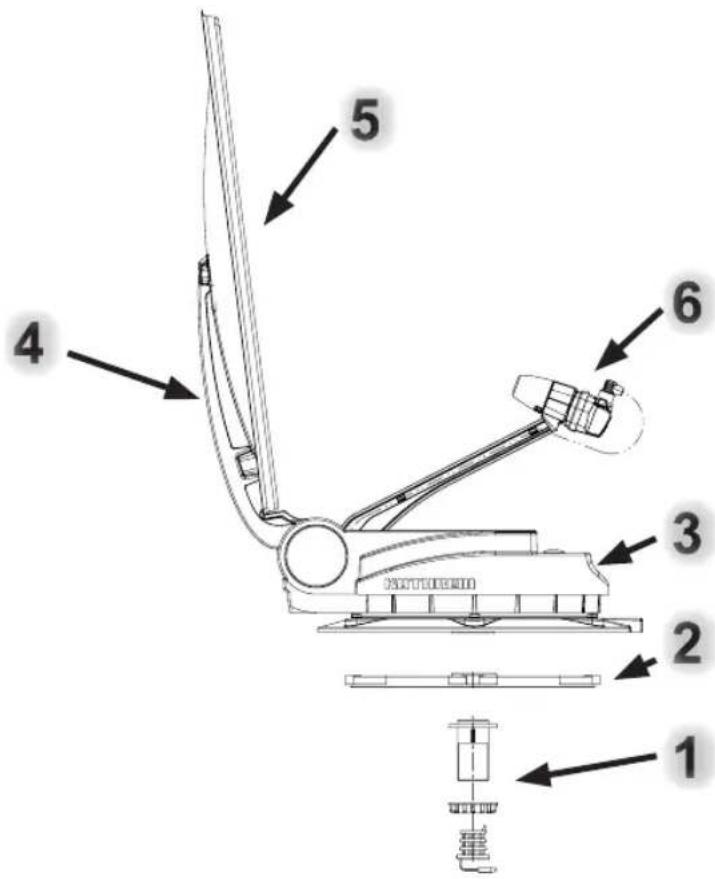

KOMPONENTEN/LIEFERUMFANG DES MOBISETS 3 CAP 700

1 2 3 4 5 6

1. Dachdurchführung mit Befestigungsmutter
2. Montageplatte
3. Dreheinheit mit integrierter Steuerung
4. Antennenträger
5. Parabolrefl ektor
6. LNB

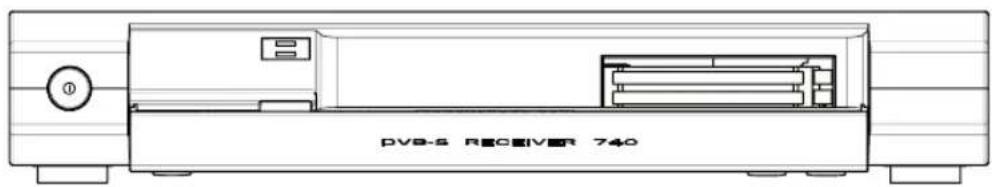

UFS 740sw

(Ansicht Vorderseite)

PVB-5 RECEIVER 740

Ansicht Rückseite des Receivers sowie Erklärung und Benutzung des Receivers siehe Betriebsanleitung UFS 740sw.

LIEFERUMFANG

Das MobiSet 3 digital CAP 700 besteht aus:

• Dreheinheit komplett mit Steuerelektronik, vormontiertem Parabolreflektor und LNB
- Montageplatte
- Kompletter Kabelsatz: 1 x Koax-Kabel mit 8-m-Länge und ein Stromführungs-Kabel (10 m) zum Anschluss an das Bordnetz
• Dachdurchführung mit Dichtung
• Dichtklebemasse Sikaff®291 (100-ml-Tube)
• DVB-S-Receiver UFS 740sw mit Anschlusskabeln, Infrarot-Sensor und Infrarot-Fernbedienung
• Montage- und Bedienungsanleitung MobiSet 3 digital CAP 700
• Betriebsanleitung Satelliten-Receiver UFS 740sw

BESTIMMUNGSGEMÄSSER GEBRAUCH (VERWENDUNGSZWECK)

Das MobiSet 3 digital CAP 700 dient zum Empfang von digitalen TV- und Radio-Programmen über Satellit. Der Automatik-Positioner ist als Dreheinheit für den Parabolreflektor bestimmt.

Die Dreheinheit dient zum Empfang digitaler TV- und Radio-Signale im Frequenzbereich von 10,70 bis 12,75 GHz; terrestrische Signale (z. B. DVB-T) können mit dieser Antenne nicht empfangen werden.

Die Dreheinheit kann nur in Verbindung mit dem DVB-S-Receiver UFS 740sw betrieben werden. In Verbindung mit diesem Receiver ermöglicht die Dreheinheit das vollautomatische Ausrichten des Parabolreflektors zum Empfang digitaler Satellitensignale. Die Dreheinheit ist für den Einsatz auf stillstehenden Caravans oder Wohnmobilen bestimmt.

Jegliche anderweitige Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Folgende Sachverhalte führen zum Verlust von Garantie- und Haftungsansprüchen gegenüber dem Hersteller:

• Unsachgemäße Montage
- Verwendung von nicht aufgeführtem Befestigungsmaterial, wodurch die mechanische Sicherheit der Antennen-Anlage nicht gewährleistet werden kann
- Unzulässiger Gebrauch, wie z. B. Nutzung der Spiegelfläche als Ablage
- Bauliche Veränderungen oder Eingriffe an den Bestandteilen und dem Befestigungszubehör des Sets, wodurch sowohl die mechanische als auch die funktionelle Sicherheit gefährdet werden kann
- Unsachgemäßes oder gewaltsames Öffnen der Komponenten
- Verwendung von lösungsmittelhaltigen Reinigern wie Azeton, Nitroverdünnung, Benzin o.ä.
- Missachtung der weiteren Montage- und Sicherheitshinweise dieser Anleitung

Hinweis:

Die zulässige Höchstgeschwindigkeit für Fahrzeuge mit einer auf dem Fahrzeugdach montierten Empfangseinheit CAP 700 beträgt 130 km/h. Vor Fahrtantritt muss die Antenne stets in die horizontale Position (Parkposition) abgesenkt werden.

Für die Dreheinheit gilt ein Umgebungs-Temperaturbereich von -20 °C bis +45 °C, in dem sie betrieben werden darf. Der Betrieb außerhalb dieser Werte kann Funktionsstörungen oder Beschädigungen der Anlage zur Folge haben. Bei der Wahl des Montage- bzw. Aufstellungsortes ist auf ausreichende Belüftung des UFS 740sw zu achten.

Die Montage der Anlage darf nur von qualifiziertem Fachpersonal ausgeführt werden!

Um Gefährdungen bei der Montage, beim Betrieb und bei der Teilnahme am Straßenverkehr zu vermeiden, sind die Anweisungen und Hinweise genauestens zu befolgen. Die fachgerechte Ausführung von Montage und Anschluss der Anlage sind Voraussetzung für die Konformität gegenüber den entsprechenden Normen.

Dies ist durch das CE-Zeichen und durch die Konformitätserklärung im Anhang dieser Anleitung bereits vorab dokumentiert.

SICHERHEITSHINWEISE - WICHTIGE HINWEISE

Sicherheit bei den Montagearbeiten

Treffen Sie bei den Montagearbeiten an absturzgefährdeten Stellen Sicherungsmaßnahmen, wie z. B. die Verwendung einer Arbeitsbühne. Stellen Sie sicher, dass das Fahrzeugdach für die Durchführung der Montagearbeiten eine ausreichende Festigkeit und Stabilität aufweist (Gefahr der Beschädigung oder des Durchbrechens).

Wenden Sie sich im Zweifelsfall an einen qualifizierten Fachhändler oder an die Herstellerfirma Ihres Fahrzeuges, um einen geeigneten Montageort zu finden.

Es ist weiterhin zu beachten, dass:

• Die Dreheinheit und die an der Dreheinheit angeschlossenen Geräte vom Stromnetz getrennt sind
• Die montierende/reparierende Person schwindelfrei ist und sich sicher auf dem Wohnwagen bzw. Wohnmobil bewegen kann
• Die montierende/reparierende Person festes und rutschsicheres Schuhwerk trägt
• Die montierende/reparierende Person während der Ausführung eine sichere Stand- und Haltepositon hat
• Das Dach und die benutzte Aufstiegshilfe (z. B. Leiter) trocken, sauber und rutschfest ist
• Das Dach der Belastung durch die reparierende Person Stand hält

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch Absturz oder bei Dachdurchbruch!

- Es darf sich während der Montage/Demontage niemand im Wohnwagen-/Wohnmobil-Bereich unterhalb der Antenne befinden

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch möglichen Durchbruch und durch evtl. herabfallende Teile

Fachgerechte Montage und Sicherheit

Grundsätzliches

Ein wesentlicher Sicherheitsfaktor ist die fachgerechte Ausführung der Montage- sowie der elektrischen Anschluss-Arbeiten und die vorgeschriebene Ausrichtung der Dreheinheit in Fahrtrichtung (Parkposition), siehe Montage und Anschluss.

Beachten Sie genauestens die beschriebenen Montagebedingungen und -schritte.

Veränderungen der Elektro-Installation im Kfz sollten nur von einem Fachmann des Kfz-Elektrohandwerks vorgenommen werden. Nehmen Sie keine eigenmächtigen Veränderungen an der Dreheinheit vor.

Dichtklebemasse

Die Befestigung der Dreheinheit wird durch eine Klebeverbindung mit dem Fahrzeugdach hergestellt, die zusätzlich durch Schrauben gesichert wird.

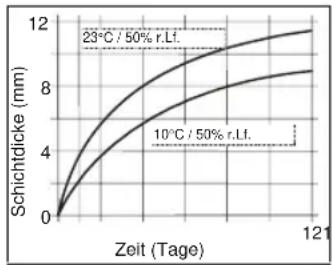

Beachten Sie, dass die Aushärtung der Dichtklebemasse temperaturabhängig ist. Eine endgültige Festigkeit wird nach ungefähr fünf Tagen erreicht.

Beachten Sie bei den Montagearbeiten unbedingt die Verarbeitungs- und Sicherheitshinweise zur Dichtklebemasse (Sicherheitsdatenblatt Sikaf1 ex® 291 und Technisches Merkblatt Sikaf1 ex® 291).

SICHERHEITSHINWEISE - WICHTIGE HINWEISE

Straßenverkehrs-Zulassungs-Ordnung (StVZO)

Bei Festinstallation der Dreheinheit auf einem Kfz, das am öffentlichen Straßenverkehr teilnimmt, sind die geltenden Vorschriften der StVZO zu beachten.

Im Besonderen gilt dies für die §§ 19/2; 30 C; 32 (2) sowie die EG-Richtlinie 74/483 EWG.

Zusammenfassend besagen diese, dass ein Eintrag in die Fahrzeugpapiere nicht erforderlich ist, sofern die Antenneneinheit sich bei beladenem Fahrzeug in einer Höhe von mehr als 2 m befindet und die Antenneneinheit nicht über die seitlichen, äußeren Fahrzeugumrisse herausragt. Dabei darf die höchstzulässige Höhe von 4 m (Fahrzeug und Antenneneinheit) nicht überschritten werden.

Es besteht erhöhte Unfallgefahr, wenn die übliche Fahrzeughöhe durch eine nicht abgesenkte Antenne erhöht wird. Für den Zustand der Auf- und Anbauten ist einzig und allein der Fahrzeugführer verantwortlich!

Kabel

Verlegen Sie alle Kabel stets so, dass niemand auf sie treten oder darüber stolpern kann.

Um Störeinflüsse bzw. Störaussendungen zu vermeiden, verwenden Sie bitte bei etwaiger Verlängerung des Antennenkabels ein 75-Ω-Koaxialkabel mit einem Schirmungsmaß von mindestens 75 dB.

Falls Sie die Kabel mit Draht oder Ähnlichem zusammengebunden haben sollten, ent- 1 echten Sie diese, um einen Schwelbrand zu vermeiden!

Beim Anschluss der Stromkabel (Receiver und Dreheinheit) an das Bordnetz dürfen die Pole nicht vertauscht werden.

Es besteht die Gefahr der thermischen Überlastung und Zerstörung von Bauteilen bei Inbetriebnahme der Anlage mit verpolten Kabeln!

Versorgungsspannung, Absicherung

Betreiben Sie die Anlage an der Batterie (12 V) Ihres Fahrzeuges oder an einem geeigneten Netzteil. Dieses Netzteil muss eine stabile Ausgangsspannung von 12 V, 11-A-Dauerstrom und 15-A-Spitzenstrom (300 ms) gewährleisten.

Die Stromaufnahme beträgt kurzzeitig bis zu max. 12 A.

Um eine sichere Funktion der Anschluss-/Steuereinheit zu gewährleisten, muss das Stromversorgungskabel direkt an die Batterie angeschlossen werden. Im Falle einer zu niedrigen Versorgungsspannung zeigt der Receiver UFS 740sw dies mit der Bildschirmeinblendung „Bordspannung zu niedrig!“ auf dem TV-Bildschirm an.

Im Stromversorgungskabel ist eine 15-A-Sicherung integriert. Bei Ansprechen der Sicherung ist die Fehlerquelle zu beseitigen und die defekte Sicherung durch eine Sicherung gleichen Nennwertes (15 A) zu ersetzen.

Entfernen oder überbrücken Sie niemals die Sicherung im Kabel – Kabelbrandgefahr!

Durch Anschluss der mit „Zündung“ bezeichneten Ader des Stromversorgungskabels an den Zündstromkreis besitzt die Dreheinheit eine Funktion zum automatischen Absenken der Antenne. Das Absenken erfolgt, sobald der Zündstromkreis des Fahrzeuges eingeschaltet wird. Achten Sie beim Anschluss der Steuereinheit an das Bordnetz darauf, dass die Leitungen „12 V“, „Masse“ und „Zündung“ nicht durch zwischen geschalte-

SICHERHEITSHINWEISE - WICHTIGE HINWEISE

te Schalter unterbrochen werden, wodurch die Funktion des automatischen Absenkens außer Kraft gesetzt werden könnte.

Die Antenne senkt sich spätestens 12 Sekunden nach dem Einschalten des Zündstromkreises (falls im Stand-by und falls der UFS 740sw ausgeschaltet ist). Ansonsten senkt sich die Steuereinheit im Betrieb sofort.

Achtung: Das Absenken der Antenne kann bis zu 30 Sekunden (nach dem Einschalten des Zündstromkreises) dauern!

Überprüfung vor Antritt der Fahrt

• Vor Antritt der Fahrt muss die Antenne stets in die horizontale Position (Parkposition) abgesenkt werden. Nach Kollision der Antenne mit festen oder beweglichen Gegenständen muss die Anlage auf ihren Festsitz überprüft werden.
• Da die Antenne im Fahrbetrieb Schwingungsbelastungen ausgesetzt ist, muss die Anlage, je nach Fahrhäufigkeit, in regelmäßigen Abständen auf ihren Festsitz kontrolliert und gelockerte Teile festgezogen werden.
• Die zulässige Höchstgeschwindigkeit für Fahrzeuge mit einer auf dem Fahrzeugdach montierten Empfangseinheit beträgt im abgesenkten Zustand 130 km/h.
• Senken Sie die Antenne bei längerem Nichtgebrauch ab. Die Feststellschrauben sind dadurch schwerer zugänglich (Diebstahlschutz).

Parkposition der Antenne während der Fahrt

Während der Fahrt muss die Antenne stets in die horizontale Position (Parkposition) abgesenkt sein. Kleben Sie sich hierzu als Erinnerung diesen Aufkleber, den Sie auf dem Beiblatt „CAP 700 Absenken der Antenne während der Fahrt“ finden, im Sichtbereich Ihres Zündschlosses an.

Sicherheitsmaßnahmen während des Betriebes

Es muss ausgeschlossen werden, dass sich während des Betriebes der Dreheinheit Personen, insbesondere Kinder, in unmittelbarer Nähe der Dreheinheit befinden und bewegliche Teile berühren können – Quetschgefahr!

Ziehen Sie während der Montagearbeiten grundsätzlich den Stecker der Stromversorgung.

Unfallgefahr wegen Überschreitung der gewohnten Fahrzeughöhe durch eine nicht abgesenkte Antenne! Der Fahrzeugführer ist für den Zustand der Auf-/Anbauten verantwortlich!

In jedem Fall sind zusätzlich die Hinweise in den Montage-, Bedienungs- und Betriebsanleitungen der verwendeten Geräte sowie der An- und Aufbauten unbedingt zu beachten!

Bei Sturmwarnung muss die Dreheinheit unbedingt in die Parkposition gefahren werden, da ansonsten Schäden an der CAP 700 sowie am Fahrzeug entstehen könnten.

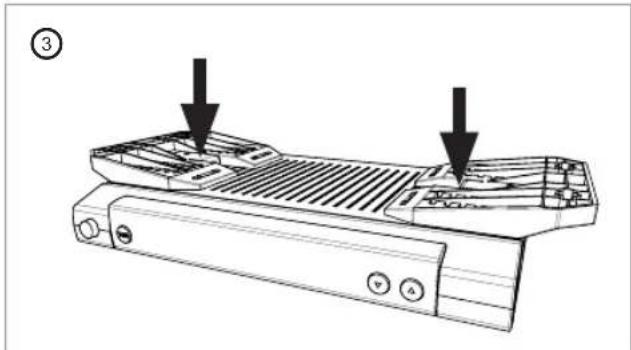

MONTAGE UND ANSCHLUSS

ERFORDERLICHE WERKZEUGE UND HILFSMITTEL

• Kreisbohrer mit einem ∅ von 38 mm
  • Schlitz-Schraubendreher für M5-Schrauben
• Bohrmaschine
• Vom Dachaufbau abhängig verzinkte Linsenkopfschrauben (∅: 5 mm, Blechschrauben D 7981, je nach Dachaufbau) oder Linsenkopfschrauben D 7985 mit Beilagscheiben und Muttern
• Spiralbohrer mit einem ∅ von 2,5 oder 5,5 mm
  • Rundfeile und/oder Schleifpapier
• Reinigungsmittel
• Gabel- oder Ringschlüssel mit einer Schlüsselweite von 10 und 11 mm
• Messer
• Kreuzschlitz-Schraubendreher für M3- und M5-Schrauben
  • Drehmoment-Schlüssel zwischen 6 und 11 Nm
• Innensechskant-Schlüssel (5 mm)
  • Zwei Hölzer zur Ablage der Dreheinheit

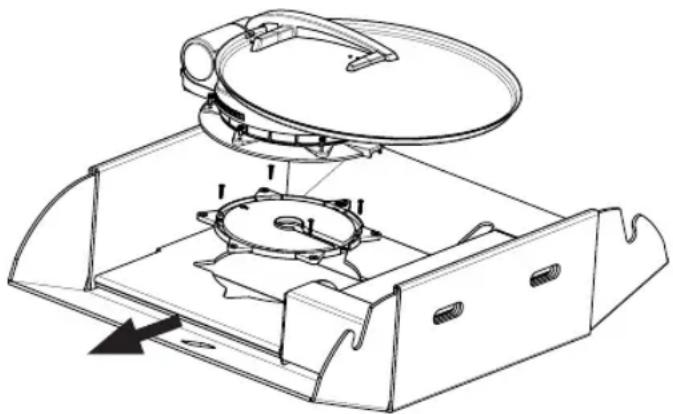

AUSPACKEN UND VORBEREITEN

Die CAP 700 darf nicht am Parabolspiegel getragen werden, da dies Verformungen an diesem hervorrufen könnte. Zum Transport auf das Fahrzeugdach kann die CAP 700 im Karton verbleiben.

Bewahren Sie die Originalverpackung auf, da im Falle einer Reparatureinsendung Transportschäden nicht ausgeschlossen werden können und der Hersteller für mögliche Schäden keine Haftung übernimmt.

Lösen Sie die sechs Befestigungsschrauben (Schlüsselweite: 10 mm). Heben Sie die Dreheinheit vorsichtig von der Montageplatte ab und setzen Sie die Dreheinheit auf zwei vorbereitete Ablagehölzer ab. Dabei dürfen die aus der Unterseite der Dreheinheit heraus geführten Kabel nicht gequetscht werden.

Die Verpackung der CAP 700 kann beidseitig an den Längsseiten geöffnet werden. Dies ermöglicht Ihnen einen besseren Zugang zu den Befestigungsschrauben.

WAHL DES MONTAGEORTES

Die Kabellängen der Komponenten und Bauteile des MobiSets 3 CAP 700 erlauben Ihnen grundsätzlich die freie Wahl des Montageortes auf Ihrem Caravan oder Wohnmobil.

Dabei sollten Sie jedoch folgende Punkte beachten:

• Informieren Sie sich vor der Montage, ob die Betriebsanleitung Ihres Fahrzeuges die Montage von nicht fahrzeugspezifischen Teilen gestattet bzw. welche Voraussetzungen hierfür zu erfüllen sind.

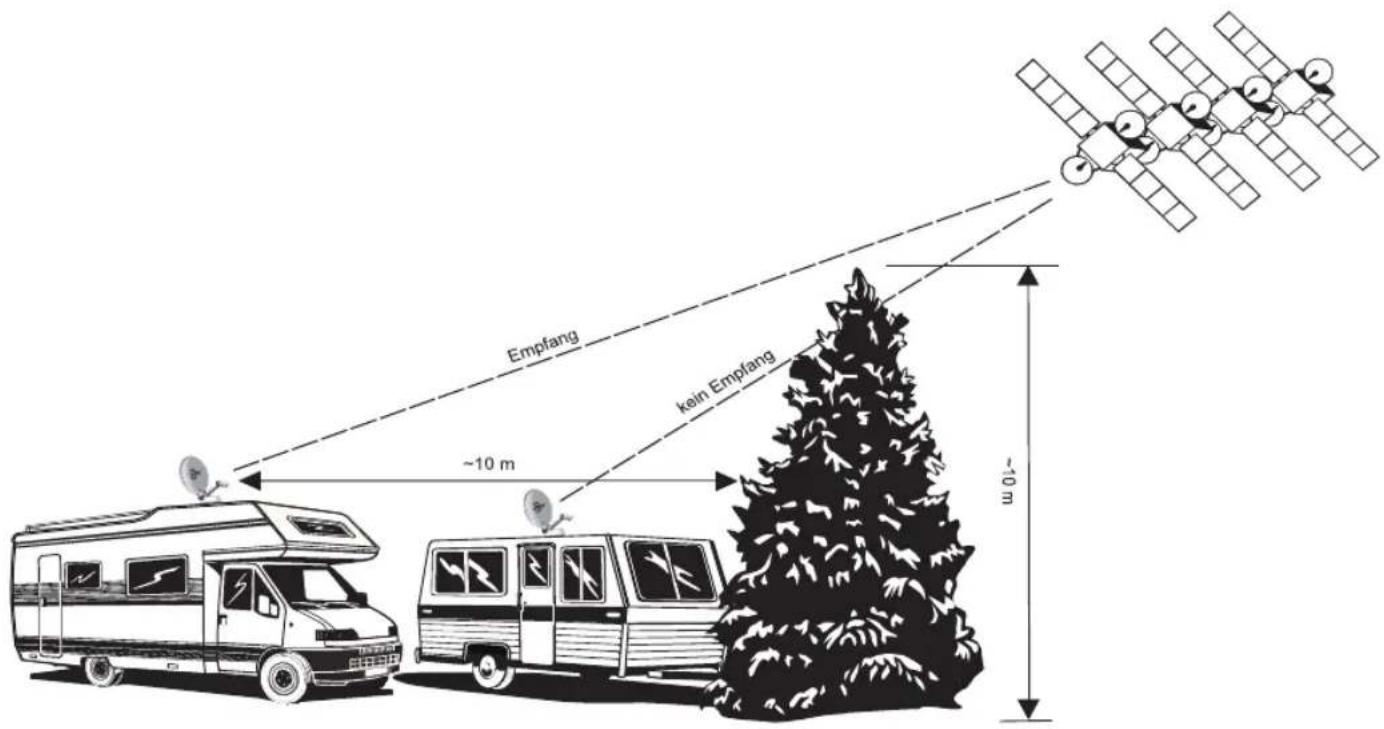

• Für den Satelliten-Direktempfang dürfen sich keine Hindernisse zwischen Antenne und Satellit befinden. Achten Sie deshalb darauf, dass die Antenne nicht durch Dachaufbauten wie Dachkoffer, Klimaanlagen, Solarpanele o.ä. abgeschattet wird. Das Problem der Abschattung gilt auch für die Wahl des Stellplatzes Ihres Fahrzeuges. Für einen störungsfreien Satellitenempfang benötigt die Antenne eine gedachte freie Sicht nach Süden in einem Winkel von 0° bis 75° (je nach Standort) gegenüber der Horizontalen.

MONTAGE UND ANSCHLUSS

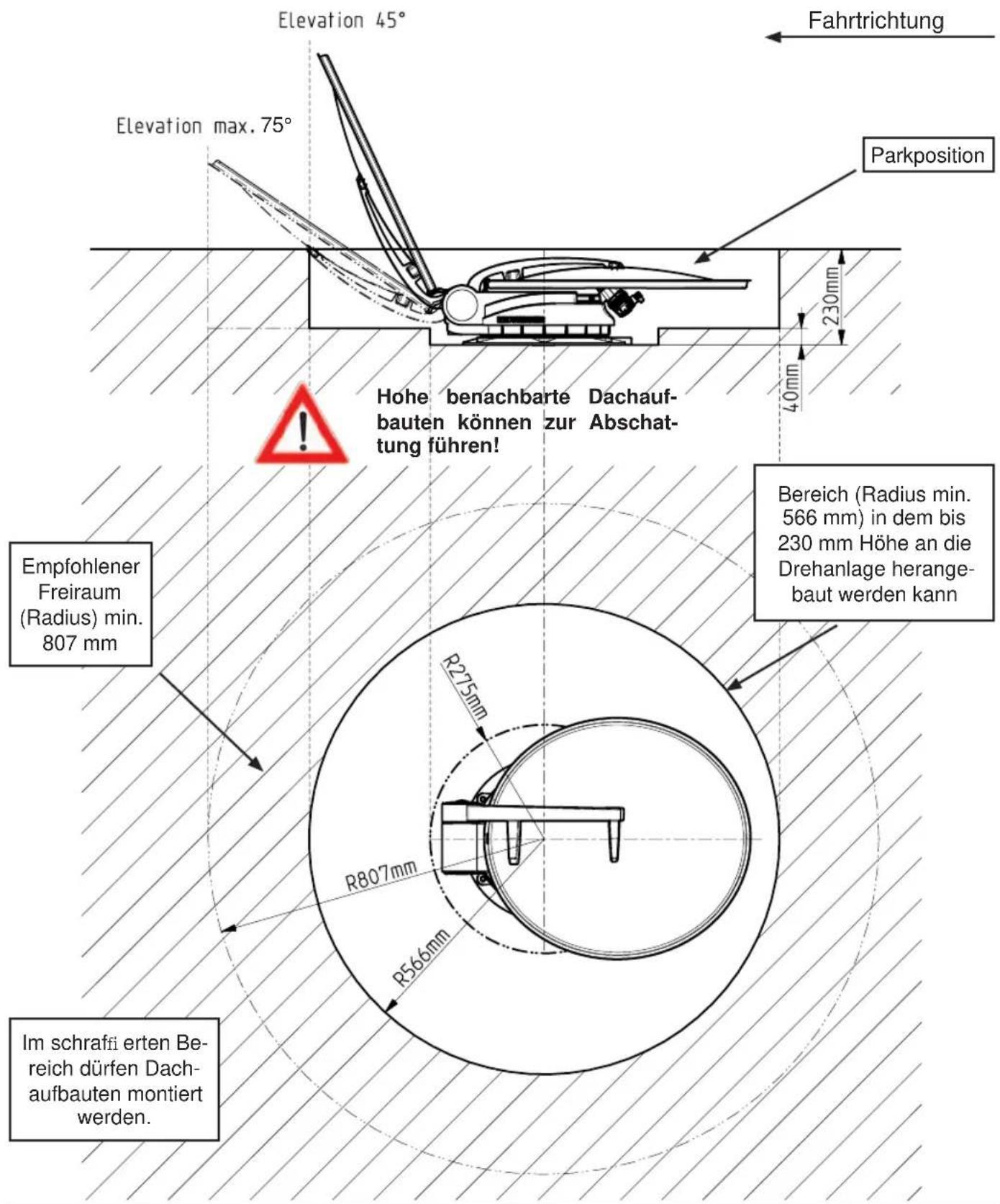

- Beachten Sie bei der Wahl des Montageortes den Aktionsbereich der Dreheinheit (siehe Grafik und Kapitel „Technische Daten“). Innerhalb dieses Aktionsbereiches dürfen sich keine behindernden Dachaufbauten befinden (Kollisionsgefahr). Halten Sie zur Sicherheit etwas mehr als die benötigte Fläche frei (erleichtert die Montage und eine eventuell spätere Demontage).

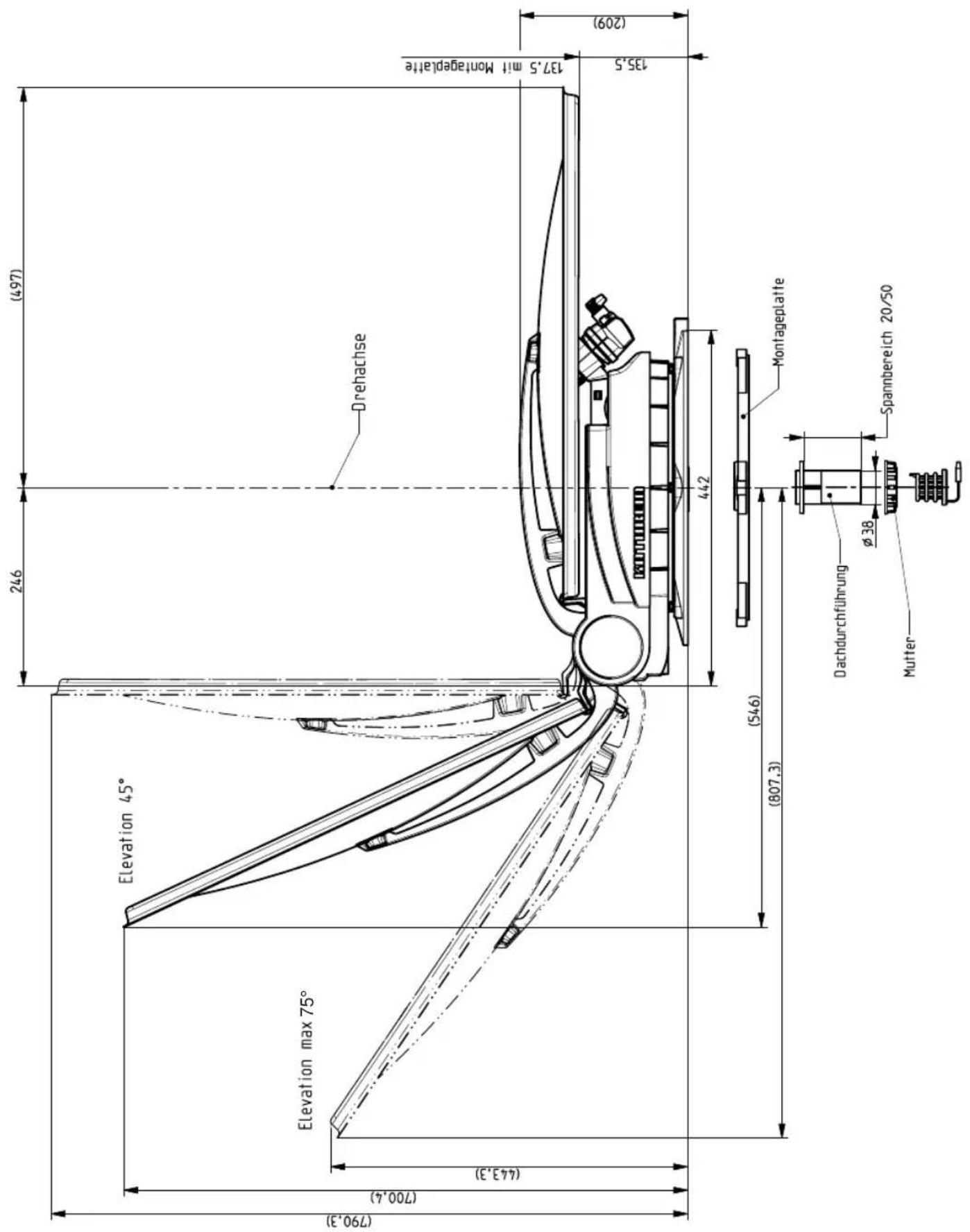

Elevation 45° Elevation max. 75° Fahrtrichtung Parkposition 230mm 40mm Hohe benachbarte Dachauf- bauten können zur Abschat- tung führen! Bereich (Radius min. 566 mm) in dem bis 230 mm Höhe an die Drehanlage herange- baut werden kann Empfohlener Freiraum (Radius) min. 807 mm R275mm R807mm R566mm Im schraffi erten Be- reich dürfen Dacha- aufbauten montiert werden.

MONTAGE UND ANSCHLUSS

• Wählen Sie auf dem Dach eine möglichst waagerechte oder nur gering geneigte Montagefläche, da bei Dachneigungen größer als 5°, je nach Standort des Fahrzeuges, Probleme bei der Satellitensuche nicht auszuschließen sind.
• Um eine sichere Verklebung zu gewährleisten, darf der Höhenunterschied der Dachkrümmung nicht mehr als 1 cm auf einer Länge von 2 m betragen, da ansonsten der Spalt zwischen Dach und Montageplatte durch die Dichtklebemasse nicht mehr ausgeglichen werden kann.
• Da das Fahrzeug während der Fahrt ständig Schwingungsbelastungen unterliegt, ist auch das Dach unterhalb der Antenneneinheit großen Belastungen ausgesetzt. Beachten Sie bitte bei der Beschaffenheit bzw. Belastbarkeit Ihres Fahrzeugdaches (siehe auch Betriebsanleitung des Fahrzeuges), dass das Eigengewicht der Antenneneinheit ca. 9,7 kg beträgt. Wenden Sie sich im Zweifelsfall an einen qualifizierten Fachhändler oder die Herstellerfirma Ihres Fahrzeuges.

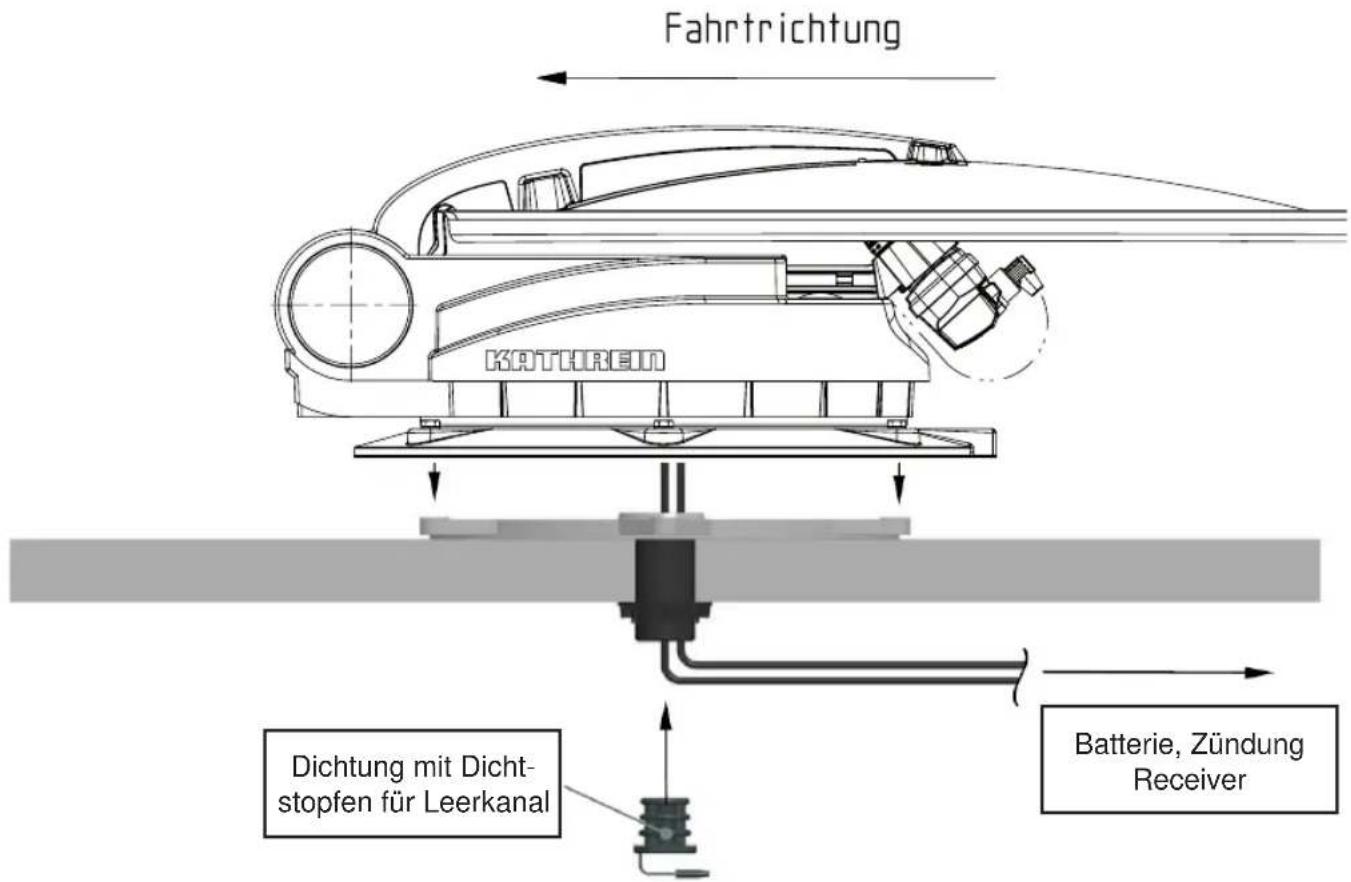

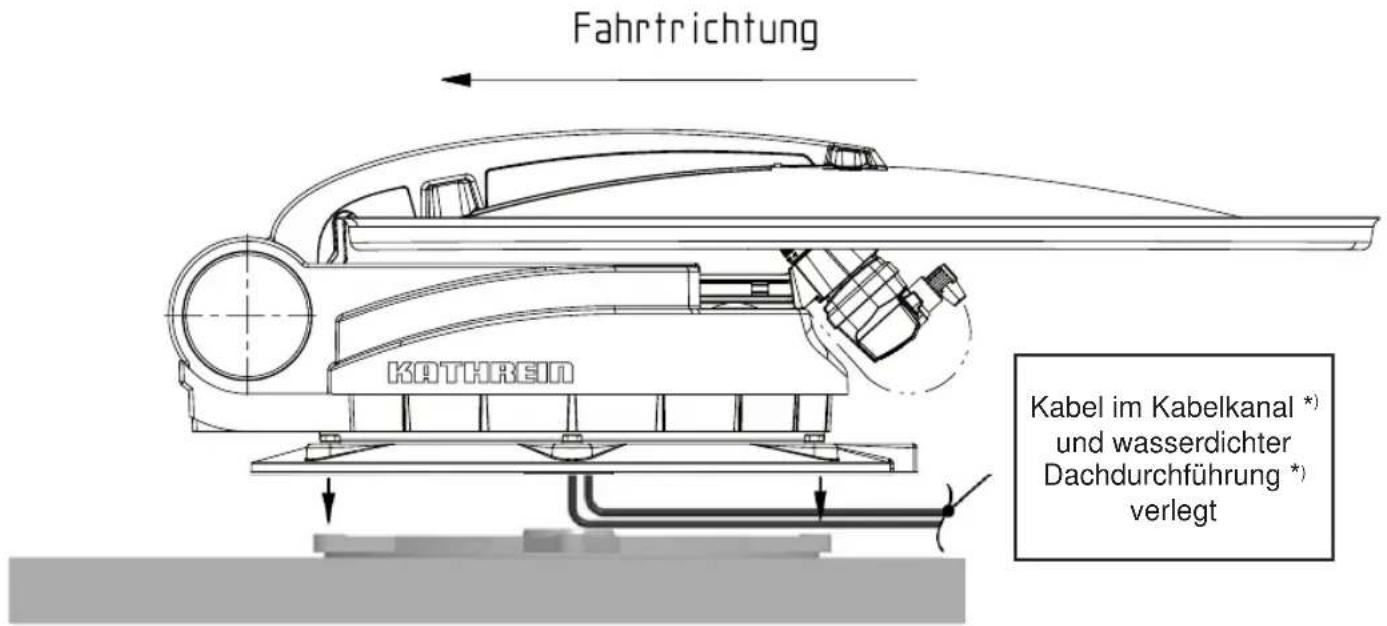

• Mit der Dachdurchführung ist es möglich, die zwei Verbindungskabel (Koax- und Stromversorgungskabel) direkt unterhalb der Dreheinheit wasserdicht in das Fahrzeuginnere zu führen. Falls diese Verlegungsart nicht gewünscht wird, können die Kabel über den in der Montageplatte vorhandenen Kanal aus der Dreheinheit nach hinten heraus geführt werden. Die Kabel müssen dann auf dem Fahrzeugdach in einem Kabelkanal (nicht im Lieferumfang enthalten) geschützt verlegt werden.

Hinweis: Die Kabel dürfen nicht abgeschnitten werden, da ansonsten die ordnungsgemäße Funktion des Gerätes nicht mehr gewährleistet werden kann.

MONTAGESCHRITTE

MONTAGE DER KABELDURCHFÜHRUNG UND DER MONTAGEPLATTE

Anmerkung: Sollten Sie bisher einen Kathrein-Sat-Gelenkmast HDM 140/141 oder einen anderen Mast mit einem Durchmesser von 34 mm verwendet haben, können Sie die bereits vorhandene Durchführungsbohrung im Dach weiter benutzen (sofern die Platzverhältnisse gegeben sind).

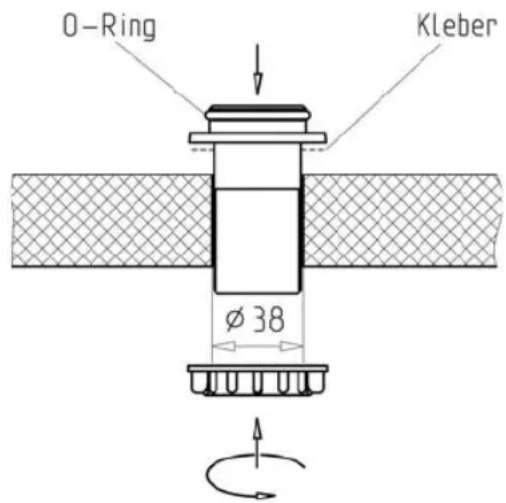

Abbildung: A

• Bohren Sie im Zentrum der vorgesehenen Position der Dreheinheit die Öffnung für die Kabeldurchführung mit einem Kreisbohrer (Ø: 38 mm). Entgraten Sie die Bohrung mit einer Rundfeile oder Schleifpapier.
• Setzen Sie die Dachdurchführung provisorisch in das Bohrloch ein (Abb. A).
• Platzieren Sie die Montageplatte so auf dem Fahrzeugdach, dass das Mittelloch zentrisch zur Kabel-durchführung liegt. Dabei muss das Pfeilsymbol oben sichtbar sein und in Vorwärtsfahrtrichtung des Fahrzeuges weisen (Abb. B).

MONTAGE UND ANSCHLUSS

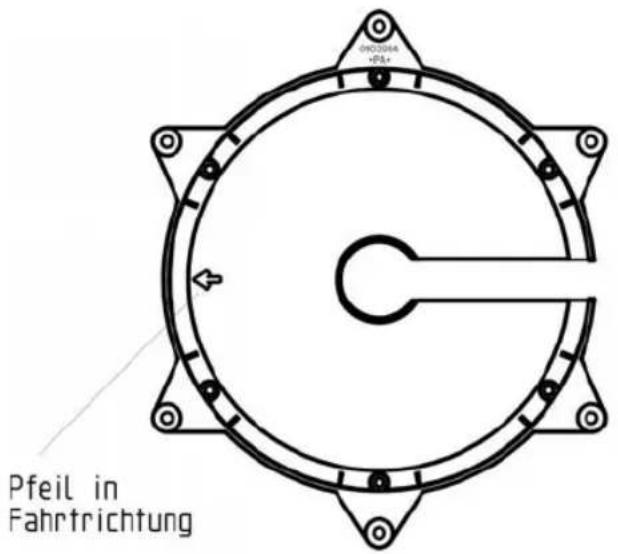

Abbildung: B

Pfeil in Fahrtrichtung

- Markieren Sie die Positionen der sechs kreisförmig angeordneten Befestigungslöcher auf dem Fahrzeugdach.

Hinweis: Die Größe der Bohrungen und die Wahl der zu verwendenden Befestigungsschrauben (diese sind nicht im Lieferumfang enthalten) sind von der Art und Dicke der Dachaufbau-Materialien abhängig. Bei ausreichender Festigkeit der Dachschale (Kunststoffdächer) empfiehlt es sich, zur Sicherung der aufzuklebenden Montageplatte grundsätzlich Linsenkopfschrauben, Unterlegscheiben und selbstsichernde Muttern zu verwenden.

- Bei sehr dünnem Dachhautmaterial und ungenügendem Halt im Isolationsmaterial sind Durchgangsbohrungen (Ø: 5,5 mm) ins Innere des Fahrzeuges notwendig und verzinkte M5-Linsenkopfschrauben mit ausreichender Länge zu verwenden.

Achten Sie auf ein ausreichend festes Gegenlager, welches die Schraubenkräfte aufnehmen kann (große Unterlegscheibe oder komplette Versteifungsplatte).

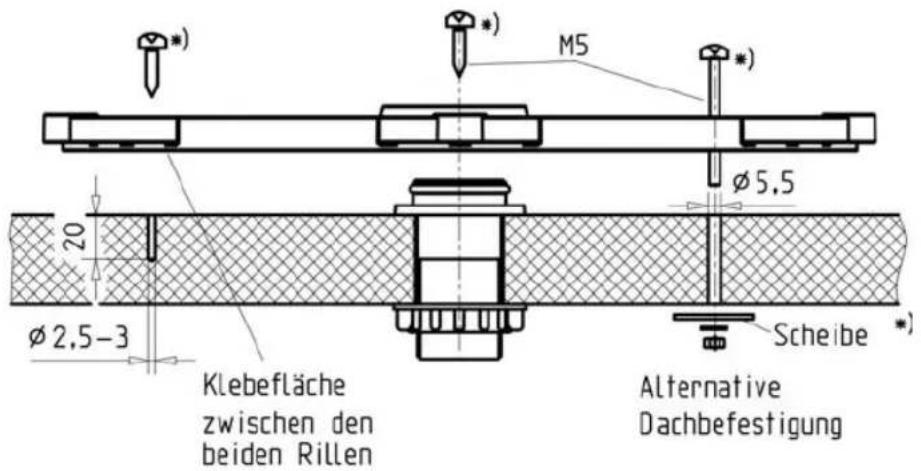

Abbildung: C

*) Nicht im Lieferumfang enthalten

M5 Ø 5,5 20 Ø 2,5-3 Klebefläche zwischen den beiden Rillen Scheibe Alternative Dachbefestigung

MONTAGE UND ANSCHLUSS

• Fertigen Sie die zur Befestigung der Montageplatte notwendigen Bohrungen an (Abb. C).
• Zusätzlich zur Schraubverbindung muss die Montageplatte und die Dachdurchführung mit dem Dach verklebt und abgedichtet werden. Dies erfolgt durch die im Lieferumfang enthaltene Dichtklebemasse Sikaf1 ex® 291, die aufgrund Ihres breiten Haftspektrums hervorragend für diese Zwecke geeignet ist.

Lesen Sie, bevor Sie mit der Dichtklebemasse Sikaf1 ex® 291 zu arbeiten beginnen, unbedingt das Sicherheitsdatenblatt zu Sikaf1 ex®-Produkten sowie das technische Merkblatt in dieser Montageanleitung sorgfältig durch!

Voraussetzung für eine gute Haftfähigkeit ist ein sauberer, trockener und fettfreier Untergrund. Reinigen Sie daher die Dachfläche in einem Umkreis von 35 cm um das Bohrloch mit einem geeigneten Reinigungsmittel und lassen Sie die Flächen gut trocknen.

Bei lackierten Flächen muss sichergestellt sein, dass die Lackschicht eine entsprechende Haftfähigkeit zum Untergrund besitzt.

Bei bereits abgelöster oder blättriger Lackschicht muss diese im Bereich der Klebeschicht bis zur tragfähigen Schicht entfernt werden. Sollten Sie Zweifel bezüglich der Haftfähigkeit haben, ziehen Sie bitte einen Fachmann des Maler- und Lackiererhandwerks oder Ihren Fahrzeughersteller zu Rate.

Gegebenenfalls müssen Sie die Haftfähigkeit der Dachfläche durch Vorbehandlung mit einem im Fachhandel erhältlichen Reiniger (z. B. Sika®-Cleaner) oder einer Grundierung (z. B. Sika®-Primer) entsprechend verbessern.

Gehen Sie bei der Verklebung der Montageplatte wie im Folgenden beschrieben vor:

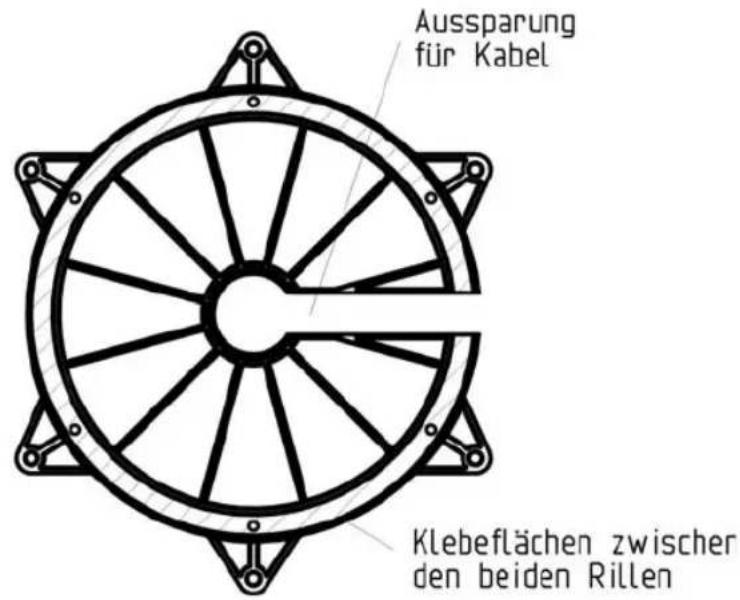

Abbildung: D

Aussparung für Kabel Klebeflächen zwischen den beiden Rillen

MONTAGE UND ANSCHLUSS

• Beachten Sie vor Beginn der Klebearbeiten, dass die Verarbeitungstemperatur der zu verklebenden Materialien und der Dichtmasse zwischen +5 °C und +40 °C liegt. Bereiten Sie alle notwendigen Befestigungselemente und Werkzeuge vor.
• Bereiten Sie die Tube mit der Dichtklebemasse gemäß der der Tube beiliegenden Anleitung vor.

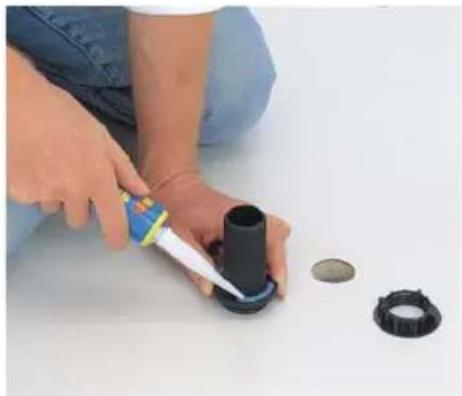

• Ziehen Sie die Dachdurchführung (Abb. A) wieder heraus und tragen Sie die Dichtklebemasse gleichmäßig auf die Unterseite des Dachdurchführungs-Flansches auf.
  Setzen Sie die Dachdurchführung wieder in das Bohrloch ein und drücken Sie diese gegen das Fahrzeugdach.

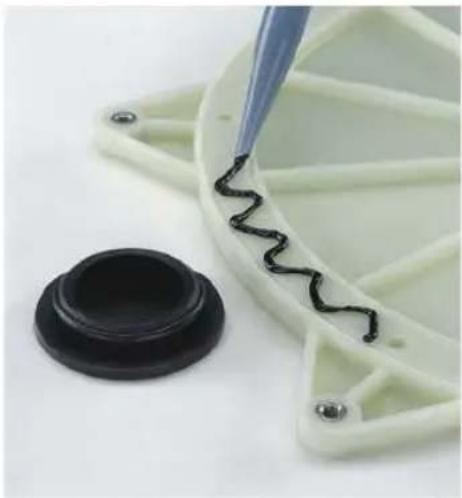

• Tragen Sie auf der Unterseite der Montageplatte auf der Fläche innerhalb der kreisförmigen Rille, gleichmäßig und vollständig deckend, Dichtklebemasse auf (Abb. D).
  Dieser Bereich muss vollständig mit dem Fahrzeugdach verklebt werden, um die notwendige Haltekraft zu erreichen.
  Setzen Sie die Montageplatte, wie bei der Markierung der Bohrlöcher bereits durchgeführt, auf das Fahrzeugdach auf.
  Beachten Sie hierbei, dass der Pfeil auf der Montageplatte in Vorwärtsfahrtrichtung des Fahrzeuges zeigt.
  Die Befestigungslöcher müssen mit den angefertigten Bohrungen deckungsgleich sein.

- Fixieren Sie die Montageplatte mit den vorbereiteten Schrauben, indem Sie sechs Schrauben über die Diagonale gleichmäßig wechselseitig anziehen.

Hinweis: Die verwendete Dichtklebemasse ist in der Lage, kleine, durch Fahrzeugdach-Krümmungen bedingte, Spalten zu überbrücken. Beachten Sie jedoch, dass die Montageplatte durch das Anziehen der Schrauben nicht verbogen wird.

• Entfernen Sie eventuell seitlich austretende Dichtmasse mit einem sauberen Tuch und nötigenfalls mit Sikaf1 ex®-Remover (erhältlich im Fachhandel). Verwenden Sie hierfür keine lösungsmittelhaltigen Reiniger oder Farbverdünner, die die aufgetragene Dichtmasse unter der Montageplatte beschädigen könnten. Reinigen Sie Ihre Hände nur mit Handwaschpaste und Wasser.
• Fixieren Sie die Kabeldurchführung, indem Sie die beiliegende Rändelmutter aus dem Fahrzeuginneren gegen schrauben (Abb. A).
• Beachten Sie bitte, dass die Aushärtung der Dichtklebemasse von der Umgebungstemperatur und der Luftfeuchtigkeit abhängig ist. Die endgültige Festigkeit ist nach ca. fünf Tagen erreicht. Die Durchführung weiterer Montagearbeiten ist jedoch problemlos möglich, da die Montageplatte durch die angezogenen Schrauben gehalten wird.

MONTAGE DER DREHEINHEIT

VARIANTE MIT KABELDURCHFÜHRUNG UNTERHALB DER DREHEINHEIT

- Führen Sie die Kabelenden mit den Steckverbindern soweit wie möglich durch die Kabeldurchführung ins Fahrzeuginnere.

MONTAGE UND ANSCHLUSS

Abbildung: E

Fahrtrichtung KATHREIN Dichtung mit Dicht- stopfen für Leerkanal Batterie, Zündung Receiver

• Heben Sie die Dreheinheit an und setzen Sie sie in Fahrtrichtung (siehe Abb. E) vorsichtig auf der Montageplatte ab (treten Sie dabei nicht auf die Steckverbinder und knicken/quetschen Sie nicht die Kabel!)
  Die Durchgangsbohrungen der Dreheinheit müssen mit den Gewinden der Montageplatte deckungsgleich sein. Achten Sie während des Absenkens darauf, dass die Kabel durch die Kabeldurchführung nachgeführt und nicht eingequetscht werden.
• Tragen Sie ein wenig Dichtklebemasse auf die sechs Gewindebohrungen der Montageplatte auf und drehen Sie die Befestigungsschrauben in die Gewinde. Ziehen Sie die Schrauben mit einem Anzugs-drehmoment von 6 Nm an.
• Um zu verhindern, dass Wasserdampf aus dem Inneren des Fahrzeuges durch die Dachdurchführung in die Dreheinheit gelangen kann, legen Sie die zwei Kabel in die beigelegte Dichtung (siehe dazu Abb. E) ein, klappen diese dann zusammen und stecken Sie sie bis zum Anschlag in die Dachdurchführung. In den dritten, nicht benötigten Kabelkanal, stecken Sie den Blindstopfen. Achten Sie darauf, dass keine Zugbelastung nach unten auf die Dichtung einwirkt, da diese ansonsten im Laufe der Zeit herausfallen kann.

MONTAGE UND ANSCHLUSS

VARIANTE MIT ÄUSSERER KABELDURCHFÜHRUNG (ABB. F)

Fahrtrichtung KATHREIN Kabel im Kabelkanal *) und wasserdichter Dachdurchführung *) verlegt

*) Nicht im Lieferumfang enthalten! Die Dachdurchführung ist als Zubehör HDZ 100 unter der Bestellnummer 20410032 im Fachhandel erhältlich.

• Die äußere Dachdurchführung ist so gestaltet, dass die Verbindungsstellen der beiden aus der Dreheinheit ragenden Kabel mit den beiden Verlängerungen in das Fahrzeug in einem wasserdichten Gehäuse auf dem Fahrzeugdach angeordnet und hier bei Bedarf wieder trennbar sind.
• Ordnen Sie die Kabel beim Aufsetzen der Dreheinheit auf die Montageplatte im Kabelkanal. Achten Sie dabei darauf, dass die Kabel nicht überkreuz liegen und dass diese gestrafft sind, sodass sie nicht gequetscht werden können. Versuchen Sie nicht, die Kabel aus dem Gerät heraus zu ziehen. Dadurch könnten die Kabel beschädigt bzw. die Kabelanschlüsse gelöst werden.
• Setzen Sie die Dreheinheit vorsichtig auf der Montageplatte ab. Die Durchgangsbohrungen der Dreheinheit müssen deckungsgleich mit den Gewinden in der Montageplatte sein.
• Tragen Sie ein wenig Dichtklebemasse auf die sechs Gewindebohrungen der Montageplatte auf und drehen Sie die Befestigungsschrauben in die Gewinde. Ziehen Sie die Schrauben mit einem Anzugs-drehmoment von 6 Nm an.
• Beim Verlegen der Anschlusskabel durch die Dachdurchführung HDZ 100 dürfen diese nicht gequetscht, geknickt oder beschädigt werden.

MONTAGE UND ANSCHLUSS

KURZANLEITUNG ZUR MONTAGE DER DREHEINHEIT

Die gezeigte Bildfolge gibt alle notwendigen Montageschritte wieder, die erforderlich sind, um die Dreheinheit mit dem vormontierten Parabolreflektor auf dem Fahrzeugdach zu montieren.

Die übrigen ausführlichen Hinweise in dieser Montage- und Bedienungsanleitung sind jedoch trotzdem unbedingt zu beachten!

Festlegen des Montageplatzes. Achtung! Der Drehbereich der Anlage beträgt 162 cm (∅). Loch mit 38-mm-∅ bohren. Scharfe Bohrränder entgraten.

Sikafl ex® 291-Kleber auf den Stutzen der Dachdurchführung auftragen. Stutzen in die Bohrung einführen und von unten mit Rändelmutter fi xieren.

Schrauben (6 Stück, SW 10) der Montage-Platte öffnen und Montage-Platte abnehmen.

Dreheinheit zum Schutz des Fahrzeugdaches auf die vorbereiteten Ablagehölzer legen.

Montage-Platte ausrichten. Pfeil in Fahrtrichtung. Die sechs Bohrlöcher für die Befestigung der Montageplatte markieren.

Sikafl ex® 291-Kleber in Wellenlinien zwischen den beiden Rillen auftragen und mit Spachtel o.ä. verteilen. Hautkontakt vermeiden!

Montage-Platte auf Dachdurchführung legen und mit geeigneten Schrauben befestigen (Schrauben je nach Dicke/Beschaffenheit des Daches wählen).

Dreheinheit mit Drehmoment-Schlüssel wieder auf die Montage-Platte schrauben.

Achtung!

Anzugsdrehmoment: 6 Nm

Elektrische Anschlüsse vornehmen. Receiver UFS 740sw anschließen. Dreheinheit an die Batterie anklemmen.

Während der Fahrt muss die Antenne stets in die horizontale Position (Parkposition) abgesenkt sein!

Maximale Höchstgeschwindigkeit des Fahrzeugs: 130 km/h

MONTAGE UND ANSCHLUSS

MONTAGE RECEIVER UFS 740SW

Die Ansteuerung der Dreheinheit erfolgt über den DVB-S-Receiver UFS 740sw.

Bei der Wahl des Montageortes sind die Kabellängen zu berücksichtigen. Zur hängenden Montage verwenden Sie die dem Receiver beigepackte Montagehalterung.

Hinweis:

Bedenken Sie bei der Wahl des Montageortes, dass der Ein-/Ausschalter sowie die Öffnungen für die Einschübe von Common Interface-Modulen zugänglich bleiben. Der UFS 740sw ist mit einer Energiesparschaltung und einem abgesetzten Infrarotsender ausgestattet, damit Sie das Gerät nicht im sichtbaren Bereich platzieren müssen. Sie können den UFS 740sw dadurch versteckt in beliebiger Lage, z. B. an Schrankwänden, Seitenwänden oder Staufachböden montieren.

Zusätzlich ist Folgendes zu beachten:

• Die Wandstärke der Befestigungsstelle muss mindestens 12 mm betragen, da die Schrauben sonst auf der Rückseite wieder austreten oder die Oberfläche verletzen
• Der Receiver muss so angebracht werden, dass hinter, über und neben dem Gerät eine ausreichende Luftzirkulation möglich ist (bei Montage mit Befestigungsset gewährleistet). Eine Montage auf Teppichbezogenen Wänden ist daher ungeeignet
• Beachten Sie auch, dass der Schrank oder das Staufach, in dem das Gerät untergebracht werden soll, ausreichend belüftet ist, damit kein Hitzestau entsteht
• Beim Eindrehen der Schrauben dürfen keine evtl. hinter oder in der Befestigungswand verlegten Kabel o.ä. beschädigt werden
• Der Receiver ist ausschließlich für die Montage in trockenen Innenräumen vorgesehen. Der Montageort muss vor Feuchtigkeit geschützt sein
  • Die Anschlusskabel müssen zugentlastet werden

Der Receiver darf ausschließlich an einer 12-V-Versorgungsspannung betrieben werden. Die Masseanschluss des Receivers ist mit dem Minuspol des Wohnmobils bzw. des Caravans zu verbinden.

HÄNGENDE MONTAGE

MONTAGE UND ANSCHLUSS

Entnehmen Sie die mitgelieferten Holzschrauben aus der Transportbefestigung an der Unterseite des jeweiligen Befestigungsteiles (je 2).

Führen Sie die beiden Befestigungsteile, wie in Bild 1 abgebildet, in die jeweils fünfte Reihe von außen senkrecht ein.

Klappen Sie im Anschluss die beiden Befestigungsteile nach außen weg (siehe Bild 2), bis Sie flach auf dem Receiver-Gehäuse aufliegen (siehe Bild 3).

Drücken Sie jetzt an den mit Pfeil (siehe Bild 3) markierten Stellen, die Montagehalterung fest auf das Receiver-Gehäuse auf, bis die Halterung hörbar in das Receiver-Gehäuse einrastet.

Halten Sie nun den Receiver mit dem eingehakten Befestigungs-Set an der zu montierenden Stelle an. Schrauben Sie die mitgelieferten Holzschrauben in die verengten Positionen des Schraubenaufnahmebereiches (4 x) (siehe Bild 4). Verwenden Sie nach Möglichkeit nur die mitgelieferten Holzschrauben. Sollte es Ihnen nicht möglich sein, diese zu verwenden, können auch andere adäquate Schrauben verwendet werden. Auf keinen Fall dürfen aber Senkkopfschrauben verwendet werden, da diese die Halterung beschädigen könnten (siehe Bild 5).

Schrauben Sie im Anschluss alle vier Schrauben fest, sodass sich das Befestigungs-Set nicht mehr selbstständig lösen kann.

MONTAGE AUF FESTER EBENER UNTERLAGE

Um ein Verrutschen oder Herabfallen des Receivers zu verhindern, können Sie das Befestigungs-Set auch an der Unterseite des Receivers anbringen. Die Montage erfolgt auf die gleiche Art und Weise wie bei der hängenden Montage, nur, dass das Befestigungs-Set an der Unterseite des Receivers eingehakt wird.

MONTAGE UND ANSCHLUSS

VERLEGEN DER KABEL UND ANSCHLUSS DER DREHEINHEIT

• Verlegen Sie das Koaxial-Kabel zum UFS 740sw.
• Verlegen Sie das Stromversorgungskabel der Dreheinheit (3-poliger Stecker) zur Batterie.

Vermeiden Sie die Verlegung über scharfe Kanten und sichern Sie die Kabel vor möglichen Scheuerstellen.

• Schließen Sie das Koaxial-Kabel (von der Dreheinheit kommend) an die F-Buchse „IF IN“ an der Rückseite des UFS 740sw an.
• Platzieren Sie den Infrarot-Sensor des Receivers in der Nähe oder direkt am TV-Gerät und verlegen Sie das Kabel bis zum UFS 740sw. Schließen Sie den 6-poligen Westernstecker an der Rückseite an der mit „IR-REMOTE IN“ gekennzeichneten Buchse an.

Hinweis: Verlegen Sie das dem CAP 700 beiliegende AV-Cinch nach Scart-Kabel. Achten Sie hierbei unbedingt auf die Zuordnung der Stecker! Die Cinch-Stecker müssen dem UFS 740sw und der Scart-Stecker muss dem TV-Gerät zugewiesen sein.

Eine Umkehr ist nicht möglich - keine Funktion!

ANSCHLUSS DES UFS 740SW

Unterbrechen Sie das Bordnetz (Hauptschalter „aus“ oder den Pluspol von der Bordnetzbatterie abklemmen), bevor Sie mit den folgenden Arbeiten beginnen:

- Verbinden Sie das im Lieferumfang enthaltene Stromkabel (je nach Verfügbarkeit in Ihrem Wohnmobil oder Caravan, 12 V oder 230 V mit Netzteil) mit dem Steckanschluss „12V == /2,5A“ des Receivers.

Achten Sie darauf, dass die „inline“ eingebaute Sicherung (5 A) des Kabels ganz eingesteckt und intakt ist. Bei Ansprechen der Sicherung muss zuerst die Fehlerquelle beseitigt werden. Die Sicherung darf immer nur gegen eine Sicherung mit gleichem Nennwert (5 A) ersetzt werden.

Die Sicherungen im Kabel und im Receiver dürfen niemals überbrückt werden – Kabelbrandgefahr!

• An der Anschlussstelle des Stromkabels darf die Spannung auch bei Belastung von 12 A nicht unter 10,9 V absinken. Sollte dies dennoch der Fall sein, kann eine optimale Funktion nicht mehr garantiert werden.
• Verbinden Sie das Stromkabel mit der entsprechenden Steckdose in Ihrem Wohnmobil oder Caravan (12 V oder 230 V).

MONTAGE UND ANSCHLUSS

Nur bei Anschluss in einem Wohnmobil, nicht bei einem Caravan!

- Die mit „ZÜNDUNG“ bezeichnete grüne Ader des Anschlusskabels ermöglicht Ihnen den Anschluss an einen Stromkreis des Fahrzeuges, der bei Betätigung des Zündschlüssels aktiviert wird und dann eine dauerhafte 12-V-Spannung führt. Diese Anschlussart stellt sicher, dass beim Starten des Motors die Antenne automatisch in die Parkposition abgesenkt wird (der Receiver muss hierzu nicht eingeschaltet sein).

Beachten Sie, dass sich die Antenne nur dann absenkt, wenn neben dem Zündsignal auch die Versorgungsspannung anliegt!

• Kontrollieren Sie die Anschlüsse, bevor Sie das Bordnetz wieder unter Spannung setzen.
• Für die Erstinbetriebnahme und für weiter gehende Informationen zu zusätzlichen Bedienfunktionen verweisen wir Sie auf die dem Receiver separat beiliegende Betriebsanleitung und den Bedienungsanleitungsteil dieser Betriebsanleitung.

FUNKTIONSHINWEISE ZUM ANSCHLUSS AN DAS BORDNETZ

Es kann unter Umständen zu Problemen kommen, wenn die Geräte an unterschiedliche Anschlussbuchsen bzw. Stromkreise/Massepotenziale angeschlossen werden. Sofern nicht vorhanden, ist es empfehlenswert, wie in Abbildung „G“ dargestellt, die Anschlussbuchsen für Receiver und TV-Gerät an das gleiche Kabel anzuschließen. Die Strombelastbarkeit des verwendeten Stromkreises ist hinsichtlich der vorgesehenen Anwendung zu überprüfen.

Weitere Informationen zur Bedienung des Receivers UFS 740sw entnehmen Sie der dem Gerät beiliegenden Betriebsanleitung.

ANSCHLUSSBEISPIEL 12-V-BATTERIE-ANSCHLUSS

Abbildung: G

Achtung:

Bei Betrieb mit zwei Batterien ist darauf zu achten, dass die Masse des Zündsignals auf dem gleichen Potenzial liegt, wie die Masse der Versorgungsbatterie für die Dreheinheit.

Bei Nichtbeachtung funktioniert die automatische Absenkung nicht!

Kabel nicht verpolen!

Achtung: Bei Betrieb mit zwei Batterien ist darauf zu achten, dass die Masse des Zündsignals auf dem gleichen Potenzial liegt, wie die Masse der Versorgungsbatterie für die Dreheinheit. Bei Nichtbeachtung funktioniert die automatische Absenkung nicht! Kabel nicht verpolen! UFS 740 Master 6 polig TV-Gerät externer IR-Sensor Zigaretten- anzünderbuchse oder 12V Norm- steckdose DIN ISO 4165 Batterie braun weiß grün Batterie 10,9V-13,8V Zündung Nicht im Liefer- umfang enthalten

AUSLEUCHTZONE/EMPFANGSBEREICH

Die Ausleuchtzone ist das Empfangsgebiet auf der Erde, welches der Satellit mit seinem Sendestrahl (Spot) abdeckt und in dem Satellitenempfang möglich ist. Im Mittelpunkt dieses Spots ist die Senderleistung am größten – nach außen hin wird sie schwächer.

Ihre Antenne werden Sie vorzugsweise auf die Position der ASTRA-Satelliten 19,2° Ost (Bild unten links) oder EUTELSAT/HOTBIRD 13° Ost (Bild unten rechts) ausrichten. Nachstehend sind die Spots dieser Satelliten dargestellt.

Die innere Linie der abgebildeten Ausleuchtzone zeigt das gesamte Gebiet, das vom ASTRA-Satelliten mit digitalen Signalen versorgt wird. Die äußere (gestrichelte) Linie der abgebildeten Ausleuchtzone zeigt das Gebiet, das nur von einzelnen Transpondern der ASTRA-Satelliten versorgt wird. Innerhalb dieser Ausleuchtzone sind daher nicht alle Programme verfügbar.

Die Satelliten strahlen die verschiedenen Programm-Pakete in unterschiedlichen Ausleuchtzonen ab.

In diesen können die jeweiligen Programm-Pakete in guter Bild- und Tonqualität empfangen werden. In den Randzonen ist Empfang grundsätzlich möglich, die Qualität der empfangenen Programme kann jedoch sehr unterschiedlich sein.

DEMONTAGE IM SERVICEFALL

Sollte eine Reparatur der Anlage oder einzelner Komponenten nötig werden, wenden Sie sich an Ihren Fachhändler bzw. an unsere Servicestelle (Anschrift siehe unten).

Öffnen Sie keinesfalls die Dreheinheit!

DEMONTAGE

- Die Kabel dürfen nicht abgeschnitten werden! Trennen Sie die aus der Dreheinheit herausragenden Kabel an der dafür vorgesehenen Kabeltrennstelle (Stecker lösen) von den im Fahrzeuginneren verlegten beiden Kabeln ab.

• Die im Fahrzeuginneren verlegten Kabel können dort verbleiben
- Öffnen Sie die sechs M6-Schrauben, mit denen die Dreheinheit auf der Montageplatte angeschraubt ist
- Legen Sie zwei Unterlagehölzer zum Schutz des Wagendaches ab
- Legen Sie die Dreheinheit anschließend auf die vorbereiteten Unterlagehölzer ab
- Zum Versand der Dreheinheit verwenden Sie die aufbewahrte Originalverpackung
- Dichten Sie die Öffnung im Fahrzeugdach zum Schutz vor eindringender Nässe mit geeigneten Mitteln ab
- Bei Verwendung der Dachdurchführung HDZ 100 sind nach der Demontage die nicht mehr belegten Kabeldurchführungen mit den integrierten Blindstopfen zu verschließen. Das Gehäuse ist damit wieder wasserdicht.

Hinweis: Vor dem Austausch des UFS 740sw sollte zuerst die Dreheinheit in Parkposition gefahren werden.

ANSCHRIFT DER SERVICESTELLE

ESC

Electronic Service Chiemgau GmbH

Bahnhofstraße 108

83224 Grassau

Telefon: [phone]

Telefax: (0 86 41) 95 45-35 und -36

Internet: http://www.esc-kathrein.de

E-Mail: [e-mail]

POLARISATIONS-EINSTELLUNG

ERKLÄRUNG POLARISATIONS-EINSTELLUNG

Das LNB der CAP 700 ist werkseitig auf die Polarisations-Einstellung „0“ montiert. In dieser Position können Sie noch Signale von Satelliten mit Abweichungen (zwischen Längengrad des gewünschten Empfangsbereiches und Orbitposition des Satelliten) von 15° bis 20° empfangen. Für größere Abweichungen kann ein Verdrehen des LNB’s, Einstellen des benötigten Polarisationswinkels, sinnvoll sein.

Es wird jedoch ausdrücklich darauf hingewiesen, dass eine von der Mittenposition abweichende Anordnung des LNB's von bis zu +45° bzw. -45° nur dann sinnvoll ist, wenn tatsächlich ein weit westlicher oder weit östlicher Satellit bevorzugt empfangen werden soll.

Den jeweils benötigten Einstellwinkel der Polarisation entnehmen Sie bitte der nachfolgenden Tabelle.

Längengrade für den Empfangsstandort

Satelliten/Satellites/Satellites

Land/Country/Pays	TÜRKSAT42° OstEast/Est	ASTRA(Eurobird 1)28.2°OstEast/Est	ASTRA19.2°OstEast/Est	EUTELSATW216°OstEast/Est	HOTBIRD13°OstEast/Est	EUTELSATW110°OstEast/Est	EUTELSATW3A7°OstEast/Est	Thor 2/30.8°WestWest/Ouest	AtlanticBird 35°WestWest/Ouest	AtlanticBird 2/Telecom 2D8°WestWest/Ouest	Hispasat1C/1D30°WestWest/Ouest
Albanien/Albania/L’Albanie -23 -2 8 5	8 11 15 22 26	28/16 41
Belgien/Belgium/La Belgique -27 -11	-5 -9 -7 -5 -2 4 8	10/-2 25
Bulgarien/Bulgaria/Bulgarie -17 4 14	10 13 16 19 25	29 31/19 41
Dänemark/Denmark/Danemark -19 -4	2 -3 -1 1 3 8 11	’13/1 24
Deutschland/Germany/Allemagne	-23 -7 0 -4	-2 0 3 9 12 14	’2 28
Frankreich/France/France	-32	-16	-9	-13	-10	-7	-5	3	7	10/-2	27
Finnland/Finland/Finlande	-7	6	10	5	6	7	9	12	14	15’/3	21
Griechenland/Greece/Grèce	-21 2 14	1 14 18 21 28 32	34/22 46
Großbritannien/Great Britain/La Grande-Bretagne	-26	-13 -8 -13	-11 -9 -7 -2 1 3/9	17
Italien/Italy/L’Italie	-29	-10	-1	-4	-1	3	6	15	19	’22/10	37
Irland/Ireland/L’Irlande	-30	-17	-12	-17	-15	-13	-11	-6	-3	0/12	15
Kroatien/Croatia/Croatie	-24	-5	4	1	4	7	10	17	20	’23/11	36
Liechtenstein/Liechtenstein/Liechtenstein	-26	-10 -2 -6	-3 0 2 10 13	’16/4 31
Luxemburg/Luxemburg/Luxembourg	-26	-11	-4	-8	-6	-3	-1	6	9	12/0	26
Monaco/Monaco/Monaco	-31	-13	-5	-9	-6	-3	0	9	13	’16/4	32
Niederlande/Netherlands/Les Pays-Bas	-25	-10 -4 -8	-6 -4 -1 5 8 10/-2	24
Norwegen/Norway/Norvège	-11	2	6	1	2	4	5	9	10	12/0	19
Österreich/Austria/L’Autriche -24 -6 2	-2 0 3 6 13 16	18/6 32
Polen/Poland/Pologne	-17	0	7	2	5	7	9	15	18	’20/8	31
Portugal/Portugal/Portugal	-43	-28	-22	-26	-23	-20	-17	-8	-3	0/-12	24
Rumänien/Romania/Roumanie	-16 4 13 9	11 14 17 23 26	28/16 38
Schweden/Sweden/Suède	-12	1	6	1	2	4	5	9	11	’13/1	21
Schweiz/Switzerland/Suisse	-28 -11 -3	-7 -5 -2 1 8 12	’15/§ 30
Serbien-Montenegro/Serbia and Montenegro/Serbie-Monténégro	-21 -1 9 5	8 11 14 21 24 26	’14 39
Slowakei/Slovakia/Slovaquie	-18	0	7	3	6	8	11	17	20	’22/10	34
Slowenien/Slovenia/Slovénie -24 -5 3	-1 2 5 8 15 18	21/9 34
Spanien/Spain/L’Espagne	-40	-24	-17	-21	-18	-15	-11	-2	3	’6/5	29
Tschechien/Czech Republic/Republique Tchéque	-21	-4	4	0	2	5	7	13	16	’19/7	31
Ungarn/Hungary/La Hongrie	-20	-1	7	3	6	9	11	18	21	’23/11	35

Weitere Länder bzw. Städte in diesen Ländern finden Sie im Internet auf der Kathrein-Homepage unter „www.kathrein.de/de/sat/index.htm“ im Menüpunkt „Satelliten-Empfangsanlagen/Technische Infos/Azimut/Elevation und Polarisationsvoreinstellung“.

POLARISATIONS-EINSTELLUNG

SICHERHEITSHINWEISE

Einem Anwender, der sich die Einstellarbeiten nicht zutraut, wird dringend abgeraten, das Verstellen des LNBs selbst durchzuführen. Er sollte sich an einen Techniker bzw. Mechaniker wenden. Eventuell fi ndet er eine geeignete Person auf dem Camping-Platz.

Es ist zu beachten, dass:

• Die Antenne und die an der Antenne angeschlossenen Geräte vom Stromnetz getrennt sind
• Die montierende Person schwindelfrei ist und sich sicher auf dem Wohnwagen bzw. Wohnmobil bewegen kann
• Die einstellende Person festes und rutschsicheres Schuhwerk trägt
• Die einstellende Person während der Ausführung einen sichere Stand- und Haltepositon hat
• Das Dach und die benutzte Aufstiegshilfe (z. B. Leiter) trocken, sauber und rutschfest sind
• Das Dach der Belastung durch die einstellende Person Stand hält

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch Absturz oder Dachdurchbruch!

- Sich bei den Einstellarbeiten keine Personen, insbesondere keine Kinder, in unmittelbarer Nähe der Dreheinheit befinden und bewegliche Teile berühren - Quetschgefahr. Es darf sich während der Einstellarbeiten niemand im Wohnwagen-/Wohnmobil-Bereich unterhalb der Antenne befinden.

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch möglichen Durchbruch und durch evtl. herabfallende Teile im Wohnmobil/-wagen

Beachten Sie weiterhin das Kapitel „Sicherheitshinweise - Wichtige Hinweise“!

Im Drehbereich (siehe „Sicherheitshinweise und wichtige Hinweise“) dürfen sich keine Hindernisse befi nden!

EINSTELLARBEITEN

Bei der Erklärung dieses Einstellvorganges gehen wir davon aus, dass die komplette CAP-Einheit wie in dieser Montageanleitung beschrieben, ordnungsgemäß aufgebaut, installiert und eingerichtet wurde. Beachten Sie bitte zusätzlich die Sicherheitshinweise der ausführlichen Betriebsanleitung des UFS 740sw!

Die Tastenbezeichnungen beziehen sich auf die Fernbedienung des Receivers UFS 740sw)

1. Schalten Sie den Receiver mit dem Netzschalter an der Frontseite des Gerätes ein.
2. Drücken Sie eine der Nummern-Tasten, um den Receiver in Betrieb zu nehmen.
3. Gegebenenfalls müssen Sie eine Erst-Installation durchführen

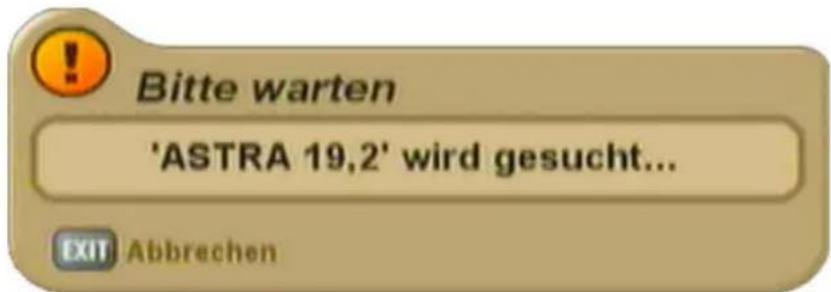

4. Warten Sie, bis die Meldung „Position von Astra ist unbekannt. Suche starten?“ kommt – brechen Sie dann diesen Vorgang mit der EXIT-Taste ab.
5. Wechseln Sie im Anschluss mit der ☐-Taste ins Hauptmenü und mit den ▼▲-Tasten auf den Menüpunkt „Einstellungen“ und bestätigen Sie die Auswahl mit der OK-Taste.

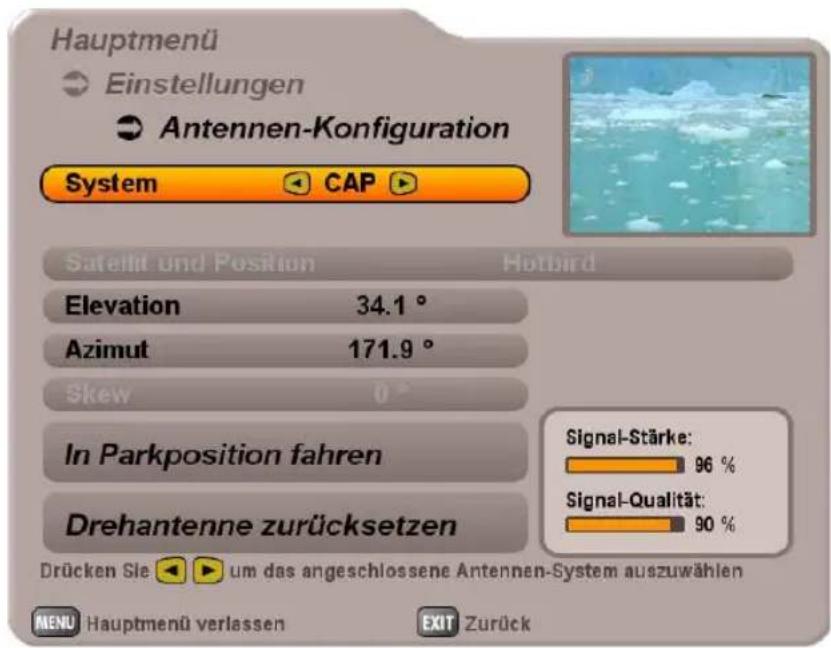

   6.. Wechseln Sie mit den ▼▲-Tasten auf den Menüpunkt „Antennen-Konfiguration“ und bestätigen Sie die Auswahl mit der OK-Taste.
6. Wechseln Sie mit den ▼▲-Tasten auf den Menüpunkt „Elevation“ und geben Sie mit den Zifferntasten der Fernbedienung „400“ ein.

POLARISATIONS-EINSTELLUNG

1. Drücken Sie die ☐-Taste und die Dreheinheit fährt den gewählten Elevationswinkel an.

2. Schalten Sie den UFS 740sw mit dem Netzschalter an der Frontseite aus und trennen Sie ihn vom Stromkreis.

3. Lockern Sie die Befestigungs-Schraube der Klemme am LNB mit dem beigelegten Stiftschlüssel (Größe 20)

4. Verdrehen Sie das LNB um die gewünschte Gradzahl (Skala befindet sich unten am LNB)

Skala für Polarisations- Einstellung KATHREIN

1. Ziehen Sie die Innensechsrund-Schraube mit einem Drehmoment von 3,3-3,5 Nm wieder an.

2. Verlassen Sie den Montageort und schließen Sie den UFS 740sw wieder an den Stromkreis an.

3. Schalten Sie den Receiver zuerst mit dem Netzschalter und anschließend mit einer der Nummern-Tasten ein.

4. Warten Sie bis die Meldung „Position von Astra ist unbekannt. Suche starten?“ kommt – brechen Sie diesen Vorgang mit der EXIT -Taste ab.

5. Wechseln Sie im Anschluss mit der ☐-Taste ins Hauptmenü und mit den ▼▲-Tasten auf den Menüpunkt „Einstellungen“ und bestätigen Sie die Auswahl mit der OK-Taste. Wechseln Sie mit den ▼▲-Tasten auf den Menüpunkt „Antennen-Konfiguration“ und bestätigen Sie die Auswahl mit der OK-Taste.

18 Wechseln Sie mit den ▼▲-Tasten auf den Menüpunkt „Drehantenne zurücksetzen“ und bestätigen Sie mit OK. Nachdem die Antenne zurückgesetzt wurde, können Sie mit der EXIT-Taste zum normalen Fernsehbild zurückkehren.

Ansicht nach Montage +45° Ansicht nach Montage -45°

Im Falle eines Defektes der elektronischen Steuerung kann die Antenne nach einigen Demontagearbeiten manuell in die Parkposition (horizontale Lage) zurückgesetzt werden. Im Anschluss daran ist aber auf alle Fälle eine Neujustierung durch eine autorisierte Werkstatt erforderlich.

Eine Fahrt mit aufgestellter Antenne ist mit langsamer Geschwindigkeit und unter Berücksichtigung der größeren Fahrzeughöhe (+ 79 cm) zur nächsten Werkstatt ohne weiteres möglich und dem manuellen Einklappen vorzuziehen!

Einem Anwender, der sich die Reparaturarbeiten nicht zutraut, wird dringend abgeraten, das manuelle Einklappen in die Parkposition selbst durchzuführen. Er sollte sich an einen Techniker bzw. Mechaniker wenden. Eventuell findet er eine geeignete Person auf dem Camping-Platz.

Auf jeden Fall müssen die unten angeführten Sicherheitshinweise beachtet werden.

SICHERHEITSHINWEISE

Es ist zu beachten, dass:

• Die Antenne und die an der Antenne angeschlossenen Geräte vom Stromnetz getrennt sind
• Die reparierende Person schwindelfrei ist und sich sicher auf dem Wohnwagen bzw. Wohnmobil bewegen kann
• Die reparierende Person festes und rutschsicheres Schuhwerk trägt
• Die reparierende Person während der Ausführung eine sichere Stand- und Haltepositon hat
• Das Dach und die benutzte Aufstiegshilfe (z. B. Leiter) trocken, sauber und rutschfest ist
• Das Dach der Belastung durch die reparierende Person Stand hält

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch Absturz oder Dach-durchbruch!

- Sie dürfen sich nicht an der Antenne festhalten, da die Schwinge bei der Demontage plötzlich frei wird

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch Absturz oder Quetschung!

- Es darf sich während der Demontage/Montage niemand im Wohnwagen-/Wohnmobil-Bereich unterhalb der Antenne befinden

Vorsicht! Es besteht Lebens-/Verletzungsgefahr durch möglichen Durchbruch und durch evtl. herabfallende Teile!

MANUELLES EINKLAPPEN IN DIE PARKPOSITION

DURCHFÜHRUNG MANUELLES EINKLAPPEN

1. In der Achsmitte (siehe Pfeil) befindet sich eine Kunststoff-abdeckung. Hebeln Sie diese mit einem schmalen Schlitz-schraubendreher heraus.
2. Dahinter befinet sich eine Sechskantschraube M8. Schrauben Sie diese mit einem Steckschlüssel, Schlüsselweite 13 mm, heraus.

Nach dem Entfernen der M8-Schraube wird ein weiteres Gewinde sichtbar.

1. Vorsicht! Sichern und stützen Sie die Antenne gegen Umkippen. Die Verbindung zur Schwinge kann sich beim nächsten Schritt (Punkt 4) plötzlich lösen. Es besteht dann keine Verbindung mehr zur Dreheinheit!
2. Drehen Sie in dieses Gewinde eine M10 x 40-Schraube (Mindestlänge: 40 mm) hinein. Durch das Hineindrehen der M10-Schraube wird die Schwinge auf dem Kegel der Konuswelle gelockert und die Arretierung gelöst.

Achtung: Drehen Sie die Schraube nur soweit hinein, bis der Kegelsitz der Schwinge auf der Konuswelle locker ist!

1. Kippen Sie die Antenne in die Parkposition (horizontale Position).
2. Drehen Sie die M10-Schraube heraus. Dadurch kann die Schwinge wieder auf die Konuswelle aufgesetzt werden.
3. Schrauben Sie die M8-Schraube wieder ein und ziehen Sie diese fest an.
4. Setzen Sie die Kunststoffabdeckung wieder ein.

Durch das Lösen der Schwinge von der Konuswelle ist die Nullpunktlage der Schwinge verstellt worden. Die Behebung des Defekts und die Neujustierung der Schwinge müssen durch einen autorisierten Fachhändler erfolgen!

1. Suchen Sie einen autorisierten Fachhändler auf.

TECHNISCHE DATEN

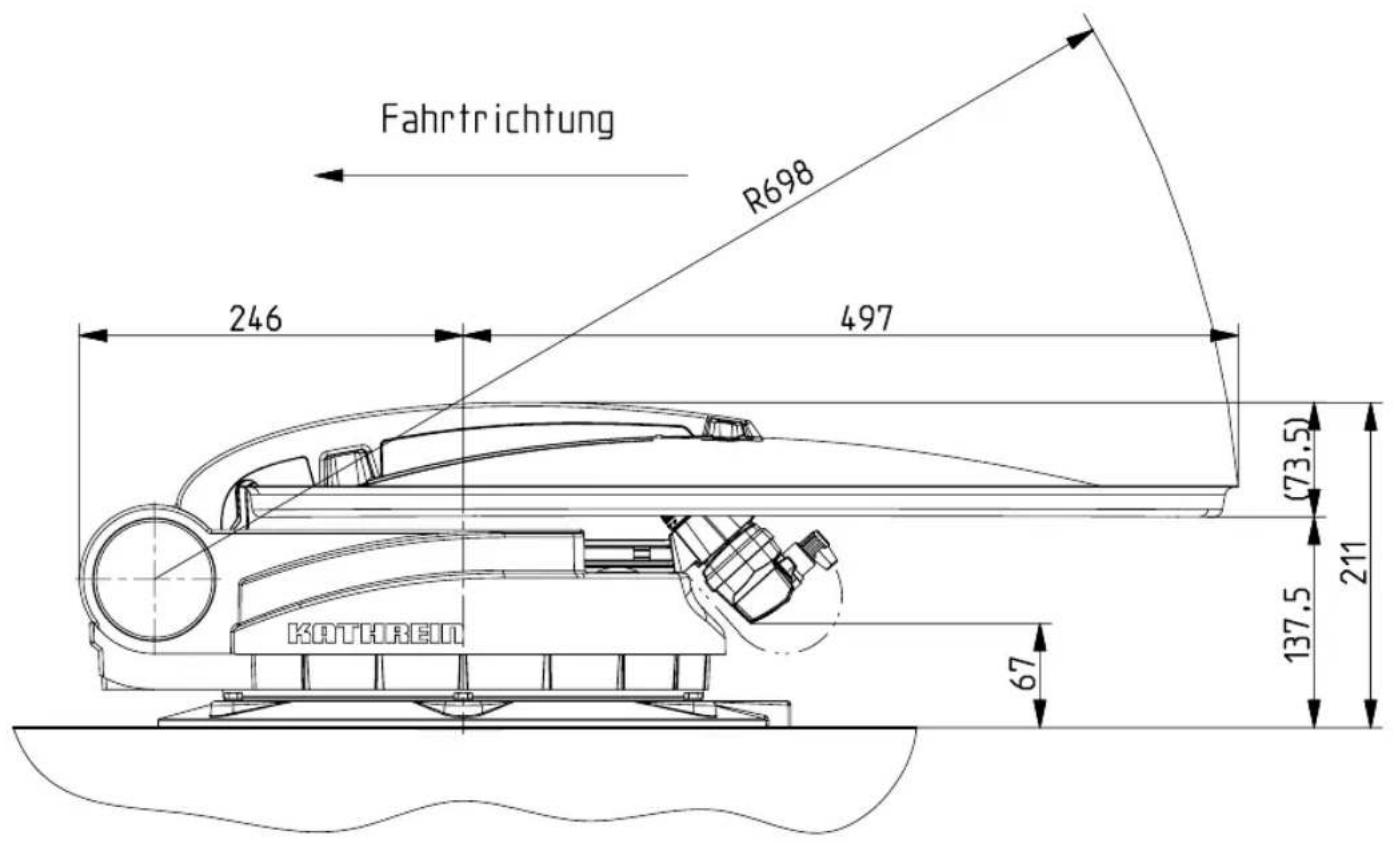

ABMESSUNGEN (IN MM)

Fahrtrichtung R698 246 497 (73,5) 211 67 KOTTIREIN

118,3 118,3 C003014 +PTA- Montageplatte 282 153,6

TECHNISCHE DATEN

Elevation 45° Elevation max 75° (790,3) (700,4) (443,3) (807,3) (546) (209) (442) (497) 246 Drehachse Montageplatte Dachdurchführung Ø 38 Spannbereich 20/50 Mutter

TECHNISCHE DATEN

Typ CAP 700
Bestell-No		20310019
LNB 1 Ausgang schaltbar: V/H (14/18 V), low/high (0/22 kHz)
LNB-Versorgungsspannung V Vertikal: 11,5-14, horizontal: 16-19
Eingangsfrequenz GHz 10,70-12,75
Ausgangsfrequenz	MHz	950-1950/1100-2150
Oszillatorfrequenz (L.O.)	GHz	9,75/10,60
Systemgüte (G/T) 11,3/12,5 GHz	dB/K	13,4/13,7
Versorgungsspannung (Autobatterie)	V	10,9-13,8
Stromaufnahmen aus dem 12-V-Bordnetz: EinschaltstromSatellitensucheTV-EmpfangStand-by	A	Typ. 10, max. 12Typ. 3Typ. 1,2Typ. 0,024
Stromaufnahme aus dem Receiver	mA	Typ. 160
Einstellbereich:ElevationAzimutSkew	°	0-75370± 45
Gewicht Dreheinheit mit Parabolreflektor	kg	9,7
Verpackungs-Einheit/Gewicht	St./kg	1/15,3

Zündsignal 12 ... 24 V

Suchzeit erster Satellit (typ.) 10 ... 120 s

Suchzeit weitere Satelliten (typ.) 2 ... 30 s

Anfahrzeit LSM 2 ... 15 s

(LSM = Letzte Satellitenposition)

SICHERHEITSDATENBLATT SIKAFLEX®-291

1. Stoff-/Zubereitungs- und Firmenbezeichnung

Angaben zum Produkt (Handelsname): Sikaf1 ex ^® -291

Angaben zum Hersteller/Lieferanten

Hersteller/Lieferant: Sika Deutschland GmbH

Strasse/Postfach: Kornwestheimer Str. 103-107

Postleitzahl und Stadt: Stuttgart

Land: Deutschland

Telefon: [phone] Telefax: [phone]

Allgemeine Auskunft: Produktsicherheit

Notfall-Auskunft Telefon: [phone] Nur außerhalb der Geschäftszeit

2. Zusammensetzung/Angaben zu Bestandteilen

Chemische Charakterisierung: Gefülltes reaktives PUR-Polymer

Gefährliche Inhaltsstoffe (Bezeichnung gemäss 67/548/EWG)

CAS-Nr. Konzentration Gefahrsymbole R-Sätze EC-Nr.

Naphtha (Erdöl), hydrodesulfurierte schwere

64742-82-1 1 - 2.5 % Xn,N 10,65,51/53,66,67 265-185-4

4,4'-Methylendiphenyldiisocyanat

101-68-8 0.1 - 1 % Xn 20,36/37/38,42/43 202-966-0

Xylol

1330-20-7 1 - 2.5 % Xn 10,20/21,38 215-535-7

3. Mögliche Gefahren

Gefahrenbezeichnung:

Xn Gesundheitsschädlich

Besondere Gefahrenhinweise für Mensch und Umwelt

42 Sensibilisierung durch Einatmen möglich.

4. Erste-Hilfe-Maßnahmen

Allgemeine Hinweise

In allen Fällen dem Arzt das Sicherheitsdatenblatt vorzeigen.

Nach Einatmen

Bei Beschwerden ärztlicher Behandlung unterziehen.

Nach Hautkontakt

Bei Berührung mit der Haut sofort mit Wasser und Seife abwaschen.

Bei andauernder Hautreizung Arzt aufsuchen.

Nach Augenkontakt

Bei Berührung mit den Augen sofort mit viel Wasser 15 Minuten lang spülen.

Sofort Arzt hinzuziehen.

Nach Verschlucken

Kein Erbrechen einleiten. Sofort Arzt hinzuziehen.

5. Maßnahmen zur Brandbekämpfung

Geeignete Löschmittel

Verträglich mit allen gängigen Löschmitteln.

Besondere Gefährdung durch das Produkt, seine Verbrennungsprodukte oder durch entstehende Gase Bei Brand kann freigesetzt werden: Kohlenmonoxid (CO)

Kohlendioxid _2 (CO

Chlorwasserstoff (HCl)

Zusätzliche Hinweise

Brandrückstände und kontaminiertes Löschmittel müssen entsprechend den örtlichen

behördlichen Vorschriften entsorgt werden. Kontaminiertes Löschwasser getrennt

sammeln, darf nicht in die Kanalisation gelangen.

6. Massnahmen bei unbeabsichtigter Freisetzung

Personenbezogene Vorsichtsmassnahmen

Für ausreichende Lüftung sorgen.

Persönliche Schutzkleidung verwenden.

Bei Einwirkung von Dämpfen/Staub/Aerosol Atemschutz verwenden.

Umweltschutzmassnahmen

Nicht in die Kanalisation oder Gewässer gelangen lassen.

Bei Eindringen in Gewässer, Boden oder Kanalisation zuständige Behörden

benachrichtigen.

Verfahren zur Reinigung/Aufnahme

Mit flüssigkeitsbindendem Material (z.B. Sand, Sägemehl, Universalbindemittel)

aufnehmen. Das aufgenommene Material gemäß Kapitel Entsorgung behandeln.

7. Handhabung und Lagerung

Handhabung

Hinweise zum sicheren Umgang: Kapitel 8 / Persönliche Schutzausrüstung

beachten.

Hinweise zum Brand- und Explosionsschutz: Entfällt

Lagerung

Anforderung an Lagerräume und Behälter:

Behälter trocken, dicht geschlossen halten und an einem kühlen, gut gelüfteten Ort aufbewahren.

Zusammenlagerungshinweise

Getrennt von Nahrungs-, Genuss- und Futtermitteln lagern.

Zusätzliche Hinweise zur Lagerung

Vor Frost schützen.

Vor Hitze und direkter Sonneneinstrahlung schützen.

Vor Luftfeuchtigkeit und Wasser schützen.

\* 8. Expositionsbegrenzung und persönliche Schutzausrüstung

Bestandteile mit arbeitsplatzbezogenen, zu überwachenden Grenzwerten

	Bezeichnung des CAS-No	Bestandteils Art			Referenz/Lar
Naphtha (Erdöl), hydrodesulfurierte schwere
	64742-82-1	AGW	350	mg/m3	TRGS	9
	64742-82-1	AGW	70	ml/m3	TRGS	9

SICHERHEITSDATENBLATT SIKAFLEX®-291

4,4'-Methylendiphenyldiisocyanat

	101-68-8	AGW	0.05	mg/m3	TRGS
	101-68-8	AGW		0.005	ml/m3	TRGS
Xylol
	1330-20-7	AGW	440	mg/m3	TRGS
	1330-20-7	AGW	100	ml/m3	TRGS	$
	1330-20-7	EU-TWA	(8h)	221	mg/m3	2000/39
	1330-20-7	EU-TWA	(8h)	50	ml/m3	2000/39/E
	1330-20-7	EU-STEL	(15')	442	mg/m3	2000/3
	1330-20-7	EU-STEL	(15')	100	ml/m3	2000/39

Persönliche Schutzausrüstung
Allgemeine Schutz- und Hygienemaßnahmen
Für ausreichende Belüftung oder Absaugung am Arbeitsplatz sorgen.
Berührung mit den Augen und der Haut vermeiden.
Vorbeugender Hautschutz durch Hautschutzsalbe.
Beschmutzte, getränkte Kleidung sofort ausziehen.
Bei der Arbeit nicht rauchen, essen oder trinken.
Vor den Pausen und bei Arbeitsende Hände waschen.
Atemschutz
Bei schlechter Belüftung: Mehrbereichsfi Iter ABEK
Die Gasfilterklasse ist abhängig von der Schadstoffkonzentration vor Ort.
Handschutz
Handschuhe aus Butylkautschuk/Nitrilkautschuk
Augenschutz
Schutzbrille
Körperschutz
Arbeitskleidung

\* 9. Physikalische und chemische Eigenschaften

Erscheinungsbild

Form: Pastös
Farbe: Verschieden, je nach Einfärbung
Geruch: Charakteristisch
Sicherheitsrelevante Daten, Methode
Flammpunkt:	>	65	°C
Dichte bei 20°C: Ca. 1.26 g/cm3
Löslichkeit in Wasser: Reagiert mit Wasser
Viskosität bei 20°C: Nicht anwendbar
VOC (Lösemittel):	3,47	%
VOC (CH):	3,47	%

10. Stabilität und Reaktivität

Zu vermeidende Stoffe/Gefährliche Reaktionen

Keine gefährlichen Reaktionen bei vorschriftsmäßiger Lagerung und Handhabung.

Thermische Zersetzung und gefährliche Zersetzungsprodukte

Keine Zersetzung bei bestimmungsgemäßer Verwendung.

11. Angaben zur Toxikologie

Sensibilisierung

Sensibilisierung/allergische Reaktion möglich.

Bei empfindlichen Personen können schon bei sehr geringen Konzentrationen allergische Reaktionen auftreten.

Erfahrungen am Menschen

Bei Hautkontakt: Kann zu Reizungen führen

Bei Augenkontakt: Kann zu Reizungen führen

Beim Einatmen: Kann zu Reizungen führen

Beim Verschlucken: Kann zu Gesundheitsstörungen führen

12. Angaben zur Ökologie

Zusätzliche Hinweise

Nicht in die Kanalisation, Gewässer oder in das Erdreich gelangen lassen.

13. Hinweise zur Entsorgung

Produkt

Empfehlungen

Gemäß der gültigen Abfallverzeichnis-Verordnung sind Abfälle herkunftsbezogen der Abfallart zuzuordnen. Deshalb ist eine eindeutige Festlegung einer Abfallschlüsselnummer nicht möglich.

Verpackung

Empfehlungen

Restentleerte Verpackungen sind einer Verwertung zuzuführen. Verpackungen, die Rückstände gefährlicher Stoffe enthalten oder durch gefährliche Stoffe verunreinigt sind, sowie nicht restentleerte Verpackungen sind wie das Produkt ordnungsgemäß und schadlos zu entsorgen.

Falls das letzte Füllgut es erforderlich macht, müssen restentleerte Verpackungen zur Entsorgung vorbehandelt werden (z. B. Spülen, Neutralisieren, Aushärten, Ausschütteln).

14. Angaben zum Transport

ADR/RID

Weitere

Angaben

Kein

Gefahrgut.

IMO/IMDG

Marine pollutant: no

Weitere

Angaben

Kein

Gefahrgut.

IATA/ICAO

Weitere

Angaben

Kein

Gefahrgut.

15. Vorschriften

Kennzeichnung gemäß EG-Richtlinien

Das Produkt ist nach EG-Richtlinien/den jeweiligen nationalen Gesetzen eingestuft und gekennzeichnet.

Gefahrbestimmende Komponente(n) zur Etikettierung

Enthält: 4,4'-Methylendiphenyldiisocyanat

SICHERHEITSDATENBLATT SIKAFLEX®-291

Gefahrsymbole

Xn Gesundheitsschädlich

R-Sätze

42 Sensibilisierung durch Einatmen möglich.

S-Sätze

23 Gas/Rauch/Dampf/Aerosol nicht einatmen.

45 Bei Unfall oder Unwohlsein sofort Arzt hinzuziehen (wenn möglich, dieses Etikett vorzeigen).

Bes. Kennzeichnung bestimmter Zubereitungen

Enthält Isocyanate. Hinweise des Herstellers beachten.

Nationale Vorschriften

Wassergefährdungsklasse

WGK 1 (Gemäß VwVws vom 17. Mai 1999)

GISCODE/PRODUKTCODE

GISCODE: PU 50

16. Sonstige Angaben

Markierungen (*) am linken Rand weisen auf Änderungen gegenüber der vorangehenden Version hin.

Verwendungszweck: Chemisches Produkt für Bau und Industrie

R-Sätze der in Kapitel 2 gelisteten Inhaltsstoffe

10 Entzündlich.

20 Gesundheitsschädlich beim Einatmen.

20/21 Gesundheitsschädlich beim Einatmen und bei Berührung mit der Haut.

36/37/38 Reizt die Augen, Atmungsorgane und die Haut.

38 Reizt die Haut.

42/43 Sensibilisierung durch Einatmen und Hautkontakt möglich.

51/53 Giftig für Wasserorganismen, kann in Gewässern längerfristig schädliche Wirkungen haben.

65 Gesundheitsschädlich: kann beim Verschlucken Lungenschäden verursachen.

66 Wiederholter Kontakt kann zu spröder oder rissiger Haut führen.

67 Dämpfe können Schläfrigkeit und Benommenheit verursachen.

Die in diesem Sicherheitsdatenblatt enthaltenen Angaben entsprechen unserem Wissensstand zur Zeit der Publikation. Sie stellen keine zugesicherten Eigenschaften dar. Bezüglich Gewährleistung gelten ausschliesslich die entsprechenden Technischen Merkblätter und die allgemeinen Verkaufsbedingungen. Vor Verwendung und Verarbeitung Technisches Merkblatt konsultieren.

Technisches Merkblatt

Version 12 / 2005

Sikaflex®-291

Der haftstarke Marine-Dichtstoff

Technische Eigenschaften

Chemische Basis	1-K Polyurethan
Farbe	weiss, schwarz, holz
Härtungsmechanismus	feuchtigkeitshärtend
Dichte vor Aushärtung (DIN 53479)	ca. 1,3 kg/l, farbab-hängig
Standfestigkeit	gut
Verarbeitungstemperatur	+5°C - +40°C
Hautbildezeit ^1	ca. 60 min
Durchhärtegeschwindigkeit	(siehe Diagramm 1)
Volumenänderung (DIN 52451)	ca. -5%
Härte Shore A (ISO 868 / DIN 53505)	ca. 40
Zugfestigkeit (ISO 527 / DIN 53504)	ca. 1,8 N/mm ^2
Reissdehnung (ISO 527 / DIN 53504)	ca. 500%
Weiterreisswiderstand (ISO 34 / DIN 53515)	ca. 6 N/mm
Glasumwandlungstemperatur (ISO 4663 / DIN 53445)	ca. -45°C
Einsatztemperatur Kurzfristig	dauerhaft 4 Stunden 1 Stunde
Haltbarkeit (Lagerung unter 25°C im ungeöffneten Gebinde)	-40°C bis +90°C 160°C 180°C
	12 Monate

Sikaflex ^® -291 ist ein für den Boots- und Schiffsbau entwickelter, standfester 1-Komponenten-Polyurethan-Dichtstoff.

Unter Einwirkung der Luft feuchtigkeit reagiert dieser zu einem Elastomer.

Sikaflex ^® -291 erfüllt die Anforderungen der Internationalen Mar i-timen Organisation (IMO).

Sikaflex®-291 wird nach dem Qua-litätssicherungssystem ISO 9001 / 14001 und dem Respo n-sible Care Programm hergestellt.

Produktvorteile

-1- komponentig
- elastisch
- geruchsarm
- alterungs- und witterungsbeständig
- nicht korrosiv
- überlackierbar
- schleifbar
- breites Haftspektrum
- elektrisch nicht leitfähig
- Meerwasser- und Hydrolyse- beständig

Anwendungsbereich

Sikaflex ^® -291 ist ein im Boots- und Schiffsbau vielseitig einsetz bares Produkt und dient der Herstellung von elastischen und vibrationsbständigen Dich tungsfugen im I nnen- und Aussenbereich. Sikaflex ^® -291 verfügt über ein grosses

Haftvermögen auf den w e- sentlichen, im Schiffsbau verwe ndeten Materia len. Geeignete U ntergründe sind Holz, Metalle, Grundierungen und Lackierungen (2-K-Systeme), kera mische Mate rialien, Kunststoffe (UP-GFK etc.). S i- kaflex®-291 darf nicht zur Abdic h- tung von spannungsrisse gefähr- deten Kunststoffen (wie PMMA, PC etc.) verwendet werden.

Für Stabdeckverfügung emp fehlen wir Sikaflex ^® -290 DC. In erhärt e-tem Zustand kann Sika flex ^® -291 problemlos geschliffen werden.

Härtungsmechanismus

Sika®

Die Vernetzungsreaktion von S i- kaflex ^® -291 erfolgt mit Luft feuchtigkeit. Bei niedriger Temperatur ist der Wassergehalt der Luft geringer und die Vernet zungsreaktion ver läuft etwas langsamer (siehe Di a- gramm).

Diagramm 1: Durchhärtegeschwindigkeit für Sikaflex®-291

Chemische Beständigkeit

Sikaflex ^® -291 ist beständig gegen Süss- und Salzwasser, Kalkwasser und öffentliche Abwässer sowie wässerige Tensidlösungen, ve r-dünnte Laugen und Sä uren; kurzzeitig beständig gegen Treibstoffe, Mineralöle sowie pflanzliche und tierische Fette und Öle, nicht be- ständig gegen organische Säuren, Alkohol, stärkere Mineralsäuren und Laugen sowie Lösemittel. Die Informationen sind nur A n-haltspunkte. Eine obj ektbezogene Beratung erhalten Sie auf Anfrage.

Verarbeitungshinweise

Untergrundvorbereitung

Die Haftflächen müssen sau ber, trocken, staub- und fettfrei sein. Angaben zur Vorbereitung von Werkstoffoberflächen finden Sie in der Primertabelle für Sika ^® Marine Systeme.

Verarbeitung

Kartuschen membrane einstechen und vollständig öffnen.

Beutel in die Verarbeitungs pistole einlegen und Clip abschneiden.

Düsenspitze entsprechend der Fugenbreite zuschneiden und die Dichtmasse mit einer ge eigneten Hand-, Akku- oder Kolbenstangen-druckluftpistole luftfrei in die Fuge einbringen.

Angebrochene Gebinde müssen innerhalb weniger Tage verarbeitet werden.

Die Verarbeitungstemperatur darf 5°C nicht unter- bzw. 40°C nicht überschreiten. Die optimale Te m-

peratur von Material und Werkstoff liegt zwischen 15°C und 25°C. Für die Beratung zur Auswahl und Einrichtung einer geeigneten Pumpanlage setzen Sie sich bitte mit der Abteilung System Engineering der Sika Industry in Verbindung.

Abglätten

Das Abglätten muss innerhalb der Hautbildezeit des Klebstoffes er folgen. Zum Abglätten empfehlen wir Sika® Abglättmittel N. Andere Abglättmittel müssen auf ihre Eignung überprüft werden.

Entfernung

Nicht ausgehärtetes Sikaflex ^® -291 kann von Geräten und Werkze u-gen mit Sika ^® Remover-208 en t-fernt werden. Ausgehärtetes Material kann nur noch mecha nisch entfernt werden.

Hände/Haut sollten sofort mit Sika® Handclean oder einer geei gneten Handwaschpaste und Wasser gereinigt werden. Keine Lös- emittel verwenden!

Überlackieren

Nach erfolgter Hautbildung kann Sikaflex ^® -291 überlackiert werden. Die Lackverträglichkeit muss durch Vorversuche überprüft werden. Einbrennlacke dürfen nur auf völlig ausgehärtetem Sikaflex ^® -291 au f-gebracht werden. Es ist zu berücksichtigen, dass Härte und Filmdicke des Lackes den Klebstoff in seiner Dehnung beeinträch tigen und zu Rissbildungen führen können.

Weitere Informationen

Folgende Dokumente sind auf Anfrage erhältlich:

• Sicherheitsdatenblatt
• Primertabelle für Sika Marine Systeme
• Allg. Richtlinien zur Verarbeitung von Sikaflex® Kleb- und Dichtstoffen
• Marine Handbuch

Gebinde

Tube	100 ml
Kartusche	310 ml
Beutel	400 ml

Wichtig

Für den Umgang mit unseren Produkten sind die wesentlichen physikalischen, sicherheitstechnischen, toxikologischen und ökol ogischen Daten den stoffspezifischen Sicherheitsdatenblättern zu entnehmen. Die einschlägigen Vorschriften, wie z.B. die Gefahrstoffverordnung, sind zu beachten. Auf Wunsch stellen wir Ihnen u nser System-Merkblatt TM 7510 "Hinweise zum Arbeitsschutz" beim Umgang mit Produkten d er Sika Deutschland GmbH zur Ve r-fügung.

Hinweis:

Die vorstehenden Angaben, insbeson deren die Vorschläge für Verarbeitung und Verwendung unserer Produkte, beruhen auf unseren Kenntnissen und Erfahrungen im Normalfall, vorausgesetzt die Produkte wurden sachgerecht gelagert und angewandt. Wegen der unterschiedlichen Materialien, Untergründen und abweichenden Arbeitsbedingungen kann eine Gewährleistung eines Arbeitsergebnisses oder eine Haftung, aus welchem Rechtsverhältnis auch immer, weder aus diesen Hinweise, noch aus einer mündlichen Beratung begründet werden, es sei denn, dass uns insoweit Vorsatz oder grobe Fahrlässigkeit zur Last fällt. Hierbei hat der Anwender nachzuweisen, dass er schriftlich alle Kenntnisse, die zur sachgemäßen und erfolgversprechenden Beurteilung durch Sika erforderlich sind, Sika rechtzeitig und vollständig übermittelt hat. Der Anwender hat die Produkte auf ihre Eignung für den vorgesehenen Anwendungszweck zu prüfen. Änderungen der Produktspezifikationen bleiben vorbehalten. Schutzrechte Dritter sind zu beachten. Im übrigen gelten unsere jeweiligen Verkaufs- und Lieferbedingungen. Es gilt das jeweils neueste Technische Merkblatt, das von uns angefordert werden sollte.

Sika®

Weitere Informationen

Internet: www.sika-industry.de, E-Mail: [e-mail]

www.sika.com

Sika Deutschland GmbH

Kleb- und Dichtstoffe Industrie

Stuttgarter Strasse 139

D-72574 Bad Urach

Deutschland

Tel. [phone]

Fax [phone]

Sikaflex ^® -291 2/2

Ab dieser Seite beginnt der Bedienungsanleitungsteil der

CAP 700

Sollten Sie trotz Studiums dieser Bedienungsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung. Telefon: [phone]

Die in der Betriebsanleitung des UFS 740sw beschriebene automatische Aktualisierung der EPG-Daten um 03.00 Uhr nachts, wird bei Betrieb des UFS 740sw an der CAP 700 nicht automatisch ausgeführt! Die EPG-Daten werden bei Betrachten der einzelnen Programme aktualisiert. Der Receiver aktualisiert hierbei aber alle EPG-Daten derer Programme, die auf dem aktuell empfangenen Transponder abgestrahlt werden.

Beispiel: Sie haben das Programm „SAT.1“ gewählt. Hierbei werden z. B. auch die EPG-Daten von „ProSieben“ und „KABEL1“ aktualisiert.

WICHTIGE HINWEISE ZUR CAP 700 VOR INBETRIEBNAHME

Bei nachfolgendem Betriebsanleitungsteil des UFS 740sw für die Dreheinheit gehen wir davon aus, dass der UFS 740sw und die Dreheinheit ordnungsgemäß installiert und angeschlossen, wie in den Montage- und Bedienungs-/Betriebsanleitungen beschrieben, worden sind!

Lesen Sie, falls noch nicht geschehen, die Sicherheitshinweise der Betriebsanleitung des UFS 740sw und die dieser Montage- und Bedienungsanleitung durch und beachten Sie diese beim Umgang mit dem UFS 740sw und der Dreheinheit!

Bevor Sie Ihre Satellitenanlage in Betrieb nehmen, vergewissern Sie sich, dass der Standort einen freien Blick auf die Satellitenpositionen nach Süden ermöglicht und nicht durch Bäume oder sonstige Hindernisse abgeschattet wird. Sie ersparen sich Zeit und Mühe!

Um eine Überhitzung der Motoren der Dreheinheit zu vermeiden, sollten die Motoren nicht länger als 10 Minuten im Dauerbetrieb laufen.

Diese 10 Minuten werden bei keinem durch die CAP 700 initialisiertem Suchlauf erreicht und könnten nur durch mehrfaches Wiederholen erfolgloser Suchläufe oder durch manuelles Eingreifen des Benutzers erreicht werden.

Empfang ~10 m kein Empfang ~10 m

FERNBEDIENUNG

Alle Einstellungen am UFS 740sw werden über die Fernbedienung vorgenommen!

ERST-INSTALLATION

Bevor Sie Ihr Gerät in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise - Wichtige Hinweise“ sowie „Montage und Anschluss“ durch.

Im Abschnitt „Montage und Anschluss“, „Anschlussbeispiel“ finden Sie eine Musterkonfiguration für ein Wohnmobil.

Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installationsarbeiten fachgerecht durchgeführt wurden.

Bei Erklärung des Kapitels „Erst-Installation“ gehen wir davon aus, dass der Receiver fachgerecht, unter Berücksichtigung der Kapitel „Sicherheitshinweise - Wichtige Hinweise“ und „Montage und Anschluss“, angeschlossen worden ist.

Schalten Sie zuerst Ihr TV-Gerät ein und wählen Sie den AV-Programm-Platz. Nehmen Sie Ihren Receiver mit dem Netzschalter an der Gerätevorderseite in Betrieb. Sie erhalten folgende Einblendung:

Erstinstallation (1/6) Sprachauswahl Deutsch English Français Italiano Español Cestina Nederlands Norsk Türkçe Drücken Sie um die Meäusprache einzustellen EXIT Abbrechen Weiter zum nächsten Schritt

Beachten Sie zusätzlich die Leisten im unteren Teil der Bildschirm-Einblendungen! Hier finden Sie Hinweise zur weiteren Bedienung.

Wählen Sie die von Ihnen gewünschte Menüsprache mit den ▼▲-Tasten aus. Zur Verfügung stehen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Niederländisch, Norwegisch und Türkisch.

Drücken Sie (grün)-Taste, um zum nächstfolgenden Menü zu gelangen.

Hinweis: Sollten Sie einmal nicht sicher sein, ob Sie im vorangegangenen Menü die richtige Einstellung getroffen haben, können Sie während der gesamten Erst-Installation mit der rot)-Taste um einen Schritt zurückspringen.

Sie erhalten folgende Einblendung:

Erstinstallation (2/6) Programmlistenauswahl Programmliste zurücksetzen Ja Vorsortiert für Deutschland Drücken Sie um die Vorsortierung der Programmliste auszuwählen EXIT Abbrechen Zurück Weiter zum nächsten Schritt

Wählen Sie mit den ▶▶-Tasten-Tasten aus, ob die werkseitig vorgegebene Programm-Liste durch eine für Deutschland, Österreich, Schweiz oder Italien vorsortierte Programm-Liste ersetzt werden soll. Sollten Sie die werkseitig vorgegebene Programm-Liste verwenden wollen, wählen Sie beim Punkt

„Programmliste zurücksetzen“ die Einstellung „Nein“. Drücken Sie 📋(grün)-Taste, um zum nächstfolgenden Menü zu gelangen.

Sie erhalten folgende Einblendung:

Erstinstallation (3/6) TV, Bild und Ton TV-Format 4:3 Bildschirm-Anzeige Letterbox TV-SCART-Signalausgabe RGB Drücken Sie um das TV Format einzustellen EXIT Abbrechen Zurück Weiter zum nächsten Schritt

Wählen Sie hier mit den ▲▼◀▶-Tasten die Einstellungen für Ihr Fernsehgerät aus.

Beachten Sie dabei die Bedienungsanleitung Ihres Fernsehgerätes!

ERST-INSTALLATION

TV-Format

Hier wählen Sie das Bildformat Ihres Fernsehgerätes aus. Entweder

4:3 oder

16:9

Bildschirm-Anzeige

Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates:

• TV-Format „4:3“: Pan & Scan (Bild wird beschnitten) oder Letterbox (Schwarze Balken oben u. unten)
• TV-Format „16:9“: Immer 16:9 oder automatisch

TV-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignals, das an der TV-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.

• FBAS – zusammengesetztes Basisbandsignal (Farb-/Bild-/Austast-/Synchron-Signal)
• RGB – Rot-/Grün-/Blau-Signal oder
• Y/C - S-Video-Signal (Luminanz/Chrominanz)

Drücken Sie 📄(grün)-Taste, um zum nächstfolgenden Menü zu gelangen.

Sie erhalten folgende Einblendung:

Erstinstallation (4/6) Antennen-Konfiguration System CAP Satellit und Position Hotbird 2 Elevation 80.1 ° Azimuth 350.1 ° Skew 0 ° In Parkposition fahren Drehantenne zurücksetzen Drücken Sie um das angeschlossene Antennen-System auszuwählen Signal-Stärke: 96 % Signal-Qualität: 90 %

System

Wählen Sie hier mit den ◀▶-Tasten bei „System“ die Einstellung „CAP“ aus. Drücken Sie im Anschluss die ☐(grün)-Taste, um zum nächsten Menü zu gelangen.

ERST-INSTALLATION

Sie erhalten folgende Einblendung:

Erstinstallation (5/6) Datum und Uhrzeit Zeitzonen-Abweichung (UTC) -2 Std. Automatische Zeitumstellung Ein Zeitaktualisierung auf Alle Sender Montag 28.02.2005 12:12 Uhr Winterzeit Drücken Sie um die Zeitzone einzustellen EXIT Abbrechen Zurück Erstinstallation abschließen

Zeitzonen-Abweichung

Stellen Sie mit den ▶▶-Tasten die Zeitzonenabweichung von der UTC (früher GMT) ein (z. B. für Deutschland +1 Std.).

Wechseln Sie mit den ▲▼-Tasten auf das Feld „Automatische Zeitumstellung“. Wählen Sie hier mit den

▶▶-Tasten, ob der Receiver automatisch von Sommer- auf Winterzeit und umgekehrt umstellen soll. Bei Auswahl „Ein“ stellt der Receiver automatisch die richtige Zeit ein. Wenn Sie die Einstellung „Aus“ wählen, wird Ihnen darunter ein Feld für die manuelle Auswahl zwischen Sommer- und Winterzeit eingeblendet.

Die Einstellung nehmen Sie ebenfalls mit den ◀▶-Tasten vor.

Mit der ☐(grün)-Taste schließen Sie die Erst-Installation ab und kehren zurück ins Hauptmenü. Drücken Sie die ☑-Taste, um zum TV-Bild zu gelangen.

Hinweis: Programm-Suchlauf „Punkt 6/6“ wird bei Einstellung „CAP“ übersprungen, da die Antenne zuerst auf den gewünschten Satelliten ausgerichtet werden muss, bevor ein Programm-Suchlauf gestartet werden kann.

AUSRICHTUNG (SATELLITEN-SUCHE)

Die Ausrichtung der Antenne erfolgt automatisch. Nach jedem Einschalten des UFS 740sw fährt die Dreheinheit automatisch den zuletzt empfangenen Kanal und die dazu gehörige Satellitenposition (z. B. ARD/ASTRA) an.

Dies funktioniert, da jeder Satellit automatisch durch die Dreheinheit erkannt wird.

Die Satelliten-Suche wird an Hand des von Ihnen ausgewählten Kanales gestartet. Wurde die Position des Satelliten von der Dreheinheit noch nicht gespeichert, erhalten Sie bei der Anwahl eines Kanales dieses Satelliten folgende Einblendung (Beispiel):

Wenn das Fahrzeug während des Suchlaufs nicht auf Stützen steht und sich Personen darin bewegen, besteht die Gefahr, dass durch Schwankungen des Fahrzeuges der Satellit nicht gefunden wird.

Suche starten? Position von 'ASTRA 19,2' ist unbekannt. Suche starten? EXIT Nein OK Ja

Mit der OK-Taste starten Sie den Suchmodus.

Die Suche kann einige Minuten dauern (i. d. R. zwei Minuten). Zunächst erhalten Sie folgende Meldung:

Bitte warten 'ASTRA 19,2' wird gesucht... EXIT Abbrechen

Sobald die Dreheinheit den richtigen Satelliten gefunden hat, speichert sie dessen Position. Bei diesem Vorgang erhalten Sie noch kein TV-Bild. Im Anschluss wird von der Dreheinheit ein automatischer Feinabgleich durchgeführt (bei ausreichendem Signalpegel wird die Satelliten-Position sofort von der Dreheinheit gespeichert). Während des Feinabgleichs erhalten Sie zum ersten Mal ein TV-Bild, welches aber während des Feinabgleichs nochmal kurzfristig „einfrieren“ kann - dies ist aber systembedingt.

Die eingestellte Positon (der gefundene Satellit) wird gespeichert und das gewünschte Programm erscheint am TV-Bildschirm.

MANUELLES BEWEGEN DER ANTENNE

Wechseln Sie mit der ☐-Taste in das Hauptemenü. Mit den ▲▼-Tasten und der OK-Taste rufen Sie die Untermenüs auf („Einstellungen“, „Antennenkonfiguration“).

Hauptmenü Einstellungen Antennen-Konfiguration System CAP Satellit und Position Hotbird Elevation 34.1 ° Azimut 171.9 ° Skew 0 ° In Parkposition fahren Drehantenne zurücksetzen Drücken Sie um das angeschlossene Antennen-System auszuwählen Signal-Stärke: 96 % Signal-Qualität: 90 % MENU Hauptmenü verlassen EXIT Zurück

In den Positionen „Elevation“ und „Azimut“ können Sie die Neigung und den horizontalen Winkel der Antenne einstellen. Betätigen Sie hierfür die ▶▶-Tasten oder geben Sie mit den Zifferntasten einen Zahlenwert ein und bestätigen Sie mit der OK-Taste. Zur Kontrolle beobachten Sie bitte die Balken „Signal-Stärke“ und „Signal-Qualität.“ auf der rechten Seite. Je höher die Balken sind, desto stärker und qualitativ besser ist das empfangene Signal.

Erst wenn Sie die Sat-Position beim Verlassen des „Antennen-Koigurations-Menüs“ speichern, werden die neuen Koordinaten dem Satelliten zugeordnet!

Bitte warten Antenne dreht... EXIT Abbrechen

Nach erfolgreicher Einstellung verlassen Sie das Menü mit der EXIT-Taste. Sie werden gefragt, ob Sie die Position speichern wollen.

Wählen Sie mit den ▲▼-Tasten aus („Ja, Änderungen speichern“ oder „Nein, Änderungen nicht speichern“) und bestätigen Sie Ihre Auswahl mit der OK-Taste.

PROGRAMM-(SATELLITEN-)WAHL

Grundsätzlich können alle Programme mit den 📊-Tasten in der Reihenfolge der aktuell gewählten Programm-Liste und derer Sortierung aufgerufen werden. Das Umschalten zwischen den TV- und Radio-Programmen erfolgt mit der 📊(blau)-Taste.

PROGRAMM-WAHL AUS PROGRAMM-LISTE

Mit der OK-Taste können Sie (wenn Sie sich nicht in einem Menü befinden) die Programm-Liste aufrufen. Sie erhalten folgende Einblendung:

Beachten Sie zusätzlich die Leisten im unteren Teil der Bildschirm-Einblendungen! Hier finden Sie Hinweise zur weiteren Bedienung.

TV-Programme Samstag 01.01.2000 00:06 Alle Satelliten 1 Das Erste 2 ZDF 3 SAT.1 4 RTL Television 5 RTL2 6 VOX 7 ProSieben 8 KABEL1 9 DAS VIERTE 10 DSF 11 Bayerisches FS 12 WDR Köln Listenwahl Sat-wahl Alphabetisch TV / Radio EXIT Zurück OK Umschalten TEXT Suche Info ein

Beim Aufruf wird Ihnen immer die Auswahl-/Sortiermöglichkeit der Programm-Liste angezeigt, aus der Sie das letzte Programm gewählt haben.

Oben links sehen Sie die ausgewählte Programm-Liste (TV- oder Radio-Programme) eingeblendet.

Mit der (blau)-Taste können Sie zwischen den TV- und den Radio-Programmen wechseln.

Darunter sehen Sie die aktuell von Ihnen gewählte Programm-Listen-Sortierung.

Die Programm-Liste kann Programme nach verschiedenen Auswahl- und Sortierkriterien anzeigen. Zum

Beispiel können Sie mit den ◀▶-Tasten verschiedene, nach Satelliten sortierte Programmlisten anzeigen lassen (z. B. ASTRA 19,2° oder Hotbird 13°).

Die Auswahl des gewünschten Programmes in den verschiedenen Ansichten der Programm-Liste erfolgt mit

den Cursor-Tasten (▲▼◀▶). Der Aufruf des gewählten Programmes wird mit der OK-Taste bestätigt. Sobald die Dreheinheit den Satelliten gefunden bzw. bei bekannter Position angefahren hat, hören bzw. sehen Sie das aktuell gewählte Programm rechts oben im kleinen Fenster eingeblendet. Durch nochmaliges

Drücken der OK- oder mit der EXIT-Taste verlassen Sie die Programm-Liste wieder und kehren zum TV-Bild zurück.

Hinweis: Eine ausführliche Erklärung der Programm-Liste mit ihren umfangreichen Funktionen (z. B. Such- und Sortierfunktion) finden Sie in der Betriebsanleitung des UFS 740sw.

STANDORTWECHSEL/TIMER-PROGRAMMIERUNG

Nach einem Standortwechsel fährt die Antenne in die zuletzt angewählte Position. Sie erhalten deshalb nach der Initialisierung folgende Einblendung (beispielhaft, da von letzter angewählter Position abhängig):

Bei geringfügigem Standortwechsel fi ndet die Antenne den Satelliten sehr schnell wieder.

Wird der Satellit nicht auf der bekannten Position gefunden, startet die Suche automatisch.

Bitte warten 'ASTRA 19,2' wird angefahren ... EXIT Abbrechen

War der erste Suchlauf erfolglos, erscheint folgende Meldung:

Suche starten? Position von 'ASTRA 19,2' ist unbekannt. Suche starten? EXIT Nein OK Ja

Wenn Sie den Satelliten weiterhin anpeilen wollen, drücken Sie die ☐-Taste und die Suche startet.

Bitte warten 'ASTRA 19,2' wird gesucht... EXIT Abbrechen

Wird ein Signal gefunden, geht die Antenne automatisch in den Feinableich (max. 90 Sek., bei ausreichendem Signal wird die Position sofort gespeichert.

TIMER-PROGRAMMIERUNG

Wie Sie einen Timer programmieren, entnehmen Sie bitte der Betriebsanleitung Ihres UFS 740sw. Bei Verwendung des UFS 740sw an einer CAP 700 ist jedoch folgendes zusätzlich zu beachten:

Um zu verhindern, dass sich die Dreheinheit zu einem Zeitpunkt dreht, zu der sie unbeaufsichtigt ist bzw. das Drehen als störend empfunden werden kann (z. B. in der Nacht), wird ein Timer nur dann ausgeführt, wenn sich der UFS 740sw in Betrieb oder im Stand-by-Modus bezi ndet.

Ist der Receiver ganz ausgeschaltet (Netzschalter aus) und/oder ist die Dreheinheit in Parkposition, wird der Timer nicht ausgeführt! Gleiches gilt, wenn die Satellitenposition beim ersten Anfahren nicht gefunden wird.

RESET/PARKEN

DREHANTENNE ZURÜCKSETZEN (RESET)

Wechseln Sie mit der MENU-Taste in das Hauptemenü. Mit den ▲▼-Tasten und der OK-Taste rufen Sie die Untermenüs auf („Einstellungen“, „Antennenkonfi guration“).

Hauptmenü Einstellungen Antennen-Konfiguration System CAP Satellit und Position Hotbird Elevation 34.1 ° Azimut 171.9 ° Skew 0 ° In Parkposition fahren Drehantenne zurücksetzen Drücken Sie um das angeschlossene Antennen-System auszuwählen Signal-Stärke: 96 % Signal-Qualität: 90 %

Gehen Sie mit den ▲▼-Tasten auf den Unterpunkt „Drehantenne zurücksetzen“ und drücken Sie jetzt die OK-Taste. Sie erhalten folgende Einblendung:

Sind Sie sicher? Wollen Sie alle Satelliten-Positionen löschen? EXIT Nein OK Ja

Bestätigen Sie die eingeblendete Meldung mit der OK-Taste. Die Antenne wird zurückgesetzt und fährt automatisch in die Parkposition. Sie erhalten nochmals eine kurze Einblendung „Parkposition erreicht“. Mit der EXIT-Taste verlassen Sie das Menü wieder.

Hinweis:

Vor dem Auswechseln einzelner Komponenten der Anlage (z. B. Receiver) sollte die Dreheinheit mit „Drehantenne zurücksetzen“ in ihre Parkposition gefahren werden. Nach dem „Zurücksetzen“ sind alle vorher gespeicherten Satelliten-Positionen gelöscht. Die Satelliten-Daten im Receiver UFS 740sw bleiben jedoch erhalten.

RESET/PARKEN

DREHEINHEIT PARKEN

Sie haben drei Möglichkeiten, die Antenne zu „Parken“:

1. Die Antenne kann durch zweimaliges Drücken der ⏻-Taste in die Parkposition gefahren werden.
2. Wechseln Sie mit der ☐-Taste in das Hauptemenü. Mit den ▲▼-Tasten und der OK-Taste rufen Sie die Untermenüs auf („Einstellungen“, „Antennenkonfiguration“). Wechseln mit den ▲▼-Tasten auf den Unterpunkt „In Parkposition fahren“. Drücken Sie jetzt die OK-Taste um die Antenne zu parken.
3. Bei Betätigung der Zündung fährt die Antenne automatisch in die Parkposition! Hierfür muss aber die grüne Ader des Stromversorgungskabels mit der Zündung verbunden und die Dreheinheit an der Versorgungsspannung angeschlossen sein (siehe Anschlussschema). Beachten Sie hierzu sämtliche Hinweise der ausführlichen Montageanleitung der CAP-Einheit.

Die Antenne wird in ihre Parkposition gefahren, was anschließend bestätigt wird.

Bitte warten Drehantenne fährt in Parkposition... EXIT: Abbrechen

Hinweis Parkposition erreicht!

Im Menü „Antennen-Konfiguration“ können Sie kontrollieren, ob sich die Antenne auch wirklich in der Parkposition befindet. Hauptmenü Einstellungen Antennen-Konfiguration System CAP Satellit und Position Hotbird Elevation 90.0 ° Azimut 63.0 ° Skew 0 ° Parkposition erreicht! Drehantenne zurücksetzen Drücken Sie um das angeschlossene Antennen-System auszuwählen Signal-Stärke: 0 % Signal-Qualität: 0 %

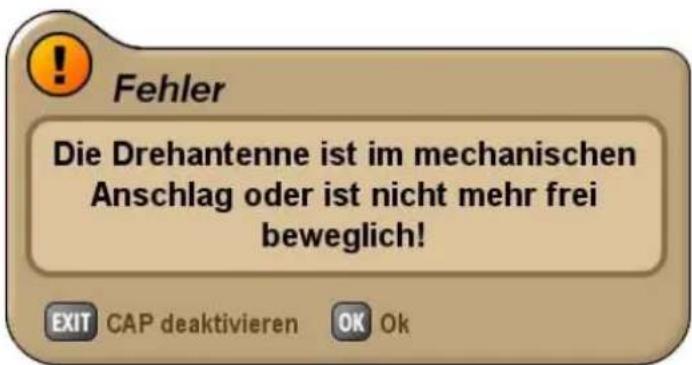

BESONDERE MELDUNGEN DER DREHEINHEIT

MELDUNGEN ZUM SCHUTZ DES SYSTEMS

Zum Schutz Ihres Empfangssystems und des Bordnetzes werden folgende Fehlermeldungen auf dem Bildschirm eingeblendet:

Warnung! Antenne fährt zu 'Astra 19,2'... Die Spannungsversorgung für die Drehantenne ist nicht ausreichend! EXIT Abbrechen

Die Spannungsversorgung für die Dreheinheit ist nicht ausreichend (Batterie-Spannung unter Mindestwert). Die Dreheinheit kann zwar noch betrieben werden, jedoch kann es zu Kommunikationsfehlern zwischen dem UFS 740sw und der Dreheinheit kommen (z. B. bei der Satellitensuche).

Sollte die Spannungsversorgung weiter abfallen, erhalten Sie eine der beiden folgenden Fehlermeldungen:

Fehler Es darf nur noch die Parkposition angefahren werden (zu niedrige Bordspannung oder zu hohe Temperatur).

Kontrollieren Sie Spannungsversorgung der Dreheinheit und sehen Sie nach, ob die Dreheinheit evtl. gegen ein Hindernis (z. B. Ast) gefahren ist. Sollte keine der beiden Ursachen gegeben sein, befinndet sich die Temperatur des Drehmotors im kritischen Bereich. Lassen Sie Dreheinheit ein paar Minuten auf der aktuellen Position stehen, bis sich die Temperatur des Drehmotors wieder gesenkt hat. Sie können die Dreheinheit aber auch in die Parkposition fahren und sie dort abkühlen lassen.

Drücken Sie die OK-Taste und die Dreheinheit fährt in die Parkposition.

Hinweis: Während des Nachladens der Batterie sollte die Antenne nicht bewegt werden, um Stromspitzen beim Einschalten zu vermeiden.

Fehler Die Spannungsversorgung für die Drehantenne ist nicht ausreichend! EXIT CAP deaktivieren OK Ok

Bestätigen Sie die eingeblendete Meldung mit der

OK-Taste. Die Dreheinheit kann nicht mehr bewegt werden. Kontrollieren Sie Spannungsversorgung der Dreheinheit.

BESONDERE MELDUNGEN DER DREHEINHEIT

Fehler Die Zündung wurde betätigt! Drehantenne fährt in Parkposition! EXIT Abbrechen

Die Zündung des Fahrzeuges wurde betätigt. Die Dreheinheit fährt aus Sicherheitsgründen in die Parkposition. Dies funktioniert aber nur, wenn das grüne Zündkabel der Dreheinheit mit der Zündung des Fahrzeuges verbunden und die Dreheinheit an die Versorgungsspannung angeschlossen ist! So lange Spannung an der Zündung anliegt, wird die Verbindung zur CAP unterbrochen. Die CAP kann dadurch nicht bedient werden.

Fährt die Anlage gegen ein Hindernis, löst sich die CAP, indem sie 10° zurück fährt. Das Hindernis kann so leichter entfernt werden.

Fehler Die Drehantenne ist im mechanischen Anschlag oder ist nicht mehr frei beweglich! EXIT CAP deaktivieren OK Ok

Die Drehantenne ist im mechanischen Anschlag oder ist nicht mehr frei beweglich! Sehen Sie nach, ob die Dreheinheit evtl. gegen ein Hindernis (z. B. Ast) gefahren ist.

BESONDERE MELDUNGEN DER DREHEINHEIT

MELDUNGEN AUF GRUND VON SOFTWARE-PROBLEMEN

Fehler Es ist ein schwerer Softwarefehler aufgetreten! EXIT CAP deaktivieren OK Drehantenne zurücksetzen

Es ist ein schwerer Software-Fehler aufgetreten. Setzen Sie die Dreheinheit im CAP-Menü zurück oder wenden Sie sich an unsere Servicestelle.

Fehler Die Betriebssoftware der Drehantenne ist fehlerhaft! Ein Update ist notwendig! EXIT Abbrechen

Die Betriebs-Software der Drehantenne ist fehlerhaft. Ein Update ist notwendig. Wenden Sie sich an unsere Servicestelle.

BESONDERE MELDUNGEN DER DREHEINHEIT

WEITERE MELDUNGEN

Dieses Meldung kann auch erscheinen wenn:

• die Zündung eingeschaltet ist
• an der Zündleitung (grün) Spannung anliegt

Fehler Es konnte keine Verbindung zur Drehantenne hergestellt werden! EXIT CAP deaktivieren OK Wiederholen

Dem Receiver ist es nicht mehr möglich, mit der Dreheinheit zu kommunizieren. Überprüfen Sie die Verbindung zwischen UFS 740sw und der Dreheinheit, die Spannungsversorgung und ob evtl. das Zündsignal an der CAP anliegt.

Fehler Die Verbindung zur Drehantenne ist gestört! EXIT CAP deaktivieren OK Wiederholen

Die Verbindung zur Dreheinheit ist gestört. Setzen Sie die Dreheinheit im CAP-Menü zurück, kontrollieren Sie die Verbindungen zwischen Dreheinheit und Receiver oder wenden Sie sich an unsere Servicestelle.

CE

EG-Konformitätserklärung

Hersteller / Manufacturer: Kathrein-Werke KG

Anschrift / Address: Postfach 10 04 44

83004 Rosenheim

Produktbezeichnung / Product: Sat-Paket MobiSet 3

Typenbezeichnung / Type: CAP 700

Bestellnummer / Article number. 20310019

Die Kathrein-Werke KG bestätigt hiermit, dass das bezeichnete Produkt mit den folgenden Richtlinien zur Angleichung der Rechtsvorschriften übereinstimmt. The Kathrein-Werke KG hereby confirm that the designated product complies with the following directives on the harmonisation of the laws.

a) Elektromagnetische Verträglichkeit / EMC (2004/108/EC vom 15.12.2004) Folgende Normen werden eingehalten / Applied harmonised standards:

EN 55013: 2001 + A1: 2003 + A2: 2006

EN 55020: 2007

b) Maschinen / Machinery (2006/42/EC vom 17.05.2006) Folgende Normen werden eingehalten / Applied harmonised standards:

EN ISO 12100-1: 2003

EN ISO 12100-2: 2003

EN ISO 13857: 2008

EN 349: 1993 + A1: 2008

Entwicklung, Produktion, Qualitätssicherung und Vertrieb basieren auf der Norm EN ISO 9001. Development, production, quality assurance and marketing are based on the standard EN ISO 9001.

Ort, Datum: Rosenheim, den 10.09.2008

Place, Date:

Rechtsverbindliche Unterschrift: Binding signature:

i. V.

m. W. Stawistook

FÜR IHRE NOTIZEN
