BEDIENUNGSANLEITUNG UFS 923 KATHREIN

Bedienungsanleitung Teil 1 UFS 923

Anschluss und Inbetriebnahme

Deutsch

Sicherheitshinweise - Wichtige Hinweise 2

Lieferumfang....5

Anschluss und Inbetriebnahme 6

Front-/Rückansicht des Receivers (Frontklappe geöffnet) 6

Batterien in die Fernbedienung einlegen 8

Gerät anschließen 9

TV-Anschluss 9

Audio-Anschluss 10

Digital 10

Analog 10

Anschluss Video-/DVD-Recorder 10

Infos zum Antennenanschluss und Durchschleif-Betrieb 11

Erst-Installation 12

DiSEqC™1.0 18

DiSEqC™1.1 20

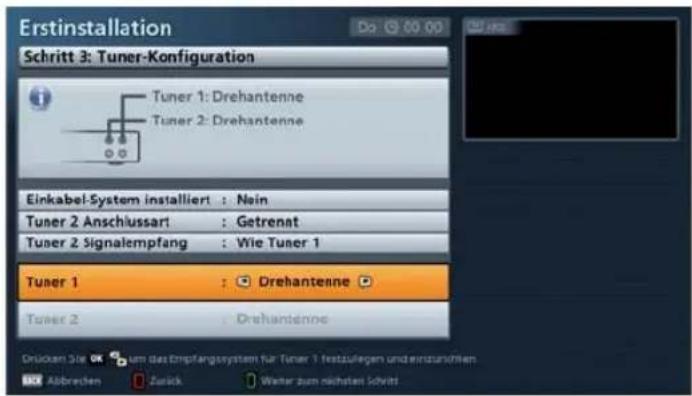

Drehantenne (DiSEqC™1.2/ DiSEqC™1.3/USALS) 22

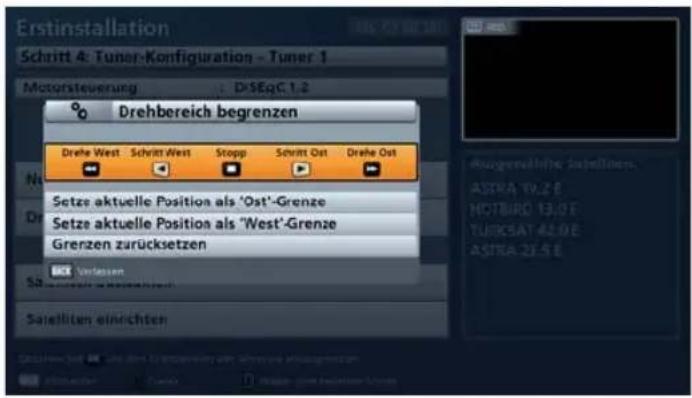

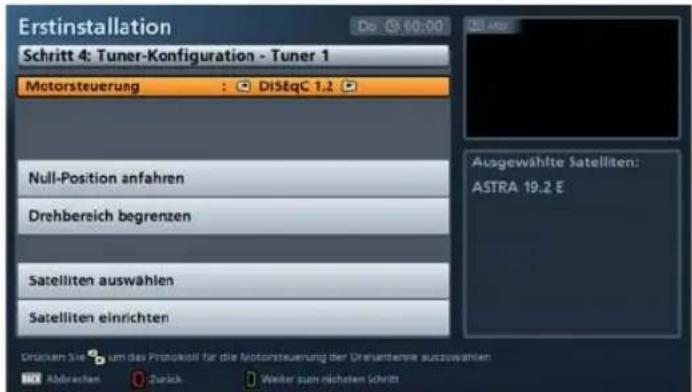

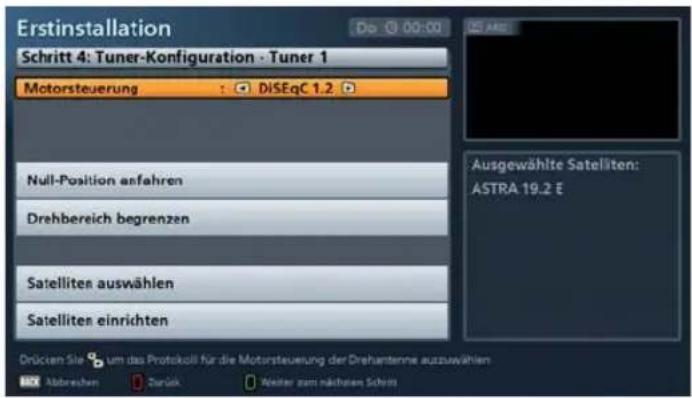

Drehantenne (DiSEqC™1.2) 23

Drehantenne (DiSEqC™1.3/USALS) 27

Einfaches LNB....30

Einkabel-System 32

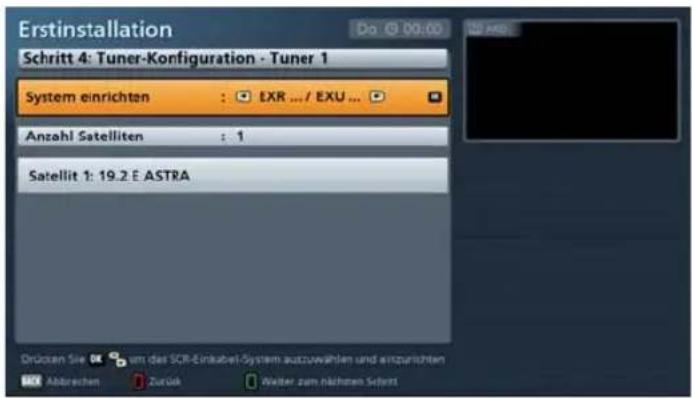

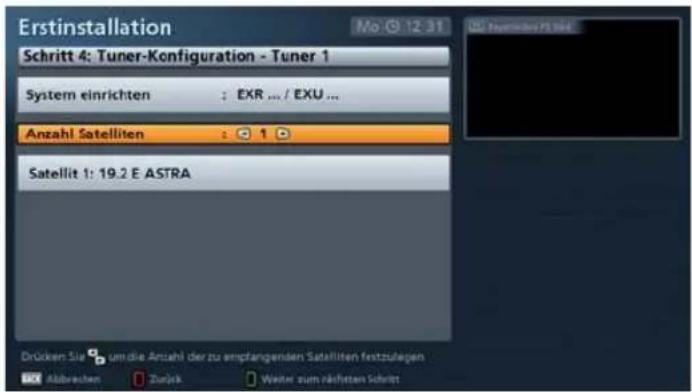

Einkabel-System - EXR .../EXU ... 33

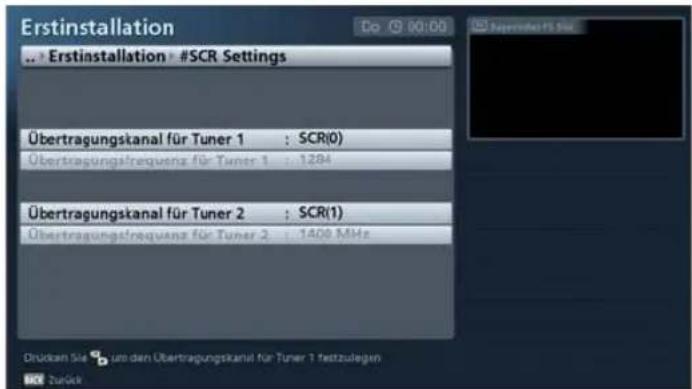

Einkabel-System - UAS 481 35

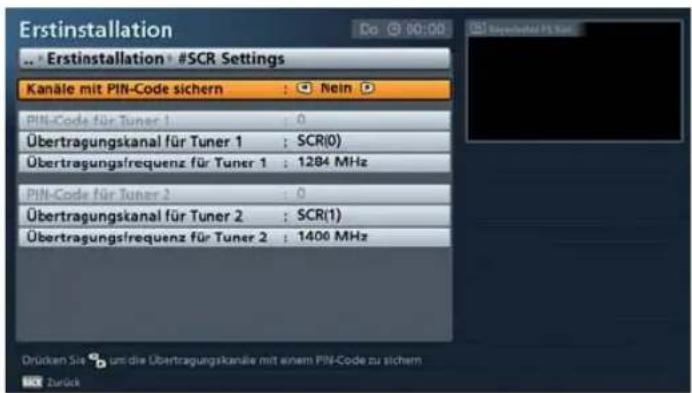

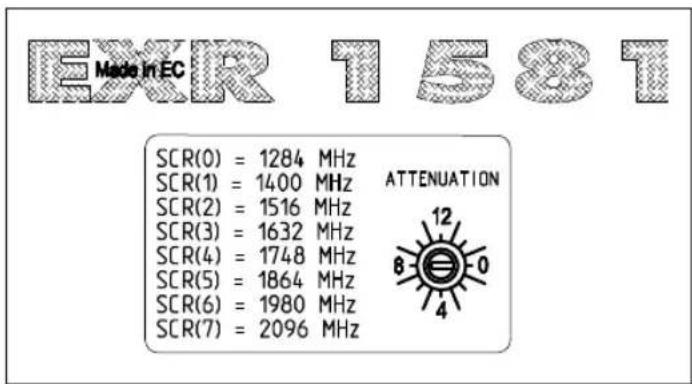

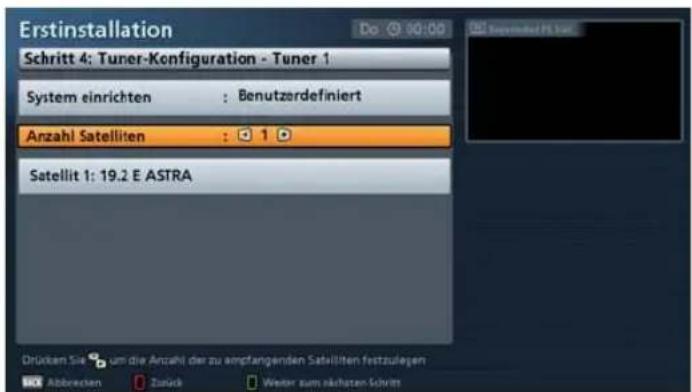

Einkabel-System - Benutzerdefiniert 37

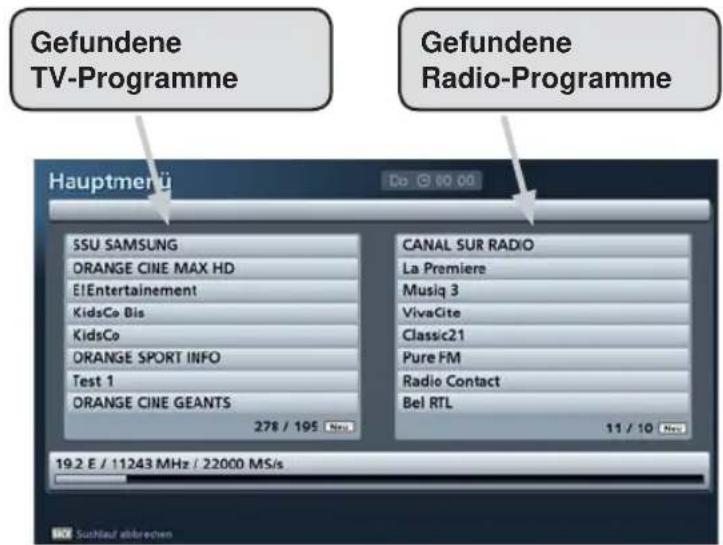

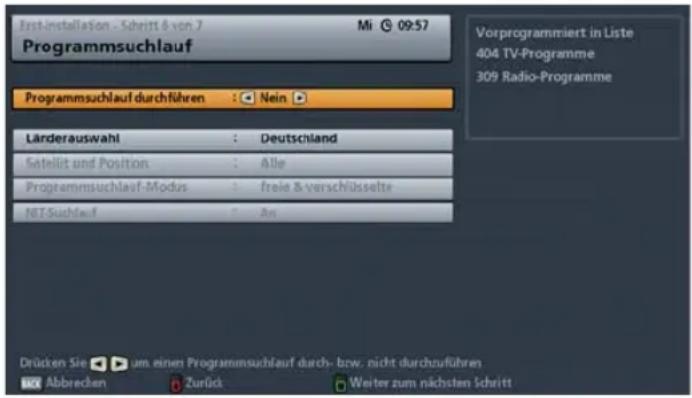

Programmsuchlauf 40

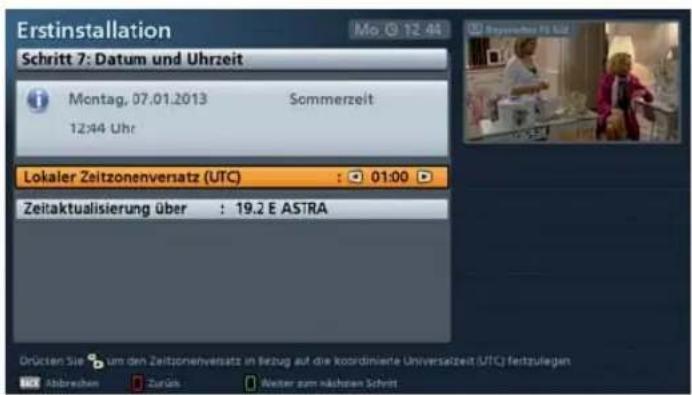

Datum und Uhrzeit 42

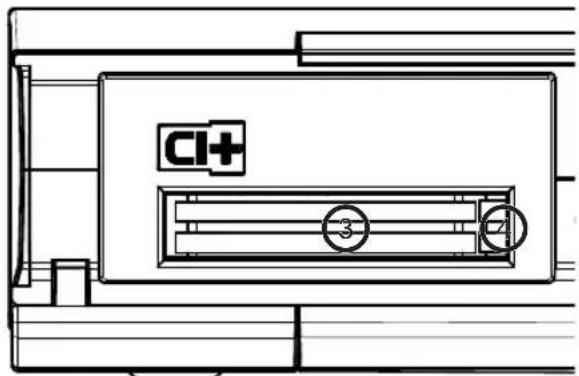

Einsetzen der Smartcard und des CA-Modules 44

Fehlererkennung und Problembehandlung 45

Service....46

Technischer Anhang 47

Sollten Sie die Konfiguration Ihrer Satelliten-Empfangsanlage nicht kennen, wenden Sie sich für die Erst-Installation des Receivers an Ihren Fachhändler.

Sicherheitshinweise - Wichtige Hinweise

Sie finden auf diesen beiden Seiten wichtige Hinweise zum Betrieb, Aufstellungsort und Anschluss des Gerätes. Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Gefahr!

Netzkabel

Achten Sie darauf, dass das Netzkabel (Stromversorgungskabel) nicht beschädigt wird. Geräte mit beschädigtem Netzkabel müssen vom Netz getrennt (Ziehen des Netzsteckers) und vor der erneuten Inbetriebnahme durch einen Fachmann des Elektrohandwerks Instand gesetzt werden. Verwenden Sie nur (wenn vorgesehen) das mitgelieferte Netzteil!

Es besteht Lebensgefahr durch Stromschlag!

Reinigung

Ziehen Sie den Netzstecker, bevor Sie das Gerät reinigen. Benutzen Sie zur Reinigung ein trockenes Tuch und reinigen Sie lediglich die Oberfl ä che. Öffnen Sie auf keinen Fall das Gerät.

Bei Berührung mit Teilen im Inneren des Gerätes besteht Lebensgefahr durch Stromschlag!

Spielende Kinder

Achten Sie darauf, dass Kinder keine Gegenstände in die Lüftungsschlitze stecken.

Es besteht Lebensgefahr durch Stromschlag!

Warnung!

Erdung

Die Antennenanlage ist vorschriftsmäßig zu erden oder an den Potenzialausgleich anzuschließen. Dabei sind die EN 60728/11 und gegebenenfalls die landesspezifi schen Vorschriften zu beachten.

Es besteht Gefahr durch Überspannung bei Blitzeinschlag!

Netzspannung

Betreiben Sie das Gerät nur an der für das Gerät angegebenen Netzspannung (zu sehen an der Geräte-Rückseite bzw. am externen Netzteil). Das Gerät darf erst ans Netz angeschlossen und eingeschaltet werden, nachdem die Verbindungen mit

der Antenne und dem Fernsehgerät bzw. dem Kabelnetz und dem PC hergestellt wurden.

Sollte die Netzspannung zu hoch sein, besteht Brandgefahr!

Feuchtigkeit, Sonneneinstrahlung, Wärme, offene Flammen

Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser (stellen Sie auch keine gefüllten Gegenstände wie z. B. Vasen auf das Gerät). Stellen Sie das Gerät nicht in der Nähe der Heizung auf, setzen Sie es nicht direkter Sonneneinstrahlung aus und betreiben Sie es nicht in Feuchträumen. Verwenden Sie das Gerät nur in gemäßigtem, nicht tropischem Klima! Stellen Sie keine offenen Flammen, wie z. B. Kerzen, auf das Gerät!

Es besteht Brandgefahr!

Batterien

Sollte Ihr Gerät mit Batterien (z. B. für die Fernbedienung) geliefert worden sein, achten Sie darauf, dass die Batterien nicht unzulässiger Erwärmung, Sonneneinstrahlung oder Feuer ausgesetzt werden. Ersetzen Sie die Batterien nur durch identische oder gleichwertige Typen. Die Batterien bzw. die Fernbedienung könnten sonst zerstört werden. Beachten Sie des Weiteren die auf den Batterien angegebenen Sicherheitshinweise:

Es besteht Explosionsgefahr!

Lüftung

Die in diesem Gerät entstehende Wärme wird ausreichend abgeführt. Installieren Sie das Gerät trotzdem niemals in einem Schrank oder einem Regal mit unzureichender Belüftung. Verdecken Sie niemals die Kühlschlitze des Gerätes (z. B. durch andere Geräte, Zeitschriften, Tischdecken, Kleidung oder Vorhänge)!

Nicht abdecken

Sicherheitshinweise - Wichtige Hinweise

Stellen Sie keine Gegenstände auf das Gerät. Halten Sie einen Freiraum, sofern in den Kapiteln „Anschluss und Inbetriebnahme“ bzw. „Montage“ der mitgelieferten Anleitung nichts anderes angegeben ist, von mindestens 10 cm über, 2 cm zu jeder Seite und 5 cm hinter dem Gerät ein, damit die entstehende Wärme ungehindert abgeführt werden kann.

Es besteht Brandgefahr!

Reparatur

Lassen Sie Reparaturen an Ihrem Gerät nur von qualifiziertem Fachpersonal ausführen. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruches!

Durch unsachgemäße Eingriffe in das Gerät kann die elektrische Sicherheit des Gerätes gefährdet werden.

Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät!

Anschlüsse

Eine Fehlbeschaltung der Anschlüsse kann zu Betriebsstörungen oder zu Defekten am Gerät führen!

Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker

Um das Gerät komplett vom Stromnetz zu trennen, müssen Sie den Netzstecker aus der Netzsteckdose ziehen! Stellen Sie das Gerät daher in der Nähe einer Netzsteckdose auf und achten Sie auf die Zugänglichkeit dieser Netzsteckdose, damit Sie jederzeit in der Lage sind, das Gerät vom Stromnetz zu trennen.

Schalten Sie das Gerät bei längerer Abwesenheit und bei Gewitter grundsätzlich mit dem Netzschalter aus und trennen Sie es im Anschluss durch Ziehen des Netzsteckers vom Stromnetz. Dies gilt auch für diejenigen Geräte, die mit dem Gerät verbunden sind. Kabelnetz-Trennung ist ebenfalls zu empfehlen. Beachten Sie eventuelle Timer-Programmierungen (Receiver) und

schalten Sie das Gerät rechtzeitig vor dem Aufnahmezeitpunkt wieder ein.

Aufstellungsort

Jedes elektronische Gerät entwickelt Wärme. Die Erwärmung des Gerätes liegt jedoch im zulässigen Bereich. Empfindliche Möbeloberflächen und Furniere können sich durch die ständige Wärmeeinwirkung im Laufe der Zeit verfärben. Ebenso können die Gerätefüße auf behandelten Möbeloberflächen Farbveränderungen hervorrufen. Stellen Sie das Gerät gegebenenfalls auf eine feste, geeignete und ebene Unterlage!

Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab.

Verbrauchte Batterien sind Sondermüll!

Werfen Sie daher verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie diese bei einer Sammelstelle für Altbatterien ab!

Sicherheitshinweise - Wichtige Hinweise

Rückversand/Originalverpackung

Bewahren Sie die Originalverpackung bitte für den eventuellen Rückversand auf! Receiver sind auf Grund der Bauart stoßempfindlich und nur durch die Originalverpackung ausreichend geschützt. Bei unsachgemäßem Versand erlischt der Garantie-/Gewährleistungsanspruch für den Receiver.

Lüfter/Lüftungsschlitze des Gerätes

Warnung!

Vergewissern Sie sich, dass der Lüfter an der Geräterückseite und die Lüftungsschlitze des Gerätes nicht durch Gegenstände blockiert bzw. abgedeckt werden. Das Gerät könnte ansonsten überhitzen. Passen Sie die Lüftergeschwindigkeit der Temperatur-Entwicklung des Receivers an.

Es besteht Brandgefahr!

Wie Sie die Einstellungen für den Lüfter vornehmen, erfahren Sie im Kapitel „Hauptmenü“, „Einstellungen“, „Grundeinstellungen“, „Lüfter-Einstellungen“.

Receiver ausschalten

Bevor Sie den Receiver vom Stromnetz trennen, müssen Sie ihn mit der Stand-by-Taste (on/off) der Fernbedienung in den Stand-by-Modus schalten. Dabei werden geänderte und neu hinzugekommene Daten vom Receiver gespeichert. Sobald sich der Receiver im Stand-by-Modus befindet, kann er jederzeit vom Stromnetz getrennt werden.

Sie dürfen den Receiver während des Betriebs nicht vom Stromnetz trennen! Dies kann zu Datenverlusten und Software-Beschädigungen führen.

Sonstiges

Die in dieser Betriebsanleitung enthaltenen Informationen entsprechen dem Stand bei Drucklegung. Wir behalten uns jedoch das Recht vor, jederzeit und ohne Vorankündigung Änderungen durchzuführen. Sollte es eine neue Software für Ihren Receiver geben, die Auswirkungen auf die Betriebsanleitung hat (z. B. die Änderung von Menüs und/oder Funktionen), werden wir, falls dies von uns für nötig empfunden wird, eine neue Betriebsanleitung zum Download unter „www.kathrein.de“ zur Verfügung stellen.

Notieren Sie sich Ihre Grundeinstellungen des Receivers (werden in der Erst-Installation festgelegt), um gegebenenfalls darauf zurückgreifen zu können!

Bitte beachten Sie Ihre Verantwortung für Ihre Mitmenschen! Heben Sie die Anleitung für später auftretende Fragen auf und geben Sie diese bei einem Besitzerwechsel an den neuen Besitzer weiter.

Lieferumfang

■ UFS 923
■ Fernbedienung RC 676 bzw. 675

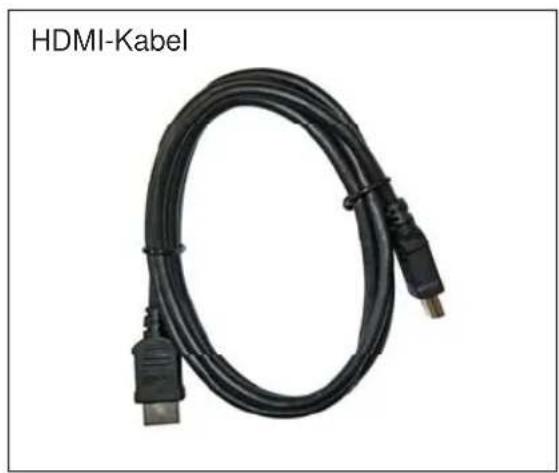

■ HDMI-Kabel
■ Durchschleifkabel

■ Netzkabel
■ 2 Batterien AAA 1,5 V
■ Bedienungsanleitungen (Teil 1 und Teil 2)
■ Sicherheitshinweise (mehrsprachig)

Das mitgelieferte Zubehör kann von den Abbildungen abweichen!

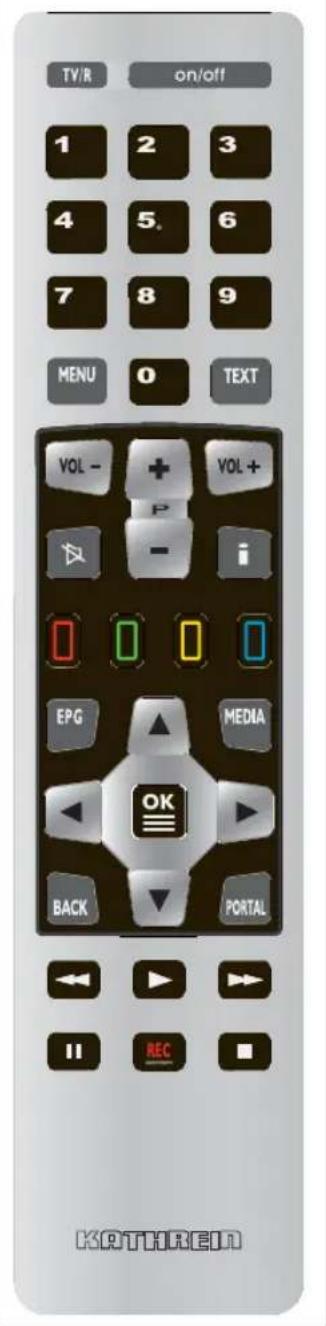

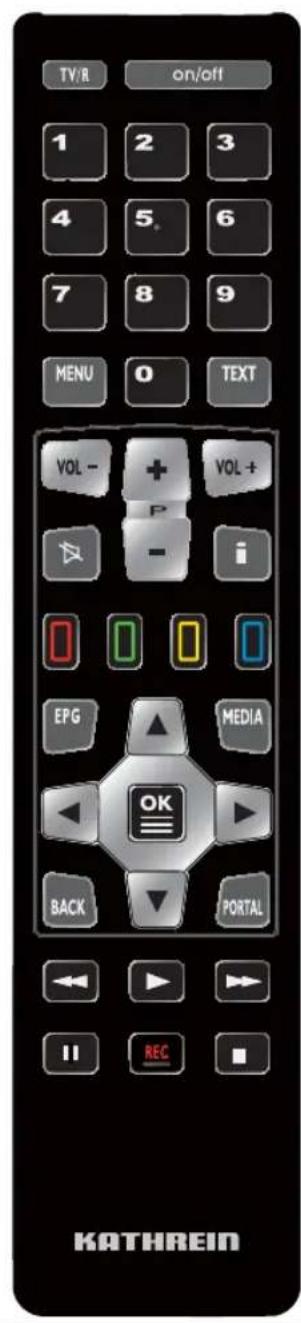

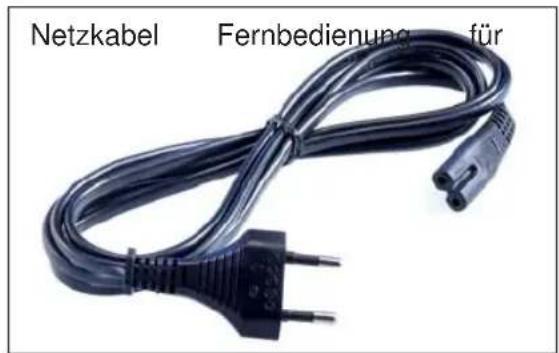

Netzkabel Fernbedienung für

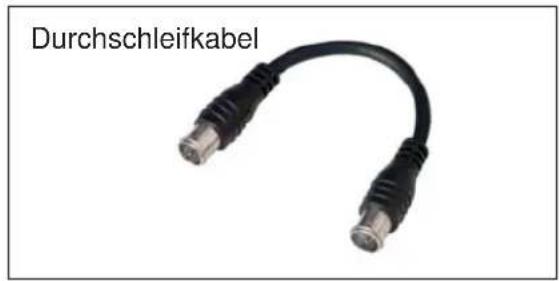

Durchschleifkabel

Fernbedienung für 1000-GB-Variante

TV/R on/off 1 2 3 4 5. 6 7 8 9 MENU 0 TEXT VOL - + P i EPG MEDIA OK BACK PORTAL REC KOTIHREIN

500-GB-Variante

TV/R on/off 1 2 3 4 5 6 7 8 9 MENU O TEXT VOL - + P - i EPG MEDIA OK BACK PORTAL II REC KATHREIN

Anschluss und Inbetriebnahme

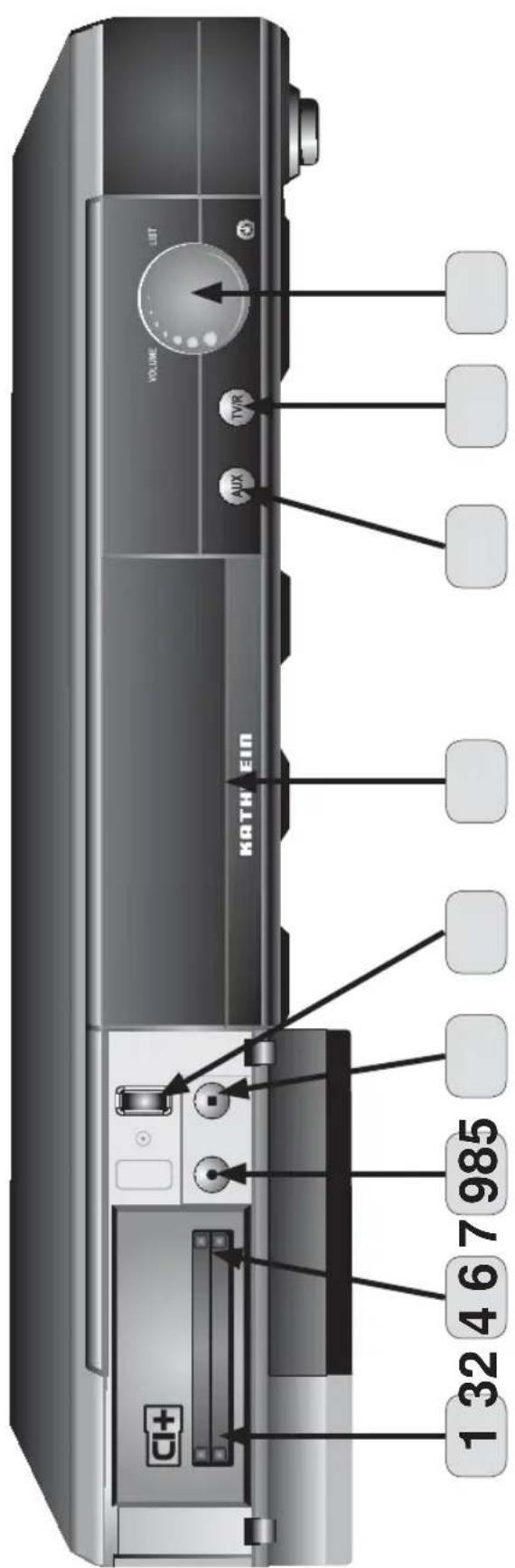

Front-/Rückansicht des Receivers (Frontklappe geöffnet)

Anschluss und Inbetriebnahme

Frontseite (Klappe geöffnet):

1. Common Interface zur Aufnahme von zwei (CI+) CA-Modulen für Pay-TV-Karten *)
2. Je ein Knopf zum Auswurf des jeweiligen CA-Modules
3. Rec-Taste (Aufnahme)
4. Stopp-Taste
5. USB 2.0-Anschluss
6. 16-stelliges alphanumerische Display
7. AUX-Taste (Aufruf Kathrein-Portal - Mediacenter)
8. TV/R-Taste

9. Multifunktions-Einstellregler

Rückseite:

1. Ein-/Aus-Schalter ^**
2. Netzspannungszuleitung
3. Lüfter
4. Anschluss Infrarot-Sensor ***
5. Netzwerk-Anschluss (Ethernet)

6. 2 x USB 2.0-Buchse (USB-A-Stecker)

7. HDMI-Anschluss

8. Scart-Buchse VCR-/AUX-Anschluss

9. Scart-Buchse TV-Anschluss

10. Elektrischer Digital-Datenstrom-Ausgang (SPDIF/Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio

11. Optischer Digital-Datenstrom-Ausgang (SPDIF/Sony Philips Digital Interface Format) für Dolby Digital AC 3 Audio

12. Audio-Ausgänge (L/R) Cinch-Buchsen

13. Video-Ausgang (FBAS)

14. 3 x Cinch-Stecker Komponenten-Ausgänge YUV-Beschriftung = Y/Pb/Pr

15. LNB 2-Eingang (IN) und -Durchschleif-ausgang (LOOP OUT)

16. LNB 1-Eingang (IN) und -Durchschleif-ausgang (LOOP OUT)

*) CA-Module und Smartcards sind nicht im Lieferumfang enthalten
**) Es findet keine komplette Trennung vom Stromnetz statt (siehe Kapitel „Sicherheitshinweise - Wichtige Hinweise“, „Längere Abwesenheit, Gewitter, Zugänglichkeit Netzstecker“)
***) Zubehör (optional), das über den Fachhandel bezogen werden kann

Anschluss und Inbetriebnahme

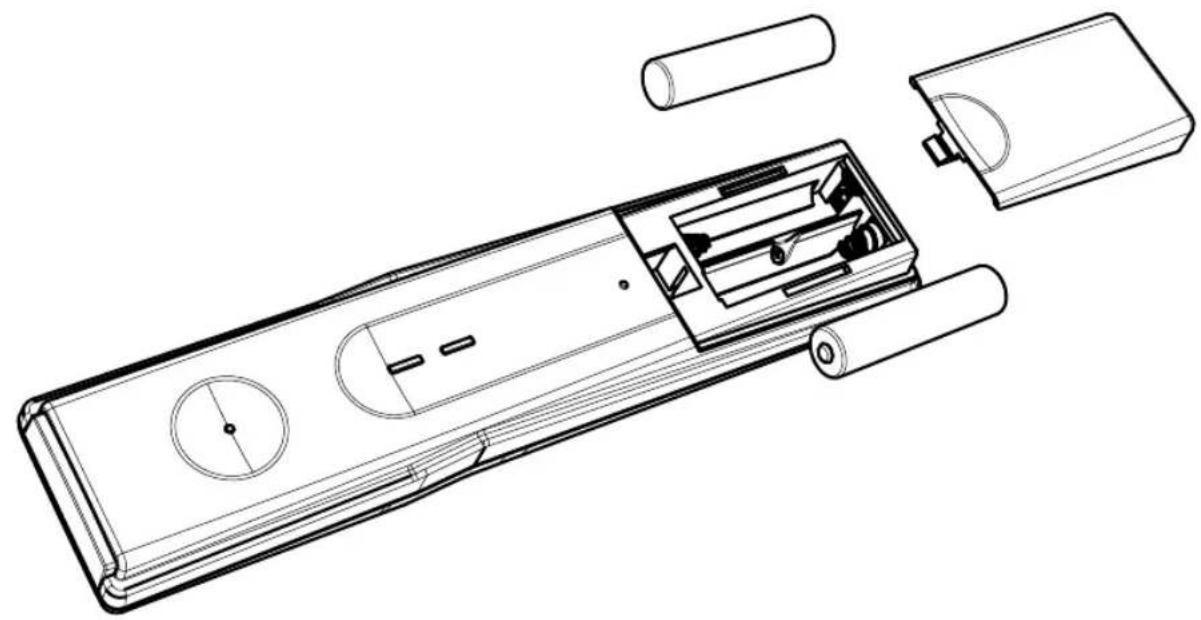

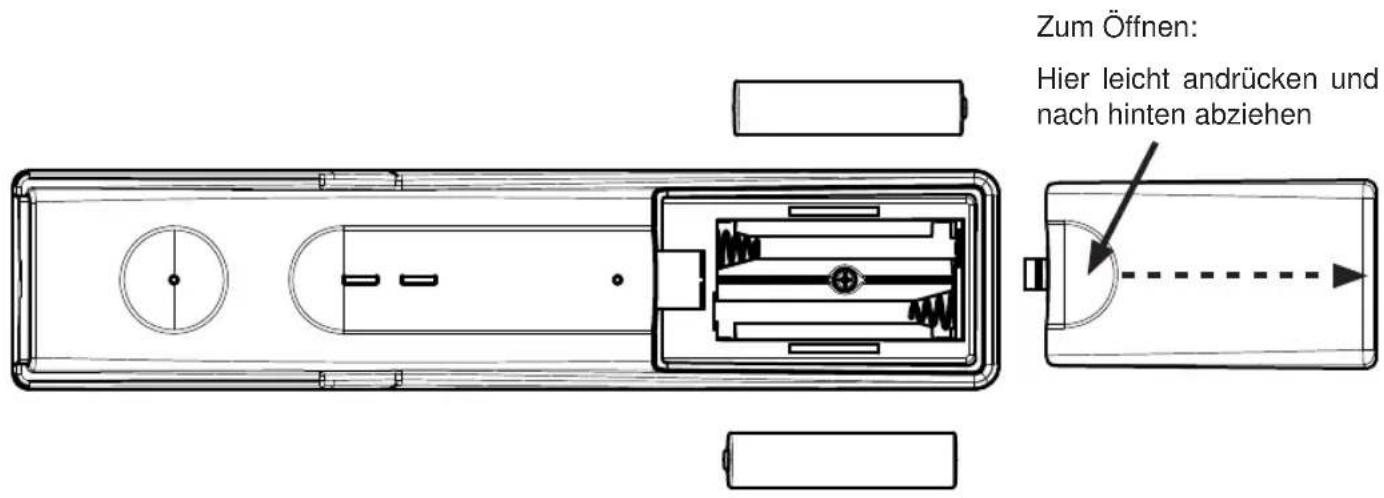

Batterien in die Fernbedienung einlegen

Nehmen Sie den Deckel auf der Rückseite der Fernbedienung ab. Legen Sie die beiden beiliegenden Batterien in die Fernbedienung ein. Achten Sie dabei auf die richtige Polung der Batterien, diese ist im Batteriefachboden markiert. Schieben Sie den Deckel wieder auf das Gehäuse und lassen Sie ihn einrasten.

Zum Öffnen: Hier leicht andrücken und nach hinten abziehen

Anschluss und Inbetriebnahme

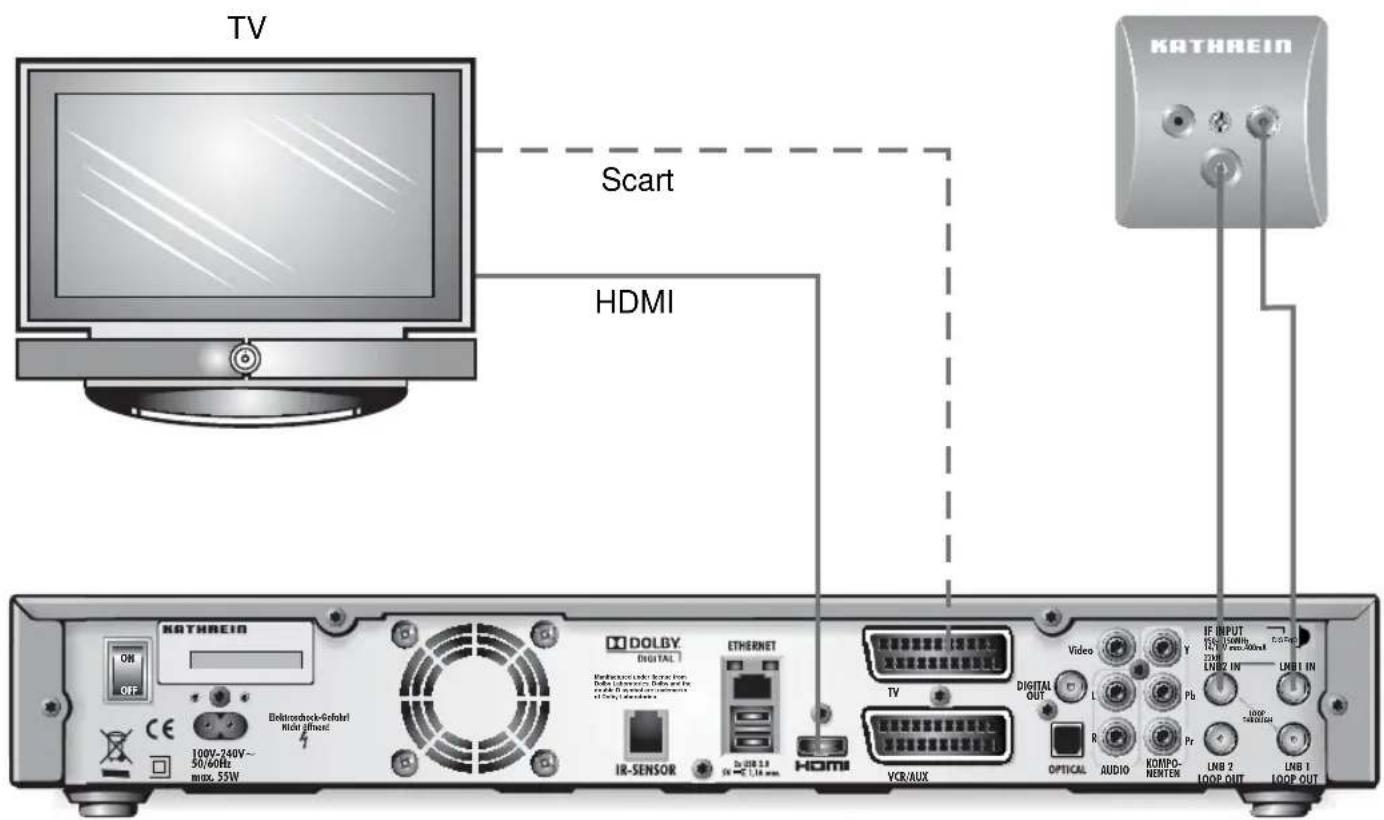

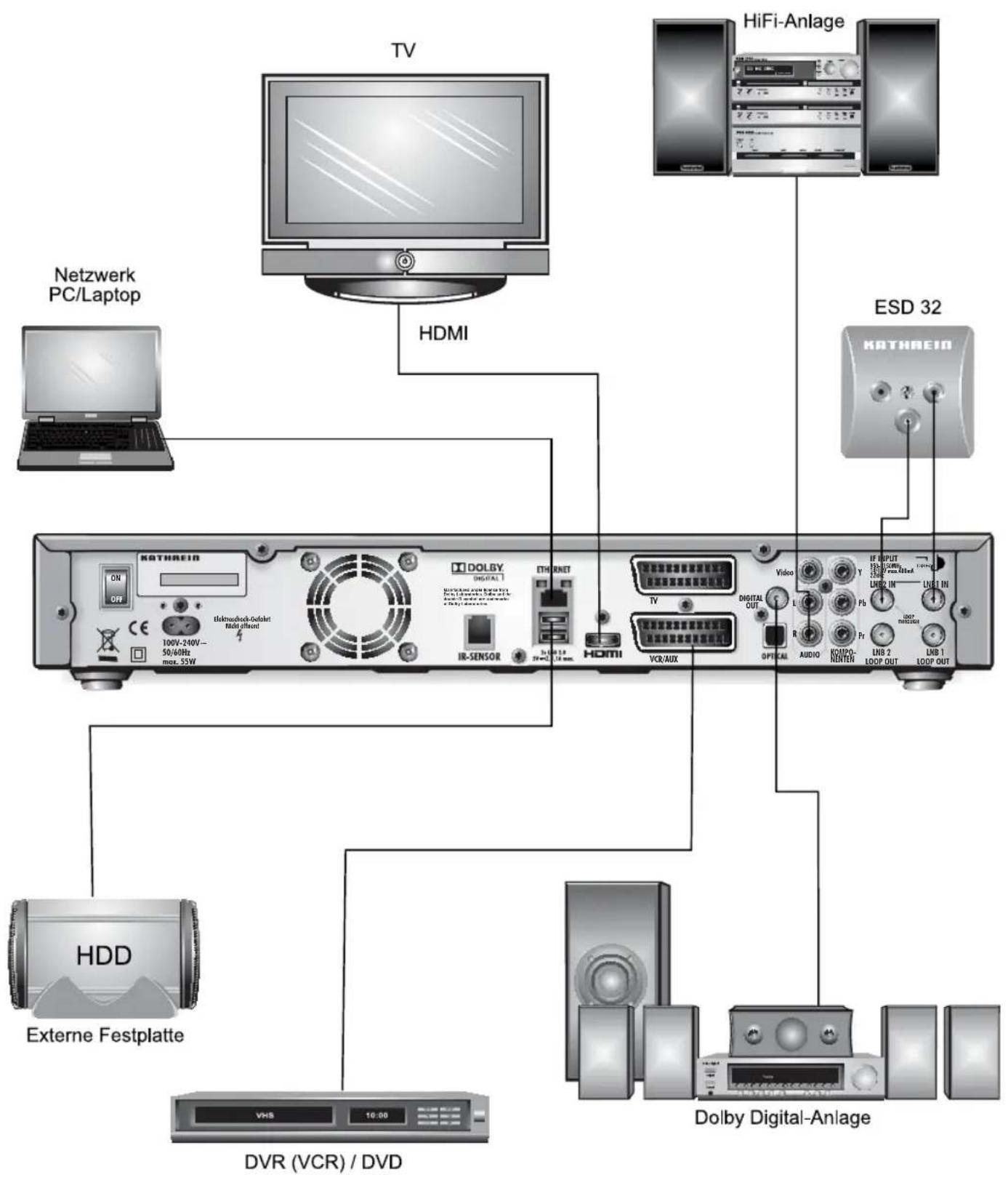

Gerät anschließen

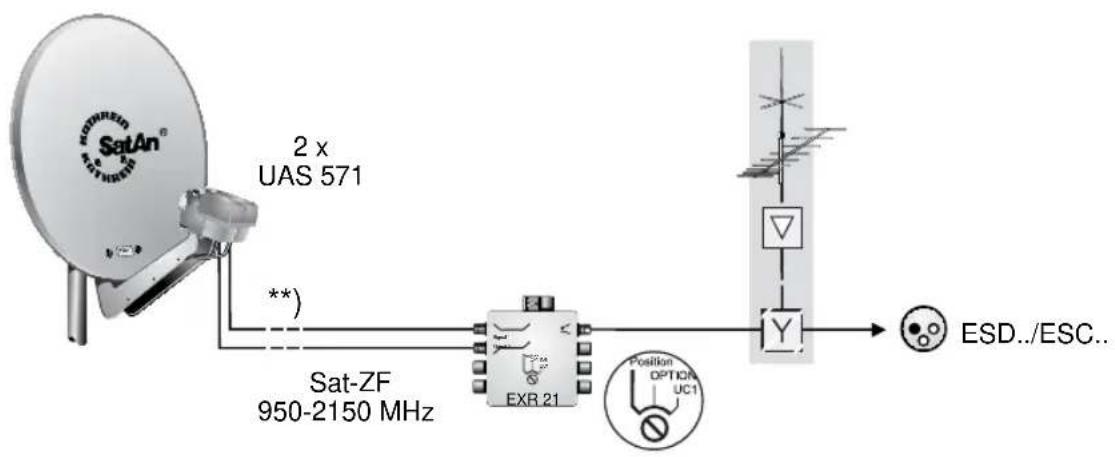

Sollten Sie die Konfiguration Ihrer Satelliten-Empfangsanlage nicht kennen, wenden Sie sich an Ihren Fachhändler.

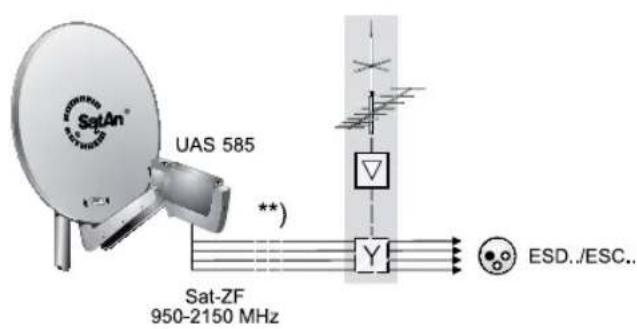

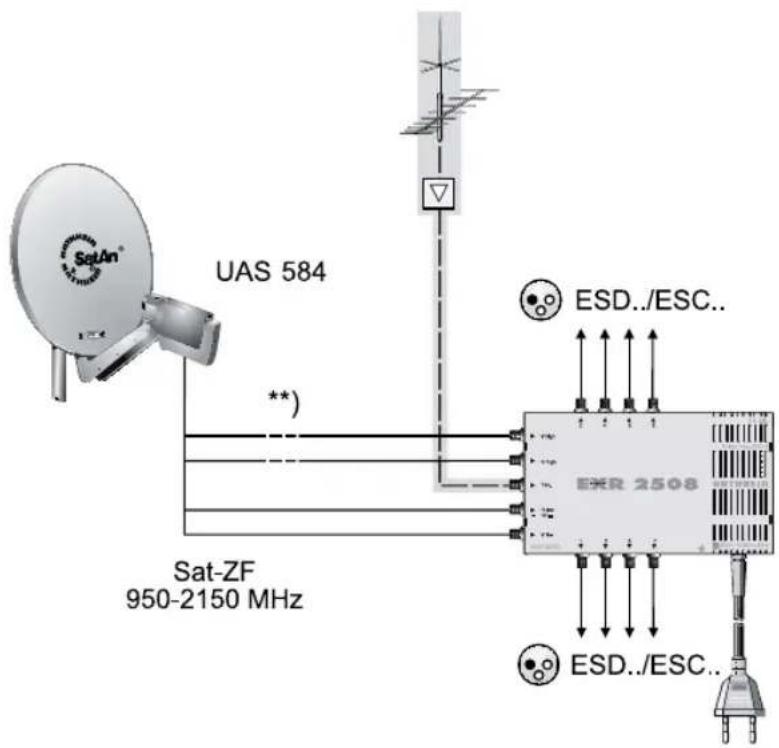

Schließen Sie die Sat-ZF-Eingänge des Receivers an die Satelliten-Empfangsanlage an. Verwenden Sie hierfür Koaxialkabel mit einem F-Anschlussstecker (siehe Grafik rechts).

Herkömmliche DiSEqC™-Anlage

TV Scart HDMI KATHREIN ON OFF 100V-240V~ 50/60Hz max. 55W DOLBY DIGITAL EIBERTOCKSCK-Gefahril Nickel effector IR-SENSOR Lb USB 13 IN=CL 1.16 mm ETHERNET HOME VCR/AUX OPTICAL AUDIO KOMPO- NENTEN LNB 2 LOOP OUT IF INPUT IN: 100V 100Hz IN: 100V 100Hz LNB2 IN LNB1 IN Video L Pb Pr LNB 2 LOOP OUT LNB 1 LOOP OUT

TV-Anschluss

Verbinden Sie den Satelliten-Receiver (HDMI- oder alternativ TV-Scart-Buchse) und das TV-Gerät mit einem HDMI- bzw. einem Scart-Kabel (siehe Anschlussbeispiel oben).

Anschluss und Inbetriebnahme

Audio-Anschluss

Digital

Sie haben zwei Möglichkeiten, auf den digitalen Ton zuzugreifen.

HDMI

Der Stereo-Ton wird über die HDMI-Verbindung an Ihr TV-Gerät übertragen. Ist Ihr TV-Gerät zusätzlich Dolby Digital-tauglich, können Sie den Dolby Digital-Ton ebenfalls über die HDMI-Verbindung empfangen (sofern vom Programmanbieter übertragen). Beachten Sie hierzu die Bedienungsanleitung Ihres TV-Gerätes.

SPDIF Dolby Digital-Ausgang (elektrisch/optisch)

Die SPDIF-Ausgänge sind für den Anschluss an eine Dolby Digital-Anlage vorgesehen (siehe „Erweitertes Anschlussbeispiel“ im Technischen Anhang). Verbinden Sie den SPDIF-Ausgang (elektrisch oder optisch) und die Dolby Digital-Anlage mit einem entsprechenden Kabel.

Analog

Wollen Sie den Ton über die HiFi-Anlage wiedergeben, verbinden Sie die Audio-Cinch-Buchsen und die Eingangsbuchsen der HiFi-Anlage mit einem entsprechenden Kabel (siehe „Erweitertes Anschlussbeispiel“ im Technischen Anhang).

Anschluss Video-/DVD-Recorder

Verbinden Sie den Satelliten-Receiver (VCR-/AUX-Scart-Buchse) und den Video-/DVR-Recorder mit einem Scart-Kabel. Soll eine DVD abgespielt werden, d. h. das Signal vom DVR über den Receiver am TV-Gerät ausgegeben werden, muss das TV-Gerät mit dem Receiver ebenfalls mit einem Scart-Kabel verbunden werden. Dies ist erforderlich, da das Videosignal von der VCR-Scart-Buchse des Receivers nicht zum HDMI-Ausgang des Receivers durchgeschleift/weitergeleitet wird.

Tipp!

Sollten Sie eine Aufnahme mit einem externen Video-/DVD-Recorder vornehmen, bedenken Sie, dass Sie den Receiver während der Aufnahme nicht betätigen, da sonst alle Bildschirm-Einblendungen mit aufgezeichnet werden.

Wird der Receiver auf Grund einer Timer-Aufnahme gestartet, erhalten Sie kein Bild an Ihrem TV-Gerät. Erst durch Drücken der Stand-by-Taste (on/off) erhalten Sie ein TV-Bild bzw. wird der Receiver in Betrieb genommen.

Anschluss und Inbetriebnahme

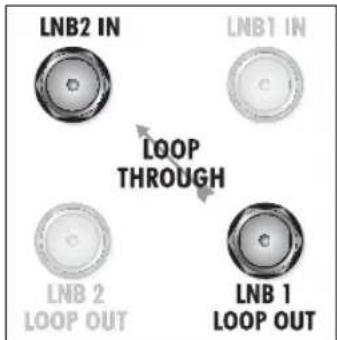

Infos zum Antennenanschluss und Durchschleif-Betrieb

Damit Sie alle Empfangs- und Aufzeichnungs-Eigenschaften Ihres Twin-DVR-HDTV-Sat-Receivers nutzen können, wie

1. eine Sendung aufzeichnen und gleichzeitig eine beliebige andere Sendung betrachten oder durch die Kanäle zappen und
2. zwei verschiedene Sendungen gleichzeitig aufzeichnen,

müssen die beiden Tuner-Eingänge des Sat-Receivers mit je einem eigenen Satellitensignal von der Antennen-Anlage/-Sat-Steckdose versorgt werden.

Die Voreinstellung der Tuner-Eingänge des Receivers wurde werkseitig im Installations-Menü für die Betriebsart mit zwei separaten Sat-Antennen-Anschlüssen vorgenommen.

Für den Fall, dass Ihnen nur ein Antennen-Anschluss zur Verfügung steht, empfehlen wir Ihnen, den Ausgang des Tuners 1 und den Eingang des Tuners 2 mit dem mitgelieferten Durchschleifkabel (siehe Seite 5) zu verbinden.

Dafür muss in der „Erst-Installation“ beim Tuner-Eingang 2 „Durchgeschleift“ gewählt werden (siehe Kapitel „Erst-Installation“).

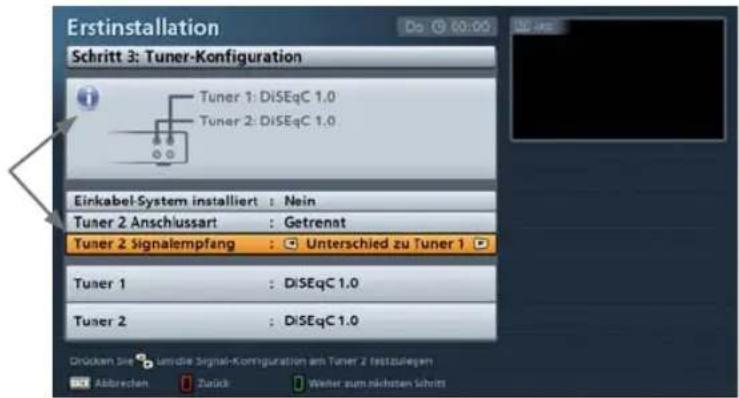

Den Menüpunkt „Tuner-Konfiguration“ finden Sie

über die MENU -Taste, wählen dann „Einstellungen“ und „Erst-Installation“. Gehen Sie Schritt für Schritt vor, bis Sie zur Tuner-Konfiguration kommen.

Hier können Sie die Einstellungen vornehmen. Dabei besteht aber die Einschränkung, dass Sie mit Tuner 2 nur die weiteren Kanäle der aktuell von Tuner 1 eingestellten Ebene (z. B. Horizontal High) empfangen können. Es werden daher in der Kanalliste nur noch die wählbaren Kanäle angezeigt.

Dies funktioniert nur bei Empfang eines Satelliten, nicht bei Multifeed-Empfang! (Multifeed-Empfang: Gleichzeitiger Empfang von mehreren Satelliten)

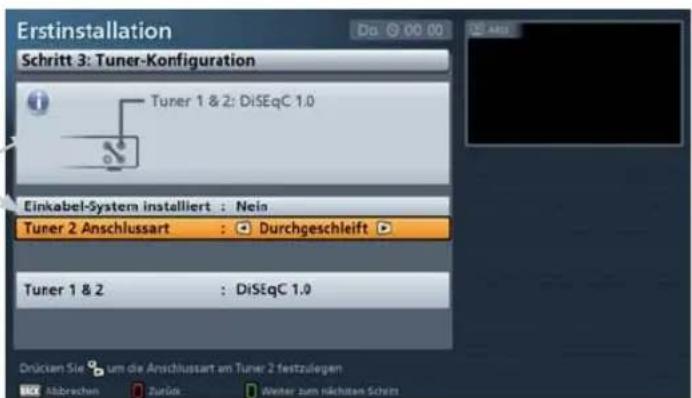

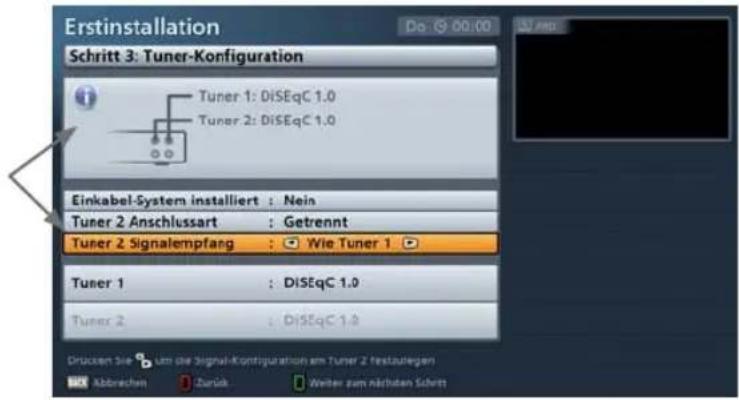

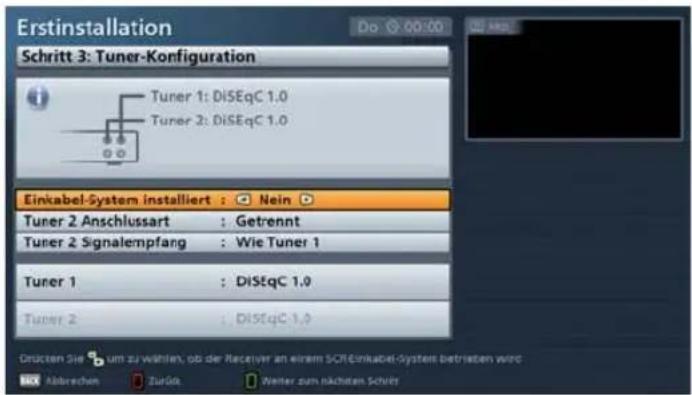

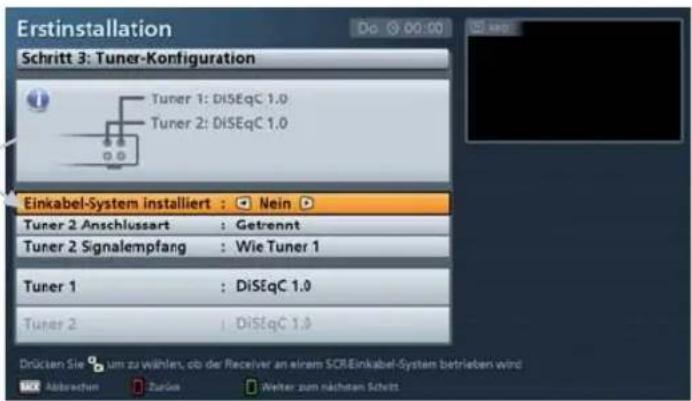

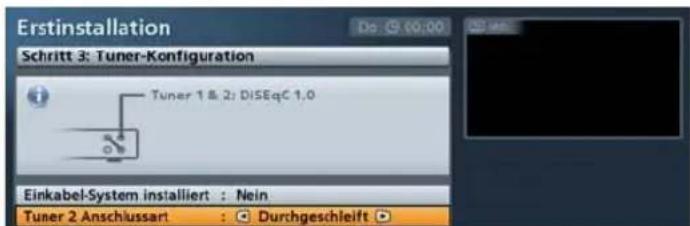

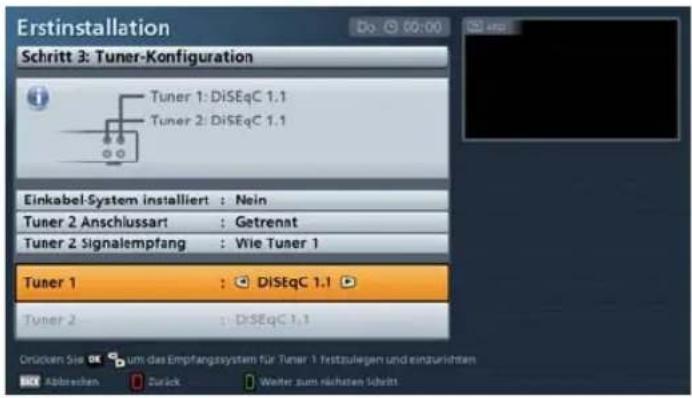

Erstinstallation Schritt 3: Tuner-Konfiguration Tuner 1 & 2: DISEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Durchgeschleift

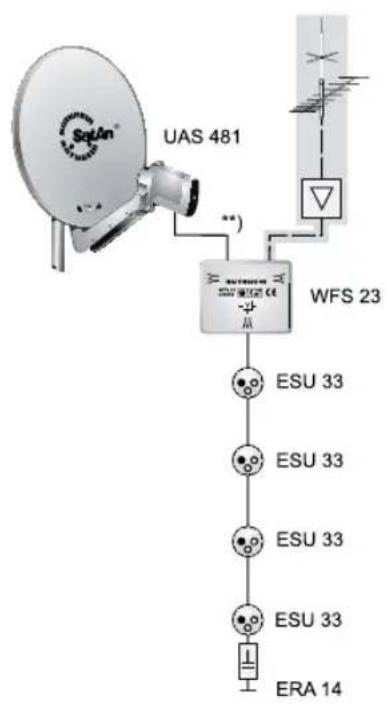

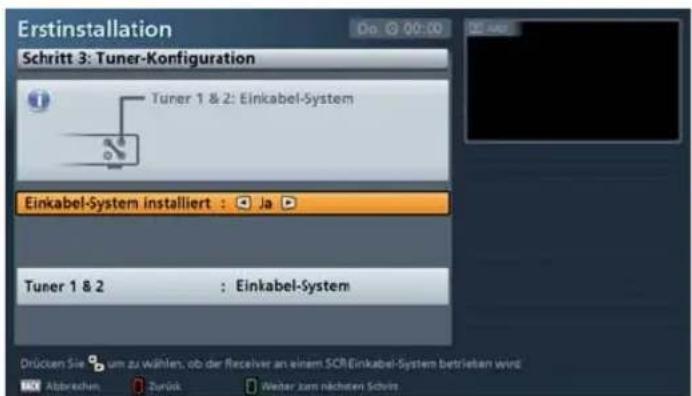

Wollen Sie Ihren UFS 923 an einer Einkabel-Anlage betreiben, beachten Sie hierzu bitte die Anschlussbeispiele für Einkabel-Systeme (siehe „Technischer Anhang“, „Beispiele Einkabel-Anlagen“)

Anschluss und Inbetriebnahme

Erst-Installation

Bevor Sie den UFS 923 in Betrieb nehmen, lesen Sie die Kapitel „Sicherheitshinweise - Wichtige Hinweise“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst-Installation“ durch.

Schließen Sie das Gerät erst an das Stromnetz an, wenn alle Installations-Arbeiten fachgerecht durchgeführt worden sind.

Bei der Erklärung des Punktes „Erst-Installation“ gehen wir davon aus, dass der Receiver fachgerecht, unter Berücksichtigung der Kapitel „Sicherheitshinweise - Wichtige Hinweise“ sowie „Anschluss und Inbetriebnahme“ bis zum Punkt „Erst-Installation“, angeschlossen worden ist.

Benötigte Tasten der Fernbedienung für die Erst-Installation:

	Ziffern-Eingabe	(DGrün)	Aufruf nächster Schritt in der Erst-Installation
	Einen Schritt zurück in der Erst-Installation		Bestätigung der geänderten Werte/Einstellung; Aufruf Untermenüs
	Anwählen/Ändern der einzelnen Menü-Parameter, Navigation
	Eingabe abbrechen, zurück

Schalten Sie zuerst Ihr Fernsehgerät ein und wählen Sie an diesem den AV-/HDMI-Eingang, an dem Sie den Receiver an Ihr TV-Gerät angeschlossen haben. Nehmen Sie den Receiver mit dem Netzschalter an der Geräte-Rückseite in Betrieb. Führen Sie nun die Erst-Installation durch. Sollten Sie Fragen oder Probleme haben, setzen Sie sich mit Ihrem Fachhändler in Verbindung.

Sie erhalten folgende Einblendung:

Tipp!

Beachten Sie immer die Leiste im unteren Teil der Einblendung. Hier fi nden Sie Hinweise zur weiteren Bedienung.

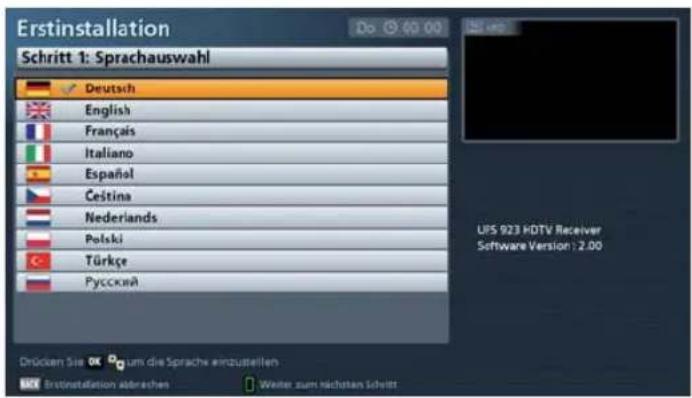

Erstinstallation Schritt 1: Sprachauswahl Deutsch English Français Italiano Español Čeština Nederlands Polski Türkçe Русский UFS 923 KDTV Receiver Software Version : 2.00 Drücken Sie OK zum die Sprache einzustellen ÜS Erstinstallation abrechen Weiter zum nächsten Schritt

Wählen Sie mit mit den △ ▼ -Tasten die gewünschte Menüsprache für Ihren UFS 923 aus und bestä-

tigen Sie die Auswahl mit der OK-Taste. Die gewählte Sprache wird mit einem Häkchen angezeigt. Zur Auswahl stehen Ihnen folgende Sprachen: Deutsch, Englisch, Französisch, Italienisch, Spanisch, Tschechisch, Holländisch, Polnisch, Türkisch und Russisch.

Anschluss und Inbetriebnahme

Um zum nächstfolgenden Menü zu gelangen drücken Sie die ☐(Grün)-Taste.

Sie erhalten folgende Einblendung:

Mit den -Tasten treffen Sie hier die Grund- einstellungen für die Bild- und Tonausgabe des Receivers an das Fernsehgerät.

Beachten Sie hierbei die Bedienungsanleitung Ihres Fernsehgerätes und wählen Sie nur Einstellungen, die Ihr Fernsehgerät verarbeiten kann.

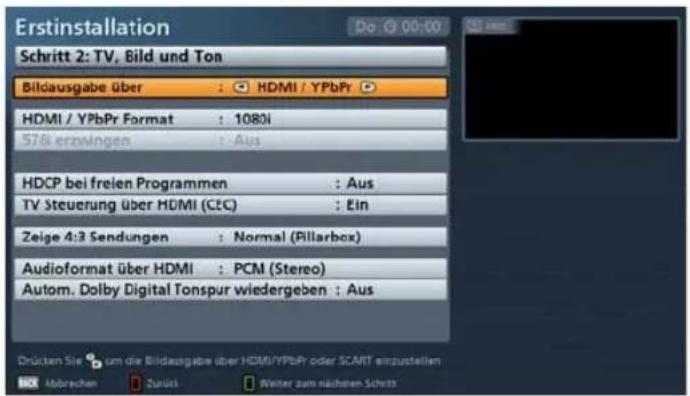

Erstinstallation Schnitt 2: TV, Bild und Ton Bildausgabe über : HDMI / YPbPr HDMI / YPbPr Format : 1080i 578 erzwingen : Aus HDCP bei freien Programmen : Aus TV Steuerung über HDMI (C&C) : Ein Zeige 4:3 Sendungen : Normal (Pillarbox) Audioformat über HDMI : PCM (Stereo) Autom. Dolby Digital Tonspur wiedergeben : Aus Drücken Sie um die Bildausgabe über HDMI/YPbPr oder SCART einzustellen Abbrachen Zurück Weiter zum nächsten Schuss

Bildausgabe über

Wählen Sie den Anschluss des Receivers aus, an den Sie Ihr Fernsehgerät angeschlossen haben. Entweder

HDMI/YUV

HDMI-/YUV-Format

Hier wählen Sie die Bildauflösung aus, die an das Fernsehgerät ausgegeben werden soll. Entweder

• 1080p (Auflösung 1920 x 1080, Vollbilder)
• 1080i (Auflösung 1920 x 1080, Halbbilder)
• 720p (Auflösung 1280 x 720, Vollbilder) oder
• 576p (Auflösung 720 x 576, Vollbilder)
• Automatisch

576i erzwingen (muss von TV-Gerät unterstützt werden, ansonsten erhalten Sie kein TV-Bild)

Diese Einstellung können/müssen Sie nur tätigen, wenn Sie bei „HDMI-/YUV-Format“ die Einstellung „Automatisch“ gewählt haben. Soll bei einer Sendung, die im Format 720 x 576 (Standard-TV) übertragen wird, das Original-Format an das TV-

oder

SCART

TV-Format

Hier wählen Sie das Bildformat Ihres Fernsehgerätes aus. Entweder

- 4:3 oder

- 16:9

Bildschirm-Anzeige

Hier wählen Sie die Art der Bildschirmdarstellung, abhängig von der Einstellung des TV-Formates:

• TV-Format „4:3“: Pan & Scan oder Letterbox
• TV-Format „16:9“: Immer 16:9 oder automatisch

Anschluss und Inbetriebnahme

Gerät übertragen werden, wählen Sie die Einstellung „Ein“. Ist die Einstellung auf „Aus“, kann es sein, dass die Bilder der Sendung vom Receiver automatisch auf das HDTV-Format 720p hochskaliert werden.

HDCP bei freien Programmen

Hier wählen Sie aus, ob HDCP (digitaler Kopierschutz) bei freien Programmen aktiv „An“ sein oder nicht aktiviert „Aus“ sein soll.

TV-Steuerung über HDMI (CEC)

Bei Auswahl „Aus“ muss das TV-Gerät separat ein- bzw. ausgeschaltet werden. Bei Auswahl „Ein“ wird das TV-Gerät beim Starten des Receivers automatisch mit eingeschaltet (funktioniert aber nur, wenn sich das TV-Gerät im Stand-by-Modus befin det). Beim Ausschalten des Receivers in den Stand-by-Modus wird das TV-Gerät ebenfalls in den Stand-by-Modus versetzt.

Das automatische mit Aus- bzw. Einschalten durch den Receiver funktioniert nur, wenn diese Funktion vom TV-Gerät unterstützt wird!

Anzeige von 4:3-Sendungen

Hier wählen Sie die Art der Bildschirmdarstellung für 4:3-Sendungen auf einem 16:9-Fernsehgerät aus. Entweder

• Normal (Pillar Box)
• Gestreckt (Vollbild) oder
• Aufgezoomt (Pan & Scan)

Audioformat über HDMI

Hier wählen Sie die Art des Audiosignales aus, das über die HDMI-Schnittstelle übertragen werden soll. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann:

• Dekodiertes PCM oder
• SPDIF-Format

Autom. Dolby Digital-Ausgabe

Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt), die Dolby Digital-Tonspur auswählen und wiedergeben soll.

TV-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignales aus, das an der TV-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr Fernsehgerät verarbeiten kann.

• FBAS – zusammengesetztes Basisbandsignal (Farb-/Bild-/Austast-/Synchron-Signal) oder
• RGB – Rot-/Grün-/Blau-Signal oder
• Y/C - S-Video-Signal (Luminanz/Chrominanz)

VCR-Scart-Signalausgabe

Hier wählen Sie die Art des Videosignales aus, das an der VCR-Scart-Buchse anliegt. Wählen Sie das Signal, das Ihr externer Recorder verarbeiten kann.

• FBAS – zusammengesetztes Basisbandsignal (Farb-/Bild-/Austast-/Synchron-Signal) oder
• Y/C - S-Video-Signal (Luminanz/Chrominanz)

Autom. Dolby Digital-Ausgabe

Hier wählen Sie aus, ob der Receiver automatisch (wenn abgestrahlt) das Dolby Digital-Signal ausgeben soll.

Anschluss und Inbetriebnahme

Wichtiger Hinweis zur Bildausgabe über „YUV“:

Den Ausgang „YUV“ können

Sie nur dann nutzen, wenn bei der TV-Scart-Buchse als Ausgabesignal nicht „RGB“ gewählt ist!

Wählen Sie in diesem Fall als Ausgabe- signal für die TV-Scart-Buchse „Y/C“ oder „FBAS“

Um zum nächstfolgenden Menü zu gelangen drücken Sie die ☐(Grün)-Taste.

Sie erhalten folgende Einblendung:

Die Einstellungen der Tuner-Konfi guration sollten von einem Fachmann für die vorhandene Empfangsanlage durchgeführt werden.

Erstinstallation Schnitt 3: Tuner-Konfiguration Tuner 1: DiSEqC 1.0 Tuner 2: DiSEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrennt Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : DiSEqC 1.0 Tuner 2 : DiSEqC 1.0 Drücken Sie um zu wählen, ob der Receiver an einem SCREinkabel-System beziehen wird Abbrachen Zurück Weiter zum nachsten Schürt

Tipp!

Ist Ihr Receiver wie im Anschlussbeispiel (siehe Grafik zuvor) angeschlossen, ist im weiteren Verlauf der Erst-Installation nur eine Änderungen/Auswahl notwendig. Sollten Sie die Gegebenheiten Ihrer Empfangsanlage nicht kennen, beachten Sie Folgendes:

In vielen Fällen handelt es sich bei Satelliten-Empfangsanlagen um DiSEqC™1.0-Anlagen.

Dieser Anlagen-Typ ist voreingestellt. Bestätigen Sie die aktuelle Einblendungen mit der ☐(Grün)-

Taste. Im Anschluss wählen Sie mit den ▲ ▼ -Tasten bei der Satelliten-Auswahl den gewünschten Satelliten aus (in Deutschland meistens ASTRA 19,2° Ost) und bestätigen die Auswahl mit der

OK -Taste. Bestätigen Sie die restlichen Einblendungen der Erst-Installation mit der ☐(Grün)-Taste. Sie können dabei keinen Schaden an Ihrer Empfangsanlage anrichten! Sollten Sie im Anschluss an die Erst-Installation kein TV-Bild erhalten, wenden Sie sich an Ihren Fachhändler.

Einstellungen/Änderungen an der Tuner-Konfiguration sollten Sie nur dann selbst durchführen, wenn Sie mit den Gegebenheiten Ihrer Empfangsanlage bestens vertraut sind.

Anschluss und Inbetriebnahme

Sie können die Tuner-Konfiguration für folgende Arten von Empfangsanlagen durchführen:

• DiSEqC™1.0
• DiSEqC™1.1
• Drehantenne (DiSEqC™1.2/DiSEqC™1.3)
• Einfaches LNB oder
• Einkabel-System

Ist Ihre Empfangsanlage eine Einkabel-Anlage, fahren Sie mit dem Punkt „Einkabel-System“ in diesem Kapitel fort.

Bevor Sie mit der Konfiguration der Tuner beginnen, müssen Sie die beiden Einstellungen „Tuner 2 Anschlussart“ und „Signalkonfiguration für Tuner 2“ durchführen.

Tuner 2 Anschlussart

Wählen Sie hier die Anschlussart für Tuner 2 aus. Die aktuell gewählte Einstellung wird Ihnen grafisch im Anschlussbeispiel in der Einblendung links oben dargestellt. Entweder:

Getrennt:

Der zweite Tuner-Eingang des Receivers (LNB2 IN) hat einen eigenen Signal-Eingang (d. h. eine direkte Verbindung zwischen Antennen-Steckdose und Tuner-Eingang 2). Siehe Beispiel-Bild rechts.

Erstinstallation Schnitt 3: Tuner-Konfiguration Tuner 1: DiSEqC 1.0 Tuner 2: DiSEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrennt Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : DiSEqC 1.0 Tuner 2 : DiSEqC 1.0 Drücken Sie um zu wähler, ob der Receiver an einem SCREinkabel-System betrieben wird Abbruchem Zurück Weiter zum nächsten Schritt

Durchschleifbetrieb:

Der zweite Tuner-Eingang des Receivers (LNB2 IN) bekommt das aktuelle, am Tuner 1-Durchschleif-Ausgang anliegende Signal durchgeschleift. Es können in diesem Fall mit dem zweiten Tuner nur noch Programme der aktuell am ersten Tuner anliegenden Programmebene empfangen werden. Siehe Beispiel-Bild rechts.

Siehe dazu auch „Infos zum Antennenanschluss und Durchschleifbetrieb“ vorher in diesem Kapitel.

Erstinstallation Schritt 3: Tuner-Konfiguration Tuner 1 & 2: DiSEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Durchgeschleift Tuner 1 & 2 : DiSEqC 1.0 Drücken Sie um die Anschlussart am Tuner 2 festzulegen Abbrücken Zurück Weiter zum nächsten Schritt

Anschluss und Inbetriebnahme

Tuner 2 Signal-Konfi guration (nur bei Anschlussart „Getrennt“)

Wählen Sie hier die Signalkonfiguration für Tuner 2 aus. Die aktuell gewählte Einstellung wird Ihnen grafisch im Anschlussbeispiel links oben in der Einblendung dargestellt. Entweder:

Wie Tuner 1:

Beide Tuner sind an dieselbe Signalquelle angeschlossen. Siehe Beispiel-Bild rechts.

Erstinstallation Do: 00:00 Schritt 3: Tuner-Konfiguration Tuner 1: DiSEqC 1.0 Tuner 2: DiSEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrennt Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : DiSEqC 1.0 Tuner 2 : DiSEqC 1.0 Drücken Sie um die Signal-Konfiguration am Tuner 2 festlauflegen Abbrevien Zurück Weiter zum nächsten Schritt

Unterschied zu Tuner 1:

Beide Tuner sind an verschiedene Signal-quellen angeschlossen (zwei verschiedene LNBs). Siehe Beispiel-Bild rechts.

Erstinstallation Do 60:00 Schritt 3: Tuner-Konfiguration Tuner 1: DiSEqC 1.0 Tuner 2: DiSEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrenat Tuner 2 Signalempfang : Unterschied zu Tuner 1 Tuner 1 : DiSEqC 1.0 Tuner 2 : DiSEqC 1.0 Drücken Sie Umdzie Signal-Konfiguration am Tuner 2 festzulegen Addretten Zurück Weiter zum nächsten Schritt

Dadurch ergeben sich für Sie folgende Konfigurations-Möglichkeiten bei:

Tuner 2 Anschlussart „Durchgeschleift“:

Am Tuner 1 werden alle Einstellungen vorgenommen. Der zweite Tuner wird über den Durchschleifausgang des ersten Tuner gespeist.

Tuner 2 Anschlussart „Getrennt“/Tuner 2 Signal-Konfiguration „Wie Tuner 1“:

Am Tuner 1 werden alle Einstellungen vorgenommen. Die Einstellungen für den zweiten Tuner werden automatisch vom ersten Tuner übernommen.

Tuner 2 Anschlussart „Getrennt“/Tuner 2 Signal-Konfiguration „Unterschied zu Tuner 1“:

Alle Einstellungen müssen für beide Tuner separat vorgenommen werden.

Nehmen Sie die für Ihre Empfangsanlage passende Einstellung der Parameter „Tuner 2 Anschlussart“ und

„Signalkonfi guration für Tuner 2“ mit Hilfe der -Tasten vor.

Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Empfangsart in der Erst-Installation fort.

Anschluss und Inbetriebnahme

DiSEqC™1.0

Drücken Sie die ☐(Grün)-Taste.

Sie erhalten folgende Einblendung:

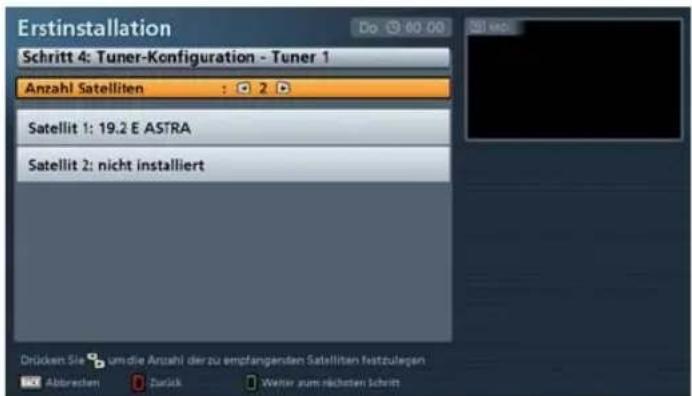

Tuner-Konfi guration (Satelliten auswählen) - Tuner 1

Wählen Sie hier die Anzahl der Satelliten die im Signal am Tuner 1 vorhanden sind (max. vier).

Wechseln Sie in die Zeile „Satellit 1: .....“

Drücken Sie die OK-Taste.

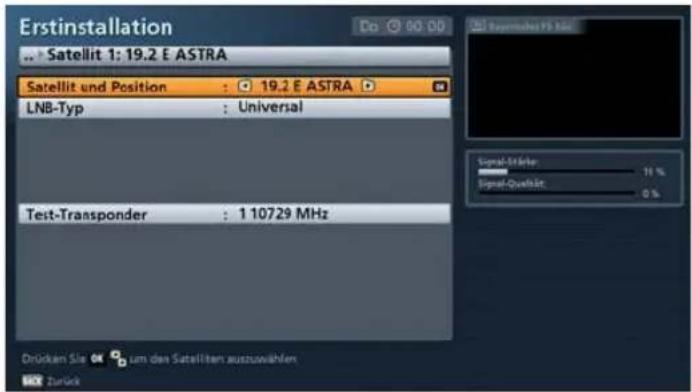

Sie erhalten folgende Einblendung (Beispiel):

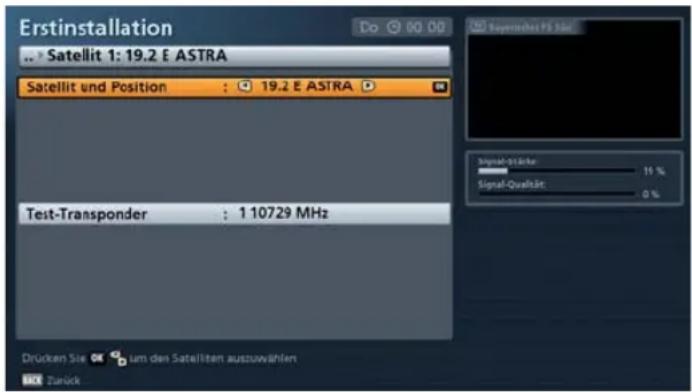

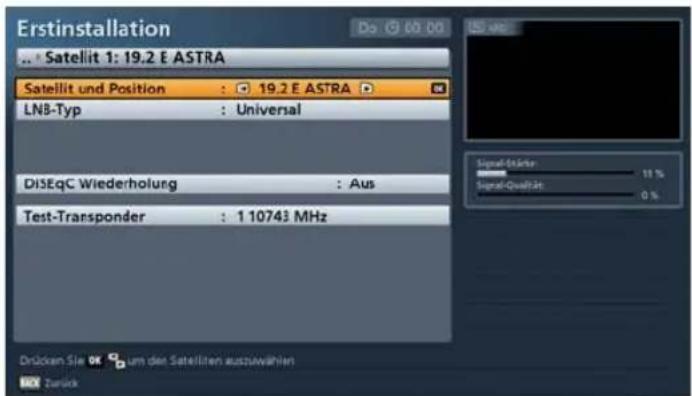

Konfi guration Satellit 1

Nehmen Sie hier die Einstellungen für den ersten Satelliten des Tuners 1 vor.

Satellit und Position:

Erstinstallation Do 00:00 Schritt 3: Tuner-Konfiguration Tuner 1: DiSEqC 1.0 Tuner 2: DiSEqC 1.0 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrennt Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : DiSEqC 1.0 Tuner 2 : DiSEqC 1.0 Drücken Sie um das Empfangsystem für Tuner 1 festzulegen und einzurichten. Abbrachen Zurück Weiter zum nächsten Schritt

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Anzahl Satelliten : 2 Satellit 1: 19.2 E ASTRA Satellit 2: nicht installiert Drücken Sie um die Anzahl der zu empfangensten Satellitien festzulegen Abbrachten Zurück Weiter zum nächsten Schritt

Erstinstallation Satellit 1: 19.2 E ASTRA Satellit und Position : 19.2 E ASTRA LN8-Typ : Universal DiSEqC Wiederholung : Aus Test-Transponder : 1 10743 MHz Drücken Sie um der Satelliten auszuwählen Zurück

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten Satelliten darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den ☐-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

Anschluss und Inbetriebnahme

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die OK-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

LNB-Frequenzen(MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

DiSEqC™-Wiederholung:

Die Einstellung, wie oft der DiSEqC™-Befehl wiederholt werden muss, hängt von der Konfiguration Ihrer Empfangsanlage ab.

- Aus DiSEqC™-Befehl wird nicht wiederholt

- 1 DiSEqC™-Befehl wird einmal wiederholt

- 2 DiSEqC™-Befehl wird zweimal wiederholt

- 3 DiSEqC™-Befehl wird dreimal wiederholt

Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die BACK-Taste.

Haben Sie mehr als einen Satelliten (max. vier) für den Tuner 1 ausgewählt, führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. im Anschluss für den dritten und vierten Satelliten durch.

Wenn Sie alle Einstellungen für Tuner 1 vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Fall nötig, springt der Receiver automatisch in die Einstellungen für den zweiten Tuner (Voraussetzung dafür ist, dass Sie für den zweiten Tuner die Anschlussart „Getrennt“ gewählt haben und die Signal-Konfiguration für den zweiten Tuner „Unterschied zu Tuner 1“ ist). Falls dies der Fall ist, führen Sie nun die Einstellungen für den zweiten Tuner auf die gleiche Art und Weise wie die für den ersten Tuner durch.

Haben Sie die Einstellungen für beide Tuner und die den Tunern zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort

Anschluss und Inbetriebnahme

DiSEqC™1.1

Drücken Sie die ☐(Grün)-Taste.

Sie erhalten folgende Einblendung:

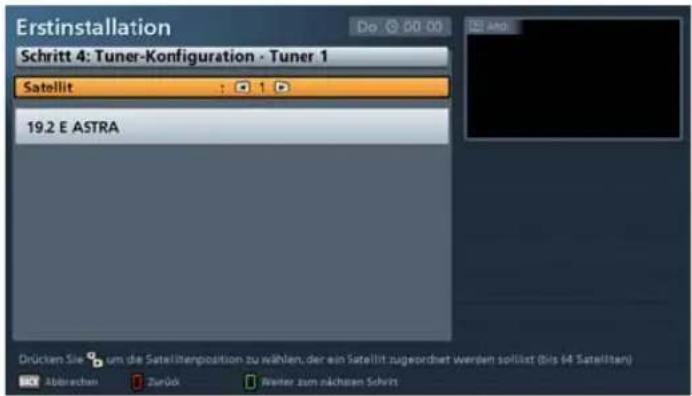

Tuner-Konfi guration - Tuner 1

Wählen Sie in der Zeile „Satellit“ den ersten Satellitenplatz aus. Insgesamt können Sie bis zu 64 Satellitenplätze pro Tuner belegen/zuteilen.

Wechseln Sie in die nächste Zeile.

Drücken Sie die OK -Taste.

Sie erhalten folgende Einblendung:

Erstinstallation Schnitt 3: Tuner-Konfiguration Tuner 1: DiSEqC 1.1 Tuner 2: DiSEqC 1.1 Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrenat Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : DiSEqC 1.1 Tuner 2 : DiSEqC 1.1 Orücken Sie um das Empfangssystem für Tuner 1: Erstzulegen und einzurierten Abbrevien: Zurück: Weiter zum nächsten Schritt

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Satellit : 1 19.2 E ASTRA Drücken Sie um die Satellitenvosition zu wählen, der ein Satellit zugeordnet werden sollist (bis 64 Satelliten) Abzichan Zurück Weiter zum nächsten Schritt

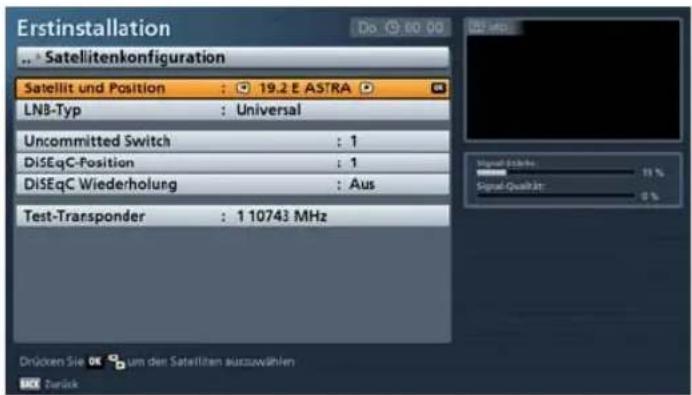

Erstinstallation Satellitenkonfiguration Satellit und Position : 19.2 E ASTRA LN8-Typ : Universal Uncommitted Switch : 1 DiSeqC-Position : 1 DiSeqC Wiederholung : Aus Test-Transponder : 1 10743 MHz Drücken Sie 0% um den Satelliten auszuwählen OK Zürink

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten Satelliten darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den 📄-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

Anschluss und Inbetriebnahme

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die 📄-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

LNB-Frequenzen (MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

Uncommitted Switch

Stellen Sie hier die „Uncomitted Switches“ entsprechend der Konfi guration Ihrer Empfangsanlage ein. Sie können wählen zwischen „Aus“ und in Einerschritten von „1“ bis „16“.

Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

Position

Wählen Sie das Auswahlfeld „Position“ an. Stellen Sie hier die „Position“ entsprechend der Konfiguration Ihrer Empfangsanlage ein. Sie können wählen zwischen „Aus“ und in Einerschritten von „1“ bis „4“

DiSEqC ^TM -Wiederholung:

Die Einstellung, wie oft der DiSEqC™-Befehl wiederholt werden muss, hängt von der Konfiguration Ihrer Empfangsanlage ab. Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

- Aus DiSEqC™-Befehl wird nicht wiederholt

- 1 DiSEqC™-Befehl wird einmal wiederholt

- 2 DiSEqC™-Befehl wird zweimal wiederholt

- 3 DiSEqC™-Befehl wird dreimal wiederholt

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie alle Einstellungen für diesen Satelliten vorgenommen haben, drücken Sie die BACK-Taste.

Möchten Sie mehr als einen Satelliten (max. 64) für den Tuner 1 einrichten, führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. die weiteren Satelliten durch.

Wenn Sie alle Einstellungen für Tuner 1 vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Anschluss und Inbetriebnahme

Fall nötig, springt der Receiver automatisch in die Einstellungen für den zweiten Tuner (Voraussetzung dafür ist, dass Sie für den zweiten Tuner die Anschlussart „Getrennt“ gewählt haben und die Signal-Konfiguration für den zweiten Tuner „Unterschied zu Tuner 1“ ist). Falls dies der Fall ist, führen Sie nun die Einstellungen für den zweiten Tuner auf die gleiche Art und Weise wie die für den ersten Tuner durch.

Haben Sie die Einstellungen für beide Tuner und die den Tunern zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort

Drehantenne (DiSEqC™1.2/ DiSEqC™1.3/USALS)

Drücken Sie die ☐(Grün)-Taste.

Sie erhalten folgende Einblendung:

Wählen Sie hier die Art der Motorsteuerung aus, die auf Ihre Empfangsanlage zu trifft.

Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

Erstinstallation Do: 00:00 Schritt 3: Tuner-Konfiguration Tuner 1: Drehantenne Tuner 2: Drehantenne Einkabel-System installiert : Nain Tuner 2 Anschlussart : Getrenat Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : Drehantenne Tuner 2 : Drehantenne Drücken Sie um das Empfangsystem für Tuner 1 festzulegen und erfaschöhen Abbrechen Zuckier Wetter zum nächsten Schwitt

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Motorsteuerung : DiStqC 1.2 Null-Position anfahren Drehbereich begrenzen Satelliten auswählen Satelliten einrichten Ausgewählte Satelliten: ASTRA 19.2 E Drücken Sie zum das Protokoll für die Motorsteuerung der Drehunterne auszuswahlen Abbrachten Zurück Weiter zum nächsten Schritt

Anschluss und Inbetriebnahme

Drehantenne (DiSEqC™1.2)

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Motorsteuerung DISEqC 1.2 Null-Position anfahren Drehbereich begrenzen Satelliten auswählen Satelliten einrichten Ausgewählte Satelliten: ASTRA 19.2 E Drücken Sie um das Protokoll für die Motorsteuerung der Dreharstenne auszuwählen Abbrachen Zurück Weiter zum nächsten Schritt

Nullposition anfahren

Wählen Sie das Auswahlfeld „Nullposition anfahren“ an. Durch Bestätigen mit der OK-Taste wird die Drehanlage angewiesen, ihre Nullposition anzufahren.

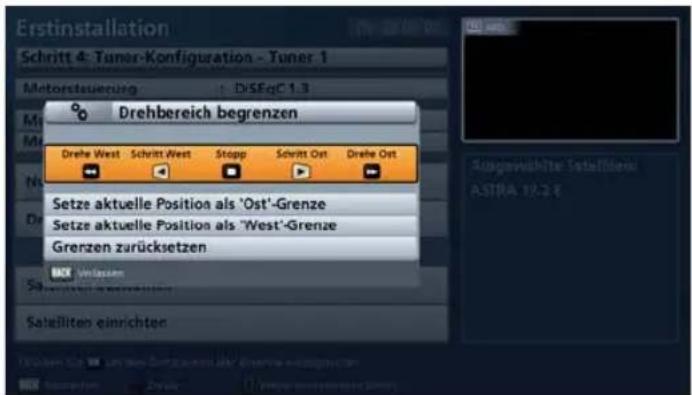

Drehbereich begrenzen

Wählen Sie das Auswahlfeld „Drehbereich begrenzen“ an. In diesem Menü können Sie die Grenzen für Ihre Drehanlage setzen. Dies ist insbesondere dann erforderlich, wenn die Drehanlage sich nur in einem bestimmten Bereich frei drehen soll, da sie sonst in ein Hindernis (z. B. Wand oder Baum) fahren würde.

Drücken Sie die OK -Taste. Sie erhalten folgende Einblendung:

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Motorsteuerung : D:\SEqC.1.2 Drehbereich begrenzen Drehe West Schritt West Stopp Schritt Ost Drehe Ost Setze aktuelle Position als 'Ost'-Grenze Setze aktuelle Position als 'West'-Grenze Grenzen zurücksetzen Satiellten einrichten Ausgereinigte Subsübers. ASTRA 79,2 E HOTBIRO 13,0 E TURKSAT 42,0 E ASTRA 27,5 E

Mit den folgenden Tasten werden die Bewegungen der Drehanlage gesteuert:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Sobald Sie die gewünschte Ost- bzw. West-Grenze erreicht haben, wechseln Sie auf das jeweilige Auswahlfeld „Setze aktuelle Position als „****“-Grenze“ und bestätigen Sie mit der OK-Taste.

Anschluss und Inbetriebnahme

Falls Sie die gesetzten Grenzen wieder löschen möchten, wechseln Sie auf das Auswahlfeld „Grenzen zurücksetzen“ und bestätigen Sie das Löschen der Grenzen mit der OK-Taste. Im Anschluss können Sie die Grenzen neu setzen. Wenn Sie alle Grenzen gesetzt haben, drücken Sie die BACK-Taste.

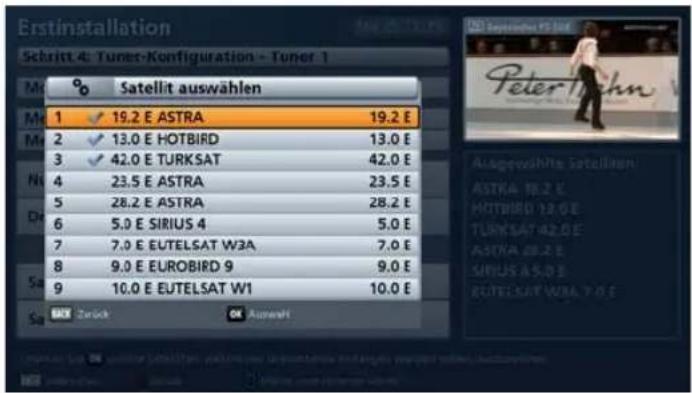

Satellit(en) auswählen - Tuner 1

Wechseln Sie in die Zeile „Satelliten auswählen“. Drücken Sie die OK-Taste.

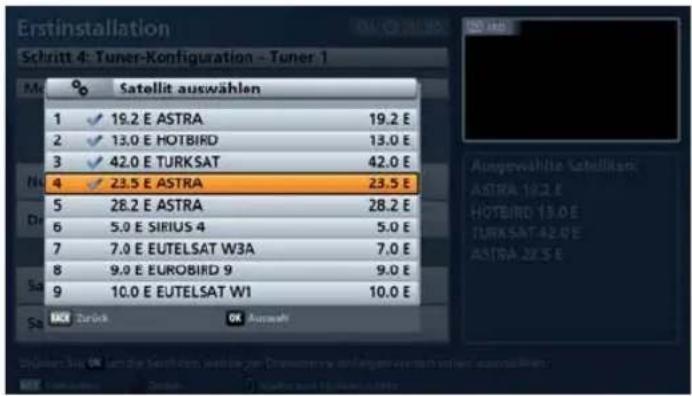

Sie erhalten folgende Einblendung (Beispiel):

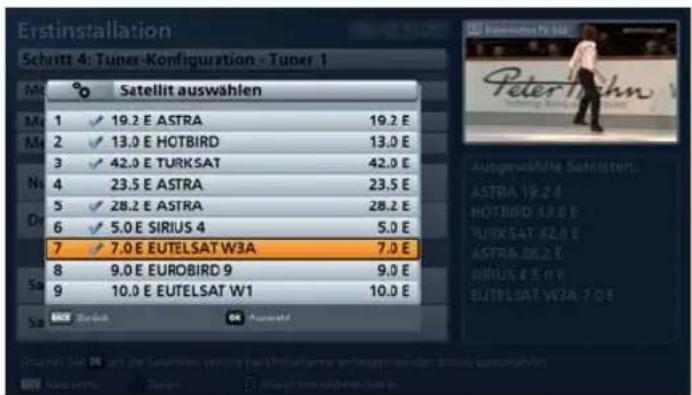

Wählen Sie hier die max. 64 Satelliten aus, die im Signal am Tuner 1 vorhanden sind. Wählen Sie dazu den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl

mit der OK-Taste. Die gewählten Satelliten werden mit einem Häkchen markiert.

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Satellit auswählen 1 19.2 E ASTRA 19.2 E 2 13.0 E HOTBIRD 13.0 E 3 42.0 E TURKSAT 42.0 E 4 23.5 E ASTRA 23.5 E 5 28.2 E ASTRA 28.2 E 6 5.0 E SIRIUS 4 5.0 E 7 7.0 E EUTELSAT W3A 7.0 E 8 9.0 E EUROBIRD 9 9.0 E 9 10.0 E EUTELSAT W1 10.0 E Sa OK Zurück OK Auspass Ausgewählte Satelliken: ASTRA 19.2 E HOTBIRD 13.0 E TURKSAT 42.0 E ASTRA 28.5 E

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Satellit auswahlen 1 19.2 E ASTRA 19.2 E 2 13.0 E HOTBIRD 13.0 E 3 42.0 E TURKSAT 42.0 E 4 23.5 E ASTRA 23.5 E 5 28.2 E ASTRA 28.2 E 6 5.0 E SIRIUS 4 5.0 E 7 7.0 E EUTELSAT W3A 7.0 E 8 9.0 E EUROBIRD 9 9.0 E 9 10.0 E EUTELSAT W1 10.0 E

Wenn Sie die gewünschten Satelliten ausgewählt haben, drücken Sie die BACK-Taste.

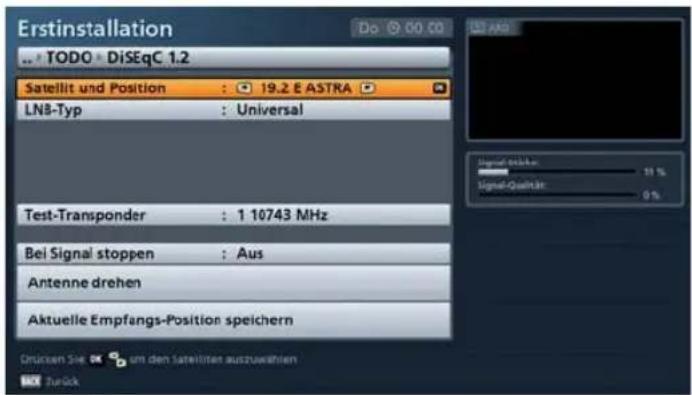

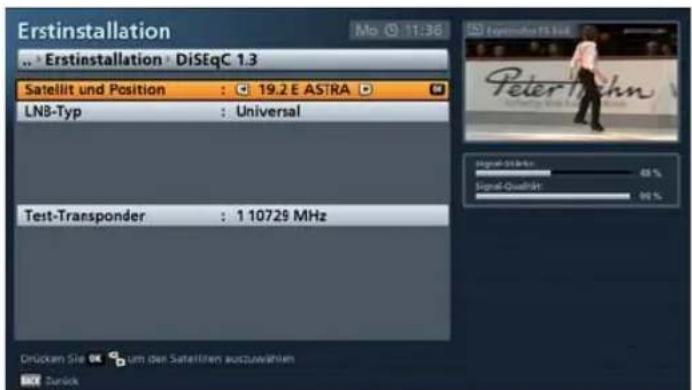

Satelliten einrichten

Wechseln Sie in die Zeile „Satelliten einrichten“. Drücken Sie die OK-Taste.

Sie erhalten folgende Einblendung (Beispiel):

Erstinstallation ... TODO - DiSEqC 1.2 Satellit und Position : 19.2 E ASTRA LN8-Typ : Universal Test-Transponder : 1 10743 MHz Bei Signal stoppen : Aus Antenne drehen Aktuelle Empfangs-Position speichern Drücken Sie um den satelliten auszuwählen Zurück

Anschluss und Inbetriebnahme

Wählen Sie in der Zeile „Satellit und Position“ den Satelliten aus, dessen Einstellungen Sie bearbeiten möchten.

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen zuvor von Ihnen ausgewählten Satelliten anzeigen lassen und darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den 📄-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die 📄-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

LNB-Frequenzen (MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Bei Signal stoppen:

Wählen Sie das Auswahlfeld „Bei Signal stoppen“ an. Wählen Sie hier, ob die Drehantenne sofort nach Erhalt eines Signales des gewünschten Satelliten die Drehbewegung stoppen soll. Sie können zwischen „An“ und „Aus“ wählen.

Antenne drehen:

Wählen Sie das Auswahlfeld „Drehantenne bewegen“ an. Hier können Sie mit den folgenden Tasten die Bewegungen der Drehantenne steuern:

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Anschluss und Inbetriebnahme

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Stellen Sie die Drehanlage so ein, dass Sie bei den beiden rechts angezeigten Balken „Signal-Stärke“ und „Signal-Qualität“ die größtmögliche Anzahl an Prozenten erreichen.

Haben Sie das bestmögliche Empfangssignal erreicht, wechseln Sie in die Zeile „Aktuelle Empfangs-Position speichern“ und drücken Sie die OK-Taste. Der Receiver speichert nun diesen Satelliten und springt automatisch in die Einstellung für den nächsten Satelliten.

Haben Sie mehr als einen Satelliten für den Tuner 1 ausgewählt, führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. die weiteren ausgewählten Satelliten durch.

Wenn Sie die Einstellungen für die gewählten Satelliten vorgenommen haben, drücken Sie die BACK-Taste.

Wenn Sie alle Einstellungen für Tuner 1 vorgenommen haben, drücken Sie die ☐(Grün)-Taste. Fall nötig, springt der Receiver automatisch in die Einstellungen für den zweiten Tuner (Voraussetzung dafür ist, dass Sie für den zweiten Tuner die Anschlussart „Getrennt“ gewählt haben und die Signal-Konfiguration für den zweiten Tuner „Unterschied zu Tuner 1“ ist). Falls dies der Fall ist, führen Sie nun die Einstellungen für den zweiten Tuner auf die gleiche Art und Weise wie die für den ersten Tuner durch.

Haben Sie die Einstellungen für beide Tuner und die den Tunern zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

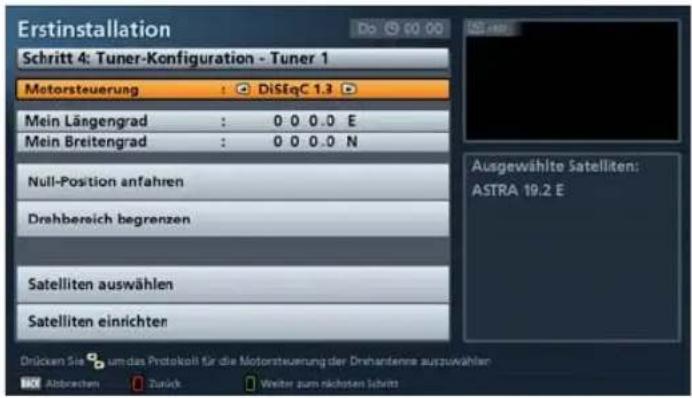

Drehantenne (DiSEqC™1.3/USALS)

Mein Längengrad

Wählen Sie das Auswahlfeld „Mein Längengrad“ aus und geben Sie hier mit Hilfe der Zifferntasten Ihren aktuellen Längengrad ein.

Mein Breitengrad

Wählen Sie das Auswahlfeld „Mein Breitengrad“ aus und geben Sie hier mit Hilfe der Zifferntasten Ihren aktuellen Breitengrad ein.

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Motorsteuerung : DiSeqC 1.3 Mein Längengrad : 0 0 0..0 E Mein Breitengrad : 0 0 0..0 N Null-Position anfahren Drehbereich begrenzen Satelliten auswählen Satelliten einrichten Drücken Sie um das Protokoll für die Motorsteuerung der Drehanente auszuwählen Abbrachten Zurück Weiter zum nächsten Schritt

Nullposition anfahren

Wählen Sie das Auswahlfeld „Nullposition anfahren“ an. Durch Bestätigen mit der OK-Taste wird die Drehanlage angewiesen, ihre Nullposition anzufahren.

Drehbereich begrenzen

Wählen Sie das Auswahlfeld „Drehbereich begrenzen“ an. In diesem Menü können Sie die Grenzen für Ihre Drehanlage setzen. Dies ist insbesondere dann erforderlich, wenn die Drehanlage sich nur in einem bestimmten Bereich frei drehen soll, da sie sonst in ein Hindernis (z. B. Wand oder Baum) fahren würde.

Drücken Sie die OK-Taste. Sie erhalten folgende Einblendung:

Mit den folgenden Tasten werden die Bewegungen der Drehanlage gesteuert:

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Motorsteuernung : DiSEqC 1.3 Drehbereich begrenzen Drehe West Schritt West Stopp Schritt Ost Drehe Ost Setze aktuelle Position als 'Ost'-Grenze Setze aktuelle Position als 'West'-Grenze Grenzen zurücksetzen Satzellten einrichten

Langsames Drehen in Richtung Westen starten

Schrittweise in Richtung Westen drehen

Stoppen der aktuellen Bewegung

Schrittweise in Richtung Osten drehen

Langsames Drehen in Richtung Osten starten

Sobald Sie die gewünschte Ost- bzw. West-Grenze erreicht haben, wechseln Sie auf das jeweilige Auswahlfeld „Setze aktuelle Position als „****“-Grenze“ und bestätigen Sie mit der OK-Taste.

Anschluss und Inbetriebnahme

Falls Sie die gesetzten Grenzen wieder löschen möchten, wechseln Sie auf das Auswahlfeld „Grenzen zurücksetzen“ und bestätigen Sie das Löschen der Grenzen mit der OK-Taste. Im Anschluss können Sie die Grenzen neu setzen. Wenn Sie alle Grenzen gesetzt haben, drücken Sie die BACK-Taste.

Satellit(en) auswählen - Tuner 1

Wechseln Sie in die Zeile „Satelliten auswählen“. Drücken Sie die OK-Taste.

Sie erhalten folgende Einblendung (Beispiel):

Wählen Sie hier die max. 64 Satelliten aus, die im Signal am Tuner 1 vorhanden sind. Wählen Sie dazu den gewünschten Satelliten aus und bestätigen Sie Ihre Auswahl

mit der OK-Taste. Die gewählten Satelliten werden mit einem Häkchen markiert.

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 Satellit auswählen 1 19.2 E ASTRA 19.2 E 2 13.0 E HOTBIRD 13.0 E 3 42.0 E TURKSAT 42.0 E 4 23.5 E ASTRA 23.5 E 5 28.2 E ASTRA 28.2 E 6 5.0 E SIRIUS 4 5.0 E 7 7.0 E EUTELSAT W3A 7.0 E 8 9.0 E EUROBIRD 9 9.0 E 9 10.0 E EUTELSAT W1 10.0 E SAR Zürich Auswelt Peter John Ausgewöhte Satellinen ASTRA 18.2 E HOTBIRD 13.0 E TURKSAT 42.0 E ASTRA 28.2 E SIRIUS &5.0 E ELTEILSAT W3A 7.0 E

Erstinstallation Schnitt 4: Tuner-Konfiguration - Tuner 1 Satellit auswählen 1 19.2 E ASTRA 19.2 E 2 13.0 E HOTBIRD 13.0 E 3 42.0 E TURKSAT 42.0 E 4 23.5 E ASTRA 23.5 E 5 28.2 E ASTRA 28.2 E 6 5.0 E SIRIUS 5.0 E 7 7.0 E EUTELSAT W3A 7.0 E 8 9.0 E EUROBIRD 9 9.0 E 9 10.0 E EUTELSAT W1 10.0 E

Wenn Sie die gewünschten Satelliten ausgewählt haben, drücken Sie die BACK-Taste.

Satelliten einrichten

Wechseln Sie in die Zeile „Satelliten einrichten“. Drücken Sie die OK-Taste.

Sie erhalten folgende Einblendung (Beispiel):

Erstinstallation ... Erstinstallation • DiSEqC 1.3 Satellit und Position : 19.2 E ASTRA LN8-Typ : Universal Test-Transponder : 1 10729 MHz Drücken Sie 0 um den Satelliten auszuwahlen Zurück

Anschluss und Inbetriebnahme

Wählen Sie in der Zeile „Satellit und Position“ den Satelliten aus, dessen Einstellungen Sie bearbeiten möchten.

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen zuvor von Ihnen ausgewählten Satelliten anzeigen lassen und darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den 📄-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die 📄-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

LNB-Frequenzen (MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Haben Sie mehr als einen Satelliten für den Tuner 1 ausgewählt, führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten und evtl. die weiteren ausgewählten Satelliten durch.

Wenn Sie die Einstellungen für die gewählten Satelliten vorgenommen haben, drücken Sie die BACK-Taste.

Wenn Sie alle Einstellungen für Tuner 1 vorgenommen haben, drücken Sie die ☐(Grün)-Taste. Fall nötig, springt der Receiver automatisch in die Einstellungen für den zweiten Tuner (Voraussetzung dafür ist, dass Sie für den zweiten Tuner die Anschlussart „Getrennt“ gewählt haben und die Signal-Konfiguration für den zweiten Tuner „Unterschied zu Tuner 1“ ist). Falls dies der Fall ist, führen Sie nun die Einstellungen für den zweiten Tuner auf die gleiche Art und Weise wie die für den ersten Tuner durch.

Haben Sie die Einstellungen für beide Tuner und die den Tunern zugewiesenen Satelliten durchgeführt, erhalten Sie automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einfaches LNB

Drücken Sie die ☐(Grün)-Taste.

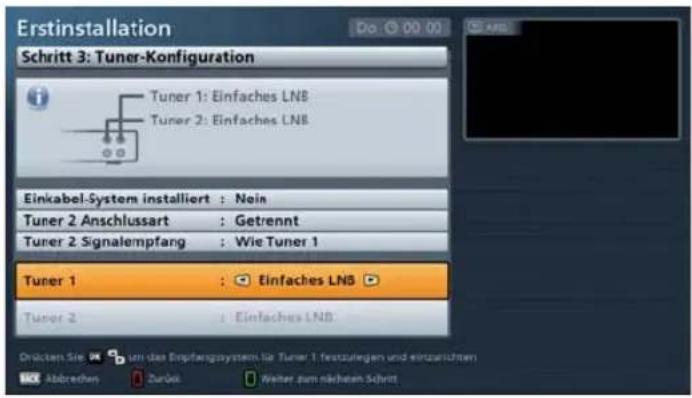

Erstinstallation Schnitt 3: Tuner-Konfiguration Tuner 1: Einfaches LNB Tuner 2: Einfaches LNB Einkabel-System installiert : Nein Tuner 2 Anschlussart : Getrennt Tuner 2 Signalempfang : Wie Tuner 1 Tuner 1 : Einfaches LNB Tuner 2 : Einfaches LNB Orücken Sie um des Erpfungssystem für Tuner 1 festzulegen und einzurichten Abbrechen Zurück Weiter zum nächsten Schritt

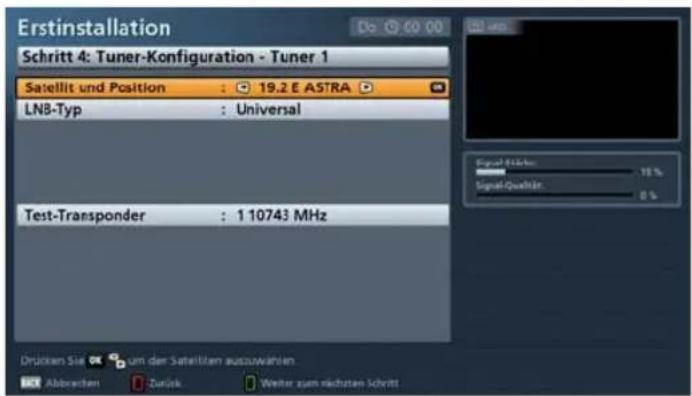

Erstinstallation Schnitt 4: Tuner-Konfiguration - Tuner 1 Satellit und Position : 19.2 E ASTRA LN8-Typ : Universal Test-Transponder : 1 10743 MHz Drücken Sie um der Satellite auszuwahlen Abbrachten Zurück Weiter zum nichtsten Schritt

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten Satelliten darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den 📄-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die OK-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

Anschluss und Inbetriebnahme

LNB-Frequenzen (MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind. Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Sie erhalten automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einkabel-System

Wählen Sie mit den 📄-Tasten in der Zeile „Einkabel-System installiert“ die Auswahl „Ja“ aus. Wechseln Sie im Anschluss auf das Auswahlfeld „Tuner 1 & 2: Einkabel-System“. Drücken Sie die 📄(Grün)-Taste.

Erstinstallation Schritt 3: Tuner-Konfiguration Tuner 1 & 2: Einkabel-System Einkabel-System installiert : Ja Tuner 1 & 2 : Einkabel-System Drücken Sie um zu wählen, ob der Receiver an einem SCR Einkabel-System betrieben wird Abbrüchen Zurück Weiter zum nächsten Schrie

Beachten Sie hierzu die Dokumentation Ihrer Empfangsanlage oder ziehen Sie einen Fachmann hinzu.

Erstinstallation Schnitt 4: Tuner-Konfiguration - Tuner 1 System einrichten : EXR ... / EXU ... Anzahl Satelliten : 1 Satellit 1: 19.2 E ASTRA Orösten Sie 00 um das SCR-Einkabel-System auszuwählen und einzurichten ABbrechen Zurück Weiter zum nächsten Sefiziert

Wählen Sie das in Ihrer Empfangsanlage verwendete Einkabel-System aus:

• EXR .../EXU ... Für alle Kathrein-Einkabel-Matrizen
• UAS 481 Für das Kathrein-Einkabel-LNB UAS 481
• Benutzerdefiniert Für alle Einkabel-Systeme, die nicht unter die beiden vorher genannten Rubriken fallen

Für die Einstellungen der dem Tuner zugeordneten SCRs, Frequenzen und evtl. PIN beachten Sie bitte die Ihrem System beiliegende Dokumentation. In dieser ist die Zuordnung zwischen den verschiedenen SCRs und den jeweils zugeordneten Übertragungsfrequenzen abgedruckt. Es könnte ebenfalls möglich sein, dass Sie die PIN zum Schutz einzelner Frequenzen nicht frei wählen können und diese ebenfalls in der Dokumentation der Einkabel-Komponenten vorgegeben ist.

Beachten Sie weiterhin, dass nicht mehrere Receiver die gleichen Frequenzen/Kanäle verwenden können - die Receiver würden sich gegenseitig stören.

Für Tuner 1 und Tuner 2 dürfen nicht die gleichen Frequenzen/Kanäle vergeben werden.

Fahren Sie jetzt mit der Erklärung der jeweiligen von Ihnen gewählten Einkabel-Empfangsart in der Erst-Installation fort.

Anschluss und Inbetriebnahme

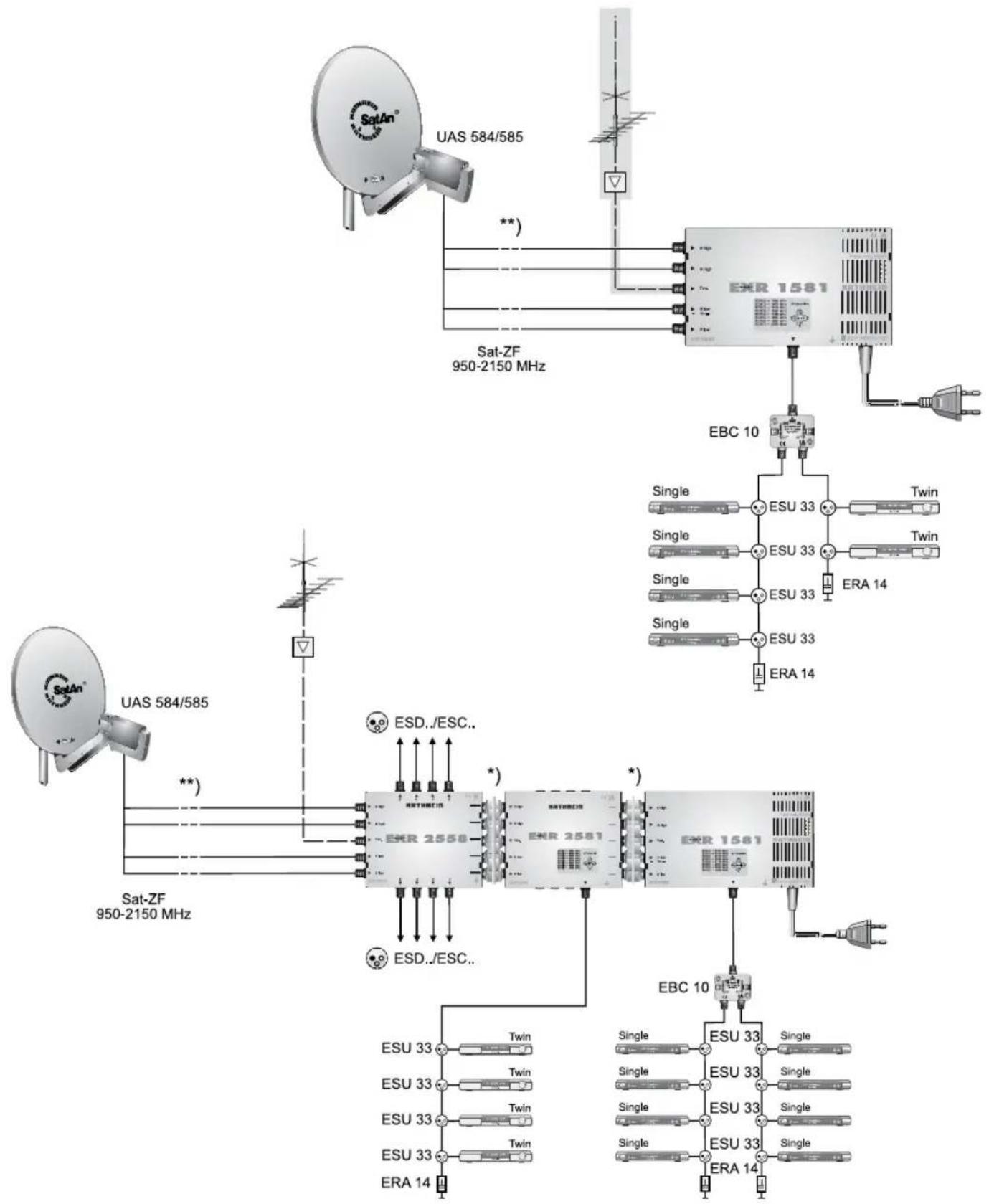

Einkabel-System - EXR .../EXU ...

Wählen Sie mit den 📄-Tasten in der Zeile „System einrichten“ die Auswahl „EXR .../EXU ...“ aus. Drücken Sie die

-Taste.

Sie erhalten folgende Einblendung:

Erstinstallation Schnitt 4: Tuner-Konfiguration · Tuner 1 System einrichten : EXR ... / EXU ... Anzahl Satelliten : 1 Satellit 1: 19.2 E ASTRA Droixem Sie um das SCR-Erreuter-System auszuwahlen und einzurionten Abbrachten Zurück Weiter zum nächsten Schritt

Erstinstallation TODO SCR Settings Kanäle mit PIN-Code sichern : Nein PIN-Code für Tuner 1 : 0 Übertragungskanal für Tuner 1 : SCR(0) Übertragungsfrequenz für Tuner 1 : 1284 PIN-Code für Tuner 2 : 0 Übertragungskanal für Tuner 2 : SCR(1) Übertragungsfrequenz für Tuner 2 : 1400 Drücken Sie um die Übertragungskantäle mit einem PIN-Code zu sichern OK Zurück

Kanal mit PIN-Code sichern:

Sollte bei Ihrem Einkabel-System die Möglichkeit bestehen, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen, können Sie dies in diesem Menü vornehmen. Die Übertragungsfrequenz kann dann von keinem anderen Receiver ohne die Eingabe der PIN genutzt werden.

Wählen Sie die Einstellung „Ja“. Sie erhalten im Anschluss die Möglichkeit, in der Zeile darunter „PIN-Code für Tuner 1“ mit den Zifferntasten einen PIN-Code einzugeben (0-255).

Übertragungskanal für Tuner 1:

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 7).

Übertragungsfrequenz für Tuner 1:

Wählen Sie hier eine der freien verfügbaren Übertragungsfrequenzen aus.

Siehe Beispiel rechts (EXR 1581) Zuordnung Übertragungskanal zu Übertragungsfrequenz.

Die Einstellungen für den zweiten Tuner nehmen Sie auf die gleiche Weise wie für den ersten Tuner vor.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die BACK-Taste.

Anschluss und Inbetriebnahme

Anzahl Satelliten

Wählen Sie die Anzahl Satelliten aus, die im Signal am Tuner 1 vorhanden sind (max. zwei).

Wählen Sie die Zeile „Satellit 1: .....“ aus. Zum Einstellen oder Ändern des aktuell gewählten Satelliten drücken Sie die

-Taste. Sie erhalten folgende Einbleng (Beispiel):

Erstinstallation Mo © 12.31 Schritt 4: Tuner-Konfiguration - Tuner 1 System einrichten : EXR ... / EXU ... Anzahl Satelliten : 1 Satellit 1: 19.2 E ASTRA Drücken Sie zum die Anzahl der zu empfangenden Satelliten festzulegen Abbrachten Zurück Weine zum nächsten Schritt

Erstinstallation Satellit 1: 19.2 E ASTRA Satellit und Position : 19.2 E ASTRA LN8-Typ : Universal Test-Transponder : 1 10729 MHz Drücken Sie OK um den Satelliten auszuwählen OK Rück

Wählen Sie in der Zeile „Satellit und Position“ den Satelliten aus, dessen Einstellungen Sie bearbeiten möchten.

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten Satelliten darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den 📄-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die OK-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

Anschluss und Inbetriebnahme

LNB-Frequenzen (MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie die Einstellungen für die gewählten Satelliten vorgenommen haben, drücken Sie die BACK-Taste.

Haben Sie zwei Satelliten ausgewählt, führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten Satelliten durch.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Haben Sie alle Einstellungen durchgeführt, erhalten Sie automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort.

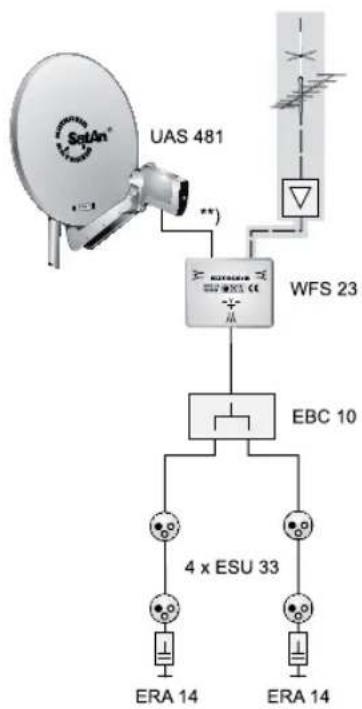

Einkabel-System - UAS 481

Wählen Sie mit den 📄-Tasten in der Zeile „System einrichten“ die Auswahl

„UAS 481“ aus. Drücken Sie die OK -Taste.

Sie erhalten folgende Einblendung:

Erstinstallation Schritt 4: Tuner-Konfiguration - Tuner 1 System einrichten : UAS 481 Anzahl Satelliton : 1 Satellit 1: 19.2 E ASTRA Drücken Sie um das SCR-Einskabel-System auszuwählen und einzurichten. Abbrechen Zurück Weiter zum nächsten Schritt

Erstinstallation .. Erstinstallation #SCR Settings Übertragungskanal für Tuner 1 : SCR(0) Übertragungsfrequenz für Tuner 1 : 1284 Übertragungskanal für Tuner 2 : SCR(1) Übertragungsfrequenz für Tuner 2 : 1400 MHz Drücken Sie um den Übertragungskanal für Tuner 1 festzulegen Zurück

Übertragungskanal für Tuner 1:

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 3).

Übertragungskanal für Tuner 2:

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 3).

Anschluss und Inbetriebnahme

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die BACK-Taste.

Anzahl Satelliten

Mit dem UAS 481 kann nur ein Satellit empfangen werden. Diese Einstellung kann nicht geändert werden.

Wählen Sie die Zeile „Satellit 1: .....“ aus. Zum Einstellen oder Ändern des aktuell gewählten Satelliten drücken Sie die

-Taste. Sie erhalten folgende Einbleng (Beispiel):

Erstinstallation Satellit 1: 19.2 E ASTRA Satellit und Position : 19.2 E ASTRA Test-Transponder : 1 10729 MHz Drücken Sie um den Satelliten auszuwählen Zurück

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten Satelliten darin auswählen.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie die Einstellungen für die gewählten Satelliten vorgenommen haben, drücken Sie die BACK-Taste.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die ☐(Grün)-Taste. Sie erhalten automatisch die Einblendung für den Programmsuchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Einkabel-System - Benutzerdefi niert

Wählen Sie mit den □□-Tasten in der Zeile „System einrichten“ die Auswahl „Benutzerdefi niert“ aus. Drücken Sie die

-Taste.

Sie erhalten folgende Einblendung:

Erstinstallation Do 00:00 Schritt 4: Tuner-Konfiguration - Tuner 1 System einrichten : Benutzerdefiniert Anzahl Satelliten : 1 Satellit 1: 19.2 E ASTRA Drücken Sie um das SOR-Einkabel-system auszuwählen und einzurichten Abbrachten | Zurück | Weiter zum akchsten Schritt

Erstinstallation ... Erstinstallation + #SCR Settings Kanäle mit PIN-Code sichern : Nein PIN-Code für Tuner 1 : 0 Übertragungskanal für Tuner 1 : SCR(0) Übertragungsfrequenz für Tuner 1 : 1284 MHz PIN-Code für Tuner 2 : 0 Übertragungskanal für Tuner 2 : SCR(1) Übertragungsfrequenz für Tuner 2 : 1400 MHz Drücken Sie um die Übertragungskanäle mit einem PIN-Code zu sichern OK Zurück

Kanal mit PIN-Code sichern:

Sollte bei Ihrem Einkabel-System die Möglichkeit bestehen, die verwendete Übertragungsfrequenz durch die Eingabe einer PIN zu schützen, können Sie dies in diesem Menü vornehmen. Die Übertragungsfrequenz kann dann von keinem anderen Receiver ohne die Eingabe der PIN genutzt werden.

Wählen Sie die Einstellung „Ja“. Sie erhalten im Anschluss die Möglichkeit, in der Zeile darunter „PIN-Code für Tuner 1“ mit den Zifferntasten einen PIN-Code einzugeben (0-255).

Übertragungskanal für Tuner 1:

Wählen Sie einen freien, verfügbaren Übertragungskanal aus (SCR 0 - SCR 7).

Übertragungsfrequenz für Tuner 1:

Wählen Sie hier eine der freien verfügbaren Übertragungsfrequenzen aus.

Siehe Beispiel rechts (EXR 1581) Zuordnung Übertragungskanal zu Übertragungsfrequenz.

Die Einstellungen für den zweiten Tuner nehmen Sie auf die gleiche Weise wie für den ersten Tuner vor.

Wenn Sie alle Einstellungen getätigt haben, drücken Sie die BACK-Taste.

Anschluss und Inbetriebnahme

Anzahl Satelliten

Wählen Sie die Anzahl Satelliten aus, die im Signal am Tuner 1 vorhanden sind (max. zwei).

Wählen Sie die Zeile „Satellit 1: .....“ aus. Zum Einstellen oder Ändern des aktuell gewählten Satelliten drücken Sie die

-Taste. Sie erhalten folgende Einbleng (Beispiel):

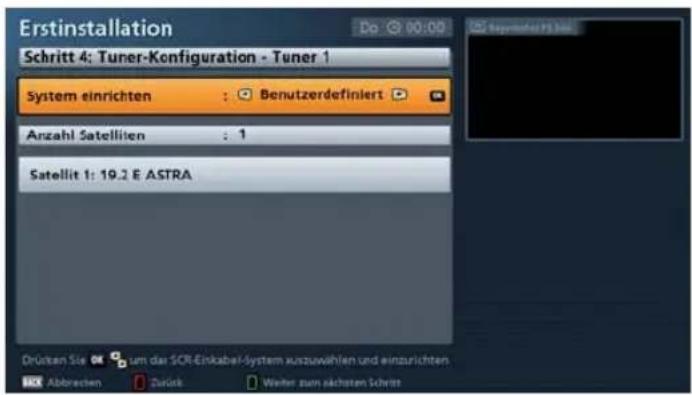

Erstinstallation Schnitt 4: Tuner-Konfiguration - Tuner 1 System einrichten : Benutzerdefiniert Anzahl Satelliten : 1 Satellit 1: 19.2 E ASTRA Drücken Sie um die Anzahl der zu empfangenden Satelliten festzulegen Abbrevien: Zurück Weiter zum akteten Schritt

Erstinstallation Satellit 1: 19.2 E ASTRA Satellit und Position : 19.2 E ASTRA LNB-Typ : Universal Test-Transponder : 1 10729 MHz Drücken Sie um das Satellitien auszuwählen Zurück

Wählen Sie in der Zeile „Satellit und Position“ den Satelliten aus, dessen Einstellungen Sie bearbeiten möchten.

Satellit und Position:

Wählen Sie mit den 📄-Tasten den gewünschten Satelliten aus. Alternativ können Sie sich durch Drücken der OK-Taste eine Liste mit allen gespeicherten Satelliten anzeigen lassen und den gewünschten Satelliten darin auswählen.

LNB-Typ:

Sollte in Ihrer Empfangsanlage kein Universal-LNB verwendet werden, wählen Sie mit den 📄-Tasten den in Ihrer Empfangsanlage verwendeten LNB-Typen aus. Sie können zwischen folgenden LNB-Arten wählen:

• Universal
• Einfach oder
• Benutzerdefi niert

Beachten Sie hierzu auch die Ihrem LNB beigelegte Dokumentation oder ziehen Sie einen Fachmann hinzu.

Sollten Sie kein Universal-LNB verwenden, drücken Sie die OK-Taste. Sie können jetzt die Einstellungen für Ihren LNB-Typen (Einfach oder Benutzerdefi niert) vornehmen.

Anschluss und Inbetriebnahme

LNB-Frequenzen (MHz):

Geben Sie die LNB-Frequenzen (Low/High/Grenz) mit Hilfe der Zifferntasten ein. Speichern Sie im Anschluss die geänderten Werte mit der OK-Taste.

Test-Transponder:

Wählen Sie das Auswahlfeld „Test-Transponder“ an. Hier können Sie einen Transponder auswählen, um anhand des Signalstärke- und Signalqualitätsbalkens zu kontrollieren, ob Ihre Einstellungen korrekt sind.

Wenn Sie die Einstellungen für die gewählten Satelliten vorgenommen haben, drücken Sie die BACK -Taste.

Haben Sie zwei Satelliten ausgewählt, führen Sie nun die Einstellungen, wie eben für den ersten Satelliten beschrieben, für den zweiten Satelliten durch.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die ☐(Grün)-Taste.

Haben Sie alle Einstellungen durchgeführt, erhalten Sie automatisch die Einblendung für den Programm-suchlauf. Fahren Sie mit dem Punkt „Programmsuchlauf“ der Erst-Installation fort.

Anschluss und Inbetriebnahme

Programmsuchlauf

First installation - Schritt 8 von 7 Programmsuchlauf Programmsuchlauf durchführen : Nein Lärderauswahl : Deutschland Satellit und Position : Alle Programmsuchlauf-Modus : freie & verschüsselte NET Suchlauf : An Vorprogrammiert in Liste 404 TV-Programme 309 Radio-Programme Drücken Sie um einen Programmsuchlauf durch- bzw. nicht durchzuführen Abbrevien Zurück Weiter zum nächsten Schritt

Falls Sie keinen Programmsuchlauf durchführen wollen, drücken Sie die ☐(Grün)-Taste und fahren Sie mit dem Punkt „Datum und Uhrzeit“ fort.

Wenn Sie einen Programmsuchlauf durchführen möchten, wählen Sie mit den ▶-Tasten „Ja“.

Sie erhalten folgende Einblendung:

Liste vorsortiert für (Länderauswahl)

Mit den □▶-Tasten wählen Sie, ob die im Anschluss beim Suchlauf gefundenen Programme nach einer ab Werk für das gewählte Land gespeicherten Programmliste sortiert werden sollen. Momentan ist das nur für Deutschland, Österreich und die Schweiz möglich.

Satellit und Position

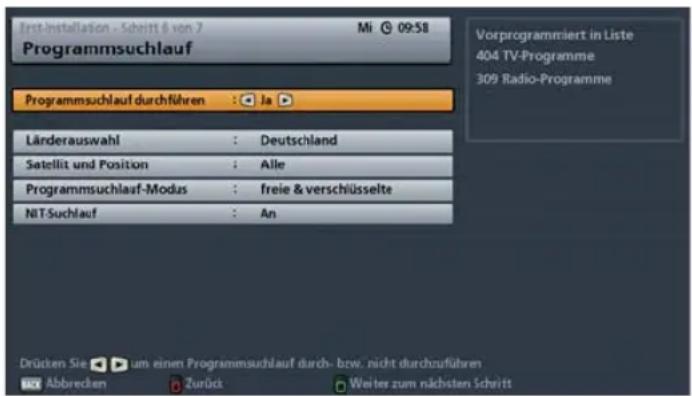

Erst installation - Schritt 6 von 7 Programmsuchlauf Programmsuchlauf durchführen : Ja Länderauswahl : Deutschland Satellit und Position : Alle Programmsuchlauf-Modus : freie & verschlüsselte NIT-Suchlauf : An Vorprogrammiert in Liste 404 TV-Programme 309 Radio-Programme Drücken Sie um einen Programmsuchlauf durch- bzw. nicht durchzuführen Abbrecien Zurück Weiter zum nächsten Schritt

Mit den 📄-Tasten wählen Sie jetzt zwischen den von Ihnen eingerichteten Satelliten einzeln oder der Einstellung „Alle Satelliten“. Bei der Einstellung „Alle Satelliten“ werden alle von Ihnen eingerichteten Satelliten nach neuen Programmen durchsucht. Beachten Sie dabei, dass Ihre Empfangsanlage auch auf diese/n Satelliten ausgerichtet sein muss.

Programmsuchlauf-Modus

Mit den 📄-Tasten wählen Sie die Art der zu suchenden Programme aus. Sie haben drei Möglichkeiten:

• „freie und verschlüsselte“ Es werden alle Programme gesucht
• „nur freie“ Es werden nur frei empfangbare Programme gesucht
• „nur verschlüsselte“ Es werden nur verschlüsselte Programme gesucht

Anschluss und Inbetriebnahme

Für die Betrachtung von verschlüsselten Programmen benötigen Sie ein entsprechendes CI-Modul (Common Interface) sowie eine gültige Smartcard und ein gültiges Abo des jeweiligen Pay-TV-Anbieters.

Netzwerk-Suchlauf (NIT)

Wählen Sie mit den ▲▶-Tasten (Ein/Aus), ob eine Netzwerksuche durchgeführt werden soll. Bei der Einstellung „Netzwerksuche Aus“ werden nur die ab Werk gespeicherten Transponder des/r von Ihnen zuvor gewählten Satelliten nach neuen, noch nicht gespeicherten Programmen durchsucht. Bei der Einstellung „Netzwerksuche Ein“ können durch die Vernetzung der Transponder zusätzlich noch nicht gespeicherte Transponder gefunden werden. Diese werden gespeichert und ebenfalls, wie die bereits vorhandenen Transponder, nach neuen Programmen durchsucht.

Wenn Sie alle Einstellungen vorgenommen haben, drücken Sie die ☐(Grün)-Taste. Sie erhalten zuerst folgende Einblendungen (Beispiel):

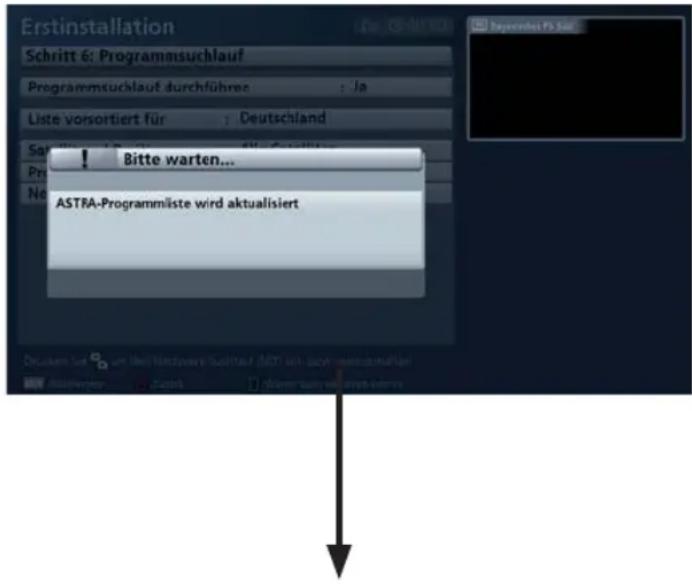

Der Receiver führt selbstständig eine Aktualisierung der von ASTRA bereitgestellten Programmliste *) (LCN-Liste) durch. Dieser Vorgang kann einige Minuten dauern.

*) Die ASTRA-Programmliste ist eine von ASTRA übertragene Programmliste. Diese wird verwendet, um die auf dem Receiver gespeicherte Programmliste zu aktualisieren. Siehe dazu auch Bedienungsanleitung Teil 2, Kapitel „Hauptmenü - Programmsuchlauf“, „LCN (ASTRA-Programmliste aktualisieren)“.

Erstinstallation Schritt 6: Programmsuchlauf Programmsuchlauf durchführere : Ja Liste vorsortiert für : Deutschland Sagartung und Abgeltung des Jahresdurchsüberschussungen ! Bitte warten... ASTRA-Programmläste wird aktualisiert Deutschland Veränderung: Ein Zusch Wertmärkung derergebnis

Anschluss und Inbetriebnahme

Während des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):

Hinweis:

Sie können den Suchlauf jederzeit mit der

-Taste abbrechen.

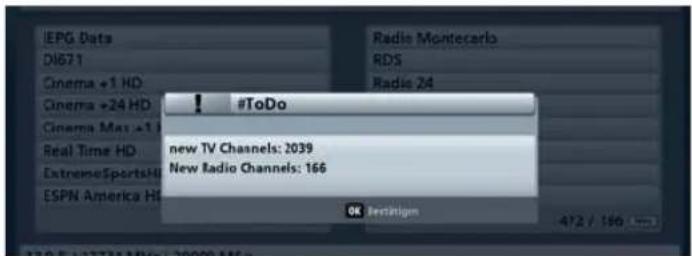

Nach Abschluss des Suchlaufes erhalten Sie folgende Einblendung (Beispiel):

Drücken Sie die OK-Taste. Die neu gefundenen Programme werden am Ende der bestehenden Gesamtliste angefügt.

Gefundene TV-Programme Gefundene Radio-Programme Hauptmenü Do 00:00 SSU SAMSUNG ORANGE CINE MAX HD E!Entertainment KidsCo Bis KidsCo ORANGE SPORT INFO Test 1 ORANGE CINE GEANTS 278 / 195 CANAL SUR RADIO La Premiere Musig 3 VivaCite Classic21 Pure FM Radio Contact Bel RTL 19.2 E / 11243 MHz / 22000 MS/s 11 / 10 Sachlauf abbrücken

IEPG Data DI671 Cinema +1 HD Cinema +24 HD Cinema Max +1 Real Time HD ExtremeSports ESPN America HD Radio Montecarlo RDS Radio 24 ! #ToDo new TV Channels: 2039 New Radio Channels: 166 OK Ensignom 472 / 196

Datum und Uhrzeit

Erstinstallation Mo 0 12:44 Schritt 7: Datum und Uhrzeit Montag, 07.01.2013 Sommerzeit 12:44 Uhr Lokaler Zeitzonenversatz (UTC) : 01:00 Zeitaktualisierung über : 19.2 E ASTRA Orücken Sie um den Zeitzonenversatz in Bezug auf die koordinierte Universität (UTC) fertzulegen Abbrechen Zurück Weiter zum nächsten Schritt

Lokaler UTC-Offset (Zeitzonen-Abweichung UTC)

Hier wählen Sie die Zeitzonen-Abweichung zur UTC (früher GMT) aus (z. B. für Deutschland: + 1 Stunde). Sie können die Abweichung in 30-Minuten-Schritten einstellen. Sie können max. 11 Stunden und 30 Minuten Zeitabweichung (+ und -) wählen.

Wenn Sie die Einstellung vorgenommen haben, drücken Sie die ☐(Grün)-Taste, um die Erst-Installation abzuschließen.

Anschluss und Inbetriebnahme

Sollten sich Änderungen an der ASTRA-Programmliste ergeben haben, erhalten Sie folgende Einblendung(en) (Beispiel):

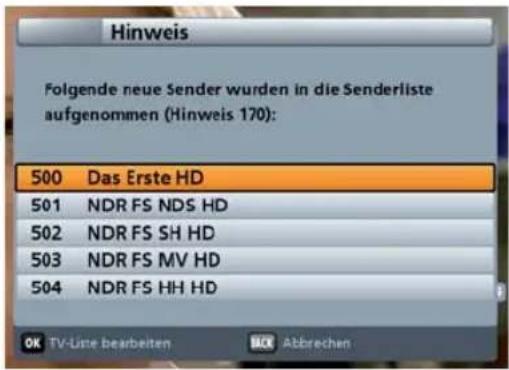

Hinweis Folgende neue Sender wurden in die Senderliste aufgenommen (Hinweis 170): 500 Das Erste HD 501 NDR FS NDS HD 502 NDR FS SH HD 503 NDR FS MV HD 504 NDR FS HH HD OK TV-Liste bearbeiten ACK Abbrechen

Wenn Sie die Programmplätze der neuen Programme nicht bearbeiten möchten, können Sie die Einblendung mit der BACK-Taste verlassen. Die neuen Programme werden dann auf dem vom Receiver vorgeschlagenen Programmplatz gespeichert.

oder:

Durch Drücken der OK -Taste können Sie direkt in das Menü „Programmliste bearbeiten“ wechseln. Wie Sie Änderungen an der Programmliste vornehmen, entnehmen Sie bitte der Bedienungsanleitung Teil 2, Kapitel „Hauptmenü - Programmliste bearbeiten“.

Tipp!

Im Anschluss an eine erfolgreiche Erst-Installation (TV-Bild vorhanden) empfehlen wir Ihnen, den Receiver nach einem verfügbaren Software-Update suchen zu lassen. Voraussetzung dafür ist, dass Sie den Satelliten ASTRA 19,2° Ost in der Erst-Installation (mit) ausgewählt haben. Wechseln Sie mit der

-Taste in das Hauptmenü. Mit den △ ▼ -Tasten wählen Sie „Service-Menü“ aus und bestätigen

der OK -Taste. Mit den ▲ ▼ -Tasten wählen Sie jetzt „Software-Aktualisierung“ aus und bestä-

tigen wieder mit der

-Taste. Der Receiver beginnt nun automatisch mit der Suche nach einer neuen Erklärung des Update-Vorganges entnehmen Sie dem Kapitel „Hauptmenü“, re-Aktualisierung (Update)“ in dieser Anleitung.

Anschluss und Inbetriebnahme

Beachten Sie unbedingt die Bedienungshinweise Ihres Pay-TV-Anbieters und die der Smartcard und dem CA (Conditional Access)-Modul beiliegenden Anweisungen!

Smartcards und CA-Module sind nicht im Lieferumfang enthalten!

Die Karten und Module werden von den jeweiligen Pay-TV-Anbietern herausgegeben und enthalten die Teilnehmerdaten und Daten zu den entsprechenden, bezahlten Programmen. Diese Programme sind grundsätzlich verschlüsselt.

Wenden Sie sich an den Pay-TV-Anbieter, wenn Sie an einem Pay-TV-Kanal interessiert sind.

Für den Einsatz der Smartcard in das CA-Modul sind Sie verantwortlich!

In das CA-Modul wird die käuflich erworbene Smartcard des Pay-TV-Anbieters eingeschoben, die jeweils für eine Verschlüsselungstechnik geeignet ist.

Bewahren Sie die Karte sowie den PIN-Code bei Nichtgebrauch sicher auf!

Einsetzen der Smartcard und des CA-Modules

Einsetzen des CA-Modules in das CI

CI+ ③ ④

Das Common Interface (Cl+) ③ des UFS 923 ist für die Aufnahme von zwei CA-Modulen geeignet.

Es befindet sich an der Frontseite des Receivers (hinter der Klappe). Das CA-Modul ② nimmt die Smartcard ① auf (Chip-Kontakte zeigen nach oben und zur Buchsenleiste) und wird anschließend in den CI+

Steckplatz ③ geschoben. Das Einsetzen der Smartcard in das CA-Modul muss ohne großen Kraftaufwand gelingen. Dies gilt auch für das CA-Modul im CI+ Steckplatz!

Wenden Sie keine Gewalt an und beachten Sie die der Smartcard und dem CA-Modul beiliegenden

Anleitungen. Zum Entnehmen des CA-Modules drücken Sie den jeweiligen Auswurfknopf ④ und ziehen es gerade nach hinten heraus.

Fehlererkennung und Problembehandlung

Für den Fall einer Funktionsstörung kontrollieren Sie zunächst grundsätzlich alle Kabelverbindungen und Betriebszustände:

1. Netzstecker von Receiver und Fernsehgerät befinden sich in der Steckdose
2. Antennenkabel befi nden sich am Receiver-Eingang
3. Receiver und Fernsehgerät sind mit HDMI- oder Scart-Kabel korrekt verbunden
4. Audio-Anschlüsse sind gegebenenfalls mit HiFi- oder Dolby Digital-Anlage verbunden
5. Receiver und Fernsehgerät (HiFi-/Dolby Digital-Anlage) sind eingeschaltet (Kontrollanzeigen beobachten)
6. Receiver reagiert auf Fernbedienung

Zur Störungsverfolgung fi nden Sie hier einige Hinweise.

Problem Ursache Abhilfe
Anzeige „Kein Signal!“ erscheint bei einigen Programmen bzw. bei allen Programmen		Antennenfachmann mit Überprüfung und ggf. Reparatur beauftragen. Im Menü „Einstellungen“, „Antenne und Satelliten“, „Tuner-Konfi guration“ Einstellungen überprüfen und gegebenenfalls ändern.
Receiver reagiert nicht mehr auf die Fernbedienung	Eventuell sind die verwendeten Batterien leer oder falsch in den Batteriefachboden eingelegtEs wurde versehentlich der Befehlssatz des Receivers oder der Fernbedienung umgestellt	Batterien prüfen (siehe dazu auch „Batterien in die Fernbedienung einlegen“ in dieser Anleitung)Infrarot-Code 1 einstellen, wie in der Betriebsanleitung unter „Hauptmenü Einstellungen“, „Grundeinstellungen“, „Einstellung des Fernbedienungs-Codes“, beschrieben
Falsche Uhrzeit wird angezeigt	Die Zeitumstellung „Sommerzeit“ ist falsch. Aus dem Empfangs-signal wurde eine falsche Uhrzeit übernommen	Im Menü „Einstellungen“, Datum und Uhrzeit“, Sommerzeit prüfen und gegebenenfalls ändern. Receiver aus laufendem Programm z. B. Das Erste oder ZDF, mit dem Netzschalter ausschalten, 10 Sekunden warten und dann wieder einschalten
Folgende Programme setzen aus oder es erscheint die Anzeige „Schlechtes oder kein Signall!“: Sport 1, Tele 5, HSE 24 und Sonnenklar TV	DECT-Telefone arbeiten auf der gleichen Frequenz wie diese Pro-gramme. Durch zu niedrigen Pegel oder schlechtes Schirmungsmaß des Kabels kann es zu Störungen kommen	Wenden Sie sich an Ihren Antennenfachmann
Schwarzer oder blauer Bildschirm, keine Menü-Einblendungen	Durch versehentliches Drücken der 0-Taste wurde die Scart-Verbindung zum TV-Gerät deaktiviert	0-Taste so oft drücken, bis am Bildschirm wieder das TV-Bild erscheint
Netzwerkproblem	Kontrollieren Sie, ob das (gekreuzte) Netzwerkkabel richtig am PC und Receiver angeschlossen (eingerastet) ist	Wenden Sie sich an Ihren PC- oder Netzwerkfachmann

Service

Sollten Sie trotz Studiums dieser Betriebsanleitung noch Fragen zur Inbetriebnahme oder Bedienung haben, oder sollte wider Erwarten ein Problem auftreten, setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung. Weiterhin steht Ihnen auch unsere Kathrein-Kunden-Hotline zur Verfügung.

Telefon: [phone] *

* (0,49 EUR/Min über das Festnetz der Deutschen Telekom AG, Mobilfunkkosten können ggf. abweichen)

Technischer Anhang

Erweitertes Anschlussbeispiel

TV Netzwerk PC/Laptop HDMI HiFi-Anlage ESD 32 KATHREIN HDD Externe Festplatte DVR (VCR) / DVD DOLBY DIGITAL DIGITAL OUT L R AUDIO KOMP-DENTER LNB 2 LOOP OUT LNB 1 LOOP OUT VCS/AUX TV Digital OUT Video L R AUDIO KOMP-DENTER LNB 2 LOOP OUT LNB 1 LOOP OUT

Technischer Anhang

Technische Daten

Typ UFS 923/500 GB UFS 923/1000 GB
Bestell-N0/Farbe		20210212/Silber - 20210213/Schwarz	20210182/Silber - 20210183/Schwarz
HF-Bereich
Sat-ZF-Bereich MHz 950-2150
Eingangspegel-Bereich dBμV 44-83
Modulation, FEC, Demultiplexer	DVB-S-/DVB-S2-Standard
Video-Auflösung		CCIR 601 (720 x 576 Zeilen), 576p, 720p, 1080i, 1080p
Video-Dekodierung		MPEG 2-, MPEG 4-kompatibel
Eingangs-Datenrate MSymb/s		2-45 (30 bei DVB-S2/8PSK)
S/N	dB	>53
TV-System Audio
Dekodierung		AC 3, MPEG 1, Layer 1, 2 und 3
Sampling-Rate	kHz	32/44,1/48
S/N	dB	>65
Festplatten-Recorder
Speicher-Kapazität	GByte	500	1000
Aufnahmedauer 1)	Std.	Ca. 300 SDTV/ca. 100 HDTV	Ca. 600 SDTV/ca. 200 HDTV
Stromversorgung
Netzspannung	V/Hz	100-240/50-60
Leistungsaufnahme	W	max. < 55/typ. Betrieb 21/Stand-by < 0,5
LNB-Versorgung (horiz./vert.)	V/mA	14/18; Max. 400
Steuersignal	kHz	22; DiSEqCTM1.0/-1.1/-1.2/-1.3, SCR-Einkabelsystem
Anschlüsse
Sat-ZF-Eingang/-Ausgang		4 x F-Buchse
TV-/VCR-Anschluss		2 x Scart-Buchse
Video-Ausgang analog	3 x Cinch-Buchse (YPbPr)/1 x Cinch-Buchse
Video-/Audio-Ausgang digital		1 x HDMI
Audio-Ausgang analog		2 x Cinch-Buchse
Audio-Ausgang digital (optisch/elektrisch)		Standard-LWL (S/PDIF)/1 x Cinch-Buchse
Datenschnittstelle
Common Interface		Für 2 CI+/CI-Module
USB		3 x 2.0
Ethernet		1
RS 232		RJ 11-Buchse
Allgemeines
Umgebungstemperatur	°C	Max. +5 bis +40
Geräte-Abmessungen (B x H x T)	mm	435 x 69 x 303
Gewicht	kg	3,6

Technischer Anhang

Sat-ZF-Anschlussbeispiele

Einzelanlagen

Gemeinschaftsanlagen (4 x Sat-ZF)

SatAn® UAS 585 **) Sat-ZF 950-2150 MHz Y ESD./ESC..

UAS 584 Sat-ZF 950-2150 MHz ESR 2508 ESD../ESC.. **) ESD../ESC..

Technischer Anhang

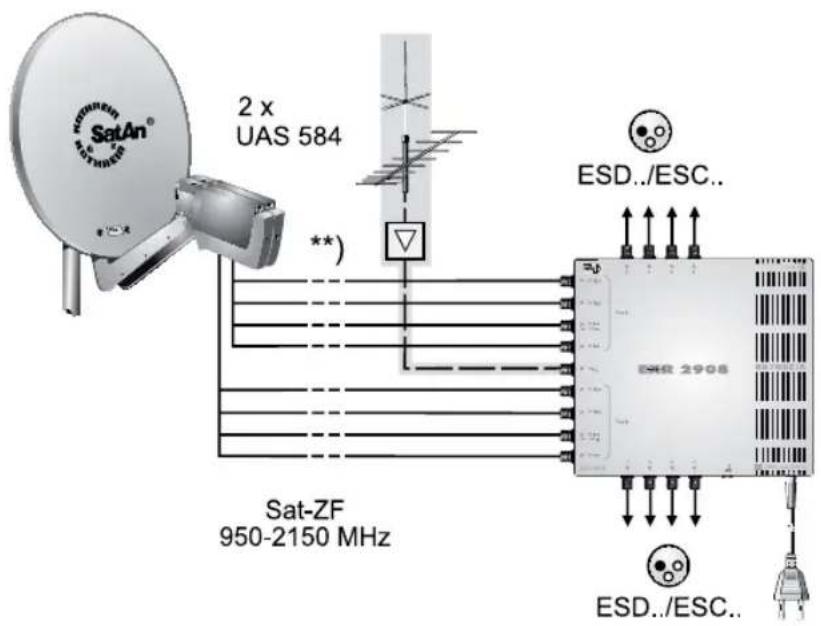

Gemeinschaftsanlagen (8 x Sat-ZF), Multifeed

SatAn® 2 x UAS 584 ** ESD../ESC.. Sat-ZF 950-2150 MHz ESR 2908 ESD../ESC..

Gemeinschaftsanlagen (16 x Sat-ZF), Multifeed

Technischer Anhang

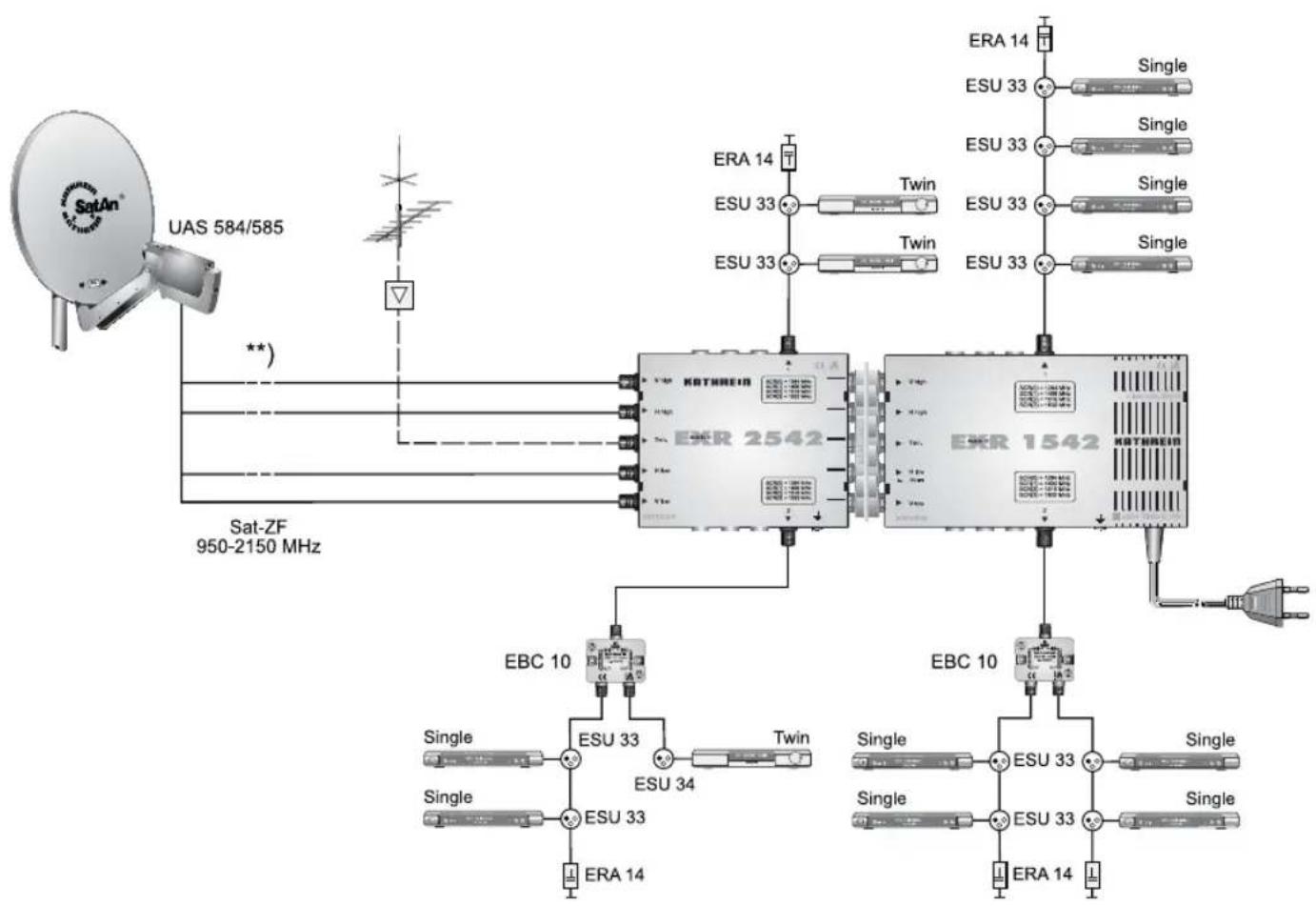

Einkabel-System-Anlagen

Technischer Anhang

Technischer Anhang

Anschlussbeispiele für Netzwerkfunktion

Technischer Anhang
