Produkttyp	Einbauherd mit Glaskeramik-Kochfeld und digitalem Timer
Modell	EHA 8 X T Digital Set
Marke	TECHWOOD
Energiequelle	Elektrisch (220-240V / 380-400V 3N~)
Leistung	Über 9500 W (abhängig von Modell)
Ofenfunktionen	8 Funktionen: Auftauen, Ober-/Unterhitze, Umluft, Grill, Heißluft mit Grill, etc.
Kochfeld	Glaskeramik (4 Kochzonen, davon 1 Zweikreis- oder Bräterzone)
Timer	Digital: Zeiteinstellung, Kurzzeitwecker, halbautomatische und vollautomatische Garzeit-/Endzeitprogrammierung
Innenbeleuchtung	Ja, austauschbar (Glühbirne bis 300 °C beständig)
Reinigung und Wartung	Handreinigung mit milden Mitteln; kein Dampfreiniger; Glaskeramik mit Schaber reinigen
Sicherheit	Restwärmeanzeige, automatische Abschaltung bei Überhitzung, Sicherheitshinweise in Bedienungsanleitung
Abmessungen (B × H × T)	Ca. 595 mm × 595 mm × 580 mm (Einbaumaße siehe Anleitung)
Gewicht	Ca. 45 kg
Einbau	Einbau in Küchenschränke mit ausreichender Belüftung, Abstand zu Dunstabzug min. 65 cm
Zubehör	Grillrost, Backblech, Reinigungsschaber
Reparierbarkeit	Glühbirne und Netzkabel durch Fachpersonal austauschbar; Ersatzteile über Kundendienst
Garantie	Herstellergarantie laut Garantiekarte

Häufig gestellte Fragen - EHA 8 X T Digital Set TECHWOOD

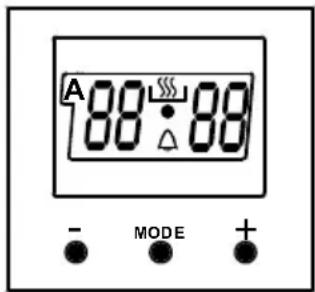

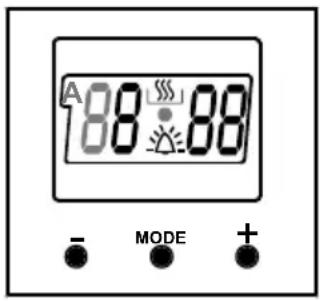

Wie stelle ich die Uhrzeit am digitalen Timer ein?

Nach dem Einschalten des Ofens blinken das Symbol A und drei Nullen. Drücken Sie gleichzeitig die Tasten + und -. Das Symbol erscheint und der Punkt blinkt. Stellen Sie mit +/- die gewünschte Uhrzeit ein. Nach Abschluss leuchtet der Punkt dauerhaft.

Wie verwende ich die Umluftfunktion?

Drehen Sie den Programmknebel auf das Symbol für die Umluftfunktion (Lüfter). Stellen Sie die gewünschte Temperatur am Thermostat ein. Heizen Sie den Ofen ca. 10 Minuten vor. Die Heißluft verteilt die Wärme gleichmäßig, sodass Sie auf mehreren Ebenen backen können.

Was bedeuten die Funktionen auf dem Programmknebel?

Der Programmknebel wählt die Betriebsart: z. B. Ober-/Unterhitze (traditionelles Backen), Umluft (Heißluft), Grill, Grill mit Oberhitze, Heißluft mit Unterhitze (Pizzastufe). Jede Funktion aktiviert bestimmte Heizelemente und ggf. den Ventilator. Eine Tabelle in der Anleitung erklärt alle Symbole.

Wie reinige ich das Glaskeramikkochfeld richtig?

Lassen Sie das Kochfeld vollständig abkühlen. Verwenden Sie einen Schaber für angebrannte Reste und anschließend einen weichen Lappen mit milder Reinigungscreme oder flüssigem Spülmittel. Keine Scheuermittel oder Stahlbürsten verwenden. Bei Zucker- oder Kunststoffverschmutzungen sofort reinigen.

Warum heizt der Ofen nicht?

Mögliche Ursachen: Der Thermostat wurde nicht auf eine Temperatur gedreht, die Sicherung ist defekt, der Stecker sitzt nicht richtig, oder der Timer ist nicht auf manuellen Betrieb gestellt. Prüfen Sie die Einstellungen und die Stromversorgung. Falls das Problem bestehen bleibt, kontaktieren Sie den Kundendienst.

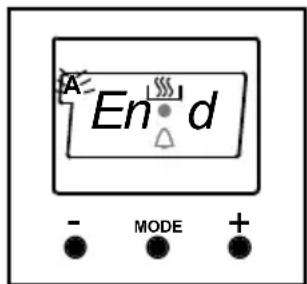

Wie kann ich die Garzeit programmieren?

Wählen Sie Betriebsart und Temperatur. Drücken Sie die MODE-Taste, bis stop erscheint. Das Symbol A blinkt. Stellen Sie mit +/- die gewünschte Garzeit ein (0–10 Stunden). Nach der Einstellung startet der Ofen. Nach Ablauf schaltet er automatisch ab und es ertönt ein Signal.

Was ist die Restwärmeanzeige?

Nach dem Ausschalten einer Kochzone leuchtet die Restwärmeanzeige (H oder ein roter Punkt) solange, bis die Zone gefahrlos berührt werden kann. Das schützt vor Verbrennungen und hilft beim Energiesparen (Nachwärmen).

Kann ich den Timer als Wecker verwenden?

Ja, die akustische Erinnerungsfunktion dient als Kurzzeitwecker. Drücken Sie MODE, bis das Symbol ⏰ (Wecker) blinkt. Stellen Sie mit +/- die gewünschte Zeit ein (max. 23:59 Std.). Nach Ablauf ertönt ein Signal, das mit einer beliebigen Taste ausgeschaltet wird.

Wie wechsle ich die Backofenlampe?

Schalten Sie das Gerät stromlos und lassen Sie es abkühlen. Entfernen Sie die Schutzabdeckung der Lampe (meist durch Drehen oder Abziehen). Schrauben Sie die alte Glühbirne heraus und setzen Sie eine neue ein, die für 300 °C geeignet ist. Erhältlich beim Kundendienst oder Fachhandel. Bringen Sie die Abdeckung wieder an.

Was tun bei Rissen im Kochfeld?

Schalten Sie den Herd sofort aus und ziehen Sie den Netzstecker. Kontaktieren Sie umgehend einen qualifizierten Kundendienst. Ein gerissenes Glaskeramikkochfeld muss ausgetauscht werden, da es gefährlich ist (Stromschlag, Glasbruch).

BEDIENUNGSANLEITUNG EHA 8 X T Digital Set TECHWOOD

Bedienungsanleitung Einbau Elktrohed

-Multifunktionsherd mit 8 Funktionen

-Glaskeramik-Kochfeld

Lieber Kunde,

unser Ziel ist es, Ihnen Produkte anzubieten, die Ihre Erwartungen entsprechen. Alle Produkte sind in modernsten Anlagen mit größter Sorgfalt hergestellt und einer genauen Qualitätskontrolle unterzogen worden.

Diese Betriebsanleitung wurde erstellt, um Ihnen zu helfen, das Gerät sicher und optimal anwenden zu können.

Bevor Sie Ihr Gerät benutzen, lesen Sie bitte die Betriebsanleitung sorgfältig durch. Sie beinhaltet die Grundlagen für eine richtige bzw. sichere Montage und Anwendung. Für die sachgerechte Montage von Ihrem Gerät, wenden Sie sich bitte an den Service vom Händler oder eine Elektro-Kundendienst in Ihrer Nähe.

Inhaltsverzeichnis

1.0 Produktbezeichnung

1.1 Einbauherd 1
1.2 Kochfeld 2

2.0 Warnhinweise

3

3.0 Montage

3.1 Aufbau des Herdes 6
3.2 Herdmontage 7
3.3 Montage Kochfeld 8
3.4 Elektrischer Anschluss 9

4.0 Bedienung des Herdes

4.1 Bedienfeld 11
4.2 Verwendung des Kochfeldes 11
4.3 Benutzung des Ofenbereichs 14
4.4 Backzeiten 19

5.0 Reinigung und Wartung

5.1 Backofen 20
5.2 Kochfeld 20
5.3 Wartung 21

6.0 Kundendienst und Transport

6.1 Fehlersuche 22
6.2 Transport 22
6.3 Garantiekarte 23

1.0 Produktbezeichnung

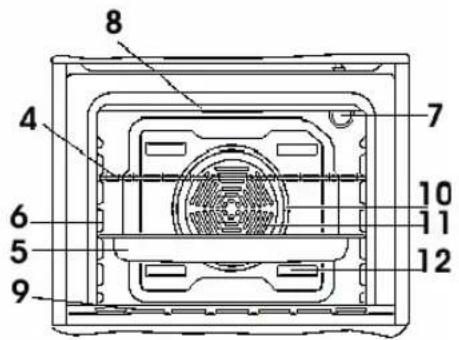

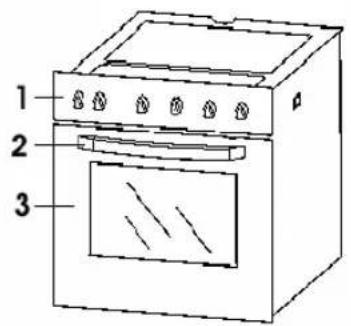

1.1 Einbauherd

1 2 3

8 4 7 10 6 5 11 12 9

1 Bedienblende
2 Griff Backofentür
3 Backofentür
4 Grillrost
5 Backblech
6 Einschubfächer
7 Beleuchtung Backofen
8 Oberes Heizelement
9 Unteres Heizelement
10 Rundes Heizelement (nicht alle Gerätetypen)
11 Ventilator (nicht alle Gerätetypen)
12 Lüftungsschlitze (nicht alle Gerätetypen)

1.2 Kochfeld

Edelstahlkochfeld

1 Edelstahloberfläche
2 Untere Gehäuse
3 Kochfelder

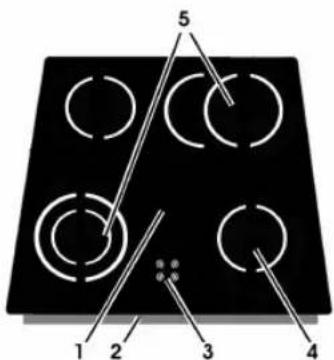

Glaskeramikkochfeld

1 2 3 4 5

1 Glaskeramik-Oberfläche
2 Untere Gehäuse
3 Restwärmeanzeige
4 Kochfelder
5 Dualkochfelder (nicht alle Gerätetypen) Zuschaltbare Bräterzone bzw. zuschaltbares Zwei-Kreis-Kochfeld

2.0 Warnhinweise

LESEN SIE DIE BETRIEBSANLEITUNG VOR BENUTZUNG DES GERÄTES SORGFÄLTIG DURCH UND TREFFEN SIE ALLE WICHTIGEN SICHERHEITSMASSNAHMEN.

• Dieses Gerät wurde als Einbaugerät ausschließlich für den nicht kommerziellen Gebrauch in Privathaushalten entwickelt.
• Nachdem Sie das Gerät ausgepackt haben, kontrollieren Sie bitte, ob es beschädigt ist. Falls das Gerät beschädigt ist, nehmen Sie das Gerät keinesfalls in Betrieb und wenden sich umgehend an die Hersteller-Hotline.
• Die Verpackungsstoffe (Nylon, Stanzen, Bänder etc.) können für Kinder gefährlich sein und sollten umgehend entsorgt werden.
• Das Gerät muss von einem qualifizierten Techniker in Übereinstimmung mit den vom Hersteller in der Betriebsanleitung festgelegten Bedingungen aufgestellt und in Betrieb genommen werden. Für Schäden die auf einen mangelhaften elektrischen Anschlusses zurückzuführen sind, übernimmt der Hersteller keine Haftung.
• Bevor Sie Ihr Gerät ans Stromnetz anschließen, kontrollieren Sie die Spannungsbedingungen, die auf dem Typenschild des Gerätes und/oder der Verpackung angegeben sind.
• Nehmen Sie das Produkt grundsätzlich nicht in Betrieb, bevor es nicht an dem richtigen Standort vollständig eingebaut ist.
• Stellen Sie sicher, dass alle Schalter ausgeschaltet sind, wenn Ihr Gerät außer Betrieb ist.
• Stellen Sie sicher, dass das Netzkabel bei der Montage Ihres Gerätes nicht beschädigt wird.

- Sollte das Netzkabel beschädigt sein, darf es in keinem Fall selbst gewechselt werden. Wenn das Kabel aus irgendeinem Grund beschädigt ist, wenden Sie sich an einen qualifizierten Elektro-Kundendienst.

- Bevor Sie die Backofenbeleuchtung austauschen, schalten Sie den Strom des Gerätes aus.

- Schalten Sie das Gerät vor der Reinigung oder Wartung aus.

- Einige Bereiche des Gerätes bewahren über längere Zeit die Wärme. Bitte warten Sie, bis das Gerät vollkommen abgekühlt ist, bevor Sie es mit der Hand berühren.

- Bei der Inbetriebnahme des Gerätes dürfen sich keine brennbaren Materialien in der Nähe befinden.

- Achten Sie bitte darauf, dass Leitungen anderer Elektrogeräte, die sich in der Nähe des Herdes befinden, mit den beheizten Bereichen des Gerätes nicht in Berührung kommen.

- Ihr Gerät benötigt bei Inbetriebnahme eine ausreichende Luftzirkulation. Bitte lesen Sie den Abschnitt für Montagehinweise sorgfältig durch und achten auf die Erfüllung der Bedingungen.

- Diese Betriebsanleitung ist für mehrere gleichartige Modelle erstellt worden. Einige Eigenschaften, die in der Betriebsanleitung dargestellt sind, betreffen eventuell Ihr Gerät nicht. Achten Sie bitte beim Durchlesen der Betriebsanleitung auf die Hinweise bei den Abbildungen.

- Bitte halten Sie Kinder vom Herd fern.

UM DIE LEISTUNG UND SICHERHEIT DES GERÄTES ZU GARANTIEREN, EMPFEHLEN WIR IHNEN GRUNDSÄTZLICH ORIGINALERSATZTEILE ZU VERWENDEN UND IM BEDARFSFALL UNSEREN ZUSTÄNDIGEN KUNDENDIENST ZU KONTAKTIEREN!!!

BITTE BEACHTEN SIE BEI DER BENUTZUNG IHRES GERÄTES FOLGENDE PUNKTE:

- Achten sie drauf, dass das Gerät nur im geerdeten Zustand betrieben wird.

- Vermeiden Sie einen Kontakt des zum Gerät führenden Stromkabels mit heißen Stellen. Wenn das Stromkabel beschädigt ist, wenden Sie sich an einen qualifizierten Elektro-Kundendienst.

- Wenn Sie kochen, bilden sich Wärme und Feuchtigkeit im Raum, bitte lüften Sie gründlich.

- Bei der ersten Inbetriebnahme lassen Sie den Bachofen ohne Benutzung max. 45 Minuten laufen. Die Isolationsstoffe und Heizelemente dünsten noch kurzzeitig aus. Lüften Sie den Raum, in dem sich Ihr Herd befindet, gut.

- Berühren Sie den Innenbereich und das Kochfeld bei Benutzung nicht mit der Hand. Nach Abschalten des Herdes berühren Sie ihn nicht, bevor er abgekühlt ist.

- Stellen Sie keine brennbaren und entzündlichen Stoffe auf die Kochfläche oder in den Backofen.

- Die Außenflächen des Herdes werden bei der Benutzung sehr heiß. Halten Sie Kinder vom Herd fern.

- Wenn die Herdklappe geöffnet ist, gestatten Sie Ihren Kindern nicht, dass sie daran klettern, ziehen oder darauf sitzen.

- Die auf der beiliegenden Produktbeschreibung angegebenen Werte geben die Werte wider, die dem im Labor festgestellten Standard entsprechen. Diese Werte können sich je nach Benutzung und Standort des Produktes ändern.

- Stellen Sie sicher, dass das Verbindungskabel zwischen Kochfeld und Herd ordnungsgemäß platziert und nicht gequetscht oder eingeklemmt ist.

3.0 Montage

Der moderne, funktionelle und praktische Einbauherd wird mit hochwertigen Materialien produziert und wird Ihre Erwartungen in aller Hinsicht zufrieden stellen. Um gute Koch- und Backergebnisse zu erzielen, lesen Sie bitte diese Betriebsanleitung sorgfältig durch. Nachstehende Informationen betreffen die Anweisungen zum richtigen Aufbau und zu den Bedienvorgängen. Diese Betriebsanleitung sollte besonders von dem Techniker gelesen werden, der das Gerät aufbaut.

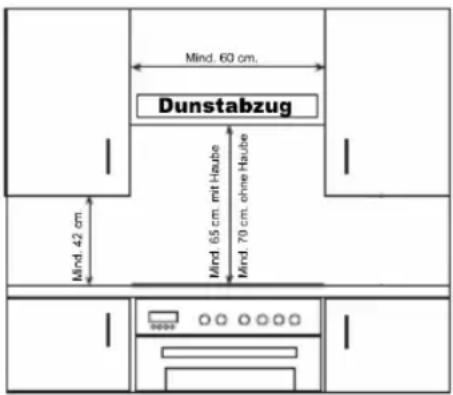

3.1 Aufbau des Herdes

Bei der Standortwahl des Herdes sollte darauf geachtet werden, dass sich in dessen Nähe keine schnell brennbaren Materialien befinden (z. B. Vorhänge, Linoleum etc.).

Gegenstände wie Möbel und Ähnliches, die in der Nähe des Herdes stehen, müssen aus Werkstoffen bestehen, die eine Temperatur von mindestens 50°C bestehen können.

Hängeschränke und Dunstabzugshauben über dem Einbauherd sollten gezeigt angebracht werden. Demnach soll der Abstand zwischen Dunstabzugshaube und Herdplatte min. 65 cm betragen. Falls keine Dunstabzugshaube vorhanden ist, sollte die freie Höhe mindestens 70 cm betragen.

Mind. 60 cm. Dunstabzug Mind. 42 cm. Mind 65 cm. mit Haube Mind 70 cm. ohne Haube

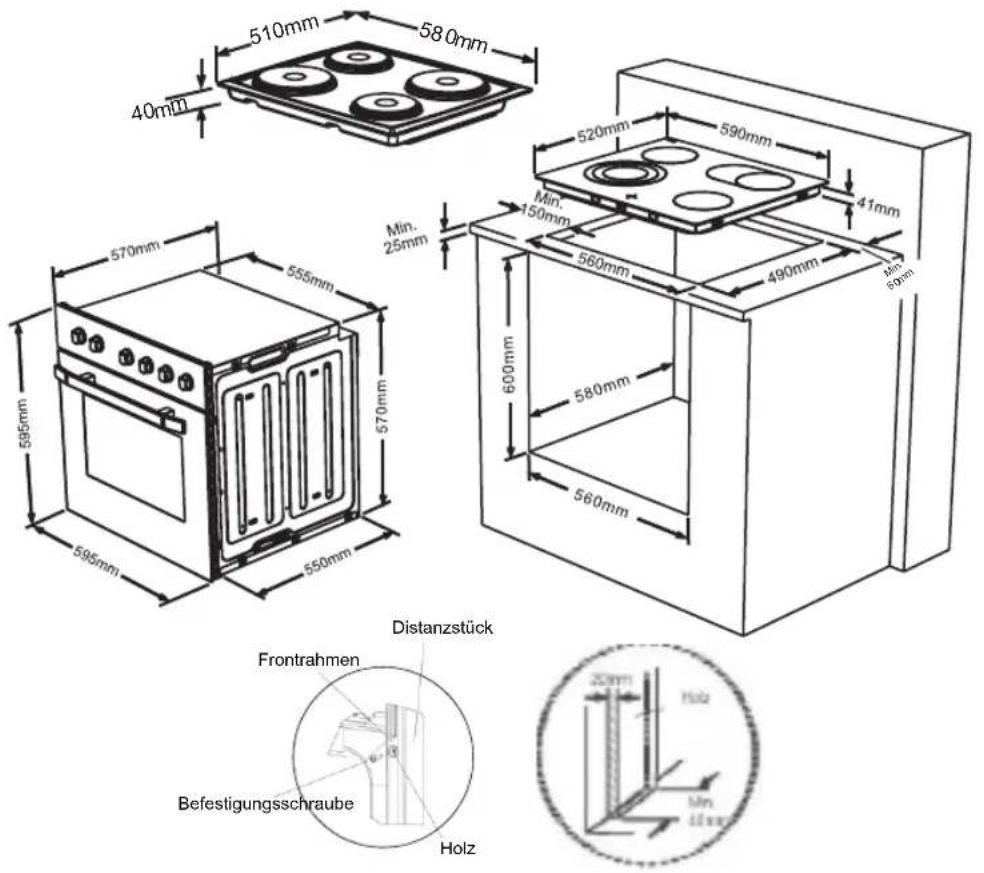

3.2 Herdmontage

510mm 580mm 40m 570mm 555mm 570mm 595mm 595mm 550mm Min. 25mm 520mm 590mm 41mm Min. 150mm 560mm 490mm 600mm 580mm 560mm Distanztück Frontrahmen Befestigungsschraube Holz 20mm Holz Min. 1.5 mm

Bringen Sie den Herd in den Einbauschrank, indem Sie ihn nach vor schieben. Öffnen Sie die Herdklappe und Setzen Sie 2 Schrauben in die Bohrungen Im Einbaurahmen des Herds ein. Achten Sie darauf, dass der Rahmen mit der Holzoberfläche des Einbauschranks in Kontakt steht und ziehen Sie die Schrauben fest.

Die Abmessungen und das Material des Schrankes, in welchen der Herd eingebaut werden soll, müssen richtig und gegen hohe Temperaturen beständig sein.

Bei einem korrekten Einbau muss der Kontakt mit elektrischen und isolierten Teilen verhindert werden. Isolierte Teile müssen so eingepasst werden, dass sichergestellt ist, dass sie nicht durch irgendein Werkzeug entfernt werden können. Es ist nicht zu empfehlen, das Gerät in der Nähe eines Kühlschranks oder Tiefkühlgeräts zu installieren. Die Funktion dieser Geräte würde andernfalls durch die entstehende Hitze beeinträchtigt werden.

Stellen Sie nach Entfernung des Verpackungsmaterials sicher, dass der Herd nicht beschädigt ist. Wenn Sie irgendwelche Fehler vermuten, dürfen Sie das Gerät nicht verwenden. Kontaktieren Sie umgehend einen Kundendienst.

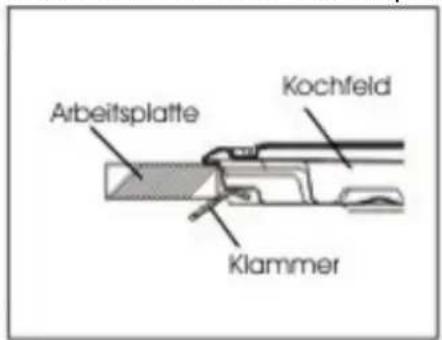

3.3 Montage Kochfeld

Damit auf der Arbeitsplatte verschüttete Flüssigkeiten keine Schäden am Herd verursachen, ist an dem Ceran-Kochfeld eine spezielle Dichtmasse angebracht.

Setzen Sie das Kochfeld in den vorgesehenen Ausschnitt ein. Achten Sie auf die Maße zum Einbau des Kochfeldes, bei einem zu großen Ausschnitt der Arbeitsplatte besteht die Gefahr, dass das Kochfeld nicht fixiert werden kann. Die Klammern zur Fixierung sind beim Ceranfeld vormontiert und fixieren nur bei korrektem Ausschnittmaß.

Beim konventionellen Kochfeld müssen Sie die Dichtmasse und die Klammern bei der Montage anbringen. Die Dichtmasse bringen Sie bitte am Rand des Ausschnittes an. Setzen Sie nun das Kochfeld in den Ausschnitt und befestigen die Klammern von unten. Es gibt für diese Klammern zwei Montagemöglichkeiten( wie unten abgebildet ).

Welche Montage durchgeführt wird ist abhängig von der Beschaffenheit Ihrer Arbeitsplatte

Arbeitsplatte Kochfeld Klammer

Arbeitsplatte Kochfeld Klammer

3.4 Elektrischer Anschluss

BEI DER VERKABELUNG DES HERDS MÜSSEN UNBEDINGT DIE FOLGENDEN ANWEISUNGEN BEFOLGT WERDEN:

Das Erdungskabel muss mit der Schraube am gekennzeichneten Erdungsanschluss befestigt werden. Die Stromleitungen müssen angeschlossen werden. Wenn am Installationsort kein den Vorschriften entsprechender geerdeter Anschluss zur Verfügung steht, müssen Sie umgehend einen qualifizierten Elektriker kontaktieren.

Der geerdete Anschluss muss sich in unmittelbarer Nähe zum Gerät befinden. Verwenden Sie niemals ein Verlängerungskabel.

Das Stromkabel darf niemals mit heißen Flächen des Gerätes in Kontakt kommen.

Bei einer Beschädigung des Stromkabels müssen Sie sofort einen qualifizierten Elektriker kontaktieren. Das Kabel darf nur vom einem qualifizierten Elektriker ausgetauscht werden.

Der Anschluss des Gerätes muss durch einen qualifizierten Elektriker erfolgen. Es darf nur Kabel des Typs H05VV-F5 verwendet werden. Dieses Kabel wird im Fachhandel auch als Herdanschluß-Leitung bezeichnet.

Falsches Anschließen kann das Gerät beschädigen. Ein solcher Schaden wird nicht durch die Garantie abgedeckt.

4 5 N PE L 3 2 1

3 x 2.5 mm² 220 V\~
3 x 2.5 mm² 230 V\~
3 x 2.5 mm² 240 V\~

4 5 N PE L3 L2 L1 3 2 1

5 x 1.5 mm² 380 V 3N\~
5 x 1.5 mm² 400 V 3N\~
5×1.5mm²415V3N\~

Dieses Gerät muss geerdet werden.

Für diesen Anschluss muss ein Kabel vom Typ H05 W-F verwendet werden.

Für Modelle über 9500W müssen Drähte mit

3 x 4.0 mm² verwendet werden

Das Gerät muss von einem qualifizierten Elektriker an das Stromnetz angeschlossen werden.

Das Gerät ist für den Betrieb mit 220-240V / 380-400V 3N\~ ausgelegt. Sollte die Spannung Ihres Stromnetzes von diesen Werten abweichen, rufen Sie bitte den nächstliegenden Kundendienst an.

Der Anschluss des Gerätes soll so erfolgen, wie in der Abbildung angegeben. Das Gerät ist so konstruiert, dass es fest am Stromnetz angeschlossen wird. Installieren Sie innerhalb des Schaltkreises einen allpoligen Trennschalter mit einer Kontaktöffnung von mindestens 3 mm (Nennwert 32A, verzögert).

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN UND VERLUSTE, DIE DURCH NICHEINHALTUNG DER SICHERHEITSVORSCHRIFTEN ENTSTEHEN KÖNNEN!

4.0 Bedienung des Herdes

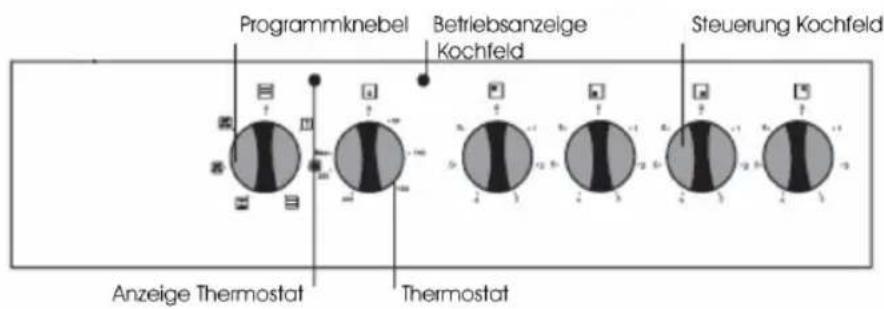

4.1 Bedienfeld

Programmknebel Betriebsanzeige Kochfeld Steuerung Kochfeld Anzeige Thermostat Thermostat

4.2 Verwendung des Kochfeldes

Bei Einbauherden wird das Kochfeld durch 7 – Stufigen Regler auf der Bedienblende des Herdes kontrolliert. Die Stufe „0“ bedeutet, das Kochfeld ist ausgeschaltet. Die weiteren 6 Stufen bezeichnen:

0 -1 -2 3 4 5 6

0 1. 2" 3 4 5 6

Regler Kochplatten

1 Warmhalte Stufe
2+3 Erhitzen
4...6 Braten & Frittieren

Die Oberseite des Elektroherds ist mit einem hitzebeständigen Schutzmaterial versehen. Bei der ersten Benutzung drehen Sie den Schalter für das Kochfeld auf "3" und lassen es dann fünf Minuten an, um diese Schutzschicht einzubrennen und zu härten.

Glaskeramik ist gegen Wärme und Überhitzung sehr beständig. Das eingeschaltete Kochfeld wird rot. Bei Inbetriebnahme einer Wärmestufe entsteht ein leichtes Geräusch, das ganz normal ist und technische Ursachen hat. Wenn ein Topf scharfe Kanten hat oder nicht vorsichtig auf das Glaskeramikfeld gesetzt wird, kann die Oberfläche beschädigt werden.

Es wird daher empfohlen, das Glaskeramikkochfeld sorgfältig zu behandeln.

Die Restwärmeanzeige beim Glaskeramikkochfeld leuchtet solang bis die jeweilige Herdplatte gefahrlos wieder berührt werden kann.

Die Zweikreiszone kann in zwei verschiedenen Bereichen beheizt werden. Sie können Zeit und Energie sparen, wenn Sie Stufe 1 für kleine Töpfe/Pfannen (o 115 mm) und Stufe 1 zusammen mit Stufe 2 für große Töpfe/Pfannen (o 180 mm) verwenden.

Die Bräterzone (ovales Kochfeld) ist bestens für große ovale Töpfe oder Bräter geeignet. Die Zuschaltung der Zweikreis- bzw. Bräterzone erfolgt am entsprechenden Knebel an Ihrem Einbauherd.

WARNHINWEISE

Wenn der Knebel für das Kochfeld auf eine andere Stellung als "0" gebracht wird, leuchtet die Betriebsanzeige für das Heizelement.

Verwenden Sie nur Töpfe, die genau auf den Durchmesser der Kochzone passen.

Stellen Sie sicher, dass der Boden nicht nass oder feucht ist, bevor Sie auf den Topf auf das Kochfeld stellen.

Betreiben Sie das Kochfeld niemals mit leeren Töpfen oder Pfannen. Die Temperatur der Töpfe oder Pfannen kann sehr hoch werden, wenn das Gerät in Betrieb ist. Halten Sie daher Kinder und Haustiere während und nach der Verwendung von dem Herd fern.

Wenn Sie einen Sprung oder Riss auf dem Kochfeld entdecken, schalten Sie den Herd sofort ab und lassen Sie das Kochfeld von einem qualifizierten Kundendienst austauschen.

Nach Gebrauch muss das Kochfeld (um einen weiteren reibungslosen Betrieb und eine lange Lebensdauer sicherzustellen) mit geeigneten Reinigungsmitteln gründlich gesäubert werden.

Um Verschmutzung zu vermeiden und das ursprüngliche Aussehen zu erhalten, sollten Sie die Kochstellen mit einem leicht geölten Lappen einreiben. Verwenden Sie niemals Dampfreiniger.

Um Energie zu sparen, sollte der verwendete Topf keinen kleineren oder größeren Durchmesser haben, als der des Kochfeldes.

Da bei Betrieb das Kochfeld heiß ist, muss vermieden werden, dass kleine Kinder an die Oberfläche herankommen. Da Bratöl leicht brennbar ist, sollte in einem geschlossenen Topf gebraten werden. Bitte schneiden Sie kein Brot etc. auf dem Glaskeramikkochfeld.

Verwenden Sie keine Töpfe mit Alu-Boden. Bitte stellen Sie keine schweren Gegenstände auf Ihr Glaskeramikkochfeld.

Stellen Sie keine Gegenstände aus Kunststoff oder Aluminium auf das Glaskeramikkochfeld. Sollten aus irgendwelchen Gründen Kunststoff oder Aluminium darauf geschmolzen sein, so entfernen Sie dies mit dem Schaber.

Bitte verwenden Sie keinen Schwamm oder Topfreiniger. Reinigungsmittelrückstände können Feuer verursachen oder zum Verblassen der Glasfarbe führen.

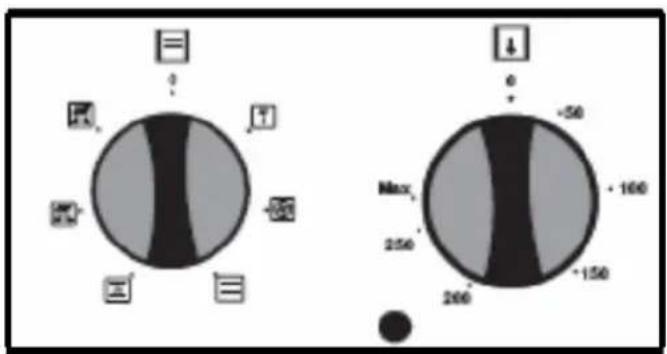

4.3 Benutzung des Ofenbereichs

Der Schalter, Programmknebel, ermöglicht die Auswahl der Verschiednen Ofenfunktionen.

Nähere Erklärungen zu den Funktionen sind in Tabelle 1 erläutert. Damit das von Ihnen ausgewählte Backprogramm funktioniert, bringen Sie den Thermostatregler auf eine von Ihnen ausgewählte Temperatur.

Der Thermostat-Schalter ermöglicht Ihnen die Auswahl der Ofentemperatur. Sie wird zusammen wird mit dem Regler für die Ofenfunktion verwendet. Wenn die Ofenwärme den eingestellten Wert erreicht hat, unterbricht der Thermostat den Stromkreis und die Thermostatlampe erlischt.

Ist die Wärme noch unter dem eingestellten Wert, schaltet sich der Thermostat automatisch wieder ein und die Thermostatlampe leuchtet.

Tabelle1

	Das Backofenlicht wird eingeschaltet
	Das Backofenlicht, die Warnleuchte und der Ventilator werden eingeschaltet. Auftau-Funktion
	Thermostat, Warnleuchte, Ventilator und die Heißluftspirale werden eingeschaltet
	Thermostat, Warnleuchte, oberes- und unteres Heizelement werden eingeschaltet
	Thermostat, Warnleuchte,oberes-,unteres Heizelement und Ventilator werden eingeschaltet
	Thermostat, Warnleuchte und Grill werden eingeschaltet
	Thermostat, Warnleuchte, oberes Heizelement und Grill werden eingeschaltet
	Thermostat, Warnleuchte, oberes Heizelement, Grill und Ventilator werden eingeschaltet
	Thermostat, Warnleuchte, Ventilator, Heißluftspirale und unteres Heizelement werden eingeschaltet
	Thermostat, Warnleuchte und oberes Heizelement werden eingeschaltet
	Thermostat, Warnleuchte und unteres Heizelement werden eingeschaltet

Die Verfügbarkeit der beschriebenen Funktionen ist vom Produktmodell abhängig.

Auftaufunktion

Legen Sie das gefrorene Lebensmittel in den Backofen und stellen Sie den Knebel in die entsprechende Stellung. Mit dieser Funktion werden die Lebensmittel nicht gegart, sondern lediglich aufgetaut. Legen Sie das gefrorene Lebensmittel auf ein Gitterrost in den dritten Einschub von unten. Um das Wasser während des Tauvorgangs zu sammeln, legen Sie ein Backblech in den unteren Einschub.

Ober/Unter-Hitze

Bei diesem Garvorgang, der als traditionelles oder konventionelles Backen bezeichnet wird, verteilt sich die Wärme im Ofen gleichmäßig von den unteren und oberen Heizflächen her und Ihre Speisen werden dadurch gleichmäßig gegart. Stellen Sie das Thermostat auf die Stufe ein, die laut Kochtabelle für den Kochvorgang empfohlen wird. Es wird empfohlen, den Herd vorher 10 Minuten zu erwärmen. Garen Sie das Lebensmittel in einem geeigneten Topf in der empfohlenen Zeit. Diese Einstellung ist eine bevorzugte Funktion bei der Zubereitung von Kuchen, gefüllter Biskuitrolle, Pastete, Backwaren, Lasagne und Pizza.

Heißluftfunktion

Die Umluftfunktion verteilt die Hitze gleichmäßig im gesamten Backofen aus. Die Speisen auf allen Fächern werden gleichmäßig gegart.

Stellen Sie das Thermostat auf die gewünschte Stufe. Drehen Sie den Programmknebel so, dass das Symbol für die Umluft-Funktion gezeigt wird.

Es wird empfohlen den Backofen zuvor für 10 Minuten vor zu heizen. Diese Funktion ist für das Garen mehrerer Gerichte geeignet.

Sie können in Ihrem Backofen mit mehren Backblechen zugleich backen. Bei Einstellung der Temperatur wählen Sie die geeignete Temperatur fürs Backen, die eher niedriger ist als alle anderen Temperaturen für Ihre Lebensmittel laut Kochtabelle. Garen mit mehreren Backblechen nimmt mehr Zeit in Anspruch als mit einem Backblech. Generell werden die Speisen auf allen Backblechen nicht gleichzeitig fertig. Deshalb nehmen Sie die Backbleche erst aus dem Herd heraus, wenn Sie überzeugt sind, dass das Essen fertig ist.

Ober/Unter-Hitze mit Umluft

Hierbei wird die Luft aus den unteren und oberen Heizelementen mit Hilfe des Gebläses im Herd verteilt. Stellen Sie das Thermostat Ihres Herdes auf die laut Kochtabelle für Ihre Speise empfohlene Stufe. Stellen Sie den Knebel so ein, dass er auf das Symbol dieser Funktion zeigt. Weiterhin stellen Sie die Uhrzeit des Herdes für die empfohlene Zeit zum Kochen ein und erhitzen Sie den Herd 10 Minuten vorher. Stellen Sie Ihre Speise in den Ofen. Somit beginnt der Garvorgang. Diese Einstellung gilt generell für das Backen von Teigwaren. Die Speisen werden in jedem Bereich des Ofens in dieser Stellung gleichmäßig gebacken. Es ist für das Backen mit einem Backblech geeignet.

Grillfunktion

Diese Funktion wird zum Grillen verwendet. Zum Grillen, legen Sie das Lebensmittel auf den Grillrost und schieben Sie ihn den obersten Einschub. Schieben Sie auf die 3. Ebene ein Backblech und beginnen Sie mit dem Grillvorgang. Das in die 3. Ebene gelegtes Blech sammelt die Öltropfen der Speisen.

Beim Grillen muss die Ofenklappe geschlossen bleiben und die Temperatur auf 190°C eingestellt werden.

Oberhitze mit Grillfunktion

Dieses Programm wird für das schnelle Grillen auf einer größeren Fläche verwendet.

Heißluft mit Unterhitze

Programme für Ventilator und Unterhitze: Dieses ist die ideale Funktion für das Pizzabacken. Der Ventilator verteilt die Wärme im Herd gleichmäßig. Die Unterhitze sorgt für das Backen des Pizzateiges.

Stellen Sie den Programmknebel Ihres Herdes so ein, dass die richtige Funktion angezeigt wird. Nach einer Vorheizzeit von 10 Minuten stellen Sie Ihre Speisen in den Ofen.

Nach dem Backvorgang stellen Sie den Regler für die Herdfunktion und das Thermostat wieder auf Null. Nehmen Sie das fertige Essen aus dem Herd heraus und stellen Sie es auf einen sicheren Platz. Zum Abkühlen lassen Sie die Tür offen. Da der Ofen noch warm ist, halten Sie Ihre Kinder vom Herd fern.

4.4 DIGITALEN TIMER VERWENDEN:

Zeiteinstellung:

A 88°-88° - MODE +

Die Zeit wird eingestellt, bevor Sie den Ofen benutzen. Nach dem Sie den Ofen eingeschaltet haben, blinken das Symbol (A) und drei Nullen in der Anzeige. Drücken Sie die Tasten + und - gleichzeitig. Das Symbol 🐎 erscheint in der Anzeige. Zusätzlich beginnt der Punkt in der Mitte der Anzeige zu blinken. Stellen Sie nun die gewünschte Uhrzeit mit den Tasten +/- ein, solange dieser Punkt blinkt. Nach der Einstellung sollte der Punkt dauerhaft leuchten.

Wenn nach dem Einschalten des Ofens das Symbol (A) und die drei Nullen in der Anzeige blinken, kann der Ofen nicht mit den Bedienknöpfen gesteuert werden. Nachdem Sie die Tasten + und - zur Uhrzeiteinstellung gleichzeitig gedrückt haben, wird das Symbol 55 in der Anzeige dargestellt. Wenn dieses Symbol in der Anzeige erscheint, können Sie den Ofen manuell bedienen.

Nach einem Stromausfall wird die eingestellte Zeit zurückgesetzt, muss also erneut eingestellt werden.

Akustische Erinnerung einstellen:

A 88°-88° - MODE + -

Diese Funktion gibt nach Ablauf einer voreingestellten Zeit ein Tonsignal zur Erinnerung aus.

Drücken Sie die MODE-Taste in der Mitte. Das Symbol △ blinkt in der Anzeige. Zusätzlich werden drei Nullen angezeigt. Stellen Sie die gewünschte Erinnerungszeit mit den Tasten +/- ein, solange das Symbol △ blinkt. Kurz nach dem Abschluss der Einstellung hört das Symbol △ auf zu blinken. Sobald das Symbol △ nicht mehr blinkt, ist die Einstellung der akustischen Erinnerung abgeschlossen.

Die akustische Erinnerung kann im Bereich 0 bis 23:59 eingestellt werden.

Nach Ablauf dieser Zeit erklingt ein Tonsignal, das Symbol 🐎 blinkt in der Anzeige. Durch Betätigen einer beliebigen Taste schalten Sie das Tonsignal ab, das Symbol 🐎 erlischt.

Die akustische Erinnerung ist eine reine Erinnerungsfunktion. Die Funktion hat keinen Einfluss auf den Ofen.

Halbautomatische Programmierung der Garzeit:

A du r - MODE

Abbildung 14

Mit dieser Funktion können Sie eine bestimmte Garzeit vorgeben. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Wählen Sie die zu den jeweiligen Lebensmitteln passende Temperatureinstellung. Drücken Sie die MODE-Taste, bis „stop“ in der Timer-Anzeige erscheint. Wenn „stop“ in der Timer-Anzeige erscheint, beginnt das Symbol (A) zu blinken. Stellen Sie nun die gewünschte, für Ihre Lebensmittel geeignete, Garzeit mit den Tasten +/- ein. Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, die Symbole (A) und leuchten dauerhaft.

Sie können Garzeiten zwischen 0 und 10 Stunden voreinstellen.

Nach Ablauf der eingestellten Zeit schaltet der Timer den Ofen ab, ein Tonsignal erklingt.

Zusätzlich beginnt das Symbol (A) in der Anzeige zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste.

Der Timer wird auf manuellen Betrieb umgeschaltet.

End d - MODE +

Abbildung 15

Halbautomatische Programmierung der Fertigstellungszeit:

Mit dieser Funktion können Sie eine bestimmte Fertigstellungszeit vorgeben. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Wählen Sie die zu den jeweiligen Lebensmitteln passende Temperatureinstellung. Drücken Sie die MODE-Taste, bis „end“ in der Timer-Anzeige erscheint.

Wenn „end“ in der Timer-Anzeige erscheint, beginnen das Symbol (A) und die Uhrzeit zu blinken.

Stellen Sie nun die gewünschte Fertigstellungszeit mit den Tasten +/- ein. Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, die Symbole (A) und leuchten dauerhaft. Der Ofen beginnt nun zu arbeiten.

Bei dieser Funktion können Sie eine Zeit bis zu 10 Stunden nach der aktuellen Uhrzeit vorgeben.

Nach Ablauf der eingestellten Zeit schaltet der Timer den Ofen ab, ein Tonsignal erklingt. Zusätzlich beginnt das Symbol (A) in der Anzeige zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste. Der Timer wird auf manuellen Betrieb umgeschaltet.

Vollautomatische Programmierung:

Diese Funktion nutzen Sie, wenn Sie Speisen zu einer bestimmten Zeit und über einen bestimmten Zeitraum zubereiten möchten. Dazu geben Sie die gewünschten Lebensmittel in den Ofen. Stellen Sie die gewünschte Betriebsart ein. Wählen Sie die zu den jeweiligen Lebensmitteln passende Temperatureinstellung.

1. Drücken Sie die MODE-Taste, bis „stop“ in der Timer-Anzeige erscheint. Wenn „stop“ in der Timer-Anzeige erscheint, beginnt das Symbol (A) zu blinken. Stellen Sie nun die gewünschte, für Ihre Lebensmittel geeignete, Garzeit mit den Tasten +/- ein.
   Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, die Symbole (A) und leuchten dauerhaft. (Abbildung 14)

Sie können Garzeiten zwischen 0 und 10 Stunden voreinstellen.

1. Drücken Sie die MODE-Taste, bis „end“ in der Timer-Anzeige erscheint. Wenn „end“ in der Timer-Anzeige erscheint, beginnen das Symbol (A) und die Uhrzeit mit aufaddierter Garzeit zu blinken. Stellen Sie nun die gewünschte Fertigstellungszeit mit den Tasten +/- ein. Kurz nach dem Abschluss der Einstellung erscheint die Uhrzeit in der Anzeige, das Symbol (A) leuchtet dauerhaft (Abbildung 15).

Bei dieser Funktion können Sie eine Gesamtzeit bis zu 23:59 Stunden nach der aktuellen Uhrzeit vorgeben.

Zum Zeitpunkt, der sich durch Abziehen der Garzeit von der voreingestellten Fertigstellungszeit ergibt, beginnt der Ofen zu arbeiten und stoppt zur gewünschten Fertigstellungszeit. Ein Tonsignal erklingt, das Symbol (A) beginnt zu blinken. Zum Abschalten des Tonsignals bringen Sie Ofenfunktion- und Temperatureinstellknopf in die Position 0 und drücken eine beliebige Timer-Taste. Der Timer wird auf manuellen Betrieb umgeschaltet.

4.5 Backzeiten

GERICHTE	TURBO			UNTER/OBERHITZE			UNTERER/OBERER VENTILATOR			GRILL
	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)	Thermostat Pos. (°C)	Einschub Pos.	Garzeit (min)
Schichtgebäck	170 - 190	1 - 2 - 3	35 - 45	170 - 190	1 - 21 - 2	35 - 45	170 - 190	1 - 2	25 - 35
Kuchen	150 - 170	1 - 2 - 3	30 - 40	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Kekse	150 - 170	1 - 2 - 3	25 - 35	170 - 190	1 - 2	30 - 40	150 - 170	1 - 2 - 3	25 - 35
Gegrillte Fleischklöße										200	4	10 - 15
Flüssigkeitsreiche Gerichte	175 - 200	3	40 - 50	175 - 200	2	40 - 50	175 - 200	2	40 - 50
Hähnchen				200	1 - 2	45 - 60	200	1 - 2	45 - 60	200	★	50 - 60
Kotelett										200	3 - 4	15 - 25
Rindersteak										200	4	15 - 25
Kuchen, zwei Bleche	160 - 180	1 - 4	30 - 40
Gebäck, zwei Bleche	170 - 190	1 - 4	35 - 45
* Mit Hähnchenbratspieß garen

5.0 Reinigung und Wartung

5.1 Backofen

Vor Beginn der Reinigung schalten Sie unbedingt das Gerät aus. Das beste Ergebnis für die Innenreinigung des Backofens erzielen Sie, wenn der Herd lauwarm ist. Nach jedem Gebrauch des Backofens wischen Sie diesen mit einem weichen Tuch mit Wasser und Seife aus. Danach wischen Sie den Herd mit einem feuchten Tuch nochmals ab und lassen ihn trocknen. Von Zeit zu Zeit sollte man eine Komplettreinigung mit einem flüssigen Reinigungsmittel durchführen. Verwenden Sie keine trockenen und pulvrigen Reinigungsmittel. Bei beschichteten und emaillierten Produkten ist die Reinigung des Innengerüstes und der hinteren und seitlichen Wände nicht notwendig. Jedoch wird ein Wechsel nach einiger Zeit je nach Gebrauch empfohlen.

5.2 Kochfeld

Vor Beginn der Reinigung warten Sie, bis das Kochfeld abgekühlt ist.

Achten Sie darauf, dass die verwendeten Reinigungsmittel keine Teilchen enthalten. Verwenden Sie Reinigungscreme oder flüssiges Waschmittel.

Das Kochfeld soll so mit kaltem Wasser abgewischt werden, dass das Reinigungsmittel darauf nicht anhaftet und mit einem weichen Tuch getrocknet werden kann.

Zur Reinigung der übergelaufenen Speisen und Speisereste können Sie den Schaber (bei Glaskeramikfeldern) verwenden, der zusammen mit dem Produkt geliefert wurde.

Wenn Süßwaren verschüttet wurden, sollten Sie sofort reinigen, ohne die Abkühlung des Kochfeldes abzuwarten.

Stahlbürsten können die Oberfläche des Glaskeramikkochfeldes beschädigen.

Der Staub auf der Fläche soll mit einem feuchten Tuch abgewischt werden.

Evtl. Abfärbung des Kochfeldes beeinflusst die funktionelle Struktur des Herdes nicht.

Der Grund der Abfärbung ist nicht auf das Material zurückzuführen, eventuell wurden verbrannte Reste auf der Fläche gereinigt, die Oberfläche der verwendeten Töpfe ist abgenutzt oder es wurden keine geeigneten Reinigungsmittel verwendet.

Der Reinigungsschaber soll stets vor den chemischen Reinigungsmitteln verwendet werden. Mit diesem Schaber können Sie auch den geringsten Schmutz auf der Oberfläche reinigen. Schwere Verschmutzungen durch geschmolzene Kunststoffe, schwere Öle oder Süßwaren können ebenfalls mit diesem Schaber entfernt werden. Da in dem Schaber eine Rasierklinke angebracht ist, ist dieser gefährlich und muss von Kindern fern gehalten werden.

5.3 Wartung

Wechsel der Herdlampe

Wir empfehlen Ihnen, dass dieser Vorgang durch einen qualifizierten Techniker vorgenommen wird. Schalten Sie zuerst das Gerät Spannungsfrei und achten Sie darauf, dass der Herd abgekühlt ist. Nehmen Sie das Schutzglas von der Lampe ab und schrauben Sie die alte Glühbirne aus der Buchse. Drehen Sie eine neue Glühbirne, die gegen eine Temperatur von 300°C beständig ist, ein. Diese Glühbirne können Sie vom zuständigen Kundendienst oder im Fachhandel beziehen. Setzen Sie das Schutzglas wieder an seine Stelle. Nach diesem Vorgang ist Ihr Herd betriebsbereit.

6.0 Kundendienst und Transport

6.1 Fehlersuche

Der Herd ist nicht betriebsbereit:

Möglicherweise sitzt der Stecker nicht richtig in der Steckdose oder die Sicherung funktioniert nicht.

Der Herd heizt nicht:

Möglicherweise wurde die Wärmeeinstellung mit dem Thermostat nicht eingestellt.

Die Innenbeleuchtung funktioniert nicht:

Kontrollieren Sie bitte, ob ein Stromausfall vorliegt oder die Lampe defekt ist. Falls ja, rufen Sie den Kundendienst an.

Kochen

(ungleichmäßiges Kochen im unteren und oberen Teil):

Kontrollieren Sie die Ebenen, die Kochzeit und die Wärmewerte nach der Betriebsanleitung.

Sollten Sie, außer diesen Punkten, noch weitere Probleme mit Ihrem Produkt haben, rufen Sie bitte den zuständigen Kundendienst an.

6.2 Transport

Wenn Sie den Herd transportieren müssen:

Heben Sie die Originalverpackung für weitere Transporte auf. Beachten Sie die Transporthinweise auf der Verpackung.

Fixieren Sie die Abdeckungen, Topfgitter und andere bewegliche Teile mit Klebeband auf den Kochplatten.

Legen Sie Papier zwischen der oberen Abdeckung und dem Kochfeld ein. Schließen Sie dann die Abdeckung und fixieren Sie sie mit Klebeband an den Seitenwänden.

Fixieren Sie Karton oder Papier mit Klebeband auf der Tür und innen auf der Glasscheibe, damit die Backbleche oder der Grillrost die Tür beim Transport nicht beschädigen können. Befestigen Sie die Tür ebenfalls mit Klebeband an den Seitenwänden.

Wenn Sie die Originalverpackung nicht mehr haben: Schützen Sie die Außenflächen (Glasflächen und lackierte Wände) gegen Stöße und Schläge.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

52043604 02/11

52017649 12/08 R002

52017649 01/09 R001
