Gerätetyp	Freistehender Herd
Marke	M-System
Modell	PRF-960 IXMES
Energiequelle	Elektrisch / Gas
Ofenvolumen	70 L
Kochfeldtyp	4 Gasbrenner
Abmessungen (B x T x H)	60 x 60 x 85 cm
Gewicht	55 kg
Spannung	230 V ~ 50 Hz
Leistungsaufnahme	8.0 kW
Ofenfunktionen	Umluft, Grill, Auftauen, Drehspieß
Reinigungsmethode	Manuell / Katalytische Innenflächen
Sicherheitsfunktionen	Kindersicherung, Überhitzungsschutz, Automatische Abschaltung
Verfügbarkeit von Ersatzteilen	Vom Hersteller
Garantie	2 Jahre

Häufig gestellte Fragen - PRF-960 IXMES M-SYSTEM

Wie installiere ich den Herd?

Stellen Sie eine ausreichende Belüftung sicher und beauftragen Sie einen qualifizierten Techniker für den Gasanschluss. Befolgen Sie die Installationsanleitung im Handbuch.

Wie sollte ich den Ofen reinigen?

Verwenden Sie ein feuchtes Tuch für die Außenseite und einen nicht scheuernden Reiniger für das Innere. Bei katalytischen Innenflächen heizen Sie den Ofen auf, um Rückstände zu verbrennen.

Welche Fehlercodes erscheinen auf dem Display?

Häufige Codes: E1 (Problem mit dem Temperatursensor), E2 (Überhitzung). Für spezifische Lösungen beachten Sie die Fehlertabelle im Handbuch.

Ist der Herd energieeffizient?

Der Herd hat eine Standard-Energieklasse. Für optimale Effizienz verwenden Sie Töpfe mit flachem Boden und heizen Sie nur bei Bedarf vor.

Wie verwende ich die Ofenfunktionen?

Wählen Sie die gewünschte Funktion (z.B. Umluft für gleichmäßiges Backen, Grill für Bräunen) mit dem Drehknopf. Heizen Sie für beste Ergebnisse vor.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Lassen Sie den Herd während des Gebrauchs nie unbeaufsichtigt. Halten Sie Kinder fern und verwenden Sie die Kindersicherung. Schalten Sie das Gas nach Gebrauch aus.

Wie oft sollte ich den Herd warten?

Reinigen Sie nach jedem Gebrauch. Lassen Sie die Gasanschlüsse und Dichtungen jährlich von einem Fachmann überprüfen.

Was soll ich tun, wenn die Kochfeldflamme ungleichmäßig ist?

Reinigen Sie die Brennerkappen und stellen Sie sicher, dass sie richtig ausgerichtet sind. Wenn das Problem weiterhin besteht, prüfen Sie auf Verstopfungen oder rufen Sie den Kundendienst.

Kann ich den Herd an eine Gasflasche anschließen?

Ja, wenn der Herd umrüstbar ist. Verwenden Sie einen geeigneten Regler und konsultieren Sie einen qualifizierten Gasinstallateur für die Umstellung.

Sind Ersatzteile für dieses Modell erhältlich?

Ja, kontaktieren Sie den M-System Kundendienst oder autorisierte Händler für Ersatzteile wie Knöpfe, Scharniere oder Brennerteile.

BEDIENUNGSANLEITUNG PRF-960 IXMES M-SYSTEM

Gebrauchsanweisung Installationsanleitung

CE ES

COCINA MAXI HORNO

Deutsch Seite Gebrauchsanweisung Installationsanleitung

GERECHTEN TEMPERATUUR

Savoiegebakjes 150°

Chocoladecake 150°

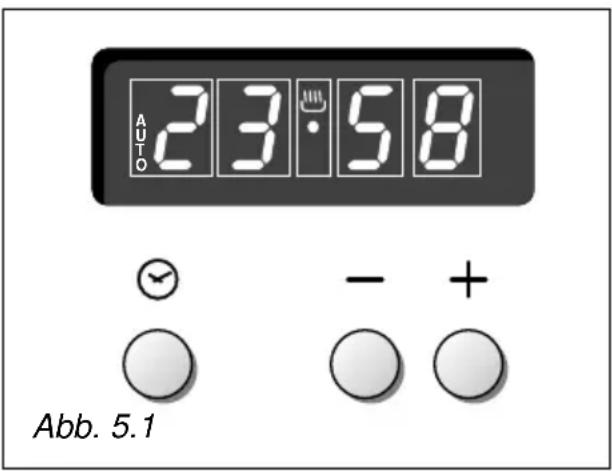

5 - ELEKTRONISCHE KLOK/ TIMER EINDE KOOKTIJD

Sehr geehrte Kunden,

Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf eines unserer Haushaltsgeräte entgegengebracht haben.

Die im folgenden aufgerührten Hinweise und Ratschläge dienen Ihrer Sicherheit und der anderer Personen und ermöglichen Ihnen, alle Gebrauchsweisen des Gerätes kennenzulernen.

Bewahren Sie deshalb diese Broschüre sorgfältig auf, sie wird Ihnen auch in Zukunft hilfreich sein, falls Sie hinsichtlich der Funktionsweise des Gerätes irgendweiche Unklarheiten klären möchten.

Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich hergestellt wurde, d.h. für das Kochen von Speisen.

Jeder andere Verwendungszweck ist unangemessen und daher auch gefährlich.

Für eventuelle Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen, lehnt der Hersteller jegliche Haftung ab.

WICHTIGE HINWEISE FÜR DEN GEBRAUCH VON ELEKTROGERÄTEN

Beim Gebrauch von Elektrogeräten müssen grundsätzlich einige wichtige Regeln beachtet werden. Im besonderen gilt:

– das Gerät nie mit nassen oder feuchten Händen oder Füßen berühren;
– das Gerät nie mit nackten Füßen benutzen;
- Kinder und unzurechnungsfähige Personen das Gerät nur unter Aufsicht verwenden lassen;

Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.

Lesen Sie die Gebrauchsanweisungen sehr aufmerksam bevor Sie das Gerät installieren und gebrauchen.

ACHTUNG: dieses Gerät muss in einem Raum installiert werden, der laut den geltenden Vorschriften kontinuierlich belüftet ist.

WICHTIGE HINWEISE

• Kontrollieren Sie nach dem Auspacken, ob das Gerät unbeschädigt ist.
  Sollten Sie Zweifel haben, schalten Sie das Gerät nicht ein sondern wenden Sie sich an den Lieferanten oder an einen Elektrofachmann.
• Die Verpackungsteile (Plastikbeutel, Styropor, Nägel, Metallbänder etc.) müssen für Kinder unzugänglich gemacht werden, weil sie eine potentielle Gefahrenquelle darstellen.
• Versuchen Sie nicht, die technischen Eigenchaften des Gerätes zu verändern, das kann gefährlich sein.
• Machen Sie das Gerät stromlos, bevor Sie es putzen oder warten.
• Falls Sie dieses Gerät nicht mehr benutzen sollten (oder falls Sie ein altes Modell durch ein neues ersetzen), empfehlen wir Ihnen, das Gerät vor dem Wegwerfen funktionsuntüchtig zu machen, wie das in den gültigen Bestimmungen zum Schutz von Gesundheit und Umwelt vorgesehen ist, indem Sie die Teile unschädlich machen, die gerade für spielende Kinder eine Gefahrenquelle darstellen könendarstellen können.
• Wenn die Kochmulde nicht gebraucht wird, ist es ratsam den Hahn der Versorgungsleitung zu schließen.
• Kinder und unzurechnungsfähige Personen das Gerät nur unter Aufsicht verwenden lassen.
• Bei Gebrauch und gleich nach dem Ausschalten sind einige Teile der Kochmulde sehr heiß. Diese nicht berühren.
• Bei Betrieb der Kochmulde, Kinder fernhalten.

• Bei einigen Geräten sind die Stahl- und Aluminiumteile mit einer Schutzfolie versehen, die vor dem Gebrauch des Geräts zu entfernen ist.

• Brandgefahr! Kein entzündliches Material im Ofen lagern.

• Sicherstellen, daß die Elektrokabel von anderen, in unmittelbarer Nähe verwendeten Küchengeräten nicht mit der heißen Glaskeramik-Kochmulde in Berührung kommen oder an der geheizten Backofentür eingeklemmt werden.
• Der Hersteller kann nicht haftbar gemacht werden für Schäden, die durch unangemessenen, fehlerhaften oder unüberlegten Gebrauch des Gerätes entstehen.
• Die verschiedenen Baugruppen des Küchenherds sind wiederverwertbar. Bezüglich der Entsorgung sind die einschlägigen, örtlichen Normen zu beachten. Zur endgültigen Ausschließung des Betriebs ist das Versorgungskabel durchzuschneider.

INBETRIEBNAHME DES BACKOFENS

Vor Benutzung des Backofens sollten Sie

• Im Backofeninneren die seitlichen Rahmen wie auf Seite 54 beschrieben einbauen (EIN- UND AUSBAU DER SEITENHALTERUNG).
• Backroste und -Bleche einschieben.
• Den leeren Backofen auf die höchste Stufe einschalten, um so eventuelle. Fettspuren von den Heizelementen zu entfernen, wie in den entsprechenden Kapiteln zu den Backöfen der verschiedenen Modelle beschrieben.
• Das Backofeninnere mit einem feuchten Lappen und einen neutralen Reinigungsmittel putzen und gut trocknen.

Abb. 1.1

ARBEITSFLÄCHE – Beschreibung der Kochstellen

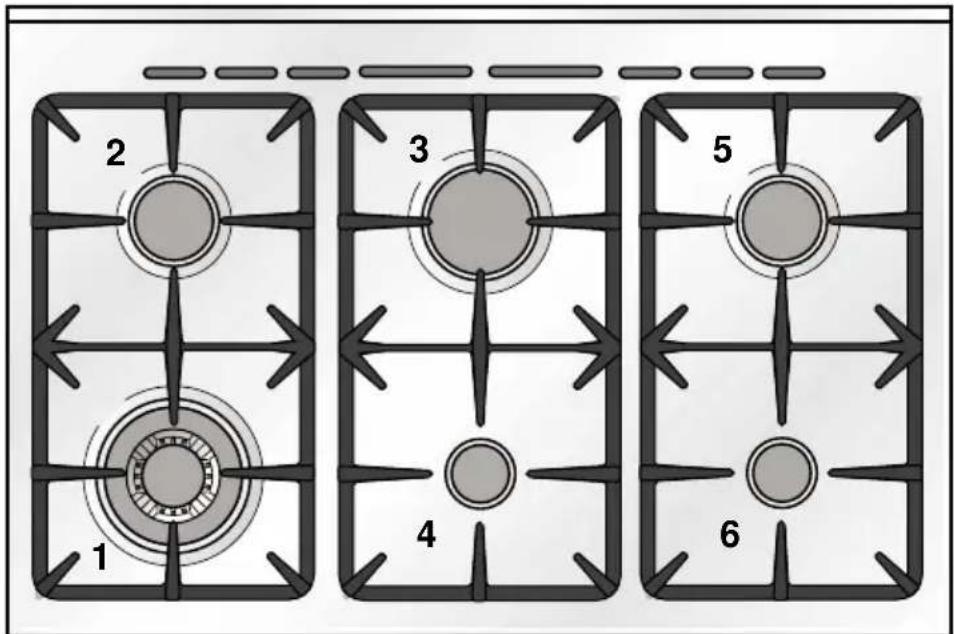

1. Brenner mit dreifachem Kranz (TC) 3,50 kW
2. Mittelschneller Brenner (SR) 1,75 kW
3. Schnellbrenner (R) 3,00 kW
4. Hilfsbrenner (A) 1,00 kW
5. Mittelschneller Brenner (SR) 1,75 kW
6. Hilfsbrenner (A) 1,00 kW

2 - BEDIENUNGSTELD

Abb. 2.1

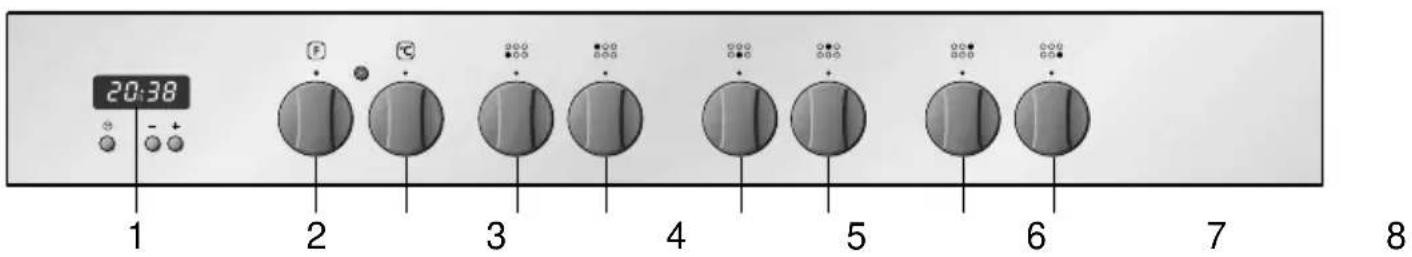

BESCHREIBUNG DER BEDIENELEMENTE

1. Programmierer für Garende
2. Bedienknopf zur Wahl der Funktionen des Mehrzweckofens
3. Bedienknopf des Thermostaten des Mehrzweckofens
4. Bedienknopf Brenner vorne links
5. Bedienknopf Brenner hinten links
6. Bedienknopf zentraler Brenner vorne
7. Bedienknopf zentraler Brenner hinten
8. Bedienknopf Brenner hinten rechts
9. Bedienknopf Brenner vorne rechts

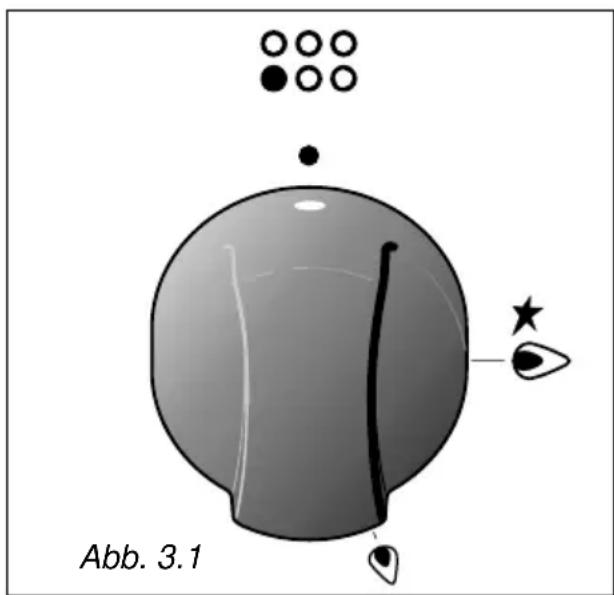

GEBRAUCH DER BRENNER (Abb. 3.1)

Der Gaszufluss zum Brenner wird durch einen Bedienungsknopf (Abb. 3.1) über den Gashahn mit Sicherheits verschluss reguliert.

Wenn die Symbole des Bedienknopfes mit der Markierung an der Leiste übereinstimmen, sind die Funktionen folgende:

• zeichen • : Gashahn geschlossen (Brenner ausser Betrieb)
• zeichen ★Gahahn ganz offen (Maximale Flamme)
• zeichen Gashahn wenig offen (Minimale Flamme)

Achtung: Wenn die Kochplatte nicht benutzt wird, die Knäufe der Hähne zudrehen und ebenso den Hahn an der Gasflasche bzw. an der Gasleitung zudrehen.

Zündung der Brenner MIT ELEKTRISCHER ZÜNDUNG

• Zum Einschalten des Brenners den entsprechenden Knauf eindrücken und auf maximalen Gasfluss drehen (große Flamme ★).
  Den Knauf solange gedrückt halten, bis die Zündung erfolgt ist.
  (Wenn kein Strom vorhanden ist, eine Flamme an den Brenner halten).
• Den Gashahn auf die gewünschte Stellung drehen.

Die Brennerstellen sind auf dem Bedienungsfeld über dem Bedienungsknopf ersichtlich.

Das andersfarbige Zeichen gibt die Lage der Flammstelle an. Die Wahl des Brenners erfolgt auf Grund des Durchmessers des Kochtopfes. Informativ empfehlen wir folgende Regeln zu beachten:

Es ist wichtig, die Wahl des Brenners auf Grund des Topf - Durchmessers zu bestimmen um unnötige Energie - Verluste zu vermeiden. Durch das Aufsetzen eines kleinen Topfes auf einen zu grossen Brenner erziehlt man keine kürzere Kochzeit da diese einzig vom Topfdurchmesser und dessen Inhalt abhängt.

DURCHMESSER DES KOCHGESCHIRRS
BRENNER MINIMUM MAX.

Normalbrenner 12 cm 14 cm

Normalbrenner 16 cm 24 cm

Starkbrenner

24 cm

24 cm

Dreikranzbrenner

26 cm 28 cm

Kein konkaves oder konvexes Geschirr verwenden

Abb. 3.3

LUFTFLUSS
(Lüfter zum Abkühlen)

LUFTFLUSS
(Lüfter zum Abkühlen)

LUFTFLUSS
((Lüfter zum Abkühlen)

GEBRAUCH DES SCHNELLBRENNERS LUFTFLUSS

Abb. 3.4

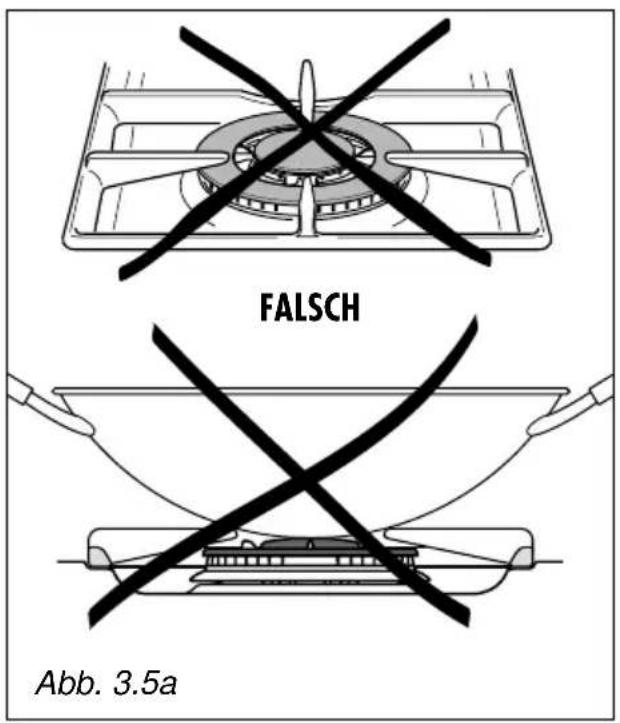

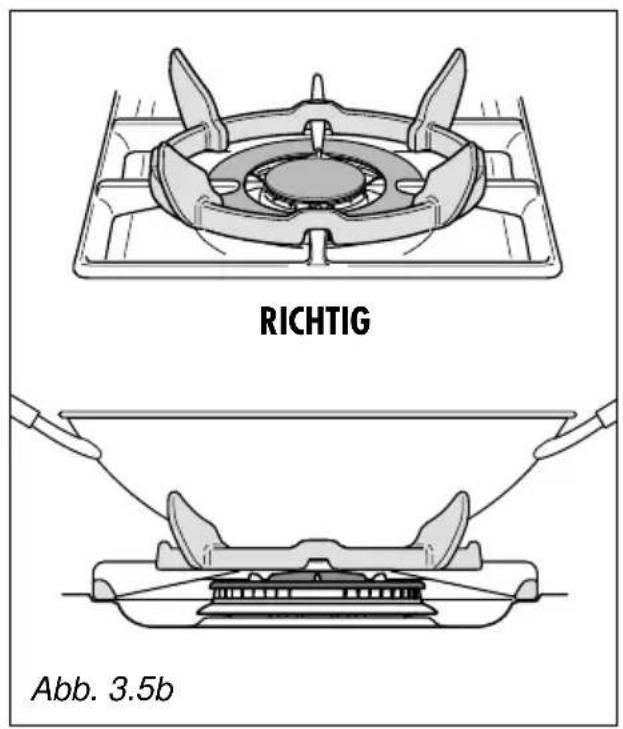

SPEZIALROST FÜR "WOK" TÖPFE - Sonderzubehör (Abb. 3.5a - 3.5b)

Dieses Spezialrost für "WOK" Töpfe wird auf das Rost des Doppelkranz-Brenners gelegt.

ACHTUNG:

√ Der Gebrauch von "WOK" Töpfen ohne das Spezialrost, kann den Brenner schwer beschädigen.
√ Dieses Spezialrost nicht mit gewöhnlichem Kochgeschirr mit flachem Boden verwenden (Abb. 3.5a - 3.5b).

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß. Halten Sie Kinder fern.

TECHNISCHE DATEN DES MULTIFUNKTIONS-BACKOFENS

Die hier aufgeführten Elektroherde besitzen einen Multifunktions-Backofen. Wie die Definition schon sagt, handelt es sich um einen Backofen, der in funktioneller Hinsicht besondere Eigenscharten aufweist.

Er besitzt 7 verschiedene Funktionen und erfüllt somit alle möglichen back-, Brat- und Grillwünsche.

Die 7 Funktionen mit thermostatischer Steuerung ergeben sich durch 4 Heizelemente; diese sind:

- Unterhitze 2050 W

- Oberhitze 1250 W

- Grill 2200 W

- Umluft 2500 W

- Ventilatormotor 25 W

- Backofenlampe 15 W

OPMERING:

Vorsicht: Die Backofentür wird während des Betriebs sehr heiß. Halten Sie Kinder fern.

FUNKTIONSWEISEN

Das Erhitzen und Garen im Multi-funktions-Backofen wird auf die wie folgt beschriebenen Weisen erreicht:

a. Durch natürliche Wärmestömung Die Hitze wird von den oberen und unteren Heizelementen erzeugt.

b. Durch gelenkte Wärmeströmung (Heißluft). Ein Ventilator saugt die sich im Backofeninneren befindliche Luft an; die Luft strömt dabei durch ein spiralförmiges elektrisches Heiz-element und wird dann wieder in den Garraum ausgestoßen. Die so erhitzte Luft umgibt vollständig die in den Backofen gestellten Speisen, die auf diese Weise schnell und rundherum gleichmäßig gegart werden. Die Luft wird vom Ventilator ständig neu angesaugt, so daß sich der beschriebene Vorgang kontinuierlich wiederholt. Es können verschiedene Gerichte gleichzeitig gebacken oder gebraten werden.

c. Durch halbgelenkte Wärme-strömung (Umluft). Die von den oberen und unteren Heiz-elementen erzeugte Hitze wird vom Ventilator im Backofen gleichmäßig verteilt.

d. Durch Infrarotstrahlung Die Hitze wird durch die Infrarot-strahlung der Grill-Resistenz erzeugt.

e. Durch Infrarotstrahlung mit Umluft Die durch die Infrarotbestrahlung der Grill-Resistenz erzeugte Hitze wird von einem Ventilator gleichmäßig im Backofen verteilt.

f. Durch Ventilation Zum Auftauen wird der Ventilator ohne Heizung verwendet.

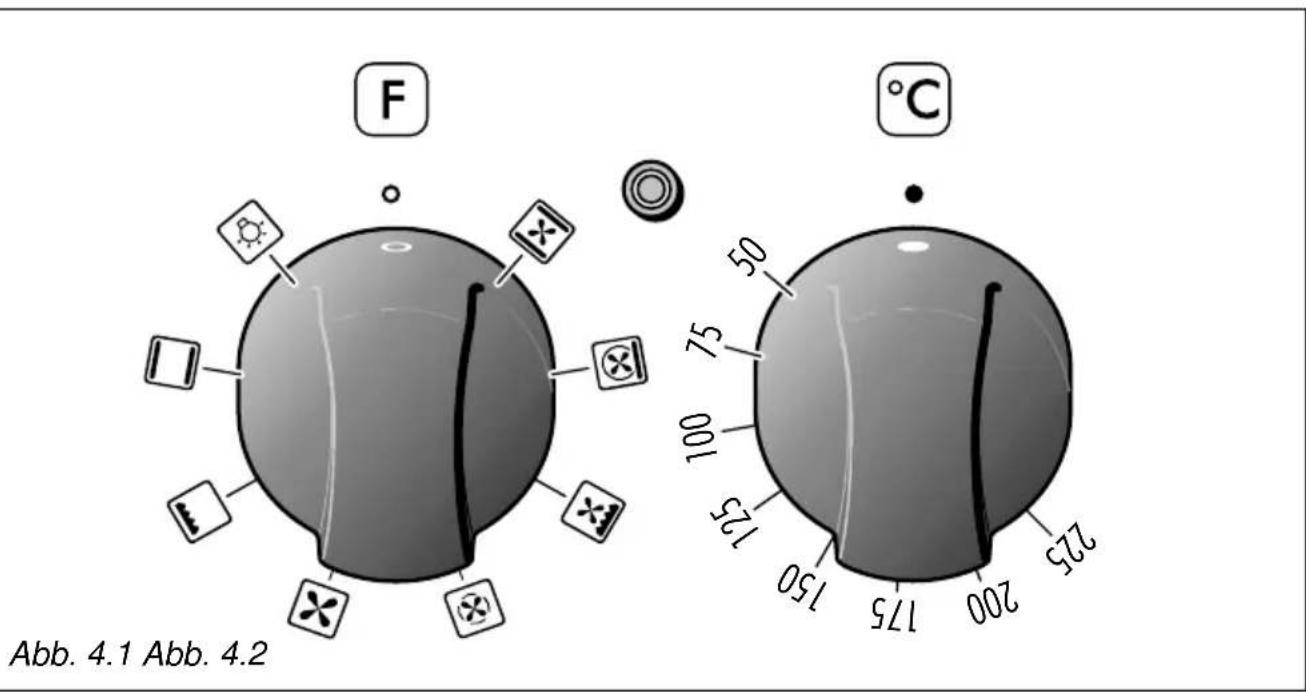

FUNKTIONSWÄHLSCHALTER (Abb. 4.1)

Zur Wahl der folgenden Funktionen drehen Sie den Schalter im Uhrzeigersinn:

THERMOSTAT - KNOPF (Abb. 4.2)

Dient lediglich zur Einstellung der Gartemperatur, schaltet jedoch den Ofen nicht ein; wird immer in Verbindung mit dem Funktionswählschalter bedient.

Im Uhrzeigersinn auf die Position der gewünschten Temperatur drehen.

Die Temperaturkontrolllampe meldet, ob die Heizelemente ein- oder abgeschaltet sind.

BACKOFENBELEUCHTUNG

In dieser Stellung schaltet sich nur die Backofenbeleuchtung ein (15 W), die während aller Back- und Bratvorgänge immer an bleibt.

HERKÖMMLICHES BACKEN UND BRATEN MIT OBER-UND UNTER-HITZE

In dieser Stellung werden die unteren und oberen Heizelemente eingeschalten.

Die Hitze verteilt sich durch natürliche Strömung, und die Temperatur wird am Thermostat zwischen 50° und 225°C eingestellt.

Der Backofen muß vorgeheizt werden.

Empfehlung:

Diese Einstellung wird empfohlen für Speisen, die innen und außen in gleicher Weise garen sollen. Zum Beispiel: Braten, Schweinerippchen, Meringen, etc.

NORMAL GRILL

Der Infrarotwiderstand schaltet ein. Die Wärme wird durch Strahlung abgegeben.

Funktionsschalter auf , stellen, Temperatur am Thermostat ist 15 Minuten lang auf 225° und dann auf 175°C einzustellen. Dabei muss die Backofentür geschlossen sein.

Dabei muss die Backofentür geschlossen sein.

Das Kapitel "GRILLEN" informiert genauer über den richtigen Gebrauch.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

Empfehlung:

Diese Einstellung wird für intensives Rösten empfohlen, z.B. zum Anbraten, Überbacken, Gratinieren, Toasten, etc.

AUFTAUEN VON GEFRORENEM

In dieser Stellung schalten Sie nur den Backofen-Ventilator ein. Dazu muß der Thermostat auf “●” gestellt werden, auch weil andere Einstellungen keine Wirkung hätten. Das Auftauen erfolgt nur durch Belüftung ohne Beheizung.

Empfehlung:

Diese Einstellung ermöglicht das schnelle Auftauen von Gefrorenem; für 1 kg Ware wird ungefähr eine Stunde benötigt. Die benötigte Zeit ist abhängig von der Menge und der Art der aufzutauenden Lebensmittel.

BRATEN UND BACKEN MIT HEIßLUFT

In dieser Stellung schalten Sie den kreisförmigen Widerstand und den Ventilator ein. Die Hitze verteilt sich durch gelenkte Liftströmung, und die Temperatur kann am Thermostat zwischen 50° und 250°C eingestellt werden. Der Backofen muß nicht vorgeheizt werden.

Empfehlung:

Diese Einstellung ist geeignet für Speisen, die außen gut gebacken und innen weich und rosig bleiben sollen, z.B. Lasagne, Lamm, Roastbeef, ganze Fische, etc.

UMLUFT-INFRAROT-GRILL

In dieser Stellung schalten Sie den Infrarot-Grill und den Ventilator ein. Die Hitze breitet sich hauptsächlich durch die Strahlung aus, und der Ventilator verteilt sie dann gleichmäßig im ganzen Backofen.

Wenn der Backofen benutzt wird, muss die Backofentür stets geschlossen sein und die Temperatur am Thermostat ist zwischen 50° und 175°C einzustellen. Der Ofen muss etwa 5 Minuten lang vorgeheizt werden. Empfehlungen zur Anwendung sind dem Kapitel "GRILLEN UND GRATINIEREN" zu entnehmen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

Empfehlung:

Diese Einstellung empfiehlt sich zum Grillen, wenn ein schnelles Rösten außen gewünscht wird, um den Fleischsaft im Innen zu halten, z.B. Kalbschnitzel, Koteletts, Hackbraten, etc.

WARMHALTEN NACH DER ZUBEREITUNG ODER LANGSA MES ANWÄRMEN DER SPEISEN

In dieser Stellung schalten Sie die Oberhitze, den kreisförmigen Widerstand und den Ventilator ein. Die Hitze verteilt sich durch gelenkte Luftströmung und ist im oberen Backofenabschnitt größer.

Die Temperatur wird am Thermostat zwischen 50° und 140°C eingestellt.

Empfehlung:

Diese Einstellung ist geeignet für Gerichte, die gut gar sein sollen. Mit ihr halten Sie die Speisen nach jedem möglichen Brat-, Back-oder Grillvorgang heiß, und Sie können bereits zubereitete Speisen langsam erwärmen.

BRATEN UND BACKEN MIT UMLUFT

In dieser Stellung schalten Sie Ober- und Unterhitze und den Ventilator ein.

Ober-und Unterhitze werden durch den Ventilator noch besser verteilt.

Die Temperatur wird am Thermostat zwischen 50° und 225°C eingestellt.

Empfehlung:

Diese Einstellung eignet sich besonders für große Stücke oder große Mengen, die innen und außen gleichermaßen gar sein sollen, z.B. Rollbraten, Truthahn, Keulen, Haxen, Kuchen, etc.

RATSCHLÄGE FÜR ANDERE KOCH-, BRAT-UND BACKVORGÄNGE

EINKOCHEN

Lebensmittel verschiedenster Art können in vollen und dicht verschlossenen Gläsern in der nachfolgend beschriebenen Weise eingekocht werden:

a. Stellen Sie den Funktionswählachalter auf die Position ☒
b. Stellen Sie den Thermostat auf 185°C ein und heizen Sie den Backofen vor.
c. Füllen Sie die Fettpfanne mit heißem Wasser.
d. Stellen Sie die Gläser so in die Fettpfanne, daß sie sich nicht gegenseitig berühren, gießen Sie etwas Wasser auf die Deckel der Einkochgläser, schließen Sie den Backofen und stellen Sie den Thermostat auf 135°C zurück.

Wenn kleine Luftbläschen in den Gläsern sichtbar werden, hat der Einkochvorgang begonnen, und Sie können den Backofen ausschalten und abkühlen lassen.

AUFWÄRMEN VON BRÖTCHEN

Stellen Sie den Funktionswählschalter auf die Position und den Thermostat auf 150°C.

Die Brötchen werden wieder wohlschmeckend, wenn Sie sie mit einigen Tropfen Wasser befeuchten und zirka 10 Minuten bei Höchsttemperatur im Backofen lassen.

BRATEN

Um den traditionellen, überall gleichmäßig gegarten Braten zu erhalten, denken Sie bitte daran:

- daß Sie eine Temperatur zwischen 180° und 200°C beibehalten sollten, und daß die Bratdauer von der Menge und Qualität des Fleisches abhängt.

GLEICHZEITIGES BACKEN UND BRATEN VERSCHIEDENER SPEISEN

Wenn Sie den Multifunktions-Backofen in die Positionen und stellen, können Sie gleichzeitig die unterschiedlichsten Speisen backen und braten.

So kann man z.B. gleichzeitig Fisch oder Fleisch braten und einen Kuchen backen, ohne daß sich Aroma und Geschmack vermischen.

Dazu brauchen Sie nur einige wenige Hinweise zu beachten:

- Die Temperaturen, die für das Zubereiten der einzelnen Speisen nötig sind, sollten so nahe wie möglich beieinander liegen und einen Temperaturunterschied von 20° bis 25°C nicht überschreiten.

- Beachten Sie beim Einschieben der Gerichte in den Backofen, daß sie verschieden lange Garzeiten haben können. Es versteht sich von selbst, daß durch diese Backmöglichkeit Zeit und Energie gespart werden kann.

BACKEN UND BRATEN

Vor dem Einsetzen des Kochguts den Ofen zunächst auf die gewünschte Temperatur vorheizen.

Wenn der Ofen die gewünschte Temperatur erreicht hat, das Kochgut einschieben und die Backzeit kontrollieren. Den Ofen 5 Minuten vor der tatsächlich erforderlichen Backzeit ausschalten, um die Speicherwärme zu nutzen.

BEISPIELE FÜR DIE BACK- UND BRAT-DAUER

Es handelt sich nur um ungefähre Temperatur- und Zeitangaben, weil diese hinsichtlich der Qualität und der Menge der Speisen variieren.

Benutzen Sie nur wirklich für das Backen und Braten im Backofen geeignete Gefäße und ändern Sie falls nötig die Backtemperatur während des Garvorgangs.

GERICHTE TEMPERATUR

Überbackene Lasagne 220°

Überbackene Nudeln 220°

Pizza 225°

Überbackene Reisgerichte 225°

Milchkartoffeln 200°

Gefüllte Tomaten 225°

Käse-Soufflé 200°

Überbackene Zwiebeln 200°

Kalbsbraten 200°

Kalbskotelett am Grill 225°

Hühnerbrust in Tomatensoße 200°

Gegrilltes Hähnchen-Brathähnchen 220°

Kalbshackbraten 200°

Roastbeef 220°

Seezungenfilets 225°

Seehecht in Kräutersoße 220°

Beignets 200°

Kringel 200°

Zwetschgenkuchen 180°

Marmeladenkuchen 200°

Bisquit 225°

Hefekuchen 225°

Süße Blätterteigstückchen 200°

Kuchen mit Bisquitboden 220°

GRILLEN UND GRATINIEREN

Mit der Position auf dem Funktionswählschalter können Sie bestens ohne Spieß grillen, weil die Heißluft die Speise vollkommen umgibt.

Der Thermostat muß auf 175°C eingestellt und der Backofen vorgeheizt werden.

Danach legen Sie das Fleisch o.a. einfach auf den Grillrost, schließen die Backofentür, stellen den Thermostat auf die gewünschte Temperatur zwischen 50° und 175°C ein.

Wenn Sie kurz vor Abschluß des Grillvorgangs ein paar Butterflocken über die Speisen verteilen, erhalten diese ein goldgelbes Aussehen wie beim Gratinieren.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

HERKÖMMLICHES GRILLEN

Grill wie oben beschrieben einschalten und mit geschlossener Ofentür etwa 5 Minuten lang vorheizen.

Kochgut auflegen und den Rost so nahe wie möglich am Grill einschieben.

Fettpfanne unter den Rost schieben, um den Bratensaft aufzufangen.

Mit geschlossener Backofentür grillen.

Den Grill nicht länger als 30 Minuten verwenden.

Achtung: Die Backofentür ist während des Betriebs heiss. Kinder müssen ferngehalten werden!

5 - PROGRAMMIERER FÜR GARENDE

Der Programmierer ist eine Vorrichtung mit folgenden Funktionen:

– Uhr 24 Stunden mit leuchtendem Display
- Minutenzähler (max. 99 Minuten)
- Garprogramm mit automatischer Ausschaltfunktion (max. 99 Minuten).

DIGITALUHR

Wenn der Ofen erstmals an das Stromnetz geschlossen wird oder nach einem Stromausfall, blinken im Anzeigefeld des Programmierers drei Null.

Um die Uhrzeit einzustellen, Taste und dann, innerhalb von 7 Sekunden, Taste + oder - drücken, bis die aktuelle Uhrzeit eingestellt worden ist.

Die Uhrzeit wird jedes Mal auf Null zurückgestellt, wenn die Stromversorgung unterbrochen wird.

Achtung: wenn im Anzeigefeld des Programmierers 3 Null blinken, kann der Ofen nicht eingeschaltet werden. Der Ofen kann nur eingeschaltet werden, wenn am Display das Symbol angezeigt ist.

TONALITÄT DES AKUSTISCHEN SIGNALS EINSTELLEN

Durch Drücken der Taste werden der Reihenfolge nach drei verschiedene Tonalitäten erzeugt. Die zuletzt erzeugte Tonalität bleibt gespeichert.

GAREN UND DEN OFEN AUTOMATISCH AUSSCHALTEN

Diese Funktion dient dazu, den Ofen nach einer gewünschten Garzeit (max. 99 Minuten) automatisch auszuschalten.

Um die Garzeit einzustellen, Taste + drücken, bis die gewünschte Garzeit eingestellt worden ist. Das Symbol AUTO leuchtet auf. Die Temperatur und die Garfunktion des Ofens über die Drehknöpfe des Umschalters und des Thermostaten einstellen (siehe entsprechende Kapitel). Der Ofen schaltet sofort ein und schaltet nach der eingegebenen Zeit automatisch aus. Am Display läuft die Zeit ab. Die Uhrzeit kann durch Drücken der Taste 🔑 angezeigt werden. Wenn die eingegebene Zeit abgelaufen ist, schalten der Ofen und das Symbol AUTO automatisch aus und es ertönt ein akustisches Signal. Das Signal ertönt 7 Minuten lang oder es kann durch Drücken der Tast + .ausgeschaltet werden.

Von Hand den Ofen ausschalten: Drehknöpfe des Umschalters und des Thermostaten zurückstellen.

Das Garprogramm kann jederzeit durch gleichzeitiges Drücken der Tasten + und -, gelöscht werden. Dabei muss dann die Taste als erste wieder losgelassen werden.

ELEKTRONISCHER MINUTENZÄHLER

Der Minutenzähler lässt nach der eingestellten Zeit (max. 99 Minuten) ein akustisches Signal ertönen. Um die Zeit einzustellen, Taste + oder - drücken, bis die gewünschte Zeit angezeigt ist.

Wenn die Zeit abgelaufen ist, ertönt ein intermittierendes Signal, das 7 Minuten lang läutet falls es nicht zuvor durch Drücken der Taste +ausgeschaltet wird. Um den Minutenzähler auf Null zurückzustellen, gleichzeitig die Tasten + und drücken und dann zuerst die Taste loslassen.

ALLGEMEINE RATSCHLÄGE

• Vor Reinigungs- oder Wartungsarbeiten ist das Gerät durch ausschalten der Sicherung von Netz zu trennen.
• Wenn das Gerät nicht verwendet wird, sollte der Gashahn geschlossen werden.
• Von Zeit zu Zeit den Zustand des Schlauchs, der an der Gasflasche oder an das Versorgungsnetz geschlossen ist, kontrollieren; dieser muss sich in einem einwandfreien Zustand befinden und muss ausgewechselt werden, wenn Störungen auftreten.
• Sollte ein Hahn festgefressen sein, nicht forcieren. Rufen Sie in diesem Fall bitte die Kundendienststelle an.

Achtung: Während des funktionierens wird die Backofentüre sehr heiss. Kinder sind fernzuhalten.

Keine Dampfreiniger verwenden, da die Feuchtigkeit in das Gerät dringt und das Gerät dadurch gefährlich wird.

OPPERVLAKKEN IN ROESTVRIJ STAAL - mod. PRF 960 IX

OPGELET

TEILE AUS EDELSTAHL, ALUMINIUM UND LACKIERTE FLÄCHEN

Mit einem geeigneten Produkt reinigen. Stets sorgfältig abtrocknen.

WICHTIG: Diese Teile sind sehr vorsichtig zu reinigen, damit sie nicht zerkratzt werden.

Am Besten einen weichen Lappen und neutrale Seife, niemals Scheuermittel verwenden.

EMAILIERTE TEILE

Alle emaillierten Teile müssen immer mit einem Schwammtuch, mit Seifenwasser oder anderen nicht scheuernden Produkten gereinigt werden.

Danach sollten Sie alles mit einem weichen Lappen trocknen.

Säuren, wie sie zum Beispiel in Zitronensaft, Tomatenpüree, Essig oder ähnlichem enthalten sind, greifen das Email an und machen es matt, wenn sie nicht alsbald entfernt werden.

REINIGUNG DER BRENNER UND ROSTE

√ Diese Teile müssen abgenommen und mit geeigneten Produkten gewaschen werden.
√ Die Brenner und die Flammenhalter müssen abgenommen und mit geeigneten Produkten gewaschen werden.
√ Es ist sehr wichtig die genaue Position des Flammenhalters des Brenners zu prüfen, da eine ungeeignete Position schwere Störungen zur Folge haben kann.
√ Bei den Geräten mit elektrischer Zündung, kontrollieren, ob die Elektrode immer sauber ist, so daß sie richtig funktioniert und Funken erzeugen kann. Die Kerzen müssen mit großer Sorgfalt gereinigt werden.
√ Bemerkung: um Schäden an der elektrischen Zündung zu vermeiden, diese nicht bei abgenommenen Brennern verwenden.

KORREKTE ANORDNUNG DER BRENNER

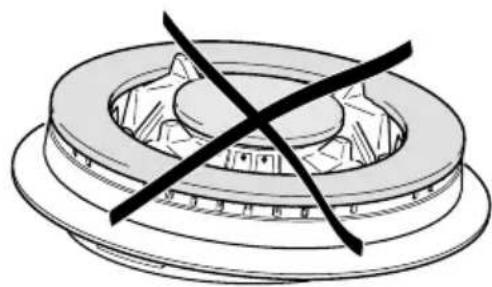

Es ist sehr wichtig, die richtige Anordnung der Flammenscheider "F" und der Kappe "C" des Brenners zu prüfen (siehe Abb. 6.1 und 6.5). Wenn diese Teile nicht richtig sitzen, kann es zu schweren Funktionsstörungen kommen.

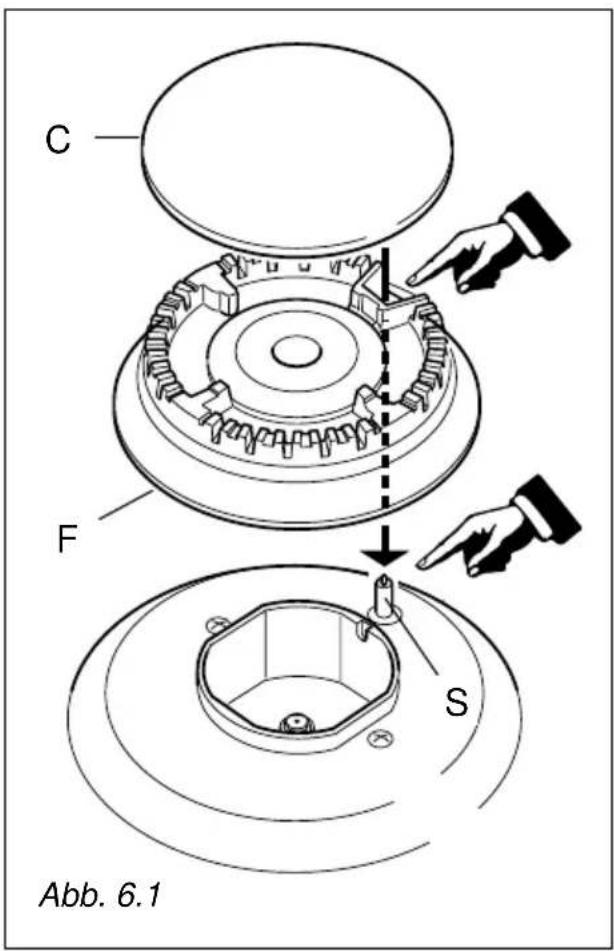

Prüfen, dass die Elektrode "S" (Abb. 6.1) immer sauber ist. Andernfalls kann die Funkenzündung beeinträchtigt werden.

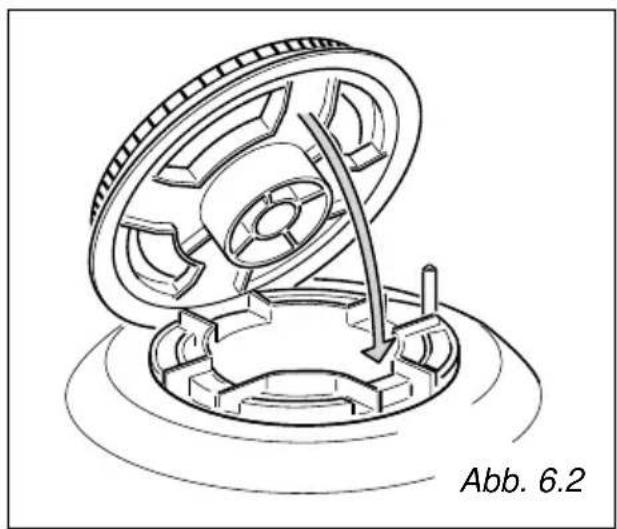

Dieser Brenner muss gemäß Abb. 6.2 korrekt angeordnet werden.

Darauf achten, dass die Rippen in den entsprechenden Sitzen einrasten (siehe Pfeil).

Kappe A und Ring B richtig in den entsprechenden Sitzen anordnen (Abb. 6.3 – 6.4).

Wenn der Brenner korrekt positioniert ist, darf er nicht drehen (Abb. 6.3).

Der Backofen muß nach jeder Benutzung gereinigt werden.

Zur Reinigung des Backofeninneren nehmen Sie die Seitenhalterungen heraus und setzen sie danach wieder ein, wie im nächsten Kapitel beschrieben. Wärmen Sie den Backofen leicht an und reinigen Sie die Innenwände mit einem Lappen, mit sehr heißem Seifenwasser oder einem anderen geeigneten Mittel. Der Backofenboden, die Seitenhalterungen, die Fettpfanne und der Grillrost können herausgenommen und im Spülbecken gereinigt werden.

Der Backofen muß während der Reinigung ausgeschaltet sein.

AUSWECHSELN DER BACKOFEN- LAMPE

Gerät stromlos machen, z.B. durch Herausnahme der Sicherungen.

Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine andere, die hochtemperaturresistent ist (300 °C), Spannung 230 V (50 Hz), 15 W, E14.

EIN-UND AUSBAU DER SEITENHALTERUNGEN

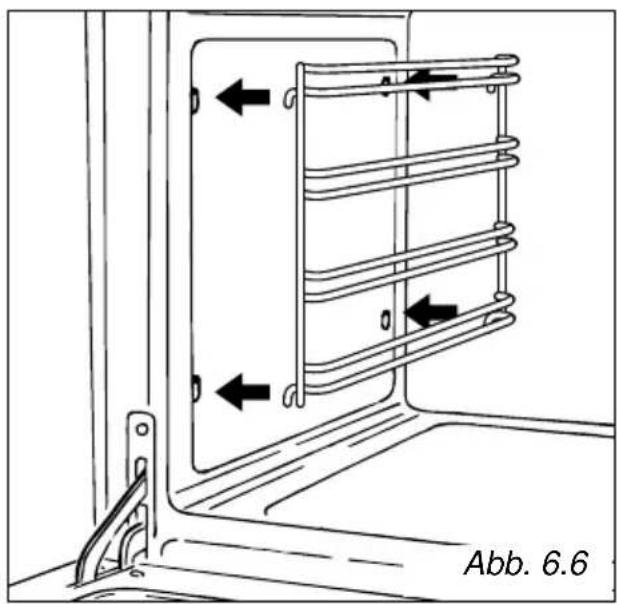

– Hängen Sie die Seitenhalterungen in die Löcher der seitlichen Innenwände des Backofens ein (Abb. 6.6).

- Führen Sie die Fettpfanne und den Grillrost zwischen die Schienen der Seitenhalterungen ein, wie in Abb. 6.7 dargestellt.

- Der Ausbau erfolgt in umgekehrter Reihenfolge.

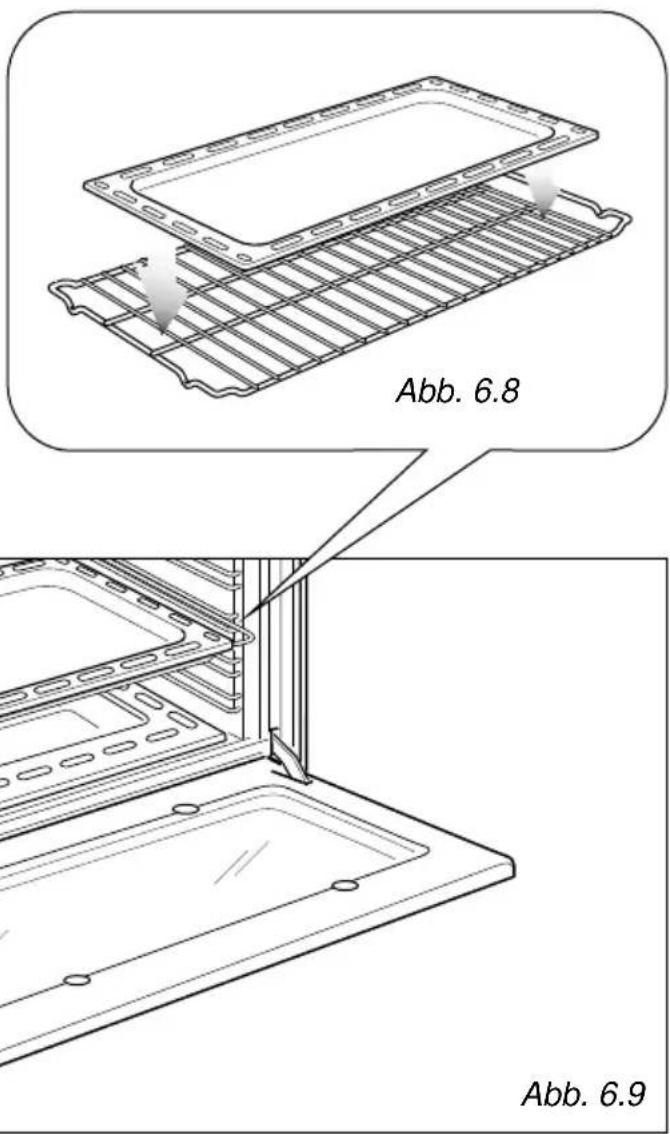

Die Fettpfanne muss richtig auf das spezielle Aufnahmegestell (Abb. 6.8) positioniert und in die Führungen der seitlichen Gestelle geschoben werden (Abb. 6.9).

OFENTÜR

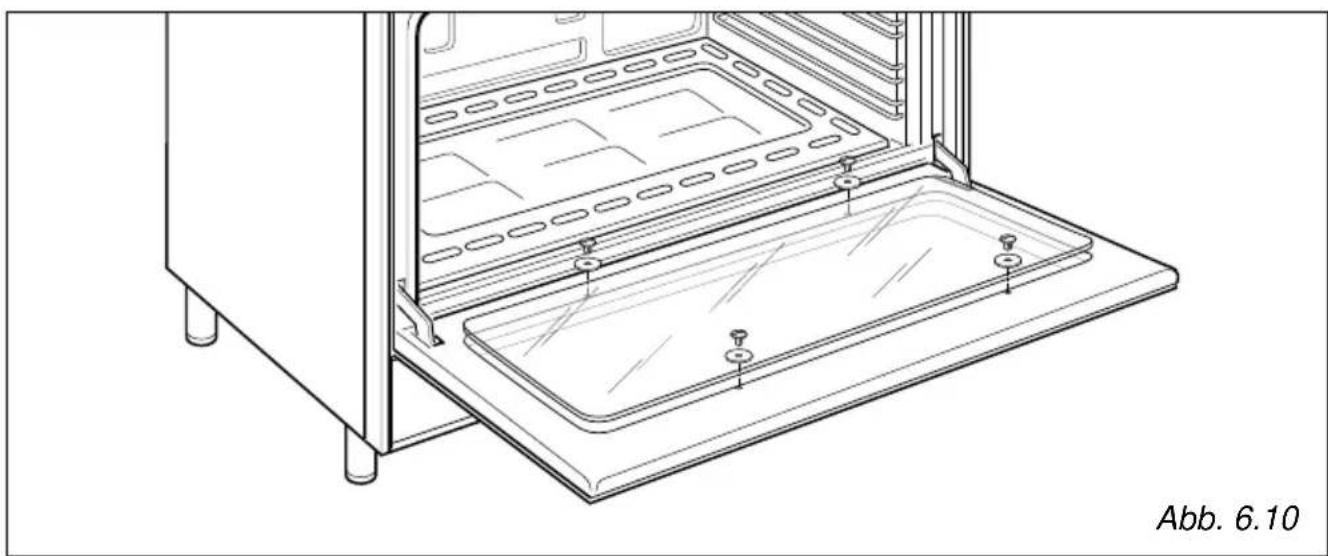

Die Innere Glasscheibe kann leicht zur Reinigung abmontiert werden; dazu die 4 Befestigungsschrauben abschrauben (Abb. 6.10).

ABNEHMEN DER OFENTÜR

(zur Reinigung)

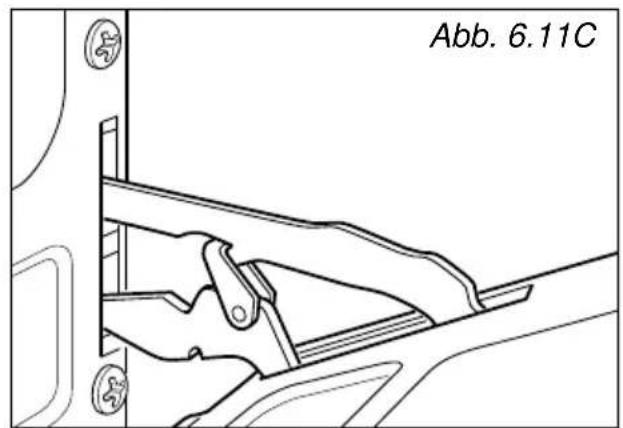

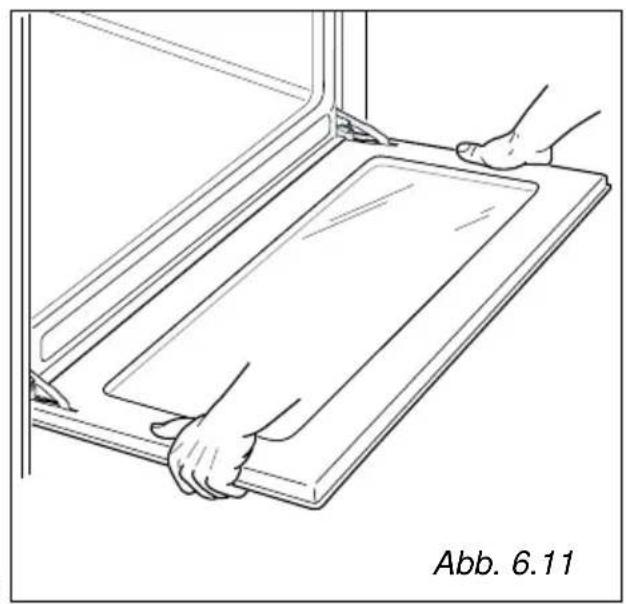

1. Ofentür öffnen (abb. 6.11A).

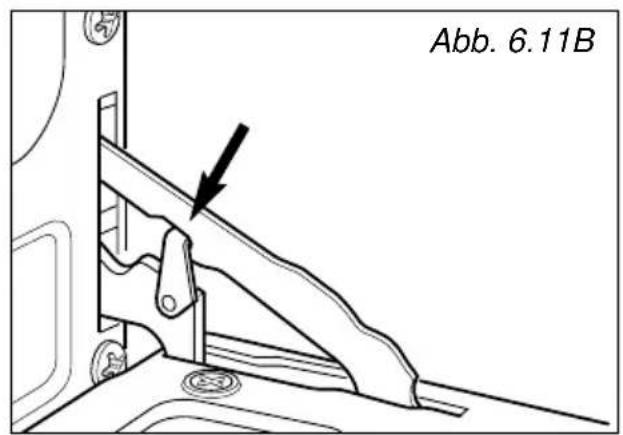

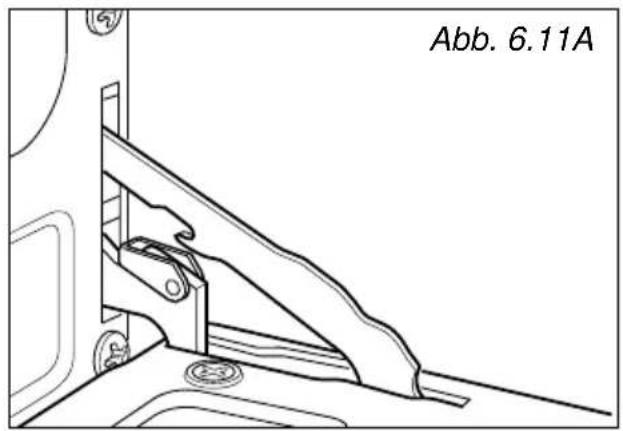

2. Haltebügel der Scharniere links und rechts nach oben in die Aussparung schwenken (abb. 6.11B).
3. Ofentür anheben. Die Kerbe des unteren Scharnierteils löst sich aus der Raste (abb. 6.11C).
4. Ofentür nach vorne abziehen (Scharniere lösen sich aus den Schlitzen) (abb. 6.11D).
5. Nach der Reinigung in umgekehrter Reihenfolge wieder einsetzen.

– Das Gerät ist unter Beachtung der örtlichen Vorschriften und der Herstellerhinweise von einem GEPRÜFTEN INSTALLATIONSFACHMANN anzuschließen.
– Vor jeder Wartungs- oder Reparaturarbeit ist der Netzstecker des Geräts abzuziehen.
– Das Gerät muß in ein hitzebeständiges Gehäuse eingebaut werden.
– Falls die Stromanschlüsse hinter dem Herd angeordnet sind, dürfen sie nicht höher als 18 cm über dem Boden liegen.
– Schutzkarton und Plastikfolien innen und außen am Gerät und von allen Zubehörteilen entfernen.

INSTALLATION

Dieser Herd hat einen Überhitzungsschutz Klasse "2/1" und kann deshalb in Schränke eingebaut werden.

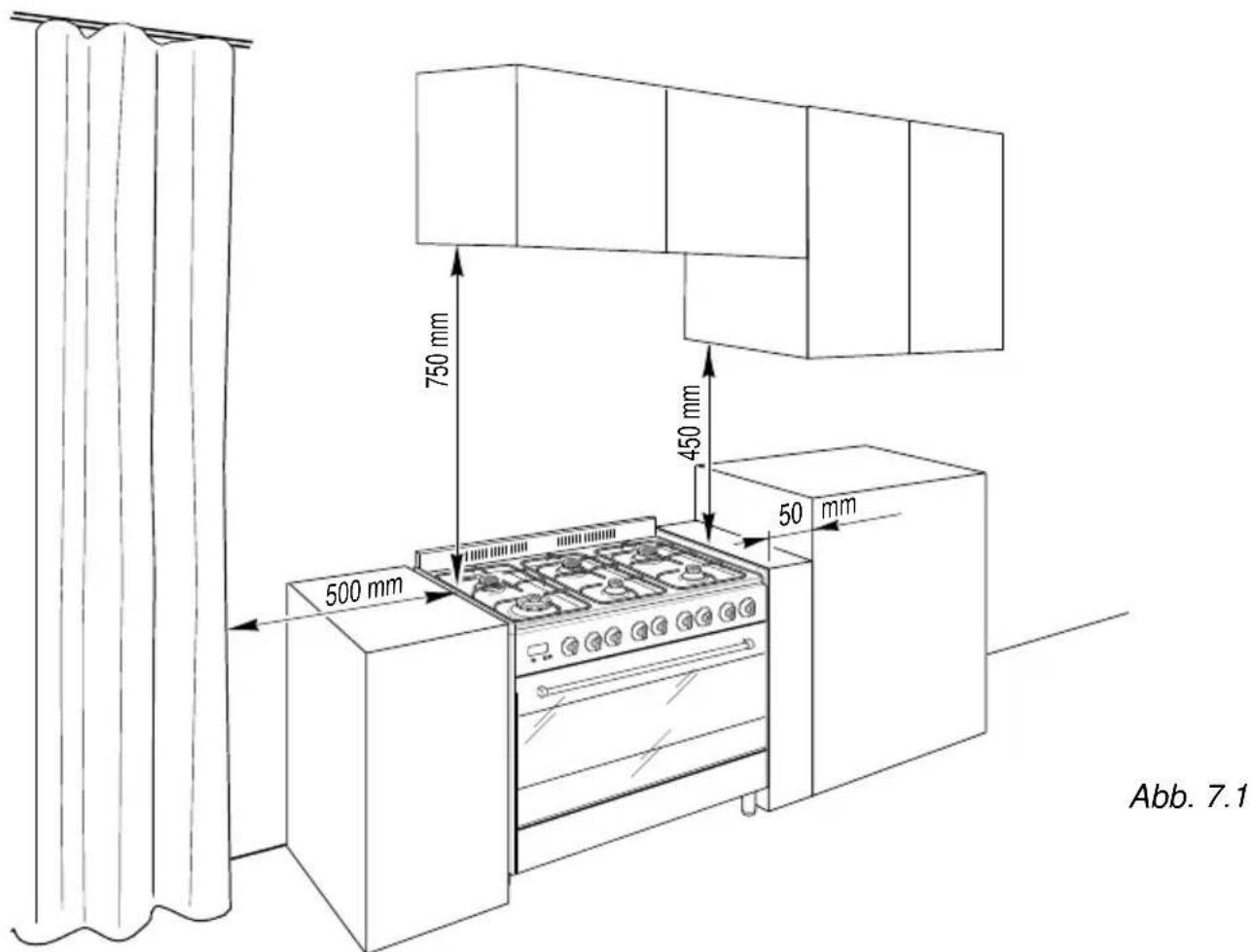

Das Gerät muss einen Abstand von mindestens 50 mm zu allen Umgebungsflächen haben, die höher als die Kochmulde sind (Abb. 7.1).

Die Schrankwände um den Herd müssen aus hitzebeständigem Material sein.

Synthetische Beschichtungen und Klebstoffe müssen bis 90° hitzebeständig sein, damit sich der Schrank nicht verformt oder die Klebestellen reißen.

Der Herd kann in Küchen, Wohnküchen oder Wohn- und Schlafräumen aufgestellt werden, nicht jedoch in Bädern oder Duschräumen.

Vorhänge dürfen nicht unmittelbar hinter dem Gerät angebracht werden. Einen Abstand von mindestens 500 mm zu den Seiten einhalten.

Es ist von grundlegender Wichtigkeit, dass der Herd wie unten angegeben aufgestellt wird.

- Der Herd ist von einem qualifizierten Fachtechniker und unter Einhaltung der lokalen Sicherheitsbestimmungen zu installieren.

HINTERE SCHUTZABDECKUNG

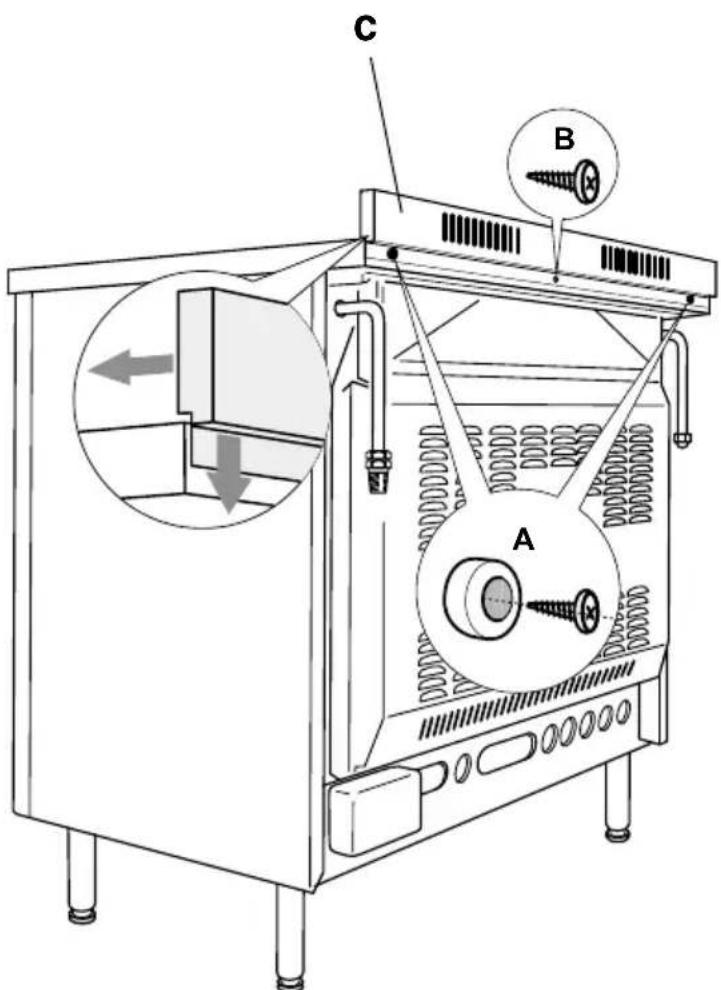

Vor dem Aufstellen des Herds zunächst die hintere Schutzabdeckung "C" montieren (Abb. 7.2).

Bitte Folgendes beachten:

– Die Schutzabdeckung "C" ist an der Rückseite des Herds verpackt.
– Vor dem Zusammenbau die Schutzfolie/das Klebeband entfernen.
– Die Bolzen "A" (Abb. 7.2) abnehmen; dazu die Befestigungsschrauben abschrauben.
- Schrauben "B" abschrauben.
– Die Rückwand wie in der Abbildung gezeigt, anbringen und mit der zentralen Schraube "B" und den zwei seitlichen Schrauben mit den dazwischen montierten Bolzen "A" befestigen.

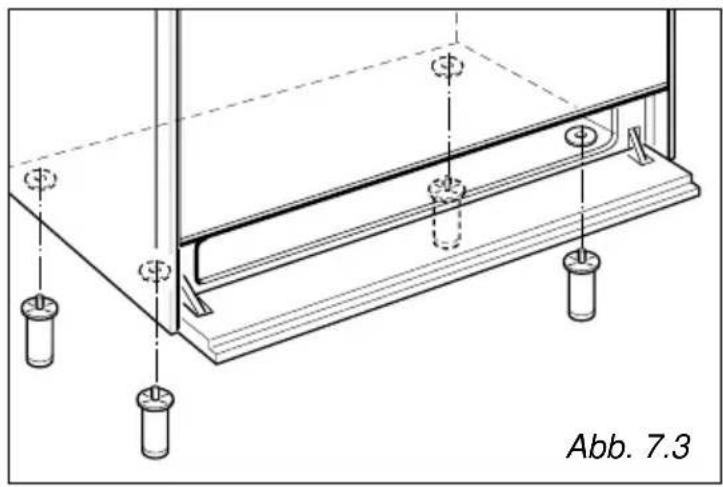

BEFESTIGUNG DER STELLFÜSSE

Die Stellfüße sind vor dem Gebrauch am Unterteil des Herds zu befestigen.

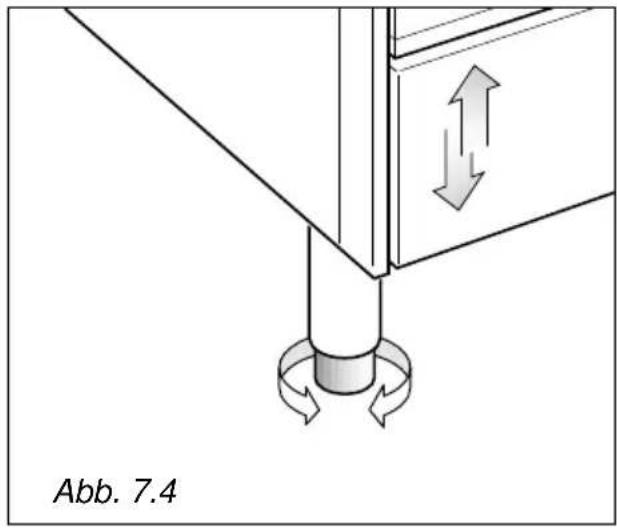

Der Herd kann durch EIN- oder HER-AUSDREHEN der unteren Enden der Füße nivelliert werden (Abb. 7.4)

Wenn der Küchenherd wieder aufrecht gestellt werden muss, sollten zwei Personen für diesen Vorgang dabei sein, um zu verhindern dass die Füße und die Ofenwände aus Stahl beschädigt werden (Abb. 7.5).

HINWEIS

Achtung: Den Küchenherd NICHT am Griff der Ofentür HEBEN, um ihn zu transportieren (Abb. 7.6).

HINWEIS

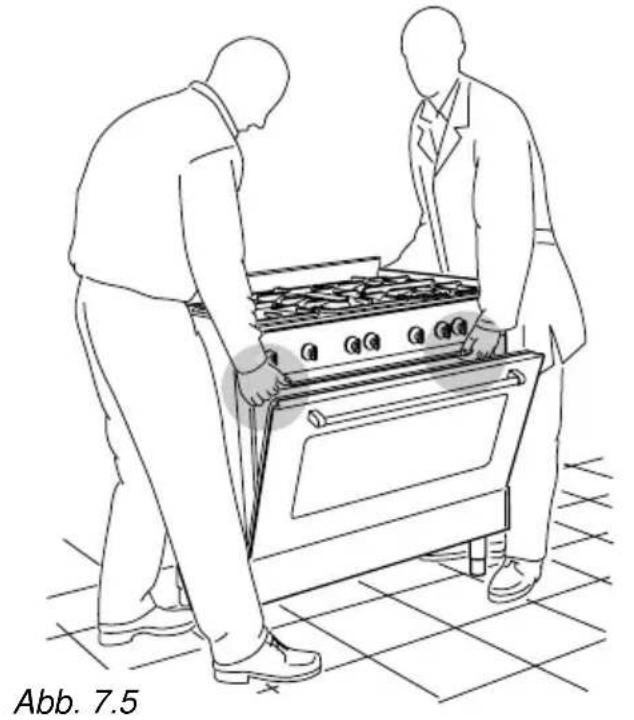

Um den Küchenherd endgültig zu positionieren, diesen NICHT SCHLEPPEN (Abb. 7.7).

Die Füße vom Boden heben (Abb. 7.5).

INSTALLATIONSORT

Der Raum, in dem das Gasgerät installiert wird, muß über eine für die Gasverbrennung notwendige Luftzufuhr verfügen (2 m³/h x kW).

Die Luftzufuhr muß direkt durch eine oder mehrere Öffnungen der Außenwände erfolgen, mit einem freien Gesamtquerschnitt von mindestens 200 cm².

Die Öffnungen sollten in Bodennähe und vorzugsweise gegenüber der Ableitung der Verbrennungsprodukte angebracht werden; sie müssen so hergestellt sein, daß eine Verstopfung sowohl von innen als auch von außen nicht möglich ist.

Ist die Durchführung der erforderlichen Öffnungen nicht möglich, kann die Luft von einem angrenzenden Raum mit geeigneter Lüftung zugeleitet werden, sofern es sich nicht um ein Schlafzimmer oder einen Gefahrenraum handelt.

In diesem Fall muß der Lufteintritt durch die Küchentür erfolgen.

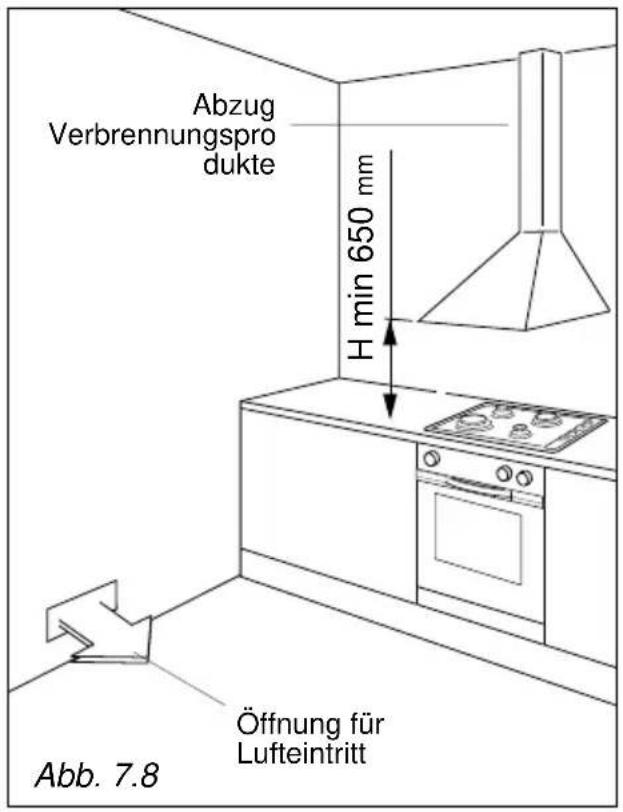

Falls sich oberhalb der Kochmulde ein Hängeschrank oder eine Saughaube befindet, muss der Abstand zwischen Kochmulde und Hängeschrank oder Saughaube mindestens 650 mm betragen (Abb. 7.8).

ABLEITUNG DER VERBRENNUNGSPRODUKTE

Die Verbrennungsprodukte des Gasgerätes müssen mittels einer direkt mit dem Freien verbundenen Rauchabzug abgeleitet werden (siehe 7.8).

Ist dies nicht der Fall, ist die Verwendung eines Elektrolüfters möglich, der an der Außenwand oder am Fenster angebracht ist und eine stündliche Lufterneuerung leistet, die 3-5 mal dem Volumen der Küche entspricht (Abb. 7.9).

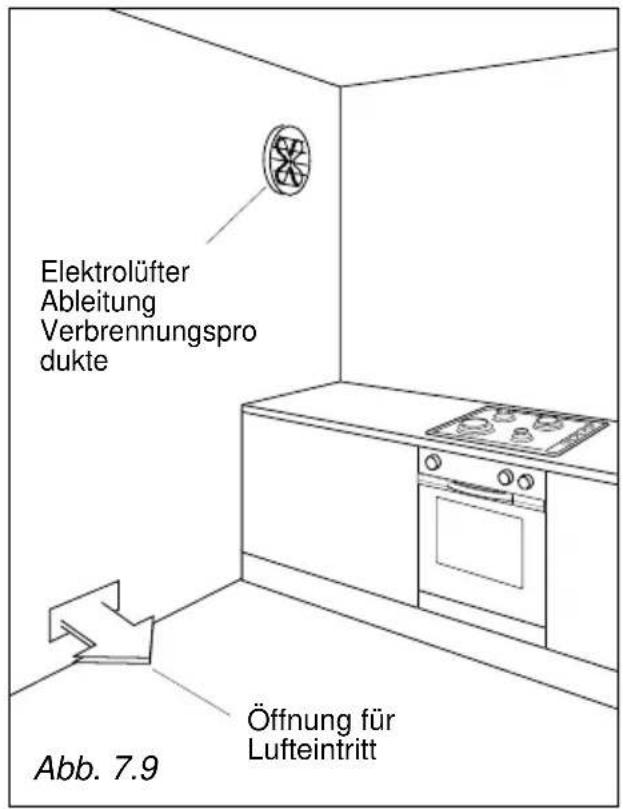

Der Lüfter darf nur dann installiert werden, wenn Öffnungen für den Lufteintritt vorhanden sind, siehe Beschreibung Kapitel "Installationsort".

8 - GAZ-ABTEIL

Die Wände der an den Herd angrenzenden Möbel müssen unbedingt aus hitzebeständigem Material bestehen.

INSTALLATION

Das Gas, mit dem Herde betrieben werden, kann grundsätzlich in zwei Gruppen unterteil werden:

√ G 25 √ G 30/ G31

GAS CONNECTION

• Der Anschluss ist von einem qualifizierten Fachtechniker und unter Einhaltung der einschlägigen Bestimmungen vorzunehmen.

• Das Gerät ist für den Einsatz mit dem auf dem Typenschild angegebenen Gas konzipiert und ausgerichtet.

• Sicherstellen, dass der Raum, in dem das Gerät installiert wird, entsprechend den einschlägigen Vorschriften gelüftet werden kann.

• Beim Anschluss an die Gasleitung oder an die Gasflasche sind die einschlägigen Vorschriften zu beachten.

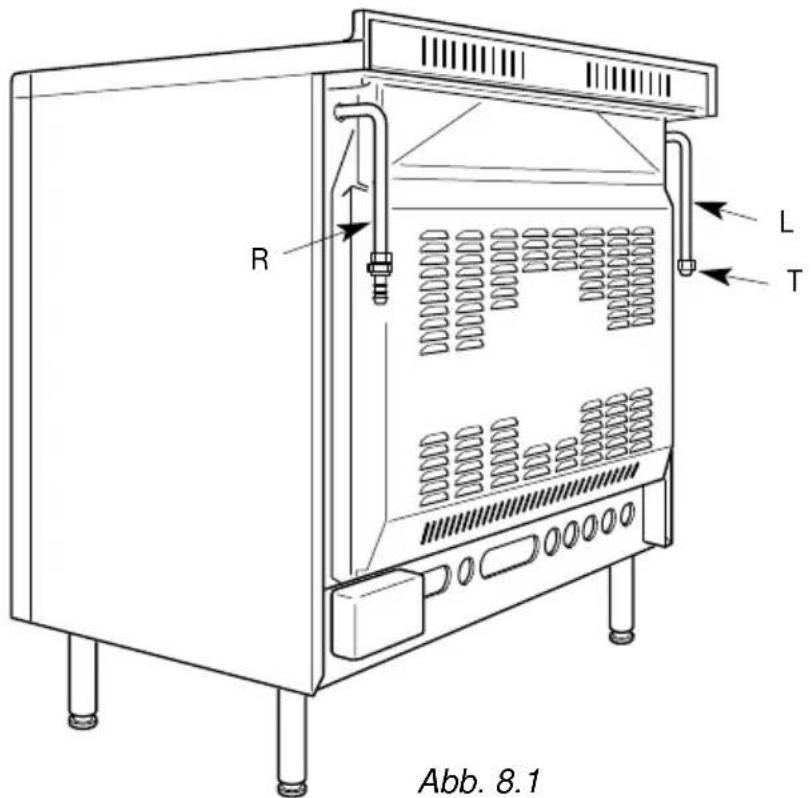

• Die Gaszufuhr wird an der Rückseite des Herds (Abb. 8.1) an das R- oder L-Endstück des Gasschlauchs angeschlossen; der Anschlussschlauch darf die Rückwand des Geräts nicht überkreuzen.
• Der nicht verwendete Anschluss ist mit dem T-Stopfen und einer Dichtung zu verschließen.

Vor der Installation sicherstellen, dass die lokale Gasversorgung (Gassorte und Druck) mit den Einstellungen des Geräts kompatibel sind. Die Geräteeinstellung ist dem Typenschild oder Aufkleber zu entnehmen.

Normgerechte starre oder flexible Leitungen verwenden.

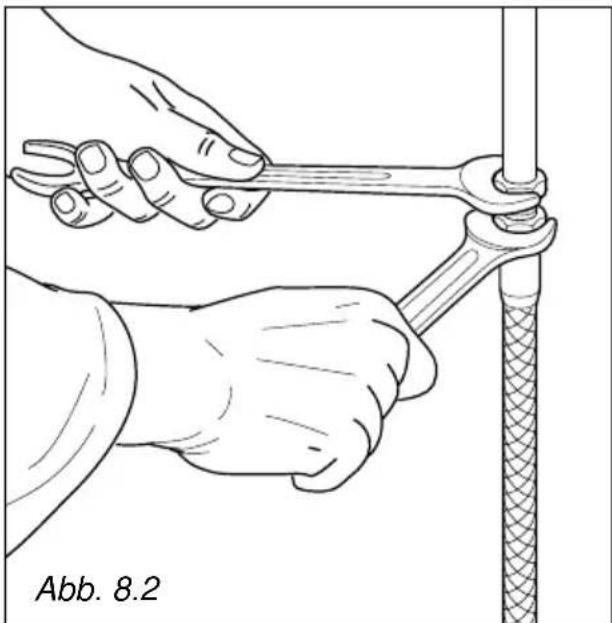

Ggf. verwendete Druckverbindungen mit zwei Schraubenschlüsseln festziehen (Abb. 8.2).

Insbesondere sicherstellen:

• dass die Schläuche nicht mit Teilen des Herds in Berührung kommen, die Temperaturen von über 70°C erreichen;
• dass die Schläuche nicht länger als 75 cm sind und nicht über scharfe Kanten oder Ecken geführt werden;
• dass die Schläuche nicht gespannt, verdreht, geknickt oder übermäßig gebogen werden;
  – dass Anschlüsse an starre Metallrohre den Gasfluss nicht beeinträchtigen.
• Wir weisen darauf hin, dass die Dichtungen beim leichtesten Anzeichen von Verformung oder Mängeln ausgewechselt werden müssen.
  – Die Schläuche können leicht der gesamten Länge nach auf ihren Zustand überprüft werden; nach maximal drei Jahren sollten die Schläuche ausgewechselt werden.
• Der Zylinderhahn bzw. der Zuflusshahn hinter dem Gerät muss zugedreht werden, wenn das Gerät nicht in Gebrauch ist.

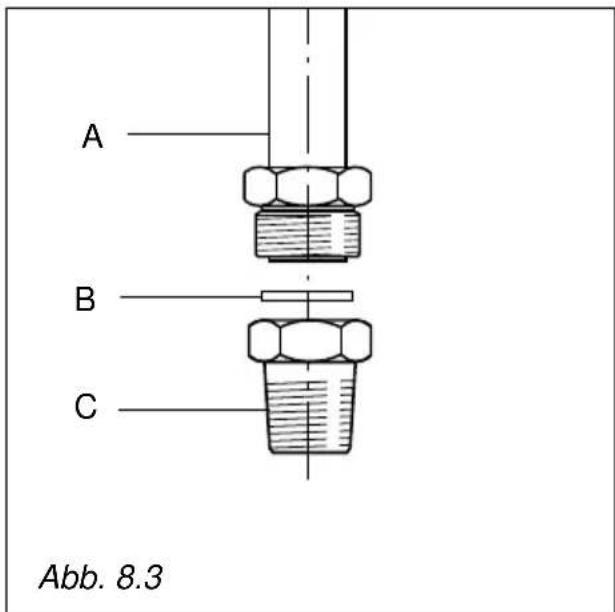

Der Anschluss (Abb. 8.3) besteht aus:

A - Endmutter (r oder l)
C - Anschlusskonus
B - Dichtung

Die Dichtung "B" (Abb. 8.3) gewährleistet die Dichtigkeit des Gasanschlusses. Diese Dichtung sollte beim leichtesten Anzeichen von Verformung oder Mängeln ausgewechselt werden.

Zum Auswechseln des Anschlusskonus sind 2 Schraubenschlüssel erforderlich (Abb. 8.2).

Nach dem Anschluss kontrollieren, ob die Anschlussstellen dicht sind; dazu Wasserlauge aber niemals Flammen verwenden.

Wartung des Küchenherds

DÜSEN DER BRENNER DER KOCHMULDE AUSWECHSELN

Beziehen Sie sich bitte auf die "Tabelle der Düsen", in der der Durchmesser der verwendeten Düsen angegeben ist.

Um die Düsen auszuwechseln, folgendermaßen vorgehen:

– Die Roste und die Brenner von der Kochmulde abnehmen.

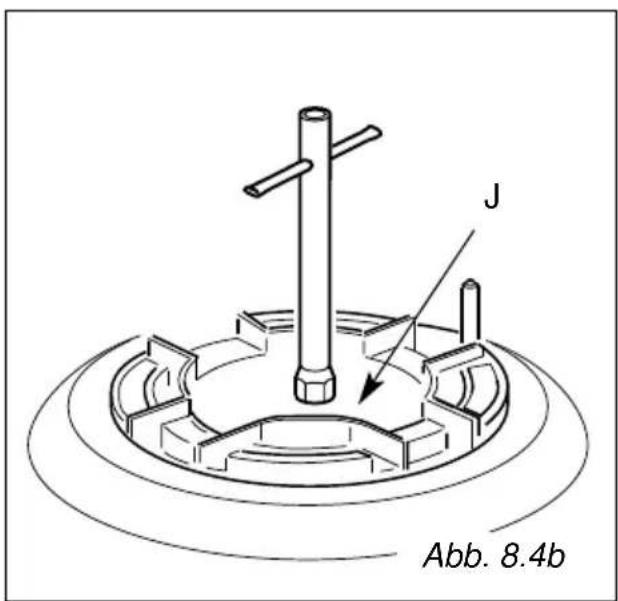

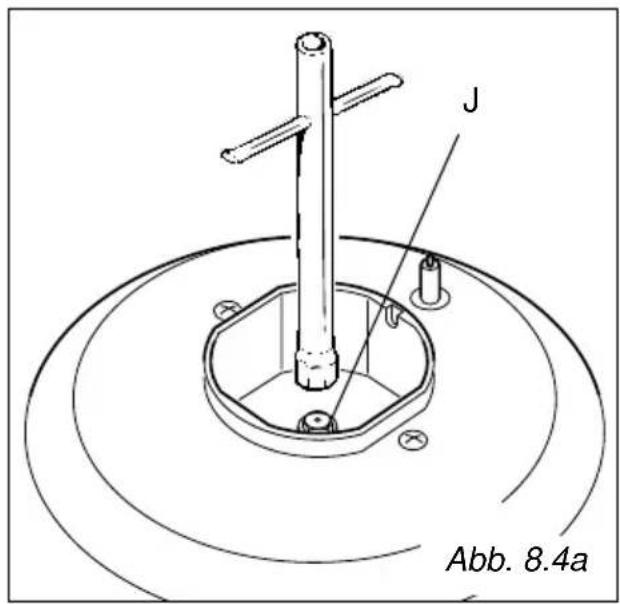

- Mit einem Maulschlüssel die Düsen "J" (Abb. 8.4a, 8.4b) mit den für das verwendete Gas geeigneten Düsen auswechseln (siehe Tabelle zur Wahl der Düsen).

MINIMUM DER BRENNERFLAMME DER KOCHMULDE EINSTELLEN

Eine richtig eingestellte Flamme muss ungefähr 4 mm lang sein, wenn der Bedienknopf auf Minimum gedreht ist; außerdem darf das schnelle Umschalten von Maximum auf Minimum niemals das Auslöschen der Flamme verursachen. Die Flamme wird folgendermaßen eingestellt:

– Brenner anzünden
- Den Hahn auf die Position MINIMUM (Ralenti) drehen

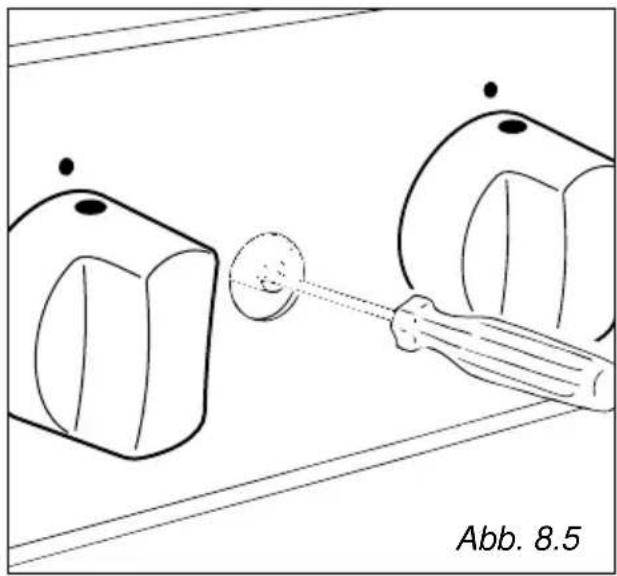

– Den Bedienknopf abnehmen
- Zum Verstellen die Schraube mit einem kleinen, flachen Schraubendreher in die Verschlussstange drücken (Abb. 8.5).

N.B.: Bei Butan-/Propangas (G30/G31) muss die Schraube G ganz zugedreht werden.

Die Brenner sind so konzipiert, dass die primäre Luftzufuhr nicht nachjustiert werden muss.

ERFORDERLICHE LUFTZUFUHR FÜR DIE GASVERBRENNUNG (2 m3/h x kW)
BRENNER Erforderliche Luftzufuhr [m 3]
Hilfsbrenner (H) 2
Normalbrenner (N)	3,5
Starkbrenner (S) 6,0
Dreikranzbrenner (D)	7,0

HAHNE SCHMIEREN

Falls sich ein Hahn nur noch schwer auf- und zudrehen lässt, diesen nicht forcieren sondern die nächste Kundendienststelle anrufen.

WICHTIG

Bei der Installation, der Wartung und der Umwandlung des Geräts, nur die Originalteile des Herstellers verwenden.

Der Hersteller haftet nicht im Falle von Nichtbeachtung dieser Vorschrift.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

ALLGEMEINE HINWEISE

• Der Anschluß an das Stromnetz muß von einem konzessionierten Installateur nach den geltenden Vorschriften durchgeführt werden.
• Vor dem Anschluß des Gerätes an das Stromnetz muß sichergestellt werden, daß die Stromspannung derjenigen auf der Datentafel des Gerätes entspricht und daß das Anschlußkabel die auf der Datentafel angegebene Stromstärke aushält.
• Der Stecker muss in eine Steckdose gesteckt werden, die laut Sicherheitsvorschriften geerdet ist.
• Bei der Installation ist eine allpolige Schutzvorrichtung mit einem Kontaktabstand nicht unter 3 mm vorzusehen (Leistungsschalter, Sicherung oder Relais).
  Nach der Installation der Kochmulde muß der Netzschalter bzw. die Steckdose jederzeit leicht erreichbar sein.
• Das Speisekabel darf warme Stellen nicht berühren und muß so verlegt werden, daß es an keiner Stelle die Temperatur von 75°C überschreitet.
• Wenn das Gerät installiert ist, muß der Schalter oder die Steckdose stets erreichbar sein.

N.B.: Zum Anschluß an das Netz keine Paßstücke, Reduzierstücke oder Nebenanschlüsse verwenden, da diese zu Überhitzungen und Verbrennungen führen können.

Fall zur Installation Änderungen an der elektrischen Hausanlage nötig oder falls der Gerätestecker für die Steckdose nicht geeignet sein sollte, diesen durch einen Fachmann auswechseln lassen. Dieser muß insbesondere kontrollueren, ob der Schnitt der Steckdosenkabel für die aufgenommene Geräteleistung geeignet ist.

Wichtig: Der Einbau und Anschluß muß genau nach den Anweisungen des Herstellers erfolgen. Ein fehlerhafter Anschluß kann Schäden an Personen, Tieren und Sachen verursachen, für die der Hersteller keinerlei Haftung übernimmt.

Das Gerät muß auf jeden Fall an die Erdleitung angeschlossen werden. Die Herstellerfirma lehnt jegliche Haftung für alle Schäden ab, die infolge der Nichtbeachtung dieser Vorschriften entstehen.

ANSCHLUß DER NETZZULEITUNG

Um die Anschlußleitung anzuschließen, ist wie folgt vorzugehen:

• Schutzdeckel "A" an der äußeren Rückwand des Elektroherdes abschrauben.

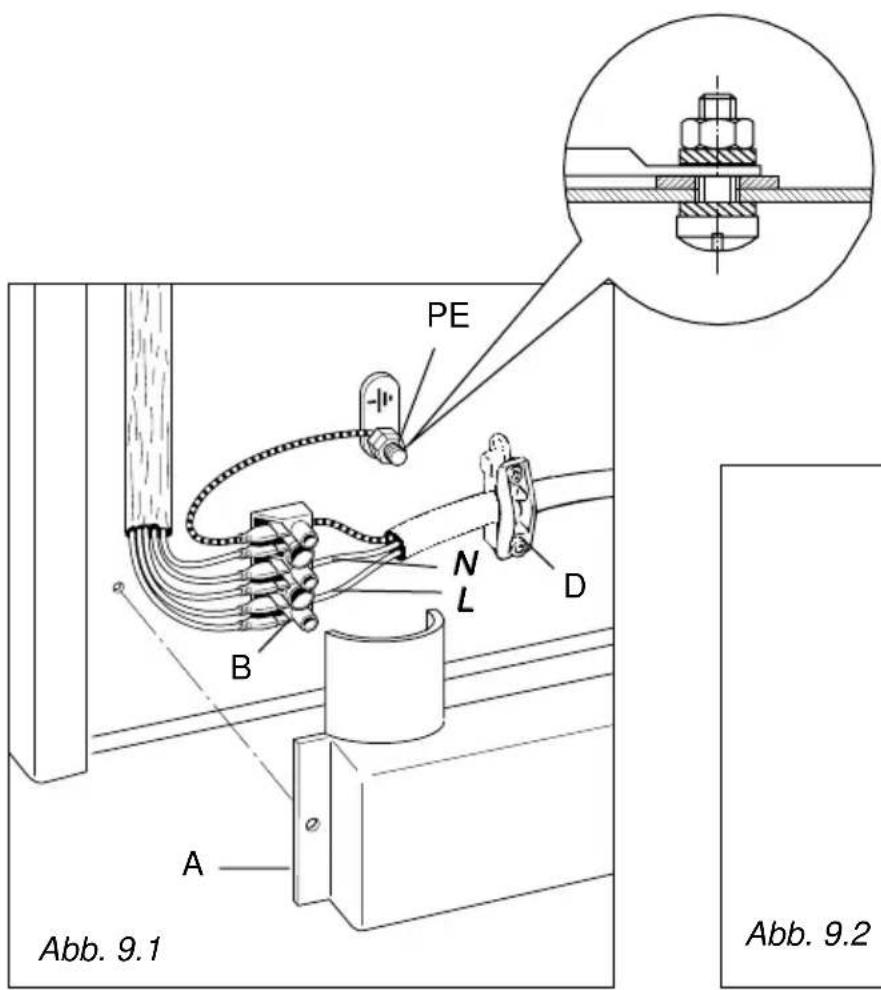

• Die Anschlußleitung durch die Zugentlastung "D" führen und fixieren (Abb. 9.1).
  Das Speisekabel muss für die elektrischen Eigenschaften des Geräts geeignet sein. Siehe Kapitel "Schnitt der Speisekabel".
• Die einzelnen Phasen an das Klemmbrett "B" nach dem Schema in Abb. 9.2 und den Schutzleiter an die Klemme "PE" (Abb. 9.1) anschließen.
• Das Stromkabel strammziehen und mit der Kabelklemme "D" befestigen.
  – Schutzdechel "A" festschrauben.

STÄRKE DER ANSCHLUßLEITUNG "TYP H05RR-F"

230 V 3×1,5 mm

2 (*)

(*) – Wenn möglich mit Stecker und Auslass verbinden

Apreciado Cliente:
