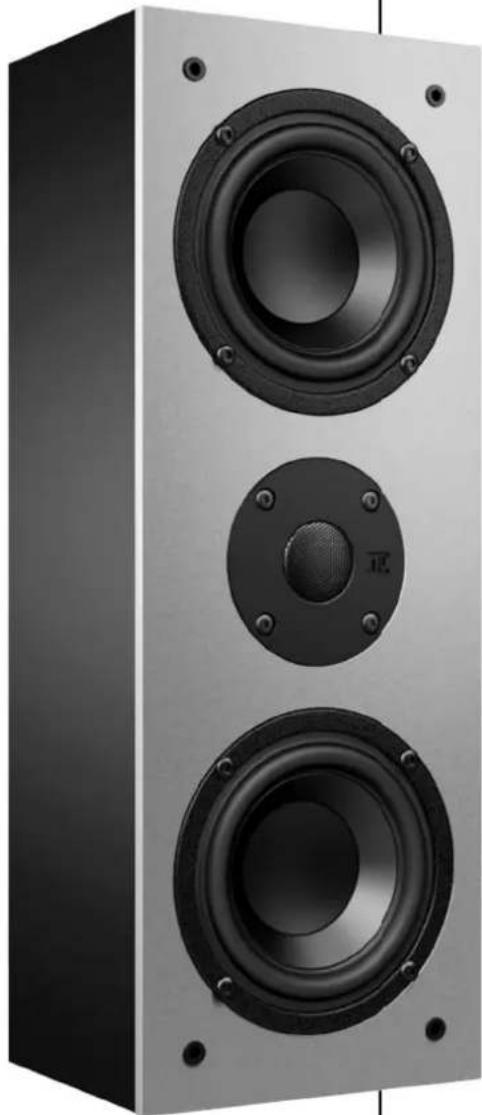

BEDIENUNGSANLEITUNG NuBox WS-201 Nubert

Bedienungsanleitung Aufstellung Anschlusshinweise Technische Daten

Herzlichen Dank, dass Sie sich für einen Lautsprecher von Nubert entschieden haben!

Der Aufbau Ihres Systems wird Ihnen problemlos gelingen, wenn Sie diese Bedienungsanleitung aufmerksam durchlesen.

Wir erklären Ihnen Anschluss, Bedienung und Aufstellung, damit Sie das Optimum an Klangqualität erzielen und Ihre Nubert Lautsprecher in vollem Umfang genießen können.

Viel Spaß wünscht Ihnen das Team der Nubert Speaker Factory.

Wenn Sie Ihre Lautsprecher auspacken, nehmen Sie möglichst keine scharfen Gegenstände zur Hilfe – Sie könnten die Gehäuse der Boxen zerkratzen.

Lieferumfang

Die Lieferung enthält folgende Teile:

■ 1 Lautsprecher
■ 1 Frontabdeckung
■ 1 Lautsprecherkabel 0,75 mm² (als „Notkabel“ gedacht, falls beim Aufstellen gar kein Lautsprecherkabel vorhanden ist!)
■ 4 Elastikpuffer-Füße (Bumpons)

Sicherheitshinweise

■ Schalten Sie vor dem Anschließen der Lautsprecherkabel den Verstärker aus.
■ Achten Sie auf einen festen Sitz der Lautsprecherkabel.
■ Stellen Sie den Lautsprecher nur an einem trockenen Ort auf.
■ Setzen Sie die Lautsprecher keiner direkten Sonneneinstrahlung aus.
- Überlastung: Der nuBox WS-201 besitzt interne Sicherungen gegen verstärkerseitige Überlastung. Jedoch ist zu beachten, dass auch ein schwacher Verstärker einen Lautsprecher gefährden kann. Bei hohen Pegeln neigen zu schwache Verstärker zu Verzerrungen, welche vor allem die Hochtöner extrem belasten können. Klingt die Tonwiedergabe ab einem gewissen Punkt verzerrt, reduzieren Sie bitte die Lautstärkeeinstellung am Verstärker.

Kälte und Klang

Werden Lautsprecher in der kalten Jahreszeit versendet und ausgeliefert, müssen sie sich unbedingt an die Temperatur des Wohnraums anpassen. Niedrige Temperaturen haben einen erheblichen Einfluss auf die beweglichen Teile einer Lautsprecherbox wie Membran/Schwingspule, Sicke und Zentrierspinne. Die Fähigkeit dieser Bauteile, schnellen Schwingungen zu folgen oder große Auslenkungen zu vollführen, wird dadurch deutlich eingeschränkt. Dies ist zwar nicht gefährlich, „tiefgekühlte“ Boxen sind aber weit v ihrer akustischen Höchstform entfernt. Deshalb unser Tipp: Kommen Ihre neuen Lautsprecher an einem kalten Wintertag, geben Sie ihnen einfach ein paar Stunden zum Akklimatisieren. Ihre Nubert Boxen werden es Ihnen mit der überragenden Klangqualität danken, die Sie von uns zu Recht erwarten können.

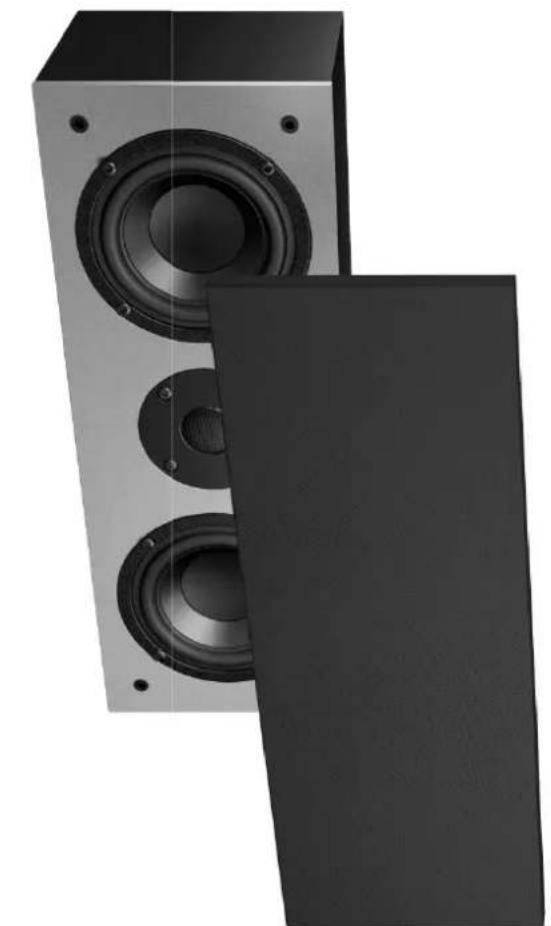

Frontabdeckung

Die Stoffbespannung schützt die Lautsprecherchassis (beispielsweise vor neugierigen Kindern, die gerne Membranen eindrücken) und bietet einen optischen Akzent für all jene, denen die technische Anmutung von Lautsprecherchassis missfällt. Sie wird vorsichtig auf die Lautsprecherfront aufgesteckt – bitte achten Sie darauf, dass dabei die Oberfläche der Schallwand nicht beschädigt wird. Mit abgenommener Stoffbespannung klingt der Lautsprecher etwas heller und klarer. Hier gilt es abzuwägen – Sie haben die Wahl!

Elastikpuffer-Füße

Bitte versehen Sie die Boxen erst nach Ihrer Kaufentscheidung mit den beigefügten Elastikpuffer-Füßen!

Unsere Marken-Elastikpuffer haben eine hohe Klebekraft und lassen sich nicht einfach wieder ablösen. Vor allem nach längerer Zeit entsteht eine kaum lösbare Verbindung. Sollten Sie die Elastikpuffer dennoch entfernen müssen, gehen Sie bitte sehr umsichtig vor. Achtung: ein Erwärmen der Klebestelle kann zur Beschädigung der Folienbeschichtung am Gehäuse führen!

Anschlusshinweise

Achten Sie bitte darauf, dass Ihr Verstärker/Receiver vor dem Anschluss der Lautsprecher abgeschaltet wurde. Wie Sie die Lautsprecher am Verstärker/Receiver anschließen, entnehmen Sie bitte der Geräte-Bedienungsanleitung.

■Anschlussterminal

Auf der Rückseite des WS-201 befindet sich das Anschluss-terminal zur Aufnahme der Lautsprecherkabel. Dieses verfügt über ein Klemmenpaar, bestehend aus einem Plus-Pol mit roter und einem Minus-Pol mit schwarzer Markierung. Beachten Sie bei der Verkabelung unbedingt die richtige Polung. Sollten Sie aus Versehen bei einem der Lautsprecher Plus- und Minus-Pol vertauscht haben, entsteht dadurch zwar technisch kein Schaden, Sie erhalten aber ein völlig diffuses und bassschwaches Klangbild, bei dem keine Mittenortung mehr möglich ist. Achten Sie also bitte unbedingt auf den richtigen Anschluss Ihrer Lautsprecher und schließen Sie das Kabelende, das Sie am Verstärker an der mit „Plus“ gekennzeichneten Klemme verbunden haben, an der Plus-Schraubklemme der Box an. Entsprechendes gilt für die Verbindung der mit „Minus“ gekennzeichneten Klemme. Bei Lautsprecherkabeln wird für gewöhnlich eine Rille, ein Grat oder eine Farbcodierung an einer der beiden Kabeladern zur Kennzeichnung des Plus-Pols verwendet. Wollen Sie den Lautsprecher ohne Zwischenstecker direkt an die Kabel anschließen, dann müssen die Kabelenden ca. 8 – 15 mm abisoliert und so verdrillt werden, dass keine Einzeldrähte abstehen (Kurzschlussgefahr!). Das blanke Kabelende kann nun von schräg unten in die aufgeschraubte Kabelklemme eingeführt werden. Ziehen Sie die Schraubanschlüsse anschließend wieder ausreichend fest!

Alternativ ist auch die Verwendung von Bananensteckern aus dem Nubert Zubehörprogramm möglich. Zum komfortablen Anschluss dieser Stecker sind in den Schraubklemmen Bohrungen vorgesehen. Durch diese können sie von oben in die Klemmen gesteckt werden. Auch bei der Verwendung von Bananensteckern ist es wichtig, die Klemmen ausreichend festzuziehen.

■Lautsprecherkabel

Dünne Kabel sind keine gute Voraussetzung, die elektrischen Signale vom Verstärker zur Box verlustfrei zu transportieren, sondern allenfalls Notlösungen. In diesem Sinne bitten wir auch die unseren Boxen beiliegenden Kabel nur als Behelfslösung zu verstehen, für den Fall, dass Sie kein hochwertiges Lautsprecherkabel mitbestellt haben. Dann lässt sich der Lautsprecher mit dem beigelegten „Not-kabel“ provisorisch anschließen.

Für den WS-201 empfehlen wir das in unserem Programm erhältliche Lautsprecherkabel nuCable LS 2,5 Studioline mit einem Kabelquerschnitt von 2x2,5mm². Bei Kabellängen über 10 m empfehlen wir den Einsatz unseres nuCable LS 4 Studioline mit größerem Querschnitt.

Optionaler Lautsprecher- kabel-Anschluss mit Bananen- steckern

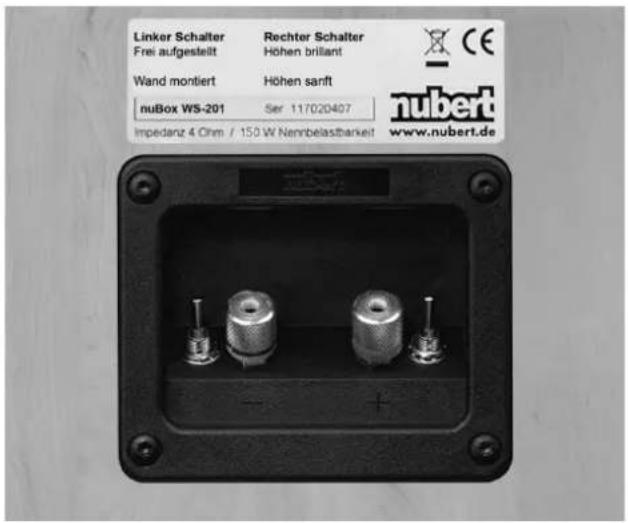

Linker Schalter Frei aufgestellt Rechter Schalter Höhen brillant Wand montiert Höhen sarift nuBox WS-201 Ser 117020407 Impedanz 4 Ohm / 150 W Nennbelastbarket nubert www.nubert.de

Schalterfunktion

An der Boxenrückseite befinden sich zwei Kippschalter.

■ Linker Schalter

Die Einstellung Frei aufgestellt (linker Schalter oben) ist für die freie Aufstellung im Wohnraum oder für Wandabstände ab etwa 30 cm gedacht.

Für die Anbringung direkt an der Wand empfehlen wir die Schalterstellung Wand montiert (linker Schalter unten), die auch bei Wand-abständen bis ca. 20 cm Vorteile bringt.

■ Rechter Schalter (Höhenschalter)

Der Schalter Höhen brillant/sanft dient der individuellen Anpassung der Höhenwiedergabe an die Raumakustik.

Die Stellung brillant ist die von uns empfohlene Standardeinstellung.

Die Stellung sanft empfiehlt sich vor allem bei wenig bedämpften, schallharten Räumen oder bei Musik- und Film-Material mit höhenbetonter Wiedergabe.

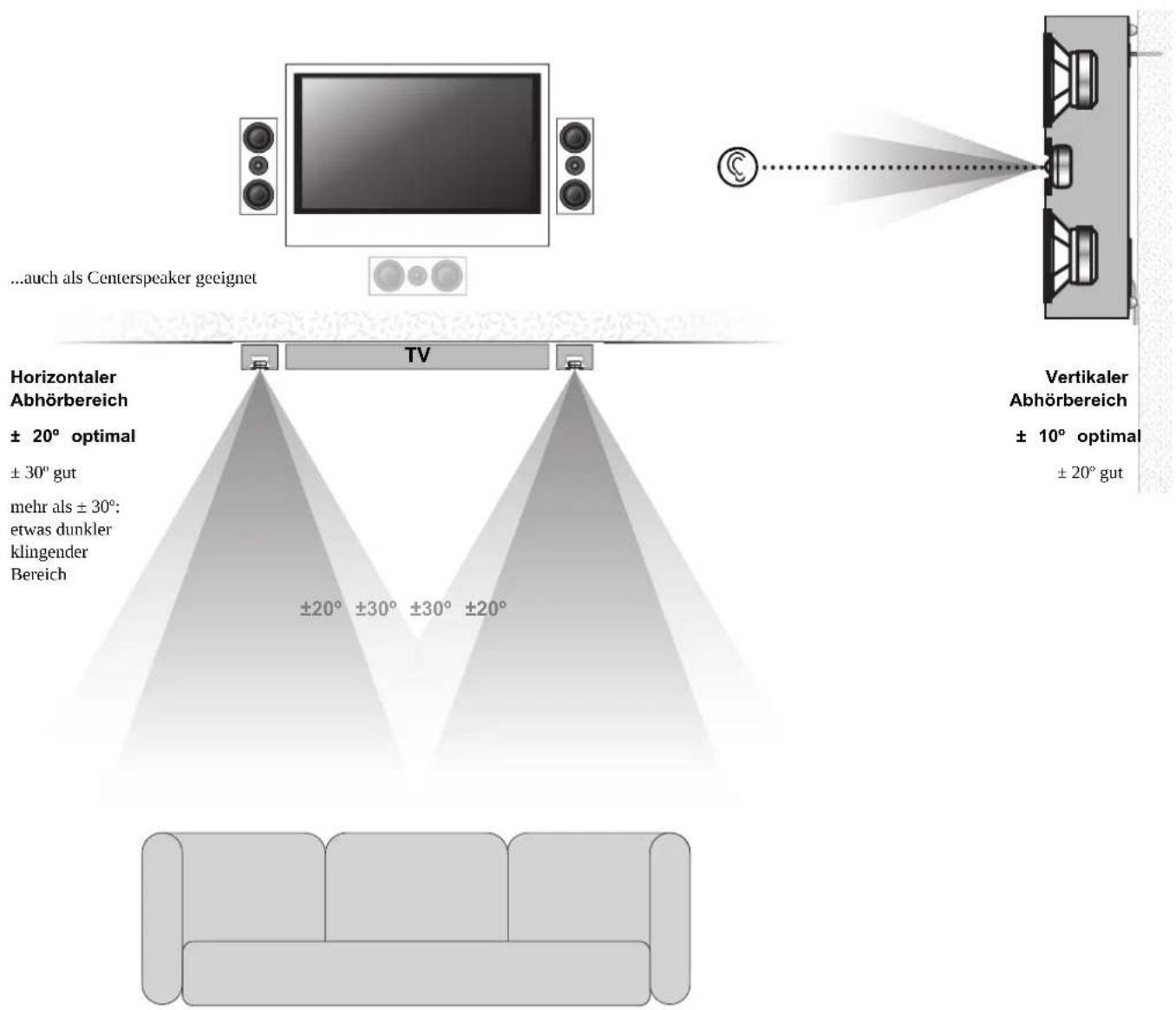

...auch als Centerspeaker geeignet Horizontaler Abhörbereich ± 20° optimal ± 30° gut mehr als ± 30°: etwas dunkler klingender Bereich TV ±20° ±30° ±30° ±20° Vertikaler Abhörbereich ± 10° optimal ± 20° gut

Aufstellhinweise

Der nuBox WS-201 ist ein hochwertiger, ausgesprochen neutral aufspielender Multifunktionslautsprecher, der in Verbindung mit einem guten Subwoofer (z. B. nuBox AW-441 oder AW-991) auch höchster musikalischen Ansprüchen gerecht wird.

Dank der umschaltbaren Frequenzweichen-Charakteristik ist er sowohl für die „wandnahe“ Montage (z.B. neben einem Flachbildschirm), als auch für die „freie“ Aufstellung geeignet.

Ohne diese Umschaltbarkeit würde die Positionierung in Wandnähe oder in Regalen zwar die grundsätzliche Funktion des Lautsprechers nicht beeinträchtigen, aber zu einem etwas bassbetonten und unsauberen Klangbild führen.

Konzeption

Der WS-201 ist einer der wenigen hochwertigen Satelliten-Lautsprecher, der in Kombination mit guten Subwoofern absolut universell einsetzbar ist.

Durch die spezielle Filtercharakteristik ergibt sich vor allem in Verbindung mit einem kompakten Nubert-Subwoofer (z. B. nuBox AW-441) ein wesentlich homogeneres Klangbild, als es sonst von hochwertigen Sub/Sat-Kombinationen erzielt wird. Die Filterauslegung ermöglicht gegenüber typischen Sub/Sat-Lösungen ein deutlich verbessertes Impulsverhalten.

Der nuBox WS-201 ist universell als Satelliten-Frontlautsprecher, Center- oder Rearspeaker verwendbar.

Dank der perfekten magnetischen Abschirmung ist der Einsatz auch

Der nuBox WS-201 ist so konstruiert, dass innerhalb eines seitlichendirekt neben Röhren-Fernsehgeräten möglich.

Abhörwinkels von ± 30 Grad fast keine Veränderungen des Klangbildes feststellbar sind (bei aufrecht stehender Box).

Um den bestmöglichen Klang zu erzielen, beachten Sie bitte folgende Tipps:

Der optimale horizontale Abhörbereich liegt innerhalb von 20 Gra- links und rechts der Mittelachse des Lautsprechers.

Erst bei Abhörwinkeln von mehr als ± 30 Grad verliert das Klangbild leicht an Helligkeit.

Es ist daher unter Umständen ratsam, die Lautsprecher entweder etwas in Richtung der Hörposition zu drehen, oder – falls dies nicht möglich ist – den Höhen-Schalter auf Brillant zu stellen (siehe Seite 4 oben).

Für kompakte Gehäuse setzt die Physik natürliche Grenzen bei der Wiedergabe von tiefen Bässen.

Wir empfehlen deshalb für HiFi- und Heimkinoanwendungen den Einsatz eines Subwoofers.

Zusammen mit einem oder gar zwei kompakten Nubert Subwoofern

d(z.B. nuBox AW-441) kommt der WS-201 klanglich einer guten Standbox sehr nahe. Hinsichtlich der „Massivität“ des Klangbildes

dist diese Sub/Sat-Kombination einer Standbox sogar durchaus über- legen.

In Kombination mit einem oder zwei großen Nubert Subwoofern (z. B. nuBox AW-991) können sogar Reserven im Tieftonbereich mobilisiert werden, die auch in größeren Räumen praktisch keine Wünsche mehr offen lassen.

Der vertikale Abstrahlbereich ist für einen Lautsprecher mit dieser Chassis-Anordnung bemerkenswert groß.

Bei aufrecht stehender Box ergibt sich der natürlichste Klang, wenn sich der Hochtöner etwa in Ohrhöhe befindet. Aber selbst 20° unterhalb oder oberhalb der Hochtöner-Achse bleibt das Klangbild noch sauber. Bei noch größeren vertikalen Abhörwinkeln wird das Klangbild etwas mittenärmer.

Wandmontage

Der nuBox WS-201 ist für die senkrechte und waagrechte Wandmontage vorbereitet. Dazu befinden sich auf der Rückseite drei Schlüsselloch-Aufhänger. Bitte benutzen Sie je nach Wandbeschaffenheit passende Dübel und Schrauben. Um die Kabelführung zu verbessern, können Sie die im Lieferumfang befindlichen Elastikpuffer auf die Rückwand kleben – damit ergibt sich ein gleichmäßiger Wandabstand.

■ Technische Besonderheiten

Da sich speziell bei der Wandmontage von Boxen recht starke Veränderungen der akustischen „Landschaft“ gegenüber einer freien Aufstellung ergeben, ist eine wirklich perfekte Klanganpassung bei konventionell aufgebauten Lautsprechern nur näherungsweise möglich.

Um dennoch ein natürliches, unverfärbtes Klangbild zu erhalten, wurde die Frequenzweiche des WS-201 auf diesen Fall besonders abgestimmt. Streng genommen sind im WS-201 sogar zwei Frequenzweichen integriert, die sich mit den Kippschaltern anwählen lassen.

Mit insgesamt 20 Bauteilen ist dieses Weichennetzwerk äußerst aufwändig konstruiert und war nur mit Mühe in diesem kompakten Gehäuse unterzubringen.

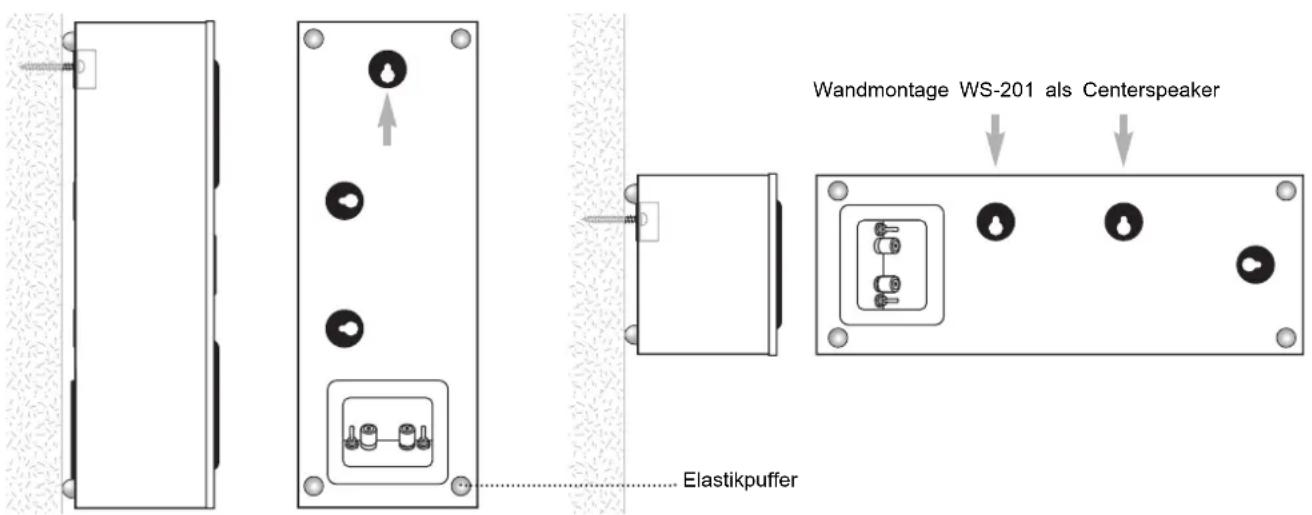

Wandmontage WS-201 als Centerspeaker Elastikpuffer

Pflege-und Reinigungstipps

Mit diesen Pflegetipps zeigen sich Ihre nuBoxen immer von ihrer besten Seite:

Gehäuse

Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ können Sie auch Fenster-Aktivschaum verwenden. Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer der Oberfläche verursachen.

■Membranen und Lautsprecher-Chassis

Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird.

Die Hochtöner aller Nubert Lautsprecher sind mit einem Schutzgitter ausgestattet, so dass auch sie mit geringem Druck abgewischt werden können. Falls sich der Staub nicht restlos entfernen lässt, eignet sich ein Schminkpinsel aus dem Drogeriemarkt.

Basiswissen Lautsprecher

■Überlastung des Lautsprechers

Der angeschlossene Verstärker darf nur dann über einen längeren Zeitraum mit voller Leistung betrieben werden, wenn seine Sinusleistung nicht höher liegt als die Nennbelastbarkeit der Box. Musik und Sprache müssen dabei unverzerrt wiedergegeben werden. Entgegen der landläufigen Meinung kann aber auch ein „30-Watt-Verstärker“ eine „100-Watt-Box“ beschädigen. Wenn nämlich ein Verstärker weit aufgedreht wird – und das passiert bei schmalbrüstigen Modellen erfahrungsgemäß ziemlich oft – übersteuert er (Fachwort „Clipping”). Dabei entstehen vor allem im Hochtonbereich Verzerrungen, welche die Hochtonkalotte einer Box innerhalb von Minuten zerstören können. Ist jetzt auch noch der Hochtonregler aufgedreht und/oder die Loudness-Taste gedrückt, ist der Schaden vorprogrammiert. Um dieser Gefahr vorzubeugen, besitzen alle Nubert-Lautsprecher selbstrückstellende Sicherungselemente, die Lautsprechersysteme und Frequenzweiche der Box bei Gefahr vorübergehend abschalten und wieder zuschalten, wenn die Gefahr vorüber ist.

■Impedanz oder die Sache mit dem Ω

Der WS-201 ist eine echte 4-Ohm-Box und harmonieren aufgrund seiner unkritischen Impedanz mit jedem modernen Stereo- oder Surroundverstärker.

Achtung: Werden jedoch beispielsweise zwei 4-Ohm-Boxen pro Kanal parallel angeschlossen, ist es für den Verstärker so, als ob er eine 2-Ohm-Box antreiben müsste. Dann kann bei größeren Lautstärken der Klang leiden, oder der Verstärker schaltet durch die dabei auftretende Überlastung ab.

Umfassende Informationen zum Thema Impedanz finden Sie in unserer Broschüre „Technik satt“ oder auf nubert.de in der Rubrik Wissen > Technik satt bei den Downloads: Impedanz, 8-Ohm-Verstärkermit4-Ohm-Boxen?!

nuBoxWS-201TechnischeDaten

Prinzip Wandlautsprecher, Satellit,
	Center- und Rearspeaker2-Wege geschlossen,magnetisch abgeschirmt
Nennbelastbarkeit 150 Watt	(nach DIN EN 60268-5,300-Std.-Test)
nMusikbelastbarkeit 250 Watt
Absicherung Hoch-, Tieftöner und Weiche
	gegen Überlastunggeschützt (selbstrückstellende Sicherungen)
Impedanz 4 Ohm
Frequenzgang
- wandmontiert: 125 - 22.000 Hz ± 3 dB
	103 - 22.000 Hz - 6 dB
- frei aufgestellt: 137 - 22.000 Hz ± 3 dB
	113 - 22.000 Hz - 6 dB
Wirkungsgrad (1 Watt / 1 m)
- Kippschalter oben/frei aufgestellt 85 dB
- Kippschalter unten/wandmontiert 86 dB (83 dB +3 dB„Halbraum-Gewinn“)
Abmessungen H x B x T	38 x 14 x 10,8 cm
Gewicht	5,0 kg

Garantiebestimmungen

Ihr Anbieter und Vertragspartner: Nubert electronic GmbH · Goethestr. 69 · 73525 Schwäbisch Gmünd · Deutschland Geschäftsführer: Günther Nubert · Registergericht AG Ulm, HRB 700296

Telefon: [phone] · Telefax: 07171 92690-45 · E-Mail: [e-mail] · Ust-IdNr.: DE 16758584

Für Rückfragen und individuelle Beratung wählen Sie bitte unsere speziellen Nummern:

Nubert gewährt dem Käufer auf alle Produkte der Marke Nubert (Aktiv- und Passivlautsprecher sowie elektronische Geräte wie ABL- und ATM-Module) eine besondere Herstellergarantie nach den nachstehenden Bedingungen.

Die gesetzlichen Gewährleistungsansprüche des Käufers, insbesondere auf Nacherfüllung und ggf. Schadensersatz bei Mängeln bleiben dem Käufer daneben ungeschmälert erhalten und stehen unseren Kunden im vollen Umfang zur Verfügung.

1. Die Garantiezeit für Nubert Boxen in Passivtechnik (ohne eingebauten Verstärker) beträgt 5 Jahre ab Übergabe. In den ersten beiden Jahren gilt dies uneingeschränkt. Nach Ablauf des zweiten Jahres beschränkt sich die Garantie auf die Funktionalität der Chassis nebst der elektrischen Verbindungen und der elektronischen Bauteile (Frequenzweiche). Insbeson-

sind mit Ablauf des zweiten Jahres nicht mehr umfasst. Ihr Kaufbeleg ist der Garantienachweis.

1. Die Garantiezeit für Nubert Boxen in Aktivtechnik (mit eingebautem Verstärker, z.B. Aktivboxen und Subwoofer) sowie elektronische Geräte der Marke Nubert (z.B. ATM- und ABL-Module) beträgt 2 Jahre ab Übergabe. Ihr Kaufbeleg ist der Garantienachweis.

3. Inhalt des Garantieanspruchs

Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf eine kostenlose Reparatur oder Austausch des defekten Teiles im Fall eines Sachmangels der Ware (z. B. Materialfehler oder Fabrikationsfehler). Nubert übernimmt zudem die Hin- und Rücksendekosten der Geräte jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, soweit die Ware sich an ihren ursprünglichen Versendungsort innerhalb der Staaten der europä-

Kulanzwege nach freier Maßgabe von Nubert möglich. Während der Dauer der Garantie wird vermutet, dass der Sachmangel im Zeitpunkt des Gefahrübergangs bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von Nubert über. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

4. Ein Garantieanspruch entfällt bei

port für Sie mit von Nubert ausgewählten Transportunternehmen. Sie erhalten entsprechend freigemachte Rückholtickets)

z.B. eingedrückte Membranen oder Kalotten und Fallschäden, später entstandene Kratzer

kers liegt weit über der Nennbelastbarkeit des Lautsprechers).

5. Einzeln ausgebaute Lautsprecherchassis

Bauen Sie keine Lautsprecherchassis oder sonstige Teile von Geräten aus, und senden Sie solche Einzelteile nicht ein, bevor Sie mit dem Nubert Service Kontakt aufgenommen und diese Maßnahme abgestimmt haben.

6. Vorgehensweise bei einem Garantiefall

Defektes Gerät mit einer Kopie des Kaufbeleges und einer aussagefähigen Fehlerbeschreibung möglichst in den Originalkarton verpacken. Bitte beachten Sie unsere Versandhinweise.

Für eine Rückholung oder Rücksendung setzen Sie sich bitte mit dem Team der Nubert Speaker Factory in Verbindung:

Natürlich können Sie die Boxen auch beim Nubert Service in Schwäbisch Gmünd oder Aalen abgeben. Unsere Anschrift

Versandhinweise: Wir empfehlen Ihnen, den Originalkarton mit den speziellen Schutzpolstern auf jeden Fall aufzubewahren. Tipp: Zusammenlegen spart Platz! Nur so kann ein sicherer Rückversand im Fall der Fälle gewährleistet werden. Wenn Sie ausnahmsweise eine andere Verpackung verwenden, sollte diese fachgerecht gegen die typischen Gefahren eines Versandes schützen und spezielle Schutzpolster oder gleichwertige Schutzvorrichtungen aufweisen. Eine bloße Pappverpackung mit Papierpolsterung reicht keinesfalls. Wir machen darauf aufmerksam, dass wir für Schäden aufgrund von Ihnen zu vertretener unsachgemäßer Verpackung keine Haftung übernehmen!

Entsorgung und Batterierücknahme

Die chemischen Inhaltsstoffe von Batterien können bei nicht sachgemäßer Lagerung und Entsorgung Umwelt und Gesundheit schädigen. Nur über eine vom sonstigen Hausmüll getrennte Sammlung und Verwertung können gesundheits- und umweltschädigende Auswirkungen vermieden werden. Batterien können auch wiederverwertbare Rohstoffe enthalten. Batterien

Sie Ihre gebrauchten Altbatterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder in Verkaufsstellen unentgeltlich abgeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Alt-batterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Das Zeichen mit der durchgestrichenen Mülltonne bedeutet, dass Sie Batterien aufgrund ihres Schadstoffgehaltes nicht in den Hausmüll geben

enthält Blei, Cd Batterie enthält Cadmium, Hg Batterie enthält Quecksilber.
