BEDIENUNGSANLEITUNG NuLine AW-600 Nubert
Herzlichen Dank, dass Sie sich für einen Subwoofer von Nubert entschieden haben.
Die Integration Ihres nuLine AW-600 Subwoofers in Ihr System und dessen Inbetriebnahme wird Ihnen problemlos gelingen, wenn Sie diese Bedienungsanleitung aufmerksam durchlesen. Wir erklären Ihnen Bedienung, Anschluss und Aufstellung, damit Sie ein Optimum an Klangqualität erzielen und Ihren Subwoofer uneingeschränkt genießen können.
Viel Spaß wünscht Ihnen das Team der Nubert Speaker Factory.

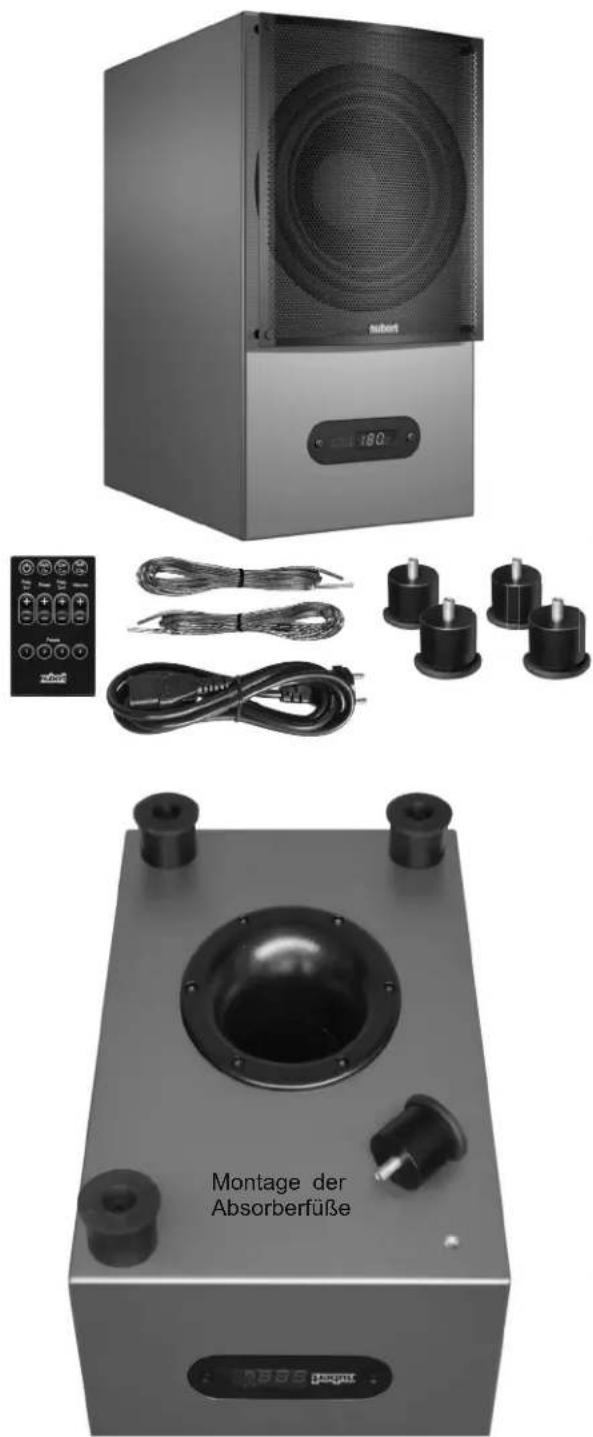

Auspacken und Inhalt der Lieferung
Wenn Sie Ihren Subwoofer auspacken, nehmen Sie bitte keine scharfen Gegenstände zur Hilfe – das Gehäuse könnte beschädigt werden. Ist die Lieferung vollständig, enthält sie folgende Teile:
■ Subwoofer
■ Frontgitter und Befestigungsteile
■ 4 Absorberfüße
■ Fernbedienung incl. Batterie
■ Netzkabel
■ Lautsprecherkabel
Montage des Frontgitters
Zunächst müssen die Abstandshalter an das Gitter geschraubt werden. Hierbei hat sich bewährt, die Tellerschraube von vorn durch das Loch im Gitter zu stecken und mit einem Finger festzuhalten, während man den Abstandshalter selbst (wie eine Mutter) von hinten festdreht. Anschließend kann das Gitter vorsichtig auf den Subwooferkorpus aufgesteckt werden. Bitte achten Sie darauf, dass dabei die Oberfläche nicht beschädigt wird.
Montage der Absorberfüße
Serienmäßig wird der nuLine AW-600 Subwoofer mit Metallfüßen ausgeliefert, die über vibrationsabsorbierende Dämpfungselemente verfügen.
Zur Montage der Füße können Sie wie folgt vorgehen: Stellen Sie den AW-600 kopfüber in einem der Verpackungs-Formteile auf. Nach dem Entfernen der Folien-Schutzhülle können Sie die Füße von Hand in die vorgesehenen Gewindebuchsen der Gehäuseunterseite einschrauben. Bitte achten Sie darauf, die Oberfläche dabei nicht zu beschädigen. Die Schraubfüße ermöglichen auch eine Anpassung an unebene Stellflächen.

Sicherheitshinweise - im Umgang mit dem Subwoofer
Die eingebaute Elektronik macht den nuLine AW-600 zu einem elektrischen Gerät, durch das Strom fließt, und dem man – im Gegensatz zu einem „normalen“ Lautsprecher – zusätzliche Aufmerksamkeit schenken sollte:
■ Betreiben Sie den Subwoofer nur mit der auf seiner Rückseite angegebenen Netzspannung.
■ Stellen Sie ihn nur an einem trockenen Ort auf.
■ Achten Sie darauf, dass er nicht mit Flüssigkeiten in Berührung kommt.
■ Setzen Sie das Gehäuse keiner direkten Sonneneinstrahlung aus.
■ Schließen Sie den Subwoofer erst ans Netz an, wenn alle anderen Anschlüsse ausgeführt sind.
■ Bei Blitzschlaggefahr den Stecker aus der Netzdose ziehen oder eine Steckdosenleiste mit Überspannungsschutz verwenden.
■ Wenn Sie den Subwoofer vom Netz trennen wollen, ziehen Sie nur am Stecker, niemals am Kabel.
■ Trotz der geringen Abwärme der Elektronik sollte das Gerät nicht durch eine Decke, ein Kissen, einen Vorhang o.ä. abgedeckt werden.
■ Bitte verwenden Sie nur die für die Anschlüsse entsprechend vorgesehenen Kabel bzw. Steckverbindungen, da es sonst zu Verletzungen und Beschädigung des Geräts kommen kann.
■ Achten Sie auf einen festen Sitz aller Stecker in den Buchsen.
■ Bitte beachten Sie, dass die Gewindebuchsen im Boden der Boxengehäuse nur zur Montage von Absorberfüßen oder Spikes dienen. Sie sind nicht für Zugbelastung ausgelegt und dürfen deshalb nicht als Halterungen für Haken o.ä. verwendet werden, um daran die Box aufzuhängen.

- im Umgang mit der Fernbedienung
■ Achten Sie auf die richtige Polarität der Batterie beim Einlegen in das Batteriefach.
■ Als Ersatzbatterie ist stets eine hochwertige Lithium-Knopfzelle des Typs CR2025 zu verwenden.

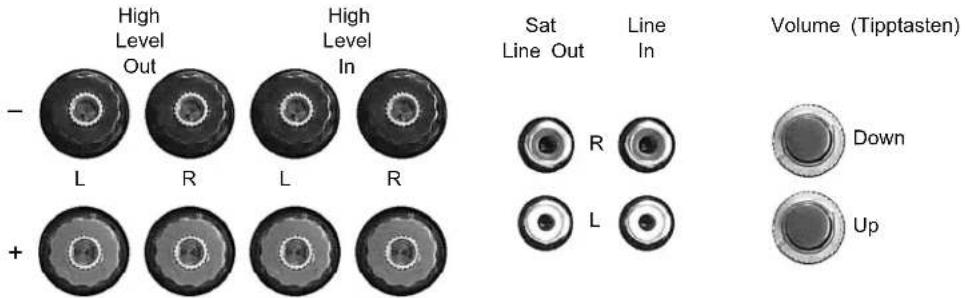

Bedienelemente und Anschlüsse Rückseite
Anordnung der rückseitigen, oberen Anschlüsse und Bedienelemente

Für den Fall, dass die Fernbedienung nicht verfügbar ist, kann die Lautstärke des Subwoofers mit den Volume-Tasten auf der Rückseite geregelt werden.
Der Subwoofer lässt sich durch Antippen der Tasten Down bzw. Up auch einschalten.
■ Line In L und R
Der Stereo LineInCinch-Eingang kann mit dem Subwoofer-Ausgang eines Surround-Verstärkers (Sub Out, LFE Out) oder allgemein mit jedem beliebigen Vorverstärker-Ausgang (Pre Out) verbunden werden.
Technische Anmerkung: Für den Anschluss an Sub Out oder LFE Out genügt es, einender Kanäle L oder R zu verwenden.
Beim Anschluss beiderKanäle (mit Y-Kabel oder Y-Adapter) wird das Signal addiert, was eine Pegelerhöhung um 6 dB ergibt.
■ Sat Line Out L und R
Wenn die Frontlautsprecher vom Tiefbass entlastet werden sollen, muss der Subwoofer zwischen Vor- und Endverstärker eingeschleift werden. Der SatLineOutAusgang wir dann mit einer Endstufe (für Passivlautsprecher) oder direkt mit Aktivlautsprechern verbunden. Das Signal wird nach Durchlaufen eines variablen Hochpassfilters ausgegeben (siehe Freq.Sat, Seite 4).
■ High Level In und Out Anschlussklemmen
Wenn der Verstärker keinen Subwoofer-Ausgang und auch keine Pre Outs (Vorverstärker-Ausgänge) hat, kann der Subwoofer auch über die HighLevelInAnschlussklemmen mit dem Verstärker-Ausgang verbunden werden.
An den HighLevelOutAnschlussklemmen können kleine Satelliten angeschlossen werden, die dann durch 2 vorgeschaltete Koppelkondensatoren vom Tiefbass entlastet sind.
Technische Anmerkung: Wenn keine Satelliten am High Level Outangeschlossen sind, belastet dieser Eingang den Verstärkerausgang nicht! Der Eingang ist hochohmig und nimmt kaum Leistung auf, d. h. der Subwoofer kann parallel zu den Lautsprechern am selben Verstärkerausgang angeschlossen werden (siehe auch Anschlusshinweise, Seite 6)
■ Power: Netzbuchse und Powerschalter
Das beiliegende Stromkabel wird an die Netzbuchse angeschlossen. Mit dem Netzschalter kann der AW-600 vollständig vom Stromnetz getrennt werden (alle Einstellungen bleiben erhalten).
Tipp: Eine zusätzliche Steckdosenleiste mit Schalter kann eine komplette Netztrennung vereinfachen.

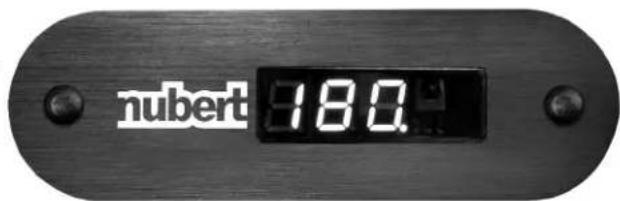

Display Vortelerseite
Auf der Vorderseite des Subwoofers befindet sich ein Display, das den aktuellen Betriebszustand und die verschiedenen Einstellungen anzeigt.
Im Standby-Betrieb ist die LED für den Dezimalpunkt auf einen geringen Helligkeits-Wert eingestellt. Ist der Subwoofer eingeschaltet, leuchtet diese LED deutlich heller.
Wird mit der Fernbedienung eine Einstellung vorgenommen, so wechselt das Display für 3 Sekunden zur Anzeige des jeweiligen Wertes. Für die unterschiedlichen Funktionen sind die exakten Anzeigevarianten im Kapitel „Fernbedienung“ aufgeführt.
Zusätzlich befindet sich im Display auch ein Infrarotsensor für den Empfang der Fernbedienungssignale. Um eine ungestörte Einstellung aller Funktionen zu gewährleisten, muss Sichtkontakt zwischen der Fernbedienung und dem Infrarotsensor gegeben sein.


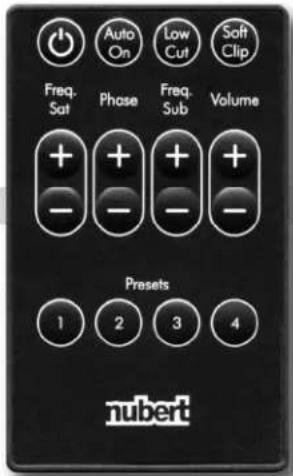

Fernbedienung
Der gesamte Funktionsumfang des Subwoofers ist auf einer praktischen IR-Fernbedienung im Scheckkartenformat direkt und übersichtlich ausgeführt. Folglich sind alle Funktionen ohne längere Menü-Umwege leicht zugänglich. Die eingestellten Parameter lassen sich bequem über das Display auf der Front ablesen.
■ Standby

Mit der Standby-Taste wird der Subwoofer eingeschaltet bzw. in den Ruhezustand versetzt.
■ Auto On
Die Elektronik des AW-600 besitzt eine Standby-Automatik, die ihn automatisch in einen stromsparenden Modus schaltet, wenn über längere Zeit kein Signal anliegt. Diese Funktion kann mit der Taste Auto On ein- und ausgeschaltet werden.
- Bei Anzeige von »I« auf dem Display ist die Standby-Automatik auf hohe Empfindlichkeit eingestellt.
- Durch nochmaliges Drücken von Auto On wird »2« angezeigt und die Automatik reagiert erst auf etwa doppelt so hohe Signal-Pegel.
- Bei Anzeige von »0« ist die Automatik deaktiviert.
■ Low Cut
Der AW-600 ist auf sehr niedrige Verzerrungen und sehr tiefe Grenzfrequenz optimiert. Sein maximal erreichbarer Schalldruck ist in den allermeisten Fällen mehr als ausreichend. Mittels der Low-Cut-Funktion besteht darüber hinaus noch die Möglichkeit, die untere Grenzfrequenz des Subwoofers etwas zu erhöhen, wodurch die maximal erzielbare Lautstärke nochmals ansteigt.
Bei Anzeige von »1« auf dem Display ist die höchstmögliche Lautstärke erzielbar, bei Anzeige von »0« ergibt sich die tiefstmögliche Basswiedergabe.
■ Soft Clip
Subwoofer geben sehr tiefbassbetonte Soundeffekte besonders spektakulär wieder. Oft werden sie deshalb bis an die Leistungsgrenze des Verstärkers und darüber hinaus „aufgedreht“. In besonders extremen Fällen kann es dabei zu Verzerrungen in Form von Kratzgeräuschen kommen, bekannt als Clipping. Um dies zu verhindern, kann die Soft-Clip-Funktion angeschaltet werden. Die hörbaren Verzerrungen einer übersteuerten Leistungsendstufe werden dadurch wirksam vermindert. Auch wenn das Eingangssignal gegenüber Vollaussteuerung (bzw. der Leistungsgrenze) um das Dreifache überhöht ist, bleibt dennoch eine verzerrungsfreie Musikwiedergabe möglich. Dies ist bei modernen Surround „LFE“ Effektkanälen besonders vorteilhaft, da die hierbei oft üblichen Pegel- und Dynamikspitzen sauber verarbeitet werden und den Zuhörer nicht zu einer ständigen Pegelanpassung zwingen.
Die Schaltung verringert zudem auch den mechanischen und thermischen Stress, dem das Lautsprechersystem ausgesetzt ist, wenn es bei hohen Dauerlautstärken und zeitweiser Übersteuerung betrieben wird. Ein Ausschalten der Soft-Clip-Funktion ermöglicht ein kräftigeres Durchzeichnen von Impulsspitzen, ist aber nicht für den Dauerbetrieb mit hohen Lautstärken gedacht.
Bei Anzeige von »1« auf dem Display ist die Soft Clipping-Schaltung aktiviert, bei Anzeige von »0« ist sie deaktiviert.
■ Freq. Sat
Der AW-600 hat einen internen Filter für den Sat Line Out. Mit den Tasten Freq. Sat kann die untere Grenzfrequenz des Ausgangssignals eingestellt werden.
Der Einstellbereich erstreckt sich von »40« bis »199« Hz mit einer Flankensteilheit von 12 dB/Oktave. Die Anzeige auf dem Display entspricht der Trennfrequenz.

Durch Einstellung der Phase wird dafür gesorgt, dass die Membranen von Subwoofer und Satelliten im „Gleichtakt“ schwingen. Ist die Phase falsch eingestellt, kann es sein, dass sich die Schallanteile von Subwoofer und Satellitenlautsprechern bei der Trennfrequenz auslöschen. Das bedeutet zwar technisch keine Gefahr, klingt meist aber so, als ob der Tiefbass nicht richtig zur übrigen Musik passt. In einem solchen Fall kann die Phase so lange verändert werden, bis eine besser klingende Einstellung gefunden wird.
Anders als bei üblichen Analogverstärkermodulen, wird im Verstärkermodul des AW-600 nur bis 150° die Phase durch zeitliche Verzögerung „gedreht“, bei der Einstellung 180° wird das Signal umgepolt und ist somit wieder zeitrichtig mit 180° Phasendrehung.
Bei etwa gleichem Hörabstand der Frontlautsprecher und des AW-600 Subwoofers beträgt die optimale Einstellung der Phase im Zusammenspiel mit nuLine-Satelliten normalerweise 180°. Diese Einstellung gilt auch für alle anderen Nubert Boxen und Bassreflex-Satelliten, lediglich bei kleineren geschlossenen Boxen wie unseren Wandlautsprechern stellt man in der Regel 0° ein.
Muss der Subwoofer wohnraumbedingt mit deutlich mehr als 1 Meter abweichendem Hörabstand zu den Satelliten positioniert werden, ermitteln Sie die optimale Basswiedergabe bitte durch entsprechende Einstellung der Phase.
Der Einstellbereich erstreckt sich von »0« bis »180« Grad. Die Anzeige auf dem Display entspricht diesem Wert.
■ Freq. Sub
Der AW-600 arbeitet in einem Frequenzbereich von 28 Hz (untere Grenzfrequenz) bis zu einer mit diesen Tasten einstellbaren oberen Grenzfrequenz. Dadurch lässt sich der akustische Übergang zu den Lautsprechern optimieren. Im Allgemeinen sollte bei großen Lautsprechern eine relativ niedrige Grenzfrequenz gewählt werden, während bei kleineren Lautsprechern zumeist eine höhere Grenzfrequenz zu besseren Ergebnissen führt.
Der Einstellbereich erstreckt sich von »40« bis »199« Hz mit einer Flankensteilheit von 12 dB/Oktave. Die Anzeige auf dem Display entspricht der Trennfrequenz.
Volume
Mit Hilfe der Volume-Tasten kann die Lautstärke Ihres Subwoofers unabhängig von den Einstellungen anderer Geräte verändert werden. Die Anzeige auf dem Display zeigt den Grad der Lautstärke-Dämpfung und ist in (minus) dB-Werten geeicht. Sie erstreckt sich von »55« (also -55 dB, leiseste Einstellung) bis »0« (lauteste Einstellung). Soll die automatische Einmessung von Surround-Receiven verwendet werden, kann als typischer Ausgangswert »15« voreingestellt werden.
■ Presets
Einmal vorgenommene Einstellungen lassen sich mit Hilfe der Preset-Tasten abspeichern und später bequem wieder aufrufen. Das Abspeichern erfolgt, indem die gewünschte Preset-Taste (1, 2, 3 oder 4) gedrückt und gehalten wird, bis die Preset-Zahl auf dem Display des Subwoofers kurz blinkt. Alle aktuellen Einstellungen des Subwoofers sind dann im jeweiligen Preset gespeichert. Es bietet sich z.B. an, verschiedene Konfigurationen für Stereo normal, Stereo Effekt, Surround normal und Surround Effekt anzulegen. Durch kurzes Drücken der jeweiligen Taste werden die Einstellungen des entsprechenden Presets wieder aufgerufen.
Aufstellungshinweise
Bei der Positionierung eines oder mehrerer Subwoofer im Raum gibt es je nach Zielsetzung unterschiedliche Philosophien. Für Musikwiedergabe empfehlen wir Aufstellungen, die zu einer möglichst akkuraten Wiedergabe des Basses (ohne Dröhnen) führen; für Kinosound-Effekte können hingegen genau jene Aufstellungen besonders beeindruckend sein, welche bei Musikwiedergabe zum Dröhnen führen.
Je nachdem, ob Sie den nuLine AW-600 einzeln oder paarweise betreiben, gelten folgende Aufstellempfehlungen:
■ 1x nuLine AW-600
Besonders ungünstig für die Musikwiedergabe ist es, einen einzelnen Subwoofer direkt an eine Wand oder gar ganz in eine Ecke zu stellen. Der Raum selbst wirkt für den abgestrahlten Schall eines Subwoofers wie ein Resonator, d. h. es bilden sich Resonanzen im Raum aus, die sich als unangenehmes Dröhnen äußern und die Wiedergabe stark beeinträchtigen. Diese Raumresonanzen, auch Raummoden genannt, werden besonders dann angeregt, wenn der Subwoofer an einer Wand steht (Ecke = zwei Wände = doppelt so schlimm).
In nicht allzu großen Räumen sind Wandabstände günstig, die den ganzzahligen Vielfachen der Fünftel der Raumlänge und -breite entsprechen. Dies bezieht sich jeweils auf die Mitte der Membran, dem Schallursprung.

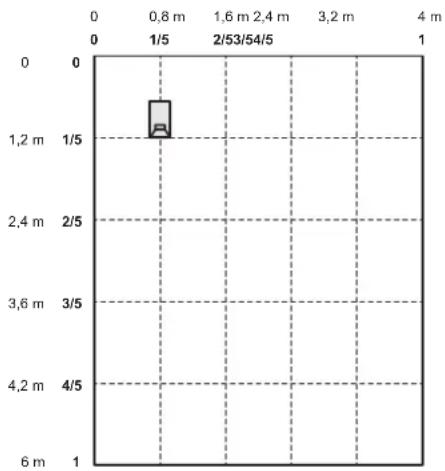

Beispiel: Angenommen ein Raum ist 6 m lang und 4 m breit, dann wäre ein Abstand von 1,2 m von der kurzen und 0,8 m von der langen Wand empfehlenswert. Auch sind alle weiteren Kreuzungspunkte dieser „Fünftel-Linien“ geeignet, siehe Grafik.
Tipp: In der Praxis hat sich dieses, zunächst etwas kurios wirkende Vorgehen sehr gut bewährt (auch bei nicht rechteckigen Räumen):
- Subwoofer auf Ihren bevorzugten Hörplatz stellen (quasi aufs Sofa!) und Musik mit gutem Bass abspielen.
- Raum ablaufen – besser krabbeln, bis eine Stelle gefunden ist, bei der die Basswiedergabe ausgewogen klingt.
- An dieser Stelle positionieren Sie dann den Subwoofer. Sie begeben sich auf den vorher vom Subwoofer belegten Hörplatz und genießen so mit Sicherheit optimalen Bassklang!

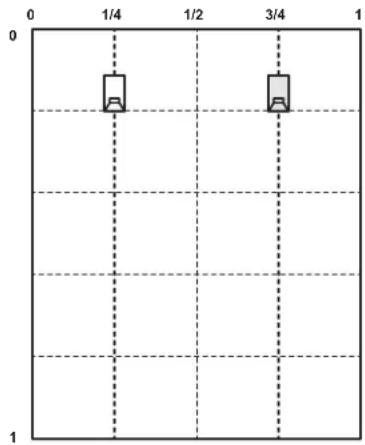

Mit zwei Subwoofern lässt sich eine wesentlich gleichmäßigere Bassverteilung im Raum erreichen als nur mit einem, da Moden zwischen den Seitenwänden – sog. Quermoden – verhindert werden können. Hierfür müssen die Subwoofer allerdings in einer Linie stehen und sollten jeweils ein Viertel der Raumbreite Abstand zur jeweiligen Seitenwand haben (siehe Skizze).
Beispiel: Angenommen, ein Raum ist 4 m breit, dann sollte der Abstand der Membrane zur seitlichen Wand jeweils 1 m betragen. Um den Einfluss der Längsmoden (zwischen Stirn- und Rückwand) möglichst zu reduzieren, sollte der Abstand zur vorderen Wand wiederum circa ein Fünftel der Raumlänge betragen.
Mit diesen Pflegetipps zeigen sich Ihre nuLine-Woofer immer von ihrer besten Seite:
Gehäuse
Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ können Sie auch Fenster-Aktivschaum verwenden. Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer in der Oberfläche verursachen. Für furnierte Gehäuse empfehlen wir geeignete Pflegemittel für Möbel.
■ Membranen und Lautsprecher-Chassis
Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird.
Anschlusshinweise
Durch die Line- und High-Level-Anschlüsse sowie die diversen Einstellungen gibt es drei Alternativen, den Subwoofer anzuschließen. Welche davon in Frage kommt, hängt von den vorhandenen Geräten und deren Anschlüssen ab.

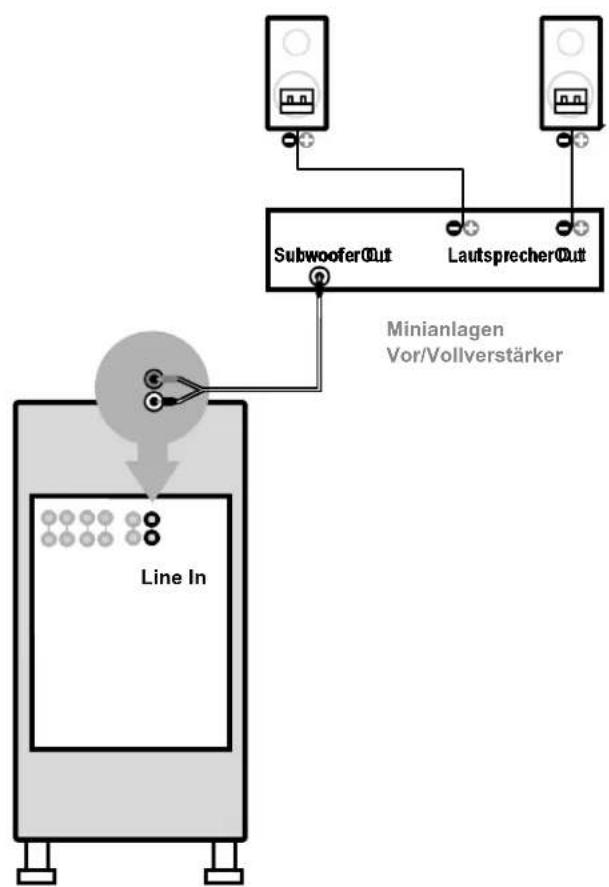

■ Sub Out → Line In
(AVRs, oftmals Minianlagen, selten Stereoverstärker)
Der Anschluss des Subwoofers an einen Sub Out oder LFE Out Ausgang eines sogenannten Mehrkanal-Verstärkers bzw. -Receivers ist naheliegend. Dieser erfolgt üblicherweise per Y-Cinch-Kabel mit dem Line In Eingang des Subwoofers.
Hinweis: Bereits bei Verwendung von nur einem der Eingänge L oder R kann der Subwoofer voll ausgesteuert werden. Sind beide Eingänge belegt, werden die Signale beider Eingänge summiert, wodurch der Subwoofer ein doppelt so großes Spannungssignal erhält und somit um 6 dB lauter spielt.
Die Lautsprecher müssen bei dieser Anschlussart direkt am Verstärker angeschlossen werden, da solche Sub Outs üblicherweise nur Bass-Signale speziell für einen Subwoofer ausgeben.
(funktioniert mit allen Verstärkern)

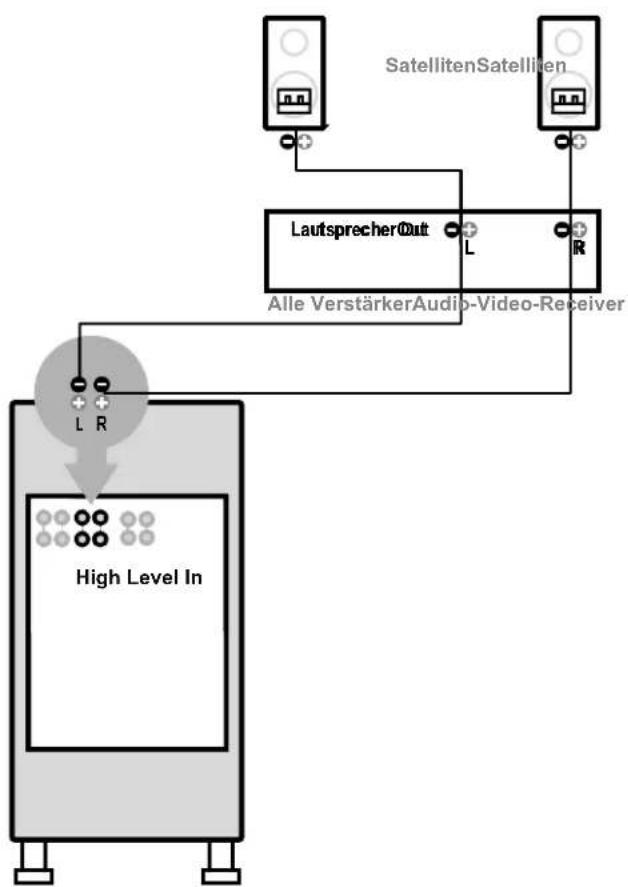

Diese Anschlussart ist für alle Verstärker vorgesehen, die weder einen speziellen Subwoofer Ausgang noch Vorverstärker-Ausgänge, sogenannte Pre Outs, haben.
Hierbei verbindet man die Lautsprecher-Anschlüsse (Speaker Out) des Verstärkers mit dem Eingang High Level In des Subwoofers durch ein Lautsprecherkabel.
Hinweis: Der Verstärker wird durch den Subwoofer kaum belastet, da dessen Eingang hochohmig ist (Spannungsabgriff ohne Strom, daher genügt ein dünnes Kabel). Es gibt auch keinerlei (elektrische) Probleme, wenn die Boxen bereits an dem Lautsprecheranschluss des Verstärkers angeschlossen sind und somit zwei Kabel in einer Anschlussklemme stecken. Es muss lediglich auf einen guten Kontakt geachtet werden, sodass die Kabel fest in den Klemmen sitzen und dass kein Kurzschluss durch abstehende Einzeldrähte des Lautsprechkabels entsteht.
An den High Level Out Anschlussklemmen können kleine Satelliten angeschlossen werden, die dann durch zwei vorgeschaltete Koppelkondensatoren vom Tiefbass entlastet werden.


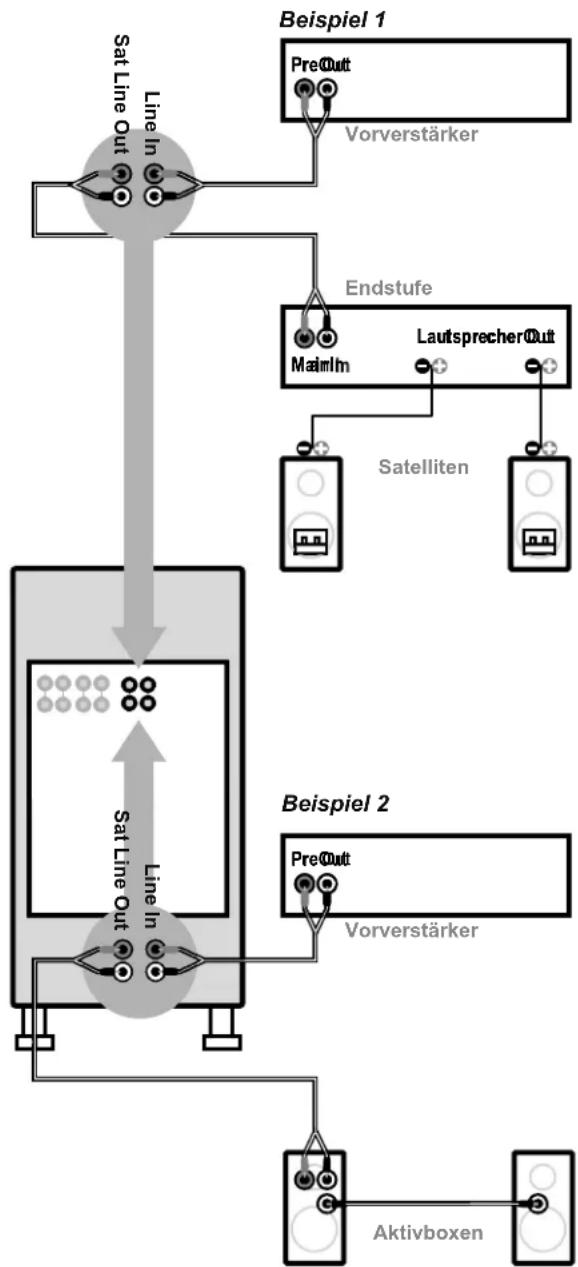

■ Pre Out → Line In
(Vorverstärker, entspr. ausgestattete Stereo-Verstärker und AVRs)
Sofern Vorverstärker-Ausgänge vorhanden sind, können diese sogenannten Pre Outs per Stereo-Cinch-Kabel mit dem Eingang Line In des Subwoofers verbunden werden.
Der Vorteil dieser Anschlussart ist, dass bei Verwendung des Ausgangs Sat Line Out der variable Hochpass für die Lautsprecher genutzt werden kann, um so einen sehr guten Übergang zum Subwoofer zu ermöglichen. Jedoch bedarf es hierzu einer separaten Endstufe oder einem Verstärker mit separaten Endstufeneingängen (Main In).
Die Lautsprecher werden in beiden Fällen direkt am Verstärker (bzw. der Endstufe) angeschlossen.
Aktivlautsprecher können direkt am Ausgang Sat Line Out betrieben werden.
Konstruktion und Technik
■ Chassis
Der AW-600 besitzt ein voll abgeschirmtes Alu-Druckguss-Chassis mit 22 cm Korbdurchmesser, das exklusiv für uns gefertigt wird. Um einen druckvollen Tiefbass abliefern zu können, kompensiert das Chassis den relativ kleinen Membrandurchmesser mit seinem enormen Membranhub von mehr als 30 Millimetern. Gerade im Bereich extremer Membranauslenkungen reagiert dieses Chassis durch einige Detailverbesserungen noch souveräner als sein Vorgänger. Zu den technischen Besonderheiten dieses Hochleistungschassis gehört eine zweite Zentriermembran, die auch unter schwierigsten Bedingungen Garant für eine taumelfreie, kontrollierte Führung der Membran ist und dadurch eine besonders saubere Basswiedergabe ermöglicht. Aufgrund der perfekten magnetischen Abschirmung lässt sich der AW-600 problemlos direkt unter oder neben einem Röhren-Fernsehgerät aufstellen.
■ Verstärkermodul
Das von uns komplett neu entwickelte Verstärkermodul des AW-600 besitzt ein hochwertiges Netzteil mit Ringkern-Transformator, das bei dynamischer Musik für Leistungsreserven bis 240 Watt sorgt. Daneben ermöglicht ein hocheffizientes Schaltnetzteil die Standby-Bereitschaft mit geringstem Stromverbrauch. Damit liegt die Leistungsaufnahme bei weniger als 0,5 Watt. Im Signalweg arbeitet das Verstärkermodul ausschließlich analog. Alle Parameter werden via Mikro-Controller justiert und auch im ausgeschalteten Zustand gespeichert. Sämtliche Einstellungen für Volume, Filter und Phase werden durch Digitalpotentiometer und MOS-Schalter realisiert.
■ Gehäuse
Für eine präzise Basswiedergabe besteht das Gehäuse aus massivem MDF-Material mit einer Wandstärke von 19 mm. Zusätzlich wird es mit asymmetrisch angeordneten Verstrebungen und Versteifungselementen ruhiggestellt.
■ Metallfüße mit Dämpfungselementen
Die serienmäßig mitgelieferten Metallfüße verfügen beim nuLine AW-600 über vibrationsabsorbierende Dämpfungselemente. Mit diesen lässt sich eine sehr gute Abkopplung des Subwoofers vom Boden erzielen, ohne die Standfestigkeit unnötig einzuschränken. Alternativ zu den Metallfüßen können auch Spikes oder Absorber aus dem Nubert Zubehörprogramm verwendet werden.
Technische Daten
| Leistung der ein- 240 Watt (Musikleistung)gebauten Endstufe 190 Watt (Nennleistung) | |
| Frequenzgang 28 (37) -150 Hz -3 dBLow Cut 20 (30) 26 (33) - 200 Hz -6 dBmit einstellbareroberer Grenzfrequenz | |
| Eingangsempfindlichkeit / max. Ein-gangsspannung– Line In (1-Kanal-Ansteuerung) 0,15 V_eff / 3 V_eff – High Level 3 V_eff / 40 V_eff | |
| Eingangs-Impedanz Line In 56 kΩInnenwiderstand Sat Line Out 200 Ω | |
| Maße (H x B x T) 48,6 x 24,5 x 34 / 36,5 cm(T ohne/mit Gitter) | |
| Gewicht 17 kg |
Garantiebestimmungen
Ihr Anbieter und Vertragspartner: Nubert electronic GmbH · Goethestr. 69 · 73525 Schwäbisch Gmünd · Deutschland Geschäftsführer: Günther Nubert · Registergericht AG Ulm, HRB 700296
Telefon: 07171-92690-0 · Telefax: 07171 92690-45 · E-Mail: info@nubert.de · Ust-IdNr.: DE 16758584 · WEEE-Reg.-Nr. DE 48888173
Für Rückfragen und individuelle Beratung wählen Sie bitte unsere speziellen Nummern:
Nubert gewährt dem Käufer auf das in dieser Bedienungsanleitung beschriebene Nubert Produkt eine besondere Herstellergarantie nach den nachstehenden Bedingungen.
Die gesetzlichen Gewährleistungsansprüche des Käufers, insbesondere auf Nacherfüllung und ggf. Schadensersatz bei Mängeln bleiben dem Käufer daneben uneingeschränkt erhalten und stehen unseren Kunden im vollen Umfang zur Verfügung.
- Die Garantiezeit für das in dieser Bedienungsanleitung beschriebene Nubert Produkt mit seinen elektronischen Bestandteilen beträgt 2 Jahre ab Übergabe. Ihr Kaufbeleg ist der Garantienachweis.
2. Inhalt des Garantieanspruchs
Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf die kostenlose Reparatur oder Austausch des defekten Teiles im Fall eines Sachmangels der Ware (z. B. Materialfehler oder Fabrikationsfehler). Nubert übernimmt zudem die Hin- und Rücksendekosten des betroffenen Produktes jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, soweit
hinausgehende Leistungen sind im Kulanzwege nach freier Maßgabe von Nubert möglich. Während der Dauer der Garantie wird vermutet, dass der Sachmangel im Zeitpunkt des Gefahrübergangs bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von Nubert über. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät. Die Zusage oder die Ausführung von Garantieleistungen erfolgt ohne
3. Ein Garantieanspruch entfällt bei
von Nubert ausgewählten Transportunternehmen. Sie erhalten entsprechend freigemachte Rückholtickets)
Membranen oder Kalotten und Fallschäden, nach Anlieferung entstandene Kratzer
Lautsprechers).
4. Einzeln ausgebaute Lautsprecherchassis
Bauen Sie keine Lautsprecherchassis oder sonstige Teile von Geräten aus, und senden Sie solche Einzelteile nicht ein, bevor Sie mit dem Nubert Service Kontakt aufgenommen und diese Maßnahme abgestimmt haben.
5. Vorgehensweise bei einem Garantiefall
Defektes Gerät mit einer Kopie des Kaufbeleges und einer aussagefähigen Fehlerbeschreibung möglichst in den Originalkarton verpacken. Bitte beachten Sie unsere Versandhinweise.
Für eine Rückholung oder Rücksendung setzen Sie sich bitte mit dem Team der Nubert Speaker Factory in Verbindung:
Natürlich können Sie Ihr defektes Produkt auch beim Nubert Service in Schwäbisch Gmünd oder Aalen abgeben: Nubert electronic GmbH, Goethestr. 69, D-73525 Schwäbisch Gmünd oder Nubert electronic GmbH, Bahnhofstr. 111, D-73430 Aalen.
Versandhinweise: Wir empfehlen Ihnen, den Originalkarton mit den speziellen Schutzpolstern auf jeden Fall aufzubewahren. Tipp: Zusammenlegen spart Platz! Nur so kann ein sicherer Rückversand im Fall der Fälle gewährleistet werden. Wenn Sie ausnahmsweise eine andere Verpackung verwenden, sollte diese fachgerecht gegen die typischen Gefahren eines Versandes schützen und spezielle Schutzpolster oder gleichwertige Schutzvorrichtungen aufweisen. Eine bloße Pappverpackung mit Papierpolsterung reicht keinesfalls. Wir machen darauf aufmerksam, dass wir für Schäden aufgrund von Ihnen zu vertretener unsachgemäßer Verpackung keine Haftung übernehmen!
Entsorgung und Batterierücknahme
Umweltschutz: Inhaltsstoffe, z. B. chemischer Art von Batterien und Altgeräten können bei nicht sachgemäßer Lagerung und Entsorgung Umwelt und Gesundheit schädigen. Gleichzeitig können auch wiederverwertbare Rohstoffe enthalten sein, Altgeräte können repariert werden oder Teile lassen sich wiederverwenden und damit erheblich die Umwelt schonen. Batterien und Altgeräte dürfen daher nicht über den
zurückzugeben bzw. ordnungsgemäß zu entsorgen.
Batterien können Sie bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder Verkaufsstellen unentgeltlich abgeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie Altbatterien beschränkt, die der Vertreiber in seinem Sortiment führt oder geführt hat.
Das Zeichen mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Batterien nicht in den Hausmüll geben dür-
Altgeräte: Sie können Altgeräte bei Ihren kommunalen Sammelstellen abgeben. Details erfahren Sie bei Ihren kommunalen Behörden. Das Symbol mit der durchgestrichenen Mülltonne erinnert Sie daran, dass Sie Altgeräte nicht in den Hausmüll geben dürfen.
liegt, in Zusammenarbeit mit Entsorgungsstellen eine aktive Rolle bei der Entsorgung zu übernehmen.
