BEDIENUNGSANLEITUNG NuPro AW-350 Nubert

Herzlichen Dank, dass Sie sich für einen Subwoofer von Nubert entschieden haben.

Die Integration Ihres nuPro AW-350 Subwoofers in Ihr System und dessen Inbetriebnahme wird Ihnen problemlos gelingen, wenn Sie diese Bedienungsanleitung aufmerksam durchlesen. Wir erklären Ihnen Bedienung, Anschluss und Aufstellung, damit Sie ein Optimum an Klangqualität erzielen und Ihren Subwoofer uneingeschränkt genießen können.

Viel Spaß wünscht Ihnen das Team der Nubert Speaker Factory.

Auspacken und Inhalt der Lieferung

Wenn Sie Ihren Subwoofer auspacken, nehmen Sie bitte keine scharfen Gegenstände zur Hilfe – das Gehäuse könnte beschädigt werden. Ist die Lieferung vollständig, enthält sie folgende Teile:

■ Subwoofer
■ Frontabdeckung
■ Fernbedienung incl. Batterie
■ Netzkabel

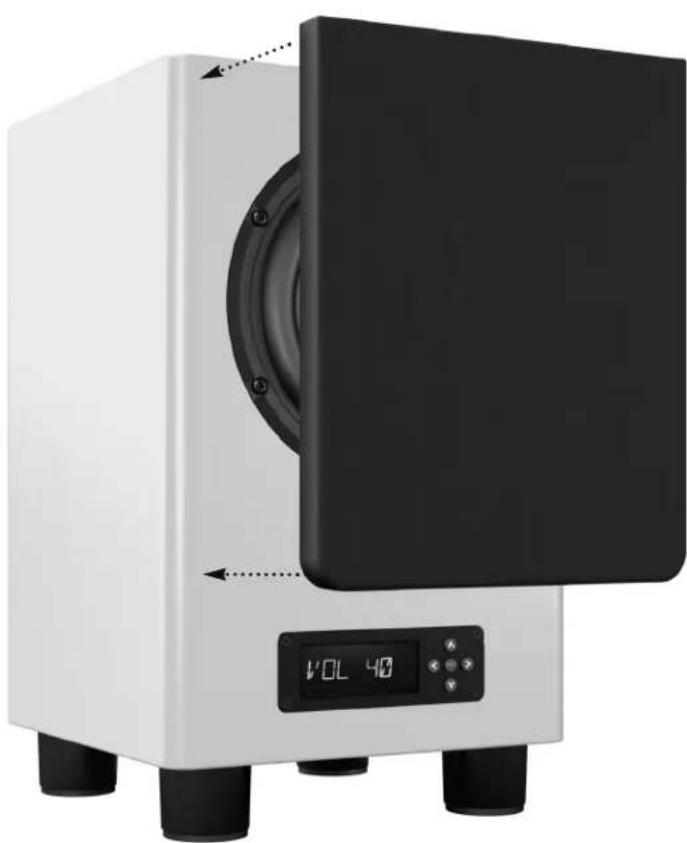

Frontabdeckung

Die Stoffbespannung schützt das Subwooferchassis (beispielsweise vor neugierigen Kindern, die gerne Membranen eindrücken) und bietet einen optischen Akzent für all jene, denen die technische Anmutung von Lautsprecherchassis missfällt. Sie wird vorsichtig an die Subwooferfront angelegt, die Magnete der Abdeckung finden Halt an den Schrauben des Chassis-Rings. Bitte achten Sie darauf, dass dabei die Oberfläche der Schallwand nicht beschädigt wird.

Standfüße

Der nuPro AW-350 wird mit festmontierten Standfüßen ausgeliefert. Sie verfügen über vibrationsabsorbierende Dämpfungselemente und sorgen auch für den erforderlichen Bodenabstand, den der Woofer wegen des nach unten strahlenden Bassreflexrohrs benötigt. Wichtig: Die Füße können nicht abgeschraubt werden, ohne das Gehäuse zu beschädigen. Eine alternative Verwendung von schraubbaren Spikes oder Absorbern aus dem Nubert Zubehörshop ist deshalb nicht möglich.

Sicherheitshinweise

- im Umgang mit dem Subwoofer

Die eingebaute Elektronik macht den nuPro AW-350 zu einem elektrischen Gerät, durch das Strom fließt, und dem man – im Gegensatz zu einem „normalen“ Lautsprecher – zusätzliche Aufmerksamkeit schenken sollte:

■ Betreiben Sie den Subwoofer nur mit der auf seiner Rückseite angegebenen Netzspannung.
■ Stellen Sie ihn nur an einem trockenen Ort auf.
■ Achten Sie darauf, dass er nicht mit Flüssigkeiten in Berührung kommt.
■ Setzen Sie das Gehäuse keiner direkten Sonneneinstrahlung aus.
■ Schließen Sie den Subwoofer erst ans Netz an, wenn alle anderen Anschlüsse ausgeführt sind.
■ Bei Blitzschlaggefahr den Stecker aus der Netzdose ziehen oder eine Steckdosenleiste mit Überspannungsschutz verwenden.
■ Wenn Sie den Subwoofer vom Netz trennen wollen, ziehen Sie nur am Stecker, niemals am Kabel.
■ Trotz der geringen Abwärme der Elektronik sollte das Gerät nicht durch eine Decke, ein Kissen, einen Vorhang o. ä. abgedeckt werden.
■ Bitte verwenden Sie nur die für die Anschlüsse entsprechend vorgesehenen Kabel bzw. Steckverbindungen, da es sonst zu Verletzungen und Beschädigung des Geräts kommen kann.
■ Achten Sie auf einen festen Sitz aller Stecker in den Buchsen.

- im Umgang mit der Fernbedienung

■ Achten Sie auf die richtige Polarität der Batterie beim Einlegen in das Batteriefach.
■ Als Ersatzbatterie ist stets eine hochwertige Lithium-Knopfzelle des Typs CR2025 zu verwenden.

Bedienelemente und Anschlüsse Böckseite

■ line in L und R

Der Stereo line in Cinch-Eingang kann mit dem Subwoofer-Ausgang eines Surround-Verstärkers (Sub Out, LFE Out) oder allgemein mit jedem beliebigen Vorverstärker-Ausgang (Pre Out) verbunden werden.

Technische Anmerkung: Für den Anschluss an Sub Out oder LFE Out genügt es, einender Kanäle L oder R zu verwenden. Beim Anschluss beiderKanäle (mit Y-Kabel oder Y-Adapter) wird das Signal addiert, was eine Pegelerhöhung um 6 dB ergibt.

■ sat line out L und R

Wenn die Frontlautsprecher vom Tiefbass entlastet werden sollen, muss der Subwoofer zwischen Vor- und Endverstärker eingeschleift werden. Der satlineoutAusgang wir dann mit einer Endstufe (für Passivlautsprecher) oder direkt mit Aktivlautsprechern verbunden. Das Signal wird nach Durchlaufen eines 80-Hz-Hochpassfilters ausgegeben.

■ high level in Anschlussklemmen

Wenn der Verstärker keinen Subwoofer-Ausgang und auch keine Pre Outs (Vorverstärker-Ausgänge) hat, kann der Subwoofer auch über die highlevelinAnschlussklemmen mit dem Verstärker-Ausgang verbunden werden.

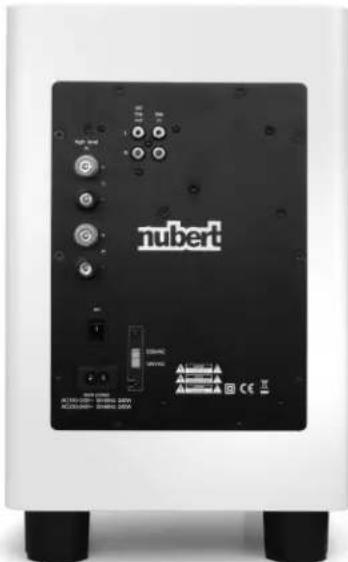

■ Netzbuchse (main power) und Netzschalter (on)

Das beiliegende Stromkabel wird an die Netzbuchse angeschlossen. Mit dem Netzschalter kann der AW-350 vollständig vom Stromnetz getrennt werden (alle Einstellungen bleiben erhalten). Tipp: Eine zusätzliche Steckdosenleiste mit Schalter kann eine komplette Netztrennung vereinfachen.

nubert ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABRA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABBA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPA ALABPAA ALABPAA ALABPAA ALABPAA ALABPAA ALABPAA ALABPAA ALABPAA ALABPAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA ALABBAA

high level in

main power (Netzanschluss)

L

sat

line

out

line

in

R

230 VAC

120 VAC

Einstellungen

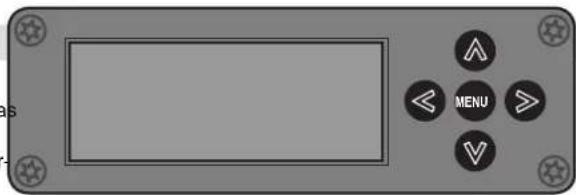

■ Display

Auf der Vorderseite des Subwoofers befindet sich ein Display, da den aktuellen Betriebszustand und die verschiedenen Einstellungen anzeigt. Alle Einstellungen können zu jeder Zeit auf der Vorderseite der Box mit Hilfe des Steuerkreuzes vorgenommen und im Display abgelesen werden.

MENU

Durch Drücken der Tasten ▲ und ▼ können die verschiedenen

Menüpunkte aufgerufen beziehungsweise Einstellungen verändert werden. Durch Drücken der Taste >oder der zen MENU-Taste wird in ein Untermenü gewechselt, während mit der Taste <zurück in die höhere Menüebene gelangt. Das Display wechselt nach kurzer Wartezeit ohne Befehlseingabe zunächst in die höher liegende Menüebene und danach weiter in raleen permanenten Anzeigemodus (Standard: Anzeige der Lautstärke). Wird wieder eine Taste betätigt, so kann die Bedienung der Box mit der Einstellung der Lautstärke fortgesetzt werden.

Einstellungen Fortsetzung

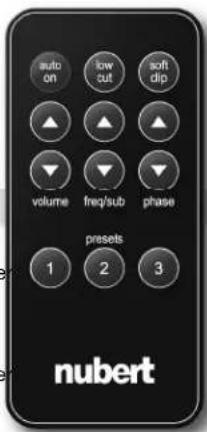

■ Fernbedienung

Alle alltäglich benötigten Funktionen des Subwoofers sind auf eine praktischen IR-Fernbedienung im Scheckkartenformat direkt und übersichtlich ausgeführt. Folglich sind diese Funktionen ohne längere Menü-Umwege leicht zugänglich. Die eingestellten Parameter lassen sich bequem über das Display auf der Front ablesen. Alte nativ lassen sich alle Einstellungen auch direkt über das Steuerkreuz auf der Subwooferfront vornehmen.

auto on low cut soft dip ▲ ▲ ▲ volume freq/sub phase presets 1 2 3 nubert

■ on / auto on (im Menü: AUTO)

Mit dieser Taste wird der Subwoofer eingeschaltet bzw. in den hezustand versetzt. Weiterhin kann durch langes Drücken dieser Taste die Standby-Automatik ein- und ausgeschaltet werden. Die Automatik schaltet den Subwoofer in einen stromsparenden Modus, wenn über längre Zeit kein Signal anliegt. Bei Anzeige von »ON« auf dem Display ist die Standby-Automatik aktiviert, bei Anzeige von »OFF« ist sie deaktiviert.

■ low cut (im Menü: LO CUT)

Der AW-350 ist auf sehr niedrige Verzerrungen und sehr tiefe G frequenz optimiert. Sein maximal erreichbarer Schalldruck ist in d allermeisten Fällen mehr als ausreichend. Mittels der Low-Cut-Funktion besteht darüber hinaus noch die Möglichkeit, die untere Grenzfrequenz des Subwoofers etwas zu erhöhen, wodurch die maximal erzielbare Lautstärke nochmals ansteigt. Bei Anzeige von »ON« auf dem Display ist die höchstmögliche l stärke erzielbar, bei Anzeige von »OFF« ergibt sich die tiefstmögliche Basswiedergabe.

■ soft clip (im Menü: S CLIP)

Subwoofer geben sehr tiefbassbetonte Soundeffekte besonders spektakulär wieder. Oft werden sie deshalb bis an die Leistungsgrenze des Verstärkers und darüber hinaus „aufgedreht“. In besonders extremen Fällen kann es dabei zu Verzerrungen in Form v Kratzgeräuschen kommen, bekannt als Clipping. Um dies zu verhindern, kann die Soft-Clip-Funktion eingeschaltet werden. Die Schaltung verringert zudem auch den mechanischen und thermischen Stress, dem das Lautsprechersystem ausgesetzt ist, wenn bei hohen Dauerlautstärken und zeitweiser Übersteuerung betrieben wird. Ein Ausschalten der Soft-Clip-Funktion ermöglicht ein g ringfügig kräftigeres Durchzeichnen von Impulsspitzen, ist aber nicht für den Dauerbetrieb mit hohen Lautstärken gedacht. Bei Anzeige von »ON« auf dem Display ist die Soft Clipping-Schung aktiviert, bei Anzeige von »OFF« ist sie deaktiviert.

■ volume (im Menü: VOLUME)

Mit Hilfe der Volume-Tasten kann die Lautstärke Ihres Subwoofer in Relation zu den Einstellungen anderer Geräte verändert werden. Hinweis: Die Lautstärke kann in negativer oder positiver Richtung angezeigt werden. Wenn Sie die zentrale MENU-Taste lange drücken, wechselt der Anzeigemodus.

ModusAModusB

Lauteste Einstellung Vol 60 V 0 dB

Leiseste Einstellung Vol 0 V -60 dB

■ freq/sub (im Menü: FREQ)

RDER AW-350 arbeitet in einem Frequenzbereich von 35 Hz (untere Grenzfrequenz) bis zu einer mit diesen Tasten einstellbaren oberen Grenzfrequenz. Dadurch lässt sich der akustische Übergang zu den Lautsprechern optimieren. Im Allgemeinen sollte bei großen Lautesprechern eine relativ niedrige Grenzfrequenz gewählt werden, während bei kleineren Lautsprechern zumeist eine höhere Grenzfrequenz zu besseren Ergebnissen führt.

Der Einstellbereich erstreckt sich von »40« bis »200« Hz mit einer Flankensteilheit von 12 dB/Oktave. Die Anzeige auf dem Display entspricht der Trennfrequenz.

inHinzweis: Wird der Subwoofer am sub out einer nuPro A-100/-200/er800 betrieben, so ist es empfehlenswert, hier 200 Hz zu wählen und die Trennfrequenz im Menü der System-Box einzustellen.

n- phase (im Menü: PHASE)

Durch Einstellung der Phase wird dafür gesorgt, dass die Membra- Laen von Subwoofer und Satelliten im „Gleichtakt“ schwingen. Ist die jPhase falsch eingestellt, kann es sein, dass sich die Schallanteile von Subwoofer und Satellitenlautsprechern bei der Trennfrequenz auslöschen. Das bedeutet zwar technisch keine Gefahr, klingt meist aber so, als ob der Tiefbass nicht richtig zur übrigen Musik passt. In einem solchen Fall kann die Phase so lange verändert werden, bis eine besser klingende Einstellung gefunden wird. Bei etwa gleichem nHörabstand der Frontlautsprecher und des AW-350 Subwoofers obeträgt die optimale Einstellung der Phase im Zusammenspiel mit nuPro-Satelliten normalerweise 180°. Diese Einstellung gilt auch für alle anderen Nubert Boxen und Bassreflex-Satelliten, lediglich bei kleineren geschlossenen Boxen wie unseren Wandlautsprechern estellt man in der Regel 0° ein. Muss der Subwoofer wohnraum- bedingt mit deutlich mehr als 1 m abweichendem Hörabstand zu den eSatelliten positioniert werden, ermitteln Sie die optimale Basswie- dergabe bitte durch entsprechende Einstellung der Phase. Der Einstellbereich erstreckt sich von »0« bis »180« Grad. Die nAhezeige auf dem Display entspricht diesem Wert.

■ presets (im Menü: PRESET)

Einmal vorgenommene Einstellungen lassen sich mit Hilfe der Presets abspeichern und später bequem wieder aufrufen. Alle aktuellen Einstellungen des Subwoofers sind dann im jeweiligen Preset ge- gespeichert. Es bietet sich beispielsweise an, verschiedene Konfigu- rationen für Musik- und Filmwiedergabe anzulegen. Das Abspeichern erfolgt mit der Fernbedienung, indem die gewünschte Preset-Taste (1, 2 oder 3) gedrückt und gehalten wird. Durch kurzes Drücken der jeweiligen Taste werden die Einstellungen des entsprechenden Presets wieder aufgerufen. Alternativ können die Presets auch gespeichert werden, indem im Untermenü PRESET mit den Tasten ▲und ▼zum jeweiligen Preset navigiert und die MENU-Taste lange gedrückt wird. Ein kurzer Druck auf die MENU-Taste ruft das Preset wieder auf. In beiden Fällen wird das erfolgreiche Laden oder Speichern eines Presets im Display bestätigt.

■ DISPLY (Display, nur über das Menü zu erreichen) Nach kurzer Wartezeit ohne Befehlseingabe wechselt das Display zu einer permanenten Anzeige. Der Menüpunkt DISPLAY erlaubt hier die Auswahl zwischen drei Varianten. Sie können zwischen der Anzeige des Lautstärkewertes (VOLUME), der Anzeige des Schriftzugs »nuPro« (LOGO) und einem ausgeschalteten Display (OFF) wählen.

Aufstellungshinweise

Bei der Positionierung eines oder mehrerer Subwoofer im Raum gibt es je nach Zielsetzung unterschiedliche Philosophien. Für Musikwiedergabe empfehlen wir Aufstellungen, die zu einer möglichst akkuraten Wiedergabe des Basses (ohne Dröhnen) führen; für Kinosound-Effekte können hingegen genau jene Aufstellungen besonders beeindruckend sein, welche bei Musikwiedergabe zum Dröhnen führen.

Je nachdem, ob Sie den nuPro AW-350 einzeln oder paarweise treiben, gelten folgende Aufstellempfehlungen:

■ 1x nuPro AW-350

Besonders ungünstig für die Musikwiedergabe ist es, einen einzel-wiefen Subwoofer direkt an eine Wand oder gar ganz in eine Ecke zu stellen. Der Raum selbst wirkt für den abgestrahlten Schall eines Subwoofers wie ein Resonator, d. h. es bilden sich Resonanzen im Raum aus, die sich als unangenehmes Dröhnen äußern und die Wiedergabe stark beeinträchtigen. Diese Raumresonanzen, auch Raummoden genannt, werden besonders dann angeregt, wenn der Subwoofer an einer Wand steht (Ecke = zwei Wände = doppelt so schlimm).

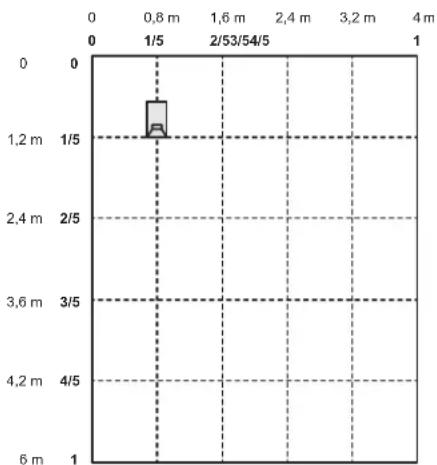

In nicht allzu großen Räumen sind Wandabstände günstig, die den ^2/5 ganzzahligen Vielfachen der Fünftel der Raumlänge und -breite entsprechen. Dies bezieht sich jeweils auf die Mitte der Membran, dem Schallursprung. 3/5

Beispiel: Angenommen ein Raum ist 6 m lang und 4 m breit, dann wäre ein Abstand von 1,2 m von der kurzen und 0,8 m von der la gen Wand empfehlenswert. Auch sind alle weiteren Kreuzungs- punkte dieser „Fünftel-Linien“ geeignet, siehe Grafik.

0 0,8 m 1,6 m 2,4 m 3,2 m 4 m 0 1/5 2/53/54/5 1 1,2 m 1/5 2,4 m 2/5 3,6 m 3/5 4,2 m 4/5 6 m 1

In größeren Räumen weicht man aufgrund theoretisch sehr großer Abstände zwangsläufig von dieser Regel ab. Hier gilt es, einen möglichst guten Kompromiss bezüglich Basswiedergabe und Raumgestaltung zu finden.

Tipp: In der Praxis hat sich dieses, zunächst etwas kurios wirker. Vorgehen sehr gut bewährt (auch bei nicht rechteckigen Räumen):

1. Subwoofer auf Ihren bevorzugten Hörplatz stellen (quasi aufs Sofa!) und Musik mit gutem Bass abspielen.
2. Raum ablaufen – besser krabbeln, bis eine Stelle gefunden bei der die Basswiedergabe ausgewogen klingt.
3. An dieser Stelle positionieren Sie dann den Subwoofer. Sie begeben sich auf den vorher vom Subwoofer belegten Hörplatz und genießen so mit Sicherheit optimalen Bassklang!

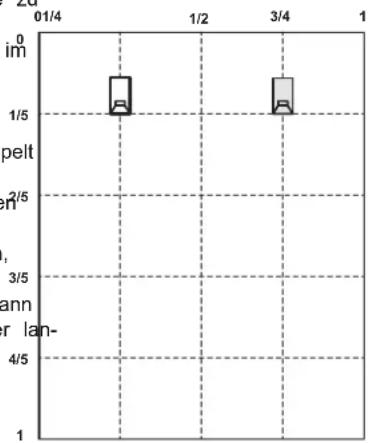

Mit zwei Subwoofern lässt sich eine wesentlich gleichmäßigere Bassverteilung im Raum erreichen als nur mit einem, da Moden zwischen den Seitenwänden – sog. Quermoden – verhindert werden können. Hierfür müssen die Subwoofer allerdings in einer Linie stehen und sollten jeweils ein Viertel der Raumbreite Abstand zur jeweiligen Seitenwand haben (siehe Skizze).

Beispiel: Angenommen, ein Raum ist 4 m breit, dann sollte der Abstand der Membrane zur seitlichen Wand jeweils 1 m betragen. Um den Einfluss der Längsmoden (zwischen Stirn- und Rückwand) möglichst zu reduzieren, sollte der Abstand zur vorderen Wand-wiederum circa ein Fünftel der Raumlänge betragen.

Pflege- und Reinigungstipps

Gehäuse

Wir empfehlen handelsübliches Fensterputzmittel, das in ein Baumwolltuch gesprüht wurde. Damit lassen sich fast alle Finger-abdrücke und Verschmutzungen problemlos entfernen. Alternativ

Söhönen Sie auch Fenster-Aktivschaum verwenden (welcher sich) auch hervorragend zur Reinigung von Plasma/LCD-TVs eignet!). Vom Einsatz von Microfasertüchern raten wir ab! Diese können Mini-Kratzer in der Oberfläche verursachen.

■Membranen und Lautsprecher-Chassis

Um Staub von einem Lautsprecherchassis zu entfernen, genügt ein fusselfreies Baumwolltuch, mit dem die Membran mit sehr geringem Druck leicht abgewischt wird.

Anschlusshinweise

Durch die line-und highlevelAnschlüsse sowie die diversen

Einstellungen gibt es drei Alternativen, den Subwoofer anzuschließen. Welche davon in Frage kommt, hängt von den vorhandenen Geräten und deren Anschlüssen ab.

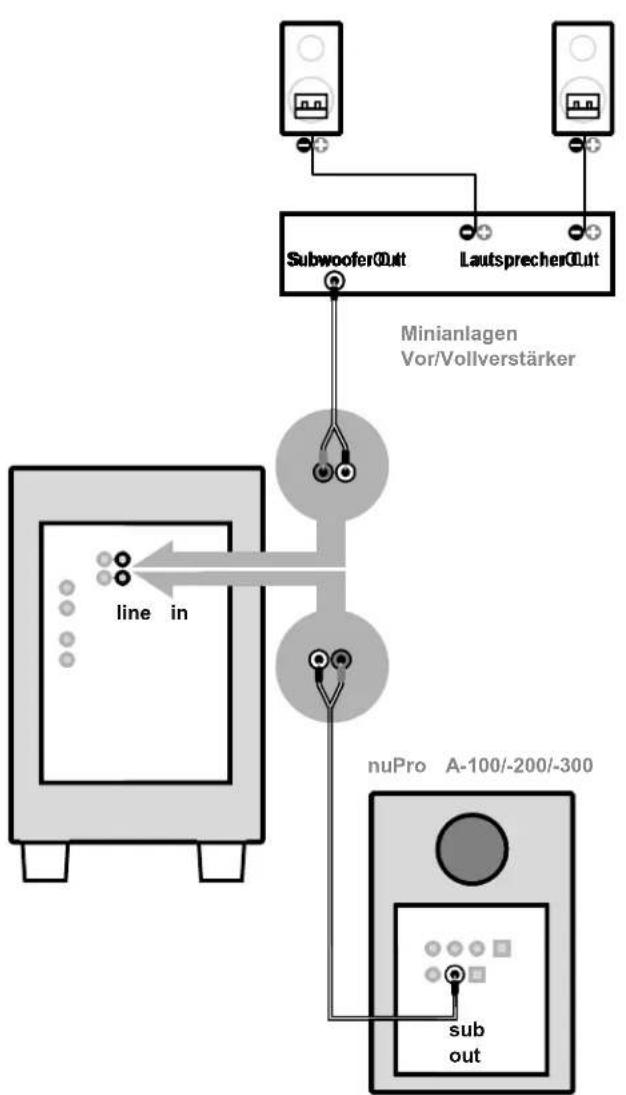

■ sub out → line in

(nuPro A-100/-200/-300 Boxen, AVRs, selten Stereoverstärker)

Der Anschluss des Subwoofers an einen sub out der nuPro A-100/-200/-300 Boxen oder den LFE Out eines sogenannten Mehrkanal-Verstärkers bzw. -Receivers ist naheliegend. Dieser erfolgt üblicherweise per Y-Cinch-Kabel mit dem lineinEingang des Subwoofers.

Hinweis: Bereits bei Verwendung von nur einem der Eingänge Loder Rkann der Subwoofer voll ausgesteuert werden. Sind bei Eingänge belegt, werden die Signale beider Eingänge summiert, wodurch der Subwoofer ein doppelt so großes Spannungssignal erhält und somit um 6dB lauter spielt.

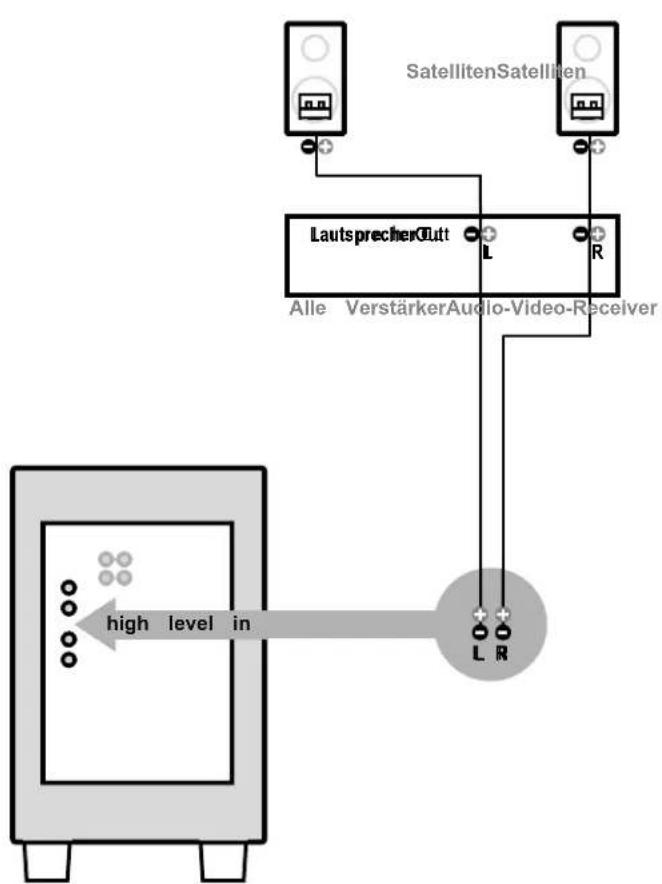

(funktioniert mit allen Verstärkern)

Diese Anschlussart ist für alle Verstärker vorgesehen, die weder einen speziellen Subwoofer Ausgang noch Vorverstärker-Ausgänge, sogenannte Pre Outs, haben.

Hierbei verbindet man die Lautsprecher-Anschlüsse (Speaker Out) des Verstärkers mit dem Eingang highlevelindes Subwoofers durch ein Lautsprecherkabel.

Hinweis: Der Verstärker wird durch den Subwoofer kaum belastet, da dessen Eingang hochohmig ist (Spannungsabgriff ohne Strom, daher genügt ein dünnes Kabel). Es gibt auch keinerlei (elektrische) Probleme, wenn die Boxen bereits an dem Lautsprecher-anschluss des Verstärkers angeschlossen sind und somit zwei Kabel in einer Anschlussklemme stecken. Es muss lediglich auf einen guten Kontakt geachtet werden, sodass die Kabel fest in den Klemmen sitzen und dass kein Kurzschluss durch abstehende Einzeldrähte des Lautsprechkabels entsteht.


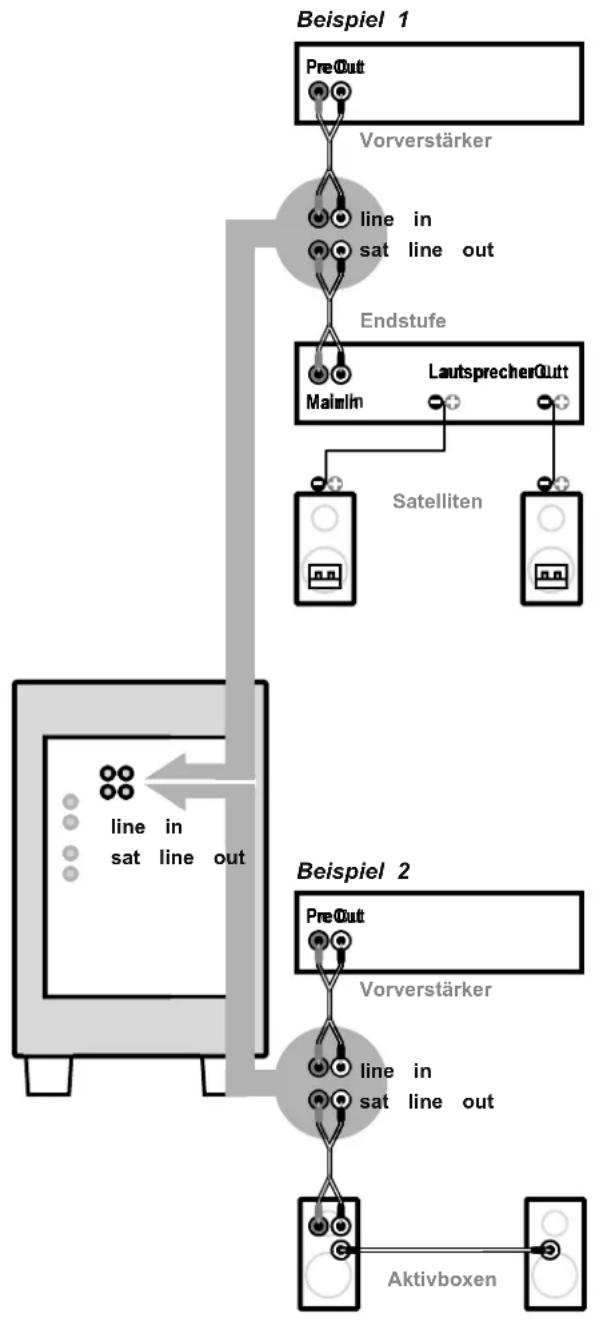

■ Pre Out → line in

(Vorverstärker, entspr. ausgestattete Stereo-Verstärker und AVRs)

Sofern Vorverstärker-Ausgänge vorhanden sind, können diese sogenannten Pre Outs per Stereo-Cinch-Kabel mit dem Eingang lineindes Subwoofers verbunden werden.

Der Vorteil dieser Anschlussart ist, dass bei Verwendung des Ausgangs satlineoutder Hochpass für die Lautsprecher genutzt werden kann, um so einen sehr guten Übergang zum Subwoofer zu ermöglichen. Jedoch bedarf es hierzu einer separaten Endstufe oder einem Verstärker mit separaten Endstufeneingängen (Main In).

Die Lautsprecher werden in beiden Fällen direkt am Verstärker (bzw. der Endstufe) angeschlossen.

Aktivlautsprecher können direkt am Ausgang satlineoutbetrieben werden.

Konstruktion und Technik

■ Chassis

Das Chassis des AW-350 hat einen Korbdurchmesser von 18 Zentimetern – eine Größe, die man üblicherweise nicht gerade im Zusammenhang mit ernst zu nehmenden Subwoofern vermuten würde.

Die relativ geringe Membranfläche wird jedoch durch den – bei so kleinen Chassis – geradezu unglaublichen Membranhub von bis zu 30 Millimetern mehr als wett gemacht. So ist dieses Chassis sowohl akustisch als auch mechanisch ein technisches Meisterwerk, wie es vor wenigen Jahren noch undenkbar gewesen wäre.

■ Verstärkermodul

Der AW-350 verfügt über ein Verstärkermodul in Class-D-Technik, das eine sehr hohe Energieeffizienz aufweist. Die Spannungsversorgung dieses Verstärkers wird von einem Schaltnetzteil übernommen, das bei geringem Gewicht und wenig Abwärme eine hohe Leistung zur Verfügung stellt. Um gleichzeitig eine besonders geringe Standby-Leistung zu ermöglichen wird hierfür ein Zusatz-Netzteil eingesetzt. Die Signalverarbeitung wird von einem digitalen Audioprozessor übernommen, der eine ausgesprochen präzise Einstellung aller wichtigen Werte und die Verwendung von Presets erlaubt.

■ Gehäuse

Für eine präzise Basswiedergabe besteht das Gehäuse aus massivem MDF-Material mit einer Wandstärke von 19 mm. Das Bass-reflexrohr ist an beiden Seiten großzügig verrundet und besitzt eine ausgesprochen glatte Oberfläche um Strömungsgeräusche bestmöglich zu vermeiden.

Technische Daten nuPro AW-350

Leistung der ein- 200 Watt (Musikleistung) gebauten Endstufe 150 Watt (Nennleistung)

Frequenzgang 35 (50) -150Hz -3 dB

oberer Grenzfrequenz

Eingangsempfindlichkeit

- line in (1-Kanal-Ansteuerung) 0,3_eff V

Ihr Anbieter und Vertragspartner: Nubert electronic GmbH · Goethestr. 69 · 73525 Schwäbisch Gmünd · Deutschland Geschäftsführer: Günther Nubert · Registergericht AG Ulm, HRB 700296

Telefon: [phone] · Telefax: 07171 92690-45 · E-Mail: [e-mail] · Ust-IdNr.: DE 16758584

Für Rückfragen und individuelle Beratung wählen Sie bitte unsere speziellen Nummern:

Nubert gewährt dem Käufer auf alle Produkte der Marke Nubert (Aktiv- und Passivlautsprecher sowie elektronische Geräte wie ABL- und ATM-Module) eine besondere Herstellergarantie nach den nachstehenden Bedingungen.

Die gesetzlichen Gewährleistungsansprüche des Käufers, insbesondere auf Nacherfüllung und ggf. Schadensersatz bei Mängeln bleiben dem Käufer daneben ungeschmälert erhalten und stehen unseren Kunden im vollen Umfang zur Verfügung.

1. Die Garantiezeit für Nubert Boxen in Passivtechnik (ohne eingebauten Verstärker) beträgt 5 Jahre ab Übergabe. In den ersten beiden Jahren gilt dies uneingeschränkt. Nach Ablauf des zweiten Jahres beschränkt sich die Garantie auf die Funktionalität der Chassis nebst der elektrischen Verbindungen und der elektronischen Bauteile (Frequenzweiche). Insbeson-

sind mit Ablauf des zweiten Jahres nicht mehr umfasst. Ihr Kaufbeleg ist der Garantienachweis.

1. Die Garantiezeit für Nubert Boxen in Aktivtechnik (mit eingebautem Verstärker, z.B. Aktivboxen und Subwoofer) sowie elektronische Geräte der Marke Nubert (z.B. ATM- und ABL-Module) beträgt 2 Jahre ab Übergabe. Ihr Kaufbeleg ist der Garantienachweis.

3. Inhalt des Garantieanspruchs

Die Garantie gilt für alle Teile und Arbeitskosten ab Lieferung. Sie beinhaltet und beschränkt sich auf eine kostenlose Reparatur oder Austausch des defekten Teiles im Fall eines Sachmangels der Ware (z. B. Materialfehler oder Fabrikationsfehler). Nubert übernimmt zudem die Hin- und Rücksendekosten der Geräte jeweils ab bzw. bis zur Bordsteinkante im Fall berechtigter Garantieansprüche, soweit die Ware sich an ihren ursprünglichen Versendungsort innerhalb der Staaten der europä-

Kulanzwege nach freier Maßgabe von Nubert möglich. Während der Dauer der Garantie wird vermutet, dass der Sachmangel im Zeitpunkt des Gefahrübergangs bereits vorhanden war. Ersetzte Teile gehen in das Eigentum von Nubert über. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.

4. Ein Garantieanspruch entfällt bei

port für Sie mit von Nubert ausgewählten Transportunternehmen. Sie erhalten entsprechend freigemachte Rückholtickets)

z.B. eingedrückte Membranen oder Kalotten und Fallschäden, später entstandene Kratzer

kers liegt weit über der Nennbelastbarkeit des Lautsprechers).

5. Einzeln ausgebaute Lautsprecherchassis

Bauen Sie keine Lautsprecherchassis oder sonstige Teile von Geräten aus, und senden Sie solche Einzelteile nicht ein, bevor Sie mit dem Nubert Service Kontakt aufgenommen und diese Maßnahme abgestimmt haben.

6. Vorgehensweise bei einem Garantiefall

Defektes Gerät mit einer Kopie des Kaufbeleges und einer aussagefähigen Fehlerbeschreibung möglichst in den Original-karton verpacken. Bitte beachten Sie unsere Versandhinweise.

Für eine Rückholung oder Rücksendung setzen Sie sich bitte mit dem Team der Nubert Speaker Factory in Verbindung:

Natürlich können Sie die Boxen auch beim Nubert Service in Schwäbisch Gmünd oder Aalen abgeben. Unsere Anschrift

Versandhinweise: Wir empfehlen Ihnen, den Originalkarton mit den speziellen Schutzpolstern auf jeden Fall aufzubewahren. Tipp: Zusammenlegen spart Platz! Nur so kann ein sicherer Rückversand im Fall der Fälle gewährleistet werden. Wenn Sie ausnahmsweise eine andere Verpackung verwenden, sollte diese fachgerecht gegen die typischen Gefahren eines Versandes schützen und spezielle Schutzpolster oder gleichwertige Schutzvorrichtungen aufweisen. Eine bloße Pappverpackung mit Papierpolsterung reicht keinesfalls. Wir machen darauf aufmerksam, dass wir für Schäden aufgrund von Ihnen zu vertretener unsachgemäßer Verpackung keine Haftung übernehmen!

Entsorgung und Batterierücknahme

Die chemischen Inhaltsstoffe von Batterien können bei nicht sachgemäßer Lagerung und Entsorgung Umwelt und Gesundheit schädigen. Nur über eine vom sonstigen Hausmüll getrennte Sammlung und Verwertung können gesundheits- und umweltschädigende Auswirkungen vermieden werden. Batterien können auch wiederverwertbare Rohstoffe enthalten. Batterien

Sie Ihre gebrauchten Altbatterien bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder in Verkaufsstellen unentgeltlich abgeben. Die Abgabe in Verkaufsstellen ist dabei auf für Endnutzer für die Entsorgung übliche Mengen sowie solche Altbatterien beschränkt, die der Vertreiber als Neubatterien in seinem Sortiment führt oder geführt hat. Das Zeichen mit der durchgestrichenen Mülltonne bedeutet, dass Sie Batterien aufgrund ihres Schadstoffgehaltes nicht in den Hausmüll geben

enthält Blei, Cd Batterie enthält Cadmium, Hg Batterie enthält Quecksilber.
