BEDIENUNGSANLEITUNG TTS (2012) AUDI

Vorsprung durch Technik

Diese Kurzanleitung verschafft Ihnen eine schnelle Übersicht zu ausgewählten

Bedienvorgängen und Funktionen Ihres Fahrzeugs.

Sie kann jedoch die ausführliche Bordliteratur mit den

wichtigen Erläuterungen und Warnhinweisen nicht ersetzen.

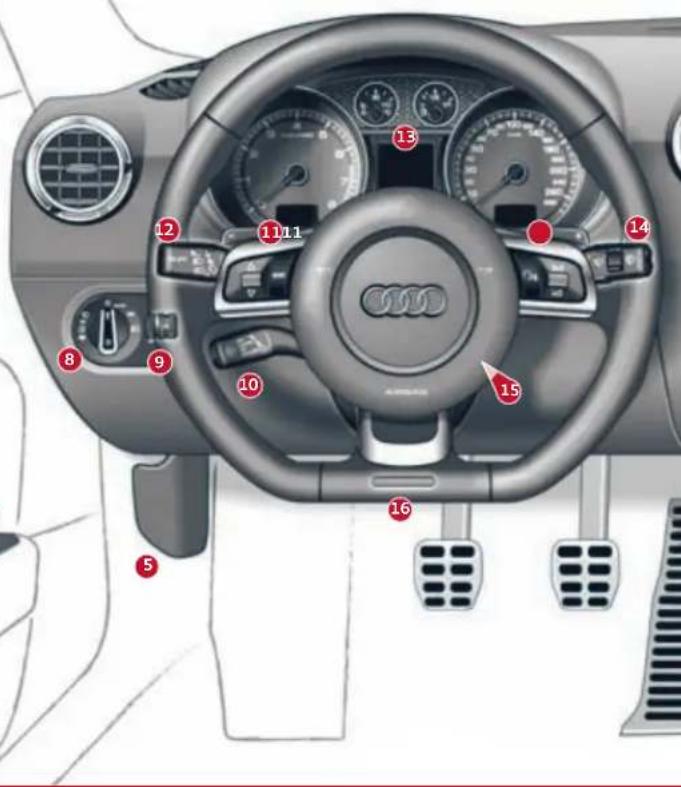

Cockpit

① Gepäckraumklappenentriegelung
2 Tankklappenentriegelung
3 Fensterheber
4 Außenspiegeleinstellung
5 Motorraumklappenentriegelung
6 Türgriff
7 Zentralverriegelungsschalter
8 Lichtschalter
9 Instrumentenbeleuchtung und Leuchtweitenregulierung
10 Geschwindigkeitsregelanlage
11 Multifunktionslenkrad
12 Blinker, Fernlicht, Fernlichtassistent

13 Kombiinstrument
14 Scheibenwischer, Bordcomputer
15 Zündschloss
16 Lenkradeinstellung

13 12 11 11 14 8 9 10 15 16 5

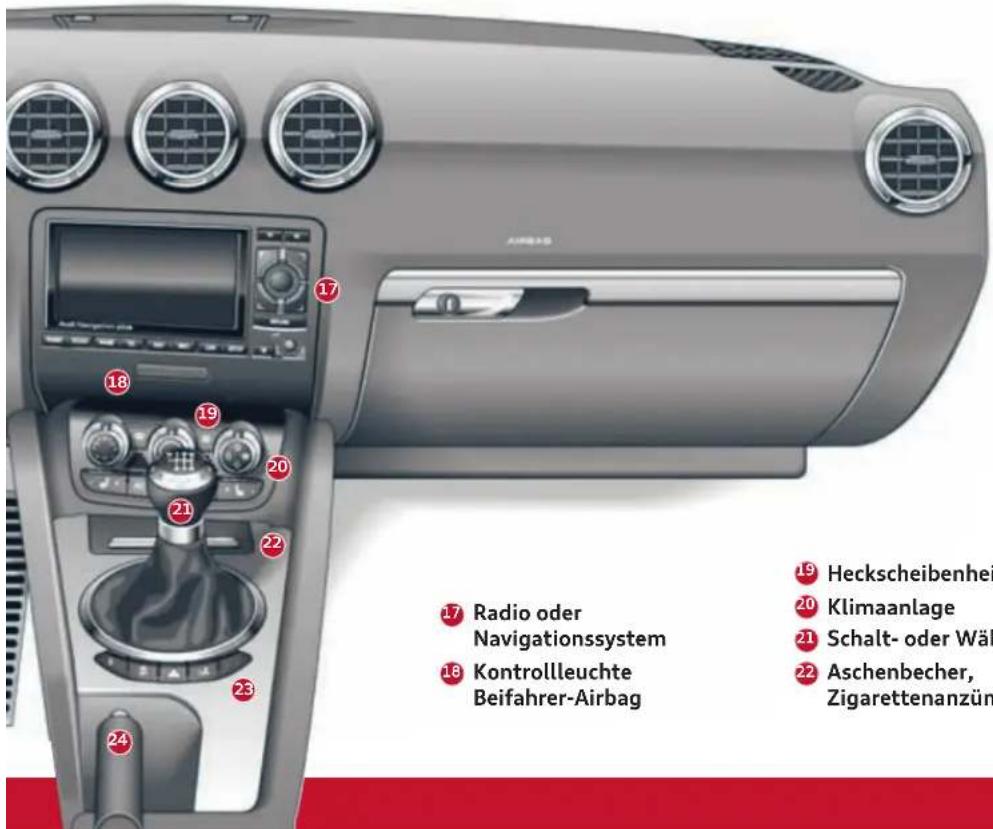

17 Radio oder Navigationssystem Kontrollleuchte Beifahrer-Airbag 18 20 21 22 23 24 Heckscheibenheiz Klimaanlage Schalt- oder Währ Aschenbecher, Zigarettenanzüml

Audi magnetic ride oder

Sportmodus

Elektronische Stabilisierungskontrolle (ESC)

Warnblinkanlage Heckspoiler

Handbremse

Übersicht

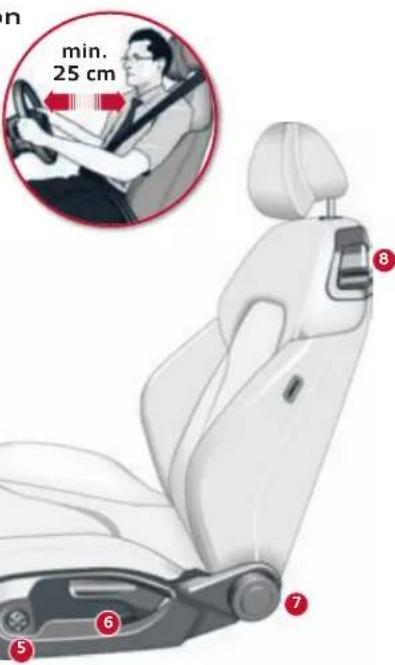

Sitzposition

Wählen Sie eine aufrechte Sitzposition und halten Sie den Mindestabstand zum Lenkrad ein. Dabei ggf. auch die Lenkrad-position verstellen.

min. 25 cm 8 7 6 5

Kopfstütze einstellen

Kopfstütze mit beiden Händen seitlich anfassen und verschieben. Die Oberkante der Kopfstütze sollte sich möglichst auf einer Linie mit dem oberen Teil des Kopfes befinden.

Sitzeinstellung

Elektrische Sitzeinstellung

1 Lendenwirbelstütze einstellen:

Auf den jeweiligen Schalterbereich drücken.

2 Sitzhöhe und Längsrichtung einstellen:

Sitzfläche vorne nach oben/unten
Sitzfläche hinten nach oben/unten
Sitz nach oben/unten
Sitz vor/zurück

3 Rückenlehne einstellen:

Lehne steiler/flacher

Manuelle Sitzeinstellung

4 Längsrichtung einstellen:

Hebel hochziehen und Sitz verschieben. Hebel loslassen und Sitz weiterschieben, bis die Verriegelung einrastet.

5 Lendenwirbelstütze einstellen:

Auf den jeweiligen Schalterbereich drücken.

6 Sitzhöhe einstellen:

Hebel mehrmals ziehen/drücken.

7 Rückenlehne einstellen:

Lehne entlasten und Handrad drehen.

8 Einstiegshilfe:

Hebel nach oben ziehen, Lehne vorklappen.

Motor starten

Zündung einschalten/Motor starten

Stecken Sie den Schlüsselbart in das Zündschloss.

Zündung einschalten: Schlüssel in Stellung 2 drehen. Bei Dieselmotoren wird hier vorgeglüht.

1 2 3 dre v Fu Stell anspringt.

Motor anlassen (Schaltgetriebe): Kupplung treten und Schlüssel in Stellung 3rehen, bis der Motor anspringt.

Motor anlassen (Automatikgetriebe): Wählhebel in Stellung P oder N legen, Fußbremse treten und Schlüssel in

Stellung 3rehen, bis der Motor ngt.

Motor abstellen: Schlüssel in Stellung direhen.

S tronic

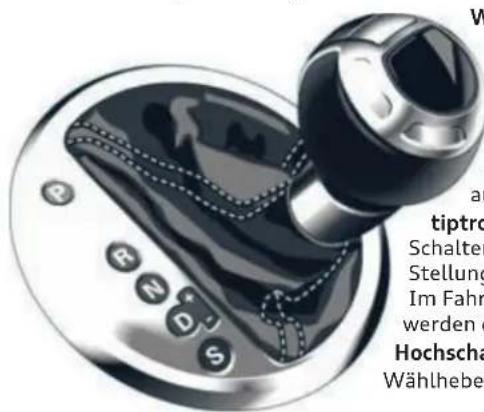

Wählhebelstellungen

P Parksperre

R Rückwärtsgang

N Neutralstellung (Leerlauf)

D Dauerstellung für Vorwärtsfahrt

S Sportstellung

W at tiptr Schalter Stellung Im Fahr werden ( Hochscha Wählhebe

Wählhebelsperre lösen und Fahrstufe einlegen:

Zündung einschalten, Bremspedal treten und Sperrtaste am Wählhebel drücken. Zum Vorwärts - anfahren den Wählhebel of D oder S stellen.

tiptronic: Zum manuellen

Schalten den Wählhebel aus Stellung D nach rechts drücken. Im Fahrerinformationssystem werden die Gänge angezeigt.

Hochschalten/Herunterschalten:

Wählhebel nach vorne/hinten tippen.

Einstieg

Klimaautomatik

Schalter für Klimaanlage

Drehschalter links: Temperaturwahl

Drehschalter Mitte: Klimaanlage ein-/ausschalten und Gebläsedrehzahl regulieren

Drehschalter rechts: Luftverteilung

AUTO Automatikbetrieb

Wohlfühltemperatur einstellen und Taste drücken.

Umluftbetrieb

Zirkulieren und Filtern der Innenraumluft

AC Kühlanlage ein-/ausschalten

Sitzheizung

Entfrosten der Frontscheibe/Seitenscheiben

Heckscheibenbeheizung

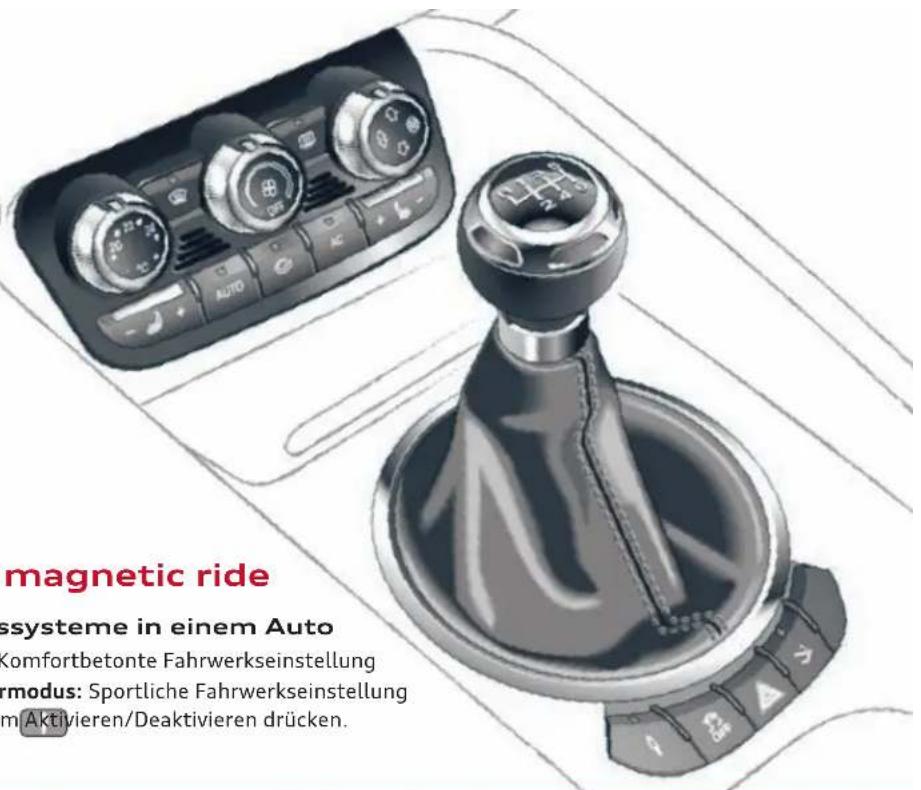

Sportmodus oder Audi magnetic ride

Zwei Fahrwerkssysteme in einem Auto

Normaler Fahrmodus: Komfortbetonte Fahrwerkseinstellung Sportlicher Fahrmodus: Sportliche Fahrwerkseinstellung Taste oder zum Aktivieren/Deaktivieren drücken.

magnetic ride ssysteme in einem Auto Komfortbetonte Fahrwerkseinstellung modus: Sportliche Fahrwerkseinstellung mAktivieren/Deaktivieren drücken.

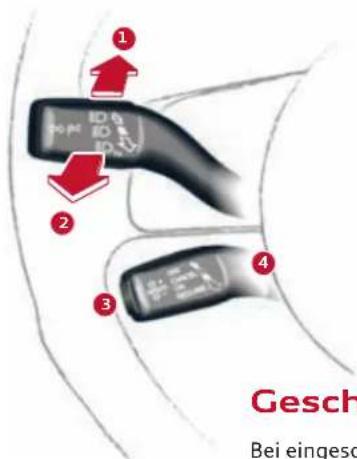

Fernlichtassistent

Der Fernlichtassistent schaltet das Fernlicht abhängig von Umgebungseinflüssen automatisch ein/aus. Einschalten: Lichtschalter in Position AUTO drehen. Den Fernlichthebel in Richtung 1ücken. Die Kontrollleuchte 13theint unten im Display des Kombiinstruments. Wenn sich das Fernlicht automatisch einschaltet, leuchtet die Kontrollleuchte zusätzlich wie gewohnt.

Ausschalten: Den Fernlichthebel in Richtung 2 lehen.

1 2 3 4 Gesch Bei eingesch

Geschwindigkeitsregelanlage

Bei eingeschalteter Anlage erscheint die Kontrollleuchte im Kombiinstrument. Ein-/Ausschalten: Hebel 4ehen/drücken.

Geschwindigkeit speichern: Taste 3 rücken.

Gespeicherte Geschwindigkeit ändern: Hebel nach oben (schneller) oder unten (langsamer) drücken.

Technik

Ausfahrbarer Heckspoiler

Fahrstabilität erhöhen

Der Anpressdruck der Hinterachse wird mit ausgefahrenem Heckspoiler erhöht.

Automatischer Modus:

Der Heckspoiler fährt beim Überschreiten von ca. 120 km/h aus und unter 80 km/h ein.

Manueller Modus:

Taste kurz antippen, um den Heckspoiler auszufahren.

Taste zwischen 20 km/h und 120 km/h erneut antippen, um den Heckspoiler wieder einzufahren.

Taste bei Geschwindigkeiten unter 20 km/h gedrückt halten, um den Heckspoiler einzufahren.

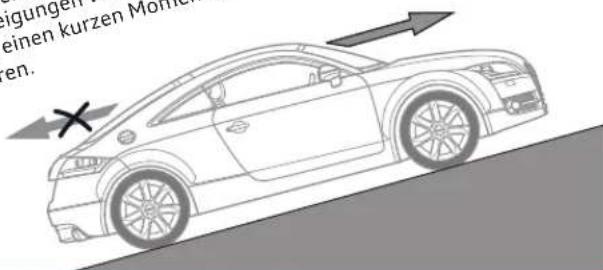

Berganfahrassistent Steuern Steigungen Südern Steigungen Südern Steigungen

Anfahren Wenn Sie die Fußbremse einflah- Zurückrollen an Steigungen verhindert die Bremswirkung einen kurzen Moment erhafter können Sie anfahren.

eigungen, einen kurzen Mon en.

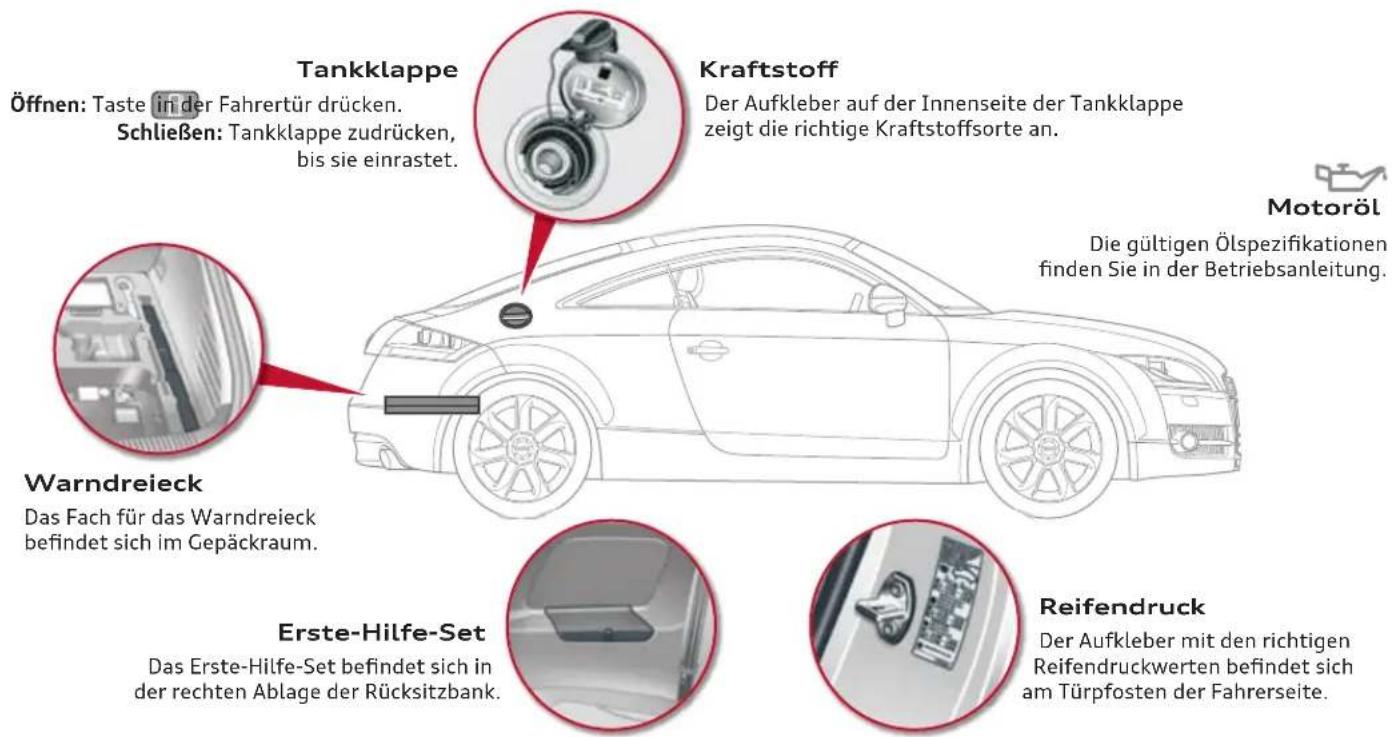

Tankklappe Öffnen: Taste in der Fahrerür drücken. Schließen: Tankklappe zudrücken, bis sie einrastet. Kraftstoff Der Aufkleber auf der Innenseite der Tankklappe zeigt die richtige Kraftstoffsorte an. Motoröl Die gültigen Ölspezifikationen finden Sie in der Betriebsanleitung. Warndreieck Das Fach für das Warndreieck befindet sich im Gepäckraum. Erste-Hilfe-Set Das Erste-Hilfe-Set befindet sich in der rechten Ablage der Rücksitzbank. Reifendruck Der Aufkleber mit den richtigen Reifendruckwerten befindet sich am Türpfosten der Fahrerseite.

Technik

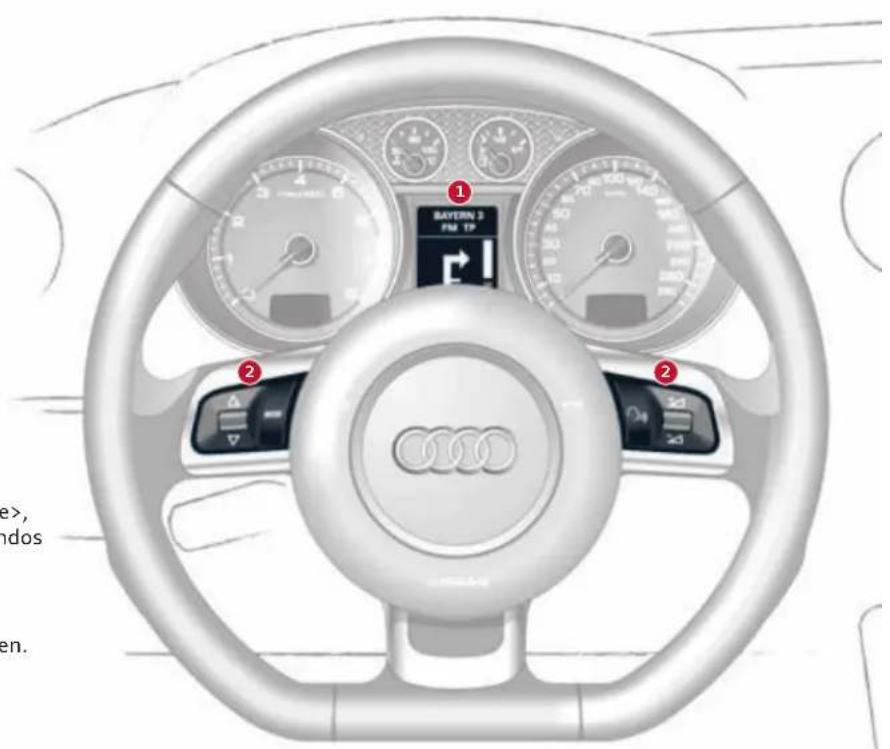

Navigationssystem

Komponenten

1 Fahrerinformationssystem
2 Multifunktionslenkrad

Linke Menüwalze drehen, um einen Menüpunkt im Fahrerinformationssystem zu wählen.

Zum Bestätigen der Auswahl die Walze drücken.

Taste MODE ken, um zwischen der aktiven Audio-Quelle, Navigation und Telefon zu wechseln.

Taste kurz drücken, um die Spracheingabe einzuschalten. Sprechen Sie nach dem z. B. , um die Systemansage mit den möglichen Sprachkommandos zur Bedienung aufzurufen.

Taste gedrückt halten, um die Spracheingabe auszuschalten.

Rechte Menüwalze drehen, um die Lautstärke einzustellen.

Walze drücken, um die letzte Navigationsdurchsage zu wiederholen.

1 BAYBRIN 3 FM 1P 2 2 e>, ndos en.

Audi Navigation plus 3 10 8 9 8 7 6 5 4 NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI NATI

3 Display
4 Funktionstasten

Hauptfunktion (z. B. RADIO frufen.

5 Taste zum Auf-/Zuklappen des Displays
6 Ein-/Ausschaltknopf Ein-/Ausschalten: Kurz/lange drücken. Lautstärke anpassen: Drehen. Stumm schalten (Mute): Kurz drücken.

7 Taste RETURN

Auswahl abbrechen/Zurück zur übergeordneten Funktion.

8 Steuerungstasten

Menüs in den entsprechenden Displayecken wählen.

9 Steuerungsknopf

Menüpunkt wählen: Knopf drehen.

Auswahl bestätigen: Knopf drücken.

10 Pfeiltasten

Kurz drücken: Vorherigen/nächsten Radio-/TV-Sender, Titel anwählen.

Länger drücken: Schneller Vor-/Rücklauf.

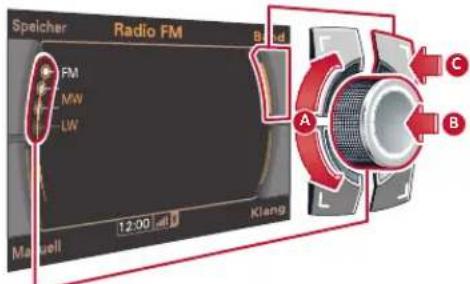

Bedienlogik

Die Bedienung erfolgt in allen Funktionen über eine gleichbleibende Bedienlogik.

Speicher Radio FM Band FM MW LW 12:00 alt 1 Kleng A B C

A Menü wählen: Knopf drehen.
B Auswahl bestätigen: Knopf drücken.
C Menüs in den Displayecken wählen: Entsprechende Taste drücken.

Infotainment

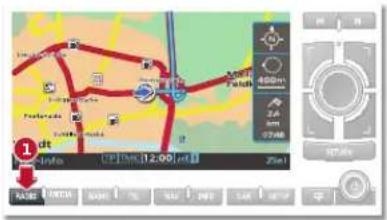

1 Funktionstaste RADIO-ken.

Speicher Radio FM Band BAVERN 5 BAVERN 1 B S ART Nachrichten ANTENNE Pop RADIO IN Manuell 12:00 Klang

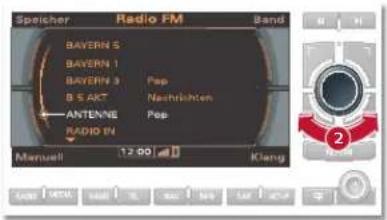

2 Steuerungsknopf drehen und gewünschten Sender wählen.

Speicher Radio FM Band BAYERN 1 Pop B & ACT Nachbinten ANTENNE Pop RADIO IN HIN Manuell 12:00 AM Klang Control knobs: mode 1, mode 2, mode 3, mode 4, mode 5, mode 6, mode 7, mode 8, mode 9, mode 10, mode 11, mode 12, mode 13, mode 14, mode 15, mode 16, mode 17, mode 18, mode 19, mode 20, mode 21, mode 22, mode 23, mode 24, mode 25, mode 26, mode 27, mode 28, mode 29, mode 30, mode 31, mode 32, mode 33, mode 34, mode 35, mode 36, mode 37, mode 38, mode 39, mode 40, mode 41, mode 42, mode 43, mode 44, mode 45, mode 46, mode 47, mode 48, mode 49, mode 50, mode 51, mode 52, mode 53, mode 54, mode 55, mode 56, mode 57, mode 58, mode 59, mode 60, mode 61, mode 62, mode 63, mode 64, mode 65, mode 66, mode 67, mode 68, mode 69, mode 70, mode 71, mode 72, mode 73, mode 74, mode 75, mode 76, mode 77, mode 78, mode 79, mode 80

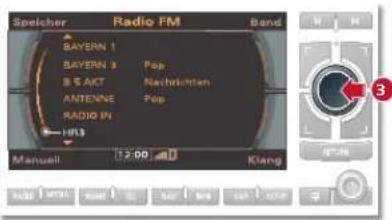

3 Zum Bestätigen Steuerungsknopf drücken.

Speicher Radio FM Band Sonder Hf3 speichernSonder Hf3 speich 01: Bayern 1 02: 711 kHz 03: -- 04: BR MOSIL 05: Bayern 3 DAB FM Manuell 12:00 Klang 4 5

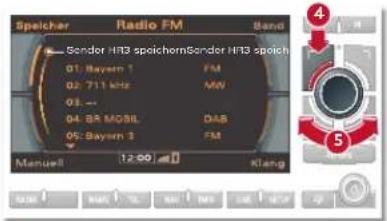

4 Steuerungstaste „Speicher“ drücken.

Spelcher Radio FM Band Q1: BAYERN 1 Q2: 711 kHz Q3: Hier HRB spelchem Q4: BR MOBIL Q5: BAYERN 3 Q6: Tel Manuell 12:00 Klang 6

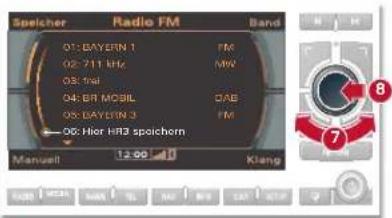

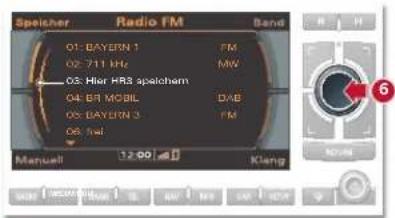

6 Steuerungsknopf drücken. Der nächste freie Speicherplatz wird gewählt.

Spelcher Radio FM Band 01: BAYERN 1 02: 711 kHz 03: 744 04: BR MOBIL 05: BAYERN 3 06: Hior HR3 spichern Manwell 12:00 Klang

7 Steuerungsknopf drehen und gewünschten Speicherplatz wählen.
5 Steuerungsknopf drehen und „ speichern“ wählen.
8 Zum Bestätigen Steuerungsknopf drücken.

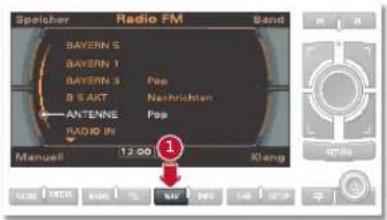

1 Funktionstaste davcken.

Speicher Navigation Route Ort/PLZ M0 MUNCHEBERG MUNCHEN MUNCHENSERSCORP MUNDERKINGEN Nav-Info 2.00 Karte

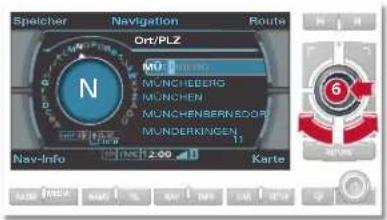

6 Nach dem gleichen Vorgang alle weiteren Buchstaben des Zielorts eingeben, bis der gewünschte Ortsname angezeigt wird.

Speicher Navigation Route Land Deutschland Ort/PI2 Straße Sonderziel Zielführung starten Nov-Info 2.00 Korte 3 2

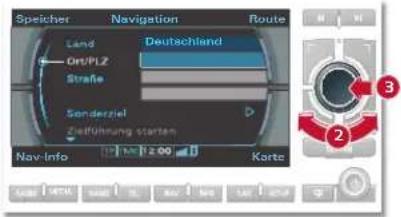

2 Steuerungsknopf drehen und „Ort/PLZ“ wählen.

3 Zum Bestätigen Steuerungsknopf drücken.

Speichar Navigation Route Ort/PLZ MÜNCHEN OK Lak Nav-info Karte 7 8

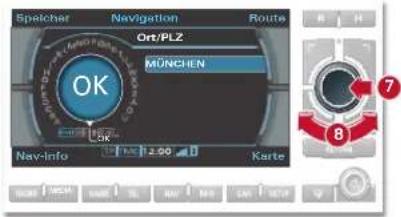

7 Wenn der Ort in der Liste erscheint, Steuerungsknopf länger drücken.
8 Ort durch Drehen und Drücken auswählen und ggf. detaillierte Ziel-Informationen eingeben.

Speicher Navigation Route Ort/PLZ METER MÜCHELN MÜGELN MÜHLAGXEP MÜHLBERG/EBE 22 Nav Info 12.00 Karte

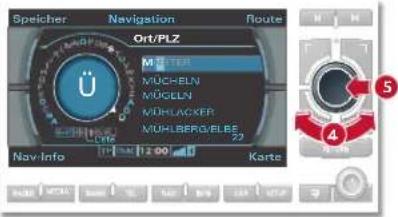

4 Steuerungsknopf drehen und den Anfangsbuchstaben des Zielortes wählen. 5 Zum Bestätigen Steuerungsknopf drücken.

Spelcher Navigation Route Lan4 Deutschland Ors/FLZ München Straße Zentrum Sonderpiel Zielführung starten Nav-Info 12:00 Karte

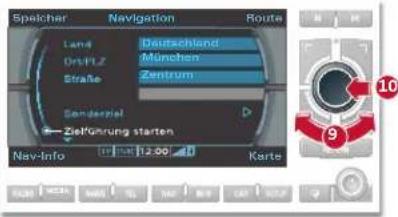

9 Menüpunkt „Zielführung starten“ wählen.
10 Zum Bestätigen Steuerungsknopf drücken. Die Route wird berechnet.

Funktionen

Bluetooth™-Verbindung für Mobiltelefon herstellen

Ihr Bluetooth-fähiges Mobiltelefon können Sie schnell mit der Handyvorbereitung Ihres Radios/Navigationssystems verbinden:

■Zündung, Radio/Navigationssystem und Mobiltelefon einschalten.
■Am Mobiltelefon das Menü wählen, welches nach Bluetooth-fähigen Geräten sucht (z. B. Handyvorbereitung/ Freisprecheinrichtung).
■Am Mobiltelefon „Audi UHV“ wählen und bestätigen.
■Am Mobiltelefon die PIN „1234“ eingeben.
■Systemanfrage nach Aufforderung auch am Mobiltelefon bestätigen.

Speicherkarten

Laden:

■Taste drücken, um das Display zu öffnen.
■Speicherkarte wie abgebildet in den Kartenleseschacht einführen und auf die Speicherkarte drücken, bis sie spürbar einrastet.

Entnehmen:

■Taste drücken, um das Display zu öffnen.
■ Auf die Speicherkarte drücken. Die Karte löst sich und kann aus dem Kartenleseschacht entnommen werden.

Nähere Informationen zu den Kontrollleuchten finden Sie in der Betriebsanleitung Ihres Fahrzeugs.

Bremsanlage

Sicherheitssysteme

Sicherheitsgurt

Generator

Motoröldruck

Kühlsystem

Elektromechanische Lenkung

Kupplung

Elektronische Stabilisierungskontrolle (ESC)

Elektronische Stabilisierungskontrolle (ESC)

Anti-Blockiersystem (ABS)

Bremsbelag

Reifendruck

Reifendruck

Motorsteuerung (Benzinmotor)

Motorsteuerung (Dieselmotor)

Abgaskontrollsystem

Dieselpartikelfilter

Drehzahlbegrenzung

Motorölstand

Motorölsensor

Batterieladung

Tanksystem

Waschwasserstand

Lampenausfallkontrolle

Dynamische Leucht- weitenregulierung

Adaptive light

Licht-/Regensensor

Dämpferregelung

Heckspoiler

Geschwindigkeits- warnanlage

Geschwindigkeits-warnanlage

Elektromechanische Lenkung

Fernlicht

Blinkanlage

Geschwindigkeits- regelanlage

© 2012 AUDI AG

Änderungen des Lieferumfangs in Form, Ausstattung und Technik sind möglich. Ausden Angaben, Abbildungen und Beschreibungen dieser Kurzanleitung können daher keine Ansprüche hergeleitet werden. Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der AUDI AG nicht gestattet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der AUDI AG ausdrücklich vorbehalten. Änderungen vorbehalten. Konzept und Gestaltung Priemer GmbH. Hergestellt in Deutschland.

Kontrollleuchten

Audi TT | TTS | TT RS Coupé

Kurzanleitung

Deutsch 05.2012

131.562.8JC.00

1315628JC00
