BEDIENUNGSANLEITUNG A4 Cabriolet (2006) AUDI

Audi A4 Cabriolet Audi S4 Cabriolet
Kurzanleitung

Liebe Fahrerin, lieber Fahrer,

diese Kurzanleitung informiert Sie schnell über wesentliche Bedienvorgänge und Funktionen Ihres Fahrzeugs.

Sie kann jedoch die Betriebsanleitung mit den wichtigen Erläuterungen und Warnhinweisen nicht ersetzen. Wir wünschen Ihnen viel Freude mit Ihrem Audi und allzeit gute Fahrt.

Ihre AUDI AG

Öffnen und schließen

Durch die Zentralverriegelung werden alle Türen, die Gepäckraum- und die Tankklappe ver- oder entriegelt. Die Anlage kann über die Fernbedienung oder den Schlüssel betätigt werden.

Funkschlüssel

Drücken Sie die jeweilige Taste ca. 1 Sekunde lang.

Öffnungstaste: Fahrzeugtür innerhalb von etwa 60 Sekunden öffnen, da sich das Fahrzeug sonst wieder komplett verriegelt.
2 Entriegelungstaste für Gepäckraumklappe: Taste mindestens 1 Sekunde lang drücken.
Schließtaste: Die korrekte Schließung der Türen und der Gepäckraumklappe wird durch einmaliges Aufleuchten der Blinker quittiert.
Hauptschlüssel ausklappen: Entriegelungsknopf drücken.
Hauptschlüssel einklappen: Knopf drücken und Schlüsselbart zurückklappen.

Variable Verdeckwanne

Durch Anheben der Verdeckwanne können Sie Ihren Gepäckraum vergrößern.

Anheben: Schieben Sie den Betätigungshebel in Position A. Absenken: Schieben Sie den Betätigungshebel in Position B. Hinweis: Sie können den Hebel für die Einstellung der variablen Verdeckwanne nur bei geschlossenem Verdeck betätigen.

Komfortfunktionen

Öffnen der Fenster mit dem Funkschlüssel: Zum Öffnen die Taste ① drücken und den Schlüssel im Schloss der Fahrer Tür nach links drehen und halten. Schließen der Fenster mit dem Funkschlüssel: Den Schlüssel im Schloss der Fahrer Tür nach rechts drehen und halten.

Öffnen/Schließen des Verdecks mit dem Funkschlüssel: Zum Öffnen die Taste ① drücken, den Schlüssel im Schloss der Fahrtür kurz nach links drehen und innerhalb von 2 Sekunden nochmals nach links drehen und halten. Zum Schließen den Schlüssel im Schloss der Fahrtür kurz nach rechts drehen und innerhalb von 2 Sekunden nochmals nach rechts drehen und halten.

Diebstahl-Warnanlage

Die Anlage wird bei jedem Schließvorgang aktiviert und beim Öffnen mit dem Funkschlüssel deaktiviert. Wird das Fahrzeug mit dem Schlüssel an der Fahrerfür aufgeschlossen, müssen Sie innerhalb von 15 Sekunden die Zündung einschalten, sonst wird Alarm ausgelöst.

ACHTUNG!

Wird das Fahrzeug von außen verriegelt, lassen sich die Türen und Fenster nicht mehr von innen öffnen!

Sicherheit

Alle Fahrzeuginsassen, auch die auf den Rücksitzen, müssen vor jeder Fahrt die Sicherheitsgurte anlegen – auch im Stadtverkehr.

Für die optimale Wirkung der Gurte, Gurtstraffer und Airbags gilt:

Richtiger Gurtbandverlauf

Der Schultergurt-Teil muss über die Schultermitte, der Becker

gurt-Teil möglichst tief am Becken verlaufen. Die Gurte

müssen dabei stets fest anliegen (siehe Abbildung),

25 cm

Richtige Sitzposition

Die Vordersitze nicht zu nahe an das Lenkrad

bzw. an die Instrumententafel schieben.

Halten Sie einen Mindestabstand von 25 cm

ein. Aufrechte Sitzposition einnehmen. Die

Oberkante der Kopfstütze sollte in Augenhöhe

oder höher liegen. Halten Sie die Füße stets

Im Fußraum.

Sichere Beförderung von Kindern

Kinder unter 12 Jahren gehören auf die Rücksitzbank. Für ihre Sicherheit verwen-

den Sie ein Rückhaltesystem nach

ECE-R 44 Norm, das Ihrem Kind in Größe

und Gewicht entspricht und vorschriftsmäßig –

am sichersten hinter dem Beifahrersitz – befestigt ist.

ACHTUNG!

Folgen Sie bitte den Anweisungen in der Betriebs-

anleitung. Lesen Sie auch die Anleitung Ihres

Kindersitz-Herstellers!

Überrollschutz

Zusammen mit den Sicherheitsgurten und Airbags bietet der Überrollschutz eine zusätzliche Sicherheit für alle Fahrzeuginsassen. Er befindet sich hinter den Kopfstützen der Fondsitze. Halten Sie den Wirkungsbereich hinter den Fond-Kopfstützen immer frei und befestigen Sie hier keine Gegenstände.

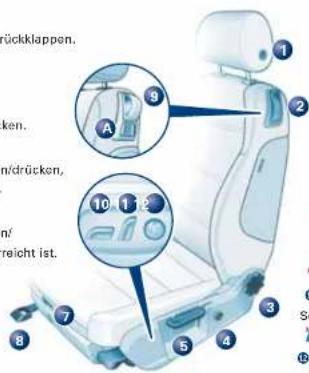

Vordersitze einstellen

Manuelle Einstellung

9 Kopfstütze einstellen

Höhe nach oben einstellen: Stütze mit beiden Händen seitlich fassen und verschleben.

Höhe nach unten einstellen: Knopf an der Stützenseite

drücken und die Stütze verschieben.

2 Lehnenentriegelung

Hebel hochziehen und Sitzlehne vor-/zurückklappen.

3 Rückenlehne einstellen

Lehne entlasten und Handrad drehen.

Lendenwirbelstütze einstellen

Auf den jeweiligen Schalterbereich drücken.

5 Sitzhöhe einstellen

Hebel mehrmals nach oben/unten ziehen/drücken,

bis die gewünschte Position erreicht ist.

6 Sitzneigung einstellen

Hebel mehrmals nach oben/unten ziehen/

drücken, bis die gewünschte Position erreicht ist.

7 Sitzkissen einstellen

Taste hochziehen und Sitzkissen

verschieben.

Längsrichtung einstellen

Hebel hochziehen und Sitz in die gewünschte Position schieben. Hebel loslassen und Sitz weiterschieben, bis die Sitzverriegelung einrastet.

Rückklappen. A 10 1 12 B 7 5 4 3 2 1

6

Elektrische Einstellung

9 Sitzlehne vor-/zurückklappen

Hebel hochziehen und Lehne vorzurückklappen. Schalter A vorne/ hinten drücken, um den Sitz vor-/

zurückzufahren.

Sitzhöhe und Längsrichtung

einstellen

Schalter in Pfeilrichtung drücken:

Sitzfläche vorne nach oben/

unten

Sitzfläche hinten nach oben/

unten

Sitzfläche nach oben/unten

Sitz vor/zurück

Rückenlehne einstellen

Schalter in Pfeilrichtung drücken:

Lehne steiler/flacher

Lendenwirbelstütze einstellen

Auf den jeweiligen Schalterbereich

drücken.

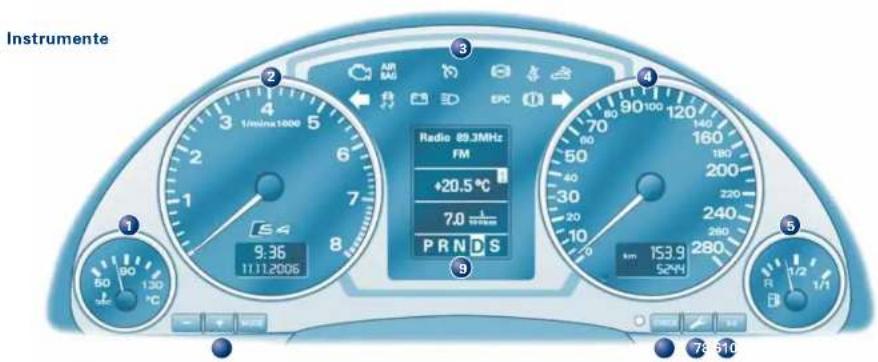

Instrumente 1/1min 1000 Radio 89.3MHz FM +20.5 °C 7.0 PR N D S 9:36 11:11:2006 60 90 130 °C 5 78 510

3 Kühlmitteltemperaturanzeige

Drehzahlmesser

① Kontrollleuchten

Tachometer

Kraftstoffvorratsanzeige

Rückstelltaste für Tageskilometeranzeige

Taste drücken, bis die Anzeige auf Null zurückgestellt ist.

7 Taste für Service-Intervall-Anzeige

Taste bei stehendem Fahrzeug und eingeschalteter Zündung kurz drücken. Sind demnächst Servicearbeiten durchzuführen, erscheint kurzzeitig eine Service-Erinnerung.

8 Check-Taste für:

■Digitaluhr und Kilometerzähler kurzzeitig einschalten

Taste bei ausgeschalteter Zündung drücken.

■Fahrhinweise erneut einblenden

Taste beim Aufleuchten eines Warnsymbols kurz drücken.

■ Geschwindigkeitswarnung 1 einstellen

Taste beim Erreichen der gewünschten Geschwindigkeit kurz drücken. Zum Löschen Taste bei fahrendern Fahrzeug länger als 1 Sekunde drücken.

© 2006 AUDI AG

Änderungen des Lieferanfangs in Form, Ausstattung und Technik sind möglich. Aus den Angeben, Abbildungen und Beschreibungen dieser Kurzanteilung können daher keine Ansprüche hergeleitet werden. Nachdruck, Vervielfältigung oder Übersetzung, auch auszugsweise, ist ohne schriftliche Genehmigung der AUDI AG nicht gestaltet. Alle Rechte nach dem Gesetz über das Urheberrecht bleiben der AUDI AG ausdrücklich vorbehalten. Änderungen vorbehalten, Hergestellt in Deutschland, Konzept und Gestaltung: Pfriemer GmbH.

9 Display für:

■ Fahrerhinweise (Verdeck etc.)
■ Warnsymbole und Auto-Check-Control
■ Radio-, CD- bzw. Telefonanzeige
■ Navigationssystem
■ Außentemperaturanzeige
■ Bordcomputer mit zwei Speicherebenen
- Wahlhebelstellung
■ Service-Intervall-Anzeige

Einstelltasten für:

■Instrumentenbeleuchtung

Drücken Sie zum Einstellen die Taste

■Digitaluhr und Datum

Taste MODEnge drücken, bis die gewünschte Anzeige

(2. B. Stundel blinkt. Zum Einstellen die Taste

Tanken

Tankklappe öffnen

Klappe durch Drücken in Pfeilrichtung öffnen. Tankverschluss linksherum herausdrehen und an der Klappe einhängen (siehe Abbildung).

Kraftstoffsorte

Die richtige Kraftstoffsorte wird auf der Innenseite der Klappe angezeigt.

Hinweis: Der Aufkleber für den Reifenfülldruck befindet sich am Schlossteil der Fahrerseite.

Kontrollleuchten

AirBAG	Abgaskontrollsystem ^®	→	Blink-/Warnlichtanlage
	Airbag-System ^®		Elektr. Stabilisierungsprogramm IESPI
	Geschwindigkeits-Regelanlage		Generator ^®
	Anhängerblinkanlage Fernlicht ^®
	Anti-Blockiersystem ^® IABS ^®		Motorsteuerung ^® oder
	Gurtwarnleuchte Diesel-Vorgütanlage
	Verdeckbetätigung	^®	Bromsstörung oderHandbremse angezogen

• Wenn eines dieser Warnsymbolie bzw. eine dieser Kontrolllauchten während der Fahrt aufleuchtet, suchen Sie bitte umgehend einen Fachbetrieb auf!

Warnsymbole und Auto-Check-Control

Störungen werden am Display des Kombiinstruments durch rote bzw. gelbe Symbole angezeigt.

ACHTUNG!

Wenn eines der roten Symbole während der Fahrt aufleuchtet, umgehend anhalten, Motor abstellen und Betriebsanleitung lesen.

Störung Bremsanlage Störung Motoröldruck

Störung Kühlsystem Reifendrück zu geting

Auf die Erläuterung der gelben Symbole wird in dieser Kurzanleitung verzichtet, weil zu einigen Symbolen automatisch für etwa 5 Sekunden ein Hinweistext im Display erscheint. Die Erläuterungen zu den Symbolen ohne Hinweistext entnehmen Sie bitte der Betriebsanleitung. Hinweis: Durch Drücken der Taste CHECK können die Hinweistexte erneut eingebendet werden.

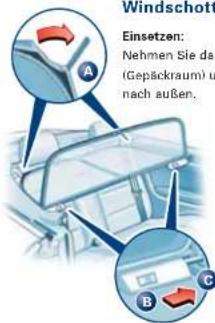

▲ Kontrollleuchten ▼ CockpitGBersicht - Windschott

Audi A4/S4 Cabriolet Kurzanleitung deutsch 11.06 273.562.684.00

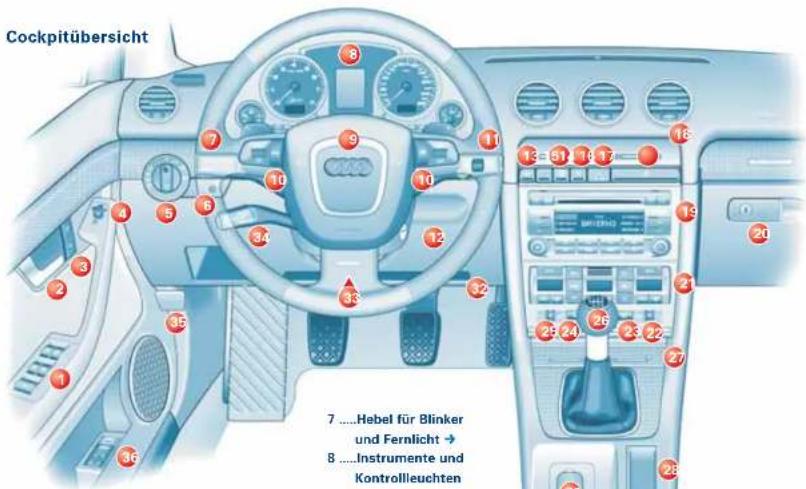

Cockpitübersicht 7 .....Hebel für Blinker und Fernlicht → 8 .....Instrumente und Kontrollleuchten

1 .....Elektrische Fensterheber

Drücken/ziehen Sie den jeweiligen Schalter und halten ihn so lange, bis das Fenster die gewünschte Position erreicht hat.

2 .....Türgriff

3 ....Zentralverriegelungsschalter Durch Drücken auf das entsprechende Symbol wird das Fahrzeug von innen zentral:

4 ....Elektrische Außenspiegelverstellung Drehknopf in die gewünschte Position stellen. Die Spiegelfläche wird mit dem Knopf in die jeweils gedrückte Richtung verstellt. Hinweis: Bei niedriger Außentemperatur und eingeschalteter Heckscheibenheizung werden die Spiegelflächen automatisch beheizt.

5 .....Lichtschalter →

6 ....Leuchtweitenregulierung und Coming-/Leaving-Home-Schalter bzw. Schalter für Tagfahrlicht

7 .....Hebel für Blinker und Fernlicht →

8 .....Instrumente und Kontrollleuchten

9 .....Hupe

10 ...Bedienelemente für Multifunktionslenkrad Betriebsanleitung lesen!

11 ...Hebel für Scheibenwisch-/ Waschanlage und Bordcomputer →

12 ...Zündschloss

13 ...Taster für ESP | Elektronisches Stabilisierungsprogrammi

14 ...PASSENGER AIRBAG OFF-Anzeige

15 ...Taster für akustische Einparkhilfe

16 ...Taster für Warnblinkanlage

17 ...Getränkehalter

18 ...Brillenfach

19 ...Radioanlage bzw. Navigationssystem

20 ...Handschuhfach

21 ...Heizung und Belüftung oder Schalter für Klimaanlage →

22 ...Rändelrad für Beifahrersitzheizung

23 ...Taster für Heckscheibenbeheizung

24 ...Taster für Frontscheibenbeheizung 25 ...Rändelrad für Fahrersitzheizung

den Sie auf den Folgeseiten weitere Erläuterungen.

26 ...Schalthebel bzw. Wahlhebel bei Automatikgetriebe →

27 ...Ascher

28 ...Ablagefach

29 ...Schalter für Verdeckbetätigung →

30 ...Zigarettenanzünder/Steckdose

31 ...Handbremse

32 ...Bordbuchablage

33 ...Hebel für verstellbare Lenksäule→

34 ...Hebel für Geschwindigkeits-

Regelanlage

Die Erläuterungen zur Bedienung ent-

nehmen Sie bitte der Betriebsanleitung.

35 ...Hebel für Motorraumklappen- Entriegelung

Betriebsanleitung lesen!

36 ...Speichertasten für Fahrersitz Betriebsanleitung lesen!

22.0 22.0

[21] Schalter für Klimaanlage

Automatikbetrieb (Fahrer-/Beifahrerseite)
2 Umluftbetrieb (Zirkulieren und Filtern der Innenraumluft)
3 ECON-Betrieb (Deaktivieren der Kühlanlage)
Temperaturwahl (Fahrer-/Beifahrerseite)
5 Automatischer Umluftbetrieb
6 Gebläsedrehzahl
7 Luftstrom-Einstellungen

Standardeinstellung für alle Jahreszeiten: Temperatur zwischen

18 °C und 29 °C einstellen und AUTOen drücken.

Hinweis: Die Einstellungen der Klimaanlage werden

gespeichert und dem jeweiligen Funkschlüssel zugeordnet.

Dabei wird berücksichtigt, ob das Verdeck geöffnet oder

geschlossen war. Beim Fahrzeugstart werden die

gespeicherten Werte automatisch eingestellt.

[33] Hebel für verstellbare

Lenksäule

Den Hebel nach unten drücken

und Lenksäule in die gewünschte

Position einstellen. Anschließend

den Hebel wieder nach oben drücken.

[5] Lichtschalter

Aus

AUTO

In der Funktion AUTO wird das

Abblendlicht in Abhängigkeit

von den Lichtverhältnissen auto-

matisch ein-/ausgeschaltet pour

bei Fahrzeugen mit Lichtsensorl.

Standlicht

Abblend-/Fernlicht

Bei Nebel den Schalter in Position

bbendlicht drehen und bis zur

laste (5 Nebelscheinwerfer) bzw.

1. Raste [6] Nebelscheinwerfer und

Nebelschlussleuchte) herausziehen.

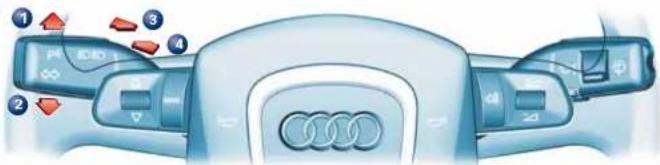

[7] Hebel für Blinker und Fernlicht

Blinker rechts (bei Zündung aus = Parklicht rechts an!
2 Blinker links (bei Zündung aus = Parklicht links an)
Fernlicht
Lichthupe

[29] Schalter für Verdeckbetätigung

Öffnen des Verdecks

Schalter ziehen, bis der Öffnungsvorgang vollständig beendet ist.

Schließen des Verdecks

Schalter drücken, bis der Schließvorgang vollständig beendet ist.

Hinweise: Wird beim Öffnen/Schließen der Schalter losgelassen, wird der

jeweilige Vorgang unterbrochen. Das Verdeck ist vollständig geöffnet bzw.

geschlossen, wenn die Kontrollleuchte im Kombiinstrument erlischt. Das Öffnen/Schließen des

Verdecks ist nur bei eingeschalteter Zündung möglich. Für das manuelle Öffnen/Schließen lesen

Sie bitte die Betriebsanleitung!

[26] Wählhebel bei Automatikgetriebe

Wählhebelstellungen

P Parksperre R Rückwärtsgang

N Neutralstellung (Leerlauf) D Dauerstellung

\$ Sportstellung

Sie können den Wählhebel nur in Stellung P und R legen und aus P und N herausnehmen, wenn Sie das Bremspedal und die Wählhebel Sperrtaste gleichzeitig betätigen.

Hinweis: Halten Sie bei laufendem Motor bei allen

Wählhebelstellungen (außer P) das Fahrzeug mit dem Bremspedal.

ACHTUNG!

P und R dürfen nur bei stehendem Fahrzeug

eingelegt werden.

Manuelles Schaltprogramm (tiptronic)

Dieses Programm ermöglicht es Ihnen, die Stufen auch manuell zu schalten. Drücken Sie den

Wählhebel aus der Stellung D in die rechte Schaltkulisse. Durch Antippen des Wahlhebels

nach vorne/hinten werden die Stufen hoch-/heruntergeschaltet.

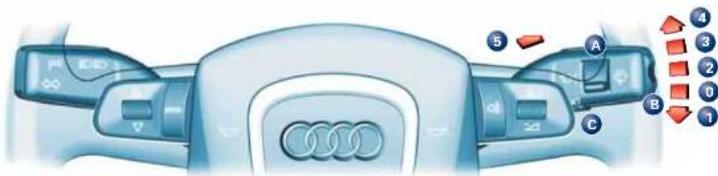

[11] Hebel für Scheibenwisch-/Waschanlage und Bordcomputer

Wischer aus

1 Tippwischen

3 Intervaltwischen: Mit dem Schalter A können Sie die Dauer der Wischpausen einstellen.

Wischer langsam
Wischer schnell
Wisch-/Waschautomatik: Hebel ziehen und halten.

Funktionstasten für Bordcomputer

Sie können sich durch wiederholtes Antippen der oberen bzw. unteren Fläche der Wipp-

taste B die Funktionen des Bordcomputers am Display nacheinander anzeigen lassen. Durch

längeres Drücken der RESET-Taste C kann der aktuell angezeigte Wert auf Null gesetzt werden.

RESET-Funktionstaste

Durch wiederholtes Antippen der RESET-Taste C werden am Display die Fahrdaten des Bordcomputers, die Informationen des Navigationssystems und die Menüanzeige nacheinander angewählt. Die Menüfunktionen (z. B. Reifendruck) werden mit der Wipptaste B angesteuert und durch Drücken der RESET-Taste C aktiviert.

Windschott

Einsetzen:

Nehmen Sie das Windschott aus der Tasche (Gepäckraum) und klappen Sie beide Seitenteile nach außen.

Windschott Einsetzen: Nehmen Sie das (Gepäckraum) und nach außen. A B C

Klappen Sie beide Stege A aus und setzen Sie das Windschott waagerecht an dem Rückenlehnenpolster an. Schieben Sie beide Stege A bis zum Anschlag in die Halterungen.

Drücken Sie die Verriegelungsknöpfe B (links/rechtsl und schieben die Bolzen in die seitlichen Öffnungen C.

Windschotts bis zum Anschlag auf.

Ausbauen:

Gehen Sie in umgekehrter Reihenfolge vor.
