BEDIENUNGSANLEITUNG Q5 (2008) AUDI

Tankklappe Öffnen: Auf die linke Seite der Tankklappe drücken. Schließen: Tankklappe zudrücken, bis sie einraste. Kraftstoff (siehe Aufkleber) Reifenfülldruck (siehe Aufkleber an der Stirnseite der Fahrertür) Warndreieck Das Fach für das Warndreieck befindet sich hinter der Abdeckung in der Gepäckraumklappe.

Motoröl

Die gültigen Ölspezifikationen und Motorölfüllmengen finden Sie im Kapitel „Maße und Mengen“ in der Betriebsanleitung.

Liebe Fahrerin, lieber Fahrer,

diese Kurzanleitung verschafft Ihnen eine schnelle Übersicht zu ausgewählten Bedienvorgängen und Funktionen Ihres Fahrzeugs. Sie kann jedoch die ausführliche Bordliteratur mit den wichtigen Erläuterungen und Warnhinweisen nicht ersetzen.

Detaillierte Informationen zum Fahrzeug finden Sie in der Betriebsanleitung. Alles Wissenswerte zu den Themen Radio, CD, Navigation, TV und Telefon finden Sie in der Infotainment/MMI-Bedienungsanleitung oder der Bedienungsanleitung der Radioanlage.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Audi und allzeit gute Fahrt.

Ihre AUDI AG

Willkommen

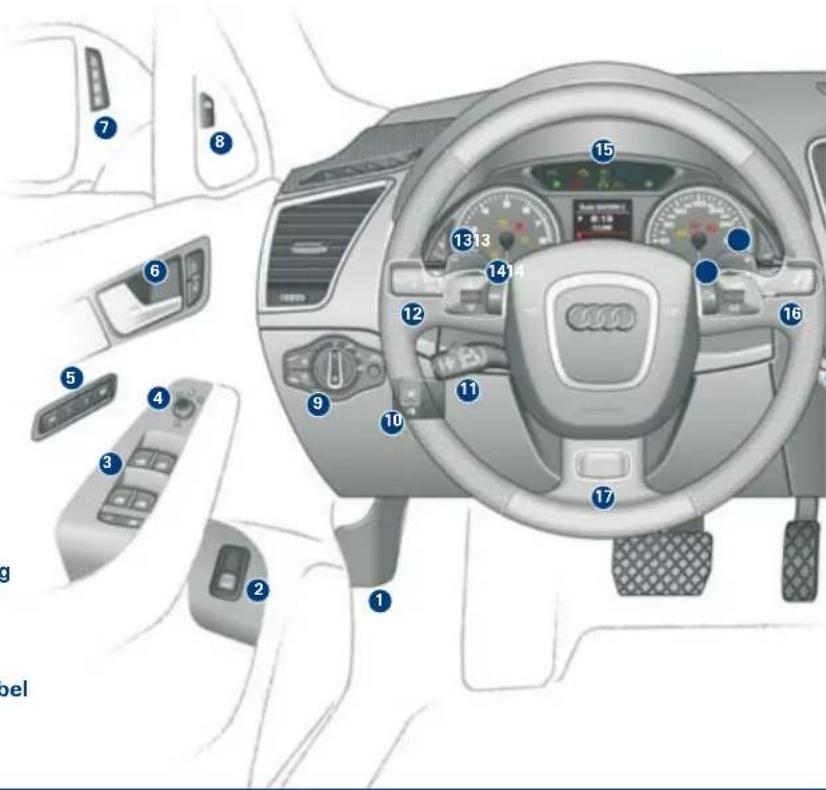

Cockpit

① Entriegelung der Motorraumklappe

② Entriegelung der Gepäckraumklappe

3 Fensterheber Gewünschte Position einstellen: Bis zur 1. Stufe drücken/ziehen und halten. Automatischer Hoch-/Tieflauf: Bis zur 2. Stufe kurz ziehen/drücken.

4 Außenspiegelverstellung Drehknopf einstellen:

Linker Außenspiegel Außenspiegel beheizen Rechter Außenspiegel Außenspiegel anklappen

Die Spiegelfläche wird mit dem Drehknopf in die jeweils gedrückte Richtung verstellt.

⑤ Tasten für Sitzmemory
6 Türgriff und Zentral-verriegelungsschalter
verriegelt entriegelt
⑦ side assist Warnanzeige
⑧ Taste für side assist
9 Lichtschalter
10 Leuchtweitenregulierung
① Geschwindigkeits-Regelanlage oder adaptive cruise control
⑫ Blinker- und Fernlichthebel mit Taste für lane assist

13 tiptronic Schaltwippen
14 Bedienelemente Multifunktions lenkrad
15 Instrumente und Kontrollleuchten
16 Scheibenwisch-/ Waschanlage und Tasten für Bordcomputer
17 Einstellung der Lenkrad position
18 Zündschloss
19 Radio- oder MMI-Display
20 Warnblinkanlage und Kontrollleuchte für deaktivierten Beifahrer-Airbag
21 Radioanlage oder DVD-Laufwerk mit Speicherkartenleser

22 Tasten für:

Zum Vorwärtsein - parken aktivieren Sie das System durch Drücken der Taste

ESP OFF

(Elektronisches Stabilisierungsprogramm)

Bergabfahrassistent Für konstante

Geschwindigkeit bei steilem Gefälle

23 Tasten für Audi drive select:

Sie können folgende Fahrmodi wählen:

COMFORT

für komfortorientiertes Fahren (z. B. Autobahn - fahrten)

AUTO

als Standardein stellung DYNAMIC

für sportliche Fahrweise

Bei Fahrzeugen mit Radio - anlage befinden sich die

Tasten 22 und 23 an der Schalt kulisse.

24 Klimaanlage
25 Schalthebel oder Wählhebel bei Automatikgetrieb
26 MMI-Terminal
27 START-/STOP-Taste
28 Elektromechanische Parkbremse und Audi hold assist

Übersicht

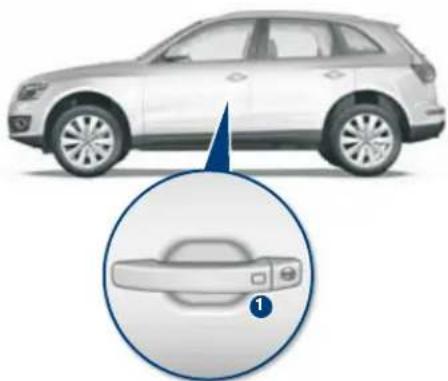

Fahrzeug öffnen und schließen

Der Komfortschlüssel ermöglicht ein Ent- und Verriegeln Ihres Fahrzeugs ohne Bedienung des Funkschlüssels. Sie müssen den Funkschlüssel lediglich bei sich tragen.

Fahrzeug entriegeln:

Greifen Sie an einen der Türgriffe oder in die Griffmulde der Gepäckraumklappe.

Fahrzeug verriegeln:

Ggf. den Wählhebel in Stellung P legen. Verriegelungssensor 1urz an einem der Türgriffe berühren.

Gepäckraumklappe öffnen:

-Taste am Funkschlüssel drücken oder -Taste in der Fahrertür ziehen oder Griffstück an der Gepäckraumklappe drücken.

Gepäckraumklappe automatisch schließen:

-Taste in der geöffneten Gepäckraumklappe drücken.

Fahrzeuge mit Komfortschlüssel:

Mit der START-/STOP-Taste kann ohne „Funkschlüssel im Zündschloss“ die Zündung eingeschaltet und der Motor angelassen/abgestellt werden.

Zündung ein-/ausschalten:

Schlüssel in das Zündschloss stecken. Schaltgetriebe: Kupplung nicht treten und auf den Schlüssel drücken.

Automatikgetriebe: Bremspedal nicht treten und auf den Schlüssel drücken. Der Schlüssel kann nur bei ausgeschalteter Zündung abgezogen werden.

Motor anlassen:

Schlüssel in das Zündschloss stecken.

Schaltgetriebe: Kupplung treten und Leerlauf einlegen.

Automatikgetriebe: Bremspedal treten und Wählhebel in P oder N legen.

Kurz auf den Schlüssel drücken.

Motor abstellen bei stehendem Fahrzeug: Automatikgetriebe: Wählhebel in P oder N legen.

Kurz auf den Schlüssel drücken.

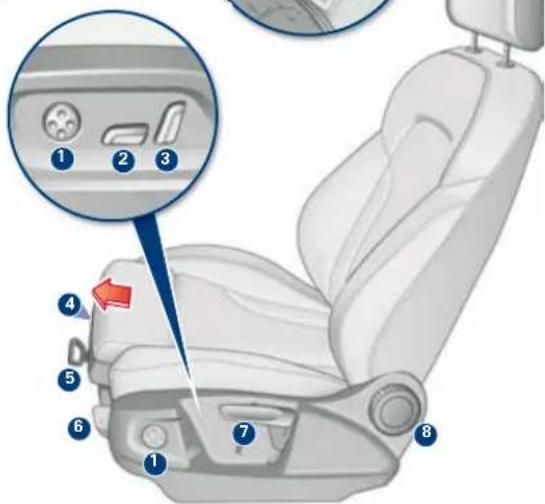

Elektrische Sitzeinstellung

1 Lendenwirbelstütze einstellen:

Auf den jeweiligen Schalterbereich drücken.

② Sitzhöhe und Längsrichtung einstellen:

Sitzfläche vorne nach oben/unten

Sitzfläche hinten nach oben/unten

Sitz nach oben/unten Sitz vor/zurück

3 Rückenlehne einstellen:

Lehne steiler/flacher

Sitzposition

Wählen Sie eine aufrechte Sitzposition und halten Sie den Mindestabstand zum Lenkrad ein. Dabei ggf. auch die Lenkrad-position verstellen.

min. 25 cm

Kopfstütze einstellen

Kopfstütze mit beiden Händen seitlich anfassen und verschieben. Die Oberkante der Kopfstütze sollte sich auf einer Linie mit dem oberen Teil des Kopfes befinden.

Manuelle Sitzeinstellung

1 Lendenwirbelstütze einstellen: Auf den jeweiligen Schalterbereich drücken.
4 Oberschenkelauflage: Griffstück anheben.
5 Längsrichtung einstellen: Hebel hochziehen und Sitz verschieben. Hebel loslassen und Sitz weiterschieben, bis die Verriegelung einrastet.
6 Sitzflächenneigung einstellen: Hebel hochziehen und Sitzneigung einstellen.
7 Sitzhöhe einstellen: Hebel ziehen/drücken.
8 Rückenlehne einstellen: Lehne entlasten und Handrad drehen.

Einstieg

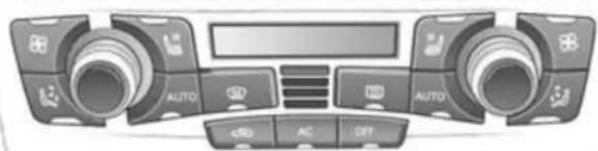

Schalter für Klimaanlage

Schalter links - Fahrerseite

Schalter rechts - Beifahrerseite

Drehregler: Temperaturwahl

Automatikbetrieb

Wohlfühltemperatur einstellen und Taste drücken.

Umluftbetrieb

Zirkulieren und Filtern der Innenraumluft

Gebläsedrehzahl

Luftverteilung

Entfrosten der Windschutzscheibe/Seitenscheiben

Heckscheibenheizung

Sitzheizung

Sitzlüftung

Kühlanlage aus-/einschalten

Ein-/ausschalten

Panoramaschiebedach

Komfortposition:

Schalter bis 1 rehen.

Öffnen: Schalter in Position 2

drehen und halten, bis die

ge wünschte Position erreicht ist.

Schließen: Schalter auf 0rehen.

Ausstellen/Schließen: Schalter in

Stellung 0urz drücken/ziehen. Durch längeres Drücken/Ziehen

wird die Ausstellhöhe individuell eingestellt.

Sonnenschutzrollo auf-/zufahren: Schalter in Pfeilrichtung drücken.

Zwischenposition: Schalter erneut in Pfeilrichtung drücken.

1 2 0

Audi hold assist

Der Audi hold assist verhindert automatisch ein Wegrollen Ihres stehenden Fahrzeugs. Leuchtet das grüne Symbol im

Kombiinstrument auf, wird Ihr Fahrzeug automatisch gehalten.

Dabei müssen Sie die Fußbremse nicht ständig treten.

-Taste drücken zum Aktivieren/Deaktivieren.

Beim Anfahren wird die „Haltefunktion“ automatisch wieder aufgehoben.

Der Audi hold assist ersetzt nicht die elektromechanische Parkbremse.

lane assist

Spurhalteassistent

Der lane assist erkennt Fahrspur-

begrenzungslinien (z. B. bei Autobahn-

fahrten). Wenn Sie sich einer

Begrenzungslinie nähern, werden

Sie durch Vibrieren des Lenkrads

gewarnt. Die Warnung erfolgt nicht, wenn

Sie vor dem Fahrspurwechsel

den Blinker betätigen. Zum Aktivieren/

Deaktivieren des Systems drücken

Sie die Taste 1m Blinkerhebel.

P/II ada ① ② ③ ④

und Abstandsregelung

Die adaptive cruise control ist eine

kombinierte Geschwin digkeits- und

Abstands-Regelanlage.

Ein-/Ausschalten: Hebel 4 ziehen/

drücken.

Geschwindigkeit speichern: Taste 3

drücken.

Gespeicherte Geschwindigkeit ändern:

Hebel 4 nach oben (schneller) oder

unten (langsamer) drücken.

Die Abstands-Regelanlage bremst Ihren

Audi automatisch zu vorausfahrenden

Fahrzeugen ab.

Abstand vergrößern/verringern:

Schalter 2ach rechts/links drücken.

Elektromechanische

Parkbremse

Anhalten und Parkbremse schließen: -Taste ziehen.

Parkbremse lösen: Bremspedal treten und -Taste drücken.

Automatisch lösen: Die Parkbremse löst sich beim Anfahren automatisch.

Technik

Multi Media Interface/Radioanlage

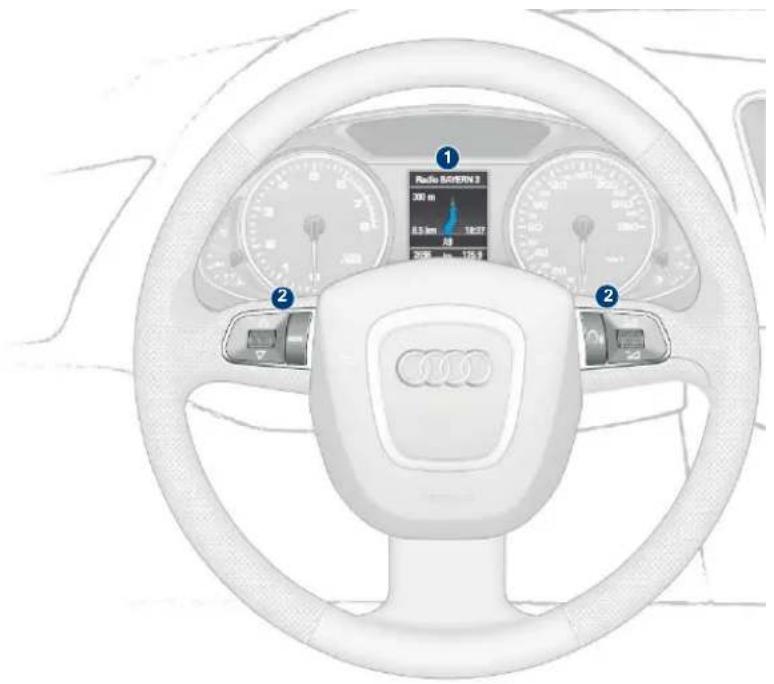

Komponenten

1 Fahrerinformationssystem
2 Multifunktionslenkrad

Linke Menüwalze rollen, um einen Menüpunkt im Fahrerinformationssystem zu markieren. Drücken Sie die Walze, um den Menüpunkt zu bestätigen.

MODE-Taste drücken, um zwischen der aktiven Audio-Quelle, Navigation und Telefon zu wechseln.

-Taste (Sprechtaste) kurz drücken, um die Spracheingabe schalten.

Sprechen Sie nach dem z. B. , um die Systemansage mit den möglichen Sprachkommandos zur Radiobedienung aufzurufen.

Halten Sie die Sprechtaste gedrückt, um die Spracheingabe auszuschalten.

Rechte Menüwalze rollen, um die Lautstärke zu regulieren.

Wenn Sie die rechte Walze drücken, wird die letzte Navigationsdurchsage wiederholt.

Radio SEVERN 3 300 m 8.5 km 16:27 2000 175.9 ① ②

3 Display für MMI oder Radioanlage
4 Ein-/Ausschaltknopf

Einschalten: Kurz drücken.

Lautstärke anpassen: Drehen.

Stumm schalten (Mute): Antippen.

Ausschalten: Lange drücken.

5 Funktionstasten

Drücken Sie die gewünschte Taste (z. B. RADIO), um die Betriebsart zu starten.

6 Steuerungsknopf

Menüpunkt im Display 3 Markieren: Steuerungsknopf drehen. Auswahl bestätigen: Steuerungsknopf drücken.

7 Steuerungstasten

Zum Aufrufen einer der Funktionen, die in den vier Displayecken angezeigt werden, drücken Sie die Steuerungstaste, die der jeweiligen Displayecke zugeordnet ist.

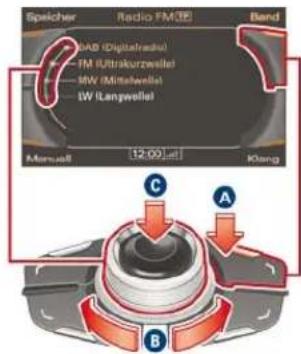

Bedienlogik

Die Bedienung erfolgt in allen Funktionen über eine gleich - bleibende Bedienlogik.

Speicher Radio FM3E Band SAB (Digitalradial) FM Ultrakurzweilel MW (Mittsberlei) IW (Langwellel) Manual 12:00 L Klang C A B

A Menüs in den Displayecken aufrufen: Entsprechende Taste drücken.
B Markieren: Knopf drehen.
C Bestätigen: Knopf drücken.

Infotainment

1 12:00 New-Info Zielingalls

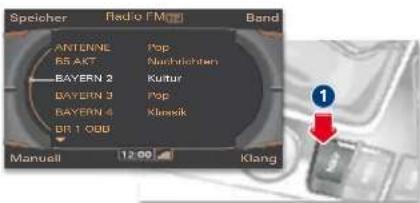

1 Funktionstaste RADIO drücken.

Speicher Radio FM Band ANTENNE B5 AKT BAYERN 2 BAYERN 3 BAYERN 4 DIF 1.000 Manuall 12:00 Klang Pop Nachrichten Kultur Pop Klassik

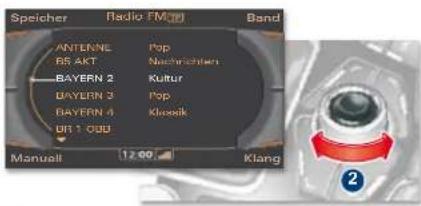

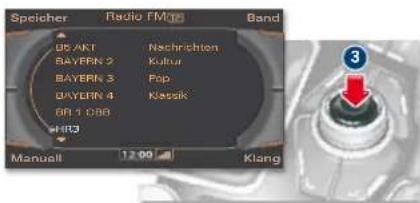

2 Steuerungsknopf drehen und gewünschten Sender markieren.

Speicher Radio FM Band DS AKT BAYERN 2 BAYERN 3 BAYERN 4 BR 1 DBB HRT3 Manuell 12:00 Klang Nschrichton Kultur Pöp Klassik 3

3 Zum Bestätigen Steuerungsknopf drücken.

Speicher Radio FM/CD Band HR3 speichorn 01: DAYCRN 1 FM 02: 711 kHz MW 03: 04: BR MOBIL DAB 05: SWR 3 FM Manuell 12:00 Kleng

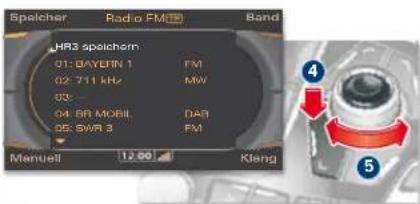

4 Steuerungstaste „Speicher“ drücken.

Speicher Radio FM Band D1: BAYERN 1 FM D2: 711 kHz MV D3: Hier HR3 speichern D4: 91 MOBIL DA8 D5: SWR 3 FM D6: frol Manuell 12:00 Klang

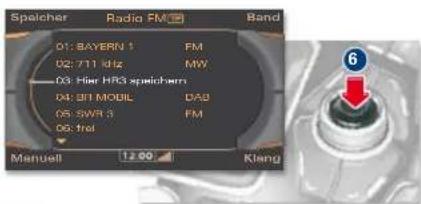

6 Steuerungsknopf drücken. Der nächste freie Speicherplatz wird markiert.

Speicher Radio FM Band 01: BAYERN 1 FM 02: 711 kHz MW 03: fin 04: 911 MOBIL DAD 05: SWR S FM 06: Hier HR3 speichem Manuell 12.00 Kleng

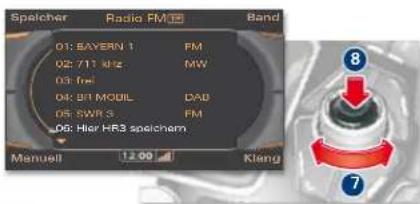

7 Steuerungsknopf drehen und gewünschten Speicherplatz markieren. 8 Zum Bestätigen Steuerungsknopf drücken.
5 Steuerungsknopf drehen und „ speichern" markieren.

Speicher Radio FM Band ANTENNE PS AKT BAYERN 2 BAYERN 3 BAYERN 4 BR 1 ODD Manuell 12:00 Klang

1 Funktionstaste NAV drücken.

Speicher Navigation Route DeutschlandLand On/PL7 Straße Sonderzahl zuführung sterten Nav-Info 12:00 Karte

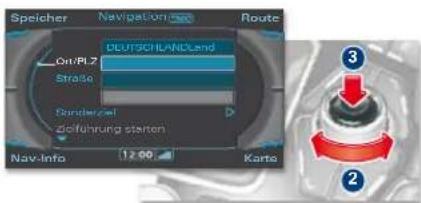

2 Steuerungsknopf drehen und „Ort/PLZ“ markieren.
3 Zum Bestätigen Steuerungsknopf drücken.

Speicher Navigation Route Orz/PLZ M MOLEN MOELN MOHLACKER MÜBLERG/ELBE 22 Nav-Info 12:00 Korte 5 4

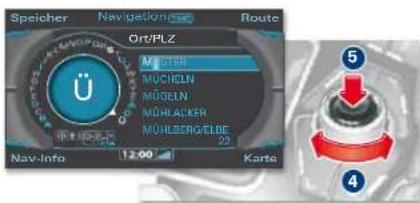

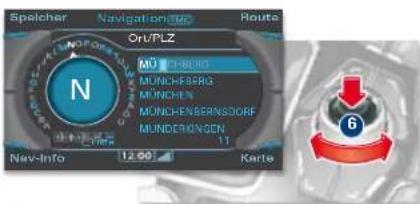

4 Steuerungsknopf drehen und den Anfangsbuchstaben des Zielortes markieren.
5 Zum Bestätigen Steuerungsknopf drücken.

Spelcher Navigation Route Oru/PLZ MÜ O-BERG MÜNCH-EBERG MÜNCHEN MÜNCH-ENBERNSDORF MUNDERHÖNGEN 11 Nev-Info 12.00 Karte

6 Nach dem gleichen Vorgang alle weiteren Buchstaben des Zielorts eingeben, bis der gewünschte Ortsname angezeigt wird.

Spelcher Navigation Route Oru/PLZ MÜNCHEN OK Onk Nav-Info 12:00 Kerte 8 7

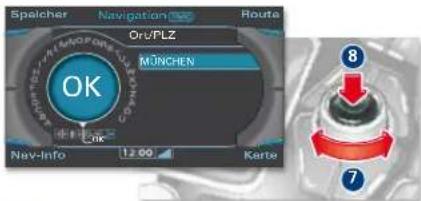

7 Wenn Sie den Ort eingegeben haben, Steuerungsknopf drehen und „OK“ markieren.
8 Zum Bestätigen Steuerungsknopf drücken.

Spelcher Navigation Routes DEUTSCHLAND Ortfula MÜNGENMÜNCHEN Straße Zinnum Bandertiel Zeitührung staren Nav-Info 12.00 Karte 10 9

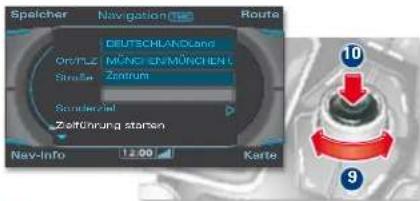

9 Menüpunkt „Zielführung starten“ markieren.
10 Zum Bestätigen Steuerungsknopf drücken. Die Route wird berechnet.

Infotainment

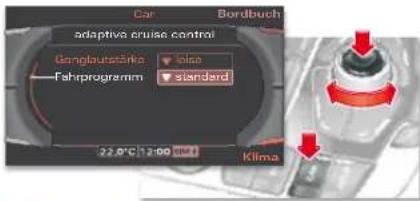

MMI-Funktionen

Car Bordbuch adaptive cruise control Gangluussöhn Fahrprogramm leica standard 22.0°C 1:00 GMT Klima

Fahrerassistenzsysteme

Über die CAR-Taste werden viele Fahrer - assistenzsysteme Ihres Audi eingestellt bzw. bedient.

Ausführliche Erläuterungen hierzu finden Sie in der Betriebsanleitung Ihres Fahrzeugs.

Bluetooth™-Verbindung für Mobiltelefon herstellen

Ihr Bluetooth-fähiges Mobiltelefon können Sie schnell mit dem MMI/der Radioanlage verbinden:

■Zündung, MMI/Radioanlage und Mobiltelefon einschalten.
■Am Mobiltelefon das Menü wählen, welches nach Bluetooth-fähigen Geräten sucht (z. B. Handyvorbereitung/Freisprecheinrichtung).
■Am Mobiltelefon die PIN „1234“ eingeben.

Bluetooth®

Infotainment

Kontrollleuchten Warnsymbole

	Dynamiklenkung		Abgaskontrollsystem11		Freie Fahrt(adaptive cruise control)		Störung Generator
EPC	Motorsteuerung1)oder		lane assist (warnbereit)		Folgefahrt(adaptive cruise control)		Störung Bremsanlage
	Vorglühanlage11		lane assist(nicht warnbereit)				Störung Kühlsystem
	Elektronisches Stabili -sierungsprogramm (ESP)		Fernlicht		Fahrerübernahme-aufforderung(adaptive cruise control)		Motoröldruck zu niedrig
	Airbag-System11		Geschwindigkeits-Regelanlage				Motoröl dringend nachfüllen
	Reifendruck zu gering(umgehend prüfen)		Anti-Blockiersystem11				Störung Lenkung
	Blinkanlage/Warnblinkanlage		Parkbremse				Störung Zündschloss
	Anhängerblinkanlage						Reifendruck zu gering
	Gurtwarnleuchte

Kontrollleuchten und Warnsymbole

www.audi.com

Audi Q5

Kurzanleitung

deutsch 5.08

291.562.862.00
