BEDIENUNGSANLEITUNG BA 7011 WP MIO STAR

Wärmepumpentrockner BA 7011WP

1

Gratulation!

Mit diesem Gerät haben Sie ein Qualitätsprodukt erworben, welches mit grösster Sorgfalt hergestellt wurde. Es wird Ihnen bei richtiger Pflege während Jahren gute Dienste erweisen.

Vor der ersten Inbetriebnahme bitten wir Sie jedoch, die vorliegende Bedienungsanleitung gut durchzulesen und vor allem die Sicherheitshinweise genau zu beachten.

Personen, die mit der Bedienungsanleitung nicht vertraut sind, dürfen dieses Gerät nicht benutzen.

Inhaltsverzeichnis

Seite

Sicherheitshinweise / Empfehlungen 2

Hinweise zu dieser Anleitung 3

Gebrauchsdefinition 3

Übersicht der Geräte- und Bedienteile 4

Inbetriebnahme 6

Vor dem Trocknen 6

- Wäsche sortieren 6

– Pflegesymbole 7

Bedienung des Trockners 7

- Programm auswählen 7

- Zusatzfunktionen 7

- Programm starten:

Start-/Pause-Taste 8

– Nach dem Trockenvorgang 9

- Energiespartipps 9

- Übersicht der Trockenprogramme 10

Wartung / Reinigung 12

Nach der Anwendung 12

– Wasserbehälter leeren 12

- Flusensieb reinigen 12

– Bodensieb reinigen 13

Internationale Waschzeichen 14

Störungen 15

Automatische Fehleranalyse 17

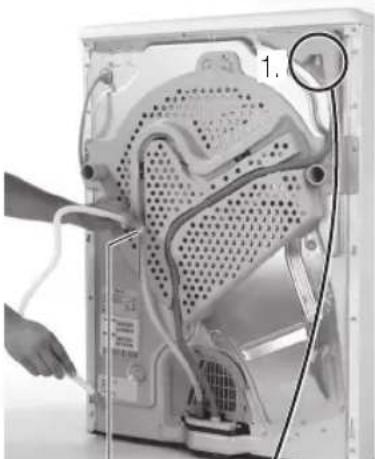

Auspacken / Installation 18

– Auspacken 18

– Trockner aufstellen 18

– Gerätefüsse einstellen 18

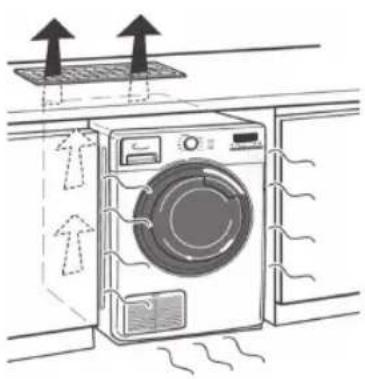

– Aufstellort 19

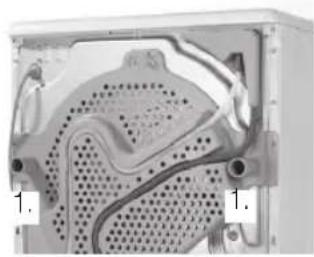

– Montage der Abstandshalter 19

– Direkter Abwasseranschluss 20

- Ans Stromnetz anschliessen 20

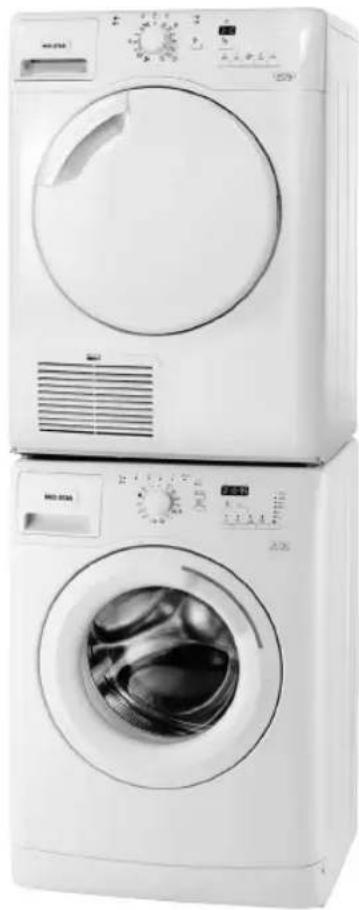

- Wäscheturm 21

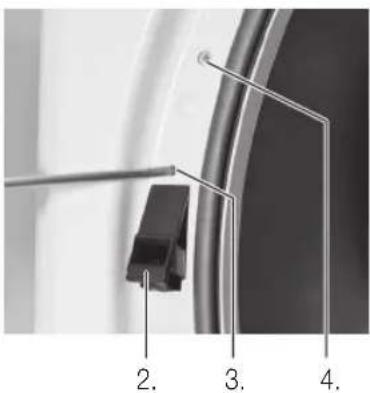

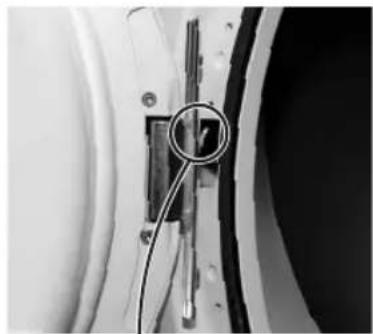

– Türanschlag wechseln 22

Entsorgung 24

Technische Daten 24

2 Sicherheitshinweise / Empfehlungen

Bitte lesen Sie diese Hinweise aufmerksam durch, bevor Sie Ihr Gerät an das Netz anschliessen. Sie enthalten wichtige Sicherheits- und Betriebshinweise.

• Personen, einschliesslich Kinder, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, dürfen das Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen
• Benutzen Sie keine Mehrfachsteckdose oder Verlängerungskabel (Überhitzungsgefahr)
• Stecken Sie keinen Stecker mit einem beschädigten oder gebrochenen Stromkabel in die Steckdose
• Beschädigte Stromkabel müssen vom MIGROS-Service ausgewechselt werden, damit keine Gefahrenquellen entstehen
• Ziehen Sie nie den Netzstecker aus der Steckdose, indem Sie am Kabel ziehen. Ziehen Sie den Netzstecker, indem Sie ihn direkt anfassen
• Ziehen Sie den Netzstecker auf keinen Fall mit nassen Händen
• Gerät nie mit nassen oder feuchten Händen oder Füssen berühren
• Während des Betriebs nie Wasserbehälter oder Abwasserschlauch aus dem Trockner ziehen
• Im Fall eines Defektes, Netzstecker ziehen. Versuchen Sie nicht, den Trockner zu reparieren. Wenden Sie sich bitte an den MIGROS-Service
• Vergessen Sie bitte nicht, dass das Verpackungsmaterial des Trockners für Kinder gefährlich sein könnte
  – Lassen Sie Ihre Kinder nicht mit dem Gerät spielen
  – Halten Sie Haustiere von dem Gerät fern
• Der Trockner darf nur von Erwachsenen und im Rahmen der Informationen aus dieser Bedienungsanleitung benutzt werden
• Das Gerät sollte nicht auf Teppichen oder ähnlichen Unterlagen aufgestellt werden, da dies die Belüftung von unten behindern könnte
• Zur Reduzierung der Brandgefahr im Trockner folgendes beachten:

- Mit Öl verschmutzte Gegenstände können plötzlich Feuer fangen, wenn sie Wärmequellen wie einem Wäschetrockner ausgesetzt werden. Die Gegenstände erhitzen sich und es kommt zu einer durch Oxidation ausgelösten Reaktion im Öl. Oxidation erzeugt Hitze. Wenn die Hitze nicht entweichen kann, können die Gegenstände derart heiss

werden, dass sie Feuer fangen. Das Stapeln oder Aufbewahren von ölverschmutzten Gegenständen kann zu einem Hitzestau führen und eine Brandgefahr darstellen
- Wäschestücke, die mit Speiseöl verschmutzt sind oder die mit Aceton, Alkohol, Benzin, Kerosin, Fleckentfernern, Terpentin und Wachsentfernern behandelt worden sind, müssen vor dem Trocknen im Wäschetrockner zuerst in heissem Wasser mit zusätzlichem Waschmittel gewaschen werden
- Keine entflammbaren Reinigungsmittel verwenden
- Den Wäschetrockner nicht verwenden, wenn zur Reinigung Chemikalien verwendet wurden
- Artikel wie Schaumgummi (Latexschaumgummi), Duschhauben, imprägnierte Textilien, gummi-beschichtete Wäschestücke, Kleider oder Kissen mit Schaumgummipolster dürfen in dem Gerät nicht getrocknet werden
- Alle Taschen leeren; Feuerzeuge oder Streichhölzer gehören nicht in den Trockner
- Keinesfalls brennbares Material in der Nähe des Trockners aufbewahren oder verwenden
- Wenn Sie den Trockner vor Programmende anhalten, sofort die gesamte Wäsche entnehmen und zur Wärmeableitung ausbreiten
- Gerät nicht verwenden bei:
- Gerätestörung
- beschädigtem Netzkabel
– wenn das Gerät heruntergefallen ist oder wenn sonstige Beschädigungen vorliegen In solchen Fällen das Gerät sofort durch den MIGROS-Service überprüfen und reparieren lassen
- Das Gerät ist nur für den Gebrauch im Haushalt bestimmt. Die Garantie verfällt, wenn dieser Trockner für kommerzielle Zwecke genutzt wird
– Nur Original-Ersatzteile verwenden
- Bitte beachten Sie für die Benutzung des Trockners die Anweisungen der vorliegenden Bedienungsanleitung sowie die Programmübersicht
– Bewahren Sie die Bedienungsanleitung auf
- Der Hersteller lehnt jede Verantwortung für Schäden an Personen, Haustieren oder Sachen ab, die infolge der Nichtbeachtung der in dieser Bedienungsanleitung dargelegten Vorschriften entstehen

Hinweise zu dieser Anleitung

3

• Diese Bedienungsanleitung kann nicht jeden denkbaren Einsatz berücksichtigen. Für weitere Informationen oder bei Problemen, die in dieser Bedienungsanleitung nicht oder nicht ausführlich genug behandelt werden, wenden Sie sich an die M-Infoline (Telefonnummer auf der Rückseite dieser Anleitung)
• Bewahren Sie diese Bedienungsanleitung sorgfältig auf und geben Sie diese allenfalls an Nachbenutzer weiter

Gebrauchsdefinition

- Dieser Wärmepumpetrockner ist ausschliesslich zum Trocknen von trocknergeeigneter Wäsche in haushaltsüblichen Mengen bestimmt

Auspacken / Installation

- Bitte beachten Sie die Anweisungen auf Seite 18

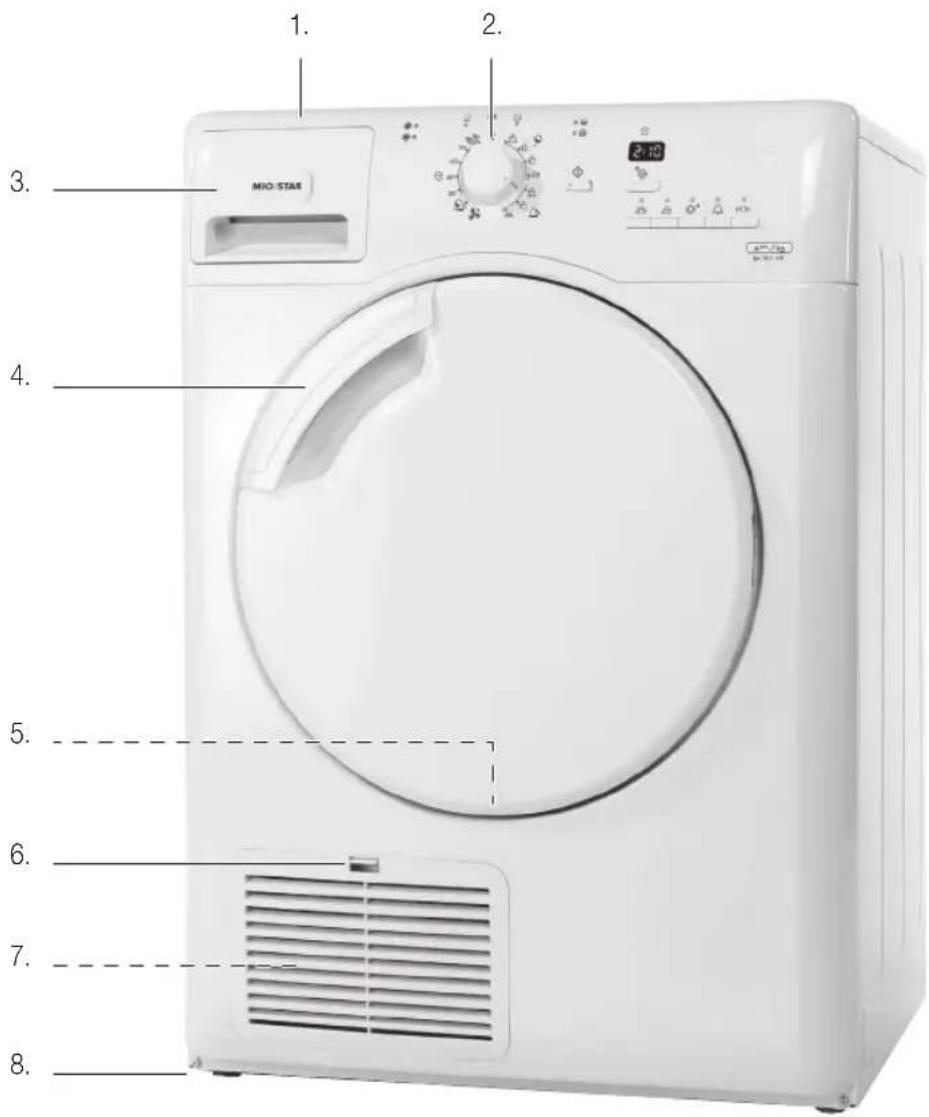

4 Übersicht der Geräte- und Bedienteile

Deutsch

1. 2. 3. 4. 5. 6. 7. 8. MIO STAR 2-10

1. Arbeitsfläche
2. Bedienelemente (siehe nebenstehende Seite)
3. Wasserbehälter

4. Türgriff

5. Flusensieb (Innenseite im Türrahmen)

6. Abdeckung Bodensieb
7. Bodensieb (Innenseite)
8. Verstellbare Füsse

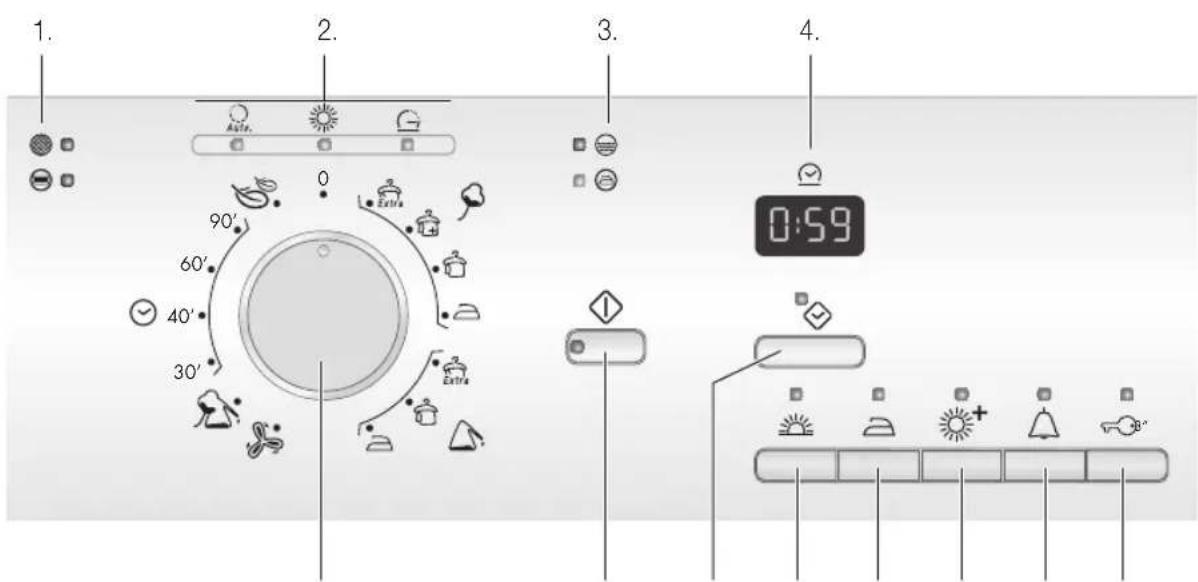

Übersicht der Geräte- und Bedienteile

5

1. 2. 3. 4. 0:59 0 90' 60' 40' 30' Extra Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr Extr

6.5.8.9.70.11. 12.

1. Störungs-Anzeigen:

Flusensieb reinigen (Sieb nach jedem

Trockenvorgang reinigen): Seite 12

(leuchtet) Bodensieb reinigen

(blinkt) Bodensieb nicht richtig eingesetzt

Wichtig: Sieb nach jedem Trockenvorgang reinigen (Seite 13)

1. Funktionsstatus-Anzeige:

Autom. Erkennung des Feuchtigkeitsgrades/Übertrocknungsschutz (S. 9)

Trocknungsvorgang läuft (Seite 9)

Trocknungsvorgang beendet (Seite 9)

1. Störungs-Anzeige:

Wasserbehälter voll/entleeren; die Maschine unterbricht Trocknungsvorgang (Seite 12)

Funktionsstatus-Anzeige:

Knitterschutz vor Programmende (Seite 9)

1. Restzeitanzeige; gibt die ungefähre Restzeit in in Stunden und Minuten an (Seite 8)

2. Programmwahlknopf:

Gewünschtes Trocknerprogramm auswählen (Übersicht auf Seite 10, 11)

1. ◇ Start/Pause-Taste (startet Trockenvorgang (Seite 8))

Zusatzfunktionen:

Startverzögerung: Start um 1-12 Stunden verzögern; in der Anzeige (4.) wird die Restzeit angezeigt (Seite 8)

Schongang mit reduzierter Trockentemperatur (Seite 7)

Knitterschutz; verhindert Knitterbildung, wenn Maschine nach Programmende nicht sofort entladen wird (Seite 7)

Trocken Plus; erhöht den Trockengrad (Seite 8)

Tonsignal am Ende des Trockenvorgangs (Seite 8)

Tastensperre/Kindersicherung: Taste 3 Sek. gedrückt halten, um Sperre ein- oder auszuschalten (Seite 8)

6 Inbetriebnahme

1. Vor dem Trocknen

Wäsche sortieren und vorbereiten

• Wäsche nach folgenden Punkten sortieren:
  – Trockungsgrad: Schranktrocken, bügeltrocken usw.
• Gewebestärke: z.B. nicht Frotteetücher und leichte Unterwäsche mischen
• Gewebeart: Baumwolle (Leinen) oder synthetische Textilien (Pflegeleicht)
• Grösse: Möglichst immer gleiche Grössen pro Durchgang trocknen
• Gleicher Restfeuchtigkeit; nicht leicht und stark nasse Wäsche mischen

Gut zu Wissen:

• Trockner nicht überfüllen: Unbedingt die maximale Beladung beachten. Die maximale Menge ist programmabhängig (siehe Übersicht auf Seite 10, 11). Ein überfüllten Trockner verschlechtert die Trocknung, die Wäsche wird stärker strapaziert und verknittert (= grösserer Bügelaufwand)!
• Für Trockner nicht geeignet sind: Wolle, Seide, Nylonstrümpfe, feine Stickereien, Textilien mit Metallbesatz, grosse Wäschestücke wie Schlafsäcke oder Kopfkissen
• Alle Reissverschlüsse, Haken, Verschlüsse, Kissenbezüge etc. schliessen und Taschen leeren (es dürfen z.B. auf keinen Fall Feuerzeuge in der Wäsche verbleiben: Brandgefahr!). Darauf achten, dass keine Waschmittel-Dosierbehälter/-kugeln in den Trockner gelangen (diese schmelzen und können die Wäsche und das Gerät) beschädigen
• Wäsche auf links drehen (= Innenseite nach aussen)
• BH-Formbügel, die sich gelöst haben entfernen oder vernähen
• Neue und farbige Wäsche nicht mit weissen/hellen Textillien mischen, da diese sonst abfärben können
• Keine tropfnasse Wäsche in Trockner geben; allenfalls Wäsche zuerst in Waschmaschine schleudern

Inbetriebnahme

7

Pflegesymbole:

- Nachfolgend die wichtigsten Pflegesymbole. Eine detaillierte Übersicht befindet sich auf Seite 14.

Trocknen:

wählen (Seite 7)

Bügeln:

2. Bedienung des Trockners

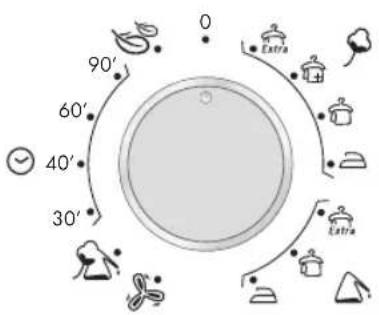

2.1 Programm auswählen

• Vor dem Start kontrollieren, ob der Wasserbehälter (oben links in Schublade) leer ist und das Flusensieb sauber ist (im Inneren)
• Wäsche in Trockner geben (Hinweise auf nebenstehender Seite beachten) und Türe schliessen
• Mit dem Programmwahlknopf das gewünschte Trocknungs-Programm einstellen (Übersichtstabelle auf Seite 10). Ist die Türe nicht (richtig)geschlossen, kann der Trockner nicht gestartet werden

2.2 Zusatzfunktion auswählen

- Falls gewünscht, Zusatzfunktion auswählen:

• Schongang: Diese Funktion reduziert am Schluss des Trockenvorgangs die Temperatur und schont so die Textilien. Die Wäsche ist im Schongang daher weniger trocken, als ohne Schongang
• Knitterschutz: Falls die Wäsche nach dem Trockenvorgang nicht sofort entnommen werden kann, verhindert diese Funktion die Knitterbildung nach Programmende. Die Trommel dreht sich dabei von Zeit zu Zeit (während maximal 12 Stunden).

Funktion vorzeitig unterbrechen: Türe öffnen oder Trockner ausschalten (= Stellung «0»).

Hinweis: Wird die Zusatzfunktion « △ Tonsignal» gewählt, schaltet sich der Knitterschutz automatisch aus

Fortsetzung ...

8 Inbetriebnahme

Deutsch

• Trocken Plus; Erhöht den Trockengrad der Wäsche (Wäsche wird trockner; der Stromverbruch dafür höher)
• Tonsignal; Ertönt am Ende des Trockenvorgangs. Hinweis: Wird diese Zusatzfunktion gewählt, schaltet sich der «Knitterschutz » automatisch aus (sofern eingeschaltet)
• Tastensperre/Kindersicherung: Bei aktivierter Funktion werden alle Tasten blockiert (Ausnahme ist die «0»-Position des Programmwahlknopfes). Tastensperre ein-/ausschalten: Taste 3 Sek. gedrückt halten (Taste leuchtet bei eingeschalteter Funktion)
• Startverzögerung: Durch wiederholtes Drücken der Taste kann der Start um 1-12 Stunden verzögert werden (z.B. um den günstigeren Nachtstrom zu nutzen). Die gewählte Zeit wird in der Anzeige dargestellt
• Die Trommel dreht sich vor dem Start von Zeit zu Zeit, um die Wäsche neu zu verteilen

2.3 Programm starten

- Programm durch Drücken der Start/Pause-Taste starten (die Taste leuchtet auf)

• Programm unterbrechen (= Pause): Durch erneutes Drücken der Start/Pause-Taste (oder durch Öffnen der Türe). Bei Unterbrechung, Türe öffnen und Wäsche mindestens 5 Minuten abkühlen lassen. Programm fortsetzen: Türe erneut schliessen und Start/Pause-Taste drücken
• Programm frühzeitig beenden: Programmwahlknopf auf «0» drehen. Wäsche sofort aus Trockner nehmen und zum Abkühlen ausbreiten
• Programm ändern: Zuerst mit Programmwahldrehknopf «0» anwählen und nachher neues Programm wählen

- Die Standard-Trockenzeit wird in Stunden / Min. dargestellt. Je nach Wäschemenge/-art und Feuchtigkeit, wird die Restzeit neu berechnet und aktualisiert. Berechnungsvorgänge werden mit blinkenden Strichen angezeigt

Inbetriebnahme

9

Auto. Sun -

• Während des Programmablaufs leuchten die LED Auto. für die automatische Erkennung des Feuchtigkeitgrades, gefolgt von für den eigentlichen Trocknungsvorgang
• Am Ende des Trockenprogramms leuchtet. Danach ist während rund 15 Minuten der Knitterschutz aktiviert und die LED leuchtet auf.

Die Wäsche ist jetzt bereits trocken und wird jetzt noch «aufgelockert». Das Programm kann vorzeitig beendet (Programmwahlknopf auf «0» drehen) und die Türe geöffnet werden

- Programmwahlknopf auf «0» stellen. Wäsche aus dem Trockner entnehmen und zusammenlegen/aufhängen.

Tipp: Um eine Knitterbildung zu verhindern, Wäsche sofort zusammenlegen/aufhängen

2.4 Nach dem Trockenvorgang

- Nach jedem Trockenvorgang

– Wasserbehälter leeren (siehe Seite 12) und
- Flusensieb reinigen (siehe Seite 12)

2.5 Energiespartipps

• Möglichst immer die maximal zulässige Schleuderdrehzahl der Waschmaschine nutzen, da eine mechanische Entwässerung weniger Energie benötigt. Dies spart Zeit und Energie beim anschliessenden Trocknen
• Immer eine volle Beladung trocknen: je nach Wäscheart und Programm/Trockenzeit. Weitere Details sind der Programmübersicht zu entnehmen
  – Die Wäsche nicht übertrocknen
  – Das Flusensieb nach jedem Trockenvorgang reinigen
  – Das Bodensieb nach jedem Trockenvorgang reinigen
• Den Trockner in einem Raum mit einer Temperatur zwischen 15 °C und 20 °C aufstellen. Bei höheren Temperaturen für ausreichende Belüftung sorgen, z.B. durch Öffnen des Fensters
• Immer das geeignete Programm / Trockenzeit für die Wäsche wählen, um den gewünschten Trockengrad zu erreichen
• Die Option «Schonen» nur bei kleinen Beladungen wählen
• Baumwolle kann mit den Programmen «Bügeltrocken» und «Schranktrocken» zusammen getrocknet werden. Mit der Einstellung «Bügeltrocken» beginnen, am Ende die Bügelwäsche entnehmen und die verbleibende Wäsche mit der Einstellung «Schranktrocken» zu Ende trocknen
• Programmwahlknopf nach dem Zyklusende immer auf «0» stellen

Übersicht der Trockenprogramme

Programm***) Wäsche-		Stufe ***		Textilart
		Symbol
Baumwolle Baumwolle oder Leinen Koch-/Buntwäsche (max. 7 kg)			Extratrocken Mehrlagige, dicke Wäsche wie: Frottiertücher, Frotteebademäntel
			Schranktrocken + Frottiertücher, Geschirrhandtücher, Bettwäsche, Unterwäsche
			Schranktrocken*** ) Gleichartige Wäsche, die nicht gebügelt werden soll, wie: Hand-tücher, Bettwäsche, Unterwäsche, Babykleidung, T-Shirts, Baum-wollsocken
			Bügeltrocken*** ) Wäsche, die gebügelt werden soll wie: Bett- und Tischwäsche, Handtücher, T-Shirts, Polohem-den, Arbeitskleidung
PflegeleichtPflegeleichte (bügelfreie) Wäsche aus Synthetik- und Mischgewebe, Baumwolle (max. 3.5 kg)			Extratrocken Wäsche mit dicken, mehrlagigen Anteilen wie: Bett- und Tischwä-sche, Trainings-anzüge, Anoraks, Decken
			Schranktrocken*** ) Wäsche, die nicht gebügelt werden soll, wie: Oberhemden, Blusen, T-Shirts, Sportbekleidung
			Bügeltrocken Wäsche, die gebügelt werden soll wie: Hosen, Kleider, Röcke, Hemden, Blusen
Spezialprogramm(max. 2.5 kg)			Feinwäsche plus Trocknen mit niedriger Intensität für Feinwäsche und Textilien wie: Hosen, Kleider, Hemden, Blusen
Spezialprogramm(max. 3.5 kg)			Mischwäsche T-Shirts, Blusen, Handtücher, Bettwäsche, Unterwäsche, Sportbekleidung
LüftenDie Wäsche wird 30 Minuten lang ohne Hitze gelüftet, aufgefrischt und aufgelockert				Alle Textilien
TrockenzeitenZusätzliche Trockenzeiten für Texti-lien, die für andere Programme nicht geeignet sind, oder für den Abschluss des Trockenvorgangs		30, 40, 60, 90 Min. Alle Gewebe

*) Durchschnittliches Gewicht und maximale Beladung - ^** ) = möglich / - = nicht möglich

Inbetriebnahme

Beladung (kg) *)	Zusatzfunktionen **) Trockenzeit ****)
	Schonen	Knitter-schutz	Trocken plus	Ton-signal	Tastensperre	Pause	Startver-zögerung	Füllmenge Sehrnass	nass
	7.0							190 140
r, 7.0								165 125
	7.0							155 110
	7.0							135 90
	3.5							80 70
	3.5							65 60
	3.5							55 50
	2.5							80 60
	3.5							130 100
	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
	-							30, 40, 60, 90

***) Testprogramme gemäss EN 61121, getestet mit maximaler Nennbeladung ****) in Minuten (ca.)

12 Wartung / Reinigung

Deutsch

3. Nach der Anwendung

- Vor der Wartung / Reinigung Netzstecker ziehen

Wasserbehälter leeren (nach jeder Anwendung)

Im Wasserbehälter wird das der Wäsche entnommene Wasser gesammelt. Tank nach jedem Trocknungsvorgang oder wenn die Störungsanzeige «Wasserbehälter voll» aufleuchtet entleeren:

- Wasserbehälter aus Gerät ziehen und entleeren

- Anschliessend wieder einsetzen

Falls sich im Trocknerraum ein Wasserablauf befindet, kann das Wasser auch direkt abgeleitet werden. Der Behälter muss dann nicht mehr geleert werden (siehe Seite 20).

Flusensieb reinigen (nach jeder Anwendung)

Flusensieb nach jedem Trocknungsvorgang reinigen:

- Türe öffnen

- Flusensieb aus dem Trockner ziehen

- Flusensieb öffnen, indem auf den Entriegelungsknopf gedrückt wird

- Sieb aufklappen. Flusen entfernen, indem mit der leicht feuchten Hand über das Sieb gestreift wird

- Anschliessend Sieb wieder schliessen (rastet ein) und wieder ganz in Trockner einsetzen

Wartung / Reinigung

Das Bodensieb reinigen, sobald die Anzeige leuchtet: Vor der Reinigung Trockner gut abkühlen lassen (Teile sind sonst heiss)!

• Abdeckung (unten links) öffnen und zur Seite legen
• Kunstoffgriff nach oben schwenken und Gehäuse mit Bodensieb schräg nach links aus dem Gerät herausziehen

- Filterrahmen öffnen (Lasche gegen oben ziehen) und abnehmen

– Farbigen Schaumstoff aus Filterrahmen nehmen
- Flusen von der Oberfläche des Schaumstoffs entfernen
- Restliche Flusen anschliessend unter fliessendem Wasser entfernen/reinigen (Schaumstoff nie in Waschmaschine reinigen!) und danach gut trocknen
- Flusen auf den beiden Filterseiten entfernen, indem mit der leicht feuchten Hand darübergefahren wird. Falls ein weisser «Stoff» auf den Filtermaschen zurückbleibt, Filterteile unter fliessendem Wasser säubern. Es kann auch eine weiche (!) Bürste benutzt werden
- Schaumstoff wieder in Rahmen einsetzen.

Wichtig: Der Schaumstoff ist schräg geschnitten. Daher darauf achten, dass er richtig im Rahmen liegt und nicht eingeklemmt wird

- Filterrahmen wieder in das Gehäuse einsetzen (zuerst die unteren Stifte einhängen und dann zuschwenken, bis er einrastet)

• Fach für Filter mit einem feuchten Tuch sauber aus/abwischen und Flusen entfernen. Darauf achten, dass alle Dichtungen frei von Schmutz und Flusen sind
• Filter wieder schräg (von links nach rechts) in den Trockner schieben. Wichtig: der Griff muss sich dabei in horizontaler Stellung befinden
• Sobald der Filter wieder ganz eingeschoben ist, Griff nach unten schwenken, um den Filter zu verriegeln (darauf achten, dass die beiden seitlichen Haken am Griff des Filterfachs eingerastet sind)
• Abdeckung wieder anbringen (zuerst die beiden unteren Haken einhängen und dann nach oben schwenken, bis sie einrastet).

Wichtig: Die Abdeckung lässt sich nur bei richtig eingesetztem Bodensieb einsetzen

14 Wartung / Reinigung

Gehäuse und Bedienfeld

• Gelegentlich mit leicht feuchtem Tuch abreiben
• Bei Bedarf kann ein neutrales Reinigungsmittel verwendet werden (keine Lösungsmittel oder Scheuerpulver benutzen)

Türdichtung

- Türdichtung regelmässig kontrollieren und mit einem feuchten Tuch reinigen

Wichtig:

- Trockner nie mit entzündbaren Flüssigkeiten reinigen

Internationale Waschzeichen

Trocknen

Für hohe/mittlere Temperatur geeignet

Für reduzierte Temperatur geeignet

Nicht für Trockner geeignet

Zum Trocknen aufhängen

Tropfnass aufhängen

Flach trocknen

Waschen/Bügeln

Waschtemperatur

Nicht in der Maschine waschen (Handwäsche)

Handwarmes Bügeleisen

Mittel-heisses Bügeleisen

Heisses Bügeleisen

Nicht bügeln

Nicht bleichen

Diese Symbole sind für die chemische Reinigung. Die Buchstaben zeigen dem Reinigungspersonal an, welche Art von Lösungsmittel verwendet werden kann. Kleidungsstücke mit diesen Symbolen nicht in der Waschmaschine waschen, es sei denn, auf den Etiketten wird es anders angegeben.

Störungen

Reparaturen am Gerät dürfen nur durch den MIGROS-Service durchgeführt werden. Durch nicht fachgerechte Reparaturen und nicht verwenden von Original-Ersatzteilen können Gefahren für den Benutzer entstehen.

Bei unfachgerechten Reparaturen kann keine Haftung für eventuelle Schäden übernommen werden. In diesem Fall erlischt auch der Garantieanspruch.

Falls Sie eine Störung mit Hilfe der folgenden Übersicht nicht selber beheben können, wenden Sie sich an den nächsten MIGROS-Kundendienst oder an die M-Infoline (Telefonnummer auf Rückseite dieser Anleitung).

Wichtig: Bei Störungen, defektem Gerät oder Verdacht auf Defekt nach einem Sturz sofort:

- Netzstecker ziehen

Störung mögliche Ursache Behebung

Ihr Trockner läuft nicht	- Netzstecker nicht eingesteckt	- Netzstecker in Steckdose stecken
	- Sicherung ist defekt - Sicherung auswechseln
	- Strom ist abgeschaltet/Steckdose defekt	- Stromversorgung prüfen (Tisch-lampe an Steckdose einsteckenund Licht einschalten)
	- Start/Pause-Taste ist nichtgedrückt worden	- Durch Drücken der Taste «Start/Pause» ◆ Gerät starten
		- Nach einem Stromausfall Taste«Start/Pause» ◆ erneut drücken
	- Der Programmknopf steht auf«0» (= Aus)	- Programmwahlknopf auf dasgewünschte Programm drehen
	- Die Türe ist nicht (richtig)geschlossen	- Türe richtig schliessen (es ertöntein «Klick»-Geräusch)
	- Kontrolllampen «Ende 📄»und «Knitterschutz» leuchten	- Der Trockenvorgang ist beendetund die Wäsche kann entnommenwerden
	- Trockner überladen - Einen Teil der Beladung heraus-nehmen
	- Anzeige 🕒 «Wasserbehältervoll» leuchtet	- Wasserbehälter entleeren.Behälter nach jeder Anwendungentleeren
	- Anzeige 🕒 «Bodensiebreinigen» leuchtet oder blinkt	- Bodensieb reinigen oder richtigeinsetzen (Seite 13)

Fortsetzung ...

Störungen

Störung mögliche Ursache Behebung

Wäsche ist nicht richtig trocken / Trockenvorgang dauert zu lange	- Ungeeignetes Programm gewählt	- Geeignetes Programm wählen (siehe Seite 10)
	- Eingelegte Wäsche zu nass -	Wäsche schleudern. Bei einer Schleuderdrehzahl von unter 800 U/min kann während des Trockenvorgangs eine Betriebsstörung im Kondenswasserbehälter auftreten
	- Anzeige «Flusensieb reinigen» leuchtet	- Flusensieb reinigen (s. Seite 12). Sieb nach jeder Anwendung reinigen
	- Bodensieb mit Flusen verstopft	- Bodensieb entnehmen und reinigen (s. Seite 13)
	- Zu hohe Raumtemperatur -	Raumtemperatur reduzieren (z.B. Heizung tiefer stellen, lüften)
	- Trockenergebnis entspricht nicht Erwartungen	- Ein besser trocknendes Programm wählen
	- Dünne und dicke Wäscheteile gemischt?	- Wäsche nach nach Material und dick/dünn sortieren. Trockenvorgang erneut starten
	- Verschiedene Materialsorten-gemischt
Wassertropfen unter dem Trockner	- Dichtungen von Bodensieb/Bodensiebfach mit Flusen verunreinigt	- Bodensieb entnehmen und Dich-tung an Bodensieb und /-fach reinigen
	- Wasserbehälter nicht richtig eingesetzt	- Wasserbehälter ganz einsetzen
	- Wasserablauf nicht sauber verlegt (sofern installiert)	- Wasserablauf sauber (straff) verlegen
	- Gerät steht nicht ebenerdig -	Mit Füssen ausrichten (Wasser-waage) verwenden
Anzeige «Flusensieb reinigen» leuchtet	- Flusensieb verstopft -	Flusensieb reinigen (s. Seite 12). Sieb nach jeder Anwendung reinigen
Anzeige «Wasserbehälter voll» leuchtet	- Wasserbehälter ist voll -	Wasserbehälter entleeren. Tank nach jeder Anwendung entleeren
Anzeige «Bodensieb reinigen» leuchtet oder blinkt	- Bodensieb nicht sauber oder richtig eingesetzt	- Bodensieb reinigen oder richtig einsetzen (Seite 13)

Automatische Fehleranalyse

Ihr Trockner ist mit einem System ausgerüstet, das während des Trockenvorgangs eine ständige Selbstanalyse durchführt. Beim Auftreten eines Fehlers werden automatisch die notwendigen, vorbeugenden Massnahmen durchgeführt und mit den Leuchtdioden eine Fehlermeldung angezeigt. In der nachfolgenden Grafik werden blinkende LED's rot dargestellt. Falls der Fehler nicht behoben werden kann, Fehlermeldung merken und dann:

• Netzstecker ziehen
• MIGROS-Service anrufen

Fehleranzeige Möglicher Fehler Zu ergreifende Massnahme

Die Start/Pause-Taste beginnt2 Mal pro Sekunde zu blinken,wenn sie gedrückt wird	Türe nicht richtiggeschlossen oder/undBodensieb nicht richtigeingesetzt	Sicherstellen, dass die Türe richtig geschlossen ist und das Bodensieb in der richtigen Lage sitzt.Sollte die Störung erneut auftreten,MIGROS-Service kontaktieren
Bodensieb und Start/Pause-Tastebeginnen 2 Mal pro Sekunde zublinken, wenn Start/Pause-Tastegedrückt wird	Bodensieb nicht richtigeingesetzt	Bodensieb richtig einsetzen: Darauf achten,dass die beiden Haken des Griffes richtig eingehängt sind.Sollte die Störung erneut auftreten,MIGROS-Service kontaktieren
– F01 bis F04 (Fehler F01 bis F04) Der Trockner muss durch einen Service-techniker geprüft werden. LED-Kombination aufzeichnen und MIGROS-Service anrufen
– F05, F06 oder F07 (Fehler F05, F06 oder F07)	Trockner ausschalten und Netzsteckerziehen. Kontrollieren, dass die Raumtemperatur zwischen 5 °C und 35 °C liegt.1 Stunde lang warten. Netzstecker wiederin die Steckdose einstecken und das Geräterneut starten.Sollte die Störung erneut auftreten,MIGROS-Service kontaktieren
– F10 bis F24 (Fehler F10 bis F24) Trockner ausschalten und Netzstecker ziehen. 30 Minuten warten. Netzstecker wieder einstecken und den Trockner starten. Sollte die Störung erneut auftreten, MIGROS-Service kontaktieren

18 Auspacken/Installation

Deutsch

Auspacken

• Schrumpffolie vorsichtig aufschneiden und entfernen.
  Tipp: damit der Trockner nicht beschädigt wird, Folie über Styroporteilen aufschneiden
• Obere und seitliche Styroporteile entfernen
• Zu zweit Trockner auf eine Ecke stellen und vorsichtig Verpackung auf der Unterseite entfernen
• Verpackung ordnungsgemäss entsorgen und darauf achten, dass Kinder nicht damit spielen können (Erstickungsgefahr!)

Wichtig:

- Falls der Trockner vor dem Auspacken längere Zeit im Kalten gestanden hat, darf er nicht sofort in Betrieb genommen werden, da sich im Inneren Kondenswasser bildet. Warten, bis der Trockner Zimmertemperatur erreicht hat

Trockner aufstellen

• Trockner auf einen ebenen, stabilen Fussboden, in der Nähe eines Stromanschlusses und eines Wasserablaufs stellen
• Trockner nicht auf Teppiche oder ähnliche Oberflächen stellen
• Damit der Trockner leise und ohne Vibrationen läuft, sollte er auf einem flachen, nicht rutschigen und festen Untergrund stehen
• Trockner nie direkt auf einen Holz- oder «schwimmenden» Boden (z.B. Parkett, Laminat) stellen. Trockner auf eine mindestens 3 cm dicke und 60 x 60 cm grosse Sperrholzplatte stellen. Sperrholzplatte vorgängig am Boden festschrauben
• Sicherstellen, dass Entlüftungsschlitze unten am Trockner nicht durch z.B. einen Teppich blockiert sind

Gerätefüsse einstellen

- Bei der Aufstellung müssen alle vier Füsse des Trockners sicher und stabil auf dem Boden stehen. Trockner durch das Drehen der vier Füsse korrekt waagerecht ausrichten. Mit einer Wasserwaage die korrekte waagerechte Ausrichtung kontrollieren

Wichtig:

• Aus Sicherheitsgründen niemals Kartons, Holzblöcke oder ähnliche Gegenständen unter den Trockner stellen, um Unebenheiten im Untergrund auszugleichen!
• Der Trockner muss vollkommen eben und standsicher stehen

Installation

• Den Trockner nicht in Räumen aufstellen mit schlechter Lüftung oder Temperaturen unter 5 °C oder über 35 °C, da er sonst nicht (richtig) funktionieren kann
• Kleinere Räume wie Abstellkammern, Badezimmer, Toiletten, Dusch-kabinen usw. ohne Belüftung sind für die Aufstellung eines Trockners nicht geeignet. Muss der Trockner dennoch in einem solchen Raum aufgestellt werden, ist unbedingt auf eine gute Belüftung (geöffnete Türen, ein Belüftungsgitter oder ein Schlitz mit einer Grösse von über 500 cm²) zu achten
• Vor dem ersten Gebrauch sicherstellen, dass der Wasserbehälter ganz eingesteckt und das Bodensieb korrekt eingesetzt ist
• Der Trockner ist nicht als Einbaugerät konzipiert
• Der Trockner kann unter einer Arbeitsplatte eingebaut werden, wenn für eine ausreichende Belüftung für den Trockner gesorgt ist. Im hinteren Teil der Arbeitsplatte, unter der der Trockner stehen soll, ist ein Belüftungsgitter von mindestens 45 cm x 8 cm einzubauen
• Das Netzkabel darf nicht zwischen dem Trockner und der Wand eingeklemmt sein. Der Netzstecker muss jederzeit erreicht werden können
• Muss der Trockner wegen Platzmangels direkt neben einem Gas- oder Kohleofen aufgestellt werden, muss eine Wärmedämmplatte (85x57 cm) zwischen beiden Geräten eingesetzt werden. Dabei muss die zum Ofen zeigende Seite der Wärmedämmplatte mit Aluminiumfolie ausgekleidet werden

Abstandshalter montieren

Damit das Gerät an der Rückseite einen korrekten Abstand zur Wand hat und eine ausreichende Belüftung gewährleistet ist, müssen die Abstandshalter vor der ersten Benutzung des Geräts an der Rückwand des Trockners montiert werden:

• Die beiden Abstandshalter aus der Verpackung nehmen (sind in der Trocknertrommel)
• Auf der Rückseite befinden sich zwei Öffnungen für die beiden Abstandshalter (1.)
• Abstandshalter in Öffnung stecken (2.) und dann im Uhrzeigersinn festdrehen bis er einschnappt (Bajonettverschluss) (3.). Vorgang mit zweitem Abstandhalter wiederholen

20 Installation

Deutsch

Direkter Abwasseranschluss

Es besteht die Möglichkeit, das der Wäsche entnommene Wasser direkt ins Abwassersystem zu leiten. Der Wasserbehälter muss dann nicht mehr geleert werden.

• Auf der Rückseite den weissen Schlauch mit dem Gummianschluss vorsichtig von der Wasserbehälterhalterung abziehen (1.)
• Dann Schlauch von oben aus den vier Halterungen lösen (2.)
• Schlauch an Abwassersystem anschliessen und gegen Verrutschen sichern

Wichtig:

• Die höchste Stelle des Schlauches darf maximal 1m über dem Boden auf dem der Trockner steht liegen
• Damit kein Wasser zurück in das Gerät fliessen kann, darf das Schlauchende nicht in das Ablaufwasser eintauchen (Vermeidung des «Siphoneffekts»). Schlauch nicht knicken, brechen oder durch Zug verlängern (Gefahr von Schlauchbruch und Wasserschaden)
• MIGROS übernimmt keinerlei Haftung für Schäden, die auf fehlerhaftes Anschliessen zurückzuführen sind

Ans Stromnetz anschliessen

Beachten Sie bitte die Sicherheitsvorschriften auf Seite 2.

• Der Trockner wird mit 230 V (50 Hz) betrieben
• An das Anschlusskabel Ihres Gerätes wurde ein speziell geerdeter Netzstecker angeschlossen. Dieser Netzstecker muss unbedingt an eine mit 10 Ampere abgesicherte und geerdete Steckdose angeschlossen werden (gesetzliche Vorschrift!). Der dazugehörige Stromkreis muss auch mit 10 Ampere abgesichert sein. Sollten Sie in Ihrer Wohnung nicht über eine solche Steckdose verfügen, lassen Sie diese durch einen qualifizierten Elektriker installieren
• Der Trockner ist durch Einstecken des Netzsteckers betriebsbereit

Wichtig:

• Niemals Erdungsstift vom Netzstecker entfernen: Stromschlaggefahr!
• Keine Verlängerungskabel oder Mehrfachstecker verwenden (Überlast-/Brandgefahr!)

Installation

• Der Zugriff zum Netzstecker muss nach der Installation jederzeit gewährleistet sein (oder es muss möglich sein, die Netztrennung über einen zweipoligen Schalter zu erreichen)
• Der Trockner muss gemäss den gültigen Vorschriften an eine einwandfreie und wirksame Erdungsanlage angeschlossen werden. Trockner, die in Nassbereichen (Dusche, Badezimmer) aufgestellt werden, müssen durch einen Fehlerstromschutzschalter (=FI) von mindestens 30 mA abgesichert sein. Die Erdung ist gesetzlich vorgeschrieben
• Den Trockner nicht in Betrieb nehmen, wenn dieser während des Transportes beschädigt wurde. Den Kundendienst verständigen
• Der Austausch des Netzkabels darf ausschliesslich durch den MIGROS-Service erfolgen
• MIGROS übernimmt keinerlei Haftung für Schäden, die auf fehlerhaftes Anschliessen zurückzuführen sind

Wäscheturm

- Mit Hilfe eines optionalen Verbindungssets «AMC 939» (Art.-Nr. 7172.015) können der Trockner und die Waschmaschine Mio Star BA 7011WA+AB (Art.-Nr. 7172.095) zu einem Wäscheturm kombiniert werden. Weitere Informationen sind beim Kundendienst erhältlich.

Wichtig: Der Trockner darf nur mit dem Verbindungsset auf die Waschmaschine gestellt werden, da er sonst runterfällt!

Türanschlag wechseln

Die Türe ist ab Werk auf der rechten Seite angeschlagen. Falls dies aus räumlichen Gründen nötig ist, kann der Türanschlag auch nach links gewechselt werden. Wird der Trockner in einem Wäscheturm (s. vorhergehende Seite) betrieben, ist der Türgriff nach dem Wechsel zudem in einer niederigen Position und kann besser gehalten werden.

• Decke auf Boden legen
• Türe öffnen
  – Die beiden Schrauben (1.) am Türschanier lösen
• Türe zuerst leicht nach oben schieben und dann abnehmen. Türe auf Decke legen, damit sie nicht verkratzt
• Die schwarze Türverriegelung (2.) lösen, indem mit einem runden Stift fest in die Öffnung (3.) gedrückt wird. Die Entriegelung (4.) schwenkt nach aussen. Jetzt Verriegelung nach oben schieben und entnehmen
• Schraube über der Türverriegelung abschrauben (4.)

2. 3. 4.

5. 6.

• Schraube von Position (4.) auf der rechten Seite wieder ganz einschrauben (6.)
• Schwarze Türverriegelung auf der rechten Seite von unten nach oben in die Öffnung stecken (5.). Dann auf der Unterseite ganz in Trockner drücken und anschliessend nach unten schieben, bis der kleine schwarze Knopf einschnappt

Installation

23

• Grauen Verriegelungsstift (7.) auf der Türe lösen. Dazu Stift mit einer Gabelzange um eine ¼-Drehung drehen und dann noch oben abziehen
• Stift auf der gegenüberligenden Seite wieder einsetzen und mit einer ¼-Drehung fixieren (schnappt ein)

Deutsch

• Auf dem silbrigen Türscharnier (8.) hat es einen kleinen Haken (9.), der nach oben zeigt. Diesen in die Öffnung des Trockners stecken und dann Türe leicht nach oben schieben (der Haken darf nicht auf dem weissen Gerätegehäuse aufliegen)
• Türe mit beiden Schrauben wieder fest anschrauben

24 Entsorgung

Deutsch

• Ausgediente Geräte bei einer Verkaufsstelle zur kostenlosen, fachgerechten Entsorgung abgeben
• Geräte mit gefährlichem Defekt sofort entsorgen und sicherstellen, dass sie nicht mehr verwendet werden können
• Geräte nicht mit dem Hauskehricht entsorgen (Umweltschutz!)

Technische Daten

Energie-Effizienzklasse A

Nennspannung 230 Volt / 50 Hz

Nennleistung 1050 Watt

Abmessungen ca. 850 x 600 x 630 mm (H x B x T)

Maximale Füllmenge max. 7 kg

Empfohlene Füllmenge 3.0 kg

M-Garantie 2 Jahre

Service Garantie 10 Jahre

Im Interesse der technischen Weiterentwicklung sind Konstruktions- oder Ausführungsänderungen am Gerät vorbehalten.

MIGROS

MIGROS-GENOSSENSCHAFTS-BUND, CH-8031 Zürich

Garantie

2 Jahre M-Garantie
2 ans M-garantie
2 anni M-garanzia

Die MIGROS übernimmt während zwei Jahren seit Kaufabschluss die Garantie für Mängelfreiheit und Funktionsfähigkeit des von Ihnen erworbenen Gegenstandes I Die MIGROS kann die Garantieleistung wahlweise durch kostenlose Reparatur, gleichwertigen Ersatz oder durch Rückerstattung des Kaufpreises erbringen I Weitere Ansprüche sind ausgeschlossen I Nicht unter die Garantie fallen normale Abnützung sowie die Folgen unsachgemässer Behandlung oder Beschädigung durch den Käufer oder Drittpersonen sowie Mängel, die auf äussere Umstände zurückzuführen sind I Die Garantieverpflichtung erlischt bei Reparaturen durch nicht MIGROS-autorisierte Servicestellen I Garantieschein oder Kaufnachweis (Kassabon, Rechnung) bitte sorgfältig aufbewahren I Bei Fehlen desselben wird jeder Garantieanspruch hinfällig.

MIGROS

Service

Bei technischen Problemen können Sie sich an die Nummer 0848 801 001 wenden.

M-INFOLINE

0848 84 0848

www.migros.ch

Haben Sie weitere Fragen? Die M-Infoline hilft Ihnen gerne weiter unter der Tel.-Nr. 0848 84 0848: Montag bis Freitag 08.00 – 18.30 Uhr; Samstag 08.30 – 17.30. (8 Rp./Min. 08.00 – 17.00 Uhr, 4 Rp./Min von 17.00 – 18.30 Uhr und Samstag).

www.migros.ch/kontakt

Art. 7172.099 | Änderungen vorbehalten | Sous réserve de modifications | Con riserva di modifiche | V01/37/11 5019-507-01490
