BEDIENUNGSANLEITUNG 1155400015 BRENNENSTUHL
Hugo Brennenstuhl GmbH & Co. KG · D-72074 Tübingen 0452556/1009
Stand der Informationen - Last Information Update
Bedienungs- und Sicherheitshinweise
NL
STEKKERDOOS MET EN ERGIEKOSTENMETER
DE Bedienungs- und Sicherheitshinweise Seite 3
Bestimmungsgemäßer Gebrauch......Seite 5
Lieferumfang...... Seite 5
Teilebeschreibung......Seite 5
Technische Daten......Seite 6
Sicherheitshinweise ...... Seite 7
Vor der Inbetriebnahme
Uhrzeit/ Datum einstellen ...... Seite 9
Stromtarife eingeben......Seite 10
Überlastwarnwert eingeben ...... Seite 12
Inbetriebnahme
Steckdosenleiste in Betrieb nehmen ......Seite 13
Bedienung ...... Seite 13
Stromstärke messen....Seite 14
Leistungsverbrauch messen ......Seite 14
Maximalen Leistungsverbrauch anzeigen ...... Seite 14
Energieverbrauch messen ...... Seite 14
CO2-Ausstoß anzeigen Seite 15
Gesamtkosten Energieverbrauch anzeigen ...... Seite 15
Kosten Stromtarif 1 anzeigen ...... Seite 16
Kosten Stromtarif 2 anzeigen ...... Seite 16
Werkseinstellungen wiederherstellen ...... Seite 17
Reinigung und Pflege......Seite 17
Entsorgung......Seite 17
Garantie und Service
Garantieerklärung......Seite 18
Konformitätserklärung......Seite 18
Hersteller....Seite 18
Steckdosenleiste mit Energiekostenmessgerät
- Einleitung
Machen Sie sich vor der ersten Inbetriebnahme mit dem Produkt vertraut.
Lesen Sie hierzu aufmerksam die nachfolgende Bedienungsanleitung und die Sicherheitshinweise. Benutzen Sie das Gerät nur wie beschrieben und
für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.
○ Bestimmungsgemäßer Gebrauch
Das Gerät ist als Mehrfachsteckdose für die Verwendung in trockenen Innenräumen vorgesehen. Zusätzlich verfügt das Gerät über ein integriertes Energiekostenmessgerät, das zum Messen des Energieverbrauchs von Elektrogeräten und zur Berechnung der Strom- bzw. Betriebskosten bestimmt ist. Andere Verwendungen oder Veränderungen des Gerätes gelten als nicht bestimmungsgemäß und bergen erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.
○ Lieferumfang
1 x Steckdosenleiste mit Energiekostenmessgerät
1 x Bedienungsanleitung

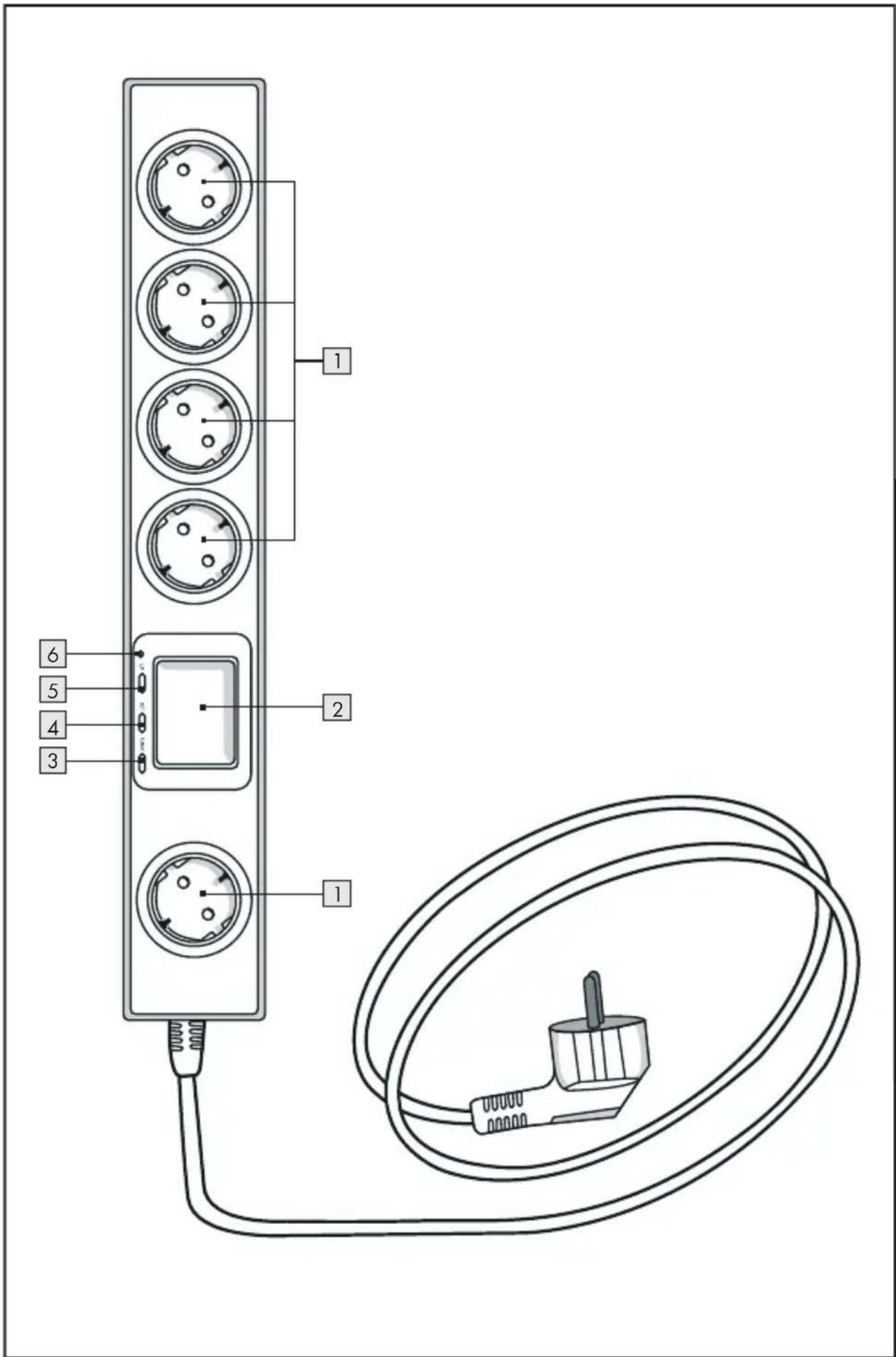

○ Teilebeschreibung
1 Einsteckvorrichtung
2 LC-Display
3 FUNC-Taste („Funktion“)
4 SET-Taste („einstellen“)
5 UP-Taste („aufwärts“)
6 Reset-Taste („zurücksetzen“)
Displayanzeigen
CLOCK Uhrzeit
VOLTac Spannung in Volt
AMP Stromstärke in Ampere
WATT Leistungsverbrauch in Watt
WATT MAX maximaler Leistungsverbrauch in Watt
Kwh Stromverbrauch in Kilowattstunden
SET „einstellen“
COST/Kwh Kosten pro Kilowattstunde
MAX OVERLOAD Überlastwarnwert
OVER LOAD WARNING Warnung! Überlastwarnwert überschritten
TOTAL PRICE Gesamtkosten Energieverbrauch
TOTAL PRICE 1 Kosten Energieverbrauch in Stromtarif 1
TOTAL PRICE 2 Kosten Energieverbrauch in Stromtarif 2
CO2/Kg CO2-Ausstoß in Kilogramm
MO, TU, WE, TH, FR, SA, SU Wochentagsanzeige
POWER FACTOR Leistungsfaktor
HZ Netzfrequenz
AM vormittags
PM nachmittags
TOTAL ON TIME Gesamtzeit
○ Technische Daten
Eingangsspannung: 230 V\~, 50 Hz
Max. zulässige Last: 16 A, 3680 W
Anzeigenbereich Volt: 200 - 276 V\~ ± 1,5%
Anzeigenbereich Ampere: 0,0005 - 16 A ± 1,5%
Anzeigenbereich Watt: 0,1 - 3680 W ± 1,5%
Anzeigenbereich Kilowattstunde: 0,00 - 9.999,9 kWh
Anzeigenbereich Energiekosten: 0,00 - 9.999
Anzeigenbereich Netzfrequenz: 45 - 65 Hz
Unterer Grenzwertbereich
für Leistungsanzeige: 0,5 W
Uhrzeitanzeige: ± 1 Minute pro Monat
Temperaturbereich: -10 - +40 °C
Sicherheitshinweise
WARNING! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und / oder schwere Verletzungen verursachen.
BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!
Vermeiden Sie Lebensgefahr durch elektrischen Schlag!
- Überprüfen Sie Steckdosenleiste, Energiekostenmessgerät, Zubehör sowie die zu prüfenden Elektrogeräte vor jedem Gebrauch auf Unversehrtheit. Beschädigte Elektrogeräte sowie geknickte Netzleitungen oder blanke Drähte erhöhen das Risiko eines elektrischen Schlages. - Betreiben Sie das Gerät nicht, wenn Netzleitungen oder Netzstecker des Produkts selbst oder der zu prüfenden Elektrogeräte beschädigt sind.
VORSICHT! Beschädigte Netzleitungen bedeuten Lebensgefahr durch elektrischen Schlag.
- Wickeln Sie die Netzleitung stets vollständig ab. Geknickte Netzleitungen erhöhen das Risiko eines elektrischen Schlags.
- Der Netzstecker des Geräts muss in die Steckdose passen. Der Netzstecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrogeräten. Unveränderte Netzstecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
Halten Sie das Gerät von Regen oder Nässe fern. Das Eindringen von Wasser erhöht das Risiko eines elektrischen Schlages.
- Betreiben Sie das Gerät nur in trockener Kleidung und vorzugsweise in Schuhen mit Gummisohle bzw. auf einer Isoliermatte.
- Führen Sie Messungen von Spannungen über 25 V \~ nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen für die angeschlossenen Elektrogeräte durch.
- Öffnen Sie keinesfalls das Gehäuse des Geräts. Lassen Sie Gerät, Netzleitung und Netzstecker sofort und ausschließlich vom Fachmann reparieren, wenn diese nicht einwandfrei funktionieren oder beschädigt sind.
- Lassen Sie eine verbrauchte Akku-Batterie nur vom Fachmann wechseln. Wechseln Sie eine verbrauchte Akku-Batterie niemals selbst.
- Betreiben Sie das Gerät niemals im Freien.
- Ziehen Sie angeschlossene Elektrogeräte immer direkt am Netzstecker und niemals an der Netzleitung aus der Einsteckvorrichtung 1.
- Ziehen Sie den Netzstecker des Geräts aus der Steckdose, wenn Sie dieses nicht mehr verwenden.
Vermeiden Sie Verletzungen und Beschädigungen des Produkts!
• LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND
KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit Verpackungsmaterial und Produkt. Es besteht Erstickungsgefahr durch Verpackungsmaterial und Lebensgefahr durch elektrischen Schlag und/oder Strangulation. Kinder unterschätzen häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.
VORSICHT! EXPLOSIONSGEFAHR! Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten oder Gase befinden. Überschreiten Sie niemals die angegebene maximale Eingangsspannung.
• Vermeiden Sie starke Erschütterungen.
- Setzen Sie das Gerät keinen extremen Temperaturen, extremer Sonneneinstrahlung, Luftfeuchtigkeit oder Nässe aus.
- Setzen Sie das Gerät keinen extremen Temperaturschwankungen aus. Nehmen Sie es erst in Gebrauch, wenn es an die Umgebungstemperatur angepasst ist.
- Betreiben Sie das Gerät nicht in der Nähe starker magnetischer Felder wie z.B. Motoren, Transformatoren o.ä.
- Legen Sie das Gerät nicht mit der Frontseite auf Werkbänke oder Arbeitsflächen. So vermeiden Sie Beschädigungen der Bedienelemente und des LC-Displays 2.
• Stecken Sie niemals mehrere Steckdosenleisten hintereinander.
- Verwenden Sie das Gerät nur in Gebäuden, die nach Installationsklasse II gemäß IEC664 ausgerichtet sind. Die maximale Spannungsspitze darf 2.500 V\~ nicht
überschreiten. Die Hauptstromversorgung für Wohngebäude gehört normalerweise zur Installationsklasse II.
- Platzieren Sie die Steckdosenleiste stets so, dass Sie den Netzstecker leicht erreichen können.
● Vor der Inbetriebnahme
Hinweis: Die Steckdosenleiste verfügt über eine integrierte Akku-Batterie. Sie können Einstellungen daher auch dann vornehmen bzw. Werte auch dann abrufen, wenn die Steckdosenleiste nicht an das Stromnetz angeschlossen ist.
Hinweis: Ist die Steckdosenleiste nicht an das Stromnetz angeschlossen, schaltet das LC-Display 2 nach ca. 10 Sekunden in den Stand-by-Modus (Ruhemodus), wenn keine Taste betätigt wird.
Hinweis: Die Anzeigenkombination Uhrzeit (CLOCK), Wochentag, aktuelle Spannung (VOLTac) und Netzfrequenz (Hz) ist die Standardanzeige des LC-Displays 2.
Hinweis: Wenn Sie innerhalb von 60 Sekunden keine Taste drücken, schaltet sich das LC-Display ^2 automatisch in die Standardanzeige zurück.
○ Uhrzeit/ Datum einstellen
Hinweis: Uhrzeit und Datum bleiben auch dann gespeichert, wenn sich das LC-Display 2 im Stand-by-Modus befindet.
Drücken Sie so oft die FUNC-Taste 3, bis die Anzeige CLOCK im LC-Display 2 erscheint.
Drücken Sie einmal die SET-Taste 4. Die Wochentagsanzeige blinkt und die Anzeige SET erscheint im LC-Display 2.
Drücken Sie so oft die UP-Taste 5 bis der gewünschte Wochentag im LC-Display 2 erscheint.
Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen. Die Stundenanzeige blinkt.
Drücken Sie so oft die UP-Taste 5 bis der gewünschte Wert im LC-Display 2 erscheint.
Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen. Die Minutenanzeige blinkt.
Drücken Sie so oft die UP-Taste 5, bis der gewünschte Wert im LC-Display 2 erscheint.
Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen. Das LC-Display 2 schaltet automatisch in die Standardanzeige zurück.
Drücken Sie die UP-Taste 5, um zwischen dem 12- und 24-Stunden Format zu wählen.
Hinweis: Beim 12-Stunden-Format erscheinen im LC-Displaywahlweise die Anzeigen AM (vormittags) oder PM (nachmittags).
○ Stromtarife eingeben
Hinweis: Sie haben die Möglichkeit 2 Stromtarife (Stromtarif1, Stromtarif 2) einzugeben. So können Sie beispielsweise einen Tag- und einen Nachtarif mit den jeweiligen Aktivierungszeiten eingeben.
Tipp! Den aktuellen Stromtarif (Preis pro kWh) erfahren Sie bei Ihrem Stromanbieter.
Hinweis: Bei Lieferung sind die Stromtarife auf 0 gesetzt.
Stromtarif 1 einstellen:
- Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 eine der folgenden Anzeigen erscheint: VOLTac, AMP, WATT
- Drücken und halten Sie die FUNC-Taste 3 ca. 2 Sekunden gedrückt. Die Anzeigen COST/Kwh und PRICE 1 erscheinen im LC-Display 2.
- Drücken Sie die SET-Taste ^4 . Die Anzeige SET erscheint im LC-Display ^2 . Die erste Ziffer blinkt.
- Drücken Sie so oft die UP-Taste 5, bis auf der Zehnerstelle vor dem Komma der aktuelle Preis pro kWh erscheint. Beispiel: 10,00
- Drücken Sie die SET-Taste 4. Die zweite Ziffer blinkt.
- Drücken Sie so oft die UP-Taste 5, bis auf der Einerstelle vor dem Komma der aktuelle Preis pro kWh erscheint. Beispiel: 11,00
- Drücken Sie die SET-Taste 4. Die dritte Ziffer blinkt.
- Drücken Sie so oft die UP-Taste 5, bis auf der Zehnerstelle nach dem Komma der aktuelle Preis pro kWh erscheint. Beispiel: 11,10
- Drücken Sie die SET-Taste 4. Die vierte Ziffer blinkt.
- Drücken Sie so oft die UP-Taste5, bis auf der Einerstelle nach dem Komma der aktuelle Preis pro kWh erscheint. Beispiel: 11,11
-
Drücken Sie die SET-Taste 4. Das Komma blinkt.
-
Drücken Sie so oft die UP-Taste 5, bis das Komma an der gewünschten Stelle ist.
-
Drücken Sie die SET-Taste4, um den Aktivierungszeitraum für Stromtarif 1 einzustellen. Die Wochentagsanzeige blinkt.
Hinweis: Bei der ersten Inbetriebnahme bzw. nach einem Neustart blinkt die Anzeige -:-.
- Drücken Sie so oft die UP-Taste5, bis der gewünschte Wochentag bzw. die gewünschte Tageskombination im LC-Display2 erscheint.
Folgende Einstellungen stehen zur Verfügung:
Wochentag:Tageskombinationen:
MO - Montag MO TU WE TH FR - Montag bis Freitag
TU - Dienstag MO TU WE TH FR SA - Montag bis Samstag
WE - Mittwoch SA SU - Samstag und Sonntag
TH - Donnerstag MO TU WE TH FR SA SU - Montag bis Sonntag
FR - Freitag
SA - Samstag
SU - Sonntag
-
Drücken Sie die SET-Taste4, um Ihre Eingabe zu bestätigen. Die Stundenanzeige blinkt.
-
Drücken Sie so oft die UP-Taste5, bis der gewünschte Wert erreicht ist.
-
Drücken Sie die SET-Taste4, um Ihre Eingabe zu bestätigen. Die Minutenanzeige blinkt.
-
Drücken Sie so oft die UP-Taste 5, bis der gewünschte Wert erreicht ist.
-
Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen.
Stromtarif 2 eingeben:
-
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 eine der folgenden Anzeigen erscheint: VOLTac, AMP, WATT
-
Drücken und halten Sie die FUNC-Taste 3 ca. 2 Sekunden gedrückt. Die Anzeigen COST/Kwh und PRICE 1 erscheinen im LC-Display 2.
-
Drücken Sie so oft die FUNC-Taste 3, bis die Anzeigen COST/Kwh und PRICE 2 im LC-Display 2 erscheinen.
-
Wiederholen Sie Arbeitsschritte 3. - 19. unter „Stromtarif 1 eingeben“, um die Werte für Stromtarif 2 einzugeben.
○ Überlastwarnwert eingeben
Hinweis: Bei Lieferung ist der Überlastwarnwert auf 16,00 Ampere eingestellt.
Hinweis: Der maximale einstellbare Überlastwert liegt bei 16,00 Ampere.
- Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 eine der folgenden Anzeigen erscheint: VOLTac, AMP, WATT
- Drücken und halten Sie die FUNC-Taste 3 ca. 2 Sekunden gedrückt. Die Anzeigen COST/Kwh und PRICE 1 erscheinen im LC-Display 2.
- Drücken Sie so oft die FUNC-Taste 3, bis die Anzeigen OVERLOAD, AMP und MAX im LC-Display 2 erscheinen.
- Drücken Sie die SET-Taste ^4 . Die Anzeige SET erscheint im LC-Display ^2 . Die Zehnerstelle vor dem Komma blinkt.
- Drücken Sie die UP-Taste 5, um zwischen den Werten 0 und 1 zu wählen. Beispiel: 10,00
- Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen. Die Einerstelle vor dem Komma blinkt.
- Drücken Sie die UP-Taste 5, um zwischen den Werten 0 - 6 zu wählen. Beispiel: 15,00
- Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen. Die Zehnerstelle nach dem Komma blinkt.
- Drücken Sie so oft die UP-Taste 5, bis der gewünschte Wert erreicht ist. Beispiel: 15,90
- Drücken Sie die SET-Taste4, um Ihre Eingabe zu bestätigen. Die Einerstelle nach dem Komma blinkt.
- Drücken Sie so oft die UP-Taste5, bis der gewünschte Wert erreicht ist. Beispiel: 15,99
- Drücken Sie die SET-Taste 4, um Ihre Eingabe zu bestätigen.
Hinweis: Sobald der eingegebenen Überlastwarnwert durch ein angeschlossenes Elektrogerät überschritten wird, blinkt die Anzeige OVER LOAD WARNING. Die Funktionen der Tasten sind deaktiviert.
Ziehen Sie das angeschlossene Elektrogerät aus der Steckdosenleiste und stellen Sie ggf. den Überlastwarnwert neu ein.
- Inbetriebnahme
○ Steckdosenleiste in Betrieb nehmen
- Stecken Sie den Netzstecker der Steckdosenleiste in eine vorschriftsmäßig installierte Steckdose.
Das LC-Display zeigt die Uhrzeit (CLOCK), den Wochentag, die aktuelle Spannung (VOLTac) sowie die aktuelle Netzfrequenz (Hz) an. Diese Anzeigenkombination ist die Standardanzeige. - Stecken Sie nun das/die gewünschte/n Elektrogerät/e in die Einsteckvorrichtung/en 1.
- Bedienung
⚠ VORSICHT! LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG! Führen Sie Messungen von Spannungen über 25 V\~ nur in Übereinstimmung mit den relevanten Sicherheitsbestimmungen für das angeschlossene Elektrogerät durch.
⚠ VORSICHT! VERLETZUNGSGEFAHR! Überschreiten Sie niemals die angegebene maximale Eingangsspannung.
Hinweis: Der Leistungsfaktor sagt aus, wie hoch das Verhältnis zwischen der Wirkleistung und der Scheinleistung eines Elektrogeräts ist. Der Leistungsfaktor kann zwischen 0 und 100 liegen. Im Idealfall beträgt der Leistungsfaktor 100.
Hinweis: Sie können die folgenden Funktionen auch dann noch abrufen, wenn die Steckdosenleiste nicht mehr an das Stromnetz angeschlossen ist bzw. das angeschlossene Elektrogerät nicht mehr der Steckdosenleiste angeschlossen ist:
- Maximaler Leistungsverbrauch (siehe „Maximaler Leistungsverbrauch“)
- Energieverbrauch (siehe „Energieverbrauch messen“)
- CO2-Ausstoß (siehe „CO2-Ausstoß anzeigen“)
- Gesamte Energiekosten (siehe „Gesamtkosten Energieverbrauch anzeigen“)
- Gesamtzeit (siehe „Gesamtkosten Energieverbrauch anzeigen“)
- Energiekosten Stromtarif 1 und 2 (siehe „Kosten Stromtarif 1 anzeigen“, „Kosten Stromtarif 2 anzeigen“)
○ Stromstärke messen
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen AMP und POWER FACTOR erscheinen.
Das LC-Display zeigt nun die aktuelle Stromstärke in Ampere an, die durch die angeschlossenen Elektrogeräte benötigt werden. Zusätzlich zeigt das LC-Display 2 den Leistungsfaktor an.
○ Leistungsverbrauch messen
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen WATT und POWER FACTOR erscheinen.
Das LC-Display zeigt nun die aktuelle Leistung in Watt an, die durch die ange- schlossenen Elektrogeräte verbraucht wird. Zusätzlich zeigt das LC-Display 2 den Leistungsfaktor an.
○ Maximalen Leistungsverbrauch anzeigen
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen WATT, MAX und POWER FACTOR erscheinen.
Das LC-Display zeigt nun den maximalen Leistungsverbrauch in Watt an, der mit dem Energiekostenmessgerät bisher gemessen wurde. Zusätzlich zeigt das LC-Display 2 Datum und Uhrzeit an, an dem der maximale Leistungsverbrauch gemessen wurde.
Das LC-Display zeigt zusätzlich den Leistungsfaktor an.
Drücken und halten Sie die FUNC-Taste 3 für ca. 2 Sekunden lang gedrückt, um die Zähler für den maximalen Leistungsverbrauch, Datum und Uhrzeit auf 0 zu setzen.
○ Energieverbrauch messen
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen Kwh und POWER FACTOR erscheinen.
Das LC-Display zeigt nun den gesamten Energieverbrauch in Kilowattstunden an, der durch die angeschlossenen Elektrogeräte verbraucht wurde.
Hinweis: Der messbare Bereich liegt zwischen 0,00 und 9.999,99 kWh. Wird dieser Wert überschritten, erscheinen im LC-Display 2 die Anzeigen ---- und OVER.
Das LC-Display zeigt zusätzlich den Leistungsfaktor an.
Drücken und halten Sie die FUNC-Taste 3 für ca. 2 Sekunden lang gedrückt, um den Zähler für den Energieverbrauch auf 0 zu setzen.
○ CO2-Ausstoß anzeigen
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen CO2/Kg und POWER FACTOR erscheinen.
Das LC-Displazeigt nun den gesamten CO2-Ausstoß in Kilogramm an, der durch die angeschlossenen Elektrogeräte verursacht wurde.
Hinweis: Das LC-Display 2 schaltet nach 60 Sekunden automatisch in die Standardanzeige zurück.
Das LC-Display zeigt zusätzlich den Leistungsfaktor an.
○ Gesamtkosten Energieverbrauch anzeigen
Hinweis: Achten Sie darauf, dass Sie im Vorfeld Werte für Stromtarif 1 bzw. Stromtarif 2 eingegeben haben (siehe „Stromtarif 1 eingeben“ bzw. „Stromtarif 2 eingeben“). Andernfalls kann das Energiekostenmessgerät die Gesamtkosten nicht errechnen.
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen TOTAL PRICE und TOTAL ON TIME angezeigt werden.
Das LC-Display zeigt nun die gesamten Energiekosten an, die durch die angeschlossenen Elektrogeräte verbraucht wurden.
Hinweis: Der messbare Bereich liegt zwischen 0,00 und 9.999. Wird dieser Wert überschritten, erscheinen im LC-Display ^2 die Anzeigen ---- und OVER.
Das LC-Display zeigt zusätzlich die Gesamtzeit (Stunden/Minuten) an, in der Steckdosenleiste und angeschlossene Elektrogeräte Energie verbraucht haben.
Drücken und halten Sie die FUNC-Taste 3 für ca. 2 Sekunden gedrückt, um die Zähler für Energiekosten und Gesamtzeit auf 0 zu setzen.
○ Kosten Stromtarif 1 anzeigen
Hinweis: Achten Sie darauf, dass Sie im Vorfeld einen Wert für Stromtarif 1 eingegeben haben (siehe „Stromtarif 1 eingeben“). Andernfalls können die Kosten für Stromtarif 1 nicht abgerufen werden.
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen TOTAL PRICE 1 und TOTAL ON TIME angezeigt werden.
Das LC-Display zeigt nun die gesamten Energiekosten für Stromtarif 1 an, die durch die angeschlossenen Elektrogeräte verbraucht wurden.
Das LC-Display zeigt zusätzlich die Gesamtzeit (Stunden/ Minuten) an, in der Steckdosenleiste und angeschlossene Elektrogeräte Energie im Stromtarif 1 verbraucht haben.
Drücken und halten Sie die FUNC-Taste 3 für ca. 2 Sekunden gedrückt, um die Zähler für Energiekosten im Stromtarif 1 und Gesamtzeit auf 0 zu setzen.
○ Kosten Stromtarif 2 anzeigen
Hinweis: Achten Sie darauf, dass Sie im Vorfeld einen Wert für Stromtarif 2 eingegeben haben (siehe „Stromtarif 2 eingeben“). Andernfalls können die Kosten für Stromtarif 2 nicht abgerufen werden.
Drücken Sie so oft die FUNC-Taste 3, bis im LC-Display 2 die Anzeigen TOTAL PRICE 2 und TOTAL ON TIME angezeigt werden.
Das LC-Display zeigt nun die gesamten Energiekosten für Stromtarif 2 an, die durch die angeschlossenen Elektrogeräte verbraucht wurden.
Das LC-Display zeigt zusätzlich die Gesamtzeit (Stunden/Minuten) an, in der Steckdosenleiste und angeschlossene Elektrogeräte Energie im Stromtarif 2 verbraucht haben.
Drücken und halten Sie die FUNC-Taste 3 für ca. 2 Sekunden gedrückt, um die Zähler für Energiekosten im Stromtarif 2 und Gesamtzeit auf 0 zu setzen.
○ Werkseinstellungen wiederherstellen
Hinweis: Beachten Sie, dass alle gespeicherten Werte verloren gehen, wenn Sie das Gerät auf die Werkseinstellungen zurücksetzen.
Drücken Sie mittels eines spitzen Gegenstands (z.B. Bleistift) die Reset-Taste 6. Im LC-Display 2 erscheinen kurz alle Anzeigen. Alle Werte sind auf 0 gesetzt.
● Reinigung und Pflege
WARNING! LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG!
Halten Sie das Produkt von Regen oder Nässe fern. Das Eindringen von Wasser erhöht das Risiko eines elektrischen Schlages.
WARNING! LEBENSGEFAHR DURCH ELEKTRISCHEN SCHLAG!
Ziehen Sie den Netzstecker der Steckdosenleiste vor sämtlichen Arbeiten am Produkt oder am angeschlossenen Elektrogerät aus der Steckdose.
- Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.
- Entsorgung
Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Recyclingbehältern entsorgt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll.
Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Derzeit gültige Entsorgungsmaßnahmen für ausgediente Elektrogeräte erfragen Sie bitte bei Ihrer Gemeinde- oder Stadtverwaltung.
● Garantie und Service
○ Garantieerklärung
2 Jahre Garantie ab Kaufdatum auf dieses Gerät, gilt nur gegenüber dem Ersteinkäufer, nicht übertragbar. Bitte Kassenbon als Nachweis aufbewahren. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen durch unsachgemäßen Gebrauch. Die Garantie erlischt bei Fremdeingriff. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.
○ Konformitätserklärung €
In Übereinstimmung mit folgenden Europäischen Richtlinien wurde das CE-Zeichen angebracht:
2006/95/EC Niederspannungsrichtlinie
2004/108/EC EMV-Richtlinie
Die Konformitätserklärung ist beim Hersteller hinterlegt.
○ Hersteller
Hugo Brennenstuhl GmbH & Co. KG
D-72074 Tübingen
Introduction
Normal Use....Page 21
Hugo Brennenstuhl GmbH & Co. KG D-72074 Tübingen
Inleiding
Hugo Brennenstuhl GmbH & Co. KG
D-72074 Tübingen
Inledning
Hugo Brennenstuhl GmbH & Co. KG
D-72074 Tübingen
Introducción
Hugo Brennenstuhl GmbH & Co. KG 72074 Tübingen, Alemania
