Produkttyp	Netzwerk-Videorekorder (Sicherheitskamera-System)
Marke	ABUS
Modell	TVVR20000
Hersteller	ABUS Security-Center GmbH & Co. KG
Netzwerkschnittstelle	Ethernet (RJ-45)
Web-Zugriff	Über Internet Explorer mit ActiveX
Default IP-Adresse	Adresse des Rekorders (im Netzwerk konfigurierbar)
Default Login	Benutzer: admin, Passwort: 12345, Port: 8000
Videoeingänge	Für mehrere Kameras (Anzahl nicht spezifiziert)
Unterstützte Kamerasteuerung	PTZ (Schwenken/Neigen/Zoomen) über RS-485
Unterstützte Netzwerkprotokolle	TCP, UDP
Video-Qualitätseinstellung	Paketgröße einstellbar (Stream-Qualität)
Stream-Typ	Stream 1 (Daueraufzeichnung), Stream 3 (Netzwerkübertragung)
Speichermedium	Festplatte (formatierbar, Gruppen zuweisbar)
Bewegungserkennung	Ja (einstellbar)
Videoverlust-Erkennung	Ja
Sabotage-Erkennung	Ja (Video Sabotage)
Privatzonen	Konfigurierbar
Alarmeingänge/-ausgänge	Ja (einstellbar)
Fernzugriff	Über Webserver, Remote-Einstellungen
Firmware-Update	Remote über Netzwerk
Benutzerverwaltung	Account-Verwaltung mit Passwort
Stromversorgung	12V DC (geschätzt)
Abmessungen (ca.)	200 x 200 x 50 mm (geschätzt)
Gewicht (ca.)	1,5 kg (geschätzt)
Betriebstemperatur	0 °C bis 40 °C (geschätzt)

Häufig gestellte Fragen - TVVR20000 ABUS

Wie greife ich auf das Webinterface des TVVR20000 zu?

Öffnen Sie den Internet Explorer und geben Sie die IP-Adresse des Rekorders ein. Standardmäßig sind Benutzer: admin, Passwort: 12345 und Port: 8000. Aktivieren Sie ggf. ActiveX-Steuerelemente unter Internetoptionen > Sicherheit > Stufe anpassen.

Was sind die Standard-Login-Daten?

Benutzername: admin, Passwort: 12345, Port: 8000.

Wie kann ich eine Aufnahme starten?

Klicken Sie in der Vorschau auf das Aufnahme-Symbol (Kamera mit rotem Kreis). Sie können auch über das Menü Einstellungen > Kamera Einstellungen > Zeitplan Aufzeichnung eine zeitgesteuerte Aufnahme konfigurieren.

Wie suche ich nach aufgezeichneten Videos?

Klicken Sie im Menü auf Wiedergabe. Wählen Sie die Kamera, legen Sie Start- und Endzeit fest, klicken Sie auf das Lupensymbol. Wählen Sie dann die gewünschte Datei aus der Liste und starten Sie die Wiedergabe per Doppelklick.

Wie aktualisiere ich die Firmware?

Gehen Sie zu Einstellungen > Remote Geräte-Einstellung > Remote Update Firmware. Wählen Sie die Firmware-Datei aus und klicken Sie auf Aktualisieren.

Wie konfiguriere ich die Bewegungserkennung?

Navigieren Sie zu Einstellungen > Remote Einstellungen > Kamera Einstellungen > Bewegungserkennung. Passen Sie die Empfindlichkeit und Bereiche an und speichern Sie die Einstellungen.

Kann ich das Gerät über ein Smartphone überwachen?

Das Handbuch beschreibt nur den Zugriff über den Internet Explorer am PC. Für mobile Geräte prüfen Sie bitte die ABUS-App oder nutzen Sie den Webbrowser mit der IP-Adresse des Rekorders.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Ein Werksreset ist in der Anleitung nicht explizit beschrieben. Sie können versuchen, über das Webinterface unter Geräte Einstellungen die Einstellungen zurückzusetzen oder die Taste am Gerät (falls vorhanden) zu verwenden. Bitte konsultieren Sie die ausführliche Bedienungsanleitung.

Welche Kameras sind mit dem TVVR20000 kompatibel?

Der Rekorder unterstützt PTZ-Kameras über RS-485 und sollte mit den meisten ABUS-Kameras sowie handelsüblichen Analog- oder IP-Kameras funktionieren. Die genaue Kompatibilität entnehmen Sie bitte der Kamera-Dokumentation.

Wie kann ich ein Standbild (Snapshot) aufnehmen?

Klicken Sie in der Vorschau auf das Sofortbild-Symbol (Kamera mit Blitz). Das Bild wird im konfigurierten Pfad unter Einstellungen > Lokale Einstellung gespeichert.

BEDIENUNGSANLEITUNG TVVR20000 ABUS

Webserverzugriff bei TVVR20000 / TVVR30000

D Bedienungsanleitung
UK User manual
F Manuel utilisateur
NL Gebruikershandleiding
DK Brugerhåndbog

Version 1.0

CE

Deutsch Nederlands

Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung.

Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.

Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen.

English Dansk

i Beachten Sie die Ausführungen in der separaten Kurzanleitung und Bedienungsanleitung. Diese finden Sie im Internet unter www.abus-sc.com

Webinterface

Webinterface öffnen

Die korrekten Netzwerkeinstellungen sind unabdingbar, falls Sie das Gerät und die Überwachung über Ihren Internet Explorer fernsteuern möchten.

i

Hinweis

Bitte lesen Sie die Hinweise im Abschnitt Netzwerk in der Bedienungsanleitung.

Beim erstmaligen Verbindungsaufbau müssen „Active-X Steuerelemente“ geladen werden, um das Webinterface korrekt angezeigt zu bekommen.

Öffnen Sie hierzu die Einstellungen (Extras\Internetoptionen) im Internet Explorer. Wählen Sie dort im Reiter Sicherheit den Punkt „Stufe anpassen“. Dort müssen folgende Active-X Optionen zusätzlich aktiviert sein:

- Unsignierte ActiveX-Steuerelemente herunterladen

1. Geben Sie im Internet-Explorer die IP-Adresse des Rekorders ein.

Der Login-Bildschirm öffnet sich:

1. Geben Sie den Benutzer, Passwort sowie den Port ein und klicken Sie mit der Maus auf Login.

Voreingestellt im Rekorder sind:

Benutzer: admin

Passwort: 12345

Port: 8000

i

Hinweis

Sollte im Menü des Rekorders die Passwort-Funktion deaktiviert sein, wird bei einem Netzwerkzugriff trotzdem das Passwort abgefragt.

Vorschau

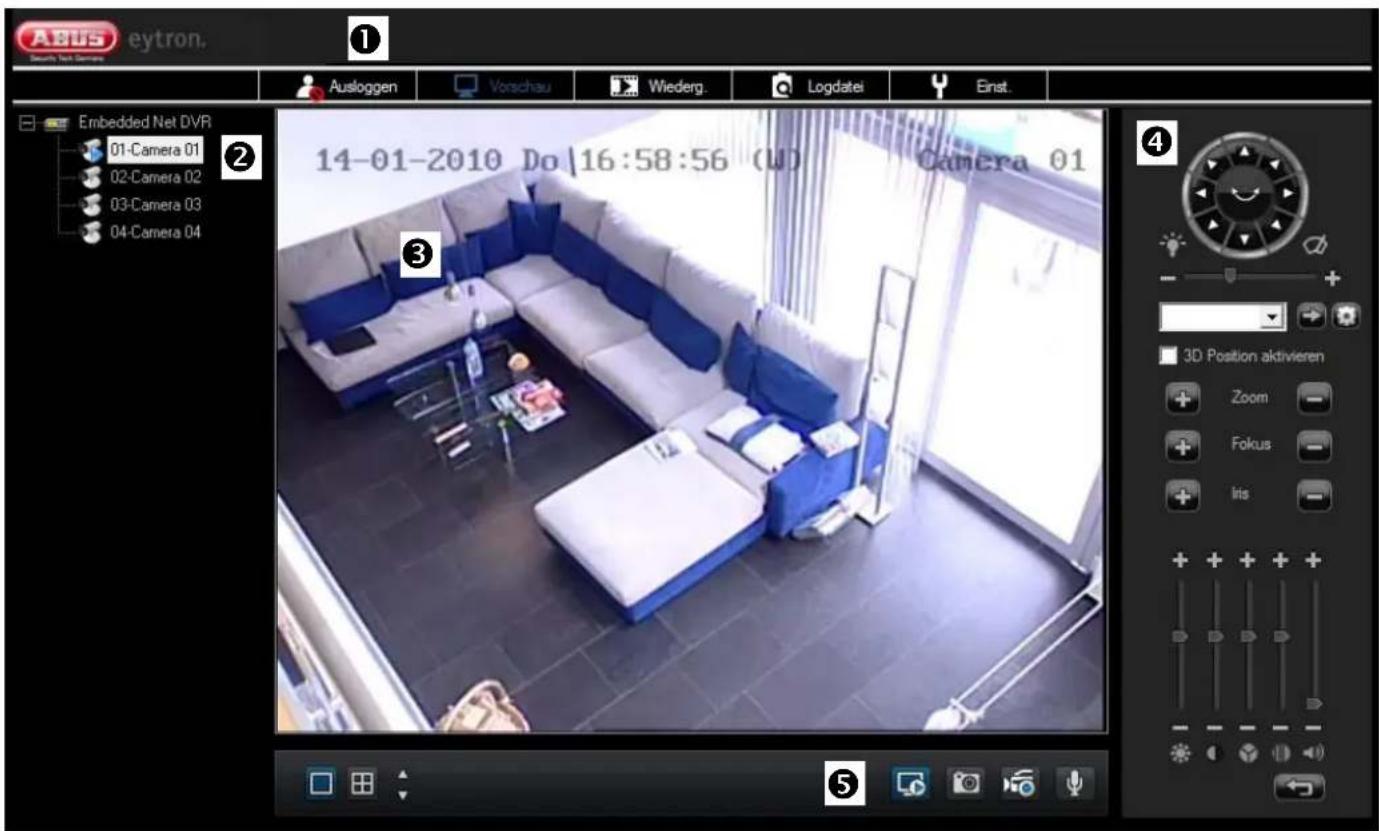

Das Vorschau-Fenster ist in fünf Bereiche unterteilt:

Nr.	Bereich
1	Ausloggen, Vorschau, Wiedergabe, Logdatei, Einstellungen
2	Kameraübersicht
3	Vorschau
4	Steuerung von angeschlossen PTZ-Kameras
5	‘Shortcuts’ zur Steuerung der Vorschau

1. Wählen Sie in der Kameraübersicht (2) de gewünschte Kamera aus.

2. Das Live-Bild wird durch doppelklicken der Kamera angezeigt.

3. Um weitere Kameras in der Mehrfachansicht hinzuzufügen, wählen sie die gewünschte Ansicht aus.
4. Klicken Sie das gewünschte Feld an, dieses wird durch einen grauen Rahmen hervorgehoben.
5. Durch doppelklicken wird die gewünschte Kamera in der Vorschauansicht hinzugefügt.
6. Die Shortcuts(5) dienen zur Steuerung der Vorschau.

Nr.	Bedeutung des Symbols
1	Vollbildmodus
2	Vierfach Kamerlayout
3	Vorschau beenden
4	Sofortbild, Erstellen eines Sofotbilds der ausgewählten Kamera
5	Aufnahme: Aufzeichnung aller ausgewählten Kameras
6	Sprechen, Audiowiedergabe ein-/ausschalten

Bildschirmdarstellung

Mit diesem Kontrollfeld können Sie die Helligkeit, den Kontrast, die Sättigung und die Farbe für die Bildschirmdarstellung einstellen.

Pure graphical UI elements without any text, numbers, or symbols

Wiedergabe

1. Klicken Sie im Menü (1) auf Wiedergabe.
2. Wählen Sie in der Kameraübersicht (2) die gewünschte Kamera aus.
3. Legen Sie die Start und Endzeit fest, in der gesucht werden soll.

Klicken Sie jeweils auf das Datum und wählen Sie in der Kalenderansicht einen Tag aus. Der ausgewählte Tag wird in der Kalenderansicht rot umkreist.

1. Klicken Sie auf Lupensymbol um die Suche zu starten.

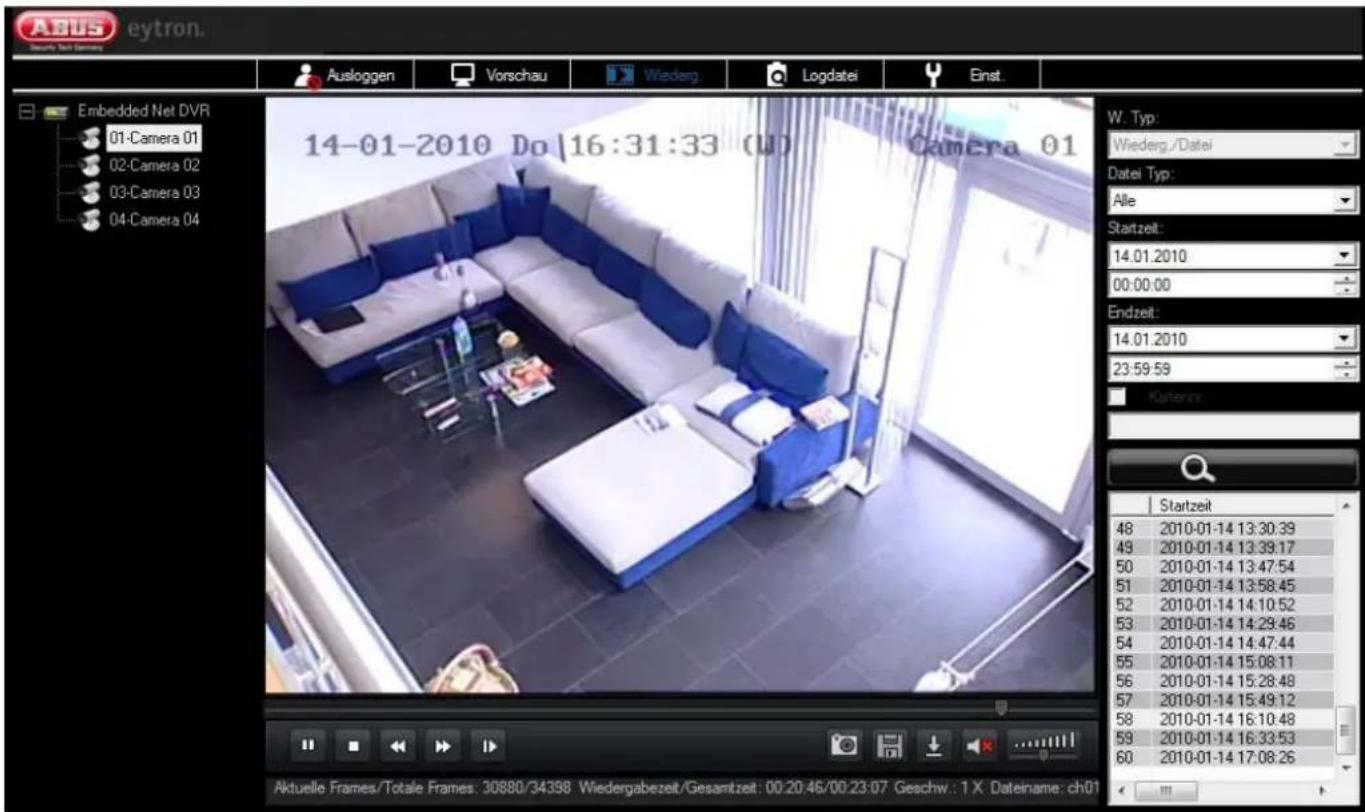

Nach erfolgreicher Suche erscheint folgendes Fenster:

Nun können Sie in der Wiedergabeliste die gewünschte Datei auswählen und mit einem Doppelklick die Wiedergabe starten.

Steuern Sie die Wiedergabe über die Kontrollfelder.

Nr.	Bedeutung des Symbols
1	Wiedergabe starten / pausieren
2	Stopp: Wiedergabe stoppen
3	Wiedergabegeschwindigkeit vermindern
4	Wiedergabegeschwindigkeit erhöhen
5	Bild für Bild: einzelnes Bild weiterschalten

Nr.	Bedeutung des Symbols
1	Sofortbild erstellen
2	In der Wiedergabeliste ausgewählte Aufzeichnung auf lokalen PC speichern
3	Videoclip auf lokalen PC speichern. Erneut klicken um Videoclip Erstellung zu beenden
4	Audio ein-/ausschalten
5	Lautstärke

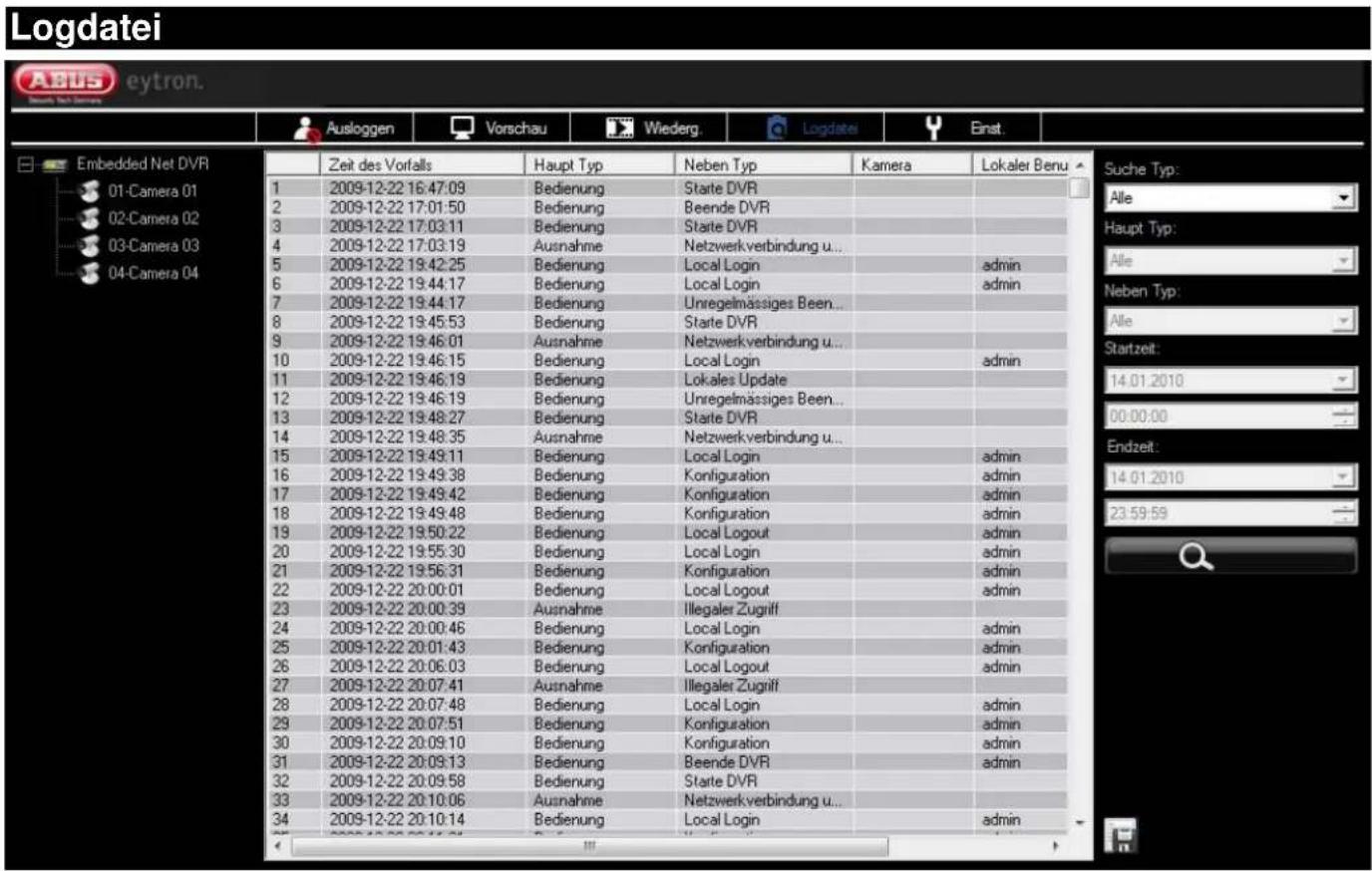

Log durchsuchen

1. Klicken Sie im Menü (1) auf Logdatei.
2. Wählen Sie zwischen verschiedenen Filter aus.

3. Legen Sie die Start und Endzeit fest, indem Sie das Datum und die Uhrzeit auswählen.

4. Klicken Sie auf das Lupensymbol. Nach erfolgreicher Suche erscheint folgendes Fenster und die Suchergebnisse werden geladen:

- Markieren Sie bei gedrückter SHIFT-Taste mehrere aufeinanderfolgende oder mit gedrückter STRG-Taste einzelne Suchergebnisse.

Einstellungen

Lokale Einstellung

1. Klicken Sie im Menü (1) auf Einstellungen und dann um Einstellungen für den PC zu ändern.

Pfad um Wiedergabe zu speichern	Speicherort auf dem lokalen PC für Sofortbilder die während der Wiedergabe erstellt wurden.
Pfad um Downloads zu speichern	Speicherort auf dem lokalen PC für Downloads.

Protokoll Typ Wählen	Sie zwischen die Netzwerkprotokolle TCP und UDP.Bei UDP werden die Datenpaketete an den Empfänger gesendet ohne die Übermittlung zu Bestätigen. Bei TCP wird die Übermittlung bestätigt und ist dadurch stabiler, wenn auch langsamer als UDP.
Paketgröße Hier können	Sie die Qualität des Streams für die Netzwerkübertragung vom Rekorder festlegen. Je größer der Wert, desto besser die Bildqualität. Ist der eingestellte Wert größer als Ihre verfügbare Bandbreite, verlieren Sie einzelne Bilder oder es kann zu einer Unterbrechung des Streams führen.
Stream Typ Im Rekorder	der stellen Sie die Aufzeichnungs-Parameter für Stream 1 (Daueraufzeichnung) und Stream 3 (Netzwerkübertragung) ein.Wählen Sie hier welche Einstellungen zur Übertragung genutzt werden sollen.
Netzwerkübertragung Feature	Hier können Sie zwischen vor- eingestellte Werte wählen, um die Übertragung zu optimieren.
Pfad um Aufzeichnungen zu speichern	Speicherort auf dem lokalen PC für Aufzeichnungen.
Pfad um Sofortbilder zu speichern	Speicherort auf dem lokalen PC für Sofortbilder die in der Liveansicht erstellt wurden.

Remote Geräte-Einstellung

1. Klicken Sie in Einstellungen rechts unten auf Remote Einstellungen. Es öffnet sich folgendes Fenster:

Sie können nun die Einstellungen vom Rekorder direkt ändern. Um Änderungen zu übernehmen klicken Sie auf die Taste Speichern.

Geräte Einstellungen	Geräte Information, Version Info
Kamera Einstellungen	Anzeige Einstellungen, Video Einstellungen, Zeitplan Aufzeichnung, Bewegungserkennung, Videoverlust, Video Sabotage, Privatzone, Text Einblendung
Netzwerkeinstellungen	Netzwerk Einstellungen, PPPOE Einstellungen, DDNS Einstellungen, NTP Einstellungen, NFS Einstellungen, E-Mail Einstellungen
Serielle Port Einstellungen	RS-232 Einstellungen, RS-485 Einstellungen
Alarm Einstellungen	Alarmeingang Einstellungen, Alarmausgang Einstellungen
Ausnahme Einstellungen	Ausnahmen verwalten
Account Verwaltung	Benutzerverwaltung
Festplatten Einstellungen	Festplatten formatieren, Gruppen zuweisen
Remote Update Firmware	Update per Netzwerk

Verlassen

1. Klicken Sie im Menü (1) auf Ausloggen.

- Es erscheint folgende Abfrage:

• Bestätigen Sie mit OK oder schließen Sie das Fenster mit Abbrechen.
• Nach dem Ausloggen gelangen Sie zurück zu dem Login-Bildschirm.

ABUS Digitalrekorder Webserver

TVVR20000 / TVVR30000
