BEDIENUNGSANLEITUNG F48 1012 P.1 IX Ariston Thermo

Beschreibung des Gerätes, 18

Geräteansicht

Bedienfeld

Inbetriebsetzung und Gebrauch, 19-20

Sperre der Bedienelemente

DEMO-Modus

Einstellung von Uhr und Kurzzeitwecker

Inbetriebsetzung des Backofens

Typenschild

Garprogramme, 21-24

Manuelle Garprogramme

Automatik-Garprogramme

Programmierung des Garvorgangs

Praktische Back-/Brathinweise

Back-/Brattabelle

Vorsichtsmaßregeln und Hinweise, 25

Allgemeine Sicherheit

Entsorgung

Energie sparen und Umwelt schonen

Reinigung und Pflege, 26-27

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Lampenaustausch

Montage des Gleitschienen-Bausatzes

Automatische Reinigung FAST CLEAN

Kundendienst, 28

! Bewahren Sie diese Bedienungsanleitung bitte sorgfältig auf, damit Sie sie jederzeit zu Rate ziehen können. Sorgen Sie dafür, dass sie im Falle eines Verkaufs, eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, darin nachschlagen zu können.
! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, des Gebrauchs und der Sicherheit.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. Jede unsachgemäße Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.

Einbau

Um eine einwandfreie Betriebsweise des Gerätes zu gewährleisten, muss der Umbauschrank folgende Eigenschaften aufweisen:

• Die an den Backofen angrenzenden Schrankwände müssen aus hitzebeständigem Material gefertigt sein.
- Bei Möbeln aus Furnierholz muss der verwendete Leim einer Temperatur von 100°C standhalten.

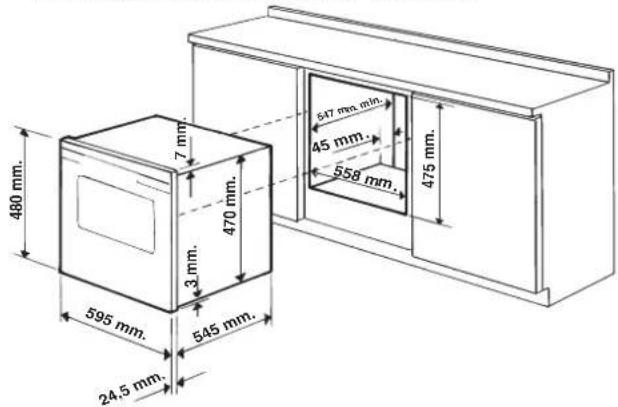

- Für den Einbau des Backofens in einen Unterschrank (siehe Abbildung) oder in einen Hochschrank, muss das entsprechende Möbel über folgende Abmessungen verfügen:

480 mm. 7 mm. 470 mm. 3 mm. 595 mm. 545 mm. 24,5 mm. 547 mm. min. 45 mm. 558 mm. 475 mm.

! Nach dem Einbau des Gerätes muss eine Berührung mit den Elektroteilen ausgeschlossen sein. Die auf dem Typenschild enthaltenen Verbrauchsangaben wurden bei dieser Art der Installation ermittelt.

OK OK

! Sollte der Backofen in einen Unterschrank eingebaut werden, stellen Sie sicher, dass der Kochfeldschlauch korrekt positioniert ist, so dass er die Installation des Backofens nicht behindern und die hinteren Schlitze des

Kühlgebläses nicht verstopfen kann.

Belüftung

Um eine einwandfreie Belüftung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 x 560 mm verfügt (siehe Abbildungen).

Zentrierung und Befestigung

Bringen Sie die 4 seitlich am Backofen befindlichen Klampen mit den 4 Löchern des Rahmens in Übereinstimmung. Achten Sie dabei darauf, dass bei einer Stärke der Umbauschrankwand von:

20 mm: der bewegliche Teil der Klampe abgenommen wird (siehe Abbildung);

18 mm: die erste, werkseitig bereits angebrachte Rille genutzt wird (siehe Abbildung);

16 mm: die zweite Rille genutzt wird (siehe Abbildung).

Befestigung des Gerätes am Möbel: Öffnen Sie die Backofentür und schrauben Sie die 4 Holzschrauben in die 4 im Backofenrahmen vorgesehenen Löcher ein.

! Alle zum Schutz dienenden Teile müssen so befestigt werden, dass ein Entfernen derselben ohne Zuhilfenahme eines Werkzeugs nicht möglich ist.

Elektroanschluss

! Die mit einem Dreileiterkabel ausgerüsteten Backöfen sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf dem Gerät) angegebenen Spannung und Frequenz ausgelegt (siehe unten).

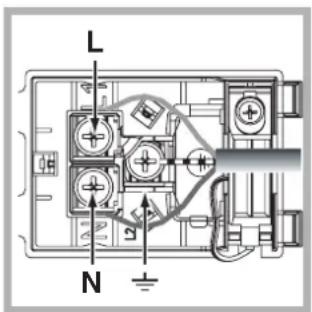

Anschluss des Netzkabels

1. Öffnen Sie das Klemmengehäuse, indem Sie unter Zuhilfenahme eines Schraubenziehers die seitlichen Zungen des Klemmengehäusedeckels anheben. Ziehen Sie den Deckel ab (siehe Abbildung).

L N

1. Installation des Netzkabels: Schrauben Sie die Schraube der Kabelklemme sowie die drei Schrauben der Kontakte L-N- 12 heraus. Befestigen Sie die Drähte dann unter Beachtung der entsprechenden Farben unter den Schraubenköpfen: Blau (N), Braun (L), Gelb/Grün

± (siehe Abbildung).

1. Befestigen Sie das Kabel in der entsprechenden Kabelklemme.
2. Schließen Sie den Deckel des Klemmengehäuses.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Kabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehe nebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlägigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiter darf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50°C über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßen elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sie bitte sicher, dass:

• die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsbelastung des Gerätes ausgelegt ist (siehe unten);
• die Versorgungsspannung im Bereich der auf dem Typenschild angegebenen Werte liegt (siehe unten);
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sie bitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Verlängerungen und Mehrfachsteckdosen.

! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.
! Das Netzkabel darf nicht gebogen oder eingeklemmt werden.
! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).
! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Beschreibung

des Gerätes

DE

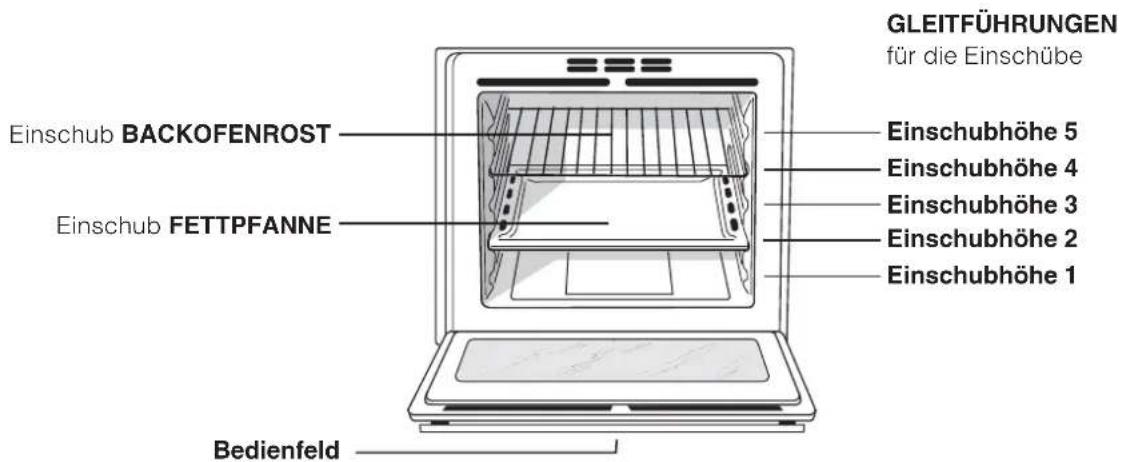

Geräteansicht

GLEITFÜHRUNGEN für die Einschübe Einschub BACKOFENROST Einschub FETTPFANNE Einschubhöhe 5 Einschubhöhe 4 Einschubhöhe 3 Einschubhöhe 2 Einschubhöhe 1 Bedienfeld

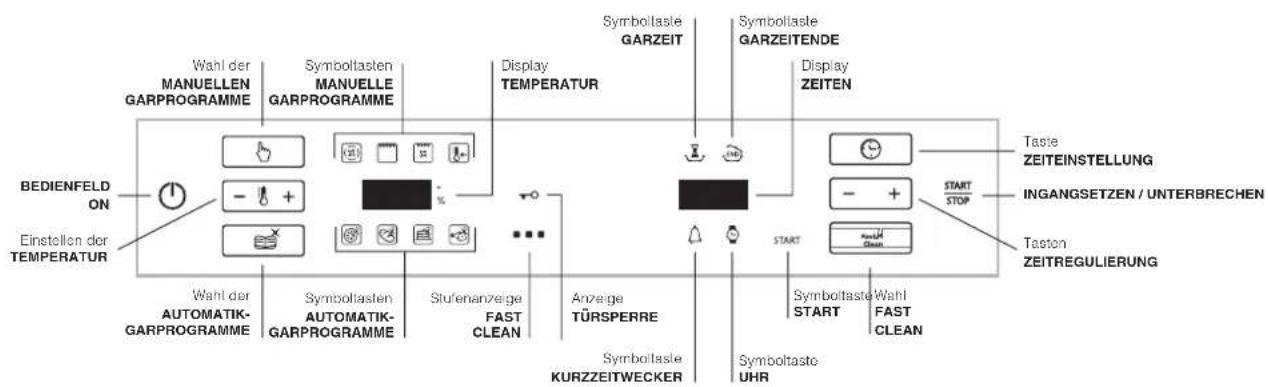

Bedienfeld

Wahl der MANUELLEN GARPROGRAMME Symbollasten MANUELLE GARPROGRAMME Display TEMPERATUR Symboltaste GARZEIT Symboltaste GARZEITENDE Display ZEITEN BEDIENFELD ON Einstellen der TEMPERATUR Wahl der AUTOMATIK- GARPROGRAMME Symbollasten AUTOMATIK- GARPROGRAMME Stufenanzeige FAST CLEAN Anzeige TÜRKSPERRE Symboltaste KURZZEITWECKER Symboltaste UHR SYMBOLTaste START FAST CLEAN START STOP Taste ZEITEINSTELLUNG INGANGSETZEN / UNTERBRECHEN Taston ZEITREGULIERUNG

! Bei erstmaliger Inbetriebnahme sollte der leere Backofen für etwa eine Stunde bei Höchsttemperatur und geschlossener Backofentür in Betrieb genommen werden. Schalten Sie das Gerät dann aus, öffnen Sie die Backofentür und lüften Sie die Küche. Der bei diesem Vorgang entstehende Geruch wird durch das Verdunsten der zum Schutz des Backofens aufgetragenen Stoffe verursacht.

! Die Funktionen „Sperre der Schaltelemente“ und „DEMO-Modus“ können auch bei ausgeschaltetem Bedienfeld aktiviert/deaktiviert werden.

! Berührt der Benutzer nach Einschalten des Backofens keine weitere Taste, schaltet sich der Backofen nach 2 Minuten automatisch wieder aus.

Sperre der Schaltelemente

Zur Sperre der Backofen-Schaltelemente drücken Sie nacheinander die Taste 🖱️, die Taste „START/STOPP“ und die Zeitregulierungs-Taste „+“ (rechte Seite des Displays). Es ertönt ein akustisches Signal und auf dem Display TEMPERATUR erscheint die Anzeige „Loc“. Zur Freigabe der gesperrten Schaltelemente drücken Sie nacheinander die 🖱️ und die Zeitregulierungstaste „-“(rechte Seite des Displays). Die Sperre der Schaltelemente kann bei ein- oder ausgeschaltetem Backofen und auch dann aktiviert werden, wenn ein Garzeitende eingestellt und Start gedrückt wurde. Die Sperre der Schaltelemente kann in den zuvor genannten Fällen und auch nach Beendigung eines Garprogramms deaktiviert werden.

Demo-Modus

Der Backofen kann auch im Vorführmodus (DEMO) in Betrieb gesetzt werden: Während dieser Betriebsweise werden sämtliche Heizelemente deaktiviert, die Schaltelemente bleiben jedoch einsatzfähig. Zur Aktivierung des DEMO-Modus bei eingeschaltetem Backofen drücken Sie nacheinander die Taste ON/OFF START/STOPP und die Zeitregulierungstaste "+" (rechte Seite des Displays). Zur Deaktivierung des DEMO-Modus drücken Sie, bei eingeschaltetem Backofen, die Taste ON/OFF und die Zeitregulierungs-Taste „-“ (rechte Seite des Displays). Es ertönt ein akustisches Signal und auf dem Display „Zeiten“ erscheint die Anzeige „D Off“. Der DEMO-Modus kann lediglich aktiviert werden, wenn der Backofen eingeschaltet ist und alle Garprogramme ausgeschaltet wurden.

Einstellung der Uhr

! Die Uhr kann bei ausgeschaltetem und auch bei eingeschaltetem Backofen eingestellt werden, jedoch nicht, wenn eine Garzeit programmiert wurde.

1. Drücken Sie mehrmals die Taste ☐ bis das
   Symbol 📋 und die beiden Zahlen auf dem Display ZEITEN blinken.

2. Drücken Sie die Tasten „+“ und „-“, um die Stunden einzustellen.

3. Drücken Sie die Taste 📊.

4. Drücken Sie die Tasten „+“ und „-“, um die Minuten einzustellen.

5. Drücken Sie zur Bestätigung erneut die Taste

Einstellung des Kurzzeitweckers

! Dieser kann bei eingeschaltetem und bei ausgeschaltetem Backofen eingestellt werden.

1. Drücken Sie mehrmals die Taste ☐ bis das Symbol ⚠️ und die drei Zahlen auf dem Display ZEITEN blinken.

2. Drücken Sie die Tasten „+“ und „-“, um die Minuten einzustellen. Halten Sie die Tasten gedrückt, wird der Lauf der eingeblendeten Zeit beschleunigt.

3. Drücken Sie zur Bestätigung erneut die Taste

Einschalten des Backofens

Drücken Sie die Taste, um den Backofen ein- oder auszuschalten.

Inbetriebsetzung des Backofens

Drücken Sie die Taste um das gewünschte manuelle Garprogramm einzustellen. Die Gartemperatur und die Garzeitdauer können eingestellt werden.

Drücken Sie die Taste 📄, um das gewünschte Automatik-Garprogramm einzustellen. Die Gartemperatur und die Garzeitdauer sind voreingestellt. Nur die Garzeitdauer kann, je nach dem gewählten Programm, um ±5/10 Minuten geändert werden. Die auf dem Display TEMPERATUR eingeblendete Anzeige „In“ bedeutet „Gargut in den Backofen schieben“. Es kann auch ein verschobener Garzeitstart programmiert werden.

Um den Garvorgang zu starten drücken Sie die Symboltaste START/STOPP. Der Backofen schaltet auf Vorheizen; die Temperaturanzeigen leuchten auf und bleiben solange eingeschaltet, bis die

Vorheizzeit abgelaufen ist. Bei den manuellen Garprogrammen kann die Temperatur durch Drücken der Tasten „+“ und „-“ (linke Seite des Displays) geändert werden.

Ein akustisches Signal und das Aufleuchten sämtlicher Anzeigen der aktuellen Garraumtemperatur zeigen an, dass die Vorheizphase abgeschlossen ist. Geben Sie die zu garenden Speisen in den Backofen. Während des Garvorgangs sind folgende Einstellungen jederzeit möglich:

• die Änderung der Temperatur durch Drücken der Tasten (linke Displayseite) „+“ und „-“ (jedoch nur für manuelle Garvorgänge);
• die Unterbrechung des Garvorgangs (die eingestellte Garzeitdauer wird beibehalten) durch Drücken der Taste START/STOPP;
• ein Unterbrechen des Garvorgangs durch

Betätigen der Taste ☐;

- die Einstellung eines neuen Garprogramms (die alten Einstellungen werden gelöscht). Für den Fall eines Stromausfalls ist das Gerät mit einem System ausgestattet, welches das Programm wieder an dem Punkt aufnimmt, an dem es unterbrochen wurde. Noch auszuführende, vorprogrammierte Vorgänge hingegen werden bei Rückkehr der Stromversorgung nicht wiederhergestellt und müssen neu programmiert werden.

! Das Programm GRILL sieht kein Vorheizen des Backofens vor.
! Stellen Sie niemals Kochgeschirr auf dem Backofenboden ab, da dadurch das Email beschädigt werden könnte.
! Stellen Sie Ihr Kochgeschirr stets auf den mit dem Gerät gelieferten Backofenrost.

Kühluftgebläse

Um die Temperaturen an den äußeren Teilen des Backofens abzusenken, wird mit Hilfe eines Kühlluftgebläses ein Luftstrahl erzeugt, der zwischen dem Bedienfeld und der Backofentür austritt. Zu Beginn des Programms FAST CLEAN verfügt das Gebläse über eine niedrige Geschwindigkeit.

! Nach Abschluss eines Garvorgangs bleibt das Gebläse solange in Betrieb, bis der Backofen ausreichend abgekühlt ist.

Backofenbeleuchtung

Bei ausgeschaltetem Backofen kann das Backofenlicht jederzeit durch Öffnen der Backofentür eingeschaltet werden.

TYPENSCHILD
Abmessungen*	Breite 43,5 cmHöhe 32 cmTiefe 41,5 cm
Nutzvolumen*	Liter 58
Elektrischer Anschluss	Spannung 220-240V ~ 50/60Hz maximale Leistungsaufnahme 2800W
ENERGY LABEL*	Richtlinie 2002/40/EG über die Etikettierung von Elektrobacköfen.Norm EN 50304Deklarierte Energieverbrauchsklasse Erzwungene Konvektion - Heizfunktion:ÜBERBACKEN/BRÄUNEN
	Dieses Gerät entspricht den folgenden EG-Richtlinien:73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen.89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.93/68/EWG vom 22.07.93 und nachfolgenden Änderungen.2002/96/EG

* Ohne ausziehbare Gleitschienen

Manuelle Garprogramme

! Für alle Programme ist eine Gartemperatur voreingestellt. Diese kann von Hand auf einen beliebigen Wert zwischen 40°C und 250°C verändert werden.

Bei dem Programm GRILL ist der voreingestellte Wert eine in % angegebene Leistungsstufe. Auch diese lässt sich manuell verändern.

Programm ECHTE HEISSLuft

Alle Heizelemente schalten sich ein und das Gebläse wird in Betrieb genommen. Da die Hitze im gesamten Backofen konstant ist, werden die Speisen sehr gleichmäßig gegart und gebräunt. Es kann auf maximal zwei Einschubhöhen gleichzeitig gegart werden.

Programm GRILL

Das obere Heizelement schaltet sich ein, und der Bratspieß (falls vorhanden) wird in Betrieb gesetzt. Durch Betätigen der Tasten „+“ und „-“ (linke Seite des Displays) werden auf dem Display TEMPERATUR die einstellbaren Leistungswerte angezeigt, die von 5% bis 100% reichen. Die sehr hohe Temperatur und die direkt auf das Grillgut gerichtete Hitze empfiehlt sich für Lebensmittel, die zur optimalen Garung einer hohen Temperatur auf der Oberseite bedürfen. Garen Sie bei geschlossener Backofentür.

Programm ÜBERBACKEN

Das obere Heizelement und für eine gewisse Zeit auch das runde Heizelement schalten sich ein, und das Gebläse sowie der Drehspieß (falls vorhanden) werden in Betrieb gesetzt. Außer der einseitigen Strahlungshitze zirkuliert Heißluft im Innern des Backofens. Hierdurch wird ein Verbrennen der Speisenoberflächen verhindert, und die Hitze dringt tiefer in die Speisen ein. Garen Sie bei geschlossener Backofentür.

Programme NIEDRIGE TEMPERATUR

Diese Programme eignen sich zum Gären von Hefeteigen, zum Auftauen von Gefriergut, zur Bereitung von Yoghurt, zum mehr oder weniger schnellen Aufwärmen. Folgende Temperaturen können eingestellt werden: 40, 65, 90°C.

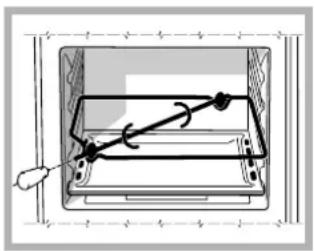

Drehspieß (nur bei einigen Modellen)

Zur Inbetriebnahme des Drehspießes (siehe Abbildung) verfahren Sie wie folgt:

1. Schieben Sie die Fettpfanne auf Einschubhöhe 1 ein;
2. Schieben Sie die Drehspießhalterung auf Einschubhöhe 3 ein und stecken Sie den Spieß in die entsprechende Öffnung der Backofenrückwand;
3. Setzen Sie den Drehspieß durch Wahl der

Programme oder Betrieb.

! Ist das Programm ☐ eingeschaltet, stoppt der Drehspieß, wenn die Tür geöffnet wird.

Automatik-Garprogramme

! Temperatur und Garzeitdauer sind vorbestimmt und durch das System C.O.P. ^® (Cottura Ottimale Programmata – Programmierte optimale Garzeit)

unveränderlich. Somit wird ein perfektes Ergebnis garantiert. Nur die Garzeitdauer kann, je nach dem gewählten Programm, um ±5/10 Minuten geändert werden. Der Backvorgang wird automatisch unterbrochen; der Backofen signalisiert, wenn das Backgut gar ist. Das Backgut kann in den nicht vorgeheizten oder in den vorgeheizten Backofen geschoben werden.

! Bei Erreichen der Garphase ertönt ein akustisches Signal.

! Öffnen Sie die Backofentür nicht. So wird verhindert, dass die Dauer und die Temperatur des Garvorgangs verfälscht werden.

Programm BRATEN

Verwenden Sie diese Funktion für Kalbs-, Schweine- und Lammbraten. Schieben Sie das Gargut in den kalten Ofen. Es kann jedoch auch in den vorgeheizten Backofen gegeben werden.

Programm KUCHEN

Diese Funktion ist ideal zum Backen von Kuchen mit Natur- oder chem. Hefe, oder ohne Hefe. Schieben Sie das Gargut in den kalten Ofen. Es kann jedoch auch in den vorgeheizten Backofen gegeben werden.

Programm PIZZA

Benutzen Sie diese Funktion zum Backen von Pizzen. Befolgen Sie das angeführte Rezept sowie die Details.

Programm BROT

Benutzen Sie diese Funktion zur Brotherstellung. Befolgen Sie das angeführte Rezept sowie die Details.

Programm PIZZA

Für optimale Ergebnisse befolgen Sie bitte aufmerksam die nachfolgend aufgeführten Anweisungen:

• Halten Sie sich bitte an das Rezept.
• Der Teig muss zwischen 500 g und 700 g wiegen.
• Fetten Sie das Backblech leicht ein.

PIZZAREZEPT:

1 Backblech, untere Einschubhöhe, bei kaltem oder vorgeheiztem Backofen Rezept für 3 Pizzen mit etwa 550 g: 1000 g Mehl, 500 g Wasser, 20 g Salz, 20 g Zucker, 10 cl Olivenöl, 20 g frische Hefe (oder zwei Tütchen Instanthefe)

• Aufgehen bei Raumtemperatur: 1 Stunde.
• Schieben Sie Pizza in den kalten oder vorgeheizten Backofen ein.

- Starten Sie das Garprogramm

PIZZA.

Programm BROT

Für optimale Ergebnisse befolgen Sie bitte aufmerksam die nachfolgend aufgeführten Anweisungen:

• Halten Sie sich bitte an das Rezept.
• Berücksichtigen Sie das Maximalgewicht pro Backblech.
• Vergessen Sie bitte nicht, 1 dl kaltes Wasser auf die auf Einschubhöhe 5 eingeschobene Fettpfanne zu geben.
• Der Teig sollte bei Raumtemperatur eine Stunde bis eineinhalb Stunden lang gehen (je nach Zimmertemperatur), bis er seine doppelte Größe erreicht hat.

BROTREZEPT:

1 Backblech mit 1.000g max., untere Einschubhöhe
2 Backbleche mit 1000 g max., untere und mittlere Einschubhöhe

Rezept für 1000g Teig: 600 g Mehl, 360g Wasser, 11g Salz, 25 g frische Hefe (oder zwei Tütchen Instanthefe) Vorgang:

• Vermischen Sie Mehl und Salz in einem großen Behälter.
• Lösen Sie die Hefe in leicht lauwarmem Wasser (circa 35 Grad) auf.
• Drücken Sie eine Mulde in das Mehl.
• Geben Sie das Gemisch aus Wasser und Hefe hinein.
• Kneten Sie das Ganze, bis ein homogener und nur leicht klebriger Teig entsteht. Plätten Sie hierfür den Teig mit dem Handballen und kneten Sie ihn dann wieder zusammen.
• Formen Sie eine Kugel und lassen Sie sie bei Raumtemperatur eine bis eineinhalb Stunden gehen (bis der Teig seine doppelte Größe erreicht hat); decken Sie den Teig während des Vorgangs mit Frischhaltefolie ab.
• Teilen Sie den Teig, so dass Sie mehrere Brote erhalten.
• Geben Sie diese auf ein mit Backpapier ausgelegtes Backblech.
• Bestäuben Sie die Brote mit Mehl.
  • Schneiden Sie die Brote ein.
• Geben Sie 1 dl kaltes distilliertes Wasser unten in den Backofen. Zur Reinigung raten wir die Verwendung von Wasser und Essig.
• Schieben Sie das Gargut in den kalten Ofen.
• Starten Sie das Garprogramm
  BROT.
• Legen Sie die Brote nach dem Garvorgang auf ein Gitter, damit sie komplett abkühlen können.

Garzeit-Programmierung

! Die Programmierung ist nur nach Auswahl eines Garprogramms möglich.

Programmierung der Garzeit-Dauer

Zur Einstellung der Garzeitdauer eines manuellen Garvorgangs 📊.

1. Drücken Sie mehrmals die Taste ☐ bis sowohl das Symbol ⚙️ als auch die erste Zahl auf dem Display ZEITEN blinken.
2. Drücken Sie die Tasten "+" und "-", um die Stunden einzustellen.
3. Drücken Sie erneut die Taste ☐ bis auf dem Display die anderen beiden Zahlen der ZEITANZEIGE blinken.

4. Drücken Sie die Tasten "+" und "-", um die Minuten einzustellen.

5. Drücken Sie zur Bestätigung erneut die Taste ☐;

- Beispiel: Es ist 9:00 Uhr und es wird eine Programmdauer von 1 Std. und 15 Min. programmiert. Das Programm stoppt automatisch um 10:15 Uhr.

Vorwahl eines Garvorgangs

! Die Vorwahl eines zeitverschobenen Garzeitstartes ist nur dann möglich, wenn die Dauer des Garvorgangs eingestellt wurde.

1. Befolgen Sie die zum Einstellen der Programmdauer beschriebenen Schritte 1 bis 5.

2. Danach mehrmals die Taste 📞 drücken, bis sowohl das Symbol 📍 als auch die beiden Zahlen auf dem Display ZEITEN blinken;

3. Drücken Sie die Tasten "+" und "-", um die Stunden einzustellen.

4. Drücken Sie erneut die Taste ☐ bis auf dem Display die anderen beiden Zahlen der ZEITANZEIGE blinken.

5. Drücken Sie die Tasten "+" und "-", um die Minuten einzustellen.

6. Drücken Sie zur Bestätigung erneut die Taste ☐;

- Beispiel: Es ist 9:00 und es wird eine Dauer von 1 Std. und 15 Min. sowie das Programmende für 12:30 Uhr vorprogrammiert. Das Programm startet also automatisch um 11:15 Uhr.

Die eingeschalteten Symbole 📁, und 📋eigen an, dass eine Programmierung erfolgt ist. Auf dem Display ZEITEN wird abwechselnd die als Ende der Garzeit vorgewählte Uhrzeit und die Dauer eingeblendet. Um eine Programmierung zu löschen drücken Sie die Taste START/STOPP.

Praktische Back-/Brathinweise

! Verwenden Sie beim Heißluftgaren nicht die Einschubhöhen 1 und 5: Sie sind der Heißluft zu direkt ausgesetzt, wodurch empfindliche Gerichte leicht verbrennen könnten.

! Setzen Sie beim Garen mit den Programmen GRILL und ÜBERBACKEN – vor allem bei Verwendung des Bratspießes – die Fettpfanne zum Auffangen von abtropfendem Fett oder Fleischsaft auf Einschubhöhe 1 ein.

ECHTE HEISSLUFT

• Verwenden Sie bitte die Einschubhöhen 2 und 4, wobei die 2. Ebene für die Speisen verwendet werden sollte, die mehr Hitze verlangen.
• Setzen Sie die Fettpfanne in die untere und den Rost in die obere Führung ein.

GRILL

• Schieben Sie den Grillrost in die Position 3 oder 4 ein und geben Sie die zu garenden Speisen in die Mitte des Grillrostes.
• Es empfiehlt sich, die höchste Energiestufe zu verwenden. Im Übrigen ist es bei dieser Funktion völlig normal, dass das obere Heizelement nicht ständig rot glüht: Es wird durch einen Thermostaten gesteuert.

PIZZA

• Verwenden Sie eine Leichtmetallform und stellen Sie diese direkt auf den Rost. Bei Verwendung der Fettpfanne wird die Garzeit verlängert, und man wird kaum eine knusprige Pizza erhalten.
• Bei reich belegten Pizzas ist es ratsam, den Mozzarella erst nach Verstreichen der halben Backzeit hinzuzugeben.

Back-/Brattabelle

Programme Speisen Gew.		(kg)	Einschubhöhe Vorheizen Empfohlene			Temperatur(°C)	Garzeit-Dauer(Minuten)
			Standard-Führungen	Gleitschienen
Echte Heißluft*	Pizza auf 2 Ebenen	1+1	2 und 4	1 und 3	Ja	220-230	20-25
	Torten auf 2 Ebenen	1	2 und 4	1 und 3	Ja	180	30-35
	Biskuitböden auf 2 Ebenen (auf Backblech)	1	2 und 4	1 und 3	Ja	170	20-25
	Brathähnchen + Karloffeln	1	1 und 2/3	1 und 3	Ja	200-210	65-75
	Lamm		2	1	Ja	190-200	45-50
	Makreien		1 oder 2	1	Ja	180	30-35
	Lasagne		2	1	Ja	190-200	35-40
	Windbeutel auf 2 Ebenen		2 und 4	1 und 3	Ja	190	20-25
	Gebäck auf 2 Ebenen		2 und 4	1 und 3	Ja	190	10-20
	Mit Kase gefülltes Blattenteiggebäck auf 2		2 und 4	1 und 3	Ja	210	20-25
	Ebenen		1 und 3	1 und 3	Ja	200	20-30
	Quiche
Grill*	Makreien	1	4	3	Nein	100%	15-20
	Seezungen und Tintenfische	0,7	4	3	Nein	100%	10-15
	Tintenfisch- und Krebspieße	0,7	4	3	Nein	100%	8-10
	Kabeljaufliet	0,7	4	3	Nein	100%	10-15
	Gegrille Gemüse	0,5	3 oder 4	2 oder 3	Nein	100%	15-20
	Kalbssleaks	0,8	4	3	Nein	100%	15-20
	Bratwürste	0,7	4	3	Nein	100%	15-20
	Hamburger	4 oder 5	4	3	Nein	100%	10-12
	Toast (oder getoastletes Brot)	4 oder 6	4	3	Nein	100%	3-5
	Brahähnchen a/Spieß mit Drehspieß (wo vorhanden)	1	-	-	Nein	100%	70-80
	Lamm a/Spieß mit Drehspieß (wo vorhanden)	1	-	-	Nein	100%	70-80
Überbacken*	Gegrilles Hähnchen	1,5	2	2	Nein	210	55-60
	Tintenfische	1	2	2	Nein	200	30-35
	Brahähnchen a/Spieß mit Drehspieß (wo vorhanden)	1,5	-	-	Nein	210	70-80
	Ente a/Spieß mit Drehspieß (wo vorhanden)	1,5	-	-	Nein	210	60-70
	Kalos- oder Rinderbraten	1	2	2	Nein	210	60-75
	Schweinebraten	1	2	2	Nein	210	70-80
	Lamm	1	2	2	Nein	210	40-45
Niedrige Temperatur	Auftauen		2 oder 3	2	Nein	-	-
	Hofeteig		2 oder 3	2	Nein	-	60-90
	Aufwärmen		2 oder 3	2	Nein	-	-
	Pasteurisierung		2 oder 3	2	Nein	-	-
Pizza Automatisch	Pizza (siehe Rezept)	1	2	2	Nein	-	23-33
	Gefüllte Focaccia (Brotteig)	1	2	2	Nein	-	23-33
Brot Automatisch	Brot (siehe Rezept)	1	2	2	Nein	-	55
Kuchen Automatisch	Hefekuchen	1	2 oder 3	2	Nein	-	35-55
Fleisch Automatisch	Braten	1	2 oder 3	2	Nein	-	60-80

* Bei den angegebenen Garzeiten handelt es sich um Richtwerte, die je nach Wunsch geändert werden können. Die Vorheizzeiten des Backofens sind voreingestellt und können demnach nicht von Hand geändert werden.

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerät darf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Benutzen Sie zum Handling des Gerätes stets die sich seitlich am Backofen befindlichen Gerätegriffe.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Händen oder Füßen und auch nicht, wenn Sie barfuß sind.
• Das Gerät darf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.
• Bei in Betrieb befindlichem Gerät werden die Heizelemente und einige Ofentürteile sehr heiß. Berühren Sie sie nicht und halten Sie Kinder vom Ofen fern.
• Vermeiden Sie, dass die Netzkabel anderer Elektrogeräte in Kontakt mit heißen Backofenteilen gelangen.
  • Die zur Belüftung und Wärmeableitung vorgesehenen Öffnungen dürfen nicht zugestellt bzw. abgedeckt werden.
• Fassen Sie den Griff zur Türöffnung stets in der Mitte an. An den Seiten könnte er heiß sein.
• Verwenden Sie stets Backofenhandschuhe.
• Kleiden Sie den Boden des Backofens nicht mit Aluminiumfolie aus.
• Legen Sie keine entzündbaren Materialien in den Backofen: Sie könnten sich entzünden, wenn das Gerät versehentlich eingeschaltet wird.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sie den Kundendienst (siehe Kundendienst).
• Stellen Sie bitte keine schweren Gegenstände auf der geöffneten Backofentür ab.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.
• Die europäische Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) schreibt vor, dass Hauhaltsgeräte nicht mit dem normalen Müll zu entsorgen sind. Altgeräte sind zwecks Optimierung der Rückgewinnungs- und Recyclingrate der Gerätematerialien einer gesonderten Sammelstelle zuzuführen, um Schäden für die Gesundheit und die Umwelt zu verhüten. Das durchgestrichene Abfalleimersymbol, das sich auf allen Produkten befindet, weist darauf hin, dass eine getrennte Entsorgung vorgeschrieben ist Für weitere Informationen hinsichtlich der ordnungsgemäßen Entsorgung von Haushaltsgeräten wenden Sie sich bitte an Ihren Händler oder an die zuständige kommunale Stelle.

Energie sparen und Umwelt schonen

• Für einen sparsamen Energieverbrauch verwenden Sie den Backofen in den Stunden zwischen dem späten Nachmittag und dem frühen Morgen. Mit Hilfe der Programmvorwahl, vor allem dem „Garvorgang mit verzögertem Start“ (siehe Garprogramme) und der „Selbstreinigung mit verzögertem Start“ (siehe Reinigung und Pflege) können Sie die Benutzung Ihres Backofens in diesem Sinne programmieren.
• Es empfiehlt sich, die Programme GRILL und ÜBERBACKEN/BRÄUNEN stets bei geschlossener Backofentür zu verwenden: Dadurch erzielen Sie nicht nur optimale Ergebnisse, sondern sparen auch Energie (ca. 10%).
• Halten Sie die Dichtungen sauber und in einem einwandfreien Zustand, so dass sie gut an der Tür anliegen und keine Wärmeverluste verursachen.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

• Die emaillierten oder aus Edelstahl gefertigten Außenteile des Gerätes sowie die Gummidichtungen können mit einem mit lauwarmem Wasser und einem neutralen Reinigungsmittel getränkten Schwamm gereinigt werden. Sollten die Flecken nur schwer zu entfernen sein, verwenden Sie spezielle Reinigungsmittel. Es ist ratsam, die Teile nach der Reinigung gut nachzuspülen und trockenzureiben. Benutzen Sie auf keinen Fall Scheuermittel oder sonstige scharfe Reiniger.
• Der Backofen sollte möglichst nach jedem Gebrauch, solange er noch leicht warm ist, gereinigt werden. Verwenden Sie hierzu warmes Wasser und ein Reinigungsmittel, spülen Sie mit Wasser nach und reiben Sie den Backofen mit einem weichen Tuch trocken. Vermeiden Sie Scheuermittel.
• Das Zubehör lässt sich mit Ausnahme der Gleitschienen wie normales Geschirr (auch im Geschirrspüler) reinigen.
• Wir empfehlen, das Reinigungsmittel nicht direkt auf den Bedienfeld-Bereich zu sprühen, sondern einen Schwamm zu verwenden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

Überprüfung der Dichtungen

Kontrollieren Sie in regelmäßigen Abständen den Zustand der Dichtung rund um die Backofentür. Wenden Sie sich im Falle einer Beschädigung dieser Dichtung an Ihre nächstgelegene Kundendienststelle (siehe Kundendienst). Es empfiehlt sich, den Backofen bis zur erfolgten Reparatur nicht in Gebrauch zu nehmen.

Lampenaustausch

Backoforraum Lampe Dichtung Glasscheibe

Verfahren Sie zum Austausch der Backofenlampe wie folgt:

1. Nehmen Sie die Glasabdeckung ab; verwenden Sie hierzu einen Schraubenzieher.
2. Schrauben Sie die Lampe heraus und ersetzen Sie sie durch eine neue Lampe desselben Typs: Leistung 15 W, Sockel E 14.
   Bringen Sie die Abdeckung wieder an. Achten Sie hierbei darauf, dass die Dichtung ordnungsgemäß eingelegt wird (siehe Abbildung).

Montage des Gleitschienen-Bausatzes

Verfahren Sie zur Montage der Gleitschienen wie folgt:

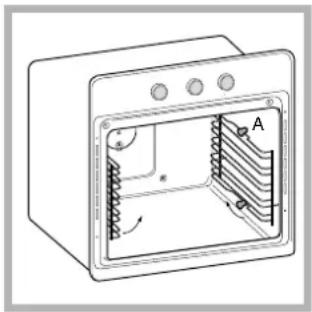

1. Ziehen Sie die beiden Rahmen aus den Abstandsstücken A heraus siehe Abbildung).

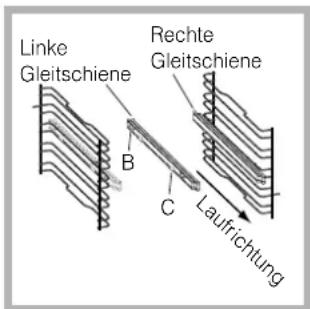

Linke Gleitschiene Rechte Gleitschiene B C Laufrichtung

1. Wählen Sie die Einschubebene, auf der Sie die Gleitschiene einsetzen möchten. Setzen Sie auf den Rahmen zuerst das Einrastteil B und dann das Einrastteil C auf. Achten Sie hierbei auf die Laufrichtung zum Auszug der Gleitschiene.

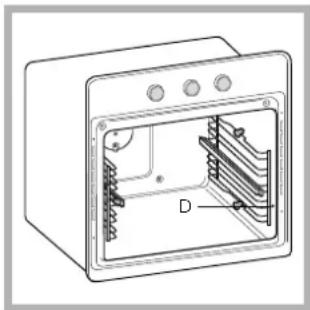

1. Befestigen Sie die mit den Gleitschienen versehenen beiden Rahmen in den entsprechenden Löchern der Backofenwände (siehe Abbildung). Die oberen Löcher sind für den linken Rahmen bestimmt, die unteren dagegen für den rechten Rahmen.

2. Stecken Sie die Rahmen abschließend wieder auf die Abstandsstücke A auf.

! Setzen Sie die Gleitschienen nicht auf Position 5 ein.

Automatische Reinigung FAST CLEAN

Bei dem Programm FAST CLEAN werden im

Backofeninneren Temperaturen von bis zu 500°C erzielt und es wird der Pyrolyse-Selbstreinigungsvorgang durchgeführt, während dessen zurückgebliebene Speisereste verkohlt werden. Der Schmutz wird regelrecht verascht.

Während der automatischen Reinigung können einzelne Ofenteile sehr heiß werden. Kinder sind daher vom Backofen fernzuhalten. Durch das Glas der Ofentür kann beobachtet werden, wie einige Speisereste verkohlen und aufglimmen. Es handelt sich um eine spontane Verbrennung, ein völlig normaler Vorgang, der keinerlei Risiken birgt.

Vor der FAST CLEAN-Reinigung:

• Entfernen Sie mit einem feuchten Schwamm größere Speisereste aus dem Backofeninneren. Verwenden Sie keine Reinigungsmittel;
• Nehmen Sie alle Zubehörteile aus dem Backofen heraus;
• Lassen Sie keine Geschirrtücher oder Topflappen am Backofengriff hängen.

! Ist der Backofen sehr heiß, startet der Pyrolyse-Reinigungsvorgang möglicherweise nicht. Warten Sie, bis sich der Backofen abgekühlt hat.

! Das Programm kann nur bei geschlossener Backofentür aktiviert werden.

Zur Aktivierung des FAST CLEAN - Reinigungsprogramms drücken Sie auf Fast Clean, und wählen die gewünschte Reinigungsstufe der voreingestellten Dauer, die nicht geändert werden kann.

1. Sparprogramm (ECO): Dauer 1 Stunde;
2. Normalprogramm (NOR): Dauer 1 Stunde und 30 Minuten
3. Intensivprogramm (INT): Dauer 2 Stunden.

Sicherheitsvorrichtungen

• Bei Erreichen hoher Temperaturen wird die Backofentür automatisch gesperrt;
• Bei Auftreten von Unregelmäßigkeiten wird die Stromversorgung der Heizelemente unterbrochen;
• Nach erfolgter Sperre der Backofentür können die vorgenommenen Einstellungen (Dauer und Ende) nicht mehr geändert werden.

! Die Programmierung ist nur nach Auswahl des Programms FAST CLEAN möglich.

Programmierung des verzögerten Selbstreinigungsvorgangs

1. Drücken Sie die Taste ☐ bis sowohl das Symbol ☑ als auch die beiden Zahlen auf dem Display ZEITEN blinken.

2. Drücken Sie die Tasten "+" und "-", um die Stunden einzustellen.

3. Drücken Sie erneut die Taste ☐ bis auf dem Display die anderen beiden Zahlen der ZEITANZEIGE blinken.

4. Drücken Sie die Tasten "+" und "-", um die Minuten einzustellen.

5. Drücken Sie zur Bestätigung erneut die Taste

- Beispiel: Es ist 9.00 Uhr, und es wird ein FAST CLEAN - Sparprogramm mit voreingestellter Dauer von 1 Stunde gewählt. Programmieren Sie demnach 12.30 Uhr als Programmende. Das Programm startet also automatisch um 11:30:00 Uhr.

Die eingeschalteten Symbole ☑, und zeigen an, dass eine Programmierung erfolgt ist. Auf dem Display ZEITEN wird abwechselnd die als Ende des Fast Clean-Programms vorgewählte Uhrzeit und die Dauer eingeblendet. Um eine Programmierung zu löschen drücken Sie die Taste START/STOPP.

Ende des Selbstreinigungsvorgangs

Nach Abschluss des Reinigungsvorgangs kann die Backofentür kann nicht sofort geöffnet werden, sondern erst dann, wenn die Backofentemperatur auf ein annehmbares Niveau gesunken ist. An den Ofenwänden und auf dem Backofenboden könnte sich während der Reinigung etwas weißer Staub abgelagert haben. Nach Abkühlen des Backofens lässt sich dieser mit einem feuchten Schwamm mühelos entfernen. Möchten Sie jedoch die noch vorhandene Ofenwärme zum Garen nutzen, dann ist es nicht erforderlich, diese Staubablagerungen sofort zu entfernen. Sie sind unschädlich.

Zur Beachtung:

Das Gerät ist mit einem Diagnose-System ausgestattet, dank dessen eventuelle Betriebsstörungen erfasst werden können. Diese werden auf dem Display durch Meldungen folgenden Typs angezeigt: „ER“ gefolgt von Nummern. In diesen Fällen ist der Kundendienst anzufordern.

Bevor Sie den Kundendienst anfordern:

• Vergewissern Sie sich bitte, ob die Störung nicht eigenhändig behoben werden kann.;
• Starten Sie das Programm erneut, um sicher zu sein, dass die Störung beseitigt wurde.
• Sollte dies nicht der Fall sein, wenden Sie sich bitte an die autorisierte Kundendienststelle.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die auf dem Display TEMPERATUR angezeigte Meldung
• das Gerätemodell (Mod.)
• die Modellnummer (S/N).

Letztere Informationen können dem Typenschild, das sich auf dem Gerät befindet, entnommen werden.
