BEDIENUNGSANLEITUNG AI 281120 GAGGENAU

Sicherheitshinweise 7

Bedienen der Dunstabzugshaube 8

Intensivstufe 9

Spezialfunktionen 9

Filter und Wartung 10

Fettfilter 10

Sättigungsanzeige F 10

Aktivkohlefilter 11

Reinigen und Pflegen 12

Auswechseln der Lampen 13

Montageanleitung

Wichtige Hinweise 15

Vor der Montage 16

Abluftbetrieb 16

Umluftbetrieb 17

Vorbereiten der Decke 18

Elektrischer Anschluss 18

Einbauen 19

Abluftbetrieb

• Installationszubehör für Abluftbetrieb.

Abluftkanal

AD280/281-016 für Deckenhöhe 2,27–2,44 m AD280/281-026 für Deckenhöhe 2,44–2,76 m AD280/281-036 für Deckenhöhe 2,76–2,98 m.

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.
Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
- Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z.B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 P a (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb

- Installationszubehör für Umluftbetrieb. Umluftkanal

AD280/281-126 für Deckenhöhe 2,44–2,76 m AD280/281-136 für Deckenhöhe 2,76–2,98 m.

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).
Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.
Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.
Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

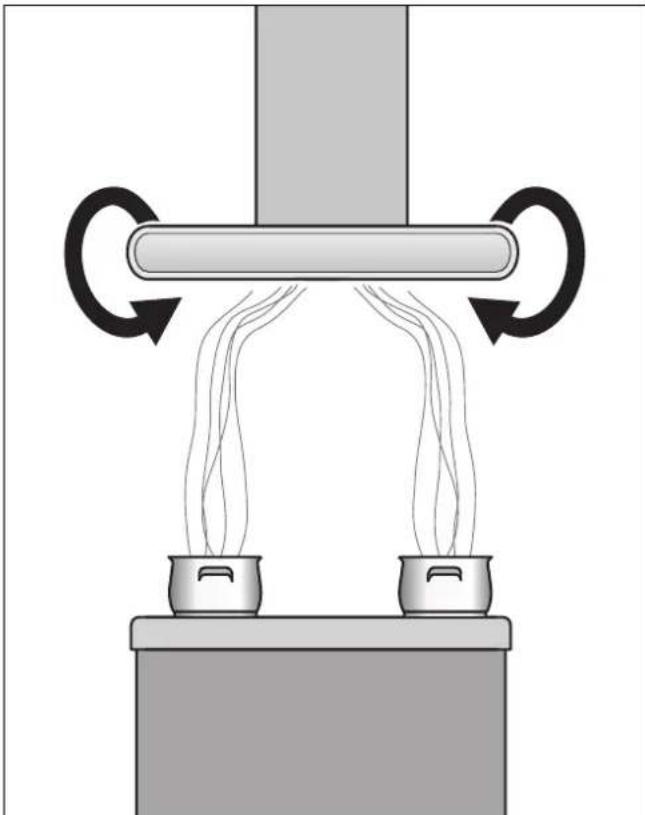

- Sie müssen den Coanda-Effekt nicht aktivieren. Der Coanda-Luftstrom ist in jeder Lüfterstufe immer aktiv. Der Kochdunst wird im vorderen Bereich des Kochfeldes besonders gut erfasst.

- Durch den Coanda-Effekt können Sie die Dunstabzugshaube möglicherweise in einer kleineren, leiseren Stufe betreiben, als Sie es bisher gewohnt sind.

Der Coanda-Luftstrom tritt oben an der Vorderseite der Dunstabzugshaube aus. Stellen Sie keine Gegenstände auf die Dunstabzugshaube, um den Coanda-Effekt nicht zu stören.

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen.

Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung.

Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (waste electrical and electronic equipment –

WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Wenn in der Anzeige ein F erscheint:

- Siehe Abschnitt „Filter und Wartung“.

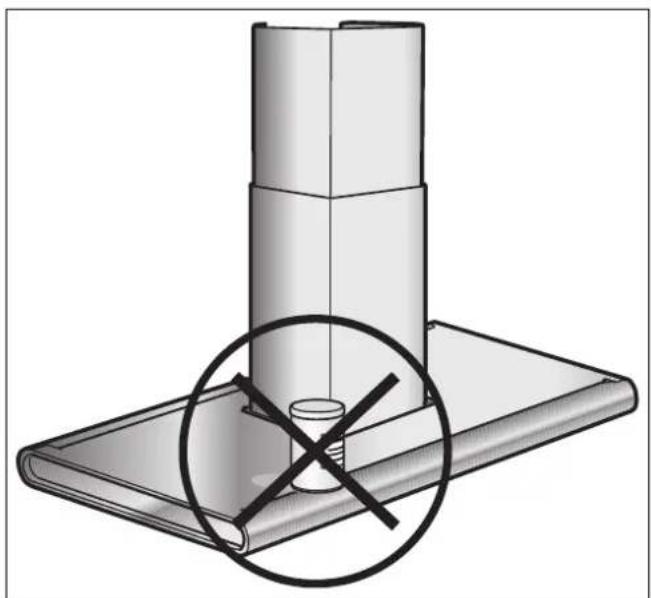

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

⚠️ Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Unter der Dunstabzugshaube nicht flambieren. Brandgefahr am Fettfilter durch aufsteigende Flammen.

Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste und gasförmige Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nicht gestattet (siehe Montageanleitung).

Betreiben Sie nicht alle Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Kochstellen die Haube in der Maximalstufe betrieben werden.

Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Dunstabzugshaube nie ohne Fettfilter betreiben.

Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z.B. Pommes frites, nur unter Aufsicht zubereiten.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• w enn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen.

Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um eine Gefährdung zu vermeiden.

Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt.

Dunstabzugshaube vor der ersten Inbetriebnahme sorgfältig reinigen.

Keine Gegenstände auf der Dunstabzugshaube abstellen.

Der Luftspalt für den Coanda-Luftstrom muss immer frei sein.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungsvollsten beseitigt durch:

• Einschalten der Dunstabzugshaube bei Kochbeginn.
• Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

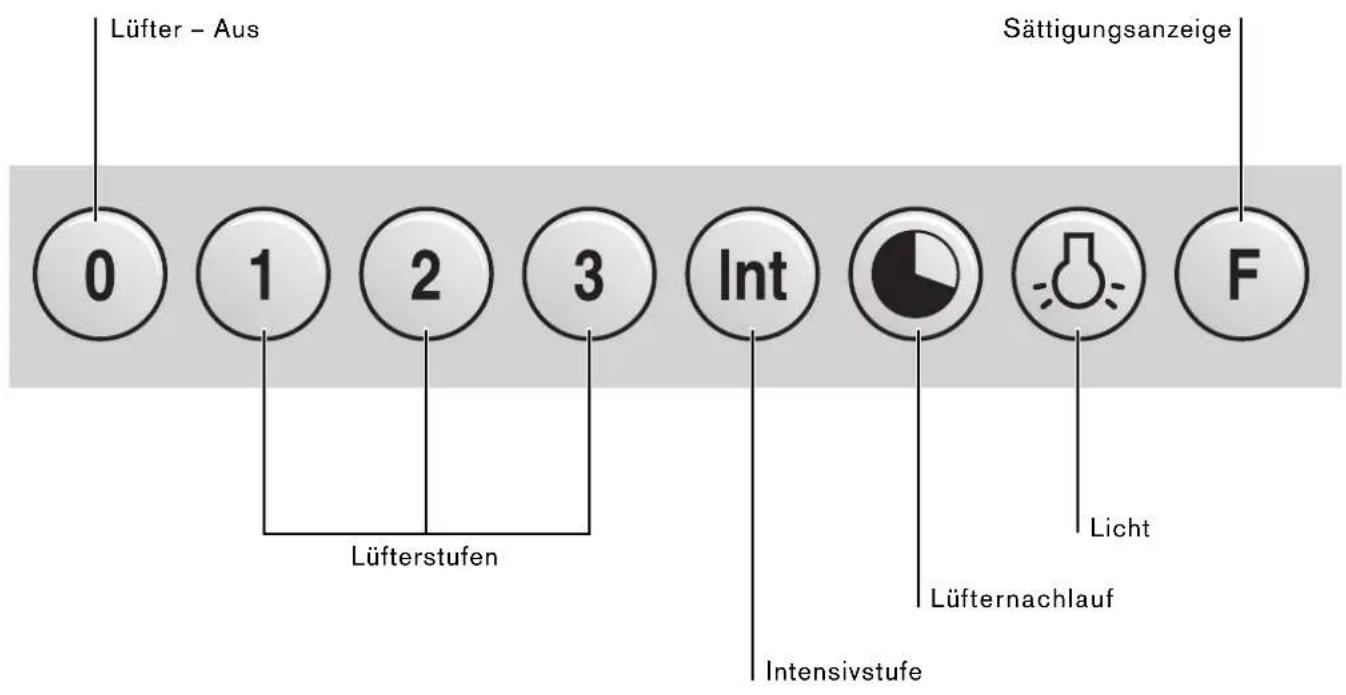

Lüfter - Aus 0 1 2 3 Int Sättigungsanzeige Lüfterstufen Intensivstufe Lüfternachlauf Licht F

Einschalten des Lüfters:

- Drücken Sie die Taste 1, 2, 3 oder Int.

Ausschalten des Lüfters:

- Drücken Sie die Taste 0.

Intensivstufe

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

- Beim Anbraten und Braten in der offenen Pfanne sollte die Taste Int für Intensivstufe gedrückt werden.

Haben Sie die Haube durch Betätigen der Intensivstufe eingeschaltet, wird diese automatisch nach einer Dauer von 5 Minuten wieder ausgeschaltet.

- Drücken Sie die Taste Int während die Haube in der Lüftungsstufe 1, 2 oder 3 betrieben wird, schaltet die Elektronik automatisch nach 5 Minuten auf die zuvor gewählte Lüftungsstufe zurück.

- Möchten Sie die Intensivstufe vor Ablauf der 5 Minuten beenden, drücken Sie die Taste 0 („Motor aus“) oder eine andere Stufe. Die Absaugung der Wandhaube kann natürlich jederzeit mit der Taste 0 („Motor aus“) ausgeschaltet werden.

Spezialfunktionen

Intensiv-Zeitdauer:

- Durch gleichzeitiges Betätigen der Int-Taste und der Tasten 1, 2 oder 3 können Sie die Zeitdauer der Intensiv-Stufe auf 3, 5 oder 10 Minuten einstellen und abspeichern; Auslieferungszustand sind fünf Minuten, d.h. Tastenkombination Int/Taste 2.

Lüfternachlauf:

Der Nachlauf ist in einer beliebigen Stufe möglich. Drücken Sie zuerst die gewünschte Taste 1, 2, 3 oder Int und betätigen Sie dann die Taste

Die Nachlaufzeit beträgt für alle Stufen zehn Minuten. Nach diesen zehn Minuten schaltet sich die Lüftung automatisch ab, die Beleuchtung bleibt weiterhin an.

Intervall-Lüftung:

- Eine Besonderheit dieses Gerätes ist die Intervallüftung. Dies ist ein automatisches periodisches Einschalten der Lüftung für jeweils fünf Minuten pro Stunde. Sie können diese Funktion durch gleichzeitiges Betätigen der Taste 0 und, je nach gewünschter Absaugleistung, der Taste 1, 2 oder 3 einschalten.

Diese Betriebsart wird durch wechselndes Leuchten des -Fasters mit der entsprechenden Stufen-Anzeige angezeigt.

Die Intervall-Lüftung wird durch Drücken der Taste 0 ausgeschaltet.

Beleuchtung:

- Drücken Sie kurz die Taste zum Ein- und Ausschalten.

Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

- Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist.

Fettfilter

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige: F

Nach einer Betriebszeit von 30 Stunden blinkt die Fettfilter-Sättigungsanzeige F. Das Blinken dieser Kontrollleuchte signalisiert Ihnen, dass die Fettfilter gereinigt werden sollten. Selbstverständlich ist das Reinigen der Fettfilter jederzeit, auch ohne Blinken der Fettfilter-Sättigungsanzeige, möglich.

Reinigen der Metall-Fettfilter:

• Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter 1 x im Monat gereinigt werden.
  Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich.
  Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen.

• Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen.
  Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
  Danach abbürsten, gut ausspülen und abtropfen lassen.

Aus- und Einbauen der Metall-Fettfilter:

Achtung: Die Beleuchtung muss ausgeschaltet und abgekühlt sein.

1 Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.
Fassen Sie daher mit der anderen Hand unter die Fettfilter.

2 Reinigen Sie die Fettfilter.

3 Setzen Sie die gereinigten Fettfilter wieder ein.

4 Löschen Sie die Anzeige F.

- Drücken Sie die Taste F.

Aktivkohlefilter

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivekohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

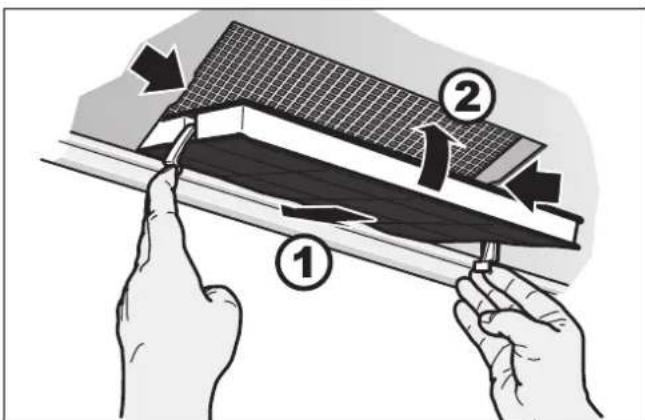

Ein- und Ausbauen:

Achtung: Die Beleuchtung muss ausgeschaltet und abgekühlt sein.

1 Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

2 Setzen Sie den Aktivkohlefilter ein.

3 Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Wechsel des Aktivkohlefilters:

• Bei normalem Betrieb (täglich 1 bis 2 Stunden) muss der Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden.
  Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör).
• Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe. Sie können z.B. als Restmüll entsorgt werden.

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

⚠ Dunstabzugshaube nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

- Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden.

Wichtig: Es darf keine Flüssigkeit in den Luftspalt für den Luftaustritt eindringen.

• Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf.
• Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen.

Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

• Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger.
• Reinigen Sie nur in Schliffrichtung.
• Wir empfehlen unseren Edelstahlreiniger Nr. 461731. Bestell-Adresse siehe beiliegendes Service-Heft.

Aluminium-, Lack- und Kunststoff- oberflächen:

Keine trockenen Tücher verwenden.
- Verwenden Sie ein mildes Fensterreinigungsmittel.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.

Beachten Sie die Garantiebestimmungen im beiligenden Service-Heft.

Auswechseln der Lampen

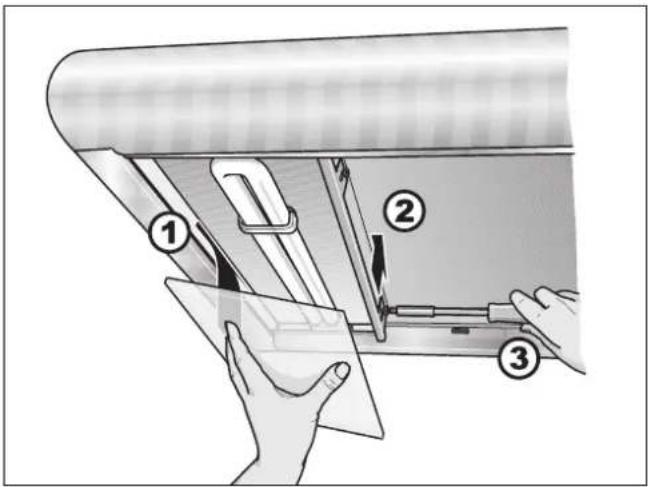

1 Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
⚠️ Die Leuchtstofflampen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2 Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).

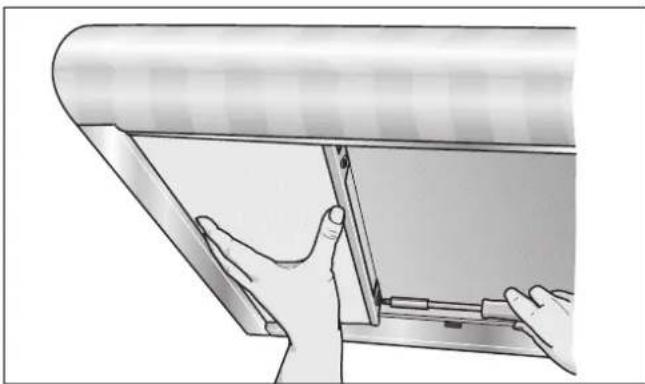

3 Lösen Sie die Schrauben der Halteschienen.
4 Entfernen Sie vorsichtig die Glasscheiben.

5 Entfernen Sie die Halterungen der Leuchtstofflampen.

6 Tauschen Sie die Leuchtstofflampen aus (handelsübliche Leuchtstofflampen) 36 W / 840 Cool White, Fassung 2 G 11.

⚠ Bruchgefahr!

7 Setzen Sie die Halterungen der Leuchtstofflampen ein.
8 Setzen Sie vorsichtig die Glasscheiben ein.
9 Schrauben Sie die Halteschienen fest.

10 Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).
11 Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektro-kochstellen und Unterkante der Dunstabzugshaube: 600 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z.B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z.B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 700 mm, Abb. 1.

Abluftbetrieb

• Installationszubehör für Abluftbetrieb.

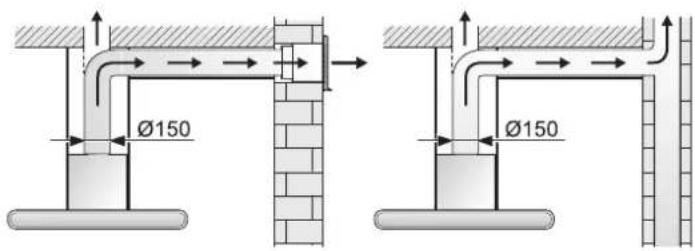

Abluftkanal

AD280/281-016 für Deckenhöhe 2,27–2,44 m AD280/281-026 für Deckenhöhe 2,44–2,76 m AD280/281-036 für Deckenhöhe 2,76–2,98 m.

Ø150 Ø150

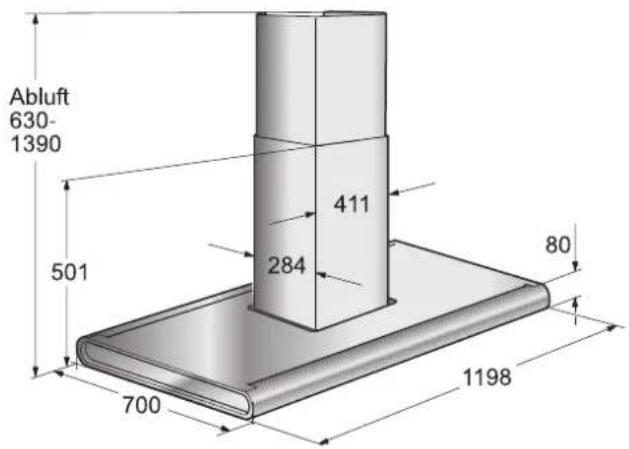

Abluft 630- 1390 501 411 284 80 700 1198

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z.B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z.B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

• Kurzes, glattes Abluftrohr.
- Möglichst wenig Rohrbögen.
- Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

⚠️ Für Beanstandungen die auf Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt der Hersteller der Dunstabzugshauben keine Gewährleistung.

Rundrohre:
Wir empfehlen Innendurchmesser 150 mm.

- Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben. Sie sollten keine scharfen Umlenkungen haben.

∅ 150 mm ca. 177 cm²

- Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

- Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr ∅ 150 mm:

- Abluftrohr direkt am Luftstutzen befestigen.

- Installationszubehör für Umluftbetrieb.

Umluftkanal

AD280/281-126 für Deckenhöhe 2,44–2,76 m AD280/281-136 für Deckenhöhe 2,76–2,98 m.

Ø150

- Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

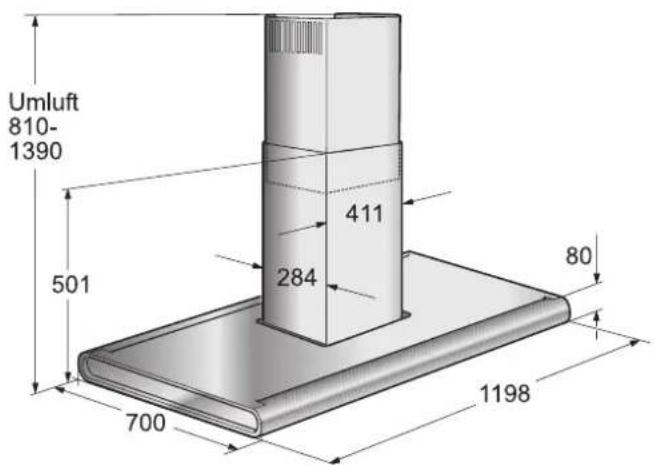

Umluft 810- 1390 501 411 284 80 700 1198

Elektrischer Anschluss

Vorbereiten der Decke

• Die Decke muss eben und waagerecht sein.
- Achten Sie auf eine ausreichende Tragfähigkeit der Decke.
Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Deckenkonstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) die entsprechenden Befestigungsmittel.
- Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

Abluft	Umluft
42,5 44,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorbehalten.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst im Bereich der Kaminverblendung anbringen.

Die Schutzkontaktsteckdose sollte über einen eigenen Stromkreis angeschlossen sein.
- Ist die Schutzkontaktsteckdose nach der Montage der Dunstabzugshaube nicht mehr zugänglich, muss eine Trennvorrichtung wie beim Festanschluss vorhanden sein.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Elektrische Daten

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugshaube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

200 346

nur für Umluftbetrieb

Achtung:

Die Dunstabzugshaube ist zur Montage an die Küchendecke oder eine stabile abgehängte Decke vorgesehen. Beachten Sie das Gewicht der Haube mit Zubehör von maximal 45 kg.

Vergewissern Sie sich, bevor Sie die Befestigungslöcher anzeichnen, dass keine Strom- bzw. Wasserleitungen oder sonstige Leitungen in der Decke an den Bohrpunkten verlegt sind.

Prüfen Sie vor der Montage, ob die beiliegenden Dübel und Schrauben für Ihre Decke geeignet sind. Verwenden Sie bei Bedarf Spezialdübel.

Montage der Abzugshaube:

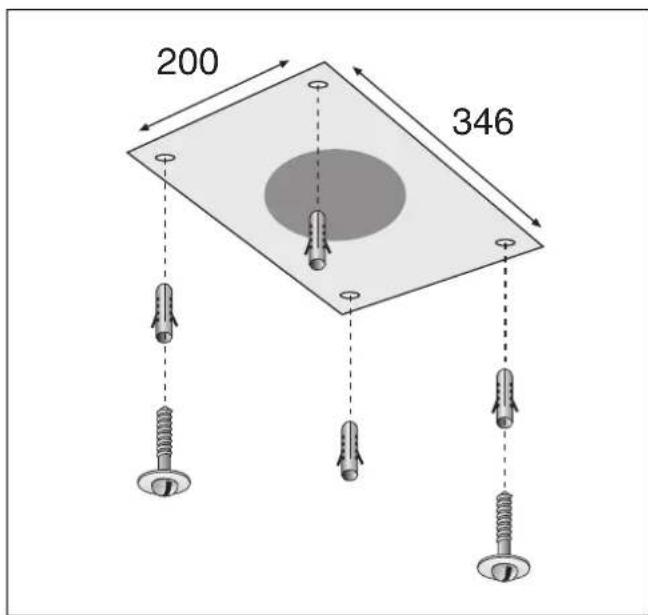

1 Markieren Sie mit Hilfe der Bohrschablone die Positionen der Schrauben an der Decke.
2 Bohren Sie die 4 Löcher ∅ 8 mm für die Dübel. Drücken Sie die Dübel deckenbündig ein.
3 Drehen Sie zwei Schrauben bis auf einen 10 mm Spalt ein. Drehen Sie die beiden Schrauben an den Stellen ein, an denen sich bei der späteren Montage die Schlüssellöcher am Tragegestell befinden (hinten links und vorne rechts vom Bedienfeld der Haube aus gesehen).

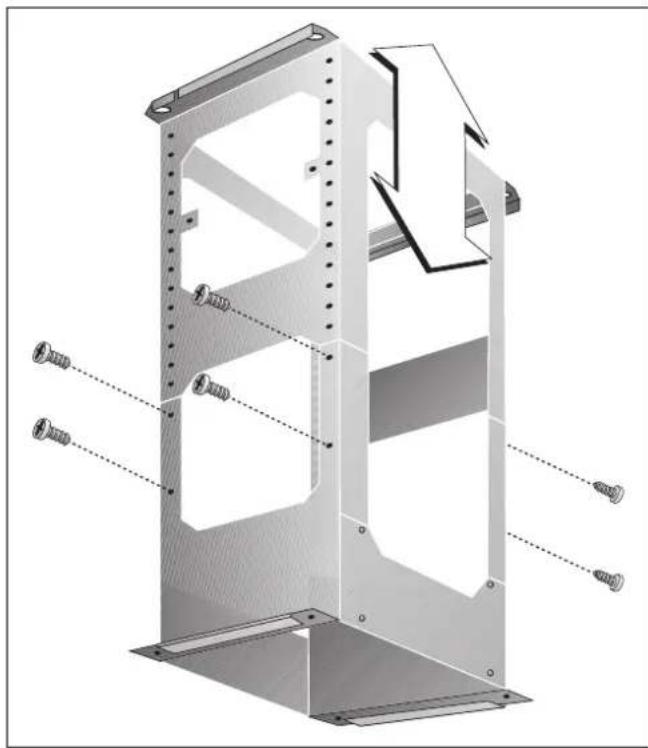

4 Stellen Sie die gewünschte Höhe des Trage-gestells ein und schrauben Sie die 8 Schrauben fest (bzw. 12 Schrauben bei den langen Kaminversionen). Die Länge des Tragegestells kann im 20 mm Raster eingestellt werden. Wichtig: Beachten Sie den Mindestabstand zwischen Dunstabzugshaube und Elektro-Kochstelle von 600 mm bzw. Gas-Kochstelle von 700 mm.
Nur für Umluftbetrieb: Biegen Sie die vier Laschen zur Befestigung der Umluftweiche oben am Trageggestell um 90° nach aussen.

5 Hängen Sie das Tragegestell mit den beiden Schlüssellöchern an den Schrauben in der Decke ein. Befestigen Sie das Tragegestell mit allen 4 Schrauben an der Decke.

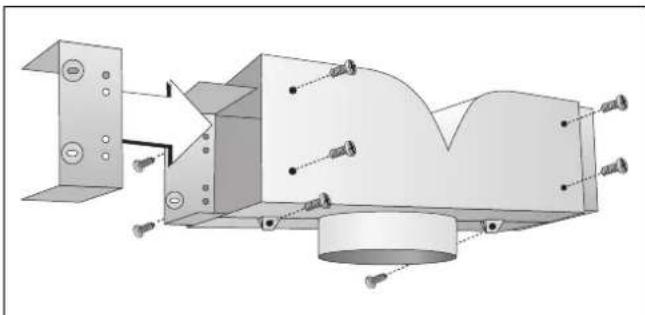

Nur für Umluftbetrieb: Die Umluftweiche zusammenbauen und am Tragegestell befestigen. Den Abluftschlauch auf die passende Länge kürzen und an der Haube befestigen.

6 Entfernen Sie die Blechabdeckung an der Rückseite des Tragegestells.

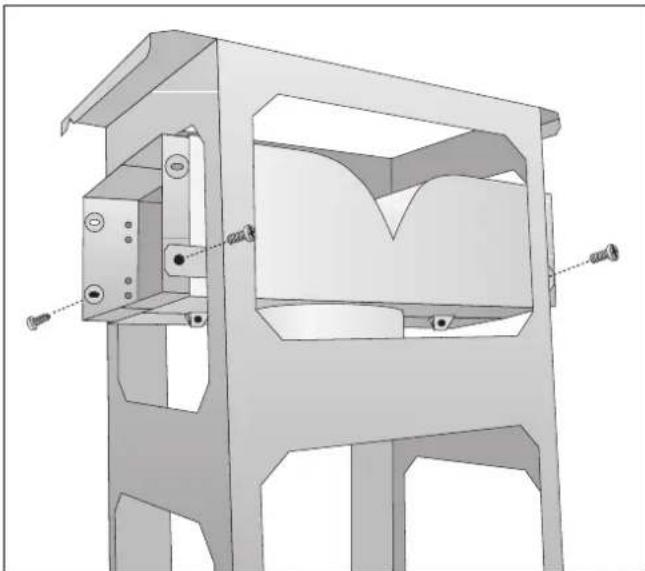

7 Schieben Sie die Abzugshaube in die seitlichen Laschen am Tragegestell ein (Achtung: Das Anschlusskabel nicht einklemmen) und sichern Sie die Haube sofort mit 4 Schrauben.
8 Schrauben Sie die Blechabdeckung an der Rückseite des Tragegestells wieder fest. Die Blechabdeckung ist wichtig für die Stabilität.
9 Befestigen Sie das Abluftrohr an der Dunstabzugshaube und an der deckenseitigen Abluftverbindung bzw. der Umluftweiche bei Umluftbetrieb.
10 Stellen Sie den elektrischen Anschluss her.
11 Entfernen Sie, soweit vorhanden, die Schutzfolie an den Kaminverblendungen.
12 Achten Sie bei der Montage der Kaminverkleidungen darauf, die empfindliche Oberfläche nicht zu verkratzen.
13 Fixieren Sie das obere Kaminteil ohne Magnetstreifen mit 2 Schrauben oben am Tragegestell.
14 Die zweite obere Kaminhälfte (mit Magnetstreifen) leicht aufbiegen, auf das erste Kaminteil aufschieben, ausrichten (kein Spalt!) und mit 2 Schrauben oben am Tragegestell festschrauben.

15 Setzen Sie das untere Kaminteil ohne Magnetstreifen auf der Dunstabzugshaube auf. Die zweite untere Kaminhälfte (mit Magnetstreifen) leicht aufbiegen, auf das erste Kaminteil aufschieben und ausrichten (kein Spalt!).

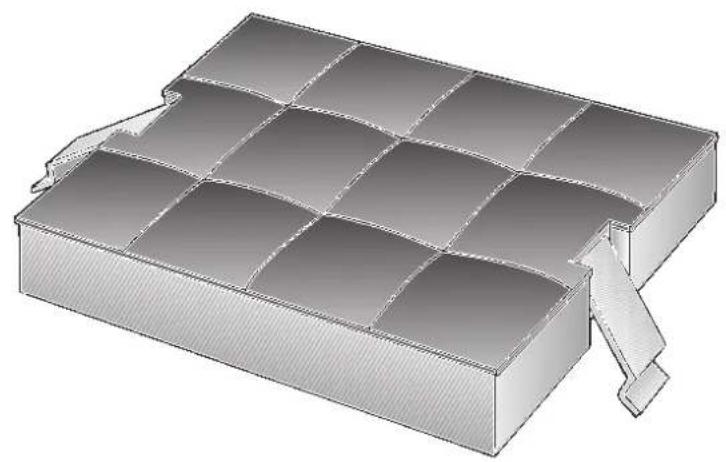

16 Nur für Umluftbetrieb: Setzen Sie einen Aktivkohlefilter ein (siehe Seite 10). Der Aktivkohlefilter ist nicht im Lieferumfang enthalten.

17 Prüfen Sie das Gerät auf einwandfreie Funktion.

Hinweis: Zur Demontage die Kaminhälften nur mit der Hand auseinanderziehen. Verwenden Sie kein Werkzeug, da es sonst zur Beschädigung der Kamine kommen kann.

Gaggenau Hausgeräte GmbH

Carl-Wery-Straße 34

D-81739 München

www.gaggenau.com
