Produkttyp	Elektronische Registrierkasse
Marke	OLYMPIA
Modell	CM 1856 F
Leistungsaufnahme	25 W
Gewicht (ohne Kassenschublade)	8 kg
Netzspannung	220 V
Temperaturbereich	0 °C bis 40 °C
Anzahl Warengruppen	64 (max. 99)
Anzahl PLUs	1.500 (max. 25.000)
Anzahl Mehrwertsteuergruppen	8
Anzahl Kellner	26 (max. 99 mit ID-Code)
Anzahl Tische	200 (max. 800)
Anzahl Tischartikel	70 (dynamisch)
Bedienungsanzeige	Grafisches LCD 240x128 Pixel, 6/7/9 Zeilen
Kundenanzeige	10-stellig numerisch
Drucker	2x Thermodrucker Seiko LTPC 245 mit automatischem Messer
Druckgeschwindigkeit	max. 13 Zeilen/Sek.
Papierbreite	57/50/12 mm
Tastatur	120 Tasten + 2 Ebenen à 71 Tasten
Schnittstellen	COM-Ports für PC, Küchendrucker, Barcode-Scanner
Softwareunterstützung	OLYMPIA Manager / Helper zur Programmierung über PC
Funktionen	Trainingsmodus, Manager-Passwort, Kellnerrechte, Zahlungswege, Rabatte, Zuschläge, Fremdwährungen, Tischfunktionen, Makro-Tasten, elektronisches Journal, Lagerverwaltung
Berichtswesen	X- und Z-Berichte (Finanz, Warengruppe, PLU, Kellner, Tische, etc.)
Reinigung und Pflege	Gehäuse und Druckerpapierweg regelmäßig mit trockenem, fusselfreiem Tuch reinigen; keine Flüssigkeiten verwenden
Reparatur und Wartung	EPROM- und Flash-Updates durch Fachhändler; Kundendienst für interne Komponenten
Sicherheit	Schlosspositionen (OFF, REG, X, Z, PRG, S), Manager-Passwörter für Z- und PRG-Modus, Kellner-Passwörter

Häufig gestellte Fragen - CM 1856 F OLYMPIA

Wie führe ich einen Systemreset der Kasse durch?

Trennen Sie die Kasse vom Stromnetz, halten Sie die Taste [%2 1] gedrückt und schließen Sie sie wieder an. Wählen Sie im Display SYSTEM RESET mit der Pfeiltaste und drücken Sie [BAR]. Alle Daten werden gelöscht.

Wie programmiere ich eine Warengruppe?

Stellen Sie den Schlüssel auf PRG, drücken Sie [#/KV], wählen Sie Sektion 01 mit den Pfeiltasten, geben Sie die WG-Nummer ein, bestätigen Sie mit [BAR] und geben Sie Namen, Preis, Steuersatz und Status ein.

Wie lege ich einen neuen Kellner an?

Im PRG-Modus wählen Sie Sektion 06. Mit den Pfeiltasten zur gewünschten Kellnernummer blättern, Namen eingeben, ID-Code (optional), Provisionssatz und Berechtigungen (S1-S6) festlegen und mit [BAR] bestätigen.

Wie drucke ich einen X-Bericht (Tagesabschluss)?

Drehen Sie den Schlüssel auf X, geben Sie die Berichtsnummer 01 ein und drücken Sie [BAR]. Der Finanzbericht Tag wird gedruckt. Andere Berichte (z.B. 03 für Warengruppen) entsprechend.

Wie kann ich einen Rabatt gewähren?

Drücken Sie vor dem Abschluss des Bons die Taste -% (oder +% für Zuschlag). Geben Sie den Betrag ein (absolut) oder programmieren Sie prozentuale Rabatte in Sektion 10. Der Rabatt wird automatisch abgezogen.

Wie schließe ich einen Barcodescanner an?

Verbinden Sie den Scanner mit der Schnittstelle COM 01 BCR (vorprogrammiert). Konfigurieren Sie ggf. die Baudrate in Sektion 23. Die Kasse unterstützt EAN-8, EAN-13, UPC-A und UPC-E.

Was bedeutet die Fehlermeldung E80?

E80 bedeutet Elektronisches Journal fast voll. Löschen Sie das Journal im Z-Modus mit 98 [BAR] (nur möglich, wenn Ringjournal deaktiviert ist).

Wie stelle ich Datum und Uhrzeit ein?

Im PRG-Modus wählen Sie Sektion 14 für das Datum (Format je nach S-Modus) und Sektion 15 für die Uhrzeit. Geben Sie die Werte im Format TTMMJJ bzw. HHMM ein und bestätigen Sie mit [BAR].

Wie aktualisiere ich die Firmware (Flash-Update)?

Laden Sie die neue Firmware über den OLYMPIA Manager auf Ihren PC. Stellen Sie die Kasse in den S-Modus (Schlüssel auf S, Netzstecker ziehen, mit gedrückter [%$ 5] wieder einstecken). Wählen Sie LOAD FLASH MEMORY und dann OPEN PORTS FOR PC. Senden Sie die Datei über den PC. Nach Abschluss führen Sie einen Systemreset durch.

Wie reinige ich den Thermodrucker?

Öffnen Sie die Druckerabdeckung, entfernen Sie Papierreste. Reinigen Sie den Druckkopf und die Papierführung vorsichtig mit einem weichen, trockenen Tuch. Verwenden Sie keine Reinigungsmittel oder Flüssigkeiten.

BEDIENUNGSANLEITUNG CM 1856 F OLYMPIA

PROGRAMMIERANLEITUNG

ELEKTRONISCHE REGISTRIERKASSE

CM 1856 F

Inhalt:

1. Grundangaben 3
2. Reset – System, Kasseninitialisierung 6
3. Tastenfeldbeschreibung. Tastatur – Tasten-Standardanordnung 8
4. S – Modus, Servicemodus 12

4.1 Grundeinstellungen der Kasse (Initialisierung) Training 13
4.2 Aufbau (Reservierung) des Kassenspeichers 14
4.3 Programmieren der Tatstatur 15
4.4 Ausspeicherung der einprogrammierten Daten im S-Modus 18

1. PRG – Modus, Programmiermodus 19
   5.1 Programmieren der Warengruppen 20
   5.2 Programmieren der Waren Obergruppe 21
   5.3 Programmieren der PLU 22
   5.4 Programmieren der Verkettung PLU 24
   5.5 Programmieren der PLU – Hauptgruppen 25
   5.6 Programmieren der Kellner- 5.6A Programmieren der detallierte Kellnerrechte 26
   5.7 Programmieren der Kassierer 28
   5.8 Programmieren der Zahlungsweisetasten (Finanzweg) 28
   5.9 Programmieren absoluter Zuschläge, Rabatte +, - 29
   5.10 Programmieren prozentueller Zuschläge, Rabatte +%, -% 30
   5.11 Programmieren der Zugangspasswörter – Manager 30
   5.12 Programmieren der Kassennummer (Maschinennummer) 31
   5.13 Programmieren der P-Register (Einstellung der Funktionalitätsattribute, Maschinenoption) 31
   5.14 Programmieren des Datums 35
   5.15 Programmieren der Uhrzeit 35
   5.16 Programmieren der Fremdwährungen 36
   5.17 Programmieren der Kellnerschlüssel / Training 36
   5.18 Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte) 37
   5.19 Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe) 38
   5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“ 39
   5.21 Programmieren der Kassennummer für die Verbund IRC, PC 39
   5.22 Programmieren der Kommunikation an den COM – Kassenports 40
   5.23 Programmieren der Maschinentexte 40
   5.24 Programmieren der MwSt. (Steuer) 41
   5.25 Programmieren der Kopfzeilen (Logotext) 41
   5.26 Programmieren der Fußzeilen (Schlußlogo) 42
   5.27 Reserviert 42
   5.28 Programmieren der Nachrichten an den Küchendrucker 43
   5.29 Programmieren der Ordergruppen 43
   5.30 Reserviert 44
   5.31 Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker) 44
   5.32 Reserviert 45
   5.33 Überprüfung und Druck der einprogrammierten Daten im PRG – Modus 45
   5.34 Programmieren der Makrotasten-Berichtsketten
2. Das Bon-Ordersystem
3. Lager – Eingabe, Einfügung eines PLU - Lagervorrats, Verkettung – PLU 40 51
   Übersicht X – Berichte, Z – Berichte 51 52
4. Zeichensatztabelle, Tastenbelegung beim Programmieren 54
5. Fehlermeldungen (Fehlersymbole) 56
6. Anschließbare Peripheriegeräte 59

7. Anleitung zum OLYMPIA Manager / OLYMPIA Helper 60

8. Service Programm und S MODE 61

9. FLASH-Programm 62

10. Anleitung, 16. Sanner, 18. Sprintermodul, 19 Dallasschloß

11. GRUNDANGABEN

Modell		:	OLYMPIA	CM	1856F
Leistungsaufnahme		:	25W
Gewicht (ohne Kassenschublade) : 8 kg
Netzspannung		:	220V
Temperaturbereich:		:0C	0	-	40
				(nur	mit	Speichererweiterung)
Anzahl	Warengruppen		:	64		(max. 99)
Anzahl	PLUs		:	1.500		(max. 25.000)
Anzahl	MwSt.-Gruppen		:	8
Anzahl Kellner	: 26 – Schlüssel (max. 99 bei Verwendung von ID - Code)
		:	OPTION Dallas – Chipschloß
Anzahl	Kassierer	:	0
Anzahl	Finanzwege	:	5		(max. 30)
Anzahl	Tische	:	200		(max. 800)
Anzahl	Tischartikel	:	70		(dynamisch, max. 70)

Tatstaturtyp: : flach (flat)

Anzahl Tasten : 120 Tasten plus 2 weitere Tastaturbenen mit je 71 Tasten

Kunden-Anzeige : Numerisch – 10-stellig

Anzeige Bedienung : Grafisches LCD-Display, 240x128 dot 3 Schriftgrößen wählbar

6 Zeilen, 7 Zeilen, 9 Zeilen

1 Kopfzeile und eine1 Fußzeile

Drucker : 2x Thermodrucker Seiko LTPC 245 mit Messer

Leistung max. 13 Zeilen/Sek.

Max. Anzahl druckbarer Zeichen 32

Papierbreite: 57 /50 /12 (mm)

Anschließbare Peripheriegeräte : PC - Rechner,

Küchendrucker, BCR (Scanner),

Kopfzeile Display :

Bon-Nr. Kellnername oder Nr.

Fußzeile Display :

1.	2.	3.	4.	5.	6.	7.	8.
MO	23.10	8:35	T0	P1	BON	PC	IRC

1. MO Die Anfangsbuchstaben vom Wochentag
2. Datum
3. Uhrzeit
4. Tastaturebene T0=Basis, T1=1.Ebene, T2=2.Ebene.
5. Preisebene P1= Preisebene 1, P2= Preisebene 2.
6. Bon-Ein Ohne Anzeige BON-Aus.
7. PC-Anzeige Wärend der PC-Übertragung wird das Feld PC weiß hinterlegt.
8. IRC Verbund-Anzeige, wenn Verbund aktiv wird das Feld IRC weiß hinterlegt.

Hauptschlossposition: OFF OFF - Kasse aus

PRG REG PRG - PRG - Modus (Programmieren)

S - S - Modus (Servicemodus)

REG - Verkaufmodus (Erfassung)

X - Berichtsdruck (Ansicht), Training

Z - Berichtsdruck (einschl. Löschen!)

Vor der Eingabe einer Transaktion meldet sich der Kellner mit seinem Kellnerschlüssel an (standardmäßig 26 Schlüssel). Dieses System kann im PRG – Modus beeinflusst werden (d.h., es kann ausgeschaltet werden). Vor dem Abschluss der jeweiligen Transaktion ist ein Kellnerwechsel (d.h. Schlüsselwechsel) nicht möglich. Zusätzlich kann für jeden Kellner ein Passwort vergeben werden.

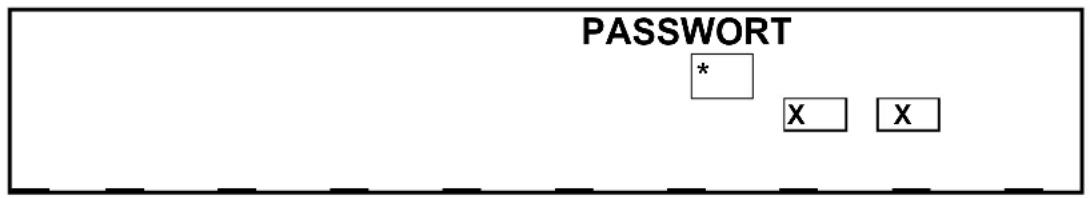

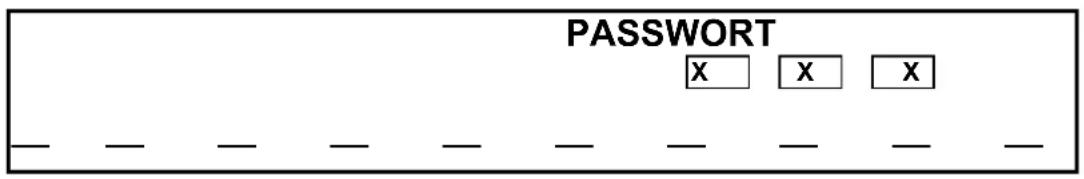

Die Kasse zeigt auf dem Display die Abfrage des PASSWORTS an. Nach Eingabe (1 Zeichen) wechselt das Display dementsprechend (z.B. nach Eingabe von zwei Zeichen ....).

Nach Eingabe aller Zeichen des PASSWORTS ist der Kellner angemeldet. Wenn die Kasse „0“ anzeigt, ist das PASSWORT falsch und die Eingabe kann erneut nach Betätigung der Taste [ / 2 6 & + ( 1 ] erfolgen.

Manager – System:

Das System ermöglicht es zwei Manager-PASSWÖRTER zu vergeben. Damit wird folgender Zugang eingeschränkt:

1. Funktion Schlüsselstellung „Z“ (Berichtswesen mit anschließender Löschung)

2. Funktion Schlüsselstellung „S/PRG“ (Programmieren)

Ein Passwort ist vier Zeichen lang, und die Anmeldung ist die gleiche wie oben beschrieben. Zusätzlich können im PRG-Modus folgende Kellnerrechte eingeschränkt werden:

Einschränkung der Transaktionen der X – Betriebsart
Einschränkung der Transaktionen der Z – Betriebsart
Einschränkung der Transaktion „AUSZAHLUNG“
Einschränkung der Transaktion „RETOUR“
Einschränkung der Transaktion „STORNO“
Einschränkung der Transaktion „KEINE VERKAUF“

2. RESET – SYSTEM, KASSENINITIALISIERUNG (vor Erstinstalation)

System Reset:

Alle einprogrammierten Daten, Abgaben etc. werden gelöscht!!!! Der Zustand wird auf dem Kassendisplay durch die Zeichenfolge „CL“ angezeigt. Nach dieser Operation ist das ganze System, auch S - Modus initialisiert ( siehe Zurücksetzen des Systems). Dieser System Reset wird beim Wechsel des EPROM – Speichers ggf. bei der ersten Instalation der Kasse bzw. dann verwendet, wenn die Kasse auf einen Warmstart nicht mehr reagiert.

Vorgehensweise beim Zurücksetzen des Systems:

der Schlüssel steht auf „OFF“

die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen
➢ auf dem Display erscheint SYSTEM RESET WARM START CONTINUE
➢ die Taste[ %2 1 ] loslassen
den Schlüssel auf PRG drehen, dann mit [Bon EIN/AUS] Taste
im Display auf SYSTEM RESET gehen.
Die [BAR] Taste drücken, die Kasse macht einen RESET und zeigt dann im Display den Programmier – Modus an.

Abbrechen des SYSTEM RESET, mit den Pfeiltasten auf CONTINUE gehen und die [%\$ 5] Taste drücken.

Sollte die Kasse einmal blockiert sein (nach einem Papierstau, Fehlbedienung etc.) gehen Sie folgendermaßen vor:

Warmstart:

Dieser Kassenstart sollte nur erfolgen wenn folgende Tastenkombinationen nicht erfolgreich sind:

Folgende Schlüsselstellungen „REG“, „X“, „Z“, „PRG“.

1. [ORVFKHQ]oder& / 5
2. [EDU]
3. [NY]

Der Warmstart kann manuell wie folgt durchgeführt werden:

1. Nach der Vorgehensweise beim Warmstart
2. Durch Drücken „RESET“ KNOPF auf der Hauptplatine der Kasse (links neben dem E-Prom)

Vorgehensweise beim Warmstart:

der Schlüssel steht auf „OFF“
➢ die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten

und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen

➢ auf dem Display erscheint SYSTEM RESET WARM START CONTINUE
➢ die Taste[ %2 1 ] loslassen
den Schlüssel auf OFF lassen und mit der [Bon EIN/AUS]Tasten auf WARM STARTgehen
die[ %\$ 5 ]Taste drücken das Zurücksetzen ist beendet.

Abbrechen des WARM START, mit den Pfeiltasten auf CONTINUE gehen und die [ %\$ 5 ] Taste drücken.

3. TASTENFELDBESCHREIBUNG. TASTATUR – TASTEN-STANDARDANORDNUNG

[-2851\$/]

[3/8]

[: * ]

[0, 186]

[3/86]

[62) 257 672512]

[672512]

[5(7285)]

[ = : . - 6 8 0 0 ( ]

[ ; / 8 + 5 ]

[35(,6(%1(.1/2)]

[7,6&+]

[ \866 ( 5 + \ 86 ]

[7, 6 & + ( \$' ' ]

[63/，7]

[80%8&+(1)]

[5 (& + 1 8 1 * ]

[ 8 ) / % ]

[* 5 \$7, 6]

[%2 1 \$86. / ( , 1 ]

[ = 8 6 \$ 7 = 7 ( ; 7 ]

[:D+581*]

[#/.9]

[ ( , 1 = \$ + / 8 1 * ]

[ \8 6 = \ + / 8 1 * ]

[+%] - [%]

: Journalvorschub

: Direkt - PLU

: Direkt – Warengruppe

: Plus (Zuschlag absolut)

: Taste direkt nach der Registrierung (PLU, WG,...). Andernfalls Verwendung der STORNO – Taste

: Rücknahme

: Zur Berechnung der Zwischennsumme während einer

T r a n s a k

: Multiplikation beim Verkauf, andernfalls Datum/Uhrzeit Anzeige

: Preisebene ändern

: Eingabe der Tischnummer, Bäckereiversion Bediener abmelden

: Steuersatzänderung (STEUER 1 / STEUER 2)

: Tisch hinzufügen

: Artikel separieren ( Anzeige Rückblick E-Journal )

: Auf eine andere Tischnr. umbuchen

: Rechnung für bestimmten Tisch oder Kunden drucken

: Anzeige der Rechnungsdaten eines bestimmten Tisches

nach oben oder unten blät

: Gratisverkauf

: Bondruck Aus / Ein für Rechnung(R - Modus)

: Zusatztext abrufen

: Fremdwährungsumrechnung

: Nummerndruck / Öffnen der Kassenlade ohne Verkauf

: Einzahlungen

: Auszahlungen

:-% / +% beim Verkauf (3 x 3)

[ & / 5 , / 26 & + ( 1 ]

: Eintrag löschen

[%\5 / 7 2 7 \ / ]

: Finanzweg – Barzahlung

[6 & + ( & . ]

: Finanzweg – Scheckzahlung

[ . \$ 57 ( ] [ . 5 ( ', 7 ]

: Finanzweg – Kartenzahlung, Kreditzahlung

[%HZLUWXQJVEHOHJ]

: Bewirtungsbeleganhang (Nachträgliche Rechnung mit Bewirtungsbeleg drucken)

[1250\$/ (5'58&.]

: Es erfolgt keine Tischbewegung

[67(8(5)][67(8(5)]

: Der Steuersatz für die PLU/WG wird einmalig geändert

[ . \$66 , ( 5( 5 ] [ . ( / / 1( 5 ]

: Kassierereingabe, Kellner

[6 + , ) 7 □: * ]

: WG Ebene wechsel

[35(,6\1)5\* ( ]

: Preisanfrage für die einzelnen PLUs

[7\67\785(%1)]

: Tastatur Ebene

[7\$67(63(55(1)]

: Taste sperren

[2 + 1 (67 (8 (5)]

: Die programmierte Steuer für programmierte PLU/WG wird

einmalig auf 0-gesetzt.

[0 RGXV]

: Schriftgröße im Display einstellen

[= HL OH□DXI ]

: Zeilenweise blättern im Display

[ = HL OH DE ]

: Zeilenweise blättern im Display

[%LOG DXI ZDUWV]

: Seitenweise blättern im Display

[%LOGIDEZDUWV]

: Seitenweise blättern im Display

[JUXSSHQ□SOX]

: Zusammengefasste PLU werden im Display angezeigt

[0\. 52^{□}$ ]

: M a k r o T

[0\. 52^{□}$ ]

: M a k r o T

[□□] [□□][□□][□]

: Alle Banknotentasten können in der

Tastaturprogrammierung PC-Progr.Systeme #15 im Anhang der Zusatztexte angelegt werden.

BON

JOUR-NAL

PLU 23

PLU 31

PLU 39

PLU 47

PLU 55

PLU 63

PLU 71

Makro 1

TASTATUR EBENE

EIN ZAHLUNG

AUS ZAHLUNG

BON AUS/EIN

▲ —

PLU 7

PLU 14

PLU 22

PLU 30

PLU 38

PLU 46

PLU 54

PLU 62

PLU 70

Makro 2

RECH NUNG

-%

+

FREMD Währung

PLU 6

PLU 13

PLU 21

PLU 29

PLU 37

PLU 45

PLU 53

PLU 61

PLU 69

WG 3

PREIS 1

ZUSATZ TEXTE

SPLIT

UM BUCHEN

PLU 5

PLU 12

PLU 20

PLU 28

PLU 36

PLU 44

PLU 52

PLU 60

PLU 68

WG 2

RETOUR PLU

MODUS

X / UHR

PLU 4

PLU 11

PLU 19

PLU 27

PLU 35

PLU 43

PLU 51

PLU 59

PLU 67

WG 1

STORNO

7 8

9

Scheck

PLU 3

PLU 10

PLU 18

PLU 26

PLU 34

PLU 42

PLU 50

PLU 58

PLU 66

AUSSER HAUS

SOFORT STORNO

4 5

6

KARTE

PLU 2

PLU 9

PLU 17

PLU 25

PLU 33

PLU 41

PLU 49

PLU 57

PLU 65

TISCHE ADD

#/KV

1 2

3

ZW SUMME

PLU 1

PLU 8

PLU 16

PLU 24

PLU 32

PLU 40

PLU 48

PLU 56

PLU 64

TISCH

CLR (LOSCHEN)

0 00 .

BAR TOTAL

Standardanordnung der Tastatur (CM 1856F) – 1. Ebene:

BON	JOUR-NAL	PLU 123	PLU 131	PLU 139	PLU 147 P	LU 155 P	LU 163 P	LU 171	Identisch mit der Tastaturgrundebene
PLU 107	PLU 114	PLU 122	PLU 130	PLU 138	PLU 146	PLU 154	PLU 162	PLU 170
PLU 106	PLU 113	PLU 121	PLU 129	PLU 137	PLU 145	PLU 153	PLU 161	PLU 169
PLU 105	PLU 112	PLU 120	PLU 128	PLU 136	PLU 144	PLU 152	PLU 160	PLU 168
PLU 104	PLU 111	PLU 119	PLU 127	PLU 135	PLU 143	PLU 151	PLU 159	PLU 167
PLU 103	PLU 110	PLU 118	PLU 126	PLU 134	PLU 142	PLU 150	PLU 158	PLU 166
PLU 102	PLU 109	PLU 117	PLU 125	PLU 133	PLU 141	PLU 149	PLU 157	PLU 165
PLU 101	PLU 108	PLU 116	PLU 124	PLU 132	PLU 140	PLU 148	PLU 156	PLU 164
BON	JOUR-NAL	PLU 223	PLU 231	PLU 239	PLU 247	PLU 255	PLU 263	PLU 271	Identisch mit der Tastaturgrundebene
PLU 207	PLU 214	PLU 222	PLU 230	PLU 238	PLU 246	PLU 254	PLU 262	PLU 270
PLU 206	PLU 213	PLU 221	PLU 229	PLU 237	PLU 245	PLU 253	PLU 261	PLU 269
PLU 205	PLU 212	PLU 220	PLU 228	PLU 236	PLU 244	PLU 252	PLU 260	PLU 268
PLU 204	PLU 211	PLU 219	PLU 227	PLU 235	PLU 243	PLU 251	PLU 259	PLU 267
PLU 203	PLU 210	PLU 218	PLU 226	PLU 234	PLU 242	PLU 250	PLU 258	PLU 266
PLU 202	PLU 209	PLU 217	PLU 225	PLU 233	PLU 241	PLU 249	PLU 257	PLU 265
PLU 201	PLU 208	PLU 216	PLU 224	PLU 232	PLU 240	PLU 248	PLU 256	PLU 264

Das Programmieren im S – Modus (Servicemodus) betrifft die Grundeinstellungen der Kasse und das Programmieren der Tastatur. Beim Programmieren der Kassengrundeinstellung (NN=01) wird immer eine komplette Speicherinitialisierung ausgelöst, d.h. dieser wird gelöscht und dynamisch aufgeteilt.

CM 1856F als GASTRO-Version

4.1 Grundeinstellung der Kasse – INITIALISIERUNG

S-modus: NN

[#/.9]

WERT

[%\$ 5]

Ende Programmierung oder Abbruch mit

[ # /. 9 ]

	NN	ATTRIBUT	WERT	STANDARD(nach Initialisierung)	MAXIMUM(zulässig, Beschreibung)
SPEICHERAUFBAU(nur nach RESET einschl. NN=10)	01	ECR-Typ AA 01 Mit Speiererweiterung		Gastro
		Anzahl der Warengruppen BB 64 99
		Anzahl der PLUs CCCC 1.500-10.000		25.000
		Anzahl der Kellner	DD	26	26
		Anzahl der Kassierer	E	0	0
		Anzahl der Finanzwege	FF	5	5
		Anzahl der Tische	GGG	200 800
		Anzahl der Tischartikel	HH	70
	10	Dezimaltpunkt	I	2	0 - ohne Dezimalstellen1 - eine Dezimalstelle2 - zwei Dezimalstellen3 - drei Dezimalstellen
IMMERZUGÄNGLICH	11	Rundungsmethode(Rabatte, Zuschläge,Positionen, Währung)	J	1	0 - Abrunden1 - Cent (5 / 4)2 - Aufrunden3 - Runden auf 0,104 - Runden auf 0,505 - Schweizer Rund.
	12	MwSt. Rundung(MwSt.-Betrag runden)	K	1	0 - Abrunden1 - Cent (5 / 4)2 - Aufrunden
	13	Datumsformat	L	0	0 - TT / MM / JJ1 - MM / TT / JJ2 - JJ / MM / TT
	14	Nicht belegt	M	0	0 - Reserviert
	15	Druckermesser	N	1	0 - Komplett Schnitt1 - Teil Schnitt2 - Kein Schnitt
TASTATUR 20		(siehe folgenden Unterkapitel 4.3)
ZURÜCKSETZENSPEICHER (INIT)	30	Speicherbereich - Programm. Q		0 PRG - Modus
		Speicherbereich - Berichts R	1	X,Z einschl. Zähler, GT
		Speicherbereich - PLUs	S	2	alle PLUs
		Speicherbereich - Tische	T	3	alle Tische

Bemerkung: Zuschlag / Rabatt nach Zwischensumme, d.h. auf die ganze Quittung, wird exakt berechnet, die Gesamtsumme wird nach Vorgabe gerundet und der Zuschlag / Rabatt wird nachgerechnet. Bei der MwSt.-Rundung wird der MwSt.-Betrag gerundet, d.h. nach der Initialisierung wird auf Cent abgerundet.

Trainingsmodus:

Die Betriebsart „TRAINING“dient zur Übung von Kassentransaktionen.

Den Schlüssel auf „X“ 85 eingeben und die [BAR] Taste drücken.

Es wird ein Bon ausgedruckt mit dem Text TRAINING .Sie können jetzt alle

Transaktionen üben, die Bons werden mit der Textzeile TRAINING gedruckt.

Trainingsmodus beenden durch Schlüsseldrehen auf REG

ACHTUNG:

Ab Werk ist der Kellner-Schlüssel mit der #16 als Trainingsschlüssel festgelegt.

Der Ausdruck der Transaktionen erfolgt über die Berichte X/Z 86 und X/Z 87.

ACHTUNG: Unterschied zum Schlüssel

Werden die Kellner / Bediener als Tasten auf die Tastatur programmiert ist die Kellner / Bediener #10 Trainingsbediener.

Auf der Tastatur können nur 10 Kellner / Bediener Tasten fest angelegt werden.

S-modus: ☐☐ [ # / . 9 ] ( Die kpl. Tabelle erscheint im Display)

1. Blättern: mit den Pfeiltasten Zeile

oder mit der

[%\$ 5 ]Taste.

1. WERTE ändern: WERT eingeben und mit

[%\$ 5 ] bestätigen.

1. Ende Programmierung mit der Taste

[#/.9]

Es werden alle Werte (AA – HH) nach der Tabelle im Kapitel 4.1 eingegeben, wobei mit der Taste [%\5] geblättert wird. Die Bestätigung der Speicherreservierung erfolgt mit der Taste[ # / . 9 ]. Im Display erscheint SYSTEMEISTELLUNGEN wählen Sie zwischen ABBRECHEN oder START und bestätigen mit der [ %\ 5 ] Taste. Nach einer kurzen Zeit ist der Prozess beendet und die Kasse druckt die Speicherreservierung in Hex-Adressform mit dem Kopf SPEICHER-OK aus..

Beispiel:

Bestätigung der Speicherreservierung

[#/.9]

Folgen Sie der Dispay-Anzeige

Bei Fehleingabe die Taste [ / 2 6 & + ( 1 ] drucken

0000001
KELLNER#01
S	O1
! SPEICHER OK !
WG-BUCHUNG	11000
WG-PRG	112C0
FINANZWEG	11B00
KELLNER-PRG 11B69
KASSIER-PRG	11E00
WG-VERKAUF	11E23
FW-VERKAUF	124A3
KELLNER VERK	12543
KASSIER VERK 19BAF
PLU-START	40000
PLU-ENDE	46513
TISCH-START	46513
TISCH-ENDE	48A0B
ELJ-START	48A0B
ELJ-ENDE	5FFE9
02-05-2009 KASSIER#01 12:00

Bemerkung: Wenn der Drucker nach der Werteingabe einen Ausdruck der HEX - Adressen mit der Meldung: "ISPEICHERRESERVIERUNG – ERROR!" ausgibt, ist kein ausreichend großer S-RAM Speicher in der Kasse vorhanden. Es ist nötig, den Reservierungsprozess zu wiederholen, oder die Eingabewerte anzupassen, indem ein niedriger Wert gewählt und der Reservierungsprozess wiederholt wird.

4.3 Programmieren der Tastatur

A. Basis Tatstaturebene:

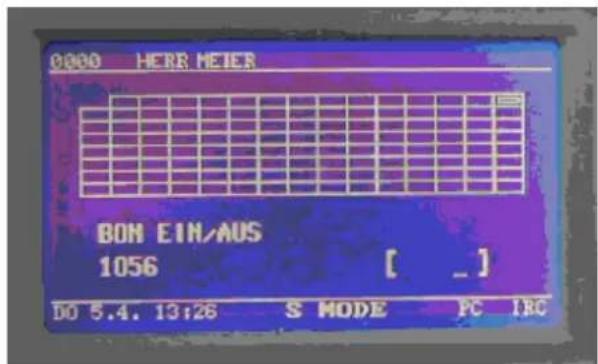

S-modus: [#/.9] 1. Es wird im Display die Basistastur als Grafik dargestellt.

1. Drücken Sie die Taste die neu programmiert werden soll, die aktuell Programmierung wir als Text und Tasten-Code angezeigt.
2. Die Taste wird auf der Grafik weiß hinterlegt
3. In der Klammer geben Sie den WERT und CODE der Taste ein die Sie auf diese Position legen möchten.

Beispiel: Für die PLU Nr. 22 ist Wert 3 und der Code ist die PLU-Nr.022 (3 stellig) Eingabe: 3022 Für die Funktionstaste GRATIS ist der Wert 10 und der Code 33 Eingabe: 1033 Siehe Tabelle unter 4.3

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG ZULÄSSIGE WERTE
10AA AA - Code	der Funktionstaste siehe Tabelle Funktionstasten
20BB BB - Code	der Warengruppe 01 - 99
3CCC CCC - PLU	- Code 001 - 999
40DD	DD - Code Zusatztext	01 - 30
4031-4042	50,00€ - 0,01€	Fester Geldbetrag
50EE EE - Code	Finanzwegtaste 01 - 30
60FF	FF - Code Kellner	01 - 99
70GG GG - Code	PLU-Gruppen 01 - 32

Code	Bezeichnung	Code	Bezeichnung
11	000	32	Ausser Haus
12	.	33	Gratis
13	PLU	35	Taste sperren
14	-% Basis	36	-%1
15	+% Basis	37	-%2
16	-	38	+%1
17	+	39	+%2
18	Storno	43	Kassier
19	Sofortstorno	45	Kellner
20	Retour	48	CLR (Löschen)
21	X / Uhr	50	Tischfunktion oder Bediener abmelden
22	Preis Ebene 1/ Preis
23	Preis Ebene 2		Bäckereiversion
24	Einzahlung	51	Tastatur Ebene
25	Auszahlung	52	Tische addieren
26	Fremdwährung	53	Tische umbuchen
27	Steuer 1	54	Tische splitten
28	Steuer 2	55	Zusatztexte
29	Ohne Steuer	56	Bon Ein/Aus
30	WG Ebene	57	Bewirtungsbeleg
31	PLU Preisanfrage	58	Zeile Auf
		59	Zeile Ab
		60	Rechnung
		61	Normalen Druck
		62	Bild Auf
		63	Bild Ab
		64	Modus
		65	BW-Beleg mit Text
		66	Makro 1
		67	Makro 2

Bemerkung: Einige der Taste können aus Sicherheitsgründen bezüglich der Arbeit mit der Kasse nicht umprogrammiert werden. Es ist nicht ratsam, die Tasten (BAR, #KV, CLR,) umzuprogrammieren, da diese zum Einprogrammieren der Kasse genutzt werden. Wenn Sie eine der genannten Tasten auf eine andere Position umprogrammieren, können Sie sich der Programmiermöglichkeit berauben.

Beispiel: (Programmieren der Funktionstaste Nr. 20 in der Tastaturgrundebene)

S-modus: [#/.9]

[ Gewünschte Taste ] drücken die programmiert werden soll.

(WERT und CODE eingeben) [ # / . 9 ] drücken

Beispiel: (Programmieren der PLU 20 in der Tastaturgrundebene)

S-modus: [#/.9]

[ Gewünschte Taste ] drücken die programmiert werden soll.

(WERT und CODE eingeben) [ # / . 9 ] drücken

Bemerkung: Beim Ausdruck der einprogrammierten Tasten sieht die Tastenbelegung wie folgt aus:

FCxx : Funktionstaste

DPxx : Warengruppentaste

Pxxx : Direkt-PLU-taste

TDxx : Finanzwegtaste

CLxx : Kellnertaste

GRxx : PLU-Gruppen

B. Erste Tatstaturebene:

S-modus: ☐ [ # / . 9 ] [ Gewünschte Taste ] drücken die programmiert werden soll WERT und CODE eingeben[ %\$ 5 ] drücken

WERT	BESCHREIBUNG	ZULÄSSIGE WERTE
CCCC	CCCC – PLU - Code	0001 – 9999

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) ist die Tastenbelegung mit der PLU - Nummer identisch

C. Zweite Tastaturebene:

S-modus: ☐ [ # / . 9 ] [ Gewünschte Taste ] drücken die programmiert werden soll WERT und CODE eingeben [ %\$ 5 ] drücken

WERT	BESCHREIBUNG	ZULÄSSIGE WERTE
CCCC	CCCC – PLU - Code	0001 – 9999

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) ist die Tastenbelegung mit der PLU - Nummer identisch

Beispiel: (Programmieren der PLU 390 in der 2. Tastaturebene)

S-modus: [#/.9]

☐☐☐ [ Gewünschte Taste ] drücken die programmiert werden soll ☐☐☐☐☐☐☐☐☐☐☐☐☐☐( WERT und CODE eingeben) [ %\$ 5 ] drücken.

4.4 Ausgabe der einprogrammierten Daten, S - Modus

S-modus: [#/.9]

Blättern: mit den PFEILTASTEN Zeile auf,Zeile ab

Ausdruck Start: mit der [ %\$ 5 ]Taste

000001
KELLNER#01
S		90
ECR-TYP
WARENGRUPPEN		64
PLU		15
KELLNER
KASSIERER		0
FINANZWEG		5
TISCHE		200
TISCHE BUCHUNG	70
02-05-2009	KASSIER#01	12:00

1

000001
KELLNER#01
S		90
DEZ PUNKT 2
RUNDUNG		1
MWST RUNDUNG	2
DATUM FORMAT	0
MESSER		0
VERKAUFS MODE
02-05-2009	KASSIER#01	12:00

Tastaturprogrammierung 2. Ebene

WERT = 20 WERT = 21 WERT = 22
Programmieren der Basistastatur
Tastaturprogrammierung 1. Ebene

000001KELLNER#01
S	90
000:P015 030:P013 060:P011 090:P009
001:P023 031:P021 061:P019 091:P017
002:P031 032:P029 062:P027 092:P025
003:P039 033:P037 063:P035 093:P033
004:P047 034:P045 064:P043 094:P041
005:P055 035:P053 065:P051 095:P049
.
.
.
026:FC15 056:FC43 086:05 116: FC10
027:FC14 057:FC21 087:06 117: FC12
028:TD04 058:TD04 088:TD02 118:TD01
029:P006 059:P004 089: P002
02-05-2009 KASSIER#01 12:00

000001
KELLNER#01
S							90
1	115	123	131	139	147	155	163 171
107	114	122	130	138	146	154	162 170
106	113	121	129	137	145	153	161 169
105	112	120	128	136	144	152	160 168
104	111	119	127	135	143	151	159 167
103	110	118	126	134	142	150	158 166
102	109	117	125	133	141	149	157 165
101	108	116	124	132	140	148	156 164
02-05-2009 KASSIER#01 12:00

000001
KELLNER#01
S							90
2	215	223	231	239	247	255	263 271
207	214	222	230	238	246	254	262 270
206	213	221	229	237	245	253	261 269
205	212	220	228	236	244	252	260 268
204	211	219	227	235	243	251	259 267
203	210	218	226	234	242	250	258 266
202	209	217	225	233	241	249	257 265
201	208	216	224	232	240	248	256 264
02-05-2009 KASSIER#01 12:00

5. PRG – MODUS, PROGRAMMIERMODUS

Das Programmieren im PRG - Modus betrifft das Programmieren der Kassenattribute, der Grundangaben (WG, PLU, MwSt.,...), der Attribute der X-, Z – Berichte und von Sonstigem nach den einzelnen Sektionen, siehe unten.

Allgemeine Vorgehensweise beim Programmieren:

Programmiersektion über die Sektions Nr. direkt aufrufen, oder über die Pfeiltasten im Display blättern.

Nach Auswahl der Sektion mit [#/NY] Taste betätigen.

[]

Der erste Eintrag der Programmiersektion wir im Display in Klammern angezeigt.

Die Einträge in der Klammer können jetzt programmiert werden (z.B.Texte,Preise oder Status),

Jede Änderung mit der [%\$ 5 ]Taste bestätigen.

1. Blättern: mit den (in der Pfehlstaven Ziegtauf - ab)

2. Blättern: mit den (nach Pfeiträsten Seite PLU1, PLU2, PLU3,..usw.)

Eingabe Programmwert: WERT oder TEXT [%\$ 5 ]

Ende Programmieren der jeweiligen Sektion [#/.9]

Bei Fehleingabe des Wertes die Taste [ / 2 6 & + ( 1 ] drücken. Für die Position des Cursors die Cursor-Tasten benutzen, auf der Rückseite vom original Tastaturblatt aufgedruckt.

Zusammenfassung der Programmier – SEKTIONEN (SS):

Sektion 01 : Programmieren der Warengruppen

Sektion 02 : Programmieren der Waren Obergruppe

Sektion 03 : Programmieren der PLU

Sektion 04 : Programmieren der Verkettung PLU

Sektion 05 : Programmieren der PLU – Hauptgruppen

Sektion 06 : Programmieren der Kellner ( detallierte Kellnerattribute)

Sektion 07 : Programmieren der Kassierer

Sektion 08 : Programmieren der Zahlungsweisetasten (Finanzweg)

Sektion 09 : Programmieren absoluter Aufschläge, Nachlässe, + und - Taste

Sektion 10 : Programmieren prozentueller Zuschläge, Rabatte +%, -%

Sektion 11 : Programmieren der Zugangspasswörter – Manager

Sektion 12 : Programmieren der Kassennummer (Maschinennummer)

Sektion 13 : Programmieren der P-Register (Maschinenoption)

Sektion 14 : Programmieren des Datums

Sektion 15 : Programmieren der Uhrzeit

Sektion 16 : Programmieren der Fremdwährungen

Sektion 17 : Programmieren der Kellnerschlüssel

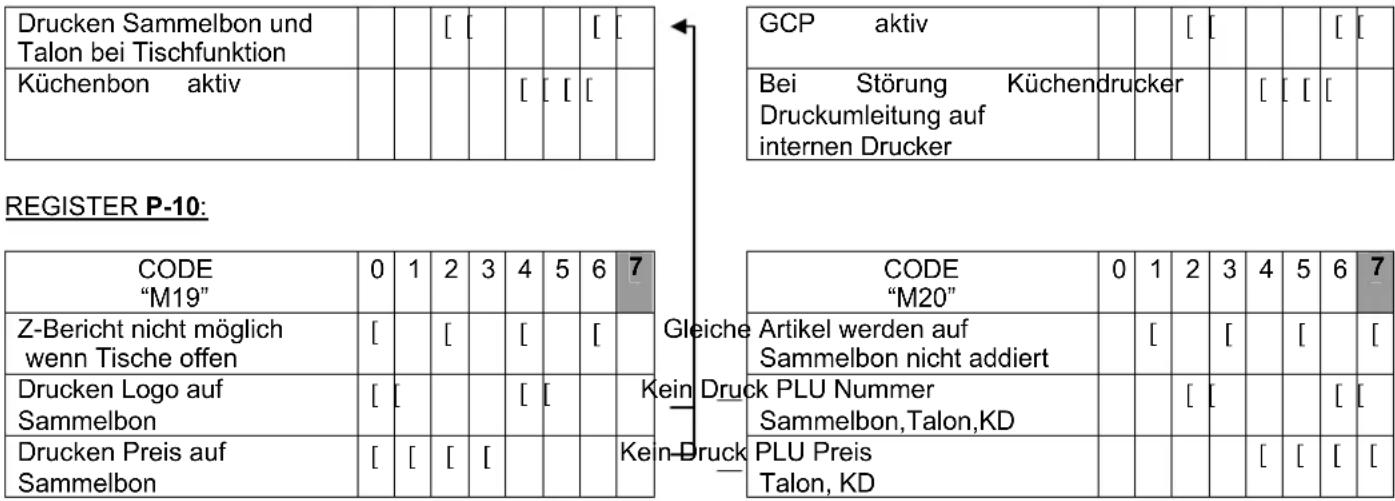

Sektion 18 : Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte)

Sektion 19 : Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe)

Sektion 20 : Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“

Sektion 21 : Programmieren der Kassennummer für die Verbund IRC, PC

Sektion 23 : Programmieren der Kommunikation an den COM – Kassenports

Sektion 24 : Programmieren der Maschinentexte ( nur mit dem OLYMPIA-Manager möglich)

Sektion 30 : Programmieren der MwSt. (Steuer)

Sektion 31 : Programmieren des Quittungskopfes (Logotext)

Sektion 32 : Programmieren der Quittungsfußzeile (Schlußlogo) Text-RECHNUNG

Sektion 33 : Reserviert

Sektion 40 : Programmieren der Zusatztexte an den Küchendrucker

Sektion 41 : Programmieren der Ordergruppen

Sektion 42 : Reserviert

Sektion 43 : Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker)

Sektion 50 : Reserviert

Sektion 90 : Überprüfung und Druck der einprogrammierten Daten im PRG – Modus

Programmieren der MAKRO Tasten

5.1 Programmieren der Warengruppen (SEKTION 01)

PRG-Modus: [#/.9]

1. Blättern: mit den (in der PdeichtstammZigiteauf-ab)

2. Blättern: mit den (nach Pfeilträgterz Sei MG1, WG2, WG3, .. usw.)

Eingabe Programmwert: WERT oder TEXT [%\$ 5]

Ende Programmieren der jeweiligen Sektion [#/.9]

Struktur der Warengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : NUMMER WG#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppenn#6: HALO/LALO7: Servicesatz8: Status (Bon-Typ)	max. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 32HL0,00% - 99,99%ST

TT = Steuernr. 00 : Ohne Steuer 01 : Steuersatz #1 02 : Steuersatz #2 ... 08 : Steuersatz #8 (Neutraler Verkauf) z.B Zigaretten

GG = Gruppennr. (0-32)

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Ziffernzahl	Spezifikation	L	Ziffernzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

ST = S = Status der WG (0 - 3) T = Druckweise der Talontyp - sowie PLU - Gutscheine, die einer WG zugeordnet sind (0 - 7)

Code“S”	0	1	2	3
Negativ WG			[	[

Einzelposten WG [

Code“T”	0	1	2	3	4	5	6	7
Talon							[	[
Konsolid. Sammelbon					[

1*= Der Talon wird ausgedruckt wenn der Tisch geschlossen wird.

Bemerkung: [ = Ja

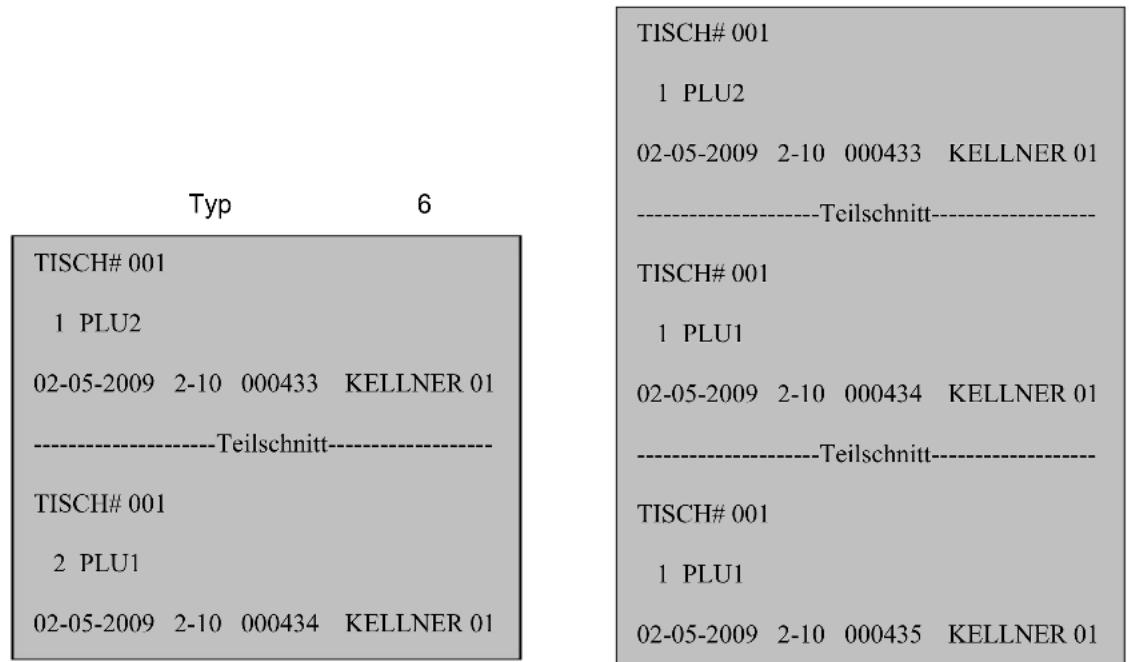

6 = Talon Konsolidiert 7 = Talon Normal

Beispiel: (Programmieren der WG3, Bezeichnung: ALKOHOLFREI, Preis: 3.00 Euro, MwSt.:1, Status:00)

PRG-Modus: [#/.9] Programmierbeginn

2 X Taste Seite abwärts Sprung zum Eintrag WG # 3

\/ . 2 [ %\ 5 ] Eingabe der WG - Bezeichnung

☐☐☐☐	[ %5 ]	Eingabe Preis 1
	[ % 5 ]	Überspringen des Feldes Preis 2
☐☐	[ %5 ]	Eingabe der MWST.1 - Gruppe
	[ % 5 ]	Überspringen des Feldes Gruppen Nr.
	[ %5 ]	Überspringen des Feldes HALO/LALO
	[ % 5 ]	Überspringen des Feldes Servicesatz
☐☐	[ %$ 5 ]	Status – Eingabe ( Bon-Type)

.... nun befindet sich das System am Anfang der Positionen WG#04 und das Programmieren weiterer Daten kann fortgesetzt werden.

[#/.9]

endgültiges Ende des Programmiervorgangs

5.2 Programmieren der Waren Obergruppe (HG) (SEKTION 02)

PRG-modus: [#/.9]

Wahl Gruppe: Mit Pfeiltasten: Zeile-auf / Zeile-ab oder [%\$ 5]Taste

Eingabe Programmwert: Text [ %\$ 5 ]

Ende Programmieren: [#/.9]

Struktur der Hauptwarengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-32 : OB WG#	1: Gruppenname	max. 18 Zeichen

5.3 Programmieren der PLU (SEKTION 03)

PRG-Modus: [#/.9]

Wahl / neue PLU (NUMMER PLU/EAN#) [ %\$ 5 ] (max. 13 Nummern)

1. Blättern: mit den Pfeiltasten Zeile-auf,Zeile-ab (in der Displayanzeige auf-ab)

2. Blättern: mit den Pfeiltasten Seite (nach Einträgen z.B.PLU1,PLU2,PLU3,...usw.)

(alternativ) [672512]

(Löschen der aktuellen PLU und Sprung zur einer weiteren)

Eingabe Programmwert

Ende Programmieren

WERT orderex

[#/.9]

Bemerkung: Eine PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht/Zähler erfasst wurde.

PLU – Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-15.000 : PLU#(bis zu 13-stelliger EAN)	0: PLU Nummer# / (EAN)1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: HALO/LALO9: Verkettung PLU# 110: Verkettung PLU# 211: Verkettung PLU# 312: Bestand13: Zusatztexte14: Ordergruppe / KD#	max. 13- stelliger Codemax. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 1– 991-99: WG AnbindungI : 0 – 11HL: 0 – 7 / 0 - 7max. 1 – 50max. 1 – 50max. 1 – 50max. 0.001 – 9999.999J: 1 - 9TK: 1 – 9 / 1 – 8

(13-stelliger Code / EAN) =

es handelt sich um einen einzigartigen, max. 13-stelligen Nummerncode, durch den die PLU – Nummer definiert ist. Unter dieser Nummer erfolgt anschließend der Aufruf bei der Erfassung im REG - Modus. Beim Anschluss eines BCR (Barcodeleser) kann dieser Code abgetastet und er muss nicht per Hand eingegeben werden. Einen besonderen Charakter haben die mit 28,29, 21,27, 25,26 beginnenden Codes. Die Kasse unterstützt folgende Barcodeformate: EAN-8, EAN-13 (einschl. gewichtsmäßig), UPC-A, UPC-E. Der Code EAN-13 mit dem Präfix 28,29 wird in die Kasse einprogrammiert als Code: 28KKKKK000000, wobei KKKKK= Warencode. In der Kasse können die Barcodes natürlich mit eigenen Codes miteinander kombiniert werden (Code: 1,2,67,897,3344, etc...)

TT = Steuernr.	00 : Ohne Steuer
	01 : Steuersatz #1
	02 : Steuersatz #2
	... . . . .
	08 : Steuersatz #8 benutzen für (Neutraler Verkauf) z.B Zigaretten

GG = PLU Gruppennr. (1-32) : Alle PLUs einer Gruppe werden nach betätigen einer PLU-Gruppentaste im Display angezeigt.

I = Status PLU (0 - 11) 0 : Standard - PLU, ohne offenen Preis

1 : Negative PLU, ohne offenen Preis
2 : volumenmäßige / metrische PLU mit off. Preis
3 : volumenmäßige PLU, negativ mit off. Preis
4 : Standard - PLU mit offenem Preis
5 : Negative PLU, mit offenem Preis
10 : Digitalwaage, Standard - PLU, ohne offenen Preis
11 : Digitalwaage, negative PLU, ohne offenen Preis

HL = H = Eingabelimit (0 - 7)

L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation		L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt 0	Ohne Limit		Minimum erlaubt
1	1	9		1	1	1
2	2	99		2	2	10
3	3	999		3	3	100
4	4	9999		4	4	1000
5	5	99999		5	5	10000
6	6	999999		6	6	100000
7	7	9999999		7	7	1000000

Verkettung PLU1,2,3 = Möglichkeit zur Anbindung einer gelinkten PLU (1 - 50)

J = Einschränkung der Wahl eines variablen Textes, einer Nachricht an die Küche (SEKTION 40) bei der Erfassung einer PLU

0 = alle Nachrichten an die Küche sind zulässig /pro 1 PLU können max. 4 Nachrichten registriert werden

TK = T = Bestellnummer – interner Drucker, Ordergruppe (1 – 9)

K = Nummer des Küchendruckers (Bestellung), KD# (1 - 8)

Wichtig: Die KD# steuert den Bondruck der PLU am Küchendrucker, siehe Tabelle in SEKTION 43.

Bemerkung: Wenn eine PLU einer WG mit dem Attribut „Einzelposten WG“ zugeordnet wird, dann wird auch die PLU zu einer Einzelposten PLU (im Direktverkauf). Alle PLUs werden nach dem Zurücksetzen automatisch mit dem Status = 0 belegt.

Programmieren einer NULL-Preis PLU

Eine Null Preis PLU wird nur auf Bon gedruckt, nicht auf Rechnung.

PLU programmieren aber keinen Festpreis anlegen.

In den Maschienen-Optionen # 13 Nr.3 aktivieren : null Preis einer PLU erlaubt

In den Maschienen-Optionen # 13 Nr.12 aktivieren : Eingabe direkt an der Kasse in :Masch.-Option 13

Status#12 = 01 eingeben.

5.4 Programmieren der Verkettung PLU (SEKTION 04)

PRG-Modus: [#/.9]

Wahl Ketten PLU (NUMMER Ketten PLU#) [ # / . 9 ]

1. Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab (in der Displayanzeige auf-ab)

2. Blättern: mit den Pfeiltasten Seite (nach Einträgen z.B.PLU1,PLU2,PLU3,...usw.)

:

(alternativ)

[672512]

(Löschen der aktuellen Link PLU und Sprung zur einer weiteren)

Eingabe

Programmwert

WERT orderex

Ende Programmieren

[#/.9]

Bemerkung: Verkettung PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht / Zähler erfasst wurde.

Struktur PLU – Link (Verkettung):

Anzahl Einträge	Positionen des Eintrags	WERT
01-50 : Link PLU#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: Bestand	max. 18 Zeichen ASCIImax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 991-99: WG AnbindungI : 0 – 1max. 0.001 – 9999.999

TT	=	Steuernr.	00	:	Ohne	Steuer
		01	:	Steuersatz	#1
		02	:	Steuersatz #2
			...	.	.
		08	:	Steuersatz #8 (Neutraler Verkauf) z.B. Zigaretten
GG	=	Gruppennr. PLU (1-99)
I	=	Status PLU (0 - 1)	0	:	Standard (Positive) - PLU
			1	:	Negative - PLU

Bemerkung Beim PLU - Aufruf einer Verkettung PLU müssen die Warengruppen beider PLUs (d.h. der Haupt - PLU sowie der LINK - PLU) identisch sein.

5.5 Programmieren der PLU – Gruppen (SEKTION 05)

PRG-Modus: [#/.9]

Wahl Gruppe:

Mit Pfeiltasten:

Zeile-auf / Zeile-ab oder

% \$ 5 Taste

Eingabe Programmwert:

Text

[%\$ 5 ]

Ende

Programmieren:

[#/.9]

Struktur der PLU - Hauptgruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : GR PLU#	1: Gruppenname	max. 18 Zeichen

PLU Guppentasten können in der Tastaturprogrammierung als Festtasten angelegt werden.

5.6 Programmieren der Kellner (SEKTION 06)

PRG-Modus: [#/.9]

1. Blättern: mit den Pfeiltasten ZeilDiaphyZeikeige auf-ab)

2. Blättern: mit den (Pfeilft Esterer Seite B.Kellner1,Kellner2,.usw.)

Eingabe Programmwert WERT oder TEXT

Ende Programmieren [#/.9]

Kellnerstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : KELLNER#	1: Text2: ID Code3: HALO/LALO4: Provision Rate %5: Provision Faktor6: Status 17: Status 28: Status 3	max. 18 Zeichenmax. 0 – 999 (0 = ohne ID Code)HLI: 0.00% - 99.99%J: 0 – 2S1 S2S3 S4S5 S6

H	Ziffernzahl	Spezifikation	L	Ziffernzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

I = legt den %-Satz der Kellnerprovision (0.00% - 99.99%) fest – erscheit im "Kellnerbericht"

J = bestimmt die Art und Weise der Provisionsberechnung (d.h. als Grundlage für die %-Provisionen werden angesetzt)

0 : Netto-Abgabeumsatz

1 : Netto-Abgabeumsatz + Kellnersatz (%)

2 : Netto-Abgabeumsatz + Kellnersatz (%)+ MwSt.

CODE “S1” 0 1 2 3 4 5 6 7
„RETOUR“ gesperrt		[		[		[		[
„STORNO“ gesperrt			[ [				[ [
„KEIN VERKAUF“ gesperrt					[ [ [ [

CODE “S2” 0 1 2 3 4 5 6	7
„X-Bericht“ gesperrt		[		[		[		[
„Z-Bericht“ gesperrt			[ [				[	[
„Auszahlung“ gesperrt					[	[	[	[

S3S4 = Status 2 (Kellnerattribute und -Rechte)

CODE “S3” 0 1 2 3 4 5 6 7
„Z-Bericht Monat“ gesperrt		[		[		[		[
„STORNO“ Rechnung gesperrt			[	[			[	[
Finanzwegwechsel gesperrt					[	[	[	[

CODE “S4”	0	1	2	3	4	5	6	7
Zugriff auf alle Tische Manager			[			[			[		[
Retour für andere Kellner gesperrt					[	[				[	[
Finanzwegtaste gesperrt								[	[	[	[

S5S6 = Status 3 (Kellnerattribute und -Rechte)

CODE “S5” 0 1 2 3 4 5 6 7
Bedienerwechsel gesperrt		[		[		[		[
„STORNO“ gebuchter Tischartikel gesperrt			[	[			[	[
„X- Berichte Monat“ gesperrt					[	[	[	[

CODE “S6”	0	1	2	3	4	5	6	7
Kellnergesammtbericht gesperrt Nur Eigenbericht			[			[			[		[
Arbeiten für anderen Kellner mit Eigenen Schlüsselrechten ***				[	[					[	[
Reserviert

*** Um die Schlüsselrechte eines Kellners zu erweitern, kann ein anderer Kellner (Oberkellner, Chef) seine Rechte für eine einmalige Transaktion auf einen anderen Kellner übertragen.

Vorgehensweise: Kellnernummer eingeben

[0 RGXV] drücken

5.6 A Kellnerrechte programmieren (SEKTION 17)

In diesem Sektionsbereich können die Kellnerrechte geändert werden.

Drucken X-Finanzbericht Tag gesperrt

Drucken X-Finanzbericht Monat gesperrt

Drucken X-Warengruppenbericht Tag gesperrt

Drucken X-Warengruppenbericht Monat gesperrt

Drucken X-PLU Bericht Tag gesperrt

Drucken X-PLU Bericht Monat gesperrt

Drucken X-Kellner PLU Bericht gesperrt
Drucken X-Kellner Bericht Tag gesperrt
Drucken X-Kellner Bericht Monat gesperrt
Drucken X-Kassierer Bericht Tag gesperrt
Drucken X-Kassierer Bericht Monat gesperrt
Drucken X-Stunden Bericht gesperrt
Drucken X-Kassenbestand Bericht gesperrt
Drucken X-offene Tische Bericht gesperrt
Drucken X-Trainings Bericht gesperrt
Drucken X-Elektronisches Journal gesperrt
Drucken Z-Finanzbericht Tag gesperrt
Drucken Z-Finanzbericht Monat gesperrt
Drucken Z-Warengruppenbericht Tag gesperrt
Drucken Z-Warengruppenbericht Monat gesperrt
Drucken Z-PLU Bericht Tag gesperrt
Drucken Z-PLU Bericht Monat gesperrt
Drucken Z-Kellner PLU Bericht gesperrt
Drucken Z-Kellner Bericht Tag gesperrt
Drucken Z-Kellner Bericht Monat gesperrt
Drucken Z-Kassierer Bericht Tag gesperrt
Drucken Z-Kassierer Bericht Monat gesperrt
Drucken Z-Stunden Bericht gesperrt
Drucken Z-offene Tische Bericht gesperrt
Drucken Z-Trainings Bericht gesperrt
Drucken Z-Elektronisches Journal gesperrt
Reserviert
Makro 1 /X gesperrt
Makro 2 /X geperrt
Makro 1 /Z gesperrt
Makro 2 /Z gesperrt
Lagerbestand gesperrt
Lagervorrat einfügen gesperrt
Lagervorrat abziehen gesperrt

5.7 Programmieren der Kassierer (nicht AKTIV) (SEKTION 07)

PRG-Modus: [#/.9]

1. Blättern: mit den Pfeiltasten Zeile-auf,Zeile-ab

(in der Displayanzeige auf-ab)

1. Blättern: mit den

Pfeil(tasterE. Seiagen z.B.Kassierer1,Kassierer 2,...usw.)

Eingabe Programmwert WERT und €5

Ende Programmieren [#/.9]

5.8 Programmieren der Zahlungsweisetasten (Finanzweg) (SEKTION 08)

PRG-Modus: [#/.9]

1. Blättern: mit den Pfeiltasten Zeile-auf,Zeile-ab

(in der Displayanzeige auf-ab)

1. Blättern: mit den

Pfeidla Sierträgtez.B.Finanzweg1,Finanzweg2,.usw.)

Eingabe

Programmwert

WERT u[d/5\$X5]

Ende

Programmieren

[#/.9]

Struktur der Zahlungsweisetasten:

Anzahl Einträge	Positionen des Eintrags	WERT
01-30 : ZAHLUNG#	1: Text2: HALO/LALO3: Status4: Reserviert	max. 18 Zeichen HL S1S2 “00”

Bemerkung: Einstellung der Zahlungsweisetasten nach dem Zurücksetzen:: 01:BAR, 02:SCHECK, 03:KARTE, 04:KREDIT1, 05:KREDIT2, 06:KREDIT3, 07:KREDIT4

HL = H = Eingabelimit (0 - 7)

L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

S1S2 = Status (Attribute der jeweiligen Zahlungsweisetaste = Finanzweg)

CODE “S1”	0	1	2	3	4	5	6	7
Überzahlung unzulässing		[		[		[		[
Unterzahlung unzulässing			[	[			[	[
Schublade nicht öffnen					[	[	[	[

CODE “S2”	0	1	2	3	4	5	6	7
Reserviert		[		[		[		[
Zwischensummenzwang			[	[			[	[
Betragseingabezwang					[	[	[	[

5.9 Programmieren absoluter Aufschläge, Nachlässe der + oder - TASTE (SEKTION 09)

PRG-Modus: [#/.9]

1. Blättern: mit den Pfeiltasten Zeile-auf,Zeile-ab (in der Displayanzeige auf-ab)

2. Blättern: mit den Pfei (haste) Steigen AUFSCHLAG / NACHLASS)

Eingabe Programmwert [W£\$ 5 ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01:Aufschlag	1: Preis2: HALO	0 - 999999999H
02:Nachlass	1: Preis2: HALO	0- 999999999H

01 = + TASTE = Aufschlag (absolut)

02 = - TASTE = Nachlass (absolut)

HL = H = Zulässiges Höchstlimit (0 - 7)

H	Ziffernzahl	Spezifikation
0 Ohne Limit Maximum erlaubt
1 1	0 – 9
2 2	0 – 99
3 3	0 – 999
4 4	0 – 9999
5 5	0 – 99999
6 6	0 – 999999
7 7	0 – 9999999

5.10 Programmieren prozentuelle Zuschläge, Rabatte +%, -% Taste (SEKTION 10)

PRG-Modus: [#/.9]

Eingabe Programmwert WERT [%\$ 5 ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-06 : % #	1: Zuschlag %	0.00 - 99.99 %
	2: Rabatt %	0.00 - 99.99 %
	3: Zuschlag %1	0.00 - 99.99 %
	4: Rabatt %1	0.00 - 99.99 %
	5: Zuschlag %2	0.00 - 99.99 %
	6: Rabatt %2	0.00 - 99.99 %

5.11 Programmieren der Zugangspasswörter – Manager (SEKTION 11)

PRG-Modus: [#/.9]

Blättern: mit den Pfeiltasten Zeile-auf,Zeile-ab (in der Displayanzeige auf-ab)

Eingabe Programmwert WERT (Passwort Nr.) [ %\$ 5 ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-02 : PASSWORT#	1: Passwort Z-Modus2: Passwort S,PRG-Modus	0000 – 99990000 – 9999

Bemerkung: Der Wert 0000 (Standard) bedeutet den Zugang ohne PASSWORT.

5.12 Programmieren der Kassennummer (Maschinennummer) (SEKTION 12)

PRG-Modus: [#/.9]

Eingabe Programmwert [W£6 5]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01: EINTRAG#	1: Maschinennr. 0000 – 9999

5.13 Programmieren der P-Register (Einstellung der Funktionalitätsattribute, Maschinenoptionen) (SEKTION 13)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) mit den Pfeiltasten Zeile-auf,Zeile-ab

Eingabe Programmwert WERT [%\$ 5 ]

Ende Programmieren [#/.9]

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte gleich den WERTEN gesetzt, die im Kopf der einzelnen Register grau hinterlegt stehen.

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT (MxMy)
01-14 : P- REGISTER# (Maschinenoptionen)	1: P-012: P-023: P-034: P-045: P-056: P-067: P-078: P-089: P-0910: P-1011: P-1112: P-1213: P-1314: P-14	M1M2: 00 – 77M3M4: 00 – 77M5M6: 00 – 77M7M8: 00 – 77M9M10: 00 – 77M11M12: 00 – 77M13M14: 00 – 77M15M16: 00 – 77M17M18: 00 – 77M19M20: 00 – 77M21M22: 00 – 77M23M24: 00 – 77M25M26: 00 – 77M27M28: 00 – 77

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Steuerbetrag auf Rechnung drucken	[		[		[		[
Netto-Betrag auf Rechnung drucken	[				[			Datum auf Rechnungdrucken
Steuersymbol aufRechnung drucken	[	[	[				Uhrzeit auf Rechnungdrucken	[

REGISTER P-02:

CODE“M3”

0

1

2

3

4

5

6

7

CODE“M4”

0

1

2

3

4

5

6

7

ECR # auf Rechnung drucken

[

[

[

[

Artikelanzahl auf Rechnung drucken

[

[

Bon # auf Rechnung drucken

[

[

[

[

Logotext

auf Rechnung drucken

[

[

[

[

ZW-Summe bei ZW-Taste drucken

[

[

[

Kellnername auf Rechnung drucken

[

[

[

[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Z1-Zähler nach Z1-Bericht zurücksetzen		[		[		[		[
Z2-Zähler nach Z2-Bericht zurücksetzen			[ [			[	[
GT-Zähler nach Z1-Bericht zurücksetzen					[ [ [	[

REGISTER P-04:

CODE“M7”

0

1

2

3

4

5

6

7

Seite 32
OLYMPIA CM 1856 F
Programmieranleitung

Kein Ausdruck mit Null im Z1/Z2-Bericht	[		[		[		[
Ausgabe eines Doppelbon	[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nur ZW-SUMME					[	[	[

Uhrzeit	im 12-Stunden-Format		[		[		[		[
	Bedieneranmeldung nach jeder Transaktion			[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nur Verkaufsartikel						[	[	[

REGISTER P-05:

CODE“M9”	0	1	2	3	4	5	6	7
Wechsel Preisebene wird beibehalten	[		[		[		[
Drucken Warengruppen Zusätzlich (P-08 = 3 aktiv)			[	[			[	[
Zwang Schublade geschloßen					[	[	[

CODE“M10”	0	1		2	3	4	5	6
GrundwährungFremdwährung 1		[		[		[		[
Überstorno gesperrt			[	[			[	[
Monat als Text drucken					[	[	[

REGISTER P-06:

CODE“M11”	0	1	2	3	4	5	6	7
Immer Summe FW1 drucken	[		[		[		[
Immer Rückgeld FW1 drucken	[	[			[	[
Immer Umrechnungskurs FW1 drucken	[		[

	CODE“M12”	0	1	2	3	4	5	6		7
Summe Rückgeld	FW1 nach FW1Taste drucken	[		[		[		[
	Id FW1 nach FW1Taste drucken	[	[			[	[
	Umrechnungskus nachFW1 Taste drucken	[	[	[

REGISTER P-07:

CODE“M13”	0	1	2	3	4	5	6	7
Steuerbetrag wird nach Zahlungsbetrag gedruckt		[		[		[		[
Nur Druck des Steuer-Gesamtbetrags auf Rechnung			[	[			[	[
Kein Druck des Steuersatzes auf Rechnung					[	[	[

“M14”\CODE	0	1	2	3	4	5	6	7
Druck Logo /AD auf Journal (ECR549+/579+/579R+)		[		[		[		[
Drucken Programmdaten nach Änderungen			[	[			[	[
Grafisches Logo auf Rechnung drucken					[	[	[

REGISTER P-08:

CODE“M15”	0	1	2	3	4	5	6	7
Sammelbon und Talon bei Tischfunktion (wenn WG Bon-Typ=6/7)		[		[		[		[
Sammelbon im Direktverk. (wenn WG Bon-Typ=6/7, zusätzlich Talon P-08 =3 )			[	[			[	[
Kein Druck Sammelbon					[	[	[

CODE“M16”	0	1	2		3	4	5	6	7
Elektr. Ringjournal		[		[		[		[
Druck doppelter Einzelbon			[	[			[	[
„RETOUREN“ reduzieren Zähler bezahlte Tische					[	[	[

REGISTER P-09:

CODE“M17”	0	1	2	3	4	5	6	7
Tischzwang		[		[		[		[

CODE“M18”	0	1	2	3	4	5	6	7
Küchendrucker aktiv		[		[		[		[

REGISTER P-11:

CODE“M21”	0	1	2	3	4	5	6	7
Drucken ZW-Summe auf Sammelbon wenn 10/1=3		[		[		[		[
Zähler PLU Lagerbestand aus			[			[		[
Steuer wird von Einzelbeträgen addiert				[	[	[		Nach Buchung PLU, zurück zur Basis-Ebene Tastatur

REGISTER P-12:

CODE“M23”	0	1	2	3	4	5	6	7
Kein Papierschnitt amKüchendrucker		[		[		[		[
Kein Druck OLYMPIA®-Kassensysteme			[	[			[	[
Küchendrucker aktivim Direktverkauf					[	[	[	[

REGISTER P-13:

CODE“M25”	0	1	2	3	4	5	6	7
Steuer 1 und Steuer 3 addieren		[		[		[		[
Journal aus ( 652F )			[	[			[	Kundendisplay aus nur CM 1856F
Beep(Tastenton) aus ( 360T-650F-652F)					[	[	[	Reset Speicherbereich 1 mit Z Zähler

REGISTER P-14:

CODE“M23”	0	1	2	3	4	5	6	7
Journal Motor ein( 360T )		[		[		[		[
Drucken Journal inKleinschrift 652F			[	[			[	[
Drucken Bon in Kleinschriftohne Kopflogo652F					[	[	[	[

CODE“M24”	0	1	2	3	4	5	6	7
Logo auf Einzelbon		[		[		[		[
Einzelpreis auf Orderbon			[	[			[	[
Drucken Gesamtsumme auf Bedienerbericht mit offenen Tischen					[	[	[	[

5.14 Programmieren des Datums (SEKTION 14)

PRG-Modus: [#/.9]

Eingabe

Programmwert

w[E] \$ 5 ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags WERT (je nach Typ von S-Modus)
01: DATUM	01: Datum	Typ S-Modus 0: TT / MM / JJTyp S-Modus 1: MM / TT / JJTyp S-Modus 2: JJ / MM / TT

TT = Tag (01-31)

MM = Monat (01 - 12)

JJ = Jahr (00 - 99) (04 = 2004)

Wochentag = 00-Montag, 01-Dienstag, 02-Mittwoch, 03-Donnerstag, 04-Freitag, 05-Samstag, 06-Sonntag

Bemerkung: Der WERT (seine Reihenfolge) ist von der Einstellung des Datumsformats im S- Modus abhängig (KASSENEINSTELLUNG N=13)

5.15 Programmieren der Uhrzeit (SEKTION 15)

PRG-Modus: [#/.9]

Eingabe

Programmwert

WE6\$ 5 ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01: ZEIT	01: Zeit	HHMM: HH = 00 – 23MM = 00 – 59

HH = Stunden (00-23)

MM = Minuten (00 - 59)

5.16 Programmieren der Fremdwährungen (SEKTION 16)

P-modus: [#/.9]

Wahl Fremdwährung (FW#) [ # / . 9 ]

1. Blättern mit den Pfeiltasten Zeile-auf, Zeile-ab (nach den Währungseinträgen)

2. Blättern mit den Pfeiltasten Seite (nach den Positionen einer Währung)

Eingabe Programmwert W[£\$ 5 ]

Ende Programmieren [#/.9]

Struktur der Fremdwährungen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-04 : FW#	1: Währungsbezeichnung2: Status3: Rate	max. 18 ZeichenEDRRRRRR

Bemerkung: Die Währung #1 ist automatisch der EURO

ED = Status der Währung E = Dezimalstelle für den Umrechnungskurs (0 - 8)

D = Dezimalstelle für die Umrechnung, die Ergebnissumme (0 - 3)

Bemerkung: Die Ergebnissumme wird nach der Währungsumrechnung nach dem S-Mod-Wert gerundet, NN= 11

5.17 Programmieren der Kellnerschlüssel (SEKTION 17)

P-modus: [#/.9]

Wahl Schlüssel (SCHLÜSSEL#) mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe Programmwert WER\$ 5 ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-26 : SCHLÜSSEL#	1: #Kellner	01 – 99

ACHTUNG: Ab Werk ist der Schlüssel #16 als Trainingsschlüssel festgelegt.

Der Ausdruck der Transaktionen erfolgt über die Berichte X/Z 86 und X/Z 87.

5.18 Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte) (SEKTION 18)

PRG-Modus: [#/.9]

Registerwahl

(P- REGISTER#) mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe

Programmwert

WERT [ %\$ 5 ]

Ende

Programmieren

[#/.9]

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT
01-3 : P-REGISTER#	1: P-012: P-023: P-03	M1M2: 00 – 77M3M4: 00 – 07M5M6: 00 – 77

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register grau hinterlegt stehen.

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Drucken Grand Total Finanzbericht	[		[		[		[
Drucken „Retour“ Finanzbericht	[	[			[	[
Drucken „Storno“ Finanzbericht	[	[	[	[

CODE“M3”	0	1	2	3	4	5	6	7
Kundenzähler ein	[		[		[		[
Drucken „Retour“ Kellnerbericht	[	[			[	[
Drucken „Storno“ Kellnerbericht	[	[	[	[

CODE“M4”	0	1	2	3	4	5	6	7
WG / PLU % Anteil		[		[		[		[
Drucken PLU Nummer auf PLU Bericht			[	[			[	[
Drucken Rundungsdifferenzen					[	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Anzahl freier Zeilen nach Logo (GCP)	[	[	[	[	[	[	[	[

CODE“M6”	0	1	2	3	4	5	6	7
Anzahl freier Zeilen vor Logo (GCP)	[	[	[	[	[	[	[	[

5.19 Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe) (SEKTION 19)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe Programmwert WERT [%\$ 5 ]

Ende Programmieren [#/.9]

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT
01-3 : P-REGISTER#	1: P-012: P-023: P-03	M1M2: 00 – 77M3M4: 00 – 77M5M6: 00 – 77

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register grau hinterlegt stehen.

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Bon#, Maschinen#, Text Rechnung		[		[		[		[
Kellnername			[	[			[	[
Artikel auf Orderbon (nicht auf Rechnung)					[	[	[	[

CODE“M2”	0	1	2	3	4	5	6	7
ZW-Summe		[		[		[		[
Steuerbetrag, Steuersatz			[	[			[	[
Steuerbetrag Gesamt					[	[	[	[

REGISTER P-02:

CODE“M3”	0	1	2	3	4	5	6	7
Total		[		[		[		[
Fremdwährung			[	[			[	[
Bar					[	[	[	[

CODE“M4”	0	1	2	3	4	5	6	7
Rückgeld FW		[		[		[		[
Umrechnungskurs FW			[	[			[	[
Artikelanzahl					[	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Datum, Uhrzeit		[		[		[		[
Kopfzeile			[	[			[	[
Fußzeile					[	[	[	[

CODE“M6”	0	1	2	3	4	5	6	7
Zusatztext		[		[		[		[
Orderbon #			[	[			[	[
Kein Druck der Zeile Netto u.Steuer-gesamt					[	[	[	[

5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte der Kellner“ (SEKTION 20)

PRG-Modus: [#/.9]

Wahl (PLU - Nr.#) mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe Programmwert WERT [%\$ 5 ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-40 : PLU - Nr.#	1: PLU – Code (EAN)	PLU – Code / EAN – max. 13stellig

Bemerkung: Die Einstellung betrifft das Programmieren beliebiger PLUs, deren Umsatz zu den einzelnen Kellnern gespeichert wird (d.h. deren Abgabe) und der auf dem X-, Z- Bericht "PLU Kellner-Bericht" mit ausgedruckt werden kann. Die maximale Anzahl derartig gespeicherter PLUs beträgt 40.

5.21 (SEKTION 21) RESERVIERT

5.22 Programmieren der Kommunikation an den COM – Kassenports (SEKTION 23)

PRG-Modus: [#/.9]

Wahl COM - Port (COM Port#)

1. Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab (nach den Porteinträgen)

2. Blättern: mit den Pfeiltasten Seite (nach den Positionen eines Ports)

Eingabe Programmwert [W£\$ 5]

Ende Programmieren [#/.9]

Struktur COM - Ports:

Anzahl Einträge	Positionen des Eintrags	WERT
01-5 : COM Port#	1: Anschluss2: Baudrate, Datenlänge3: Parität , StoppBit	AB : (00 – 15)CD : (00 – 31)EF : (00 – 21)

AB = Anschluss	0 : Reserviert
	1 : P C
	2 : Digitalwaage DIBAL E-120 (9600,8,None,
	3 : GCP (EPSON TM-T295)
	4 : Reserviert
	5 : BCR (Bar Code Reader), Digitalwa
	6 : Reserviert
	7 : Kühendrucker EPSON, TM-T88III

			8 : Reserviert
			9 : Reserviert
			10 : Reserviert
			11 : Reserviert
			12 : Küchendrucker OLYMPIA TH-200
			13 : Küchendrucker OLYMPIA TH-80
			14 : Küchendrucker EPSON ADP-300
			15 : Reserviert
CD	=	C	= Baudrate	0 : 4800
			1 : 9600
			2 : 19200
			3 : 38400
		D	= Datenlänge	0 : 7 Bit
			1 : 8 Bit
EF	=	E	= Parität	0 : None (Keine)
			1 : Odd (Ungerade)
			2 : Even (Gerade)
		F	= StoppBit	0 : 1 Stopp Bits
			1 : 2 Stopp Bits

Einstellung nach der Initialisierung CM 1856F (Default-Wert):

COM Port#	Name	Setup (AB)	Setup 2 (CD)	Setup 3 (EF)
01		05:DTR/DSR, BCR	10:9600bps, 7bit	11:Odd, 2StoppBit
02	COM B	00:DTR/DSR,	31:38400bps, 8bit	10:Odd, 1StoppBit
03	COM A	01:DTR/DSR, PC	31:38400bps, 8bit	10:Odd, 1StoppBit
04	COM D	03:DTR/DSR, GCP	11:9600bps, 8bit	00:Ohne, 1SoppBit
05	COM C	04:DTR/DSR, KD	11:9600bps, 8bit	00:Ohne, 1StoppBit

5.23 Programmieren der Maschinentexte (SEKTION 24)

In diesem Sektionsbereich können die Maschinentexte geändert werden, nur im PC Programm möglich

5.24 Programmieren der MwSt. (Steuer) (SEKTION 30)

PRG-Modus: [#/.9]

Wahl MwSt.-Gruppe (STEUER#)

1. Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab (nach den MwSt.-Einträgen)

2. Blättern: mit den Pfeiltasten Seite (nach den Positionen einer MwSt.-Gruppe)

Eingabe Programmwert WERT [%\$ 5 ]

Ende Programmieren [#/.9]

MwSt.-Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-8 : STEUER#	1: MwSt.-Satz (% Rate)2: Berechnung (Status)	0.00 – 99.990 – 1 : 0 = Standard (PREIS = Brutto)1 = PREIS + MwSt. (PREIS = netto)

Bemerkung: Für die Festlegung des MwSt.-Satzes von 0% den Eintrag Nr. 1 wählen. Nach Zurücksetzen:

5.25 Programmieren der Kopfzeilen (Logotext) (SEKTION 31)

PRG-Modus: [#/.9]

1. Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe Logotext WERT(Text) [ %\$ 5 ]

Ende Programmieren [#/.9]

Kopfzeilenstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 - 7: ZEILE#	1: Text max. 48 Zeichen

Buchstabentabelle auf der Rückseite der original Tastaturschablone, Zahlen und Sonderzeichen werden im Hexadezimal-Code eingegeben. ( Den Code finden Sie unter 9. Zeichentabelle)

Bemerkung: Unterdrückung einer Zeile auf dem Ausdruck – wenn als erstes Zeichen der Zeile “@” gesetzt ist.

5.26 Programmieren der Fußzeilen (Schlußlogo) (SEKTION 32)

PRG-modus: [#/.9]

Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe Fußzeile WERT (Text) [ %\$ 5 ]

Ende Programmieren [#/.9]

Fußzeilenstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 - 5: Zeile #06: Zeile #	1: TextDer Text „RECHNUNG“ kann	max. 48 Zeichenfrei programmiert werden

Bemerkung: Eine Zeile auf dem Ausdruck wird unterdrückt, wenn als erstes Zeichen der Zeile “@” gesetzt ist. Nach der Kasseninitialisierung steht in allen Zeilen der Fußzeile das Zeichen “@”.

5.27 (SEKTION 33) Reserviert

5.28 Programmieren der Zusatztexte an den Küchendrucker (SEKTION 40)

PRG-Modus: [#/.9]

Wahl Nachricht (ZUSATZTEXT#)

1. Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab (nach den Nachrichteneinträgen)
2. Blättern: mit den Pfeiltasten Seite (nach den Positionen einer Nachricht)

Eingabe Programmwert WER\$ 5 ]

Ende Programmieren [#/.9]

Zusatztextstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-30 :ZUSATZTEXT#	1: Text2: Status (Code)	max. 18 Zeichen0 – 9

Bemerkung: Der Code = 0 kann jederzeit aufgerufen werden, die restlichen Codewerte in Verbindung mit dem PLU – Codewert (Position 13 in der PLU Programmierung )

5.29 Programmieren der Ordergruppen (SEKTION 41)

PRG-Modus: [#/.9]

Wahl Ordergruppen (ORDER#)

Blättern: mit den Pfeiltasten Zeile-auf,Zeile-ab

Eingabe Programmwert WERT(Text) [%\$ 5 ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 9: ORDER#	1: Name der Gruppe	max. 48 Zeichen

Bemerkung: Mit der Einstellung ORDER-Gruppen Nr. 8 / 9 und 0 wird kein Orderbon gedruckt.

5.30 (Sektion 42) Reserviert

5.31 Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker) (SEKTION 43)

PRG-modus: [#/.9]

Wahl Küchensatz (KD#)

1. Blättern: mit den Pfeiltasten Zeile-auf, Zeile-ab (nach den Einträgen der Küchensätze)

2. Blättern: mit den Pfeiltasten Seite (nach den Positionen eines Satzes)

Eingabe Programmwert WER\$ 5 ]

Ende Programmieren [#/.9]

Bemerkung: Die Kassennummer – IRC = 00 beim Einsatz einer alleinstehenden Kasse, d.h. ohne IRC – Verbund.

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 8:KD#	1: Text (am Küchendrucker)2: Kassen-Nr. – IRC Verbund3: COM – Port – Nummer	max. 18 Zeichen ASCII01 - 1601 – 05

Bemerkung: Die Küchendrucker NR. wird in der PLU-Programmierung(Sektion03/ Spalte 14) vergeben und steuert den BON-Ausdruck für die PLU am Küchendrucker.

Küchendrucker NR. wird folgendermaßen angesteuert:

# 1,2,3,4, = Konsolidierter Bon auf KD

5 = Einzelbon + Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

6 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

7 = Einzelbon + Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

8 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

5.33 Überprüfung und Druck der einprogrammierten Daten im PRG – Modus (SEKTION 90)

PRG-Modus: [#/.9]

1. Es werden alle Programmsektionen angezeigt
2. Auswahl der Sektion die gedruckt werden soll mit den Pfeiltasten :Bild aufwärts-Bild abwärts oder Seite auf-Seite ab
   3.Ausdruck starten mit der [%\$ 5 ] Taste
3. Ausdruck abbrechen mit der [& / 5 ] Löschen Taste
4. Nach Ende der Druckvorgänge [#/.9]

Bemerkung:

Wir nach Auswahl der Programmsektion ein Untermenü angezeigt, folgen Sie den Display Hinweisen.

5.34 Makro Berichtsketten programmieren (SEKTION 31)

S-Modus [#/.9]

Display Anzeige

	31 Tastenketten 1,2 X/Z
Makrotaste 1 „X“ Modus	[XXXXXXXXXXXXXXXXXX]
Makrotaste 2 „X“ Modus	XXXXXXXXXXXXXXXXXX
Makrotaste 1 „Z“ Modus	XXXXXXXXXXXXXXXXXX
Makrotaste 2 „Z“ Modus	XXXXXXXXXXXXXXXXXX

Es können pro Makrotaste im „X“ oder „Z“ Modus bis zu 16 Tastenfolgen programmiert werden. (Eine Zeile)

Sollten diese nicht ausreichen können für eine Taste im „X“ oder „Z“ Modus auch 32 Tastenfolgen genutzt werden. (Zwei Zeilen)

Mit den Tasten [6 HL WH☐DXI ] [6 HL WH☐\$ %] bewegt man den Cursor zeilenweise. Mit den Tasten [] HL OH☐DXI ] [] HL OH☐DE] bewegt man den Cursor buchstabenweise.

Mit der Taste [☐] wird eine Makrokette gelöscht

Mit der Taste [E D U] wird eine eingegeben Zeile gespeichert.

Programmende mit der Taste [ # NY ]

Programmiercode:

0 – 9 Zahleneingabe Berichtsnummer 2stellig eingeben.

*a Zeile auf

*b Zeile ab

*c Bar „X“ Mode 1mal Bericht anzeigen, 2mal Bericht drucken „Z“ Mode 1mal Bericht drucken

*d Papierschnitt Nach dem Bericht wird das Papier geschnitten

Weiter mit der nächsten Berichtnummer

*e kein Verkauf

*f Ende der Makrokette

Beispiel: Sie wollen einen Kettenbericht programmieren.

Finanzbericht (01) Warengruppenbericht (03) Bedienerbericht (08) mit jeweils einem Papierschnitt dazwischen.

Für Makrotaste „X“ Modus programmieren Sie folgendes:

0 1 *c *c *d 0 3 *c *c *d 0 8 *c *c *d *f

Für Makrotaste „Z“ Modus programmieren Sie folgendes:

0 1 *c *d 0 3 *c *d 0 8 *c *d *f

*a

*b

*c

*d

*e

*f

Q

W

E

R

T

Z

U

I

O

P

▲

A

S

D

F

G

H

J

K

L

▼

Y

X

C

V

B

N

M

▲

ws

Leer-taste

Leer-taste

Leer-taste

Leer-taste

7

8

9

Ä

Ö

Ü

,

.

-

( )

!

?

4

5

6

%

&

/

;

:

-

KV#

1

2

3

0

00

.

Bonausdruck bei „Talontyp“, “Ordergruppen“, „Küchendrucker“

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden. Progammier-Sektion (01) Warengruppen = Bontyp 6 oder 7

Typ 6 – Talon/Konsolidiert. Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird. Typ 7 – Talon/Normal. Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird.

Beispiel:

$$ \begin{array}{c c c c c} & \square \square \square & [ 7, 6 \& + ] \ \square & \square & \square & \square & [ 3 / 8 ] \ \square & \square \square \square \square \square \square \square [; / 8 + 5 ] \ \square & \square \square & \square & [ 3 / 8 ] \ & & & [ & 7, 6 \& + ] \end{array} $$

Typ 7

2. System (Ordergruppen)

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden.

Programmier-Sektion (01) Warengruppen = Bontyp 4

Programmier-Sektion (03) PLU = (Spalte 14) Ordergruppen 10-90

Wenn die Ordergruppe 00 eingestellt ist wird diese nicht gedruckt.

Dieses Bestellsystem macht den Druck von Bestellungen auf dem internen Drucker nach den eingestellten Parametern möglich. Nach öffnen eines Tisches werden die Artikel z.B. Speisen, Getränke automatisch sortiert. Innerhalb des Systems können bis zu neun verschiedene Ordergruppen genutzt werden.

Typ 4: Alle Artikel mit der Ordergruppe 10

************************** THEKE **************************
TISCH# 100
1 PILS 0,2
1 COLA 0,2
1 FANTA 0,2
02-05-2009 2-10 000433 KELLNER 01

Typ 4: Alle Artikel mit der Ordergruppe 20

*************************** KÜCHE ***************************
TISCH# 100
1 STEAK
1 SCHNITZEL
1 KRUSTENBRATEN
02-05-2009 2-10 000433 KELLNER 01

Die Texte für für die Ordergruppen (z.B „THEKE“, „KÜCHE“) werden in der Programmier-Sektion 41 festgelegt.

3. System (Küchendrucker)

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden. Innerhalb des Systems können bis zu acht verschiedene KD# Bon genutzt werden. Folgende Bonarten können auf einem externen Küchendrucker angesteuert werden.

Programmier-Sektion (03) PLU = (Spalte 14) Küchendrucker # 01-08

# 01,02,03,04, = Konsolidierter Bon auf KD

TISCH# 100

KD#1

1 STEAK

1 SCHNITZEL

1 KRUSTENBRATEN

02-05-2009

2-10

000433

KELLNER 01

# 05 = Einzelbon + Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

TISCH#001

KD#5

1 STEAK

2 SCHNITZEL

02-05-2009

2-10

000433

KELLNER 01

[EMPTY]

-Teilschnitt-

TISCH#001

KD#5

1 STEAK

02-05-2009

2-10

000434

KELLNER 01

[EMPTY]

-Teilschnitt-

TISCH#001

KD#5

2 SCHNITZEL

02-05-2009

2-10

000435

KELLNER 01

# 06 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

TISCH#001 KD#6

1 STEAK

02-05-2009 2-10 000434 KELLNER 01

Teilschnitt

TISCH# 001 KD#6

2 SCHNITZEL

02-05-2009 2-10 000435 KELLNER 01

# 07 = Einzelbon + Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

TISCH#001 KD#7

1 STEAK

2 SCHNITZEL

02-05-2009 2-10 000433 KELLNER 01

Teilschnitt

TISCH# 001 KD#7

1 STEAK

02-05-2009 2-10 000434 KELLNER 01

Teilschnitt

TISCH# 001 KD#7

1 SCHNITZEL

02-05-2009 2-10 000435 KELLNER 01

Teilschnitt

TISCH#001 KD#7

1 SCHNITZEL

02-05-2009 2-10 000436 KELLNER01

# 08 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon

TISCH# 001 KD#8

1 STEAK

02-05-2009 2-10 000434 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#8

1 SCHNITZEL

02-05-2009 2-10 000435 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#8

1 SCHNITZEL

02-05-2009 2-10 000436 KELLNER01

Die Texte für für die KD# werden in der Programmier-Sektion 43 festgelegt.

7. LAGER – EINGABE, EINFÜGUNG EINES PLU - LAGERVORRATS, VERKETTUNG - PLU

Einfügung eines Lagervorrats:

X-Modus: Es werden alle Berichte im Display angezeigt 97 eingeben und die [☐. 9] Taste drücken und mit den Pfeiltasten Bild/Seite auf –ab im Display auf die Position Bestandsanzeige gehen.

Mit der [ %\5 ]Taste bestätigen es wird PLU-LAGER angezeigt, mit der [ %\ 5 ]Taste bestätigen

1. Alle PLU werden angezeigt, mit den Pfeiltasten Zeile auf/ab auf die gewünschte PLU gehen.
2. Den Bestand der hinzugefügt werden soll eingeben und mit der Taste [ ( , 1 = \$ + / 8 1 * ] bestätigen.

Die Programmierung mit der Taste [☐. 9] beenden, es wird eine Liste mit den geänderten PLU-Beständen ausgedruckt.

Abziehen eines Lagervorats:

X-Modus: Es werden alle Berichte im Display angezeigt 97 eingeben und die [☐. 9] Taste drücken und mit den Pfeiltasten Bild/Seite auf –ab im Display auf die Position Bestandsanzeige gehen.

Mit der [ %\5 ]Taste bestätigen es wird PLU-LAGER angezeigt, mit der [%\ 5 ]Taste bestätigen

1. Alle PLU werden angezeigt, mit den Pfeiltasten Zeile auf/ab auf die gewünschte PLU gehen.
2. Den Bestand der abgezogen werden soll eingeben und mit der Taste [ 86 = + / 81^* ] bestätigen.

Die Programmierung mit der Taste [☐. 9] beenden, es wird eine Liste mit den geänderten PLU-Beständen ausgedruckt.

Berichte über die Tasten [MAKRO 1] und [MAKRO 2] ausdrucken

Die in der Programmierung festgelegten Berichts-Ketten können im X und Z Modus ausgedruckt werden.

8. ÜBERSICHT X – BERICHE, Z – BERICHE

Die Anzeige aller Berichte erfolgt im X- oder Z – Modus (Schlüsselposition).

Die Auswahl der Berichte erfolgt direkt über die Berichts Nr. und [ %\5 ], oder mit den Pfeiltasten Bild/Seite auf-ab und [%\ 5 ] Taste drücken.

Der Ausdruck der ausgewählten Berichte wird mit der %\ 5$ Taste gestartet.

[]

Programm beenden mit der [☐. 9] Taste.

X - Modus : X - Berichte : Der Bericht wird ausgedruckt
Z - Modus : Z - Berichte : Der Bericht wird ausgedruckt und alle Werte werden anschließend gelöscht

Berichtsübersicht:

BERICHT - BESCHREIBUNG	MOD US	STARTSEQUENZ
Finanzbericht Tag	X/Z	01 [BAR / TOTAL]
Finanzbericht Monat	X/Z	02 [BAR / TOTAL]
HG WG Bericht – alles Tag	X/Z	15 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „03“ gelöscht)
HG WG Bericht – alles Monat	X/Z	16 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „04“ gelöscht)
HG PLU Bericht – alles Tag	X/Z	17 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „05“ gelöscht)
HG PLU Bericht – alles Monat	X/Z	18 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „06“ gelöscht)
Warengruppenbericht – alles Tag	X/Z	03 [BAR / TOTAL]
WG Bericht (Erste - Letzte) Tag	X (Erste WG#) [#/KV] (Letzte WG#) [#/KV] 03 [BAR / TOTAL]
Warengruppenbericht – alles Monat	X/Z	04 [BAR / TOTAL]
WG Bericht (Erste - Letzte) Monat	X (Erste WG#) [#/KV] (Letzte WG#) [#/KV] 04 [BAR / TOTAL]
PLU Bericht – alles Tag	X/Z	05 [BAR / TOTAL]
PLU Bericht – Gruppenbericht Tag	X (#H. Gruppe PLU) 05 [BAR / TOTAL]
PLU Bericht (Erste – Letzte) Tag	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 05 [BAR / TOTAL]
PLU Bericht – alles Monat	X/Z	06 [BAR / TOTAL]
PLU Bericht – Gruppenbericht Monat	X (#H. Gruppe PLU) 06 [BAR / TOTAL]
PLU Bericht (Erste – Letzte) Monat	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 06 [BAR / TOTAL]
PLU Bericht – Lagerbestand Alles	X 35 [BAR / TOTAL]
PLU Bericht – Lagerbestand H. Gruppen	X (#H. Gruppe PLU) 35 [BAR / TOTAL]
PLU Bericht – Lagerbestand (Erste - Letzte)	X	(Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 35 [BAR / TOTAL]

PLU – Kellner Bericht Tag	X/Z	07 [BAR / TOTAL]
Kellner Bericht Tag	X/Z	08 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Tag	X	(Erste Kellner#) [#/KV] (Letzte Kellner#) [#/KV] 08 [BAR / TOTAL]
Kellner Bericht Monat	X/Z	09 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Monat	X	(Erste Kellner#) [#/KV] (Letzte Kellner#) [#/KV] 09 [BAR / TOTAL]
Kassier Bericht Tag	X/Z	10 [BAR / TOTAL]
Kassier Bericht Tag, (Erste – Letzte)	X	(Erste Kassier#) [#/KV] (Letzte Kassier#) [#/KV] 10 [BAR / TOTAL]
Kassier Bericht Monat	X/Z	11 [BAR / TOTAL]
Kassier Bericht Monat, (Erste – Letzte)	X	(Erste Kassier#) [#/KV] (Letzte Kassier#) [#/KV] 11 [BAR / TOTAL]
Stunden Bericht	X/Z	12 [BAR / TOTAL]
Kassenbestand Bericht	X	13 [BAR / TOTAL]
Bericht offene Tische X/Z 14	[BAR / TOTAL]
Trainings Bericht Tag	X/Z	86 [BAR / TOTAL]
Trainings Bericht Monat	X/Z	87 [BAR / TOTAL]
Elektronisches Journal – alles detailliert	X/Z	96 [BAR / TOTAL]
Elektronisches Journal – Teil detailliert	X	(Startdatum) [#/KV] (Enddatum) [#/KV] 96 [BAR / TOTAL]
Elektron. Journal – Kellner detailliert	X	(Kellner Nr.) 96 [BAR / TOTAL] (Kellnernummer im Format YY)
Elektronisches Journal – Tisch detailliert	X	(Tisch Nr.) 96 [BAR / TOTAL] (Tischnummer im Format XXX)
Elektronisches Journal – alles summerisch	X/Z	97 [BAR / TOTAL]
Elektronisches Journal – Teil summarisch	X	(Startdatum) [#/KV] (Enddatum) [#/KV] 97 [BAR – TOTAL]
Elektron. Journal – Kellner summerisch	X	(Kellner Nr.) 97 [BAR / TOTAL] (Kellnernummer im Format YY)
Elektronisches Journal – Tisch summerisch	X	(Tisch Nr.) 97 [BAR / TOTAL] (Tischnummer im Format XXX)
Elektronisches Journal Löschen ohne Ausdruck	Z	98 [BAR / TOTAL] Ist nur möglich wenn in den Maschinenoptionen 13Sektion #8 EJ-Ringjournal nicht aktiv ist.
Bericht aller Kassen im IRC X		99 [TT] [NN] [BAR/TOTAL] NN=Nummer des entsprechenden Berichts TT=ID IRC der Kasse, wenn TT=00 alle Kassen

Rechnungsbericht (für BW Beleg) X 95 [BAR / TOTAL] (gelöscht wird dieser Bericht mit dem elektronischen Journal)

Bemerkung: Wird das elektronische Journal voll angezeigt als Fehler E80, ist der Bericht 98 im Z – Modus zu starten.

Das EJ-Journal wir gelöscht ohne Ausdruck an der Kasse.

Löschen ohne Ausdruck mit 98 BAR im Z-Modus.

ACHTUNG

Das elektronische Journal kann an der Kasse nur gelöscht werden wenn in den Maschinen-Optionen 13

Sektion #8 die Funktion „Elektronisches-Ringjournal“ nicht aktiv ist.

9. ZEICHENSATZTABELLE. TASTENBELEGUNG BEIM PROGRAMMIEREN

PC LATIN1

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

CODE KEY

SP

0

@

P

`

p

€

É

á

L

Ó

T_3

1

!

1

A

Q

a

q

ü

í

⊥

Đ

ß

±

2

“

2

B

R

b

r

é

ó

T

Ê

Ô

=

3

#

3

C

S

c

s

â

ô

ú

|

⊢

Ë

Ò

^3/_4

4

4

D

T

d

t

ä

ö

ň

+

-

È

õ

¶

5

%

5

E

U

e

u

à

ò

Ñ

Á

+

Õ

§

6

&

6

F

V

f

v

å

û

Â

ã

í

μ

7

'

7

G

W

g

w

ç

ù

À

Ã

Î

T_{4}

8

(

8

H

X

h

x

ê

ÿ

¿

©

LL

Ï

Þ

T_{5}

9

)

9

I

Y

i

y

ë

Ö

®

∥

FF

J

Ú

T_{6}

A

*

:

J

Z

j

z

è

Ü

||

⊥

Γ

Û

T_{7}

B

+

;

K

[

k

ï

1/2

¬

π

■

Ù

^{1}

C

,

<

L

\

l

|

î

1/4

≡

‖

■

ÿ

^{3}

D

-

=

M

]

m

ì

=

Ÿ

^{2}

E

.

>

N

^

n

~

Ä

×

→

‡

T_{1}

■

F

/

?

O

_

o

Ä

f

←

¬

α

■

T_{2}$

Tastenbelegung der einzelnen Zeichen A,B,C,D, .....

Die Taste „ws“ = Fettdruck, z.B. der Fettdruck für das Zeichen „A“ wird mit folgender Tastenkombination eingefügt: : 6 \$

Taste „SPACE“ = Leerzeichen

Die Tasten *A,*B,*C,*D,*E bezeichnen die Tasten für die Eingabe von Zeichen im HEXADEZIMALEN Codierungssystem, z.B. „m“ = ^* .

*A

*B *C

*D *E *F

▲

Q

W

E

R

T

Z

U

I

O

P

▼

A

S

D

F

G

H

J

K

L

▲

Y

X

C

V

B

N

M

▼

ws

Leer-taste

Leer-taste

Leer-taste

Leer-taste

7 8 9

Ä

Ö

Ü

,

.

-

( )

!

?

4 5 6

%

&

/

*

;

:

-

KV#

1 2 3

ZWS

Groß-Klein-taste

Cursor links

Cursorrechts

CursorAnfang

CursorEnde

Rück-taste

Löschen1Zeichen

Löschenalles

0

00

.

BAR

STEUERTASTEN

Die Cursor Steuerung im Display erfolgt über die Steuertasten in der unteren Zeile.

10. FEHLERMELDUNGEN (FEHLERSYMBOL)

SPEICHER: (defekter, interner Kassenspeicher)

Alpha Anzeige

DRUCKERFEHLER INTERN

E 04

Funktionsfehler: (unerlaubte, unzulässige Operation, andere Fehler)

Alpha Anzeige

FALSCHE EINGABE

E 11

Kellnerfehler: (nicht angemeldete Bedienung, Kellner)

Alpha Anzeige

KELLNER ANMELDEN

E 12

Betriebsartenschloss- Fehler: (falsche Schlüsselstellung)

Alpha Anzeige

BEDIENERSCHLOSS FALSCHE POSITION

E 13

Fehler Kein Kellnerschlüssel: (Kellner- und auch Bedienungsschlüssel erforderlich)

Alpha Anzeige

KELLNERSCHLÜSSEL FEHLT

E 14

Fehlerhafte Berichtsanforderung: (Druck des Berichts erforderlich)

Alpha Anzeige

ERST BERICHE DRUCKEN

E 16

Fehler Kein Kassierer: (ID - Code erforderlich)

Alpha Anzeige

KASSIERER ID CODE FEHLT

E 17

Fehler HALO-code:

Alpha Anzeige

HALO

E 18

Fehler LALO-code:

Alpha Anzeige

LALO

E 19

Bon Papierende:

Alpha Anzeige

INTERNER DRUCKER PAPIER PRÜFEN

E 22

Fehler Druckkopf: (Klappe nicht verriegelt), Bondrucker

Alpha Anzeige

INTERNER DRUCKER

E 23

DRUCKKOPF OFFEN

Fehler Druckkopf: (Klappe nicht verriegelt), Journaldrucker

Alpha Anzeige

INTERNER DRUCKERJ DRUCKKOPF OFFEN

E 26

Fehlermeldug

Alpha Anzeige

FUNKTIONGESPERT

E 30

Fehler Codenr.-Eingabezwang (Finanzweg):

Alpha Anzeige

CODEEINGEBEN

E 32

Fehler ZW-Summe:

Alpha Anzeige

ZW SUMMEEINGEBEN

E 33

Fehler Bet.-Eingabezwang:

Alpha Anzeige

BETRAGEINGEBEN

E 34

Fehler Kassenlade geöffnet:

Alpha Anzeige

SCHUBLADE SCHLIESSEN

E 35

Fehler Fremdwährungen:

Alpha Anzeige

CODE 1

E 39

Rechnungspositionen – nur zwei stehen frei: (Tisch)

Alpha Anzeige

TISCHSPEICHER VOLLNOCH 2 ARTIKEL

E 40

Rechnungspositionen – nur eine steht frei: (Tisch)

Alpha Anzeige

TISCHSPEICHER VOLLNOCH 1 ARTIKEL

E 41

Rechnung voll (Position erfasst): (Tisch)

Alpha Anzeige

TISCHSPEICHER VOLLARTIKEL GEBUCHT

E 42

Rechnung voll (Position nicht mehr erfasst): (Tisch)

Alpha Anzeige

TISCHSPEICHER VOLLARTIKEL NICHT GEBUCHT

E 43

Fehler Zusatztext - Eingabezwang:

Alpha Anzeige

ZUSATZTEXTE

E 44

Fehler Kellner - ID: (Tisch von anderem Kellner belegt)

Alpha Anzeige

TISCH VON ANDEREN KELLNERN BELEGT

E 45

Fehlerhafter Talontyp:

Alpha Anzeige

FALSCHER BONTYPE

E 46

Warnung Elekt.Jornal fast voll:

Alpha Anzeige

E L. J ORNAL VOLL

E 80

Fehler interner Dongle

Alpha Anzeige

DONGLE DEFEKT

E 88

IRC Fehler: (belegt)

Alpha Anzeige

IRC ERROR

Küchendrucker Kommunikationsfehler:

Alpha Anzeige

KD-FEHLER (ERROR)

GCP Statusfehler:

Alpha Anzeige

GCP STATUS

GCP Kommunikationsfehler:

Alpha Anzeige

GCP ERROR

11. ANSCHLIEßBARE PERIPHERIEGERÄTE. SOFTWAREAUFRÜSTUNG

An der Kasse können folgende Peripheriegeräte angeschlossen werden:

• Personalcomputer für den On-line Betrieb und zur Programmierung der Kasse über PC
- Küchendrucker für den Druck von Bestellungen an die Küche

Barcodeleser für das Arbeiten mit Waren, die mit Barcodes versehen sind

Für diese Kassen bieten wir folgende PC-Programme an:

• OLYMPIA Helper: PC-Programm, das zum bequemen programmieren der Kasse bestimmt ist. Es ermöglicht die Warengruppen, PLUs, Hautgruppen etc. zu programmieren. Von der Kasse können alle Nachrichten einschl. des elektronischen Journals eingelesen und auf dem PC gespeichert werden. Nicht zuletzt besteht der Vorteil in der Online-Verfolgung des Gesamtumsatzes, der Detailverkäufe an der Kasse und Detailverkäufe von max. 20 ausgewählten PLUs.
• OLYMPIA Manager: PC-Programm, das zum bequemen programmieren der Kasse bestimmt ist. Es ermöglicht, sämtliche Programmsektionen der Kasse einschl. des ganzen Systembereichs zu programmieren. Von der Kasse können alle Nachrichten einschl. des elektronischen Journals eingelesen und auf dem PC gespeichert werden. Nicht zuletzt besteht der Vorteil in der Online-Verfolgung des Gesamtumsatzes, der Detailabgaben an der Kasse und Detailabgaben von max. 20 ausgewählten PLUs.

Weitere Details sind auf unserer Internetseiten http://www.olympia-vertrieb.de zu finden oder bei Ihrem OLYMPIA-Kassenhändler zu erfragen.

12. ANLEITUNG ZUM OLYMPIA-MANAGER / OLYMPIA-HELPER

Installation

Auf der Daten-CD befindet sich ein Ordner OLYMPIA Manager / OLYMPIA Helper. Öffnen Sie diesen Ordner und mit Doppelklick auf das Ikon < Setup Manager > installieren Sie das PC-Programm. Folgen Sie den Bildschirm-Hinweisen. Der OLYMPIA Manager legt automatisch ein Ikon auf dem Desktop an. Sie können jetzt den OLYMPIA Manager über das Ikon vom Desktop oder über Programme starten.

In dem Ordner < Anwendungen > finden Sie 3 Demoversionen.

Achtung!

Beim ersten Start des OLYMPIA Managers / OLYMPIA HELPER wird Ihnen Ihre Registrier Nr.12stellig angezeigt. Unter der angegebenen Adresse können Sie mit dieser Nr. Ihr Programm registrieren lassen, es wird dadurch zur Vollversion. Ohne diese Registrierung können Sie mit dem PC-Programm arbeiten, aber keine Kommunikation mit einer Kasse aufbauen.

PC-VERBINDUNG mit der KASSE

Von Ihrer PC-Schnittstelle (COM 1) verbinden Sie das Datenkabel mit der Schnittstelle an der Kasse COM-A = Port 3

Prüfen Sie die Kommunikation

Im OLYMPIA Manager wählen Sie: 1. DATEI

2	.	S	E	T	U	P
3.	KASSE	verbinden

Es werden Ihnen die Standard-Einstellungen angezeigt. Haben Sie an Ihrem PC nicht COM 1 verwendet, geben Sie hier unter Port: Ihre Schnittstellen Nr. ein. Alle anderen Einstellungen belassen Sie bitte auf ihren Standardwerten.

Klicken Sie auf das Button [Suchen ECR] und im nächsten Fenster auf [Suche starten] Nach der erfolgreichen Prüfung wird das gefundene Kassenmodel und der Programmstand der Kasse angezeigt. Beenden sie die Option mit dem Button [Nein], dann [Abbrechen] und [OK]. Sie können jetzt mit dem OLYMPIA Manager arbeiten, unter < Datei öffnen > eine Demoversion aufrufen, Daten senden, empfangen, abspeichern oder ausdrucken lassen.

In der HILFE-DATEI finden Sie Einzelinformationen zu den Programmierschritten.

13. SERVICE-PROGRAMM im „S“ MODE

STARTEN Programm mit:

1. Netzstecker ziehen
2. An der Kasse die Schloss-Position „S“ einstellen
3. Mit gedrückter [ %\$ 5 ] Taste den Netzstecker einstecken.
4. Blättern mit Pfeiltasten zurück mit [ = : ] Taste.

Display Anzeige im Service Mode:

LOAD FLASH MEMORY

FACTORY TEST

EXIBITION

1. LOAD FLASH MEMORY : Startet das Menü zur PC-Software Übertragung
2. FACTORY TEST : Startet das Menü Testprogramm
3. EXIBITION : Startet einen Displaytest, zum beenden Netzstecker ziehen.

Mit den Pfeiltaste auf LOAD FLASH MEMORY gehen und mit der [%\$ 5 ] Taste bestätigen.

Display Anzeige :

HISTORY

OPEN PORTS FOR PC

RUN FLASH PROGRAM

1. HISTORY :Es werden alle Systemdaten der Kasse angezeigt
2. OPEN PORTS FOR PC : In diesem Menü können neue Software Programmstände in die Kasse gesendet werden.
3. RUN FLASH PROGRAM : Startet einen Test und springt dann in die Programmierung S-MODE.

Mit den Pfeiltasten auf FACTORY TEST gehen und mit der [%\$ 5 ] Taste bestätigen

SELBST-TEST-Funktion

SELBST-TEST-Funktion

Mit den Pfeiltaste auf EXIBITION gehen und mit der %\ 5$ Taste bestätigen:

Display Anzeige : Es läuft automatisch ein Display Test mit Demo-Programm. Beenden nur durch Netzstecker ziehen.

Den S-Modus beenden: Netzstecker ziehen die Kasse auf OFF oder REG stellen und den Netzstecker wieder einstecken.

14. FLASH-PROGRAMM

Um eine neue Firmware in die Kasse zu übertragen, das tauschen eines E-Proms ist dadurch nicht mehr nötig.

Dieses Programm kann nur von einem OLYMPIA-Fachhändler im OLYMPIA-Manager durchgeführt werden.

1. Netzstecker ziehen
2. An der Kasse die Schloss - Position „S“ einstellen
3. Den Netzstecker einstecken.
4. Im DISPLAY steht: Datum-- Uhrzeit-- Aktuelle Firmwarestand

LOAD FLASH MEMORY--- Zeile ist hinterlegt und aktiv

FACTORY TEST

EXIBITION

1. Mit der [%\$ 5.]Taste Programm starten

2. Das Menü OPEN PORTS FOR PC mit den Pfeiltasten wählen, und mit der [%\$ 5 ] Taste bestätigen.

3. Im Dislay steht : PORTS READY FOR RECEIVE / SEND, die Kasse ist jetzt bereit zum empfangen einer neuen Software.

4. Starten Sie jetzt auf Ihrem PC den OLYMPIA-Manager

5. Öffnen Sie eine vorhandene oder neue Datei

6. Öffnen Sie den Ordner herunterladen der Firmware und aktivieren „Send Firmware an ECR“. Wählen Sie die Datei in der die neue MOT-Datei (Firmware) abgespeichert ist und aktivieren diese. Folgen Sie den Bildschirmanweisungen, die neue Firmware wird geladen und automatisch an die Kasse gesendet.

7. Beenden Sie den PC-Modus an der Kasse mit 2x [= : ]Taste drücken, Netzstecker ziehen, Kasse auf „REG“ stellen und Netzstecker wieder einstecken.

8. Damit die neue Firmware erkannt wir führen Sie an der Kasse einen System-Reset durch. Vorgehensweise beim Zurücksetzen des Systems: ACHTUNG alle Daten werden gelöscht

der Schlüssel steht auf „OFF“
die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen
➢ auf dem Display erscheint SYSTEM RESET WARM START CONTINUE
➢ die Taste[ %2 1 ] loslassen
den Schlüssel auf PRG drehen, dann mit [Bon EIN/AUS] Taste
im Display auf SYSTEM RESET gehen.
Die [BAR] Taste drücken, die Kasse macht einen RESET und zeigt dann im Display den Programmier – Modus an.

Abbrechen des SYSTEM RESET, mit den Pfeiltasten auf CONTINUE gehen und die [%\$ 5 ] Taste drücken.

16. ANSCHLUß: SCANNER

Getestet wurden die Scanner der Firma METROLOGIC Modell ORBIT und VOIAGER

Den Scanner anpassen durch abscannen des Datenblattes.

1. Wenn der Scanner an der Kasse angeschlossen wird der Sanyo -ID Code mit eingescannt.

2. Wenn der Scanner an den PC angeschlossen wird der Sanyo -ID Code weggelassen.

ARTIKEL anlegen:

Scanner zum programmieren der Artikel am PC

1. Scanner mit Netzteil an die serielle Schnittstelle RS 232 am PC anschließen
2. Unter Datei-Setup „Einstellung BCR“ öffnen und „BCR mit PC verbinden“ aktivieren, die Grundeinstellung nicht ändern. Über den Button „Test-Kommunikation“ können Sie den Scanner jetzt testen. Nach der Prüfung das Setup-Programm schließen.
3. Im OLYMPIA -Manager / Helper die Sektion 3 (PLU -Programm) öffnen.
4. Wenn schon PLU - Nr. angelegt sind auf die letzte programmierte PLU gehen und über den Button Zeile hinzufügen die benötigte Anzahl an freien PLU - Nr. erstellen. In dem Verzeichnis TABELLE unter „Anzahl PLU erstellen“ können Sie eine kpl. Leere PLU - Liste anlegen.
5. Mit dem Scanner die EAN -Nr. des Artikels einlesen, dieser wird nun im PC-Programm als PLU- EAN -Nr. angezeigt.
6. Vervollständigen Sie den Artikel mit TEXT, PREIS, STEUER und WG Zuordnung.
7. Weiter mit dem nächsten Artikel.
8. WICHTIG: Bevor Sie die Artikel-Programmierung zur Kasse senden erst im Setup-Programm den Punkt BCR mit PC verbinden wieder deaktivieren.

Scanner zum programmieren der Artikel an der Kasse

1. Scanner ohne Netzteil an die Schnittstelle COM 01 BCR der Kasse anschließen. (Die Schnittstelle BCR an der Kasse ist für Scanner vorprogrammiert. [Sektion 23]).
2. Schlüssel auf PRG stellen und die PLU – Programmierung mit 03 [#KV] aktivieren. Sie sind automatisch auf der Position PLU - EAN -Nr. des 1.Artikels.
3. Mit dem Scanner die EAN - Nr. des Artikels einlesen, dann die Artikeldaten vervollständigen TEXT, PREIS, STEUER und WG Zuordnung, Bestätigen Sie jede Eingabe mit der [BAR] -Taste.
4. Gehen Sie mit der BAR -Taste auf die nächste PLU/EAN Nummer
5. Scannen Sie den nächsten Artikel ein und wiederholen den Vorgang. Eingabe beenden mit der [BAR] und [#/KV] Taste.

ENTER/EXIT PROGRAM MODE

*7 Data Bits

RECALL DEFAULTS

*2 Stop Bits

Disable LF Suffix

Enable RTS/CTS Handshaking

18. Anschluß der SPRINTER Module an die Kasse

Die Drucker müssen folgende Grundeinstellungen haben: ( serielle Schnittstelle)	Data Lenght	8 bit	Baut rate	9600 BPS
			Parity	Non
			Flow control	X on/X off
			Low Power Mode	ON

KP-MODUL für den Küchendrucker

Das Druckerkabel vom KP-Modul mit dem Küchendrucker verbinden.

1. KP-Modul für Küchendrucker 1 den Dip S/W1 und S/W2 auf off/off (Grundstellung) stellen = Drucker ID 1.

2. KP-Modul für Küchendrucker 2 den Dip S/W1 und S/W2 auf off/on stellen = Drucker ID 2.

POS-MODUL für die Kasse

1.Küchendrucker

Das Schnittstellenkabel vom POS- Modul Anschluss KP1 mit der Kasse verbinden, an der Kasse die Schnittstelle ( RS 232) COM-C verwenden. Diese Schnittstelle ist im Grundprogramm SEKTION #23 voreingestellt.

Für den 2.Küchendrucker

Das Schnittstellenkabel vom POS- Modul Anschluss KP2 mit der Kasse verbinden, an der Kasse die Schnittstelle ( RS 232 ) COM-D verwenden. Diese Schnittstelle muß im Grundprogramm SEKTION #23 eingestellt werden . Die gleichen Einstellungen verwenden wie bei COM-C.

Einstellungen an der Kasse

Im Setup in der Datei Maschinenoption 13 #12 „Funkmodul aktiv“ anklicken.

Alle Einstellungen werden in der Anleitung vom SPRINTER-Modul beschrieben.

SPRINTER Funkmodul aktivieren

Anschluß an das Stromnetz

Bevor Sie das SPRINTER System an das Stromnetz anschließen, sollte die Kasse und der Drucker eingeschaltet sein.

Stecken Sie die Netzadapter in die Steckdose. Dann verbinden Sie die Netzadapter mit den Netzteilanschlüssen der Module.

Ein Selbst-Test startet automatisch. Die grüne LED und die rote LED blinken einmal. Wenn kein Fehler vorliegt leuchtet die grüne LED und die anderen LEDs sind aus. Das System ist betriebsfertig! Sollte ein Fehler auftreten, blinken alle LEDs und Sie hören einen langen Piepton. Trennen Sie die Module vom Stromnetz und verbinden Sie sie erneut mit dem Stromnetz. Sollte danach immer noch ein Fehler vorliegen, kontaktieren Sie einen Fachhändler, ansonsten fahren Sie mit dem Registrierungsprozess fort.

Anmelden der POS Module

Um den fehlerfreien Betrieb zu gewährleisten, müssen vor Inbetriebnahme alle POS Module an jedem KP Modul angemeldet werden. Jedes POS Modul hat eine eigene und unveränderbare Kennung (ID), welche werksseitig vergeben wurde. Diese ID muss an den KP Modulen registriert werden, wie im Folgenden beschrieben. Alle POS Module sollten einzeln nacheinander angemeldet werden.

Bevor die Registrierung gestartet wird, müssen sich alle POS & KP Module im betriebsfertigen Zustand befinden (z.B. nicht im Druckprozess).

i) Stellen Sie den dritten DIP Schalter (S/W3) an allen KP Modulen auf Position "ON" um in den Registrier-Modus zu gelangen. Alle LEDs am KP Modul blinken und 2 Pieptöne sind zu hören. Gleichzeitig wird die Drucker ID und die aktuelle Registrierliste am Drucker ausgedruckt.

ii) Halten Sie den Knopf "LEARN" am POS Modul solange gedrückt, bis 2 Pieptöne zu hören sind.

iii) Nach Loslassen des Knopfes befindet sich das POS Modul im Registrier-Modus. Alle LEDs blinken.

iv) Die ID des POS Moduls wird automatisch an alle KP Module gesendet. Wenn die Registrierung an einem KP Modul erfolgreich war, leuchtet die entsprechende LED. Wenn der Anmeldeprozess abgeschlossen ist (nach ca. 10 Sekunden), sind 2 Pieptöne zu hören.

v) Im Falle einer fehlerhaften Registrierung wiederholen Sie die beschriebenen Schritte.

vi) Um wieder in den Registrier-Modus zu gelangen, drücken Sie nochmals den "LEARN" Knopf. Die grüne LED leuchtet und alle roten LEDs sind aus.

vii) Weitere POS Module können jeweils durch wiederholen der Schritte (iii) bis (vi) an das KP Modul angemeldet werden.

viii) Nachdem alle POS Module an die KP Module angemeldet wurden, stellen Sie den dritten DIP Schalter (S/W3) am KP Modul zurück in Position „OFF“ um in den Betriebs-Modus zu gelangen. Die Drucker ID und die aktualisierte Registrierliste wird zur Kontrolle am Drucker ausgedruckt.

LEARN

Alle Einstellungen werden in der Anleitung vom SPRINTER-Modul beschrieben.

19. Programmierung des DALLAS-CHIPSCHLOSS (Sektion 45) (OPTION)

Nach der Installation des Dallas- Cipschlosses und der Zusatzplatine in der Kasse muss das Schloss angemeldet werden, und die Schlüsselcodes programmiert werden.

1. Schlüsselcode Eingabe

In Schlossposition PRG:

Die erste Schlüssel Nr. wird angezeigt

45 eingeben und [☐. 9] Taste drücken

[%\$ 5 ] Taste drücken

Der Schlüsselcode wird mit nullen angezeigt,

den Schlüssel an das Dallas-Chipschloß klemmen

[%\$ 5] Taste drücken

Der aktuelle Schlüsselcode wird angezeigt

[%\$ 5] Taste drücken

Die nächste Schlüssel Nr. wird angezeigt, in gleicher Weise alle Schlüssel programmieren.

Die Programmierung der Schlüssel mit [☐. 9] beenden.

Es wir ein Kontrollbon mit dem Schlüsselcode ausgedruckt

PRG

45

DALLAS SCH-01 DALLAS KOD 010000090231AS

DALLAS SCH-02 DALLAS KOD 010000040GH43

DALLAS SCH-03 DALLAS KOD 01000009023181

DALLAS SCH-04 DALLAS KOD 01000000584F65

12.01.2009

2. Dallas- Chipschloss aktivieren

Im OLYMPIA- Manager unter System: Maschinenoption 13 Sektion #13 „Dallasschlüssel aktiv“ anklicken.

OLYMPIA®

Die Fa.Olympia Business Systems Vertriebs GmbH behält sich inhaltliche und technische Änderungen vor. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.
