Produkttyp	Elektronische Registrierkasse
Marke	Olympia
Modell	CM 1820 Plus
Abmessungen (B x T x H)	ca. 30 x 30 x 15 cm
Gewicht	ca. 3 kg
Stromversorgung	230 V / 50 Hz
Funktionen	Preiseingabe, Mehrwertsteuerberechnung, Kassenbericht, Scanneranbindung, Scheck- und Kartenzahlung
Anzeige	Hintergrundbeleuchtetes LCD-Display
Drucker	Thermodrucker mit 80 mm Papierrollen
Speicher	Speicherung aller Transaktionen und Berichte
Schnittstellen	RS232, USB, Ethernet
Reinigung	Oberfläche mit einem feuchten Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheit	Schlüsselschalter für verschiedene Benutzerberechtigungen
Ersatzteile	Papierrollen, Druckerkopf, Netzkabel erhältlich
Reparaturfreundlichkeit	Reparatur durch Fachpersonal; Ersatzteile vom Hersteller verfügbar
Umgebungstemperatur	0 °C bis 40 °C
Lieferumfang	Kasse, Netzteil, Papierrolle, Bedienungsanleitung

Häufig gestellte Fragen - CM 1820 Plus OLYMPIA

Wie stelle ich Datum und Uhrzeit an der Olympia CM 1820 Plus ein?

Drücken Sie die Taste DATUM oder UHRZEIT, geben Sie das aktuelle Datum und die Uhrzeit im Format TTMMJJ und HHMM ein, und bestätigen Sie mit ENTER.

Wie kann ich die Preise programmieren?

Rufen Sie den Programmiermodus mit dem Schlüssel auf, wählen Sie die gewünschte Abteilung, geben Sie den Preis ein und bestätigen Sie mit ENTER. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung.

Wie erstelle ich einen Tagesabschlussbericht?

Drücken Sie die Taste BERICHT oder TAGESABSCHLUSS. Die Kasse druckt automatisch einen Bericht mit allen Umsätzen und Steuern.

Wie wechsle ich die Papierrolle?

Öffnen Sie die Druckerabdeckung, entfernen Sie die leere Rolle, setzen Sie eine neue Rolle ein (Thermopapier mit Beschichtung nach oben), und schließen Sie die Abdeckung.

Was bedeuten die Fehlermeldungen auf dem Display?

Häufige Meldungen sind PAPIERENDE (Papierrolle leer), DRUCKERFEHLER (Papierstau) oder BATTERIE NIEDRIG. Weitere Fehlercodes finden Sie in der Bedienungsanleitung.

Kann ich die Kasse an einen Computer anschließen?

Ja, über die RS232- oder USB-Schnittstelle. Verwenden Sie die entsprechende Software zur Datenübertragung.

Wie setze ich die Kasse auf Werkseinstellungen zurück?

Schalten Sie die Kasse aus, halten Sie die Taste RESET gedrückt, schalten Sie sie wieder ein. Alle Daten werden gelöscht.

Die Kasse druckt keine Quittungen mehr, was kann ich tun?

Überprüfen Sie zuerst, ob die Papierrolle korrekt eingelegt ist und ob der Druckerkopf sauber ist. Reinigen Sie ihn vorsichtig mit einem trockenen Tuch.

Wie kann ich die Mehrwertsteuersätze ändern?

Rufen Sie das Menü STEUER im Programmiermodus auf. Geben Sie den neuen Satz ein (z. B. 19.00 für 19 %) und bestätigen Sie.

Wo erhalte ich Ersatzteile und Zubehör?

Ersatzteile wie Papierrollen und Druckerköpfe sind über den Fachhandel oder direkt bei Olympia erhältlich. Prüfen Sie auch die Website des Herstellers.

BEDIENUNGSANLEITUNG CM 1820 Plus OLYMPIA

dass Sie sich für eine Registrierkasse von Olympia entschieden haben.

Die Anordnung der Tasten und diverse programmierbare Funktionen machen diese Registrierkasse sehr bedienerfreundlich.

Mit dieser Kasse können Sie in Warengruppen registrieren, Artikel speichern und den Bon mit einem vorgefertigten Stempel versehen. Zur Auswertung der Verkäufe können verschiedene Berichte erstellt werden.

In dieser Bedienungsanleitung werden die Funktionen, die Bedienteile und die Bedienverfahren dieser Registrierkasse beschrieben. Lesen Sie sich diese Bedienungsanleitung sorgfältig durch, damit Sie Ihre neue Registrierkasse optimal nutzen können.

Mit freundlichen Grüßen

Olympia Office Machines Ltd.

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand.

Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Die Olympia Office Machines Ltd. behält sich inhaltliche und technische Änderungen vor.

Inbetriebnahme 6

Bestimmungsgemäßer Gebrauch....6

Allgemeine Hinweise/Sicherheitshinweise....6

Transportsicherung....6

Netzanschluss 6

Druckwerk....7

Kassenrolle einlegen 7

Aufwickelspule 8

Farbrolle wechseln....8

Stempelplatte Logo wechseln....9

Geräteübersicht 10

Geräteansicht 10

Anzeige....11

Schlüsselschalter 12

Tastatur....13

Tastatur CM 1820 plus....13

Tastaturbeschreibung....13

Bedienung 17

Trainings-Mode....17

Registrieren 17

Nach Warengruppen registrieren ....17

Warengruppen mit geänderten Warengruppenpreisen registrieren ....18

Nach Artikelnummern registrieren....18

Artikel mit geänderten Artikelpreisen registrieren....19

Durch Wiederholung registrieren....19

Durch Multiplikation registrieren ....20

Wechselgeld anzeigen ....21

Verschiedene Zahlungsarten registrieren....22

Zahlung von Teilbeträgen....23

Zu- und Abschläge....24

Zuschläge, prozentual 24

Abschläge, prozentual....25

Abschläge, fest und variabel ....26

Ein- und Barauszahlungen 27

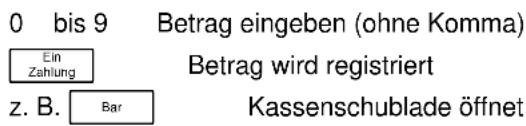

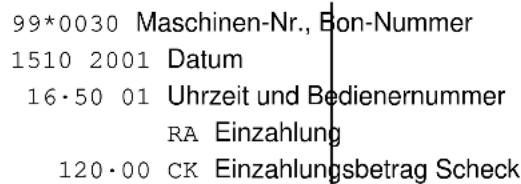

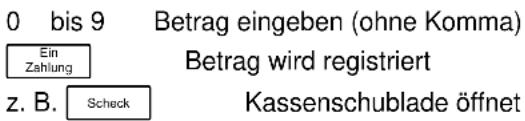

Einzahlungen (Bar und Scheck)......27

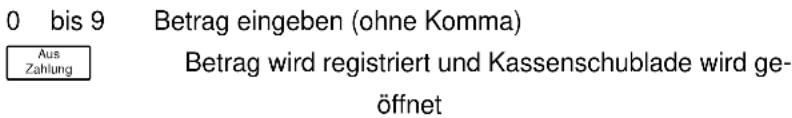

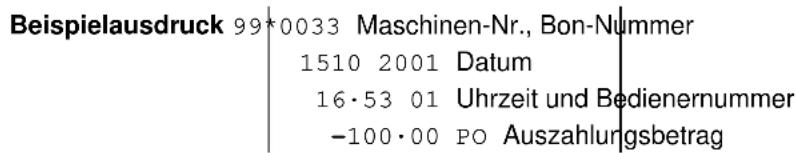

Barauszahlungen....27

Stornieren 28

Direkt stornieren 28

Nachträglich stornieren....28

Registrierung löschen....28

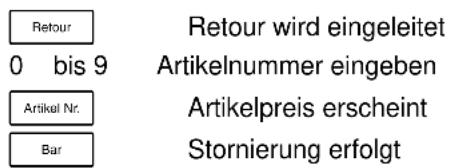

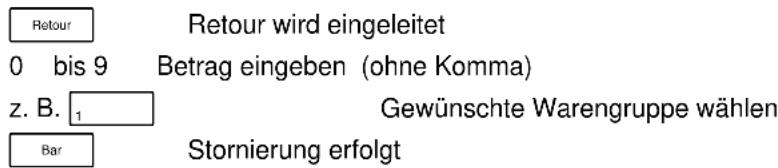

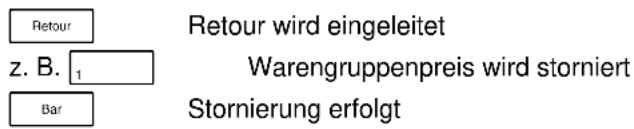

Rückgabe-/Umtausch-Stornierung 29

Sonstiges 30

Zeitanzeige 30

Bedienernummer eingeben 30

Quittungsdruck 30

Kasse elektronisch verriegeln/entriegeln....30

Kasse öffnen, elektrisch ....30

Kasse öffnen, manuell ....30

Ausdrucken einer bis zu 10-stelligen Beleg-Nummer....31

Gegeben-Tasten....31

Passwörter....31

Zweiten Bon ausstellen....31

Berichte 32

Abkürzungen....33

Berichte ohne Speicherlöschung....34

Berichte mit Speicherlöschung....40

Programmierung ....42

Allgemeines....42

Ausdrucken aller programmierten Einstellungen....44

Programmierung des Grundprogramms 45

Einzelnes FLAG ändern....45

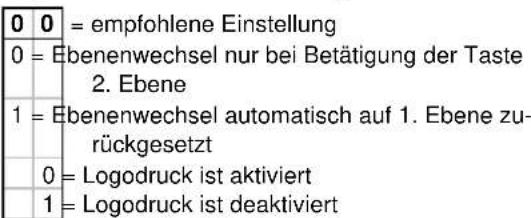

FLAG-Tabelle 46

Mehrwertsteuer-Rate programmieren....49

Warengruppen programmieren....49

Coupon-Taste programmieren....50

Artikelnummern programmieren....51

Artikelnummern ändern bzw. hinzufügen....51

Währungsprogramm....52

Währungsumrechnung programmieren 52

Euro in der Periode 01.01.1999-31.12.2001....52

Euro in der Periode 01.01.2002-28.02.2002....53

Allgemeine Wechselkursumrechnung....54

Fehlermeldungen 55

Zubehör und Wartung....56

Optionen....56

Tastaturabdeckung ....56

Schubladeneinsätze....56

Geldscheinprüfgerät....56

Selbsttests....56

Technische Daten 57

Stichwortverzeichnis 58

■ Bestimmungsgemäßer Gebrauch

Diese Registrierkasse dient ausschließlich zur Abwicklung von Kassengeschäften in Räumen. Andere Verwendungen gelten als nicht bestimmungsgemäß.

■ Allgemeine Hinweise/Sicherheitshinweise

• Vergewissern Sie sich, dass die Netzspannung den Angaben entspricht, die Sie auf dem Typenschild auf der Rückseite der Registrierkasse finden.
• Ihre Registrierkasse ist ein hochentwickeltes Gerät. Versuchen Sie bitte niemals, sie zu reparieren. Sollten Reparaturarbeiten erforderlich sein, bringen Sie die Registrierkasse bitte zum nächsten autorisierten Kundendienst bzw. zum Verkäufer.
• Führen Sie auf keinen Fall Metallgegenstände wie etwa Schraubendreher, Büroklammern usw. in die Registrierkasse ein. Sie können damit die Registrierkasse beschädigen, und es besteht die Gefahr eines elektrischen Schlages.
• Schalten Sie die Registrierkasse immer ab, nachdem Sie Ihre Arbeiten erledigt haben.
• Stauben Sie die Registrierkasse leicht mit Hilfe eines trockenen Tuches ab. Verwenden Sie niemals Wasser oder Lösungsmittel wie Lackverdünnung, Alkohol usw., um Ihre Registrierkasse zu reinigen.
• Um die Stromversorgung ganz abzuschalten, müssen Sie den Stecker aus der Netzdose ziehen.
• Setzen Sie die Registrierkasse keiner zu großen Hitze aus.
• Bewahren Sie die Transportsicherung auf. Bei einem eventuellen Transport muss die Registrierkasse mit der Transportsicherung ausgestattet sein.

■ Transportsicherung

Bevor Sie die Registrierkasse in Betrieb nehmen, entfernen Sie bitte gegebenenfalls vorhandene Transportsicherungsteile und verwahren Sie diese.

Wichtiger

Transporthinweis:

Im Transportschadensfall ist die Verpackung mit Bedienungsanleitung und Zubehör wieder zu komplettieren.

■ Netzanschluss

Bevor Sie die Registrierkasse an das Netz anschließen, prüfen Sie bitte, ob die Spannungs- und Frequenzangaben des Leistungsschildes mit denen des örtlichen Netzes übereinstimmen.

Sicherheitshinweis:

Die Steckdose muss in der Nähe der Registrierkasse angebracht und leicht zugänglich sein. Sie können somit im Notfall die Registrierkasse schnell vom Netz trennen.

Hinweis:

Bei Trennung vom Netz bleiben alle Daten erhalten. Der interne Akku gewährleistet einen Datenerhalt für ca. 4,5 Monate. Dazu nach Inbetriebnahme das Gerät 48 Stunden nicht vom Netz trennen!

Druckwerk

Achtung:

Um lange einen störungsfreien Betrieb zu gewährleisten, beachten Sie folgende Hinweise:

- Niemals

- ohne Papier drucken!

- am Papier ziehen, wenn der Drucker noch arbeitet!

- mindere Papierqualitäten oder Farbbänder benutzen!

- bereits gebrauchte Papierrollen ein zweites mal benutzen!

- mit harten Gegenständen im Druckwerk hantieren oder Antriebe von Hand bewegen!

- Beachten Sie die Markierungen, die das Ende der Papierrollen anzeigen. Wechseln Sie die Papierrollen unverzüglich aus.

- Lassen Sie Ihre Kasse/Druckwerk regelmäßig durch Ihren Händler warten.

- Wechseln Sie das Farbband, sobald die Druckqualität nachlässt.

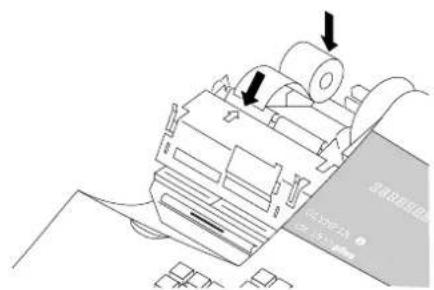

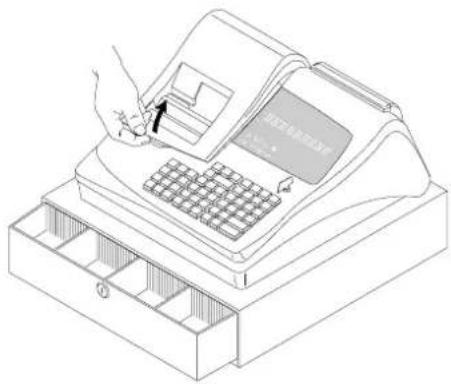

■ Kassenrolle einlegen

1. Druckwerkdeckel öffnen

2. Schlüsselschalter auf REG

1. Papierrollen (44 mm breit) für Bon und Journal in die entsprechende Papieraufnahme einlegen. Der Papierstreifen muss unten liegen!

1. Ende des gerade geschnittenen Papierstreifens in das Druckwerk einführen und Bon bzw. Journal betätigen. Je nach Nutzung, Papierstreifen an der Abrisskante des Druckwerkdeckels vorbei- oder in die Aufwickelspule einführen.

2. Druckwerkdeckel schließen

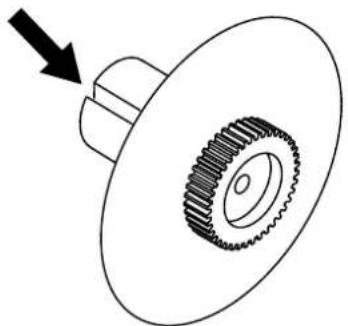

■ Aufwickelspule

Die Aufwickelspule wird benötigt, wenn der Journalstreifen aufgewickelt werden soll.

1. Druckwerkdeckel öffnen
2. Aufwickelspule herausnehmen
3. Ende des Journalstreifens in den Schlitz der Aufwickelspule einfädeln
4. Aufwickelspule in die dafür vorgesehene Mulde einsetzen
5. Zum Entfernen des aufgewickelten Journalstreifens Aufwikkelspule herausnehmen und die Journalrolle abziehen
6. Aufwickelspule wieder einlegen
7. Druckwerkdeckel schließen

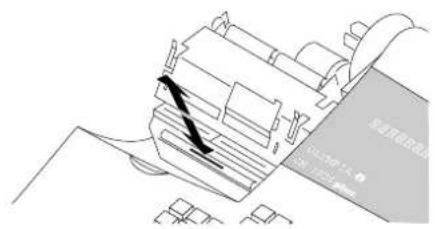

■ Farbrolle wechseln

Hinweis: Verwenden Sie nur Original-Farbrollen.

1. Druckwerkdeckel öffnen

1. Farbrolle am Griff nach oben herausziehen
2. Neue Farbrolle in die Führung vorsichtig einsetzen
3. Druckwerkdeckel schließen

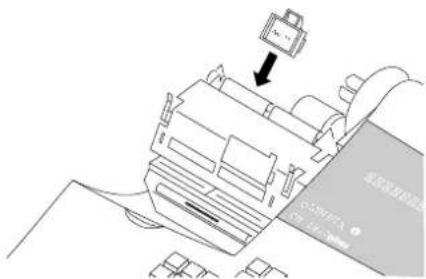

■ Stempelplatte Logo wechseln

1. Druckwerkdeckel öffnen

1. Bonrolle nach vorne über das Druckwerk legen.
2. Die Stempelplatte Logo befindet sich unten an der Rückseite des Druckwerkes.
3. Stempelplatte Logo am Griff herausziehen.
4. Neue Stempelplatte Logo einsetzen.
5. Bonrolle zurücklegen
6. Druckwerkdeckel schließen

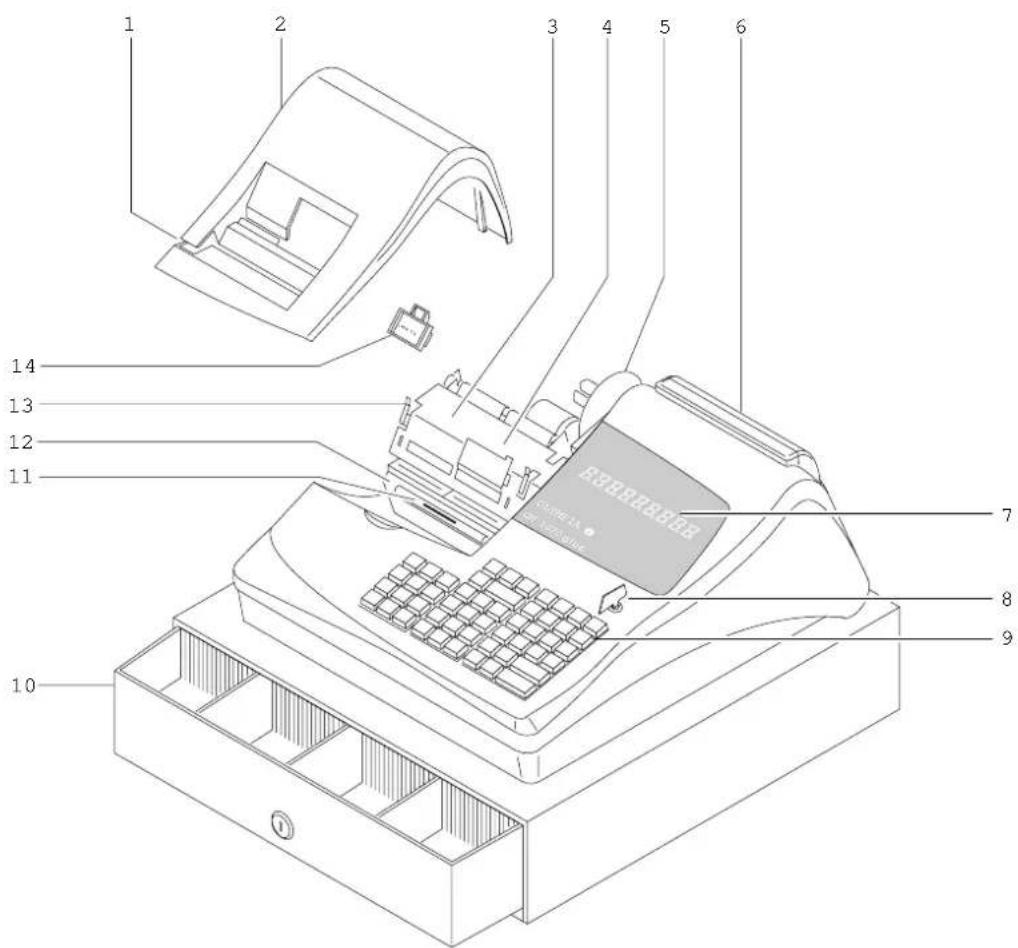

■ Geräteansicht

Nachfolgend sehen Sie die Registrierkasse mit allen Funktionsteilen im Überblick.

1. Schlitz für Quittungsdruck
2. Schlüsselschalter
3. Druckwerkdeckel 9. Tastatur
4. Papiertransport Bon 10. Kassenschublade
5. Papiertransport Journal 11. Farbrolle
6. Aufwickelspule 12. Druckwerk
7. Kundenanzeige 13. Papier- und Druckwerklösehebel
8. Bedieneranzeige 14. Stempelplatte Logo

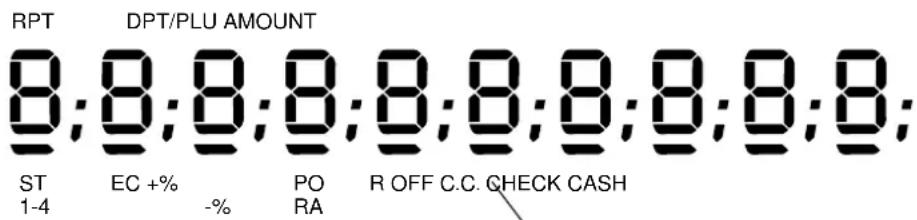

■ Anzeige

In der Anzeige werden rechtsbündig der jeweilige Betrag, links die Anzahl der Wiederholungen (RPT) bei Mehrfachregistrierung einer Warengruppe oder eines Artikels angezeigt. DPT/PLU kennzeichnet bei der manuellen Programmierung die aktuelle Warengruppe oder den aktuellen Artikel.

Im unteren Teil der Anzeige kennzeichnen aufleuchtende Marken folgendes:

ST 1-4 Warengruppe oder Artikel mit Mehrwertsteuersatz

EC Stornovorgang

+%, -% Zuschlag oder Abschlag

PO, RA Einzahlung oder Auszahlung

R OFF Ausdruck Bon ausgeschaltet

C.C. Zahlung mit Kreditkarte

CHECK Zahlung mit Scheck

CASH Barzahlung

* Warengruppe 2. Ebene ist aktiv

Hinweis:

Sie können die Kundenanzeige herausziehen und drehen.

■ Schlüsselschalter

Der Schlüsselschalter ist die Schaltzentrale Ihrer Registrierkasse.

Es gibt verschiedene Schlüssel, die für unterschiedliche Nutzung berechtigen.

Der Schlüssel REG berechtigt Sie für Registrierungen und zum Ausdruck von Berichten ohne Speicherlöschung.

Der Schlüssel Z berechtigt Sie für Registrierungen, Ausdruck von Berichten ohne/mit Speicherlöschung und zum Programmieren Ihrer Registrierkasse.

Der Schlüssel PRG berechtigt Sie für Registrierungen, Ausdruck von Berichten ohne/mit Speicherlöschung und zum Programmieren Ihrer Registrierkasse. Zusätzlich können Sie den Trainings-Mode einstellen.

Bedeutung der Schalterstellungen:

OFF = Spannungsversorgung wird ausgeschaltet. Jeder Schlüssel kann in diese Position gedreht werden.

REG = Verkaufstransaktionen können registriert werden (siehe Kapitel "Bedienung"). Jeder Schlüssel kann in diese Position gedreht werden.

X = Berichte ohne Löschung der Speicher können ausgedruckt werden (siehe Kapitel "Berichte"). Jeder Schlüssel kann in diese Position gedreht werden.

Z = Berichte mit Löschung der Speicher können ausgedruckt werden (siehe Kapitel "Berichte"). Die Schlüssel mit der Kennung Z und PRG können in diese Position gedreht werden.

PRG = Programmierebene, Einstellungen der System - FLAGS, Programmieren von Warengruppen, Artikeln, Preisen etc. Die Schlüssel mit der Kennung Z und PRG können in diese Position gedreht werden.

T = Trainings-Mode, Ausführen von Transaktionen ohne Speicherung (siehe Kapitel "Bedienung" / "Trainings-Mode einstellen"). Der Schlüssel mit der Kennung PRG kann in diese Position gedreht werden.

■ Tastatur

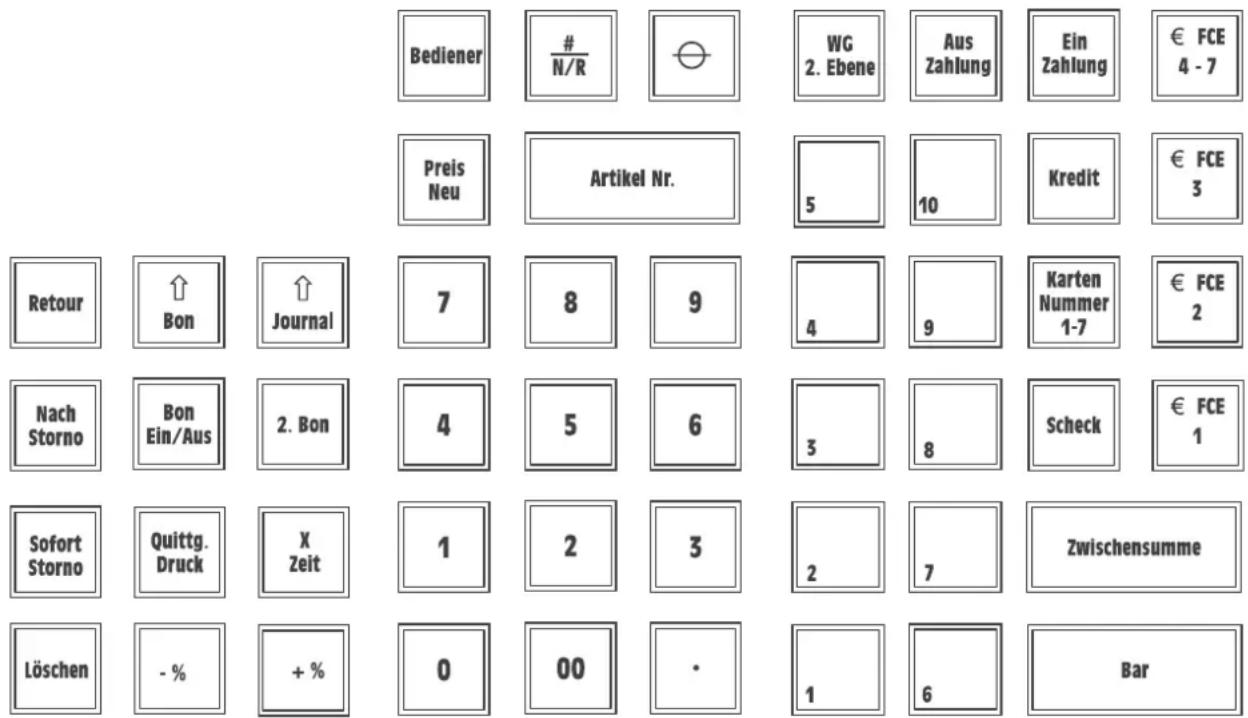

Die Tastatur der Registrierkasse CM 1820 plus ist nachfolgend zu sehen. Die einzelnen Funktionen der Tasten sind auf den folgenden Seiten beschrieben.

■ Tastatur CM 1820 plusplus

■ Tastaturbeschreibung.

Nachfolgend werden die Tasten kurz erläutert:

0 bis 9

Numerische Tasten

- Beträge, Mengen, Programmierung usw. eingeben

Warengruppen-Tasten

• Verkaufsposten oder Retourposten in den Warengruppen-Summenregistern erfassen (10 oder 20 Warengruppen)
• Gleichen Posten mehrfach registrieren
• Ausgeben von Einzel-Warengruppenberichten (Schlüsselschalter: X)

Ebenenwechsel-Taste für Warengruppen

- Ermöglicht den Wechsel in die zweite Ebene der Warengruppenta-sten und zurück

Preis Neu

Preis Neu-Taste

- Einmalig einem mit Preis A gespeicherten Artikel einen anderen Preis B zuordnen

Artikel Nr.

Artikel-Taste

• Registriert einen gespeicherten Artikel
• Gleichen Posten mehrfach registrieren
• Ausgeben von Gesamt-/Einzel-Artikelbericht (Schlüsselschalter: X)
• Ausgeben und Löschen von Gesamt-Artikelberichten (Schlüsselschalter: Z)

/R

Numerik-Taste

• Ziffern werden nicht als Betrag ausgewiesen, sondern als numerische Zahlen gedruckt.
  Hiermit wird beispielsweise eine Kundennummer gedruckt
• Kassenschublade zum Geldwechseln öffnen
• Tagesnettoumsatz anzeigen (Schlüsselschalter: X)
• Kann durch ein Passwort geschützt sein

X Zeit

Zeit/Datum und Multiplikations-Taste

• Multipliziert den angezeigten Betrag
• Tagesbruttoumsatz anzeigen (Schlüsselschalter: X)
• Zeigt aktuelle Zeit an

Bar

Barzahlungs-Taste

• Registriert Barzahlungen. Eingegebener Betrag wird vom Rechnungsbetrag abgezogen
• Zeigt Summe im Display an, und die Kassenschublade öffnet sich
• Zeigt Wechselgeldsumme im Display an
• Ausgeben von Gesamtbericht (Schlüsselschalter: X)
• Ausgeben und Löschen von Gesamtbericht (Schlüsselschalter: Z)

Karen Nurner 1-7

Kreditkarten-Taste

• Registriert Zahlungen durch Kreditkarten. Eingegebener Betrag wird vom Rechnungsbetrag abgezogen
• Summe wird im Display angezeigt und die Kassenschublade öffnet sich
• Wechselgeldsumme wird im Display angezeigt

Scheck	Scheck-Taste- Registriert Scheckzahlungen.Eingegebener Betrag wird vom Rechnungsbetrag abgezogen- Zeigt Summe im Display an, und die Kassenschublade öffnet sich- Wechselgeldsumme wird im Display angezeigt
Kredit	Kredit-Taste- Registriert Kreditbetrag- Summe wird im Display angezeigt
Zwischensumme	Zwischensummen-Taste- Zeigt Zwischensumme im Display an- Speichert Programmierungen (Schlüsselschalter: PRG)

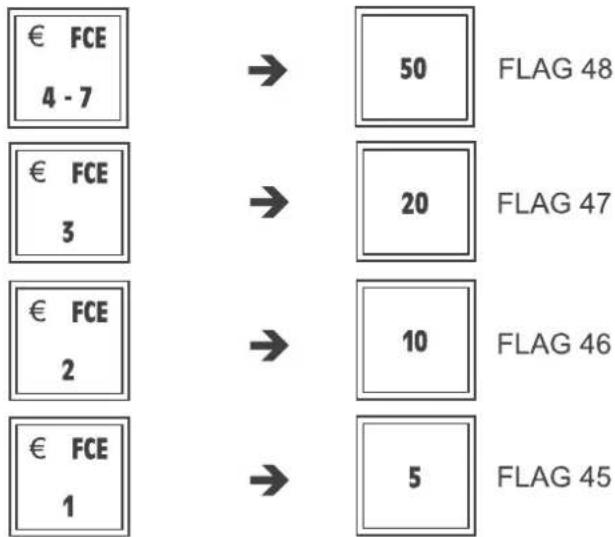

€ FCE1	€ FCE2
€ FCE3	€ FCE4-7
	Währungs-/Gegeben-Taste- Ermöglicht die Umrechnung in verschiedene Währungen oder- Registriert bei entsprechender Programmierung den erhaltenen Geldbetrag für gängige Summen
Aus Zahlung	Auszahlungs-Taste- Registriert ausgezahlten Betrag- Ausgeben von Gesamt-/Einzel-Bedienerbericht (Schlüsselschalter: X)- Ausgeben und Löschen von Monatsbericht (Schlüsselschalter: Z)
Ein Zahlung	Einzahlungs-Taste- Registriert den für die Kassenschublade eingezahlten Betrag. Der Betrag wird den Verkäufen nicht zugeordnet- Ausgeben von Stundenbericht (Schlüsselschalter: X)- Ausgeben und Löschen von Stundenbericht (Schlüsselschalter: Z)
	Coupon-Taste- Subtrahiert gespeicherten oder manuell eingegebenen Betrag- Ausgeben von Finanzbericht (Schlüsselschalter: X)
Retour	Retour-Taste- Registriert die Rückgabe eines Artikels
Sofort Storno	Sofort Storno-Taste- Storniert zuletzt registrierten Betrag sofort- Ausgeben von Gesamt-Warengruppenbericht (Schlüsselschalter: X)

Nach Storno

Nach Storno-Taste

- Storniert nachträglich einen Betrag, der mehrere Transaktionen zuvor registriert wurde

+ %

Zuschlag-Taste

- Addiert gespeicherten oder manuell eingegebenen Prozentsatz auf den letzten Posten oder auf eine Zwischensumme

- %

Abschlag-Taste

- Subtrahiert gespeicherten oder manuell eingegebenen Prozentsatz vom letzten Posten oder von einer Zwischensumme

- Ausgeben und Löschen von Gesamt-Bedienerbericht (Schlüsselschalter: Z)

↑ Bon

Bon-Vorlauf-Taste

- Vorschub des Bons ohne Ausdruck

Journal

Journal-Vorlauf-Taste

- Vorschub des Journals ohne Ausdruck

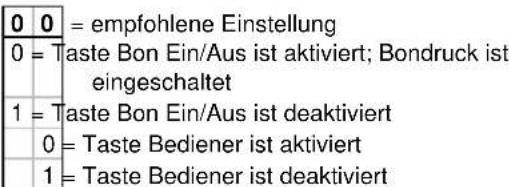

Bon Ein/Aus

Bon-Ein/Aus-Taste

• Schaltet den Bonausdruck ein oder aus, wenn die Taste aktiviert ist (FLAG50).

• Umschaltung der Anzeige auf 8stellige Preisdarstellung und zurück (Schlüsselschalter: PRG)

• Bon

2. Bon-Taste

• Stellt zweiten Bon aus, wenn zugelassen
• Ist der Bondruck ausgeschaltet (Marke R OFF leuchtet), kann dennoch ein Bon gedruckt werden. In diesem Fall wird der Bon als erster Bon gedruckt

Bediener

Bediener-Taste

- Bediener muss sich mit seinem persönlichen Passwort über diese Taste anmelden, wenn Taste aktiviert ist (FLAG 50).

Löschen

Lösch-Taste

• Löscht fehlerhafte Eingaben
• Löscht Fehlerzustände

Quittg. Druck

Quittungsdruck-Taste

- Bedruckt einen Beleg mit einer programmierbaren Quittungszeile (Flag 02)

■ Trainings-Mode

Es können die in diesem Kapitel "Bedienung" beschriebenen Funktionen ausgeführt werden, ohne dass sie gespeichert (registriert) werden.

Schlüsselstellung Trainings-Mode

Hinweis:

Sie benötigen den PRG-Schlüssel. Alle Funktionen der Betriebsart REG können ausgeführt werden.

■ Registrieren

Für die Registrierung stehen Ihnen, z. B. bei gleichen Beträgen in gleichen Warengruppen, komfortable Wiederholungs- und Multiplikationsfunktionen zur Verfügung.

Schlüsselstellung Registrieren. Alle nachfolgenden Registrierarten in dieser Schlüsselstellung ausführen

Hinweis:

Für die nachfolgenden Beispiele sind die MwSt-Raten TX1 = MwSt.-Rate 1 = 16% und TX2 = MwSt.-Rate 2 = 7% zu Grunde gelegt.

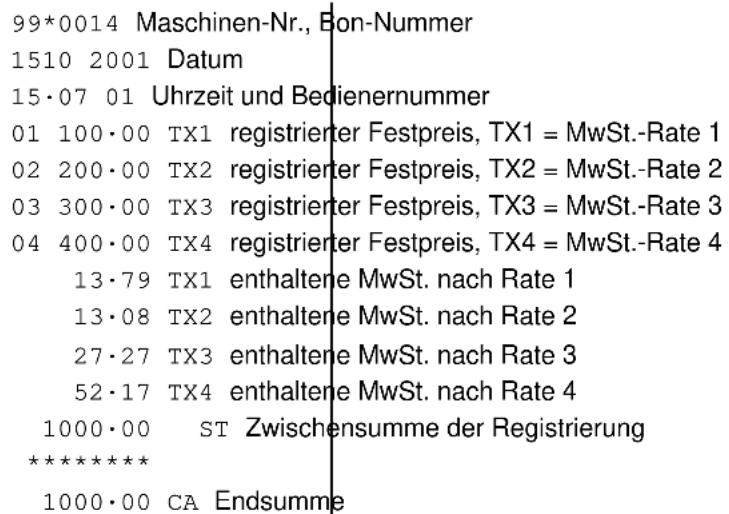

■ Nach Warengruppen registrieren

Sie können mit Hilfe der Warengruppentasten feste Beträge registrieren.

Gewünschte Warengruppe wählen Gewünschte Warengruppe wählen Gewünschte Warengruppe wählen Gewünschte Warengruppe wählen

Zahlungsart wählen

Beispielausdruck

■ Warengruppen mit geänderten Warengruppenpreisen registrieren

Sie können Beträge für Warengruppen registrieren, die von den gespeicherten Preisen abweichen. Die Warengruppe bleibt unverändert.

0 bis 9 Betrag eingeben (ohne Komma)

z. B. 1 Gewünschter Warengruppe zuordnen
0 bis 9 Betrag eingeben
z. B. 2 Gewünschter Warengruppe zuordnen
z. B. Bar Zahlungsart wählen

Beispielausdruck

99*0015 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

15·29 01 Uhrzeit und Bedienernummer

01 200·00 TX1 registrierter Betrag, TX1 = MwSt.-Rate 1

02 TX2 registrierter Betrag, TX2 = MwSt.-Rate 2

2000·00

27·59 TX1 enthaltene MwSt. nach Rate 1

130·84 TX2 enthaltene MwSt. nach Rate 2

2200·00 ST Zwischensumme der Registrierung

*******

1-3 Währung

1·95583 EX Währungskurs

1124·84 € Betrag in Währung

********

2200·00 CA Endsumme

■ Nach Artikelnummern registrieren

Sie können mit Hilfe der Artikel-Nr.-Taste Beträge registrieren.

0 bis 9 gewünschte Artikelnummer eingeben

Artikel Nr.

0 bis 9

Artikel Nr.

z. B. Bar

Artikelnummer und Preis werden gedruckt

gewünschte Artikelnummer eingeben

Artikelnummer und Preis werden gedruckt

Zahlungsart wählen

Beispielausdruck

99*0016 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

15·31 01 Uhrzeit und Bedienernummer

001 registrierter Artikel, TX1 = MwST.-Rate 1

4·20 TX1

002

8·80 TX1

1·79 TX1 enthaltene MwSt. nach Rate 1

13·00 ST Zwischensumme der Registrierung

*******

1-3 Währung

1·95583 EX Währungskurs

6·65 €

*******

13·00 CA Endsumme

■ Artikel mit geänderten Artikelpreisen registrieren

Sie können mit Hilfe der Preis-Neu-Taste Beträge registrieren, die von den gespeicherten Preisen abweichen. Die Artikelnummer bleibt unverändert.

0 bis 9 Preis eingeben (ohne Komma)

Artikelzuordnung einleiten

0 bis 9

gewünschte Artikelnummer eingeben

Artikel und abweichender Preis werden gedruckt

Zahlungsart wählen

Beispielausdruck

99*0017 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

15·34 01 Uhrzeit und Bedienernummer

001 registrierter Artikel

4·00 TX1 abweichender Preis, TX1 = MwST.-Rate 1

0·55 TX1 enthaltene MwSt. nach Rate 2

4·00 ST Zwischensumme der Registrierung

*******

1-3 Währung

1·95583 EX Währungskurs

2·05 €

* * * * * * * *

4·00 CA Endsumme

Betrag in Währung

■ Durch Wiederholung registrieren

Das Wiederholen von Registrierungen kann sowohl bei Eingabe von Beträgen, Artikeln und Warengruppen erfolgen.

0 bis 9 Betrag eingeben

Gewünschte Warengruppe wählen

Wiederholung eingeben

Zahlungsart wählen

oder

0 bis 9

gewünschte Artikelnummer eingeben

Artikelnummer und Preis erscheinen

Wiederholung eingeben

Zahlungsart wählen

oder

Gewünschte Warengruppe wählen

Wiederholung eingeben

Zahlungsart wählen

■ Durch Multiplikation registrieren

Das Registrieren mittels Multiplikation kann sowohl bei Eingabe von Beträgen, Artikeln und Warengruppen erfolgen.

0 bis 9 Anzahl eingeben

Multiplikation

0 bis 9 Einzelpreis eingeben

Warengruppe eingeben

Zahlungsart wählen

oder

0 bis 9 Anzahl eingeben

Multiplikation

0 bis 9

gewünschte Artikelnummer eingeben

Artikelnummer und Preis werden gedruckt

Zahlungsart wählen

oder

0 bis 9 Anzahl eingeben

Multiplikation

Warengruppe eingeben

Zahlungsart wählen

Hinweis:

Sie können auch mit Dezimalbrüchen multiplizieren.

Dezimalbrüche immer mit Dezimalkomma eingeben.

Beispiel:

Sie möchten 3,25 Liter Motoröl mit einem Literpreis von 4,95 DM abrechnen.

3 . 2 5

Literzahl als Dezimalbruch eingeben (mit Komma)

Multiplikation

4 9 5

Preis eingeben (ohne Komma)

Warengruppe wählen

Betrag wird angezeigt und Kassenschublade öffnet

Beispielausdruck

99*0018 Maschinen-Nr., Bon-Nummer

1510 2001 Datum und Bedienernummer

15·35 01 Uhrzeit

3·250 Stückzahl

X 4·95 X multipliziert mit registriertem Betrag

01 16·09 TX1 Ergebnis der Multiplikation, TX1 = MwST.-Rate 1

0·36 TX1 enthaltene MwSt. nach Rate 1

16·09 ST Zwischensumme der Registrierung

*******

16·09 CA Endsumme

■ Wechselgeld anzeigen

Der vom Kunden gezahlte Betrag kann mit den Zifferntasten oder mit einer Gegeben-Taste (setzt entsprechende Programmierung voraus) eingegeben werden;

z.B. 200.-DM. Das Wechselgeld wird angezeigt.

0 bis 9 Betrag eingeben (ohne Komma)

z. B. 1

0 bis 9

Artikel Nr.

z. B. 4

Zwiedensumms

0 bis 9

z. B. Bar

Gewünschte Warengruppe wählen

gewünschte Artikelnummer eingeben

Artikelnummer und Preis werden gedruckt

Gewünschte Warengruppe wählen

Zwischensumme

Gezahlten Betrag eingeben (ohne Komma)

Betrag wird angezeigt und Kassenschublade öffnet

Beispielausdruck

99*0019 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

15·38 01 Uhrzeit und Bedienernummer

01 6·50 TX1 registrienter Betrag, TX1 = MwST.-Rate 1

001 Artikelnummer

8·80 TX1 Artikelpreis, TX1 = MwST.-Rate 1

04 100·00 TX1 registrierter Festpreis

115·30 ST Zwischensumme der Registrierung

15·90 TX1 enthaltene MwSt. nach Rate 1

115·30 ST Zwischensumme der Registrierung

* * * * * * * *

1-3 Währung

1·95583 EX Währungskurs

58·95 €

Betrag in Währung

* * * * * * * *

200·00 CA Eingezahlter Betrag

- 84·70 CG Wechselgeld

■ Verschiedene Zahlungsarten registrieren

Man hat die Möglichkeit, mit Scheck, Kreditkarten 1-7, Kredit oder Bar zu zahlen.

0 bis 9 Betrag eingeben (ohne Komma)

z. B. 1 Gewünschte Warengruppe wählen
0 bis 9 Betrag eingeben (ohne Komma)
z. B. 1 Gewünschte Warengruppe wählen

Zwischensumme Zwischensumme

0 bis 9 Gezahlten Betrag eingeben (ohne Komma)
z. B. Bar Zahlungsart wählen

oder

Zwischensumme Zwischensumme
z. B. 4 + Karten Nummer 1-7 Kreditkarte wählen
Karten Nummer 1-7 Zahlung abschließen

oder

Zwischensumme Zwischensumme
z. B. 4 + Kreditkarte wählen
0 bis 9 Teilbetrag eingeben (ohne Komma)
Karten Nummer 1-7 Zahlungsart wählen
Zwischensumme Zwischensumme
0 bis 9 Gezahlten Betrag eingeben (ohne Komma)
z. B. Bar Zahlungsart wählen
Zwischensumme Zwischensumme
0 bis 9 Gezahlten Betrag eingeben (ohne Komma)
z. B. Kredit Zahlungsart wählen
Zwischensumme Zwischensumme
0 bis 9 Gezahlten Betrag eingeben (ohne Komma)
z. B. Scheck Zahlungsart wählen

oder

oder

■ Zahlung von Teilbeträgen

Die angefallene Summe kann in mehreren Teilbeträgen gezahlt werden. Dabei können unterschiedliche Zahlungsarten verwendet werden.

Beispiel:

Eine Person möchte ihre angefallene Summe von 1540,50 DM in drei Teilbeträgen zu 1000,00 DM (Kreditkarte), 400,00 DM (Scheck) und 200,00 DM (Bar) begleichen.

$$ z. B. 4 + \boxed { \begin{array}{c} \text {Karton} \ \text {Nummer} \ 1 - 7 \end{array} } $$

$$ \begin{array}{c c c c c c} 1 & 0 & 0 & 0 & 0 & 0 \end{array} $$

Kreditkarte auswählen

Teilbetrag für Kreditkartenzahlung eingeben (ohne Komma)

$$ \begin{array}{c} \text {Karian} \ \text {Nummer} \ 1 - 7 \end{array} $$

Teilbetrag wird von der Gesamtsumme abgezogen,

der noch zu entrichtende Betrag wird angezeigt.

$$ \begin{array}{c c c c c} 4 & 0 & 0 & 0 & 0 \end{array} $$

Teilbetrag für Scheckzahlung eingeben (ohne Komma)

$$ \text { Scheck } $$

Teilbetrag wird von der Restsumme abgezogen,

der noch zu entrichtende Betrag wird angezeigt.

$$ \begin{array}{c c c c c} 2 & 0 & 0 & 0 & 0 \end{array} $$

Betrag für Barzahlung eingeben (ohne Komma)

$$ \text { Bar } $$

Teilbetrag wird von der Restsumme abgezogen,

das Wechselgeld wird ausgewiesen.

Beispielausdruck

99*0022 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

16·37 01 Uhrzeit, Bedienerkennung

01 TX1

registrierter Festpreis, TX1 = MwST.-Rate 1

1540·50

1540·50 ST Zwischensumme der Registrierung

212·48 TX1 enthaltene MwST. nach Rate 1

1540·50 ST Zwischensumme der Registrierung

********

1-3 Währung

1·95583 EX Währungskurs

787·65 €

Betrag in Währung

*******

1000·00 CR4 Teilbetrag Kreditkarte 4

400·00 CK Teilbetrag|Scheck

200·00 CA Teilbetrag|Bar

- 59·50 CG

Wechselgeld

■ Zu- und Abschläge

Während eines Registriervorganges können Sie auf einzelne Beträge oder auf Zwischensummen prozentuale, variable oder feste Zu- bzw. Abschläge registrieren.

■ Zuschläge, prozentual

Benötigen Sie einen Zuschlag, z. B. fünf Prozent, so kann dieser mit der Zuschlags-Taste registriert werden.

0 bis 9

Prozentwert (z. B. für 5% = 5) eingeben

manuellen Zuschlag registrieren

oder

Beispielausdruck

Fest eingestellten prozentualen Zuschlag registrieren

99*0027 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

16·41 01 Uhrzeit und Bedienernummer

01 100·00 TX1 Registrierter Betrag, TX1 = MwST.-Rate 1

01 50·00 TX1 Registrierter Betrag, TX1 = MwST.-Rate 1

150·00 ST Zwischensumme

5·00+% Prozentwert

• 7·50+ Betrag des prozentualen Zuschlags

21·72 TX1 enthaltene MwSt. nach Rate 1

157·50 ST Zwischensumme

*******

1-3 Währung

1·95583 EX Währungskurs

80·53 €

********

Betrag in Währung

157·50 CA Endsumme der Registrierung

■ Abschläge, prozentual

Wenn auf einige Artikel ein Rabatt gewährt wird, kann dieser mit der Abschlags-Taste registriert werden.

0 bis 9

Prozentwert (z. B. für 3% = 3) eingeben

manuellen Abschlag registrieren

oder

Fest eingestellten prozentualen Abschlag registrieren

Beispielausdruck

99*0028 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

16·43 01 Uhrzeit, Bedienerkennung

01 100·00 TX1 registrierter Betrag, TX1 = MwST.-Rate1

01 50·00 TX1 registrierter Betrag, TX1 = MwST.-Rate1

150·00 ST Zwischensumme

3·00-% Prozentwert

-4·50 Betrag des prozentualen Abschlags

20·07 TX1 enthaltene MwSt. nach Rate1

145·50 ST Zwischensumme

*******

1-3 Währung

1·95583 EX Währungskurs

74·39 €

*******

Betrag in Währung

145·50 CA Endsumme der Registrierung

■ Abschläge, fest und variabel

Um beispielsweise feste oder variable Beträge in Abzug zu bringen, sollten Sie die Coupon-Taste nutzen.

0 bis 9

Abschlagswert (30,00 DM) eingeben (ohne Komma)

Abschlag registrieren

oder

Festen Abschlagswert registrieren

Beispielausdruck

99*0029 Maschinen-Nr., Bon-Nummer

1510 2001 Datum

16·48 01 Uhrzeit und Bedienernummer

01 100·00 TX1 registrierter Betrag, TX1 = MwST.-Rate1

01 50·00 TX1 registrierter Betrag, TX1 = MwST.-Rate1

150·00 ST Zwischensumme

- 30·00-TX1 Abschlagswert, TX1 = MwST.-Rate1

16·55 TX1 enthaltene MwSt. nach Rate1

120.00 ST Zwischensumme

********

1-3 Währung

1·95583 EX Währungskurs

61·36 €

*******

120·00 CA Endsumme der Registrierung

■ Ein- und Barauszahlungen

Abweichend zu den "normalen" Registriervorgängen können auch Einzahlungen in Bar oder Scheck und Barauszahlungen direkt vorgenommen werden.

■ Einzahlungen (Bar und Scheck)

oder

Beispielausdruck

Hinweis:

Es ist nicht möglich mehr als zwei unterschiedliche Zahlungsarten für Einzahlungen innerhalb eines Bons zu verarbeiten. Es können aber mehrere Einzahlungen einer Zahlungsart innerhalb eines Bons registriert werden.

■ Barauszahlungen

Hinweis:

Diese Funktion kann durch ein Passwort geschützt sein. Sie wird in diesem Fall nur ausgeführt, wenn das korrekte Passwort eingegeben wird.

■ Stornieren

Sie können fehlerhafte Registrierungen sofort oder nachträglich stornieren.

■ Direkt stornieren

Während der Registrierung kann der zuletzt eingegebene Posten storniert werden.

Stornierung erfolgt

Hinweis:

Diese Funktion kann durch ein Passwort geschützt sein. Sie wird in diesem Fall nur ausgeführt, wenn das korrekte Passwort eingegeben wird.

■ Nachträglich stornieren

Während der Registrierung können sowohl eingegebene Beträge, Artikelpreise als auch Warengruppenpreise nachträglich von zurückliegenden Posten storniert werden.

Stornierung wird eingeleitet

0 bis 9

Betrag eingeben (ohne Komma)

z. B. 1

Betrag wird storniert

oder

Stornierung wird eingeleitet

0 bis 9

Artikelnummer eingeben

Artikel Nr.

Artikelpreis wird storniert

oder

Stornierung wird eingeleitet

z. B. 1

Warengruppenpreis wird storniert

Hinweis:

Diese Funktion kann durch ein Passwort geschützt sein. Sie wird in diesem Fall nur ausgeführt, wenn das korrekte Passwort eingegeben wird.

■ Registrierung löschen

Sie können die gesamte Registrierung (max. 200 Posten) eines Bons löschen, wenn der Bon noch nicht abgeschlossen ist. Die Registrierungen werden dann nicht in den Berichten protokolliert.

Zwischensumme der Registrierung

Registrierung löschen wird eingeleitet

Registrierung löschen wird ausgeführt

■ Rückgabe-/Umtausch-Stornierung

Auch weiter zurückliegende Registrierungen können durch Eingabe der Beträge, Artikelnummern oder Warengruppenpreise zurückgenommen werden.

oder

oder

Hinweis:

Diese Funktion kann durch ein Passwort geschützt sein. Sie wird in diesem Fall nur ausgeführt, wenn das korrekte Passwort eingegeben wird.

■ Sonstiges

Schlüsselschalter in Stellung REG

■ Zeitanzeige

Die Kasse verfügt über eine interne Uhr. Die Zeit kann auf den Bons ausgedruckt oder in der Anzeige angezeigt werden

Zeit wird angezeigt

■ Bedienernummer eingeben

Bei Bedienung durch mehrere Personen ist zunächst die programmierte, individuelle Bedienernummer einzugeben. Hiermit werden alle Vorgänge parallel zu den Gesamtstatistiken in einer Bedienerstatistik registriert und sind getrennt abrufbar.

Für diese Funktion muss die Bediener-Taste (FLAG 50) und der Bedienerzwang (FLAG 38) aktiviert sein.

0 bis 9

Bedienernummer (PIN) vierstellig eingeben

Bediener wird gespeichert

■ Quittungsdruck

Nach Bedarf haben Sie mit der Kasse die Möglichkeit, den Kunden mit der Quittungsdruck-Taste □Quittg. Druck einen Beleg zu quittieren. Die Quittungsdruckzeile enthält das aktuelle Datum und den Betrag.

■ Kasse elektronisch verriegeln/entriegeln

Für diese Funktion muss die Bediener-Taste (FLAG 50) und der Bedienerzwang (FLAG 38) aktiviert sein.

Kasse ist verriegelt. In der Anzeige erscheint:

LOG ----

Geben Sie die vierstellige Bedienernummer (PIN) ein

Kasse ist wieder frei, es erscheint die Zeitanzeige

Hinweis:

Wenn in der Anzeige LOG ---- steht, ist die Bedienernummer (PIN) in jedem Fall vierstellig einzugeben.

■ Kasse öffnen, elektrisch

Kasse wird geöffnet

Hinweis:

Diese Funktion kann durch ein Passwort geschützt sein. Sie wird in diesem Fall nur ausgeführt, wenn das korrekte Passwort eingegeben wird.

■ Kasse öffnen, manuell

Sie können Ihre Kasse z. B. bei Stromausfall manuell öffnen.

- Hebel an der Unterseite der Kassenschublade nach vorne drücken.

■ Ausdrucken einer bis zu 10-stelligen Beleg-Nummer

Mit #N/R können Sie eine beliebige, bis zu 10-stellige Beleg-Nummer ausdrucken, ohne dass die Eingabe aufgezeichnet wird oder einen Einfluss auf andere Aktivitäten hat.

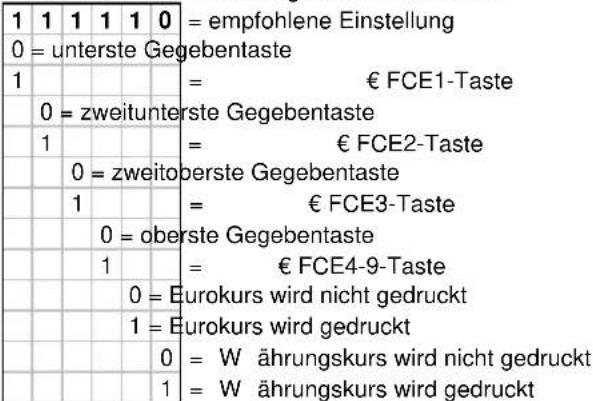

■ Gegeben-Tasten

Bei entsprechender Programmierung des FLAG 49 können die FCE-Tasten als Gegeben-Tasten genutzt werden. Dazu können den FCE-Tasten gängige Beträge z. B. 5, 10, 20, 50 €, zugeordnet werden. Die Beträge können jederzeit geändert werden (FLAG 45 bis 48).

■ Passwörter

Zum Schutz vor Missbrauch steht Ihnen für verschiedene Funktionen ein Passwortschutz zur Verfügung.

Die Passwörter sind in jedem Fall vierstellige Zifferncodes, die bei der Eingabe nicht angezeigt werden. Die Eingabe muss mit [Zörscheranträge] abgeschlossen werden.

■ Zweiten Bon ausstellen

Unmittelbar nach Abschluss einer Registrierung mit Bar, Scheck, Karten Nummer oder Kredit kann ein zweiter Bon ausgestellt werden, wenn diese Funktion im Grundprogramm zugelassen ist.

Ist der Bondruck ausgeschaltet, kann dennoch ein Bon gedruckt werden. In diesem Fall wird der Bon als erster Bon gedruckt.

1. Bon

Zweiter Bon wird ausgedruckt

Die Registrierkasse speichert alle Transaktionen in verschiedenen Registern. Dies ermöglicht eine Auswertung der Registrierungen nach unterschiedlichen Gesichtspunkten.

Es besteht die Möglichkeit, Berichte zu erstellen ohne Speicherinhalte zu löschen. Diese Berichte werden in Schlüsselschalterstellung X erstellt. Desweiteren können Sie Berichte erstellen, bei denen die Speicherinhalte gelöscht werden. Diese Berichte werden in Schlüsselschalterstellung Z erstellt.

Hinweis:

Berichte können passwortgeschützt sein, Sie werden dann zur Eingabe des Passwort es (4 Ziffern) aufgefordert.

X/Z-Trainingsberichte werden mit der Eingabe 2 2 8 Bar ausgedruckt

Hinweis:

Sie können jederzeit mit Löschenn den Ausdruck eines Berichtes abbrechen.

■ Abkürzungen

	Berichte
X/Z	Gesamtbericht ohne/mit Speicherlöschung
1X/1Z	Warengruppenbericht ohne/mit Speicherlöschung
2X/2Z	Finanzbericht ohne/mit Speicherlöschung
3X/3Z	Bedienerbericht ohne/mit Speicherlöschung
4X/4Z	Stundenbericht ohne/mit Speicherlöschung
5X/5Z	Artikelbericht ohne/mit Speicherlöschung
ZZ	Monatsbericht mit Speicherlöschung
+§	Zuschläge gesamt
VD Nach Storno gesamt
-%	Abschläge gesamt
RF Retouren gesamt
-x-	Coupon Summe x gesamt
-x	Sofort Storno Summe x gesamt
#	Postenzählung
% prozentualer Anteil
NS	Kassenöffnungen
RA Bareinzahlung
RATL	Bareinzahlungen gesamt
CK	Einzahlungen mit Scheck
TRCK	Umsatz gesamt Scheckezahlungen
CA Barumsatz gesamt
PO Barauszahlung gesamt
CD	Betrag Zwangsabrechnung
TL	Gesamtsumme/ Nettosumme/ Gesamtsumme Verkauf/Aktueller Betrag in Kasse
# GT Grand Total
CDCA	Barumsatz gesamt/Summe aller erhaltenen Bareinzahlungen/ Bargeldsumme in der Kasse

CDCK	Umsatz gesamt für Scheck/ Erhaltene Schecksumme/Schecksumme in der Kasse
CR 1-7	Einzahlungen Kreditkarte 1-7
CDCR 1-7	Umsatz gesamt für Kreditkarte 1-7
#CA	Postenzählung Retouren
EX 1-7	Gesamtsumme der Währung 1-7
TREX 1-7	Umsatz gesamt der Währungen 1-7
TX 1-4	Zu versteuern nach MwSt-Raten 1-4
TR 1-4	enthaltene MwST. nach Rate 1-4
TX Steuer gesamt
	Registrier-Mode
-% Abschlagrate
+% Zuschlagrate
RF Retour
NS	Kassenöffnungen
EX Umrechnungsfaktor
€	Betrag in Euro
CA Barzahlung
CK	Zahlungen mit Scheck
CH	Zahlungen durch Kredit
CR 1-7	Zahlungen mit Kreditkarte 1-7
CG Wechselgeld
PO Barauszahlung
RA CA Bareinzahlung
RA CK Scheckeinzahlung
ST Zwischensumme
TX1-TX4	MwSt-Rate für registrierten Posten/Gesamt MwSt für MwSt-Raten 1-4/ Zu versteuern nach MwSt-Raten 1-4
VD Storno
X Multiplikation
- Abschlag, variabel
+ Zuschlag, variabel

■ Berichte ohne Speicherlöschung

Folgende Berichte sind in Schlüsselschalterstellung X möglich:

• Einzel-Warengruppenbericht
• Gesamt-Warengruppenbericht
• Einzel-Artikelbericht
• Artikelbericht für ausgewählten Bereich
• Gesamt-Artikelbericht
• Finanzbericht
• Stundenbericht
• Einzel-Bedienerbericht
• Gesamt-Bedienerbericht
• X-Bericht gesamt
• Trainingsbericht
• Tagesumsatz anzeigen

Einzel-Warengruppenbericht

bis

Einzel-Warengruppenbericht wird ausgedruckt

Beispiel:

Der Einzel-Warengruppenbericht für Warengruppe 8 soll erstellt werden:

Einzel-Warengruppenbericht für Warengruppe 8 wird ausgedruckt

Beispielausdruck

99*0003

Maschinen-Nr., Bon-Nummer

1510 2001 Datum

17·15 Uhrzeit

X

1X

13·64 %

1#

08 150·00

TL

Warengruppenbericht

Prozentualer Anteil am Gesamtumsatz

Anzahl der Registrierungen

Warengruppe, Umsatz

1100·00 Gesamtumsatz

Gesamt-Warengruppenbericht
Sofort Storno Gesamt-Warengruppenbericht wird ausgedruckt (alle Warengruppen)

Beispielausdruck	99*0002	Maschinen-Nr., Bon-Nummer
		1510 2001 Datum
		17·27 Uhrzeit
		X
		*****
	1X	Warengruppenbericht
	48·85 %	Prozentualer Anteil am Gesamtumsatz
	1#	Anzahl der Registrierungen
	01 TL	Warengruppe 1
	5011·89	Umsatz der Warengruppe 1
	5·61 %	Prozentualer Anteil am Gesamtumsatz
	1#	Anzahl der Registrierungen
	02 575·42 TL	Warengruppe 2, Umsatz der Warengruppe 2
	0·08 %	Prozentualer Anteil am Gesamtumsatz
	1#	Anzahl der Registrierungen
	03 7·89 TL	Warengruppe 3, Umsatz der Warengruppe 3
	45·46 %	Prozentualer Anteil am Gesamtumsatz
	1#	Anzahl der Registrierungen
	06 TL	Warengruppe 6
	4664·00	Umsatz der Warengruppe 6
	10259·20	Umsatz aller Warengruppen
		*****
	8844·14 TX1	Zu versteuern mit MwSt-Rate 1
		1#
	1415·06TR	MwSt nach MwSt-Rate 1
	*****
		01 Obergruppe 01
	5019·78	Umsatz Obergruppe 01
	02 575·42	Umsatz Obergruppe 02
		19 Obergruppe 19
	4664·00	Umsatz Obergruppe 19

Einzel-Artikelbericht

Artikelnummer + Artikel Nr.		Einzel-Artikelbericht wird ausgedruckt, z. B. 2
99*0002		Maschinen-Nr., Bon-Nummer
1510 2001		Datum
17·33		Uhrzeit
X
**********
5X		Artikelbericht
002		Artikelnummer
19·73 %		Prozentualer Anteil am Gesamtumsatz
1#		Anzahl der Registrierungen
8·80 TL		Umsatz der Artikelnummer 002

Bericht für einen Artikelbereich

Beispiel:	Der Artikelbericht für den Bereich Artikel 23 bis Artikel 24 soll gedruckt werden:
	2 3 + \#N/R	Beginn des Bereiches wird festgelegt (23).In der Anzeige erscheintEnt - End
	2 4 + Nr.	Ende des Bereiches wird festgelegt (24) und Artikelbereich wird ausgedruckt
Beispielausdruck	99*0003	Maschinen-Nr., Bon-Nummer, Bedienerkennung1510 2001 Datum17·36 UhrzeitX
	5X	Artikelbericht023 ArtikelnummerProzentualer Anteil am Gesamtumsatz1#Anzahl der RegistrierungenUmsatz der Artikelnummer 23024 ArtikelnummerProzentualer Anteil am Gesamtumsatz1#Anzahl der RegistrierungenUmsatz der Artikelnummer 24
	65·69 %
	1#
	2000·00 TL
	32·85 %
	1#
	1000·00 TL
	Gesamt-Artikelbericht
	Nr.	Gesamt-Artikelbericht wird ausgedruckt (alle Artikel)
Beispielausdruck	99*0005	Maschinen-Nr., Bon-Nummer1610 2001 Datum08·17 UhrzeitX Artikelbericht001 ArtikelnummerProzentualer Anteil am Gesamtumsatz1#Anzahl der RegistrierungenUmsatz Artikelnummer 1002 ArtikelnummerProzentualer Anteil am Gesamtumsatz1#Anzahl der RegistrierungenUmsatz Artikelnummer 2weitere Artikel500letzte, registrierte ArtikelnummerProzentualer Anteil am Gesamtumsatz2#Anzahl der RegistrierungenUmsatz der letzten, registrierten Artikelnummer410·00Gesamtsumme aller Artikel
	500
	58·54 %
	2#
	240·00 TL
	410·00

Finanzbericht
⊖
Finanzbericht wird ausgedruckt

Beispielausdruck	99*0006	Maschinen-Nr., Bon-Nummer
		1610 2001 Datum
		08·25 Uhrzeit
		X
		**********
		2X Finanzbericht
		1090·00 TL Gesamtsumme
	2#	Anzahl der Nach-Storno-Registrierungen
	-4.40VD	Summe der Nach-Storno-Registrierungen
	1#	Anzahl der Retour-Registrierungen
	-252.84RF	Summe der Retour-Registrierungen
	1#	Anzahl der Sofort-Storno-Registrierungen
	-239.20	Summe der Sofort-Storno-Registrierungen
	9#	Anzahl der Barzahlungen
	850.80CDCA	Summe der Barzahlungen
	1#	Anzahl der Scheck-Zahlungen
	239·20CDCK	Summe der Scheck-Zahlungen

Stundenbericht

Ein Zahlung
Stundenbericht wird ausgedruckt

Beispielausdruck	99*0011	Maschinen- Nr., Bon-Nummer
		1610 2001 Datum
		13·15 Uhrzeit
		X
		**********
		4X Stundenbericht
		12·00 Uhrzeit
	95·24 %	Prozentualer Anteil am Gesamtumsatz
	3#	Anzahl der Registrierungen
	600·00	Summe der Registrierungen
		13·00 Uhrzeit
	4·76 %	Prozentualer Anteil am Gesamtumsatz
	2#	Anzahl der Registrierungen
	30·00	Summe der Registrierungen
	5	Gesamtanzahl der Registrierungen
	630·00 TL	Gesamtsumme der Registrierungen

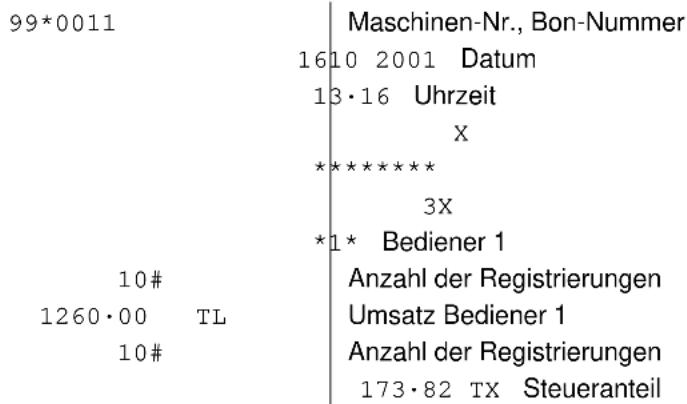

Einzel-Bedienerbericht

Beispielausdruck

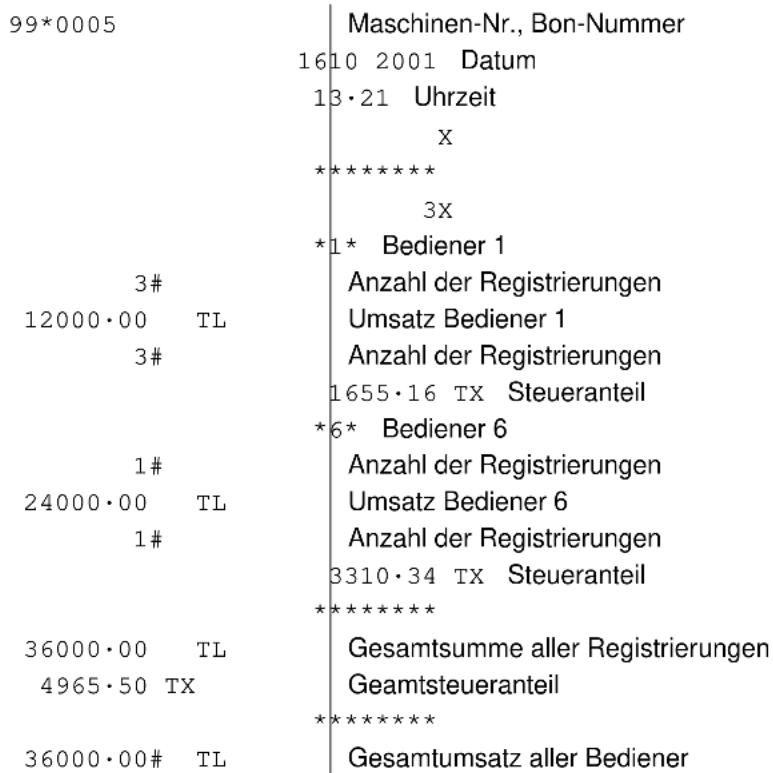

Gesamt-Bedienerbericht

Gesamt-Bedienerbericht wird ausgedruckt (alle 25 Bediener)
Beispielausdruck

X-Bericht gesamt

Gesamter X-Bericht wird ausgedruckt

(Warengruppen-, Finanz- und Bedienerbericht)

X-Trainingsbericht gesamt

2 2 8

Gesamter X-Trainingsbericht wird ausgedruckt

(Warengruppen-, Finanz- und Bedienerbericht)

Tagesumsatz anzeigen

Tages-Bruttoumsatz anzeigen

Tages-Nettoumsatz anzeigen

■ Berichte mit Speicherlöschung

Folgende Berichte sind in Schlüsselschalterstellung Z möglich (die Beispielausdrucke entsprechen denen der X-Berichte, anstelle eines X erscheint ein Z auf dem Bon):

Schlüsselschalter in Stellung Z

• Gesamt-Artikelbericht
• Stundenbericht
• Monatsbericht
• Z-Bericht gesamt
• Z-Bericht gesamt mit Zwangsabrechnung
• Trainingsbericht

Gesamt-Artikelbericht

Artikel Nr.

Artikelbericht wird ausgedruckt und gelöscht

Stundenbericht

Ein Zahlung

Stundenbericht wird ausgedruckt und gelöscht

Z-Bericht gesamt

Bar

Gesamtbericht wird ausgedruckt und gelöscht. Der Grand Total (gesamt aufaddierter Kassenbetrag) und die monatlichen Berichte werden nicht gelöscht

Monatsbericht

Aus Zahlung

Alle gespeicherten Z-Berichte werden gelöscht. Der Grand Total (gesamt aufaddierter Kassenbetrag) wird nicht gelöscht

Hinweis:

Wenn die Berichte mit Passwörtern geschützt sind, müssen für den Aufruf des monatsberichtes zwei Passwörter eingegeben werden.

1. Passwort "Z-Bericht"; 2. Passwort "Monatsbericht"

Hinweis: Wenn ein G

esamtbericht wegen eines Papierstaus oder dem Papierende nicht vollständig gedruckt werden kann, ist eine erneute Ausgabe möglich: Betätigen Sie die Tasten /R Bar.

Z-Bericht gesamt mit Zwangsabrechnung

Vor dem Z-Bericht muss die Kasse abgerechnet werden (Flag61).

Die jeweilige Anzahl der Geldscheine und Geldstücke wird eingegeben.

Beispiel: 3x10,-DM, 2x20,-DM, 1x50,-DM, 4x5,-DM

Zwangsabrechnung wird eingeleitet,

Kopfzeile wird gedruckt

3	XZeit	1	0	0	0	EinZahlung	Anzahl und Summe wird gedruckt
2	XZeit	2	0	0	0	EinZahlung	Anzahl und Summe wird gedruckt
1	XZeit	5	0	0	0	EinZahlung	Anzahl und Summe wird gedruckt
4	XZeit	5	0	0	EinZahlung		Anzahl und Summe wird gedruckt

Z-Bericht mit eingegebener Gesamtsumme und

evtl. Differenzsumme wird gedruckt und gelöscht

Z-Trainingsbericht gesamt

2 2 8 Bar Gesamter Z-Trainingsbericht wird ausgedruckt und gelöscht

Die Registrierkasse CM 1820 plus ist programmierbar und kann an individuelle Anforderungen angepasst werden. Die Programmierung wird in mehrere Bereiche unterteilt. Im Grundprogramm (FLAGS) sind allgemeine Einstellungen, z. B. Datumsformat und Art der MwSt-Abrechnung, vorzunehmen.

Im Warengruppen-Programm werden die Warengruppen mit Preis und Zuordnung versehen. Zusätzlich kann die Coupon-Funktion programmiert werden.

Im Artikel-Programm werden die Artikel mit Preis und Zuordnung versehen.

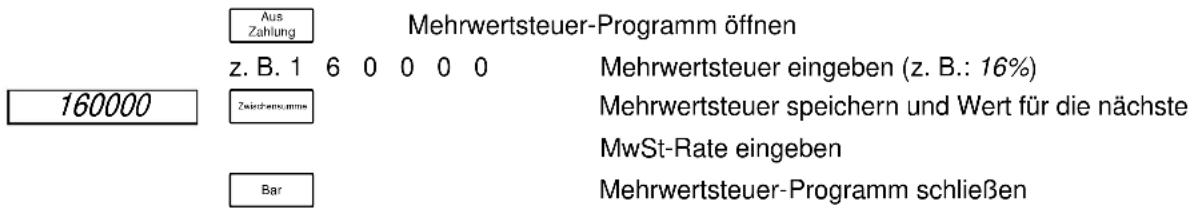

Das MwSt-Programm ermöglicht Ihnen die Eingabe von vier verschiedenen MwSt-Raten.

■ Allgemeines

Hinweis:

Während der Programmierung (Schlüsselschalter: PRG) können Sie alle Eingaben, bis zur letzten Speicherung mit der Taste Löschen, durch Betätigen der Taste Zwischensame korrigieren.

Achtung:

Schlüsselschalter in Stellung PRG

Bei nachfolgender Tastenkombination werden der Tagesumsatz, der Grand Total und alle Programmierungen (Warengruppen, Artikel, Flags usw.) gelöscht.

in der Anzeige erscheint CLEAR alle Programmierungen und Umsätze werden gelöscht

Bei nachfolgender Tastenkombination werden alle Programmierungen (Warengruppen, Artikel, usw.) gelöscht und auf "Lieferzustand" gesetzt.

in der Anzeige erscheint DEFAULT die Warengruppen- und Artikelpreise werden zurückgesetzt

Bei nachfolgender Tastenkombination wird der Grand Total gelöscht. Kann nur ausgeführt werden, wenn zuvor der Z-Gesamt-Bericht gedruckt worden ist!

in der Anzeige erscheint CLEAR Grand Total wird gelöscht

Bei nachfolgender Tastenkombination wird der Umsatz gelöscht.

in der Anzeige erscheint CLEAR Der Umsatz gesamt wird gelöscht

Bei nachfolgender Tastenkombination wird der Training Grand Total gelöscht.

Kann nur ausgeführt werden, wenn zuvor der Z-Trainingsbericht gedruckt wurde.

in der Anzeige erscheint CLEAR der Training Grand Total wird gelöscht

Bei nachfolgender Tastenkombination, werden die programmierten Preise in EURO konvertiert. Kann nur ausgeführt werden, wenn zuvor alle Z-Berichte gedruckt worden sind!

4 0 6 8 + € FCE 3

Programmierte Preise werden in EURO konvertiert

Grand Total voreinstellen

Max. 13 Ziffern + Retour

Der eingegebene Grand Total wird gespeichert

Z-Berichtszähler voreinstellen

1 + max. 4 Ziffern + Bar wird gespeichert

Der eingegebene Wert für den Z-Berichtszähler

■ Ausdrucken aller programmierten Einstellungen

Sie können sich alle Programmierungen auf dem Bon ausdrucken. Führen Sie dafür die nachstehend beschriebenen Schritte durch.

Schlüsselschalter in Stellung PRG

Hinweis:

Vergewissern Sie sich, dass die Bonrolle noch genügend Papiervorrat hat. Sie können den Ausdruck von Warengruppen- und Artikelberichten jederzeit mit Löschen abbrechen.

Einstellungen Grundprogramm ausdrucken

FLAG aufrufen

Einstellungen des Grundprogramms ausdrucken

Mehrwertsteuer-Raten ausdrucken

Mehrwertsteuer-Programm aufrufen

MwSt-Raten ausdrucken

Warengruppen ausdrucken

Warengruppen-Programm aufrufen

alle Warengruppen ausdrucken

Artikelnummern ausdrucken

Artikel-Programm aufrufen

Artikel ausdrucken

Artikel für ausgewählten Bereich ausdrucken

Erste Artikelnr. + #N/R

Beginn des Bereiches wird festgelegt (z. B. 20).

In der Anzeige erscheint Ent - End

Letzte Artikelnr. + Artikel Nr.

Ende des Bereiches wird festgelegt (z. B. 30) und der Artikelbereich wird ausgedruckt

Währungen ausdrucken

Währungs-Programm aufrufen

Währungen ausdrucken

■ Programmierung des Grundprogramms

Um die einzelnen FLAGS zu belegen, führen Sie die nachstehend beschriebenen Programmschritte durch.

Schlüsselschalter in Stellung PRG

Grundprogramm öffnen.

In der Anzeige steht links -01- für erstes FLAG

z. B. 3 2 Gewünschte Werte eingeben

Einstellung speichern und zum nächsten FLAG wechseln. In der Anzeige steht links -02- für zweites FLAG. In gleicher Weise weitere FLAGS programmieren

Programmierung beenden

■ Einzelnes FLAG ändern

Sie können jedes FLAG direkt auswählen, z. B. Datum.

Schlüsselschalter in Stellung PRG

0 6

FLAG-Nr. für Datum eingeben

Grundprogramm bei Datum-FLAG öffnen

z. B. 1 0 1 2 2 0 0 1 Datum eingeben

Einstellung speichern

Programmierung beenden

FLAG-Tabelle

FLAG 01 Mehrwertsteuer-Datumsformat-Nachkomma

3	2	= empfohlene Einstellung
0	= Netto-Preis (zuzüglich MwSt); Datum (MM-TT-JJ)
1	= Netto-Preis (zuzüglich MwSt); Datum (TT-MM-JJ)
2	= Brutto-Preis (inklusive MwSt); Datum (MM-TT-JJ)
3	= Brutto-Preis (inklusive MwSt); Datum (TT-MM-JJ)
	0	= Keine Nachkommastelle
	1	= Eine Nachkommastelle
	2	= Zwei Nachkommastellen
	3	= Drei Nachkommastellen

FLAG 02 Darstellung Quittungsdruck-Journal Ein/Aus

0	0	= empfohlene Einstellung
0	B	ediener, Datum (Tag, Monat, Jahr ),Summe Bar, Barzahlung
1	B	ediener, Bon- Nummer, Maschinen- Nummer,Summe Scheck, Scheckzahlung
2	B	elegnummer, Summe Kreditkarte, Kreditzahlung
3	B	Bon- Nummer, Datum (Tag, Monat ),Zahlungsart (Bar, Scheck oder Kreditkarte 1-7)
	0	= Journaldruck ein
	1	= Journaldruck aus

FLAG 03 Rundung der Mehrwertsteuer

0	= empfohlene Einstellung
0	= Kaufmännische Rundung 5/4 (1,114 = 1,11) (1,115 = 1,12)
1	= Absolute Aufrundung (1,111 = 1,12)
2	= Absolute Abrundung (1,119 = 1,11)

FLAG 04 Kopfzeilendarstellung

0 = empfohlene Einstellung

0 = Maschinen-Nr., Bon-Nr., Bediener, Datum, Zeit

1 = Datum und Zeit

2 = Maschinen-Nr., Bon-Nr., Bediener, Zeit

3 = Zeit

4 = Maschinen-Nr., Bon-Nr., Bediener, Datum

5 = Datum

6 = Maschinen-Nr., Bon-Nr., Bediener

7 = Ohne Kopfzeile

FLAG 05 Darstellung Z-Berichte

0 = empfohlene Einstellung
	Reset der Bon-Nr. nach Z-Bericht
0 = Alle Berichtsinformationen werden gedruckt
1 = Grand Total wird nicht gedruckt
2 = Lfd. Z-Berichts-Nr. wird nicht gedruckt
3 = Grand Total + Berichts-Nr. werden nicht gedruckt
	Kein Reset der Bon-Nr. nach Z-Bericht
4 = Alle Berichtsinformationen werden gedruckt
5 = Grand Total wird nicht gedruckt
6 = Lfd. Z-Berichts-Nr. wird nicht gedruckt
7 = Grand Total + Berichts-Nr. werden nicht gedruckt

FLAG 06 Datum

2	0	0	6	2	0	0	1	= Beispiel für 20. Juni 2001
								= (TT-MM-JJJJ)

FLAG 07 Uhrzeit

1

4

3

0

= Beispiel für 14:30 Uhr (Stunden:Minuten)

FLAG 08 Lfd. Kassen-Nr.

0 0 = empfohlene EinstellungNummern von 00 bis 99 sind möglich

FLAG 09 Multi-Funktions-Flag

1	0	1	3	= empfohlene Einstellung
0 = Selbsttest: nein
1 = Selbsttest: ja
	0 = Zwangseingabe Wechselgeld: nein
	1 = Zwangseingabe Wechselgeld: ja
		0 = 20 Warengruppen; 2.Ebene aktiviert
		1 = 10 Warengruppen; 2. Ebene deaktiviert
			3 = Papiervorschub für den Bon(Eingabe von 0 bis 9 Zeilen möglich)

FLAG 10 Lfd. Bon-Nummer

0

0

0

1

= 4stellige Zahl zwischen 0 und 9999 eingeben

FLAG 11 bis FLAG 35 Bediener-Nummer f. 1 bis 25 Bediener

0

0

0

1

= 4stellige Zahl zwischen 0 und 9999 eingeben

FLAG 36 Feste Zuschlagsprozente

1

0

5

0

= Beispiel für 10,5% (Aufpreis); immer 4stelligohne Dezimalkomma eingeben

FLAG 37 Feste Abschlagsprozente

0

2

5

0

= Beispiel für 2,5% (Rabatt); immer 4stellig ohne Dezimalkomma eingeben

FLAG 38 2. Bon - Drucker ein/aus - Rundung

3	0	0	= empfohlene Einstellung
0 = 2.		Bon nein; Bedienerzwangseingabe nein;%-Darstellung im Bericht nein
1 = 2.		Bon ja; Bedienerzwangseingabe nein;%-Darstellung im Bericht nein
2 = 2.		Bon nein; Bedienerzwangseingabe nein;%-Darstellung im Bericht ja
3 = 2.		Bon ja; Bedienerzwangseingabe nein;%-Darstellung im Bericht ja
4 = 2.		Bon nein; Bedienerzwangseingabe ja;%-Darstellung im Bericht nein
5 = 2.		Bon ja; Bedienerzwangseingabe ja;%-Darstellung im Bericht nein
6 = 2.		Bon nein; Bedienerzwangseingabe ja;%-Darstellung im Bericht ja
7 = 2.		Bon ja; Bedienerzwangseingabe ja;%-Darstellung im Bericht ja
	0 = Drucker ein, Einzelbetragsanzeige
	1 = Drucker aus, Einzelbetragsanzeige
	2 = Drucker ein, Einzelbetragsanzeige für 0,5 Sek., dann Gesamtsummenanzeige
	3 = Drucker aus, Einzelbetragsanzeige für 0,5 Sek., dann Gesamtsummenanzeige
		0 = Kaufmännische Rundung 5/4
		1 = Skandinavische Rundung (0-0,24=0,00; 0,25-0,74=0,50; 0,75-1=1,00)
		2 Schweizerische Rundung (0,1,2 = 0; 3,4,5,6,7 = 5; 8,9 = 10)
		3 = D änische Rundung (0-0,12=0,00; 0,13-0,37=0,25; 0,38-0,62=0,50; 0,63-0,87=0,75; 0,88-1,12=1,00)

FLAG 39

Passwort X-Bericht

$$ \boxed {0 0 0 0} = \text { kein Passwort } / 0 0 0 1 \text { bis } 9 9 9 9 \text { Passwort } $$

FLAG 40

Passwort Z-Bericht

$$ \boxed {0} \boxed {0} \boxed {0} \boxed {0} = \text { kein Passwort } / 0 0 0 1 \text { bis } 9 9 9 9 \text { Passwort } $$

FLAG 41

Passwort Monats-Bericht

$$ \boxed {0} \boxed {0} \boxed {0} \boxed {0} = \text { kein Passwort } / 0 0 0 1 \text { bis } 9 9 9 9 \text { Passwort } $$

FLAG 42

Passwort für Programmierung

$$ \boxed {0} \boxed {0} \boxed {0} \boxed {0} = \text { kein Passwort } / 0 0 0 1 \text { bis } 9 9 9 9 \text { Passwort } $$

FLAG 43

Passwort für Sofort-/Nachstorno, #/N/R, Retouren und Auszahlung

$$ \boxed {0} \boxed {0} \boxed {0} \boxed {0} = \text { kein Passwort } / 0 0 0 1 \text { bis } 9 9 9 9 \text { Passwort } $$

FLAG 44

Höchster akzeptierter Scheckbetrag - Pflichteingabe

$$ \boxed {0 4 0 0 0 0} = \text { Beispiel für } 4 0 0, 0 0 \text { DM; Es muss ein Betrag ohne Dezimalkomma eingegeben werden } $$

FLAG 45

Fester Geldbetrag (Unterste Gegeben-Taste)

$$ \boxed {0 0 0 5 0 0} = \text { Beispiel für } 5, 0 0 \text { DM; ohne Dezimalkomma eingeben } $$

FLAG 46

Fester Geldbetrag (Gegeben-Taste)

$$ \boxed {0 0 1 0 0 0} = \text { Beispiel für } 1 0, 0 0 \text { DM; ohne Dezimalkomma eingeben } $$

FLAG 47

Fester Geldbetrag (Gegeben-Taste)

$$ \boxed {0 0 2 0 0 0} = \text { Beispiel für } 2 0, 0 0 \text { DM; ohne Dezimalkomma eingeben } $$

FLAG 48

Fester Geldbetrag (Oberste Gegeben-Taste)

$$ \boxed {0 0 5 0 0 0} = \text { Beispiel für } 5 0, 0 0 \text { DM; ohne Dezimalkomma eingeben } $$

FLAG 49 Euro-Umrechnung aktiviert/deaktiviert

FCE - oder Gegeben-Tasten aktivieren

Euro-Umrechnung

Euro in der Periode 01.01.1999-31.12.2001

FLAG 49 = 11111x (x = 0 oder 1); FLAG 69 = 0

Bei der Programmierung der Wechselkursbasis für die Kurse ist yy2xxxxxx einzugeben, z. B.:

$$ 0 5 2 1 9 5 5 8 3 $$

Euro in der Periode 01.01.2002-28.02.2002

FLAG 49 = 11110x (x = 0 oder 1); FLAG 69 = 1

Bei der Programmierung der Wechselkursbasis für die Kurse ist yy2xxxxxx einzugeben, z. B.:

$$ 0 5 2 1 9 5 5 8 3 $$

Wechselkursumrechnung (FCE)

FLAG 49 = 11110x (x = 0 oder 1); FLAG 69 = 0

Bei der Programmierung der Wechselkursbasis ist für die Kurse ist yy2xxxxxx einzugeben, wenn der normale Währungskurs genutzt wird. Z. B.:

$$ 0 5 2 1 7 8 5 6 2 $$

FLAG 50

Bon Ein/Aus / Bedienerkennung Ein/Aus

FLAG 51

Logodruck / Ebenenumschaltung

FLAG 52

Passwort für Trainingsmode

0 0 0 0 = kein Passwort / 0001 bis 9999 Passwort

FLAG 53 Grand Total zurücksetzen/ nicht zurücksetzen

0 = empfohlene Einstellung

0 = Grand Total nach Gesamtbericht nicht zurück- setzen

1 = Grand Total nach Gesamtbericht zurücksetzen

FLAG 54 Ausdruck bei Zwischensumme

1 = empfohlene Einstellung

0 = Ausdruck mehrfach möglich

1 = Ausdruck einmal möglich

FLAG 55 Z-Berichtszähler zurücksetzen/ nicht zurücksetzen

0 = empfohlene Einstellung

0 = Z-Berichtszähler nach Z-Bericht nicht zurücksetzen

1 = Z-Berichtszähler nach Z-Bericht zurücksetzen

FLAG 56 MwSt-Ausdruck auf dem Bon

0 0 = empfohlene Einstellung

3 = Bruttobetrag, keine MwSt-Summe, kein Nettobetrag

0 = M w S t - S ätze werden einzeln ausgewiesen 1 = M w S t - S ätze werden addiert

FLAG 57 kurze / lange Berichte

1 = empfohlene Einstellung

0 = Ausdruck nur registrierter Daten in X/Z

1 = Ausdruck aller Daten in X/Z

FLAG 58 Postenunterzähler

1 = empfohlene Einstellung

0 = Ausdruck Postenzähler auf dem Bon aktiviert

1 = Ausdruck Postenzähler auf dem Bon deaktiviert

FLAG 59 +% / -% Ergebnis in Warengruppe buchen

0 = empfohlene Einstellung

0 = +% / -% Ergebnis in Warengruppe buchen

1 = +% / -% Ergebnis nicht in Warengruppe buchen

FLAG 60 Bon-/Journalbetrieb

0 = empfohlene Einstellung

0 = Bonbetrieb (mit Stempeldruck)

1 = Journalbetrieb (ohne Stempeldruck)

FLAG 61 Zwangsabrechnung

0 = empfohlene Einstellung

0 = Zwangsabrechnung deaktiviert

1 = Zwangsabrechnung aktiviert

FLAG 62 Öffnen der Kassenschublade

0 = empfohlene Einstellung

0 = Kassenschublade öffnet nach Bon-Abschluss mit

1 = Kassenschublade öffnet nicht nach Bon-

FLAG 63 MwSt-Ausdruck detailliert/gesamt auf dem Bon

0 = empfohlene Einstellung

0 = MwSt-Ausdruck detailliert auf dem Bon

1 = MwSt-Ausdruck nur gesamt auf dem Bon

FLAG 64 Reserviert

FLAG 65 Steuermodus

2 = empfohlene Einstellung

0 = Reserviert

1 = Reserviert

2 = Steuersystem Europa

FLAG 66 12-/24-Stundenformat

0 = empfohlene Einstellung

0 = 24-Stundenformat

1 = 12-Stundenformat

FLAG 67 Reserviert

FLAG 68 Reserviert

FLAG 69 Währungsgrundeinstellung

0 = empfohlene Einstellung

0 = Landeswährung ist lokale Währung

1 = EURO ist lokale Währung

■ Mehrwertsteuer-Rate programmieren

Sie können den Warengruppen vier verschiedene MwSt-Raten zuordnen. Hier legen Sie die Höhe der Mwst.-Raten fest.

Schlüsselschalter in Stellung PRG

Hinweis: Die Eingabe muss immer 6stellig erfolgen.

■ Warengruppen programmieren

Zur Aufgliederung Ihres Warensortiments, können den Artikeln Warengruppen (Department) zugeordnet werden. Die Warengruppen wiederum sind zu Obergruppen zusammenfassbar. Z. B. ordnen Sie die Warengruppen "Milchprodukte", "Süßwaren" und "Brotaufstriche" der Obergruppe "Lebensmittel" (20 Obergruppen sind möglich) zu. Die Programmierung erfolgt in zwei Schritten; Preis und Zuordnung sind festzulegen.

Preis festlegen

Zeigt die Warengruppe an

Zeigt den Preismode an

Eingabeplatz für den Festpreis (max. 8stellig, ohne Komma eingeben)

Zwischensamme in die nächste Einstellung wechseln

Hinweis: Mit

Zuordnung festlegen

Zeigt die Warengruppe an

Zeigt den Funktions-Mode an

0 = Preis wird addiert (4 = kein Preisausdruck / wird jedoch im Bon-Abschluss addiert;

8 = Preis wird subtrahiert z. B. Pfandrückgaben)

01 = Obergruppe; Zuordnung der Warengruppe zu einer Obergruppe (Obergruppen 01 bis 20)

0 = Aufrechnungsbon (1 = Einzelbon nur bei Ersteingabe; 2 = Warengruppe gesperrt;

4 = Warengruppe lässt sich mit Null überschreiben "Gratis-Artikel")

6 = Anzahl der Ziffern für eine Preiseingabe (0 bis 8)

01F 011906

Nebenstehend ein Beispiel für: Warengruppe 01 (von links nach rechts) ; 0 = Preis addiert; 1 = MwSt-Rate 1; 19 = Obergruppe 19; 0 = Aufrechnungsbon; 6 = 6stelliger Preis

Zuordnung speichern

Warengruppen-Programm schließen

Nachfolgend ist das Beispiel für Warengruppe 1 (z. B. Haushalt) aufgeführt.

Schlüsselschalter in Stellung PRG

01P 0001299

1

Warengruppen-Programm öffnen

z. B. 1 2 9 9 Festpreis eingeben (ohne Komma)

Zwischonsumme

Festpreis speichern

z. B. 0 1 1 9 0 6 Zuordnung eingeben (0 = Preis wird addiert;

1 = MwSt.-Rate 1; 19 = Obergruppe 19; 0 = Aufrechnungsbon; 6 = Anzahl von Ziffern für einen Preis)

01F 011906

Zwischensumme

Zuordnung speichern und zur nächsten Warengruppe wechseln

Bar

Warengruppen-Programm schließen

■ Coupon-Taste programmieren

Bei der Programmierung der Warengruppen erscheint nach der letzten anwählbaren Warengruppe eine weitere. Die hier vorgenommenen Eingaben werden der Coupon-Taste zugeordnet.

Schlüsselschalter in Stellung PRG

Um diese Taste gezielt zu programmieren, drücken Sie:

[Figure]

Warengruppen-Programm wird geöffnet

Die Programmierung erfolgt wie bei den Warengruppen. Da mit dieser Taste bei der Registrierung ein festgelegter Abschlag registriert werden kann, geben Sie im Preis-Mode den Abschlags-Betrag "Festpreis" und im Funktions-Mode "Preis subtrahieren (8)" und die gewünschte MwSt.-Rate ein.

Beispiel für einen Funktions-Mode: 810007

■ Artikelnummern programmieren

Jeder einzelne Artikel (PLU) kann mit einer Nummer versehen und zusätzlich einer vorher bestimmten Warengruppe zugeordnet werden. Die Programmierung erfolgt in zwei Schritten; Preis und Zuordnung sind festzulegen.

Preis festlegen

Zeigt die Artikelnummer an Eingabeplatz für den Preis (max. 8stellig, ohne Komma eingeben)

in die nächste Einstellung wechseln

Hinweis: Mit

Zuordnung festlegen

Zeigt die Artikelnummer an Zeigt den Funktions-Mode an Warengruppenzuordnung (01 bis 20) 0 = Aufrechnungsbon (1 = Einzelbon; 2 = Artikel gesperrt) 8 = Anzahl der Ziffern für eine Preiseingabe (0 bis 8)

Zuordnung speichern

Artikel-Programm schließen

Nachfolgend ist das Beispiel für einen Artikel aufgeführt:

Schlüsselschalter in Stellung PRG

Artikel-Programm öffnen

z. B. 5 0 0 Festpreis eingeben (ohne Komma) Zwischensumme Festpreis speichern

z. B. 0 1 0 8 Zuordnung eingeben (01 = Warengruppe 1; 0 = Aufrechnungsbon; 8 = maximale Anzahl von Ziffern für einen Preis) Zuordnung speichern und zur nächsten Artikelnummer wechseln Bar Artikel-Programm schließen

■ Artikelnummern ändern bzw. hinzufügen

Bei Änderungen oder Hinzufügen von weiteren Artikeln können Sie einen bestimmten Artikel oder eine freie Artikelnummer direkt auswählen, indem Sie zunächst die entsprechende Artikelnummer eingeben und dann die Taste Artikel Nr. drücken. Gehen Sie dann wie zuvor beschrieben vor.

■ Währungsumrechnung programmieren

Für die Umrechnung eines Betrages oder der Endsumme einer Registrierung auf andere Währungen können bis zu 7 verschiedene Währungen mit ihren Umrechnungsfaktoren programmiert werden. Die Programmierung erfolgt in zwei Schritten; Umrechnungsfaktor und die Nachkommastellen des Umrechnungsfaktors sind festzulegen. Siehe auch FLAG-Tabelle (FLAG 49 und 69). Es sind drei Fälle zu unterscheiden:

Hinweis:

Die Umrechnungsfaktoren für die Währungen sind immer sechsstellig einzugeben!

■ Euro in der Periode 01.01.1999-31.12.2001

Lokale Währung = DEM.

FLAG 49 und FLAG 69 müssen folgende Einstellungen aufweisen:

FLAG 49 = 11111x (x = 0 oder 1)

FLAG 69 = 0

Die FCE-Tasten sind wie folgt zu programmieren:

Schlüsselschalter in Stellung PRG

	€ FCE1								Währungsprogramm öffnen
2 000000000	0	5	2	1	9	5	5	8	3	Umrechnungsfaktor für EC-Karten-Zahlungen (FCE 1) festlegen.0 = Pflichteingabe; 5 = Nachkommastellen des sechs-stelligen Umrechnungsfaktors; 2 = Nachkommastellen für den EUROin die nächste Einstellung wechseln
1 092595583	Zutschsumme
2 000000000	0	5	2	1	9	5	5	8	3	Umrechnungsfaktor für Scheck-Zahlungen (FCE 2) festlegen.0 = Pflichteingabe; 5 = Nachkommastellen des sechs-stelligen Umrechnungsfaktors; 2 = Nachkommastellen für den EUROin die nächste Einstellung wechseln
2 052195583	Zutschsumme
3 000000000	0	5	2	1	9	5	5	8	3	Umrechnungsfaktor für Barzahlungen in DEM und Euro-tabelle (Dreiecks-Währungsumrechnung, FCE 3) festlegen.0 = Pflichteingabe; 5 = Nachkommastellen des sechs-stelligen Umrechnungsfaktors; 2 = Nachkommastellen für den EUROin die nächste Einstellung wechseln
3 052195583	Zutschsumme

4 000000000 1 4 2 4 0 3 3 9 9

Umrechnungsfaktor für 1. Fremdwährung (z. B. Belgische Franken, BFR) festlegen

1 = Pflichteingabe; 4 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors; 2 = Nachkommastellen für die Fremdwährung

4 142403399 Zwischensummo

in die nächste Einstellung wechseln

Fremdwährungen 5 bis 7 entsprechend eingeben.

5 000000000 Bar

Währungsprogramm schließen

■ Euro in der Periode 01.01.2002-28.02.2002

Lokale Währung = Euro

FLAG 49 und FLAG 69 müssen folgende Einstellungen aufweisen:

FLAG 49 = 11110x (x = 0 oder 1)

FLAG 69 = 1

Die FCE-Tasten sind wie folgt zu programmieren:

/ 000000000 € FCE 1 0 5 2 1 9 5 5 8 3

Schlüsselschalter in Stellung PRG

Währungsprogramm öffnen

Umrechnungsfaktor für EC-Karten-Zahlungen (FCE 1) festlegen.

0 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors; 2 = Nachkommastellen für die DM

10529583 Zwiedensums

in die nächste Einstellung wechseln

2 000000000 0 5 2 1 9 5 5 8 3

Umrechnungsfaktor für Scheck-Zahlungen (FCE 2) festlegen.

0 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors; 2 = Nachkommastellen für die DM

2 052195583 Zwischensumme

in die nächste Einstellung wechseln

3 000000000 0 5 2 1 9 5 5 8 3

Umrechnungsfaktor für Barzahlungen in DM und Eurotabelle (Dreiecks-Währungsumrechnung, FCE 3) festlegen.

0 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors; 2 = Nachkommastellen für die DM

3 052195583 Zwischensumme

in die nächste Einstellung wechseln

4 000000000	0 4 2 4 0 3 3 9 9	Umrechnungsfaktor für 1. Fremdwährung (z. B. BFR Belgische Franken) festlegen0 = Pflichteingabe; 4 = Nachkommastellen des sechs-stelligen Umrechnungsfaktors; 2 = Nachkommastellen für die Fremdwährung
4 042403399	Zwischeraumme	in die nächste Einstellung wechselnFremdwährungen 5 bis 7 entsprechend eingeben.
5 000000000	Bar	Währungsprogramm schließen

■ Allgemeine Wechselkursumrechnung

FLAG 49 und FLAG 69 müssen folgende Einstellungen aufweisen:

FLAG 49 = 11110 (x = 0 oder 1)

FLAG 69 = 0

Beispiel für den Wechselkurs 1 \$ = 1,78562 DM. Der Wechselkurs hat 6 signifikante Stellen.

Die FCE-Tasten sind wie folgt zu programmieren:

	€ FCE1									Währungsprogramm öffnen
/ 000000000	0	5	2	1	7	8	5	6	2	Umrechnungsfaktor für 1. Fremdwährung (z.B.US Dollar) festlegen0 = Pflichteingabe (berücksichtigt, dass der normaleWechselkurs eingegeben wurde); 5 = Nachkomma-stellen des sechsstelligen Umrechnungsfaktors; 2 =Nachkommastellen für die Fremdwährungin die nächste Einstellung wechselnFremdwährungen 2 bis 7 entsprechend eingeben.Währungsprogramm schließen
/ 058568562	Zwischensumme
2 000000000	Bar

Fehlermeldungen Bedienung

Bei Fehlbedienungen erfolgen Fehlermeldungen in der Anzeige, verbunden mit einem Signalton.

Löschen

Fehlermeldung aufheben

Fehlermeldung Ursache

E00 Falsche Taste betätigt

E01 Falsche Tastenreihenfolge

E02 Manuell eingegebene Artikelnummer ist falsch oder die

Anzahl der Eingabestellen ist überschritten

E03 Ergebnis überschreitet die mögliche Stellenzahl oder ist Null

E04 Zugriff auf oder Bedienung mit Warengruppen/Artikeln

verweigert bzw. maximal mögliche Ziffernanzahl überschritten

E05 Ergebnis (Preis) ist negativ

E10 Druckspeicher voll

E20 Transaktionsspeicher ist voll oder nicht genügend

Fremdwährung zum Wechseln in der Kassenschublade

E22 Die Daten des elektronischen Journals wurden vor Z-

Berichten nicht gedruckt

LOG- - - - Bedienernummer ist vierstellig einzugeben

Fehlermeldung Drucker

Bei einer Druckerstörung erscheint in der Anzeige Prn - J. Schalten Sie die Kasse sofort ab und entfernen Sie den Netzstecker.

Überprüfen Sie, ob die Papierrollen und das Farbband korrekt eingesetzt, Papier oder Farbband beschädigt sind oder ob sich Fremdkörper im Druckwerk befinden.

Entfernen Sie sie gegebenenfalls.

Achtung:

Entfernen Sie Fremdkörper nur sehr vorsichtig. Verwenden Sie keine Messer, Schraubendreher oder ähnliches. Niemals Gewalt anwenden. Das Druckwerk kann beschädigt werden.

Schalten Sie die Kasse wieder ein und betätigen Sie

Löschen

Nehmen Sie eine neue Registrierung vor.

Wenn erneut Prn - J in der Anzeige erscheint, benachrichtigen Sie den Service.

Im Notfall können Sie die Kasse ohne Drucker weiter betreiben (siehe Grundprogramm FLAG 38).

■ Optionen

■ Tastaturabdeckung

Die Tastatur der Registrierkasse kann zum Schutz vor Feuchtigkeit oder Staub mit einer Tastaturabdeckung versehen werden.

■ Schubladeneinsätze

■ Geldscheinprüfgerät

■ Selbsttests

Es kann die Möglichkeit zur Durchführung von Selbsttests zugelassen sein (FLAG 9). Bei den Selbsttests werden einzelne Komponenten der Registrierkasse geprüft.

1	PreisNeu	Testet die Anzeige
2	PreisNeu	Testet die Tastatur
3	PreisNeu	Testet den Drucker
4	PreisNeu	Testet den Logo-Druck
5	PreisNeu	Testet die Kassenschublade
6	PreisNeu	Testet alle Segmente der Anzeige gleichzeitig

■ Technische Daten

Tasten 51

Obergruppen 20

Warengruppen: 10 oder 20

Artikel: 999

Anzeige: zwei 10 stellige Anzeigen für Kunden und Bediener

Drucker: Geschwindigkeit: ca. 3 Zeilen/Sekunde

Papierrolle: 2x44 mm breit, ∅ 65 mm

Farbband: Violett

Geräuschemission: L _pA < 76 dB

Maße und Gewicht: Höhe: 285 mm (350 mm)

Breite: 405 mm

Tiefe: 422 mm

Gewicht: ca. 11 kg

Sicherheitsprüfungen: Gemäß EN 60 950, (IEC 950)

Leistungsaufnahme: Betrieb: 30,4 W

Standby: 14 W

Netzspannung: 230 V, 50 Hz

1. Bon-Taste 16

2. Ebene-Taste 13

Abschläge (ABZUG), fest 26

Abschläge, prozentual 25

Abschlag-Taste 16

Allgemeine Hinweise 6

Allgemeine Wechselkursumrechnung 54

Allgemeines 42

Anzeige 11

Artikel mit geänderten Artikelpreisen registrieren 19

Artikelbericht, Bereich X 36

Artikelbericht, Einzel-, X 35

Artikelbericht, gesamt, X 36

Artikelnummern ändern bzw. hinzufügen 51

Artikelnummern programmieren (PLU) 51

Artikelnummern registrieren 18

Artikel-Taste 14

Aufwickelspule 8, 10

Ausdrucken aller programmierten Einstellungen 44

Ausdrucken einer bis zu 10-stelligen Beleg-Nummer 31

Auszahlungs-Taste 15

Barauszahlungen 27

Barzahlungs-Taste 14

Bedieneranzeige 10

Bedienernummer eingeben 30

Bediener-Taste 16

Berichte 33, 34

Berichte mit Speicherlöschung, Z 40

Berichte ohne Speicherlöschung, X 33, 34

Bestimmungsgemäßer Gebrauch 6

Bon, zweiter 16

Bon-Ein/Aus-Taste 16

Bon-Vorlauf-Taste 16

Coupon-Taste 15

Coupon-Taste programmieren 50

Default 42

Dezimalbrüche 20

Direkt stornieren 28

Druckwerk 7, 10

Druckwerkdeckel 10

Durch Multiplikation registrieren 20

Durch Wiederholung registrieren 19

Ebenenwechsel-Taste 13

Einzahlung 27

Einzahlungs-Taste 15

Einzel-Bedienerbericht, X 38

Einzelnes FLAG ändern 45

Einzel-Warengruppenbericht, X 34

Euro in der Periode 01.01.1999-31.12.2001 52

Euro in der Periode 01.01.2002-28.02.2002 53

Farbrolle 10

Fehlermeldung 55

Fehlermeldung Drucker 55

Finanzbericht, X 37

FLAG-Tabelle 46

Gegeben-Taste 31

Gegeben-Tasten 15

Geldscheinprüfgerät 56

Geräteansicht 10

Gesamt-Artikelbericht, Z 40

Gesamt-Bedienerbericht, X 38

Gesamt-Warengruppenbericht, X 35

Grand Total 42

Kasse elektronisch entriegeln 30

Kasse elektronisch verriegeln 30

Kasse öffnen, elektrisch 30

Kasse öffnen, manuell 30

Kassenrolle einlegen 7

Kassenschublade 10

Kreditkarten-Tasten 14

Kredit-Taste 15

Kundenanzeige 10

Kundendienst 6

Lieferzustand 42

Löschen des Training Grand Total 43

Löschen des Umsatzes 42

Lösch-Taste 16

Mehrwertsteuer-Rate programmieren 49

Nach Storno-Taste 16

Nachträglich stornieren 28

Netzanschluss 6

Netzspannung 6

Numerik-Taste 14

Numerische Tasten 13

Optionen 56

Papier- und Druckwerklösehebel 10

Papierweg Bon 10

Papierweg Journal 10

Paßwörter 31

Preis Neu-Taste 14

Preise in EURO konvertieren 43

Programmierung des Grundprogramms 45

Programmierungen löschen 42

Quittungsdruck 10, 30

Quittungsdruck-Taste 16

Registrieren 17

Registrierung löschen 28

Retour-Taste 15

Rückgabe-/Umtausch-Stornierung 29

Schadensfall 6

Scheckezahlung 27

Scheck-Taste 15

Schlüsselschalter 10

Schlüsselschalter 12

Schubladeneinsätze 56

Selbsttest 56

Sicherheitshinweis 6

Sicherheitshinweise 6

Sofort Storno-Taste 15

Sonstiges 30

Stempelplatte Logo 10

Stempelplatte Logo wechseln 9

Stornieren 28

Stundenbericht, X 37

Stundenbericht, Z 40

Tastatur 10, 13

Tastaturabdeckung 56

Tastaturbeschreibung 13

Technische Daten 57

Teilbeträge registrieren 23

Trainings-Mode 17

Transportsicherung 6

Unterschiedliche Beträge registrieren 18

Verschiedene Zahlungsarten registrieren 22

Voreinstellung Grand Total 43

Voreinstellung Z-Berichtszähler 43

Währungsprogramm 52

Währungs-Tasten 15

Währungsumrechnung programmieren 52

Warengruppen mit geänderten

Warengruppenpreisen registrieren 18

Warengruppen programmieren 49

Warengruppen registrieren 17

Warengruppen-Tasten 13

Wechselgeld anzeigen 21

Wichtiger Transporthinweis 6

X-Bericht gesamt 39

X-Berichte 33, 34

Zahlung von Teilbeträgen 23

Zahlungsarten registrieren 22

Z-Bericht gesamt 40

Z-Berichte 40

Zeit/Datum-Taste 14

Zeitanzeige 30

Zuschläge 24

Zuschlag-Taste 16

Zweiten Bon ausstellen 31

Zwischensummen-Taste 15
