Produkttyp	Registrierkasse
Modell	CM 721
Marke	Olympia
Abmessungen (H x B x T)	200 mm x 330 mm x 360 mm
Gewicht	ca. 5 kg
Netzspannung	230 V, 50 Hz
Leistungsaufnahme (Betrieb)	10 W
Anzeige	12-stellige Bediener- und Kundenanzeige (nur CM 726)
Drucker	Thermodrucker, ca. 2 Zeilen/Sekunde
Papierrolle	58 mm breit, Ø 70 mm
Farbrolle	blau (Original-Farbrolle empfohlen)
Warengruppen	12 programmierbare Warengruppen
Artikel (PLU)	100 speicherbare Artikel
Schlüsselschalter	Positionen: R (Registrieren), X (Berichte ohne Löschung), Z (Berichte mit Löschung), P (Programmierung), T (Training)
Zahlungsarten	Bar, Scheck/Kreditkarte, Teilzahlungen
Funktionen	Registrieren nach Warengruppen und Artikeln, Multiplikation, Wiederholung, Storno (sofort/nachträglich), Retouren, Zu-/Abschläge (prozentual/fest), Wechselgeldanzeige, Barein-/Auszahlungen

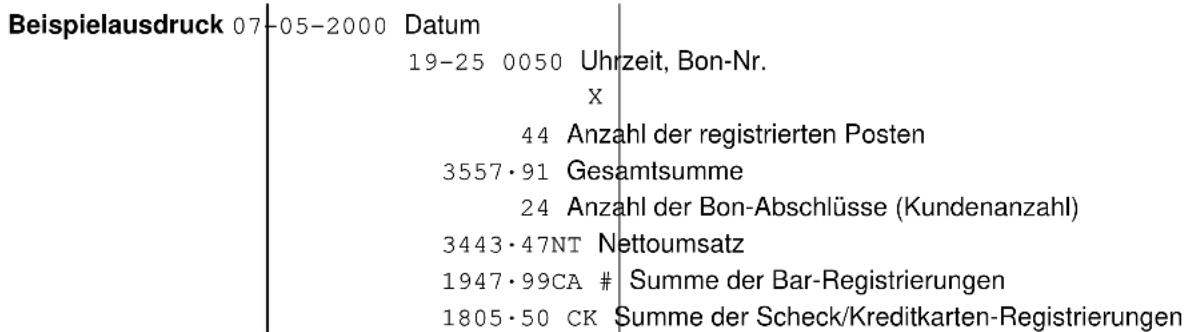

Berichte	X-Bericht (ohne Löschung), Z-Bericht (mit Löschung), Finanzbericht, Artikelbericht
Programmierbare Parameter	FLAGs (Grundprogramm), Mehrwertsteuer (4 Raten), Warengruppenpreise, Artikelpreise, Währungskurse (4 Währungen)
Währungsumrechnung	Bis zu 4 Fremdwährungen, Euro-Funktion
Passwortschutz	4-stelliges Passwort für Z-Bericht möglich
Trainingsmodus	Transaktionen ohne Speicherung (Schlüssel OWP erforderlich)
Reinigung	Mit trockenem Tuch abstauben; keine Wasser oder Lösungsmittel
Datenerhalt bei Netzausfall	Interner Akku sichert Daten ca. 1 Jahr (nach 12 h Erstladung)
Zubehör	Tastaturabdeckung, Schubladeneinsätze, Geldscheinprüfgerät (optional)

Häufig gestellte Fragen - CM 721 OLYMPIA

Wie lege ich eine neue Papierrolle ein?

Schlüsselschalter auf R stellen, Druckwerkdeckel öffnen, Papierrolle (58 mm) mit Papierende unten einlegen. Das Papierende gerade abschneiden, in den Druckerkanal einführen und Bon-Taste drücken. Deckel schließen.

Wie stelle ich Datum und Uhrzeit ein?

Schlüsselschalter auf P. FLAG 02 (Datum) und FLAG 03 (Uhrzeit) programmieren: z.B. 28022000 für 28.02.2000 (TTMMJJJJ) und 0830 für 08:30 Uhr. Mit #/N/R speichern.

Wie kann ich einen Rabatt (prozentualen Abschlag) geben?

Nach Eingabe des Postens oder der Zwischensumme den Prozentwert (z.B. 300 für 3%) eingeben und %-Taste drücken. Der Abschlag wird automatisch berechnet.

Was bedeuten die Schlüsselpositionen R, X, Z, P und T?

R = Registrieren (Verkauf), X = Ausdruck von Berichten ohne Speicherlöschung, Z = Berichte mit Speicherlöschung, P = Programmierung, T = Trainingsmodus (nur mit OWP-Schlüssel).

Wie wechsle ich die Farbrolle?

Druckwerkdeckel öffnen, Farbrolle am Griff (links) nach oben herausnehmen. Neue Original-Farbrolle in die Führung einsetzen und Deckel schließen.

Kann ich einen bereits abgeschlossenen Bon nachträglich stornieren?

Ja, mit der Retour/Preis Neu-Taste die Rückgabe einleiten, dann den Betrag oder die Artikelnummer eingeben und mit der Bar-Taste abschließen.

Wie drucke ich einen Tagesabschluss (Z-Bericht)?

Schlüsselschalter auf Z stellen, dann Bar-Taste drücken. Falls ein Passwort aktiviert ist, geben Sie den 4-stelligen Code ein und bestätigen mit Zwischensumme.

Wie programmiere ich einen neuen Artikel (PLU)?

Schlüsselschalter auf P. Gewünschte Artikelnummer eingeben, Artikel-Nr.-Taste drücken, Preis eingeben, mit #/N/R bestätigen. Dann Warengruppenzuordnung (2-stellig) eingeben und erneut #/N/R drücken. Mit Bar beenden.

Was tun bei einer Fehlermeldung im Display?

Fehlermeldungen quittieren Sie mit der Löschen-Taste. Bei häufigem Auftreten prüfen Sie die Programmierung oder lassen Sie die Kasse vom Service überprüfen.

Wie öffne ich die Kassenschublade manuell bei Stromausfall?

Drücken Sie den Hebel an der Unterseite der Kassenschublade in Richtung Druckwerk. Die Schublade öffnet sich mechanisch.

BEDIENUNGSANLEITUNG CM 721 OLYMPIA

daß Sie sich für eine Registrierkasse von Olympia entschieden haben.

Die Anordnung der Tasten und diverse programmierbare Funktionen machen diese Registrierkasse sehr bedienerfreundlich.

Mit dieser Kasse können Sie in Warengruppen registrieren und Artikel speichern. Zur Auswertung der Verkäufe können verschiedene Berichte erstellt werden.

In dieser Bedienungsanleitung werden die Funktionen, die Bedienteile und die Bedienverfahren dieser Registrierkasse beschrieben. Lesen Sie sich diese Bedienungsanleitung sorgfältig durch, damit Sie Ihre neue Registrierkasse optimal nutzen können.

Mit freundlichen Grüßen

Olympia Office Machines Ltd.

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsgegenstand.

Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Die Olympia Office Machines Ltd. behält sich inhaltliche und technische Änderungen vor.

Inbetriebnahme....6

Bestimmungsgemäßer Gebrauch 6

Allgemeine Hinweise/Sicherheitshinweise 6

Transportsicherung 6

Netzanschluß 6

Druckwerk 7

Kassenrolle einlegen....7

Aufwickelspule....8

Farbrolle wechseln 8

Geräteübersicht....9

Geräteansicht....9

Anzeige 10

Schlüsselschalter 11

Tastatur 12

Tastatur CM 721/726 ....12

Tastaturbeschreibung....12

Bedienung....15

Trainings-Mode 15

Registrieren....15

Nach Warengruppen registrieren.... 15

Warengruppen mit geänderten Warengruppenpreisen registrieren.... 16

Nach Artikelnummern registrieren.... 16

Artikel mit geänderten Artikelpreisen registrieren.... 17

Durch Wiederholung registrieren 17

Durch Multiplikation registrieren....18

Wechselgeld anzeigen....19

Verschiedene Zahlungsarten registrieren ....19

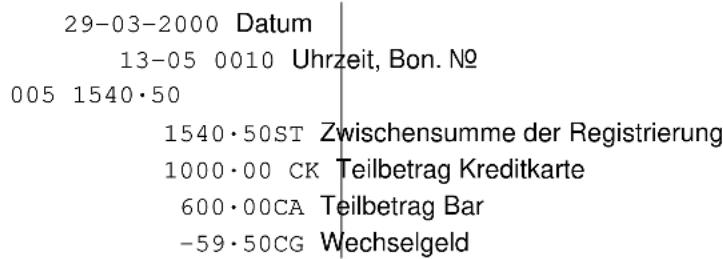

Zahlung von Teilbeträgen 20

Zu- und Abschläge 21

Zuschläge, prozentual....21

Abschläge, prozentual.... 21

Abschläge, variabel.... 22

Barein- und Barauszahlungen....22

Bareinzahlungen 22

Barauszahlungen 22

Stornieren....23

Direkt stornieren....23

Nachträglich stornieren 23

Rückgabe-/Umtausch-Stornierung.... 23

Sonstiges 24

Kasse öffnen, elektrisch....24

Kasse öffnen, manuell....24

Paßwort....24

Zeitanzeige....24

Berichte.... 25

Abkürzungen.... 25

Berichte ohne Speicherlöschung 26

Berichte mit Speicherlöschung 28

Programmierung 29

Allgemeines 29

Ausdrucken aller programmierten Grundeinstellungen (FLAG's) 30

Programmierung des Grundprogramms 31

Einzelnes FLAG ändern.... 31

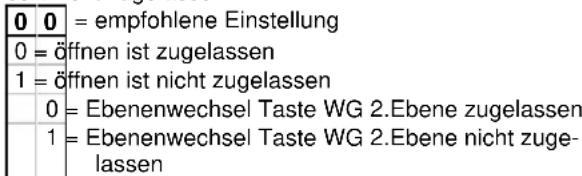

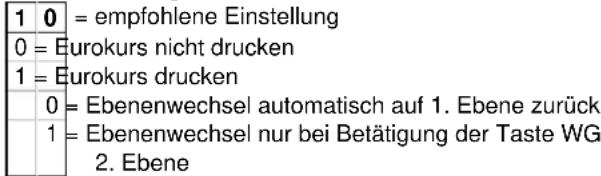

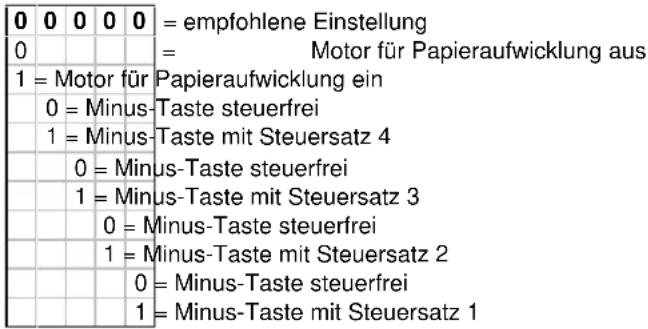

FLAG-Tabelle.... 32

Mehrwertsteuer-Rate programmieren.... 34

Warengruppen programmieren.... 34

Artikelnummern programmieren.... 36

Artikelnummern ändern bzw. hinzufügen.... 36

Währungsprogramm 37

Währungsumrechnung programmieren 37

Euro in der Periode 01.01.1999 - 31.12.2001 37

Euro in der Periode 01.01.2002 - 30.06.2002.... 38

Allgemeine Wechselkursumrechnung.... 39

Fehlermeldungen 40

Zubehör und Wartung...... 41

Optionen 41

Tastaturabdeckung.... 41

Schubladeneinsätze 41

Geldscheinprüfgerät 41

Selbsttests 41

Technische Daten 42

Stichwortverzeichnis 43

■ Bestimmungsgemäßer Gebrauch

Diese Registrierkasse dient ausschließlich zur Abwicklung von Kassengeschäften in Räumen. Andere Verwendungen gelten als nicht bestimmungsgemäß.

■ Allgemeine Hinweise/Sicherheitshinweise

• Vergewissern Sie sich, daß die Netzspannung den Angaben entspricht, die Sie auf dem Typenschild auf der Rückseite der Registrierkasse finden.
• Ihre Registrierkasse ist ein hochentwickeltes Gerät. Versuchen Sie bitte niemals, sie zu reparieren. Sollten Reparaturarbeiten erforderlich sein, bringen Sie die Registrierkasse bitte zum nächsten autorisierten Kundendienst bzw. zum Verkäufer.
• Führen Sie auf keinen Fall Metallgegenstände wie etwa Schraubendreher, Büroklammern usw. in die Registrierkasse ein. Sie können damit die Registrierkasse beschädigen, und es besteht die Gefahr eines elektrischen Schlages.
• Schalten Sie die Registrierkasse immer ab, nachdem Sie Ihre Arbeiten erledigt haben.
• Stauben Sie die Registrierkasse leicht mit Hilfe eines trockenen Tuches ab. Verwenden Sie niemals Wasser oder Lösungsmittel wie Lackverdünnung, Alkohol usw., um Ihre Registrierkasse zu reinigen.
• Um die Stromversorgung ganz abzuschalten, müssen Sie den Stecker aus der Netzdose ziehen.
• Setzen Sie die Registrierkasse keiner zu großen Hitze aus.
• Bewahren Sie die Transportsicherung auf. Bei einem eventuellen Transport muß die Registrierkasse mit der Transportsicherung ausgestattet sein.

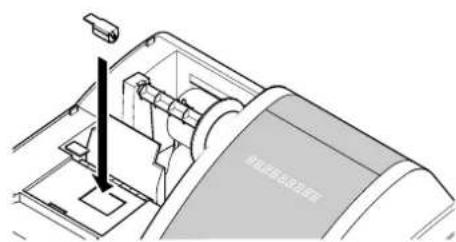

■ Transportsicherung

Bevor Sie die Registrierkasse in Betrieb nehmen, entfernen Sie bitte gegebenenfalls vorhandene Transportsicherungsteile und verwahren Sie diese.

Wichtiger

Transporthinweis:

Im Transportschadensfall ist die Verpackung mit Bedienungsanleitung und Zubehör wieder zu komplettieren.

■ Netzanschluß

Bevor Sie die Registrierkasse an das Netz anschließen, prüfen Sie bitte, ob die Spannungs- und Frequenzangaben des Leistungsschildes mit denen des örtlichen Netzes übereinstimmen.

Sicherheitshinweis:

Die Steckdose muß in der Nähe der Registrierkasse angebracht und leicht zugänglich sein. Sie können somit im Notfall die Registrierkasse schnell vom Netz trennen.

Hinweis: Bei Trennun

ng vom Netz bleiben alle Daten erhalten. Der interne Akku gewährleistet einen Datenerhalt für ca. ein Jahr. Dazu nach Inbetriebnahme das Gerät 12 Stunden nicht vom Netz trennen!

■ Druckwerk

Achtung: Um lange einen störungsfreien Betrieb zu gewährleisten, beachten Sie folgende Hinweise:

• Niemals
• ohne Papier drucken!
• am Papier ziehen, wenn der Drucker noch arbeitet!
• mindere Papierqualitäten oder Farbrollen benutzen!
• bereits gebrauchte Papierrollen ein zweites mal benutzen!
• mit harten Gegenständen im Druckwerk hantieren oder Antriebe von Hand bewegen!
• Beachten Sie die Markierungen, die das Ende der Papierrollen anzeigen. Wechseln Sie die Papierrollen unverzüglich aus.
• Lassen Sie Ihre Kasse/Druckwerk regelmäßig durch Ihren Händler warten.
• Wechseln Sie die Farbrolle, sobald die Druckqualität nachläßt.

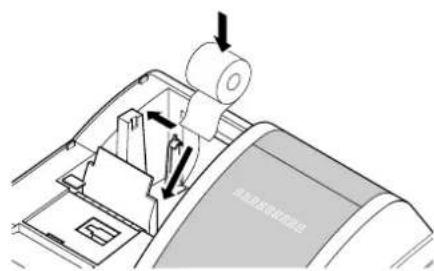

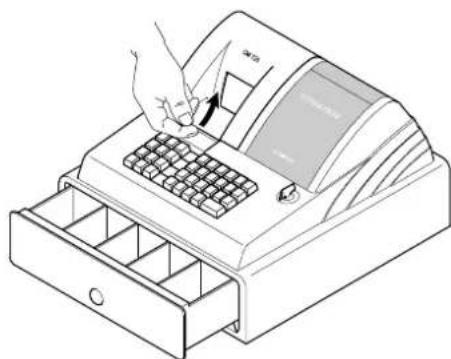

■ Kassenrolle einlegen

1. Druckwerkdeckel öffnen

2. Schlüsselschalter auf R

3. Druckwerkdeckel öffnen

4. Schlüsselschalter auf R

1. Papierrolle (58 mm breit) für Bon in die Papieraufnahme einlegen. Dazu Rollenlagerung etwas nach links biegen. Der Papierstreifen muß unten liegen!

1. Ende des gerade geschnittenen Papierstreifens in das Druckwerk einführen und Bon betätigen. Je nach Nutzung, Papierstreifen an der Abrißkante des Druckwerkdeckels vorbei- oder in die Aufwickelspule einführen.

2. Druckwerkdeckel schließen

3. Ende des gerade geschnittenen Papierstreifens in das Druckwerk einführen und Bon betätigen. Je nach Nutzung, Papierstreifen an der Abrißkante des Druckwerkdeckels vorbei- oder in die Aufwickelspule einführen.

4. Druckwerkdeckel schließen

■ Aufwickelspule

Die Aufwickelspule wird benötigt, wenn das Papier aufgewickelt werden soll.

1. Druckwerkdeckel öffnen
2. Aufwickelspule herausnehmen
3. Ende des Papieres in den Schlitz der Aufwickelspule einfädeln
4. Aufwickelspule in die dafür vorgesehene Mulde einsetzen
5. Zum Entfernen des aufgewickelten Journals Aufwickelspule herausnehmen und die Journalrolle abziehen
6. Aufwickelspule wieder einlegen
7. Druckwerkdeckel schließen

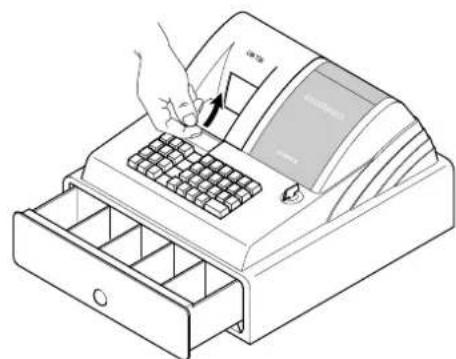

■ Farbrolle wechseln

Hinweis: Verwenden Sie nur Original-Farbrollen.

1. Druckwerkdeckel öffnen

1. Farbrolle am Griff (links) nach oben herausheben
2. Neue Farbrolle in die Führung einsetzen
3. Druckwerkdeckel schließen

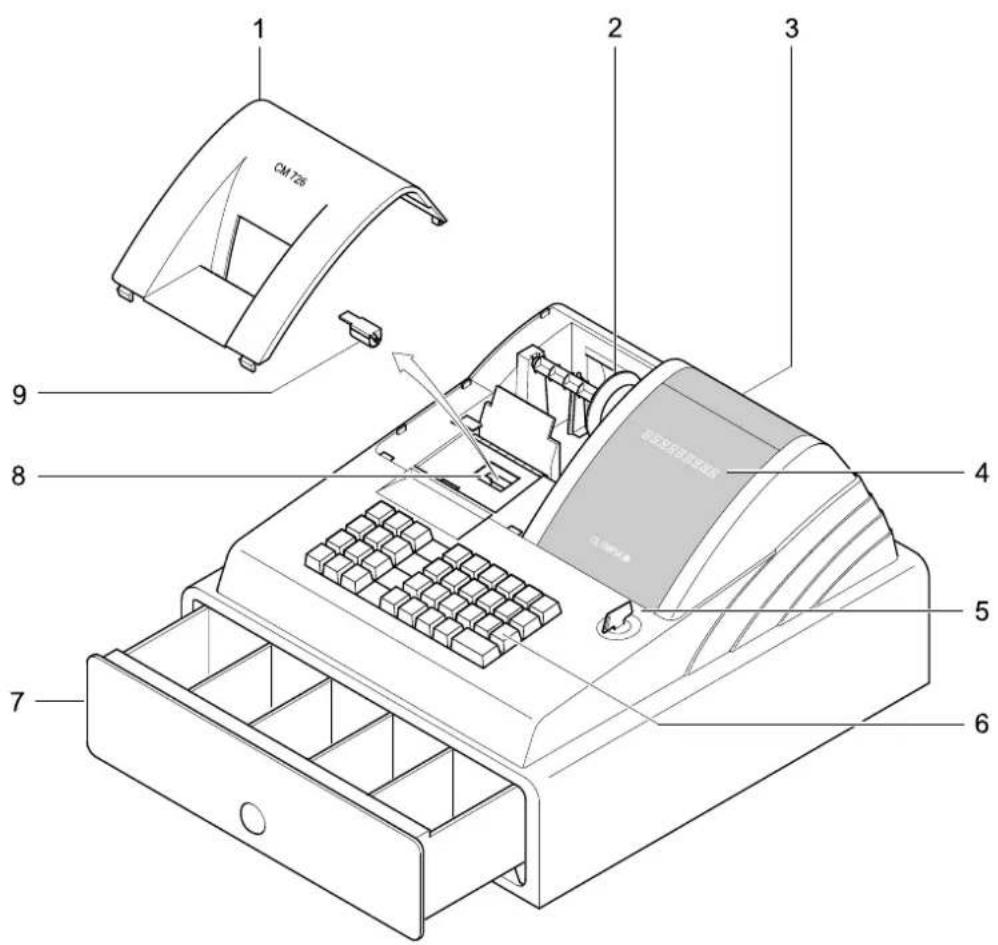

■ Geräteansicht

Nachfolgend sehen Sie die Registrierkasse mit allen Funktionsteilen im Überblick.

1. Druckwerkdeckel 6. Tastatur
2. Aufwickelspule 7. Kassenschublade
3. Kundenanzeige (nur CM 726) 8. Druckwerk
4. Bedieneranzeige 9. Farbrolle
5. Schlüsselschalter

■ Anzeige

SHIFT

RFD

In der Anzeige werden rechtsbündig der jeweilige Betrag (Amount) und linksbündig die Anzahl der Wiederholungen bei Mehrfachregistrierung einer Warengruppe oder eines Artikels angezeigt. DPT/PLU kennzeichnet die aktuelle Warengruppe oder den aktuellen Artikel.

Im oberen Teil der Anzeige kennzeichnen aufleuchtende Marken folgendes:

Shift Warengruppe 2. Ebene ist aktiv

RFD Retouren

Anzeigen

In Position „R“ und „T“	bRSE*Basis-Steuerrate (1-4)
totGesamtbetrag	tEST bEG in
SubZwischensumme	Selbsttest startet
**Warengruppenr.	d ,5PLRY
***Artikelnr.	Anzeigentest
	Pr inter
In Position „T“	Druckertest
----Trainingsmodus	bu22Er
	Test Signalton
In Position „P“	dr-R Test Kassenschublade
Pro&Programmodus	pEYboArd
**PWarengruppenpreis	Test Tastatur
**FWarengruppen-FLAG	CodE Anzeige Tastatur-Code
***PArtikelpreis	pEYLoCf
***FArtikel-FLAG	Test Schlüsselschalter
FCE*Währungskurs
dot*Währungs-FLAG	Position „X“ und „Z“
CL 2-PLU rPt	X rEPort
Artikel- und Z-bericht	X-Bericht
drucken vor Löschung	2 rEPort
des Gesamtberichts	Z-Bericht
CLR GrBodtt	CR Gesamtsumme in Kasse
vor FLAG-Änderung Ge-samtbericht löschen	tt Gesamtbetrag im Artikel-bericht
EFehler	EFehler
rREe*MwSt.-Rate (1-4)

■ Schlüsselschalter

Der Schlüsselschalter ist die Schaltzentrale Ihrer Registrierkasse.

Es gibt verschiedene Schlüssel, die für unterschiedliche Nutzung berechtigen.

Der Schlüssel OP berechtigt Sie für Registrierungen und zum Ausdruck von Berichten ohne Speicherlöschung.

Der Schlüssel OW berechtigt Sie für Registrierungen, Ausdruck von Berichten ohne/mit Speicherlöschung und zum Programmieren Ihrer Registrierkasse.

Der Schlüssel OWP berechtigt Sie für Registrierungen, Ausdruck von Berichten ohne/mit Speicherlöschung und zum Programmieren Ihrer Registrierkasse. Zusätzlich können Sie den Trainings-Mode einstellen.

Bedeutung der Schalterstellungen:

L = Spannungsversorgung wird ausgeschaltet. Jeder Schlüssel kann in diese Position gedreht werden.

R = Verkaufstransaktionen können registriert werden (siehe Kapitel „Bedienung“). Jeder Schlüssel kann in diese Position gedreht werden.

X = Berichte ohne Löschung der Speicher können ausgedruckt werden (siehe Kapitel „Berichte“). Jeder Schlüssel kann in diese Position gedreht werden.

Z = Berichte mit Löschung der Speicher können ausgedruckt werden (siehe Kapitel „Berichte“). Die Schlüssel mit der Kennung OW und OWP können in diese Position gedreht werden.

P = Programmierebene, Einstellungen der System-FLAGS, Programmieren von Warengruppen, Artikeln, Preisen etc. Die Schlüssel mit der Kennung OW und OWP können in diese Position gedreht werden.

T = Trainingsprogramm, Ausführen von Transaktionen ohne Speicherung (siehe Kapitel „Bedienung“ / “Trainings-Mode einstellen“). Der Schlüssel mit der Kennung OWP kann in diese Position gedreht werden.

■ Tastatur

Die Tastatur der Registrierkasse CM 721/726 ist nachfolgend zu sehen. Die einzelnen Funktionen der Tasten sind auf den folgenden Seiten beschrieben.

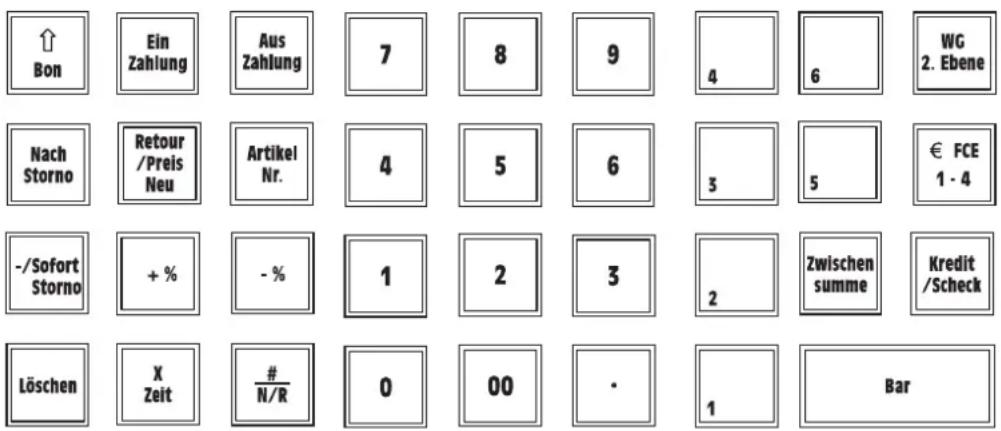

■ Tastatur CM 721/726

■ Tastaturbeschreibung

Nachfolgend werden die Tasten kurz erläutert:

0 bis Numerische Tasten

- Beträge, Mengen, Programmierung usw. eingeben

Warengruppen-Tasten

• Verkaufsposten oder Retourposten in den Warengruppen-Summenregistern erfassen (6 oder 12 Warengruppen)
  – Gespeicherter Festpreis einer Preisgruppe wird registriert
  – Gleichen Posten mehrfach registrieren

Ebenenwechsel-Taste für Warengruppen

- Ermöglicht den Wechsel in die zweite Ebene der Warengruppenta-sten und zurück

Retour/Preis Neu-Taste

– Registriert die Rückgabe eines Artikels
- Einmalig einem mit Preis A gespeicherten Artikel einen anderen Preis B zuordnen

Artikel Nr.

Artikel-Taste

– Registriert einen gespeicherten Artikel
– Gleichen Posten mehrfach registrieren
- Ausgeben von Gesamt-/Einzel-Artikelbericht (Schlüsselschalter: X)
- Ausgeben und löschen von Gesamt-Artikelberichten (Schlüsselschalter: Z)

# N/R

Numerik-Taste

• Ziffern werden nicht als Betrag ausgewiesen, sondern als numerische Eingabe gedruckt.
  Hiermit wird beispielsweise eine Kundennummer gedruckt
  – Kassenschublade zum Geldwechseln öffnen
  – Speichert Programmierungen (Schlüsselschalter: P)

X Zeit

Zeit/Datum und Multiplikations-Taste

– Multipliziert den angezeigten Betrag
– Zeigt aktuelle Zeit oder Datum an
– Ausgeben von Finanzbericht (Schlüsselschalter: X)

Bar

Barzahlungs-Taste

• Registriert Barzahlungen.
  Eingegebener Betrag wird vom Rechnungsbetrag abgezogen
• Zeigt Summe im Display an, und die Kassenschublade öffnet sich
  – Zeigt Wechselgeldsumme im Display an
  – Ausgeben von Gesamtbericht (Schlüsselschalter: X)
• Ausgeben und löschen von Gesamtbericht (Schlüsselschalter: Z)

Kredit / Scheck

Kreditkarten/Scheck-Taste

• Registriert Zahlungen durch Kreditkarten oder durch Scheck. Eingegebener Betrag wird vom Rechnungsbetrag abgezogen
  – Summe wird im Display angezeigt und die Kassenschublade öffnet sich
• Wechselgeldsumme wird im Display angezeigt

Zwischen Summe

Zwischensummen-Taste

– Zeigt Zwischensumme im Display an

Aus Zahlung

Auszahlungs-Taste

– Registriert ausgezahlten Betrag

Ein Zahlung

Einzahlungs-Taste

– Registriert den für die Kassenschublade eingezahlten Betrag.

- / Sofort Storno

Sofort Storno-Taste und Minus-Taste

– Storniert zuletzt registrierten Betrag sofort
- Subtrahiert manuell eingegebenen Wert mit oder ohne Steuersatz nach dem letzten Posten oder von einer Zwischensumme

Nach Storno

Nach Storno-Taste

- Storniert nachträglich einen Betrag, der mehrere Transaktionen zuvor registriert wurde

+%

Zuschlag-Taste

- Addiert gespeicherten oder manuell eingegebenen Prozentsatz auf den letzten Posten oder auf eine Zwischensumme

- %

Abschlag-Taste

- Subtrahiert gespeicherten oder manuell eingegebenen Prozentsatz vom letzten Posten oder von einer Zwischensumme

↑ Bon

Bon-Vorlauf-Taste

– Vorschub des Bons ohne Ausdruck

Löschen

Lösch-Taste

– Löscht fehlerhafte Eingaben
- Löscht Fehlerzustände

€ FCE 1 - 4

Währungs-Taste

– Ermöglicht die Umrechnung in verschiedene Währungen

■ Trainings-Mode

Es können die in diesem Kapitel „Bedienung“ beschriebenen Funktionen ausgeführt werden, ohne daß sie gespeichert (registriert) werden.

Schlüsselstellung Trainings-Mode

Hinweis: Sie benötigen den OWP-Schlüssel.

Alle Funktionen der Betriebsart R können ausgeführt werden.

■ Registrieren

Für die Registrierung stehen Ihnen, z. B. bei gleichen Beträgen in gleichen Warengruppen, komfortable Wiederholungs- und Multiplikationsfunktionen zur Verfügung.

Schlüsselstellung Registrieren. Alle nachfolgenden Registrierarten in dieser Schlüsselstellung ausführen

■ Nach Warengruppen registrieren

Sie können mit Hilfe der Warengruppentasten feste Beträge registrieren.

Gewünschte Warengruppe wählen Gewünschte Warengruppe wählen

Beispielausdruck

14-04-2000 Datum
09-21 0017 Uhrzeit, Bon. No
·01 10·00* Warengruppe	01, registrierter Festpreis, Warengruppe mit MwSt.-Rate
·02 20·00* Warengruppe	02, registrierter Festpreis, Warengruppe mit MwSt.-Rate
1·38TX 1	enthaltene MwSt. nach Rate 1
8·62 TA	Zu versteuernder Betrag
1·31TX 2	enthaltene MwSt. nach Rate 2
18·69 TA	Zu versteuernder Betrag
30·00ST	Zwischensumme der Registrierung
30·00CA	Endsumme

■ Warengruppen mit geänderten Warengruppenpreisen registrieren

Sie können Beträge für Warengruppen registrieren, die von den gespeicherten Preisen abweichen. Die Warengruppe bleibt unverändert.

0 bis Betrag eingeben

z. B.

Gewünschter Warengruppe zuordnen

0 bis Betrag eingeben

z. B. 2

Gewünschter Warengruppe zuordnen

z. B. Bar

Zahlungsart wählen

Beispielausdruck

14-04-2000 Datum

09-25 0018 Uhrzeit, Bon. №

·01 100·00* Warengruppe 01, registrierter Preis, Warengrup-

pe mit MwSt.-Rate

· 02 200 · 00* Warengruppe 02, registrierter Preis, Warengrup-

pe mit MwSt.-Rate

13·79TX 1 | enthaltene MwSt. nach Rate 1

86·21 TA Zu versteuernder Betrag

13·08TX 2 | enthaltene MwSt. nach Rate 2

186·92 TA Zu versteuernder Betrag

300·00ST Zwischensumme der Registrierung

300·00CA Endsumme

■ Nach Artikelnummern registrieren

Sie können mit Hilfe der Artikel-Nº-Taste Beträge registrieren.

0 bis gewünschte Artikelnummer eingeben

Artikel Nr.

Artikelnummer und Preis werden gedruckt

0 bis gewünschte Artikelnummer eingeben

Artikel Nr.

Artikelnummer und Preis werden gedruckt

z. B. Zahlungsart wählen

Beispielausdruck

29-03-2000 Datum

12-45 0004 Uhrzeit, Bon. №

001 5·00* Artikel 001, registrierter Preis mit MwSt.-Rate

002 100·00* Artikel 001, registrierter Preis mit MwSt.-Rate

0·69TX 1 enthaltene MwSt. nach Rate 1

4·31 TA Zu versteuernder Betrag

13·79TX 2 | enthaltene MwSt. nach Rate 2

86·21 TA Zu versteuernder Betrag

105·00ST Zwischensumme der Registrierung

105·00CA Endsumme

■ Artikel mit geänderten Artikelpreisen registrieren

Sie können mit Hilfe der Preis-Neu-Taste Beträge registrieren, die von den gespeicherten Preisen abweichen. Die Artikelnummer bleibt unverändert.

0 bis Dreis eingeben

Artikelzuordnung einleiten

gewünschte Artikelnummer eingeben

Artikel und abweichender Preis werden gedruckt

z. B.

Zahlungsart wählen

Beispielausdruck

14-04-2000 Datum

09-34 0020 Uhrzeit, Bon. No

001 12·00* Artikel 001, abweichender Preis mit MwSt.-Rate

1·66TX 1 | enthaltene MwSt. nach Rate 1

10·34 TA Zu versteuernder Betrag

12·00ST Zwischensumme der Registrierung

12·00CA Endsumme

■ Durch Wiederholung registrieren

Das Wiederholen von Registrierungen kann sowohl bei Eingabe von Beträgen, Artikeln und Warengruppen erfolgen.

0 bis Betrag eingeben

z. B. Gewünschte Warengruppe wählen

Wiederholung eingeben

z. B.

Zahlungsart wählen

oder

0 bis gewünschte Artikelnummer eingeben

Artikel Nr.

Artikelnummer und Preis erscheinen

Artikel Nr.

Wiederholung eingeben

z. B. Zahlungsart wählen

oder

z. B.

Gewünschte Warengruppe wählen

Wiederholung eingeben

z. B.

Zahlungsart wählen

■ Durch Multiplikation registrieren

Das Registrieren mittels Multiplikation kann sowohl bei Eingabe von Beträgen, Artikeln und Warengruppen erfolgen (Bitte verwenden Sie nur ganzzahlige Faktoren bei der Multiplikation).

0 bis Anzahl eingeben

Multiplikation

0 bis Einzelpreis eingeben

z. B. Warengruppe eingeben

z. B. Bar

Zahlungsart wählen

oder

0 bis Anzahl eingeben

Multiplikation

0 bis gewünschte Artikelnummer eingeben

Artikelnummer und Preis werden gedruckt

z. B. Zahlungsart wählen

oder

0 bis Anzahl eingeben

Multiplikation

z. B. Warengruppe eingeben

z. B. Zahlungsart wählen

Beispielausdruck

26-03-2000 Datum

13-35 0011 Uhrzeit, Bon. No

6 x Multiplikation

1·00 @ Stückpreis

·01 6·00* Warengruppe 01 mit MwSt.-Rate

0·48TX 1 enthaltene MwSt. nach Rate 1

6·00 TA Zu versteuernder Betrag

6·48ST Zwischensumme der Registrierung

6·48CA Endsumme

■ Wechselgeld anzeigen

Der vom Kunden gezahlte Betrag kann mit den Zifferntasten eingegeben werden. Das Wechselgeld wird angezeigt.

0 bis Betrag eingeben

z. B. Gewünschte Warengruppe wählen

0 bis gewünschte Artikelnummer eingeben

Artikel Nr. Artikelnummer und Preis werden gedruckt

z. B. Gewünschte Warengruppe wählen

Zwischen Summe Zwischensumme

0 bis 9 Gezahlten Betrag eingeben

z. B. Betrag wird angezeigt und Kassenschublade öffnet

Beispielausdruck

29-03-2000 Datum

12-54 0006 Uhrzeit, Bon. No

·01 6·50* Warengruppe 01, registrierter Preis mit MwSt.-Rate

001 12·00* Artikel 001, registrierter Festpreis mit MwSt.-Rate

·01 20·00* Warengruppe 01, registrierter Preis mit MwSt.-Rate

3·66TX 1 | enthaltene MwSt. nach Rate 1

22·84 TA Zu versteuernder Betrag

1·66TX 2 | enthaltene MwSt. nach Rate 2

10·84 TA Zu versteuernder Betrag

38·50ST Zwischensumme der Registrierung

50·00CA Betrag gegeben

-11·50CG Wechselgeld

■ Verschiedene Zahlungsarten registrieren

Man hat die Möglichkeit, mit Scheck/Kreditkarten oder Bar zu zahlen.

0 bis Betrag eingeben

z. B. Gewünschte Warengruppe wählen

0 bis Betrag eingeben

z. B. 2 Gewünschte Warengruppe wählen

Zwischen Summe Zwischensumme

0 bis Gezahlten Betrag eingeben

z. B. Kredit / Scheck Zahlungsart wählen

oder

Zwischen Summe

Zwischensumme

0 bis Teilbetrag eingeben

z. B. Zahlungsart wählen

0 bis Gezahlten Betrag eingeben

z. B. Bar Zahlungsart wählen

oder

0 bis Gezahlten Betrag eingeben

z. B. Zahlungsart wählen

■ Zahlung von Teilbeträgen

Die angefallene Summe kann in Teilbeträgen gezahlt werden. Dabei können unterschiedliche Zahlungsarten verwendet werden.

Hinweis:

Zahlungen in Teilbeträgen können mit Scheck/Kreditkarten oder in Bar vorgenommen werden. Die Scheck- oder Kreditkartenzahlungen werden auf dem Bon, oder auf dem Journal und in Berichten mit „CK“ gekennzeichnet.

Beispiel: Eine Person möchte ihre angefallene Summe von 1540,50 DM in zwei Teilbeträgen zu 1000,00 DM (Kreditkarte) und 600,00 DM (Bar) begleichen.

Teilbetrag für Kreditkartenzahlung eingeben Teilbetrag wird von der Gesamtsumme abgezogen, der noch zu entrichtende Betrag wird angezeigt. Betrag für Barzahlung eingeben Teilbetrag wird von der Restsumme abgezogen, das Wechselgeld wird ausgewiesen.

Beispielausdruck

■ Zu- und Abschläge

Während eines Registriervorganges können Sie auf einzelne Beträge oder auf Zwischensummen prozentuale, variable oder feste Zu- bzw. Abschläge registrieren. Zusätzlich können variable Beträge in Abzug gebracht werden.

■ Zuschläge, prozentual

Benötigen Sie einen Zuschlag, z. B. fünf Prozent, so kann dieser mit der Zuschlags-Taste registriert werden.

bis Prozentwert (z. B. für 5% = 500) eingeben

manuellen Zuschlag registrieren

oder

Fest eingestellten prozentualen Zuschlag registrieren

Beispielausdruck

29-03-2000 Datum
13-14 0012 Uhrzeit, Bon. №
• 01 100•00* registrierter Betrag mit MwSt.-Rate
• 01 50•00* registrierter Betrag mit MwSt.-Rate
150•00ST Zwischensumme
5•00 %+ Prozentwert
7•50 Betrag des prozentualen Zuschlags steuerfrei
20•69TX 1 enthaltene MwSt. nach Rate 1
129•31 TA Zu versteuernder Betrag
157•50ST Zwischensumme der Registrierung
157•50CA Endsumme

■ Abschläge, prozentual

Wenn auf einige Artikel ein Rabatt gewährt wird, kann dieser mit der Abschlags-Taste registriert werden.

bis Prozentwert (z. B. für 3% = 300) eingeben

manuellen Abschlag registrieren

oder

Fest eingestellten prozentualen Abschlag registrieren

Beispielausdruck

14-04-2000 Datum
09-48 0024 Uhrzeit, Bon. №
·01 100·00* registrierter Betrag mit MwSt.-Rate
·01 50·00* registrierter Betrag mit MwSt.-Rate
150·00ST Zwischensumme
3·00 %- Prozentwert
-4·50 Betrag des prozentualen Abschlags steuerfrei
20·69TX 1 enthaltene MwSt. nach Rate 1
129·31 TA Zu versteuernder Betrag
145·50ST Zwischensumme der Registrierung
145·50CA Endsumme

■ Abschläge, variabel

Sie können variable Beträge in Abzug bringen, wenn Sie die -Taste benutzen.

0 bis Abschlagswert (z. B. für 10,00) eingeben

/ Sofort Storno

Abschlag registrieren

Beispielausdruck

29-03-2000 Datum

13-29 0015 Uhrzeit, Bon. No

· 01 6 · 00* registrierter Betrag mit MwSt.-Rate

·01 7·00* registrierter Betrag mit MwSt.-Rate

·01 8·00* registrierter Betrag mit MwSt.-Rate

-10·00 - Abschlagswert steuerfrei

2·90TX 1 | enthaltene MwSt. nach Rate 1

18·10 TA Zu versteuernder Betrag

11·00ST Zwischensumme der Registrierung

11·00CA Endsumme

■ Barein- und Barauszahlungen

Abweichend zu den „normalen“ Registriervorgängen können auch Bareinzahlungen und Barauszahlungen direkt vorgenommen werden.

■ Bareinzahlungen

0 bis Betrag eingeben

Ein Zahlung

Betrag wird registriert und die Kassenschublade öffnet

Beispielausdruck 08-05-2000 Datum

10-10 0006 Uhrzeit, Bon-Nr.

100·00 RA Einzahlungsbetrag Bar

■ Barauszahlungen

0 bis Betrag eingeben

Aus Zahlung

Betrag wird registriert und Kassenschublade wird geöffnet

Beispielausdruck 08-05-2000 Datum

10-50 0009 Uhrzeit, Bon-Nr.

-60·00 PO | Auszahlungsbetrag Bar

■ Stornieren

Sie können fehlerhafte Registrierungen sofort oder nachträglich stornieren.

■ Direkt stornieren

Während der Registrierung kann der zuletzt eingegebene Posten storniert werden.

Stornierung erfolgt

■ Nachträglich stornieren

Während der Registrierung können sowohl eingegebene Beträge, Artikelpreise als auch Warengruppenpreise nachträglich von zurückliegenden Posten storniert werden.

Stornierung wird eingeleitet

0 bis Betrag eingeben

z. B.

Betrag wird storniert

oder

Stornierung wird eingeleitet

0 bis Artikelnummer eingeben

Artikel Nr.

Artikelpreis wird storniert

oder

Stornierung wird eingeleitet

z. B. 1

Warengruppenpreis wird storniert

■ Rückgabe-/Umtausch-Stornierung

Auch bereits abgeschlossene Registrierungen können durch Eingabe der Beträge, Artikelnummern oder Warengruppenpreise zurückgenommen werden.

Retour wird eingeleitet

0 bis Betrag eingeben

z. B. Gewünschte Warengruppe wählen

Bar

Stornierung erfolgt

oder

Retour wird eingeleitet

0 bis Artikelnummer eingeben

Artikelpreis erscheint

Bar

Stornierung erfolgt

oder

Retour wird eingeleitet

z. B. Warengruppenpreis wird storniert

Bar

Stornierung erfolgt

■ Sonstiges

■ Kasse öffnen, elektrisch

Kasse wird geöffnet

Beispielausdruck 10-20 0007 Uhrzeit, Bon-Nr. ·s NS Kassenöffnung (kein Verkauf)

■ Kasse öffnen, manuell

Sie können Ihre Kasse z. B. bei Stromausfall manuell öffnen.

– Hebel an der Unterseite der Kassenschublade in Richtung Druckwerk drücken

■ Paßwort

Zum Schutz vor Mißbrauch steht Ihnen für den Ausdruck des Z-Berichtes ein Paßwortschutz zur Verfügung.

Das Paßwort ist ein vierstelliger Zifferncode, der bei der Eingabe nicht angezeigt wird. Die Eingabe muß mit Zwischen Summe abgeschlossen werden.

■ Zeitanzeige

Die Kasse verfügt über eine interne Uhr. Zeit und Datum wird auf den Bons ausgedruckt. In der Anzeige kann Zeit oder Datum angezeigt werden.

Zeit wird angezeigt

Datum wird angezeigt

Die Registrierkasse speichert alle Transaktionen in verschiedenen Registern. Dies ermöglicht eine Auswertung der Registrierungen nach unterschiedlichen Gesichtspunkten.

Es besteht die Möglichkeit, Berichte zu erstellen ohne Speicherinhalte zu löschen.

Diese Berichte werden in Schlüsselschalterstellung X erstellt. Desweiteren können Sie Berichte erstellen, bei denen die Speicherinhalte gelöscht werden. Diese Berichte werden in Schlüsselschalterstellung Z erstellt.

Hinweis: Z-Berichte können paßwortgeschützt sein, Sie werden dann zur Eingabe des Paßwortes (4 Ziffern) aufgefordert.

Hinweis: Sie können jederzeit mit den Ausdruck eines Berichtes abbrechen.

■ Abkürzungen

Berichte

X Gesamtbericht ohne Speicherlöschung

Z Gesamtbericht mit Speicherlöschung

- Abschläge gesamt

%- prozentuale Abschläge

%+ prozentuale Zuschläge

TX1-4 Steuer nach MwSt-Raten 1-4

TA Zu versteuernder Betrag

TX Steuer gesamt

NT Nettoumsatz

CA Barumsatz gesamt

CK Zahlung mit Scheck/Kreditkarte gesamt

RA Bareinzahlungen gesamt

PO Barauszahlungen gesamt

VD1 Anzahl Sofortstorno

VD2 Anzahl Nachstorno

RF Retourenbetrag gesamt

NS Kassenöffnungen

CA# Gesamtsumme in der Kasse

CK Scheck-/Kreditsumme in der Kasse

AT1-4 Gesamtsumme Währung 1-4

* Gesamtsumme aller Artikel im Artikelbericht

# Grand Total

Registrier- und Trainingsmode

CA Bar

CK Zahlung mit Scheck oder Kreditkarte

RA Bareinzahlung

PO Barauszahlung

NT Netto gesamt

ST Zwischensumme

AT1-4 Betrag in angegebener Währung

CG Wechselgeld

TX1-4 Steuerbetrag nach Rate 1-4

TA Zu versteuernder Betrag

RF Retourenbetrag gesamt

%+ Zuschlag, prozentual

%- Abschlag, prozentual

- Abschlag, variabel

VD Storno oder Fehlerkorrektur

NS Kassenöffnungen

@ Stückpreis

* Steuer ist berechnet

X Multiplikation

€ Betrag in Euro

■ Berichte ohne Speicherlöschung

Folgende Berichte sind in Schlüsselschalterstellung X möglich:

• Artikelbericht
• Finanzbericht
• X-Bericht gesamt

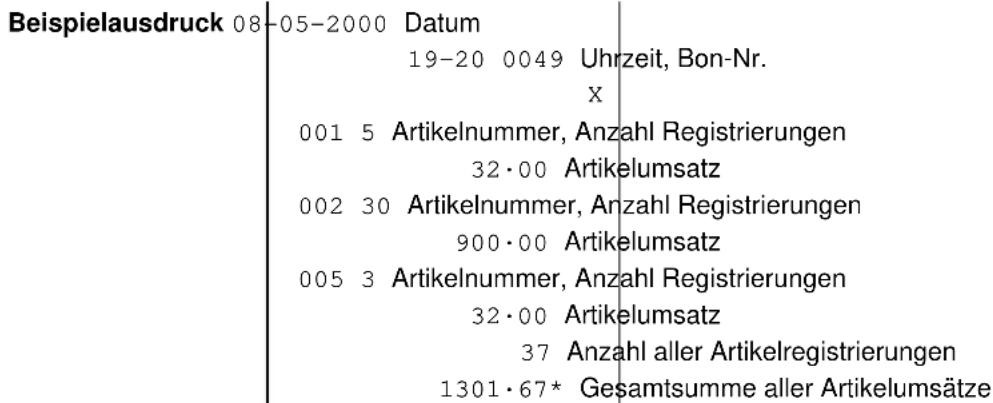

Artikelbericht

Artikel Nr.

Artikelbericht wird ausgedruckt (alle Artikel)

Finanzbericht

Finanzbericht wird ausgedruckt

X-Bericht gesamt

Bar

Gesamter X-Bericht wird ausgedruckt

Beispielausdruck 09-04-2000 Datum
	20-15 0050 Uhrzeit, Bon-Nr.
	X	X-Bericht
·01	4 Anzahl Registrierungen in Warengruppe 01
	6·73 Umsatz Warengruppe 01
·02	4 Anzahl Registrierungen in Warengruppe 02
	14·00 Umsatz Warengruppe 02
·03	2 Anzahl Registrierungen in Warengruppe 03
	6·60 Umsatz Warengruppe 03
	10 Anzahl Registrierungen in allen Warengruppen
	27·33 Umsatz aller Warengruppen
	0·00 - Betrag der variablen Abschläge
	0·33 %+ Betrag der prozentualen Zuschläge
	0·35 %- Betrag der prozentualen Abschläge
	1·08TX1 Summe MwSt.-Rate 1
	6·73 TA Zu versteuern nach MwSt.-Rate 1
	2·11TX2 Summe MwSt.-Rate 2
	14·00 TA Zu versteuern nach MwSt.-Rate 2
	0·92TX3 Summe MwSt.-Rate 3
	6·60 TA Zu versteuern nach MwSt.-Rate 3
	0·00TX4 Summe MwSt.-Rate 4
	0·00 TA Zu versteuern nach MwSt.-Rate 4
	4·11 TX Gesamt zu versteuern
	5 Anzahl der Bon-Abschlüsse (Kundenanzahl)
	31·42 NT Nettoumsatz
	3 Anzahl der Barzahlungen
	12·25 CA Bar in Kasse
	1 Anzahl der Scheckzahlungen/Kreditzahlungen
	5·00 CK Summe der Scheckzahlungen/Kreditzahlungen
	100·00 RA Summe der Einzahlungen
	200·00 PO Summe der Auszahlungen
	1VD1 Anzahl der Sofortstornierungen
	1VD2 Anzahl der Sofortstornierungen
	1 Anzahl der Retouren
	2·90 RF Summe der Retouren
	3NS Anzahl der Kassenöffnungen
	-87·75CA# Bar-Total in Kasse
	5·00 CK Summe der Scheckzahlungen in Kasse
1	1 Anzahl Transaktionen Wechselkurs 1
	5·47AT1 Summe Wechselkurs 1
2	1 Anzahl Transaktionen Wechselkurs 2
	5·47AT2 Summe Wechselkurs 2
3	1 Anzahl Transaktionen Wechselkurs 3
	5·47AT3 Summe Wechselkurs 3
4	1 Anzahl Transaktionen Wechselkurs 4
	5·47AT4 Summe Wechselkurs 4

■ Berichte mit Speicherlöschung

Folgende Berichte sind in Schlüsselschalterstellung Z möglich (die Beispielausdrucke entsprechen denen der X-Berichte, anstelle eines X erscheint ein Z auf dem Ausdruck; dem Z wird eine Z-Berichtsnummer vorangestellt):

• Artikelbericht
• Z-Bericht gesamt

Artikelbericht

Artikel Nr.

Artikelbericht wird ausgedruckt und gelöscht.

Z-Bericht gesamt

Bar

Gesamtbericht wird ausgedruckt und gelöscht.

Der Grand Total (gesamt aufaddierter Kassenbetrag) wird nicht gelöscht.

Die Registrierkasse CM 721/726 ist programmierbar und kann an individuelle Anforderungen angepaßt werden. Die Programmierung wird in mehrere Bereiche unterteilt.

Im Grundprogramm (FLAGS) sind allgemeine Einstellungen, z. B. Datumsformat und Art der MwSt-Abrechnung, vorzunehmen.

Im Warengruppen-Programm werden die Warengruppen mit Preis und Zuordnung versehen.

Im Artikel-Programm werden die Artikel mit Preis und Zuordnung versehen.

Das MwSt-Programm ermöglicht Ihnen die Eingabe von vier verschiedenen MwSt-Raten.

Das Währungsprogramm ermöglicht Ihnen die Eingabe von Wechselkursen.

■ Allgemeines

Hinweis: Während der Programmierung (Schlüsselschalter: P) können Sie alle Eingaben, bis

zur letzten Speicherung mit der Taste #N/R , durch Betätigen der Taste Löschen korrigieren.

Achtung:

Bei nachfolgender Tastenkombination wird der Grand Total gelöscht. Kann nur ausgeführt werden, wenn zuvor der Artikel- und der Z-Bericht gedruckt worden ist!

1 2 3 4 + Grand Total wird gelöscht

Bei nachfolgender Tastenkombination werden alle Programmierungen gelöscht und auf "Lieferzustand" gesetzt. Kann nur ausgeführt werden, wenn zuvor der Artikel- und der Z-Bericht-Gesamt in Schlüsselschalterstellung Z gedruckt worden ist!

2 3 4 5 + Allech Programmierungen werden zurückgesetzt

■ Ausdrucken aller programmierten Grundeinstellungen (FLAG's)

Sie können alle Grundeinstellungen ausdrucken. Führen Sie dafür die nachstehend beschriebenen Schritte durch.

Hinweis: Vergewissern Sie sich, daß noch genügend Papiervorrat vorhanden ist. Sie können den Ausdruck der Artikelnummern jederzeit mit Löschen abbrechen.

Einstellungen Grundprogramm ausdrucken

FLAG aufrufen

Einstellungen des Grundprogramms ausdrucken

Mehrwertsteuer-Raten ausdrucken

Mehrwertsteuer-Programm aufrufen

MwSt-Raten ausdrucken

Warengruppen ausdrucken

Warengruppen-Programm aufrufen alle Warengruppen ausdrucken

Artikelnummern ausdrucken

Artikel-Programm aufrufen

Artikel ausdrucken

Währungsumrechnung ausdrucken

Währungs-Programm aufrufen

Währungsangaben ausdrucken

■ Programmierung des Grundprogramms

Um die einzelnen FLAGS zu belegen, führen Sie die nachstehend beschriebenen Programmschritte durch.

Grundprogramm öffnen.

In der Anzeige steht links -01- für erstes FLAG

Gewünschte Werte eingeben

Einstellung speichern und zum nächsten FLAG wechseln. In der Anzeige steht links -02- für zweites FLAG. In gleicher Weise weitere FLAGS programmieren

Programmierung beenden

■ Einzelnes FLAG ändern

Sie können jedes FLAG direkt auswählen, z. B. Datum.

FLAG-№ für Datum eingeben

Grundprogramm bei Datum-FLAG öffnen

Datum eingeben

Einstellung speichern

Programmierung beenden

■ FLAG-Tabelle

FLAG 01

Datumsformat + Journal-/Bonausdruck

1	1	= empfohlene Einstellung
0 = Monat-Tag-Jahr (MM-TT-JJJJ)
1 = Tag-Monat-Jahr (TT-MM-JJJJ)
2 = Jahr-Monat-Tag (JJJJ-MM-TT)
	0 = Journaldruck
	1 = Bondruck

FLAG 02

Datum

2	8	0	2	2	0	0	0	= Beispiel für 28. Februar 2000
								= (TT-MM-JJJJ)

FLAG 03

Uhrzeit

0

8

3

0

= Beispiel für 08:30 Uhr (Stunden:Minuten)

FLAG 04

Rundung der Mehrwertsteuer

0	1	= empfohlene Einstellung
0	= Kaufmännische Rundung 5/4 (1,114 = 1,11) (1,115 = 1,12)
1	= Absolute Aufrundung (1,111 = 1,12)
2	= Absolute Abrundung (1,119 = 1,11)
	0	= MwSt addiert (Summe plus MwSt)
	1	= MwSt in 100 (MwSt in der Summe enthalten)

FLAG 05

Rundung Zuschlag/Abschlag

0	0	= empfohlene Einstellung
0 = Kaufmännische Rundung 5/4 (Zuschlag)
1 = Absolute Aufrundung (Zuschlag)
2 = Absolute Abrundung (Zuschlag)
	0 = Kaufmännische Rundung 5/4 (Abschlag)
	1 = Absolute Aufrundung (Abschlag)
	2 = Absolute Abrundung (Abschlag)

FLAG 06

Steuer Zuschlag/Abschlag

0	0	= empfohlene Einstellung
0	= Zuschlag steuerfrei
1	= Zuschlag steuerpflichtig
	0	= Abschlag steuerfrei
	1	= Abschlag steuerpflichtig

FLAG 07

Feste Zuschlagsprozente

1

0

5

0

= Beispiel für 10,5% (Aufpreis); immer 4stelligohne Dezimalkomma eingeben

FLAG 08

Feste Abschlagsprozente

0

3

5

0

= Beispiel für 3,5% (Rabatt); immer 4stelligohne Dezimalkomma eingeben

FLAG 09

Wechselkursrundung (FCE)

0	1	= empfohlene Einstellung
0	= Kaufmännische Rundung 5/4
1	= Absolute Aufrundung
2	= Absolute Abrundung
	0	= FCE Wechselkurs nicht drucken
	1	= FCE Wechselkurs drucken

FLAG 10

Drucker ein/aus + Kommastelle + Selbsttest

1	2	0	= empfohlene Einstellung
0 = Kein			Bonausdruck, Berichte und Programmierungen möglich
1 = Bonausdruck, Berichte und Programmierungen möglich
	0 = Keine Kommastelle
	1 = Eine Kommastelle (0,0)
	2 = Zwei Kommastellen (0,00)
	3 = Drei Kommastellen (0,000)
		0 = Selbsttest nein
		1 = Selbsttest ja

FLAG 11

MwSt-Abrechnung + Kopfzeilendarstellung

0	0	= empfohlene Einstellung
0 = B		ruttobetrag, MwSt-Summe, Nettobetrag
1 = B		ruttobetrag, MwSt-Summe, kein Nettobetrag
2 = B		ruttobetrag, keine MwSt-Summe, Nettobetrag
3 = B		ruttobetrag, keine MwSt-Summe, kein Nettobetrag
	0	= Datum, Uhrzeit, Lfd-Bon-Nummer
	1	= Datum, keine Uhrzeit, Lfd-Bon-Nummer
	2	= Datum, Uhrzeit, keine Lfd-Bon-Nummer
	3	= Datum, keine Uhrzeit, keine Lfd-Bon-Nummer

FLAG 12

Bon- und Journaldarstellung

0	0	= empfohlene Einstellung
0	= Vollständiger Ausdruck Bon/Journal
1	= Verkürzter Ausdruck Bon/ Journal
	0	= Mehrfachdruck der Zwischensumme nicht möglich
	1	= Mehrfachdruck der Zwischensumme möglich

FLAG 13

Darstellung des Z-Berichtes

1	0	= empfohlene Einstellung
0	= Grand Total wird nicht gedruckt, Reset der Bon-Nr.
1	= Grand Total wird gedruckt, Reset der Bon-Nr.
2	= Grand Total wird nicht gedruckt, Kein Reset der Bon-Nr.
3	= Grand Total wird gedruckt, Kein Reset der Bon-Nr.
	0	= Ausdruck der Retourensumme im X/Z-Bericht
	1	= kein Ausdruck der Retourensumme im X/Z-Bericht

FLAG 14

Motor Papieraufwicklung ein/aus + Steuersatz Minus-

Taste

FLAG 15

Euro Darstellung + Ebenenwechsel

FLAG 16

Öffnen der Kassenschublade + Ebenenwechsel zugelassen/nicht zugelassen

FLAG 17

Paßwort Z-Bericht

0 0 0 0 = kein Paßwort / 0001 bis 9999 Paßwort

■ Mehrwertsteuer-Rate programmieren

Sie können den Warengruppen vier verschiedene MwSt-Raten zuordnen.

Hier legen Sie die Höhe der Mwst.-Raten fest.

Programmierung eingeschaltet

-ATE100000

Aus Zahlung

Mehrwertsteuer-Programm öffnen

z. B. Mehrwertsteuer eingeben (z. B.: 16%)

rATE 1 15000

N/R

Mehrwertsteuer speichern und Wert für die nächste

MwSt-Rate eingeben

Bar

Mehrwertsteuer-Programm schließen

■ Warengruppen programmieren

Zur Aufgliederung Ihres Warensortiments, können den Artikeln Warengruppen (Department) zugeordnet werden. Die Programmierung erfolgt in zwei Schritten; Preis und Zuordnung sind festzulegen.

Programmierung eingeschaltet

Preis festlegen

0 IP	0.00
00P	0.00
00P	999999

1 Warengruppe drücken

Zeigt die Warengruppe an

Zeigt den Preismode an

Eingabeplatz für den Festpreis

# in die nächste Einstellung wechseln N/R

Zuordnung festlegen

0 IF	00000
0 IF	00000
0 IF	00000
0 IF	00001
0 IF	00010
0 IF	00100
0 IF	01000

Zeigt die Warengruppe an

Zeigt den Zuordnungs-Mode an

0 = Aufrechnungsbon (1 = Einzelbon bei Ersteingabe)

in die nächste Warengruppe wechseln

Programmierung abschließen

0 IF 00001

Nebenstehend ein Beispiel für: Aufrechnungsbon mit MwSt-Rate 1;

Zuordnung speichern

Warengruppen-Programm schließen

Nachfolgend ist das Beispiel für Warengruppe 1 (z. B. Haushalt) aufgeführt.

Warengruppen-Programm öffnen

Festpreis eingeben

Festpreis speichern

Zuordnung eingeben (0 = Aufrechnungsbon; 1 = MwSt.-Rate 1)

Zuordnung speichern und zur nächsten Warengruppe wechseln

Warengruppen-Programm schließen

■ Artikelnummern programmieren

Jeder einzelne Artikel (PLU) kann mit einer Nummer versehen und zusätzlich einer vorher bestimmten Warengruppe zugeordnet werden. Die Programmierung erfolgt in zwei Schritten; Preis und Zuordnung sind festzulegen. Die MwSt-Rate richtet sich nach der Steuerzuordnung der Warengruppe.

Preis festlegen

Artikel Nr.

Artikeltaste drücken

Zeigt die Artikelnummer an Eingabeplatz für den Preis

in die nächste Einstellung wechseln

Zeigt die Artikelnummer an Zeigt den Zuordnungs-Mode an Warengruppenzuordnung (01 bis 12)

Zuordnung speichern Artikel-Programm schließen

Nachfolgend ist das Beispiel für einen Artikel aufgeführt:

z. B. Warengruppe zuordnen (08 = Warengruppe 8)

N/R

Bar

Artikel-Programm öffnen

Festpreis eingeben

Festpreis speichern

08 = Warengruppe 8)

Zuordnung speichern und zur nächsten Artikelnummer wechseln

Artikel-Programm schließen

■ Artikelnummern ändern bzw. hinzufügen

Bei Änderungen oder Hinzufügen von weiteren Artikeln können Sie einen bestimmten Artikel oder eine freie Artikelnummer direkt auswählen, indem Sie zunächst die entsprechende Artikelnummer eingeben und dann die Taste Artikel Nr. drücken. Gehen Sie dann wie zuvor beschrieben vor.

■ Währungsumrechnung programmieren

Für die Umrechnung eines Betrages oder der Endsumme einer Registrierung auf andere Währungen können bis zu 4 verschiedene Währungen mit ihren Umrechnungsfaktoren programmiert werden. Die Programmierung erfolgt in zwei Schritten; Umrechnungsfaktor und die Nachkommastellen des Umrechnungsfaktors sind festzulegen. Es sind drei Fälle zu unterscheiden:

Hinweis: Die Umrechnungsfaktoren für die Währungen sind immer sechsstellig einzugeben!

■ Euro in der Periode 01.01.1999 - 31.12.2001

Lokale Währung = DM.

Die Währungen sind wie folgt zu programmieren:

Währungsprogramm öffnen

Umrechnungsfaktor für EC-Karten-Zahlungen festlegen

in die nächste Einstellung wechseln

0 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Umrechnungsfaktor für Scheck-Zahlungen festlegen in die nächste Einstellung wechseln

0 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Umrechnungsfaktor für Barzahlungen in Euro und Eurotabelle (Dreiecks-Währungsumrechnung) festlegen in die nächste Einstellung wechseln

0 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Umrechnungsfaktor für 1. Fremdwährung (z. B. Belgische Franc, BEF) festlegen

in die nächste Einstellung wechseln

2 = Pflichteingabe; 4 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Währungsprogramm schließen

■ Euro in der Periode 01.01.2002 - 30.06.2002

Lokale Währung = Euro

Die Währungen sind wie folgt zu programmieren:

Währungsprogramm öffnen

Umrechnungsfaktor für EC-Karten-Zahlungen (FCE 1) festlegen

in die nächste Einstellung wechseln

1 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Umrechnungsfaktor für Scheck-Zahlungen (FCE 2) festlegen

in die nächste Einstellung wechseln

1 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Umrechnungsfaktor für Barzahlung in DM und Euro-tabelle (Dreiecks-Währungsumrechnung, FCE 3) festlegen

in die nächste Einstellung wechseln

1 = Pflichteingabe; 5 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Umrechnungsfaktor für 1. Fremdwährung (z. B. BEF Belgische Franc) festlegen

in die nächste Einstellung wechseln

1 = Pflichteingabe; 4 = Nachkommastellen des sechs- stelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Währungsprogramm schließen

■ Allgemeine Wechselkursumrechnung

Beispiel für den Wechselkurs 1 \$ = 1,78562 DM. Der Wechselkurs hat 6 signifikante Stellen.

Die FCE-Tasten sind wie folgt zu programmieren:

Währungsprogramm öffnen

Umrechnungsfaktor für 1. Fremdwährung (z.B. US Dollar) festlegen

in die nächste Einstellung wechseln

0 = Pflichteingabe (berücksichtigt, daß der normale

Wechselkurs eingegeben wurde); 5 = Nachkomma- stellen des sechsstelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Fremdwährungen 2 bis 4 entsprechend eingeben.

Währungsprogramm schließen

Beispiel für den Wechselkurs 1 Yen = 0,015494 DM.

Damit der Wechselkurs mit 6 signifikanten Stellen eingegeben werden kann, ist der Kehrwert zu berechnen: 1/0,015494 = 64,5411.

Die FCE-Tasten sind wie folgt zu programmieren:

Währungsprogramm öffnen

Umrechnungsfaktor für 1. Fremdwährung (z.B. Yen) festlegen

in die nächste Einstellung wechseln

1 = Pflichteingabe (berücksichtigt, daß der Kehrwert des Wechselkurses eingegeben wurde); 4 = Nachkommastellen des sechsstelligen Umrechnungsfaktors

in die nächste Einstellung wechseln

Fremdwährungen 2 bis 4 entsprechend eingeben.

Währungsprogramm schließen

Fehlermeldungen Bedienung

Bei Fehlbedienungen erfolgen Fehlermeldungen in der Anzeige, verbunden mit einem Signalton.

Löschen

Fehlermeldung aufheben

Fehlermeldung Ursache

EFalsche Taste/Funktion betätigt

FCE*not PoGWährungskurs nicht programmiert

too b.5Gesamtbetrag ist zu groß, die Währungsumrechnung

kann nicht ausgeführt werden

FCE3 nULLWährung 3 (Währungstabelle) ist nicht programmiert,

die Währungsumrechnung kann nicht ausgeführt werden

SYS FCE ErrFehler Flag-Programmierung für Währungen

Störung Drucker

Bei einer Druckerstörung schalten Sie die Kasse sofort ab und entfernen Sie den Netzstecker.

Überprüfen Sie, ob die Papierrollen und die Farbrolle korrekt eingesetzt, Papier oder Farbrolle beschädigt sind oder ob sich Fremdkörper im Druckwerk befinden.

Entfernen Sie sie gegebenenfalls.

Achtung: Entfernen

\$ie Fremdkörper nur sehr vorsichtig. Verwenden Sie keine Messer,

Schraubendreher oder ähnliches. Niemals Gewalt anwenden. Das Druckwerk kann beschädigt werden.

Schalten Sie die Kasse wieder ein und nehmen Sie eine neue Registrierung vor.

Wenn erneut eine Druckerstörung auftritt, benachrichtigen Sie den Service.

■ Optionen

■ Tastaturabdeckung

Die Tastatur der Registrierkasse kann zum Schutz vor Feuchtigkeit oder Staub mit einer Tastaturabdeckung versehen werden.

■ Schubladeneinsätze

■ Geldscheinprüfgerät

■ Selbsttests

Es kann die Möglichkeit zur Durchführungs von Selbsttests zugelassen sein (Flag 9). Bei den Selbsttests werden einzelne Komponenten der Registrierkasse geprüft.

■ Technische Daten

Tasten 35

Warengruppen: 12

Artikel: 100

Anzeige: 12stellige Anzeigen für Kunden (nur CM 726) und Bediener

Drucker: Geschwindigkeit: ca. 2 Zeilen/Sekunde

Papierrolle: 58 mm breit, ∅ 70 mm

Farbrolle: blau

Geräuschemission: L _pA < 58 dB

Maße und Gewicht: Höhe: 200 mm

Breite: 330 mm

Tiefe: 360 mm

Gewicht: ca. 5 kg

Sicherheitsprüfungen: Gemäß EN 60 950, (IEC 950)

Leistungsaufnahme: Betrieb: 10 W

Netzspannung: 230 V, 50 Hz

2. Ebene-Taste 12

Abkürzungen 25

Abschläge, prozentual 21

Abschläge, variabel 22

Abschlag-Taste 14

Allgemeine Hinweise 6

Allgemeine Wechselkursumrechnung 39

Allgemeines 29

Anzeige 10

Artikel mit geänderten Artikelpreisen registrieren 17

Artikelbericht, X 26

Artikelbericht, Z 28

Artikelnummern ändern bzw. hinzufügen 36

Artikelnummern programmieren (PLU) 36

Artikelnummern registrieren 16

Artikel-Taste 13

Aufwickelspule 8, 9

Ausdrucken aller programmierten Einstellungen 30

Auszahlungs-Taste 13

Barauszahlungen 22

Bareinzahlung 22

Barzahlungs-Taste 13

Bedieneranzeige 9

Berichte 26

Berichte mit Speicherlöschung, Z 28

Berichte ohne Speicherlöschung, X 26

Bestimmungsgemäßer Gebrauch 6

Bon-Vorlauf-Taste 14

Direkt stornieren 23

Druckwerk 7,9

Druckwerkdeckel 9

Durch Multiplikation registrieren 18

Durch Wiederholung registrieren 17

Ebenenwechsel-Taste 12

Einzahlungs-Taste 14

Einzelnes FLAG ändern 31

Euro in der Periode 01.01.1999 - 31.12.2001 37

Euro in der Periode 01.01.2002 - 30.06.2002 38

Farbrolle 9

Farbrolle wechseln 8

Fehlermeldung 40

Finanzbericht, X 26

FLAG-Tabelle 32

Geldscheinprüfgerät 41

Geräteansicht 9

Grand Total 29

Kasse öffnen, elektrisch 24

Kasse öffnen, manuell 24

Kassenrolle einlegen 7

Kassenschublade 9

Kreditkarten-Taste 13

Kundenanzeige 9

Kundendienst 6

Lösch-Taste 14

Mehrwertsteuer-Rate programmieren 34

Nach Storno-Taste 14

Nachträglich stornieren 23

Netzanschluß 6

Netzspannung 6

Numerik-Taste 13

Numerische Tasten 12

Optionen 41

Paßwort 24

Preis Neu-Taste 12

Programmierung des Grundprogramms 31

Programmierungen löschen 29

Registrieren 15

Retour-Taste 12

Rückgabe-/Umtausch-Stornierung 23

Schadensfall 6

Scheck-Taste 13

Schlüsselschalter 9, 11

Schubladeneinsätze 41

Selbsttest 41

Sicherheitshinweise 6

Sofort Storno-Taste 14

Sonstiges 24

Stornieren 23

Störung Drucker 40

Tastatur 9, 12

Tastaturabdeckung 41

Tastaturbeschreibung 12

Technische Daten 42

Teilbeträge registrieren 20

Trainings-Mode 15

Transportsicherung 6

Unterschiedliche Beträge registrieren 16

Währungsprogramm 37

Währungs-Taste 14

Währungsumrechnung programmieren 37

Warengruppen mit geänderten

Warengruppenpreisen registrieren 16

Warengruppen programmieren 34

Warengruppen registrieren 15

Warengruppen-Tasten 12

Wechselgeld anzeigen 19

Wichtiger Transporthinweis 6

X-Bericht gesamt 27

X-Berichte 26

Zahlung von Teilbeträgen 20

Zahlungsarten registrieren 19

Z-Bericht gesamt 28

Z-Berichte 28

Zeit/Datum-Taste 13

Zeitanzeige 24

Zuschläge, prozentual 21

Zuschlag-Taste 14

Zwischensummen-Taste 13
