Produkttyp	Kasse (elektronische Registrierkasse)
Modell	ECR 396F plus
Marke	Olympia Business Systems
Gewicht (ohne Schublade)	ca. 8 kg
Stromversorgung	220 V Wechselspannung
Leistungsaufnahme	25 W
Temperaturbereich	0 °C bis 40 °C
Anzahl Warengruppen	64 (max. 99)
Anzahl PLUs	1.500 (max. 10.000)
Anzahl MwSt.-Gruppen	8
Anzahl Kellner	26 (max. 99 mit ID-Code)
Anzahl Kassierer	1 (max. 9)
Anzahl Zahlungswege (Finanzwege)	5 (max. 30)
Anzahl Tische	200 (max. 800)
Anzahl Tischartikel	70 (dynamisch)
Drucker	Thermodrucker LTP2342, max. 13 Zeilen/Sek., Papierbreite 80 mm
Tastatur	Flach (flat), 120 Tasten, 3 Ebenen
Kundenanzeige	Numerisch, 10-stellig
Bedieneranzeige	Numerisch (10-stellig) und alphanumerisch (10-stellig)
Anschlüsse	COM-Ports für PC, Modem, Küchendrucker, GCP, Barcode-Leser
Reinigung und Pflege	Gehäuse mit weichem, trockenem Tuch reinigen; keine aggressiven Reinigungsmittel
Ersatzteile und Reparatur	Ersatzteile über Fachhandel erhältlich; Reparatur nur durch autorisiertes Servicepersonal

Häufig gestellte Fragen - ECR 396F plus OLYMPIA

Wie setze ich die Kasse auf die Werkseinstellungen zurück (System-Reset)?

Schalten Sie die Kasse aus (Schlüssel auf OFF), trennen Sie sie vom Netz. Halten Sie die Taste [%2 1] gedrückt und schließen Sie die Kasse wieder an. Im Display erscheint 'OOOO...'. Lassen Sie die Taste los, drehen Sie den Schlüssel auf PRG oder S. Es erscheint 'CL' – der Reset ist abgeschlossen.

Wie programmiere ich eine neue Ware (PLU)?

Drehen Sie den Schlüssel auf PRG. Drücken Sie [#/.9], dann die gewünschte PLU-Nummer gefolgt von [#/.9]. Blättern Sie mit [= : -6800 (] durch die Positionen (Text, Preis, Steuer etc.) und geben Sie die Werte ein. Bestätigen Sie jede Position mit [BAR]. Beenden Sie mit [#/.9].

Wie drucke ich einen Tagesbericht (X-Bericht)?

Drehen Sie den Schlüssel auf X. Geben Sie 01 ein und drücken Sie [BAR]. Der Finanzbericht Tag wird ausgedruckt. Für andere Berichte geben Sie die entsprechende Nummer ein (z.B. 03 für Warengruppenbericht, 05 für PLU-Bericht).

Wie schließe ich einen Kundendrucker (GCP) an?

Schließen Sie den GCP an den Port COM D an. Programmieren Sie unter PRG-Modus Sektion 23 den COM-Port 4 mit Einstellung 03 (GCP) und passender Baudrate (z.B. 9600). Stellen Sie sicher, dass in den P-Registern (Sektion 13) die Option für GCP aktiviert ist.

Was bedeutet die Fehlermeldung 'E 05' (Druckerfehler)?

Der interne Drucker ist nicht angeschlossen oder defekt. Überprüfen Sie die Verbindung des Druckerkabels und ob der Druckkopf richtig eingerastet ist. Falls nötig, führen Sie einen Warmstart durch.

Wie kann ich die Tastaturbelegung ändern?

Drehen Sie den Schlüssel auf S. Drücken Sie [#/.9], geben Sie den Wert für die Taste (z.B. 20AA für Funktionstaste) und drücken Sie die gewünschte Taste auf der Tastatur. Bestätigen Sie mit [BAR]. Beenden Sie mit [#/.9]. Für die 1. und 2. Ebene geben Sie PLU-Codes ein.

Wie aktiviere ich das Kellnersystem?

Im PRG-Modus Sektion 06 können Sie Kellner anlegen und deren Rechte festlegen. Standardmäßig sind 26 Kellnerschlüssel vorhanden. Unter Sektion 17 weisen Sie den Schlüsseln Kellner zu. Im REG-Modus müssen sich Kellner vor jeder Transaktion mit ihrem Schlüssel oder Passwort anmelden.

Wie stelle ich Datum und Uhrzeit ein?

Drehen Sie den Schlüssel auf PRG. Für Datum: Sektion 14 eingeben (14 + [#/.9]), dann das Datum im Format TTMMJJ (abhängig von S-Modus-Einstellung) und mit [BAR] bestätigen. Für Uhrzeit: Sektion 15, Eingabe HHMM.

Kann ich die Kasse mit einem Barcode-Scanner verwenden?

Ja, schließen Sie den Scanner an einen COM-Port an. Programmieren Sie unter PRG-Modus Sektion 23 den Port mit Einstellung 05 (BCR). Die Kasse unterstützt EAN-8, EAN-13, UPC-A und UPC-E. Die PLU-Nummer entspricht dem Barcode-Code.

Wie erstelle ich einen Makro-Kettenbericht?

Programmieren Sie die Makro-Taste im S-Modus: Drücken Sie [#/.9], geben Sie die Berichtsnummern und Steuercodes (z.B. *c für Druck, *d für Schnitt) ein. Beispiel: '01*c*d 03*c*d 08*c*d *f'. Speichern Sie mit [#/.9]. Im X- oder Z-Modus drücken Sie die Makro-Taste, um die Kette auszuführen.

BEDIENUNGSANLEITUNG ECR 396F plus OLYMPIA

PROGRAMMIERANLEITUNG

GASTRONOMIE KASSE

ECR 396F plus

Inhalt:

Seite

1. Grundangaben 3
2. Reset – System, Kasseninitialisierung 6
3. Tastenfeldbeschreibung. Tastatur – Tasten-Standardanordnung
4. S – Modus, Servicemodus 11

4.1 Grundeinstellungen der Kasse (Initialisierung) Training 11
4.2 Aufbau (Reservierung) des Kassenspeichers 12
4.3 Programmieren der Tatstatur 13
4.4 Ausspeicherung der einprogrammierten Daten im S-Modus 15

1. PRG – Modus, Programmiermodus 16

5.1 Programmieren der Warengruppen 17

5.2 Programmieren der Waren Obergruppe 18

5.3 Programmieren der PLU / neu Null-Preis PLU 19

5.4 Programmieren der Verkettung PLU 21

5.5 Programmieren der PLU – Hauptgruppen 22

5.6 Programmieren der Kellner / neu detallierte Kellnerrechte 24

5.7 Programmieren der Kassierer 25

5.8 Programmieren der Zahlungsweisetasten (Finanzweg) 25

5.9 Programmieren absoluter Zuschläge, Rabatte +, - 27

5.10 Programmieren prozentueller Zuschläge, Rabatte +%, -% 27

5.11 Programmieren der Zugangspasswörter – Manager 28

5.12 Programmieren der Kassennummer (Maschinennummer) 28

5.13 Programmieren der P-Register (Einstellung der Funktionalitätsattribute, Maschinenoption) 29

5.14 Programmieren des Datums 32

5.15 Programmieren der Uhrzeit 33

5.16 Programmieren der Fremdwährungen 33

5.17 Programmieren der Kellnerschlüssel / Training 34

5.18 Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte) 34

5.19 Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe) 35

5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“ 36

5.21 Programmieren der Kassennummer für die Verbund IRC, PC 37

5.22 Programmieren der Kommunikation an den COM – Kassenports 38

5.23 Programmieren der MwSt. (Steuer) 39

5.24 Programmieren der Kopfzeilen (Logotext) 39

5.25 Programmieren der Fußzeilen (Schlußlogo) / neu Text RECHNUNG ändern 40

5.26 Programmieren der Kassenbezeichnungen für die Verbund IRC 40

5.27 Programmieren der Nachrichten an den Küchendrucker 41

5.28 Programmieren der Ordergruppen 41

5.29 Programmieren der Kopfzeile für externen GCP Drucker 42

5.30 Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker) 42

5.31 Programmieren MAKRO Tasten Kettenberichte 45

5.32 Überprüfung und Druck der einprogrammierten Daten im PRG – Modus 43

1. Das Bon-Ordersystem 47

2. Lager – Eingabe, Einfügung eines PLU - Lagervorrats, Verkettung - PLU 52

3. Übersicht X – Berichte, Z – Berichte / Makro Tasten 53

4. Zeichensatztabelle, Tastenbelegung beim Programmieren 55

5. Fehlermeldungen (Fehlersymbol) 57

6. Anschließbare Peripheriegeräte, Softwareaufrüstung, Modem 61

7. GRUNDANGABEN

Modell		:	ECR396F	plus
Leistungsaufnahme		:	25W
Gewicht (ohne Kassenschublade) : 8 kg
Netzspannung		:	220V
Temperaturbereich:		:	0 C 0	-	40
Anzahl	Warengruppen		:	64	(max. 99)
Anzahl	PLUs		:	1.500	(max. 10.000)
Anzahl	MwSt.-Gruppen		:	8
Anzahl Kellner	: 26 – Schlüssel (max. 99 bei Verwendung von ID - Code)
Anzahl	Kassierer	:	1	(max. 9)
Anzahl	Finanzwege	:	5	(max. 30)
Anzahl	Tische	:	200	(max. 800)
Anzahl	Tischartikel	:	70	(dynamisch, max. 70)
Tatstaturtyp:		:	flach (flat)
Anzahl	Tasten		:	120
Kunden-Anzeige		:	Numerisch	-	10-stellig
Anzeige	Bedienung		Numerisch	-	10-stellig
			Alphanumerisch	-	10-stellig
Drucker		:	Thermodrucker LTP2342
			Leistung	max. 13	Zeilen/Sek.
Max. Anzahl druckbarer Zeichen 48			Abschneiden	(ganz, teilweise, kein)
Papierbreite: 80 /80 /12 (mm)
Anschließbare Peripheriegeräte : PC - Rechner, Modem
			GCP	externer	drucker
			Küchendrucker,	BCR	(scanner),

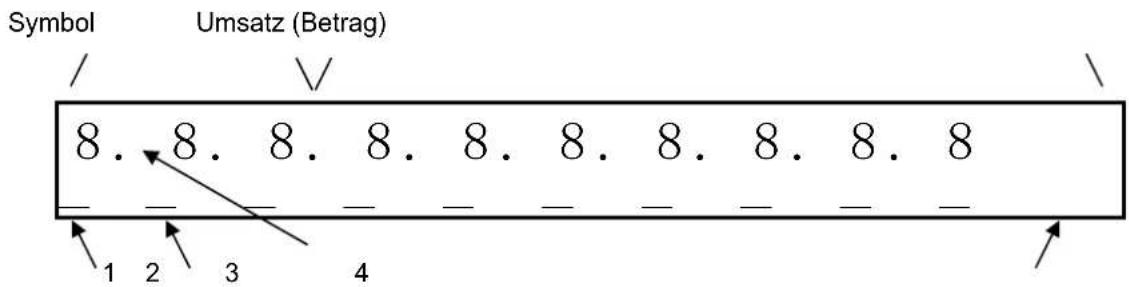

Numerisches Anzeige:

1 : Bei Anzeige des Zeichens „ _ „ in Position 1 auf 1. Tastaturebene umgeschaltet
2 : Bei Anzeige des Zeichens „ _ „ in Position 1 und 2 auf 2. Tastaturebene umgeschaltet
3 : Bei Anzeige des Zeichens „ . „ in Position 3 Kasse auf die Betriebsart „TRAININGSMODUS“
4 : Bei Anzeige des Zeichens „ _ „in Position 4 auf 2. Preisstufe umgeschaltet

Alphanumerisches Anzeige:

Zeigt den Programmierstatus, die Bezeichnungen (PLU, Warengruppen etc.) an. Bei den PLUs (max. Länge von 18 Zeichen) kann die ganze Bezeichnung mit der Taste: [ ; / 8 + 5 ] eingeblendet werden.

A B C D E F G H I J

Nach Betätigung der Taste ....

IJKLMNOPQR

Hauptschlossposition:

OFF OFF - Kasse aus

PRG - PRG – Modus (Programmieren)

S - S - Modus (Servicemodus)

REG - Verkaufmodus (Erfassung)

X - Berichtsdruck (Ansicht), Training

Z - Berichtsdruck (einschl. Löschen!)

Kellnerschlüssel – das System:

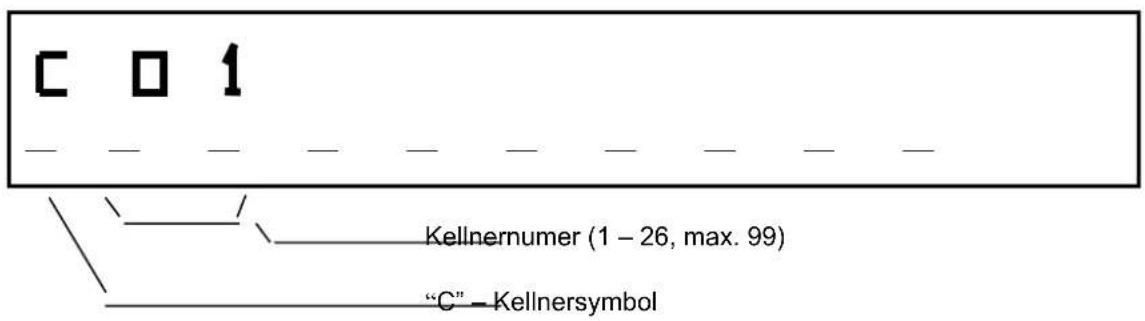

Vor der Eingabe einer Transaktion meldet sich der Kellner mit seinem Kellnerschlüssel an (standardmäßig 26 Schlüssel). Dieses System kann im PRG – Modus beeinflusst werden (d.h., es kann ausgeschaltet werden). Vor dem Abschluss der jeweiligen Transaktion ist ein Kellnerwechsel (d.h. Schlüsselwechsel) nicht möglich. Zusätzlich kann für jeden Kellner ein Passwort vergeben werden.

Die Kasse zeigt auf dem Display die Abfrage des PASSWORTS an. Nach Eingabe (1 Zeichen) wechselt das Display dementsprechend (z.B. nach Eingabe von zwei Zeichen ....).

Nach Eingabe aller Zeichen des PASSWORTS ist der Kellner angemeldet. Wenn die Kasse „0“ anzeigt, ist das PASSWORT falsch und die Eingabe kann erneut nach Betätigung der Taste [ / 26 & + ( 1 ] erfolgen.

Manager – System:

Das System ermöglicht es zwei Manager-PASSWÖRTER zu vergeben. Damit wird folgender Zugang eingeschränkt:

1. Funktion Schlüsselstellung „Z“ (Berichtswesen mit anschließender Löschung)
2. Funktion Schlüsselstellung „S/PRG“ (Programmieren)

Ein Passwort ist vier Zeichen lang, und die Anmeldung ist die gleiche wie oben beschrieben. Zusätzlich können im PRG-Modus folgende Kellnerrechte eingeschränkt werden:

Einschränkung der Transaktionen der X – Betriebsart
Einschränkung der Transaktionen der Z – Betriebsart
Einschränkung der Transaktion „AUSZAHLUNG“
Einschränkung der Transaktion „RETOUR“
Einschränkung der Transaktion „STORNO“
Einschränkung der Transaktion „KEINE VERKAUF“

2. RESET – SYSTEM, KASSENINITIALISIERUNG (vor Erstinstalation)

System Reset:

Alle einprogrammierten Daten, Abgaben etc. werden gelöscht!!!! Der Zustand wird auf dem Kassendisplay durch die Zeichenfolge „CL“ angezeigt. Nach dieser Operation ist das ganze System, auch S - Modus initialisiert ( siehe Zurücksetzen des Systems). Dieser System Reset wird beim Wechsel des EPROM – Speichers ggf. bei der ersten Instalation der Kasse bzw. dann verwendet, wenn die Kasse auf einen Warmstart nicht mehr reagiert.

Vorgehensweise beim Zurücksetzen des Systems:

der Schlüssel steht auf „OFF“

die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen
auf dem Anzeige erscheint „OOOOOOOOOOOOOOOO“
➢ die Taste [%2 1 ] loslassen
den Schlüssel von OFF auf „PRG“ oder „S“ drehen
auf dem Kassendisplay wird die Zeichenfolge „CL“ eingeblendet, das Zurücksetzen ist beendet

Sollte die Kasse einmal blockiert sein (nach einem Papierstau, Fehlbedienung etc.) gehen Sie folgendermaßen vor:

Warmstart:

Dieser Kassenstart sollte nur erfolgen wenn folgende Tastenkombinationen nicht erfolgreich sind:

Folgende Schlüsselstellungen „REG“, „X“, „Z“, „PRG“.

1. [ORVFKHQ]oder& / 5
2. [EDU]
3. [NY]

Der Warmstart kann manuell wie folgt durchgeführt werden:

1. Nach der Vorgehensweise beim Warmstart
2. Durch Drücken „RESET“ KNOPF auf der Hauptplatine der Kasse (links neben dem E-Prom)

Vorgehensweise beim Warmstart:

der Schlüssel steht auf „OFF“

die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen
auf dem Anzeige erscheint „OOOOOOOOOOOOOOO“
➢ die Taste[%2 1] loslassen
den Schlüssel von OFF auf „REG“ drehen
das Zurücksetzen ist beendet

3. TASTENFELDBESCHREIBUNG. TASTATUR – TASTEN-STANDARDANORDNUNG

[%2 1]

[3/8]

[: * ]

[0, 186]

[3/86]

[62) 257 672512]

[672512]

[5(7285)]

[ = : . - 6 8 0 0 ( ]

[ ; / 8 + 5 ]

[35(,6(%1(.1/2)]

[7, 6 & + ]

[ \866 ( 5 + \ 86 ]

[7, 6 & + ( \$' ' ]

[63/，7]

[80%8&+(1)]

[5 (& + 1 8 1 * ]

[ 8 ) / % ]

[* 5 \$7, 6]

[%2 1 \$86. / ( , 1 ]

[ = 8 6 \$ 7 = 7 ( ; 7 ]

[:D+581*]

[#/.9]

[ ( , 1 = \$ + / 8 1 * ]

[ 86 = + / 81^* ]

: Bonvorschub

: Direkt - PLU

: Direkt – Warengruppe

: Plus (Zuschlag absolut)

: Taste direkt nach der Registrierung (PLU, WG,...). Andernfalls Verwendung der STORNO – Taste

: Rücknahme

: Zur Berechnung der Zwischennsumme während einer

T r a n s a k

: Multiplikation beim Verkauf, andernfalls Datum/Uhrzeit Anzeige

: Preisebene ändern

: Eingabe der Tischnummer

: Steuersatzänderung (STEUER 1 / STEUER 2)

: Tisch hinzufügen

: Artikel separieren

: Auf eine andere Tischnr. umbuchen

: Rechnung für bestimmten Tisch oder Kunden drucken

: Anzeige der Rechnungsdaten eines bestimmten Tisches

nach oben oder unten blät

: Gratisverkauf

: Bon druck Aus / Ein (R - Modus)

: Zusatztext abrufen

: Fremdwährungsumrechnung

: Nummerndruck / Öffnen der Kassenlade ohne Verkauf

: Einzahlungen

: Auszahlungen

[ + %, - %]	: - /+% beim Verkauf (3 x 3)
[ &/ 5 ,/ 26 &+ ( 1 ]	: Eintrag löschen
[%5 /7 27/ ]	: Finanzweg – Barzahlung
[6 &+ ( &. ]	: Finanzweg – Scheckzahlung
[ . 5 7 ( ) [ . 5 ( ', 7 ]	: Finanzweg – Kartenzahlung, Kreditzahlung
[%HZ L UWX QJ VE HOHJ ]	: Bewirtungsbeleganhang
[1 2 5 0/ ( 5 ' 58 &. ]	: Es erfolgt keine Tischbewegung
[6 7 ( 8 ( 5 ]	: Steuersatz

[ . $ 6 6 , ( 5 ( 5 ] [ . ( / / 1 ( 5 ] : Kassierereingabe, Kellner

[ 6 + , ) 7 □: * ] : WG Ebene

[35(,61)5* ( ]	: Preisanfrage für die einzelnen PLUs
[767785(%(1( )	: Tastatur Ebene
[7$67(63(55(1]	: Taste sperren
[2+1(67(8(5]	: Taste ohne Steuer

[0. 52□□]	: Makro Taste 1
[0 . 52□□]	: Makro Taste 2

[ ] [ ] [ ] [ ] : Alle Banknotentasten können in der TastaturprogrammierungPC- Progr.Systeme # 15 im Anhang der Zusatztexte angelegt werden.

Standardanordnung der Tastatur (ECR396F plus) – Basis ebene:

BON

PLU 15

PLU 23

PLU 31

PLU 39

PLU 47

PLU 55

PLU 63

PLU 71

TASTATUR Eb

AUF

ZUSATZ TEXTE

EIN ZAHLUNG

AUS ZAHLUNG

BON Aus / Ein

PLU 7

PLU 14

PLU 22

PLU 30

PLU 38

PLU 46

PLU 54

PLU 62

PLU 70

WG 4 AB

BEW. BELEG

-% + %

KREDIT 2

PLU 6

PLU 13

PLU 21

PLU 29

PLU 37

PLU 45

PLU 53

PLU 61

PLU 69

WG 3

RECH NUNG

PREIS Eb.1

PREIS Eb.2

UMBU CHEN

SPLIT

PLU 5

PLU 12

PLU 20

PLU 28

PLU 36

PLU 44

PLU 52

PLU 60

PLU 68

WG 2 RETOUR PLU

KASSIERER

X / UHR

KREDIT 1

PLU 4

PLU 11

PLU 19

PLU 27

PLU 35

PLU 43

PLU 51

PLU 59

PLU 67

WG 1 STORNO

7 8

9

KARTE

PLU 3

PLU 10

PLU 18

PLU 26

PLU 34

PLU 42

PLU 50

PLU 58

PLU 66

AUSSER HAUS

SOFORT STORNO

4 5

6

SCHECK

PLU 2

PLU 9

PLU 17

PLU 25

PLU 33

PLU 41

PLU 49

PLU 57

PLU 65

TISCHE ADD

#/KV

1 2

3

ZW SUMME

PLU 1

PLU 8

PLU 16

PLU 24

PLU 32

PLU 40

PLU 48

PLU 56

PLU 64

TISCH

CLR (LOSCHEN)

0

00

.

BAR TOTAL

Standardanordnung der Tastatur (ECR396F plus) – 1. Ebene:

BON	PLU 115	PLU 123	PLU 131	PLU 139	PLU 147	PLU 155	PLU 163	PLU 171	Identisch mit der Tastaturgrundebene
PLU 107	PLU 114	PLU 122	PLU 130	PLU 138	PLU 146	PLU 154	PLU 162	PLU 170
PLU 106	PLU 113	PLU 121	PLU 129	PLU 137	PLU 145	PLU 153	PLU 161	PLU 169
PLU 105	PLU 112	PLU 120	PLU 128	PLU 136	PLU 144	PLU 152	PLU 160	PLU 168
PLU 104	PLU 111	PLU 119	PLU 127	PLU 135	PLU 143	PLU 151	PLU 159	PLU 167
PLU 103	PLU 110	PLU 118	PLU 126	PLU 134	PLU 142	PLU 150	PLU 158	PLU 166
PLU 102	PLU 109	PLU 117	PLU 125	PLU 133	PLU 141	PLU 149	PLU 157	PLU 165
PLU 101	PLU 108	PLU 116	PLU 124	PLU 132	PLU 140	PLU 148	PLU 156	PLU 164

Standardanordnung der Tastatur (ECR396F plus) – 2. Ebene:

BON	PLU 215	PLU 223	PLU 231	PLU 239	PLU 247	PLU	255	PLU	263	PLU 271	Identisch mit der Tastaturgrundebene
PLU 207	PLU 214	PLU 222	PLU 230	PLU 238	PLU 246	PLU	254	PLU	262	PLU 270
PLU 206	PLU 213	PLU 221	PLU 229	PLU 237	PLU 245	PLU	253	PLU	261	PLU 269
PLU 205	PLU 212	PLU 220	PLU 228	PLU 236	PLU 244	PLU	252	PLU	260	PLU 268
PLU 204	PLU 211	PLU 219	PLU 227	PLU 235	PLU 243	PLU	251	PLU	259	PLU 267
PLU 203	PLU 210	PLU 218	PLU 226	PLU 234	PLU 242	PLU	250	PLU	258	PLU 266
PLU 202	PLU 209	PLU 217	PLU 225	PLU 233	PLU 241	PLU	249	PLU	257	PLU 265
PLU 201	PLU 208	PLU 216	PLU 224	PLU 232	PLU 240	PLU	248	PLU	256	PLU 264

Standardanordnung der Tastatur (ECR 396 plus):

BON

PLU 15

PLU 23

PLU 31

PLU 39

PLU 47

PLU 55

PLU 63

PLU 71

TASTATUR EBENE

▲

ZUSATZ TEXTE

EIN ZAHLUNG

AUS ZAHLUNG

BON AUS/EIN

PLU 7

PLU 14

PLU 22

PLU 30

PLU 38

PLU 46

PLU 54

PLU 62

PLU 70

WG 4

▼

BEW. BELEG

-% + %

Kredit 2

PLU 6

PLU 13

PLU 21

PLU 29

PLU 37

PLU 45

PLU 53

PLU 61

PLU 69

WG 3

RECH NUNG

PREIS Eb.1

PREIS Eb.2

UM BUCHEN

SPLIT

PLU 5

PLU 12

PLU 20

PLU 28

PLU 36

PLU 44

PLU 52

PLU 60

PLU 68

WG 2

RETOUR PLU

Modus X / UHR

Kredit 1

PLU 4

PLU 11

PLU 19

PLU 27

PLU 35

PLU 43

PLU 51

PLU 59

PLU 67

WG 1

STORNO

7

8

9

Karte

PLU 3

PLU 10

PLU 18

PLU 26

PLU 34

PLU 42

PLU 50

PLU 58

PLU 66

AUSSER HAUS

SOFORT STORNO

4

5

6

Scheck

PLU 2

PLU 9

PLU 17

PLU 25

PLU 33

PLU 41

PLU 49

PLU 57

PLU 65

TISCHE ADD

#/KV

1

2

3

ZW SUMME

PLU 1

PLU 8

PLU 16

PLU 24

PLU 32

PLU 40

PLU 48

PLU 56

PLU 64

TISCH

CLR (LOSCHEN)

0

00

.

BAR TOTAL

4. S – MODUS, SERVICEMODUS

Das Programmieren im S – Modus (Servicemodus) betrifft die Grundeinstellungen der Kasse und das Programmieren der Tastatur. Beim Programmieren der Kassengrundeinstellung (NN=01) wird immer eine komplette Speicherinitialisierung ausgelöst, d.h. dieser wird gelöscht und dynamisch aufgeteilt.

4.1 Grundeinstellung der Kasse – INITIALISIERUNG

S-modus: NN [ # / . 9 ] WERT [%\5 / 7 2 7 \ / ]

Ende Programmierung [#/.9]

	NN	ATTRIBUT	WERT	STANDARD(nach Initialisierung)	MAXIMUM(zulässig, Beschreibung)
SPEICHERAUFBAU(nur nach RESET einschl. NN=10)	01	ECR-Typ AA 01 00 - Standard	01 - Tischsystem
		Anzahl der Warengruppen BB 64 0 - 99
		Anzahl der PLUs	CCCC 1.500	1 - 10.000
		Anzahl der Kellner	DD	26	1 - 99
		Anzahl der Kassierer	E	1	1 - 9
		Anzahl der Finanzwege	FF	5	1 - 30
		Anzahl der Tische	GGG	200	0 - 800
		Anzahl der Tischartikel	HH	70 0 - 70
	10	Dezimaltpunkt	I	2	0 - ohne Dezimalstellen
			1 - eine Dezimalstelle2 - zwei Dezimalstellen3 - drei Dezimalstellen
IMMERZUGÄNGLICH	11	Rundungsmethode(Rabatte, Zuschläge,Positionen, Währung)	J	1	0 - Abrunden
			1 - Cent (5 / 4)2 - Aufrunden
	12	MwSt. Rundung(MwSt.-Betrag runden)	K	1	0 - Abrunden
			1 - Cent (5 / 4)2 - Aufrunden
	13	Datumsformat	L	0	0 - TT / MM / JJ
			1 - MM / TT / JJ2 - JJ / MM / TT
	14	Rundungsmethode	M	0	0 - Keine Rundung1 - Schweizer Rund.2 - Rundung 0,103 - Rundung 0,204 - Schwedische Rund5 - Rundung 1,00
	15	Druckermesser	N	1	0 - Komplett Schnitt
			1 - Teil Schnitt2 - Kein Schnitt
TASTATUR	20	(siehe folgenden Unterkapitel 4.3)
ZURÜCKSETZENSPEICHER (INIT)	30	Speicherbereich - Programm. Q		0 PRG - Modus
		Speicherbereich - Berichts R	1	X,Z einschl. Zähler, GT
		Speicherbereich - PLUs	S	2	alle PLUs
		Speicherbereich - Tische	T	3	alle Tische

Trainingsmodus:

Die Betriebsart „TRAINING“ dient zur Übung von Kassentransaktionen.

ACHTUNG: Ab Werk ist der Schlüssel #16 als Trainingsschlüssel festgelegt.

Der Ausdruck der Transaktionen erfolgt über die Berichte X/Z 86 und X/Z 87.

4.2 Aufbau (Reservierung) des Kassenspeichers

S-modus: □□

[#/.9]

WERT

[%\5 /7 2 7 \ / ]

Ende

Programmierung [#/.9]

Es werden nacheinander alle Werte (AA – HH) nach der Tabelle im Kapitel 4.1 eingegeben, wobei mit der Taste [%\5 / 7 2 7 \ / ] geblättert wird. Nach Eingabe des letzten Wertes (HH) druckt die Kasse einen Ausdruck der Speicherbelegung in HEX – Adressenform mit dem Kopf „Speicherreservierung – bereit“ aus. Die Bestätigung der Speicherreservierung erfolgt mit der Taste [ %\5 / 7 2 7 \ / ] – es folgt eine Pause, in der die Kasse den Speicher dynamisch zuordnet. Nach einer kurzen Zeit ist der Prozess beendet. Für einen vorzeitigen Abbruch der Speicherreservierung bzw. für die Ablehnung der dynamischen Speicherzuordnung die Taste [ # / . 9 ] drucken.

Beispiel:

S-modus:	[ # / . 9 ]
	[ %5 / 7 2 7/ ]
	[ %5 / 7 2 7/ ]
	[ %5 / 7 2 7/ ]
	[ %5 / 7 2 7/ ]
	[ %5 / 7 2 7/ ]
	[ %5 / 7 2 7/ ]

Bestätigung der Speicherreservierung

[%\5 / 7 2 7 \ / ]

vorzeitiger Abbruch

[#/.9]

Bei Fehleingabe die Taste [ / 2 6 & + ( 1 ] drucken

	0000001
KELLNER#01
S	O1
! SPEICHER OK !
WG-BUCHUNG	11000
WG-PRG	112C0
FINANZWEG	11B00
KELLNER-PRG 11B69
KASSIER-PRG	11E00
WG-VERKAUF	11E23
FW-VERKAUF	124A3
KELLNER VERK	12543
KASSIER VERK	19BAF
PLU-START	40000
PLU-ENDE	46513
TISCH-START	46513
TISCH-ENDE	48A0B
ELJ-START	48A0B
ELJ-ENDE	5FFE9
02-01-2006 KASSIER#01	12:00

4.3 Programmieren der Tastatur

A. Basis Tatstaturebene:

S-modus: [#/.9]

WERT

[ Gewünschte Taste ] drücken

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG ZULÄSSIGE WERTE
10AA AA – Code	der Funktionstaste siehe Tabelle Funktionstasten
20BB BB – Code	der Warengruppe 01 – 99
3CCC	CCC – PLU - Code	001 – 999
40DD4031-4042	DD-Code Zusatztexte50,00€ - 0,01 €	01-30Fester Geldbetrag
50EE EE – Code	Finanzwegtaste 01 – 30
60FF	FF – Code Kellner	01 – 99

Tabelle Funktionstasten:

Code	Bezeichnung	Code	Bezeichnung
11	000	32	Ausser Haus
12	.	33	Gratis
13	PLU	35	Taste sperren
14	-% Basis	36	-%1
15	+% Basis	37	-%2
16	-	38	+%1
17	+	39	+%2
18	Storno	43	Kassier
19	Sofortstorno	45	Kellner
20	Retour	48	CLR (Löschen)
21	X / Uhr	50	Tisch
22	Preis Ebene 1/ Preis	51	Tastatur Ebene
23	Preis Ebene 2	52	Tische addieren
24	Einzahlung	53	Tische umbuchen
25	Auszahlung	54	Tische splitten
26	Fremdwährung	55	Zusatztexte
27	Steuer 1	56	Bon Ein/Aus
28	Steuer 2	57	Bewirtungsbeleg
29	Ohne Steuer	58	Scrollen Auf
30	WG Ebene	59	Scrollen Ab
31	PLU Preisanfrage	60	Rechnung
		61	Normalen Druck
		66	Makro 1
		67	Makro 2

Bemerkung: Einige der Taste können aus Sicherheitsgründen bezüglich der Arbeit mit der Kasse nicht umprogrammiert werden. Es ist nicht ratsam, die Tasten (BAR,#KV)nicht umzuprogrammieren, da diese zum Einprogrammieren der Kasse genutzt werden. Wenn Sie eine der genannten Tasten auf eine andere Position umprogrammieren, können Sie sich der Programmiermöglichkeit berauben.

Beispiel: (Programmieren der Funktionstaste Nr. 20 in der Tastaturgrundebene)

S-modus:	☐☐	[ # / . 9 ]
	☐☐☐☐	[ Gewünschte Taste ] drücken
		[ # / . 9 ]

Beispiel: (Programmieren der PLU 20 in der Tastaturgrundebene)

S-modus:	☐☐	[ # / . 9 ]
	☐☐☐☐	[ Gewünschte Taste ] drücken
		[ # / . 9 ]

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) der einprogrammierten Tasten sieht die Tastenbelegung wie folgt aus:

FCxx : Funktionstaste

DPxx : Warengruppentaste

Pxxx : Direkt-PLU-taste

TDxx : Finanzwegtaste

CLxx : Kellnertaste

B. Erste Tatstaturebene:

S-modus: [#/.9]

WERT [Gewünschte Taste] drücken

Ende Programmierung

[#/.9]

WERT	BESCHREIBUNG	ZULÄSSIGE WERTE
CCCC	CCCC – PLU - Code	0001 – 9999

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) ist die Tastenbelegung mit der PLU - Nummer identisch

C. Zweite Tastaturebene:

S-modus: [#/.9]

WERT [Gewünschte Taste] drücken

Ende Programmierung

[#/.9]

WERT	BESCHREIBUNG	ZULÄSSIGE WERTE
CCCC	CCCC – PLU - Code	0001 – 9999

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) ist die Tastenbelegung mit der PLU - Nummer identisch

Beispiel: (Programmieren der PLU 390 in der 2. Tastaturebene)

S-modus:	☐☐	[ # / . 9 ]
	☐☐☐☐	[ Gewünschte Taste ] drücken
		[ # / . 9 ]

4.4 Ausgabe der einprogrammierten Daten, S-Modus

S-modus: [#/.9]

WERT

[%\5 /7 2 7 \/ ]

Druckabbruch

[#/.9]

WERT = 01

Aufbau des Kassenspeichers Kasseneinstellungen

WERT = 10

000001
KELLNER#01
S		90
ECR-TYP		1
WARENGRUPPEN		64
PLU		2000
KELLNER		26
KASSIERER		1
FINANZWEG		5
TISCHE		200
TISCHE BUCHUNG	70
02-01-2006	KASSIER#01	12:00

000001
KELLNER#01
S		90
DEZ PUNKT	2
RUNDUNG		1
MWST RUNDUNG	2
DATUM FORMAT	0
MESSER		0
VERKAUFS MODE
02-01-2006	KASSIER#01	12:00

Programmieren der Basistastatur

Tastaturprogrammierung 1. Ebene

Tastaturprogrammierung 2. Ebene

000001KELLNER#01
S	90
000:P015 030:P013 060:P011 090:P009
001:P023 031:P021 061:P019 091:P017
002:P031 032:P029 062:P027 092:P025
003:P039 033:P037 063:P035 093:P033
004:P047 034:P045 064:P043 094:P041
005:P055 035:P053 065:P051 095:P049
.
.
.
026:FC15 056:FC43 086:05 116: FC10
027:FC14 057:FC21 087:06 117: FC12
028:TD04 058:TD04 088:TD02 118:TD01
029:P006 059:P004 089: P002
02-01-2006 KASSIER#01 12:00

000001KELLNER#01
S						90
1	115	123	131	139	147	155	163 171
107	114	122	130	138	146	154	162 170
106	113	121	129	137	145	153	161 169
105	112	120	128	136	144	152	160 168
104	111	119	127	135	143	151	159 167
103	110	118	126	134	142	150	158 166
102	109	117	125	133	141	149	157 165
101	108	116	124	132	140	148	156 164
02-01-2006			KASSIER#01				12:00

000001KELLNER#01
S						90
2	215	223	231	239	247	255	263 271
207	214	222	230	238	246	254	262 270
206	213	221	229	237	245	253	261 269
205	212	220	228	236	244	252	260 268
204	211	219	227	235	243	251	259 267
203	210	218	226	234	242	250	258 266
202	209	217	225	233	241	249	257 265
201	208	216	224	232	240	248	256 264
02-01-2006			KASSIER#01				12:00

5. PRG – MODUS, PROGRAMMIERMODUS

Das Programmieren im PRG - Modus betrifft das Programmieren der Kassenattribute, der Grundangaben (WG, PLU, MwSt.,...), der Attribute der X-, Z – Berichte und von Sonstigem nach den einzelnen Sektionen, siehe unten.

Allgemeine Vorgehensweise beim Programmieren:

PRG-Modus: ss [ # / . 9 ]

(SS = Nummer der Programmiersektion, nach untenstehender Tabelle)

auf dem Kassendisplay werden die Einzelschritte der Programmiersektion eingeblendet

Wahl Eintrag (# NUMMER[#/.9]

1. Blättern [ = : -6800 ( ] (nach Einträgen, z.B.. PLU1, PLU2,...etc.)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Eintrags)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren der jeweiligen Sektion [#/.9]

Bei Fehleingabe des Wertes die Taste [ / 26 & + ( 1 ] drücken. Für Rückschritt die Taste [ 62 ) 257 - 672512 ] drücken.

Zusammenfassung der Programmier – SEKTIONEN (SS):

Sektion 01 : Programmieren der Warengruppen

Sektion 02 : Programmieren der Waren Obergruppe

Sektion 03 : Programmieren der PLU

Sektion 04 : Programmieren der Verkettung PLU

Sektion 05 : Programmieren der PLU – Hauptgruppen

Sektion 06 : Programmieren der Kellner (Kellnerattribute und -rechte)

Sektion 07 : Programmieren der Kassierer (Kassiererattribute und -rechte)

Sektion 08 : Programmieren der Zahlungsweisetasten (Finanzweg)

Sektion 09 : Programmieren absoluter Zuschläge, Rabatte +,

Sektion 10 : Programmieren prozentueller Zuschläge, Rabatte +%, -%

Sektion 11 : Programmieren der Zugangspasswörter – Manager

Sektion 12 : Programmieren der Kassennummer (Maschinennummer)

Sektion 13 : Programmieren der P-Register (Maschinenoption)

Sektion 14 : Programmieren des Datums

Sektion 15 : Programmieren der Uhrzeit

Sektion 16 : Programmieren der Fremdwährungen

Sektion 17 : Programmieren der Kellnerschlüssel

Sektion 18 : Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte)

Sektion 19 : Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe)

Sektion 20 : Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“

Sektion 21 : Programmieren der Kassennummer für die Verbund IRC, PC

Sektion 23 : Programmieren der Kommunikation an den COM – Kassenports

Sektion 30 : Programmieren der MwSt. (Steuer)

Sektion 31 : Programmieren des Quittungskopfes (Logotext)

Sektion 32 : Programmieren der Quittungsfußzeile (Schlußlogo)

Sektion 33 : Programmieren der Kassenbezeichnungen für die Verbund IRC

Sektion 40 : Programmieren der Zusatztexte an den Küchendrucker

Sektion 41 : Programmieren der Ordergruppen

Sektion 42 : Programmieren der Kopfzeile für externen GCP Drucker

Sektion 43 : Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker)

Sektion 50 : Verbund IRC - Konfiguration (optional) nur ECR 650F

Sektion 90 : Überprüfung und Druck der einprogrammierten Daten im PRG – Modus

5.1 Programmieren der Warengruppen (SEKTION 01)

PRG-Modus: [#/.9]

1. Blättern [ = : -6800 ( ] (nach den WG – Einträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer WG)

Wahl Warengruppe (NUMMER w[g#)/. 9 ]

Eingabe Programmwert [£6 \5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Warengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : NUMMER WG#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppenn#6: HALO/LALO7: Servicesatz8: Status (Bon-Typ)	max. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 32HL0,00% - 99,99%ST

TT = Steuernr. 00 : Ohne Steuer 01 : Steuersatz #1 02 : Steuersatz #2 ... 08 : Steuersatz #8 (Neutraler Verkauf) z.B Zigaretten

GG = Gruppennr. (0-32)

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

$$ \mathrm{ST} = \mathrm{S} = \text { Status der WG } (0 - 3) $$

T = Druckweise der Talontyp - sowie PLU - Gutscheine, die einer WG zugeordnet sind (0 – 7)

Code“S”	0	1	2	3
Negativ WG			[ ]
Einzelposten WG [

Code“T”	0	1	2	3	4	5	6	7
Talon							[	[
Konsolid. Sammelbon					[

Bemerkung: [ = Ja

$$ 6 = \text { T a l o n K o n s o l i d i e r t } \quad 7 = \text { T a l o n N o r m a l } $$

*1) Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird.

Beispiel: (Programmieren der WG4, Bezeichnung: ALKOHOLFREI, Preis:3.00 Euro, MwSt.:1, Status:00)

$$ \begin{array}{l l l} \text {PRG - Modus:} & \square & [ # /. 9 ] \ & \square & [ # /. 9 ] \ & /. 2 \square & [ \% 5 / 7 2 7 / ] \text {Eingabe der WG - Bezeichnung} \ & \square \square \square & [ \% 5 / 7 2 7 / ] \text {Eingabe Preis 1} \ & & [ \% 5 / 7 2 7 / ] \text {Überspringen des Feldes Preis 2} \ & \square & [ \% 5 / 7 2 7 / ] \text {Eingabe der MWST.#1 - Gruppe} \ & & [ \% 5 / 7 2 7 / ] \text {Überspringen des Feldes Gruppenn #} \ & & [ \% 5 / 7 2 7 / ] \text {Überspringen des Feldes HALO/LALO} \ & & [ \% 5 / 7 2 7 / ] \text {Überspringen des Feldes Servicesazt} \ & \square & [ \% 5 / 7 2 7 / ] \text {Status - Eingabe} \end{array} $$

... nun befindet sich das System am Anfang der Positionen WG#05 und das Programmieren weiterer Daten kann fortgesetzt werden.

$$ [ # /. 9 ] $$

endgültiges Ende des Programmiervorgangs

5.2 Programmieren der Waren Obergruppe (SEKTION 02)

PRG-modus: [#/.9]

Wahl Gruppe (NUMMER OB WG#) [ # / . 9 ]

1. Blättern [ %\5 / 7 2 7 \ / ] (nach den Obergruppe – Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Hauptwarengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-32 : OB WG#	1: Gruppenname	max. 18 Zeichen

5.3 Programmieren der PLU (SEKTION 03)

PRG-Modus: [#/.9]

Wahl / neue PLU (NUMMER PLU/EAN#)

[#/.9]

(max. 13 Nummern)

(nach den PLU - Einträgen)

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den Positionen einer PLU)

(alternativ) [672512]

(Löschen der aktuellen PLU und Sprung zur einer weiteren)

Eingabe Programmwert WERT

[%\5 / 7 2 7 \ / ]

Ende Programmieren

[#/.9]

Bemerkung: Eine PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht/Zähler erfasst wurde.

PLU – Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-10.000 : PLU#(bis zu 13-stelliger EAN)	0: PLU Nummer# / (EAN)1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: HALO/LALO9: Verkettung PLU# 110: Verkettung PLU# 211: Verkettung PLU# 312: Bestand13: Zusatztexte14: Ordergruppe / KD#	max. 13- stelliger Codemax. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 1– 991-99: WG AnbindungI : 0 – 11HL: 0 – 7 / 0 - 7max. 1 – 50max. 1 – 50max. 1 – 50max. 0.001 – 9999.999J: 1 - 9TK: 1 – 9 / 1 – 8

(13-stelliger Code / EAN) =

es handelt sich um einen einzigartigen, max. 13-stelligen Nummerncode, durch den die PLU – Nummer definiert ist. Unter dieser Nummer erfolgt anschließend der Aufruf bei der Erfassung im REG - Modus. Beim Anschluss eines BCR (Barcodeleser) kann dieser Code abgetastet und er muss nicht per Hand eingegeben werden. Einen besonderen Charakter haben die mit 28,29, 21,27, 25,26 beginnenden Codes. Die Kasse unterstützt folgende Barcodeformate: EAN-8, EAN-13 (einschl. gewichtsmäßig), UPC-A, UPC-E. Der Code EAN-13 mit dem Präfix 28,29 wird in die Kasse einprogrammiert als Code: 28KKKKK000000, wobei KKKKK= Warencode. In der Kasse können die Barcodes natürlich mit eigenen Codes miteinander kombiniert werden (Code: 1,2,67,897,3344, etc...)

TT = Steuernr.	00 : Ohne Steuer
	01 : Steuersatz #1
	02 : Steuersatz #2
	...	...	...
	08 : Steuersatz #8 benutzen für (Neutraler Verkauf) z.B Zigaretten

GG = Gruppennr. PLU (1-99)

I = Status PLU (0 – 11)	0 : Standard - PLU, ohne offenen Preis
	1 : Negative PLU, ohne offenen Preis
	2 : volumenmäßige / metrische PLU mit off. Preis
	3 : volumenmäßige PLU, negativ mit off. Preis
	4 : Standard - PLU mit offenem Preis
	5 : Negative PLU, mit offenem Preis
	10 : Digitalwaage, Standard - PLU, ohne offenen Preis
	11 : Digitalwaage, negative PLU, ohne offenen Preis

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

Verkettung PLU1,2,3 = Möglichkeit zur Anbindung einer gelinkten PLU (1 - 50)

J = Einschränkung der Wahl eines variablen Textes, einer Nachricht an die Küche (SEKTION 40) bei der Erfassung einer PLU 0 = alle Nachrichten an die Küche sind zulässig /pro 1 PLU können max. 4 Nachrichten registriert werden

TK = T = Bestellnummer – interner Drucker, Ordergruppe (1 - 9) K = Nummer des Küchendruckers (Bestellung), KD# (1 - 8)

Wichtig: Die KD# steuert den Bondruck der PLU am Küchendrucker, siehe Tabelle in SEKTION 43.

Bemerkung: Wenn eine PLU einer WG mit dem Attribut „Einzelposten WG“ zugeordnet wird, dann wird auch die PLU zu einer Einzelposten PLU(im Direktverkauf). Alle PLUs werden nach dem Zurücksetzen automatisch mit dem Status = 0 belegt.

Programmieren einer NULL-Preis PLU

Eine Null Preis PLU wird nur auf Bon gedruckt, nicht auf Rechnung.

PLU programmieren aber keinen Festpreis anlegen.

In den Maschienen-Optionen # 13 Nr.3 aktivieren : null Preis einer PLU erlaubt

In den Maschienen-Optionen # 13 Nr.12 aktivieren : Eingabe direkt an der Kasse in :Masch.-Option 13

Status#12 = 01 eingeben.

5.4 Programmieren der Verkettung PLU (SEKTION 04)

PRG-Modus: [#/.9]

Wahl Link PLU (NUMMER Link PLU#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Link PLU - Einträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer Link PLU)

(alternativ) [672512] (Löschen der aktuellen Link PLU und Sprung zur einer weiteren)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Bemerkung: Verkettung PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht / Zähler erfasst wurde.

Struktur PLU – Link (Verkettung):

Anzahl Einträge	Positionen des Eintrags	WERT
01-50 : Link PLU#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: Bestand	max. 18 Zeichen ASCIImax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 991-99: WG AnbindungI : 0 – 1max. 0.001 – 9999.999

TT = Steuernr.	00 : Ohne Steuer
	01 : Steuersatz #1
	02 : Steuersatz #2
	...
	08 : Steuersatz #8 (Neutraler Verkauf) z.B. Zigaretten

GG = Gruppennr. PLU (1-99)

I = Status PLU (0 - 1) 0 : Standard (Positive) - PLU 1 : Negative - PLU

Bemerkung Beim PLU - Aufruf einer Verkettung PLU müssen die Warengruppen beider PLUs (d.h. der Haupt - PLU sowie der LINK - PLU) identisch sein.

5.5 Programmieren der PLU – Hauptgruppen (SEKTION 05)

PRG-Modus: [#/.9]

Wahl GR PLU (NUMMER GR PLU#)

[ # /. 9 ]

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den PLU Hauptgruppen – Einträgen)

Eingabe Programmwert

WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren

[#/.9]

Struktur der PLU - Hauptgruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : GR PLU#	1: Gruppenname	max. 18 Zeichen

5.6 Programmieren der Kellner (SEKTION 06)

PRG-Modus: [#/.9]

Kellnerwahl (KELLNER#) [ # / . 9 ]

(nach den Kellnereinträgen)

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den Positionen eines Kellners)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Kellnerstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : KELLNER#	1: Text2: ID Code3: HALO/LALO4: Provision Rate %5: Provision Faktor6: Status17: Status2	max. 18 Zeichenmax. 0 – 999 (0 = ohne ID Code)HLI: 0.00% - 99.99%J: 0 – 2S1S2S3S4

L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit Maximum erlaubt 0 Ohne Limit Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

I = legt den %-Satz der Kellnerprovision (0.00% - 99.99%) fest – erscheit im "Kellnerbericht"

J = bestimmt die Art und Weise der Provisionsberechnung (d.h. als Grundlage für die %-Provisionen werden angesetzt)

0 : Netto-Abgabeumsatz

1 : Netto-Abgabeumsatz + Kellnersatz (%)
2 : Netto-Abgabeumsatz + Kellnersatz (\%) + MwSt.

S1S2 = Status (Kellnerattribute und -Rechte)

CODE “S1”	0	1	2	3	4	5	6	7
„RETOUR“ gesperrt		[		[		[		[
„STORNO“ gesperrt			[	[			[	[
„KEIN VERKAUF“ gesperrt					[	[	[	[

CODE “S2”	0	1	2	3	4	5	6	7
„X-Bericht“ gesperrt		[		[		[		[
„Z-Bericht“ gesperrt			[	[			[	[
„Auszahlung“ gesperrt					[	[	[	[

S3S4 = Status (Kellnerattribute und -Rechte)

CODE “S3”	0	1	2	3	4	5	6	7
„Z-Bericht Monat“ gesperrt		[		[		[		[
„STORNO“ Rechnung gesperrt			[	[			[	[
Reserviert					[	[	[	[

CODE “S4”	0	1	2	3	4	5	6	7
Zugriff auf alle Tische Manager		[		[		[		[
Retour für andere Kellner gesperrt			[	[			[	[
Reserviert					[	[	[	[

ÄNDERUNGEN im SERD Manager ab Vers.: 3.01.02

5.6 A Kellnerrechte programmieren (SEKTION 17)

In diesem Sektionsbereich können die Kellnerrechte geändert werden.

Drucken X-Finanzbericht Tag gesperrt
Drucken X-Finanzbericht Monat gesperrt
Drucken X-Warengruppenbericht Tag gesperrt
Drucken X-Warengruppenbericht Monat gesperrt
Drucken X-PLU Bericht Tag gesperrt
Drucken X-PLU Bericht Monat gesperrt
Drucken X-Kellner PLU Bericht gesperrt
Drucken X-Kellner Bericht Tag gesperrt
Drucken X-Kellner Bericht Monat gesperrt
Drucken X-Kassierer Bericht Tag gesperrt
Drucken X-Kassierer Bericht Monat gesperrt
Drucken X-Stunden Bericht gesperrt
Drucken X-Kassenbestand Bericht gesperrt
Drucken X-offene Tische Bericht gesperrt
Drucken X-Trainings Bericht gesperrt
Drucken X-Elektronisches Journal gesperrt
Drucken Z-Finanzbericht Tag gesperrt
Drucken Z-Finanzbericht Monat gesperrt
Drucken Z-Warengruppenbericht Tag gesperrt
Drucken Z-Warengruppenbericht Monat gesperrt
Drucken Z-PLU Bericht Tag gesperrt
Drucken Z-PLU Bericht Monat gesperrt
Drucken Z-Kellner PLU Bericht gesperrt
Drucken Z-Kellner Bericht Tag gesperrt
Drucken Z-Kellner Bericht Monat gesperrt
Drucken Z-Kassierer Bericht Tag gesperrt
Drucken Z-Kassierer Bericht Monat gesperrt
Drucken Z-Stunden Bericht gesperrt
Drucken Z-offene Tische Bericht gesperrt
Drucken Z-Trainings Bericht gesperrt
Drucken Z-Elektronisches Journal gesperrt
Makro 1 /X gesperrt
Makro 2 /X geperrt
Makro 1 /Z gesperrt
Makro 2 /Z gesperrt
Lagerbestand gesperrt
Lagervorrat einfügen gesperrt
Lagervorrat abziehen gesperrt

Reserviert

5.7 Programmieren der Kassierer (Kassierer Attribute und -Rechte) (SEKTION 07)

PRG-Modus: [#/.9]

Kassierrwahl (KASSIERER#) [ # / . 9 ]

1. Blättern [ = : -6800 ( ] (nach den Kassiereinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Kassierer)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Kassierer:

Anzahl Einträge	Positionen des Eintrags	WERT
01-9 : KASSIER#	1: Text2: HALO/LALO4: Provision Rate %5: Provision Faktor	max. 18 Zeichen ASCIIHLI: 0.00% - 99.99%J: 0 – 2

Bemerkung: Die Werte haben dieselbe Bedeutung wie beim Programmieren der Kellner (siehe Unterkapitel 5.6)

Bemerkung:

Für die Anmeldung des Kassierer wird die Taste [ . \$ 6 6 , ( 5 ( 5 ] benutzt. Falls keine Kassierer definiert sind, fordert die Kasse automatisch zu keiner Anmeldung auf. Wenn Kassierer definiert sind, fordert die Kasse nach dem Einschalten stets zur Anmeldung eines Kassierers auf. Nach dieser Anmeldung können sich die einzelnen Kassierer anmelden.

5.8 Programmieren der Zahlungsweisetasten (Finanzweg) (SEKTION 08)

PRG-Modus: [#/.9]

Wahl Zahlung (ZAHLUNG#) [ # / . 9 ]

1. Blättern [ = : -6800 ( ] (nach den Zahlungseinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen der jeweiligen Zahlungsweisetaste)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Zahlungsweisetasten:

Anzahl Einträge	Positionen des Eintrags	WERT
01-30 : ZAHLUNG#	1: Text2: HALO/LALO3: Status4: Reserviert	max. 18 Zeichen HL S1S2 “00”

Bemerkung: Einstellung der Zahlungsweisetasten nach dem Zurücksetzen:: 01:BAR, 02:SCHECK, 03:KARTE, 04:KREDIT1, 05:KREDIT2, 06:KREDIT3, 07:KREDIT4

HL = H = Eingabelimit (0 - 7)

L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit Maximum erlaubt 0 Ohne Limit			Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

S1S2 = Status (Attribute der jeweiligen Zahlungsweisetaste = Finanzweg)

CODE “S1”	0	1	2	3	4	5	6	7
Überzahlung unzulässing		[		[		[		[
Unterzahlung unzulässing			[	[			[	[
Schublade nicht öffnen					[	[	[	[

CODE “S2”	0	1	2	3	4	5	6	7
Reserviert		[		[		[		[
Zwischensummenzwang			[	[			[	[
Betragseingabezwang					[	[	[	[

5.9 Programmieren absoluter Zuschläge, Rabatte +, - (SEKTION 09)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert Week 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-02 : % #	1: Preis2: HALO	0 - 999999999H

01 = Zuschlag (absolut)

02 = Rabatt (absolut)

HL = H = Zulässiges Höchstlimit (0 - 7)

H	Ziffernzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt
1	1	0 – 9
2	2	0 – 99
3	3	0 – 999
4	4	0 – 9999
5	5	0 – 99999
6	6	0 – 999999
7	7	0 – 9999999

5.10 Programmieren prozentueller Zuschläge, Rabatte +%, -% (SEKTION 10)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert week 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-06 : % #	1: Zuschlag %	0.00 - 99.99 %
	2: Rabatt %	0.00 - 99.99 %
	3: Zuschlag %1	0.00 - 99.99 %
	4: Rabatt %1	0.00 - 99.99 %
	5: Zuschlag %2	0.00 - 99.99 %
	6: Rabatt %2	0.00 - 99.99 %

5.11 Programmieren der Zugangspasswörter – Manager (SEKTION 11)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WER\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-02 : PASSWORT#	1: Passwort Z-Modus2: Passwort S,PRG-Modus	0000 – 99990000 – 9999

Bemerkung: Der Wert 0000 bedeutet den Zugang ohne PASSWORT.

5.12 Programmieren der Kassennummer (Maschinennummer) (SEKTION 12)

PRG-Modus: [#/.9]

Eingabe Programmwert W£5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01: EINTRÄG#	1: Maschinennr. 0000 – 9999

5.13 Programmieren der P-Register (Einstellung der Funktionalitätsattribute, Maschinenoptionen) (SEKTION 13)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register stehen

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT (MxMy)
01-14 : P- REGISTER# (Maschinenoptionen)	1: P-01	M1M2: 00 – 77
	2: P-02	M3M4: 00 – 77
	3: P-03	M5M6: 00 – 77
	4: P-04	M7M8: 00 – 77
	5: P-05	M9M10: 00 – 77
	6: P-06	M11M12: 00 – 77
	7: P-07	M13M14: 00 – 77
	8: P-08	M15M16: 00 – 77
	9: P-09	M17M18: 00 – 77
	10: P-10	M19M20: 00 – 77
	11: P-11	M21M22: 00 – 77
	12: P-12	M23M24: 00 – 77
	13: P-13	M25M26: 00 – 77
	14: P-14	M27M28: 00 – 77

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Steuerbetrag auf Rechnung drucken	[		[		[		[
Netto-Betrag auf Rechnung drucken	[				[			Datum auf Rechnungdrucken
Steuersymbol aufRechnung drucken	[	[	[				Uhrzeit auf Rechnungdrucken	[

REGISTER P-02:

CODE“M3”	0	1	2	3	4	5	6	7
ECR # auf Rechnung drucken	[		[		[		[
Bon # auf Rechnung drucken	[	[			[	[		Logotext
ZW-Summe bei ZW-Taste drucken	[	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Z1-Zähler nach Z1-Bericht zurücksetzen		[		[		[		[
Z2-Zähler nach Z2-Bericht zurücksetzen			[ [				[	[
GT-Zähler nach Z1-Bericht zurücksetzen					[	[	[

CODE“M6”	0	1	2		3	4	5	6
Bon # nach Z1-Berichtzurücksetzen		[		[		[		[
Null Preis einer PLU erlaubt			[	[			[	[
Bedienersystem nicht aktiv					[	[	[

7

REGISTER P-04:

CODE“M7”	0	1	2	3	4	5	6	7
Kein Ausdruck mit Null im Z1/Z2-Bericht	[		[		[		[
Ausgabe eines Doppelbon	[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nurZW-SUMME					[	[	[	[

CODE“M8”		0	1	2	3	4	5	6	7
Uhrzeit	im 12-Stunden-Format		[		[		[		[
	Bedieneranmeldung nach jeder Transaktion			[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nur Verkaufsartikel						[	[	[

REGISTER P-05:

CODE“M9”	0	1	2	3	4	5	6	7
Wechsel Preisebene wird beibehalten	[		[		[		[
Drucken Warengruppen Zusätzlich (P-08 = 3 aktiv)			[ [				[	[
Zwang Schublade geschloßen					[	[	[

CODE“M10”	0	1	2	3	4	5	6	7
GrundwährungFremdwährung 1		[		[		[		[
Überstorno gesperrt			[	[			[	[
Monat als Text drucken					[	[	[

REGISTER P-06:

CODE“M11”	0	1	2	3	4	5	6	7
Immer Summe FW1 drucken	[		[		[		[
Immer Rückgeld FW1 drucken	[	[			[	[		R
Immer Umrechnungskurs FW1 drucken	[		[				Umreci

	CODE“M12”	0	1	2	3	4	5	6	7
Summe	FW1 nach FW1Taste drucken	[		[			[			[
ückgeld	FW1 nach FW1Taste drucken	[	[				[	[
nnungskus nachFW1 Taste drucken		[	[	[

REGISTER P-07:

CODE“M13”	0	1	2	3	4	5	6
Steuerbetrag wird nach Zahlungsbetrag gedruckt		[		[		[		[
Nur Druck des Steuer-Gesamtbetrags auf Rechnung			[	[			[	[
Kein Druck des Steuersatzes auf Rechnung					[	[	[

7“M14”	0	1	2	3	4	5	6	7
Druck Logo /AD auf Journal (ECR549+/579+/579R+)		[		[		[		[
Drucken Programmdaten nach Änderungen			[	[			[	[
Grafisches Logo auf Rechnung drucken					[	[	[

REGISTER P-08:

CODE“M15”	0	1	2	3	4	5	6	7
Sammelbon und Talon bei Tischfunktion (wenn WG Bon-Typ=6/7)		[		[		[		[
Sammelbon im Direktverk. (wenn WG Bon-Typ=6/7, zusätzlich Talon P-08 =3 )			[ [				[ [
Kein Druck Sammelbon					[ [ [ [

CODE“M16”	0	1	2		3	4	5	6	7
Elektr. Ringjournal		[		[		[		[
Druck doppelter Einzelbon			[	[			[	[
„ RETOUREN“ reduzieren nicht Zähler bezahlte Tische					[	[	[

REGISTER P-09:

CODE“M17”	0	1	2	3	4	5	6	7
Tischzwang		[		[		[		[
Drucken Sammelbon und Talon bei Tischfunktion			[ [				[	[
Küchenbon aktiv					[	[	[

CODE“M18”		0	1	2	3	4	5	6	7
Küchendrucker aktiv			[		[		[		[
GCP aktiv				[	[			[	[
Bei Störung Kühendrucker Druckumleitung auf internen Drucker						[	[	[

REGISTER P-10:

CODE“M19”	0	1	2	3	4	5	6	7
Z-Bericht nicht möglich wenn Tische offen	[		[		[		[
Drucken Logo auf Sammelbon	[	[			[	[
Drucken Preis auf Sammelbon	[	[	[	[

	CODE“M20”	0	1	2	3	4	5	6	7
Gleiche Artikel werden auf Sammelbon nicht addiert			[		[		[		[
ein	Kein Druck PLU Nummer Sammelbon,Talon,KD			[	[			[	[
	Druck PLU Preis Talon, KD					[	[	[	[

REGISTER P-11:

CODE“M21”	0	1	2	3	4	5	6	7
Drucken ZW-Summe auf Sammelbon wenn 10/1=3		[		[		[		[
Zähler PLU Lagerbestand aus			[	[			[	[
Steuer wird von Einzelbeträgen addiert					[	[	[

CODE“M22”	0	1	2	3	4	5	6	7
Kein Druck von PLU`s auf Journal (ECR 549+/579+/579R+)		[		[		[		[
Kein Druck der Steuer auf Journal (ECR 549+/579+/579R+)			[	[			[	[
Nach Buchung PLU, zurück zur Basis-Ebene Tastatur					[	[	[	[

REGISTER P-12

CODE“M23”	0	1	2	3	4	5	6	7
Kein Papierschnitt amKüchendrucker		[		[		[		[
Kein Druck SERD®-Kassensysteme			[	[			[	[
Küchendrucker aktivim Direktverkauf					[	[	[	[

CODE“M24”	0	1	2	3	4	5	6	7
Drucken Null-Preis PLUnur auf Bon,nichtRechnung		[		[		[		[
Kassierer-Selbstabrechnung			[	[			[	[
Funkmodul für KD aktiv					[	[	[	[

REGISTER P-13

CODE“M25”	0	1	2	3	4	5	6	7
Steuer 1 u. Steuer 3 addieren		[		[		[		[
Reserviert
Reserviert

CODE“M26”	0	1	2	3	4	5	6	7
Reseviert
Kundendisplay aus			[	[			[	[
Reset Speicherbereich 1Mit Z Zähler					[	[	[	[

REGISTER P-14

CODE“M27”	0	1	2	3	4	5	6	7
Einzelbon der Link-PLU		[		[		[		[
Reserviert
Reserviert

CODE“M28”	0	1	2	3	4	5	6	7
Logo auf Einzelbonn		[		[		[		[
Einzelpreis auf Orderbon			[	[			[	[
Drucken Gesamtumsatz Kellnerbericht mit offene Tischen					[	[	[	[

5.14 Programmieren des Datums (SEKTION 14)

PRG-Modus: [#/.9]

Eingabe

Programmwert

[£6\5 / 7 2 7 \ / ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags WERT (je nach Typ von S-Modus)
01: DATUM	01: Datum	Typ S-Modus 0: TT / MM / JJTyp S-Modus 1: MM / TT / JJTyp S-Modus 2: JJ / MM / TT

TT = Tag (01-31)

MM = Monat (01 - 12)

JJ = Jahr (00 - 99) (03 = 2003)

Bemerkung: Der WERT (seine Reihenfolge) ist von der Einstellung des Datumsformats im S- Modus abhängig (KASSENEINSTELLUNG N=13)

5.15 Programmieren der Uhrzeit (SEKTION 15)

PRG-Modus: [#/.9]

Eingabe

Programmwert

Anzahl Einträge	Positionen des Eintrags	WERT
01: ZEIT	01: Zeit	HHMM: HH = 00 – 23MM = 00 – 59

HH = Stunden (00-23)

MM = Minuten (00 - 59)

5.16 Programmieren der Fremdwährungen (SEKTION 16)

P-modus: [#/.9]

Wahl Fremdwährung

(FW#)

[#/.9]

1.

Blättern

[ = : -6800 ( ]

(nach den Währungseinträgen)

1. Blättern

[%\5 / 7 2 7 \ / ]

(nach den Positionen einer Währung)

Eingabe

Programmwert

[£6\5 /7 2 7 \/ ]

Ende

Programmieren

[#/.9]

Struktur der Fremdwährungen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-04 : FW#	1: Währungsbezeichnung2: Status3: Rate	max. 18 ZeichenEDRRRRRR

Bemerkung: Die Währung #1 ist automatisch der EURO

ED = Status der Währung

E = Dezimalstelle für den Umrechnungskurs (0 - 8)

D = Dezimalstelle für die Umrechnung, die Ergebnissumme (0 - 3)

Bemerkung: Die Ergebnissumme wird nach der Währungsumrechnung nach dem S-Mod-Wert gerundet, NN= 11

5.17 Programmieren der Kellnerschlüssel (SEKTION 17)

P-modus: [#/.9]

Wahl Schlüssel (SCHLÜSSEL#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WEA\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-26 : SCHLÜSSEL#	1: #Kellner 01 – 99

ACHTUNG: Ab Werk ist der Schlüssel #16 als Trainingsschlüssel festgelegt.

Der Ausdruck der Transaktionen erfolgt über die Berichte X/Z 86 und X/Z 87.

5.18 Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte) (SEKTION 18)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT
01-3 : P-REGISTER#	1: P-012: P-023: P-03	M1M2: 00 – 77M3M4: 00 – 07M5M6: 00 – 77

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register stehen

REGISTER P-01:

CODE“M1”

0

1

2

3

4

5

6

7

CODE“M2”

0

1

2

3

4

5

6

7

Drucken Grand Total Finanzbericht

[

[

[

[

Drucken X/Z-Zähler

[

[

[

[

Drucken „Retour“ Finanzbericht

[

[

[

[

Drucken Steuersatz

[

[

[

[

Drucken „Storno“ Finanzbericht

[

[

[

Drucken Gross TL

[

[

[

REGISTER P-02:

CODE“M3”	0	1	2	3	4	5	6	7
Kundenzähler ein (Barzähler)	[		[		[		[
Drucken „Retour“ Kellnerbericht	[	[			[	[		Drucken
Drucken „Storno“ Kellnerbericht	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Anzahl freier Zeilen nach Logo (GCP)	[	[	[	[	[	[	[	]

5.19 Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe) (SEKTION 19)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT
01-3 : P-REGISTER#	1: P-012: P-023: P-03	M1M2: 00 – 77M3M4: 00 – 77M5M6: 00 – 77

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register stehen

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Bon#, Maschinen#, Text Rechnung		[		[		[		[
Kellnername			[ [				[	[
Artikel auf Orderbon (nicht auf Rechnung)					[ [ [ [

CODE“M2”	0	1	2	3	4	5	6	7
ZW-Summe		[		[		[		[
Steuerbetrag, Steuersatz			[	[			[	[
Steuerbetrag Gesamt					[	[	[

REGISTER P-02:

CODE“M3”	0	1	2	3	4	5	6	7
Total		[		[		[		[
Fremdwährung			[ [				[	[
Bar					[	[	[

CODE“M4”			0	1	2	3	4	5	6	7
Rückgeld FW				[		[		[		[
Umrechnungskurs FW					[ [				[	[
Artikelanzahl							[	[ [	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Datum, Uhrzeit		[		[		[		[
Kopfzeile			[ [				[	[
Fußzeile					[ [ [ [

CODE	“M6”	0	1	2	3	4	5	6	7
	Zusatztext		[		[		[		[
Reserviert
Reserviert

5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte der Kellner“ (SEKTION 20)

PRG-Modus: [#/.9]

Wahl

(PLU - Nr.#)

[#/.9]

Blättern

[%\5 / 7 2 7 \ / ]

(nach Einträgen)

Eingabe Programmwert

WERT

[%\5 /7 2 7 \ / ]

Ende Programmieren

[ # /. 9 ]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-40 : PLU - Nr.#	1: PLU – Code (EAN)	PLU – Code / EAN – max. 13stellig

Bemerkung: Die Einstellung betrifft das Programmieren beliebiger PLUs, deren Umsatz zu den einzelnen Kellnern gespeichert wird (d.h. deren Abgabe) und der auf dem X-, Z- Bericht "PLU Kellner-Bericht" mit ausgedruckt werden kann. Die maximale Anzahl derartig gespeicherter PLUs beträgt 40.

5.21 Programmieren der Kassennummer für die Verbund IRC, PC (SEKTION 21)

PRG-Modus: [#/.9]

Eingabe

Programmwert

[£5 / 7 2 7 \$ / ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01: ID CODE IRC#	1: Kassennummer Verbund IRC	01 – 16

Bemerkung: Die Kassennummer muss vorhanden sein, wenn Sie mit der Kasse über einen PC kommunizieren wollen, oder die Kasse ist im IRC – Netz eingebunden. Im IRC Netz meldet sie sich dann unter dieser definierten Nummer. In diesem Fall muss die Nummer im IRC – Netz einzigartig sein. Der Kassennummer wird automatisch eine Kassenbezeichnung, siehe SEKTION 33, zugewiesen. Nach dem Zurücksetzen der Kasse ist die Kassennummer auf den Wert = 00 gesetzt, d.h. bei der Kommunikation ohne das IRC – Netz ist im SERD Manager dieser Wert anzusetzen.

5.22 Programmieren der Kommunikation an den COM – Kassenports (SEKTION 23)

PRG-Modus: [#/.9]

Wahl COM - Port (COM Port#) [ # / . 9 ]

1. Blättern [ = : -6800 ( ] (nach den Porteinträgen)
2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Ports)

Eingabe Programmwert [£6 \5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur COM - Ports:

Anzahl Einträge	Positionen des Eintrags	WERT
01-5 :COM Port#	1: Anschluss2: Baudrate, Datenlänge3: Parität , StoppBit	AB : (00 – 15)CD : (00 – 31)EF : (00 – 21)

AB	=	Anschluss	0	:	Reserviert
			1		:	P	C
			2	:	Digitalwaage	DIBAL	E-120	(9600,8,None,
			3	:	GCP	(EPSON	TM-T295)
			4		:	Re	s	e	r	v	i
			5	:	BCR (Bar Code Reader), Digitalwaage – DIBAL E111
			6		:	Re	s	e	r	v	i
			7	:	Küchendrucker	EPSON,		TM-T88III
			8	:	Reserviert
			9	:	Reserviert
			10	:	Reserviert
			11	:	Reserviert
			12	:	Küchendrucker SERD TH-200
			13	:	Küchendrucker SERD TH-80
			14	:	Küchendrucker EPSON ADP-300
			15	:	Reserviert
CD	=	C = Baudrate	0	:	4800
			1	:	9600
			2	:	19200
			3	:	38400
		D = Datenlänge 0	: 7 Bit
			1	:	8		B	it
EF	=	E = Parität	0	:	None (Keine)
			1	:	Odd (Ungerade)
			2	:	Even (Gerade)
		F = StoppBit	0	:	1 Stopp Bits
			1	:	2 Stopp Bits

Einstellung nach der Initialisierung ECR396F plus(Default-Wert):

COM Port#	Name Setup	(AB) Setup 2 (CD) Setup 3 (EF)
01 COM B 05:DTR/DSR, BCR 10:9600bps, 7bit			11:Odd, 2StoppBit
02 00:DTR/DSR,		31:38400bps, 8bit 10:Odd, 1StoppBit
03 COM A 01:DTR/DSR, PC 31:38400bps, 8bit 10:Odd, 1StoppBit
04	COM D	03:DTR/DSR, GCP	11:9600bps, 8bit
05	COM C	04:DTR/DSR, KD	11:9600bps, 8bit

5.23 Programmieren der MwSt. (Steuer) (SEKTION 30)

PRG-Modus: [#/.9]

Wahl MwSt.-Gruppe (STEUER#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den MwSt.-Einträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer MwSt.-Gruppe)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

MwSt.-Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-8 : STEUER#	1: MwSt.-Satz (% Rate)2: Berechnung (Status)	0.00 – 99.990 – 1 : 0 = Standard (PREIS = Brutto)1 = PREIS + MwSt. (PREIS = netto)

Bemerkung: Für die Festlegung des MwSt.-Satzes von 0% den Eintrag Nr. 1 wählen. Nach Zurücksetzen: MWST#1 - 16%, MWST#2 - 7%, MWST#3 - 16%

5.24 Programmieren der Kopfzeilen (Logotext) (SEKTION 31)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Kopfzeilenstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 - 7: ZEILE#	1: Text	max. 48 Zeichen

Bemerkung: Unterdrückung einer Zeile auf dem Ausdruck – wenn als erstes Zeichen der Zeile “@” gesetzt ist.

5.25 Programmieren der Fußzeilen (Schlußlogo) (SEKTION 32)

PRG-modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WER\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Fußzeilenstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 - 5: ZEILE#06	1: TextText „RECHNUMG“	max. 48 Zeichenkann frei programmiert werden

Bemerkung: Eine Zeile auf dem Ausdruck wird unterdrückt, wenn als erstes Zeichen der Zeile “@” gesetzt ist. Nach der Kasseninitialisierung steht in allen Zeilen der Fußzeile das Zeichen “@”.

5.26 Programmieren der Kassenbezeichnungen für die Verbund IRC (SEKTION 33)

PRG-Modus: [#/.9]

Wahl Kassenbezeichnung (KASSE#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WER\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-32: KASSE#	1: Kassenbezeichnung max. 18	Zeichen

Bemerkung: Nach dem Zurücksetzen sind die Bezeichnungen wie folgt eingestellt: KASSE 1, KASSE 2, KASSE 3, ... (Für das IRC – Netz müssen die Bezeichnungen in allen Kassen identisch einprogrammiert sein)

5.27 Programmieren der Zusatztexte an den Küchendrucker (SEKTION 40)

PRG-Modus: [#/.9]

Wahl Nachricht (ZUSATZTEXT#) [ # / . 9 ]

1. Blättern [ = : -6800 ( ] (nach den Nachrichteneinträgen)
2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer Nachricht)

Eingabe Programmwert [£6 \5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Zusatztextstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-30 :ZUSATZTEXT#	1: Text2: Status (Code)	max. 18 Zeichen0 – 9

Bemerkung: Der Code = 0 kann jederzeit aufgerufen werden, die restlichen Codewerte in Verbindung mit dem PLU – Codewert (Position 13 in der PLU Programmierung )

5.28 Programmieren der Ordergruppen (SEKTION 41)

PRG-Modus: [#/.9]

Wahl Ordergruppen (ORDER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert W£6 \5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 9: ORDER#	1: Name der Gruppe	max. 48 Zeichen

Bemerkung: Mit der Einstellung ORDER-Gruppen Nr. 8 / 9 und 0 wird kein Orderbon gedruckt.

5.29 Programmieren der Kopfzeile für externen GCP Drucker (SEKTION 42)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WER\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 4: ZEILE#	1: Text max. 48 Zeichen

5.30 Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker) (SEKTION 43)

PRG-modus: [#/.9]

Wahl Küchensatz (KD#) [ # / . 9 ]

1. Blättern [ = : -6800 ( ] (nach den Einträgen der Küchensätze)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Satzes)

Eingabe Programmwert [W\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Bemerkung: Die Kassennummer – IRC = 00 beim Einsatz einer alleinstehenden Kasse, d.h. ohne IRC – Verbund.

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 8:KD#	1: Text (am Küchendrucker)2: Kassen-Nr. – IRC Verbund3: COM – Port – Nummer	max. 18 Zeichen ASCII01 - 1601 – 05

Bemerkung: Die Küchendrucker NR. wird in der PLU-Programmierung(Sektion03/ Spalte 14) vergeben und steuert den BON-Ausdruck für die PLU am Küchendrucker.

Küchendrucker NR. wird folgendermaßen angesteuert:

# 1,2,3,4, = Konsolidierter Bon auf KD

5 = Einzelbon + Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

6 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

7 = Einzelbon + Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

8 = Eizelbon ohne Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

5.32 Überprüfung und Druck der einprogrammierten Daten im PRG – Modus (SEKTION 90)

PRG-Modus: [#/.9]

Eingabe Programmwert [W\5 / 7 2 7 \ / ]

Nach Ende der Druckvorgänge [ # / . 9 ]

wobei, WERT 01 = es folgt der Druck der ausgewählten PROGRAMMIERSEKTION

02 = es folgt der Druck der ausgewählten PLUs

03 = es folgt der Druck einer PLU d. ausgewählten PLU - HAUPTGRUPPE

04 = es folgt der Druck der ausgewählten WARENGRUPPEN

(weitere Einzelheiten siehe die Punkte A,B,C,D)

Bemerkung: Der Druck wird mit der Taste [ / 2 6 & + ( 1 ] storniert

Eingabe Programmwert SEKTION[%\5 / 7 2 7 \ / ]

Ende [#/.9]

SEKTION = Nummer der SEKTION, deren einprogrammierte Daten Sie ausdrucken wünschen (1 – 43)

Bemerkung: Zur Illustration können die einzelnen Sektionen wie folgt ausgedruckt werden:

PRG-Modus: [#/.9]

Eingabe Sektionsnummer PRG. SEKTION [ %\5 / 7 2 7 \ / ] es folgt der Druck der Sektion

Eingabe Sektionsnummer PRG. SEKTION [ %\5 / 7 2 7 \ / ] es folgt der Druck der Sektion

Eingabe Sektionsnummer PRG. SEKTION [%\5 / 7 2 7 \ / ] es folgt der Druck der Sektion

Nach Ende der Druckvorgänge [#/.9]

Bemerkung: Bei der Eingabe ungültiger PLU – Codes (START, ENDE) wird eine PLU – Liste von der nächstgelegenen existierenden PLU (START) bis zur nächstgelegenen existierenden PLU (ENDE) ausgedruckt.

Eingabe PLU - HAUPTGRUPPE GG [ %\5 / 7 2 7 \ / ]

Ende [#/.9]

GG = Nummer der PLU – HAUPTGRUPPE (1 – 99)

Es können pro Makrotaste im „X“ oder „Z“ Modus bis zu 16 Tastenfolgen programmiert werden. (Eine Zeile)

Sollten diese nicht ausreichen können für eine Taste im „X“ oder „Z“ Modus auch 32 Tastenfolgen genutzt werden. (Zwei Zeilen)

SERD Manager 3.01.02 unter Systeme 31

Eingabe starten mit „Setze Reihenfolg“ das Eingabefenster öffnet sich.

Dann die Reihenfolge der Berichte eingeben die gedruckt werden sollen.

Eingabe z.B.: Druck, als erstes den Finanzbericht-Tag, dann den PLU Bericht-Tag und den Bediener Bericht-Tag. Nach jdem Bericht soll ein Schnitt erfolgen.

01-BAR-SCHNEIDEN-05-BAR-SCHNEIDEN-08-BAR-SCHNEIDEN beenden mit der Taste Makro speichern.

Die MAKRO-Tasten jetzt unter System-Tastaturbelegung (Nr.15) anlegen.

MAKRO - Programmiercode: Eingabe an der Kasse

Schlossposition

S-Modus [#/.9] für die 1 Zeile

Makrotaste 1 „X“ Modus Display Anzige 0 0 0 0 0

Daten eingeben und mit [ # / . 9 ] die Zeile speichern.

Mit der Eingabe von Nullen [☐] wird eine Makrokette gelöscht

S-Modus [#/.9] für die 2 Zeile

S-Modus [#/.9] für die 3 Zeile

S-Modus [#/.9] für die 4 Zeile

0 – 9 Zahleneingabe Berichtsnummer 2 stellig eingeben.

*a Zeile auf

*b Zeile ab

*c Bar „X“ Mode 1mal Bericht anzeigen, 2mal Bericht drucken „Z“ Mode 1mal Bericht drucken

*d Papierschnitt Nach dem Bericht wird das Papier geschnitten

Weiter mit der nächsten Berichtnummer

*e kein Verkauf

*f Ende der Makrokette

Beispiel: Sie wollen einen Kettenbericht programmieren.

Finanzbericht (01) Warengruppenbericht (03) Bedienerbericht (08) mit jeweils einem Papierschnitt dazwischen.

Für Makrotaste „X“ Modus programmieren Sie folgendes:

0 1 *c *c *d 0 3 *c *c *d 0 8 *c *c *d *f

Für Makrotaste „Z“ Modus programmieren Sie folgendes:

0 1 *c *d 0 3 *c *d 0 8 *c *d *f

*a

*b

*c

*d

*e

*f

Q

W

E

R

T

Z

U

I

O

P

▲

A

S

D

F

G

H

J

K

L

▼

Y

X

C

V

B

N

M

▲

ws

Leer-taste

Leer-taste

Leer-taste

Leer-taste

7 8 9

▼

Ä

Ö

Ü

,

.

-

( )

!

?

4 5 6

%

&

/

;

:

-

KV#

1 2 3

ZWS

0 00

.

BAR

Bonausdruck bei „Talontyp“, “Ordergruppen“, „Küchendrucker“

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden.

Programmier-Sektion (01) Warengruppen = Bontyp 6 oder 7

Typ 6 – Talon/Konsolidiert. Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird.

Typ 7 – Talon/Normal. Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird.

Beispiel:

$$ \begin{array}{c c c c c} & \square \square \square & & [ 7, 6 \& + ] \ \square & \square & \square & \square & [ 3 / 8 ] \ \square & \square \square \square \square \square \square \square [; / 8 + 5 ] \ \square & \square \square & \square & [ 3 / 8 ] \ & & & [ & 7, 6 \& + ] \end{array} $$

Typ 6

TISCH# 001

1 PLU2

02-01-2006 2-10 000433 KELLNER 01

Teilschnitt-

TISCH# 001

2 PLU1

02-01-2006 2-10 000434 KELLNER 01

Typ 7

TISCH# 001

1 PLU2

02-01-2006 2-10 000433 KELLNER 01

-Teilschnitt----

TISCH# 001

1 PLU1

02-01-2006 2-10 000434 KELLNER 01

-Teilschnitt----

TISCH# 001

1 PLU1

02-01-2006 2-10 000435 KELLNER 01

2. System (Ordergruppen)

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden.

Programmier-Sektion (01) Warengruppen = Bontyp 4

Programmier-Sektion (03) PLU = (Spalte 14) Ordergruppen 10-90

Wenn die Ordergruppe 00 eingestellt ist wird diese nicht gedruckt.

Dieses Bestellsystem macht den Druck von Bestellungen auf dem internen Drucker nach den eingestellten Parametern möglich. Nach öffnen eines Tisches werden die Artikel z.B. Speisen, Getränke automatisch sortiert. Innerhalb des Systems können bis zu neun verschiedene Ordergruppen genutzt werden.

Typ 4 Alle Artikel mit der Ordergruppe 10

************************** THEKE **************************
TISCH# 100
1 PILS 0,2
1 COLA 0,2
1 FANTA 0,2
02-01-2006 2-10 000433 KELLNER 01

Typ 4 Alle Artikel mit der Ordergruppe 20

*************************** KÜCHE ***************************
TISCH# 100
1 STEAK
1 SCHNITZEL
1 KRUSTENBRATEN
02-01-2006 2-10 000433 KELLNER 01

Die Texte für für die Ordergruppen (z.B „THEKE“, „KÜCHE“) werden in der Programmier-Sektion 41 festgelegt.

3. System (Küchendrucker)

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden. Innerhalb des Systems können bis zu acht verschiedene KD# Bon genutzt werden. Folgende Bonarten können auf einem externen Küchendrucker angesteuert werden.

Programmier-Sektion (03) PLU = (Spalte 14) Küchendrucker # 01-08

# 01,02,03,04, = Konsolidierter Bon auf KD

TISCH# 100 KD#1
1 STEAK
1 SCHNITZEL
1 KRUSTENBRATEN
02-01-2006 2-10 000433 KELLNER 01

# 05 = Einzelbon + Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

TISCH# 001 KD#5
1 STEAK
2 SCHNITZEL
02-01-2006 2-10 000433 KELLNER 01
----Teilschnitt----
TISCH# 001 KD#5
1 STEAK
02-01-2006 2-10 000434 KELLNER 01
----Teilschnitt----
TISCH# 001 KD#5
2 SCHNITZEL
02-01-2006 2-10 000435 KELLNER 01

# 06 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

TISCH# 001 KD#6
1 STEAK
02-01-2006	2-10	000434	KELLNER 01
----Teilschnitt----
TISCH# 001 KD#6
2 SCHNITZEL
02-01-2006	2-10	000435	KELLNER 01

# 07 = Einzelbon + Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

TISCH# 001 KD#7

1 STEAK

2 SCHNITZEL

02-01-2006 2-10 000433 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#7

1 STEAK

02-01-2006 2-10 000434 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#7

1 SCHNITZEL

02-01-2006 2-10 000435 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#7

1 SCHNITZEL

02-01-2006 2-10 000436 KELLNER01

# 08 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon

TISCH# 001 KD#8

1 STEAK

02-01-2006 2-10 000434 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#8

1 SCHNITZEL

02-01-2006 2-10 000435 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#8

1 SCHNITZEL

02-01-2006 2-10 000436 KELLNER01

Die Texte für für die KD# werden in der Programmier-Sektion 43 festgelegt.

7. LAGER – EINABE, EINFÜGUNG EINES PLU - LAGERVORRATS, VERKETTUNG - PLU

Einfügung eines Lagervorrats:

X-Modus: [ = : -6800 ( ]

Alternativ 1. Einfügung Vorrat für PLU: PLU – Nummer [3 / 8] NNNN, NNN [ ( , 1 = \$ + / 8 1 * ]

Alternativ 2. Einfügen Vorrat für gelinkte PLU:

$$ \text { PLU } - \text { Linknummer } [ # /. 9 ] \quad \text { NNNN }, \text { NNN } [ (, 1 = + / 8 1 ^ {*} ] $$

Ende Einfügung eines Lagervorrats [ = : - 6 8 0 0 ( ]

NNNN, NNN = Vorrat im Bereich: 0.001 - 9999.999

Vorratsabnahme:

X-Modus: [ = : -6800 ( ]

Alternativ 1. Eingabe Vorrat für PLU: PLU - Nummer [3 / 8] NNNN, NNN [ 86 = +/81^* ]

Alternativ 2. Eingabe Vorrat für gelinkte PLU:

$$ \text { PLU - Linknummer } \quad [ # /. 9 ] \quad \text { NNNN,NNN } \quad [ 8 6 = + / 8 1 ^ {*} ] $$

Ende Vorratsabnahme [ = : - 6 8 0 0 ( ]

NNNN, NNN = Vorrat im Bereich: 0.001 - 9999.999

Berichte über die Tasten MAKRO 1 und MAKRO 2 ausdrucken

Die in der Programmierung festgelegten Berichts-Ketten können im X und Z Modus ausgedruckt werden.

8. ÜBERSICHT X – BERICHE, Z – BERICHE

Der Druck dieser Berichte erfolgt im X- oder Z – Modus (Schlüsselposition).

X - Modus : X - Berichte : Der Bericht wird ausgedruckt
Z - Modus : Z - Berichte : Der Bericht wird ausgedruckt und alle Werte werden anschließend gelöscht

Berichtsübersicht:

BERICHT - BESCHREIBUNG	MOD US	STARTSEQUENZ
Finanzbericht Tag	X/Z	01 [BAR / TOTAL]
Finanzbericht Monat	X/Z	02 [BAR / TOTAL]
HG WG Bericht – alles Tag	X/Z	15 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „03" gelöscht)
HG WG Bericht – alles Monat	X/Z	16 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „04" gelöscht)
HG PLU Bericht – alles Tag	X/Z	17 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „05" gelöscht)
HG PLU Bericht – alles Monat	X/Z	18 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „06" gelöscht)
Warengruppenbericht – alles Tag	X/Z	03 [BAR / TOTAL]
WG Bericht (Erste - Letzte) Tag	X (Erste WG#) [#/KV] (Letzte WG#) [#/KV] 03 [BAR / TOTAL]
Warengruppenbericht – alles Monat	X/Z	04 [BAR / TOTAL]
WG Bericht (Erste - Letzte) Monat	X (Erste WG#) [#/KV] (Letzte WG#) [#/KV] 04 [BAR / TOTAL]
PLU Bericht – alles Tag	X/Z	05 [BAR / TOTAL]
PLU Bericht – Gruppenbericht Tag	X (#H. Gruppe PLU) 05 [BAR / TOTAL]
PLU Bericht (Erste – Letzte) Tag	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 05 [BAR / TOTAL]
PLU Bericht – alles Monat	X/Z	06 [BAR / TOTAL]
PLU Bericht – Gruppenbericht Monat	X (#H. Gruppe PLU) 06 [BAR / TOTAL]
PLU Bericht (Erste – Letzte) Monat	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 06 [BAR / TOTAL]
PLU Bericht – Lagerbestand Alles	X 35 [BAR / TOTAL]
PLU Bericht – Lagerbestand H. Gruppen	X (#H. Gruppe PLU) 35 [BAR / TOTAL]
PLU Bericht – Lagerbestand (Erste - Letzte)	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 35 [BAR / TOTAL]

PLU – Kellner Bericht Tag	X/Z	07 [BAR / TOTAL]
Kellner Bericht Tag	X/Z	08 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Tag	X	(Erste Kellner#) [#/KV] (Letzte Kellner#) [#/KV] 08 [BAR / TOTAL]
Kellner Bericht Monat	X/Z	09 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Monat	X	(Erste Kellner#) [#/KV] (Letzte Kellner#) [#/KV] 09 [BAR / TOTAL]
Kassier Bericht Tag	X/Z	10 [BAR / TOTAL]
Kassier Bericht Tag, (Erste – Letzte)	X	(Erste Kassier#) [#/KV] (Letzte Kassier#) [#/KV] 10 [BAR / TOTAL]
Kassier Bericht Monat	X/Z	11 [BAR / TOTAL]
Kassier Bericht Monat, (Erste – Letzte)	X	(Erste Kassier#) [#/KV] (Letzte Kassier#) [#/KV] 11 [BAR / TOTAL]
Stunden Bericht	X/Z	12 [BAR / TOTAL]
Kassenbestand Bericht	X	13 [BAR / TOTAL]
Bericht offene Tische X/Z 14	[BAR / TOTAL]
Trainings Bericht Tag	X/Z	86 [BAR / TOTAL]
Trainings Bericht Monat	X/Z	87 [BAR / TOTAL]
Elektronisches Journal – alles detailliert	X/Z	96 [BAR / TOTAL]
Elektronisches Journal – Teil detailliert	X	(Startdatum) [#/KV] (Enddatum) [#/KV] 96 [BAR / TOTAL]
Elektron. Journal – Kellner detailliert	X	(Kellner Nr.) 96 [BAR / TOTAL] (Kellernummer im Format YY)
Elektronisches Journal – Tisch detailliert	X	(Tisch Nr.) 96 [BAR / TOTAL] (Tischnummer im Format XXX)
Elektronisches Journal – alles summerisch	X/Z	97 [BAR / TOTAL]
Elektronisches Journal – Teil summarisch	X	(Startdatum) [#/KV] (Enddatum) [#/KV] 97 [BAR – TOTAL]
Elektron. Journal – Kellner summerisch	X	(Kellner Nr.) 97 [BAR / TOTAL] (Kellernummer im Format YY)
Elektronisches Journal – Tisch summerisch	X	(Tisch Nr.) 97 [BAR / TOTAL] (Tischnummer im Format XXX)
Bericht aller Kassen im IRC	X	99 [TT] [NN] [BAR / TOTAL] (NN – Nummer des entsprechenden Berichts)
Bericht aller Kassen im IRC	Z	90 [TT] [NN] [BAR / TOTAL] (TT = ID IRC der Kasse, TT=00 alle)

Rechnungsbericht (für BW Beleg) X 95 [BAR / TOTAL] (gelöscht wird dieser Bericht mit dem elektronischen Journal)

Bemerkung: Wird das elektronische Journal voll (angezeigt als Fehler E80), ist der Bericht 96 oder 97 im Z – Modus zu starten. Nach dem Ausdrucken dieses Berichts wird der Speicher des elektronischen Journals freigegeben

Um den Druck zu unterbrechen, drücken Sie die taste [ / 2 6 & + ( 1 ]

Löschen ohne Ausdruck mit 98 BAR im Z-Modus.

9. ZEICHENSATZTABELLE. TASTENBELEGUNG BEIM PROGRAMMIEREN

PC LATIN1

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

CODE KEY

SP

0

@

P

`

p

€

É

á

L

Ó

T_3

1

!

1

A

Q

a

q

ü

í

⊥

Đ

ß

±

2

“

2

B

R

b

r

é

ó

T

Ê

Ô

=

3

#

3

C

S

c

s

â

ô

ú

|

⊢

È

Ò

^3/_4

4

4

D

T

d

t

ä

ö

ň

†

-

È

õ

¶

5

%

5

E

U

e

u

à

ò

Ñ

Á

+

Õ

§

6

&

6

F

V

f

v

å

û

Â

ã

Í

μ

7

'

7

G

W

g

w

ç

ù

À

Ã

Î

T_{4}

8

(

8

H

X

h

x

ê

ÿ

¿

©

LL

Ï

Þ

T_{5}

9

)

9

I

Y

i

y

ë

Ö

®

‖

¶

J

Ú

T_{6}

A

*

:

J

Z

j

z

è

Ü

‖

⊥

Γ

Û

T_{7}

B

+

;

K

[

k

Ï

^{1}/_{2}

¬

π

■

Ù

^{1}

C

,

<

L

\

l

|

î

^{1}/_{4}

∥

||

■

ý

^{3}

D

-

=

M

]

m

ì

=

Ý

^{2}

E

.

>

N

^

n

~

Ä

×

→

‡

T_{1}

■

F

/

?

O

_

o

Ä

f

←

¬

α

■

T_{2}$

Hexa FF : Fettdruck ein, z.B. Fettdruck „A“: FF41
SP: SPACE (Leerzeichen)

Tastenbelegung der einzelnen Zeichen A,B,C,D, .....

Die Taste „ws“ = Fettdruck, z.B. der Fettdruck für das Zeichen „A“ wird mit folgender Tastenkombination eingefügt: 6 \$

Taste „SPACE“ = Leerzeichen

Die Tasten *A, *B, *C, *D, *E bezeichnen die Tasten für die Eingabe von Zeichen im HEXADEZIMALEN Codierungssystem, z.B. „m“ = ☐☐*’.

*A

*B *C

*D *E *F

Q

W

E

R

T

Z

U

I

O

P

A

S

D

F

G

H

J

K

L

Y

X

C

V

B

N

M

ws

SPACE

SPACE

SPACE

SPACE

7 8 9

Ä

Ö

Ü

,

.

-

( )

!

?

4 5 6

%

&

/

*

;

:

-

1 2 3

0

00

.

10. FEHLERMELDUNGEN (FEHLERSYMBOL)

SPEICHER: (defekter externer, interner Kassenspeicher)

Alpha Anzeige

SPEICHER

E 04

Druckerfehler: (kein interner Drucker, Stecker angeschlossen, defekter Drucker)

Alpha Anzeige

DRUCKER

E 05

Funktionsfehler: (unerlaubte, unzulässige Operation, andere Fehler)

Alpha Anzeige

FUNCTION ???

E 11

Kellnerfehler: (nicht angemeldete Bedienung, Kellner)

Alpha Anzeige

KELLNER

E 12

Betriebsartenschloss- Fehler: (falsche Schlüsselstellung)

Alpha Anzeige

B-SCHLOSS

E 13

Fehler Kein Kellnerschlüssel: (Kellner- und auch Bedienungsschlüssel erforderlich)

Alpha Anzeige

KEL SCHLOSS

E 14

Fehlerhafte Berichtsanforderung: (Druck des Berichts erforderlich)

Alpha Anzeige

BERICHT DRUCK

E 16

Fehler Kein Kassierer: (ID - Code erforderlich)

Alpha Anzeige

KEIN KASSIERER

E 17

Fehler HALO-code:

Alpha Anzeige

HALO

E 18

Fehler LALO-code:

Alpha Anzeige

LALO

E 19

Bon fast zu Ende:

Alpha Anzeige

PR PAPIER 1

E 21

Bon Papierende:

Alpha Anzeige

PR PAPIER 2

E 22

Fehler Druckkopf: (Hebel nicht verriegelt), Bondrucker

Alpha Anzeige

BON KOPF

E 23

Journal fast zu Ende:

Alpha Anzeige

JOURNAL 1

E 24

Journal ende:

Alpha Anzeige

JOURNAL 2

E 25

Fehler Druckkopf: (dot-head unit), Journal(nur ECR 579)

Alpha Anzeige

J DRUCKKOPF

E 26

Fehler Codenr.-Eingabezwang (Finanzweg):

Alpha Anzeige

CODE

E 32

Fehler ZW-Summe:

Alpha Anzeige

ZW SUMME

E 33

Fehler Bet.-Eingabezwang:

Alpha Anzeige

BETRAG

E 34

Fehler Kassenlade geöffnet:

Alpha Anzeige

SCHUBLADE

E 35

Fehler Fremdwährungen:

Alpha Anzeige

CODE 1

E 39

Rechnungspositionen – nur zwei stehen frei: (Tisch)

Alpha Anzeige

NOCH 2

E 40

Rechnungspositionen – nur eine steht frei: (Tisch)

Alpha Anzeige

NOCH 1

E 41

Rechnung voll (Position erfasst): (Tisch)

Alpha Anzeige

TISCH VOLL 1

E 42

Rechnung voll (Position nicht mehr erfasst): (Tisch)

Alpha Anzeige

TISCH VOLL 2

E 43

Fehler Zusatztext - Eingabezwang:

Alpha Anzeige

ZUSATZTEXT

E 44

Fehler Kellner - ID: (Tisch von anderem Kellner belegt)

Alpha Anzeige

KELLNER ID

E 45

Fehlerhafter Talontyp:

Alpha Anzeige

BON TYPE

E 46

Warnung Elekt.Jornal fast voll:

Alpha Anzeige

E JORNAL

E 80

IRC Fehler: (belegt)

Alpha Anzeige

IRC ERROR

Küchendrucker belegt:

Alpha Anzeige

KP BELEGT

Küchendrucker Kommunikationsfehler:

Alpha Anzeige

KP ERROR

Küchendrucker Statusfehler:

Alpha Anzeige

KP STATUS

GCP Statusfehler:

Alpha Anzeige

GCP STATUS

GCP Kommunikationsfehler:

Alpha Anzeige

GCP ERROR

11. ANSCHLIEßBARE PERIPHERIEGERÄTE, SOFTWAREAUFRÜSTUNG, MODEM

An der Kasse können folgende Peripheriegeräte angeschlossen werden:

• Personalcomputer für den On-line Betrieb und zur Programmierung der Kasse über PC
• Küchendrucker für den Druck von Bestellungen an die Küche
• Modem für die Fernkommunikation mit der Kasse
• Barcodeleser für das Arbeiten mit Waren, die mit Barcodes versehen sind
  • GCP für den Druck von Rechnungen auf Vordrucken

Für diese Kassen bieten wir folgende PC-Programme an:

• SERD Helper: PC-Programm, das zum bequemen programmieren der Kasse bestimmt ist. Es ermöglicht die Warengruppen, PLUs, Hautgruppen etc. zu programmieren. Von der Kasse können alle Nachrichten einschl. des elektronischen Journals eingelesen und auf dem PC gespeichert werden. Nicht zuletzt besteht der Vorteil in der Online-Verfolgung des Gesamtumsatzes, der Detailverkäufe an der Kasse und Detailverkäufe von max. 20 ausgewählten PLUs.
• SERD Manager: PC-Programm, das zum bequemen programmieren der Kasse bestimmt ist. Es ermöglicht, sämtliche Programmsektionen der Kasse einschl. des ganzen Systembereichs zu programmieren. Von der Kasse können alle Nachrichten einschl. des elektronischen Journals eingelesen und auf dem PC gespeichert werden. Nicht zuletzt besteht der Vorteil in der Online-Verfolgung des Gesamtumsatzes, der Detailabgaben an der Kasse und Detailabgaben von max. 20 ausgewählten PLUs.

Modem für die Fernkommunikation mit der Kasse

Verwenden Sie ein analoges Standardmodem (z.B. ACER 56 surf)

Installation:

• Schließen Sie das Modem an einer Com Schnittstelle Ihres PC an.
• Klicken Sie an Ihrem Desktop (PC) das Ikon „SERD Manager“ oder „SERD Helper“ mit der rechten Maustaste an.
• Wählen Sie „Eigenschaften“ mit der linken Maustaste aus.
• Gehen Sie in dem sich öffnenden Fenster auf „Verknüpfung“ und vervollständigen die Zeile „Ziel:“ durch folgenden Begriff: /SETMOD vor diesem Begriff muss ein Leerzeichen gesetzt werden. „C:\Programme\SERD Manager\WSerdMan.exe“ /SETMOD
• Bestätigen Sie mit „OK“
• Jetzt starten Sie Ihren „SERD Helper“ oder „SERD Manager“.
• Öffnen Sie eine vorhandene Datei.
• Klicken Sie „Datei“ an.
• Klicken Sie „Setup“ an.
• Klicken Sie „Modem“ an
• Klicken Sie „ECR mit Modem verbinden“ an.
• Wählen Sie jetzt Ihren „COM PORT“ aus. (In der Regel Com 1)
• Geben Sie jetzt die Rufnummer der Modemverbindung ein (Bei Nebenstellen muss die Nummer der Amtsholung vorangestellt werden. In den meisten Fällen ist dies die „0“.
• Klicken Sie jetzt das Wahlverfahren an „Tone“ oder „Puls“. In den meisten Fällen ist dies „Tone“. Die anderen Werte dürfen nicht verändert werden, da es sich um Werkseinstellungen handelt.
• Klicken Sie jetzt „Verbinden Modem mit ECR...“ an.
• Es öffnet sich das Fenster „Setup“ mit dem Hinweis: „Modem Com“ gefunden an Com „MD56xxOK“ „Verbinden mit ECR?“
• Bestätigen Sie mit „Ja“
• Jetzt öffnet sich das Fenster „Setup“ Verbindung erfolgreich.
• Bestätigen Sie mit „OK“
• Das Modem ist jetzt für den Anschluss an Ihrer Kasse programmiert.
• Schließen Sie das Modem an den Port „COM A“ Ihrer Kasse an.
• Um den Port „COM A“ an Ihrer Kasse zu programmieren gehen Sie folgendermaßen vor: Drehen Sie das Betriebsart-Schloß auf „PRG“
  23 eingeben und die Taste [KV#] drücken.
  03 eingeben (ECR 396F plus) (02 ECR 359T plus) und die Taste [KV#] drücken.
  01 eingeben und die Taste [BAR] drücken.
  31 eingeben und die Taste [BAR] drücken.
  00 eingeben und die Taste [BAR] drücken.
  Jetzt mit der Taste [KV#] die Programmierung beenden.
  Drehen Sie das Betriebsart-Schloß auf „REG“
• Schließen Sie jetzt das zweite Modem an Ihren PC an.
• Klicken Sie „Test Kommunikation“ an.
• Jetzt öffnet sich ein Setup Fenster „Erst ECR-Modem“ verbinden.
• Bestätigen Sie mit „OK“.
• Nun wird die Verbindung zwischen den beiden Modem aufgebaut.
• Nach erfolgreichen Verbindungsaufbau erscheint die Information: „Verbunden Baurate 38400“
• Bestätigen Sie mit „OK“.
• Jetzt öffnet sich ein Setup Fenster „Verbunden“.
• Bestätigen Sie mit „OK“.
• Jetzt öffnet sich ein Fenster „Teste Kommunikation“
• Bestätigen Sie mit „Schließen“, da es sich um einen Servicetest handelt der sehr lange dauert.

Sie können jetzt Daten senden und empfangen. In der Kopfzeile des „SERD Manager“ oder „SERD Helper“ finden Sie zwei neue Ikon „rufen“ und „trennen“.

ANLEITUNG ZUM SERD-MANAGER / SERD-HELPER

Installation

Auf der Daten-CD befindet sich ein Ordner SERD Manager / SERD Helper. Öffnen Sie diesen Ordner und mit Doppelklick auf das Ikon < Setup Manager > installieren Sie das PC-Programm. Folgen Sie den Bildschirm-Hinweisen. Der SERD Manager legt automatisch ein Ikon auf dem Desktop an. Sie können jetzt den SERD Manager über das Ikon vom Desktop oder über Programme starten.

In dem Ordner < Anwendungen > finden Sie 3 Demoversionen.

Achtung!

Beim ersten Start des SERD Managers / SERD HELPER wird Ihnen Ihre Registrier Nr.12stellig angezeigt. Unter der angegebenen Adresse können Sie mit dieser Nr. Ihr Programm registrieren lassen, es wird dadurch zur Vollversion. Ohne diese Registrierung können Sie mit dem PC-Programm arbeiten, aber keine Kommunikation mit einer Kasse aufbauen.

PC-VERBINDUNG mit der KASSE

Von Ihrer PC-Schnittstelle (COM 1) verbinden Sie das Datenkabel mit der Schnittstelle an der Kasse COM-A = Port 3

Im SERD Manager wählen Sie: 1. DATEI

2	.	S	E	T	U	P
3.	ÜBERSICHT
Wählen	Sie	die		Spracheinstellung

Hier aktivieren Sie: Empfangen aller Programm- und Systemdaten

Senden aller Programm- und Systemdaten

Anzeige aller Werte (13, 18, 19)

Prüfen Sie die Kommunikation

Im SERD Manager wählen Sie: 1. DATEI

2	.	S	E	T	U	P
3.	KASSE	verbinden

Es werden Ihnen die Standard-Einstellungen angezeigt. Haben Sie an Ihrem PC nicht COM 1 verwendet, geben Sie hier unter Port: Ihre Schnittstellen Nr. ein. Alle anderen Einstellungen belassen Sie bitte auf ihren Standardwerten.

Klicken Sie auf das Button [Suchen ECR] und im nächsten Fenster auf [Suche starten]Nach der erfolgreichen Prüfung wird das gefundene Kassenmodell und der Programmstand der Kasse angezeigt. Beenden sie die Option mit dem Button [Nein], dann [Abbrechen] und [OK]. Sie können jetzt mit dem SERD Manager arbeiten, unter < Datei öffnen > eine Demoversion aufrufen, Daten senden, empfangen, abspeichern oder ausdrucken lassen.

In der HILFE-DATEI finden Sie Einzelinformationen zu den Programmierschritten.

Weitere Details sind auf unserer Internetseiten http://www.olympia-vertrieb.de zu finden oder bei Ihrem Kassenhändler zu erfragen.

Fa.Olympia-Business Systems Vertrieb behält sich inhaltliche und technische Änderungen vor. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

Olympia Business Systems Vertriebs GmbH

Weg Zum Wasserwerk 10,

45525 Hattingen

[e-mail], http://www.olympia-vertrieb.de
