ECR 360 - Kasse OLYMPIA - Kostenlose Bedienungsanleitung

Modell	ECR 360T-F / 362T-F
Produktkategorie	Kasse
Marke	Olympia
Leistungsaufnahme	25 W
Gewicht (ohne Lade)	8 kg
Netzspannung	220 V
Temperaturbereich	0 °C bis 40 °C
Anzahl Warengruppen	40 (max. 99)
Anzahl PLUs	4.500 (max.)
Anzahl Mehrwertsteuergruppen	8
Anzahl Zahlungswege	4
Anzahl Bediener	10
Tastaturtyp	Hubtastatur (52 Tasten) oder Flachtastatur (90 Tasten + 2 Ebenen)
Kundenanzeige	Numerisch 10-stellig
Bedieneranzeige	Numerisch 10-stellig, alphanumerisch 10-stellig
Drucker (ECR 362T-F)	2x 57 mm Thermodrucker mit Messer
Drucker (ECR 360T-F)	1x 57 mm Thermodrucker
Schnittstellen	2x RS-232 (COM A und COM B)
Betriebsarten	OFF, PRG, S, REG, X, Z
Trainingsmodus	Verfügbar (über X85)
Programmierbare Funktionen	Warengruppen, PLUs, Bediener, Zahlungswege, Steuern, Berichte usw.

Häufig gestellte Fragen - ECR 360 OLYMPIA

Wie initialisiere ich die Kasse?

Führen Sie einen System-Reset durch: Schlüssel auf OFF, Kasse vom Netz trennen, Taste %2 1 gedrückt halten und Netz wieder anschließen. Wenn 'OOOO...' erscheint, Taste loslassen, Schlüssel auf PRG oder S drehen. 'CL' zeigt erfolgreiche Initialisierung an.

Wie programmiere ich eine Warengruppe?

Im PRG-Modus: [#/.9] drücken, dann Warengruppennummer eingeben (z.B. 4), mit [#/.9] bestätigen. Mit [=:-6800(] blättern, dann Werte eingeben: Text, Preis, Steuer etc. Mit [%5/727/] bestätigen. Ende mit [#/.9].

Wie lege ich eine PLU an?

Im PRG-Modus: [#/.9], dann PLU-Nummer oder EAN-Code (max. 13 Stellen) eingeben und mit [#/.9] bestätigen. Mit [%5/727/] durch die Positionen blättern: Text, Preis 1, Preis 2, Steuer-Nr., Warengruppe usw. Werte eingeben und mit [%5/727/] bestätigen. Ende mit [#/.9].

Wie drucke ich einen X-Bericht?

Drehen Sie den Schlüssel auf X. Geben Sie die Berichtsnummer ein (z.B. 01 für Finanzbericht Tag) und drücken Sie die BAR-Taste. Der Bericht wird gedruckt, ohne die Zähler zu löschen.

Wie aktiviere ich den Trainingsmodus?

Im X-Modus: 85 eingeben und dann BAR drücken. Im Display erscheint ein Punkt. Alle Transaktionen werden auf Trainingsbons mit Aufdruck 'TRAINING' ausgegeben. Beenden durch Drehen des Schlüssels auf eine andere Position.

Wie lege ich die Papierrolle ein?

Entfernen Sie die Abdeckung des Druckwerks. Drücken Sie den blauen Hebel der Transporteinheit (sie springt nach oben). Legen Sie die Papierrolle mit der beschichteten Seite nach unten ein. Schließen Sie die Transporteinheit und rasten Sie sie ein. Setzen Sie die Abdeckung wieder auf.

Wie setze ich die Kasse zurück (Warmstart)?

Schlüssel auf REG. Kasse vom Netz trennen, Taste %2 1 gedrückt halten und Netz wieder anschließen. Wenn 'CCCCCCCCC' erscheint, Taste loslassen. Schlüssel auf OFF, dann wieder auf REG. Die Kasse startet neu.

Wie vergebe ich ein Manager-Passwort?

Im PRG-Modus: [#/.9], dann Sektion 11 aufrufen (Zugangspasswörter). Mit [%5/727/] blättern. Passwort 1 für Z-Modus, Passwort 2 für S/PRG-Modus eingeben (4-stellig, 0000 = kein Passwort). Mit [%5/727/] bestätigen und [#/.9] zum Beenden.

Wie schließe ich einen Barcode-Scanner an?

Schließen Sie den Scanner ohne Netzteil an die Schnittstelle COM A der Kasse an. Programmieren Sie den COM-Port in Sektion 23 (PRG-Modus): Port 01, Anschluss=05 (BCR), Baudrate=9600, 7 Bit, Odd Parity, 2 Stoppbits. Testen Sie die Kommunikation mit dem Scanner.

Was bedeutet der Fehler E13?

Fehler B-SCHLOSS (falsche Schlüsselstellung). Bei ECR Type 1 mit überlappenden Bedienern kann die Schlossposition während einer Transaktion nicht geändert werden. Verwenden Sie die Tisch-Saldo-Taste, um die Transaktion zu unterbrechen, bevor Sie den Schlüssel drehen.

BEDIENUNGSANLEITUNG ECR 360 OLYMPIA

PROGRAMMIERANLEITUNG

ECR 360T-F / 362T-F

Inhalt:

1. Grundangaben, Training 3
2. Reset – System, Kasseninitialisierung 6
3. Tastenfeldbeschreibung. Tastatur – Tasten-Standardanordnung
4. S – Modus, Servicemodus 10

4.1 Grundeinstellungen der Kasse (Initialisierung) 10
4.2 Aufbau (Reservierung) des Kassenspeichers 11
4.3 Programmieren der HUB- Tatstatur 12

4.4 Ausspeicherung der einprogrammierten Daten im S-Modus 14

4.5 Programmierung der FLACH -Tastatur 15

1. PRG – Modus, Programmiermodus 18

5.1 Programmieren der Warengruppen 19

5.2 Programmieren der Waren Obergruppe 20
5.3 Programmieren der PLU 31
5.4 Programmieren der Verkettung PLU 23
5.5 Programmieren der PLU – Hauptgruppen 24
5.6 Programmieren der Bediener 24

5.8 Programmieren der Zahlungsweisetasten (Finanzweg) 26
5.9 Programmieren absoluter Zuschläge, Rabatte +, - 27
5.10 Programmieren prozentueller Zuschläge, Rabatte +%, -% 28
5.11 Programmieren der Zugangspasswörter – Manager 28
5.12 Programmieren der Kassennummer (Maschinennummer) 29
5.13 Programmieren der P-Register (Einstellung der Funktionalitätsattribute, Maschinenoption) 29
5.14 Programmieren des Datums 33
5.15 Programmieren der Uhrzeit 33
5.16 Programmieren der Fremdwährungen 34
PC 17 Programmierung der Kellnerrechte nur über PC-Prg.möglich 35
5.18 Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte) 36
5.19 Programmierung Ausdruck in Hochschrift 37
5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“ 38
5.23 Programmieren der Kommunikation an den COM – Kassenports 38
5.30 Programmieren der MwSt. (Steuer) 40
5.31 Programmieren der Kopfzeilen (Logotext) 40
S 31 Programmierung der Makro-Berichtstasten nur über PC-Prg.möglich 41
5.32 Programmieren der Fußzeilen (Schlußlogo) 43
5.33 Überprüfung und Druck der programmierten Daten im PRG-Modus 44

1. Lager – Eingabe, Einfügung eines PLU - Lagervorrats, Verkettung – PLU 46
2. Übersicht X – Berichte, Z – Berichte 47
3. Zeichensatztabelle, Tastenbelegung beim Programmieren 49
4. Fehlermeldungen (Fehlersymbol) 51
5. Anschließbare Peripheriegeräte, Anleitung für Manager/Helper, Modem und Scanner 54

6. Flash-Programmierung, Firmware update in die Kasse senden 58

7. GRUNDANGABEN

Modell : ECR 360T-F / ECR 362T-F( F/B )
Leistungsaufnahme : 25W
Gewicht (ohne Kassenschublade) : 8 kg
Netzspannung : 220V
Temperaturbereich: : 0 C 0 - 40
Anzahl Warengruppen : 40 (max. 99 )
Anzahl PLUs : 4500 (max. 4.500 )
Anzahl MwSt.-Gruppen : 8
Anzahl Finanzwege : 4
Anzahl Bediener : 10
Tatstaturtyp: : Hubtastatur
Anzahl Tasten : 52
Tatstaturtyp: : Flachtastatur 90 Tasten Basisebene,
Anzahl Tasten 2 weitere Ebenen mit je 46 Tasten
Kunden-Anzeige : Numerisch - 10-stellig
Anzeige Bedienung : Numerisch - 10-stellig
	Alphanumerisch -10-stellig
Drucker ECR 362T-F : 2x 57 mm Thermodrucker Epson Bondrucker mit Messer
	D R O P I N - P
Drucker ECR 360T-F : 1x 57 mm Thermodrucker Epson Bondrucker
	D R O P I N - P

Trainingsmodus:

Die Betriebsart „TRAINING“ dient zur Übung von Kassentransaktionen.

FUNKTION:

In der Schlüsselstellung X : 85 BAR eingeben. Der Trainingsmodus ist aktiviert.

Im Display erscheint ein Punkt.

Es wir ein Bon ausgedruckt mit dem Text „TRAINING“.

Der Ausdruck der Transaktionen erfolgt über die Berichte X/Z 86 und X/Z 87.

Beenden der Trainingsfunktion durch ändern der Schlossposition.

KASSENROLLEN (2 x 57 mm Thermo nur ECR 362TF) EINLEGEN

Deckel der Druckwerkabdeckung entfernen.

Den blauen Hebel der Transporteinheit drücken.

Die Transposteinheit springt nach oben.

Papierrolle einlegen, die beschichtete Seite nach unten.

Transporteinheit wieder schliessen und einrasten.

Alphanumerisches Anzeige:

Zeigt den Programmierstatus, die Bezeichnungen (PLU, Warengruppen etc.) an. Bei den PLUs (max. Länge von 18 Zeichen) kann die ganze Bezeichnung mit der Taste: [ ; / 8 + 5 ] eingeblendet werden.

A B C D E F G H I J

Nach Betätigung der Taste ....

I J K L M N O P Q R

Numerisches Anzeige:

Symbol Umsatz (Betrag)

/ V

1. 1. 1. 1. 1. 1. 1. 1. 8

Hauptschlossposition:

OFF OFF - Kasse aus

PRG - PRG – Modus (Programmieren)

S - S - Modus (Servicemodus)

REG - Verkaufmodus (Erfassung)

X - Berichtsdruck (Ansicht)

Z - Berichtsdruck (mit Löschung)

Bediener – das System:

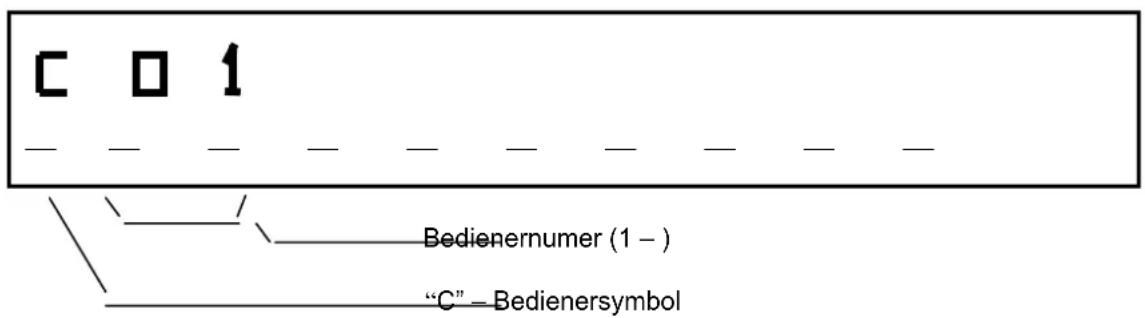

Vor der Eingabe einer Transaktion meldet sich der Bediener mit seiner Bedienertaste an . Dieses System kann im PRG – Modus beeinflusst werden (d.h., es kann ausgeschaltet werden). Zusätzlich kann für jeden Bediener ein Passwort vergeben werden.

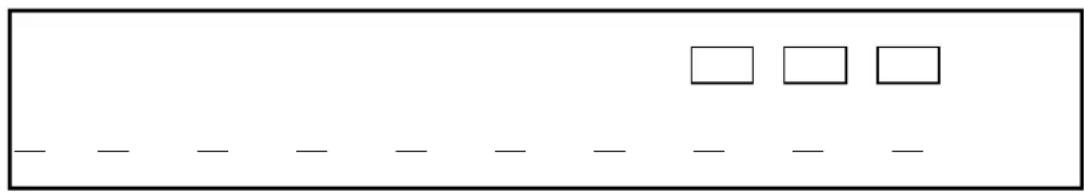

Die Kasse zeigt auf dem Display die Abfrage des PASSWORTS an. Nach Eingabe (1 Zeichen) wechselt das Display dementsprechend (z.B. nach Eingabe von zwei Zeichen ....).

Nach Eingabe aller Zeichen des PASSWORTS ist der Bediener angemeldet. Wenn die Kasse „0“ anzeigt, ist das PASSWORT falsch und die Eingabe kann erneut nach Betätigung der Taste [ / 26 & + ( 1 ] erfolgen.

Manager – System:

Das System ermöglicht es zwei Manager-PASSWÖRTER zu vergeben. Damit wird folgender Zugang eingeschränkt:

1. Funktion Schlüsselstellung „Z“ (Berichtswesen mit anschließender Löschung)
2. Funktion Schlüsselstellung „S/PRG“ (Programmieren)

Ein Passwort ist vier Zeichen lang, und die Anmeldung ist die gleiche wie oben beschrieben. Zusätzlich können im PRG-Modus folgende Kellnerrechte eingeschränkt werden:

Einschränkung der Transaktionen der X – Betriebsart
Einschränkung der Transaktionen der Z – Betriebsart
Einschränkung der Transaktion „AUSZAHLUNG“
Einschränkung der Transaktion „RETOUR“
Einschränkung der Transaktion „STORNO“
Einschränkung der Transaktion „KEINE VERKAUF“

2. RESET – SYSTEM, KASSENINITIALISIERUNG (vor Erstinstalation)

System Reset:

Alle einprogrammierten Daten, Abgaben etc. werden gelöscht!!!! Der Zustand wird auf dem Kassendisplay durch die Zeichenfolge „CL“ angezeigt. Nach dieser Operation ist das ganze System, auch S - Modus initialisiert ( siehe Zurücksetzen des Systems). Dieser System Reset wird beim Wechsel des EPROM – Speichers ggf. bei der ersten Instalation der Kasse bzw. dann verwendet, wenn die Kasse auf einen Warmstart nicht mehr reagiert.

Vorgehensweise beim Zurücksetzen des Systems:

der Schlüssel steht auf „OFF“

die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen
auf dem Anzeige erscheint „OOOOOOOOOOOOOOOO“
➢ die Taste [%2 1 ] loslassen
den Schlüssel von OFF auf „PRG“ oder „S“ drehen
auf dem Kassendisplay wird die Zeichenfolge „CL“ eingeblendet, das Zurücksetzen ist beendet

Sollte die Kasse einmal blockiert sein (nach einem Papierstau, Fehlbedienung etc.) gehen Sie folgendermaßen vor:

Warmstart:

Dieser Kassenstart sollte nur erfolgen wenn folgende Tastenkombinationen nicht erfolgreich sind:

Folgende Schlüsselstellungen „REG“, „X“, „Z“, „PRG“.

1. [ORVFKHQ]oder& / 5
2. [EDU]
3. [NY]

Der Warmstart kann manuell wie folgt durchgeführt werden:

1. Nach der Vorgehensweise beim Warmstart
2. Durch Drücken „RESET“ KNOPF auf der Hauptplatine der Kasse (links neben dem E-Prom)

Vorgehensweise beim Warmstart:

der Schlüssel steht auf „REG“

die Kasse vom 220V Netz trennen, die Taste [ %2 1 ] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen
auf dem Anzeige erscheint „CCCCCCCCC“
➢ die Taste[%2 1] loslassen
den Schlüssel von „REG“ auf „OFF“ drehen, in der Anzeige alles Nullen, dann den Schlüssel wieder auf „REG“ drehen.
das Zurücksetzen ist beendet

3. TASTENFELDBESCHREIBUNG. TASTATUR – TASTEN-STANDARDANORDNUNG

[%2 1]	: Bonvorschub
[- 2851 / ]	: Journalvorschub ( nur ECR 362T-F )
[3 / 8]	: Direkt - PLU
[: * ]	: Direkt – Warengruppe
[0, 186]	: Minus (Rabatt absolut)
[3 / 86]	: Plus (Zuschlag absolut)
[62) 257 672512]	: Taste direkt nach der Registrierung (PLU, WG,...). Andernfalls Verwendung der STORNO – Taste
[672512]
[5 (7285]	: Rücknahme
[=: .-6800( ]	: Zur Berechnung der Zwischensumme während einer T r a n s a k : Multiplikation beim Verkauf, andernfalls Datum/Uhrzeit Anzeige
[; /8+5]
[35( , 6 ( %( 1(.1/2]	: Preisebene ändern
[8) / %]	: Anzeige der Rechnungsdaten eines bestimmten Tisches nach oben oder unten blättern : Gratisverkauf
[*57, 6]
[%21 86./( , 1]	: Bon druck Aus / Ein (R - Modus)
[: D+581* ]	: Fremdwährungsumrechnung
[#/.9]	: Nummerndruck / Öffnen der Kassenlade ohne Verkauf
[( , 1 =+/81* ]	: Einzahlungen
[86=+/81* ]	: Auszahlungen
[+%, -%]	:- /+% beim Verkauf (3 x 3)
[&/5 ,/26&+(1]	: Eintrag löschen
[%5/727/ ]	: Finanzweg – Barzahlung
[6&+( &. ]	: Finanzweg – Scheckzahlung
[.57( ][.5(',7]	: Finanzweg – Kartenzahlung, Kreditzahlung
[67(8(5]	: Steuersatz
[.66,(5(5)[.(//1(5]	: Kassierereingabe, Kellner

$$ [ 6 +,) 7 \square : ^ {*} ] $$

: WG Ebene

$$ [ 3 5 (, 6 1) 5 * (\quad ] $$

: Preisanfrage für die einzelnen PLUs

$$ [ 7 \text { 67(63(55(1) ]} $$

: Taste sperren

$$ [ 2 + 1 (6 7 (8 (5 ] $$

: Taste ohne Steuer

$$ [ \square 5 (\& + 1 8 1 ^ {*} \square ] \square \square \square \square \square \square \square : \text { Zwischenrechnung } $$

$$ [ 0 . 5 2 ] $$

: M a k r o T

$$ [ 0 . 5 2 ] $$

: M a k r o T

$$ [ \square ] $$

: Alle Banknotentasten können in der Tastaturprogrammierung 15 im Anhang der Zusatztexte angelegt werden.

$$ [ 7 6 7 7 8 5 (\% (1) ] $$

: Tastatur Ebene

$$ [ \square 7, 6 \& + \square \square 6 / ^ {\prime} 2 ] $$

: Tisch Nr. oder Saldo

Wenn mit überlappenden Bedienern (ECR Type 1) gearbeitet wird kann während einer Transaktion die Schlossposition nicht geändert werden. FEHLER E13.

Mit der Taste TISCH-SALDO kann die Transaktion unterbrochen werden, und die Schlossposition geändert werden.

Hubtastatur

BON		WG EBENE
- %EIN ZAHLUNG	+ %AUS ZAHLUNG	XUHR
(+)	(-)	STORNO
PLU-PREIS	PLU	RETOUR
LOSCHEN		BE-DIENER

7	8	9
4	5	6
1	2	3
0	00

525	1030	1535	2040
424	929	1434	1939
323	828	1333	1838
222	727	1232	1737
121	626	1131	1636

NKV	EURO
SCHECK	KARTE
ZW SUMME	KREDIT
BAR

c^*	f^*
b^*	e^*
a^*	d^*

*: Diese Tasten für Hex-Codeeingabe verwenden
WS: Doppelt breit

Standardanordnung der Flach - Tastatur ( ECR 360 / 362T-F ) – Basisebene Handelsversion

BON

Journal

PLU 16

PLU 22

PLU 28

PLU 34

PLU 40

PLU 46

WG6

Tastatur Ebene

(+)

%+ AUS ZAHLUNG

%- EIN ZAHLUNG

#KV

BONAUS/EIN

PLU 5

PLU 10

PLU 15

PLU 21

PLU 27

PLU 33

PLU 39

PLU 45

WG5

PLUPREIS

(-)

PLU

Bediener

X / UHR

▲

PLU 4

PLU 9

PLU 14

PLU 20

PLU 26

PLU 32

PLU 38

PLU 44

WG4

STEUER1

RETOUR

7 8

9

▼

PLU 3

PLU 8

PLU 13

PLU 19

PLU 25

PLU 31

PLU 37

PLU 43

WG3

STEUER2

STORNO

4 5

6

KREDIT1

PLU 2

PLU 7

PLU 12

PLU 18

PLU 24

PLU 30

PLU 36

PLU 42

WG2

PREIS1

SOFORT STORNO

1 2

3

ZWSUMME

PLU 1

PLU 6

PLU 11

PLU 17

PLU 23

PLU 29

PLU 35

PLU 41

WG1

PREIS2

CLR (LOSCHEN)

0 00 .

BARTOTAL

Standardanordnung der Flach - Tastatur ( ECR 360 / 362T-F ) – 1. Ebene:

BON	Journal	PLU 116	PLU 122	PLU 128	PLU	134	PLU	140	PLU 146	Identisch mit der Tastaturgrundebene
PLU 105	PLU 110	PLU 115	PLU 121	PLU 127	PLU 133	PLU 139	PLU 145
PLU 104	PLU 109	PLU 114	PLU 129	PLU 126	PLU 132	PLU 138	PLU 144
PLU 103	PLU 108	PLU 113	PLU 119	PLU 125	PLU 131	PLU 137	PLU 143
PLU 102	PLU 107	PLU 112	PLU 118	PLU 124	PLU 130	PLU 136	PLU 142
PLU 101	PLU 106	PLU 111	PLU 117	PLU 123	PLU 129	PLU 135	PLU 141

Standardanordnung der Flach - Tastatur ( ECR 360 / 362T-F ) - 2. Ebene:

BON	Journal	PLU 216	PLU 222	PLU 228	PLU	234	PLU	240	PLU 246	Identisch mit der Tastaturgrundebene
PLU 205	PLU 210	PLU 215	PLU 221	PLU 227	PLU 233	PLU 239	PLU 245
PLU 204	PLU 209	PLU 214	PLU 220	PLU 226	PLU 232	PLU 238	PLU 244
PLU 203	PLU 208	PLU 213	PLU 219	PLU 225	PLU 231	PLU 237	PLU 243
PLU 202	PLU 207	PLU 212	PLU 218	PLU 224	PLU 230	PLU 236	PLU 242
PLU 201	PLU 206	PLU 211	PLU 217	PLU 223	PLU 229	PLU 235	PLU 241

4. S - MODUS, SERVICEMODUS

Das Programmieren im S – Modus (Servicemodus) betrifft die Grundeinstellungen der Kasse und das Programmieren der Tastatur. Beim Programmieren der Kassengrundeinstellung (NN=01) wird immer eine komplette Speicherinitialisierung ausgelöst, d.h. dieser wird gelöscht und dynamisch aufgeteilt.

4.1 Grundeinstellung der Kasse – INITIALISIERUNG

S-modus: NN [ # / . 9 ] WERT [%\5 /7 2 7 \ / ]

Ende Programmierung [#/.9]

	NN	ATTRIBUT	WERT	STANDARD Wechselnde Bediener in einer Aufrechnung (nach Initialisierung)	Änderung auf Überlappende Bediener
SPEICHERAUFBAU(nur nach RESET einschl. NN=10)	01	ECR-Typ AA 0 1	z.B.Friseur z.B. Bäckerei
		Anzahl der Warengruppen	BB	40	40
		Anzahl der PLUs	CCCC	4.500	4.500
		Anzahl der Bediener	DD	10	10
		Anzahl der Kassierer	E	0	0
		Anzahl der Finanzwege	FF	4	4
		Anzahl Tische	GGG	0	10 einstellen
		Anzahl Tisch-Buchung	HH	0	70 einstellen
	10	Dezimaltpunkt	I	2	0 - ohne Dezimalstellen1 - eine Dezimalstelle2 - zwei Dezimalstellen3 - drei Dezimalstellen
IMMERZUGÄNGLICH	11	Rundungsmethode(Rabatte, Zuschläge,Positionen, Währung)	J	1	0 - Abrunden1 - Cent (5 / 4)2 - Aufrunden3 - Runden auf 0,104 - Runden auf 0,505 - Schweizer Rund.
	12	MwSt. Rundung(MwSt.-Betrag runden)	K	1 0 - Abrunden1 - Cent (5 / 4)2 - Aufrunden
	13	Datumsformat	L	0	0 - TT / MM / JJ1 - MM / TT / JJ2 - JJ / MM / TT
	14	Zahlungsrundung	M	0	0- Keine Rundung1- Schweizer Rund.2 - Rundung 0,103- Rundung 0,204- Schwedische Rund.5- Rundung 1,00
TASTATUR	20	(siehe folgenden Unterkapitel 4.3)
ZURÜCKSETZENSPEICHER (INIT)	30	Speicherbereich - Programm. Q		0 PRG - Modus
		Speicherbereich - Berichts	R	1 X,Z einschl. Zähler, GT
		Speicherbereich - PLUs	S	2 alle PLUs
		Speicherbereich - Tische	T	3 alle Tische

ACHTUNG: Die Einstellungen im ECR Typ AA ändern die Basisfunktion der Kasse.

Die Funktion der Bediener:

( Es können bis 10 Bedienertasten im PC-Programm auf die Tastatur gelegen werden )

0 (Standard) : Wechselnde Bediener in einer Aufrechnug aktiv z.B.für Friseure.

1 : Überlappende Bedienerfunktion aktiv z.B. für Bäckereien.

Bemerkung: Zuschlag / Rabatt nach Zwischensumme, d.h. auf die ganze Quittung, wird exakt berechnet, die Gesamtsumme wird nach Vorgabe gerundet und der Zuschlag / Rabatt wird nachgerechnet. Bei der MwSt.-Rundung wird der MwSt.-Betrag gerundet, d.h. nach der Initialisierung wird auf Cent abgerundet.

4.2 Aufbau (Reservierung) des Kassenspeichers

S-modus:	[ # / . 9 ]	WERT	[%5 /7 2 7 / ]
	Ende	Programmierung [ # / . 9 ]

Es werden nacheinander alle Werte (AA – HH) nach der Tabelle im Kapitel 4.1 eingegeben, wobei mit der Taste [%\5 / 727 \/ ] geblättert wird. Nach Eingabe des letzten Wertes (HH) druckt die Kasse einen Ausdruck der Speicherbelegung in HEX – Adressenform mit dem Kopf „Speicherreservierung – bereit“ aus. Die Bestätigung der Speicherreservierung erfolgt mit der Taste [ %\5 / 727 \/ ] – es folgt eine Pause, in der die Kasse den Speicher dynamisch zuordnet. Nach einer kurzen Zeit ist der Prozess beendet. Für einen vorzeitigen Abbruch der Speicherreservierung bzw. für die Ablehnung der dynamischen Speicherzuordnung die Taste [ #/. 9 ] drucken.

Beispiel:

S-modus:	[ # / . 9 ]
	[ %5 / 7 2 7 / ]
	[ %5 / 7 2 7 / ]
	[ %5 / 7 2 7 / ]
	[ %5 / 7 2 7 / ]
	[ %5 / 7 2 7 / ]
	[ %5 / 7 2 7 / ]

Bestätigung der Speicherreservierung

	[%5 /7 2 7/ ]
vorzeitiger Abbruch	[#/. 9]

Bei Fehleingabe die Taste [ / 2 6 & + ( 1 ] drucken

	0000001
S	O1
! SPEICHER OK !
WG-BUCHUNG	12000
WG-PRG	120DC
FINANZWEG	12370
KELLNER-PRG 123C4
KASSIER-PRG	12C48
WG-VERKAUF	12C48
FW-VERKAUF	126D0
BED. VERKAUF	12750
KASSIER VERK	164CC
PLU-START	164CC
PLU-ENDE	27254
TISCH-START	00000
TISCH-ENDE	00000
ELJ-START	40001
ELJ-ENDE	7FFFD
10-01-2006 KASSIER # 01 12:00

Bemerkung: Wenn der Drucker nach der Werteingabe einen Ausdruck der HEX - Adressen mit der Meldung: "ISPEICHERRESERVIERUNG – ERROR!" ausgibt, ist kein ausreichend großer S-RAM Speicher in der Kasse vorhanden. Es ist nötig, den Reservierungsprozess zu wiederholen, oder die Eingabewerte anzupassen, indem ein niedriger Wert gewählt und der Reservierungsprozess wiederholt wird.

4.3 Programmieren der HUB-Tastatur

A. Basis Tatstaturebene:

S-modus: [#/.9]

WERT

[ Gewünschte Taste ] drücken

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG ZULÄSSIGE WERTE
10AA AA – Code	der Funktionstaste siehe Tabelle Funktionstasten
20BB BB – Code	der Warengruppe 01 – 99
3CCC	CCC – PLU – Code	001 – 999
40DD	DD-Code Zusatztexte	01-30
4031-4042	50,00€ - 0,01 €	Fester Geldbetrag
50EE EE – Code	Finanzwegtaste 01 - 04
60FF	FF – Code Bediener	01 – 10

Tabelle Funktionstasten:

Code	Bezeichnung	Code	Bezeichnung
11	000	32	Ausser Haus
12	.	33	Gratis
13	PLU	35	Taste sperren
14	-% Basis	36	-%1
15	+% Basis	37	-%2
16	-	38	+%1
17	+	39	+%2
18	Storno	43	Kassierer
19	Sofortstorno	45	Bediener
20	Retour	48	CLR (Löschen)
21	X / Uhr	50	Tisch (Bediener abmelden)
22	Preis Ebene 1/ Preis	51	Tastatur-Ebene
23	Preis Ebene 2	52
24	Einzahlung	53
25	Auszahlung	54
26	Fremdwährung	55
27	Steuer 1	56	Bon Ein/Aus
28	Steuer 2	57
29	Ohne Steuer	58	Scrollen Auf
30	WG Ebene	59	Scrollen Ab
31	PLU Preisanfrage	60	Rechnung
		61	Normalen Druck
		62
		63
		64	Modus
		65
		66	Makro 1
		67	Makro 2

Beispiel: (Programmieren der Funktionstaste Nr. 20 auf die Tastatur)

S-modus: ☐☐ [#/.9]
☐☐☐☐ [Gewünschte Taste] drücken
[#/.9]

Beispiel: (Programmieren der PLU 20 auf die Tastatur)

S-modus: ☐☐ [#/.9]
☐☐☐☐ [Gewünschte Taste] drücken
[#/.9]

Bemerkung: Beim Ausdruck der einprogrammierten Tasten sieht die Tastenbelegung wie folgt aus:

FCxx : Funktionstaste
DPxx : Warengruppentaste
Pxxx : Direkt-PLU-taste
TDxx : Finanzwegtaste
CLxx : Bedienertaste

4.4 Ausgabe der einprogrammierten Daten, S-Modus

S-modus: [#/.9]

WERT

[%\5 /7 2 7 \/ ]

Druckabbruch

mit[ORHVFKHQ]

und [#/.9]

WERT = 01

Aufbau des Kassenspeichers

WERT = 10

Kasseneinstellungen

000001
BEDIENER #01
S	90
ECR-TYP
WARENGRUPPEN	40
PLU 4500
BEDIENER	10
KASSIERER	0
FINANZWEG	4
10-01-2006	12:00

0

000001
BEDIENER #01
S	90
DEZ PUNKT	2
RUNDUNG	1
MWST RUNDUNG	1
DATUM FORMAT	0
ZAHLUNGSRUNDUNG	0
MESSER (keine Funktion)	1
VERKAUFS MODE
10-01-2006	12:00

WERT = 20

Programmieren der Tastatur

000001
S	20
000:FC30	026:P013
001:DP05	027:P009
002:DP10	028:P021
003:P019	029:P017
004:P031	030:P029
005:P027	031:P025
006:P039	032:P037
007:P035	033:P033
008:P047	034:P045
009:P043	035:P041
010:P055	036:P053
011:P051	037:P049
”	”
”	”

4.5 Programmieren der FLACH-Tastatur Handelsversion

A. Basis Tatstaturebene:

S-modus: [#/.9]

WERT

[ Gewünschte Taste ] drücken

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG ZULÄSSIGE WERTE
10AA AA – Code	der Funktionstaste siehe Tabelle Funktionstasten
20BB BB – Code	der Warengruppe 01 – 99
3CCC	CCC – PLU – Code	001 – 999
40DD	DD-Code Zusatztexte	01-30
4031-4042	50,00€ - 0,01 €	Fester Geldbetrag
50EE EE – Code	Finanzwegtaste 01 - 04
60FF	FF – Code Bediener	01 – 10

Tabelle Funktionstasten:

Code	Bezeichnung	Code	Bezeichnung
11	000	32	Ausser Haus
12	.	33	Gratis
13	PLU	35	Taste sperren
14	-% Basis	36	-%1
15	+% Basis	37	-%2
16	-	38	+%1
17	+	39	+%2
18	Storno	43	Kassierer
19	Sofortstorno	45	Bediener
20	Retour	48	CLR (Löschen)
21	X / Uhr	50	Tisch (Bediener abmelden)
22	Preis Ebene 1/ Preis	51	Tastatur-Ebene
23	Preis Ebene 2	52
24	Einzahlung	53
25	Auszahlung	54
26	Fremdwährung	55
27	Steuer 1	56	Bon Ein/Aus
28	Steuer 2	57
29	Ohne Steuer	58	Scrollen Auf
30	WG Ebene	59	Scrollen Ab
31	PLU Preisanfrage	60	Rechnung
		61	Normalen Druck
		62
		63
		64	Modus
		65
		66	Makro 1
		67	Makro 2

Beispiel: A: Programmieren der Funktionstaste Nr. 20 in der Tastaturgrundebene

S-modus:	☐☐	[ # / . 9 ]
	☐☐☐☐	[ Gewünschte Taste ] drücken
		[ # / . 9 ]

Beispiel: (Programmieren der PLU 20 in der Tastaturgrundebene)

S-modus:	☐☐	[ # / . 9 ]
	☐☐☐☐	[ Gewünschte Taste ] drücken
		[ # / . 9 ]

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) der einprogrammierten Tasten sieht die Tastenbelegung wie folgt aus:

FCxx : Funktionstaste

DPxx : Warengruppentaste

Pxxx : Direkt-PLU-taste

TDxx : Finanzwegtaste

CLxx : Bedienertaste

B: Erste Tatstaturebene:

S-modus: [#/.9] WERT [Gewünschte Taste] drücken

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG	ZULÄSSIGE WERTE
CCCC	CCCC – PLU - Code	0001 – 9999

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) ist die Tastenbelegung mit der PLU - Nummer identisch

C: Zweite Tastaturebene:

S-modus: [#/.9] WERT [Gewünschte Taste] drücken

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG	ZULÄSSIGE WERTE
CCCC	CCCC – PLU - Code	0001 – 9999

Bemerkung: Beim Ausdruck (Ausgabe auf dem Display) ist die Tastenbelegung mit der PLU - Nummer identisch

Beispiel: (Programmieren der PLU 390 in der 2. Tastaturebene)

S-modus:	☐☐	[ # / . 9 ]
	☐☐☐☐	[ Gewünschte Taste ] drücken
		[ # / . 9 ]

4.4 Ausgabe der einprogrammierten Daten, S-Modus FLACH-Tastatur

S-modus: [#/.9]

WERT

[%\5 /7 27 \/ ]

Druckabbruch

[#/.9]

WERT = 01

Aufbau des Kassenspeichers Kasseneinstellungen

WERT = 10

000001
BEDIENER #01
S	90
ECR-TYP	1
WARENGRUPPEN	40
PLU	4500
KELLNER	10
KASSIERER	0
FINANZWEG	4
TISCHE	50
TISCHE BUCHUNG	70
10-01-2006	12:00

000001
BEDIENER #01
S	90
DEZ PUNKT	2
RUNDUNG	1
MWST RUNDUNG	2
DATUM FORMAT	0
MESSER	0
VERKAUFS MODE
10-01-2006	12:00

WERT = 20 WERT = 21 WERT = 22
Programmieren der Basistastatur
Tastaturprogrammierung 1. Ebene

Tastaturprogrammierung 2. Ebene

000001
BEDIENER #01
S	90
000:P015 030:P013 060:P011 090:P009
001:P023 031:P021 061:P019 091:P017
002:P031 032:P029 062:P027 092:P025
003:P039 033:P037 063:P035 093:P033
004:P047 034:P045 064:P043 094:P041
005:P055 035:P053 065:P051 095:P049
.
.
.
026:FC15 056:FC43 086:05 116: FC10
027:FC14 057:FC21 087:06 117: FC12
028:TD04 058:TD04 088:TD02 118:TD01
029:P006 059:P004 089: P002
10-01-2006	12:00

000001
BEDIENER #01
S						90
1	115	123	131	139	147	155	163 171
107	114	122	130	138	146	154	162 170
106	113	121	129	137	145	153	161 169
105	112	120	128	136	144	152	160 168
104	111	119	127	135	143	151	159 167
103	110	118	126	134	142	150	158 166
102	109	117	125	133	141	149	157 165
101	108	116	124	132	140	148	156 164
10-01-2006						12:00

000001
BEDIENER #01
S							90
2	215	223	231	239	247	255	263	271
207	214	222	230	238	246	254	262	270
206	213	221	229	237	245	253	261	269
205	212	220	228	236	244	252	260	268
204	211	219	227	235	243	251	259	267
203	210	218	226	234	242	250	258	266
202	209	217	225	233	241	249	257	265
201	208	216	224	232	240	248	256	264
10-01-2006							12:00

5. PRG – MODUS, PROGRAMMIERMODUS

Das Programmieren im PRG - Modus betrifft das Programmieren der Kassenattribute, der Grundangaben (WG, PLU, MwSt.,...), der Attribute der X-, Z – Berichte und von Sonstigem nach den einzelnen Sektionen, siehe unten.

Allgemeine Vorgehensweise beim Programmieren:

PRG-Modus: ss [#/.9]

(SS = Nummer der Programmiersektion, nach untenstehender Tabelle)

auf dem Kassendisplay werden die Einzelschritte der Programmiersektion eingeblendet

Wahl Eintrag (# NUMMER[#/.9]

1. Blättern [ = : - 6 8 0 0 ( ] (nach Einträgen, z.B.. PLU1, PLU2,...etc.)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Eintrags)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren der jeweiligen Sektion [#/.9]

Bei Fehleingabe des Wertes die Taste [ / 26 & + ( 1 ] drücken. Für Rückschritt die Taste [ 62 ) 257 - 672512 ] drücken.

Zusammenfassung der Programmier – SEKTIONEN (SS):

Sektion 01 :	Programmieren der Warengruppen
Sektion 02 :	Programmieren der Waren Obergruppe
Sektion 03 :	Programmieren der PLU
Sektion 04 :	Programmieren der Verkettung PLU
Sektion 05 :	Programmieren der PLU – Hauptgruppen
Sektion 06 :	Programmieren der Bediener (Bedienerattribute und -rechte)
Sektion 07 :
Sektion 08 :	Programmieren der Zahlungsweisetasten (Finanzweg)
Sektion 09 :	Programmieren absoluter Zuschläge, Rabatte +, -
Sektion 10 :	Programmieren prozentueller Zuschläge, Rabatte +%, -%
Sektion 11 :	Programmieren der Zugangspasswörter – Manager
Sektion 12 :	Programmieren der Kassennummer (Maschinennummer)
Sektion 13 :	Programmieren der P-Register (Maschinenoption)
Sektion 14 :	Programmieren des Datums
Sektion 15 :	Programmieren der Uhrzeit
Sektion 16 :	Programmieren der Fremdwährungen
PC-Prog. 17 :	Programmierung Kellnerrechte ( Bediener )
Sektion 18 :	Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte)
Sektion 19 :	Programmierung des Druckformats ( doppelte Zeilenhöhe )
Sektion 20 :	Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Bediener“
Sektion 21 :
Sektion 23 :	Programmieren der Kommunikation an den COM – Kassenports
Sektion 24 :	Änderung der Maschinen-Texte (nur mit dem PC-Progr. Manager möglich)
Sektion 30 :	Programmieren der MwSt. (Steuer)
Sektion 31 :	Programmieren des Quittungskopfes (Logotext)
PC-Prog. 31 :	Makrotasten programmieren
Sektion 32 :	Programmieren der Quittungsfußzeile (Schlußlogo-Text RECHNUNG )

5.1 Programmieren der Warengruppen (SEKTION 01)

PRG-Modus: [#/.9]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den WG – Einträgen)
2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer WG)

Wahl Warengruppe (NUMMER w[g#)/. 9 ]

Eingabe Programmwert [£6 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur der Warengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : NUMMER WG#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppenn#6: HALO/LALO7: Servicesatz8: Status (Bon-Typ)	max. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 32HL0,00% - 99,99%ST

TT = Steuernr. 00 : Ohne Steuer 01 : Steuersatz #1 02 : Steuersatz #2 ... 08 : Steuersatz #8 (Neutraler Verkauf) z.B Zigaretten

GG = Gruppennr. (0-32)

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

Beispiel: (Programmieren der WG4, Bezeichnung: KUCHEN, Preis:2.00 Euro, MwSt.:1, Status:00)

PRG-Modus:	[ # / . 9 ]	Programmierbeginn
	[ # / . 9 ]	Sprung zum Eintrag WG# 4
	/ . 2 [ % 5 / 7 2 7 / ]	Eingabe der WG - Bezeichnung
	[ % 5 / 7 2 7 / ]	Eingabe Preis 1
	[ % 5 / 7 2 7 / ]	Überspringen des Feldes Preis 2
	[ % 5 / 7 2 7 / ]	Eingabe der MWST.#1 - Gruppe
	[ % 5 / 7 2 7 / ]	Überspringen des Feldes Gruppenn #
	[ % 5 / 7 2 7 / ]	Überspringen des Feldes HALO/LALO
	[ % 5 / 7 2 7 / ]	Überspringen des Feldes Servicesazt
	[ % 5 / 7 2 7 $ / ]	Status - Eingabe

.... nun befindet sich das System am Anfang der Positionen WG#05 und das Programmieren weiterer Daten kann fortgesetzt werden.

[#/.9]

endgültiges Ende des Programmiervorgangs

5.2 Programmieren der Waren Obergruppe (SEKTION 02)

PRG-modus: [#/.9]

Wahl Gruppe (NUMMER OB WG#) [ # / . 9 ]

1. Blättern [ %\5 / 7 2 7 \ / ] (nach den Obergruppe – Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Hauptwarengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-32 : OB WG#	1: Gruppenname	max. 18 Zeichen

5.3 Programmieren der PLU (SEKTION 03)

PRG-Modus: [#/.9]

Wahl / neue PLU (NUMMER PLU/EAN#)

[#/.9]

(max. 13 Nummern)

(nach den PLU - Einträgen)

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den Positionen einer PLU)

(alternativ) [672512]

(Löschen der aktuellen PLU und Sprung zur einer weiteren)

Eingabe Programmwert WERT

[%\5 / 7 2 7 \ / ]

Ende Programmieren

[#/.9]

Bemerkung: Eine PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht/Zähler erfasst wurde.

PLU – Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-10.000 : PLU#(bis zu 13-stelliger EAN)	0: PLU Nummer# / (EAN)1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: HALO/LALO9: Verkettung PLU# 110: Verkettung PLU# 211: Verkettung PLU# 312: Bestand	max. 13- stelliger Codemax. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 1– 991-99: WG AnbindungI : 0 – 11HL: 0 – 7 / 0 - 7max. 1 – 50max. 1 – 50max. 1 – 50max. 0.001 – 9999.999

(13-stelliger Code / EAN) =

es handelt sich um einen einzigartigen, max. 13-stelligen Nummerncode, durch den die PLU – Nummer definiert ist. Unter dieser Nummer erfolgt anschließend der Aufruf bei der Erfassung im REG - Modus. Beim Anschluss eines BCR (Barcodeleser) kann dieser Code abgetastet und er muss nicht per Hand eingegeben werden. Einen besonderen Charakter haben die mit 28,29, 21,27, 25,26 beginnenden Codes. Die Kasse unterstützt folgende Barcodeformate: EAN-8, EAN-13 (einschl. gewichtsmäßig), UPC-A, UPC-E. Der Code EAN-13 mit dem Präfix 28,29 wird in die Kasse einprogrammiert als Code: 28KKKKK000000, wobei KKKKK= Warencode. In der Kasse können die Barcodes natürlich mit eigenen Codes miteinander kombiniert werden (Code: 1,2,67,897,3344, etc...)

Seite 22
ECR 360 / 362T-F
Programmieranleitung

TT = Steuernr.	00 : Ohne Steuer
	01 : Steuersatz #1
	02 : Steuersatz #2
	... : Steuersatz #8 benutzen für (Neutraler Verkauf) z.B Zigaretten
	08 : Steuersatz #8 benutzen für (Neutraler Verkauf) z.B Zigaretten

GG = Gruppennr. PLU (1-99)

I = Status PLU (0 – 11)	0 : Standard - PLU, ohne offenen Preis
	1 : Negative PLU, ohne offenen Preis
	2 : volumenmäßige / metrische PLU mit off. Preis
	3 : volumenmäßige PLU, negativ mit off. Preis
	4 : Standard - PLU mit offenem Preis
	5 : Negative PLU, mit offenem Preis
	10 : Digitalwaage, Standard - PLU, ohne offenen Preis
	11 : Digitalwaage, negative PLU, ohne offenen Preis

HL = H = Eingabelimit (0 - 7)

L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

Verkettung PLU1,2,3 = Möglichkeit zur Anbindung einer gelinkten PLU (1 - 50)

J = Einschränkung der Wahl eines variablen Textes, einer Nachricht an die Küche (SEKTION 40) bei der Erfassung einer PLU 0 = alle Nachrichten an die Küche sind zulässig /pro 1 PLU können max. 4 Nachrichten registriert werden

Programmieren einer NULL-Preis PLU

PLU programmieren aber keinen Festpreis anlegen.

In den Maschienen-Optionen # 13 Nr.3 aktivieren : null Preis einer PLU erlaubt

In den Maschienen-Optionen # 13 Nr.12 aktivieren : Eingabe direkt an der Kasse in :Masch.-Option 13 Status#12 = 01 eingeben.

: Null Preis PLU nur auf Bon drucken nicht auf Rechnung.

Bemerkung: Wenn eine PLU einer WG mit dem Attribut „Einzelposten WG“ zugeordnet wird, dann wird auch die PLU zu einer Einzelposten PLU(im Direktverkauf). Alle PLUs werden nach dem Zurücksetzen automatisch mit dem Status = 0 belegt.

5.4 Programmieren der Verkettung PLU (SEKTION 04)

PRG-Modus: [#/.9]

Wahl Link PLU (NUMMER Link PLU#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Link PLU - Einträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer Link PLU)

(alternativ) [672512] (Löschen der aktuellen Link PLU und Sprung zur einer weiteren)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Bemerkung: Verkettung PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht / Zähler erfasst wurde.

Struktur PLU – Link (Verkettung):

Anzahl Einträge	Positionen des Eintrags	WERT
01-50 : Link PLU#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: Bestand	max. 18 Zeichen ASCIImax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 991-99: WG AnbindungI : 0 – 1max. 0.001 – 9999.999

TT = Steuernr. 00 : Ohne Steuer 01 : Steuersatz #1 02 : Steuersatz #2 ... 08 : Steuersatz #8 (Neutraler Verkauf) z.B. Zigaretten

GG = Gruppennr. PLU (1-99)

I = Status PLU (0 - 1) 0 : Standard (Positive) - PLU 1 : Negative - PLU

Bemerkung Beim PLU - Aufruf einer Verkettung PLU müssen die Warengruppen beider PLUs (d.h. der Haupt - PLU sowie der LINK - PLU) identisch sein.

5.5 Programmieren der PLU – Hauptgruppen (SEKTION 05)

PRG-Modus: [#/.9]

Wahl GR PLU (NUMMER GR PLU#)

[#/.9]

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den PLU Hauptgruppen – Einträgen)

Eingabe Programmwert

WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren

[#/.9]

Struktur der PLU - Hauptgruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : GR PLU#	1: Gruppenname	max. 18 Zeichen

5.6 Programmieren der BEDIENER (SEKTION 06)

PRG-Modus: [#/.9]

Bedienerwahl (BEDIENER #)

[ # /. 9 ]

(nach den Bedienereinträgen)

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den Positionen eines Bedieners)

Eingabe Programmwert

WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren

[#/.9]

Bedienerstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-10:Bediener #	1: Text2: ID Code3: HALO/LALO4: Provision Rate %5: Provision Faktor6: Status17: Status2	max. 18 Zeichenmax. 0 – 999 (0 = ohne ID Code)HLI: 0.00% - 99.99%J: 0 – 2S1S2S3S4

ID Code = Passwort Bediener

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit Maximum erlaubt 0 Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

I = legt den %-Satz der Bedienerprovision (0.00% - 99.99%) fest – erscheit im "Bedienerbericht"

J = bestimmt die Art und Weise der Provisionsberechnung (d.h. als Grundlage für die %-Provisionen werden angesetzt)

0 : Netto-Abgabeumsatz

1 : Netto-Abgabeumsatz + Kellnersatz (%)
2 : Netto-Abgabeumsatz + Kellnersatz (%)+ MwSt.

S1 = Status (Bedienerattribute und -Rechte)

CODE “S1”	0	1	2	3	4	5	6	7
„RETOUR“ gesperrt		[		[		[		[
„STORNO“ gesperrt			[	[			[	[
„KEIN VERKAUF“ gesperrt					[	[	[	[

CODE “S2”	0	1	2	3	4	5	6	7
„X-Bericht“ gesperrt		[		[		[		[
„Z-Bericht“ gesperrt			[	[			[	[
„Auszahlung“ gesperrt					[	[	[	[

S2 = Status (Bedienerattribute und -Rechte)

CODE “S3”	0	1	2	3	4	5	6	7
„Z-Bericht Monat“ gesperrt		[		[		[		[
„STORNO“ Rechnung gesperrt			[	[			[	[
Zahlungswechsel gesperrt					[	[	[	[

CODE “S4”	0	1	2	3	4	5	6	7
Zugriff auf alle Tische Manager		[		[		[		[
Retour für andere Bediener gesperrt			[	[			[	[
Zahlung (Finanzweg)gesperrt					[	[	[	[

S3 = Status (Bedienerattribute und -Rechte)

CODE “S5” 0 1 2 3 4 5 6 7
Reserviert		[		[		[		[
Reserviert			[ [				[ [
X Bericht Monat gesperrt					[ [	[ [

CODE “S6” 0 1 2 3 4 5 6 7
Kellner gesammtberichtgesperrt,nur Eigenbericht		[		[		[		[
Reserviert			[ [				[ [
Reserviert					[ [	[ [

5.8 Programmieren der Zahlungsweisetasten (Finanzweg) (SEKTION 08)

PRG-Modus: [#/.9]

Wahl Zahlung (ZAHLUNG#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Zahlungseinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen der jeweiligen Zahlungsweisetaste)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Zahlungsweisetasten:

Anzahl Einträge	Positionen des Eintrags	WERT
01-30 : ZAHLUNG#	1: Text2: HALO/LALO3: Status4: Reserviert	max. 18 ZeichenHLS1S2“00”

Bemerkung: Einstellung der Zahlungsweisetasten nach dem Zurücksetzen:: 01:BAR, 02:SCHECK, 03:KARTE, 04:KREDIT1

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

S1S2 = Status (Attribute der jeweiligen Zahlungsweisetaste = Finanzweg)

CODE “S1” 0 1 2 3 4 5 6 7
Überzahlung unzulässing		[		[		[		[
Unterzahlung unzulässing			[ [				[ [
Schublade nicht öffnen					[	[	[	[

CODE “S2”	0	1	2	3	4	5	6	7
Reserviert		[		[		[		[
Zwischensummenzwang			[	[			[	[
Betragseingabezwang					[	[	[	[

5.9 Programmieren absoluter Zuschläge, Rabatte +, - (SEKTION 09)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-02 : % #	1: Preis2: HALO	0 - 999999999H

01 = Zuschlag (absolut)

02 = Rabatt (absolut)

HL = H = Zulässiges Höchstlimit (0 - 7)

H	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt
1	1	0 – 9
2	2	0 – 99
3	3	0 – 999
4	4	0 – 9999
5	5	0 – 99999
6	6	0 – 999999
7	7	0 – 9999999

5.10 Programmieren prozentuelle Zuschläge, Rabatte +%, -% (SEKTION 10)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert [W\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-06 : % #	1: Zuschlag %2: Rabatt %3: Zuschlag %14: Rabatt %15: Zuschlag %26: Rabatt %2	0.00 - 99.99 %0.00 - 99.99 %0.00 - 99.99 %0.00 - 99.99 %0.00 - 99.99 %0.00 - 99.99 %

5.11 Programmieren der Zugangspasswörter – Manager (SEKTION 11)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert [£6 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-02 : PASSWORT#	1: Passwort Z-Modus2: Passwort S,PRG-Modus	0000 – 99990000 – 9999

Bemerkung: Der Wert 0000 bedeutet den Zugang ohne PASSWORT.

5.12 Programmieren der Kassennummer (Maschinennummer) (SEKTION 12)

PRG-Modus: [#/.9]

Eingabe

Programmwert

w[E] \5 / 7 2 7 \ / ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01: EINTRÄG#	1: Maschinennr. 0000 – 9999

5.13 Programmieren der P-Register

(Einstellung der Funktionalitätsattribute, Maschinenoptionen) (SEKTION 13)

PRG-Modus: [#/.9]

Registerwahl

(P- REGISTER#)

[#/.9]

Blättern

[%\5 /7 2 7 \/ ]

(nach Einträgen)

Eingabe

Programmwert

WERT [ %\5 /7 2 7 \ / ]

Ende

Programmieren

[#/.9]

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register stehen

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT (MxMy)
01-14 : P- REGISTER# (Maschinenoptionen)	1: P-01	M1M2: 00 – 77
	2: P-02	M3M4: 00 – 77
	3: P-03	M5M6: 00 – 77
	4: P-04	M7M8: 00 – 77
	5: P-05	M9M10: 00 – 77
	6: P-06	M11M12: 00 – 77
	7: P-07	M13M14: 00 – 77
	8: P-08	M15M16: 00 – 77
	9: P-09	M17M18: 00 – 77
	10: P-10	M19M20: 00 – 77
	11: P-11	M21M22: 00 – 77
	12: P-12	M23M24: 00 – 77
	13: P-13	M25M26: 00 – 77
	14: P-14	M27M28: 00 – 77

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Steuerbetrag auf Rechnung drucken	[		[		[		[
Netto-Betrag auf Rechnung drucken	[				[			Datum auf Rechnungdrucken
Steuersymbol aufRechnung drucken	[	[	[				Uhrzeit auf Rechnungdrucken	[

REGISTER P-02:

CODE“M3”

0

1

2

3

4

5

6

7

CODE“M4”

0

1

2

3

4

5

6

7

ECR # auf Rechnung drucken

[

[

[

[

Artikelanzahl auf Rechnung drucken

[

[

Bon # auf Rechnung drucken

[

[

[

[

Logotext

auf Rechnung drucken

[

[

[

[

ZW-Summe bei ZW-Taste drucken

[

[

[

Kellnername auf Rechnung drucken

[

[

[

[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Z1-Zähler nach Z1-Bericht zurücksetzen		[		[		[		[
Z2-Zähler nach Z2-Bericht zurücksetzen			[	[			[	[
GT-Zähler nach Z1-Bericht zurücksetzen					[	[	[

REGISTER P-04:

CODE“M7”	0	1	2	3	4	5	6	7
Kein Ausdruck mit Null im Z1/Z2-Bericht	[		[		[		[
Ausgabe eines Doppelbon	[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nurZW-SUMME					[	[	[	[

REGISTER P-05:

CODE“M9”	0	1	2	3	4	5	6	7
Wechsel Preisebene wird beibehalten	[		[		[		[
Drucken Warengruppen Zusätzlich (P-08 = 3 aktiv)			[ [			[ [
Zwang Schublade geschloßen					[ [ [ [

REGISTER P-06:

CODE“M11”

0

1

2

3

4

5

6

7

CODE

“M12”

0

1

2

3

4

5

6

7

Immer Summe FW1 drucken

[

[

[

[

Summe Rückgeld

FW1 nach FW1 Taste drucken

[

[

[

[

Immer Rückgeld FW1 drucken

[

[

[

[

FW1 nach FW1 Taste drucken

[

[

[

[

Immer Umrechnungskurs FW1 drucken

[

[

Umrechnungskurs

kus nach FW1 Taste drucken

[

[

[

REGISTER P-07:

CODE“M13”	0	1	2	3	4	5	6
Steuerbetrag wird nach Zahlungsbetrag gedruckt		[		[		[		[
Nur Druck des Steuer-Gesamtbetrags auf Rechnung			[	[			[	[
Kein Druck des Steuersatzes auf Rechnung					[	[	[

7“M14”	0	1	2	3	4	5	6	7
Druck Logo /AD auf Journal (ECR 362T-F)		[		[		[		[
Drucken Programmdaten nach Änderungen			[	[			[	[
Grafisches Logo auf Rechnung drucken					[	[	[

REGISTER P-08:

CODE“M15”	0	1	2	3	4	5	6	7

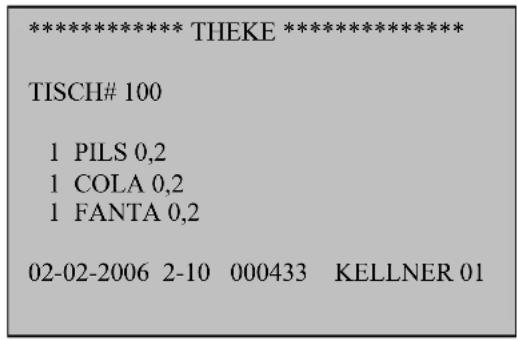

Sammelbon und Talon bei Tischfunktion (wenn WG Bon-Typ=6/7)		[		[		[		[
Sammelbon im Direktverk. (wenn WG Bon-Typ=6/7, zusätzlich Talon P-08 =3 )			[			[		[
Kein Druck Sammelbon				[	[	[

REGISTER P-09:

CODE“M17”	0	1	2	3	4	5	6	7
Tischzwang		[		[		[		[
Drucken Sammelbon und Talon bei Tischfunktion			[ [			[ [

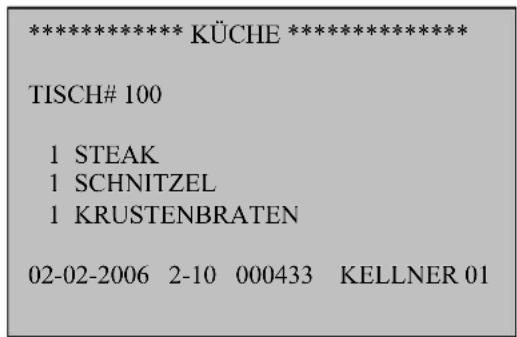

Küchenbon aktiv					[ [ [

REGISTER P-10:

REGISTER P-11:

CODE“M21”	0	1	2	3	4	5	6	7
Drucken ZW-Summe auf Sammelbon wenn 10/1=3		[		[		[		[
Zähler PLU Lagerbestand aus			[ [				[ [
Steuer wird von Einzelbeträgen addiert					[ [ [ [

CODE“M22”	0	1	2	3	4	5	6	7
Kein Druck von PLU`s auf Journal(ECR 362T-F)		[		[		[		[
Kein Druck der Steuer auf Journal(ECR 362T-F)			[	[			[	[
Nach Buchung PLU, zurückzur Basis-Ebene Tastatur					[	[	[

REGISTER P-12

CODE“M23”	0	1	2	3	4	5	6	7	CODE
Kein Papierschnitt amKüchendrucker		[			[			[
Kein DruckKassensysteme			[	[					[
Küchendrucker aktivim Direktverkauf						[		[	[

“M24”	0	1	2	3	4	5	6	7
O-Preis PLU,Druck nur auf Bon nicht auf Rechnung			[					[	[
Kassierer-Selbstabrechnung				[	[				[	[
Funkmodul für KD aktiv							[	[	[	[

REGISTER P-13

CODE“M25	0	1	2	3	4	5	6	7	CODE
Steuer 1und Steuer 3 addieren		[			[			[
Journaldruck AUS			[	[					[
Tastenton AUS						[		[	[

Reserv

“M26”	0	1	2	3	4	5	6	7
Reseviert
iert				[		[			[	[
Reset Speicherbereich1 mit Z Zähler							[		[	[

REGISTER P-14 NEU

CODE“M27	0	1	2	3	4	5	6	7	CODE
Einzelposten Link-Plu(Gasto-Version)		[			[			[
Drucken Journal inKleinschrift			[	[					[
Drucken Bon in Kleinschrift						[		[	[

Einzelp

“M28	0	1	2	3	4	5	6	7
Logo auf Einzelbon (Gastro-Version)		[	[				[	[
reis auf Orderbon			[	[			[	[
Drucken Gesamtumsatz auf Bedienerbericht						[	[	[	[

5.14 Programmieren des Datums (SEKTION 14)

PRG-Modus: [#/.9]

Eingabe

Programmwert

[£6\5 / 7 2 7 \ / ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags WERT (je nach Typ von S-Modus)
01: DATUM	01: Datum	Typ S-Modus 0: TT / MM / JJTyp S-Modus 1: MM / TT / JJTyp S-Modus 2: JJ / MM / TT

TT = Tag (01-31)

MM = Monat (01 - 12)

JJ = Jahr (00 - 99) (03 = 2003)

Bemerkung: Der WERT (seine Reihenfolge) ist von der Einstellung des Datumsformats im S- Modus abhängig (KASSENEINSTELLUNG N=13)

5.15 Programmieren der Uhrzeit (SEKTION 15)

PRG-Modus: [#/.9]

Eingabe

Programmwert

[£5 /7 27 \$/ ]

Ende

Programmieren

[#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01: ZEIT	01: Zeit	HHMM: HH = 00 - 23MM = 00 - 59

HH = Stunden (00-23)

MM = Minuten (00 - 59)

5.16 Programmieren der Fremdwährungen (SEKTION 16)

P-modus: [#/.9]

Wahl Fremdwährung (FW#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Währungseinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer Währung)

Eingabe Programmwert W/£6 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur der Fremdwährungen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-04 : FW#	1: Währungsbezeichnung2: Status3: Rate	max. 18 ZeichenEDRRRRRR

Bemerkung: Die Währung #1 ist automatisch der EURO

ED = Status der Währung E = Dezimalstelle für den Umrechnungskurs (0 - 8)

D = Dezimalstelle für die Umrechnung, die Ergebnissumme (0 - 3)

Bemerkung: Die Ergebnissumme wird nach der Währungsumrechnung nach dem S-Mod-Wert gerundet, NN= 11

5.17 Kellnerrechte ( Bediener ) programmieren (SEKTION 17)

Diese Programmierung kann nur über das PC-Programm (Manager 3.01.02) gemacht werden, nicht an der Kasse.

In diesem Sektionsbereich können die Kellnerrechte geändert werden.

Drucken X-Finanzbericht Tag gesperrt

Drucken X-Finanzbericht Monat gesperrt

Drucken X-Warengruppenbericht Tag gesperrt

Drucken X-Warengruppenbericht Monat gesperrt

Drucken X-PLU Bericht Tag gesperrt

Drucken X-PLU Bericht Monat gesperrt

Drucken X-Kellner PLU Bericht gesperrt

Drucken X-Kellner Bericht Tag gesperrt

Drucken X-Kellner Bericht Monat gesperrt

Drucken X-Kassierer Bericht Tag gesperrt

Drucken X-Kassierer Bericht Monat gesperrt

Drucken X-Stunden Bericht gesperrt

Drucken X-Kassenbestand Bericht gesperrt

Drucken X-offene Tische Bericht gesperrt

Drucken X-Trainings Bericht gesperrt

Drucken X-Elektronisches Journal gesperrt

Drucken Z-Finanzbericht Tag gesperrt

Drucken Z-Finanzbericht Monat gesperrt

Drucken Z-Warengruppenbericht Tag gesperrt

Drucken Z-Warengruppenbericht Monat gesperrt

Drucken Z-PLU Bericht Tag gesperrt

Drucken Z-PLU Bericht Monat gesperrt

Drucken Z-Kellner PLU Bericht gesperrt

Drucken Z-Kellner Bericht Tag gesperrt

Drucken Z-Kellner Bericht Monat gesperrt

Drucken Z-Kassierer Bericht Tag gesperrt

Drucken Z-Kassierer Bericht Monat gesperrt

Drucken Z-Stunden Bericht gesperrt

Drucken Z-offene Tische Bericht gesperrt

Drucken Z-Trainings Bericht gesperrt

Drucken Z-Elektronisches Journal gesperrt

Reserviert

Makro 1 /X gesperrt

Makro 2 /X geperrt

Makro 1 /Z gesperrt

Makro 2 /Z gesperrt

Lagerbestand gesperrt

Lagervorrat einfügen gesperrt

Lagervorrat abziehen gesperrt

5.18 Programmieren der P-Register, X- und Z-Berichte (Druckauswahl Berichte) (SEKTION 18)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT
01-3 : P-REGISTER#	1: P-012: P-023: P-03	M1M2: 00 – 77M3M4: 00 – 07M5M6: 00 – 77

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register stehen

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Drucken Grand Total Finanzbericht	[		[		[		[
Drucken „Retour“ Finanzbericht	[	[			[	[
Drucken „Storno“ Finanzbericht	[	[	[	[

CODE“M3”	0	1	2	3	4	5	6	7
Kundenzähler aus ( BAR-Zähler )	[	[	[	[
Drucken „Retour“ Kellnerbericht	[	[			[	[
Drucken „Storno“ Kellnerbericht	[	[	[	[

CODE“M4”	0	1	2	3	4	5	6	7
WG / PLU % Anteil		[		[		[		[
Drucken PLU Nummer auf PLU Bericht			[	[			[	[
Drucken Rundungsdifferenzen im Finanzbericht	[	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Anzahl freier Zeilen nach Logo (GCP)	[	[	[	[	[	[	[	[

CODE“M6”	0	1	2	3	4	5	6	7
Anzahl freier Zeilen vor Logo (GCP)	[	[	[	[	[	[	[	[

5.19 Programmieren der P-Register des Druckformats (Doppelte Zeilenhöhe) (SEKTION 19)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) mit den Pfeiltasten Zeile-auf, Zeile-ab

Eingabe Programmwert WERT [%\$ 5 ]

Ende Programmieren [#/.9]

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT
01-3 : P-REGISTER#	1: P-012: P-023: P-03	M1M2: 00 – 77M3M4: 00 – 77M5M6: 00 – 77

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register grau hinterlegt stehen.

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Bon#, Maschinen#, Text Rechnung		[		[		[		[
Kellnername			[	[			[	[
Artikel auf Orderbon (nicht auf Rechnung)					[	[	[	[

CODE“M2”	0	1		2	3	4	5	6	7
ZW-Summe		[		[		[		[
Steuerbetrag,Steuersatz			[	[			[	[
Steuerbetrag Gesamt					[	[	[	[

REGISTER P-02:

CODE“M3”	0	1	2	3	4	5	6	7
Total		[		[		[		[
Fremdwährung			[	[			[	[
Bar					[	[	[	[

CODE“M4”	0	1		2	3	4	5	6	7
Rückgeld FW		[		[		[		[
Umrechnungskurs FW			[	[			[	[
Artikelanzahl					[	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Datum, Uhrzeit,Bon#,Total,Kellnername		[		[		[		[
Kopfzeile			[	[			[	[
Fußzeile					[	[	[	[

CODE“M6”	0	1		2		3	4	5	6	7
Zusatztext		[			[		[		[
Orderbon #			[		[			[		[
Kein Druck der Zeile Netto Und Steuer gesamt						[	[	[		[

5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte der Bediener“ (SEKTION 20)

PRG-Modus: [#/.9]

Wahl (PLU - Nr.#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-40 : PLU - Nr.#	1: PLU – Code (EAN)	PLU – Code / EAN – max. 13stellig

Bemerkung:

Die Einstellung betrifft das Programmieren beliebiger PLUs, deren Umsatz zu den einzelnen Kellnern gespeichert wird (d.h. deren Abgabe) und der auf dem X-, Z- Bericht "PLU Kellner-Bericht" mit ausgedruckt werden kann. Die maximale Anzahl derartig gespeicherter PLUs beträgt 40.

5.23 Programmieren der Kommunikation an den COM – Kassenports (SEKTION 23)

PRG-Modus: [#/.9]

Wahl COM - Port (COM Port#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Porteinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Ports)

Eingabe Programmwert week 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur COM - Ports:

Anzahl Einträge			Positionen des Eintrags			WERT
01-2 : COM Port#			1: Anschluss2: Baudrate, Datenlänge3: Parität , StoppBit			AB : (00 – 15)CD : (00 – 31)EF : (00 – 21)
AB	=	Anschluss		0	:	Reserviert
			1		:	P	C
			2	:	Reserviert
			3		:	R	e	s	e	r	v
			4		:	R	e	s	e	r	v
			5	:	BCR	(Bar	Code		Reader)
			6		:	R	e	s	e	r	v
			7		:	R	e	s	e	r	v
			8	:	Reserviert
			9	:	Reserviert
			10	:	Reserviert
			11	:	Reserviert
			12	:	Reserviert
			13	:	Reserviert
			14	:	Reserviert
			15	:	Reserviert
CD	=	C = Baudrate			0	:	4800
			1	:	9600
			2	:	19200
			3	:	38400
		D = Datenlänge	0	:	7 Bit
			1		:	8		B	i	t
EF	=	E = Parität	0	:	None (Keine)
			1	:	Odd (Ungerade)
			2	:	Even (Gerade)
		F = StoppBit	0	:	1 Stopp Bits
			1	:	2 Stopp Bits

Einstellung nach der Initialisierung ECR 360T plus(Default-Wert):

COM Port#	Name	Setup (AB)	Setup 2 (CD)	Setup 3 (EF)
01	COM A	05:DTR/DSR, BCR	10:9600bps, 7bit	11:Odd, 2StoppBit
02	COM B	01:DTR/DSR, PC	31:38400bps, 8bit	10:Odd, 1StoppBit

5.30 Programmieren der MwSt. (Steuer) (SEKTION 30)

PRG-Modus: [#/.9]

Wahl MwSt.-Gruppe (STEUER#)

[#/.9]

1. Blättern

$$ [ =: - 6 8 0 0 (\quad ] $$

(nach den MwSt.-Einträgen)

1. Blättern

$$ [ \% 5 / 7 2 7 / ] $$

(nach den Positionen einer MwSt.-Gruppe)

Eingabe

Programmwert

w[E]\5 / 7 2 7 \ / ]

Ende

Programmieren

[#/.9]

MwSt.-Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-8 : STEUER#	1: MwSt.-Satz (% Rate)2: Berechnung (Status)	0.00 – 99.990 – 1 : 0 = Standard (PREIS = Brutto)1 = PREIS + MwSt. (PREIS = netto)

Bemerkung: Für die Festlegung des MwSt.-Satzes von 0% den Eintrag Nr. 1 wählen. Nach Zurücksetzen: MWST#1 - 16%, MWST#2 - 7%, MWST#3 - 16%

5.31 Programmieren der Kopfzeilen (Logotext) (SEKTION 31)

PRG-Modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ]

(nach Einträgen)

Eingabe Programmwert

w[E] \5 / 7 2 7 \ / ]

Ende Programmieren

[#/.9]

Kopfzeilenstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 - 7: ZEILE#	1: Text	max. 24 Zeichen

Bemerkung: Unterdrückung einer Zeile auf dem Ausdruck – wenn als erstes Zeichen der Zeile “@” gesetzt ist.

5.31 Makro Berichtsketten programmieren (SEKTION 31)

PC-Programmierung

Es können pro Makrotaste im „X“ oder „Z“ Modus bis zu 16 Tastenfolgen programmiert werden. (Eine Zeile)

Sollten diese nicht ausreichen können für eine Taste im „X“ oder „Z“ Modus auch 32 Tastenfolgen genutzt werden. (Zwei Zeilen)

SERD Manager 3.01.02 unter Systeme 31

Eingabe starten mit „Setze Reihenfolg“ das Eingabefenster öffnet sich.

Dann die Reihenfolge der Berichte eingeben die gedruckt werden sollen.

Eingabe z.B.: Druck, als erstes den Finanzbericht-Tag, dann den PLU Bericht-Tag und den Bediener Bericht-Tag. Nach jdem Bericht soll ein Schnitt erfolgen.

01-BAR-SCHNEIDEN-05-BAR-SCHNEIDEN-08-BAR-SCHNEIDEN beenden mit der Taste Makro speichern.

Die MAKRO-Tasten jetzt unter System-Tastaturbelegung (Nr.15) anlegen.

MAKRO - Programmiercode: Eingabe an der Kasse

Schlossposition

S-Modus [#/.9] für die 1 Zeile

Makrotaste 1 „X“ Modus Display Anzige 0 0 0 0

Daten eingeben und mit [ # / . 9 ] die Zeile speichern.

Mit der Eingabe von Nullen [☐] wird eine Makrokette gelöscht

S-Modus [#/.9] für die 2 Zeile

S-Modus [#/.9] für die 3 Zeile

S-Modus [#/.9] für die 4 Zeile

0 – 9 Zahleneingabe Berichtsnummer 2stellig eingeben.

*a Zeile auf

*b Zeile ab

*c Bar „X“ Mode 1mal Bericht anzeigen, 2mal Bericht drucken „Z“ Mode 1mal Bericht drucken

*d Papierschnitt Nach dem Bericht wird das Papier geschnitten

Weiter mit der nächsten Berichtnummer

*e kein Verkauf

*f Ende der Makrokette

Beispiel: Sie wollen einen Kettenbericht programmieren.

Finanzbericht (01) Warengruppenbericht (03) Bedienerbericht (08) mit jeweils einem Papierschnitt dazwischen.

Für Makrotaste „X“ Modus programmieren Sie folgendes:

0 1 *c *c *d 0 3 *c *c *d 0 8 *c *c *d *f

Für Makrotaste „Z“ Modus programmieren Sie folgendes:

0 1 *c *d 0 3 *c *d 0 8 *c *d *f

*a

*b

*c

*d

*e

*f

Q

W

E

R

T

Z

U

I

O

P

▲-

A

S

D

F

G

H

J

K

L

-▼

Y

X

C

V

B

N

M

▲

ws

Leer-taste

Leer-taste

Leer-taste

Leer-taste

7

8

9

▼

Ä

Ö

Ü

,

.

-

( )

!

?

4

5

6

%

&

/

;

:

-

KV#

1

2

3

ZWS

0

00

BAR

5.32 Programmieren der Fußzeilen (Schlußlogo) (SEKTION 32)

PRG-modus: [#/.9]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WER\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Fußzeilenstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 - 05: Zeile#06: Zeile	1: TextDer Text „RECHNUNG“ kann	max. 24 Zeichenfrei programmiert werden

Bemerkung:

Eine Zeile auf dem Ausdruck wird unterdrückt, wenn als erstes Zeichen der Zeile “@” gesetzt ist.

Nach der Kasseninitialisierung steht in allen Zeilen der Fußzeile das Zeichen "@".

5.33 Überprüfung und Druck der einprogrammierten Daten im PRG – Modus (SEKTION 90)

PRG-Modus: [#/.9]

Eingabe Programmwert [£6 5 / 7 2 7 \$ / ]

Nach Ende der Druckvorgänge [ # / . 9 ]

wobei, WERT 01 = es folgt der Druck der ausgewählten PROGRAMMIERSEKTION

02 = es folgt der Druck der ausgewählten PLUs

03 = es folgt der Druck einer PLU d. ausgewählten PLU - HAUPTGRUPPE

04 = es folgt der Druck der ausgewählten WARENGRUPPEN

(weitere Einzelheiten siehe die Punkte A,B,C,D)

Bemerkung: Der Druck wird mit der Taste [ / 2 6 & + ( 1 ] storniert

Eingabe Programmwert SEKTION[%\5 / 7 2 7 \ / ]

Ende [#/.9]

SEKTION = Nummer der SEKTION, deren einprogrammierte Daten Sie ausdrucken wünschen (1 – 43)

Bemerkung: Zur Illustration können die einzelnen Sektionen wie folgt ausgedruckt werden:

PRG-Modus: [#/.9]

Eingabe Sektionsnummer PRG. SEKTION [%\5 / 7 2 7 \ / ]

es folgt der Druck der Sektion

Eingabe Sektionsnummer PRG. SEKTION [%\5 / 7 2 7 \ / ]

es folgt der Druck der Sektion

Eingabe Sektionsnummer PRG. SEKTION [ %\5 / 7 2 7 \ / ]

es folgt der Druck der Sektion

Nach Ende der Druckvorgänge [#/.9]

Bemerkung: Bei der Eingabe ungültiger PLU – Codes (START, ENDE) wird eine PLU – Liste von der nächstgelegenen existierenden PLU (START) bis zur nächstgelegenen existierenden PLU (ENDE) ausgedruckt.

Eingabe PLU - HAUPTGRUPPE GG [ %\5 / 7 2 7 \ / ]

Ende [#/.9]

GG = Nummer der PLU - HAUPTGRUPPE (1 - 99)

7. LAGER – EINGABE, Einfügung eines PLU - Lagervorrats, Verkettung - PLU

Einfügung eines Lagervorrats:

X-Modus: [ = : -6800 ( ]

Alternativ 1. Einfügung Vorrat für PLU: PLU – Nummer [3 / 8] NNNN, NNN [ ( , 1 = \$ + / 8 1 * ]

Alternativ 2. Einfügen Vorrat für gelinkte PLU:

$$ \text { PLU } - \text { Linknummer } [ # /. 9 ] \quad \text { NNNN }, \text { NNN } [ (, 1 = + / 8 1 ^ {*} ] $$

Ende Einfügung eines Lagervorrats [ = : - 6 8 0 0 ( ]

NNNN, NNN = Vorrat im Bereich: 0.001 – 9999.999 Eingabe mit Punkt.

Vorratsabnahme:

X-Modus: [ = : -6800 ( ]

Alternative 1. Eingabe Vorrat für PLU: PLU - Nummer [3 / 8] NNNN, NNN [ \8 6 = \ + / 8 1 * ]

Alternativ 2. Eingabe Vorrat für gelinkte PLU:

$$ \text { PLU - Linknummer } \quad [ # /. 9 ] \quad \text { NNNN,NNN } \quad [ 8 6 = + / 8 1 ^ {*} ] $$

Ende Vorratsabnahme [ = : - 6 8 0 0 ( ]

NNNN, NNN = Vorrat im Bereich: 0.001 - 9999.999

8. ÜBERSICHT X – BERICHE, Z – BERICHE

Der Druck dieser Berichte erfolgt im X- oder Z – Modus (Schlüsselposition).

X - Modus : X - Berichte : Der Bericht wird ausgedruckt

Z - Modus : Z - Berichte : Der Bericht wird ausgedruckt und alle Werte werden anschließend gelöscht

Berichtsübersicht:

BERICHT - BESCHREIBUNG	MOD US	STARTSEQUENZ
Finanzbericht Tag	X/Z	01 [BAR / TOTAL]
Finanzbericht Monat	X/Z	02 [BAR / TOTAL]
HG WG Bericht – alles Tag	X/Z	15 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „03" gelöscht)
HG WG Bericht – alles Monat	X/Z	16 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „04" gelöscht)
HG PLU Bericht – alles Tag	X/Z	17 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „05" gelöscht)
HG PLU Bericht – alles Monat	X/Z	18 [BAR / TOTAL] (Beim Z-Modus wird gleichzeitig auch der Bericht „06" gelöscht)
Warengruppenbericht – alles Tag	X/Z	03 [BAR / TOTAL]
WG Bericht (Erste - Letzte) Tag	X (Erste WG#) [#/KV] (Letzte WG#) [#/KV] 03 [BAR / TOTAL]
Warengruppenbericht – alles Monat	X/Z	04 [BAR / TOTAL]
WG Bericht (Erste - Letzte) Monat	X (Erste WG#) [#/KV] (Letzte WG#) [#/KV] 04 [BAR / TOTAL]
PLU Bericht – alles Tag	X/Z	05 [BAR / TOTAL]
PLU Bericht – Gruppenbericht Tag	X (#H. Gruppe PLU) 05 [BAR / TOTAL]
PLU Bericht (Erste – Letzte) Tag	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 05 [BAR / TOTAL]
PLU Bericht – alles Monat	X/Z	06 [BAR / TOTAL]
PLU Bericht – Gruppenbericht Monat	X (#H. Gruppe PLU) 06 [BAR / TOTAL]
PLU Bericht (Erste – Letzte) Monat	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 06 [BAR / TOTAL]
PLU Bericht – Lagerbestand Alles	X 35 [BAR / TOTAL]
PLU Bericht – Lagerbestand H. Gruppen	X (#H. Gruppe PLU) 35 [BAR / TOTAL]
PLU Bericht – Lagerbestand (Erste - Letzte)	X (Erste PLU#) [#/KV] (Letzte PLU#) [#/KV] 35 [BAR / TOTAL]
PLU – Kellner Bericht Tag	X/Z	07 [BAR / TOTAL]
Kellner Bericht Tag	X/Z	08 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Tag	X	(Erste Kellner#) [#/KV] (Letzte Kellner#) [#/KV] 08 [BAR / TOTAL]
Kellner Bericht Monat	X/Z	09 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Monat	X	(Erste Kellner#) [#/KV] (Letzte Kellner#) [#/KV] 09 [BAR / TOTAL]
Kassier Bericht Tag	X/Z	10 [BAR / TOTAL]
Kassier Bericht Tag, (Erste – Letzte)	X	(Erste Kassier#) [#/KV] (Letzte Kassier#) [#/KV] 10 [BAR / TOTAL]
Kassier Bericht Monat	X/Z	11 [BAR / TOTAL]
Kassier Bericht Monat, (Erste – Letzte)	X	(Erste Kassier#) [#/KV] (Letzte Kassier#) [#/KV] 11 [BAR / TOTAL]
Stunden Bericht	X/Z	12 [BAR / TOTAL]
Kassenbestand Bericht	X	13 [BAR / TOTAL]
Bericht offene Tische/Bediener	X/Z	14 [BAR / TOTAL]
Trainings Bericht Tag	X/Z	86 [BAR / TOTAL]
Trainings Bericht Monat	X/Z	87 [BAR / TOTAL]

Bemerkung:

Elektonisches Journal

Das elektronische-Journal kann nur über das PC-Programm ausgelese oder abgespeichert werden.

Wird das elektronische Journal voll angezeigt als Fehler E80, nur wenn Elektr.-Ringjournal in Maschinen Option 13 #8 nicht aktiv ist.

Das E-Journal löschen ohne Ausdruck mit 98 BAR im Z-Modus

9. ZEICHENSATZTABELLE. TASTENBELEGUNG BEIM PROGRAMMIEREN

PC LATIN1

0

1

2

3

4

5

6

7

8

9

A

B

C

D

E

F

0

CODE KEY

SP

0

@

P

`

p

€

É

á

L

Ó

T_3

1

!

1

A

Q

a

q

ü

í

⊥

Đ

ß

±

2

“

2

B

R

b

r

é

ó

T

Ê

Ô

=

3

#

3

C

S

c

s

â

ô

ú

|

⊢

È

Ò

^3/_4

4

4

D

T

d

t

ä

ö

ň

⊢

-

È

õ

¶

5

%

5

E

U

e

u

à

ò

Ñ

Á

+

Õ

§

6

&

6

F

V

f

v

å

û

Â

ã

í

μ

7

'

7

G

W

g

w

ç

ù

À

Ã

Î

T_{4}

8

(

8

H

X

h

x

ê

ÿ

¿

©

LL

Ï

Þ

T_{5}

9

)

9

I

Y

i

y

ë

Ö

®

∥

FF

J

Ú

T_{6}

A

*

:

J

Z

j

z

è

Ü

||

⊥

Γ

Û

T_{7}

B

+

;

K

[

k

ï

1/2

¬

π

■

Ù

^{1}

C

,

<

L

\

l

|

î

1/4

⊥

||

■

ý

^{3}

D

-

=

M

]

m

ì

=

Ÿ

^{2}

E

.

>

N

^

n

~

Ä

×

→

‡

T_{1}

■

F

/

?

O

_

o

Ä

f

←

¬

α

■

T_{2}$

Hexa FF : Fettdruck ein, z.B. Fettdruck „A“: FF41

Texttabelle zum programmieren der Texte über die Kassetastatur

a*

b*

c*

d*

e*

f*

#NS

Q

W

E

R

T

Z

U

I

O

P

A

S

D

F

G

H

J

K

L

7

8

9

Y

X

C

V

B

N

M

4

5

6

WS

Space

Space

Ä

Ö

Ü

.

,

-

1

2

3

Sub Total

Caps lock

!

%

(

)

*

/

:

;

Clear

0

00

.

Cash

Tastenbelegung der einzelnen Zeichen A,B,C,D, .....

Die Taste „WS“ = Fettdruck, z.B. der Fettdruck für das Zeichen „A“ wird mit folgender Tastenkombination eingefügt: 6 \$

Taste „SPACE“ = Leerzeichen

Die Tasten *a, *b, *c, *d, *e bezeichnen die Tasten für die Eingabe von Zeichen im HEXADEZIMALEN Codierungssystem, z.B. „M“ = ☐☐*

10. FEHLERMELDUNGEN (FEHLERSYMBOL)

SPEICHER: (defekter externer, interner Kassenspeicher)

Alpha Anzeige

SPEICHER

E 04

Druckerfehler: (kein interner Drucker, Stecker angeschlossen, defekter Drucker)

Alpha Anzeige

DRUCKER

E 05

Funktionsfehler: (unerlaubte, unzulässige Operation, andere Fehler)

Alpha Anzeige

FUNCTION ???

E 11

Kellnerfehler: (nicht angemeldete Bedienung, Kellner)

Alpha Anzeige

KELLNER

E 12

Betriebsartenschloss- Fehler: (falsche Schlüsselstellung)

Alpha Anzeige

B-SCHLOSS

E 13 ECR 360/362TF ECR Type 1 Vor dem wechseln der Schlossposition den Bediener abmelden oder eine Transaktion unterbrechen. Benutzen Sie hierfür immer die Tisch-Saldo Taste. (Die Taste muß angelegt werden)

Fehler Kein Kellnerschlüssel: (Kellner- und auch Bedienungsschlüssel erforderlich)

Alpha Anzeige

KEL SCHLOSS

E 14

Fehlerhafte Berichtsanforderung: (Druck des Berichts erforderlich)

Alpha Anzeige

BERICHT DRUCK

E 16

Fehler Kein Kassierer: (ID - Code erforderlich)

Alpha Anzeige

KEIN KASSIERER

E 17

Fehler HALO-code:

Alpha Anzeige

HALO

E 18

Fehler LALO-code:

Alpha Anzeige

LALO

E 19

Bon fast zu Ende:

Alpha Anzeige

PR PAPIER 1

E 21

Bon Papierende:

Alpha Anzeige

PR PAPIER 2

E 22

Fehler Druckkopf: (Hebel nicht verriegelt), Bondrucker

Alpha Anzeige

BON KOPF

E 23

Journal fast zu Ende:

Alpha Anzeige

JOURNAL 1

E 24

Journal ende:

Alpha Anzeige

JOURNAL 2

E 25

Fehler Druckkopf: (Hebel nicht verriegelt), Journaldrucker

Alpha Anzeige

J DRUCKKOPF

E 26

Fehler Codenr.-Eingabezwang (Finanzweg):

Alpha Anzeige

CODE

E 32

Fehler ZW-Summe:

Alpha Anzeige

ZW SUMME

E 33

Fehler Bet.-Eingabezwang:

Alpha Anzeige

BETRAG

E 34

Fehler Kassenlade geöffnet:

Alpha Anzeige

SCHUBLADE

E 35

Fehler Fremdwährungen:

Alpha Anzeige

CODE 1

E 39

Rechnungspositionen – nur zwei stehen frei: (Tisch)

Alpha Anzeige

NOCH 2

E 40

Rechnungspositionen – nur eine steht frei: (Tisch)

Alpha Anzeige

NOCH 1

E 41

Bedienerselbstabrechnung aktiv – Betragseingabe erforderlich

Alpha Anzeige

BAR LADE

b.bb

Rechnung voll (Position erfasst): (Tisch)

Alpha Anzeige

TISCH VOLL 1

E 42

Rechnung voll (Position nicht mehr erfasst): (Tisch)

Alpha Anzeige

TISCH VOLL 2

E 43

Fehler Zusatztext - Eingabezwang:

Alpha Anzeige

ZUSATZTEXT

E 44

Fehler Kellner - ID: (Tisch von anderem Kellner belegt)

Alpha Anzeige

KELLNER ID

E 45

Fehlerhafter Talontyp:

Alpha Anzeige

BON TYPE

E 46

Warnung Elekt.Jornal fast voll:

Alpha Anzeige

E JORNAL

E 80

11. Anschließbare Peripheriegeräte. Softwareaufrüstung

An der Kasse können folgende Peripheriegeräte angeschlossen werden:

• Personalcomputer für den On-line Betrieb und zur Programmierung der Kasse über PC
• Modem für die Fernkommunikation mit der Kasse (in Vorbereitung)
• Barcodeleser für das Arbeiten mit Waren, die mit Barcodes versehen sind

Für diese Kassen bieten wir folgende PC-Programme an:

• Helper: PC-Programm, das zum bequemen programmieren der Kasse bestimmt ist. Es ermöglicht die Warengruppen, PLUs, Hautgruppen etc. zu programmieren. Von der Kasse können alle Nachrichten einschl. des elektronischen Journals eingelesen und auf dem PC gespeichert werden. Nicht zuletzt besteht der Vorteil in der Online-Verfolgung des Gesamtumsatzes, der Detailverkäufe an der Kasse und Detailverkäufe von max. 20 ausgewählten PLUs.
• Manager: PC-Programm, das zum bequemen programmieren der Kasse bestimmt ist. Es ermöglicht, sämtliche Programmsektionen der Kasse einschl. des ganzen Systembereichs zu programmieren. Von der Kasse können alle Nachrichten einschl. des elektronischen Journals eingelesen und auf dem PC gespeichert werden. Nicht zuletzt besteht der Vorteil in der Online-Verfolgung des Gesamtumsatzes, der Detailabgaben an der Kasse und Detailabgaben von max. 20 ausgewählten PLUs.

Weitere Details sind auf unserer Internetseiten www.olympia-vertrieb.de zu finden oder bei Ihrem Kassenhändler zu erfragen.

ANLEITUNG ZUM MANAGER / HELPER

Installation

Auf der Daten-CD befindet sich ein Ordner Manager / Helper. Öffnen Sie diesen Ordner und mit Doppelklick auf das Ikon < Setup Manager > installieren Sie das PC-Programm. Folgen Sie den Bildschirm-Hinweisen. Der Manager legt automatisch ein Ikon auf dem Desktop an. Sie können jetzt den Manager über das Ikon vom Desktop oder über Programme starten.

In dem Ordner < Anwendungen > finden Sie 3 Demoversionen.

Achtung!

Beim ersten Start des Managers / HELPER wird Ihnen Ihre Registrier Nr.12stellig angezeigt. Unter der angegebenen Adresse können Sie mit dieser Nr. Ihr Programm registrieren lassen, es wird dadurch zur Vollversion. Ohne diese Registrierung können Sie mit dem PC-Programm arbeiten, aber keine Kommunikation mit einer Kasse aufbauen.

PC-VERBINDUNG mit der KASSE

Von Ihrer PC-Schnittstelle (COM 1) verbinden Sie das Datenkabel mit der Schnittstelle an der Kasse COM-B = Port 2

Prüfen Sie die Kommunikation

Im Manager wählen Sie: 1. DATEI

2	.	S	E	T	U	P
3.	KASSE	verbinden

Es werden Ihnen die Standard-Einstellungen angezeigt. Haben Sie an Ihrem PC nicht COM 1 verwendet, geben Sie hier unter Port: Ihre Schnittstellen Nr. ein. Alle anderen Einstellungen belassen Sie bitte auf ihren Standardwerten.

Klicken Sie auf das Button [Suchen ECR] und im nächsten Fenster auf [Suche starten] Nach der erfolgreichen Prüfung wird das gefundene Kassenmodel und der Programmstand der Kasse angezeigt. Beenden sie die Option mit dem Button [Nein], dann [Abbrechen] und [OK]. Sie können jetzt mit dem Manager arbeiten, unter < Datei öffnen > eine Demoversion aufrufen, Daten senden, empfangen, abspeichern oder ausdrucken lassen.

In der HILFE-DATEI finden Sie Einzelinformationen zu den Programmierschritten.

Modem für die Fernkommunikation mit der Kasse

Verwenden Sie ein analoges Standardmodem (z.B. ACER 56 surf)

Installation:

• Schließen Sie das Modem an einer Com Schnittstelle Ihres PC an.
• Klicken Sie an Ihrem Desktop (PC) das Ikon „Manager“ oder „Helper“ mit der rechten Maustaste an.
• Wählen Sie „Eigenschaften“ mit der linken Maustaste aus.
• Gehen Sie in dem sich öffnenden Fenster auf „Verknüpfung“ und vervollständigen die Zeile „Ziel:“ durch folgenden Begriff: /SETMOD vor diesem Begriff muss ein Leerzeichen gesetzt werden. „C:\Programme\SERD Manager\WSerdMan.exe“ /SETMOD
• Bestätigen Sie mit „OK“
• Jetzt starten Sie Ihren „Helper“ oder „Manager“.
• Öffnen Sie eine vorhandene Datei.
• Klicken Sie „Datei“ an.
• Klicken Sie „Setup“ an.
• Klicken Sie „Modem“ an
• Klicken Sie „ECR mit Modem verbinden“ an.
• Wählen Sie jetzt Ihren „COM PORT“ aus. (In der Regel Com 1)
• Geben Sie jetzt die Rufnummer der Modemverbindung ein (Bei Nebenstellen muss die Nummer der Amtsholung vorangestellt werden. In den meisten Fällen ist dies die „0“.
• Klicken Sie jetzt das Wahlverfahren an „Tone“ oder „Puls“. In den meisten Fällen ist dies „Tone“. Die anderen Werte dürfen nicht verändert werden, da es sich um Werkseinstellungen handelt.
• Klicken Sie jetzt „Verbinden Modem mit ECR...“ an.
• Es öffnet sich das Fenster „Setup“ mit dem Hinweis: „Modem Com“ gefunden an Com „MD56xxOK“ „Verbinden mit ECR?“
• Bestätigen Sie mit „Ja“
• Jetzt öffnet sich das Fenster „Setup“ Verbindung erfolgreich.
• Bestätigen Sie mit „OK“
• Das Modem ist jetzt für den Anschluss an Ihrer Kasse programmiert.
• Schließen Sie das Modem an den Port „COM A“ Ihrer Kasse an.
• Um den Port „COM A“ an Ihrer Kasse zu programmieren gehen Sie folgendermaßen vor: Drehen Sie das Betriebsart-Schloß auf „PRG“
  23 eingeben und die Taste [KV#] drücken.
  02 eingeben ECR 360/362T-F und die Taste [KV#] drücken.
  01 eingeben und die Taste [BAR] drücken.
  31 eingeben und die Taste [BAR] drücken.
  00 eingeben und die Taste [BAR] drücken.
  Jetzt mit der Taste [KV#] die Programmierung beenden.
  Drehen Sie das Betriebsart-Schloß auf „REG“
• Schließen Sie jetzt das zweite Modem an Ihren PC an.
• Klicken Sie „Test Kommunikation“ an.
• Jetzt öffnet sich ein Setup Fenster „Erst ECR-Modem“ verbinden.
• Bestätigen Sie mit „OK“.
• Nun wird die Verbindung zwischen den beiden Modem aufgebaut.
  Nach erfolgreichen Verbindungsaufbau erscheint die Information: „Verbunden Baurate 38400“
• Bestätigen Sie mit „OK“.
• Jetzt öffnet sich ein Setup Fenster „Verbunden“.
• Bestätigen Sie mit „OK“.
• Jetzt öffnet sich ein Fenster „Teste Kommunikation“
• Bestätigen Sie mit „Schließen“, da es sich um einen Servicetest handelt der sehr lange dauert.

Sie können jetzt Daten senden und empfangen. In der Kopfzeile des „Manager“ oder „Helper“ finden Sie zwei neue Ikon „rufen“ und „trennen“.

ANSCHLUß: SCANNER

Getestet wurden die Scanner der Firma METROLOGIC Modell ORBIT und VOIAGER

Den Scanner anpassen durch abscannen des Datenblattes.

1. Wenn der Scanner an der Kasse angeschlossen wird der Sanyo -ID Code mit eingescannt.

2. Wenn der Scanner an den PC angeschlossen wird der Sanyo -ID Code weggelassen.

ARTIKEL anlegen:

Scanner zum programmieren der Artikel am PC

1. Scanner mit Netzteil an die serielle Schnittstelle RS 232 am PC anschließen
2. Unter Datei-Setup „Einstellung BCR“ öffnen und „BCR mit PC verbinden“ aktivieren, die Grundeinstellung nicht ändern. Über den Button „Test-Kommunikation“ können Sie den Scanner jetzt testen. Nach der Prüfung das Setup-Programm schließen.
3. Im SERD -Manager / Helper die Sektion 3 (PLU -Programm) öffnen.
4. Wenn schon PLU - Nr. angelegt sind auf die letzte programmierte PLU gehen und über den Button Zeile hinzufügen die benötigte Anzahl an freien PLU - Nr. erstellen. In dem Verzeichnis TABELLE unter „Anzahl PLU erstellen“ können Sie eine kpl. Leere PLU - Liste anlegen.
5. Mit dem Scanner die EAN -Nr. des Artikels einlesen, dieser wird nun im PC-Programm als PLU- EAN -Nr. angezeigt.
6. Vervollständigen Sie den Artikel mit TEXT, PREIS, STEUER und WG Zuordnung.
7. Weiter mit dem nächsten Artikel.
8. WICHTIG: Bevor Sie die Artikel-Programmierung zur Kasse senden erst im Setup-Programm den Punkt BCR mit PC verbinden wieder deaktivieren.

Scanner zum programmieren der Artikel an der Kasse

1. Scanner ohne Netzteil an die Schnittstelle COM A der Kasse anschließen.
2. Schlüssel auf PRG stellen und die PLU - Programmierung 03 aktivieren. Sie sind automatisch auf der Position PLU - EAN -Nr. des 1.Artikels.
3. Mit dem Scanner die EAN - Nr. des Artikels einlesen, dann die Artikeldaten vervollständigen TEXT, PREIS, STEUER und WG Zuordnung, Bestätigen Sie jede Eingabe mit der BAR -Taste.
4. Gehen Sie mit der BAR -Taste auf die nächste PLU/EAN Nummer
5. Scannen Sie den nächsten Artikel ein und wiederholen den Vorgang.

Eingabe beenden mit der BAR und #/KV Taste.

ENTER/EXIT PROGRAM MODE

RECALL DEFAULTS

Disable LF Suffix

Hiermit können Sie eine neue Firmware in die Kasse übertragen, das tauschen eines E-Proms ist dadurch nicht mehr nötig.

Dieses Programm kann nur von einem SERD-Fachhändler im SERD-Manager durchgeführt werden.

4. Im DISPLAY steht: HIT CASH Drücken Sie die	EDU Taste
Im DISPLAY steht: LOAD FM Drücken Sie die	EDU Taste
Im DISPLAY steht: OPEN PORTS Drücken Sie die	EDU Taste
Im DISPLAY steht: POERTS OPEN

1. Netzstecker ziehen
2. An der Kasse die Schloss - Position „S“ einstellen (eine Schlüsselstellung weiter als „PRG“.)
3. Den Netzstecker einstecken.
   Die Kasse ist jetzt bereit zum empfangen einer neuen Software.
4. Starten Sie jetzt auf Ihrem PC den SERD - Manager.
5. Öffnen Sie eine vorhandene oder neue Datei.
6. Öffnen Sie den Ordner Flash Programmierung.
7. Öffnen Sie den Ordner herunterladen der Firmware und aktivieren „Send Firmware an ECR“. Wählen Sie die Datei in der die neue MOT-Datei (Firmware) abgespeichert ist und aktivieren diese. Folgen Sie den Bildschirmanweisungen, die neue Firmware wird geladen und automatisch an die Kasse gesendet.
8. Beenden Sie den Flash - Modus an der Kasse in dem Sie den Netzstecker ziehen.
9. Anschliessend führen Sie einen System Reset durch.

ACHTUNG: Alle einprogrammierten Daten, Abgaben etc. werden gelöscht!!!!

Drehen Sie den Schlüssel auf „OFF“
Die Kasse vom 220V Netz trennen, die Taste [%2 1] gedrückt halten und gleichzeitig die Kasse an 220V Spannungsversorgung anschließen.
auf dem Anzeige erscheint „OOOOOOOOOOOOOOOOO“
➢ die Taste [%2 1 ] loslassen
den Schlüssel von „OFF“ auf „PRG“drehen
auf dem Kassendisplay wird die Zeichenfolge „CL“ eingeblendet. Warten Sie bis diese Anzeige erlischt.
das Zurücksetzen ist beendet

Olympia Business Systems behält sich inhaltliche und technische Änderungen vor. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.

PROGRAMMIERANLEITUNG

ECR 360TF - 362TF

Gastronomie-Version

Programmierungen und Einstellungen die nur für die ECR 360TF-362TF GASTRO-Version benötigt werden, und sich von der 360T-362T Handels-Version unterscheiden.

Inhalt: Seite

1. Grundangaben – Trainingsmodus 3
2. Tastenfeldbeschreibung. Tastatur – Tasten-Standardanordnung 4
3. S – Modus, Servicemodus

4.2 Tastentabelle 7

1. PRG – Modus, Programmiermodus 8

5.1 Programmieren der Warengruppen 8

5.2 Programmieren der PLU 10

5.3 Programmieren der Kellner 12
PC 17 Programmierung detallierte Kellnerrechte 14
5.4 Programmieren der P-Register (Einstellung der Funktionalitätsattribute, Maschinenoption) 15

5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“ 18
5.22 Programmieren der Kommunikation an den COM – Kassenports 19
5.27 Programmieren der Nachrichten an den Küchendrucker 20
5.28 Programmieren der Ordergruppen 20
5.30 Programmieren der Küchensätze – externer Drucker 21

1. Das Bon-Ordersystem 22
2. Übersicht X – Berichte, Z – Berichte 27
3. Zeichensatztabelle, Tastenbelegung beim Programmieren, Texttabelle 28
4. Fehlermeldungen (Fehlersymbol) 29

1. GRUNDANGABEN

Modell : ECR 360TF – 362TF Gastronomie

Leistungsaufnahme : 25W

Gewicht (mit Kassenschublade) : 8 kg

Netzspannung : 220V

Temperaturbereich: : 0 C 0 - 40

Anzahl Warengruppen : 40 (max. 99)

Anzahl PLUs : 999 (max. 4.500)

Anzahl MwSt.-Gruppen : 8

Anzahl Finanzwege : 4

Anzahl Kellner / Bediener : 10

Anzahl Tische : 50

Anzahl Positionen pro Tisch : 70

Tatstaturtyp: : Flachtastatur 90 Tasten

Anzahl Tasten : 90

Kunden-Anzeige : Numerisch - 10-stellig

Anzeige Bedienung : Numerisch - 10-stellig

Schnittstellen 2x RS 232 : PC-Programm : Modem, Barcodeleser oder Küchendrucker

Drucker ECR 362TF : 2 x Thermodrucker Epson,Bondrucker mit Messer : D r o p - l n -

Drucker ECR 360TF : 1 x Thermodrucker Epson,Bondrucker : D r o p - l n -

Trainingsmodus:

Die Betriebsart „TRAINING“ dient zur Übung von Kassentransaktionen.

FUNKTION:

In der Schlüsselstellung X : 85 BAR eingeben. Der Trainingsmodus ist aktiviert.

Im Display erscheint ein Punkt.

Es wir ein Bon ausgedruckt mit dem Text „TRAINING“.

Der Ausdruck der Transaktionen erfolgt über die Berichte X/Z 86 und X/Z 87.

Beenden der Trainingsfunktion durch ändern der Schlossposition.

In der Gastro-Version kann auch mit einem Kellner 16 (Trainingskellner) gearbeitet werden.

Dieser Kellner kann alle Transaktionen ausführen, aber es wird nicht in den Zähler aufgerechnet.

Trainingskellner 16 muß erst im S-Modus der Kasse angelegt werden.

Die Anzahl der Kellner von Standard 10 auf 16 erweitern.

Siehe Grundeistellung der Kasse.

3. TASTENFELDBESCHREIBUNG. TASTATUR – TASTEN-STANDARDANORDNUNG

Funktionstasten die nur für die ECR 360 / 362T-F Gastro-Version benötigt werden :

$$ [ 7, 6 \& + ] $$

: Eingabe der Tischnummer

$$ [ 8 6 6 (5 + 8 6 ] $$

: Steuersatzänderung (STEUER 1 / STEUER 2)

: Artikel separieren

$$ [ 80 \% 8 \& + (1 ] $$

: Auf eine andere Tischnr. umbuchen

$$ [ 5 (\& + 1 8 1 ^ {*} ] $$

: Zwischenrechnung oder Tischrückblick

$$ [ \text { 8) } / \% ] $$

: Anzeige der Rechnungsdaten eines bestimmten Tisches

$$ [ = 8 6 \mathbb {S} 7 = 7 (\quad ; 7 ] $$

nach oben oder unten

: Zusatztext abrufen

blät

: Bewirtungsbeleganhang

$$ [. 6 6, (5 (5) ]. (/ / 1 (5 ] $$

: Kassierereingabe, Kellner

$$ [ 7 6 7 7 8 5 (\% (1) ] $$

: Tastatur Ebene

Standardanordnung der Tastatur ECR 360TF-362TF – Basisebene Gastroversion

BON

Journal

PLU 17

PLU 23

PLU 29

PLU 35

PLU 41

PLU 47

WG6

Tastatur Ebene

Um buchen

%+ AUS ZAHLUNG

%- EIN ZAHLUNG

# KV

BON AUS/EIN

PLU 5

PLU 10

PLU 16

PLU 22

PLU 28

PLU 34

PLU 40

PLU 46

WG5

Rechnung

Split

PLU

Bediener Kellner

X / UHR

▲

PLU 4

PLU 9

PLU 15

PLU 21

PLU 27

PLU 33

PLU 39

PLU 45

WG4

Preis 1

RETOUR

7

8

9

▼

PLU 3

PLU 8

PLU 14

PLU 20

PLU 26

PLU 32

PLU 38

PLU 44

WG3

Preis 2

STORNO

4

5

6

KARTE

PLU 2

PLU 7

PLU 13

PLU 19

PLU 25

PLU 31

PLU 37

PLU 43

WG2

Asser Haus

SOFORT STORNO

1

2

3

ZW SUMME

PLU 1

PLU 6

PLU 12

PLU 18

PLU 24

PLU 30

PLU 36

PLU 42

WG1

Tisch

CLR (LOSCHEN)

0

00

.

BAR TOTAL

Standardanordnung der Tastatur ECR 360TF - 362TF 1. Ebene

BON	Journal	PLU 117	PLU 123	PLU 129	PLU	135	PLU	141	PLU 147	Identisch mit der Tastaturgrundebene
PLU 105	PLU 110	PLU 116	PLU 122	PLU 128	PLU	134	PLU	140	PLU 146
PLU 104	PLU 109	PLU 115	PLU 121	PLU 127	PLU	133	PLU	139	PLU 145
PLU 103	PLU 108	PLU 114	PLU 120	PLU 126	PLU	132	PLU	138	PLU 144
PLU 102	PLU 107	PLU 113	PLU 119	PLU 125	PLU	131	PLU	137	PLU 143
PLU 101	PLU 106	PLU 112	PLU 118	PLU 124	PLU	130	PLU	136	PLU 142

Standardanordnung der Tastatur ECR 360TF-362TF 2. Ebene

BON	Journal	PLU 217	PLU 223	PLU 229	PLU	235	PLU 241	PLU 247	Identisch mit der Tastaturgrundebene
PLU 205	PLU 210	PLU 216	PLU 222	PLU 228	PLU	234	PLU 240	PLU 246
PLU 204	PLU 209	PLU 215	PLU 221	PLU 227	PLU	233	PLU 239	PLU 245
PLU 203	PLU 208	PLU 214	PLU 220	PLU 226	PLU	232	PLU 238	PLU 244
PLU 202	PLU 207	PLU 213	PLU 219	PLU 225	PLU	231	PLU 237	PLU 243
PLU 201	PLU 206	PLU 212	PLU 218	PLU 224	PLU	230	PLU 236	PLU 242

4. S – MODUS, SERVICEMODUS

Das Programmieren im S – Modus (Servicemodus) betrifft die Grundeinstellungen der Kasse und das Programmieren der Tastatur. Beim Programmieren der Kassengrundeinstellung (NN=01) wird immer eine komplette Speicherinitialisierung ausgelöst, d.h. dieser wird gelöscht und dynamisch aufgeteilt.

4.1 Grundeinstellung der Kasse – INITIALISIERUNG

S-modus: NN [ # / . 9 ] WERT [%\5 / 7 2 7 \ / ]

Ende Programmierung [#/.9]

	NN	ATTRIBUT	WERT	STANDARD(nach Initialisierung)	MAXIMUM(zulässig, Beschreibung)
SPEICHERAUFBAU(nur nach RESET einschl. NN=10)	01	ECR-Typ AA 01	01 - Tischsystem
		Anzahl der Warengruppen	BB 40 99
		Anzahl der PLUs	CCCC	999	4500
		Anzahl der Kellner	DD	10	10 (auf 16 für Trainingskellner)
		Anzahl der Kassierer	E	0	0
		Anzahl der Finanzwege	FF	4	4
		Anzahl der Tische	GGG	50 50
		Anzahl der Tischartikel	HH	70 70
	10	Dezimaltpunkt	I	21 - eine Dezimalstelle2 - zwei Dezimalstellen3 - drei Dezimalstellen	0 - ohne Dezimalstellen
IMMERZUGÄNGLICH	11	Rundungsmethode(Rabatte, Zuschläge,Positionen, Währung)	J	11 - Cent (5 / 4)2 - Aufrunden	0 - Abrunden
	12	MwSt. Rundung(MwSt.-Betrag runden)	K	11 - Cent (5 / 4)2 - Aufrunden	0 - Abrunden
	13	Datumsformat	L	01 - MM / TT / JJ2 - JJ / MM / TT	0 - TT / MM / JJ
	14	Rundungsmethode	M	0	0 - Keine Rundung1 - Schweizer Rund.2 - Rundung 0,103 - Rundung 0,204 - Schwedische Rund5 - Rundung 1,00
TASTATUR	20	(siehe folgenden Unterkapitel 4.3)
ZURÜCKSETZENSPEICHER (INIT)	30	Speicherbereich - Programm. Q		0 PRG - Modus
		Speicherbereich - Berichts	R	1	X,Z einschl. Zähler, GT
		Speicherbereich - PLUs	S	2	alle PLUs
		Speicherbereich - Tische	T	3	alle Tische

Bemerkung: Zuschlag / Rabatt nach Zwischensumme, d.h. auf die ganze Quittung, wird exakt berechnet, die Gesamtsumme wird nach Vorgabe gerundet und der Zuschlag / Rabatt wird nachgerechnet. Bei der MwSt.-Rundung wird der MwSt.-Betrag gerundet, d.h. nach der Initialisierung wird auf Cent abgerundet.

4.2 Programmieren der Tastatur

A. Basis Tatstaturebene:

S-modus: [#/.9]

WERT

[ Gewünschte Taste ] drücken

Ende Programmierung [#/.9]

WERT	BESCHREIBUNG ZULÄSSIGE WERTE
10AA AA – Code	der Funktionstaste siehe Tabelle Funktionstasten
20BB BB – Code	der Warengruppe 01 – 99
3CCC	CCC – PLU – Code	001 – 999
40DD	DD-Code Zusatztexte	01-30
4031-4042	50,00€ - 0,01 €	Fester Geldbetrag
50EE EE – Code	Finanzwegtaste 01 - 04
60FF	FF – Code Bediener	01 – 10

Tabelle Funktionstasten:

Code	Bezeichnung	Code	Bezeichnung
11	000	32	Ausser Haus	Gastro
12	.	33	Gratis
13	PLU	35	Taste sperren
14	-% Basis	36	-%1
15	+% Basis	37	-%2
16	-	38	+%1
17	+	39	+%2
18	Storno	43	Kassier
19	Sofortstorno	45	Kellner
20	Retour	48	CLR (Löschen)
21	X / Uhr	50	Tisch	Gastro
22	Preis Ebene 1/ Preis	51	Tastatur Ebene
23	Preis Ebene 2	52	Tische addieren	Gastro
24	Einzahlung	53	Tische umbuchen	Gastro
25	Auszahlung	54	Tische splitten	Gastro
26	Fremdwährung	55	Zusatztexte	Gastro
27	Steuer 1	56	Bon Ein/Aus
28	Steuer 2	57	Bewirtungsbeleg	Gastro
29	Ohne Steuer	58	Scrollen Auf
30	WG Ebene	59	Scrollen Ab
31	PLU Preisanfrage	60	Rechnung	Gastro
		61	Normalen Druck	Gastro
		62
		63
		64	Modus
		65
		66	Makro 1
		67	Makro 2

5. PRG – MODUS, PROGRAMMIERMODUS

Das Programmieren im PRG - Modus betrifft das Programmieren der Kassenattribute, der Grundangaben (WG, PLU, MwSt.,...), der Attribute der X-, Z – Berichte und von Sonstigem nach den einzelnen Sektionen, siehe unten.

Allgemeine Vorgehensweise beim Programmieren:

PRG-Modus: ss [#/.9]

(SS = Nummer der Programmiersektion, nach untenstehender Tabelle)

auf dem Kassendisplay werden die Einzelschritte der Programmiersektion eingeblendet

Wahl Eintrag (# NUMMER) #/.9]

1. Blättern [ = : -6800 ( ] (nach Einträgen, z.B.. PLU1, PLU2,...etc.)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Eintrags)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren der jeweiligen Sektion [#/.9]

Bei Fehleingabe des Wertes die Taste [ / 26 & + ( 1 ] drücken. Für Rückschritt die Taste [ 62 ) 257 - 672512 ] drücken.

Zusammenfassung der Programmier – SEKTIONEN (SS):

Sektion 01 : Programmieren der Warengruppen

Sektion 03 : Programmieren der PLU

Sektion 06 : Programmieren der Kellner (Kellnerattribute und -rechte)

PC-Progr.17: Programmierung der detallierten Kellnerrechte

Sektion 09 : Programmieren absoluter Zuschläge, Rabatte +, -

Sektion 10 : Programmieren prozentueller Zuschläge, Rabatte +%, -%

Sektion 20 : Programmieren der PLU – Zuordnung zu „PLU - Berichte zu Kellner“

Sektion 23 : Programmieren der Kommunikation an den COM – Kassenports

Sektion 40 : Programmieren der Zusatztexte an den Küchendrucker

Sektion 41 : Programmieren der Ordergruppen

Sektion 43 : Programmieren der Küchensätze – externer Drucker

5.1 Programmieren der Warengruppen (SEKTION 01)

PRG-Modus: [#/.9]

(nach den WG – Einträgen)

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den Positionen einer WG)

Wahl Warengruppe (NUMMER WG#) [ # / . 9 ]

Eingabe Programmwert WER\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur der Warengruppen:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : NUMMER WG#	1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen #6: HALO/LALO7: Servicesatz8: Status (Bon-Typ)	max. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 0 – 32HL0,00% - 99,99%ST

TT = Steuernr.	00 : Ohne Steuer
	01 : Steuersatz #1
	02 : Steuersatz #2
	... : Steuersatz #8 (Neutraler Verkauf) z.B Zigaretten

GG = Gruppennr. (0-32)

HL = H = Eingabelimit (0 - 7) L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

ST = S = Status der WG (0 - 3) T = Druckweise des Orderbons

Code“S”	0	1	2	3
Negativ WG			[	[

Einzelposten WG [

Code“T”	0	1	2	3	4	5	6	7
Talon							[	[
Konsolid.Sammelbon					I

1*

NEU GASTRO-VERSION : CODE -T für die Auswahl des Bontyps der WG beim Orderbondruck.

Bemerkung: [ = Ja

4 = Sammelbon 6 = Talon Konsolidiert 7 = Talon Normal

*1) Der Orderbon wird ausgedruckt, wenn der Tisch geschlossen wird.

5.2 Programmieren der PLU (SEKTION 03)

PRG-Modus: [#/.9]

Wahl / neue PLU (NUMMER PLU/EAN#)

[#/.9]

(max. 13 Nummern)

(nach den PLU - Einträgen)

1. Blättern [ %\5 / 7 2 7 \ / ]

(nach den Positionen einer PLU)

(alternativ) [672512]

(Löschen der aktuellen PLU und Sprung zur einer weiteren)

Eingabe Programmwert WERT

[%\5 / 7 2 7 \ / ]

Ende Programmieren

[ # /. 9 ]

Bemerkung: Eine PLU kann mit der Taste [672512] nur gelöscht werden, wenn sie noch nicht in einem Bericht/Zähler erfasst wurde.

PLU – Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-4.500 : PLU#(bis zu 13-stelliger EAN)	0: PLU Nummer# / (EAN)1: Text2: Preis 13: Preis 24: Steuer#5: Gruppen PLU#6: Warengruppen#7: Status PLU8: HALO/LALO9: Verkettung PLU# 110: Verkettung PLU# 211: Verkettung PLU# 312: Bestand13: Zusatztexte14: Ordergruppe / KD#	max. 13- stelliger Codemax. 18 Zeichenmax. 0 – 99999999max. 0 – 99999999TT : 0 – 8GG: 1– 991-99: WG AnbindungI : 0 – 11HL: 0 – 7 / 0 - 7max. 1 – 50max. 1 – 50max. 1 – 50max. 0.001 – 9999.999J: 1 – 9 NEU GASTROTK: 1 – 9 / 1 – 8 NEU GASTRO

TT = Steuernr.	00 : Ohne Steuer
	01 : Steuersatz #1
	02 : Steuersatz #2
	... : Steuersatz #8 benutzen für (Neutraler Verkauf) z.B Zigaretten

GG

=

Gruppennr. PLU (1-99)

I = Status PLU (0 – 11)	0 : Standard - PLU, ohne offenen Preis
	1 : Negative PLU, ohne offenen Preis
	2 : volumenmäßige / metrische PLU mit off. Preis
	3 : volumenmäßige PLU, negativ mit off. Preis
	4 : Standard - PLU mit offenem Preis
	5 : Negative PLU, mit offenem Preis
	10 : Reserviert
	11 : Reserviert

HL = H = Eingabelimit (0-7)

L = Eingabelimit (0-7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

Verkettung PLU1,2,3 = Möglichkeit zur Anbindung einer gelinkten PLU (1 - 50)

J = Einschränkung der Wahl eines variablen Textes, einer Nachricht an die Küche (SEKTION 40) bei der Erfassung einer PLU 0 = alle Nachrichten an die Küche sind zulässig /pro 1 PLU können max. 4 Nachrichten registriert werden

TK = T = Bestellnummer – interner Drucker, Ordergruppe (1 - 9) K = Nummer des Küchendruckers (Bestellung), KD# (1 - 8)

Wichtig: Die KD# steuert den Bondruck der PLU am Küchendrucker, siehe Tabelle in SEKTION 43.

Bemerkung: Wenn eine PLU einer WG mit dem Attribut „Einzelposten WG“ zugeordnet wird, dann wird auch die PLU zu einer Einzelposten PLU(im Direktverkauf). Alle PLUs werden nach dem Zurücksetzen automatisch mit dem Status = 0 belegt.

Programmieren einer NULL-Preis PLU

Eine null Preis PLU wir nur auf dem Bon gedruckt nicht auf Rechnung.

PLU programmieren aber keinen Festpreis anlegen.

In den Maschienen-Optionen # 13 Nr.3 aktivieren : null Preis einer PLU erlaubt

In den Maschienen-Optionen # 13 Nr.12 aktivieren : Eingabe direkt an der Kasse

Schlüssel auf PRG stellen und 13 KV eingeben dann mit der [BAR] Taste auf Status 12 gehen, = 01 eingeben mit [BAR] und [#KV] Taste abschließen.

5.3 Programmieren der Kellner (SEKTION 06)

PRG-Modus: [#/.9]

Kellnerwahl (KELLNER#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Kellnereinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Kellners)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Kellnerstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-99 : KELLNER#	1: Text2: ID Code3: HALO/LALO4: Provision Rate %5: Provision Faktor6: Status17: Status2	max. 18 Zeichenmax. 0 – 999 (0 = ohne ID Code)HLI: 0.00% - 99.99%J: 0 – 2S1S2S3S4

L = Eingabelimit (0 - 7)

H	Zifferenzahl	Spezifikation	L	Zifferenzahl	Spezifikation
0	Ohne Limit	Maximum erlaubt	0	Ohne Limit	Minimum erlaubt
1	1	9	1	1	1
2	2	99	2	2	10
3	3	999	3	3	100
4	4	9999	4	4	1000
5	5	99999	5	5	10000
6	6	999999	6	6	100000
7	7	9999999	7	7	1000000

I = legt den %-Satz der Kellnerprovision (0.00% - 99.99%) fest – erscheit im "Kellnerbericht"

J = bestimmt die Art und Weise der Provisionsberechnung (d.h. als Grundlage für die %-Provisionen werden angesetzt)

0 : Netto-Abgabeumsatz

1 : Netto-Abgabeumsatz + Kellnersatz (%)

2 : Netto-Abgabeumsatz + Kellnersatz (%)+ MwSt.

S1S2 = Status 1 (Kellnerattribute und -Rechte)

CODE “S1” 0 1 2 3 4 5 6 7
„RETOUR“ gesperrt		[		[		[		[
„STORNO“ gesperrt			[ [				[ [
„KEIN VERKAUF“ gesperrt					[ [ [ [

CODE “S2” 0 1 2 3 4 5 6	7
„X-Bericht“ gesperrt		[		[		[		[
„Z-Bericht“ gesperrt			[ [				[	[
„Auszahlung“ gesperrt					[	[	[	[

S3S4 = Status 2 (Kellnerattribute und -Rechte)

CODE “S3” 0 1 2 3 4 5 6 7
„Z-Bericht Monat“ gesperrt		[		[		[		[
„STORNO“ Rechnung gesperrt			[	[			[	[
Finanzwegwechsel gesperrt					[	[	[	[

CODE “S4”	0	1	2	3	4	5	6	7
Zugriff auf alle Tische Manager			[			[			[		[
Retour für andere Kellner gesperrt				[	[					[	[
Finanzwegtaste gesperrt							[		[		[

S5S6 = Status 3 (Kellnerattribute und -Rechte)

CODE “S5” 0 1 2 3 4 5 6 7
Reserviert		[		[		[		[
Reserviert			[	[			[	[
„X- Berichte Monat“ gesperrt					[	[	[	[

CODE “S6”	0	1	2	3	4	5	6	7
Kellnergesammtbericht gesperrt Nur Eigenbericht			[			[			[		[
Reserviert					[ [					[	[
Reserviert

5.17 Kellnerrechte ( Bediener ) programmieren (SEKTION 17)

Diese Programmierung kann nur über das PC-Programm (Manager 3.01.02) gemacht werden, nicht an der Kasse.

In diesem Sektionsbereich können die Kellnerrechte geändert werden.

Drucken X-Finanzbericht Tag gesperrt
Drucken X-Finanzbericht Monat gesperrt
Drucken X-Warengruppenbericht Tag gesperrt
Drucken X-Warengruppenbericht Monat gesperrt
Drucken X-PLU Bericht Tag gesperrt
Drucken X-PLU Bericht Monat gesperrt
Drucken X-Kellner PLU Bericht gesperrt
Drucken X-Kellner Bericht Tag gesperrt
Drucken X-Kellner Bericht Monat gesperrt
Drucken X-Kassierer Bericht Tag gesperrt
Drucken X-Kassierer Bericht Monat gesperrt
Drucken X-Stunden Bericht gesperrt
Drucken X-Kassenbestand Bericht gesperrt
Drucken X-offene Tische Bericht gesperrt
Drucken X-Trainings Bericht gesperrt
Drucken X-Elektronisches Journal gesperrt
Drucken Z-Finanzbericht Tag gesperrt
Drucken Z-Finanzbericht Monat gesperrt
Drucken Z-Warengruppenbericht Tag gesperrt
Drucken Z-Warengruppenbericht Monat gesperrt
Drucken Z-PLU Bericht Tag gesperrt
Drucken Z-PLU Bericht Monat gesperrt
Drucken Z-Kellner PLU Bericht gesperrt
Drucken Z-Kellner Bericht Tag gesperrt
Drucken Z-Kellner Bericht Monat gesperrt
Drucken Z-Kassierer Bericht Tag gesperrt
Drucken Z-Kassierer Bericht Monat gesperrt
Drucken Z-Stunden Bericht gesperrt
Drucken Z-offene Tische Bericht gesperrt
Drucken Z-Trainings Bericht gesperrt
Drucken Z-Elektronisches Journal gesperrt
Reserviert
Makro 1 /X gesperrt
Makro 2 /X geperrt
Makro 1 /Z gesperrt
Makro 2 /Z gesperrt
Lagerbestand gesperrt
Lagervorrat einfügen gesperrt
Lagervorrat abziehen gesperrt

(Einstellung der Funktionalitätsattribute, Maschinenoptionen) (SEKTION 13)

PRG-Modus: [#/.9]

Registerwahl (P- REGISTER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Bemerkung: Nach der Kasseninitialisierung (RESET) werden die Werte automatisch gleich den WERTEN gesetzt, die im Kopf der einzelnen Register stehen

Struktur der P-Register:

Anzahl Einträge	Positionen des Eintrags	WERT (MxMy)
01-14 : P- REGISTER# (Maschinenoptionen)	1: P-01	M1M2: 00 – 77
	2: P-02	M3M4: 00 – 77
	3: P-03	M5M6: 00 – 77
	4: P-04	M7M8: 00 – 77
	5: P-05	M9M10: 00 – 77
	6: P-06	M11M12: 00 – 77
	7: P-07	M13M14: 00 – 77
	8: P-08	M15M16: 00 – 77
	9: P-09	M17M18: 00 – 77
	10: P-10	M19M20: 00 – 77
	11: P-11	M21M22: 00 – 77
	12: P-12	M23M24: 00 – 77
	13: P-13	M25M26: 00 – 77
	14: P-14	M27M28: 00 – 77

REGISTER P-01:

CODE“M1”	0	1	2	3	4	5	6	7
Steuerbetrag auf Rechnung drucken	[		[		[		[
Netto-Betrag auf Rechnung drucken	[				[			Datum auf Rechnung drucken
Steuersymbol auf Rechnung drucken	[	[	[					Uhrzeit auf Rechnung drucken

REGISTER P-02:

CODE“M3”	0	1	2	3	4	5	6	7
ECR # auf Rechnung drucken	[		[		[		[
Bon # auf Rechnung drucken	[	[			[	[		Logotext
ZW-Summe bei ZW-Taste drucken	[	[	[	[

REGISTER P-03:

CODE“M5”	0	1	2	3	4	5	6	7
Z1-Zähler nach Z1-Bericht zurücksetzen		[		[		[		[
Z2-Zähler nach Z2-Bericht zurücksetzen			[	[			[	[
GT-Zähler nach Z1-Bericht zurücksetzen					[	[	[

CODE“M6”	0	1	2		3	4	5	6
Bon # nach Z1-Berichtzurücksetzen		[		[		[		[
Null Preis einer PLU erlaubt			[	[			[	[
Bedienersystem nicht aktiv					[	[	[

7

REGISTER P-04:

CODE“M7”	0	1	2	3	4	5	6	7
Kein Ausdruck mit Null im Z1/Z2-Bericht	[		[		[		[
Ausgabe eines Doppelbon	[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nur ZW-SUMME					[	[	[	[

CODE“M8”		0	1	2	3	4	5	6	7
Uhrzeit	im 12-Stunden-Format		[		[		[		[
	Bedieneranmeldung nach jeder Transaktion			[	[			[	[
+%/-% Ergebnis zu Warengruppe / PLU nur Verkaufsartikel						[	[	[

REGISTER P-05:

CODE“M9”	0	1	2	3	4	5	6	7
Wechsel Preisebene wird beibehalten	[		[		[		[
Drucken Warengruppen Zusätzlich (P-08 = 3 aktiv)			[ [				[ [
Zwang Schublade geschloßen					[ [ [ [

CODE“M10”	0	1	2	3	4	5	6	7
GrundwährungFremdwährung 1		[		[		[		[
Überstorno gesperrt			[	[			[	[
Monat als Text drucken					[	[	[

REGISTER P-06:

CODE“M11”	0	1	2	3	4	5	6	7
Immer Summe FW1 drucken	[		[		[		[
Immer Rückgeld FW1 drucken	[	[			[	[		R
Immer Umrechnungskurs FW1 drucken	[		[				Umrec

	CODE“M12”	0	1	2	3	4	5	6	7
Summe	FW1 nach FW1Taste drucken	[		[			[			[
ückgeld	FW1 nach FW1Taste drucken	[	[				[	[
nnungskus nachFW1 Taste drucken		[	[	[

REGISTER P-07:

CODE“M13”	0	1	2	3	4	5	6
Steuerbetrag wird nach Zahlungsbetrag gedruckt		[		[		[		[
Nur Druck des Steuer-Gesamtbetrags auf Rechnung			[	[			[	[
Kein Druck des Steuersatzes auf Rechnung					[	[	[

7“M14”	0	1	2	3	4	5	6	7
Druck Logo /AD auf Journal (ECR 362T-F)		[		[		[		[
Drucken Programmdaten nach Änderungen			[	[			[	[
Grafisches Logo auf Rechnung drucken					[	[	[
CODE“M15”	0	1	2	3	4	5	6	7
Sammelbon und Talon bei Tischfunktion (wenn WG Bon-Typ=6/7)		[		[		[		[
Sammelbon im Direktverk. (wenn WG Bon-Typ=6/7, zusätzlich Talon P-08 =3 )			[ [				[ [
Kein Druck Sammelbon					[ [ [ [

CODE“M16”		0	1	2		3	4	5	6
Elektr. Ringjournal			[		[		[		[
Druck doppelter Einzelbon				[	[			[	[
„ RETOUREN“ reduzieren nicht Zähler bezahlte Tische						[	[	[

7

REGISTER P-09:

CODE“M17”	0	1	2	3	4	5	6	7
Tischzwang		[		[		[		[
Drucken Sammelbon und Talon bei Tischfunktion			[	[			[	[
Küchenbon aktiv					[	[	[

CODE“M18”		0	1	2	3	4	5	6	7
Küchendrucker aktiv			[		[		[		[
GCP aktiv				[	[			[	[
Bei Störung Kühendrucker Druckumleitung auf internen Drucker						[	[	[

REGISTER P-10:

CODE“M19”	0	1	2	3	4	5	6	7
Z-Bericht nicht möglich wenn Tische offen	[		[		[		[
Drucken Logo auf Sammelbon	[	[			[	[
Drucken Preis auf Sammelbon	[	[	[	[

	CODE“M20”	0	1	2	3	4	5	6	7
Gleiche Artikel werden auf Sammelbon nicht addiert			[		[		[		[
Kein Druck PLU Nummer Sammelbon,Talon,KD				[	[			[	[
ein	Druck PLU Preis Talon, KD					[	[	[	[

REGISTER P-11:

CODE“M21”	0	1	2	3	4	5	6	7
Drucken ZW-Summe auf Sammelbon wenn 10/1=3		[		[		[		[
Zähler PLU Lagerbestand aus			[	[			[	[
Steuer wird von Einzelbeträgen addiert					[	[	[

CODE“M22”	0	1	2	3	4	5	6	7
Kein Druck von PLU`s auf Journal(ECR 362T-F)		[		[		[		[
Kein Druck der Steuer auf Journal(ECR 362T-F)			[	[			[	[
Nach Buchung PLU, zurückzur Basis-Ebene Tastatur					[	[	[	[

REGISTER P-12

CODE“M23”	0	1	2	3	4	5	6	7
Kein Papierschnitt amKüchendrucker		[		[		[		[
Kein DruckKassensysteme			[	[			[	K
Küchendrucker aktivim Direktverkauf					[	[	[	[

assierer

CODE“M24”	0	1	2	3	4	5	6	7
O-Preis PLU,Druck nur aufBon nicht auf Rechnung		[		[			[		[
-Selbstabrechnung			[	[				[ [
Funkmodul für KD aktiv					[ [ ]		[ [

REGISTER P-13

CODE“M25”	0	1	2	3	4	5	6			7
Steuer 1 und Steuer 3 addieren			[		[			[		[
Journaldruck AUS				[	[				[	[
Tastenton AUS						[		[	[	[

REGISTER P-14 NEU

CODE“M26”	0	1	2	3	4	5	6			7
Reserviert		[			[			[	[
Reserviert			[	[				[	[
Reset Speicherbereich 1 mit „Z“ Zähler						[		[	[	[

CODE“M27	0	1	2	3	4	5	6	7
Einzelposten Link-Plu		[		[		[		[
Drucken Journal in Kleinschrift			[	[			[	[
Drucken Bon in Kleinschrift					[	[	[	[

CODE“M28	0	1	2	3	4	5	6	7
Logo auf Einzelbon		[			[			[	[
Einzelpreis auf Orderbon				[	[				[	[
Drucken Gesammtumsatz auf Bedienerbericht							[	[	[	[

5.20 Programmieren der PLU – Zuordnung zu „PLU - Berichte der Kellner“ (SEKTION 20)

PRG-Modus: [#/.9]

Wahl (PLU - Nr.#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [%\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-40 : PLU - Nr.#	1: PLU – Code (EAN)	PLU – Code / EAN – max. 13stellig

Bemerkung: Die Einstellung betrifft das Programmieren beliebiger PLUs, deren Umsatz zu den einzelnen Kellnern gespeichert wird (d.h. deren Abgabe) und der auf dem X-, Z- Bericht "PLU Kellner-Bericht" mit ausgedruckt werden kann. Die maximale Anzahl derartig gespeicherter PLUs beträgt 40.

5.22 Programmieren der Kommunikation an den COM – Kassenports (SEKTION 23)

PRG-Modus: [#/.9]

Wahl COM - Port (COM Port#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Porteinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen eines Ports)

Eingabe Programmwert week 5 / 7 2 7 \$ / ]

Ende Programmieren [#/.9]

Struktur COM - Ports:

Anzahl Einträge	Positionen des Eintrags	WERT
01-02 : COM Port#	1: Anschluss2: Baudrate, Datenlänge3: Parität , StoppBit	AB : (00 – 15)CD : (00 – 31)EF : (00 – 21)

AB	=	Anschluss	0	:	Reserviert
			1		:	P	C
			2	:	Digitalwaage	DIBAL	E-120	(9600,8,None,
			3	:	GCP	(EPSON	TM-T295)
			4		:	Re	s	e	r	v	i
			5	:	BCR (Bar Code Reader), Digitalwaage – DIBAL E111
			6		:	Re	s	e	r	v	i
			7	:	Küchendrucker	EPSON,		TM-T88III
			8	:	Reserviert
			9	:	Reserviert
			10	:	Reserviert
			11	:	Reserviert
			12	:	Küchendrucker TH-200
			13	:	Küchendrucker TH-80
			14	:	Küchendrucker EPSON ADP-300
			15	:	Reserviert
CD	=	C = Baudrate	0	:	4800
			1	:	9600
			2	:	19200
			3	:	38400
		D = Datenlänge 0	: 7 Bit
			1	:	8		B	it
EF	=	E = Parität	0	:	None (Keine)
			1	:	Odd (Ungerade)
			2	:	Even (Gerade)
		F = StoppBit	0	:	1 Stopp Bits
			1	:	2 Stopp Bits

Einstellung nach der Initialisierung ECR 360TF-362TF (Default-Wert):

Der COM-Port A ist für den Küchendrucker vorgesehen

COM Port#	Name Setup (AB)	Setup 2 (CD)	Setup 3 (EF)
01	COM A	12:DTR/DSR, KP z.B.	TH200 11:9600bps, 8bit 00:Odd, 1StoppBit
02	COM B	01:DTR/DSR, PC	31:38400bps, 8bit 10:Odd, 1StoppBit

5.27 Programmieren der Zusatztexte (SEKTION 40)

PRG-Modus: [#/.9]

Wahl Nachricht (ZUSATZTEXT#) [ # / . 9 ]

1. Blättern [ = : - 6 8 0 0 ( ] (nach den Nachrichteneinträgen)

2. Blättern [ %\5 / 7 2 7 \ / ] (nach den Positionen einer Nachricht)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Zusatztextstruktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01-30 :ZUSATZTEXT#	1: Text2: Status (Code)	max. 18 Zeichen0 – 9

Bemerkung: Der Code = 0 kann jederzeit aufgerufen werden, die restlichen Codewerte in Verbindung mit dem PLU – Codewert (Position 13 in der PLU Programmierung )

5.28 Programmieren der Ordergruppen (SEKTION 41)

PRG-Modus: [#/.9]

Wahl Ordergruppen (ORDER#) [ # / . 9 ]

Blättern [ %\5 / 7 2 7 \ / ] (nach Einträgen)

Eingabe Programmwert WERT [ %\5 / 7 2 7 \ / ]

Ende Programmieren [#/.9]

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 9: ORDER#	1: Name der Gruppe	max. 18 Zeichen

5.30 Programmieren der Küchensätze – externer Drucker (Verbund/Küchendrucker) (SEKTION 43)

PRG-modus: [#/.9]

Texteingabe für Küchenbon

Blättern: mit der [ %\$ 5 ] Taste (nach den Einträgen der Küchensätze)

Eingabe

Programmwert

w[£6 \$ 5 ]

Ende

Programmieren

[#/.9]

Bemerkung: Die Kassennummer – IRC = 00 beim Einsatz einer alleinstehenden Kasse, d.h. ohne IRC – Verbund.

Struktur:

Anzahl Einträge	Positionen des Eintrags	WERT
01 – 8:KD#	1: Text (am Küchendrucker)2: Kassen-Nr. – IRC Verbund3: COM – Port – Nummer	max. 18 Zeichen ASCII01 - Reserviert01 – 02

Bemerkung: Die Küchendrucker NR. wird in der PLU-Programmierung(Sektion03/ Spalte 14) vergeben und steuert den BON-Ausdruck für die PLU am Küchendrucker.

Küchendrucker NR. wird folgendermaßen angesteuert:

# 1,2,3,4, = Konsolidierter Bon auf KD

# 5 = Einzelbon + Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

# 6 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

# 7 = Einzelbon + Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

# 8 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

Bonausdruck bei „Talontyp“, “Ordergruppen“, „Küchendrucker“

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden. Programmier-Sektion (01) Warengruppen = Bontyp 6 oder 7

Typ 6 – Talon/Konsolidiert. Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird. Typ 7 – Talon/Normal. Der Talon wird ausgedruckt, wenn der Tisch geschlossen wird.

Beispiel:

[7, 6 & +]
[3 / 8]
[8 + 5]
[3 / 8]
[7, 6 & +]

Typ 7

Typ 6
TISCH# 001
1 PLU2
10-01-2006 2-10 000433 KELLNER 01
----Teilschnitt----
TISCH# 001
2 PLU1
10-01-2006 2-10 000434 KELLNER 01

TISCH# 001
1 PLU2
10-01-2006 2-10 000433 KELLNER 01
---- Teilschnitt----
TISCH# 001
1 PLU1
10-01-2006 2-10 000434 KELLNER 01
---- Teilschnitt----
TISCH# 001
1 PLU1
10-01-2006 2-10 000435 KELLNER 01

2. System (Ordergruppen) Schnitt nur bei ECR 362TF

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden.

Programmier-Sektion (01) Warengruppen = Bontyp 4

Programmier-Sektion (03) PLU = (Spalte 14) Ordergruppen 10-90

Wenn die Ordergruppe 00 eingestellt ist wird diese nicht gedruckt.

Dieses Bestellsystem macht den Druck von Bestellungen auf dem internen Drucker nach den eingestellten Parametern möglich. Nach öffnen eines Tisches werden die Artikel z.B. Speisen, Getränke automatisch sortiert. Innerhalb des Systems können bis zu neun verschiedene Ordergruppen genutzt werden.

Typ 4 Alle Artikel mit der Ordergruppe 10

Typ 4 Alle Artikel mit der Ordergruppe 20

Die Texte für für die Ordergruppen (z.B „THEKE“, „KÜCHE“) werden in der Programmier-Sektion 41 festgelegt.

3. System (Küchendrucker)

Das Bestellsystem kann in den Programmier-Sektionen der Kasse in der PRG - Betriebsart aktiviert werden. Innerhalb des Systems können bis zu acht verschiedene KD# Bon genutzt werden. Folgende Bonarten können auf einem externen Küchendrucker angesteuert werden.

Programmier-Sektion (03) PLU = (Spalte 14) Küchendrucker # 01-08

# 01,02,03,04, = Konsolidierter Bon auf KD

TISCH# 100

KD#1

1 STEAK

1 SCHNITZEL

1 KRUSTENBRATEN

10-01-2006 2-10 000433 KELLNER 01

# 05 = Einzelbon + Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

TISCH# 001 KD#5

1 STEAK

2 SCHNITZEL

10-01-2006 2-10 000433 KELLNER 01

Teilschnitt

TISCH# 001 KD#5

1 STEAK

10-01-2006 2-10 000434 KELLNER 01

Teilschnitt

TISCH# 001 KD#5

2 SCHNITZEL

10-01-2006 2-10 000435 KELLNER 01

# 06 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel nur ein Einzelbon.

TISCH# 001 KD#6

1 STEAK

10-01-2006 2-10 000434 KELLNER 01

Teilschnitt

TISCH# 001 KD#6

2 SCHNITZEL

10-01-2006 2-10 000435 KELLNER 01

# 07 = Einzelbon + Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon.

TISCH# 001 KD#7

1 STEAK

2 SCHNITZEL

10-01-2006 2-10 000433 KELLNER 01

Teilschnitt

TISCH# 001 KD#7

1 STEAK

10-01-2006 2-10 000434 KELLNER 01

Teilschnitt

TISCH# 001 KD#7

1 SCHNITZEL

10-01-2006 2-10 000435 KELLNER 01

Teilschnitt

TISCH# 001 KD#7

1 SCHNITZEL

10-01-2006 2-10 000436 KELLNER01

# 08 = Einzelbon ohne Sammelbon, mehrere gleiche Artikel jeweils ein Einzelbon

TISCH# 001 KD#8

1 STEAK

10-01-2006 2-10 000434 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#8

1 SCHNITZEL

10-01-2006 2-10 000435 KELLNER 01

----Teilschnitt----

TISCH# 001 KD#8

1 SCHNITZEL

10-01-2006 2-10 000436 KELLNER01

Die Texte für für die KD# werden in der Programmier-Sektion 43 festgelegt.

8. ÜBERSICHT X – BERICHE, Z – BERICHE

Der Druck dieser Berichte erfolgt im X- oder Z – Modus (Schlüsselposition).

X - Modus : X - Berichte : Der Bericht wird ausgedruckt
Z - Modus : Z - Berichte : Der Bericht wird ausgedruckt und alle Werte werden anschließend gelöscht

BERICHTE die nur für die GASTRO-Version der ECR 360TF-362TF benutzt werden.

Alle anderen Berichte sind gleich wie bei der ECR 360T-362T HANDELS-Version.

BERICHT - BESCHREIBUNG	Modus	STARTSEQUENZ
PLU – Kellner Bericht Tag	X/Z	07 [BAR / TOTAL]
Kellner Bericht Tag	X/Z	08 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Tag	X	(Erste Kellner#) [/KV] (Letzte Kellner#) [/KV] 08 [BAR / TOTAL]
Kellner Bericht Monat	X/Z	09 [BAR / TOTAL]
Kellner Bericht (Erste – Letzte) Monat	X	(Erste Kellner#) [/KV] (Letzte Kellner#) [/KV] 09 [BAR / TOTAL]
Bericht offene Tische X 14 [BAR / TOTAL]
Elektronisches Journal – alles detailliert	X/Z	96 [BAR / TOTAL]
Elektron. Journal – Kellner detailliert	X	(Kellner Nr.) 96 [BAR / TOTAL] (Kellernummer im Format YY)
Elektronisches Journal – Tisch detailliert	X	(Tisch Nr.) 96 [BAR / TOTAL] (Tischnummer im Format XXX)
Elektron. Journal – Kellner summerisch	X	(Kellner Nr.) 97 [BAR / TOTAL] (Kellernummer im Format YY)
Elektronisches Journal – Tisch summerisch	X	(Tisch Nr.) 97 [BAR / TOTAL] (Tischnummer im Format XXX)
Rechnungsbericht (für BW Beleg)	X	95 [BAR / TOTAL] (gelöscht wird dieser Bericht mit dem elektronischen Journal)

Bemerkung:

Elektonisches Journal

Das elektronische-Journal kann nur über das PC-Programm ausgelese oder abgespeichert werden.

Wird das elektronische Journal voll angezeigt als Fehler E80, nur wenn Elektr.-Ringjournal in Maschinen Option 13 #8 nicht aktiv ist.

Das E-Journal löschen ohne Ausdruck mit 98 BAR im Z-Modus

9. Texttabelle zum programmieren der Texte über die Kassetastatur

a*

b*

c*

d*

e*

f*

#NS

Q

W

E

R

T

Z

U

I

O

P

A

S

D

F

G

H

J

K

L

7

8

9

Y

X

C

V

B

N

M

4

5

6

WS

Space

Space

Ä

Ö

Ü

.

,

-

1

2

3

Sub Total

Caps lock

!

%

(

)

*

/

:

;

Clear

0

00

.

Cash

Tastenbelegung der einzelnen Zeichen A,B,C,D, .....

Die Taste „WS“ = Fettdruck, z.B. der Fettdruck für das Zeichen „A“ wird mit folgender Tastenkombination eingefügt: 6 \$

Taste „SPACE“ = Leerzeichen

Die Tasten *a,*b,*c,*d,*e bezeichnen die Tasten für die Eingabe von Zeichen im HEXADEZIMALEN Codierungssystem, z.B. „M“ = ^* .

10. FEHLERMELDUNGEN (FEHLERSYMBOL)

FEHLERMELDUNGEN die nur bei der ECR 360TF-362TF GASTRO-Version angezeigt werden

Kellnerfehler: (nicht angemeldete Bedienung, Kellner)

Alpha Anzeige

KELLNER

E 12

Betriebsartenschloss- Fehler: (falsche Schlüsselstellung)

Alpha Anzeige

B-SCHLOSS

E 13 ECR 362T ECR Type 1 Vor dem wechseln der

Schlossposition den Bediener abmelden oder eine Transaktion unterbrechen. Benutzen Sie hierfür immer die Tisch-Saldo Taste. (Die Taste muß angelegt werden)

Kein Kellnerschlüssel: (Kellner- und auch Bedienungsschlüssel erforderlich)

Alpha Anzeige

KEL SCHLOSS

E 14

Rechnungspositionen – nur zwei stehen frei: (Tisch)

Alpha Anzeige

NOCH 2

E 40

Rechnungspositionen – nur eine steht frei: (Tisch)

Alpha Anzeige

NOCH 1

E 41

Rechnung voll (Position erfasst): (Tisch)

Alpha Anzeige

TISCH VOLL 1

E 42

Rechnung voll (Position nicht mehr erfasst): (Tisch)

Alpha Anzeige

TISCH VOLL 2

E 43

Fehler Zusatztext - Eingabezwang:

Alpha Anzeige

ZUSATZTEXT

E 44

Fehler Kellner - ID: (Tisch von anderem Kellner belegt)

Alpha Anzeige

KELLNER ID

E 45

Fehlerhafter Talontyp:

Alpha Anzeige

BON TYPE

E 46

Küchendrucker belegt:

Alpha Anzeige

KP BELEGT

Küchendrucker Kommunikationsfehler:

Alpha Anzeige

KP ERROR

Küchendrucker Statusfehler:

Alpha Anzeige

KP STATUS

Olympia Business Systems behält sich inhaltliche und technische Änderungen vor. Alle angegebenen Daten sind lediglich Nominalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein.
