V2420H - Bildschirm BENQ - Kostenlose Bedienungsanleitung

Produkttyp	LED-Monitor
Bildschirmdiagonale	24 Zoll (61 cm)
Auflösung (natürlich)	1920 x 1080 (Full HD)
Seitenverhältnis	16:9
Anschlüsse	D-Sub (VGA), DVI-D, HDMI
Kopfhöreranschluss	Ja (3,5 mm Klinke)
Netzteil	Extern, DC12V (FSP036-RAC oder BB02-B)
Leistungsaufnahme	Ca. 36 W (max.)
Gewicht (mit Ständer)	Ca. 4,2 kg
Abmessungen (B x H x T)	Ca. 55,6 x 42,0 x 17,5 cm
Bildmodi	Standard, Film, Spiele, Foto, sRGB, Spar
OSD-Sprachen	Deutsch, Englisch, Französisch, Spanisch u.v.m.
Reinigung	Weiches, fusselfreies Tuch; keine aggressiven Reinigungsmittel
Sicherheitshinweise	Netzstecker trennen vor Reinigung; nur zugelassenes Netzkabel verwenden
Wartung	Nicht selbst öffnen; nur qualifiziertes Personal
Reparatur	Defektes Netzteil komplett ersetzen; keine reparablen Teile im Inneren
Lieferumfang	Monitor, Ständer, Netzkabel, Netzteil, D-Sub-Kabel, DVI-D-Kabel (optional), Schnellstartanleitung, CD-ROM
Garantie	Herstellergarantie (Details siehe Handbuch)

Häufig gestellte Fragen - V2420H BENQ

Wie reinige ich den Bildschirm am besten?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, fusselfreies Tuch. Keine aggressiven Reinigungsmittel oder Glasreiniger.

Welche Auflösung ist optimal?

Die native Auflösung beträgt 1920x1080 (Full HD). Stellen Sie Ihren Computer auf diese Auflösung ein, um das beste Bild zu erhalten.

Der Monitor zeigt kein Bild. Was tun?

Prüfen Sie, ob die LED leuchtet. Bei grüner LED und Meldung 'Signal außerhalb des Bereichs' wählen Sie eine unterstützte Auflösung. Bei orangener LED bewegen Sie die Maus oder drücken Sie eine Taste. Bei keiner LED prüfen Sie Netzstecker und Netzschalter.

Wie stelle ich die Bildmodi ein?

Drücken Sie die MODE-Taste (◀) auf der Vorderseite, um zwischen Standard, Film, Spiele, Foto, sRGB und Spar zu wechseln.

Kann ich Kopfhörer anschließen?

Ja, schließen Sie Kopfhörer an die 3,5-mm-Klinkenbuchse auf der Rückseite des Monitors an.

Was bedeutet die OSD-Sperre?

Die OSD-Sperre verhindert unbeabsichtigte Änderungen. Halten Sie die MENU-Taste 15 Sekunden gedrückt, um sie zu deaktivieren.

Wie schließe ich mehrere Geräte an?

Der Monitor hat D-Sub, DVI-D und HDMI. Drücken Sie die ENTER-Taste (Direkttaste für Eingang), um zwischen den Quellen zu wechseln.

Der Bildschirm flimmert. Was kann ich tun?

Stellen Sie die richtige Auflösung und Bildwiederholfrequenz ein. Verwenden Sie bei analogen Signalen die AUTO-Taste zur Optimierung.

Wie kann ich Energiesparen aktivieren?

Nutzen Sie den Energiesparmodus (Spar-Modus) unter Bildmodus oder stellen Sie die Auto-Abschaltung im Systemmenü ein (10/20/30 Min.).

Der Monitor hat einen Pixelfehler. Ist das ein Defekt?

Einige Pixel können dauerhaft an- oder ausgeschaltet sein. Dies ist ein natürlicher Effekt der LCD-Technologie. Wenn es stört, wenden Sie sich an den Händler.

BEDIENUNGSANLEITUNG V2420H BENQ

Copyright © 2010 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

Sicherheitshinweise zur Stromversorgung

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.
• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.
• Für dieses Gerät muss ein zugelassenes Netzkabel verwendet werden. Achten Sie auf die vor Ort geltenden Bestimmungen für die Installation und/oder das Gerät. Es muss ein Netzkabel verwendet werden, dass nicht leichter ist als ein gewöhnliches flexibles Polyvinylchlorid-Kabel gemäß IEC 60227 (Bezeichnung H05VV-F 3G 0,75mm ^2 oder H05VVH2-F2 3G 0,75mm ^2 ). Alternativ kann ein flexibles Kabel aus synthetischem Gummi gemäß IEC 60245 (Bezeichnung H05RR-F 3G 0,75mm ^2 ) oder eine Entsprechung verwendet werden.

- Das Netzteil ist ein Produkt der FSP Group Inc. (FSP036-RAC) und der Darfon Electronics Corp. (BB02-B).

- Verwenden Sie nur das gelieferte Netzteil zusammen mit dem LCD-Monitor. Wenn Sie eine andere Art von Netzteil verwenden, kann es zu Fehlfunktionen und/oder Gefahren kommen.

- Sorgen Sie für ausreichende Belüftung um das Netzteil herum, wenn Sie es verwenden, um das Gerät zu bedienen oder den Akku aufzuladen. Legen Sie kein Papier oder andere Objekte auf das Netzteil, um Hitzestau zu vermeiden. Verwenden Sie das Netzteil nicht, wenn es sich in der Tragetasche befindet.

- Schließen Sie das Netzteil an eine geeignete Netzquelle an.

- Versuchen Sie nicht, das Netzteil selbst zu reparieren. Im Innern befinden sich keine Teile, die repariert werden können. Ersetzen Sie die Einheit, falls sie beschädigt ist oder viel Feuchtigkeit ausgesetzt wurde.

Reinigung und Pflege

• Reinigung Ziehen Sie vor der Reinigung den Netzstecker des Monitors aus der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.
• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.
• In das Innere dieses Geräts dürfen keine Gegenstände oder Flüssigkeiten gelangen.

Wartung

- Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z. B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.

Inhaltsverzeichnis

Copyright 2

Ausschlusserklärung 2

Erste Schritte 5

Monitoransicht und Anschlüsse ....7

Frontansicht 7

Rückansicht 7

Installation der Monitor-Hardware 8

So trennen Sie den Monitorsockel ab .... 11

Optimale Benutzung des BenQ-Monitors 12

Installation auf einem neuen Computer 13

Aktualisierung des Treibers auf einem bereits installierten Computer 14

Windows 7-System installieren .... 15

Windows Vista-Systeme installieren 16

Windows XP-System installieren 17

Bildoptimierung 19

So stellen Sie den Monitor ein 20

Die Steuerpalette 20

Direkttasten-Modus 21

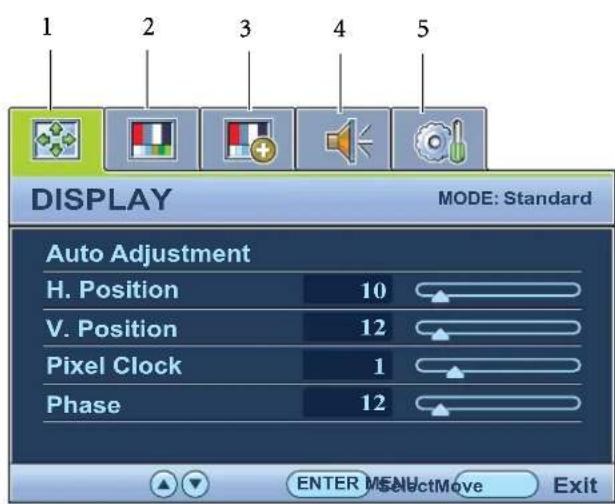

Hauptmenü-Modus 22

Fehlerbehebung 36

Häufig gestellte Fragen (FAQ) 36

Weitere Hilfe? 37

1. Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor
Monitorständer
Schnellstartanleitung
CD-ROM
Netzteil
Netzkabel (Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden)
Videokabel: D-Sub
Videokabel: DVI-D (Optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich)
Videokabel: HDMI (Optionales Zubehör für Modelle mit HDMI-Eingängen; separat erhältlich)

Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports.

2. Monitoransicht und Anschlüsse

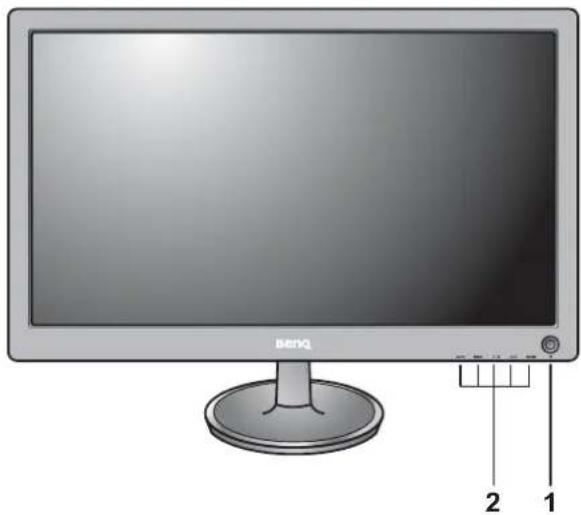

Frontansicht

1. Ein-/Aus-Taste
2. Kontrolltasten

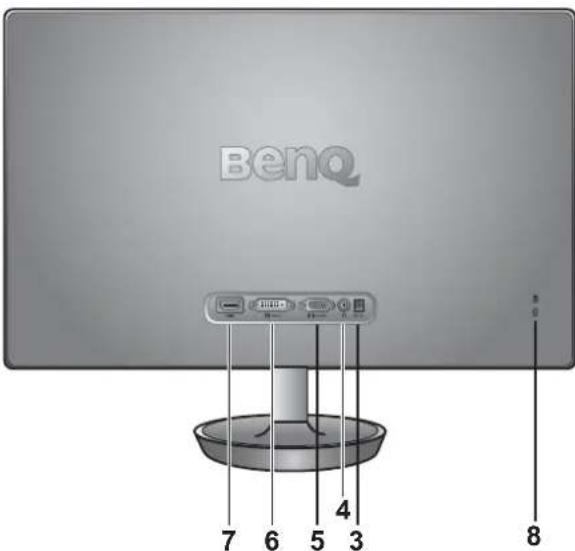

Rückansicht

1. Gleichstrom-Eingangsbuchse
2. Kopfhörerbuchse (ausgewählte Modelle)
3. D-Sub-Anschluss
4. DVI-D-Anschluss
5. HDMI-Anschluss (ausgewählte Modelle)
6. Sperrschalter

Das obige Diagramm kann sich von Modell zu Modell unterscheiden.

3. Installation der Monitor-Hardware

Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.

1. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

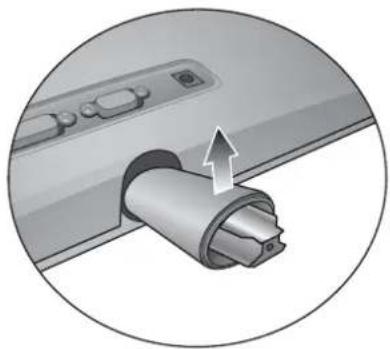

Während Sie den Monitor fest gegen den Schreibtisch halten, ziehen Sie den Monitorarm nach oben vom Monitor weg.

Richten Sie den Ständersockel am Ende des Ständers aus und stecken Sie die beiden Teile zusammen. Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest.

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

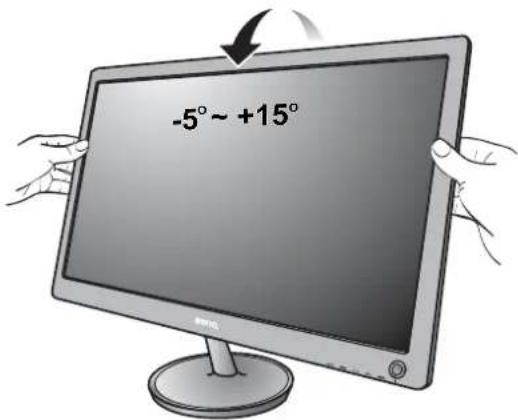

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

2. Schließen Sie das PC-Videokabel an.

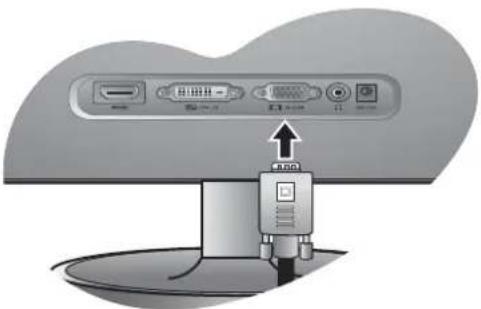

D-Sub-Kabel anschließen

Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

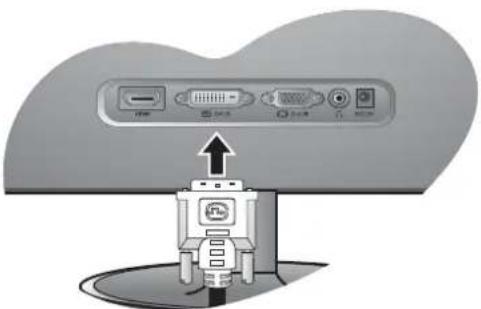

DVI-D-Kabel anschließen

Schließen Sie den Stecker des DVI-D-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an.

Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.

HDMI-Kabel anschließen

Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an.

Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

Das im Lieferumfang enthaltene Videokabel kann sich von dem in der Abbildung des Steckers auf der rechten Seite je nach LCD-Modell unterscheiden.

3. Schließen Sie das Audiokabel an.

Sie können Kopfhörer an die Kopfhörerbuchse an der Rückseite des Monitors anschließen.

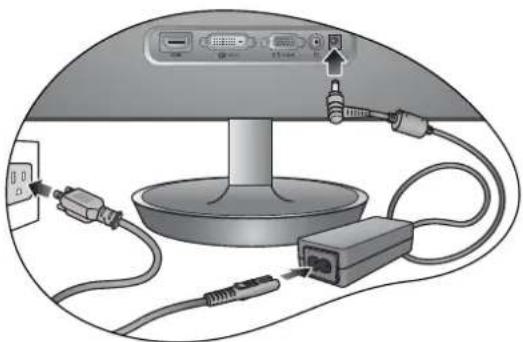

4. Schließen Sie das Netzkabel an den Monitor und eine Netzsteckdose an.

Stecken Sie das eine Ende des Netzkabels in die Buchse "DC12V" auf der Rückseite des Monitors. Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

1. Schalten Sie den Monitor ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste rechts am Monitor drücken.

Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des BenQ-Monitors auf Seite 12, installieren Sie die Monitor Software.

So trennen Sie den Monitorsockel ab

1. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

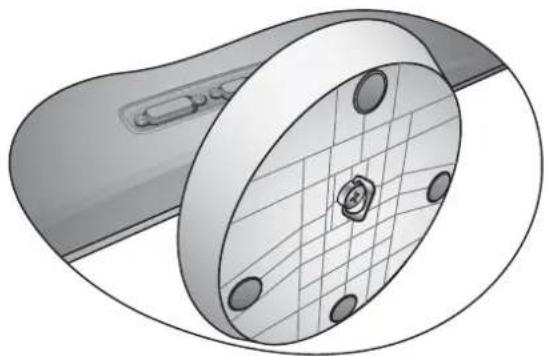

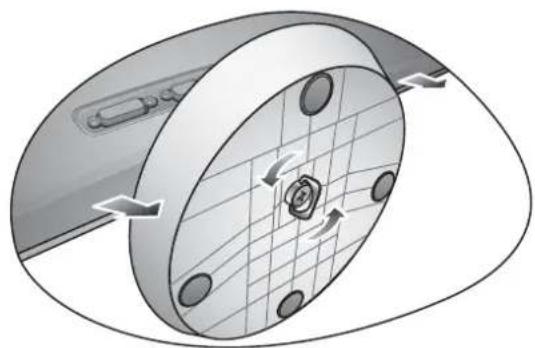

1. Drehen Sie die Schraube unten am Sockel des Monitors heraus und trennen Sie den Sockel wie gezeigt ab.

4. Optimale Benutzung des BenQ-Monitors

Sie sollten die auf der CD-ROM mitgelieferte Treibersoftware für den BenQ LCD-Monitor installieren, damit Sie den größten Nutzen von Ihrem BenQ Farb-LCD-Monitor haben.

Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor Treibersoftware existiert) wollen.

Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere) Hardware automatisch erkennen und startet seinen Neue Hardware gefunden Assistenten.

Folgen Sie den Anweisungen des Assistenten, bis Sie aufgefordert werden, ein Monitormodell auszuwählen. Klicken Sie nun auf die Schaltfläche Diskette, und legen Sie die BenQ LCD-Monitor CD-Rom ein. Wählen Sie dort das passende Monitormodell aus. Folgen Sie den detaillierten Anweisungen für entweder die automatische (neue) oder aktualisierte (bereits vorhandene) Installation. Siehe:

• Installation auf einem neuen Computer auf Seite 13.
- Aktualisierung des Treibers auf einem bereits installierten Computer auf Seite 14.

Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem Computer zu installieren.

Installation auf einem neuen Computer

Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.

Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für Aktualisierung des Treibers auf einem bereits installierten Computer folgen.

1. Folgen Sie den Anweisungen in Kapitel 3: Installation der Monitor-Hardware auf Seite 8. Wenn Windows startet, wird es den neuen Monitor erkennen und den Neue Hardware gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Treiber für Hardwarekomponente installieren erscheint.
2. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk Ihres Computers ein.
3. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Weiter.
4. Markieren Sie die Option CD-ROM-Laufwerk (alle anderen Optionen dürfen nicht markiert sein), und klicken Sie Weiter.
5. Prüfen Sie, ob der Assistent den korrekten Namen des Monitors ausgewählt hat, und klicken Sie dann auf Weiter.
6. Klicken Sie auf Fertig stellen.
7. Starten Sie den Computer neu.

Aktualisierung des Treibers auf einem bereits installierten Computer

Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Aktuelle Tests haben die Kompatibilität mit den Betriebssystemen (OS) Windows XP, Windows Vista und Windows 7 Operating System nachgewiesen.

Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die Verwendung auch in diesen Systemen möglich ist.

Um den Monitortreiber zu installieren, müssen Sie die Informationsdatei (.inf) für das angeschlossene Monitormodell auf der BenQ LCD-Monitor CD-ROM auswählen. Windows wird dann die entsprechenden Treiberdateien von der CD aus installieren. Sie müssen nur das richtige Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch durch die Dateiauswahl und den Installationsprozess führt.

Siehe:

• Windows 7-System installieren auf Seite 15.
• Windows Vista-Systeme installieren auf Seite 16.
• Windows XP-System installieren auf Seite 17.

Windows 7-System installieren

1. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Systemsteuerung, Hardware und Sound, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

1. Klicken Sie auf die Registerkarte Hardware.
2. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche Eigenschaften.
3. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Update des Treibers.
4. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein.
5. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen.
6. Klicken Sie auf Durchsuchen, und gehen Sie zu folgendem Verzeichnis: d:\BenQ_LCD\Driver\ (wobei "d" der Buchstabe für das CD-ROM-Laufwerk ist).

Der Buchstabe für Ihr CD-Laufwerk kann sich vom obigen Beispiel, abhängig von Ihrem System, unterscheiden – der Buchstabe ist u.U. "D:" oder "E:" oder "F:" usw.

1. Wählen Sie den korrekten Ordner Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert.

1. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows Vista-Systeme installieren

1. Öffnen Sie Einstellungen anzeigen.

Klicken Sie mit der rechten Maustaste auf das Desktop, und wählen Sie im Kontext-Menü den Eintrag Personalisieren aus.

Wählen Sie Einstellungen anzeigen im Fenster Erscheinung und Sounds personalisieren.

Das Fenster Einstellungen anzeigen wird geöffnet.

1. Klicken Sie auf die Schaltfläche Erweiterte Einstellungen.

Das Fenster Generische PnP-Monitoreigenschaften wird geöffnet.

1. Klicken Sie auf die Registerkarte Monitor und dann auf die Schaltfläche Eigenschaften.

2. Klicken Sie auf Continue (Fortfahren) im erscheinenden Fenster Benutzerkonto-Steuerung.

3. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Update des Treibers.

4. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein.

5. Wählen Sie im Fenster Treiber-Aktualisierungssoftware die Option Computer nach Treiber-Software durchsuchen.

6. Klicken Sie auf Durchsuchen, und gehen Sie zu folgendem Verzeichnis: d:\BenQ_LCD\Driver\ (wobei "d" der Buchstabe für das CD-ROM-Laufwerk ist).

Der Buchstabe für Ihr CD-Laufwerk kann sich vom obigen Beispiel, abhängig von Ihrem System, unterscheiden – der Buchstabe ist u.U. "D:" oder "E:" oder "F:" usw.

1. Wählen Sie den korrekten Ordner Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert.

1. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

Windows XP-System installieren

1. Öffnen Sie Eigenschaften von Anzeige.

Der schnellste Weg nach Eigenschaften von Anzeige führt über das Windows-Desktop. Klicken Sie mit der rechten Maustaste auf das Desktop, und wählen Sie im Kontext-Menü den Eintrag Eigenschaften aus.

Alternativ dazu können Sie das Windows-Menü Eigenschaften von Anzeige auch in der Systemsteuerung finden.

In der Windows XP Version finden Sie die Systemsteuerung direkt im Startmenü.

Die Menüoptionen, die angezeigt werden, richten sich nach der Ansicht, die für Ihr System ausgewählt wurde.

• Klicken Sie in der klassischen Windows-Ansicht auf Start | Systemsteuerung | Anzeige.
• Klicken Sie unter der Kategorie-Ansicht auf Start | Systemsteuerung | Bildschirm | Bildschirmauflösung ändern.

Das Fenster Eigenschaften von Anzeige wird geöffnet.

1. Klicken Sie auf die Registerkarte Einstellungen und dann auf die Schaltfläche Erweitert.

Das Fenster Erweiterte Anzeigeeigenschaften wird geöffnet.

1. Klicken Sie auf die Registerkarte Monitor, und wählen Sie Plug und Play-Monitorin der Liste aus.

Falls sich in der Liste nur ein Monitor befindet, ist dieser bereits für Sie ausgewählt.

1. Klicken Sie auf die Schaltfläche Eigenschaften.

Das Fenster Monitoreigenschaften wird geöffnet.

Falls als Treiberhersteller BenQ angegeben ist und das Modell mit Ihrem neuen Monitormodell übereinstimmt, ist der korrekte Treiber bereits installiert, und Sie brauchen nichts weiter tun. Schließen Sie diese Eigenschaften-Fenster. Falls aber BenQ nicht als Hersteller angegeben ist, oder das korrekte Modell derzeit nicht angezeigt wird, müssen Sie mit diesen Schritten fortfahren.

1. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber aktualisieren.

Der Assistent für Hardware-Updates wird gestartet. Folgen Sie den Anweisungen des Assistenten, die im folgenden beschrieben werden:

1. Legen Sie die BenQ LCD Monitor CD-ROM in ein CD-Laufwerk auf dem Computer ein, an dem Ihr Monitor angeschlossen ist.

2. Aktivieren Sie die Option Von einer Liste oder einer bestimmten Quelle installieren, und klicken Sie auf Weiter.

3. Aktivieren Sie die Option Diese Quellen nach dem zutreffendsten Treiber durchsuchen und Wechselmedien durchsuchen, und klicken Sie dann auf Weiter.

Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet.

1. Wählen Sie den korrekten Namen des Monitors in der bereitgestellten Treiberliste aus, und klicken Sie auf Weiter.

Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert und installiert.

1. Klicken Sie auf Fertig stellen.

Dies schließt den Assistenten und bringt Sie zum Fenster Monitoreigenschaften zurück.

1. Klicken Sie auf Schließen, OK und OK.

Schließen Sie danach das Fenster Eigenschaften von Anzeige. Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

5. Bildoptimierung

Die einfachste Möglichkeit, um eine optimale Anzeige von einem analogen (D-Sub)-Eingang zu erhalten, ist die Verwendung der AUTO-Taste-Funktion. Drücken Sie auf die AUTO-Taste, um das aktuell auf dem Bildschirm angezeigte Bild zu optimieren.

Wenn Sie einen digitalen Videoausgang unter Verwendung eines digitalen (DVI oder HDMI) Kabels an Ihren Monitor anschließen, werden die AUTO-Taste und die Funktion zu automatischen Einstellung deaktiviert, da der Monitor automatisch das beste Bild anzeigt.

Stellen Sie bitte sicher, dass die angeschlossene Grafikkarte auf Ihrem Computer auf die native Auflösung des Monitors eingestellt ist, wenn Sie die AUTO-Taste-Funktion verwenden.

Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.

1. Führen Sie das Testprogramm auto.exe von der CD-ROM aus. Dies ist die beste Methode, um mögliche Veränderungen festzustellen. Sie können auch ein beliebiges anderes Bild verwenden, z.B. das Hintergrundbild Ihres Betriebssystems. Die Verwendung des Programms auto.exe wird jedoch empfohlen.

2. Drücken Sie die AUTO-Taste auf dem Monitor.

3. Drücken Sie MENU auf der Bedienkonsole, um das OSD zu öffnen.

4. Verwenden Sie die Taste ◀ oder ▶, um ANZEIGE auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.

5. Wenn Sie vertikales Rauschen beobachten (schimmernde vertikale Zeilen, wie bei einem Gardineneffekt), drücken Sie die Taste ◀ oder die Taste ▶, um Pixeluhr auszuwählen, und drücken Sie anschließend die ENTER-Taste. Drücken Sie nun die Taste ◀ oder die Taste ▶, um den Bildschirm so lange anzupassen, bis das Rauschen verschwindet.

6. Wenn Sie horizontales Rauschen beobachten, drücken Sie die Taste ◀ oder die Taste ▶, um Phase auszuwählen, und drücken Sie anschließend die ENTER-Taste. Drücken Sie nun die Taste ◀ oder die Taste ▶, um den Bildschirm so lange anzupassen, bis das Rauschen verschwindet.

6. So stellen Sie den Monitor ein

Die Steuerpalette

1. AUTO: Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein.

2. MENU-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD.

3. ◀/Modus-Taste: Für die Bewegung nach links/die Verringerung einer Einstellung. Die Taste ist auch die Direkttaste für den Modus.

4. ▶/Lautstärketaste: Für die Bewegung nach rechts/die Erhöhung einer Einstellung. Die Taste ist auch die Direkttaste für die Lautstärke.

5. ENTER-Taste: Hiermit können Sie zu Untermenüs gelangen und Elemente auswählen. Diese Taste ist auch die Direkttaste für den Eingang.

6. Netzschalter: Schaltet die Stromversorgung ein oder aus.

OSD = On Screen Display (Anzeige auf dem Bildschirm).

Die Direkttasten zeigen für eine Einstellung jeweils eine gestaffelte Skala. Sie können nur bedient werden, wenn dass OSD-Menü nicht angezeigt wird. Die Anzeige für Direkttasten wird automatisch nach ein paar Sekunden ausgeblendet, ohne dass eine Taste bedient werden muss. Sehen Sie Direkttasten-Modus auf Seite 21.

Direkttasten-Modus

Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird.

Lautstärken-Direkttasten

Drücken Sie auf die ▶Taste, um die Lautstärkenanzeigen aufzurufen. Wenn Sie weiter auf die ▶Taste drücken, wird die Lautstärke erhöht. Mit der ▶taste können Sie die Lautstärke verringern.

Wenn Sie den Ton deaktivieren möchten, drücken Sie die Direkttaste drei Sekunden lang. Wenn Sie den Ton wieder aktivieren möchten, drücken Sie die Direkttaste erneut drei Sekunden lang.

Modus-Direkttaste

Drücken Sie kontinuierlich auf die -Taste, um zwischen den 6 Modi für das Hauptfenster, Standard, Film, Spiele, Foto, sRGB und Spar, zu wechseln.
Sehen Sie auch Bildmodus auf Seite 28.

Eingabe-Direkttaste

Drücken Sie auf die ENTER-Taste, um unter unterschiedlichen PC-Videosignalen auszuwählen, die mit dem Monitor verbunden sein können. Die Einstellung wird sofort wirksam. Sehen Sie auch Eingang auf Seite 32.

Hauptmenü-Modus

Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern.

Drücken Sie auf die MENU-Taste, um das folgende OSD-Hauptmenü aufzurufen.

Es gibt fünf OSD-Hauptmenüs:

1. Anzeige
2. Bild
3. Bild Erweitert
4. Audio
5. System

Verwenden Sie die Tasten (links)

oder (rechts), um ein Menüelement zu markieren. Drücken Sie auf die ENTER-Taste, um die Einstellungen des Menüelements anzuzeigen.

Die OSD-Menüsprachen können sich von denen des an Ihrem Ort ausgelieferten Produkts unterscheiden. Sehen Sie "Sprache auf Seite 33" unter "OSD-Einst" für weitere Informationen.

Für weitere Informationen über jedes der einzelnen Menüs sehen Sie bitte die folgenden Seiten:

• Anzeige-Menü auf Seite 23
• Bild-Menü auf Seite 25
• Bild Erweitert-Menü auf Seite 28
• Audio-Menü auf Seite 31
• System-Menü auf Seite 32

Anzeige-Menü

1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.

2. Drücken Sie auf die Taste oder, um ANZEIGE auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.

3. Drücken Sie auf die Taste oder, um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.

4. Drücken Sie auf die Taste oder, um Änderungen vorzunehmen oder Auswahlen zu treffen.

5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Element Funktion Operation Bereich
Auto-Einst. Optimiert und regelt die Bildschirmeinstellungen automatisch für Sie.Die AUTO-Taste ist eine "Direkttaste" für diese Funktion.Wenn Sie einen digitalen Videoausgang unter Verwendung eines digitalen (DVI oder HDMI) Kabels an Ihren Monitor anschließen, werden die AUTO-Taste und die Funktion zu automatischen Einstellung deaktiviert.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen und eine Änderung vorzunehmen.

H. Position Stellt	die horizontale Position des Bildschirmbildes ein.	Drücken Sie auf die Taste ◀ oder ▶ um den Wert einzustellen.	0 bis 100
V. Position Stellt	die vertikale Position des Bildschirmbildes ein.		0 bis 100
Pixeluhr Passt das	Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen. Dies eignet sich für ein digitales Eingangssignal nicht. Sehen Sie auch: Bildoptimierung auf Seite 19.		0 bis 100
Phase Passt das	Pixeltaktphasen-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen. Dies eignet sich für ein digitales Eingangssignal nicht. Sehen Sie auch: Bildoptimierung auf Seite 19.		0 bis 63

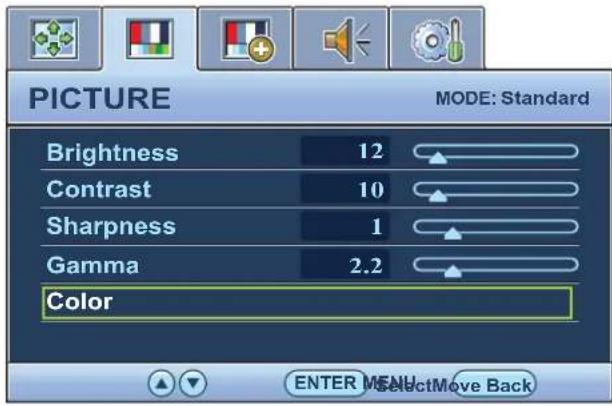

Bild-Menü

1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.

2. Drücken Sie auf die Taste oder, um BILD auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.

3. Drücken Sie auf die Taste oder, um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.

4. Drücken Sie auf die Taste oder, um Änderungen vorzunehmen oder Auswahlen zu treffen.

5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Item Function	Operation Range
Helligkeit Stellt	die Balance zwischen hellen und dunklen Schattierungen her.	Drücken Sie auf die Taste, um die Helligkeit zu erhöhen, und drücken Sie auf die Taste◀, um die Helligkeit zu verringern.	0 bis 100
Kontrast	Stellt das Ausmaß des Unterschieds zwischen Helligkeit und Dunkelheit ein.	Drücken Sie auf die Taste, um den Kontrast zu erhöhen, und drücken Sie auf die Taste◀, um den Kontrast zu verringern.	0 bis 100
Schärfe	Stellt die Klarheit und Sichtbarkeit der Konturen von Motiven im Bild ein.	Drücken Sie auf die Taste, um die Anzeige schärfer zu machen, und drücken Sie auf die Taste ◀, um die Anzeige weicher zu machen.	1 bis 5
Die obigen Optionen für Helligkeit, Kontrast, und Schärfe stehen nur im Standardmodus zur Verfügung.
Gamma(Verfügbar,wenn derBildmodusauf Standardoder Spareingestellt ist)	Passen Sie dieTon-Leuchtdichte an. DerStandardwert beträgt 2,2(dies ist der Standardwert fürWindows).	Drücken Sie die ▶Taste,um den Gamma-Wert zu erhöhen (Ton wird dunkler)und drücken Sie die◀-Taste, um denGamma-Wert zu verringern(Ton wird heller).	1,8 bis 2,6
Farbe - Drücken Sie auf ENTER, um zum Farbe-Menü zu gelangen.☐ Dieses Farbmenü steht nur im Standardmodus zur Verfügung.
Normal Ermöglicht die Ansicht vonVideos und Standbildern innatürlichen Farben. Dies istdie standardmäßig eingestellteFarbe.		Drücken Sie auf die Taste◀ oder ▶um dieseOption auszuwählen.
Bläulich Wendet einen kühlen Ton aufdas Bild an. Dies ist ab Werkauf denPC-Industrie-Standard fürweiße Farbe voreingestellt.
Rötlich Wendet einen warmen Ton aufdas Bild an. Dies ist ab Werkauf denNachrichtendruck-Standardfür weiße Farbe voreingestellt.
Benutzer Ermöglicht benutzerdefinierteEinstellung des Farbtons. Die Mischung der Primärfarben Rot, Grün und Blau kann geändert werden, um einen anderen Farbton für das Bild zu erhalten. Durch Reduzierung einer oder mehrerer Farben wird der jeweilige Einfluss des Farbtons auf das Bild reduziert. Wenn Sie z.B. die Blau-Stufe des Bildes reduzieren, erscheint das Bild gelblicher. Falls Sie Grün reduzieren, erhält das Bild einen Magenta-Farbton.	Drücken Sie auf die Taste◀ oder ▶ und die Taste ENTER, um Rot, Grün oder Blau auszuwählen.Verwenden Sie dann die Taste◀ oder ▶ um die Farbänderung vorzunehmen.	• Rot(0 bis 100)• Grün(0 bis 100)• Blau(0 bis 100)
Farbton: Passen Sie das Erscheinungsbild von Farben an.	Drücken Sie auf die Taste◀ oder ▶ um den Wert einzustellen.	0 bis 100
Sättigung: Passen Sie die Reinheit von Farben an.	Drücken Sie auf die Taste◀ oder ▶ um den Wert einzustellen.	0 bis 100
Die obigen Optionen für Farbton und Sättigung stehen nur zur Verfügung, wenn es sich bei der Signalquelle um Component Video oder HDMI handelt.
Farbezurücks.	Stellt die benutzerdefinierten Farbeinstellungen unter Benutzer auf die Voreinstellungen ab Werk zurück.	Drücken Sie auf die◀ oder ▶ Faste, um die Einstellungen zu ändern.
Drücken Sie auf MENU, um das Menü Farbe zu beenden.

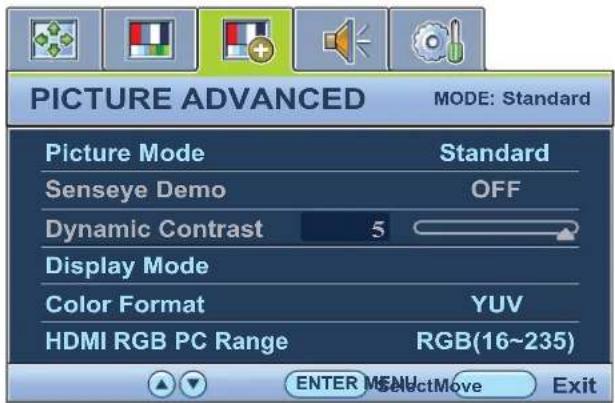

Bild Erweitert-Menü

1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.

2. Drücken Sie auf die Taste oder, um BILD ERWEITERT auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.

3. Drücken Sie auf die Taste oder, um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.

4. Drücken Sie auf die Taste oder, um Änderungen vorzunehmen oder Auswahlen zu treffen.

5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Element Funktion	Operation Bereich
Bildmodus Wählen	Sie den Bildmodus, der sich am besten für die Art von Bilder eignet, die auf dem Bildschirm angezeigt wird.Standard - für normale PC-Anwendung.Film - für das Ansehen von Videos.Spiele - für Videospiele.Foto - für das Ansehen von Standbildern.sRGB - für bessere Farbwiedergabe in Peripheriegeräten, z.B. Druckern, Digitalkameras usw.Spar - für das Sparen von Energie durch geringem Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird.	Drücken Sie auf die Taste◀ oder ▶ um den Wert einzustellen.	StandardFilmSpieleFotosRGBSpar
Demo Senseye Zeigt	die Vorschau von Bildschirmbildern im unter Bildmodus ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt; das linke Fenster zeigt Bilder im Standardmodus, während das rechte Fenster Bilder im ausgewählten Modus anzeigt.	Drücken Sie auf die Taste◀ oder ▶ um die Einstellungen zu ändern.	• EIN• AUS
Dynamischer Kontrast (verfügbar, wenn der Bildmodus auf Film, Spiele oder Foto eingestellt ist)	Mit dieser Funktion wird automatisch die Verbreitung eines visuellen Eingangssignals erkannt und anschließend wird ein optimaler Kontraste eingestellt.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen. Drücken Sie auf die Taste◀ oder ▶ um die Einstellungen zu ändern.	0 bis 5
Anzeigemodus Diese Funktion ermöglicht die Anzeige in einem anderen Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt.• Overscan - Vergrößert das Eingangsbild etwas. Verwenden Sie diese Funktion, um störendes Rauschen an den Kanten des Bildes auszublenden.• Voll - Ändert das Eingangsbild so, dass es den gesamten Bildschirm ausfüllt. Eignet sich ideal für Bilder mit dem Seitenverhältnis 16:9.• Seitenverhältnis - Das Eingangsbild wird ohne geometrische Verzerrung angezeigt, und der Bildschirm wird soweit wie möglich ausgefüllt. 16:9-Bilder füllen den Bildschirm horizontal, während 4:3-Bilder ihn vertikal füllen.	Drücken Sie auf die◀ oder ▶Taste, um die Einstellungen zu ändern.○Die Optionen unter dem Anzeigemodus unterscheiden sich je nach Eingangssignalquelle.	Wenn es sich bei der Signalquelle um DVI oder D-Sub handelt und das Eingangsbild kein breites Seitenverhältnis besitzt:• Voll• Seitenverhältnis OderWenn es sich bei der Signalquelle um HDMI oder D-Sub (VGA konvertiert von Component) handelt:• Overscan• Voll• Seitenverhältnis

Farbformat Ermittelt den Farbraum(RGB oder YUV) basierend auf dem folgenden erkannten Videosignal:• D-Sub (VGA) vom PC:Das Standardfarbformat ist RGB.• D-Sub (Component) von einem Videogerät:Das Standardfarbformat ist YUV.Ⓧ Sie müssen das Farbformat u. U. manuell einstellen, wenn die auf dem Monitor angezeigten Farben nicht richtig angezeigt werden.• DVI: Das Farbformat wird automatisch auf RGB eingestellt.• HDMI: Das Farbformat kann nicht ausgewählt werden. Das Farbformat wird je nach Eingangsvideoquelle automatisch eingestellt.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen.Drücken Sie auf die Taste ◀ oder ▶ um die Einstellungen zu ändern.	• RGB• YUV
HDMI RGBPC-Bereich (nur verfügbar, wenn HDMI-Eingang verwendet wird)	Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI-Gerät übereinstimmt.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen.Drücken Sie auf die Taste ◀ oder ▶ um die Einstellungen zu ändern.

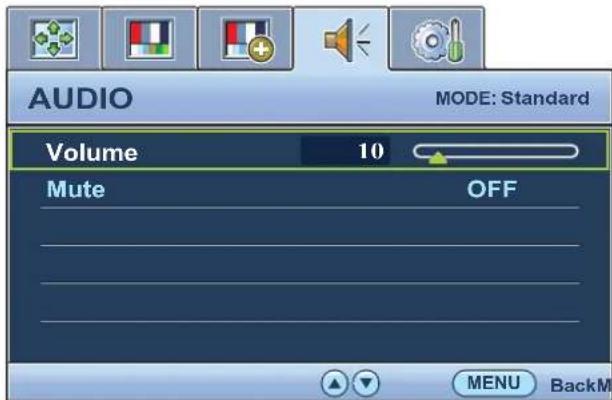

Audio-Menü

1. Drücken Sie auf die MENÜ-Taste, um das Hauptmenü aufzurufen.

2. Drücken Sie auf die oder -Taste, um AUDIO auszuwählen. Drücken Sie anschließend auf die Taste ENTER, um zum Menü zu gelangen.

3. Drücken Sie auf die oder -Taste, um ein Menüelement zu markieren, und drücken Sie dann auf die ENTER-Taste, um das Element auszuwählen.

4. Drücken Sie auf die oder -Taste, um Änderungen oder Auswahlen vorzunehmen.

5. Um zum vorherigen Menü zurückzugelangen, drücken Sie auf die MENÜ-Taste.

Element Funktion Operation Bereich
Lautstärke Dient der	Lautstärkenregelung	Drücken Sie auf die◀-Taste, um die Lautstärke zu erhöhen.Mit der ▶Taste können Sie die Lautstärke verringern.	0 ~ 100
Ton aus Unterbindet	die Audioeingabe.	Drücken Sie auf die◀ oder ▶Taste, um die Einstellungen zu ändern.	• EIN• AUS

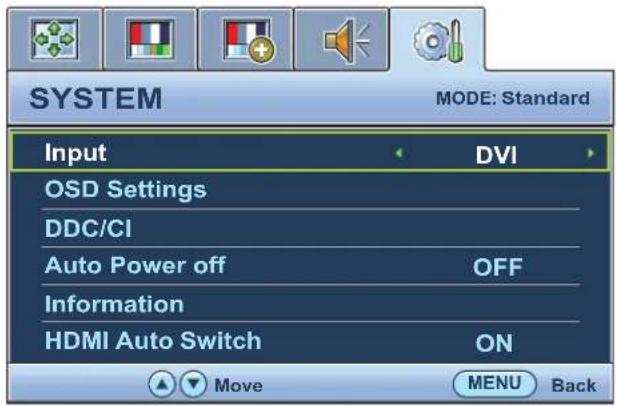

System-Menü

1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen.

2. Drücken Sie auf die Taste oder, um SYSTEM auszuwählen, und drücken Sie auf die ENTER-Taste, um zum Menü zu gelangen.

3. Drücken Sie auf die Taste oder, um ein Menüelement zu markieren, und drücken Sie dann auf die Taste ENTER, um das Menüelement auszuwählen.

4. Drücken Sie auf die Taste oder, um Änderungen vorzunehmen oder Auswahlen zu treffen.

5. Um zum vorherigen Menü zurückzugehen, drücken Sie auf die MENU-Taste.

Element Funktion Operation Bereich
Eingang Verwenden Sie diese Funktion, um den Eingang einzustellen, der sich für Ihren Videokabelverbindungstyp eignet.	Drücken Sie auf die ◀ oder ▶Taste, um die Einstellungen zu ändern.	• DVI• D-Sub (VGA)• HDMI
OSD-Einst. - Drücken Sie auf ENTER, um zum OSD-Einst.-Menü zu gelangen.

Sprache Stellt die	Sprache des OSD-Menüs ein.	Drücken Sie auf die Taste◀ oder ▶ um den Wert einzustellen.	· EnglishFrançaisDeutschItalianoEspañolPolski日本語Česky繁體中文Magyar简体中文SICG/BiH/CRORomânăNederlandsРусскийSvenskaPortuguês
		Die in Ihrem OSD gezeigten Sprachoptionen können sich von den auf der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, das an Ihrem Ort ausgeliefert wird.
H. Position Stellt	die horizontale Position des OSD-Menüs ein.	Drücken Sie auf die Taste◀ oder ▶ um den Wert einzustellen.	0 bis 100
V. Position Stellt	die vertikale Position des OSD-Menüs ein.		0 bis 100
Anzeigezeit Stellt	die Anzeigezeit des OSD-Menüs ein.		5 Sek.10 Sek.15 Sek.20 Sek.25 Sek.30 Sek.
OSD-Sperre Verhindert, dass alle Monitoreinstellungen unbeabsichtigt geändert werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Direkttasten deaktiviert.		Drücken Sie auf die Taste◀ oder ▶ um den Wert einzustellen.○ Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie die "MENU" Taste für 15 Sekunden, um zur Option "OSD-Sperre" zu gelangen und Änderungen vorzunehmen. Sie können auch die Taste ◀ oder ▶ verwenden, um "NEIN" im Untermenü "OSD-Sperre" des Menüs "OSD-Einst." auszuwählen. Alle OSD-Steuerelemente stehen dann zur Verfügung.	JA• NEIN
Drücken Sie auf MENU, um das Menü OSD-Einst. zu beenden.
DDC/CI* Ermöglicht, dass die Einstellungen des Monitors über die Software auf dem PC eingestellt werden.		Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen. Drücken Sie auf die Taste◀ oder ▶ um die Einstellungen zu ändern.	EIN• AUS
Auto-Abschaltung	Stellt die Zeit für die automatische Ausschaltung des Monitors im Stromsparmodus ein.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen. Drücken Sie auf die Taste◀ oder ▶ um die Einstellungen zu ändern.	AUS• 10 Min.• 20 Min.• 30 Min.
Informationen Zeigt die aktuellen Einstellungen für die Monitoreigenschaften.			Eingang• Aktuelle Auflösung• Optimale Auflösung (am besten mit dem Monitor)• Modellname
Automatischer HDMI-Wechsel	Wenn diese Funktion aktiviert ist, befindet sich der HDMI-Anschluss in der Schleife für die automatische Eingangsauswahl. Ansonsten kann HDMI nur durch Eingangsauswahl oder durch Betätigung einer Direkttaste ausgewählt werden.	Drücken Sie auf die ENTER-Taste, um diese Option auszuwählen. Drücken Sie auf die ◀ oder ▶Taste, um die Einstellungen zu ändern.	• EIN • AUS
Vorgabe Stellt alle	Modus-, Farb- und Geometrieeinstellungen auf die Standardwerte ab Werk zurück.	Drücken Sie auf die Taste ◀ oder ▶um den Wert einzustellen.	• JA • NEIN

*DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern. DDC/CI ermöglicht das Senden von Monitoreinstellungen mit Hilfe der Software für Ferndiagnose.

7. Fehlerbehebung

Häufig gestellte Fragen (FAQ)

? Das Bild ist verschwommen:

☐ Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

⑦ Wie verwendet man ein VGA-Verlängerungskabel?

Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. Ist das Bild jetzt scharf? Wenn nicht, optimieren Sie das Bild, indem Sie den Anweisungen unter "Die Wiederholfrequenz ändern" unter dem Link "Die Bildschirmauflösung verändern" folgen. Leitungsverluste in Verlängerungskabeln führen im Allgemeinen zu einer schlechteren Bildqualität. Sie können diese Verluste minimieren, indem Sie ein Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten Verstärker verwenden.

⑦ Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern?

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, Wählen Sie die native Auflösung.

? Pixelfehler werden angezeigt:

Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß, eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.

- Reinigen Sie den LCD-Monitor.

- Schalten Sie Gerät abwechselnd ein/aus.

- Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der bei der LCD-Technologie häufig vorkommt.

⑦ Das Bild hat eine falsche Farbtönung:

Es ist gelb-, blau- oder rosastichig.

Wählen Sie MENU > BILD > Farbe > Farbe zurücks., und wählen Sie dann "JA" im Mitteilungsfeld "Vorsicht", um die Farbeinstellungen auf die Standardwerte ab Werkz zurückzusetzen.

Wenn das Bild immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche Farbtönung hat, fehlt eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

© Kein Bild:

Leuchtet die Anzeige am Bildschirm grün?

Wenn die Anzeige grün leuchtet und die Meldung "Signal außerhalb des Bereichs" am Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unterstützten Modus. Lesen Sie den Abschnitt "Voreingestellte Anzeigemodi" unter dem Link "Die Bildschirmauflösung verändern".

? Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar:

• Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden.
• Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.

⑦ Leuchtet die Anzeige am Bildschirm orange?

Wenn die LED orange leuchtet, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

⑦ Leuchtet die Anzeige am Bildschirm überhaupt nicht?

Überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.

? Das Bild ist verzerrt, blinkt oder flimmert:

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

⑦ Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt.

Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion "Anzeigemodus" auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen. Siehe Anzeigemodus auf Seite 29 für weitere Einzelheiten.

? Das Bild ist in eine Richtung verschoben:

Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

⑦ Die OSD-Steuerelemente stehen nicht zur Verfügung:

- Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie die MENU-Taste für 15 Sekunden, um zur Option "OSD-Sperre" zu gelangen und Änderungen vorzunehmen.

- Sie können auch die Taste ◀ oder ▶ verwenden, um "NEIN" im Untermenü "OSD-Sperre" des Menüs "OSD-Einst." auszuwählen (System-Menü). Alle OSD-Steuerelemente stehen dann zur Verfügung.

Weitere Hilfe?

Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: [e-mail].
