Produkttyp	Smart Home Heizkörper-Thermostat
Marke	Blaupunkt
Modell	TRV-S1
Abmessungen	Ca. 60 x 60 x 90 mm (geschätzt)
Gewicht	Ca. 150 g (ohne Batterien)
Stromversorgung	2 x 1,5 V AA Alkaline-Batterien
Funkfrequenz	2,4 GHz (ZigBee)
Betriebstemperaturbereich	-10 °C bis 40 °C
Relative Luftfeuchtigkeit	Bis zu 85 % (nicht kondensierend)
Ventilgewinde	M30 x 1,5
Anzeige	LCD-Display mit Symbolen und Temperatur
Temperaturbereich	5 °C bis 30 °C (manuelle Einstellung), Konstant Ein/Aus
Standardtemperaturen	Tag: 21 °C, Nacht: 17 °C
Betriebsmodi	Auto (Zeitplan), Manuell, Boost, Offenes-Fenster-Modus
Schutzfunktionen	Frostschutz, Verkalkungsschutz, Tastensperre
Fernsteuerung	Über Internetportal oder Secure4Home App
Zeitplan	Bis zu 5 Temperatur-Sollwerte pro Wochentag
Kompatibilität	Alarmzentralen der Serien SA und Q (ZigBee)
Lieferumfang	1x Heizkörper-Thermostat, 2x AA Batterien
Reinigung	Mit einem trockenen, weichen Tuch abwischen
Reparierbarkeit	Batteriewechsel durch Benutzer, ansonsten Fachservice

Häufig gestellte Fragen - TRV-S1 BLAUPUNKT

Wie lerne ich den TRV-S1 in die Alarmzentrale ein?

Legen Sie zuerst die Batterien ein. Versetzen Sie die Alarmzentrale in den Einlernmodus (siehe deren Anleitung). Drücken und halten Sie dann die Boost-Taste für ca. 10 Sekunden, bis "888" im Display erscheint. Schließen Sie den Vorgang an der Zentrale ab.

Was bedeutet die Anzeige 'F2' auf dem Display?

Die Anzeige F2 bedeutet, dass das Gerät nicht ordnungsgemäß am Heizkörper montiert ist. Überprüfen Sie die Verschraubung und ggf. das passende Gewinde. Nach korrekter Montage sollte AdA erscheinen.

Kann ich die Temperatur auch ohne App manuell steuern?

Ja, drehen Sie einfach das Steuerungsrad am Gerät, um die gewünschte Temperatur zwischen 5 °C und 30 °C einzustellen. Mit den Tasten Auto/Manu und Boost wechseln Sie die Modi.

Was ist der Boost-Modus und wie lange dauert er?

Der Boost-Modus erhöht die Heizleistung für 5 Minuten, um den Raum schnell aufzuheizen. Drücken Sie die Boost-Taste, um ihn zu starten. Ein Countdown zeigt die Restzeit an. Erneut drücken bricht ab.

Wie stelle ich die Temperatur-Abweichung ein?

Halten Sie die Nacht-Taste (Symbol) für 3 Sekunden gedrückt. Drehen Sie das Steuerungsrad, um den Wert anzupassen. Bestätigen Sie mit einer beliebigen Taste. Die Abweichung kompensiert Unterschiede zwischen Heizkörper und Raummitte.

Was passiert im Offenes-Fenster-Modus?

Erkennt das Gerät einen plötzlichen Temperaturabfall, aktiviert es automatisch den Offenes-Fenster-Modus. Die Heizleistung wird für 15 Minuten reduziert, das Symbol erscheint. Danach kehrt es zum Normalbetrieb zurück.

Wie aktiviert und deaktiviert man die Tastensperre?

Drücken Sie gleichzeitig die Auto/Manu-Taste und die Nacht-Taste (Symbol) für 3 Sekunden. Bei aktivierter Sperre leuchten die Symbole. Wiederholen Sie den Vorgang zum Entsperren.

Wie schütze ich den Heizkörper vor Frost und Verkalkung?

Der Frostschutz verhindert, dass die Temperatur unter 0 °C fällt. Der Verkalkungsschutz öffnet und schließt das Ventil einmal wöchentlich (Anzeige "CAL"). Beide Funktionen sind automatisch.

Welche Batterien werden benötigt und wie lange halten sie?

Es werden 2 x 1,5 V AA Alkaline-Batterien verwendet. Die Lebensdauer hängt von der Nutzung ab, bei guter Verbindung zur Zentrale mehrere Monate. Bei niedrigem Batteriestand erscheint eine Anzeige.

Kann ich den TRV-S1 auch ohne Alarmzentrale betreiben?

Nein, das Gerät benötigt eine kompatible Alarmzentrale (ZigBee) für die Einrichtung und Steuerung. Ohne Zentrale ist keine Inbetriebnahme möglich.

BEDIENUNGSANLEITUNG TRV-S1 BLAUPUNKT

Bedienungsanleitung Smart Home Heizkörper-Thermostat TRV-S1

Vielen Dank, dass Sie sich für eine Sicherheitslösung von Blaupunkt entschieden haben.

Registrieren Sie Ihr Produkt unter:

http://www.blaupunkt.com/de/servicesupport/sicherheitssysteme/produktregistrierung/

Enjoy it.

Support: [e-mail]

1. Inhaltsverzeichnis

1. Geräteübersicht 2. Einlernen & Installation

2. Bedienung

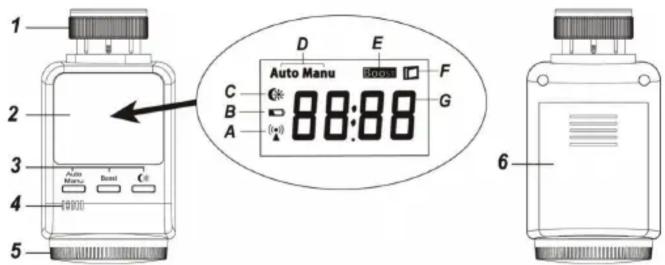

1. Geräteübersicht

1. Ventilgewinde (M30 x 1,5 Verbindung)

2. LCD Display

A. leuchtet: Gerät ist eingelernt und mit der Alarmzentrale verbunden.

leuchtet nicht: Gerät ist nicht eingelernt oder hat die Verbindung zur Alarmzentrale verloren.

B. Anzeige für niedrigen Batteriestand.

C. leuchtet: Gerät ist auf die Standard-Nachttemperatur von 17°C eingestellt.

blinkt. Ventil schließt sich.

leuchtet: Gerät ist auf die Standard-Tagestemperatur von 21°C eingestellt.

*blinkt: Ventil öffnet sich.

D. Auto / Manuell Modi.

E. Boost Modus.

F. Offenes-Fenster-Modus: Fenster geöffnet.

G. Temperatur und Statusmeldungen

InS: Wenn das Gerät eingeschaltet wird.

AdA: Motor des Geräts arbeitet.

F2: Gerät ist nicht ordnungsgemäß an der Heizung installiert.

3. Funktionstaste

• Auto/Manuell: Wählen Sie zwischen Automatischem Modus (heizen nach Zeitplan) und Manuellem Modus.
• Boost: Beschleunigung Sie den Aufheizprozess.
• Wählen Sie zwischen den Standard-Tages- und Nachttemperaturen

4. Temperatur- und Statusanzeigen

5. Steuerungsrad

Drehen Sie das Rad, um die Temperatur manuell zu regulieren.

6. Batteriefach

Lieferumfang

1x Heizkörper-Thermostat mit Ventil 2x 1.5V AA Alkaline Batterien

Spezifikationen
Umweltbedingungen -10°C	bis 40°C, Relative Lufteuchtigkeit bis 85% nicht-kondensierend.
Funkfrequenz 2.4GHz (ZigBee)
Betriebslast 110V: 1100W 10A	230V: 2300W 10A

2. Einlernen & Installation

1. Öffnen Sie das Batteriefach und legen Sie die Batterien ein.
2. Das Gerät schaltet sich ein. Das Display zeigt "InS" und das Symbol blinkt. Das Ventil öffnet sich vollständig.
3. Versetzen Sie die Alarmzentrale in den Einlernmodus, siehe dazu die jeweilige Bedienungsanleitung (SA-Serie: Sensor +/- und dann Sensor zufüg.; Q-Serie: Einstellungen/Gerät:+).

4. Drücken und halten Sie die "Boost"-Taste für etwa 10 Sek. und lassen Sie diese los, sobald das Display "888" anzeigt. Warten Sie einige Sekunden.

5. Schließen Sie den Einlernvorgang ab, wie in der Bedienungsanleitung zu Ihrem Alarmsystem beschrieben. Warten Sie, bis das Symbol zu blinken aufhört. Schrauben Sie das Gerät nun mit dem Gewinde (30 x 1,5 Verbindung) am Heizkörper fest. Drehen Sie das Gewinde, um es festzuziehen.

1. Drücken Sie die Auto/Manu Taste. Zeigt das Display F2, so ist das Gerät nicht ordnungsgemäß montiert. Überprüfen Sie dies. Möglicherweise benötigen Sie ein anderes Gewinde. Das Display zeigt bei ordnungsgemäßer Installation "AdA" und das (Symbol blinkt. Das Gewinde schließt sich vollständig.
2. Warten Sie, bis das Gewinde sich vollständig geschlossen hat. Das Symbol sollte leuchten. Das Gerät ist nun betriebsbereit.

3. Bedienung

Steuerung der Temperatur

Wechseln Sie zwischen Auto und Manuellem Modus, indem Sie die Auto/Manu Taste drücken.

Manuelle Steuerung

Drehen Sie das Steuerungsrad, um den Sollwert der Temperatur zwischen 5°C und 30°C einzustellen. Wenn Sie die Temperatur auf über 30°C stellen, schaltet das Gerät die Heizung konstant ein. Stellen Sie die Temperatur auf unter 5°C, so schaltet das Gerät die Heizung konstant aus.

Konstant Ein (ON): Wenn das Steuerungsrad auf ON gedreht wird, öffnet sich das Ventil nach einer Minute vollständig. Stellen Sie das System im Sommer auf ON, da der Batterieverbrauch hier am geringsten ist. Nutzen Sie die Funktion nicht im Winter, da die Temperatur dann unkontrolliert steigt. Sie können im Sommer auch die Batterien entfernen, um Energie zu sparen. Konstant Aus (OFF): Wenn das Steuerungsrad auf OFF gedreht wird, schließt sich das Ventil nach einer Minute vollständig. Stellen Sie das System in Räumen auf OFF, die im Winter nicht geheizt werden sollen, beispielsweise wenn niemand sich dort aufhält.

Weltweite Fernsteuerung

Nutzen Sie alternativ zur manuellen Steuerung das Internetportal oder die Secure4Home App, um den Temperatur-Sollwert einzustellen.

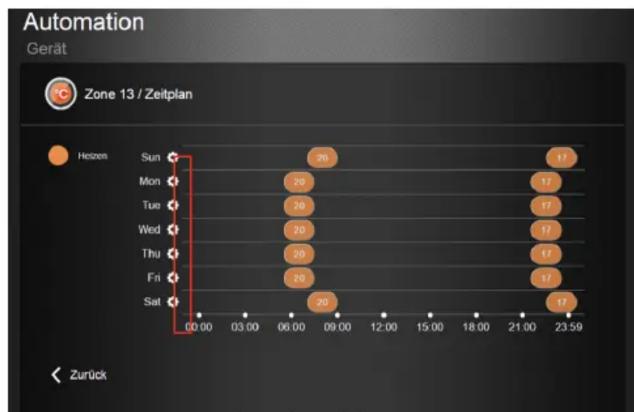

Über das Internetportal können Sie auch einen genauen Zeitplan für die Wunsch-Temperaturen (Sollwerte) einstellen:

Zeitplan-Einstellungen: Es können bis zu 5 Temperatur-Sollwerte für jeden Wochentag eingestellt werden. Klicken Sie dazu auf das Symbol (Siehe Abbildung). Setzen Sie ein Häkchen bei den Tagen, für die Sie die Anfangszeit und den Temperaturwert programmieren wollen. Dann klicken Sie auf Senden. So definieren Sie über den Tag hinweg, auf welche Temperatur der jeweilige Raum ab der jeweiligen Zeit geheizt werden soll.

Zeitplan aktivieren/deaktivieren:

Zeitplan Ein – Das Heizkörper-Thermostat wendet die programmierten Zeitpläne an.

Zeitplan Aus – Das Heizkörper-Thermostat ignoriert die programmierten Zeitpläne, bis es wieder auf "Zeitplan Ein" gestellt wird.

Boost Taste

Die Boost Taste verwenden Sie, wenn Sie den Raum möglichst schnell heizen möchten. Drücken Sie die Taste, so wird die Schnellheiz- bzw. Boost-Funktion für 5 Minuten aktiviert. Während dieser 5 Minuten öffnet sich das Ventil besonders weit, um die Heizleistung zu erhöhen. Während die Boost-Funktion aktiv ist, erscheint der Countdown für die verbleibende Dauer. Sie können die Boost Taste erneut drücken, um die Boost-Funktion abzubrechen.

Standard-Tages-/Nachttemperatur

Die Standard-Tagestemperatur ist auf 21°C eingestellt, die Standard-Nachttemperatur ist auf 17°C eingestellt. Wechseln Sie zwischen Tages- und Nachttemperatur, indem Sie die Taste drücken.

Temperatur-Abweichung

Der Heizkörper ist häufig in der Ecke eines Raumes installiert. Daher kann die gemessene Temperatur am Heizkörper von der tatsächlichen Temperatur in der Mitte des Raumes abweichen. Nutzen Sie die Temperatur-Abweichungs-Funktion, um diesen Unterschied auszugleichen. Wenn die Temperatur am Gerät niedriger ist, als die tatsächliche Temperatur in der Mitte des Raumes, stellen Sie die Abweichung höher ein, um zu verhindern, dass die

Heizung sich zu früh einschaltet. Wenn die Temperatur am Gerät höher ist, stellen Sie die Abweichung niedriger ein.

Ein Beispiel: Die Temperatur am Gerät ist 2.0°C höher als die tatsächliche Temperatur in der Mitte des Raumes. Das Gerät misst 19°C, während es im Raum tatsächlich 17°C sind. Das Gerät muss dies daher ausgleichen. Wenn die Temperatur-Abweichung nun auf -2.0°C gestellt wird, und der Temperatur-Sollwert auf 19°C, fängt das Gerät bereits an zu heizen, wenn die am Gerät gemessene Temperatur unter 21°C sinkt. Dies entspricht dann der gewünschten Temperatur von 19°C im Raum.

Um die Temperatur-Abweichung manuell zu programmieren, gehen Sie wie folgt vor:

1. Drücken und halten Sie die 🚙️ Taste für 3 Sekunden, um zur Einstellung der Temperatur-Abweichung zu gelangen.
2. Drehen Sie das Steuerungsrad und stellen Sie den gewünschten Wert ein.
3. Drücken Sie eine beliebige Taste, um den Wert zu bestätigen und das Menü zu verlassen.

Sie können die Temperatur-Abweichung auch über das Internetportal einstellen.

Offenes-Fenster-Modus

Wenn das Gerät einen plötzlichen Temperaturabfall erkennt, geht es davon aus, dass ein Fenster geöffnet wurde. In diesem Fall aktiviert es automatisch den „Offenes-Fenster-Modus“. In diesem Modus senkt das Gerät für 15 Minuten die Heizleistung, um keine Energie zu verschwenden. Das Display zeigt solange das Symbol an. Nach 15 Minuten schaltet das Gerät wieder in den normalen Betriebsmodus.

Frost- und Verkalkungsschutz

Frostschutz: Bevor die Temperatur auf 0 Grad absinkt, lässt das Gerät Heizwasser einströmen und verhindert so Frostbildung.

Verkalkungsschutz: Das Gerät öffnet und schließt das Ventil einmal wöchentlich, um Verkalkung zu verhindern. Währenddessen zeigt das Display die Buchstaben "CAL" an.

Tastensperre

Indem Sie die Auto/Manu Taste und die C ✱ Taste gleichzeitig für 3 Sekunden drücken, sperren Sie die Tasten. Wenn die Tastensperre eingeschaltet ist, leuchten die C ✱ Symbole auf. Um die Tastensperre zu entriegeln, drücken Sie die Auto/Manu Taste und die C ✱ Taste erneut gleichzeitig für 3 Sekunden.

Batterie

Das Gerät verwendet zwei AA Alkaline 1.5 V Batterien zur Energieversorgung. Es informiert Sie über das Display, falls der Batteriestand niedrig ist und benachrichtigt zudem die Alarmzentrale.

HINWEIS:

Hinweise zur energiesparenden Nutzung

Das Gerät ist jederzeit per Funk/ZigBee-Signal mit der Alarmzentrale verbunden. Wenn das Gerät den Kontakt mit der Alarmzentrale verliert, wird es aktiv nach dieser suchen. Dies verbraucht viel Energie und reduziert die Batterie-Lebensdauer. Um das zu vermeiden, befolgen Sie bitte die folgenden Hinweise:

1. Stellen Sie sicher, dass die Alarmzentrale eingeschaltet und in Reichweite ist, bevor Sie die Batterien einlegen. Lernen Sie das Gerät unmittelbar nach dem Einlegen der Batterien ein.
2. Wenn Sie das Gerät aus dem System gelöscht haben, nehmen Sie die Batterien ebenfalls heraus.

Enjoy it.
