Produkttyp	LCD-Fernseher / DVD-Player mit DVB-T-Empfänger
Modell	CTV 4894
Abmessungen (mit Ständer und Griff)	270 x 120,6 x 254 mm
Gewicht	3,8 kg
Stromversorgung	DC 9V, 2A
Stromverbrauch	15 W
Bildschirmtyp	LCD
Signalformat	PAL / NTSC
Tuner	DVB-T (digital) und analog
DVD-Regionscode	2 (Europa, Grönland, Südafrika, Ägypten, Naher Osten, Japan)
Kompatible Medien	DVD-Video, DVD±R/RW, Audio-CD, Video-CD, CD-R/RW, MPEG-4, MP3
USB-Anschluss	Ja (für USB-Speichergeräte)
Speicherkartensteckplatz	SD / MMC / Memory Stick
Kopfhöreranschluss	3,5 mm Stereo
AV-Eingang/-Ausgang	RCA (umschaltbar EIN/AUS)
VGA-Eingang	Ja (PC-Monitor)
Antenneneingang	Koaxial (für DVB-T/analog)
Fernbedienung	Infrarot, Reichweite bis 5 m

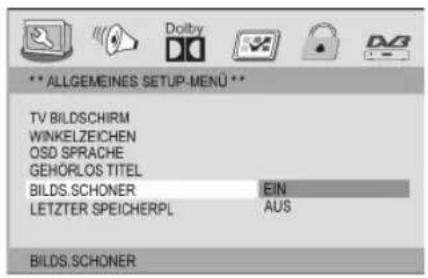

Bildschirmschoner	Ja (einstellbar ein/aus)
Kindersicherung	Ja (Kindersicherung mit Passwort)
Videotext	Ja (DVB-T-Modus)
EPG	Ja (Elektronischer Programmführer)
Reinigung	Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten oder Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder Wärmequellen aussetzen. Nur mitgelieferte Netzteile verwenden.
Reparatur	Nur durch Hersteller oder autorisierte Servicewerkstatt.

Häufig gestellte Fragen - CTV 4894 AEG

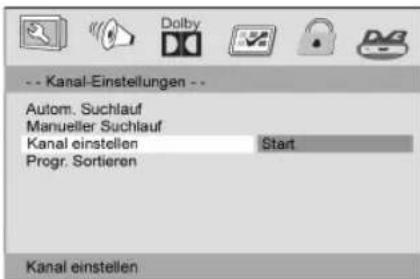

Wie richte ich DVB-T-Kanäle ein?

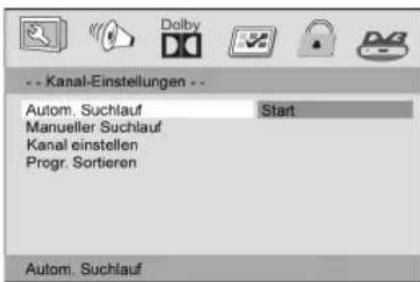

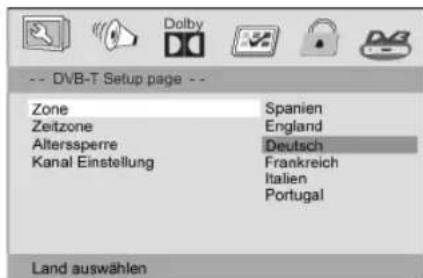

Drücken Sie die SETUP-Taste, gehen Sie zu DVB-T-Einrichtung, dann wählen Sie Kanalsuche und Automatischer Suchlauf. Bestätigen Sie mit ENTER. Das Gerät sucht nach allen verfügbaren digitalen terrestrischen Kanälen. Sie können auch einen manuellen Suchlauf starten, wenn Sie die Frequenz kennen.

Wie spiele ich eine DVD ab?

Drücken Sie SOURCE, um den DVD-Modus auszuwählen. Legen Sie eine 12-cm-Disc mit dem Etikett nach vorne ein. Die Disc wird automatisch eingezogen. Drücken Sie ▶II, um die Wiedergabe zu starten. Verwenden Sie die Tasten der Fernbedienung zur Navigation, Pause, Stopp, Vorspulen und Kapitelauswahl.

Kann ich Dateien von einem USB-Laufwerk abspielen?

Ja. Schließen Sie ein USB-Speichergerät an den USB-Anschluss auf der linken Seite an. Drücken Sie SOURCE, um den Dateimodus aufzurufen. Navigieren Sie mit den Cursortasten und wählen Sie Dateien aus. Unterstützte Formate sind MP3, MPEG-4 und JPEG-Bilder. Beachten Sie, dass nicht alle USB-Geräte kompatibel sein können.

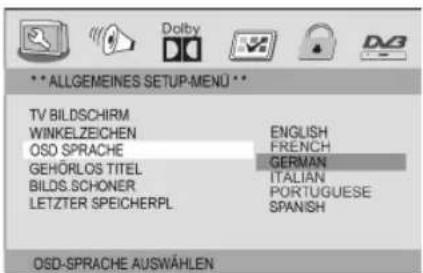

Wie ändere ich die Bildschirmsprache?

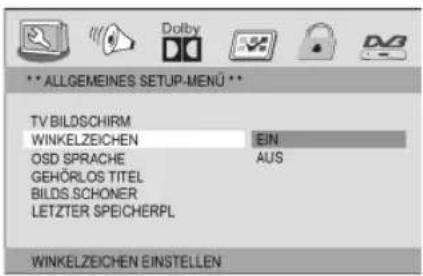

Drücken Sie SETUP und gehen Sie zu Allgemeine Einstellungen. Wählen Sie OSD-Sprache und wählen Sie aus den verfügbaren Sprachen (z.B. Englisch, Deutsch, Französisch). Bestätigen Sie mit ENTER.

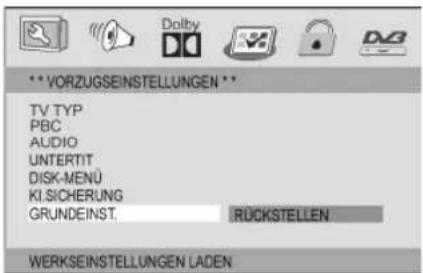

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Drücken Sie SETUP und gehen Sie zu Einstellungsseite. Wählen Sie Standard und bestätigen Sie mit ENTER. Alle benutzerdefinierten Einstellungen gehen verloren.

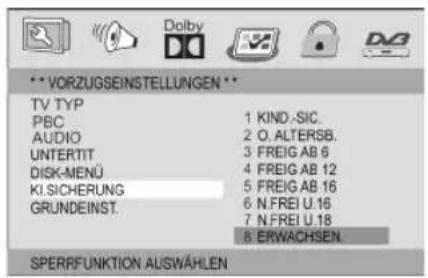

Wie aktiviere ich die Kindersicherung?

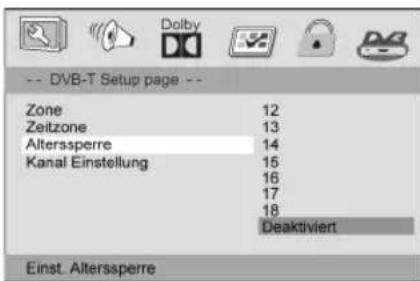

Drücken Sie SETUP und gehen Sie zu Passworteinstellungsseite. Stellen Sie Passwortmodus auf Ein und legen Sie ein Passwort fest (Standard-Master-Passwort ist 1369). Gehen Sie dann zu Einstellungsseite und stellen Sie Elternaufsicht auf die gewünschte Altersgrenze ein. Für DVB-T gehen Sie zu DVB-T-Einrichtung und stellen Sie Alterssperre ein.

Was soll ich tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob das Gerät eingeschaltet ist und die richtige Quelle ausgewählt ist. Bei externem Fernseher stellen Sie sicher, dass das AV-Kabel richtig angeschlossen ist und der AV IN/OUT-Schalter auf OUT steht. Wenn Sie den integrierten Bildschirm verwenden, prüfen Sie, ob die Disc richtig eingelegt ist oder der Akku geladen ist. Setzen Sie das Gerät zurück, indem Sie es für einige Sekunden vom Netz trennen.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch, um die Außenseite zu reinigen. Verwenden Sie kein Wasser, keine Lösungsmittel oder Scheuermittel. Für den LCD-Bildschirm wischen Sie vorsichtig mit einem trockenen Mikrofasertuch, um Kratzer zu vermeiden.

Kann ich das Gerät an einen Fernseher anschließen?

Ja. Verwenden Sie das RCA-Kabel, um die AV OUT-Buchsen des Geräts mit dem AV-Eingang Ihres Fernsehers zu verbinden. Stellen Sie den AV IN/OUT-Schalter auf OUT. Sie können auch über VGA anschließen, um es als Monitor zu verwenden.

Wie benutze ich Videotext im DVB-T-Modus?

Drücken Sie die ANGLE/TTX-Taste auf der Fernbedienung, um den Videotextmodus aufzurufen. Geben Sie mit den Zifferntasten eine Seitenzahl ein. Navigieren Sie mit den Tasten I◀◀ und ▶▶▶I. Drücken Sie erneut ANGLE/TTX, um den Modus zu verlassen.

BEDIENUNGSANLEITUNG CTV 4894 AEG

Bedienungsanleitung/Garantie

Instruction Manual

LCD-Fernseher/DVD-Player mit DVB-T-Receiver

Übersicht der Bedienelemente ......Seite 3

Bedienungsanleitung......Seite 4

Technische Daten......Seite 6

Garantiebedingungen......Seite 38

English

Contents

3 Übersicht der Bedienelemente

Abb./Fig. 1 Abb./Fig. 2

Abb./Fig. 3

4 Deutsch

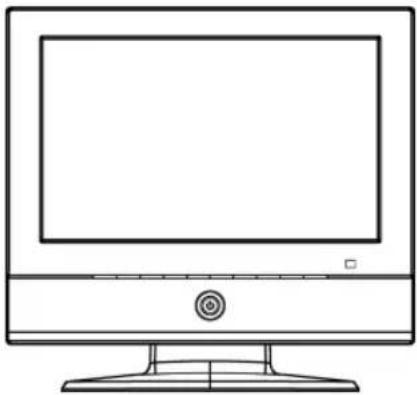

Geräteteile (Abb. 1 / Abb. 2)

1 TFT Display 12 Taste „Quelle" (SOURCE)
2 CD/DVD-Schlitz 13 ANT.Antennenanschluss
3 REMOTE SENSOR für die Fern- 14 Schalter AV IN/OUT
4 Taste „Auswerfen“ (EJECT) 15 AVEin-/Ausgangsbuchsen (VIDEO/AUDIO L/AUDIO R)
5 Taste „Bestätigen“ (ENTER) 16 VGA Anschluss
6 Taste SETUP 17 📞 Kopfhöreranschluss
7 Richtungstasten 18 DC IN 9V Buchse
„Lautstärke/Menünavigation“ (VOL+ ▶/VOL- ◀)
8 Taste „Betriebsbereitschaft“ (○)
9 Richtungstasten „Programm-wahl/Menünavigation" (CH+ ▲/CH- ▼)

10 Taste MODE

11 Taste „Suchlauf“ (SCAN)

Deutsch

5

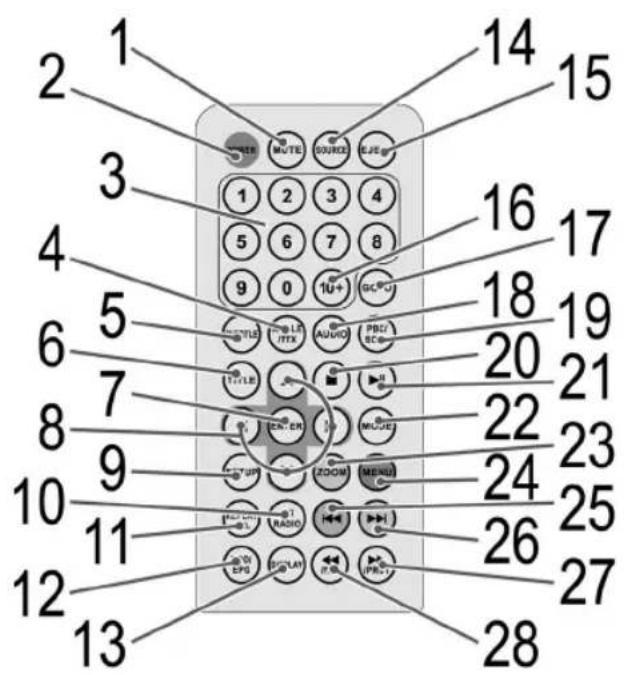

Fernbedienung (Abb. 3)

1 MUTE: Stummschalten.
2 POWER: Standby-Modus aktivieren.
3 Ziff erntasten: Direkte Anwahl der Kapitel oder Lied-Nummer. Im DVB-T / analog TV Modus zur direkten Anwahl der Programmnummern.
4 ANGLE/TTX: Bildwinkel auswählen. Im DVB-T Modus zum Ein-/Ausschalten des Videotext.
5 SUBTITLE: Untertitel anzeigen/ausblenden.
6 TITLE: Titelmenü der DVD anzeigen.
7 ENTER: Die Eingabe bestätigen.
8 Richtungstasten: Navigation im Bildschirmmenü. Im DVB-T / analog TV Modus zum Durchschaften der gespeicherten Programme (▲/▼) / Lautstärke erhöhen/vermindern (▶/◀).
9 SETUP: Setup-Menü starten.
10 TV/RADIO: Im DVB-T Modus zum Wechsel zwischen TV und Radio Modus (sofern verfügbar).
11 REPEAT/DEL: Titel, Kapitel, etc. wiederholen. Im DVB-T Modus zum Löschen von Programmen.
12 PRO/EPG: Playlist aufrufen. Im DVB-T Modus zum Aufrufen der EPG Funktion.
13 DISPLAY: Wiedergabestatus auf Bildschirm anzeigen. Im DVB-T Modus zum Anzeigen des aktuellen Programmplatzes sowie Datum, Uhrzeit und Audio. Drücken Sie die Taste erneut, wird Ihnen die Signalstärke und Signalqualität angezeigt. Erneutes Drücken blendet die Information wieder aus.

14 SOURCE: Zur Auswahl zwischen analog TV/DVD/USB/CARD und DVB-T.
15 EJECT: CD/DVD auswerfen.
16 10+: Zur Auswahl der Kapitel/Tracks über 9. Erneuter Druck erhöht um jeweils 10. Im DVB-T / analog TV Modus zur Anwahl der Programme über 9.
17 GOTO: Passage der CD/DVD direkt ansteuern.
18 AUDIO: Audio-Einstellungen verändern.
19 PBC/SCAN: Playback-Control bei VCD anzeigen. Im DVB-T / analog TV Modus zum Aktiveren des Sendersuchlaufs.
20 „■“: Wiedergabe stoppen.
21 „▶II“: Die Wiedergabe starten. Bild anhalten. Film weiter abspielen mit der Taste „▶II“.
22 MODE: Zum Einstellen der Bildparameter des LCD Displays.
23 ZOOM: Ein- oder Auszoomen.
24 MENU: Hauptmenü der DVD/VCD anzeigen.
25 ◆: Sprung zum vorherigen Kapitel oder Lied.
26 ▶▶I: Sprung zum nächsten Kapitel oder Lied.
27▶▶/PROT: Schnellvorlauf. Im DVB-T Modus zum Schützen von Programmen.
28 ◀/FAV: Schnellrücklauf. Im DVB-T Modus zum Verwalten der Favoriten.

Technische Daten

Geräteart	LCD-Fernseher/DVD-Player mit DVB-T-Receiver
Modell CTV	4890DVB-T/DVD
Stromversorgung DC	9V, 2A
Leistung	15 W
Abmessungen (inkl. Standfuß und Tragegriff)	270 x 120,6 x 254 mm
Gewicht	3,8 kg
Laser	Halbleiter-Laser
Signal PAL/NTSC
Signal-Rauschabstand >=	80 dB
Video-Ausgang 1,0 V (P-P)	75 Ω
Analoger Audio-Ausgang 1,4 V (rms)
Betriebsumgebung 0°C bis	40°C, ebener Untergrund
Kompatible Medien	△ ACHTUNG:Mit diesem Gerät können nur 12 cm Disks abgespielt werden!DVD-Video (DVD Disc, DVD ±R/RW)MPEG-4 Video (von CD/DVD Disc, DVD±R/RW, CD-R/RW)Audio CD (von CD Disc, CD-R/RW)Video CD (von CD Disc, CD-R/RW)MP3 fi les (von CD/DVD Disc, DVD±R/RW, CD-R/RW)
Regionalcode 2 (= Europa,	Grönland, Südafrika, Ägypten und Naher Osten, Japan)

Deutsch

7

Inhaltsverzeichnis

Geräteteile 3/4

Fernbedienung 3/5

Technische Daten 6

Sicherheitshinweise 9

Aufstellen und Anschließen 11

Inbetriebnahme 12

Stromversorgung 12

Anschließen an andere Ausstattungen 14

Bildschirmeinstellungen verändern 16

Über den DVD-Player 17

Medien wiedergeben 18

Im Dateimodus arbeiten 22

Voreinstellungen ändern 25

Über den DVB-T Empfänger 33

Über den analogen TV Empfänger 34

Fehlerbehebung 36

Entsorgung 37

Garantiebedingungen 38

Konformitätserklärung 39

OSD-Menu-Übersicht 40

Deutsch

Vielen Dank!

Es freut uns, dass Sie sich für den LCD Fernseher/DVD-Player mit DVB-T Receiver CTV 4BVB-T/DVD entschieden haben!

Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für den Kauf!

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

WARNUNG:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

Service Hotline

Bei technischen Fragen oder Problemen mit dem Gerät, die Sie mit Hilfe dieser Bedienungsanleitung nicht lösen können, wenden Sie sich bitte an unsere Service Hotline:

Telefon:[phone]

Herstelleranschrift

ETV

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40

47906 Kempen

Telefon: [phone]

Mail: [e-mail]

Im Zuge ständiger Produktverbesserungen behalten wir uns technische und gestalterische Änderungen vor.

Sicherheitshinweise

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das Gerät verwenden.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt werden. Es ist für eine gewerbliche Nutzung nicht geeignet.

Kinder

Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können, dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, daher besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

Fassen Sie den Stecker niemals mit nassen Händen an.
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das Gerät gewickelt ist.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des Gerätes angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte in das Gerät gelangen.
- Öff nen Sie das Gerät nicht.
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.

Deutsch

Laser

Standort

Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassifi ziert. Das zugehörige Etikett befi ndet sich außen auf dem Gerät. Laser-Strahlen können die Augen schädigen. Beachten Sie daher Folgendes:

Öffnen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur durch den Hersteller oder seinen Kundendienst durchführen.

Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen Standort voraus. Beachten Sie daher Folgendes:

Schützen Sie das Gerät vor Witterungseinfl üssen.
Schützen Sie das Gerät vor Feuchtigkeit.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf das Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wärmequellen wie z.B. Heizungen, Öfen etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
Schützen Sie die Fernbedienung vor Witterungseinflüssen, Feuchtigkeit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Das Gerät nicht während der Fahrt in einem Kfz nutzen.

Betrieb

Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernsehschirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner ⇒ Seite 27, „Allgemeines Setup-Menü“.

Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage wiedergegeben wird. Der Lautsprecher könnte beschädigt werden, wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.

Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät könnte sonst beschädigt werden.

Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es längere Zeit nicht verwenden.

Ziehen Sie bei Gewitter den Netzstecker aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für die folgenden Aufgaben bestimmt:

Abspielen von Video-DVDs/Video CDs.
Abspielen von Audio-CDs.
Empfang von analogen TV Programmen.
Empfang von digitalen terrestrischen Programmen (DVB-T).

Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist untersagt.

Deutsch

11

Defekt

Sollte das Gerät einmal defekt sein:

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät fallengelassen oder anderweitig beschädigt, muss das Gerät von einem autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhändler in Verbindung.
Setzten Sie sich mit der Service-Hotline in Verbindung Seite 39, "Garantieabwicklung". Viele Probleme können über diesen Weg gelöst werden.

Auspacken

Aufstellen und Anschließen

Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den Inhalt auf Vollständigkeit.

ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich immer in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Verpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial entsprechend der in Ihrem Land geltenden Vorschriften.

HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

Aufstellen

1. Stellen Sie das Gerät auf eine stabile, waagerechte und ebene Fläche. Halten Sie einen Abstand von mindestens 10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdose an.
3. Entfernen Sie, falls vorhanden, die Schutzfolie vom Gerät/LCD Bildschirm.

12

Deutsch

Batterien in die Fernbedienung einsetzen

Inbetriebnahme

WARNUNG:

Austretende Batteriesäure kann zu gesundheitlichen Schäden führen. Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei Hautkontakt betroffene Stelle sofort waschen. Bei Verschlucken sofort Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsuchen.

ACHTUNG:

Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Unterschiedliche Batterietypen weisen unterschiedliche Eigenschaften auf. Verwenden Sie alte und neue Batterien nicht zusammen. Ein gemeinsamer Einsatz alter und neuer Batterien kann die Lebensdauer der neuen Batterien verkürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben. Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen Sie Batterien niemals ins Feuer!

HINWEIS:

Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt verkürzt sein.

1. Öff nen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig (+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.

HINWEIS:

Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-Player übertragen. Achten Sie daher darauf, dass der DVD-Player nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von der Fernbedienung zum DVD-Player könnte unmöglich sein.

Wirkungskreis der Fernbedienung

Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbedienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fernbedienung zum Sensor sollte 5 Meter nicht überschreiten. Der Winkel der Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben und unten 30° nicht überschreiten.

Stromversorgung

A. Mit dem Wechselstromadapter

Der Wechselstromadapter funktioniert bei Wechselstrom von 100 V und 240 V aber

In Europa darf das Netzkabel (mitgeliefert) nur an eine Stromquelle zu 230-240 V Wechselstrom angeschlossen werden.
Beim Anschließen einer Wechselstromquelle außerhalb Europas muss ein Steckeradapter je nach Steckdose verwendet werden.

1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9V Buchse (Abb. 2/18) des Gerätes.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose.

△ ACHTUNG:

Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.

B. Mit dem Adapter für den Zigarettenanzünder

Der Zigarettenanzünderadapter wird für Fahrzeuge verwendet, die eine 12 V-Stromversorgung mit negativer Erdung haben.

Verbinden Sie den Stecker vom Zigarettenanzünder mit der DC IN 9V Buchse (Abb. 2/18). Stecken Sie anschließend den Zigarettenanzünder in die entsprechende Buchse Ihres Fahrzeugs.

Vorsichtsmaßnahmen:

Dieses Gerät darf nur mit dem Original-Fahrzeugadapter verwendet werden, ein anderer Adapter kann das Gerät beschädigen.
Der Original-Fahrzeugadapter darf nur für dieses Gerät verwendet werden. Nicht für andere Geräte verwenden.
Das Gerät nicht während der Fahrt nutzen. Stellen Sie sicher, dass das Gerät gut befestigt bzw. verstaut ist und bei einem Unfall nicht in das Fahrzeug fallen kann.
Beim Fahren im Straßenverkehr ist das Hantieren am Gerät und Anschauen von Videos/DVDs verboten.
Wenn der Zigarettenanzünder verschmutzt ist, wird der Anschluss durch schlechtes Leiten heiß. Sicherstellen, dass der Adapter nur an einen sauberen Zigarettenanzünderanschluss angesteckt wird.
Nach dem Gebrauch den Adapter wieder vom Gerät und von der Zigarettenanzünderbuchse abstecken.
Vor dem ersten Gebrauch den Akku aufl aden.
Der aufladbare Akku ist für den tragbaren Gebrauch zu verwenden, und um auch im Freien DVDs sehen zu können.

Aufl aden des Akkus

1. Stecken Sie das Kabel vom Wechselstromadapter in die DC IN 9V Buchse (Abb. 2/18) des Gerätes.
2. Verbinden Sie den Wechselstromadapter mit einer vorschriftsmäßig installierten Schutzkontaktsteckdose. Die Ladeanzeige leuchtet rot (Abb. 2/19).

△ ACHTUNG:

Der mitgelieferte Wechselstromadapter ist nur für dieses Gerät bestimmt. Nicht für andere Geräte verwenden.
Wird das Gerät über längere Zeit nicht verwendet, muss der Wechselstromadapter von der Stromsteckdose abgezogen werden.

C. Mit dem aufl adbaren Akku

14 Deutsch

Der Akku ist vollständig geladen, wenn die CHARGE Kontrollleuchte auf grün wechselt. Das Netzkabel vom Wechselstromadapter abstecken, dann den Akku vom Aufl adegerät abstecken.

□ HINWEIS:

Wenn die Leistung des aufl adbaren Akkus sinkt, stoppt die Wiedergabe.
Schaltet sich das Gerät während des Betriebs aus, ist der Ladezustand des Akkus erschöpft. Der Akku muss aufgeladen werden.
Nur den Original-Adapter und das Original-Aufladegerät verwenden, um den Akku aufzuladen.
Den Akku kurz vor dem nächsten Gebrauch laden.

Anschließen an ein Fernsehgerät (Abb. 2/15)

Anschließen an andere Ausstattungen

1. Stecken Sie das Cinchkabel in die entsprechenden Buchsen am Gerät.
2. Verbinden Sie das andere Ende vom Cinchkabel mit Ihrem Fernsehgerät. Verwenden Sie ggf. einen RCA/Scart Adapter (nicht im Lieferumfang enthalten).
3. Stellen Sie den AV IN/OUT Schalter (Abb. 2/14) auf „OUT“.

Wiedergabe einer DVD auf dem Fernsehgerät

1. Den DVD-Player mit dem POWER I/O Schalter einschalten.
2. Das Fernsehgerät einschalten und die mit dem Fernsehgerät gelieferte Anweisung befolgen.

□ HINWEIS:

Sicherstellen, dass das richtige Audio-/Videokabel verwendet wird, ein falsches Kabel ergibt ein schwaches Signal.
DVDs sind kopiergeschützt und können nicht kopiert werden. Beim Kopieren einer DVD auf eine Videokassette erhalten Sie ein unscharfes Bild mit schlechtem Sound. Daran ist NICHT das Gerät schuld!

Gebrauch von Ohr-/Kopfhörern (Abb. 2/17)

1. Benutzen Sie für den Kopfhörerbetrieb einen Kopfhörer mit einem 3,5 mm Stereo-Klinkenstecker, den Sie in den Kopfhöreranschluss ( )stecken.

2. Mit den VOL+/- (▶/◀) Lautstärketasten (Abb. 1/7 / 3/8) stellen Sie die gewünschte Lautstärke ein.

⚠️ WARNING:

Stellen Sie die Lautstärke Ihres Kopf- bzw. Ohrhörers nicht zu laut ein, dieses könnte zu Gehörschäden führen und Sie könnten sich und andere gefährden.
Um Ihre Umgebung nicht zu stören, stellen Sie die Lautstärke gering ein.
Bei Tinnitususerkrankungen schalten Sie die Lautstärke bitte leise ein bzw. verzichten auf die Verwendung dieses Gerätes.
Ohrenärzte empfehlen, Ohrhörer nicht dauerhaft über einen längeren Zeitraum zu verwenden.

Deutsch

15

Anschließen von anderen Wiedergabegeräten

Um das Bild eines anderes Wiedergabegerätes (z.B. Digitalkamera) auf dem LCD Bildschirm wiederzugeben, verbinden Sie das Cinchkabel mit den entsprechenden Buchsen am Gerät (Abb. 2/15) und das andere Ende mit dem Wiedergabegerät. Stellen Sie den AV IN/OUT Schalter (Abb. 2/14) auf „IN“.

i HINWEIS:

Wollen Sie wieder das Bild des internen DVD-Players auf dem LCD Bildschirm anzeigen, stellen Sie den AV IN/OUT Schalter auf „OUT“.

Anschließen an einen PC (Abb. 2/16)

1. Um den LCD Bildschirm als Monitor für Ihren PC zu verwenden, verbinden Sie das VGA Kabel (nicht im Lieferumfang) mit der VGA Buchse des Gerätes.
2. Verbinden Sie dann das andere Ende des Kabels mit der Grafi kkarte Ihres PCs.
3. Stellen Sie den AV IN/OUT Schalter (Abb. 2/14) auf „IN“.

i HINWEIS:

Wollen Sie wieder das Bild des internen DVD-Players auf dem LCD Bildschirm anzeigen, stellen Sie den AV IN/OUT Schalter auf „OUT“.

Antennenanschlüsse

Antenneneingang (Abb. 2/13)

i HINWEIS:

Bitte stellen Sie sicher, das ein Empfang von DVB-T Signalen in Ihrem Wohngebiet zur Verfügung steht. Informationen zum Sendegebiet erhalten Sie im Internet unter: http://www.ueberallfernsehen.de, oder bei Ihrem Fachhändler.

Dieses Gerät verfügt über einen eingebauten DVB-T Empfänger.

Um mit dem eingebauten DVB-Empfänger digitale terrestrische Programme empfangen zu können, müssen Sie Ihre fest installierte Hausan- tenne anschließen.

Falls Sie im Kernbereich des Sendegebietes empfangen, können Sie auch eine optionale passive oder aktive DVB-T Antenne verwenden.

Verbinden Sie das Kabel Ihrer DVB-T Antennenanlage bzw. Ihrer DVB-T Zimmerantenne mit der ANT. Buchse auf der linken Seite des Gerätes.

Dieses Gerät verfügt ebenfalls über einen eingebauten analog Empfänger.

Um mit dem eingebauten analog Empfänger Kabelfernseh-Programme empfangen zu können, müssen Sie Ihre fest installierte Kabelanlage anschließen.

Verbinden Sie hierfür das Kabel Ihres Kabelanschlusses mit der ANT. Buchse auf der linken Seite des Gerätes.

16 Deutsch

Eingänge an der Geräteseite

USB Eingang (auf der linken Geräteseite) (Abb. 2/22)

Stecken Sie ein USB-Speichermedium in die entsprechende Buchse an der linken Seite des Gerätes.

Speicherkarten Einschub (auf der linken Geräteseite) (Abb. 2/21)

Schieben Sie eine MMC/SD bzw. MS Speicherkarte in den Karteneinschub auf der linken Seite des Gerätes.

Gerät einschalten (Abb. 2/20)

Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den Netz-Ein-/Aus-Schalter „POWER I/O“ auf der linken Seite des Gerätes auf die Position „I“ stellen.

Bildschirmeinstellungen verändern

Drücken Sie wiederholt die MODE Taste (Abb. 3/22), um die einzelnen Menüs auszuwählen (BILD, LAUTSTÄRKE, AUSWAHL, SYSTEM, VORP.).

Wählen Sie mit den (▲/▼) Richtungstasten (Abb. 3/8) die Option aus. Mit den Richtungstasten (▶/◀) nehmen Sie die Einstellung vor.


HELLIGKEIT

KONTRAST

FARBE

DEUTSCH

RESET


Im Menü „Bild“ können Sie Helligkeit, Kontrast, Farbsättigung und OSD Sprache einstellen. Ebenfalls können Sie mit „Reset“ die Einstellungen wieder auf die werkseitigen Werte zurücksetzten.

LAUTSTÄRKE

LAUTSTÄRKE

Lautstärke

Hier können Sie die Lautstärke einstellen.

AUSWAHL
	NORMALNACH UNTEN
ZOOM	16:94:3

Auswahl

Hier können Sie Einstellungen zum Bildmodus einstellen. Bildanzeige („Normal“ und „Nach Unten“) sowie den Zoom (16:9 und 4:3).

SYSTEM
FARBSYSTEM	AUTO

System

Das Menü „System“ ist je nach Betriebsmodus unterschiedlich. Im DVB-T und DVD Betrieb können keine Einstellungen vorgenommen werden. Die zur Verfügung stehenden Einstellungen im analogen TV Modus siehe Abschnitt „Über den analogen TV-Empfänger“.

VORP.
AUTO SUCHE
SUCHE
FEINEIN.
BAND	VHF-LVHF-HUHF
POSITION
SPRINGEN	AUSEIN

Vorp.

Dieses Menü ist nur im analogen TV Modus anwählbar (siehe Abschnitt „Über den analogen TV-Empfänger“).

Über den DVD-Player

Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten abspielen → Seite 6, „Technische Daten“.

Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“ beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regionalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.

i HINWEIS:

Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von Brenn- und Komprimierungsverfahren als auch große Qualitätsunterschiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindustrie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs, DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.

Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbilder). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher, dass die DVD fi nalisiert wurde. Weitere Informationen hierzu fi nden Sie in der Bedienungsanleitung Ihres Aufnahmegerätes.

Eingabe nicht möglich

Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, erscheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.

Begriff e

Track: Mit „Track“ werden die Abschnitte einer Audio-CD bezeichnet. Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Symphonie, etc. handeln.
Titel/Kapitel: Video-DVDs werden in „Titel“ und „Kapitel“ unterteilt. Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hingegen Unterabschnitte dieses Films.
MPEG4: Ihr DVD-Player ist weiterhin für die Wiedergabe von Dateien geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) komprimiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große Datenmengen reduziert werden können, ohne merkliche Qualitätsverluste für Bild und Ton.

Deutsch

Fernbedienung verwenden

CD/DVD laden

Bildschirmanzeige CD-Menü verstehen

Bildschirmanzeige DVD-Menü verstehen

Medien wiedergeben

Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-Players zeigt.

1. Wählen Sie, durch Drücken der SOURCE Taste (Abb. 3/14), den DVD Modus aus.
2. Schieben Sie die CD/DVD in das Fach. Die CD wird automatisch eingezogen.
3. Auf dem Bildschirm erscheint kurz die Anzeige „Laden“.

ACHTUNG:

Mit diesem Gerät können nur 12 cm Disks abgespielt werden!

i HINWEIS:

Die CD/DVD wird nur eingezogen, wenn sich das Gerät im DVD Modus befi ndet.
Die CD/DVD mit dem Cover nach vorne in das Fach einschieben.

Verwenden Sie CDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste DISPLAY (Abb. 3/13) anzeigen lassen.

Aktueller Track/Gesamtanzahl der Tracks (1).
Zeit (2): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/13) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Track-Ende,
• bisherige Wiedergabedauer der CD,
• verbleibende Zeit bis zum CD-Ende.

Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem Druck auf die Taste DISPLAY (Abb. 3/13) anzeigen lassen.

DVD-Menü

Aktueller Titel/Gesamtanzahl der Titel (1).
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
Zeit (3): Hier finden Sie Angaben zur Spieldauer, sowie zur verbleibender Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste DISPLAY (Abb. 3/13) der Fernbedienung, um sich weitere Zeitanzeigen anzeigen zu lassen.

Folgende Möglichkeiten stehen zur Auswahl

• verbleibende Zeit bis zum Titel-Ende,
• bisherige Wiedergabedauer des Kapitels,
• verbleibende Zeit bis zum Kapitel-Ende.

Deutsch

19

Wiedergabe starten

Schieben Sie eine CD/DVD in das CD/DVD-Fach ⇒ Seite 18, „CD/DVD laden“.

Drücken Sie auf die Taste „▶II“ (Abb. 3/21) der Fernbedienung.

i HINWEIS:

Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players überprüfen.

Wiedergabe unterbrechen

Drücken Sie auf die Taste „▶II“ (Abb. 3/21) der Fernbedienung. Die Wiedergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefroren“.

Drücken Sie auf die Taste „▶II“ (Abb. 3/21) der Fernbedienung, um die „normale“ Wiedergabe wieder zu starten.

Audio-Sprache/Audio-Modus ändern

Drücken Sie mehrfach auf die Taste AUDIO (Abb. 3/18), um die Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen sind abhängig von der DVD.

i HINWEIS:

Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“ oder „Stereo“ einstellen.

Untertitel anzeigen

Drücken Sie mehrfach auf die Taste SUBTITLE (Abb. 3/5), wenn Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden Untertitel-Sprachen sind abhängig von der DVD.

Wiedergabe stoppen

Drücken Sie während der Wiedergabe auf die Taste „■“ (Abb. 3/20). Die Wiedergabe wird angehalten.

Drücken Sie noch einmal auf die Taste „▶II“ (Abb. 3/21), um die Wiedergabe von der letzten Position fortzusetzen.

Drücken Sie zweimal auf die Taste „■“ (Abb. 3/20), um die Wiedergabe vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste „▶II“ (Abb. 3/21), so wird die CD/DVD von vorn abgespielt.

Vorheriges Kapitel/Track auswählen

Drücken Sie die Taste „I◀◀“ (Abb. 3/25), um zum Beginn des vorherigen Kapitels oder Tracks zu springen.

Nächstes Kapitel/Track auswählen

Drücken Sie die Taste „▶▶I“ (Abb. 3/26), um zum Beginn des nächsten Kapitels oder Tracks zu springen.

Track direkt auswählen

Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der Ziff erntasten der Fernbedienung ein (Abb. 3/3).

Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.

20 Deutsch

Passage über Menü ansteuern

Über das Bildschirmmenü können Sie komfortabel beliebige Passagen eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:

1. Wählen Sie die gewünschte Rubrik durch wiederholtes Drücken der Taste GOTO (Abb. 3/17) aus.
2. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll. In Abhängigkeit vom Typ des Mediums kann es sich dabei beispielsweise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln. Die Eingabe nehmen Sie über die Zifferntasten (Abb. 3/3) vor. Nach kurzer Zeit beginnt die Wiedergabe.

DVD-Titel/Kapitel wiederholen

1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT/DEL (Abb. 3/11). Auf dem Bildschirm erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT/DEL, bis Sie die Anzeige „Titel“ oder „Alle“ auf dem Bildschirm sehen.

CD-Track wiederholen

1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT/DEL (Abb. 3/11). Auf dem Bildschirm erscheint die Meldung „Stück“.

CD wiederholen

Drücken Sie so oft auf die Taste REPEAT/DEL (Abb. 3/11), bis auf dem Bildschirm die Meldung „Alle“ erscheint.

Wiederholen beenden

Drücken Sie so oft auf die Taste REPEAT/DEL (Abb. 3/11), bis auf dem Bildschirm keine Meldung mehr erscheint.

DVD-Menü verwenden

Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-spezifi sch und kann daher hier nicht näher beschrieben werden.

Drücken Sie auf die Taste MENU (Abb. 3/24), um das DVD-Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb. 3/8). Bestätigen Sie die Eingabe mit der Taste ENTER (Abb. 3/7).

Befi nden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel auswählen können, so können Sie dessen Nummer über die Zifferntasten (Abb. 3/3) der Fernbedienung eingeben.

Schnell-Vor- oder Zurücklauf durchführen

Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder Zurücklauf durchzuführen.

1. Drücken Sie auf die Taste ▶/PROT (Abb. 3/27) bzw. ◀/FAV (Abb. 3/28), um einen Schnellvorlauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B. „2x“.

2. Drücken Sie mehrfach auf die Taste ▶/PROT bzw. ◀/FAV, um die Geschwindigkeit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16 oder 32 beschleunigt erfolgen.

3. Drücken Sie auf die Taste „▶II“ (Abb. 3/21), um beim Erreichen der gesuchten Passage die normale Wiedergabe zu starten.

Deutsch

21

Bildausschnitt vergrößern

Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildausschnitt verändern.

Drücken Sie auf die Taste ZOOM (Abb. 3/23), um den Bildausschnitt zu verändern. Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder einzustellen.

i HINWEIS:

Mit den Richtungstasten (Abb. 3/8) können Sie sich im gezoomten Bild bewegen.

Bildwinkel ändern

Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszuwählen.

Drücken Sie auf die Taste ANGLE (Abb. 3/4), um den Bildwinkel zu ändern.

i HINWEIS:

Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem Bildschirm die Meldung „∅”.

Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.

Lautstärke einstellen

Die gewünschte Lautstärke stellen Sie mit den Richtungstasten (▶/◀) (Abb. 3/8) ein.

Playlist erstellen (CD/DVD)

CD:

Programm

▶

DVD:

Programm

Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.

Gehen Sie hierzu folgendermaßen vor:

1. Drücken Sie auf die Taste PRO/EPG (Abb. 3/12). Sie sehen nun eine Tabelle. Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw. der Kapitel/Titel (bei DVDs) ein.

i HINWEIS:

Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch beim Einlegen einer neuen CD/DVD verloren.

1. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/8).

2. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track (bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein. Verwenden Sie hierzu die Zifferntasten (Abb. 3/3).

3. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten (Abb. 3/8) am unteren Rand der Tabelle den Befehl „Start“ auswählen.

4. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/7) der Fernbedienung drücken.

22 Deutsch

Playlist löschen (CD/DVD)

1. Drücken Sie auf die Taste PRO/EPG Sie sehen nun eine Tabelle (Abb. CD bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/8) den Befehl „Stopp“ am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste ENTER (Abb. 3/7) der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PRO/EPG.

Im Dateimodus arbeiten

Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in Dateisystemen gespeichert sind. Solche Medien liegen häufig g dann vor, wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer erstellen.

CD/DVD verwenden

1. Wählen Sie, durch Drücken der SOURCE Taste (Abb. 3/14), den DVD Modus aus.
2. Schieben Sie eine CD/DVD in das CD/DVD-Fach ⇔ Seite 18, „CD/DVD laden“.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ⇒ Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

Speicherkarte verwenden

Folgende Speicherkarten können Sie verwenden:

1. Stecken Sie die Speicherkarte in den Kartenleser (Abb. 2/21).
2. Drücken Sie auf die Taste SOURCE (Abb. 3/14) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
3. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe → Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
4. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie wiederholt auf die SOURCE Taste (Abb. 3/14).

i HINWEIS:

Um herauszufinden, welche abspielbaren Dateien hier zu finden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern. Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.
Haben Sie auch ein Ausgabegerät an den USB Anschluss angeschlossen, so wird dessen Inhalt zuerst angezeigt. Drücken Sie ein weiteres Mal auf die Taste SOURCE (Abb. 3/14) um den Inhalt der Speicherkarte angezeigt zu bekommen.

Deutsch

23

USB-Medium verwenden

Über den USB-Anschluss können Sie verschiedene USB-Speichermedien mit dem DVD-Player verbinden. Beispiele für solche Geräte sind USB-Speichersticks oder Digitalkameras.

Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speichermedien jeglicher Art die heute angeboten werden, erlauben es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten. Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine Fehlfunktion des Gerätes.

1. Drücken Sie auf die Taste SOURCE (Abb. 3/14) der Fernbedienung, um den DVD-Player in den Dateimodus zu schalten.
2. Stecken Sie ein USB-Speichermedium in den entsprechenden Anschluss des DVD-Players (Abb. 2/22).

i HINWEIS:

Um herauszufi nden, welche abspielbaren Dateien hier zu fi nden sind, untersucht der DVD-Player nun den Inhalt des Speichermediums. Dieser Vorgang kann bei großen Speichermedien lange dauern. Sie sehen während dieser Zeit auf dem Bildschirm die Statusmeldung „WAITING“.

1. Wählen Sie die gewünschte(n) Datei(en) aus und starten Sie die Wiedergabe ⇒ Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.
2. Wollen Sie wieder in den DVD Modus wechseln, drücken Sie wiederholt auf die SOURCE Taste (Abb. 3/14).
3. Entfernen Sie anschließend das USB Speichermedium.

Datei/Verzeichnis auswählen und Wiedergabe starten

Medien können zahlreichen Daten/Dateien und Verzeichnisse enthalten. Sie müssen daher zunächst bestimmen, welche Dateien wiedergegeben werden sollen.

1. Sofern dies noch nicht geschehen ist, legen Sie die CD oder DVD in das Laufwerk oder schließen Sie ein USB Speichermedium an.
2. Es erscheint ein zweispaltiges Menüfenster in dem auf der linken Seite die Verzeichnisse (wenn Verzeichnisse vorhanden) oder die Dateien aufgelistet sind.
3. Wählen Sie mit den Richtungstasten (Abb. 3/8) in der linken Liste das gewünschte Verzeichnis oder die Datei aus.
4. Drücken Sie zur Auswahl die Taste ENTER (Abb. 3/7).

Datei: Haben Sie eine Datei angewählt wird diese nun direkt angezeigt bzw. abgespielt.

Verzeichnis: Haben Sie ein Verzeichnis aufgerufen, öff net sich nun eine Liste von Dateien.

Auch hier können Sie die gewünschte Datei mit den Richtungstasten und der Taste ENTER (Abb. 3/7) auswählen. Haben Sie eine Datei angewählt, wird diese nun angezeigt bzw. abgespielt.

Bitte beachten Sie:

Es gibt eine Vielzahl von Brenn- und Komprimierungsverfahren, sowie Qualitätsunterschiede bei CDs/DVDs und gebrannten CDs/DVDs.

Deutsch

Aus diesen Gründen kann es in seltenen Fällen zu Problemen bei der Wiedergabe von Dateien kommen (Dateien werden z.B. angezeigt, können aber nicht abgespielt werden). Dies ist keine Fehlfunktion des Gerätes.

i HINWEIS:

Um aus den Dateien wieder zu den Verzeichnissen zurückzukehren, wählen Sie das Symbol „☐..“ (übergeordnetes Verzeichnis) aus und betätigen die ENTER Taste (Abb. 3/7).

Wiedergabe beenden

Drücken Sie auf die Taste „■“ (Abb. 3/20) der Fernbedienung, um die Wiedergabe zu beenden.

Bilder wiedergeben

Der DVD-Player ist geeignet Ihre Digitalfotos wiederzugeben. Diese Fotos können auf einem beliebigen, vom DVD-Player unterstützen Medium (DVD, CD, etc.), gespeichert sein.

i HINWEIS:

Achten Sie dabei auf eine angemessene Größe der Fotos. Zu große Fotos werden unter Umständen sehr langsam oder gar nicht angezeigt. Günstig ist, wenn die Größe der Fotos dem Bildformat des Wiedergabegerätes entspricht. Dieses beträgt bei Fernsehern normalerweise 1024x576 Pixel (Seitenverhältnis 16:9) oder 768x576 (Seitenverhältnis 4:3).
Bitte beachten Sie, dass jegliche Konvertierung (Umwandlung) im allgemeinen immer einen Informationsverlust, im Bezug auf das ursprüngliche Format zur Folge hat.

Starten Sie die Bildwiedergabe, indem Sie die Datei auswählen, mit der die Wiedergabe beginnen soll Seite 23, „Datei/Verzeichnis auswählen und Wiedergabe starten“.

i HINWEIS:

Nach einigen Sekunden erscheint auf der rechten Seite im zweispaltigen Menüfenster ein Vorschaubild.

Blättern

Manuell: Drücken Sie auf die Taste ◀◀ (Abb. 3/25) oder ▶▶I (Abb. 3/26) der Fernbedienung, um vor oder zurück zu blättern.
Automatisch: Drücken Sie die Taste ENTER (Abb. 3/7). Der Bildwechsel erfolgt automatisch.

Bild drehen

Mit den Richtungstasten können Sie Bilder während der Wiedergabe drehen:

Um 90° im Uhrzeigersinn drehen: Richtungstaste „▶“
Um 90° gegen den Uhrzeigersinn drehen: Richtungstaste „◀“

Voreinstellungen ändern

Zahlreiche Voreinstellungen können Sie komfortabel über das Bildschirm-Menü verändern.

Sie starten das Menü zum Ändern der Voreinstellungen, indem Sie auf die Taste SETUP (Abb. 3/9) der Fernbedienung drücken.

i HINWEIS:

Viele der Voreinstellungen können Sie sowohl über die Fernbedienung als auch über das Menü ändern. Der Unterschied ist: Ändern Sie die Vorsteinstellungen über die Fernbedienung, so haben die Änderungen nur bis zum Ausschalten des DVD-Players oder bis zum Entfernen der DVD Bestand.

Menü-Aufbau verstehen

Menü verwenden

Überblick über das Hauptmenü

Im Setup-Menü fi nden Sie zwei Menü-Ebenen:

Hauptmenü: Die Hauptebene wird durch graphische Symbole dargestellt.
Untermenü: Unter jedem Hauptmenü-Eintrag finden Sie die zugehörigen Untermenüeinträge.

Navigation und Auswahl

Im Hauptmenü bewegen Sie sich mit den Richtungstasten (Abb. 3/8) der Fernbedienung (▶/◀).
Im Untermenü hingegen bewegen Sie sich mit den Richtungstasten (▲/▼).
Einen Menüpunkt wählen Sie mit der Taste ENTER (Abb. 3/7) aus.

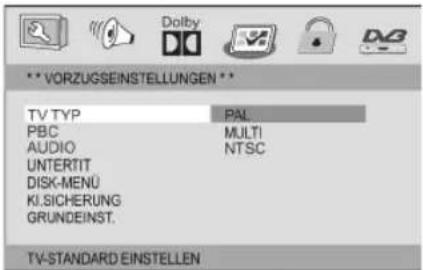

Eine Option (z.B. „PAL“ in der Abbildung links) wählen Sie ebenfalls mit der Taste ENTER aus. Die ausgewählte Option (im Beispiel PAL) ist nun hervorgehoben.

Schieberegler

In einigen Menüs fi nden Sie Schieberegler, mit denen Sie z.B. die Lautstärke oder Bildschirmhelligkeit einstellen können. Sie verwenden den Regler folgendermaßen:

1. Wählen Sie ihn mit der Taste ENTER aus.
2. Bewegen Sie den Regler mit den Richtungstasten (▲/▼).
3. Bestätigen Sie Ihre Eingabe mit der Taste ENTER.

Allgemeine Einstellungen (1)
Audioeinstellungen (2)
Dolby-Digitaleinstellungen (3)
Voreinstellungen (4)
Kennwort Funktionen (5)
DVB-T Einstellungen (6)

i HINWEIS:

Einige der Menüeinstellungen sind nur im Stopp-Modus anwählbar (DVD abhängig).

Deutsch

Allgemeine Einstellungen

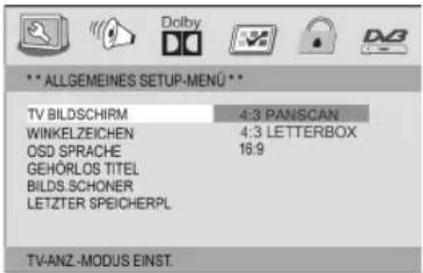

TV Bildschirm

Hier können Sie die Ausgabe des DVD-Players an das Seitenverhältnis Ihres Wiedergabegerätes anpassen.

Zum Hintergrund: Sofern Sie keinen Wide-Screen-Fernseher haben, weist Ihr Fernsehbild ein Seitenverhältnis von 4:3 auf. Die meisten Spielfi Ime weisen jedoch ein Seitenverhältnis von 16:9 auf, deren Bild ist also zu breit für einen Fernseher.

Hier können Sie angeben, wie die Wiedergabe des Films an Ihr Wiedergabegerät angepasst wird:

4:3 Panscan: Sie sehen nur den mittleren Bereich des Films. Die Ränder werden abgeschnitten.
4:3 Letterbox: Sie sehen den gesamten Bereich des Films. Hierzu wird dieser verkleinert, wodurch über und unter dem Film schwarze Balken erscheinen.
16:9 Wide: Wählen Sie diese Option, wenn Sie ein Wide-Screen-Fernseher zur Wiedergabe verwenden. Beachten Sie dabei, dass Filme, die mit einem Seitenverhältnis von 4:3 aufgezeichnet wurden, nach wie vor im Verhältnis 4:3 angezeigt werden. Es wird also nicht die gesamte Fläche des Wide-Screen-Fernsehers zur Wiedergabe verwendet.

i HINWEIS:

Die Einstellung „4:3 Panscan“ wird nicht von allen DVDs unterstützt.

Winkelzeichen (Kamerawinkel)

Falls die DVD Sequenzen enthält, die von unterschiedlichen Kamerawinkeln aus aufgenommen wurden, können Sie mittels der Taste ANGLE/TTX (Abb. 3/4) die verschiedenen Kamerawinkel auswählen. Diese Funktion steht nur zur Verfügung, wenn die DVD Szenen mit verschiedenen Kamerawinkeln enthält.

Bevor Sie die Funktion nutzen können, müssen Sie diese zuerst aktivieren.

Ein: Das Winkelzeichen wird im Bildschirm angezeigt.
Aus: Es wird kein Winkelzeichen im Bildschirm angezeigt.

OSD Sprache

Wählen Sie hier die Sprache der Bildschirm-Anzeigen aus.

Gehörlos Titel (Kommentare)

Auf manchen DVDs befi nden sich fi Imbegleitende Kommentare, wie z.B. Untertitel für Hörgeschädigte.

Ein: Die Kommentare werden angezeigt.
Aus: Es werden keine Kommentare angezeigt.

Bildschirmschoner

Das Gerät kann ein Standbild beliebig lange auf dem Bildschirm anzeigen. Hierbei können Schäden am Bildschirm entstehen. Es ist daher sinnvoll, den Bildschirmschoner zu aktivieren.

Folgende Optionen stehen zur Auswahl:

Ein: Der Bildschirmschoner ist aktiviert (Standardeinstellung).
Aus: Der Bildschirmschoner ist deaktiviert.

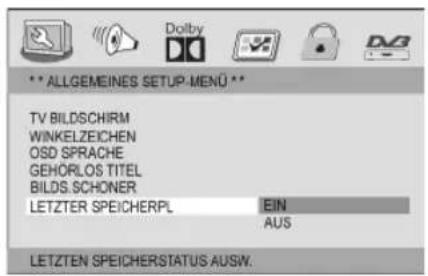

Letzter Speicher

Bestimmen Sie, wie sich der DVD-Player verhalten soll, wenn der Benutzer während der Wiedergabe auf die Taste „■“ (Abb. 3/20) drückt.

Ein: Wird das Abspielen einer DVD, CD oder VCD angehalten und da- nach wieder gestartet, beginnt das Abspielen an der letzten Position.
Aus: Wird das Abspielen einer DVD, CD oder VCD angehalten und danach wieder gestartet, beginnt das Abspielen wieder am Anfang des Medium.

Analogausgang Setup

Downmix

Verändern Sie die Charakteristik der Lautsprecherausgabe:

L/R: Wählen Sie diese Einstellung, wenn Sie die DVD im Pro Logic Dolby Stereoeff ekt abspielen wollen. Hierdurch entsteht ein realitätsnaher 2-Kanal-Wiedergabeeff ekt.
Stereo: Wählen Sie diese Einstellung, wenn eine DVD, die im 5.1-Audio-Format aufgenommen wurde, als 2-Kanal-Stereoton ausgegeben werden soll.

Dolby Digital Setup

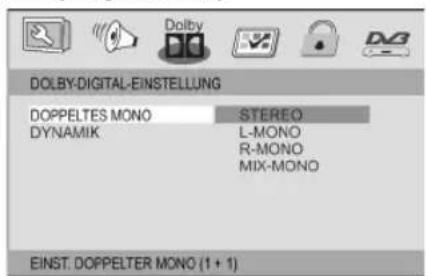

Doppeltes Mono

Normalerweise erfolgt die Tonausgabe als Stereo-Ausgabe. Hier haben Sie die Möglichkeit, anstelle der Stereo-Ausgabe eine Mono-Ausgabe zu wählen.

Stereo: Die Ausgabe erfolgt als Stereo-Ausgabe (Voreinstellung).
L-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „linken“ Stereo-Kanals ausgegeben.
R-Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal des „rechten“ Stereo-Kanals ausgegeben.
Mix Mono: Die Ausgabe erfolgt als Mono-Ausgabe. Hierbei wird auf allen Lautsprechern das Signal „beider“ Stereo-Kanäle ausgegeben.

Deutsch

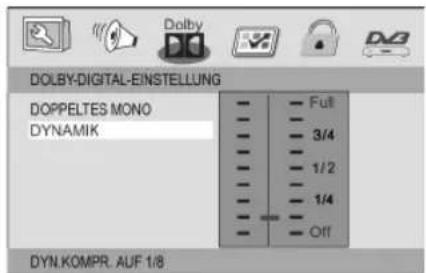

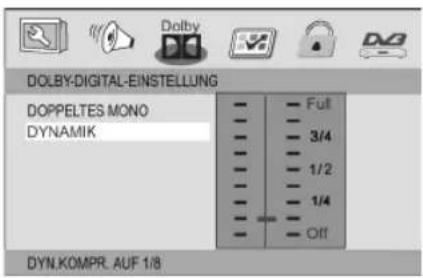

Dynamik

Mit dem Begriff „Dynamik“ (Dynamikumfang) wird das Verhältnis vom leisesten zum lautesten Ton beschrieben. Ist der Dynamikumfang sehr groß, so gibt es sowohl sehr leise als auch sehr laute Töne.

Unter Umständen stellt dies ein Wiedergabeproblem dar. Angenommen, Sie sehen eine DVD in relativ lauter Umgebung. Sie können die Lautstärke nun erhöhen, um auch die leisen Passagen hören zu können, was allerdings den Nachteil hat, dass die lauten Passagen unangemessen laut werden. Sinnvoll ist es hier, den Dynamikumfang zu komprimieren (also zu reduzieren) und zugleich die Ausgabelautstärke zu erhöhen.

FULL -1/8: Der Dynamikumfang wird etwas (1/8) bis maximal komprimiert (FULL).
OFF: Der Dynamikumfang wird nicht komprimiert (Voreinstellung).

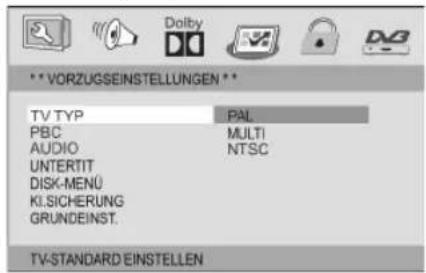

Voreinstellungen

TV-Typ

Passen Sie die Ausgabe des DVD-Players an das Farbübertragungssystem Ihres Wiedergabegerät an. Folgende Optionen stehen zur Auswahl:

PAL: In Europa verbreitetes System.
MULTI: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.
NTSC: Primär in Nordamerika verbreitetes System.

PBC

Durch PBC (Playback-Control), werden die auf den DVD's bzw. VCD's befi ndlichen, vom Hersteller vorgegebenen interaktiven Menüs automatisch gestartet. Wenn Sie die Option PBC auf „Aus“ schalten, werden die Tracks automatisch der Reihe nach von der DVD bzw. VCD abgespielt.

i HINWEIS:

Wenn die DVD oder VCD's nicht PBC kompatibel ist, wird kein Auswahlmenü angezeigt, auch wenn die Funktion „PBC“ eingeschaltet ist.

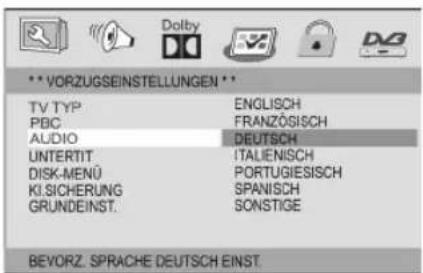

Audiomenü; Untertitel; Disk Menü

Audiomenü: Wählen Sie hier die bevorzugte Sprache der Audio-Ausgabe aus.
Untertitel: Wählen Sie hier die bevorzugte Sprache der filmbegleitenden Untertitel aus.
Disk Menü: Wählen Sie hier die bevorzugte Sprache der DVD Menüs aus.

Jugendschutz

Manche DVDs weisen Informationen zur Zielgruppe auf. Das Vorgehen gleicht hierbei der Freigabe für Kinofi Ime („Freigegeben ab 12 Jahren“ z.B.).

Haben Sie die Kinderschutz-Option aktiviert, so wird, sofern vorhanden, die entsprechende Information von der DVD ausgelesen und mit dem von Ihnen voreingestellten Wert verglichen. Ist eine DVD für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die DVD nicht abgespielt werden. Folgendende Kinderschutz-Optionen können ausgewählt werden:

Kind.Sicher: Kindergeeignet.
O. Altersb.: Für alle Altersgruppen geeignet.
Freig ab 6: Elterliche Begleitung wird empfohlen. Manche Passagen können für kleine Kinder unangemessen sein.
Freig ab 12: Eine elterliche Begleitung wird dringend empfohlen. Manche Passagen können für Kinder unter 12 Jahren unangemessen sein.
Freig ab 16: Eine elterliche Begleitung ist notwendig.
N.Frei u.16: Jugendliche unter 16 Jahren dürfen den Film nur in Begleitung eines Erwachsenen sehen.
N.Frei u.18: Kinder und Jugendliche unter 18 Jahren dürfen den Film nicht sehen.
Erwachsene: Der Film darf nur von Erwachsenen gesehen werden.

Grundeinstellung

Wählen Sie den Befehl „Grundeinst/Rückstellen“, wenn Sie das Gerät wieder auf die werkseitigen Voreinstellungen zurücksetzen möchten.

Alle Einstellungen, die von Ihnen vorgenommen wurden, gehen dabei verloren.

Kennwort Funktion

Möchten Sie den DVD-Player mit einer Kindersicherung versehen, so müssen Sie zuvor ein Kennwort vergeben. Mit dem Kennwortschutz werden die Einstellungen zur Kindersicherung geschützt, so dass diese nur von Ihnen verändert werden können.

Kennwortmodus

EIN: Bei jedem Änderungswunsch der Jugendschutzfunktion wird die Eingabe des Kennwortes verlangt.
AUS: Die Jugendschutzfunktion kann ohne die Eingabe eines Kennwortes geändert werden.

Passwort

In diesem Menü haben Sie die Möglichkeit das Kennwort für die Jugendschutzfunktion zu ändern.

Um das Kennwort zu ändern, müssen Sie das aktuelle Kennwort eingeben. Das Master-Kennwort ist „1369“.

i HINWEIS:

Haben Sie Ihr Kennwort vergessen, so können Sie mit diesem Master- password den Jugendschutz deaktivieren.

DVB-T Einstellungen

Gehen Sie folgendermaßen vor, um das Kennwort zu ändern:

1. Geben Sie das aktuelle Kennwort, in der Zeile „Altes Passwort“, mit den Zifferntasten (Abb. 3/3) der Fernbedienung ein. Damit das Kennwort nicht von Unbefugten gelesen werden kann, werden auf dem Bildschirm lediglich die Zeichen „XXXX“ angezeigt.
2. Geben Sie das neue Kennwort, in der Zeile „Neues Passwort“, mit den Ziff erntasten der Fernbedienung ein.
3. Geben Sie zur Bestätigung das neue Kennwort, in der Zeile „PW Bestätigen“, erneut ein. Bestätigen Sie Ihre Eingabe mit der Taste ENTER (Abb. 3/7).

i HINWEIS:

Das DVB-T Einstellmenü kann nur im DVB-T Betrieb angewählt werden.

Zone (Standort)

Wählen Sie hier Ihre Standort-Region aus.

Zeitzone

Wählen Sie hier die Zeitzone aus, die Ihrem Standort entspricht. Diese wird über das Empfangssignal auf Greenwich Mean Time synchronisiert (GMT). Die automatische Einstellung der Uhrzeit wird entsprechend Ihrer Auswahl vorgenommen.

Mit den Richtungstasten (▲/▼) nehmen Sie die Einstellungen vor. Bestätigen Sie Ihre Auswahl mit der ENTER Taste.

Im Großteil Europas:

Normalzeit = Stunde 01, Minuten 00

Sommerzeit = Stunde 02, Minuten 00

Alterssperre

Wählen Sie hier das Alter der Jugendschutzsperre aus oder deaktivieren Sie diese Einstellung.

Haben Sie die Jugendschutz-Option aktiviert, so wird, sofern von den einzelnen Sender ausgestrahlt, die entsprechende Information mit dem von Ihnen voreingestellten Wert verglichen. Ist eine Sendung für eine ältere Altersgruppe vorgesehen als es von Ihnen voreingestellt wurde, so kann die Sendung nicht angezeigt werden.

i HINWEIS:

Sie werden zur Eingabe des Passwortes aufgefordert. Dieses ist identisch mit dem, welches Sie im Menü „Passwort Setup Menü/Passwort“ vergeben haben.

Kanal Einstellung

Automatischer Suchlauf

Wählen Sie diesen Suchlauf, um den gesamten Empfangsfrequenzbereich des Empfängers nach Programmen abzusuchen.

1. Wählen Sie den Befehl „Start“ aus.
2. Bestätigen Sie die eingeblendete Sicherheitsabfrage mit der ENTER Taste (Abb.3/7). Die Kanalsuche wird nun automatisch durchgeführt und kann mehrere Minuten in Anspruch nehmen.

i HINWEIS:

Möchten Sie den Vorgang abbrechen, drücken Sie die Taste PBC/SCAN (Abb. 3/19) und bestätigen Sie die eingeblendete Sicherheitsabfrage mit der ENTER Taste (Abb. 3/7).
Durch Drücken der Taste PBC/SCAN (Abb. 3/19) können Sie ebenfalls den automatischen Sendersuchlauf aktivieren.

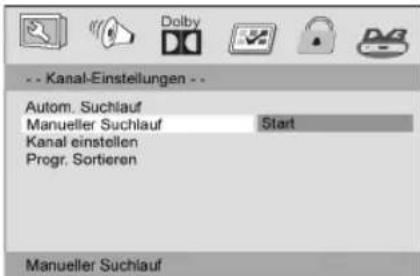

Manueller Suchlauf

i HINWEIS:

In diesem Suchlauf ist es notwendig die Frequenz des gesuchten Programms zu kennen. Diese muss ggf. im Internet oder direkt vom jeweiligen Programmanbieter in Erfahrung gebracht werden.

Wählen Sie diesen Suchlauf, um gezielt einen bestimmten Kanal bzw. eine bestimmte Frequenz nach Programmen abzusuchen.

1. Wählen Sie den Befehl „Start“ aus.
2. Bestätigen Sie die eingeblendete Sicherheitsabfrage mit der ENTER Taste (Abb. 3/7).
3. Das manuelle Suchlauffenster öffnet sich. Geben Sie mit den Ziffern-tasten (Abb. 3/3) die gewünschte Frequenz aus und wählen den Befehl „Anspie.“ aus. Im eingegebenen Frequenzbereich wird nach empfangbaren Kanälen gesucht.

i HINWEIS:

Möchten Sie den Vorgang abbrechen, drücken Sie die Taste PBC/SCAN (Abb. 3/19)

Deutsch

Kanal einstellen

Wählen Sie den Befehl „Start“ aus. Das Kanal-Einstellmenü erscheint. Wählen Sie mit den Richtungstasten (Abb. 3/8) das Programm aus, welches Sie bearbeiten möchten. Um die nächsten bzw. vorherigen fünf Programme anzuzeigen, drücken Sie die ▶▶▶1 bzw. ◆◀◀ Taste an der Fernbedienung.

• Favorit: Drücken Sie die Taste ◀/FAV (Abb. 3/28), um das aktuell ausgewählte Programm in die Favoritenliste zu übernehmen.
  Löschen: Drücken Sie die Taste REPEAT/DEL (Abb. 3/11), um das aktuell ausgewählte Programm beim Umschalten zu überspringen.
  Geschützt: Drücken Sie die Taste ▶/PROT (Abb. 3/27), um das aktuell ausgewählte Programm zu schützen. Sie werden anschließend um die Eingabe des Passwortes aufgefordert. Wollen Sie das Programm nun anwählen, werden Sie erneut um die Eingabe des Passwortes gebeten.

Um das Kanal-Einstellmenü zu verlassen, wählen Sie den Befehl „ENDE“ aus und bestätigen mit der ENTER Taste (Abb. 3/7).

i HINWEIS:

Der Befehl „ENDE“ kann nur angewählt werden, wenn die ersten fünf Programme angezeigt werden.
Das Passwort ist identisch mit dem, welches Sie im Menü „Passwort Setup Menü/Passwort“ vergeben haben.

Programme sortieren

1. Wählen Sie den Befehl „Start“ aus. Das Programm-Sortiermenü erscheint.
2. Wählen Sie mit den Richtungstasten (Abb. 3/8) das Programm aus, welches Sie verschieben möchten.
3. Drücken Sie die Taste ENTER (Abb. 3/7) und wählen Sie mit den Richtungstasten den neuen Programmplatz aus.
4. Drücken Sie erneut die Taste ENTER.

Um das Programm-Sortiermenü zu verlassen, wählen Sie den Befehl „ENDE“ aus und bestätigen mit der ENTER Taste (Abb. 3/7).

i HINWEIS:

Der Befehl „ENDE“ kann nur angewählt werden, wenn die ersten fünf Programme angezeigt werden.

Über den DVB-T Empfänger

Die von der Antenne empfangenen Signale können von einem Fernseher nicht verarbeitet werden. Sie werden im eingebauten DVB-Receiver so aufbereitet, dass an seinen Ausgängen Audio und Videosignale (AV) zur Verfügung stehen, die an den Fernseher weitergegeben werden.

DVB-T steht für:

Digital Video Broadcasting Terrestrian: Eine digitale, universale Übertragungstechnik, für Bild, Grafi k, Ton und Text, also für Daten in jeder denkbaren Form und in jeder möglichen, jeweils angemessenen Qualität.

EPG

(Elektronischer Programmführer)

i HINWEIS:

Diese Funktion kann nur genutzt werden, wenn der gewählte Sender diese unterstützt.

Der eingebaute DVB-T Receiver verfügt über eine elektronische Programmzeitschrift. Dadurch können Sie die Programminformationen einzelner Programme auf dem Bildschirm darstellen. Sie können sich einen Überblick über die gerade laufenden Sendungen und die folgende verschaff en.

Um in das EPG Menü zu gelangen, drücken Sie während des DVB-T Betriebs auf die Taste PROG/EPG (Abb. 3/12). Es blendet sich das EPG Infofenster ein:

Aktuelles Programm (1).
Aktuelle Sendung (2).
Folgende Sendung (3).
Aktuelles Datum und Uhrzeit (4).

Videotext

Drücken Sie die Taste ANGLE/TTX (Abb. 3/4), um die Funktion Videotext aufzurufen. Geben Sie mit Hilfe der Zifferntasten (Abb. 3/3) die gewünschte Videotextseite ein. Ihre Eingabe wird in der oberen, linken Bildschirmecke angezeigt. Nachdem Sie die gewünschte Videotextseite eingegeben haben, sucht Ihr Gerät die Seite. Da die Videotextseiten nicht alle gleichzeitig übertragen werden können, kann es einige Sekunden dauern, bis Ihr Gerät die Seite gefunden hat.

Für alle Videotextbetreiber stellt die Seite 100 die Inhaltsangabe dar.

Benutzen Sie die ◆◀ bzw. MENU Taste (Abb. 3/25, 24), um eine Seite vor- bzw. zurückzublättern.
Durch Drücken der Taste ZOOM (Abb. 3/23) wird die im gelben Feld angezeigte Videotext-Gruppe aufgerufen.
Durch Drücken der Taste ▶▶I (Abb. 3/26) wird der im blauen Feld angezeigte Videotext-Block aufgerufen.

Zum Ausschalten des Videotextes drücken Sie erneut auf die Taste ANGLE/TTX (Abb. 3/4).

Favoriten anwählen

Durch wiederholtes Drücken der Taste ◀/FAV (Abb. 3/28), schalten Sie die vorher ausgewählten Favoriten-Programme durch. (Favoriten auswählen siehe DVB-T Menü „Kanal einstellen“.)

Deutsch

Analoge TV Einstellungen

System

SYSTEM
FARBSYSTEM	AUTOPALSECAM
TONSYST.	BGDKIL
SWAP
COPY

Über den analogen TV-Empfänger

Wenn Sie sich im analogen TV Modus befi nden, können Sie die bereits im Abschnitt „Bildschirmeinstellungen verändern“ Einstellungen verändern.

Zusätzlich können Sie nun auch auf die Menüs „System“ und „Vorp.“ zugreifen.

Hier können Sie u.a. den automatischen Sendersuchlauf starten, Programme verschieben, überspringen usw.

i HINWEIS:

Das analoge Einstellmenü kann nur im analogen TV Betrieb angewählt werden.

Drücken Sie wiederholt die MODE Taste (Abb. 3/22), um die einzelnen Menüs auszuwählen (BILD, LAUTSTÄRKE, AUSWAHL, SYSTEM, VORP.).

Wählen Sie mit den (▲/▼) Richtungstasten (Abb. 3/8) die Option aus. Mit den Richtungstasten (▶/◀) nehmen Sie die Einstellung vor.

Farbsystem

Passen Sie die Ausgabe des Gerätes an das Farbübertragungssystem Ihres Wiedergabegerät an. Folgende Optionen stehen zur Auswahl:

AUTO: Wählen Sie diese Einstellung, wenn es sich bei Ihrem Wiedergabegerät um ein Multisystemgerät handelt.

PAL: In Europa verbreitetes System.

SECAM: In Frankreich und Osteuropa verbreitetes System.

Tonsyst.

Stellen Sie hier das Norm-System entsprechend Ihrer Region ein.

BG: In West-Europa verbreitetes System.
DK: In Ost-Europa verbreitetes System.
I: Im Vereinigtem Königreich, Irland, Hong Kong und Südafrika verbreitetest System.
L: In Frankreich verbreitetest System.

Swap

In diesem Menü können Sie zwei TV Programmplätze miteinander vertauschen.

1. Stellen Sie zuerst das Programm ein, welches Sie tauschen wollen. Rufen Sie nun das analog OSD Menü auf und wählen die Option „Swap“.
2. Wählen Sie mit den Richtungstasten (▶/◀) den Programmplatz aus, mit dem das gewählte Programm getauscht werden soll (z.B. 2 ◀).
3. Drücken Sie anschließend die Richtungstaste (▼), um das zu tauschende Programm auszuwählen.
4. Im Display wird z.B. 2 ⇔3 angezeigt. Im Beispiel wird nach Drücken der Richtungstaste (▶) das Programm von Platz 3 mit dem auf Platz 2 getauscht.

Copy

In diesem Menü können Sie ein TV Programm auf einen anderen Programmplatz kopieren.

1. Stellen Sie zuerst das Programm ein, welches Sie kopieren wollen. Rufen Sie nun das analog OSD Menü auf und wählen die Option „Copy“.
2. Wählen Sie mit den Richtungstasten (▶/◀) den Programmplatz aus, auf den das gewählte Programm kopiert werden soll (z.B. 2 ⇔).
3. Drücken Sie anschließend die Richtungstaste (▼), um das zu kopierende Programm auszuwählen.
4. Im Display wird z.B. 2 ⇔ 3 angezeigt. Im Beispiel wird nach Drücken der Richtungstaste (▶) das Programm von Platz 3 auf Platz 2 kopiert.

Vorp.

VORP.
AUTO SUCHE
SUCHE
FEINEIN.
BAND	VHF-LVHF-HUHF
POSITION
SPRINGEN	AUSEIN

Auto Suche

Drücken Sie die Richtungstaste (▶), um den automatischen Suchlauf zu starten. Das Gerät sucht nun nach den verfügbaren Programmen. Dieser Vorgang kann einige Minuten in Anspruch nehmen.

Suche

Starten Sie den manuellen Suchlauf zum nächsten bzw. vorherigen Programm durch Drücken der Richtungstasten (▶/◀). Das gefundene Programm wird auf dem aktuellen Programmplatz automatisch abgespeichert.

Feinein.

In diesem Menü können Sie die Frequenz des aktuellen Programms nach oben oder unten hin abstimmen (Feinabstimmung).

Band

Stellen Sie hier das entsprechende Frequenzband ein.

Position

Hier können Sie den Sender auswählen, dessen Einstellungen Sie verändern möchten.

Springen

In diesem Menü können Sie einstellen, ob der aktuelle Sender beim Umschalten übersprungen werden soll.

Aus: Der aktuelle Sender wird nicht übersprungen.
Ein: Der aktuelle Sender wird übersprungen.

36 Deutsch

Fehlerbehebung

Bevor Sie das Gerät an den Kundendienst einschicken, überprüfen Sie anhand der folgenden Tabelle, ob Sie den Fehler selbst beseitigen können.

Sollten Sie dennoch das Problem nicht beheben können, rufen Sie bitte zunächst die untenstehende Hotline an.

Hotline [phone]

oder per E-Mail: [e-mail]

Fehler Mögliche Ursache Lösung

Netzanzeige leuchtet nicht	keine Stromversorgung	⚠️WARNUNG:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.
		■Bei Akkubetrieb:Prüfen Sie, ob der Akku aufgeladen ist.■Bei Netzteilbetrieb:Setzen Sie den Netzstecker richtig ein, prüfen Sie ggf. die Steckdose mit einem anderen Gerät auf Funktionsfähigkeit.
	keine Stromversorgung/Netzschalter ausgeschaltet	Schalten Sie das Gerät mit dem Netzschalter ein (Abb. 2/20).
Es wird kein Bild angezeigt	Bei Betrieban einem Fernsehgerät:Videokabel nicht richtig verbunden	⚠️WARNUNG:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Überprüfen Sie den richtigen Sitz des Video-Kabels. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen.
	keine DVD/CD eingelegt Legen Sie eine CD/DVD ein.
	DVD/CD nicht kompatibel Verwenden Sie nur kompatible Medien.
	DVD/CD liegt verkehrt herum im CD/DVD-Fach	Drehen Sie die CD/DVD herum.
	CD/DVD ist verschmutzt Reinigen Sie die CD/DVD.
	CD/DVD ist beschädigt Verwenden Sie eine andere CD/DVD.
	Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.
	Kindersicherung ist aktiviert Deaktivieren Sie den Kinderschutz.
	AV IN/OUT Schalter (Abb. 2/14) steht auf „IN“.	Stellen Sie den AV IN/OUT Schalter auf „OUT“.
Keine Reaktion auf Tastendruck	Probleme mit der Stromversorgung oder statische Aufl adung des Gerätes	Schalten Sie den Hauptschalter aus und ziehen Sie den Netzstecker. Stecken Sie den Netzstecker wieder in die Steckdose und schalten Sie das Gerät wieder ein.
Kein Ton Bei Betrieb	an einem Fernsehgerät:Audiokabel wurde nicht ange-schlossen	⚠️WARNUNG:Bevor Sie sich auf Fehlersuche begeben, schalten Sie das Gerät aus.Überprüfen Sie den richtigen Sitz des Audiokabels. Stellen Sie sicher, dass die Stecker fest in den Buchsen sitzen.
	Lautstärke leise geregelt	Erhöhen Sie die Lautstärke, durch Drücken der VOL + (▶) Lautstärketasten (Abb. 1/7 / Abb. 3/8).
	Kopfhörer nicht richtig eingesteckt	Überprüfen Sie den richtigen Sitz des Kopfhörersteckers.
	Verstärker ausgeschaltet Sofern	Sie einen Verstärker zur Audio-Ausgabe verwenden: überprüfen Sie, ob der Verstärker eingeschaltet ist.
	Voreinstellungen falsch Überprüfen Sie die Voreinstellungen des DVD-Players.
Fernbedienung funktioniert nicht	falsche Haltung	Die Fernbedienung zeigt nicht auf den DVD-Player.
	zu weit entfernt	Stellen Sie sicher, dass die Fernbedienung nicht weiter als 5 Meter vom Gerät entfernt ist.
	Batterien leer	Wechseln Sie die Batterien der Fernbedienung.
Fehler Mögliche Ursache Lösung
Titel werden in falscher Reihenfolge gespielt	Playlist wird verwendet Löschen	Sie die Playlist.
DVD kann nicht abgespielt werden	DVD nicht fi nalisiert Verwenden	Sie eine fi nalisierte DVD.
Kein DVB-T Empfang	Der empfangene Sender ist zu schwach für einen Empfang über die Teleskopantenne.	Richten Sie die Antenne neu aus bzw. schließen Sie Ihre Haus-antenne oder Zimmerantenne an.
	Kein DVB-T Empfang in Ihrer Region.
	Der empfangene Sender ist zu schwach	Richten Sie die Antenne neu aus.
	AV IN/OUT Schalter (Abb. 2/14) steht auf „IN“.	Stellen Sie den AV IN/OUT Schalter auf „OUT“.
Mosaik ähnliches Bild	Der empfangene Sender ist zu schwach.	Richten Sie die Antenne neu aus.

Entsorgung

Wenn das Gebrauchsende erreicht ist, insbesondere, wenn Funktionsstörungen auftreten, machen Sie das ausgediente Gerät unbrauchbar, indem Sie den Netzstecker aus der Steckdose ziehen und das Stromkabel durchtrennen. Entsorgen Sie das Gerät entsprechend der in Ihrem Land geltenden Umweltvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Wenden Sie sich für Ratschläge bezüglich des Recyclings an Ihre Kommunalbehörde oder Ihren Händler.

Batterien/Akku

Hinweise zum Umgang mit Batterien/Akku:

Halten Sie Batterien/Akku von Kindern fern. Sie sind kein Spielzeug!
Werfen Sie Batterien/Akku niemals ins Feuer, nicht in Wasser tauchen.
Achten Sie beim Einlegen der Batterie auf die Polarität.
Öff nen Sie Batterien/Akku nicht gewaltsam.
Vermeiden Sie den Kontakt zu metallischen Gegenständen. (Ringe, Nägel, Schrauben usw.) Es besteht Kurzschlussgefahr!
Durch einen Kurzschluss können sich Batterien/Akku stark erhitzen oder evtl. sogar entzünden. Verbrennungen können die Folge sein.
Falls eine Batterie/Akku ausläuft, die Flüssigkeit nicht in die Augen oder Schleimhäute reiben. Bei Berührung die Hände waschen, die Augen mit klarem Wasser spülen, und bei anhaltenden Beschwerden einen Arzt aufsuchen.
Verbrauchte Batterien gehören nicht in den Hausmüll. Bringen Sie alte Batterien zu einer vorgesehenen Sammelstelle.

Diese Zeichen fi nden Sie auf schadstoff haltigen Batterien/Akkus:

Pb = enthält Blei

Cd = enthält Cadmium

Hg = enthält Quecksilber

Li = enthält Lithium

Ersatzteile

Zubehör und Ersatzteile können nachbestellt werden, soweit deren Einbau nicht durch einen Fachbetrieb notwendig ist.

Die Bestellung von Ersatzteilen richten Sie an:

ETV

Elektro-Technische Vertriebsgesellschaft mbH

Service Center

Industriering Ost 40

47906 Kempen

Tel.: 0 21 52 - 20 06 666

Mail: [e-mail]

www.etv.de

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.
   Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.
   Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.
2. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
   Befi ndet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
3. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
4. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
5. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.
   Stand 03 2008

Garantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

www.sli24.de

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]

oder per Fax

0 21 52 - 20 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, soweit vorhanden, Fax-Nummer und E-Mail-Adresse mit. Im Weiteren benötigen wir die Typenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder zum Anschluss? Gern hilft Ihnen unser Serviceteam weiter. Sie erreichen uns Mo.- Do. 8:30 – 17:00 Uhr und Fr. 8:30 – 14:00 Uhr unter folgender Rufnummer:

0 21 52 - 2006 666

ETV

Elektro-technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

Konformitätserklärung

Hiermit erklärt die Firma ETV Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät CTV 489DBV-T/DVD in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (93/68/EWG und 2006/95/EG) befi ndet.

Eine Kopie der Konformitätserklärung können Sie über die angegebene Anschrift anfordern.

Deutsch

OSD-Menü Übersicht

** ALLGEMEINES SETUP-MENU **
TV BILDSCHIRM 4:3 PANSCAN	4:3 LETTERBOX16:9
WINKELZEICHEN EIN	AUS
OSD SPRACHE
GEHÖRLOS TITEL EIN	AUS
BILDS.SCHONER EIN	AUS
LETZTER SPEICHERPLATZ EIN	AUS

** ANALOGAUSG. SETUP MENÜ **
DOWNMIX L/R	STEREO

DOLBY-DIGITAL-EINSTELLUNG
DOPPELTES MONO STEREO	L-MONOR-MONOMIX-MONO
DYNAMIK

**VORZUGSEINSTELLUNGEN **
TV TYP PAL	MULTI NTSC
PBC EIN	AUS
AUDIO
UNTERTITEL
DISK-MENÜ
KI.SICHERUNG 1 KIND.-SICHER	2 O. ALTERSB.3 FREI AB 64 FREI AB 125 FREI AB 166 N.FREI U.167 N.FREI U.188 ERWACHSEN.
GRUNDEINST. RUCKSTELLEN

** PASSWORT SETUP MENÜ **
KENNWORTMODUS EIN	AUS
PASSWORT ÄNDERN

-- DVB-T SETUP PAGE --
ZONE
ZEITZONE ANDERN
ALTERSSPERRE	4-18DEAKTIVIERT
KANAL EINSTELLUNG
-- KANAL-EINSTELLUNG --
AUTOM. SUCHLAUF	START
MANULLER SUCHLAUF	START
KANAL EINSTELEN	START
PROGR. SORTIEREN	START

Analog OSD Menü


HELLIGKEIT

KONTRAST

FARBE

DEUTSCH

RESET

LAUTSTÄRKE

LAUTSTÄRKE

OPTION
	NORMALNACH UNTEN
ZOOM	16:94:3

SYSTEM
FARBSYSTEM	AUTOPALSECAM
TONSYST.	BGDKIL
SWAP
COPY

VORP.
AUTO SUCHE
SUCHE
FEINEIN.
BAND	VHF-LVHF-HUHF
POSITION
SPRINGEN	AUSEIN

42 English

Device parts (Fig. 1 / Fig. 2)

1 TFT Display 13 ANT. aerial connexion
2 CD/DVD slot 14 AV IN/OUT switch
3 REMOTE SENSOR 15 AVinput/outputsockets for the remote control (VIDEO/AUDIO L/AUDIO R)
4 „Eject“ button (EJECT) 16 VGA connection
5 ENTER button 17 🎯 Headphones connection
6 SETUP button 18 DC IN 9 V socket
7 Cursor buttons 19 CHARGE indicator
„Volume/menu navigation“ (VOL+ ▶/VOL- ◀)
8 „Standby" button (○)
9 „Channel selection/menu navigation" cursor buttons (CH+ ▲/CH- ▼)
10 MODE button
11 „Scan" button (SCAN)
12 „SOURCE" button

English

43

Remote (Fig. 3)

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40

47906 Kempen

Vertriebsgesellschaft mbH

Industriering Ost 40

47906 Kempen

ETV

Elektro-technische Vertriebsges. mbH

Industriering Ost 40 • 47906 Kempen

Telefon [phone]

[e-mail]

PERFECT IN FORM AND FUNCTION

AEG
