BEDIENUNGSANLEITUNG D9 Plus AEG

Schnurloses DECT - Telefon mit Rufnummernanzeige

Kurzbedienungsanleitung Mobilteil

Mobilteil ausschalten	R-Taste lang drücken
Mobilteil einschalten	R-Taste kurz drücken
Warn- und Signaltöne Menü-HANDSET-BEEP ▼▲ ein-/ausschalten Eintrag wählen
Extern anrufen	oder
Intern anrufen Int
Wahlwiederholung	/ P ▼▲ Eintrag wählen
Rufnummer im Telefonbuch speichern Melodie auswählen ▼▲ Menü
Rufnummer aus der Anruferliste ins Telefonbuch Melodie auswählen ▼▲ Menü übernehmen	Menü Menü Menü Menü Menü
Wahl aus dem Telefonbuch	Eintrag wählen
Wahl aus der Anruferliste	Eintrag wählen
Hörerlautstärke einstellen während des Gespräches	Lautstärke einstellen
Ruftonlautstärke einstellen während des Rufes	Einstellung wählen
Gespräch an anderes Mobilteil übergeben	Int
Rückfrage intern	Int Int

Inhaltsverzeichnis

Kurzbedienungsanleitung Mobilteil 2

Kurzübersicht Mobilteil 5

Display-Symbole 5

Kurzübersicht Basis 7

Ladeschale....7

Lieferumfang 8

Leistungsmerkmale 8

Herzlichen Glückwunsch 9

Sicherheitshinweise 9

Menüstruktur 10

Telefon in Betrieb nehmen ......11

Basis aufstellen und anschließen 11

Zusatz nur für Twinset.... 11

Mobilteil in Betrieb nehmen 12

Einstellungen.... 12

Einstellen der Basis „SET UP“ 13

Ruftonlautstärke der Basis „BASIS LAUT“ 13

Ruftonmelodie der Basis „BASIS MELODI“ 13

Basiswahl 13

Mobilteil abmelden „HANDSET ABM“ 14

PIN CODE ändern „PIN CODE“ 14

Wahlverfahren einstellen „WAHLVERF“ 14

Flash-Zeit einstellen „RUECKFRAGE“ 15

Zurückstellen auf Werkseinstellung „VOREINSTELLG“ 16

Mobilteil einstellen.... 16

Ein- und Ausschalten des Mobilteiles 16

Tastenton „BEEP“ 16

Akkuwarnton „BATT LEER“ 17

Reichweitenwarnton „REICHWEITE“ 17

Ruftonlautstärke (Intern) „INT RUF LAUT“ 17

Ruftonlautstärke (Extern) „EXT RUF LAUT“ 18

Ändern der Ruftonlautstärke Extern/Intern während eines Anrufes.... 18

Ruftonmelodie Intern „INT MELODIE“ 18

Ruftonmelodie Extern „EXT MELODIE“ 19

Automatische Rufannahme „AUTO ANM“ 19

Mobilteil Name „NAME“ 19

Displaysprache des Mobilteiles ändern „SPRACHE“ 20

Tastensperre „TASTENSPERRE“ 20

Einstellen der Hörerlautstärke.... 21

Mobilteil anmelden 21

Telefonieren 22

Gespräch annehmen 22

Extern Anrufen 22

Extern Anrufen mit Wahlvorbereitung 22

Intern anrufen 22

Wahlwiederholung 23

Wahl aus der Anruferliste.... 23

Wahl aus dem Telefonbuch 23

Mikrofon stumm schalten (Mute).... 24

Komfortfunktionen Extern 24

Anklopfen und Makeln 24

Rückfragen und Makeln 25

Dreierkonferenz 25

Komfortfunktionen Extern- Intern 26

Gespräch weitervermitteln 26

Rückfragen und Makeln 26

Dreierkonferenz Extern-Intern-Intern 26

Telefonbuch 27

Eintrag speichern 27

Telefonbucheintrag löschen 28

Telefonbucheintrag ändern 28

Anruferliste – CLIP Funktion...... 29

Anruferliste aufrufen 29

Rufnummer aus der Anruferliste in das Telefonbuch übernehmen..... 30

Paging / Mobilteil suchen.... 30

ANHANG 31

Gewährleistung* 31

Reparaturanschrift 31

Technische Daten 32

Fehlersuche....33

Index 34

Pflege 36

Recycling 36

Kurzübersicht Mobilteil

102 Telefonbuch / Menü verlassen 143 Wahlwiederholung / Pause 4 Menütaste 15 Stumm-/ Löschtaste 34 holung / Öffnen der 26 einstellung 57 8 Alphanumerische Tastatur CLIP 1 2 ABC 3 ccr 4 cml 5 MLU 6 VHD 7 FDRS 8 UHV 9 WORZ * # ⑧12 Mikrofon ⑨11 ⑫12 ⑬13 1 Display 6 Scrolltaste / Wahlwieder- Anruferliste / Lautstärke- 7 Verbindungstaste 9 R-Taste / Mobilteil Ein / Aus 10 Lautsprecher 11 Internverbindung 13 Ladekontakte 14 Status - LED

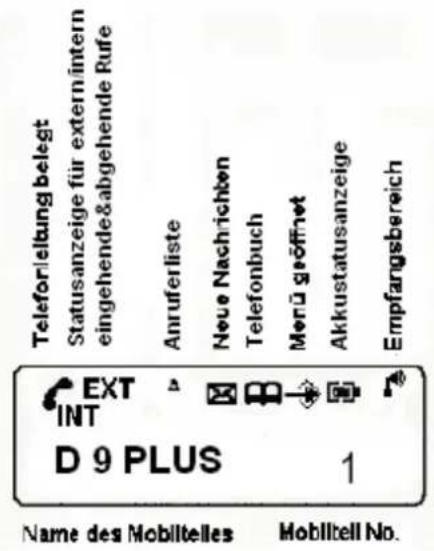

Display-Symbole

Teleforleitung belegt Statusanzeige für extern intern eingehende&abgehende Rufe Anruferliste Neue Nachrichten Telefonbuch Monü geöffnet Akkustatusanzeige Empfangsbereich EXT INT D 9 PLUS 1 Name des Mobilteles Moblltell No.

Icon NAME Definition
	LINIE_IND	Belegung der Telefonleitung wird angezeigt
EXT EXT Externer Anruf
INT INT Interner Anruf
	NEW_CLAMP_IND	Neue(r) Anruf(e) in der Anruferliste gespeichert
	CLIP_LISTE	Anruferliste geöffnet
	TELEFONBUCH_Ind	Telefonbuch- Indikator / Name – Rufnummer wird angezeigt
	MENU_IND	Menü Indikator – Menü ist geöffnet
	BATTERY_IND	3 Stufen - Indikator1 Segment: Akku fast leer; nachladen,2 Segmente: Akku halbvoll,3 Segmente: Akku voll aufgeladen
	TASTENSPERRE Tastatur des Mobilteiles gesperrt IND
	ANTENNE Reichweiten - /Empfangsindikator zeigt an,dass die Verbindung zwischen Mobilteil und Basis hergestellt ist. Es blinkt, wenn das Mobilteil außerhalb der Reichweite ist oder keine Verbindung zur Basis besteht.
	LINKS	Richtungspfeil für die Fortsetzung der Ruf-nummer, wenn diese mehr als 12 Zeichen hat.
	RECHTS	Richtungspfeil für die Fortsetzung der Ruf-nummer, wenn diese mehr als 12 Zeichen hat.

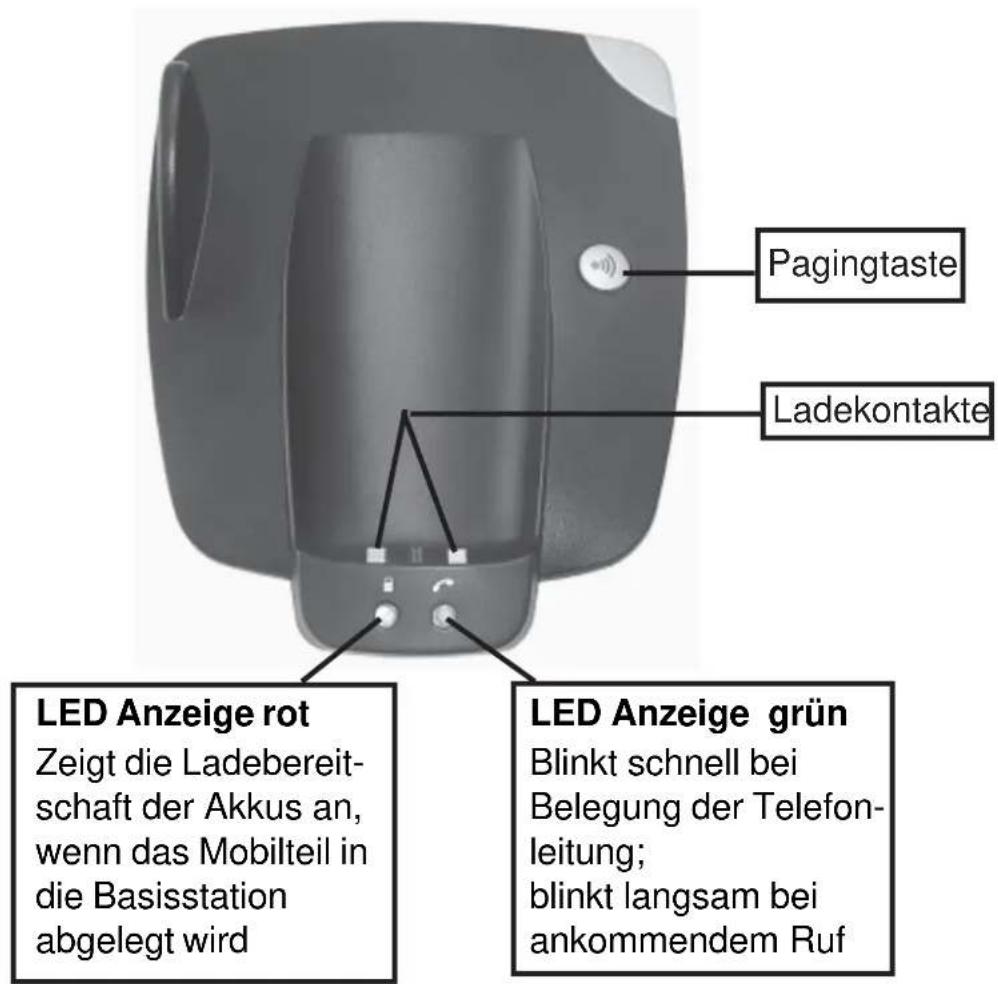

Kurzübersicht Basis

Pagingtaste Ladekontakte LED Anzeige rot Zeigt die Ladebereitschaft der Akkus an, wenn das Mobilteil in die Basisstation abgelegt wird LED Anzeige grün Blinkt schnell bei Belegung der Telefon- leitung; blinkt langsam bei ankommendem Ruf

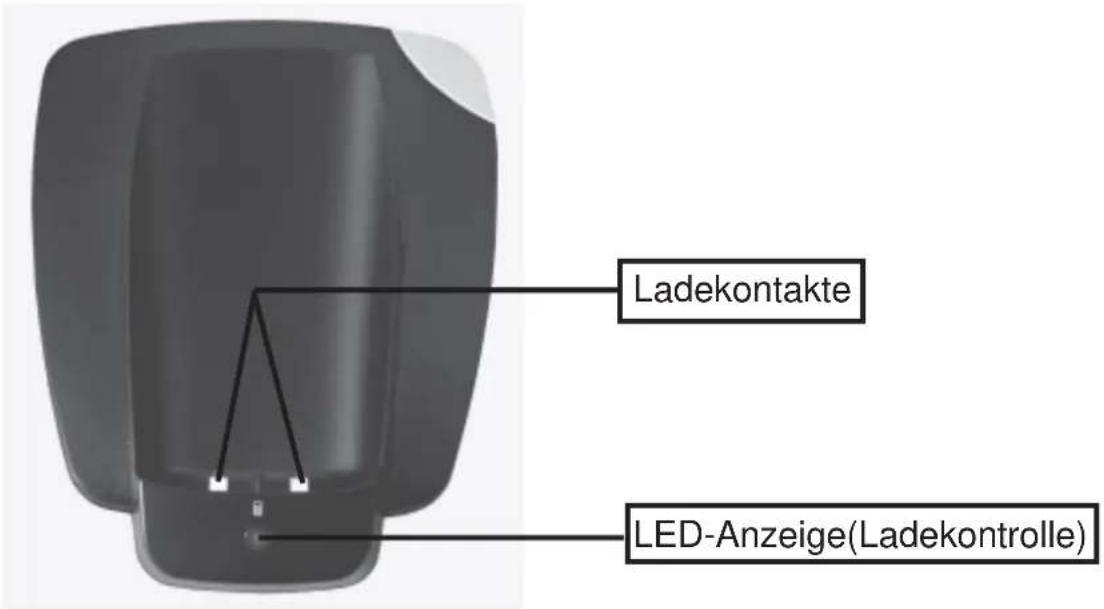

Ladeschale Mobilteil

Ladekontakte LED-Anzeige(Ladekontrolle)

Hinweis:

Diese Bedienungsanleitung dient der Information. Ihr Inhalt ist nicht Vertragsbestandteil. Alle angegebenen Daten sind lediglich Normalwerte. Die beschriebenen Ausstattungen und Optionen können je nach den länderspezifischen Anforderungen unterschiedlich sein. Technische Änderungen vorbehalten!

Lieferumfang

1 Basis
● 1 Ladeschale mit Steckernetzteil (Twinset)
● 1-2 Mobilteile (je nach Set)
● 2-4 Akkus (je nach Set)
●1 Steckernetzteil
● 1 Telefonanschlusskabel (TAE)
●1 Bedienungsanleitung

Leistungsmerkmale

DECT-Telefon nach GAP-Standard Mute, Pause, Intercom Anmelden von bis zu 2 Mobilteilen an einer Basis möglich CLIP-Funktion mit bis zu 20 Rufnummerinträgen in der Anruferliste Alphanumerisches LC-Display Wahlvorbereitung / Blockwahl Wahlverfahren einstellbar (MFV / IWV) Nebenstellentauglich, Flash 100ms und 300ms einstellbar Erweiterte Wahlwiederholung 5fach Ein Mobilteil kann an bis zu 4 Basisstationen angemeldet werden Gesprächsdaueranzeige Telefonbuch mit 50 Einträgen Signalwarntöne für Reichweitenüberschreitung und Akkuladezustand Tastenquittungston und Tastensperre Lautstärke für Rufton und Lautsprecher einstellbar Rufmelodien für intern / extern einstellbar 5 Menüsprachen wählbar Weiterverbinden, Makeln, Rückfrage, Dreierkonferenz

Herzlichen Glückwunsch

zum Kauf Ihres DECT - Telefons!

Damit Sie Ihr Gerät komfortabel bedienen können, lesen Sie bitte auf den folgenden Seiten nach, wie Ihr Gerät funktioniert.

Sicherheitshinweise

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen (Heizlüftern o.ä.) auf und setzen Sie es niemals direkter Sonneneinstrahlung, übermäßigen Staubquellen oder Er- schütterungen aus.

Legen Sie nur die zugelassenen Akkus des gleichen Typs ein!

Akkus richtig gepolt einlegen; Hinweise auf den Akkus und am Batteriefach beachten!

Nur Akku-Typen gemäß dieser Bedienungsanleitung verwenden!

Stellen Sie das Telefon nicht in Bädern oder Duschräumen auf. Am Aufstellungsort sollte eine Raumtemperatur zwischen +5°C und +35°C und eine Luftfeuchtigkeit zwischen 25 % und 85 % herrschen.

Nutzen Sie das Telefon nicht in explosionsgefährdeten Räumen (z.B. Lackierereien).

Lesen Sie die Bedienungsanleitung aufmerksam durch und geben Sie das Gerät nur mit der Bedienungsanleitung an Dritte weiter.

Medizinische Geräte können in ihrer Funktion beeinflusst werden. Beachten Sie die technischen Bedingungen des Umfeldes (Arztpraxen).

Entsorgen Sie die Akkus und das Telefon umweltgerecht!

Menüstruktur

    T["HANDSET"] --> U["BEEP TASTENTON"]
    U --> V["BATT LEER"]
    U --> W["REICHWEITE"]
    V --> X["EIN"]
    V --> Y["AUS"]
    T --> Z["INT RUF LAUT"]
    Z --> AA["LAUTST 1-3 / STUMM"]
    T --> AB["EXT RUF LAUT"]
    AB --> AC["LAUTST 1-3 / STUMM"]
    T --> AD["INT MELODIE MELODIE 1-3"]
    AD --> AE["EXT MELODIE MELODIE 1-3"]
    T --> AF["AUTO ANTWORT"]
    AF --> AG["EIN"]
    AF --> AH["AUS"]
    T --> AI["NAME"]
    AI --> AJ["VENTURA"]
    T --> AK["SPRACHE"]
    AK --> AL["DEUTSCH/ITALIANO/NEDERL/ENGLISH/FRANCAIS"]
    T --> AM["TASTENSPERRE"]
    T --> AN["ANMELDEN BASIS-WAHL BASIS 1"]
    AN --> AO["BASIS ANMELD BASIS 1 2 3 4"]

Telefon in Betrieb nehmen

Basis aufstellen und anschließen

Stellen Sie die Basis an einer zentralen Stelle der Wohnung/des Hauses auf, z.B. im Flur. Meiden Sie als Aufstellort die Nähe von Rundfunk- und Fernsehgeräten/Monitoren und PC's. Die Basis ist für den Betrieb in geschützten Räumen mit einem Temperaturbereich von +5°C bis 35°C bei einer relativen Luftfeuchte von 25% bis 85% ausgelegt.

Beachten Sie weiterhin, dass die Empfangsstärke/-reichweite stark von den baulichen Gegebenheiten anhängig ist. Im freien Gelände beträgt die Reichweite etwa 300m. In Gebäuden können Reichweiten von max. 50m erreicht werden.

Verwenden Sie nur das beigelegte Telefonanschlußkabel.

(Der Telefonnetzanschluss entspricht dem internationalen Standard, d.h., die Belegung ist: a-Ader auf Pin 3 und die b-Ader liegt auf Pin 4. Beachten Sie das, falls Sie eine andere Telefonanschlussschnur verwenden wollen.)

1. Kleinen Stecker des Netzkabels in die Buchse im Gehäuseboden der Basis stecken.
2. Kabel in den Kabelkanal einlegen.
3. Steckernetzteil in die Steckdose stecken.
4. Kleinen Stecker des Telefonkabels in die Buchse im Gehäuseboden der Basis stecken.
5. Telefonkabel in den Kabelkanal einlegen.
6. Telefonstecker (TAE) in die Telefondose stecken.

Zusatz nur für Twinset

Kleinen Stecker des kleinen Steckernetzteiles in die Buchse im Gehäuseboden der Ladeschale stecken.

Steckernetzteil 📋 in die Steckdose stecken.

① Wenn Sie im Handel ein anderes Kabel kaufen, achten Sie auf die richtige Belegung der Telefonadern (Anschlussbelegung: 3-4)!

i Die heutigen Möbel sind mit einer Vielzahl von Lacken und Kunststoffen beschichtet und werden mit unterschiedlichen Pflegemitteln behandelt. Die Bestandteile dieser Stoffe können die Kunststofffüße des Telefons angreifen und erweichen. Mit einer rutschfesten Unterlage beugen Sie Lackschäden auf Ihren Möbeln vor.

Mobilteil in Betrieb nehmen

1. Das Display ist durch eine Schutzfolie geschützt. Folie bitte abziehen.
2. Akkufach öffnen, indem Sie auf die Riffelung drücken und nach unten schieben.
3. Akkus richtig gepolt einlegen.
4. Akkufach schließen – Deckel nach oben schieben, bis er einrastet.
5. Mobilteil in die Basis legen und Akkus laden. Lassen Sie das Mobilteil zum Laden ca. 3 Stunden in der Basis liegen.
6. Das Mobilteil meldet sich selbständig an.

Einstellungen

Sowohl für die Basis als auch für das Mobilteil können Sie eine Reihe von Einstellungen vornehmen, die durch einen RESET wieder in den Auslieferungszustand zurückgesetzt werden können.

Voreingestellt sind folgende Parameter (Werkseinstellung):

Basis Ruftonlautstärke 3

Basis Ruftonmelodie 3

PIN Code 0000

Vorrang AUS

Wahlverfahren MFV (Tonwahl)

Flashzeit(RUECKFRAGE) FLASH 2 (300ms)

Pause 3s

Tastenton EIN

Mobilteil Ruftonlautstärke 3

Hörerlautstärke 3

Interne Melodie 1

Externe Melodie 3

Automatische Annahme EIN

Name D 9 PLUS

Sprache DEUTSCH

Den Zugang zu allen Einstellungen rufen Sie über die Betätigung der Taste MENÜ auf. Innerhalb des Menüs wählen Sie mittels der Scrolltasten ▼▲ den jeweiligen Einstellpunkt aus. Die Bestätigung der getroffenen Einstellung erfolgt durch Drücken der Menü Taste. Durch Drücken bzw.

Halten der Taste EXIT springen Sie im Menü zurück oder können Sie das Menü verlassen. Führen Sie keine Aktionen im Menü aus, springt nach ca.

15 s das Menü in den Ausgangszustand zurück.

Einstellen der Basis „SET UP“

Ausgeführte erfolgreiche Einstellungen werden stets mit einem kurzen Quittungston bestätigt. Ist die Einstellung nicht korrekt bzw. möglich hören Sie einen langen Quittungston.

Ruftonlautstärke der Basis „BASIS LAUT“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SETUP

Bestätigen ○ MENU BASIS LAUT

Auswählen und ○ MENU LAUTST x (x=1...3)

bestätigen

Ruftonlautstärke einstellen ▼▲ LAUTST1...3 oder STUMM

Einstellung bestätigen ○ MENU BASIS LAUT

Menü verlassen EXIT D 9 PLUS 1

Ruftonmelodie der Basis „BASIS MELODI“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SETUP

Bestätigen ○ MENU BASIS LAUT

Auswählen ▼ BASIS MELODI

Bestätigen ○ MENU

Ruftonmelodie einstellen ▼▲

Einstellung bestätigen ○ MENU

Menü verlassen EXIT D 9 PLUS 1

MELODIE X (X=1...3)

MELODIE 1...3

BASIS MELODI

Basiswahl

Ist das Mobilteil an mehreren Basisstationen angemeldet, können Sie mit dieser Funktion auswählen, mit welcher Basis das Mobilteil kommunizieren soll oder ob sich das Mobilteil automatisch eine Basis auswählt.

Menü öffnen ○ MENU TEL – BUCH

Auswählen ▲ ANMELDEN

Bestätigen ○ MENU BASIS WAHL

Aktion Tasten drücken Displayanzeige

Bestätigen ○ MENU BASIS 1____

Basis auswählen ▼▲ BASIS 1...4 oder AUTO

Einstellung bestätigen ○ MENU BASIS X (X=1..4)

Menü verlassen EXIT D 9 PLUS 1

Mobilteil abmelden „HANDSET ABM“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SET UP

Bestätigen ○ MENU BASIS LAUT

Auswählen ▼ HANDSET ABM

Bestätigen ○ MENU PIN ?

PIN eingeben ① ... ⑨ PIN ——

PIN bestätigen ○ MENU HANDSET ?

Auswählen und bestätigen ① ... ⑨ HANDSET X

○ MENU HANDSET ABM

Menü verlassen EXIT D 9 PLUS 1

PIN CODE ändern „PIN CODE“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SET UP

Bestätigen ○ MENU BASIS LAUT

Auswählen ▼ PIN CODE

Bestätigen ○ MENU

PIN eingeben (4 -stellig) ① ... ⑨ PIN ?

PIN bestätigen ○ MENU NEUE PIN

Neue PIN eingeben ① ... ⑨ NEUE PIN —

Bestätigen ○ MENU WIEDERH

Neue PIN eingeben ① ... ⑨ WIEDERH —

Bestätigen ○ MENU PIN CODE

Menü verlassen EXIT D 9 PLUS 1

Wahlverfahren einstellen „WAHLVERF“

Es stehen Ihnen zwei Wahlverfahren zur Auswahl bereit:

• MFV (Tonwahl) – heute Standard

- IWV (Impulswahl) – nur noch bei älteren Telefonanlage erforderlich

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SET UP

Bestätigen ○ MENU BASIS LAUT

Auswählen ▼ WAHLVERF

Bestätigen ○ MENU DTMF WAHL

Wahlverfahren auswählen ▼▲ DTMF oder IMPULS WAHL

Einstellung bestätigen ○ MENU WAHLVERF

Menü verlassen EXIT D 9 PLUS 1

Flashzeit einstellen „RUECKFRAGE“

Die Flashzeit lässt sich einstellen auf FLASH 1 = 100ms oder FLASH 2 = 300ms.

Welche Flashzeit Sie wählen, hängt davon ab, an welchem Anschluss Sie das Telefon betreiben möchten:

• an einem Hauptanschluss, mit Nutzung der Komfortfunktionen oder
• an einer Nebenstellenanlage, die gleichwertige Funktionen bereitstellt.

Die Komfortfunktionen – Anklopfen, Makeln, Rückfrage, Weiteres

Gespräch annehmen, Dreierkonferenz - müssen Sie bei Ihrem Netzbetreiber beantragen. Bei der Deutschen Telekom AG sind diese Leistungen unter der Bezeichnung T-Net-Funktionen geführt und können ausschließlich an einem Hauptanschluss genutzt werden, wenn Sie die Flashzeit auf 300ms eingestellt haben. Betreiben Sie Ihr Telefon an einer modernen TK-Anlage, so können Sie diese Funktionen ebenfalls nutzen. Stellen Sie dazu die Flashzeit wie in der Bedienungsanleitung der TK-Anlage vorgegeben ein, meist 100 (90) ms. Weitere Einzelheiten erfahren Sie ebenfalls aus der Bedienungsanleitung Ihrer TK-Anlage. Die nachfolgende Beschreibung der Komfortfunktionen muss deshalb nicht mit den Vorgaben Ihrer TK-Anlage übereinstimmen.

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SET UP

Bestätigen ○ MENU BASIS LAUT

Auswählen ▼ RUECKFRAGE

Bestätigen ○ MENU FLASH I (FLASH 2)

Auswählen ▼▲ FLASH I oder FLASH 2

Einstellung bestätigen ○ MENU RUECKFRAGE

Menü verlassen EXIT D 9 PLUS 1

Zurückstellen auf Werkseinstellung „VOREINSTELLG“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ SET UP

Bestätigen ○ MENU BASIS LAUT

Auswählen ▼ VOREINSTELLG

Bestätigen ○ MENU PIN ?

PIN eingeben ① ... ⑨ BESTAETIGEN ?

Einstellung bestätigen ○ MENU

Nachdem die Displayanzeige erlischt, hören Sie zwei kurze Signale von der Basis und danach einen langen Ton. Im Display wird die zurückgestellte Basis, z.B. BASIS I, angezeigt. Danach zeigt das Display die Werkseinstellung an, z.B. D 9 PLUS 1

Mobilteil und Basis sind wieder auf die Werkseinstellung zurückgestellt. Das gilt auch für die PIN (0000).

Mobilteil einstellen

Ein- und Ausschalten des Mobilteiles

Das Mobilteil können Sie ausschalten, indem Sie die R -Taste im Standby – Modus mindestens 2s gedrückt halten. Zum Einschalten R-Taste kurz drücken.

Tastenton „BEEP“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Bestätigen ○ MENU TASTENTON

Auswahl bestätigen ○ MENU EIN (AUS)

Auswählen ▼▲ EIN oder AUS

Einstellung bestätigen ○ MENU TASTENTON

Menü verlassen EXIT D 9 PLUS 1

Akkuwarnton „BATT LEER“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Bestätigen ○ MENU TASTENTON

Auswählen ▼ BATT LEER

Auswahl bestätigen ○ MENU EIN (AUS)

Auswählen ▼▲ EIN oder AUS

Einstellung bestätigen ○ MENU BATT LEER

Menü verlassen EXIT D 9 PLUS 1

Reichweitenwarnton „REICHWEITE“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Bestätigen ○ MENU TASTENTON

Auswählen ▼▲ REICHWEITE

Auswahl bestätigen ○ MENU EIN (AUS)

Auswählen ▼▲ EIN oder AUS

Einstellung bestätigen ○ MENU REICHWEITE

Menü verlassen EXIT D 9 PLUS 1

Ruftonlautstärke (Intern) „INT RUF LAUT“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ INT RUF LAUT

Bestätigen ○ MENU LAUTST 3 (1...3)

Auswählen ▼▲ LAUTST 1...3 oder STUMM

Auswahl bestätigen ○ MENU INT RUF LAUT

Menü verlassen EXIT D 9 PLUS 1

Ruftonlautstärke (Extern) „EXT RUF LAUT“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ EXT RUF LAUT

Bestätigen ○ MENU LAUTST 3 (1...3)

Auswählen ▼▲ LAUTST 1...3 oder STUMM

Auswahl bestätigen ○ MENU EXT RUF LAUT

Menü verlassen EXIT D 9 PLUS 1

Ändern der Ruftonlautstärke Extern/Intern während eines Anrufes

Sie können die Ruftonlautstärke auch während eines Anrufes verändern.

Dazu drücken Sie während des Anrufes die Scrolltasten. In Display erscheint LAUTST 3(STUMM, 1...3).

Scrolltaste drücken ▼ LAUTST 2(1...3)

Auswählen ▼▲ LAUTST 3 (1...3)

Beachten Sie, dass die Änderung automatisch abgespeichert wird.

Ruftonmelodie Intern „INT MELODIE“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ INT MELODIE

Bestätigen ○ MENU MELODIE 1...3

Auswählen ▼▲ MELODIE 1, oder 3

Auswahl bestätigen ○ MENU INT MELODIE

Menü verlassen EXIT D 9 PLUS 1

Ruftonmelodie Extern „EXT MELODIE“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ EXT MELODIE

Bestätigen ○ MENU MELODIE 1...3

Auswählen ▼▲ MELODIE 1, 2 oder 3

Auswahl bestätigen ○ MENU EXT MELODIE

Menü verlassen EXIT D 9 PLUS 1

Automatische Rufannahme „AUTO ANM“

Wenn Sie die automatische Rufannahme einschalten, dann schaltet das Gerät bei einem ankommenden Ruf automatisch bei der Entnahme des Gerätes aus der Basis oder Ladeschale auf. Sie dürfen dann nicht mehr die Taste „Abheben“ Ⓤ betätigen.

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ AUTO ANM

Bestätigen ○ MENU EIN (AUS)

Auswählen ▼▲ EIN oder AUS

Auswahl bestätigen ○ MENU AUTO ANM

Menü verlassen EXIT D 9 PLUS 1

Mobilteil Name „NAME“

Sie können jedem angemeldeten Mobilteil einen eigenen Name mit maximal 12 Zeichen geben, der im Standby Betrieb im Display angezeigt wird.

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ NAME

Bestätigen ○ MENU D 9 PLUS (MTName)_

Namen löschen X

Namen eingeben ① ... ⑨

Eingabe bestätigen ○ MENU NAME

Menü verlassen EXIT D 9 PLUS 1

z.B. MORITZ

Displaysprache des Mobilteiles ändern „SPRACHE“

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼ SPRACHE

Bestätigen ○ MENU DEUTSCH

Auswählen ▼▲ DE; IT;NL;GB;FR;

Eingabe bestätigen ○ MENU SPRACHE

Menü verlassen EXIT D 9 PLUS 1

Tastensperre „TASTENSPERRE“

Um ungewolltes Betätigen der Tasten zu vermeiden, können Sie die Tastatur sperren. Dazu haben Sie zwei Möglichkeiten:

über das Menü
Drücken der Sterntaste im Standby Modus

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ HANDSET

Bestätigen ○ MENU BEEP

Auswählen ▼▲ TASTENSPERRE

Bestätigen ○ MENU D 9 PLUS 1

Im Display wird oberhalb der Batterie Ikon das Ikon eines Schlüssels

sichtbar. Damit wird angezeigt, dass die Tastatur gesperrt ist.

Gespräche können Sie jetzt in gewohnter Weise empfangen und annehmen, ohne die Tastatursperre aufzuheben.

Für andere Bedienvorgänge müssen Sie zuerst die Tastensperre aufheben.

Um die Tastensperre aufzuheben, drücken Sie die Sterntaste *. Im Display erscheint DRUECKEN. Betätigen Sie die Sterntaste noch einmal.

Jetzt ist die Tastatur wieder freigegeben und das Schlüsselsymbol o— im Display erlischt.

Möchten sie die Tastensperre wieder einschalten, können Sie auch ganz einfach die Sterntaste * gedrückt halten (ca. 3s), bis im Display das Schlüsselsymbol erscheint.

Aktion Tasten drücken Displayanzeige

Einstellen der Hörerlautstärke

Die Hörerlautstärke können Sie einstellen, indem Sie die Taste Abheben drücken; Sei hören das Freizeichen. Drücken Sie jetzt die Scrolltasten, dann erscheint im Display LAUTST 3 (1...5). Die gewählte Lautstärkeeinstellung wird automatisch gespeichert. Die Hörerlautstärke können Sie aber auch während eines Gespräches verändern, indem Sie die Scrolltaste drücken ▼ LAUTST 3(1...5) Auswählen ▼▲ LAUTST 4 (1...5)

Die getroffene Einstellung der Lautstärke bleibt auch nach Beendigung des Gespräches erhalten.

Mobilteil anmelden

Sie können an eine Basis bis zu 2 Mobilteile und ein Mobilteil an 4 verschieden Basisstationen anmelden.

i Hinweis

Um die Anmeldung eines neuen Mobilteiles nicht zu behindern, melden Sie ein Mobilteil, das nicht mehr an einer bestimmten Basis benötigt wird, zuerst ab.

Pager-Taste gedrückt halten bis ein doppelter, langer TON ertönt.

Menü öffnen ○ MENU TELEFONBUCH

Auswählen ▼ ANMELDEN

Bestätigen

O MENU

BS ≈ 2 3 4 *

Auswählen

①....④

PIN

PIN eingeben

① ... ⑨

PIN —

PIN bestätigen

O MENU

SUCHEN X (X=1...4)

Basis gefunden

≥ BASIS X ≤

HS X (X=1....5)

* Basisstationen, an denen das Mobilteil bereits angemeldet ist, blinken ( ≧l ≧ Basis l blinkt).

Telefonieren

Gespräch annehmen

Taste „Abheben“ drücken, um das Gespräch anzunehmen.
Taste „Abheben“ drücken, um das Gespräch zu beenden.

Extern Anrufen

Taste „Abheben“ drücken; Sie hören das Freizeichen.
Rufnummer eingeben und nach Aufbau der Verbindung können Sie das Gespräch führen
Taste „Abheben“ drücken, um das Gespräch zu beenden.

Extern Anrufen mit Wahlvorbereitung

Rufnummer eingeben, die Sie ggf. mittel der Löschtaste X korrigieren können.
Taste „Abheben“ drücken. Die Rufnummer wird gewählt und Sie können das Gespräch führen
Taste „Abheben“ drücken, um das Gespräch zu beenden.

Intern anrufen

Interne Anrufe sind Anrufe zu anderen angemeldeten Mobilteilen an einer Basis. Interne Anrufe sind kostenlos.

Int Taste Intern drücken

Rufnummer eingeben (1...5) und Gespräch führen.

Taste „Abheben“ drücken, um das Gespräch zu beenden

Wahlwiederholung

Ihr Mobilteil speichert automatisch die fünf zuletzt gewählten Rufnummern bzw. Namen (siehe Telefonbuch).

Aufrufen der Wahlwiederholungsliste durch Drücken der Taste ∞ /P.

▼ ▲ Rufnummer oder Namen mit der Scrolltaste auswählen.

Taste „Abheben“, die Rufnummer wird gewählt.

Taste „Abheben“ drücken, um das Gespräch zu beenden.

Wahl aus der Anruferliste

▼ Scrolltaste drücken, die Anruferliste wird geöffnet.

▲ ▼ Rufnummer oder Namen (siehe Telefonbuch) auswählen.

Taste „Abheben“ drücken; die Rufnummer wird gewählt.

Taste „Abheben“ drücken, um das Gespräch zu beenden.

Wahl aus dem Telefonbuch

Taste Telefonbuch drücken, das Telefonbuch wird geöffnet.

▲ Mittels Scrolltasten Namen auswählen oder den Anfangsbuchstaben

des Namens eingeben und ggf. mit den Scrolltasten die Suche fortsetzen.

Taste „Abheben“ drücken; die Rufnummer wird gewählt.

Taste „Abheben“ drücken, um das Gespräch zu beenden.

Mikrofon stumm schalten (Mute)

Bei externen oder internen Gesprächen können Sie das Mikrofon abschalten, um sich mit einer anderen Person diskret zu unterhalten. Der Telefonpartner hört während dieser Zeit nicht mit, aber Sie können ihn noch hören.

X /☒ Taste drücken - im Display erscheint STUMM, das Mikrofon ist stumm geschaltet; das Gespräch wird gehalten.

X /☒ Taste drücken - die Displayanzeige STUMM erlischt; Sie kehren zum Gesprächspartner zurück.

Komfortfunktionen Extern

Die Komfortfunktionen – Anklopfen, Makeln, Rückfrage, Weiteres Gespräch annehmen, Dreierkonferenz - müssen Sie bei Ihrem Netzbetreiber beantragen und Freischalten lassen. Bei der Deutschen Telekom AG sind diese Leistungen unter der Bezeichnung T-Net-

Funktionen geführt und können ausschließlich nur an einem Hauptanschluss genutzt werden, wenn Sie die Flashzeit auf 300ms eingestellt haben. Betreiben Sie Ihr Telefon an einer modernen TK-Anlage, so können Sie diese Funktionen ebenfalls nutzen. Stellen Sie dazu die Flashzeit wie in der Bedienungsanleitung der TK-Anlage vorgegeben ein, meist 100 (90) ms. Weitere Einzelheiten erfahren Sie ebenfalls aus der Bedienungsanleitung Ihrer TK-Anlage. Die nachfolgende Beschreibung der Komfortfunktionen muss deshalb nicht mit den Vorgaben Ihrer TK-Anlage übereinstimmen.

Anklopfen und Makeln

Sie haben Ihr Telefon an einem Hauptanschluss der Deutschen Telekom angeschlossen. Während Sie ein Gespräch führen, hören Sie den Anklopfton. Betätigen Sie R Taste, um das laufende Gespräch auf Haltefunktion zu legen. Sie hören den Sonderwählton. Durch Wahl der Ziffer 2 können Sie den zweiten Anruf entgegennehmen. Wollen Sie wieder zum ersten Gesprächsteilnehmer zurückkehren, dann drücken Sie erneut die Taste R und wählen anschliessend die Ziffer 2. Sie sind wieder mit dem ersten Gesprächsteilnehmer verbunden und das zweite Gespräch wurde auf Haltefunktion gelegt. Diesen Vorgang können Sie beliebig oft wiederholen, d. h., zwischen den beiden Teilnehmer makeln.

Betreiben Sie Ihr Telefon an einer TK-Anlage, dann verfahren Sie in gleicher Weise, nur das Sie anstelle der Taste 2 die Taste R noch einmal drücken.

Rückfragen und Makeln

Mit der Funktion Rückfrage/Makeln telefonieren Sie abwechselnd mit zwei Gesprächspartnern, ohne dass diese mithören können, was Sie mit dem jeweils anderen besprechen. Sie können einen „anklopfenden“ Anruf oder selbst einen zweiten Gesprächsteilnehmer anrufen. Diese Funktion ist auch die Basis für eine Dreierkonferenz.

Sie führen ein Gespräch mit einem Teilnehmer und möchten von einem zweiten Teilnehmer (intern oder extern) eine Information einholen. Dazu drücken Sie die Taste R und parken das erste Gespräch. Sie hören den Sonderwählton. Wählen Sie die Rufnummer des zweiten Teilnehmers und führen mit diesem das Gespräch. Durch Betätigen der Taste R parken Sie das zweite Gespräch. Drücken Sie jetzt die Taste 2 und Sie gelangen zum ersten Teilnehmer zurück. Sie können jetzt zwischen beiden Teilnehmern makeln. Möchten Sie das Gespräch nach Ihrer Rückfrage mit dem zweiten Gesprächspartner beenden, betätigen Sie die Taste R und wählen die Ziffer 1. Die Verbindung zum zweiten Gesprächspartner wird getrennt, gleichzeitig Sie kehren zum ersten Gesprächsteilnehmer zurück.

Beim Betrieb an einer TK-Anlage makeln Sie stets durch zweimaliges Betätigen der Taste R zwischen den beiden Gesprächen. Durch Auflegen des HANDSET werden die Verbindungen getrennt.

Dreierkonferenz

Mit dieser Funktion können Sie mit zwei Gesprächspartnern gleichzeitig telefonieren, wobei jeder Gesprächspartner gleichermassen am Gespräch beteiligt ist. Die Verbindung zu den beiden Teilnehmern können Sie wie oben unter Anklopfen/Rückfrage/Makeln aufbauen.

Es bestehen zwei Verbindungen, z.B. über Makeln oder über Rückfrage und Sie wollen eine Dreierkonferenz einrichten, dann drücken Sie die Taste R. Das z. Z. aktive Gespräch wird geparkt und Sie hören den Sonderwählton. Wählen Sie jetzt die Ziffer 3 Die Dreierkonferenz wird hergestellt.

Legt ein Gesprächspartner seinen HANDSET auf, kann das Gespräch mit dem zweiten Gesprächspartner fortgeführt werden.

Durch Auflegen Ihres HANDSET wird die Dreierkonferenz getrennt. Ist das Telefon an einer TK-Anlage angeschlossen, so folgen Sie bitte den Anweisungen, die in der Bedienungsanleitung der TK-Anlage ausgeführt sind.

Komfortfunktionen Extern- Intern

Gespräch weitervermitteln

Sie führen ein Gespräch mit einem externen Gesprächsteilnehmer und möchten intern von einem Partner eine Information einholen.

Int Taste Intern drücken, der externe Gesprächsteilnehmer wird gehalten.

Intern Rufnummer wählen und auflegen, wenn die Gegenstelle sich gemeldet hat

Rückfragen und Makeln

Sie führen ein Gespräch mit einem externen Gesprächsteilnehmer und möchten intern von einem Partner eine Information einholen.

Int Taste Intern drücken, der externe Gesprächsteilnehmer wird gehalten.

Interne Rufnummer wählen und die Information einholen.

Int Taste Intern drücken, Sie sind wieder mit dem externen Teilnehmer verbunden. Hat der interne Gesprächsteilnehmer nicht aufgelegt, dann können Sie jetzt zwischen beiden Teilnehmern makeln.

Int Taste Intern drücken, Rückkehr zum internen Teilnehmer.

Int Taste Intern drücken, Rückkehr zum externen Teilnehmer.

Dieser Vorgang kann beliebig oft wiederholt werden.

Dreierkonferenz Extern-Intern-Intern

Sie möchten einen zweiten internen Partner an dem Gespräch teilnehmen lassen:

Int Taste Intern drücken, der externe Gesprächsteilnehmer wird gehalten.

Intern Rufnummer wählen, Sie sind mit dem internen Teilnehmer verbunden.

# Taste Raute solange drücken, bis im Display das Zeichen für die Dreierkonferenz angezeigt wird. Sie sind mit beiden Teilnehmern verbunden. Die Dreierkonferenz wird durch Auflegen eines Teilnehmers getrennt.

Telefonbuch

Allgemein

Das Telefon besitzt ein Telefonbuch für bis zu 50 Einträge mit einer Speichertiefe von jeweils bis zu 12 Buchstaben für den Namen und bis zu 20 Ziffern und Zeichen für die Rufnummer, die alphabetisch in aufsteigender Reihenfolge sortiert werden. Sie haben die Möglichkeit im Telefonbuch zu blättern, Neueinträge vorzunehmen, zu editieren und Einträge einzeln zu löschen. Neueinträge oder Änderungen im Editiermodus führen Sie mit Hilfe der Tastatur - Eingabe von Buchstaben, Ziffern und den Sonderzeichen - aus. Die Tasten sind mehrfach belegt. Mit jedem Tastendruck erscheint das zugehörige Zeichen. Die untenstehende Tabelle veranschaulicht die Beziehung der einzelnen Tastenbelegungen zu den gewünschten Zeichen.

Tasten-Druck 1x 2x 3x 4x 5x
Taste
1	leer - 1
2	A	B	C	2
3 D	E	F	3
4 G	H	I	4
5 J	K	L	5
6 M	N	O	6
7 P	Q	R	S	7
8 T	U	V	8
9			W	X	Y	Anmerkung: Z # Cursor
0 0
*
#	nächste

X letzte Eingabe löschen nach Eingabe nach rechts leer Zwischenraum

Eintrag speichern

Beim Neueintrag in das Telefonbuch haben Sie die Möglichkeit jedem Eintrag eine Melodie zuzuweisen, die beim Anruf nach dem 2. Rufton zu hören ist. Sie können somit erkennen, zu welcher Gruppe der Anrufer gehört.

Menü öffnen ○ MENU

Bestätigen ○ MENU

Bestätigen ○ MENU

Namen eingeben ① ... ⑩

Bestätigen O MENU

Rufnummer eingeben ① ... ⑩

TELEFONBUCH

EINGABE

NAME?

NAME MORITZ (Beispiel)

NUMMER ?

RUFNUMMER 3456789

(Beispiel)

Aktion Tasten drücken Displayanzeige

Bestätigen ○ MENU MELODIE 1

Melodie auswählen ▼▲ MELODIE 1...3

Bestätigen ○ MENU EINGABE

Menü verlassen EXIT D 9 PLUS 1

Telefonbucheintrag löschen

Menü öffnen ○ MENU TELEFONBUCH

Bestätigen ○ MENU EINGABE

Auswählen ▼ LOESCHEN

Bestätigen ○ MENU NAME (

Namen suchen ▼▲

Bestätigen ○ MENU BESTAETIGEN?

Bestätigen ○ MENU LOESCHEN

Menü verlassen EXIT D 9 PLUS 1

erster Eintrag wird angezeigt)

NAME MORITZ (Beispiel)

Telefonbucheintrag ändern

Menü öffnen ○ MENU TELEFONBUCH

Bestätigen ○ MENU EINGABE

Auswählen ▼ BEARBEITEN

Bestätigen ○ MENU

Namen suchen ▼▲

Bestätigen ○ MENU

Namen ändern X /∅,① ... ⑩

Bestätigen ○ MENU

Rufnummer ändern X /∅,① ... ⑩

Bestätigen ○ MENU MELODIE 1 (2,3)

Melodie auswählen ▼▲ MELODIE 1...3

Bestätigen ○ MENU BEARBEITEN

Menü verlassen EXIT D 9 PLUS 1

NAME (erster Eintrag wird angezeigt)

NAME MORITZ (Beispiel)

NAME MORITZ _ (Beispiel)

NAME MORENA (Beispiel)

NAME MORENA (Beispiel)

Rufnummer 123987 (Beispiel)

Möchten Sie den Namen oder die Rufnummer nicht ändern, dann bestätigen Sie das durch Drücken der Taste Menü. Das Menü springt zum nächsten Schritt.

Anruferliste – CLIP Funktion

Allgemein

Die CLIP-Funktion Ihres Gerätes bietet Ihnen folgende Möglichkeiten:

• Den Anrufenden anhand der angezeigten Rufnummer zu identifizieren, bevor Sie das Gespräch entgegennehmen.
  ■ Die Registrierung von 20 Anrufen.
• Neu eingegangene Anrufe im Display abzulesen.
• Anzeige des Namens der Anrufer, wenn diese im Telefonbuch gespeichert sind.
  ■ Blättern im Anrufspeicher.
  ■ Automatische Wahl einer Rufnummer aus der Anruferliste.
• Übernahme einer Rufnummer aus dem Anrufregister in das Telefonbuch.
• Löschen aller Einträge in der Anruferliste.

i Hinweis:

Um die CLIP-Funktion nutzen zu können, muss der Netzanbieter beauftragt werden, den Dienst „Übermittlung der Rufnummer“ zu aktivieren.

Bei einem eingehenden Anruf erfolgt die Anzeige der Rufnummer nur dann, wenn die Vermittlung dieses Leistungsmerkmal unterstützt und der Anrufer die Übermittlung seiner Rufnummer nicht unterdrückt hat (CLIR).

Anruferliste aufrufen

Neue Anrufe werden durch ein blinkendes ✉ im Display angezeigt.

▼ Scrolltaste drücken, der zuletzt eingegangene Anruf wird angezeigt.

▼▲ Mittels Scrolltasten können Sie in der Anruferliste blättern.

X /☒ Durch kurzes Drücken der Taste Löschen können Sie in der Anruferliste Rufnummern selektiv oder durch langes Drücken, ca. 2s, alle gespeicherten Rufnummern löschen, nachdem Sie alle neuen Anrufe in der Anruferliste aufgerufen haben. Im Display erscheint

Aktion Tasten drücken Displayanzeige

LOESCHEN ? , wenn Sie eine einzelne Rufnummer löschen wollen oder ALL LOESCH ?, wenn Sie die gesamte Anruferliste löschen möchten. Bestätigen Sie das Löschen stets mit der Taste Menü. Das Mobilteil kehrt in den Standby-Modus zurück.

Rufnummer aus der Anruferliste in das Telefonbuch übernehmen

▼ Scrolltaste drücken, der zuletzt eingegangene Anruf wird angezeigt.

▼▲ Suchen der Rufnummer mittels Scrolltasten.

○ Taste Menü drücken; im Display erscheint ZUFUEGEN ? .

○ Bestätigen mit der Taste Menü; in Display erscheint NAME ?.

①...⑩ Namen eingeben.

○ Bestätigen mit der Taste Menü.

Rufnummer wird zur Überprüfung und ggf. erforderlichen Korrektur in Display angezeigt : 1234567_.

①...⑩ Korrektur durchführen und mit der Menütaste bestätigen.

▼▲ Auswählen der MELODIE 1...3.

○ Bestätigen mit der Taste Menü. Das Telefon kehrt in den Standby-Modus zurück.

Paging / Mobilteil suchen

Sie haben Ihr Mobilteil verlegt und suchen es. Die Suche kann Ihnen durch das Paging erleichtert werden. Drücken Sie kurz (nicht länger als 2s drücken) die Pager – Taste auf der Basisstation. Das Mobilteil wird gerufen. Sie hören vom Mobilteil einen Signalton, der Ihnen den Aufenthaltsort der Mobilteiles anzeigt. Haben Sie das Mobilteil gefunden, so drücken Sie eine beliebige Taste, um den Signalton abzustellen.

ANHANG

Gewährleistung\*

Die ITM Technology AG leistet für Material und Herstellung des Gerätes eine Gewährleistung von 24 Monaten ab dem Kauf.

Zum Nachweis des Datums bewahren Sie bitte die Kaufbelege, wie Quittung, Rechnung, Kassenzettel oder Lieferschein, auf.

Werden Artikel ohne Kaufbelege zur Reparatur eingesandt, kann die Reparatur nur kostenpflichtig erfolgen. Dies trifft auch bei nicht ausreichend verpackten Artikeln zu.

Innerhalb der Gewährleistung werden unentgeltlich alle Mängel beseitigt, die auf Material- oder Herstellungsfehler beruhen. Innerhalb der Gewährleistung wird nach eigener Wahl die Gewährleistung durch Reparatur oder Gerätetausch erfüllt. Ausgetauschte Teile/Geräte gehen in unser Eigentum über. Durch den Gerätetausch erneuert oder verlängert sich die Gewährleistung nicht automatisch, es bleibt die ursprüngliche Gewährleistungszeit des Erstgerätes bestehen, diese endet nach 24 Monaten.

Von der Gewährleistung ausgenommen sind Schäden, die auf unsachgemässen Gebrauch, auf Verschleiss, auf Eingriff durch Dritte oder auf höhere Gewalt zurückzuführen sind. Die Gewährleistung erfasst nicht Verbrauchsmaterialien (Akku, Batterien, Verpackung, usw.) und auch nicht diejenigen Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinträchtigen. Schadenersatzansprüche sind ausgeschlossen, soweit sie nicht auf Vorsatz oder grober Fahrlässigkeit des Herstellers beruhen. Unser Kundendienst steht Ihnen selbstverständlich auch nach Ablauf der Gewährleistung weiterhin zur Verfügung. Nach Ablauf der Gewährleistung bzw. für Schäden, für die wir keine Gewährleistung übernehmen können, erhalten Sie einen Kostenvoranschlag.

Reparaturanschrift

JKD GmbH Kunden-Hotline* Tel.: [phone]

Fürther Str. 212 Fax: [phone]

D-90429 Nürnberg E-Mail : [e-mail]

Hotline-Zeiten: Montag bis Donnerstag von 08:00 Uhr bis 17:00 Uhr Freitag von 08:00 Uhr bis 16:00 Uhr

* Die Gewährleistung, Reparaturanschrift und Kunden-Hotline gelten nur in der BRD. Für die Gewährleistungsbedingungen und Reparaturanschrift in anderen Ländern wenden Sie sich bitte an Ihren Händler.

Technische Daten

System Analoges DECT Telefon

Stromversorgung Basis Netzadapter 230V/50Hz/55mA

D 9 plus / Twinset: U1: 6,5VDC / 150mA

U2: 9VDC / 150mA

Stromversorgung Ladeschale Netzadapter 230V/50Hz/30mA

Mobilteil ( pro Mobilteil ) 2 Einzelakku, Typ AAA NiMH1,2V /550mAh,

Umgebungstemperatur 5°C bis +35°C;

25% bis 85% Luftfeuchtigkeit

Zulässige Lagertemperatur -10^ C bis +50^ C

Reichweite bis zu 300m im Freien

bis zu 50m in Gebäuden

Wahlverfahren MFV (Tonwahl)/ IWV (Impulswahl)

Signaltastenfunktion

Flash 100ms und 300ms

Abmessungen:

Basis D 9 plus

110 x 135 x 50 mm

Ladeschale Twinset

85 x 110 x 35 mm

Mobilteil

145 x 49 x 25 mm

Verpackung D 9 plus

200 x 173 x 65 mm

Verpackung Twinset

280 x 225 x 65 mm

Gewicht D 9

ca. 800 g inkl. Verpackung

Gewicht Twinset

ca.1200 g inkl. Verpackung

Kabellänge:

Telefonanschlusskabel

ca. 2,5m

Anschlusskabel Netzadapter

ca. 2,5m

Technische Änderungen vorbehalten!

Fehlersuche

Keine Anzeige

Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Legen Sie das Mobilteil in die Ladeschale, um die Akkus aufzuladen. Entfernen Sie die Akkus aus dem Mobilteil, legen Sie sie wieder ein.

Der Akku ist leer

Überprüfen Sie, ob die Akkus ordnungsgemäß eingelegt sind. Säubern Sie die Ladekontakte des Mobilteils und der Basisstation, laden Sie die Akkus auf.

Die Akkuanzeige zeigt einen niedrigen Ladezustand an und das Mobilteil gibt einen Warnton ab.

Laden Sie die Akkus des Mobilteils auf.Tauschen Sie die Akkus gegen neue Akkus aus, wenn die Akkus zu schnell entladen werden.

Das Mobilteil findet die Basisstation nicht

Sie befinden sich außerhalb der Reichweite, gehen Sie näher an die Basisstation heran. Überprüfen Sie die Stromversorgung der Basisstation. Melden Sie das Mobilteil wie beschrieben an einer Basisstation an. Entfernen Sie die Akkus aus dem Mobilteil, legen Sie sie wieder ein. Trennen Sie das Netzteil von der Basisstation und schließen Sie es erneut an.

Kein Freizeichen

Prüfen Sie, ob das Telefonanschlusskabel ordnungsgemäß an der Basisstation und an der Telefonanschlussdose angeschlossen ist. Verwenden Sie das mitgelieferte Telefonanschlusskabel. Erhöhen Sie die Hörerlautstärke des Mobilteils.

Wahl nicht möglich

Die von Ihnen gewählte Rufnummer ist gesperrt. Tastatur gesperrt. Setzen Sie das Mobilteil auf die Werkseinstellungen zurück,

Index

A

Akkuwarnton 3, 17

Gewährleistung 4, 31

|

Komfortfunktionen 4, 15, 24, 26

L

Leistungsmerkmale 3,8

Lieferumfang 3,8

M

Reichweitenwarnton 3, 17

Reparaturanschrift 4, 31

Rückfragen 4, 25, 26

Ruftonlautstärke 3, 12, 13, 17, 18

Sicherheitshinweise 1, 3, 8

T

TASTENSPERRE 4, 6, 8, 20

Technische Daten 4, 32

Wahlvorbereitung 4, 8, 22

Wahlwiederholung 2, 4, 5, 8, 23

Ihr Telefon ist zum Betrieb in Ihrem Land vorgesehen.

Dieses Gerät ist für die Anschaltung an das öffentliche analoge Telefonnetz zugelassen und ausschliesslich für das Telefonieren in Wohn- und Geschäftsbereichen zu benutzen. Es darf durch jedermann über die Telefon-Anschluss-Einheit (TAE) angeschaltet und in Betrieb genommen werden. Jede andere Nutzung gilt als nicht bestimmungsgemäss.

Eigenmächtige Veränderungen oder Umbauten, die nicht in diesem Handbuch beschrieben sind, sind nicht zulässig.

Hiermit erklären wir, ITM Technology AG, dass das Gerät mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EU-Richtlinie 1999/5/EG übereinstimmt.

Die Original-Konformitätserklärung kann im Internet unter

www.aeg-itm.de

eingesehen werden.

0

Pflege

Wischen Sie Basis und Mobilteil mit einem feuchten Tuch oder einem Anti-statiktuch ab. Benutzen Sie nie ein trockenes Tuch! Es besteht die Gefahr der statischen Aufladung!

Recycling

Hat Ihr Telefon ausgedient, entsorgen Sie das Gerät entsprechend den gültigen Bestimmungen. Führen Sie das Gerät einem Entsorgungsbetrieb zu, wo es fachgerecht zerlegt und recycelt wird.
