Produkttyp	Standard-Zoomobjektiv mit Bildstabilisator
Marke	Canon
Modell	EF-S 18-55mm f/3.5-5.6 IS II
Objektivanschluss	Canon EF-S (nicht kompatibel mit Vollformat-Kameras)
Brennweite	18–55 mm (entspricht 29–88 mm bei Kleinbild)
Maximale Blende	f/3,5 (bei 18 mm) – f/5,6 (bei 55 mm)
Kleinste Blende	f/22–38 (abhängig vom Kameramodell)
Linsenaufbau	11 Linsen in 9 Gruppen (inkl. asphärische Linsen)
Bildstabilisator	Ja, optisch, Effekt entsprechend 4 Blendenstufen
Naheinstellgrenze	0,25 m
Größte Vergrößerung	0,34× (bei 55 mm)
Filtergewinde	58 mm
Maximaler Durchmesser × Länge	68,5 × 70 mm
Gewicht	ca. 200 g
Bildwinkel (diagonal)	74°20' – 27°50'
Autofokus	Ja (AF/MF-Schalter)
Bildstabilisator-Schalter	Ja (STABILIZER ON/OFF)
Gegenlichtblende	EW-60C (separat erhältlich)
Staub- und Spritzwasserschutz	Nein
Kompatible Kameras	Canon EOS Kameras mit EF-S Anschluss (z.B. 7D, 60D, Rebel-Serie)
Empfohlenes Zubehör	Filter 58 mm, Zwischenringe EF12 II/EF25 II, Vorsatzlinsen 250D/500D
Farbe	Schwarz
Lieferumfang	Objektivdeckel E-58/E-58 II, Staubschutzdeckel

Häufig gestellte Fragen - EF-S 18-55 - F3.5-5.6 IS II CANON

Welche Kameras sind mit dem Canon EF-S 18-55mm f/3.5-5.6 IS II kompatibel?

Das Objektiv ist mit allen Canon EOS Kameras kompatibel, die über einen EF-S Anschluss verfügen. Dazu gehören Modelle wie die EOS 7D, 60D, 50D, 40D, 30D, 20D, 20Da und die Rebel-Serie (T4i/650D, T3i/600D, T2i/550D, T1i/500D, XSi/450D, T3/1100D, XS/1000D, XTi/400D, XT/350D, 300D). Vollformat-Kameras (z.B. EOS 5D) sind nicht kompatibel.

Wie schalte ich den Bildstabilisator ein und aus?

Der Bildstabilisator wird über den STABILIZER-Schalter am Objektiv ein- (ON) und ausgeschaltet (OFF). Ist der Stabilisator aktiv, wird er durch Antippen des Auslösers gestartet. Für Aufnahmen mit Stativ sollte der Stabilisator ausgeschaltet werden, um Batterie zu sparen.

Kann ich mit diesem Objektiv Nahaufnahmen machen?

Ja, die Naheinstellgrenze beträgt 0,25 m über den gesamten Zoombereich. Die maximale Vergrößerung liegt bei 0,34× (bei 55 mm). Für noch größere Vergrößerungen können Zwischenringe (EF12 II oder EF25 II) oder Vorsatzlinsen (250D, 500D) verwendet werden.

Welche Filtergröße wird benötigt?

Das Filtergewinde beträgt 58 mm. Es wird empfohlen, Original-Canon-Filter zu verwenden. Beim Anbringen von Filtern das vordere Objektivende festhalten, da es sich dreht. Nur ein Filter gleichzeitig aufsetzbar.

Wie bringe ich die Gegenlichtblende an?

Die separat erhältliche Gegenlichtblende EW-60C wird auf die vordere Fassung aufgesetzt und in Pfeilrichtung gedreht, bis sie einrastet. Zur Aufbewahrung kann sie umgekehrt aufgesetzt werden. Bei Verwendung des Kamerablitzes sollte die Blende abgenommen werden, um Abschattungen zu vermeiden.

Was bedeuten die Symbole in der Bedienungsanleitung?

Ein Warnsymbol weist auf mögliche Schäden am Objektiv oder der Kamera hin. Ein Hinweissymbol gibt zusätzliche Tipps zur Handhabung und Fotografie. Diese Symbole helfen Ihnen, das Objektiv sicher und effektiv zu nutzen.

Kann ich das Objektiv manuell fokussieren?

Ja, stellen Sie dazu den Fokus-Wahlschalter auf MF (Manueller Fokus) und drehen Sie am Scharfstellring. Bei eingestelltem AF-Modus darf nicht manuell fokussiert werden, um Schäden zu vermeiden. Für präzise Fokussierung bei Nahaufnahmen wird der manuelle Modus empfohlen.

Warum sollte ich den Bildstabilisator bei Stativaufnahmen ausschalten?

Der Bildstabilisator kann bei festem Stativ zu leichten Verwacklungen führen, da er versucht, nicht vorhandene Bewegungen zu korrigieren. Zudem verbraucht er Strom. Schalten Sie ihn daher bei Stativnutzung auf OFF, um die Batterie zu schonen und optimale Bildschärfe zu erzielen.

Wie reinige ich das Objektiv richtig?

Verwenden Sie ein weiches, fusselfreies Tuch zur Reinigung der Linsenoberflächen. Fingerabdrücke auf den Kontakten mit einem trockenen Tuch entfernen. Setzen Sie das Objektiv niemals direktem Sonnenlicht aus, da es Brände verursachen könnte. Bewahren Sie es stets mit Schutzdeckeln auf.

Kann ich das Objektiv mit einem Telekonverter verwenden?

Nein, die Telekonverter EF1,4× III und EF2× III sind nicht für dieses Objektiv geeignet. Sie können nicht montiert werden oder führen zu Inkompatibilitäten.

BEDIENUNGSANLEITUNG EF-S 18-55 - F3.5-5.6 IS II CANON

Wir danken Ihnen für das Vertrauen, das Sie Canon mit dem Kauf dieses Objektivs entgegengebracht haben.

Das Canon EF-S18-55mm 1:3,5-5,6 IS II ist ein leistungsstarkes Standard-Zoomobjektiv für SLR-Digitalkameras, die mit EF-S-Objektiven kompatibel sind*.

Ein eingebauter Bildstabilisator (IS) eröffnet neue Dimensionen für Freihandaufnahmen mit langsameren Verschlusszeiten.

* Nur die folgenden Kameras sind mit den Objektiven des Typs EF-S kompatibel (stand August 2012): EOS 7D, EOS 60D, EOS 50D, EOS 40D, EOS 30D, EOS 20D, EOS 20Da, EOS REBEL T4i/650D, EOS REBEL T3i/600D, EOS REBEL T2i/550D, EOS REBEL T1i/500D, EOS REBEL XSi/450D, EOS REBEL T3/1100D, EOS REBEL XS/1000D, EOS DIGITAL REBEL XTi/400D DIGITAL, EOS DIGITAL REBEL XT/350D DIGITAL, EOS DIGITAL REBEL/300D DIGITAL

- "IS" steht für "Image Stabilizer" (Bildstabilisator).

In dieser Anleitung verwendete Symbole

Warnhinweise zur Vermeidung von Objektiv-oder Kamerastörungen bzw. -schäden.

Zusätzliche Hinweise zum Umgang und Fotografieren mit dem Objektiv.

Ausstattungsmerkmale

1. Die Bildstabilisierungsfunktion entspricht im Effekt einer Verschlusszeitverkürzung von vier Blenden ^* . Diese Funktion ermöglicht je nach den Aufnahmebedingungen eine optimale Bildstabilisierung (wie etwa bei der Aufnahme stillstehender Motive oder Folgeaufnahmen).

2. Asphärische Linsen für wahrhaft außergewöhnliche Abbildungsleistung.

3. Großartige Nahaufnahmen aus 0,25 m Abstand bei alle Brennweiten.

4. Eine kreisrunde Blendenöffnung führt zu einem noch gefälligeren Hintergrundeffekt.

* Basiert auf [1/(Brennweite x 1,6)] Sekunden. Zur Vermeidung von Kameraverwackeln bei Kleinbildformat (35 mm) ist im Allgemeinen eine Verschlusszeit von [1/Brennweite] Sekunden oder kürzer erforderlich. Bei EF-S-Objektiven beträgt dieser Wert [1/(Brennweite x 1,6)] Sekunden).

⚠ Sicherheitsvorkehrungen

• Schauen Sie niemals durch das Objektiv oder die Kamera direkt in die Sonne oder in helles Licht. Dies kann zu Erblindung führen! Durch das abgenommene Objektiv direkt in die Sonne zu blicken, ist besonders gefährlich!
• Aufgesetzt oder von der Kamera abgenommen, dürfen Sie das Objektiv ohne die schützenden Objektivdeckel niemals direktem Sonnenlichteinfall aussetzen. Das Objektiv würde die Sonnenstrahlen bündeln und könnte dadurch einen Brand verursachen!

Zur besonderen Beachtung

• Bei Wechsel von einem kalten an einen warmen Ort kann es an den Linsenoberflächen und internen Teilen des Objektivs zu Kondensatbildung kommen. Um dies zu vermeiden, schützen Sie das Objektiv mit einem luftdichten Kunststoffbeutel, und packen das Objektiv erst dann aus, nachdem es sich an die neue Temperatur gewöhnt hat. Verfahren Sie genauso, wenn Sie das Objektiv von einem warmen an einen kalten Ort bringen.
• Das Objektiv darf keinesfalls übermäßiger Wärmebelastung ausgesetzt werden, wie etwa in einem Kfz bei direkter Sonneneinstrahlung. Durch hohe Temperaturen droht u. U. eine Fehlfunktion des Objektivs.

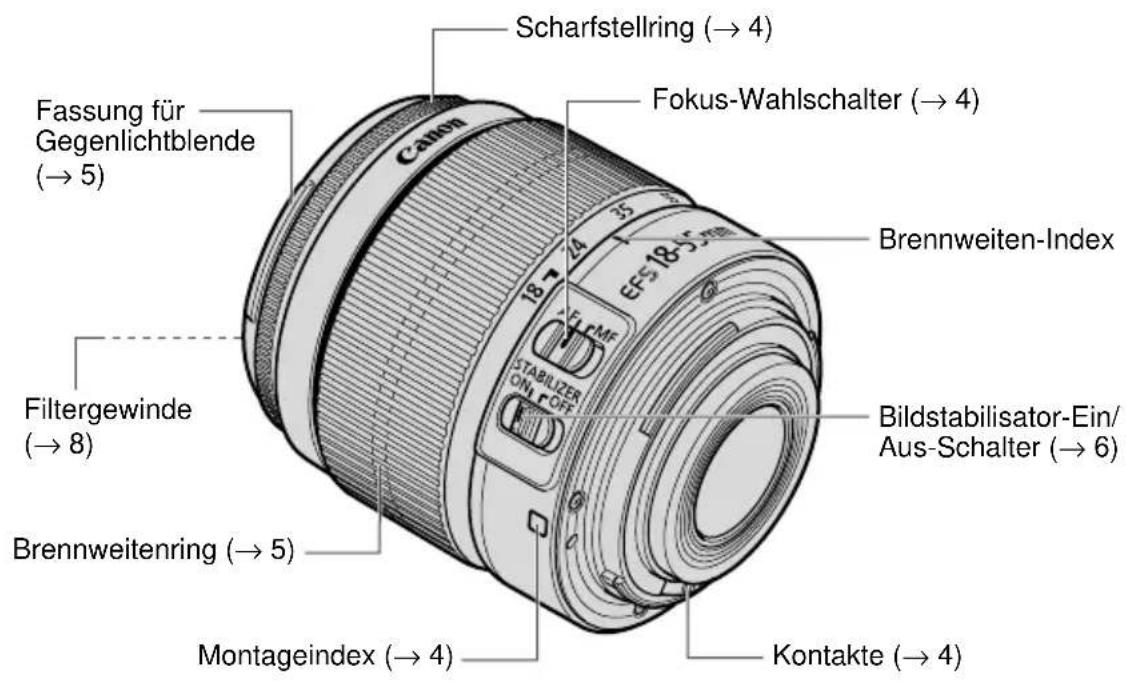

Teilebezeichnungen

Scharfstellring (→ 4) Fassung für Gegenlichtblende (→ 5) Canon Fokus-Wahlschalter (→ 4) Brennweiten-Index EFS 18.5mm STABUZER ON/OFF Filtergewinde (→ 8) Brennweitenring (→ 5) Bildstabilisator-Ein/Aus-Schalter (→ 6) Montageindex (→ 4) Kontakte (→ 4)

Bei den Zahlen ( **) auf dieser und den folgenden Seiten handelt es sich um Seitenverweise.

GER-3

1 Ansetzen und Abnehmen des Objektivs

Anweisungen zum Ansetzen und Abnehmen des Objektivs entnehmen Sie bitte der Anleitung Ihrer Kamera.

0

• Stellen Sie das Objektiv nach dem Abnehmen hochkant mit der hinteren Seite nach oben ab, um eine Beschädigung der Kontakte und der Linsenoberfläche durch Kratzer zu vermeiden.
• Verschmutzungen, Kratzer und Fingerabdrücke auf den Kontakten können zu Korrosion und Wackelkontakten führen. Derartige Mängel beeinträchtigen u. U. die Funktionsfähigkeit von Kamera und Objektiv.
  • Die Objektivkontakte mit einem weichen Tuch von Verschmutzungen und Fingerabdrücken freihalten.
• Schützen Sie das abgenommene Objektiv mit dem Deckel gegen Staub. Zum richtigen Aufsetzen fluchten Sie die Markierung □ am Objektiv und am Objektivdeckel wie abgebildet und drehen dann den Deckel im Uhrzeigersinn fest. Zum Abnehmen gegen Sie in umgekehrter Reihenfolge vor.

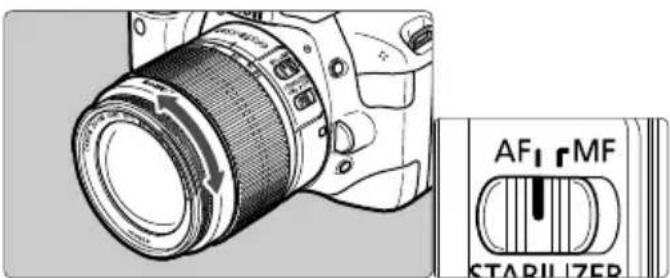

2 Einstellen der Scharfeinstellbetriebsart

AF MF STAPILZEP

Zum Fotografieren mit automatischer Scharfeinstellung stellen Sie den Fokus-Wahlschalter auf AF (Auto-Fokus). Für manuelle Scharfeinstellung stellen Sie den Schalter auf MF und fokussieren mit dem Scharfstellring.

!

• Berühren Sie bei aktivem Auto-Fokus keinesfalls die sich drehenden Teile des Objektivs.
• In Stellung AF des Fokus-Wahlschalters darf die Scharfeinstellung keinesfalls manuell erfolgen.

[Non-Text]

Bei angebrachter Gegenlichtblende (separat erhältlich) lässt sich die Kamera durch Drehen der Blende fokussieren.

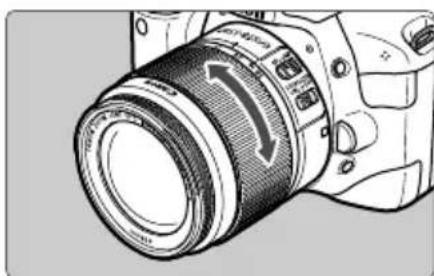

Zoomeinstellung

Die Zoomeinstellung erfolgt mit dem Brennweitenring.

Wählen Sie die gewünschte Brennweite vor der Scharfeinstellung. Wenn Sie zunächst scharfstellen und dann den Brennweitenring verschieben, kann die Einstellung unscharf werden.

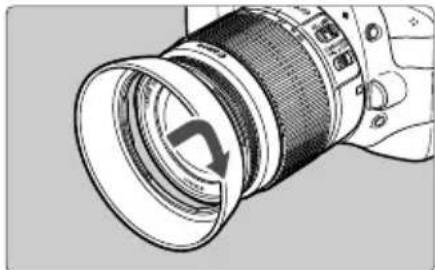

Gegenlichtblende (separat erhältlich)

Die Gegenlichtblende EW-60C verhindert unerwünschten Lichteinfall. Sie schützt die Frontlinse außerdem vor Regen, Schnee und Staub.

Drehen Sie die Gegenlichtblende in Pfeilrichtung, damit sie fest sitzt.

Zur Aufbewahrung lässt sich die Gegenlichtblende umgekehrt ausgerichtet auf das Objektiv aufsetzen.

• Zum Anbringen oder Abnehmen der Gegenlichtblende fassen Sie sie an ihrem hinteren Ende, um sie zu drehen. Damit die Gegenlichtblende nicht deformiert wird, darf sie zum Drehen keinesfalls am Rand gefasst werden.
• Wenn die Gegenlichtblende nicht richtig aufgesetzt wurde, kann ein Teil des Bilds verdeckt sein.
• Bei Nutzung des Einbaublitzes der Kamera ist die Gegenlichtblende abzunehmen, denn sonst kann durch Blockieren des Blitzes u. U. der Bildrand abgedunkelt werden.

GER-5

5

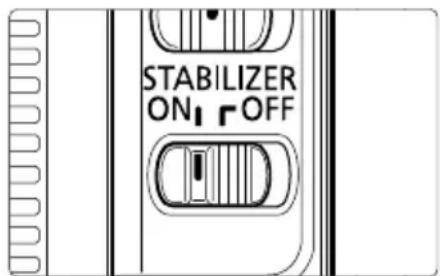

Bildstabilisator

Der Bildstabilisator kann in beiden Scharfeinstell-Betriebsarten (AF und MF) verwendet werden. Diese Funktion bietet je nach Aufnahmesituation (z. B. still stehende Motive und Folgeaufnahmen) eine optimale Bildstabilisierung.

STABILIZER ON OFF

1 Stellen Sie den STABILIZER-Schalter auf ON.

- Zum Fotografieren ohne Bildstabilisierung stellen Sie den Schalter auf OFF

2 Durch Antippen des Auslösers wird der Bildstabilisator aktiviert.

- Vergewissern Sie sich, daß das Bild im Sucher nicht wackelt, und drücken Sie dann den Auslöser ganz durch, um die Aufnahme zu machen.

• Unscharfe Aufnahmen aufgrund einer Bewegung des Motivs kann der Bildstabilisator nicht kompensieren.
• Der Bildstabilisator ist u. U. nicht voll wirksam bei Aufnahmen, die aus einem heftig rüttelnden Kraftfahrzeug oder anderen Verkehrsmitteln gemacht werden.
• Der Einsatz des Bildstabilisators erfordert mehr Leistung als beim normalen Fotografieren, so dass bei Aktivierung der Funktion weniger Aufnahmen als sonst möglich sind.

• Bei Aufnahmen stillstehender Motive wird Kameraverwackeln in allen Richtungen kompensiert.
• Kompensierung von vertikalem Kameraverwackeln bei Folgeaufnahmen in horizontaler Richtung und von horizontalem Kameraverwackeln bei Folgeaufnahmen in vertikaler Richtung.
• Bei Aufnahmen mit Stativ sollte der Bildstabilisator ausgeschaltet werden, um die Batterie zu schonen.
• Der Bildstabilisator ist gleichermaßen effektiv sowohl beim Fotografieren aus der Hand als auch mit einem Einbeinstativ. Allerdings kann der Bildstabilisatoreffekt je nach dem Aufnahmeumfeld mehr oder weniger ausgeprägt sein.
• Die Bildstabilisierfunktion arbeitet auch bei Verwendung des Objektivs mit einem Zwischenring EF12 II oder EF25 II.
• Ist über die CF-Funktionen der Kamera dem Autofokus eine andere Betriebstaste zugeordnet worden, so wird der Bildstabilisator durch Drücken dieser neuen AF-Taste betätigt.

GER-6

Bildstabilisator

Der Bildstabilisator in diesem Objektiv ist bei Freihandaufnahmen unter den folgenden Bedingungen wirksam.

• Bei schwachem Licht, wie zum Beispiel in Räumen oder nachts im Freien.
• An Orten, wo Aufnahmen mit Blitz untersagt sind, wie beispielsweise in Kunstmuseen und bei Bühnenaufführungen.
  • An Orten, wo Sie keinen festen Stand haben.
• In Situationen, wo nicht mit kurzer Verschlusszeit fotografiert werden kann.

- Beim Schwenken der Kamera für Serienaufnahmen sich bewegender Motive.

WAIKIKI 96815 Boutique® ON OFF

Filter (separat erhältlich)

Filter werden einfach in das Filtergewinde an der Vorderseite des Objektivs geschraubt.

• Halten Sie beim Anbringen des Filters das Vorderende des Objektivs fest, da es sich dreht.
• Es kann nur jeweils ein Filter gleichzeitig aufgesetzt werden.
• Wählen Sie ein Original-Canon-Filter (58 mm).
• Beachten Sie, dass zur Einstellung des Polfilters zunächst die Gegenlichtblende abzunehmen ist.

Zwischenringe (separat erhältlich)

Mit dem Zwischenring EF12 II oder EF25 II sind Vergrößerungsaufnahmen möglich. Dabei ergeben sich die folgenden Aufnahmedistanzen und Vergrößerungswerte.

		Aufnahmedistanz (mm)		Vergrößerung
		Nah Fern	Nah Fern	n
EF12 II	18mm	Nicht kompatibel Nicht kompatibel
	55mm	205 378 1:1,6 1:4,3
EF25 II	18mm	Nicht kompatibel Nicht kompatibel
	55mm	196 266 1:1,0 1:2,0

Im Interesse präziser Fokussierung empfiehlt sich manuelle Scharfeinstellung.

Vorsatzlinsen (separat erhältlich)

Bei Anbringen einer Vorsatzlinse 250D oder 500D (58 mm) sind Nahaufnahmen möglich. Die Kompatibilität mit Vorsatzlinsen ist wie folgt.

• Vorsatzlinse 250D: kann an der 55-mm-Seite verwendet werden (Vergrößerung 0,22- bis 0,49-fach).
• Vorsatzlinse 500D: ist verwendbar (Vergrößerung 0,04- bis 0,42-fach).

Im Interesse präziser Fokussierung empfiehlt sich manuelle Scharfeinstellung.

Wichtigste technische Daten

Bildgröße 15,1 × 22,7 mm
Brennweite, Blende 18 – 55 mm f/3,5 – 5,6
Aufbau 11 Linsen in 9 Gruppen
Kleinste Blende f/22 – 38*
Bildwinkel	diagonal: 74° 20' – 27° 50' vertical: 45° 30' – 15° 40' horizontal: 64° 30' – 23° 20'
Naheinstellgrenze 0,25 m
Stärkste Vergrößerung	0,34 × (bei 55 mm)
Bildfeld	ca. 134 × 207 – 45 × 67 mm (bei 0,25 m)
Filtergewinde 58 mm
Max. Durchmesser und Länge	68,5 × 70 mm
Gewicht ca. 200 g
Gegenlichtblende EW-60C (separat erhältlich)
Objektivdeckel E-58/E-58 II
Etui LP814 (separat erhältlich)

* Die angegebenen Werte beziehen sich auf Modelle mit 1/2-stufiger Blendeneinstellung. Bei Modellen mit 1/3-stufiger Blendeneinstellung gelten die Werte f/22 bis f/36.

- Entspricht 29-88 mm beim Kleinbildformat (35 mm).

- Die Objektivlänge wird von der Bajonettfassung bis zur Vorderseite des Objektivs gemessen. Zu dieser Längenangabe müssen 21,5 mm hinzugerechnet werden, wenn der Objektivdeckel E-58 und der Staubschutz angebracht sind, und 24,2 mm bei angebrachtem E-58 II.

- Die Angaben für Größe und Gewicht beziehen sich nur auf das Objektiv.

- Die Blendeneinstellungen sind an der Kamera angegeben. Die Kamera kompensiert Blendenabweichungen beim Heran- bzw. Wegzoomen automatisch.

- Die Telekonverter EF1,4X III und EF2X III sind nicht für dieses Objektiv geeignet.

- Ermittlung aller obigen Daten gemäß Canon-Meßstandard.

- Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.
