Produkttyp	Videorekorder (VHS)
Marke	Grundig
Modell	GV 560
Kassettensystem	VHS
Videoformat	PAL
Audio	Hi-Fi Stereo
Maximale Aufnahmezeit (LP)	6 Stunden
Eingänge	Antenne (HF), SCART
Ausgänge	HF, SCART
Abmessungen (B x H x T)	ca. 430 x 90 x 260 mm
Gewicht	ca. 4,5 kg
Stromversorgung	230 V ~ 50 Hz
Leistungsaufnahme	ca. 25 W
Timer (Aufnahmevorwahl)	14 Tage / 8 Ereignisse
Fernbedienung	Infrarot (IR)
Reinigung	Verwendung eines Video-Kopfreinigers
Sicherheitshinweis	Netzstecker vor Reinigung ziehen
Reparatur	Nur durch autorisiertes Fachpersonal
Mitgeliefertes Zubehör	Fernbedienung, HF-Kabel, Bedienungsanleitung
Verbrauch im Standby	ca. 2 W

Häufig gestellte Fragen - GV 560 GRUNDIG

Wie stelle ich den Timer für eine Aufnahme ein?

Drücken Sie die TIMER-Taste, wählen Sie über die Pfeiltasten Datum, Start- und Endzeit sowie Programmposition. Bestätigen Sie mit OK. Achten Sie darauf, dass eine Kassette eingelegt und der Recorder ausgeschaltet ist.

Wie reinige ich die Videoköpfe?

Verwenden Sie eine handelsübliche Videokopf-Reinigungskassette. Legen Sie diese ein und lassen Sie sie für ca. 10 Sekunden im Wiedergabemodus laufen. Nicht länger verwenden, da es die Köpfe verschleißen kann.

Warum erscheint kein Bild?

Überprüfen Sie die Verbindungen: Ist das HF- oder SCART-Kabel richtig eingesteckt? Stimmt der Kanal (UHF-Kanal 3 oder 4)? Stellen Sie sicher, dass der Fernseher auf den richtigen Eingang geschaltet ist.

Der Ton ist verzerrt – was tun?

Prüfen Sie die Audiokabel und die Einstellungen. Stellen Sie den Audio-Modus (Mono/Hi-Fi) korrekt ein. Reinigen Sie ggf. die Tonköpfe mit einem Reinigungsband.

Das Band wird nicht eingezogen – was kann ich tun?

Schalten Sie das Gerät aus und wieder ein. Falls das Band heraussteht, drücken Sie es vorsichtig zurück. Ist das Band eingerissen, muss die Kassette ersetzt werden. Reparaturen am Laufwerk bitte dem Fachmann überlassen.

Die Fernbedienung funktioniert nicht – woran liegt das?

Wechseln Sie die Batterien. Prüfen Sie, ob der Infrarotsensor des Recorders nicht abgedeckt ist. Entfernen Sie Hindernisse zwischen Fernbedienung und Gerät.

Wie schließe ich den Videorekorder an den Fernseher an?

Verbinden Sie den HF-Ausgang des Recorders mit der Antennenbuchse des Fernsehers. Alternativ nutzen Sie ein SCART-Kabel für bessere Bildqualität. Stimmen Sie den Fernseher auf den richtigen Kanal (3 oder 4) ab.

Warum ist die Aufnahme unscharf?

Mögliche Ursachen: Verschmutzte Videoköpfe, schlechte Bandqualität oder verstellte Tracking-Einstellung. Justieren Sie das Tracking manuell über die TRACKING-Tasten während der Wiedergabe.

Kann ich mit dem Gerät auch von anderen Quellen aufnehmen?

Ja, schließen Sie die Quelle (z.B. Satellitenreceiver) über den SCART-Eingang oder die Cinch-Eingänge an. Wählen Sie die entsprechende Eingangsquelle am Recorder.

Was bedeuten die Meldungen auf dem Display?

Häufige Meldungen: „CASSETTE“ (keine Kassette), „TIMER“ (Aufnahmevorwahl aktiv). Tauchen Fehlermeldungen auf, schalten Sie das Gerät aus und wieder ein. Bleibt der Fehler, konsultieren Sie die Bedienungsanleitung.

BEDIENUNGSANLEITUNG GV 560 GRUNDIG

Aufstellen und Sicherheit 2

Anschließen 3

Die Fernbedienung 4-5

Batterien in die Fernbedienung einlegen ..... 4

Die zwei Ebenen der Fernbedienung ..... 4

Auf einem Blick 4-5

Die Benutzerführung 6

Einstellungen 7-12

Fernsehgerät auf den Recorder abstimmen 7-8

Abstimmen 7

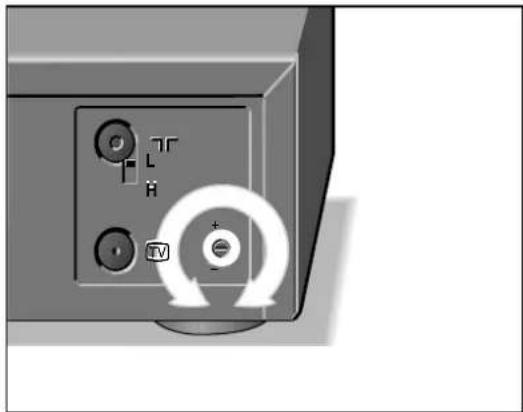

Bildqualität verbessern 8

Sender des Recorders abschalten und einschalten 8

Fernseh-Programme einstellen 9-12

Übernahme der Daten vom Fernsehgerät (Megalogic-Funktion) 9

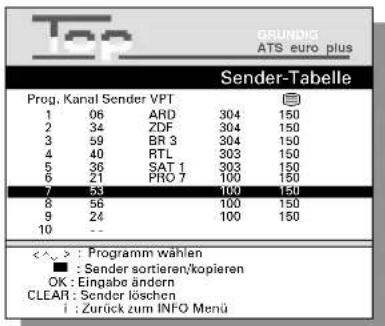

Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus) 10

Fernseh-Programme umsortieren – mit der Follow TV-Funktion .... 11

Fernseh-Programme umsortieren – von Hand 11

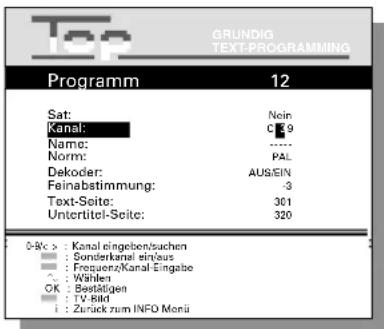

Daten von Hand eingeben 12

Daten eines Programmplatzes löschen ..... 12

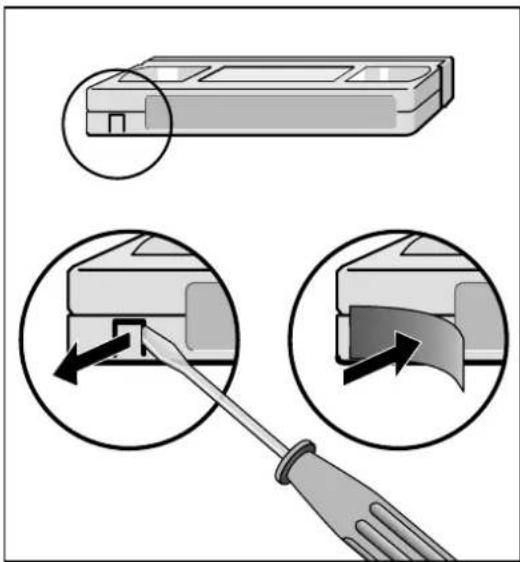

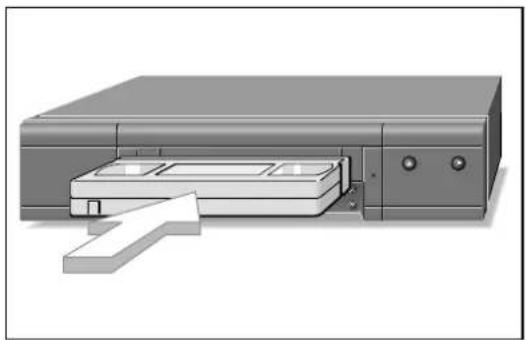

Die Cassette 13

Wiedergabe 14-16

Auf einem Blick 14

Zusatzfunktionen der Wiedergabe ....15

Bild-/Tonkorrekturen 15

Bestimmte Aufzeichnungen finden 16

Aufnahme 17-19

Auf einem Blick 17

Stoppzeit eingeben 18

Aufzeichnungen nahtlos aneinander reihen 18

Titelzeile aufzeichnen 18

Besonderheiten der Tonaufnahme ..... 18

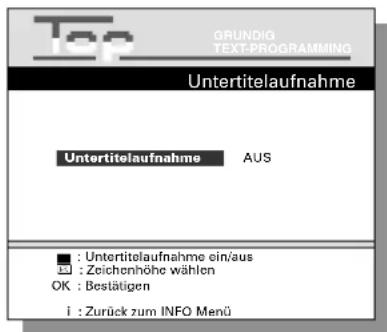

Untertitel aufnehmen, Anwahl von Hand ..... 19

Untertitel bei Sofortaufnahmen und TIMER-Aufnahmen aufnehmen, Anwahl automatisch .. 19

TIMER-Aufnahme 20-24

Die verschiedenen Möglichkeiten ..... 20

Programmieren mit dem ShowView System, Variante 1 ...... 21

Meldungen des Recorders 22

Kontrolle der belegten TIMER-Plätze .....22

Einzelne Daten eines TIMER-Platzes ändern ... 22

Einen belegten TIMER-Platz löschen .....22

Aufnahmebereitschaft des Recorders unterbrechen 22

Aufnahmebereitschaft des Recorders wieder aktivieren 22

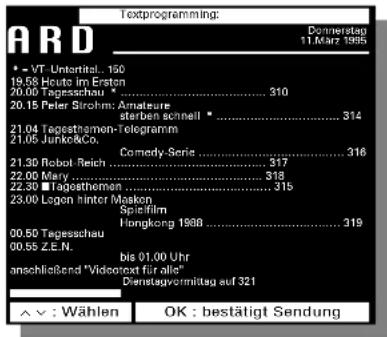

Programmieren mit den Videotext-Seiten der Sendeanstalten, Variante 2 .... 23

Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 3 .....24

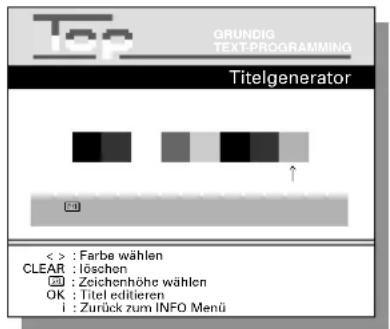

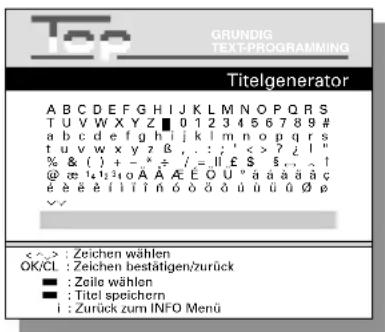

Titelzeilen erstellen 25

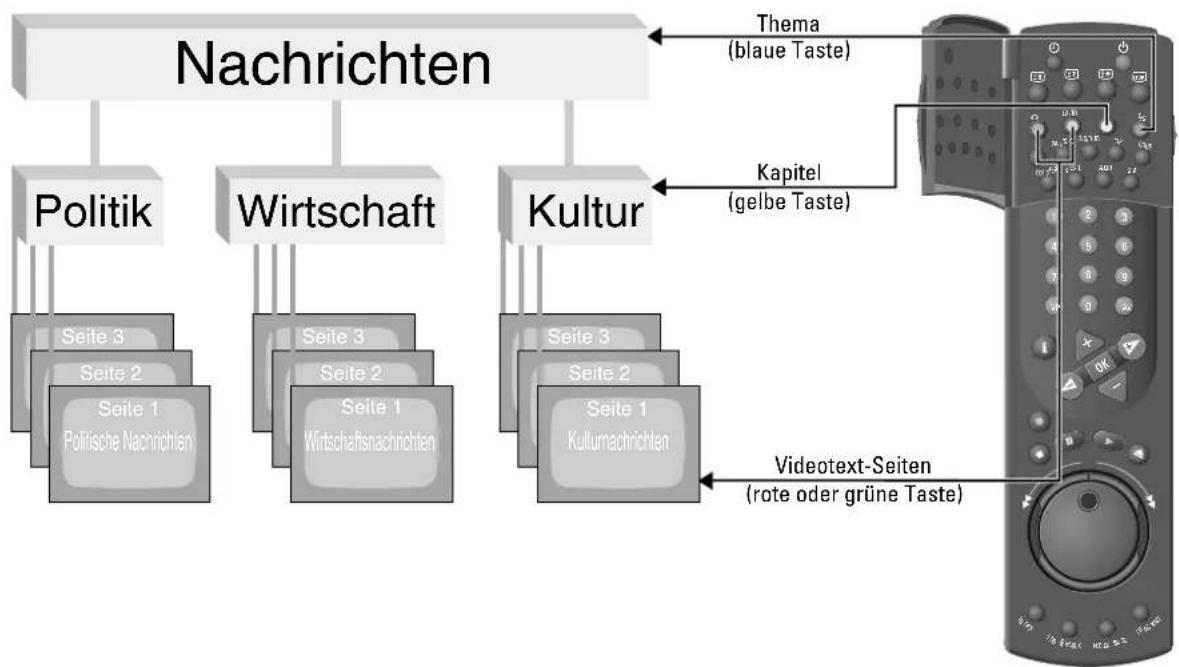

Videotext-Betrieb 26-27

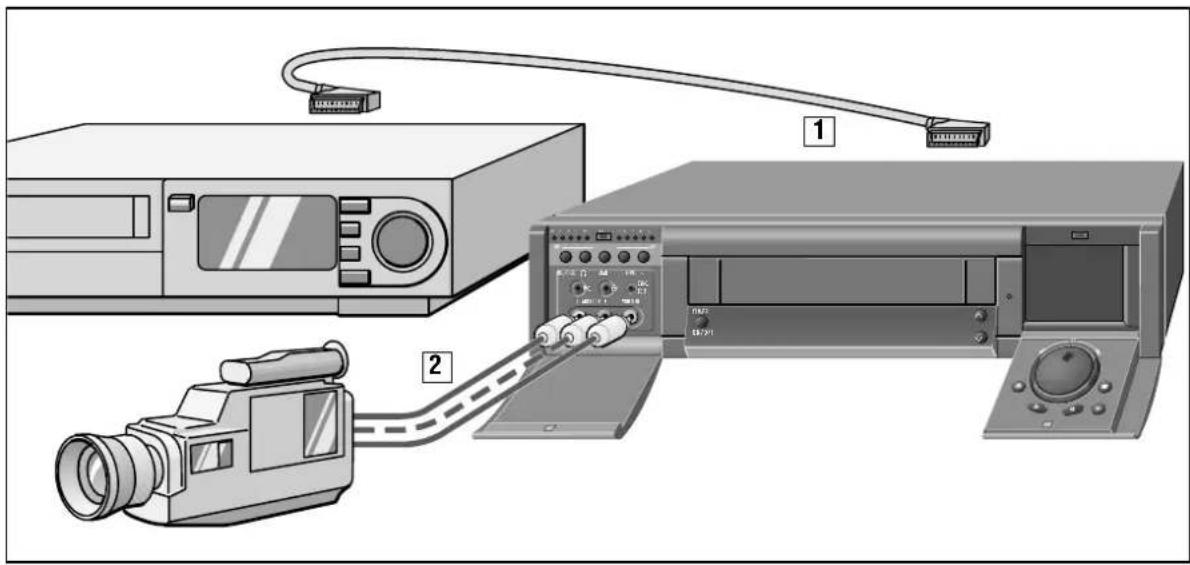

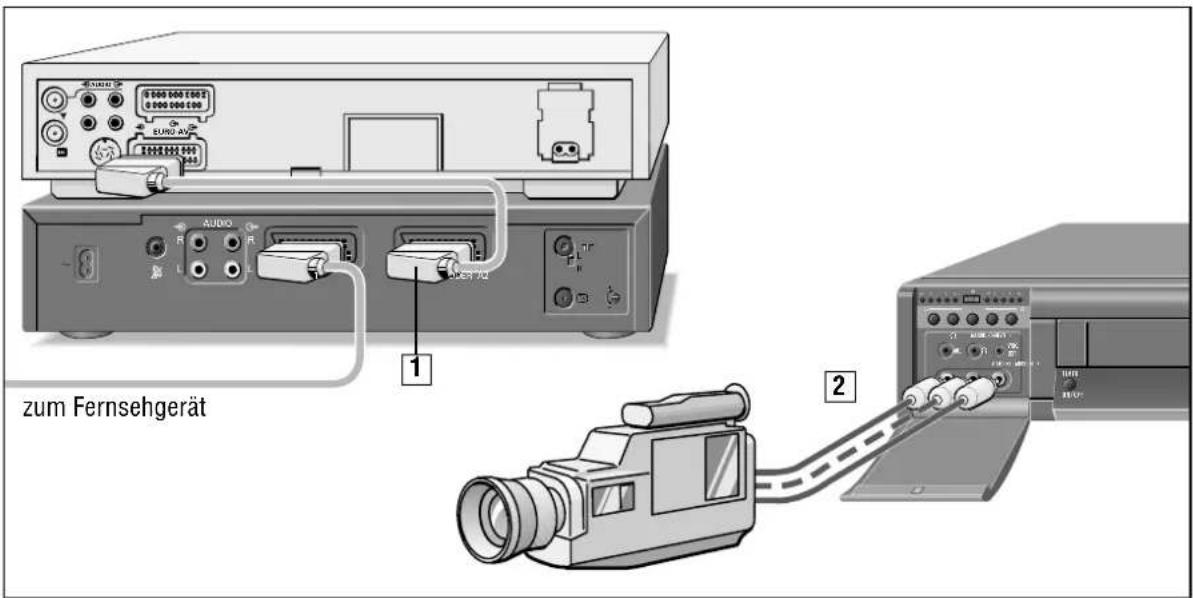

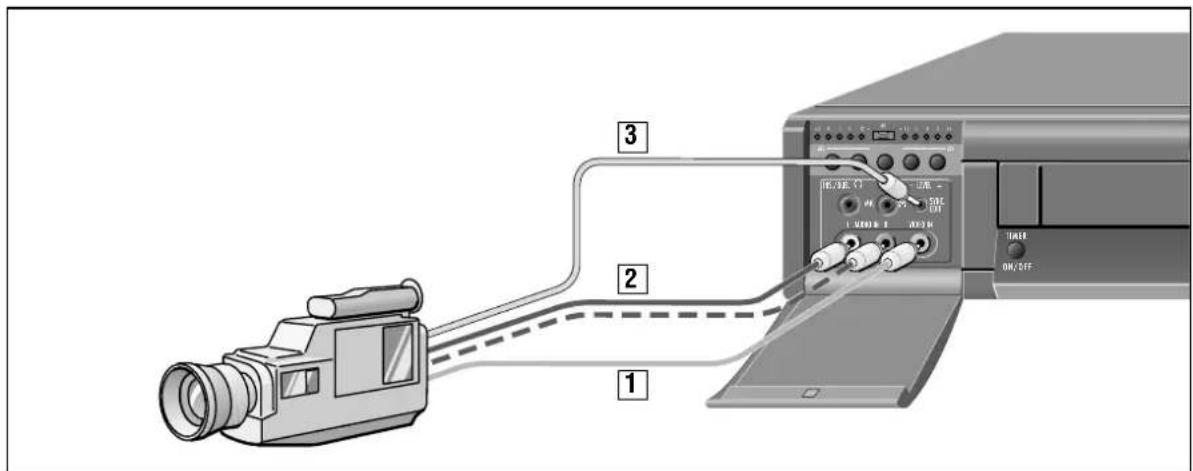

Überspielen von einem zweiten Recorder, Camera-Recorder CD-i-Spieler 28

Insert-Schnitt-Funktionen 29-30

Insert/Dubbing-Funktion 29

Insert/Video-Funktion 29

Insert/Copy-Funktion 30

Synchro-Edit-Funktion 31

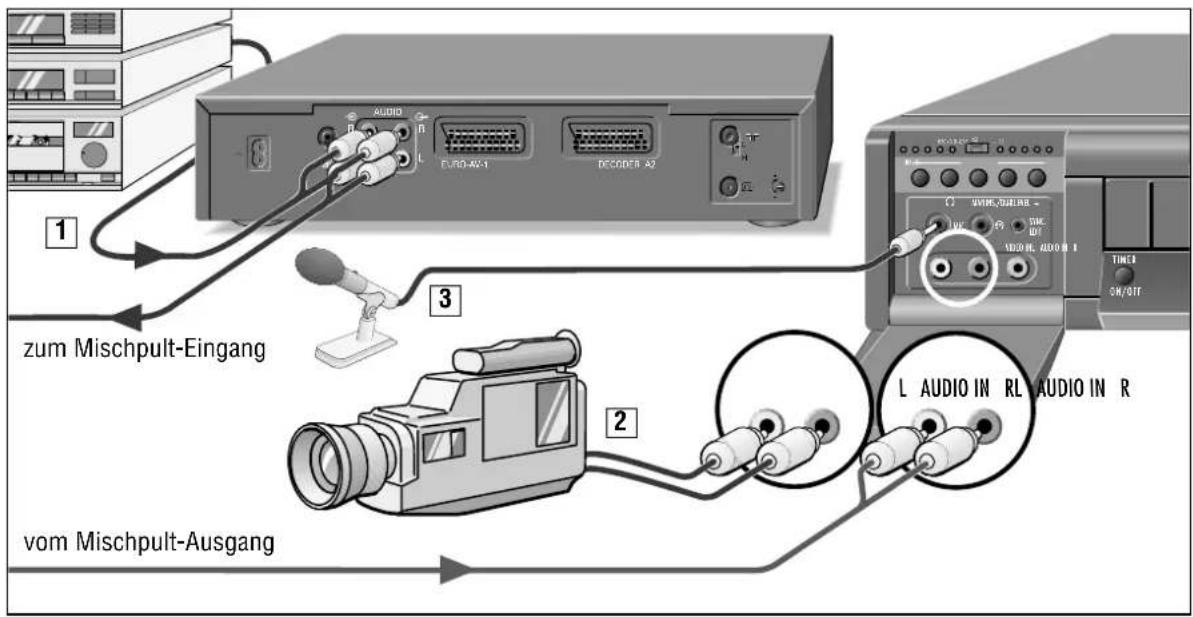

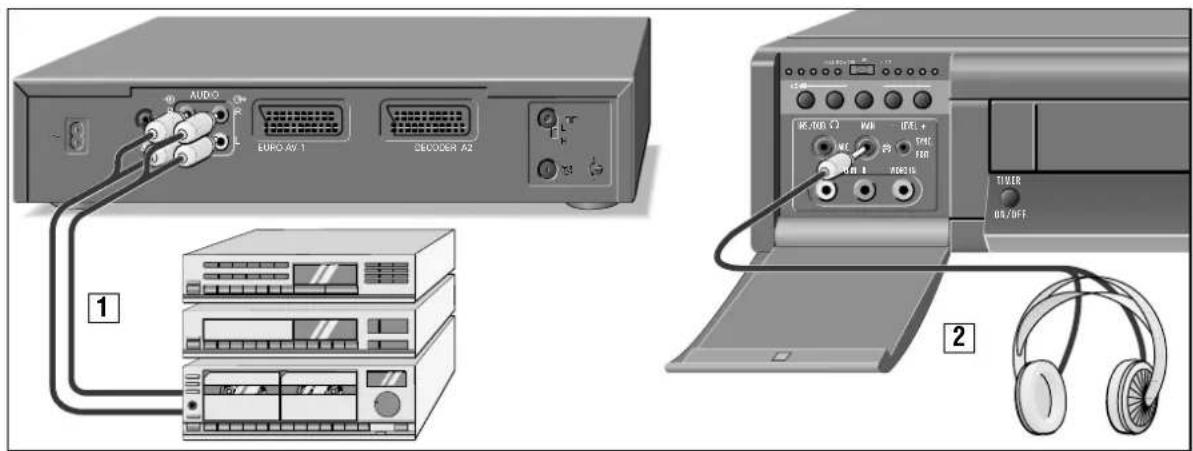

Der Recorder als HiFi-Tonbandgerät 32

Nachvertonen (Dubbing) 33

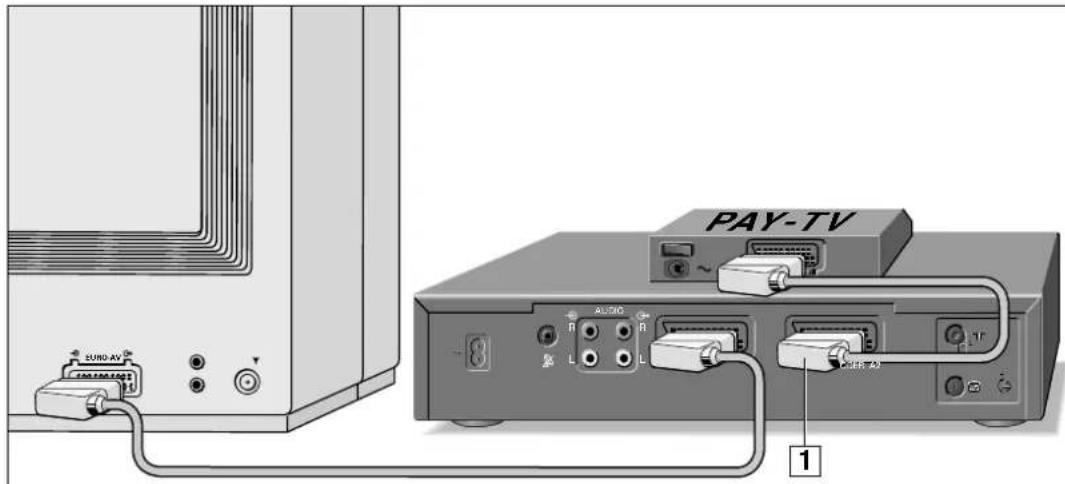

Betrieb mit PAY-TV-Decoder 34

Betrieb mit einem Satelliten-Empfänger 35

Sonderfunktionen 36-39

Aufnahmen, gesteuert von externen Geräten .. 36

Die Dauerlauf-Wiedergabe 36

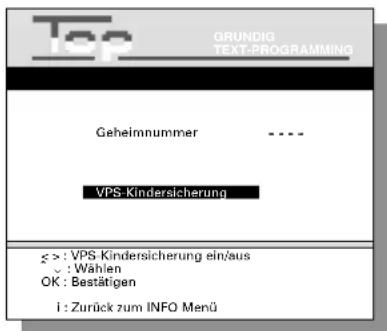

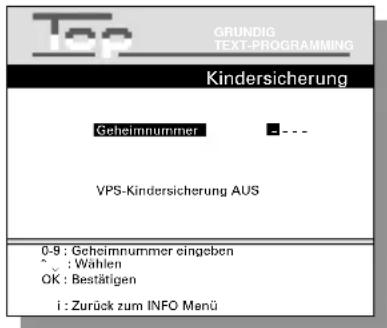

Die Kindersicherung 37

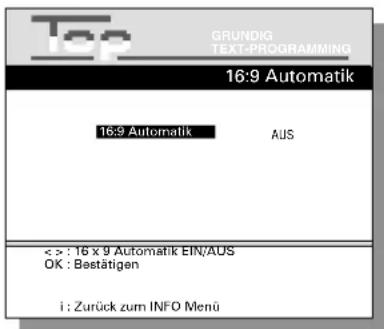

Betrieb mit einem Fernsehgerät mit dem Format 16:9 ....37

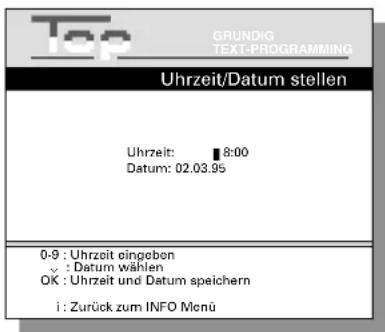

Uhrzeit und Datum kontrollieren/einstellen .... 38

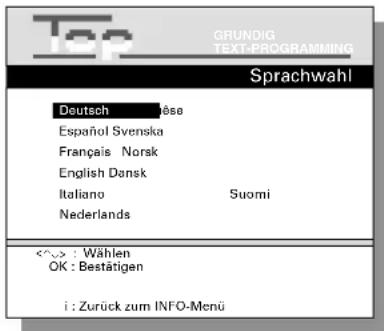

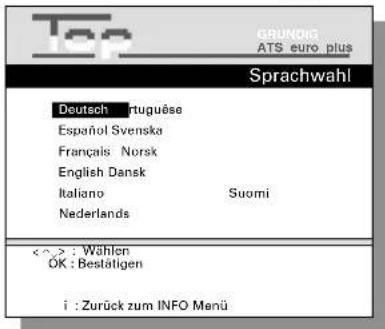

Sprache der Benutzerführung wählen ..... 38

Fernbedienen anderer GRUNDIG Videorecorder 39

Fernsehgerät fernbedienen 39

Wissenswertes 40-44

Stichwortverzeichnis 40-41

Störungen selbst beheben 42

Technische Daten 43

Übersicht der Code-Zahlen 43

GRUNDIG Service Deutschland/Europa ..... 44

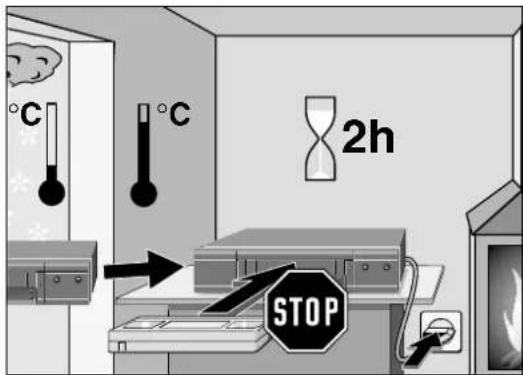

! Dieser Videorecorder ist für den Empfang, die Aufnahme und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen. ! Wenn der Recorder starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden ohne eingelegte Cassette stehen.

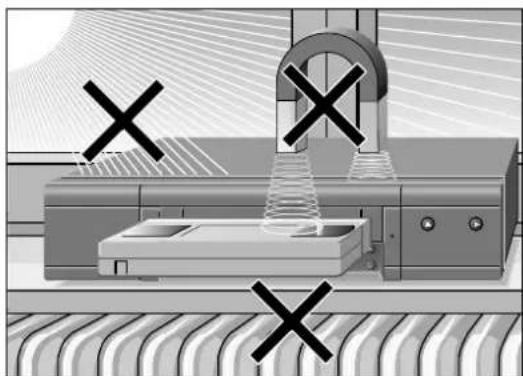

! Stellen Sie den Recorder auf eine ebene und harte Unterlage.

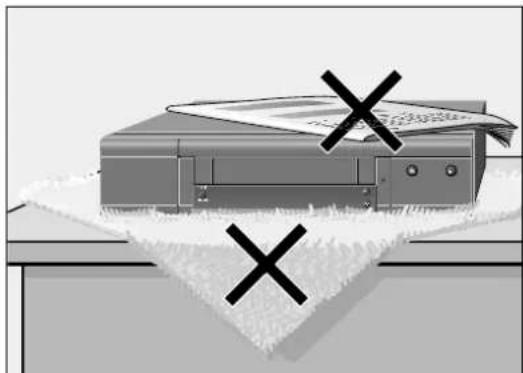

Stellen Sie den Recorder nicht auf Deckchen oder ähnliches. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf den Recorder, da dadurch die zur Kühlung benötigten Luftschlitze abgedeckt werden.

Stellen Sie den Recorder nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, da dadurch ebenfalls die Kühlung beeinträchtigt wird.

Halten Sie den Recorder von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

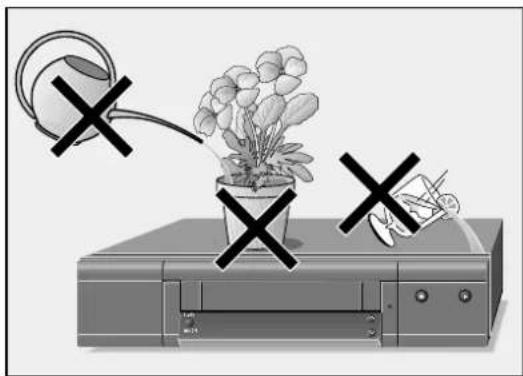

Setzen Sie Recorder und Cassette keinerlei Feuchtigkeit aus. Der Recorder ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ihn dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß er vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist. Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf den Recorder. Das Gefäß kann umkippen und die dadurch ins Gerät gelangende Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

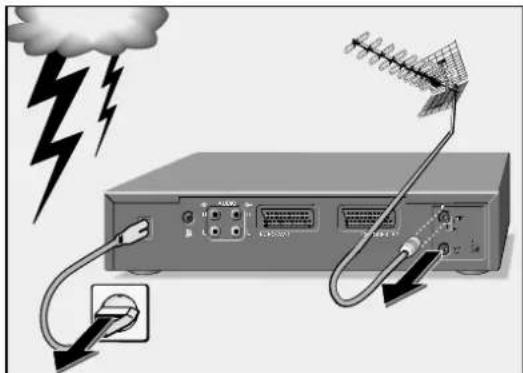

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn der Recorder ausgeschaltet ist, kann er durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie deshalb stets den Netz- und den Antennenstecker ziehen.

! Stecken Sie keine Fremdkörper in den Cassetten-schacht oder in die Luftschlitze des Recorders, dadurch kann die hochwertige Mechanik beschädigt werden.

! Einige Teile des Recorders (zum Beispiel die Anzeige) sind mit Folien geschützt. Diese Schutzfolien können Sie abziehen.

! Warnung! Lithium-Batterie im Videorecorder Bei unsachgemäßem Eingriff besteht Explosionsgefahr. Die Batterie darf nur von Personen mit Fachkenntnissen ausgewechselt werden (wie im "Service Manual" beschrieben).

! Sie dürfen den Recorder auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

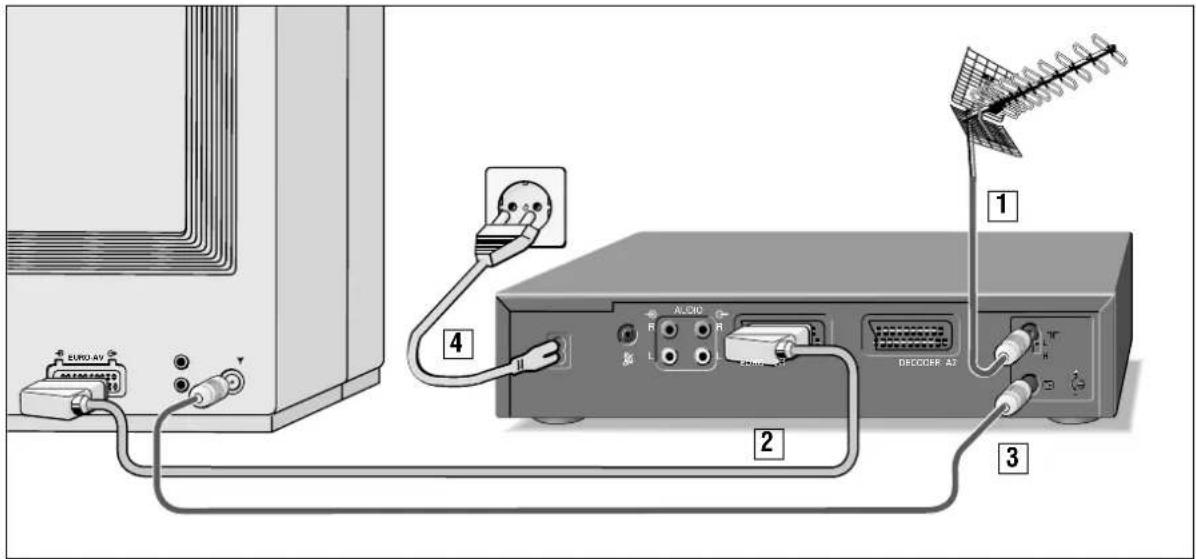

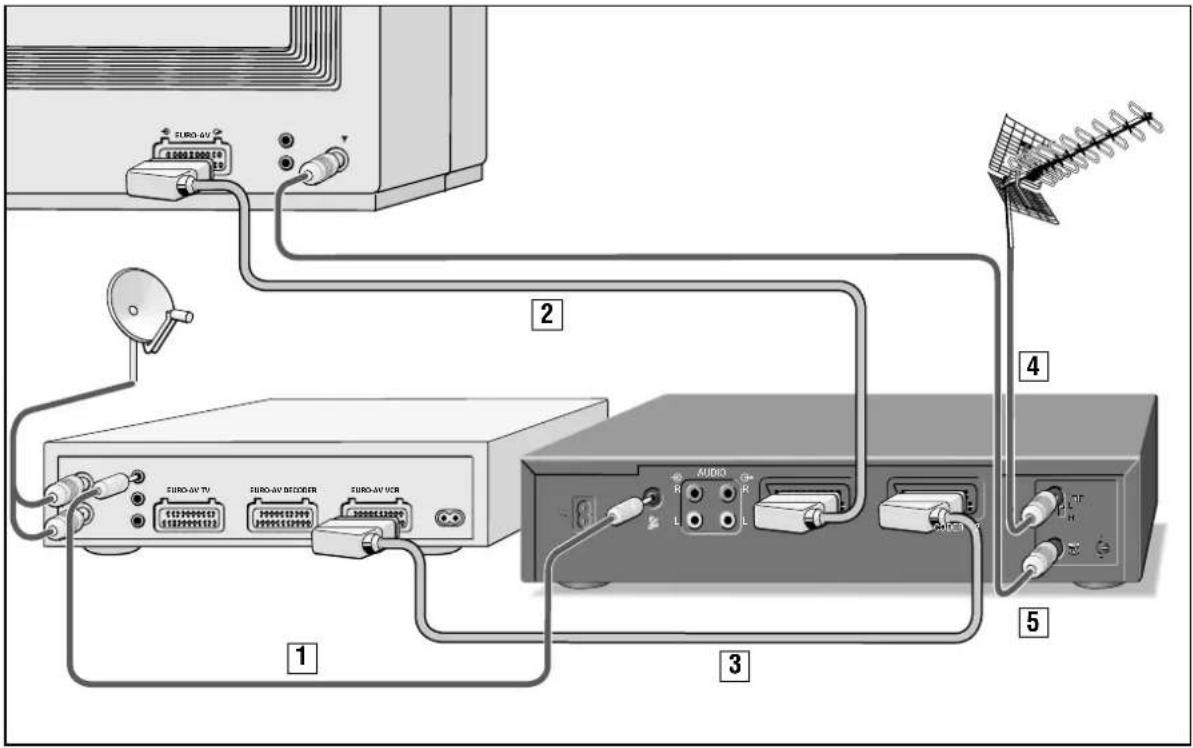

Recorder an die Antenne anschließen

Antennenkabel aus der Antennenbuchse des Fernsehgerätes ziehen und in die Antennenbuchse 71 des Recorders stecken.

Recorder und Fernsehgerät verbinden

Mit EURO-AV-Kabel

Ist das Fernsehgerät mit einer EURO-AV-Buchse ausgestattet, diese Buchse mit dem beigepacktem EURO-AV-Kabel mit der Buchse EURO-AV A1 des Recorders verbinden.

- Der Vorteil dieses Anschlusses ist eine bessere Bild- und Tonqualität bei Wiedergabe und im Durchschleif (EE)-Betrieb. - Der Stereo-Ton kann nur durch diese Verbindung über das Stereo-Fernsehgerät wiedergegeben werden.

Wenn das angeschlossene Fernsehgerät mit Megalogic-Funktionen ausgestattet ist, müssen Recorder und Fernsehgerät mit einem EURO-AV-Kabel verbunden sein. Einzelheiten über die Megalogic-Funktionen lesen Sie in den Kapiteln der Bedienungsanleitung.

Wenn der Recorder an ein Fernsehgerät nach dem 16:9 Format angeschlossen wird, bitte die Einstellung auf der Seite 37 beachten.

Mit Antennenkabel

Beigepacktes Antennenkabel in Buchse TV des Recorders und Antennenbuchse des Fernsehgerätes stecken.

Recorder an das Stromnetz anschließen

Beigepacktes Netzkabel in die Netzbuchse \~ des Recorders stecken. Stecker des Netzkabels in die Steckdose stecken. Der Recorder ist jetzt eingeschaltet.

Nur durch Ziehen des Netzsteckers ist der Recorder vom Stromnetz getrennt.

Anschlußmöglichkeiten für weitere Geräte wie zweiten Videorecorder, Pay-TV-Decoder, Satelliten-Empfänger, Stereoanlage usw. sind in den Kapiteln über diese Geräte beschrieben.

Recorder abschalten (Energiesparschaltung)

Im Stand-by-Betrieb – Uhrzeit in der Anzeige des Recorders sichtbar – Taste ○↓drücken. - Der Recorder ist abgeschaltet, die Uhrzeit-Anzeige erlischt, die gelbe Anzeige leuchtet. Der Recorder benötigt dabei sehr wenig Energie.

Wenn eine TIMER-Aufnahme programmiert ist, kann der Recorder nicht abgeschaltet werden.

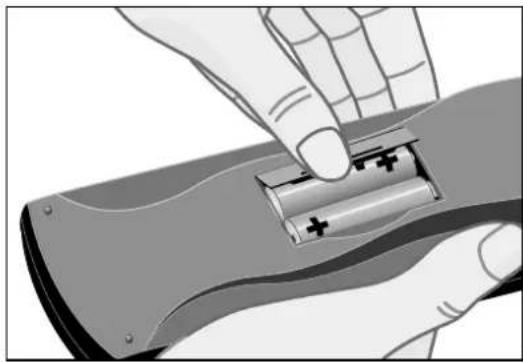

Batterien in die Fernbedienung einlegen

1 Batteriefachdeckel abnehmen, dazu Schnapper drücken und Deckel abnehmen.
2 Batterien (2 x1,5 V, Typ Micro R03P) einsetzen.
! Polung der Batterien beachten; im Batteriefachboden markiert.
Wenn Ihr Recorder auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein.

Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Verbrauchte Batterien gehören in den Sondermüll (Umweltschutz).

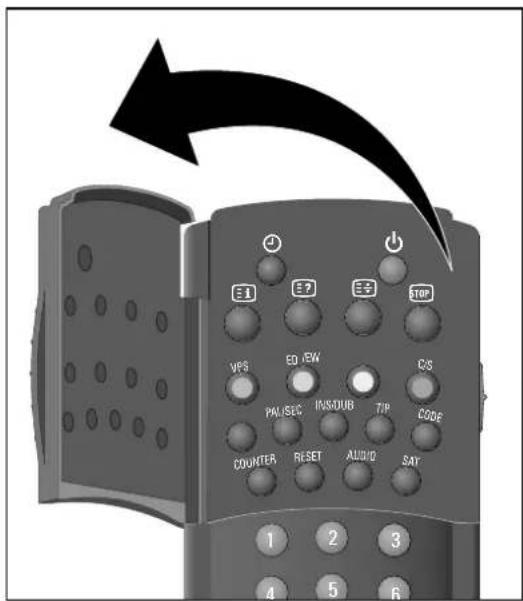

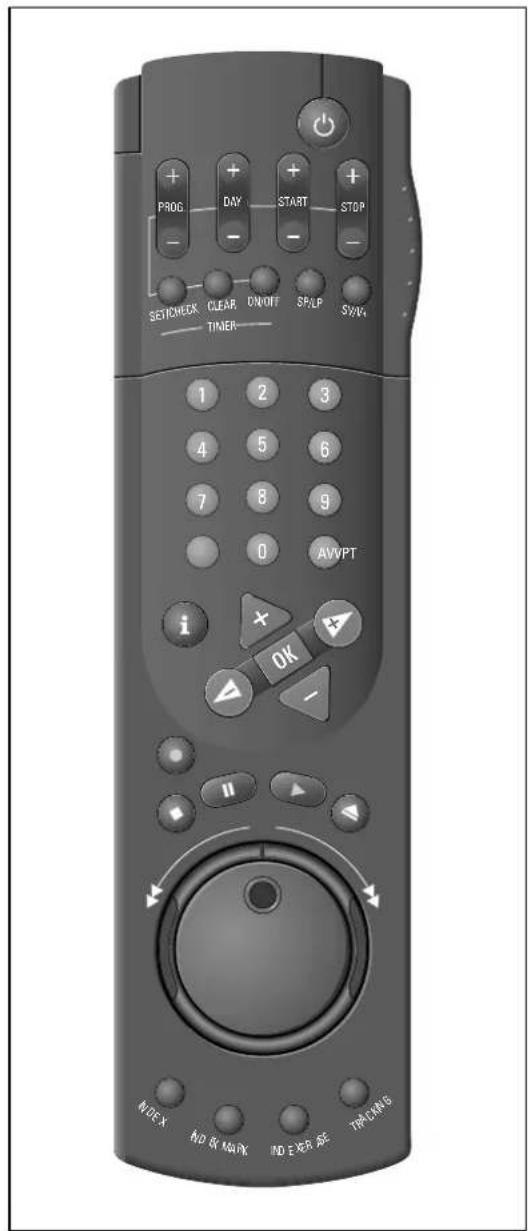

Die zwei Ebenen der Fernbedienung

Die Tasten der Fernbedienung sind auf zwei Ebenen angeordnet.

Auf der oberen Ebene finden Sie die Tasten, die Sie für wesentliche Bedienfunktionen benötigen.

Auf der Ebene unter der Klappe finden Sie die Tasten für Komfortfunktionen.

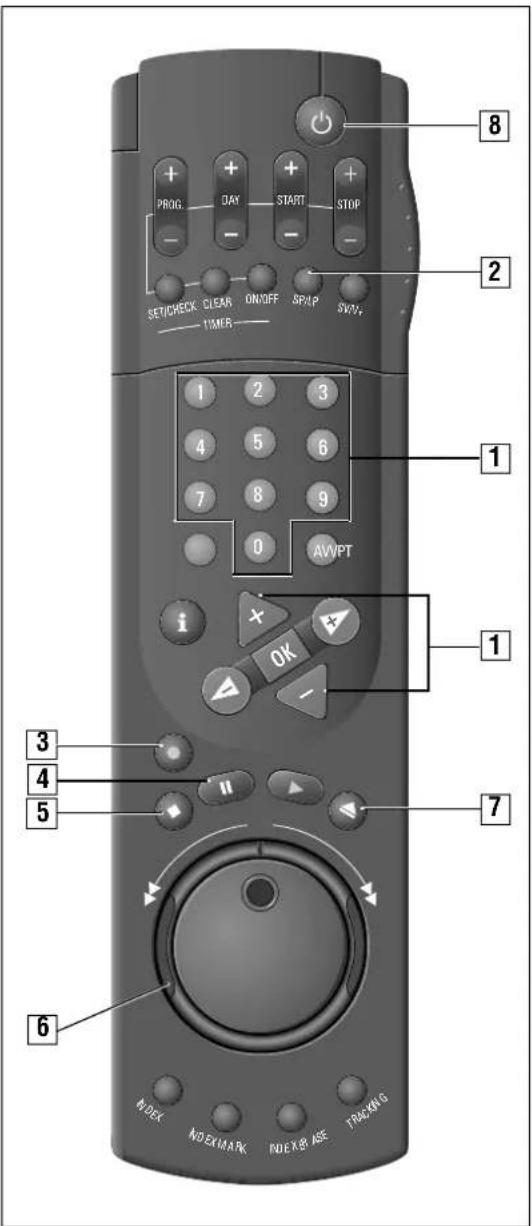

Auf dieser und der nächsten Seite sind die Tasten der Fernbedienung kurz erklärt. Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel dieser Bedienungsanleitung.

Tasten für die TIMER-Programmierung

Schaltet den Recorder ab (stand-by).
⊕ PROG. Wählt das Programm.
DAY Wählt den Tag.
START Wählt die Startzeit.
STOP Wählt die Stoppzeit.
○ SET/CHECK Wählt die Tafel »Aufnahmeprogrammierung« an, zur Kontrolle und zum Ändern von Daten.
○ CLEAR Löscht Daten.
ON/OFF Unterbricht/aktiviert die TIMER-Aufnahme.

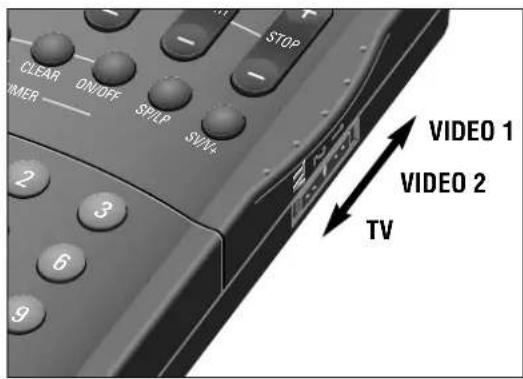

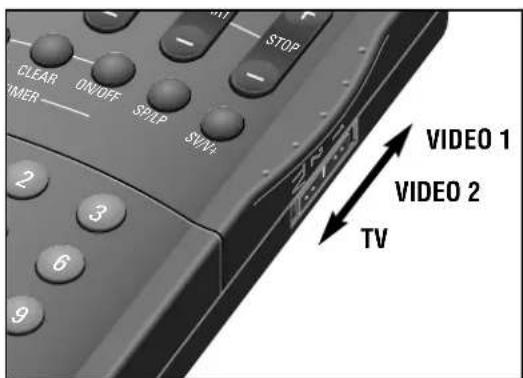

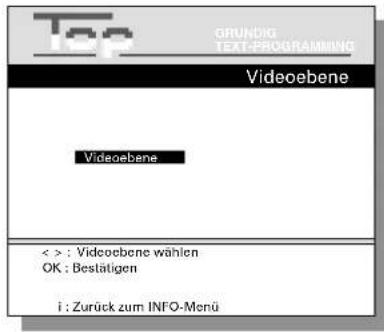

Schalter zur Wahl der Videoebene

Tasten für verschiedene Eingaben

○ SP/LP

Schaltet auf Langspiel-Betrieb und wieder zurück auf Standardspiel-Betrieb.

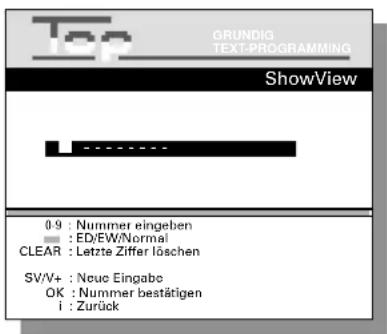

○ sv/v+ Eröffnet die ShowView Programmierung.

① ... 0

Ziffern-Tasten für verschiedene Ein- gaben.

VPT

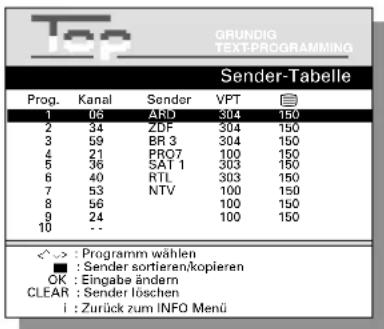

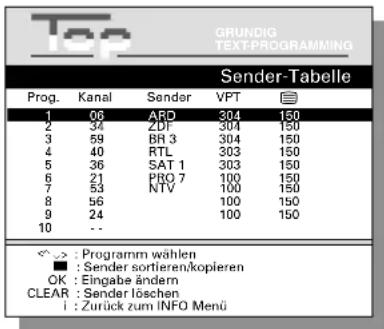

Blendet bei der TIMER-Programmierung die in der Sender-Tabelle gespeicherte Videotext-Seite am Bildschirm ein.

AV

Wählt Programmplatz A1, A 2 oder CV für die Aufnahme bzw. für die TIMER-Programmierung.

i

Schaltet auf die Info-Tafel und zurück auf das Fernsehbild.

+ Cursor-Tasten,

◀ ▶

zum Bewegen des Cursors

-

(Schreibmarke);

zum Anwählen verschiedener Funktionen;

zum Feinabstimmen der Programme.

OK

Bestätigt Daten.

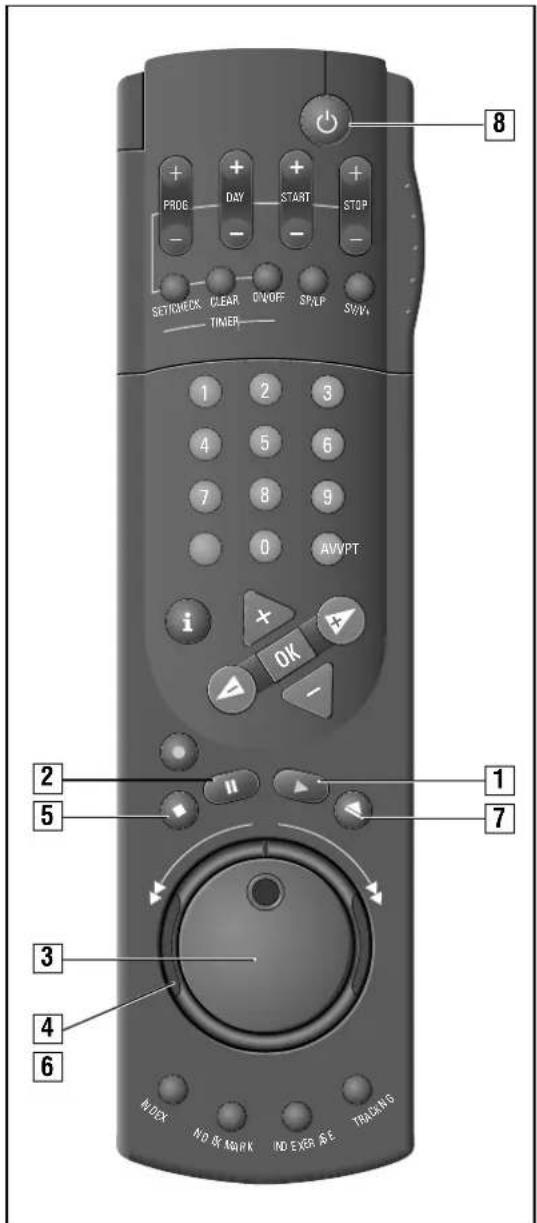

Lauffunktions-Tasten und Jog/Shuttle

- Startet die Aufnahme.

■Beendet alle Funktionen (Stopp).

||

Pause bei Aufnahme,

Standbild bei Wiedergabe.

Startet die Wiedergabe.

Schiebt die Cassette aus.

[NO TEXT]

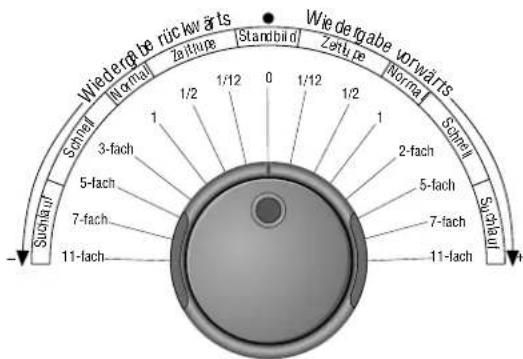

Shuttle-Ring, zum Anwählen verschiedener Wiedergabegeschwindigkeiten bei Wiedergabe; zum vor-/rückspulen bei Stopp.

[NO TEXT]

Jog-Drehscheibe, schaltet das Standbild weiter; verändert die Zeitlupengeschwindigkeit.

○ INDEX Wählt die INDEX-Such-Funktion.

INDEX MARK Setzt Marken.

INDEX ERASE Löscht Marken.

○ TRACKING Aktiviert die Tracking-Funktion.

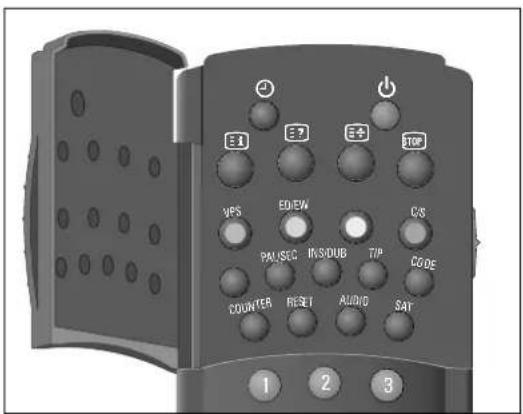

Tasten unter der Klappe

○

Ruft die Uhrzeit auf.

○ 功

Schaltet den Recorder ab (stand-by).

○ 三i

Wählt Seite 100 (Übersicht) im Videotext-Betrieb.

○ 37

Gibt verdeckte Informationen im Videotext-Betrieb frei.

○

Vergrößert die Zeichenhöhe im Videotext-Betrieb.

○ STOP

Hält Mehrfachseiten im Videotext-Betrieb an.

[NO TEXT]

VPS (rot) Schaltet die VPS/PDC-Steuerung aus/ein; blättert im Videotext-Betrieb um eine Seite zurück.

O

ED/EW (grün) Wählt eine "wöchentliche" oder "tägliche" Aufzeichnung (bei der TIMER-Programmierung); blättert im Video-text-Betrieb um eine Seite vor.

[NO TEXT]

(gelb) Zum Wählen von Kapiteln im Video-text-Betrieb.

[NO TEXT]

C/S(blau) Schaltet von Kanalzahl auf Sonderkanalzahl; zum Wählen von Themen im Video-text-Betrieb.

O

Taste ohne Funktion.

O

PAL/SEC Schaltet die Farbnorm (PAL oder MESECAM) um.

O

INS/DUB Zum Anwählen von Insert- und Dubbing-Funktionen.

O

TIP Zum Ein-/Ausblenden einer Titelzeile in die Aufnahme.

O

CODE Zur Vorwahl verschiedener Sonderfunktionen.

O

COUNTER Schaltet zwischen Spielzeit- und Bandlängenanzeige um.

O

RESET Schaltet die Bandlängenanzeige auf 00000.

O

AUDIO Zur Tonspurwahl bei Aufnahme und Wiedergabe; zum Ein- und Ausschalten des Tones bei Betrieb mit Bildschirmdialog.

O

SAT Taste ohne Funktion.

GRUNDIG Benutzerführung am Bild- schirm des Fernsehgerätes

... bietet den Dialog zwischen Ihnen und dem Recorder.

Viele Funktionen, die Sie mit der Fernbedienung anwählen, beantwortet der Recorder mit Info-Tafeln und Dialogzeilen am Bildschirm des Fernsehgerätes.

Tastensymbole der Fernbedienung und Dialogzeilen zeigen die nächsten und möglichen Bedienschritte.

Sie werden Schritt für Schritt, einfach und verständlich geführt.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, schaltet sich das Fernsehgerät nach Drücken der Taste ⓘ ein und schaltet automatisch auf den AV-Programmplatz.

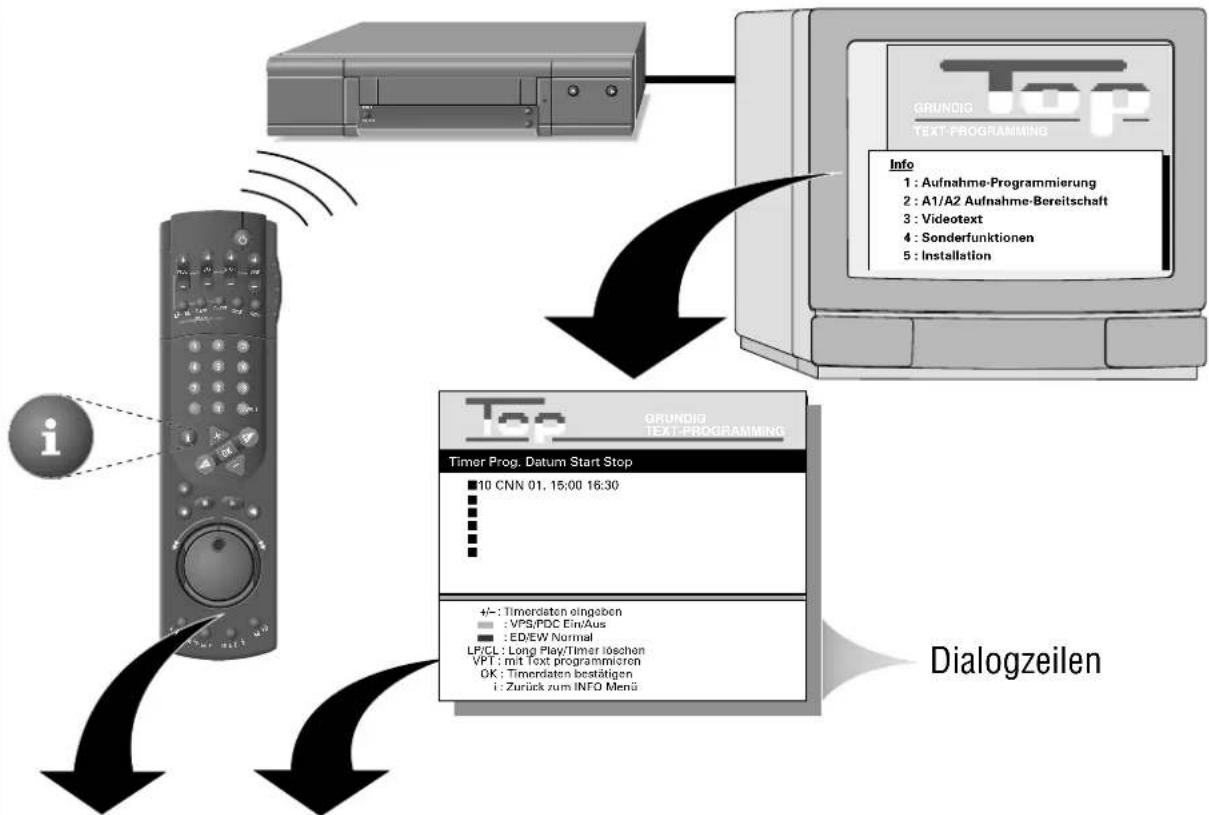

Info-Tafel aufrufen

Taste ⓘ der Fernbedienung drücken.

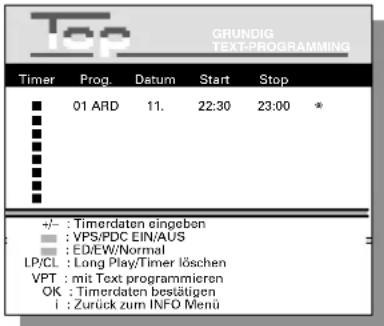

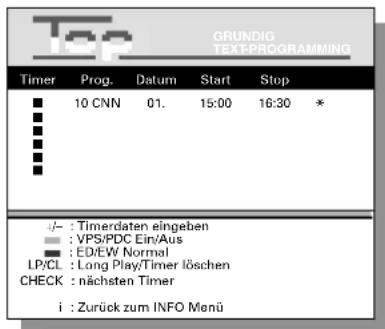

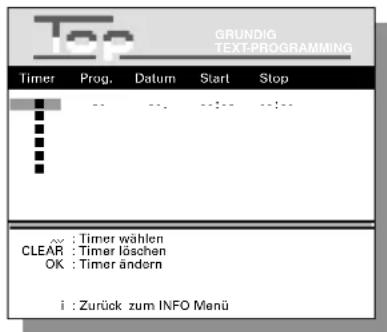

    C --> D["Timer Prog. Datum Start Stop"]
    D --> E["Info: Aufnahme-Programmierung, A1/A2 Aufnahme-Bereitschaft, Videotext, Sonderfunktionen, Installation"]
    D --> F["4/-: Timerdaten eingeben, VPS/PDC Ein/Aus, ED/EW Normal, LPCL: Long Play/Timer höschen, VPT: mit text programmleren, OK: Timerdaten bestätigen, i: Zurück zum INFO Menu"]

Taste der Darstellung in der Funktion Fernbedienung Info-Tafel und den Dialogzeilen

□
□
□
□
□

Fernsehgerät auf den Recorder abstimmen

Das Fernsehgerät empfängt auf bestimmten Kanälen die Programme verschiedener Sender.

Auch der Recorder sendet auf einem solchen Kanal (UHF-Bereich, zwischen Kanal 30 und 40 ± 2 Kanäle), auf den Sie jetzt das Fernsehgerät einstellen müssen.

Damit Sie diesen Kanal finden, ist im Recorder ein "Sender" eingebaut, der ein Testbild sendet.

Diese Einstellung ist nicht notwendig, wenn der Recorder und das Fernsehgerät mit einem EURO-AV-Kabel verbunden sind (siehe Kapitel "Anschließen" auf Seite 3).

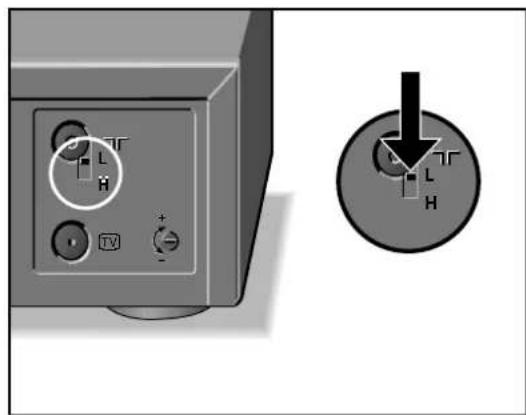

Um Bildstörungen zu vermeiden, schalten Sie in diesem Fall den Sender des Recorders ab, siehe Kapitel auf Seite 8.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Abstimmen

Recorder mit Taste + einschalten.

Antennenkabel aus der Buchse ── des Recorders ziehen.

Im Recorder darf sich keine Cassette befinden.

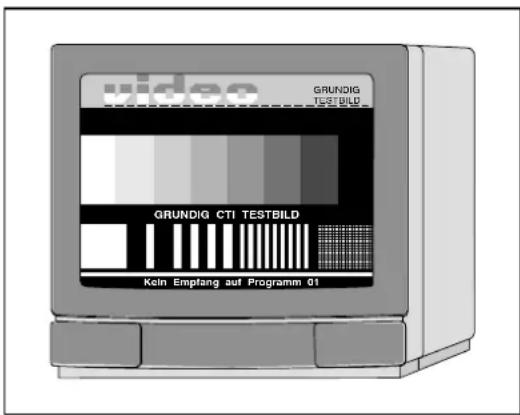

- Der Recorder "sendet" nach kurzer Zeit das Testbild.

– Anzeige am Recorder: » TEST«.

Am Fernsehgerät – im UHF-Bereich, zwischen Kanal 30 und 40 ± 2 Kanäle – das Testbild des Recorders suchen und speichern.

- Wie das geht, steht in der Bedienungsanleitung des Fernsehgerätes.

Antennenkabel in die Antennenbuchse 7r des Recorders stecken.

Ist die Bildqualität in Ordnung, Einstellung mit Taste ⏻ beenden.

Ist die Bildqualität nicht in Ordnung, gehen Sie nach dem Kapitel "Bildqualität verbessern", auf der nächsten Seite.

Wenn der Recorder an ein Fernsehgerät mit 100 Hz-Technik angeschlossen ist, und wenn das Testbild "springt" oder "zittert", dann muß der Recorder angepaßt werden.

Nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧⑤④⑦ und die Taste OK drücken.

- Kurzzeitige Anzeige am Recorder: »ON«.

Wird der Recorder nach dieser Anpassung an ein Fernsehgerät mit herkömmlicher 50Hz-Technik angeschlossen, nacheinander die Taste ○CODE, die Ziffern-Tasten ⑧⑤④⑥ und die Taste OK drücken.

- Kurzzeitige Anzeige am Recorder: »OFF«.

[Non-Text]

Bildqualität verbessern

Wenn sich auf dem Bildschirm des Fernsehgerätes Schlangenlinien zeigen, ist der eingestellte Kanal mit einem Fernseh-Programm belegt.

In diesem Fall gehen Sie wie folgt vor:

1

Taste △+drücken.

2

Am Fernsehgerät – im UHF-Bereich, zwischen Kanal 30 und 40 ± 2 Kanäle – einen Kanal suchen, der nicht mit einem Fernsehprogramm belegt ist (nur Rauschen am Bildschirm).

3

Kanal am Fernsehgerät speichern (siehe Bedienungsanleitung des Fernsehgerätes).

4

Antennenkabel aus der Buchse 7F des Recorders ziehen.

!

Im Recorder darf sich keine Cassette befinden.

- Der Recorder "sendet" nach kurzer Zeit das Testbild.

5

Kanaleinsteller ∅in der Rückseite des Recorders (siehe Abbildung) mit einem passenden Schraubendreher etwas nach links oder rechts drehen, bis das Testbild am Bildschirm des Fernsehgerätes erscheint.

Antennenkabel wieder in die Buchse 7r des Recorders stecken.

7

Einstellungen mit Taste ⏻beenden.

□

Sender des Recorders abschalten und einschalten

Wenn viele Fernsehsender angeboten werden, die Ihr Recorder im UHF-Bereich zwischen Kanal 30 und 40 empfängt, kann es zu Bildstörungen im Recorder-Betrieb kommen. Deshalb kann der Sender des Recorders abgeschaltet werden.

!

Damit das Bild-/Tonsignal des Recorders zu dem Fernsehgerät gelangt, müssen die Geräte mit einem EURO-AV-Kabel verbunden sein (siehe Seite 3).

1

Sender des Recorders abschalten, dazu nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①⑧ und die Taste OK drücken.

– Der Sender des Recorders ist abgeschaltet.

- Kurzzeitige Anzeige am Recorder: »OFF«.

2

Sender des Recorders einschalten, dazu nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①⑨ und die Taste OK drücken.

– Der Sender des Recorders ist eingeschaltet.

- Kurzzeitige Anzeige am Recorder: »ON«.

Fernseh-Programme einstellen

Die Fernsehanstalten senden ihre Programme durch Fernsehsender auf verschiedenen Frequenzen/Kanälen.

Der Recorder hat dafür ein eigenes Empfangsteil. Damit kann er – unabhängig vom Fernsehgerät – die Fernseh-Programme empfangen und aufzeichnen.

Vorher müssen Sie die Kanäle der Fernseh-Programme am Recorder einstellen.

Es stehen 99 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne, Kabelanschluß oder vom Satelliten belegt werden können.

Die Möglichkeiten zum Einstellen der Fernseh-Programme:

1. Durch die Übernahme der Daten vom Fernsehgerät.
   Das Fernsehgerät muß mit Megalogic-Funktionen ausgestattet sein.
2. Mit dem Suchlauf-Speicher-System (ATS euro plus). Der Recorder sucht, sortiert und speichert alle Kanalzahlen/Sonderkanalzahlen, die er an seinem Standort empfangen kann.
   Dieser Vorgang ist abhängig von der von Ihnen gewählten Sprache, dem gewählten Land und der Empfangsqualität der Fernseh-Programme.
   Sollte Ihnen die vorgegebene Reihenfolge der Fernseh-Programme nicht zusagen, können Sie dies nachträglich ändern.
3. Durch direkte Eingabe der Daten.
4. Mit dem manuellen Suchlauf, wenn neue Fernseh-Programme hinzukommen, oder wenn der Recorder ein Fernseh-Programm mit dem Suchlauf-Speicher-System nicht finden konnte.

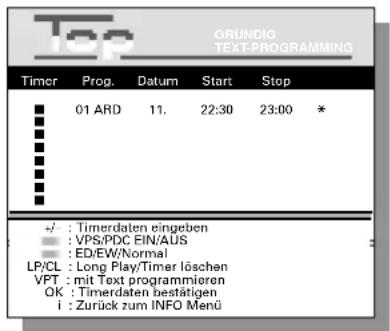

Hinweis zur TIMER-Programmierung mit den Videotext-Seiten der Sendeanstalten.

Bei dieser TIMER-Programmierung entnehmen Sie die Daten für die Sendung (zum Beispiel Programm, Datum, Ein- und Ausschaltzeit) nicht mehr aus den Programmzeitungen, sondern aus Programmübersichten, die Ihnen bestimmte Sendeanstalten auf Videotext-Seiten anbieten.

Die Nummern dieser Videotext-Seiten, auf denen sich die Programmübersichten befinden, können von Sendeanstalt zu Sendeanstalt verschieden sein.

Sie können jetzt entscheiden, aus welcher Seite der Programmübersicht Sie die meisten Aufnahmen programmieren wollen.

Geben Sie die benötigte Nummer der Videotext-Seite in die »Sender-Tabelle« ein.

Wie das funktioniert, steht in dem Beispiel auf den folgenden Seiten.

Bei der TIMER-Programmierung wird diese Videotext-Seite dann automatisch abgerufen.

Übernahme der Fernseh-Programme vom Fernsehgerät (Megalogic-Funktion)

Wird der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, übernimmt der Recorder automatisch die im Fernsehgerät gespeicherten Fernseh-Programme.

Voraussetzung dafür ist, daß die folgende Bedienreihenfolge eingehalten wird.

!

Recorder und Fernsehgerät müssen mit dem beige-packten Megalogic-EURO-AV-Kabel verbunden sein, das Fernsehgerät muß eingeschaltet sein.

1

Netzstecker des Recorders ziehen.

2

Netzstecker des Recorders wieder einstecken. – Der Recorder übernimmt automatisch die Fernseh-Programme vom Fernsehgerät.

Dadurch erhält der Recorder die gleiche Belegung mit Fernseh-Programmen wie das Fernsehgerät.

Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus)

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

Suchlauf-Funktion anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ① drücken.

– Die Tafel »Sprachwahl« erscheint.

Bei der erstmaligen Inbetriebnahme des Recorders erscheint nach dem Drücken der Taste ⓘ sofort die Tafel »Installation«

Mit Ziffern-Taste ① die Zeile »ATS euro plus« aufrufen und die Bedienung bei Pkt. 2rtsetzen.

Sprache des Aufstellungsortes mit den Tasten wählen und mit Taste OK bestätigen.

Land (Aufstellungsort) mit den Tasten ◀▶ ▼ ▲ wählen und mit Taste OK bestätigen.

Ist in der Tafel das von Ihnen benötigte Land nicht vorhanden, wählen Sie die Zeile »??«.

Suchlauf mit Taste OK starten.

-Anzeige am Recorder: »RTS« und »o«.
- Der Recorder sucht alle Kanalzahlen nach Fernseh-Programmen ab, sortiert und speichert sie.

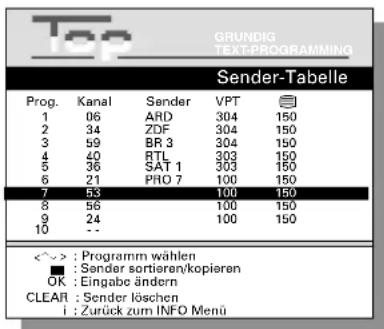

- Nach Abschluß des Suchlaufs erscheint die Tafel »Sender-Tabelle«.

Bei Sendeanstalten, die ein VPS/PDC-Signal senden, wird die Sender-Kurzbezeichnung automatisch in die »Sender-Tabelle« übernommen.

Bei Sendeanstalten, die kein VPS/PDC-Signal senden, erscheint in der »Sender-Tabelle«: »VPT 100« und »150«, der Programmplatz ist markiert.

Im Beispiel auf Seite 12 lesen Sie, wie Sie diese Daten eingeben.

Wie Sie die Reihenfolge der Fernseh-Programme ändern, Daten von Hand eingeben oder Daten löschen, lesen Sie in den Beispielen auf den nächsten Seiten.

Einstellung mit Taste ○ ⏻ beenden.

Bildstörungen beseitigen

Sollte der Recorder den ATS euro plus-Suchlauf nicht ordnungsgemäß ausführen, Dämpfungsschalter in Stellung H schieben und die Einstellung ab Pkt. 1 des Beispiels wiederholen.

Fernseh-Programme umsortieren – mit der Follow TV-Funktion

Hierbei erhält der Recorder die gleiche Programmplatzbelegung wie das Fernsehgerät.

Recorder und Fernsehgerät müssen mit einem EURO-AV-Kabel verbunden sein.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

Funktion Follow-TV anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ② drücken.

- Anzeige am Recorder: »SELECT TV PO K«.

Am Fernsehgerät den Programmplatz 1 wählen.

An der Fernbedienung des Recorders Taste OK drücken.

- Anzeige am Recorder: »PLEASE WRIT« und »o«. - Der Recorder "sucht" nach den Daten des ersten Programmplatzes des Fernsehgerätes. Er belegt seinen ersten Programmplatz mit dem gleichen Fernseh-Programm wie am Fernsehgerät.

- Ist dieser Vorgang beendet, erscheint in der Anzeige des Recorders: »SELECT TV PO2«.

Am Fernsehgerät Programmplatz 2 wählen.

An der Fernbedienung des Recorders Taste OK drücken.

– Einstellung so oft wiederholen, bis alle Fernseh-Programme sortiert sind.

Einstellung mit Taste ○ ⏻ beenden.

Wenn bei dieser Einstellung zwei Fernsehanstalten das gleiche Programm senden, kann es zu Fehlern in der Zuordnung führen.

Einstellung bei unterschiedlichen Programminhalten wiederholen.

Fernseh-Programme umsortieren – von Hand

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

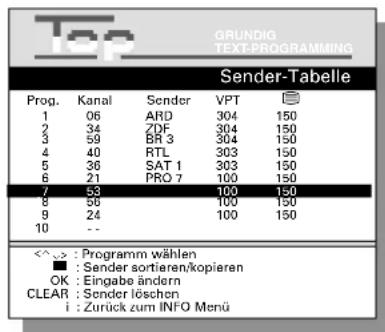

»Sender-Tabelle« anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.

Programmplatz mit den Tasten ▽+▶◀ anwählen.

Programmplatz mit Taste ● ED/EW (grün) markieren.

Neuen Programmplatz mit den Tasten ▼△+ anwählen.

– Die Daten des markierten Programmplatzes werden an den neuen Programmplatz verschoben.

Einstellungen mit Taste OK speichern.

– Die folgenden Fernseh-Programme verschieben sich um eine Position.

Zum Umsortieren von weiteren Fernseh-Programmen Vorgang ab Pkt. 📋lederholen.

Einstellung mit Taste ○↓ beenden.

Daten von Hand eingeben

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

»Sender-Tabelle« anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.

Programmplatz mit den Tasten ▽+ ▶◀ anwählen, danach Taste OK drücken. – Die Tafel »Programm« erscheint.

Datenzeile mit den Tasten ▽+ anwählen. Die Texte bedeuten:

Sat – Satelliten-Fernseh-Programm

(die Einstellung »Sat: Ja« kann nur gewählt werden, wenn ein externer Satelliten-Empfänger an Buchse EURO-AV DECODER A2 angeschlossen ist).

Kanal – die Kanalzahl oder die Fre- quenz des Fernseh-Pro- gramms,

Name – die Sender-Kurzbezeichnung (max. 4 Stellen),

Norm - PAL oder MESECAM-Farb-norm,

Dekoder – Programmplatz für externen Dekoder aktivieren,

Feinabstimmung – Bild feinabstimmen,

Text-Seite – die Nummer der Seite,

Untertitel-Seite – die Nummer der Seite.

Die weitere Bedienung entnehmen Sie bitte den Dialogzeilen der »Programm«-Tafel.

Für Satelliten-Fernseh-Programme geben Sie die Sender-Kurzbezeichnung und die Nummer der Videotextseite auf den gleichen Programmplätzen ein, wie im Satelliten-Empfänger. Weitere Einstellungen sind nicht möglich.

Alternativ zur Eingabe der Kanalzahl kann die Frequenz des Fernseh-Programms eingegeben werden oder ein Suchlauf gestartet werden.

Nach dem Bestätigen der Untertitel-Seitennummer erscheint wieder die »Sender-Tabelle«. Zur Dateneingabe für die nächsten Programmplätze Einstellung ab Pkt. 2 wiederholen.

Einstellung mit Taste ○↓ beenden.

Daten eines Programmplatzes löschen

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

»Sender-Tabelle« anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.

Programmplatz mit den Tasten ▽+ ▶◀ anwählen.

Datenzeile mit Taste ○ CLEAR löschen. – Die folgenden Fernseh-Programme rücken um einen Programmplatz vor.

Einstellung mit Taste ○ ⏻ beenden.

Cassette einschieben

Cassette – mit dem Fenster nach oben – soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.

Ist die Cassette gegen Neubespielen geschützt, schaltet der Recorder automatisch auf Wiedergabe.

Cassetten Bandlänge/Spielzeit Automatische Erkennung

Der Recorder mißt nach dem Einschieben der Cassette die Bandzeit (Anzeige: »RTTS«) und zeigt bei Stunden-Cassetten die Gesamtspielzeit in Stunden (zum Beispiel E 180) für eine 3-Stunden-Cassette und die abgelaufene Spielzeit in Stunden und Minuten an. Für alle anderen Cassetten – auch bei der 5-Stunden-Cassette – muß die Spielzeit manuell eingegeben werden.

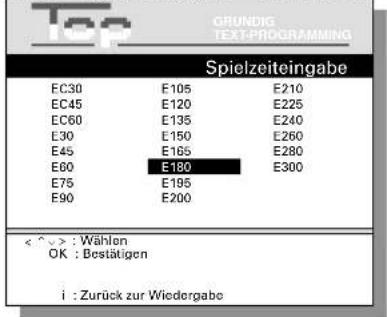

Spielzeit manuell eingeben

Wiedergabe mit Taste ▶ starten und danach Taste ⓘ und Ziffern-Taste ① drücken. – Die Tafel »Spielzeiteingabe« erscheint.

Cassetten-Spielzeit mit den Tasten ▽+ ◀▶ wählen und mit Taste OK bestätigen.

Anzeige der Gesamtspielzeit

Drei Anzeigemöglichkeiten stehen zur Auswahl: abgelaufene Spielzeit, in Stunden und Minuten, Anzeige »U1 : 3Q; verbleibende Spielzeit, in Stunden und Minuten, Anzeige »L1 : 35«; Bandlänge, in Stunden, Minuten und Sekunden, Anzeige »0.00.00«.

Gewünschte Anzeige mit Taste ○ COUNTER wählen.

Wurde die Spieltzeit der Cassette nicht erkannt, schaltet der Recorder automatisch auf fünfstellige Bandlängenanzeige.

Bei der Wiedergabe von Sendungen nach dem NTSC-System schaltet der Recorder automatisch auf fünfstellige Bandlängenanzeige. Gesamtspielzeit und abgelaufene Spielzeit werden nicht angezeigt.

Die Bandlängenanzeige wird automatisch auf >0.00.00« gestellt, wenn eine Cassette eingeschoben wird.

Sie kann auch mit Taste ○ RESET von Hand auf »0.00.00« gestellt werden.

Cassette entnehmen

Taste ▲ drücken, die Cassette wird ausgeschoben.

Aufzeichnungen gegen versehentliches Löschen schützen

Bei jeder Aufnahme wird die vorherige Aufzeichnung automatisch gelöscht. Deshalb können Aufzeichnungen gegen versehentliches Löschen/Neubespielen geschützt werden.

Dazu braucht nur die Lasche der Cassette herausgebrochen werden.

Soll die Cassette wieder bespielt werden, die Öffnung mit einem Klebestreifen verschließen.

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

3 Bespielte Cassette in das Cassettenfach schieben. Der Videorecorder stellt automatisch die Spielzeit der Cassette fest.

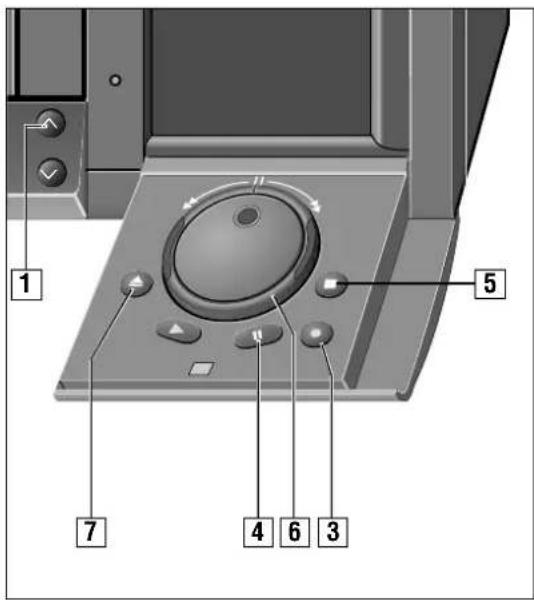

Bedienung

1 Wiedergabe mit Taste ▶starten.

2 Pause/Standbild anwählen, dazu während der Wiedergabe Taste ☐drücken.

3 Standbilder schrittweise weiterschalten, – vorwärts/rückwärts, dazu während Wiedergabe-Pause die Jog-Drehscheibe nach rechts oder links drehen.

4 Verschiedene Wiedergabegeschwindigkeiten anwählen, – vorwärts/rückwärts, dazu während der Wiedergabe den Shuttle-Ring nach rechts oder links drehen und halten.

Die Abbildung zeigt die Möglichkeiten.

Aus den Wiedergabe-Funktionen Pause/Standbild und den verschiedenen Wiedergabefunktionen zurück zur normalen Wiedergabe, dazu den Shuttle-Ring loslassen.

5 Wiedergabe mit Taste ■beenden.

6 Band vor-/zurückspulen, dazu in Funktion Stopp Shuttle-Ring nach rechts oder links drehen.

Umspulen mit Taste ■beenden.

7 Cassette entnehmen, dazu Taste ▲drücken.

8 Recorder mit Taste ⏻der Fernbedienung abschalten.

Megalogic-Funktion

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät nach dem Starten der Wiedergabe ein und schaltet automatisch auf den AV-Programmplatz.

Zusatzfunktionen der Wiedergabe

Wiedergabe von Langspielauf- zeichnungen

Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspiel-Wiedergabe.

– Anzeige am Recorder: »LP «

Bei Langspiel-Betrieb können Bildstörungen auftreten.

Wiedergabe von Aufzeichnungen anderer Farbnormen

MESECAM-Farbnorm

Bei der Wiedergabe von MESECAM-Aufzeichnungen Taste ○ PAL/SEC drücken.

– Anzeige am Recorder: »MESECAN«.

Auch das Fernsehgerät muß dieser Farbnorm entsprechen.

Am Ende dieser Wiedergabe Taste ○ PAL/SEC noch einmal drücken, die Anzeige »MESECAN« erlischt.

NTSC-Farbnorm

Bei der Wiedergabe von NTSC-Aufzeichnungen schaltet der Recorder automatisch auf dieses System.

– Kurzzeitige Anzeige am Recorder:
» NTSC SP« (Standard Play) oder
»NTSC EP« (Extended Play).

Die Anzeige der Gesamtspielzeit wechselt auf fünf-stellige Bandlängenanzeige.

Bei NTSC-Wiedergabe ist keine Standbild-Funktion möglich.

Bei NTSC-Langspiel-Wiedergabe können Bildstörungen auftreten.

Wiedergabe von S-VHS-Aufzeichnungen

Bei der Wiedergabe von Cassetten, die im S-VHS Format aufgezeichnet wurden, schaltet der Recorder automatisch auf dieses System.

- Anzeige am Recorder » SVHS

Tonspur wählen

Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur gewählt werden.

Grundstellung ist Stereo (HiFi-Schrägspur)

– Anzeige am Recorder: »∞«.

Aufeinanderfolgendes Drücken der Taste ○ AUDIO bewirkt:

Tonspur 1 – Anzeige am Recorder: »I« und »LEFT«; Tonspur 2 – Anzeige am Recorder: »2« und »RIGHT«. Mono-/Längsspur – Anzeige am Recorder: »MONO«; Mixbetrieb (HiFi-Schrägspur und Mono-/Längsspur, zur Kontrolle von nachvertonten Cassetten) – Anzeige am Recorder: »MIK«.

Bild-/Tonkorrekturen

Bild-/Tonkorrektur – automatisch

Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf beste Bildqualität ab (Auto Tracking).

- Während der Abstimmung erscheint am Recorder die Anzeige »AUTO-TRACK« und die Bild-/Tonqualität kann sich verändern.

Bild-/Tonkorrektur – manuell

Taste ○ TRACKING drücken. – Anzeige am Recorder: » TRACKING«.
Tracking (Spurlage)-Einstellung mit den Tasten ◀ ▶ der Fernbedienung durchführen
Einstellung mit Taste OK speichern.

Bild-/Tonverbesserung für fremdbespielte Cassetten

Wenn bei der Wiedergabe von fremdbespielten Cassetten das Bild springt oder durchläuft, drücken Sie nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①① und Taste OK.

- Kurzzeitige Anzeige am Recorder: »ON«.

Bild-/Tonverbesserung für fremdbespielte Cassetten

Wenn bei den Wiedergabefunktionen Standbild, Zeitlupe vorwärts und Wiedergabe 2-fach vorwärts das Bild zittert oder unruhig wirkt, kann es optimiert werden.

Während der Wiedergabe nacheinander die Taste ⓘ und die Ziffern-Taste ② drücken. – Anzeige am Recorder: » JITTER«.
Mit den Tasten ▼ oder + das Bild nach subjektiv bestem Eindruck einstellen und dann Taste OK drücken.

Bildschärfe (Crispening) optimieren

Automatisch (Automatic Contour Control)

Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf optimale Bildschärfe ab.

Manuell

Während der Wiedergabe kann mit den Tasten ▽+ die Bildschärfe nach subjektiv bestem Bild-eindruck eingestellt werden.

- Kurzzeitige Anzeige am Recorder:

»SHARPNESS + I«.

Bestimmte Aufzeichnungen finden Video Index Such System (VISS)

Dieses System ermöglicht präzises und schnelles Auffinden des Beginns jeder Eigenaufnahme.

Bandstelle markieren – automatisch

Die "Marken" werden automatisch – bei Beginn jeder Eigenaufnahme – auf das Band gesetzt.

Bandstelle markieren – von Hand

Zusätzlich zu den automatischen "Marken" können per Tastendruck "Marken" auf das Band gesetzt werden.

Während der Aufnahme oder der Wiedergabe an der Bandstelle, die "markiert" werden soll Taste ○ INDEX MARK drücken.

- Kurzzeitige Anzeige am Recorder: »INDEX MARK«.

Bandstelle finden

Ausgangspunkt ist die aktuelle Bandposition.

Die Suche kann zu den 9 vorherigen oder den 9 folgenden Marken erfolgen.

Taste ○ INDEX drücken.

Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marke 1 bis 9 – eingeben und danach den Shuttle-Ring nach links oder rechts drehen.

• Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.
• Kurzzeitige Anzeige am Recorder: »INDEX« und eine Index-Nummer.

Marke vom Band löschen

Taste ○ INDEX drücken.

Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marke 1 bis 9 – eingeben und danach den Shuttle-Ring nach links oder rechts drehen.

• Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.
• Kurzzeitige Anzeige am Recorder: »INDEX«.

Während dieser »INDEX«-Anzeige kann die Marke mit Taste ○ INDEX ERASE gelöscht werden.

Auf einem Blick

Vorbereiten

Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.

Bedienung

Programmplatz wählen, schrittweise mit den Tasten ▽△ der Fernbedienung oder den Tasten ⬇ am Recorder; direkt mit den Ziffern-Tasten ① ... ② der Fernbedienung.
Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.
Langspielaufnahme – wenn gewünscht – mit Taste ○ SP/LP der Fernbedienung wählen. – Die Spieldauer der Cassette wird dadurch verdoppelt.
Aufnahme mit Taste ● starten.
Aufnahmepause mit Taste 📌 anwählen. Aufnahme mit Taste ● fortsetzen.
Aufnahme mit Taste ■ beenden.
Band vor-/zurückspulen, dazu in Funktion Stopp Shuttle-Ring nach rechts oder links drehen. Umspulen mit Taste ■ beenden.
Cassette entnehmen, dazu Taste 🔒 drücken.
Recorder mit Taste Ⓕ der Fernbedienung abschalten.

Megalogic-Funktion

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, kann mit Taste ● das Fernseh-Programm, das am Bildschirm des Fernsehgerätes zu sehen ist, aufgezeichnet werden.

Der Programmplatz muß am Recorder nicht gewählt werden.

Stoppzeit eingeben

Wird keine Stoppzeit eingegeben, läuft die Aufnahme bis zum Bandende.

Danach schaltet der Recorder automatisch auf Rücklauf, spult das Band an den Anfang und schaltet auf Stand-by.

Zum Eingeben der Stoppzeit gibt es zwei Möglichkeiten:

Minutengenaues Eingeben;

Eingeben in 30-Minuten-Schritten.

☐ Minutengenaues Eingeben der Stoppzeit

1 Während der Aufnahme Taste ●drücken.

2 Gewünschte Stoppzeit mit den Ziffern-Tasten

①... ⑩vierstellig eingeben und mit Taste OK bestätigen.

☐ Stoppzeit in 30-Minuten-Schritten eingeben

1 Während der Aufnahme Taste ●drücken.

2 Gewünschte Stoppzeit durch wiederholtes Drücken der Taste ☑ eingeben (max.20 mal = 600 Minuten) und mit Taste OK bestätigen.

Stoppzeit ändern

1 Soll die Stoppzeit während der Aufnahme geändert werden, Taste ●drücken, neue Stoppzeit mit den Ziffern-Tasten ① ... ⑧ eingeben und mit Taste OK bestätigen.

Aufzeichnungen nahtlos aneinander reihen (Assemble-Schnitt)

1 Während der Wiedergabe die Bandstelle suchen, an der die neue Aufnahme angesetzt werden soll, danach Taste ☐ drücken.

2 Recorder mit Taste ●auf Aufnahme-Pause schalten.

3 Gewünschtes Programm mit den Ziffern-Tasten ①... ⑩ein- oder zweistellig eingeben.

4 »Neue« Aufnahme mit Taste 📄 starten. - Bei der Wiedergabe sehen Sie nahtlose Übergänge ohne Störzonen. Man nennt dies Assemble-Schnitt (assemble = anfügen).

Titelzeile aufzeichnen

Sie können eine Titelzeile aufzeichnen.

Wie Sie diese erstellen, lesen Sie auf Seite 25.

1 Vor Beginn oder während der Aufzeichnung Taste ○ TIP drücken, die Titelzeile wird mit aufgezeichnet.

2 Titelzeile mit Taste ○ TIP ausblenden.

Besonderheiten der Tonaufnahme

Die verschiedenen Tonspuren des Recorders

Ihr Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton.

Die HiFi- oder Schrägspur, für Stereo- und Zweiton-Aufzeichnungen.

Die Mono- oder Längsspur, für die Tonwiedergabe auf Standard-VHS-Recordern und zum Nachvertonen.

Bei der Aufnahme wird der Ton auf beide Tonspuren aufgenommen.

Fernseh-Sendungen mit Zweiton

Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.

Auf die Längsspur wird Tonkanal 1 aufgenommen. Bei Zweiton-Sendungen schaltet der Recorder automatisch auf den Tonkanal 1.

Mit Taste ○AUDIO kann der Tonkanal gewählt werden. Eine Kontrolle ist über das Fernsehgerät möglich.

Fernseh-Sendungen mit Stereoton

Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.

Auf die Längsspur wird der Monoton aufgezeichnet.

Grundstellung = Stereo, am Recorder erscheint die Anzeige: »CD«.

Tonaussteuerung, automatisch/manuell

Nach der Anwahl des Programmes steuert der Recorder den Ton automatisch aus.

1 Soll der Ton von Hand ausgesteuert werden, Taste ○MAN am Recorder drücken.

- Anzeige am Recorder: »MAN« und »LEVEL 10«.

2 Mit den Tasten ○ - LEVEL + am Recorder den Ton aussteuern, daß bei den lautesten Stellen die rote Marke (+ 0 dB) leuchtet.

3 Durch erneutes Drücken der Taste ○MAN wird zur automatischen Tonaussteuerung zurückgeschaltet.

Untertitel aufnehmen, Anwahl der Untertitel von Hand

Bestimmte Sendungen sind mit Untertiteln für Hörgeschädigte versehen. Die Seitennummern dieser Untertitel (zum Beispiel Seite 150) erfahren Sie in der Ansage vor diesen Sendungen.

Die Untertitel kann der Recorder aufzeichnen.

Beispiel

1 Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.
2 Gewünschtes Fernseh-Programm mit den Ziffern-Tasten ①... ⑩ eingeben.
3 Taste ⓘ und danach Ziffern-Taste ③ drücken.
– Die Videotext-Seite 100 erscheint.
4 Mit den Ziffern-Tasten ①... ⑩die Nummer der Untertitel-Seite eingeben.
– Die Untertitel des gewählten Fernseh-Programmes sehen Sie auf dem Bildschirm des Fernsehgerätes.

5 Aufnahme mit Taste ●starten.

6 Aufnahme mit Taste ■beenden.

! Gleichzeitiges Aufzeichnen von Untertitel und eigenerstellter Titelzeile ist nicht möglich, die Titelzeile wird vorrangig aufgezeichnet.

Untertitel bei Sofortaufnahmen und TIMER-Aufnahmen aufnehmen, Anwahl automatisch

Sie können den Recorder so aktivieren, daß er die von den Sendeanstalten angebotenen Untertitel aufzeichnet.

Voraussetzung dafür ist jedoch, daß die Nummern der Untertitel-Seiten in die »Sender-Tabelle« eingegeben worden sind (siehe Seite 12, Kapitel "Einstellungen – Daten von Hand eingeben").

Bei der TIMER-Programmierung werden diese Untertitel-Seiten dann automatisch aufgerufen.

Beispiel

1 Taste ⓘ und danach die Ziffern-Tasten ④ und ① drücken.

– Die Tafel »Untertitelaufnahme« erscheint.

2 Mit der Taste ● ED/EW (grün) die Untertitelaufnahme einschalten.

-Anzeige:»

3 Sollen die Untertitel in doppelter Höhe aufgezeichnet werden, Taste ☐drücken.

- Jetzt werden bei jeder Aufnahme von Fernseh-Programmen die Untertitel mit aufgezeichnet.

4 Untertitel-Aktivierung wieder abschalten (wenn nicht mehr gewünscht), dazu Pkt. Wiederholen und Taste ● ED/EW (grün) drücken.

- Anzeige: »AUS«.

5 Zurückschalten auf das Fernsehbild, dazu die Taste OK und i drücken.

Die verschiedenen Möglichkeiten der TIMER-Programmierung

Der Recorder kann so programmiert werden, daß er zu einer späteren Zeit aufzeichnet.

Sie können vorprogrammieren:

– Sechs Sendungen innerhalb von 31 Tagen,
– Sendungen täglich oder wöchentlich zur gleichen Zeit,
– mit oder ohne VPS/PDC-Steuerung,
– mit Standard- oder Langspielzeit.

Drei Varianten stehen zur Auswahl:

1. Mit dem ShowView System.
2. Mit den Videotextseiten der Sendeanstalten.
3. Mit der Benutzerführung und manueller Dateneingabe.

VPS/PDC – Das Video-Programm-System

Die Steuerung durch VPS/PDC garantiert bei der Aufnahme-Programmierung immer die vollständige Aufzeichnung Ihrer Wunschsendung.

Fehlaufzeichnungen bei Programmverschiebungen gibt es nicht mehr.

Hinweise zur TIMER-Programmierung mit VPS/PDC

Viele Fernsehanstalten strahlen ein programmbezogenes Zusatzsignal (VPS/PDC-Signal) aus, das Beginn und Dauer jeder einzelnen Fernsehsendung markiert.

Deshalb ist es wichtig, daß beim Programmieren des Recorders die Ein- und Ausschaltzeiten minutengenau eingegeben werden.

Ändern oder verschieben sich Fernsehsendungen, dann werden in den Programmübersichten gesonderte VPS/PDC-Zeiten angegeben, die anstelle der normalen Anfangszeiten eingegeben werden.

Der Recorder erkennt diese Verschiebung und schaltet zum tatsächlichen Beginn der Sendung ein und am tatsächlichen Ende wieder aus.

Programmieren von mehreren Fernsehsendungen an einem Tag

Wollen Sie an einem Tag mehrere Fernsehsendungen verschiedener Programme vorprogrammieren, dann müssen Sie entscheiden, welche Sendung vollständig aufgezeichnet werden soll, falls Sie eine Zeitverschiebung befürchten.

Beispiel:

Sie wollen das 1. Programm von 20.15 Uhr bis 21.45 Uhr und das 2. Programm von 21.50 Uhr bis 22.30 Uhr aufzeichnen.

Jetzt überzieht aber die Sendung im 1. Programm um 15 Minuten, der Recorder zeichnet diese Sendung – gesteuert durch das VPS/PDC-Signal – bis 22.00 Uhr auf. Erst danach schaltet der Recorder auf das 2. Programm. Es fehlen also 10 Minuten der zweiten Sendung.

Soll die Sendung des 2. Programms von Anfang an aufgezeichnet werden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung für das 1. Programm löschen, die Dauer der Aufzeichnung richtet sich jetzt nach Ein- und Ausschaltzeit.

Die Aufzeichnung des 1. Programms endet um 21.45 Uhr, ab 21.50 Uhr wird das 2. Programm aufgezeichnet.

Programmieren des gesamten Abendprogrammes an einem Tag

Sie wollen das gesamte Abendprogramm der ARD (zum Beispiel Samstag ab 20.15 Uhr, Unterhaltungssendung, Lottozahlen und Spielfilm) programmieren, dann müssen Sie für jede dieser Sendungen einen separaten TIMER-Platz verwenden, sonst würde der Recorder – gesteuert durch das VPS/PDC-Signal – am Ende der ersten Sendung die Aufzeichnung beenden.

Wollen Sie für das gesamte Abendprogramm (zum Beispiel von 20.15 Uhr bis 00.15 Uhr) nur einen TIMER-Platz verwenden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung löschen.

Wie Sie das VPS/PDC-Signal bestätigen oder löschen, ist in den Programmierbeispielen beschrieben.

Bei Fernsehanstalten, die kein VPS/PDC-Signal aussenden, wird die Aufzeichnung nur durch die Einschaltzeit gestartet und nur durch die Ausschaltzeit beendet.

Wenn Sie einen Antennenpositionierer verwenden und Satellitenprogramme von verschiedenen Satelliten vorprogrammieren, dann sollten Sie nur für eine Sendung die VPS/PDC-Steuerung programmieren.

Begründung:

Werden zwei Satelliten-Sendungen von verschiedenen Satelliten mit VPS/PDC-Steuerung vorprogrammiert, dann bewegt sich die Satellitenantenne fortwährend zwischen den Positionen der Satelliten hin und her. Das kann zur Überlastung des Antennenmotors führen.

Programmieren mit dem ShowView System, Variante 1

Sie aktivieren nur noch per Tastendruck das ShowView System, geben den ShowView Nummerncode – den Sie aus der Programmzeitschrift entnehmen – ein und bestätigen die Eingabe.

ShowView ist ein eingetragenes Warenzeichen der Gemstar Development Corp.

Das ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Beim erstmaligen Programmieren eines jeden Fernseh-Programmes muß dem Recorder "gelernt" werden, auf welchem Programmplatz das jeweilige Fernseh-Programm gespeichert ist.

Wie das funktioniert, steht im Bedienschritt Pkt. 3 des Beispiels.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Uhrzeit und Datum am Recorder kontrollieren.

Beispiel

Programmieren mit Taste ○ sv/v+ beginnen.

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.

Im Beispiel ist nur die Bildschirmanzeige beschrieben.

ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑩ eingeben.

Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.

Mit Taste ○ sv/v+ kann die gesamte ShowView Nummer gelöscht werden.

3 ShowView Nummer mit Taste OK bestätigen.

- Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.

! Blinkt in der Anzeige am Recorder »82« und erscheint in der Tafel die Meldung »Programm wählen«, hat der Recorder den Programmplatz des Fernseh-Programmes nicht gefunden.

Programmplatz mit der Taste ⏻ PROG anwählen und mit Taste OK bestätigen.

4 Zusätzliche Funktionen

- Soll die Sendung ohne VPS/PDC-Steuernung aufgezeichnet werden, Taste VPS (rot) drücken.

Der Stern (*) in der Tafel signalisiert, Aufnahme mit VPS/PDC-Steuerung.

- Soll die Sendung täglich oder wöchentlich zur gleichen Zeit aufgezeichnet werden, Taste ED/EW (grün) ein- oder zweimal drücken.

Die Funktion "täglich" ist für Aufnahmen an Samstag oder Sonntag nicht möglich.

- Soll die Aufnahme im Langspiel-Betrieb durchgeführt werden, Taste SP/LP drücken.

- Die Daten können mit den Tasten ⏻PROG, ⏻DAY, ⏻START, ⏻STOP geändert werden.

5 Programmierung mit Taste OK bestätigen.

– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.

Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".

Meldungen des Recorders

Diese weisen auf verschiedene Zustände oder Fehler hin. Die Meldungen erscheinen am Bildschirm des Fernsehgerätes oder in der Anzeige am Recorder.

Restspielzeit

Anzeige: »Rest« »REST« und die verbleibende Spieldauer der Cassette.

Wenn die »Restspielzeit« negativ (−) und rot markiert ist, dann wurde eine Cassette mit zu geringer Spieldauer eingelegt, oder die Summe aller TIMER-Aufnahmezeiten ist zu groß.

Aufnahmedauer

Anzeige: »Aufnahmedauer« »REST –;-- «. Die Spieldauer der Cassette wurde nicht erkannt.

Cassette einlegen

Anzeige: »Cassette einlegen« »NO CASSETTE«. Es befindet sich keine Cassette im Recorder.

Cassette gesperrt

Anzeige: »Cassette gesperrt« »PROTECTED«. Die Cassette ist gegen Neubespielen gesichert, sie wird automatisch ausgeschoben.

Kollision

Anzeige: »Kollision« »COLL«. Die betreffenden TIMER-Plätze sind rot markiert. Die Aufnahmezeiten der TIMER-Plätze überschneiden sich. Eingabedaten eines TIMER-Platzes ändern.

Code-Fehler

Anzeige: »Code Fehler!« »CODE ERROR«. Das deutet auf eine unvollständige Eingabe hin, oder die ShowView Nummer in der Programmzeitschrift stimmt nicht.

ED-Fehler

Anzeige: »ED-Fehler« »ED ERROR«. Eine tägliche Aufzeichnung für Samstag oder Sonntag wurde gewählt, dies ist nicht möglich.

Aufnahmebeginn in Kürze

Wenn Sie weitere Aufnahmen programmieren oder mit anderen Info-Tafeln arbeiten, erscheint zehn Minuten vor Aufnahmebeginn die Einblendung: »Aufnahmebeginn« in Kürze:

Aufnahmebeginn erreicht

Erscheint »Aufnahmebeginn erreicht«, sollten Sie die Tafel »Aufnahme-Programmierung« oder andere Info-Tafeln verlassen, damit der Recorder die Aufnahme starten kann. Dazu Taste ○ TIMER ON/OFF drücken.

Kontrolle der belegten TIMER-Plätze

Taste ○ SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.

Nach kurzer Zeit schaltet der Recorder die Tafel automatisch ab und ist wieder in Aufnahme-Bereitschaft.

Einzelne Daten eines TIMER-Platzes ändern

Taste ○ SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.

Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die farbige Markierung am benötigten TIMER-Platz steht.

Daten mit den Tasten ⏻ PROG., ⏻ DAY, ⏻ START, ⏻ STOP ändern.

Einstellung mit Taste OK speichern.

Einen belegten TIMER-Platz löschen

Taste ○ SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.

Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die farbige Markierung am benötigten TIMER-Platz steht.

Daten des TIMER-Platzes mit Taste ○ CLEAR löschen.

Aufnahmebereitschaft des Recorders unterbrechen

Sie haben TIMER-Plätze programmiert und wollen den Recorder während der Aufnahmebereitschaft benützen, oder Sie wollen die TIMER-Aufnahme abbrechen, dann

Taste ○ TIMER ON/OFF drücken. – Die TIMER-Daten im Anzeigefeld des Recorders erlöschen, die TIMER-Anzeige blinkt.

Die Aufnahmebereitschaft des Recorders ist jetzt unterbrochen.

Wählen Sie die gewünschte Funktion.

Aufnahmebereitschaft des Recorders wieder aktivieren

Cassette mit ausreichender Spieldauer einschieben, Band-Messung abwarten und Taste ○ TIMER ON/OFF drücken.

• Kurzzeitig erscheint in der Anzeige des Recorders die Restspielzeit.
• Der Recorder ist wieder in Aufnahmebereitschaft, die TIMER-Aufnahmen werden zu den vorgewählten Zeiten durchgeführt.
  – Die TIMER-Anzeige am Recorder leuchtet.

Programmieren mit den Videotext-Seiten der Sendeanstalten, Variante 2

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste gedrückt wird und der AV-Programmplatz wird automatisch angewählt.

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Beispiel

Fernseh-Programm mit den Ziffern-Tasten ①... Ⓞ wählen.

Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.

Videotext-Seite mit Taste VPTaufrufen.

– Die Programmübersicht erscheint, sie ist abhängig von der Eingabe in die »Sender-Tabelle«.

Wurde eine Videotext-Programmübersicht aufgerufen, die aus mehreren Seiten besteht, dann bei der benötigten Programmübersicht die Taste OK drücken, nach kurzer Zeit erscheint der Cursor.

Sendung mit den Tasten ▽+anwählen.

– Ein Cursor (■) steht neben der Uhrzeit der Sendung.

4

Sendung mit Taste OK bestätigen.

– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.

!

Der Recorder ist in Aufnahme-Bereitschaft.

Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt."

!

Erscheint ein »*« hinter der Stoppzeit, dann wird das VPS/PDC-Signal von der Sendeanstalt gesendet und der Recorder zeichnet die Sendung VPS/PDC-gesteuert auf.

!

Besonderheit bei PDC-Steuerung:

bei der Steuerung durch das PDC-Signal kann von einer Seriensendung eine Episode oder alle Episoden aufgezeichnet werden.

Beim Programmieren mit dieser Videotext-Seite erscheint nach der Anwahl einer Seriensendung die Tafel »Serienauswahl«.

Mit den Tasten ▽+ die Zeile »Alle Episoden« oder »Eine Episode« wählen und mit Taste OK bestätigen.

!

Die "Meldungen" des Recorders und deren Bedeutung sowie Möglichkeiten zum Ändern finden Sie auf Seite 22.

Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 3

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste ① gedrückt wird und der AV-Programmplatz wird automatisch angewählt.

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Beispiel

Die Bedienung kann jederzeit mit Taste ⏻abgebrochen werden.

Tafel »Info« mit Taste ⓘaufrufen.

Aufnahme-Programmierung mit Ziffern-Taste ① aktivieren.

– Die Tafel »Aufnahme-Programmierung« erscheint.

– Die Daten erscheinen außerdem in der Anzeige des Recorders. Im Beispiel ist nur die Bildschirmanzeige beschrieben.

Wenn der erste TIMER-Platz belegt ist, mit den Tasten ▽+den nächsten freien TIMER-Platz wählen.

3

Neue Aufnahme programmieren, dazu Taste OK drücken.

– In der Datenzeile erscheint: ein Fernseh-Programm, das aktuelle Datum, die aktuelle Uhrzeit als Startzeit, die aktuelle Uhrzeit plus 1 Stunde 30 Minuten als Stoppzeit und VPS/PDC ein (*).

4

Daten für die Aufnahme ändern:

^+ PROG. – das Fernseh-Programm,

^+ DAY – das Datum,

START – die Startzeit,

^+ STOP – die Stoppzeit,

○ LP – Langspielaufnahme,

● VPS (rot) – VPS/PDC-Signal ein/aus,

ED/EW (grün) – Tägliche oder wöchentliche Aufzeichnung zur gleichen Zeit.

!

Soll anstatt eines Fernseh-Programmes das Bild-/Tonsignal eines externen Gerätes aufgezeichnet werden, das an den entsprechenden Buchsen angeschlossen wurde, muß diese Programmquelle mit Taste ^+ PROG. angewählt werden.

Anstatt der Programmnummer und der Sender-Kurzbezeichnung steht in der Datenzeile:

- »HiFi« für eine Stereoanlage an den Buchsen - ⊕LR;

– »AV 1« oder »AV 2« für zum Beispiel einen Satelliten-Empfänger an Buchse EURO-AV A 1 oder A 2;

- »CV« für einen Camera-Recorder an den Buchsen VIDEO IN/AUDIO IN.

5

Programmierung mit Taste OK bestätigen.

- Der TIMER-Platz ist programmiert, kurzzeitig wird die Restspielzeit gezeigt.

!

Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".

!

Die "Meldungen" des Recorders und deren Bedeutung sowie Möglichkeiten zum Ändern finden Sie auf Seite 22.

Sie können eigene Titelzeilen erstellen, zum Beispiel für Ihren Urlaubsfilm.

Der Urlaubsfilm wird von einem zweiten Recorder oder Camera-Recorder in Ihren Recorder eingespielt, die Titelzeile erstellen Sie mit der Fernbedienung und Ihrem Recorder.

Anschließend werden beide Signale zusammen aufgezeichnet.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Bedienung

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ② drücken.

– Die Tafel »Titelgenerator« erscheint.

– Der Pfeil (↑) markiert die Farbe des Titelfeldes.

Wenn im Titelfeld Buchstaben/Zeichen stehen, können diese mit Taste ○ CLEAR gelöscht werden.

Farbe für die Titelzeile mit den Tasten ◀▶ oder den Farbtasten wählen.

Die Buchstaben-/Zeilenhöhe kann mit Taste ○ ✉ verdoppelt werden.

Taste OK drücken.

– Eine Tafel mit einer Buchstaben-/Zeichenauswahl erscheint.

Ersten Buchstaben mit den Tasten ⬇▶▽+ wählen und mit Taste OK bestätigen.

Nächsten und weitere Buchstaben (max. 30) eingeben.

Mit Taste ○ CLEAR wird der Cursor (∧) nach links bewegt.

Bei "normaler" Schrifthöhe kann mit Taste ED/EW (grün) die obere oder untere Zeile im Titelfeld gewählt werden.

Ein Cursor markiert die obere Zeile ( ) oder die untere Zeile ( ).

5 Titelzeile mit Taste ● C/S (blau) speichern.

- Der Recorder schaltet auf das aktuelle Fernseh-Programm.

6 Titel zur Kontrolle einblenden, dazu Taste ○ TIP drücken.

Erneutes Drücken der Taste ○TIP blendet die Titelzeile aus.

Beim Überspielen oder bei jeder Aufnahme kann die Titelzeile eingeblendet und aufgezeichnet werden.

Die Bedienung hierzu finden Sie in den Kapiteln "Aufnahme", auf Seite 18;

"Überspielen von einem zweiten Recorder, Camera-Recorder ..." auf Seite 28.

Videotext ...

... ist ein kostenloser Service der Sendeanstalten, der mit dem Fernsehsignal geliefert, vom Recorder verarbeitet und auf dem Bildschirm des Fernsehgerätes sichtbar wird.

Videotext besteht aus einer großen Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Börsenkurse, Wetterberichte und vielen anderen Informationen.

Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendeanstalt unterschiedlich.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Fernseh-Programm wählen

Fernseh-Programm, dessen Videotext-Seiten Sie sehen wollen, mit den Tasten ▽+wählen.

Der Programmplatz kann auch mit den Ziffern-Tasten ① ... ⑩ ein- oder zweistellig angewählt werden.

TOP-text Betrieb (Table Of Pages)

Aus einer Übersicht können verschiedene Themen, Kapitel und einzelne Seiten per Tastendruck abgerufen werden.

1 Videotext anwählen, dazu Taste ⓘund danach Ziffern-Taste ③drücken.
- Die Videotext-Seite 100 (= Videotext-Übersicht) erscheint.

2 Thema wählen, dazu Taste ● C/S (blau) wiederholt drücken.
– Die blaue Infozeile zeigt das nächste Thema.

3 Kapitel des gewählten Themas wählen, dazu Taste ●(gelb) wiederholt drücken.
– Die gelbe Infozeile zeigt das nächste Kapitel des gewählten Themas.

4 Hat das gewählte Kapitel mehrere Einzelseiten, können diese abgerufen werden. Vorwärts mit der Taste ● ED/EW (grün), bzw. rückwärts mit der Taste ● VPS (rot).

5 Videotext-Seiten können auch direkt mit den Ziffern-Tasten ①... ⑩angewählt werden.

6 Mit Taste ○☐ wird zur Videotext-Seite 100 zurückgeschaltet.

FLOF-text-Betrieb

Verschiedene Farben in der Info-Zeile sind bestimmten Themen oder Seiten zugeordnet. Diese Themen/Seiten können mit den entsprechenden farbigen Tasten ○ (rot, gelb, grün oder blau) aufgerufen werden.

1 Taste ⓘ und danach Zifferntaste ③ drücken.

- Es erscheint die Videotext-Seite 100 (=Videotext-Übersicht).

2 Gewünschtes Thema oder Seite aus der Videotext-Übersicht durch Drücken der entsprechenden farbigen Taste ○ (rot, gelb, grün oder blau) wählen.

– Die nächsten Themen/Seiten erscheinen in der Info-Zeile.

3 Videotext-Seiten können auch direkt mit den Ziffern-Tasten ① ... ⑩ angewählt werden.

4 Mit Taste ○i wird zur Übersicht zurückgeschaltet.

Normaler Videotext-Betrieb

1 Taste ⓘ und danach Ziffern-Taste ③ drücken.

- Die Videotext-Seite 100 (= Videotext-Übersicht) erscheint.

2 Videotext-Seite anwählen, dazu die Seitennummer der Videotext-Seite mit den Ziffern-Tasten ① ... ⑩ dreistellig eingeben.

– Die Seite erscheint nach kurzer Zeit.

Weitere Funktionen der Farbtasten

Bei Videotext-Seiten ohne TOP- oder FLOF-Text-Informationen haben die Farbtasten andere Funktionen.

1 Mit den Tasten ○ (rot oder grün) können die Videotext-Seiten schrittweise nach unten oder nach oben weitergeblättert werden.

Wird von einer Sendeanstalt das TOP- oder FLOF-text-System angeboten, schaltet der Recorder automatisch auf dieses System.

Funktionen für alle Videotext-Betriebsarten

Mehrfachseiten

Unter einer Seitennummer können mehrere Unterseiten zusammengefaßt sein, die von der Sendeanstalt automatisch weitergeblättert werden.

Erkennbar sind Mehrfachseiten an einer Einblendung unterhalb der Uhrzeit.

1 Zum längeren Ansehen der Unterseite Taste ○ STOP drücken.

2 Nochmaliges Drücken der Taste ○ STOP hebt diesen Zustand wieder auf.

Zeichenhöhe vergrößern

Normale Schrifthöhe = Grundstellung.

Aufeinander folgendes Drücken der Taste ○ bewirkt:

doppelte Schrifthöhe der oberen Hälfte der Tafel; doppelte Schrifthöhe der unteren Hälfte der Tafel; normale Schrifthöhe der kompletten Tafel.

Antwortfreigabe

Auf bestimmten Seiten sind Informationen verdeckt, zum Beispiel Auflösungen für Denksportaufgaben oder die VPS/PDC-Zeiten für die Programmierung des Videorecorders.

1 Taste ○ ☐ drücken, die verdeckten Informationen werden sichtbar.

2 Taste ○ ☑? noch einmal drücken, die Informationen sind wieder verdeckt.

Untertitel zu Fernsehsendungen

Bestimmte Sendungen sind mit Untertiteln für Hörgeschädigte versehen. Die Seitennummern (zum Beispiel Seite 150) dieser Untertitel erfahren Sie in der Ansage vor diesen Sendungen und in den Videotext-Seiten »Untertitelvorschau«.

1 Bei Beginn der Sendung nacheinander die Taste ⓘ und die Zifferntaste ③ drücken.

2 Nummer der Untertitel-Seite mit den Ziffern-Tasten ① ... ⑩ eingeben.

– Die Untertitel erscheinen auf dem Bildschirm.

3 Mit Taste ○ ≡ können die Untertitel vergrößert werden.

Ton aus- und einschalten

1 Mit Taste ○AUDIO kann der Ton des Fernsehprogrammes aus- oder eingeschaltet werden.

□ Videotext beenden

1 Auf das Fernsehbild zurückschalten, dazu Taste ⓘ zweimal drücken.

... von einem zweiten Recorder, Camera-Recorder, CD-i-Spieler

Anschließen

Vorbereiten

1 Buchse DECODER A 2 des Recorders und entsprechende Buchse des anderen Recorders oder CD-i-Spielers mit einem handelsüblichen Kabel verbinden.
2 Buchse VIDEO IN (Bildsignal) und Buchsen L AUDIO IN R (Tonsignal) des Recorders und entsprechende Buchsen des Camera-Recorders mit handelsüblichem Kabel verbinden.
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
3 Die Cassette, die kopiert werden soll, in den Wiedergabe-Recorder oder Camera-Recorder schieben.
4 Cassette mit ausreichender Spieldauer in den Aufnahme-Recorder schieben.

Bedienung

1 Programmplatz für den zweiten Recorder oder CD-i-Spieler anwählen, dazu die Taste AV so oft drücken, bis »82« in der Anzeige des Aufnahme-Recorders erscheint.
Programmplatz für den Camera-Recorder anwählen, dazu die Taste AV so oft drücken, bis »EV« in der Anzeige des Aufnahme-Recorders erscheint.
! Beim Überspielen von MESECAM-Farbsendungen zusätzlich die Taste ○ PAL/SEC drücken.
2 Am Wiedergabe-Recorder, CD-i-Spieler, Camera-Recorder die Wiedergabe starten.
3 Am Aufname-Recorder mit Taste ● die Aufnahme starten.
4 Aufnahme mit Taste ■beenden.
! Zu der Aufnahme kann eine Titelzeile eingeblendet und aufgezeichnet werden.
Vor Beginn oder während der Aufzeichnung Taste ○TIP drücken, die Titelzeile wird mit aufgezeichnet.
Titelzeile ausblenden, dazu Taste ○ TIP noch einmal drücken.
Der Ton kann auch manuell ausgesteuert werden, dazu Taste ○ MAN drücken und mit den Tasten ○ - LEVEL + den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+0 dB) leuchtet.
! Beachten Sie die "Insert"-Möglichkeiten im nächsten Kapitel.

... nachträgliches Einfügen neuer Aufnahmen

Sie können in vorhandene Aufnahmen nachträglich neue Aufnahmen einfügen, zum Beispiel bestimmte Szenen, die von externen Bild-/Tonquellen wiedergegeben werden.

Die Insert-Möglichkeiten

Insert/Dubbing

Das neue Bild-/Tonsignal wird eingefügt.

Das neue Tonsignal wird auf Längs- und Schrägspur aufgezeichnet, das alte Tonsignal wird gelöscht.

Insert/Video

Das neue Bild-/Tonsignal wird eingefügt.

Das neue Tonsignal wird auf die Schrägspur aufgezeichnet, das alte Tonsignal bleibt auf der Längspur.

Insert/Copy

Es wird nur das neue Bildsignal eingefügt.

Der Ton der alten Aufzeichnung von der Mono-Längsspur wird auf die Schrägspur des Bandes überspielt.

Anschließen

1 Bild-/Tonquelle an Buchse EURO-AV A1 oder DECODER A2 anschließen; oder
2 Bild-/Tonquelle an Buchsen L AUDIO IN R und VIDEO IN anschließen.
Soweit nicht extra angegeben, führen Sie die folgenden Funktionen mit den Tasten am Recorder durch.

Insert/Dubbing-Funktion

1 Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste ☐drücken.
2 Taste _INS/DUB . zweimal drücken.

– Die Bandstelle ist elektronisch markiert.
- Anzeige am Recorder: »INSERT DU88«.
- Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige um. Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt.

3 Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll.

Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll.

Dann Taste 📌 und danach Taste ●drücken.

• Der Recorder schaltet automatisch auf Aufnahme-Pause.
• Am Recorder erscheint die Anzeige: »INS R P«.

4 Programmquelle mit den Tasten ⬇ ⬇ wählen.

Anzeige 1...99 = Programmplätze der Fernsehsender;

Anzeige R1/R2 = Bild-/Tonquelle an den Buchsen EURO-AV 1 bzw. DECODER A2 ;

Anzeige CV = Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.

5 Wiedergabe der externen Bild-/Tonquelle starten.
6 Insert-Funktion mit Taste 📄starten.

- Anzeige am Recorder: »INS REC«.

Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.
7 Insert-Funktion mit Taste ■beenden.

Insert/Video-Funktion

Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste ☐drücken.

Taste ○ INS/DUB. dreimal drücken.

– Die Bandstelle ist elektronisch markiert.

- Anzeige am Recorder: »INSERT VID«

- Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige um. Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt.

Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll. Dann Taste 📄 und danach Taste ●drücken.

- Der Recorder schaltet automatisch auf Aufnahme-Pause. - Am Recorder erscheint die Anzeige: »INS R P«.

Programmquelle mit den Tasten ⬇ ⏰ wählen.

Anzeige 1...99 = Programmplätze der Fernsehsender;

Anzeige R1/R2 = Bild-/Tonquelle an den Buchsen EURO-AV 1 bzw. DECODER A2;

Anzeige CV = Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.

Wiedergabe der externen Bild-/Tonquelle starten.

Insert-Funktion mit Taste 📌starten.

- Anzeige am Recorder: »INS REC«. Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.

Insert-Funktion mit Taste ■beenden.

Insert/Copy-Funktion

Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste ☐drücken.

Taste ○INS/DUB. viermal drücken.

- Die Bandstelle ist elektronisch markiert. - Anzeige am Recorder: »INSERT«. - Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige um. Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt.

Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll. Dann Taste 📄 und danach Taste ●drücken.

- Der Recorder schaltet automatisch auf Aufnahme-Pause. - Am Recorder erscheint die Anzeige: »INS R P«.

Programmquelle mit den Tasten ⬇ ⬇ wählen.

Anzeige 1...99= Programmplätze der Fernsehsender;

Anzeige A1/A2 = Bild-/Tonquelle an den Buchsen EURO-AV 1 bzw. DECODER A2; Anzeige CV = Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.

Wiedergabe der externen Bild-/Tonquelle starten.

Insert-Funktion mit Taste ■starten.

– Anzeige am Recorder: »INS REC«. Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.

Insert-Funktion mit Taste ■beenden.

Synchrones Überspielen mit einem Camera-Recorder

Mit dieser Funktion können Sie Aufnahmen überspielen und "schneiden" ohne Szenen zu verlieren. Der Recorder steuert über eine Kabelverbindung den Camera-Recorder.

Geeignet für diese Funktion sind Camera-Recorder, die mit einer 2,5 mm ø-Buchse ausgerüstet sind.

Anschließen

1 Buchse VIDEO IN (Bildsignal) und entsprechende Buchse des Camera-Recorders mit handelsüblichem Kabel verbinden.
2 Buchsen L AUDIO IN R (Tonsignal) und entsprechende Buchsen des Camera-Recorders mit handelsüblichem Kabel verbinden.
3 Buchse SYNC. EDIT (Steuersignal) und entsprechende Buchse des Camera-Recorders mit handelsüblichem Kabel verbinden.

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
3 Die Cassette, die kopiert werden soll, in den Wiedergabe-Recorder oder Camera-Recorder schieben.
4 Cassette mit ausreichender Spieldauer in den Aufnahme-Recorder schieben.
5 Taste AV so oft drücken, bis » C V « (für die Buchsen VIDEO IN/L-AUDIO-R IN) in der Anzeige des Recorders erscheint.

Überspielen

! Camera-Recorder in Wiedergabe-Pause schalten.

1 Im Wiedergabebetrieb des Recorders (GV 560) das Szenenende suchen, an dem die neue Einspielung angefügt werden soll, dann Taste ☐drücken (Wiedergabe-Pause). - Anzeige am Recorder: » STILL«.
2 Den Recorder (GV 560) mit Taste ☐ auf Aufnahme-Pause schalten. - Anzeige am Recorder: »CV REC PS«.
3 Im Wiedergabebetrieb des Camera-Recorders den gewünschten Szenenanfang suchen.
4 Danach am Camera-Recorder Pause-Taste drücken (Wiedergabe-Pause).
5 Aufnahme/ Wiedergabe mit Taste ●starten. - Nach kurzem Datendialog zwischen Recorder (GV 560) und Camera-Recorder wird die Wiedergabe des Camera-Recorders und die Aufnahme Ihres Recorders (GV 560) gleichzeitig gestartet. - Anzeige am Recorder: »CV« und »EDIT«.
6 Aufnahme mit Taste ■beenden. 7 Überspielen mit Taste ■beenden.
Fehlt der Szenenanfang oder beginnt die Aufnahme zu früh, kann dies geändert werden:
1 Während Aufnahme/Pause Taste C/S (blau) drücken.
Camera-Recorder in Wiedergabe-Pause schalten. – In der Anzeige am Recorder wird die Vorwahlzeit angezeigt, zum Beispiel »PREROLL 1:43«.
2 Vorwahlzeit mit den Tasten ▽+ändern. - Ist der Szenenanfang zu früh, Taste △drücken, ist er zu spät, Taste ▽drücken.
Mit Taste ○ CLEAR kann die voreingestellte Zeit wieder gewählt werden.
3 Einstellung mit Taste OK speichern.

Vorwahlzeit des Überspielens ändern (preroll time)

Der Recorder als HiFi-Tonbandgerät

Der Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton:

– die HiFi-(Schräg)-Spur, für Stereo- und Zweiton-Aufzeichnungen, der HiFi-Ton wird in absoluter Top-Qualität aufge- zeichnet und wiedergegeben.
– Die Mono-(Längs)-Spur, für die Tonwiedergabe auf Standard VHS-Video- recordern und zum Nachvertonen (Dubbing).

Anschließen

1 HiFi-Anlage mit handelsüblichem Cinchkabel an die AUDIO-Buchsen anschließen (Rückseite).

OR = Toneingang, L = linker Kanal.

R = rechter Kanal;

LR = Tonausgang, L = linker Kanal,

R = rechter Kanal;

2 Kopfhörer an Buchse 📞anschließen.

Vorbereiten

1 HiFi-Anlage einschalten und Tonquelle (zum Beispiel CD-Spieler, Cassettenrecorder usw.) wählen.

2 Cassette mit ausreichender Spieldauer in den Recorder schieben.

Tonaufnahme von der HiFi-Anlage

1 HiFi-Programplatz anwählen, dazu die Tasten √ so oft drücken bis »HI« in der Anzeige des Recorders erscheint.
– Der Ton wird automatisch ausgesteuert.
! Der Ton kann auch manuell ausgesteuert werden, dazu Taste ○ MAN drücken.
-Anzeige am Recorder: »LEVEL«
Mit den Tasten ○ - LEVEL + den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (0 dB) leuchtet.
! Langspielbetrieb – wenn gewünscht – mit Taste ○ SP/LP wählen.
2 Tonaufnahme mit Taste ●starten.
3 Tonaufnahme mit Taste ■beenden.

HiFi-Tonwiedergabe

1 Wiedergabe mit Taste ▶starten.

- Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspielbetrieb um.

2 Tonspur wählen:

bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur mit Taste ○ AUDIO gewählt werden.

Grundstellung ist Stereo (HiFi-Schrägspur)

-Anzeige am Recorder: »OD«.

Tonspur 1 – Anzeige am Recorder »1« und »LEFT«.

Tonspur 2 – Anzeige am Recorder »2« und »RIGHT«.

Mono-/Längsspur – Anzeige am Recorder: »NONO«; Mixbetrieb (HiFi-Schrägspur und Mono-/Längsspur, zur Kontrolle von nachvertonten Cassetten)

-Anzeige am Recorder: »MIX«.

3 HiFi-Tonspur einstellen:

beim Abspielen einer »fremdbespielten« Cassette kann es erforderlich sein, die Tonspur nachzu-regeln.

Dazu Taste ○ TRACKING der Fernbedienung drücken und mit den Tasten ◀▶ der Fernbedienung die Tonspur einstellen.

Betrieb mit einem Kopfhörer

1 Lautstärke des Kopfhörers einstellen, dazu Taste ○○am Recorder drücken. - Anzeige am Recorder: »VOLUME«.

Mit den Tasten ○ - LEVEL + gewünschte Lautstärke einstellen.

2 Tonspur zum Mithören für den Kopfhörer wählen, dazu mit Taste ○ AUDIO der Fernbedienung eine Tonspur wählen, dann Taste ○ Qdrücken und mit Taste ○ AUDIO der Fernbedienung gewünschte Tonspur wählen.

Die Aufzeichnung kann nachträglich mit einem neuen Ton versehen werden.

Der Originalton der Längsspur wird vollständig gelöscht, die HiFi-(Schräg)-Spur bleibt erhalten.

Anschließen

HiFi-Anlage mit handelsüblichem Cinchkabel an die Buchsen ⬤ AUDIO an der Rückseite des Recorders anschließen.

R = rechter Kanal; L = linker Kanal.

Die Buchsen ⬤ AUDIO eignen sich auch zum Anschließen eines Mischpultes (Eingang).

Camera-Recorder mit handelsüblichem Cinchkabel an die Buchsen L AUDIO IN R an der Vorderseite des Recorders anschließen.

Diese Buchsen eignen sich auch zum Anschließen eines Mischpultes (Ausgang).

Mono-Mikrofon an Buchse MIC. anschließen.

Vorbereiten

Soweit nicht extra angegeben, führen Sie die folgenden Bedienungen mit den Tasten am Recorder durch.

Bespielte Cassette in den Recorder schieben.

Programmquelle mit den Tasten ⬇ ⬇ wählen.

HI = Tonquelle an den AUDIO-Buchsen an der Rückseite des Recorders, oder

CV = Tonquelle an den AUDIO-Buchsen an der Vorderseite des Recorders oder an Buchse MIC.

Bedienung

Im Wiedergabebetrieb die Bandstelle suchen, an der die Nachvertonung beginnen soll, dann Taste ☐ drücken (Wiedergabe-Pause).

-Anzeige am Recorder: » STILL«.

Taste ○ INS/DUB drücken (aktiviert die Dubbing-Funktion).

-Anzeige am Recorder: »CV DUB PRU« oder »HI DUB PRU«

Der Ton wird automatisch ausgesteuert.

Der Ton kann auch manuell ausgesteuert werden, dazu Taste ○MAN drücken und mit den Tasten ○-LEVEL+ den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (0 dB) leuchtet.

Nachvertonen mit Taste ▶ starten.

- Der Originalton bleibt auf der HiFi-Spur, der neue Ton kommt auf die Längsspur.

Nachvertonen mit Taste ○ INS/DUB beenden.

- Der Videorecorder schaltet auf Wiedergabe, Sie hören den Ton der Mono-(Längs)-Spur. Die Anzeige »DUB« erlischt.

Beim Wechseln einer Cassette mit Nachvertonung müssen Sie, um den Nachvertonungston zu hören auf die Mono-(Längs)-Spur umschalten. Dazu die Taste ○ AUDIO an der Fernbedienung so oft drücken, bis in der Anzeige am Recorder die »2« erlischt (keine Anzeige).

Wenn Sie Originalton und Nachvertonung hören möchten, drücken Sie die Taste ○ AUDIO an der Fernbedienung so oft, bis in der Anzeige am Recorder »/« erscheint.

Wenn am Recorder ein Mischpult angeschlossen ist, können Sie den HiFi-Originalton der Videocassette und den Ton von externen Tonquellen mischen.

Wenn der Recorder verschlüsselte Fernseh-Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig.

Fragen Sie im Fachhandel nach dem Decoder.

Anschließen

Programmplatz für einen Decoder einstellen

1 Buchse DECODER A2 des Recorders und geeignete Buchse des Decoders mit einem EURO-AV-Kabel verbinden.
! Beachten Sie die Einstellung für den Programmplatz, auf dem das Fernseh-Programm des Decoders gespeichert wird.
1 Nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken.
– Die Tafel »Sender-Tabelle« erscheint.
2 Programmplatz für das Fernseh-Programm vom PAY-TV-Decoder mit den Tasten ▼+anwählen, danach Taste OK drücken.
– Die Tafel »Programm« erscheint.
3 Datenzeile »Dekoder« mit den Tasten ▽+ anwählen.
4 Decoder aktivieren, dazu Taste ▶drücken. – Die Anzeige wechselt von »AUS« auf »EIN«.
5 Einstellung mit Taste OK speichern.

Betriebsarten

1 Der Recorder ist ausgeschaltet (in Bereitschaft). Der PAY-TV-Decoder schaltet automatisch auf das Fernsehgerät.
2 Der Recorder befindet sich im EE-Betrieb oder Aufnahme, empfängt aber keinen PAY-TV-Sender. In diesem Fall schaltet der Decoder automatisch auf das Fernsehgerät.
3 Aufnahme einer PAY-TV-Sendung mit gleichzeitiger Kontrolle am Fernsehgerät (zum Beispiel Programmplatz 4 oder AV). Dazu ist es notwendig, daß Sie »AV« auf jedem belie- bigen Programmplatz des Fernsehgerätes anwählen können (zum Beispiel GRUNDIG Fernsehgeräte). Wählen Sie »AV« auf Programmplatz 4 oder Pro- grammplatz AV Ihres Fernsehgerätes.
4 Aufnahme einer PAY-TV-Sendung während gleichzeitig am Fernsehgerät eine andere, »normale« Sendung angesehen wird. Sollte sich in diesem Fall Ihr Fernsehgerät nicht mehr auf die »normalen« Fernsehprogramme umschalten lassen, dann gehen Sie bitte wie folgt vor:

Nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ④ und die Taste OK drücken.

Wollen Sie diese Funktion wieder aufheben, dann nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①③ und die Taste OK drücken.

Vorbereiten

1 Fernsehgerät und Satelliten-Empfänger ausschalten.
2 Netzkabel des Videorecorders aus der Netzsteck-dose ziehen.

Anschließen

1 Buchse des Recorders und Buchse REM. CONTR. VCR (Steuerleitung) des Satelliten-Empfängers mit Adapterkabel Cinch/ 3,5 mm Klinke verbinden.
2 Buchse EURO-AV A1 des Recorders und Buchse EURO-AV des Fernsehgerätes mit handelsüblichem Kabel verbinden.

Hat der Satelliten-Empfänger eine zusätzliche Buchse für Decoder, kann ein "PAY-TV-Decoder" dort angeschlossen werden.
Hat der Satelliten-Empfänger eine zusätzliche Buchse für Decoder, kann ein "PAY-TV-Decoder" dort angeschlossen werden.
3 Buchse DECODER A2 des Recorders und EUROAV-Buchse des Satelliten-Empfängers mit entsprechendem Kabel verbinden.
4 Antennenstecker der Hausantenne in Buchse 71 des Recorders stecken.
5 Buchse TV des Recorders und Buchse Y (Antenne) mit beigepacktem Antennenkabel verbinden.
6 Netzkabel des Videorecorders wieder in die Netzsteckdose stecken.
Wurde der Satelliten-Empfänger an die Buchse DECODER A2 angeschlossen, muß die Einstellung "Aufnahmen – gesteuert von externen Geräten" (siehe Seite 36) auch auf »Quelle A2« stehen.

Betrieb

1 Fernsehgerät und Satelliten-Empfänger einschalten.
2 Wird am Recorder ein Satelliten-Programm gewählt, dann ist dieses Programm am Bildschirm des Fernsehgerätes zu sehen und wird bei einer "Aufnahme" bzw. "TIMER-Aufnahme" aufgezeichnet.
1 Fernsehgerät und Satelliten-Empfänger einschalten.
2 Wird am Recorder ein Satelliten-Programm gewählt, dann ist dieses Programm am Bildschirm des Fernsehgerätes zu sehen und wird bei einer "Aufnahme" bzw. "TIMER-Aufnahme" aufgezeichnet.

Aufnahmen – gesteuert von externen Geräten

Ist am Recorder an Buchse EURO-AV A1 oder DECODER A2 ein externes Gerät angeschlossen, das über eine Schaltuhr verfügt, kann dadurch die Aufnahme des Recorders gesteuert werden.

Vorbereiten

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

EURO-AV-Buchse für das externe Gerät vorbereiten.

Taste ⓘ und danach Ziffern-Taste ② drücken.

– Die Tafel »A1/A 2 Aufnahme-Bereitschaft« erscheint.

2 Mit den Tasten ◀ oder ▶ Aufnahme-Bereitschaft einschalten.
3 Mit Taste ▽ die Zeile »Satellit« anwählen und mit den Tasten ◀ oder ▶ die EURO-AV-Buchse A1 oder A2 aktivieren.
4 Einstellung mit Taste OK speichern. - Der Recorder ist in Aufnahme-Bereitschaft. Die Aufnahme wird durch das externe Gerät zeitlich gesteuert.
Wurde diese Funktion gewählt, ist eine TIMER-Aufnahme und der Betrieb mit einem Decoder nicht möglich.
! Zum Beenden der Funktion wiederholen Sie die Einstellung ab Pkt. 1nd schalten die Aufnahme-Bereitschaft (siehe Pkt. 2auf "AUS".

Die Dauerlauf-Wiedergabe

Dauerlauf-Wiedergabe vorbereiten

1 Bespielte Cassette einschieben.

2 Wiedergabe mit Taste ▶starten.

3 An der Stelle, wo die Wiedergabe enden soll, Taste ☑drücken.

4 Nacheinander die Taste ○CODE, die Ziffern-Tasten ⑧⑤⑩① und Taste OK drücken.

- Anzeige am Recorder: »CONTINUOUS«.

Dauerlauf-Wiedergabe starten

1 Funktion mit Taste ▶starten.

-Anzeige am Recorder: »C-PLAY«.

- Das Band wird an den Anfang gespult, hier beginnt die Wiedergabe.

Diese läuft bis zur markierten Bandstelle, das Band wird wieder an den Anfang zurückgespult und die Wiedergabe beginnt von neuem.

Dauerlauf-Funktion beenden

1 Taste ▲drücken.

Die Kindersicherung

Mit der Kindersicherung lassen sich alle Funktionen verriegeln.

Selbst eine Cassette, die nachträglich eingeschoben wird, muß im Recorder bleiben, bis Sie ihn wieder entriegeln.

Die Kindersicherung kann so aktiviert werden, daß der Recorder für alle Funktionen gesperrt ist oder daß jugendgefährdende Sendungen nicht aufgezeichnet werden können.

Für diese Sendungen werden von einigen Sendeanstalten Informationen gesendet.

Kindersicherung aktivieren

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ③ drücken.

– Die Tafel »Kindersicherung« erscheint.

Zum Verriegeln aller Funktionen Geheimnummer mit den Ziffern-Tasten ① ... ⑧ vierstellig eingeben und mit Taste OK bestätigen.

– Der Recorder schaltet die Tafel ab.

Der Recorder ist verriegelt.

VPS-Kindersicherung aktivieren

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ③ drücken.

– Die Tafel »Kindersicherung« erscheint.

Zum Aktivieren der VPS-Kindersicherung die Zeile mit Taste ▼anwählen und Taste ▶drücken. Einstellung mit Taste OK bestätigen.

Mit Taste △+die Zeile »Geheimnummer« anwählen.

Geheimnummer mit den Ziffern-Tasten ①... ⑥ vierstellig eingeben und mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab.

Das Betrachten und die Aufzeichnung von jugendgefährdenden Sendungen ist nicht möglich, alle anderen Funktionen können benutzt werden.

Falls Sie die Geheimnummer vergessen oder verlegen, kann der Fachhändler weiterhelfen.

Kindersicherung abschalten

Beliebige Taste drücken.

– Die Tafel »Kindersicherung« erscheint.

Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.

- Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.

VPS-Kindersicherung abschalten

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ③ drücken.

– Die Tafel »Kindersicherung« erscheint.

Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.

Mit Taste ▽ die Zeile »VPS-Kindersicherung« anwählen und Taste ◀drücken.

Einstellung mit Taste OK bestätigen.

– Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.

Betrieb mit einem Fernsehgerät mit dem Format 16:9

Hierfür ist es notwendig, die Eingangs-Buchsen des Recorders anzupassen.

Taste ⓘ und danach die Ziffern-Tasten ④ und ⑤ drücken.

– Die Tafel »16:9 Automatik« erscheint.

Mit den Tasten ◀ oder ► kann die Automatik ein- oder ausgeschaltet werden.

Funktion mit Taste OK speichern. – Der Recorder schaltet die Tafel ab.

Uhrzeit und Datum kontrollieren/einstellen

!

Die Digitaluhr läuft auch weiter, wenn der Recorder vom Stromnetz getrennt ist (die Uhrzeit ist in der Anzeige nicht sichtbar).

□

Automatische Aktualisierung

Die Uhrzeit wird bei Videotext-Betrieb mit Programmplatz 1 automatisch aktualisiert.

[Non-Text]

Manuelle Einstellung

[Non-Text]

Vorbereiten

1

Fernsehgerät einschalten.

2

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen (dient als Kontrollmonitor).

[Non-Text]

Bedienung

1

Nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ⑤ drücken.

– Die Tafel »Uhrzeit/Datum stellen« erscheint.

2

Uhrzeit mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben.

3

Mit Taste ▽ die Zeile »Datum« anwählen und Datum mit den Ziffern-Tasten ① ... ⑧ sechsstellig eingeben.

4

Eingabe mit Taste OK speichern.

5

Einstellung mit Taste ⓘbeenden.

Sprache der Benutzerführung wählen

Die Sprache der Benutzerführung kann geändert werden.

Diese Änderung hat keinen Einfluß auf die Einstellung der Fernseh-Programme mit dem ATS euro plus- Suchlauf.

Vorbereiten

1

Fernsehgerät einschalten.

2

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Bedienung

1

Nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ④ drücken.

– Die Tafel »Sprachwahl« erscheint.

– Die gewählte Sprache ist farbig markiert.

2

Gewünschte Sprache mit den Tasten ▽+◀▶ wählen und mit Taste OK bestätigen.

- Der Recorder schaltet auf das Fernsehbild. Ab jetzt erscheinen alle Info-Tafeln und Dialogzeilen in der gewählten Sprache.

Fernbedienen anderer GRUNDIG-Videorecorder

Mit dieser Fernbedienung können verschiedene GRUNDIG-Videorecorder unabhängig voneinander bedient werden.

Ihren GV 560 und einen zweiten Videorecorder der Serie VS 600 bis VS 900 und ab der Serie GV 200. Damit die Recorder die Fernbedienungsbefehle richtig auswerten können, muß der GV 560 umgestellt werden.

Videoebene für den GV 560 einstellen

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ④ drücken.

– Die Tafel »Videoebene« erscheint.

Videoebene 2 mit den Tasten ◀▶ wählen.

Einstellung mit Taste OK bestätigen.

– Der Recorder schaltet die Tafel ab.

Fernbedienen der beiden Recorder

Schalter in Stellung VIDEO 2, Sie bedienen Ihren GV 560;
Schalter in Stellung VIDEO 1; Sie bedienen den zweiten Recorder.

Steht der Schalter VIDEO 1 2 bei der Bedienung des GV 560 nicht in der gewählten Videoebene, signalisiert die Anzeige »VID 1« bzw. »VID 2« am Recorder, daß die Fernbedienung auf die andere Videoebene umgeschaltet werden muß.

Fernsehgerät fernbedienen

Mit dieser Video-Fernbedienung können auch GRUNDIG-Farbfernsehgeräte ab der Fernbedienung TP 590 bedient werden.

Welche Funktion Sie tatsächlich bedienen können, hängt von der Ausstattung des GRUNDIG-Fernsehgerätes ab.

Vorbereiten

Fernsehgerät mit Netztaste einschalten.
Schalter der Fernbedienung in Stellung TV schieben.

Fernbedienung auf das Fernsehgerät richten.

Bedienung

Mit den Tasten ▽△können die Programmplätze schrittweise von 1 bis 99 weitergeschaltet werden.

Mit den Ziffern-Tasten ① ... ⑧ können die Programmplätze direkt angewählt werden.

Die Programmplätze A1, A2 usw. werden durch wiederholtes Drücken der Taste ☑ angewählt.

Lautstärke verändern

Taste ◀drücken, der Ton wird leiser.

Taste ▶drücken, der Ton wird lauter.

Bereitschaft/Stand-By

Bei Fernsehpausen kann das Fernsehgerät mit Taste ⏻ in Bereitschaft geschaltet werden.

Mit Taste Ⓓwird das Fernsehgerät wieder eingeschaltet.

Stichwortverzeichnis

A

Ändern von Uhrzeit und Datum 38

Anschließen 3

Anzeige der Gesamtspielzeit 13

Assemble-Schnitt

(Aufzeichnungen nahtlos aneinander reihen) .. 18

ATS euro plus 10

ATTS (Auto Tape Time Select) 13

Aufnahmebereitschaft des Recorders unterbrechen und aktivieren 22

Aufnahme ...

... auf einem Blick 17

... einer Titelzeile ..... 18, 28

... Programmierung ändern ..... 22

... Programmierung (die drei Varianten) . 20

... Programmierung mit Benutzerführung 24

... Programmierung mit VPT ..... 23

... sofort 17

... sofort beenden ..... 17

...starten 17

... unterbrechen (Pause) ..... 17

...gesteuert von externen Geräten ..... 36

Aufstellen 2

Aufzeichnungen gegen versehentliches Löschen schützen .... 13

Aufzeichnung finden 16

Auto Tracking 15

B

Bandlängenanzeige 13

Bandstelle finden 16

Band umspulen 14, 17

Batterien in die Fernbedienung einlegen ..... 4

Belegten Timer-Platz löschen 22

Benutzerführung 6

Besonderheiten der Tonaufnahme ..... 18

Betrieb mit einem Camera-Recorder .....28

Betrieb mit einem PAY-TV-Decoder ..... 34

Betrieb mit einem Satelliten-Empfänger ..... 35

Betrieb mit einem zweiten Recorder .....28

Bildqualität optimieren 15

Bildschärfe optimieren 15

Bildschirmdialog 6

Bildsuchlauf 14

C

Cassette entnehmen 13, 14, 17

Cassette einschieben 13

Cassetten-Spielzeit 13

Codezahlen 43

Crispening 15

D

Daten eines TIMER-Platzes ändern ..... 22

Dauerlauf-Wiedergabe 36

Dubbing 33

E

Eingabe der Gesamtspielzeit 13

Einzelne Daten eines TIMER-Platzes ändern ... 22

Einzelbildfortschaltung 14

F

Fernbedienen anderer GRUNDIG-Videorecorder . 39

Fernbedienung auf einem Blick 4

Fernsehgerät auf den Recorder abstimmen ....7

Fernsehgerät fernbedienen 39

Fernsehgerät 16:9 37

Fernseh-Programme einstellen 9

Fernseh-Programme umsortieren ..... 11

Follow-TV-Funktion 11

H

HiFi-Tonaufnahme-/Wiedergabe 32

|

Info-Tafel ... ... abschalten ....6 ... aufrufen ....6 ... vergrößern ....6

Insert-Funktion 29

K

Kindersicherung 37

Kontrolle der belegten TIMER 22

Kontrollieren von Uhrzeit und Datum ..... 38

Kopfhörer 32

Kundendienst 44

Stichwortverzeichnis

L

Langspiel-Betrieb 17

Löschsicherung 13

M

Megalogic-Funktionen ..... 6, 14, 17, 23, 24

N

Nachvertonen 33

P

PAY-TV-Decoder 34

Pause/Standbild 14

PDC 20

R

Recorder anschließen 3

Reverse-Play (Wiedergabe Rückwärts) ..... 14

s

Satelliten-Empfänger 35

Schneller Rücklauf 14, 17

Schneller Vorlauf 14, 17

Sender des Recorders ein- und ausschalten ... 8

Service 44

Sicherheitshinweise 2

Spielzeitanzeige 13

Sprachwahl 38

Spurlage-Einstellung 15

Standbild 14

Stopp 15,17

Stoppzeit eingeben 18

Störungen selbst beheben 42

T

Tasten der Fernbedienung (Überblick) ..... 4

Technische Daten 43

TIMER ...

... -Daten ändern 22

...-Kontrolle 22

... -Platz löschen 22

... -Programmierung ..... 21, 23, 24

Titelzeilen erstellen 25

Tonaufnahme von der HiFi-Anlage ..... 32

Tonspur wählen 15, 18, 32

Tracking-Einstellung 15

U

Überspielen 28

Uhrzeit und Datum abfragen und ändern ..... 38

Umschalten auf fünfstellige Bandanzeige ..... 13

Umspulfunktionen 14, 17

Unterbrechen der Aufnahmebereitschaft .....22

Untertitel aufnehmen 19

V

Verschiedene Wiedergabegeschwindigkeiten .. 14

Videocassette 13

Videotext-Betrieb 26

Vorprogrammierung ändern 22

Vorprogrammierung (Aufnahme) 20

VPS (Video-Programm-System) 20

W

Wiedergabe ...

... auf einem Blick 14

... Pause/Standbild 14

... rückwärts 14

... von Langspiel-Aufzeichnungen ..... 14

... von NTSC-Aufzeichnungen ..... 15

... von S-VHS-Aufzeichnungen ..... 15

... von SECAM-Aufzeichnungen ..... 15

Z

Zeitlupe 14

Zeitraffer 14

Störungen selbst beheben

Nicht jede Bild- und Tonstörung muß auf einen Defekt Ihres Recorders zurückführen. Auch versehentlich herausgezogene Anschlußkabel, ein Defekt des Fernsehgerätes, sowie Ausfall der Sende- oder Antennenanlage führen zu Empfangsstörungen.

Störung Ursache Abhilfe
Keine Uhranzeige am Recorder/ Netzstecker gezogen oder schlechter Netzstecker einstecken oder andere Cassette wird nicht eingezogen. Kontakt. Steckdose verwenden.
Recorder läßt sich nicht bedienen, Zahlenschloß aktiviert Zahlenschloß entriegeln. Stromzufuhr ist vorhanden. (Anzeige » LOCKED«).
Aufnahme von Fernseh-Programmen Antennenkabel ist nicht angeschlossen. Antennenkabel anschließen.
nicht möglich (nur Rauschen am Bildschirm zu sehen). Aufzunehmendes Programm ist nicht Programm einstellen. am Recorder eingestellt.
Aufnahme nicht möglich.	Die Cassette ist gegen Neubespielen geschützt.	Öffnung an der Rückseite der Cassette überkleben.
Timer-Aufnahme wurde nicht durchgeführt.	Timer war falsch programmiert.
	Bei VPS-/PDC-programmierten Aufnahmen wurde VPS-/PDC-Zeit falsch eingegeben.
	Nach dem Unterbrechen der Aufnahmebereitschaft wurde die Taste ○ TIMER ON/OFF nicht gedrückt (OFFNER)
Die Qualität des Wiedergabebildes ist schlecht.	Das Fernsehgerät ist nicht richtig auf den Sendekanal des Videorecorders abgestimmt.	Das Fernsehgerät richtig auf den Sendekanal des Recorders abstimmen.
	Die Videoköpfe sind verschmutzt.	Videoköpfe vom Fachmann reinigen lassen.
	Die Videoköpfe sind abgenutzt.	Wenden Sie sich an Ihren Fachhändler.
Die Bedienung mit der Fernbedienung ist nicht möglich.	Die Batterien der Fernbedienung sind verbraucht.	Neue Batterien einsetzen.
	Die Fernbedienung ist nicht auf den Recorder gerichtet.	Die Fernbedienung auf den Recorder richten.
	Falsche Funktionsebene an der Fernbedienung eingestellt.	Fernbedienung auf die richtige Funktionsebene schalten.

Technische Daten

Dieser Videorecorder entspricht den Sicherheitsbestimmungen nach VDE 0860 und somit den internationalen Sicherheitsvorschriften IEC 65 bzw. CEE 1.

Dieses Gerät entspricht den Anforderungen der Richtlinien 89/336/EWG.

Auf keinen Fall dürfen Sie den Recorder öffnen.

Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

FS-Norm: CCIR, PAL B/G/H, 625 Zeilen

CCIR, SECAM B/G, 625 Zeilen

System: VHS

Netzspannung: 220 ... 240 V

,± 10% ,50Hz

Gewicht: ca. 5,5 kg

Leistungsaufnahme:

– bei Aufnahme: ca. 18 W

- im EE-Betrieb: 16 W

- Stand by

Modulator ausgeschaltet: <6

Betriebslage: waagrecht

Umgebungstemperatur: +10°C bis +35°C

Relative Luftfeuchte: bis zu 80%

Umspulzeit bei

Vor-/Rücklauf: mit E 180-Cassette

typisch 95 Sekunden

2 Euro-AV-Buchsen: 21-polig

(DIN/EN 50049)

Antennen-

Eingangsbuchse: Koaxial B, Eingang 75 Ω (DIN 45325)

Antennen-

Ausgangsbuchse: Koaxial S, Ausgang 75 Ω (DIN 45325)

Audio-Buchsen:

Satelliten-Steuerbuchse: 3,5 mm ∅

Kopfhörerbuchse: 3,5 mm ∅

Kopfhörer-Impedanz: 8 Ω - 2 kΩ

Mikrofonbuchse: 3,5 mm ∅

Mikrofonpegel: ≥2 mV

Video-Buchse: Cinch VIDEO IN

Audio-Buchsen: Cinch AUDIO IN

Beigepacktes Zubehör:

Fernbedienung RP 540

2 Batterien, 1,5 V-, Typ Micro R03P

Megalogic EURO-AV-Kabel

HF-(Antennen) Verbindungskabel

Netzkabel

Bedienungsanleitung

Das komplette Zubehör-Programm finden Sie in der »GRUNDIG-REVUE«, die im Fachhandel für Sie bereitliegt.

In der Bundesrepublik Deutschland sind folgende rechtliche Vorschriften zu beachten:

1. Videorecorder mit Fernsehempfangsteil sind gebührenpflichtige Rundfunkempfangsgeräte, die bei der Gebühreneinzugszentrale (GEZ) der Rundfunkanstalten anzumelden sind:

Anschrift:

Gebühreneinzugszentrale der Rundfunkanstalten,

Freimersdorfer Weg 6, Postfach 100 850, 50829 Köln 1.

Eine Anmeldung ist für ausschließlich privat betriebene Videorecorder nicht erforderlich, wenn der Rundfunkteilnehmer für seinen Haushalt bereits ein Fernsehgerät angemeldet hat. Im geschäftlichen Bereich ist jeder einzelne Videorecorder gebührenpflichtig und anzumelden. Auskünfte erteilen im Zweifel die GEZ und die Rundfunkanstalten.

1. Das Urhebergesetz gestattet Aufzeichnungen von Fernsehsendungen zu privaten oder zu sonstigem eigenen Gebrauch. Öffentliche Wiedergabe oder Verbreitung von mitgeschnittenen Fernsehsendungen ist nicht erlaubt, verpflichtet zu Schadenersatz und ist ggf. strafbar. Hierfür müßten vorab die Rechte insbesondere der Rundfunkanstalten und der Verwertungsgesellschaften (GEMA, GVL, VG-Wort usw.) eingeholt werden. Auskünfte und Merkblätter erhalten Sie von den Rundfunkanstalten.

2. § 47 Schulfunksendungen

Schulen sowie Einrichtungen der Lehrerbildung und der Lehrerfortbildung dürfen einzelne Vervielfältigungsstücke von Werken, die innerhalb einer Schulfunksendung gesendet werden, durch Übertragung der Werke auf Bild- oder Tonträger herstellen. Das gleiche gilt für Heime der Jugendhilfe und die staatlichen Landesbildstellen oder vergleichbare Einrichtungen in öffentlicher Trägerschaft.

Die Bild- oder Tonträger dürfen nur für den Unterricht verwendet werden. Sie sind spätestens am Ende des auf die Übertragung der Schulfunksendung folgenden Schuljahres zu löschen, es sei denn, daß dem Urheber eine angemessene Vergütung gezahlt wird.

Übersicht der Code-Zahlen

Code	Bedeutung	Anzuwenden für die Funktion auf Seite ...
8501	WähltDauerlauf-Funktion	36
8510	Vertikal-ImpulsEintastung aus	-
8511	Vertikal-ImpulsEintastung ein	15
8513	Schaltspannung "EIN"(für das Fernsehgerät)	34
8514	Schaltspannung "AUS"(für das Fernsehgerät)	34
8518	HF-Modulator aus	8
8519	HF-Modulator ein	8
8546	Anpassen an Fernseh-gerät mit 50 Hz-Technik	7
8547	Anpassen an Fernseh-gerät mit 100 Hz-Technik	7

GRUNDIG Germany

GRUNDIG Europe
