| Produkttyp | Videorekorder |
| Marke | Grundig |
| Modell | GV 3143 |
| Abmessungen (ca.) | 430 × 95 × 280 mm |
| Gewicht (ca.) | 4,5 kg |
| Stromversorgung | 230 V, 50 Hz |
| Leistungsaufnahme | 25 W |
| Videoformat | VHS |
| Kopfanzahl | 4 Videoköpfe |
| Funktionen | Wiedergabe, Aufnahme, Schneller Vorlauf, Rücklauf, Standbild, Zeitlupenwiedergabe, Timer-Aufnahme (ShowView), Sendersuchlauf |
| Anschlüsse | SCART (Euro-AV), Antennenein- und -ausgang, Cinch (FBAS) Ein-/Ausgang, S-Video |
| Fernbedienung | Infrarot, inklusive |
| Besonderheiten | Automatische Kopfreinigung, Digitale Suchlauftechnik, Kanal-Speicher für 99 Sender |
| Bedienungsanleitung | PDF-Download verfügbar |
| Pflege und Reinigung | Gehäuse mit weichem, trockenem Tuch reinigen; Videoköpfe alle 6 Monate mit Reinigungskassette säubern |
| Sicherheitshinweise | Nicht in Feuchträumen betreiben; keine Flüssigkeiten in das Gerät gelangen lassen; Gerät von Wärmequellen fernhalten |
| Ersatzteile und Reparatur | Ersatzteile wie Laufwerkriemen, Videoköpfe, Netzteile über Fachhändler oder Kundendienst beziehbar; Reparatur nur durch autorisiertes Fachpersonal |
| Garantie | 2 Jahre gesetzliche Gewährleistung, erweiterte Garantieoptionen verfügbar |
Häufig gestellte Fragen - Gv 3143 GRUNDIG
Benutzerfragen zu Gv 3143 GRUNDIG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Videorekorder kostenlos im PDF-Format! Finden Sie Ihr Handbuch Gv 3143 - GRUNDIG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Gv 3143 von der Marke GRUNDIG.
BEDIENUNGSANLEITUNG Gv 3143 GRUNDIG
Besonderheiten Ihres Videorecorders
5 Aufstellen und Sicherheit
6 Auf einen Blick
Die Vorderseite des Videorecorders
Die Rückseite des Videorecorders
Die Fernbedienung
10 Anschließen und Vorbereiten
Antenne, Fernsehgerät und Netzkabel anschließen
Batterien in die Fernbedienung einlegen
Videorecorder einschalten und abschalten (Energiespar-Betrieb)
12 Einstellungen
Videorecorder und Fernsehgerät anpassen
Fernseh-Programme einstellen – automatisch (mit ATS euro plus)
15 Wiedergabe
Grundfunktionen der Wiedergabe
Zusatzfunktionen der Wiedergabe
Dauerlauf-Wiedergabe
19 Suchfunktionen
Ziellauf
Aufzeichnungen finden – mit dem Video Index Such System (VISS)
20 Aufnahme
Vier Möglichkeiten aufzunehmen
Das Video-Programm-System (VPS/PDC)
Aufnahme – sofort

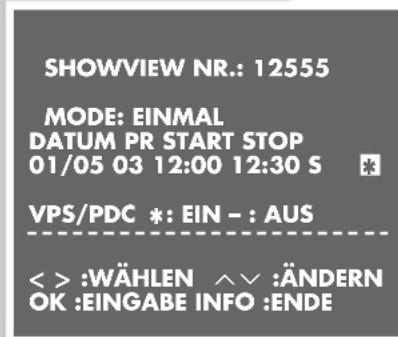

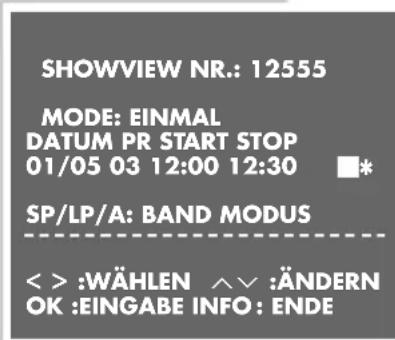

Aufnahme später – durch Eingeben der ShowView Nummer
Aufnahme später – durch Eingeben der Daten für das gewünschte Fernseh-Programm

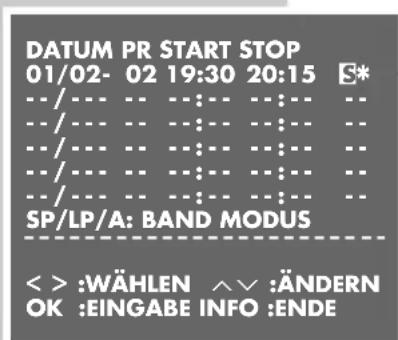

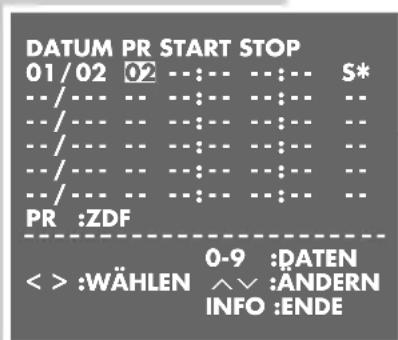

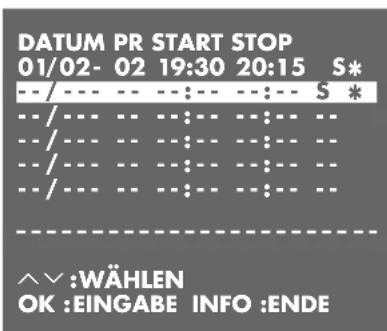

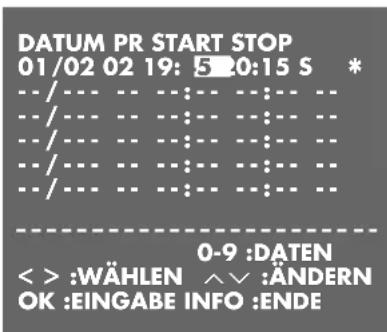

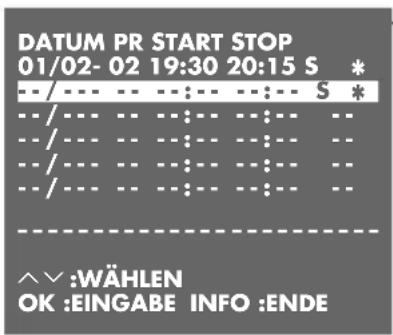

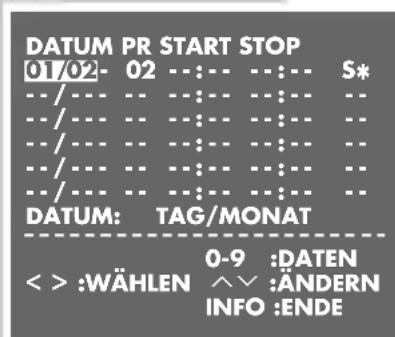

Aufnahmedaten kontrollieren, ändern, löschen
Aufnahme-Bereitschaft des Videorecorders unterbrechen
Aufnahme-Bereitschaft des Videorecorders wieder aktivieren
30 Überspielen

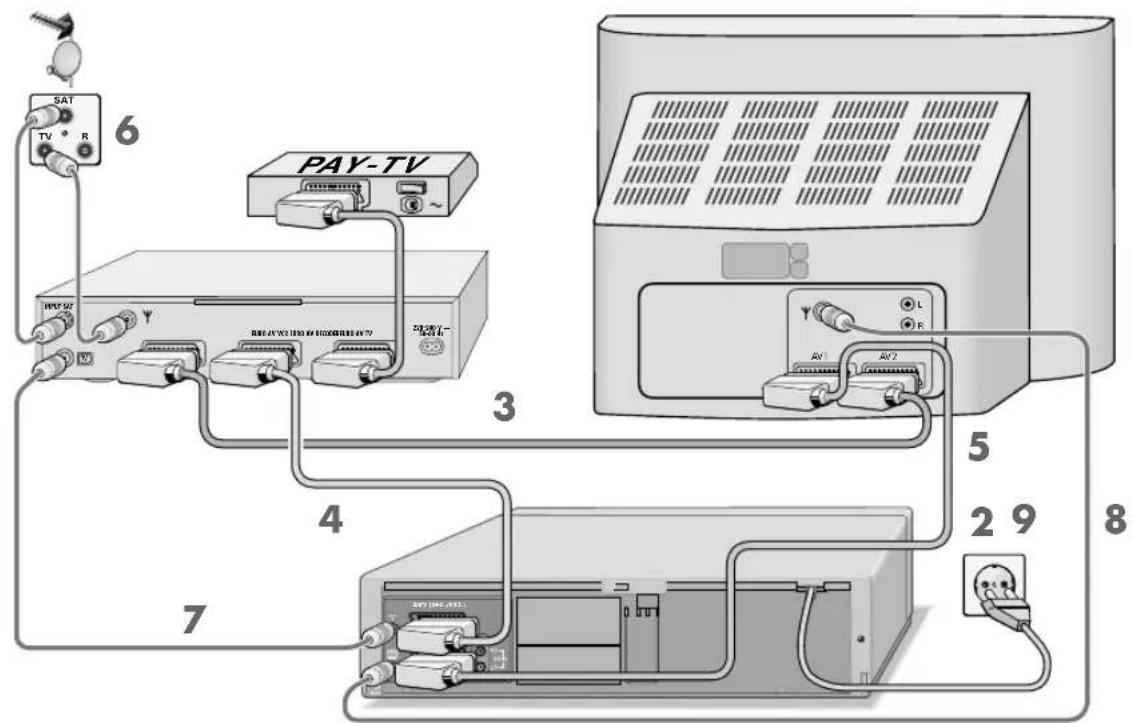

Anschließen und Vorbereiten
Aufnehmen von den externen Geräten
Anschließen und Vorbereiten
Fernseh-Programme vom Satellitenreceiver aufnehmen
Aufnahme – gesteuert von einem Satellitenreceiver
35 Betrieb mit einem Decoder

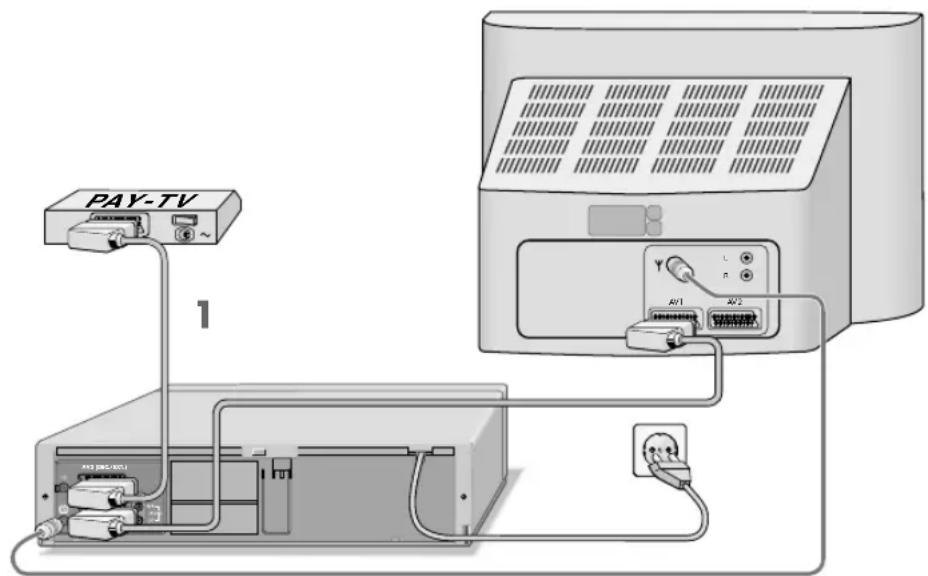

Anschließen und Vorbereiten
PAY-TV Programme aufnehmen

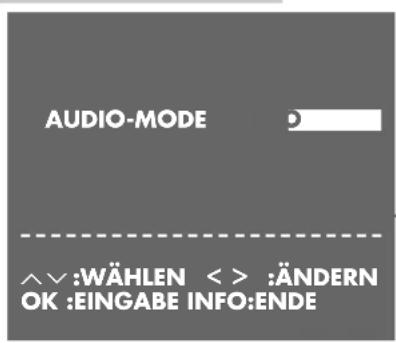

37 Tonwiedergabe
38 Sondereinstellungen
Fernseh-Programme sortieren, löschen und Namen der Fernseh-
Programme ändern

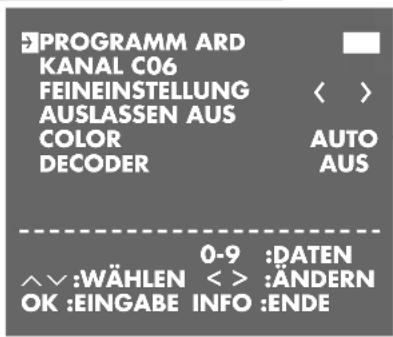

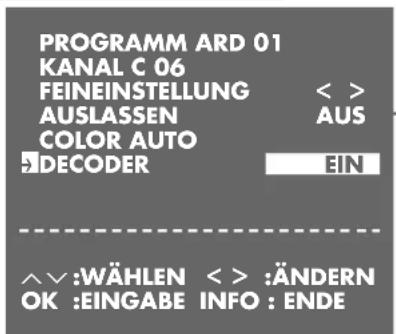

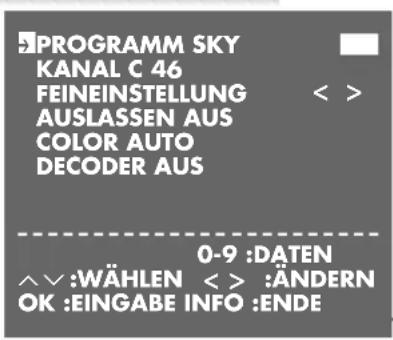

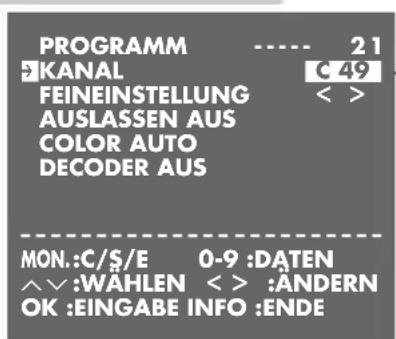

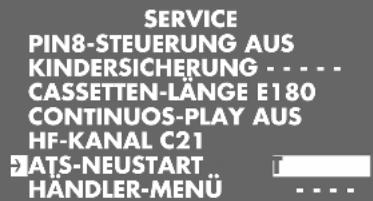

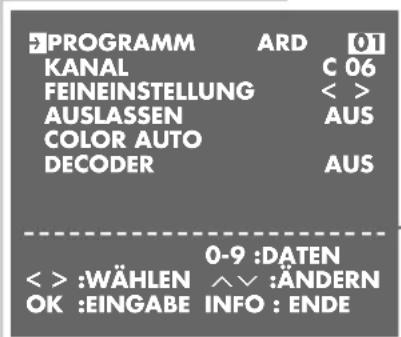

Fernseh-Programme neu einstellen

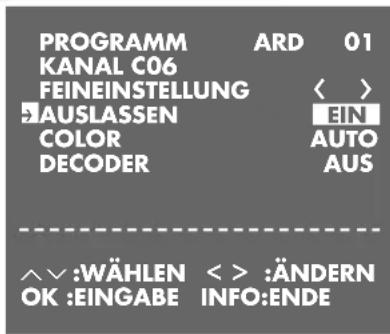

Fernseh-Programme „auslassen“

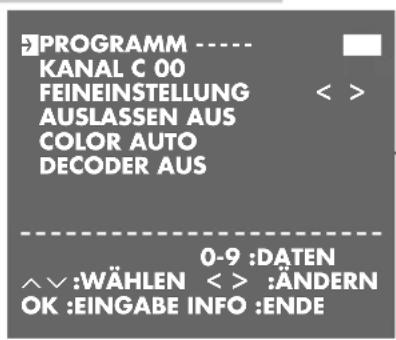

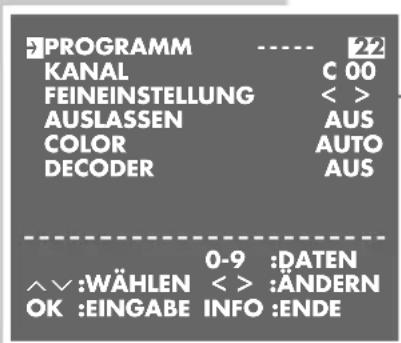

Neue Fernseh-Programme einstellen

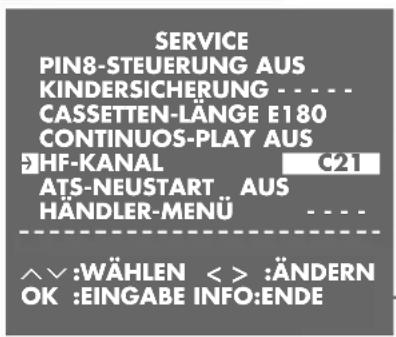

Sender des Videorecorders ab-/einschalten
43 Uhrzeit und Datum einstellen
Uhrzeit und Datum automatisch aktualisieren

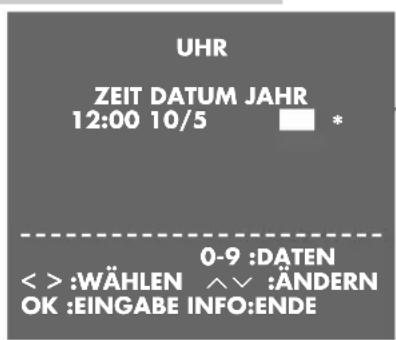

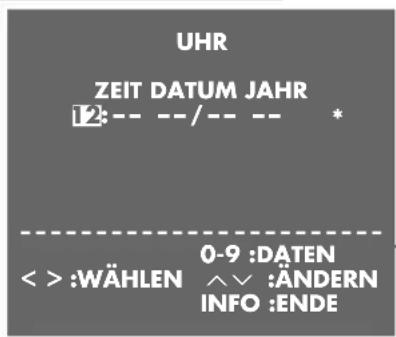

Uhrzeit und Datum manuell einstellen
44 Besonderheiten

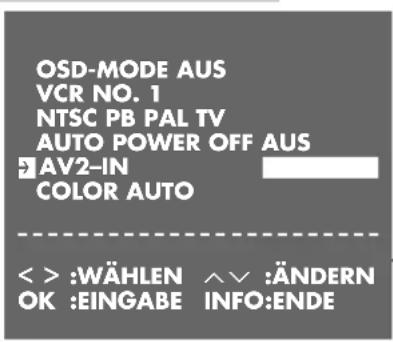

Besonderheiten im Menü »MODE« wählen

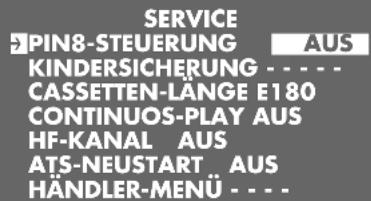

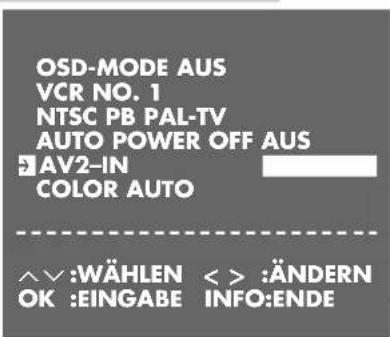

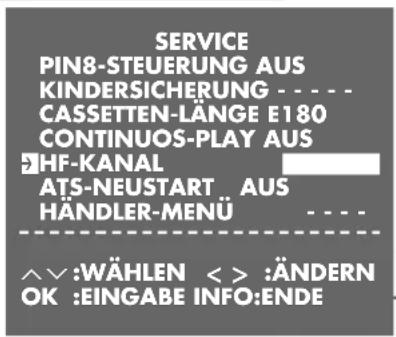

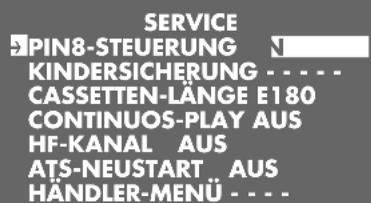

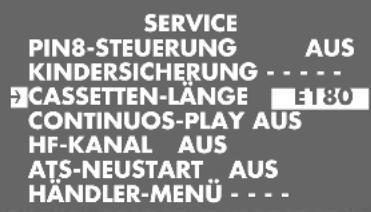

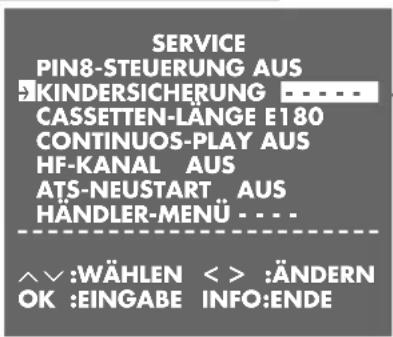

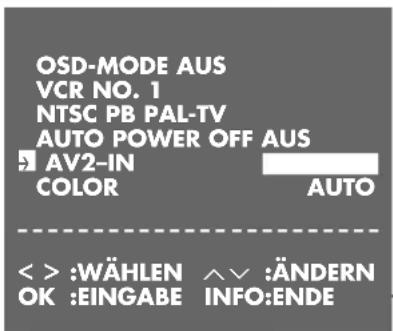

Besonderheiten im Menü »SERVICE« wählen

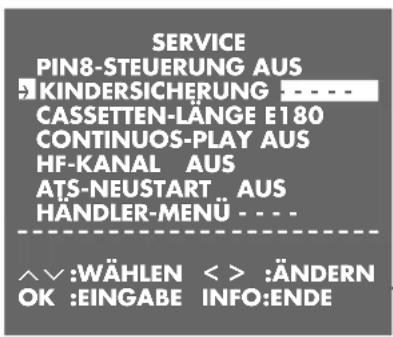

47 Kindersicherung
48 Fernsehgeräte fernbedienen
49 Informationen
Störungen selbst beheben
Technische Daten
GRUNDIG Kundendienststellen (Seite 51 NL)
GRUNDIG Kundenberatungszentrum

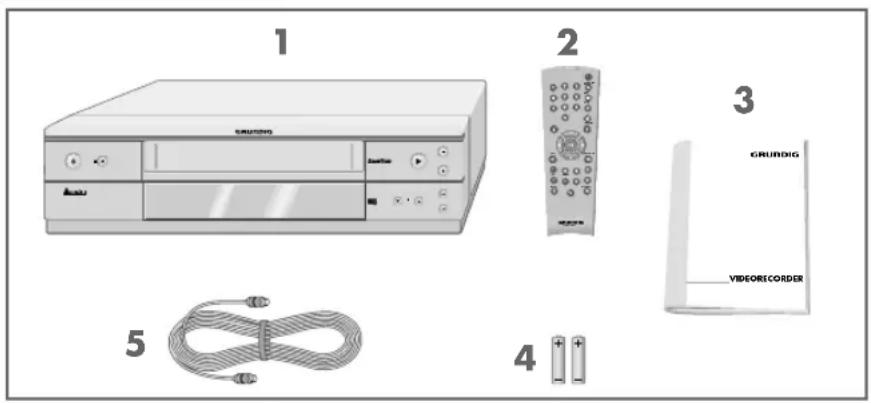

Lieferumfang
1 Videorecorder GV 3143 HiFi
2 Fernbedienung
3 Bedienungsanleitung
4 2 Batterien, 1,5 V–, Typ Mignon
5 Antennenkabel
Besonderheiten Ihres Videorecorders
Vier Möglichkeiten aufzunehmen
- Sofort, d.h. Sie wählen das gewünschte Programm am Videorecorder und starten sofort die Aufnahme.
- Zu einer späteren Zeit – mit Hilfe der ShowView-Nummer.
- Zu einer späteren Zeit – durch Eingeben der Daten für das gewünschte Fernseh-Programm – wenn Ihnen die ShowView-Nummern nicht bekannt sind.

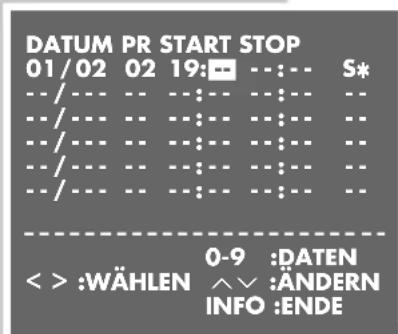

- Zu einer späteren Zeit – durch Eingeben der Daten in das TIMER-Menü eines Grundig Fernsehgerätes mit Megalogic-Funktion.
ShowView\* Aufnahme
Kinderleichte Programmierung der Aufnahme. Sendung aus der Programmzeitschrift wählen, Ziffernfolge eingeben, fertig programmiert.
GRUNDIG Megalogic
Die Möglichkeiten von Megalogic:
– Übernahme der Fernseh-Programme in der gleichen Reihenfolge vom Fernsehgerät.
- Durch das Starten der Wiedergabe am Videorecorder wird der Videoprogrammplatz am Fernsehgerät automatisch angewählt.
– Das Fernseh-Programm, das am Bildschirm des Fernsehgerätes gerade „läuft“, wird nach dem Start der Aufnahme sofort aufgezeichnet.
- Daten einer Fernsehsendung können in das TIMER-Menü des Fernsehgerätes eingegeben werden, das Fernsehgerät steuert die Aufzeichnung des Videorecorders. Der Videorecorder darf dabei nicht abgeschaltet (Low-power Stand-by) sein.
AUFSTELLEN UND SICHERHEIT
Dieser Videorecorder ist für den Empfang, die Aufnahme und die Wiedergabe von Bild- und Tonsignalen bestimmt. Jede andere Verwendung ist ausdrücklich ausgeschlossen.

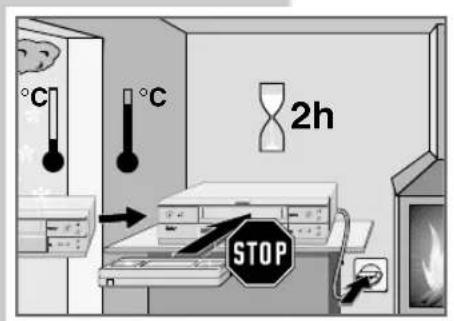

Wenn der Videorecorder starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden ohne eingelegte Cassette stehen.
Der Videorecorder ist für den Betrieb in trockenen Räumen bestimmt. Sollten Sie ihn dennoch im Freien betreiben, sorgen Sie unbedingt dafür, dass er vor Feuchtigkeit (Tropf- und Spritzwasser) geschützt ist. Setzen Sie den Videorecorder und die Cassette keinerlei Feuchtigkeit aus.

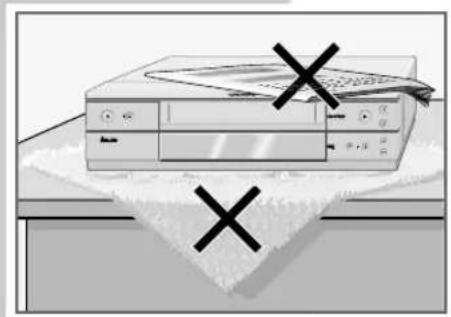

Stellen Sie den Videorecorder auf eine ebene und harte Unterlage. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf den Videorecorder und keine Deckchen oder ähnliches unter den Videorecorder.
Stellen Sie den Videorecorder nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, dadurch wird die Kühlung beeinträchtigt. Halten Sie den Videorecorder von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.
Stecken Sie keine Fremdkörper in den Cassettenschacht des Videorecorders, dadurch kann die hochwertige Mechanik beschädigt werden.
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf den Videorecorder. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit in Frage stellen.
Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn der Videorecorder ausgeschaltet ist, kann er durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden. Bei einem Gewitter müssen Sie immer den Netz- und den Antennenstecker ziehen.
Sie dürfen den Videorecorder auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

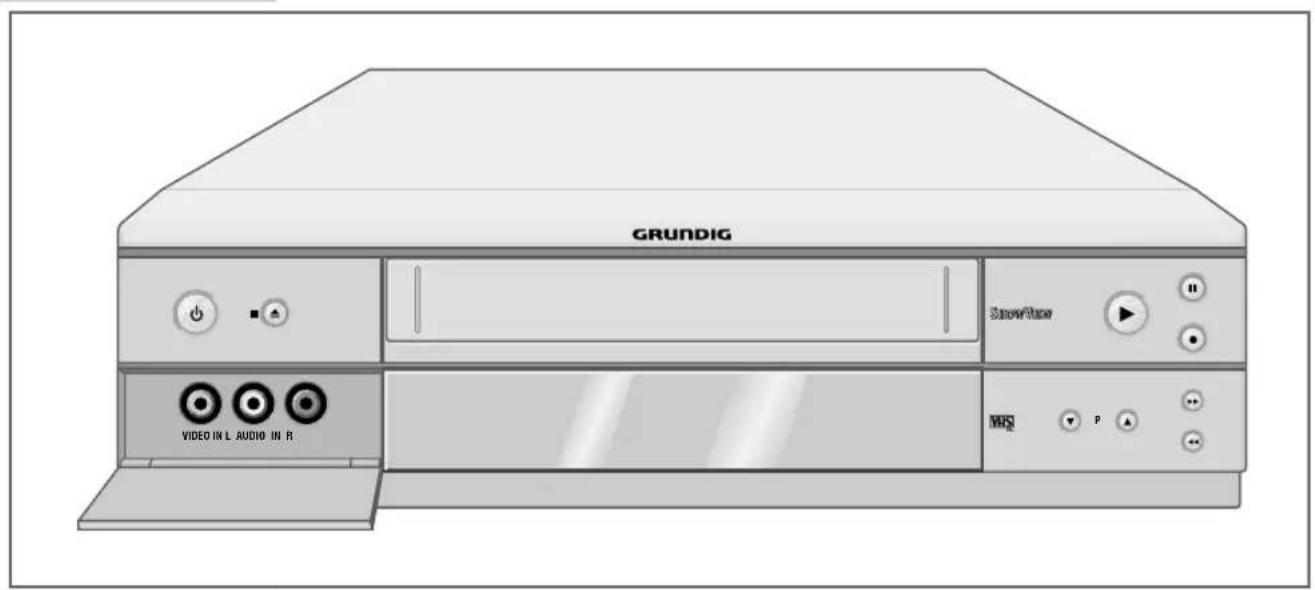

Die Vorderseite des Videorecorders
Schaltet den Videorecorder in Bereitschaft (Stand-by) und ab (Low-power Stand-by).
Beendet alle Laufwerkfunktionen; schiebt die Cassette aus.
VIDEO IN Bildsignaleingang für Camerarecorder (Buchse hinter der Klappe).
L AUDIO IN R Tonsignaleingang links/rechts für Camerarecorder (Buchsen hinter der Klappe).
Startet die Wiedergabe.
II Pause bei Aufnahme, Standbild bei Wiedergabe.
- Startet die Aufnahme.
P Wählt Programme abwärts.
P ⚠Wählt Programme aufwärts.
Bei Wiedergabe: Bildsuchlauf vorwärts; nach Stopp: Band vorspulen.
Bei Wiedergabe: Bildsuchlauf rückwärts; nach Stopp: Band zurückspulen.

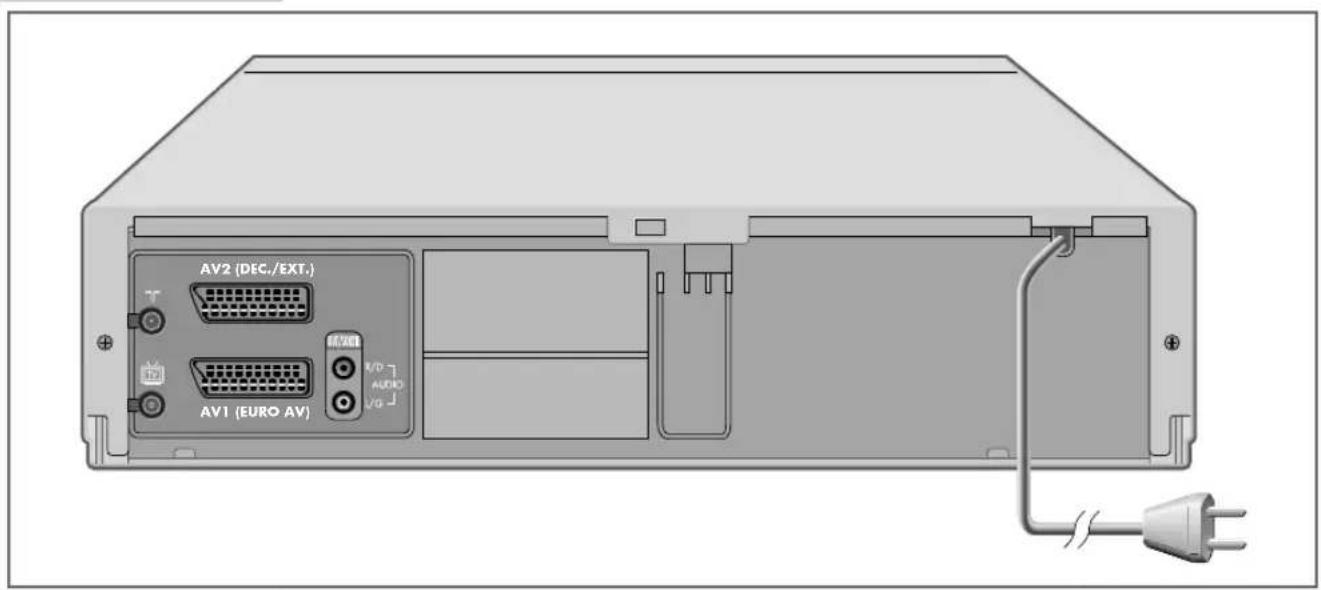

Die Rückseite des Videorecorders
Antennenbuchse
(von der Hausantenne).
TV Antennenbuchse
(zum Fernsehgerät).
AV2 (DEC./EXT.) Euro/AV-Anschluss
(zu einem externen Gerät).
AV1 (EURO AV) Euro/AV-Anschluss
(zum Fernsehgerät).
OUT/SORTIE Tonsignalausgang zur HiFi-Anlage.
R/D AUDIO L/G
Netzkabel zur Steckdose.

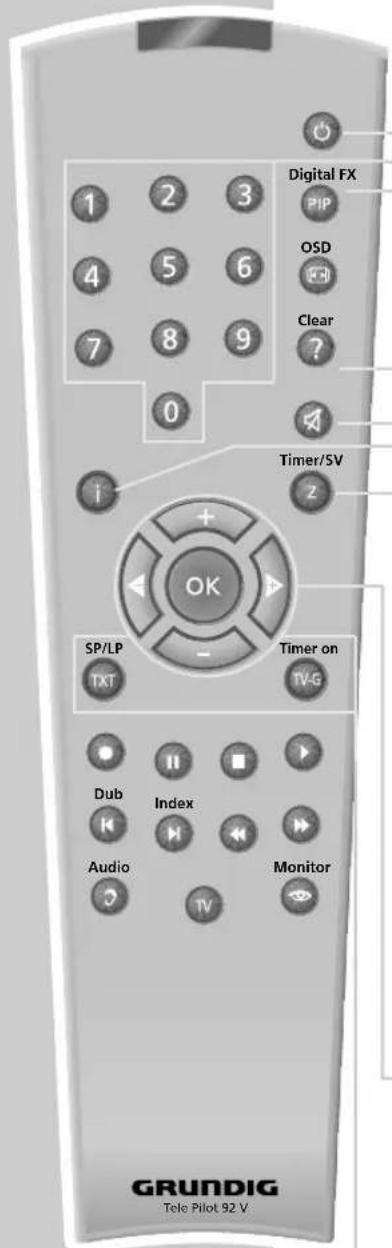

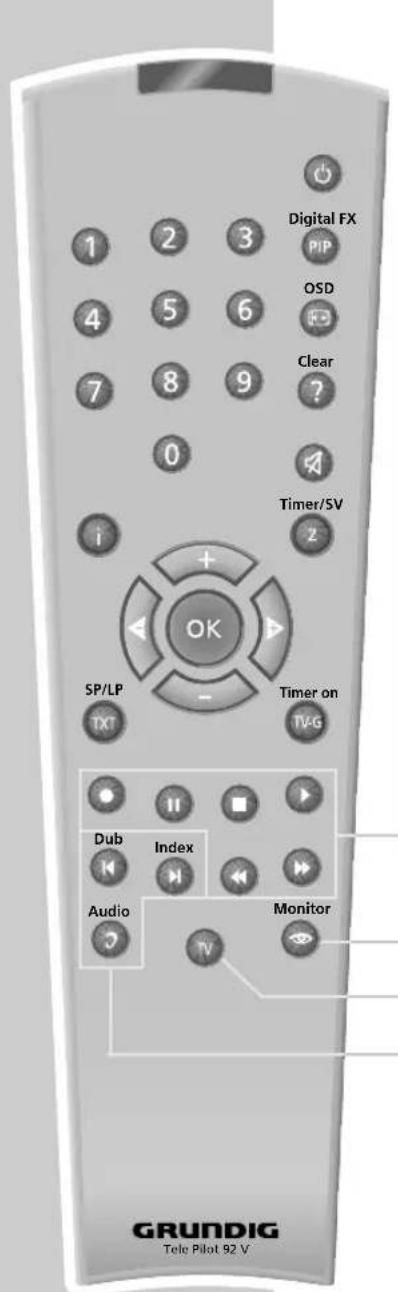

Die Fernbedienung
Hier finden Sie die wichtigsten Funktionen der Fernbedienung. Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel dieser Bedienungsanleitung.
Richten Sie die Fernbedienung auf den Videorecorder.
Schaltet den Videorecorder in Bereitschaft (Stand-by) und ab (Low-power Stand-by).
Schalten den Videorecorder aus Stand-by ein; Ziffern-Tasten für verschiedene Eingaben, » O « wählt Programmplätze » R 1«, » R 2« oder » C V«.
Digital FX Taste ohne Funktion.
OSD Blendet Informationen über Funktion und Spielzeit auf den Bildschirm des Fernsehgerätes.
Clear Löscht Daten, aktiviert Eingaben, setzt die Spielzeitanzeige auf »0:00:00«.
Schaltet die Lautsprecher des Fernsehgerätes ab bzw. wieder an.

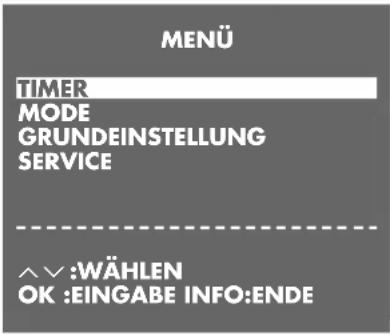

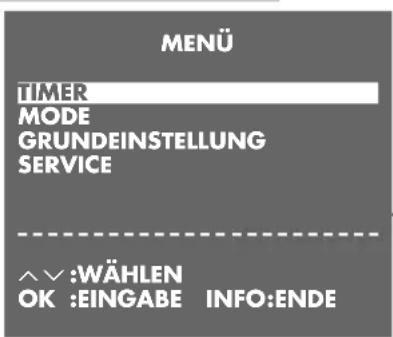

i Schaltet auf das Hauptmenü und zurück auf das Fernsehbild.
Timer/SV Eröffnet die ShowView-Aufnahme.
+ - Wählen Programme, » + « aufwärts, » - « abwärts; wählen in den Menüs verschiedene Funktionen.
OK Ruft Daten auf, bestätigt und speichert Daten.
Wählen in den Menüs verschiedene Funktionen.
SP/LP Schaltet wechselweise auf Langspiel-Betrieb und Standardspiel-Betrieb.
Timer on Kurzes Drücken aktiviert die TIMER-Aufnahme; längeres Drücken deaktiviert die TIMER-Aufnahme.
AUF EINEN BLICK
- Startet die Aufnahme.
II Pause bei Aufnahme, Standbild bei Wiedergabe.
- Beendet alle Laufwerkfunktionen und schaltet den Videorecorder in „Stopp“.
Startet die Wiedergabe.
Bildsuchlauf rückwärts bei Wiedergabe; Band rückspulen in „Stopp“.
Bildsuchlauf vorwärts bei Wiedergabe; Band vorspulen in „Stopp“.
Monitor Schaltet den Bildschirm wechselweise auf das Bild des Fernsehgerätes oder auf das Bild des Video-recorders (Monitor-Betrieb).
TV Schaltet die Fernbedienung von der Bedienung Ihres Videorecorders um auf die Bedienung eines Fernsehgerätes, die Möglichkeiten sind auf Seite 48 beschrieben.
Dub Schaltet zu den Menüs einen blauen Hindergrund.
Index Aktiviert die INDEX-Suchfunktion.
Audio Zur Tonspurwahl bei Aufnahme und Wiedergabe.
ANSCHLIESSEN UND VORBEREITEN

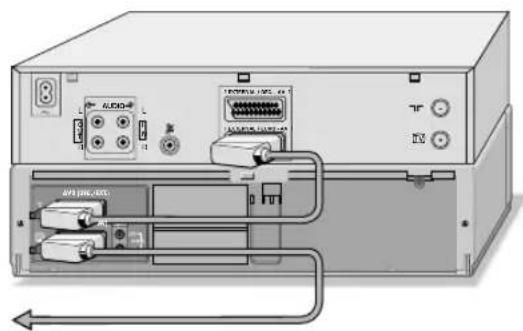

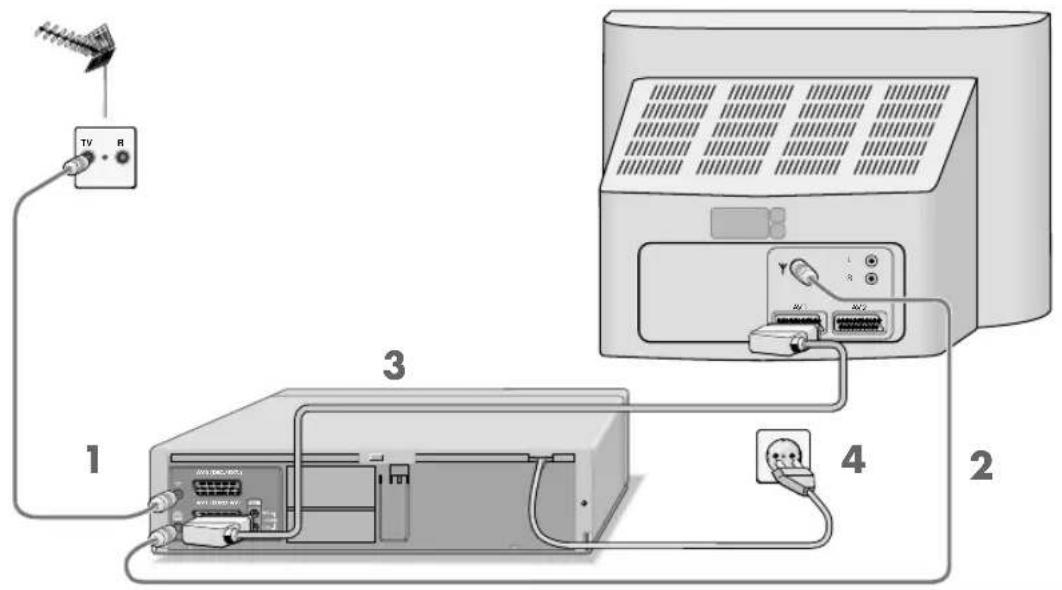

Antenne, Fernsehgerät und Netzkabel anschließen
Wenn Ihr Fernsehgerät mit Megalogic-Funktionen ausgestattet ist, müssen Videorecorder und Fernsehgerät mit dem beiliegenden EURO-AV-Kabel verbunden sein, siehe Pkt. 3.
1 Antennenkabel der Hausantenne in die Antennenbuchse »「「« des Videorecorders stecken.
2 Beigepacktes Antennenkabel in die Buchse »TV« des Videorecorders und in die Antennenbuchse des Fernsehgerätes stecken.
3 Handelsübliches EURO-AV-Kabel in die Buchse »AV1 (EURO AV)« des Videorecorders und in die Buchse AV 1 des Fernsehgerätes stecken.
- Der Stereoton kann nur durch diesen Anschluss über das Stereo-Fernsehgerät wiedergegeben werden.
4 Stecker des Netzkabels in die Steckdose stecken.
- Der Videorecorder ist jetzt in Bereitschaft (Stand-by).
Vorsicht:
Nur durch Ziehen des Netzsteckers ist der Videorecorder vom Stromnetz getrennt.
Hinweis:
Wie Sie weitere Geräte, wie zum Beispiel einen zweiten Videorecorder, einen Decoder, eine HiFi-Anlage oder einen Satellitenreceiver anschließen, ist ab Seite 30 beschrieben.
Batterien in die Fernbedienung einlegen
1 Batteriefach öffnen, dazu Schnapper drücken und Deckel abnehmen.
2 Beim Einlegen der Batterien (Typ Mignon, z.B. LR 6 oder AA, 2 x1,5 V) Polung beachten, im Batteriefach markiert.
Hinweis:
Wenn Ihr Videorecorder auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein. Verbrauchte Batterien unbedingt entfernen. Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.
Umwelthinweis
Die Batterien – auch schwermetallfreie – dürfen nicht im Hausmüll entsorgt werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.
Videorecorder einschalten und abschalten (Energiespar-Betrieb)
1 Videorecorder mit » 1 ... 0« einschalten.
2 Videorecorder mit » 🔊« in Bereitschaft (Stand-by) schalten.
- Der Videorecorder ist jetzt in Bereitschaft (Stand-by), in der Anzeige ist die Uhrzeit sichtbar.
3 Videorecorder mit » ◊« abschalten.
- Der Videorecorder ist jetzt abgeschaltet, die Anzeige der Uhrzeit erlischt und die Anzeige » ◊« leuchtet. Die Leistungsaufnahme ist dabei unter 3 Watt.
Hinweis:
Der Videorecorder kann nicht abgeschaltet werden, wenn TIMER-Aufnahmen programmiert sind.
Videorecorder und Fernsehgerät anpassen
Diese Einstellung ist nicht notwendig, wenn der Videorecorder und das Fernsehgerät mit einem EURO-AV-Kabel verbunden sind.
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz »AV« für Recorder-Wiedergabe über das Antennenkabel wählen.
3 Am Fernsehgerät im UHF-Bereich, zwischen Kanal 21 und Kanal 69, einen „freien“ Kanal suchen, der nicht mit einem Fernseh-Programm belegt ist (nur Bildflimmern am Bildschirm und Tonrauschen).
- Bei vielen Fernsehgeräten wird die Kanalzahl angezeigt.
4 Kanalzahl des „freien“ Kanals am Fernsehgerät speichern.
5 Videorecorder mit » ◊« in Stand-by schalten (die Anzeige » ◊« am Videorecorder leuchtet), danach » i« länger drücken.
- Anzeige am Videorecorder zum Beispiel »CH 27«.
6 Kanal (im Beispiel Kanal 29) mit »▼ P ▲ « am Video-recorder einstellen, bis am Bildschirm des Fernsehgerätes das „Testbild“ des Videorecorders erscheint.
7 Ist die Bildqualität des „Testbildes“ in Ordnung, Einstellung mit »i« beenden.
– Der Videorecorder schaltet auf Stand-by.
Hinweise:
Ist die Qualität des „Testbildes“ nicht zufriedenstellend oder die Qualität eines oder mehrerer Fernseh-Programme am Fernsehgerät hat sich verschlechtert, dann müssen Sie am Fernsehgerät einen anderen „freien“ Kanal suchen, dazu die Einstellungen der Pkt. 1 bis 5 wiederholen.
Der Sender des Videorecorders kann abgeschaltet werden, siehe Kapitel „Sender des Videorecorders ab-/einschalten“, auf Seite 42.
Fernseh-Programme einstellen – automatisch (mit ATS euro plus)
Der Videorecorder hat ein eigenes Empfangsteil. Damit kann er – unabhängig vom Fernsehgerät – die Fernseh-Programme empfangen und aufzeichnen.
Deshalb müssen Sie die Kanäle der Fernseh-Programme am Videorecorder einstellen.
Bei dieser Einstellung wird automatisch auch die Uhrzeit aktualisiert. Voraussetzung dafür ist, auf Programmplatz 1 des Videorecorders ist ein Fernseh-Programm mit Videotext eingestellt.
Es stehen 99 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne, vom Kabelanschluss oder dem Satellitenreceiver belegt werden können.
Hinweis für die Übernahme von Fernseh-Programmen mit der Megalogic-Funktion:
Ist der Videorecorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, übernimmt der Videorecorder bei dieser Einstellung die im Fernsehgerät gespeicherten Fernseh-Programme.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
AUTO INSTALLATION
PRESS OK KEY TO START.
AUTOMATISCHE EINSTELLUNG
ZUM START DIE OK-TASTE DRÜCKEN.
OK :EINGABE INFO:ENDE
SPRACHE
ENGLISH DANSK
DEUTSCH SKA
FRANÇAIS SUOMI
ITALIANO ESPAÑOL
NEDERLANDS PORTUGUES
^^ < > :WÄHLEN
OK :EINGABE INFO:ENDE
Automatische Einstellung
Hinweis
Beenden Sie den Automatischen Suchlauf nicht vorzeitig.
1 Nach der ersten Inbetriebnahme des Gerätes erscheint automatisch das Menü »AUTO INSTALLATION«.
Hilfe:
Wenn am Bildschirm das Menü »AUTO INSTALLATION« nicht erscheint: » P« und » P ▲« am Videorecorder gleichzeitig drücken, bis das Menü erscheint.
2 Einstellung mit »OK« beginnen.
- Das Menü »SPRACHE« erscheint.
3 Sprache mit »+ - ◀ ➕ « wählen und mit »OK« bestätigen.

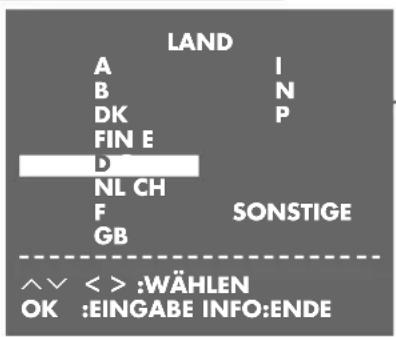

- Das Menü »LAND« erscheint.
4 Land (Aufstellungsort) mit » + - ◀ ➕ « wählen.
Hinweis:
Ist in dem Menü »LAND« das benötigte Land nicht vorhanden, die Zeile »SONSTIGE« wählen.
- Am Bildschirm erscheint ein Menü mit der Frage, ob alle Kabel am Videorecorder angeschlossen wurden; überprüfen Sie das bitte.
5 Suchlauf mit »OK« starten.
- Der Videorecorder sucht alle Fernsehkanäle nach Fernseh-Programmen ab, sortiert und speichert sie. Der Suchlauf kann einige Minuten dauern.

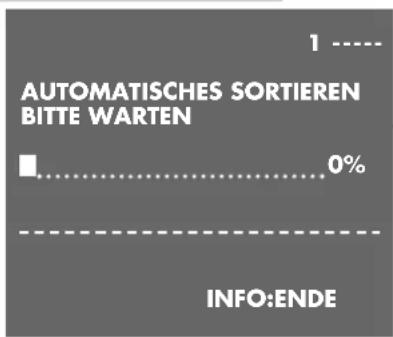

- Nach Abschluß des Suchlaufs erscheinen am Bildschirm die Meldung »AUTO SETUP DURCHGEFÜHRT.« und die Nummer des Ausgangskanals.
Hinweis:
Wenn Videorecorder und Fernsehgerät nicht mit einem EURO-AV-Kabel verbunden sind, müssen Sie die Einstellung auf Seite 12 wiederholen und am Fernsehgerät den im Menü gezeigten Kanal (z.B »CH 21«) einstellen.
6 Einstellung mit »i« beenden.
Hinweis:
Weitere Einstellungen wie Fernseh-Programme sortieren, löschen und Namen der Fernseh-Programme ändern sind ab Seite 38 beschrieben.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
Bespielte Cassette – mit dem Fenster nach oben – soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.
- Anzeige am Videorecorder: » (Cassettensymbol).
Hinweis:
Wird eine Cassette ohne Löschsicherung in den Video-recorder geschoben, startet automatisch die Wiedergabe.
Grundfunktionen der Wiedergabe
1 Wiedergabe mit »▶« starten.
- Am Bildschirm des Fernsehgerätes werden kurz Informationen eingeblendet.
Hinweis:
Ist der Videorecorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät nach dem Starten der Wiedergabe aus der Betriebsstellung Standby ein und schaltet automatisch auf den Programmplatz »AV«.
2 Auf Standbild/Pause mit »II« schalten.
Mehrmaliges Drücken schaltet das Standbild schrittweise weiter.
3 Bildsuchlauf rückwärts/vorwärts mit »◀◀« oder »▶▶« während der Wiedergabe wählen. Mehrmaliges Drücken schaltet auf verschiedene Wiedergabe-Geschwindigkeiten.
4 Wiedergabe mit »■« beenden.
5 Cassette ausschieben mit »■ ▲« am Videorecorder.
Zusatzfunktionen der Wiedergabe
Informationen aufrufen
OSD
1 Mit »OSD« Informationen aufrufen.
- Anzeige am Bildschirm des Fernsehgerätes: der Programmplatz; »USED« die abgelaufene Spielzeit des Bandes; »REM« die restliche Spielzeit; »0:00:00« die Bandanzeige in Stunden, Minuten und Sekunden; das Datum und die Uhrzeit.
- In der Anzeige am Videorecorder können die Informationen nacheinander mit »OK« eingeblendet werden. - Die Bandanzeige kann mit »Clear« auf »0:00:00« gesetzt werden.
OSD
2 Informationen mit »OSD« abschalten.
Cassette vor-/zurückspulen
1 Videorecorder mit »■« auf Stopp schalten.
2 Zurückspulen mit »◀◀«, vorspulen mit »▶▶«.
Zweifache Wiedergabegeschwindigkeit
1 Während der Wiedergabe » ▶« drücken.
2 Zurück zur Wiedergabe, dazu nocheinmal » ▶« drücken.
Zeitlupe
1 Während des Standbildes (Wiedergabe/Pause) »II« länger drücken.
2 Zeitlupengeschwindigkeit mit »◀« oder »▶« verändern.
3 Zurück zur Wiedergabe, dazu » ▶« drücken.
Standbilder schrittweise weiterschalten
1 Während des Standbildes (Wiedergabe/Pause) »II« wiederholt drücken.
2 Zurück zur Wiedergabe, dazu » ▶« drücken.
Bildverbesserung des Standbildes
1 Während des Standbildes (Wiedergabe/Pause) mit » P ▲« am Videorecorder oder mit »+« oder »-« an der Fernbedienung das Bild nach subjektiv bestem Eindruck einstellen.
2 Zurück zur Wiedergabe, dazu » ▶« drücken.
Hinweis:
Die Funktion Standbild schaltet der Videorecorder nach einiger Zeit automatisch ab.
Bildstörungen beseitigen (Spurlage einstellen)
1 Während der Wiedergabe mit »+« oder »-« das Bild nach subjektiv bestem Eindruck einstellen.
- Diese Einstellung bleibt bis zur Entnahme der Cassette erhalten.
2 Gleichzeitiges Drücken von » ⬇ P ⬆« am Videorecorder schaltet auf „mittlere“ Spurlage.
Bildverbesserungsautomatik (ACC Plus)
„Fremdbespielte“ Cassetten können eine schlechte Bild- und/oder Tonqualität haben. Das ist kein Fehler des Recorders!
1 Während der Wiedergabe das Bild mit »◀« (weicher) oder »▶« (scharfer einstellen).
2 Zurück zur Mittenstellung, dazu »Clear« drücken, solange das Menü eingeblendet wird.
Wiedergabe von NTSC-Aufzeichnungen
Bei der Wiedergabe von NTSC-Aufzeichnungen schaltet der Videorecorder automatisch auf dieses System.
Hinweise:
Bei NTSC-Wiedergabe ist kein einwandfreies Standbild möglich.
Bei NTSC-Langspiel-Wiedergabe können Bildstörungen auftreten.
Tonspur wählen
Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann das Tonsignal gewählt werden:
1 Während der Wiedergabe das Audio Menü mit »Audio« aufrufen.
2 Gewünschtes Tonsignal mit »◀« oder »▶« wählen und mit »OK« bestätigen.
- Anzeige am Bildschirm:
»STEREO« = Stereo; »L« = links; »R« = rechts;
»MONO« = Mono.
3 Audio Menü mit »i« abschalten.
Dauerlauf-Wiedergabe
Bei dieser Funktion wird wird der Bandinhalt vom Bandanfang bis zur Bandpositon »0:00:00« wiedergegeben. Dort spult der Videorecorder die Cassette automatisch an den Anfang zurück und beginnt erneut mit der Wiedergabe.
Dauerlauf-Wiedergabe aktivieren
1 Wiedergabe mit »▶« starten und Bandanzeige mit » OSD« einblenden.
2 An der gewünschten Bandstelle die Bandanzeige mit » Clear« auf »0:00:00« stellen.
3 Hauptmenü mit »i« aufrufen.
– Das Hauptmenü erscheint.
4 Zeile »SERVICE« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü »SERVICE« erscheint.
5 Zeile » CONTINUOS-PLAY« mit »+ « oder »-« wählen.
6 Dauerlauf-Wiedergabe mit »◀« oder »▶« aktivieren (Anzeige » EIN«) und mit » OK « bestätigen.
- Das Band wird an den Anfang gespult, dort beginnt die Wiedergabe. Die Tasten am Gerät und an der Fernbedienung (Ausnahme: Taste »i«) haben während der Dauerlauf-Wiedergabe keine Funktion.
Dauerlauf-Wiedergabe abschalten
1 Menü » SERVICE« mit »i« aufrufen.
2 Dauerlauf-Wiedergabe mit »◀« oder »▶« abschalten (Anzeige » AUS«) und mit » OK « bestätigen.
Ziellauf
Dieses Suchsystem ermöglicht das automatische Zurückspulen zur Bandposition » 0:00:00«.
1 Wiedergabe mit »▶« starten.
2 Bandanzeige mit »OSD« wählen.
3 An der gewünschten Bandstelle mit »Clear« die Bandanzeige auf »0:00:00« stellen.
4 Zurückspulen zur markierten Bandstelle, dazu während der Wiedergabe »Index« und danach »0« drücken.
- Das Band wird zur markierten Stelle zurückgespult, die Wiedergabe wird fortgesetzt.
Aufzeichnungen finden – mit dem Video Index Such System (VISS)
Dieses Suchsystem ermöglicht präzises und schnelles Auffinden des Beginns jeder Eigenaufnahme. Die dazu benötigten „Marken“ werden automatisch – bei Beginn jeder Eigenaufnahme – auf das Band gesetzt.
1 »Index« drücken.
2 Mit » ◀◀◀ « oder »▶▶« gewünschte „Marke“ (Bandstelle) anwählen.
– Anzeige: » INDEX SEARCH«, das Band wird zur gewählten Bandstelle gespult, dort beginnt die Wiedergabe;
oder
- Anzeige: » INTRO-SCAN«.
Das Band wird zur nächsten „Marke“ gespult, der Video-recorder schaltet für kurze Zeit auf Wiedergabe, danach wird das Band zur nächsten „Marke“ gespult.
Vier Möglichkeiten aufzunehmen:
Mit Ihrem Videorecorder haben Sie vier verschiedene Möglichkeiten Fernseh-Programme aufzunehmen:
1 Sofort, d.h. Sie wählen das gewünschte Programm am Videorecorder und starten sofort die Aufnahme.
2 Zu einer späteren Zeit – mit Hilfe der ShowView-Nummern.
3 Zu einer späteren Zeit – durch Eingeben der Daten für das gewünschte Fernseh-Programm – wenn Ihnen die Show-View-Nummern nicht bekannt sind.
4 Zu einer späteren Zeit – durch Eingeben der Daten in das TIMER-Menü eines Grundig Fernsehgerätes mit Megalogic-Funktion.
Die Bedienung für diese Möglichkeit ist in der Bedienungsanleitung Ihres Fernsehgerätes beschrieben.
Bei den Möglichkeiten 2 und 3 können Sie die Aufnahmedaten für sechs Sendungen innerhalb von einem Jahr eingeben,
oder Sendungen täglich oder wöchentlich zur gleichen Zeit aufnehmen.
Das Video-Programm-System (VPS/PDC)
Die Steuerung durch dieses System garantiert bei Aufnahmen zu einer späteren Zeit immer die Aufzeichnung der Sendung. Viele Fernsehanstalten strahlen ein Zusatzsignal (VPS/PDC-Signal) aus, das Beginn und Dauer jeder einzelnen Fernsehsendung markiert. Deshalb ist es wichtig, dass beim Programmieren des Videorecorders die Ein- und Ausschaltzeiten minutengenau eingegeben werden.
Ändern oder verschieben sich Fernsehsendungen, dann werden in den Programmübersichten gesonderte VPS/PDC-Zeiten angegeben, die anstelle der normalen Anfangszeiten eingegeben werden müssen.
Bei Fernsehanstalten, die kein VPS/PDC-Signal aussenden, wird die Aufzeichnung nur durch die Einschaltzeit gestartet und nur durch die Ausschaltzeit beendet. Das ist unabhängig davon, ob beim Programmieren des Videorecorders das VPS/PDC-Signal bestätigt oder gelöscht wird.
Wollen Sie an einem Tag mehrere Fernsehsendungen verschiedener Programme vorprogrammieren, dann müssen Sie entscheiden, welche Sendung vollständig aufgezeichnet werden soll, falls Sie eine Zeitverschiebung befürchten.
Aufnahme - sofort
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
Cassette mit ausreichender Spieldauer und intakter Lasche (Cassette nicht gesperrt) soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.
- Anzeige am Recorder: » (Cassettensymbol).
Bedienung
1 Wenn gewünscht, Langspiel-Betrieb mit »SP/LP« wählen. - Anzeige am Videorecoder »LP«.
2 Vor der Aufnahme das gewünschte Fernseh-Programm mit »+« »-« oder »▼ P ▲ « oder »0...9« wählen.
3 Aufnahme starten, dazu »●« länger drücken.
Hinweis:
Ist der Videorecorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, kann mit »●« das Fernseh-Programm, das am Bildschirm des Fernsehgerätes zu sehen ist, aufgezeichnet werden. Der Programmplatz muss am Videorecorder nicht gewählt werden.
4 Aufnahmepause mit »II« wählen.
Hinweis:
Während Aufnahmepause kann auf ein anderes Fernseh-Programm umgeschaltet werden.
5 Aufnahme mit »■« beenden.
6 Band zurückspulen mit »◀◀«, Band vorspulen mit »▶▶«.
7 Cassette ausschieben mit »■ ▲« am Videorecorder.
Abschaltzeit eingeben
1 Während der Aufnahme mit »●« die gewünschte Abschaltzeit in 30-Minuten-Schritten eingeben;
oder
mit »+« oder »-« Abschaltzeit in 1-Minuten-Schritten eingeben.
– Die Ausschaltzeit ist nur am Bildschirm des Fernsehgerätes zu sehen.
- Am Videorecorder leuchtet die TIMER-Anzeige »④«, der Videorecorder schaltet bei Erreichen dieser Zeit automatisch ab.
Aufzeichnungen nahtlos aneinanderreihen (Assemble)
Durch diese Funktion erhalten Sie nahtlose Übergänge zwischen den Aufzeichnungen ohne Störzonen.
1 Während der Wiedergabe das Ende der Bildszene suchen, an der die neue Aufnahme angefügt werden soll, an dieser Bandstelle »II« drücken.
2 Videorecorder mit »●« auf Aufnahme-Pause schalten.
3 Gewünschtes Fernseh-Programm mit »+« »-« oder »P ◀oder »0...9« eingeben und die neue Aufnahme mit »●« starten.
Aufnahme später – durch Eingeben der ShowView Nummer
Hinweise:
Die Uhrzeit und das Datum am Videorecorder müssen korrekt sein.
Die ShowView Nummern der Fernseh-Sendungen finden Sie in Ihrer Programmzeitschrift.
Wenn alle TIMER-Plätze belegt sind, müssen Sie einen TIMER-Platz löschen, siehe Kapitel „Aufnahmedaten löschen“, auf Seite 29.
Vorbereiten
Fernsehgerät einschalten und am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
Cassette mit ausreichender Spieldauer und intakter Löschsicherung soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.
Befindet sich der Videorecorder in Aufnahme-Bereitschaft, » Timer on« länger drücken.
Beispiel
1 Einstellung mit »Timer/SV« beginnen. – Das Menü »SHOWVIEW« erscheint.
2 ShowView Nummer für die gewünschte Fernsehsendung mit » 0 ... 9 « eingeben.
Hinweise:
Bei Fehleingaben kann die ShowView Nummer mit »◀« Ziffer für Ziffer gelöscht werden.
Soll die Sendung „täglich“ oder „wöchentlich“ zur gleichen Zeit aufgezeichnet werden, mit »—« die Zeile »MODE« wählen und mit »◀« oder »▶« die gewünschte Funktion (EINMAL WÖCH TÄGL.) wählen.
Die Funktion „täglich“ ist für Aufnahmen an Samstagen oder Sonntagen nicht möglich.
3 ShowView Nummer mit »OK« bestätigen.
- Im Menü erscheinen die aktuellen Aufnahmedaten.
Hinweis:
Beim erstmaligen Programmieren eines Fernseh-Programmes ist im Menü die Anzeige » PR« markiert.
Der Videorecorder muss erst „lernen“, auf welchem seiner Programmplätze die einzelnen Fernseh-Programme gespeichert sind. Fernseh-Programm (z.B. »03«) mit »0 ... 9« zweistellig eingeben.
Bei allen weiteren Programmierungen mit diesem Fernseh-Programm ist die Programmwahl nicht mehr notwendig.
SHOWVIEW NR.:
MODE: EINMAL
0-9 : DATEN INFO: ENDE
SHOWVIEW NR.: 2555-
MODE: EINMAL
0-9 : DATEN
^∨:WÄHLEN < > :ÄNDERN OK :EINGABE INFO :ENDE
SHOWVIEW NR.: 12555
MODE: EINMAL
DATUM PR START STOP 01/05 12:00 12:30 S*
PR : ----
4 Soll anstatt des Fernseh-Programmes das Bild-/Tonsignal eines externen Gerätes aufgezeichnet werden, muss der Programmplatz »AV 1«, »AV 2« oder »CV« mit »+« oder »-« gewählt werden.
Hinweis für Aufnahmen vom Satellitenreceiver:
Wird ein Fernseh-Programm von einem angeschlossenen Satellitenreceiver programmiert, mit »+« oder »-« den Programmplatz »AV 2« wählen. Der Satellitenreceiver muss bis zum gewählten Aufnahmezeitpunkt und für die Dauer der TIMER-Aufnahme eingeschaltet sein.
5 Bandgeschwindigkeit wählen (wenn gewünscht), dazu mit »▶« die Anzeige »S« wählen und mit »+« oder »-« einstellen: »S« Standardspiel-Betrieb; »L« Langspiel-Betrieb; »A« Automatik-Betrieb. – Beim Automatik-Betrieb vergleicht der Videorecorder die restliche Spielzeit des Bandes mit der Länge der TIMER-Aufnahme und wählt automatisch – wenn notwendig – den Langspiel-Betrieb.
Hinweis:
Bei einer TIMER-Aufnahme mit VPS/PDC ist der Automatik-Betrieb nicht möglich.
6 VPS/PDC-Steuerung abschalten (wenn nicht gewünscht), dazu mit »▶« die Anzeige »*« wählen und mit »+« oder »-« VPS abschalten. – Die Anzeige »*« bedeutet Aufnahme mit VPS.
7 Aufnahmedaten mit »OK« speichern. - Am Bildschirm erscheint wieder das Menü »SHOWVIEW«.
8 Für weitere Aufnahmen Bedienung ab Pkt. 2 wiederholen oder Bedienung mit »i« beenden.
9 Videorecorder mit »Timer on« in Aufnahme-Bereitschaft schalten. - Am Videorecorder erscheint die Uhrzeit und die TIMER-Anzeige »©« leuchtet, der Videorecorder ist jetzt in Aufnahme-Bereitschaft.
Aufnahme später – durch Eingeben der Daten für das gewünschte Fernseh-Programm
Verwenden Sie diese Aufnahmeart, wenn Ihnen die ShowView Nummern der Fernseh-Programme nicht bekannt sind.
Hinweise:
Die Uhrzeit und das Datum am Videorecorder müssen korrekt sein.
Wenn alle TIMER-Plätze belegt sind, müssen Sie einen TIMER-Platz löschen, siehe Kapitel „Aufnahmedaten löschen“, auf Seite 29.
Die Bedienung kann jederzeit mit »i« abgebrochen werden.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
Cassette mit ausreichender Spieldauer und intakter Lasche (Cassette nicht gesperrt) soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.
Befindet sich der Videorecorder in Aufnahme-Bereitschaft, »Timer on« länger drücken.
Beispiel
Hinweis:
Die Daten für Datum, Programmplatz, Ein- und Ausschaltzeit können auch mit »+« oder »-« eingegeben werden, zur nächsten Eingabe wird mit »▶« geschaltet.
Im Beispiel ist die Eingabe mit den Zifferntasten »0 ... 9« beschrieben.
DATUM PR START STOP
OK :EINGABE INFO :ENDE
1 Einstellung mit »i« beginnen.
– Das Hauptmenü erscheint.
2 Zeile » TIMER« mit » OK« aktivieren.
– Das Menü »TIMER« erscheint.
3 Dateneingabe mit »OK« beginnen.
– Das aktuelle Datum wird angezeigt.
4 Datum (DATUM) mit »▶« bestätigen, oder gewünschtes Datum mit »0 ... 9 « vierstellig eingeben.
5 Soll die Sendung „täglich“ oder „wöchentlich“ zur gleichen Zeit aufgezeichnet werden, mit »+« oder »-« die Anzeige »T« (Täglich) oder »W« (Wöchentlich) wählen. Die Anzeige »-« bedeutet, die Aufnahme wird einmal durchgeführt. Eingabe mit »▶« bestätigen.
Hinweis:
Die Funktion „täglich“ ist für Aufnahmen an Samstagen oder Sonntagen nicht möglich.
6 Fernseh-Programm (PR) mit »0 ... 9« zweistellig eingeben.
Hinweis:
Soll anstatt des Fernseh-Programmes das Bild-/Tonsignal eines externen Gerätes aufgezeichnet werden, muss der Programmplatz »AV 1«, AV 2«, oder »CV« mit »+« oder »-« gewählt werden.
Hinweis für Aufnahmen vom Satellitenreceiver:
Wird ein Fernseh-Programm von einem angeschlossenen Satellitenreceiver programmiert, mit »+« oder »-« den Programmplatz » AV 2« wählen. Der Satellitenreceiver muss bis zum gewählten Aufnahmezeitpunkt und für die Dauer der TIMER-Aufnahme eingeschaltet sein.
7 Einschaltzeit (START) mit »0 ... 9 « vierstellig eingeben.
8 Abschaltzeit (STOP) mit »0 ... 9 « vierstellig eingeben.
9 Bandgeschwindigkeit mit »+« oder »-« einstellen (wenn gewünscht):
»S« Standardspiel-Betrieb;
»L« Langspiel-Betrieb;
»A« Automatik-Betrieb.
- Beim Automatik-Betrieb vergleicht der Videorecorder die restliche Spielzeit des Bandes mit der Länge der TIMER-Aufnahme und wählt automatisch – wenn notwendig – den Langspiel-Betrieb.
Hinweis:
Bei einer TIMER-Aufnahme mit VPS/PDC ist der Automatik-Betrieb nicht möglich.
10 VPS/PDC-Steuerung abschalten (wenn nicht gewünscht), dazu mit »▶« die Anzeige »*« wählen und mit »+« oder »—« VPS abschalten.
– Die Anzeige »** bedeutet Aufnahme mit VPS.
11 Aufnahmedaten mit » OK « speichern.
- Am Bildschirm erscheint wieder das Menü »TIMER«.
12 Für weitere Aufnahmen Bedienung ab Pkt. 3 wiederholen, oder Bedienung mit »i« beenden.
13 Videorecorder mit »Timer on« in Aufnahme-Bereitschaft schalten.
- Am Videorecorder erscheint die Uhrzeit und die TIMER-Anzeige »©« leuchtet, der Videorecorder ist jetzt in Aufnahme-Bereitschaft.
Aufnahmedaten kontrollieren, ändern, löschen
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
TIMER-Menü aufrufen
1 Wenn die Aufnahme-Bereitschaft aktiviert ist »Timer on« länger drücken.
2 Videorecorder mit » 1 ... 0« einschalten.
3 Hauptmenü mit »i« aufrufen.
Hinweis:
Wählen Sie aus dem Menü »TIMER« die gewünschte Funktion, die weitere Bedienung entnehmen Sie bitte den folgenden Kapiteln, jeweils ab Pkt. 1.
Aufnahmedaten kontrollieren
1 Zeile » TIMER« mit » OK « aktivieren.
- Das Menü »TIMER« erscheint, kontrollieren Sie die Aufnahmedaten.
2 Mit »i« das Menü »TIMER« abschalten.
3 Videorecorder mit »Timer on« in Aufnahme-Bereitschaft schalten.
- Am Videorecorder erscheint die Uhrzeit und die TIMER-Anzeige »♪« leuchtet, der Videorecorder ist jetzt in Aufnahme-Bereitschaft.
Aufnahmedaten ändern
1 Zeile » TIMER« mit » OK « aktivieren.
- Das Menü »TIMER« erscheint.
2 Betreffenden TIMER-Platz mit »+« oder »-« wählen und mit »OK« aktivieren.
- Der gewählte TIMER-Platz wird auf die letzte Zeile des Menüs geschoben.
3 Betreffende Aufnahmedaten mit »◀« oder »▶« wählen und mit »+« oder »-« oder »1 ... 0« ändern.
4 Aufnahmedaten mit »OK« speichern.
5 Menü »TIMER« mit »i« abschalten.
6 Videorecorder mit »Timer on« in Aufnahme-Bereitschaft schalten.
- Am Videorecorder erscheint die Uhrzeit und die TIMER-Anzeige »♪« leuchtet, der Videorecorder ist jetzt in Aufnahme-Bereitschaft.
Aufnahmedaten löschen
1 Zeile »TIMER« mit »OK« aktivieren.
- Das Menü »TIMER« erscheint.
2 Betreffenden TIMER-Platz mit »+« oder »-« wählen und mit » Clear« löschen.
3 Menü »TIMER« mit »i« abschalten.
4 Sind mehrere TIMER-Plätze programmiert, Videorecorder mit »Timer on« in Aufnahme-Bereitschaft schalten.
- Am Videorecorder erscheint die Uhrzeit und die TIMER-Anzeige » leuchtet, der Videorecorder ist jetzt in Aufnahme-Bereitschaft.
Aufnahme-Bereitschaft des Video-recorders unterbrechen
Sie haben TIMER-Plätze programmiert und wollen den Video-recorder während der Aufnahme-Bereitschaft benützen.
1 »Timer on« länger drücken.
– Die TIMER-Anzeige »◀◀ erlischt.
2 Videorecorder mit » 1 ... 0« einschalten.
3 Gewünschte Funktion durchführen.
Hinweis:
Fünf Minuten vor Beginn der TIMER-Aufnahme erscheibt am Bildschirm der Hinweis »TIMER-AUFNAHME BEGINNT IN KÜRZE«.
Diese Einblendung kann mit »i« abgeschaltet werden.
Aufnahme-Bereitschaft des Video-recorders wieder aktivieren
1 Cassette mit ausreichender Spieldauer und intakter Lasche in das Cassettenfach schieben, danach »Timer on« drücken.
- Am Videorecorder erscheint die Uhrzeit und die TIMER-Anzeige »④« leuchtet, der Videorecorder ist jetzt in Aufnahme-Bereitschaft.
ÜBERSPIELEN...
... von einem zweiten Videorecorder, einem DVD-Player oder einem Camerarecorder
Anschließen und Vorbereiten
Camerarecorder anschließen
Buchsen »L AUDIO IN R« (Tonsignal) und Buchse »VIDEO IN« (Bildsignal) an der Vorderseite des Videorecorders und entsprechende Buchsen des Camerarecorders mit einem handelsüblichen Kabel (Cinchkabel) verbinden.
Zweiten Videorecorder oder DVD-Player anschließen
Buchse »AV2 (DEC./EXT.)« dieses Videorecorders und entsprechende Buchse des anderen Videorecorders oder DVD-Players mit einem handelsüblichen EURO-AV-Kabel verbinden.
EURO-AV2-Buchse des Videorecorders anpassen
1 Hauptmenü mit »i« aufrufen.
– Das Hauptmenü erscheint.
2 Zeile »MODE« mit »+« oder »-« wählen und mit »OK« aktivieren.
- Das Menü »MODE« erscheint.
3 Zeile »AV2-IN« mit »+ « oder »- « wählen.
4 Einstellung » AV2-IN« mit »◀« oder »▶« wählen und mit » OK « bestätigen.
Aufnehmen von den externen Geräten
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
Die DVD oder die Cassette, die kopiert werden soll, in den DVD-Player bzw. in den Wiedergabe-Recorder schieben.
Cassette mit ausreichender Spieldauer und intakter Aufnahme-sicherung in das Cassettenfach des Aufnahme-Recorders schieben.
Aufnehmen
1 Am Aufnahme-Recorder Programmplatz für den zweiten Videorecorder oder DVD-Player wählen, dazu »0« drücken und mit »=« Programmplatz » RV2« wählen,
oder
Programmplatz für den Camerarecorder wählen, dazu »0« drücken und mit »-« Programmplatz »€V« wählen.
2 Am Aufnahme-Recorder die Aufnahme starten, dazu »●« länger drücken, gleichzeitig am Wiedergabe-Gerät die Wiedergabe starten.
3 Aufnahme mit »■« beenden.
Anschließen und Vorbereiten
1 Fernsehgerät und Satellitenreceiver ausschalten.
2 Netzkabel des Videorecorders aus der Netzsteckdose ziehen.
3 EURO-AV-Buchse (TV) des Satellitenreceivers und Buchse AV2 des Fernsehgerätes mit einem handelsüblichen EURO-AV-Kabel verbinden.
Hinweis:
Hat der Satelliten-Empfänger eine zusätzliche EURO-AV-Buchse (DECODER) für Decoder, kann ein „PAY-TV-Decoder“ dort angeschlossen werden.
4 Buchse »AV2 (DEC./EXT.)« des Videorecorders und entsprechende EURO-AV-Buchse (VCR) des Satellitenreceivers mit einem handelsüblichen EURO-AV-Kabel verbinden.
5 Buchse »AV1 (EURO AV)« des Videorecorders und EURO-AV-Buchse (AV1) des Fernsehgerätes mit handelsüblichen EURO-AV-Kabel verbinden.
6 Antennenkabel der Hausantenne in die entsprechende Antennenbuchse (Y) des Satellitenreceivers stecken. Antennenkabel der Satellitenantenne in die entsprechende Antennenbuchse (INPUT-SAT) des Satellitenreceivers stecken.
7 Buchse » 11« des Videorecorders und entsprechende Buchse (TV) des Satellitenreceivers mit einem handelsüblichen Antennenkabel verbinden.
8 Beigepacktes Antennenkabel in die Buchse »TV« des Videorecorders und in die Antennenbuchse (Y) des Fernsehgerätes stecken.
9 Netzkabel des Videorecorders wieder in die Netzdose stecken.
EURO-AV2-Buchse des Videorecorders für den Satellitenreceiver anpassen
1 Hauptmenü mit »i« aufrufen.
– Das Hauptmenü erscheint.
2 Zeile »MODE« mit »+« oder »-« wählen und mit »OK« aktivieren.
- Das Menü »MODE« erscheint.
3 Zeile » AV2-IN« mit » + « oder »-« wählen.
4 Einstellung » AV2-IN« mit »◀« oder »▶« wählen und mit » OK « bestätigen.
Fernseh-Programme vom Satelliten-receiver aufnehmen
1 Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
2 Cassette mit ausreichender Spieldauer und intakter Aufnahmesicherung in das Cassettenfach des Videorecorders schieben.
3 Satellitenreceiver einschalten und gewünschtes Satelliten-Programm wählen.
4 »0« drücken und mit »-« Programmplatz » RÜ 2«wählen.
5 Aufnahme starten, dazu »●« länger drücken.
6 Aufnahme mit »■ « beenden.
Hinweis:
Die Aufnahme-Programmierung von Satelliten-Programmen ist in den Beispielen auf den Seiten 24 und 26 beschrieben.
Aufnahme – gesteuert von einem Satellitenreceiver
Ist am Videorecorder an Buchse »AV2 (DEC./EXT.)« ein Satellitenreceiver angeschlossen, der über eine Schaltuhr verfügt, kann dadurch die Aufnahme des Recorders gesteuert werden.
1 Cassette mit ausreichender Spieldauer und intakter Aufnahmesicherung in das Cassettenfach des Videorecorders schieben.
2 Videorecorder mit »◀« abschalten.
3 Aufnahme-Bereitschaft vorbereiten, dazu »II« länger drücken.
- Anzeige am Videorecorder: »85r« und die aktuelle Uhrzeit.
- Der Videorecorder ist in Aufnahme-Bereitschaft. Die Aufnahme wird durch den Satellitenreceiver gesteuert.
4 Funktion mit »II« beenden.
Hinweis:
Diese Aufnahmeart kann nicht gewählt werden, wenn im Menü »TIMER« Aufnahmen programmiert wurden.
Anschließen und Vorbereiten
Wenn der Videorecorder verschlüsselte Fernseh-Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig. Fragen Sie im Fachhandel nach dem Decoder.
Anschließen
1 Buchse »AV2 (DEC./EXT.)« des Videorecorders und geeignete Buchse des Decoders mit einem EURO-AV-Kabel verbinden.
Programmplatz für einen Decoder einstellen
1 Hauptmenü mit »i« aufrufen.
2 Zeile »MODE« mit »+« oder »-« wählen und mit »OK« aktivieren.
3 Zeile »AV2-IN« mit »+« oder »-« wählen und mit »»« die Einstellung »DECODER« wählen.
4 Einstellung mit »OK« speichern.
5 Hauptmenü mit »i« aufrufen.
BETRIEB MIT EINEM DECODER
6 Zeile »GRUNDEINSTELLUNG« mit »+« oder »-« wählen und mit »OK« aktivieren.
7 Zeile » SENDEREINSTELLUNG« aktivieren, dazu zweimal » OK « drücken.
- Am Bildschirm erscheint das Menü » Sendereinstellung«, die Zeile »PROGRAMM« ist markiert.
8 Mit »◀« oder »▶« den gewünschten Programmplatz wählen, für dessen Fernseh-Programm der Decoder benötigt wird.
9 Zeile »DECODER« mit »+« oder »-« wählen und mit »◀« die Einstellung »EIN« wählen.
10 Einstellung für diesen Programmplatz mit » OK « speichern.
11 Einstellungen mit »i« beenden.
PAY-TV Programme aufnehmen
Vorbereiten
Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
Cassette mit ausreichender Spieldauer und intakter Aufnahme-sicherung in das Cassettenfach des Videorecorders schieben.
Aufnehmen
1 Vor der Aufnahme den Programmplatz für das PAY-TV Programm mit »+« oder »-« oder »▼ P ▲« oder »0...9« wählen.
2 Aufnahme starten, dazu »●« länger drücken.
– Das PAY-TV Programm wird aufgezeichnet.
Der Videorecorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton.
– Die HiFi-Spur, für Stereo- und Zweiton-Aufzeichnungen.
- Die Mono-Spur, für die Tonwiedergabe auf Mono Videore-cordern.
Anschließen
1 Die Buchsen »AUDIO OUT R L« an der Rückseite des Videorecorders und entsprechende Eingangsbuchsen der HiFi- oder Surround-Sound-Anlage mit einem handelsüblichem Cinchkabel verbinden.
Vorbereiten
HiFi- oder Surround-Sound-Anlage einschalten.
Bespielte Cassette in den Videorecorder schieben.
HiFi-Tonwiedergabe
1 Tonwiedergabe mit »▶« starten.
2 Tonwiedergabe mit »■« beenden.
Tonspur wählen
1 Fernsehgerät einschalten und am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
2 Während der Wiedergabe das Audio Menü mit »Audio« aufrufen.
3 Gewünschtes Tonsignal mit »◀« oder »▶« wählen und mit »OK« bestätigen.
- Anzeige am Bildschirm:
$$ \gg \text { STEREO } \ll = \text { Stereo }; \gg L \ll = \text { links }; \gg R \ll = \text { rechts }; $$
$$ \gg \text { MONO } \ll = \text { Mono }. $$
4 Audio Menü mit »i« abschalten.
Fernseh-Programme sortieren, löschen und Namen der Fernseh-Programme ändern
Hinweis:
Ist der Videorecorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, sind die Einstellungen auf den Seiten 38 bis 41 nicht möglich.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Video-recorder wählen.
Hauptmenü aufrufen
1 Hauptmenü mit »i« aufrufen.
– Das Hauptmenü erscheint.
2 Zeile »GRUNDEINSTELLUNG« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü »GRUNDEINSTELLUNG« erscheint.
3 Zeile »SENDER SORTIEREN« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü »SENDER SORTIEREN« erscheint.
Hinweise:
Wählen Sie aus dem Menü »SENDER SORTIEREN« die gewünschte Funktion, die weitere Bedienung entnehmen Sie bitte den folgenden Kapiteln, jeweils ab Pkt. 1.
Im Hintergrund des Menüs erscheint das aktuelle Fernseh-Programm. Wenn der Text im Menü dadurch gestört ist, » Dub« drücken, das Menü wird blau hinterlegt.
Fernseh-Programme sortieren
1 Zeile » BEWEGEN« mit » OK « aktivieren.
– Das Menü » BEWEGEN« erscheint.
2 Gewünschtes Fernseh-Programm, das getauscht werden soll, mit »+ - ◁ ➕ « wählen und mit » OK « markieren.
3 Programmplatz, mit dem das markierte Fernseh-Programm getauscht werden soll, mit »+ - ◀ ➕ « wählen und mit » OK « bestätigen.
4 Einstellung mit »i« beenden.
GRUNDEINSTELLUNGEN
SENDEREINSTELLUNG
SENDER SORTIEREN
UHR
SPRACHE
^^:WÄHLEN
OK :EINGABE INFO:ENDE
SENDER SORTIEREN
BEWEGEN
LOSCHEN
NAME
^^:WÄHLEN
OK :EINGABE INFO:ENDE
SENDER SORTIEREN
BEWEGEN
LOSCHEN
NAME
:WÄHLEN
OK :EINGABE INFO:ENDE
Fernseh-Programme aus der Sendertabelle löschen
1 Zeile » LÖSCHEN« mit »+« oder »-« wählen und mit » OK « aktivieren.
– Das Menü » LÖSCHEN« erscheint.
2 Fernseh-Programm, das gelöscht werden soll, mit »+ - ◀ ➕ « wählen und mit »OK« markieren.
3 Fernseh-Programm mit »Clear« löschen.
4 Einstellung mit »i« beenden.
Namen der Fernseh-Programme eingeben
SENDER SORTIEREN
BEWEGEN
LÖSCHEN
NAME
:WÄHLEN
OK :EINGABE INFO:ENDE
1 Zeile »NAME« mit »+« oder »-« wählen und mit »OK« aktivieren.
- Das Menü »NAME« erscheint.
2 Programmplatz, für den ein Namen eingegeben werden soll, mit »+ - ◁ ➕« wählen und mit »OK« aktivieren.
3 Zeichen mit »+« oder »-« eingeben, nächste Stelle mit »◀« oder »▶« wählen und Eingaben für die restlichen Stellen (max. 5 Stellen) wiederholen.
4 Einstellung mit »OK« speichern.
5 Einstellung mit »i« beenden.
Fernseh-Programme neu einstellen
Der ATS-Suchlauf kann neu durchgeführt werden, dies kann bei einem Wohnortwechsel hilfreich sein. Beachten Sie, alle gespeicherten Fernseh-Programme werden gelöscht.
OK :EINGABE INFO:ENDE
1 Hauptmenü mit »i« aufrufen.
2 Zeile »SERVICE« mit »+« oder »-« wählen und mit »OK« aktivieren.
3 Zeile »ATS-NEUSTART« mit »+« oder »-« wählen.
4 Anzeige » START« mit » ◀« oder » ➕« wählen und mit » OK « bestätigen.
– Die weitere Bedienung gleicht derer im Kapitel „Automatische Einstellung“, Seite 13, ab Pkt. 2.
Fernseh-Programme „auslassen“
Diese Funktion aktivieren Sie, wenn Sie beim schrittweisen Weiterschalten der Programmplätze mit »+« oder »-« einen oder mehrere Programmplätze überspringen wollen.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
Einstellung
1 Hauptmenü mit »i« aufrufen.
2 Zeile »GRUNDEINSTELLUNG« mit »+« oder »-« wählen und mit »OK« aktivieren.
3 Zeile » SENDEREINSTELLUNG« aktivieren, dazu zweimal » OK « drücken.
- Am Bildschirm erscheint das Menü zur Sendereinstellung, die Zeile »PROGRAMM« ist markiert.
4 Mit »◀« oder »▶« den Programmplatz wählen, der „ausgelassen“ werden soll.
5 Zeile »AUSLASSEN« mit »+ « oder »-« wählen.
6 »EIN« mit »◀ « wählen.
7 Einstellung für diesen Programmplatz mit »OK« speichern.
8 Einstellung mit »i« beenden.
Hinweis:
Damit die Programmplätze wieder angewählt werden können, Einstellung wiederholen und in Pkt. 6 »AUS« mit »»« wählen.
Neue Fernseh-Programme einstellen
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
Einstellung
1 Hauptmenü mit »i« aufrufen.
2 Zeile »GRUNDEINSTELLUNG« mit »+« oder »-« wählen und mit »OK« aktivieren.
3 Zeile » SENDEREINSTELLUNG« aktivieren, dazu zweimal » OK « drücken.
- Am Bildschirm erscheint das Menü zur Sendereinstellung, die Zeile »PROGRAMM« ist markiert.
Hinweis:
Wenn das aktuelle Fernseh-Programm die Einstellung stört, » Dub« drücken, das Menü wird blau hinterlegt.
4 Mit »◀« oder »▶« oder »0 ... 9« den gewünschten Programmplatz wählen, auf dem das neue Fernseh-Programm gespeichert werden soll.
5 Zeile » COLOR« mit »+« oder »-« wählen und das benötigte Fernsehsystem (» PAL«, » MESECAM« oder » AUTO«) mit » ◀« oder » ➕« wählen.
6 Zeile » KANAL« mit »+« oder »-« wählen. Umschalten von normalen Kanälen (Anzeige: »C«) auf Sonder-/Hyperbandkanäle (Anzeige: »S«) oder auf Spezialkanäle (Anzeige: »E«) und wieder zurück mit »Monitor«.
7 Kanalzahl des Fernseh-Programmes mit »0 ... 9« zweistellig eingeben; oder Suchlauf mit »◀« oder »▶« starten.
8 Fernseh-Programm (wenn nötig) feinabstimmen, dazu mit »+« oder »-« die Zeile »FEINEINSTELLUNG« anwählen und mit »◀« oder »▶« verändern.
9 Zeile »AUSLASSEN« mit »+« oder »-« wählen und mit »»« »AUS« wählen.
10 Einstellung für diesen Programmplatz mit » OK « speichern.
- Der Cursor springt auf die Zeile »PROGRAMM«, der nächste Programmplatz wird angezeigt.
Hinweis:
Zum Einstellen von weiteren Fernseh-Programmen die Pkt. 4 bis 10 wiederholen.
11 Einstellung mit »i« beenden.
Sender des Videorecorders aus-/einschalten
Wenn viele Fernsehsender angeboten werden, die Ihr Videorecorder im UHF-Bereich zwischen Kanal 21 und 69 empfängt, kann es zu Bildstörungen im Recorder-Betrieb kommen.
Wird der Sender des Videorecorders ausgeschaltet, müssen Videorecorder und Fernsehgerät mit einem EURO-AV-Kabel verbunden sein (siehe Kapitel „Anschließen und Vorbereiten“ auf Seite 10).
Sender des Videorecorders ausschalten
1 Hauptmenü mit »i« aufrufen.
2 Zeile »SERVICE« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü » SERVICE« erscheint.
3 Zeile » HF-KANAL« mit » + « oder »- « wählen.
4 Sender des Videorecorders mit »◀« oder »▶« ausschalten (Anzeige » AUS«) und mit » OK « bestätigen.
Sender des Videorecorders einschalten
1 Hauptmenü mit »i« aufrufen.
2 Zeile »SERVICE« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü » SERVICE« erscheint.
3 Zeile » HF-KANAL« mit » + « oder »- « wählen.
4 Sender des Videorecorders mit »◀« oder »▶« einschalten (Anzeige zum Beispiel » C 21«) und mit » OK « bestätigen.
UHRZEIT UND DATUM EINSTELLEN
Uhrzeit und Datum automatisch aktualisieren
Wenn auf Programmplatz 1 des Videorecorders ein Fernseh-Programm mit Videotext eingestellt ist, dann aktualisiert der Videorecorder damit seine „interne“ Uhr.
Diese Aktualisierung wird täglich zwischen 3 Uhr und 6 Uhr durchgeführt, dadurch erkennt der Videorecorder auch die Sommer-/Winterzeitumstellung.
Uhrzeit und Datum manuell einstellen
1 Fernsehgerät einschalten und am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
2 Hauptmenü mit »i« aufrufen.
3 Zeile »GRUNDEINSTELLUNG« mit »+« oder »-« wählen und mit »OK« aktivieren.
4 Zeile »UHR« mit »+« oder »-« wählen und mit »OK« aktivieren.
- Das Menü »UHR« erscheint, die Anzeige »ZEIT« ist markiert.
5 Uhrzeit mit »0 ... 9« vierstellig eingeben.
6 Datum mit »0 ... 9« vierstellig eingeben.
7 Jahr mit »0 ... 9« zweistellig eingeben.
Hinweis:
– Die Anzeige » *« bedeutet: Automatische Aktualisierung der Uhrzeit an. Zum Abschalten dieser Funktion die Anzeige »*« mit »▶« wählen und mit »+« oder »-« abschalten (Anzeige »-«).
8 Einstellung mit »OK« beenden.
Besonderheiten im Menü »MODE« wählen
1 Fernsehgerät einschalten und am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
2 Videorecorder mit »0 ... 9« einschalten.
3 Hauptmenü mit »i« aufrufen.
4 Zeile »MODE« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü »MODE« erscheint.
→OSD-MODE
VCR NO. 1
NTSC PB PAL-TV
AUTO POWER OFF AUS
AV2-IN AV2-IN
COLOR AUTO
^^:WÄHLEN <> :ÄNDERN
OK:EINGABE INFO:ENDE
5 Wählen Sie aus der Tafel »MODE« die gewünschte Funktion, die weitere Bedienung entnehmen Sie bitte den folgenden Kapiteln, jeweils ab Pkt. 1.
OSD-MODE
AUS
VCR NO. 1
NTSC PB PAL-TV
AUTO POWER OFF AUS
AV2-IN AV2-IN
COLOR AUTO
^^:WÄHLEN <> :ÄNDERN
OK :EINGABE INFO:ENDE
Bildschirmanzeigen aus- oder einblenden (OSD – On Screen Display)
1 Zeile »OSD-MODE« mit »+« oder »-« wählen.
2 »AUS«, »AUTO« oder »EIN« mit »◀« oder »▶« wählen und mit »OK« bestätigen.
3 Einstellung mit »i« beenden.
Ausschaltautomatik aktivieren
Ist die Abschaltautomatik aktiviert, schaltet der Videorecorder nach 3 Stunden automatisch ab.
1 Zeile »AUTO POWER OFF« mit »+« oder »-« wählen.
2 » 3 HR« oder » AUS« mi» ◀« oder » ➕« wählen und mit » OK « bestätigen.
NTSC-Wiedergabe
Mit dieser Einstellung wählen Sie die Farbnorm der Cassettenwiedergabe für das angeschlossene Fernsehgerät an Buchse »AV1 (EURO AV)«. Wählen Sie die Einstellung PAL-TV für ein PAL-Fernsehgerät oder die Einstellung NTSC für ein Multinorm-Fernsehgerät.
1 Zeile » NTSC PB« mit » + « oder »-« wählen.
2 » PAL-TV« mit»◀« oder » NTSC« (= Multinorm) mit »▶« wählen und mit » OK « bestätigen.
Bedienebene des Videorecorders wählen
Mit Ihrer Fernbedienung können verschiedene GRUNDIG Videorecorder unabhängig voneinander bedient werden. Fragen Sie Ihren Fachhändler, welche GRUNDIG Videorecorder hierfür geeignet sind.
Damit sich beide Videorecorder nicht gegenseitig stören, muss die Bedienebene des GV 3143 umgestellt werden.
OSD-MODE AUTO VCR NO. NTSC PB PAL-TV AUTO POWER OFF AUS AV2-IN AV2-IN COLOR AUTO
^∨:WÄHLEN < > :ÄNDERN OK :EINGABE INFO:ENDE
1 Zeile » VCR NO.« mit »+« oder »-« wählen.
2 » 2« (oder » 1«) mit » ◁« oder » ▶» « wählen und mit » OK « bestätigen.
3 Einstellung mit »i« beenden.
- Der GV 3143 ist auf Bedienebene 2 eingestellt. Für die Bedienung des GV 3143 muss jetzt die Fernbedienung des älteren GRUNDIG Videorecorders auf Bedienebene 2 gestellt werden.
Hinweis:
- Zum Zurückstellen des GV 3143 auf Bedienebene 1 »i« drücken und im Menü »MODE«, Zeile » VCR NO.« mit »◀« oder »▶« Bedienebene » 1« wählen.
Besonderheiten im Menü »SERVICE« wählen
1 Fernsehgerät einschalten und am Fernsehgerät den Programmplatz »AV« für den Videorecorder wählen.
2 Videorecorder mit »0 ... 9« einschalten.
3 Hauptmenü mit »i« aufrufen.
4 Zeile »SERVICE« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü »SERVICE« erscheint.
5 Wählen Sie aus dem Menü » SERVICE« die gewünschte Funktion, die weitere Bedienung entnehmen Sie bitte den folgenden Kapiteln, jeweils ab Pkt. 1.
Fernbedienung des GRUNDIG Fernsehgerätes für den Videorecorder aktivieren
Wenn Ihr Videorecorder in einer geschlossenen Schrankwand aufgestellt wird – und dadurch seine Fernbedienung nicht wirksam ist, kann mit der Fernbedienung des Fernsehgerätes der Videorecorder bedient werden. Voraussetzung dafür ist, Fernsehgerät und Videorecorder sind über die Buchse »AV1 (EURO AV)« verbunden.
1 Zeile » PIN 8- STEUERUNG« mit » + « oder » - « wählen.
2 »EIN« mit »◀« oder »▶« wählen und mit »OK« bestätigen.
3 Einstellung mit »i« beenden.
Cassettenlänge eingeben
Der Videorecorder mißt nach dem Einschieben der Cassette die Bandzeit und zeigt bei Stunden-Cassetten (E 60, E120) die Gesamtspielzeit und die abgelaufene Spielzeit an. Für alle anderen Cassetten (auch bei E180, E240, E260, E300) muß die Spielzeit manuell eingegeben werden.
1 Zeile » CASSETTEN-LÄNGE« mit » + « oder »-« wählen.
2 Benötigte Cassettenlänge mit »◀« oder »▶« wählen und mit » OK « bestätigen.
3 Einstellung mit »i« beenden.
Mit der Kindersicherung können Sie alle Funktionen des Videorecorders verriegeln.
Kindersicherung aktivieren
1 Hauptmenü mit »i« aufrufen.
– Das Hauptmenü erscheint.
2 Zeile »SERVICE« mit »+« oder »-« wählen und mit »OK« aktivieren.
– Das Menü »SERVICE« erscheint.
3 Zeile » KINDERSICHERUNG« mit »+ « oder »-« wählen.
4 Geheimnummer mit »0 ... 9« fünfstellig eingeben und mit »OK« bestätigen.
- Anzeige Bildschirm des Fernsehgerätes »LOCKED«, alle Funktionen des Videorecorders sind verriegelt.
Kindersicherung abschalten
1 Menü »SERVICE« mit »i« aufrufen.
2 Geheimnummer mit »0 ... 9« fünfstellig eingeben und mit »OK« bestätigen.
– Die Kindersicherung ist aufgehoben.
Hinweis:
Falls Sie die Geheimnummer vergessen haben, drücken Sie nacheinander die Tasten »▶«, »◀«, »-«, »+«, »OK«; die Kindersicherung ist abgeschaltet.
FERNSEHGERÄTE FERNBEDIENEN
Mit dieser Video-Fernbedienung können Sie auch GRUNDIG-Fernsehgeräte fernbedienen. Welche Funktionen Sie bedienen können, hängt von der Ausstattung des GRUNDIG-Fernsehgerätes ab.
Richten Sie die Fernbedienung auf das Fernsehgerät.
TV Schaltet die Fernbedienung auf Fernsehbedienung. Dazu »TV« drücken und gedrückt halten, dann für die gewünschte Funktion die entsprechende Taste drücken.
Schaltet das Fernsehgerät aus (Stand-by).
1 ... 0 Schaltet das Fernsehgerät aus Stand-by ein; wählt Fernseh-Programme direkt; » 0 « wählt die Programmplätze » RV« . Im Videotext-Betrieb: Seitenzahl dreistellig eingeben.
PIP Im Fernseh-Betrieb: Kleinbild im Bild.
Schaltet das Bildformat um.
? Ruft die Kurzanleitung des Fernsehgerätes auf.
Schaltet den Ton ein/aus (stummschalten).
i Ruft das „DIALOG CENTER“ auf oder schaltet auf Menü-Betrieb.
Z Schaltet um zwischen den beiden zuletzt gewählten Programmplätzen (Zapping).
◀▶ Lautstärke einstellen, »-« leiser, »+« lauter. Bei Menü-Betrieb: »-« Cursor links, »+« Cursor rechts.
OK Aktiviert Funktionen, ruft Daten auf, bestätigt und speichert Daten.
TXT Schaltet von TV-Betrieb auf Videotext-Betrieb und zurück.
TV-G Schaltet den TV-Guide ein und wieder aus.
Dub Im Videotext-Betrieb: Eine Seite „zurückblättern“.
Index Im Videotext-Betrieb: Eine Seite „vorblättern“.
Im Videotext-Betrieb: Zum nächsten „Thema“.
Im Videotext-Betrieb: Zum nächsten „Kapitel“.
? Ruft das Menü „Ton“ auf.
Ruft das Menü „Bild“ auf.
Störungen selbst beheben
| Störung | Ursache | Abhilfe |
| Keine Uhranzeige am Videorecorder/ Cassette wird nicht eingezogen. | Netzstecker gezogen oder schlechter Kontakt. | Netzstecker einstecken oder andere Steckdose verwenden. |
| Anstelle der Uhrzeit erscheint» :-« am Videorecorder. | Keine aktuelle Uhrzeit im Videorecorder vorhanden. | Uhrzeit und Datum einstellen. |
| Aufnahme von Fernseh-Programmen nicht möglich(nur Rauschen am Bildschirm zu sehen). | Antennenkabel ist nicht ange-schlossen. | Antennenkabel anschließen. |
| Aufzunehmendes Programm ist nicht am Videorecorder einge-stellt. | Programm einstellen. | |
| Sender ausgefallen oder Anten-nenanlage defekt. | Aufzunehmendes Programm zur Kontrolle am Fernseh-gerät wählen, oder Nachbarn fragen, ob Programm zur Zeit gesendet wird. | |
| Aufnahme nicht möglich. | Die Cassette ist gegen Neube-spielen gesperrt (Lasche ist aus-gebrochen). | Öffnung an der Rückseite der Cassette überkleben. |
| TIMER-Aufnahme wurde nicht durchgeführt. | Die ShowView Nummer oder das Datum waren nicht korrekt. | |
| Bei VPS/PDC-programmierten Aufnahmen wurde VPS/PDC-Zeit falsch eingegeben. | ||
| Nach dem Unterbrechen der Aufnahmebereitschaft wurde »Timer on« nicht gedrückt. | ||
| Die Qualität des Wiedergabe-bildes ist schlecht. | Der Videorecorder und das Fernsehgerät sind nicht aufein-ander abgestimmt. | Videorecorder und Fernseh-gerät anpassen(siehe Seite 12). |
| Die Spurlage ist schlecht einge-stellt. | Während der Wiedergabe mit »+« oder »-« das Bild nach subjektiv bestem Ein-druck einstellen. | |
| Die Videoköpfe sind abgenutzt. | Wenden Sie sich an Ihren Fachhändler. | |
| Die Bedienung mit der Fernbe-dienung ist nicht möglich. | Die Batterien der Fernbedie-nung sind verbraucht. | Neue Batterien einsetzen. |
| Die Fernbedienung ist nicht auf den Videorecorder gerichtet. | Die Fernbedienung auf den Videorecorder richten. |
Technische Daten
Dieser Videorecorder entspricht den Sicherheitsbestimmungen DIN EN 60065 (VDE 0860) und somit den internationalen Sicherheitsvorschriften IEC 60065. Das Produkt stimmt mit den Anforderungen der Richtlinie 89/336/EWG und 73/23/EWG überein.
FS-Norm:
CCIR, PAL B/G, 625 Zeilen
CCIR, MESEC B/G, 625 Zeilen
System: VHS
Netzspannung: 220-240 V, 50 Hz
Gewicht: ca. 2,8 kg
Leistungsaufnahme:
- bei Aufnahme: ca. 17W
- Stand-by: ≤5,0 W
- Energiespar-Betrieb: ≤3,0 W
Betriebslage: waagrecht
Umgebungstemperatur:
+10°C bis +35°C
Relative Luftfeuchte: bis zu 80%
Umspulzeit bei Rücklauf:
mit E 180-Cassette typisch 60 Sekunden
Audio-Eingangsbuchsen L AUDIO
IN R: 2 Cinch
Video-Eingangsbuchse VIDEO IN: Cinch
Audio-Ausgangsbuchsen L AUDIO
OUT R: 2 Cinch
2 Euro-AV-Buchsen: 21-polig
(DIN/EN 50049)
Antennen-Eingangsbuchse:
Koaxial B, Eingang 75 Ω(DIN 45325)
Antennen-Ausgangsbuchse:
Koaxial S, Ausgang 75 Ω
In der Bundesrepublik Deutschland sind folgende rechtliche Vorschriften zu beachten:
- Videorecorder mit Fernsehempfangsteil sind gebührenpflichtige Rundfunkempfangsgeräte, die bei der Gebühreneinzugszentrale (GEZ) der Rundfunkanstalten anzumelden sind:
Anschrift:
Gebühreneinzugszentrale der Rundfunkanstalten,
Freimersdorfer Weg 6, Postfach 100 850, 50829 Köln 1.
Eine Anmeldung ist für ausschließlich privat betriebene Videorecorder nicht erforderlich, wenn der Rundfunkteilnehmer für seinen Haushalt bereits ein Fernsehgerät angemeldet hat. Im geschäftlichen Bereich ist jeder einzelne Videorecorder gebührenpflichtig und anzumelden. Auskünfte erteilen im Zweifel die GEZ und die Rundfunkanstalten.
-
Das Urhebergesetz gestattet Aufzeichnungen von Fernsehsendungen zu privaten oder zu sonstigem eigenen Gebrauch. Öffentliche Wiedergabe oder Verbreitung von mitgeschnittenen Fernsehsendungen ist nicht erlaubt, verpflichtet zu Schadenersatz und ist ggf. strafbar. Hierfür müßten vorab die Rechte insbesondere der Rundfunkanstalten und der Verwertungsgesellschaften (GEMA, GVL, VG-Wort usw.) eingeholt werden. Auskünfte und Merkblätter erhalten Sie von den Rundfunkanstalten.
-
§ 47 Schulfunksendungen
Schulen sowie Einrichtungen der Lehrerbildung und der Lehrerfortbildung dürfen einzelne Vervielfältigungsstücke von Werken, die innerhalb einer Schulfunksendung gesendet werden, durch Übertragung der Werke auf Bild- oder Tonträger herstellen. Das gleiche gilt für Heime der Jugendhilfe und die staatlichen Landesbildstellen oder vergleichbare Einrichtungen in öffentlicher Trägerschaft.
Die Bild- oder Tonträger dürfen nur für den Unterricht verwendet werden. Sie sind spätestens am Ende des auf die Übertragung der Schulfunksendung folgenden Schuljahres zu löschen, es sei denn, dass dem Urheber eine angemessene Vergütung gezahlt wird.
GRUNDIG Service
GRUNDIG
Kundendienst Nord
Kolumbusstraße 14
D-22113 Hamburg
+49/40-7 33 31-0
GRUNDIG
Kundendienst West
Horbeller Straße 19
D-50858 Köln
+49/22 34-95 81-2 51
GRUNDIG
Kundendienst Mitte
Dudenstraße 45-53
D-68167 Mannheim
+49/6 21-33-76-70
GRUNDIG
Kundendienst Süd
Beuthener Straße 65
D-90471 Nürnberg
+49/9 11-7 03-0
GRUNDIG
Kundendienst Ost
Wittestraße 30e
D-13509 Berlin
+49/30-4 38 03-21
GB Großbritannien/Great Britain
+44/1 81-3 24 94 00
Technical Service
Großbritannien/Great Britain
+44/1 78-8 57 00 88
GRUNDIG IRELAND LTD.
Breitenfurter Straße 43-45
A-1120 Wien
+43/1-81 11 70
GRUNDIG NEDERLAND B.V.
Gebouw Amstelveste
Joan Muyskenweg 22
NL-1096 CJ Amsterdam
+31/20-5 68 15 68
GRUNDIG ITALIANA S.P.A.
Via G.B. Trener, 8
I-38100 Trento
+39/4 61-89 31 11
GRUNDIG Kundenberatungszentrum
Grundig Kundenberatungszentrum
Montags bis Freitags
von 8.00 bis 19.00 Uhr
Deutschland: 0180 / 530 21 22*
Österreich: 0800 / 700 600*
*gebührenpflichtig
Haben Sie Fragen?
Unser Kundenberatungszentrum steht Ihnen werktags stets von 8.00 – 19.00 Uhr zur Verfügung.
Haben Sie Fragen zur Umweltverträglichkeit unserer
Geräte, wenden Sie sich an die GRUNDIG Öko-Technologie,
Fax: 0911/703-9213.
