GV 540 - Videorekorder GRUNDIG - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts GV 540 GRUNDIG als PDF.
| Produkttyp | Videorekorder |
| Marke | Grundig |
| Modell | GV 540 |
| Videosystem | VHS |
| Farbnormen | PAL, SECAM, MESECAM; NTSC-Wiedergabe |
| Stromversorgung | 230 V ~, 50 Hz |
| Leistungsaufnahme | Aufnahme ca. 18 W; Stand-by 6 W |
| Gewicht | ca. 5,5 kg |
| Abmessungen (ca.) | 430 x 85 x 300 mm (B x H x T) |
| Anschlüsse | 2x EURO-AV (21-polig), Antenne (Eingang/Ausgang), Audio-Cinch (Eingang/Ausgang), Kopfhörer (3,5 mm), Satelliten-Steuerbuchse (3,5 mm) |
| Timer-Funktion | ShowView, VPS/PDC, 6 Ereignisse innerhalb 31 Tagen, täglich/wöchentlich |
| Besondere Funktionen | Megalogic, Follow TV, Insert-Schnitt (Dubbing/Video/Copy), Dauerlauf-Wiedergabe, Kindersicherung |
| Ton | HiFi-Stereo (Schrägspur), Mono-Längsspur, manuelle Aussteuerung |
| Fernbedienung | RP 540 (2x Micro R03P) |
| Betriebstemperatur | +10 °C bis +35 °C |
| Bandgeschwindigkeiten | SP, LP (Langspiel) |
| Suchlauf | ATS euro plus, manuell |
| Zubehör | HF-Kabel, EURO-AV-Kabel, Netzkabel, Bedienungsanleitung |
Häufig gestellte Fragen - GV 540 GRUNDIG
Benutzerfragen zu GV 540 GRUNDIG
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Videorekorder kostenlos im PDF-Format! Finden Sie Ihr Handbuch GV 540 - GRUNDIG und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GV 540 von der Marke GRUNDIG.
BEDIENUNGSANLEITUNG GV 540 GRUNDIG
Aufstellen und Sicherheit 2
Anschließen 3
Die Fernbedienung 4-5
Batterien in die Fernbedienung einlegen ..... 4
Die zwei Ebenen der Fernbedienung ..... 4
Auf einem Blick 4-5
Die Benutzerführung 6
Einstellungen 7-11
Fernsehgerät auf den Recorder abstimmen 7
Abstimmen 7

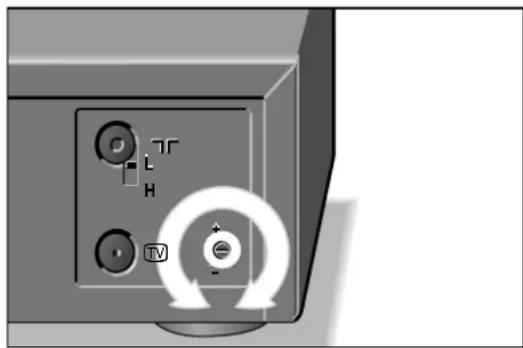

Bildqualität verbessern 7
Sender des Recorders abschalten und einschalten 7
Uhrzeit und Datum einstellen 8

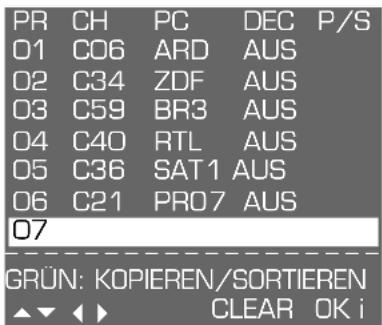

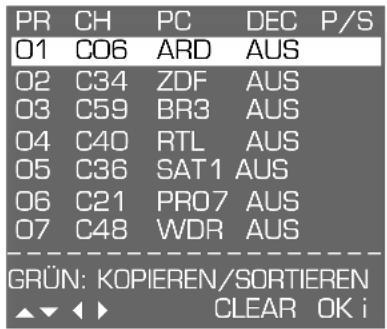

Fernseh-Programme einstellen 8-11
Übernahmen der Daten vom Fernsehgerät (Megalogic-Funktion) 8
Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus) 9
Fernseh-Programme umsortieren – mit der Follow TV-Funktion .... 10
Fernseh-Programme umsortieren – von Hand 10
Daten von Hand eingeben 11
Daten eines Programmplatzes löschen ..... 11

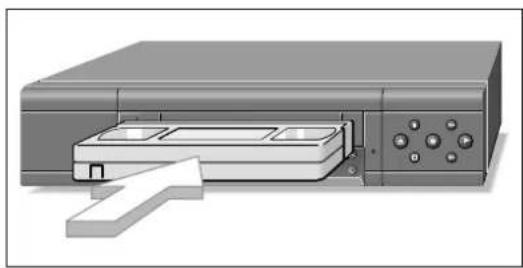

Die Cassette 12
Wiedergabe 13-15
Auf einem Blick 13
Zusatzfunktionen der Wiedergabe ..... 14
Bild-/Tonkorrekturen 15
Bestimmte Aufzeichnungen finden 15
Aufnahme 16-17
Auf einem Blick 16
Stoppzeit eingeben 17
Aufzeichnungen nahtlos aneinander reihen 17
Besonderheiten der Tonaufnahme ..... 17
TIMER-Aufnahme 18-21
Die verschiedenen Möglichkeiten ..... 18

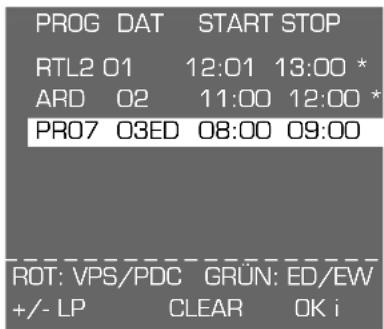

Programmieren mit dem ShowView System, Variante 1 19
Meldungen des Recorders 20
Kontrolle der belegten TIMER-Plätze .....20
Einzelne Daten eines TIMER-Platzes ändern ... 20
Einen belegten TIMER-Platz löschen .....20

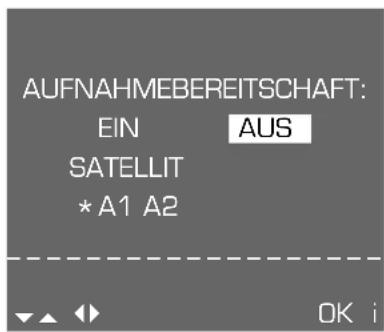

Aufnahmebereitschaft des Recorders unterbrechen 20
Aufnahmebereitschaft des Recorders wieder aktivieren 20
Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 2 ..... 21

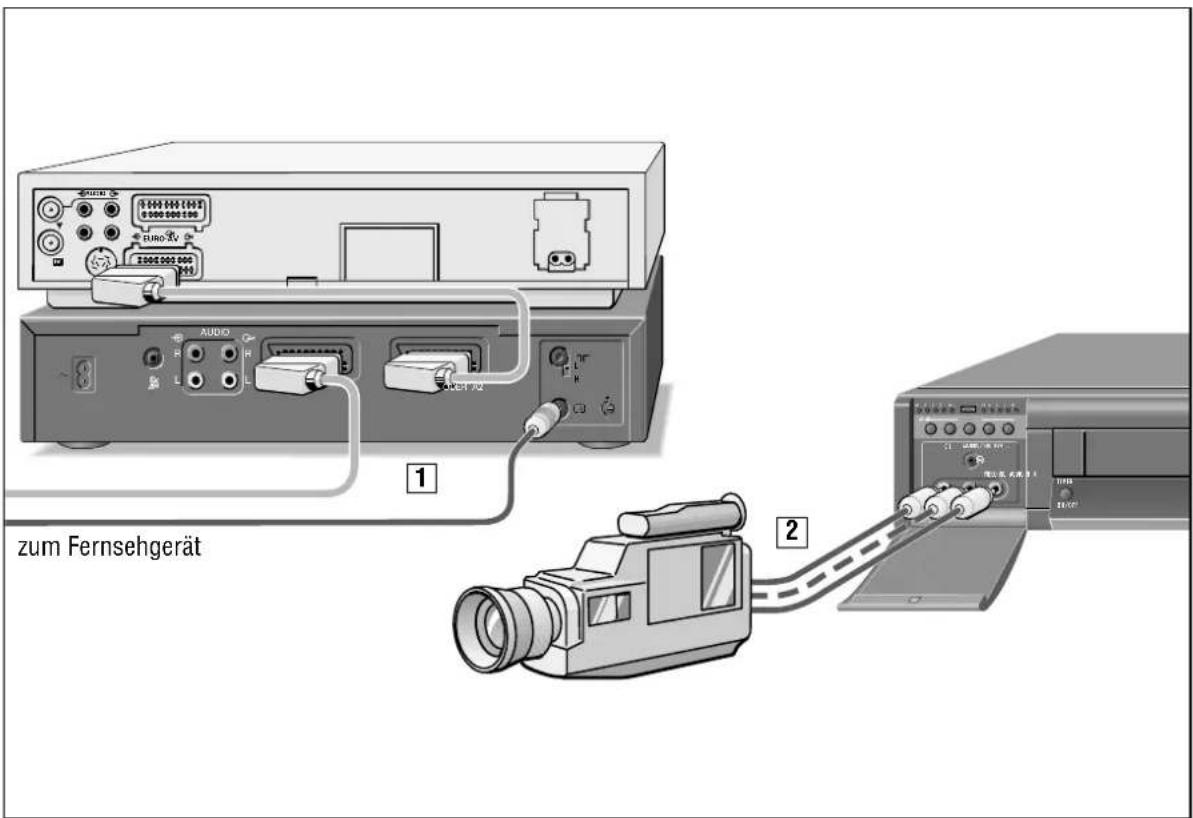

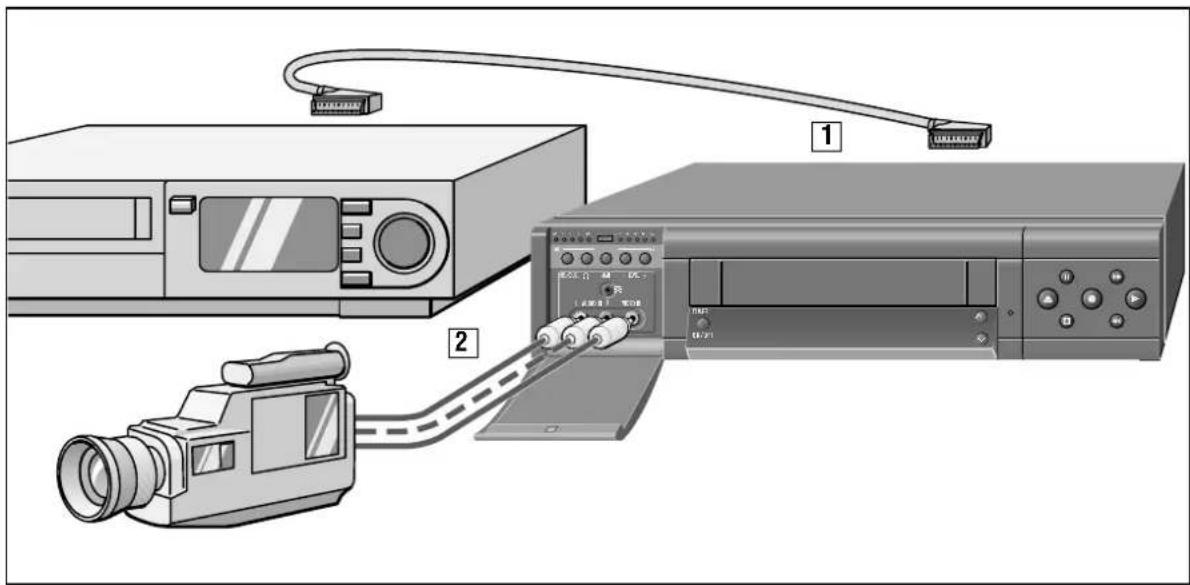

Überspielen von einem zweiten Recorder, CD-i-Spieler, Satelliten-Empfänger
Insert-Schnitt-Funktionen 23-24
Insert/Dubbing-Funktion 23
Insert/Video-Funktion 24
Insert/Copy-Funktion 24
Der Recorder als HiFi-Tonbandgerät 25-26
Nachvertonen (Dubbing) 27
Betrieb mit einem Satelliten-Empfänger 28

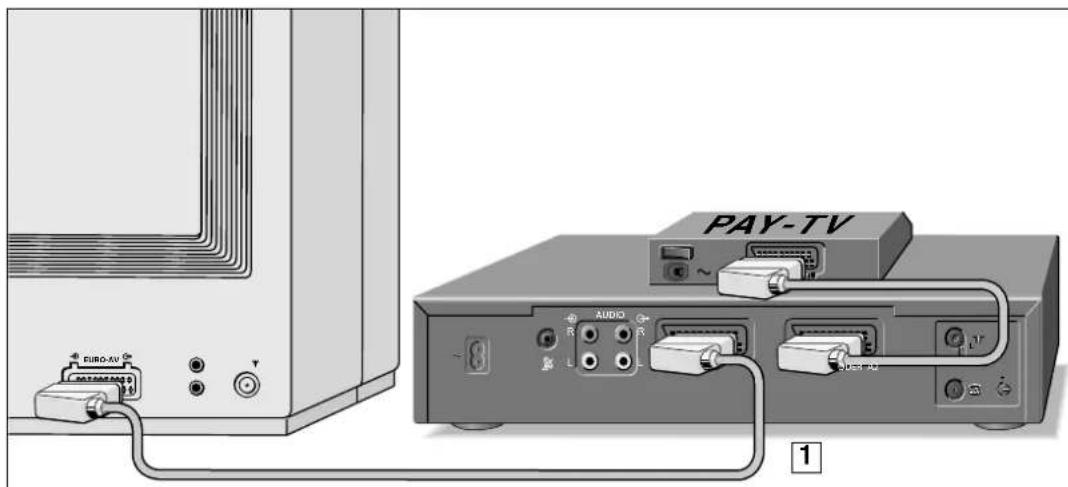

Betrieb mit PAY-TV-Decoder 29
Sonderfunktionen 30-34
Aufnahmen, gesteuert von externen Geräten .. 30
Die Dauerlauf-Wiedergabe 30

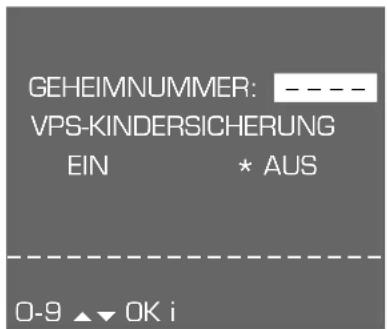

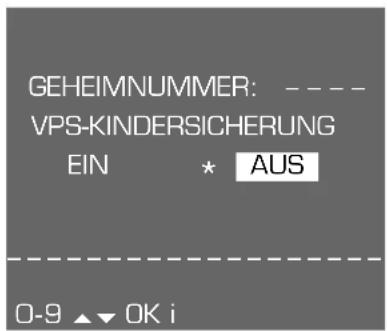

Die Kindersicherung 31
Funktionsanzeige einstellen 32
Betrieb mit einem Fernsehgerät mit dem Format 16:9 ....32
Fernbedienen anderer GRUNDIG Videorecorder 33

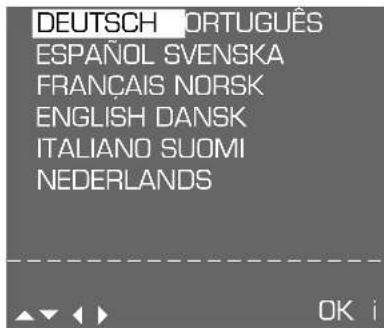

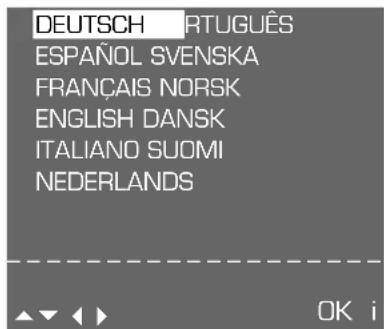

Sprache der Benutzerführung wählen ..... 34
Fernsehgerät fernbedienen 34
Wissenswertes 35-39
Stichwortverzeichnis 35-36
Störungen selbst beheben 37
Technische Daten 38
Übersicht der Code-Zahlen 38

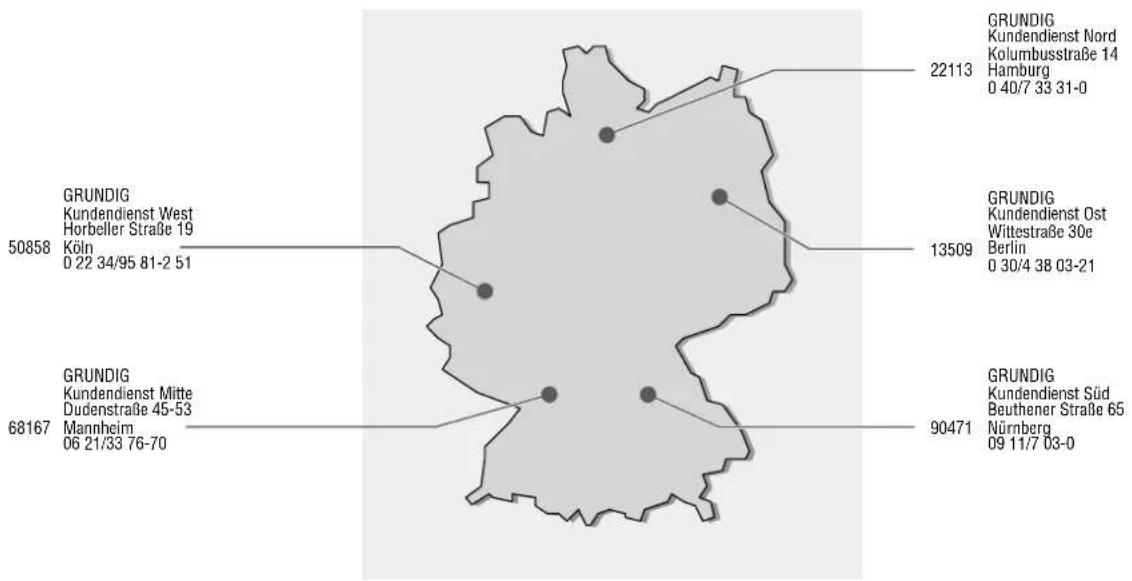

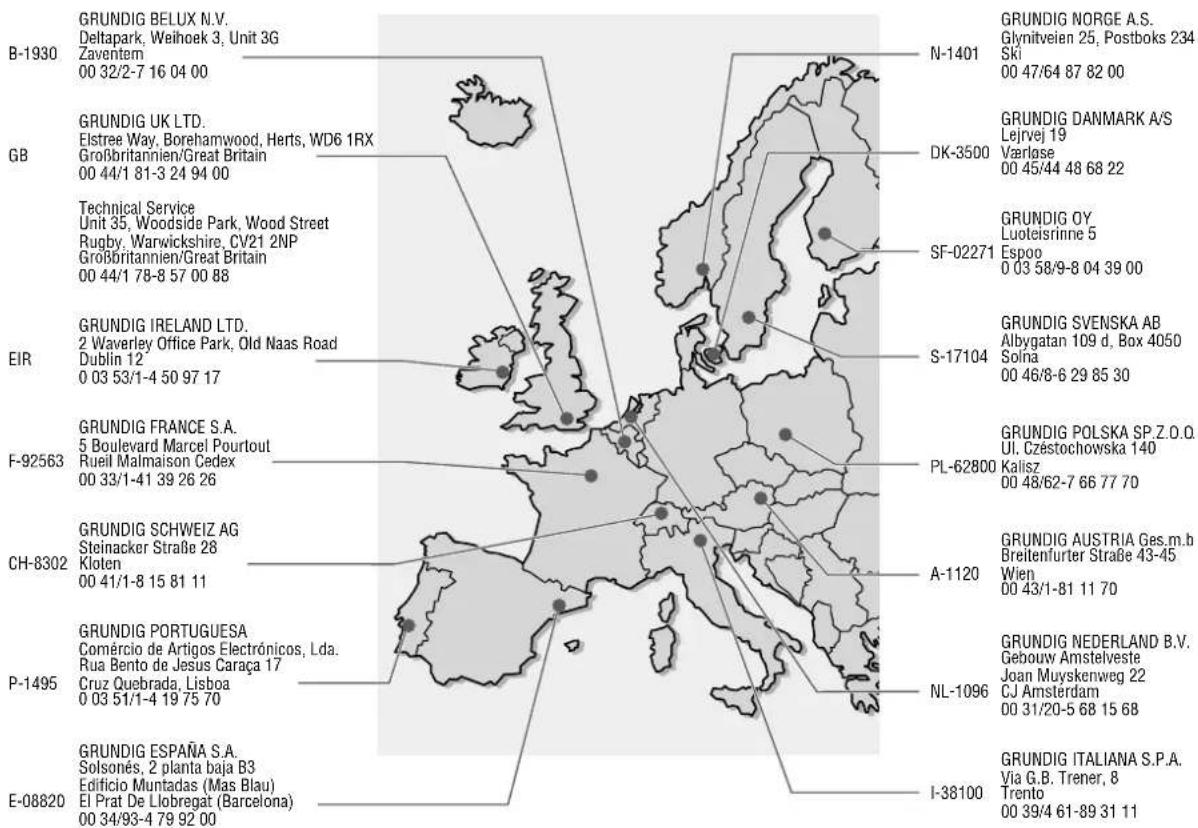

GRUNDIG Service Deutschland/Europa ..... 39
!
Dieser Videorecorder ist für den Empfang, die Aufnahme und die Wiedergabe von Bild- und Tonsignalen bestimmt.
Jede andere Verwendung ist ausdrücklich ausgeschlossen.
!

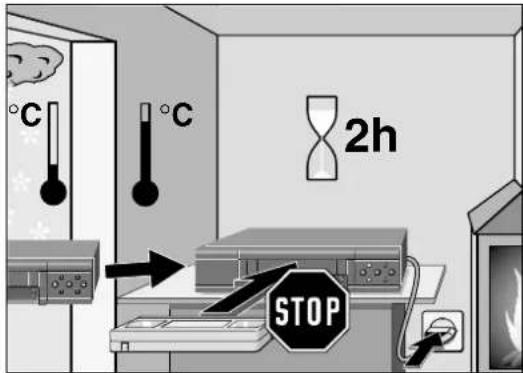

Wenn der Recorder starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden ohne eingelegte Cassette stehen.
!
Stellen Sie den Recorder auf eine ebene und harte Unterlage.

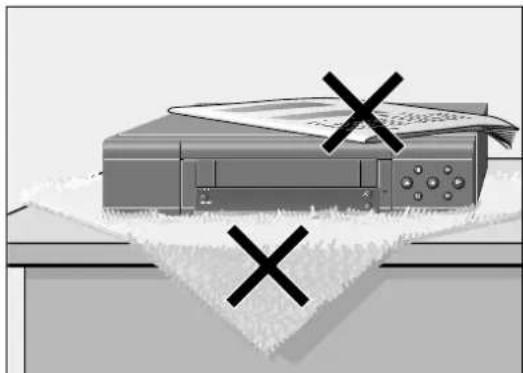

Stellen Sie den Recorder nicht auf Deckchen oder ähnliches. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf den Recorder, da dadurch die zur Kühlung benötigten Luftschlitze abgedeckt werden.
Stellen Sie den Recorder nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, da dadurch ebenfalls die Kühlung beeinträchtigt wird.

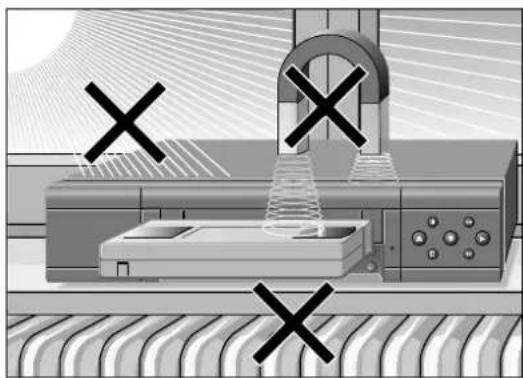

Halten Sie den Recorder von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.
Setzen Sie Recorder und Cassette keinerlei Feuchtigkeit aus.
Der Recorder ist für den Betrieb in trockenen Räumen bestimmt.
Sollten Sie ihn dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß er vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist.

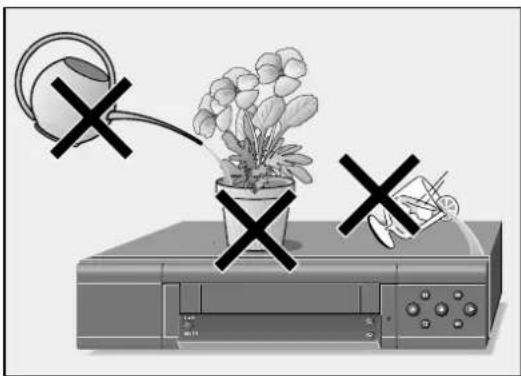

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf den Recorder. Das Gefäß kann umkippen und die dadurch ins Gerät gelangende Flüssigkeit kann die elektrische Sicherheit in Frage stellen.
Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn der Recorder ausgeschaltet ist, kann er durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden.

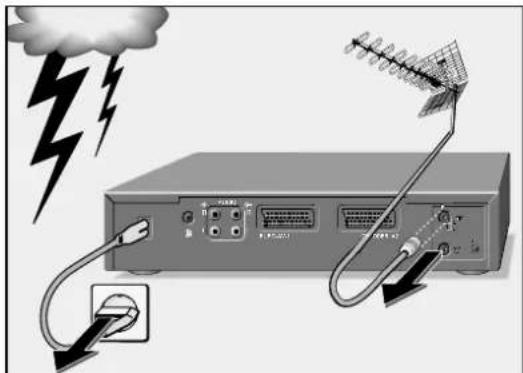

Bei einem Gewitter müssen Sie deshalb stets den Netz- und den Antennenstecker ziehen.
Stecken Sie keine Fremdkörper in den Cassetten-schacht oder in die Luftschlitze des Recorders, dadurch kann die hochwertige Mechanik beschädigt werden.
!
Warnung! Lithium-Batterie im Videorecorder
Bei unsachgemäßem Eingriff besteht Explosionsgefahr.
Die Batterie darf nur von Personen mit Fachkenntnissen ausgewechselt werden (wie im "Service Manual" beschrieben).
!
Sie dürfen den Recorder auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

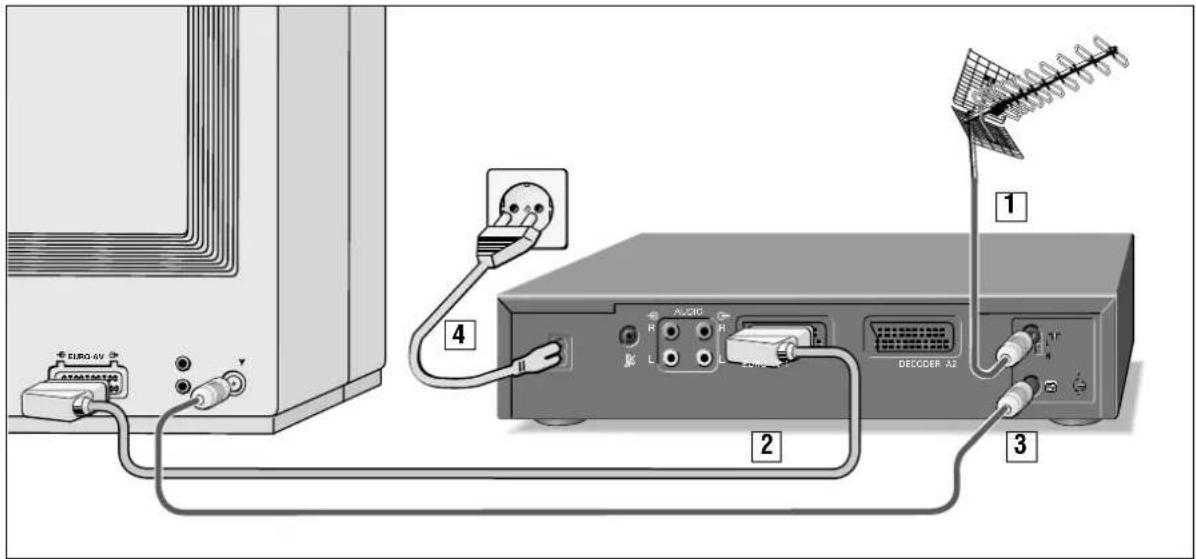

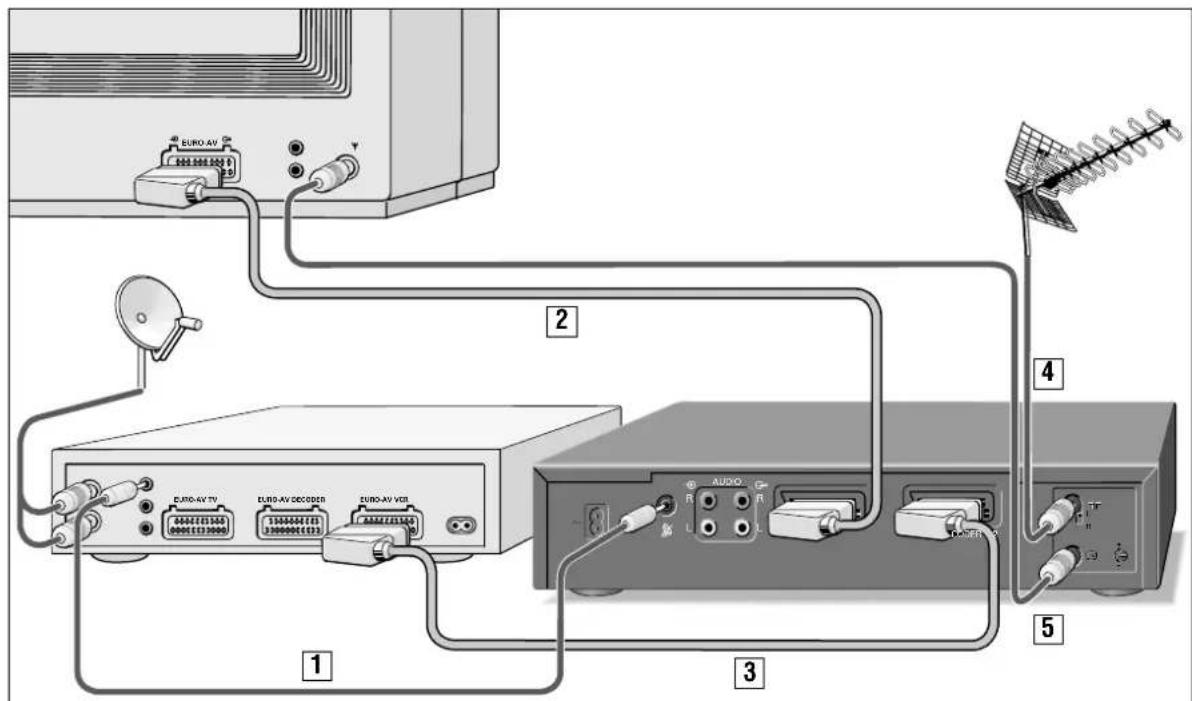

Recorder an die Antenne anschließen
1 Antennenkabel aus der Antennenbuchse des Fernsehgerätes ziehen und in die Antennenbuchse 71 des Recorders stecken.
Recorder und Fernsehgerät verbinden
Mit EURO-AV-Kabel
2 Ist das Fernsehgerät mit einer EURO-AV-Buchse ausgestattet, diese Buchse mit dem beigepacktem EURO-AV-Kabel mit der Buchse EURO-AV A1 des Recorders verbinden.
- Der Vorteil dieses Anschlusses ist eine bessere Bild- und Tonqualität bei Wiedergabe und im Durchschleif (EE)-Betrieb. - Der Stereo-Ton kann nur durch diese Verbindung über das Stereo-Fernsehgerät wiedergegeben werden.
Wenn das angeschlossene Fernsehgerät mit Megalogic-Funktionen ausgestattet ist, müssen Recorder und Fernsehgerät mit einem EURO-AV-Kabel verbunden sein. Einzelheiten über die Megalogic-Funktionen lesen Sie in den Kapiteln der Bedienungsanleitung.
Wenn der Recorder an ein Fernsehgerät nach dem 16:9 Format angeschlossen wird, bitte die Einstellung auf der Seite 32 beachten.
Mit Antennenkabel
3 Damit das Antennensignal auch an das Fernsehgerät gelangt, muß das beigepackte Antennenkabel in die Buchse TV des Recorders und die Antennenbuchse des Fernsehgerätes gesteckt werden.
Recorder an das Stromnetz anschließen
4 Beigepacktes Netzkabel in die Netzbuchse \~ des Recorders stecken. Stecker des Netzkabels in die Steckdose stecken. Der Recorder ist jetzt eingeschaltet.
! Nur durch Ziehen des Netzsteckers ist der Recorder vom Stromnetz getrennt.

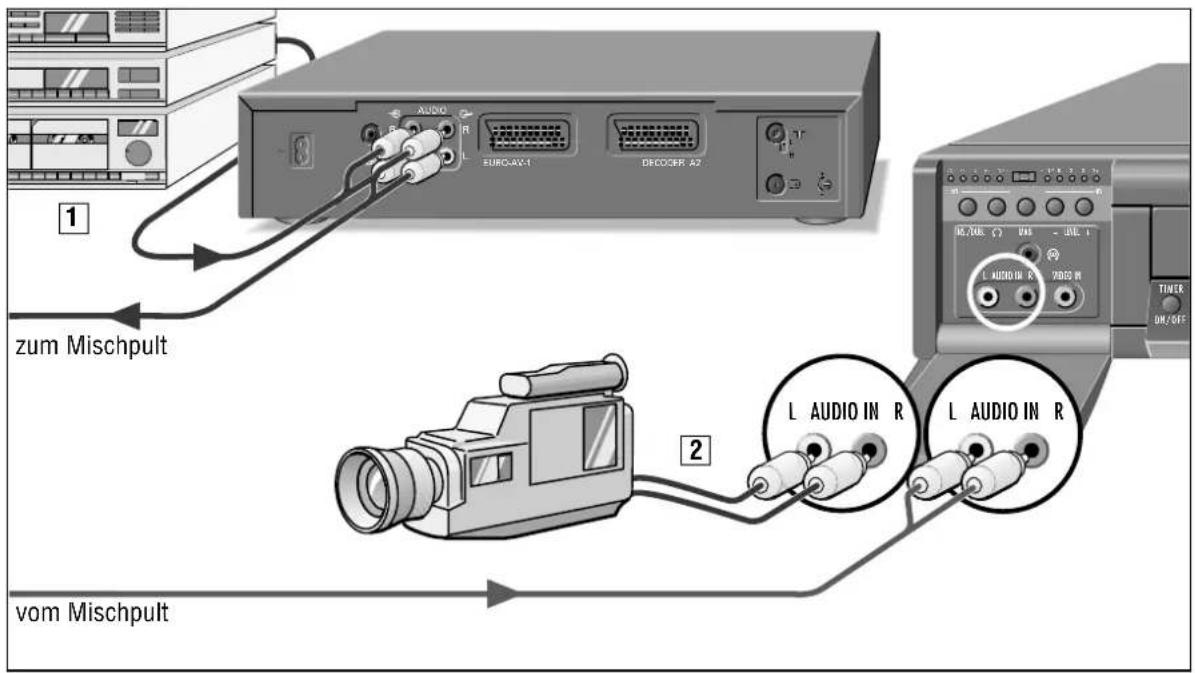

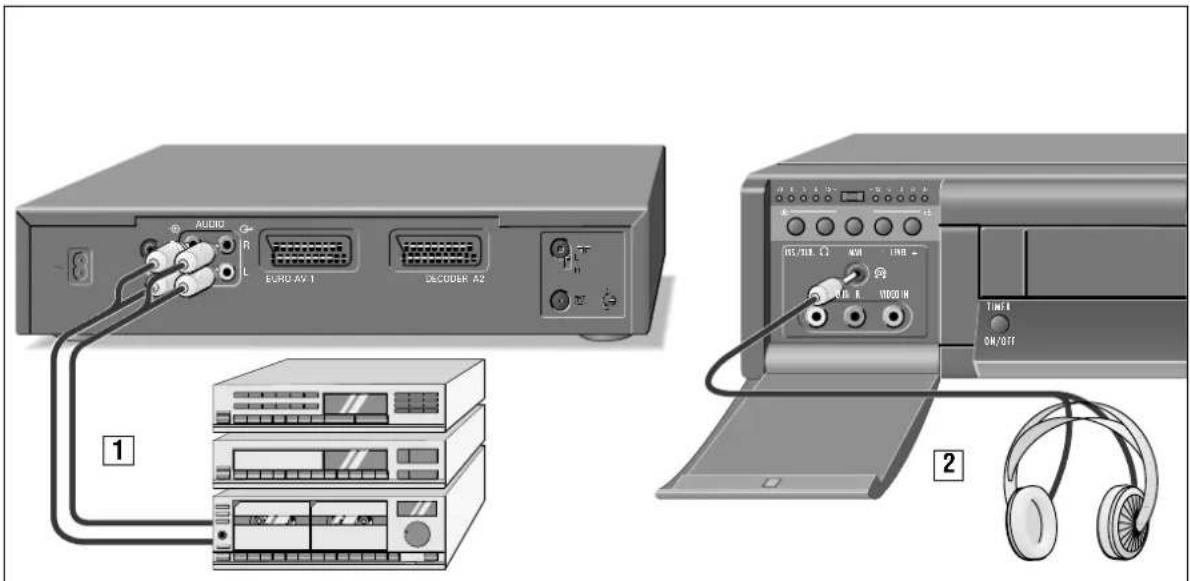

Anschlußmöglichkeiten für weitere Geräte wie zweiten Videorecorder, PAY-TV-Decoder, Satelliten-Empfänger usw. sind in den Kapiteln über diese Geräte beschrieben.
☐ Recorder abschalten (Energiesparschaltung)
Im Stand-by-Betrieb – Uhrzeit in der Anzeige des Recorders sichtbar – Taste ○ ⏻ der Fernbedienung oder Taste 🔒 am Recorder drücken. – Der Recorder ist abgeschaltet, die Uhrzeit-Anzeige erlischt, die gelbe Anzeige leuchtet. Der Recorder benötigt dabei sehr wenig Energie.
! Wenn eine TIMER-Aufnahme programmiert ist, kann der Recorder nicht abgeschaltet werden.

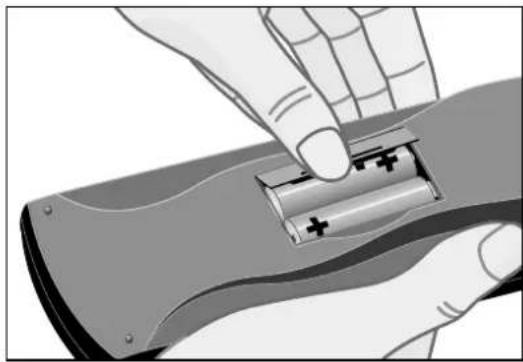

Batterien in die Fernbedienung einlegen
1 Batteriefachdeckel abnehmen, dazu Schnapper drücken und Deckel abnehmen.
2 Batterien (2 x1,5 V, Typ Micro RO3P) einsetzen.
! Polung der Batterien beachten; im Batteriefachboden markiert.
Wenn Ihr Recorder auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein.
Verbrauchte Batterien unbedingt entfernen.
Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.
Verbrauchte Batterien gehören in den Sondermüll (Umweltschutz).

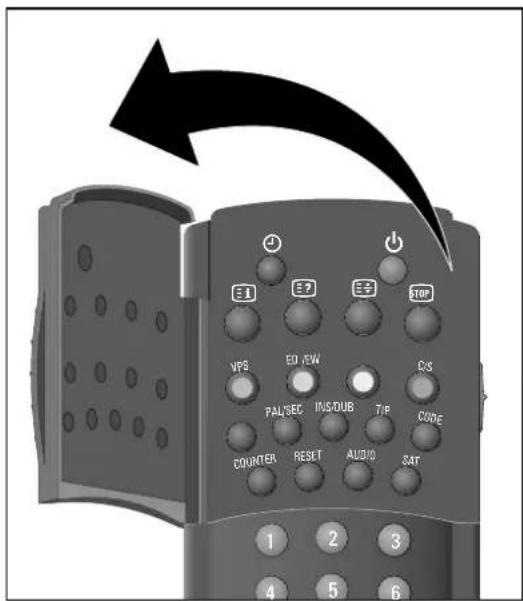

Die zwei Ebenen der Fernbedienung
Die Tasten der Fernbedienung sind auf zwei Ebenen angeordnet.
Auf der oberen Ebene finden Sie die Tasten, die Sie für wesentliche Bedienfunktionen benötigen.
Auf der Ebene unter der Klappe finden Sie die Tasten für Komfortfunktionen.

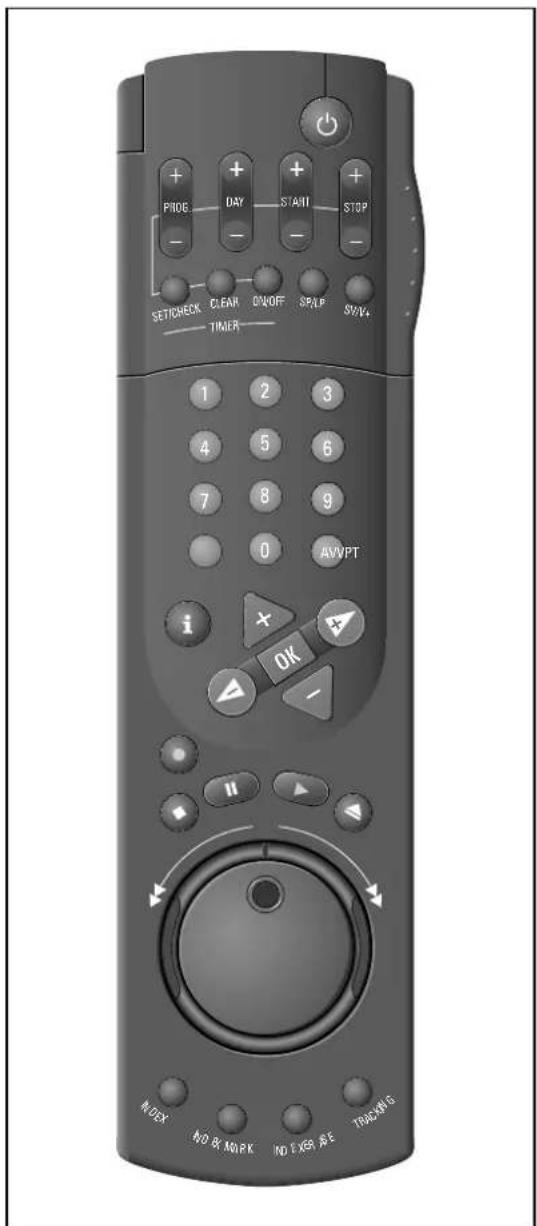

Auf dieser und der nächsten Seite sind die Tasten der Fernbedienung kurz erklärt.
Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel dieser Bedienungsanleitung.

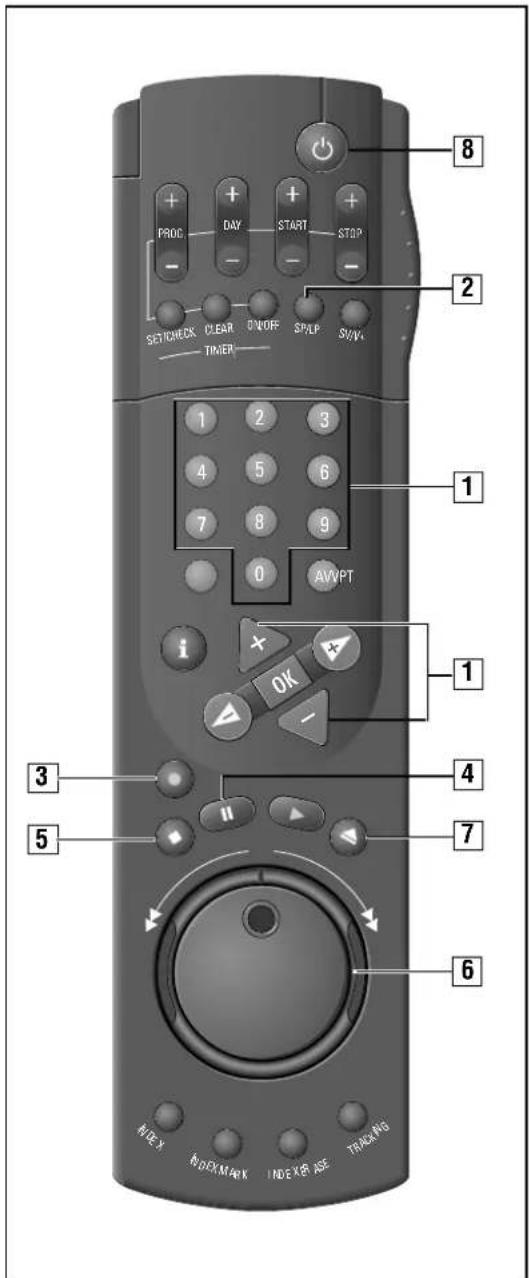

Tasten für die TIMER-Programmierung
Schaltet den Recorder ab (stand-by).
⊕ PROG. Wählt das Programm.
DAY Wählt den Tag.
START Wählt die Startzeit.
STOP Wählt die Stoppzeit.
○ SET/CHECK Wählt die Tafel »Aufnahmeprogrammierung« an, zur Kontrolle und zum Ändern von Daten.
○ CLEAR Löscht Daten.
ON/OFF Unterbricht/aktiviert die TIMER-Aufnahme.

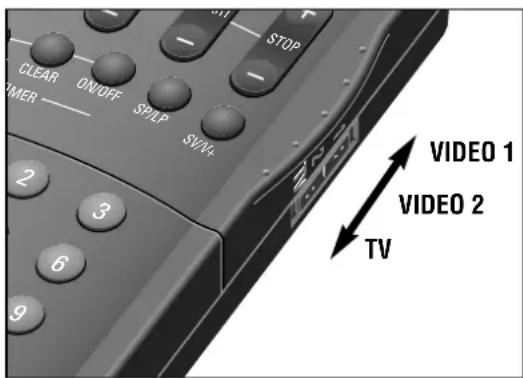

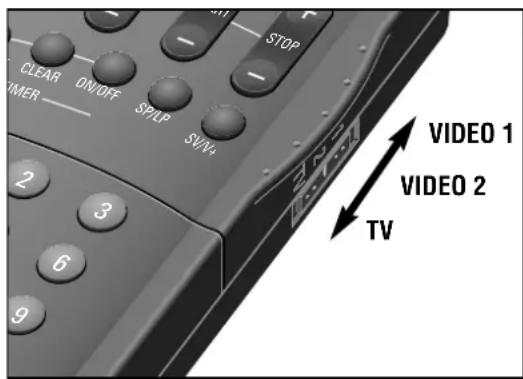

Schalter zur Wahl der Videoebene
Tasten für verschiedene Eingaben
○ SP/LP Schaltet auf Langspiel-Betrieb und wieder zurück auf Standardspiel-Betrieb.
○ svv+ Eröffnet die ShowView Programmierung.
① ... ⑥ Ziffern-Tasten für verschiedene Ein- gaben.
VPT Taste ohne Funktion.
Wählt Programmplatz A1, A 2 oder CV für die Aufnahme bzw. für die TIMER-Programmierung.
Schaltet auf die Info-Tafel und zurück auf das Fernsehbild.
Cursor-Tasten, zum Bewegen des Cursors
(Schreibmarke); zum Anwählen verschiedener Funktionen; zum Feinabstimmen der Programme.
OK Bestätigt Daten.

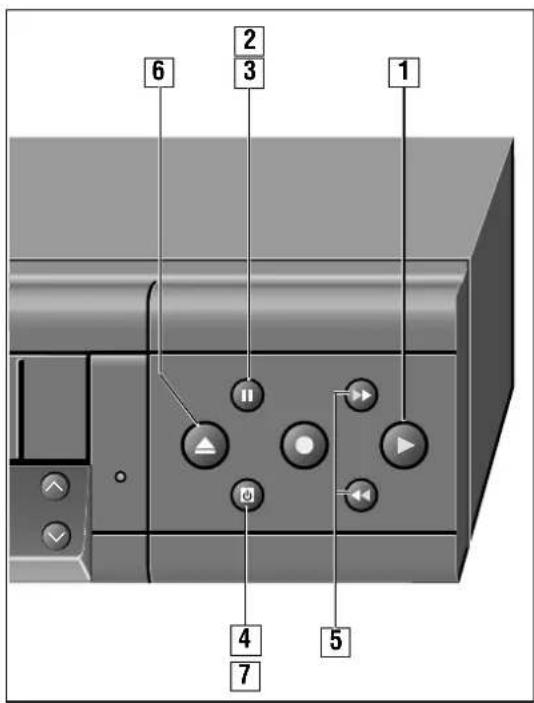

Lauffunktions-Tasten
- Startet die Aufnahme.
- Beendet alle Funktionen (Stopp).
Pause bei Aufnahme, Standbild bei Wiedergabe.
Startet die Wiedergabe.
Schiebt die Cassette aus.
Shuttle-Ring, zum Anwählen verschiedener Wiedergabegeschwindigkeiten bei Wiedergabe; zum Band vor-/rückspulen bei Stopp.
Jog-Drehscheibe, schaltet das Standbild weiter; verändert die Zeitlupengeschwindigkeit.
INDEX Wählt die INDEX-Such-Funktion.
INDEX MARK Setzt Marken.
INDEX ERASE Löscht Marken.
○ TRACKING Aktiviert die Tracking-Funktion.

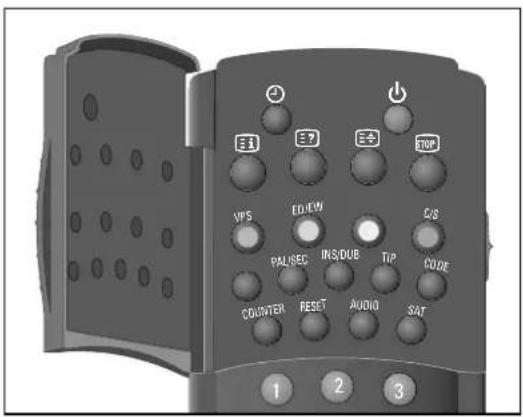

Tasten unter der Klappe
○② Ruft die Uhrzeit auf.
○ Schaltet den Recorder ab (stand-by).
○目i Taste ohne Funktion.
○☐7 Taste ohne Funktion.
○Taste ohne Funktion.
○ STOP Taste ohne Funktion.
VPS (rot) Schaltet die VPS/PDC-Steuerung aus/ein.
ED/EW (grün) Wählt eine "wöchentliche" oder "tägliche" Aufzeichnung (bei der TIMER-Programmierung).
(gelb) Taste ohne Funktion.
C/S(blau) Schaltet von Kanalzahl auf Sonderkanalzahl (beim Programmeinstellen).
○ Taste ohne Funktion.
○ PAL/SEC Schaltet die Farbnorm (PAL oder MESECAM) um.
○INS/DUB Zum Anwählen von Insert- und Dubbing-Funktionen.
○ TIP Taste ohne Funktion.
○ CODE Zur Vorwahl verschiedener Sonderfunktionen.
○COUNTER Schaltet zwischen Spielzeit- und Bandlängenanzeige um.
○ RESET Schaltet die Bandlängenanzeige auf 0.00.00.
○ AUDIO Zur Tonspurwahl bei Aufnahme und Wiedergabe; zum Ein- und Ausschalten des Tones bei Betrieb mit Bildschirmdialog.
○SAT Taste ohne Funktion.

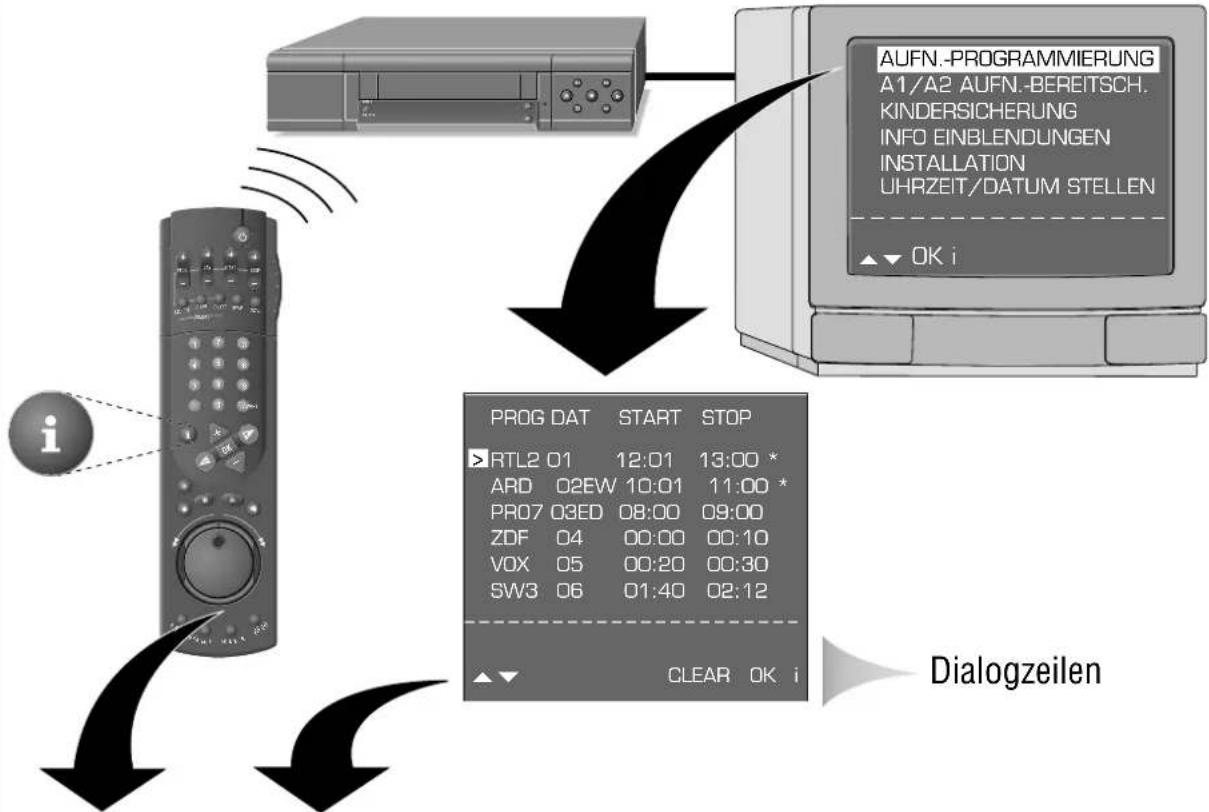

GRUNDIG Benutzerführung am Bild- schirm des Fernsehgerätes
... bietet den Dialog zwischen Ihnen und dem Recorder.
Viele Funktionen, die Sie mit der Fernbedienung anwählen, beantwortet der Recorder mit Info-Tafeln und Dialogzeilen am Bildschirm des Fernsehgerätes.
Tastensymbole der Fernbedienung und Dialogzeilen zeigen die nächsten und möglichen Bedienschritte.
Sie werden Schritt für Schritt, einfach und verständlich geführt.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, schaltet sich das Fernsehgerät nach Drücken der Taste ⓘ ein und schaltet automatisch auf den AV-Programmplatz.
Info-Tafel aufrufen
Taste ⓘ der Fernbedienung drücken.

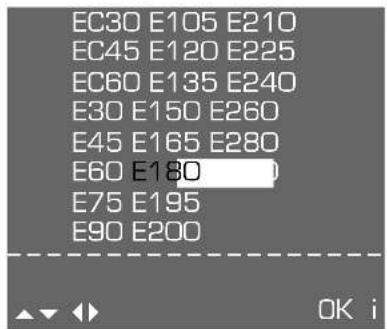

INFO-Tafel
Taste der Darstellung in der Funktion Fernbedienung Info-Tafel und den Dialogzeilen
Zum Löschen von Daten.
ohne Beendet jederzeit Info-Tafeln und Einstellungen
Ruft die Info-Tafel auf und schaltet zurück zum Fernsehbild.
Zur direkten Eingabe von Daten.
Zum schrittweisen Anwählen von Funktionen oder von Zeilen in einer Tafel.
Zum Umblättern von Tafeln, zum Anwählen von Daten und zum Ändern von Einstellungen.
Zum schrittweisen Eingeben von Daten bei der TIMER-Aufnahme.
Zum Aktivieren einer Funktion und zum Bestätigen von Daten und Einstellungen.
Fernsehgerät auf den Recorder abstimmen
Das Fernsehgerät empfängt auf bestimmten Kanälen die Programme verschiedener Sender.
Auch der Recorder sendet auf einem solchen Kanal (UHF-Bereich, zwischen Kanal 30 und 40 ± 2 Kanäle), auf den Sie jetzt das Fernsehgerät einstellen müssen.
Damit Sie diesen Kanal finden, ist im Recorder ein "Sender" eingebaut.
Die folgende Einstellung ist nicht notwendig, wenn der Recorder und das Fernsehgerät mit einem EURO-AV-Kabel verbunden sind (siehe Kapitel "Anschließen" auf Seite 3).
Um Bildstörungen zu vermeiden, schalten Sie in diesem Fall den Sender des Recorders ab, siehe Kapitel auf dieser Seite.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Abstimmen
Antennenkabel aus der Buchse 77 des Recorders ziehen.
Taste ⓘ der Fernbedienung drücken.
– Der Recorder "sendet" die Info-Tafel.
- Anzeige am Recorder: »INFO«

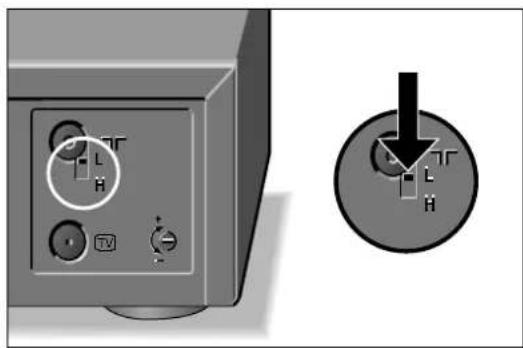

Am Fernsehgerät – im UHF-Bereich, zwischen Kanal 30 und 40 ± 2 Kanäle – die Info-Tafel des Recorders suchen und speichern.
– Wie das geht, steht in der Bedienungsanleitung des Fernsehgerätes.
Antennenkabel in die Antennenbuchse 7F des Recorders stecken.
Ist die Bildqualität in Ordnung, Einstellung mit Taste am Recorder beenden.
Ist die Bildqualität nicht in Ordnung, gehen Sie nach dem folgendem Kapitel vor.
Bildqualität verbessern
Wenn sich auf dem Bildschirm des Fernsehgerätes Schlangenlinien zeigen, ist der eingestellte Kanal mit einem Fernseh-Programm belegt.
In diesem Fall gehen Sie wie folgt vor:
Taste 📋 am Recorder drücken.
Am Fernsehgerät – im UHF-Bereich, zwischen Kanal 30 und 40 ± 2 Kanäle – einen Kanal suchen, der nicht mit einem Fernsehprogramm belegt ist (nur Rauschen am Bildschirm).
3 Kanal am Fernsehgerät speichern (siehe Bedienungsanleitung des Fernsehgerätes).
4 Taste ⓘ der Fernbedienung drücken..
– Der Recorder "sendet" die Info-Tafel.
5 Kanaleinsteller ∅in der Rückseite des Recorders (siehe Abbildung) mit einem passenden Schraubendreher etwas nach links oder rechts drehen, bis die Info-Tafel am Bildschirm des Fernsehgerätes erscheint.
6 Antennenkabel wieder in die Buchse ir des Recorders stecken.
7 Einstellungen mit Taste ☑ am Recorder beenden.
☐ Sender des Recorders abschalten und einschalten
Wenn viele Fernsehsender angeboten werden, die Ihr Recorder im UHF-Bereich zwischen Kanal 30 und 40 empfängt, kann es zu Bildstörungen im Recorder-Betrieb kommen. Deshalb kann der Sender des Recorders abgeschaltet werden.
Damit das Bild-/Tonsignal des Recorders zu dem Fernsehgerät gelangt, müssen die Geräte mit einem EURO-AV-Kabel verbunden sein (siehe Seite 3).
1 Sender des Recorders abschalten, dazu nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ⑧ und die Taste OK drücken.
– Der Sender des Recorders ist abgeschaltet.
- Kurzzeitige Anzeige am Recorder: »OFF«.
2 Sender des Recorders einschalten, dazu nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①⑨ und die Taste OK drücken.
– Der Sender des Recorders ist eingeschaltet.
- Kurzzeitige Anzeige am Recorder: »ON«.
Uhrzeit und Datum einstellen
! Die Digitaluhr läuft auch weiter, wenn der Recorder vom Stromnetz getrennt ist (die Uhrzeit ist in der Anzeige nicht sichtbar und die gelbe Anzeige am Recorder leuchtet nicht).
Stellen Sie – wenn notwendig – die Sprache der Benutzerführung ein. Wie Sie das machen, steht im Kapitel "Sprache der Benutzerführung wählen", auf Seite 34.
Vorbereiten
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen (dient als Kontrollmonitor).
Bedienung
1 Info-Tafel mit Taste ⓘ aufrufen.
Bei der erstmaligen Inbetriebnahme des Recorders erscheint nach dem Drücken der Taste ⓘ sofort die Tafel »Installation«. Taste ⓘ nocheinmal drücken, die Info-Tafel erscheint.
2 Mit den Tasten ▽△ die Zeile »Uhrzeit/Datum stellen« anwählen und mit Taste OK aufrufen. – Die Tafel »Uhrzeit/Datum stellen« erscheint.
3 Uhrzeit mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben.
4 Mit Taste ▽ die Zeile »Datum« anwählen und Datum mit den Ziffern-Tasten ① ... ⑧ sechsstellig eingeben.
5 Eingabe mit Taste OK speichern.
6 Einstellung mit Taste ○↓ beenden.
Fernseh-Programme einstellen
Die Fernsehanstalten senden ihre Programme durch Fernsehsender auf verschiedenen Frequenzen/Kanälen.
Der Recorder hat dafür ein eigenes Empfangsteil. Damit kann er – unabhängig vom Fernsehgerät – die Fernseh-Programme empfangen und aufzeichnen.
Vorher müssen Sie die Kanäle der Fernseh-Programme am Recorder einstellen.
Es stehen 99 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne oder dem Kabelanschluß belegt werden können.
Zum Einstellen gibt es mehrere Möglichkeiten:
-
Mit Übernahme der Daten vom Fernsehgerät. Das Fernsehgerät muß mit Megalogic-Funktionen ausgestattet sein.
-
Mit dem Suchlauf-Speicher-System (ATS euro plus). Der Recorder sucht, sortiert und speichert alle Kanalzahlen/Sonderkanalzahlen, die er an seinem Standort empfangen kann.
Dieser Vorgang ist abhängig von der von Ihnen gewählten Sprache, dem gewählten Land und der Empfangsqualität der Fernseh-Programme.
Sollte Ihnen die vorgegebene Reihenfolge der Fernseh-Programme nicht zusagen, können Sie dies nachträglich ändern.
- Durch direkte Eingabe der Daten.
- Mit dem manuellen Suchlauf, wenn neue Fernseh-Programme hinzukommen, oder wenn der Recorder ein Fernseh-Programm mit dem Suchlauf-Speicher-System nicht finden konnte.
Übernahme der Fernseh-Programme vom Fernsehgerät (Megalogic-Funktion)
Wird der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, übernimmt der Recorder automatisch die im Fernsehgerät gespeicherten Fernseh-Programme.
Voraussetzung dafür ist, daß die folgende Bedienreihenfolge eingehalten wird.
! Recorder und Fernsehgerät müssen mit dem beige-packten Megalogic-EURO-AV-Kabel verbunden sein, das Fernsehgerät muß eingeschaltet sein.
1 Netzstecker des Recorders ziehen.
2 Netzstecker des Recorders wieder einstecken.
– Der Recorder übernimmt automatisch die Fernseh-Programme vom Fernsehgerät.
Dadurch erhält der Recorder die gleiche Belegung mit Fernseh-Programmen wie das Fernsehgerät.
Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus)
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Beispiel
Info-Tafel mit Taste ⓘ aufrufen.
Bei der erstmaligen Inbetriebnahme des Recorders erscheint nach dem Drücken der Taste ⓘ sofort die Tafel »Installation«.
Mit den Tasten ▽+ die Zeile »ATS euro plus« anwählen und mit Taste OK aufrufen und die Bedienung bei Pkt. fortsetzen.
2 Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3 Mit Taste OK die Zeile »ATS euro plus« aufrufen. – Die Tafel »Sprachwahl« erscheint.
4 Sprache des Aufstellungsortes mit den Tasten ⬇▶▽+ wählen und mit Taste OK bestätigen.
5 Land (Aufstellungsort) mit den Tasten ◀▶ ▽+ wählen.
! Ist in der Tafel das von Ihnen benötigte Land nicht vorhanden, wählen Sie die Zeile »??«.
6 ATS euro plus-Suchlauf mit Taste OK starten. - Anzeige am Recorder: »ATS« und »O«. - Der Recorder sucht alle Kanalzahlen nach Fernseh-Programmen ab, sortiert und speichert sie.
- Nach Abschluß des Suchlaufs erscheint die Tafel »Sender-Tabelle«.
Bei Sendeanstalten, die ein VPS/PDC-Signal senden, wird die Sender-Kurzbezeichnung automatisch in die »Sender-Tabelle« übernommen.
Für Sendeanstalten, die kein VPS/PDC-Signal senden, kann die Sender-Kurzbezeichnung von Hand eingegeben werden.
Im Beispiel auf Seite 11 lesen Sie, wie Sie diese Daten eingeben.
! Wie Sie die Reihenfolge der Fernseh-Programme ändern, Daten von Hand eingeben oder Daten löschen, lesen Sie in den Beispielen auf den nächsten Seiten.
7 Einstellung mit Taste ○ beenden.
Bildstörungen beseitigen
Sollte der Recorder den ATS euro plus-Suchlauf nicht ordnungsgemäß ausführen, Dämpfungsschalter in Stellung B chieben und die Einstellung ab Pkt. des Beispiels wiederholen.
Fernseh-Programme umsortieren – mit der Follow TV-Funktion
Hierbei erhält der Recorder die gleiche Programmplatzbelegung wie das Fernsehgerät.
! Recorder und Fernsehgerät müssen mit einem EURO-AV-Kabel verbunden sein.
Vorbereiten
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Beispiel
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▼+ die Zeile »Follow TV« anwählen und mit Taste OK aktivieren.
- Anzeige am Recorder: » SELECT TV POI«.
4 Am Fernsehgerät den Programmplatz 1 wählen.
5 An der Fernbedienung des Recorders Taste OK drücken.
- Anzeige am Recorder: »PLEASE WRIT« und »O«.
- Der Recorder "sucht" nach den Daten des ersten Programmplatzes des Fernsehgerätes. Er belegt seinen ersten Programmplatz mit dem gleichen Fernseh-Programm wie am Fernsehgerät.
– Ist dieser Vorgang beendet, erscheint in der Anzeige des Recorders: »SELECT TV PO2«.
6 Am Fernsehgerät Programmplatz 2 wählen.
7 An der Fernbedienung des Recorders Taste OK drücken.
– Einstellung so oft wiederholen, bis alle Fernseh-Programme sortiert sind.
8 Einstellung mit Taste ○↓ beenden.
Wenn bei dieser Einstellung zwei Fernsehanstalten das gleiche Programm senden, kann es zu Fehlern in der Zuordnung führen.
Einstellung wiederholen, wenn die Fernsehanstalten unterschiedliche Programme senden, oder Fernseh-Programme von Hand umsortieren.
Fernseh-Programme umsortieren – von Hand
Vorbereiten
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Beispiel
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▽+ die Zeile »Sendertabelle« anwählen und mit Taste OK aufrufen.

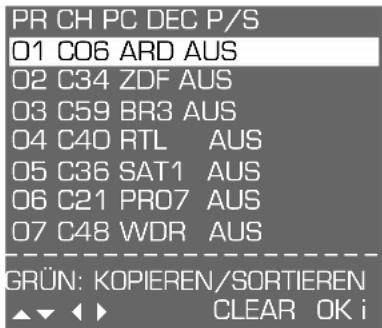

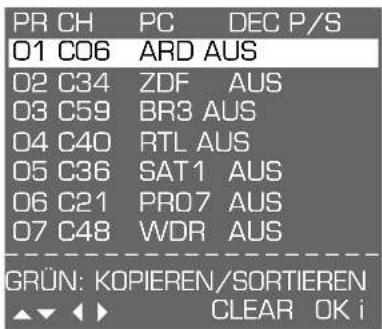

- Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.
4 Programmplatz mit den Tasten ▽+▶◀ anwählen.
5 Programmplatz mit Taste ●ED/EW (grün) markieren.
6 Neuen Programmplatz mit den Tasten ▽△+ anwählen.

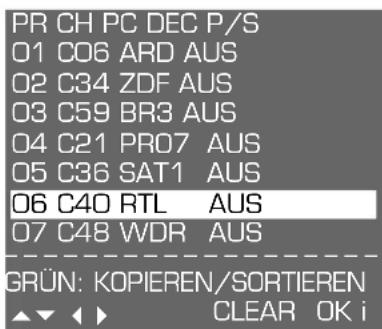

– Die Daten des markierten Programmplatzes werden an den neuen Programmplatz verschoben.
7 Einstellungen mit Taste OK speichern. – Die folgenden Fernseh-Programme verschieben sich um eine Position.
Zum Umsortieren von weiteren Fernseh-Programmen Vorgang ab Pkt. Wiederholen.
8 Einstellung mit Taste ○ ⏻ beenden.
Daten von Hand eingeben
Vorbereiten
1
Fernsehgerät einschalten.
2
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Beispiel
1
Info-Tafel mit Taste ⓘ aufrufen.
2
Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3
Mit den Tasten ▽+ die Zeile »Sendertabelle« anwählen und mit Taste OK aufrufen. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.
4
Programmplatz mit den Tasten ▽+ ▶◀ anwählen, danach Taste OK drücken. – Die Tafel »Programm« erscheint.
5

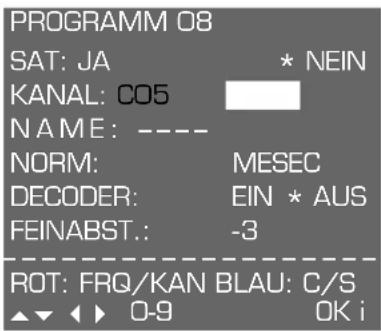

Datenzeile mit den Tasten ▽+ anwählen.
Die Texte bedeuten:
SAT: Satelliten-Fernseh-Programm,
KANAL: die Kanalzahl oder die Frequenz des Fernseh-Programms,
NAME: die Sender-Kurzbezeichnung (max. 4 Stellen),
NORM: die Farbnorm des Fernseh- Programmes (PAL oder MESECAM),
DECODER: Programmplatz für externen Decoder aktivieren,
FEINABST.: Bild feinabstimmen.
!
Die weitere Bedienung entnehmen Sie bitte den Dialogzeilen der »Programm«-Tafel.
!
Für Satelliten-Fernseh-Programme geben Sie die Sender-Kurzbezeichnung auf den gleichen Programmplätzen ein, wie im Satelliten-Empfänger. Weitere Einstellungen sind nicht möglich.
!
Alternativ zur Eingabe der Kanalzahl kann die Frequenz des Fernseh-Programms eingegeben werden, dazu Taste ● VPS (rot) drücken.
– Die Anzeige wechselt von »KANAL« auf »FREQUENZ«. Benötigte Frequenz mit den Ziffern-Tasten ①…⑩ vierstellig eingeben.
!
Sind Kanalzahl oder Frequenz nicht bekannt, kann ein Suchlauf gestartet werden, dazu Taste ▶ drücken.
6
Eingabe mit Taste OK speichern. – Es erscheint wieder die »Sender-Tabelle«. Zur Dateneingabe für die nächsten Programmplätze Einstellung ab Pkt. 4 wiederholen.
7
Einstellung mit Taste ○↓ beenden.
Daten eines Programmplatzes löschen
□
Vorbereiten
1
Fernsehgerät einschalten.
2
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
□
Beispiel
1
Info-Tafel mit Taste ⓘ aufrufen.
2
Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3
Mit den Tasten ▽+ die Zeile »Sendertabelle« anwählen und mit Taste OK aufrufen. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.
4
Programmplatz mit den Tasten ▽+ ▶◀ anwählen.
5
Datenzeile mit Taste ○ CLEAR löschen. – Die folgenden Fernseh-Programme rücken um einen Programmplatz vor.
6
Einstellung mit Taste ○↓ beenden.
Cassette einschieben
Cassette – mit dem Fenster nach oben – soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.
Cassetten Bandlänge/Spielzeit Automatische Erkennung
Der Recorder mißt nach dem Einschieben der Cassette die Bandzeit (Anzeige: »RTTS«) und zeigt bei Stunden-Cassetten die Gesamtspielzeit in Stunden (zum Beispiel E 180) für eine 3-Stunden-Cassette und die abgelaufene Spielzeit in Stunden und Minuten an. Für alle anderen Cassetten – auch bei der 5-Stunden-Cassette – muß die Spielzeit manuell eingegeben werden.
Spielzeit manuell eingeben
Wiedergabe mit Taste ▶ der Fernbedienung oder Taste ▶ am Recorder starten und danach Taste i und Taste OK drücken. – Die Tafel »Spielzeiteingabe« erscheint.
Cassetten-Spielzeit mit den Tasten ▼+ ◀▶ wählen und mit Taste OK bestätigen.
Anzeige der Gesamtspielzeit
Drei Anzeigemöglichkeiten stehen zur Auswahl: abgelaufene Spielzeit, in Stunden und Minuten, Anzeige »U1 : 38;
verbleibende Spielzeit, in Stunden und Minuten, Anzeige »L 1 : 35«;
Bandlänge, in Stunden, Minuten und Sekunden, Anzeige » 0:00:00«.
Gewünschte Anzeige mit Taste ○ COUNTER wählen.
Wurde die Spielzeit der Cassette nicht erkannt, schaltet der Recorder automatisch auf fünfstellige Bandlängenanzeige.
Die Bandlängenanzeige wird automatisch auf »0.00.00« gestellt, wenn eine Cassette eingeschoben wird.
Sie kann auch mit Taste ○ RESET von Hand auf »0.00.00« gestellt werden.
Cassette entnehmen
Taste ▲ drücken, die Cassette wird ausgeschoben.
Aufzeichnungen gegen versehentliches Löschen schützen
Bei jeder Aufnahme wird die vorherige Aufzeichnung automatisch gelöscht. Deshalb können Aufzeichnungen gegen versehentliches Löschen/Neubespielen geschützt werden.

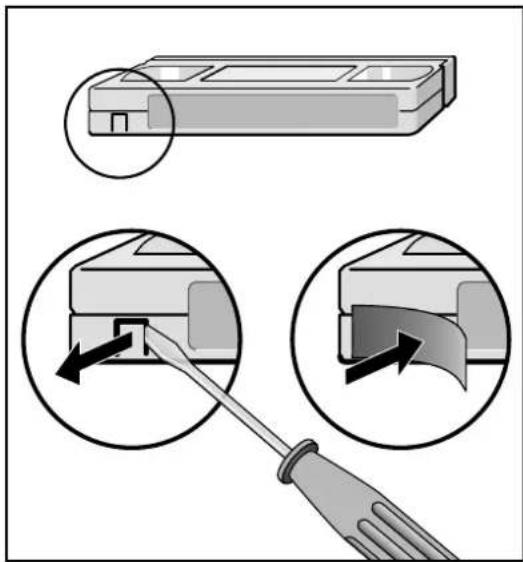

Dazu braucht nur die Lasche der Cassette herausgebrochen werden.
Soll die Cassette wieder bespielt werden, die Öffnung mit einem Klebestreifen verschließen.
Funktions-Anzeigen (OSD - ON SCREEN DISPLAY)
Der Recorder informiert Sie über die gewählte Funktion und die Spielzeit der Cassette.
- An der Anzeige des Recorders.
- Am Bildschirm des Fernsehgerätes.
Die Dauer der Anzeige am Bildschirm kann eingestellt werden:
- Anzeige dauernd,
- Anzeige für kurze Zeit,
- keine Anzeige.
Die Einstellung dafür steht im Kapitel "Sonderfunktionen, Funktions-Anzeige einstellen" auf Seite 32.
Die Anzeige ist in verschiedenen Sprachen möglich, die Einstellung steht im Kapitel "Sonderfunktionen, Sprache der Benutzerführung wählen" auf Seite 34.
Auf einem Blick
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Bespielte Cassette in das Cassettenfach schieben. Der Videorecorder stellt automatisch die Spielzeit der Cassette fest.
Bedienung

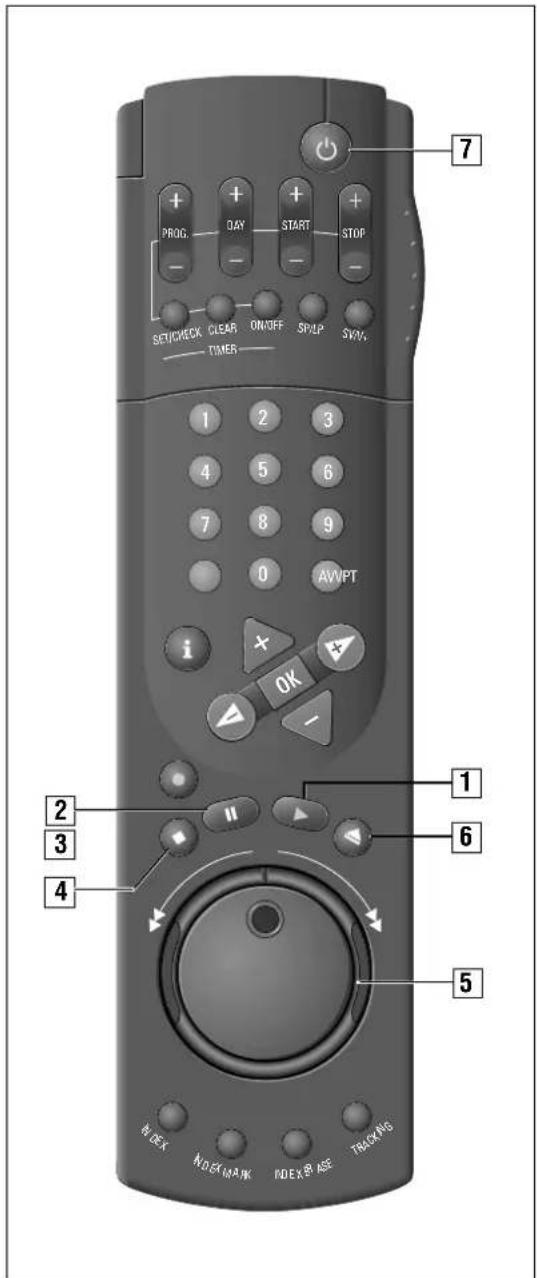

1 Wiedergabe mit Taste ▶ der Fernbedienung oder Taste ▶ am Recorder starten.
2 Pause/Standbild* anwählen, dazu während der Wiedergabe Taste ☐ der Fernbedienung oder Taste ☐ am Recorder drücken.
3 Standbilder schrittweise weiterschalten, dazu während der Wiedergabe-Pause Taste ☐ der Fernbedienung oder Taste ☐ am Recorder drücken. Zurück zur normalen Wiedergabe, dazu Taste ▶ der Fernbedienung oder Taste ▶ am Recorder drücken.
4 Wiedergabe mit Taste ☐ der Fernbedienung oder Taste ☑ am Recorder beenden.
5 Band vor-/zurückspulen, dazu in Funktion Stopp den Shuttle-Ring der Fernbedienung nach rechts oder links drehen, oder die Tasten am Recorder drücken. Umspulen mit Taste der Fernbedienung oder Taste am Recorder beenden.

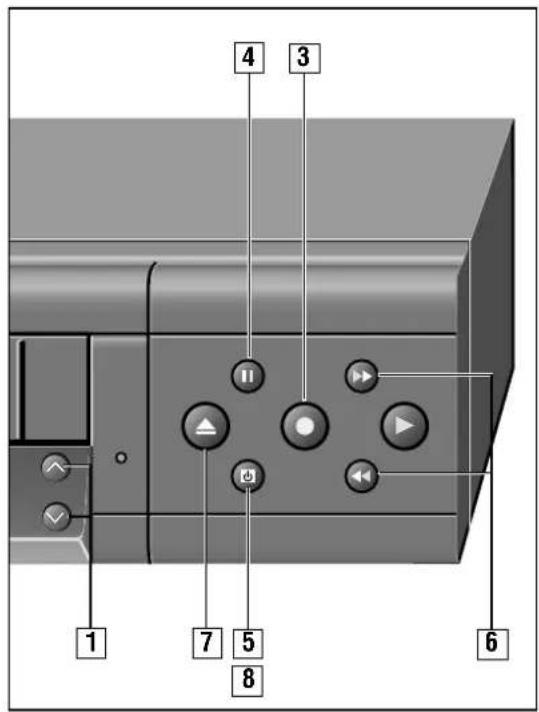

Cassette entnehmen, dazu Taste ▲ drücken.
Recorder mit Taste Ⓐ der Fernbedienung oder Taste Ⓞ am Recorder abschalten.
Megalogic-Funktion
Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät nach dem Starten der Wiedergabe ein und schaltet automatisch auf den AV-Programmplatz.
Zusatzfunktionen der Wiedergabe
Verschiedene Wiedergabegeschwindigkeiten
Verschiedene Wiedergabegeschwindigkeiten anwählen, – vorwärts/rückwärts, dazu während der Wiedergabe den Shuttle-Ring der Fernbedienung nach rechts oder links drehen und halten, oder
die Tasten ▶ am Recorder drücken.
Aus den verschiedenen Wiedergabefunktionen zurück zur normalen Wiedergabe, dazu den Shuttle-Ring der Fernbedienung loslassen oder Taste am Recorder drücken.
Superzeitlupe
Pause/Standbild anwählen, dazu während der Wiedergabe Taste ☐ der Fernbedienung oder Taste ☑ am Recorder drücken.
Anschließend Taste ☐ am Recorder gedrückt halten, oder Jog-Drehscheibe der Fernbedienung stetig drehen.
Wiedergabe von Langspielauf- zeichnungen
Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspiel-Wiedergabe.
- Anzeige am Recorder: »LP«.
Bei Langspiel-Betrieb können Bildstörungen auftreten.
Wiedergabe von Aufzeichnungen anderer Farbnormen
MESECAM-Farbnorm
Bei der Wiedergabe von MESECAM-Aufzeichnungen Taste ○ PAL/SEC drücken.
– Anzeige am Recorder: »RESECRAA«.
Auch das Fernsehgerät muß dieser Farbnorm entsprechen.
Am Ende dieser Wiedergabe Taste ○ PAL/SEC noch einmal drücken, die Anzeige »MESECAM« erlischt.
NTSC-Farbnorm
Bei der Wiedergabe von NTSC-Aufzeichnungen schaltet der Recorder automatisch auf dieses System.
- Kurzzeitige Anzeige am Recorder: »NTSC SP« (Standard Play) oder »NTSC EP« (Extended Play).
Die Anzeige der Gesamtspielzeit wechselt auf fünf-stellige Bandlängenanzeige.
Bei NTSC-Wiedergabe ist keine Standbild-Funktion möglich.
Bei NTSC-Langspiel-Wiedergabe können Bildstörungen auftreten.
Wiedergabe von S-VHS-Aufzeichnungen
Bei der Wiedergabe von Cassetten, die im S-VHS Format aufgezeichnet wurden, schaltet der Recorder automatisch auf dieses System.
- Anzeige am Recorder »SVHS
Tonspur wählen
Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur gewählt werden.
Grundstellung ist Stereo (HiFi-Schrägspur)
– Anzeige am Recorder: »∞«.
Aufeinanderfolgendes Drücken der Taste ○ AUDIO bewirkt:
Tonspur 1 – Anzeige am Recorder: »I« und »LEFT«; Tonspur 2 – Anzeige am Recorder: »2« und »RIGHT«; Mono-/Längsspur – Anzeige am Recorder: »MONO«; Mixbetrieb (HiFi-Schrägspur und Mono-/Längsspur, zur Kontrolle von nachvertonten Cassetten)
– Anzeige am Recorder: »RIK«.
Bild-/Tonkorrekturen
Bild-/Tonkorrektur – automatisch
Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf beste Bildqualität ab (Auto Tracking).
- Während der Abstimmung erscheint am Recorder die Anzeige »AUTO-TRACK« und die Bild-/Tonqualität kann sich verändern.
Bild-/Tonkorrektur – manuell
1 Taste ○ TRACKING drücken.
– Anzeige am Recorder: »TRACKING«.
– Anzeige am Bildschirm: »SPURLAGE«.
2 Tracking (Spurlage)-Einstellung mit den Tasten ◀▶ der Fernbedienung durchführen.
3 Einstellung mit Taste OK speichern.
Bild-/Tonverbesserung für fremdbespielte Cassetten
1 Wenn bei der Wiedergabe von fremdbespielten Cassetten das Bild springt oder durchläuft, drücken Sie nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ① und Taste OK.
– Kurzzeitige Anzeige am Recorder: »ON«.
Bildverbesserung des Standbildes
Wenn bei der Wiedergabefunktion Standbild das Bild zittert oder unruhig wirkt, kann es optimiert werden.
1 Während Standbild die Taste ⓘ drücken.
2 Mit Taste ▽ die Zeile »Pausebild optimieren« anwählen und mit Taste OK aufrufen.
– Anzeige am Recorder: »JITTER«.
– Anzeige am Bildschirm: »PAUSEBILD OPTIMIEREN«.
3 Mit den Tasten ▼ oder ▲ das Bild nach subjektiv bestem Eindruck einstellen und dann Taste OK drücken.
Bildschärfe optimieren (Automatic Contour Control Plus)
Automatisch (Automatic Contour Control)
Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf optimale Bildschärfe ab.
Manuell
Während der Wiedergabe kann mit den Tasten ▽△ die Bildschärfe nach subjektiv bestem Bild-eindruck eingestellt werden.
– Kurzzeitige Anzeige am Recorder:
»SHARPNESS+1«.
Bestimmte Aufzeichnungen finden Video Index Such System (VISS)
Dieses System ermöglicht präzises und schnelles Auffinden des Beginns jeder Eigenaufnahme.
Bandstelle markieren – automatisch
Die "Marken" werden automatisch – bei Beginn jeder Eigenaufnahme – auf das Band gesetzt.
Bandstelle markieren – von Hand
Zusätzlich zu den automatischen "Marken" können per Tastendruck "Marken" auf das Band gesetzt werden.
Während der Aufnahme oder der Wiedergabe an der Bandstelle, die "markiert" werden soll Taste ○ INDEX MARK drücken.
- Anzeige am Recorder: »INDEX MARK«.
– Anzeige am Bildschirm: »INDEX SETZEN«.
Bandstelle finden
Ausgangspunkt ist die aktuelle Bandposition.
Die Suche kann zu den 9 vorherigen oder den 9 folgenden Marken erfolgen.
Taste ○ INDEX drücken.
– Anzeige am Recorder: »INDEX« und eine Nummer.
- Anzeige am Bildschirm: »INDEX« und eine Nummer.
Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marke 1 bis 9 – eingeben und danach den Shuttle-Ring nach links oder rechts drehen.
- Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.
Marke vom Band löschen
Taste ○ INDEX drücken.
Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marke 1 bis 9 – eingeben und danach den Shuttle-Ring nach links oder rechts drehen.
- Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.
- Blinkende Anzeige am Recorder: »INDEX«.
Während die »INDEX«-Anzeige blinkt, kann die Marke mit Taste ○ INDEX ERASE gelöscht werden.
- Anzeige am Recorder: »INDEX ERASE«
– Anzeige am Bildschirm: »INDEX LÖSCHEN«.
Auf einem Blick
Vorbereiten
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
3 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
Bedienung
1 Programmplatz wählen, schrittweise mit den Tasten ▽▲ der Fernbedienung oder den Tasten ⬇√ am Recorder; direkt mit den Ziffern-Tasten ① ... ⑩ der Fernbedienung.
! Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.
2 Langspielaufnahme – wenn gewünscht – mit Taste ○ SP/LP wählen. – Die Spieldauer der Cassette wird dadurch verdoppelt.
3 Aufnahme starten, dazu Taste ● länger drücken.
4 Aufnahmepause mit Taste ☐ der Fernbedienung oder Taste ☐ am Recorder anwählen. Aufnahme mit Taste ● fortsetzen.
5 Aufnahme mit Taste ☐ der Fernbedienung oder Taste ☑ am Recorder beenden.
6 Band vor-/zurückspulen, dazu in Funktion Stopp den Shuttle-Ring der Fernbedienung nach rechts oder links drehen, oder die Tasten am Recorder drücken. Umspulen mit Taste der Fernbedienung oder Taste am Recorder beenden.
7 Cassette entnehmen, dazu Taste ▲ drücken.
8 Recorder mit Taste Ⓐ der Fernbedienung oder Taste Ⓜ am Recorder abschalten.
Megalogic-Funktion
Ist der Recorder an ein Fernsehgerät mit Mega- logic-Funktionen angeschlossen, kann mit Taste ● das Fernseh-Programm, das am Bildschirm des Fernsehgerätes zu sehen ist, aufgezeichnet werden. Der Programmplatz muß am Recorder nicht gewählt werden.
Stoppzeit eingeben
Die Aufnahme läuft bis zum Bandende.
Danach schaltet der Recorder automatisch auf Rücklauf, spult das Band an den Anfang und schaltet auf Stand-by.
Sie können jedoch eine Stoppzeit eingeben. Dazu gibt es zwei Möglichkeiten:
Minutengenaues Eingeben;
Eingeben in 30-Minuten-Schritten.
Minutengenaues Eingeben der Stoppzeit
Während der Aufnahme Taste ● drücken.
Gewünschte Stoppzeit mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben und mit Taste OK bestätigen.
Stoppzeit in 30-Minuten-Schritten eingeben
Während der Aufnahme Taste ● drücken.
Während der Aufnahme gewünschte Stoppzeit durch wiederholtes Drücken der Taste ☐ eingeben (max. 20 mal = 600 Minuten) und mit Taste OK bestätigen.
Stoppzeit ändern
Soll die Stoppzeit während der Aufnahme geändert werden, Taste ● drücken, neue Stoppzeit mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.
Aufzeichnungen nahtlos aneinander reihen (Assemble-Schnitt)
Während der Wiedergabe die Bandstelle suchen, an der die neue Aufnahme angesetzt werden soll, danach Taste ☐ der Fernbedienung oder Taste ☑ am Recorder drücken.
Recorder mit Taste ● auf Aufnahme-Pause schalten.
Gewünschtes Programm mit den Ziffern-Tasten ① ... ⑩ ein- oder zweistellig eingeben.
»Neue« Aufnahme mit Taste ☐ der Fernbedienung oder Taste ☐ am Recorder starten.
- Bei der Wiedergabe sehen Sie nahtlose Übergänge ohne Störzonen. Man nennt dies Assemble-Schnitt (assemble = anfügen).
Besonderheiten der Tonaufnahme
Die verschiedenen Tonspuren des Recorders
Ihr Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton.
Die HiFi- oder Schrägspur, für Stereo- und Zweiton-Aufzeichnungen.
Die Mono- oder Längsspur, für die Tonwiedergabe auf Standard-VHS-Recordern und zum Nachvertonen.
Bei der Aufnahme wird der Ton auf beide Tonspuren aufgenommen.
Fernseh-Sendungen mit Zweiton
Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.
Auf die Längsspur wird Tonkanal 1 aufgenommen. Bei Zweiton-Sendungen schaltet der Recorder automatisch auf den Tonkanal 1.
Mit Taste ○ AUDIO kann der Tonkanal gewählt werden. Eine Kontrolle ist über das Fernsehgerät möglich.
Fernseh-Sendungen mit Stereoton
Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.
Auf die Längsspur wird der Monoton aufgezeichnet.
Grundstellung = Stereo, am Recorder erscheint die Anzeige: »CD«.
Tonaussteuerung, automatisch/manuell
Nach der Anwahl des Programmes steuert der Recorder den Ton automatisch aus.
Soll der Ton von Hand ausgesteuert werden, Taste ○ MAN am Recorder drücken.
- Anzeige am Recorder: »MAN« und »LEVEL 10«.
Mit den Tasten ○ – LEVEL + am Recorder den Ton aussteuern, daß bei den lautesten Stellen die rote Marke (+ 0 dB) leuchtet.
Durch erneutes Drücken der Taste ○MAN wird zur automatischen Tonaussteuerung zurückgeschaltet.
Die verschiedenen Möglichkeiten der TIMER-Programmierung
Der Recorder kann so programmiert werden, daß er zu einer späteren Zeit aufzeichnet.
Sie können vorprogrammieren:
– Sechs Sendungen innerhalb von 31 Tagen,
– Sendungen täglich oder wöchentlich zur gleichen Zeit,
– mit oder ohne VPS/PDC-Steuerung,
– mit Standard- oder Langspielzeit.
Zwei Varianten stehen zur Auswahl:
- Mit dem ShowView System.
- Mit der Benutzerführung und manueller Dateneingabe.
Die Steuerung durch VPS/PDC garantiert bei der Aufnahme-Programmierung immer die vollständige Aufzeichnung Ihrer Wunschsendung.
VPS/PDC – Das Video-Programm-System
Fehlaufzeichnungen bei Programmverschiebungen gibt es nicht mehr.
Hinweise zur TIMER-Programmierung mit VPS/PDC
Viele Fernsehanstalten strahlen ein programmbezogenes Zusatzsignal (VPS/PDC-Signal) aus, das Beginn und Dauer jeder einzelnen Fernsehsendung markiert.
Deshalb ist es wichtig, daß beim Programmieren des Recorders die Ein- und Ausschaltzeiten minutengenau eingegeben werden.
Ändern oder verschieben sich Fernsehsendungen, dann werden in den Programmübersichten gesonderte VPS/PDC-Zeiten angegeben, die anstelle der normalen Anfangszeiten eingegeben werden.
Der Recorder erkennt diese Verschiebung und schaltet zum tatsächlichen Beginn der Sendung ein und am tatsächlichen Ende wieder aus.
Programmieren von mehreren Fernsehsendungen an einem Tag
Wollen Sie an einem Tag mehrere Fernsehsendungen verschiedener Programme vorprogrammieren, dann müssen Sie entscheiden, welche Sendung vollständig aufgezeichnet werden soll, falls Sie eine Zeitverschiebung befürchten.
Beispiel:
Sie wollen das 1. Programm von 20.15 Uhr bis 21.45 Uhr und das 2. Programm von 21.50 Uhr bis 22.30 Uhr aufzeichnen.
Jetzt überzieht aber die Sendung im 1. Programm um 15 Minuten, der Recorder zeichnet diese Sendung – gesteuert durch das VPS/PDC-Signal – bis 22.00 Uhr auf. Erst danach schaltet der Recorder auf das 2. Programm. Es fehlen also 10 Minuten der zweiten Sendung.
Soll die Sendung des 2. Programms von Anfang an aufgezeichnet werden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung für das 1. Programm löschen, die Dauer der Aufzeichnung richtet sich jetzt nach Ein- und Ausschaltzeit.
Die Aufzeichnung des 1. Programms endet um 21.45 Uhr, ab 21.50 Uhr wird das 2. Programm aufgezeichnet.
Programmieren des gesamten Abendprogrammes an einem Tag
Sie wollen das gesamte Abendprogramm der ARD (zum Beispiel Samstag ab 20.15 Uhr, Unterhaltungssendung, Lottozahlen und Spielfilm) programmieren, dann müssen Sie für jede dieser Sendungen einen separaten TIMER-Platz verwenden, sonst würde der Recorder – gesteuert durch das VPS/PDC-Signal – am Ende der ersten Sendung die Aufzeichnung beenden.
Wollen Sie für das gesamte Abendprogramm (zum Beispiel von 20.15 Uhr bis 00.15 Uhr) nur einen TIMER-Platz verwenden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung löschen.
Wie Sie das VPS/PDC-Signal bestätigen oder löschen, ist in den Programmierbeispielen beschrieben.
Bei Fernsehanstalten, die kein VPS/PDC-Signal aussenden, wird die Aufzeichnung nur durch die eingestellte Einschaltzeit gestartet und nur durch die eingestellte Ausschaltzeit beendet.
Wenn Sie einen Antennenpositionierer verwenden und Satellitenprogramme von verschiedenen Satelliten vorprogrammieren, dann sollten Sie nur für eine Sendung die VPS/PDC-Steuerung programmieren.
Begründung:
Werden zwei Satelliten-Sendungen von verschiedenen Satelliten mit VPS/PDC-Steuerung vorprogrammiert, dann bewegt sich die Satellitenantenne fortwährend zwischen den Positionen der Satelliten hin und her. Das kann zur Überlastung des Antennenmotors führen.
Programmieren mit dem ShowView System, Variante 1
Sie aktivieren nur noch per Tastendruck das ShowView System, geben den ShowView Nummerncode – den Sie aus der Programmzeitschrift entnehmen – ein und bestätigen die Eingabe.
ShowView ist ein eingetragenes Warenzeichen der Gemstar Development Corp.
Das ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.
Beim erstmaligen Programmieren eines jeden Fernseh-Programmes muß dem Recorder "gelernt" werden, auf welchem Programmplatz das jeweilige Fernseh-Programm gespeichert ist.
Wie das funktioniert, steht im Bedienschritt Pkt. 3 des Beispiels.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.
Uhrzeit und Datum des Recorders müssen korrekt sein.
Beispiel
Programmieren mit Taste ○ sv/v+ beginnen.

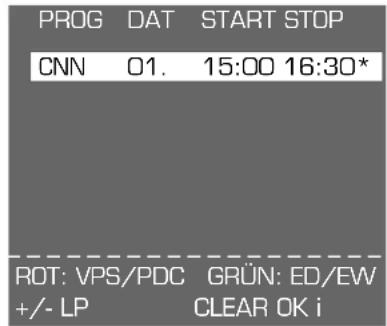

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.
Wenn alle TIMER-Plätze belegt sind, müssen Sie einen TIMER-Platz löschen, siehe Kapitel "Einen belegten TIMER-Platz löschen", auf Seite 20.
Im Beispiel ist nur die Bildschirmanzeige beschrieben.
ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑩ eingeben.
Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.
Mit Taste ○ sv/v+ kann die gesamte ShowView Nummer gelöscht werden.
Soll die Sendung täglich oder wöchentlich zur gleichen Zeit aufgezeichnet werden, Taste ED/EW (grün) ein- oder zweimal drücken.
Die Funktion "täglich" ist für Aufnahmen an Sams-tag oder Sonntag nicht möglich.
ShowView Nummer mit Taste OK bestätigen.
- Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.
Blinkt in der Anzeige am Recorder »R2« und erscheint in der Tafel die Meldung »Programm wählen«, hat der Recorder den Programmplatz des Fernseh-Programmes nicht gefunden.
Programmplatz mit Taste ⚠️ PROanwählen und mit Taste OK bestätigen.
Zusätzliche Funktionen
- Soll die Sendung ohne VPS/PDC-Steuerung aufgezeichnet werden, Taste ○ VPS (rot) drücken. Der Stern (*) in der Tafel signalisiert, Aufnahme mit VPS-Steuerung.
- Langspielaufnahme - wenn gewünscht - mit Taste ○ SP/LP wählen.
Die Spieldauer der Cassette wird dadurch verdoppelt.
– Die Daten können mit den Tasten ⏻ PROG., ⏻ DAY, ⏻ START, ⏻ STOP geändert werden.
Programmierung mit Taste OK bestätigen.
– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.
– Anzeige am Recorder: »TIMER«.
Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".
Meldungen des Recorders
Diese weisen auf verschiedene Zustände oder Fehler hin. Die Meldungen erscheinen am Bildschirm des Fernsehgerätes oder in der Anzeige am Recorder.
Restspielzeit
Anzeige: »Rest« »REST« und die verbleibende Spieldauer der Cassette.
Wenn die »Restspielzeit« negativ (−) ist, dann wurde eine Cassette mit zu geringer Spieldauer eingelegt, oder die Summe aller TIMER-Aufnahmezeiten ist zu groß.
Aufnahmedauer
Anzeige: »Aufnahmedauer« »REST -:-- «. Die Spieldauer der Cassette wurde nicht erkannt.
Cassette einlegen
Anzeige: »Cassette einlegen« »NO CASSETTE«. Es befindet sich keine Cassette im Recorder.
Cassette gesperrt
Anzeige: »Cassette gesperrt« »PROTECTED«. Die Cassette ist gegen Neubespielen gesichert, sie wird automatisch ausgeschoben.
Code-Fehler
Anzeige: »CODE ERROR«. Das deutet auf eine unvollständige Eingabe hin, oder die ShowView Nummer in der Programmzeitschrift stimmt nicht.
ED-Fehler
Anzeige: »ED-Fehler« »ED ERROR«. Eine tägliche Aufzeichnung für Samstag oder Sonntag wurde gewählt, dies ist nicht möglich.
Aufnahmebeginn in Kürze
Wenn Sie weitere Aufnahmen programmieren oder mit anderen Info-Tafeln arbeiten, blinkt zehn Minuten vor Aufnahmebeginn die Anzeige: »TIMER«. Dann Taste ○ TIMER ON/OFF drücken.
Aufnahmebeginn erreicht
Ist der Aufnahmebeginn erreicht, sollten Sie die Tafel »Aufnahme-Programmierung« oder andere Info-Tafeln verlassen, damit der Recorder die Aufnahme starten kann. Dazu Taste ○ TIMER ON OFF drücken.
Kontrolle der belegten TIMER-Plätze
Taste ○ SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.
Nach einiger Zeit schaltet der Recorder die Tafel automatisch ab und ist wieder in Aufnahme-Bereitschaft.
Einzelne Daten eines TIMER-Platzes ändern
Taste ○ SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.
Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die Markierung (▶ am benötigten TIMER-Platz steht.
Daten mit den Tasten ⏻ PROG., ⏻ DAY, ⏻ START, ⏻ STOP ändern.
Einstellung mit Taste OK speichern.
Einen belegten TIMER-Platz löschen
Taste _SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.
Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die Markierung (▶ am benötigten TIMER-Platz steht.
Daten des TIMER-Platzes mit Taste ○ CLEAR löschen.
Aufnahmebereitschaft des Recorders unterbrechen
Sie haben TIMER-Plätze programmiert und wollen den Recorder während der Aufnahmebereitschaft benützen, oder Sie wollen die TIMER-Aufnahme abbrechen, dann
Taste ○ TIMER ON/OFF der Fernbedienung drücken. – Die TIMER-Daten im Anzeigefeld des Recorders erlöschen, die TIMER-Anzeige blinkt.
Die Aufnahmebereitschaft des Recorders ist jetzt unterbrochen.
Wählen Sie die gewünschte Funktion.
Aufnahmebereitschaft des Recorders wieder aktivieren
Cassette mit ausreichender Spieldauer einschieben, Band-Messung abwarten und Taste ○ TIMER ON/OFF drücken.
- Kurzzeitig erscheint in der Anzeige des Recorders die Restspielzeit.
- Der Recorder ist wieder in Aufnahmebereitschaft, die TIMER-Aufnahmen werden zu den vorgewählten Zeiten durchgeführt.
– Die TIMER-Anzeige am Recorder leuchtet.
Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 2
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste ⓘ gedrückt wird und der AV-Programmplatz wird automatisch angewählt.
Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.
Uhrzeit und Datum des Recorders müssen korrekt sein.
Beispiel
Die Bedienung kann jederzeit mit Taste ⏻ abgebrochen werden.
Tafel »Info« mit Taste ⓘ aufrufen.
Aufnahme-Programmierung mit Taste OK aktivieren.
– Die Tafel »Aufnahme-Programmierung« erscheint.
– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.
Wenn alle TIMER-Plätze belegt sind, müssen Sie einen TIMER-Platz löschen, siehe Kapitel "Einen belegten TIMER-Platz löschen", auf Seite 20.
Im Beispiel ist nur die Bildschirmanzeige beschrieben.
Wenn der erste TIMER-Platz belegt ist, mit den Tasten ▼+ den nächsten freien TIMER-Platz wählen.
3
Neue Aufnahme programmieren, dazu Taste OK drücken.
– In der Datenzeile erscheint: ein Fernseh-Programm, das aktuelle Datum, die aktuelle Uhrzeit als Startzeit, die aktuelle Uhrzeit plus 1 Stunde 30 Minuten als Stoppzeit und VPS/PDC ein (*).
4
Daten für die Aufnahme ändern:
^+ PROG. – das Fernseh-Programm,
^+ DAY – das Datum,
START – die Startzeit,
STOP – die Stoppzeit,
VPS (rot) – VPS/PDC-Signal ein/aus,
ED/EW (grün) – Tägliche oder wöchentliche Aufzeichnung zur gleichen Zeit,
○ SP/LP – Langspielaufnahme.
!
Soll anstatt eines Fernseh-Programmes das Bild-/Tonsignal eines externen Gerätes aufgezeichnet werden, das an den entsprechenden Buchsen angeschlossen wurde, muß diese Programmquelle mit Taste ⚠ PROG. angewählt werden.
Anstatt der Programmnummer und der Sender-Kurzbezeichnung steht in der Datenzeile:
- »HiFi« für eine Stereoanlage an den Buchsen
- ⊙ LR;
- »A1« oder »A2« für zum Beispiel einen Satelliten-Empfänger an Buchse EURO-AV A1 oder DECODER A2;
- »CV« für einen Camera-Recorder an den Buchsen VIDEO IN/AUDIO IN.
5
Programmierung mit Taste OK bestätigen.
- Der TIMER-Platz ist programmiert, kurzzeitig wird die Restspielzeit gezeigt.
– Anzeige am Recorder: »TIMER«.
!
Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".
!
Die "Meldungen" des Recorders und deren Bedeutung sowie Möglichkeiten zum Ändern finden Sie auf Seite 20.
... von einem zweiten Recorder, Camera-Recorder, CD-i-Spieler
Anschließen
Vorbereiten
1 Buchse DECODER A2 des Recorders und entsprechende Buchse des anderen Recorders oder CD-i-Spielers mit einem handelsüblichen Kabel verbinden.
2 Buchse VIDEO IN (Bildsignal) und Buchsen L AUDIO IN R (Tonsignal) des Recorders und entsprechende Buchsen des Camera-Recorders mit handelsüblichem Kabel verbinden.
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
3 Die Cassette, die kopiert werden soll, in den Wiedergabe-Recorder oder Camera-Recorder schieben.
4 Cassette mit ausreichender Spieldauer in den Aufnahme-Recorder schieben.
Bedienung
1 Programmplatz für den zweiten Recorder oder CD-i-Spieler anwählen, dazu die Taste ^4 so oft drücken, bis »R2« in der Anzeige des Aufnahme-Recorders erscheint.
Programmplatz für den Camera-Recorder anwählen, dazu die Taste AV so oft drücken, bis »LV« in der Anzeige des Aufnahme-Recorders erscheint.
Beim Überspielen von MESECAM-Farbsendungen zusätzlich die Taste ○ PAL/SEC drücken.
2 Am Wiedergabe-Recorder, CD-i-Spieler, Camera-Recorder die Wiedergabe starten.
3 Am Aufnahme-Recorder mit Taste ● die Aufnahme starten.
4 Aufnahme mit Taste ☐ der Fernbedienung oder Taste ☑ am Recorder beenden.
Der Ton kann auch manuell ausgesteuert werden, dazu Taste ○ MAN drücken und mit den Tasten ○-LEVEL + den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+0 dB) leuchtet.
! Beachten Sie die "Insert"-Möglichkeiten im nächsten Kapitel.
... nachträgliches Einfügen neuer Aufnahmen
Sie können in vorhandene Aufnahmen nachträglich neue Aufnahmen einfügen, zum Beispiel bestimmte Szenen, die von externen Bild-/Tonquellen wiedergegeben werden.
Die Insert-Möglichkeiten
Insert/Dubbing
Das neue Bild-/Tonsignal wird eingefügt.
Das neue Tonsignal wird auf Längs- und Schrägspur aufgezeichnet, das alte Tonsignal wird gelöscht.
Insert/Video
Das neue Bild-/Tonsignal wird eingefügt.
Das neue Tonsignal wird auf die Schrägspur aufgezeichnet, das alte Tonsignal bleibt auf der Längsspur.
Insert/Copy
Es wird nur das neue Bildsignal eingefügt.
Der Ton der alten Aufzeichnung von der Mono-Längsspur wird auf die Schrägspur des Bandes überspielt.
Anschließen
1 Bild-/Tonquelle an Buchse EURO-AV A1 oder DECODER A2 anschließen; oder
2 Bild-/Tonquelle an Buchsen L AUDIO IN R und VIDEO IN anschließen.
Soweit nicht extra angegeben, führen Sie die folgenden Funktionen mit den Tasten am Recorder durch.
Insert/Dubbing-Funktion
1 Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste 📄 drücken.
2 Taste ○INS/DUB. zweimal drücken.
– Die Bandstelle ist elektronisch markiert.
- Anzeige am Recorder: »INSERT DU88«.
- Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige um. Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt.
3 Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll.
Dann Taste 📄 und danach Taste ● drücken.
- Der Recorder schaltet automatisch auf Aufnahme-Pause.
- Am Recorder erscheint die Anzeige: »INS R P«.
4 Programmquelle mit den Tasten √ ∧ anwählen.
Anzeige I...99 = Programmplätze der Fernsehsender;
Anzeige R1/R2 = Bild-/Tonquelle an Buchse EURO-AV A1 oder DECODER A2;
Anzeige CV = Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.
5 Wiedergabe der externen Bild-/Tonquelle starten.
6 Insert-Funktion mit Taste 📌 starten.
- Anzeige am Recorder: »INS REC«.
Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.
7 Insert-Funktion mit Taste ■ beenden.
Insert/Video-Funktion
1 Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste ☐ drücken.
2 Taste ○INS/DUB. dreimal drücken.
– Die Bandstelle ist elektronisch markiert.
- Anzeige am Recorder: »INSERT V ID«.
- Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige um. Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt.
3 Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll.
Dann Taste 📄 und danach Taste ● drücken.
- Der Recorder schaltet automatisch auf Aufnahme-Pause.
- Am Recorder erscheint die Anzeige: »INS R P«.
4 Programmquelle mit den Tasten √ ∧ anwählen.
Anzeige 1...93 = Programmplätze der Fernsehsender;
Anzeige R1/R2 = Bild-/Tonquelle an Buchse EURO-AV A1 oder DECODER A2;
Anzeige CV = Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.
5 Wiedergabe der externen Bild-/Tonquelle starten.
6 Insert-Funktion mit Taste 📄 starten.
Anzeige am Recorder: »INS REC«.
Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.
7 Insert-Funktion mit Taste ■ beenden.
Insert/Copy-Funktion
1 Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste ☐ drücken.
2 Taste ○INS/DUB. viermal drücken.
– Die Bandstelle ist elektronisch markiert.
– Anzeige am Recorder: »INSERT«.
- Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige um. Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt.
3 Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll.
Dann Taste 📄 und danach Taste ● drücken.
- Der Recorder schaltet automatisch auf Aufnahme-Pause.
– Am Recorder erscheint die Anzeige: »INS R P«.
4 Programmquelle mit den Tasten √ ∧ anwählen.
Anzeige 1...99 = Programmplätze der Fernsehsender;
Anzeige R1/R2 = Bild-/Tonquelle an Buchse EURO-AV A1 oder DECODER A2 ;
Anzeige CV = Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.
5 Wiedergabe der externen Bild-/Tonquelle starten.
6 Insert-Funktion mit Taste 📌 starten.
– Anzeige am Recorder: »INS REC«.
Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.
7 Insert-Funktion mit Taste ■ beenden.
Der Recorder als HiFi-Tonbandgerät
Der Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton:
– die HiFi-(Schräg)-Spur,
für Stereo- und Zweiton-Aufzeichnungen, der HiFi-Ton wird in absoluter Top-Qualität aufgezeichnet und wiedergegeben.
– Die Mono-(Längs)-Spur,
für die Tonwiedergabe auf Standard VHS-Video-
recordern und zum Nachvertonen (Dubbing).
Anschließen
HiFi-Anlage mit handelsüblichem Cinchkabel an die Buchsen AUDIO anschließen (Rückseite).
= Toneingang, L = linker Kanal, R = rechter Kanal; ' = Tonausgang, L = linker Kanal, R = rechter Kanal;
Kopfhörer an Buchse 📞anschließen.
Soweit nicht extra angegeben, führen Sie die folgenden Funktionen mit den Tasten am Recorder durch.
Vorbereiten
HiFi-Anlage einschalten und Tonquelle (zum Beispiel CD-Spieler, Cassettenrecorder usw.) wählen.
Cassette mit ausreichender Spieldauer in den Recorder schieben.
Tonaufnahme von der HiFi-Anlage
HiFi-Programmplatz anwählen, dazu die Tasten ☑ so oft drücken, bis »HI« in der Anzeige des Recorders erscheint.
Der Ton wird automatisch ausgesteuert.
Der Ton kann auch manuell ausgesteuert werden, dazu Taste ○ MAN drücken und mit den Tasten ○ - LEVEL + den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (0 dB) leuchtet.
Langspielbetrieb – wenn gewünscht – mit Taste
○ SP/LP der Fernbedienung wählen.
Tonaufnahme mit Taste ● starten.
Tonaufnahme mit Taste 📊 beenden.
HiFi-Tonwiedergabe
1 Wiedergabe mit Taste ▶ starten.
- Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspielbetrieb um.
2 Tonspur wählen:
bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur mit Taste ○ AUDIO der Fernbedienung gewählt werden.
Grundstellung ist Stereo (HiFi-Schrägspur)
- Anzeige am Recorder. » OD«.
Tonspur 1 – Anzeige am Recorder »1« und »LEFT«.
Tonspur 2 – Anzeige am Recorder »2« und »RIGHT«.
Mono-/Längsspur – Anzeige am Recorder: »MONO«. Mixbetrieb (HiFi-Schrägspur und Mono-/Längsspur, zur Kontrolle von nachvertonten Cassetten) – Anzeige am Recorder »NIX«.
3 HiFi-Tonspur einstellen:
beim Abspielen einer »fremdbespielten« Cassette kann es erforderlich sein, die Tonspur nachzuregeln. Dazu Taste ○ TRACKING der Fernbedienung drücken und Tonspur mit den Tasten ◀ ▶ der Fernbedienung einstellen.
Betrieb mit einem Kopfhörer
1 Lautstärke des Kopfhörers einstellen, dazu Taste ○○drücken und mit den Tasten ○-LEVEL + gewünschte Lautstärke einstellen.
2 Tonspur zum Mithören für den Kopfhörer wählen, dazu mit Taste ○ AUDIO der Fernbedienung eine Tonspur wählen, dann Taste ○Ωdrücken und mit Taste ○AUDIO der Fernbedienung gewünschte Tonspur wählen.
Die Aufzeichnung kann nachträglich mit einem neuen Ton versehen werden.
Der Originalton der Längsspur wird vollständig gelöscht, die HiFi-(Schräg)-Spur bleibt erhalten.
Anschließen
HiFi-Anlage mit handelsüblichem Cinchkabel an die Buchsen ⬤ AUDIO an der Rückseite des Recorders anschließen.
R = rechter Kanal; L = linker Kanal.
Die Buchsen ⬤ AUDIO eignen sich auch zum Anschließen eines Mischpultes (Eingang).
Camera-Recorder mit handelsüblichem Cinchkabel an die Buchsen L AUDIO IN R an der Vorderseite des Recorders anschließen.
Diese Buchsen eignen sich auch zum Anschließen eines Mischpultes (Ausgang).
Vorbereiten
Soweit nicht extra angegeben, führen Sie die folgenden Bedienungen mit den Tasten am Recorder durch.
Bespielte Cassette in den Recorder schieben.
Programmquelle mit den Tasten ⏻ wählen.
HI = Tonquelle an den AUDIO-Buchsen an der Rückseite des Recorders, oder
= Tonquelle an den AUDIO-Buchsen an der Vorderseite des Recorders.
Bedienung
Im Wiedergabebetrieb die Bandstelle suchen, an der die Nachvertonung beginnen soll, dann Taste ☐ der Fernbedienung oder Taste ☐ am Recorder drücken (Wiedergabe-Pause).
- Anzeige am Recorder: » STILL«.
Taste ○ INS/DUB drücken (aktiviert die Dubbing-Funktion).
- Anzeige am Recorder: »CV DUB PRAU« oder »HI DUB PRAU«
Der Ton wird automatisch ausgesteuert.
Der Ton kann auch manuell ausgesteuert werden, dazu Taste ○ MAN am Recorder drücken und mit den Tasten ○ -LEVEL+ am Recorder den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (0 dB) leuchtet.
Nachvertonen mit Taste ▶ der Fernbedienung oder Taste ▶ am Recorder starten.
- Der Originalton bleibt auf der HiFi-Spur, der neue Ton kommt auf die Längsspur.
Nachvertonen mit Taste ○INS/DUB beenden.
- Der Videorecorder schaltet auf Wiedergabe, Sie hören den Ton der Mono-(Längs)-Spur. Die Anzeige »DUB« erlischt.
Beim Wechseln einer Cassette mit Nachvertonung müssen Sie, um den Nachvertonungston zu hören auf die Mono-(Längs)-Spur umschalten. Dazu die Taste ○ AUDIO der Fernbedienung so oft drücken, bis in der Anzeige am Recorder »MONO« erscheint.
Wenn Sie Originalton und Nachvertonung hören möchten, drücken Sie die Taste ○ AUDIO der Fernbedienung so oft, bis in der Anzeige am Recorder »FIX« erscheint.
Wenn am Recorder ein Mischpult angeschlossen ist, können Sie den HiFi-Originalton der Videocassette und den Ton von externen Tonquellen mischen.
1 Fernsehgerät und Satelliten-Empfänger ausschalten.
2 Netzkabel des Videorecorders aus der Netzsteck-dose ziehen.
1 Buchse des Recorders und Buchse REM. CONTR. VCR (Steuerleitung) des Satelliten-Empfängers mit Adapterkabel Cinch/ 3,5 mm Klinke verbinden.
2 Buchse EURO-AV A1 des Recorders und Buchse EURO-AV des Fernsehgerätes mit handelsüblichem Kabel verbinden.
Hat der Satelliten-Empfänger eine zusätzliche Buchse für Decoder, kann ein "PAY-TV-Decoder" dort angeschlossen werden.
3 Buchse DECODER A2 des Recorders und EURO-AV-Buchse des Satelliten-Empfängers mit entsprechendem Kabel verbinden.
4 Antennenstecker der Hausantenne in Buchse 77 des Recorders stecken.
5 Buchse TV des Recorders und Buchse Y (Antenne) des Fernsehgerätes mit beigepacktem Antennenkabel verbinden.
6 Netzkabel des Videorecorders wieder in die Netzsteckdose stecken.
Bedienung
1 Fernsehgerät und Satelliten-Empfänger einschalten.
2 Wird am Recorder ein Satelliten-Programm gewählt, dann ist dieses Programm am Bildschirm des Fernsehgerätes zu sehen und wird bei einer "Aufnahme" bzw. "TIMER-Aufnahme" aufgezeichnet.
Wenn der Recorder verschlüsselte Fernseh-Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig.
Fragen Sie im Fachhandel nach dem Decoder.
Anschließen
1 Buchse DECODER A2 des Recorders und geeignete Buchse des Decoders mit einem EURO-AV-Kabel verbinden.
! Beachten Sie die Einstellung für den Programmplatz, auf dem das Fernseh-Programm des Decoders gespeichert wird.
Programmplatz für einen Decoder einstellen
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▼+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▼+ die Zeile »Sendertabelle« anwählen und mit Taste OK aufrufen.
– Die Tafel »Sender-Tabelle« erscheint.
4 Programmplatz für das Fernseh-Programm vom PAY-TV-Decoder mit den Tasten ▼△ anwählen, danach Taste OK drücken.
– Die Tafel »PROGRAMM« erscheint.
5 Datenzeile »DECODER« mit den Tasten ▽+ anwählen.
6 Decoder aktivieren, dazu Taste ◀ drücken.
– Die Anzeige wechselt von »AUS« auf »EIN«.
7 Einstellung mit Taste OK speichern.
8 Einstellung mit Taste ○ ⏻ beenden.
Betriebsarten
1 Der Recorder ist ausgeschaltet (in Bereitschaft).
Der PAY-TV-Decoder schaltet automatisch auf das Fernsehgerät.
2 Der Recorder befindet sich im EE-Betrieb oder Aufnahme, empfängt aber keinen PAY-TV-Sender. In diesem Fall schaltet der Decoder automatisch auf das Fernsehgerät.
3 Aufnahme einer PAY-TV-Sendung
mit gleichzeitiger Kontrolle am Fernsehgerät
(zum Beispiel Programmplatz 4 oder AV).
Dazu ist es notwendig, daß Sie »AV« auf jedem belie-
bigen Programmplatz des Fernsehgerätes anwählen
können (zum Beispiel GRUNDIG Fernsehgeräte).
Wählen Sie »AV« auf Programmplatz 4 oder Pro-
grammplatz AV Ihres Fernsehgerätes.
4 Aufnahme einer PAY-TV-Sendung während gleichzeitig am Fernsehgerät eine andere, »normale« Sendung angesehen wird. Sollte sich in diesem Fall Ihr Fernsehgerät nicht mehr auf die »normalen« Fernsehprogramme umschalten lassen, dann gehen Sie bitte wie folgt vor:
Nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ④ und die Taste OK drücken.
Wollen Sie diese Funktion wieder aufheben, dann nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①③ und die Taste OK drücken.
Aufnahmen, gesteuert von externen Geräten
Ist am Recorder an den Buchsen EURO-AV A1 oder A2 ein externes Gerät angeschlossen, das über eine Schaltuhr mit Steuersignal verfügt, kann dadurch die Aufnahme des Recorders gesteuert werden.
Vorbereiten
1 Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.
EURO-AV-Buchse für das externe Gerät vorbereiten.
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▽△+ die Zeile »A1/A2 Aufn.-Bereitschaft« anwählen und mit Taste OK aufrufen.
- Die Tafel »A1/A 2 AUFNAHMEBEREITSCHAFT« erscheint.
3 Mit den Tasten ◀ oder ▶ Aufnahme-Bereitschaft einschalten.
4 Mit Taste ▼ die Zeile »A1 A2« anwählen und mit den Tasten ◀ oder ▶ die EURO-AV-Buchse A1 oder A2 aktivieren.
5 Einstellung mit Taste OK speichern.
- Der Recorder ist in Aufnahme-Bereitschaft. Die Aufnahme wird durch das externe Gerät zeitlich gesteuert.
- Anzeige am Recorder: RECORD PREP«.
Wurde diese Funktion gewählt, ist eine TIMER-Aufnahme und der Betrieb mit einem Decoder nicht möglich.
! Zum Beenden der Funktion wiederholen Sie die Einstellung ab Pkt. 1nd schalten die Aufnahme-Bereitschaft (siehe Pkt. 2auf "AUS".
Die Dauerlauf-Wiedergabe
Dauerlauf-Wiedergabe vorbereiten
1 Bespielte Cassette einschieben.
2 Wiedergabe mit Taste ▶ der Fernbedienung oder Taste ▶ am Recorder starten.
3 An der Stelle, wo die Wiedergabe enden soll, Taste ☐ der Fernbedienung oder Taste ☑ am Recorder drücken.
4 Nacheinander die Taste ○CODE, die Ziffern-Tasten ⑧⑤⑩① und Taste OK drücken. - Anzeige am Recorder: »CONTINUOUS«.
Dauerlauf-Wiedergabe starten
1 Funktion mit Taste ▶ der Fernbedienung oder Taste ▶ am Recorder starten.
- Anzeige am Recorder: »C-PLAY«.
- Das Band wird an den Anfang gespult, hier beginnt die Wiedergabe.
Diese läuft bis zur markierten Bandstelle, das Band wird wieder an den Anfang zurückgespult und die Wiedergabe beginnt von neuem.
Dauerlauf-Funktion beenden
1 Taste ▲ drücken.
Die Kindersicherung
Mit der Kindersicherung lassen sich alle Funktionen verriegeln.
Selbst eine Cassette, die nachträglich eingeschoben wird, muß im Recorder bleiben, bis Sie ihn wieder entriegeln.
Die Kindersicherung kann so aktiviert werden, daß der Recorder für alle Funktionen gesperrt ist oder daß jugendgefährdende Sendungen nicht aufgezeichnet werden können.
Für diese Sendungen werden von einigen Sendeanstalten Informationen gesendet.
Kindersicherung aktivieren
Info-Tafel mit Taste ⓘ aufrufen.
Mit den Tasten ▽+ die Zeile »Kindersicherung« anwählen und mit Taste OK aufrufen.
– Die Tafel »Kindersicherung« erscheint.
Zum Verriegeln aller Funktionen Geheimnummer mit den Ziffern-Tasten ① ... ⑧ vierstellig eingeben und mit Taste OK bestätigen.
– Der Recorder schaltet die Tafel ab.
– Anzeige am Recorder: »LOCKED« und die Uhrzeit.
Der Recorder ist verriegelt.
VPS-Kindersicherung aktivieren
Info-Tafel mit Taste ⓘ aufrufen.
Mit den Tasten ▽+ die Zeile »Kindersicherung« anwählen und mit Taste OK aufrufen.
– Die Tafel »Kindersicherung« erscheint.
Zum Aktivieren der VPS-Kindersicherung die Zeile mit Taste ▼ anwählen und Taste ◀ drücken.
Mit Taste + die Zeile »Geheimnummer« anwählen.
Geheimnummer mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben und mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab.
Das Betrachten und die Aufzeichnung von jugendgefährdenden Sendungen ist nicht möglich, alle anderen Funktionen können benutzt werden.
! Falls Sie die Geheimnummer vergessen oder verlegen, kann der Fachhändler weiterhelfen.
Kindersicherung abschalten
1 Beliebige Taste drücken.
– Die Tafel »Kindersicherung« erscheint.
2 Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.
- Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.
VPS-Kindersicherung abschalten
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▼△ die Zeile »Kindersicherung« anwählen und mit Taste OK aufrufen.
– Die Tafel »Kindersicherung« erscheint.
3 Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑥ eingeben und mit Taste OK bestätigen.
4 Mit Taste ▼ die Zeile »VPS-Kindersicherung« anwählen und Taste ◀ drücken.
5 Einstellung mit Taste OK bestätigen.
- Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.
Funktionsanzeige (OSD - ON SCREEN DISPLAY) einstellen
Die Dauer der Funktionsanzeige am Bildschirm des Fernsehgerätes kann eingestellt werden.
Beispiel
Info-Tafel mit Taste ⓘ aufrufen.
Mit den Tasten ▽+ die Zeile »Info Einblendungen« anwählen und mit Taste OK aufrufen. – Die Tafel »Info Einblendungen« erscheint.
3 Gewünschte Einstellung mit den Tasten ▽△+ anwählen und mit Taste OK bestätigen.
4 Einstellung mit Taste ◯ beenden.
Betrieb mit einem Fernsehgerät mit dem Format 16:9
Hierfür ist es notwendig, die Eingangs-Buchsen des Recorders anzupassen.
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▽+ die Zeile »16:9 Automatik« anwählen und mit Taste OK aufrufen.
– Die Tafel »16x9 AUTOMATIK« erscheint.
4 Mit den Tasten ◀ oder ▶ kann die Automatik ein- oder ausgeschaltet werden.
5 Funktion mit Taste OK speichern.
– Der Recorder schaltet die Tafel ab.
Fernbedienen anderer GRUNDIG-Videorecorder
Mit dieser Fernbedienung können verschiedene GRUNDIG-Videorecorder unabhängig voneinander bedient werden.
Ihren GV 540 und einen zweiten Videorecorder der Serie VS 600 bis VS 900 und ab der Serie GV 200. Damit die Recorder die Fernbedienungsbefehle richtig auswerten können, muß der GV 540 umgestellt werden.
Vorbereiten
1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Videoebene für den GV 540 einstellen
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▼+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▽+ die Zeile »Videoebene« anwählen und mit Taste OK aufrufen.
– Die Tafel »Videoebene« erscheint.
4 Videoebene 2 mit den Tasten ◀▶ wählen.
5 Einstellung mit Taste OK bestätigen.
– Der Recorder schaltet die Tafel ab.
Fernbedienen der beiden Recorder
1 Schalter in Stellung VIDEO 2, Sie bedienen Ihren GV 540.
2 Schalter in Stellung VIDEO 1. Sie bedienen den zweiten Recorder.
Steht der Schalter VIDEO 1 2 bei der Bedienung des GV 540 nicht in der gewählten Videoebene, signalisiert die Anzeige »VIO 1« bzw. »VIO 2« am Recorder, daß die Fernbedienung auf die andere Videoebene umgeschaltet werden muß.
Sprache der Benutzerführung wählen
Die Sprache der Benutzerführung kann geändert werden.
Vorbereiten
Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Bedienung
Info-Tafel mit Taste ⓘ aufrufen.
Mit den Tasten ▽+ die Zeile »Installation« anwählen und mit Taste OK aufrufen.
Mit den Tasten ▽+ die Zeile »Sprachwahl« anwählen und mit Taste OK aufrufen. – Die Tafel »Sprachwahl« erscheint.
– Die gewählte Sprache ist markiert.
4 Gewünschte Sprache mit den Tasten ▼+ ◀▶ wählen und mit Taste OK bestätigen.
- Der Recorder schaltet auf das Fernsehbild. Ab jetzt erscheinen alle Info-Tafeln und Dialogzeilen in der gewählten Sprache.
Fernsehgerät fernbedienen
Mit dieser Video-Fernbedienung können auch GRUNDIG-Farbfernsehgeräte ab der Fernbedienung TP 590 bedient werden.
Welche Funktion Sie tatsächlich bedienen können, hängt von der Ausstattung des GRUNDIG-Fernsehgerätes ab.
Vorbereiten
1 Fernsehgerät mit Netztaste einschalten.
2 Schalter der Fernbedienung in Stellung TV schieben.
Fernbedienung auf das Fernsehgerät richten.
Bedienung
1 Mit den Tasten ▼+ können die Programmplätze schrittweise von 1 bis 99 weitergeschaltet werden. Mit den Ziffern-Tasten ① ... ⑩ können die Programmplätze direkt angewählt werden.
Die Programmplätze A1, A2 usw. werden durch wiederholtes Drücken der Taste AV angewählt.
Lautstärke verändern Taste ◀ drücken, der Ton wird leiser. Taste ▶ drücken, der Ton wird lauter.
Bereitschaft/Stand-by Bei Fernsehpausen kann das Fernsehgerät mit Taste ⏻ in Bereitschaft geschaltet werden. Mit Taste Ⓓ wird das Fernsehgerät wieder eingeschaltet.
Stichwortverzeichnis
A
Anschließen 3
Anzeige der Gesamtspielzeit 12
Assemble-Schnitt
(Aufzeichnungen nahtlos aneinander reihen) .. 17
ATS euro plus 9
ATTS (Auto Tape Time Select) 12
Aufnahmebereitschaft des Recorders
unterbrechen und aktivieren 20
Aufnahme ...
..... auf einen Blick ..... 16
..... Programmierung ändern ..... 20
..... Programmierung (die Varianten) ..... 18
..... Programmierung mit Benutzerführung . 21
.... sofort .... 16
..... von externen Geräten steuern ..... 30
Aufstellen 2
Aufzeichnungen gegen versehentliches
...Löschen schützen 12
Aufzeichnung finden 15
Auto Tracking 15
B
Bandlängenanzeige 12
Bandstelle finden 15
Band umspulen 13, 16
Batterien in die Fernbedienung einlegen ..... 4
Belegten Timer-Platz löschen 20
Benutzerführung 6
Besonderheiten der Tonaufnahme ..... 17
Betrieb mit einem Camera-Recorder ..... 22
Betrieb mit einem PAY-TV-Decoder .....29
Betrieb mit einem Satelliten-Empfänger .....28
Betrieb mit einem zweiten Recorder ..... 22
Bildqualität optimieren 15
Bildschärfe optimieren 15
Bildschirmdialog 6
Bildsuchlauf 13
□
C
Cassette entnehmen 12, 13, 16
Cassette einschieben 12
Cassetten-Spielzeit 12
Codezahlen 38
□
D
Daten eines TIMER-Platzes ändern ..... 20
Dauerlauf-Wiedergabe 30
Dubbing 27
□
E
Eingabe der Gesamtspielzeit 12
Einzelne Daten eines TIMER-Platzes ändern ... 20
Einzelbildfortschaltung 13
Einstellen von Uhrzeit und Datum 8
□
F
Fernbedienen anderer GRUNDIG-Videorecorder . 33
Fernbedienung auf einem Blick 4
Fernsehgerät auf den Recorder abstimmen .... 7
Fernsehgerät fernbedienen 34
Fernsehgerät 16:9 32
Fernseh-Programme einstellen 8
Fernseh-Programme umsortieren .....10
Follow-TV-Funktion 10
Funktionsanzeige einstellen 27
□
|
Info-Tafel ...
... abschalten 6
... aufrufen 6
Insert-Funktion 23-24
□
H
HiFi-Tonaufnahme-/Wiedergabe 25
□
K
Kindersicherung 31
Kontrolle der belegten TIMER 20
Kontrollieren von Uhrzeit und Datum 8
Kopfhörer 26
Kundendienst 39
Stichwortverzeichnis
L
Langspiel-Betrieb 14
Löschsicherung 12
M Megalogic-Funktionen 6, 8, 13, 16, 21
N Nachvertonen 27
P PAY-TV-Decoder 29 Pause/Standbild 13 PDC 18
☐ R Recorder anschließen .... 3
S Satelliten-Empfänger .... 28 Schneller Rücklauf .... 13, 16 Schneller Vorlauf .... 13, 16 Sender des Recorders ein- und ausschalten .... 7 Service .... 39 Sicherheitshinweise .... 2 Spielzeitanzeige .... 12 Sprachwahl .... 34 Spurlage-Einstellung .... 15 Standbild .... 13 Stopp 13, 16 Stoppzeit eingeben .... 17 Störungen selbst beheben .... 37
T Tasten der Fernbedienung (Überblick) ..... 4 Technische Daten ..... 38 TIMER ... ... -Daten ändern ..... 20 ... -Kontrolle ..... 20 ... -Platz löschen ..... 20 ... -Programmierung ..... 18, 19, 21 Tonaufnahme von der HiFi-Anlage ..... 25 Tonspur wählen ..... 14, 17, 26 Tracking-Einstellung ..... 15
Überspielen 22
Uhrzeit und Datum einstellen 8
Umschalten auf fünfstellige Bandanzeige ..... 12
Umspulfunktionen 13, 16
Unterbrechen der Aufnahmebereitschaft .....20
U
Verschiedene Wiedergabegeschwindigkeiten .. 14
Videocassette 12
Vorprogrammierung ändern 20
Vorprogrammierung (Aufnahme) ..... 18
VPS (Video-Programm-System) 18
V
Wiedergabe ...
... auf einem Blick 13
... Pause/Standbild 13
... rückwärts 14
... von Langspiel-Aufzeichnungen ..... 14
... von NTSC-Aufzeichnungen ..... 14
... von S-VHS-Aufzeichnungen ..... 14
... von SECAM-Aufzeichnungen ..... 14
W
Z Zeitlupe 14
Störungen selbst beheben
Nicht jede Bild- und Tonstörung muß auf einen Defekt Ihres Recorders zurückführen. Auch versehentlich herausgezogene Anschlußkabel, ein Defekt des Fernsehgerätes, sowie Ausfall der Sende- oder Antennenanlage führen zu Empfangsstörungen.
| Störung Ursache Abhilfe | ||
| Keine Uhranzeige am Recorder/ Netzstecker gezogen oder schlechter Netzstecker ein Stecken oder andere Cassette wird nicht eingezogen. Kontakt. Steckdose verwenden. | ||
| Recorder läßt sich nicht bedienen, Zahlenschloß aktiviert Zahlenschloß entriegeln. Stromzufuhr ist vorhanden. (Anzeige » LOCKED«). | ||
| Aufnahme von Fernseh-Programmen Antennenkabel ist nicht angeschlossen. Antennenkabel anschließen. | ||
| nicht möglich (nur Rauschen am Bildschirm zu sehen). Aufzunehmendes Programm ist nicht Programm einstellen. am Recorder eingestellt. | ||
| Sender ausgefallen oder Antennen-Aufzunehmendes Programm zur anlage defekt. Kontrolle am Fernseh-Gerät wählen oder Nachbarn fragen, ob Programm zur Zeit gesendet wird. | ||
| Aufnahme nicht möglich. | Die Cassette ist gegen Neubespielen geschützt. | Öffnung an der Rückseite der Cassette überkleben. |
| Timer-Aufnahme wurde nicht durchgeführt. | Timer war falsch programmiert. | |
| Bei VPS/PDC-programmierten Aufnahmen wurde VPS/PDC-Zeit falsch eingegeben. | ||
| Nach dem Unterbrechen der Aufnahmebereitschaft wurde die Taste ON/OFF nicht gedrückt (offwendet) | ||
| Die Qualität des Wiedergabebildes ist schlecht. | Das Fernsehgerät ist nicht richtig auf den Sendekanal des Videorecorders abgestimmt. | Das Fernsehgerät richtig auf den Sendekanal des Recorders abstimmen. |
| Die Videoköpfe sind verschmutzt. | Videoköpfe vom Fachmann reinigen lassen. | |
| Die Videoköpfe sind abgenutzt. | Wenden Sie sich an Ihren Fachhändler. | |
| Die Bedienung mit der Fernbedienung ist nicht möglich. | Die Batterien der Fernbedienung sind verbraucht. | Neue Batterien einsetzen. |
| Die Fernbedienung ist nicht auf den Recorder gerichtet. | Die Fernbedienung auf den Recorder richten. | |
| Falsche Funktionsebene an der Fernbedienung eingestellt. | Fernbedienung auf die richtige Funktionsebene schalten. | |
Technische Daten
Dieser Videorecorder entspricht den Sicherheitsbestimmungen nach VDE 0860 und somit den internationalen Sicherheitsvorschriften IEC 65 bzw. CEE 1.
Dieses Gerät entspricht den Anforderungen der Richtlinien 89/336/EWG.
Auf keinen Fall dürfen Sie den Recorder öffnen.
Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.
FS-Norm: CCIR, PAL B/G, 625 Zeilen
CCIR, SECAM B/G, 626 Zeilen
System: VHS
Netzspannung: 230 V \~, 50 Hz
Gewicht: ca. 5,5 kg
Leistungsaufnahme:
- bei Aufnahme: ca. 18 W
- Stand by
Modulator ausgeschaltet: 6 W
Betriebslage: waagrecht
Umgebungstemperatur: +10°C bis +35°C
Relative Luftfeuchte: bis zu 80%
Umspulzeit bei
Vor-/Rücklauf: mit E 180-Cassette
typisch 95 Sekunden
2 Euro-AV-Buchsen: 21-polig
(DIN/EN 50049)
Antennen-
Eingangsbuchse: Koaxial B, Eingang 75 Ω
(DIN 45325)
Antennen-
Ausgangsbuchse: Koaxial S, Ausgang 75 Ω
(DIN 45325)
Audio-Buchsen:
R ⊙L 2 Cinch
R ⊗L 2 Cinch
Satelliten-Steuerbuchse: 3,5 mm ∅
Kopfhörerbuchse: 3,5 mm ∅
Kopfhörer-Impedanz: 8 Ω - 2 kΩ
Video-Buchse: Cinch
VIDEO IN
Audio-Buchsen: Cinch
AUDIO IN
Beigepacktes Zubehör:
Fernbedienung RP 540
2 Batterien, 1,5 V-, Typ Micro RO3P
HF-(Antennen) Verbindungskabel
EURO-AV-Kabel
Netzkabel
Bedienungsanleitung
Das komplette Zubehör-Programm finden Sie in der »GRUNDIG-REVUE«, die im Fachhandel für Sie bereitliegt.
Änderungen und Irrtümer vorbehalten!
In der Bundesrepublik Deutschland sind folgende rechtliche Vorschriften zu beachten:
- Videorecorder mit Fernsehempfangsteil sind gebührenpflichtige Rundfunkempfangsgeräte, die bei der Gebühreneinzugszentrale (GEZ) der Rundfunkanstalten anzumelden sind:
Anschrift:
Gebühreneinzugszentrale der Rundfunkanstalten,
Freimersdorfer Weg 6, Postfach 100 850, 50829 Köln 1.
Eine Anmeldung ist für ausschließlich privat betriebene Videorecorder nicht erforderlich, wenn der Rundfunkteilnehmer für seinen Haushalt bereits ein Fernsehgerät angemeldet hat. Im geschäftlichen Bereich ist jeder einzelne Videorecorder gebührenpflichtig und anzumelden. Auskünfte erteilen im Zweifel die GEZ und die Rundfunkanstalten.
-
Das Urhebergesetz gestattet Aufzeichnungen von Fernsehsendungen zu privaten oder zu sonstigem eigenen Gebrauch. Öffentliche Wiedergabe oder Verbreitung von mitgeschnittenen Fernsehsendungen ist nicht erlaubt, verpflichtet zu Schadenersatz und ist ggf. strafbar. Hierfür müßten vorab die Rechte insbesondere der Rundfunkanstalten und der Verwertungsgesellschaften (GEMA, GVL, VG-Wort usw.) eingeholt werden. Auskünfte und Merkblätter erhalten Sie von den Rundfunkanstalten.
-
§ 47 Schulfunksendungen
Schulen sowie Einrichtungen der Lehrerbildung und der Lehrerfortbildung dürfen einzelne Vervielfältigungsstücke von Werken, die innerhalb einer Schulfunksendung gesendet werden, durch Übertragung der Werke auf Bild- oder Tonträger herstellen. Das gleiche gilt für Heime der Jugendhilfe und die staatlichen Landesbildstellen oder vergleichbare Einrichtungen in öffentlicher Trägerschaft.
Die Bild- oder Tonträger dürfen nur für den Unterricht verwendet werden. Sie sind spätestens am Ende des auf die Übertragung der Schulfunksendung folgenden Schuljahres zu löschen, es sei denn, daß dem Urheber eine angemessene Vergütung gezahlt wird.
Übersicht der Codezahlen
| Code | Bedeutung | Anzuwenden für die Funktion auf Seite ... |
| 8501 | WähltDauerlauf-Funktion | 30 |
| 8510 | Vertikal-ImpulsEintastung aus | - |
| 8511 | Vertikal-ImpulsEintastung ein | 15 |
| 8513 | Schaltspannung "EIN"(für das Fernsehgerät) | 29 |
| 8514 | Schaltspannung "AUS"(für das Fernsehgerät) | 29 |
| 8518 | HF-Modulator aus | 7 |
| 8519 | HF-Modulator ein 7 |
GRUNDIG Germany
geo
| Location | Value | | -------- | ----- | | Grundig, Kundendienst Nord Kolumbusstraße 14 Hamburg | 22113 | | Grundig, Kundendienst Ost Wittestraße 30e Berlin | 13509 | | Grundig, Kundendienst Süd Beuthener Straße 65 Nürnberg | 90471 | | Grundig, Kundendienst Mitte Dudenstraße 45-53 Mannheim | 68167 | | Grundig, Kundendienst West Horbeller Straße 19 Köln | 50858 | | Grundig, Kundendienst Nord Kolumbusstraße 14 Hamburg | 0 40/7 33 31-0 | | Grundig, Kundendienst Ost Wittestraße 30e Berlin | 0 30/4 38 03-21 |
GRUNDIG Europe
- Aufstellen und Sicherheit 2
- Anschließen 3
- Die Fernbedienung 4-5
- Die Benutzerführung 6
- Einstellungen 7-11
- Fernsehgerät auf den Recorder abstimmen 7
- Uhrzeit und Datum einstellen 8
- Fernseh-Programme einstellen 8-11
- Die Cassette 12
- Wiedergabe 13-15
- Aufnahme 16-17
- TIMER-Aufnahme 18-21
- Überspielen von einem zweiten Recorder, CD-i-Spieler, Satelliten-Empfänger
- Insert-Schnitt-Funktionen 23-24
- Der Recorder als HiFi-Tonbandgerät 25-26
- Nachvertonen (Dubbing) 27
- Betrieb mit einem Satelliten-Empfänger 28
- Betrieb mit PAY-TV-Decoder 29
- Sonderfunktionen 30-34
- Wissenswertes 35-39
- Recorder an die Antenne anschließen
- Recorder und Fernsehgerät verbinden
- Mit EURO-AV-Kabel
- Mit Antennenkabel
- Recorder an das Stromnetz anschließen
- ☐ Recorder abschalten (Energiesparschaltung)
- Batterien in die Fernbedienung einlegen
- Die zwei Ebenen der Fernbedienung
- Tasten für die TIMER-Programmierung
- Schalter zur Wahl der Videoebene
- Tasten für verschiedene Eingaben
- Lauffunktions-Tasten
- Tasten unter der Klappe
- GRUNDIG Benutzerführung am Bild- schirm des Fernsehgerätes
- Vorbereiten
- Info-Tafel aufrufen
- Fernsehgerät auf den Recorder abstimmen
- Abstimmen
- Bildqualität verbessern
- ☐ Sender des Recorders abschalten und einschalten
- Uhrzeit und Datum einstellen
- Bedienung
- Fernseh-Programme einstellen
- Übernahme der Fernseh-Programme vom Fernsehgerät (Megalogic-Funktion)
- Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus)
- Beispiel
- Bildstörungen beseitigen
- Fernseh-Programme umsortieren – mit der Follow TV-Funktion
- Fernseh-Programme umsortieren – von Hand
- Daten von Hand eingeben
- Daten eines Programmplatzes löschen
- Cassette einschieben
- Cassetten Bandlänge/Spielzeit Automatische Erkennung
- Spielzeit manuell eingeben
- Anzeige der Gesamtspielzeit
- Cassette entnehmen
- Aufzeichnungen gegen versehentliches Löschen schützen
- Funktions-Anzeigen (OSD - ON SCREEN DISPLAY)
- Auf einem Blick
- Megalogic-Funktion
- Zusatzfunktionen der Wiedergabe
- Verschiedene Wiedergabegeschwindigkeiten
- Superzeitlupe
- Wiedergabe von Langspielauf- zeichnungen
- Wiedergabe von Aufzeichnungen anderer Farbnormen
- MESECAM-Farbnorm
- NTSC-Farbnorm
- Wiedergabe von S-VHS-Aufzeichnungen
- Tonspur wählen
- Bild-/Tonkorrekturen
- Bild-/Tonkorrektur – automatisch
- Bild-/Tonkorrektur – manuell
- Bild-/Tonverbesserung für fremdbespielte Cassetten
- Bildverbesserung des Standbildes
- Bildschärfe optimieren (Automatic Contour Control Plus)
- Automatisch (Automatic Contour Control)
- Manuell
- Bestimmte Aufzeichnungen finden Video Index Such System (VISS)
- Bandstelle markieren – automatisch
- Bandstelle markieren – von Hand
- Bandstelle finden
- Marke vom Band löschen
- Stoppzeit eingeben
- Minutengenaues Eingeben der Stoppzeit
- Stoppzeit in 30-Minuten-Schritten eingeben
- Stoppzeit ändern
- Aufzeichnungen nahtlos aneinander reihen (Assemble-Schnitt)
- Besonderheiten der Tonaufnahme
- Die verschiedenen Tonspuren des Recorders
- Fernseh-Sendungen mit Zweiton
- Fernseh-Sendungen mit Stereoton
- Tonaussteuerung, automatisch/manuell
- Die verschiedenen Möglichkeiten der TIMER-Programmierung
- Sie können vorprogrammieren:
- Zwei Varianten stehen zur Auswahl:
- VPS/PDC – Das Video-Programm-System
- Hinweise zur TIMER-Programmierung mit VPS/PDC
- Programmieren von mehreren Fernsehsendungen an einem Tag
- Beispiel:
- Programmieren des gesamten Abendprogrammes an einem Tag
- Programmieren mit dem ShowView System, Variante 1
- Meldungen des Recorders
- Restspielzeit
- Aufnahmedauer
- Cassette einlegen
- Cassette gesperrt
- Code-Fehler
- ED-Fehler
- Aufnahmebeginn in Kürze
- Aufnahmebeginn erreicht
- Kontrolle der belegten TIMER-Plätze
- Einzelne Daten eines TIMER-Platzes ändern
- Einen belegten TIMER-Platz löschen
- Aufnahmebereitschaft des Recorders unterbrechen
- Aufnahmebereitschaft des Recorders wieder aktivieren
- Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 2
- ... von einem zweiten Recorder, Camera-Recorder, CD-i-Spieler
- Anschließen
- ... nachträgliches Einfügen neuer Aufnahmen
- Die Insert-Möglichkeiten
- Insert/Dubbing
- Insert/Video
- Insert/Copy
- Insert/Dubbing-Funktion
- Insert/Video-Funktion
- Insert/Copy-Funktion
- Der Recorder als HiFi-Tonbandgerät
- Tonaufnahme von der HiFi-Anlage
- HiFi-Tonwiedergabe
- Betrieb mit einem Kopfhörer
- Programmplatz für einen Decoder einstellen
- Betriebsarten
- Aufnahmen, gesteuert von externen Geräten
- EURO-AV-Buchse für das externe Gerät vorbereiten.
- Die Dauerlauf-Wiedergabe
- Dauerlauf-Wiedergabe vorbereiten
- Dauerlauf-Wiedergabe starten
- Dauerlauf-Funktion beenden
- Die Kindersicherung
- Kindersicherung aktivieren
- VPS-Kindersicherung aktivieren
- Kindersicherung abschalten
- VPS-Kindersicherung abschalten
- Funktionsanzeige (OSD - ON SCREEN DISPLAY) einstellen
- Betrieb mit einem Fernsehgerät mit dem Format 16:9
- Fernbedienen anderer GRUNDIG-Videorecorder
- Videoebene für den GV 540 einstellen
- Fernbedienen der beiden Recorder
- Sprache der Benutzerführung wählen
- Fernsehgerät fernbedienen
- Stichwortverzeichnis
- A
- B
- □
- C
- D
- E
- F
- |
- H
- K
- U
- V
- W
- Störungen selbst beheben
- Technische Daten
- In der Bundesrepublik Deutschland sind folgende rechtliche Vorschriften zu beachten:
Marke : GRUNDIG
Modell : GV 540
Kategorie : Videorekorder
