Produkttyp	Videorecorder (VHS)
System	VHS, Farbnorm PAL B/G, SECAM B/G
Netzspannung	220–240 V~, 50 Hz
Leistungsaufnahme	ca. 20 W (Aufnahme), 16 W (Standby)
Gewicht	ca. 4,4 kg
Umgebungstemperatur	+10°C bis +35°C
Relative Luftfeuchte	bis zu 80%
Umspulzeit (E180)	typisch 90 Sekunden
Anzahl Timer	6 Sendungen innerhalb von 31 Tagen
Timer-Funktionen	ShowView, VPS/PDC, täglich/wöchentlich
Suchlauf	ATS euro plus, manuell, Follow TV, Megalogic
Ton	HiFi (Stereo), Mono (Längsspur), Zweiton
Anschlüsse	2× EURO-AV, Antenne (Koaxial), Audio Cinch (2× Ein-/Ausgang), Satelliten-Steuerung
Fernbedienung	RP 500 mit zwei Ebenen, inkl. TV-Steuerung
Besonderheiten	Megalogic (Datenübernahme vom TV), VISS (Index-Suche), Kindersicherung, Dauerlauf-Wiedergabe
Reinigung	Videoköpfe manuell durch Tracking-Taste (ca. 6 Sekunden halten)
Sicherheit	Bei Gewitter Netz- und Antennenstecker ziehen; Gerät nicht öffnen
Lieferumfang	Fernbedienung, 2 Batterien, HF-Kabel, EURO-AV-Kabel, Audiokabel, Netzkabel, Anleitung

Häufig gestellte Fragen - GV 640 GRUNDIG

Wie programmiere ich eine Timer-Aufnahme mit ShowView?

Drücken Sie die Taste sv/v+ auf der Fernbedienung. Geben Sie den ShowView-Code aus der Programmzeitschrift mit den Zifferntasten ein und bestätigen Sie mit OK. Der Recorder wandelt den Code in die Aufnahmedaten um. Bestätigen Sie die Programmierung erneut mit OK. Der Recorder ist nun in Aufnahmebereitschaft (Anzeige TIMER leuchtet).

Wie stelle ich die Uhrzeit und das Datum manuell ein?

Rufen Sie mit der Taste i die Info-Tafel auf. Wählen Sie mit den Pfeiltasten die Zeile UHRZEIT/DATUM STELLEN und bestätigen Sie mit OK. Geben Sie die Uhrzeit vierstellig (z.B. 2015 für 20:15) und das Datum sechsstellig (z.B. 150324 für 15.03.24) ein. Bestätigen Sie jede Eingabe mit OK und beenden Sie mit der Taste ○.

Wie schließe ich einen Satelliten-Empfänger an?

Verbinden Sie die Buchse 2 EXTERNAL/DEC.-AV 2 des Recorders mit der EURO-AV-Buchse des Satelliten-Empfängers. Wenn vorhanden, verbinden Sie die Steuerleitungsbuchse (REM. CONTR. VCR) des Empfängers mit der Buchse ⏻ am Recorder (Cinch-Kabel). Stellen Sie sicher, dass in der Installation A1/A2 AUFN.-BEREITSCHAFT auf SATELLIT A2 eingestellt ist.

Wie aktiviere ich die Kindersicherung?

Rufen Sie die Info-Tafel mit i auf. Wählen Sie KINDERSICHERUNG und bestätigen Sie mit OK. Geben Sie eine vierstellige Geheimnummer ein und bestätigen Sie mit OK. Der Recorder zeigt SPERRE an und alle Funktionen sind verriegelt. Zum Entsperren drücken Sie eine beliebige Taste und geben die Geheimnummer erneut ein.

Wie finde ich den Anfang einer Aufnahme mit dem Video Index Such System (VISS)?

Drücken Sie die Taste INDEX auf der Fernbedienung. Geben Sie mit den Zifferntasten die Anzahl der Marken ein (1–9) und drücken Sie dann ◀ (rückwärts) oder ▶ (vorwärts). Das Band spult zur entsprechenden Marke und die Wiedergabe beginnt automatisch.

Wie reinige ich die Videoköpfe?

Legen Sie eine bespielte Kassette ein und starten Sie die Wiedergabe. Drücken Sie die Taste TRACKING auf der Fernbedienung und halten Sie sie einige Sekunden gedrückt. Der Recorder führt eine automatische Reinigung der Videoköpfe durch. Das Bild ist während der Reinigung kurzzeitig gestört.

Was bedeutet die Anzeige 'TIMER' am Recorder?

Die Anzeige TIMER leuchtet rot, wenn der Recorder in Aufnahmebereitschaft für eine programmierte Timer-Aufnahme ist. Wenn sie blinkt, ist die Aufnahmebereitschaft unterbrochen (z.B. durch Drücken von TIMER ON/OFF). Um die Bereitschaft wiederherzustellen, drücken Sie erneut TIMER ON/OFF.

Wie schalte ich den Sender des Recorders aus?

Halten Sie die Taste CLEAR auf der Fernbedienung etwa 6 Sekunden gedrückt, dann drücken Sie TIMER ON/OFF. Bestätigen Sie mit OK. Der Sender ist ausgeschaltet (Anzeige MOD AUS). Die Wiedergabe über Antennenkabel ist dann nicht mehr möglich – verwenden Sie das EURO-AV-Kabel.

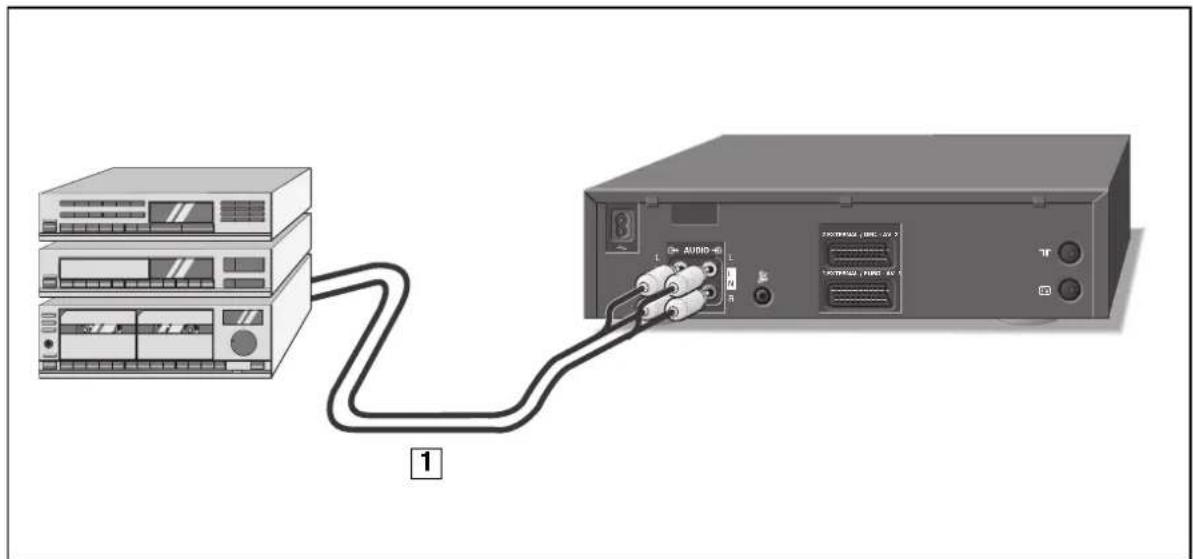

Kann ich den Recorder als HiFi-Tonbandgerät verwenden?

Ja. Schließen Sie Ihre HiFi-Anlage über Cinch-Kabel an die AUDIO ⊙ LR (Eingang) und AUDIO ⊕ LR (Ausgang) Buchsen an. Wählen Sie am Recorder den Programmplatz HI (durch wiederholtes Drücken der Programmtasten). Starten Sie die Tonaufnahme mit ● und beenden Sie sie mit ■. Die Wiedergabe erfolgt über ▶. Sie können zwischen HiFi- und Mono-Spur umschalten.

Was tun, wenn das Wiedergabebild schlecht ist?

Überprüfen Sie zuerst die Verbindung zum Fernsehgerät (EURO-AV-Kabel bevorzugen). Schalten Sie den Sender des Recorders aus, wenn Sie das Antennenkabel verwenden (siehe FAQ). Drücken Sie während der Wiedergabe die Taste TRACKING und stellen Sie die Spurlage mit den Tasten ◀ oder ▶ ein. Bei verschmutzten Köpfen führen Sie eine Reinigung durch (siehe FAQ).

BEDIENUNGSANLEITUNG GV 640 GRUNDIG

Tips zur Bedienungsanleitung 2

Besonderheiten des Recorders 2

Aufstellen und Sicherheit 3

Der Recorder auf einen Blick 4

Anschließen 5

Die Fernbedienung 6-7

Batterien in die Fernbedienung einlegen ..... 6

Die zwei Ebenen der Fernbedienung ..... 6

Auf einen Blick 6-7

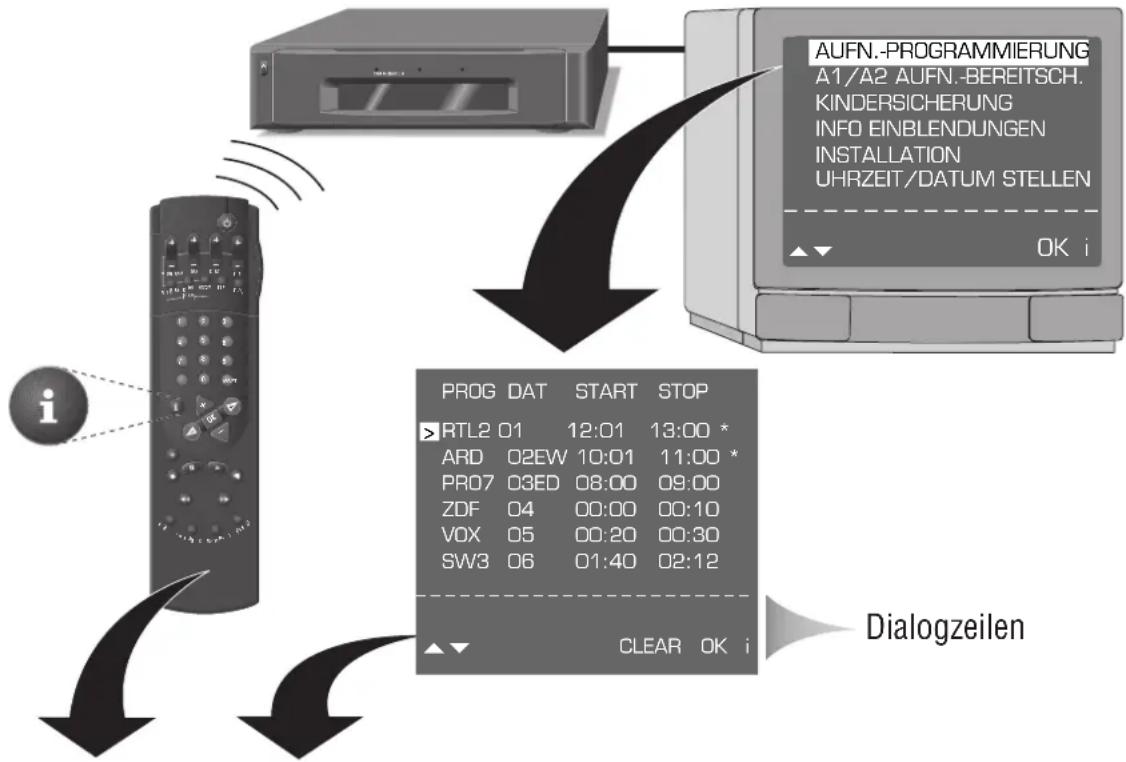

Die Benutzerführung 8

Einstellungen 9-15

Fernsehgerät auf den Recorder abstimmen 9

Abstimmen 9

Bildqualität verbessern 10

Sender des Recorders abschalten

und einschalten 10

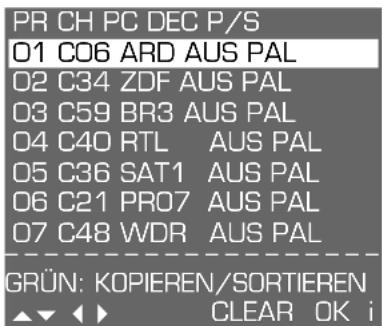

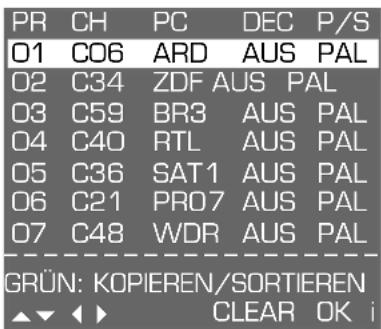

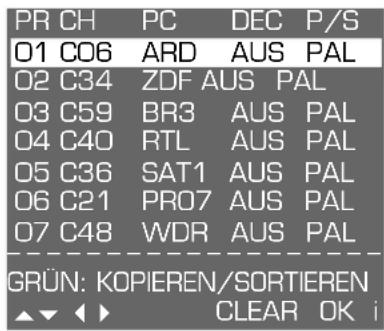

Fernseh-Programme einstellen 11-15

Übernahme der Daten vom

Fernsehgerät (Megalogic-Funktion) ..... 11

Fernseh-Programme einstellen,

mit dem Suchlauf-Speicher-System

(ATS euro plus) 12

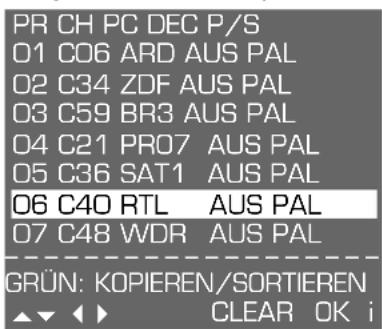

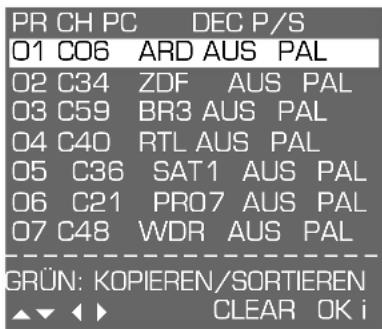

Fernseh-Programme umsortieren –

mit der Follow TV-Funktion 13

Fernseh-Programme umsortieren –

von Hand 13

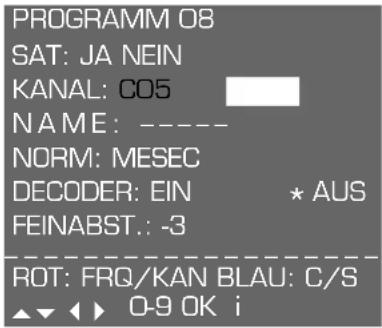

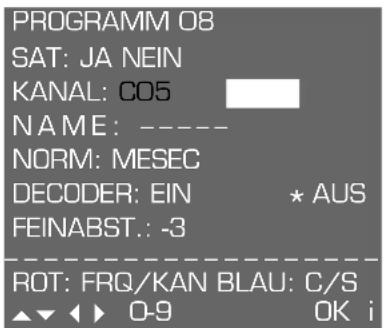

Daten von Hand eingeben 14

Daten eines Programmplatzes löschen ..... 15

Uhrzeit und Datum einstellen 15

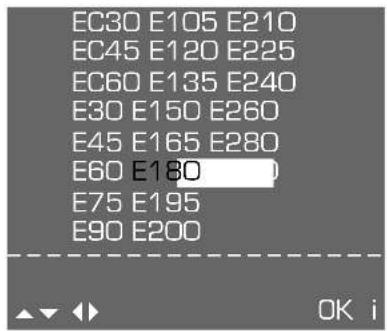

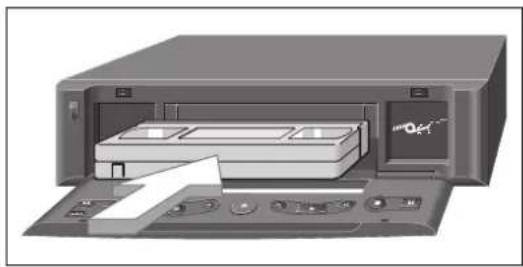

Die Cassette 16

Wiedergabe 17-19

Auf einen Blick 17

Zusatzfunktionen der Wiedergabe ..... 18

Bild-/Tonkorrekturen 19

Bestimmte Aufzeichnungen finden ..... 19

Aufnahme 20-21

Auf einen Blick 20

Stoppzeit eingeben 21

Aufzeichnungen nahtlos

aneinanderreihen 21

Besonderheiten der Tonaufnahme .....21

TIMER-Aufnahme 22-26

Die verschiedenen Möglichkeiten ..... 22

Programmieren mit dem ShowView

Meldungen des Recorders 24

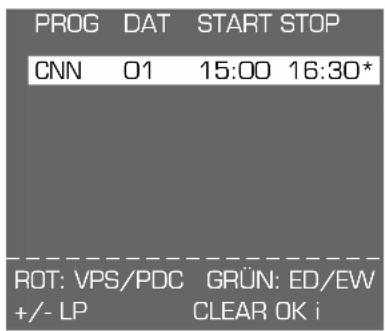

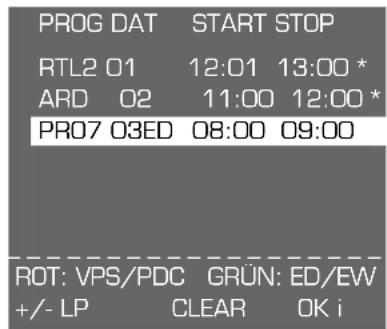

Kontrolle, Änderungen und

Löschen eines TIMER-Platzes 25

Aufnahmebereitschaft des Recorders

unterbrechen und wieder aktivieren ..... 25

Programmieren mit der Benutzerführung

und manueller Dateneingabe, Variante 2 ..... 26

Überspielen von einem zweiten

Recorder, CD-i-Spieler 27

Der Recorder als

HiFi-Tonbandgerät 28

Betrieb mit einem

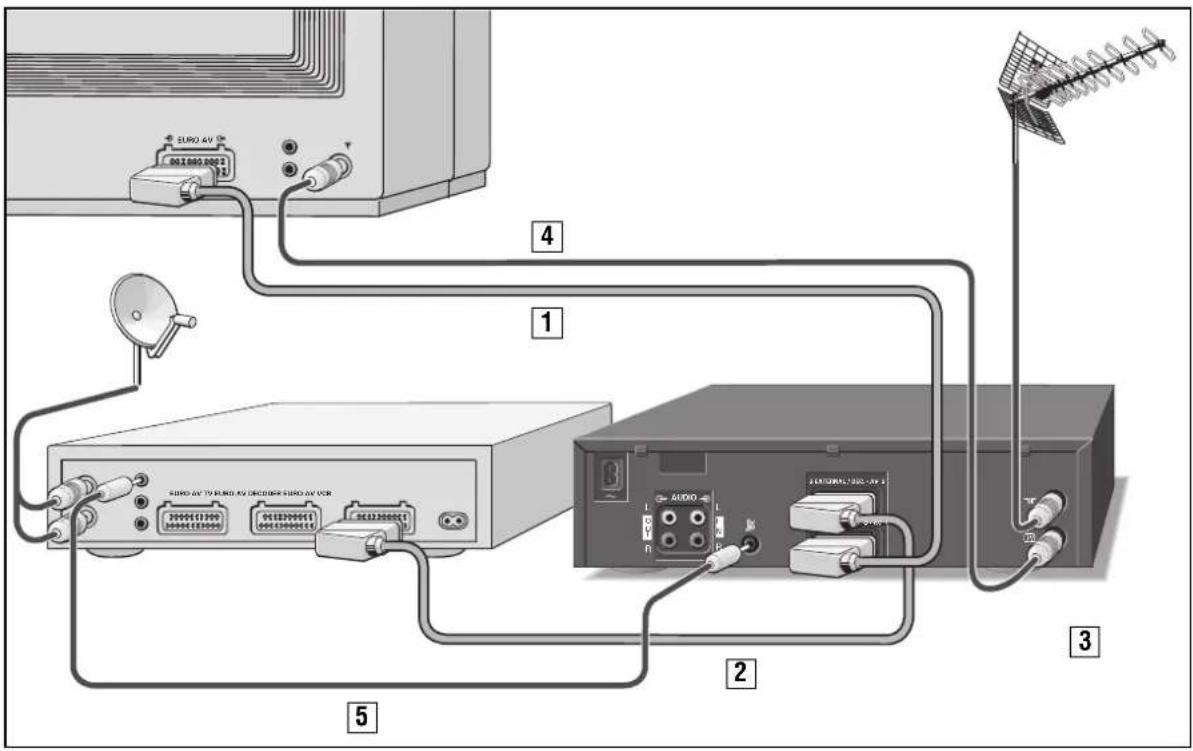

Satelliten-Empfänger 29-32

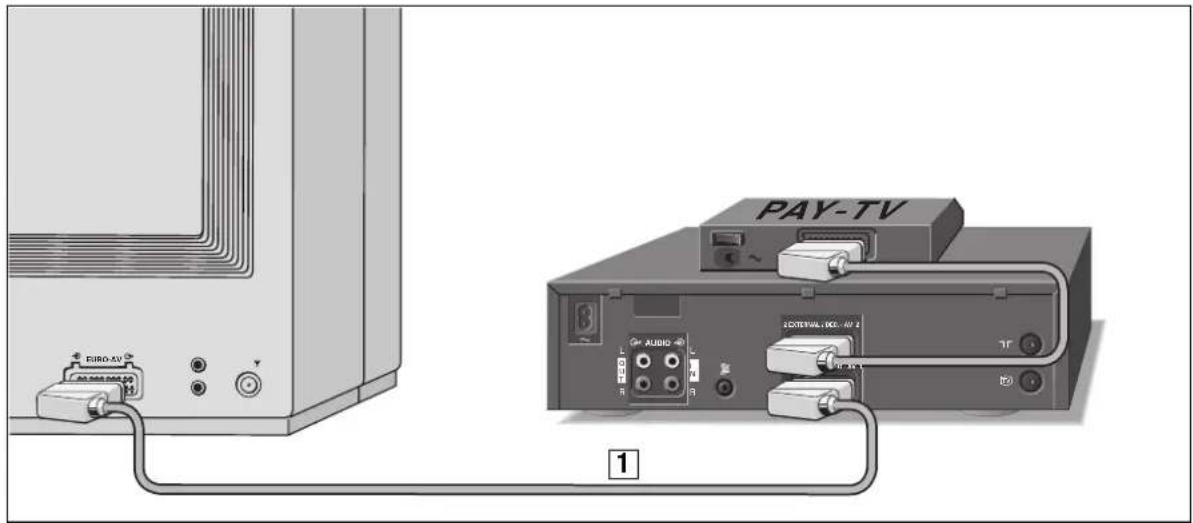

Betrieb mit PAY-TV-Decoder 33

Sonderfunktionen 34-38

Aufnahmen, gesteuert von externen Geräten .. 34

Die Dauerlauf-Wiedergabe 34

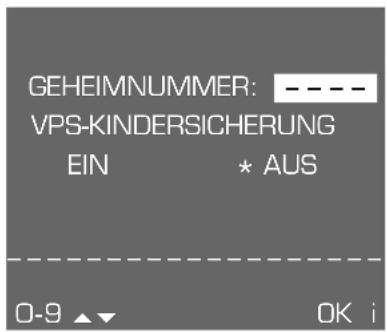

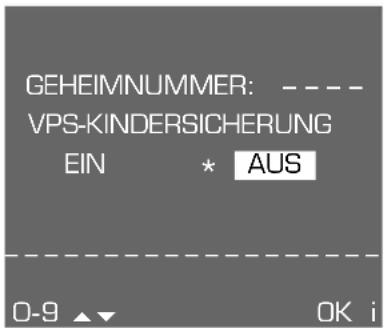

Die Kindersicherung 35

Funktionsanzeige einstellen 36

Betrieb mit einem Fernsehgerät mit

dem Format 16:9 36

Fernbedienen anderer GRUNDIG Videorecorder 37

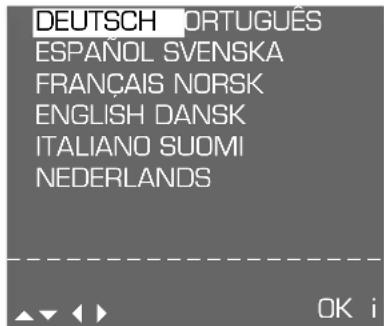

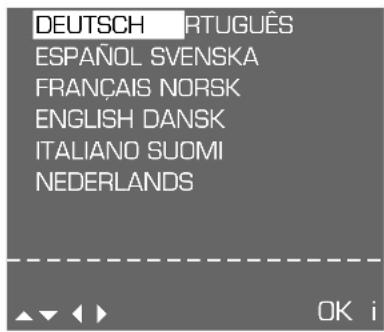

Sprache der Benutzerführung wählen ..... 38

Fernsehgerät fernbedienen 38

Wissenswertes 39-43

Stichwortverzeichnis 39-40

Störungen selbst beheben 41

Technische Daten 42

Übersicht der Code-Zahlen 42

GRUNDIG Service Deutschland/Europa ..... 43

Tips zur Bedienungsanleitung

Damit Sie die vielseitigen Funktionen Ihres neuen Videorecorders problemlos nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

• Das Inhaltsverzeichnis auf Seite 1 gibt Ihnen einen Überblick über alle Kapitel.
• Suchen Sie gezielt nach Funktionen, so finden Sie diese im Stichwortverzeichnis am Ende der Bedienungsanleitung.
• Die Ziffern in den Kästchen (zum Beispiel 1 geben die Reihenfolge der Bedienung vor.

Hier werden Sie auf zusätzliche Möglichkeiten und Informationen aufmerksam gemacht.

⚠️ Hier wird auf eine Gefahr hingewiesen.

- Die meisten Funktionen können mit den Tasten der Fernbedienung und mit den Tasten am Recorder durchgeführt werden. Dies ist in der Bedienungsanleitung dargestellt (▶/▶) – erstes Symbol Taste der Fernbedienung, zweites Symbol Taste am Recorder). Ist die Bedienung nur mit den Tasten der Fernbedienung oder den Tasten am Recorder möglich, dann steht das vor dem Kapitel oder neben der jeweiligen Taste.

Besonderheiten des Recorders

Dieser Recorder arbeitet nach dem VHS-System

Alles, was Sie damit aufzeichnen, können Sie auf Recordern gleichen Systems wiedergeben. Verwenden Sie nur hochwertige Markencassetten. Wir empfehlen Ihnen BASF VHS-Videocassetten. Damit nutzen Sie optimal die Bildqualität Ihres Videorecorders.

GRUNDIG Megalogic

Mit diesem Megalogic Videorecorder und einem GRUNDIG Megalogic Fernsehgerät haben Sie höchsten Bedienkomfort.

Die Möglichkeiten:

• Übernahme der Fernseh-Programme in der gleichen Reihenfolge vom Fernsehgerät.
• Durch das Starten der Wiedergabe wird der Videoprogrammplatz am Fernsehgerät automatisch angewählt.
• Das Fernseh-Programm, das am Bildschirm des Fernsehgerätes gerade „läuft“, wird nach dem Start der Aufnahme sofort aufgezeichnet.

Die Fernbedienung ...

... ist die zentrale Steuereinheit für diesen Recorder und für einige Funktionen geeigneter GRUNDIG-Fernsehgeräte. Bequem vom Sitzplatz aus können Sie fast alle Funktionen fernbedienen.

GRUNDIG Bildschirmdialog – was ist das?

Die Benutzerführung mittels Bildschirmdialog erlaubt vermeintlich komplizierte Einstellungen und Dateneingaben für jeden leicht und verständlich darzustellen. Am Bildschirm erscheinen immer die richtigen Tabellen, Tafeln und Dialogzeilen, auf denen Sie die nächsten und möglichen Bedienschritte finden. Unterstützend dazu sehen Sie auch die notwendigen Tastensymbole der Fernbedienung. Sie werden systematisch und Schritt für Schritt zum gewünschten Ergebnis geführt. Der Bildschirmdialog ist in mehreren Sprachen möglich.

Sie können den Recorder vorprogrammieren

– für sechs Sendungen innerhalb von 31 Tagen;
– für Sendungen täglich oder wöchentlich
- zur gleichen Zeit;
– mit oder ohne VPS/PDC-Steuerung;
– mit Standard- oder Langspielzeit.

Programmieren mit dem ShowView System

ShowView vereinfacht die Programmierung Ihres Recorders. Sie geben den ShowView Nummerncode – den Sie aus der Programmzeitschrift entnehmen – ein und bestätigen die Eingabe. ShowView ist ein beantragtes Warenzeichen der Gemstar Development Corp. Das ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Aufzeichnen und wiedergeben in HiFi-Qualität!

Zusätzlich zur Mono (Längs)-Spur zeichnet der Recorder den Ton auf die HiFi (Schräg)-Spur auf. Damit läßt sich der Recorder auch als HiFi-Tonbandgerät verwenden, mit dem Sie in absoluter Top-Qualität aufzeichnen und wiedergeben können.

VISS, das VIDEO INDEX SUCH SYSTEM

Dieses System ermöglicht schnelles und präzises Auffinden des Beginns jeder Eigenaufnahme.

Dieser Videorecorder ist für den Empfang, die Aufnahme und die Wiedergabe von Bild- und Tonsignalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

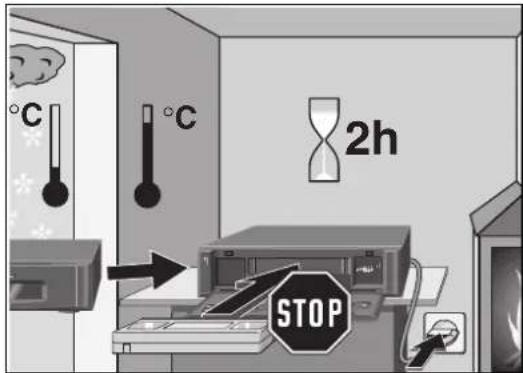

Wenn der Recorder starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden ohne eingelegte Cassette stehen.

Stellen Sie den Recorder auf eine ebene und harte Unterlage.

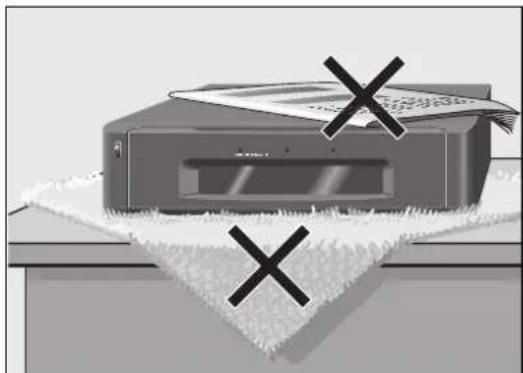

Stellen Sie den Recorder nicht auf Deckchen oder ähnliches. Legen Sie keine Gegenstände (zum Beispiel Zeitungen) auf den Recorder, da dadurch die zur Kühlung benötigten Luftschlitze abgedeckt werden.

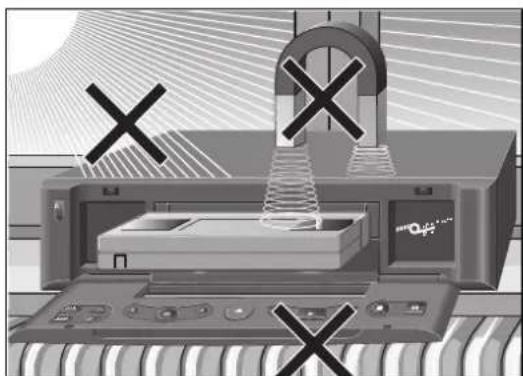

Stellen Sie den Recorder nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, da dadurch ebenfalls die Kühlung beeinträchtigt wird.

Halten Sie den Recorder von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

Setzen Sie Recorder und Cassette keinerlei Feuchtigkeit aus.

Der Recorder ist für den Betrieb in trockenen Räumen bestimmt.

Sollten Sie ihn dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß er vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist.

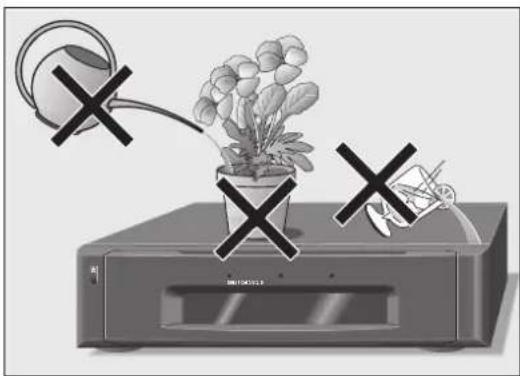

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf den Recorder. Das Gefäß kann umkippen und die dadurch ins Gerät gelangende Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

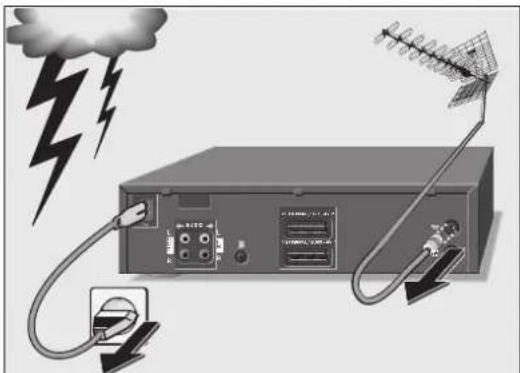

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn der Recorder ausgeschaltet ist, kann er durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden.

Bei einem Gewitter müssen Sie deshalb stets den Netz- und den Antennenstecker ziehen.

Stecken Sie keine Fremdkörper in den Cassetten- schacht oder in die Luftschlitze des Recorders, dadurch kann die hochwertige Mechanik beschä- digt werden.

Sie dürfen den Recorder auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

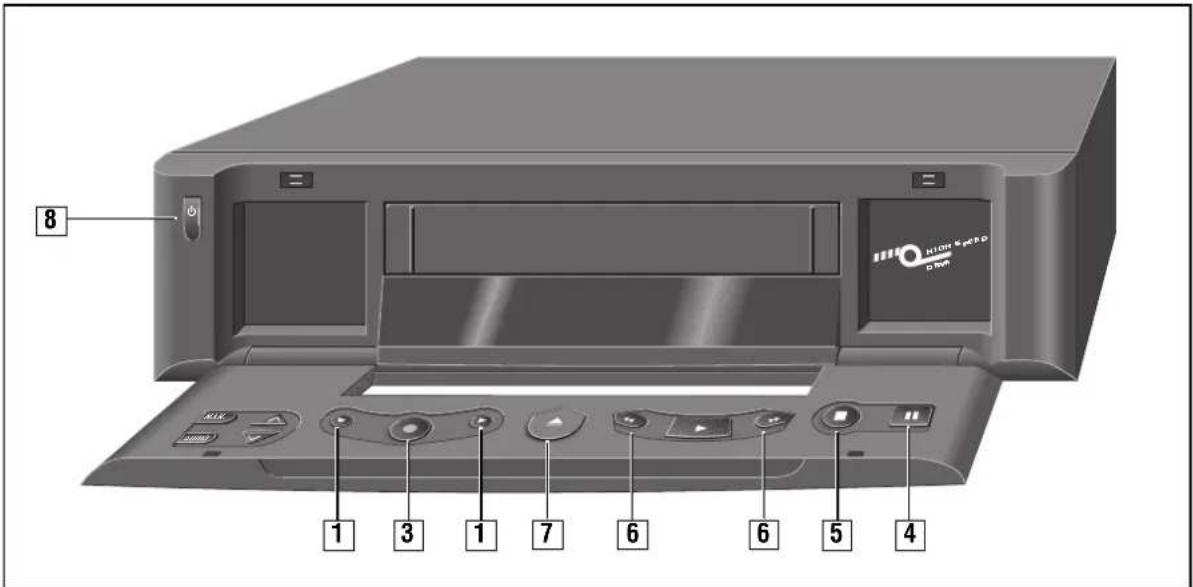

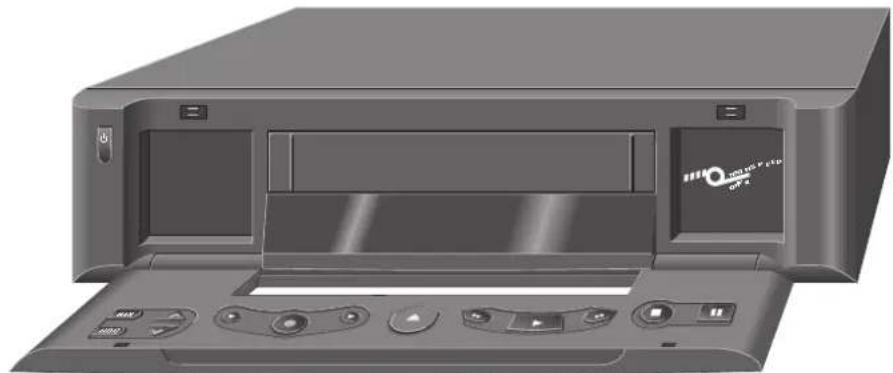

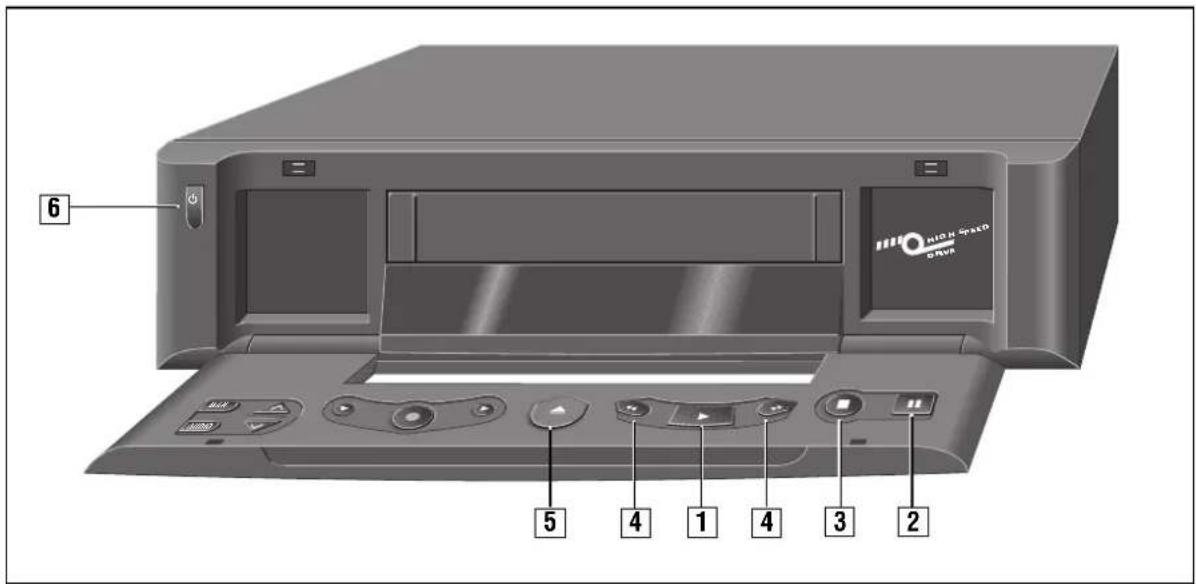

Die Vorderseite

• Anzeige (auf der Vorderseite der TIMER Klappe), leuchtet wenn ein TIMER programmiert ist.
• Anzeige (auf der Vorderseite der CASS. IN Klappe), leuchtet wenn sich eine Cassette im Recorder befindet.
- Anzeige (auf der Vorderseite der RECORD Klappe), leuchtet bei Aufnahme.

Schaltet den Recorder ab.

Wählt die Funktion manuelle Ton- aussteuerung.

Zur Tonspurwahl bei Aufnahme und Wiedergabe.

Zum manuellen Aussteuern des Tones.

Zum Anwählen der Programmplätze.
Startet die Aufnahme.
Zum Ausschieben der Cassette.
Bildsuchlauf rückwärts bei Wiedergabe; Band zurückspulen bei Stopp.
Bildsuchlauf vorwärts bei Wiedergabe; Band vorspulen bei Stopp.
Startet die Wiedergabe.
Beendet alle Funktionen.
Pause bei Aufnahme, Standbild bei Wiedergabe.

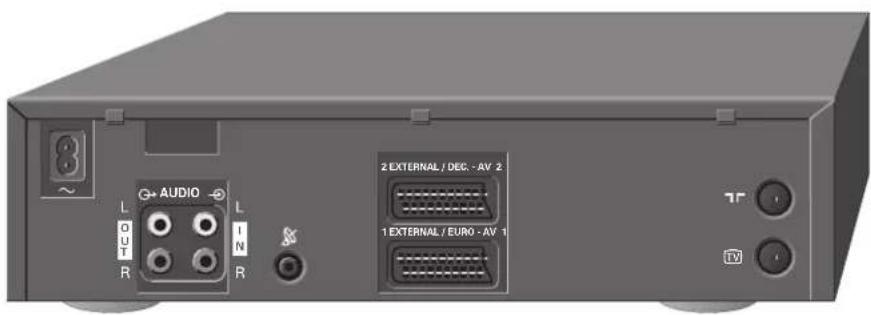

Die Rückseite

Netzbuchse.

Buchse zum Anschließen der Steuerleitung eines Satelliten-Empfängers.

AUDIO ⊙ LR Tonausgang, linker-/rechter Kanal.

AUDIO ⊕ LR Toneingang, linker-/rechter Kanal.

1 EXTERNAL/ Anschluß für Fernsehgerät oder EURO AV 1 zweiten Recorder.

2 EXTERNAL/ ANschluß für PAY-TV-Decoder, DEC.-AV 2 Satelliten-Empfänger, CD-i-Spieler.

Antennen-Eingangsbuchse.

TV Antennen-Ausgangsbuchse.

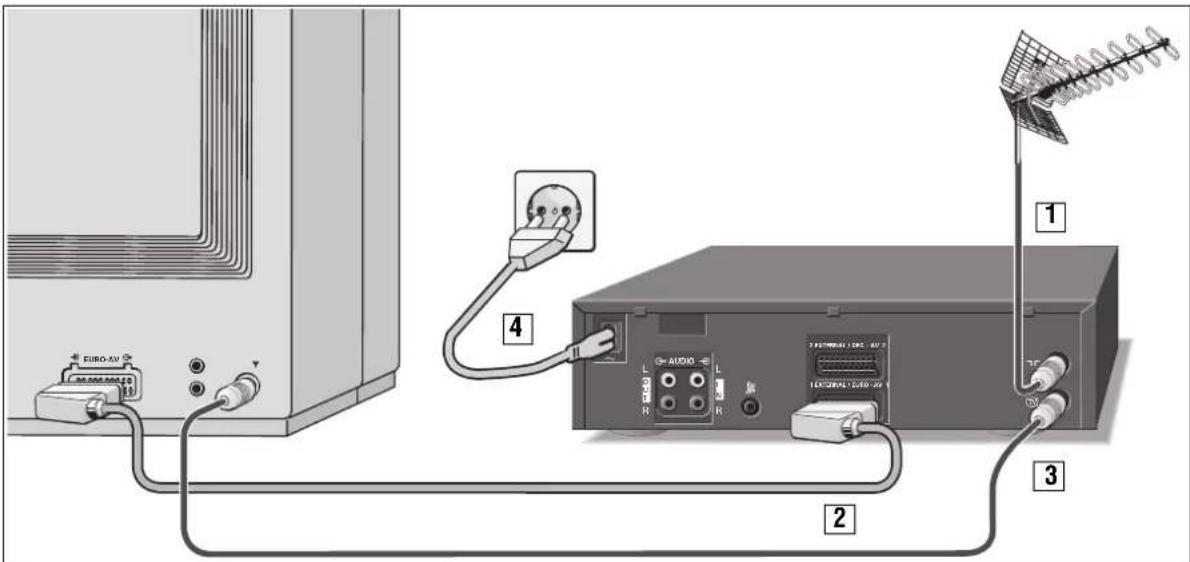

Recorder an die Antenne anschließen

1 Antennenkabel aus der Antennenbuchse des Fernsehgerätes ziehen und in die Antennenbuchse 71 des Recorders stecken.

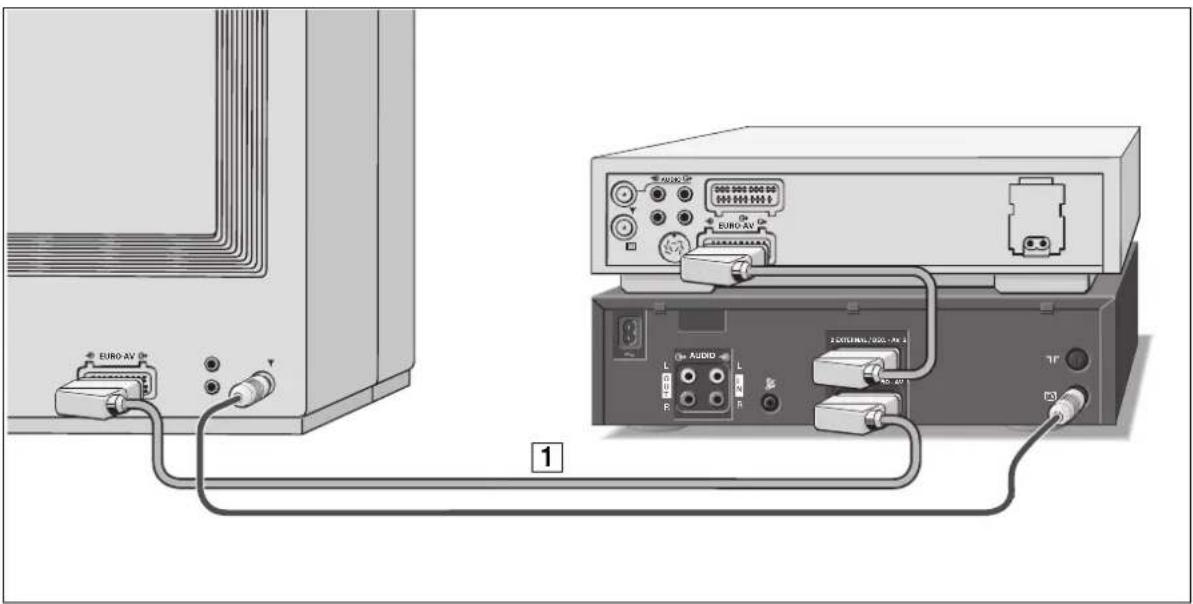

Recorder und Fernsehgerät verbinden

Mit EURO-AV-Kabel

2 Ist das Fernsehgerät mit einer EURO-AV-Buchse ausgestattet, diese Buchse mit dem beigepackten EURO-AV-Kabel mit der Buchse 1 EXTERNAL/EURO-AV 1 des Recorders verbinden.

- Der Vorteil dieses Anschlusses ist eine bessere Bild- und Tonqualität bei Wiedergabe und im Durchschleif (EE)-Betrieb. - Der Stereo-Ton kann nur durch diese Verbindung über das Stereo-Fernsehgerät wiedergegeben werden.

Wenn das angeschlossene Fernsehgerät mit Megalogic-Funktionen ausgestattet ist, müssen Recorder und Fernsehgerät mit dem beigepackten EURO-AV-Kabel verbunden sein. Einzelheiten über die Megalogic-Funktionen lesen Sie in den Kapiteln der Bedienungsanleitung.

Wenn der Recorder an ein Fernsehgerät mit dem 16:9 Format angeschlossen wird, bitte die Einstellung auf der Seite 36 beachten.

Mit Antennenkabel

3 Beigepacktes Antennenkabel in Buchse TV des Recorders und Antennenbuchse des Fernsehgerätes stecken.

Recorder an das Stromnetz anschließen

4 Beigepacktes Netzkabel in die Netzbuchse \~ des Recorders stecken. Stecker des Netzkabels in die Steckdose stecken. Der Recorder ist jetzt eingeschaltet.

! Nur durch Ziehen des Netzsteckers ist der Recorder vom Stromnetz getrennt.

Anschlußmöglichkeiten für weitere Geräte ...

... wie zweiten Videorecorder, Pay-TV-Decoder, Satelliten-Empfänger, Stereoanlage usw. sind in den Kapiteln über diese Geräte beschrieben.

☐ Recorder abschalten (Energiesparschaltung)

Im Stand-by-Betrieb – Uhrzeit in der Anzeige des Recorders sichtbar – Taste 📄/drücken. - Der Recorder ist abgeschaltet, die Uhrzeit-Anzeige erlischt. Der Recorder benötigt dabei sehr wenig Energie.

! Wenn eine TIMER-Aufnahme programmiert ist, kann der Recorder nicht abgeschaltet werden. ! Der Recorder kann nur mit der Taste ☑ am Recorder wieder eingeschaltet werden.

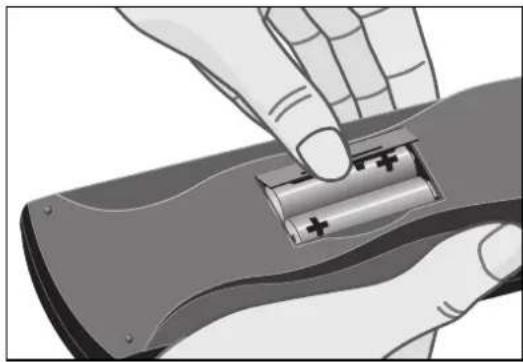

Batterien in die Fernbedienung einlegen

1 Batteriefachdeckel abnehmen, dazu Schnapper drücken und Deckel abnehmen.
2 Batterien (2 x1,5 V, Typ Micro RO3P) einsetzen.
! Polung der Batterien beachten; im Batteriefachboden markiert.
Wenn Ihr Recorder auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein.

Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Verbrauchte Batterien gehören in den Sondermüll (Umweltschutz).

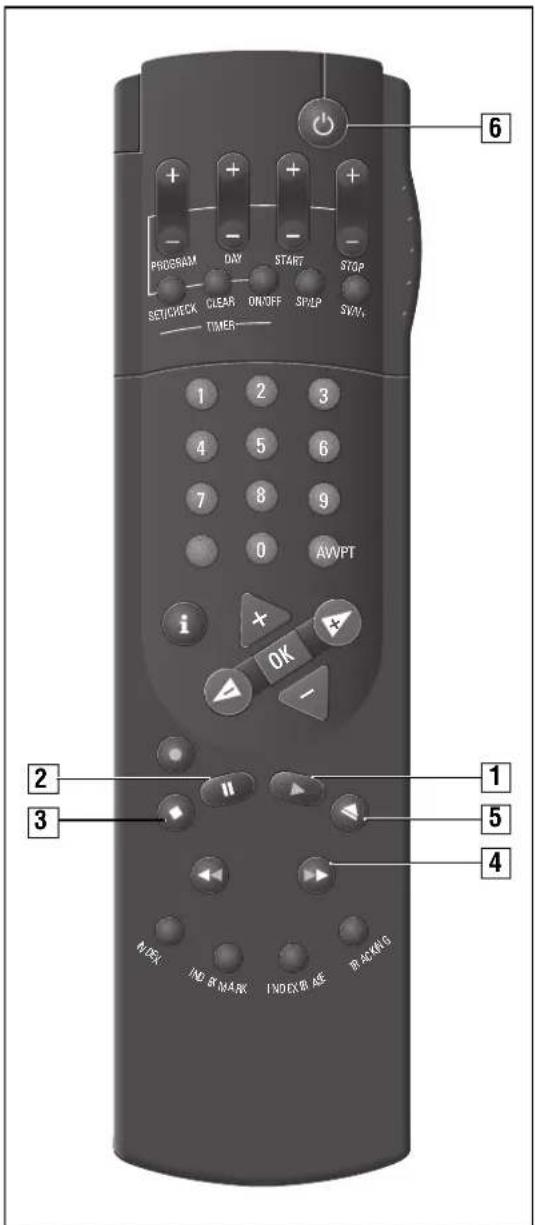

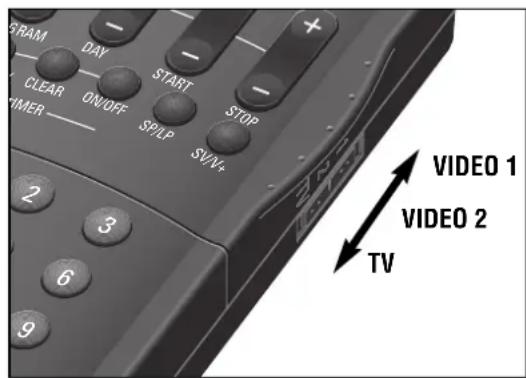

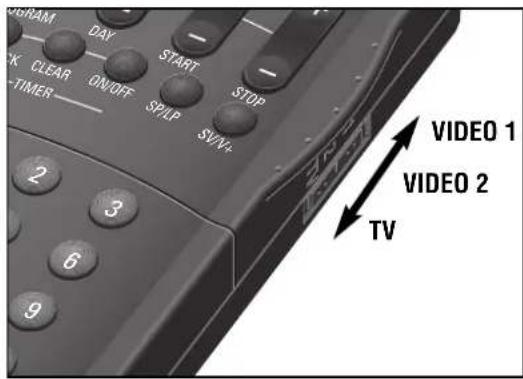

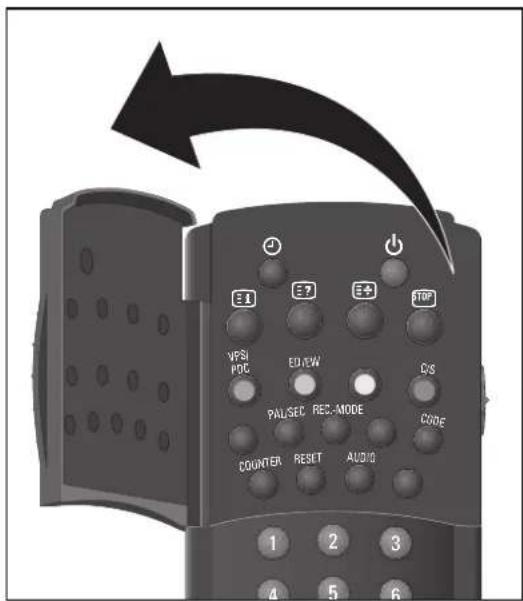

Die zwei Ebenen der Fernbedienung

Die Tasten der Fernbedienung sind auf zwei Ebenen angeordnet.

Auf der oberen Ebene finden Sie die Tasten, die Sie für wesentliche Bedienfunktionen benötigen.

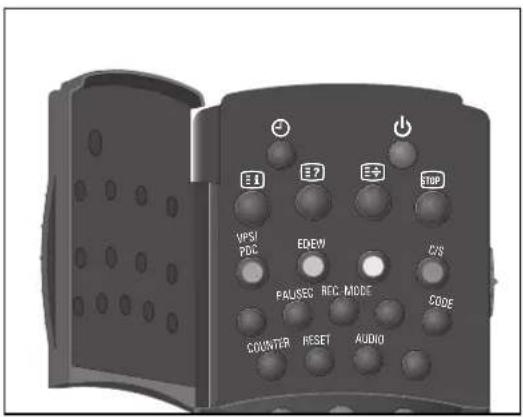

Auf der Ebene unter der Klappe finden Sie die Tasten für Komfortfunktionen.

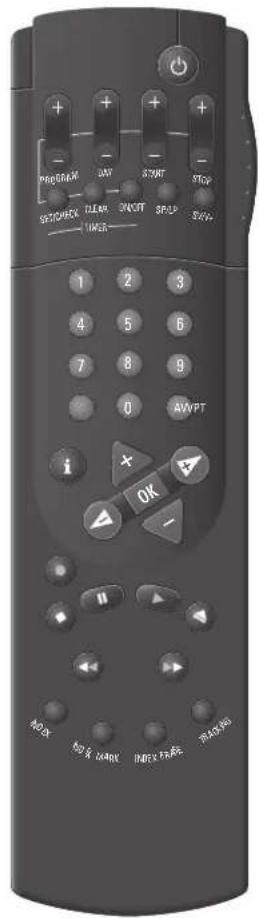

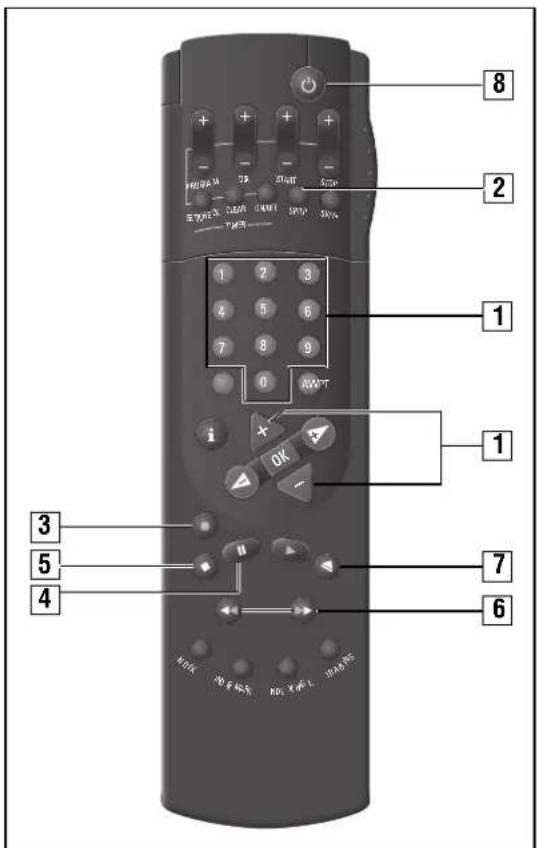

Auf einen Blick

Auf dieser und der nächsten Seite sind die Tasten der Fernbedienung kurz erklärt.

Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel dieser Bedienungsanleitung.

Tasten für die TIMER-Programmierung

©Schaltet den Recorder ab (Stand-by).
PROGRAM Wählt das Programm.
DAY Wählt den Tag.
START Wählt die Startzeit.
STOP Wählt die Stoppzeit.
○ SET/CHECK Wählt die Tafel »Aufnahmeprogrammierung« an, zur Kontrolle und zum Ändern von Daten.
○ CLEAR Löscht Daten.
ON/OFF Unterbricht/aktiviert die TIMER-Aufnahme.
○ SP/LP Schaltet auf Langspiel-Betrieb und wieder zurück auf Standardspiel-Betrieb.
○svv+ Eröffnet die ShowView Programmierung.

Schalter zur Wahl der Videoebene

Tasten für verschiedene Eingaben

① ... ⑥ Ziffern-Tasten für verschiedene Eingaben.

VPT

Taste ohne Funktion.

AV

Wählt Programmplatz A1 oder A 2 für die Aufnahme bzw. für die TIMER-Programmierung.

i

Schaltet auf die Info-Tafel und zurück auf das Fernsehbild.

+ Cursor-Tasten,

◀◀

zum Bewegen des Cursors

▽(Schreibmarke);

zum Anwählen verschiedener

Funktionen;

zum Feinabstimmen der Programme.

OK

Bestätigt Daten.

Lauffunktions-Tasten

- Startet die Aufnahme.

■Beendet alle Funktionen (Stopp).

Pause bei Aufnahme,

Standbild bei Wiedergabe.

Startet die Wiedergabe.

Schiebt die Cassette aus.

Bildsuchlauf rückwärts bei Wiedergabe;

Band zurückspulen bei Stopp.

▶Bildsuchlauf vorwärts bei Wieder- gabe;

Band vorspulen bei Stopp.

INDEX

Wählt die INDEX-Such-Funktion.

INDEX MARK Setzt Marken.

INDEX ERASE Löscht Marken.

○ TRACKING Aktiviert die Tracking-Funktion.

Tasten unter der Klappe

○② Ruft die Uhrzeit auf.

○ Schaltet den Recorder ab (Stand-by).

○☐1 Taste ohne Funktion.

○Taste ohne Funktion.

○Taste ohne Funktion.

○ STOP Taste ohne Funktion.

VPS/PDC (rot) Schaltet die VPS/PDC-Steuerung aus/ein.

ED/EW (grün) Wählt eine "wöchentliche" oder "tägliche" Aufzeichnung (bei der TIMER-Programmierung).

(gelb) Taste ohne Funktion.

C/S (blau) Schaltet von Kanalzahl auf Sonderkanalzahl (beim Programmeinstellen).

○ Taste ohne Funktion.

○ PAL/SEC Schaltet die Farbnorm (PAL oder MESECAM) um.

○ REC-MODE Taste ohne Funktion.

○ Taste ohne Funktion.

○CODE Zur Vorwahl verschiedener Sonderfunktionen.

○ COUNTER Schaltet zwischen Spielzeit- und Bandlängenanzeige um.

○ RESET Schaltet die Bandlängenanzeige auf 0.00.00.

○ AUDIO Zur Tonspurwahl bei Aufnahme und Wiedergabe; zum Ein- und Ausschalten des Tones bei Betrieb mit Bildschirmdialog.

○ Taste ohne Funktion.

GRUNDIG Benutzerführung am Bildschirm des Fernsehgerätes

... bietet den Dialog zwischen Ihnen und dem Recorder.

Viele Funktionen, die Sie mit der Fernbedienung anwählen, beantwortet der Recorder mit Info-Tafeln und Dialogzeilen am Bildschirm des Fernsehgerätes.

Tastensymbole der Fernbedienung und Dialogzeilen zeigen die nächsten und möglichen Bedienschritte.

Sie werden Schritt für Schritt, einfach und verständlich geführt.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, schaltet sich das Fernsehgerät nach Drücken der Taste ⓘ ein und schaltet automatisch auf den AV-Programmplatz.

Während des Betriebes mit den Info-Tafeln kann der Ton mit Taste ○ AUDIO ein-/ausgeschaltet werden.

Info-Tafel aufrufen

Taste ⓘ der Fernbedienung drücken.

INFO-Tafel

Taste der Darstellung in der Funktion Fernbedienung Info-Tafel und den Dialogzeilen

Ruft die Info-Tafel auf und schaltet zurück zum Fernsehbild.

Zur direkten Eingabe von Daten.

Zum schrittweisen Anwählen von Funktionen oder Zeilen in einer Tafel.

Zum Umblättern von Tafeln, zum Anwählen von Daten und zum Ändern von Einstellungen.

Zum schrittweisen Eingeben von Daten bei der TIMER-Aufnahme.

Zum Aktivieren einer Funktion und zum Bestätigen von Daten und Einstellungen.

Beendet jederzeit Info-Tafeln und Einstellungen.

Fernsehgerät auf den Recorder abstimmen

Das Fernsehgerät empfängt auf bestimmten Kanälen die Programme verschiedener Sender.

Auch der Recorder sendet auf einem solchen Kanal (UHF-Bereich, zwischen Kanal 21 (Frequenz 471MHz) und Kanal 69 (Frequenz 855 MHz). Ab Werk ist der Kanal 36 eingestellt.

Der Recorder "sucht" sich einen freien Kanal und zeigt die Kanalzahl oder die Frequenz in der Anzeige. Diese Kanalzahl/Frequenz muß dann am Fernsehgerät eingestellt werden.

Diese Einstellung ist nicht notwendig, wenn der Recorder und das Fernsehgerät mit einem EURO-AV-Kabel verbunden sind (siehe Kapitel "Anschließen" auf Seite 5).

Um Bildstörungen zu vermeiden, schalten Sie in diesem Fall den Sender des Recorders ab, siehe Kapitel auf Seite 10.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Abstimmen

Taste ○ CLEAR der Fernbedienung länger (ca. 6 Sekunden) drücken.
Taste ▶ der Fernbedienung länger (ca. 6 Sekunden) drücken.

- Der Recorder sucht einen freien Kanal und zeigt diesen in der Anzeige am Recorder an.

Wollen Sie die Einstellung im Frequenzbereich durchführen, drücken Sie Taste ▶. Zurück zur Kanaleinstellung mit Taste ◀.

Am Fernsehgerät diese Kanalzahl/Frequenz eingeben und speichern (siehe Bedienungsanleitung des Fernsehgerätes).

- Am Bildschirm des Fernsehgerätes erscheint ein "Testbild", das der Recorder sendet.

!

Ist die Bildqualität des "Testbildes" in Ordnung, Einstellung mit Taste OK der Fernbedienung speichern und mit Taste am Recorder beenden.

!

Ist die Bildqualität des Testbildes schlecht oder hat sich die Bildqualität eines oder mehrerer Fernseh-Programme Ihres Fernsehgerätes verschlechtert, schalten Sie den Recorder ab. Dazu Taste am Recorder zweimal drücken. Prüfen Sie nocheinmal die Fernseh-Programme am Fernsehgerät.

Wenn die Störung nur bei eingeschaltetem Recorder auftritt, gehen Sie nach dem Kapitel "Bildqualität verbessern" auf der nächsten Seite vor.

Bildqualität verbessern

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Am Fernsehgerät – im UHF-Bereich, zwischen Kanal 21 und 60 – einen Kanal suchen, der nicht mit einem Fernsehprogramm belegt ist (nur Rauschen am Bildschirm).

- Bei vielen Fernsehgeräten wird die Kanalzahl angezeigt, zum Beispiel »C 40«. Kanal am Fernsehgerät speichern.

Taste ○ CLEAR der Fernbedienung länger (ca. 6 Sekunden) drücken.

Mit den Tasten ▽+ der Fernbedienung den freien Kanal des Fernsehgerätes einstellen.

Der Recorder zeigt dies in seiner Anzeige, zum Beispiel »MOD C 36«.

- Ist der richtige Kanal eingestellt, erscheint am Bildschirm des Fernsehgerätes das "Testbild" des Recorders.

Hat das Fernsehgerät keine Kanalanzeige sondern eine Frequenzanzeige, kann die Einstellung im Frequenzbereich durchgeführt werden, dazu Taste ◀ oder ▶drücken und mit den Tasten ▼ ▲ die Einstellung verändern.

Einstellung mit Taste OK der Fernbedienung speichern und mit Taste ◯ beenden.

Sender des Recorders abschalten und einschalten

Wenn viele Fernsehsender angeboten werden, die Ihr Recorder im UHF-Bereich zwischen Kanal 21 und 69 empfängt, kann es zu Bildstörungen im Recorder-Betrieb kommen. Deshalb kann der Sender des Recorders abgeschaltet werden.

Die Wiedergabe über das Antennenkabel ist bei abgeschalteten Sender nicht möglich.

Damit das Bild-/Tonsignal des Recorders zu dem Fernsehgerät gelangt, müssen die Geräte mit einem EURO-AV-Kabel verbunden sein (siehe Seite 5).

Sender des Recorders abschalten, dazu Taste ○ CLEAR (ca. 6 Sekunden) und danach Taste ○ TIMER ON/OFF der Fernbedienung drücken. Eingabe mit Taste OK der Fernbedienung bestätigen. – Der Sender des Recorders ist abgeschaltet. – Kurzzeitige Anzeige am Recorder: »MOD AUS«.

Sender des Recorders einschalten, dazu Taste ○ CLEAR (ca. 6 Sekunden) und danach Taste ○ TIMER ON/OFF der Fernbedienung drücken. Eingabe mit Taste OK der Fernbedienung bestätigen. – Der Sender des Recorders ist eingeschaltet. – Am Recorder wird der Kanal des Modulators angezeigt.

Ist der Recorder an ein Megalogic-Fernsehgerät angeschlossen, wird der Sender des Recorders automatisch abgeschaltet und kann nicht eingeschaltet werden.

Fernseh-Programme einstellen

Die Fernsehanstalten senden ihre Programme durch Fernsehsender auf verschiedenen Frequenzen/Kanälen.

Der Recorder hat dafür ein eigenes Empfangsteil. Damit kann er – unabhängig vom Fernsehgerät – die Fernseh-Programme empfangen und aufzeichnen.

Vorher müssen Sie die Kanäle der Fernseh-Programme am Recorder einstellen.

Es stehen 99 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne, Kabelanschluß oder vom Satelliten belegt werden können.

Die Möglichkeiten zum Einstellen der Fernseh-Programme:

1. Durch die Übernahme der Daten vom Fernsehgerät.
   Das Fernsehgerät muß mit Megalogic-Funktionen ausgestattet sein.
2. Mit dem Suchlauf-Speicher-System (ATS euro plus). Der Recorder sucht, sortiert und speichert alle Kanalzahlen/Sonderkanalzahlen, die er an seinem Standort empfangen kann.
   Dieser Vorgang ist abhängig von der von Ihnen gewählten Sprache, dem gewählten Land und der Empfangsqualität der Fernseh-Programme.
   Sollte Ihnen die vorgegebene Reihenfolge der Fernseh-Programme nicht zusagen, können Sie dies nachträglich ändern.
3. Durch direkte Eingabe der Daten.
4. Mit dem manuellen Suchlauf, wenn neue Fernseh-Programme hinzukommen, oder wenn der Recorder ein Fernseh-Programm mit dem Suchlauf-Speicher-System nicht finden konnte.

Übernahme der Fernseh-Programme vom Fernsehgerät (Download mit Megalogic-Funktion)

Wird der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, übernimmt der Recorder automatisch die im Fernsehgerät gespeicherten Fernseh-Programme.

Wird im Fernsehgerät ein Programmplatz geändert, übernimmt der Recorder automatisch diese Änderung.

Voraussetzung dafür ist, daß die folgende Bedienreihenfolge eingehalten wird.

!

Recorder und Fernsehgerät müssen mit dem beigepackten Megalogic-EURO-AV-Kabel verbunden sein, das Fernsehgerät muß eingeschaltet sein.

1

Netzstecker des Recorders ziehen.

2

Netzstecker des Recorders wieder einstecken. - Der Recorder übernimmt automatisch die Fernseh-Programme vom Fernsehgerät. Dadurch erhält der Recorder die gleiche Belegung mit Fernseh-Programmen wie das Fernsehgerät.

i

Wird im Fernsehgerät ein Programmplatz geändert, übernimmt der Recorder automatisch die Änderung.

□

Beachten Sie bei einem Wechsel des Wohnortes

Bei einem Wohnortwechsel müssen Sie zuerst die "alten" Fernseh-Programme löschen. Gehen Sie wie folgt vor:

1

Netzstecker des Recorders ziehen.

2

Taste ☐am Recorder drücken und länger als 10 Sekunden gedrückt halten und dabei den Netzstecker wieder einstecken. – Die Daten sind gelöscht. Jetzt können die "neuen" Fernseh-Programme mit der Megalogic-Funktion vom Fernsehgerät übernommen werden.

Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus)

i Diese Funktion ist nicht notwendig, wenn die Fernseh-Programme mit der Megalogic-Funktion (siehe Seite 11) eingestellt wurden.

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Info-Tafel mit Taste ⓘ aufrufen.

i Bei der erstmaligen Inbetriebnahme des Recorders erscheint nach dem Drücken der Taste ⓘ sofort die Tafel »INSTALLATION«.

Mit den Tasten ▼+ die Zeile »ATS EURO PLUS« anwählen und mit Taste OK aufrufen und die Bedienung bei Pkt. 40tsetzen.

2 Mit den Tasten ▽+ die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.

3 Mit Taste OK die Zeile »ATS EURO PLUS« aufrufen.

– Die Tafel »SPRACHWAHL« erscheint.

4 Sprache des Aufstellungsortes mit den Tasten ⏻▶▽+ wählen und mit Taste OK bestätigen.

5 Land (Aufstellungsort) mit den Tasten ⬇▶ ▽△+ wählen.

i Ist in der Tafel das von Ihnen benötigte Land nicht vorhanden, wählen Sie die Zeile »??«.

6 ATS euro plus-Suchlauf mit Taste OK starten.

- Anzeige am Recorder: »RTS« und »O«.

- Der Recorder sucht alle Kanalzahlen nach Fernseh-Programmen ab, sortiert und speichert sie.

- Nach Abschluß des Suchlaufs erscheint die Tafel »SENDERTABELLE«.

i Bei Sendeanstalten, die ein VPS/PDC-Signal senden, wird die Sender-Kurzbezeichnung automatisch in die »SENDERTABELLE« übernommen.

Für Sendeanstalten, die kann VPS/PDC-Signal senden, kann die Sender-Kurzbezeichnung von Hand eingegeben werden. Im Beispiel auf Seite 14 lesen Sie, wie Sie diese Daten eingeben.

Wie Sie die Reihenfolge der Fernseh-Programme ändern, Daten von Hand eingeben oder Daten löschen, lesen Sie in den Beispielen auf den nächsten Seiten.

7 Einstellung mit Taste ○↓ beenden.

Fernseh-Programme umsortieren – mit der Follow TV-Funktion

Hierbei erhält der Recorder die gleiche Programmplatzbelegung wie das Fernsehgerät.

! Recorder und Fernsehgerät müssen mit einem EURO-AV-Kabel verbunden sein.
i Diese Funktion ist nicht notwendig, wenn die Fernseh-Programme mit der Megalogic-Funktion (siehe Seite 11) eingestellt wurden.

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Info-Tafel mit Taste ⓘ aufrufen.

2 Mit den Tasten ▽+ die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.

3 Mit den Tasten ▽+ die Zeile »FOLLOW TV STARTEN« anwählen und mit Taste OK aktivieren. – Anzeige am Recorder: »SEL TV PROG OI«.

4 Am Fernsehgerät den Programmplatz 1 wählen.

5 An der Fernbedienung des Recorders Taste OK drücken.

• Anzeige am Recorder: »WARTEN« und »O«.
• Der Recorder "sucht" nach den Daten des ersten Programmplatzes des Fernsehgerätes. Er belegt seinen ersten Programmplatz mit dem gleichen Fernseh-Programm wie am Fernsehgerät.
• Ist dieser Vorgang beendet, erscheint in der Anzeige des Recorders: »SEL TV PROG O2«.

6 Am Fernsehgerät Programmplatz 2 wählen.

7 An der Fernbedienung des Recorders Taste OK drücken.

– Einstellung so oft wiederholen, bis alle Fernseh-Programme sortiert sind.

8 Einstellung mit Taste ○ ⏻ beenden.

Wenn bei dieser Einstellung zwei Fernsehanstalten das gleiche Programm senden, kann es zu Fehlern in der Zuordnung führen.

Einstellung wiederholen, wenn die Fernsehanstalten unterschiedliche Programme senden, oder Fernseh-Programme von Hand umsortieren.

Fernseh-Programme umsortieren – von Hand

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Info-Tafel mit Taste ⓘ aufrufen.

2 Mit den Tasten ▽+ die Zeile »INSTALLATION« anwählen und mit Taste DK aufrufen.

3 Mit den Tasten ▼△ die Zeile »SENDERTABELLE« anwählen und mit Taste OK aufrufen.

– Die »SENDERTABELLE« erscheint, der gewählte Programmplatz ist markiert.

4 Programmplatz mit den Tasten ▽+▶◀ anwählen.

5 Programmplatz mit Taste ● ED/EW (grün) markieren.

6 Neuen Programmplatz mit den Tasten ▽△+ anwählen.

– Die Daten des markierten Programmplatzes werden an den neuen Programmplatz verschoben.
- Die folgenden Fernseh-Programme verschieben sich um eine Position.

7 Einstellungen mit Taste OK speichern.

Zum Umsortieren von weiteren Fernseh-Programmen Vorgang ab Pkt. Wiederholen.

8 Einstellung mit Taste ◯ beenden.

Daten von Hand eingeben

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▽+ die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▽+ die Zeile »SENDERTABELLE« anwählen und mit Taste OK aufrufen. - Die »SENDERTABELLE« erscheint, der gewählte Programmplatz ist markiert.

4 Programmplatz mit den Tasten ▽+ ▶◀ anwählen, danach Taste OK drücken. – Die Tafel »PROGRAMM« erscheint.

5 Datenzeile mit den Tasten ▽+ anwählen.

Die Texte bedeuten:

SAT: Satelliten-Fernseh-Programm (die Einstellung »SAT: JA« kann nur gewählt werden, wenn ein Satelliten-Empfänger an Buchse 2 EXTERNAL/DEC.- AV2 angeschlossen ist; Anwahl mit den Tasten 🔑.

KANAL: die Kanalzahl oder die Frequenz des Fernseh-Programms; Eingabe mit den Ziffern-Tasten ①...⑩.

NAME: die Sender-Kurzbezeichnung (max. 5 Stellen); Anwahl mit den Tasten ◀ ►.

NORM: die Farbnorm des Fernseh-Programmes (PAL oder MESECAM); Anwahl mit den Tasten ◀ ►.

DECODER: Programmplatz für externen Decoder aktivieren; Anwahl mit den Tasten ◀ ►.

FEINABST.: Bild feinabstimmen; Anwahl mit den Tasten ◀ ►.

i Die weitere Bedienung entnehmen Sie bitte den Dialogzeilen der »PROGRAMM«-Tafel.
i Wie Sie die Daten für Satelliten-Fernseh-Programme eingeben, lesen Sie im Kapitel "Betrieb mit einem Satelliten-Empfänger" auf Seite 30.
Alternativ zur Eingabe der Kanalzahl kann die Frequenz des Fernseh-Programms eingegeben werden, dazu Taste ● VPS/PDC (rot) drücken.

– Die Anzeige wechselt von »KANAL« auf »FREQUENZ«. Benötigte Frequenz mit den Ziffern-Tasten ①…⑩ vierstellig eingeben.

i Sind Kanalzahl oder Frequenz nicht bekannt, kann ein Suchlauf gestartet werden, dazu Taste ▶ drücken.
6 Eingabe mit Taste OK speichern.

– Es erscheint wieder die »SENDERTABELLE«. Zur Dateneingabe für die nächsten Programmplätze Einstellung ab Pkt. 4 wiederholen.

7 Einstellung mit Taste ○ ⏻ beenden.

Daten eines Programmplatzes löschen

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Info-Tafel mit Taste ⓘ aufrufen.
2 Mit den Tasten ▽+ die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▽A die Zeile »SENDERTABELLE« anwählen und mit Taste OK aufrufen. – Die »SENDERTABELLE« erscheint, der gewählte Programmplatz ist markiert.
4 Programmplatz mit den Tasten ▽+ ▶◀ anwählen.
5 Datenzeile mit Taste ○ CLEAR löschen. – Die folgenden Fernseh-Programme rücken um einen Programmplatz vor.
6 Einstellung mit Taste ⓘ und Taste ○ ⏻ beenden.

Uhrzeit und Datum einstellen

! Die Digitaluhr läuft für ca. 7 Stunden weiter, wenn der Recorder vom Stromnetz getrennt ist. Die Uhrzeit ist in der Anzeige nicht sichtbar.

Stellen Sie – wenn notwendig – die Sprache der Benutzerführung ein. Wie Sie das machen, steht im Kapitel "Sprache der Benutzerführung wählen", auf Seite 38.

Automatische Aktualisierung

1 Recorder mit Taste ◯abschalten

Der Recorder aktualisiert jetzt die Uhrzeit automatisch. Voraussetzung dafür ist, auf Programmplatz 1 ist ein Fernsehsender eingestellt der mit Videotext oder PDC ausgestattet ist. Diese Aktualisierung wird vom Recorder regelmäßig wiederholt. Der Recorder erkennt damit auch die Sommer-/Winterzeitumstellung.

Manuelle Einstellung

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen (dient als Kontrollmonitor).

Bedienung

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Info-Tafel mit Taste ⓘ aufrufen.
Bei der erstmaligen Inbetriebnahme des Recorders erscheint nach dem Drücken der Taste ⓘ sofort die Tafel »INSTALLATION«. Taste ⓘ nocheinmal drücken, die »Info-Tafel« erscheint.
2 Mit den Tasten ▽+ die Zeile »UHRZEIT/DATUM STELLEN« anwählen und mit Taste OK aufrufen. – Die Tafel »UHRZEIT/DATUM STELLEN« erscheint.

3 Uhrzeit mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben.
4 Mit Taste ▽ die Zeile »DATUM« anwählen und Datum mit den Ziffern-Tasten ① ... ⑩ sechsstellig eingeben.
5 Eingabe mit Taste OK speichern.
6 Einstellung mit Taste ○↓ beenden.

Cassette einschieben

Cassette – mit dem Fenster nach oben – soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.

- Die Anzeige »CASS. IN« am Recorder leuchtet.

Cassetten Bandlänge/Spielzeit Automatische Erkennung

Der Recorder mißt nach dem Einschieben der Cassette die Bandzeit (Anzeige: »RTTS«) und zeigt bei Stunden-Cassetten (E 60, E120, E180, E240) die Gesamtspielzeit in Stunden (zum Beispiel E 180) für eine 3-Stunden-Cassette und die abgelaufene Spielzeit in Stunden und Minuten an.

Für alle anderen Cassetten – auch bei der 5-Stunden-Cassette – muß die Spielzeit manuell eingegeben werden.

Spielzeit manuell eingeben

Wiedergabe mit Taste ▶/▶starten und danach Taste ⓘ und Taste OK der Fernbedienung drücken.

– Die Tafel »SPIELZEITEINGABE« erscheint.

2 Cassetten-Spielzeit mit den Tasten ▼+ ◀▶ wählen und mit Taste OK bestätigen.

Anzeige der Gesamtspielzeit

Drei Anzeigemöglichkeiten stehen zur Auswahl: abgelaufene Spielzeit, in Stunden und Minuten, Anzeige »U1:30;

verbleibende Spielzeit, in Stunden und Minuten, Anzeige »L1:35«;

Bandlänge, in Stunden, Minuten und Sekunden, Anzeige » 0:00:00«.

2 Gewünschte Anzeige mit Taste ○ COUNTER wählen.

i Wurde die Spielzeit der Cassette nicht erkannt, schaltet der Recorder automatisch auf fünfstellige Bandlängenanzeige.

Die Bandlängenanzeige wird automatisch auf »0:00:00« gestellt, wenn eine Cassette eingeschoben wird. Sie kann auch mit Taste ○ RESET von Hand auf »0:00:00« gestellt werden.

Cassette entnehmen

1 Taste ▲/▲ drücken, die Cassette wird ausgeschoben.

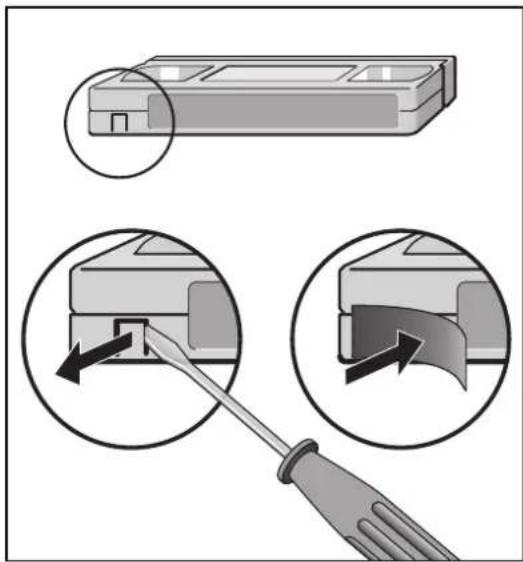

Aufzeichnungen gegen versehentliches Löschen schützen

Bei jeder Aufnahme wird die vorherige Aufzeichnung automatisch gelöscht. Deshalb können Aufzeichnungen gegen versehentliches Löschen/Neubespielen geschützt werden.

Dazu braucht nur die Lasche der Cassette herausgebrochen werden.

Soll die Cassette wieder bespielt werden, die Öffnung mit einem Klebestreifen verschließen.

Funktions-Anzeigen (OSD - ON SCREEN DISPLAY)

Der Recorder informiert Sie über die gewählte Funktion und die Spielzeit der Cassette.

1. An der Anzeige des Recorders.
2. Am Bildschirm des Fernsehgerätes.
   Die Dauer der Anzeige am Bildschirm kann eingestellt werden:
3. Anzeige dauernd,
4. Anzeige für kurze Zeit,
5. keine Anzeige.

Die Einstellung dafür steht im Kapitel "Sonderfunktionen, Funktions-Anzeige einstellen" auf Seite 36. Die Anzeige ist in verschiedenen Sprachen möglich, die Einstellung steht im Kapitel "Sonderfunktionen, Sprache der Benutzerführung wählen" auf Seite 38.

Auf einen Blick

Vorbereiten

Fernsehgerät einschalten.
Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).
Bespielte Cassette in das Cassettenfach schieben. Der Videorecorder stellt automatisch die Spielzeit der Cassette fest.

Bedienung

Wiedergabe mit Taste ▶/▶ starten.
Pause/Standbild* anwählen, dazu während der Wiedergabe Taste 📄/ Drücken.
Wiedergabe mit Taste ☐/☐ beenden.
Band vor-/zurückspulen, dazu in Funktion Stopp die Tasten 🎨/ 🎨/ drücken. Umspulen mit Taste 📄/ 📄 beenden.
Cassette entnehmen, dazu Taste ▲/▲ drücken.
Recorder mit Taste ⏻/☐ abschalten.

Ist der Recorder an ein Fernsehgerät mit Mega-logic-Funktionen angeschlossen, schaltet sich das Fernsehgerät nach dem Starten der Wiedergabe aus der Betriebsstellung Stand-by ein und schaltet automatisch auf den AV-Programmplatz.

Nach dem Beenden der Wiedergabe schaltet sich das Fernsehgerät in den vorherigen Zustand.

Zusatzfunktionen der Wiedergabe

Verschiedene Wiedergabegeschwindigkeiten

Verschiedene Wiedergabegeschwindigkeiten anwählen, – vorwärts/rückwärts, dazu während der Wiedergabe die Tasten 🎥 🎥/ 🎥 🎥 drücken.

Aus den verschiedenen Wiedergabefunktionen zurück zur normalen Wiedergabe, dazu Taste ▶/▶ drücken.

Superzeitlupe

Pause/Standbild anwählen, dazu während der Wiedergabe Taste ☐/☐ drücken.

Anschließend Taste ☐/☐ gedrückt halten.

Standbilder schrittweise weiterschalten

Während der Wiedergabe/Pause Taste 📌/ Drücken.

Zurück zur normalen Wiedergabe, dazu Taste ▶/▶ drücken.

Wiedergabe von Langspielauf- zeichnungen

Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspiel-Wiedergabe.

- Anzeige am Recorder: »LP«.

Bei Langspiel-Betrieb können Bildstörungen auftreten.

Wiedergabe von Aufzeichnungen anderer Farbnormen

MESECAM-Farbnorm

Bei der Wiedergabe von MESECAM-Aufzeichnungen Taste ○ PAL/SEC der Fernbedienung so oft drücken, bis die Anzeige »MESEC« am Recorder erscheint.

Auch das Fernsehgerät muß dieser Farbnorm entsprechen.

Am Ende dieser Wiedergabe Taste ○ PAL/SEC der Fernbedienung noch einmal drücken.

NTSC-Farbnorm

Bei der Wiedergabe von NTSC-Aufzeichnungen schaltet der Recorder automatisch auf dieses System.

– Kurzzeitige Anzeige am Recorder:

»NTSC SP« (Standard Play) oder

»NTSC EP« (Extended Play).

Die Anzeige der Gesamtspielzeit wechselt auf fünf-stellige Bandlängenanzeige.

Bei NTSC-Wiedergabe ist keine Standbild-Funktion möglich.

Bei NTSC-Langspiel-Wiedergabe können Bildstörungen auftreten.

Tonspur wählen

Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur gewählt werden.

Grundstellung ist Stereo (HiFi-Schrägspur)

- Anzeige am Recorder: »∞« und »STEREO«.

Aufeinanderfolgendes Drücken der Taste ○ AUDIO/AUDIO bewirkt:

Tonspur 1 – Anzeige am Recorder:

$$ \gg / \ll \text { und } \gg L I N K 5 \ll ; $$

Tonspur 2 – Anzeige am Recorder:

$$ \gg 2 \ll \text { und } \gg R E C H T S \ll ; $$

Mono-/Längsspur – ohne Anzeige.

Bild-/Tonkorrekturen

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Bild-/Tonkorrektur – automatisch

Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf beste Bildqualität ab (Auto Tracking).

Bild-/Tonkorrektur – manuell

Taste ○ TRACKING drücken.

– Anzeige am Recorder: »SPURL«.

– Anzeige am Bildschirm: »SPURLAGE«.

Tracking (Spurlage)-Einstellung mit den Tasten ◀▶ durchführen.

Einstellung mit Taste OK speichern.

Bild-/Tonverbesserung für fremdbespielte Cassetten

Wenn bei der Wiedergabe von fremdbespielten Cassetten das Bild springt oder durchläuft, drücken Sie nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ① und Taste OK.

– Kurzzeitige Anzeige am Recorder: »ON«.

Bildverbesserung des Standbildes

Wenn bei der Wiedergabefunktion Standbild das Bild zittert oder unruhig wirkt, kann es optimiert werden.

Während Standbild die Taste ⓘdrücken.

Mit Taste ▽ die Zeile »Pausebild optimieren« anwählen und mit Taste OK aufrufen.

– Anzeige am Recorder: »JITTER«.

Mit den Tasten ▽ oder ▲ das Bild nach subjektiv bestem Eindruck einstellen und dann Taste OK drücken.

Bildschärfe optimieren (Automatic Contour Control Plus)

Automatisch (Automatic Contour Control)

Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf optimale Bildschärfe ab.

Manuell

Während der Wiedergabe kann mit den Tasten ▽+ die Bildschärfe nach subjektiv bestem Bild-eindruck eingestellt werden.

– Kurzzeitige Anzeige am Recorder:

»B SCH + I«.

Bestimmte Aufzeichnungen finden Video Index Such System (VISS)

Dieses System ermöglicht präzises und schnelles Auffinden des Beginns jeder Eigenaufnahme.

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Bandstelle markieren – automatisch

Die "Marken" werden automatisch – bei Beginn jeder Eigenaufnahme – auf das Band gesetzt.

Bandstelle markieren – von Hand

Zusätzlich zu den automatischen "Marken" können per Tastendruck "Marken" auf das Band gesetzt werden.

Während der Aufnahme oder der Wiedergabe an der Bandstelle, die "markiert" werden soll Taste ○ INDEX MARK drücken.

- Anzeige am Recorder: »IND 5«.

– Anzeige am Bildschirm: »INDEX SETZEN«.

– Die Marke wird auf das Band "gesetzt".

Bandstelle finden

Ausgangspunkt ist die aktuelle Bandposition.

Die Suche kann zu den 9 vorherigen oder den 9 folgenden Marken erfolgen.

Taste ○ INDEX drücken.

- Anzeige am Recorder: »INDEX« und eine Nummer.

- Anzeige am Bildschirm: »INDEX« und eine Nummer.

Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marken 1 bis 9 – eingeben und danach Taste ◀ oder ▶drücken.

– Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.

Marke vom Band löschen

Taste ○ INDEX drücken.

Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marken 1 bis 9 – eingeben und danach Taste ◀ oder ➡drücken.

- Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.

– Blinkende Anzeige am Recorder: »INDEX«.

Während die »INDEX«-Anzeige blinkt, kann die Marke mit Taste ○ INDEX ERASE gelöscht werden.

– Anzeige am Recorder: »INO L«.

– Anzeige am Bildschirm: »INDEX LÖSCHEN«.

Auf einen Blick

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

3 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.

Bedienung

1 Programmplatz wählen, schrittweise mit den Tasten ▽/▶; direkt mit den Ziffern-Tasten ① ... ② der Fernbedienung.

i Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.

2 Langspielaufnahme – wenn gewünscht – mit Taste ○ SP/LP der Fernbedienung wählen. – Die Spieldauer der Cassette wird dadurch verdoppelt.

3 Aufnahme starten, dazu Taste ●/● länger drücken.

4 Aufnahmepause mit Taste 📄/ 📄 anwählen.

Aufnahme mit Taste Ⓞ/ Ⓞ fortsetzen.

5 Aufnahme mit Taste ☐/☐beenden.

6 Band vor-/zurückspulen, dazu in Funktion Stopp die Tasten 🎨/ 🎨/ drücken.

Umspulen mit Taste ☐/☐beenden.

7 Cassette entnehmen, dazu Taste ▲/▲ drücken.

8 Recorder mit Taste ⏻/abschalten.

☐ Sofort-Aufnahme (record what you see)

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, kann mit Taste //● das Fernseh-Programm, das am Bildschirm des Fernsehgerätes zu sehen ist, aufgezeichnet werden. Der Programmplatz muß am Recorder nicht gewählt werden.

Während der Aufnahme kann das Fernsehgerät abgeschaltet werden oder es kann ein anderer Programmplatz gewählt werden.

i Die Sofort-Aufnahme kann auch bei Fernsehgeräten ohne Megalogic-Funktionen durchgeführt werden. Recorder und Fernsehgerät müssen mit einem

Stoppzeit eingeben

Die Aufnahme läuft bis zum Bandende.

Danach schaltet der Recorder automatisch auf Rücklauf, spult das Band an den Anfang und schaltet auf Stand-by.

Sie können jedoch eine Stoppzeit eingeben. Dazu gibt es zwei Möglichkeiten:

Minutengenaues Eingeben;

Eingeben in 30-Minuten-Schritten.

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Minutengenaues Eingeben der Stoppzeit

Während der Aufnahme Taste ●drücken.

Gewünschte Stoppzeit mit den Ziffern-Tasten ①... ⑩ vierstellig eingeben und mit Taste OK bestätigen.

Stoppzeit in 30-Minuten-Schritten eingeben

Während der Aufnahme Taste ●drücken.

Während der Aufnahme gewünschte Stoppzeit durch wiederholtes Drücken der Taste ☐ eingeben (max. 20 mal = 600 Minuten) und mit Taste OK bestätigen.

Stoppzeit ändern

Soll die Stoppzeit während der Aufnahme geändert werden, Taste ●drücken, neue Stoppzeit mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.

Aufzeichnungen nahtlos aneinanderreihen (Assemble-Schnitt)

Während der Wiedergabe die Bandstelle suchen, an der die neue Aufnahme angesetzt werden soll, danach Taste ☐/☐ drücken.

Recorder mit Taste ☐/☐auf Aufnahme-Pause schalten.

Gewünschtes Programm mit den Ziffern-Tasten ①... ⑩ein- oder zweistellig eingeben.

»Neue« Aufnahme mit Taste ●/●starten.

- Bei der Wiedergabe sehen Sie nahtlose Übergänge ohne Störzonen. Man nennt dies Assemble-Schnitt (assemble = anfügen).

Besonderheiten der Tonaufnahme

Die verschiedenen Tonspuren des Recorders

Ihr Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton.

Die HiFi- oder Schrägspur, für Stereo- und Zweiton-Aufzeichnungen.

Die Mono- oder Längsspur, für die Tonwiedergabe auf Standard-VHS-Recordern.

Bei der Aufnahme wird der Ton auf beide Tonspuren aufgenommen.

Fernseh-Sendungen mit Zweiton

Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.

Auf die Längsspur wird Tonkanal 1 aufgenommen. Bei Zweiton-Sendungen schaltet der Recorder automatisch auf den Tonkanal 1.

Mit Taste ○AUDIO/ AUDIO kann der Tonkanal gewählt werden. Eine Kontrolle ist über das Fernsehgerät möglich.

Fernseh-Sendungen mit Stereoton

Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.

Auf die Längsspur wird der Monoton aufgezeichnet.

Grundstellung = Stereo, am Recorder erscheint die Anzeige: »∅« und »STEREO«.

Tonaussteuerung, automatisch/manuell

Nach der Anwahl des Programmes steuert der Recorder den Ton automatisch aus.

Soll der Ton von Hand ausgesteuert werden, Taste MAN. am Recorder drücken.

- Anzeige am Recorder: »MAN« und »LEVEL 10«.

Mit den Tasten △▽ am Recorder den Ton aussteuern, daß bei den lautesten Stellen die rote Anzeige (+ 1dB) leuchtet.

Durch erneutes Drücken der Taste MAN. wird zur automatischen Tonaussteuerung zurückgeschaltet.

Die verschiedenen Möglichkeiten der TIMER-Programmierung

Der Recorder kann so programmiert werden, daß er zu einer späteren Zeit aufzeichnet.

Sie können vorprogrammieren:

– Sechs Sendungen innerhalb von 31 Tagen,
– Sendungen täglich oder wöchentlich zur gleichen Zeit,
– mit oder ohne VPS/PDC-Steuerung,
– mit Standard- oder Langspielzeit.

Zwei Varianten stehen zur Auswahl:

1. Mit dem ShowView System.
2. Mit der Benutzerführung und manueller Dateneingabe.

VPS/PDC – Das Video-Programm-System

Die Steuerung durch VPS/PDC garantiert bei der Aufnahme-Programmierung immer die vollständige Aufzeichnung Ihrer Wunschsendung.

Fehlaufzeichnungen bei Programmverschiebungen gibt es nicht mehr.

Hinweise zur TIMER-Programmierung mit VPS/PDC

Viele Fernsehanstalten strahlen ein programmbezogenes Zusatzsignal (VPS/PDC-Signal) aus, das Beginn und Dauer jeder einzelnen Fernsehsendung markiert.

Deshalb ist es wichtig, daß beim Programmieren des Recorders die Ein- und Ausschaltzeiten minutengenau eingegeben werden.

Ändern oder verschieben sich Fernsehsendungen, dann werden in den Programmübersichten gesonderte VPS/PDC-Zeiten angegeben, die anstelle der normalen Anfangszeiten eingegeben werden.

Der Recorder erkennt diese Verschiebung und schaltet zum tatsächlichen Beginn der Sendung ein und am tatsächlichen Ende wieder aus.

Fernseh-Programme ohne VPS/PDC-Signal

Bei Fernsehanstalten, die kein VPS/PDC-Signal aussenden, wird die Aufzeichnung nur durch die Einschaltzeit gestartet und nur durch die Ausschaltzeit beendet.

Das ist unabhängig davon, ob bei der Timer-Programmierung das VPS/PDC-Signal bestätigt oder gelöscht wird.

Programmieren von mehreren Fernsehsendungen an einem Tag

Wollen Sie an einem Tag mehrere Fernsehsendungen verschiedener Programme vorprogrammieren, dann müssen Sie entscheiden, welche Sendung vollständig aufgezeichnet werden soll, falls Sie eine Zeitverschiebung befürchten.

Beispiel:

Sie wollen das 1. Programm von 20.15 Uhr bis 21.45 Uhr und das 2. Programm von 21.50 Uhr bis 22.30 Uhr aufzeichnen.

Jetzt überzieht aber die Sendung im 1. Programm um 15 Minuten, der Recorder zeichnet diese Sendung – gesteuert durch das VPS/PDC-Signal – bis 22.00 Uhr auf. Erst danach schaltet der Recorder auf das 2. Programm. Es fehlen also 10 Minuten der zweiten Sendung.

Soll die Sendung des 2. Programms von Anfang an aufgezeichnet werden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung für das 1. Programm löschen, die Dauer der Aufzeichnung richtet sich jetzt nach Ein- und Ausschaltzeit.

Die Aufzeichnung des 1. Programms endet um 21.45 Uhr, ab 21.50 Uhr wird das 2. Programm aufgezeichnet.

Programmieren des gesamten Abendprogrammes an einem Tag

Sie wollen das gesamte Abendprogramm der ARD (zum Beispiel Samstag ab 20.15 Uhr, Unterhaltungssendung, Lottozahlen und Spielfilm) programmieren, dann müssen Sie für jede dieser Sendungen einen separaten TIMER-Platz verwenden, sonst würde der Recorder – gesteuert durch das VPS/PDC-Signal – am Ende der ersten Sendung die Aufzeichnung beenden.

Wollen Sie für das gesamte Abendprogramm (zum Beispiel von 20.15 Uhr bis 00.15 Uhr) nur einen TIMER-Platz verwenden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung löschen.

Wie Sie das VPS/PDC-Signal bestätigen oder löschen, ist in den Programmierbeispielen beschrieben.

Wenn Sie einen Antennenpositionierer verwenden und Satellitenprogramme von verschiedenen Satelliten vorprogrammieren, dann sollten Sie nur für eine Sendung die VPS/PDC-Steuerung programmieren.

Begründung:

Werden zwei Satelliten-Sendungen von verschiedenen Satelliten mit VPS/PDC-Steuerung vorprogrammiert, dann bewegt sich die Satellitenantenne fortwährend zwischen den Positionen der Satelliten hin und her. Das kann zur Überlastung des

Programmieren mit dem ShowView System, Variante 1

Sie aktivieren nur noch per Tastendruck das ShowView System, geben den ShowView Nummerncode – den Sie aus der Programmzeitschrift entnehmen – ein und bestätigen die Eingabe.

ShowView ist ein eingetragenes Warenzeichen der Gemstar Development Corp.

Das ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Beim erstmaligen Programmieren eines jeden Fernseh-Programmes muß dem Recorder "gelernt" werden, auf welchem Programmplatz das jeweilige Fernseh-Programm gespeichert ist.

Wie das funktioniert, ist im Kapitel "Programmplatz für das ShowView System einstellen" auf der nächsten Seite beschrieben.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Ist der Recorder an ein Fernsehgerät mit Mega-logic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste _SV/N+ gedrückt wird und der AV-Programmplatz wird automatisch angezeigt.

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Uhrzeit und Datum des Recorders müssen korrekt sein.

Beispiel

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Programmieren mit Taste ○ sv/v+ beginnen.

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.

Wenn alle TIMER-Plätze belegt sind, müssen Sie einen TIMER-Platz löschen, siehe Kapitel "Einen belegten TIMER-Platz löschen", auf Seite 25.

Im Beispiel ist nur die Bildschirmanzeige beschrieben.

2 ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑩ eingeben.
i Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.
i Mit Taste ○ sv/v+ kann die gesamte ShowView Nummer gelöscht werden.
3 ShowView Nummer mit Taste OK bestätigen.

- Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.

4 Programmierung mit Taste OK bestätigen.

– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.
– Anzeige am Recorder: »TIMER«.
– Die rote Anzeige am Recorder leuchtet.

Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".
! Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. das Beispiels wiederholen.

Zusätzliche Funktionen

Die Eingaben für diese Funktionen müssen nach Pkt. des Beispiels gewählt werden.

• Soll die Sendung ohne VPS/PDC-Steuerung aufgezeichnet werden, Taste _VPS (rot) drücken. Der Stern (*) in der Tafel signalisiert, Aufnahme mit VPS/PDC-Steuerung.
• Soll die Sendung täglich oder wöchentlich zur gleichen Zeit aufgezeichnet werden, Taste ED/EW (grün) ein- oder zweimal drücken. Die Funktion "täglich" ist für Aufnahmen an Samstag oder Sonntag nicht möglich.
• Soll die Aufnahme im Langspiel-Betrieb durchgeführt werden, Taste ○ SP/LP drücken.
• Die Daten können mit den Tasten ⏻ PROGRAM, ⏻ DAY, ⏻ START, ⏻ STOP geändert werden.

Die ShowView Programmierung mit einem Satelliten-Empfänger ist auf Seite 31 beschrieben.

Programmplatz für das ShowView System einstellen

Blinkt in der Anzeige am Recorder »82« und erscheint in der Tafel die Meldung »PROGRAMM WÄHLEN«, hat der Recorder den Programmplatz des Fernseh-Programmes nicht gefunden.

In der Spalte »PROG« muß mit Taste ☐PROGRAM die benötigte Sender-Kurzbezeichnung (zum Beispiel RTL) gewählt und mit Taste OK bestätigt werden.

Bei allen weiteren TIMER-Aufnahmen von diesem Programmplatz ist diese Einstellung nicht mehr notwendig.

Meldungen des Recorders

Diese weisen auf verschiedene Zustände oder Fehler hin. Die Meldungen erscheinen am Bildschirm des Fernsehgerätes oder in der Anzeige am Recorder.

SET CLOCK

Anzeige: »UHR«.

Uhrzeit und Datum eingeben, siehe Kapitel "Uhrzeit und Datum einstellen", auf Seite 15.

Restspielzeit

Anzeige: »RESTSPIELZEIT« »REST« und die verbleibende Spieldauer der Cassette.

Wenn die »Restspielzeit« negativ (−) ist, dann wurde eine Cassette mit zu geringer Spieldauer eingelegt, oder die Summe aller TIMER-Aufnahmezeiten ist zu groß.

Die Restspielzeit wird bei »täglichen oder wöchentlichen Aufnahmen zur gleichen Zeit« nicht angezeigt.

Aufnahmedauer

Anzeige: »GESAMTAUFNAHME« »REST -:-- «. Die Spieldauer der Cassette wurde nicht erkannt.

Timer belegt

Anzeige: »TIMER FULL«.

Alle Timer des Recorders sind belegt.

Cassette einlegen

Anzeige: »CASSETTE EINLEGEN« »CASS«. Es befindet sich keine Cassette im Recorder.

Cassette gesperrt

Anzeige: »CASSETTE GESPERT« »PROTEC«.

Die Cassette ist gegen Neubespielen gesichert, sie wird automatisch ausgeschoben.

Code-Fehler

Anzeige: »EINGABEFEHLER«»COOERR«.

Das deutet auf eine unvollständige Eingabe hin, oder die ShowView Nummer in der Programmzeitschrift stimmt nicht.

ED-Fehler

Anzeige: »ED-FEHLER« »ED-FEH«.

Eine tägliche Aufzeichnung für Samstag oder Sonntag wurde gewählt, dies ist nicht möglich.

Aufnahmebeginn in Kürze

Wenn Sie weitere Aufnahmen programmieren oder mit anderen Info-Tafeln arbeiten, blinkt zehn Minuten vor Aufnahmebeginn die Anzeige: »TIMER«. Dann Taste ○ TIMER ON/OFF drücken.

Aufnahmebeginn erreicht

Ist der Aufnahmebeginn erreicht, sollten Sie die Tafel »Aufnahme-Programmierung« oder andere Info-Tafeln verlassen, damit der Recorder die Aufnahme starten kann.

Dazu Taste ○ TIMER ON OFF drücken.

i Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Kontrolle der belegten TIMER-Plätze

1 Taste ○ SET/CHECK drücken.

– Die Tafel »AUFNAHME-PROGRAMMIERUNG« erscheint.

! Nach einiger Zeit schaltet der Recorder die Tafel automatisch ab und ist wieder in Aufnahme-Bereitschaft.

Einzelne Daten eines TIMER-Platzes ändern

1 Taste ○ SET/CHECK drücken.

– Die Tafel »AUFNAHME-PROGRAMMIERUNG« erscheint.

2 Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die Markierung (▶ am benötigten TIMER-Platz steht.

3 Daten mit den Tasten ⏻ PROGRAM, ⏻ DAY, ⏻ START, ⏻ STOP ändern.

4 Einstellung mit Taste OK speichern.

□ Einen belegten TIMER-Platz löschen

1 Taste ○ SET/CHECK drücken.

– Die Tafel »AUFNAHME-PROGRAMMIERUNG« erscheint.

2 Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die Markierung (▶ am benötigten TIMER-Platz steht.

3 Daten des TIMER-Platzes mit Taste ○ CLEAR löschen.

Aufnahmebereitschaft des Recorders unterbrechen

Sie haben TIMER-Plätze programmiert und wollen den Recorder während der Aufnahmebereitschaft benützen, oder Sie wollen die TIMER-Aufnahme abbrechen, dann

1 Taste ○ TIMER ON/OFF drücken.

- Die TIMER-Daten im Anzeigefeld des Recorders erlöschen, die TIMER-Anzeige blinkt.

! Die Aufnahmebereitschaft des Recorders ist jetzt unterbrochen.

2 Wählen Sie die gewünschte Funktion.

Aufnahmebereitschaft des Recorders wieder aktivieren

1 Cassette mit ausreichender Spieldauer einschieben, Band-Messung abwarten und Taste ○ TIMER ON/OFF drücken.

- Kurzzeitig erscheint in der Anzeige des Recorders die Restspielzeit.

- Der Recorder ist wieder in Aufnahmebereitschaft, die TIMER-Aufnahmen werden zu den vorgewählten Zeiten durchgeführt.

– Die TIMER-Anzeige am Recorder leuchtet.

Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 2

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste ① gedrückt wird und der AV-Programmplatz wird automatisch angewählt.

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Uhrzeit und Datum des Recorders müssen korrekt sein.

Beispiel

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Die Bedienung kann jederzeit mit Taste Ⓓabgebrochen werden.

Tafel »Info« mit Taste ⓘaufrufen.

Aufnahme-Programmierung mit Taste OK aktivieren.

- Die Tafel »AUFNAHME-PROGRAMMIERUNG« erscheint.

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.

Wenn alle TIMER-Plätze belegt sind, müssen Sie einen TIMER-Platz löschen, siehe Kapitel "Einen belegten TIMER-Platz löschen", auf Seite 25.

Im Beispiel ist nur die Bildschirmanzeige beschrieben.

Wenn der erste TIMER-Platz belegt ist, mit den Tasten ▽+den nächsten freien TIMER-Platz wählen.

Neue Aufnahme programmieren, dazu Taste OK drücken.

– In der Datenzeile erscheint:

ein Fernseh-Programm, das aktuelle Datum, die aktuelle Uhrzeit als Startzeit, die aktuelle Uhrzeit plus 1 Stunde 30 Minuten als Stoppzeit und VPS/PDC ein (*).

Daten für die Aufnahme ändern:

PROGRAM

– das Fernseh-Programm,

DAY

– das Datum,

+ START

– die Startzeit,

^+ STOP

– die Stoppzeit,

/PS/PDC (rot) - VPS/PDC-Signal ein/aus,

ED/EW (grün) – Tägliche oder wöchentliche Aufzeichnung zur gleichen Zeit,

GP/LP –Langspielaufnahme.

Soll anstatt eines Fernseh-Programmes das Bild-/Tonsignal eines externen Gerätes aufgezeichnet werden, das an den entsprechenden Buchsen angeschlossen wurde, muß diese Programmquelle mit Taste ☐PROGRAM angewählt werden.

Anstatt der Sender-Kurzbezeichnung steht in der Datenzeile:

- »HiFi« für eine Stereoanlage an den Buchsen ⊖ LR;

- »A1« oder »A2« für zum Beispiel einen Satelliten-Empfänger an Buchse 1 EXTERNAL/EURO-AV1 oder 2 EXTERNAL/DEC.-AV 2.

Das externe Gerät muß für die Dauer der TIMER-Programmierung eingeschaltet sein.

Programmierung mit Taste OK bestätigen.

• Der TIMER-Platz ist programmiert, kurzzeitig wird die Restspielzeit gezeigt.
  – Anzeige am Recorder: »TIMER«.
  – Die rote Anzeige am Recorder leuchtet.

Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".

Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. 1 des Beispiels wiederholen.

Die "Meldungen" des Recorders und deren Bedeutung sowie Möglichkeiten zum Ändern finden Sie auf Seite 25.

... von einem zweiten Recorder, CD-i-Spieler

Anschließen

Buchse 2EXTERNAL/DEC.- AV2 des Recorders und entsprechende Buchse des anderen Recorders oder CD-i-Spielers mit einem handelsüblichen Kabel verbinden.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Die Cassette, die kopiert werden soll, in den Wiedergabe-Recorder schieben.

Cassette mit ausreichender Spieldauer in den Aufnahme-Recorder schieben.

Bedienung

Programmplatz für den zweiten Recorder oder CD-i-Spieler anwählen, dazu die Taste AV der Fernbedienung so oft drücken, bis »R2« in der Anzeige des Aufnahme-Recorders erscheint.

Beim Überspielen von MESECAM-Farbsendungen zusätzlich die Taste ○ PAL/SEC der Fernbedienung drücken.

Am Wiedergabe-Recorder, CD-i-Spieler die Wiedergabe starten.

Am Aufnahme-Recorder mit Taste Ⓞ/ bore die Aufnahme starten.

Aufnahme mit Taste ☐/☐ beenden.

Der Ton kann auch manuell ausgesteuert werden, verwenden Sie dazu die Taste am Recorder. Taste MAN. drücken und mit den Tasten △▽ den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+1dB) leuchtet.

Der Recorder als HiFi-Tonbandgerät

Der Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton:

– die HiFi-(Schräg)-Spur,

für Stereo- und Zweiton-Aufzeichnungen, der HiFi-Ton wird in absoluter Top-Qualität aufgezeichnet und wiedergegeben.

– Die Mono-(Längs)-Spur,

für die Tonwiedergabe auf Standard VHS-Video-recordern und zum Nachvertonen (Dubbing).

Anschließen

1 HiFi-Anlage mit handelsüblichem Cinchkabel an die Buchsen AUDIO anschließen (Rückseite).

= Tonausgang, L = linker Kanal,

R = rechter Kanal;

= Toneingang, L = linker Kanal,

R = rechter Kanal.

Soweit nicht extra angegeben, führen Sie die folgenden Funktionen mit den Tasten am Recorder durch.

Vorbereiten

1 HiFi-Anlage einschalten und Tonquelle (zum Beispiel CD-Spieler, Cassettenrecorder usw.) wählen.

2 Cassette mit ausreichender Spieldauer in den Recorder schieben.

Tonaufnahme von der HiFi-Anlage

1 HiFi-Programmplatz anwählen, dazu die Tasten ▶▶ so oft drücken, bis »HI« in der Anzeige des Recorders erscheint.

Der Ton wird automatisch ausgesteuert.

- Der Ton kann auch manuell ausgesteuert werden, verwenden Sie dazu die Tasten am Recorder, dazu Taste MAN. drücken.

- Anzeige am Recorder: »LEVEL«

Mit den Tasten △▽ den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+1 dB) leuchtet.

Langspielbetrieb – wenn gewünscht – mit Taste ○SP/LP der Fernbedienung wählen.

2 Tonaufnahme mit Taste ● starten.

3 Tonaufnahme mit Taste ■ beenden.

HiFi-Tonwiedergabe

1 Wiedergabe mit Taste ▶ starten.

- Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspielbetrieb um.

2 Tonspur wählen:

bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur mit Taste ○ AUDIO der Fernbedienung gewählt werden.

Grundstellung ist Stereo (HiFi-Schrägspur)

- Anzeige am Recorder. »©«.

Tonspur 1 – Anzeige am Recorder »1« und »LINK5«.

Tonspur 2 – Anzeige am Recorder »2« und »RECHTS«.

Mono-/Längsspur – keine Anzeige.

3 HiFi-Tonspur einstellen:

beim Abspielen einer »fremdbespielten« Cassette kann es erforderlich sein, die Tonspur nachzuregeln. Dazu Taste ○ TRACKING der Fernbedienung drücken und Tonspur mit den Tasten ◀▶ der Fernbedienung einstellen.

Anschließen und Einstellungen

Vorbereiten

1 Fernsehgerät und Satelliten-Empfänger ausschalten.
2 Netzkabel des Videorecorders aus der Netzsteck-dose ziehen.

Anschließen

1 Buchse 1 EXTERNAL/EURO-AV 1 des Recorders und Buchse EURO-AV des Fernsehgerätes mit handelsüblichem Kabel verbinden.
i Hat der Satelliten-Empfänger eine zusätzliche Buchse für Decoder, kann ein "PAY-TV-Decoder" dort angeschlossen werden.
2 Buchse 2 EXTERNAL/DEC.- AV 2 des Recorders und EURO-AV-Buchse des Satelliten-Empfängers mit entsprechendem Kabel verbinden.
3 Antennenstecker der Hausantenne in Buchse 7r des Recorders stecken.
4 Buchse TV des Recorders und Buchse Y (Antenne) des Fernsehgerätes mit beigepacktem Antennenkabel verbinden.
5 Hat der GRUNDIG Satelliten-Empfänger eine Buchse REM. CONTR. VCR (Steuerleitung), diese Buchse und die Buchse ✉ des Recorders mit einem Cinchkabel verbinden.
6 Netzkabel des Videorecorders wieder in die Netzsteckdose stecken.
Wurde der Satelliten-Empfänger an die Buchse 2 EXTERNAL/DEC.- AV 2 angeschlossen, muß die Einstellung "Aufnahmen – gesteuert von externen Geräten" (siehe Seite 34) auch auf »SATELLIT A2« stehen.

Programmplätze für Satelliten-Fernseh-Programme einstellen

Diese Einstellung ist möglich, wenn der Recorder und der Satelliten-Empfänger mit der Steuerleitung verbunden sind.

Damit wird bei einer Aufnahme/TIMER-Aufnahme der Programmplatz am Satelliten-Empfänger automatisch gewählt.

Jeder Programmplatz der Sendertabelle kann sowohl mit Satelliten-Fernseh-Programmen als auch mit "normalen" Fernsehprogrammen belegt werden.

Die Reihenfolge der Satelliten-Fernseh-Programme muß jedoch die gleiche sein wie im Satelliten-Empfänger.

Beispiel

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Info-Tafel mit Taste ⓘ aufrufen.

Mit den Tasten ▽+ die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.

Mit den Tasten ▽+ die Zeile »SENDERTABELLE« anwählen und mit Taste OK aufrufen. – Die »SENDERTABELLE« erscheint, der gewählte Programmplatz ist markiert.

Gleiche Programmplatznummer wählen, wie im Satelliten-Empfänger.

Programmplatz mit den Tasten ▽+▶◀ anwählen, danach Taste OK drücken. – Die Tafel »PROGRAMM« erscheint.

Datenzeile »SAT:« mit Taste △+ anwählen.

Mit Taste ◀ Satelliten-Empfang einschalten.

Sender-Kurzbezeichnung mit den Tasten ◀▶ eingeben (max. 5 Stellen).

Eingabe mit Taste OK bestätigen und Eingabe für den nächsten Programmplatz ab Pkt. 4 wiederholen.

Einstellung mit Taste ○ ⏻ beenden.

Aufnahme und TIMER-Aufnahme von Satelliten-Fernseh-Programmen

Aufnahme von einem Satelliten-Empfänger mit Steuerleitung

1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).
2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
3 Programmplatz wählen, schrittweise mit den Tasten ▽+der Fernbedienung oder den Tasten ▶▶ am Recorder;

direkt mit den Zifferntasten ①... ⑩der Fernbedienung.

Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.

- Der Recorder schaltet automatisch den Satelliten-Empfänger ein, Sie sehen das gewählte Programm.

4 Langspielaufnahme – wenn gewünscht – mit Taste ○ SP/LP der Fernbedienung wählen.
– Die Spieldauer der Cassette wird dadurch verdoppelt.
5 Aufnahme mit Taste ●/●starten.
6 Aufnahmepause mit Taste 📌/ 📌 anwählen.

Aufnahme mit Taste Ⓞ/ Fortsetzen.

7 Aufnahme mit Taste ☐/☐beenden.

Aufnahme von einem Satelliten-Empfänger ohne Steuerleitung

1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).
2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
3 Programmplatz »R2« mit Taste ○ AV der Fernbedienung wählen.
4 Satelliten-Empfänger einschalten und gewünschten Programmplatz wählen.
5 Aufnahme mit Taste ●/●starten.
6 Aufnahmepause mit Taste 📄/ 📄anwählen. Aufnahme mit Taste ⭕/ ⭕fortsetzen.
7 Aufnahme mit Taste ☐/☐beenden.

ShowView Timer-Aufnahme von einem Satelliten-Empfänger mit Steuerleitung

1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).
2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
! Uhrzeit und Datum am Recorder kontrollieren.
! Beim erstmaligen Programmieren eines jeden Satelliten-Fernseh-Programmes muß dem Recorder "gelernt" werden, auf welchem Programmplatz das jeweilige Fernseh-Programm gespeichert ist.

Wie das funktioniert, steht im Kapitel "Programmplatz für das ShowView System einstellen" auf der nächsten Seite.

Beispiel 1:

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Programmieren mit Taste ○ sv/V+ beginnen.

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.

2 ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑩ eingeben.
i Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.
i Mit Taste ○ sv/v+ kann die gesamte ShowView Nummer gelöscht werden.
3 ShowView Nummer mit Taste OK bestätigen.

– Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.

4 Programmierung mit Taste OK bestätigen.
– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.
Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".
i Zum gewählten Aufnahmezeitpunkt schaltet der Recorder den Satelliten-Empfänger ein.
! Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. des Beispiels wiederholen.
i Zusätzliche Funktionen für die TIMER-Aufnahme finden Sie auf der nächsten Seite.

ShowView Timer-Aufnahme von einem Satelliten-Empfänger ohne Steuerleitung

Bei dieser Programmierart kann nur von einem Programmplatz des Satelliten-Empfängers Sendungen programmiert werden.
1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).
2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
! Uhrzeit und Datum am Recorder kontrollieren.

Beispiel 2

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Satelliten-Empfänger einschalten und gewünschtes Satelliten-Fernseh-Programm wählen.
Der Satelliten-Empfänger muß bis zum gewählten Aufnahmezeitpunkt und für die Dauer der TIMER-Aufnahme eingeschaltet sein.
2 Programmieren mit Taste ○ svv+ beginnen. – Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.
3 ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑩ eingeben.
i Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.
4 ShowView Nummer mit Taste OK bestätigen. - Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.
5 Programmplatz »AV 2« mit Taste OK bestätigen oder mit Taste 😊 PROGRAM anwählen und mit Taste OK bestätigen.
6 Programmierung mit Taste OK bestätigen. - Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.
! Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".
! Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. des Beispiels wiederholen.
i Zusätzliche Funktionen für die TIMER-Aufnahme finden Sie auf dieser Seite.

□ Zusätzliche Funktionen für die TIMER-Aufnahme

Die Eingaben für diese Funktionen müssen nach Pkt. 3les Beispiel 1 und nach Pkt. de4 Beispiel 2 gewählt werden.

- Soll die Sendung ohne VPS/PDC-Steuerung aufgezeichnet werden, Taste ○ VPS/PDC (rot) drücken. Der Stern (*) in der Tafel signalisiert, Aufnahme mit VPS/PDC-Steuerung.

- Soll die Aufnahme im Langspiel-Betrieb durchgeführt werden, Taste _SP/LP drücken.

– Die Daten können mit den Tasten ⚠PROGRAM, ⚠DAY, ⚠START, ⚠STOP geändert werden.

Programmplatz für das ShowView System einstellen

Einstellung für Beispiel 1

Diese Einstellung ist nur dann möglich, wenn Recorder und Satelliten-Empfänger über eine Steuerleitung verbunden sind.

! Blinkt in der Anzeige am Recorder »R2« und erscheint in der Tafel die Meldung »PROGRAMM WÄHLEN«, hat der Recorder den Programmplatz des Fernseh-Programmes nicht gefunden. In der Spalte »PROG.« muß mit Taste ⚙PROGRAM die benötigte Sender-Kurzbezeichnung (zum Beispiel RTL) gewählt und mit Taste OK bestätigt werden.

Wenn der Recorder verschlüsselte Fernseh-Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig.

Fragen Sie im Fachhandel nach dem Decoder.

Anschließen

1 Buchse 2 EXTERNAL/DEC.- AV 2 des Recorders und geeignete Buchse des Decoders mit einem EURO-AV-Kabel verbinden.
! Beachten Sie die Einstellung für den Programmplatz, auf dem das Fernseh-Programm des Decoders gespeichert wird.

Programmplatz für einen Decoder einstellen

1 Info-Tafel mit Taste ⓘaufrufen.
2 Mit den Tasten ▽+die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.

3 Mit den Tasten ▽+die Zeile »SENDERTABELLE« anwählen und mit Taste OK aufrufen. – Die Tafel »SENDERTABELLE« erscheint.

4 Programmplatz für das Fernseh-Programm vom PAY-TV-Decoder mit den Tasten ▼△anwählen, danach Taste OK drücken. – Die Tafel »PROGRAMM« erscheint.

5 Datenzeile »DECODER« mit den Tasten ▽+ anwählen.

6 Decoder aktivieren, dazu Taste ◀drücken. – Die Anzeige wechselt von »AUS« auf »EIN«.

7 Einstellung mit Taste OK speichern.

8 Einstellung mit Taste ○ ⏻ beenden.

Betriebsarten

1 Der Recorder ist ausgeschaltet (in Bereitschaft). Der PAY-TV-Decoder schaltet automatisch auf das Fernsehgerät.

2 Der Recorder befindet sich im EE-Betrieb oder Aufnahme, empfängt aber keinen PAY-TV-Sender. In diesem Fall schaltet der Decoder automatisch auf das Fernsehgerät.

3 Aufnahme einer PAY-TV-Sendung mit gleichzeitiger Kontrolle am Fernsehgerät (zum Beispiel Programmplatz 4 oder AV). Dazu ist es notwendig, daß Sie »AV« auf jedem belie- bigen Programmplatz des Fernsehgerätes anwählen können (zum Beispiel GRUNDIG Fernsehgeräte). Wählen Sie »AV« auf Programmplatz 4 oder Pro- grammplatz AV Ihres Fernsehgerätes.

4 Aufnahme einer PAY-TV-Sendung während gleichzeitig am Fernsehgerät eine andere, »normale« Sendung angesehen wird. Sollte sich in diesem Fall Ihr Fernsehgerät nicht mehr auf die »normalen« Fernsehprogramme umschalten lassen, dann gehen Sie bitte wie folgt vor:

Nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ④ und die Taste OK drücken.

Wollen Sie diese Funktion wieder aufheben, dann nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①③ und die Taste OK drücken.

Aufnahmen, gesteuert von externen Geräten (zum Beispiel ein Satelliten-Empfänger)

Ist am Recorder an den Buchsen 1 EXTERNAL/EURO-AV 1 oder 2 EXTERNAL/DEC.- AV 2 ein externes Gerät angeschlossen, das über eine Schaltuhr mit Steuersignal verfügt, kann dadurch die Aufnahme des Recorders gesteuert werden.

Vorbereiten

1 Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

EURO-AV-Buchse für das externe Gerät vorbereiten

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Info-Tafel mit Taste ⓘaufrufen.

2 Mit den Tasten ▽+die Zeile »A1/A2 AUFN.-BEREITSCHAFT« anwählen und mit Taste OK aufrufen. - Die Tafel »A1/A 2 AUFNAHMEBEREITSCHAFT« erscheint.

3 Mit den Tasten ◀ oder ▶ Aufnahme-Bereitschaft einschalten.

4 Mit Taste ▽ die Zeile »A1 A2« anwählen und mit den Tasten ◀ oder ▶ die EURO-AV-Buchse A1 oder A2 aktivieren.

5 Einstellung mit Taste OK speichern. - Der Recorder ist in Aufnahme-Bereitschaft. Die Aufnahme wird durch das externe Gerät zeitlich gesteuert. - Anzeige am Recorder: »PREP«.

Wurde diese Funktion gewählt, ist eine TIMER-Aufnahme und der Betrieb mit einem Decoder nicht möglich.

! Zum Beenden der Funktion wiederholen Sie die Einstellung ab Pkt. 1nd schalten die Aufnahme-Bereitschaft (siehe Pkt. 2auf "AUS".

Die Dauerlauf-Wiedergabe

Dauerlauf-Wiedergabe vorbereiten

1 Bespielte Cassette einschieben.

2 Wiedergabe mit Taste ▶/▶starten.

3 An der Stelle, wo die Wiedergabe enden soll, Taste ☐/☐drücken.

4 Nacheinander die Taste ○CODE, die Ziffern-Tasten ⑧⑤⑩⑪ und Taste OK der Fernbedienung drücken.

– Anzeige am Recorder: »DRUERL«.

Dauerlauf-Wiedergabe starten

1 Funktion mit Taste ▶/▶starten.

• Anzeige am Recorder: »DRUERL« und »▶«.
• Das Band wird an den Anfang gespult, hier beginnt die Wiedergabe.
  Diese läuft bis zur markierten Bandstelle, das Band wird wieder an den Anfang zurückgespult und die Wiedergabe beginnt von neuem.

Dauerlauf-Funktion beenden

1 Taste ▲/▲ drücken.

Die Kindersicherung

Mit der Kindersicherung lassen sich alle Funktionen verriegeln.

Selbst eine Cassette, die nachträglich eingeschoben wird, muß im Recorder bleiben, bis Sie ihn wieder entriegeln.

Die Kindersicherung kann so aktiviert werden, daß der Recorder für alle Funktionen gesperrt ist oder daß jugendgefährdende Sendungen nicht aufgezeichnet werden können.

Für diese Sendungen werden von einigen Sendeanstalten Informationen gesendet.

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Kindersicherung aktivieren

Info-Tafel mit Taste ⓘaufrufen.

Mit den Tasten ▽+die Zeile »KINDER-SICHERUNG« anwählen und mit Taste OK aufrufen.

– Die Tafel »KINDERSICHERUNG« erscheint.

Zum Verriegeln aller Funktionen Geheimnummer mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben und mit Taste OK bestätigen.

– Der Recorder schaltet die Tafel ab.

- Anzeige am Recorder: SPERRE« und die Uhrzeit.

Der Recorder ist verriegelt.

Falls Sie die Geheimnummer vergessen oder verlegen, kann der Fachhändler weiterhelfen.

VPS-Kindersicherung aktivieren

1 Info-Tafel mit Taste ⓘaufrufen.

2 Mit den Tasten ▽ die Zeile »KINDER-SICHERUNG« anwählen und mit Taste OK aufrufen.

– Die Tafel »KINDERSICHERUNG« erscheint.

3 Zum Aktivieren der VPS-Kindersicherung die Zeile mit Taste ▼anwählen und Taste ◀drücken.

4 Mit Taste △+die Zeile »GEHEIMNUMMER« anwählen.

5 Geheimnummer mit den Ziffern-Tasten ①... ⑩ vierstellig eingeben und mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab.

Das Betrachten und die Aufzeichnung von jugendgefährdenden Sendungen ist nicht möglich, alle anderen Funktionen können benutzt werden.

Kindersicherung abschalten

1 Beliebige Taste drücken. – Die Tafel »KINDERSICHERUNG« erscheint.

2 Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑧ eingeben und mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.

VPS-Kindersicherung abschalten

1 Info-Tafel mit Taste ⓘaufrufen.

2 Mit den Tasten ▽+die Zeile »KINDERSICHERUNG« anwählen und mit Taste OK aufrufen.

– Die Tafel »KINDERSICHERUNG« erscheint.

3 Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.

4 Mit Taste ▼ die Zeile »VPS-KINDERSICHERUNG« anwählen und Taste ◀ drücken.

5 Einstellung mit Taste OK bestätigen.

- Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.

Funktionsanzeige (OSD - ON SCREEN DISPLAY) einstellen

Die Dauer der Funktionsanzeige am Bildschirm des Fernsehgerätes kann eingestellt werden.

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Info-Tafel mit Taste ⓘaufrufen.
2 Mit den Tasten ▽+die Zeile »INFO EINBLENDUNGEN« anwählen und mit Taste OK aufrufen. – Die Tafel »INFO EINBLENDUNGEN« erscheint.

3 Gewünschte Einstellung mit den Tasten ▼△+ anwählen und mit Taste OK bestätigen.

4 Einstellung mit Taste ◯ beenden.

Betrieb mit einem Fernsehgerät mit dem Format 16:9

Hierfür ist es notwendig, die Eingangs-Buchsen des Recorders anzupassen.

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Info-Tafel mit Taste ⓘaufrufen.
2 Mit den Tasten ▽+die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▽+ die Zeile »16:9 AUTOMATIK« anwählen und mit Taste OK aufrufen. – Die Tafel »16x9 AUTOMATIK« erscheint.

4 Mit den Tasten ◀ oder ▶ kann die Automatik ein- oder ausgeschaltet werden.
5 Funktion mit Taste OK speichern. – Der Recorder schaltet die Tafel ab.

Fernbedienen anderer GRUNDIG-Videorecorder

Mit dieser Fernbedienung können verschiedene GRUNDIG-Videorecorder unabhängig voneinander bedient werden.

Ihren GV 640 und einen zweiten Videorecorder der Serie VS 600 bis VS 900 und ab der Serie GV 200. Damit die Recorder die Fernbedienungsbefehle richtig auswerten können, muß der GV 640 umgestellt werden.

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Videoebene für den GV 640 einstellen

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Info-Tafel mit Taste ⓘaufrufen.
2 Mit den Tasten ▽+die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.
3 Mit den Tasten ▼+die Zeile »VIDEOEBENE« anwählen und mit Taste OK aufrufen. – Die Tafel »VIDEOEBENE« erscheint.

4 Videoebene 2 mit den Tasten ◀ ▶ wählen.
5 Einstellung mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab.

Fernbedienen der beiden Recorder

1 Schalter in Stellung VIDEO 2, Sie bedienen Ihren GV 640.
2 Schalter in Stellung VIDEO 1. Sie bedienen den zweiten Recorder.

Steht der Schalter VIDEO 1 2 bei der Bedienung des GV 640 nicht in der gewählten Videoebene, signalisiert die Anzeige »VID 1« bzw. »VID 2« am Recorder, daß die Fernbedienung auf die andere Videoebene umgeschaltet werden muß.

Sprache der Benutzerführung wählen

Die Sprache der Benutzerführung kann geändert werden.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Bedienung

Info-Tafel mit Taste ⓘaufrufen.

Mit den Tasten ▽+die Zeile »INSTALLATION« anwählen und mit Taste OK aufrufen.

Mit den Tasten ▽+die Zeile »SPRACHWAHL« anwählen und mit Taste OK aufrufen.

– Die Tafel »SPRACHWAHL« erscheint.

– Die gewählte Sprache ist markiert.

Gewünschte Sprache mit den Tasten ▽+◀▶ wählen und mit Taste OK bestätigen.

- Der Recorder schaltet auf das Fernsehbild. Ab jetzt erscheinen alle Info-Tafeln und Dialogzeilen in der gewählten Sprache.

Fernsehgerät fernbedienen

Mit dieser Video-Fernbedienung können auch GRUNDIG-Farbfernsehgeräte ab der Fernbedienung TP 590 bedient werden.

Welche Funktion Sie tatsächlich bedienen können, hängt von der Ausstattung des GRUNDIG-Fernsehgerätes ab.

Vorbereiten

Fernsehgerät mit Netztaste einschalten.

Schalter der Fernbedienung in Stellung TV schieben.

Fernbedienung auf das Fernsehgerät richten.

Bedienung

Mit den Tasten ▽△können die Programmplätze schrittweise von 1 bis 99 weitergeschaltet werden.

Mit den Ziffern-Tasten ① ... ⑩ können die Programmplätze direkt angewählt werden.

Die Programmplätze A1, A2 usw. werden durch wiederholtes Drücken der Taste ☑ angewählt.

Lautstärke verändern

Taste ◀drücken, der Ton wird leiser.

Taste ▶drücken, der Ton wird lauter.

Bereitschaft/Stand-by

Bei Fernsehpausen kann das Fernsehgerät mit Taste ⏻in Bereitschaft geschaltet werden.

Mit Taste AV wird das Fernsehgerät wieder eingeschaltet.

Stichwortverzeichnis

A

Anschließen 5

Anzeige der Gesamtspielzeit 16

Assemble-Schnitt

(Aufzeichnungen nahtlos aneinanderreihen) ... 21

ATS euro plus 12

ATTS (Auto Tape Time Select) 16

Aufnahmebereitschaft des Recorders

unterbrechen und aktivieren 25

Aufnahme ...

..... auf einen Blick ..... 20

..... Programmierung ändern ..... 25

..... Programmierung (die Varianten) ..... 22

..... Programmierung mit Benutzerführung . 26

.... sofort 20

..... sofort beenden ..... 20

...... starten ...... 20

...... unterbrechen (Pause) ...... 20

..... von externen Geräten steuern ..... 34

Aufstellen 3

Aufzeichnungen gegen versehentliches

...Löschen schützen 16

Aufzeichnung finden 19

Auto Tracking 19

B

Bandlängenanzeige 16

Bandstelle finden 19

Band umspulen 17,20

Batterien in die Fernbedienung einlegen .....6

Belegten Timer-Platz löschen 25

Benutzerführung 8

Besonderheiten der Tonaufnahme .....21

Betrieb mit einem PAY-TV-Decoder ..... 33

Betrieb mit einem Satelliten-Empfänger .....29

Betrieb mit einem zweiten Recorder ..... 27

Bildqualität optimieren 19

Bildschärfe optimieren 19

Bildschirmdialog 8

Bildsuchlauf 18

C

Cassette entnehmen 16, 17, 20

Cassette einschieben 16

Cassetten-Spielzeit 16

Codezahlen 42

D

Daten eines TIMER-Platzes ändern ..... 25

Dauerlauf-Wiedergabe 34

E

Eingabe der Gesamtspielzeit 16

Einzelne Daten eines TIMER-Platzes ändern ... 25

Einzelbildfortschaltung 18

Einstellen von Uhrzeit und Datum ..... 15

F

Fernbedienen anderer GRUNDIG-Videorecorder . 37

Fernbedienung auf einen Blick 6

Fernsehgerät auf den Recorder abstimmen .... 9

Fernsehgerät fernbedienen 38

Fernsehgerät 16:9 36

Fernseh-Programme einstellen ..... 11

Fernseh-Programme umsortieren ..... 13

Follow-TV-Funktion 13

Funktionsanzeige einstellen 36

|

Info-Tafel ...

... abschalten .... 8

... aufrufen ....8

H

HiFi-Tonaufnahme-/Wiedergabe 28

K

Kindersicherung 35

Kontrolle der belegten TIMER 25

Kontrollieren von Uhrzeit und Datum ..... 15

Kundenberatungszentrum 44

Kundendienst 44

Stichwortverzeichnis

L Langspiel-Betrieb 20, 24, 26
Löschsicherung 16

M Megalogic-Funktionen ..... 2, 8, 11, 17, 20

P PAY-TV-Decoder .... 33 Pause/Standbild .... 17 PDC .... 22

☐ R Recorder anschließen .... 5

S Satelliten-Empfänger .... 29 Schneller Rücklauf .... 17, 20 Schneller Vorlauf .... 17, 20 Sender des Recorders ein- und ausschalten ... 10 Service .... 44 Sicherheitshinweise .... 3 Spielzeitanzeige .... 16 Sprachwahl .... 38 Spurlage-Einstellung .... 19 Standbild .... 17 Stopp .... 17, 20 Stoppzeit eingeben .... 21 Störungen selbst beheben .... 41

T Tasten der Fernbedienung (Überblick) ..... 6 Technische Daten ..... 42 TIMER ... ... -Daten ändern ..... 25 ... -Kontrolle ..... 25 ... -Platz löschen ..... 25 ... -Programmierung ..... 22, 23, 26 Tonaufnahme von der HiFi-Anlage ..... 28 Tonspur wählen ..... 18, 21, 28 Tracking-Einstellung ..... 19

U Überspielen 27
Uhrzeit und Datum einstellen 15
Umschalten auf fünfstellige Bandanzeige .....16
Umspulfunktionen 17,20
Unterbrechen der Aufnahmebereitschaft .....25

V Verschiedene Wiedergabegeschwindigkeiten .. 18 Videocassette ..... 16 Vorprogrammierung ändern ..... 25 Vorprogrammierung (Aufnahme) ..... 22 VPS (Video-Programm-System) ..... 22

W Wiedergabe ... ... auf einen Blick .... 17 ... Pause/Standbild .... 17 ... rückwärts .... 18 ... von Langspiel-Aufzeichnungen .... 18 ... von NTSC-Aufzeichnungen .... 18 ... von MESECAM-Aufzeichnungen .... 18

Z Zeitlupe 18

Störungen selbst beheben

Nicht jede Bild- und Tonstörung muß auf einen Defekt Ihres Recorders zurückführen. Auch versehentlich herausgezogene Anschlußkabel, ein Defekt des Fernsehgerätes, sowie Ausfall der Sende- oder Antennenanlage führen zu Empfangsstörungen.

Störung Ursache Abhilfe
Keine Uhranzeige am Recorder/ Netzstecker gezogen oder schlechter Netzstecker einstecken oder andere Cassette wird nicht eingezogen. Kontakt. Steckdose verwenden.
Recorder läßt sich nicht bedienen, Zahlenschloß aktiviert Zahlenschloß entriegeln. STromzufuhr ist vorhanden. (Anzeige »	SPERRE«).	Haben Sie die Geheimnummer vergessen, können Sie den Recorder wie folgt entriegeln:Netztecker ziehen, dann beliebige Taste am Recorder drücken und gedrückt halten und Netzstecker wieder einstecken. Beachten Sie, alle Einstellungen – auch für die Programmplätze – werden dabei gelöscht.
Aufnahme von Fernseh-Programmen Antennenkabel ist nicht angeschlossen. Antennenkabel anschließen.
			Programm ist nicht Programm einstellen. am Recorder eingestellt.
			Sender ausgefallen oder Antennen- Aufzunehmendes Programm zur anlage defekt. Kontrolle am Fernsehgerät wählen oder Nachbarn fragen, ob Programm zur Zeit gesendet wird.
Aufnahme nicht möglich.	Die Cassette ist gegen Neubespielen geschützt.	Öffnung an der Rückseite der Cassette überkleben.
Timer-Aufnahme wurde nicht durchgeführt.	Timer war falsch programmiert.
	Bei VPS/PDC-programmierten Aufnahmen wurde VPS/PDC-Zeit falsch eingegeben.
	Nach dem Unterbrechen der Aufnahmebereitschaft wurde die Taste ON/OFF nicht gedrückt (TIMBER)
Die Qualität des Wiedergabebildes ist schlecht.	Das Fernsehgerät ist nicht richtig auf den Sendekanal des Videorecorders abgestimmt.	Das Fernsehgerät richtig auf den Sendekanal des Recorders abstimmen.
	Die Videoköpfe sind verschmutzt.	Während der Wiedergabe Taste TRACKING drücken und einige Sekunden gedrückt halten. Die Videoköpfe werden gereinigt, das Wiedergabebild ist dabei nicht zu sehen.
	Die Videoköpfe sind abgenutzt.	Wenden Sie sich an Ihren Fachhändler.
Die Bedienung mit der Fernbedienung ist nicht möglich.	Die Batterien der Fernbedienungs sind verbraucht.	Neue Batterien einsetzen.
	Die Fernbedienung ist nicht auf den Recorder gerichtet.	Die Fernbedienung auf den Recorder richten.
	Falsche Funktionsebene an der Fernbedienung eingestellt.	Fernbedienung auf die richtige Funktionsebene schalten.

Technische Daten

Dieser Videorecorder entspricht den Sicherheitsbestimmungen nach VDE 0860 und somit den internationalen Sicherheitsvorschriften IEC 65 bzw. CEE 1.

Das Produkt stimmt mit den Anforderungen der Richtlinie 89/336/EWG und 73/23/EWG überein.

Auf keinen Fall dürfen Sie den Recorder öffnen.

Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

FS-Norm: CCIR, PAL B/G, 625 Zeilen

CCIR, SECAM B/G, 626 Zeilen

System: VHS

Netzspannung: 220 V – 240 V \~, 50 Hz

Gewicht: ca. 4,4 kg

Leistungsaufnahme:

- bei Aufnahme: ca. 20 W

- Stand by: 16 W

Betriebslage: waagrecht

Umgebungstemperatur: +10°C bis +35°C

Relative Luftfeuchte: bis zu 80%

Umspulzeit bei

Vor-/Rücklauf: mit E 180-Cassette

typisch 90 Sekunden

2 Euro-AV-Buchsen: 21-polig

(DIN/EN 50049)

Antennen-

Eingangsbuchse: Koaxial B, Eingang 75 Ω

(DIN 45325)

Antennen-

Ausgangsbuchse: Koaxial S, Ausgang 75 Ω

(DIN 45325)

Audio-Buchsen:

R ⊙L 2 Cinch

R ⊙L 2 Cinch

Satelliten-Steuerbuchse: Cinch

Beigepacktes Zubehör:

Fernbedienung RP 500

2 Batterien, 1,5 V-, Typ Micro RO3P

HF-(Antennen) Verbindungskabel

EURO-AV-Kabel

Audiokabel

Netzkabel

Bedienungsanleitung

Das komplette Zubehör-Programm finden Sie in der »GRUNDIG-REVUE«, die im Fachhandel für Sie bereit liegt.

In der Bundesrepublik Deutschland sind folgende rechtliche Vorschriften zu beachten:

1. Videorecorder mit Fernsehempfangsteil sind gebührenpflichtige Rundfunkempfangsgeräte, die bei der Gebühreneinzugszentrale (GEZ) der Rundfunkanstalten anzumelden sind:

Anschrift:

Gebühreneinzugszentrale der Rundfunkanstalten,

Freimersdorfer Weg 6, Postfach 100 850, 50829 Köln 1.

Eine Anmeldung ist für ausschließlich privat betriebene Videorecorder nicht erforderlich, wenn der Rundfunkteilnehmer für seinen Haushalt bereits ein Fernsehgerät angemeldet hat. Im geschäftlichen Bereich ist jeder einzelne Videorecorder gebührenpflichtig und anzumelden. Auskünfte erteilen im Zweifel die GEZ und die Rundfunkanstalten.

1. Das Urhebergesetz gestattet Aufzeichnungen von Fernsehsendungen zu privaten oder zu sonstigem eigenen Gebrauch. Öffentliche Wiedergabe oder Verbreitung von mitgeschnittenen Fernsehsendungen ist nicht erlaubt, verpflichtet zu Schadenersatz und ist ggf. strafbar. Hierfür müßten vorab die Rechte insbesondere der Rundfunkanstalten und der Verwertungsgesellschaften (GEMA, GVL, VG-Wort usw.) eingeholt werden. Auskünfte und Merkblätter erhalten Sie von den Rundfunkanstalten.

2. § 47 Schulfunksendungen

Schulen sowie Einrichtungen der Lehrerbildung und der Lehrerfortbildung dürfen einzelne Vervielfältigungsstücke von Werken, die innerhalb einer Schulfunksendung gesendet werden, durch Übertragung der Werke auf Bild- oder Tonträger herstellen. Das gleiche gilt für Heime der Jugendhilfe und die staatlichen Landesbildstellen oder vergleichbare Einrichtungen in öffentlicher Trägerschaft.

Die Bild- oder Tonträger dürfen nur für den Unterricht verwendet werden. Sie sind spätestens am Ende des auf die Übertragung der Schulfunksendung folgenden Schuljahres zu löschen, es sei denn, daß dem Urheber eine angemessene Vergütung gezahlt wird.

Übersicht der Codezahlen

Code	Bedeutung	Anzuwenden für die Funktion auf Seite ...
8501	WähltDauerlauf-Funktion	34
8510	Vertikal-ImpulsEintastung aus	-
8511	Vertikal-ImpulsEintastung ein	19
8513	Schaltspannung "EIN"(für das Fernsehgerät)	33
8514	Schaltspannung "AUS"(für das Fernsehgerät)	33

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00 – 19.00 Uhr zur Verfügung.

GRUNDIG Germany

GRUNDIG Europe
