GV 740 - Videorekorder GRUNDIG - Kostenlose Bedienungsanleitung

Produkttyp	VHS Videorekorder
Modell	GV 740
Marke	Grundig
Abmessungen (ca.)	430 x 280 x 85 mm (Breite x Tiefe x Höhe)
Gewicht	ca. 5,4 kg
Stromversorgung	220–240 V ~, 50 Hz
Leistungsaufnahme (Aufnahme)	ca. 18 W
Leistungsaufnahme (Standby)	< 1 W
Bandformat	VHS
Fernbedienungen	Kompakt RP 7 und Komfort RP 500
Timeraufnahmen	max. 6 Sendungen, bis 31 Tage, täglich/wöchentlich
Programmierverfahren	ShowView, Videotext, manuell
Tonaufnahme	HiFi-Stereo (Schrägspur) + Mono (Längsspur)
Anschlüsse	2× EURO-AV, Antenne (Eingang/Ausgang), Audio Ein/Aus, Video Ein, Satellitensteuerung
Besondere Funktionen	Megalogic, VPS/PDC, Insert-Schnitt, Nachvertonen, Kindersicherung
Bildstabilisierung	Auto Tracking, manuelle Spurlage, Crispening
Wiedergabegeschwindigkeiten	Normal, Zeitlupe, Bildsuchlauf, Standbild, Einzelbild
Reinigung der Videoköpfe	Automatisch durch Drücken der TRACKING-Taste für einige Sekunden
Service-Informationen	Kundenberatungszentrum Deutschland: 0180/5 30 21 22
Umwelteigenschaften	Energiesparschaltung, Verpackung aus Altpapier, Quecksilberfreie Batterien

Häufig gestellte Fragen - GV 740 GRUNDIG

Wie schließe ich den Videorekorder an das Fernsehgerät an?

Verbinden Sie den Recorder über ein EURO-AV-Kabel mit der Buchse EXTERNAL EURO-AV 1 und das Antennenkabel von der Antenne zur Antennenbuchse TI des Recorders. Dann verbinden Sie die Buchse TV des Recorders mit dem Antenneneingang des Fernsehgeräts. Stecken Sie das Netzkabel ein.

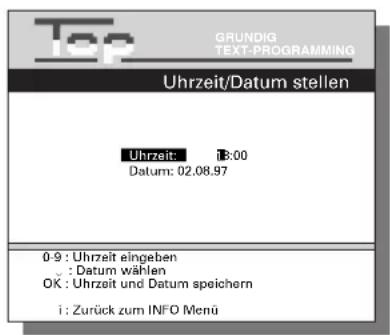

Wie stelle ich die Uhrzeit und das Datum ein?

Drücken Sie nacheinander die Taste i und die Zifferntasten 5 und 5. Geben Sie die Uhrzeit vierstellig und das Datum sechsstellig ein, bestätigen Sie mit OK. Alternativ kann die Uhrzeit automatisch über Videotext oder PDC aktualisiert werden, wenn der Recorder im Standby ist und auf Programmplatz 1 ein Sender mit diesen Signalen eingestellt ist.

Was ist die ShowView-Funktion und wie nutze ich sie?

ShowView vereinfacht die Timerprogrammierung. Drücken Sie die Taste SV/V+, geben Sie den ShowView-Code aus der Programmzeitschrift mit den Zifferntasten ein und bestätigen Sie mit OK. Der Recorder wandelt den Code in die Aufnahmedaten um.

Warum startet die Timeraufnahme nicht?

Mögliche Ursachen: Die Cassette ist gegen Aufnahme gesperrt (Löschschutzlasche herausgebrochen), die Timer-Daten sind fehlerhaft, es besteht eine Kollision mit anderen Timerplätzen, oder der Recorder wurde nach Unterbrechung der Aufnahmebereitschaft nicht wieder aktiviert (Taste TIMER ON/OFF drücken). Prüfen Sie die Anzeige auf Fehlermeldungen.

Wie kann ich die Bildqualität bei der Wiedergabe verbessern?

Drücken Sie die Taste TRACKING und korrigieren Sie die Spurlage mit den Tasten ◀ ▶. Für optimale Bildschärfe nutzen Sie die automatische Konturkorrektur ACC+. Bei Aufnahmen in Langspielzeit (LP) können Bildstörungen auftreten, schalten Sie ggf. auf Standardspiel (SP) um.

Kann ich mit diesem Recorder auch aufnehmen, während ich ein anderes Programm sehe?

Ja, der Recorder hat ein eigenes Empfangsteil. Sie können ein Programm aufnehmen und gleichzeitig am Fernsehgerät ein anderes Programm sehen. Voraussetzung ist, dass das Fernsehgerät über eine EURO-AV-Verbindung oder getrennte Antennenanschlüsse verfügt.

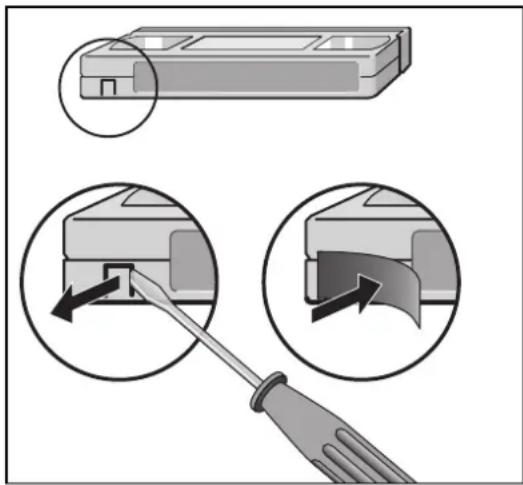

Wie kann ich eine Aufnahme gegen versehentliches Löschen schützen?

Brechen Sie die kleine Lasche an der Rückseite der Videocassette heraus. Wenn Sie die Cassette wieder bespielen möchten, kleben Sie die Öffnung mit einem Klebestreifen zu.

Welche Batterien benötigen die Fernbedienungen?

Beide Fernbedienungen verwenden 2 × 1,5 V Micro-Batterien (Typ R03P/AAA). Legen Sie die Batterien polrichtig ein. Entfernen Sie verbrauchte Batterien und entsorgen Sie sie umweltgerecht.

Wie kann ich die Kindersicherung aktivieren?

Drücken Sie nacheinander die Taste i und die Zifferntasten 4 und 2. Wählen Sie mit ▼ die Zeile 'VPS-Kindersicherung' und schalten Sie sie mit ◀ ein. Geben Sie eine vierstellige Geheimnummer ein und bestätigen Sie mit OK. Gesperrte Sendungen können dann nicht mehr betrachtet oder aufgezeichnet werden.

Was bedeuten die Anzeigen 'TIMER' und 'RECORD' am Gerät?

Die TIMER-Anzeige leuchtet rot, wenn eine Timeraufnahme programmiert ist und der Recorder in Aufnahmebereitschaft ist. Die RECORD-Anzeige leuchtet während einer laufenden Aufnahme. Zusätzlich zeigt das Display die Cassetten-Erkennung und die Restspielzeit an.

BEDIENUNGSANLEITUNG GV 740 GRUNDIG

Tips zur Bedienungsanleitung 2

Besonderheiten des Recorders 2

Aufstellen und Sicherheit 3

Der Recorder auf einen Blick 4

Anschließen 5

Die Fernbedienungen 6-8

Die Kompakt-Fernbedienung RP 7 ..... 6

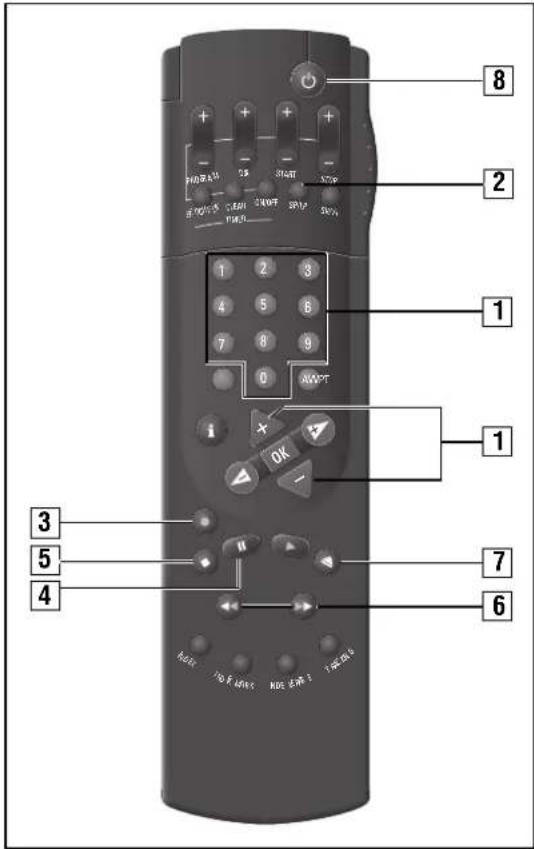

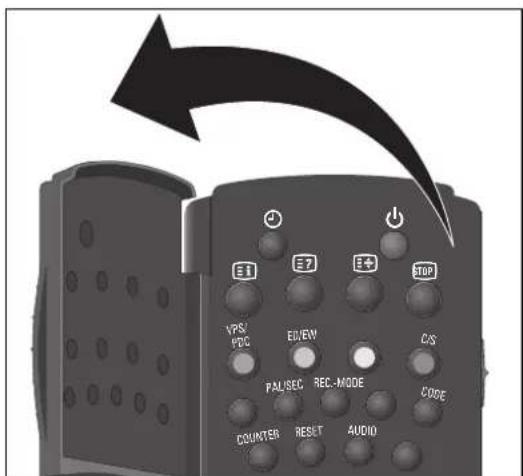

Die Komfort-Fernbedienung RP 500 .....7-8

Die Benutzerführung 9

Einstellungen 10-15

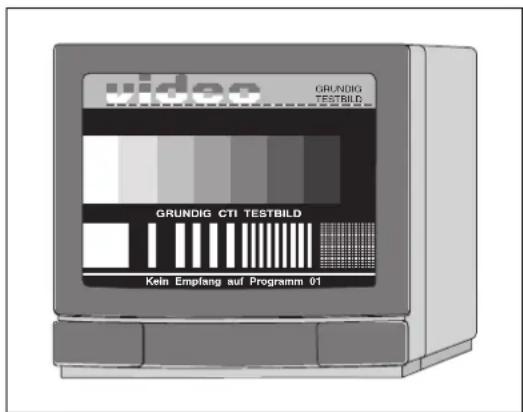

Fernsehgerät auf den Recorder abstimmen 10-11

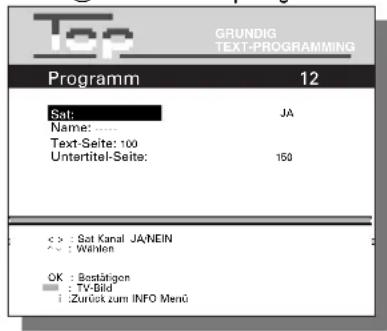

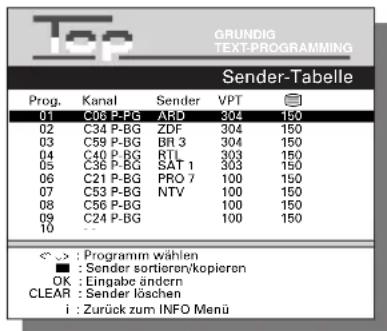

Fernseh-Programme einstellen 12-15

Übernahme der Daten vom Fernsehgerät (Download mit Megalogic-Funktion) ..... 12

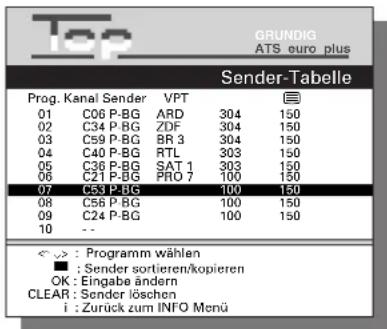

Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus) 13

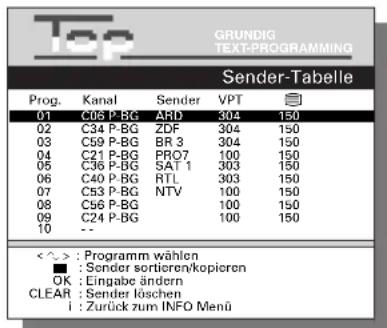

Fernseh-Programme umsortieren – mit der Follow TV-Funktion .... 14

Fernseh-Programme umsortieren – von Hand 14

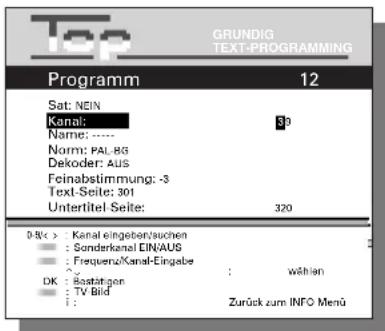

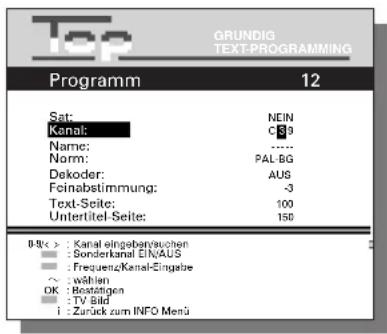

Daten von Hand eingeben 15

Daten eines Programmplatzes löschen ..... 15

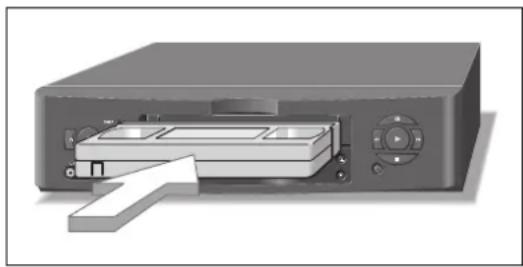

Die Cassette 16

Wiedergabe 17-19

Auf einen Blick 17

Zusatzfunktionen der Wiedergabe .....18

Bild-/Tonkorrekturen 19

Bestimmte Aufzeichnungen finden ..... 19

Aufnahme 20-22

Auf einen Blick 20

Stoppzeit eingeben 21

Aufzeichnungen nahtlos aneinanderreihen 21

Besonderheiten der Tonaufnahme ..... 21

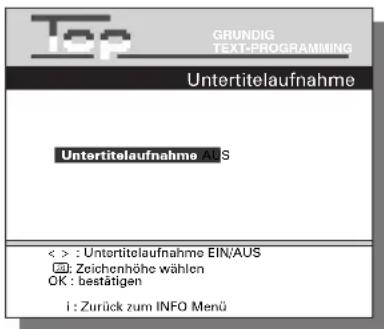

Untertitel aufnehmen, Anwahl von Hand ..... 22

Untertitel bei Sofortaufnahmen und TIMER-Aufnahmen aufnehmen, Anwahl automatisch .. 22

TIMER-Aufnahme 23-28

Die verschiedenen Möglichkeiten ..... 23

Programmieren mit dem ShowView System, Variante 1 ..... 24-25

Meldungen des Recorders 25

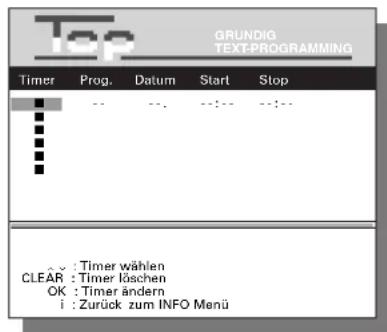

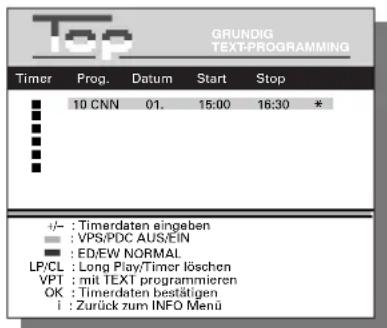

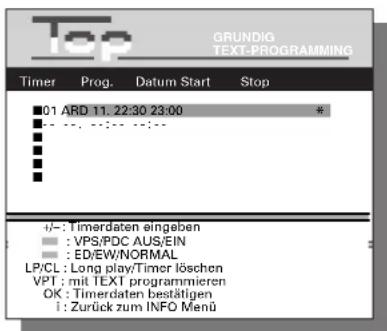

Kontrolle, Änderungen und Löschen eines TIMER-Platzes 26

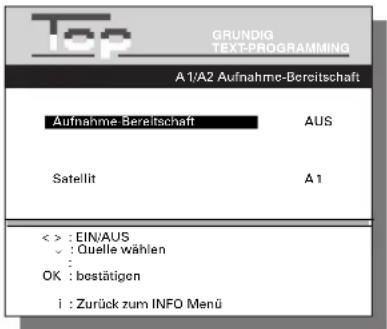

Aufnahmebereitschaft des Recorders unterbrechen und wieder aktivieren .....26

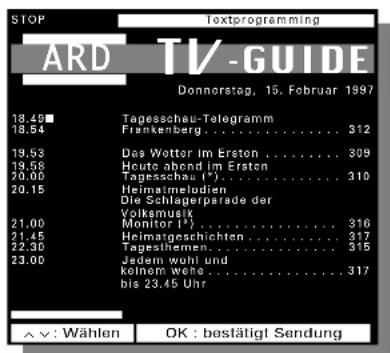

Programmieren mit den Videotext-Seiten der Sendeanstalten, Variante 2 .... 27

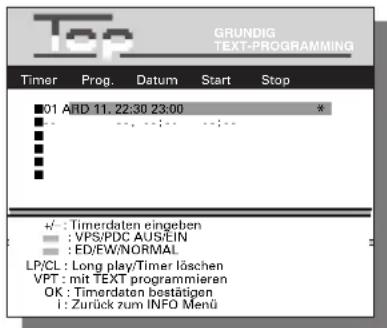

Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 3 .....28

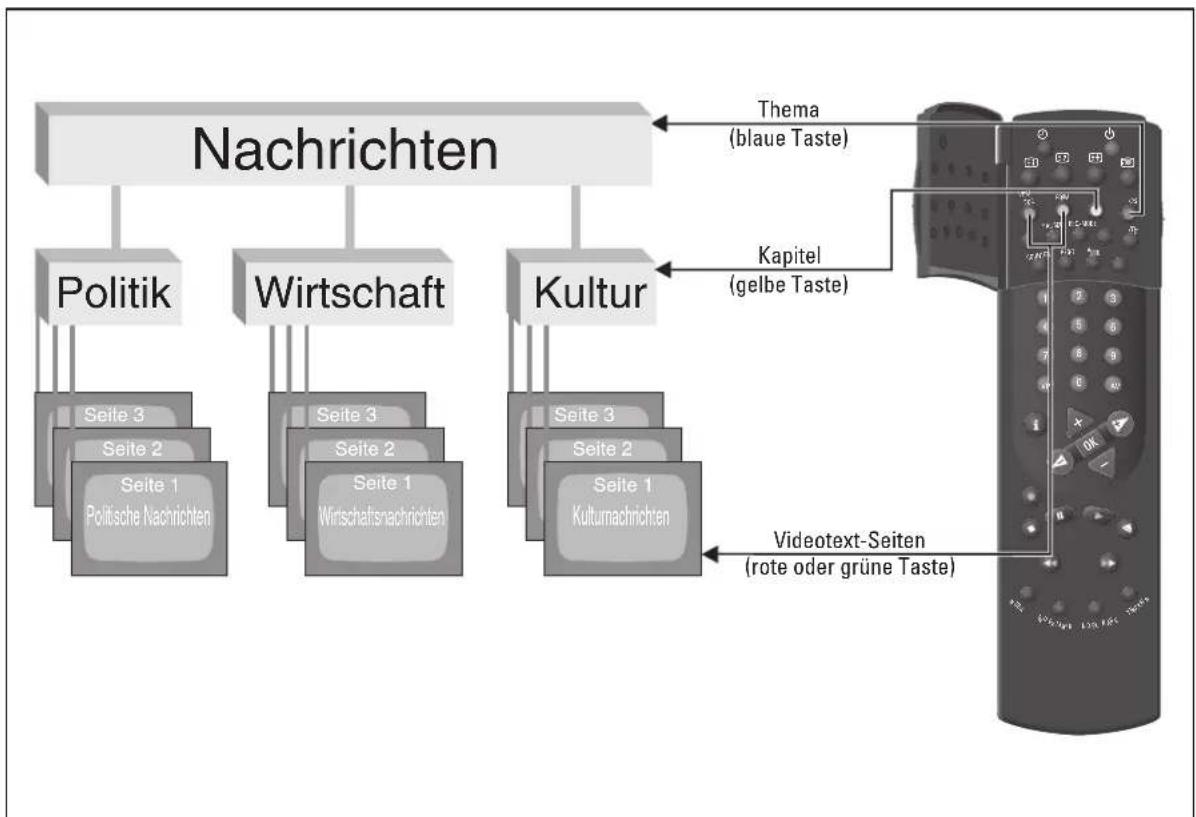

Videotext-Betrieb 29-30

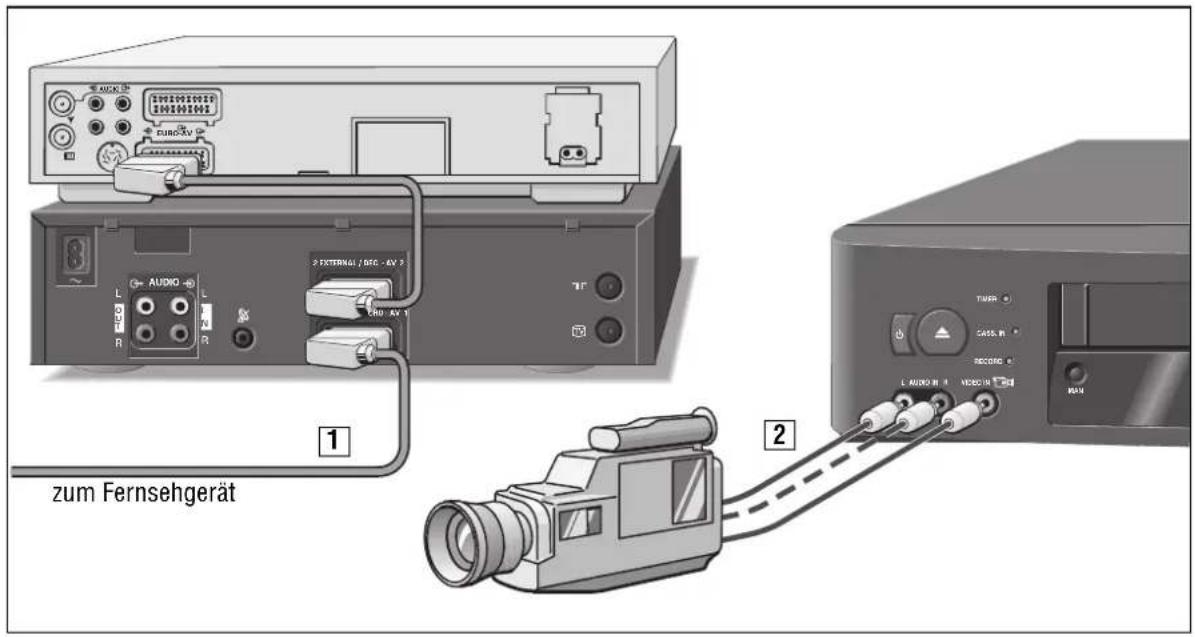

Überspielen von einem zweiten Recorder, Camera-Recorder CD-i-Spieler

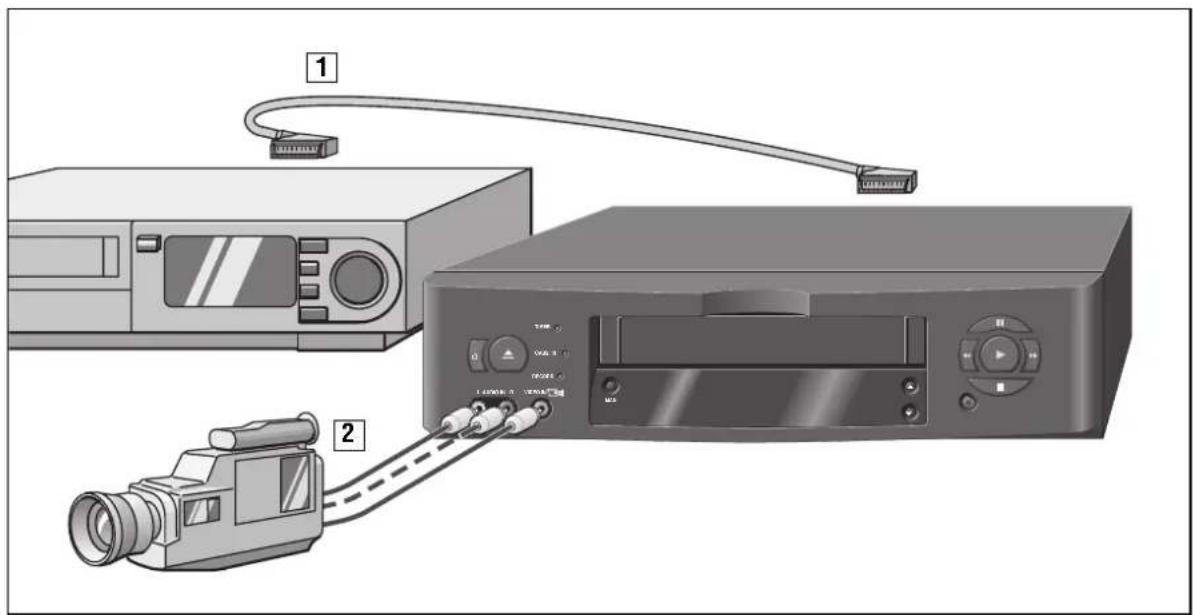

Insert-Schnitt-Funktionen 32-33

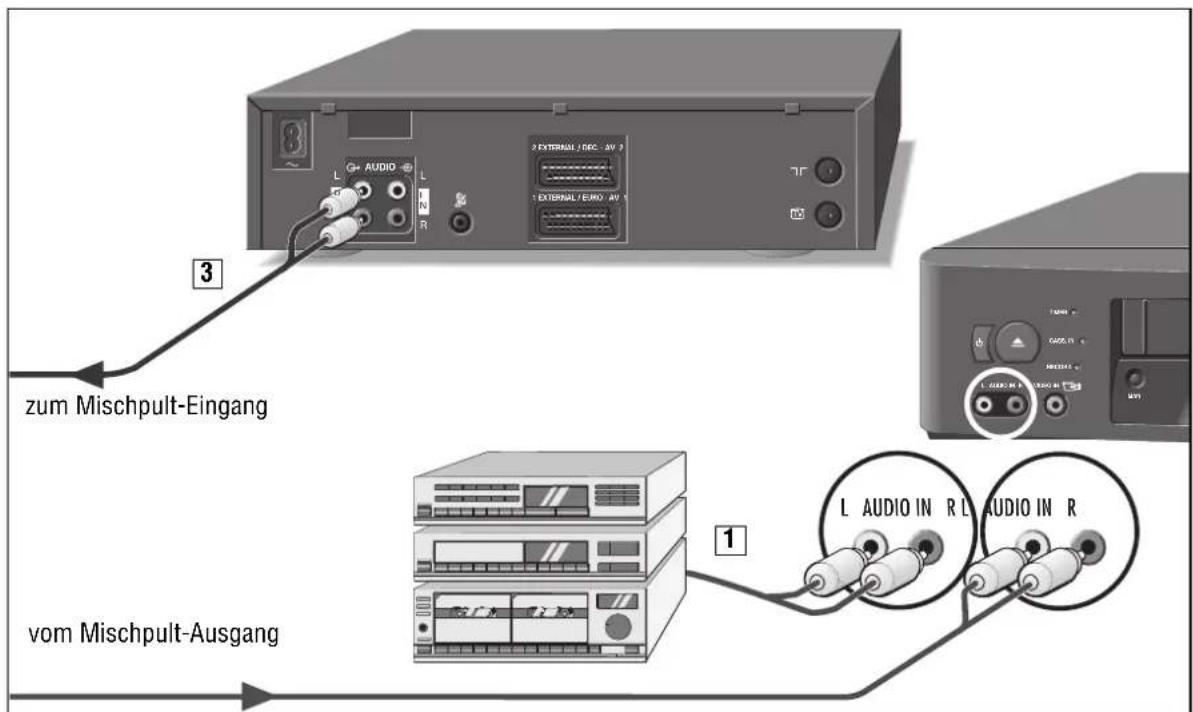

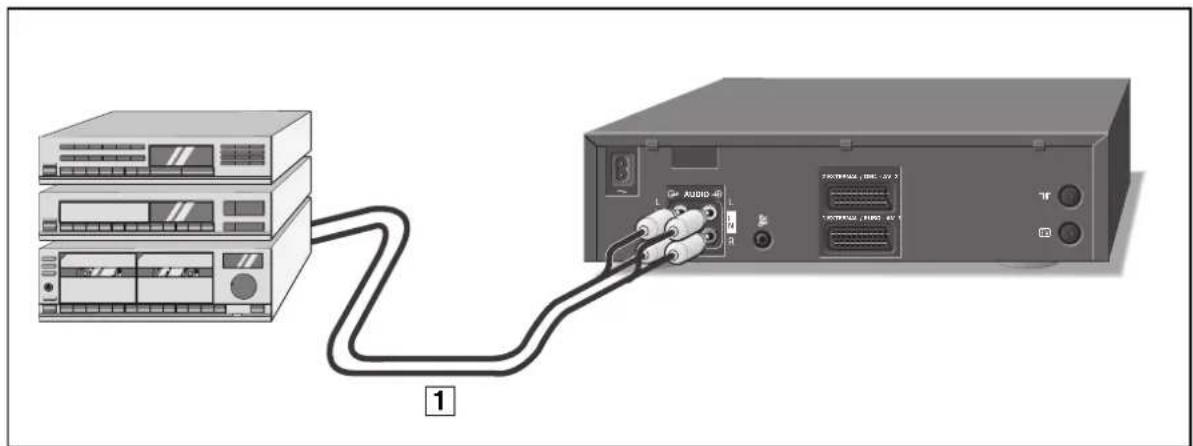

Der Recorder als HiFi-Tonbandgerät 34-35

Aufnahme parallel vertonen 35

Nachvertonen (Dubbing) 36

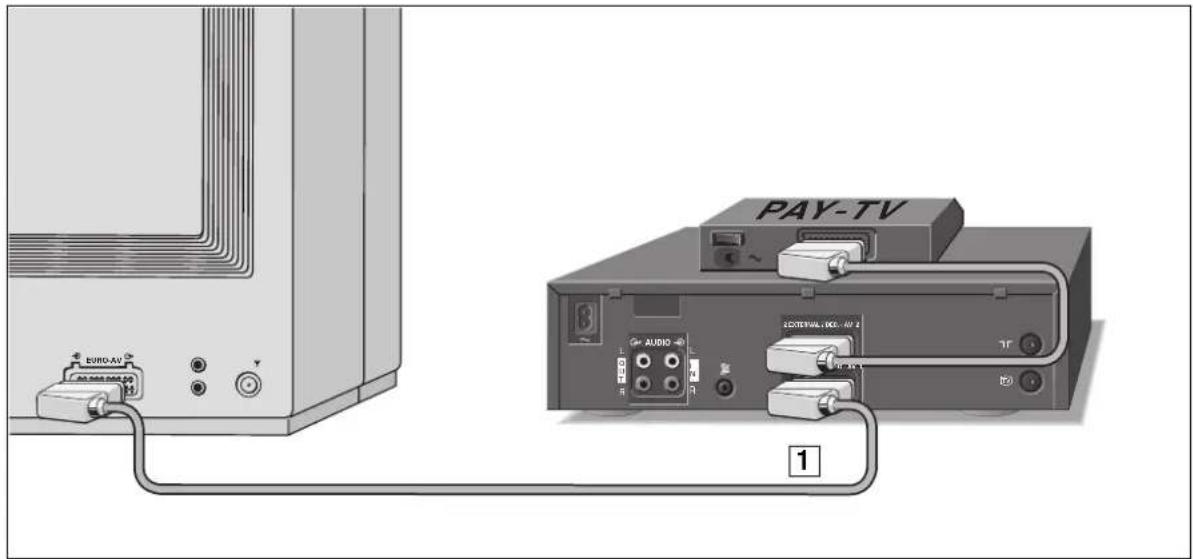

Betrieb mit PAY-TV-Decoder 37

Betrieb mit einem Satelliten-Empfänger 38-41

Sonderfunktionen 42-46

Aufnahmen, gesteuert von externen Geräten .. 42

Die Dauerlauf-Wiedergabe 42

Funktionsanzeige einstellen 42

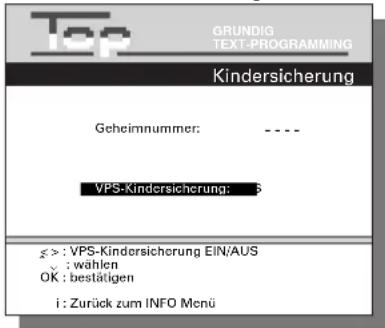

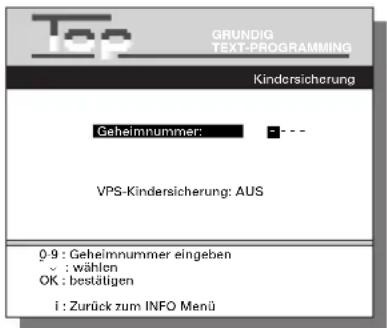

Die Kindersicherung 43

Uhrzeit und Datum kontrollieren/einstellen .... 44

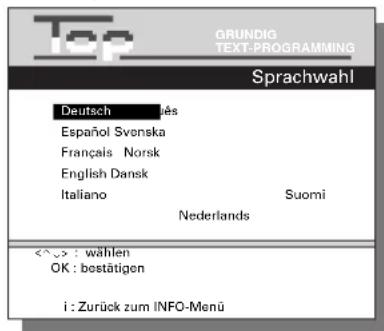

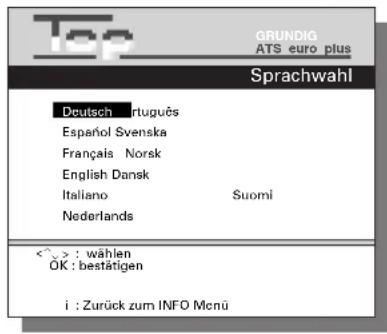

Sprache der Benutzerführung wählen ..... 44

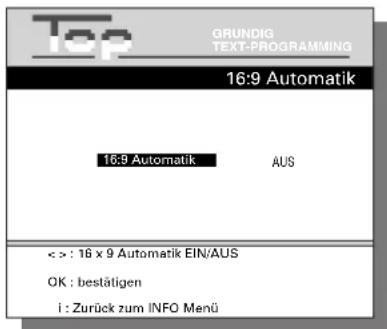

Betrieb mit einem Fernsehgerät mit dem Format 16:9 44

Fernbedienen anderer GRUNDIG Videorecorder 45

Fernsehgerät fernbedienen 46

Wissenswertes 47-51

Stichwortverzeichnis 47-48

Störungen selbst beheben 49

Technische Daten 50

Übersicht der Code-Zahlen 50

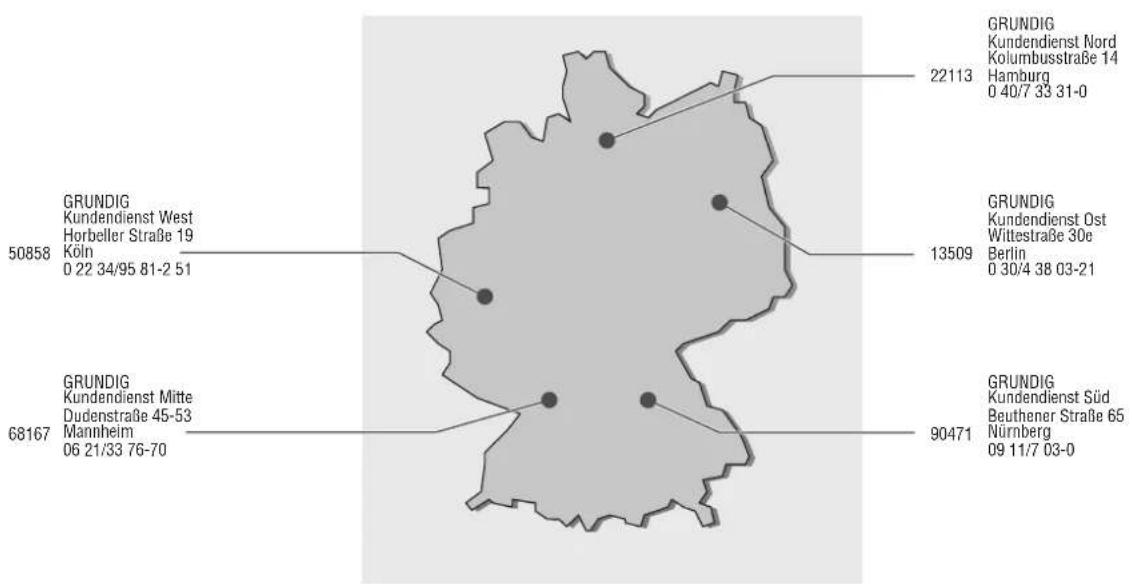

GRUNDIG Service Deutschland/Europa .....51

Tips zur Bedienungsanleitung

Damit Sie die vielseitigen Funktionen Ihres neuen Videorecorders problemlos nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch.

• Das Inhaltsverzeichnis auf Seite 1 gibt Ihnen einen Überblick über alle Kapitel.
• Suchen Sie gezielt nach Funktionen, so finden Sie diese im Stichwortverzeichnis am Ende der Bedienungsanleitung.
• Die Ziffern in den Kästchen (zum Beispiel 1) geben die Reihenfolge der Bedienung vor.

Hier werden Sie auf zusätzliche Möglichkeiten und Informationen aufmerksam gemacht.

⚠️ Hier wird auf eine Gefahr hingewiesen.

– Die meisten Funktionen können mit den Tasten der Fernbedienung und mit den Tasten am Recorder durchgeführt werden.
- Dies ist in der Bedienungsanleitung dargestellt (▶/▶) – erstes Symbol Taste der Fernbedienung, zweites Symbol Taste am Recorder).
- Ist die Bedienung nur mit den Tasten der Fernbedienung oder den Tasten am Recorder möglich, dann steht das vor dem Kapitel oder neben der jeweiligen Taste.

Umweltrelevante Aussagen sind mit diesem Symbol gekennzeichnet.

Besonderheiten des Recorders

Dieser Recorder arbeitet nach dem VHS-System

Alles, was Sie damit aufzeichnen, können Sie auf Recordern gleichen Systems wiedergeben. Verwenden Sie nur hochwertige Markencassetten. Wir empfehlen Ihnen BASF VHS-Videocassetten. Damit nutzen Sie optimal die Bildqualität Ihres Videorecorders.

GRUNDIG Megalogic

Mit diesem Megalogic Videorecorder und einem GRUNDIG Megalogic Fernsehgerät haben Sie höchsten Bedienkomfort.

Die Möglichkeiten:

• Übernahme der Fernseh-Programme in der gleichen Reihenfolge vom Fernsehgerät.
• Durch das Starten der Wiedergabe wird der Videoprogrammplatz am Fernsehgerät automatisch angewählt.
• Das Fernseh-Programm, das am Bildschirm des Fernsehgerätes gerade „läuft“, wird nach dem Start der Aufnahme sofort aufgezeichnet.

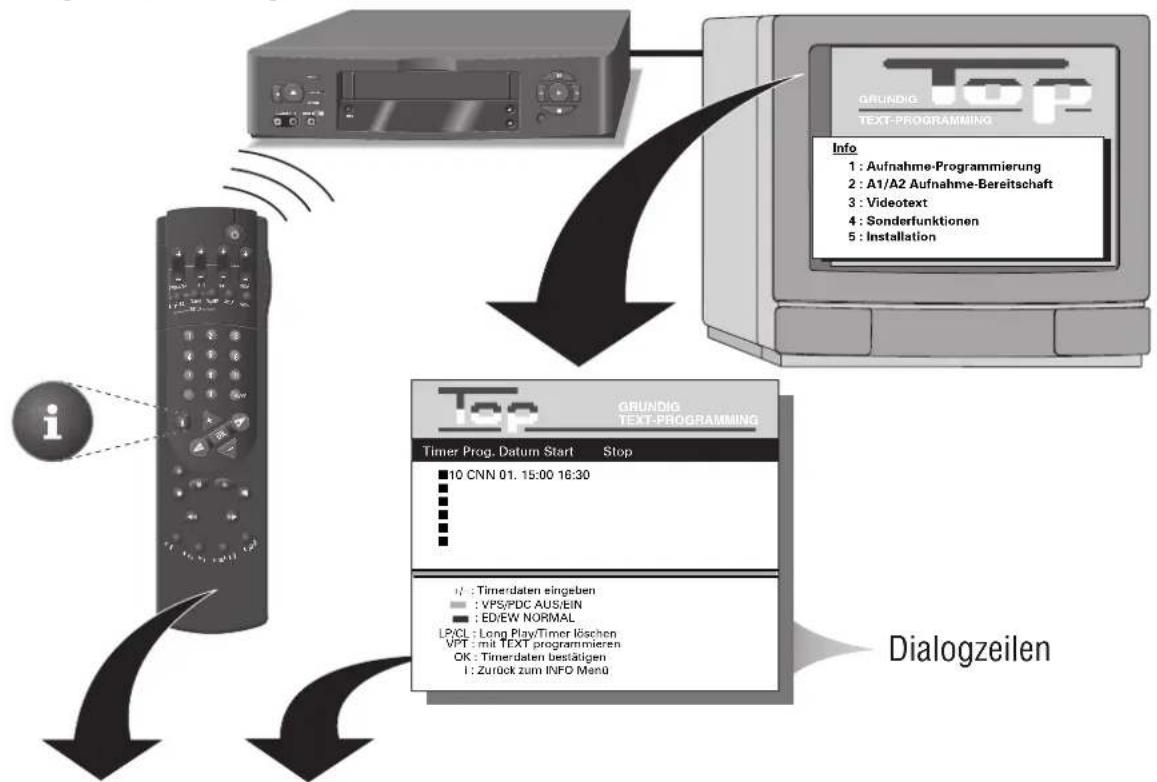

GRUNDIG Bildschirmdialog – was ist das?

Die Benutzerführung mittels Bildschirmdialog erlaubt vermeintlich komplizierte Einstellungen und Dateneingaben für jeden leicht und verständlich darzustellen. Am Bildschirm erscheinen Tabellen, Tafeln und Dialogzeilen, auf denen Sie die nächsten und möglichen Bedienschritte finden. Unterstützend dazu sehen Sie auch die notwendigen Tastensymbole der Fernbedienung. Der Bildschirmdialog ist in mehreren Sprachen möglich.

Sie können den Recorder vorprogrammieren

– für sechs Sendungen innerhalb von 31 Tagen;
– für Sendungen täglich oder wöchentlich
– zur gleichen Zeit;
– mit oder ohne VPS/PDC-Steuerung;
– mit Standard- oder Langspielzeit.

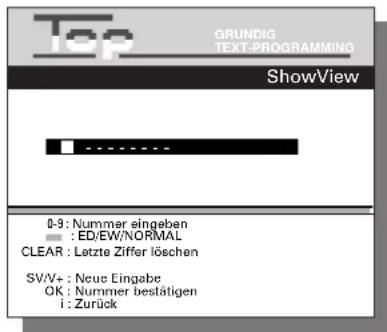

Programmieren mit dem ShowView System

ShowView vereinfacht die Programmierung Ihres Recorders. Sie geben den ShowView Nummerncode – den Sie aus der Programmzeitschrift entnehmen – ein und bestätigen die Eingabe. ShowView ist ein beantragtes Warenzeichen der Gemstar Development Corp. Das ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Insert-Funktionen

Damit können in vorhandene Aufnahmen nachträgliche neue Aufnahmen eingefügt werden.

Aufzeichnen und wiedergeben in HiFi-Qualität!

Zusätzlich zur Mono (Längs)-Spur zeichnet der Recorder den Ton auf die HiFi (Schräg)-Spur auf.

Umwelthinweise

Bei diesem Videorecorder bilden Technik und Ökologie ein überzeugendes Gesamtkonzept. So werden ausschließlich ökologisch hochwertige Materialien verwendet. Die Verpackung besteht aus nahezu 100% Altpapier, der Kunststoffanteil wurde auf ein Minimum reduziert. Beigepackte Batterien sind frei von Quecksilber und Cadmium – auf die Verwendung von Stützbatterien wird aus Umweltgründen verzichtet. Um nach Gebrauchsende ein hochwertiges Recycling zu ermöglichen, ist die Anzahl der Kunststoffarten konsequent reduziert – alle größeren Kunststoffteile sind

gekennzeichnet. Zur Erleichterung von Servicearbeiten und zur optimalen Wiederverwertung ist dieser Videorecorder demontagefreundlich konstruiert.

Dieser Videorecorder ist für den Empfang, die Aufnahme und die Wiedergabe von Bild- und Ton-signalen bestimmt.

Jede andere Verwendung ist ausdrücklich ausgeschlossen.

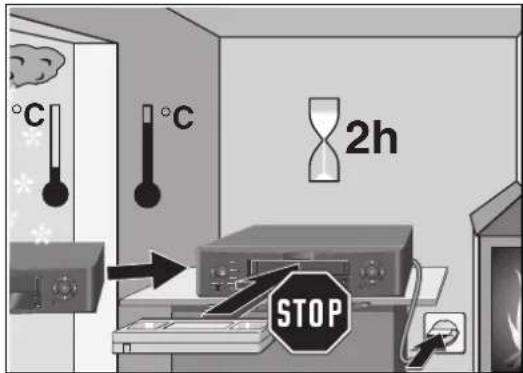

Wenn der Recorder starken Temperaturschwankungen ausgesetzt ist, zum Beispiel beim Transport vom Kalten ins Warme, schließen Sie ihn an das Stromnetz an und lassen ihn mindestens zwei Stunden ohne eingelegte Cassette stehen.

Stellen Sie den Recorder auf eine ebene und harte Unterlage.

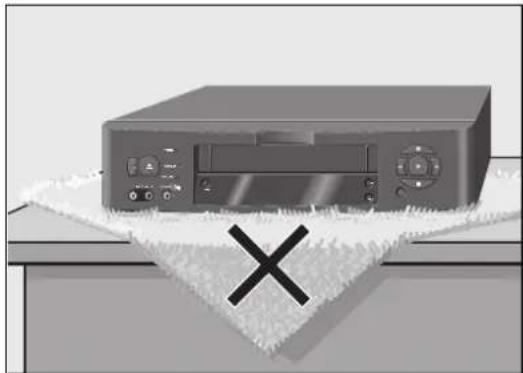

Stellen Sie den Recorder nicht auf Deckchen oder ähnliches, da dadurch die zur Kühlung benötigten Bodenöffnungen verdeckt werden.

Stellen Sie den Recorder nicht in unmittelbare Nähe der Heizung oder in die pralle Sonne, da dadurch ebenfalls die Kühlung beeinträchtigt wird.

Halten Sie den Recorder von Magnetfeldern (zum Beispiel Lautsprecherboxen) fern.

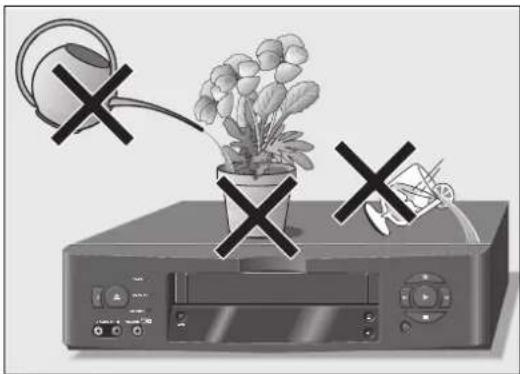

Setzen Sie Recorder und Cassette keinerlei Feuchtigkeit aus.

Der Recorder ist für den Betrieb in trockenen Räumen bestimmt.

Sollten Sie ihn dennoch im Freien betreiben, sorgen Sie unbedingt dafür, daß er vor Feuchtigkeit (Regen, Wasserspritzer) geschützt ist.

Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße (Vasen oder ähnliches) auf den Recorder. Das Gefäß kann umkippen und die dadurch ins Gerät gelangende Flüssigkeit kann die elektrische Sicherheit in Frage stellen.

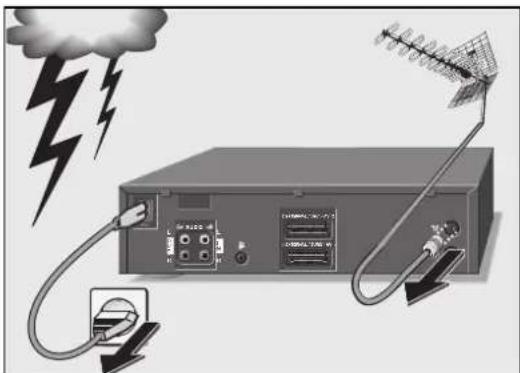

Gewitter stellen eine Gefahr für jedes elektrische Gerät dar. Auch wenn der Recorder ausgeschaltet ist, kann er durch einen Blitzschlag in das Stromnetz und/oder die Antennenleitung beschädigt werden.

Bei einem Gewitter müssen Sie deshalb stets den Netz- und den Antennenstecker ziehen.

Stecken Sie keine Fremdkörper in den Cassetten- schacht oder in die Luftschlitze des Recorders, dadurch kann die hochwertige Mechanik beschädigt werden.

Einige Teile des Recorders (zum Beispiel die Anzeige) sind mit Folien geschützt.

Diese Schutzfolien können Sie abziehen.

Sie dürfen den Recorder auf keinen Fall öffnen. Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

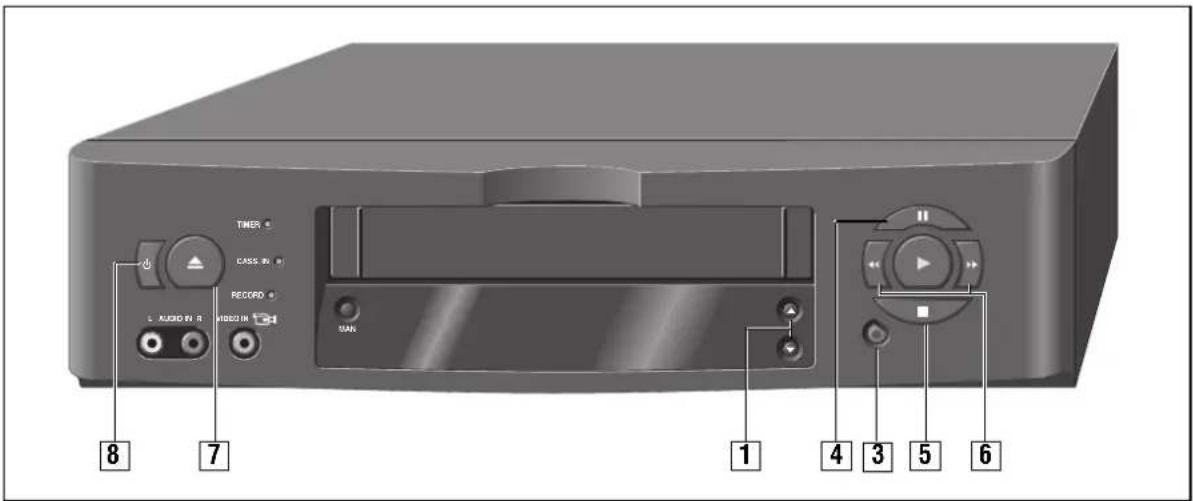

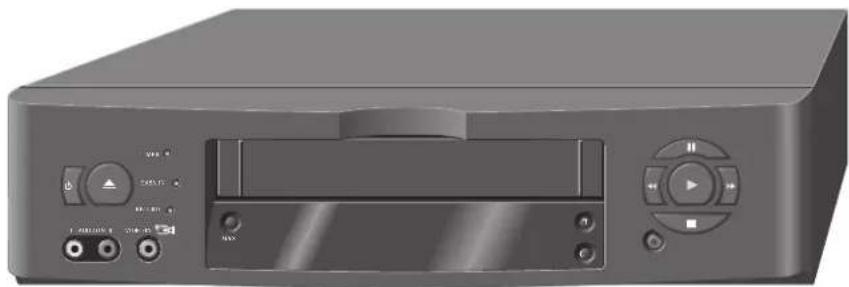

Die Vorderseite

Schaltet den Recorder ab.
Zum Ausschieben der Cassette.

• ANzeige, leuchtet wenn ein TIMER programmiert ist. TIMER

• Anzeige, leuchtet wenn sich eine Cassette im Recorder befindet.

RECORD Anzeige, leuchtet bei Aufnahme.

L AUDIO IN R Toneingang links/rechts für Camera- Recorder.

VIDEO IN Buchse für das Bildsignal eines Camera-Recorders.

○ MAN Wählt die Funktion manuelle Tonansteuerung.

Zum Anwählen der Programmplätze; zum manuellen Aussteuern des Tones, zuvor Taste ○ MAN drücken.
Pause bei Aufnahme, Standbild bei Wiedergabe.
Bildsuchlauf rückwärts bei Wiedergabe; Band zurückspulen bei Stopp.
Startet die Wiedergabe.
Bildsuchlauf vorwärts bei Wiedergabe; Band vorspulen bei Stopp.
Beendet alle Funktionen.
- Startet die Aufnahme.

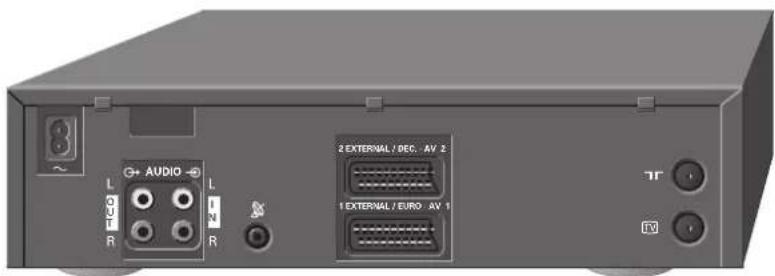

Die Rückseite

\~ Netzbuchse.

Buchse zum Anschließen der Steuerleitung eines Satelliten-Empfängers.

AUDIO ⊙ LR Tonausgang, linker-/rechter Kanal.

AUDIO ⊙ LR Toneingang, linker-/rechter Kanal.

1 EXTERNAL/ Anschluß für Fernsehgerät oder EURO AV 1 zweiten Recorder.

2 EXTERNAL/ Anschluß für PAY-TV-Decoder, DEC.- AV 2 Satelliten-Empfänger, CD-i-Spieler.

TI Antennen-Eingangsbuchse.

Antennen-Ausgangsbuchse.

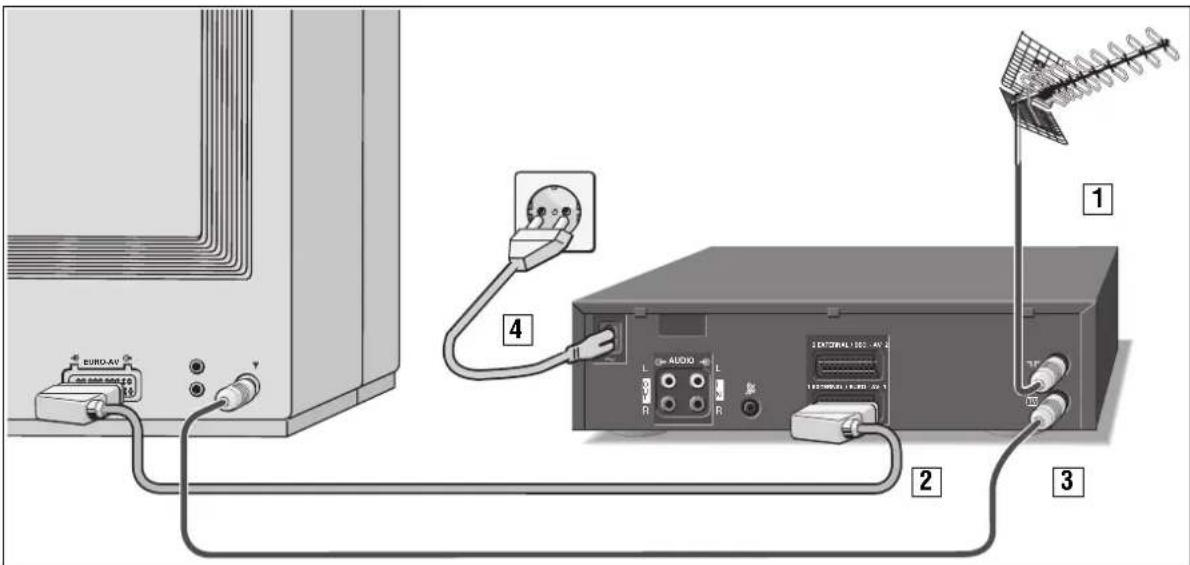

Recorder an die Antenne anschließen

1 Antennenkabel aus der Antennenbuchse des Fernsehgerätes ziehen und in die Antennenbuchse 71 des Recorders stecken.

Recorder und Fernsehgerät verbinden

Mit EURO-AV-Kabel

2 Ist das Fernsehgerät mit einer EURO-AV-Buchse ausgestattet, diese Buchse mit dem beigepackten EURO-AV-Kabel mit der Buchse EXTERNAL EURO-AV 1 des Recorders verbinden.

- Der Vorteil dieses Anschlusses ist eine bessere Bild- und Tonqualität bei Wiedergabe und im Durchschleif (EE)-Betrieb. - Der Stereo-Ton kann nur durch diese Verbindung über das Stereo-Fernsehgerät wiedergegeben werden.

Wenn das angeschlossene Fernsehgerät mit Megalogic-Funktionen ausgestattet ist, müssen Recorder und Fernsehgerät mit dem beigepackten EURO-AV-Kabel verbunden sein. Einzelheiten über die Megalogic-Funktionen lesen Sie in den Kapiteln der Bedienungsanleitung.

Wenn der Recorder an ein Fernsehgerät nach dem 16:9 Format angeschlossen wird, bitte die Einstellung auf der Seite 44 beachten.

Mit Antennenkabel

3 Beigepacktes Antennenkabel in die Buchse TV des Recorders und die Antennenbuchse des Fernsehgerätes stecken.

Recorder an das Stromnetz anschließen

4 Beigepacktes Netzkabel in die Netzbuchse \~ des Recorders stecken. Stecker des Netzkabels in die Steckdose stecken. – Der Recorder ist jetzt eingeschaltet.

Wenn im Anzeigefeld des Recorders »20:00« erscheint, muß die Uhrzeit eingestellt werden, siehe Kapitel „Uhrzeit und Datum einstellen“, auf Seite 44.

! Nur durch Ziehen des Netzsteckers ist der Recorder vom Stromnetz getrennt.

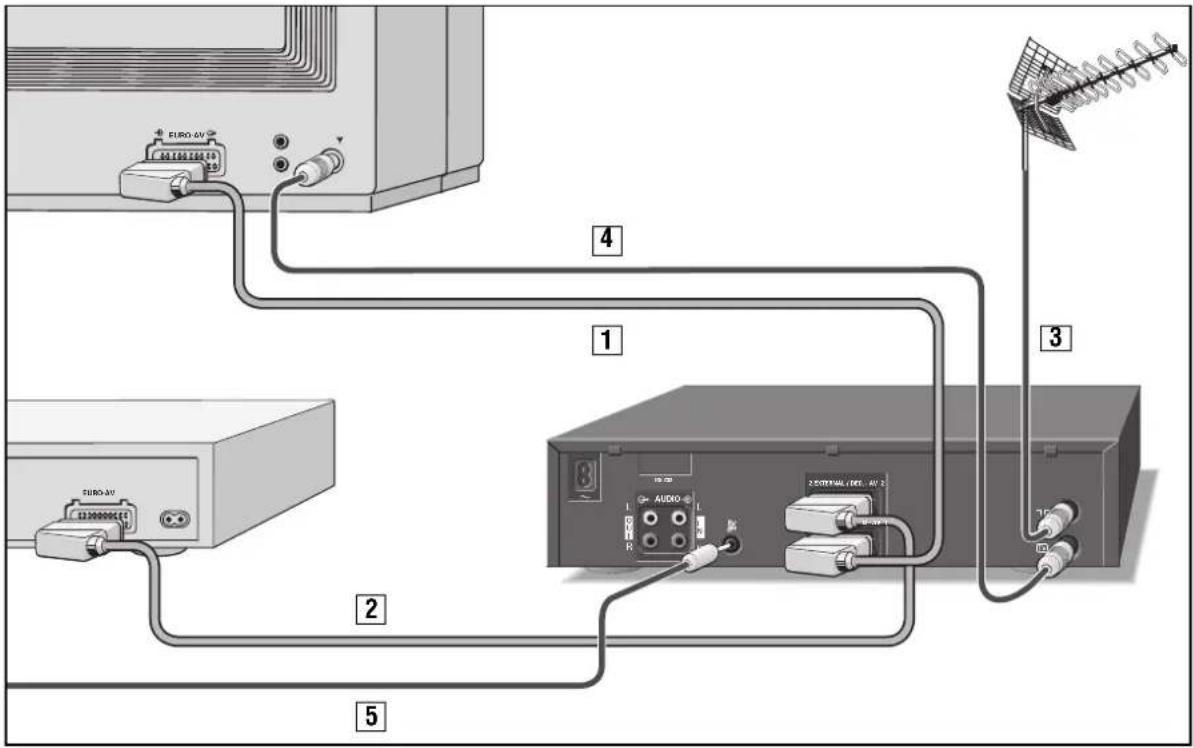

Anschlußmöglichkeiten für weitere Geräte ...

... wie zweiten Videorecorder, Pay-TV-Decoder, Satelliten-Empfänger, Stereoanlage sind in den Kapiteln über diese Geräte beschrieben.

Recorder abschalten (Energiesparschaltung)

Im Stand-by-Betrieb – Uhrzeit in der Anzeige des Recorders sichtbar – Taste ○ ⚡ drücken. – Der Recorder ist abgeschaltet, die Uhrzeit-Anzeige erlischt.

Der Recorder benötigt dabei weniger als 1 Watt Leistungsaufnahme.

Wenn eine TIMER-Aufnahme programmiert ist, kann der Recorder nicht abgeschaltet werden.

! Der Recorder kann nur mit der Taste am Recorder wieder eingeschaltet werden.

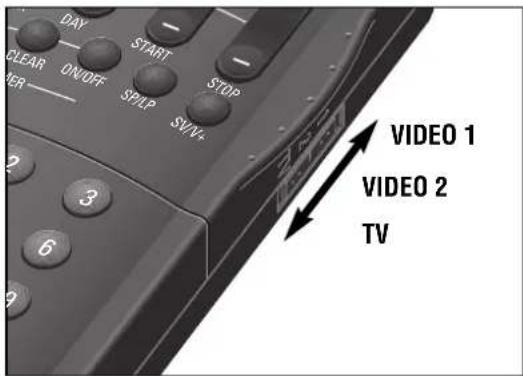

Die Fernbedienungen für den Videorecorder

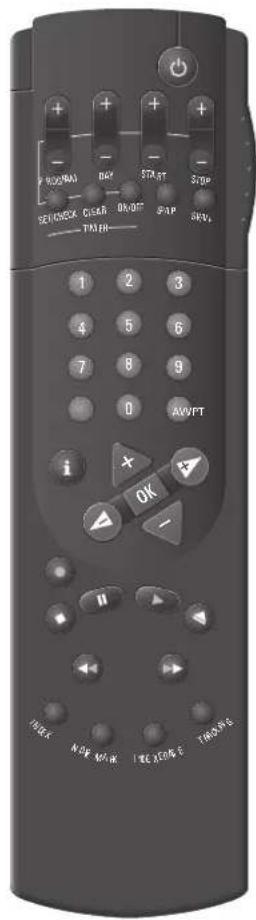

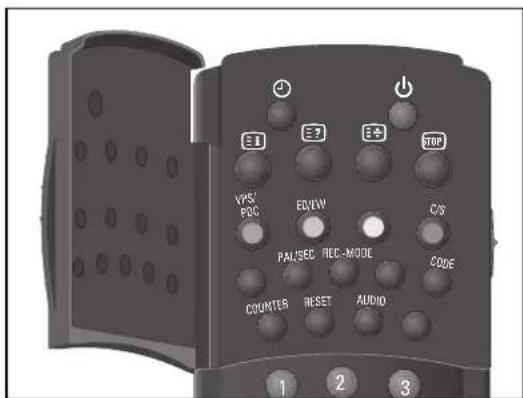

Zum Fernbedienen Ihres Videorecorders sind zwei Fernbedienungen beigepackt.

Die Kompakt-Fernbedienung RP 7 – für die einfache Bedienung der Grundfunktionen und die Komfort-Fernbedienung RP 500 – für alle Funktionen des Videorecorders.

Die Kompakt-Fernbedienung RP 7

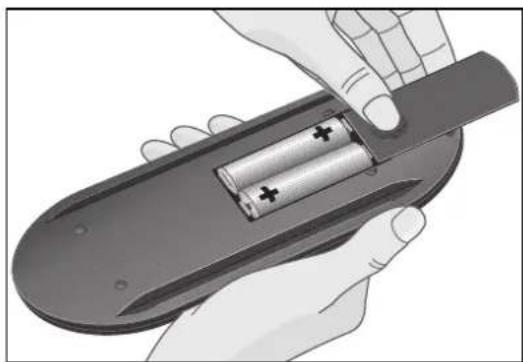

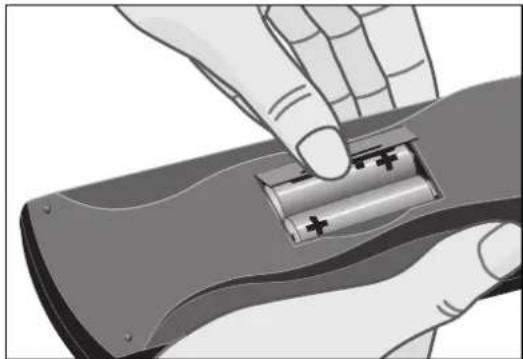

Batterien in die Fernbedienung einlegen

Batteriefachdeckel abnehmen.

2

Batterien (2 x1,5 V, Typ Micro RO3P) einsetzen.

!

Polung der Batterien beachten; im Batteriefachboden markiert.

!

Wenn Ihr Recorder auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein.

Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Batterien – auch schwermetallfreie – gehören nicht in den Hausmüll. Verbrauchte Batterien können bei den meisten Händlern kostenlos zur Verwertung zurückgegeben werden.

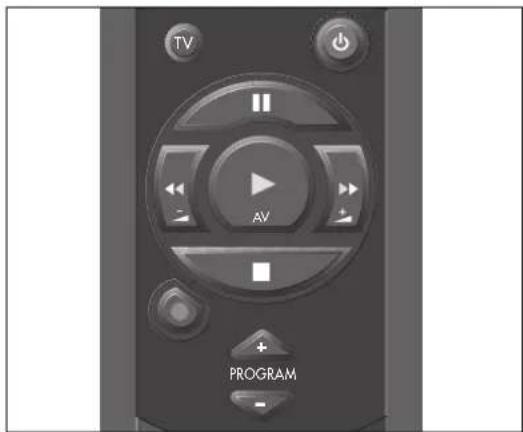

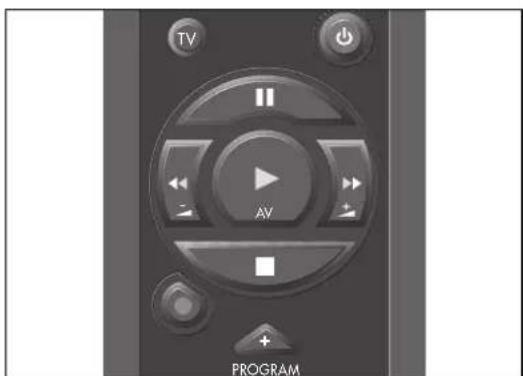

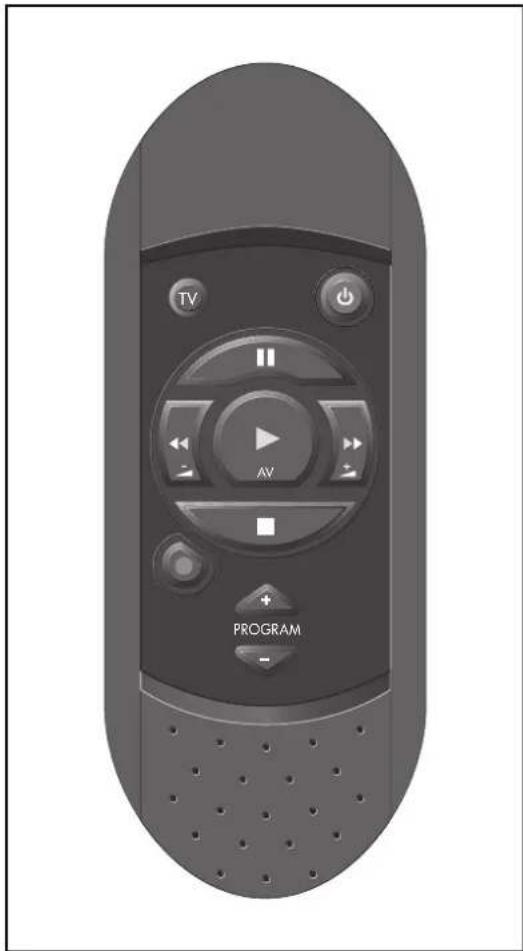

Die Kompakt-Fernbedienung RP 7 auf einen Blick

Auf dieser Seite sind die Tasten der Fernbedienung erklärt.

TV Schaltet die Fernbedienung um auf TV-Betrieb (die Möglichkeiten für die TV-Bedienung sind auf Seite 46 beschrieben).

©Schaltet den Recorder ab (Stand-by).

Pause bei Aufnahme,

Standbild bei Wiedergabe.

suchlauf rückwärts bei Wieder-

gabe;

Band zurückspulen bei Stopp.

tet die Wiedergabe.

suchlauf vorwärts bei Wieder-

gabe;

Band vorspulen bei Stopp.

tet die Aufnahme.

Beendet alle Funktionen (Stopp).

Vählen schrittweise den Programm-

PROGRAM

platz.

Die Komfort-Fernbedienung RP 500

Batterien in die Fernbedienung einlegen

Batteriefachdeckel abnehmen, dazu Schnapper drücken und Deckel abnehmen.

Batterien (2 x1,5 V, Typ Micro R03P) einsetzen.

Polung der Batterien beachten; im Batteriefachboden markiert.

Wenn Ihr Recorder auf die Fernbedienbefehle nicht mehr richtig reagiert, können die Batterien verbraucht sein.

Verbrauchte Batterien unbedingt entfernen.

Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaftet werden.

Verbrauchte Batterien gehören in den Sondermüll (Umweltschutz).

Batterien – auch schwermetallfreie – gehören nicht in den Hausmüll. Verbrauchte Batterien können bei den meisten Händlern kostenlos zur Verwertung zurückgegeben werden.

Die zwei Ebenen der Fernbedienung

Die Tasten der Fernbedienung sind auf zwei Ebenen angeordnet.

Auf der oberen Ebene finden Sie die Tasten, die Sie für wesentliche Bedienfunktionen benötigen.

Auf der Ebene unter der Klappe finden Sie die Tasten für Komfortfunktionen.

Die Komfort-Fernbedienung RP 500 auf einen Blick

Auf dieser und der nächsten Seite sind die Tasten der Fernbedienung kurz erklärt. Die Bedienung entnehmen Sie bitte dem jeweiligen Kapitel dieser Bedienungsanleitung.

Tasten für die TIMER-Programmierung

Schaltet den Recorder ab (Stand-by).

PROGRAM Wählt das Programm.

DAY Wählt den Tag.

START Wählt die Startzeit.

⊕ STOP Wählt die Stoppzeit.

○ SET/CHECK Wählt die Tafel »Aufnahmeprogrammierung« an, zur Kontrolle und zum Ändern von Daten.

○ CLEAR Löscht Daten.

ON/OFF Unterbricht/aktiviert die TIMER-Aufnahme-Bereitschaft.

○ SP/LP Schaltet auf Langspiel-Betrieb und wieder zurück auf Standardspiel-Betrieb.

○svv+ Eröffnet die ShowView Programmierung.

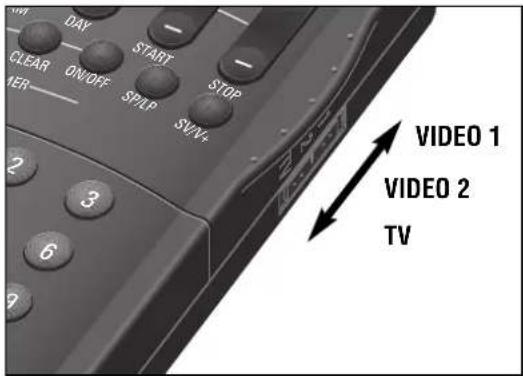

Schalter zur Wahl der Videoebene ...

... auf der rechten Schmalseite der Fernbedienung.

Tasten für verschiedene Eingaben

① ... ⑥ Ziffern-Tasten für verschiedene Eingaben.
(VPT)Blendet bei der TIMER-Programmierung die in der Sender-Tabelle gespeicherte Videotext-Seite am Bildschirm ein.
☑Wählt Programmplatz A1, A 2 oder CV für die Aufnahme bzw. für die TIMER-Programmierung.
①Schaltet auf die Info-Tafel und zurück auf das Fernsehbild.

△+Cursor-Tasten,

zum Bewegen des Cursors

(Schreibmarke);

zum Anwählen verschiedener

Funktionen;

zum Feinabstimmen der Programme.

OK Bestätigt Daten.

Lauffunktions-Tasten

• Startet die Aufnahme.
  ■Beendet alle Funktionen (Stopp).
  Pause bei Aufnahme, Standbild bei Wiedergabe.
  Startet die Wiedergabe.
  Schiebt die Cassette aus.
  Bildsuchlauf rückwärts bei Wiedergabe; Band zurückspulen bei Stopp.
  Bildsuchlauf vorwärts bei Wiedergabe; Band vorspulen bei Stopp.
  ○ INDEX Wählt die INDEX-Such-Funktion.
  ○ INDEX MARK Setzt Marken.
  ○ INDEX ERASE Löscht Marken.
  ○ TRACKING Aktiviert die Tracking-Funktion.

Tasten unter der Klappe

○⊖ Ruft die Uhrzeit auf. ○⏻ Schaltet den Recorder ab (Stand-by).
Wählt Seite 100 (Übersicht) im Videotext-Betrieb.
Gibt verdeckte Informationen im Videotext-Betrieb frei.
Vergrößert die Zeichenhöhe im Videotext-Betrieb.
Hält Mehrfachseiten im Videotext-Betrieb an.
VPS/PDC (rot) Schaltet die VPS/PDC-Steuerung aus/ein; blättert im Videotext-Betrieb um eine Seite zurück.
ED/EW (grün) Wählt eine "wöchentliche" oder "tägliche" Aufzeichnung (bei der TIMER-Programmierung); blättert im Videotext-Betrieb um eine Seite vor.
(gelb) Zum Wählen von Kapiteln im Video-text-Betrieb.
C/S(blau) Schaltet von Kanalzahl auf Sonderkanalzahl; zum Wählen von Themen im Videotext-Betrieb.
○Taste ohne Funktion.
○PAL/SEC Schaltet die Farbnorm (PAL oder MESECAM) um.
○REC.-MODE Zum Anwählen von Insert- und Dubbing-Funktionen.
○Taste ohne Funktion.
○CODE Zur Vorwahl verschiedener Sonderfunktionen.
○COUNTER Schaltet zwischen Spielzeit- und Bandlängenanzeige um.
○ RESET Schaltet die Bandlängenanzeige auf 0:00:00.
○AUDIO Zur Tonspurwahl bei Aufnahme und Wiedergabe; zum Ein- und Ausschalten des Tones bei Betrieb mit Bildschirmdialog.
○Taste ohne Funktion.

GRUNDIG Benutzerführung am Bildschirm des Fernsehgerätes

... bietet den Dialog zwischen Ihnen und dem Recorder.

Viele Funktionen, die Sie mit der Fernbedienung anwählen, beantwortet der Recorder mit Info-Tafeln und Dialogzeilen am Bildschirm des Fernsehgerätes.

Tastensymbole der Fernbedienung und Dialogzeilen zeigen die nächsten und möglichen Bedienschritte.

Sie werden Schritt für Schritt, einfach und verständlich geführt.

Info-Tafel aufrufen

Taste ⓘ der Fernbedienung drücken.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, schaltet sich das Fernsehgerät nach Drücken der Taste ⓘ ein und schaltet automatisch auf den AV-Programmplatz.

Während des Betriebes mit den Info-Tafeln kann der Ton mit Taste ○ AUDIO ein-/ausgeschaltet werden.

INFO-Tafel

Taste der Fernbedienung	Darstellung in der Info-Tafel und den Dialogzeilen	Funktion
i	i	Ruft die Info-Tafel auf und schaltet zurück zum Fernsehbild.
1 2 ... 9 0	0-9	Zum Anwählen der verschiedenen Funktionen aus der Info-Tafel; zur direkten Eingabe von Daten.
▽ ▲	▽ ^	Zum schrittweisen Anwählen von Funktionen oder von Zeilen in einer Tafel.
◀ ▶	< >	Zum Umblättern von Tafeln, zum Anwählen von Daten und zum Ändern von Einstellungen.
⊕	+/-	Zum schrittweisen Eingeben von Daten bei der TIMER-Aufnahme.
● VPS/PDC (rot)		Schaltet die VPS/PDC-Steuerung einer TIMER-Aufnahme aus und wieder ein.
● ED/EW (grün)		Wählt eine "tägliche" oder "wöchentliche" Aufnahme bei der TIMER-Programmierung.
○ SP/LP ○ CLEAR	LP/CL	SP/LP: Schaltet auf Langspiel-Betrieb und wieder zurück auf Standardspiel-Betrieb.CL: Löscht TIMER-Daten.

Fernsehgerät auf den Recorder abstimmen

Das Fernsehgerät empfängt auf bestimmten Kanälen die Programme verschiedener Sender.

Auch der Recorder sendet auf einem solchen Kanal (UHF-Bereich, zwischen Kanal 21 (Frequenz 471MHz) und Kanal 69 (Frequenz 855 MHz). Ab Werk ist der Kanal 36 eingestellt.

Der Recorder „sucht“ sich einen freien Kanal und zeigt die Kanalzahl oder die Frequenz in der Anzeige. Diese Kanalzahl/Frequenz muß dann am Fernsehgerät eingestellt werden.

!

Diese Einstellung ist nicht notwendig, wenn der Recorder und das Fernsehgerät mit einem EURO-AV-Kabel verbunden sind (siehe Kapitel „Anschließen“ auf Seite 5).

Um Bildstörungen zu vermeiden, schalten Sie in diesem Fall den Sender des Recorders ab, siehe Kapitel auf Seite 11.

□

Vorbereiten

1

Fernsehgerät einschalten.

2

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

□

Abstimmen

1

Taste ○ CLEAR der Fernbedienung länger (ca. 6 Sekunden) drücken.

2

Taste ▶ der Fernbedienung länger (ca. 6 Sekunden) drücken.

- Der Recorder sucht einen freien Kanal und zeigt diesen in der Anzeige am Recorder an.

i

Wollen Sie die Einstellung im Frequenzbereich durchführen, drücken Sie Taste ▶. Zurück zur Kanaleinstellung mit Taste ◀.

3

Am Fernsehgerät diese Kanalzahl/Frequenz eingeben und speichern (siehe Bedien-ungsanleitung des Fernsehgerätes).

- Am Bildschirm des Fernsehgerätes erscheint ein „Testbild“, das der Recorder sendet.

!

Ist die Bildqualität des „Testbildes“ in Ordnung, Einstellung mit Taste ☐k der Fernbedienung speichern und mit Taste ☑ am Recorder beenden.

!

Ist die Bildqualität des Testbildes schlecht oder hat sich die Bildqualität eines oder mehrerer Fernseh-Programme Ihres Fernsehgerätes verschlechtert, schalten Sie den Recorder ab. Dazu Taste am Recorder zweimal drücken. Prüfen Sie nocheinmal die Fernseh-Programme am Fernsehgerät.

Wenn die Störung nur bei eingeschaltetem Recorder auftritt, gehen Sie nach dem Kapitel „Bildqualität verbessern“ auf der nächsten Seite vor.

□

Einstellung für den Betrieb mit einem 100Hz-Fernsehgerät

Wenn der Recorder an ein Fernsehgerät mit 100 Hz-Technik angeschlossen ist, und wenn das Testbild „springt“ oder „zittert“, dann muß der Recorder angepaßt werden.

1

Nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧⑤④⑦ und die Taste OK drücken.

- Kurzzeitige Anzeige am Recorder: »EIN«.

i

Wird der Recorder nach dieser Anpassung an ein Fernsehgerät mit herkömmlicher 50Hz-Technik angeschlossen, nacheinander die Taste ○ CODE, die Ziffern-Tasten ⑧⑤④⑥ und die Taste OK drücken.

- Kurzzeitige Anzeige am Recorder: »RUS«.

Bildqualität verbessern

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Am Fernsehgerät – im UHF-Bereich, zwischen Kanal 21 und 60 – einen Kanal suchen, der nicht mit einem Fernsehprogramm belegt ist (nur Rauschen am Bildschirm).

- Bei vielen Fernsehgeräten wird die Kanalzahl angezeigt, zum Beispiel »£ 40«. Kanal am Fernsehgerät speichern.

2 Taste ○ CLEAR der Fernbedienung länger (ca. 6 Sekunden) drücken.

3 Mit den Tasten ▽▲der Fernbedienung den freien Kanal des Fernsehgerätes einstellen. Der Recorder zeigt dies in seiner Anzeige, zum Beispiel »700 C 36«.

- Ist der richtige Kanal eingestellt, erscheint am Bildschirm des Fernsehgerätes das "Testbild" des Recorders.

Hat das Fernsehgerät keine Kanalanzeige sondern eine Frequenzanzeige, kann die Einstellung im Frequenzbereich durchgeführt werden, dazu Taste ◀ oder ▶drücken und mit den Tasten ▽ die Einstellung verändern.

4 Einstellung mit Taste OK der Fernbedienung speichern und mit Taste ○ beenden.

☐ Sender des Recorders abschalten und einschalten

Wenn viele Fernsehsender angeboten werden, die Ihr Recorder im UHF-Bereich zwischen Kanal 21 und 69 empfängt, kann es zu Bildstörungen im Recorder-Betrieb kommen. Deshalb kann der Sender des Recorders abgeschaltet werden.

! Die Wiedergabe über das Antennenkabel ist bei abgeschaltetem Sender nicht möglich.

i Damit das Bild-/Tonsignal des Recorders zu dem Fernsehgerät gelangt, müssen die Geräte mit einem EURO-AV-Kabel verbunden sein (siehe Seite 5).

1 Sender des Recorders abschalten, dazu Taste ○ CLEAR (ca. 6 Sekunden) und danach Taste ○ TIMER ON/OFF der Fernbedienung drücken. Eingabe mit Taste OK der Fernbedienung bestätigen.

– Der Sender des Recorders ist abgeschaltet.

- Kurzzeitige Anzeige am Recorder: »MOD AUS«.

2 Sender des Recorders einschalten, dazu Taste ○ CLEAR (ca. 6 Sekunden) und danach Taste OK der Fernbedienung drücken.

– Der Sender des Recorders ist eingeschaltet.

- Am Recorder wird der Kanal des Modulators angezeigt.

Ist der Recorder an ein Megalogic-Fernsehgerät angeschlossen, wird der Sender des Recorders automatisch abgeschaltet und kann nicht eingeschaltet werden.

Fernseh-Programme einstellen

Die Fernsehanstalten senden ihre Programme durch Fernsehsender auf verschiedenen Frequenzen/Kanälen.

Der Recorder hat dafür ein eigenes Empfangsteil. Damit kann er – unabhängig vom Fernsehgerät – die Fernseh-Programme empfangen und aufzeichnen.

Vorher müssen Sie die Kanäle der Fernseh-Programme am Recorder einstellen.

Es stehen 99 Programmplätze zur Verfügung, die beliebig mit Fernseh-Programmen von der Antenne, Kabelanschluß oder vom Satelliten belegt werden können.

Die Möglichkeiten zum Einstellen der Fernseh-Programme:

1. Durch die Übernahme der Daten vom Fernsehgerät.
   Das Fernsehgerät muß mit Megalogic-Funktionen ausgestattet sein.
2. Mit den Suchlauf-Speicher-Systemen (ATS euro plus). Der Recorder sucht, sortiert und speichert alle Kanalzahlen/Sonderkanalzahlen, die er an seinem Standort empfangen kann.
   Dieser Vorgang ist abhängig von der von Ihnen gewählten Sprache, dem gewählten Land und der Empfangsqualität der Fernseh-Programme.
   Sollte Ihnen die vorgegebene Reihenfolge der Fernseh-Programme nicht zusagen, können Sie dies nachträglich ändern.
3. Durch direkte Eingabe der Daten.
4. Mit dem manuellen Suchlauf, wenn neue Fernseh-Programme hinzukommen, oder wenn der Recorder ein Fernseh-Programm mit dem Suchlauf-Speicher-System nicht finden konnte.

Hinweis zur TIMER-Programmierung mit den Videotext-Seiten der Sendeanstalten.

Bei dieser TIMER-Programmierung entnehmen Sie die Daten für die Sendung (zum Beispiel Programm, Datum, Ein- und Ausschaltzeit) nicht mehr aus den Programmzeitungen, sondern aus Programmübersichten, die Ihnen bestimmte Sendeanstalten auf Videotext-Seiten anbieten.

Die Nummern dieser Videotext-Seiten, auf denen sich die Programmübersichten befinden, können von Sendeanstalt zu Sendeanstalt verschieden sein. Sie können jetzt entscheiden, aus welcher Seite der Programmübersicht Sie die meisten Aufnahmen programmieren wollen.

Geben Sie die benötigte Nummer der Videotext-Seite in die »Sender-Tabelle« ein.

Wie das funktioniert, steht in dem Beispiel auf den folgenden Seiten.

Bei der TIMER-Programmierung wird diese Videotext-Seite dann automatisch abgerufen.

Übernahme der Fernseh-Programme vom Fernsehgerät (Download mit Megalogic-Funktion)

Wird der Recorder an ein Fernsehgerät mit Megalogic-Funktion angeschlossen, übernimmt der Recorder automatisch die im Fernsehgerät gespeicherten Fernseh-Programme. Voraussetzung dafür ist, daß die folgende Bedienreihenfolge eingehalten wird.

!

Recorder und Fernsehgerät müssen mit dem beige packten Megalogic-EURO-AV-Kabel verbunden sein, das Fernsehgerät muß eingeschaltet sein.

1

Netzstecker des Recorders ziehen.

2

Netzstecker des Recorders wieder einstecken. - Der Recorder übernimmt automatisch die Fernseh-Programme vom Fernsehgerät. Dadurch erhält der Recorder die gleiche Belegung mit Fernseh-Programmen wie das Fernsehgerät.

i

Wird im Fernsehgerät ein Programmplatz geändert, übernimmt der Recorder automatisch diese Änderung.

□

Beachten Sie bei einem Wechsel des Wohnortes

Bei einem Wohnortwechsel müssen Sie zuerst die „alten“ Fernseh-Programme löschen. Gehen Sie wie folgt vor:

1

Netzstecker des Recorders ziehen.

2

Taste am Recorder drücken und gedrückt halten und Netzstecker wieder einstecken. Taste solange gedrückt halten, bis in der Anzeige am Recorder »20:00« erscheint.

– Die Daten sind gelöscht. Jetzt können die "neuen" Fernseh-Programme mit der Megalogic-Funktion vom Fernsehgerät übernommen werden.

Fernseh-Programme einstellen, mit dem Suchlauf-Speicher-System (ATS euro plus)

Diese Funktion ist nicht notwendig, wenn die Fernseh-Programme mit der Megalogic-Funktion (siehe Seite 12) eingestellt wurden.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Suchlauf-Funktion anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ① drücken.

– Die Tafel »Sprachwahl« erscheint.

Bei der erstmaligen Inbetriebnahme des Recorders erscheint nach dem Drücken der Taste ⓘ sofort die Tafel »Installation«

Mit Ziffern-Taste ① die Zeile »ATS euro plus« aufrufen und die Bedienung bei Pkt. 2rtsetzen.

Sprache des Aufstellungsortes mit den Tasten ⬇▶▽+ wählen und mit Taste OK bestätigen.

Land (Aufstellungsort) mit den Tasten ◀▶ ▼+ wählen und mit Taste OK bestätigen.

Ist in der Tafel das von Ihnen benötigte Land nicht vorhanden, wählen Sie die Zeile »??«.

Suchlauf mit Taste OK starten. - Anzeige am Recorder: »RTS« und »o«. - Der Recorder sucht alle Kanalzahlen nach Fernseh-Programmen ab, sortiert und speichert sie.

Bei Sendeanstalten, die ein VPS/PDC-Signal senden, wird die Sender-Kurzbezeichnung automatisch in die »Sender-Tabelle« übernommen.

Senderkurzbezeichnung, Text- und Untertitelseite können direkt eingegeben/geändert werden.

Wie Sie die Reihenfolge der Fernseh-Programme ändern, Daten von Hand eingeben oder Daten löschen, lesen Sie in den Beispielen auf den nächsten Seiten.

Einstellung mit Taste ○ ⏻ beenden.

Fernseh-Programme umsortieren – mit der Follow TV-Funktion

Hierbei erhält der Recorder die gleiche Programmplatzbelegung wie das Fernsehgerät.

! Recorder und Fernsehgerät müssen mit einem EURO-AV-Kabel verbunden sein.
i Diese Funktion ist nicht notwendig, wenn die Fernseh-Programme mit der Megalogic-Funktion (siehe Seite 12) eingestellt wurden.

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Funktion Follow-TV anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ② drücken.

- Anzeige am Recorder: » SEL TV PROG I«.

2 Am Fernsehgerät den Programmplatz 1 wählen.

3 An der Fernbedienung des Recorders Taste OK drücken.

- Anzeige am Recorder: »WARTEN« und » ^0 «.

- Der Recorder "sucht" nach den Daten des ersten Programmplatzes des Fernsehgerätes. Er belegt seinen ersten Programmplatz mit dem gleichen Fernseh-Programm wie am Fernsehgerät.

- Ist dieser Vorgang beendet, erscheint in der Anzeige des Recorders: »SEL TV PROG 2«.

4 Am Fernsehgerät Programmplatz 2 wählen.

5 An der Fernbedienung des Recorders Taste OK drücken.

- Einstellung so oft wiederholen, bis alle Fernseh-Programme sortiert sind.

6 Einstellung mit Taste ○ ⏻ beenden.

! Wenn bei dieser Einstellung zwei Fernsehanstalten das gleiche Programm senden, kann es zu Fehlern in der Zuordnung führen.

Einstellung bei unterschiedlichen Programminhalten wiederholen.

Fernseh-Programme umsortieren – von Hand

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 »Sender-Tabelle« anwählen, dazu nacheinander die Taste ⓘ und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.

2 Programmplatz mit den Tasten ▽+▶◀ anwählen.

3 Programmplatz mit Taste ●ED/EW (grün) markieren.

4 Neuen Programmplatz mit den Tasten ▼△+ anwählen.

• Die Daten des markierten Programmplatzes werden an den neuen Programmplatz verschoben.
  – Die folgenden Fernseh-Programme verschieben sich um eine Position.

5 Einstellungen mit Taste OK speichern.

Zum Umsortieren von weiteren Fernseh-Programmen Vorgang ab Pkt. 📋ederholen.

6 Einstellung mit Taste ○◀ oder Taste ⓘ beenden.

Daten von Hand eingeben

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 »Sender-Tabelle« anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.
2 Programmplatz mit den Tasten ▽+ ▶◀ anwählen, danach Taste OK drücken. – Die Tafel »Programm« erscheint.

3 Datenzeile mit den Tasten ▽△+ anwählen. Die Texte bedeuten:

Sat: – Satelliten-Fernseh-Programm (die Einstellung »Sat: JA« wählen, wenn ein Satelliten-Empfänger an Buchse 2 EXTERNAL/DEC.-AV 2 angeschlossen ist); Anwahl mit den Tasten ◀ ►.

Kanal: – die Kanalzahl oder die Frequenz des Fernseh-Programms; Eingabe mit den Ziffern-Tasten ① ... ②.

Name: – die Sender-Kurzbezeichnung (max. 5 Stellen); Anwahl der Buchstaben/Zeichen mit den Tasten ◀ ►, zur nächsten Stelle mit Taste ● C/S (blau).

Norm: - PAL oder MESECAM-Farb-norm; Anwahl mit den Tasten ◀ ▶.

Dekoder: – Programmplatz für externen Dekoder aktivieren; Anwahl mit den Tasten ◀ ►.

Feinabstimmung: – Bild feinabstimmen; Einstellung mit den Tasten ◀ ►.

Text-Seite: – die Nummer der Seite; Eingabe mit den Ziffern-Tasten ①…⑩.

Untertitel-Seite: – die Nummer der Seite; Eingabe mit den Ziffern-Tasten ①…⑩.

i Die weitere Bedienung entnehmen Sie bitte den Dialogzeilen der »Programm«-Tafel.
i Wie Sie die Daten für Satelliten-Fernseh-Programme eingeben, lesen Sie im Kapitel "Betrieb mit einem Satelliten-Empfänger" auf Seite 38.
i Alternativ zur Eingabe der Kanalzahl kann die Frequenz des Fernseh-Programms eingegeben werden, dazu Taste ● VPS/PDC (rot) drücken.

– Die Anzeige wechselt von »Kanal« auf »Frequenz«. Benötigte Frequenz mit den Ziffern-Tasten ①…⑩ vierstellig eingeben.

i Sind Kanalzahl oder Frequenz nicht bekannt, kann ein Suchlauf gestartet werden, dazu Taste ▶ drücken.
i Nach dem Bestätigen der Untertitel-Seitennummer erscheint wieder die »Sender-Tabelle«. Zur Dateneingabe für die nächsten Programmplätze Einstellung ab Pkt. 2 wiederholen.
4 Einstellung mit Taste ○ ⏻ oder Taste ⓘ beenden.

Daten eines Programmplatzes löschen

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 »Sender-Tabelle« anwählen, dazu nacheinander die Taste ⓘ und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.
2 Programmplatz mit den Tasten ▽+ ▶◀ anwählen.
3 Datenzeile mit Taste ○ CLEAR löschen. - Die folgenden Fernseh-Programme rücken um einen Programmplatz vor.
4 Einstellung mit Taste ○ ⏻ oder Taste ⓘ beenden.

Cassette einschieben

Cassette – mit dem Fenster nach oben – soweit in das Cassettenfach schieben, bis sie automatisch eingezogen wird.

– Die Anzeige »CASS. IN« am Recorder leuchtet.

Ist die Cassette gegen Neubespielen geschützt, schaltet der Recorder automatisch auf Wiedergabe.

Cassetten Bandlänge/Spielzeit Automatische Erkennung

Der Recorder mißt nach dem Einschieben der Cassette die Bandzeit (Anzeige: »RTTS«) und zeigt bei Stunden-Cassetten (E 60, E120, E180, E240) die Gesamtspielzeit in Stunden (zum Beispiel E 180) für eine 3-Stunden-Cassette und die abgelaufene Spielzeit in Stunden und Minuten an.

Für alle anderen Cassetten – auch bei der 5-Stunden-Cassette – muß die Spielzeit manuell eingegeben werden.

Spielzeit manuell eingeben

Wiedergabe mit Taste ▶/▶ starten und danach Taste ⓘ und Ziffern-Taste ① der Fernbedienung drücken.

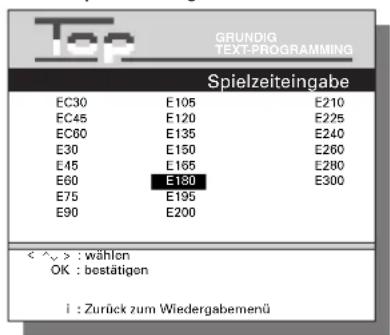

– Die Tafel »Spielzeiteingabe« erscheint.

Cassetten-Spielzeit mit den Tasten ▽+ ◀▶ wählen und mit Taste OK bestätigen.

Anzeige der Gesamtspielzeit

Drei Anzeigemöglichkeiten stehen zur Auswahl: abgelaufene Spielzeit, in Stunden und Minuten, Anzeige »U1:30;

verbleibende Spielzeit, in Stunden und Minuten, Anzeige »L 1 : 35«;

Bandlänge, in Stunden, Minuten und Sekunden, Anzeige » 0;00;00 «.

Gewünschte Anzeige mit Taste ○ COUNTER wählen.

Wurde die Spielzeit der Cassette nicht erkannt, schaltet der Recorder automatisch auf fünfstellige Bandlängenanzeige.

Bei der Wiedergabe von Sendungen nach dem NTSC-System schaltet der Recorder automatisch auf fünfstellige Bandlängenanzeige. Gesamtspielzeit und abgelaufene Spielzeit werden nicht angezeigt.

Die Bandlängenanzeige wird automatisch auf »0.00.00« gestellt, wenn eine Cassette eingeschoben wird.

Sie kann auch mit Taste ○RESET von Hand auf »0.00.00« gestellt werden.

Cassette entnehmen

Taste ⬆/⚠️ drücken, die Cassette wird ausgeschoben.

Aufzeichnungen gegen versehentliches Löschen schützen

Bei jeder Aufnahme wird die vorherige Aufzeichnung automatisch gelöscht. Deshalb können Aufzeichnungen gegen versehentliches Löschen/Neubespielen geschützt werden.

Dazu braucht nur die Lasche der Cassette herausgebrochen werden.

Soll die Cassette wieder bespielt werden, die Öffnung mit einem Klebestreifen verschließen.

Funktions-Anzeigen (OSD - ON SCREEN DISPLAY)

Der Recorder informiert Sie über die gewählte Funktion und die Spielzeit der Cassette.

1. An der Anzeige des Recorders.
2. Am Bildschirm des Fernsehgerätes.

Sie können wählen:

– Anzeige für kurze Zeit,
- keine Anzeige.

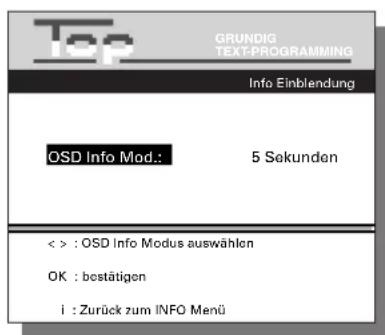

Die Einstellung dafür steht im Kapitel „Sonderfunktionen, Funktions-Anzeige einstellen“ auf Seite 42.

Die Anzeige ist in verschiedenen Sprachen möglich, die Einstellung steht im Kapitel „Sonderfunktionen, Sprache der Benutzerführung wählen“ auf Seite 44.

Auf einen Blick

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Bespielte Cassette in das Cassettenfach schieben. Der Videorecorder stellt automatisch die Spielzeit der Cassette fest.

Bedienung

Wiedergabe mit Taste ▶/▶ starten.

Pause/Standbild anwählen, dazu während der Wiedergabe Taste 📄/ 📋 drücken.

Wiedergabe mit Taste ☐/☐ beenden.

Band vor-/zurückspulen, dazu in Funktion Stopp die Tasten 🎨 🎩/ 🎯 🎯 drücken.

Umspulen mit Taste ☐/☐ beenden.

Cassette entnehmen, dazu Taste ▲/▲ drücken.

Recorder mit Taste ⏻/abschalten.

Ist der Recorder an ein Fernsehgerät mit Mega- logic-Funktionen angeschlossen, schaltet sich das Fernsehgerät nach dem Starten der Wiedergabe aus der Betriebsstellung Stand-by ein und schaltet automatisch auf den AV-Programmplatz. Nach dem Beenden der Wiedergabe schaltet sich das Fernsehgerät in den vorherigen Zustand.

Zusatzfunktionen der Wiedergabe

Verschiedene Wiedergabegeschwindigkeiten

Verschiedene Wiedergabegeschwindigkeiten anwählen, – vorwärts/rückwärts, dazu während der Wiedergabe die Tasten ▶/ ▶□ drücken.

Aus den verschiedenen Wiedergabefunktionen zurück zur normalen Wiedergabe, dazu Taste ▶/▶ drücken.

Zeitlupe

Zeitlupe vorwärts anwählen, dazu während Wiedergabe/Pause die Tasten ▶/ ▶ drücken.

Zurück zur normalen Wiedergabe, dazu Taste ▶/▶ drücken.

Superzeitlupe

Pause/Standbild anwählen, dazu während der Wiedergabe Taste 📄/ 📋 drücken.

Anschließend Taste 📄/ 📋 gedrückt halten.

Standbilder schrittweise weiterschalten

Während der Wiedergabe/Pause Taste 📄/ 📋 drücken.

Zurück zur normalen Wiedergabe, dazu Taste ▶/▶ drücken.

Wiedergabe von Langspielauf- zeichnungen

Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspiel-Wiedergabe.

- Anzeige am Recorder: »LP«

Bei Langspiel-Betrieb können Bildstörungen auftreten.

Wiedergabe von S-VHS-Aufzeichnungen

Bei der Wiedergabe von Cassetten, die im S-VHS Format aufgezeichnet wurden, schaltet der Recorder automatisch auf dieses System.

- Anzeige am Recorder » SWS

Wiedergabe von Aufzeichnungen anderer Farbnormen

MESECAM-Farbnorm

Bei der Wiedergabe von MESECAM-Aufzeichnungen Taste ○ PAL/SEC der Fernbedienung so oft drücken, bis die Anzeige »MESEC« am Recorder erscheint.

Auch das Fernsehgerät muß dieser Farbnorm entsprechen.

Am Ende dieser Wiedergabe Taste ○ PAL/SEC der Fernbedienung noch einmal drücken.

NTSC-Farbnorm

Bei der Wiedergabe von NTSC-Aufzeichnungen schaltet der Recorder automatisch auf dieses System.

– Kurzzeitige Anzeige am Recorder:

»NTSC SP« (Standard Play) oder

Die Anzeige der Gesamtspielzeit wechselt auf fünfstellige Bandlängenanzeige.

Bei NTSC-Wiedergabe ist keine Standbild-Funktion möglich.

Bei NTSC-Langspiel-Wiedergabe können Bildstörungen auftreten.

Tonspur wählen

Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur gewählt werden.

Grundstellung ist Stereo (HiFi-Schrägspur)

- Anzeige am Recorder: »∞« und »STEREO«.

Aufeinanderfolgendes Drücken der Taste ○ AUDIO der Fernbedienung bewirkt:

Tonspur 1

-Anzeige am Recorder: »I« und »LINKS«;

Tonspur 2

– Anzeige am Recorder: »2« und »RECHTS«;

Mono-/Längsspur

– Anzeige am Recorder: »NONO«;

Mixbetrieb,

(HiFi-Schrägspur und Mono-/Längsspur, zur Kontrolle von nachvertonten Cassetten).

-Anzeige am Recorder: »NIX«.

Bild-/Tonkorrekturen

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Bild-/Tonkorrektur – automatisch

Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf beste Bildqualität ab (Auto Tracking).

Bild-/Tonkorrektur – manuell

Taste ○TRACKING drücken.

– Anzeige am Recorder: »SPURL«.

Tracking (Spurlage)-Einstellung mit den Tasten ◀▶ durchführen.

Einstellung mit Taste OK speichern.

Bild-/Tonverbesserung für fremdbespielte Cassetten

Wenn bei der Wiedergabe von fremdbespielten Cassetten das Bild springt oder durchläuft, drücken Sie nacheinander die Taste ○CODE, die Ziffern-Tasten ⑧⑤①① und Taste OK.

– Kurzzeitige Anzeige am Recorder: »EIN«.

Bild-/Tonverbesserung für fremdbespielte Cassetten

Wenn bei den Wiedergabefunktionen Standbild, Zeitlupe vorwärts und Wiedergabe 2-fach vorwärts das Bild zittert oder unruhig wirkt, kann es optimiert werden.

Während der Wiedergabe nacheinander die Taste ⓘ und die Ziffern-Taste ② drücken.

– Anzeige am Recorder: »P OPT«.

Mit den Tasten ▼ oder + das Bild nach subjektiv bestem Eindruck einstellen und dann Taste OK drücken.

Bildschärfe (Crispening) optimieren

Automatisch (Automatic Contour Control ACC+)

Nach dem Einschieben der Cassette und dem Starten der Wiedergabe stimmt der Recorder automatisch auf optimale Bildschärfe ab.

Manuell

Während der Wiedergabe kann mit den Tasten ▽△+ die Bildschärfe nach subjektiv bestem Bildeindruck eingestellt werden.

– Kurzzeitige Anzeige am Recorder: » B SCH + I«.

Bestimmte Aufzeichnungen finden Video Index Such System (VISS)

Dieses System ermöglicht präzises und schnelles Auffinden des Beginns jeder Eigenaufnahme.

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Bandstelle markieren – automatisch

Die "Marken" werden automatisch – bei Beginn jeder Eigenaufnahme – auf das Band gesetzt.

Bandstelle markieren – von Hand

Zusätzlich zu den automatischen "Marken" können per Tastendruck "Marken" auf das Band gesetzt werden.

Während der Aufnahme oder der Wiedergabe an der Bandstelle, die "markiert" werden soll Taste ○INDEX MARK drücken.

- Kurzzeitige Anzeige am Recorder: »IND 5«.

– Die Marke wird auf das Band "gesetzt".

Bandstelle finden

Ausgangspunkt ist die aktuelle Bandposition.

Die Suche kann zu den 9 vorherigen oder den 9 folgenden Marken erfolgen.

Taste ○ INDEX drücken.

Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marken 1 bis 9 – eingeben und danach Taste ◀ oder ▶drücken.

- Kurzzeitige Anzeige am Recorder: »INDEX« und eine Index-Nummer.

- Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.

Marke vom Band löschen

Taste ○INDEX drücken.

Mit den Ziffern-Tasten ①...⑨ eine Ziffer – für die Marken 1 bis 9 – eingeben und danach Taste ◀ oder ▶drücken.

- Das Band wird zu der gewählten Marke gespult, dort beginnt die Wiedergabe.

- Kurzzeitige Anzeige am Recorder: »INDEX«.

Während dieser »INDEX«-Anzeige kann die Marke mit Taste ○INDEX ERASE gelöscht werden.

– Anzeige am Recorder: »IND L«.

Auf einen Blick

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Cassette mit ausreichender Spieldauer in das Cass- ettenfach schieben.

Bedienung

Programmplatz wählen, schrittweise mit den Tasten ▽△/▲●; direkt mit den Ziffern-Tasten ①... ⑩der Fern- bedienung.

Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.

Langspielaufnahme – wenn gewünscht – mit Taste ○ SP/LP der Fernbedienung wählen. – Die Spieldauer der Cassette wird dadurch verdoppelt.

Aufnahme starten, dazu Taste Ⓞ/⋯ länger drücken.

Aufnahmepause mit Taste 📄/anwählen. Aufnahme mit Taste ●/●fortsetzen.

Aufnahme mit Taste ☐/☐ beenden.

Band vor-/zurückspulen, dazu in Funktion Stopp die Tasten 🎨/ 🎨/ drücken. Umspulen mit Taste 📄/ 🎨 beenden.

Cassette entnehmen, dazu Taste ⬆/⚠️ drücken.

Recorder mit Taste ⏻/abschalten.

Sofort-Aufnahme (record what you see)

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, kann mit Taste // das Fernseh-Programm, das am Bildschirm des Fernsehgerätes zu sehen ist, aufgezeichnet werden.

Der Programmplatz muß am Recorder nicht gewählt werden.

Während der Aufnahme kann das Fernsehgerät abgeschaltet werden oder es kann ein anderer Programmplatz gewählt werden.

Die Sofort-Aufnahme kann auch bei Fernsehgeräten ohne Megalogic-Funktionen durchgeführt werden. Recorder und Fernsehgerät müssen mit einem EURO-AV-Kabel verbunden sein.

Stoppzeit eingeben

Wird keine Stoppzeit eingegeben, läuft die Aufnahme bis zum Bandende.

Danach schaltet der Recorder automatisch auf Rücklauf, spult das Band an den Anfang und schaltet auf Stand-by.

Zum Eingeben der Stoppzeit gibt es zwei Möglichkeiten:

Minutengenaues Eingeben;

Eingeben in 30-Minuten-Schritten.

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Minutengenaues Eingeben der Stoppzeit

Während der Aufnahme Taste ●drücken.

Gewünschte Stoppzeit mit den Ziffern-Tasten ①... ⑩ vierstellig eingeben und mit Taste OK bestätigen.

Stoppzeit in 30-Minuten-Schritten eingeben

Während der Aufnahme Taste ●drücken.

Gewünschte Stoppzeit durch wiederholtes Drücken der Taste ☐ eingeben (max.20 mal = 600 Minuten) und mit Taste OK bestätigen.

Stoppzeit ändern

Soll die Stoppzeit während der Aufnahme geändert werden, Taste ●drücken, neue Stoppzeit mit den Ziffern-Tasten ① ... ② eingeben und mit Taste OK bestätigen.

Aufzeichnungen nahtlos aneinanderreihen (Assemble-Schnitt)

Während der Wiedergabe die Bandstelle suchen, an der die neue Aufnahme angesetzt werden soll, danach Taste 📄/ Drücken.

Recorder mit Taste Ⓞ/☐ auf Aufnahme-Pause schalten.

Gewünschtes Programm mit den Ziffern-Tasten ①... ⑩ein- oder zweistellig eingeben.

»Neue« Aufnahme mit Taste ●/●starten. - Bei der Wiedergabe sehen Sie nahtlose Übergänge ohne Störzonen. Man nennt dies Assemble-Schnitt (assemble = anfügen).

Besonderheiten der Tonaufnahme

Die verschiedenen Tonspuren des Recorders

Ihr Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton.

Die HiFi- oder Schrägspur, für Stereo- und Zweiton-Aufzeichnungen.

Die Mono- oder Längsspur, für die Tonwiedergabe auf Standard-VHS-Recordern und zum Nachvertonen.

Bei der Aufnahme wird der Ton auf beide Tonspuren aufgenommen.

Fernseh-Sendungen mit Zweiton

Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.

Auf die Längsspur wird Tonkanal 1 aufgenommen. Bei Zweiton-Sendungen schaltet der Recorder automatisch auf den Tonkanal 1.

Mit Taste ○AUDIO der Fernbedienung kann der Tonkanal gewählt werden. Eine Kontrolle ist über das Fernsehgerät möglich.

Fernseh-Sendungen mit Stereoton

Es werden immer beide Tonkanäle auf die Schrägspur aufgezeichnet.

Auf die Längsspur wird der Monoton aufgezeichnet.

Grundstellung = Stereo, am Recorder erscheint die Anzeige: »OD« und »STEREO«.

Tonaussteuerung, automatisch/manuell

Nach der Anwahl des Programmes steuert der Recorder den Ton automatisch aus.

Soll der Ton von Hand ausgesteuert werden, Taste ○ MAN am Recorder drücken.

- Anzeige am Recorder: »MAN« und »LEVEL 10«.

Mit den Tasten ⬆ am Recorder den Ton aussteuern, daß bei den lautesten Stellen die rote Marke (+ 1dB) leuchtet.

Untertitel aufnehmen, Anwahl der Untertitel von Hand

Bestimmte Sendungen sind mit Untertiteln für Hörgeschädigte versehen. Die Seitennummern dieser Untertitel (zum Beispiel Seite 150) erfahren Sie in der Ansage vor diesen Sendungen.

Die Untertitel kann der Recorder aufzeichnen.

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.
2 Gewünschtes Fernseh-Programm mit den Ziffern-Tasten ① ... ⑧ eingeben.
3 Taste ① der Fernbedienung und danach Ziffern-Taste ③ der Fernbedienung drücken. – Die Videotext-Seite 100 erscheint.
4 Mit den Ziffern-Tasten ① ... ⑩ der Fernbedienung die Nummer der Untertitel-Seite eingeben. - Die Untertitel des gewählten Fernseh-Programmes sehen Sie auf dem Bildschirm des Fernsehgerätes.
5 Aufnahme mit Taste ● starten.
6 Aufnahme mit Taste ■ beenden.

Untertitel bei Sofortaufnahmen und TIMER-Aufnahmen aufnehmen, Anwahl automatisch

Sie können den Recorder so aktivieren, daß er die von den Sendeanstalten angebotenen Untertitel aufzeichnet.

Voraussetzung dafür ist jedoch, daß die Nummern der Untertitel-Seiten in die »Sender-Tabelle« eingegeben worden sind (siehe Seite 15, Kapitel "Einstellungen – Daten von Hand eingeben").

Bei der TIMER-Programmierung werden diese Untertitel-Seiten dann automatisch aufgerufen.

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Taste ⓘ und danach die Ziffern-Tasten ④ und ① drücken.

– Die Tafel »Untertitelaufnahme« erscheint.

2 Mit der Taste ◀ die Untertitelaufnahme einschalten.
-Anzeige: »≡«.
3 Sollen die Untertitel in doppelter Höhe aufgezeichnet werden, Taste ☐drücken.
4 Untertitel-Aktivierung wieder abschalten (wenn nicht mehr gewünscht), dazu Pkt. Wiederholen und Taste ▶ drücken.
- Anzeige: »AUS«.
5 Zurückschalten auf das Fernsehbild, dazu die Taste OK drücken.

Die verschiedenen Möglichkeiten der TIMER-Programmierung

Der Recorder kann so programmiert werden, daß er zu einer späteren Zeit aufzeichnet.

Sie können vorprogrammieren:

– Sechs Sendungen innerhalb von 31 Tagen,
– Sendungen täglich oder wöchentlich zur gleichen Zeit,
– mit oder ohne VPS/PDC-Steuerung,
– mit Standard- oder Langspielzeit.

Drei Varianten stehen zur Auswahl:

1. Mit dem ShowView System.
2. Mit den Videotextseiten der Sendeanstalten.
3. Mit der Benutzerführung und manueller Daten- eingabe.

VPS/PDC – Das Video-Programm-System

Die Steuerung durch VPS/PDC garantiert bei der Aufnahme-Programmierung immer die vollständige Aufzeichnung Ihrer Wunschsendung.

Fehlaufzeichnungen bei Programmverschiebungen gibt es nicht mehr.

Hinweise zur TIMER-Programmierung mit VPS/PDC

Viele Fernsehanstalten strahlen ein programmbezogenes Zusatzsignal (VPS/PDC-Signal) aus, das Beginn und Dauer jeder einzelnen Fernsehsendung markiert.

Deshalb ist es wichtig, daß beim Programmieren des Recorders die Ein- und Ausschaltzeiten minutengenau eingegeben werden.

Ändern oder verschieben sich Fernsehsendungen, dann werden in den Programmübersichten gesonderte VPS/PDC-Zeiten angegeben, die anstelle der normalen Anfangszeiten eingegeben werden.

Der Recorder erkennt diese Verschiebung und schaltet zum tatsächlichen Beginn der Sendung ein und am tatsächlichen Ende wieder aus.

Fernseh-Programme ohne VPS/PDC-Signal

Bei Fernsehanstalten, die kein VPS/PDC-Signal aussenden, wird die Aufzeichnung nur durch die Einschaltzeit gestartet und nur durch die Ausschaltzeit beendet.

Das ist unabhängig davon, ob bei der Timer-Programmierung das VPS/PDC-Signal bestätigt oder gelöscht wird.

Programmieren von mehreren Fernsehsendungen an einem Tag

Wollen Sie an einem Tag mehrere Fernsehsendungen verschiedener Programme vorprogrammieren, dann müssen Sie entscheiden, welche Sendung vollständig aufgezeichnet werden soll, falls Sie eine Zeitverschiebung befürchten.

Beispiel:

Sie wollen das 1. Programm von 20.15 Uhr bis 21.45 Uhr und das 2. Programm von 21.50 Uhr bis 22.30 Uhr aufzeichnen.

Jetzt überzieht aber die Sendung im 1. Programm um 15 Minuten, der Recorder zeichnet diese Sendung – gesteuert durch das VPS/PDC-Signal – bis 22.00 Uhr auf. Erst danach schaltet der Recorder auf das 2. Programm. Es fehlen also 10 Minuten der zweiten Sendung.

Soll die Sendung des 2. Programms von Anfang an aufgezeichnet werden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung für das 1. Programm löschen, die Dauer der Aufzeichnung richtet sich jetzt nach Ein- und Ausschaltzeit.

Die Aufzeichnung des 1. Programms endet um 21.45 Uhr, ab 21.50 Uhr wird das 2. Programm aufgezeichnet.

Programmieren des gesamten Abendprogrammes an einem Tag

Sie wollen das gesamte Abendprogramm der ARD (zum Beispiel Samstag ab 20.15 Uhr, Unterhaltungssendung, Lottozahlen und Spielfilm) programmieren, dann müssen Sie für jede dieser Sendungen einen separaten TIMER-Platz verwenden, sonst würde der Recorder – gesteuert durch das VPS/PDC-Signal – am Ende der ersten Sendung die Aufzeichnung beenden.

Wollen Sie für das gesamte Abendprogramm (zum Beispiel von 20.15 Uhr bis 00.15 Uhr) nur einen TIMER-Platz verwenden, dann müssen Sie beim Programmieren die VPS/PDC-Steuerung löschen.

Wie Sie das VPS/PDC-Signal bestätigen oder löschen, ist in den Programmierbeispielen beschrieben.

Wenn Sie einen Antennenpositionierer verwenden und Satellitenprogramme von verschiedenen Satelliten vorprogrammieren, dann sollten Sie nur für eine Sendung die VPS/PDC-Steuerung programmieren.

Begründung:

Werden zwei Satelliten-Sendungen von verschiedenen Satelliten mit VPS/PDC-Steuerung vorprogrammiert, dann bewegt sich die Satellitenantenne fortwährend zwischen den Positionen der Satelliten hin und her. Das kann zur Überlastung des Antennenmotors führen.

Programmieren mit dem ShowView System, Variante 1

Sie aktivieren nur noch per Tastendruck das ShowView System, geben den ShowView Nummerncode – den Sie aus der Programmzeitschrift entnehmen – ein und bestätigen die Eingabe.

ShowView ist ein eingetragenes Warenzeichen der Gemstar Development Corp.

Das ShowView System wurde hergestellt unter der Lizenz der Gemstar Development Corporation.

Beim erstmaligen Programmieren eines jeden Fernseh-Programmes muß dem Recorder "gelernt" werden, auf welchem Programmplatz das jeweilige Fernseh-Programm gespeichert ist.

Wie das funktioniert, ist im Kapitel "Programmplatz für das ShowView System einstellen" auf der nächsten Seite beschrieben.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste ○ sv/v+ gedrückt wird und der AV-Programmplatz wird automatisch angezeigt.

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Uhrzeit und Datum am Recorder kontrollieren.

Beispiel

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Programmieren mit Taste ○sv/v+ beginnen.

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.

Im Beispiel ist nur die Bildschirmanzeige beschrieben.

ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑧ eingeben.

Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.

Mit Taste ○ sv/v+ kann die gesamte ShowView Nummer gelöscht werden.

ShowView Nummer mit Taste OK bestätigen.

- Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.

Programmierung mit Taste OK bestätigen.

– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.

Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".

– Anzeige am Recorder: »TIMER«.

– Die rote Anzeige am Recorder leuchtet.

Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. 1 des Beispiele wiederholen.

Zusätzliche Funktionen

Die Eingaben für diese Funktionen müssen nach Pkt. ☑es Beispiels gewählt werden.

- Soll die Sendung ohne VPS/PDC-Steuerung aufgezeichnet werden, Taste ○VPS/PDC (rot) drücken. Der Stern (*) in der Tafel signalisiert, Aufnahme mit VPS/PDC-Steuerung.

- Soll die Sendung täglich oder wöchentlich zur gleichen Zeit aufgezeichnet werden, Taste ED/EW (grün) ein- oder zweimal drücken. Die Funktion "täglich" ist für Aufnahmen an Samstag oder Sonntag nicht möglich.

- Soll die Aufnahme im Langspiel-Betrieb durchgeführt werden, Taste ○ SP/LP drücken. - Die Daten können mit den Tasten 😊PROGRAM, 😊DAY, 😊START, 😊STOP geändert werden.

Die ShowView Programmierung mit einem Satelliten-Empfänger ist auf Seite 41 beschrieben.

Programmplatz für das ShowView System einstellen

Blinkt in der Anzeige am Recorder »82« und erscheint in der Tafel die Meldung »Programm wählen«, hat der Recorder den Programmplatz des Fernseh-Programmes nicht gefunden.

In der Spalte »Prog.« muß mit Taste ☐PROGRAM die benötigte Sender-Kurzbezeichnung (zum Beispiel RTL) gewählt und mit Taste OK bestätigt werden.

Bei allen weiteren TIMER-Aufnahmen von diesem Programmplatz ist diese Einstellung nicht mehr notwendig.

Meldungen des Recorders

Diese weisen auf verschiedene Zustände oder Fehler hin. Die Meldungen erscheinen am Bildschirm des Fernsehgerätes oder in der Anzeige am Recorder.

SET CLOCK

Anzeige: »UHR«.

Uhrzeit und Datum eingeben, siehe Kapitel "Uhrzeit und Datum einstellen", auf Seite 44.

Restspielzeit

Anzeige: »Restspielzeit« »REST« und die verbleibende Spieldauer der Cassette.

Wenn die »Restspielzeit« negativ (−) und rot markiert ist, dann wurde eine Cassette mit zu geringer Spieldauer eingelegt, oder die Summe aller TIMER-Aufnahmezeiten ist zu groß.

Die Restspielzeit wird bei „täglichen oder wöchentlichen Aufnahmen zur gleichen Zeit“ nicht angezeigt.

Aufnahmedauer

Anzeige: »Aufnahmedauer« »REST -:-- «.

Die Spieldauer der Cassette wurde nicht erkannt.

Timer belegt

Anzeige: » TIMER FULL«.

Alle Timer des Recorders sind belegt.

Cassette einlegen

Anzeige: »Cassette einlegen« »CRSS«

Es befindet sich keine Cassette im Recorder.

Cassette gesperrt

Anzeige: »Cassette gesperrt« »SPERRE«.

Die Cassette ist gegen Neubespielen gesichert, sie wird automatisch ausgeschoben.

Kollision

Anzeige: »Kollision« »COLL«.

Die betreffenden TIMER-Plätze sind rot markiert.

Die Aufnahmezeiten der TIMER-Plätze überschneiden sich.

Eingabedaten eines TIMER-Platzes ändern.

Code-Fehler

Anzeige: »Code Fehler!« »COOERR«.

Das deutet auf eine unvollständige Eingabe hin, oder die ShowView Nummer in der Programmzeitschrift stimmt nicht.

ED-Fehler

Anzeige: »ED nicht möglich« »ED-FEH«.

Eine tägliche Aufzeichnung für Samstag oder Sonntag wurde gewählt, dies ist nicht möglich.

Aufnahmebeginn in Kürze

Wenn Sie weitere Aufnahmen programmieren oder mit anderen Info-Tafeln arbeiten, erscheint zehn Minuten vor Aufnahmebeginn die Einblendung: »Aufnahmebeginn in Kürze«.

Aufnahmebeginn erreicht

Erscheint »Aufnahmebeginn erreicht«, sollten Sie die Tafel »Aufnahme-Programmierung« oder andere Info-Tafeln verlassen, damit der Recorder die Aufnahme starten kann.

Dazu Taste ○ TIMER ON/OFF drücken.

i Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.
Kontrolle der belegten TIMER-Plätze
1 Taste ○SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.
i Nach kurzer Zeit schaltet der Recorder die Tafel automatisch ab und ist wieder in Aufnahme-Bereitschaft.
Einzelne Daten eines TIMER-Platzes ändern
1 Taste ○SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.
2 Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die farbige Markierung am benötigten TIMER-Platz steht.
3 Daten mit den Tasten ⚠️ PROGRAM, ⚠️ DAY, ⚠️ START, ⚠️ STOP ändern.
4 Einstellung mit Taste OK speichern.
□ Einen belegten TIMER-Platz löschen
1 Taste ○SET/CHECK drücken. – Die Tafel »Aufnahme-Programmierung« erscheint.
2 Den betreffenden TIMER-Platz anwählen, dazu Taste ○ SET/CHECK so oft drücken, bis die farbige Markierung am benötigten TIMER-Platz steht.
3 Daten des TIMER-Platzes mit Taste ○CLEAR löschen.

Aufnahmebereitschaft des Recorders unterbrechen

Sie haben TIMER-Plätze programmiert und wollen den Recorder während der Aufnahmebereitschaft benützen, oder Sie wollen die TIMER-Aufnahme abbrechen, dann

1 Taste ○ TIMER ON/OFF drücken.

– Die TIMER-Daten im Anzeigefeld des Recorders erlöschen, die TIMER-Anzeige blinkt.

! Die Aufnahmebereitschaft des Recorders ist jetzt unterbrochen.

2 Wählen Sie die gewünschte Funktion.

Aufnahmebereitschaft des Recorders wieder aktivieren

1 Cassette mit ausreichender Spieldauer einschieben, Band-Messung abwarten und Taste ○TIMER ON/OFF drücken.

• Kurzzeitig erscheint in der Anzeige des Recorders die Restspielzeit.
• Der Recorder ist wieder in Aufnahmebereitschaft, die TIMER-Aufnahmen werden zu den vorgewählten Zeiten durchgeführt.
  – Die TIMER-Anzeige am Recorder leuchtet.

Programmieren mit den Videotext-Seiten der Sendeanstalten, Variante 2

Vorbereiten

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste gedrückt wird und der AV-Programmplatz wird automatisch angewählt.
3 Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Beispiel

i Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.
1 Fernseh-Programm mit den Ziffern-Tasten ①...⑩ wählen.

Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken.

2 Videotext-Seite mit Taste VPTaufrufen.

- Die Programmübersicht erscheint, sie ist abhängig von der Eingabe in die »Sender-Tabelle«.

3 Aufnahme-Programmierung mit Taste OK aktivieren, nach kurzer Zeit erscheint ein Cursor (■) neben der Uhrzeit der Sendung.

4 Sendung mit den Tasten ▽+anwählen.

- Der Cursor (■)steht neben der Uhrzeit der gewählten Sendung.

5 Sendung mit Taste OK bestätigen.

– Die Daten der Sendung werden in den ersten Speicherplatz (Timer) übernommen.

i Wird das VPS/PDC-Signal von der Sendeanstalt gesendet, erscheint ein »*« hinter der Stoppzeit und der Recorder zeichnet die Sendung VPS/PDC-gesteuert auf.
i Bei Bedarf können die Timerdaten mit den Tasten ⚙️PROGRAM, ⚙️DAY, ⚙️START, ⚙️STOP geändert werden.
i Die "Meldungen" des Recorders und deren Bedeutung sowie Möglichkeiten zum Ändern finden Sie auf den Seiten 25 und 26.
6 Timerdaten mit Taste OK bestätigen, kurzzeitig wird die Restspielzeit angezeigt.

– Anzeige am Recorder: »TIMER«.

– Die rote Anzeige am Recorder leuchtet.

! Der Recorder ist in Aufnahme-Bereitschaft.

Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt."

i Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. des Beispiele wiederholen.

Besonderheit bei PDC-Steuerung

Bei der Steuerung durch das PDC-Signal kann von einer Seriensendung eine Folge oder alle Folgen aufgezeichnet werden.

Beim Programmieren mit dieser Videotext-Seite erscheint nach der Anwahl einer Seriensendung die Tafel »Serien-Wahl«.

Mit den Tasten ▽+die Zeile »Alle Folgen ?« oder »Eine Folge ?« wählen und mit Taste OK bestätigen.

Programmieren mit der Benutzerführung und manueller Dateneingabe, Variante 3

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.

Ist der Recorder an ein Fernsehgerät mit Megalogic-Funktionen angeschlossen, schaltet sich das Fernsehgerät ein, wenn die Taste ① gedrückt wird und der AV-Programmplatz wird automatisch angewählt.

3 Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

Beispiel

i Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.
i Die Bedienung kann jederzeit mit Taste Ⓓabgebrochen werden.
1 Tafel »Info« mit Taste ⓘaufrufen.
2 Aufnahme-Programmierung mit Ziffern-Taste ① aktivieren.

- Die Tafel »Aufnahme-Programmierung« erscheint. - Die Daten erscheinen außerdem in der Anzeige des Recorders. Im Beispiel ist nur die Bildschirmanzeige beschrieben.

i Wenn der erste TIMER-Platz belegt ist, mit den Tasten ▼+den nächsten freien TIMER-Platz wählen.
3 Neue Aufnahme programmieren, dazu Taste OK drücken.

– In der Datenzeile erscheint: ein Fernseh-Programm, das aktuelle Datum, die aktuelle Uhrzeit als Startzeit, die aktuelle Uhrzeit plus 1 Stunde 30 Minuten als Stoppzeit und VPS/PDC ein (*).

4 Daten für die Aufnahme ändern:

^+ PROGRAM – das Fernseh-Programm,
^+ DAY – das Datum,
^+ START – die Startzeit,
⊕ STOP – die Stoppzeit,
○SP/LP – Langspielaufnahme,
● VPS/PDC (rot) – VPS/PDC-Signal ein/aus,
ED/EW (grün) — Tägliche oder wöchentliche Aufzeichnung zur gleichen Zeit.

Soll anstatt eines Fernseh-Programmes das Bild-/Tonsignal eines externen Gerätes aufgezeichnet werden, das an den entsprechenden Buchsen angeschlossen wurde, muß diese Programmquelle mit Taste ✉ PROGRAM angewählt werden.

Anstatt der Programmnummer und der Sender-Kurzbezeichnung steht in der Datenzeile:

- »HI« für eine Stereoanlage an den Buchsen - ⊕ LR;

- »A1« oder »A2« für zum Beispiel einen Satelliten-Empfänger an Buchse EXTERNAL A 1 oder A 2;

- »CV« für einen Camera-Recorder an den Buchsen VIDEO IN/AUDIO IN.

Das externe Gerät muß für die Dauer der TIMER-Programmierung eingeschaltet sein.

Programmierung mit Taste OK bestätigen.

– Der TIMER-Platz ist programmiert, kurzzeitig wird die Restspielzeit gezeigt.

! Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".

– Anzeige am Recorder: »TIMER«.
– Die rote Anzeige am Recorder leuchtet.

Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. 1 des Beispiels wiederholen.

Die "Meldungen" des Recorders und deren Bedeutung sowie Möglichkeiten zum Ändern finden Sie auf den Seiten 25 und 26.

Videotext ...

... ist ein kostenloser Service der Sendeanstalten, der mit dem Fernsehsignal geliefert, vom Recorder verarbeitet und auf dem Bildschirm des Fernsehgerätes sichtbar wird.

Videotext besteht aus einer großen Anzahl von Text-Seiten, zum Beispiel Nachrichten aus Sport und Politik, Börsenkurse, Wetterberichte und vielen anderen Informationen.

Das Videotext-Angebot sowie die Organisation und der Aufbau der einzelnen Seiten ist von Sendeanstalt zu Sendeanstalt unterschiedlich.

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Fernseh-Programm wählen

Fernseh-Programm, dessen Videotext-Seiten Sie sehen wollen, mit den Tasten ▽+wählen.

Der Programmplatz kann auch mit den Ziffern-Tasten ① ... ⑩ ein- oder zweistellig angewählt werden.

TOP-text Betrieb (Table Of Pages)

Aus einer Übersicht können verschiedene Themen, Kapitel und einzelne Seiten per Tastendruck abgerufen werden.

1 Videotext anwählen, dazu Taste ⓘund danach Ziffern-Taste ③drücken.

- Die Videotext-Seite 100 (= Videotext-Übersicht) erscheint.

2 Thema wählen, dazu Taste ● C/S (blau) wiederholt drücken.

– Die blaue Infozeile zeigt das nächste Thema.

3 Kapitel des gewählten Themas wählen, dazu Taste ● (gelb) wiederholt drücken.

- Die gelbe Infozeile zeigt das nächste Kapitel des gewählten Themas.

4 Hat das gewählte Kapitel mehrere Einzelseiten, können diese abgerufen werden. Vorwärts mit der Taste ● ED/EW (grün), bzw. rückwärts mit der Taste ● VPS/PDC (rot).

5 Videotext-Seiten können auch direkt mit den Ziffern-Tasten ①... ⑩angewählt werden.

6 Mit Taste ○ 1 wird zur Videotext-Seite 100 zurückgeschaltet.

FLOF-text-Betrieb

Verschiedene Farben in der Info-Zeile sind bestimmten Themen oder Seiten zugeordnet. Diese Themen/Seiten können mit den entsprechenden farbigen Tasten ○(rot, gelb, grün oder blau) aufgerufen werden.

Taste ⓘ und danach Zifferntaste ③ drücken.

- Es erscheint die Videotext-Seite 100 (=Videotext-Übersicht).

Gewünschtes Thema oder Seite aus der Videotext-Übersicht durch Drücken der entsprechenden farbigen Taste ○ (rot, gelb, grün oder blau) wählen.

– Die nächsten Themen/Seiten erscheinen in der Info-Zeile.

Videotext-Seiten können auch direkt mit den Ziffern-Tasten ① ... ⑩ angewählt werden.

Mit Taste ○ 📄 wird zur Übersicht zurückgeschaltet.

Normaler Videotext-Betrieb

Taste ⓘ und danach Ziffern-Taste ③ drücken.

- Die Videotext-Seite 100 (= Videotext-Übersicht) erscheint.

Videotext-Seite anwählen, dazu die Seitennummer der Videotext-Seite mit den Ziffern-Tasten ① ... ⑩ dreistellig eingeben.

– Die Seite erscheint nach kurzer Zeit.

Weitere Funktionen der Farbtasten

Bei Videotext-Seiten ohne TOP- oder FLOF-Text-Informationen haben die Farbtasten andere Funktionen.

Mit den Tasten ○ (rot oder grün) können die Videotext-Seiten schrittweise nach unten oder nach oben weitergeblättert werden.

Wird von einer Sendeanstalt das TOP- oder FLOF-text-System angeboten, schaltet der Recorder automatisch auf dieses System.

Funktionen für alle Videotext-Betriebsarten

Mehrfachseiten

Unter einer Seitennummer können mehrere Unterseiten zusammengefaßt sein, die von der Sendeanstalt automatisch weitergeblättert werden. Erkennbar sind Mehrfachseiten an einer Einblendung unterhalb der Uhrzeit.

Zum längeren Ansehen der Unterseite Taste ○ STOP drücken.

Nochmaliges Drücken der Taste ○ STOP hebt diesen Zustand wieder auf.

Zeichenhöhe vergrößern

Normale Schrifthöhe = Grundstellung.

Aufeinander folgendes Drücken der Taste ○ ≡ bewirkt:

doppelte Schrifthöhe der oberen Hälfte der Tafel; doppelte Schrifthöhe der unteren Hälfte der Tafel; normale Schrifthöhe der kompletten Tafel.

Antwortfreigabe

Auf bestimmten Seiten sind Informationen verdeckt, zum Beispiel Auflösungen für Denksportaufgaben oder die VPS/PDC-Zeiten für die Programmierung des Videorecorders.

Taste ○E? drücken, die verdeckten Informationen werden sichtbar.

Taste ○ ☑? noch einmal drücken, die Informationen sind wieder verdeckt.

Untertitel zu Fernsehsendungen

Bestimmte Sendungen sind mit Untertiteln für Hörgeschädigte versehen. Die Seitennummern (zum Beispiel Seite 150) dieser Untertitel erfahren Sie in der Ansage vor diesen Sendungen und in den Videotext-Seiten »Untertitelvorschau«.

Bei Beginn der Sendung nacheinander die Taste ⓘ und die Zifferntaste ③ drücken.

Nummer der Untertitel-Seite mit den Ziffern-Tasten ① ... ⑩ eingeben.

– Die Untertitel erscheinen auf dem Bildschirm.

Mit Taste ○ werden die Untertitel vergrößert.

Ton aus- und einschalten

Mit Taste ○AUDIO kann der Ton des Fernsehprogrammes aus- oder eingeschaltet werden.

Videotext beenden

Taste ⓘ zweimal drücken.

... von einem zweiten Recorder, Camera-Recorder, CD-i-Spieler

1 Buchse 2 EXTERNAL/DEC.-AV 2 des Recorders und entsprechende Buchse des anderen Recorders oder CD-i-Spielers mit einem handelsüblichen Kabel verbinden;

oder

2 Buchse VIDEO IN (Bildsignal) und Buchsen L AUDIO IN R (Tonsignal) des Recorders und entsprechende Buchsen des Camera-Recorders mit handelsüblichem Kabel verbinden.

1 Fernsehgerät einschalten.
2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
3 Die Cassette, die kopiert werden soll, in den Wiedergabe-Recorder oder Camera-Recorder schieben.
4 Cassette mit ausreichender Spieldauer in den Aufnahme-Recorder schieben.
Fernsehgerät einschalten.
Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen.
Die Cassette, die kopiert werden soll, in den Wiedergabe-Recorder oder Camera-Recorder schieben.
Cassette mit ausreichender Spieldauer in den Aufnahme-Recorder schieben.

Anschließen

Buchse 2 EXTERNAL/DEC.-AV 2 des Recorders und entsprechende Buchse des anderen Recorders oder CD-i-Spielers mit einem handelsüblichen Kabel verbinden;

oder

Buchse VIDEO IN (Bildsignal) und Buchsen L AUDIO IN R (Tonsignal) des Recorders und entsprechende Buchsen des Camera-Recorders mit handelsüblichem Kabel verbinden.

Vorbereiten

Bedienung

1 Programmplatz für den zweiten Recorder oder CD-i-Spieler anwählen, dazu die Taste ☑ der Fernbedienung so oft drücken, bis »82« in der Anzeige des Aufnahme-Recorders erscheint.
Programmplatz für den Camera-Recorder anwählen, dazu die Taste ^4 der Fernbedienung so oft drücken, bis »LV« in der Anzeige des Aufnahme-Recorders erscheint.
Beim Überspielen von MESECAM-Farbsendungen zusätzlich die Taste ○ PAL/SEC der Fernbedienung drücken.
2 Am Wiedergabe-Recorder, CD-i-Spieler, Camera-Recorder die Wiedergabe starten.
3 Am Aufnahme-Recorder mit Taste Ⓞ/⋯ die Aufnahme starten.
4 Aufnahme mit Taste ☐/ ☑ beenden.
Der Ton kann auch manuell ausgesteuert werden, verwenden Sie dazu die Tasten am Recorder. Taste ○ MAN drücken und mit den Tasten ▲ ▼ den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+1dB) leuchtet.
i Beachten Sie die "Insert"-Möglichkeiten im nächsten Kapitel.

... nachträgliches Einfügen neuer Aufnahmen

Sie können in vorhandene Aufnahmen nachträglich neue Aufnahmen einfügen, zum Beispiel bestimmte Szenen, die von externen Bild-/Tonquellen wiedergegeben werden.

Die Insert-Möglichkeiten

Insert/Dubbing

Das neue Bild-/Tonsignal wird eingefügt.

Das neue Tonsignal wird auf Längs- und Schrägspur aufgezeichnet, das alte Tonsignal wird gelöscht.

Insert/Video

Das neue Bild-/Tonsignal wird eingefügt.

Das neue Tonsignal wird auf die Schrägspur aufgezeichnet, das alte Tonsignal bleibt auf der Längspur.

Insert/Copy

Es wird nur das neue Bildsignal eingefügt.

Der Ton der alten Aufzeichnung von der Mono-Längsspur wird auf die Schrägspur des Bandes überspielt.

Anschließen

Bild-/Tonquelle an Buchse 1 EXTERNAL/EURO-AV1 oder 2 EXTERNAL/DEC.-AV 2 anschließen; oder

Bild-/Tonquelle an Buchsen L AUDIO IN R und VIDEO IN anschließen.

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Bedienung

1 Insert-Funktion wählen, dazu Taste ○REC MODE zweimal drücken.

- Anzeige am Recorder: »INSERT CV«.

2 Gewünschte Funktion (Dubbing, Video, Copy) mit Taste ○(gelb) wählen.

Taste so oft drücken, bis die gewünschte Anzeige am Recorder erscheint:

• »DUB CV« = Dubbing-Funktion;
• »VIDEO CV« = Video-Funktion;
• » COPY CV« = Copy-Funktion;

Gewählte Funktion mit Taste OK bestätigen.

3 Insert-Funktion mit Taste OK aktivieren.

• Der Recorder schaltet automatisch auf Insert-Pause.
• Anzeige am Recorder: »INSERT CV« und »● II«;

4 Programmquelle mit den Tasten ▽+wählen.

Bild-/Tonquelle an den Buchsen 1EXTERNAL/EURO-AV1 bzw. 2 EXTERNAL/DEC.-AV 2;

-Anzeige »R1/R2«.

Bild-/Tonquelle an den Buchsen L AUDIO IN R und VIDEO IN.

-Anzeige »C«.

5 Im Wiedergabe-/Bildsuchlauf-Betrieb die Bandstelle suchen, an der die einzufügende Aufnahme enden soll, dann Taste ○ RESET drücken.

– Die Bandstelle ist elektronisch markiert.

- Die Stunden-Minuten-Anzeige schaltet automatisch auf 5-stellige Bandlängenanzeige und wird auf »0:00:00« gestellt.

6 Während der Wiedergabe (Bildsuchlauf rückwärts oder Reverse-Betrieb) die Bandstelle suchen, an der die einzufügende Aufnahme beginnen soll, danach Taste ●drücken.

• Der Recorder schaltet automatisch auf Aufnahme-Pause.
• Anzeige am Recorder »INSERT CV« und »● II«.

7 Wiedergabe der externen Bild-/Tonquelle starten.

8 Insert-Funktion mit Taste ●starten.

– Anzeige am Recorder: »INSERT CV« und »●«. Die neuen Bild-Szenen werden zwischen den markierten Bandstellen eingefügt, danach schaltet der Recorder auf Wiedergabe-Pause.
Das Einfügen dieser Szene kann mit Taste unterbrochen werden.
i Zum Einfügen der nächsten Szene wiederholen Sie die Bedienung ab Pkt. 5
9 Insert-Funktion mit Taste ○ ⏻ beenden.

Der Recorder als HiFi-Tonbandgerät

Der Recorder hat zwei verschiedene Aufzeichnungs- und Wiedergabesysteme für den Ton:

• die HiFi-(Schräg)-Spur, für Stereo- und Zweiton-Aufzeichnungen, der HiFi-Ton wird in absoluter Top-Qualität aufge- zeichnet und wiedergegeben.
  – Die Mono-(Längs)-Spur, für die Tonwiedergabe auf Standard VHS-Video- recordern und zum Nachvertonen (Dubbing).

Anschließen

HiFi-Anlage mit handelsüblichem Cinchkabel an die AUDIO-Buchsen anschließen (Rückseite).

-LR = Tonausgang, L = linker Kanal, R = rechter Kanal;

OLR = Toneingang, L = linker Kanal, R = rechter Kanal.

Vorbereiten

1 HiFi-Anlage einschalten und Tonquelle (zum Beispiel CD-Spieler, Cassettenrecorder usw.) wählen.

2 Cassette mit ausreichender Spieldauer in den Recorder schieben.

Tonaufnahme von der HiFi-Anlage

1 HiFi-Programplatz anwählen, dazu die Tasten △▽/▲▼ so oft drücken bis H/« in der Anzeige des Recorders erscheint.

– Der Ton wird automatisch ausgesteuert.

Der Ton kann auch manuell ausgesteuert werden, verwenden Sie dazu die Tasten am Recorder. Taste ○ MAN drücken und mit den Tasten ▲ ▼ den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+1dB) leuchtet.

Langspielbetrieb – wenn gewünscht – mit Taste ○SP/LP der Fernbedienung wählen.
2 Tonaufnahme mit Taste ●/○ starten.
3 Tonaufnahme mit Taste ☐/☐ beenden.

HiFi-Tonwiedergabe

1 Wiedergabe mit Taste ▶/ ▶ starten.

- Bei der Wiedergabe einer Langspiel-Aufzeichnung schaltet der Recorder automatisch auf Langspielbetrieb um.

Tonspur wählen

Bei der Wiedergabe von Cassetten, die mit Stereo- oder Zweiton-Sendungen bespielt wurden, kann die gewünschte Tonspur gewählt werden.

Grundstellung ist Stereo (HiFi-Schrägspur)

- Anzeige am Recorder: »∞« und »STEREO«.

Aufeinanderfolgendes Drücken der Taste ○AUDIO der Fernbedienung bewirkt:

Tonspur 1

-Anzeige am Recorder: »I« und »LINKS«;

Tonspur 2

– Anzeige am Recorder: »2« und »RECHTS«;

Mono-/Längsspur

– Anzeige am Recorder: »MONO«;

Mixbetrieb,

(HiFi-Schrägspur und Mono-/Längsspur, zur Kontrolle von nachvertonten Cassetten).

-Anzeige am Recorder: »NIX«.

HiFi-Tonspur einstellen

Beim Abspielen einer »fremdbespielten« Cassette kann es erforderlich sein, die Tonspur nachzuregeln.

Dazu Taste ○ TRACKING der Fernbedienung drücken und mit den Tasten ◀▶ der Fernbedienung die Tonspur einstellen.

Aufnahme parallel vertonen (Simulcast-Betrieb)

Sie können gleichzeitig zur Bildaufnahme einer Fernsehsendung den Ton von einer externen Tonquelle aufnehmen.

Dieser externe Ton wird auf die HiFi (Schräg) -Spur aufgezeichnet.

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Externe Tonquelle (zum Beispiel Stereo-Anlage) mit Cinchkabel an die Audio-Buchsen an der Rückseite des Recorders anschließen.

2 Simulcast-Betrieb anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ④ und ⑥ drücken. – Die Tafel »Extras« erscheint.

3 Mit Taste ◀ Simulcast-Betrieb einschalten und mit Taste OK bestätigen.

- Bei der Simulcast-Aufnahme erscheint am Recorder die Anzeige: »SINUL«.

i Zum Ausschalten des Simulcast-Betriebes die Pkt. 2nd wiederholen und mit Taste ▶ abschalten.

!

Die Aufzeichnung kann nachträglich mit einem neuen Ton versehen werden.

Der Originalton der Längsspur wird vollständig gelöscht, die HiFi-(Schräg)-Spur bleibt erhalten.

□

Anschließen

1

HiFi-Anlage mit handelsüblichem Cinchkabel an die Buchsen L AUDIO IN R an der Vorderseite des Recorders anschließen.

i

Diese Buchsen eignen sich auch zum Anschließen eines Mischpultes (Ausgang). R = rechter Kanal; L = linker Kanal.

2

Mischpult (Eingang) – wenn gewünscht – an die Buchsen ⬤ AUDIO anschließen. R = rechter Kanal; L = linker Kanal.

□

Bedienung

i

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

1

Bespielte Cassette in den Recorder schieben.

2

Dubbing-Funktion anwählen, dazu Taste ○REC. MODE einmal drücken. - Anzeige am Recorder: »OUB CV«.

3

Dubbing-Funktion mit Taste OK bestätigen. – Der Recorder schaltet auf Dubbing Pause.

4

Im Wiedergabebetrieb die Bandstelle suchen, an der die Nachvertonung beginnen soll, dann Taste ☐ drücken (Wiedergabe-Pause). – Anzeige am Recorder: »DUB CV« und »II«.

5

Taste ☉ drücken (startet die Dubbing-Funktion). - Anzeige am Recorder: »QUB CV« und »●«. - Der Originalton bleibt auf der HiFi-Spur, der neue Ton kommt auf die Längsspur.

i

Der Ton kann auch manuell ausgesteuert werden, verwenden Sie dazu die Tasten am Recorder. Taste ○ MAN drücken und mit den Tasten ▲ ▼ den Ton einstellen, daß bei den lautesten Stellen die rote Anzeige (+1 dB) leuchtet.

6

Aufnahme mit Taste ■ beenden. Zum Einfügen weiterer Tonsequenzen wiederholen Sie die Bedienung bei Pkt. 4.

7

Nachvertonen mit Taste ○ beenden.

!

Beim Wechseln einer Cassette mit Nachvertonung müssen Sie, um den Nachvertonungston zu hören auf die Mono-(Längs)-Spur umschalten. Dazu die Taste ○ AUDIO so oft drücken, bis in der Anzeige am Recorder »MONO« erscheint.

!

Wenn Sie Originalton und Nachvertonung hören möchten, drücken Sie die Taste ○ AUDIO so oft, bis in der Anzeige am Recorder »π/π« erscheint.

!

Wenn am Recorder ein Mischpult angeschlossen ist, können Sie den HiFi-Originalton der Videocassette und den Ton von externen Tonquellen mischen.

Wenn der Recorder verschlüsselte Fernseh-Programme privater Anbieter empfängt, ist dafür ein Decoder notwendig.

Fragen Sie im Fachhandel nach dem Decoder.

Anschließen

1 Buchse 2 EXTERNAL/DEC.-AV 2 des Recorders und geeignete Buchse des Decoders mit einem EURO-AV-Kabel verbinden.

! Beachten Sie die Einstellung für den Programmplatz, auf dem das Fernseh-Programm des Decoders gespeichert wird.

Programmplatz für einen Decoder einstellen

1 Nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken.

– Die Tafel »Sender-Tabelle« erscheint.

2 Programmplatz für das Fernseh-Programm vom PAY-TV-Decoder mit den Tasten ▼+anwählen, danach Taste OK drücken.

– Die Tafel »Programm« erscheint.

3 Datenzeile »Dekoder« mit den Tasten ▽△+ anwählen.

4 Decoder aktivieren, dazu Taste ◀drücken. – Die Anzeige wechselt von »AUS« auf »EIN«.

5 Einstellung mit Taste OK speichern.

Betriebsarten

1 Der Recorder ist ausgeschaltet (in Bereitschaft). Der PAY-TV-Decoder schaltet automatisch auf das Fernsehgerät.

2 Der Recorder befindet sich im EE-Betrieb oder Aufnahme, empfängt aber keinen PAY-TV-Sender. In diesem Fall schaltet der Decoder automatisch auf das Fernsehgerät.

3 Aufnahme einer PAY-TV-Sendung mit gleichzeitiger Kontrolle am Fernsehgerät (zum Beispiel Programmplatz 4 oder AV).

Dazu ist es notwendig, daß Sie »AV« auf jedem beliebigen Programmplatz des Fernsehgerätes anwählen können (zum Beispiel GRUNDIG Fernsehgeräte).

Wählen Sie »AV« auf Programmplatz 4 oder Programmplatz AV Ihres Fernsehgerätes.

4 Aufnahme einer PAY-TV-Sendung während gleichzeitig am Fernsehgerät eine andere, »normale« Sendung angesehen wird.

Sollte sich in diesem Fall Ihr Fernsehgerät nicht mehr auf die »normalen« Fernsehprogramme umschalten lassen, dann gehen Sie bitte wie folgt vor:

Nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧⑤①④ und die Taste OK drücken.

Wollen Sie diese Funktion wieder aufheben, dann nacheinander an der Fernbedienung die Taste ○ CODE, die Ziffern-Tasten ⑧ ⑤ ① ③ und die Taste OK drücken.

Anschließen und Einstellungen

Vorbereiten

1 Fernsehgerät und Satelliten-Empfänger ausschalten.
2 Netzkabel des Videorecorders aus der Netzsteck-dose ziehen.

Anschließen

1 Buchse 1 EXTERNAL/EURO-AV 1 des Recorders und Buchse EURO-AV des Fernsehgerätes mit handelsüblichem Kabel verbinden.
Hat der Satelliten-Empfänger eine zusätzliche Buchse für Decoder, kann ein "PAY-TV-Decoder" dort angeschlossen werden.
2 Buchse 2 EXTERNAL/DEC.-AV2 des Recorders und EURO-AV-Buchse des Satelliten-Empfängers mit entsprechendem Kabel verbinden.
3 Antennenstecker der Hausantenne in Buchse 71 des Recorders stecken.
4 Buchse TV des Recorders und Buchse Y (Antenne) des Fernsehgerätes mit beigepacktem Antennen-kabel verbinden.
5 Hat der GRUNDIG Satelliten-Empfänger eine Buchse REM. CONTR. VCR (Steuerleitung), diese Buchse und die Buchse des Recorders mit einem Cinchkabel verbinden.
6 Netzkabel des Videorecorders wieder in die Netzsteckdose stecken.
Wurde der Satelliten-Empfänger an die Buchse 2 EXTERNAL/DEC.-AV2 angeschlossen, muß die Einstellung "Aufnahmen – gesteuert von externen Geräten" (siehe Seite 42) auch auf »Satellit A2« stehen.

Programmplätze für Satelliten-Fernseh-Programme einstellen

i Diese Einstellung ist möglich, wenn der Recorder und der Satelliten-Empfänger mit der Steuerleitung verbunden sind.

Damit wird bei einer Aufnahme/TIMER-Aufnahme der Programmplatz am Satelliten-Empfänger automatisch gewählt.

i Jeder Programmplatz der Sendertabelle kann sowohl mit Satelliten-Fernseh-Programmen als auch mit "normalen" Fernsehprogrammen belegt werden.

Die Reihenfolge der Satelliten-Fernseh-Programme muß jedoch die gleiche sein wie im Satelliten-Empfänger.

Beispiel

i Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

1 »Sender-Tabelle« anwählen, dazu nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ③ drücken. – Die »Sender-Tabelle« erscheint, der gewählte Programmplatz ist markiert.

! Gleiche Programmplatznummer wählen, wie im Satelliten-Empfänger.

2 Programmplatz mit den Tasten ▽+◀▶anwählen, danach Taste OK drücken. – Die Tafel »Programm« erscheint.

3 Datenzeile »Sat:« mit Taste △+anwählen.

4 Mit Taste ◀Satelliten-Empfang einschalten.

5 Die Zeile »Name« mit Taste ▽anwählen und Sender-Kurzbezeichnung mit den Tasten ◀▶ eingeben (max. 5 Stellen).

6 Die Zeile »Text-Seite« mit Taste ▽anwählen und Nummer der Videotextseite mit den Ziffern-Tasten ①... ⑩eingeben.

7 Die Zeile »Untertitel-Seite « mit Taste ▽anwählen und Nummer der Untertitel-Seite mit den Ziffern-Tasten ①… ② eingeben.

8 Eingabe mit Taste OK bestätigen. Zur Dateneingabe für die nächsten Programmplätze Einstellung ab Pkt. Wiederholen.

9 Einstellung mit Taste ○↓ beenden.

Aufnahme und TIMER-Aufnahme von Satelliten-Fernseh-Programmen

Aufnahme von einem Satelliten-Empfänger mit Steuerleitung

Aufnahme von einem Satelliten-Empfänger ohne Steuerleitung

1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).
2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
3 Programmplatz wählen, schrittweise mit den Tasten ▽+der Fernbedienung oder den Tasten ▲▼ am Recorder; direkt mit den Zifferntasten ①... ⑩der Fernbedienung. Für zweistellige Programmplätze die Ziffern-Tasten kurz hintereinander drücken. – Der Recorder schaltet automatisch den Satelliten-Empfänger ein, Sie sehen das gewählte Programm.
4 Langspielaufnahme – wenn gewünscht – mit Taste ○ SP/LP der Fernbedienung wählen. – Die Spieldauer der Cassette wird dadurch verdoppelt.
5 Aufnahme mit Taste ●/●starten.
6 Aufnahmepause mit Taste 📄/anwählen. Aufnahme mit Taste ●/●fortsetzen.
7 Aufnahme mit Taste ☐/ ☑ beenden.
1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).
2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.
3 Programmplatz »R2« mit Taste ○Av der Fernbedienung wählen.
4 Satelliten-Empfänger einschalten und gewünschten Programmplatz wählen.
5 Aufnahme mit Taste ●/●starten.
6 Aufnahmepause mit Taste 📄/anwählen. Aufnahme mit Taste ●/●fortsetzen.
7 Aufnahme mit Taste ☐/ ☑ beenden.

ShowView Timer-Aufnahme von einem Satelliten-Empfänger mit Steuerleitung

1 Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).

2 Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.

! Uhrzeit und Datum am Recorder kontrollieren.

! Beim erstmaligen Programmieren eines jeden Satelliten-Fernseh-Programmes muß dem Recorder "gelernt" werden, auf welchem Programmplatz das jeweilige Fernseh-Programm gespeichert ist. Wie das funktioniert, steht im Kapitel "Programmplatz für das ShowView System einstellen" auf der nächsten Seite.

Beispiel 1:

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Programmieren mit Taste ○sv/v+ beginnen. – Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.
2 ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑧ eingeben.
i Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.
i Mit Taste ○ sv/v+ kann die gesamte ShowView Nummer gelöscht werden.
3 ShowView Nummer mit Taste OK bestätigen. – Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.
4 Programmierung mit Taste ☐K bestätigen. – Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.
! Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".
i Zum gewählten Aufnahmezeitpunkt schaltet der Recorder den Satelliten-Empfänger ein.
! Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○ TIMER ON/OFF drücken, danach Bedienung ab Pkt. 1 des Beispiels wiederholen.
i Zusätzliche Funktionen für die TIMER-Aufnahme finden Sie auf der nächsten Seite.

ShowView Timer-Aufnahme von einem Satelliten-Empfänger ohne Steuerleitung

Bei dieser Programmierart kann nur von einem Programmplatz des Satelliten-Empfängers Sendungen programmiert werden.

Fernsehgerät einschalten, und Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Cassette mit ausreichender Spieldauer in das Cassettenfach schieben.

Uhrzeit und Datum am Recorder kontrollieren.

Beispiel 2

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Satelliten-Empfänger einschalten und gewünschtes Satelliten-Fernseh-Programm wählen.

Der Satelliten-Empfänger muß bis zum gewählten Aufnahmezeitpunkt und für die Dauer der TIMER-Aufnahme eingeschaltet sein.

Programmieren mit Taste ○sv/v+ beginnen.

– Die Daten werden am Bildschirm des Fernsehgerätes und in der Anzeige des Recorders gezeigt.

ShowView Nummer für die gewünschte Fernsehsendung mit den Ziffern-Tasten ① ... ⑩ eingeben.

Mit Taste ○ CLEAR kann – bei Fehleingaben – die letzte Ziffer der ShowView Nummer gelöscht werden.

ShowView Nummer mit Taste OK bestätigen.

- Der Recorder wandelt die ShowView Nummer in die tatsächlichen Aufnahmedaten um.

Programmplatz »A2« mit Taste OK bestätigen;

oder

mit Taste ⏻ PROGRAM anwählen und mit Taste OK bestätigen.

Programmierung mit Taste OK bestätigen.

– Die Daten der Sendung werden in den ersten Speicherplatz (TIMER) übernommen, kurzzeitig wird die Restspielzeit gezeigt.

Der Recorder ist in Aufnahme-Bereitschaft. Alle Lauffunktionen des Recorders sind ab jetzt "verriegelt".

Zum Programmieren von weiteren Fernsehsendungen zuerst Taste ○TIMER ON/OFF drücken, danach Bedienung ab Pkt. des Beispiels wiederholen.

Zusätzliche Funktionen für die TIMER-Aufnahme finden Sie auf dieser Seite.

Zusätzliche Funktionen für die TIMER-Aufnahme

Die Eingaben für diese Funktionen müssen nach Pkt. 3les Beispiel 1 und nach Pkt. de4 Beispiel 2 gewählt werden.

- Soll die Sendung ohne VPS/PDC-Steuerung aufgezeichnet werden, Taste ○VPS/PDC (rot) drücken.

Der Stern (*) in der Tafel signalisiert, Aufnahme mit VPS/PDC-Steuerung.

- Soll die Aufnahme im Langspiel-Betrieb durchgeführt werden, Taste _SP/LP drücken.

– Die Daten können mit den Tasten ⚙PROGRAM, ⚙DAY, ⚙START, ⚙STOP geändert werden.

Programmplatz für das ShowView System einstellen

Einstellung für Beispiel 1

Diese Einstellung ist nur dann möglich, wenn Recorder und Satelliten-Empfänger über eine Steuerleitung verbunden sind.

Blinkt in der Anzeige am Recorder »R2« und erscheint in der Tafel die Meldung »Programm wählen«, hat der Recorder den Programmplatz des Fernseh-Programmes nicht gefunden.

In der Spalte »Prog« muß mit Taste ☐PROGRAM die benötigte Sender-Kurzbezeichnung (zum Beispiel RTL) gewählt und mit Taste OK bestätigt werden.

Hinweis zum Betrieb mit GRUNDIG Fernsehgeräten mit integriertem Satelliten-Empfänger

Beim Betrieb mit GRUNDIG Fernsehgeräten, die einen integrierten Satelliten-Empfänger haben, ist die Aufnahmesteuerung durch das VPS/PDC-Signal nicht möglich.

Aufnahmen – gesteuert von externen Geräten (zum Beispiel ein Satelliten-Empfänger)

Ist am Recorder an den Buchsen 1 EXTERNAL/EURO-AV 1 oder 2 EXTERNAL/DEC.-AV2 ein externes Gerät angeschlossen, das über eine Schaltuhr verfügt (zum Beispiel ein Satelliten-Empfänger), kann dadurch die Aufnahme des Recorders gesteuert werden.

Vorbereiten

Cassette mit ausreichender Spieldauer einschieben, Löschsicherung beachten.

EURO-AV-Buchse für das externe Gerät vorbereiten

Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Taste ⓘ und danach Ziffern-Taste ② drücken. – Die Tafel »A1/A 2 Aufnahme-Bereitschaft« erscheint.

2 Mit den Tasten ◀ oder ▶ Aufnahme-Bereitschaft einschalten.
3 Mit Taste ▼ die Zeile »Satellit« anwählen und mit den Tasten ◀ oder ▶ die EURO-AV-Buchse A1 oder A2 aktivieren.
4 Einstellung mit Taste OK speichern. - Der Recorder ist in Aufnahme-Bereitschaft. Die Aufnahme wird durch das externe Gerät zeitlich gesteuert.
Wurde diese Funktion gewählt, ist eine TIMER-Aufnahme und der Betrieb mit einem Decoder nicht möglich.
i Zum Beenden der Funktion wiederholen Sie die Einstellung ab Pkt. 1nd schalten die Aufnahme-Bereitschaft (siehe Pkt. 2auf "AUS".

Die Dauerlauf-Wiedergabe

Dauerlauf-Wiedergabe vorbereiten

1 Bespielte Cassette einschieben.
2 Wiedergabe mit Taste ▶/▶ starten.
3 An der Stelle, wo die Wiedergabe enden soll, Taste ☐/☑ drücken.
4 Nacheinander die Taste ○CODE, die Ziffern-Tasten ⑧⑤⑩⑪ und Taste OK der Fernbedienung drücken.

- Anzeige am Recorder: »DRUERL«.

Dauerlauf-Wiedergabe starten

1 Funktion mit Taste ▶/▶ starten.

• Anzeige am Recorder: »DRUERL« und »▶«.
• Das Band wird an den Anfang gespult, hier beginnt die Wiedergabe.

Diese läuft bis zur markierten Bandstelle, das Band wird wieder an den Anfang zurückgespult und die Wiedergabe beginnt von neuem.

Dauerlauf-Funktion beenden

1 Taste ▲/▲drücken.

Funktionsanzeige (OSD - ON SCREEN DISPLAY) einstellen

Die Funktionsanzeige am Bildschirm des Fernsehgerätes kann ein- und ausgeschaltet werden.

Beispiel

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.
1 Nacheinander die Taste ⓘ und die Ziffern-Tasten ④ und ⑤ drücken.

– Die Tafel »Info-Einblendung« erscheint.

2 Funktionsanzeige mit den Tasten ◀ ▶ aus/einschalten.
3 Einstellung mit Taste OK bestätigen.
4 Einstellung mit Taste ⓘ beenden.

Die Kindersicherung

Mit der Kindersicherung lassen sich alle Funktionen verriegeln.

Selbst eine Cassette, die nachträglich eingeschoben wird, muß im Recorder bleiben, bis Sie ihn wieder entriegeln.

Die Kindersicherung kann so aktiviert werden, daß der Recorder für alle Funktionen gesperrt ist oder daß jugendgefährdende Sendungen nicht aufgezeichnet werden können.

Für diese Sendungen werden von einigen Sendeanstalten Informationen gesendet.

Verwenden Sie für diese Funktionen die Tasten der Fernbedienung.

Kindersicherung aktivieren

Nacheinander die Taste ①und die Ziffern-Tasten ④und ②drücken.

– Die Tafel »Kindersicherung« erscheint.

Zum Verriegeln aller Funktionen Geheimnummer mit den Ziffern-Tasten ① ... ⑩ vierstellig eingeben und mit Taste OK bestätigen.

– Der Recorder schaltet die Tafel ab.

Der Recorder ist verriegelt.

Falls Sie die Geheimnummer vergessen oder verlegen, kann der Fachhändler weiterhelfen.

VPS-Kindersicherung aktivieren

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ② drücken.

– Die Tafel »Kindersicherung« erscheint.

2 Zum Aktivieren der VPS-Kindersicherung die Zeile mit Taste ▼ anwählen und Taste ◀ drücken.

3 Mit Taste ▲+die Zeile »Geheimnummer« anwählen.

4 Geheimnummer mit den Ziffern-Tasten ①... ⑩ vierstellig eingeben und mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab.

Das Betrachten und die Aufzeichnung von jugendgefährdenden Sendungen ist nicht möglich, alle anderen Funktionen können benutzt werden.

Kindersicherung abschalten

1 Beliebige Taste drücken. – Die Tafel »Kindersicherung« erscheint.

2 Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen. – Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.

VPS-Kindersicherung abschalten

1 Nacheinander die Taste ① und die Ziffern-Tasten ④ und ② drücken. – Die Tafel »Kindersicherung« erscheint.

2 Vierstellige Geheimnummer mit den Ziffern-Tasten ① ... ⑩ eingeben und mit Taste OK bestätigen.

3 Mit Taste ▽ die Zeile »VPS-Kindersicherung« anwählen und Taste ▶drücken.

4 Einstellung mit Taste OK bestätigen. - Der Recorder schaltet die Tafel ab, die Sperre ist aufgehoben.

Uhrzeit und Datum kontrollieren/einstellen

i Die Digitaluhr läuft für ca. 7 Stunden weiter, wenn der Recorder vom Stromnetz getrennt ist. Die Uhrzeit ist in der Anzeige nicht sichtbar.

Automatische Aktualisierung

1 Recorder mit Taste ○ ⏻ abschalten.

Der Recorder aktualisiert jetzt die Uhrzeit automatisch. Voraussetzung dafür ist, auf Programmplatz 1 ist ein Fernsehsender eingestellt der mit Videotext oder PDC ausgestattet ist.

Diese Aktualisierung wird vom Recorder regelmäßig wiederholt. Der Recorder erkennt damit auch die Sommer-/Winterzeitumstellung.

Manuelle Einstellung

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den AV-Programmplatz für den Videorecorder wählen (dient als Kontrollmonitor).

Bedienung

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Nacheinander die Taste ① und die Ziffern-Tasten ⑤ und ⑤ drücken.

– Die Tafel »Uhrzeit/Datum stellen« erscheint.

2 Uhrzeit mit den Ziffern-Tasten ① ... ⑧ vierstellig eingeben.

3 Mit Taste ▽ die Zeile »Datum« anwählen und Datum mit den Ziffern-Tasten ① ... ⑩ sechsstellig eingeben.

4 Eingabe mit Taste OK speichern.

5 Einstellung mit Taste ⓘbeenden.

Sprache der Benutzerführung wählen

Die Sprache der Benutzerführung kann geändert werden.

Diese Änderung hat keinen Einfluß auf die Einstellung der Fernseh-Programme mit dem ATS euro plus-Suchlauf.

Vorbereiten

1 Fernsehgerät einschalten.

2 Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Bedienung

i Verwenden Sie für diese Funktion die Tasten der Fernbedienung.

1 Nacheinander die Taste ①und die Ziffern-Tasten ⑤und ④drücken.

– Die Tafel »Sprachwahl« erscheint.

– Die gewählte Sprache ist farbig markiert.

2 Gewünschte Sprache mit den Tasten ▼+◀▶ wählen und mit Taste OK bestätigen.

- Der Recorder schaltet auf das Fernsehbild. Ab jetzt erscheinen alle Info-Tafeln und Dialogzeilen in der gewählten Sprache.

Betrieb mit einem Fernsehgerät mit dem Format 16:9

Hierfür ist es notwendig, die Eingangs-Buchsen des Recorders anzupassen.

1 Taste ⓘ und danach die Ziffern-Tasten ④ und ④ drücken.

– Die Tafel »16:9 Automatik« erscheint.

2 Mit den Tasten ◀ oder ▶ die Automatik ein- oder ausschalten.

3 Funktion mit Taste OK speichern. – Der Recorder schaltet die Tafel ab

Fernbedienen anderer GRUNDIG-Videorecorder

Mit diesen Fernbedienungen können verschiedene GRUNDIG-Videorecorder unabhängig voneinander bedient werden.

Ihren GV 740 und einen zweiten Videorecorder der Serie VS 600 bis VS 900 und ab der Serie GV 200.

Damit die Recorder die Fernbedienungsbefehle richtig auswerten können, senden die Fernbedienungen die Befehle auf zwei verschiedenen Ebenen. Hierfür muß der GV 740 auf Videoebene 2 umgestellt werden.

Vorbereiten

Fernsehgerät einschalten.

Am Fernsehgerät den Programmplatz für den Videorecorder wählen (AV-Programmplatz).

Videoebene des GV 740 einstellen

Verwenden Sie für diese Funktion die Tasten der Komfort-Fernbedienung RP 500.

Nacheinander die Taste ① und die Ziffern-Tasten ④ und ③ drücken.

– Die Tafel »Videoebene« erscheint.

Videoebene 2 mit den Tasten ◀ ▶ wählen.

Einstellung mit Taste OK bestätigen.

– Der Recorder schaltet die Tafel ab.

Fernbedienen der beiden Recorder mit der Komfort-Fernbedienung RP 500

Schalter der Fernbedienung in Stellung VIDEO 2, Sie bedienen Ihren GV 740.

Schalter der Fernbedienung in Stellung VIDEO 1; Sie bedienen den zweiten Recorder.

Steht der Schalter VIDEO 1 2 bei der Bedienung des GV 740 nicht in der gewählten Videobene, signalisiert die Anzeige »VIO 1« bzw. »VIO 2« am Recorder, daß die Fernbedienung auf die andere Videobene umgeschaltet werden muß.

Fernbedienen der beiden Recorder mit der Kompakt-Fernbedienung RP 7

Die Anwahl der Videoebenen geschieht hier mit einer Tastenkombination.

Grundeinstellung der Fernbedienung ist die Videoebene 1.

Videoebene 2 wählen, dazu die Tasten 📁 und gleichzeitig drücken und innerhalb 5 Sekunden die Taste ➕ drücken.

Videoebene 1 wählen, dazu die Tasten 📌 und gleichzeitig drücken und innerhalb 5 Sekunden die Taste 🏠 drücken.

Ein Wechseln der Batterien schaltet die Fernbedienung auf Videoebene 1.

Ist bei der Bedienung des GV 740 nicht die richtige Videobene gewählt, signalisiert die Anzeige »VID1« bzw. »VID2« am Recorder, daß die Fernbedienung auf die andere Videobene umgeschaltet werden muß.

Fernsehgerät fernbedienen ...

... mit der Kompakt-Fernbedienung RP 7.

Mit dieser Video-Fernbedienung können auch GRUNDIG-Farbfernsehgeräte ab der Fernbedienung TP 590 bedient werden.

!

Welche Funktion Sie tatsächlich bedienen können, hängt von der Ausstattung des GRUNDIG-Fernsehgerätes ab.

□

Vorbereiten

Fernsehgerät mit Netztaste einschalten.
1
Taste TV drücken und gedrückt halten.

!

Fernbedienung auf das Fernsehgerät richten.

□

Bedienung

Mit den Tasten ▽ PROGRAM ▲ können die Programmplätze schrittweise von 1 bis 99 weitergeschaltet werden.

Die Programmplätze A1, A2 usw. werden durch wiederholtes Drücken der Taste ▶ angewählt.

1

Lautstärke verändern

Taste 📋 drücken, der Ton wird leiser.

Taste 📋drücken, der Ton wird lauter.

2

Bereitschaft/Stand-by

Bei Fernsehpausen kann das Fernsehgerät mit Taste ⏻ in Bereitschaft geschaltet werden.

Mit Taste ▶ wird das Fernsehgerät wieder eingeschaltet.

Fernsehgerät fernbedienen ...

... mit der Komfort-Fernbedienung RP 500.

Mit dieser Video-Fernbedienung können auch GRUNDIG-Farbfernsehgeräte ab der Fernbedienung TP 590 bedient werden.

Welche Funktion Sie tatsächlich bedienen können, hängt von der Ausstattung des GRUNDIG-Fernsehgerätes ab.

!

Vorbereiten

1

Fernsehgerät mit Netztaste einschalten.

2

Schalter der Fernbedienung in Stellung TV schieben.

!

Fernbedienung auf das Fernsehgerät richten.

□

Bedienung

1

Mit den Tasten ▽△können die Programmplätze schrittweise von 1 bis 99 weitergeschaltet werden. Mit den Ziffern-Tasten ① ... ⑥ können die Programmplätze direkt angewählt werden.

Die Programmplätze A1, A2 usw. werden durch wiederholtes Drücken der Taste ☑ angewählt.

2

Lautstärke verändern

Taste ◀drücken, der Ton wird leiser.

Taste ▶drücken, der Ton wird lauter.

3

Bereitschaft/Stand-by

Bei Fernsehpausen kann das Fernsehgerät mit Taste ⏻in Bereitschaft geschaltet werden.

Mit Taste AV wird das Fernsehgerät wieder eingeschaltet.

Stichwortverzeichnis

A

Ändern von Uhrzeit und Datum 44

Anschließen 5

Anzeige der Gesamtspielzeit 16

Assemble-Schnitt

(Aufzeichnungen nahtlos aneinanderreihen) ... 21

ATS euro plus 13

ATTS (Auto Tape Time Select) 16

Aufnahmebereitschaft des Recorders

unterbrechen und aktivieren 26

Aufnahme ...

... auf einen Blick 20

... gesteuert von externen Geräten .... 42

... parallel Vertonen 35

... Programmierung ändern ..... 26

... Programmierung (die Varianten) .... 23

... Programmierung mit Benutzerführung 28

... Programmierung mit VPT .....27

... sofort 20

... sofort beenden ..... 20

... starten 20

... unterbrechen (Pause) ..... 20

Aufstellen 3

Aufzeichnungen gegen versehentliches

Löschen schützen 16

Aufzeichnung finden 19

Auto Tracking 19

B

Bandlängenanzeige 16

Bandstelle finden 19

Band umspulen 17, 20

Batterien in die Fernbedienung einlegen ..... 6, 7

Belegten Timer-Platz löschen 26

Benutzerführung 9

Besonderheiten der Tonaufnahme .....21

Betrieb mit einem Camera-Recorder ..... 31

Betrieb mit einem PAY-TV-Decoder ..... 37

Betrieb mit einem Satelliten-Empfänger ..... 38

Betrieb mit einem zweiten Recorder ..... 31

Bildqualität optimieren 19

Bildschärfe optimieren 19

Bildschirmdialog 9

Bildsuchlauf 18

C

Cassette entnehmen 16, 17, 20

Cassette einschieben 16

Cassetten-Spielzeit 16

Codezahlen 50

Crispening 19

D

Daten eines TIMER-Platzes ändern ..... 26

Dauerlauf-Wiedergabe 42

Dubbing 36

E

Eingabe der Gesamtspielzeit 16

Einzelne Daten eines TIMER-Platzes ändern . . . 26

Einzelbildfortschaltung 18

F

Fernbedienen anderer

GRUNDIG-Videorecorder 45

Fernbedienung auf einen Blick 6,7

Fernsehgerät auf den Recorder abstimmen ... 10

Fernsehgerät fernbedienen 46

Fernsehgerät 16:9 44

Fernseh-Programme einstellen 12

Fernseh-Programme umsortieren .....14

Follow-TV-Funktion 14

H

HiFi-Tonaufnahme-/Wiedergabe 34

|

Info-Tafel ...

... abschalten 9

... aufrufen 9

Insert-Funktion 32

K

Kindersicherung 43

Kontrolle der belegten TIMER 26

Kontrollieren von Uhrzeit und Datum ..... 44

Kundendienst 51

Stichwortverzeichnis

L

Langspiel-Betrieb 20, 25

Löschsicherung 16

M

Megalogic-Funktionen .. 2, 12, 17, 20, 24, 27, 28

N

Nachvertonen 36

P

PAY-TV-Decoder 37

Pause/Standbild 17

PDC 23

R

Recorder anschließen 5

Reverse-Play (Wiedergabe Rückwärts) ..... 18

s

Satelliten-Empfänger 38

Schneller Rücklauf 17,20

Schneller Vorlauf 17,20

Sender des Recorders ein- und ausschalten .. 11

Service 51

Sicherheitshinweise 3

Simulcast-Betrieb 35

Spielzeitanzeige 16

Sprachwahl 44

Spurlage-Einstellung 19

Standbild 17

Stopp 17,20

Stoppzeit eingeben 21

Störungen selbst beheben 49

T

Tasten der Fernbedienung (Überblick) ..... 6, 7

Technische Daten 50

TIMER ...

... -Daten ändern 26

... -Kontrolle ..... 26

... -Platz löschen 26

... -Programmierung ..... 24, 27, 28

Tonaufnahme von der HiFi-Anlage ..... 34

Tonspur wählen 35

Tracking-Einstellung 19

U

Überspielen 31

Uhrzeit und Datum abfragen und ändern ..... 44

Umschalten auf fünfstellige Bandanzeige ..... 16

Umspulfunktionen 17,20

Unterbrechen der Aufnahmebereitschaft .....26

Untertitel aufnehmen 22

V

Verschiedene Wiedergabegeschwindigkeiten .. 18

Videocassette 16

Videotext-Betrieb 29

Vorprogrammierung ändern 26

Vorprogrammierung (Aufnahme) 23

VPS (Video-Programm-System) 23

W

Wiedergabe ...

... auf einen Blick 17

... Pause/Standbild 17

... rückwärts 18

... von Langspiel-Aufzeichnungen ..... 18

... von NTSC-Aufzeichnungen ..... 18

... von S-VHS-Aufzeichnungen ..... 18

... von MESECAM-Aufzeichnungen ..... 18

Z

Zeitlupe 18

Zeitraffer 18

Störungen selbst beheben

Nicht jede Bild- und Tonstörung muß auf einen Defekt Ihres Recorders zurückführen. Auch versehentlich herausgezogene Anschlußkabel, ein Defekt des Fernsehgerätes, sowie Ausfall der Sende- oder Antennenanlage führen zu Empfangsstörungen.

Störung Ursache Abhilfe
Keine Uhranzeige am Recorder/ Netzstecker gezogen oder schlechter Netzstecker ein Stecken oder andere Cassette wird nicht eingezogen. Kontakt. Steckdose verwenden.
Recorder läßt sich nicht bedienen, Zahlenschloß aktiviert Zahlenschloß entriegeln, dazu Netz-Stromzufuhr ist vorhanden. stecker ziehen. Taste	am Recorderdrücken und gedrückt halten und Netzstecker wieder einstecken. Taste solange gedrückt halten, bis in der Anzeige am Recorder »20:00« erscheint. Beachten Sie, alle Einstellungen – auch für die Programmplätze – werden dabei gelöscht.
Aufnahme von Fernseh-Programmen Antennenkabel ist nicht angeschlossen. Antennenkabel anschließen.
Antennenkabel ist nicht angeschlossen. Antennenkabel anschließen.
Programm ist nicht am Programm einsteller. Recorder eingestellt.
Sender ausgefallen oder Antennenanlage Aufzunehmendes Programm zur Kondefekt. trolle am Fernseh-Gerät wählen oder Nachbarn fragen, ob Programm zur Zeit gesendet wird.
Aufnahme nicht möglich. Die Cassette ist gegen Neubespielen Öffnung an der Rückseite der Cassette geschützt.
Timer-Aufnahme wurde nicht durchgeführt.	Timer war falsch programmiert.
	Bei VPS-/PDC-programmierten Aufnahmen wurde VPS-/PDC-Zeit falsch eingegeben.
	Nach dem Unterbrechen der Aufnahmebereitschaft wurde die Taste TIMER ON/OFF nicht gedrückt (TIMBER)
Die Qualität des Wiedergabildes ist schlecht.	Das Fernsehgerät ist nicht richtig auf den Sendekanal des Videorecorders abgestimmt.	Das Fernsehgerät richtig auf den Sendekanal des Recorders abstimmen.
	Die Videoköpfe sind verschmutzt.	Während der Wiedergabe Taste TRACKING drücken und einige Sekunden gedrückt halten. Die Videoköpfe werden gereinigt, das Wiedergabild ist dabei nicht zu sehen.
	Die Videoköpfe sind abgenutzt.	Wenden Sie sich an Ihren Fachhändler.
Die Bedienung mit der Fernbedienung ist nicht möglich.	Der Recorder befindet sich in der Energie sparschaltung (keine Uhrzeit-Anzeige).	Recorder mit Taste am Recorder einschalten.
	Die Batterien der Fernbedienung sind verbraucht.	Neue Batterien einsetzen.
	Die Fernbedienung ist nicht auf den Recorder gerichtet.	Die Fernbedienung auf den Recorder richten.
	Falsche Funktionsebene an der Fernbedienung eingestellt.	Fernbedienung auf die richtige Funktionsebene schalten.

Technische Daten

Dieser Videorecorder entspricht den Sicherheitsbestimmungen nach VDE 0860 und somit den internationalen Sicherheitsvorschriften IEC 65 bzw. CEE 1.

Das Produkt stimmt mit den Anforderungen der Richtlinie 89/336/EWG und 73/23/EWG überein.

Auf keinen Fall dürfen Sie den Recorder öffnen.

Für Schäden, die durch unsachgemäße Eingriffe entstehen, übernimmt der Hersteller keine Garantie.

FS-Norm: CCIR, PAL B/G/H, 625 Zeilen

CCIR, SECAM B/G, 625 Zeilen

System: VHS

Netzspannung: 220 ... 240 V \~, 50 Hz

Gewicht: ca. 5,4 kg

Leistungsaufnahme:

- bei Aufnahme: ca. 18 W

- im EE-Betrieb: 15 W

- Stand by

Modulator ausgeschaltet: <1 W

Betriebslage: waagrecht

Umgebungstemperatur: +10°C bis +35°C

Relative Luftfeuchte: bis zu 80%

Umspulzeit bei

Vor-/Rücklauf: mit E 180-Cassette

typisch 95 Sekunden

2 Euro-AV-Buchsen: 21-polig

(DIN/EN 50049)

Antennen-

Eingangsbuchse: Koaxial B, Eingang 75 Ω (DIN 45325)

Antennen-

Ausgangsbuchse: Koaxial S, Ausgang 75 Ω (DIN 45325)

Audio-Buchsen:

Satelliten-Steuerbuchse: Cinch

Video-Buchse: Cinch VIDEO IN

Audio-Buchsen: Cinch AUDIO IN

Beigepacktes Zubehör:

Komfort-Fernbedienung RP 500

Kompakt-Fernbedienung RP 7

4 Batterien, 1,5 V-, Typ Micro R03P

Megalogic EURO-AV-Kabel

HF-(Antennen) Verbindungskabel

Netzkabel

Bedienungsanleitung

Das komplette Zubehör-Programm finden Sie in der »GRUNDIG-REVUE«, die im Fachhandel für Sie bereitliegt.

Änderungen und Irrtümer vorbehalten!

In der Bundesrepublik Deutschland sind folgende rechtliche Vorschriften zu beachten:

1. Videorecorder mit Fernsehempfangsteil sind gebührenpflichtige Rundfunkempfangsgeräte, die bei der Gebühreneinzugszentrale (GEZ) der Rundfunkanstalten anzumelden sind:

Anschrift:

Gebühreneinzugszentrale der Rundfunkanstalten,

Freimersdorfer Weg 6, Postfach 100 850, 50829 Köln 1.

Eine Anmeldung ist für ausschließlich privat betriebene Videorecorder nicht erforderlich, wenn der Rundfunkteilnehmer für seinen Haushalt bereits ein Fernsehgerät angemeldet hat. Im geschäftlichen Bereich ist jeder einzelne Videorecorder gebührenpflichtig und anzumelden. Auskünfte erteilen im Zweifel die GEZ und die Rundfunkanstalten.

1. Das Urhebergesetz gestattet Aufzeichnungen von Fernsehsendungen zu privaten oder zu sonstigem eigenen Gebrauch. Öffentliche Wiedergabe oder Verbreitung von mitgeschnittenen Fernsehsendungen ist nicht erlaubt, verpflichtet zu Schadenersatz und ist ggf. strafbar. Hierfür müßten vorab die Rechte insbesondere der Rundfunkanstalten und der Verwertungsgesellschaften (GEMA, GVL, VG-Wort usw.) eingeholt werden. Auskünfte und Merkblätter erhalten Sie von den Rundfunkanstalten.

2. § 47 Schulfunksendungen

Schulen sowie Einrichtungen der Lehrerbildung und der Lehrerfortbildung dürfen einzelne Vervielfältigungsstücke von Werken, die innerhalb einer Schulfunksendung gesendet werden, durch Übertragung der Werke auf Bild- oder Tonträger herstellen. Das gleiche gilt für Heime der Jugendhilfe und die staatlichen Landesbildstellen oder vergleichbare Einrichtungen in öffentlicher Trägerschaft.

Die Bild- oder Tonträger dürfen nur für den Unterricht verwendet werden. Sie sind spätestens am Ende des auf die Übertragung der Schulfunksendung folgenden Schuljahres zu löschen, es sei denn, daß dem Urheber eine angemessene Vergütung gezahlt wird.

Übersicht der Code-Zahlen

Code	Bedeutung	Anzuwenden für die Funktion auf Seite ...
8501	WähltDauerlauf-Funktion	42
8510	Vertikal-ImpulsEintastung aus	-
8511	Vertikal-ImpulsEintastung ein	19
8513	Schaltspannung "EIN"(für das Fernsehgerät)	37
8514	Schaltspannung "AUS"(für das Fernsehgerät)	37
8546	Anpassen an Fernsehgerät mit 50 Hz-Technik	10
8547	Anpassen an Fernsehgerät mit 100 Hz-Technik	10

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?

Unser Kundenberatungszentrum steht Ihnen werk- tags stets von 8.00 – 19.00 Uhr zur Verfügung.

Haben Sie Fragen zur Umweltverträglichkeit unserer Geräte, wenden Sie sich an die GRUNDIG Öko-Technologie, Fax: [phone].

GRUNDIG Germany

GRUNDIG Europe
