INTRODUCTION

Dear Customer,

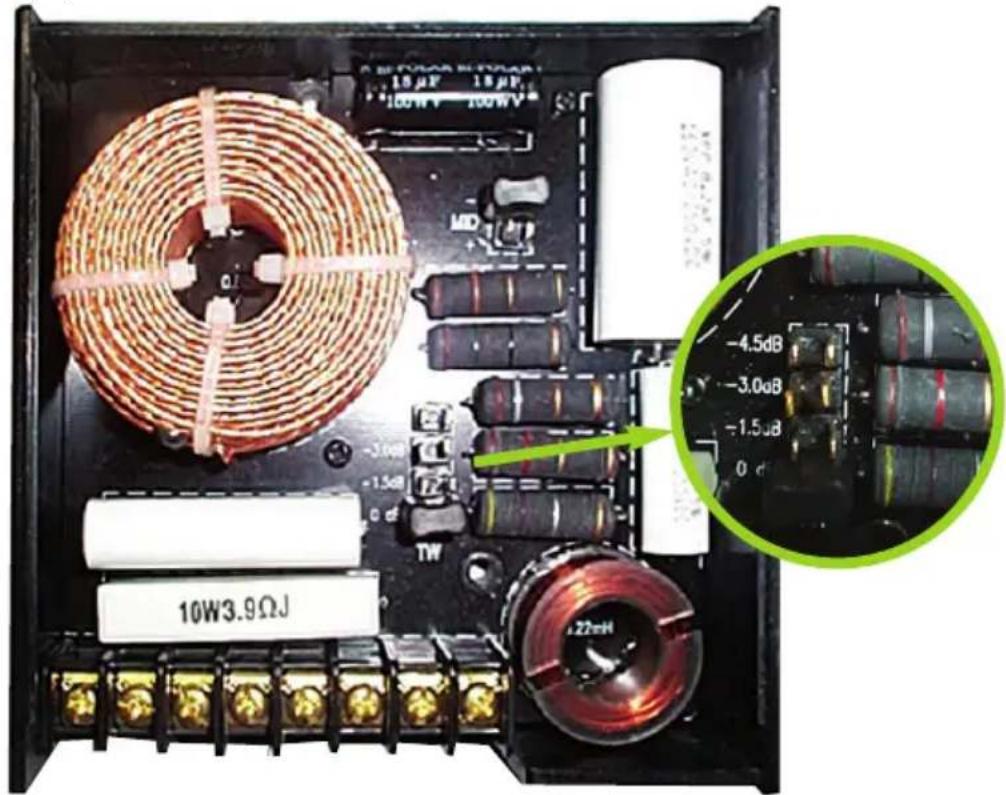

Fig.: Jumperposition

10W3.9ΩJ -4.5dB -3.0dB -1.5dB 0 dB 22±H 15μF 18μF 100HV 100HV MD + - -3.0dB -1.5dB TW

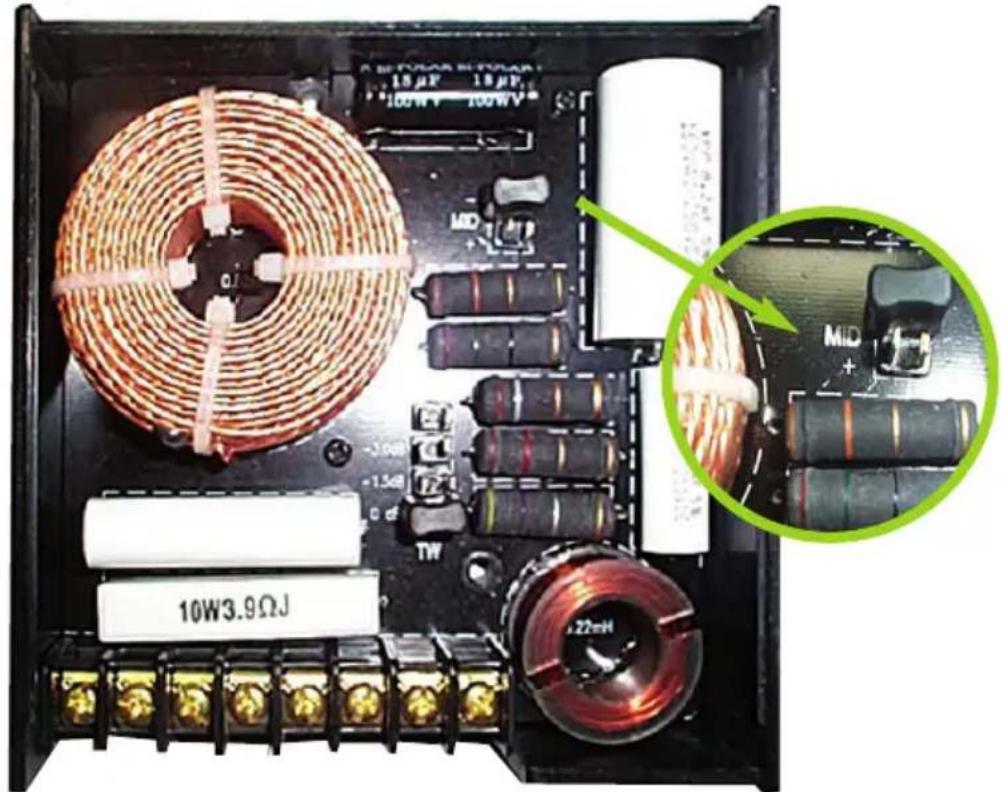

Fig.: Jumperposition

10W3.9ΩJ 15μF 15μF 100W 100W TD TW 22±H MID + 10W3.9ΩJ

Wir gratulieren Ihnen zum Kauf dieses Radical Audio Inc. Lautsprechersystems. Ihr neues Komponentensystem, bestehend aus Einzellautsprechern und Frequenzweichen, wurde spezifisch für bestmögliche Klangwiedergabe im Fahrzeug entwickelt.

Die Komponentenlautsprechersysteme von Radical Audio Inc., stehen synonym für den heutigen Stand der Technik, in Bezug auf Materialtechnologie, fortschrittliche Klebetechniken und hochpräzise Fertigungsmethoden.

Das Manual enthält detaillierte Informationen zur technischen Konstruktion, der Installation und der klanglichen Feinjustage dieses Radical Audio Inc. Komponenten-Systems.

Die Radical Audio RA13.2RF und RA16.2RF Systeme sind klanglich und technisch äusserst ausgefeilte Komponenten. Um das volle Potential dieser Lautsprechersysteme auszuschöpfen, empfehlen wir den Einbau durch den qualifizierten Fachhandel, respektive durch einen erfahrenen Einbau-Spezialist. Falls Sie dieses System trotzdem selber einbauen möchten, lesen Sie in jedem Falle vorab das ganze Manual aufmerksam durch, bevor Sie mit der Installation beginnen!

Falls Sie nach der Lektüre dieser Installationsanleitung noch weitere Fragen bezüglich der Einstellmöglichkeiten oder der Installation dieses Radical Audio Inc. Produktes haben, lassen Sie sich von Ihrem Händler beraten.

LIEFERUMFANG

(2) RA13RF oder RA16RF Tiefmitteltöner
(2) RA28RF 28 mm Kalottenhochtöner
(2) RA13.2RF oder RA16.2RF Frequenzweichen
(2) MassBelt Stahlringe
(2) Schaumstoffdichtungen
(1) Set Montagezubehör

PRACTICE SAFE SOUND!

Abhörlautstärken von 100dB oder mehr können einen permanenten Hörverlust verursachen! Komponentensysteme von Radical Audio übertreffen diese 100dB Grenze. Gebrauchen Sie gesunden Menschenverstand, Gehörschäden sind irreversibel.

TECHNISCHE MERKMALE / FEATURES

TIEFMITTELTÖNER RA13RF & RA16RF

13 CM ODER 16.5 CM EURO-DIN ALUMINUM DRUCKGUSS-KORB
■ INNENLIEGENDER ANTRIEBSMAGNET AUS NEODYM
■ HINTERLÜFTETE ZENTRIERSPINNE
■ FARADAY KURZSCHLUSSRINGE AUS KUPFER
■ FASERVERSTÄRKTE SPRITZGUSS-MEMBRANE
■ SICKE AUS MBR NITRIL-GUMMI
■ ZENTRIERSPINNE AUS GELBEM NOMEX
■ 36 MM 2-LAGEN SCHWINGSPULE AUS KUPFERBEDAMPFTEM ALU
SCHWINGSPULENTRÄGER AUS KAPTON™
SCHRAUBANSCHLUSSTERMINALS

HOCHTÖNER RA28RF

■ 28 MM GEWEBEKALOTTE MIT NEODYMANTRIEB
DOPPELT BESCHICHTETE TETORON® KALOTTE
■ HAUPTGEHÄUSE AUS DRUCKGUSS ALUMINUM
■ SYMMETRISCHER ANTRIEB MIT DREI NdFeB NEODYM MAGNETEN
■ FARADAY KURZSCHLUSSRING AUS KUPFER
■ MIT BAUMWOLLE BEDÄMPFTES ANGEKOPPELTES VOLUMEN
■ SCHWINGSPULE AUS KUPFERBEDAMPTEM ALU
■ SCHWINGSPULENTRÄGER AUS ALUMINUM
NIEDRIG-VISKOSES FERROFLUID
LÖT-ANSCHLUSSTERMINALS

FREQUENZWEICHE RA13.2RF & RA16.2RF

BI-AMPING / BI-WIRING EINGÄNGE & AUSGÄNGE
■ 4-STUFIGE PEGELABSENKUNG FÜR DEN HOCHTÖNER
■ 2-STUFIGE EINSTELLUNG DES PRÄSENZBEREICHES
■ GLASFASER-EPOXY PLATINE MIT DICKER KUPFERAUFLAGE
■ XPP MKP FOLIENKONDENSATOREN
■ QUADLITZ LUFTDROSSEL
METALOXID WIDERSTÄNDE

MONTAGEHINWEISE

GENERELLES

① Besorgen Sie sich vorab genügend Qualitativ hochwertiges Lautsprecherkabel mit einem Querschnitt von 2x2.5mm². Bedenken Sie, dass je nach Montageort der Weichen und des Verstärkers recht grosse Wegstrecken zu überbrücken sind!
② Bevor Sie mit der Installation der Hochtöner und Tiefmitteltöner beginnen, überprüfen Sie die vorhandenen Einbautiefen an den gewünschten Montageorten! Stellen Sie sicher, dass keines der Lautsprechersysteme oder die Frequenzweichen mit dem Türschliessmechanismus oder der Fensterhebemechanik interferiert.
③ Vor der Demontage oder Montage von Teilen am Fahrzeug sollten Sie – zur eigenen Sicherheit – das Minus (Masse)Kabel von der Batterie abhängen.
④ Lautsprecherkabel sollten nie ungeschützt über scharfe Kanten (Metallfalze) oder durch selbst gebohrte Löcher geführt werden. Benutzen Sie unbedingt Gummitüllen, wenn Sie Lautsprecherkabel durch Öffnungen in der Karosserie verlegen wollen!

MONTAGEORTE

Eine stabile und klar definierte räumliche Abbildung des Klangeschehens im Front Bereich des Fahrzeuges zu erzielen, ist wohl die schwierigste Aufgabe, die es bei einer Lautsprecherinstallation zu lösen gilt. Da sich die Montageöffnungen für die Lautsprecher praktisch nie dort befinden, wo es akustisch Sinn machen würde, sondern wo eine schnelle Montage bei der Herstellung des Fahrzeugs gewährleistet ist. Zumindest für Tiefmitteltöner finden sich heute bei neueren Fahrzeugtypen meist recht stabile und gut vorbereitete Lautsprecheraufnahmen in den Vordertüren. Gegebenfalls benötigen Sie für die Montage der Euro-DIN Tiefmitteltöner in den Originalöffnungen der Vordertüre fahrzeugspezifische Adapterringe aus Kunststoff! Klären Sie dies vorab mit Ihrem Händler!

Die Plazierung der Hochtöner hat einen starken Einfluss auf die räumliche Abbildungsfähigkeit ihres Lautsprechersystems!

Bevor Sie Schneidarbeiten vornehmen, oder Löcher in Ihr Fahrzeug bohren, empfiehlt sich falls möglich, ein Probelauf mit provisorisch montierten Hochtönern, Tiefmitteltönern und Frequenzweichen. Die Hochtöner können z.B. mit Doppelklebeband an den in Frage kommenden Orten fixiert werden, bevor eine endgültige Entscheidung getroffen wird – und Löcher ins Fahrzeug gebohrt werden.

Einige Montage-Tipps:

① Plazieren Sie die Hochtöner am besten dort, wo diese ohne direkte Hindernisse auf Fahrer und Beifahrersitze strahlen können, z.B. A-Säule oder Spiegeldreieck.
② Nachdem Sie passende Montageorte gefunden haben, testen Sie beide Anschlussvarianten der Hochtonpolarität an der Frequenzweiche aus! Als erstes in Phase d.h. ⊕ auf ⊕ und ⊖ auf ⊖ genau wie an der Frequenzweiche angeschrieben. Nach kurzem Hörtest BEIDE Hochtöner an der Frequenzweiche VERPOLT anschliessen. Eine dieser Anschlussvarianten wird deutlich besser klingen. Die Polarität, mit welcher beide Hochtöner an der Frequenzweiche angeschlossen werden, basiert primär auf dem Abstand zwischen Tiefmitteltöner und Hochtöner und kann daher nicht schlüssig vorhergesagt werden.
③ Verwenden Sie unbedingt die beiden im Lieferumfang enthaltenen Schaumstoffdichtringe zur Montage der Tiefmitteltöner! Diese stellen sicher, dass die Tiefmitteltöner absolut dicht in den Lautsprecheraufnahmen sitzen. Dies ist sehr wichtig um den vollen Dynamikumfang im Bassbereich sicherzustellen.
④ Am besten befolgen Sie bei der Montage der Einzelkomponenten folgende Reihenfolge: Demontage der Original-Lautsprecher → Lautsprecherkabel einziehen → Montage der Tiefmitteltöner → Anschluss und Montage der Frequenzweiche → Hochtönermontage

INSTALLATION DER TIEFMITTELTÖNER

Dieses Komponentensystem ist für eine zeitsparende Installation der Tiefmitteltöner in den Originalöffnungen der Fahrzeugtüren vorgesehen. Die bei den Tiefmitteltönern zum Einsatz kommenden Euro-DIN Körbe mit ihren speziellen Aussparungen im Randbereich ermöglichen eine passgenaue und schnelle Installation in den meisten Europäischen und Asiatischen Fahrzeugen.

ACHTUNG: Bevor Sie mit der Installation beginnen, stellen Sie unbedingt sicher, dass die Tiefmitteltöner – aufgrund der benötigten Einbautiefe - nicht mit der Türschliess- oder Fensterhebemechanik Ihres Fahrzeuges interferieren!

① Demontieren Sie die Plastikabdeckungen über den Originallautsprechern, in der Vordertüre. Entfernen Sie die Originallautsprecher.
② Halten Sie die Tiefmitteltöner in die Montageauschnitte und kontrollieren Sie, ob die vorhandenen Montagelöcher deckungsgleich mit den am Korb befindlichen Schraublöcher sind. Falls nicht, bohren sie vier neue Befestigungslöcher mit einem 3.5mm Bohrer vor.

③ Verwenden Sie die im Montagezubehör enthaltenen Stahlringe als Unterlage für die Montage der Tiefmitteltöner. Der Stahlring rückt den Korb des Tiefmitteltöners um 6mm nach vorne. Stellen Sie deshalb vor der Montage sicher, dass zwischen der Gummisicke des Tiefmitteltöners und der Originalabdeckung aus Plastik genügend Spielraum für die Membrane vorhanden ist. Die Sicke darf nicht anstossen und sollte ca. 6mm Freiraum für die Membranauslenkung nach vorne haben. Die Stahlringe sorgen für eine völlig flache und luftdichte Montagefläche. Montieren Sie anschliessend die Tiefmitteltöner mit den mitgelieferten Schrauben und den Dichtringen.

ACHTUNG: Achten Sie beim Anschluss der Lautsprecherkabel an den Tiefmitteltönern auf die korrekte Polarität! Verpolte Tiefmitteltöner verursachen einen komplett „verphasten“ und praktisch bassfreien Klang!

ANSCHLUSS / MONTAGE DER FREQUENZWEICHEN

① Der transparente Deckel der Frequenzweiche lässt sich nach hinten abziehen. Im Weichengehäuse befinden sich zwei Montagelöcher um die Weiche festzuschrauben. Montieren Sie die Frequenzweichen am gewünschten Ort mit den im Lieferumfang enthaltenen selbstschneidenden Schrauben.
② Schliessen Sie die Zuführungskabel der Hochtöner, der Tiefmitteltöner und des Verstärkers an die Frequenzweichen an. Folgen Sie unbedingt dem unten abgebildeten Anschlussplan und beachten Sie auch hier die angegebenen Polaritäten!

ACHTUNG: Die Weichen sollten für die später folgende Einstellung des Hochton- und Präsenzpegels unbedingt zugänglich bleiben!

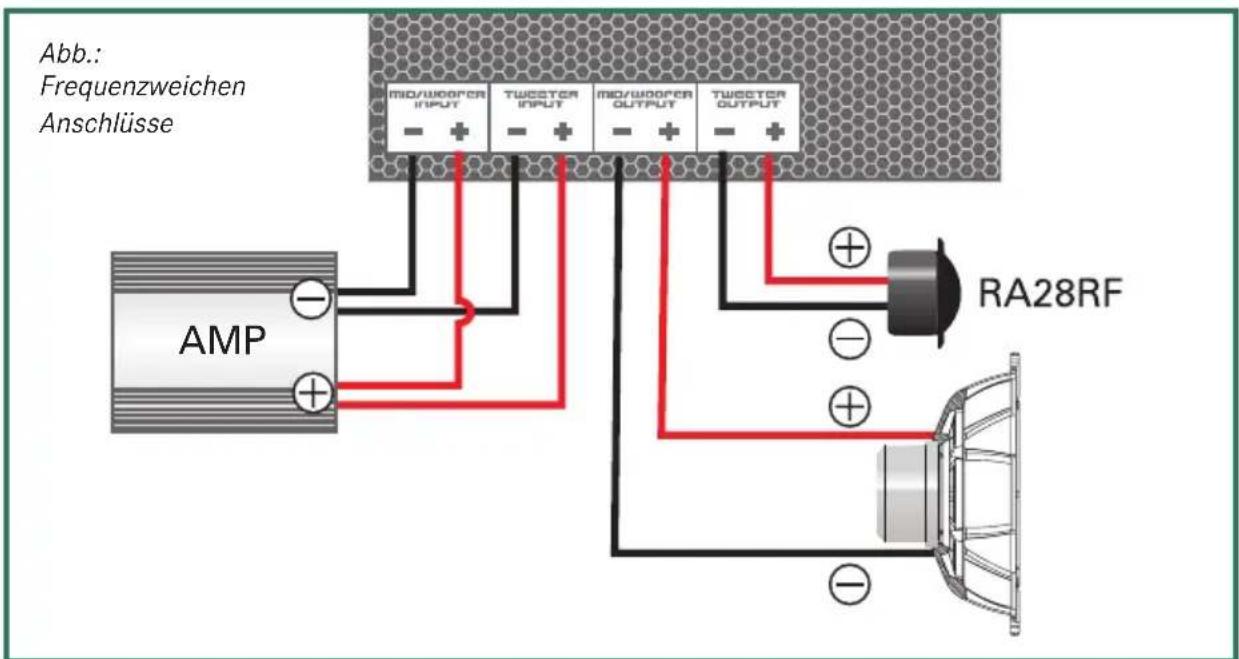

Abb.: Frequenzweichen Anschlüsse MD/WOOFER INPUT TWEETER INPUT MD/WOOFER OUTPUT TWEETER OUTPUT AMP RA28RF

MONTAGE DER HOCHTÖNER

Die dem Set beiliegenden 28mm Kalotten-Hochtöner RA28RF verfügen über ein Gehäuse mit einem Montagering aus Aluminium, der mit drei Befestigungslöchern versehen ist. Für die Montage muss nur ein Loch mit 50mm Durchmesser in die Fläche gebohrt werden, auf welcher der Hochtöner befestigt werden soll. Am einfachsten geht dies mit einem Kernbohraufsatz und einer elektrischen Bohrmaschine. Vergewissern Sie sich vor dem Bohren, dass genügend Einbautiefe hinter der Oberfläche vorhanden ist. Der RA28RF Hochtöner benötigt ca. 30mm Freiraum nach hinten um sauber montiert werden zu können!

Vor der Montage der Hochtöner müssen Sie noch das Lautsprecherkabel für den Anschluss an die Frequenzweiche am Hochtöner-Terminal anlöten.

Beachten Sie hier, dass der verwendete Lötkolben genügend heiss ist, da ein zu langes erhitzen des Terminals den Kunststoff der rückwärtigen Abdeckkappe anschmelzen könnte.

Montieren Sie nun den Hochtöner indem Sie das Lautsprecher-Kabel durch die vorher gebohrte Öffnung einziehen und die drei beiliegenden Schrauben pro Hochtöner zur Befestigung verwenden.

FEINEINSTELLUNG DES HOCHTONPEGELS

ACHTUNG: Für die nun folgende Feineinstellung des Hochtonpegels und des Präsenzbereiches, sollten die nachfolgend aufgeführten Schritte bereits erfolgt sein:

→ Komplette Verkabelung Lautsprecher, Frequenzweiche und Verstärker abgeschlossen
→ Hoch- und Tiefpassfrequenz an den Aktivweichen des Verstärkers eingestellt
→ Pegelabgleich zwischen Satelliten- und Subwooferkanal an der Endstufe durchgeführt
→ Alle Klangregler und die Loudnessfunktion am Steuergerät in ihre Neutralstellung gebracht

① Der Jumper TWEETER ATT ermöglicht die Wahl von vier verschiedenen, fein abgestuften Hochtonpegeln. Diese Abstufung ermöglicht eine Lautstärkeanpassung, um den unterschiedlichen Montageorten der Hochtöner gerecht zu werden, aber auch um eine perfekte Anpassung des Brillianzbereiches an den persönlichen Geschmack zu gewährleisten.

② Setzen Sie diesen Jumper auf eine Stellung, wo für Sie der Hochtonbereich am besten und ausgewogensten klingt.

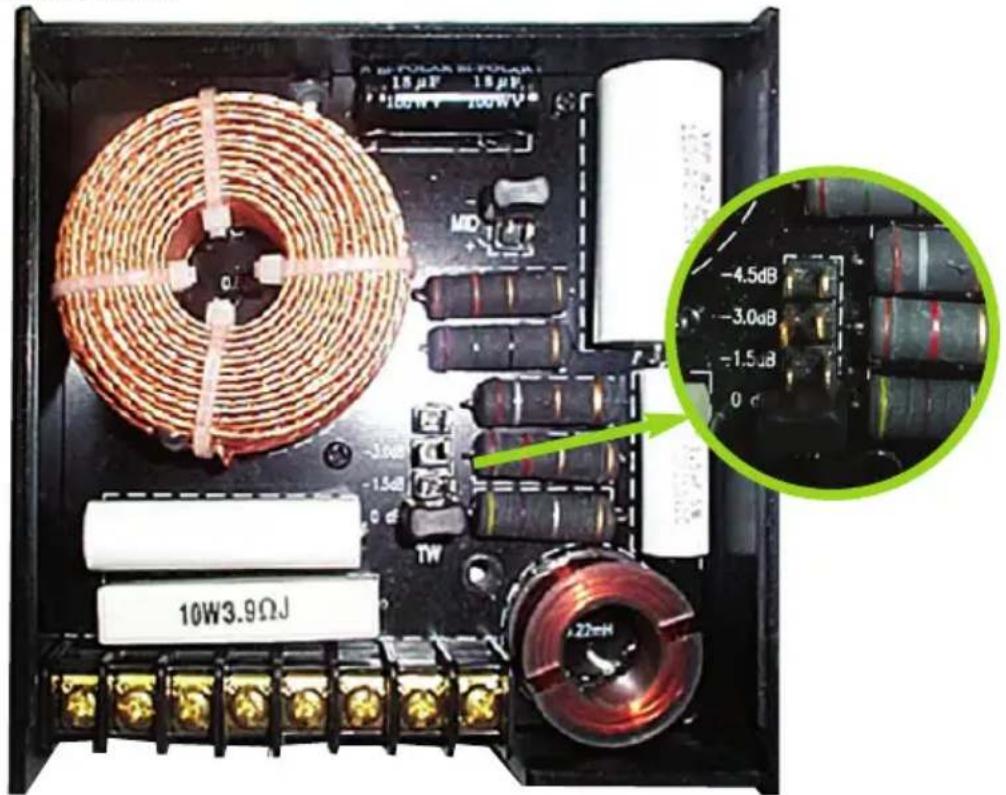

Abb.: Jumperposition

10W3.9ΩJ -4.5dB -3.0dB -1.5dB 0 dB MD 15 μF 15 μF 22μH A B FOLGA B FOLGA 100W 100W

FEINEINSTELLUNG DES PRÄSENZBEREICHES

① Der zweite Jumper mit der Bezeichnung „PRESENCE“ ermöglicht zwei unterschiedliche Pegelstufen im Präsenzbereich (2.2 bis 4kHz). Diese Abstufung ermöglicht eine Lautstärkeanpassung im unteren Hochtonbereich, je nach Montageort der Hochtöner, basierend auf dem Abstand zwischen Hochtöner und Tiefmitteltöner.
② Tipp: Stellen Sie den „Presence“ Jumper in die Position „⊖“, wenn der Hochtöner relativ nahe beim Tieftöner montiert ist, oder aber auf „⊕“ wenn die beiden Lautsprecher in relativ grossem Abstand zueinander montiert sind (z.B. A-Säule).

ACHTUNG: Beide Jumper – für den Hochtonpegel und die Präsenz Einstellung – müssen jeweils auf den gleichen Wert gesetzt werden. Der absolute Hochtonpegel sollte erst ganz am Ende der Installation eingestellt werden, und zwar nachdem die gesamte Anlage einschliesslich Subwoofer, Verstärker etc. – montiert und grob eingepegelt ist. Die Wahl sämtlicher Pegeleinstellungen sollte immer rein nach Gehör (und Geschmack!) erfolgen!

TECHNICAL SPECIFICATIONS

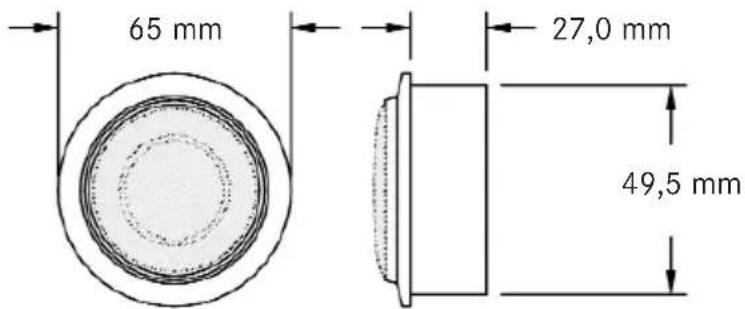

RA28RF
Flush Mount / vollversenkte Montage

GARANTIEBESTIMMUNGEN

Radical Audio Inc. gewährt auf dieses Produkt, bzw. seine Einzelteile eine Garantiezeit von ZWEI JAHREN, gültig ab Kaufdatum im Fachhandel. Diese vollumfängliche Garantieleistung basiert auf korrekter Installation des Sets durch einen autorisierten Radical Audio Inc. Fachhändler. Die Garantie gewährleistet – während der Garantiezeit – den kostenlosen Ersatz von allen mechanisch defekten Einzellautsprechern und Frequenzweichen.

Im Falle eines Schadens, bringen Sie dieses Komponentensystem am besten zum autorisierten Fachandelspartner, wo es gekauft wurde. Sollten Sie Schwierigkeiten haben, eine Radical Audio Service-Stelle zu finden, schauen Sie bitte auf der Homepage www.radical-audio.com nach! Senden Sie dieses System auf keinen Fall direkt an die angegebene Adresse des Hauptsitzes, dies könnte grosse Verzögerungen bei der Garantieabwicklung zur Folge haben.

Missbrauch oder elektrische Überlastung dieses Komponenten-Systems in Form von überhöhter Leistungszufuhr, fehler- oder laienhafter Installation, clippendem Verstärker, oder auch Fremdeinwirkung durch

Manipulation/Modifikation an den Einzelteilen fallen nicht unter die Garantie-Gewährleistung!
