BEDIENUNGSANLEITUNG MWG4002E Home Electric

VORSICHTSMASSNAHMEN ZUM SCHUTZ VOR

MIKROWELLENSTRAHLUNG 2

WICHTIGE SICHERHEITSHINWEISE 3

AUFSTELLEN 4

GRUNDLAGEN DER MIKROWELLENZUBEREITUNG 5

GEEIGNETES GESCHIRR 5

ÜBERSICHT 5

BEDIENFELD

Leistungswahlschalter 6

Zeitschaltuhr 6

Mikrowelle 6

Grillfunktion 6

Kombinationsgrill 7

BEDIENUNG 7

REINIGUNG UND PFLEGE 8

TECHNISCHE DATEN 9

PROBLEMBEHEBUNG 10

VORSICHTSMASSNAHMEN ZUM SCHUTZ VOR MIKROWELLENSTRAHLUNG

• Versuchen Sie nicht, den Mikrowellenofen bei geöffneter Tür in Betrieb zu nehmen. Dadurch tritt gefährliche Mikrowellenstrahlung aus. Die Sicherheitssperren dürfen nicht überbrückt oder außer Funktion gesetzt werden.
• Achten Sie darauf, daß sich keine Ge genstände, Schmutz oder Rückstände von Reinigungsmitteln zwischen der Tür und dem Garraum befinden.

• Für den sicheren Betrieb ist es wichtig, daß die Tür fest und dicht schließt. Verwenden Sie das Gerät nicht bei folgenden Beschädigungen:

• Wenn die Tür verzogen ist (schief).

• Wenn die Tür nicht schließt.
• Lose oder gebrochene Scharniere und Verriegelungen.
  — Beschädigte Türdichtung und Dichtflächen.

Ein defekter Mikrowellenofen darf nur von geschulten Fachkräften gewartet und repariert werden.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG:

Für den Betrieb dieses Elektrogerätes und zur Vermeidung von Verbrennungen, elektrischem Schlag, Feuer, Personenschäden und Mikrowellenstrahlung sind folgende Sicherheitshinweise und –maßnahmen zu beachten und zu befolgen:

1. Lesen Sie die Bedienungsanleitung sorgfältig durch.
2. Benutzen Sie das Gerät nur zu dem in dieser Anleitung beschriebenen Zweck.
3. Verwenden Sie keine korrosiven Flüssigkeiten oder Gase in Verbindung mit diesem Gerät.
4. Dieses Mikrowellenkochgerät ist nur für die Zubereitung von Lebensmitteln bestimmt. Dieses Gerät ist nicht für den Industriellen- oder Laborgebrauch bestimmt.
5. Benutzen Sie das Mikrowellenkochgerät nicht mit leerem Garraum.
6. ACHTUNG: Verwenden Sie das Mikrowellenkochgerät nicht, wenn die Tür oder Türdichtungen beschädigt sind. Lassen Sie das Gerät nur von einem Fachmann reparieren.
7. ACHTUNG: Kindern darf die Benutzung des Mikrowellenkochgerätes nur erlaubt werden, wenn eine angemessene Anweisung gegeben wurde, die das Kind in die Lage versetzt, das Mikrowellenkochgerät in sicherer Weise zu benutzen und die Gefahren einer falschen Bedienung zu verstehen.
8. ACHTUNG: Rohe Eier oder hartgekochte Eier in ihrer Schale dürfen nicht in der Mikrowelle erwärmt werden, da sie während und auch nach der Erwärmung explodieren können.
9. ACHTUNG: Erhitzen Sie keine Speisen oder Flüssigkeiten in geschlossenen Behältern. Diese können explodieren.
10. ACHTUNG: Erhitzen von Getränken in der Mikrowelle kann zu einem verzögert einsetzenden Kochen führen (Siedeverzug).
11. Benutzen Sie das Gerät nicht, wenn die Netzleitung beschädigt ist. Die defekte Netzleitung darf nur von einem Servicecenter repariert oder ausgetauscht werden, da hierfür spezielle Werkzeuge erforderlich sind.
12. VORSICHT: Im Grill- oder Kombinationsbetrieb können hohe Temperaturen auftreten.
13. ACHTUNG: Das Entfernen von Schutzabdeckungen führt zum Austritt von gefährlicher Mikrowellenstrahlung.

14. Beachten Sie zur Vermeidung von Brandgefahr im Garraum:

15. Entfernen Sie Bindedrähte von Verpackungen im Garraum.

16. Bei Erhitzung von Nahrungsmitteln in Papier- oder Plastikverpackung muß der Garvorgang wegen der Möglichkeit einer Entzündung beaufsichtigt werden.

17. Bei auftretendem Rauch das Gerät sofort ausschalten und den Netzstecker ziehen. Den Garraum nicht öffnen. Dadurch werden eventuelle Flammen erstickt.

18. Bewahren Sie im Garraum keine Gegenstände auf. Papier sollte aus dem Garraum entfernt werden, wenn das Gerät nicht verwendet wird.
19. Der Metalleinsatz darf NUR im reinen Grillbetrieb verwendet werden, NICHT im Mikrowellen- oder Kombibetrieb, da es sonst zu starken elektrischen Entladungen im Garraum kommt, welche das Gerät beschädigen.

20. Verwenden sie kein Metallbesteck, Alufolie o.Ä. in der Mikrowelle, da es sonst zu starken elektrischen Entladungen im Garraum kommt, welche das Gerät beschädigen.

21. Verwenden Sie den Ofen nicht zum Frittieren. Heißes Öl kann den Garraum und das Gerät beschädigen und Verbrennungen der Haut verursachen.

22. Nahrungsmittel mit Schale oder Haut müssen vor dem Garvorgang angestochen werden (z.B. Kartoffeln, Äpfel, Würstchen).

23. Zur Vermeidung von Verbrühung muß der Inhalt von Babyfläschchen und Trinkbehältern vor dem Verzehr umgerührt und die Temperatur geprüft werden.

24. Geschirr kann in der Mikrowelle durch die Nahrung miterhitzt werden. Verwenden Sie daher immer Backofenhandschuhe zum Anfassen.

25. Geschirr und Utensilien müssen vor der Verwendung auf Mikrowellentauglichkeit geprüft werden.

26. Dieses Produkt wurde klassifiziert als Gruppe 2 Klasse B ISM Gerät. Die Gruppe 2 beinhaltet alle Geräte für industrielle, medizinische oder wissenschaftliche Verwendung, bei denen hochfrequente elektromagnetische Strahlung hoher Leistung erzeugt wird zum Zwecke von Materialbehandlung und -Erhitzung. Klasse B beschreibt die Verwendung solcher Geräte für den Hausgebrauch mit Niederspannungsversorgung (Netzspannung).

27. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

28. Kinder sollen überwacht werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

AUFSTELLEN

• Entfernen Sie alles mitgelieferte Zubehör und Verpackungsmaterial aus dem Garraum.
• WARNUNG: Prüfen Sie vor der Inbetriebnahme das Gerät auf Beschädigungen der Tür, des Garraumes und der Dichtungen.
• Stellen Sie das Gerät auf einer flachen und ebenen Oberfläche auf, die dem Gewicht des Gerätes und den darin zubereiteten Speisen angemessen ist.
• Stellen Sie das Gerät nicht in der Nähe von Hitzequellen oder entflammbaren Materialien auf. Schützen Sie das Gerät vor Wasser und Feuchtigkeit.
• Für eine korrekte Belüftung des Gerätes sollte der Abstand zur Wand oder anderen Geräten 20cm über dem Gerät, 10cm von der Rückseite und 5cm an den Seiten nicht unterschreiten. Decken Sie die Lüftungsöffnungen nicht ab. Entfernen Sie nicht die Füsse des Gerätes.
• Verwenden Sie das Gerät nur mit korrekt eingesetztem Glasteller und Dreheinsatz.
• Achten Sie darauf, daß die Netzleitung nicht beschädigt ist. Die Netzleitung darf nicht unter dem Gerät oder über scharfe Kanten oder heiße Oberflächen verlegt werden.
• Der Netzstecker sollte immer frei zugänglich sein, um im Notfall das Gerät vom Netz trennen zu können.
• Verwenden Sie das Gerät nicht im Freien.

WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN.

1. Die Steckdose muss in der Reichweite des Stromkabels angebracht sein.
2. Die Eingangsleistung dieses Herds beträgt 1,2 kVA. Holen Sie bei der Aufstellung der Mikrowelle den Rat eines Fachmanns ein.

Vorsicht: Diese Mikrowelle ist intern durch eine 250V, 8 Amp. Sicherung gesichert.

GRUNDLAGEN

1. Mikrowellentaugliches Geschirr ist für Mikrowellenstrahlung "durchsichtig", d.h. die Strahlung kann ohne Absorption zu den Speisen durchdringen.

2. Mikrowellen können Metall nicht durchdringen. Verwenden Sie daher keine metallenen Behälter oder Geschirr mit Metallrand.

3. Recyceltes Papier kann Metallpartikel enthalten und in der Mikrowelle zu Funkenbildung und Brand führen. Verwenden Sie daher keine derartigen Papierprodukte in der Mikrowelle.

4. Rundes / ovales Geschirr sollte eckigem Geschirr vorgezogen werden, da Nahrung in den Ecken zu schnell garen könnte.

Diese Übersicht soll Ihnen bei der Wahl des richtigen Geschirres helfen:

MATERIAL	MIKROWELLE	GRILL
Hitzefestes Glas JA JA JA
Nicht hitzefestes Glas NEIN NEIN NEIN
Hitzefeste Keramik	JA JA JA
Mikrowellengeeignete Plastikware	JA	NEIN NEIN
Küchenpapier	JA	NEIN
Metallblech	NEIN	JA
Metallteller	NEIN	JA
Aluminiumfolie	NEIN	JA

KOMBINATION

ÜBERSICHT

1. Sicherheitsverriegelung
2. Sichtfenster
3. Dreheinsatz
4. Bedienfeld
5. Welleneinlass
6. Glasteller
7. Grill-Heizelement
8. Grillrost
9. Luftschlitze

ACHTUNG:

Die Abdeckung des Welleneinlasses (5) darf nicht entfernt werden.

Das Entfernen der Abdeckung kann zu Beschädigung der Mikrowelle führen und zum Verlust des Garantieanspruches.

BEDIENUNG

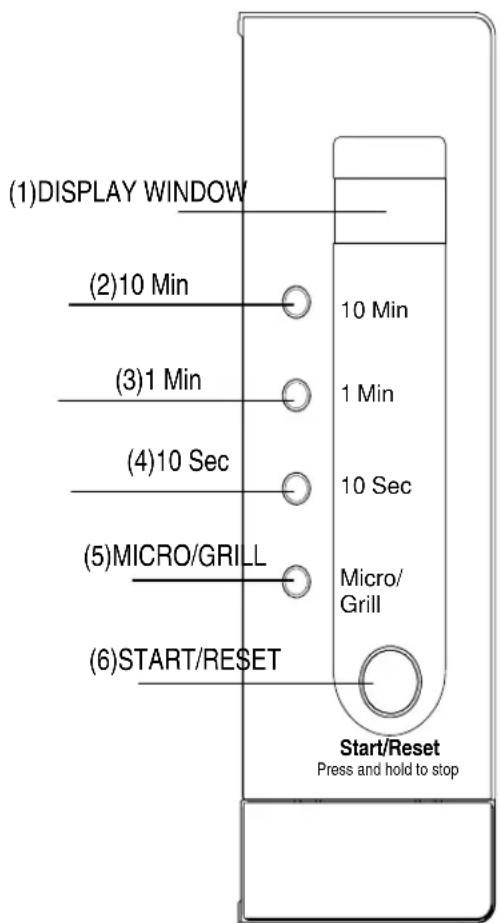

Bedienfeld

(1)DISPLAY WINDOW (2)10 Min (3)1 Min (4)10 Sec (5)MICRO/GRILL (6)START/RESET 10 Min 1 Min 10 Sec Micro/Grill Start/Reset Press and hold to stop

5) LEISTUNG (POWER):

Leistungswahlschalter

Mit diesem Schalter (5) wird die Mikrowellen-leistung, Grill- und Kombinationsstufe gewählt. Diese Einstellung sollte als erstes gewählt werden.

Mikrowelle

Für den Mikrowellenbetrieb stehen 5 Leistungs - stufen zur Verfügung. Diese können wie folgt gewählt werden:

Step	Display	Micro pc
1	P10	100%
2	P7	70%
3	P5	50%
4	P3	30%
5	P1	10%

power

1. Kochen

Sie brauchen nur die "START/RESET" Taste zu drücken um eine Minute mit 100% zu kochen Mit jedem weiteren drücken der Taste erhöht sich die Kochzeit um eine Minute. Die Maximale Eingabezeit beträgt 30 Minuten. Nach Ablauf der eingegebenen Kochzeit ertönt ein fünffacher Signalton.

Um die Eingabe zu stoppen drücken und halten Sie den Start und Reset Knopf für 2 Sekunden.

2. MIKROWELLE BENUTZEN

(A) Schnellkochmethode
(Zum Beispiel: 100% Mikrowellenleistung zum kochen für 5 Minuten)
a) Drücken Sie fünfmal die 1 Minuten Taste.
b) Drücken Sie den "START/RESET" Knopf
(B) Leistungskontroliertes Einstellen
(Zum Beispiel: 70% Mikrowellenleistung zum kochen für 10 Minuten)

a. Drücken Sie die "MICRO/GRILL" Taste um 70% Leistung auszuwählen.

b. Drücken Sie einmal die 10 Minuten Taste.

c. Drücken Sie den "START/RESET" Knopf.

KOMBINATIONEN

3. AUTOMATISCHE AUFTAUFUNKTION (DEF)

Bei diesem Auftaurogramm können maximal 2 kg aufgetaut werden. Das Gewicht geben Sie mit der 1 Minuten und der 10 Sekunden Taste ein. "1 Min" für 1.0 kg und "10 Sec" für 0.1 kg.

Zum Beispiel: Auftauen von 0.4 kg gefrorenem Lebensmitteln.

1. Drücken Sie die "MICRO/GRILL" Taste um die Auftaufunktion zu wählen. Im Display erscheint "DEF".
2. Stellen Sie "0.4 kg" durch drücken von "1 Min" und "10 Sec" Tasten ein.
3. Drücken Sie die "START/RESET" Taste.

4. GRILL/KOMBINATION BENUTZEN

Diese Funktion hat vier Einstellmöglichkeiten. Sie können die gewünschte Funktion durch drücken der "MICRO/GRILL" Taste auswählen.

(Die maximale Zeitauswahl beträgt 59.5 Minuten)

Mode 1: 85% Grillleistung, Im Display steht "G-1".

Mode 2: 50% Grillleistung, Im Display steht "G-2".

Mode 3: Kombinationskochen I (55% Mikro + 45% Grill). Im Display steht "C-1".

Mode 4: Kombinationskochen I (30% Mikro + 70% Grill). Im Display steht "C-2".

Im Grillbetrieb (ausgenommen im Kombinationskochen) stoppt das Gerät nach Ablauf der halben Grilldauer und gibt 2 Signaltöne, um Ihnen eine Möglichkeit zu geben das Grillgut zu wenden.

Schließen Sie die Tür, nachdem Sie das Grillgut gewendet haben und drücken Sie die "START/RESET" Taste. Falls Sie das Grillgut nicht wenden möchten, setzt das Gerät seinen Betrieb automatisch nach 1 Minute fort.

5. START / RESET

Sie können einen Kochvorgang jederzeit abbrechen indem Sie die "START/RESET" Taste mindestens 3 Sekunden gedrückt halten.

6. CHILDREN SAFETY LOCK

Um die Kindersicherrung zu aktivieren drücken Sie die 1 Min und 10 Sec. Taste gleichzeitigt für 2 Sekunden. Um diese Funktion wieder aufzuheben wiederholen Sie die Aktion.

REINIGUNG

1. Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie mit der Reinigung beginnen
2. Halten Sie den Garraum sauber. Spritzer und Rückstände können mit einem feuchten Tuch oder milden Reinigungsmittel entfernt werden. Verwenden Sie keine aggressiven Reinigungsmittel, Sprays oder Scheuermittel. Diese können die Oberfläche angreifen.
3. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Achten Sie darauf, daß dabei kein Wasser in das Gerät eindringt.
4. Reinigen Sie Tür, Sichtfenster und Dichtungen regelmässig mit einem feuchten Tuch. Verwenden Sie keine Scheuermittel zum Reinigen.
5. Reinigen Sie das Bedienfeld nur mit einem feuchten Tuch. Achten Sie dabei darauf, daß kein Wasser in die Knöpfe eindringt. Halten Sie die Tür geöffnet, um versehentliches Einschalten während der Reinigung zu vermeiden.
6. Bei der Zubereitung mancher Speisen kann sich Wasserdampf bilden und Rückstände im Garraum und auf der Tür hinterlassen. Entfernen Sie diese mit einem feuchten Tuch.
7. Der Glasteller im Garraum kann ganz normal von Hand oder in der Spülmaschine gereinigt werden.
8. Der Dreheinsatz, Antriebsachse und Garraumboden sollten regelmässig gereinigt werden, um einen reibungslosen Betrieb zu ermöglichen. Reinigen Sie den Garraumboden mit einem milden Geschirrspülmittel. Der Dreheinsatz kann von Hand oder in der Spülmaschine gereinigt werden. Achten Sie beim Einsetzen des Dreheinsatzes auf den richtigen Sitz auf der Antriebsachse.
9. Zum Entfernen von Gerüchen aus dem Garraum stellen Sie bitte eine

mikrowellengeeignete Schale mit ca. 250ml Wasser und dem Saft und der Schale einer Zitrone in den Garraum und erhitzen diese für ca. 5 Minuten. Danach den Garraum mit einem feuchten Tuch gründlich auswischen.

1. Lassen Sie eine defekte Garraumbeleuchtung nur durch einen Fachmann austauschen.
2. Regelmässige Reinigung des Garraumes und Entfernen von Speiserückständen und Spritzern schützt die Oberfläche des Garraumes vor Beschädigung und sorgt für einen einwandfreien Betrieb des Gerätes.

TECHNISCHE DATEN

Mikrowelle mit Grill

Model:

MWG4002E

Leistungsaufnahme:

230V\~50Hz,1280W

Mikrowellenleistung:

800W

Grilleistung

1100W

Arbeitsfrequenz: 2450MHz

Abmessungen Gehäuse: 282mm(H)×470mm(B)×377mm(T)

Abmessungen Garraum: 195mm(H)×315mm(B)×330mm(T)

Garraum Inhalt: 20 Liter

Strahlungsverteilung: Drehteller (245mm)

Leergewicht: Ca.13,5 kg

TECHNISCHE ÄNDERUNGEN JEDERZEIT OHNE ANKÜNDIGUNG VORBEHALTEN

Entsorgung von Elektrogeräten

Die Europäische Richtlinie 2002/96/EC bezüglich zu Elektro- und Elektronikmüll (Waste Electrical and Electronic Equipment, WEEE), verbietet die Entsorgung von Elektro- und Elektronikgeräten über den normalen Hausmüll. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung der enthaltenen Materialien zu optimieren und die Belastung von Umwelt und Gesundheit zu minimieren. Das hier abgebildete Symbol soll den Benutzer an die Verpflichtung erinnern, das Gerät nicht über den normalen Hausmüll zu entsorgen. Weitere Informationen über die korrekte Entsorgung des Gerätes kann bei der Örtlichen Verwaltung oder Ihrem Händler eingeholt werden.

SERVICE & SUPPORT

Wenn das Gerät nicht funktioniert:

1. Stellen Sie sicher, daß das Gerät richtig eingesteckt wurde. Falls nicht, stecken Sie das Gerät aus und nach 10 Sekunden wieder ein.
2. Stellen Sie fest, ob der Sicherungssautomat für die verwendete Steckdose abgeschaltet hat. Wenn nicht, prüfen Sie das Gerät an einer anderen Steckdose.
3. Prüfen Sie die Einstellung von Leistung und Timer.
4. Prüfen Sie, ob die Tür richtig schliesst. Nur bei geschlossener Tür wird die Mikrowelle und Grillfunktion aktiviert.

Wir gewähren Ihnen auf dieses HOME ELECTRIC Produkt 3 Jahre GARANTIE!

Für dieses Produkt übernehmen wir beginnend vom Verkaufsdatum 36 Monate Garantie für Mängel, die auf Fertigungs- oder Werkstofffehler zurückzuführen sind. Ihre gesetzlichen Gewährleistungsansprüche nach §439 ff. BGB-E bleiben hiervon unberührt. In der Garantie nicht enthalten sind Schäden, die durch unsachgemäße Behandlung oder Einsatz entstanden sind, sowie Mängel, welche die Funktion oder den Wert des Gerätes nur geringfügig beeinflussen. Weitergehend sind Verschleißteile, Transportschäden, soweit wir dies nicht zu verantworten haben, sowie Schäden, die durch nicht von uns durchgeführte Reparaturen entstanden sind, vom Garantieanspruch ausgeschlossen. Bei berechtigten Reklamationen werden wir das mangelhafte Gerät nach unserer Wahl reparieren oder gegen ein mängelfreies Gerät austauschen. Offene Mängel sind innerhalb von 14 Tagen nach Lieferung anzuzeigen. Weitere Ansprüche sind ausgeschlossen.

Zur Geltendmachung eines Garantieanspruches ist das Gerät frei Haus mit dem Kaufbeleg an unten stehende Adresse einzusenden.

Achtung! Setzen Sie sich vor einer Rücksendung immer mit uns in Verbindung. Unfrei eingesendete Pakete werden nicht angenommen!

Servicehotline für Produktreparaturen:

01805 - 22 17 84

( € 0,14 / Min. Nur in Deutschland)

Falls das defekte Produkt in unser Servicecenter eingeschickt werden muß, wenden Sie sich bitte an unsere Servicehotline zwecks Zusendung eines Retourenaufklebers.

E 2 Servicecenter GmbH

Max-Planck-Straße 13

50858 Köln
