BEDIENUNGSANLEITUNG 40.111 Filmer

Bedienungsanleitung Fahrradcomputer 40.111

Diedrich Filmer GmbH • Jeringhaver Gast 5 • D - 26316 Varel

Tel.: [phone] • www.filmer.de

MERKMALE:

1. Funk-Computer mit digitalem LCD Display, 2 Tasten
2. Mit 15 Funktionen: Kilometeranzeige (DST), Kilometerzähler (ODO), 12/24-Stunden-Uhr (CLK),
   Fahrtstundenanzeige (ATM), Aktuelle Geschwindigkeit (SPD), Max. Geschwindigkeit (MX), Durchschnitts-
   geschwindigkeit (AV), Memory (MEM), Temperaturanzeige (TEMP), Scanfunktion (SCAN), Automatisch Ein/Aus, Funkbetrieb, separates Geschwindigkeitsdisplay, Service Interval und Geschwindigkeitsvergleich
3. Zweizeiliges LCD Display: zeigt die aktuelle Geschwindigkeit und gleichzeitig eine der anderen Funktionen
4. Auto Sleep: automatisches Ausschalten nach 3 Minuten und Einschalten des Energiesparmodus

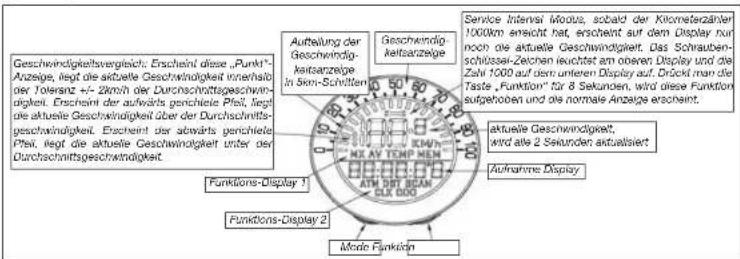

LCD DISPLAY:

Geschwindigkeitsvergleich. Escheini diese „Punkt“ Anzeige, liegt die aktuelle Geschwindigkeit innerhalb der Toleranz +/- Zinrich der Durchschnittsgeschwindigkeit. Escheini der aufwärts genchiele Pfei, liegt die aktuelle Geschwindigkeit über der Durchschnittsgeschwindigkeit. Escheini der aufwärts genchiele Pfei, liegt die aktuelle Geschwindigkeit unter der Durchschnittsgeschwindigkeit. Aufteilung der Geschwindigkeitsanzeige in Sien-Schritten Geschwindigkeitsanzeige Service Intensiv Modus, sobalt der Kilometerrzähler 1000km ersicht hat, erscheint auf dem Display nur noch die aktuelle Geschwindigkeit. Das Schraubenschlosser-Zeichen leuchtet am oberen Display und die Zahl 1000 auf dem unterden Display auf. Drück nur die Taste „Funktion“ für 8 Sekunden, wird diese Funktion aufgehoben und als normale Anzeige erscheint. Aktuelle Geschwindigkeit, wird alle 2 Sekunden actualisiert. Aufnahme Display Funktions-Display 1 Funktions-Display 2 Modo Funktien

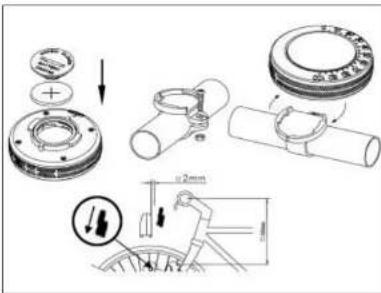

INSTALLATION:

1. Entfernen Sie den Batteriedeckel am Baden des Computers indem Sie eine Münze verwenden. Lagen Sie die Batterie so ein, dass die Seite mit dem Pluspol (+) nach oben liegt. Solite der Computer unregelmäßige Ziffern anzeigen, entfernen Sie die Batterie um sie erneut einzulegen. Dies wird den Mikroorozessor des Computers neu starten.
2. Öffnen Sie das Gehäuse des Signalgebers mit einem Kreuzschraubendreher. Legen Sie die Batterie entsprechend der Polarität ein und verschließen das Gehäuse. Montieren Sie den Signalgeber an der Gabel mit dem mitgelieferten Gummiband. Die Position des Signalgebers und Magneten ist entsprechend der unterschiedlichen Fahrrad-Typen auszuwählen. Hierbei ist die Entfernung zur Radmitte nicht relevant. Befestigen Sie den Magneten durch Aufschieben der Magnethaltenung so an einer Speiche, dass er den Signalgeber in einem Abstand von ca. 2 mm passiert.
3. Bringen Sie den Halter in der passenden Position am Lenker an. Der Computer ist korrekt befestigt, sobald er durch Drehen in die korrekte Position einrastet.

EINSTELLUNGEN:

Einstellung von Meilen/Kilometern:

Bei der ersten Inbetriebnahme, oder nach kurzem Entferen der Battene, erscheinen im 2-Sekundentakt die Zeichen für Miole (m/h) und Kilometer (km/h). Bestätigen Sie entweder km/h oder m/h durch einmaliges drücken der MODE-Taste zu dem Zeitpunkt an dem das Auszuwählende angezeigt wird. Durch Drücken der MODE-Taste gelangen Sie automatisch in den Modus zur Einstellung der Reifengröße.

Einstellung der Reifengröße:

Entsprechenden Umfang des Reifens aus der Tabelle entnehmen. Die letzte einzustellende Zahl blinkt und äncelt sich automatisch. Wenn die richtige Zahl erscheint müssen Sie diese mit der MODE-Taste bestätigen. Danach blinkt die nächste Zahl. Diesen Vorgang müssen Sie für alle 4 Zahlen wiederholen. Nach der Erstellung befindet sich der Computer automatisch im Geschwindigkeitsanzeuge-Modus. Soilten Sie versehentlich eine Zahl falsch bestätigt bzw. eingegeben haben, so kehren Sie nach Bestätigung aller 4 Zahlen in den ODO-Modus zurück und drücken für mind. 4 Sekunden die MODE-Taste. Jetzt können Sie die Einstellung erneut beginnen.

Formel zum Berechnen des Reifenumfangs: Durchmesser des Reifens x 3,14 = Umfang D = Reifengröße L = Reifenumfang

D (inch)	L (mm)	D (inch)	L (mm)	D (inch)	L (mm)	D (inch)	L (mm)
24	1915	26 - 1/4	2015	26 - 1/2	2115	27 - 3/4	2214
24 - 1/8	1925	25 - 3/8	2025	26 - 5/8	2125	27 - 7/8	2224
24 - 1/4	1935	25 - 1/2	2035	26 - 3/4	2135	28	2234
24 - 3/8	1945	25 - 5/8	2045	26 - 7/8	2145	28 - 1/8	2244
24 - 1/2	1955	25 - 3/4	2055	27	2155	28 - 1/4	2254
24 - 5/8	1965	25 - 7/8	2065	27 - 1/8	2165	28 - 3/8	2264
24 - 3/4	1975	26	2075	27 - 1/4	2175	28 - 1/2	2274
24 - 7/8	1985	26 - 1/8	2085	27 - 3/8	2184	28 - 5/8	2284
25	1995	26 - 1/4	2095	27 - 1/2	2194	28 - 3/4	2294
25 - 1/8	2005	26 - 3/8	2105	27 - 5/8	2204	28 - 7/8	2304

Alternativ: Messen Sie den Radumfang des Reifens aus, und geben Sie den ermittelften Wert (mm) als Umfangswert (L) ein.

BEDIENUNG: Durch Betätigen der MODE-Taste wechseln Sie den Modus

1. Aktuelle Geschwindigkeitsanzeige/Tageskilometer-Modus DST (max. 9999.99 km)

In der oberen Anzeige wird die aktuelle Geschwindigkeit sowohl als Zahlen als auch als Balkenanzeige dargestellt. In der unteren Anzeige erscheint die Tageskilometer-Anzeige (DST). Die Tageskilomster können im DST-Modus durch betätigen der MODE-Taste (3 Sekunden) einzein zurückgesetzt werden.

1. Uhrzeit (CLK)

Drücken Sie die MODE-Taste im CLK-Modus für 3 Sekunden, um in den Uhrzeit-Einstell-Modus zu wechseln. Durch drücken der MODE-Taste kann zwischen der 12- und 24h-Anzeige gewählt werden. Zur Uhrzeit-einstellung blinken die Zahlen auf und wechseln automatisch. Drücken Sie jeweils die MODE-Taste, um die richtige Uhrzeit einzustellen.

1. Gesamtkilometeranzeige (ODO)

Hier werden die gefahrenen Kilometer angezeigt.

1. Höchstgeschwindigkeit (MX)

Es wird im unteren Teil des Displays die seit Reste maximal gefahrene Geschwindigkeit angezeigt. Um diese einzeln zu reseten, betätigen Sie im MX-Modus für mehr als 3 Sekunden die MODE-Taste.

1. Memory

Im Memory-Modus wechselt die untere Anzeige rythmisch zwischen Fahrtzeltanzeige, Durchschnittsgeschwindigkeit und Tageskilometer ohne dass eine weitere Ta-stenbotätigung nötig ist.

1. Scan-Modus

Im Scan-Modus wechselt die Anzeige zwischen folgenden Funktionen:

1. Fahrzeitanzeige (ATM)

Sobald der Sensor Fahrsignale misst, beginnt die Fahrzeitanzeige.

1. Durchschnittsgeschwindigkeit (AV)

Im unteren Teil des Displays wird die Durchschnittsgeschwindigkeit angezeigt.

1. Temperatur (TEMP)

Es wird im unteren Teil des Displays die Temperatur angezeigt. Um die Anzeige von °C in °F zu wechseln, betätigen Sie die Funktionstaste.

WICHTIG!

- Der Computer soll vor übermäßiger Sonneneinstrahlung und Regen geschützt werden. Prüfen Sie die Positionen des Sensors und Magneten gelegentlich. Sie sollten sich nicht zu sehr auf das Display konzentrieren. Viel wichtiger ist der Straßenverkehr, dem ihre volle Aufmerksamkeit gewidmet sein sollte.

- Batterie: 1x CR2032 (3V), 1x 23A (12V)
