| Produkttyp | Bandpass-Subwoofer |
| Modell | RN112 |
| Marke | Rodek |
| Maximalbelastbarkeit | 400 W |
| Dauerbelastbarkeit (RMS) | 250 W |
| Frequenzgang | 20 – 120 Hz (-3 dB) |
| Empfindlichkeit | 92 dB (1 W/1 m) |
| Nennimpedanz | 4 Ohm |
| Abmessungen (B x H x T) | 500 x 390 x 435/335 mm |
| Gehäusematerial | MDF (mitteldichte Faserplatte) |
| Besondere Merkmale | Compound Push-Pull Bandpass-System, zwei RW12 Woofer, blaue Innenbeleuchtung, Acrylglasscheibe, Filzbezug und Strukturlack-Front, geneigte Rückwand |
| Anschlussterminal | Separater Eingang für 12V Stromversorgung |
| Empfohlene Tiefpassfrequenz | ca. 80 Hz mit 12 dB/Oktave Flankensteilheit |
| Garantie | 2 Jahre ab Kaufdatum im Fachhandel |
| Reinigung und Pflege | Gehäuse mit trockenem Tuch abwischen; keine aggressiven Reinigungsmittel verwenden |
| Sicherheitshinweis | LED-Beleuchtung bei fahrendem Fahrzeug in einigen Ländern verboten; Stromversorgung an Innenraumbeleuchtung des Kofferraums anschließen |
Häufig gestellte Fragen - RN112 Rodek
Benutzerfragen zu RN112 Rodek
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Freisprecheinrichtung fürs Auto kostenlos im PDF-Format! Finden Sie Ihr Handbuch RN112 - Rodek und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. RN112 von der Marke Rodek.
BEDIENUNGSANLEITUNG RN112 Rodek
Sie haben mit dem Kauf dieser RODEK Komponente eine ex-zellente Wahl getroffen. RODEK Bandpass Subwoofer basieren auf Entwicklungs-Knowhow, welches oft für neue Bestmarken im angestammten Preisbereich sorgt.

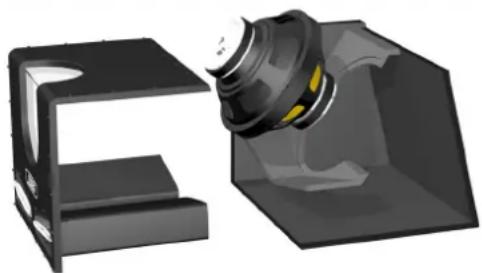

Beide RN-Typ Bandpässe setzen auf ein sogenanntes Push-Pull Compound Prinzip, welches sich durch den Einsatz von zwei Woofern auszeichnet, die Kopf an Kopf montiert sind. Das Resultat dieser Konstruktionsvariante ist ein Frequenzgang, der gegenüber einem gleichgrossen Gehäuse mit nur einem Chassis weiter in die Tiefe reicht, mit mehr Bassdruck und sehr hohem Maximalpegel, nebst höherer elektrischer Belastbarkeit.
Beide Subwoofermodelle setzen aus klanglichen Gründen auf Gehäuse aus MDF und sind mit RW12 Woofern von RODEK bestückt.
Lesen und befolgen Sie die nachfolgende Installations- und Bedienungsanleitung genau, um das Klang- und Leistungspotential dieser Car-Hifi Komponente voll auszuschöpfen, bzw. bewahren Sie diese Bedienungsanleitung für allfällige, vielleicht erst später auftauchende Fragen auf.
Spezielle Merkmale
■ Compound "Push-Pull" Bandpass System
■ Bestückt mit zwei oder vier RW12 Subwoofer
■ Optimiert für beste Tiefbasswiedergabe und hohen Maximalschalldruck
Grosse Bassreflex Resonatorquerschnittsfläche mit beleuchteten „Needles“
■ CNC gefrästes Gehäuse aus MDF mit kompakten Abmessungen
■ Hauptgehäuse mit Filzbezug und Strukturlack-Front
■ Acrylglasscheibe mit blauer Innenbeleuchtung
■ Gehäuse mit geneigter Rückwand für beste Nutzung des Kofferraums
■ Bedämpfung der Kammern für verfärbungsfreien Klang
■ Anschlussterminal mit separatem Eingang für 12V Stromversorgung
Plazierung → Anschluss → Einstellungen
Ihr RODEK Subwoofer ist für die Plazierung im Kofferraum ausgelegt. Das Anschlussterminal ermöglicht schnelles Entfernen des Sub, wenn zusätzliche Ladefläche benötigt wird.
Einstellungen am Lowpass der Aktivweiche des Subwoofer-Amps oder des Headunits sollten erst erfolgen, nach dem alle Klangregler an Ihrem Headunit, wie z.B. Treble, Bass und Loudness, in die neutral oder Nullstellung gebracht wurden. Ihr Bandpass Subwoofer benötigt ein Tiefpass gefiltertes Signal mit einer Flankensteilheit von 12dB/Oktave für ein optimales klangliches Resultat.
→ Schliessen Sie das Lautsprecherkabel Ihres Sub-Amps am entsprechenden Terminal des Subwoofers an.
→ Stellen sie die Tiefpassfrequenz des Basskanals auf ca. 80 Hz. Drehen sie den Lautstärkeregler am Headunit etwa ein Drittel auf
→ Drehen Sie das Poti für die Eingangsempfindlichkeit des Basskanals soweit auf, dass sich ein guter Basspegel ergibt
→ Drehen Sie die Lautstärke des Headunits zurück und testen Sie durch Umpolen der Lautsprecherleitung am Subwooferterminal aus, mit welcher Anschlusspolarität sich mehr Bassfülle einstellt.
Die akustisch phasenrichtige Polung Ihres Subwoofers ist wichtig, weil sich bei einer Anschlussvariante im Übergangsbereich um 80 Hz eine Auschlöschung der Schallanteile ein- stellt – in der anderen eine Schalladdition.
Die Feineinstellung für besten Klang muss durch Verstellen der Tiefpass Trennfrequenz des Subkanals gefunden werden. Generell führt eine zu tief gewählte Trennfrequenz an der Aktivweiche zu einem tiefbasslastigen und drucklosen Klang, während bei einer zu hohen Trennfrequenz die Wiedergabe zum Dröhnen neigt.
Spezifikationen RN112 RN212
| Maximalbelastbarkeit: | 400 W | 2 x 400 W |
| Dauerbelastbarkeit: | 250 W RMS | 2 x 250 W |
| Frequenzgang (im Auto -3dB): | 20 – 120 Hz | 20 – 120 Hz |
| Empfindlichkeit (1W/1m): | 92 dB | 95 dB |
| Nennimpedanz: | 4 Ohm | 2 x 4 Ohm |
| Abmessungen (BxHxT): | 500 x 390 x 435/335 mm | 870 x 390 x 435/335 mm |
Aus rechtlichen und Sicherheitsgründen kann der Betrieb der LED Beleuchtung der RN Bandpass Subwoofer bei fahrendem Fahrzeug verboten sein. Um nicht mit bestehenden gesetzlichen Richtlinien in div. EU Ländern in Konflikt zu kommen empfehlen wir, die LED Stromversorgung an die Innenraumbeleuchtung des Kofferraumes anzuschliessen.
GARANTIEBESTIMMUNGEN
Garantiegewährleistung → 2 Jahre ab Kaufdatum im Fachhandel.
Garantie-Einschränkungen
Nicht unter Garantie fallen Schäden infolge von:
- Überlastung der Lautsprecher durch zu hohe oder verzerrte Verstärkerleistung etc.
- schädlichen Einwirkungen von übermäßiger Feuchtigkeit, Flüssigkeiten, Hitze, Sonneneinstrahlung oder übermäßiger Verschmutzung.
- mechanischer Beschädigung durch Unfall, Fall oder Stoss; Schäden durch nicht autorisierte Reparaturversuche oder nicht durch den Hersteller ausdrücklich autorisierte Modifikationen.
Die Garantie dieses Produkts bleibt in jedem Fall auf die Reparatur bzw. den Ersatz (Entscheidung beim Hersteller) des jeweiligen RODEK-Produkts beschränkt. Schäden durch unsachgemäße Verpackung oder Transportschäden werden nicht durch diese Garantie gedeckt. Jeder über diese Garantie-Erklärung hinausgehende Anspruch und jede Haftung für direkte oder indirekte Folgeschäden werden ausdrücklich abgelehnt.
