HM-RC-SEC4 - Fernbedienung EQ-3 - Kostenlose Bedienungsanleitung

Produkttyp	Funk-Fernbedienung (Alarmfunktion)
Marke	eQ-3
Modell	HM-RC-SEC4 (auch HM-RC-Sec4-3)
Abmessungen (B x H x T)	38 x 75 x 14 mm
Gewicht (inkl. Batterie)	38 g
Stromversorgung	1 x 1,5 V LR03/Micro/AAA-Batterie
Batterielebensdauer	> 3 Jahre (basierend auf 10 Nutzungen pro Tag)
Funkfrequenz	868,3 MHz
Typische Reichweite im Freien	200 m
Schutzart	IP20
Umgebungstemperatur	-10 °C bis +55 °C
Gehäusefarbe	Graphitschwarz
Hauptfunktionen	Steuerung der Homematic-Alarmfunktionen über die CCU: Innenscharfschaltung, Außenscharfschaltung, Unscharfschaltung und Lichtsteuerung (einzelner Ein/Aus-Taster)
Tasten	4 Tasten: Tastenpaar 1 (Innen-/Außenscharf), Taste 4 (Unscharf), Taste 3 (Licht)
Kompatibilität	Nur Homematic CCU (Zentrale); nicht kompatibel mit HM-Sec-Cen oder HM-Sec-Cen-B
Anlernvorgang	Direkt an Geräte oder über CCU; Tastenpaar für BP1, einzeln für Tasten 3 und 4
LED-Anzeige	Mehrfarbige LED für Status: grün (Erfolg), rot (Fehler), orange (Anlernen), usw.
Reset	Werkseinstellungen durch Halten des Anlerntasters für 5+5 Sekunden
Duty Cycle	< 1% pro Stunde (36 s/h), gesetzlich geregelt
Wartung	Nur Batteriewechsel; mit weichem, trockenem Tuch reinigen; keine vom Benutzer zu wartenden Teile im Inneren
Sicherheit	Nicht öffnen; von Kindern fernhalten; Batterien ordnungsgemäß entsorgen
Ersatzteile	Batterie (LR03/AAA)
Allgemeine Informationen	Teil des Homematic-Systems; verwendet bidirektionales BidCoS-Protokoll; CE-konform; hergestellt von eQ-3 AG, Deutschland

Häufig gestellte Fragen - HM-RC-SEC4 EQ-3

Wie wechsle ich die Batterie im HM-RC-SEC4?

Schieben Sie den Batteriefachdeckel vom Gerät weg, legen Sie eine neue 1,5V LR03/AAA-Batterie mit richtiger Polung ein, schließen Sie den Deckel bis er einrastet. Ersetzen Sie die Batterie, wenn die LED 5 Mal rot blinkt oder das gesteuerte Gerät nicht mehr reagiert.

Wie lerne ich die Fernbedienung direkt an ein Homematic-Gerät an?

Drücken Sie kurz den Anlerntaster (Rückseite) mit einem spitzen Gegenstand, um in den Konfigurationsmodus zu gelangen (grüne LED). Drücken Sie dann die gewünschte Steuertaste, um in den Anlernmodus zu gelangen (oranges Blinken). Aktivieren Sie den Anlernvorgang am Zielgerät. Die LED blinkt schnell orange, dann zeigt sie grün für Erfolg oder rot für Fehler.

Wie groß ist die Funkreichweite des HM-RC-SEC4?

Die typische Reichweite im Freien beträgt 200 m. Die Reichweite in Innenräumen kann aufgrund von Wänden, Feuchtigkeit und Störungen geringer sein. Halten Sie während des Anlernvorgangs mindestens 50 cm Abstand zwischen den Geräten.

Was bedeutet der Duty-Cycle-Fehler?

Der Duty Cycle ist eine Sendezeitbegrenzung von 1% pro Stunde (36 s/h) für 868-MHz-Geräte. Bei Überschreitung zeigt die LED einen langen und einen kurzen roten Blitz, und das Gerät kann vorübergehend aufhören zu arbeiten. Es erholt sich innerhalb von max. 1 Stunde.

Wie setze ich die Fernbedienung auf Werkseinstellungen zurück?

Drücken und halten Sie den Anlerntaster für mindestens 5 Sekunden (langsames rotes Blinken). Zur Bestätigung drücken und halten Sie ihn erneut für mindestens 5 Sekunden (schnelles rotes Blinken). Loslassen, um den Reset abzuschließen. Wenn die LED dauerhaft leuchtet, ist das Gerät blockiert und muss über die CCU-WebUI zurückgesetzt werden.

Was bedeuten die LED-Blinkcodes?

1x rot/grün/orange: LED-Test. 5x kurz rot: Batterie schwach. 1 lang + 2 kurz rot: Gerät defekt. 1 lang + 1 kurz rot: Duty Cycle überschritten. Langsam grün: Konfigurationsmodus. Langsam orange: Anlernmodus. Schnell orange: Datenübertragung. 1s grün: Befehl bestätigt. 2s rot: Befehl nicht bestätigt.

Kann der HM-RC-SEC4 mit der Homematic-Funk-Alarmsteuerung (HM-Sec-Cen) verwendet werden?

Nein, die Fernbedienung kann nicht mit der HM-Sec-Cen oder HM-Sec-Cen-B verwendet werden. Sie ist für die Verwendung mit der Homematic CCU (Zentrale) für Alarmfunktionen über die WebUI ausgelegt.

Wie reinige ich die Fernbedienung?

Verwenden Sie ein weiches, trockenes, fusselfreies Tuch. Bei starker Verschmutzung befeuchten Sie das Tuch mit lauwarmem Wasser. Verwenden Sie keine Lösungsmittel oder Scheuermittel, da diese das Kunststoffgehäuse und die Beschriftungen beschädigen können.

Wie sollte ich das Gerät und die Batterien entsorgen?

Entsorgen Sie elektronische Geräte oder Batterien nicht im Hausmüll. Geben Sie gebrauchte Batterien an einer örtlichen Batteriesammelstelle ab. Das Gerät sollte gemäß den örtlichen Vorschriften zu einer Sammelstelle für Altgeräte gebracht werden.

Ist der HM-RC-SEC4 wasserdicht?

Nein, das Gerät hat die Schutzart IP20, was bedeutet, dass es gegen feste Fremdkörper größer als 12,5 mm geschützt ist, aber nicht gegen Wasser. Es muss in einer trockenen und staubfreien Umgebung betrieben und vor Feuchtigkeit geschützt werden.

BEDIENUNGSANLEITUNG HM-RC-SEC4 EQ-3

Bedienungsanleitung (S. 2) Operating Manual (p. 35)

Funk-Handsender, 4-Tasten Remote Control, 4 buttons

HM-RC-4-3

HM-RC-Key4-3

HM-RC-Sec4-3

Lieferumfang

Anzahl Artikel

1x HomeMatic Funk-Handsender

1x Schlüsselring

1x 1,5 V LR03/Micro/AAA Batterie

1x Bedienungsanleitung

Dokumentation © 2015 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

132674

V 1.1 (11/2016)

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung ....4
2 Gefahrenhinweise 4
3 Funktion....6
4 Allgemeine Systeminformation zu Homematic 11
5 Allgemeine Hinweise zum Funkbetrieb ..... 11
6 Inbetriebnahme 12
6.1 Batterien einlegen und wechseln ..... 12
6.1.1 Batterien einlegen 12
6.1.2 Batterien wechseln 13
6.1.3 Verhalten nach Batteriewechsel ..... 14
6.2 Anlernen 15
6.2.1 Direktes Anlernen an Homematic Geräte....15
6.2.2 Anlernen an eine Homematic Zentrale.....18
7 Bedienung 23
8 Zurücksetzen in den Auslieferungszustand .. 26
9 Fehler- und Rückmeldungen durch die Geräte-LED 28
9.1 Blinkcodes und Fehlermeldungen ..... 28
9.2 Befehl nicht bestätigt 31
9.3 Duty Cycle überschritten 31
10 Wartung und Reinigung .... 32
11 Technische Daten....33

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre Homematic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

2 Gefahrenhinweise

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schicken Sie das Gerät an den Service.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produktes nicht gestattet.

Betreiben Sie das Gerät nur in trockener sowie staubfreier Umgebung, setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, übermäßiger Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen.

Plastikfolien/-tüten, Styroporteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden.

Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss.

3 Funktion

Mit dem Homematic Funk-Handsender können Sie angelernte Homematic Geräte über vier Tasten bequem steuern. Es gibt drei verschiedene Varianten für den individuellen Einsatz des Homematic Handsenders:

• Universal (HM-RC-4-3):

Mit dem Handsender können Sie Homematic Aktoren steuern, um z. B. Beleuchtung ein- oder auszuschalten.

- Alarmfunktion (HM-RC-Sec4-3):

Mit dem Handsender können Sie Alarmfunktionen Ihrer CCU steuern. Über die Bedienoberfläche „WebUI“ können Sie den Handsender mit anderen Homematic Geräten wie z. B. einem Bewegungsmelder oder einem Fensterkontakt verknüpfen und über Zentralenprogramme („Wenn-Dann-Verknüpfungen“) individuelle Alarmfunktionen konfigurieren.

• KeyMatic (HM-RC-Key4-3):

Mit dem Handsender können Sie Ihren Homematic Funk-Türschlossantrieb KeyMatic steuern, um Türen zu öffnen und zu ver- bzw. entriegeln sowie Licht ein- bzw. ausschalten.

Bedienelemente:

(1) Geräte-LED
(2) Bedientasten
(3) Anlerntaste
(4) Batteriefachdeckel
(5) Schlüsselring

Die verschiedenen Handsender haben folgende Bedientasten:

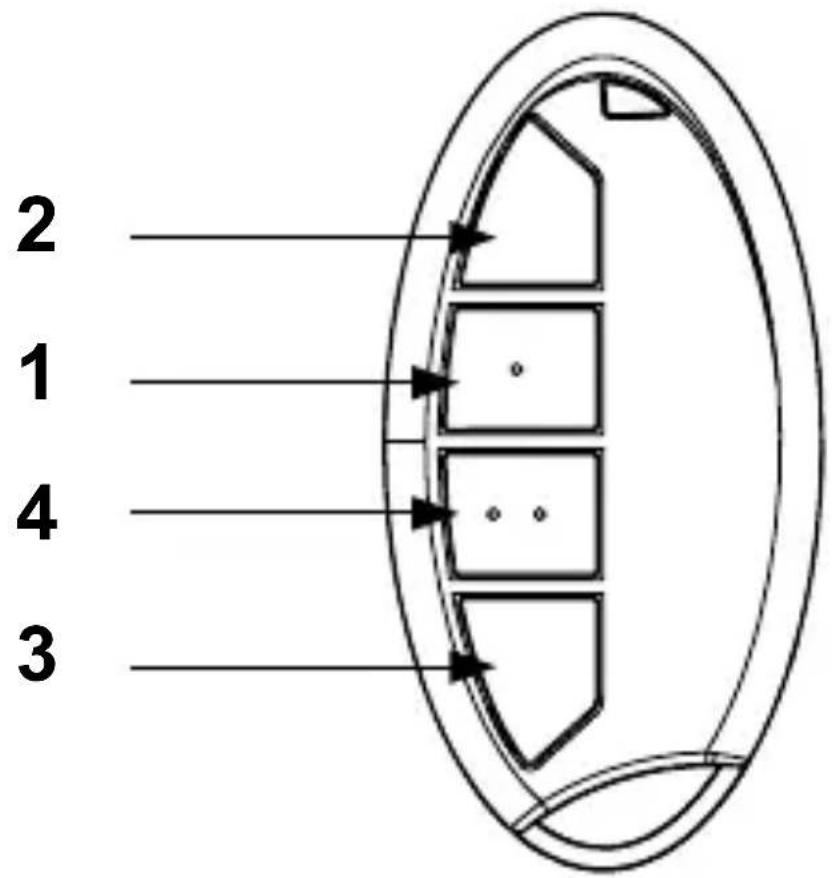

Universal (HM-RC-4-3):

(2) Taste Ein (Tastenpaar 1)
(1) Taste Aus (Tastenpaar 1)
(4) Taste Ein (Tastenpaar 2)
(3) Taste Aus (Tastenpaar 2)

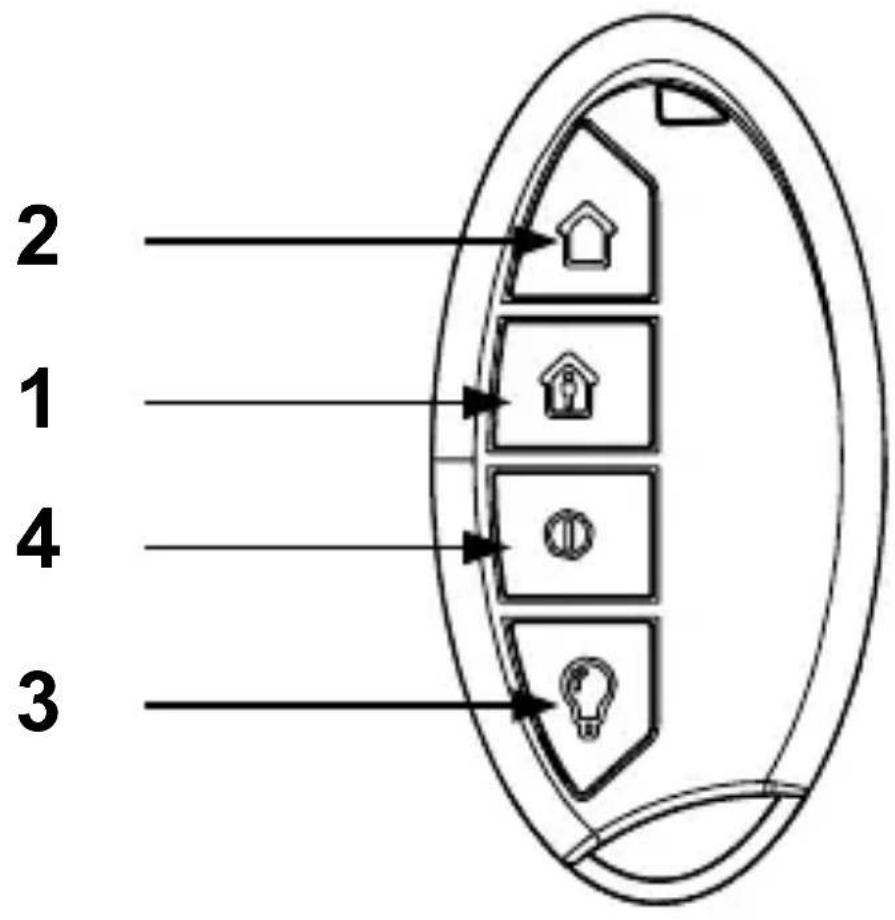

Alarmfunktion (HM-RC-Sec4-3):

(2) Taste extern scharf (Tastenpaar 1)
(1) Taste intern scharf (Tastenpaar 1)
(4) Taste unscharf (Einzeltaste)
(3) Taste Licht (Einzeltaste „Ein/Aus“)

1 Diese Taste schaltet das angelernte Gerät um. Einmal drücken: Aktor “Ein”, ein weiteres Mal drücken: Aktor “Aus”.

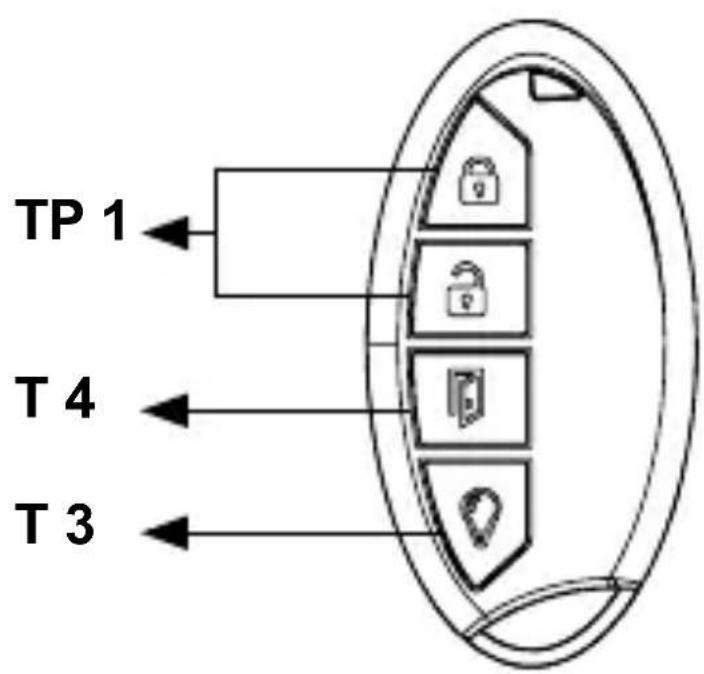

KeyMatic (HM-RC-Key4-3):

(2) Taste Verschließen (Tastenpaar 1)
(1) Taste Entriegeln (Tastenpaar 1)
(4) Taste Tür öffnen (Einzeltaste)
(3) Taste Licht (Einzeltaste „Ein/Aus“)

1 Diese Taste schaltet das angelernte Gerät um. Einmal drücken: Aktor “Ein”, ein weiteres Mal drücken: Aktor “Aus”.

4 Allgemeine Systeminformation zu Homematic

Dieses Gerät ist Teil des Homematic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll. Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im Homematic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem Homematic WebUI Handbuch. Alle technischen Dokumente und Updates finden Sie stets aktuell unter www.homematic.com.

5 Allgemeine Hinweise zum Funk- betrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Die vollständige Konformitätserklärung finden Sie unter www.homematic.com.

6 Inbetriebnahme

6.1 Batterien einlegen und wechseln

6.1.1 Batterien einlegen

Um das Gerät in Betrieb zu nehmen, gehen Sie wie folgt vor:

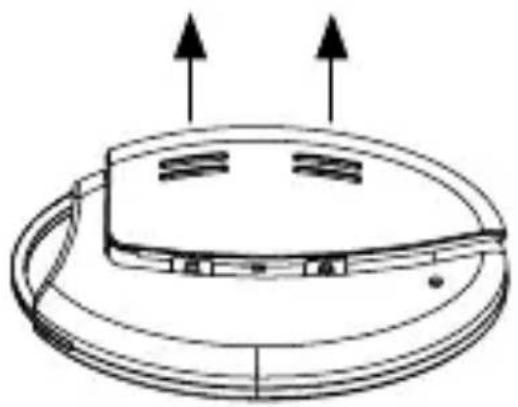

- Öffnen Sie das rückseitige Batteriefach, indem Sie den Batteriefachdeckel mit etwas Druck vom Gerät wegschieben.

• Dadurch öffnet sich die Verrastung und der Bat-

teriefachdeckel kann auf- geklappt werden. Der De- ckel bleibt dabei mit dem Gehäuse verbunden.

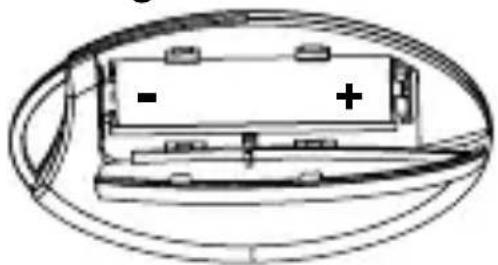

- Legen Sie eine Batterie vom Typ LR03/AAA/Micro polrichtig entsprechend den Polaritätsmarkierungen in das Batteriefach ein.

- Schließen Sie das Batteriefach indem Sie den Batteriefachdeckel zuklappen und ihn dann mit leichtem Druck wieder Richtung Gehäusemitte schieben, bis er einrastet.

6.1.2 Batterien wechseln

Wird beim Betätigen einer Taste des Handsenders der Blinkcode für leere Batterien (5 x kurzes rotes Blinken) angezeigt oder erfolgt keine Reaktion des zu steuernden Gerätes, tauschen Sie die verbrauchte Batterie wie im vorangegangenen Kapitel beschrieben gegen eine neue Batterie vom Typ LR03/AAA/Micro aus. Beachten Sie dabei die richtige Polung der Batterie.

Batterien dürfen niemals aufgeladen werden. Batterien nicht ins Feuer werfen. Batterien nicht übermäßiger Wärme aussetzen. Batterien nicht kurzschließen. Es besteht Explosionsgefahr!

Entsorgungshinweis!

Verbrauchte Batterien gehören nicht in den Hausmüll! Entsorgen Sie diese in Ihrer örtlichen Batteriesammelstelle!

6.1.3 Verhalten nach Batteriewechsel

Nach dem Einlegen der Batterie führt der Handsender zunächst einen Selbsttest/Neustart (ca. 2 Sekunden) durch. Die LED blinkt kurz rot, grün, orange auf (LED-Test-Anzeige). Danach erfolgt die Initialisierung.

Bei niedriger Batteriespannung wird, sofern es der Spannungswert noch zulässt, trotzdem die Tastenabfrage aktiviert und der Handsender ist betriebsbereit. Je nach Beanspruchung kann evtl. nach kurzer Ruhezeit der Batterie wieder mehrfach gesendet werden.

Wenn Sie schwache Batterien verwenden, kann das Gerät beim Betätigen einer Taste automatisch einen Neustart durchführen. Dann blinkt die Geräte-LED kurz rot, grün, orange, gefolgt von 5 x kurzem roten Blinken für die schwache Batterie.

Ist die Batterie für die weitere Verwendung zu schwach, erfolgt die Meldung (5 x kurzes rotes Blinken) direkt nach dem Tastendruck. In diesem Fall müssen Sie die Batterie durch eine neue ersetzen.

6.2 Anlernen

Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen!

Damit der Handsender in Ihr Homematic System integriert werden und mit anderen Homematic Gerä- ten kommunizieren kann, muss das Gerät zunächst angelernt werden. Sie können den Handsender direkt an andere Homematic-Geräte oder an die Homematic Zentrale anlernen.

6.2.1 Direktes Anlernen an Homematic Geräte

Wenn Sie den Handsender an ein oder mehrere Homematic Geräte anlernen möchten, müssen Sie die beiden zu verknüpfenden Geräte in den Anlernmodus bringen und den gewünschten Kanal zum Anlernen auswählen.

Beim Anlernen des Universal-Handsenders werden jeweils die Tasten 1 und 2 sowie 3 und 4 als Tastenpaare (TP 1 und TP 2) angelernt. Das bedeutet, dass beim Drücken der Taste 2 die Funktion „Ein“ und für die Taste 1 automatisch die Funktion „Aus“ angelernt wird. Dies gilt ebenso für die Tasten 4 und 3.

Beim Anlernen des Alarmfunktionen- und Key-Matic-Handsenders werden die Tasten 1 und 2 als Tastenpaar (TP 1) angelernt. Die Tasten 3 und 4 werden einzeln nacheinander angelernt.

Dafür gehen Sie bitte wie folgt vor:

• Die Anlerntaste befindet sich auf der Rückseite des Handsenders oben rechts. Drücken Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste.

- Der Handsender befindet sich nun im Konfigurationsmodus. Dies wird durch grünes Blinken der Geräte-LED angezeigt. (Durch erneutes kurzes Drücken der Anlerntaste, können Sie den Konfigurationsmodus verlassen.)

- Drücken Sie die Bedientaste des Handsenders, an die Sie eine Funktion anlernen wollen, um in den Anlernmodus zu gelangen. Die Geräte-LED blinkt langsam orange. (Wenn das anzulernende Gerät noch nicht im Anlernmodus ist, können Sie den Anlernmodus des Handsenders durch erneutes kurzes Drücken der Anlerntaste abbrechen. Die Geräte-LED leuchtet dann rot auf.)

- Bringen Sie nun das Gerät, an das Sie den Handsender anlernen wollen, gemäß der zugehörigen Bedienungsanleitung in den Anlernmodus.

- Befinden sich beide Geräte im Anlernmodus, wird dieses durch schnelles oranges Blinken angezeigt.

Nachdem der Anlernvorgang abgeschlossen wurde, zeigt ein grünes Leuchten der LED für 1 Sekunde einen erfolgreichen Anlernvorgang an.

Wenn die Geräte LED für 2 Sekunden rot aufleuchtet, ist auf einen fehlerhaften Anlernvorgang zu schließen. In diesem Fall ist der Anlernvorgang erneut durchzuführen.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet.

Ist der Handsender bereits an eine Zentrale angelernt und damit für direktes Anlernen gesperrt, kann er zwar wie oben beschrieben in den Konfigurationsmodus gebracht werden, nach Drücken einer Bedientaste leuchtet die Geräte-LED jedoch für 2 Sekunden rot auf. Es ist kein direktes Anlernen an andere Geräte möglich.

Beim Anlernen beachten Sie bitte, dass Sie zwischen den Geräten einen Abstand von mindestens 50 cm einhalten.

6.2.2 Anlernen an eine Homematic Zentrale

Um Ihr Gerät softwarebasiert und komfortabel

• steuern und konfigurieren,
• direkt mit anderen Geräten verknüpfen oder
• in Zentralenprogrammen nutzen zu können,

muss es zunächst an die Homematic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die Homematic Bedienoberfläche „WebUI“.

Sobald eine Komponente an eine Zentrale angelernt ist, kann sie nur noch über diese mit anderen Komponenten verknüpft werden.

Jede Komponente kann immer nur an eine Zentrale angelernt werden.

Beim Anlernen beachten Sie bitte, dass Sie einen Abstand der Geräte zur Zentrale von mindestens 50 cm einhalten.

Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor:

• Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“ im rechten Bildschirmbereich.
• Um den Anlernmodus zu aktivieren, klicken Sie auf „BidCoS-RF Anlernmodus“.

• Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende An- lernzeit.
• Versetzen Sie innerhalb dieser Anlernzeit auch den Homematic Handsender in den Konfigurationsmodus indem Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste des Handsenders drücken.

- Der Handsender befindet sich nun im Konfigurationsmodus. Dies wird durch grünes Blinken der Geräte-LED angezeigt.

- Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Softwareoberfläche. Der Button „Posteingang (x neue Geräte)“ zeigt dabei an, wie viele neue Geräte erfolgreich angelernt wurden.

• Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschriebenen Schritte für jedes Gerät

wiederholen.

- Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im folgenden Abschnitt („Neu angelernte Geräte konfigurieren“) beschrieben.

Neu angelernte Geräte konfigurieren

Nachdem Sie Ihr Gerät an die Homematic Zentrale angelernt haben, wird es in den „Posteingang“ verschoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Bedien- und Konfigurationsaufgaben zur Verfügung steht. Vergeben Sie einen Namen und ordnen Sie das Gerät einem Raum zu. Sie haben zusätzlich die Möglichkeit, einzelne Parametereinstellungen vorzunehmen.

Anschließend können Sie Ihr Gerät über die Bedien-oberfläche „WebUI“ steuern und konfigurieren, direkt mit anderen Geräten verknüpfen oder in Zentralenprogrammen nutzen. Einzelheiten hierzu entnehmen Sie bitte der WebUI Bedienungsanleitung (zu finden im Download-Bereich der Website www.homematic.com).

Übersicht Blinkcodes während des Anlernvorgangs:

LED Blinkcodes Bedeutung
1 s grüne LED Anlernen erfolgreich.
2 s rote LED Anlernen fehlgeschlagen. Versuchen Sie es erneut.
Langsames orangenes Blinken	Es befindet sich nur der Handsender im Anlernmodus. Bringen Sie das anzulernende Gerät ebenfalls in den Anlernmodus.
Schnelles oranges Blinken gefolgt von 1 s grünes oder 2 s rotes Leuchten (je nach Erfolg)	Beide Geräte befinden sich im Anlernmodus, Anlernvorgang läuft.
Handsender im Konfigurationsmodus (lang-sames grünes Blinken) und bei Tastenbetätigung rotes Aufleuchten	Handsender bereits an Zentrale angelernt und damit gegen direktes Anlernen gesperrt (sie-he Abschnitt „Direktes Anlernen an Homematic Geräte“).

7 Bedienung

Nach dem Anlernen stehen mehrere Bedienfunktionen zur Verfügung:

Universal (HM-RC-4-3):

Nachdem Sie den Handsender individuell an einen oder mehrere Empfänger angelernt haben, können Sie diese über zwei Tastenpaare (TP 1 und TP 2) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern möchte.

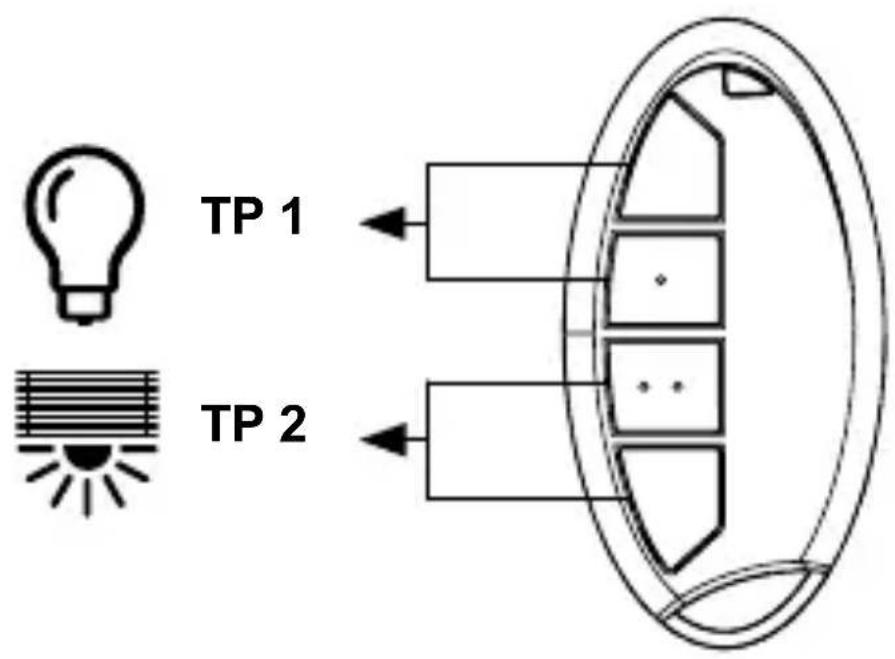

Beispielsweise können Sie mit dem ersten Tastenpaar (TP 1) einen Aktor für Beleuchtung ein- bzw. ausschalten und mit dem zweiten Tastenpaar (TP 2) Rollladenaktoren rauf bzw. runter fahren.

Alarmfunktion (HM-RC-Sec4-3):

Nachdem Sie den Handsender an Ihre Homematic CCU angelernt haben, können Sie die Alarmfunktionen der CCU über ein Tastenpaar (TP 1) und zwei einzelne Tasten (T 4 und T 3) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern möchten.

Mit dem Tastenpaar (TP 1) können Sie die Alarmfunktion „scharf schalten“ steuern, wenn Sie sich entweder im Haus befinden (intern) oder nicht im Haus sind (extern). Mit den einzelnen Tasten (T 4 und T 3) können Sie die Alarmfunktion „unscharf“ einstellen und das Licht ein- bzw. ausschalten.

Der Handsender kann nicht in Verbindung mit der Homematic Funk-Alarmzentrale (HM-Sec-Cen bzw. HM-Sec-Cen-B) verwendet werden.

KeyMatic (HM-RC-Key4-3):

Nachdem Sie den Handsender an Ihren Homematic Funk-Türschlossantrieb KeyMatic angelernt haben, können Sie diesen über ein Tastenpaar (TP 1) und zwei einzelne Tasten (T 4 und T 3) bequem steuern. Die Tasten des Tastenpaares bilden eine Einheit für das Gerät, das Sie mit dem Handsender steuern möchten.

Mit dem Tastenpaar (TP 1) können Sie Ihre Haustür ver- bzw. entrieglen. Die einzelnen Tasten (T 4 und T 3) sind zum Öffnen der Tür und zum Ein- bzw. Ausschalten des Lichtes.

8 Zurücksetzen in den Auslieferungszustand

Sie können den Handsender in den Aus- lieferungszustand zurücksetzen. Dabei gehen alle Einstellungen verloren.

Um den Handsender in den Auslieferungszustand zurückzusetzen, gehen Sie wie folgt vor:

- Halten Sie die Anlerntaste mindestens 5 Sekunden gedrückt. Die LED des Handsenders beginnt langsam rot zu blinken.

Um das Zurücksetzen abzubrechen, drücken Sie die Anlerntaste erneut kurz oder warten Sie 20 Sekunden ab. In beiden Fällen stoppt das

langsame rote Blinken und das Zurücksetzen ist beendet.

• Zum Zurücksetzen des Handsenders drücken Sie nun erneut für mindestens 5 Sekunden die Anlern-taste. Die LED beginnt nun während des gedrückt Haltens schneller rot zu blinken.
• Wenn Sie die Anlerntaste loslassen, schließt dies den Rücksetzvorgang ab.
  • Die rote LED hört auf zu Blinken und der Handsender führt einen Neustart durch.
• Nach der LED-Test-Anzeige (rotes, grünes, oranges Blinken - vergleiche Kapitel 6.1.3 „Verhalten nach Batteriewechsel) ist der Handsender zurückgesetzt und einsatzbereit.

Mögliche Fehlermeldungen:

Der nachfolgende Fehler kann nur auftreten, wenn Sie den Handsender an eine Zentrale angelernt haben.

Beginnt die LED nach 5 Sekunden gedrückt Halten nicht zu blinken, sondern leuchtet dauerhaft auf, kann der Handsender nicht zurückgesetzt werden, da er an die Zentrale angelernt ist. In diesem Fall ist das manuelle Zurücksetzen für das Gerät gesperrt worden. Set-

zen Sie den Handsender über die Bedienoberfläche „WebUI“ der Zentrale zurück.

9 Fehler- und Rückmeldungen durch die Geräte-LED

9.1 Blinkcodes und Fehlermeldungen

Die Rückmeldungen gelten sowohl für den Betrieb mit als auch ohne Zentrale.

Blinkcode Bedeutung Lösung
1 x rotes, grünes und oranges Blinken	LED-Test-Anzeige	Nachdem die Test-Anzeige erloschen ist, können Sie fort-fahren.
5 x kurzes rotes Blinken	Batterie fast leer	Tauschen Sie die Batterie aus (Kapitel 6.1.2).
1 x langes, 2 x kurzes rotes Blinken	Der Handsender ist defekt	Bitte wenden Sie sich an Ihren Fachhändler.
1 x langes und 1 x kurzes rotes Blinken	Duty Cycle Siehe	Kapitel9.3 „Duty Cycle überschritten“.
Langsames grünes Blin-ken	Konfigurationsmodus (Gerät wartet auf Funk)	Warten bis Kon-figurationsdaten gesendet wurde.
Langsames oranges Blinken	Anlernmodus (Gerät wartet auf Funkpart-ner)	Bringen Sie das anzulernende Gerät in den An-lernmodus.
Schnelles oranges Blinken	Konfigura-tions- oder Anlernmodus (Daten werden empfangen)	Warten Sie, bis der Vorgang be-endet ist.
LED blinkt langsam rot	Vorstufe zum Zurückset-zen auf die Werkseinstel-lungen	Gerät wartet auf langen Ta-stendruck der Anlerntaste zum Zurücksetzen oder kurzen Ta-stendruck zum Beenden.
OrangesLeuchten bei kurzem bzw. langemTastendruck	Die LED leuchtet solange orange, wie die Funkü-bertragung andauert. Nach erfolgreicher Funkübertragung leuchtet die LED für 1 s grün, bei fehlerhafter Übertragung für 2 s rot auf.	Bei fehlerhafter Übertragung versuchen Sie es bitte erneut.
1 s grünes Leuchten	Alle Aktoren haben den (letzten) bidirek-tionalen Befehl bestätigt.	Sie können mit der weiteren Bedienung fort-fahren.
2 s rotes Leuchten	Mindestens ein Aktor hat den (letzten) bidirek-tionalen Befehl nicht bestätigt.	Bitte versuchen Sie es erneut.

9.2 Befehl nicht bestätigt

Bestätigt ein Empfänger (bei mehreren angelernten Geräten, mindestens einer) einen Befehl nicht, leuchtet zum Abschluss der Übertragung die Geräte-LED rot auf. Dieses Verhalten kann folgende Ursachen haben:

• Der Empfänger ist nicht erreichbar.
• Der Empfänger kann den Befehl nicht ausführen (Lastausfall, mechanische Blockade etc.).
• Der Empfänger ist defekt.

9.3 Duty Cycle überschritten

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %- Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß dieser Richtlinie, werden Homematic Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurzes rotes Blinken der Geräte LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

10 Wartung und Reinigung

Das Produkt ist für Sie bis auf einen eventuell erforderlichen Batteriewechsel wartungsfrei. Überlassen Sie eine Wartung oder Reparatur einer Fachkraft.

Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung kann dadurch angegriffen werden.

11 Technische Daten

Geräte-Kurzbezeichnung: HM-RC-4-3,

HM-RC-Key4-3,

HM-RC-Sec4-3

Funkfrequenz: 868,3 MHz

Typ. Funk-Freifeldreichweite:200 m

Empfängerkategorie: SRD category 2

Duty Cycle: < 1 % pro h

Versorgungsspannung: 1 x 1,5 V LR03/Micro/AAA

Stromaufnahme: 100 mA max.

Batterielebensdauer: > 3 Jahre

(bei ca. 10 Betätigungen am Tag)

Schutzart: IP20

Gehäusefarbe: Graphitschwarz

Abmessungen (B x H x T): 38 x 75 x 14 mm

Gewicht: 38 g (inkl. Batterie)

Umgebungstemperatur: -10 bis +55 °C

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektro-nische Geräte sind entsprechend der Richtlinie über Elektro-und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altge-räte zu entsorgen.

Hinweis auf Konformität

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät, wenden Sie sich bitte an Ihren Fachhändler.

Scope of delivery

Quantity Item

KeyMatic (HM-RC-Key4-3):

Bevollmächtigter des Herstellers:
